NEGATIVE DIGITISER SND 3600 D2

DIGITALIZATOR NEGATIVOV

Navodila za uporabo

DIGITALIZÉR NEGATÍVOV

Návod na obsluhu

IAN 289910

PŘÍSTROJ NA DIGITALIZOVÁNÍ NEGATIVŮ

Návod k obsluze

NEGATIV-DIGITALISIERER

Bedienungsanleitung

Pred branjem obe strani s slikami odprite navzven in se nato seznanite z vsemi funkcijami naprave.

Před čtením si odklopte obě dvě strany s obrázky a potom se seznamte se všemi funkcemi přístroje.

Pred čítaním si odklopte obidve strany s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

SI Navodila za uporabo Stran 1 CZ Návod k obsluze Strana 23 SK Návod na obsluhu Strana 47 DE / AT / CH Bedienungsanleitung Seite 71

2 x

Kazalo

Uvod .........................................3

Informacije o teh navodilih za uporabo ......................3

Opombe k blagovnim znamkam ...........................3

Namenska uporaba .....................................3

Opozorila v teh navodilih .................................4

Varnostna navodila ............................5

Začetek uporabe ...............................6

Preverjanje obsega dobave ...............................6

Odlaganje embalaže med odpadke ........................6

Priključitev na računalnik .................................7

Namestitev programske opreme ...........................7

Upravljalni elementi ...........................9

Uporaba in delovanje ...........................9

Vstavljanje traku z negativi ................................9

Vstavljanje diapozitiva ..................................10

Digitaliziranje negativov/diapozitivov ......................11

Po uporabi ...........................................16

Odprava napak. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Čiščenje .....................................18

Shranjevanje/odstranitev ......................19

Skladiščenje naprave, ki je ne uporabljate ...................19

Odstranitev naprave med odpadke ........................19

SND 3600 D2

SI │ 1 ■

Priloga ......................................20

Tehnični podatki .......................................20

Opombe k izjavi o skladnosti za EU .......................21

Proizvajalec ..........................................21

Pooblaščeni serviser ....................................21

Garancijski list ........................................22

■ 2 │ SI

SND 3600 D2

Uvod

Informacije o teh navodilih za uporabo

Iskrene čestitke ob nakupu vaše nove naprave. Odločili ste se za kakovosten izdelek. Navodila za uporabo so sestavni del izdelka. Vsebujejo pomembna navodila za varnost, uporabo in odlaganje naprave med odpadke. Preden začnete izdelek uporabljati, se seznanite z vsemi navodili za uporabo in varnost. Izdelek uporabljajte le tako, kot je opisano v navodilih, in samo za navedena področja uporabe. Navodila za uporabo vedno shranite za poznejše branje v bližini izdelka. Pri predaji ali prodaji izdelka drugim izročite tudi vso dokumentacijo, vključno s temi navodili za uporabo.

Opombe k blagovnim znamkam

- USB® je zaščitena blagovna znamka združenja USB Implementers Forum, Inc.

- Microsoft Windows 8® in Windows 10® so zaščitene blagovne znamke podjetja Microsoft Corporation v ZDA in/ali drugih državah.

- Mac OS X v ZDA in drugih državah.

- Blagovna znamka in trgovsko ime SilverCrest so last vsakokratnega lastnika.

Vsa druga imena in izdelki so lahko blagovne znamke ali registrirane blagovne znamke njihovih lastnikov.

Namenska uporaba

Ta naprava je izdelek razvedrilne elektronike in je namenjena izključno za neposlovno uporabo, za optično branje ter digitaliziranje negativov in diapozitivov. Kakršna koli druga ali drugačna uporaba od navedene velja za nenamensko. Uveljavljanje kakršnih koli zahtevkov zaradi škode, nastale zaradi nenamenske uporabe, je izključeno. Tveganje nosi izključno uporabnik.

, Windows®, Windows® XP, Windows Vista®, Windows 7®,

je zaščitena blagovna znamka podjetja Apple Inc.

SND 3600 D2

SI │ 3 ■

Opozorila v teh navodilih

V teh navodilih za uporabo se uporabljajo naslednje vrste opozoril:

NEVARNOST

Opozorilo te stopnje označuje grozečo nevarno situacijo.

Če nevarne situacije ne preprečite, lahko pride do hudih telesnih poškodb ali smrti.

► Upoštevajte navodila v tem opozorilu, da preprečite nevarnost

hudih telesnih poškodb ali smrti.

POZOR

Opozorilo te stopnje označuje možno gmotno škodo.

Če situacije ne preprečite, lahko pride do gmotne škode.

► Upoštevajte navodila v tem opozorilu, da preprečite gmotno

škodo.

OPOMBA

► Opomba označuje dodatne informacije, ki vam olajšajo

delo z napravo.

■ 4 │ SI

SND 3600 D2

Varnostna navodila

■ Pred uporabo preverite, ali so na napravi vidne morebitne zunanje

poškodbe. Ne uporabljajte naprave, ki je poškodovana ali je padla na tla.

■ Poškodovane kable ali priključke naj zamenjajo pooblaščeni

strokovnjaki ali servisna služba.

■ Otroci od 8. leta starosti in osebe z zmanjšanimi ﬁzičnimi, zaznav-

nimi ali duševnimi sposobnostmi ali s pomanjkljivimi izkušnjami ter znanjem smejo to napravo uporabljati le, če jih pri tem kdo nadzoruje ali jih je poučil o varni uporabi naprave in so razumeli nevarnosti, ki izhajajo iz uporabe naprave. Otroci se z napravo ne smejo igrati. Otroci brez nadzora ne smejo čistiti ali opravljati uporabniškega vzdrževanja naprave.

■ Popravilo naprave prepustite samo pooblaščenim strokovnim

delavnicam ali servisni službi. Zaradi nestrokovnih popravil lahko pride do velikih nevarnosti za uporabnika. Poleg tega preneha veljati garancija.

■ Na napravi ne izvajajte lastnoročnih predelav ali sprememb.

■ Napravo zaščitite pred vlago in vdorom tekočin. Na napravo ne

postavljajte nobenih predmetov, napolnjenih s tekočino, na primer vaz.

■ Naprave ne približujte odprtim plamenom in na napravo ali poleg

nje ne postavljajte sveč. Tako preprečite širjenje požara.

■ Če napravo v kratkem času prenesete iz toplega v hladno ali iz

hladnega v toplo okolje, jo pustite 30minut, da se njena temperatura ustali.

■

NEVARNOST! Embalažni materiali niso igrača! Embalažne

materiale hranite zunaj dosega otrok.

Obstaja nevarnost zadušitve!

SND 3600 D2

SI │ 5 ■

Začetek uporabe

Preverjanje obsega dobave

(slike so na zloženih straneh)

Komplet vključuje naslednje dele:

▯ Optični bralnik ▯ 1 x zalogovnik za diapozitive ▯ 2 x držalo za negative ▯ CD s programom ▯ Ščetka za čiščenje ▯ Kabel USB ▯ Navodila za uporabo

♦ Vse dele vzemite iz embalaže in odstranite ves embalažni

material.

OPOMBA

► Preverite, ali komplet vsebuje vse sestavne dele in ali ti

nimajo vidnih poškodb.

► V primeru nepopolne dobave ali poškodb zaradi pomanjkljive

embalaže ali prevoza se obrnite na telefonsko servisno službo (glejte poglavje Pooblaščeni serviser).

Odlaganje embalaže med odpadke

Embalažni materiali so izbrani glede na svojo ekološko primernost in tehnične vidike odstranjevanja, zato jih je mogoče reciklirati.

Nepotrebne embalažne materiale odstranite med

odpadke skladno z veljavnimi lokalnimi predpisi.

■ 6 │ SI

SND 3600 D2

Priključitev na računalnik

Sistemske zahteve

Operacijski sistem: Windows XP/Vista/7/8/10, Mac OS 10.6–10.12 Razširitveno mesto: Priključek USB (USB 2.0)

♦ Vtič micro USB na kablu USB

USB 3 na optičnem bralniku.

♦ Vtič USB kabla USB

nik prepozna novo strojno opremo in začne samodejno namestitev gonilnika. Ta postopek lahko traja približno minuto. Lučka LED PWR zasveti, ko pravilno povežete optični bralnik.

povežite z vtičnico micro

priključite na vključen računalnik. Računal-

Namestitev programske opreme

Namestitev v operacijskem sistemu Windows

POZOR

► Med namestitvijo programske opreme se lahko prepišejo ali

spremenijo pomembne datoteke. Da boste lahko ob morebitnih težavah vseeno dostopali do izvirnih datotek, morate pred namestitvijo programske opreme ustvariti varnostno kopijo vsebine trdega diska.

♦ Priloženi CD s programsko opremo vstavite v pogon CD-ROM-a

svojega računalnika. Namestitveni meni se samodejno zažene.

♦ Kliknite gumb »Installation«, da se namestitev začne. ♦ Programsko opremo namestite skladno z navodili na zaslonu.

SND 3600 D2

SI │ 7 ■

OPOMBA

► Če ste izklopili funkcijo samodejnega zagona in se postopek

namestitve ne začne samodejno, začnite postopek namestitve z dvoklikom na datoteko »WinSetup.exe« v korenski mapi CD-ja.

♦ Po uspešni namestitvi lahko iz menija izstopite s klikom na gumb

»Exit«.

Namestitev v operacijskem sistemu Mac OS

POZOR

► Med namestitvijo programske opreme se lahko prepišejo ali

spremenijo pomembne datoteke. Da boste lahko ob morebitnih težavah vseeno dostopali do izvirnih datotek, morate pred namestitvijo programske opreme ustvariti varnostno kopijo vsebine trdega diska.

♦ Priloženi CD s programsko opremo vstavite v pogon CD-ROM-a

svojega računalnika Mac.

♦ Odprite korensko mapo CD-ja s programom. ♦ Odprite mapo »Mac«. ♦ Začnite postopek namestitve z dvoklikom na datoteko

»ImageScan.dmg«.

♦ Programsko opremo namestite skladno z navodili na zaslonu.

■ 8 │ SI

SND 3600 D2

Upravljalni elementi

(slike so na zloženih straneh)

Lučka LED PWR

Tipka SCAN

Vtičnica micro USB

Nastavek za držalo negativov oz. zalogovnik

za diapozitive

Držalo negativa

Zalogovnik za diapozitive

Ščetka za čiščenje

Kabel USB (USB na micro USB)

Uporaba in delovanje

Vstavljanje traku z negativi

♦ Odprite zapiralo na sprednji strani držala za negative 5 in

odprite držalo.

♦ Trak z negativi pravilno obrnite in vstavite v držalo. Pazite na to,

da so luknje v traku z negativi položene na ustrezne nastavke

držala, da se trak z negativi ne more premakniti.

♦ Zaprite držalo, da se pokrov zaskoči. ♦ Zdaj premaknite držalo negativa

naprej in ga vstavite v desni nastavek 4 (glejte sliko 1).

♦ Držalo negativa

potisnite v desni nastavek 4 tako daleč, da se opazno zaskoči v prvem položaju. Za naslednje negative potisnite držalo negativa 5 še bolj naprej, da se opazno zaskoči v naslednjem položaju.

z vidno trikotno oznako

SND 3600 D2

SI │ 9 ■

Slika 1 Slika 2

Vstavljanje diapozitiva

♦ Diapozitiv pravilno obrnite in vstavite v za to namenjeno režo

zalogovnika za diapozitive 6. V zalogovnik za diapozitive lahko vstavite od 10 do 12 diapozitivov (odvisno od velikosti).

♦ Zalogovnik za diapozitive

nastavek 4. Pri tem pazite, da je trikotna oznaka spredaj in vidna (glejte sliko 2).

Z drsnikom na strani zalogovnika za diapozitive diapozitive v jašku ločeno potisnete v optični bralnik.

♦ V ta namen drsnik najprej potisnite do konca stran od optičnega

bralnika. Potem drsnik znova previdno potisnite v smeri optičnega bralnika.

OPOMBA

► Pri tem se iz naprave izvrže diapozitiv, ki je že vstavljen v

optični bralnik, v območje branja optičnega bralnika pa se potisne novi diapozitiv.

► Pazite, da nov diapozitiv v optični bralnik potisnete počasi.

Če to storite prehitro, lahko diapozitiv zdrsne mimo območja branja optičnega bralnika.

vstavite z okencem naprej v desni

lahko posamezne

■ 10 │ SI

SND 3600 D2

Ko ne želite več optično brati diapozitivov, odstranite zalogovnik za

diapozitive Zadnji diapozitiv od spodaj odstranite iz okenca zalogovnika 6.

iz nastavka 4.

Digitaliziranje negativov/diapozitivov

Programska oprema Windows

♦ Program »Image Scan Tool« zaženite z dvoklikom simbola

programa na namizju ali pa izberite ustrezni vnos v meniju Start. Program se odpre neposredno v glavnem oknu.

A Izberite vrsto posnetka (negativ, diapozitiv ali črno-beli), ki ga

želite uporabiti.

B Tukaj izberite obliko zapisa datoteke (JPG ali TIFF), s katero

želite shraniti slike.

C Tukaj izberite ločljivost: Standardno: 2592 x 1680 slikovnih

točk; interpolirano: 5184 x 3360 slikovnih točk

SND 3600 D2

SI │ 11 ■

D Za optično branje slike kliknite ta gumb ali pritisnite tipko

E Kliknite ta gumb, da izbrišete trenutno označeno sliko.

F Tukaj se prikaže trenutno izbrana slika. G Kliknite ta gumb, da trenutno označeno sliko prezrcalite. H Kliknite ta gumb, da trenutno označeno sliko zavrtite v desno.

I Kliknite ta gumb, da shranite posnete slike. Če vnesete neve-

J Kliknite ta gumb, da končate program.

K Kliknite ta gumb, da pred optičnim branjem slike spremenite

L Kliknite ta gumb, da izberete mapo za shranjevanje optično

M Tukaj se prikaže mapa, kjer lahko shranite optično prebrane

N Tukaj se prikažejo slike, ki so bile že optično prebrane, vendar

O Tukaj se prikaže pogled vstavljenega negativa/diapozitiva

SCAN

ljavno pot za shranjevanje, se prikaže opozorilo.

nastavitve barve ali svetlosti. Spremembe se prikažejo v pogledu v živo.

prebranih slik.

slike.

doslej še ne shranjene. Trenutno označena slika se prikaže z zelenim okvirjem v oknu (F).

v živo.

■ 12 │ SI

SND 3600 D2

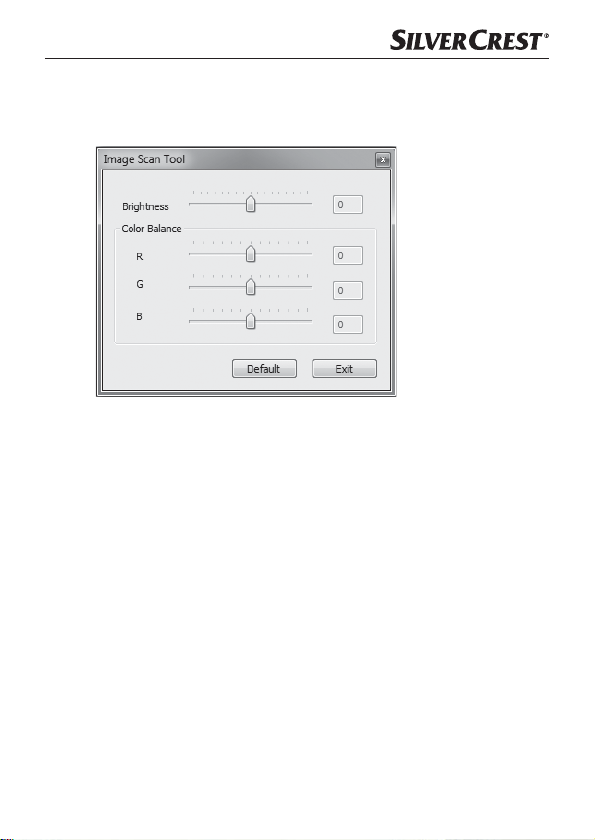

Nastavitve barv in svetlosti

♦ Po potrebi nastavite barve in svetlost, tako da kliknete gumb

»Color/Brightness Adjustment« (K). Odpre se okno z nastavitvami.

♦ Premaknite drsnik »Brightness«, da svetlost spremenite v območju

od -64 do 64.

♦ Premaknite tri drsnike »Color Balance«, da vrednosti RGB

spremenite v območju od -6 do 6.

♦ Za ponastavitev privzetih vrednosti pritisnite gumb »Default«. ♦ Z gumbom »Exit« nastavljene vrednosti sprejmete in ob tem zapre-

te okno z nastavitvami.

SND 3600 D2

SI │ 13 ■

Programska oprema za operacijski sistem Mac

♦ Program »ImageScan« zaženite z dvoklikom simbola programa.

Program se odpre neposredno v glavnem oknu.

A Izberite vrsto posnetka (negativ, diapozitiv ali črno-beli), ki ga

želite uporabiti.

B Tukaj izberite obliko zapisa datoteke (JPG ali TIFF), s katero

želite shraniti slike.

C Tukaj izberite ločljivost:

Standardno: 2592 x 1680 slikovnih točk Interpolirano: 5184 x 3360 slikovnih točk

D Za optično branje slike kliknite ta gumb ali pritisnite tipko

E Kliknite ta gumb, da izbrišete trenutno označeno sliko.

F Tukaj se prikaže trenutno izbrana slika.

SCAN

■ 14 │ SI

SND 3600 D2

G Kliknite ta gumb, da trenutno označeno sliko prezrcalite. H Kliknite ta gumb, da trenutno označeno sliko zavrtite v desno.

I Kliknite ta gumb, da shranite posnete slike. Če vnesete neve-

ljavno pot za shranjevanje, se prikaže opozorilo.

J Kliknite ta gumb, da končate program.

K Kliknite ta gumb, da pred optičnim branjem slike spremenite

nastavitve barve ali svetlosti. Spremembe se prikažejo v pogledu v živo.

L Kliknite ta gumb, da izberete mapo za shranjevanje optično

prebranih slik.

M Tukaj se prikaže mapa, kjer lahko shranite optično prebrane

slike.

N Tukaj se prikažejo slike, ki so bile že optično prebrane,

vendar doslej še ne shranjene. Trenutno označena slika se prikaže z zelenim okvirjem v oknu (F).

O Tukaj se prikaže pogled vstavljenega negativa/diapozitiva

v živo.

SND 3600 D2

SI │ 15 ■

Nastavitve barv in svetlosti

♦ Po potrebi nastavite barve in svetlost, tako da kliknete gumb

»Color/Brightness Adjustment« (K). Odpre se okno z nastavitvami.

♦ Premaknite drsnik »Brightness«, da svetlost spremenite v območju

od 0 do 255.

♦ Premaknite tri drsnike »Color Balance«, da vrednosti RGB

spremenite v območju od 0 do 255.

♦ Za ponastavitev privzetih vrednosti pritisnite gumb »Default«. ♦ Z gumbom »Exit« nastavljene vrednosti sprejmete in ob tem zapre-

te okno z nastavitvami.

Po uporabi

♦ Odstranite držalo negativov 5, tako da ga potisnete do konca

skozi napravo.

♦ Zalogovnik za diapozitive

čete iz desnega nastavka 4.

♦ Odstranite kabel USB

optičnem bralniku.

odstranite tako, da ga znova izvle-

iz priključka USB na računalniku in

■ 16 │ SI

SND 3600 D2

Odprava napak

Naslednja preglednica je namenjena za pomoč pri odkrivanju in odpravljanju manjših napak:

Napaka Možen vzrok

Lučka LED PWR ne sveti.

Slaba kakovost slike.

Optično prebrane slike so zabrisane.

Naprava ni pravilno priključena.

Prah na osvetlitvi ozadja optičnega bralnika.

Prah na ﬁlmu ali diapozitivu.

Objektiv optičnega bralnika je zamegljen zaradi temperaturnih razlik.

Odprava napake

Napravo priključite.

Očistite osvetlitev ozadja (glejte poglavje »Čiščenje«).

Očistite ﬁlm ali diapozitiv.

Počakajte, da se naprava ustali na temperaturi prostora.

OPOMBA

► Če z zgoraj navedenimi ukrepi svoje težave ne morete rešiti,

se obrnite na servisno službo (glejte poglavje Pooblaščeni serviser).

SND 3600 D2

SI │ 17 ■

Čiščenje

POZOR

► Da ne bi prišlo do nepopravljive škode na napravi, poskrbite,

da med čiščenjem v napravo ne vdre vlaga.

♦ Ohišje naprave očistite izključno z rahlo vlažno krpo in blagim

čistilom.

♦ Površino osvetlitve ozadja in notranjosti naprave očistite s čistilno

krtačo

navzdol v desni nastavek4 (glejte sliko 3).

Slika 3

. V ta namen potisnite čistilno krtačo s čistilno površino

■ 18 │ SI

SND 3600 D2

Shranjevanje/odstranitev

Skladiščenje naprave, ki je ne uporabljate

♦ Napravo hranite v suhem okolju brez prisotnosti prahu in neposre-

dne sončne svetlobe.

Odstranitev naprave med odpadke

Ta simbol prečrtanega smetnjaka na kolesih pomeni, da

za to napravo velja Direktiva 2012/19/EU. V tej direktivi je navedeno, da naprave po koncu njene uporabnosti ne smete odvreči med običajne gospodinjske odpadke, temveč jo morate oddati na posebej za to predvidenih zbirališčih, odpadih za ponovno predelavo odpadkov ali pri podjetjih za odstranjevanje odpadkov.

To odstranjevanje med odpadke je za vas brezplačno. Varujte svoje okolje in odpadke ustrezno odstranjujte.

Dodatne informacije dobite pri svojem lokalnem odpadu ali na mestni oz. občinski upravi.

SND 3600 D2

SI │ 19 ■

Priloga

Tehnični podatki

Delovna napetost/tok

Vmesnik USB 2.0

Delovna temperatura 5–40 °C Vlažnost zraka

(brez kondenzacije) Mere (Š x V x G) približno 9,4 x 16,9 x 10,4 cm

Teža (brez pribora) približno 450 g

Slikovno tipalo CMOS s 5 milijoni slikovnih točk

Območje izostritve Fiksna izostritev

Uravnavanje svetlosti Samodejno

Izravnavanje barv Samodejno

Ločljivost

Postopek optičnega branja Enojni prehod

Vir svetlobe

Standardno: 2592 x 1680 slikovnih točk Interpolirano: 5184 x 3360 slikovnih točk

5 V / 500 mA (na priključku USB)

≤ 75 %

Nasprotna svetloba

(3 bele lučke LED)

■ 20 │ SI

SND 3600 D2

Opombe k izjavi o skladnosti za EU

Ta naprava je skladna z osnovnimi zahtevami in drugimi relevantnimi predpisi evropske Direktive o elektromagnetni združljivosti 2014/30/EU ter Direktive o omejevanju rabe nevarnih snovi 2011/65/EU.

Celotna izjava o skladnosti za EU je na voljo pri uvozniku.

Proizvajalec

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 DE - 44867 BOCHUM NEMČIJA www.kompernass.com

Pooblaščeni serviser

Servis Slovenija

Tel.: 080080917 E-Mail: kompernass@lidl.si

IAN 289910

SND 3600 D2

SI │ 21 ■

Garancijski list

1. S tem garancijskim listom Kompernass Handels GmbH jamčimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izdelavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.

2. Garancija je veljavna na ozemlju Republike Slovenije.

3. Garancijski rok za proizvod je 3 leta od datuma izročitve blaga. Datum izročitve blaga je razviden iz računa.

4. Kupec je dolžan okvaro javiti pooblaščenemu servisu oziroma se informirati o nadaljnjih postopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdilo in dokazilo o nakupu ter dnevu izročitve blaga.

6. V primeru, da proizvod popravlja nepooblaščeni servis ali oseba, kupec ne more uveljavljati zahtevkov iz te garancije.

7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in ne vzroki, ki so zunaj proizvajalčeve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, če se ni držal priloženih navodil za sestavo in uporabo izdelka ali če je izdelek kakorkoli spremenjen ali nepravilno vzdrževan.

8. Jamčimo servisiranje in rezervne dele za minimalno dobo, ki je zahtevana s strani zakonodaje.

9. Obrabni deli oz. potrošni material so izvzeti iz garancije.

10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih dokumentih (garancijski list, račun).

11. Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

Prodajalec: Lidl Slovenija d.o.o. k.d., Pod lipami 1,

■ 22 │ SI

SI-1218 Komenda

SND 3600 D2

Obsah

Úvod ........................................25

Informace ktomuto návodu kobsluze ......................25

Informace oochranných známkách ........................25

Použití vsouladu surčením ...............................25

Použitá výstražná upozornění ............................26

Bezpečnostní pokyny ..........................27

Uvedení do provozu ...........................28

Kontrola rozsahu dodávky ...............................28

Likvidace obalu .......................................28

Zapojení do počítače ...................................29

Instalace softwaru .....................................29

Ovládací prvky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Obsluha a provoz .............................31

Vložení negativů .......................................31

Vložení diapozitivů .....................................32

Digitalizace negativů / diapozitivů ........................33

Po použití ............................................38

Odstranění závad .............................39

Čištění .......................................40

Skladování/likvidace ..........................41

Skladování při nepoužívání ..............................41

Likvidace přístroje ......................................41

SND 3600 D2

CZ │ 23 ■

Dodatek .....................................42

Technické údaje .......................................42

Upozornění kprohlášení oshodě EU .......................43

Záruka společnosti Kompernass Handels GmbH ..............43

Servis ...............................................46

Dovozce .............................................46

■ 24 │ CZ

SND 3600 D2

Úvod

Informace ktomuto návodu kobsluze

Blahopřejeme Vám kzakoupení nového přístroje. Rozhodli jste se tím pro vysoce kvalitní výrobek. Návod kobsluze je součástí tohoto výrobku. Obsahuje důležité informace obezpečnosti, použití a likvidaci. Před použitím výrobku se seznamte se všemi obslužnými a bezpečnostními pokyny. Výrobek používejte pouze předepsaným způsobem a pro uvedené oblasti použití. Návod k obsluze uchovejte vždy jako referenční příručku v blízkosti výrobku. Při předávání nebo prodeji výrobku třetím osobám předejte spolu sním ityto podklady, vč. tohoto návodu k obsluze.

Informace oochranných známkách

- USB® je registrovaná ochranná známka společnosti USB Implementers

Forum, Inc..

- Microsoft

Windows 8® a Windows 10® jsou registrované ochranné známky společnosti Microsoft Corporation ve Spojených státech amerických a/nebo dalších zemích.

- Mac OS X

Inc. v USA a dalších zemích.

- Ochranná známka SilverCrest a obchodní název jsou majetkem

příslušného vlastníka. Veškeré ostatní názvy a produkty mohou být ochrannými známkami nebo registrovanými ochrannými známkami jejich příslušných vlastníků.

Použití vsouladu surčením

Tento přístroj je přístroj informační technologie a je určen pouze pro nekomerční použití ke skenování a digitalizaci ﬁlmových negativů a diapozitivů. Jiné použití než kurčenému účelu nebo nad jeho rámec je považováno za použití vrozporu surčením.

, Windows®, Windows® XP, Windows Vista®, Windows 7®,

je registrovaná ochranná známka společnosti Apple

Jsou vyloučeny nároky jakéhokoliv druhu kvůli poškození, které vzniklo na základě použití vrozporu surčením. Riziko nese výhradně sám uživatel.

SND 3600 D2

CZ │ 25 ■

Použitá výstražná upozornění

Vpředloženém návodu kobsluze jsou použita následující výstražná upozornění:

NEBEZPEČÍ

Výstražným upozorněním tohoto stupně nebezpečí se označuje hrozící nebezpečná situace.

Pokud se takové nebezpečné situaci nezabrání, může tato vést k těžkým zraněním nebo usmrcení.

► Pro zabránění nebezpečí vážných zranění nebo usmrcení

se musí dodržovat pokyny uvedené v tomto výstražném upozornění.

POZOR

Výstražné upozornění tohoto stupně nebezpečí označuje možný vznik hmotné škody.

Pokud se této nebezpečné situaci nezabrání, může dojít khmotným škodám.

► Pro zabránění hmotným škodám je proto zapotřebí dodržovat

pokyny uvedené vtomto výstražném upozornění.

UPOZORNĚNÍ

► Upozornění označuje doplňující informace usnadňující

manipulaci s přístrojem.

■ 26 │ CZ

SND 3600 D2

Bezpečnostní pokyny

■ Před použitím přístroje zkontrolujte, zda na něm nejsou vnější

viditelná poškození. Poškozený nebo na zem spadlý přístroj neuvádějte do provozu.

■ Poškozené kabely nebo přípojky nechte vyměnit autorizovaným

odborným personálem nebo zákaznickým servisem.

■ Děti starší 8let a osoby somezenými fyzickými, smyslovými nebo

mentálními schopnostmi či nedostatkem zkušeností a znalostí smí používat tento přístroj pouze pod dohledem nebo pokud byly poučeny obezpečném používání přístroje a porozuměly ztoho vyplývajícímu nebezpečí. Děti si nesmí s přístrojem hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru.

■ Opravy na přístroji nechte provádět pouze autorizovanými

odbornými ﬁrmami nebo zákaznickým servisem. V důsledku neodborných oprav může dojít ke vzniku závažných nebezpečí pro uživatele. Navíc zanikne nárok na záruku.

■ Neprovádějte na přístroji žádné neoprávněné změny ani úpravy.

■ Chraňte přístroj před vlhkostí a vniknutím kapalin. Na přístroj ani

vedle něj nepokládejte žádné předměty (např. vázy) naplněné kapalinou.

■ Udržujte přístroj mimo dosah otevřeného ohně a nepokládejte

svíčky na přístroj ani v jeho blízkosti. Tím zabráníte šíření požárů.

■ Pokud přístroj přenesete rychle z teplého do studeného, nebo

z chladného do teplého prostředí, nechte ho na 30minut aklimatizovat.

■

NEBEZPEČÍ! Obalový materiál není hračka pro děti!

Uchovávejte všechen obalový materiál mimo dosah dětí.

Hrozí nebezpečí udušení!

SND 3600 D2

CZ │ 27 ■

Uvedení do provozu

Kontrola rozsahu dodávky

(Zobrazení viz výklopné strany)

Rozsah dodávky se skládá znásledujících komponent:

▯ skener ▯ 1 x zásobník na diapozitivy ▯ 2 x držák na negativy ▯ programové CD ▯ čisticí kartáček ▯ kabel USB ▯ návod k obsluze

♦ Vyjměte všechny části zbalení a odstraňte veškerý obalový

materiál.

UPOZORNĚNÍ

► Zkontrolujte kompletnost dodávky a zda není viditelně

poškozena.

► Vpřípadě neúplné dodávky nebo poškození, vzniklého

vdůsledku vadného obalu nebo během přepravy, kontaktujte servisní poradenskou linku (viz kapitola Servis).

Likvidace obalu

Zvolený obalový materiál odpovídá hlediskům ochrany životního prostředí a likvidace, a je tudíž recyklovatelný.

Již nepotřebný obalový materiál zlikvidujte podle místních

platných předpisů.

■ 28 │ CZ

SND 3600 D2

Zapojení do počítače

Systémové požadavky

Operační systém: Windows XP/Vista/7/8/10, Mac OS 10.6 - 10.12 Zásuvné místo: USB port (USB 2.0)

♦ Zasuňte micro USB konektor kabelu USB

skeneru.

♦ Zapojte USB konektor kabelu USB

do micro USB portu

do zapnutého počítače. Počítač rozpozná nový hardware a spustí automatickou instalaci ovladače. Tento proces může trvat cca jednu minutu. LED PWR svítí, jakmile byl skener správně zapojen.

Instalace softwaru

Instalace na Windows

POZOR

► Při instalaci softwaru se mohou přepsat nebo změnit důležité

soubory. Pro přístup k původním souborům v případě jistých problémů po instalaci byste měli před instalací softwaru vytvořit zálohu obsahu pevného disku.

♦ Vložte přiložené programové CD do jednotky CD počítače.

Nabídka instalace se spustí automaticky.

♦ Ke spuštění instalace klikněte na tlačítko „Installation“. ♦ Nainstalujte software podle instrukcí na obrazovce.

UPOZORNĚNÍ

► Pokud jste vypnuli funkci automatického spuštění a instalace

se nespustí automaticky, spusťte instalaci dvojitým kliknutím na soubor „WinSetup.exe“ v hlavním adresáři CD.

♦ Po úspěšné instalaci můžete opustit nabídku kliknutím na tlačítko

„Exit“.

SND 3600 D2

CZ │ 29 ■

Instalace v systému Mac OS

POZOR

► Při instalaci softwaru může dojít k přepsání nebo změně

důležitých souborů. Pro přístup k původním souborům v případě jistých problémů po instalaci byste měli před instalací

softwaru vytvořit zálohu obsahu pevného disku.

♦ Vložte přiložené programové CD do jednotky CD počítače Mac. ♦ Otevřete hlavní adresář programového CD. ♦ Přejděte do adresáře „Mac“. ♦ Spusťte instalaci dvojitým kliknutím na soubor „ImageScan.dmg“. ♦ Nainstalujte software podle instrukcí na obrazovce.

Ovládací prvky

(Zobrazení viz výklopné strany)

LED PWR

tlačítko SCAN

mikro USB port

zasunutí pro držák negativů resp. zásobník na diapozitivy

držák negativů

zásobník na diapozitivy

čisticí kartáček

kabel USB (USB pro mikro USB)

■ 30 │ CZ

SND 3600 D2

Obsluha a provoz

Vložení negativů

♦ Odblokujte uzávěr na přední straně držáku negativů 5

a otevřete držák.

♦ Vložte proužky s negativy správnou stranu do držáku. Dbejte

na to, aby otvory na proužky s negativy ležely na příslušných upevňovacích výčnělcích držáku tak, aby se proužek s negativy

nemohl posunout.

♦ Zavřete držák, až víko zaskočí. ♦ Zasuňte nyní držák negativů

předu a viditelně do pravého zasunutí 4 (viz obrázek 1).

♦ Zasuňte držák negativů

až citelně zaskočí v první poloze. Pro další negativy zasuňte

držák negativů 5 dál, až citelně zaskočí v následné poloze.

Obrázek1 Obrázek2

s trojúhelníkovou značkou do-

tak daleko do pravého zasunutí 4,

SND 3600 D2

CZ │ 31 ■

Vložení diapozitivů

♦ Vložte diapozitivy správnou stranou do k tomu určené šachty

zásobníku na diapozitivy

vložit cca 10-12 diapozitivů (podle velikosti).

♦ Zasuňte zásobník na diapozitivy

ho zasunutí 4 . Dbejte při tom na to, aby trojúhelníková značka

byla vpředu a viditelná (viz obrázek 2).

Šoupátkem nacházejícím se bočně na zásobníku na diapozitivy 6 se do skeneru zasunou diapozitivy nacházející se v šachtě.

♦ Za tím účelem odsuňte nejdříve šoupátko až na doraz od skene-

ru. Poté šoupátko opět mírně posuňte směrem ke skeneru.

UPOZORNĚNÍ

► Diapozitiv nacházející se ve skeneru se tím z přístroje vysune

a do zobrazovací oblasti skeneru se zasune nový diapozitiv.

► Dbejte na to, aby se nový diapozitiv do skeneru zasouval

pomalu. Pokud se toto stane příliš rychle, může diapozitiv vyklouznout přes zobrazovací oblast skeneru ven.

♦ Jakmile nechcete více skenovat další diapozitivy, vyjměte zásobník

na diapozitivy

ze zasunutí 4. Vyjměte poslední diapozitiv zespodu ze zobrazovacího okénka zásobníku na diapozitivy 6.

. Do zásobníku na diapozitivy lze

průzorem nejprve do pravé-

■ 32 │ CZ

SND 3600 D2

Digitalizace negativů / diapozitivů

Software Windows

♦ Spusťte program „Image Scan Tool“ dvojitým kliknutím na

symbol programu na ploše nebo vyberte příslušnou položku v nabídce Start. Program se otevře přímo v hlavním okně.

A Vyberte zde typ (negativ, diapozitiv nebo černo/bílý), který

chcete použít.

B Vyberte formát (JPG nebo TIFF), v němž chcete obrázky uložit.

C Zde vyberte rozlišení: Standard: 2592 x 1680 pixelů;

interpolováno: 5184 x 3360pixelů

D Pro skenování snímku klikněte na toto tlačítko nebo přímo

stiskněte tlačítko SCAN

E K vymazání aktuálně označeného snímku klikněte na toto

tlačítko.

F Zde se zobrazí aktuálně označený snímek.

SND 3600 D2

CZ │ 33 ■

G K zrcadlovému zobrazení aktuálně označeného snímku

klikněte na toto tlačítko.

H K otáčení aktuálně označeného snímku ve směru hodinových

ručiček klikněte na toto tlačítko.

I K uložení zaznamenaných snímků klikněte na toto tlačítko.

V případě zadání nesprávné cesty k místu uložení se objeví výstražné hlášení.

J K ukončení programu klikněte na toto tlačítko.

K Ke konﬁguraci nastavení barev a jasu před skenováním

snímku klikněte na toto tlačítko. Přizpůsobení se zobrazí v živém náhledu.

L K výběru složky pro uložení naskenovaných snímků klikněte

na toto tlačítko.

M Zde se zobrazí složka, do které se uloží naskenované snímky.

N Zde se zobrazí již naskenované snímky, které dosud nebyly

ještě uloženy. Aktuálně označený snímek se znázorní se zeleným rámečkem a zobrazí se v okně (F).

O Zde se zobrazí živý náhled na vložené negativy/diapozitivy.

■ 34 │ CZ

SND 3600 D2

Nastavení barev a jasu

♦ Podle potřeby nastavte barvy a jas kliknutím na tlačítko „Color/

Brightness Adjustment“ (K). Otevře se okno nastavení.

♦ Přesouvejte posuvníkem „Brightness“ pro nastavení jasu mezi -64

a 64.

♦ Přesouvejte třemi posuvníky „Color Balance“ pro nastavení

hodnot RGB mezi -6 a 6.

♦ K obnovení standardních hodnot klikněte na tlačítko „Default“. ♦ Pro převzetí nastavených hodnot a zavření okna nastavení

klikněte na tlačítko „Exit“.

SND 3600 D2

CZ │ 35 ■

Software Mac

♦ Spusťte program „ImageScan" dvojitým kliknutím na symbol

programu. Program se otevře přímo v hlavním okně.

A Vyberte zde typ (negativ, diapozitiv nebo černo/bílý), který

chcete použít.

B Vyberte formát (JPG nebo TIFF), v němž chcete obrázky uložit.

C Zde vyberte rozlišení:

Standard: 2592 x 1680pixelů Interpolováno: 5184 x 3360pixelů

D Pro skenování snímku klikněte na toto tlačítko nebo přímo

stiskněte tlačítko SCAN

E K vymazání aktuálně označeného snímku klikněte na toto tlačítko.

F Zde se zobrazí aktuálně označený snímek.

■ 36 │ CZ

SND 3600 D2

G K zrcadlovému zobrazení aktuálně označeného snímku

klikněte na toto tlačítko.

H K otáčení aktuálně označeného snímku ve směru hodinových

ručiček klikněte na toto tlačítko.

I K uložení zaznamenaných snímků klikněte na toto tlačítko.

V případě zadání nesprávné cesty k místu uložení se objeví výstražné hlášení.

J K ukončení programu klikněte na toto tlačítko.

K K vykonání nastavení barev a jasu před skenováním snímku

klikněte na toto tlačítko. Přizpůsobení se zobrazí v živém náhledu.

L K výběru složky pro uložení naskenovaných snímků klikněte

na toto tlačítko.

M Zde se zobrazí složka, do které se uloží naskenované snímky.

N Zde se zobrazí již naskenované snímky, které dosud nebyly

ještě uloženy. Aktuálně označený snímek se znázorní se zeleným rámečkem a zobrazí se v okně (F).

O Zde se zobrazí živý náhled na vložené negativy/diapozitivy.

SND 3600 D2

CZ │ 37 ■

Nastavení barev a jasu

♦ Podle potřeby nastavte barvy a jas kliknutím na tlačítko

„Color/Brightness Adjustment“ (K). Otevře se okno nastavení.

♦ Přesouvejte posuvníkem „Brightness“ pro nastavení jasu mezi

0 a 255.

♦ Přesouvejte třemi posuvníky „Color Balance“ pro nastavení

hodnot RGB mezi 0 a 255.

♦ K obnovení standardních hodnot klikněte na tlačítko „Default“. ♦ Pro převzetí nastavených hodnot a zavření okna nastavení

klikněte na tlačítko „Exit“.

Po použití

♦ Vyjměte držák negativů 5 tak, že jej kompletně přesunete

přístrojem.

♦ Vyjměte zásobník na diapozitivy

z pravého zasunutí 4.

♦ Vytáhněte kabel USB

z USB portu počítače a skeneru.

tím, že jej opět vytáhnete

■ 38 │ CZ

SND 3600 D2

Odstranění závad

Následující tabulka pomůže při hledání a odstranění drobných závad:

Závada Možná příčina Odstranění

LED PWR

Špatná kvalita snímku.

Naskenované snímky jsou rozmazané.

nesvítí.

Přístroj není správně zapojen.

Prach na podsvícení skeneru.

Prach na ﬁlmu resp. diapozitivu.

Čočka skeneru je zamlžená z důvodů teplotních rozdílů.

UPOZORNĚNÍ

► Pokud nemůžete problém vyřešit výše uvedenými kroky,

obraťte se na zákaznický servis (viz kapitola Servis).

Zapojte přístroj.

Očistěte podsvícení (viz kapitola Čištění).

Očistěte ﬁlm resp. diapozitiv.

Vyčkejte, až se přístroj aklimatizuje na pokojovou teplotu.

SND 3600 D2

CZ │ 39 ■

Čištění

POZOR

► Při čištění zabraňte vniknutí vlhkosti do přístroje, aby nedošlo

kjeho neopravitelnému poškození.

♦ Kryt přístroje čistěte výhradně mírně navlhčeným hadříkem

a jemným čisticím prostředkem.

♦ Očistěte povrch podsvícení uvnitř přístroje čisticím kartáčkem

Za tím účelem zasuňte čisticí kartáček čisticí plochou směrem dolů pouze do pravého zasunutí4 (viz obrázek 3).

Obrázek3

■ 40 │ CZ

SND 3600 D2

Skladování/likvidace

Skladování při nepoužívání

♦ Skladujte přístroj v suchém a bezprašném prostředí bez přímého

slunečního záření.

Likvidace přístroje

Vedle uvedený symbol přeškrtnuté pojízdné popelnice

označuje, že tento přístroj podléhá směrnici č. 2012/19/EU. Tato směrnice uvádí, že tento přístroj se na konci doby svého použití nesmí zlikvidovat sběžným domovním odpadem, ale musí se odevzdat vurčených sběrných místech či dvorech nebo podnicích oprávněných knakládání sodpady.

Tato likvidace je pro Vás zdarma. Chraňte životní prostředí a zajistěte odbornou likvidaci přístroje.

Další informace získáte umístního podniku oprávněného knakládání sodpady nebo městské resp. místní správy.

SND 3600 D2

CZ │ 41 ■

Dodatek

Technické údaje

Provozní napětí/odběr proudu

Rozhraní USB 2.0

Provozní teplota +5 - +40 °C

Vlhkost (bez kondenzace) ≤ 75 %

Rozměry (š x v x h) cca 9,4 x 16,9 x 10,4 cm

Hmotnost (bez příslušenství) cca 450g

Obrazový snímač 5Mpix senzor CMOS

Oblast zaostřování Pevné zaostřování

Ovládání jasu Automaticky

Kompenzace barev Automaticky

Rozlišení

Metoda skenování Single pass

Zdroj světla

5 V / 500 mA

(přes USB port)

Standard: 2592 x 1680pixelů Interpolováno: 5184 x 3360pixelů

Protisluneční clona

(3 bílé LED)

■ 42 │ CZ

SND 3600 D2

Upozornění kprohlášení oshodě EU

Tento přístroj vyhovuje základní požadavkům a ostatním relevantním předpisům evropské směrnice č. 2014/30/EU pro elektromagnetickou kompatibilitu a směrnice RoHS č. 2011/65/EU.

Kompletní prohlášení oshodě EU obdržíte udovozce.

Záruka společnosti Kompernass Handels GmbH

Vážená zákaznice, vážený zákazníku, na tento přístroj získáváte záruku v trvání 3let od data zakoupení.

V případě závad tohoto výrobku máte zákonná práva vůči prodejci výrobku. Tato zákonná práva nejsou omezena naší níže uvedenou zárukou.

Záruční podmínky

Záruční doba začíná plynout dnem nákupu. Dobře uschovejte originál pokladního lístku. Tento doklad je potřebný jako důkaz o koupi.

Pokud do tří let od data zakoupení tohoto výrobku dojde k vadě materiálu nebo vý robní závadě, pak Vám podle našeho uvážení výrobek zdarma opravíme nebo vyměníme. Předpokladem této záruky je, že bude během tříleté lhůty předložen vadný přístroj a doklad o koupi (pokladní lístek) a stručně se popíše v čem závada spočívá a kdy se vyskytla.

Vztahuje-li se na závadu naše záruka, obdržíte zpět buď opravený nebo nový produkt. Opravou nebo výměnou výrobku nezačne plynout nová záruční doba.

SND 3600 D2

CZ │ 43 ■

Záruční doba a zákonné nároky vyplývající ze závad

Záručním plněním se záruční doba neprodlužuje. To platí ipro vyměněné a opravené součásti. Poškození nebo vady vyskytující se případně již při nákupu se musí oznámit ihned po vybalení. Po uplynutí záruční doby podléhají veškeré opravy zpoplatnění.

Rozsah záruky

Přístroj byl vyroben pečlivě podle přísných směrnic kvality a před expedicí byl svědomitě vyzkoušen.

Záruka se vztahuje na materiálové nebo výrobní vady. Tato záruka se nevztahuje na součásti produktu, které jsou vystaveny normálnímu opotřebení, a proto je lze považovat za opotřebovatelné díly nebo za poškození křehkých součástí jako jsou např. spínače, akumulátory, formy na pečení nebo části, které jsou vyrobeny ze skla.

Tato záruka zaniká, pokud je výrobek poškozen, nebyl řádně používán nebo udržován. Pro zajištění správného používání výrobku se musí přesně dodržovat všechny pokyny uvedené v návodu kobsluze. Účelům použití a úkonům, které se v návodu kobsluze nedoporučují nebo se před nimi varuje, je třeba se bezpodmínečně vyhnout.

Výrobek je určen pouze pro soukromé účely a ne pro komerční použití. Při nesprávném a neodborném používání, při použití násilí a při zásazích, které nebyly provedeny našimi autorizovanými servisními provozovnami, záruční nároky zanikají.

■ 44 │ CZ

SND 3600 D2

Vyřízení v případě záruky

Pro zajištění rychlého Vaší žádosti postupujte podle následujících pokynů:

■ Pro všechny dotazy mějte připraven pokladní lístek a číslo výrob-

ku (např. IAN 12345) jako doklad o koupi.

■ Číslo výrobku naleznete na typovém štítku, rytině, na titulní straně

svého návodu (vlevo dole) nebo jako nálepku na zadní nebo spodní straně.

■ Pokud by se měly vyskytovat funkční vady nebo jiné závady,

kontaktujte nejprve níže uvedené servisní oddělení telefonicky nebo e-mailem.

■ Výrobek, zaevidovaný jako vadný výrobek pak můžete při při-

ložení dokladu o nákupu (pokladní lístek) a při uvedení, v čem spočívá vada a kdy k ní došlo, poslat výrobek pro Vás bez poštovného na adresu, kterou Vám oznámí servis.

Na webových stránkách www.lidl-service.com si můžete stáhnout tyto a mnoho dalších příruček, videí o výrobku a software.

SND 3600 D2

CZ │ 45 ■

Servis

Servis Česko

Tel.: 800143873 E-Mail: kompernass@lidl.cz

IAN 289910

Dovozce

Dbejte prosím na to, že následující adresa není adresou servisu. Kontaktujte nejprve uvedený servis.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 DE - 44867 BOCHUM NĚMECKO www.kompernass.com

■ 46 │ CZ

SND 3600 D2

Obsah

Úvod ........................................49

Informácie o tomto návode na obsluhu .....................49

Upozornenia týkajúce saochranných známok ...............49

Určené použitie .......................................49

Použité výstražné upozornenia ............................50

Bezpečnostné pokyny .........................51

Uvedenie do prevádzky ........................52

Kontrola rozsahu dodávky ...............................52

Likvidácia balenia ......................................52

Pripojenie k počítaču ...................................53

Inštalácia softvéru ......................................53

Ovládacie prvky .............................55

Obsluha aprevádzka ..........................55

Vkladanie ﬁlmu s negatívom ..............................55

Vkladanie diapozitívov ..................................56

Digitalizácia negatívov/diapozitívov .......................57

Po použití ............................................62

Odstraňovanie porúch .........................63

Čistenie ......................................64

Skladovanie/likvidácia ........................65

Skladovanie pri nepoužívaní .............................65

Likvidácia prístroja .....................................65

SND 3600 D2

SK │ 47 ■

Dodatok .....................................66

Technické údaje .......................................66

Upozornenie k vyhláseniu ozhode EÚ .....................67

Záruka spoločnosti Kompernass Handels GmbH ..............67

Servis ...............................................69

Dovozca .............................................70

■ 48 │ SK

SND 3600 D2

Úvod

Informácie o tomto návode na obsluhu

Srdečne vám blahoželáme ku kúpe vášho nového prístroja. Touto kúpou ste sa rozhodli pre výrobok vysokej kvality. Návod naobsluhu je súčasťou tohto výrobku. Obsahuje dôležité upozornenia týkajúce sa bezpečnosti, používania a likvidácie. Pred používaním výrobku sa oboznámte sovšetkými pokynmi na obsluhu a bezpečnostnými pokynmi. Výrobok používajte iba podľa popisu a vuvedených oblastiach použitia. Návod na obsluhu si uschovajte vždy ako referenčnú príručku v blízkosti výrobku. Pri postúpení alebo predaji výrobku tretím osobám odovzdajte všetky podklady vrátane tohto návodu na obsluhu.

Upozornenia týkajúce saochranných známok

– USB® je registrovaná ochranná známka spoločnosti USB Imple-

menters Forum, Inc.

– Microsoft

Windows 8® a Windows 10® sú registrované obchodné značky spoločnosti Microsoft v USA a/alebo iných krajinách.

– Mac OS X

a iných krajinách.

– Ochranná známka a obchodný názov SilverCrest sú majetkom

príslušného vlastníka. Všetky ďalšie názvy a výrobky môžu byť ochrannými známkami alebo registrovanými ochrannými známkami ich vlastníkov.

Určené použitie

Tento prístroj zo segmentu informačnej techniky je určený výlučne na nekomerčné použitie na skenovanie a digitalizáciu ﬁlmových negatívov a diapozitívov. Iné používanie alebo používanie nad tento rámec sapovažuje zapoužívanie v rozpore s určenýmúčelom. Nároky akéhokoľvek druhu za škody spôsobené používaním v rozpore s určením sú vylúčené. Riziko nesie sám používateľ.

SND 3600 D2

, Windows®, Windows® XP, Windows Vista®, Windows 7®,

je registrovaná značka spoločnosti Apple Inc. v USA

SK │ 49 ■

Použité výstražné upozornenia

Vpredloženom návode na obsluhu sú použité nasledovné výstražné upozornenia:

NEBEZPEČENSTVO

Výstražné upozornenie stýmto stupňom nebezpečenstva označuje hroziacu nebezpečnú situáciu.

Ak sa nezabráni nebezpečnej situácii, môže to mať za následok ťažké zranenia alebo smrť.

► Aby sa zabránilo nebezpečenstvu ťažkých zranení alebo

smrti, musia sa dodržiavať inštrukcie, uvedené v tomto výstražnom upozornení.

POZOR

Výstražné upozornenie tohto stupňa nebezpečenstva označuje možné vecné škody.

Keď sa tejto nebezpečnej situácii nezabráni, môže to mať za následokvecné škody.

► Aby ste zabránili vecným škodám, riaďte sa inštrukciami

uvedenými vtomto výstražnom upozornení.

UPOZORNENIE

► Upozornenie obsahuje dodatočné informácie, ktoré uľahčujú

manipuláciu sprístrojom.

■ 50 │ SK

SND 3600 D2

Bezpečnostné pokyny

■ Predpoužívaním skontrolujte prípadné viditeľné poškodenia prí-

stroja. Doprevádzky neuvádzajte poškodený prístroj ani prístroj, ktorý predtým spadol nazem.

■ Poškodené káble alebo prívody nechajte vymeniť autorizovaným

odborníkom alebo vzákazníckom servise.

■ Tento prístroj môžu používať deti od 8 rokov a tiež osoby so zní-

ženými fyzickými, senzorickými alebo mentálnymi schopnosťami, prípadne snedostatočnými skúsenosťami alebo znalosťami, ak sú pod dohľadom, alebo ak boli dostatočne poučené obezpečnom používaní prístroja apochopili ztoho vyplývajúce riziká. Deti sa nesmú hrať s prístrojom. Deti nesmú vykonávať čistenie anipoužívateľskú údržbu bez dohľadu.

■ Opravy prístroja smie vykonávať iba autorizovaný špecializovaný

obchod alebo zákaznícky servis. Dôsledkom neodborných opráv môžu pre používateľa vzniknúť značné nebezpečenstvá. Navyše zanikne nárok na záruku.

■ Na prístroji nevykonávajte žiadne prestavby ani zmeny.

■ Prístroj chráňte pred vlhkosťou avniknutím kvapalín dovnútra.

Nestavajte na prístroj alebo vedľa prístroja žiadne predmety naplnené tekutinou (napr. vázy).

■ Nevystavujte prístroj pôsobeniu otvoreného plameňa a nestavajte

naň alebo vedľa neho žiadne sviečky. Zabránite tak šíreniu požiaru.

■ Po rýchlom prenesení prístroja z tepla do chladu alebo z chladu

do tepla ho nechajte aklimatizovať 30min.

■

NEBEZPEČENSTVO! Obalové materiály nie sú hračkou pre

deti! Uchovávajte obalové materiály mimo dosahu detí.

Hrozí nebezpečenstvo udusenia!

SND 3600 D2

SK │ 51 ■

Uvedenie do prevádzky

Kontrola rozsahu dodávky

(obrázky sú na vyklápacej strane)

Rozsah dodávky pozostáva z nasledovných komponentov:

▯ Skener ▯ 1 x zásobník na diapozitívy ▯ 2 x držiak negatívov ▯ CD s programom ▯ Čistiaca kefka ▯ USB kábel ▯ Návod na obsluhu

♦ Vyberte všetky diely zbalenia aodstráňte všetok obalový

materiál.

UPOZORNENIE

► Skontrolujte kompletnosť dodávky aprípadné viditeľné

poškodenia.

► Vprípade nekompletnej dodávky alebo poškodení, spôsobe-

ných nedostatočným balením alebo dopravou, sa obráťte na servisnú poradenskú linku (pozri kapitolu Servis).

Likvidácia balenia

Materiály balenia sú zvolené v súlade s aspektmi ekologickej atechnickej likvidácie, apreto ich môžete recyklovať.

Nepotrebné materiály balenia zlikvidujte podľa miestne

platných predpisov.

■ 52 │ SK

SND 3600 D2

Pripojenie k počítaču

Systémové požiadavky

Operačný systém: Windows XP/Vista/7/8/10, Mac OS 10.6 –

10.12 Konektor: USB prípojka (USB 2.0)

♦ Zapojte micro USB konektor USB kábla

ky 3 skenera.

♦ Pripojte USB konektor USB kábla

tač rozpozná nový hardvér a automaticky spustí inštaláciu ovládača. Tento postup môže trvať približne jednu minútu. Ihneď ako je skener riadne zapojený, rozsvieti sa LED kontrolka PWR .

do micro USB zásuv-

k zapnutému počítaču. Počí-

Inštalácia softvéru

Inštalácia pod operačným systémom Windows

POZOR

► Pri inštalácii softvéru sa môžu prepísať alebo zmeniť dôležité

súbory. Aby bol v prípade problémov po inštalácii možný prístup k originálnym súborom, mali by ste pred inštaláciou softvéru vytvoriť zálohu obsahu vášho pevného disku.

♦ Vložte dodaný CD nosič sprogramom do CD mechaniky vášho

počítača. Automaticky sa spustí inštalačné menu.

♦ Na spustenie inštalácie kliknite na ikonku „Installation“. ♦ Softvér inštalujte podľa pokynov na obrazovke.

SND 3600 D2

SK │ 53 ■

UPOZORNENIE

► V prípade, že ste vypli funkciu automatického štartu a proces

inštalácie nezačne automaticky, spustite proces inštalácie dvojitým kliknutím na súbor „WinSetup.exe“ v hlavnom adresári CD nosiča.

♦ Po úspešnom dokončení inštalácie môžete menu opustiť kliknutím

na ikonku „Exit“.

Inštalácia pod operačným systémom Mac OS

POZOR

► Pri inštalácii softvéru sa môžu prepísať alebo zmeniť dôležité

súbory. Aby bol v prípade problémov po inštalácii možný prístup k originálnym súborom, mali by ste pred inštaláciou softvéru vytvoriť zálohu obsahu vášho pevného disku.

♦ Vložte dodaný CD nosič sprogramom do CD mechaniky vášho

počítača Mac.

♦ Otvorte hlavný adresár programu na CD nosiči. ♦ Prejdite do adresára „Mac“. ♦ Spustite proces inštalácie dvojitým kliknutím na súbor

„ImageScan.dmg“.

♦ Softvér inštalujte podľa pokynov na obrazovke.

■ 54 │ SK

SND 3600 D2

Ovládacie prvky

(obrázky sú na vyklápacej strane)

LED PWR

Tlačidlo SCAN

Micro USB zdierka

Zásuvka pre držiak negatívov alebo zásobník

na diapozitívy

Držiak negatívov

Zásobník na diapozitívy

Čistiaca kefka

USB kábel (USB na micro USB)

Obsluha aprevádzka

Vkladanie ﬁlmu s negatívom

♦ Odblokujte uzáver na prednej strane držiaka negatívov 5

a otvorte držiak.

♦ Vložte ﬁlm s negatívom správnou stranou do držiaka. Dbajte na

to, aby perforácie ﬁlmu s negatívmi boli presne uložené na prís-

lušné zachytávacie hroty uchytenia, aby ste zabránili posunutiu

negatívu.

♦ Zatvorte držiak tak, aby kryt zapadol. ♦ Teraz vložte držiak negatívov

značka trojuholníka ukazovala dopredu a bola viditeľná 4

(pozri obrázok 1).

♦ Vložte držiak negatívov

aby tento citeľne zapadol do prvej polohy. Pre ďalšie negatívy

posúvajte držiak negatívov 5 ďalej dovnútra, až tento citeľne

zapadne do ďalšej polohy.

do pravej zásuvky tak, aby

do pravej zásuvky 4 tak hlboko,

SND 3600 D2

SK │ 55 ■

Obrázok 1 Obrázok 2

Vkladanie diapozitívov

♦ Vložte diapozitívy správnou stranou do určenej šachty zásobní-

ka na diapozitívy 6. Do zásobníka na diapozitívy možno vložiť

približne 10 – 12 diapozitívov (v závislosti od veľkosti).

♦ Zaveďte zásobník na diapozitívy

pravej zásuvky 4. Dbajte pritom na to, aby značka trojuholníka

ukazovala dopredu a bola viditeľná (pozri obrázok 2).

Pomocou posúvača na strane zásobníka na diapozitívy vajú diapozitívy v zásobníku po jednom do skenera.

♦ Posúvač najprv posuňte až na doraz smerom od skenera. Násled-

ne posúvajte posúvačom znovu opatrne smerom ku skeneru.

UPOZORNENIE

► Týmto sa diapozitív nachádzajúci sa v skeneri vyhodí z prístro-

ja a nový diapozitív sa posunie do priestoru snímania skenera.

► Dbajte na to, aby ste nový diapozitív posúvali v skeneri po-

maly. Ak ho posuniete príliš rýchlo, môže diapozitív skĺznuť mimo priestoru snímania skenera.

♦ Keď už nechcete snímať žiadne ďalšie diapozitívy, vyberte

zásobník na diapozitívy

diapozitív z priezoru zásobníka na diapozitívy odspodu 6.

■ 56 │ SK

s priezorom najprv do

zo zásuvky 4. Vyberte posledný

SND 3600 D2

sa posú-

Digitalizácia negatívov/diapozitívov

Softvér Windows

♦ Spustite program „Image Scan Tool“ (nástroj na skenovanie

snímok) dvojklikom na symbol programu na pracovnej ploche

alebo zvoľte príslušný záznam v ponuke Štart. Program sa otvorí

priamo v hlavnom okne.

A Tu zvoľte typ (negatív, diapozitív alebo čierny/biely), ktorý

chcete používať.

B Zvoľte tu formát súboru (JPG alebo TIFF), v ktorom chcete

uložiť obrázky.

C Zvoľte tu rozlíšenie:

štandardné: 2592 x 1680 pixelov, interpolované: 5184 x 3360 pixelov

D Na oskenovanie snímky kliknite na túto ikonku alebo stlačte

priamo tlačidlo SCAN

SND 3600 D2

SK │ 57 ■

E Na vymazanie aktuálne označenej snímky kliknite na túto

ikonku.

F Tu sa vám zobrazí aktuálne označená snímka.

G Na zrkadlenie aktuálne označenej snímky kliknite na túto

ikonku.

H Na otočenie aktuálne označenej snímky v smere hodinových

ručičiek kliknite na túto ikonku.

I Na uloženie zachytených snímok kliknite na túto ikonku. Pri

zadaní neplatnej cesty pre uloženie sa zobrazí výstražné hlásenie.

J Na ukončenie programu kliknite na túto ikonku.

K Kliknite na túto ikonku, ak chcete vykonať nastavenia farby

alebo jasu, predtým než oskenujete snímku. Vykonané nastavenia sa vám zobrazia v živom náhľade.

L Na zvolenie adresára pre uloženie naskenovaných snímok

kliknite na túto ikonku.

M Tu sa vám zobrazí adresár, do ktorého sa oskenované snímky

uložia.

N Tu sa zobrazujú už naskenované snímky, ktoré doteraz neboli

ešte uložené. Aktuálne označený snímok je znázornený v zelenom rámčeku a zobrazený v okne (F).

O Tu sa zobrazí živý náhľad vloženého negatívu/diapozitívu.

■ 58 │ SK

SND 3600 D2

Nastavenia farby a jasu

♦ V prípade potreby nastavte farby a jas tým, že kliknete na ikonku

„Color/Brightness Adjustment“ (prispôsobenie farby a jasu) (K).

Otvorí sa nastavovacie okno.

♦ Pohybujte posuvným regulátorom „Brightness“ (jas) na nastavenie

jasu medzi -64 a 64.

♦ Na nastavenie hodnôt RGB farieb v rozpätí -6 až 6 pohybujte

tromi posuvnými regulátormi „Color Balance“ (vyváženie farieb).

♦ Na obnovenie štandardných hodnôt kliknite na ikonku „Default“

(prednastavené).

♦ Na prevzatie nastavených hodnôt a zatvorenie okna nastavení

kliknite na ikonku „Exit“.

SND 3600 D2

SK │ 59 ■

Softvér Mac

♦ Spustite program „ImageScan“ dvojklikom na symbol programu.

Program sa otvorí priamo v hlavnom okne.

A Tu zvoľte typ (negatív, diapozitív alebo čierny/biely), ktorý

chcete používať.

B Zvoľte tu formát súboru (JPG alebo TIFF), v ktorom chcete

uložiť obrázky.

C Zvoľte tu rozlíšenie:

štandardné: 2592 x 1680 pixelov Interpolované: 5184 x 3360 pixelov

D Na oskenovanie snímky kliknite na túto ikonku alebo stlačte

priamo tlačidlo SCAN

E Na vymazanie aktuálne označenej snímky kliknite na túto

ikonku.

F Tu sa vám zobrazí aktuálne označená snímka.

■ 60 │ SK

SND 3600 D2

G Na zrkadlenie aktuálne označenej snímky kliknite na túto

ikonku.

H Na otočenie aktuálne označenej snímky v smere hodinových

ručičiek kliknite na túto ikonku.

I Na uloženie zachytených snímok kliknite na túto ikonku. Pri

zadaní neplatnej cesty pre uloženie sa zobrazí výstražné hlásenie.

J Na ukončenie programu kliknite na túto ikonku.

K Kliknite na túto ikonku, ak chcete vykonať nastavenia farby

alebo jasu, predtým než oskenujete snímku. Vykonané nastavenia sa vám zobrazia v živom náhľade.

L Na zvolenie adresára pre uloženie naskenovaných snímok

kliknite na túto ikonku.

M Tu sa vám zobrazí adresár, do ktorého sa oskenované snímky

uložia.

N Tu sa zobrazujú už naskenované snímky, ktoré doteraz neboli

ešte uložené. Aktuálne označený snímok je znázornený v zelenom rámčeku a zobrazený v okne (F).

O Tu sa zobrazí živý náhľad vloženého negatívu/diapozitívu.

SND 3600 D2

SK │ 61 ■

Nastavenia farby a jasu

♦ V prípade potreby nastavte farby a jas tým, že kliknete na ikonku

„Color/Brightness Adjustment“ (prispôsobenie farby a jasu) (K).

Otvorí sa nastavovacie okno.

♦ Na nastavenie jasu v rozpätí 0 až 255 pohybujte posuvným

regulátorom „Brightness“ (jas).

♦ Pohybujte tromi posuvnými regulátormi „Color Balance“ (vyváže-

nie farieb) na nastavenie hodnôt RGB farieb medzi 0 a 255.

♦ Na obnovenie štandardných hodnôt kliknite na ikonku „Default“

(prednastavené).

♦ Na prevzatie nastavených hodnôt a zatvorenie okna nastavení

kliknite na ikonku „Exit“.

Po použití

♦ Vyberte držiak negatívov 5 tak, že ho presuniete úplne celý

cez prístroj.

♦ Vyberte zásobník na diapozitívy

z pravej zásuvky 4.

♦ Vytiahnite kábel USB

a skenera.

z USB prípojky vášho počítača

tak, že ho znovu vytiahnite

■ 62 │ SK

SND 3600 D2

Odstraňovanie porúch

Nasledujúca tabuľka slúži ako pomôcka pri vyhľadávaní aodstraňovaní menších porúch:

Porucha Možná príčina Odstránenie

LED kontrolka PWR nesvieti.

Zlá kvalita obrazu.

Naskenované snímky sú rozmazané.

Prístroj nie je správne pripojený.

Prach na osvetlení pozadia skenera.

Prach na ﬁlme, resp. na diapozitíve.

Šošovka skenera je zarosená z dôvodu teplotných rozdielov.

Pripojte prístroj.

Vyčistite osvetlenie pozadia (pozri kapitolu Čistenie).

Vyčistite ﬁlm, resp. diapozitív.

Počkajte, kým sa prístroj aklimatizuje pri izbovej teplote.

UPOZORNENIE

► Ak nie je možné problém odstrániť vyššie uvedenými krokmi,

obráťte sa na služby zákazníkom (pozri kapitolu Servis).

SND 3600 D2

SK │ 63 ■

Čistenie

POZOR

► Zaistite, aby sa pri čistení doprístroja neodstala žiadna

vlhkosť, aby sa tak zabránilo jeho neopraviteľnému poškodeniu.

♦ Kryt čistite výlučne mierne navlhčenou utierkou ajemným pros-

triedkom na umývanie riadu.

♦ Vyčistite povrch osvetlenia pozadia vo vnútri vášho prístroja

čistiacou kefkou

plochou nadol len do pravej zásuvky 4 (pozri obrázok 3).

Obrázok 3

. Na čistenie zasuňte čistiacu kefku čistiacou

■ 64 │ SK

SND 3600 D2

Skladovanie/likvidácia

Skladovanie pri nepoužívaní

♦ Uskladnite prístroj na suchom abezprašnom mieste, bez priame-

ho slnečného žiarenia.

Likvidácia prístroja

Symbol preškrtnutej odpadkovej nádoby nakolieskach

upozorňuje, že tento prístroj podlieha smernici č. 2012/19/EÚ. Smernica stanovuje, že tento prístroj nesmiete po uplynutí doby používania zneškodniť s bežným odpadom z domácnosti, ale musíte ho odovzdať v zberni zabezpečujúcej likvidáciu alebo v prevádzkach na zneškodňovanie odpadov.

Táto likvidácia je pre vás bezplatná. Chráňte životné prostredie alikvidujte odborne.

Ďalšie informácie získate vo vašom miestnom recyklačnom stredisku alebo na mestskej, príp. obecnej samospráve.

SND 3600 D2

SK │ 65 ■

Dodatok

Technické údaje

Prevádzkové napätie/odber prúdu

Rozhranie USB 2.0

Prevádzková teplota +5 až +40 °C

Vlhkosť (bez kondenzácie) ≤ 75 %

Rozmery (Š x Vx H) cca 9,4 x 16,9 x 10,4 cm

Hmotnosť (bez príslušenstva) cca 450 g

Snímač obrazu 5 megapixlový snímač CMOS

Rozsah ohniska pevné ohnisko

Regulácia jasu automaticky

Prispôsobenie farieb automaticky

Rozlíšenie

Spôsob skenovania Single pass (jedno snímanie)

Zdroj svetla Protisvetlo (3 biele LED)

štandardné: 2592 x 1680 pixelov Interpolované: 5184 x 3360 pixelov

5 V / 500 mA

(cez USB prípojku)

■ 66 │ SK

SND 3600 D2

Upozornenie k vyhláseniu ozhode EÚ

Tento prístroj spĺňa základné požiadavky ainé relevantné predpisy európskej smernice 2014/30/EU o elektromagnetickej kompatibilite a smernice RoHS 2011/65/EU.

Kompletné vyhlásenie ozhode EU je kdispozícii udovozcu.

Záruka spoločnosti Kompernass Handels GmbH

Vážená zákazníčka, vážený zákazník, natento prístroj máte záruku 3roky od dátumu zakúpenia. V prípade

nedostatkov tohto výrobku máte práva vyplývajúce zo zákona voči predajcovi tohto výrobku. Tieto Vaše práva vyplývajúce zo zákona nie sú obmedzené našou zárukou, uvedenou nižšie.

Záručné podmienky

Záručná doba začína plynúť dátumom nákupu. Prosím, uschovajte si originálny pokladničný blok. Tento doklad slúži ako doklad ozakúpení.

Ak v priebehu troch rokov od dátumu zakúpenia tohto výrobku dôjde k chybe materiálu alebo výrobnej chybe, výrobok Vám podľa nášho uváženia bezplatne opravíme alebo vymeníme. Podmienkou tohto záručného plnenia je, že počas trojročnej lehoty sa poškodený prístroj a doklad o zakúpení (pokladničný blok) predložia so stručným popisom, v čom spočíva chyba prístroja a kedy k nej došlo.

Ak je chyba pokrytá našou zárukou, zašleme Vám späť opravený alebo nový výrobok. Opravou alebo výmenou výrobku nezačína plynúť žiadna nová záručná doba.

SND 3600 D2

SK │ 67 ■

Záručná doba a zákonné nároky na odstránenie chýb

Záručná doba sa záručným plnením nepredĺži. To platí aj pre vymenené aopravené diely. Poškodenia a chyby zistené prípadne už pri kúpe, sa musia hlásiť okamžite po vybalení. Po uplynutí záručnej doby podliehajú prípadné opravy poplatku.

Rozsah záruky

Prístroj bol starostlivo vyrobený v súlade s prísnymi smernicami kvality a pred dodaním bol svedomito preskúšaný.

Záručné plnenie sa vzťahuje na chyby materiálu a výrobné chyby. Táto záruka sa nevzťahuje na časti výrobku, ktoré sú vystavené bežnému opotrebovaniu, a preto ich možno pokladať za opotrebované diely alebo za poškodenia krehkých dielov, ako sú napríklad spínače, akumulátory, formy na pečenie alebo diely vyrobené zo skla.

Táto záruka zaniká v prípade poškodenia výrobku neodborným používaním alebo neodbornou údržbou. Na správne používanie výrobku sa musia presne dodržiavať všetky pokyny, uvedené v návode na obsluhu. Bezpodmienečne sa musí zabrániť použitiu alebo úkonom, ktoré sa v návode na obsluhu neodporúčajú alebo pred ktorými sa varuje.

Výrobok je určený len na súkromné použitie a nie na priemyselné používanie. Zárukazaniká pri nesprávnom aneodbornom zaobchádzaní, pri použití násilia apri zásahoch, ktoré neboli vykonané naším autorizovaným servisom.

■ 68 │ SK

SND 3600 D2

Vybavenie v prípade záruky

Na zaručenie rýchleho vybavenia Vašej žiadosti postupujte podľa nasledujúcich pokynov:

■ Na všetky otázky majte pripravený pokladničný doklad a číslo

výrobku (napr. IAN 12345) ako doklad o nákupe.

■ Číslo výrobku nájdete na výrobnom štítku, gravúre, na titulnej

stránke Vášho návodu na obsluhu (dole vľavo) alebo ako nálepku na zadnej alebo spodnej strane.

■ Ak dôjde k funkčným poruchám alebo iným nedostatkom, kon-

taktujte najprv nižšie uvedené servisné oddelenie telefonicky alebo e-mailom.

■ Výrobok, zaevidovaný ako poruchový, môžete potom spolu

s dokladom o nákupe (pokladničný blok) a uvedením popisu chyby a dátumu, kedy k nej došlo, bezplatne odoslať na adresu servisného strediska, ktorá Vám bude oznámená.

Na webových stránkach www.lidl-service.com si môžete stiahnuť tieto a mnoho ďalších príručok, videá o výrobkoch a softvéry.

Servis

Servis Slovensko

Tel. 0850 232001 E-Mail: kompernass@lidl.sk

IAN 289910

SND 3600 D2

SK │ 69 ■

Dovozca

Majte na pamäti, že nižšie uvedená adresa nie je adresou servisného strediska. Najprv kontaktujte uvedené servisné stredisko.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 DE - 44867 BOCHUM NEMECKO www.kompernass.com

■ 70 │ SK

SND 3600 D2

Inhaltsverzeichnis

Einführung ...................................73

Informationen zu dieser Bedienungsanleitung ................73

Hinweise zu Warenzeichen ..............................73

Bestimmungsgemäße Verwendung ........................73

Verwendete Warnhinweise ...............................74

Sicherheitshinweise ............................75

Inbetriebnahme ...............................76

Lieferumfang prüfen ....................................76

Entsorgung der Verpackung ..............................76

Anschluss an einen Computer ............................77

Software installieren ....................................77

Bedienelemente ..............................79

Bedienung und Betrieb .........................79

Negativstreifen einlegen .................................79

Dias einlegen .........................................80

Negative / Dias digitalisieren ............................81

Nach dem Gebrauch ...................................86

Fehlerbehebung ..............................87

Reinigung ....................................88

Lagerung/Entsorgung ..........................89

Lagerung bei Nichtbenutzung ............................89

Gerät entsorgen .......................................89

SND 3600 D2

DE│AT│CH

│

71 ■

Anhang ......................................90

Technische Daten ......................................90

Hinweise zur EU-Konformitätserklärung .....................91

Garantie der Kompernaß Handels GmbH ...................91

Service ..............................................94

Importeur ............................................94

■ 72 │ DE

│AT│

SND 3600 D2

Einführung

Informationen zu dieser Bedienungsanleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Bedienungsanleitung immer als Nachschlagewerk in der Nähe des Produkts auf. Händigen Sie bei Weitergabe oder Verkauf des Produktes an Dritte alle Unterlagen inkl. dieser Bedienungsanleitung mit aus.

Hinweise zu Warenzeichen

- USB® ist ein eingetragenes Warenzeichen von USB Implementers Forum, Inc..

- Microsoft 7 zeichen der Microsoft Corporation in den Vereinigten Staaten von Amerika und/oder anderen Ländern.

- Mac OS X und anderen Ländern.

- Das SilverCrest Warenzeichen und der Handelsname sind Eigentum des jeweiligen Inhabers.

Alle weiteren Namen und Produkte können die Warenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Eigentümer sein.

Bestimmungsgemäße Verwendung

Dieses Gerät ist ein Gerät der Informationstechnik und ist ausschließlich für den nicht gewerblichen Gebrauch zum Scannen und Digitalisieren von Filmnegativen und Dias bestimmt. ausgehende Benutzung gilt als nicht bestimmungsgemäß. Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. Das Risiko trägt allein der Benutzer.

SND 3600 D2

, Windows®, Windows® XP, Windows Vista®, Windows

, Windows 8® und Windows 10® sind eingetragene Marken-

ist eine eingetragene Marke von Apple Inc. in den USA

Eine andere oder darüber hin-

DE│AT│CH

│

73 ■

Verwendete Warnhinweise

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:

GEFAHR

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine drohende gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zu schweren Verletzungen oder zum Tod führen.

► Die Anweisungen in diesem Warnhinweis befolgen, um

die Gefahr von schweren Verletzungen oder des Todes zu vermeiden.

ACHTUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sachschaden.

Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen.

► Die Anweisungen in diesem Warnhinweis befolgen, um

Sachschäden zu vermeiden.

HINWEIS

► Ein Hinweis kennzeichnet zusätzliche Informationen, die den

Umgang mit dem Gerät erleichtern.

■ 74 │ DE

│AT│

SND 3600 D2

Sicherheitshinweise

■ Kontrollieren Sie das Gerät vor der Verwendung auf äußere

sichtbare Schäden. Nehmen Sie ein beschädigtes oder heruntergefallenes Gerät nicht in Betrieb.

■ Bei Beschädigung der Kabel oder Anschlüsse lassen Sie diese

von autorisiertem Fachpersonal oder dem Kundenservice austauschen.

■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie

von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn Sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Lassen Sie Reparaturen am Gerät nur von autorisierten Fachbetrieben

oder dem Kundenservice durchführen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Zudem erlischt der Garantieanspruch.

■ Nehmen Sie keine eigenmächtigen Umbauten oder Veränderungen

an dem Gerät vor.

■ Schützen Sie das Gerät vor Feuchtigkeit und dem Eindringen von

Flüssigkeiten. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (z.B. Vasen) neben das Gerät.

■ Halten Sie das Gerät fern von oﬀenen Flammen und stellen Sie

keine Kerzen auf oder neben das Gerät. So vermeiden Sie die Ausbreitung von Bränden.

■ Wenn das Gerät schnell von einer warmen in eine kalte, oder von

einer kalten in eine warme Umgebung geführt wird, lassen Sie es sich 30 min. akklimatisieren.

■

GEFAHR! Verpackungsmaterialien sind kein Kinderspielzeug!

Halten Sie alle Verpackungsmaterialien von Kindern fern.

Es besteht Erstickungsgefahr!

SND 3600 D2

DE│AT│CH

│

75 ■

Inbetriebnahme

Lieferumfang prüfen

(Abbildungen siehe Ausklappseiten)

Der Lieferumfang besteht aus folgenden Komponenten:

▯ Scanner ▯ 1 x Dia Magazin ▯ 2 x Halterung für Negative ▯ Programm-CD ▯ Reinigungsbürste ▯ USB-Kabel ▯ Bedienungsanleitung

♦ Entnehmen Sie alle Teile aus der Verpackung und entfernen Sie

sämtliches Verpackungsmaterial.

HINWEIS

► Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare

Schäden.

► Bei einer unvollständigen Lieferung oder Schäden infolge

mangelhafter Verpackung oder durch Transport wenden Sie sich an die Service-Hotline (siehe Kapitel Service).

Entsorgung der Verpackung

Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

■ 76 │ DE

Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien

gemäß den örtlich geltenden Vorschriften.

│AT│

SND 3600 D2

Anschluss an einen Computer

Systemvoraussetzungen

Betriebssystem: Windows XP/Vista/7/8/10, Mac OS 10.6 - 10.12 Steckplatz: USB-Anschluss (USB 2.0)

♦ Verbinden Sie den Micro-USB-Stecker des USB-Kabels

der Micro-USB-Buchse 3 des Scanners.

♦ Verbinden Sie den USB-Stecker des USB-Kabels

eingeschalteten Computer. Der Computer erkennt die neue Hardware und startet die automatische Treiberinstallation. Dieser Vorgang kann ca. eine Minute dauern. Die LED PWR leuchtet, sobald der Scanner richtig verbunden wurde.

mit einem

mit

Software installieren

Installation unter Windows

ACHTUNG

► Bei der Installation der Software können wichtige Dateien

überschrieben oder verändert werden. Um bei eventuellen Problemen nach der Installation auf die Originaldateien zugreifen zu können, sollten Sie vor der Installation der Software eine Sicherung Ihres Festplatteninhaltes erstellen.

♦ Legen Sie die mitgelieferte Programm-CD in das CD-Laufwerk

Ihres Computers ein. Das Installationsmenü startet automatisch.

♦ Klicken Sie auf die Schaltﬂäche „Installation“, um die

Installation zu starten.

♦ Installieren Sie die Software gemäß den Anleitungen auf dem

Bildschirm.

SND 3600 D2

DE│AT│CH

│

77 ■

HINWEIS

► Wenn Sie die Autostartfunktion ausgeschaltet haben und der

Installationsvorgang nicht automatisch beginnt, starten Sie den Installationsvorgang durch einen Doppelklick auf die Datei „WinSetup.exe“ im Hauptverzeichnis der CD.

♦ Nach erfolgreicher Installation können Sie das Menü durch

klicken auf die Schaltﬂäche „Exit“ verlassen.

Installation unter Mac OS

ACHTUNG

► Bei der Installation der Software können wichtige Dateien

♦ Legen Sie die mitgelieferte Programm-CD in das CD-Laufwerk

Ihres Mac-Computers ein.

♦ Öﬀnen Sie das Hauptverzeichnis der Programm-CD. ♦ Wechseln Sie in das Verzeichnis „Mac“. ♦ Starten Sie den Installationsvorgang durch einen Doppelklick auf

die Datei „ImageScan.dmg“.

♦ Installieren Sie die Software gemäß den Anleitungen auf dem

Bildschirm.

■ 78 │ DE

│AT│

SND 3600 D2

Bedienelemente

(Abbildungen siehe Ausklappseiten)

LED PWR

Taste SCAN

Micro-USB-Buchse

Einschub für Negativhalterung bzw. Dia-Magazin

Negativhalterung

Dia-Magazin

Reinigungsbürste

USB-Kabel (USB auf Micro-USB)

Bedienung und Betrieb

Negativstreifen einlegen

♦ Entriegeln Sie den Verschluss an der Vorderseite der Negativhal-

♦ Legen Sie den Negativstreifen seitenrichtig in die Halterung ein.

♦ Schließen Sie die Halterung, bis der Deckel einrastet. ♦ Führen Sie nun die Negativhalterung

♦ Schieben Sie die Negativhalterung

terung

und öﬀnen Sie die Halterung.

Achten Sie darauf, dass die Löcher der Negativstreifen auf die

entsprechenden Haltenasen der Halterung gelegt werden, damit

sich der Negativstreifen nicht verschieben kann.

mit der Dreiecksmarkie-

rung voran und sichtbar in den rechten Einschub

ein (siehe

Abbildung 1).

so weit in den rechten

Einschub

, bis diese spürbar in der ersten Position einrastet. Für weitere Negative schieben Sie die Negativhalterung weiter ein, bis diese spürbar in der nächsten Position einrastet.

SND 3600 D2

DE│AT│CH

│

79 ■

Abbildung 1 Abbildung 2

Dias einlegen

♦ Legen Sie die Dias seitenrichtig in den dafür vorgesehenen

Schacht des Dia-Magazins nach Größe) in das Dia-Magazin eingelegt werden.

♦ Führen Sie das Dia-Magazin

den rechten Einschub ecksmarkierung voran und sichtbar ist (siehe Abbildung 2).

Mit dem Schieber, der sich seitlich am Dia-Magazin werden die im Schacht beﬁndlichen Dias einzeln in den Scanner geschoben.

♦ Schieben Sie dazu den Schieber zunächst bis zum Anschlag

vom Scanner weg. Anschließend den Schieber wieder vorsichtig in Richtung des Scanners bewegen.

HINWEIS

► Ein im Scanner beﬁndliches Dia wird dadurch aus dem

Gerät ausgeworfen und ein neues Dia in den Sichtbereich des Scanner geschoben.

► Achten Sie darauf, ein neues Dia langsam in den Scanner zu

schieben. Geschieht dies zu schnell, so kann das Dia über den Sichtbereich des Scanners hinaus gleiten.

. Es können ca. 10-12 Dias (je

mit dem Sichtfenster zuerst in

ein. Beachten Sie dabei, dass die Drei-

beﬁndet,

■ 80 │ DE

│AT│

SND 3600 D2

♦ Sobald Sie keine weiteren Dias mehr scannen möchten,

entfernen Sie das Dia-Magazin Entnehmen Sie das letzte Dia von unten aus dem Sichtfenster des

Dia-Magazins

aus dem Einschub 4.

Negative / Dias digitalisieren

Windows Software

♦ Starten Sie das Programm „Image Scan Tool“ durch einen

Doppelklick auf das Programmsymbol auf den Desktop oder wählen Sie den entsprechenden Eintrag im Startmenü aus. Das Programm öﬀnet sich direkt im Hauptfenster.

A Wählen Sie hier den Typ (Negativ, Dia oder Schwarz/Weiß),

den Sie verwenden möchten.

B Wählen Sie hier das Dateiformat (JPG oder TIFF) in welchem

Sie die Bilder speichern wollen.

C Wählen Sie hier die Auﬂösung aus:

Standard: 2592 x 1680 Pixel; Interpoliert: 5184 x 3360 Pixel

SND 3600 D2

DE│AT│CH

│

81 ■

D Klicken Sie auf diese Schaltﬂäche oder drücken Sie direkt auf

die Taste SCAN

E Klicken Sie auf diese Schaltﬂäche, um das aktuell markierte

Bild zu löschen.

F Hier wird Ihnen das aktuell markierte Bild angezeigt.

G Klicken Sie auf diese Schaltﬂäche, um das aktuell markierte

Bild zu spiegeln.

H Klicken Sie auf diese Schaltﬂäche, um das aktuell markierte

Bild im Uhrzeigersinn zu drehen.

I Klicken Sie auf diese Schaltﬂäche, um die aufgenommenen

Bilder zu speichern. Bei Eingabe eines ungültigen Speicherpfads erscheint eine Warnmeldung.

J Klicken Sie auf diese Schaltﬂäche, um das Programm zu

beenden.

K Klicken Sie auf diese Schaltﬂäche, um Farb- oder Helligkeits-

einstellungen vorzunehmen, bevor Sie das Bild scannen. Die Anpassungen werden Ihnen in der Live-Ansicht angezeigt.

L Klicken Sie auf diese Schaltﬂäche, um einen Ordner zum

Speichern der gescannten Bilder auszuwählen.

M Hier wird Ihnen der Ordner angezeigt, in welchen die ge-

scannten Bilder gespeichert werden.

N Hier werden die bereits gescannten Bilder angezeigt, welche

bisher noch nicht gespeichert wurden. Das aktuell markierte Bild wird mit einem grünen Rahmen dargestellt und im Fenster (F) angezeigt.

O Hier wird eine Live-Ansicht des eingelegten Negativs/Dias

angezeigt.

, um ein Bild zu scannen.

■ 82 │ DE

│AT│

SND 3600 D2

Farb- und Helligkeitseinstellungen

♦ Stellen Sie bei Bedarf die Farben und die Helligkeit ein, indem

Sie auf die Schaltﬂäche „Farb/Helligkeitseinstellungen“ (K) klicken. Ein Einstellungsfenster wird geöﬀnet.

♦ Bewegen Sie den Schieberegler „Helligkeit“, um die Helligkeit

zwischen -64 und 64 einzustellen.

♦ Bewegen Sie die drei Schieberegler „Farbbalance“, um die

RGB-Werte zwischen -6 und 6 einzustellen.

♦ Um die Standardwerte wieder herzustellen, klicken Sie auf die

Schaltﬂäche „Standard“.

♦ Um die eingestellten Werte zu übernehmen und das

Einstellungsfenster zu schließen, klicken Sie auf die Schaltﬂäche „Verlassen“.

SND 3600 D2

DE│AT│CH

│

83 ■

Mac Software

♦ Starten Sie das Programm „ImageScan“ durch einen

Doppelklick auf das Programmsymbol. Das Programm öﬀnet sich direkt im Hauptfenster.

A Wählen Sie hier den Typ (Negativ, Dia oder Schwarz/Weiß),

den Sie verwenden möchten.

B Wählen Sie hier das Dateiformat (JPG oder TIFF) in welchem

Sie die Bilder speichern wollen.

C Wählen Sie hier die Auﬂösung aus:

Standard: 2592 x 1680 Pixel Interpoliert: 5184 x 3360 Pixel

D Klicken Sie auf diese Schaltﬂäche oder drücken Sie direkt auf

die Taste SCAN

E Klicken Sie auf diese Schaltﬂäche, um das aktuell markierte

Bild zu löschen.

, um ein Bild zu scannen.

■ 84 │ DE

│AT│

SND 3600 D2

F Hier wird Ihnen das aktuell markierte Bild angezeigt.

G Klicken Sie auf diese Schaltﬂäche, um das aktuell markierte

Bild zu spiegeln.

H Klicken Sie auf diese Schaltﬂäche, um das aktuell markierte

Bild im Uhrzeigersinn zu drehen.

I Klicken Sie auf diese Schaltﬂäche, um die aufgenommenen

Bilder zu speichern. Bei Eingabe eines ungültigen Speicherpfads erscheint eine Warnmeldung.

J Klicken Sie auf diese Schaltﬂäche, um das Programm zu

beenden.

K Klicken Sie auf diese Schaltﬂäche, um Farb- oder Helligkeits-

einstellungen vorzunehmen, bevor Sie das Bild scannen. Die Anpassungen werden Ihnen in der Live-Ansicht angezeigt.

L Klicken Sie auf diese Schaltﬂäche, um einen Ordner zum

Speichern der gescannten Bilder auszuwählen.

M Hier wird Ihnen der Ordner angezeigt, in welchen die ge-

scannten Bilder gespeichert werden.

N Hier werden die bereits gescannten Bilder angezeigt, welche

bisher noch nicht gespeichert wurden. Das aktuell markierte Bild wird mit einem grünen Rahmen dargestellt und im Fenster (F) angezeigt.

O Hier wird eine Live-Ansicht des eingelegten Negativs/Dias

angezeigt.

SND 3600 D2

DE│AT│CH

│

85 ■

Farb- und Helligkeitseinstellungen

♦ Stellen Sie bei Bedarf die Farben und die Helligkeit ein, indem

Sie auf die Schaltﬂäche „Farb/Helligkeitseinstellungen“ (K) klicken. Ein Einstellungsfenster wird geöﬀnet.

♦ Bewegen Sie den Schieberegler „Helligkeit“, um die Helligkeit

zwischen 0 und 255 einzustellen.

♦ Bewegen Sie die drei Schieberegler „Farbbalance“, um die

RGB-Werte zwischen 0 und 255 einzustellen.

♦ Um die Standardwerte wieder herzustellen, klicken Sie auf die

Schaltﬂäche „Standard“.

♦ Um die eingestellten Werte zu übernehmen und das

Einstellungsfenster zu schließen, klicken Sie auf die Schaltﬂäche „Verlassen“.

Nach dem Gebrauch

♦ Entnehmen Sie die Negativhalterung 5, indem Sie sie komplett

durch das Gerät hindurchschieben.

♦ Entnehmen Sie das Dia-Magazin

dem rechten Einschub 4 herausziehen.

♦ Entfernen Sie das USB-Kabel

puters und des Scanners.

, indem Sie es wieder aus

vom USB-Anschluss Ihres Com-

■ 86 │ DE

│AT│

SND 3600 D2

Fehlerbehebung

Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen:

Fehler Mögliche Ursache Behebung

LED PWR nicht.

Schlechte Bildqualität.

Gescannte Bilder sind verschwommen.

leuchtet

Das Gerät ist nicht korrekt angeschlossen.

Staub auf der Hintergrundbeleuchtung des Scanners.

Staub auf dem Film bzw. dem Dia.

Die Linse des Scanners ist aufgrund von Temperaturunterschieden beschlagen.

Schließen Sie das Gerät an.

Reinigen Sie die Hintergrundbeleuchtung (siehe Kapitel Reinigung).

Reinigen Sie den Film bzw. das Dia.

Warten Sie, bis sich das Gerät bei Zimmertemperatur akklimatisiert hat.

HINWEIS

► Wenn Sie mit den vorstehend genannten Schritten das

Problem nicht lösen können, wenden Sie sich bitte an den Kundendienst (siehe Kapitel Service).

SND 3600 D2

DE│AT│CH

│

87 ■

Reinigung

ACHTUNG

► Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit

in das Gerät eindringt, um eine irreparable Beschädigung des Gerätes zu vermeiden.

♦ Reinigen Sie das Gehäuse ausschließlich mit einem leicht

feuchten Tuch und einem milden Spülmittel.

♦ Reinigen Sie die Oberﬂäche der Hintergrundbeleuchtung im

Inneren des Gerätes mit der Reinigungsbürste 7. Schieben Sie dazu die Reinigungsbürste mit der Reinigungsﬂäche nach unten nur in den rechten Einschub4 (siehe Abbildung 3)

Abbildung 3

■ 88 │ DE

│AT│

SND 3600 D2

Lagerung/Entsorgung

Lagerung bei Nichtbenutzung

♦ Lagern Sie das Gerät in einer trockenen und staubfreien

Umgebung ohne direkte Sonneneinstrahlung.

Gerät entsorgen

Das nebenstehende Symbol einer durchgestrichenen

Mülltonne auf Rädern zeigt an, dass dieses Gerät der Richtlinie 2012/19/EU unterliegt. Diese Richtlinie besagt, dass Sie dieses Gerät am Ende seiner Nutzungszeit nicht mit dem normalen Hausmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoﬀhöfen oder Entsorgungsbetrieben abgeben müssen.

Diese Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht.

Weitere Informationen erhalten Sie bei Ihrem lokalen Entsorger oder der Stadt- bzw. Gemeindeverwaltung.

SND 3600 D2

DE│AT│CH

│

89 ■

Anhang

Technische Daten

Betriebsspannung/Stromaufnahme

Schnittstelle USB 2.0

Betriebstemperatur +5 - +40 °C

Feuchtigkeit (keine Kondensation) ≤ 75 %

Abmessungen (B x H x T) ca. 9,4 x 16,9 x 10,4 cm

Gewicht (ohne Zubehör) ca. 450 g

Bildsensor 5 Megapixel CMOS-Sensor

Fokussierungsbereich fester Fokus

Helligkeitssteuerung Automatisch

Farbabgleich Automatisch

Auﬂösung

Scanmethode Single pass

Lichtquelle Gegenlicht (3 weiße LED)

5 V / 500 mA

(über USB-Anschluss)

Standard: 2592 x 1680 Pixel Interpoliert: 5184 x 3360 Pixel

■ 90 │ DE

│AT│

SND 3600 D2

Hinweise zur EU-Konformitätserklärung

Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der europäischen Richtlinie für elektromagnetische Verträglichkeit 2014/30/EU und der RoHS Richtlinie 2011/65/EU.

Die vollständige EU-Konformitätserklärung ist beim Importeur erhältlich.

Garantie der Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im

Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-JahresFrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

SND 3600 D2

DE│AT│CH

│

91 ■

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpﬂichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Backformen oder Teile die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten.Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriﬀen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

■ 92 │ DE

│AT│

SND 3600 D2

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

■ Bitte halten Sie für alle Anfragen den Kassenbon und die Artikel-

nummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.

■ Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer

Gravur, auf dem Titelblatt Ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite.

■ Sollten Funktionsfehler oder sonstige Mängel auftreten, kontak-

tieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

■ Ein als defekt erfasstes Produkt können Sie dann unter Beifügung

des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herunterladen.

SND 3600 D2

DE│AT│CH

│

93 ■

Service

Service Deutschland

Tel.: 0800 5435 111 (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: kompernass@lidl.de

Service Österreich

Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at

Service Schweiz

Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch

IAN 289910

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 DE - 44867 BOCHUM DEUTSCHLAND www.kompernass.com

■ 94 │ DE

│AT│

SND 3600 D2

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21 DE - 44867 BOCHUM GERMANY www.kompernass.com

Stanje informacij · Stav informací Stav informácií · Stand der Informationen: 08 / 2017 · Ident.-No.: SND3600D2-082017-3

IAN 289910

SILVERCREST SND 3600 D2 User manual [cz]

Specifications and Main Features

Frequently Asked Questions

User Manual
