GEBRUIKSAANWIJZING

MODEL

XG-C60X

Inleiding

Aansluiten en opstellen

Basisbediening

LCD PROJECTOR

Gebruiksvriendelijke functies

Aanhangsel

BELANGRIJK

Vul het serienummer in, dat staat aangegeven op het achterpaneel van de projector. Deze informatie heeft u nodig in geval van verlies of diefstal. Controleer of alle meegeleverde accessoires, zoals beschreven onder “Meegeleverde accessoires” op bladzijde 14 van deze gebruiksaanwijzing, inderdaad in de doos aanwezig zijn voor u de verpakking recyclet. Lees de gebruiksaanwijzing zorgvuldig door voordat u de projector in gebruik neemt.

This equipment complies with the requirements of Directives 89/336/EEC and 73/23/EEC as amended by 93/68/ EEC.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/ 68/EWG.

Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

Dit apparaat voldoet aan de eisen van de richtlijnen 89/336/EEG en 73/23/EEG, gewijzigd door 93/68/EEG.

Dette udstyr overholder kravene i direktiv nr. 89/336/EEC og 73/23/EEC med tillæg nr. 93/68/EEC.

Quest’ apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.

Modelnummer: XG-C60X

Serienummer:

∏ εγκατάσταση αυτή αντα οκρίνεται στις α αιτήσεις των οδηγιών της ∂υρω αϊκής ∂νωσης 89/336/ ∂√∫ και 73/23/∂√∫ ,  ως οι κανονισµοί αυτοί συµ ληρώθηκαν α  την οδηγία 93/68/∂√∫ .

Este equipamento obedece às exigências das directivas 89/336/CEE e 73/23/CEE, na sua versão corrigida pela directiva 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Denna utrustning uppfyller kraven enligt riktlinjerna 89/336/EEC och 73/23/EEC så som kompletteras av 93/68/ EEC.

Dette produktet oppfyller betingelsene i direktivene 89/336/EEC og 73/23/EEC i endringen 93/68/EEC.

Tämä laite täyttää direktiivien 89/336/EEC ja 73/23/EEC vaatimukset, joita on muutettu direktiivillä 93/68/EEC.

SPECIAL NOTE FOR USERS IN THE U.K.

The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 10A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type.

DANGER:

The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 10A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below:

WARNING:

THIS APPARATUS MUST BE EARTHED.

IMPORTANT:

The wires in this mains lead are coloured in accordance with the following code:

Green-and-yellow : Earth Blue : Neutral

Brown : Live As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug proceed as follows:

or and of the same rating as

• The wire which is coloured green-and-yellow must be connected to the terminal in the plug which is marked by

the letter E or by the safety earth symbol

or coloured green or green-and-yellow.

• The wire which is coloured blue must be connected to the terminal which is marked with the letter N or coloured

black.

• The wire which is coloured brown must be connected to the terminal which is marked with the letter L or coloured

red.

IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

The supplied CD-ROM contains operation instructions in English, German, French, Swedish, Spanish, Italian, Dutch, Portuguese, Chinese (Traditional Chinese and Simplified Chinese) and Korean. Carefully read through the operation instructions before operating the projector.

Die mitgelieferte CD-ROM enthält Bedienungsanleitungen in Englisch, Deutsch, Französisch, Schwedisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Chinesisch (Traditionelles Chinesisch und einfaches Chinesisch) und Koreanisch. Bitte lesen Sie die Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch.

Le CD-ROM fourni contient les instructions de fonctionnement en anglais, allemand, français, suédois, espagnol, italien, néerlandais, portugais, chinois (chinois traditionnel et chinois simplifié) et coréen. Veuillez lire attentivement ces instructions avant de faire fonctionner le projecteur.

Den medföljande CD-ROM-skivan innehåller bruksanvisningar på engelska, tyska, franska, svenska, spanska, italienska, holländska, portugisiska, kinesiska (traditionell kinesiska och förenklad kinesiska) och koreanska. Läs noga igenom bruksanvisningen innan projektorn tas i bruk.

El CD-ROM suministrado contiene instrucciones de operación en inglés, alemán, francés, sueco, español, italiano, holandés, portugués, chino (chino tradicional y chino simplificado) y coreano. Lea cuidadosamente las instrucciones de operación antes de utilizar el proyector.

Il CD-ROM in dotazione contiene istruzioni per l’uso in inglese, tedesco, francese, svedese, spagnolo, italiano, olandese, portoghese, cinese (cinese tradizionale e cinese semplificato) e coreano. Leggere attentamente le istruzioni per l’uso prima di usare il proiettore.

De meegeleverde CD-ROM bevat handleidingen in het Engels, Duits, Frans, Zweeds, Spaans, Italiaans, Nederlands, Portugees, Chinees (Traditioneel Chinees en Vereenvoudigd Chinees) en Koreaans. Lees de handleiding zorgvuldig door voor u de projector in gebruik neemt.

O CD-ROM fornecido contém instruções de operação em Inglês, Alemão, Francês, Sueco, Espanhol, Italiano, Holandês, Português, Chinês, (Chinês Tradicional e Chinês Simplificado) e Coreano. Leia cuidadosamente todas as instruções de operação antes de operar o projetor.

Lees deze gebruiksaanwijzing zorgvuldig door voordat u de projector in gebruik neemt.

Inleiding

NEDERLANDS

Er zijn twee belangrijke redenen om de garantie van uw nieuwe SHARP-projector onmiddellijk in orde te brengen met de REGISTRATIEKAART die verpakt zit bij de projector.

1. GARANTIE

U komt meteen in aanmerking voor de volledige garantie op onderdelen, service en reparatiewerkzaamheden die van toepassing is op dit product.

2. CONSUMENT-VEILIGHEIDSWETGEVING

U wordt onmiddellijk op de hoogte gesteld van eventuele veiligheidsbepalingen betreffende inspecties, modificaties of het terugroepen van producten die door SHARP moeten worden uitgevoerd op basis van de 1972 Consumer Product Safety Act. LEES ZORGVULDIG DE BELANGRIJKE “BEPERKTE GARANTIE” CLAUSULE.

WAARSCHUWING

: Zeer sterke lichtbron. Kijk niet rechtstreeks in de lichtbundel. Let er vooral op dat kinderen niet

rechtstreeks in de lichtbundel kijken.

: Stel het apparaat niet bloot aan regen of vocht om brand of een gevaarlijke

ALLEEN VOOR DE VERENIGDE STATEN

elektrische schok te voorkomen.

Zie de onderkant van dit apparaat.

LET OP

GEVAARLIJKE SPANNINGEN.

GEEN SCHROEVEN VERWIJDEREN,

BEHALVE DE VOORGESCHREVEN

GEBRUIKER-ONDERHOUDSSCHROEVEN.

LET OP: OM DE KANS OP EEN ELEKTRISCHE SCHOK TE VERMINDEREN, MAG DE

BEHUIZING NIET WORDEN GEOPEND.

ER ZIJN GEEN DOOR DE GEBRUIKER REPAREERBARE ONDERDELEN IN HET

APPARAAT, BEHALVE DE LAMPEENHEID.

LAAT ONDERHOUD EN REPARATIE OVER AAN BEVOEGD ONDERHOUDSPERSONEEL.

Een bliksemsymbool in een gelijkzijdige driehoek maakt de gebruiker attent op de aanwezigheid van niet-geïsoleerde “gevaarlijke spanningen” in het inwendige van het apparaat, die zo groot kunnen zijn dat zij een ernstige elektrische schok kunnen veroorzaken.

Een uitroepteken in een gelijkzijdige driehoek maakt de gebruiker attent op belangrijke bedienings- en onderhoudsinformatie in de documentatie die bij het apparaat wordt geleverd.

Inleiding

WAARSCHUWING

: De FCC-bepalingen schrijven voor dat wijzigingen of modificaties in de apparatuur die niet uitdrukkelijk

door de fabrikant zijn goedgekeurd tot gevolg kunnen hebben dat het gebruik van de apparatuur niet meer toegestaan is.

ALLEEN VOOR DE VERENIGDE STATEN

INFORMATIE

Deze apparatuur is getest en bleek te voldoen aan de eisen en limieten voor Klasse A digitale apparatuur, overeenkomstig Deel 15 van de FCC-bepalingen, die ontworpen zijn om redelijke bescherming te verlenen tegen dergelijke storingen bij gebruik in een commerciële omgeving. In deze apparatuur worden radiogolven opgewekt en verwerkt, en deze golven kunnen uitgestraald worden. Als bij de installatie en/of het gebruik de instructies in de gebruiksaanwijzing niet strikt opgevolgd worden, kan de apparatuur storing in radio-ontvangst veroorzaken. Gebruik van deze apparatuur in een woongebied zal waarschijnlijk storingen veroorzaken. In dat geval dient de gebruiker op zijn/haar eigen kosten alle maatregelen te nemen die nodig kunnen zijn om de storing op te heffen.

Gebruik met deze apparatuur de meegeleverde computerkabel. Deze kabel zorgt ervoor dat de apparatuur voldoet aan de voorschriften van FCC Klasse A.

ALLEEN VOOR DE VERENIGDE STATEN

WAARSCHUWING:

Dit is een Klasse A-product. Het is mogelijk dat dit product in de huiselijke omgeving radiostoringen veroorzaakt waartegen de gebruiker afdoende maatregelen dient te nemen.

WAARSCHUWING:

De koelventilator in deze projector blijft ongeveer 90 seconden lopen nadat de projector in standby is gezet. Zet daarom bij normaal gebruik de projector altijd in standby met de STANDBY-toets op de projector of op de afstandsbediening. Controleer eerst of de koelventilator al uit is voor u de stekker uit het stopcontact haalt. SCHAKEL BIJ NORMAAL GEBRUIK NOOIT DE STROOM VAN DE PROJECTOR UIT DOOR DE STEKKER UIT HET STOPCONTACT TE TREKKEN. DOET U DIT TOCH, DAN ZAL DE LAMP VOORTIJDIG ONBRUIKBAAR RAKEN.

INDIEN U HET PRODUCT WILT WEGDOEN

In deze projector worden soldeertin en een lamp onder druk die een kleine hoeveelheid kwik bevat, gebruikt. Het verwijderen van deze materialen kan aan diverse voorschriften zijn onderworpen op basis van milieu-overwegingen. Voor informatie betreffende verwijderen of recycling kunt u contact opnemen met de plaatselijke autoriteiten of, als u zich in de Verenigde Staten bevindt, met de Electronics Industries Alliance:www.eiae.org.

Belangrijke informatie betreffende het vervangen van de lamp

Zie “Vervangen van de lamp” op bladzijde 85.

LAMP REPLACEMENT CAUTION

BEFORE REMOVING THE SCREW, DISCONNECT POWER CORD. HOT SURFACE INSIDE. ALLOW 1 HOUR TO COOL BEFORE REPLACING THE LAMP. REPLACE WITH SAME SHARP LAMP UNIT TYPE BQC-XGC55X//1 ONLY. UV RADIATION : CAN CAUSE EYE DAMAGE. TURN OFF LAMP BEFORE SERVICING. HIGH PRESSURE LAMP : RISK OF EXPLOSION. POTENTIAL HAZARD OF GLASS PARTICLES IF LAMP HAS RUPTURED. HANDLE WITH CARE. SEE OPERATION MANUAL.

PRECAUTIONS A OBSERVER LORS DU REMPLACEMENT DE LA LAMPE.

DEBRANCHER LE CORDON D’ALIMENTATION AVANT DE RETIRER LES VIS. L’INTERIEUR DU BOITIER ETANT EXTREMEMENT CHAUD, ATTENDRE 1 HEURE AVANT DE PROCEDER AU REMPLACEMENT DE LA LAMPE. NE REMPLACER QUE PAR UNE LAMPE SHARP DE TYPE BQC-XGC55X//1. RAYONS ULTRAVIOLETS : PEUVENT ENDOMMAGER LES YEUX. ETEINDRE LA LAMPE AVANT DE PROCEDER A L’ENTRETIEN. LAMPE A HAUTE PRESSION : RISQUE D’EXPLOSION. DANGER POTENTIEL DE PARTICULES DE VERRE EN CAS D’ECLATEMENT DE LA LAMPE. A MANIPULER AVEC PRECAUTION, SE REPORTER AU MODE D’EMPLOI.

WEES VOORZICHTIG BIJ HET VERVANGEN VAN DE LAMP

MAAK HET NETSNOER LOS ALVORENS DE SCHROEF TE VERWIJDEREN. ER ZIJN HETE ONDERDELEN BINNEN IN HET APPARAAT. LAAT HET APPARAAT 1 UUR AFKOELEN ALVORENS DE LAMP TE VERVANGEN. VERVANG DE LAMP UITSLUITEND DOOR DEZELFDE SHARP-LAMP VAN HET TYPE BQC-XGC55X//1. UV-STRALING: KAN OOGLETSEL VEROORZAKEN. ZET DE LAMP UIT ALVORENS TE BEGINNEN MET ONDERHOUD. HOGEDRUKLAMP: EXPLOSIEGEVAAR. INDIEN DE LAMP SPRINGT, KUNNEN ER GEVAARLIJKE GLASSPLINTERS ZIJN. BEHANDEL VOORZICHTIG. ZIE DE GEBRUIKSAANWIJZING.

Deze SHARP-projector maakt gebruik van een LCD-paneel (Liquid Crystal Display). Dit state-of-the-art paneel bevat

786.432 pixels (× RGB) TFTs (Thin Film Transistors). Net als andere hoogwaardige elektronische producten, zoals grootbeeld-TV’s, videosystemen en videocamera’s, moeten projectoren voldoen aan bepaalde tolerantienormen. Dit apparaat heeft enkele, binnen de tolerantienormen vallende, inactieve beeldpunten die kunnen resulteren in inactieve punten op het beeldscherm. Dit heeft geen invloed op de beeldkwaliteit of de levensduur van het apparaat.

Aanbrengen van het “QUICK GUIDE (snelgids)”-label

U kunt het “QUICK GUIDE (snelgids)”-label (bijgeleverd) op de projector aanbrengen als geheugensteuntje voor de installatieprocedure. Zorg er bij het aanbrengen van het “QUICK GUIDE (snelgids)”- label op de projector voor dat u de onderkant van het label uitlijnt met de bovenkant van het “Notevision”-logo op het bovenpaneel van de projector zoals wordt getoond in de tekening rechts.

“QUICK GUIDE

(snelgids)”-label

Belangrijkste eigenschappen

1. Extreem hoge helderheid voor een compacte projector

••

•

300W SHP lamp

••

Gebruik een 300W SHP lamp voor optimale uniformiteit van kleuren en extreem hoge helderheid.

••

•

De functie Power Save mode zorgt voor lagere geluidsniveaus en een lager

••

energieverbruik en verlengt de levensduur van de lamp.

2. Eenvoudige en gemakkelijke bediening

••

•

De aansluitingen met kleurcodes, het automatisch zoeken van signalen en het

••

grafische menusysteem maken een eenvoudige installatie en configuratie mogelijk.

••

•

Veel gebruikte aansluitingen en bedieningselementen zijn strategisch geplaatst

••

en daardoor gemakkelijk bereikbaar.

••

•

Lensvervanging zonder problemen.

••

Dankzij het eenvoudig te openen lensdeksel en een nieuwe bayonetconfiguratie kan de optionele lens op eenvoudige wijze worden geïnstalleerd.

3. Superieure computercompatibiliteit

••

•

Te gebruiken met een verticale refresh rate tot 200 Hz, Sync on Green- en Com-

••

posite Sync-signalen voor compatibiliteit met een groot aantal high-end PC’s en workstations.

••

•

Dankzij de Advanced Intelligent Compression Technology (geavanceerde

••

intelligente compressie) kunnen computerbeeldschermen met UXGA-resolutie

(1.600 # 1.200) nu weergegeven worden met minimale vervorming.

Inleiding

Geavanceerde computergestuurde- en video-geïntegreerde composer-technologie

• Produceert levendige beelden dankzij de nieuwste hoge beeldkwaliteitscircuits.

••

• Het nieuwe I/P-omzettingsalgoritme verhoogt het resultaat van de I/P-omzetting voor

••

bewegingsdetectie.

Sterk verbeterd zaagtandeffect of schuine lijnen in bewegende beelden.

• Color Management System

Ondersteunt sRGB (kleurmanagementsysteem). Individuele instelling van helderheid, chromatische waarde en tint voor zes doelkleuren.

••

• Beeldruisonderdrukking

••

Zorgt voor een duidelijk beeld, zelfs bij bronsignalen met veel storingen.

•

Nieuwe upscaling van randen

Vermindert het zaagtandeffect of het flikkeren bij upscaling van de randen van schuine lijnen, waardoor u scherpere beelden krijgt.

5. Anti-diefstal en veiligheid

••

•

Diefstalbeveiliging

••

Deze functie maakt de projector onbruikbaar tenzij een sleultelcode wordt ingevoerd.

••

•

Notevision Lock Down

••

Een veilige installatie wordt verkregen door een van de montagepunten van de projector vast te snoeren aan de optische eenheid. Deze bijkomende maatregel maakt het bijzonder moeilijk om de projector van zijn plafondmontage te verwijderen. Dit beperkt het gevaar voor letsel als gevolg van roekeloze of ongeoorloofde verwijdering van de projector.

Inhoud

Inleiding

Belangrijkste eigenschappen ..................................... 3

Inhoud ........................................................................... 4

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN ....... 6

Toegang krijgen tot de PDF-gebruiksaanwijzingen

(Windows, Macintosh) ........................................... 9

Benaming van de onderdelen ................................... 10

Projector (voor- en bovenaanzicht)................................... 10

Projector (achteraanzicht) ................................................ 11

Afstandsbediening (vooraanzicht) .................................... 12

Afstandsbediening (bovenaanzicht) ................................. 12

Gebruik van de afstandsbediening .......................... 13

Bereik van de afstandsbediening .....................................13

Plaatsen van de batterijen ................................................ 13

Accessoires ................................................................ 14

Aansluiten en opstellen

Aansluiten van de projector op andere apparaten ..... 16

Alvorens aan te sluiten ...................................................... 16

Deze projector kan worden aangesloten op: ................... 16

Aansluiten van het netsnoer ............................................. 17

Aansluiten van de projector op een computer ..........

Aansluiten op videoapparatuur ......................... 19

Aansluiting op een versterker ............................ 21

Bediening via een computer .............................. 22

Aansluiten op een beeldscherm ........................ 23

Gebruik van afstandsbediening met kabel ........ 23

Gebruik van de draadloze-presentatiefunctie

van de afstandsbediening............................

Opstellen ..................................................................... 25

Gebruik van de stelvoetjes ............................................... 25

Instellen van de lens ......................................................... 26

Opstellen van het scherm .................................................27

Schermgrootte en projectie-afstand ................................. 28

Projecteren van een spiegelbeeld/omgekeerd beeld ...... 32

Basisbediening

Instellen met de toetsen

Beeldprojectie ............................................................ 34

Basisprocedure ................................................................ 34

Kiezen van de taal van het in-beeld-display .................... 36

Uitschakelen van de stroom ............................................. 37

Correctie van perspectivische vervorming

(trapeziumvorm-correctie) .................................. 38

Instellen met de menu’s

Onderdelen van de menubalk ................................... 40

Gebruik van het menuscherm .................................. 42

Menuselectie (bijstellingen) .............................................. 42

Menuselectie (instellingen) ............................................... 44

Instellen van het beeld ............................................... 46

Instellen van beeldvoorkeuren .......................................... 46

Kiezen van het signaaltype ............................................... 46

Progressieve functie ......................................................... 47

Instellen van computerbeelden ................................ 48

Instellen van het computerbeeld ...................................... 48

Opslaan van instellingen .................................................. 48

Selecteren van instellingen ............................................... 49

Instellen van speciale functies .......................................... 49

Controleren van het ingangssignaal .................................49

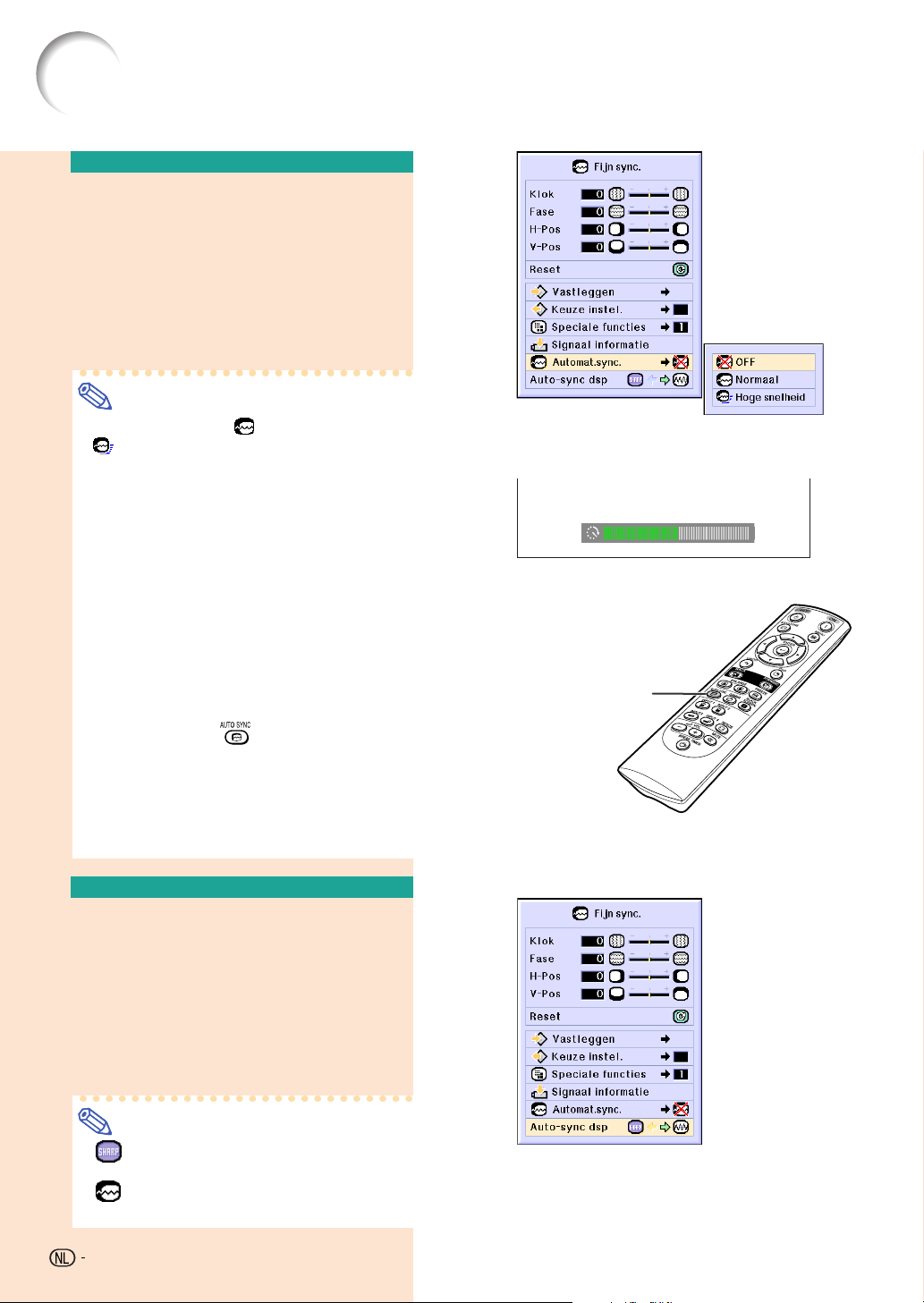

Instellen van de automatische synchronisatie ..................50

Automatische synchronisatie displayfunctie .................... 50

Gebruiksvriendelijke functies

Kiezen van de beeldweergavefunctie ....................... 52

Weergeven van een stilstaand beeld........................ 54

Vergroten van een deel van een beeld ..................... 55

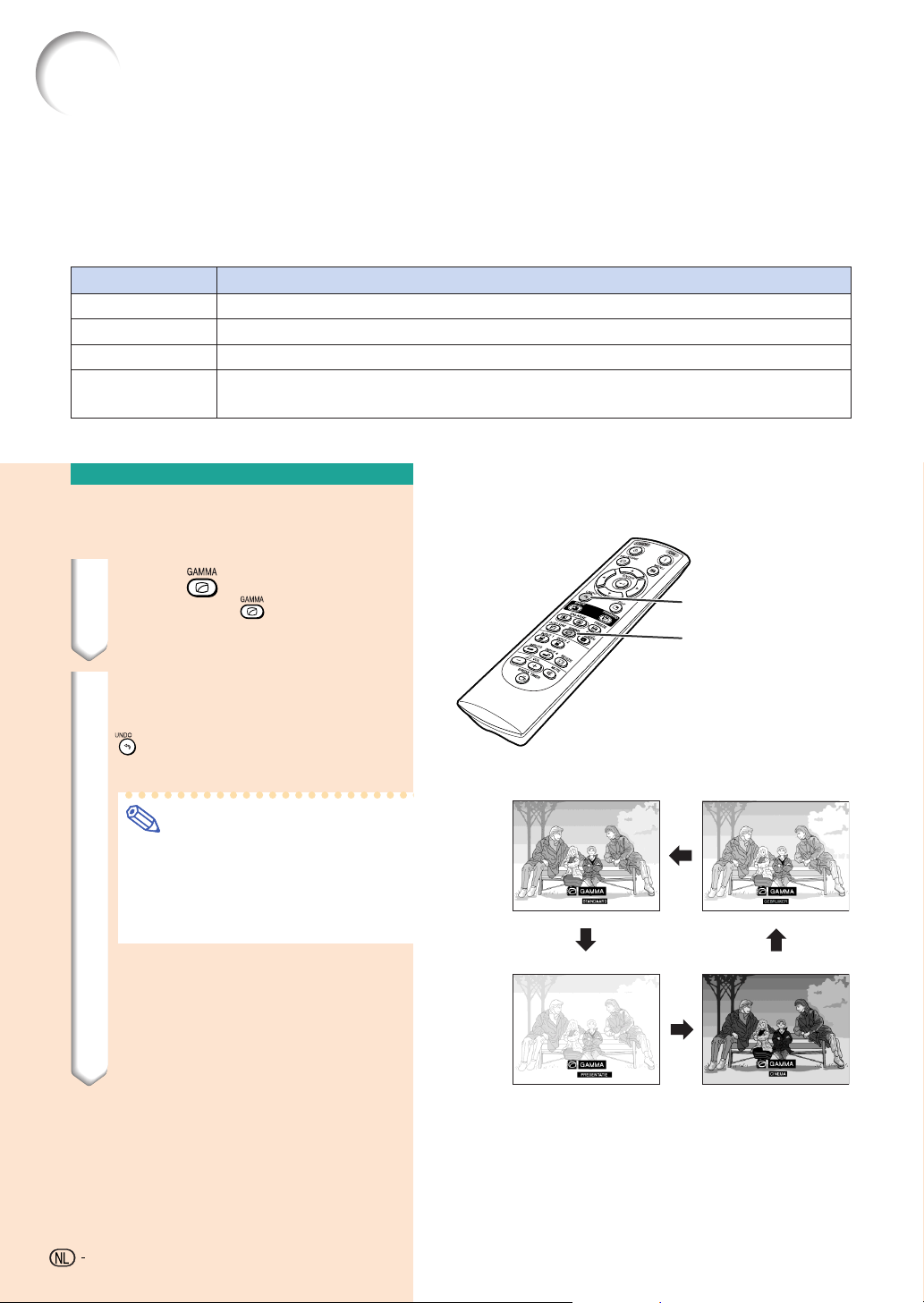

Gamma-correctiefunctie ............................................ 56

Weergeven van twee beelden (beeld-in-beeld)........ 57

Functie zwart scherm ................................................ 58

Weergeven van de pauzetimer .................................. 59

Color Management System (C. M. S.) ....................... 60

De kleurreproductiemodus

(Color Reproduction Mode) instellen ......................... 60

De doelkleur selecteren .................................................... 60

De helderheid van de doelkleur instellen ......................... 61

De chromatische waarde van de doelkleur instellen ........ 61

De tint van de doelkleur instellen ...................................... 61

Door de gebruiker ingestelde

kleurinstellingen herstellen ........................................ 62

Overzicht van alle kleurinstellingen .................................. 62

Het audiouitvoertype instellen .................................. 63

De interne speaker in/uitschakelen .......................... 63

Automatische zoekfunctie ......................................... 64

Digitaal beeldruisonderdrukkingssysteem

(Ruisonderdr.) ...................................................... 65

Instellen van het in-beeld-display ............................. 65

Instellen van het videosignaal .................................. 66

Opslaan van geprojecteerde beelden ...................... 67

Vastleggen van het beeld .................................................67

Verwijderen van het vastgelegde beeld ........................... 67

Instellen van een achtergrondbeeld ......................... 68

Kiezen van een startbeeld ......................................... 68

De spaarmodus selecteren ........................................

Instellen van de spaarstand ............................................. 69

Functie monitor Out/RS-232C Off ..................................... 69

Automatische uitschakelfunctie ........................................ 70

De resterende levensduur van de lamp

weergeven (percentage) ...................................... 70

De geprojecteerde beelden omkeren/weergeven

in spiegelbeeld ..................................................... 71

Vergrendelen van de bedieningstoetsen

van de projector ................................................... 71

Instellen van de toetsvergrendeling ................................. 71

Annuleren van het toetsvergrendelingsniveau ................. 72

De transmissiesnelheid selecteren (RS-232C) ........ 72

Instellen van een wachtwoord .................................. 73

Invoeren van het wachtwoord ........................................... 73

Wijzigen van het wachtwoord ........................................... 74

Als u uw wachtwoord vergeten bent ................................ 74

Instellen van de Anti-diefstal .................................... 75

Invoeren van een sleutelcode ........................................... 75

Wijzigen van de sleutelcode .............................................76

Initialiseren van de instellingen ................................ 77

Weergeven van alle instellingen ............................... 78

Inleiding

Aanhangsel

Onderhoud .................................................................. 80

De luchtfilter vervangen ............................................ 81

Onderhoudsindicators............................................... 83

Over de lamp .............................................................. 85

Lamp .................................................................................85

Waarschuwing in verband met de lamp ...........................85

Vervangen van de lamp .................................................... 85

Verwijderen en installeren van de lampeenheid ............... 86

Terugstellen van de lamptimer .......................................... 87

Toekenning van de aansluitpinnen .......................... 88

(RS-232C) Specificatie en opdrachtinstellingen ..... 89

Specificatie afstandsbediening met kabel ............... 92

Tabel met compatibele computers ........................... 93

Oplossen van problemen .......................................... 94

Voor SHARP Assistance ............................................ 96

Technische gegevens ................................................ 97

Afmetingen ................................................................. 98

Verklarende woordenlijst........................................... 99

Index .......................................................................... 100

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

LET OP: Lees al deze instructies door alvorens dit apparaat in gebruik te nemen en bewaar ze voor later gebruik.

Met elektrische energie kunt u heel wat nuttige functies uitvoeren. Dit apparaat is zodanig ontworpen en vervaardigd dat uw persoonlijke veiligheid wordt gevrijwaard. ONJUIST GEBRUIK KAN EVENWEL LEIDEN TOT EEN EVENTUELE ELEKTRISCHE SCHOK OF BRANDGEVAAR. Om de ingebouwde veiligheidsvoorzieningen van dit apparaat niet teniet te doen, dient u de volgende basisregels goed in acht te nemen bij de installatie, het gebruik en het onderhoud van de projector.

1. Lees de gebruiksaanwijzing

Lees alle veiligheids- en bedieningsinstructies in de gebruiksaanwijzing voordat u het apparaat gebruikt.

2. Bewaar de gebruiksaanwijzing

Bewaar de gebruiksaanwijzing voor het geval u deze in de toekomst nogmaals nodig heeft.

3. Neem alle waarschuwingen in acht

Neem alle waarschuwingen op het product en in de gebruiksaanwijzing in acht.

4. Volg alle instructies op

Alle bedieningsinstructies e.d. moeten nauwgezet worden opgevolgd.

5. Reinigen

Trek de stekker uit het stopcontact voordat u begint met schoonmaken. Gebruik geen vloeibare reinigingsmiddelen of sprays. Reinig het apparaat uitsluitend met een vochtige doek.

6. Hulpstukken

Voorkom problemen en gebruik geen hulpstukken die niet door de fabrikant van het apparaat worden aanbevolen.

7. Water en vocht

Gebruik het apparaat niet in de buurt van water; bijvoorbeeld in de buurt van een bad, wastafel, aanrecht, wasmachine, zwembad of in een vochtige kelder enz.

8. Accessoires

Plaats het apparaat niet op een wankel rek, karretje, statief, steunbeugel of tafel. Het apparaat zou kunnen vallen en een kind of volwassene ernstig kunnen verwonden, en tevens kan het apparaat zelf zwaar worden beschadigd. Gebruik uitsluitend een rek, karretje, statief, steunbeugel of tafel die door de fabrikant wordt aanbevolen of die bij het apparaat wordt verkocht. Volg voor eventuele montagewerkzaamheden altijd de instructies van de fabrikant op en gebruik ook uitsluitend montage-accessoires die door de fabrikant worden aanbevolen.

9. Transport

Als het apparaat op een verplaatsbaar rek is gezet, dient dit voorzichtig te worden verplaatst. Het rek kan namelijk omvallen bij plotseling stoppen, te hard duwen of rijden over een ongelijke ondergrond.

10. Ventilatie

In de behuizing van het apparaat zijn gleuven en openingen die dienen voor de ventilatie. Voor een veilige werking en bescherming tegen oververhitting mogen de ventilatieopeningen nooit worden geblokkeerd of afgedekt door het apparaat op een bed, divan, dik vloerkleed e.d. te zetten. Het apparaat mag ook niet in een afgesloten ruimte, zoals een boekenkast, worden geplaatst, tenzij voor een goede ventilatie wordt gezorgd of alle instructies van de fabrikant zijn opgevolgd.

11. Voeding

Het apparaat mag uitsluitend op de stroomvoorzieningsbron worden gebruikt die op het typelabel is vermeld. Raadpleeg uw dealer of het plaatselijke elektriciteitsbedrijf indien u niet zeker bent van het type stroomvoorziening in uw huis. Voor apparaten die gebruikt worden op batterijen of op andere stroombronnen wordt verwezen naar de gebruiksaanwijzing die bij het apparaat wordt geleverd.

12. Uitvoering van de netstekker

Dit apparaat is uitgerust met één van de volgende soorten stekkers. Als de stekker niet in het stopcontact past, neemt u contact op met uw elektricien. Negeer de veiligheidsvoorziening van de stekker niet.

a. Tweedraads (net) stekker.

b. Driedraads geaarde (net) stekker met aardingspen.

Deze stekker past alleen in een geaard stopcontact.

13. Bescherming van het netsnoer

Leg het netsnoer zodanig dat er niet gemakkelijk iemand op gaat staan of dat het snoer door een voorwerp wordt platgedrukt. Let hier vooral goed op in de buurt van de stekkers, bij het stopcontact en op de plaats waar het snoer uit het apparaat komt.

14. Bliksem

Om veiligheidsredenen dient u bij bliksem of wanneer u het apparaat langere tijd niet denkt te gebruiken, de stekker van het netsnoer uit het stopcontact te trekken. Dit om beschadiging van het apparaat te voorkomen als gevolg van blikseminslag of plotselinge stroompieken in de stroomleiding.

15. Overbelasting

Zorg dat de stopcontacten, verlengsnoeren en stekkerdozen niet overbelast worden, want dit kan resulteren in brand of een elektrische schok.

16. Binnendringen van voorwerpen en vloeistoffen

Duw nooit voorwerpen via de openingen in de behuizing van het apparaat naar binnen, omdat deze dan onderdelen die onder hoogspanning staan kunnen raken of kortsluiting kunnen veroorzaken, met brand of een elektrische schok tot gevolg. Let tevens op dat er nooit vloeistof op het apparaat wordt gemorst.

17. Reparaties

Probeer het apparaat nooit zelf te repareren. Bij het openen of verwijderen van de afdekplaten stelt u zich bloot aan een ernstige elektrische schok en andere gevaren. Laat reparatie over aan erkend onderhoudspersoneel.

18. Beschadigingen die reparatie vereisen

Bij de volgende omstandigheden moet u de stekker uit het stopcontact trekken en het apparaat door erkend onderhoudspersoneel laten repareren:

a. Als het netsnoer of de netstekker is beschadigd. b. Als er vloeistof of een voorwerp in het apparaat terecht

is gekomen.

c. Als het apparaat blootgesteld is geweest aan regen of

water.

d. Als de normale aanwijzingen worden opgevolgd, maar

het apparaat niet juist functioneert. Gebruik alleen de bedieningsorganen die in de gebruiksaanwijzing worden aangegeven. Bij een onjuiste instelling van andere bedieningsorganen kan het apparaat mogelijk beschadigd worden, met tot gevolg dat reparatiewerkzaamheden voor een juiste werking van het apparaat door erkend onderhoudspersoneel moeilijker en duurder kunnen worden.

e. Als het apparaat is gevallen of de behuizing is

beschadigd.

f. Als het apparaat duidelijk minder goed functioneert.

Dit duidt erop dat het tijd is voor onderhoud.

19. Vervangingsonderdelen

Wanneer onderdelen vervangen moeten worden, zorg er dan voor dat het onderhoudspersoneel uitsluitend onderdelen gebruikt die door de fabrikant worden aanbevolen of die dezelfde eigenschappen hebben als de originele onderdelen. Het gebruik van andere onderdelen kan brand, een elektrische schok of andere problemen veroorzaken.

20. Veiligheidscontrole

Vraag het onderhoudspersoneel om na de onderhouds- of reparatiewerkzaamheden een veiligheidscontrole uit te voeren, zodat u zeker weet dat het apparaat juist en veilig functioneert.

21. Wand- of plafondmontage

Dit apparaat mag uitsluitend volgens de aanbevelingen van de fabrikant aan een wand of het plafond worden bevestigd.

22. Hitte

Houd het apparaat uit de buurt van warmtebronnen zoals verwarmingsradiators, haarden, kachels en andere voorwerpen (inclusief versterkers) die warmte afgeven.

INTELLECTUELE EIGENDOMSRECHTEN

BELANGRIJK

LEES HET VOLGENDE ALVORENS HET APPARAAT TE GEBRUIKEN

••

•

U bent in het bezit van een apparaat dat software gebruikt dat in licentie is gegeven aan SHARP Corporation door

••

Lineo, Inc. (“Lineo”). De software is beschermd door wetten op het auteursrecht, internationale auteursrechtverdragen en andere wetten en verdragen betreffende intellectuele eigendom. Lineo en haar leveranciers behouden het volledige eigendomsrecht en de intellectuele eigendomsrechten (met inbegrip van het auteursrecht) op de softwarecomponenten en alle kopieën ervan, voor zover het evenwel gaat om bepaalde softwarecomponenten die vallen onder de GNU General Public License (versie 2), die Lineo onderschrijft. U kunt een kopie verkrijgen van de GNU General Public License op http:/ /www.fsf.org/copyleft/gpl.html. Lineo zal de broncode verschaffen voor alle softwarecomponenten die vallen onder de GNU General Public License. Om een dergelijke broncode te verkrijgen, stuurt u een e-mail naar embedixsupport@lineo.com.

••

•

OS: Embedix (Embedded Linux) Embedix (TM) is een geregistreerd handelsmerk van U.S.A. LINEO, Inc.

••

Inleiding

• Microsoft, Windows en PowerPoint zijn gedeponeerde handelsmerken van Microsoft Corporation in de Verenigde

Staten en/of andere landen.

• PC/AT is een gedeponeerd handelsmerk van International Business Machines Corporation in de Verenigde Staten.

• Adobe Acrobat is een handelsmerk van Adobe Systems Incorporated.

• Macintosh is een gedeponeerd handelsmerk van Apple Computer, Inc. in de Verenigde Staten en/of andere landen.

• Deze software is deels gebaseerd op het werk van de onafhankelijke JPEG Group.

• Alle andere bedrijfs- of productnamen zijn handelsmerken of gedeponeerde handelsmerken van hun respectieve eigenaars.

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

Lees de volgende veiligheidsvoorschriften voordat u uw projector opstelt.

Voorzichtig met de lampeenheid

■ Als de lamp gesprongen is, kunnen glassplinters gevaar veroorzaken. Indien de lamp gesprongen is, neemt u contact op met de dichtstbijzijnde erkende Sharp projector dealer of servicecentrum om de lamp te laten vervangen. Zie “Vervangen van de lamp” op bladzijde

85.

Voorzichtig bij het opstellen van de projector

■ Met het oog op een minimaal onderhoud en het behoud van een hoge beeldkwaliteit beveelt SHARP aan deze projector te installeren in een ruimte die vrij is van vocht, stof en sigarettenrook. Wanneer de projector aan vocht, stof of rook wordt blootgesteld, moet de lens vaker dan normaal worden gereinigd. Gebruik van de projector in dit soort ruimten zal de levensduur van de projector niet verkorten mits u de projector regelmatig laat reinigen. Het reinigen van het inwendige gedeelte van de projector mag uitsluitend door een erkende Sharp projector dealer of servicecentrum worden uitgevoerd.

Stel de projector niet op in ruimten die blootstaan aan direct zonlicht of fel licht.

■ Plaats het scherm zo dat het zich niet in direct zonlicht of kamerverlichting bevindt. Licht dat direct op het scherm valt, zal de kleuren doen verbleken en het kijken bemoeilijken. Doe de gordijnen dicht en dim de verlichting wanneer u het scherm opstelt in een zonnige of fel verlichte ruimte.

De projector kan veilig worden gekanteld tot een hoek van maximaal 12 graden.

■ U dient de projector onder een hoek van maximaal 12 graden te installeren.

Stel de projector niet bloot aan sterke schokken en/ of trillingen.

■ Wees voorzichtig met de lens en vermijd dat het oppervlak ervan wordt geraakt of beschadigd.

Gun uw ogen af en toe wat rust.

■ Het ononderbroken kijken naar het scherm gedurende uren zal uw ogen vermoeien. Geef uw ogen af en toe wat rust.

Vermijd plaatsen met hoge of lage temperaturen.

■ De bedrijfstemperatuur voor de projector ligt tussen 41°F en 95°F (+5°C en +35°C)

■ De opslagtemperatuur voor de projector ligt tussen –4°F en 140°F (–20°C en +60°C)

Blokkeer de uitlaat- en inlaatopeningen niet.

■ Laat tenminste 7,9" (20 cm) ruimte tussen de uitlaatopening en de dichtstbijzijnde wand of ander obstakel.

■ Controleer of de inlaatopening en de ventilatiegleuven niet geblokkeerd zijn.

■ Als de koelventilator geblokkeerd wordt, zal een veiligheidsvoorziening de projector automatisch in standby schakelen. Dit duidt niet op een defect. Dit duidt niet op een defect. Haal de stekker van het netsnoer van de projector uit het stopcontact en wacht minstens 10 minuten. Plaats de projector zodanig dat de inlaat- en uitlaatopeningen niet zijn geblokkeerd, steek dan de stekker weer in en zet de projector aan. De projector zal vervolgens weer normaal functioneren.

Voorzichtig bij het vervoeren van de projector

■ Tijdens het vervoer moet u ervoor zorgen dat de projector niet onderhevig is aan sterke schokken en/of trillingen, aangezien dit beschadiging kan veroorzaken. Wees bijzonder voorzichtig met de lens. Alvorens de projector te verplaatsen, trekt u het netsnoer uit het stopcontact en maakt u alle andere kabels die erop aangesloten zijn los.

Andere aangesloten apparatuur

■ Bij het aansluiten van een computer of andere audiovisuele apparatuur op de projector brengt u de aansluitingen tot stand NADAT u het netsnoer van de projector uit het stopcontact hebt getrokken en de aan te sluiten apparatuur hebt uitgeschakeld.

■ Lees de gebruiksaanwijzingen van de projector en de aan te sluiten apparatuur door en volg de instructies betreffende de aansluitingen.

Gebruik van de projector in andere landen

■ De voedingsspanning en de vorm van de stekker kunnen verschillen afhankelijk van de streek of het land waar u de projector gebruikt. Wanneer u de projector in het buitenland gebruikt, dient u het juiste netsnoer te gebruiken voor het land waar u zich bevindt.

Temperatuur-verklikkerfunctie

■ Wanneer de projector oververhit raakt vanwege een verkeerde instelling of geblokkeerde ventilatiegleuven, gaan “ ” en “ ” links onder in het beeld knipperen. Als de temperatuur nog verder oploopt, zal de lamp uitgaan en zal de temperatuurindicator (TEMP.) op de projector gaan knipperen. Vervolgens zal de projector na een afkoelperiode van 90 seconden zichzelf in standby schakelen. Zie “Onderhoudsindicators” op bladzijde

83 voor meer informatie.

Info

• De koelventilator regelt de binnentemperatuur automatisch. Daarom kan het geluid van de ventilator veranderen tijdens het gebruik van het apparaat. Dit duidt niet op een defect.

• Trek de stekker van het netsnoer niet uit het stopcontact tijdens de projectie of de werking van de koelventilator. Dit kan beschadiging veroorzaken door het stijgen van de binnentemperatuur, aangezien de koelventilator eveneens uitgeschakeld wordt.

Toegang krijgen tot de PDF-gebruiksaanwijzingen (Windows, Macintosh)

Inleiding

De cd-rom bevat handleidingen in PDF-formaat in verscheidene talen zodat u de projector kunt bedienen, zelfs als u deze handleiding niet tot uw beschikking heeft. Om deze handleiding te kunnen gebruiken, moet eerst Adobe Acrobat Reader op uw PC (Windows of Macintosh) geïnstalleerd zijn. Als u Acrobat Reader nog niet heeft, kunt u dit programma installeren vanaf de cd-rom.

Installeren van Acrobat Reader vanaf de CD-ROM

Voor Windows:

Plaats de CD-ROM in het CD-ROM-station.

Dubbelklik op het pictogram “Deze Computer”.

Dubbelklik op het “CD-ROM”-station.

Dubbelklik op de map “ACROBAT”.

Dubbelklik op de taal (naam van de map) die u wilt bekijken.

Dubbelklik op het installatieprogramma en volg de instructies op het scherm.

Voor andere besturingssystemen:

Download de juiste versie van Acrobat Reader van het internet (http://www.adobe.com).

Voor andere talen:

Als u liever Acrobat Reader wilt hebben in een versie of in een taal die niet op de CD-ROM staat, dan kunt u deze van het internet halen.

Voor Macintosh:

Plaats de CD-ROM in het CD-ROM-station.

Dubbelklik op het “CD-ROM”-pictogram.

Dubbelklik op de map “ACROBAT”.

Dubbelklik op de taal (naam van de map) die u wilt bekijken.

Dubbelklik op het installatieprogramma en volg de instructies op het scherm.

Openen van de PDF-gebruiksaanwijzingen

Voor Windows:

Plaats de CD-ROM in het CD-ROM-station.

Dubbelklik op het pictogram “Deze Computer”.

Dubbelklik op het “CD-ROM”-station.

Dubbelklik op de map “MANUALS”.

Dubbelklik op de taal (naam van de map) die u wilt openen.

Dubbelklik op het PDF-bestand “C60X” om de handleidingen van de projector te openen.

Voor Macintosh:

Plaats de CD-ROM in het CD-ROM-station.

Dubbelklik op het “CD-ROM”-pictogram.

Dubbelklik op de map “MANUALS”.

Dubbelklik op de taal (naam van de map) die u wilt openen.

Dubbelklik op het PDF-bestand “C60X” om de handleidingen van de projector te openen.

Opmerking

•

Als u het gewenste PDF-bestand niet kunt openen door te dubbelklikken met de muis, dient u eerst Acrobat Reader op te starten en daarna het gewenste bestand op te geven via het menu “File”, “Open”.

•

Lees het bestand “readme.txt” op de cd-rom voor belangrijke informatie die niet is opgenomen in deze handleiding.

Benaming van de onderdelen

Nummers in verwijzen naar de hoofdpagina’s in deze gebruiksaanwijzing waar het onderwerp wordt uitgelegd.

Projector (voor- en bovenaanzicht)

Schakelt het apparaat in.

ON-toets

Bedrijfsindicator

Licht rood op wanneer de

projector in stand-by staat.

Wanneer het apparaat wordt

ingeschakeld, licht deze

indicator groen op.

STANDBY-toets

Schakelt de projector in

standby.

Lampindicator (LAMP)

Licht groen op, geeft normale

functionering aan. Vervang de

lamp wanneer de indicator rood

oplicht.

Temperatuurindicator

(TEMP.)

Wanneer de

binnentemperatuur stijgt, licht

deze indicator rood op.

Toets voor ongedaan

maken (UNDO)

Voor het ongedaan maken

van een bediening of het

terugkeren naar de

standaardinstellingen.

STANDBY

Ingangsfunctietoets

(INPUT)

Voor het inschakelen van ingangsfunctie 1, 2 3 of 4.

Trapeziumvorm-toets

(KEYSTONE)

Voor het afstellen van de trapeziumcorrectie of de digitale beeldverschuiving.

Automatische-

synchronisatietoets (AUTO SYNC)

Voor het automatisch afstellen van beelden bij aansluting op een computer.

', ", \, |-toetsen

Voor het selecteren van menu-items.

VOLUME-toetsen (VOL)

Voor het afstellen van het geluids-niveau van de luidspreker.

MENU-toets (MENU)

Voor het weergeven van instelschermen.

Invoertoets (ENTER)

Voor het instellen van in het menu geselecteerde of gewijzigde items.

Hoogte aanpassen-

toets

(HEIGHT ADJUST)

Stelvoetjes

Handvat

Monteren en verwijderen van de lensdop

•Druk op de twee toetsen van de lensdop

en monteer hem op de lens. Laat de toetsen dan los om de dop op zijn plaats te vergrendelen.

•Druk op de twee toetsen van de lensdop

en verwijder hem van de lens.

De afbeeldingen en schermweergaven in deze handleiding zijn vereenvoudigd omwille van de duidelijkheid en kunnen enigszins verschillen van de werkelijke weergave.

Zoomknop

Scherpstelring

Inlaatopening

Afstandsbedieningssensor

Luchtfilter/ventilator

(inlaatopening) (aan de onderkant van de projector)

Projector (achteraanzicht)

RS-232C-aansluiting

Voor bediening van de

projector via een

computer.

AUDIO OUTPUT-

aansluiting

Gedeelde audio-

aansluiting voor INPUT

1, 2, 3 en 4.

INPUT 1-aansluiting

Poort voor computer

RGB- en

componentsignalen.

OUTPUT-aansluiting

(INPUT 1, 2)

Gedeelde poort voor

computer RGB- en

componentsignalen

voor INPUT 1 en 2.

INPUT 2-aansluiting

Poort voor computer

RGB- en

componentsignalen.

AUDIO INPUT 1, 2-

aansluiting

Gedeelde audioaansluiting voor INPUT 1 en 2.

Aansluiting voor

afstandsbediening met kabel

INPUT 3-aansluiting

Voor het aansluiten van videoapparatuur.

AUDIO (L/R) INPUT

3, 4-aansluitingen

Gedeelde audioaansluitingen voor INPUT 3 en 4.

INPUT 4-aansluiting

Aansluiting voor videoapparatuur met S-VIDEO-aansluiting.

Netingang

Inleiding

Ventilatiegleuven

Kensington Security Standard-connector

Stelvoetjes

Gebruik van het Kensington-slot

•

Deze projector heeft een Kensington Security Standard-connector voor het gebruik van een Kensington MicroSaver veiligheidssysteem. Zie de bij het systeem geleverde informatie voor instructies betreffende het gebruik ter beveiliging van de projector.

De projector dragen

Schuif het handvat helemaal uit voordat u de projector verplaatst.

Benaming van de onderdelen

Afstandsbediening (vooraanzicht)

Schakelt de projector in standby.

STANDBY-toets

Trapeziumvormtoets (KEYSTONE)

Om de instelling van Keystone of

Digital Shift aan te passen.

Invoertoets (ENTER)

Voor het instellen van in het menu

geselecteerde of gewijzigde items.

Toets voor ongedaan maken

(UNDO)

Voor het ongedaan maken van een

bediening of het terugkeren naar de

standaardinstellingen.

Vergroten/verkleinen-toetsen

(ENLARGE)

Gammatoets (GAMMA)

Voor het bijstellen van de helderheid

van een beeld, wanneer de

geprojecteerde beelden moeilijk te

bekijken zijn omwille van het felle licht

in de kamer. U kunt kiezen tussen vier

gammafuncties.

Automatische-synchroni-satietoets

(AUTO SYNC)

Voor het automatisch afstellen van

beelden bij aansluiting op een computer.

Ingangsfunctietoetsen (INPUT)

Om te wisselen tussen de verschillende

ingangsmodi.

Volumetoetsen (VOLUME)

Voor het afstellen van het

geluidsniveau van de luidspreker.

ON-toets

Schakelt het apparaat in.

Menutoets (MENU)

Voor het weergeven van instelschermen.

', ", \, |-toetsen

Voor het selecteren van menu-items.

Beeld-in-beeldtoets (PinP)

Om dubbele beelden weer te geven.

Vooruit/terug-toetsen

(FORWARD/BACK)

Zelfde functie als de toetsen [Page Down] en [Page Up] op een computertoetsenbord bij gebruik van de afstandsbedieningsontvanger.

Stilstaand-beeldtoets (FREEZE)

Voor het stilzetten van beelden.

Zwart schermtoets

(BLACK SCREEN)

Om een zwart scherm te gebruiken.

Schermgroottetoets (RESIZE)

Voor het veranderen van de schermgrootte (NORMAAL, KADER, enz.).

Dempingtoets (MUTE)

Schakelt het geluid tijdelijk uit.

Pauzetimertoets (BREAK TIMER)

Geeft de break timer weer.

Afstandsbediening (bovenaanzicht)

Signaalzenders voor afstandsbediening

Bedrade R/C aansluiting

(WIRED R/C JACK)

Hier sluit u de afstandsbediening aan op de projector.

Gebruik van de afstandsbediening

Bereik van de afstandsbediening

■ De afstandsbediening kan worden gebruikt om de projector te bedienen binnen het op de afbeelding aangegeven bereik.

Opmerking

• Het signaal van de afstandsbediening kan voor het gemak via een scherm

weerkaatst worden. De afstand die door het signaal overbrugd kan worden, kan echter verschillen afhankelijk van het materiaal van het scherm.

Bij gebruik van de afstandsbediening:

• Let erop dat u de afstandsbediening niet laat vallen of blootstelt aan

vocht of hoge temperaturen.

• De afstandsbediening zal mogelijk niet goed werken onder een

fluorescentielamp. In dat geval plaatst u de projector op een grotere afstand van de fluorescentielamp.

Plaatsen van de batterijen

De batterijen (twee R-6 batterijen (“AA”- formaat, UM/SUM-3, HP-7 of gelijkwaardig)) zitten in de verpakking.

Signaalzenders voor afstandsbediening

30°

Afstandsbediening

45°

23' (7 m)

Afstandsbedieningssensor

Inleiding

1 Trek het lipje op het deksel naar

beneden en verwijder het deksel in de richting van de pijl.

2 Plaats de meegeleverde batterijen.

• Zorg er bij het plaatsen van de batterijen voor

dat de poolaanduidingen overeenkomen met de tekens en in het batterijvak.

3 Steek de onderste lip op het

deksel in de opening en duw het deksel naar beneden totdat het op zijn plaats klikt.

Onjuist gebruik van de batterijen kan lekkage of ontploffing veroorzaken. Neem de onderstaande voorzorgsmaatregelen in acht.

Voorzichtig

•

Zorg er bij het plaatsen van de batterijen voor dat de poolaanduidingen overeenkomen met de tekens en in het batterijvak.

•

Verschillende types van batterijen hebben verschillende eigenschappen. Gebruik daarom geen verschillende types van batterijen tegelijk.

•

Gebruik geen nieuwe en oude batterijen tegelijk. Dit kan de levensduur van nieuwe batterijen verkorten of lekkage van oude batterijen veroorzaken.

•

Verwijder de batterijen uit de afstandsbediening wanneer ze leeg zijn, zo niet kunnen ze gaan lekken. Vloeistof die uit batterijen is gelekt is schadelijk voor uw huid. Veeg daarom de batterijen eerst schoon alvorens ze met een doek te verwijderen.

Bij dit produkt zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

•

De bij de projector geleverde batterijen zullen mogelijk vlug opgebruikt zijn afhankelijk van de manier waarop ze bewaard worden. Vervang ze zo vlug mogelijk door nieuwe batterijen.

•

Verwijder de batterijen uit de afstandsbediening als u de afstandsbediening voor een lange periode niet gaat gebruiken.

Accessoires

Meegeleverde accessoires

Afstandsbediening RRMCGA176WJSA

Netsnoer (1)

(2) (3)

Twee R-6 batterijen (“AA”-formaat, UM/SUM-3, HP-7 of gelijkwaardig)

(4)

Voor de V.S., Canada, enz. (11'10" (3,6 m)) QACCDA010WJPZ

Voor Europa, uitgezonderd het Verenigd Koninkrijk. (6' (1,8 m)) QACCVA011WJPZ

Voor het Verenigd Koninkrijk, Hong Kong en Singapore (6' (1,8 m)) QACCBA012WJPZ

Opmerking

•

Gebruik het netsnoer dat geschikt is voor het stopcontact in uw land.

RGB-kabel (9'10" (3 m)) QCNWGA012WJPZ

Lensdop (bevestigd) PCAPHA003WJSA

DIN-D-sub RS-232Cadapter (5 QCNWGA015WJPZ

/64'' (15 cm))

Extra luchtfilter PFILDA005WJZZ

USB-kabel (3'3" (1 m)) QCNWG0007CEPZ

cd-rom met handleidingen en technische gegevens UDSKAA042WJZZ

cd-rom met Sharp Advanced Presentation Software UDSKAA043WJZZ

Voor Australië, NieuwZeeland en Oceanië (6' (1,8 m)) QACCLA018WJPZ

Afstandsbedieningsontvanger RUNTKA061WJZZ

SchnellInstallationsanleitung voor Sharp Advanced Presentation Software TINS-A867WJZZ

‘‘QUICK GUIDE (snelgids)’’

-label TLABZA364WJZZ

Gebruiksaanwijzing (deze handleiding)

Optionele kabel

■

3 RCA- naar 15-pins D-sub-kabel (9' 10" (3,0 m))

•

Opmerking

Afhankelijk van de regio is deze kabel mogelijk niet beschikbaar. Neem contact op met uw dichtstbijzijnde Sharp projector dealer of servicecentrum.

AN-C3CP

Aansluiten en opstellen

Aansluiten van de projector op andere apparaten

Alvorens aan te sluiten

Opmerking

• Alvorens aan te sluiten, moet u ervoor zorgen dat het netsnoer van de projector uit het stopcontact is getrokken en dat

de aan te sluiten apparaten uitgeschakeld zijn. Wanneer u alle aansluitingen heeft gemaakt, schakelt u eerst de projector en vervolgens de andere apparaten in. Bij aansluiting op een computer moet u de computer als laatste inschakelen nadat u alle aansluitingen heeft gemaakt.

• Lees de gebruiksaanwijzing van de aan te sluiten apparaten door alvorens ze aan te sluiten.

Deze projector kan worden aangesloten op:

Een computer met behulp van:

■ RGB-kabel en computeraudiokabel (in de handel verkrijgbaar) (Zie bladzijde 17).

■ DIN-D-sub RS-232C-adapter en RS-232C seriële kabel (in de handel verkrijgbaar) (Zie bladzijde 22).

Component-video- of audiovisuele apparatuur:

■ Een videorecorder, of laserdiscspeler of ander audiovisueel toestel (Zie bladzijde 19).

■ Een DVD-speler of DTV*-decoder (Zie bladzijde 20).

* DTV is de algemene term die wordt gebruikt voor het nieuwe digitale televisiesysteem in de Verenigde Staten.

Versterker of audiocomponenten met gebruik van:

■ Een audiokabel (in de handel verkrijgbaar) (Zie bladzijde 21).

Een beeldscherm met:

■ RGB-kabel (Zie bladzijde 23).

■ Computer RGB-kabel (in de handel verkrijgbaar) (Zie bladzijde

23).

Aansluiten van het netsnoer

Meegeleverd accessoire

Steek het meegeleverde netsnoer in de netingang op de achterkant van de projector.

Aansluiten van de projector op een computer

Netsnoer

Aansluiten en opstellen

Aansluiting op een computer met de RGB-kabel

1 Sluit de projector aan op de com-

puter met behulp van de meegeleverde RGB-kabel.

• Zet de stekkers goed vast door de

schroeven aan te halen.

Om audiosignalen in te voeren, sluit u de projector aan op de computer met de

computeraudiokabel (in de handel verkrijgbaar of verkrijgbaar als Sharp serviceonderdeel QCNWGA038WJPZ).

Opmerking

•

Zie bladzijde 93 “Tabel met compatibele computers” voor een lijst met computersignalen die compatibel zijn met de projector. Gebruik van andere dan de vermelde computersignalen kan ertoe leiden dat sommige functies niet werken.

•

Bij aansluiting van de projector op een computer op deze manier kiest u “RGB” als “Signaaltype” in het menu “Beeld”. Zie bladzijde 46.

•

Voor het gebruik van de projector met sommige Macintosh-computers kan een Macintosh-adapter nodig zijn. Neem contact op met uw dichtstbijzijnde erkende Sharp projector dealer of servicecentrum.

•

Het kan voorkomen dat om beelden te kunnen projecteren de signaaluitvoer van de computer naar de externe uitgang moet omschakelen, maar dit hangt af van uw computer. Raadpleeg de gebruiksaanwijzing van uw computer voor informatie over het omschakelen van de signaaluitgang.

Meegeleverd accessoire

Notebookcomputer

Naar de RGB uitgangsaansluiting

Naar de audio uitgangsaansluiting

Audiokabel voor computer (in de handel

verkrijgbaar of verkrijgbaar als Sharp serviceonderdeel QCNWGA038WJPZ)

RGB-kabel

Aansluiten van de projector op andere apparaten

Aansluiten van de schroefkabels

■ Sluit de duimschroefkabel aan en let daarbij op dat deze goed in de aansluiting past. Zet vervolgens de connectors goed vast door de schroeven aan beide zijden van de stekker aan te halen.

■ Verwijder de ferrietring op de RGB-kabel niet.

Ferrietkern

“Plug and Play”-functie (bij aansluiting op een 15-pins aansluiting)

■ Deze projector is compatibel met de VESA-standaard DDC 1/DDC 2B. De projector en een VESA DDCcompatibele computer zullen hun vereiste instellingen aan elkaar doorgeven, wat de installatie versnelt en vergemakkelijkt.

■ Alvorens de “Plug and Play”-functie te gebruiken, moet u de projector als eerste en de computer als laatste aanzetten.

Opmerking

• De DDC “Plug and Play”-functie van deze projector werkt uitsluitend bij gebruik met een VESA DDC-compatibele

computer.

Aansluiten op videoapparatuur

Aansluiten op videoapparatuur met een S-VIDEO-, composite video- of audiokabel

Met een S-VIDEO-, video- of audiokabel kunt u een videorecorder, laserdiscspeler of andere audiovisuele apparatuur aansluiten op de INPUT 3-, INPUT 4- en AUDIO (L/R)-aansluitingen.

Naar S-VIDEO-uitgangsaansluiting

Naar video-uitgangsaansluiting Naar audio-uitgangsaansluiting

1 Sluit de projector aan op de

videoapparatuur met een SVIDEO-kabel of een composite videokabel (beide in de handel verkrijgbaar).

2 Sluit de projector aan op de

videoapparatuur met een audiokabel (in de handel verkrijgbaar).

Opmerking

• De INPUT 4-aansluiting (S-VIDEO) gebruikt

een videosignaalsysteem waarbij het beeld in kleuren en helderheidssignalen wordt opgesplitst om een beeld van hogere kwaliteit te realiseren. Om een beeld van hogere kwaliteit te bekijken, sluit u de INPUT 4aansluiting op de projector en de S-videouitgang op de videoapparatuur aan met een S-video-kabel (los verkrijgbaar).

Videorecorder of andere audiovisuele apparatuur

Audiokabel (in de handel verkrijgbaar)

Composite video kabel

(in de handel verkrijgbaar)

S-VIDEO-kabel (in de handel verkrijgbaar)

Aansluiten en opstellen

Aansluiten van de projector op andere apparaten

Aansluiten op componentvideoapparatuur

Gebruik een 3 RCA naar 15-pins D-sub-kabel wanneer u videoapparatuur zoals DVD-players en DTV*-decoders aansluit op de INPUT1- of 2aansluiting.

* DTV is de algemene term die wordt gebruikt voor het nieuwe digitale televisiesysteem in de Verenigde Staten.

1 Sluit de projector aan op de

videoapparatuur met de 3 RCA naar 15-pins D-sub-kabel (los verkrijgbaar).

2 Sluit de projector aan op de

videoapparatuur met behulp van een ø3.5 mm stereo minijack naar RCA audiokabel (in de handel verkrijgbaar).

Opmerking

• Wanneer u de projector op deze manier

aansluit op de videoapparatuur, kiest u “Component” als “Signaaltype” in het menu “Beeld”. Zie bladzijde 46.

• Een ø3,5 mm stereo-mini-aansluiting naar

RCA-audiokabel (in de handel verkrijgbaar) wordt aanbevolen voor audio-ingang.

Optionele kabel

3RCA- naar 15-pins D-sub-kabel AN-C3CP (9' 10" (3,0 m))

Naar analoge componentuitgangsaansluiting

Naar audio-uitgangsaansluiting

DVD-speler of DTV*-decoder

3 RCA- naar 15-pins

D-sub-kabel (los verkrijgbaar)

ø3.5 mm stereo minijack to RCA audiokabel

(in de handel verkrijgbaar)

Aansluiting op een versterker

Aansluiten op een versterker of andere audioapparatuur

U kunt met een ø3,5 mm stereo minijack naar RCA audiokabel een versterker of andere audioapparatuur aansluiten op de AUDIO OUTPUTaansluiting.

Audio-ingang

Aansluiten en opstellen

Sluit de projector aan op de versterker met een ø3.5 mm stereo minijack naar RCA audiokabel (los verkrijgbaar).

Info

• Door externe audiocomponenten te gebruiken,

kan het volume worden versterkt om betere geluidseffecten te realiseren.

• Met de AUDIO OUTPUT-aansluitingen kunt u

audiosignalen uitvoeren naar audiocomponenten vanaf de geselecteerde AUDIO-ingang (voor INPUT 1 en 2) of AUDIO (L/R)-ingangen (voor INPUT 3 en 4) die zijn aangesloten op audiovisuele apparatuur.

• Zie pagina 63 voor meer informatie over Vari-

able Audio Output (VAO) en Fixed Audio Output (FAO).

• U heeft een ø3.5 mm stereo minijack naar RCA

audiokabel nodig voor audio-invoer (los verkrijgbaar).

Versterker

ø3.5 mm stereo minijack to RCA audiokabel (in de handel verkrijgbaar)

Aansluiten van de projector op andere apparaten

Bediening via een computer

Aansluiting op een computer met een DIN-D-sub RS-232C-adapter en een RS-232C seriële kabel

Wanneer de RS-232C-aansluiting op de projector wordt aangesloten op een computer met een DIND-sub RS-232C-adapter en een RS-232C seriële kabel (kruistype, in de handel verkrijgbaar), kunt u de projector bedienen en controleren via de computer. Raadpleeg pagina 89 voor meer informatie.

1 Sluit de meegeleverde DIN-D-sub

RS-232C-adapter aan op een RS232C seriële kabel (in de handel verkrijgbaar).

2 Gebruik bovengenoemde kabels

om de projector aan te sluiten op de computer.

Opmerking

• Sluit nooit een RS-232C seriële kabel aan op

de computer en verwijder deze niet als de computer aanstaat. Dit kan uw computer beschadigen.

• Het is mogelijk dat de RS-232C-functie niet

werkt als uw computer niet op de juiste wijze is geïnstalleerd. Raadpleeg de handleiding van de computer voor meer informatie.

• Zie pagina 88 voor informatie over de

aansluiting van een RS-232C seriële kabel.

Meegeleverd accessoire

DIN-D-sub RS-232C-adapter

RS-232C-aansluting

Desktopcomputer

To Audio Output port

DIN-D-sub RS-232C-adapter

RS-232C seriële kabel (in de handel verkrijgbaar)

Aansluiten op een beeldscherm

Beelden tegelijk bekijken op de projector en een beeldscherm

U kunt computerbeelden zowel op de projector als op een gescheiden monitor tonen m.b.v. twee paar RGBkabels. Er wordt een RGB-kabel meegeleverd met deze projector. U dient een andere RGB-kabel aan te schaffen om de projector aan te sluiten op een monitor.

Sluit de projector aan op de computer

(in de handel verkrijgbaar)

en de monitor m.b.v. RGB-kabels (waarvan er één is meegeleverd en de andere in de handel verkrijgbaar is).

2 Selecteer in de “Options(1)”

(opties 1) menu “economy mode” (spaarfunctie), “Mntr.out/RS232” (Mon/RS232C) en vervolgens “ON” (aan). (zie pagina 69.)

Opmerking

• Analoge RGB-signalen, evenals Component-

signalen, kunnen worden uitgevoerd naar het beeldscherm.

Meegeleverd accessoire

RGB-kabel

Audiokabel

(in de handel

verkrijgbaar)

RGB cable

Naar de RGB-

ingangsaansluiting

Beeldscherm

Aansluiten en opstellen

Notebookcomputer

Naar de RGB uitgangsaansluiting

Gebruik van afstandsbediening met kabel

Aansluiting voor afstandsbediening met kabel

De afstandsbediening aansluiten op de projector

Als u de afstandsbediening niet kunt gebruiken vanwege de afstand of positie van de projector (achterprojectie, etc.), sluit u een ø3.5 mm stereoof mono-minijack-kabel (in de handel verkrijgbaar of verkrijgbaar als Sharp serviceonderdeel QCNWGA038WJPZ) aan van de WIRED R/C JACKaansluiting bovenop de afstandsbediening naar de aansluiting voor afstandsbediening met kabel.

Opmerking

• De presentatiebediening FORWARD/BACK

(vooruit/achteruit) kan niet worden gebruikt wanneer de afstandsbediening met een kabel is aangesloten op de projector. Om deze functie te gebruiken, moet u de kabel van de afstandsbediening loskoppelen.

Naar Bedrade R/C aansluiting (WIRED R/C JACK)

ø3.5 mm stereo- of mono-minijackkabel (in de handel verkrijgbaar of

verkrijgbaar als Sharp serviceonderdeel QCNWGA038WJPZ)

Aansluiten van de projector op andere apparaten

Gebruik van de draadloze-presentatiefunctie van de afstandsbediening

Wanneer de afstandsbedieningsontvanger wordt aangesloten op een computer, is een draadloze presentatiebediening mogelijk. De toetsen BACK en FORWARD op de afstandsbediening hebben dan dezelfde functie als de toetsen [Page Up] en [Page Down] op het toetsenbord van uw computer. Zo kunt u van op afstand door het gebruikte presentatieprogramma, bijvoorbeeld Microsoft PowerPoint

, bladeren.

Gebruik van de draadlozepresentatiefunctie

Sluit de afstandsbedieningsontvanger aan op de computer met de meegeleverde USB-kabel.

Opmerking

• Deze functie werkt alleen met de

besturingssystemen Microsoft Windows en Macintosh. Deze functie werkt echter niet met de volgende besturingssystemen, die USB niet ondersteunen.

• Vroegere versies dan Windows 95.

• Vroegere versies dan Windows NT

4.0.

• Vroegere versies dan Mac OS 8.5.

Meegeleverd accessoire

Notebookcomputer

Afstandsbedieningsontvanger

USB-kabel

Afstandsbedieningsontvanger

USBaansluiting

2 Druk op of als u

presentatiesoftware op uw computer gebruikt.

• Druk op om naar de vorige bladzijde

terug te gaan.

• Druk op

bladzijde te gaan.

om naar de volgende

Achterwaartstoets

(BACK)

Voorwaartstoets (FORWARD)

Opstellen

Gebruik van de stelvoetjes

U kunt de hoogte van de projector aanpassen met behulp van de stelvoetjes voor en achter op de projector. Dit is handig als de ondergrond waarop de projector wordt neergezet oneven is of als het scherm onder een hoek hangt. De projectie van het beeld kan door het verstellen van de projector worden verhoogd wanneer de projector lager dan het scherm is geplaatst.

1 Druk op de HEIGHT ADJUST-toets.

2 Til de projector op om de hoogte

aan te passen en laat HEIGHT ADJUST los.

Omhoog

Hoogte aanpassentoets (HEIGHT ADJUST)

Stelvoetjes

Aansluiten en opstellen

3 Draai aan de stelvoetjes achter op

de projector voor een nauwkeuriger afstelling.

Opmerking

• Wanneer u de oorspronkelijke stand van de

projector herstelt, houdt u de projector stevig vast, drukt u op HEIGHT ADJUST en laat u hem rustig zakken.

• U kunt de positie van de projector instellen tot

ongeveer 12 graden aan de voorkant en 3 graden aan de achterkant, gemeten vanuit de standaardpositie.

Info

• Druk niet op HEIGHT ADJUST wanneer de

instelvoet is uitgeschoven zonder de projector stevig vast te houden.

• Houd de lens niet vast bij het opwaarts of

neerwaarts verstellen van de projector.

• Let op dat uw vinger niet tussen de instelvoet

en de projector komt wanneer u deze laat zakken.

Omlaag

Opstellen

Instellen van de lens

U kunt het beeld scherpstellen en instellen op de gewenste grootte met de scherpstelring of de zoomknop op de projector.

1 U kunt scherpstellen door aan de

scherpstelring te draaien.

2 Zoomen gebeurt door de

zoomknop te bewegen.

Scherpstelring

Zoomknop

Uitzoomen

Inzoom

Opstellen van het scherm

Om een zo goed mogelijk beeld te verkrijgen, plaatst u de projector loodrecht ten opzichte van het scherm met alle stelvoetjes plat en horizontaal op de ondergrond.

Opmerking

• De lens van de projector moet voor het midden van het scherm worden geplaatst. Als de horizontale lijn die door het

midden van de lens loopt niet loodrecht staat ten opzichte van het scherm, zal het beeld worden vervormd, wat het bekijken ervan bemoeilijkt.

• Voor een optimaal beeld plaatst u het scherm zo dat het zich niet in direct zonlicht of kamerverlichting bevindt. Licht dat

direct op het scherm valt, zal de kleuren doen verbleken, wat het bekijken van beelden bemoeilijkt. Doe de gordijnen dicht en dim de verlichting wanneer u het scherm opstelt in een zonnige of fel verlichte ruimte.

• U kunt geen polariserend scherm gebruiken met deze projector.

Er zijn ook drie optionele lenzen verkrijgbaar bij Sharp voor speciale toepassingen. Neem contact op met uw geregistreerde Sharp projectordealer voor meer informatie over deze lens. (Raadpleeg de installatiehandleiding wanneer u een lens op de projector monteert.)

Projectieafstand

■ Onderstaande grafiek is van toepassing voor een scherm van 254 cm (100") met een normale modus van 4:3.

Scherm

AN-C12MZ

7'11" – 10' (2,4 – 3,0m)

Projectieratio

1:1,18 – 1,48

AN-C27MZ

17'9" – 28'1'' (5,4 – 8,6m)

Projectieratio 1:2,7 – 4,3

Aansluiten en opstellen

11'11" – 15'4" (3,6 – 4,7m)

Projectieratio

5 10 15 20 25 30 35 40 (voet)

Standaard

1:1,77 – 2,25

Standaardopstelling (frontprojectie)

■ Zet de projector op de juiste afstand van het scherm voor de door u gewenste schermgrootte. (Zie bladzijde 28)

Voorbeeld van een standaardopstelling

Zijaanzicht

90°

Bovenaanzicht

90°

• De afstand tussen het scherm en de projector kan

verschillen afhankelijk van de schermgrootte.

• U kunt de standaardinstellingen gebruiken wanneer de pro-

Publiek

jector voor het scherm wordt geplaatst. Bij het projecteren van een spiegelbeeld of omgekeerd beeld zet u de instelling op “Voor” in het menu “Projectie”.

• Plaats de projector zodanig dat de horizontale lijn die

door het midden van de lens loopt loodrecht staat ten opzichte van het scherm.

AN-C41MZ

27' – 38'1'' (8,2 – 11,6m)

Projectieratio 1:4,1 – 5,8

P.28

P.71

Opstellen

Schermgrootte en projectie-afstand

Basislijn:

Scherm

L: projectie-afstand

Standaardlens Projectieratio 1:1,77 tot 2,25

NORMAAL-stand (4:3)

Beeld-(scherm-)grootte Projectie-afstand [L]

Diag. [χ] Breedte Hoogte Maximum [L1] Minimum [L2]

300" (762 cm) 240" (610 cm) 180" (457 cm) 250" (635 cm) 200" (508 cm) 150" (381 cm) 200" (508 cm) 160" (406 cm) 120" (305 cm) 150" (381 cm) 120" (305 cm) 90" (229 cm) 100" (254 cm) 80" (203 cm) 60" (152 cm) 84" (213 cm) 67" (170 cm) 50" (127 cm) 72" (183 cm) 58" (147 cm) 43" (109 cm) 60" (152 cm) 48" (122 cm) 36" (91 cm) 40" (102 cm) 32" (81 cm) 24" (61 cm)

46' 4" (14,1 m) 36' (11,0 m) 17 11 / 16" (45,0 cm) 38' 7" (11,8 m) 30' (9,1 m) 14 3 / 4" (37,5 cm) 30' 10" (9,4 m) 24' (7,3 m) 11 13 / 16" (30,0 cm) 23' 1" (7,0 m) 17' 11" (5,5 m) 8 7 / 8" (22,5 cm) 15' 4" (4,7 m) 11' 11" (3,6 m) 5 7 / 8" (15,0 cm) 12' 11" (3,9 m) 10' (3,0 m) 4 15 / 16" (12,6 cm) 11' (3,4 m) 8' 6" (2,6 m) 4 1 / 4" (10,8 cm)

9' 2" (2,8 m) 7' 1" (2,2 m) 3 9 / 16" (9,0 cm) 6' 1" (1,8 m) 4' 8" (1,4 m) 2 3 / 8" (6,0 cm)

Horizontale lijn die door het midden van de lens loopt.

Afstand tussen het midden

van de lens en de

onderrand van het beeld [H]

Midden van de lens

De formule voor de beeldgrootte en projectie-afstand

: Beeldgrootte (diagonaal) (inch)

[Voet, inch]

L1 (voet) = (0,0472χ – 0,0517) / 0,3048 L2 (voet) = (0,0367χ – 0,0529) / 0,3048 H (inch) = (0,1499χ – 0,0064) / 2,54

[m, cm]

L1 (m) = L2 (m) = H (cm)=

0,0472χ – 0,0517 0,0367χ – 0,0529 0,1499χ – 0,0064

REK-stand (16:9)

Beeld-(scherm-)grootte Projectie-afstand [L]

Diag. [χ] Breedte Hoogte Maximum [L1] Minimum [L2]

300" (762 cm) 261" (663 cm) 147" (373 cm) 250" (635 cm) 218" (554 cm) 123" (312 cm) 225" (572 cm) 196" (498 cm) 110" (279 cm) 200" (508 cm) 174" (442 cm) 98" (249 cm) 150" (381 cm) 131" (333 cm) 74" (188 cm) 133" (338 cm) 116" (295 cm) 65" (165 cm) 106" (269 cm) 92" (234 cm) 52" (132 cm) 100" (254 cm) 87" (221 cm) 49" (124 cm) 92" (234 cm) 80" (203 cm) 45" (114 cm) 84" (213 cm) 73" (185 cm) 41" (104 cm) 72" (183 cm) 63" (160 cm) 35" (89 cm) 60" (152 cm) 52" (132 cm) 29" (74 cm) 40" (102 cm) 35" (89 cm) 20" (51 cm)

50' 6" (15,4 m) 39' 3" (12,0 m) –4 15 / 16" (–12,6 cm) 42' (12,8 m) 32' 8" (10,0 m) –4 1 / 8" (–10,5 cm) 37' 10" (11,5 m) 29' 5" (9,0 m) –3 3 / 4" (–9,5 cm) 33' 7" (10,2 m) 26' 1" (8,0 m) –3 5 / 16" (–8,4 cm) 25' 2" (7,7 m) 19' 7" (6,0 m) –2 1 / 2" (–6,3 cm) 22' 3" (6,8 m) 17' 4" (5,3 m) –2 3 / 16" (–5,6 cm) 17' 9" (5,4 m) 13' 9" (4,2 m) –1 3 / 4" (–4,5 cm) 16' 9" (5,1 m) 13' (4,0 m) –1 5 / 8" (–4,2 cm) 15' 5" (4,7 m) 11' 11" (3,6 m) –1 9 / 16" (–3,9 cm) 14' (4,3 m) 10' 11" (3,3 m) –1 3 / 8" (–3,5 cm) 12' (3,7 m) 9' 4" (2,8 m) –1 3 / 16" (–3,0 cm) 10' (3,0 m) 7' 9" (2,4 m) –31 / 32" (–2,5 cm)

6' 7" (2,0 m) 5' 2" (1,6 m) –11 / 16" (–1,7 cm)

Afstand tussen het midden

van de lens en de

onderrand van het beeld [H]

De formule voor de beeldgrootte en projectie-afstand

: Beeldgrootte (diagonaal) (inch)

[Voet, inch]

L1 (voet) = (0,0514χ – 0,0516) / 0,3048 L2 (voet) = (0,04χ – 0,0523) / 0,3048 H (inch) = (

[m, cm]

L1 (m) = L2 (m) = H (cm)=

–

0,0422χ + 0,0018) / 2,54

0,0514χ – 0,0516 0,04χ – 0,0523 –0,0422χ + 0,0018

Opmerking

• Er zit een afwijking van ongeveer ±3% in bovenstaande formule.

• Waarden met een minteken (–) geven aan hoeveel het midden van de lens zich onder de onderrand van het beeld

bevindt.

AN-C41MZ (Optioneel accessoire) Projectieratio 1:4,1 tot 5,8

NORMAAL-stand (4:3)

Beeld-(scherm-)grootte Projectie-afstand [L]

Diag. [χ] Breedte Hoogte Maximum [L1] Minimum [L2]

114' 6" (34,9 m) 81' (24,7 m) 17 7 / 8" (45,4 cm)

94'10" (28,9 m) 67' 2" (20,5 m) 14 7 / 8" (37,8 cm) 75' 11" (23,1 m) 53' 9" (16,4 m) 11 59 / 64" (30,3 cm) 57' (17,4 m) 40' 5" (12,3 m) 8 15 / 16" (22,7 cm) 38' 1" (11,6 m) 27' (8,2 m) 5 15 / 16" (15,1 cm) 32' 1" (9,8 m) 22' 9" (6,9 m) 5 " (12,7 cm) 27' 6" (8,4 m) 19' 7" (6,0 m) 4 19 / 64" (10,9 cm) 23' (7,0 m) 16' 4" (5,0 m) 3 37 / 64" (9,1 cm) 15' 5" (4,7 m) 11' (3,4 m) 2 23 / 64" (6,0 cm)

Afstand tussen het midden

van de lens en de

onderrand van het beeld [H]

De formule voor de beeldgrootte en projectie-afstand

: Beeldgrootte (diagonaal) (inch)

[Voet, inch]

L1 (voet) = (0,1158χ + 0,0403) / 0,3048 L2 (voet) = (0,0818χ + 0,0606) / 0,3048 H (inch) = (0,1514χ – 0,0071) / 2,54

[m, cm]

L1 (m) =

0,1158χ + 0,0403

L2 (m) =

0,0818χ + 0,0606

H (cm)=

0,1514χ – 0,0071

Aansluiten en opstellen

REK-stand (16:9)

Beeld-(scherm-)grootte Projectie-afstand [L]

Diag. [χ] Breedte Hoogte Maximum [L1] Minimum [L2]

300" (762 cm) 261" (663 cm) 147" (373 cm) 250" (635 cm) 218" (554 cm) 123" (312 cm) 225" (572 cm) 196" (498 cm) 110" (279 cm) 200" (508 cm) 174" (442 cm) 98" (249 cm) 150" (381 cm) 131" (333 cm) 74" (188 cm) 133" (338 cm) 116" (295 cm) 65" (165 cm) 106" (269 cm) 92" (234 cm) 52" (132 cm) 100" (254 cm) 87" (221 cm) 49" (124 cm) 92" (234 cm) 80" (203 cm) 45" (114 cm) 84" (213 cm) 73" (185 cm) 41" (104 cm)34' 11" (10,6 m) 24' 10" (7,6 m) –1 27 / 64" (–3,6 cm) 72" (183 cm) 63" (160 cm) 35" (89 cm) 60" (152 cm) 52" (132 cm) 29" (74 cm) 40" (102 cm) 35" (89 cm) 20" (51 cm)

123'10" (37,8 m) 87' 9" (26,8 m) –5 3 / 64" 103' 3" (31,5 m) 73' 2" (22,3 m) –4 11 / 64"

93' (28,3 m) 65' 11" (20,1 m) –3 25 / 32" (–9,6 cm) 82' 8" (25,2 m) 58' 8" (17,9 m) –3 11 / 32" (–8,5 cm) 62' 1" (18,9 m) 44' (13,4 m) –2 33 / 64" (–6,4 cm) 55' 1" (16,8 m) 39' 1" (11,9 m) –2 1 / 4" (–5,7 cm) 44' (13,4 m) 31' 2" (9,5 m) –1 49 / 64" (–4,5 cm) 41' 6" (12,7 m) 29' 6" (9,0 m) –1 11 / 16" (–4,3 cm) 38' 2" (11,6 m) 27' 2" (8,3 m) –1 17 / 32" (–3,9 cm)

29' 11" (9,1 m) 21' 4" (6,5 m) –1 7 / 32" (–3,1 cm) 25' (7,6 m) 17' 10" (5,4 m) –1 1 / 32" (–2,6 cm) 16'10" (5,1 m) 12' (3,7 m) –43 / 64" (–1,7 cm)

Afstand tussen het midden

van de lens en de

onderrand van het beeld [H]

(–12,8 cm) (–10,6 cm)

De formule voor de beeldgrootte en projectie-afstand

: Beeldgrootte (diagonaal) (inch)

[Voet, inch]

L1 (voet) = (0,1255χ + 0,0951) / 0,3048 L2 (voet) = (0,0888χ + 0,0975) / 0,3048 H (inch) = (–0,0425χ – 0,001) / 2,54

[m, cm]

L1 (m) =

0,1255χ + 0,0951

L2 (m) =

0,0888χ + 0,0975

H (cm)=

–0,0425χ – 0,001

Opmerking

• Er zit een afwijking van ongeveer ±3% in bovenstaande formule.

• Waarden met een minteken (–) geven aan hoeveel het midden van de lens zich onder de onderrand van het beeld

bevindt.

Opstellen

AN-C27MZ (Optioneel accessoire) Projectieratio 1:2,7 tot 4,3

NORMAAL-stand (4:3)

Beeld-(scherm-)grootte Projectie-afstand [L]

Diag. [χ] Breedte Hoogte Maximum [L1] Minimum [L2]

85' 2" (26,0 m) 54' 2" (16,5 m) 17 63 / 64" (45,7 cm) 70' 11" (21,6 m) 45' 1" (13,7 m) 14 61 / 64" (38,0 cm) 56' 8" (17,3 m) 36' (11,0 m) 11 31 / 32" (30,4 cm) 42' 4" (12,9 m) 26' 10" (8,2 m) 8 31 / 32" (22,8 cm) 28' 1" (8,6 m) 17' 9" (5,4 m) 5 63 / 64" (15,2 cm) 23' 6" (7,2 m) 14' 10" (4,5 m) 5 3 / 64" (12,8 cm) 20' 1" (6,1 m) 12' 8" (3,9 m) 4 21 / 64" (11,0 cm) 16' 8" (5,1 m) 10' 6" (3,2 m) 3 37 / 64" (9,1 cm) 11' (3,4 m) 6' 10" (2,1 m) 2 13 / 32" (6,1 cm)

Afstand tussen het midden

van de lens en de

onderrand van het beeld [H]

De formule voor de beeldgrootte en projectie-afstand

: Beeldgrootte (diagonaal) (inch)

[Voet, inch]

L1 (voet) = (0,087χ – 0,1353) / 0,3048 L2 (voet) = (0,0555χ – 0,1377) / 0,3048 H (inch) = (0,1522χ – 0,002) / 2,54

[m, cm]

L1 (m) =

0,087χ – 0,1353

L2 (m) =

0,0555χ – 0,1377

H (cm)=

0,1522χ – 0,002

REK-stand (16:9)

Beeld-(scherm-)grootte Projectie-afstand [L]

Diag. [χ] Breedte Hoogte Maximum [L1] Minimum [L2]

92' 8" (28,3 m) 59' 1" (18,0 m) –5" 77' 2" (23,5 m) 49' 2" (15,0 m) –4 11 / 64" 69' 5" (21,2 m) 44' 3" (13,5 m) –3 47 / 64" (–9,5 cm) 61' 8" (18,8 m) 39' 3" (12,0 m) –3 11 / 32" (–8,5 cm) 46' 2" (14,1 m) 29' 4" (8,9 m) –2 33 / 64" (–6,4 cm) 40'10" (12,5 m) 25' 11" (7,9 m) –2 13 / 64" (–5,6 cm) 32' 6" (9,9 m) 20' 7" (6,3 m) –1 49 / 64" (–4,5 cm) 30' 7" (9,3 m) 19' 5" (5,9 m) –1 21 / 32" (–4,2 cm) 28' 1" (8,6 m) 17' 10" (5,4 m) –1 17 / 32" (–3,9 cm) 25' 7" (7,8 m) 16' 2" (4,9 m) –1 27 / 64" (–3,6 cm) 21' 11" (6,7 m) 13' 10" (4,2 m) –1 7 / 32" (–3,1 cm) 18' 2" (5,5 m) 11' 5" (3,5 m) –63 / 64" (–2,5 cm) 12' (3,7 m) 7' 6" (2,3 m) –43 / 64" (–1,7 cm)

Afstand tussen het midden

van de lens en de

onderrand van het beeld [H]

(–12,7 cm) (–10,6 cm)

De formule voor de beeldgrootte en projectie-afstand

: Beeldgrootte (diagonaal) (inch)

[Voet, inch]

L1 (voet) = (0,0946χ – 0,1356) / 0,3048 L2 (voet) = (0,0605χ – 0,1377) / 0,3048 H (inch) = (–0,0424χ + 0,0013) / 2,54

[m, cm]

L1 (m) =

0,0946χ – 0,1356

L2 (m) =

0,0605χ – 0,1377

H (cm)=

–0,0424χ + 0,0013

Opmerking

• Er zit een afwijking van ongeveer ±3% in bovenstaande formule.

• Waarden met een minteken (–) geven aan hoeveel het midden van de lens zich onder de onderrand van het beeld

bevindt.

AN-C12MZ (Optioneel accessoire) Projectieratio 1:1,18 tot 1,48

NORMAAL-stand (4:3)

Beeld-(scherm-)grootte Projectie-afstand [L]

Diag. [χ] Breedte Hoogte Maximum [L1] Minimum [L2]

30' 5" (9,3 m) 24' 3" (7,4 m) 17 3 / 4" (45,1 cm) 25' 4" (7,7 m) 20' 2" (6,1 m) 14 13 / 16" (37,6 cm) 20' 3" (6,2 m) 16' 1" (4,9 m) 11 13 / 16" (30,0 cm) 15' 2" (4,6 m) 12' (3,7 m) 8 7 / 8" (22,5 cm) 10' (3,0 m) 7' 11" (2,4 m) 5 7 / 8" (15,0 cm)

8' 4" (2,5 m) 6' 8" (2,0 m) 4 15 / 16" (12,6 cm) 7' 2" (2,2 m) 5' 8" (1,7 m) 4 1 / 4" (10,8 cm) 5' 11" (1,8 m) 4' 8" (1,4 m) 3 9 / 16" (9,0 cm) 3' 11" (1,2 m) 3' 1" (0,9 m) 2 3 / 8" (6,0 cm)

Afstand tussen het midden

van de lens en de

onderrand van het beeld [H]

De formule voor de beeldgrootte en projectie-afstand

: Beeldgrootte (diagonaal) (inch)

[Voet, inch]

L1 (voet) = (0,0311χ – 0,0676) / 0,3048 L2 (voet) = (0,0248χ – 0,0693) / 0,3048 H (inch) = (0,1504χ – 0,0328) / 2,54

[m, cm]

L1 (m) =

0,0311χ – 0,0676

L2 (m) =

0,0248χ – 0,0693

H (cm)=

0,1504χ – 0,0328

Aansluiten en opstellen

REK-stand (16:9)

Beeld-(scherm-)grootte Projectie-afstand [L]

Diag. [χ] Breedte Hoogte Maximum [L1] Minimum [L2]

33' 2" (10,1 m) 26' 5" (8,0 m) –5" 27' 7" (8,4 m) 22' (6,7 m) –4 3 / 16" 24'10" (7,6 m) 19' 9" (6,0 m) –3 3 / 4" (–9,5 cm) 22' 1" (6,7 m) 17' 7" (5,3 m) –3 3 / 8" (–8,5 cm) 16' 6" (5,0 m) 13' 2" (4,0 m) –2 1 / 2" (–6,4 cm) 14' 7" (4,4 m) 11' 7" (3,5 m) –2 3 / 16" (–5,6 cm) 11' 7" (3,5 m) 9' 3" (2,8 m) –1 3 / 4" (–4,5 cm) 10' 11" (3,3 m) 8' 8" (2,6 m) –1 5 / 8" (–4,2 cm) 10' 1" (3,1 m) 8' (2,4 m) –1 9 / 16" (–3,9 cm)

9' 2" (2,8 m) 7' 3" (2,2 m) –1 7 / 16" (–3,6 cm) 7'10" (2,4 m) 6' 3" (1,9 m) –1 3 / 16" (–3,0 cm) 6' 6" (2,0 m) 5' 2" (1,6 m) –31 / 32" (–2,5 cm) 4' 3" (1,3 m) 3' 4" (1,0 m) –11 / 16" (–1,7 cm)

Afstand tussen het midden

van de lens en de

onderrand van het beeld [H]

(–12,7 cm) (–10,6 cm)

De formule voor de beeldgrootte en projectie-afstand

: Beeldgrootte (diagonaal) (inch)

[Voet, inch]

L1 (voet) = (0,0339χ – 0,0669) / 0,3048 L2 (voet) = (0,027χ – 0,0683) / 0,3048 H (inch) = (–0,0424χ + 0,0079) / 2,54

[m, cm]

L1 (m) =

0,0339χ – 0,0669

L2 (m) =

0,027χ – 0,0683

H (cm)=

–0,0424χ + 0,0079

Opmerking

• Er zit een afwijking van ongeveer ±3% in bovenstaande formule.

• Waarden met een minteken (–) geven aan hoeveel het midden van de lens zich onder de onderrand van het beeld

bevindt.

Opstellen

Projecteren van een spiegelbeeld/omgekeerd beeld

Projectie van achter het scherm

■ Zet een doorschijnend scherm tussen de projector en het publiek.

■ Draai het beeld spiegelverkeerd door in het menu “Projectie” “Achter”

in te stellen. Zie bladzijde 71 voor het gebruik van deze functie.

Projectie via een spiegel

■ Plaats een (gewone platte) spiegel voor de lens.

Bij gebruik van de standaardinstellingen.

▼ In-beeld-display

Spiegelbeeld

Info

• Wanneer u een spiegel gebruikt, dient u ervoor te zorgen dat zowel

de projector als de spiegel zo opgesteld staan dat het licht niet rechtstreeks in de ogen van het publiek schijnt.

Projectie bij plafondmontage

■ Het verdient aanbeveling de optionele Sharp plafondmontagebeugel te gebruiken voor deze opstelling. Alvorens de projector aan het plafond te bevestigen, neemt u contact op met uw dichtstbijzijnde erkende Sharp projector dealer of servicecentrum om de aanbevolen plafondmontagebeugel (los verkrijgbaar) aan te schaffen.

• AN-XGCM55 plafondmontagebeugel, zijn AN-EP101B verlengpijp en

AN-JT200 universele beugel, adapter voor installatie op oneffen plafond (voor de V.S.).

• BB-M20T plafondadapter, zijn BB-NVHOLDER280, BB-

NVHOLDER550, BB-NVHOLDER900 plafondmontagesystemen (voor DUITSLAND).

• AN-60KT of plafondmontagebeugel, zijn AN-TK201 en AN-TK202

verlengpijpen (voor andere landen dan de V.S. en DUITSLAND).

■ Stel de projector zodanig op dat de afstand (H) van het midden van de lens (zie bladzijde 28) overeenkomt met de onderrand van het beeld wanneer u de projector aan het plafond bevestigt.

■ Zet het beeld op zijn kop door in het menu “Projectie” “Plafond + voor” in te stellen. Zie bladzijde 71 voor het gebruik van deze functie.

Bij gebruik van de standaardinstellingen.

▼ In-beeld-display

Omgekeerd Het beeld staat

ondersteboven

Basisbediening

Beeldprojectie

Basisprocedure

Sluit de nodige externe apparatuur op de projector aan alvorens de volgende procedures uit te voeren. De in de fabriek ingestelde taal is Engels.

Info

• Wanneer u de taal van het in-beeld-display wilt

veranderen, moet u de taal terugstellen volgens de procedure beschreven op bladzijde 36.

Bedrijfsindicator

1 Steek het netsnoer in het

stopcontact.

• De bedrijfsindicator licht rood op en de

projector wordt in stand-by geschakeld.

2 Druk op

afstandsbediening.

• De bedrijfsindicator licht groen op. Na het

oplichten van de lampindicator (LAMP) is de projector klaar voor bediening.

•

De lampindicator (LAMP) licht op en geeft de gebruiksstand van de lamp aan.

Groen: De lamp is klaar voor gebruik. Groen knipperend:

Rood:

•

Als de projector in standby wordt geschakeld en onmiddellijk daarna opnieuw wordt ingeschakeld, kan het even duren voordat de lampindicator (LAMP) oplicht.

•

Bij bediening van de projector d.m.v. RS232C opdrachten via een computer dient u minstens 40 seconden na inschakelen van de spanning te wachten voordat u opdrachten overstuurt.

Wanneer “Anti-diefstal” (zie bladzijde 75) is ingesteld, verschijnt het sleutelwoordinvoervenster.

• Voer het sleutelwoord in.

op de projector of de

Opmerking

De lamp is aan het opwarmen of wordt uitgeschakeld.

De lamp moet worden vervangen.

Lampindicator (LAMP)

ON-toets

Invoertoets (ENTER)

Ingangsfunctietoets (INPUT)

', ", \, |toetsen

MENUtoets (MENU)

ON-toets

MENU-toets (MENU)

', ", \, | toetsen

Opmerking

•

Wanneer u het sleutelwoord invoert, moet u op de toetsen drukken die u eerst op de projector of de afstandsbediening hebt ingesteld.

Info

• Wanneer “Anti-diefstal” is ingesteld,

moet u het sleutelwoord invoeren of het ingangsdisplay verschijnt niet. Zelfs wanneer het signaal wordt ingevoerd kan het display niet verschijnen (Zie bladzijde 75).

▼Sleutelwoord-invoerveld

3 Druk op , , of op

de afstandsbediening om de ingangsfunctie te kiezen.

• Druk eenmaal op op de projector.

Gebruik te selecteren.

• Wanneer er geen signaal wordt

ontvangen,verschijnt “GEEN SIGNAAL” op het display. Wanneer een signaal wordt ontvangen waarvoor de projector niet vooraf is ingesteld, verschijnt “OUGELDIG” op het display.

• Wanneer Auto zoeken ingeschakeld

AAN is kunnen de ingangsfuncties met signalen wordt ingesteld (zie pagina 64).

•

De INPUT-modus wordt niet weergegeven als “OSD display” (OSD-weergave) is ingesteld op “Niveau A” of “Niveau B” (zie pagina 65).

Meer over de ingangsfuncties

INGANG 1 INGANG 2 (RGB/ Component)

INGANG 3 (Video)

INGANG 4 (S-Video)

om de gewenste inputmodus

Opmerking

Wordt gebruikt om beelden te projecteren uit apparatuur met RGB- of componentsignalen, die is aangesloten op de RGB inputaansluiting.

Wordt gebruikt voor het projecteren van beelden vanaf een apparaat dat aangesloten is op de VIDEO-ingangsaansluiting.

Wordt gebruikt voor projecteren van vanaf een apparaat dat aangesloten is op de SVIDEO-ingangsaansluiting.

het

beelden

▼ In-beeld-display (voorbeeld)

INGANG 1-functie

Met RGB

Met Component

INGANG 2-functie

Met RGB

Met Component

INGANG 3-functie

Met Video

INGANG 4-functie

Met S-Video

➝

➝➝

Basisbediening

Druk op of op de afstands-

bediening om het volume van de luidspreker in te stellen.

Opmerking

• Door te drukken op verlaagt u het

volume. Door te drukken op volume.

• Op de projector kunt u het volume

instellen door te drukken op

en op de projector functioneren

•

als cursortoetsen (\, |) wanneer het menuscherm actief is.

verhoogt u het

Ingangsfunctietoetsen (INPUT)

VOLUMEtoetsen

of .

Beeldprojectie

5 Druk op om het geluid tijdelijk

uit te zetten.

Opmerking

• Om het geluid weer aan te zetten, drukt

u nogmaals op

Kiezen van de taal van het in-beeld-display

U kunt het in-beeld-display van de projector instellen op Engels, Duits, Spaans, Nederlands, Frans, Italiaans, Zweeds, Portugees, Chinees, Koreaans of Japans.

1 Druk op .

• Het menu verschijnt op het display.

2 Druk op \ of op | om de “Taal” te

selecteren.

3 Druk op ' of op " om de

gewenste taal te selecteren en druk dan op

4 Druk op .

• De gewenste taal wordt ingesteld voor het

in-beeld-display.

Uitschakelen van de stroom

Druk op op

op de afstandsbediening en

druk vervolgens opnieuw op die toets terwijl het bevestigingsbericht wordt getoond om de projector in standby te schakelen.

Opmerking

• Als u per ongeluk op

heeft gedrukt en de projector niet

in standby wilt schakelen, wacht u tot het bevestigingsbericht verdwijnt.

• De projector kan niet worden bediend

terwijl het bericht “Wacht aub.” wordt getoond.

Trek het netsnoer uit het stopcontact nadat de koelventilator is gestopt.

op de projector of

STANDBY

STANDBY-toets

Invoertoets

(ENTER)

MENU-toets (MENU)

', ", \, | toetsen

MUTE-toets

Basisbediening

Info

• Trek tijdens de projectie of de werking van

de koelventilator het netsnoer niet uit. Dit kan beschadiging veroorzaken door het stijgen van de binnentemperatuur, aangezien de koelventilator eveneens wordt uitgeschakeld.

Correctie van perspectivische vervorming (trapeziumvorm-correctie)

Correctie van perspectivische vervorming

Deze functie maakt trapeziumvorm-correctie (perspectivische vervorming van het schermbeeld) mogelijk.

Opmerking

•

Wanneer het beeld vanaf de bovenkant of de onderkant onder een hoek op het scherm wordt geprojecteerd, treedt een trapeziumvormige (perspectivische) vertekening van het beeld op. De functie voor de correctie van perspectivische vervorming verhelpt dit probleem.

•

Perspectivistische vervorming kan worden gecorrigeerd tot een hoek van ongeveer ±35 graden.

1 Druk op .

• Wanneer u nogmaals drukt op terwijl

het scherm KADER, REK of SLIMME REK wordt getoond, wordt de digitale verschuivingsfunctie ingeschakeld. Zie bladzijde 39.

2 Druk op ' , " , \ of | om de

trapeziumvorm-correctie in te stellen.

• Als u meer gedetailleerde correcties wilt

maken, drukt u op weer te geven. Druk vervolgens op

\ of

| om aanpassingen door te voeren.

om het testpatroon

Trapeziumvormtoets

Invoertoets (ENTER)

Toets voor ongedaan maken (UNDO)

Normaal scherm

Comprimeert de bovenkant.

Comprimeert de onderkant.

', ", \, | toetsen

Trapeziumvorm-correctiescherm

Opmerking

• Aangezien de perspectivistische

vervorming tot een hoek van ongeveer ±35 graden kan worden gecorrigeerd, kan het beeld eveneens diagonaal tot die hoek worden ingesteld.

• Druk op

correctie te annuleren.

• Het testpatroon wordt getoond zonder

in te drukken wanneer geen signaal

wordt gedetecteerd.

om de trapeziumvorm-

3 Druk op .

Opmerking

•

U kunt voor 16:9 dezelfde instellingen gebruiken als in de NORMAAL-functie 4:3.

• Tijdens het instellen van het beeld

kunnen rechte lijnen of de randen van beelden een zaagtandeffect vertonen.

Testpatroom

Instellen van de digitale

verschuiving

Om het bekijken van beelden te vergemakkelijken, schuift deze functie het volledige op het scherm geprojecteerde beeld naar boven of naar onder bij de weergave van 16:9-beelden van DVD-spelers en DTV*-decoders. * DTV is de algemene term die wordt gebruikt voor het nieuwe digitale televisiesysteem in de Verenigde Staten.

Druk op ' om het geprojecteerde beeld naar boven te bewegen. Druk op om het beeld terug te stellen.

Toets voor ongedaan

maken (UNDO)

Druk op " om het geprojecteerde beeld naar onder te bewegen. Druk op om het beeld terug te stellen.

Opmerking

• De digitale verschuivingsfunctie werkt op het scherm KADER, REK of SLIMME REK. Zie bladzijde

53 voor nadere bijzonderheden.

• Druk tweemaal op om toegang te krijgen tot de functie Digitale verschuiving.

Het menu Digitale verschuiving zal verschijnen wanneer een compatibel 16:9-signaal wordt

weergegeven.

Basisbediening

Onderdelen van de menubalk

Deze lijst vermeldt de onderdelen die kunnen worden ingesteld op de projector.

■ INGANG 1/2-functie

Hoofdmenu Submenu

Beeld Bladzijde 46

C.M.S. Bladzijde 60

Fijn sync. Bladzijde 48

Contrast

Helder

Kleur

Tint

Scherpte

Rood

Blauw

Kleurtmp

Reset

Signaaltype

Progressieve func.

Gesel. kleur

Doel

Helderh.

Chroma

Tint

Terugstellen (deze kleur)

Terugstellen (alle kleuren)

Intelliingen bekijken

Klok

Fase

H-Pos

V-Pos

Reset

Vastleggen

Keuze instel.

Speciale functies

Signaal Informatie

Automat. sync.

Auto-sync dsp [ON/OFF]

Hoofdmenu Submenu

+30–30

+3–3

RGB Component

2D Progressief 3D Progressief Filmfunctie

Standaard

sRGB

[R] Rood [Y] Geel

+30–30

[G] Groen [C] Cyaan

+30–30

[B] Blauw [M] Magenta

+30–30

+150–150

+30–30

+150–150

+60–60

1 2

•

1 2

•

1 2 3 4

•

Resolutie Hor. freq. Vert. freq.

OFF Normaal Hoge snelhid

Resolutie

1024 × 768 800 × 600

Resolutie

1024 × 768

800 × 600

Resolutie

1024 × 864 1152 × 864 1152 × 870 1152 × 882

Gebruiker 3Gebruiker 1

Vert. freq.

60 Hz 75 Hz

Vert. freq.

60 Hz 75 Hz

1024 × 768

48.4 KHz 60 Hz

Opties (1)

Bladzijde 63

Opties (2) Bladzijde 70

Taal Bladzijde 36

Status Bladzijde 78

Audio uitgang

Luidspreker [ON/OFF]

Auto zoeken [ON/OFF]

Ruisonderdr.

OSD Display

Beeld vastleggen

Achterground

Startbeeld

Spaarfunctie

Restverhouding

Projectie

Niv. toetsvergr.

RS-232C

Wachtwoord

Anti-diefstal

Alles terugstellen

English Deutsch Español Nederlands Français Italiano Svenska Português

Vast Variabel

OFF

Niveau 3

Niveau 1

Normaal Niveau A Niveau B

Beeld opslaan Verwijderen

Sharp Gebruiker Blauw Geen

Sharp Gebruiker Geen

Energiebesp. [ON/OFF] Mon/RS232C [ON/OFF] Autom. uitsch. [ON/OFF]

Voor Plafond + voor Achter Plafond + achter

Normaal Niveau A Niveau B

9600 bps 38400 bps 115200 bps

Oud wachtwrd Nieuw wachtw Herbevestigen

Oude code Nieuwe code Herbevestigen

Opmerking

• De hierboven weergegeven cijfers voor resolutie, verticale frequentie en horizontale frequentie zijn uitsluitend als

voorbeeld bedoeld.

• Uitsluitend wanneer het signaaltype op “Component” is ingesteld, worden “Kleur”, “Tint” en “Scherpte” (respectievelijk

kleur, tint en scherp) in het menu “Beeld” van INPUT 1 of 2 weergegeven.

• Sommige onderdelen kunt u niet terugstellen, zelfs wanneer “Alles terugstellen” wordt gekozen in het menu “Opties”

(2). Zie bladzijde 77 voor nadere bijzonderheden.

■ INGANG 3/4-functie

Hoofdmenu Submenu Hoofdmenu Submenu

Beeld Bladzijde 46

C.M.S. Bladzijde 60

Opties (1)

Bladzijde 63

Contrast

Helder

Kleur

Tint

Scherpte

Rood

Blauw

Kleurtmp

Reset

Progressieve func.

Gesel. kleur

Doel

Helderh.

Chroma

Tint

Terugstellen (deze kleur)

Terugstellen (alle kleuren)

Intelliingen bekijken

Audio uitgang

Luidspreker [ON/OFF]

Auto zoeken [ON/OFF]

Ruisonderdr.

OSD Display

Videosysteem

Achtergrond

Startbeeld

Spaarfunctie

+30–30

+3–3

+30–30

2D Progressief 3D Progressief Filmfunctie

Standaard

[R] Rood [Y] Geel [G] Groen [C] Cyaan [B] Blauw [M] Magenta

Vast Variabel

OFF Niveau 1

Normaal Niveau A Niveau B

Auto PAL (50/60Hz) SECAM NTSC4.43 NTSC3.58 PAL-M PAL-N

Sharp Gebruiker Bleuw Geen

Sharp Gebruiker Geen

Energiebesp. [ON/OFF] Mon/RS232C [ON/OFF] Autom. uitsch. [ON/OFF]

Gebruiker 3Gebruiker 1

Niveau 3

Opties (2) Bladzijde 70

Taal

Bladzijde 36

Status Bladzijde 78

Restverhouding

Projectie

Niv. toetsvergr.

RS-232C

Wachtwoord

Anti-diefstal

Alles terugstellen

English Deutsch Español Nederlands Français Italiano Svenska Português

Voor Plafond + voor Achter Plafond + achter

Normaal Niveau A Niveau B

9600 bps 38400 bps 115200 bps

Oud wachtwoord Nieuw wachtw Herbevestigen

Oude code Nieuwe code Herbevestigen

Basisbediening

Gebruik van het menuscherm

Deze projector heeft twee sets van menuschermen die u in staat stellen het beeld en diverse projectorinstellingen te regelen. U kunt deze menuschermen bedienen via de projector zelf of via de afstandsbediening aan de hand van de volgende procedure.

Menuscherm voor INPUT 1of INPUT 2 RGB-modus

Menubalk (Hoofdmenu)

Menuselectie (bijstellingen)

1 Druk op .

• Het menuscherm wordt weergegeven.

Opmerking

• Het menuscherm “Beeld” voor de

gekozen ingangsfunctie wordt weergegeven.

• De weergave op het scherm dat

rechtsonder wordt getoond, wordt weergegeven wanneer u de modus INPUT 1 of INPUT 2 heeft geselecteerd.

Menuscherm voor INPUT 3of INPUT 4-modus

Menubalk (Hoofdmenu)

Invoertoets (ENTER)

toetsen

MENU-toets (MENU)

Invoertoets (ENTER)

"Menuscherm

MENU-toets (MENU)

toetsen

2 Druk op

\ of

| om het menu te

kiezen dat u wilt instellen.

Opmerking

• Voor bijzonderheden over de menu's,

zie de boomdiagrammen op bladzijden

40 en 41.

3 Druk op

' of

" om het onderdeel

te kiezen dat u wilt instellen.

Opmerking

• Om slechts één in te stellen onderdeel

weer te geven, drukt u op na het kiezen van het onderdeel. Alleen de menubalk en het onderdeel dat u wilt instellen, worden weergegeven. Wanneer u dan op ' of " drukt, wordt het volgende onderdeel (“Rood” volgt op “Helder”) weergegeven.

Basisbediening

• Druk op

vorige scherm.

4 Druk op

om terug te keren naar het

\ of

| om het gekozen

onderdeel in te stellen.

• De aanpassing wordt opgeslagen.

5 Druk op .

• Het menuscherm verdwijnt.

Gebruik van het menuscherm

Menuselectie (instellingen)

1 Druk op .

• Het menuscherm wordt weergegeven.

Opmerking

• Het menuscherm “Beeld” voor de

gekozen ingangsfunctie wordt weergegeven.

• De weergave op het scherm dat

rechtsonder wordt getoond, wordt weergegeven wanneer u de modus INPUT 1 of INPUT 2 heeft geselecteerd.

2 Druk op

kiezen dat u wilt instellen.

Opmerking

• Voor bijzonderheden over de menu's,

zie de boomdiagrammen op bladzijden

40 en 41.

\ of

| om het menu te

Invoertoets (ENTER)

▼ Menuscherm

Invoertoets (ENTER)

', ", \, | toetsen

MENU-toets (MENU)

', ", \, | toetsen

3 Druk op

' of

" om het onderdeel

te kiezen dat u wilt instellen.

Opmerking

• Druk op om terug te keren naar het

vorige scherm.

• In sommige menu’s moet u het picto-

gram slecteren met behulp van “ ”.

Submenu

4 Druk op

• De cursor verplaatst zich naar het submenu.

5 Druk op

van het onderdeel te kiezen dat wordt weergegeven in het submenu.

' of

" om de instelling

Submenu

6 Druk op .

• Het gekozen onderdeel wordt ingesteld.

Opmerking

• Bij sommige onderdelen verschijnt een

bevestigingsbericht. Wanneer u een onderdeel instelt, drukt u op \ of | om “Ja” of “OK” te kiezen en drukt u vervolgens op

7 Druk op .

• Het menu verdwijnt.

Basisbediening

Instellen van het beeld

U kunt het beeld van de projector naar uw eigen voorkeur instellen met de volgende beeldinstellingen.

Beeldinstelling Beschrijving

Contrast Helder Kleur Tint Scherpte Rood Blauw

Kleurtmp

Voor het instellen van het contrastniveau Voor het instellen van de helderheid van een beeld Voor het instellen van de kleurintensiteit van het beeld Voor het instellen van de tinten van een beeld Voor scherpere of minder scherpe contouren van beelden Voor het instellen van het roodniveau Voor het instellen van het blauwniveau Voor het instellen van de kleurtemperatuur van een beeld

Instellen van beeldvoorkeuren

Instellen van het menu “Beeld” op het menuscherm

➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Opmerking

• “Kleur”, “Tint” en “Scherpte” verschijnen niet

op het scherm wanneer u INGANG 1 of 2 kiest en het “Signaaltype” “RGB” is.

• De beeldinstellingen kunnen afzonderlijk

worden opgeslagen in elke ingangsfunctie. Wanneer het signaaltype in INPUT 1 of 2 is

•

ingesteld op Component, kunt u “Scherpte”

aanpassen wanneer 480I, 480P, 540P, 580 720P, 1035I of 1080I-signalen zijn aangesloten.

• Om alle instelbare onderdelen terug te stellen,

kiest u “Reset” en drukt u op

•

“Rood”, “Blauw” en “Kleurtmp” (kleurtemperatuur) kunnen niet worden aangepast wanneer “Gesel. kleur” (geselecteerde kleur) in het C.M.S.-menu op “sRGB” staat.

, 580P,

\ toets | toets

Minder contrast Minder helder Minder intense kleuren Huidtinten worden paarsig Minder scherp Minder rood Minder blauw Verlaagt de

kleurtemperatuur voor warmere, roodachtige, fonkelende beelden.

Meer contrast Helderder Intensere kleuren Huidtinten worden groenig Scherper Meer rood Meer blauw Verhoogt de kleur-

temperatuur voor koelere, blauwachtige, fluorescerende beelden.

Kiezen van het signaaltype

Deze functie maakt het mogelijk om het ingangs-signaaltype RGB of Component te kiezen voor INGANG1 of 2.

Kies “Signaaltype” in het menu “Beeld” op het menuscherm

➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Opmerking

• RGB

Wordt ingesteld voor het ontvangen van RGB-signalen.

• Component

Wordt ingesteld voor het ontvangen van componentsignalen.

Progressieve functie

Deze functie stelt u in staat om de progressieve weergave van een videosignaal te kiezen. De progressieve weergave zorgt voor meer soepele videobeelden.

Kies “Progressieve func.” in het menu “Beeld” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Opmerking

• 2D Progressief

Deze functie is bedoeld voor weergave van snel bewegende beelden zoals sport- of actiescènes. Bij deze functie wordt het getoonde beeldframe met optimale kwaliteit weergegeven.

3D Progressief

•

Deze functie is bedoeld voor weergave van relatief langzaam bewegende beelden zoals toneelscènes, documentaires e.d. Deze functie verbetert de beeldkwaliteit door de beweging in een aantal voorafgaande en volgende beelden te gebruiken.

Filmfunctie

•

Voor een duidelijke weergave van filmbeelden. Toont een geoptimaliseerd beeld van film omgezet met “drie-twee afrollen”- (NTSC en PAL60Hz) of “twee-twee afrollen”- (PAL50Hz en SECAM) verbetering in progressieve weergavebeelden. * De filmbron is een digitale video-opname

waarbij het origineel onveranderd gedecodeerd wordt aan 24 frames/seconde. De projector kan deze filmbron omzetten in progressieve video aan 60 frames/seconde met NTSC of PAL60Hz of aan 50 frames/ seconde met PAL50Hz en SECAM om een hoog gedefinieerd beeld weer te geven.

Basisbediening

• Bij progressieve ingangen gebeurt de

weergave rechtstreeks en kunt u niet kiezen voor 2D Progressief, 3D Progressief en de Filmfunctie. Deze functies kunnen worden gekozen bij interlace-signalen, met uitzondering van 1080

• Zelfs bij het instellen van de 3D Progressief-

functie in NTSC of PAL60Hz zal de “drie-twee afrollen”-verbetering automatisch worden ingeschakeld wanneer de filmbron is ingevoerd.

• In PAL50Hz of SECAM zal de “twee-twee

afrollen”-verbetering alleen worden ingeschakeld in de Filmfunctie wanneer de filmbron is ingevoerd.

I-signalen.

Instellen van computerbeelden

Gebruik de Fijn sync.-functie in geval van onregelmatigheden zoals verticale strepen of het flikkeren van delen van het beeld.

Beeldinstelling Beschrijving

Klok Fase

H-Pos V-Pos

Instellen van het computerbeeld

Wanneer “Automat.sync.” op OFF staat of wanneer verticale strepen zichtbaar zijn of flikkering optreedt in delen van het scherm als “Automat.sync.” op “Normaal” of “Hoge snelheid” staat, kunt u de instellingen “Klok”, “Fase”, “H-Pos” of “V-Pos” bijstellen om een optimaal computerbeeld te verkrijgen.

Regelt de verticale ruis. Regelt de horizontale ruis (vergelijkbaar met “tracking” op uw videorecorder). Centreert het weergegeven beeld door het naar links of naar rechts te verplaatsen.

Centreert het weergegeven beeld door het naar boven of naar onder te verplaatsen.

Kies “Klok”, “Fase”, “H-Pos” of “V-Pos” in het menu “Fijn sync.” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Opmerking

• U kunt computerbeelden gemakkelijk instellen

door te drukken op . Zie bladzijde 50 voor nadere bijzonderheden.

Opslaan van instellingen

Deze projector stelt u in staat om maximaal zeven instellingen op te slaan om te gebruiken met verschillende computers.

Kies “Vastleggen” in het menu “Fijn sync.” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Selecteren van instellingen

De in de projector opgeslagen instellingen zijn makkelijk toegankelijk.

Kies “Keuze instel.” in het menu “Fijn sync.” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Opmerking

• Als geen geheugen is ingesteld, zullen geen

resolutie- en frequentie-instellingen worden weergegeven.

• Door een opgeslagen instelling op te roepen

met “Keuze instel.” kunt u de projector instellen op de opgeslagen instellingen.

Instellen van speciale functies

Normaal gesproken wordt het soort ingangssignaal gedetecteerd en wordt de juiste resolutie automatisch ingesteld. Bij sommige signalen kan het echter nodig zijn om de optimale resolutie-instelling te kiezen in “Speciale functies” op het menuscherm “Fijn sync.”, in overeen-stemming met de weergavefunctie van de computer.

Stel de resolutie “Speciale functies” te selecteren in het menu “Fijn sync.” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Basisbediening

Opmerking

• Vermijd de weergave van computer-

gegenereerde patronen die zich om de andere beeldlijn herhalen (horizontale strepen). (Het beeld kan hierdoor gaan flikkeren, wat het erg moeilijk maakt ernaar te blijven kijken.)

• Wanneer een DVD-speler of digitale video

aangesloten wordt, kiest u 480P als ingangssignaal.

• Zie “Controleren van het ingangssignaal”

hieronder voor informatie over het huidige ingangssignaal.

Controleren van het ingangssignaal

Deze functie stelt u in staat om de informatie betreffende het huidige ingangssignaal te controleren.

Kies “Signaal informatie” in het menu “Fijn sync.” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Opmerking

• De projector geeft het aantal gescande lijnen,

die beschikbaar zijn bij audiovisuele apparatuur zoals een DVD-speler of digitale video, weer.

Instellen van computerbeelden

Instellen van de automatische synchronisatie

Wordt gebruikt om een computerbeeld automatisch in te stellen.

Kies “Automat.sync.” in het menu “Fijn sync.” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Opmerking

Bij het instellen van “ Normaal” of “ Hoge snelheid”:

• De automatische synchronisatie wordt

ingeschakeld wanneer u de projector aanzet of wanneer de ingangssignalen worden veranderd wanneer de projector op een computer is aangesloten.

U moet de instellingen handmatig uitvoeren:

• Wanneer u geen optimaal beeld kunt

verkrijgen met automatische synchronisatie. Zie bladzijde 48.

• Het kan enige tijd duren voordat de

automatische synchronisatie is voltooid, afhankelijk van het beeld dat door de aangesloten computer gegenereerd wordt.

• Wanneer “Automat. sync.” op “OFF” of “Hoge

snelheid” staat en de automatische synchronisatie in de functie

“Hoge snelheid” uitgevoerd worden. Als de toets binnen een minuut nogmaals wordt ingedrukt, wordt de automatische synchronisatie in de “Normaal” functie uitgevoerd.

wordt ingedrukt, zal

Schermdisplay tijdens Automat. Sync.

Automatische-synchronisatietoets (AUTO SYNC)

Automatische synchronisatie displayfunctie

Wordt gebruikt om het scherm in te stellen dat tijdens automatische synchronisatie wordt weergegeven.

Kies “Auto-sync dsp” in het menu “Fijn sync.” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Opmerking

• ..... Het ingestelde achtergrondbeeld

wordt geprojecteerd.

• ..... Het computerbeeld dat wordt

ingesteld, verschijnt.

Gebruiksvriendelijke functies

Kiezen van de beeldweergavefunctie

Deze functie stelt u in staat om de beeldweergave te wijzigen of aan te passen om het ontvangen beeld te verbeteren. Afhankelijk van het ingangssignaal kunt u kiezen tussen “NORMAAL”, “VOLLEDIG”, “PUNT VOOR PUNT”, “KADER”, “REK” of “SLIMME REK”.

Wijzigen van de beeldweergave bij gebruik van verschillende ingangssignalen

Druk op .

•

Bij iedere druk op verandert het display zoals

weergegeven op bladzijde 52 en 53.

Info

•

Bij de “PUNT VOOR PUNT”-weergave worden de beelden weergegeven met de oorspronkelijke resolutie en kunnen ze bijgevolg niet worden vergroot.

• Om terug te keren naar het standaardbeeld,

drukt u op terwijl “GROOTTE AANPASSEN” op het scherm verschijnt.

COMPUTER

SVGA (800 × 600)

4:3 beeldverhouding

Andere beeldverhoudingen

• “NORMAAL” wordt vastgelegd wanneer XGA-signalen (1024 × 768) worden ingevoerd.

Ingangssignaal

XGA (1024 × 768)

SXGA (1280 × 960) UXGA (1600 × 1200) SXGA (1280 × 1024)

NORMAAL

1024 × 768 1024 × 768 1024 × 768 1024 × 768

960 × 768

NORMAAL

Projecteert het beeld op het

volledige scherm met behoud

van de beeldverhouding.

VOLLEDIG

1024 × 768

Weergavebeeld

VOLLEDIG

Projecteert het beeld op het

volledige scherm

ongeacht de beeldverhouding.

Schermgroottetoets (RESIZE)

Schermdisplay van beeldweergavefunctie

— — — —

PUNT VOOR PUNT

800 × 600

—

1280 × 960 1600 × 1200 1280 × 1024

PUNT VOOR PUNT

Projecteert het beeld met het

oorspronkelijke resolutie-

signaal.

Lagere resolutie

dan XGA

XGA

Hogere resolutie

dan XGA

SXGA (1280 × 1024)

4:3 beeldverhouding

VIDEO

480I, 480P, 580I, 580P,

NTSC, PAL, SECAM

540P

720P, 1035I, 1080I

4:3 beeldverhouding.

Letterbox, compressie

16:9 beeldverhouding 16:9 beeldverhouding

1024 × 768

— —

• “REK” wordt vastgelegd wanneer 720P-, 1035I- of1080I-signalen worden ingevoerd. * Bij deze beelden kunt u de digitale verschuivingsfunctie gebruiken.

NORMAAL

Ingangssignaal

4:3 beeldverhouding

480I, 480P,

580I, 580P,

NTSC, PAL, SECAM

Letterbox

Compressie

NORMAAL

Projecteert het beeld op het

volledige scherm.

VOLLEDIG

—

1024 × 768

—

VOLLEDIG

Projecteert het middengedeelte

van een 4:3 scherm door 1,3

maal te vergroten in horizontale

richting.

KADER

768 × 576*

— —

Weergavebeeld

KADER

Projecteert het 4:3 beeld

volledig in REK-functie

(volgende kolom).

REK

1024 × 576*

REK

Projecteert het 16:9 beeld

gelijkmatig over het hele scherm

(zwarte balken boven/onder).

SLIMME REK

1024 × 576*

— —

SLIMME REK

Projecteert het beeld volledig op een 16:9-scherm door alleen de

randen te vergroten en de 4:3-

beeldverhouding te behouden in

het midden van het beeld.

540P

720P, 1035I, 1080I

16:9 beeldverhouding

16:9 aspectratio

(4:3 aspectratio in 16:9

scherm)

16:9 beeldverhouding

Gebruiksvriendelijke functies

Weergeven van een stilstaand beeld

Deze functie stelt u in staat om een bewegend beeld onmiddellijk stil te zetten. Dit is handig om een beeld van een computer of video stilstaand weer te geven, zodat u meer tijd heeft om aan het publiek uitleg te geven over het beeld.

Stilzetten van een bewegend beeld

1 Druk op .

• Het geprojecteerde beeld wordt stilgezet.

Stilstaandbeeldtoets (FREEZE)

2 Druk nogmaals op om terug

te keren naar het bewegend beeld van het momenteel aangesloten apparaat.

" In-beeld-display

Vergroten van een deel van een beeld

Deze functie stelt u in staat om een bepaald deel van een beeld te vergroten. Dit is handig om een bepaald deel van het beeld gedetailleerd weer te geven.

Weergeven van een vergroot deel van een beeld

1 Druk op .

• Vergroot het beeld.

• Door te drukken op of vergroot

of verkleint u het geprojecteerde beeld.

',",\,|toetsen

Opmerking

Om te vergroten

×1 ×4 ×9 ×16 ×36 ×64×2 ×3

Om te verkleinen

• U kunt de plaats van het vergrote beeld

wijzigen met ', ", \ of |.

• Wanneer een beeld met een resolutie

hoger dan SXGA wordt getoond, kunnen “×2” en “×3” niet worden geselecteerd.

2 Druk op om de bewerking te

annuleren, zodat de vergroting terugkeert naar

Opmerking

In de volgende gevallen zal het beeld naar de normale grootte terugkeren (×1).

• Wanneer de ingangsstand wordt

veranderd.

• Wanneer u op

• Wanneer het ingangssignaal gewijzigd

wordt.

• Wanneer u de resolutie en de

verversingsratio (verticale frequentie) van het ingangssignaal wijzigt.

××

×1.

××

drukt.

" In-beeld-display

Vergroten/ verkleinentoetsen (ENLARGE)

Gebruiksvriendelijke functies

Gamma-correctiefunctie

Gamma is een functie die de kwaliteit van het beeld verbetert en een rijker beeld creëert door de donkere gedeelten van het beeld helderder weer te geven zonder de helderheid van de heldere gedeelten te veranderen. Wanneer u beelden weergeeft met veel donkere scènes, zoals een film of een concert, of wanneer u beelden weergeeft in een helder verlichte ruimte, kan deze functie de donkere scènes beter zichtbaar maken en het beeld een grotere diepte geven.

Gekozen functie STANDAARD PRESENTATIE CINEMA GEBRUIKER

Standaardbeeld Geeft de donkere delen van het beeld helderder weer voor een betere presentatie. Geeft meer diepte aan de donkere delen van het beeld voor een meer boeiende bioscoopervaring. Maakt het mogelijk om de gammawaarde te veranderen d.m.v. Sharp Advanced Presentation

Software (Sharp's geavanceerde presentatie software)

Instellen van de Gammacorrectie

1 Druk op .

• Telkens wanneer wordt ingedrukt, zal

de gamma-functie wisselen tussen de verschillende types.

2 Om terug te keren naar de

standaardinstellingen, drukt u op

wanneer “GAMMA” wordt

aangegeven.

Beschrijving

Toets voor ongedaan maken (UNDO)

Gamma-toets (GAMMA)

STANDAARD GEBRUIKER

Opmerking

• De Gamma-modus werkt niet bij

INGANG 1 of INGANG 2 wanneer “Gesel. kleur” (geselecteerde kleur) in het C.M.S.-menu is ingesteld op “sRGB”.

PRESENTATIE CINEMA

Weergeven van twee beelden (beeld-in-beeld)

Met de beeld-in-beeld-functie kunt u twee beelden op hetzelfde scherm weergeven. U kunt het beeld dat via INPUT 3 of 4, binnenkomt als een inzetbeeld weergeven dat het hoofdbeeld, dat binnenkomt via INGANG 1 of 2 overlapt.

Weergeven van het inzetbeeld

1 Druk op .

2 Druk op of op de

afstandsbediening of op de projector om het beeld in het

inzetbeeld te veranderen.

3 Druk op

\ of

| om de plaats

van het inzetbeeld in te stellen.

• Druk op om het frame te stoppen of

om het frame te laten verdwijnen.

4 Druk op om het inzetbeeld te

verplaatsen.

• Het inzetbeeld wordt naar het

inzetbeeldkader verplaatst.

Toets voor ongedaan maken (UNDO)

Invoertoets (ENTER)

',",\,|-toetsen PinP-toets

3/4 ingangstoetsen (INPUT 3/4)

Gebruiksvriendelijke functies

Opmerking

• Het inzetbeeld kan alleen weergegeven

worden met een composiet-video- (NTSC/PAL/ SECAM) of S-Video-signaal.

• De stilstaand-beeldfunctie kan alleen gebruikt

worden voor het inzetbeeld, wanneer de beeld-

in-beeld-functie ingesteld is. Beeld-in-beeld werkt niet wanneer het signaal dat binnenkomt via INGANG 1 of 2:

• Een resolutie heeft die SXGA overschrijdt.

•

Wanneer het ingangssignaal 480I, 480P, 540P, 580I, 580P, 720P, 1035I, of 1080I is.

• Gewijzigd is in de interlace-functie door het

gebruik van RGB-signalen.

• Wanneer de beeldweergavefunctie is

ingesteld op “PUNT VOOR PUNT”.

• Wanneer geen signalen verzonden worden

naar INGANG 1 of 2, of wanneer de resolutie of de verversingsrate (vertikale frequentie) wordt gewijzigd.

Functie zwart scherm

Deze functie kan worden gebruikt om een zwart scherm weer te geven.

1 Druk op .

• Het scherm wordt zwart en “ZWART

SCHERM” wordt weergegeven op het scherm.

2 Om terug te gaan naar het

oorspronkelijke geprojecteerde beeld, drukt u nogmaals op

Zwartschermtoets (BLACK SCREEN)

" Geprojecteerd beeld

Weergeven van de pauzetimer

Deze functie kan worden gebruikt om de tijd die nog resteert voor pauze tijdens vergadering weer te geven.

Weergave en instelling van de pauzetimer

',",\,|toetsen

1 Druk op . De break timer

begint af te tellen vanaf 5 minuten.

Pauzetimertoets (BREAK TIMER)

2 Wanneer “ ” verschijnt, drukt u

in te stellen.

• U kunt de timer instellen op een waarde

tussen 1 en 60 minuten (met tussenstappen van 1 minuut).

• De break timer begint af te tellen zodra

', ", \ of | wordt ingedrukt.

\ of

| om de pauzetimer

3 Druk op om de pauzetimer te

annuleren.

Opmerking

• Tijdens het gebruik van de pauzetimer wordt

de automatische uitschakeling tijdelijk buiten

werking gesteld. Wanneer geen ingangssignaal

wordt waargenomen gedurende meer dan 15

minuten, schakelt de projector zichzelf

automatisch in standby wanneer de pauzetimer

tot nul heeft afgeteld.

• De pauzetimer verschijnt op het startbeeld. Om

het tijdens de pauzetimer getoonde scherm te

wijzigen, verandert u de instelling van het

“Startbeeld” (zie bladzijde 68).

"In-beeld-display

Gebruiksvriendelijke functies

Color Management System (C. M. S.)

Met het kleurmanagementsysteem kunt u de eigenschappen van zes kleuren (R: rood, Y: geel, G: groen, C: cyaan, B: blauw, M: magenta) afzonderlijk instellen.

De kleurreproductiemodus (Color Reproduction Mode) instellen

Kies “Gesel. kleur” in het menu “C.M.S.” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Opmerking

• Voor meer informatie over de sRGB-functie

bezoekt u “http://www.srgb.com/”.

• “sRGB” kan niet worden geselecteerd voor

“Gesel. kleur” in het C.M.S.-menu wanneer

“Component” is geselecteerd als “Signaaltype”

in het “Beeld”-menu.

• Wanneer “sRGB” is geselecteerd,

• kan de gammacorrectie niet worden

ingesteld en

• kunnen “Rood”, “Blauw” of “Kleurtmp” in

“Beeld” niet worden aangepast.

• Als “ Standard” (standaard) of “sRGB”

geselecteerd wordt bij “Color selected”

(geselecteerde kleur) kunnen andere items

(bijvoorbeeld “Target” (doel)) niet worden

ingesteld.

Info

• Wanneer “sRGB” is geselecteerd kan het

geprojecteerde beeld donker worden; dit

betekent echter niet dat een storing is

opgetreden.

Geselecteerd

item Standaard Aangepast 1-3

sRGB

Omschrijving

Sharp standaardinstelling “Helderh.”, “Chroma” en “Tint” kunnen

voor elk van de zes kleuren worden aangepast.

De modus wordt gewijzigd in sRGB

De doelkleur selecteren

Kies “Doel” in het menu “C.M.S.” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Rood Cyaan

Geel Blauw

Groen Magenta

De helderheid van de doelkleur instellen

Selecteer “Helderh.” in het “C.M.S.”-menu op het menuscherm. ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

De chromatische waarde van de doelkleur instellen

Selecteer “Chroma” in het “C.M.S.”-menu op het menuscherm. ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

De tint van de doelkleur instellen

Selecteer “Tint” in het “C.M.S.”-menu op het menuscherm. ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Gebruiksvriendelijke functies

Color Management System (C. M. S.)

Door de gebruiker ingestelde kleurinstellingen herstellen

Kies “ Terugstellen (deze kleur)” of “Terugstellen (alle kleuren)” in het menu “C.M.S.” op het menuscherm

➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Geselecteerd

item Terugstellen

(deze kleur) Terugstellen

(alle kleuren)

Omschrijving

“Helderh.”, “Chroma” en “Tint” voor de geselecteerde kleur worden hersteld.

“helderh.”, “Chroma” en “Tnt” worden hersteld voor alle kleuren.

Overzicht van alle kleurinstellingen

Kies “Instellingen bekijken” in het menu “C.M.S.” op het menuscherm

➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Het audiouitvoertype instellen

Hiermee kunt u het uitvoertypevoor audiosignalen selecteren.

Geselecteerd item

Vast (Vaste audiouitvoer)

Variabel (Variabele audiouitvoer)

Audiouitvoer die niet varieert in sterkte met het volumeniveau van de bronprojector.

Audiouitvoer die in sterkte varieert met het volumeniveau van de bronprojector.

Omschrijving

Het audiouitvoertype instellen

Kies “Audio uitgang” in het menu “Opties (1)” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

De interne speaker in/uitschakelen

Gebruiksvriendelijke functies

Hiermee kunt u de interne speaker in- en uitschakelen.

De interne speaker in- en uitschakelen

Kies “Luidspreker” in het menu “Opties (1)” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Automatische zoekfunctie

Deze functie zoekt automatisch en schakelt over naar de ingangsfunctie waarin de signalen worden ontvangen wanneer de projector wordt ingeschakeld of wanneer de INPUT-toets wordt ingedrukt.

Gebruik van de automatische zoekfunctie

Kies “Auto zoeken” in het menu “Opties (1)” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Opmerking

• ON

Schakelt automatisch over naar de ingangsfunctie waarin de signalen worden ontvangen wanneer

de projector wordt ingeschakeld of wanneer op de projector wordt ingedrukt.

• OFF

In deze stand kunt u handmatig de ingangsfunctie in volgorde veranderen door

op de projector in te drukken.

• Om te stoppen met zoeken naar de

ingangsfunctie, drukt u

, , of op de afstandsbediening

in.

op de projector of

Info

• Zelfs wanneer deze functie aan het zoeken is

naar ingangssignalen, kunt u door het indrukken van , , of op de

afstandsbediening overschakelen naar de desbetreffende ingangsfunctie.

• Zelfs terwijl de functie aan het zoeken is naar

ingangssignalen zal de projector terugkeren naar de vorige ingangsfunctie als op (ingang) wordt gedrukt.

Digitaal beeldruisonderdrukkingssysteem (Ruisonderdr.)

Digitale ruisonderdrukking biedt een hoge beeldkwaliteit met minimaal puntverloop en kleurvervorming.

Beeldruisonderdruking (Ruisonderdr.)

Kies “Ruisonderdr.” in het menu “Opties (1)” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Opmerking

• Stel een niveau in dat een duidelijker beeld

oplevert.

U moet Ruisonderdr. op “OFF” zetten in de volgende gevallen:

• Wanneer het beeld wazig is.

• Wanneer de omtrekken en kleuren van

bewegende beelden uitlopen.

• Wanneer TV-uitzendingen met zwakke

signalen worden geprojecteerd.

Info

• Deze functie is beschikbaar met INGANG 1, 2

(de signalen 480 INGANG 3, 4 (alle signalen).

I, 480P, 580I en 580P) en

Instellen van het in-beeld-display

Met deze functie kunt u de berichten die op het scherm verschijnen in- en uitschakelen. Wanneer u “ Niveau A” of “ Niveau B” instelt in “OSD Display”, zal de ingangsfunctie (bijv. INGANG 1) niet op het display verschijnen, zelfs wanneer de INPUT-toets wordt ingedrukt.

Gekozen onderdeel

Normaal Niveau A Niveau B

Alle schermberichten worden getoond. Ingang/Stilzetten/Vergroten/Automat.sync./Volume/Mute/Black worden niet getoond. De schermberichten worden niet getoond.

(Met uitzondering van de menuschermberichten die verschijnen wanneer de KEYSTONE-toets wordt ingedrukt en de waarschuwingsaanduidingen (Temperatuur/Vervang de Lamp., enz.))

Uitschakelen van het in-beeld-display

Beschrijving

Gebruiksvriendelijke functies

Kies “OSD Display” in het menu “Opties (1)” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Instellen van het videosignaal

De standaardinstelling voor het videosysteem is “Auto”; het is echter mogelijk dat u geen duidelijk beeld kunt ontvangen van de aangesloten audiovisuele apparatuur omwille van verschillen in het signaal. In dat geval wijzigt u het videosignaal.

Instellen van het videosignaal

Kies “Videosysteem” in het menu “Opties (1)” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Opmerking

• Het videosignaal kan alleen in de INGANG 3-

of INGANG 4-functie worden ingesteld.

• Wanneer “Auto” is ingesteld voor het

videosysteem, is het mogelijk dat u geen duidelijk beeld kunt ontvangen vanwege verschillen in het signaal. In dat geval dient u handmatig over te schakelen naar het videosysteem van het bronsignaal.

PAL SECAM NTSC4.43

NTSC3.58

Bij aansluiting op PAL-videoapparatuur. Bij aansluiting op SECAM-videoapparatuur. Bij weergave van NTSC-signalen met PAL-

videoapparatuur. Bij aansluiting op NTSC-videoapparatuur.

Opslaan van geprojecteerde beelden

• Met deze projector kunt u geprojecteerde beelden (RGB-signalen) vastleggen en ze instellen als

startbeeld of achtergrondbeeld wanneer er geen signalen worden ontvangen.

• U kunt de beelden die worden ingevoerd met RGB-signalen weergeven.

Vastleggen van het beeld

Kies “Beeld vastleggen” in het menu “Opties (1)” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

1 Druk op

opslaan” te selecteren en druk vervolgens op

• Het geprojecteerde beeld wordt vastgelegd.

Het vastleggen kan even duren.

' of

" om “ Beeld

Druk op

selecteren.

Druk op .

Opmerking

• Alleen beelden van XGA (1024 × 768) non-

interlace-signalen in INPUT 1- of INPUT 2modus kunnen worden opgenomen.

•

Het opgeslagen beeld wordt herleid tot 256 kleuren.

• Beelden van apparatuur die aangesloten is op

INPUT 3 of INPUT 4 kunnen niet worden vastgelegd.

• Er kan enkel één beeld worden vastgelegd en

opgeslagen.

• De kleur van beelden voor en na opslaan kan

verschillen als een beeld wordt opgenomen dat niet is aangepast met de C.M.S.-functie.

\ of

| om “Ja” te

Verwijderen van het vastgelegde beeld

1 Selecteer “ Verwijderen” en

druk op

Gebruiksvriendelijke functies

Druk op

selecteren.

Druk op .

\ of

| om “OK” te

Instellen van een achtergrondbeeld

Met deze functie kunt u het beeld kiezen dat wordt weergegeven wanneer er geen signaal door de projector ontvangen wordt.

Gekozen onderdeel

Sharp Gebruiker Blauw Geen

*1 U kunt een vastgelegd beeld instellen als achtergrondbeeld door “Gebruiker” te kiezen. *2 Als er interferentie op het ingangssignaal voorkomt, zal het scherm met de interferentie worden weergegeven.

SHARP standaardbeeld

Door gebruiker in te stellen beeld (bijvoorbeeld bedrijfslogo) Blauw scherm Zwart scherm

Beschrijving

Kiezen van een achtergrondbeeld

Kies “Achtergrond” in het menu “Opties (1)” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Opmerking

• Wanneer “Gebruiker” wordt gekozen, kunt u

een beeld dat met “Beeld vastleggen” werd opgeslagen als achtergrondbeeld weergeven.

•

Het standaardbeeld van “Gebruiker” is een zwart scherm.

Kiezen van een startbeeld

Met deze functie kunt u bepalen welk beeld er zal verschijnen bij het opstarten van de projector.

Gekozen onderdeel

Sharp Gebruiker * Geen

* U kunt een vastgelegd beeld instellen als startbeeld door “Gebruiker” te kiezen.

SHARP standaardbeeld Door gebruiker in te stellen beeld (bijvoorbeeld bedrijfslogo) Zwart scherm

Kiezen van een startbeeld

Kies “Startbeeld” in het menu “Opties (1)” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Opmerking

• Wanneer “Gebruiker” wordt gekozen, kunt u

een beeld dat met “Beeld vastleggen” werd opgeslagen als startbeeld weergeven.

•

Het standaardbeeld van “Gebruiker” is een zwart scherm.

Beschrijving

De spaarmodus selecteren

Met deze functies kunt u het energieverbruik van de projector verlagen.

Instellen van de spaarstand

Selecteer “Energiebesp.” in “Spaarfunctie” onder het menu “Opties (1)” in het menuscherm. ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Opmerking

• Alhoewel de levensduur van de lamp en ruis

verbeteren als “Energiebesp.” is ingeschakeld (“ON”), vermindert de helderheid met 20%.

• De fabrieksinstelling voor de

“Energiebesparingsfunctie” is “OFF”.

Functie monitor Out/RS232C Off

Deze projector verbruikt energie wanneer een monitor is aangesloten op de OUTPUT (INPUT 1, 2)aansluiting en een computer is aangesloten op de RS-232C-aansluiting. Wanneer deze aansluitingen niet in gebruik zijn, kan “Mon/RS232C” worden ingesteld op “OFF” om het energieverbruik in standby te verlagen.

Selecteer “Mon/RS232C” in “Spaarfunctie” onder het menu “Opties (1)” in het menuscherm. ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Status

ON (Lage energiefunctie)

OFF (Standaardfunctie)

Helderheid

80%

100%

Stroom verbruik (bij gebruik van 100 V

wisselstroom)

325 W

400 W

van de lamp

Levensduur

3.000 uren

2.000 uren

Gebruiksvriendelijke functies

OFF Monitor Out/RS-232C aansluiting in

• Zet “Mon/RS232C” op “ON” wanneer u de

Sharp Advanced Presentation Software gebruikt.

Monitor Out/RS-232C aansluiting in ingesteld op “ON” (aan).

ingesteld op “OFF” (uit).

Opmerking

De spaarmodus selecteren

Automatische uitschakelfunctie

Als de projector is ingeschakeld “ON” en er gedurende meer dan 15 minuten geen ingangssignaal wordt waargenomen, zal de projector zichzelf automatisch in standby schakelen. De automatische uitschakelfunctie werkt niet wanneer ze is ingesteld op “OFF”.

Selecteer “Autom. uitsch” in “Spaarfunctie” onder het menu “Opties (1)” in het menuscherm. ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Opmerking

•

Wanneer de automatische uitschakelfunctie ingesteld is op “ON”, zal 5 minuten voor de uitschakeling het bericht “Inschakeling STANDBYmodus over X min.” op het scherm verschijnen om de resterende minuten aan te geven.

De resterende levensduur van de lamp weergeven (percentage)

De resterende levensduur van de lamp controleren (percentage)

Met deze functie kunt u de resterende levensduur van de functie nagaan (percentage).

Selecteer het menu “Opties (2)” op het menuscherm. ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Opmerking

•

Wij raden u aan de lamp te vervangen wanneer de resterende levensduur is teruggelopen tot 5%. Voor een vervangende lamp kunt u contact opnemen met de dichtstbijzijnde Sharp projectordealer of het dichtstbijzijnde Service Center.

•

De tabel rechts geeft ruwe schattingen in het geval van gebruik bij slechts één functie zoals getoond. De resterende levensduur van de lamp zal variëren binnen het bereik van de getoonde waarden afhankelijk van hoe vaak “Power Save” (energiebesparing) “ON” (aan) en “OFF” (uit) geschakeld wordt (zia pagina 69).

Gebruikt met “Energiebesp.” ingeschakeld (Lage energiefunctie)

Gebruikt met “Energiebesp.” ingeschakeld (standaardmodus)

Resterende levensduur van de lamp

3.000 uren 150 uren

2.000 uren 100 uren

Resterende levensduur van de lamp (Percentage)

100% 5%

-70

De geprojecteerde beelden omkeren/weergeven in spiegelbeeld

Deze projector is voorzien van een functie om het geprojecteerde beeld om te keren of weer te geven in spiegelbeeld, wat handig is voor diverse toepassingen.

Gekozen onderdeel

Voor Plafond + voor Achter Plafond + achter

Normaal beeld Spiegelbeeld Omgekeerd beeld Omgekeerd en spiegelbeeld

Instellen van de projectiestand

Kies “Projectie” in het menu “Opties (2)” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Beschrijving

Opmerking

• Als een wachtwoord is ingesteld, verschijnt

het wachtwoordinvoerveld wanneer u “Projectie” selecteert.

• Deze functie wordt gebruikt bij projectie van

achteren en plafondmontage. Zie bladzijde 32 voor deze opstellingen.

Vergrendelen van de bedieningstoetsen van de projector

Met deze functie kunt u het gebruik van bepaalde toetsen op de projector vergrendelen. De volgende drie toetsvergrendelingsniveaus zijn mogelijk.

Toetsvergrendelingsniveau Normaal Niveau A Niveau B

Alle bedieningstoetsen werken. Alleen de toetsen INPUT/VOLUME op de projector werken. Geen enkele toets van de projector werkt.

Voor Plafond + voor Achter Plafond + achter

Gebruiksvriendelijke functies

Beschrijving

Instellen van de toetsvergrendeling

Kies “Niv. toetsvergr.” in het menu “Opties (2)” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Opmerking

• Als een wachtwoord is ingesteld, verschijnt

het wachtwoordinvoerveld wanneer u “Niv. toetsvergr.” selecteert.

De geprojecteerde beelden omkeren/weergeven in spiegelbeeld

Annuleren van het toetsvergrendelingsniveau

Wanneer het toetsvergrendelingsniveau “Normaal” is ingesteld, werken alle toetsen.

Selecteer “Niv. toetsvergr.” in het menu Opties (2)” en stel “ Normaal” in op het menuscherm. ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Opmerking

• Wanneer een wachtwoord is ingesteld en

“Niv. toetsvergr.” wordt gekozen, verschijnt het wachtwoordinvoerveld.

• Als zowel een wachtwoord als een

toetsvergrendelingsniveau zijn ingesteld, zal het wachtwoord nodig zijn om het toetsvergrendelingsniveau te kunnen wijzigen.

De transmissiesnelheid selecteren (RS-232C)

Met dit menu kunt u de transmissiesnelheid van de RS-232C-aansluiting bepalen door de baud rate te selecteren.

De transmissiesnelheid selecteren (RS-232C)

Kies “RS-232C” in het menu “Opties (2)” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Opmerking

• Wanneer u een wachtwoord heeft ingesteld

en “RS-232C” heeft geselecteerd, wordt het invoerscherm voor het wachtwoord weergegeven.

• Controleer dat de projector en computer beide

zijn geconfigureerd voor dezelfde baud rate. Raadpleeg de handleiding van de computer voor informatie over het instellen van de baud rate op de computer.

Instellen van een wachtwoord

De gebruiker kan een wachtwoord instellen om te voorkomen dat bepaalde instellingen in het menu “Opties (2)” kunnen worden gewijzigd. Het gebruik van een wachtwoord in combinatie met het toetsvergrendelingsniveau (bladzijde 71) is effectiever.

Invoeren van het wachtwoord

Kies “Wachtwoord” in het menu “Opties (2)” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

1 Druk op

nummer te selecteren en druk dan

' of

" om het gewenste

2 Voer de 3 overige cijfers in en druk

3 Voer het wachtwoord nogmaals in

na “Herbevestigen” en druk op

Opmerking

• Wanneer een wachtwoord is ingesteld,

moet u het wachtwoord invoeren om de instellingen “Projectie”, “Niv. toetsvergr.”, “RS-232C”, “Anti-diefstal” en “Alles terugstellen” te wijzigen.

Gebruiksvriendelijke functies

Instellen van een wachtwoord

Wijzigen van het wachtwoord

Kies “Wachtwoord” in het menu “Opties (2)” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

1 Druk op

" en

| om het

wachtwoord in te voeren in “Oud wachtwrd” en druk op

2 Druk op

" en

| om het nieuwe

wachtwoord in te stellen en druk

3 Voer het nieuwe wachtwoord van

4 cijfers nogmaals in na “Herbevestigen” en druk op

Opmerking

• Als u geen wachtwoord wenst in te stellen,

laat u de velden in stappen 2 en 3 leeg en drukt u op

• Om de wachtwoordinstellingen te annuleren,

klikt u op

Als u uw wachtwoord vergeten bent

Als u uw wachtwoord vergeten bent, verwijdert u het en stelt u een nieuw wachtwoord in aan de hand van de volgende procedure.

Druk op

ON ON

Instellen van de Anti-diefstal

De anti-diefstalfunctie voorkomt dat onbevoegden de projector gebruiken. U kunt kiezen of u deze functie gebruikt of niet. Als u deze functie niet wenst te gebruiken, voert u gewoon de sleutelcode niet in. Zodra een andere functie wordt ingeschakeld, dienen gebruikers de juiste sleutelcode in te voeren telkens wanneer de projector wordt gestart. Zonder de juiste sleutelcode kunnen geen beelden worden geprojecteerd. Hierna wordt uitgelegd hoe u deze functie gebruikt.

Invoeren van een sleutelcode

• “Anti-diefstal” kan niet worden geselecteerd tenzij

“Wachtwoord” is ingesteld. (Zie bladzijde 73.)

• Wanneer “Anti-diefstal” is geselecteerd, verschijnt

het wachtwoordinvoervenster. Voer eerst het juiste wachtwoord en dan de sleutelcode in.

Kies “Anti-diefstal” in het menu “Opties (2)” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Info

•

Wanneer de functie is ingeschakeld, moet u de juiste sleutelcode kennen. Wij raden u aan de sleutelcode op een veilige plaats te bewaren, waartoe alleen bevoegde gebruikers toegang hebben. Als u uw sleutelcode verliest of vergeet, dient u contact op te nemen met uw dichtstbijzijnde erkende Sharp projector dealer of servicecentrum (zie blz. 96). Mogelijk moet u de projector terugbrengen om de oorspronkelijke fabrieksinstellingen te laten herstellen (terugstellen van wachtwoord en sleutelcode).

1 Druk op een willekeurige toets op de

afstandsbediening of de projector om het eerste cijfer in “Nieuwe code” in te stellen.

Opmerking

• De volgende toetsen op de afstands-

bediening en de projector kunnen niet als sleutelcodes worden ingesteld:

• ON-toets

• STANDBY-toets

• Invoertoets (ENTER)

• Toets voor ongedaan maken (UNDO)

• MENU-toets

• Vooruit-toets (FORWARD)

• Terug-toets (BACK)

Gebruiksvriendelijke functies

Instellen van de Anti-diefstal

2 Voer de overige 3 cijfers in door

willekeurige toetsen in te drukken.

3 Voer dezelfde sleutelcode nogmaals

in “Herbevestigen”.

Opmerking

• De toetsvergrendelingsfunctie wordt

tijdelijk uitgeschakeld.

Wanneer u de diefstalbeveiliging heeft ingeschakeld, verschijnt het invoerscherm voor de code als u de projector inschakelt. Voer hier nu de correcte code in.

• Druk op de toetsen op de afstandsbediening als

u met de toetsen van de afstandsbediening de sleutelcode instelt. Druk op de toetsen op de projector als u met de toetsen van de projector de sleutelcode instelt.

Wijzigen van de sleutelcode

• Wanneer “Anti-diefstal” is geselecteerd, verschijnt

het wachtwoordinvoervenster. Zodra u het wachtwoord hebt ingevoerd, kunt u de sleutelcode veranderen.

Kies “Anti-diefstal” in het menu “Opties (2)” op het menuscherm ➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Druk de toetsen op de afstandsbediening of op de projector in om de vooraf ingestelde code van 4 cijfers in te voeren na “Oude code”.

2 Druk op een willekeurige toets

van de afstandsbediening of de projector om de nieuwe sleutelcode in te stellen.

Voer hetzelfde sleutelcode van 4 cijfers nogmaals in “Herbevestigen”

Opmerking

• Als u geen sleutelcode wenst in te stellen, laat

u de sleutelcodeveld leeg in stappen 2 en 3 en drukt u op

Initialiseren van de instellingen

Met deze functie kunt u de gemaakte projectorinstellingen initialiseren.

Terugkeren naar de standaardinstellingen

Kies “Alles terugstellen” in het menu “Opties (2)” op het menuscherm

➝ Voor bediening van het menuscherm, zie pagina’s 42 t/m 45.

Opmerking

• Als een wachtwoord is ingesteld, verschijnt

het wachtwoordinvoervenster wanneer u “Alles terugstellen” selecteert.

De volgende instellingen kunnen niet worden geïnitialiseerd.

• C. M. S.

• “Helderh.”, “Chroma” en “Tint” opgeslagen

in Gebruiker 1-3 in het C.M.S.-menu.

• Fijn sync.

• Speciale functies

• Signaal informatie

• Opties

• Restverhouding

• Anti-diefstal

• Taal

• Beeld opgeslagen met “Beeld vastleggen”

Gebruiksvriendelijke functies

Weergeven van alle instellingen

Met deze functie kunt u alle gemaakte instellingen in een lijst op het scherm weergeven.

Overzicht van alle menu instellingen

Selecteer het menu “Status” in het menuscherm en druk op . ➝ Voor bediening van het menuscherm, zie

pagina’s 42 t/m 45.

Aanhangsel

Onderhoud

Reinigen van de projector

■ Trek het netsnoer uit alvorens de projector te reinigen.

■ De behuizing en het bedieningspaneel zijn van

kunststof. Vermijd het gebruik van benzeen en verdunner, aangezien deze de behuizing kunnen beschadigen.

■ Gebruik geen vluchtige middelen, bijvoorbeeld insecticiden, bij het reinigen van de projector. Bevestig geen rubber of kunststof voorwerpen op de projector gedurende een lange tijd. De effecten van sommige bestanddelen van de kunststof kunnen de kwaliteit of de afwerking van de projector negatief beïnvloeden.

Verdun-

ner

Was

■ Veeg vuil voorzichtig weg met een zachte flanellen doek.

Neutraal reinigingsm

iddel

Reinigen van de lens

■ Reinig de lens met een in de handel verkrijgbaar blaaskwastje of met lensreinigingspapier (voor brillen en voor cameralenzen). Gebruik geen vloeibare reinigingsmiddelen, aangezien deze de beschermlaag op het lensoppervlak kunnen aantasten.

■ Het lensoppervlak wordt makkelijk beschadigd. Let op dat u er niet tegen stoot of er krassen op maakt.

Reinigen van de uitlaat - en inlaatopeningen

■ Gebruik een stofzuiger om stof in de uitlaat - en inlaatopeningen te verwijderen.

Neutraal reinigingsmiddel

verdund met water

■ Voor het verwijderen van hardnekkig vuil gaat u als volgt te werk: drenk de doek in een in water opgelost neutraal reinigingsmiddel, wring hem goed uit en veeg vervolgens de projector schoon. Sterke schoonmaakproducten kunnen de afwerking van de projector doen verkleuren, kromtrekken of beschadigen. Probeer het product eerst uit op een klein en verborgen deel van de projector.

De luchtfilter vervangen

• Deze projector is uitgerust met luchtfilters

om te garanderen dat de projector optimaal blijft functioneren.

• De luchtfilters moeten elke 100

gebruiksuren worden schoongemaakt. Reinig ze vaker als de projector wordt gebruikt in een stoffige of rokerige omgeving.

• Vraag uw Sharp projectordealer of service

center de filter (PFILDA005WJZZ) te vervangen als u het niet langer kunt schoonmaken.

De onderste luchtfilter schoonmaken en vervangen

Druk op op

op de afstandsbediening om

de projector in standby te schakelen.

• Wacht tot de koelventilator tot stilstand

komt.

op de projector of

STANDBY

Luchtfilter

(niet afneembaar)

STANDBY-toets

Luchtfilter

STANDBYtoets

2 Trek het netsnoer uit.

• Trek het netsnoer uit de netingang.

3 Verwijder het deksel van de

onderste filter.

• Draai de projector op zijn kop. Trek aan de

lip en schuif het deksel open in de richting van de pijl.

4 Verwijder de luchtfilter.

• Til de luchtfilter op met uw vingers en trek

hem uit het filterdeksel.

Netingang

Nok

Aanhangsel

De luchtfilter vervangen

5 Maak de filter schoon.

• Verwijder het stof van de filter met een

stofzuiger.

6 Vervang de luchtfilter.

• Leg de filter onder de lipjes op het

filterdeksel.

7 Plaats het filterdeksel weer.

• Schuif het filterdeksel in de richting van

de pijl om hem te sluiten.

Opmerking

• Controleer of het deksel goed vastzit. U kunt

het apparaat niet aanzetten totdat het deksel correct is geïnstalleerd.

• Als zich stof of vuil heeft opgehoopt in de

onderste luchtfilter (niet verwijderen), maakt u het filter schoon met een stofzuiger.

Onderhoudsindicators

■ De verklikkerlampjes op de projector duiden problemen in de projector aan. Als er zich een probleem voordoet, licht ofwel de temperatuurindicator (TEMP.) ofwel de lampindicator rood op en

■

schakelt de projector zichzelf in standby. Volg nadat de projector in standby is geschakeld de onderstaande stappen.

Over de lampindicator (LAMP)

Bedrijfsindicator

Lampindicator

(LAMP)

Temperatuurindicator

(TEMP.)

Over de temperatuurindicator (TEMP.)

Als de temperatuur in de projector stijgt als gevolg van geblokkeerde ventilatiegleuven of omstandigheden in de installatieplaats, gaat “ links onder in het beeld knipperen. Als de temperatuur blijft stijgen, wordt de lamp uitgeschakeld en gaat de temperatuurindicator (TEMP.) knipperen, blijft de koelventilator nog 90 seconden draaien, waarna de projector zichzelf in standby schakelt. Neem de volgende maatregelen wanneer “ verschijnt.

Onderhoudsindicator Probleem Mogelijke oplossingToestand

Abnormaal

Licht rood op/ Standby

Knippert rood/ Rood aan

Licht rood op/ Standby

Temperatuur-

indicator

(TEMP.)

Lampindicator

(LAMP)

Normaal

Uit

Licht groen op

Groen knipperend wanneer de

lamp aan het opwarmen is

of wordt

uitgeschakeld.

”

De inwendige temperatuur is abnormaal hoog.

De lamp is aan vervanging toe

De lamp gaat niet branden.

■ De lavensduur van de lamp loopt terug tot 0% wanneer de projector ongeveer 3.000 uren is gebruikt met “Energiebep.” ingeschakeld of ongeveer 2.000 uren met “Energiebesp.” uitgeschakeld (zie pagina 69).

■ Wanneer de resterende levensduur van de lamp terugloopt tot 5% of minder, wordt “ in geel weergegeven op het scherm. Wanneer het percentage 0% wordt, verandert “ “ ” (rood), waarna de lamp automatisch uitgaat en de projector zichzelf in standby schakelt. Op dat moment zal de lampindicator (LAMP) rood oplichten.

■ Na de vierde poging om de projector in te schakelen zonder dat de lamp is vervangen, zal de projector niet meer kunnen worden ingeschakeld.

• Geblokkeerde luchtinlaat

• Defecte koelventilator

• Interne elektrische

storing

• Geblokkeerde luchtinlaat

• De resterende

levensduur van de lamp is teruggelopen tot 5% of minder.

• Lamp is doorgebrand

• Storing in lampcircuit

”

” in

• Verplaats de projector naar een plek

met voldoende ventilatie.

• Breng de projector naar uw

dichtstbijzijnde erkende Sharp projector dealer of servicecentrum pagina 96)

• Vervang de lamp voorzichtig (zie pagina

86).

•

Breng de projector naar uw dichtstbijzijnde erkende Sharp projector dealer of servicecentrum (zie pagina 96) voor reparatie of voor vervanging van de lamp.

• Ga voorzichtig te werk wanneer u de

lamp vervangt.

voor reparatie.

(zie

Aanhangsel

Bedrijfsindicator

Groen aan/ Rood aan

Knippert rood

De Powerindicator knippert rood wanneer de projector aanstaat.

• Het filterdeksel, deksel

van de lampeenheid of het lensdeksel is open.

• Maak de deksel goed vast.

• Als de Power-indicator knippert, zelfs als

het filterdeksel goed is geïnstalleerd, dient u contact op te nemen met uw Sharp projectordealer of service center voor advies.

Onderhoudsondicators

Info

• Als de temperatuurindicator (TEMP.) oplicht en de projector zichzelf in standby schakelt, voer dan de bovenvermelde

mogelijke oplossingen uit en wacht tot de projector helemaal is afgekoeld voordat u het netsnoer insteekt en de stroom weer inschakelt. (Minstens 5 minuten.)

• Als de stroom kortstondig wordt uitgeschakeld, bijvoorbeeld als gevolg van een stroomonderbreking, en onmiddellijk

weer wordt ingeschakeld, zal de lampindicator (LAMP) rood oplichten en gaat de lamp mogelijk niet branden. Trek in dat geval de stekker uit het stopcontact en steek hem er weer in. Schakel vervolgens de stroom weer in.

• Om de luchtopeningen te reinigen tijdens het gebruik van de projector, moet u de projector eerst in standby schakelen.

Nadat de koelventilator is gestopt, kunt u de ventilatieopeningen reinigen.

• Trek het netsnoer niet uit nadat de projector in standby is geschakeld en terwijl de koelventilator nog werkt. De koelventilator

werkt nog gedurende ongeveer 90 seconden.

Over de lamp

Lamp

■ Wij raden u aan de lamp (los verkrijgbaar) te vervangen wanneer de resterende levensduur van de lamp is teruggelopen tot 5% of minder of als u merkt dat de beeld- en kleurkwaliteit sterk afnemen. U kunt de resterende levensduur van de lamp (percentage) nagaan via de weergave op het scherm. Ziebladzijde 70.

■ U kunt de lamp laten vervangen bij uw dichtstbijzijnde erkende Sharp projector dealer of servicecentrum.

BELANGRIJKE MEDEDELING VOOR KLANTEN IN DE VERENIGDE STATEN:

Voor de lamp die bij deze projector wordt geleverd geldt een beperkte garantie van 90 dagen op onderdelen en werkuren. Ieder onderhoud aan de projector dat onder de garantie valt, inclusief het vervangen van de lamp, moet worden uitgevoerd door een erkende Sharp projector dealer of servicecentrum. Voor de naam van de dichtstbijzijnde erkende Sharp projector dealer of servicecentrum belt u het gratis nummer: 1-888-GO-SHARP (1-888-467-4277).

Waarschuwing in verband met de lamp

■ Deze projector maakt gebruik van een kwiklamp onder druk. Als u een luid geluid hoort, kan de lamp defect zijn. De lamp kan defect raken om allerlei redenen zoals: sterke schokken, onvoldoende afkoelen, krassen op de lamp of slijtage van de lamp door overschrijding van de gebruikstijd. Als gevolg van verschillen tussen de lampen en/of in de gebruiksomstandigheden en de frequentie van het gebruik zal de tijdsduur voordat de lamp defect raakt variëren. Belangrijke opmerking: defecte lampen barsten vaak.

■ Wanneer de lampindicator (LAMP) en het in-beeld-display branden of knipperen, moet u de lamp onmiddellijk vervangen door een nieuwe, zelfs als de lamp nog normaal lijkt te werken.

■ Als de lamp breekt, kunnen glassplinters in het lamphuis vliegen of kan er gas van de lamp ontsnappen via de uitlaatopening van de projector. Het in deze lamp aanwezige gas bevat kwik; verlucht de kamer goed als de lamp breekt en vermijd blootstelling aan het vrijgekomen gas. Als u wordt blootgesteld aan dit gas, moet u zo snel mogelijk een dokter raadplegen.

■ Als de lamp breekt, kunnen glassplinters binnen in de projector terechtkomen. Neem in dat geval contact op met uw dichtstbijzijnde erkende Sharp projector dealer of servicecentrum om de beschadigde lamp te verwijderen en veilig verder te werken.

ALLEEN GELDIG VOOR DE V.S.

Vervangen van de lamp

Let op

• Verwijder de lampeenheid niet onmiddellijk na gebruik van de projector. De lamp is dan nog erg heet, waardoor u zich

zou kunnen verbranden.

• Wacht minstens één uur na het uittrekken van het netsnoer zodat het oppervlak van de lampeenheid helemaal kan

afkoelen alvorens de lampeenheid te verwijderen.

■ Als na het vervangen van de lamp de nieuwe lamp niet gaat branden, moet u uw projector naar de dichtstbijzijnde erkende Sharp projector dealer of servicecentrum brengen voor reparatie. Koop een vervangingslampeenheid van het type BQC-XGC55X//1 bij uw dichtstbijzijnde erkende Sharp projector dealer of servicecentrum. Vervang vervolgens voorzichtig de lamp volgens de instructies hierna. Indien gewenst kunt u de lamp laten vervangen bij uw dichtstbijzijnde erkende Sharp projector dealer of servicecentrum.

Aanhangsel

Over de lamp

Verwijderen en installeren van de lampeenheid

Info

• Verwijder de lampeenheid met behulp van de

handgreep. Raak het glas van de lampeenheid of de binnenkant van de projector niet aan.

• Volg de onderstaande aanwijzingen nauwkeurig

om letsel en beschadiging van de lamp te voorkomen.

• Maak geen andere schroeven los dan die voor

het deksel van de lampeenheid en de lampeenheid zelf. (Alleen de zilverkleurige schroeven worden los gedraaid.)

• Zie de bij de lampeenheid geleverde

handleiding.

Druk op op

op de afstandsbediening om

op de projector of

STANDBY

de projector in standby te schakelen.

• Wacht tot de koelventilator tot stilstand

komt.

Waarschuwing!

• Verwijder de lampeenheid niet van de pro-

jector onmiddellijk na gebruik. De lamp zal immers erg heet zijn en dit kan brandwonden en andere letsels veroorzaken.

Lampeenheid

BQC-XGC55X//1

STANDBY-toets

STANDBYtoets

2 Trek het netsnoer uit.

• Trek het netsnoer uit de netingang.

• Wacht tot de lamp volledig is afgekoeld

(ongeveer 1 uur).

3 Vervang het luchtfilter.

• Vervang het luchtfilter wanneer u de

lampeenheid installeert. (zie pagina 81 en

82)

4 Verwijder het deksel van de

lampeenheid.

• Draai de gebruiker-onderhoudsschroef

waarmee het deksel van de lampeenheid is bevestigd los. Schuif vervolgens het deksel in de richting van de pijl.

Netingang

Gebruiker-onderhoudsschroef

5 Verwijder de lampeenheid.

• Draai de bevestigingsschroeven van de

lampeenheid los. Neem de lampeenheid vast bij de handgreep en trek ze in de richting van de pijl.

6 Installeer de nieuwe lampeenheid.

• Druk de lampeenheid stevig vast in het

lampeenheidvak. Draai de bevestigingsschroeven vast.

7 Bevestig het deksel van de

lampeenheid.

• Steek de lip van het deksel van de

lampeenheid in de opening en druk op het deksel tot het op zijn plaats klikt.

Info

• Als de lampeenheid en het deksel van de

lampeenheid niet correct geïnstalleerd zijn. kunt u het toestel niet inschakelen, zelfs als het netsnoer is aangesloten op de projector.

Terugstellen van de lamptimer

Stel na het vervangen van de lamp de lamptimer terug.

Bevestigingsschroef

Gebruiker-onderhoudsschroef

1 Sluit het netsnoer aan.

• Steek het netsnoer in de netingang van

de projector.

2 Stel de lamptimer terug.

•

Druk

, , en op de projector

samen met

• “LAMP 100%” verschijnt om aan te geven

dat de lamptimer is teruggesteld.

Info

• Stel de lamptimer alleen terug na het

vervangen van de lamp. Als u de lamptimer terugstelt en dezelfde lamp blijft gebruiken, bestaat het gevaar dat de lamp beschadigd wordt of ontploft.

op de projector in.

Ingangsfunctietoets (INPUT)

ON-toets

Toets voor ongedaan maken (UNDO)

Netingang

Invoertoets (ENTER)

Aanhangsel

Toeknning van de aansluitpinnen

INPUT 1/2 RGB en OUTPUT-signaalaansluiting: 15-pins Mini D-sub vrouwelijke aansluiting

RGB Input

1. Video input (rood)

2. Video input (groen/sync op groen)

3. Video input (blauw)

4. Niet aangesloten

5. Niet aangesloten

5 10 15

1 6 11

6. Aarde (rood)

7. Aarde (groen/sync op groen)

8. Aarde (blauw)

9. Niet aangesloten

10. GND

11. Niet aangesloten

12. Bidirectionele data

13. Horizontaal sync-signaal: TTL-niveau

14. Verticaal sync-signaal: TTL-niveau

15. Dataklok

RS-232C-aansluiting: 9-pins Mini DIN vrouwelijke aansluiting

Pinnummer Signaal Naam I/O Referentie

1 Niet aangesloten 2 RD Data ontvangen Input Aangesloten op intern circuit 3 SD Data sturen Output Aangesloten op intern circuit 4 Niet aangesloten 5 SG Signaal Aangesloten op intern circuit

6 Niet aangesloten 7 RS Aangesloten op Pin 8 8 CS Aangesloten op Pin 7 9 Niet aangesloten

Pinnummer Signaal Naam I/O Referentie

1 Niet aangesloten 2 RD Data ontvangen Input Aangesloten op intern circuit 3 SD Data zenden Output Aangesloten op intern circuit 4 Niet aangesloten 5 SG Signaal Aangesloten op intern circuit 6 Niet aangesloten 7 RS Aangesloten op intern circuit 8 CS Aangesloten op intern circuit 9 Niet aangesloten

9-pins D-sub mannelijke aansluiting van de DIN-D-sub RS-232C adapter

Component Input

1. PR (CR)

2. Y

3. P

(CB)

4. Niet aangesloten

5. Niet aangesloten

6. Aarde (P

7. Aarde (Y)

8. Aarde (P

9. Niet aangesloten

10. Niet aangesloten

11. Niet aangesloten

12. Niet aangesloten

13. Niet aangesloten

14. Niet aangesloten

15. Niet aangesloten

)

Opmerking

• Pin 8(CS) en Pin 7(RS) zijn kortgesloten in de projector.

RS-232C-kabel, aanbevolen aansluiting: 9-pins D-sub vrouwelijke aansluiting

Pinnummer Signaal Pinnummer Signaal

1CD 1 CD 2RD 2 RD 3SD 3 SD 4ER 4 ER 5SG 5 SG 6DR 6 DR 7RS 7 RS 8CS 8 CS 9CI 9 CI

Opmerking

• Afhankelijk van het gebruikte besturingsapparaat, kan het nodig zijn pin 4 en pin 6 aan te sluiten op het besturingsapparaat

(bv. PC).

Projector

Pinnr.

4 5 6

Pinnr.

4 5 6

(RS-232C) Specificatie en opdrachtinstellingen

Computerbediening

U kunt een computer gebruiken om de projector te bedienen door een RS-232C seriële kabel (kruistype, los verkrijgbaar) aan te sluiten op de projector (zie pagina 22 voor aansluiting).

Voorwaarden voor communicatie

Stel de seriële poort op de computer in overeenkomstig de tabel. Signaalformaat: Voldoet aan RS-232C norm. Parity bit: Geen Baud rate: 9.600 bps Stop bit: 1 bit Datalengte: 8 bits Flow control: Geen

Basisformaat

Opdrachten van de computer worden in de volgende volgorde verzonden: opdracht, parameter en return code. Nadat de projector de opdracht van de computer heeft verwerkt, stuurt hij een responscode naar de computer.

Opdrachtformaat

C1 C2 C3 C4 P1 P2 P3 P4

Viercijferige opdracht Parameter, viercijferig

Responscodeformaat

Normale respons Probleemrespons (communicatiefout of onjuiste opdracht)

O K

Return code (0DH)

E R R

Info

• Wanneer meer dan 1 code wordt verzonden, dient u elke opdracht pas te versturen nadat de responscode van de projector

voor de vorige opdracht is gecontroleerd.

•

Om energie te besparen tijdens standby schakelt de CPU van dit model 10 seconden na het ontvangen van de laatste opdracht automatisch de diepe slaapmodus in. Tijdens het versturen van opdrachten in de diepe slaapmodus kan het maximaal 30 seconden duren voordat de antwoordcode wordt ontvangen. Als binnen 10 seconden verdere opdrachten naar de projector worden verstuurd, antwoordt de projector onmiddellijk. Als geen verdere opdrachten worden ontvangen binnen 10 seconden, keert de projector terug naar de diepe slaapmodus. Merk op dat de diepe slaapmodus alleen wordt geactiveerd tijdens standby. Er is geen vertraagde RS-232C-respons wanneer de projector in werking is.

•

De speciale opdrachten “POWR????” en “TLPS_ _ _1” zijn beschikbaar voor toepassingen waarbij voortdurend opvragen nodig is. Deze opdrachten halen de CPU niet uit de diepe slaapmodus en de projector zal onmiddellijk antwoorden tijdens standby. “1” geeft aan dat de spanning is ingeschakeld, “0” geeft STANDBY aan. Als de spanning tijdens standby wordt ingeschakeld d.m.v. de opdracht “POWER ON (spanning aan)”, dient u minstens 40 seconden na het inschakelen van de spanning te wachten voordat u de volgende opdracht overstuurt.

•

Wij raden u aan de functie AUTO ZOEKEN uit te schakelen voordat u een RS-232C-communicatie start. Als AUTO ZOEKEN is ingeschakeld, dient de standby-opdracht “POWR_ _ _0” tweemaal te worden verzonden om de projector uit te schakelen. (De eerste opdracht “POWR_ _ _0” annuleert AUTO ZOEKEN en de tweede opdracht “POWR_ _ _0” plaatst de projector in standby.)

Opmerking

• Verstuur niet herhaaldelijk of regelmatig andere opdrachten dan “POWR????” en “TLPS_ _ _1” in de STANDBY-modus,

want dit zal problemen veroorzaken.

• Wanneer de projector in standby is geschakeld, verschijnt het bericht “Wacht aub.” gedurende ongeveer 20 seconden.

Als op dat moment de opdracht “POWR_ _ _1” wordt verstuurd, zal “ERR” worden weergegeven en zal deze opdracht niet worden ontvangen.

• Als u de projector met de computer bedient, kunnen de instelwaarden niet door de computer worden ingelezen. U dient

dus de waarden te bevestigen door de weergaveopdrachten (bv. “RARE_ _ _0”) voor elk instelmenu te verzenden en de waarden via de weergave op het scherm te controleren. Als de projector afstel-/instelopdrachten ontvangt die geen opdrachten tot menuweergave zijn, voert hij de opdrachten uit zonder de weergave op het scherm te tonen.

Opdrachten

Voorbeeld:

• Wanneer “Helder” voor beeldaanpassing voor INGANG 1 is ingesteld op –10.

RABR 1 0_ –

UIT TE VOEREN BEDIENING

POWER ON (spanning aan)

STANDBY

SPANNINGSSTATUS

LAMPSTATUS

VOLUME (0 - 60)

MUTE ON (demping aan)

TOETSEN EN AFSTANDSBEDIENINGSTOETS

MUTE OFF (demping uit)

TRAPEZIUMVORM CORR (–127 - +127)

DIGITALE SHIFT (–96 - +96)

OPDRACHT

PARAMETER

TERUGKEREN

OK OU ERR

0:UIT, 1:AAN

0:UIT, 1:AAN 2:AAN HET AFKOELEN

3:WORDT UITGESCHAKELD

OK OU ERR

→ ←

TOETSEN EN AFSTANDSBEDIENINGSTOETS

ProjectorComputer

UIT TE VOEREN BEDIENING

ZWART SCHERM ANN

ZWART SCHERM UIT

INGANG 1

INGANG 2

INGANG 3

INGANG 4

INGANG CONTROLE

VASTLEGGEN AAN

VASTLEGGEN UIT

AUTO SYNC START

Return code (0DH)

OPDRACHT

PARAMETER

OK OF ERR

TERUGKEREN

Aanhangsel

(RS-232C) Specificatie en opdrachtinstellingen

UIT TE VOEREN BEDIENING

INGANG 1 GROOTTE AANPASSEN : NORMAAL

INGANG 1 GROOTTE AANPASSEN : VOLLEDIG

INGANG 1 GROOTTE AANPASSEN :

INGANG 1 GROOTTE AANPASSEN : REK

INGANG 1 GROOTTE AANPASSEN : SLIMME REK

INGANG 2 GROOTTE AANPASSEN : NORMAAL

INGANG 2 GROOTTE AANPASSEN : VOLLEDIG

INGANG 2 GROOTTE AANPASSEN :

INGANG 2 GROOTTE AANPASSEN : REK

INGANG 2 GROOTTE AANPASSEN : SLIMME REK

INGANG 3 GROOTTE AANPASSEN : NORMAAL

INGANG 3 GROOTTE AANPASSEN : KADER

INGANG 3 GROOTTE AANPASSEN : REK

INGANG 3 GROOTTE AANPASSEN : SLIMME REK

INGANG 4 GROOTTE AANPASSEN : NORMAAL

INGANG 4 GROOTTE AANPASSEN : KADER

INGANG 4 GROOTTE AANPASSEN : REK

INGANG 4 GROOTTE AANPASSEN : SLIMME REK

TOETSEN EN AFSTANDBEDIENINGSTOETSBeeld

RGB GAMMA : STANDAARD

RGB GAMMA : PRESENTATIE

RGB GAMMA : CINEMA

RGB GAMMA : GEBRUIKER

Video GAMMA : STANDAARD

Video GAMMA : PRESENTATIE

Video GAMMA : CINEMA

Video GAMMA : GEBRUIKER

INGANG 1 Contrast (–30 - +30)

INGANG 1 Helder (–30 - +30)

INGANG 1 Rood (–30 - +30)

INGANG 1 Blauw (–30 - +30)

INGANG 1 Kleur (–30 - +30)

INGANG 1 Tint (–30 - +30)

INGANG 1 Scherpte (–30 - +30)

INGANG 1 Kleurtmp (–3 - +3)

INGANG 1 WEERGAVE

INGANG 1 AFREGELING TERUGSTELLEN

INGANG 2 Contrast (–30 - +30)

INGANG 2 Helder (–30 - +30)

INGANG 2 Rood (–30 - +30)

INGANG 2 Blauw (–30 - +30)

INGANG 2 Kleur (–30 - +30)

INGANG 2 Tint (–30 - +30)

INGANG 2 Scherpte (–30 - +30)

INGANG 2 Kleurtmp (–3 - +3)

INGANG 2 WEERGAVE

INGANG 2 AFREGELING TERUGSTELLEN

INGANG 1 Signaal type : RGB

INGANG 1 Signaal type : Component

INGANG 2 Signaal type : RGB

INGANG 2 Signaal type : Component

INGANG 1 2D Progressief

INGANG 1 3D Progressief

INGANG 1 Filmfunctie

INGANG 2 2D Progressief

INGANG 2 3D Progressief

INGANG 2 Filmfunctie

INGANG 3 Contrast (–30 - +30)

INGANG 3 Helder (–30 - +30)

INGANG 3 Rood (–30 - +30)

PUNT VOOR PUNT

OPDRACHT

PARAMETER

TERUGKEREN UIT TE VOEREN BEDIENING

OK OF ERR

INGANG 3 Blauw (–30 - +30)

INGANG 3 Kleur (–30 - +30)

INGANG 3 Ting (–30 - +30)

INGANG 3 Scherpte (–30 - +30)

INGANG 3 Kleurtmp (–3 - +3)

INGANG 3 WEERGAVE

INGANG 3 AFREGELING TERUGSTELLEN

INGANG 4 Contrast (–30 - +30)

INGANG 4 Helder (–30 - +30)

INGANG 4 Rood (–30 - +30)

INGANG 4 Blauw (–30 - +30)

INGANG 4 Kleur (–30 - +30)

INGANG 4 Ting (–30 - +30)

BeeldFijn sync.

INGANG 4 Scherpte (–30 - +30)

INGANG 4 Kleurtmp (–3 - +3)

INGANG 4 WEERGAVE

INGANG 4 AFREGELING TERUGSTELLEN

INGANG 3 2D Progressief

INGANG 3 3D Progressief

INGANG 3 Filmfunctie

INGANG 4 2D Progressief

INGANG 4 3D Progressief

INGANG 4 Filmfunctie

Gesel. Kleur : Standaard

Gesel. Kleur : sRGB

Gesel. Kleur : Gebruiker 1

Gesel. Kleur : Gebruiker 2

Gesel. Kleur : Gebruiker 3

Doel : Rood

Doel : Geel

Doel : Groen

Doel : Cyaan

C. M. S.

Doel : Blauw

Doel : Magenta

Helderh. (–30 - +30)

Chroma (–30 - +30)

Tint (–30 - +30)

Terugstellen (deze kleur)

Terugstellen (alle kleuren)

Klok (–150 - +150)

Fase (–30 - +30)

H-Pos (–150 - +150)

V-Pos (–60 - +60)

RGB INGANG WEERGAVE

RGB AFREGELING TERUGSTELLEN

Vastleggen (1 - 7)

Keuze instel. (1 - 7)

RGB HORIZONTALE FREQUENTIECONTROLE

RGB VERTICALE FREQUENTIECONTROLE

AUTOMAT.SYNC.UIT

AUTOMAT. SYNC. : AAN (NORMAAL)

AUTOMAT. SYNC. : AAN (HOGE SNELHELD)

AUTO SYNCHRONISATIE WEERGAVE AAN

AUTO SYNCHRONISATIE WEERGAVE UIT

OPDRACHT

PARAMETER

OK OF ERR

kHz (***. * OF _)

Hz (***. * OF _)

OK OF ERR

TERUGKEREN

UIT TE VOEREN BEDIENING

Vast

Variabel

Luidspreker AAN

Luidspreker UIT

Beeld-in-beeld : (RECHTS ONDER)

Beeld-in-beeld : (LINKS ONDER)

Beeld-in-beeld : (RECHTS BOVEN)

Beeld-in-beeld : (LINKS BOVEN)

Beeld-in-beeld UIT

Energiebesparing: (STANDAARD)

Energiebesparing: (LAGE ENERGIE)

Ruisonderdr. : UIT

Ruisonderdr. : Niveau 1

Ruisonderdr. : Niveau 2

Ruisonderdr. : Niveau 3

Autozoeken: UIT

Autozoeken: AAN

OSD Display NORMAAL

OSD Display (Niveau A)

OSD Display (Niveau B)

Opties (1)

WEERGAVE ZWART SCHERM AAN

WEERGAVE ZWART SCHERM UIT

SELECTIE VIDEOSYSTEEM : Auto

SELECTIE VIDEOSYSTEEM : PAL (50/60 Hz)

SELECTIE VIDEOSYSTEEM : SECAM

SELECTIE VIDEOSYSTEEM : NTSC4.43

SELECTIE VIDEOSYSTEEM : NTSC3.58

SELECTIE VIDEOSYSTEEM : PAL-M

SELECTIE VIDEOSYSTEEM : PAL-N

SELECTIE ACHTERGROND : Sharp

SELECTIE ACHTERGROND : Gebruiker

SELECTIE ACHTERGROND : Blauw

SELECTIE ACHTERGROND : Geen

STARTBEELD SELECTIE : Sharp

STARTBEELD SELECTIE : Gebruiker

STARTBEELD SELECTIE : Geen

Autom.uitsch. : niet in gebruik

Autom.uitsch. : in gebruik

OPDRACHT

PARAMETER

TERUGKEREN

OK OR ERR

UIT TE VOEREN BEDIENING

Restverhouding (PERCENTAGE)

LAMP STATUS

Projectie : TERUG UIT

Projectie : TERUG AAN

Opties (2)Taal

Projectie : SPIEGELEN UIT

Projectie : SPIEGELEN AAN

Niv.toetsvergr. : Normaal

Niv.toetsvergr. : Niveau A

Niv.toetsvergr. : Niveau B

TAALKEUZE : English

TAALKEUZE : Deutsch

TAALKEUZE : Español

TAALKEUZE : Nederlands

TAALKEUZE : Francais

TAALKEUZE : Italiano

TAALKEUZE : Svenska

TAALKEUZE :

TAALKEUZE : Português

TAALKEUZE :

CONTROLE MODELNAAM

CONTROLE SERIENR

INSTELLING PROJECTORNAAM 1

(eerste vier letters)

INSTELLING PROJECTORNAAM 2

(middelste vier letters)

INSTELLING PROJECTORNAAM 3

(laatste vier letters)

CONTROLE PROJECTORNAAM

OPDRACHT

PARAMETER

TERUGKEREN

0-100 (INTEGER)

0:OFF, 1:ON, 2:RETRY,

3:WAITING, 4:LAMP ERROR

OK OF ERR

MODELNAAM

SERIENR

OK OF ERR

PROJECTORNAAAM

Opmerking

• Als een underscore (_) verschijnt in de parameterkolom, voert u een spatie in. Als een sterretje (*) verschijnt, voert u

een waarde in binnen het bereik dat tussen haakjes onder INHOUD BEDIENING staat.

FIJN SYNC. kan uitsluitend worden ingesteld in de weergegeven RGB-modus.

•

•*2De opdracht CONTROLE SERIENR. wordt gebruikt om de 12 cijfers van het serienummer weer te geven.

Aanhangsel

Specificatie afstandsbediening met kabel

Specificatie van invoer met afstandsbediening met kabel

••

• ø3.5 mm minijack

••

• Extern: +5 V (1 A)

••

• Intern: GND

••

Functie- en transmissiecodes

CONTROL

ITEM

STANDBY

VOLUME +

VOLUME –

MUTE

KEYSTONE

BLACK SCREEN

ENTER

RESIZE

UNDO

FREEZE

ENLARGE (+)

ENLARGE (–)

SYSTEEMCODE

C5 C6

DATACODE

C10 C11

EXTERNE

C12

CODE

C13

C14

CONTROL

C15

ITEM

AUTO SYNC

∂

GAMMA

PinP

BACK

FORWARD

BREAK TIMER

INPUT 1

INPUT 2

INPUT 3

INPUT 4

SYSTEEMCODE

C5 C6

DATACODE

C10 C11

EXTERNE

C12

CODE

C13

C14

C15

Functiecode AB met kabel

LSB MSB

C1 System Code C5 C6 Data Code C13 C14 C15

10110********10

• Systeemcodes C1 tot C5 zijn vastgelegd op “10110”.

• Codes C14 en C15 zijn reverse confirmation bits, waarbij “10” “Voor” betekent en “01” “Achter”.

Signaalformaat Sharp afstandsbediening

Transmissieformaat: 15-bits formaat

DDDDDD

67,5 ms 67,5 ms

Golfvorm van uitvoersignaal: Uitvoer met Pulse Position Modulation

“0”“0”“0”“1”

• t = 264 µs • Pulsdragerfrequentie = 455/12 kHz

• T

0 = 1,05 ms • Duty ratio = 1:1 1 = 2,10 ms

• T

Transmissiecontrolecode

15 bits Voorbeeld van Reverse D to D

C1 C2 C3 C4 C5 C6 C7 C8 C9 C10 C11 C12 C13 C14

Systeemadres

DDDDDDD

Functietoets Data Bit

Data

Expansion

Mask

C15

Data

Deter-

mination

“0”“1”“0”

26.4 µs

C11DC20C31C41C50C61C70C80C90C100C110C120C130C141C15

C11DC20C31C41C50C60C71C81C91C101C111C121C131C140C15

D to D Common Data Bit Reverse in D

Tabel met compatibele computers

Computer

• Ondersteuning van merdere signalen

Horizontale frequentie: 15-126 kHz, Verticale frequentie: 43-200 Hz, Pixelkloksnelheid' 12-230 MHz

• Compatibel met sync. op groen en samengestelde sync. signalen

• Compatibel met UXGA en SXGA bij geavanceerde intelligente compressie

• AICS-technologie (Advanced Intelligent Compression and Expansion System) voor aanpassing van de grootte

Hierna volgt een lijst van functies die voldoen aan VESA. Deze projector ondersteunt echter ook andere signalen die geen VESA-standaarden zijn.

PC/

MAC/

Resolutie

640 × 350 31,5 70

720 × 350

640 × 400 31,5 70

720 × 400 31,5 70

VGA 26,2 50

640 × 480

SVGA 800 × 600 53,7 85 ✔

XGA 1.024 × 768

Horizontale

frequentie

(kHz)

27,0 60

37,9 85 ✔ 27,0 60 31,5 70 27,0 60

37,9 85 ✔ 27,0 60

37,9 85 ✔

31,5 60 34,7 70 37,9 72 ✔ 37,5 75 ✔ 43,3 85 ✔ 47,9 90 53,0 100 61,8 120 78,5 150 80,9 160

100,4 200

31,4 50 35,1 56 ✔ 37,9 60 ✔ 44,5 70 48,1 72 ✔ 46,9 75 ✔

56,8 90 64,0 100 77,2 120

98,3 150 102,1 160 125,6 200

35,5 43

40,3 50

48,4 60 ✔

56,5 70 ✔

58,1 72

60,0 75 ✔

68,7 85 ✔

73,5 90

77,2 96

80,6 100

98,8 120 113,2 140

Verticale

frequentie

(Hz)

VESA

Standard

Display

Upscale

True

PC/

MAC/

PC 1.280

PC/

MAC 13”

PC/

MAC 19”

PC/

MAC 21”

MAC

16”

HP (WS) PC (WS)

WS 85,9 85

SGI (WS)

SUN (WS)

Resolutie

1.152 × 864 67,5 75 ✔

SXGA

1.152 × 882 65,9 72

SXGA+1.400 ×1.050

UXGA × 87,5 70 ✔

VGA 640 × 480 34,9 67 Upscale

XGA 1.024 × 768

SXGA

1.280×1.024

800 × 600

SVGA

832

SXGA

1.152

1.280×1.024

1.280

SXGA

1.280×1.024

1.152

* Er kan tijdelijk beeldruis optreden bij verticale frequenties boven

100 Hz als de OSD-functies geactiveerd worden.

Horizontale

1.024

1.600 81,3 65 ✔

1.200 90,1 72

624

870

960

900

Verticale

frequentie

(kHz)

54,3 60 64,0 70 64,1 72

75,7 80 77,3 85 90,2 100 54,8 60

67,4 74 64,0 60 ✔ 74,6 70 78,1 74 80,0 75 ✔ 91,1 85 ✔

108,4 100

64,0 60 74,7 52 75,0 60 ✔

93,8 75 ✔

106,3 85 ✔

48,4 60 ✔ 60,0 75 ✔

80,0 75 ✔

46,8 75 49,6 75 68,5 75 78,1 72 60,0 60 ✔

53,5 50 76,8 72 60,9 66 71,9 76

(Hz)

VESA

Standard

Display

Geavanceerde

intelligente

compressie

Intelligent

compressie

True

Geavanceerde

intelligente compressie

Upscale

Geavanceerde

intelligente

compressie

Opmerking

• Het is mogelijk dat deze projector niet in staat blijkt beelden weer te geven van notebookcomputers in de simultane (CRT/LCD) weergavestand. In dat

geval moet u het LCD-display van de notebookcomputer uitschakelen en de weergave op “CRT alleen” instellen. Raadpleeg voor meer bijzonderheden over het omschakelen van de weergavestand de handleiding van uw notebookcomputer.

• Wanneer deze projector 640 x 350 VESA-formaat VGA-signalen ontvangt, verschijnt “640 × 400” op het scherm.

• Bij ontvangst van 1.600 x 1.200 VESA-formaat signalen zal het beeld worden gesampled en worden weergegeven met 1.024 lijnen, waardoor een deel

van het beeld afgesneden wordt.

DTV

Signaal

480I 480P 540P

580I 580P 720P

1035I 1080I 1080I

Horizontale frequentie (kHz)

15,7 31,5 33,8 15,6 31,3 45,0 33,8 33,8 28,1

Verticale frequentie (Hz)

60 60 60 50 50 60 60 60 50

Aanhangsel

Oplossen van problemen

Probleem

Geen beeld en geen geluid

of de projector start niet.

Wel geluid, maar

geen beeld

De kleurweergave is bleek

of slecht

Het beeld is onscherp; er

verschijnt ruis in het beeld

Controle

• Het netsnoer van de projector zit niet in het stopcontact.

• De stroom van de externe apparaten is uitgeschakeld.

• Er is een verkeerde ingangsfunctie gekozen.

• De kabels zijn verkeerd aangesloten op het zijpaneel van de projector.

• De batterijen van de afstandsbediening zijn leeg.

•

De externe uitgang is niet ingesteld bij de aansluiting van een notebookcomputer.

•

Het deksel van de lampeenheid is niet op de juiste wijze geïnstalleerd.

•

De kabels zijn niet op de juiste wijze aangesloten op het achterpaneel van de projector.

• De instellingen “Helder” is op de minimumstand ingesteld.

• De beeldinstellingen zijn verkeerd.

(Alleen voor video-ingang)

• Het video-ingangssysteem is verkeerd ingesteld. (Alleen voor INGANG1 en 2)

• Het ingangssignaaltype RGB/Component is verkeerd ingesteld.

• Stel het beeld scherp.

• De projectieafstand overschrijdt het scherpstelbereik.

(Alleen voor computeringang)

• Voer de instellingen onder “Fijn sync.” (de instelling “Klok”) uit

• Voer de instellingen onder “Fijn sync.” (de instelling “Fase”) uit

• Er verschijnt ruis, afhankelijk van de computer.

• De instelling “Ruisonderdr.” (digitale ruisonderdrukking) is verkeerd.

• De kabels zijn verkeerd aangesloten op het zijpaneel van de projector.

• Het volume staat in de minimumstand.

• De MUTE (demping) display verschijnt.

Bladzijde

—

35 17 13 17 87 17 46

26 27

48 48

—

65 17 35

Wel beeld, maar

geen geluid

Af en toe is een ongewoon

geluid hoorbaar in de

behuizing

Onderhouds-

indicator licht op

Het beeld kan niet worden

vastgelegd

• Als het beeld normaal is, is het geluid te wijten aan het krimpen van de

behuizing als gevolg van veranderingen in de kamertemperatuur. Dit zal de werking of de prestaties niet beïnvloeden.

• Zie “Onderhoudsindicators”.

• Het signaal in INPUT 1 of 2 is geen RGB XGA (1024 × 768) -signaal.

Er kunnen geen beelden worden vastgelegd bij ontvangst van andere dan de voornoemde signalen.

—

Het signaal in INGANG 1 of 2 is ingesteld op een hogere resolutie dan SXGA.

•

Beeld-in-beeld

werkt niet.

De projector kan niet

worden ingeschakeld of in

standby worden geplaatst

met de toetsen ON of

STANDBY op de projector.

Het beeld is groen bij INGANG

1 of 2 COMPONENT.

Het beeld is roze (geen groen)

bij INGANG 1 of 2 RGB.

Het beeld is donker.

Het beeld is te helder en witachting.

De VOLUME-toetsen op de projector werken niet.

Een antwoordcode kan niet worden ontvangen wanneer tijdens standby geprobeerd was om de projector d.m.v. RS-232C opdrachten te bedienen via een computer.

• Het signaal in INGANG 1 of 2 verstuurt componentsignalen van 480I,

480P, 540P, 580I, 580P, 720P, 1035I of 1080I.

• Het signaal in INGANG 1 of 2 is ingesteld op de interlace-functie met

RGB-signalen.

• Het toetsvergrendelingsniveau is ingesteld.

Als het toetsvergrendelingsniveau is ingesteld op Niveau B, zijn alle toetsen vergrendeld. Als het toetsvergrendelingsniveau is ingesteld op Niveau A, werken alleen de toetsen INPUT en VOLUME.

• Verander de instelling van het ingangssignaaltype.

• De lampindicator (LAMP) knippert rood. Vervang de lamp.

• De beeldinstellingen zijn verkeerd.

De VOLUME-toetsen werken niet: (probeer VOL+/– op de afstandsbediening)

• wanneer het menu wordt getoond

• wanneer het lensmenu wordt getoond

• wanneer beeld-in-beeld actief is

• tijdens het vergroten (meer dan dubbele grootte)

• wanneer de “dot by dot” schermresolutie groter is dan de paneelresolutie.

Wanneer RS-232C opdrachten via een computer overgestuurd worden

tijdens standby zal het maximaal 30 seconden duren voordat de computer de antwoordcode krijgt. Zet de wachttijd bij de computer om de antwoordcode te ontvangen op 30 seconden of langer.

ControleProbleem Bladzijde

83 46

—

Aanhangsel

Voor SHARP Assistance

Als u problemen ondervindt tijdens de installatie of bediening van deze projector, raadpleegt u eerst het deel “Oplossen van problemen” op bladzijde 94 en 95. Als deze gebruiksaanwijzing geen oplossing biedt voor uw probleem, neemt u contact op met de hieronder vermelde SHARP serviceafdelingen.

Verenigde Staten

Canada Sharp Electronics of Canada Ltd.

Mexico Sharp Electronics Corporation Mexico

Latijns-Amerika

Duitsland

Ver. Koninkrijk

Italië

Frankrijk

Sharp Electronics Corporation

1-888-GO-SHARP (1-888-467-4277) lcdsupport@sharpsec.com http://www.sharplcd.com

(905) 568-7140 http://www.sharp.ca

Branch

(525) 716-9000 http://www.sharp.com.mx

Sharp Electronics Corp. Latin American Group

(305) 264-2277 www.servicio@sharpsec.com http://www.siempresharp.com

Sharp Electronics (Europe) GMBH

01805-234675 http://www.sharp.de

Sharp Electronics (U.K.) Ltd.

0161-205-2333 custinfo@sharp-uk.co.uk http://www.sharp.co.uk

Sharp Electronics (Italy) S.P.A.

(39) 02-89595-1 http://www.sharp.it

Sharp Electronics France

01 49 90 35 40 hotlineced@sef.sharp-eu.com http://www.sharp.fr

Benelux SHARP Electronics Benelux BV

Australië

Nieuw-Zeeland

Singapore

Hongkong

Taiwan Sharp Corporation (Taiwan)

Maleisië

V.A.E.

0900-SHARPCE (0900-7427723) Nederland 9900-0159 Belgium http://www.sharp.nl http://www.sharp.be http://www.sharp.lu

Sharp Corporation of Australia Pty. Ltd.

1300-135-022 http://www.sharp.net.au

Sharp Corporation of New Zealand

(09) 634-2059, (09) 636-6972 http://www.sharpnz.co.nz

Sharp-Roxy Sales (S) Pte. Ltd.

65-226-6556 ckng@srs.global.sharp.co.jp http://www.sharp.com.sg

Sharp-Roxy (HK) Ltd.

(852) 2410-2623 dcmktg@srh.global.sharp.co.jp http://www.sharp.com.hk

0800-025111 http://www.sharp-scot.com.tw

Sharp-Roxy Sales & Service Co.

(60) 3-5125678

Sharp Middle East Fze

971-4-81-5311 helpdesk@smef.global.sharp.co.jp

Spanje

Zwitserland

Zweden

Oostenrijk

Sharp Electronica Espana, S.A.

93 5819700 sharplcd@sees.sharp-eu.com http://www.sharp.es

Sharp Electronics (Schweiz) AG

0041 1 846 63 11 cattaneo@sez.sharp-eu.com http://www.sharp.ch

Sharp Electronics ( Nordic ) AB

(46) 8 6343600 vision.support@sen.sharp-eu.com http://www.sharp.se

Sharp Electronics Austria (Ges.m.b.H.)

0043 1 727 19 123 pogats@sea.sharp-eu.com http://www.sharp.at

Thailand

Korea

India

Sharp Thebnakorn Co. Ltd.

02-236-0170 svc@stcl.global.sharp.co.jp http://www.sharp-th.com

Sharp Electronics Incorporated of Korea

(82) 2-3660-2002 lcd@sharp-korea.co.kr http://www.sharpkorea.co.kr

Sharp Business Systems (India) Limited

(91) 11- 6431313 service@sharp-oa.com

Sharp XG-C60X User Manual [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual

Inleiding

Belangrijkste eigenschappen

Inhoud

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

Toegang krijgen tot de PDF-gebruiksaanwijzingen (Windows, Macintosh)

Benaming van de onderdelen

Projector (voor- en bovenaanzicht)

Projector (achteraanzicht)

Afstandsbediening (vooraanzicht)

Afstandsbediening (bovenaanzicht)

Gebruik van de afstandsbediening

Bereik van de afstandsbediening

Plaatsen van de batterijen

Accessoires

Aansluiten en opstellen

Aansluiten van de projector op andere apparaten

Alvorens aan te sluiten

Deze projector kan worden aangesloten op:

Aansluiten van het netsnoer

Aansluiten van de projector op een computer

Aansluiten op videoapparatuur

Aansluiting op een versterker

Bediening via een computer

Aansluiten op een beeldscherm

Gebruik van afstandsbediening met kabel

Gebruik van de draadloze-presentatiefunctie van de afstandsbediening

Opstellen

Gebruik van de stelvoetjes

Instellen van de lens

Opstellen van het scherm

Schermgrootte en projectie-afstand

Projecteren van een spiegelbeeld/omgekeerd beeld

Basisbediening

Beeldprojectie

Basisprocedure

Kiezen van de taal van het in-beeld-display

Uitschakelen van de stroom

Correctie van perspectivische vervorming (trapeziumvorm-correctie)

Onderdelen van de menubalk

Gebruik van het menuscherm

Menuselectie (bijstellingen)

Menuselectie (instellingen)

Instellen van het beeld

Instellen van beeldvoorkeuren

Kiezen van het signaaltype

Progressieve functie

Instellen van computerbeelden

Instellen van het computerbeeld

Opslaan van instellingen

Selecteren van instellingen

Instellen van speciale functies

Controleren van het ingangssignaal

Instellen van de automatische synchronisatie

Automatische synchronisatie displayfunctie

Gebruiksvriendelijke functies

Kiezen van de beeldweergavefunctie

Weergeven van een stilstaand beeld

Vergroten van een deel van een beeld

Gamma-correctiefunctie

Weergeven van twee beelden (beeld-in-beeld)

Functie zwart scherm

Weergeven van de pauzetimer

Color Management System (C. M. S.)

De kleurreproductiemodus (Color Reproduction Mode) instellen

De doelkleur selecteren

De helderheid van de doelkleur instellen

De chromatische waarde van de doelkleur instellen

De tint van de doelkleur instellen

Door de gebruiker ingestelde kleurinstellingen herstellen

Overzicht van alle kleurinstellingen

Het audiouitvoertype instellen

De interne speaker in/uitschakelen

Automatische zoekfunctie

Digitaal beeldruisonderdrukkingssysteem (Ruisonderdr.)

Instellen van het in-beeld-display

Instellen van het videosignaal
