Sharp XG-C55X User Manual

MANUAL DE OPERAÇÃO

MODELO

XG-C55X

Introdução

Conexões e Ajustes

Operação Básica

PROJETOR DE LCD

Funções Fáceis de Usar

Apêndice

IMPORTANTE

Para ajudá-lo a notificar a perda ou roubo do seu
projetor, anote o Número de Série, localizado na base
do projetor, e guarde esta infomação. Antes de
desfazer-se da embalagem (reciclável), verifique com
cuidado o conteúdo da mesma, a fim de se assegurar
que você recebeu todos os itens acssórios, conforme
descrito em “Acessórios Fornecidos”, na página 14.

This equipment complies with the requirements of Directives 89/336/EEC and 73/23/EEC as amended by 93/68/
EEC.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/
68/EWG.

Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées par la
directive 93/68/CEE.

Dit apparaat voldoet aan de eisen van de richtlijnen 89/336/EEG en 73/23/EEG, gewijzigd door 93/68/EEG.

Dette udstyr overholder kravene i direktiv nr. 89/336/EEC og 73/23/EEC med tillæg nr. 93/68/EEC.

Quest’ apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla
direttiva 93/68/EEC.

Modelo.: XG-C55X

NO.de Série:

Η εγκατάσταση αυτή ανταποκρίνεται στις απαιτήσεις των οδηγιών της Ευρωπαϊκής Ενωσης 89/336/ΕΟΚ και 73/23/ΕΟΚ, #πως
οι κανονισµοί αυτοί συµπληρώθηκαν απ# την οδηγία 93/68/ΕΟΚ.

Este equipamento obedece às exigências das directivas 89/336/CEE e 73/23/CEE, na sua versão corrigida
pela directiva 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la
93/68/CEE.

Denna utrustning uppfyller kraven enligt riktlinjerna 89/336/EEC och 73/23/EEC så som kompletteras av 93/68/
EEC.

Dette produktet oppfyller betingelsene i direktivene 89/336/EEC og 73/23/EEC i endringen 93/68/EEC.

Tämä laite täyttää direktiivien 89/336/EEC ja 73/23/EEC vaatimukset, joita on muutettu direktiivillä 93/68/EEC.

SPECIAL NOTE FOR USERS IN THE U.K.

The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 10A fuse. Should
the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked
above, which is also indicated on the pin face of the plug, must be used.
Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted.
In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the
mains plug and fit an appropriate type.

DANGER:

The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of
in a safe manner.
Under no circumstances should the cut-off plug be inserted elsewhere into a 10A socket outlet, as a serious
electric shock may occur.
To fit an appropriate plug to the mains lead, follow the instructions below:

IMPORTANT:

The wires in the mains lead are coloured in accordance with the following code:

Blue: Neutral

Brown: Live
As the colours of the wires in the mains lead of this product may not correspond with the coloured markings
identifying the terminals in your plug, proceed as follows:

• The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black.

• The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red.

Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug.
Before replacing the plug cover make sure that:

• If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug.

• The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires.

IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

or and of the same rating as

The supplied CD-ROM contains operation instructions in English, German, French, Swedish, Spanish, Italian,
Dutch, Portuguese, Chinese (Traditional Chinese and Simplified Chinese) and Korean. Carefully read through
the operation instructions before operating the projector.

Die mitgelieferte CD-ROM enthält Bedienungsanleitungen in Englisch, Deutsch, Französisch, Schwedisch, Spanisch,
Italienisch, Niederländisch, Portugiesisch, Chinesisch (Traditionelles Chinesisch und einfaches Chinesisch) und
Koreanisch. Bitte lesen Sie die Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch.

Le CD-ROM fourni contient les instructions de fonctionnement en anglais, allemand, français, suédois,
espagnol, italien, néerlandais, portugais, chinois (chinois traditionnel et chinois simplifié) et coréen. Veuillez lire
attentivement ces instructions avant de faire fonctionner le projecteur.

Den medföljande CD-ROM-skivan innehåller bruksanvisningar på engelska, tyska, franska, svenska, spanska,
italienska, holländska, portugisiska, kinesiska (traditionell kinesiska och förenklad kinesiska) och koreanska. Läs
noga igenom bruksanvisningen innan projektorn tas i bruk.

El CD-ROM suministrado contiene instrucciones de operación en inglés, alemán, francés, sueco, español,
italiano, holandés, portugués, chino (chino tradicional y chino simplificado) y coreano. Lea cuidadosamente las
instrucciones de operación antes de utilizar el proyector.

Il CD-ROM in dotazione contiene istruzioni per l’uso in inglese, tedesco, francese, svedese, spagnolo, italiano,
olandese, portoghese, cinese (cinese tradizionale e cinese semplificato) e coreano. Leggere attentamente le
istruzioni per l’uso prima di usare il proiettore.

De meegeleverde CD-ROM bevat handleidingen in het Engels, Duits, Frans, Zweeds, Spaans, Italiaans,
Nederlands, Portugees, Chinees (Traditioneel Chinees en Vereenvoudigd Chinees) en Koreaans. Lees de
handleiding zorgvuldig door voor u de projector in gebruik neemt.

O CD-ROM fornecido contém instruções de operação em Inglês, Alemão, Francês, Sueco, Espanhol, Italiano,
Holandês, Português, Chinês, (Chinês Tradicional e Chinês Simplificado) e Coreano. Leia cuidadosamente
todas as instruções de operação antes de operar o projetor.

Antes de utilizar este projetor, leia atentamente este Manual de Operação.

INTRODUÇÃO

PORTUGUÊS

Existem duas boas razões para que você faça, sem demora, o registro de garantia do seu novo
Projetor SHARP, usando o CARTÃO DE REGISTRO que acompanha o aparelho.

1. GARANTIA

Para assegurar que você receba imediatamente todos os benefícios de garantia para peças,
assistência técnica e mão de obra especializada a que você tem direito.

2. ESTATUTO DE SEGURANÇA PARA PRODUTOS DE CONSUMO

Para assegurar que você receba, prontamente, todas as notificações relativas a segurança, tais
como inspeções, modificações ou recolha, que a SHARP poderá ser requerida a executar com
base no Estatuto de Segurança para Produtos de Consumo de 1972. RECOMENDA-SE UMA
LEITURA CUIDADOSA DA IMPORTANTE CLÁUSULA “GARANTIA LIMITADA”.

Somente para OS E.U.A.

ATENÇÃO: Fonte de iluminação intensa. Não olhe direta nem fixamente o feixe de luz. Tenha muito cuidado

com crianças, não permitindo que olhem fixamente o feixe de luz.

ATENÇÃO:

Para reduzir riscos de incêndios ou choques elétricos, não exponha este aparelho à
chuva ou umidade.

Veja o fundo do próprio aparelho.

CUIDADO

RISCO DE CHOQUE ELÉTRICO. NÃO RETIRE

OS PARAFUSOS, EXCETO AQUELES

DEVIDAMENTE ESPECIFICADOS PARA

MANUSEIO PELO USUÁRIO.

O símbolo do raio com a extremidade em
forma de flecha dentro de um triângulo
equilátero destina-se a alertar o usuário sobre
a presença de “voltagens perigosas” e sem
isolamento dentro do produto, que podem
ser de magnitude suficiente para constituir
perigo de choque elétrico para pessoas.

Introdução

CUIDADO: PARA REDUZIR O RISCO DE CHOQUES ELÉTRICOS,

NÃO RETIRE A TAMPA. NÃO HÁ PEÇAS QUE POSSAM SER

CONSERTADAS PELO USUÁRIO NA PARTE INTERNA, EXCETO A

LÂMPADA. ENCAMINHE OS CONSERTOS A UM POSTO DE

ASSISTÊNCIA TÉCNICA QUALIFICADA.

O ponto de exclamação dentro de um
triângulo equilátero destina-se a alertar o
usuário sobre a existência de instruções de
operação e manutenção (assistência
técnica) importantes na literatura que
acompanha o produto.

ATENÇÃO: Os regulamentos FCC declaram que qualquer alteração ou modificação efetuada neste aparelho,

que não seja expressamente aprovada pelo fabricante, poderá anular o direito de operação do
equipamento pelo usuário.

SOMENTE PARA OS E.U.A.

INFORMAÇÃO

Este equipamento foi testado e aprovado de acordo com os limites Classe A para dispositivos digitais, em
conformidade com a Parte 15 das Normas FCC. Estes limites são designados a fim de prover uma proteção
razoável contra interferências nocivas quando o equipamento for operado em ambientes comerciais. Este
equipamento gera, usa e pode irradiar energia em frequência de rádio e, caso não seja instalado e utilizado
de acordo com o manual de operação, pode causar interferências prejudiciais a comunicações de rádio.
Entretanto, não há nenhuma garantia que não ocorrerão interferências em uma instalação em particular. A
operação deste equipamento numa área residencial é susceptível de causar interferências prejudiciais, e
nesse caso o utilizador será obrigado a corrigir a interferência a suas próprias custas.

O cabo de computador incluso deve ser usado com este aparelho. O cabo é fornecido a fim de assegurar
que o aparelho esteja de acordo com os requerimentos das normas FCC Classe A.

SOMENTE PARA OS E.U.A.

SOMENTE PARA OS E.U.A.

ATENÇÃO:

Este aparelho é um produto de classe A. Ele poderá causar interferências de rádio em ambientes residenciais,
sobre as quais o usuário poderá ser requerido a tomar as devidas providências por conta própria.

1

ATENÇÃO:

A ventoinha de refrigeração deste projetor continua a funcionar por cerca de 90 segundos depois que o projetor
entra em modo espera. Em condições normais de operação, ao colocar o projetor em modo espera use sempre
a tecla STANDBY (Espera) no projetor, ou no controle remoto. Certifique-se que a ventoinha de refrigeração tenha
parado antes de desconectar o cabo de força.
EM CONDIÇÕES NORMAIS DE USO, NUNCA DESLIGUE O PROJETOR DESCONECTANDO O CABO DE FORÇA.
A NÃO OBSERVÂNCIA DESTA ADVERTÊNCIA RESULTARÁ EM PROBLEMAS PREMATUROS DE OPERAÇÃO DA
LÂMPADA.

AO DESCARTAR-SE DO PRODUTO

Este projetor utiliza solda de estanho-chumbo e uma lâmpada pressurizada contendo uma pequena quantidade
de mercúrio. Para informações quanto ao descarte ou reciclagem, recomenda-se contatar as autoridades locais
ou, se estiver situado nos Estados Unidos da América, a Associação das Indústrias Eletrônicas: www.eiae.org.

Cuidados em relação à troca da lâmpada

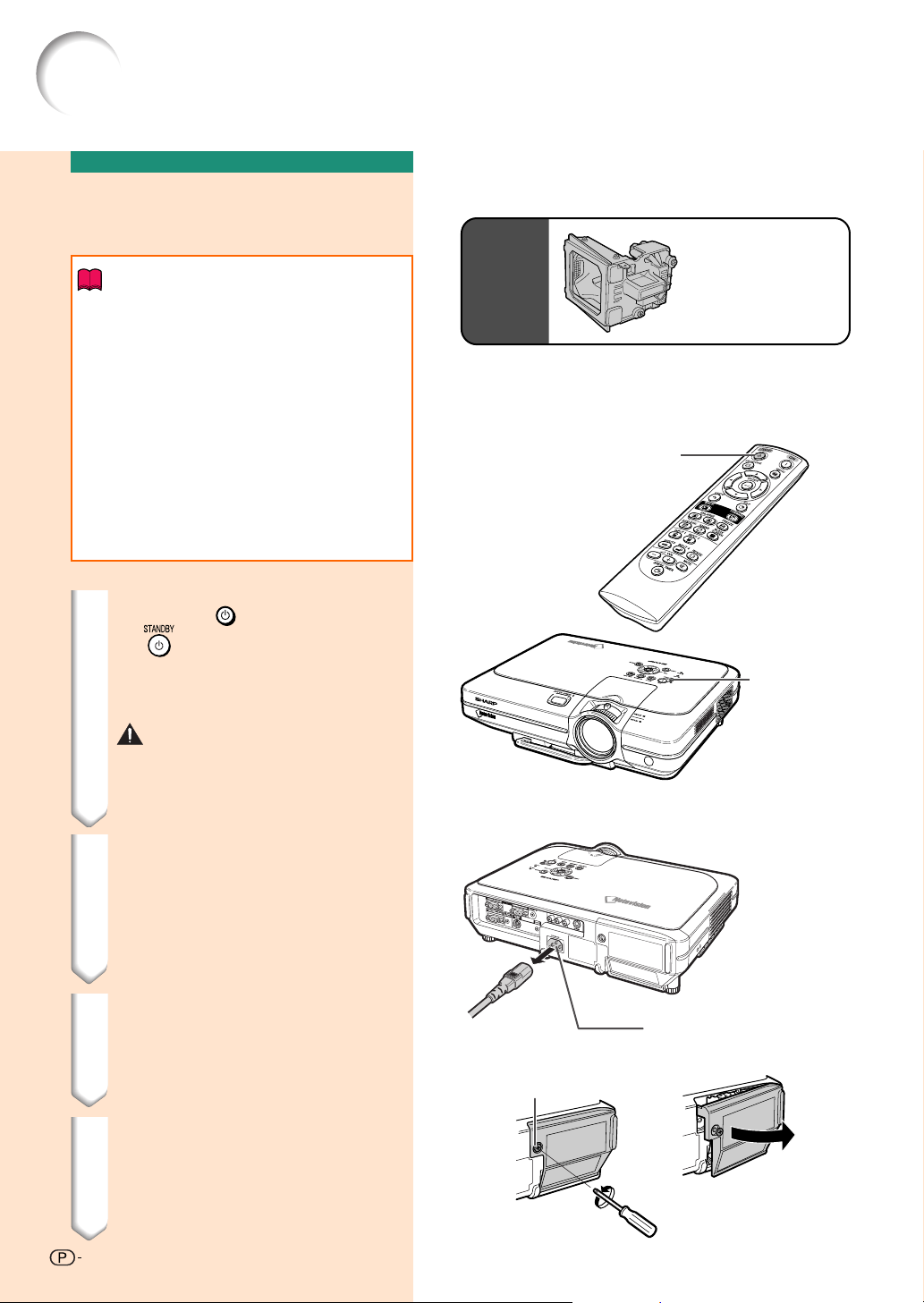

Vide “Substituição da Lâmpada” na página 85.

LAMP REPLACEMENT CAUTION

BEFORE REMOVING THE SCREW, DISCONNECT POWER CORD.
HOT SURFACE INSIDE. ALLOW 1 HOUR TO COOL BEFORE REPLACING THE LAMP.
REPLACE WITH SAME SHARP LAMP UNIT TYPE BQC-XGC55X//1 ONLY.
UV RADIATION : CAN CAUSE EYE DAMAGE. TURN OFF LAMP BEFORE SERVICING.
HIGH PRESSURE LAMP : RISK OF EXPLOSION. POTENTIAL HAZARD OF GLASS
PARTICLES IF LAMP HAS RUPTURED. HANDLE WITH CARE. SEE OPERATION MANUAL.

PRECAUTIONS A OBSERVER LORS DU
REMPLACEMENT DE LA LAMPE.

DEBRANCHER LE CORDON D’ALIMENTATION AVANT DE RETIRER LES VIS.
L’INTERIEUR DU BOITIER ETANT EXTREMEMENT CHAUD, ATTENDRE 1 HEURE
AVANT DE PROCEDER AU REMPLACEMENT DE LA LAMPE.
NE REMPLACER QUE PAR UNE LAMPE SHARP DE TYPE BQC-XGC55X//1.
RAYONS ULTRAVIOLETS : PEUVENT ENDOMMAGER LES YEUX.
ETEINDRE LA LAMPE AVANT DE PROCEDER A L’ENTRETIEN.
LAMPE A HAUTE PRESSION : RISQUE D’EXPLOSION. DANGER POTENTIEL
DE PARTICULES DE VERRE EN CAS D’ECLATEMENT DE LA LAMPE.
A MANIPULER AVEC PRECAUTION, SE REPORTER AU MODE D’EMPLOI.

CUIDADOS AO TROCAR A LÂMPADA

ANTES DE RETIRAR O PARAFUSO, DESCONECTE O
CABO DE FORÇA. SUPERFÍCIE QUENTE NA
PARTE INTERNA. ESPERE POR CERCA DE 1 HORA ANTES DE
TROCAR A LÂMPADA. TROQUE-A SOMENTE POR UMA
LÂMPADA SHARP DO MESMO TIPO BQC-XGC55X//1.
RADIAÇÃO UV: PODE CAUSAR DANOS À VISTA. DESLIGUE A
LÂMPADA ANTES DE INICIAR A OPERAÇÃO DE TROCA.
LÂMPADA DE ALTA PRESSÃO: RISCO DE EXPLOSÃO. PERIGO
POTENCIAL DE PARTÍCULAS DE VIDRO CASO A LÂMPADA SE
QUEBRE. MANUSEAR COM CUIDADO.

CONSULTE O MANUAL DE OPERAÇÃO

Este projetor SHARP usa um painel LCD (Monitor de Cristal Líquido). Este painel altamente sofisticado contém 786.432 pixels
(× RGB) TFTs (Thin Film Transistors). Tal como em qualquer equipamento eletrônico de alta tecnologia como grandes telas de TV,
sistemas de vídeo e câmaras vídeo, existem certas tolerâncias aceitáveis que o equipamento deverá cumprir.
Esta unidade possui alguns pixels inativos dentro de tolerâncias aceitáveis que poderão resultar em pontos inativos na tela da
imagem. Isto não afetará a qualidade da imagem ou a vida útil da unidade.

Quando Afixar a Etiqueta “QUICK GUIDE (Guia Rápido)”

Afixar a Etiqueta “QUICK GUIDE (Guia Rápido)” ao
projetor ajudará você a conferir o procedimento de
configuração. Quando você afixar a Etiqueta “QUICK
GUIDE (Guia Rápido)” ao projetor, assegure-se que
alinha a parte inferior da etiqueta com a parte superior
do logotipo “Notevision” na caixa superior do projetor
conforme indicado no desenho à direita.

Etiqueta “QUICK GUIDE
(Guia Rápido)”

2

Recursos Especiais

1. Brilho ultra elevado de um projetor compacto

•

Lâmpada de 300W SHP
Use uma lâmpada de 300W SHP para obter uma excelente uniformidade de cor e brilho
extremadamente alto.

•

A função do modo Power Save (Economia de energia) ativa níveis de ruído mais reduzidos,
consumo de energia reduzido e maior vida útil da lâmpada.

2. Operação simples e fácil

•

Terminais codificados coloridos, busca automática de sinal e sistema de menu gráfico
permitem uma fácil instalação e configuração.

•

As conexões e controlos estão estrategicamente posicionados para mais fácil acesso.

•

Substituição de lente simples

Usando uma cobertura de lente de acesso fácil e uma configuração de montagem de baioneta, a lente opcional pode ser
instalada facilmente.

3. Compatibilidade superior com PC

•

Compatível com uma taxa de atualização vertical de até 200 Hz, sinais Sync em Verde
(Sync on Green) e Sync Composto (Composite Sync) para uso com uma grande variedade
de estações de trabalho e PCs de alto desempenho.

•

O uso de uma Tecnologia de Compressão Inteligente Avançada, as telas de computador
de resolução UXGA (1.600 × 1.200) podem ser exibidas com uma distorção mínima.

Introdução

4.

Tecnologia de Composição de Computação Avançada & Vídeo lntegrado

•

Produz imagens vívidas utilizando os mais recentes circuitos de imagem de alta qualidade.

•

Um novo algoritmo de conversão I/P melhora o desempenho
da conversão I/P de detecção de movimento.

Grandes melhorias nos bordos denteados ou linhas quebradas de
imagens em movimento.

•

Sistema de Gerenciamento de Cor

Suporta sRGB.
Permite configurar individualmente o brilho, valor cromático e
tonalidade para seis cores alvo.

•

Redução de Ruído

Permite uma imagem mais nítida mesmo com sinais de fontes
ruidosas.

•

Novo Aumento de Escala de Bordos

Reduz o denteado e a tremulação quando aumentando a escala de bordos de linhas oblíquas, resultando em imagens de
qualidade mais nítida.

5. Anti roubo e segurança

•

Anti-roubo
Esta funcionalidade tornará o projetor inútil se não for introduzido um código.

•

Notevision Lock Down

Consegue-se uma instalação segura fixando um dos pontos de montagem do projetor à
unidade óptica. Esta medida adicional torna extremamente difícil fazer sair o projetor do
seu suporte de teto, minimizando assim a possibilidade de ferimentos resultantes da
queda ou a remoção não autorizada do projetor.

3

Índice

Introdução

Recursos Especiais ............................................ 3

Índice .................................................................... 4

INFORMAÇÕES DE SEGURANÇA ..................... 6

Como Aceder os Manuais de

Operação PDF (Windows, Macintosh) ......... 9

Nomes das Partes ............................................. 10

Projetor (Vista Frontal e Superior)............................ 10

Projetor (Vista Posterior) ......................................... 11

Controle Remoto (Vista Frontal).............................. 12

Controle Remoto (Vista Superior) ............................12

Utilização do Controle Remoto ........................ 13

Alcance Disponível do Controle Remoto................. 13

Introdução das Pilhas .............................................. 13

Acessórios ......................................................... 14

Conexões e Ajustes

Conexão do Projetor a Outros Aparelhos ...... 16

Antes de Ligar .........................................................16

Este projetor pode ser conectado a: ....................... 16

Conexão do Cabo de Força ................................... 17

Conexão do Projetor a um Computador ............. 17

Conexão da Equipamento Vídeo ........................ 19

Conexão da um Amplificador .............................. 21

Controle do projetor através de um

Computador ................................................... 22

Conexão da um Monitor ...................................... 23

Utilização de um Controle Remoto por Cabo...... 23

Utilização da Função de Controle

Remoto do Apresentação sem-fio ................. 24

Ajustes ............................................................... 25

Utilização do Pé de Ajuste ..................................... 25

Ajuste da Lente .......................................................26

Ajuste da Tela ......................................................... 27

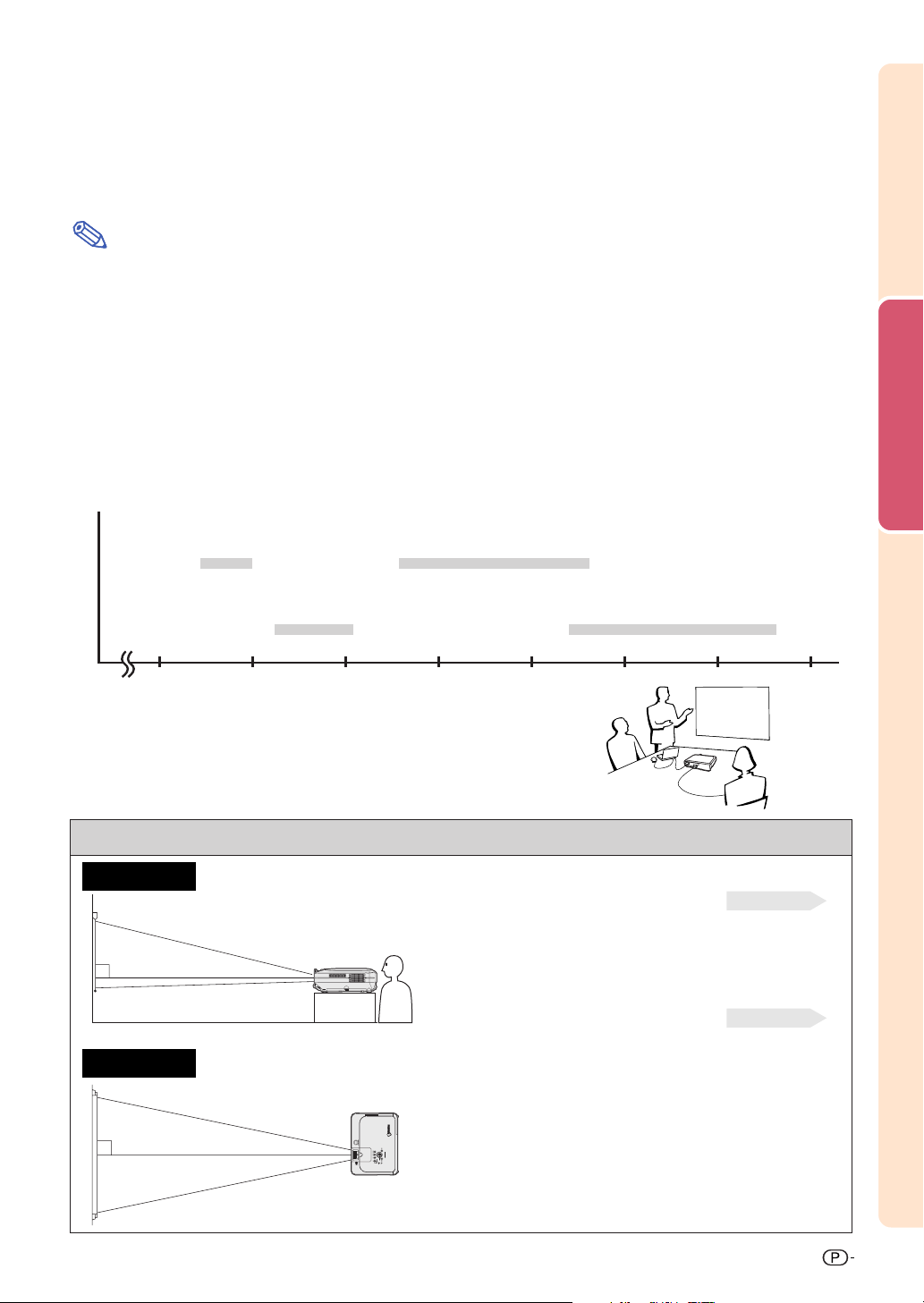

Tamanho da Tela e Distância de Projeção ............. 28

Projeção de uma Imagem Revertida /Invertida ...... 32

Operação Básica

Ajuste com os Teclas

Projeção de Imagem ......................................... 34

Procedimento Básico .............................................. 34

Seleção do Idioma de Apresentação na Tela ........ 36

Desligar a força .......................................................37

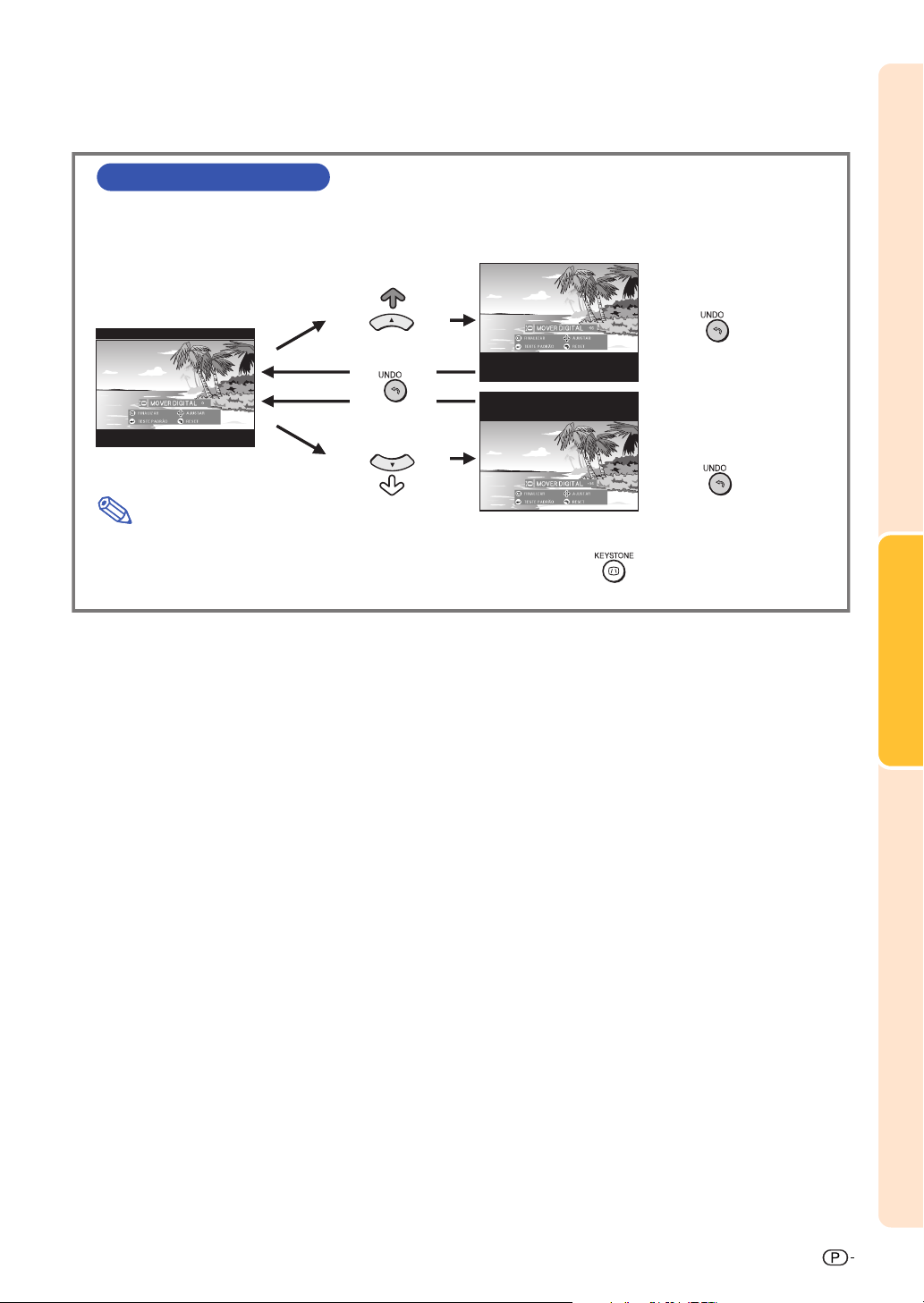

Correção da Distorção Trapezoidal

(Correção Angular) ...................................... 38

Ajuste com os Menus

Itens da Barra do Menu .................................... 40

Utilização da Tela Menu .................................... 42

Escolhas do Menu (Ajustes) ................................... 42

Escolhas do Menu (Definições) ..............................44

Ajuste da Imagem ............................................. 46

Ajuste de Preferência de Imagens ..........................46

Seleção do Tipo de Sinal ....................................... 46

Modo Progressivo.................................................... 47

Ajuste de Imagens de Computador ................. 48

Ajuste de Imagens de Computador ........................48

Armazenamento das Definições de Ajuste .............48

Seleção das Definições de Ajuste ..........................49

Definições de Modo Especial .................................49

Verificasão do Sinal de Entrada ..............................49

Ajuste de Auto Sync ................................................50

Função de Exibição de Auto Sync ..........................50

Funções Fáceis de Usar

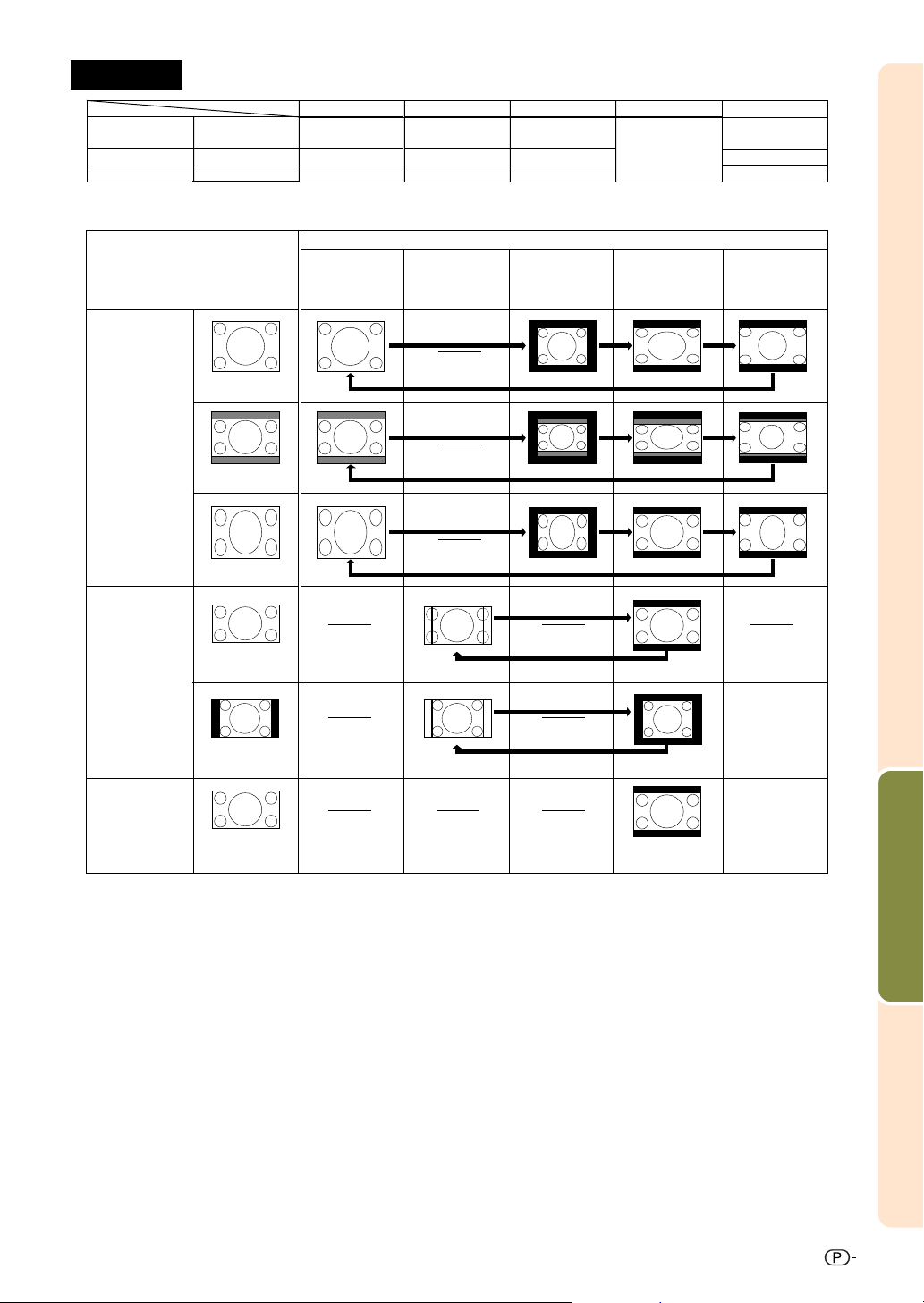

Seleção do Modo de Exibição de Imagem ...... 52

Exibição de uma Imagem Estática .................. 54

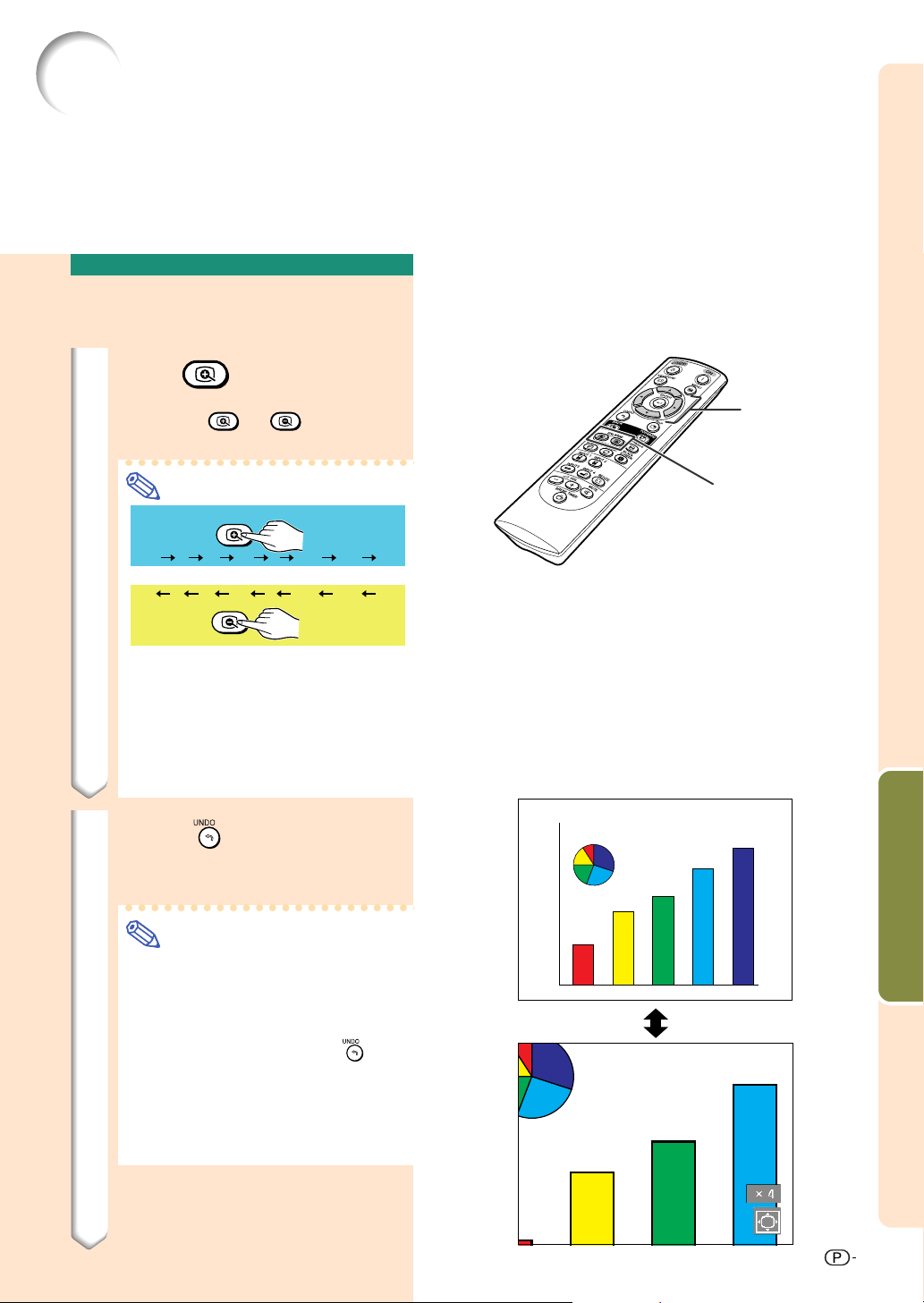

Magnificação de uma Porção Específica

de uma Imagem ........................................... 55

Função Correção Gamma ................................ 56

Apresentação de Imagens Duplas

(Imagem em Imagem).................................. 57

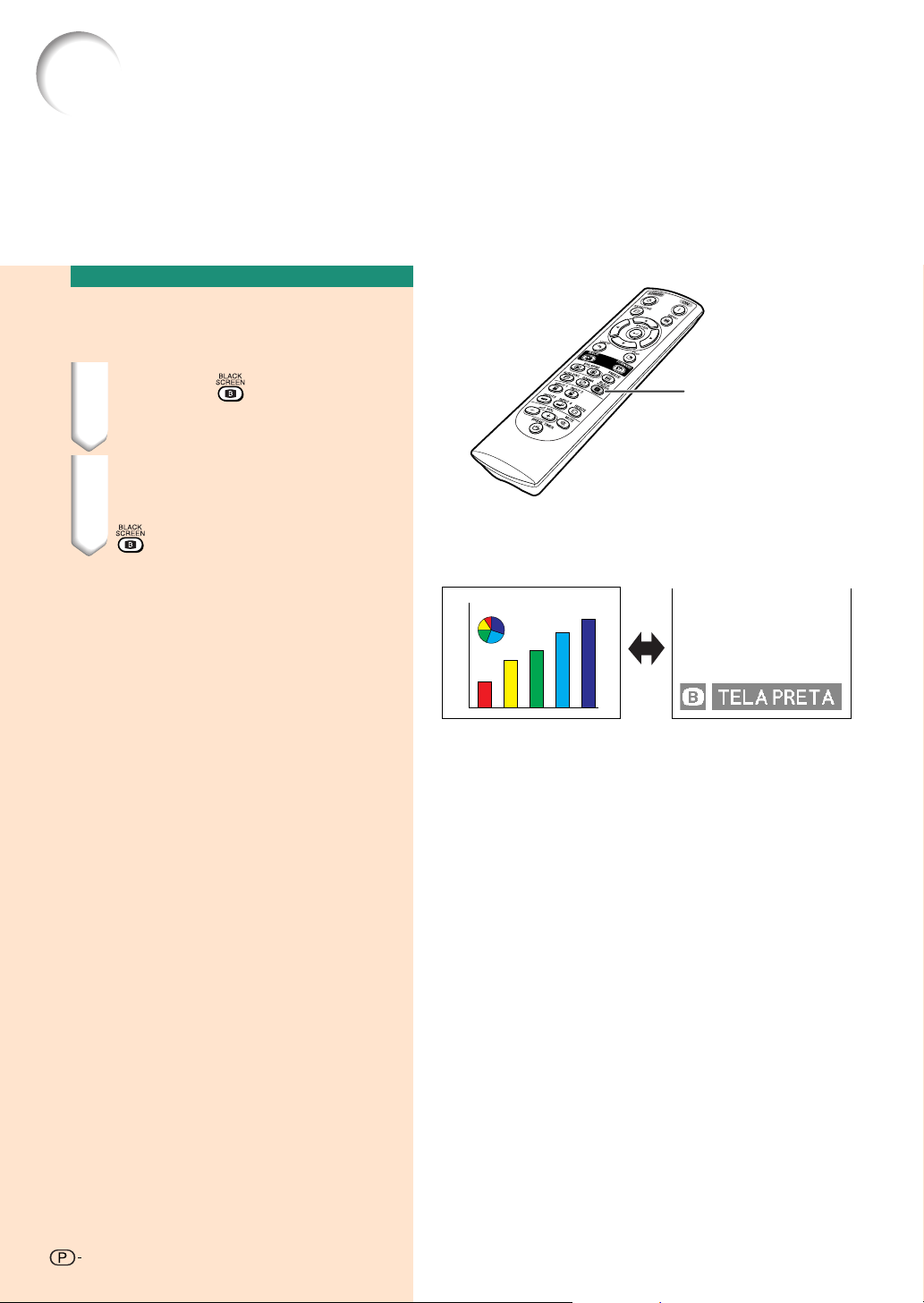

Função da Tela Preta ........................................ 58

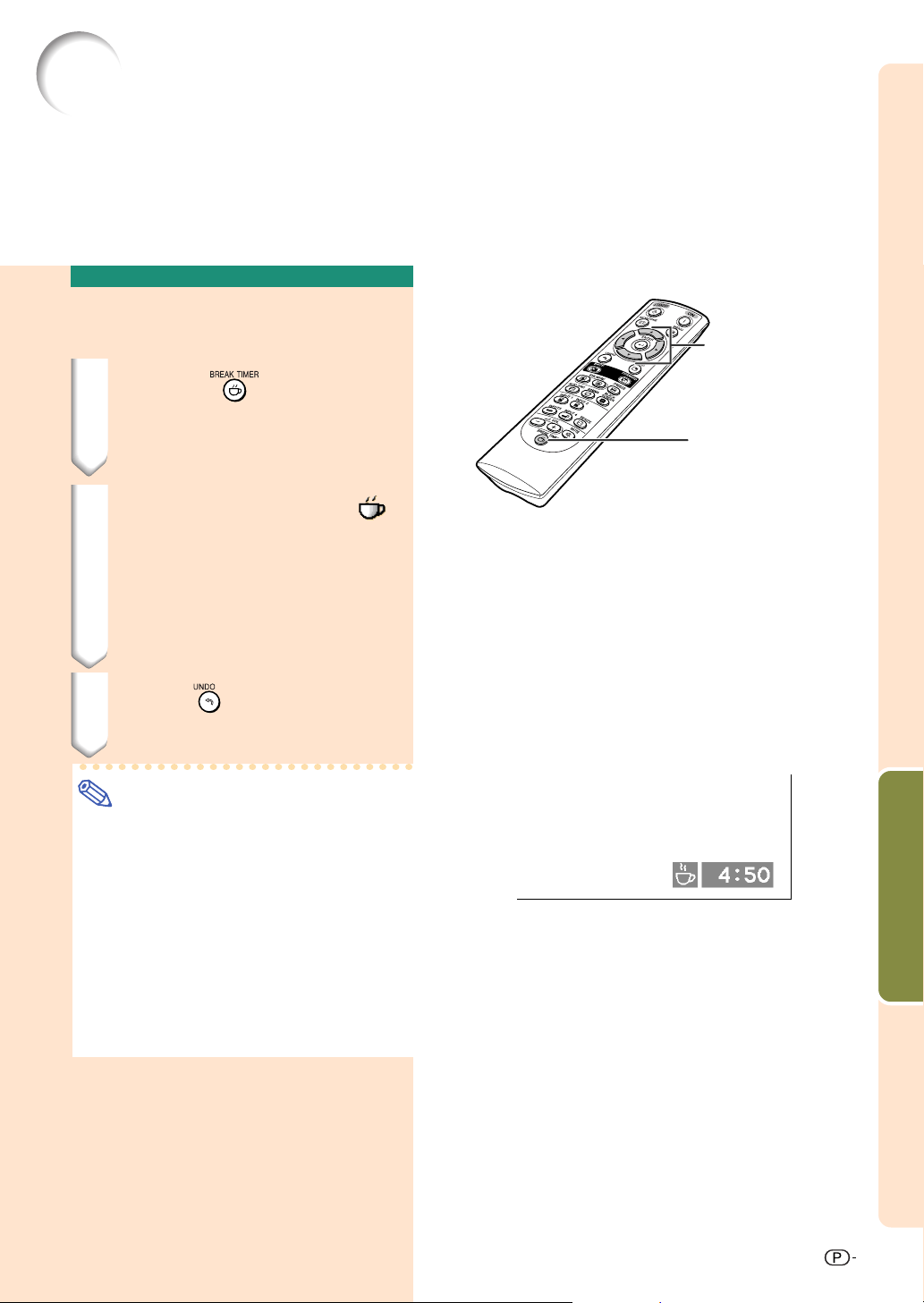

Apresentação da Pausa ................................... 59

Sistema de Gerenciamento de Cor (C.M.S.) ... 60

Selecão do Mode de Reprodução de Co ............... 60

Selecão da Cor Alve ................................................ 60

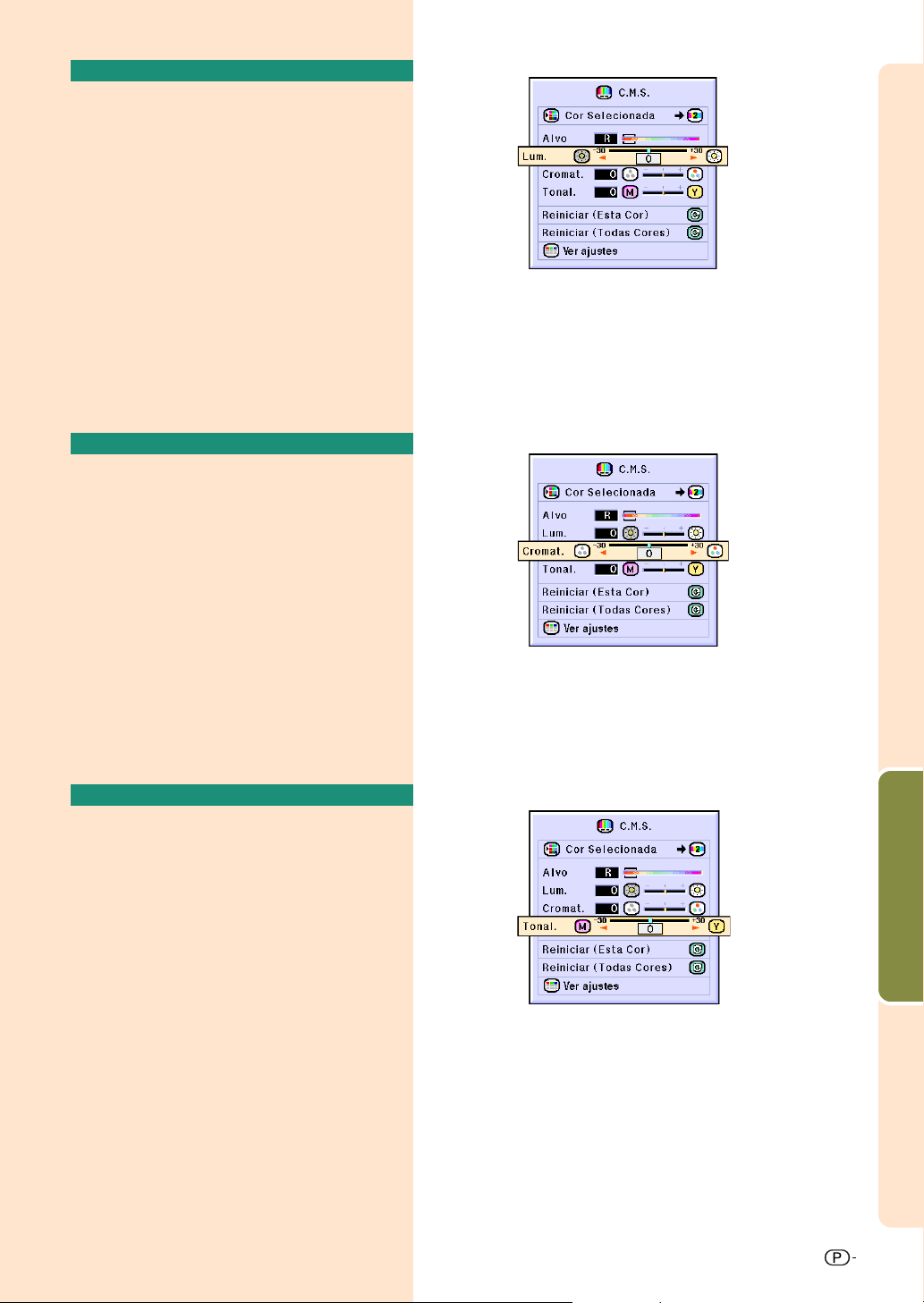

Ajuste do brilho da cor alvo ................................... 61

Ajuste do valor Cromático da Cor Alvo ...................61

Ajuste do matiz da cor alvo .....................................61

Reajuste configurações de cor definidas pelo usuário

Visão geral de todas as configurações de cor ...... 62

Ajuste do tipo de saída de áudio ..................... 63

Ligasão/desligamento do alto-falante interno... 63

Função de Busca Automática .......................... 64

Sistema de Redução de Ruído

Digital Vídeo (DNR) ..................................... 65

Definição da Apresentação na Tela ................. 65

Ajuste do sistema de vídeo .............................. 66

Armazenamento das Imagens Projetadas ...... 67

Captura da Imagem ................................................ 67

Apagamento da Imagem Capturada ...................... 67

Definição de uma Imagem de Fundo............... 68

Seleção de uma Imagem Inicial ....................... 68

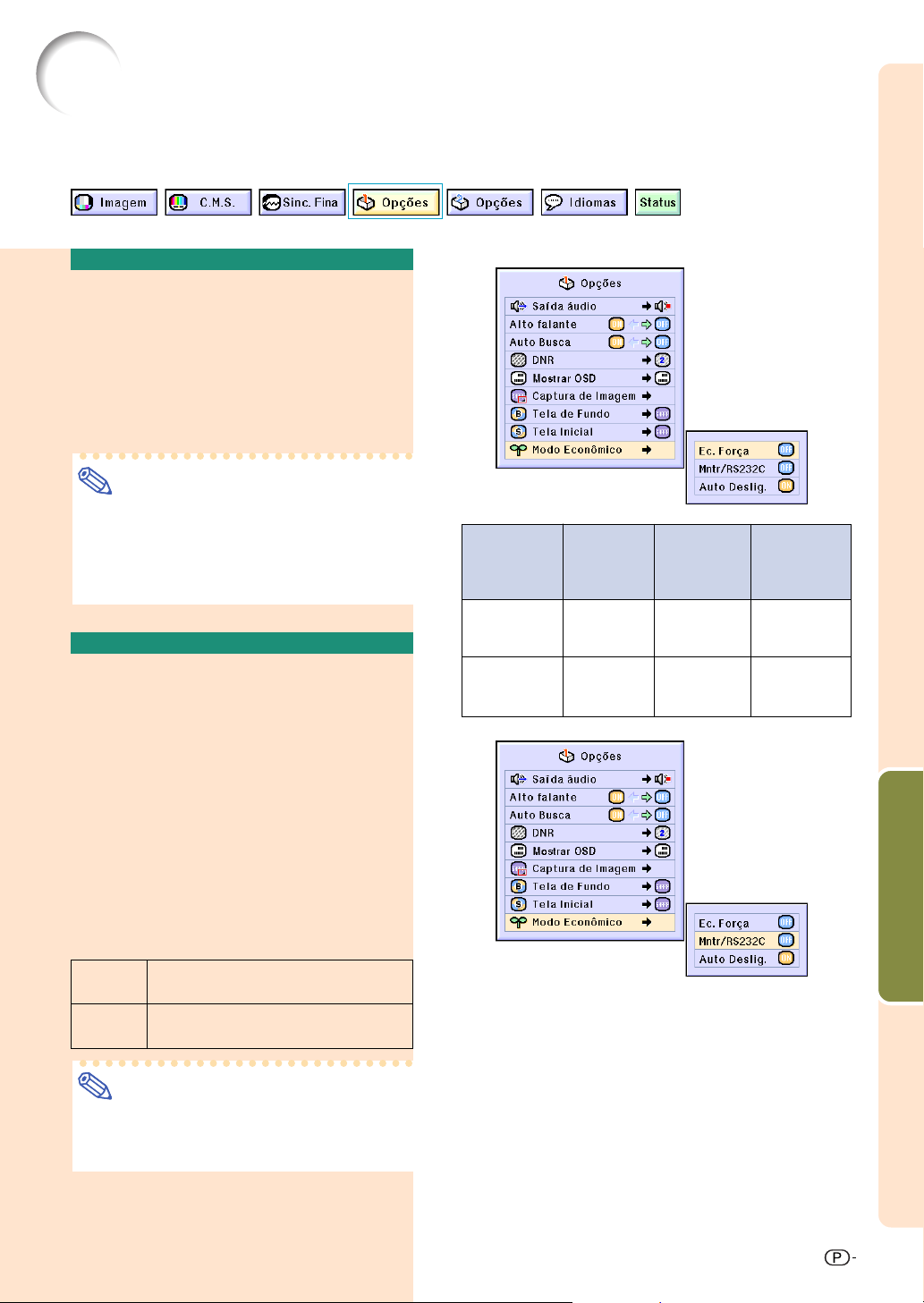

Seleção do Modo Econômico .......................... 69

Definição do Modo de Economia de Força ............69

Função Desligar RS-232C/Monitor Out ...................69

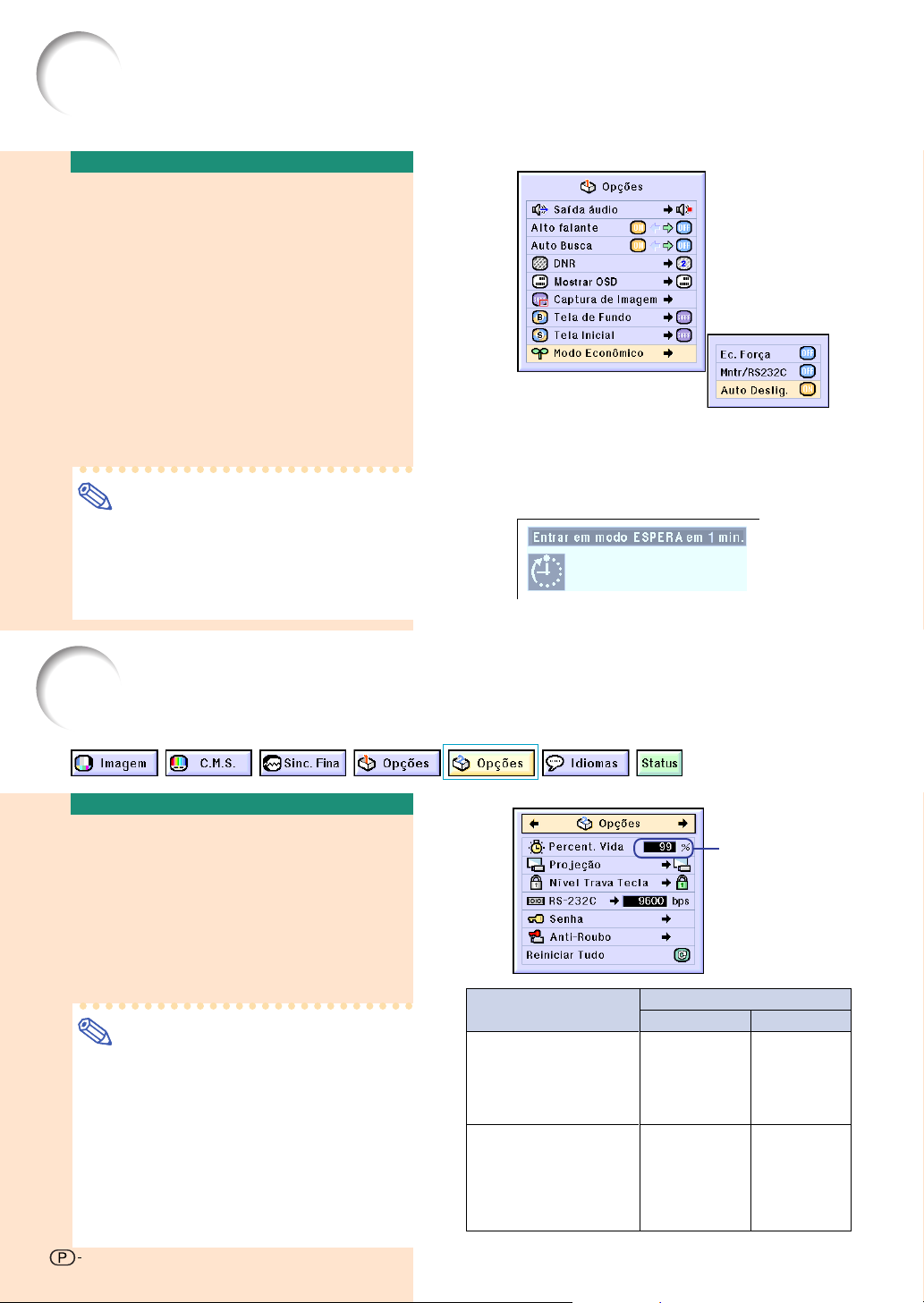

Função de Desligamento Automático .....................70

Exibição vida útil restante da lâmpada

(Porcentagem) ............................................. 70

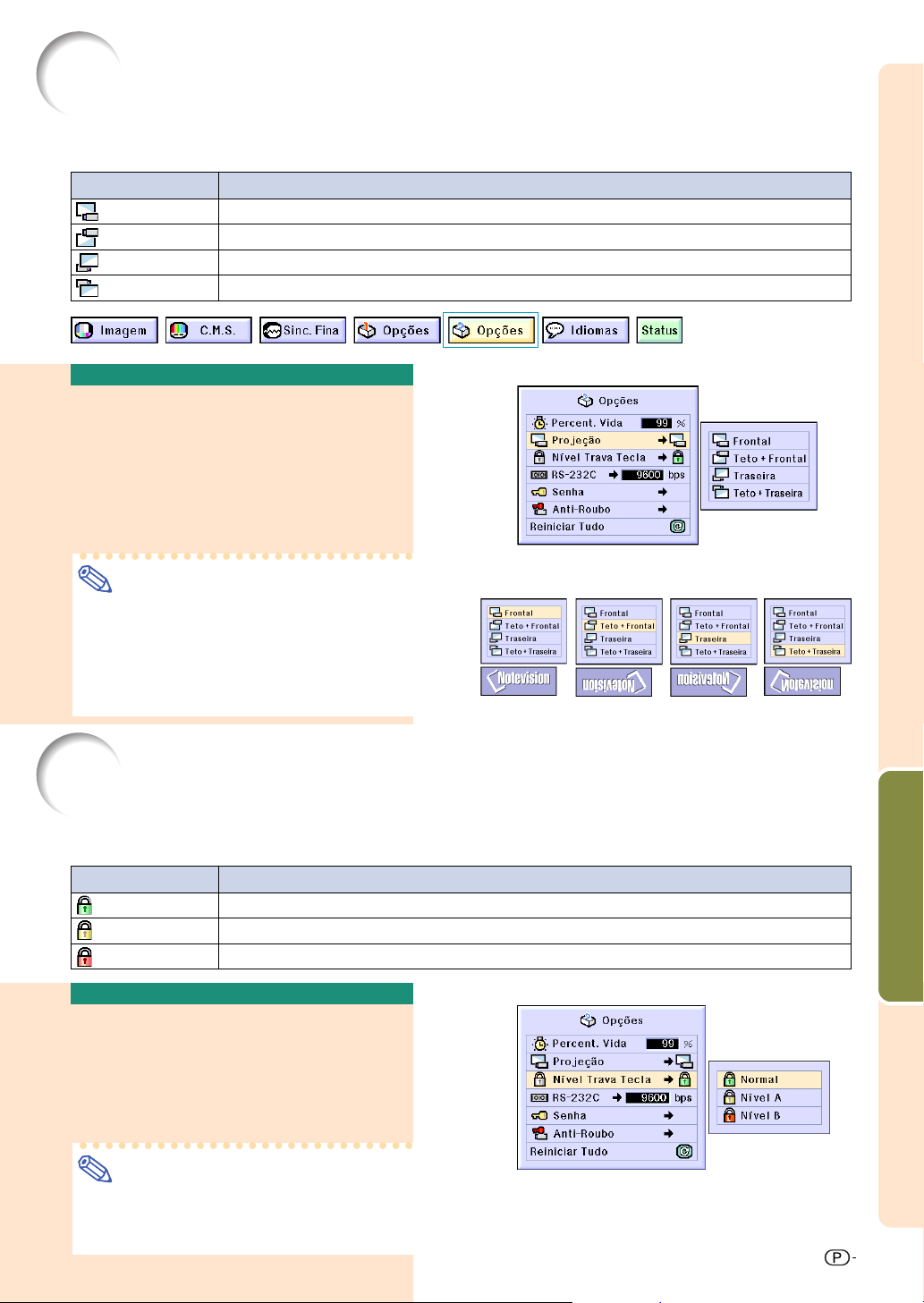

Reversão/Inversão das Imagens Projetadas .. 71

............62

4

Trava das Teclas de Operação do Projetor ..... 71

Definição da Trava de Teclas .................................. 71

Cancelamento da Definição da Trava de Teclas .... 72

Seleção da velocidade de transmissão

(RS-232C) ..................................................... 72

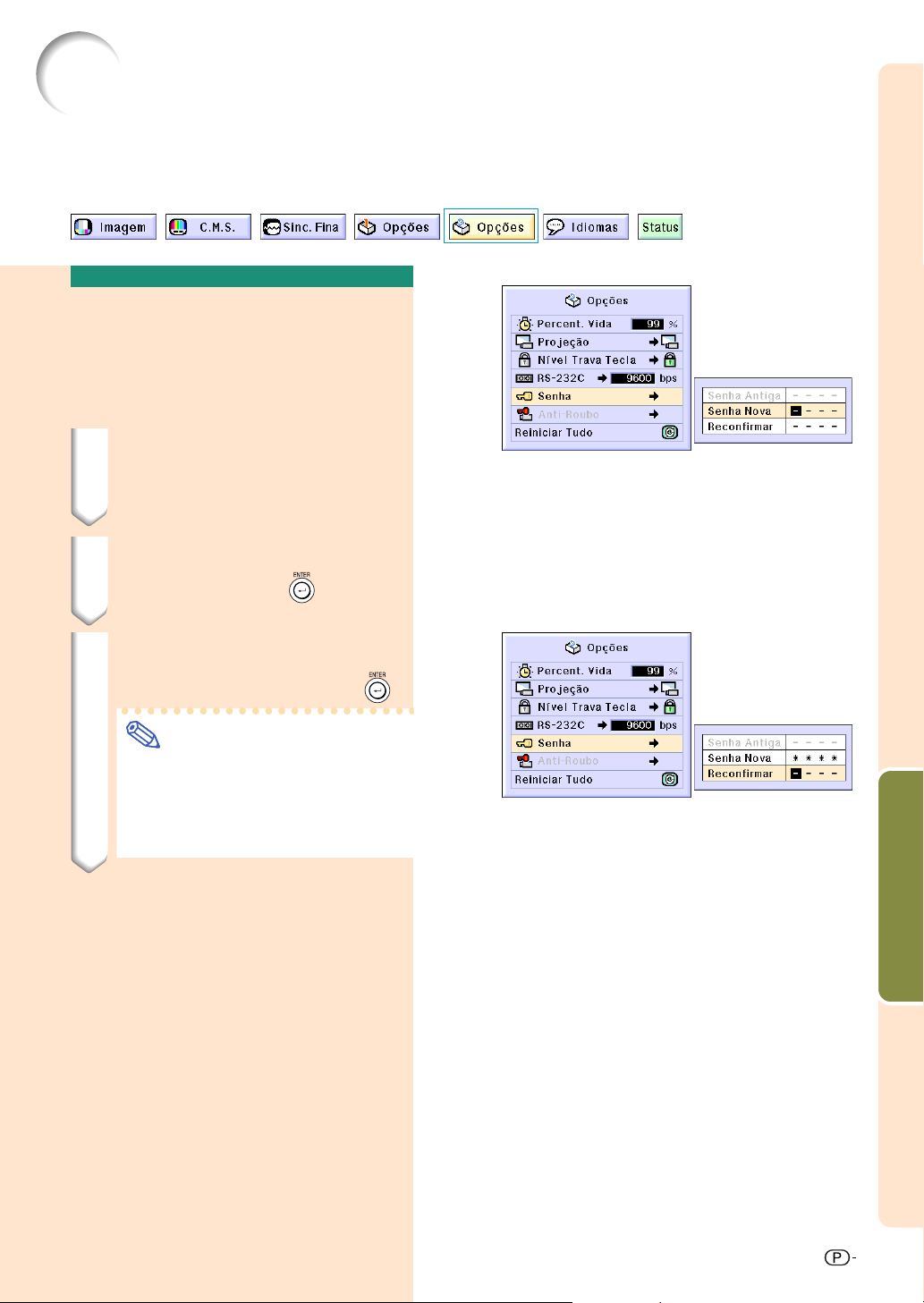

Definição de uma Senha .................................. 73

Introdução da Senha .............................................. 73

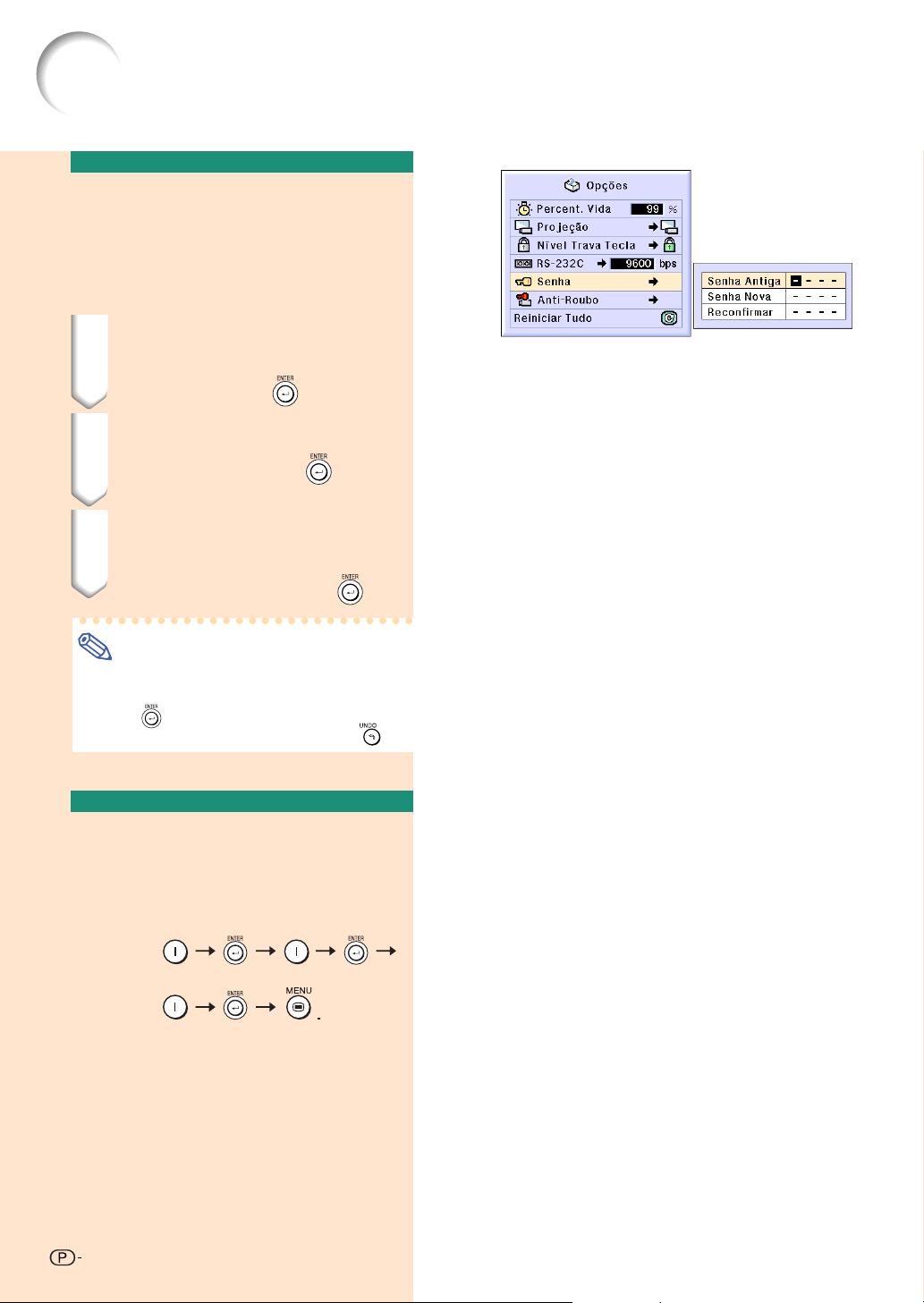

Alteração da Senha ................................................ 74

Se Você Esqueceu a Sua Senha ............................ 74

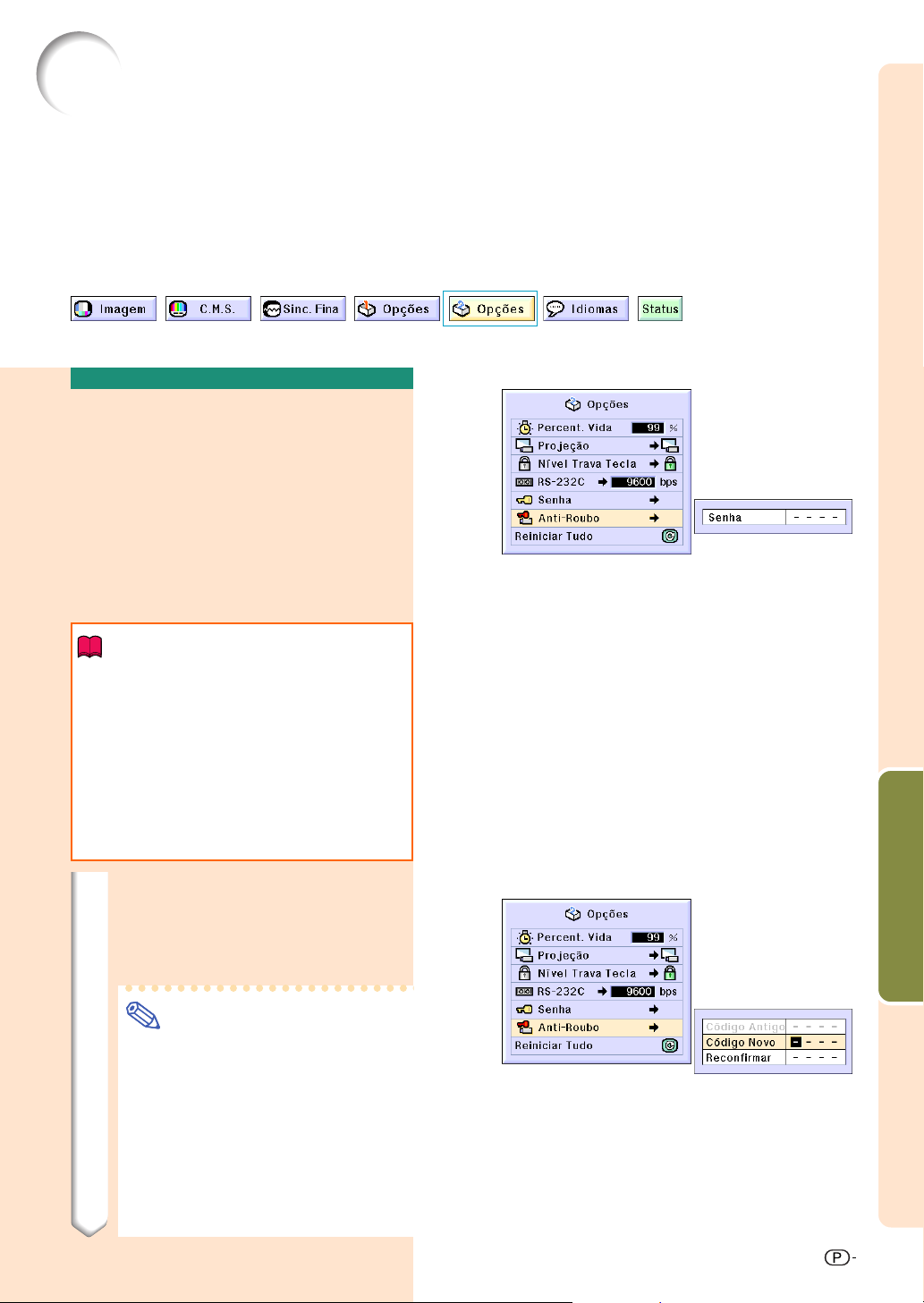

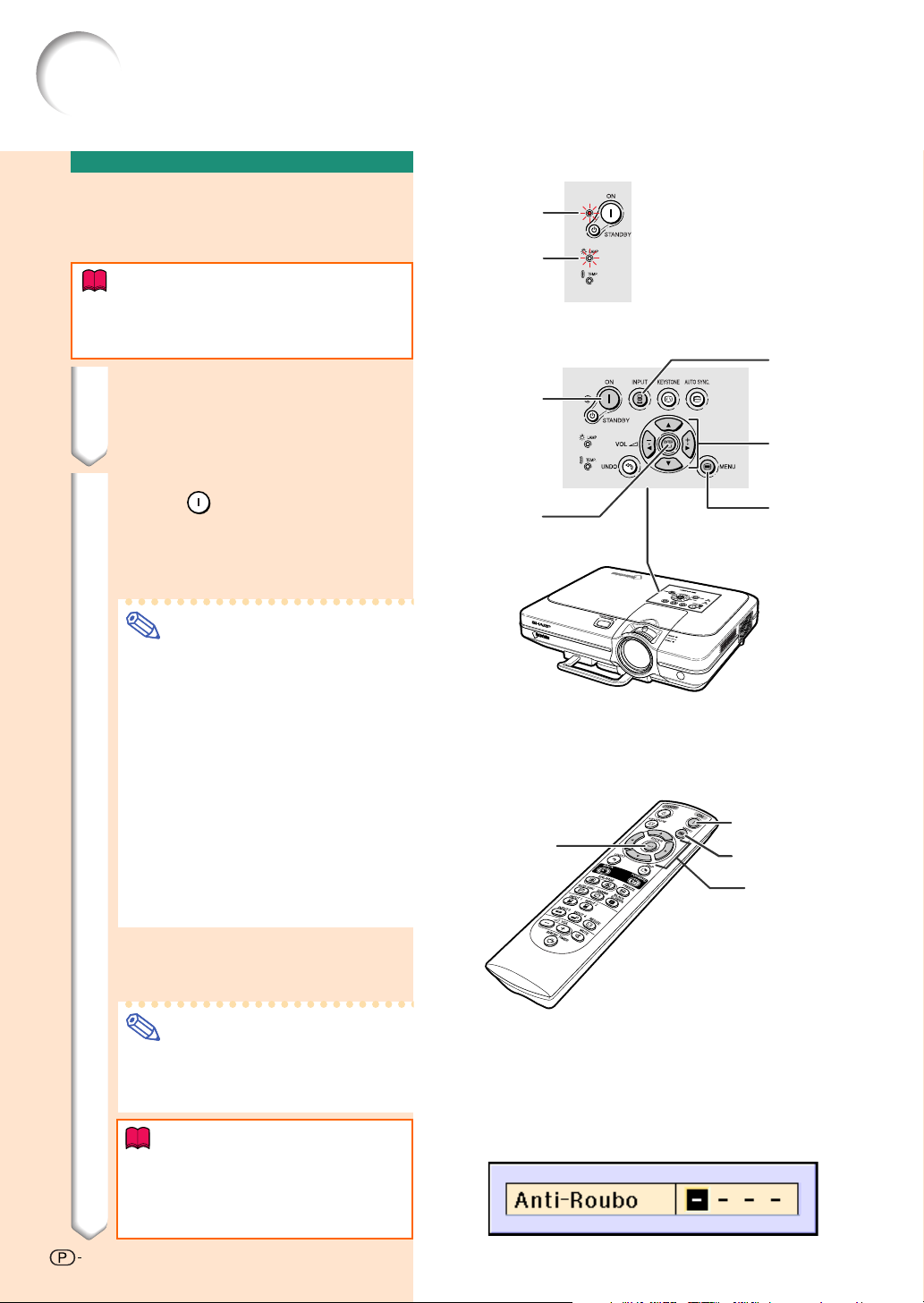

Definição do Anti-Roubo .................................. 75

Introdução de um Código ....................................... 75

Alteração do Código .............................................. 76

Inicialização das Definições ............................ 77

Apresentação das Definições de Ajuste ......... 78

Apêndice

Manutenção ....................................................... 80

Troca do Filtro de Ar ......................................... 81

Indicadores de Manutenção ............................. 83

Sobre a Lâmpada .............................................. 85

Lâmpada ................................................................. 85

Cuidados relativos à lâmpada................................. 85

Substituição da Lâmpada ....................................... 85

Remoção e Instalação da Unidade da Lâmpada .. 86

Reiniciação do Timer da Lâmpada ........................ 87

Atribuições do pino de conexão ...................... 88

(RS-232C) Especificações e configurações

de comandos ............................................... 89

Especificações do terminal

de controle por cabo ................................... 92

Tabela de Compatibilidade de Computadores

Solução de Problemas ..................................... 94

Para Assistência SHARP .................................. 96

Especificações .................................................. 97

Dimensões ......................................................... 98

Glossário............................................................ 99

Índice ................................................................ 100

....... 93

Introdução

5

INFORMAÇÕES DE SEGURANÇA

ATENÇÃO: Leia por favor todas estas instruções antes de operar este produto e guarde-as para

uso posterior.

A energia elétrica pode realizar muitas funções úteis. Este produto foi concebido e fabricado para garantir a
sua segurança pessoal. MAS A UTILIZAÇÃO INCORRETA PODERÁ RESULTAR EM POTENCIAL CHOQUE
ELÉTRICO OU PERIGO DE INCÊNDIO. A fim de não neutralizar as seguranças incorporadas neste produto,
observe as seguintes regras básicas para a sua instalação, uso e assistência.

1. Leia as instruções

Todas as instruções de segurança e de operação
devem ser lidas antes de utilizar o aparelho.

2. Guarde as instruções

Todas as instruções de segurança e de operação
devem ser guardadas para consultas futuras.

3. Observe as advertências

Todas as advertências e as instruções de operação
devem ser observadas.

4. Siga as instruções

Todas as instruções de uso e de operação devem ser
seguidas.

5. Limpeza

Desligue o aparelho da tomada elétrica antes de limpá-
lo. Não utilize produtos de limpeza líquidos ou em
aerosol, apenas um pano úmido.

6. Adaptadores

Utilize somente os adaptadores recomendados pelo
fabricante para não danificar o aparelho.

7. Água e umidade

Não utilize o aparelho perto da água. Por exemplo:
perto de uma banheira, pia da cozinha ou tanque de
lavar roupa, de um porão úmido ou perto de uma
piscina, etc.

8. Acessórios

Não coloque este aparelho sobre um carrinho, suporte,
tripé ou mesa instáveis. Ele pode cair, causando
ferimentos graves a alguém ou ficar bastante
danificado. Use somente os acessórios recomendados
pelo fabricante ou vendidos junto com o aparelho. A
fixação do aparelho e o acessório a ser utilizado devem
seguir as recomendações do fabricante.

9. Transporte

Caso o aparelho esteja colocado
sobre uma mesa com rodas, o
conjunto deve ser movido com
cuidado. Paradas repentinas,
força excessiva e superfície
desnivelada podem derrubá-lo.

10. Ventilação

Os furos e aberturas no gabinete foram projetados para
proporcionar ventilação e garantir o funcionamento
adequado do aparelho, protegendo-o contra
superaquecimento. As aberturas não devem ser
obstruídas, e assim sendo, não coloque o aparelho
sobre uma cama, sofá, tapete ou qualquer outra
superfície semelhante. Não o instale em um móvel
fechado, como uma estante ou um “rack”, a não ser
que disponha de ventilação adequada e que as
instruções do fabricante sejam cumpridas.

11. Alimentação

Este aparelho deve ser operado apenas com o tipo de
alimentação indicado na etiqueta. Se não tiver certeza
acerca do tipo de alimentação na sua casa, consulte
um revendedor autorizado ou a companhia elétrica
local. Consulte o manual de instruções para aparelhos
que irão funcionar com pilhas ou outras fontes de
energia.

12. Aterramento ou polarização

Este produto está equipado com um dos seguintes
tipos de plugues. Se o plugue não servir na tomada de
força, por favor contate o seu eletricista.
Não anule a característica de segurança do plugue.

a. Plugue de tipo de dois fios (corrente).
b. Plugue de tipo de três fios com terra (corrente)

com um terminal de aterramento.
Este plugue apenas servirá numa tomada de força
de tipo com terra.

13. Proteção do cabo de alimentação

Os fios de alimentação devem ser instalados em locais
que não possam ser pisados, nem posicionados sob
objetos que possam pressioná-los. Preste atenção
especial ao encaixe dos fios nos plugues, nas réguas
de tomada e nos pontos onde saem do aparelho.

14. Relâmpagos

Para maior proteção deste equipamento durante
tempestades, ou quando o mesmo não vá ser usado
por um longo período, aconselha-se desligá-lo da
tomada. Isto irá prevenir danos ao aparelho, causados
por raios ou por sobretensão na energia elétrica.

15. Sobrecarga

Não sobrecarregue as tomadas elétricas, fios de
extensão ou réguas de tomada pois podem causar
incêndios ou choques elétricos.

16. Entrada de líquidos ou objetos

Nunca introduza nenhum tipo de objeto nas aberturas
do aparelho porque este pode tocar pontos perigosos
de tensão ou causar curto-circuito, provocando
incêndio ou choque elétrico. Nunca derrame qualquer
líquido no equipamento.

17. Assistência técnica

Não tente consertar o aparelho por conta própria, pois
ao abrir ou retirar as tampas, você ficará exposto a
altas tensões e outros perigos. Caso necessário, solicite
sempre o serviço de técnicos qualificados.

6

18. Danos que necessitam assistência

Desligue o aparelho da tomada elétrica e solicite o
serviço de técnicos qualificados nas seguintes
circunstâncias:

a. Quando o cabo de alimentação ou o plugue

estiverem danificados.

b. Se algum líquido ou objetos caírem dentro do

equipamento.
c. Se o equipamento for exposto à chuva ou à água.
d. Se o equipamento não estiver funcionando

normalmente, mesmo depois de verificadas as

instruções de uso. Ajuste somente os controles

indicados no manual já que o ajuste incorreto de

outros controles pode causar danos outros que,

muitas vezes, podem requerer o trabalho intenso

de um técnico qualificado para que o

equipamento volte a funcionar devidamente.
e. Se o equipamento tiver caído ou sofrido algum

dano.
f. Quando o equipamento apresentar uma alteração

brusca no desempenho, indicando a

necessidade de conserto.

19. Reposição de peças

Quando houver necessidade de reposição de alguma
peça, certifique-se de que o técnico use peças
indicadas pelo fabricante ou que possuem as mesmas
características das peças originais. Substituições por
peças não autorizadas podem causar incêndio,
choque elétrico ou outros perigos.

20. Inspeção de segurança

Após o término ou reparo de qualquer serviço, peça
ao técnico que realize inspeções de segurança para
determinar se o equipamento está em perfeitas
condições de uso.

21. Montagem na Parede ou no Teto

Este aparelho só deve ser montado no teto ou na
parede conforme recomendação do fabricante.

22. Calor

Este aparelho deve ficar longe de qualquer fonte de
calor, como radiadores, saídas de calor, aquecedores
ou outros produtos geradores de calor (incluindo
amplificadores).

DIREITOS DE PROPRIEDADE INTELECTUAL

IMPORTANTE

LEIA ANTES DE UTILIZAR O PRODUTO

• Você adquiriu um produto que inclui software licenciado a SHARP Corporation por Lineo, Inc. (“Lineo”).

O Software é protegido por leis de direitos de autor, tratados internacionais de direitos de autor, e outras
leis e tratados de propriedade intelectual. Lineo e os seus fornecedores retém integralmente a posse de,
e os direitos de propriedade intelectual em (incluindo direitos de autor), os componentes de Software e
de todas as cópias deste, contudo, alguns componentes do Software são componentes licenciados sob
a Licença Pública Geral GNU (versão 2), suportada por Lineo. Você poderá obter uma cópia da Licença
Pública Geral GNU em http://www.fsf.org/copyleft/gpl.html. Lineo fornecerá código fonte para qualquer
dos componentes de Software licenciados sob a Licença Pública Geral GNU. Para obter esse código de
fonte, envie um email para [e-mail].

• OS: Embedix (Embedded Linux) Embedix

TM

é uma marca registrada da U.S.A. LINEO, Inc.

Introdução

• Microsoft, Windows e PowerPoint são marcas registradas da Microsoft Corporation, nos Estados Unidos

e/ou outros países.

• PC/AT é uma marca registrada da International Business Machines Corporation nos Estados Unidos.

• Adobe Acrobat é uma marca comercial da Adobe Systems Incorporated.

• Macintosh é uma marca registrada da Apple Computer, Inc. nos Estados Unidos e/ou outros países.

• Este software é parcialmente baseado no trabalho do Independent JPEG Group.

• Todas as outras companhias ou nomes de produtos são marcas comerciais ou marca registradas das

respetivas companhias.

7

INFORMAÇÕES DE SEGURANÇA

Leia cuidadosamente as seguintes informações de
segurança quando instalar o seu projetor.

Cuidados relativos à lâmpada

■ Perigo de ferimentos com partículas
de vidro caso a lâmpada se quebre.
Caso a lâmpada venha a quebrar,
contatar um Revendedor Autorizado
de Projetores Sharp ou um Centro de
Assistência para trocar a lâmpada.
Veja “Substituição da Lâmpada” na
página 85.

Cuidados relativos à instalação do projetor

■

Para um mínimo de assistência e para manter uma
elevada qualidade de imagem, a SHARP recomenda que
este projetor seja instalado numa área isenta de umidade,
poeira e fumo de tabaco. Caso o projetor seja sujeito a
estes ambientes, a lente deverá ser limpa mais
frequentemente. Desde que o projetor seja limpo
regularmente, a utilização nesses ambientes não reduzirá
o tempo total de vida da unidade. A limpeza interna deverá
ser efetuada apenas por um Revendedor Autorizado de
Projetores Sharp ou um Centro de Assistência.

Não instale o projetor em locais expostos à luz
solar direta ou a luzes fortes.

■

Posicione a tela de forma a que esta não fique sob a luz
solar ou luz ambiente diretas. A luz incidindo diretamente
na tela esvanece as cores, dificultando a visualização.
Feche as cortinas e reduza a iluminação quando instalar
a tela numa sala exposta ao sol ou muito iluminada.

O projetor pode ser inclinado com segurança em
um ângulo máximo de 12 graus.

■ A colocação deve estar
dentro de ±12 graus.

Não sujeite o projetor a pancadas fortes e/ou
vibrações.

■ Tome cuidado para não atingir nem danificar a
superfície da lente.

Repouse seus olhos de vez em quando.

■ Olhar continuamente para a tela durante longas horas
cansará seus olhos. Não deixe de descansar seus olhos
de vez em quando.

Evite locais com temperaturas muito elevadas
ou muito baixas.

■ A temperatura de operação para o projetor é de 41°F a
104°F (+5°C a +40°C)

■ A temperatura de armazenagem para o projetor é de
–4°F a 140°F (–20°C a +60°C).

Não bloqueie as grelhas de ventilação de entrada e de saída.

■ Deixe um espaço de pelo menos 7,9" unidades (20
cm) entre a grelha de ventilação e a parede ou
obstáculo mais próximos.

■ Confira se a grelha de ventilação de entrada e de saída
não estão obstruídas.

■ Se a ventoinha de arrefecimento ficar obstruída, um
circuito de proteção colocará automaticamente o
projetor em modo espera. Isto não indica uma avaria.
Desconecte o cabo de alimentação do projetor da rede
elétrica e espere pelo menos 10 minutos. Coloque o
projetor onde as grelas de ventilação de entrada e
saída não estejam bloqueadas, ligue novamente o
plugue do cabo de força e ligue o projetor. Isto fará

voltar o projetor ao modo de funcionamento normal.

Cuidados relativos ao transporte do projetor

■ Quando transportar o projetor, tenha o cuidado de não
o sujeitar a pancadas fortes e/ou vibraçõs, dado que
isso poderá originar danos. Tome cuidado especial com
a lente. Antes de deslocar o projetor, retire o plugue
do cabo de força da tomada, e desligue quaisquer

outros cabos a ele ligados.

Outro equipamento conectado

■ Quando conectar um computador ou outro equipamento
audiovisual ao projetor, efetue as conexões APÓS
desligar o cabo de força do projetor da tomada de força
CA e desligar o o equipamento a ser conectado.

■ Leia por favor os manuais de operação do projetor e o
equipamento a ser conectado para instruções sobre

como efetuar as conexões.

Utilização do projetor em outros países

■ A tensão de força de alimentação e a forma do plugue
poderão variar dependendo da região ou país no qual
você está utilizando o projetor. Quando utilizar o
projetor no estrangeiro, certifique-se que usa o cabo
de força apropriado para o país no qual se encontra.

Função de monitorização de temperatura

■

Se o projetor começar aquecendo
devido a problemas de instalação
ou bloqueamento das grelhas de
ventilação,
piscarão no canto inferior esquerdo
da imagem. Se a temperatura continuar aumentando, a
lâmpada apagará, o indicador Aviso de Temperatura no
projetor piscará, e após um período de arrefecimento de
90 segundos o projetor entrará em modo espera. Consulte
“Indicadores de Manutenção” na página 83 para detalhes.

“ ” e “ ”

Informação

• A ventoinha de arrefecimento regula a temperatura
interna, e o seu funcionamento é controlado
automaticamente. O som da ventoinha poderá variar
durante a operação de projeção devido a alterações
da velocidade da ventoinha. Isto não indica uma avaria.

• Não retire o plugue do cabo de força durante a projeção
ou o funcionamento da ventoinha de arrefecimento.
Isto poderá originar danos devido à subida da
temperatura interna, quando a ventoinha de
arrefecimento parar.

8

Como Aceder os Manuais de Operação PDF (Windows, Macintosh)

O CD-ROM inclui os manuais de operação (em formato PDF) em vários idiomas, para que você
possa trabalhar com o projetor, mesmo que você não possua este manual. Para utilizar estes
manuais, você precisará instalar Adobe Acrobat Reader no seu PC (Windows ou Macintosh).
Mesmo que você não tenha instalado o Acrobat Reader, você poderá instalá-lo desde o CD-ROM.

Para instalar Acrobat Reader a partir do CD-ROM

Para Windows:

1

Insira o CD-ROM no compartimento do CD-ROM.

2

Clique duas vezes no ícone “Meu Computador”.

3 Clique duas vezes no “CD-ROM”.
4 Clique duas vezes na pasta “ACROBAT”.
5 Dé um duplo clique no idioma (nome da pasta)

que você deseja visualizar.

6 Dé um duplo clique no programa de instalação

e siga as instruções na tela.

Para outros sistemas operacionais:

Instale Acrobat Reader pela Internet (http://www.adobe.com).

Para outros idiomas:

Se você prefere usar Acrobat Reader em um idioma que não esteja incluído no CD-ROM, favor
obter a versão adequada pela Internet.

Para acessar os manuais PDF

Para Windows:

1

Insira o CD-ROM no compartimento do CD-ROM.

2

Clique duas vezes no ícone “Meu Computador”.

3 Clique duas vezes no “CD-ROM”.
4 Clique duas vezes na pasta “MANUALS”.
5 Dé um duplo clique no idioma (nome da pasta)

que você deseja visualizar.

6 Dé um duplo clique no arquivo pdf “C55X”

para acessar os manuais do projetor.

Para Macintosh:

1

Insira o CD-ROM no compartimento do CD-ROM.

2 Clique duas vezes no ícone “CD-ROM”.
3 Clique duas vezes na pasta “ACROBAT”.
4 Dé um duplo clique no idioma (nome da pasta)

que você deseja visualizar.

5 Dé um duplo clique no programa de instalação

e siga as instruções na tela.

Para Macintosh:

Insira o CD-ROM no compartimento do CD-ROM.

1
2 Clique duas vezes no ícone “CD-ROM”.
3 Clique duas vezes na pasta “MANUALS”.
4 Dé um duplo clique no idioma (nome da pasta)

que você deseja visualizar.

5 Dé um duplo clique no arquivo pdf “C55X”

para acessar os manuais do projetor.

Introdução

Nota

•Se o arquivo PDF desejado não puder ser aberto fazendo clique duplo com o mouse, inicie primeiro

Acrobat Reader, e então especifique o arquivo desejado utilizando o menu “Arquivo”, “Abrir”.

•Consulte o arquivo “readme.txt” no CD-ROM para importantes informações não inclusas neste manual de

operação.

9

Nomes das Partes

Os número em

referem-se às páginas principais neste manual de operação onde o tópico é explicado.

Projetor (Vista Frontal e Superior)

Tecla ON

Liga a força.

Indicador de Força

Acende em vermelho,

quando o projetor estiver em

espera. Quando a força é

ligada, este indicador

acenderá em verde.

Tecla STANDBY

Coloca o projetor em

modo espera.

Indicador da Lâmpada

A luz verde indica o

funcionamento normal.

Substitua a lâmpada

quando o indicador acende

em vermelho.

Indicador de Aviso de

Temperatura

Quando a temperatura

interna sobe, este indicador

acenderá em vermelho.

Tecla UNDO

Para anular uma

operação ou voltar às

definições por defeito.

34

34

37

STANDBY

83

83

39

Tecla INPUT

35

Para comutação do modo
de entrada 1, 2, 3 ou 4.

Tecla KEYSTONE

38

Para ajustar as definições de Trape­zóide ou de Deslocamento Digital.

Tecla AUTO SYNC

50

Para ajustar automaticamente
imagens quando conectado a
um computador.

Teclas de Ajuste

42

(', ", \, |)

Para selecionar itens de menu.

35

Teclas VOLUME

Para ajustar o nível de
som do altifalante.

Tecla MENU

42

Para ajuste da afixação e
definição de telas.

Tecla ENTER

42

Para definir itens
selecionados ou ajustados
no menu.

Tecla HEIGHT

ADJUST

(Ajuste da altura)

Pé de ajuste

Alça de transporte

10

25

25

Colocação e remoção da tampa da lente

•Pressione um dos dois botões da tampa

da lente e coloque-a na lente. Logo, solte
os botões para fixá-la em posição.

•Pressione um dos dois botões da tampa

da lente e retire-a da lente.

Neste manual de operação, a ilustração e a
apresentação da tela são simplificados para
explicação, e poderão diferir ligeiramente da
apresentação real.

Tecla de Zoom

26

Anel de focagem

26

Abertura de

80

ventilação

Sensor de

13

controlo remoto

Filtro de ar

81

/ventilador de
resfriamento
(Abertura de
ventilação) (na parte
posterior do
projetor)

Projetor (Vista Posterior)

Introdução

Terminal RS-232C

Para controlar o

projetor usando um

computador.

Terminal AUDIO OUTPUT

Áudio compartilhado

Terminal de saída para

INPUT (Entrada) 1, 2, 3 e 4.

Terminal INPUT 1

Terminal para sinais

de componente e

RGB de computador.

Terminal OUTPUT

(INPUT 1, 2)

Terminal de saída de

sinais de

componente e RGB

de computador para

INPUT 1 e 2.

Terminal INPUT 2

Terminal para sinais

de componente e

RGB de computador.

22

21

17

23

17

Terminal de

17

AUDIO INPUT 1, 2

Terminal de entrada de
áudio compartilhado
para INPUT 1 e 2.

Terminal de entrada de

23

controle WIRED REMOTE
(remoto por cabo)

Terminal INPUT 3

19

Para conexão de
equipamento vídeo.

Terminais AUDIO

19

(L/R) INPUT 3, 4

Terminais de entrada
de áudio
compartilhados para
INPUT 3 e 4.

Terminal INPUT 4

19

Terminal para
conexão de
equipamento vídeo
com um terminal S­VIDEO.

Tomada CA

17

Grelha de ventilação

80

de saída

Conector Kensington
Security Standard

Pés de ajuste

25

Utilização da Trava Kensington

•

Este projetor tem um conector Kensington Security Standard para uso com um Sistema de Segurança Ken­sington MicroSaver. Consulte as informações que acompanham o sistema para instruções sobre como usá-
lo para tornar seguro o seu projetor.

Transporte do projetor

Antes de carregar o projetor,
estenda totalmente a alça de
transporte.

11

Nomes das Partes

Controle Remoto (Vista Frontal)

Coloca o projetor em modo espera.

Tecla STANDBY

Tecla KEYSTONE

Para ajustar a configuração Keystone

ou Digital Shift (Troca digital).

Tecla ENTER

Para definir itens selecionados ou

ajustados no menu.

Tecla UNDO

Para anular uma operação ou voltar às

definições por defeito.

Teclas ENLARGE

(Magnificação/Redução)

Para magnificação ou redução de

parte da imagem.

Tecla GAMMA

Para corrigir o brilho de uma imagem,

quando as imagens são difíceis de ver

devido à iluminação intensa da sala.

Estão disponíveis quatro modos

gamma para escolha.

Tecla AUTO SYNC

Para ajustar automaticamente imagens quando

conectado a um computador.

Teclas de INPUT

Para comutar para os modos de

entrada respectivos.

Teclas VOLUME

Para ajustar o nível de som do

altifalante.

37

38

42

39

55

56

50

35

35

Tecla ON

34

Liga a força.

Tecla MENU

42

Para ajuste da afixação e definição de
telas.

Teclas de Ajuste (', ", \, |)

42

Para selecionar itens de menu.

Tecla PinP

57

Para exibir figuras duplas.

Teclas FORWARD/BACK

Idêntico às teclas [Page Down] e
[Page Up] de um teclado de
computador quando usando o
receptor remoto (AN-MR1EL).

Tecla FREEZE

54

Para congelar imagens.

Tec la

58

52

36

59

BLACK SCREEN

Para sobrepor uma tela preta.

Tecla RESIZE

Para comutar o tamanho da tela
(NORMAL, BORDA, etc).

Tecla MUTE

Para desligar temporariamente o som.

Tecla BREAK TIMER

Para exibir a interrupção do
cronômetro.

Controle Remoto (Vista Superior)

Transmissores do sinal do

controle remoto

12

13

WIRED R/C JACK

23

Para controlar o projetor conectar o
controle remoto ao projetor.

Utilização do Controle Remoto

Alcance Disponível do Controle Remoto

■ O controle remoto pode ser usado para controlar o projetor
dentro das gamas indicadas na ilustração.

Introdução

Nota

•O sinal do controle remoto pode ser refletido numa tela para

facilidade de operação. Contudo, a distância de alcance do sinal
poderá diferir devido ao material da tela.

Quando utilizar o controle remoto:

•

Não o deixe cair, nem o exponha a umidade ou temperatura elevada.

•O controle remoto poderá funcionar mal sob uma lâmpada

fluorescente. Nessa circunstância, afaste o projetor da lâmpada
fluorescente.

Introdução das Pilhas

As pilhas (duas pilhas R-6 (tamanho “AA”,
UM/SUM-3, HP-17 ou similar)) estão incluídas
na embalagem.

1 Baixe a aba na tampa e remova

a tampa na a direção da seta.

2 Introduza as pilhas incluídas.

•Introduza as pilhas assegurando-se

que as polaridades correspondem
corretamente às marcas

dentro do compartimento das pilhas.

e

Transmissores do
sinal do controle
remoto

30°

30°

Controle Remoto

45°

23' (7 m)

Sensor
de controle
remoto

3 Insira a aba inferior da tampa

na abertura, e abaixe a tampa
até ouvir o clique no lugar.

Uso incorreto das pilhas poderá originar que estas vertam ou expludam. Favor seguir as precauções seguintes.

Atenção

•Introduza as pilhas assegurando-se que as polaridades correspondem corretamente às marcas e dentro

do compartimento das pilhas.

•Pilhas de tipos diferentes têm propriedades diferentes, por essa razão não misture pilhas de diferentes tipos.

•Não misture pilhas novas com velhas.

Isto poderá encurtar a vida das pilhas novas ou poderá provocar que as pilhas velhas vertam.

•

Remova as pilhas do controlo remoto logo que estas fiquem gastas, pois se as deixar poderá provocar que elas vertam.
O líquido das pilhas é prejudicial para a sua pele, portanto assegure-se que as limpa primeiro e depois as
remove utilizando um pano.

•As pilhas usadas neste projetor poderão gastar num curto prazo, dependendo de como são mantidas.

Tenha o cuidado de as substituir por pilhas novas logo que possível.

•Remova as pilhas do controlo remoto se não pretender usá-lo durante longo tempo.

13

Acessórios

Acessórios fornecidos

Controle Remoto
RRMCGA176WJSA

Cabo de força
(1)

Duas pilhas R-6
(Tamanho “AA”, UM/SUM-3, HP-7 ou similar)

(2) (3)

(4)

Para E.U., Canadá, etc.
(11'10" (3,6 m))
QACCDA010WJPZ

Para Europa, exceto R.U.
(6' (1,8 m))
QACCVA011WJPZ

Para R.U., Hong
Kong e Singapura
(6' (1,8 m))
QACCBA012WJPZ

Nota

•Use o cabo de força que corresponde à tomada usada no seu país.

Cabo RGB
(9'10" (3 m))
QCNWGA012WJPZ

Tampa da lente (anexa)
PCAPHA003WJSA

Adaptador DIN-D-sub RS­232C (5
QCNWGA015WJPZ

57

/64'' (15 cm))

Filtro de ar extra
PFILDA005WJZZ

Cobo de USB
(3'3" (1 m))
QCNWG0007CEPZ

CD-ROM de referência
técnica e manual do
projetor
UDSKAA035WJZZ

CD-ROM de software de
apresentação avançada
Sharp
UDSKAA036WJZZ

Para Austrália, Nova
Zelândia e Oceania
(6' (1,8 m))
QACCLA014WJPZ

Receptor remoto
RUNTKA061WJZZ

Guia de Instalação Rápida
do Sharp Advanced Pre­sentation Software
TINS-A867WJZZ

Etiqueta ‘‘QUICK GUIDE
(Guia Rápido)’’
TLABZA364WJZZ

Manual de operação
(este manual)

Cabos opcionais

Cabo 3 RCA para 15 pinos D-sub (9'10'' (3,0 m))

■

■ Cabo de computador RGB (32'10'' (10,0 m)) AN-C10BM (Conector macho de 15 pinos mini D-sub)

Cabo 5 BNC para 15 pinos D-sub (9'10'' (3,0 m))

■

■

Cabo de controle serial RS-232C (32'10" (10,0 m))

• Alguns dos cabos podem não estar disponíveis na região. Confira por favor com o Revendedor

Nota

14

Autorizado de Projetores Sharp ou um Centro de Assistência.

AN-C3CP

AN-C3BN
AN-C10RS

Conexões e Ajustes

Conexões e Ajustes

Conexão do Projetor a Outros Aparelhos

Antes de Ligar

Nota

•Antes de conectar, desligue o cabo de força do projetor da tomada de força CA e desligue os dispositivos a

serem conectados. Depois de efetuar todas as conexões, ligue o projetor e depois os outros dispositivos.
Ao conectar um computador, assegure-se que este será o último dispositivo a ser ligado após todas as
conexões estarem efetuadas.

•

Leia cuidadosamente os manuais de operação dos dispositivos a serem conectados antes de efetuar as conexões.

Este projetor pode ser conectado a:

Um computador utilizando:

■ Um cabo RGB e um cabo de áudio do computador (disponível
no comércio) (Veja a página 17.)

■ Um adaptador RS-232C DIN-D-sub e um cabo de controle serial
RS-232C (AN-C10RS) (vendido separadamente)
(Veja a página 22.)

Componente de equipamento vídeo ou audio-visual:

■ Um reprodutor VCR ou de disco laser ou outro equipamento
audio-visual (Veja a página 19.)
Um reprodutor DVD ou descodificador DTV* (Veja a página 20.)

■

*DTV é o termo genérico usado para descrever o novo sistema de
televisão digital nos Estados Unidos.

Um amplificador ou componentes de áudio usando:

■ Um cabo de áudio (disponível no comércio)
(Veja a página 21.)

Um monitor usando:

■ Um cabo RGB
(Veja a página 23.)

■ Um cabo RGB de computador (AN-C10BM)
(vendido separadamente) (Veja a página 23.)

16

Acessório

Conexão do Cabo de

fornecido

Força

Introduza o plugue do cabo de força
fornecido na tomada de CA na
traseira do projetor.

Conexão do Projetor a um Computador

Cabo de força

Conexões e Ajustes

Conexão do um computador
usando o cabo RGB

1

Conexão do projetor ao computador
usando o cabo de RGB fornecido.

•

Fixe os conectores apertando os parafusos.

2

Para introduzir o sinal de áudio,
conecte o projetor ao computador

usando o cabo de áudio do
computador (disponível no
mercado ou como peça de serviço
Sharp QCNWGA013WJPZ).

Nota

•

Veja a página 93 “Tabela de Compatibilidade de
Computadores” para uma lista de sinais de
computadores compatíveis com o projetor. A utilização
com sinais de computador exceto os listados poderá
resultar que algumas funções não operem.

•

Quando conectar desta forma o projetor a um a
computador, selecione “RGB” para “Tipo de Sinal” no
menu “Imagem”. Veja a página 46.

•

Poderá ser necessário um adaptador Macintosh para
uso com alguns computadores Macintosh. Contate o
Revendedor Autorizado de Projetores Sharp ou o
Centro de Assistência mais próximo.

•

Dependendo do computador que você está usando, poderá
não ser projetada imagem a não ser que a regulação de
sinal de saída do computador esteja comutada para saída
externa. Consulte o manual de operação do computador
para comutar as regulações do sinal de saída.

Acessório
fornecido

Computador notebook

Ao terminal de saída RGB

Ao terminal de saída de áudio

Cabo de áudio do computador (disponível

2

no mercado ou como peça de serviço
Sharp QCNWGA013WJPZ)

Cabo RGB

1

Cabo RGB

17

Conexão do Projetor a Outros Aparelhos

Conexão dos cabos aparafusados

■ Conecte o cabo de parafuso verificando se ele está
corretamente ajustado no terminal. Depois, fixe
cuidadosamente os conectores apertando os
parafusos em ambos os lados do plugue.

■ Não remova o núcleo de ferrite preso ao cabo
RGB.

Núcleo de ferrite

Função “Plug and Play” (quando conectado a um terminal de 15 pinos)

■

Este projetor é compatível com a norma VESA DDC 1/DDC 2B. O projetor e um computador compatível
com VESA DDC comunicarão os seus requisitos de ajustes, permitindo uma configuração fácil e rápida.

■ Antes de usar a função “Plug and Play”, certifique-se que liga primeiro o projetor e o computador
depois.

Nota

•A função DDC “Plug and Play” deste projetor funciona apenas quando usada em conjunto com um

computador compatível VESA DDC.

18

Conexão da Equipamento Vídeo

Conexão a Equipamento
Vídeo Utilizando um
Cabo S-VIDEO, Vídeo
Composto ou Áudio

Usando um cabo S-VIDEO, vídeo, ou áudio,
poderá ser conectado um VCR, reprodutor de
discos laser ou outro equipamento audiovisual
aos terminais INPUT 3, INPUT 4 e AUDIO (L/R).

Para o terminal de saída S-VIDEO

Para o terminal de saída vídeo
Para o terminal de saída áudio

1 Conecte o projetor ao

equipamento vídeo usando o
cabo S-VIDEO ou o cabo vídeo
composto (ambos disponíveis
no mercado).

VCR ou outro equipamento audiovisual

Conexões e Ajustes

2 Conecte o projetor ao

equipamento de vídeo usando
um cabo de áudio (disponível
no mercado).

Nota

•O terminal INPUT 4 (S-VIDEO) usa um

sistema de sinal de vídeo no qual a tela
está separado em sinais de cor e brilho
para oferecer uma imagem de alta
qualidade. Para ver uma imagem de alta
qualidade, use um cabo de S-vídeo
disponível no comércio para conectar o
terminal INPUT 4 ao projetor e ao terminal
de S-vídeo no equipamento de vídeo.

Cabo de áudio

2

Cabo vídeo composto

1

(disponível no mercado)

Cabo S-VIDEO (disponível no mercado)

1

(disponível no mercado)

19

Conexão do Projetor a Outros Aparelhos

Conexão a um
Componente de
Equipamento Vídeo

Use um cabo 3 RCA para 15 pinos D-sub para
conectar ao terminal 2 ou INPUT 1, equipamentos
de vídeo componente tais como reprodutores de
DVD e decodificadores de DTV*.

*DTV é o termo genérico usado para descrever
o novo sistema de televisão digital nos
Estados Unidos.

1

Conecte o projetor ao
equipamento de vídeo usando o
cabo 3 RCA para 15 pinos D-sub.

2 Conecte o projetor ao

equipamento de vídeo usando
um conector estéreo de ø 3,5
mm ao cabo de áudio RCA
(disponível no comércio).

Nota

•Ao conectar o projetor ao equipamento

vídeo desta forma, selecione
“Componente” para “Tipo de Sinal” no
menu “Imagem”. Veja a página 46.

•Recomenda-se um cabo áudio mini-ficha

estéreo ø3,5 mm para RCA (disponível no
mercado) para entrada áudio.

Cabo
opcional

Cabo 3 RCA para 15 pinos D-sub
AN-C3CP
(9'10" (3,0 m))

Para o terminal de saída
de componente analógico

Para o terminal de saída áudio

Reprodutor DVD ou
descodificador DTV*

Cabo 3 RCA para 15

1

pinos D-sub (vendido separadamente)

Mini conector estéreo de ø3.5 mm ao cabo

2

de áudio RCA (disponível no mercado)

20

Conexão a um Amplificador

Conxão a um
amplificador ou outros
componentes de áudio

Usando um cabo de áudio com um mini conector
estéreo de ø3,5 mm para RCA, podem ser conectados
um amplificador ou outros componentes de áudio ao
terminal de AUDIO OUTPUT.

Conecte o projetor ao amplificador
usando um cabo com mini conector
de ø3.5 de mm estéreo a RCA
(disponível no comércio).

Informação

•Usando componentes de áudio externos,

o volume poderá ser amplificado para
obter um som melhor.

•O terminal AUDIO OUTPUT permite levar

a saída de áudio para os componentes de
áudio do terminal de entrada de AUDIO
selecionado (para INPUT 1 e 2) ou os
terminais de entrada AUDIO (L/R) (para
INPUT 3 e 4) conectado ao equipamento
audiovisual.

•Para detalhes relativos a “Saída fixa áudio”

e “Saída var. áudio”, veja a página 63.

•Um cabo de áudio mini conector estéreo

ø3,5 mm para RCA (disponível no
comércio) é requerido para a entrada de
áudio.

Terminal de entrada de áudio

Conexões e Ajustes

Amplificador

Mini conector estéreo de ø3,5 mm ao cabo
de áudio RCA (disponível no mercado)

21

Conexão do Projetor a Outros Aparelhos

Controle do Projetor através de um Computador

Conexão a um
computador usando um
adaptador DIN-D-sub
RS-232C e um cabo de
controle serial RS-232C

Quando o terminal RS-232C do projetor é
conectado a um computador com um adaptador
DIN-D-sub RS-232C e um cabo de controle serial
RS-232C (tipo cruzado, vendido separadamente),
o computador pode ser usado para controlar o
projetor e verificar o estado do projetor. Veja a
página 89 para detalhes.

1

Conecte o adaptador DIN-D-sub
RS-232C fornecido a um cabo de
controle serial RS-232C
(vendido separadamente).

2 Use os cabos referidos para

conectar o projetor e o
computador.

Nota

•Não conecte ou desconecte um cabo de

controle serial RS-232C para ou do
computador enquanto ele estiver ligado.
Isto poderá danificar seu computador.

•A função RS-232C poderá não operar se

o seu terminal de computador não estiver
montado corretamente. Consulte o
manual de operação do computador para
detalhes.

•Veja a página 88 para conexão de um

cabo de controle serial RS-232C.

Acessório
fornecido

Cabo
opcional

Adaptador
DIN-D-sub RS-232C

Cabo de controle serial RS-232C
AN-C10RS
(32'10" (10,0 m))

Terminal RS-232C

Computador de mesa

To Audio
Output port

Adaptador
DIN-D-sub RS-232C

Cabo de controle serial RS-232C
(vendido separadamente)

22

Conexão a um Monitor

Visualização de
Imagens no Projetor e
em um Monitor

Você pode exibir as imagens do computador
tanto no projetor como num monitor separado
usando dois jogos de cabo RGB. Somente um
cabo RGB é fornecido com este projetor.
Portanto, você precisa adquirir um outro cabo
RGB para conectar o projetor a um monitor.

1 Conecte o projetor ao computador

e monitor usando os cabos RGB
(um é fornecido, e o outro é
vendido separadamente).

2

No menu “Opções (1)”, selecione
“Modo Econômico”, “Mntr/RS232C”
e “ON”. (Veja a página 69.)

Nota

•Podem ser enviados sinais analógicos

RGB assim como sinais de Componentes
para o monitor.

Acessório
fornecido

Cabo
opcional

(vendido separadamente)

Cabo de computador RGB
AN-C10BM
(32'10'' (10,0 m))

Cabo RGB

Cabo RGB
(fornecido)

Cabo RGB

Conexões e Ajustes

Ao terminal de
entrada RGB

Monitor

Computador de mesa

Ao terminal de
saída RGB

Utilização de um Controle Remoto por Cabo

Terminal de entrada de controle WIRED REMOTE
(remoto por cabo)

Conexão do controle
remoto ao projetor

Quando o controle remoto não puder ser usado
devido à gama ou posicionamento do projetor
(projeção traseira etc.), conecte um cabo de mini
conector estéreo de ø3,5 mm (disponível no
mercado ou como peça de serviço Sharp
QCNWGA013WJPZ) do WIRED R/C JACK na parte
superior do controle remoto para o terminal de
entrada de controle WIRED REMOTE.

Nota

•

O controlo de apresentação FORWARD/BACK
(Para a frente/Para trás) não pode ser usado
quando o controlo remoto estiver ligado ao
projetor. Para usar esta funcionalidade,
desligue o cabo do controlo remoto.

Ao WIRED R/C JACK

Cabo mini conector estéreo ou
mono de ø3,5 mm
(disponível no comércio ou
como peça de serviço Sharp
QCNWGA013WJPZ)

23

Conexão do Projetor a Outros Aparelhos

Utilização da Função de Controle Remoto do Apresentação sem-fio

Ligando o receptor remoto a um computador, é possível o controlo de apresentação sem fios.
As taclas BACK e FORWARD do controlo remoto emulam as teclas [Page Up] e [Page Down] do teclado
do seu computador. Isto permite a navegação remota de programas tais como Microsoft PowerPoint

®

.

Utilização da Função
Apresentação Sem-fio

1 Conecte o receptor remoto ao

computador usando o cabo
USB fornecido.

Nota

•Esta função funciona apenas com

Microsoft Windows OS e Mac OS.
Contudo, esta função não funciona
com os seguintes sistemas
operacionais que não suportam
USB.

•Versões anteriores a Windows 95.

•Versões anteriores a Windows NT

4.0.

•Versões anteriores a Mac OS 8.5.

Acessórios
fornecidos

Receptor remoto

Cabo de USB

Receptor remoto

Computador Notebook

Terminal
USB

Cabo de USB

2 Pressione

ou

o software de apresentação no
seu computador.

•Aperte

página para baixo.

•Aperte

página para cima.

24

para fazer deslocar a

para fazer deslocar a

ao usar

Tacla
BACK

Tecla
FORWARD

Ajustes

Utilização do Pé de Ajuste

A altura do projetor pode ser ajustada usando
os pés de ajuste nas partes posterior e
anterior do projetor quando a superfície na
qual o projetor é colocado é desigual ou
quando a tela estiver inclinada.
A projeção da imagem pode ser elevada
ajustando o projetor quando este estiver em
uma posição inferior à tela.

1 Pressione HEIGHT ADJUST

(Ajuste da altura).

2

Levante o projetor para ajustar sua
altura e remover seu dedo de
HEIGHT ADJUST (Ajuste da altura).

Tecla HEIGHT
ADJUST (Ajuste
da altura)

Pé de ajuste

Conexões e Ajustes

Pés de ajuste

Cima

3 Gire os pés de ajuste na parte

traseira do projetor para um
ajuste fino.

Nota

•

Ao retornar o projetor à sua posição
original, segure o projetor firmemente,
pressione HEIGHT ADJUST (Ajuste da
altura) e a seguir abaixe-o suavemente.

•

O projetor pode ser ajustado até
aproximadamente 12 graus na frente e 3
graus na parte de trás da posição standard.

Informação

•Não pressione HEIGHT ADJUST (Ajuste

da altura) quando o pé de ajuste estiver
estendido sem segurar o projetor com
firmeza.

•Não segure na lente ao elevar e baixar o

projetor.

•Ao abaixar o projetor, tenha cuidado para

não prender seu dedo na área entre o pé
de ajuste e o projetor.

Baixo

25

Ajustes

Ajuste da Lente

A imagem é focalizada e ajustada ao tamanho
desejado usando o anel de focagem ou o
botão de zoom no projetor.

1 O foco é ajustado rodando o

anel de focagem.

2 O zoom é ajustado deslocando

o tecla do zoom.

Anel de

focagem

Tecla de
Zoom

26

Afastar zoom

Aproximar zoom

Ajuste da Tela

Posicione o projetor perpendicularmente à tela com todos os pés recolhidos e horizontalmente para obter a imagem ideal.

Nota

•A lente do projetor deverá ficar centrada com centro da tela. Se a linha horizontal que passa pelo centro da

lente não for perpendicular à tela, a imagem será distorcida, tornando difícil a visualização.

•Para uma imagem ideal, osicione a tela de forma a que esta não fique sob a luz solar ou luz ambiente

diretas. A luz incidindo diretamente na tela esvanece as cores, dificultando a visualização. Feche as cortinas
e reduza a iluminação quando instalar a tela em uma sala exposta ao sol ou muito iluminada.

•Não pode ser utilizada uma tela polarizada com este projetor.

Três lentes opcionais da Sharp também estão disponíveis para aplicação especializada. Contate seu Representante Autorizado
de Projetores Sharp para detalhes relativos à lente. (Consulte o manual de instalação da lente ao fixar uma lente.)

Distância de alcance

■ O gráfico a seguir é para uma tela de 100 polegadas (254 cm) com modo normal 4:3.

Tela

7'11" – 10' (2,4 – 3,0m)

Relação de alcance

AN-C12MZ

1:1,18 – 1,48

17'9" – 28'1'' (5,4 – 8,6m)
Relação de alcance 1:2,7 – 4,3

AN-C27MZ

Conexões e Ajustes

11'11" – 15'4" (3,6 – 4,7m)

Relação de alcance

5 10 15 20 25 30 35 40 (ft)

Padrão

1:1,77 – 2,25

Ajuste Padrão (Projeção Frontal)

■ Posicione o projetor a uma distância adequada em relação
à tela de acordo com o tamanho da imagem desejada. (Veja
a página 28.)

Exemplo de Ajuste Padrão

Vista Lateral

90°

Audi-ência

Vista Superior

90°

•A distância da tela ao projetor poderá variar

dependendo do tamanho da tela. P.28

•Pode ser usado o ajuste de fábrica, quando colocar

o projetor em frente à tela. Se a imagem for
revertida ou invertida, reajuste a regulação para
“Frontal” em “Projeção”. P.71

•Posicione o projetor de forma a que a linha

horizontal que passa pelo centro da lente seja
perpendicular à tela.

27' – 38'1'' (8,2 – 11,6m)
Relação de alcance 1:4,1 – 5,8

AN-C41MZ

27

Ajustes

Tamanho da Tela e Distância de Projeção

Linha da base:

Te la

H

L: Distância de projeção

Lentes padronizadas
Relação de alcance
1:1,17 a 2,25

Modo NORMAL (4:3)

Tamanho da Imagem (Tela) Distância de projeção [L]

Diag. [χ] Largura Altura Máximo [L1] Mínimo [L2]

300" (762 cm) 240" (610 cm) 180" (457 cm)
250" (635 cm) 200" (508 cm) 150" (381 cm)
200" (508 cm) 160" (406 cm) 120" (305 cm)
150" (381 cm) 120" (305 cm)
100" (254 cm)
84" (213 cm) 67" (170 cm) 50" (127 cm)
72" (183 cm) 58" (147 cm) 43" (109 cm)
60" (152 cm) 48" (122 cm) 36" (91 cm)
40" (102 cm) 32" (81 cm) 24" (61 cm)

80" (203 cm) 60" (152 cm)

90" (229 cm)

46' 4" (14,1 m) 36' (11,0 m) 17 11 / 16" (45,0 cm)
38' 7" (11,8 m) 30' (9,1 m) 14 3 / 4" (37,5 cm)
30' 10" (9,4 m) 24' (7,3 m) 11 13 / 16" (30,0 cm)
23' 1" (7,0 m) 17' 11" (5,5 m) 8 7 / 8" (22,5 cm)
15' 4" (4,7 m) 11' 11" (3,6 m) 5 7 / 8" (15,0 cm)
12' 11" (3,9 m) 10' (3,0 m) 4 15 / 16" (12,6 cm)

11' (3,4 m) 8' 6" (2,6 m) 4 1 / 4" (10,8 cm)

9' 2" (2,8 m) 7' 1" (2,2 m) 3 9 / 16" (9,0 cm)
6' 1" (1,8 m) 4' 8" (1,4 m) 2 3 / 8" (6,0 cm)

Linha horizontal passando pelo
centro da lente.

Centro da lente

Distância do centro da

lente ao bordo da

imagem [H]

Fórmula para tamanho da imagem
e distância de projeção

χ

:

Tamanho da imagem (diag.) (pol)

[Pés, polegadas]

L1 (ft) = (0,0472χ – 0,0517) / 0,3048
L2 (ft) = (0,0367χ – 0,0529) / 0,3048
H (pol) = (0,1499χ – 0,0064) / 2,54

[m, cm]

L1 (m) =

0,0472χ – 0,0517

L2 (m) =

0,0367χ – 0,0529

H (cm) =

0,1499χ – 0,0064

Modo ALONGAR (16:9)

Tamanho da Imagem (Tela) Distância de projeção [L]

Diag. [χ] Largura Altura Máximo [L1] Mínimo [L2]

300" (762 cm) 261" (663 cm) 147" (373 cm)
250" (635 cm) 218" (554 cm) 123" (312 cm)
225" (572 cm) 196" (498 cm) 110" (279 cm)
200" (508 cm) 174" (442 cm)
150" (381 cm) 131" (333 cm)
133" (338 cm) 116" (295 cm)
106" (269 cm)
100" (254 cm)
92" (234 cm) 80" (203 cm) 45" (114 cm)
84" (213 cm) 73" (185 cm) 41" (104 cm)
72" (183 cm) 63" (160 cm) 35" (89 cm)
60" (152 cm) 52" (132 cm) 29" (74 cm)
40" (102 cm) 35" (89 cm) 20" (51 cm)

92" (234 cm) 52" (132 cm)
87" (221 cm) 49" (124 cm)

98" (249 cm)
74" (188 cm)
65" (165 cm)

50' 6" (15,4 m) 39' 3" (12,0 m) –4 15 / 16"(–12,6 cm)
42' (12,8 m) 32' 8" (10,0 m) –4 1 / 8" (–10,5 cm)
37' 10" (11,5 m) 29' 5" (9,0 m) –3 3 / 4" (–9,5 cm)
33' 7" (10,2 m) 26' 1" (8,0 m) –3 5 / 16" (–8,4 cm)
25' 2" (7,7 m) 19' 7" (6,0 m) –2 1 / 2" (–6,3 cm)
22' 3" (6,8 m) 17' 4" (5,3 m) –2 3 / 16" (–5,6 cm)
17' 9" (5,4 m) 13' 9" (4,2 m) –1 3 / 4" (–4,5 cm)
16' 9" (5,1 m) 13' (4,0 m) –1 5 / 8" (–4,2 cm)
15' 5" (4,7 m) 11' 11" (3,6 m) –1 9 / 16" (–3,9 cm)
14' (4,3 m) 10' 11" (3,3 m) –1 3 / 8" (–3,5 cm)
12' (3,7 m) 9' 4" (2,8 m) –1 3 / 16" (–3,0 cm)
10' (3,0 m) 7' 9" (2,4 m) –31 / 32" (–2,5 cm)

6' 7" (2,0 m) 5' 2" (1,6 m) –11 / 16" (–1,7 cm)

Distância do centro da

lente ao bordo da

imagem [H]

Fórmula para tamanho da imagem
e distância de projeção

χ

:

Tamanho da imagem (diag.) (pol)

[Pés, polegadas]

L1 (ft) = (0,0514χ – 0,0516) / 0,3048
L2 (ft) = (0,04χ – 0,0523) / 0,3048
H (pol) = (–0,0422χ + 0,0018) / 2,54

[m, cm]

L1 (m) =

0,0514χ – 0,0516

L2 (m) =

0,04χ – 0,0523

H (cm) =–0,0422χ + 0,0018

Nota

•Existe um erro de ± 3% na fórmula acima.

•Valores com o sinal menos (–) indicam a distância do centro da lente abaixo da parte inferior da imagem.

28

AN-C41MZ (Acessório opcional)
Relação de alcance
1:4,1 a 5,8

Modo NORMAL (4:3)

Tamanho da Imagem (Tela) Distância de projeção [L]

Diag. [χ] Largura Altura Máximo [L1] Mínimo [L2]

300" (762 cm) 240" (610 cm) 180" (457 cm)
250" (635 cm) 200" (508 cm) 150" (381 cm)
200" (508 cm) 160" (406 cm) 120" (305 cm)
150" (381 cm) 120" (305 cm)
100" (254 cm)
84" (213 cm) 67" (170 cm) 50" (127 cm)
72" (183 cm) 58" (147 cm) 43" (109 cm)
60" (152 cm) 48" (122 cm) 36" (91 cm)
40" (102 cm) 32" (81 cm) 24" (61 cm)

80" (203 cm) 60" (152 cm)

90" (229 cm)

114' 6" (34,9 m) 81' (24,7 m) 17 7 / 8" (45,4 cm)

94'10" (
75'11" (23,1 m) 53' 9" (16,4 m) 11 59 / 64" (30,3 cm)
57' (17,4 m) 40' 5" (12,3 m) 8 15 / 16" (22,7 cm)
38' 1" (11,6 m) 27' (8,2 m) 5 15 / 16" (15,1 cm)
32' 1" (9,8 m) 22' 9" (6,9 m) 5" (12,7 cm)
27' 6" (8,4 m) 19' 7" (6,0 m) 4 19 / 64" (10,9 cm)
23' (7,0 m) 16' 4" (5,0 m) 3 37 / 64" (9,1 cm)
15' 5" (4,7 m) 11' (3,4 m) 2 23 / 64" (6,0 cm)

28,9

m) 67' 2" (

Distância do centro da

lente ao bordo da

imagem [H]

20,5

m) 14 7 / 8" (37,8 cm)

Fórmula para tamanho da imagem
e distância de projeção

χ

:

Tamanho da imagem (diag.) (pol)

[Pés, polegadas]

L1 (ft) = (0,1158χ + 0,0403) / 0,3048
L2 (ft) = (0,0818χ + 0,0606) / 0,3048
H (pol) = (0,1514χ – 0,0071) / 2,54

[m, cm]

L1 (m) =

0,1158χ + 0,0403

L2 (m) =

0,0818χ + 0,0606

H (cm) =

0,1514χ – 0,0071

Conexões e Ajustes

Modo ALONGAR (16:9)

Tamanho da Imagem (Tela) Distância de projeção [L]

Diag. [χ] Largura Altura Máximo [L1] Mínimo [L2]

300" (762 cm) 261" (663 cm) 147" (373 cm)
250" (635 cm) 218" (554 cm) 123" (312 cm)
225" (572 cm) 196" (498 cm) 110" (279 cm)
200" (508 cm) 174" (442 cm)
150" (381 cm) 131" (333 cm)
133" (338 cm) 116" (295 cm)
106" (269 cm)
100" (254 cm)
92" (234 cm) 80" (203 cm) 45" (114 cm)
84" (213 cm) 73" (185 cm) 41" (104 cm)
72" (183 cm) 63" (160 cm) 35" (89 cm)
60" (152 cm) 52" (132 cm) 29" (74 cm)
40" (102 cm) 35" (89 cm) 20" (51 cm)

92" (234 cm) 52" (132 cm)
87" (221 cm) 49" (124 cm)

98" (249 cm)
74" (188 cm)
65" (165 cm)

123'10" (37,8 m) 87' 9" (26,8 m) –5 3 / 64"
103' 3" (31,5 m) 73' 2" (22,3 m) –4 11 / 64"

93' (28,3 m) 65' 11" (20,1 m) –3 25 / 32" (–9,6 cm)
82' 8" (25,2 m) 58' 8" (17,9 m) –3 11 / 32" (–8,5 cm)
62' 1" (18,9 m) 44' (13,4 m) –2 33 / 64" (–6,4 cm)
55' 1" (16,8 m) 39' 1" (11,9 m) –2 1 / 4" (–5,7 cm)
44' (13,4 m) 31' 2" (9,5 m) –1 49 / 64" (–4,5 cm)
41' 6" (12,7 m) 29' 6" (9,0 m) –1 11 / 16" (–4,3 cm)
38' 2" (11,6 m) 27' 2" (8,3 m) –1 17 / 32" (–3,9 cm)
34'11" (10,6 m) 24' 10" (7,6 m) –1 27 / 64" (–3,6 cm)
29'11" (9,1 m) 21' 4" (6,5 m) –1 7 / 32" (–3,1 cm)
25' (7,6 m) 17' 10" (5,4 m) –1 1 / 32" (–2,6 cm)
16'10" (5,1 m) 12' (3,7 m) –43 / 64" (–1,7 cm)

Distância do centro da

lente ao bordo da

imagem [H]

(–12,8 cm)
(–10,6 cm)

Fórmula para tamanho da imagem
e distância de projeção

χ

:

Tamanho da imagem (diag.) (pol)

[Pés, polegadas]

L1 (ft) = (0,1255χ + 0,0951) / 0,3048
L2 (ft) = (0,0888χ + 0,0975) / 0,3048
H (pol) = (–0,0425χ – 0,001) / 2,54

[m, cm]

L1 (m) =

0,1255χ + 0,0951

L2 (m) =

0,0888χ + 0,0975

H (cm) =

–0,0425χ – 0,001

Nota

•Existe um erro de ± 3% na fórmula acima.

•Valores com o sinal menos (–) indicam a distância do centro da lente abaixo da parte inferior da imagem.

29

Ajustes

AN-C27MZ (Acessório opcional)
Relação de alcance
1:2,7 a 4,3

Modo NORMAL (4:3)

Tamanho da Imagem (Tela) Distância de projeção [L]

Diag. [χ] Largura Altura Máximo [L1] Mínimo [L2]

300" (762 cm) 240" (610 cm) 180" (457 cm)
250" (635 cm) 200" (508 cm) 150" (381 cm)
200" (508 cm) 160" (406 cm) 120" (305 cm)
150" (381 cm) 120" (305 cm)
100" (254 cm)
84" (213 cm) 67" (170 cm) 50" (127 cm)
72" (183 cm) 58" (147 cm) 43" (109 cm)
60" (152 cm) 48" (122 cm) 36" (91 cm)
40" (102 cm) 32" (81 cm) 24" (61 cm)

80" (203 cm) 60" (152 cm)

90" (229 cm)

85' 2" (26,0 m) 54' 2" (16,5 m) 17 63 / 64" (45,7 cm)
70'11" (
56' 8" (17,3 m) 36' (11,0 m) 11 31 / 32" (30,4 cm)
42' 4" (12,9 m) 26' 10" (8,2 m) 8 31 / 32" (22,8 cm)
28' 1" (8,6 m) 17' 9" (5,4 m) 5 63 / 64" (15,2 cm)
23' 6" (7,2 m) 14'10" (4,5 m) 5 3 / 64" (12,8 cm)
20' 1" (6,1 m) 12' 8" (3,9 m) 4 21 / 64" (11,0 cm)
16' 8" (5,1 m) 10' 6" (3,2 m) 3 37 / 64" (9,1 cm)

11' (3,4 m) 6' 10" (2,1 m) 2 13 / 32" (6,1 cm)

21,6

m) 45' 1" (

Distância do centro da

lente ao bordo da

imagem [H]

13,7

m) 14 61 / 64" (38,0 cm)

Fórmula para tamanho da imagem
e distância de projeção

χ

:

Tamanho da imagem (diag.) (pol)

[Pés, polegadas]

L1 (ft) = (0,087χ – 0,1353) / 0,3048
L2 (ft) = (0,0555χ – 0,1377) / 0,3048
H (pol) = (0,1522χ – 0,002) / 2,54

[m, cm]

L1 (m) =

0,087χ – 0,1353

L2 (m) =

0,0555χ – 0,1377

H (cm) =

0,1522χ – 0,002

Modo ALONGAR (16:9)

Tamanho da Imagem (Tela) Distância de projeção [L]

Diag. [χ] Largura Altura Máximo [L1] Mínimo [L2]

300" (762 cm) 261" (663 cm) 147" (373 cm)
250" (635 cm) 218" (554 cm) 123" (312 cm)
225" (572 cm) 196" (498 cm) 110" (279 cm)
200" (508 cm) 174" (442 cm)
150" (381 cm) 131" (333 cm)
133" (338 cm) 116" (295 cm)
106" (269 cm)
100" (254 cm)
92" (234 cm) 80" (203 cm) 45" (114 cm)
84" (213 cm) 73" (185 cm) 41" (104 cm)
72" (183 cm) 63" (160 cm) 35" (89 cm)
60" (152 cm) 52" (132 cm) 29" (74 cm)
40" (102 cm) 35" (89 cm) 20" (51 cm)

92" (234 cm) 52" (132 cm)
87" (221 cm) 49" (124 cm)

98" (249 cm)
74" (188 cm)
65" (165 cm)

92' 8" (28,3 m) 59' 1" (18,0 m) –5"
77' 2" (23,5 m) 49' 2" (15,0 m) –4 11 / 64"
69' 5" (21,2 m) 44' 3" (13,5 m) –3 47 / 64" (–9,5 cm)
61' 8" (18,8 m) 39' 3" (12,0 m) –3 11 / 32" (–8,5 cm)
46' 2" (14,1 m) 29' 4" (8,9 m) –2 33 / 64" (–6,4 cm)
40'10" (12,5 m) 25' 11" (7,9 m) –2 13 / 64" (–5,6 cm)
32' 6" (9,9 m) 20' 7" (6,3 m) –1 49 / 64" (–4,5 cm)
30' 7" (9,3 m) 19' 5" (5,9 m) –1 21 / 32" (–4,2 cm)
28' 1" (8,6 m) 17'10" (5,4 m) –1 17 / 32" (–3,9 cm)
25' 7" (7,8 m) 16' 2" (4,9 m) –1 27 / 64" (–3,6 cm)
21'11" (6,7 m) 13'10" (4,2 m) –1 7 / 32" (–3,1 cm)
18' 2" (5,5 m) 11' 5" (3,5 m) –63 / 64" (–2,5 cm)
12' (3,7 m) 7' 6" (2,3 m) –43 / 64" (–1,7 cm)

Distância do centro da

lente ao bordo da

imagem [H]

(–12,7 cm)
(–10,6 cm)

Fórmula para tamanho da imagem
e distância de projeção

χ

:

Tamanho da imagem (diag.) (pol)

[Pés, polegadas]

L1 (ft) = (0,0946χ – 0,1356) / 0,3048
L2 (ft) = (0,0605χ – 0,1377) / 0,3048
H (pol) = (–0,0424χ + 0,0013) / 2,54

[m, cm]

L1 (m) =

0,0946χ – 0,1356

L2 (m) =

0,0605χ – 0,1377

H (cm) =

–0,0424χ + 0,0013

Nota

•Existe um erro de ± 3% na fórmula acima.

•Valores com o sinal menos (–) indicam a distância do centro da lente abaixo da parte inferior da imagem.

30

AN-C12MZ (Acessório opcional)
Relação de alcance
1:1,18 a 1,48

Modo NORMAL (4:3)

Tamanho da Imagem (Tela) Distância de projeção [L]

Diag. [χ] Largura Altura Máximo [L1] Mínimo [L2]

300" (762 cm) 240" (610 cm) 180" (457 cm)
250" (635 cm) 200" (508 cm) 150" (381 cm)
200" (508 cm) 160" (406 cm) 120" (305 cm)
150" (381 cm) 120" (305 cm)
100" (254 cm)
84" (213 cm) 67" (170 cm) 50" (127 cm)
72" (183 cm) 58" (147 cm) 43" (109 cm)
60" (152 cm) 48" (122 cm) 36" (91 cm)
40" (102 cm) 32" (81 cm) 24" (61 cm)

80" (203 cm) 60" (152 cm)

90" (229 cm)

30' 5" (9,3 m) 24' 3" (7,4 m) 17 3 / 4" (45,1 cm)
25' 4" (7,7 m) 20' 2" (6,1 m) 14 13 / 16" (37,6 cm)
20' 3" (6,2 m) 16' 1" (4,9 m) 11 13 / 16" (30,0 cm)
15' 2" (4,6 m) 12' (3,7 m) 8 7 / 8" (22,5 cm)
10' (3,0 m) 7' 11" (2,4 m) 5 7 / 8" (15,0 cm)

8' 4" (2,5 m) 6' 8" (2,0 m) 4 15 / 16" (12,6 cm)
7' 2" (2,2 m) 5' 8" (1,7 m) 4 1 / 4" (10,8 cm)
5'11" (1,8 m) 4' 8" (1,4 m) 3 9 / 16" (9,0 cm)
3'11" (1,2 m) 3' 1" (0,9 m) 2 3 / 8" (6,0 cm)

Distância do centro da

lente ao bordo da

imagem [H]

Fórmula para tamanho da imagem
e distância de projeção

χ

:

Tamanho da imagem (diag.) (pol)

[Pés, polegadas]

L1 (ft) = (0,0311χ – 0,0676) / 0,3048
L2 (ft) = (0,0248χ – 0,0693) / 0,3048
H (pol) = (0,1504χ – 0,0328) / 2,54

[m, cm]

L1 (m) =

0,0311χ – 0,0676

L2 (m) =

0,0248χ – 0,0693

H (cm) =

0,1504χ – 0,0328

Conexões e Ajustes

Modo ALONGAR (16:9)

Tamanho da Imagem (Tela) Distância de projeção [L]

Diag. [χ] Largura Altura Máximo [L1] Mínimo [L2]

300" (762 cm) 261" (663 cm) 147" (373 cm)
250" (635 cm) 218" (554 cm) 123" (312 cm)
225" (572 cm) 196" (498 cm) 110" (279 cm)
200" (508 cm) 174" (442 cm)
150" (381 cm) 131" (333 cm)
133" (338 cm) 116" (295 cm)
106" (269 cm)
100" (254 cm)
92" (234 cm) 80" (203 cm) 45" (114 cm)
84" (213 cm) 73" (185 cm) 41" (104 cm)
72" (183 cm) 63" (160 cm) 35" (89 cm)
60" (152 cm) 52" (132 cm) 29" (74 cm)
40" (102 cm) 35" (89 cm) 20" (51 cm)

92" (234 cm) 52" (132 cm)
87" (221 cm) 49" (124 cm)

98" (249 cm)
74" (188 cm)
65" (165 cm)

33' 2" (10,1 m) 26' 5" (8,0 m) –5"
27' 7" (8,4 m) 22' (6,7 m) –4 3 / 16"
24'10" (7,6 m) 19' 9" (6,0 m) –3 3 / 4" (–9,5 cm)
22' 1" (6,7 m) 17' 7" (5,3 m) –3 3 / 8" (–8,5 cm)
16' 6" (5,0 m) 13' 2" (4,0 m) –2 1 / 2" (–6,4 cm)
14' 7" (4,4 m) 11' 7" (3,5 m) –2 3 / 16" (–5,6 cm)

11' 7" (3,5 m) 9' 3" (2,8 m) –1 3 / 4" (–4,5 cm)
10'11" (3,3 m) 8' 8" (2,6 m) –1 5 / 8" (–4,2 cm)
10' 1" (3,1 m) 8' (2,4 m) –1 9 / 16" (–3,9 cm)

9' 2" (2,8 m) 7' 3" (2,2 m) –1 7 / 16" (–3,6 cm)
7'10" (2,4 m) 6' 3" (1,9 m) –1 3 / 16" (–3,0 cm)
6' 6" (2,0 m) 5' 2" (1,6 m) –31 / 32" (–2,5 cm)
4' 3" (1,3 m) 3' 4" (1,0 m) –11 / 16" (–1,7 cm)

Distância do centro da

lente ao bordo da

imagem [H]

(–12,7 cm)
(–10,6 cm)

Fórmula para tamanho da imagem
e distância de projeção

χ

:

Tamanho da imagem (diag.) (pol)

[Pés, polegadas]

L1 (ft) = (0,0339χ – 0,0669) / 0,3048
L2 (ft) = (0,027χ – 0,0683) / 0,3048
H (pol) = (–0,0424χ + 0,0079) / 2,54

[m, cm]

L1 (m) =

0,0339χ – 0,0669

L2 (m) =

0,027χ – 0,0683

H (cm) =

–0,0424χ + 0,0079

Nota

•Existe um erro de ± 3% na fórmula acima.

•Valores com o sinal menos (–) indicam a distância do centro da lente abaixo da parte inferior da imagem.

31

Ajustes

Projeção de uma Imagem Revertida/Invertida

Projeção a partir da parte de trás da tela

■

Coloque uma tela translúcida entre o projetor e a audiência.

■ Reverta a imagem ajustando “Traseira”
em “Projeção”. Veja
a página 71 para
utilizar esta função.

Projeção utilizando um espelho

■ Posicione um espelho (tipo plano, normal) em frente à lente.

Informação

•Quando usar um espelho, tenha o cuidado de posicionar

cuidadosamente tanto o projetor como o espelho de forma a
que a luz não atinja os olhos da audiência.

Quando usar o ajuste padrão.

▼Apresentação na tela

A imagem é revertida.

Ajuste da montagem no teto

■

Recomenda-se que você use o suporte opcional Sharp de
montagem no teto para esta instalação.
Antes de montar o projetor, contate o Revendedor Autorizado de
Projetores Sharp ou um Centro de Assistência mais próximo para
obter o suporte de montagem no teto recomendado (vendido
separadamente).

•

Suporte para montagem no teto AN-XGCM55, o seu tubo de
extensâo AN-EP101B e o suporte universal AN-JT200,
adaptador para instalação em tetos não nivelados (para E.U.A.).

•

Adaptador de teto BB-M20T, e seus sistemas de montagem no
teto BB-NVHOLDER280, BB-NVHOLDER550, BB­NVHOLDER900 (para a ALEMANHA).

•

Suporte de montagem no teto AN-60KT, e os seus tubos de
extensão AN-TK201 e AN-TK202 (para países exceto os E.U.A.
e a ALEMANHA).

■ Ajuste cuidadosamente a posição do projetor de acordo com
a distância (H) da posição do centro da lente (veja a página

28) até ao bordo inferior da imagem,

quando montar o projetor no teto.

■ Inverta a imagem ajustando “Tet o +
Frontal” em “Projeção”. Veja a página

71 para utilizar esta função.

Quando usar o ajuste padrão.

▼Apresentação na tela

A imagem é invertida.

32

Operação Básica

Operação Básica

Projeção de Imagem

Procedimento Básico

Conecte o equipamento externo necessário ao projetor
antes de executar os procedimentos seguintes.

Informação

•

O idioma predefinido é o inglês.
Se quiser alterar a apresentação na tela para outra linguagem,
reinicie o idioma conforme o procedimento da página 36.

1 Introduza o plugue do cabo de

força na tomada.

•

O indicador de Força acende em vermelho,
e o projetor entra em modo espera.

2 Aperte

controlo remoto.

•

Oindicador de Força acendeemverde. Depois
de o indicador da Lâmpada acender, o
projetor está pronto a iniciar a operação.

•O indicador da Lâmpada acende,

•

•

ON

no projetor ou no

Nota

indicando a situação da lâmpada.

Verde: A lâmpada está pronta.
Verde a piscar:

Vermelho:

Se o projetor for posto em modo espera e ligado
imediatamente a seguir, o indicador da Lâmpada
poderá demorar algum tempo a acender.
Para controlar o projetor com comandos
RS-232C de um computador, espere pelo
menos 40 segundos depois de ligar o
projetor, e transmita os comandos.

A lâmpada está

aquecendo ou apagando.

A lâmpada deverá ser
substituída.

Indicador

de Força

Indicador da

Lâmpada

Tecla ON

Tecla

ENTER

Tecla

ENTER

Tecla
INPUT

Teclas de
',",\, |

Tecla
MENU

Tecla ON

Tecla MENU

Teclas de
',",\, |

Quando for ativado “Anti-Roubo” (veja a página

75) , a caixa de introdução do código aparecerá.

•Introduza o código.

Nota

•Quando introduzir o código, aperte

as teclas anteriormente definidas no
projetor ou no controlo remoto.

Informação

•

Quando for ativado “Anti-Roubo”, introduza o
código, caso contrário não aparecerá a tela de
introdução. Mesmo que o sinal seja introduzido,
a tela não aparecerá. (Veja a página 75.)

34

▼Caixa de introdução do código

3 Aperte , , ou no

controle remoto para
selecionar o Modo ENTRADA.

•

Após pressionar

para selecionar o modo de entrada desejado.

uma vez no projetor, use

"Apresentação na tela (Exemplo)

Modo ENTRADA 1

Usando RGB

➝

Nota

•

Quando não é recebido nenhum sinal,

será exibido “SEM SINAL”. Quando for
recebido um sinal para o qual o projetor
não esteja preparado, será exibido
“INDEFINIDO”

•

Quando a Busca Automática está ativada,
os modos de entrada com sinais podem
ser selecionados (Veja a página 64.)

•

O modo ENTRADA não é exibido quando
“Mostrar OSD” é ajustado para “Nível A” ou
“Nível B” (consulte a página 65).

Sobre os Modos de ENTRADA

ENTRADA 1
ENTRADA 2
(RGB/
Componente)

ENTRADA 3
(Vídeo)

ENTRADA 4
(S-Vídeo)

Usado para projetar
imagens do equipamento
que envia sinais RGB ou
sinais do componente
conectado ao terminal de
entrada RGB.

Usado para projetar
imagens a partir de
equipamento conectado ao
terminal de entrada VIDEO.

Usado para projetar imagens
a partir de equipamento
conectado ao terminal de
entrada S-VIDEO.

Usando
Componente

➝

Modo ENTRADA 2

Usando RGB

Usando
Componente

➝➝

Modo ENTRADA 3

Usando Video

Operação Básica

Modo ENTRADA 4

Usando S-Video

4 Aperte

ou

no controle
remoto para ajustar o volume
do altifalante.

Nota

•

Apertando

Apertando

•No projetor, o volume pode ser

ajustado apertando

,

•

como botões de cursor (\, |)
quando a tela de menu está ativa.

diminuirá o volume.

aumentará o volume.

ou

no projetor funcionam

Tecla
INPUT

Teclas
VOLUME

.

35

Projeção de Imagem

5 Pressione para desligar

temporariamente o som.

Nota

•Pressione

novamente o som.

novamente para ligar

Seleção do Idioma de Apresentação na Tela

O idioma de apresentação na tela do projetor
pode ser regulado em Inglês, Alemão,
Espanhol, Holandês, Francês, Italiano, Sueco,
Português, Chinês, Coreano ou Japonês.

1 Aperte .

•O menu será apresentado.

2 Aperte \ ou | para selecionar

“Idiomas”.

3 Aperte ' ou " para selecionar

o idioma desejado, e então
aperte

.

4 Aperte .

•O idioma desejado será definido para

a apresentação na tela.

36

Desligar a força

1 Aperte

depois aperte novamente a
mesma tecla enquanto a
mensagem de confirmação é
exibida, para colocar o projetor
em modo espera.

no projetor ou

STANDBY

no controlo remoto, e

Nota

•

Se você apertar acidentalmente

ou e não quiser colocar

STANDBY

o projetor em modo espera, espere até
que a mensagem de confirmação
desapareça.

•

O projetor não pode ser operador
enquanto uma mensagem “Fim.
Aguarde.” é apresentada.

2 Desligue o cabo de força da

tomada de CA depois de a
ventoinha de resfriamento
parar.

Tecla STANDBY

Tecla ENTER

Tecla
MENU

Teclas de
',",\, |

Tecla MUTE

Operação Básica

Informação

•

Não retire o plugue do cabo de força du­rante a projeção ou o funcionamento da
ventoinha de arrefecimento. Isto poderá
originar danos devido à subida da
temperatura interna, quando a ventoinha de
arrefecimento parar.

37

Correção da Distorção Trapezoidal (Correção Angular)

Correção da Distorção
Trapezoidal

Esta função permite a Correção Angular
(Distorção Trapezoidal na Tela).

Nota

•

Quando a imagem é projetada quer da parte
superior ou da parte inferior para a tela em
ângulo, a imagem torna-se distorcida
trapezoidalmente.
A função para corrigir a distorção trapezoidal
é chamada Correção Trapezoidal.

•A distorção trapezoidal pode ser corrigida

até um ângulo de aproximadamente ±35°.

1 Aperte

•

Apertando novamente

de modo BORDA, ALONGAR ou ALONGAR
INTELIGENTE é exibida, iniciará a função
Movimento Digital. Veja a página 39.

.

quando a tela

2 Aperte ', ", \ ou | para

ajustar a correção trapezoidal.

•Se você quiser fazer correções mais

detalhadas, aperte

mira de teste, e depois aperte

\\

||

\ ou

| para fazer os ajustes.

\\

||

Nota

•

Dado que a distorção trapezoidal da
imagem pode ser corrigida até um
ângulo de aproximadamente ±35°, a
própria tela pode ser colocada
diagonalmente até ao mesmo ângulo.

•Aperte

Correção Trapezoidal.

•Quando nenhum sinal é detectado,

o padrão de teste será exibido sem
a pressão de

para cancelar a

para exibir a

.

''

',

''

""

",

""

Tecla KEYSTONE

Tecla ENTER

Tecla UNDO

Comprime o
lado superior.

Comprime o
lado inferior.

Tela normal

Mira de teste

Teclas de
', ", \, |

Tela de Correção Trapezoidal

3 Aperte

Nota

•Você pode usar as mesmas

regulações usadas em modo NOR­MAL 4:3 para 16:9.
Linhas retas ou os bordos das

•

imagens poderão parecer denteadas
enquanto você ajusta a imagem.

38

.

Ajuste do Movimento Digital

Para uma visualização mais fácil, esta função movimenta toda a imagem
projetada na tela para cima ou para baixo, projetando imagens 16:9 a
partir de reproductores DVD e descodificadores
* DTV é o termo genérico usado para descrever o novo sistema de
televisão digital nos Estados Unidos.

DTV*.

Aperte

'

para mover a

imagem projetada para cima.

Aperte para
reposicionar a imagem.

Tecla UNDO

Nota

• A função Movimento Digital funciona com as telas BORDA, ALONGAR ou ALONGAR INTELIGENTE

Para detalhes, veja a página 53.

•

Para aceder à função Movimento Digital Shift, pressione duas vezes .

O menu Movimento Digital Shift aparecerá quando for exibido um sinal 16:9 compatível.

Aperte " para mover a
imagem projetada para
baixo.

Aperte para
reposicionar a imagem.

Operação Básica

39

Itens da Barra do Menu

Esta lista indica os itens que podem ser ajustados no projetor.

■ Modo ENTRADA 1 / 2

Menu principal Sub menu

Imagem
Página 46

C.M.S.
Página 60

Sinc. Fina
Página 48

Contraste

Brilho

Cor

Matiz

Nitidez

Vermelho

Azul

Temp Cor

Reiniciar

Tipo de Sinal

M. Progress.

Cor Selecionada

Alvo

Lum.

Cromat.

Tonal.

Reiniciar (Esta Cor)

Reiniciar (Todas Cores)

Ver ajustes

Relógio

Fase

Horiz.

Vertic.

Reiniciar

Salvar Ajuste

Selecionar Ajuste

Modos Especiais

Info do Sinal

Sinc. Automática

Tela Sinc. Aut

+30–30

+30–30

+30–30

+30–30

+30–30

+30–30

+30–30

+30–30

+30–30

+30–30

+150–150

+30–30

+150–150

+60–60

[ON/OFF]

+3–3

RGB
Componente

2D Progress.
3D Progress.
Modo Filme

Padrão

sRGB

[R] Vermelho
[Y] Amarelo
[G] Verde
[C] Ciano
[B] Azul
[M] Magenta

Resolução

1

1024 × 768

2

800 × 600

•

•

7

Resolução

1

1024 × 768

2

800 × 600

•

•

7

Resolução
1024 × 864

1

1152 × 864

2

1152 × 870

3

1152 × 882

4

•

•

7

Resolução
Freq. Horiz.
Freq. Vert.

OFF
Normal
Alta velocidade

Personalizado 3Personalizado 1

Freq. Vert.

60 Hz
75 Hz

Freq. Vert.

60 Hz
75 Hz

1024 × 768

48.4 KHz
60 Hz

Menu principal Sub menu

Opções (1)
Página 63

Opções (2)
Página 70

Idiomas
Página 36

Status
Página 78

Sáida áudio

Alto falante [ON/OFF]

Auto Busca [ON/OFF]

DNR

Mostrar OSD

Captura de Imagem

Tela de Fundo

Tela Inicial

Modo Econômico

Percent. Vida

Projeção

Nível Trava Tecla

RS-232C

Senha

Anti-Roubo

Reiniciar Tudo

English
Deutsch
Español
Nederlands
Français
Italiano
Svenska
Português

Saída fixa áudio
Saída var. áudio

OFF

Nível 3

Nível 1

Normal
Nível A
Nível B

Salvar Imagem
Excluir

Sharp
Personalizado
Tela Azul
Nenhum

Sharp
Personalizado
Nenhum

Ec. Força [ON/OFF]
Mntr/RS232C [ON/OFF]
Auto Deslig. [ON/OFF]

Frontal
Teto + Frontal
Traseira
Teto + Traseira

Normal
Nível A
Nível B

9600 bps
38400 bps
115200 bps

Senha Antiga
Senha Nova
Reconfirmar

Cótigo Antigo
Cótigo Novo
Reconfirmar

Nota

•As figuras de resolução, frequência vertical e frequência vertical apresentadas acima são apenas para

efeito de exemplo.

•Só quando o tipo de sinal é ajustado como “Componente”, no menu “Imagem” de INPUT 1 ou 2 “Cor”,

“Matiz” e “Nitidez” são exibidos.
Alguns itens não podem ser reniciados, mesmo quando tiver sido selecionado “Reiniciar Tudo” em Opções

•

(2). Para detalhes consulte a página 77.

40

■ Modo ENTRADA 3/4

Menu principal Sub menu Menu principal Sub menu

Imagem
Página 46

C.M.S.
Página 60

Opções (1)
Página 63

Contraste

Brilho

Cor

Matiz

Nitidez

Vermelho

Azul

Temp Cor

Reiniciar

M. Progress.

Cor Selecionada

Alvo

Lum.

Cromat.

Tonal.

Reiniciar (Esta Cor)

Reiniciar (Todas Cores)

Ver ajustes

Saída áudio

Alto falante [ON/OFF]

Auto Busca [ON/OFF]

DNR

Exibir OSD

Sistema de Vídeo

Tela de Fundo

Tela Inicial

Mode Econômico

–30

–30

–30

–30

–30

–30

–30

–30

–30

+30

+30

+30

+30

+30

+30

+30

–3

+3

2D Progress.
3D Progress.
Modo Filme

+30

+30–30

+30

Padrão
Personalizado

[R] Vermelho
[Y] Amarelo
[G] Verde
[C] Ciano
[B] Azul
[M] Magenta

Saída fixa áudio
Saída var. áudio

OFF
Nível 1

Normal
Nível A
Nível B

Auto
PAL (50/60Hz)
SECAM
NTSC4.43
NTSC3.58
PAL-M
PAL-N

Sharp
Personalizado
Tela Azul
Nenhum

Sharp
Personalizado
Nenhum

Ec. Força [ON/OFF]
Mntr/RS232 [ON/OFF]
Auto Deslig. [ON/OFF]

Personalizado

1

Nível 3

Opções (2)
Página 70

2

Idiomas
Página 36

Status
Página 78

Percent. Vida

Projeção

Nível Trava Tecla

RS-232C

Senha

Anti-Roubo

Reiniciar Tudo

English
Deutsch
Español
Nederlands
Français
Italiano
Svenska
Português

Frontal
Teto + Frontal
Traseira
Teto + Traseira

Normal
Nível A
Nível B

9600 bps
38400 bps
115200 bps

Senha Antiga
Senha Nova
Reconfirmar

Código Antigo
Código Novo
Reconfirmar

Operação Básica

41

Utilização da Tela Menu

Este projetor tem dois conjuntos de telas menu que permitem a você ajustar a imagens e os
diversos ajustes do projetor.
Você pode operar os menus a partir do projetor ou do controle remoto utilizando o seguinte
procedimento.

Tela do menu para o modo
RGB ENTRADA 1 ou ENTRADA 2

Barra Menu
(Menu Principal)

Escolhas do Menu (Ajustes)

1 Aperte .

•A tela de menu é exibida.

Nota

•A tela menu “Imagem” para o modo

de entrada selecionado é exibido.

•

A exibição na tela mostrada no canto
inferior direito é apresentada ao
selecionar o modo ENTRADA 1 ou 2.

Tela de menu para o Modo
ENTRADA 3 ou ENTRADA 4

Barra Menu
(Menu Principal)

Tecla ENTER

Teclas de

''

',

''

Tecla MENU

""

",

""

\\

\,

\\

||

|

||

42

Tecla
ENTER

""

"Tela de menu

""

Tecla MENU
Teclas de

''

""

\\

',

''

",

""

\,

\\

||

|

||

\\

2 Aperte

||

\ ou

| para selecionar

\\

||

o menu que pretende ajustar.

Nota

•

Para detalhes sobre os menus, veja os
esquemas de árvores nas páginas 40 e 41.

''

3 Aperte

""

' ou

" para selecionar

''

""

o item que pretende ajustar.

Nota

•Para exibir um único item de ajuste,

aperte

item. Serão exibidos apenas a barra
de menu e o item de ajuste
selecionado.
Depois se apertar ' ou ", será
exibido o item seguinte (“Vermelho”
vem após “Brilho”).

depois de selecionar o

||

|

||

Operação Básica

•Aperte

4 Aperte

para voltar à tela anterior.

\\

\ ou

\\

||

| para ajustar o

||

item selecionado.

•O ajuste é armazenado.

5 Aperte .

•A tela de menu irá desaparecer.

43

Utilizacão da Tela Menu

Escolhas do Menu (Definições)

1 Aperte .

•A tela de menu é exibida.

Nota

•A tela menu “Imagem” para o modo

de entrada selecionado é exibido.

•

A exibição na tela mostrada no canto
inferior direito é apresentada ao
selecionar o modo ENTRADA 1 ou 2.

\\

2 Aperte

o menu que pretende ajustar.

Nota

•

Para detalhes sobre os menus, veja os
esquemas de árvores nas páginas 40 e 41.

3 Aperte

o item que pretende ajustar.

||

\ ou

| para selecionar

\\

||

''

""

' ou

" para selecionar

''

""

Tecla
ENTER

▼ Tela de menu

Tecla ENTER

Teclas de

''

""

\\

',

",

''

""

Tecla MENU

Tecla MENU
Teclas de

''

""

',

",

''

""

\,

\\

\\

\,

\\

||

|

||

||

|

||

Nota

•Aperte

•Em alguns menus, selecione o

ícone no menu utilizando “

44

para voltar à tela anterior.

”.

Sub menu

4 Aperte

•O cursor muda para o sub menu.

5 Aperte

o ajuste do item exibido no sub
menu.

||

|.

||

''

""

' ou

" para selecionar

''

""

Sub menu

Operação Básica

6 Aperte

•O item selecionado está ajustado.

•Alguns itens de ajuste afixarão uma

mensagem de confirmação.
Quando ajustar um item, aperte \
ou | para selecionar “Sim” ou “OK”
e depois aperte

.

Nota

.

7 Aperte .

•O menu desaparecerá.

45

Ajuste da Imagem

Você pode ajustar a imagem do projetor conforma a sua preferência com os seguintes ajustes de imagem.

Item Selecionado

Contraste
Brilho
Cor
Matiz
Nitidez

Vermelho
Azul

Temp Cor

Para ajustar o nível de contraste
Para ajustar o brilho de uma imagem
Para ajustar a intensidade da cor da imagem
Para ajustar o matiz de uma imagem
Para tornar mais ou menos nítido o contorno de uma imagem

Para ajustar o nível de vermelho
Para ajustar o nível de azul
Para ajustar a temperatura da cor de uma imagem

Descrição

Ajuste de Preferência de Imagens

Ajustar o menu de Imagem no menu na tela.

➝

Para a operação da tela de menu, veja as páginas 42 a 45.

Nota

•“Cor”, “Matiz” e “Nitidez” não são exibidos

quando selecionar ENTRADA 1 ou 2 e o
“Tipo de Sinal” for “RGB”.

•

Os ajustes de imagem podem ser memorizados
separadamente em cada modo de entrada.

•Quando o tipo de sinal em ENTRADA 1

ou 2 tiver sido ajustado para Componente,
“Nitidez” poderá ser ajustado quando os
sinais 480I, 480P, 540P, 580I, 580P, 720P,
1035I ou 1080I estiverem conectados.

•Para reiniciar todos os itens de ajuste,

selecione “Reiniciar” e aperte

•

“Vermelho”, “Azul” e “Temp Cor” não poderão
ser ajustados quando a “Cor Selecionada” no

menu C.M.S. tiver sido ajustada para “sRGB”.

.

Tecla \ Tecla |

Para menor contraste
Para menor brilho
Para menor intensidade da cor
Os tons de pele tornam-se arroxeados
Para menor nitidez

Para diminuir o vermelho
Para diminuir o azul

Diminui a temperatura de
cor para imagens mais
quentes, avermelhadas,
com aspeto incandescente.

Para maior contraste
Para maior brilho
Para maior intensidade da cor
Os tons de pele tornam-se esverdeados
Para maior nitidez

Para aumentar o vermelho
Para aumentar o azul

Aumenta a temperatura de
cor para imagens mais
frias, azuladas, com aspeto
de fluorescentes.

Seleção do Tipo de Sinal

Esta função permite a você selecionar o tipo de sinal de
entrada RGB ou Componente para ENTRADA1 ou 2.

Selecione “Tipo de Sinal” no menu “Imagem” no menu na tela.

➝

Para a operação da tela de menu, veja as páginas 42 a 45.

Nota

• RGB

Ajustado quando forem recebidos sinais RGB.

• Componente

Ajustado quando forem recebidos sinais Componente.

46

Modo Progressivo

Esta função permite a você selecionar a
exibição progressiva de um sinal vídeo. A
exibição progressiva projeta uma imagem de
vídeo mais suave.

Selecione “M. Progress.” no menu
“Imagem” no menu na tela.
➝Para a operação da tela de menu, veja
as páginas 42 a 45.

Nota

• 2D Progress.

Esta função é útil para exibir imagens de
deslocamento rápido tais como esportes
e filmes de ação. Este modo otimiza a
imagem do quadro exibido no momento.

3D Progress.

•

Esta função é útil para exibir imagens
com movimentos relativamente lentos
tais como novelas ou documentários, de
forma mais clara.
Este modo otimiza a imagem estimando
o movimento de um certo número de
quadros anteriores e posteriores.

Modo Filme

•

Reproduz a imagem do filme fonte de
forma nítida. Exibe a imagem otimizada
do filme transformado por realce “three­two pull down” (NTSC e PAL60Hz) ou
“two-two pull down” (PAL50Hz e SECAM)
para imagens do modo progressivo.

O filme fonte é uma gravação vídeo

*

digital com o original codificado a 24
quadros/segundo. O projetor pode
converter este filme fonte em vídeo
progressivo a 60 quadros/segundo com
NTSC e PAL60Hz ou a 50 quadros/
segundo com PAL50Hz e SECAM para
reproduzir uma imagem de alta definição.

Operação Básica

•

Quando usar entradas progressivas, estas
entradas são diretamente exibidas e portanto
os Modos 2D Progressivo, 3D Progressivo
e Filme não podem ser selecionados. Estes
modos podem ser selecionados em sinais
interlaçados exceto 1080I.

•Em NTSC ou PAL60Hz, mesmo se o

modo 3D Progressivo tiver sido regulado,
o realce “three-two pull down” será
ativado automaticamente, quando o filme
fonte for introduzido.
Em PAL50Hz ou SECAM, o realce “two-two

•

pull down” será ativado apenas em Modo
Filme, quando o modo filme for ativado.

47

Ajuste de Imagens de Computador

Use a função Sinc Fina caso existam irregularidades tais como faixas verticais ou tremura
em porções da tela.

Item Selecionado Descrição

Relógio
Fase

Horiz.
Vertic.

Ajuste de Imagens de Computador

Quando “Sinc. Automática” está “OFF” ou
quando ocorram faixas verticais ou tremuras
em partes da tela mesmo que “Sinc.
Automática” esteja regulada en “Normal” ou

“Alta velocidade”, ajuste “Relógio”, “Fase”,
“Horiz.” e “Vertic.” para obter a melhor

imagem de computador.

Ajusta o ruído vertical.
Ajusta o ruído horizontal (parecido com o tracking do VCR).
Centraliza a imagem na tela movendo-a para a esquerda ou direita.

Centraliza a imagem na tela movendo-a para cima ou para baixo.

Selecione “Relógio”, “Fase”, “Horiz.”
ou “Vertic.” no menu “Sinc. Fina” no
menu na tela.
➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

Nota

•Podem ser feitos ajustes de imagem de

computador com facilidade apertando

. Veja a página 50 para detalhes.

Armazenamento das Definições de Ajuste

Este projetor permite-lhe memorizar até sete
definições de ajustes para uso com diferentes
computadores.

Selecione “Salvar Ajuste” no menu
“Sinc. Fina” no menu na tela.
➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

48

Seleção das Definições de Ajuste

As definições de ajuste memorizadas no projetor
podem ser acessadas com facilidade.

Selecione “Selecionar Ajuste” no menu
“Sinc. Fina” no menu na tela.
➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

Nota

•Se não tiver sido definida uma memória,

não será exibida uma definição de
resolução e freqüência.

•

Quando selecionar uma definição de ajuste
memorizada com “Selecionar Ajuste”, poderá
definir o projetor nos ajustes memorizados.

Definições de Modo Especial

Normalmente, o tipo de sinal de entrada é detectado e
o modo de resolução correto é automaticamente
selecionado. Contudo, para alguns sinais, o modo de
resolução ótimo em “Modos Especiais” na tela de menu
“Sinc. Fina” poderá necessitar ser selecionado para
corresponder ao modo de afixação do computador.

Defina a resolução selecionando
“Modos Especiais” no menu “Sinc.
Fina” no menu na tela.
➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

Operação Básica

Nota

•Evite exibir padrões de computador que se

repitam linha sim, linha não (faixas verticais).
(Poderá ocorrer tremura, tornando a
imagem difícil de ver.)

•

Quando um reprodutor de DVD ou de Vídeo Digital
for conectado, selecione 480P como o sinal de entrada.

•

Veja “Verificação do Sinal de Entrada” a seguir para
informação sobre o sinal de entrada selecionado no momento.

Verifiando do Sinal de Entrada

Esta função permite a você verificar a
informação do sinal de entrada no momento.

Selecione “Info do Sinal” no menu
“Sinc. Fina” no menu na tela.
➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

Nota

•O projetor exibirá o número de linhas

escaneadas disponível do equipamento
audio-visual tais como reprodutor de
DVD ou Vídeo Digital.

49

Ajuste de Imagens de Computador

Ajuste de Auto Sync

Usado para ajustar automaticamente a imagem
de um computador.

Selecione “Sinc. Automática” no menu
“Sinc. Fina” no menu na tela.
➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

Nota

Quando ajustar em “ Normal” ou

Alta velocidade”:

“

•O ajuste Auto Sync ocorrerá quando o

projetor é ligado ou quando as entradas
são comutadas, quando conectado a um
computador.

Deverão ser efetuados ajustes
manuais:

•Quando a imagem ótima não puder ser

obtida com o ajuste Auto Sync. Veja a
página 48.

•O ajuste Auto Sync poderá demorar

algum tempo a completar, dependendo
da imagem do computador conectado ao
projetor.
Quando ajustar “Sinc. Automática” em “OFF”

•

ou “Alta velocidade”, e se for apertado

Auto Sync será executado em modo “Alta
velocidade”. Se a tecla for novamente
apertada dentro de um minuto, Auto Sync
será executado em modo “Normal”.

Apresentação da tela durante Auto Sync

Tecla Auto Sync

Função de Exibição de Auto Sync

Usada para ajustar a tela exibida durante Auto
Sync.

Selecione “Tela Sinc. Aut.” no menu
“Sinc. Fina” no menu na tela.
➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

Nota

• ..... A imagem definida como imagem

de fundo é projetada.

• ..... A imagem do computador a ser

ajustado é exibida.

50

Funções Fáceis de Usar

Funções Fáceis de Usar

Seleção do Modo de Exibição de Imagem

Esta função permite a você modificar ou personalizar o modo de exibição da imagem melhorando
a entrada de imagem. Dependendo do sinal de entrada, você poderá escolher imagem “NOR­MAL”, “CHEIO”, “DOT BY DOT”, “BORDA”, “ALONGAR” ou “ALONGAR INTELIGENTE”.

Comutação da Exibição da
Imagem Utilizando
Diferentes Sinais de Entrada

Aperte .

• De cada vez que a tecla

a tela muda como indicado na página 52 e
a 53.

Informação

•Em Modo DOT BY DOT, as imagens são

exibidas na resolução original, portanto
não serão ampliadas.

•Para voltar à imagem padrão, aperte

enquanto é exibido “REAJUSTAR” na tela.

COMPUTADOR

SVGA (800 × 600)

Razão aparente 4:3

Outras razões aparentes

• É fixado “NORMAL” quando são introduzidos sinais XGA (1024 × 768).

Sinal de Entrada

XGA (1024 × 768)

SXGA (1280 × 960)

UXGA (1600 × 1200)

SXGA (1280 × 1024)

for apertada,

NORMAL

1024 × 768
1024 × 768
1024 × 768
1024 × 768

960 × 768

NORMAL

Projeta uma imagem de tela completa

mantendo a razão aparente.

Imagem de tela de saída

Projeta uma imagem de tela completa

ignorando a razão aparente.

Tecla
RESIZE

Apresentação da tela de modo de apresentação

de imagem

CHEIO

—
—
—
—

1024 × 768

CHEIO

DOT BY DOT

800 × 600

—

1280 × 960
1600 × 1200
1280 × 1024

DOT BY DOT

Projeta o sinal de resolução

original da imagem.

Resolução inferior

a XGA

XGA

Resolução superior

a XGA

SXGA (1280 × 1024)

52

Razão aparente 4:3

Razão aparente 4:3

Razão aparente 4:3

VIDEO

480I, 480P, 580I, 580P,

NTSC, PAL, SECAM

540P

720P, 1035I, 1080I

Razão aparente 4:3
Letter box, compressão
Razão aparente 16:9
Razão aparente 16:9

1024 × 768

—
—

• “ALONGAR” é fixado quando são introduzidos sinais 720P, 1035I ou 1080I.
* A função Movimento Digital pode ser usada com estas imagens.

NORMAL

Sinal de Entrada

Razão aparente 4:3

480I, 480P,
580I, 580P,

NTSC, PAL, SECAM

Letter box

Compressão

NORMAL

Projeta uma imagem de

tela completa.

CHEIO

—

1024 × 768

—

CHEIO

Projeta a parte central em uma tela

4:3 ampliando 1,3 vez no sentido

horizontal.

Imagem de tela saída

BORDA

768 × 576*

—
—

BORDA

Projeta imagem 4:3 completa em

imagen ALONGAR
(coluna seguinte).

ALONGAR

1024 × 576*

ALONGAR

Projeta imagem 16:9 por igual

sobre toda a tela

(faixas negras superior/inferior).

ALONGAR INTELIGENTE

1024 × 576*

—
—

ALONGAR INTELIGENTE

Projeta a imagem completa numa
tela 16:9 aumentando apenas as

áreas limítrofes e mantendo a

razão aparente no centro da

imagem em 4:3.

540P

720P, 1035I, 1080I

Razão aparente 16:9

Razão aparente 16:9

(Razão de aspecto de
4:3 em uma tela 16:9)

Razão aparente 16:9

Funções Fáceis de Usar

53

Exibição de uma Imagem Estática

Esta função permite que você congele instantaneamente uma imagem em movimento. Isto é
útil quando você pretender exibir uma imagem estática de um computador ou vídeo, dando­lhe mais tempo para explicar a imagem à audiência.

Congelando uma
Imagem em Movimento

1 Aperte .

•A imagem projetada é congelada.

Tecla
FREEZE

2 Aperte novamente para

voltar à imagem em
movimento do dispo-sitivo
conectado no momento.

"Apresentação na tela

54

54

Magnificação de uma Porção Específica de uma Imagem

Esta função permite que você magnifique uma parte específica de uma imagem. Isto é útil
quando quiser exibir uma parte detalhada da imagem.

Exibição de uma Parte
Magnificada de uma Imagem

1 Aperte .

•Aumenta a imagem.

•Apertando

reduz a imagem projetada.

ou

aumenta ou

Teclas de

',",\,|

Nota

Magnificação

×1 ×4 ×9 ×16 ×36 ×64×2 ×3

Redução

•Você pode alterar a localização da

imagem aumentada usando ', ",
\ ou |.

•Quando se exibe uma imagem com

uma resolução mais alta do que
SXGA, não é possível selecionar
“×2” e “×3”.

2 Aperte

para cancelar a

operação, então a
magnificação volta a ×1.

Nota

Nos casos seguintes, a imagem
voltará ao tamanho normal (×1).

•Quando o modo de entrada for

alterado.

•Quando tiver sido apertado

•Quando o sinal de entrada for

alterado.

•Quando a resolução do sinal de

entrada e a taxa de renovação
(frequência vertical) mudar.

Teclas
ENLARGE
(Magnificação/
Redução)

"Apresentação na tela

.

Funções Fáceis de Usar

55

Função Correção Gamma

Gamma é uma função de melhoria de qualidade que oferece uma imagem mais rica tornando mais
claras as áreas escuras da imagem sem alterar o brilho das áreas mais brilhantes.
Quando você estiver exibindo imagens com cenas escuras frequentes, tais como um filme ou um
concerto, ou quando você estiver exibindo imagens em uma sala muito iluminada, esta função torna
as cenas escuras mais fáceis de ver e dá a impressão de maior profundidade de imagem.

Modo Selecionado
PADR ÃO
APRESENTAÇÃO
CINEMA
PERSONALIZADO

Para imagem Padrão
Torna mais claras partes escuras da imagem para apresentações melhoradas.
Dá maior profundidade a partes mais escuras da imagem para uma melhor impressão de cinema.
Permite-lhe ajustar o valor da gama usando o software Sharp Advanced Presentation.

Ajuste de Gamma
Correção

1 Aperte .

•De cada vez que for apertado, o

nível de gamma comuta entre os
diferentes tipos de modos de gamma.

2

Dependendo do modo de entrada
e do sinal, apertando

“GAMMA” é exibido, fará voltar ao
mode gamma respectivo.

enquanto

Descrição

Tecla UNDO

Tecla GAMMA

PADRÃO PERSONALIZADO

56

Nota

•O modo Gama não funciona para

ENTRADA 1 ou ENTRADA 2
quando a “Cor Selecionada” no
menu C.M.S. estiver ajustada para
“sRGB”.

APRESENTAÇÃO CINEMA

56

Apresentação de Imagens Duplas (Imagem em Imagem)

A função Imagem em Imagem permite a você exibir duas imagens na mesma tela. Você poderá
exibir a imagem imputada por ENTRADA 3 ou 4 como uma imagem inserida sobrepondo-se
à imagem principal de ENTRADA 1 ou 2.

Exibição da Imagem Inserida

Tecla UNDO

1 Aperte

2

Aperte ou

remoto ou

para movimentar a imagem
inserida.

3

Aperte
a posição da imagem inserida.

•

Aperte

desloque ou para fazer o quadro desaparecer.

.

no controle

no projetor,

''

""

\\

',

",

''

""

para evitar que o quadro se

||

\ ou

| para definir

\\

||

Tecla ENTER

', ", \, |

Tecla PinP

Teclas INPUT 3/4

4 Aperte

para deslocar a

imagem inserida.

•A imagem inserida será deslocada

para o quadro da imagem inserida.

Nota

•A imagem inserida apenas pode ser

exibida com sinal vídeo composto (NTSC/
PAL/SECAM) ou sinal S-Vídeo.

•A função Congelar funciona apenas com

a imagem inserida, quando o modo

Imagem em Imagem estiver em operação.
Quando o sinal introduzido em ENTRADA
1 ou 2 é como se segue, Imagem em
Imagem não funciona:

•Com uma resolução que ultrapasse

SXGA.

•Quando o sinal de entrada é 480

540P, 580

•Quando o sinal de entrada mudou para o

modo Entrelaçado usando sinais RGB.

•Quando o modo de apresentação de

imagem estiver regulado em “DOT BY

DOT”.

•Quando não forem enviados sinais para

ENTRADA 1 ou 2, ou quando a resolução

ou a taxa de renovação (frequência verti-

cal) for alterada.

I, 580P, 720P, 1035I, ou 1080I.

I, 480P,

Funções Fáceis de Usar

57

Função da Tela Preta

Esta função poderá ser usada para exibir uma tela preta.

Desmaiar á Imagen
Projetada

1 Pressione

•A tela fica preta e “TELA PRETA” é

exibido na tela.

.

2 Para voltar à imagem projetada

original, pressione novamente

.

Tecla BLACK
SCREEN

" Imagem projetada

58

58

Apresentação da Pausa

Esta função pode ser usada para mostrar o tempo restante para a interrupção durante a
reunião.

Apresentação e
Definição da Pausa

1 Pressione

de interrupção começa a
contar quando faltam menos
de 5 minutos.

. O cronômetro

2 Quando é apresentado

''

""

aperte

' ,

''

selecionar a Pausa.

•

Pode definir qualquer valor entre 1 e 60
minutos (em unidades de 1 minuto).

•

O cronômetro de interrupção começa a
contar quando ' , " , \ ou | é pressionado.

" ,

""

\\

\ ou

\\

“ ”

||

| para

||

Teclas de

', ", \ , |

Tecla BREAK
TIMER
(Interromper
cronômetro)

3 Aperte

para cancelar a

Pausa.

Nota

•O Desligamento Automático da Força será

temporariamente desativado durante a

Pausa.

Quando nenhum sinal de entrada for

detectado durante mais de 15 minutos, o

projetor entrará automaticamente em

modo espera se já tiver transcorrido o

tempo do cronômetro de interrupção.

•A Pausa será apresentada na imagem de

abertura. Para alterar a tela apresentada

durante a Pausa, altere a definição de

“Tela Inicial” (Veja a página 68).

"Apresentação na tela

Funções Fáceis de Usar

59

Sistema de Gerenciamento de Cor (C. M. S.)

Esta função permite ajustar individualmente as características de seis cores (R: Vermelho,
Y: Amarelo, G: Verde, C: Ciano, B: Azul, M: Magenta).

Seleção do Modo de Reprodução de Co

Selecione “Cor Selecionada” no menu
“C.M.S.” no menu na tela.

➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

Nota

•

Para informação adicional sobre a função

sRGB, visite “http://www.srgb.com/.”

•

“sRGB” não pode ser selecionado para “Cor

Selecionada” no menu C.M.S. quando

“Componente” tiver sido selecionado para

“Tipo de Sinal” no menu “Imagem”.

•

Ao selecionar “sRGB ”;

•

A correção de gama não pode ser ajustada.

•

“Vermelho”, “Azul” ou “Temp Cor” em

“Imagem” não podem ser ajustados.

•

Se “Padrão” ou “sRGB” fôr selecionado para

“Cor Selecionada”, os outros itens (e.g., Alvo)

não podem ser ajustados.

Artigo selecionado
Padrão
Personalizado 1-3

sRGB

Ajuste default Sharp

“Lum.” (Contraste), “Cromat.” (Croma) e
“Tonal.” (Matiz) podem ser ajustados para

cada uma das seis cores.
O modo muda para sRGB

Descrição

Informação

•Quando “sRGB” tiver sido selecionado, a

imagem projetada poderá ficar escura;

porém, isto não indica um mau

funcionamento.

Seleção da Cor Alvo

Selecione “Alvo” no menu “C.M.S.” no
menu na tela.
➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

60

60

Vermelho Ciano

Amarelo Azul

Verde Magenta

Ajuste do brilho da cor alvo

Selecione “Lum.” no menu “C.M.S.” no
menu na tela.
➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

Ajuste do valor Cromático da Cor Alvo

Selecione “Cromat.” no menu “C.M.S.”
no menu na tela.
➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

Ajuste do matiz da cor alvo

Selecione “Tonal.” no menu “C.M.S.” no
menu na tela.
➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

Funções Fáceis de Usar

61

Sistema de Gerenciamento de Cor (C. M. S.)

Reajuste das configurações de cor definidas pelo usuário

Selecione “Reiniciar (Esta Cor)” ou
“Reiniciar (Todas Cores)” no menu
“C.M.S.” no menu na tela.

➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

Artigo selecionado
Reiniciar

(Esta Cor)
Reiniciar

(Todas Cores)

Descrição

“Lum.”, “Cromat.” e “Tonal.” das cores
selecionadas para “Alvo” são zerados.

“Lum.”, “Cromat.” e “Tonal.” de todas as
cores são zerados.

Visão geral de todas as configurações de cor

Selecione “Ver ajustes” no menu
“C.M.S.” no menu na tela.

➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

62

62

Ajuste do tipo de saída de áudio

Esta função lhe permite ajustar o tipo de saída de áudio.

Item Selecionado

Saída fixa áudio

Saída var. áudio

Saída de áudio que não varia em força com o nível de volume do projetor
fonte.

Saída de áudio que varia em força com o nível de volume do projetor fonte.

Descrição

Ajuste do tipo de saída
de áudio

Selecione “Saída áudio” no menu
“Opções (1)” no menu na tela.

➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

Ligasão/desligamento do alto-falante interno

Funções Fáceis de Usar

Esta função lhe permite ligar/desligar o alto-falante interno.

Ligasão/desligamento
do alto-falante interno

Selecione “Alto falante” no menu
“Opções (1)” no menu na tela.

➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

63

Função de Busca Automática

Esta função busca automaticamente e comuta para o modo de entrada no qual os sinais
estão a ser recebidos, quando o projetor estiver ligado, ou quando a tecla INPUT for apertada.

Utilização da Auto Busca

Selecione “Auto Busca” no menu
“Opções (1)” no menu na tela.

➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

Nota

• Ligado

Comuta automaticamente para o modo

em que os sinais estão sendo recebidos,

quando é ligado o projetor ou quando é

apertado

•

Desligado
Para comutar manualmente os modos de
entrada por ordem apertando

•Para interromper a busca para o modo

de entrada, aperte

,

no projetor.

ou

no controle remoto.

no projetor.

no projetor, ou

,

Informação

•

Mesmo enquanto esta função está buscando
sinais de entrada, sempre que

ou

do controle remoto for premido, o modo

de entrada é comutado para o correspondente.

• Mesmo enquanto a função estiver buscando

sinais de entrada, pressionar

retorna ao modo de entrada anterior.

64

64

, ,

no projetor

Sistema de Redução de Ruído Digital Vídeo (DNR)

A Redução Digital de Ruído (DNR) obtém imagens de alta qualidade com um mínimo de
arrasto de pontos e de ruído inter cores.

Reduzir o Ruído de Imagem (DNR)

Selecione “DNR” no menu “Opções (1)”
no menu na tela.
➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

Nota

•Defina um nível de forma a ver uma

imagem mais clara.

Certifique-se que ajusta DNR em “OFF” nos
casos seguintes:

•Quando a imagem é indistinta.

•Quando os contornos e cores das

imagens em movimento se arrastam.

•Quando são projetados programas de TV

com sinais fracos.

Informação

•Esta função está disponível com

ENTRADA 1, 2 (sinais 480
580P) e ENTRADA 3, 4 (todos os sinais).

I, 480P, 580I ou

Definição da Apresentação na Tela

Esta função permite a você ligar ou desligar as mensagens na tela. Quando ajustar “ Nível
A” ou “ Nível B” em “Mostrar OSD”, o modo de entrada (p.ex. ENTRADA 1) não aparecerá,
mesmo se a tecla INPUT for apertada.

Item Selecionado

Normal
Nível A
Nível B

Todas as Apresentações na tela são exibidas.
Entrada/Congelar/Ampliar/Sinc Automática/Volume/Mudo/Tela Preta não são exibidos.
Todas as Apresentações na tela não são exibidas.

(exceto Menu, Apresentações na tela quando a tecla KEYSTONE é apertado e exibições
de advertência (Temp/Mudar lâmp., etc.))

Desligar a
Apresentação na tela

Descrição

Funções Fáceis de Usar

Selecione “Mostrar OSD” no menu
“Opções (1)” no menu na tela.
➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

65

Ajuste do sistema de vídeo

O modo de sistema de entrada vídeo é pre-determinado em “Auto”; contudo, poderá não ser
recebida uma imagem clara do equipamento audio-visual conectado, dependendo da
diferença do sinal vídeo. Nesse caso, comute o sinal vídeo.

Ajuste do sistema de
vídeo

Selecione “Sistema de Vídeo” no menu
“Opções (1)” no menu na tela.

➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

Nota

•O sinal vídeo apenas pode ser ajustado

em modo ENTRADA 3 ou ENTRADA 4.

•Em “Auto”, as imagens são exibidas em

PAL mesmo se forem recebidos sinais de
entrada PAL-N ou PAL-M.

PAL

SECAM

NTSC4.43

NTSC3.58

Quando conectado a equipamento
vídeo PAL.

Quando conectado a equipamento
vídeo SECAM.

Quando a reproduzir sinais NTSC em
equipamento vídeo PAL.

Quando conectado a equipamento
vídeo NTSC.

66

66

Armazenamento das Imagens Projetadas

• Este projetor permite que você capture imagens projetadas (sinais RGB) e que as ajuste

como imagens de abertura, ou imagens de fundo quando não for recebido nenhum sinal.

• Você pode capturar as imagens que estão entrando usando sinais RGB.

Captura da Imagem

Selecione “Captura de Imagem” no
menu “Opções (1)” no menu na tela.
➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

1 Aperte

“

•

11

2

1 Aperte

11

''

' ou

''

Salvar Imagem” e aperte

A imagem projetada é capturada. Poderá
demorar algum tempo a capturar.

""

" para selecionar

""

\\

\ ou

\\

||

| para

||

.

selecionar “Sim”.

22

2 Aperte

22

Nota

•

Só as imagens provenientes de sinais XGA (1024
× 768) não entrelaçados em modo ENTRADA 1
ou ENTRADA 2 podem ser capturadas.

•

A imagem salvada é reduzida para 256 cores.

•

Imagens de equipamento conectado a
ENTRADA 3 ou ENTRADA 4 não podem ser
capturadas.

•

Apenas uma imagem pode ser capturada e
salvada.

•

A cor das imagens pode diferir antes e depois
de salvar se na imagem capturada o ajuste de
imagem for efetuado usando a função “C.M.S”.

.

Funções Fáceis de Usar

Apagamento da Imagem Capturada

1

Selecione “ Excluir” e aperte

2

11

1

11

22

2

22

Aperte
“OK”.
Aperte

\\

\

\\

||

ou

|

para selecionar

||

.

.

67

Definição de uma Imagem de Fundo

Esta função permite que você selecione a imagem apresentada quando nenhum sinal está sendo enviado para o projetor.

Item Selecionado

Sharp

Personalizado

Tela Azul

Nenhum

*1 Você poderá definir uma imagem capturada como imagem de fundo selecionando “Personalizado”.
*2 Se o sinal de entrada tiver interferência, a tela será exibida com a interferência.

Imagem por defeito SHARP

*1

Imagem personalizada do usuário
Tela azul
Tela preta

*2

Descrição

Seleção de uma
Imagem de Fundo

Selecione “Tela de Fundo” no menu
“Opções (1)” no menu na tela.

➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

Nota

•

Quando for selecionado “Personalizado”, poderá ser exibida
uma imagem salvada utilizando “Captura de Imagem” como
imagem de fundo.

•

A imagem “Personalizado” é predefinida como uma tela preta.

Seleção de uma Imagem Inicial

Esta função permite que você especifique a imagem a ser exibida durante a inicialização do projetor.

Item Selecionado

Sharp

Personalizado

Nenhum

* Você poderá definir uma imagem capturada como imagem inicial selecionando “Personalizado”.

Imagem por defeito SHARP

*

Imagem personalizada do usuário
Tela preta

Seleção de uma Imagem Inicial

Selecione “Tela Inicial” no menu “Opções
(1)” no menu na tela.
➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

Nota

•

Quando for selecionado “Personalizado”, poderá ser
exibida uma imagem salvada utilizando “Captura de
Imagem” como imagem de inicialização.

•

A imagem “Personalizado” é predefinida como uma tela preta.

68

68

Descrição

Seleção do Modo Econômico

Estas funções lhe permitem reduzir o consumo de energia do projetor.

Definição do Modo de Economia de Força

Selecione “Ec. Força” no “Modo Econômico”
no menu “Opções (1)” no menu na tela.

➝

Para a operação da tela de menu, veja as

páginas 42 a 45.

Nota

•

Embora a vida útil da lâmpada e o ruído apresentem
melhora quando “Ec.Força” for ajustado em “ON”, o
brilho diminui para 20%.

•

O modo “Ec.Força” é pré-ajustado de fábrica para
“OFF”.

Função Desligar RS­232C/Monitor Out

Este projetor consome energia ao usar um monitor
conectado ao terminal OUTPUT (INPUT 1, 2) e um
computador conectado ao terminal RS-232C. Ao
não usar estes terminais, “Mntr/RS232C” pode ser
ajustado para “OFF” para reduzir o consumo de
energia auxiliar.

Estado

ON
(Modo de
baixa energia)

OFF
(Modo
padrão)

Brilho

80%

100%

(Quand se usa

Consumo de

energia

CA 100V)

325 W

400 W

Vida da

lâmpada

3.000 horas

2.000 horas

Funções Fáceis de Usar

Selecione “Mntr/RS232C” no “Modo
Econômico” no menu “Opções (1)” no
menu na tela.
➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

ON

Off

•

Ajuste “Mntr/RS232C” para “ON” ao usar o
Sharp Advanced Presentation Software (Soft­ware de Apresentação Avançada Sharp).

A saída de monitor/Conexão RS­232C está ajustada para “ON”.

A sa ída de monitor/Conexão RS-232C
está ajustada para “OFF”.

Nota

69

Seleção do Modo Econômico

Função de Desligamento Automático

Quando não for detectado qualquer sinal de entrada du­rante mais de 15 minutos, o projetor entrará
automaticamente em modo espera se ajustado em “ON”.
A função Desligamento Auto da Força será desativada
quando tiver sido definida em “OFF”.

Selecione “Auto Deslig.” no “Modo
Econômico” no menu “Opções (1)” no
menu na tela.
➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

Nota

•

Quando a função Desligamento Auto da Força
estiver ajustada em “ON”, 5 minutos antes do
projetor entrar em modo espera, aparecerá a
mensagem “Entrar em modo ESPERA em X
min.” na tela indicando os minutos restantes.

Exibindo a vida útil restante da lâmpada (Porcentagem)

Verificando a vida útil restante
da lâmpada (Porcentagem)

Esta função lhe permite conferir a vida útil
restante da lâmpada (porcentagem).

Selecione o menu “Options (2)” no menu na tela.
➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

Nota

•

Recomenda-se trocar a lâmpada quando a vida útil
restante da lâmpada seja de 5%.
Para substituição da lâmpada, contate seu ou Centro
de Serviços ou Representante Autorizado de
Projetores Sharp mais próximo.

•

A tabela à direita indica estimativas aproximadas no
caso de usar somente em cada modo mostrado. A
vida restante da lâmpada muda dentro da faixa dos
valores mostrados dependendo da freqüência em que
a “Ec. Força” é comutada entre “ON” e “OFF” (veja a
página 69).

-70

70

70

Usado só com “ON” em
“Ec.Força”

(Modo de baixa energia)

Usado só com “OFF” em
“Ec.Força”
(Modo padrão)

Vida útil restante da lâmpada

3.000 horas 150 horas

2.000 horas 100 horas

Vida útil restante da
lâmpada
(Porcentagem)

100% 5%

Reversão/Inversão das Imagens Projetadas

Este projetor está equipado com uma função de reserva/inversão de imagem que permite a
você reservar ou inverter a imagem projetada para diversas aplicações.

Item Selecionado

Frontal
Teto + Frontal
Traseira
Teto + Traseira

Imagem normal
Imagem invertida
Imagem revertida
Imagem revertida e invertida

Definição do Modo de
Projeção

Selecione “Projeção” no menu
“Opções (2)” no menu na tela.

➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

Nota

•

Se tiver sido definida uma senha, a caixa de
entrada da senha será exibida quando for
selecionado “Projeção”.

•

Esta função é usada para a imagem revertida
e instalações de montagem no teto. Veja a
página 32 para estas instalações.

Descrição

Frontal Teto + Frontal Traseira Teto + Traseira

Trava das Teclas de Operação do Projetor

Esta função pode ser usada para travar certas teclas de operação do projetor.
São os seguintes os três níveis de trava de teclas.

Nível de Trava de Teclas

Normal
Nível A
Nível B

Todos as teclas de operação funcionam.
Apenas as teclas INPUT/VOLUME do projetor estão disponíveis.
Todas as teclas de operação no projetor estão inacessíveis.

Definição da Trava de Teclas

Selecione “Nível Trava Tecla” no menu
“Opções (2)” no menu na tela.

➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

Nota

•Se tiver sido definida uma senha, a caixa

de entrada da senha será exibida quando
for selecionado o “Nível Trava Tecla”.

Descrição

Funções Fáceis de Usar

71

Trava das Teclas de Operação do Projetor

Cancelamento da Definição do Trava de Teclas

Quando o Nível de Trava de Teclas estiver
definido em “Normal”, todos as teclas funcionam.

Selecione “Nível Trava Tecla” no menu
“Opções (2)” e defina “
menu na tela
➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

Nota

•Quando tiver sido definida uma senha, e

“Nível Trava Tecla” estiver selecionado,
a caixa de entrada da senha será exibida.

•Se tiver sido definido ao mesmo tempo

uma senha e o Nível de Trava de Tecla,
a senha será necessária antes de alterar
o Nível de Trava de Tecla.

Normal” no

Seleção da velocidade de transmissão (RS-232C)

Este menu lhe permite ajustar a velocidade de transmissão da conexão RS-232C selecionando
a taxa de bauds.

Seleção da velocidade de
transmissão (RS-232C)

Selecione “RS-232C” no menu
“Opções (2)” no menu na tela.

➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

Nota

•

Quando uma contra-senha tiver sido
ajustada, e “RS-232C” tiver sido selecionado,
a caixa de entrada da contra-senha será
exibida.

•

Tenha certeza que o projetor e o computador
estão ajustados para a mesma taxa de bauds.
Consulte o manual de operação do
computador para instruções relativas ao
ajuste da taxa de bauds do computador.

72

72

Definição de uma Senha

Pode ser definida pelo usuário uma senha para evitar ajustes de certas definições no menu “Opções (2)”. A
utilização de uma senha simultaneamente com o Nível de Trava de Teclas (página 71) é mais eficiente.

Introdução da Senha

Selecione “Senha” no menu “Opções
(2)” no menu na tela.
➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

''

1 Aperte

o número desejado e depois
aperte

""

' ou

" para selecionar

''

""

||

|.

||

2 Introduza os 3 dígitos

restantes e aperte

.

3 Introduza novamente a senha

em “Reconfirmar” e aperte

Nota

•Quando é definida uma senha, você

precisa de a introduzir para alterar
as definições de “Projeção”, “Nível
Trava Tecla”,“RS-232C”, “Anti­Roubo” e “Reiniciar Tudo”.

.

Funções Fáceis de Usar

73

Definição de uma Senha

Alteração da Senha

Selecione “Senha” no menu “Opções
(2)” no menu na tela.
➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

''

1 Aperte

',

''

""

" e

""

||

| para

||

introduzir a senha em “Senha
Antiga” e aperte

''

2 Aperte

',

''

""

" e

""

nova senha e aperte

.

||

| para definir a

||

.

3 Introduza novamente a nova

senha com 4 dígitos em
“Reconfirmar” e aperte

.

Nota

•

Se não quiser definir uma senha, deixe os
campos dos procedimentos 2 e 3 em branco e
aperte

.

Para cancelar a definição de senha, clique

•

.

Se Você Esqueceu a Sua Senha

Se você esquecer a senha, apague-a e defina uma
nova senha utilizando o seguinte procedimento.

ON

Pressione

ON

ON

74

74

Definição do Anti-Roubo

A função anti-roubo evita o uso não autorizado do projetor. Poderá optar por usar ou não
esta função. Se não quiser usar esta função, simplesmente não introduza o código. Desde
que a função diferente seja ativada, os utilizadores deverão introduzir o código correto de
cada vez que o projetor seja ligado. No caso de não ser introduzido o código correto não
será possível a projeção de imagens. Os procedimentos seguintes explicam como usar esta
função.

Introdução de um Código

•

Anti-Roubo” não pode ser selecionado a não ser
que a “Senha” seja definida. (Veja a página 73.)

•

Quando “Anti-Roubo” for selecionado, aparecerá
a caixa de entrada da senha. Introduza o código
depois de ter sido introduzida a senha correta.

Selecione “Anti-Roubo” no menu
“Opções (2)” no menu na tela.

➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

Informação

•

Desde que a função esteja ativada, você deverá
recordar-se do código correto. Sugerimos que
anote o código num local seguro ao qual apenas
pessoal autorizado tenha acesso. Se perder ou
esquecer o seu código de acesso, precisará de
contatar o seu Revendedor Autorizado de
Projetores Sharp ou um Centro de Assistência mais
próximo (veja a página 96). Poderá ter aí de levar
o seu projetor para repor o projetor na configuração
de fábrica (reiniciar palavra-passe e código).

1 Aperte qualquer tecla à sua

escolha no controle remoto ou
projetor para definir o primeiro
dígito em “Código Novo”.

Nota

•As teclas seguintes do controle

remoto e do projetor não podem ser
definidas como códigos:

•Tecla ON

•Tecla STANDBY

•Tecla ENTER

•Tecla UNDO

•Tecla MENU

•Tecla FORWARD

•Tecla BACK

Funções Fáceis de Usar

75

Definição do Anti-Roubo

2

Introduza os restantes 3 dígitos
apertando os botões que desejar.

3

Introduza os mesmo código mais
uma vez em “Reconfirmar”.

Nota

•A função Trava de Teclas ficará

temporariamente desativada.

Quando “Anti-Roubo” está ajustado, a caixa
de entrada da senha aparece depois que a
energia é desligada. Quando ele aparece,
digite a senha.

• Aperte as teclas no controle remoto se as

teclas do controle remoto tiverem sido
usadas para definir o código. Da mesma
forma, aperte as teclas do projetor se as
teclas do projetor tiverem sido usadas para
definir o código.

Alteração do Código

•

Quando “Anti-Roubo” estiver selecionado, é apresentada
a caixa de entrada da senha. Depois de ter sido
introduzida a senha, você poderá alterar o código.

Selecione “Anti-Roubo” no menu
“Opções (2)” no menu na tela.

➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

1

Aperte as teclas do controle remoto
ou do projetor para introduzir o
código de 4 dígitos predefinido no
campo “Código Antigo”.

2

Aperte qualquer tecla à sua escolha
no controlo remoto ou projetor para
introduzir o novo código.

3

Introduza a mesmo código de 4
dígitos em “Reconfirmar”.

Nota

•Se não quiser definir um código, deixe

os campos dos procedimentos em
branco nos passos 2 e 3 e pressione

.

76

76

Inicialização das Definições

Esta função permite que você inicialize as regulações que fez no projetor.

Voltar às Definições
por Defeito

Selecione “Reiniciar Tudo” no menu
“Opções (2)” no menu na tela.

➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

Nota

• Se tiver sido definida uma senha, a caixa

de entrada da senha será apresentada
quando for selecionado “Reiniciar Tudo”.

Os itens seguintes não podem ser inicializados

• C. M. S.

•

“Lum.”, “Cromat.” e “Tonal.” respectivamente
gravado para Personalizado 1-3 no menu
C.M.S.

• Sinc. Fina

•Modos Especiais

•Info do Sinal

• Opções

•Percent. Vida

•Anti-Roubo

• Idiomas

• Imagem armazenada utilizando

“Captura de Imagem”.

Funções Fáceis de Usar

77

Apresentação das Definições de Ajuste

Esta função pode ser usada para apresentar todas as definições ajustadas como uma lista
na tela.

Perfil de Todas as
Difinições de Menu

Selecione o menu “Status” na tela do
menu e pressione .
➝ Para a operação da tela de menu, veja
as páginas 42 a 45.

78

78

Apêndice

Apêndice

Manutenção

Limpeza do projetor

■ Assegure-se que retira o plugne do cabo de forca
antes de limpar o projetor.

■ A caixa assim como o painel de operação é feito
de plástico. Evite o uso de benzina e diluente,
pois estes podem danificar o acabamento da
caixa.

■ Não use agentes voláteis tais como inseticidas
no projetor.
Não prenda itens de borracha ou de plástico no
projetor durante muito tempo.

Os efeitos de alguns elementos no plástico

poderão provocar danos à qualidade do
acabamento do projetor.

Thinner

Vax

Limpeza das lentes

■ Use uma borracha de soprar disponível no
mercado ou papel de limpeza de lentes (para
óculos e para lentes de câmaras) para limpar as
lentes. Não use nenhuns líquidos de limpeza,
pois estes poderão desgastar a película de
tratamento da superfície da lente.

■ Como a superfície da lente pode ser facilmente
danificada, tenha o cuidado de não riscar ou bater
na lente.

P

apel de

Lim

peza

■ Limpe suavemente a sujeira com um pano de
flanela macio.

D

etergente n

eutro

Detergente neutro

diluído em água

■ Quando a sujeira for difícil de remover, molhe
um pano em detergente neutro diluído em água,
esprema-o bem e limpe o projetor.
Detergentes de limpeza fortes poderão
descolorir, enrugar ou danificar o acabamento do
projetor.
Teste-os numa área pequena e pouco visível,
antes de usar.

Limpeza das grelhas de ventilação de
entrada e saída

■ Use um aspirador de pó para limpar as grelhas
de ventilação de entrada e de saída.

80

Troca do Filtro de Ar

•

Este projetor é equipado com filtros de
ar para assegurar uma ótima condição
operacional do projetor.

•

Os filtros de ar devem ser limpos a cada
100 horas de uso. Limpe os filtros com
mais freqüência quando o projetor é
usado em um local poeirento ou
esfumaçado.

•

Consulte ao seu Centro de Serviços ou
Representante Autorizado de Projetores
Sharp mais próximo para trocar o filtro
(PFILDA005WJZZ) quando a limpeza
deste tenha se tornado impraticável.

Limpeza e troca do filtro
de ar traseiro

1

Pressione

ou

no controlo remoto para

colocar o projetor e modo espera.

•

Espere até que a ventoinha de esfriamento
pare.

no projetor

STANDBY

M4

M4

Filtro de ar

(sem remover)

Tecla STANDBY

M4

M4

Filtro de ar

Tecla
STANDBY

2 Desconecte o cabo de força.

•Retire o plugue do cabo de força da

tomada de CA.

3

Remova a tampa do filtro traseiro.

•Volte a ligar o projetor. Segure a aba

e deslize-a para abrir a tampa do filtro
na direção da seta.

4

Remova o filtro de ar.

•Segure o filtro de ar com os dedos e

levante-o para fora da tampa do filtro.

Tomada CA

Aba

Apêndice

81

Troca do Filtro de Ar

5

Limpe o filtro de ar.

•Retire o pó do filtro de ar e da tampa

com uma mangueira de extensão do
aspirador de pó.

6

Substitua o filtro de ar.

•Coloque o filtro de ar sob as abas na

tampa do filtro.

7

Substitua a tampa do filtro.

•Deslize a tampa do filtro na direção

da seta para fechá-la.

Nota

•Verifique se a tampa do filtro está

firmemente instalada. A energia não
poderá ser ligada a menos que esteja
corretamente instalado.

•Se houver pó ou sujeira dentro do filtro

de ar traseiro (sem remover), limpe o filtro
com uma mangueira de extensão do
aspirador de pó.

82

Indicadores de Manutenção

■

As luzes de aviso no projetor indicam problemas dentro do projetor.

■

Se ocorrer um problema, quer o indicador Aviso de Temperatura ou o indicador da Lâmpada acenderão em
vermelho, e o projetor entrará em modo espera. Depois do projetor entrar em espera, siga os procedimentos
indicados a seguir.

Sobre o indicador da Lâmpada

Indicador de Força

Indicador da

Lâmpada

Indicador Aviso de

Temperatura

■

A vida útil da lâmpada cai para 0%, quando
usada durante aproximadamente 3.000 horas
no modo “ON” em “Ec. Força” ou quando
usada durante aproximadamente 2.000 horas
no modo “OFF” em “Ec. Força” (veja a página

Sobre o indicador Aviso de Temperatura

Se a temperatura interna do projetor
subir, devido ao bloqueamento das
grelhas de ventilação, ou à localização
da instalação, “
canto inferior esquerdo da imagem. Se
a temperatura continuar aumentando,
a lâmpada apagará, o indicador Aviso
de Temperatura piscará, a ventoinha
de arrefecimento funcionará durante
mais 90 segundos e então o projetor

” piscará no

69).

■

Quando a vida útil restante da lâmpada cai
para 5% ou menos,“
em amarelo. Quando a porcentagem torna-

“ ”

se 0%,

muda para
lâmpada é apagada automaticamente e então
o projetor entra automaticamente em modo
espera. Nesta altura, o indicador da Lâmpada
acenderá em vermelho.

■

Se tentar ligar o projetor uma quarta vez sem
trocar a lâmpada, o projetor não ligará.

entrará em modo espera. Depois de
aparecer “

”, execute as

seguintes medidas.

Indicador de manutenção Condição Problema Solução Possível

• Grelha de ventilação

bloqueada.

•

Ventoinha de
esfriamento quebrada

•

Falha no circuito interno

•

Grelha de ventilação entupida

• Vida útil restante da

lâmpada cai para
5% ou menos.

• Burnt-out lamp

• Lamp circuit failure

• A tampa do filtro,

tampa da unidade
da lâmpada ou
tampa da lente está
aberta.

• Relocalize o projetor numa área

com ventilação conveniente.

•

Leve o projetor ao Revendedor

Autorizado de Projetores Sharp ou um

Centro de Assistência mais próximo

(veja a página 96) para reparação.

•

Cuidadosamente substitua a lâmpada.

(Veja a página 86.)

•

Leve o projetor ao Revendedor

Autorizado de Projetores Sharp ou um

Centro de Assistência mais próximo

(veja a página 96) para reparação ou

para substituição da lâmpada

•

Tenha cuidado ao trocar a lâmpada.

•

Instale firmemente as tampas.

•

Se o indicador de energia pisca mesmo

quando a tampa do filtro está

firmemente instalada, entre em contato

com seu Centro de Serviços ou

Representante Autorizado de Projetores

Sharp mais próximo para consulta.

Indicador

Aviso de

Temperatura

Indicador da

Lâmpada

Indicador

de Força

Normal

Desligado

Verde ligado

Verde pisca

quando a

lâmpada está

aquecendo ou

apagando.

Verde aceso/
Vermelho aceso

Anormal

Vermelho
ligado/
Espera

Vermelho
intermitente/
Vermelho aceso

Vermelho
ligado/
Espera

Vermelho
intermitente

A temperatura
interna é
anormalmente
elevada.

Altura de trocar
a lâmpada

A lâmpada não
acende.

O indicador de
Força pisca em
vermelho
quando o
projetor é ligado.

”será exibido na tela

“ ”

(vermelho), a

.

Apêndice

83

Indicadores de Manutenção

Informação

•Se o indicador Aviso de Temperatura acender, e o projetor entrar em modo espera, siga as soluções possíveis

da página anterior e depois espere até o projetor ter esfriado completamente antes de introduzir o plugue do
cabo de força e ligar novamente a força. (Pelo menos 5 minutos.)

•Se a força for desligada por um breve momento devido a uma falha de força ou qualquer outra razão durante

a utilização do projetor, e a força for reposta imediatamente, o indicador da Lâmpada acenderá em vermelho
e a lâmpada poderá não acender. Caso isto ocorra, retire o plugue do cabo de força da tomada de força e
torne a inseri-lo e ligue novamente a força.

•Se quiser limpar as grelhas de ventilação durante a operação do projetor, coloque primeiro o projetor em

modo espera. Depois de a ventoinha de esfriamento ter parado, limpe as grelhas de ventilação.

•Não retire o plugue do cabo de força depois de o projetor entrar em modo espera e enquanto a ventoinha de

esfriamento estiver a funcionar. A ventoinha de esfriamento funciona durante cerca de 90 segundos.

84

Sobre a Lâmpada

Lâmpada

■

É recomendado que a lâmpada (vendida separadamente) seja substituída quando a vida útil restante da
lâmpada for de 5% ou menos, ou quando você notar um importante deterioro na imagem e na qualidade da
cor. A vida útil da lâmpada (em porcentagem) pode ser verificada com a exibição na tela. Veja a página 70.

■ Para fazer substituir a lâmpada consulte o Revendedor Autorizado de Projetores Sharp ou Centro
de Assistência mais próximo.

NOTA IMPORTANTE PARA USUÁRIOS DOS E.U.:

A lâmpada incluída neste projetor está protegida por uma garantia limitada de 90 dias para peças e defeitos de
fabrico. Todo o serviço efetuado neste projetor sob garantia, incluindo a substituição da lente, deverá ser obtido
através de um Revendedor Autorizado de Projetores Sharp ou um Centro de Assistência. Para obter o nome do
Revendedor Autorizado de Projetores Sharp ou um Centro de Assistência mais próximo, disque grátis: 1-888-GO­SHARP (1-888-467-4277).

Cuidados relativos à lâmpada

■ Este projetor utiliza uma lâmpada de mercúrio pressurizado. Um som forte poderá indicar avaria da
lâmpada. A falha da lâmpada poderá ser devida a numerosos fatores tais como: choques excessivos,
esfriamento inadequado, riscos na superfície ou deterioração da lâmpada devido ao período de
tempo de uso. O período de tempo até que a lâmpada avarie varia muito dependendo da lâmpada
em particular e/ou da condições e frequência de utilização. É importante notar que a falha pode por
vezes resultar na quebra da lâmpada.

■ Quando o indicador da Lâmpada e o seu ícone na tela acender ou piscar, recomenda-se que a
lâmpada seja imediatamente substituída por uma nova, mesmo se a lâmpada parecer estar a
funcionar normalmente.

■ Caso a lâmpada quebre, poderão ser espalhados pedaços de vidro dentro do porta-lâmpada ou
poderá ser lançado pela grelha de ventilação o gás contido na lâmpada. Dado que existe mercúrio
no gás da lâmpada, ventile bem a sala se a lâmpada quebrar e evite qualquer exposição ao gás
libertado. Em caso de exposição ao gás, consulte um médico logo que possível.

■ Se a lâmpada quebrar, partículas de vidro poderão ficar espalhadas no interior do projetor. Nesse
caso, recomenda-se que contate o Revendedor Autorizado de projetores Sharp ou um Centro de
Assistência mais próximo para a remoção da lâmpada danificada e assegurar um funcionamento
seguro.

SOMENTE PARA OS E.U.A.

Substituição da Lâmpada

Precaução

•Não remova a lâmpada imediatamente após a operação do projetor. A lâmpada estará quente e tocá-la

poderá originar queimaduras ou ferimentos.

•Espere pelo menos uma hora depois de o cabo de força ter sido desligado para permitir que a superfície da

lâmpada esfrie completamente antes de remover a lâmpada.

■ Se a lâmpada nova não acender após a substituição, leve o projetor ao Revendedor Autorizado de
Projetores Sharp ou um Centro de Assistência mais próximo para reparação. Adquira uma lâmpada
de substituição do tipo BQC-XGC55X//1 no Revendedor Autorizado de Projetores Sharp ou um
Centro de Assistência mais próximo. Depois troque cuidadosamente a lâmpada seguindo as
instruções descritas nesta secção. Se desejar, poderá fazer substituir a lâmpada no Revendedor
Autorizado de Projetores Sharp ou Centro de Assistência mais próximo.

Apêndice

85

Sobre a Lâmpada

Remoção e Instalação da Unidade da Lâmpada

Informação

•Remova a lâmpada segurando pela

pega. Tenha o cuidado de não tocar na
superfície de vidro da lâmpada ou do
interior do projetor.

•Para evitar ferimentos a si próprio e

danos à lâmpada, siga cuidadosamente
os passos abaixo.

•Não afrouxe os outros parafusos exceto

para a tampa da unidade da lâmpada e
unidade da lâmpada.(Apenas os
parafusos prateados são afrouxados.)

•Consulte o manual de instalação incluído

com a unidade de lâmpada.

Unidade
de
lâmpada

BQC-XGC55X//1

Tecla STANDBY

1

Pressione

ou

no controlo remoto para

no projetor

STANDBY

colocar o projetor e modo espera.

•

Espere até que a ventoinha de esfriamento
pare.

Aviso!

•Não remova a unidade da lâmpada do

projetor imediatamente após uso. A
lâmpada poderá estar muito quente e
provocar queimaduras ou ferimentos.

2 Desconecte o cabo de força.

•Retire o plugue do cabo de força da

tomada de CA.

•Não toque na lâmpada até que esta

tenha esfriado completamente (cerca
de 1 hora).

3 Troque o filtro de ar.

•Troque o filtro de ar sempre que você

instalar a unidade da lâmpada. (veja
as páginas 81 e 82)

Tecla
STANDBY

Tomada CA

Parafuso de serviço
do usário

4 Remova a tampa da lâmpada.

•Vire o projetor, e desaperte o parafuso

de serviço do usuário que fixa a tampa
da lâmpada. Deslize a tampa na
direção da seta.

86

5 Remova a lâmpada.

•Desaperte os parafusos de fixação da

lâmpada. Segure a lâmpada pela pega
e puxe-a na direção da seta.

6 Introduza a nova lâmpada.

•Pressione firmemente a lâmpada no

compartimento da lâmpada. Aperte os
parafusos de fixação.

7 Coloque a tampa da lâmpada.

•Insira a aba da tampa da unidade da

lâmpada na abertura, e aperte a
tampa até ouvir o clique no lugar.

Informação

•

Se a unidade da lâmpada e a tampa da
unidade da lâmpada não estiverem instaladas
corretamente, a força não ligará, mesmo se
o cabo de força estiver ligado ao projetor.

Reiniciação do Timer da Lâmpada

Reinicie o timer da lâmpada depois de
substituir a lâmpada.

Parafuso
de fixação

Parafuso de serviço
do usuário

1 Conecte o cabo de força.

•Introduza o plugue do cabo de força

na tomada de CA do projetor.

2 Reinicie o timer da lâmpada.

•

Apertando simultaneamente

e

projetor.

•É exibido “LÂMP 100%”, indicando

que o timer da lâmpada foi reiniciado.

Informação

•Assegure-se de que reiniciar o timer da

lâmpada apenas quando substituir a
lâmpada. Se reiniciar o timer da lâmpada
e continuar a utilizar a mesma lâmpada,
isso poderá provocar que a lâmpada seja
danificada ou expluda.

no projetor, aperte

,

ON

no

Tecla INPUT

Tecla ON

Tecla UNDO

Tomada CA

Tecla ENTER

Apêndice

87

Atribuições do pino de conexão

Terminal do sinal INPUT 1/2 RGB e OUTPUT: Conector fêmea de 15 pinos Mini D-sub

Entrada RGB

1. Entrada de vídeo (vermelho)

2. Entrada de vídeo (verde/sync em verde)

3. Entrada de vídeo (azul)

4. Entrada de reserva 1

5. Não conectado

5
10
15

1
6
11

6. Terra (vermelho)

7. Terra (verde/sync em verde)

8. Terra (azul)

9. Não conectado

10. GND

11. GND

12. Dados bidirecionais

13. Sincronização horizontal
(Sync composto)

14. Sinal de sincronização vertical

15. Clock de dados

Terminal RS-232C: Conector fêmea 9 pinos Mini DIN

8

9

7

6

5

4

21

Pino No. Sinal Nome E/S Referência

1 Saída Não conectado
2 RD Receber Dados Entrada Conectado ao circuito interno
3 SD Enviar Dados Saída Conectado ao circuito interno
4 Entrada Não conectado
5 SG Aterramento do sinal Conectado ao circuito interno

3

6 Entrada Não conectado
7RS Saída Conectado ao Pino 8
8 CS Entrada Conectado ao Pino 7
9Saída Não conectado

Conector macho de 9 pinos D-sub do adaptador DIN-D-sub RS-232C

15

69

Pino No. Sinal Nome E/S Referência

1CD Não conectado
2 RD Receber Dados Entrada Conectado ao circuito interno
3 SD Enviar Dados Saída Conectado ao circuito interno
4ER Não conectado
5 SG Aterramento do sinal Conectado ao circuito interno
6Não conectado
7 RS Conectado ao circuito interno
8 CS Conectado ao circuito interno
9CI Não conectado

Entrada de componente

1. PR (CR)

2. Y

3. PB (CB)

4. Não conectado

5. Não conectado

6. Terra (P

7. Terra (Y)

8. Terra (P

9. Não conectado

10. Não conectado

11. Não conectado

12. Não conectado

13. Não conectado

14. Não conectado

15. Não conectado

)

R

)

B

Nota

•Pino 8(CS) e Pino 7(RS) são curto circuitados dentro do projetor.

Conexão recomendada do cabo RS-232C: Conector fêmea de 9 pinos D-sub

51

96

Pino No. Sinal Pino No. Sinal

1CD 1 CD
2RD 2 RD
3SD 3 SD
4ER 4 ER
5SG 5 SG
6DR 6 DR
7RS 7 RS
8CS 8 CS
9CI 9 CI

Nota

•Dependendo do dispositivo de controle, poderá ser necessário conectar o Pino 4 e o Pino 6 no dispositivo de

controle (p.ex. PC).

Projetor

Pino No.

4
5
6

PC

Pino No.

4
5
6

88

(RS-232C) Especificações e configurações de comandos

Controle do PC

Um computador pode ser usado para controlar o projetor conectando um cabo de controle serial RS-232C
(tipo cruzado, vendido separadamente) no projetor. (Veja a página 22 para a conexão.)

Condições de comunicação

Ajuste as configurações da porta serial do computador para coincidir com a tabela.
Formato do sinal: Cumpre o padrão RS-232C. Bit de paridade: Nenhum
Taxa de bauds: 9.600 bps Bit de parada: 1 bit
Comprimento de dados: 8 bits Controle de fluxo: Nenhum

Formato básico

Os comandos do computador são enviados na ordem seguinte: comando, parâmetro, e código de retorno.
Depois que o projetor processa o comando do computador, envia um código de resposta ao computador.

Formato do comando

C1 C2 C3 C4 P1 P2 P3 P4

Comando de 4 dígitos Parâmetro de 4 dígitos

Formato do código de resposta

Resposta normal

O K

Código de retorno (0DH)

Resposta do problema (erro de comunicação ou comando incorreto)

E R R

Informação

•

Quando mais de um código estiver sendo enviado, envie cada comando só depois que o código de resposta para o comando
prévio do projetor for verificado.

•

Para conservar a força em modo de espera, o CPU de este modelo entrará em modo Sono Profundo aproximadamente 10
segundos após ser recebido o último comando. No caso de transmissão de comandos durante o modo de Sono Profundo,
demora um máximo de 30 segundos até ser recebido o código de resposta. Se forem enviados comandos posteriormente para
o projetor dentro de 10 segundos, o projetor responderá imediatamente. Se não forem recebidos mais comandos dentro de 10
segundos, o projetor voltará ao modo Sono Profundo. Note que o modo Sono Profundo apenas é ativado em modo de espera.
Não existe atraso de resposta RS-232C quando o projetor estiver em operação.

•

Estão disponíveis os comandos especiais, “POWR????” e “TLPS_ _ _1” para aplicações que requerem consulta contínua.
Estes comandos não despertarão o modo Sono Profundo do CPU e o projetor fornecerá resposta imediata em modo espera.
“1” indicará a Força ligada, “0” indicará o modo espera. Quando a força é ligada durante espera com o comando “LIGAR”,
espere pelo menos 40 segundos depois de ligar a alimentação, e em seguida transmita o próximo comando.

•

Sugerimos que desative a funcionalidade AUTO BUSCA antes de iniciar comunicações RS-232C. Se a AUTO BUSCA estiver
ativada, será necessário enviar o comando de modo espera “POWR_ _ _0” duas vezes para desligar o projetor. (O primeiro
comando “POWR_ _ _0” cancela AUTO BUSCA e o segundo comando “POWR_ _ _0” colocará o projetor em modo espera.)

Nota

•

Não envie repetidamente ou periodicamente nenhuns comandos exceto “POWR????” e “TLPS_ _ _1” em modo ESPERA
pois isso causará problemas.

•

Quando o projetor é colocado em modo espera, é apresentada uma mensagem “Fim. Aguarde.” durante cerca de 20 segundos.
Nessa altura, se o comando “POWR_ _ _1” estiver sendo enviado, será devolvido “ERR” e este comando não é recebido.

•

Quando usar a função controle do computador do projetor, os valores de ajuste não podem ser lidos pelo computador. Portanto,
confirme os valores transmitindo os comandos de exibição (p.ex. “RARE_ _ _0”) para cada menu de ajuste e confira os valores
com a exibição na tela. Se o projetor receber comandos de ajuste/definição diferentes dos comandos de exibição de menu,
executará os comandos sem apresentar a exibição na tela.

Comandos

Exemplo:

• Quando “Brilho” do ajuste da imagem ENTRADA 1 está configurado em –10.

RABR 1 0_– OK

CONTEÚDOS DE CONTROLE
LIGAR
ESPERA
SITUAÇÃO DA FORÇA

SITUAÇÃO DA FORÇA DA LÂMPADA

VOLUME (0 - 60)
ATIVAR SILENCIAR
DESATIVAR SILENCIAR
ANGULAÇÃO (–127 - +127)

BOTÕES & CHAVE DE CONTROLE REMOTO

MOVER DIGITAL (–96 - +96)

COMANDO

P

O

P

O

P

O

T

P

V

O

M

U

M

U

K

E

L

N

W
W
W

O

L
T
T
Y
D

R

_

R

_

R

?

W

_

A

_

E

_

E

_

S

*

S

_

PARMETRO

OK OU ERR

_

_

1

OK OU ERR

_

_

0

0:DESLIGADO, 1:LIGADO

?

?

?

0:DESLIGADO, 1:LIGADO
2: RESFRIANDO

_

_

1

3: DESLIGANDO
OK OU ERR

_

*

*

OK OU ERR

_

_

1

OK OU ERR

_

_

0

OK OU ERR

*

*

*

OK OU ERR

*

*

*

RETORNO

→
←

CONTEÚDOS DE CONTROLE

TELA PRETA LIGADO

TELA PRETA DESLIGADO
ENTRADA 1
ENTRADA 2
ENTRADA 3
ENTRADA 4
VERIFICAÇÃO DA ENTRADA
IMOBIKIZAÇÃO LIGADO
IMOBIKIZAÇÃO DESLIGADO

BOTÕES & CHAVE DE CONTROLE REMOTO

INÍCIO DA SINCRONIZAÇÃO AUTOMÁTICA

Código de retorno (0DH)

Código de retorno (

ProjetorComputador

COMANDO

I

M

B

I

M

B

I

R

G

I

R

G

I

V

E

I

V

E

I

C

H

F

R

E

F

R

E

A

D

J

K
K
B
B
D
D
K

Z
Z

S

PARMETRO

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

OK OU ERR

1

OK OU ERR

0

OK OU ERR

1

OK OU ERR

2

OK OU ERR

1

OK OU ERR

2

OK OU ERR

0

OK OU ERR

1

OK OU ERR

0

OK OU ERR

1

0DH)

RETORNO

Apêndice

89

(RS-232C) Especificações e configurações de comandos

CONTEÚDOS DE CONTROLE
ENTRADA 1 REAJUSTAR : NORMAL
ENTRADA 1 REAJUSTAR : CHEIO
ENTRADA 1 REAJUSTAR : DOT BY DOT
ENTRADA 1 REAJUSTAR : ALONGAR
ENTRADA 1 REAJUSTAR : ALONGAR INTELIGENTE
ENTRADA 2 REAJUSTAR : NORMAL
ENTRADA 2 REAJUSTAR : CHEIO
ENTRADA 2 REAJUSTAR : DOT BY DOT
ENTRADA 2 REAJUSTAR : ALONGAR
ENTRADA 2 REAJUSTAR : ALONGAR INTELIGENTE
ENTRADA 3 REAJUSTAR : NORMAL
ENTRADA 3 REAJUSTAR : BORDA
ENTRADA 3 REAJUSTAR : ALONGAR
ENTRADA 3 REAJUSTAR : ALONGAR INTELIGENTE
ENTRADA 4

REAJUSTAR
REAJUSTAR
REAJUSTAR
REAJUSTAR

: NORMAL
: BORDA
: ALONGAR
: ALONGAR INTELIGENTE

ENTRADA 4
ENTRADA 4
ENTRADA 4

BOTÕES & CHAVE DE CONTROLE REMOTOImagem

RGB GAMMA : PADRÃO
RGB GAMMA : APRESENTAÇÃO
RGB GAMMA : CINEMA
RGB GAMMA : PERSONALIZADO
Vídeo GAMMA : PADRÃO
Vídeo GAMMA : APRESENTAÇÃO
Vídeo GAMMA : CINEMA
Vídeo GAMMA : PERSONALIZADO
ENTRADA 1 Contraste (–30 - +30)
ENTRADA 1 Brilho (–30 - +30)
ENTRADA 1 Vermelho (–30 - +30)
ENTRADA 1 Azul (–30 - +30)
ENTRADA 1 Cor (–30 - +30)
ENTRADA 1 Matiz (–30 - +30)
ENTRADA 1 Nitidez (–30 - +30)
ENTRADA 1 Temp Cor (–3 - +3)
ENTRADA 1 EXIBIÇÃO
ENTRADA 1 REINICIO DO AJUSTE
ENTRADA 2 Contraste (–30 - +30)
ENTRADA 2 Brilho (–30 - +30)
ENTRADA 2 Vermelho (–30 - +30)
ENTRADA 2 Azul (–30 - +30)
ENTRADA 2 Cor (–30 - +30)
ENTRADA 2 Matiz (–30 - +30)
ENTRADA 2 Nitidez (–30 - +30)
ENTRADA 2 Temp Cor (–3 - +3)
ENTRADA 2 EXIBIÇÃO
ENTRADA 2 REINICIO DO AJUSTE
ENTRADA 1 Tipo de Sinal : RGB
ENTRADA 1 Tipo de Sinal : Componente
ENTRADA 2 Tipo de Sinal : RGB
ENTRADA 2 Tipo de Sinal : Componente
ENTRADA 1 2D Progress.
ENTRADA 1 3D Progress.
ENTRADA 1 Mode Filme
ENTRADA 2 2D Progress.
ENTRADA 2 3D Progress.
ENTRADA 2 Mode Filme
ENTRADA 3 Contraste (–30 - +30)
ENTRADA 3 Brilho (–30 - +30)
ENTRADA 3 Vermelho (–30 - +30)

COMANDO

R

A

S

R

A

S

R

A

S

R

A

S

R

A

S

R

B

S

R

B

S

R

B

S

R

B

S

R

B

S

R

A

S

R

A

S

R

A

S

R

A

S

R

B

S

R

B

S

R

B

S

R

B

S

G

A

M

G

A

M

G

A

M

G

A

M

G

A

M

G

A

M

G

A

M

G

A

M

R

A

P

R

A

B

R

A

R

R

A

B

R

A

C

R

A

T

R

A

S

R

A

C

R

A

R

R

A

R

R

B

P

R

B

B

R

B

R

R

B

B

R

B

C

R

B

T

R

B

S

R

B

C

R

B

R

R

B

R

I

A

S

I

A

S

I

B

S

I

B

S

R

A

I

R

A

I

R

A

I

R

B

I

R

B

I

R

B

I

V

A

P

V

A

B

V

A

R

R

_

R

_

R

_

R

_

R

_

R

_

R

_

R

_

R

_

R

_

V

_

V

_

V

_

V

_

V

_

V

_

V

_

V

_

R

_

R

_

R

_

R

_

V

_

V

_

V

_

V

_

I

_

R

_

D

_

E

_

O

_

I

_

H

_

T

_

E

_

E

_

I

_

R

_

D

_

E

_

O

_

I

_

H

_

T

_

E

_

E

_

I

_

I

_

I

_

I

_

P

_

P

_

P

_

P

_

P

_

P

_

I

_

R

_

D

_

PARMETRO

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

*

*

*

*

*

*

*

*

*

*

*

*

*

*

_

*

_

_

_

_

*

*

*

*

*

*

*

*

*

*

*

*

*

*

_

*

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

*

*

*

*

*

*

RETORNO CONTEÚDOS DE CONTROLE

OK OU ERR

1

OK OU ERR

5

OK OU ERR

3

OK OU ERR

2

OK OU ERR

4

OK OU ERR

1

OK OU ERR

5

OK OU ERR

3

OK OU ERR

2

OK OU ERR

4

OK OU ERR

1

OK OU ERR

3

OK OU ERR

2

OK OU ERR

4

OK OU ERR

1

OK OU ERR

3

OK OU ERR

2

OK OU ERR

4

OK OU ERR

1

OK OU ERR

2

OK OU ERR

3

OK OU ERR

4

OK OU ERR

1

OK OU ERR

2

OK OU ERR

3

OK OU ERR

4

OK OU ERR

*

OK OU ERR

*

OK OU ERR

*

OK OU ERR

*

OK OU ERR

*

OK OU ERR

*

OK OU ERR

*

OK OU ERR

*

OK OU ERR

0

OK OU ERR

1

OK OU ERR

*

OK OU ERR

*

OK OU ERR

*

OK OU ERR

*

OK OU ERR

*

OK OU ERR

*

OK OU ERR

*

OK OU ERR

*

OK OU ERR

0

OK OU ERR

1

OK OU ERR

1

OK OU ERR

2

OK OU ERR

1

OK OU ERR

2

OK OU ERR

0

OK OU ERR

1

OK OU ERR

2

OK OU ERR

0

OK OU ERR

1

OK OU ERR

2

OK OU ERR

*

OK OU ERR

*

OK OU ERR

*

ENTRADA 3 Azul (–30 - +30)
ENTRADA 3 Cor (–30 - +30)
ENTRADA 3 Matiz (–30 - +30)
ENTRADA 3 Nitidez (–30 - +30)
ENTRADA 3 Temp Cor (–3 - +3)
ENTRADA 3 EXIBIÇÃO
ENTRADA 3 REINICIO DO AJUSTE
ENTRADA 4 Contraste (–30 - +30)
ENTRADA 4 Brilho (–30 - +30)
ENTRADA 4 Vermelho (–30 - +30)
ENTRADA 4 Azul (–30 - +30)
ENTRADA 4 Cor (–30 - +30)

ImagemSinc. Fina

ENTRADA 4 Matiz (–30 - +30)
ENTRADA 4 Nitidez (–30 - +30)
ENTRADA 4 Temp Cor (–3 - +3)
ENTRADA 4 EXIBIÇÃO
ENTRADA 4 REINICIO DO AJUSTE
ENTRADA 3 2D Progress.
ENTRADA 3 3D Progress.
ENTRADA 3 Mode Filme
ENTRADA 4 2D Progress.
ENTRADA 4 3D Progress.
ENTRADA 4 Mode Filme
COLOR SELECTED : Padrão
COLOR SELECTED : sRGB
COLOR SELECTED : Personalizado 1
COLOR SELECTED : Personalizado 2
COLOR SELECTED : Personalizado 3
TARGET : Vermelho
TARGET : Amarelo
TARGET : Verde

C. M. S.

TARGET : Ciano
TARGET : Azul
TARGET : Magenta
Lum. (–30 - +30)
Cromat. (–30 - +30)
Tonal. (–30 - +30)
Reiniciar (Esta Cor)
Reiniciar (Todas Cores)
Relógio (–150 - +150)
Fase (–30 - +30)
Horiz. (–150 - +150)
Vertic. (–60 - +60)
EXIBIÇÃO DE ENTRADA RGB
RGB REINICIO DO AJUSTE

*1

Salvar Ajuste (1 - 7)
Salvar Ajuste (1 - 7)
VERIFICAÇÃO DA FREQÜÊNCIA HORIZONTAL RGB
VERIFICAÇÃO DA FREQÜÊNCIA VERTICAL RGB
DESATIVAR SIN. AUTOMÁTICO
SINC. AUTOMÁTICA : ATIVAR (NORMAL)
SINC. AUTOMÁTICA : ATIVAR (
SINCRONIZAÇÃO AUTOMÁTICA DA TELA LIGADA
SINCRONIZAÇÃO AUTOMÁTICA DA TELA DESLIGADA

ALTA VELOCIDADE)

COMANDO

V

A

V

A

V

A

V

A

V

A

V

A

V

A

V

B

V

B

V

B

V

B

V

B

V

B

V

B

V

B

V

B

V

B

V

A

V

A

V

A

V

B

V

B

V

B

C

M

C

M

C

M

C

M

C

M

C

M

C

M

C

M

C

M

C

M

C

M

C

M

C

M

C

M

C

M

C

M

I

N

I

N

I

A

I

A

I

A

I

A

M

E

M

M

E

M

T

F

T

F

A

A

A

A

A

A

I

M

I

M

B
C
T
S
C
R
R
P
B
R
B
C
T
S
C
R
R

C
C
C
C
C
T
T
T
T
T
T
S
S
S
R
R
C
P
H
V
R
R

R
R
D
D
D
A
A

I
I
I
I
I
I

E

_

O

_

I

_

H

_

T

_

E

_

E

_

I

_

R

_

D

_

E

_

O

_

I

_

H

_

T

_

E

_

E

_

P

_

P

_

P

_

P

_

P

_

P

_

S

_

S

_

S

_

S

_

S

_

G

_

G

_

G

_

G

_

G

_

G

_

L

_

C

_

H

_

E

_

E

_

L

*

H

_

P

*

P

_

E

_

E

_

S

_

L

_

Q

_

Q

_

J

_

J

_

J

_

S

_

S

_

PARMETRO

*

*

*

*

*

*

*

*

_

*

_

_

_

_

*

*

*

*

*

*

*

*

*

*

*

*

*

*

_

*

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

0

_

0

_

1

_

1

_

1

_

_

_

_

_

_

_

_

_

_

_

_

*

*

*

*

*

*

_

_

_

_

*

*

*

*

*

*

*

*

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

OK OU ERR

*

OK OU ERR

*

OK OU ERR

*

OK OU ERR

*

OK OU ERR

*

OK OU ERR

0

OK OU ERR

1

OK OU ERR

*

OK OU ERR

*

OK OU ERR

*

OK OU ERR

*

OK OU ERR

*

OK OU ERR

*

OK OU ERR

*

OK OU ERR

*

OK OU ERR

0

OK OU ERR

1

OK OU ERR

0

OK OU ERR

1

OK OU ERR

2

OK OU ERR

0

OK OU ERR

1

OK OU ERR

2

OK OU ERR

0

OK OU ERR

1

OK OU ERR

1

OK OU ERR

2

OK OU ERR

3

OK OU ERR

1

OK OU ERR

2

OK OU ERR

3

OK OU ERR

4

OK OU ERR

5

OK OU ERR

6

OK OU ERR

*

OK OU ERR

*

OK OU ERR

*

OK OU ERR

1

OK OU ERR

2

OK OU ERR

*

OK OU ERR

*

OK OU ERR

*

OK OU ERR

*

OK OU ERR

0

OK OU ERR

1

OK OU ERR

*

OK OU ERR

*

kHz (***. * OU _)

1

Hz (***. * OU _)

2

OK OU ERR

0

OK OU ERR

1

OK OU ERR

2

OK OU ERR

1

OK OU ERR

0

RETORNO

90

CONTEÚDOS DE CONTROLE
Saída fixa áudio
Saída var. áudio
Alto falante Ligado
Alto falante Desligado
Imagem em Imagem :
Imagem em Imagem :
Imagem em Imagem :
Imagem em Imagem :
Imagem em Imagem Desligado
Econom de Força:
Econom de Força:
DNR : XXXX
DNR : Nível 1
DNR : Nível 2
DNR : Nível 3
Auto Busca: Desligado
Auto Busca: Ligado
Exibir OSD
Exibir OSD Desligado Nível A
Exibir OSD Desligado Nível B

Opções (1)

EXIBIÇÃO DA TELA PRETA Ligado
EXIBIÇÃO DA TELA PRETA Desligado
SELEÇÃO DO SISTEMA DE VÍDEO : Auto
SELEÇÃO DO SISTEMA DE VÍDEO :
SELEÇÃO DO SISTEMA DE VÍDEO : SECAM
SELEÇÃO DO SISTEMA DE VÍDEO : NTSC4.43
SELEÇÃO DO SISTEMA DE VÍDEO : NTSC3.58
SELEÇÃO DO SISTEMA DE VÍDEO : PAL-M
SELEÇÃO DO SISTEMA DE VÍDEO : PAL-N
ESCOLHA DO FUNDO : Sharp
ESCOLHA DO FUNDO : Personalizado
ESCOLHA DO FUNDO : Tela Azul
ESCOLHA DO FUNDO : Nenhum
SELEÇÃO DE TELA INICIAL
SELEÇÃO DE TELA INICIAL
SELEÇÃO DE TELA INICIAL
Auto Deslig. :
Auto Deslig. :

DIREITA INFERIOR
ESQUERDA INFERIOR
DIREITA SUPERIOR
ESQUERDA SUPERIOR

PADRÃO
BAIXA ENERGIA

Normal

PAL (50/60Hz)

: Sharp
: Personalizado

: Nenhum
NÃO USAR
USAR

COMANDO

A

O

A

O

A

S

A

S

P

I

P

I

P

I

P

I

P

I

T

H

T

H

3

D

3

D

3

D

3

D

I

N

I

N

I

M

I

M

I

M

I

M

I

M

M

E

M

E

M

E

M

E

M

E

M

E

M

E

I

M

I

M

I

M

I

M

I

M

I

M

I

M

A

P

A

P

U
U
P
P
N
N
N
N
N
M
M
N
N
N
N
S
S
D
D
D
B
B
S
S
S
S
S
S
S
B
B
B
B
S
S
S
O
O

T

_

T

_

K

_

K

_

P

_

P

_

P

_

P

_

P

_

D

_

D

_

R

_

R

_

R

_

R

_

E

_

E

_

I

_

I

_

I

_

K

_

K

_

Y

_

Y

_

Y

_

Y

_

Y

_

Y

_

Y

_

G

_

G

_

G

_

G

_

I

_

I

_

I

_

W

_

W

_

PARMETRO

_

_

_

_

_

_

_

_

_

1

_

1

_

1

_

1

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

OK OU ERR

1

OK OU ERR

2

OK OU ERR

1

OK OU ERR

0

OK OU ERR

1

OK OU ERR

2

OK OU ERR

3

OK OU ERR

4

OK OU ERR

0

OK OU ERR

0

OK OU ERR

1

OK OU ERR

0

OK OU ERR

1

OK OU ERR

2

OK OU ERR

3

OK OU ERR

0

OK OU ERR

1

OK OU ERR

1

OK OU ERR

2

OK OU ERR

0

OK OU ERR

1

OK OU ERR

0

OK OU ERR

1

OK OU ERR

2

OK OU ERR

3

OK OU ERR

4

OK OU ERR

5

OK OU ERR

6

OK OU ERR

7

OK OU ERR

1

OK OU ERR

2

OK OU ERR

3

OK OU ERR

4

OK OU ERR

1

OK OU ERR

2

OK OU ERR

3

OK OU ERR

0

OK OU ERR

1

RETORNO

CONTEÚDOS DE CONTROLE

Percent. Vida

ESTADO DA LÂMPADA

Projeção : REVERTER Desligado
Projeção : REVERTER Ligado
Projeção : INVERTER Desligado

Opções (2)Idiomas

Projeção : INVERTER Ligado
Nível Trava Tecla : Normal
Nível Trava Tecla : Nível A
Nível Trava Tecla : Nível B
ESCOLHA DO IDIOMA : English
ESCOLHA DO IDIOMA : Deutsch
ESCOLHA DO IDIOMA : Español
ESCOLHA DO IDIOMA : Nederlands
ESCOLHA DO IDIOMA : Français
ESCOLHA DO IDIOMA : Italiano
ESCOLHA DO IDIOMA : Svenska
ESCOLHA DO IDIOMA :
ESCOLHA DO IDIOMA : Português
ESCOLHA DO IDIOMA :
ESCOLHA DO IDIOMA :
VERIFICAÇÃO DO NOME DO MODELO
VERIFICAÇÃO DO NO. DE SERIE
DEFINIÇÃO DO NOME DO PROJETOR 1

(Primeiros quatro caracteres)
DEFINIÇÃO DO NOME DO PROJETOR 2

(Quatro caracteres intermediários)
DEFINIÇÃO DO NOME DO PROJETOR 3

(Últimos quatro caracteres)
VERIFICAÇÃO DO NOME DO PROJETOR

PARMETRO

COMANDO

_

_

L

T

L

T

_

_

S

P

L

T

_

_

E

R

M

I

_

_

E

R

M

I

_

_

N

I

M

I

_

_

N

I

M

I

_

_

L

Y

E

K

_

_

L

Y

E

K

_

_

L

Y

E

K

_

_

A

L

E

M

_

_

A

L

E

M

_

_

A

L

E

M

_

_

A

L

E

M

_

_

A

L

E

M

_

_

A

L

E

M

_

_

A

L

E

M

_

_

A

L

E

M

_

_

A

L

E

M

_

_

A

L

E

M

_

_

A

L

E

M

_

_

D

R

N

*2

M

_

_

D

R

N

S

*

*

1

N

J

P

*

*

2

N

J

P

*

*

3

N

J

P

_

_

0

N

J

P

RETORNO

1

_

0-100 INTEIRO
0:Desligado, 1:Ligado, 2:TENTAR NOVAMENTE,

1

_

3:ESPERANDO, 4:ERRO DE LMPADA

0

_

OK OU ERR

1

_

OK OU ERR

0

_

OK OU ERR

1

_

OK OU ERR

0

_

OK OU ERR

1

_

OK OU ERR

2

_

OK OU ERR

1

_

OK OU ERR

2

_

OK OU ERR

3

_

OK OU ERR

4

_

OK OU ERR

5

_

OK OU ERR

6

_

OK OU ERR

7

_

OK OU ERR

8

_

OK OU ERR

9

_

OK OU ERR

0

1

OK OU ERR

1

1

OK OU ERR

1

_

NOME DO MODELO

1

_

Nº DE SÉRIE

*

*

OK OU ERR

*

*

OK OU ERR

*

*

OK OU ERR

1

_

NOME DO PROJETOR

Nota

• Se aparecer um sublinhado (_) na coluna de parâmetros, digite um espaço. Se aparecer um asterisco (*),

digite um valor na faixa indicada entre parênteses em CONTEÚDOS DE CONTROLE.

•*1Sinc. Fina só pode ser ajustado no modo RGB exibido.

*2

O comando VERIFICAÇÃO DO NO. DE SERIE é usado para a leitura dos 12 dígitos do No. serial.

•

Apêndice

91

Especificações do terminal de controle por cabo

Especificações da entrada do controle remoto por cabo

• mini conector de ø3,5 mm

• Externo: +5 V (1 A)

• Interno: GND

Códigos de transmissão e função

CONTEÚDOS DE

CONTROLE

ON

STANDBY

VOLUME +

VOLUME –

MUTE

MENU

KEYSTONE

BLACK SCREEN

ENTER

RESIZE

UNDO

FREEZE

ENLARGE (+)

ENLARGE (–)

CÓDIGO DE SISTEMA

C2

C3

C4

C1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

C5 C6

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

CÓDIGO DE DADOS

C7

C8

C9

C10 C11

1

1

0

0

0

1

1

0

1

1

1

0

1

1

1

1

0

1

1

0

1

0

0

1

0

0

1

1

0

1

0

0

0

1

1

0

0

1

1

1

0

1

1

1

0

0

1

1

0

1

1

0

1

1

0

1

CÓDIGO

EXTERNO

C12

C13

C14

C15

0

1

1

0

1

0

1

0

1

0

1

0

0

0

0

0

0

1

1

0

1

0

1

0

0

0

0

1

0

1

1

0

1

0

1

0

0

0

1

0

0

0

1

0

0

0

1

0

1

1

1

0

1

0

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

1

0

1

0

0

1

1

0

1

0

1

0

Código de função de controle remoto por cabo

LSB MSB

C1

Cdigo de sistema

10110********10

C5 C6 Cdigo de dados C13 C14 C15

CONTEÚDOS DE

CONTROLE

AUTO SYNC

∂

ƒ

ß

©

GAMMA

PinP

BACK

FORWARD

BREAK TIMER

INPUT 1

INPUT 2

INPUT 3

INPUT 4

CÓDIGO DE SISTEMA

C2

C3

C4

C1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

C5 C6

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

CÓDIGO DE DADOS

C7

C8

C9

0

1

0

0

1

0

1

0

1

0

1

0

1

0

0

1

1

1

0

1

1

0

1

0

0

0

1

1

1

0

0

0

1

1

1

1

1

1

1

1

1

1

0

0

1

0

0

1

1

0

0

1

0

0

1

0

C10 C11

1

1

1

0

1

0

1

0

0

0

0

0

1

1

0

1

0

1

1

1

1

1

1

1

1

1

1

1

CÓDIGO

EXTERNO

C12

1

0

0

1

1

1

1

0

0

0

0

0

0

0

C13

C14

C15

1

1

0

1

1

0

1

1

0

0

1

0

0

1

0

0

1

0

1

1

0

1

1

0

1

1

0

1

1

0

0

1

0

0

1

0

0

1

0

0

1

0

• Os códigos do sistema C1 a C5 são fixados em “10110”.

• Os códigos C14 e C15 são bits de confirmação inversos, com “10” indicando “parte dianteira” e “01”

indicando “Parte traseira”.

Formato do sinal de controle remoto Sharp

Formato de transmissão: Formato de 15 bits

DD

67,5 ms 67,5 ms

DD

Formato de onda do sinal de saída: Saída usando Modulação da Posição do Pulso

t

T

1

T

• t = 264 µs • Freqüência do portador do pulso = 455/12 kHz

0 = 1,05 ms • Relação de carga = 1:1

• T

1 = 2,10 ms

• T

Código de controle da transmissão

15 bit Exemplo de Inverso D para D

C1 C2 C3 C4 C5 C6 C7 C8 C9 C10 C11 C12 C13 C14

Endere o do sistema

DD

0

“0”“0”“0”“1”

DD

Bit de dado chave da fun o

DD

D

Expans o de

dados

DDD

M scara

C15

Determi-

nação

de dados

“0”“1”“0”

26,4 µs

C11DC20C31C41C50C61C70C80C90C100C110C120C130C141C15

C11DC20C31C41C50C60C71C81C91C101C111C121C131C140C15

t

0

1

Bits de dados comuns de D para D Inverso em D

92

Tabela de Compatibilidade de Computadores

Computador

• Suporte de sinal múltiplo

Frequência Horizontal: 15–126 kHz, Frequência Vertical: 43–200 Hz*, Relógio de Pixel: 12–230 MHz

• Compatível com sinais sinc em verde e sinc composta

• Compatível com UXGA e SXGA em compressão inteligente avançada

• Tecnologia de redimensionamento AICS (Compressão Inteligente Avançada e Sistema de Expansão)

A lista seguinte indica os modos que estão conforme o VESA. Contudo, este projetor suporta outros
sinais que não são padrões VESA.

PC/
MAC/
WS

PC

VGA

SVGA

XGA

Resolução

640 × 350

720 × 350

640 × 400

720 × 400

640 × 480

800 × 600

1.024 × 768

Frequência

Horizontal

(kHz)

27,0 60
31,5
37,9
27,0
31,5
27,0
31,5
37,9
27,0
31,5
37,9
26,2
31,5
34,7
37,9
37,5
43,3
47,9
53,0
61,8
78,5
80,9

100,4

31,4
35,1
37,9
44,5
48,1
46,9
53,7
56,8
64,0
77,2

98,3
102,1
125,6

35,5

40,3

48,4

56,5

58,1

60,0

68,7

73,5

77,2

80,6

98,8

113,2

Frequência

Vertical

(Hz)

70
85
60
70
60
70
85
60
70
85
50
60
70
72
75
85

90
100
120
150
160
200

50

56

60

70

72

75

85

90
100
120
150
160
200

43

50

60

70

72

75

85

90

96
100
120
140

Padrão

VESA

✔

✔

✔

✔
✔
✔

✔
✔

✔
✔
✔

✔
✔

✔
✔

Te la

Superior

Verdadeiro

Frequência

PC/
MAC/
WS

PC

PC/

MAC 13”

PC/

MAC 19”

PC/

MAC 21”

MAC

16”

HP (WS)
PC (WS)

WS

SGI (WS)

SUN (WS)

Resolução

1.152 × 864

SXGA

1.152 × 882

1.280

×

1.024

+

SXGA

1.400 ×1.050

UXGA

SXGA

SVGA
SXGA

SXGA

1.600

×

1.200

640 × 480 34,9 67

VGA

XGA

1.024 × 768

1.280×1.024

800 × 600
832

×

624

1.152

×

870

1.280×1.024

1.280

×

960

1.280×1.024

1.152

×

900

Frequência

Horizontal

(kHz)

54,3
64,0
64,1
67,5
75,7 80
77,3
90,2
54,8
65,9
67,4
64,0
74,6
78,1 74
80,0 75
91,1 85

108,4 100

64,0 60
74,7 52
75,0 60
81,3 65
87,5 70
90,1 72
93,8 75

106,3 85

48,4 60
60,0 75

80,0 75

46,8 75
49,6 75
68,5 75
78,1 72
60,0 60
85,9 85
53,5 50
76,8 72

60,9 66
71,9 76

Vertical

(Hz)

60
70
72
75

85

100

60
72
74
60
70

Padrão

VESA

✔

✔

✔
✔

✔
✔
✔

✔
✔

✔
✔

✔

✔

Te la

Compressão

Inteligente
Avançada

Compressão

Inteligente

Superior

Verdadeiro

Compressão

Inteligente
Avançada

Superior

Compressão

Inteligente
Avançada

* Ruído temporário poderá ser visível com freqüências

verticais acima de 100 Hz se as funções OSD estiverem
ativadas.

Nota

•

Este projetor poderá não conseguir exibir imagens a partir de computadores notebook em modo simultâneo (CRT/LCD). Caso tal ocorra, desligue a tela
LCD do computador notebook e faça sair os dados de tela em modo “apenas CRT”. Detalhes sobre como alterar os modos de exibição podem ser
encontrados no seu manual de operação do computador notebook.

•

Quando este projetor receber sinais VGA de formato 640 × 350 VESA, será exibido na tela “640 × 400”.

•

Quando recebendo sinais UXGA de formato 1.600 × 1.200 VESA, a amostragem tem lugar e parte da imagem poderá ser cortada, dado que a imagem
é exibida com 1.024 linhas.

DTV

Sinal

480I
480P
540P

580I
580P
720P
1035I
1080I
1080I

Frequência Horizontal (kHz)

15,7
31,5
33,8
15,6
31,3
45,0
33,8
33,8
28,1

Frequência Vertical

60
60
60
50
50
60
60
60
50

(Hz)

Apêndice

93

Solução de Problemas

Problema

Não aparece uma imagem,não

se produz som ou o projetor

não começa a vunsionar.

Escuta-se o som mas

não aparece imagem

Cor é deslavada ou má

Imagem é indistinta;

aparece ruído

Verifique

•

Plugue do cabo de força do projetor não está introduzido na tomada de força.

• Força para os dispositivos externos conectados está desligada.

• O modo de entrada selecionado está errado.

• Cabos incorretamente conectados ao painel lateral do projetor.

• Pilhas do controle remoto gastas.

•

Saída externa não foi ajustada quando foi ligado o computador notebook.

•

A tampa da unidade da lâmpada não está instalada corretamente.

•

Os cabos foram conectados incorretamente no painel traseiro do projetor.

• “Brilho” está ajustado na posição mínima.

• Ajustes de imagem estão ajustados incorretamente.

(Apenas Entrada Vídeo)

• Sistema de entrada vídeo incorretamente ajustado.
(Apenas ENTRADA 1 e 2)

• Tipo de sinal de entrada RGB/Componente incorretamente

ajustado.

• Ajuste o foco.

• A distância de projeção ultrapassa a gama de focagem.

(Apenas Entrada de Computador)

• Execute os ajustes “Sinc. Fina” (Ajuste “Relógio”)

• Execute os ajustes “Sinc. Fina” (Ajuste “Fase”)

• Aparecerá ruído dependendo do computador.

• O ajuste “DNR” (Redução Digital de Ruído) não está correta.

• Cabos incorretamente conectados ao painel lateral do projetor.

• Volume está ajustado no mínimo.

• A exibição SILENCIAR aparece.

Página

17

—

35
17
13
17
87
17
46

46

66

46

26
27

48
48

—

65
17
35

36

Imagem aparece mas não

se escuta som

É escutado um som

anormal ocasionalmente

proveniente da caixa

Indicador de

Manutenção acende

Imagem não pode ser

capturada

94

• Se a imagem é normal, o som é devido ao encolhimento da

caixa causado por alterações da temperatura ambiente. Isto
não afeta a operação ou performance.

• Veja “Indicadores de Manutenção”.

• O sinal em INPUT 1 ou 2 não é um sinal RGB XGA (1024 x

768). Imagens não podem ser capturadas se os sinais forem
diferentes dos acima mencionados.

—

83

67

Imagem em Imagem

não funciona.

O projetor não pode ser

desligado ou colocado

em modo espera

utilizando a tecla ON ou

STANDBY no projetor.

Imagem é verde em INPUT

1 ou 2 COMPONENT.

Imagem é rosa (não verde)

em INPUT 1 ou 2 RGB.

Imagem é escura.

Imagem é muito

brilhante

e esbranquiçada.

As teclas de VOLUME

no projetor não

funcionam.

Não é possível receber

um código de resposta

quando se tenta

controlar o projetor

usando comandos RS-

232C de um computador

durante o modo de

espera.

VerifiqueProblema Página

• O sinal em ENTRADA 1 ou 2 está ajustado em uma resolução

que excede SXGA.

• O sinal em ENTRADA 1 ou 2 está enviando sinais Componente

I, 480P, 540P, 580I, 580P, 720P, 1035I ou 1080I.

480

• O sinal em ENTRADA 1 ou 2está ajustado para modo interlaçar

usando sinais RGB.

• O nível Trava de Teclas está ativado.

Se o Nível de Trava de Teclas estiver definido em Nível B,
todas as teclas estão travadas. Se o Nível de Trava de Teclas
estiver ajustado em Nível A, apenas as teclas INPUT e
VOLUME funcionam.

• Altere o ajuste de tipo de sinal de entrada.

• O indicador Trocar Lâmpada está piscando em vermelho.

Troque a lâmpada.

• O indicador da Lâmpada está piscando em vermelho. Troque a

lâmpada.

As teclas de VOLUME não funcionam quando: (tente o VOL+/–
no controle remoto)

• quando o menu é exibido

• quando o menu de lente é exibido

• quando Imagem em Imagem está funcionando

• durante Ampliar (Mais que o dobro do tamanho)

• uma tela ponto a ponto de resolução maior que a resolução do

painel.

• No cão de transmitir comandos RS-232C de um computador

durante o modo de espera, leva um máximo de 30 segundos
para que o computador receba o código de resposta. Defina o
tempo de espera do código de resposta do computador para 30
segundos ou mais.

57

71

46

83

46

—

89

95

Apêndice

Para Assistência SHARP
