Einführung

Wir danken Ihnen, daß Sie sich für das Normal papier fax UX-500/UX-510 entschieden haben. Das Gerät bietet eine Vielzahl von eigens konzipierten Sonderfunktionen, mit denen Sie den Umfang und die Leistung Ihrer Kommunikationen steigern können.

Diese Anleitung liefert Ihnen einfach zu befolgende Anweisungen für Aufstellung und Benutzung des UX-500/UX-510. Das Inhaltsverzeichnis zeigt Ihnen, in welchem Kapitel sich die einzelnen Anweisungen für die verschiedenen Funktionen befinden. Da es nicht erforderlich ist, zuerst jedes Kapitel ausführlich durchzulesen, empfehlen wir Ihnen, die einzelnen Kapitel wenigstens kurz zu überfliegen.

Bei Fragen oder Problemen, die dieses Handbuch nicht beantworten bzw. lösen kann, sollten Sie sich an Ihren Sharp Händler wenden.

Wichtige Sicherheitshinweise

•

Wenn einer Ihrer Telefonapparate nicht ordnungsgemäß funktioniert, sollten Sie ihn sofort von der Telefonleitung trennen. Ansonsten kann das Telefonnetz gestört werden.

•

Die Anschlußbuchse sollte in der Nähe des Gerätes installiert und leicht zugänglich sein.

•

Der Anschluß der Anlage mit den notwendigen Verdrahtungen sollte niemals während eines Gewitters erfolgen.

•

Telefonanschlüsse niemals in Naßbereichen verlegen; es sei denn, die Anschlüsse sind speziell für einen solchen Einsatz ausgelegt und entsprechend gekennzeichnet.

•

Niemals blanke Telefondrähte oder Anschlußklemmen berühren, bevor die Telefonleitung nicht vom Netz abgeklemmt ist.

•

Beim Verlegen von Telefonleitungen sorgfältig und mit der nötigen Vorsicht vorgehen.

•

Das Telefon während eines Gewitters nicht benutzen. Ausgenommen sind drahtlose Telefone. Andernfalls besteht ein geringes Risiko, daß Sie einen Stromschlag bekommen können.

•

Um das Austreten von Gas zu melden, sollten Sie kein Telefon benutzen, das sich in unmittelbarer Nähe dieser Gefahrenquelle befindet.

•

Installieren oder benutzen Sie das Gerät nicht in der Nähe von Wasser, und berühren Sie es nicht mit feuchten Händen. Lassen Sie keine Flüssigkeiten auf das Gerät gelangen.

Inhaltsverzeichnis

1 Installation 1

Auspacken (Checkliste) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Installation der Druckfolie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Anschlüsse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Papier einlegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

2 Anfangseinstellungen 13

Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Bedienfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Eingabe von Name und Faxnummer . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Eingabe von Buchstaben für Namen . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Datum und Uhrzeit einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Auswahl der Empfangsart. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Speichern von Nummern für die Wählautomatik. . . . . . . . . . . . . . . . . 22

Lautstärke einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

3 Senden von Originalen 27

Übertragbare Originale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Original einlegen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Wahlweise Einstellungen für die Übertragung. . . . . . . . . . . . . . . . . . . 29

Wählen und Übertragen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

4Empfang 37

5 Kopieren 41

6 Telefonfunktionen 44

7 Anschluß eines Anrufbeantworters 47

Vorbereitungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Hinweise zur Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Anrufbeantwortereinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

8 Sonderfunktionen 53

Fremdfaxschutz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Speicher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Rundsenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Abruf (eine Faxübertragung abrufen) . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Timer-Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Programmeingabe und Programmnutzen . . . . . . . . . . . . . . . . . . . . . . . 64

9 Optionale Einstellungen 69

10 Ausdruck von Berichten und Listen 75

11 Wartung 79

12 Störungsbeseitigung 81

Probleme und Lösungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Nachrichten und Signale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Papierstau beseitigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Spezifikationen 88

Kurzbedienungsanleitung 91

Kapitel

Installation

Auspacken (Checkliste)

Nachdem Sie Ihr Faxgerät ausgepackt haben, sollten Sie sicherstellen, daß alle unten abgebildeten Teile vorhanden sind. Wenn dies nicht der Fall ist, wenden Sie sich bitte an Ihren Händler.

Abdeckung Papierfach

Papierfach

Etiketten für die Zielwahltasten

Bedienungsanleitung

Spiralkabel des Hörers

Hörer

3 Zahnräder und 1 Flansch

Musterrolle Druckfolie

Punkte, auf die bei der Vorbereitung zu achten ist

♦

Das Gerät muß auf einer ebenen Fläche aufgestellt werden.

♦

Das Gerät ist nicht in unmittelbarer Nähe von Klimaanlagen sowie Heizlüftern aufzustellen und nicht direktem Sonnenlicht und Staub auszusetzen.

♦

Die Vorder- und Rückseite sowie die Seitenteile des Geräts sollten leicht zugänglich sein. Insbesondere sollte die Vorderseite des Geräts frei bleiben, da sonst das Original beim Verlassen des Geräts einen Papierstau verursachen kann.

♦

Wenn das Faxgerät von einem kalten an einen warmen Ort gebracht wird, kann das Vorlagenglas beschlagen, was ein korrektes Abtasten der zu übertragenden Originale verhindert. Schalten Sie das Gerät ein und warten Sie etwa 2 Stunden, bevor Sie das Faxgerät in Betrieb nehmen.

♦

Wenn es in Ihrer Region häufig zu Blitzschlag und Spannungsstößen kommt, empfehlen wir die Installation von Netzfiltern für die Netz- und Telefonleitungen. Netzfilter sind in den meisten Telefonfachgeschäften erhältlich.

Telefonkabel

Auffangbügel (zwischen Karton und Umverpackung)

Kapitel 1 Installation

Installation der Druckfolie

Die Druckereinheit in Ihrem Faxgerät druckt Text und Bilder, indem Wärme auf die Druckfolie abgegeben wird. Dadurch wird Tinte von der Folie auf das Blatt übertragen. Verfahren Sie nach den folgenden Schritten, um die Druckfolie auszutauschen.

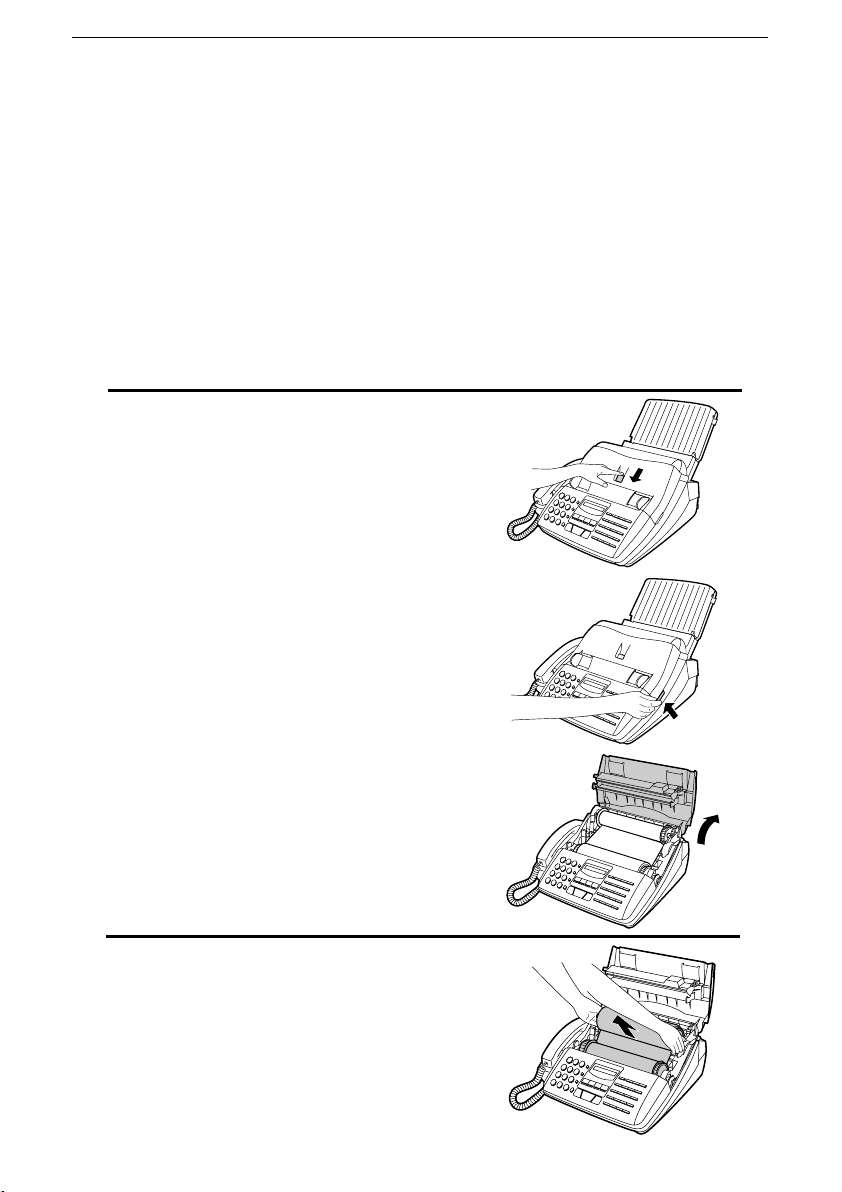

Drücken Sie auf den Knopf mit der

Aufschrift Papierfachabdeckung.

•

Achtung!

Metallstreifen auf der Unterseite der Abdeckung) erwärmt den Druckfilm und kann heiß sein, wenn gerade ein Original gedruckt worden ist.

OPEN

, und öffnen Sie die

Der Druckkopf (der

Wenn Sie die Druckfolie ersetzen, nehmen Sie die alte Folie aus dem Druckerfach, und entfernen Sie die drei grünen Zahnräder und den grünen Flansch von den Spulenenden.

WERFEN SIE DIE GRÜNEN ZAHNRÄDER UND DEN GRÜNEN FLANSCH NICHT WEG!

Neue Druckfolie aus der Verpackung nehmen und zwei der drei Zahnräder in die Enden der Spule mit der Druckfolie einsetzen (siehe Abbildung). Sicherstellen, daß die Vorsprünge an den Zahnrädern korrekt in den Schlitzen in den Spulenenden einrasten.

•

Das Band, das die Spulen zusammenhält, noch nicht entfernen.

Leere Spule so halten, daß sich die Seite mit einem Schlitz links befindet. Spulen in das Vorderteil des Druckerfachs absenken, so daß die Zahnräder in den Spulenenden mit der eingelegten Folie in die Schlitze eingreifen, die sich auf jeder Seite des Druckerfachs befinden.

Kapitel 1 Installation

2 Schlitze

2 Vorsprünge

Schneiden Sie das Band, das die Spulen zusammenhält mit der Schere durch, und entfernen Sie es. Setzen Sie das verbleibende Zahnrad in das rechte Ende der leeren Spule und den Flansch in das linke Ende der leeren Spule ein. Achten Sie darauf, daß die kleinen Vorsprünge am Zahnrad und der Vorsprung am Flansch in den Schlitzen der Spulenenden einrasten (das Zahnrad hat zwei Vorsprünge und der Flansch nur einen Vorsprung).

Flansch

1 Vorsprung

1 Schlitz

2 Vorsprünge

2 Schlitze

Zahnrad

Kapitel 1 Installation

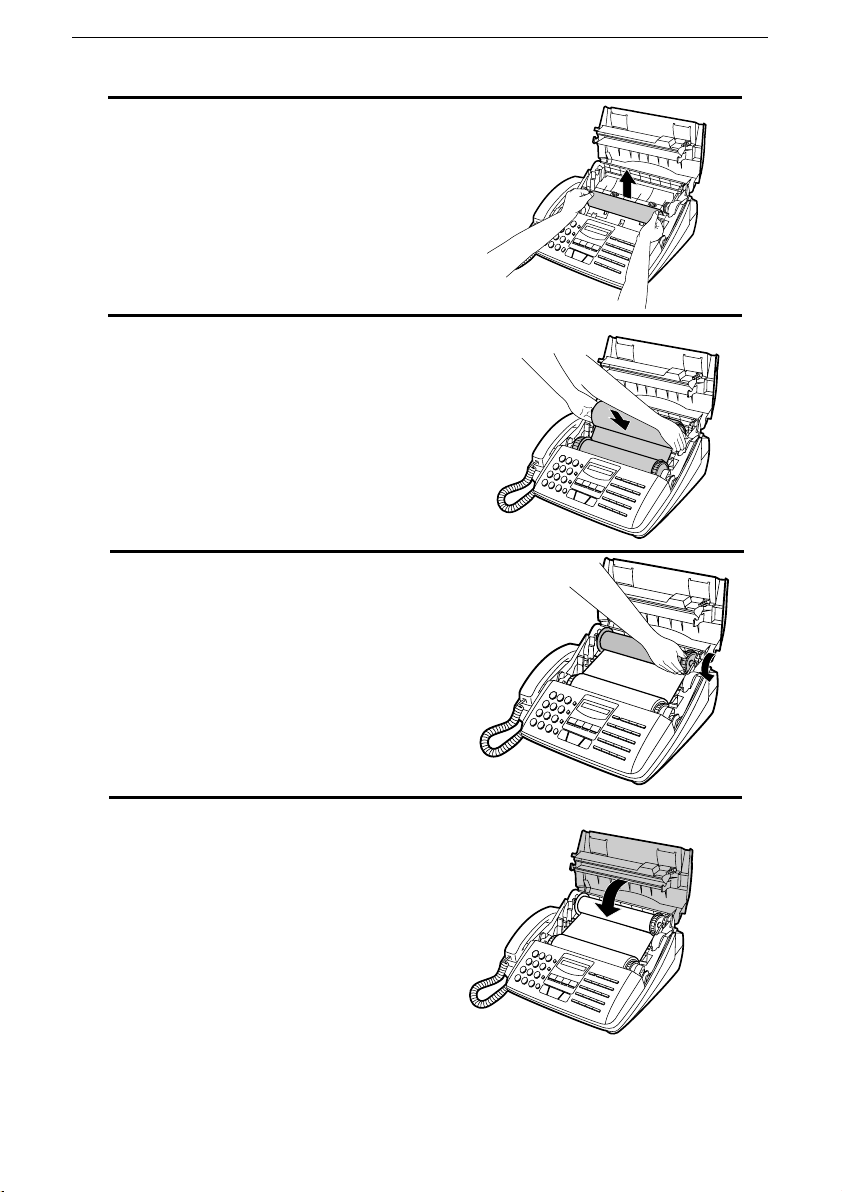

Leere Spule nach hinten zum Druckerfach ziehen und dabei die blaue Folie von der Spule mit dem Film abwickeln.

Leere Spule in die Rückwand des Druckerfachs legen, so daß Zahnrad und Flansch korrekt in die Schlitze greifen, die sich an den Seiten des Druckerfachs befinden.

•

Sicherstellen, daß das Zahnrad in das darunterliegende Zahnrad eingreift.

Wickeln Sie die Folie etwas auf (drehen Sie am Zahnrad auf der rechten Seite der leeren Spule), so daß sie nicht durchhängt. Achten Sie darauf, daß beide Seiten der Folie gleichmäßig auf die Spule gewickelt werden.

Schließen Sie die Papierfachabdeckung. Achten Sie darauf, daß diese einrastet.

•

Achtung!

Abdeckung vorsichtig, um zu verhindern, daß Sie sich die Finger einklemmen.

Wenn Sie die Folie ausgewechselt haben, ist diese zu initialisieren. (Diesen Schritt müssen Sie nicht durchführen, wenn Sie die Musterrolle der Folie einlegen.) Drücken Sie die Tasten "6" und "#" auf dem Bedienfeld. Achten Sie darauf, daß FOLIE INITIAL in der Anzeige steht, und drücken Sie dann die Taste

Schließen Sie die

START

FUNKTION

Kapitel 1 Installation

FUNKTION

START

Wann muß die Druckfolie ausgetauscht werden

Die Druckfolienrolle, die mit Ihrem Faxgerät geliefert wird, reicht für etwa 60 Seiten im Format A4 aus. Wenn Sie verbraucht ist, erscheint FOLIE ENDE auf der Anzeige. Tauschen Sie die Druckfolie aus. Ersatzrollen erhalten Sie bei Ihrem Händler oder im Bürofachhandel.

UX-15CR Druckfolie

Mit einer Rolle des UX-15CR Druckfolie können ca. 470 Seiten A4-Papier bedruckt werden, wenn kontinuierlich gedruckt wird.

Achtung!

Der Text von Dokumenten, die mit der Druckfolie ausgedruckt wurden, ist auf der verbrauchten Folie sichtbar. Wenn vertrauliche Informationen ausgedruckt wurden, sollte die Folie entsprechend vernichtet werden.

Kapitel 1 Installation

Anschlüsse

Telefonkabel

Stecken Sie ein Ende des Telefonleitungskabels in die Gerätebuchse mit der Aufschrift TEL.LINE. Stecken Sie das andere Ende in die Telefonsteckdose in der Wand.

•

Deutschland

In zum Anschluß an einen analogen Wählanschluß geliefert. Das Gerät darf einzeln oder in Konfiguration betrieben werden, d.h., Sie können an der gleichen Leitung ein weiteres zugelassenes (z.B. schnurloses) Telefon betreiben. Wenn Sie keine NFN-Telefonsteckdose der TELEKOM haben, können Sie über Ihren Händler einen NFN-Adapter beziehen.

wird das Gerät mit einem N-codierten Telefonleitungskabel

•

Ihr Faxgerät ist auf Tonwahl eingestellt. Wenn Sie das Faxgerät an eine Impulswahlleitung anschließen, müssen Sie das Gerät entsprechend einstellen. Über den Bedienerschalter 6 können Sie die entsprechende Einstellung vornehmen (siehe hierzu Kapitel 9 "Optionale Einstellungen".

•

Wenn Sie das Gerät an eine Nebenstellenanlage anschließen, sollten Sie die entsprechenden Einstellungen für den Bedienerschalter 13 vornehmen. Siehe Kapitel 9, "Optionale Einstellungen".

•

Wenn es in Ihrem Gebiet häufig zu Gewittern oder Netzüberspannungen kommt, sollten Sie Strom- und Telefonleitungen mit Netzüberspannungssicherungen, die Sie über Ihren Händler oder in Telefonläden beziehen können, ausrüsten.

•

Wenn Sie auf der gleichen Telefonleitung ein Computer-Fax-Modem benutzen möchten, müssen die Sie den Bedienerschalter 14 auf NEIN stellen, um Fehler bei Übertragung und Empfang zu vermeiden. Dieser Einstellvorgang wird in Kapitel 9 "Optionale Einstellungen" beschrieben.

Netzkabel

Netzkabel in eine geerdete Netzsteckdose stecken.

♦

Das Faxgerät hat keinen Netzschalter (EIN/AUS). Zum Ein- und Ausschalten des Geräts Netzstecker einstecken oder herausziehen.

Hörer

Kapitel 1 Installation

Hörer und Faxgerät mit dem Spiralkabel verbinden (siehe Abbildung).

♦

Die beiden Enden des Hörerspiralkabels sind gleich und können jeweils in eine der beiden Buchsen eingesteckt werden.

Legen Sie den Hörer auf die Hörerauflage.

Kapitel 1 Installation

Andere Geräte

Sie können auch einen Anrufbeantworter oder ein Nebenstellentelefon an die gleiche Leitung wie Ihr Faxgerät anschließen.

♦

Wenn Sie einen Anrufbeantworter über die Wandsteckdose anschließen, können während Ihrer Abwesenheit sowohl Telefonanrufe als auch Faxnachrichten über die gleiche Leitung empfangen werden. Für weitere Einzelheiten siehe Kapitel 7.

♦

Sie können ebenfalls ein weiteres Telefon an die Telefonwandsteckdose anschließen und Anrufe wie mit jedem normalen Telefon tätigen und entgegennehmen. Für Einzelheiten zu Faxempfang von einem Telefon sind in Kapitel 4 beschrieben.

Deutschland:

Das Faxgerät hat keinen

•

Wir empfehlen ihnen, das Anrufbeantworterkabel in den rechten TAE-Anschluß zu stecken, ein (z.B. schnurloses) Telefon in den mittleren Anschluß und die Telefaxanschlußschnur in den linken Anschluß zu stecken.

Schweiz, Österreich:

Ein weiteres Telefon kann nicht benutzt werden. Ein Anrufbeantworter kann

•

benutzt werden, wenn dieser an eine Wandsteckdose (die ist nicht verfügbar) angeschlossen wird.

TEL.SET

Anschluß, bzw. er ist nicht verwendbar.

TEL. SET

Buchse

Kapitel 1 Installation

Zubehör

Setzen Sie die Papierablage auf der Rückseite des Faxgeräts ein (siehe Abbildung).

Stecken Sie die Enden des Auffangbügels in die Löcher auf der Unterseite des Faxgeräts (siehe Abbildung).

Kapitel 1 Installation

Papier einlegen

Das Papierfach enthält Papier, auf das empfangene Faxe und Kopien gedruckt werden. In das Fach können bis zu 200 Blatt (UX-500: 150 Blatt) im Format A4 mit einem Gewicht von 60 bis 80 g/m schwerem Papier reduziert sich die Anzahl. Das Höchstgewicht für das Papier beträgt 90 g/m

eingelegt werden. Bei Verwendung von

Hinweis:

Papierfachabdeckung entfernen.

Für bestmögliche Wiedergabequalität empfehlen wir das Sharp Normalpapier "FO-16NC" (Normalpapier hoher Qualität), welches im Fachhandel erhältlich ist. Bitte beachten Sie die dafür notwendige Einstellung am Gerät auf Seite 12.

Beim Empfang oder beim Kopieren von Originalen ist darauf zu achten, daß nicht mehr als 100 Seiten in der Faxablage liegen. Andernfalls kann es in diesem Bereich zu einem Papierstau kommen.

Papier auffächern und den Stapel bündig

ausrichten.

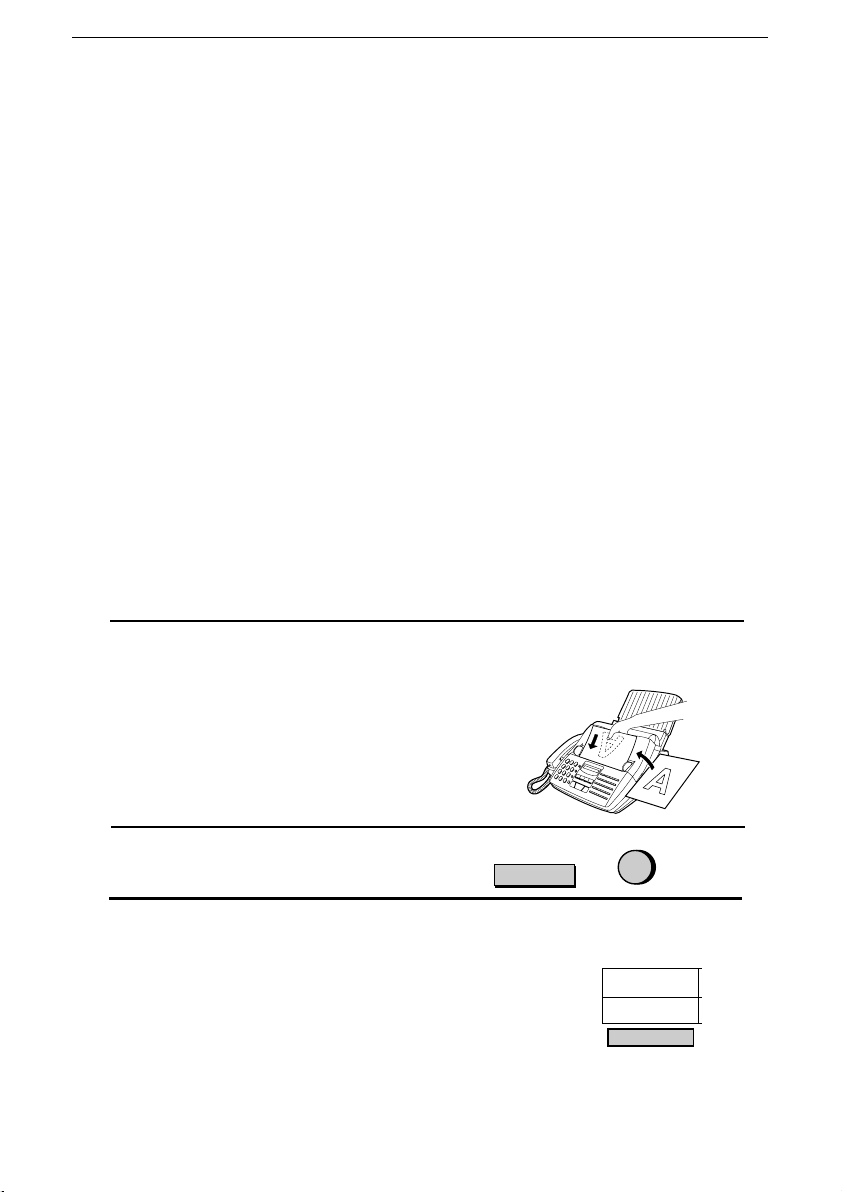

Ziehen Sie die Verriegelungsplatte des

Papierfachs nach vorne und legen Sie einen Stapel Papier in die Ablage ein (zu bedruckende Seite nach unten).

•

Wenn noch ein Rest Papier in der Ablage liegt, diesen herausnehmen und zusammen mit dem neuen Stapel in das Papierfach einlegen.

Papierfachabdeckung einsetzen und dann

die Verriegelungsplatte des Papierfachs nach hinten drücken.

•

Wichtig

Papierfachabdeckung eingesetzt wurde, Verriegelungsplatte nach hinten drücken.

: Darauf achten, daß die

bevor

Sie die

Kapitel 1 Installation

Ihr Faxgerät ist werkseitig für Drucken

auf Normalpapier eingestellt. Wenn Sie Sharp Normalpapier FO-16NC (Normalpapier hoher Qualität) eingelegt haben, müssen Sie diese Einstellung in "HOHE QUALITÄT" ändern. Um diese Einstellung zu ändern, ist wie folgt vorzugehen: Drücken Sie die Taste

FUNKTION

", die Taste "6", die Taste "*" zweimal und dann "1" für Normalpapier oder "2" für o.g. Spezialpapier. Nach Beendigung der Einstellung drücken Sie die Taste

STOP

. Bitte denken Sie daran, die Einstellung wieder zu ändern, wenn Sie Normalpapier einlegen.

FUNKTION

oder

STOP

Kapitel

Anfangseinstellungen

Setup

Bevor Sie Ihr Faxgerät benutzen können, müssen Sie über die Tasten auf dem Bedienfeld einige Einstellungen vornehmen. Einige von ihnen gehören zu den Grundeinstellungen, während andere möglicherweise für Sie nicht notwendig sind. Dies hängt davon ab, wie Sie das Faxgerät nutzen wollen. Wie diese Einstellungen vorzunehmen und in welcher Reihenfolge diese durchzuführen sind, ist in diesem Kapitel beschrieben.

Obligatorische Einstellungen:

♦

Eingabe Ihres Namens und der Fax/Telefonnummer

♦

Einstellung von Datum und Uhrzeit

♦

Einstellung des Empfangsmodus

Einstellungen, die bei Bedarf vorzunehmen sind:

♦

Speichern von Nummern für die Wählautomatik: Die Wählautomatik ermöglicht die Anwahl einer vollständigen Fax- oder Telefonnummer durch Drücken einer Zielwahltaste oder der Taste einer zweistelligen Zahl. Um die Wählautomatik benutzen zu können, müssen Sie die entsprechenden Fax- und Telefonnummern zunächst im Faxgerät speichern.

KURZWAHL

und Eingabe

♦

Lautstärke einstellen: Lautstärke des Lautsprechers und Ruflautstärke einstellen.

♦

Amtsholung bei Nebenstellenanlagen, Ton-oder Impulswahleinstellung u.a., sind im Kapitel 9 "Optionale Einstellungen" beschrieben.

Kapitel 2 Anfangseinstellungen

Bedienfeld

Bevor Sie die Einstellungen vornehmen, machen Sie sich kurz mit den Tasten auf dem Bedienfeld vertraut.

KURZWAHL

Zum Wählen einer 2-stelligen

WAHLWDH.

Mit dieser Taste wird die zuletzt gewählte Nummer automatisch wiedergewählt.

Kurzwahlnummer.

Zifferntasten

Zum Wählen von Rufnummern und Speichern von Nummern und Namen.

ALPHAWAHL/R

Drücken Sie diese Taste, um eine Rufnummer zu suchen, die für die automatische Wahl gespeichert wurde oder, wenn Sie sich an einer Nebenstelle befinden, um einen Anruf weiterzuleiten oder um den anderen Teilnehmer stummzuschalten.

ABC DEF

KURZWAHL

123

GHI JKL MNO

WAHLWDH.

456

TUV WXYZPQRS

ALPHAWAHL

789

SYMBOLE

LAUTSPR.

Zum Mithören bei der Wahl.

LCD-Anzeige

Zur Anzeige verschiedener Nachrichten während des Betriebs und der Programmeingabe.

FUNKTION

Mit dieser Taste können die verschiedenen Sonderfunktionen gewählt werden.

TEL/FAX

LEISE

LAUT

FUNKTION SPEICHER

EMPFANGSART

KOPIE/ HILFE

AUFLÖSUNG

START

FAXTEL

ANRUFB.

STOP

Kapitel 2 Anfangseinstellungen

LEISE/LAUT

Drücken Sie diese Tasten, um die Lautstärke des Lautsprechers zu regeln, wenn die Taste

LAUTSPR.

wurde, oder um die Ruflautstärke einzustellen.

AUFLÖSUNG

Zur Einstellung der Auflösung oder des Kontrastes vor Übertragung oder vor dem Kopieren eines Originals.

01 02 03

2.EBENE

20 21 22

0504 06 07

2423 25 26

0908 10 11

2827 29 30

1312 14 15/ABRUF

3231 33 34

17/P216/P1 18/G1 19/G2

3635 37 38

gedrückt

SPEICHER

Diese Taste drücken, um abgetastete Originale vor dem Senden zu speichern.

Zielwahltasten

Drücken Sie eine dieser Tasten, um automatisch eine Fax- oder Telefonnummer zu wählen. Um die untere Nummer einer Zielwahltaste zu wählen, drücken Sie die Taste

2.EBENE

Sie die Zielwahltaste drücken. (Hinweis: Denken Sie daran, die Etiketten für die Zielwahltasten anzubringen.)

, bevor

KOPIE/HILFE

Wenn ein Dokument im Einzug liegt, drücken Sie diese Taste, um es zu kopieren. Ansonsten wird diese Taste betätigt, um die Hilfsliste, die Kurzbedienungsanleitung, für Ihr Faxgerät auszudrucken.

START

Zum Senden oder Empfangen eines Faxes.

EMPFANGSART

Zur Auswahl der Empfangsart.

STOP

Zum Abbruch von Vorgängen, bevor diese abgeschlossen sind.

Kapitel 2 Anfangseinstellungen

Eingabe von Name und Faxnummer

Damit Ihr Name sowie Fax- und Telefonnummer ("Senderkennung") in der Kopfzeile von jeder von Ihnen übertragenen Seite ausgedruckt wird, sind diese Daten über die Tasten des Bedienfelds einzugeben. Bitte beachten Sie bei der Eingabe die nachfolgend aufgeführten Schritte.

♦

Bei fehlerhafter Eingabe von Rufnummer oder Name können Sie mit der

ALPHAWAHL/R

Taste bewegen und Ihre Eingabe entsprechend korrigieren. (Mit der Taste

LAUTSPR.

Drücken Sie zuerst die Taste

FUNKTION

EINGABEN erscheint in der Anzeige.

Drücken Sie die Taste "#" zweimal. "SENDERKENNUNG" erscheint auf der Anzeige.

den Cursor vorwärts bewegen.)

und dann die Taste "3".

den Cursor bis zu der fehlerhaften Stelle zurück

FUNKTION

Drücken Sie die Taste

Geben Sie Ihre Faxnummer über die Zahlentasten ein (maximal 20 Stellen). (Um eine Leerstelle zwischen den Ziffern einzufügen, drücken Sie die Taste "#". Um ein "+" einzufügen, drücken Sie die Taste "*".)

Drücken Sie die Taste

Über den Zifferntasten befinden sich Buchstaben. Geben Sie Ihren Namen ein, indem Sie die entsprechende Zifferntaste mehrmals drücken, bis der gewünschte Buchstabe in der Anzeige erscheint. (Max. 24 Zeichen.) Um beispielsweise ein "S" einzugeben, müssen Sie die Taste "7" fünfmal drücken. Weitere Einzelheiten finden Sie auf der nächsten Seite.

Drücken Sie die Taste die Taste

STOP

START

und dann

START

(Beispiel: SHARP)

4 4 4

7 7 7 7

LAUTSPR.

7 7

START

(Beispiel)

7 7 7

(Cursor verschieben)

STOP

Kapitel 2 Anfangseinstellungen

Eingabe von Buchstaben für Namen

Namen werden mit den Zifferntasten programmiert. Zur Eingabe eines Buchstabens ist die Taste unter der angegebenen Buchstabenfolge solange zu drücken, bis der gewünschte Buchstabe in der Anzeige erscheint. Die Tasten, die zur Eingabe von Buchstaben und zum Editieren benutzt werden, sind unten angegeben.

Anmerkungen:

•

Um nacheinander zwei Buchstaben mit der gleichen Taste einzugeben, drücken Sie die Taste einmal und geben Sie anschließend den zweiten Buchstaben ein.

•

Um einen Buchstaben durch einen anderen zu ersetzen, bewegen Sie den Cursor zu diesem Buchstaben und geben Sie den gewünschten Buchstaben ein. Der alte Buchstabe wird durch den neuen ersetzt.

LAUTSPR.

nach Eingabe des ersten Buchstabens

Leerstelle

Drücken Sie diese Taste zweimal, um eine Leerstelle einzugeben.

123

GHI JKL MNO

SYMBOLE

Symbole

Drücken Sie eine der Tasten wiederholt, bis das gewünschte Symbol erscheint (siehe Symbolliste auf der folgenden Seite).

Buchstaben und Zahlen

Um einen Buchstaben oder eine Zahl einzugeben, drücken Sie mehrmals die entsprechende Taste, bis die/der gewünschte Zahl/Buchstabe in der Anzeige erscheint. (zuerst erscheint die Zahl, dann erscheinen die Buchstaben in der Reihenfolge, die über der Taste angegeben ist).

Löschen

Drücken Sie diese Taste, um den mit dem Cursor markierten

ABC DEF

TUV WXYZPQRS

KURZWAHL

WAHLWDH.

ALPHAWAHL

LAUTSPR.

Buchstaben zu löschen (wenn sich der Cursor rechts von dem zuletzt eingegebenen Buchstaben befindet, wird er zurückgesetzt und löscht den letzten Buchstaben).

Umschalten

Drücken Sie diese Taste einmal, um zwischen Groß- und Kleinschreibung umzuschalten (erneut drücken, um wieder zurückzuschalten).

Cursor links

Drücken Sie diese Taste, um den Cursor nach links zu bewegen.

Cursor rechts

Drücken Sie diese Taste, um den Cursor nach rechts zu bewegen.

Kapitel 2 Anfangseinstellungen

Liste mit Symbolen

Um ein Symbol aus der untenstehenden Liste einzugeben, drücken Sie wiederholt die Taste "#" oder die Taste "*", bis das gewünschte Symbol erscheint.

→ ←

. / ! " # $ % & ’ ( ) + + , - : ; < = > ? @ [ ¥ ] ^ _ p { | }

→ ←

Am Ende der Liste erscheinen Buchstaben, die für die mit dem Bedienerschalter gewählte Sprache typisch sind. Diese sind wie folgt:

Deutsch Französisch Schwedisch Finnisch Spanisch Italienisch Dänisch Holländisch

Hinweis:

ДЦЬдць авйип ы ЕДЦед ц ЕДЦед ц Ссб й н у йищтм а ЖШ Е жш е я

Nicht alle der obengenannten Sprachen sind in Ihrem Gerät vorhanden.

Kapitel 2 Anfangseinstellungen

Beispiel

Nachstehend finden Sie ein Beispiel für die Eingabe des Namens "ABC Co. #1".

♦

Der Cursor in der Anzeige wird in unserem Beispiel als Rechteck dargestellt:

Schritt Diese Tasten drücken: Anzeige

ABC

LAUTSPR.

ABC

LAUTSPR.

ABC

WAHLWDH.

START

ABC

MNO

ABC

MNO

ABC

MNO

ABC

Kapitel 2 Anfangseinstellungen

Datum und Uhrzeit einstellen

Datum und Uhrzeit erscheinen in der Anzeige und in Berichten und werden in der Kopfzeile jeder Seite ausgedruckt, die Sie senden. Datum und Uhrzeit durch Drücken der Tasten auf dem Bedienfeld einstellen, wie unten abgebildet.

♦

Um einen Fehler zu korrigieren, drücken Sie die Taste den Cursor zu dem Fehler zurückzubewegen und anschließend die richtige Nummer einzugeben.

♦

Die Uhrzeit wird jeweils am Anfang und am Ende der Sommerzeit automatisch eingestellt.

Drücken Sie zuerst die Taste

FUNKTION

EINGABEN erscheint in der Anzeige.

Drücken Sie die Taste "*" zweimal.

"TAG/ZEIT EINST." erscheint auf der Anzeige.

Drücken Sie die Taste

Geben Sie eine zweistellige Zahl für den Tag ein ("01" bis "31").

Geben Sie eine zweistellige Zahl für den Monat ein ("01" für Januar, "02" für Februar, "12" für Dezember usw.).

und dann die Taste "3".

START

FUNKTION

START

KURZWAHL

(Beispiel: der 5.)

(Beispiel: Januar)

, um

Geben Sie die beiden letzten Ziffern der Jahreszahl ein. (Anmerkung: Im Jahr 2000 wird "00" angezeigt werden.)

Geben Sie eine zweistellige Zahl für die Stunde ("00" bis "23") und eine zweistellige Zahl für die Minute ("00" bis "59") ein.

Drücken Sie die Taste die Taste

STOP

START

und dann

START

(Beispiel: 1997)

(Beispiel: 9:25)

STOP

Kapitel 2 Anfangseinstellungen

Auswahl der Empfangsart

Ihr Faxgerät verfügt über vier Empfangsarten, um eingehende Anrufe und Faxnachrichten anzunehmen.

Modus TEL

Telefon, können Sie sowohl Telefonanrufe als auch Faxe empfangen. Alle Anrufe müssen jedoch zuerst durch Abnehmen des Hörers, beantwortet werden.

Modus FAX

Faxgerät beantwortet automatisch alle Anrufe und empfängt die eingehenden Faxe.

Modus TEL/FAX

Telefonanrufe empfangen. Das Faxgerät erkennt, ob es sich um einen Telefonanruf (einschließlich manuell angewählter Faxübertragungen) oder um eine automatisch angewählte Faxübertragung handelt. Bei einem Telefonanruf ertönt ein spezielles Klingelzeichen, mit dem Sie zur Beantwortung des Anrufs aufgefordert werden. Bei einer automatisch angewählten Faxübertragung beginnt der Empfang automatisch.

Modus ANRUFB.:

(siehe hierzu "Anschlüsse" in Kapitel 1) angeschlossen ist, und der Anrufbeantworter alle Anrufe annehmen soll. So können Sie während Ihrer Abwesenheit sowohl Anrufe als auch Faxnachrichten empfangen.

: In Verbindung mit dem integriertem oder einem zusätzlichen

: Wenn Sie auf dieser Leitung nur Faxe empfangen möchten. Das

: In diesem Modus können Sie sowohl Faxe als auch

Wählen Sie diese Empfangsart, wenn ein Anrufbeantworter

Einstellung der Empfangsart

EMPFANGSART

Taste der Pfeil in der Anzeige auf die gewünschte Empfangsart zeigt.

drücken, bis

Für weitere Informationen zum Empfang von Faxnachrichten in der Empfangsart TEL, TEL/FAX und der Empfangsart FAX siehe Kapitel 4, "Empfang". Für weitere Informationen zu der Empfangsart ANRUFB. siehe Kapitel 7.

Kapitel 2 Anfangseinstellungen

Speichern von Nummern für die Wählautomatik

Mit der Wählautomatik können Sie schnell und einfach wählen. Drücken Sie entweder eine Zielwahltaste (Wählen über Zielwahltaste) oder drücken Sie die

KURZWAHL

Taste über Kurzwahl). Die Wählautomatik kann sowohl für Faxübertragungen als auch für Telefonanrufe benutzt werden.

Um die Wählautomatik benutzen zu können, müssen Sie zuerst die vollständige Nummer speichern. Ordnen Sie dieser eine zweistellige Kurzwahlnummer zu. Sie können auch einen Namen eingeben (dieser erscheint in der Anzeige, wenn die Nummer gewählt wird). Bis zu 99 Nummern können gespeichert werden.

♦

Kurzwahlnummern von "01" bis "38" können sowohl für das Wählen über Zielwahltaste als auch über Kurzwahltaste benutzt werden; Kurzwahlnummern von "39" bis "99" können nur für Wählen über Kurzwahl benutzt werden.

♦

Um die Zielwahltasten schnell zu identifizieren, kleben Sie jeweils einen Streifen Zielwahltasten-Etiketten über die entsprechende Tastenreihe. Die Anordnung der Tasten ist unter "Bedienfeld" am Anfang dieses Kapitels dargestellt. Notieren Sie jedes Mal, wenn Sie eine Zahl für das Wählen über Zielwahltasten eingeben, den Namen des Teilnehmers über der entsprechenden Taste.

Speichern von Nummern

und geben Sie eine zweistellige Nummer ein (Wählen

Anmerkungen:

•

Falls das Gerät an eine Nebenstellenanlage angeschlossen ist, werden Nummern, die mittels der Wählautomatik gewählt wurden, an die öffentliche Telefonleitung weitergeleitet (Sie müssen die Amtsholung (z.B durch 0 vorweg) beim Speichern der Nummer nicht eingeben). Um eine Nummer zu speichern, die innerhalb Ihrer Nebenstellenanlage ist, drücken Sie vor Eingabe der Nummer die Taste R.

•

Wenn Sie eine Nummer eingeben, die zwischen einzelnen Stellen eine Pause benötigt, drücken Sie die Taste von 4 Sekunden eingegeben (falls erforderlich, können Sie die Taste mehr als einmal drücken). Wenn zum Beispiel die Nummer, die Sie speichern, Zugriff zu einem besonderen Telefondienst enthält, müssen Sie eine Pause einfügen, nachdem Sie den Zugriffscode für diesen Telefondienst eingegeben haben.

♦

Bei fehlerhafter Eingabe von Rufnummer oder Name können Sie mit der Taste bewegen und Ihre Eingabe entsprechend korrigieren.

KURZWAHL

WAHLWDH.

den Cursor bis zu der fehlerhaften Stelle zurück

. Mit dieser wird eine Pause

Drücken Sie die Tasten, die rechts abgebildet sind. FAX/TEL. NUMMERN erscheint in der Anzeige.

Drücken Sie "1", um EING. zu wählen.

Geben Sie eine zweistellige Zahl (von "01" bis "99") mit den Zahlentasten ein. Die eingegebene Zahl ist die Kurzwahlnummer.

Geben Sie die Fax- oder Telefonnummer mit den Zahlentasten ein (max. 32 Stellen, einschließlich Pausen).

•

Geben Sie von einer Nebenstelle aus

nicht

den Zugriffscode für die Amtsleitung ein. Geben Sie ein R vor der Rufnummer ein, wenn diese zu einem Anschluß innerhalb der Nebenstellenanlage gehört.

Drücken Sie die Taste

START

Kapitel 2 Anfangseinstellungen

FUNKTION

START

(Beispiel)

Den Namen des Teilnehmers mit den Zifferntasten eingeben. Drücken Sie mehrmals die entsprechende Taste, bis der gewünschte Buchstabe in der Anzeige erscheint (max. 20 Zeichen). (Siehe "Eingabe von Buchstaben für Namen" in diesem Kapitel.) Wenn Sie keinen Namen eingeben möchten, ist dieser Schritt zu überspringen.

Drücken Sie die Taste

Kehren Sie zu Schritt 3 zurück, um eine weitere Nummer zu speichern, oder drücken Sie beenden. Wenn die Nummer für das Wählen mit Zielwahltasten verwendet wird, können Sie den Namen über der entsprechenden Zielwahltaste notieren.

STOP

START

, um die Eingabe zu

7 7 7 7

4 4 4

7 7 7 7

LAUTSPR.

START

Schritt 3 oder

(Beispiel: SHARP)

STOP

Kapitel 2 Anfangseinstellungen

Löschen von Nummern

Drücken Sie die Tasten, die rechts abgebildet sind. FAX/TEL. NUMMERN erscheint in der Anzeige.

Drücken Sie "2", um LÖSCH. zu wählen.

Geben Sie die Kurzwahlnummer, die Sie löschen möchten, mit den Zahlentasten ein.

Drücken Sie die Taste

Kehren Sie zu Schritt 3 zurück, um eine weitere Nummer zu löschen, oder drücken Sie Löschverfahren zu beenden.

STOP

START

, um das

FUNKTION

START

Schritt 3 oder

(Beispiel)

Durchführung von Änderungen

Um eine bereits gespeicherte Nummer zu ändern, wiederholen Sie den Speichervorgang. Wählen Sie die Kurzwahlnummer, die Sie ändern möchten in Schritt 3, und ändern Sie dann Nummer und/oder Name, wenn diese in der Anzeige erscheinen (Schritt 4 bzw. 6).

Zahlen und Buchstaben werden geändert, wie in "Eingabe von Buchstaben für Namen" in diesem Kapitel beschrieben.

STOP

♦

Eine Lithium Batterie hält die Nummern der Wählautomatik

gespeichert

Ihr Faxgerät verwendet eine Lithiumbatterie, um die Nummern für die Wählautomatik und andere programmierte Daten zu speichern, während das Gerät ausgeschaltet ist. Die Batterieleistung wird hauptsächlich bei ausgeschaltetem Gerät verbraucht. Wenn das Gerät ausgeschaltet bleibt, hat die Batterie eine Lebensdauer von etwa 5 Jahren. Lassen Sie die verbrauchte Batterie von Ihrem Händler oder im Bürofachhandel auswechseln. Tauschen Sie die Batterie nicht selbst aus.

Kapitel 2 Anfangseinstellungen

Speichern von Nummern in Gruppentasten

Mit Gruppentasten kann eine Gruppe von Faxnummern gewählt werden, indem die entsprechende Gruppentaste einmal gedrückt wird. Die Gruppentasten werden für die Rundsende-Funktion benutzt, um ein Original an eine Gruppe von Faxgeräten zu senden.

Zielwahltasten 18/G1 und 19/G2 können als Gruppentasten programmiert werden. Zum Programmieren oder Löschen einer Gruppentaste siehe die nachfolgende Beschreibung. Es wird darauf hingewiesen, daß eine Taste nicht gleichzeitig Zielwahltaste und Gruppentaste sein kann.

♦

Bis zu 20 Faxnummern können unter einer Gruppentaste gespeichert wer-

den.

♦

Unter einer Gruppentaste lassen sich nur Kurzwahlnummern speichern.

Vollständige Nummern können nicht gespeichert werden.

♦

Eine Gruppentaste kann nicht gelöscht werden, wenn diese zu einer programmierten Rundsende-Funktion gehört. Zuerst ist die programmierte Funktion (siehe hierzu "Programmeingabe und Programmnutzung" in Kapitel 8) und anschließend die Taste zu löschen. Wenn Sie prüfen möchten, für welches Programm die Taste benutzt wird, ist die Programmund Gruppenliste (siehe hierzu Kapitel 10) auszudrucken.

Drücken Sie die Tasten, die rechts abgebildet sind. GRUPPENMODUS erscheint in der Anzeige.

FUNKTION

Drücken Sie "1", um eine Gruppentaste zu programmieren oder "2", um eine Gruppentaste zu löschen.

Drücken Sie die Gruppentaste (Zielwahltaste 18/G1 oder 19/G2), die Sie bearbeiten möchten. Wenn Sie die Taste löschen, fahren Sie mit Schritt 5 fort.

Geben Sie die Kurzwahlnummern der Empfangsgeräte ein.

Drücken Sie die Taste

Kehren Sie zu Schritt 3 zurück, um eine weitere Gruppentaste zu programmieren oder zu löschen, oder drücken Sie

STOP

, um den Modus zu verlassen.

START

oder

18/G1

0 1 0 2

START

Schritt 3 oder

(Beispiel)

STOP

Kapitel 2 Anfangseinstellungen

Lautstärke einstellen

Mit den Tasten Lautstärke des Lautsprechers und die Ruflautstärke einstellen.

LAUT

und

LEISE

auf dem Bedienfeld können Sie die

Lautsprecher

Der Lautsprecher hat drei Lautstärken: LAUT, MITTEL und LEISE. Zur Einstellung der Lautstärke drücken Sie die Taste

LEISE

oder Taste

, bis die gewünschte Lautstärke ertönt. Drücken Sie wieder die

LAUTSPR.

, um den Lautsprecher auszuschalten.

LAUTSPR.

und dann

Ruflautstärke

Die Ruflautstärke ist in vier Stufen einstellbar: LAUT, MITTEL, LEISE und AUS. Zur Einstellung der Ruflautstärke drücken Sie die Taste

LEISE

, bis die gewünschte Stufe angezeigt wird (bitte achten Sie darauf, daß die Taste AUS wählen, müssen Sie anschließend die Taste Einstellung drücken.

Im TEL/FAX Modus ermöglicht dies einen stillen Faxempfang, wobei Telefonanrufe durch ein leises Klingelsignal angezeigt werden.

LAUTSPR.

nicht gedrückt und der Hörer aufgelegt ist). Wenn Sie

START

LAUT

zur Bestätigung der

LAUT

oder

Senden

Kapitel

Übertragbare Originale

Ihr Fax kann die meisten der handelsüblichen Standardoriginale übertragen. Bitte beachten Sie die nachstehenden Angaben zu den einzelnen Formaten.

Format und Gewicht

Format und Gewicht der Originale, die Sie in den Originaleinzug einlegen können, sind abhängig davon, ob Sie auf einmal nur ein Blatt oder mehrere Blätter in den Originaleinzug einlegen.

Ein Blatt auf einmal:

von Originalen

52 g/m

Mehrere Blätter auf einmal:

Hinweis:

157 g/m

80 g/m

Der Bereich des Originals, der vom Faxgerät abgetastet wird, ist etwas kleiner als das Originalformat. Die Abtastbreite beträgt 210 mm, die Abtastlänge entspricht der Originallänge minus 4 mm.

Weitere Einschränkungen

♦

Originale, die mit gelber, grünlich gelber oder hellblauer Tinte geschrieben wurden, können nicht übertragen werden, da der Scanner diese Farben nicht erkennt.

♦

Tinte, Leim und Korrekturflüssigkeit auf Originalen müssen vor der Übertragung trocken sein.

♦

Alle Briefklammern, Heftklammern und Nadeln müssen von den Originalen vor Übertragung entfernt werden. Wenn diese nicht entfernt werden, kann dies zu Beschädigungen des Geräts führen.

♦

Originale, die zusammengesetzt, geklebt, eingerissen, kleiner als das Mindestformat, mit Karbonauftrag versehen oder verschmutzt sind, sollten fotokopiert werden. Die Fotokopie sollte dann für die Übertragung benutzt werden.

128 mm

148 mm

1.0 m

216 mm

297 mm

216 mm

Kapitel 3 Senden von Originalen

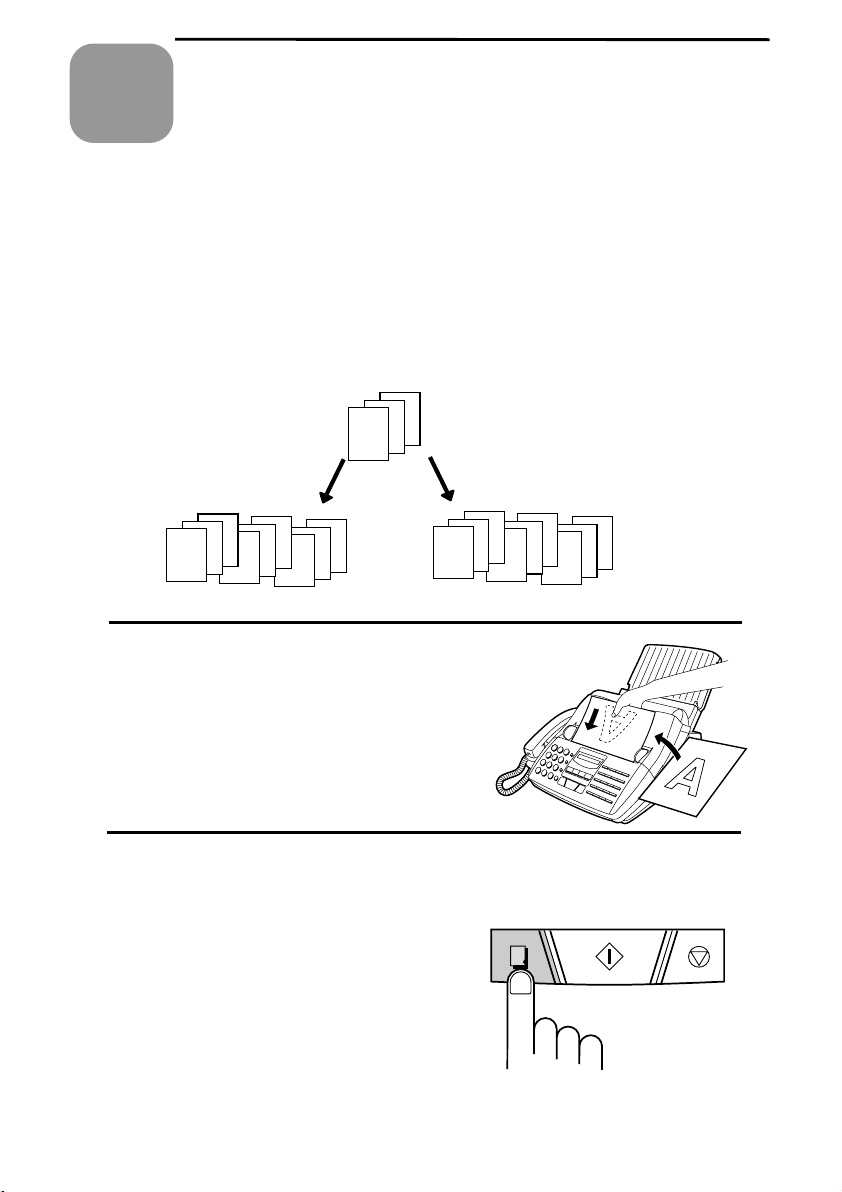

Original einlegen

Bis zu 20 Seiten (UX-500: 10 Seiten) können auf einmal in den Originaleinzug eingelegt werden. Diese werden automatisch in das Gerät eingezogen.

♦

Wenn Sie mehr als 20 Seiten (UX-500: 10 Seiten) senden oder kopieren wollen, legen Sie die zusätzlichen Seiten vorsichtig und sorgfältig in den Originaleinzug, wenn die letzte Seite abgetastet wird. Versuchen Sie nicht, diese mit Gewalt einzulegen, da dies zu doppeltem Papiereinzug oder Originalstau führen kann.

♦

Wenn Ihr Original aus mehreren breiten oder dicken Seiten besteht, die einzeln eingelegt werden müssen, sollten Sie die Folgeseite erst einlegen, wenn das vorhergehende abgetastet wird. Legen Sie jede Seite vorsichtig ein, um doppelten Papiereinzug zu vermeiden.

Die Originalführungen auf die Breite

Ihres Originals einstellen.

Legen Sie das Original mit der

beschriebenen Seite nach unten und drücken Sie es leicht in den Originaleinzug. Die obere Kante des Originals sollte zuerst in das Gerät eingezogen werden.

•

Der Originaleinzug wird die erste Seite des Originals in das Gerät einziehen. SENDEBEREIT erscheint in der Anzeige.

Sie können nun die erforderlichen Einstellungen für Auflösung und/oder Kontrast vornehmen, wie dies in dem folgenden Kapitel beschrieben wird, oder den anderen Teilnehmer anwählen, wie dies in dem Abschnitt "Wählen und Übertragung" beschrieben ist.

Wichtig:

Wenn Sie das Dokument vor der Übertragung oder dem Kopiervorgang aus dem Einzug nehmen müssen, öffnen Sie zunächst das Bedienfeld, indem Sie es an der Vorderkante nach oben ziehen (fassen Sie es an dem Hebel unterhalb der Markierung " herausziehen, ohne das Bedienfeld zu öffnen, kann der Einzugsmechanismus beschädigt werden.

PANEL RELEASE

" an). Wenn Sie das Original

Kapitel 3 Senden von Originalen

Wahlweise Einstellungen für die Übertragung

Auf Wunsch können Sie vor dem Wählen und vor der Übertragung des Originals verschiedene Einstellungen für die Übertragung durchführen.

Hinweis:

Damit Sie die Einstellungen durchführen können, müssen Sie das Original zuerst in den Einzug legen.

Auflösung

Ihr Faxgerät hat vier Auflösungseinstellungen. Wenn Sie keine Einstellung vornehmen, wird das Dokument automatisch mit STANDARD-Auflösung übertragen.

STANDARD: Verwenden Sie STANDARD für einfache Originale.

Diese Einstellung liefert die schnellste und wirtschaftlichste Übertragung.

FEIN: Verwenden Sie FEIN für verbesserte Wiedergabe,

SUPERFEIN: SUPERFEIN liefert die höchste Wiedergabequalität.

HALBTON: Verwenden Sie HALBTON für Fotografien und

Hinweis:

Um mit Auflösung FEIN oder SUPERFEIN zu übertragen, muß das Empfangsgerät dieselbe Auflösung haben. Ist dies nicht der Fall, wird die Auflösung automatisch auf die nächstbeste verfügbare Auflösung eingestellt.

besonders für Originale, die kleine Buchstaben oder feine Zeichnungen enthalten.

Abbildungen. Das Original wird in 64 Graustufen wiedergegeben.

Kontrast

Der Kontrast wird normalerweise auf AUTOM. eingestellt, was bedeutet, daß das Gerät automatisch den Kontrast reguliert. Bei sehr hellen Originalen können Sie die Einstellung in DUNKEL ändern.

Auflösung und Kontrast einstellen

Drücken Sie einmal oder mehrmals die

AUFLÖSUNG

Taste Auflösung und die gewünschten Kontrasteinstellungen in der Anzeige erscheinen.

•

Beim ersten Mal, wenn Sie durch die Liste der Auflösungseinstellungen blättern, wird AUTOM. neben jeder Auflösungseinstellung erscheinen. Beim zweiten Durchlauf, wird die Kontrasteinstellung DUNKEL erscheinen.

bis die gewünschte

AUFLÖSUNG

Kapitel 3 Senden von Originalen

Deckblatt

Diese Einstellung veranlaßt das Gerät, automatisch ein Deckblatt zu erstellen und dieses als letzte Seite bei der Übertragung zu senden. Das Deckblatt enthält Datum und Uhrzeit, Senderkennung mit Name und Nummer sowie Empfängerkennung mit Name und Nummer, wenn der Ruf über Wählautomatik erfolgte. Die Anzahl der gesendeten Seiten wird unten angegeben.

♦

Ihre Kennung bestehend aus Name und Nummer muß programmiert werden, damit diese auf dem Deckblatt erscheint. (Siehe "Eingabe von Name und Faxnummer" in Kapitel 2.)

Wenn jedesmal ein Deckblatt mit dem Dokument übertragen werden soll, stellen Sie Optionseinstellung 17 auf "JA", wie in Kapitel 9, "Optionale Einstellungen", beschrieben. Wenn Optionseinstellung 17 auf "JA" gesetzt ist, wird bei jeder Übertragung automatisch ein Deckblatt hinzugefügt, bis Sie die Einstellung auf "NEIN" setzen.

Wenn die Deckblattfunktion aktiviert ist, können Sie auch eine Mitteilung eingeben, die als Kopfzeile oben auf dem Deckblatt erscheint. Verfahren Sie nach den folgenden Schritten. Bitte beachten Sie, daß die eingegebene Meldung jeweils nur für eine Übertragung gilt.

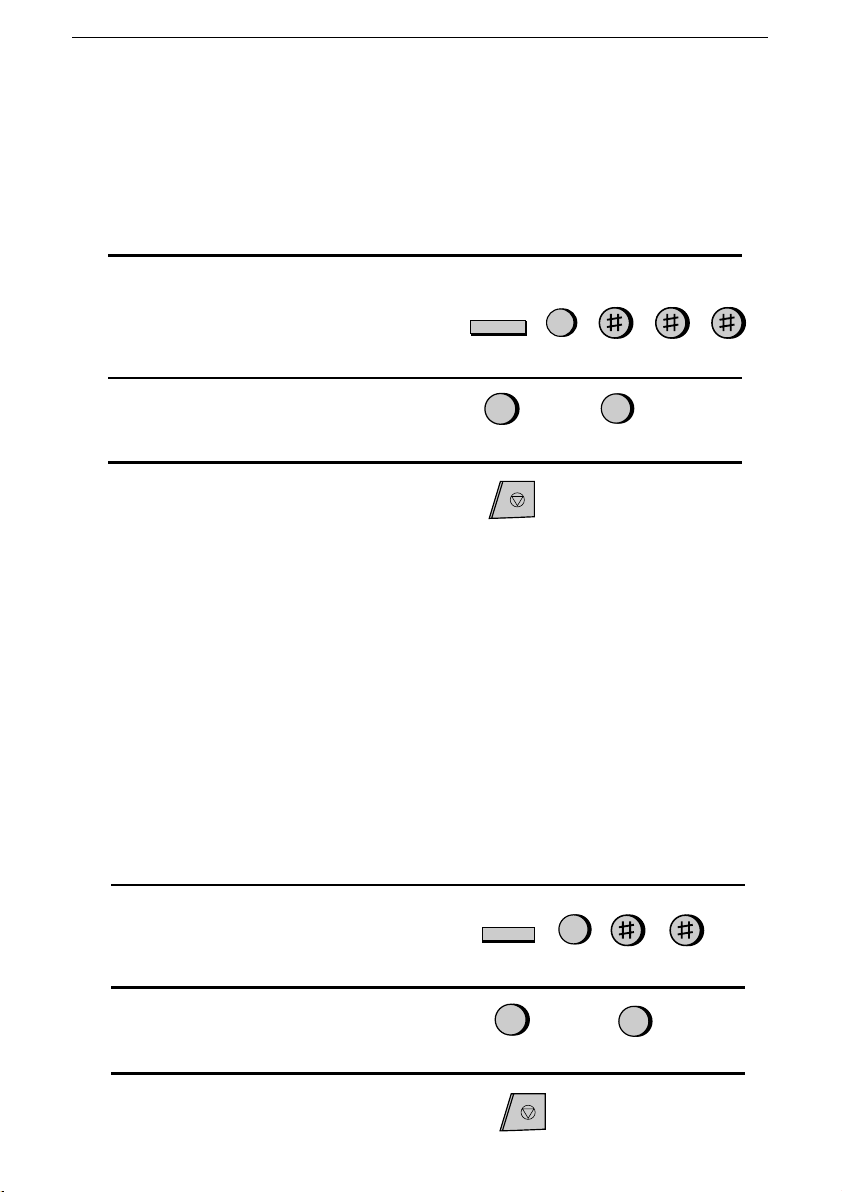

Drücken Sie die Tasten, die links abgebildet sind. "DECKBLATT KOPF" erscheint auf der Anzeige.

FUNKTION

Wählen Sie eine Mitteilung, indem Sie eine Zahl von "1" bis "4" eingeben, wie unten erläutert: "1":EILIG "2":WICHTIG "3":VERTRAULICH "4":BITTE VERTEIL.

Beispiel

Kapitel 3 Senden von Originalen

Seiten mit Stapelnumerierung

Diese Einstellung wird benutzt, um die Seitennumerierung der zu übertragenden Originale (normalerweise "S.1", "S.2", usw.) in Stapelnumerierung zu ändern, d.h., ein Schrägstrich und die Gesamtanzahl der zu sendenden Seiten wird zu jeder Seitenummer hinzugefügt (zum Beispiel "S.1/5", "S.2/5", usw.). Der Empfänger hat so die Möglichkeit, die Sendung auf fehlende Seiten zu überprüfen.

♦

Wenn die Funktion der automatischen Erstellung des Deckblatts eingeschaltet ist, ist das Deckblatt in der Gesamtanzahl der Seiten

berücksichtigen

Deckblatt automatisch darin berücksichtigen.

♦

Falls Sie die Eingabe einer Stapelnummer löschen müssen, entnehmen Sie das Original aus dem Einzug, oder drücken Sie die

♦

Wenn die Anzahl der in Übertragung befindlichen Seiten nicht mit der eingegebenen Stapelnummer übereinstimmt, ertönt ein Alarm und SEITENZÄHLFEHLER erscheint in der Anzeige.

Drücken Sie die Tasten, die links abgebildet sind. "SEITENANZAHL" erscheint in der Anzeige.

Geben Sie die Gesamtzahl der Seiten ("01" bis "99") mit den Zahlentasten ein.

. Das Gerät wird die Anzahl abstimmen, und das

STOP

Taste.

FUNKTION

nicht zu

(Beispiel)

Kapitel 3 Senden von Originalen

Wählen und Übertragen

Sobald Sie das Original eingelegt und die gewünschten Einstellungen für die Übertragung vorgenommen haben, können Sie die Nummer des Empfangsgeräts wählen und mit der Übertragung des Originals beginnen. Es gibt verschiedene Möglichkeiten, eine Nummer zu wählen, und Sie können die auswählen, die für Ihre Zwecke am besten geeignet ist.

Normaler Wählvorgang

In diesem Fall nehmen Sie den Hörer auf (oder drücken die Taste und wählen, wie Sie dies bei einem Telefonanruf tun. Wenn das Empfangsgerät auf manuellen Empfang von Faxen eingestellt ist, (dies bedeutet, daß der Empfänger erst Ihren Anruf beantworten und anschließend die Starttaste drücken muß, um den Faxempfang zu starten), können Sie vor der Übertragung des Faxes mit dem anderen Teilnehmer sprechen.

LAUTSPR.

)

Hinweis:

Wenn Sie ein Fax an ein Anrufbeantworter/Fax, Telefon/Fax oder eine andere automatische Faxgerätekombination senden möchten, so sollten Sie dazu nicht den normalen Wählvorgang benutzen. Siehe S.36.

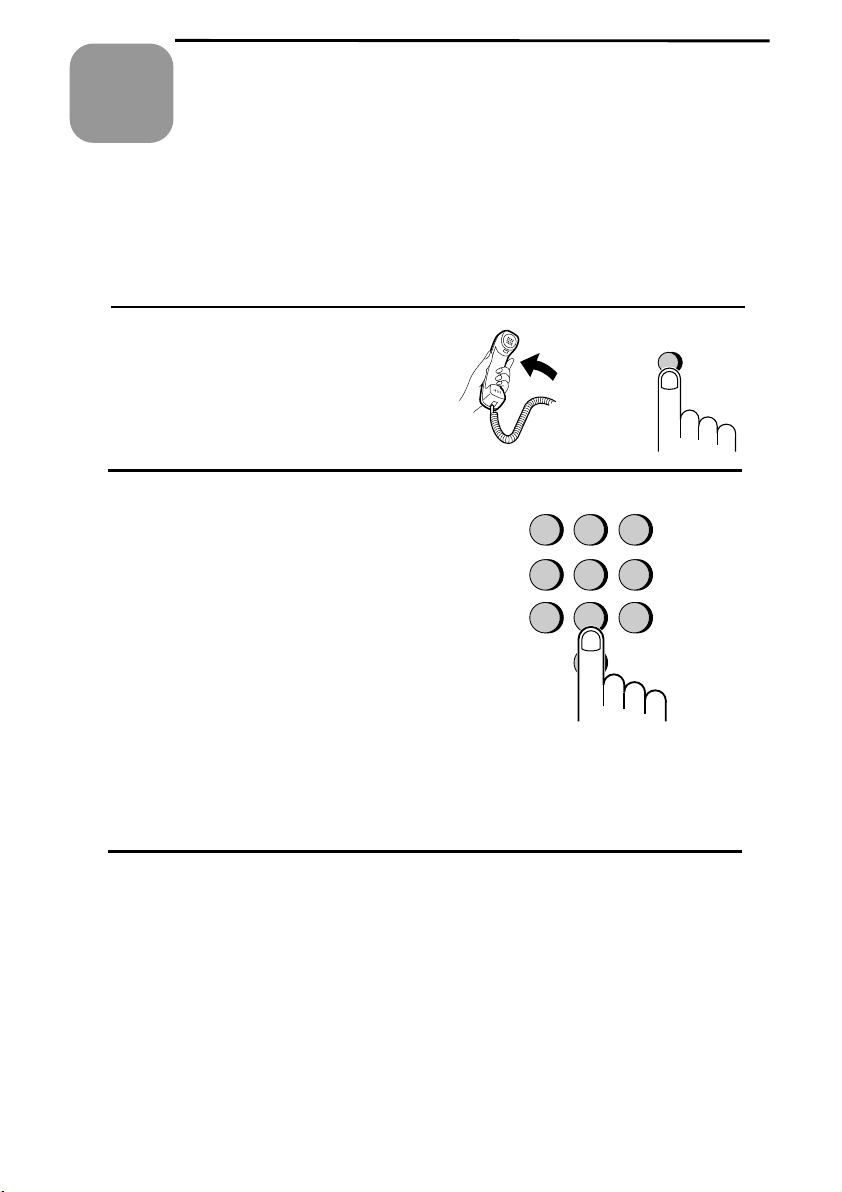

Nehmen Sie den Hörer auf oder drücken

Sie die Taste

LAUTSPR.

. Warten Sie

auf den Wählsignalton.

Wählen Sie die Nummer des Empfangsgeräts, indem Sie die Zahlentasten drücken.

Warten Sie auf die Verbindung. Je nach Einstellung des Empfangsgerätes hören Sie entweder einen Empfangssignalton oder der andere Teilnehmer wird antworten.

•

Wenn der andere Teilnehmer antwortet, bitten Sie diesen, seinerseits die Starttaste zu drücken (wenn Sie die

LAUTSPR.

Taste

gedrückt haben, nehmen Sie den Hörer auf, um mit ihm zu sprechen). Dies veranlaßt das Empfangsgerät einen Empfangsssignalton auszugeben.

oder

ABC DEF

GHI JKL MNO

TUV WXYZPQRS

SYMBOLE

Beep

LAUTSPR.

Kapitel 3 Senden von Originalen

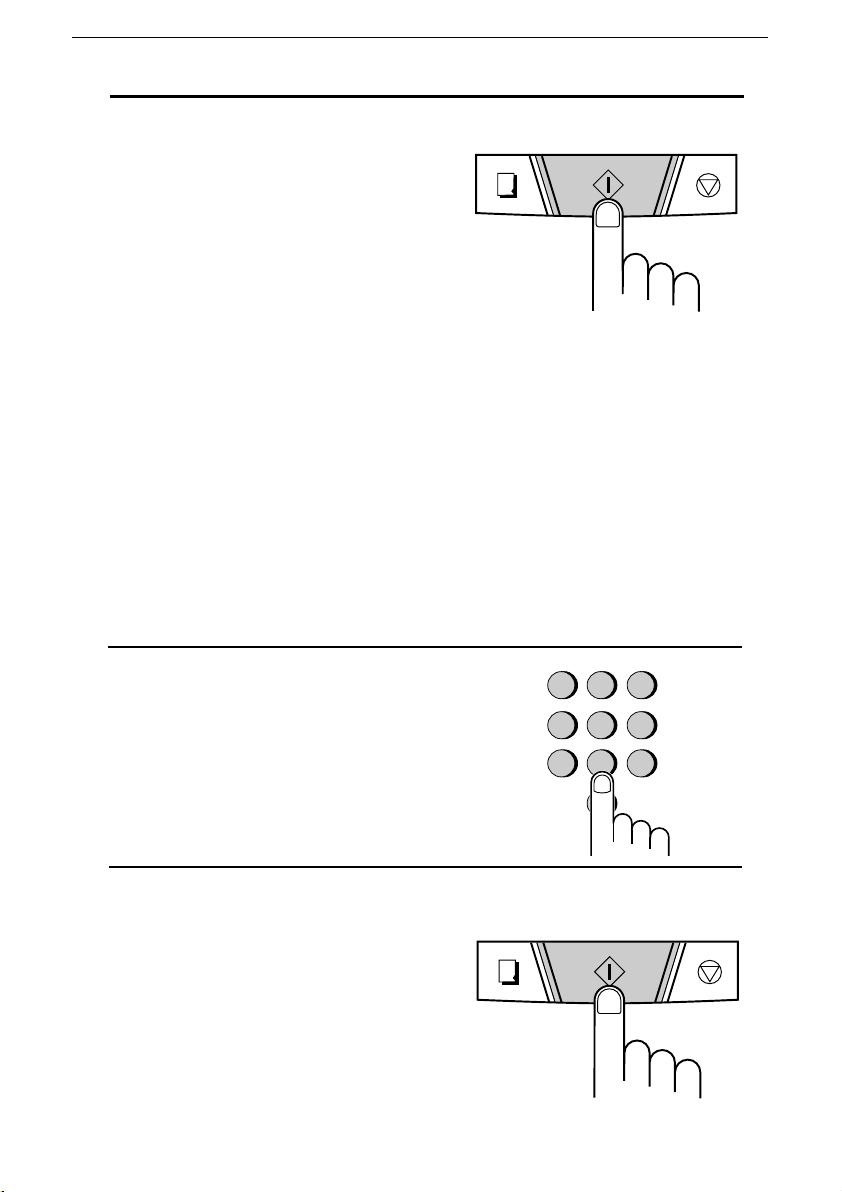

Sobald Sie den Empfangssignalton hören, drücken Sie die Taste

START

KOPIE/ HILFE

START

Legen Sie wie üblich den Hörer auf.

•

Nach Ende der Übertragung ertönt ein

Signalton.

Wählen über Tastatur

Wenn Sie vor Senden des Faxes nicht mit dem anderen Teilnehmer sprechen müssen, brauchen Sie nur zu wählen - es ist nicht erforderlich, den Hörer aufzunehmen oder die Taste

LAUTSPR.

zu drücken.

STOP

Hinweis:

Wählen Sie nicht über die Tastatur, um eine Rufnummer innerhalb der gleichen Nebenstellenanlage wie Ihr Faxgerät anzurufen. Sie können ein Original an ein Faxgerät innerhalb Ihrer Nebenstellenanlage mit dem normalen Wählvorgang senden.

Drücken Sie die entsprechenden Zahlentasten, um die Nummer einzugeben.

•

Wenn Sie bei Eingabe der Faxnummer zwischen den einzelnen Ziffern eine kurze Wartezeit benötigen, drücken Sie die Taste

WAHLWDH.

Pause von 4 Sekunden einzugeben.

Überprüfen Sie die Anzeige. Wenn die Nummer des Empfangsgeräts korrekt angezeigt wird, Taste

•

Sollte diese nicht korrekt sein, drücken Sie die Taste

START

STOP

, um die Nummer zu löschen und wiederholen Sie die Eingabe.

, um eine

drücken.

KOPIE/ HILFE

ABC DEF

GHI JKL MNO

TUV WXYZPQRS

SYMBOLE

START

STOP

Kapitel 3 Senden von Originalen

Wählen über Zielwahltaste

Wenn die Nummer, die Sie wählen möchten, in der Wählautomatik als Kurzwahlnummer von 01 bis 38 gespeichert wurde (siehe "Speichern von Rufnummern für die Wählautomatik" in Kapitel 2), können Sie diese durch Drücken der entsprechenden Zielwahltaste wählen.

01 02 03 20 21 22

04 05 06 07 23 24 26

08 09 10 11 27 28 30

12 31 32

/P117/P2

35 36

Beispiel:

Um die

/POLL

Kurzwahlnummer "02" zu wählen, Zielwahltaste 02/21 drücken.

2.EBENE

Beispiel:

Kurzwahlnummer "21" drücken Sie die Taste

01 02 03 20 21 22

04 05 06 07 23 24 26

08 09 10 11 27 28 30

12 31 32

16 35 36

/P117/P2

Zum Wählen einer

2.EBENE

dann die Zielwahltaste 02/21.

♦

Der Name des Empfängers wird in der Anzeige erscheinen bzw. die Faxnummer, wenn für diese Nummer kein Name aufgezeichnet wurde. (Wenn Name oder Nummer nicht korrekt sind, die

♦

Das Original wird automatisch übertragen, sobald die Verbindung

STOP

Taste drücken.)

hergestellt ist.

Wählen über Kurzwahltaste

Bei Wählen über Kurzwahlnummer kann jede Nummer gewählt werden, die für die automatische Wahl gespeichert wurde (siehe "Speichern von Nummern für die Wählautomatik" in Kapitel 2).

Drücken Sie die Taste und geben Sie anschließend die zwei Stellen der Kurzwahlnummer ein, indem Sie die Zahlentasten verwenden.

•

Um Zahlen von 1 bis 9 einzugeben, geben Sie zuerst 0 und danach die Zahl ein.

KURZWAHL,

KURZWAHL

/POLL

und

ABC DEF

GHI JKL MNO

TUV WXYZPQRS

SYMBOLE

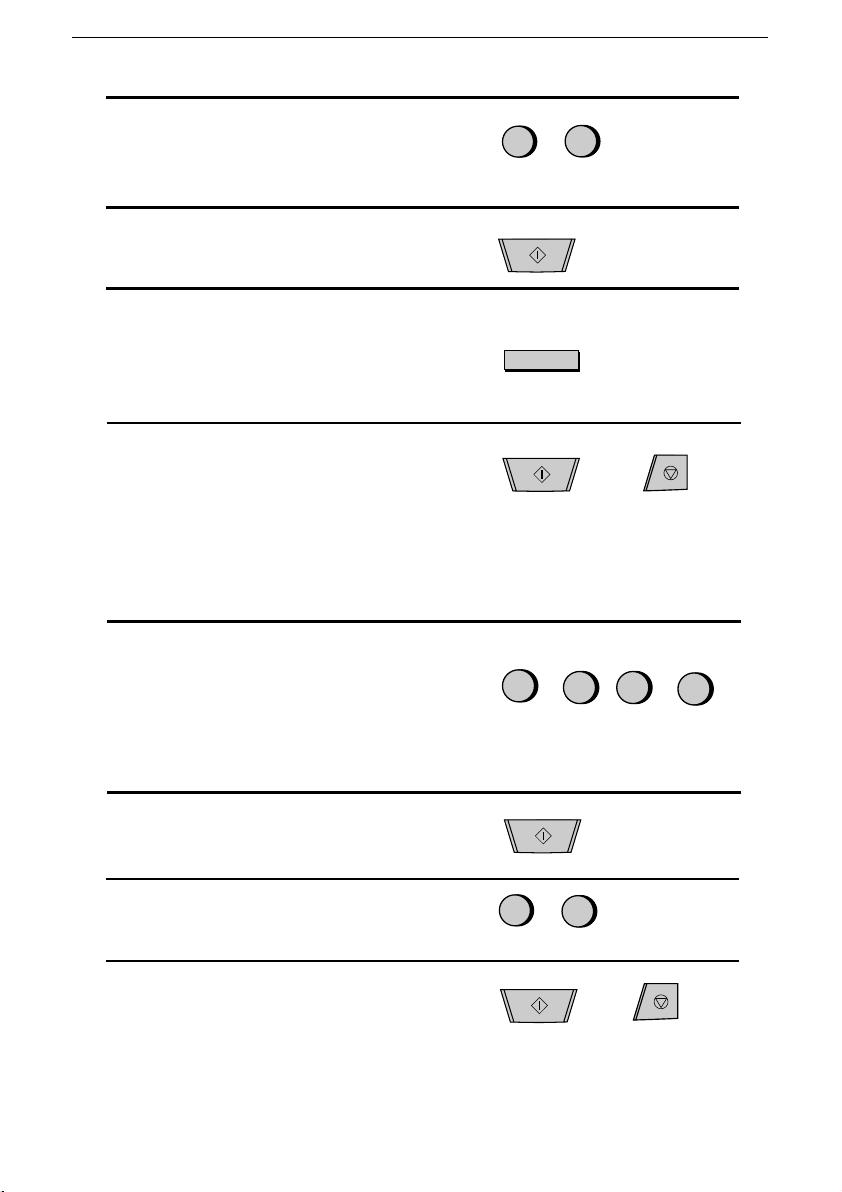

Überprüfen Sie die Anzeige. Wenn der angezeigte Name oder die angezeigte Rufnummer korrekt sind, drücken Sie die Taste Taste

START

STOP

. (Andernfalls die

KOPIE/ HILFE

START STOP

Kapitel 3 Senden von Originalen

Benutzung der Taste ALPHAWAHL/R

Wenn Sie sich nicht mehr erinnern, unter welcher Ziel- oder Kurzwahlnummer eine bestimmte Faxnummer gespeichert wurde, können Sie diese suchen, indem Sie wie folgt vorgehen. Sobald Sie die Faxnummer gefunden haben, können Sie diese wählen und das eingelegte Original durch Drücken der Taste senden.

START

ALPHAWAHL/R

Taste

Geben Sie den ersten Buchstaben des gespeicherten Namens ein, indem Sie die entsprechende Zifferntaste (die Taste, über der sich der gewünschte Buchstabe befindet) einmal oder mehrmals drücken, bis der Buchstabe in der Anzeige erscheint. Wenn der Name mit einem besonderen Zeichen oder einer Zahl beginnt, "1" drücken.

•

Wenn Sie sich nicht an den ersten Buchstaben erinnern können, mit Schritt 3 fortfahren (Sie blättern die Liste von Anfang an durch).

•

Wenn zu der Nummer kein Name gespeichert wurde, "0" drücken. Es werden Nummern und keine Namen angezeigt, wenn Sie in der Liste blättern.

Taste "#

um in der Liste mit den Namen zu blättern (Liste mit Nummern, wenn Sie "0" drücken), bis der gewünschte Name angezeigt wird.

•

" oder die Taste "*" drücken,

Wenn keine Namen gespeichert wurden, die mit dem eingegebenen Buchstaben beginnen, können Sie, mit dem nächsten Namen beginnend, in alphabetischer Reihenfolge in der Liste blättern.

drücken.

ALPHAWAHL

ABC DEF

GHI JKL MNO

TUV WXYZPQRS

SYMBOLE

oder

Drücken Sie die Dokument wird automatisch übertragen, wenn die Verbindung hergestellt wurde.

START

Taste. Das

START

Kapitel 3 Senden von Originalen

Faxe an ein ANRUFB/FAX, Telefon/Fax oder eine andere automatische Faxgerätekombination senden

Senden von Faxnachrichten

Das und Faxweichen sollte immer folgendermaßen geschehen:

Blatt einlegen, Ziel-/Kurzwahltaste drücken bzw. Nummer direkt über die Tastatur eingeben, Starttaste drücken.

Nur dann wird das von diesen Geräten benötigte Faxsignal (CNG-Signalton) vor der eigentlichen Faxübertragung mitgesendet.

Hörer

Der Sie diese zum Senden von Faxnachrichten

CNG Signal

Anrufb./Fax- oder Tel./Fax - Kombination als Telefongespräch gedeutet und auf das Telefon oder den Anrufbeantworter und nicht auf das Fax geschaltet.

Dies führt dazu, daß zu diesen Partnergeräten kein Verbindungsaufbau zustande kommt und Fehlermeldungen ausgedruckt werden.

oder die

Lautsprechertaste

übertragen wird. In diesem Fall wird der Ruf von einer

an Anrufbeantworter/Fax-, Telefon/Faxgeräte

sind Telefonfunktionen, deshalb sollten

nicht verwenden, da sonst kein

Automatische Wahlwiederholung

Wenn bei automatischer Wahl (einschließlich beim Wählen über Tastatur) die Leitung besetzt ist, wird Ihr Fax die Rufnummer automatisch wiederanwählen. Bis zu 2 Wahlwiederholungsversuche erfolgen in Abständen von 2,5 Minuten (werkseitige Einstellung).

♦

Zum Abbruch der automatischen Wahlwiederholung

STOP

Taste drücken.

Benutzung der Taste WAHLWDH.

Sie können die Taste erneut zu wählen. Zum Senden eines Originals mit Schritt 3 im Abschnitt "Wählen über Tastatur" fortfahren.

WAHLWDH.

drücken, um die zuletzt gewählte Nummer

Kapitel

Empfang

Im TEL/FAX Modus

Wenn die Empfangsart auf TEL/FAX (Taste der Pfeil in der Anzeige auf Faxgerät automatisch alle Anrufe nach ein bis zwei Rufen. Nach der Beantwortung überwacht das Faxgerät die Leitung für etwa 5 Sekunden, um festzustellen, ob ein Faxsignalton gesendet wird.

♦

Wenn Ihr Faxgerät einen Faxsignalton erkennt (d.h. es handelt sich um den Empfang eines über Wählautomatik gesendeten Faxes), wird es automatisch mit dem Empfang des eingehenden Originals beginnen.

♦

Wenn das Faxgerät keinen Faxsignalton erkennt (d.h. es handelt sich um einen Telefonanruf oder um den Empfang eines manuell gesendeten Faxes), ertönt für 15 Sekunden ein Klingeln (ein sog. Pseudoklingeln), das Sie zur Antwort auffordert. Wenn Sie innerhalb dieser Zeit nicht antworten, wird Ihr Faxgerät an das andere Gerät einen Faxsignalton senden, was dem Anrufer ermöglicht, ein Fax gegebenenfalls manuell zu senden.

Anmerkungen:

•

Das Pseudoklingeln ertönt nur bei Telefonanrufen und manuell gesendeten Faxen. Ein weiteres Telefon, das an die gleiche Leitung angeschlossen ist, wird nicht klingeln.

•

Die Dauer des Pseudoklingelns wird über Bedienerschalter 7 (siehe Kapitel 9, "Optionale Einstellungen") eingestellt.

TEL/FAX

EMPFANGSART

zeigt) eingestellt ist, beantwortet das

drücken, bis

Im ANRUFB. Modus

Ist das Faxgerät auf ANRUFB. eingestellt, wird es automatisch Anrufe und Faxnachrichten empfangen. Siehe Kapitel 4 "Benutzung des Anrufbeantworters"

Kapitel 4 Empfang

Im FAX Modus

Wenn die Empfangsart auf FAX eingestellt ist (drücken Sie die Taste

EMPFANGSART

Ihr Faxgerät automatisch alle Anrufe nach ein bis zwei Rufen und empfängt eingehende Originale.

♦

Sie können die Zahl der Rufsignale ändern, ab der das Faxgerät einen Anruf beantwortet, indem Sie die Optionseinstellung 2 ändern (siehe Kapitel 9, "Optionale Einstellungen"). Geben Sie eine Zahl von 1 bis 5 ein. Es ist jedoch zu beachten, daß der Empfang von Faxübertragungen mit Wählautomatik von bestimmten Faxgeräten eventuell nicht möglich ist, wenn sie eine sehr hohe Zahl für die Rufsignale einstellen.

♦

Wenn Sie den Hörer abnehmen, bevor Ihr Faxgerät antwortet, können Sie mit dem anderen Teilnehmer sprechen und/oder ein Original empfangen, wie dies nachstehend im "TEL Modus" beschrieben wird.

, bis der Pfeil in der Anzeige auf

FAX

zeigt), beantwortet

Im TEL Modus

Wenn der Empfangsmodus auf TELEFON eingestellt ist (Taste

EMPFANGSART

alle Anrufe (einschließlich Faxübertragungen) über den Hörer des Faxgerätes oder eines Nebenstellentelefons, das an derselben Leitung angeschlossen ist, beantworten.

drücken, bis "TEL" auf der Anzeige erscheint), müssen Sie

Faxempfang

Wenn das Faxgerät läutet, nehmen Sie den Hörer ab, um ein Fax empfangen zu können.

•

Wenn Sie einen Faxsignalton hören, warten Sie, bis EMPFANGEN in der Anzeige erscheint und legen den Hörer auf.

•

Wenn der andere Teilnehmer zuerst mit Ihnen sprechen und dann ein Fax senden möchte, drücken Sie nach Beendigung des Gesprächs die Taste

START

Starttaste drückt. Legen Sie den Hörer auf.

Hinweis:

, bevor der Sender seine

Wenn Sie den Bedienerschalter 14 auf "NEIN" eingestellt haben und beim Abnehmen des Hörers einen Faxsignalton hören, müssen Sie die Taste START drücken, um mit dem Empfang zu beginnen.

Kapitel 4 Empfang

Faxempfang über ein weiteres Telefon

Wenn Sie einen Faxsignalton hören und an einem weiteren angeschlossenen Telefon antworten, warten Sie, bis Ihr Faxgerät antwortet (die Leitung des Nebenstellentelefons ist tot) und legen Sie auf. Ihr Faxgerät wird das Original automatisch empfangen.

♦

Wenn Ihr Faxgerät nicht innerhalb von 5 Sekunden antwortet, kann aufgrund eines zu hohen Rauschpegels in der Leitung der Faxsignalton nicht erkannt werden. In diesem Fall ist der Faxempfang manuell einzuleiten (siehe Beschreibung im folgenden Abschnitt).

Wenn der andere Teilnehmer erst mit Ihnen sprechen und anschließend ein Original senden möchte, drücken Sie "5", "*" und "*", wenn Sie ein Telefon mit Tonwahl benutzen. Bei einem Telefon mit Impulswahl Hörer ablegen (nicht auflegen), zum Faxgerät gehen, Hörer abnehmen und die Taste drücken.

Anmerkungen:

Ihr Faxgerät wird das Signal, mit dem Empfang zu beginnen ("5", "*" und

•

") nicht akzeptieren, wenn ein Original im Originaleinzug liegt.

Wenn Sie den Bedienerschalter 14 auf "NEIN" eingestellt haben und beim

•

Abnehmen des Hörers des Nebenstellentelefons einen Faxsignalton hören, müssen Sie "5", "*" und "*" drücken, wenn Sie an einem Tonwahltelefon sind oder zum Faxgerät gehen, den Hörer abnehmen und die Taste START drücken, wenn Sie an einem Impulswahltelefon sind.

START

Der Code, mit dem der Faxempfang von einem Telefon mit Tonwahl

•

eingeleitet wird ("5", "*" und "*"), kann gegebenenfalls geändert werden. Siehe Bedienerschalter 3 ("FAX Fernnummer für die Weiterleitung einer Faxübertragung") in Kapitel 9, "Optionale Einstellungen".

Wenn Sie den Code zur Einleitung des Faxempfangs nicht nutzen möchten,

•

können Sie den Code über den Bedienerschalter 4 ausschalten. Dadurch wird sichergestellt, daß das Faxgerät niemals irrtümlich versucht, mit dem Empfang zu beginnen, wenn ein Signal ähnlich dem "5", "*" und "*" erkannt wird, während Sie von einem weiteren angeschlossenen Telefon telefonieren.

Kapitel 4 Empfang

2 auf 1-Ausdruck

Um Papier zu sparen, können Sie das Format der ankommenden Faxe vertikal um 55 % verkleinern. Auf diese Weise kann beispielsweise ein 2-seitiges Dokument auf einer Seite empfangen werden. (Bitte beachten Sie, daß dies bei Originalseiten, die länger als das Druckpapier sind, eventuell nicht möglich ist.) Aktivieren Sie diese Funktion wie folgt.

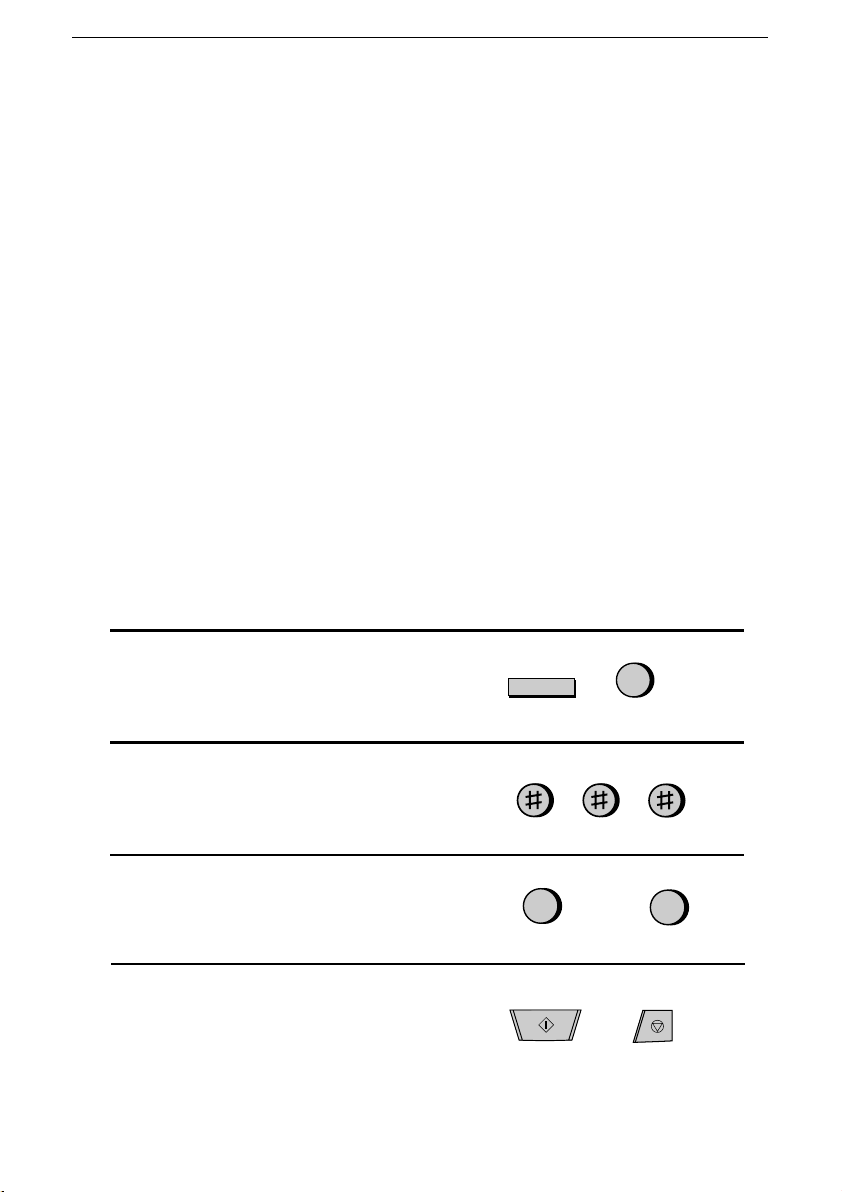

Drücken Sie die Tasten, die rechts

abgebildet sind. 2 AUF 1 AUSDRUCK erscheint in der Anzeige.

Drücken Sie "1", um die Funktion

einzuschalten oder "2", um sie auszuschalten.

Drücken Sie die Taste

STOP

FUNKTION

STOP

oder

Abbildungsverhältnis beim Empfang

Ihr Faxgerät wurde ab Werk so eingestellt, daß es das Format der ankommenden Dokumente automatisch auf das Format des Druckpapiers verkleinert. Dadurch werden Daten am Rand der Dokumente nicht abgeschnitten. Sie können diese Funktion jedoch ausschalten und die eingehenden Dokumente in vollem Format empfangen.

Hinweis:

Wenn ein Dokument für das Druckpapier zu lang ist, wird der überstehende Teil auf einer zweiten Seite ausgedruckt. In diesem

Fall kann der Schnittpunkt in der Mitte einer Zeile liegen.

Automatische Verkleinerung ist bisweilen nicht möglich, wenn das empfangene Dokument zu lang ist, zu viele feine Grafiken enthält oder mit zu hoher Auflösung übertragen wurde. In diesem Fall wird der überstehende Teil des Dokumentes auf einer zweiten Seite ausgedruckt.

Drücken Sie die Tasten, die rechts

abgebildet sind. EMPFANGSVERH. erscheint in der Anzeige.

Drücken Sie "1", um die automatische

Verkleinerung einzuschalten oder "2", um sie auszuschalten.

Drücken Sie die Taste

STOP

FUNKTION

STOP

oder

Kapitel

Kopieren

Mit Ihrem Faxgerät können Sie sowohl einzelne Kopien als auch bis zu 99 Kopien pro Original erstellen und dieses somit als Bürokopierer nutzen.

♦

Die Auflösung beim Kopieren ist auf SUPERFEIN voreingestellt.

♦

Wenn Sie Mehrfachkopien von mehr als einem Original machen, können Sie die Kopien sortieren (SORT KOPIE) oder nicht sortieren lassen (MEHRFACHKOPIE). Im folgenden Beispiel wird erläutert, wie 3 Kopien von jeweils 3 Originalen sortiert werden.

Originale

Sortierte Kopie

Legen Sie das Original mit der

beschriebenen Seite nach unten ein.

•

Falls erforderlich, Auflösung und/oder Kontrast mit der Taste

AUFLÖSUNG

Drücken Sie die Taste

•

Wenn Sie nur eine Kopie von Ihrem

regulieren.

KOPIE/HILFE

(auch mehrseitigem) Original ohne Verkleinerung oder Vergrößerung machen möchten, drücken Sie die

START

Taste

zweimal. Der Kopiervorgang wird gestartet. Wenn Sie nur eine Kopie mit Verkleinerung oder Vergrößerung machen möchten, drücken Sie die Taste

START

und fahren Sie mit Schritt 5 fort.

Mehrfachkopie

KOPIE/ HILFE

START

STOP

einmal,

Kapitel 5 Kopieren

Drücken Sie "1" (MEHRFACHKOPIE), wenn Sie die Kopien nicht sortieren lassen möchten, oder "2" (SORT KOPIE), wenn Sie die Kopien sortieren lassen möchten.

Geben Sie die gewünschte Anzahl Kopien mit den Zahlentasten ein.

•

Wenn die gewünschte Anzahl Kopien 1 bis 9 beträgt, geben Sie zuerst "0" ein.

•

Wenn Sie keine Verkleinerung oder Vergrößerung einstellen möchten, drücken Sie die Taste Kopiervorgang wird gestartet.

Geben Sie für das Verkleinerungs- oder Vergrößerungsverhältnis eine Zahl von "1" bis "5" ein, wie unten erläutert. Der Kopiervorgang wird gestartet.

: AUTO (automatische Formatanpassung auf das Format des Druckpapiers)

: 50%

: 100 % (keine Verkleinerung oder Vergrößerung)

: 125 %

: 135 %

START

. Der

oder

(Beispiel)

Hinweis:

Wenn Sie eine große Anzahl von Originalen in den Einzug legen, kann der Speicher voll werden, bevor alle Originale eingelesen wurden (SPEICHER VOLL erscheint in der Anzeige). Wenn dies geschieht, Taste die eingelesen wurden. Dann den Kopiervorgang für die restlichen Originale und das Original, das eingelesen wurde, als der Speicher voll wurde, wiederholen.

START

drücken, um die Originale zu kopieren,

Kapitel 5 Kopieren

Kopie begrenzen

Ihr Faxgerät wurde ab Werk so eingestellt, daß beim Kopieren eines Originals, das länger als das Druckpapier ist, der überstehende Teil nicht gedruckt wird. Nach den folgenden Schritten können Sie einstellen, daß das Faxgerät den überstehenden Teil grundsätzlich auf einer zweiten Seite ausdruckt.

Drücken Sie die Tasten, die rechts abgebildet sind. KOPIE BEGRENZEN erscheint in der Anzeige.

Drücken Sie "1", um die Funktion einzuschalten (der überstehende Teil des Originals wird nicht gedruckt) oder "2", um sie auszuschalten (der überstehende Teil wird auf einer zweiten Seite ausgedruckt).

FUNKTION

oder

Drücken Sie die Taste

STOP

Kapitel

Das UX-500/UX-510 kann wie ein normales Telefon zum Tätigen und zur Entgegennahme von Anrufen benutzt werden.

♦

Nehmen Sie den Hörer ab, oder drücken Sie die Taste auf den Wählsignalton.

Wählen Sie die Nummer, indem Sie wie folgt vorgehen:

•

Normaler Wählvorgang:

die vollständige Nummer mit den Zahlentasten ein.

•

Wählen über Zielwahltaste:

Sie die entsprechende Zielwahltaste (für Zielwahlnummern von 20 bis 38 drücken Sie zuerst die Taste

2.EBENE

•

Wählen über Kurzwahltaste:

Drücken Sie die Taste und geben Sie die zweistellige Kurzwahlnummer mit den Zahlentasten ein.

Telefonfunktionen

Um einen Anruf zu tätigen oder entgegennehmen zu können, muß das Gerät eingeschaltet sein.

LAUTSPR.

. Warten Sie

Geben Sie

Drücken

KURZWAHL

oder

ABC DEF

GHI JKL MNO

TUV WXYZPQRS

SYMBOLE

LAUTSPR.

Sprechen Sie mit dem anderen Teilnehmer, wenn er antwortet.

•

Wenn Sie die Taste gedrückt haben, nehmen Sie den Hörer ab.

Hinweis:

Solange der Hörer des Faxgeräts abgehoben ist (nicht aufgelegt ist), kann ein ebenfalls angeschlossenes Telefon nicht benutzt werden, um mit dem anderen Teilnehmer zu sprechen.

LAUTSPR.

Benutzung der Taste ALPHAWAHL/R

Kapitel 6 Telefonfunktionen

Mit der Taste suchen. Zuerst die Nummer suchen, wie dies in "Benutzen der Taste ALPHAWAHL/R" in "Wählen und Übertragung" in Kapitel 3 beschrieben ist, anschließend den Hörer abnehmen oder die Taste Nummer wird dann automatisch gewählt (nicht die Taste

ALPHAWAHL/R

können Sie eine Ziel- oder Kurzwahlnummer

LAUTSPR.

drücken. Die

START

drücken).

Wahlwiederholung

Die zuletzt gewählte Nummer kann durch Drücken der Taste erneut gewählt werden (es ist nicht erforderlich, den Hörer abzunehmen oder die Taste Teilnehmer antwortet.

LAUTSPR.

zu drücken). Nehmen Sie den Hörer ab, sobald der andere

WAHLWDH.

Ausgabe von Tonsignalen

Wenn Sie an einer Impulswahlleitung sind, können Sie die Taste "*" drücken, um vorübergehend Tonsignale auszugeben, wenn Sie die Zahlentasten drücken. Dies ermöglicht es Ihnen, bestimmte Telefondienste in Anspruch zu nehmen, die die Eingabe von Tonsignalen benötigen.

Wenn Sie ein oder mehrere Tonsignal(e) eingeben möchten, drücken Sie die Taste "*" und anschließend die entsprechenden Zahlentasten.

Um auf Impulswahl zurückzustellen, einfach Hörer auflegen (wenn Sie den Hörer auflegen, wird der Wählmodus automatisch auf die mit Bedienerschalter 6 ausgeführte Einstellung zurückgesetzt).

Funktionen der Nebenstellenanlage

Ist das Gerät an eine Nebenstellenanlage angeschlossen, können Sie diese benutzen, um die folgenden Funktionen durchzuführen:

♦

Für Rückfragen:

Teilnehmer stummschalten, einen dritten Teilnehmer anrufen und anschließend zu dem ersten Anrufer zurückkehren.

♦

Zur Anrufweitergabe:

Nummer in der gleichen Nebenstellenanlage ohne Hilfe der Telefonzentrale weitergeben.

Während eines Anrufs können Sie den anderen

Sie können auch einen Anruf an eine andere

Kapitel 6 Telefonfunktionen

Rückfragen

Drücken Sie während des

Telefongesprächs die Taste

ALPHAWAHL/R

Teilnehmer wird stummgeschaltet.

Wenn Sie den Wählsignalton hören,

wählen Sie zwecks Rückfrage die Nummer des dritten Teilnehmers.

Wenn die Rückfrage beendet ist, kehren

Sie automatisch zu dem ersten Anrufer zurück, sobald der dritte Teilnehmer aufgehängt hat.

. Der andere

Anrufweitergabe

Drücken Sie während des

Telefongesprächs die Taste

ALPHAWAHL/R

Teilnehmer wird stummgeschaltet.

Wenn Sie den Wählsignalton hören,

wählen Sie die Nummer des Teilnehmers, an den Sie das Gespräch weitergeben möchten. Wenn der andere Teilnehmer antwortet, legen Sie auf, und der Anruf wird weitergegeben.

•

Antwortet der andere Teilnehmer nicht, drücken Sie erneut die Taste

ALPHAWAHL/R

zurückzunehmen.

. Der andere

, um das Gespräch

ALPHAWAHL

Kapitel

Anschluß eines Anrufbeantworters

Vorbereitungen

Wenn Sie gemäß der Beschreibung "Anschlüsse" in Kapitel 1 einen Anrufbeantworter an Ihr Faxgerät angeschlossen haben, können Sie während Ihrer Abwesenheit sowohl Anrufe als auch Faxnachrichten empfangen. Um diesen Anschluß zu nutzen, ist zuerst der Ansagetext Ihres Anrufbeantworters zu ändern und dann die Empfangsart Ihres Faxgeräts auf einzustellen.

Änderung des Ansagetextes

Der Ansagetext Ihres Anrufbeantworters sollte dahingehend geändert werden, daß Anrufer, die ein Fax senden möchten, aufgefordert werden, die Starttaste ihres Faxgeräts zu drücken. Ihr Ansagetext könnte zum Beispiel wie folgt lauten:

"Guten Tag. Hier ist (IHR NAME). Leider können wir Ihren Anruf im Augenblick nicht persönlich entgegennehmen. Bitte hinterlassen Sie eine Nachricht nach dem Signalton, oder drücken Sie die Starttaste Ihres Faxgeräts."

Anmerkungen:

•

Die Länge der Nachricht sollte möglichst unter 10 Sekunden liegen. Wenn die Nachricht zu lang ist, können Sie Schwierigkeiten beim Empfang von Faxen haben, die über die Wählautomatik gesendet werden.

ANRUFB.

•

Mit einem einzigen Anruf können die Anrufer sowohl eine Nachricht auf dem Anrufbeantworter hinterlassen als auch eine Faxnachricht senden. Ändern Sie Ihren Ansagetext, um den Anrufer zu informieren, daß er zuerst eine Nachricht auf dem Anrufbeantworter hinterlassen kann und anschließend die Starttaste seines Faxgeräts drücken kann, um die Faxnachricht zu senden.

Kapitel 7 Anschluß eines Anrufbeantworters

Hinweise zur Bedienung

Durch Drücken der Taste

EMPFANGSART

Faxgeräts auf ANRUFB. einstellen.

Anrufbeantworter auf ANRUFB. Modus

einstellen.

•

Der Anrufbeantworter muß auf ein Maximum von zwei Rufen eingestellt sein, um zu antworten. Andernfalls können keine Faxnachrichten, die über die Wählautomatik an das Gerät gesendet werden, empfangen werden.

•

Wenn Ihr Anrufbeantworter über eine Gebührensparfunktion verfügt, sollte sich dieser nach dem vierten Ruf einschalten.

Hinweis:

Wenn zu Ihrem Anrufbeantworter eine Fernabfrage gehört, ist darauf zu achten, daß sich der Fernabfragecode von dem unterscheidet, der zur Aktivierung des Faxempfangs von einem Nebenstellentelefon (siehe Kapitel 4, "Empfang") benutzt wird. Andernfalls wird bei Eingabe des Codes, um von einem externen Anschluß Nachrichten abzufragen, das Faxgerät aktiviert.

Empfangsart Ihres

EMPFANGSART

Wie die Empfangsbereitschaft funktioniert

Während Ihrer Abwesenheit werden alle eingehenden Anrufe von Ihrem Anrufbeantworter aufgezeichnet und der Ansagetext wird abgespielt. Während dieser Zeit bleibt Ihr Faxgerät in Empfangsbereitschaft. Wenn Ihr Faxgerät eine Faxübertragung erkennt, wird es die Verbindung übernehmen und mit dem Empfang beginnen.

♦

Schlechte Verbindungen und Leitungsstörungen können die Funktion von Anrufbeantworter und/oder Faxgerät beeinträchtigen.

♦

Der Anrufzähler in Ihrem Anrufbeantworter kann die Aufzeichnung einer aufgesprochenen Nachricht anzeigen, wenn nur Faxnachrichten empfangen wurden.

Hinweis:

Damit das Faxgerät nicht die Verbindung übernimmt und mit dem Empfang beginnt, wenn Sie von einem externen Anschluß anrufen oder an einem Nebenstellentelefon antworten, drücken Sie auf der Tastatur des Telefons drei Zifferntasten (andere Ziffern als die "5", "*" und "*", die zur Aktivierung des Faxempfangs benutzt wurden). Dieser Vorgang kann nur mit einem Tonwahltelefon durchgeführt werden.

Kapitel 7 Anschluß eines Anrufbeantworters

Wenn der Anrufbeantworter nicht funktioniert

Bei fehlerhafter Funktion ist zu überprüfen, ob der Anrufbeantworter richtig angeschlossen wurde. Der Stecker des Anrufbeantworters muß in die rechte Buchse der Telefonanschlußdose gesteckt sein.

Wenn die Verbindungen gut sind und der Modus ANRUFB. immer noch nicht richtig funktioniert, sind Faxgerät und Anrufbeantworter in ihren zeitlichen Abläufen möglicherweise nicht richtig aufeinander abgestimmt. Mögliche Probleme und entsprechende Abhilfemaßnahmen sind nachstehend beschrieben.

In dem folgenden Kapitel "Wie Faxübertragungen erkannt werden" können Sie nachlesen, wie Ihr Faxgerät funktioniert, wenn ein Anrufbeantworter angeschlossen ist und bestimmen, welche Maßnahmen in den einzelnen Fällen zu ergreifen sind.

♦

Schaltet sich das Faxgerät ein, bevor Anrufer eine Nachricht hinterlassen können?

Das Faxgerät ist eingestellt, um die Verbindung zu übernehmen und mit dem Empfang zu beginnen, wenn eine bestimmte Pause erkannt wird (die sog. "Pausenerkennungszeit"). Wenn Ihr Ansagetext eine Pause enthält, oder der Anrufer bei Aufsprechen einer Nachricht eine längere Pause macht, als die Einstellung der Pausenerkennungszeit vorsieht, wird sich das Faxgerät einschalten.

Es ist am besten, solche Pausen zu verkürzen oder ganz wegfallen zu lassen. Falls erforderlich, kann die Pausenerkennungszeit verlängert werden. Diese Vorgehensweise ist in "Optionale Einstellungen" am Ende dieses Kapitels beschrieben.

♦

Ist es für Anrufer schwierig, ein Fax manuell zu senden, nachdem der Anrufbeantworter den Ansagetext abgespielt hat?

Wenn dies der Fall ist, wird der Anrufbeantworter die Verbindung unterbrechen (abschalten), bevor Ihr Faxgerät diese übernehmen und mit dem Empfang beginnen kann. Durch Verkürzung der Pausenerkennungszeit wird Ihr Faxgerät früher aktiviert. Diese Vorgehensweise ist in "Optionale Einstellung" am Ende dieses Kapitels beschrieben.

♦

Haben Sie Schwierigkeiten Originale zu empfangen, die über die Wählautomatik gesendet wurden?

Sicherstellen, daß der Ansagetext Ihres Anrufbeantworters kürzer als 10 Sekunden ist und daß Ihr Anrufbeantworter so eingestellt ist, daß dieser nach zwei Rufen antwortet.

Eine kurze Pause (etwa 4 Sekunden) zu Beginn des Ansagetextes kann auch helfen, damit Ihr Faxgerät den Rufton deutlich hört, den das sendende Faxgerät über die Wählautomatik sendet.

Kapitel 7 Anschluß eines Anrufbeantworters

Wie Faxübertragungen erkannt werden:

Ihr Faxgerät erkennt Faxübertragungen auf zwei Arten, die davon abhängen, ob das Fax automatisch oder manuell gesendet wird.

Automatische Übertragung:

d.h. Wählen über Ziel- oder Kurzwahltaste, wird das sendende Gerät während 30 bis 40 Sekunden nach dem Wählen einen "Rufsignalton" in Abständen von 3 Sekunden senden. Wenn Ihr Faxgerät diesen Signalton erkennt, wird es den Anrufbeantworter abschalten, einen "Empfangssignalton" senden und mit der Übertragung beginnen.

Empfängt das sendende Gerät innerhalb von 30 bis 40 Sekunden nach dem Wählen keinen Empfangssignalton von Ihrem Faxgerät, wird es sich automatisch abschalten und einige Minuten später mit der Neuwahl beginnen.

Da Ihr Faxgerät nicht in der Lage ist, den Rufton des sendenden Geräts vor Ablauf des Ansagetextes zu erkennen, ist es wichtig, daß der Anrufbeantworter den Anruf innerhalb von zwei Rufen entgegennimmt und der Ansagetext kürzer als 10 Sekunden ist. Sonst ist Ihr Faxgerät nicht in der Lage, mit dem sendenden Faxgerät zu kommunizieren, bevor dieses aufgelegt hat.

Wählen über die Tastatur

Wählvorgang gesendet wird, sendet das sendende Gerät keinen Rufton. Statt dessen wartet die Person, die das Fax über einen normalen Wählvorgang sendet, bis der Faxsignalton ertönt und drückt dann die Starttaste. Wenn der Anrufbeantworter eingeschaltet ist, so wird sie Ihren Ansagetext anstelle eines Faxsignaltons hören und dann die Starttaste drücken.

Dies allein zeigt jedoch Ihrem Faxgerät keine Übertragung an. Es verwendet stattdessen die Funktion "Pausenerkennungszeit", um die Übertragung zu erkennen. Diese Funktion veranlaßt Ihr Faxgerät, den Anrufbeantworter abzuschalten und mit dem Empfang zu beginnen, wenn eine bestimmte Pausenzeit erkannt wird.

Ihr Faxgerät ist so eingestellt, daß es automatisch mit dem Faxempfang beginnt, wenn eine Pausenzeit von 6 Sekunden erkannt wird. Wenn es sich um eine Faxübertragung handelt, und die Leitung ruhig bleibt, nachdem der sendende Teilnehmer die Starttaste gedrückt hat, wird das Faxgerät den Anrufbeantworter 6 Sekunden später abschalten und einen Empfangston aussenden, um den Empfang einzuleiten.

Wenn Ihr Anrufbeantworter die Verbindung vor Ablauf von 6 Sekunden abschaltet, ist kein Faxempfang möglich. In diesem Fall ist die Pausenerkennungszeit zu verkürzen (siehe hierzu die Beschreibung auf der folgenden Seite). Andererseits, wenn die Pausenerkennungszeit zu knapp bemessen ist, kann das Faxgerät Anrufer abschalten, wenn diese während des Aufsprechens einer Nachricht eine Pause machen, oder wenn es in Ihrem Ansagetext eine Pause gibt.

Wenn das Original automatisch gesendet wird,

: Wenn das Original über einen normalen

Kapitel 7 Anschluß eines Anrufbeantworters

Anrufbeantwortereinstellungen

Falls erforderlich, können Sie mit den folgenden Einstellungen die Reaktionszeit des angeschlossenen Anrufbeantworters auf eingehende Anrufe verbessern.

Pausenerkennungszeit

Mit dieser Funktion wird das Faxgerät veranlaßt, die Verbindung zu übernehmen und mit dem Empfang zu beginnen, wenn eine bestimmte Pause nach dem Einschalten des Anrufbeantworters erkannt wird.

Zur Auswahl stehen Pausen von 1 bis 10 Sekunden Länge. Die Pausenerkennungszeit wurde werkseitig auf 6 Sekunden eingestellt. Diese Einstellung sorgt bei Anrufbeantwortern für die beste Leistung. Es ist jedoch möglich, daß Sie diese Einstellung an die Abschaltzeit Ihres Anrufbeantworters anpassen müssen.

♦

Einige Anrufbeantworter schalten schnell ab (oft nach etwa 4 Sekunden). D.h., der Anrufbeantworter unterbricht die Verbindung, bevor der Faxempfang beginnen kann. In diesem Fall ist eine Pausenerkennungszeit von etwa 3 Sekunden einzustellen.

♦

Wenn das Faxgerät Anrufer unterbricht, bevor diese eine Nachricht hinterlassen können, sollte eine längere Pausenerkennungszeit eingestellt werden. Wenn der Ansagetext Ihres Anrufbeantworters eine Pause enthält, sollte die eingestellte Zeit länger als die Pause sein. Andernfalls ist der Ansagetext erneut aufzuzeichnen und die Pause zu verkürzen.

Zur Änderung der Pausenerkennungszeit Bedienerschalter 8 zurücksetzen. Siehe Beschreibung in Kapitel 9, "Optionale Einstellungen".

Hinweis:

Die Pausenerkennungszeit kann durch Eingabe von "00" ausgeschaltet werden. Es wird jedoch darauf hingewiesen, daß dann das Faxgerät keine Faxnachrichten empfangen kann, die über manuelle Wahl gesendet wurden.

Bei andauernden Funktionsstörungen

Mit bestimmten Anrufbeantwortern ist es nicht möglich, eine Pausenerkennungszeit einzustellen, mit der sowohl Faxnachrichten empfangen als auch Anrufe ohne Unterbrechnung aufgezeichnet werden können. In diesem Fall können Anrufer, die mittels Tonwahltelefonen wählen, über Tonwahlleitungen noch Faxnachrichten durch Drücken von "5", "*", "*" auf

lhr Faxgerät senden. Dies ist der Code zur Aktivierung des Faxempfangs, der in "Empfang von Originalen" in Kapitel 3 beschrieben wird.

Um diese Funktion nutzen zu können, Pausenerkennungszeit über Bedienerschalter 8 auf "00" einstellen. Ändern Sie anschließend Ihren Ansagetext, um die Anrufer (von Tonwahltelefonen) zu informieren, daß sie ein Fax senden können, indem "5", "*", "*" und dann die Starttaste gedrückt wird.

Kapitel 7 Anschluß eines Anrufbeantworters

Automatischer Empfang

Ist diese Funktion eingeschaltet, wird das Faxgerät nach fünfmaligem Rufen antworten, wenn der Anrufbeantworter aus irgendwelchen Gründen sich nicht vor dieser Zeit einschaltet. Diese ermöglicht es, Faxnachrichten zu empfangen, auch wenn das Band des Anrufbeantworters voll ist oder der Anrufbeantworter nicht eingeschaltet ist.

Automatischer Empfang wurde werkseitig ausgeschaltet. Um diese Funktion einzuschalten, ist der Bedienerschalter 11 (siehe Beschreibung in Kapitel 9, "Optionale Einstellungen") zurückzusetzen.

Hinweis:

Wenn diese Funktion eingeschaltet ist, muß der Anrufbeantworter so eingestellt sein, daß sich dieser nach zwei Rufen einschaltet. Andernfalls wird das Faxgerät immer zuerst eingeschaltet und Anrufer können keine Nachrichten aufsprechen.

Verzögerte Pausenerkennungszeit

Mit dieser Einstellung kann die Pausenerkennungszeit verzögert werden. Wenn Sie zum Beispiel vor Beginn des Ansagetextes von Ihrem Anrufbeantworter eine Pause einlegen möchten, damit Faxsignale klar erkannt werden, können Sie mit dieser Einstellung die Pausenerkennungszeit verzögern, so daß das Faxgerät durch die Pause nicht veranlaßt wird, die Verbindung zu übernehmen.

Die Funktion Verzögerung der Pausenerkennungszeit wurde werkseitig ausgeschaltet. Um diese Funktion zu aktivieren, wird diese über den Bedienerschalter 9 auf die gewünschte Verzögerungzeit (1 bis 15 Sekunden) eingestellt. Dieser Vorgang ist in Kapitel 9 "Optionale Einstellungen" beschrieben. Im allgemeinen sollte die Verzögerungszeit etwas länger als die Pause vor Beginn des Ansagetextes sein.

Haltezeit

Das Faxgerät übernimmt automatisch die Verbindung und beginnt nach einer festeingestellten Anzahl von Sekunden mit dem Empfang.

Wir empfehlen, diese Funktion bei Normalbetrieb nicht einzuschalten. Wenn es jedoch Probleme beim Empfang von Faxen in Modus ANRUFB. gibt, können Sie mit verschiedenen Zeiteinstellungen versuchen, Abhilfe zu schaffen. Zum Einschalten der Funktion Bedienerschalter 10 auf die gewünschte Anzahl Sekunden (1 bis 255 Sekunden) einstellen. Siehe hierzu die ausführliche Beschreibung in Kapitel 9, "Optionale Einstellungen".

Kapitel

Sonderfunktionen

Fremdfaxschutz

Mit dem Fremdfaxschutz können Sie den Empfang von Faxen von bestimmten Teilnehmern, die anzugeben sind, sperren. Dies spart Papier, da keine unerwünschten "Fremdfaxe" ausgedruckt werden.

Um diese Funktion nutzen zu können, müssen Sie diese zuerst mit dem Bedienerschalter 15 auf JA stellen (nähere Einzelheiten finden Sie in Kapitel 9). Geben Sie anschließend die Faxnummern ein, von denen Sie keine Faxe empfangen möchten.

Anmerkungen:

•

Bis zu 5 Faxnummern können in die Fremdfaxschutzliste eingegeben werden.

•

Um eine Faxnummer aus der Fremdfaxschutzliste zu löschen, müssen Sie die 1-stellige Nummer kennen, die der Nummer zugeordnet wurde. Wenn Sie diese vergessen haben, lassen Sie die Fremdfaxschutzliste mit den Faxnummern ausdrucken (siehe hierzu die Beschreibung in Kapitel 10).

Drücken Sie die Tasten, die rechts abgebildet sind. FREMDFAXNUMMERN erscheint in der Anzeige.

FUNKTION

Drücken Sie "1", um eine Nummer in der Fremdfax-Nummernliste zu speichern oder "2", um eine Nummer aus der Liste zu löschen.

Speichern:

Nummer von "1" bis "5" ein. Diese Nummer identifiziert die Faxnummer, die Sie im nächsten Schritt speichern.

Löschen:

die die Faxnummer identifiziert, die Sie löschen möchten. Fahren Sie mit Schritt 5 fort.

Geben Sie eine 1-stellige

Geben Sie die Nummer ein,

oder

(Beispiel)

Kapitel 8 Sonderfunktionen

Geben Sie die Fax-/Telefonnummer (max. 20 Ziffern) ein.

(Beispiel)

Drücken Sie die Taste

Kehren Sie zu Schritt 3 zurück, um eine

START

weitere Nummer einzugeben (oder zu löschen), oder drücken Sie

STOP

die Eingabe zu beenden.

START

STOP

Schritt 3 oder

, um

Kapitel 8 Sonderfunktionen

Speicher

Ihr Faxgerät hat einen Speicher, in dem Sie sowohl ein- als auch ausgehende Originale speichern können.

♦

Der Speicher nimmt ungefähr 39 durchschnittlich beschriebene Seiten auf (ITU-T Testblatt Nr.1 in Standardauflösung), wenn alle übertragen werden sollen (27, wenn die ECM Fehlerkorrektur, optionale Einstellung 19, auf JA gesetzt ist), oder 30 Seiten, wenn alle empfangen wurden. Wenn einzelne Seiten mit Fein- oder Halbtonauflösung abgetastet wurden, kann die Speicherkapazität deutlich geringer ausfallen.

Speicherübertragung von Originalen

Mit dieser Funktion werden die Originaldokumente sofort abgetastet, in den Speicher eingelesen und übertragen, sobald die Verbindung mit dem Empfangsgerät hergestellt ist. Diese Methode empfiehlt sich, wenn die Übertragung an Empfänger erfolgt, deren Leitungen häufig besetzt sind. So brauchen Sie nicht zu warten, um das Originaldokument herauszunehmen, und der Einzug bleibt für andere Vorgänge frei. Nach der Übertragung wird das Dokument aus dem Speicher gelöscht.

♦

Es kann jeweils nur eine Übertragung aus dem Speicher eingestellt werden.

♦

Während das Original abgetastet wird, wird der aktuell belegte Speicherplatz in Prozenten in der Anzeige angegeben.

Original(e) einlegen.

•

Gegebenenfalls Auflösung und/oder Kontrast einstellen.

Drücken Sie die Taste dann "1".

Wählen Sie das Empfangsgerät an, indem Sie wie folgt vorgehen:

•

Drücken Sie eine Zielwahltaste.

•

KURZWAHL

Taste Kurzwahlnummer eingeben.

Mit den Zifferntasten eine vollständige Rufnummer eingeben.

SPEICHER

drücken und eine

und

SPEICHER

(Beispiel)

Kapitel 8 Sonderfunktionen

Drücken Sie die Sie eine Kurzwahlnummer oder eine vollständige Telefonnummer eingegeben haben.

•

Das Dokument wird abgetastet und in den Speicher eingelesen. Ihr Faxgerät wählt das Empfangsgerät an und überträgt das Dokument (die Wahlwiederholung erfolgt bei Bedarf automatisch).

START

Taste, wenn

START

Wenn der Speicher voll ist ....

Wenn der Speicher während des Abtastens des Originals voll wird, erscheint SPEICHER VOLL in der Anzeige.

♦

Drücken Sie die Taste bis zu diesem Zeitpunkt gespeichert wurden. Nach der Übertragung wird der Speicher gelöscht und Sie können dann die verbleibenden Seiten erneut einlegen und senden. Dies gilt auch für die Seite, die abgetastet wurde, als der Speicher voll wurde.

♦

Drücken Sie die möchten.

START

STOP

Taste, wenn Sie die ganze Übertragung löschen

, wenn Sie die Seiten senden möchten, die

Speicherersatzempfang

Dies ist eine Sicherungsfunktion, die automatisch aktiviert wird, wenn das Papier im Faxgerät aufgebraucht ist, die Druckfolie ausgetauscht werden muß oder ein Papierstau auftritt.

Wenn ein Dokument empfangen und in den Speicher eingelesen wurde, erscheint FAX IM SPEICHER auf der Anzeige, abwechselnd mit KEIN PAPIER, FOLIE ENDE oder PAPIERSTAU. Wenn Sie Papier nachfüllen, die Druckfolie austauschen oder den Papierstau beseitigen, werden die gespeicherten Dokumente automatisch ausgedruckt.

♦

Wenn Faxe im Speicher ankommen, weil das Papiermagazin leer ist, sollten Sie beim Auffüllen darauf achten, daß das neue Papier die gleiche Größe wie das vorherige hat.

Achtung!

Gerät nicht ausschalten, wenn Originale gespeichert sind, da sonst alle im

•

Speicher befindlichen Originale gelöscht werden.

Wenn Originale, die im Speicher empfangen werden, aufgrund eines

•

Stromausfalls oder irgendeiner Unterbrechung in der Stromversorgung verlorengehen, wird ein "SPEICHERAUSFALL REPORT" ausgedruckt, wenn die Stromversorgung wieder gewährleistet ist. Es wird über den Verlust an empfangenen Faxen und - sofern vorhanden - über die Faxnummern der Absender informiert.

Kapitel 8 Sonderfunktionen

Rundsenden

Mit dieser Funktion können Sie auf einmal das gleiche Original an bis zu 20 verschiedene Teilnehmer senden. Zuerst Original speichern, dann die Nummern der Empfangsgeräte angeben. Das Original wird an jeden Teilnehmer übertragen.

♦

Sie können die Nummern der Empfangsgeräte nur mit den Zielwahltasten oder Kurzwahlnummern wählen.

Original(e) einlegen.

Drücken Sie die Taste

dann "2".

Wählen Sie die Empfangsgeräte

(maximal 20) nach einer der beiden folgenden Methoden an:

•

Eine oder mehrere Kurzwahlnummern

durch Drücken der Zifferntasten

eingeben.

•

Drücken Sie eine oder mehrere

Zielwahltasten.

START

Taste

•

Gegebenenfalls Auflösung und/oder

Kontrast einstellen.

drücken.

SPEICHER

und

SPEICHER

START

(Beispiel)

Kapitel 8 Sonderfunktionen

Drücken Sie die Übertragung beginnt.

•

Ein Übertragungsbericht wird automatisch ausgedruckt, wenn die Rundsendung abgeschlossen ist. Überprüfen Sie die Spalte "Anmerkung" des Berichts, um festzustellen, welche Empfänger mit "besetzt" oder mit einem Kommunikationsfehlercode gekennzeichnet wurden. An diese Empfänger sollten Sie das Original erneut senden.

START

Taste. Die

START

Rundsenden mittels einer Gruppentaste

Wenn die Faxgeräte, die Sie für die Rundsendung vorgesehen haben, alle unter einer Gruppentaste programmiert wurden, können Sie die Rundsendung unter Verwendung der nachfolgenden, vereinfachten Vorgehensweise durchführen:

Original(e) einlegen.

•

Die für die Übertragung gewünschten

Einstellungen (Auflösung, Kontrast,

usw.) einstellen.

Drücken Sie die entsprechende Gruppentaste. Die Übertragung beginnt.

18/G1

(Beispiel)

Kapitel 8 Sonderfunktionen

Abruf (eine Faxübertragung abrufen)

Diese Funktion wird benutzt, um ein anderes Faxgerät aufzufordern, ein Original an Ihr Faxgerät zu senden. Das Empfangsgerät, nicht das Sendegerät, führt die Übertragung aus. Sie können mit Ihrem Faxgerät Abrufe durchführen und andere können von Ihrem Gerät Faxe abrufen.

Um diese Funktion nutzen zu können, müssen Sie zuerst die Zielwahltaste 15/ABRUF als Abruftaste einstellen. Dies erfolgt über den Bedienerschalter 16 (siehe Beschreibung in Kapitel 9, "Optionale Einstellungen"). (Eine als Abruftaste definierte Zielwahltaste 15/ABRUF kann nicht zum Wählen über Zielwahltaste benutzt werden).

Andere Teilnehmer zum Senden aufforden

Hinweis:

Wählen Sie das Gerät an, von dem Sie

eine Nachricht abrufen möchten, indem Sie zuerst eine der drei nachfolgenden Abläufe durchführen:

•

Nehmen Sie den Hörer auf (oder

drücken Sie die Taste

und wählen Sie die vollständige

Rufnummer. Warten Sie auf das

Fax-Antwortsignal.

•

Drücken Sie die Taste

und geben Sie eine zweistellige

Kurzwahlnummer ein.

•

Geben Sie die vollständige Nummer

mit den Zahlentasten ein.

Zielwahltaste 15/ABRUF drücken.

•

Wenn ABRUF in der Anzeige

erscheint, Hörer auflegen. Der

Empfang beginnt.

Zielwahltasten können nicht zum Abruf benutzt werden. Um einen unter der Zielwahltaste gespeicherten Teilnehmer anzuwählen, drücken Sie die Taste zweistellige Nummer der entsprechenden Zielwahltaste ein.

LAUTSPR.

KURZWAHL

)

, und geben Sie die

(Beispiel)

15/ABRUF

Kapitel 8 Sonderfunktionen

Abgerufen werden (Abrufbereitschaft)

Damit ein anderes Faxgerät eine Nachricht von Ihrem Faxgerät abrufen kann, drücken Sie die Taste stellen, legen Sie das (die) Original(e) ein, und drücken Sie die Zielwahltaste 15/ABRUF. "P" wird angezeigt.

Die Übertragung findet statt, wenn das andere Faxgerät lhr Gerät zum Senden auffordert und damit den Sendeabruf aktiviert. Automatischer Empfang ist möglich, wenn der Telekopierer auf Sendeabruf steht.

EMPFANGSART

, um die Empfangsart auf FAX zu

Abrufschutz

Mit dem Abrufschutz können Sie das unerlaubte Abrufen von Ihrem Faxgerät verhindern. Wenn diese Funktion eingeschaltet ist, erfolgt der Abruf nur dann, wenn die Faxnummer des abrufenden Faxgeräts in Ihrer Liste mit zulässigen Faxnummern (die sogenannten "Schutzcodenummern") eingegeben ist. Die Nummer des abrufenden Faxgeräts muß ebenfalls programmiert sein.

Um den Abrufschutz nutzen zu können, befolgen Sie die untenstehenden Schritte, um die Funktion einzuschalten, und geben Sie dann die zulässigen Rufnummern ein, wie dies auf der folgenden Seite gezeigt ist.

Drücken Sie die Tasten, die rechts abgebildet sind. EINGABEN erscheint auf der Anzeige.

Drücken Sie die Taste "#" dreimal. "ABRUFSCHUTZ" erscheint auf der Anzeige.

Drücken Sie "1", um die Abrufsicherung einzuschalten, oder "2", um sie auszuschalten.

Drücken Sie die Taste die Taste

STOP

START

und dann

FUNKTION

START

oder

STOP

Kapitel 8 Sonderfunktionen

Speichern und Löschen der Faxnummern für Abrufgenehmigung

Sie können bis zu 10 Faxnummern in der Liste zulässiger Nummern für Ihr Gerät speichern.

Drücken Sie die Tasten, die rechts abgebildet sind. EINGABEN erscheint auf der Anzeige.

Drücken Sie die Taste "#" viermal. "SCHUTZCODES" erscheint auf der Anzeige.

Drücken Sie "1", um eine Nummer zu speichern, oder "2", um eine Nummer zu löschen.

Speichern:

Nummer von "01" bis "10" ein. Diese Nummer identifiziert die Faxnummer, die Sie im nächsten Schritt speichern.

Löschen:

die die Faxnummer identifiziert, die Sie löschen möchten. Fahren Sie mit Schritt 6 fort.

Geben Sie eine 2-stellige

Geben Sie die Nummer ein,

FUNKTION

oder

(Beispiel)

Geben Sie die Faxnummer ein (max. 20 Stellen).

Drücken Sie die Taste

Kehren Sie zu Schritt 4 zurück, um eine weitere Nummer einzugeben (oder zu löschen), oder drücken Sie die Eingabe zu beenden.

START

STOP

5 5 1 2 3 4

(Beispiel)

, um

START

STOP

Schritt 4 oder

Kapitel 8 Sonderfunktionen

Timer-Funktion

Mit der Timer-Funktion können Sie festlegen, daß eine Übertragung und/oder ein Abruf automatisch zu einer bestimmten Zeit erfolgt. Jeweils eine Übertragung und ein Abruf können für dieselbe Zeit programmiert werden. Die Zeit der Ausführung kann bis zu 24 Stunden im voraus eingegeben werden.

Mit dieser Funktion kann die Übertragung z.B. zu Zeiten erfolgen, in denen die Fernsprechgebühren besonders niedrig sind, ohne daß ein Bediener anwesend sein muß.

•

Das Empfangsgerät kann nur mit einer Kurzwahlnmmer angewählt werden.

Eine Timer-Einstellung vornehmen

Drücken Sie die Tasten, die rechts

abgebildet sind. TIMER MODUS erscheint auf der Anzeige.

Drücken Sie "#", um eine Übertragung einzuprogrammieren (SENDEN), oder "*", um einen Abruf vorzuprogrammieren (ABRUF-FUNKTION).

FUNKTION

oder

Drücken Sie "1", um EING. zu wählen.

Geben Sie die Zeit ein, zu der die Funktion ausgeführt werden soll (2 Ziffern für die Stunden und 2 Ziffern für die Minuten).

Drücken Sie die Taste

START

9 2 5

(Beispiel: 9:25)

START

Geben Sie die Kurzwahlnummer des Empfangsfaxgerätes ein.

•

Wenn dies ein Abrufvorgang ist, zu Schritt , 9 gehen.

Kapitel 8 Sonderfunktionen

(Beispiel)

Drücken Sie die Taste

Wenn es sich um eine Übertragung handelt, können Sie die Auflösung und/oder den Kontrast einstellen (überpringen Sie diesen Schritt, wenn Sie die Einstellungen nicht ändern möchten).

Drücken Sie die Taste die Taste Übertragung handelt, legen Sie das Dokument vor der eingebenen Übertragungszeit in den Einzug.

STOP

START

. Wenn es sich um eine

und dann

START

AUFLÖSUNG

START

STOP

Löschen einer Einstellung

Soll der Timer vor der eingestellten Zeit gelöscht werden, vorgehen wie folgt:

Drücken Sie die Tasten, die rechts abgebildet sind. TIMER MODUS erscheint auf der Anzeige.

FUNKTION

Drücken Sie "#", um eine Übertragung zu stornieren, oder "*", um einen Abruf zu stornieren.

Drücken Sie "2", um LÖSCH. zu wählen.

Drücken Sie die Taste die Taste

STOP

START

und dann

START

oder

STOP

Kapitel 8 Sonderfunktionen

Programmeingabe und Programmnutzung

Wenn Sie häufig den gleichen Vorgang für den gleichen Teilnehmer ausführen, können Sie den gesamten Ablauf unter einer Programmtaste programmieren. Der Vorgang wird dann durch Betätigen der entsprechenden Taste durchgeführt.

♦

Die Zielwahltasten 16/P1 und 17/P2 können als Programmtaste benutzt werden. Eine Taste, die bereits mit einer Zielwahlnummer belegt ist, kann jedoch nicht benutzt werden.

♦

Nur Kurzwahlnummern lassen sich als Faxnummern für Empfangsgeräte in die Programmtasten eingeben. Vollständige Nummern können nicht gespeichert werden.

♦

Wenn das Programm auf Abrufbetrieb eingestellt ist, kann eine Timer-Funktion einbezogen werden. Der Vorgang wird dann automatisch zu einem vorgewählten Zeitpunkt durchgeführt.

♦

Eine falsche Eingabe wird durch Betätigung der STOP Taste gelöscht.

Anfangsvorgehensweise

Um einen Vorgang zu programmieren, verfahren Sie wie folgt. Anschließend erfolgt die Programmierung der spezifischen Einstellung.

Drücken Sie die Tasten, die rechts

abgebildet sind. PROGRAMM-MODUS erscheint in der Anzeige.

Drücken Sie "1", um EING. zu wählen.

Drücken Sie eine Programmtaste

16/P1

" oder "

17/P2

"), um sie zu

programmieren.

Geben Sie einen Namen für das

Programm ein (max. 20 Zeichen). (Siehe "Eingabe von Buchstaben für Namen" in Kapitel 2). Überspringen Sie diesen Schritt, wenn Sie keinen Namen eingeben möchten.

FUNKTION

16/P1

ABC

DEF

oder

GHI

17/P2

WXY

…

(Beispiel)

Kapitel 8 Sonderfunktionen

Drücken Sie die Taste

Drücken Sie die Taste "#" oder "*", bis die gewünschte Funktion auf dem Bildschirm erscheint. Die Funktionen erscheinen in folgender Reihenfolge:

•

Senden

•

Abruf

•

Rundsenden

Drücken Sie die Taste gehen Sie mit dem speziellen Verfahren für die gewünschte Funktion vor (siehe folgende Seiten).

START

und

Senden

(Fortsetzung von "Anfangsvorgehensweise".)

Drücken Sie "1", wenn Sie das Dokument in den Speicher einlesen und dann übertragen lassen möchten, oder "2", wenn Sie das Dokument direkt aus dem Einzug übertragen lassen möchten. (Hinweis: Wenn Sie "2" wählen, können Sie eine Timer-Einstellung in das Programm aufnehmen.

•

Wenn Sie "1" gedrückt haben, fahren

Sie mit Schritt 11 fort. Wenn Sie "2"

gedrückt haben und keine

Timer-Einstellung vornehmen

möchten, fahren Sie mit Schritt 10 fort.

START

oder

Geben Sie die Zeit ein, zu der die Ausführung der Funktion starten soll (2 Ziffern für die Stunde und 2 Ziffern für die Minute).

Drücken Sie die Taste

START

9 2

(Beispiel: 9:25)

Kapitel 8 Sonderfunktionen

Geben Sie die Kurzwahlnummer des Empfangsfaxgerätes ein.

(Beispiel)

Drücken Sie die Taste

Stellen Sie ggf. die Auflösung und/oder den Kontrast ein, indem Sie die Taste

AUFLÖSUNG

überspringen Sie diesen Schritt).

Drücken Sie die Taste die Taste

STOP

START

drücken (oder

START

Abruf

(Fortsetzung von "Anfangsvorgehensweise".)

Geben Sie die Uhrzeit ein, zu der die Ausführung der Funktion gestartet werden soll (2 Ziffern für die Stunde und 2 Ziffern für die Minute). Wenn Sie keine Timer-Einstellung vornehmen möchten, fahren Sie mit Schritt 9 fort.

Drücken Sie die Taste

START

und dann

START

AUFLÖSUNG

START

9 2

START

STOP

(Beispiel: 9:25)

Geben Sie die Kurzwahlnummer des Empfangsfaxgerätes ein.

Drücken Sie die Taste die Taste

STOP

START

und dann

START

(Beispiel)

STOP

Rundsenden

(Fortsetzung von "Anfangsvorgehensweise".)

Geben Sie die Kurzwahlnummern der Empfangsgeräte ein.

Kapitel 8 Sonderfunktionen

Drücken Sie die Taste

Stellen Sie ggf. die Auflösung und/oder den Kontrast ein, indem Sie die Taste

AUFLÖSUNG

überspringen Sie diesen Schritt):

Drücken Sie die Taste die Taste

STOP

START

drücken (oder

START

und dann

Löschen einer Programmtaste

Um eine Programmtaste zu löschen, gehen Sie wie folgt vor:

Drücken Sie die Tasten, die rechts abgebildet sind. PROGRAMM-MODUS erscheint in der Anzeige.

START

AUFLÖSUNG

START

FUNKTION

(Beispiel)

STOP

Drücken Sie "2", um LÖSCH. zu wählen.

Drücken Sie die Programmtaste, die Sie löschen möchten.

Drücken Sie die Taste die Taste

STOP

START

und dann

16/P1

START

(Beispiel)

STOP

Kapitel 8 Sonderfunktionen

Benutzen einer Programmtaste

Das Programmieren eines Vorgangs wird wie folgt durchgeführt:

Legen Sie das Original ein.

Drücken Sie die entsprechende Programmtaste.

16/P1

(Beispiel)

Hinweis:

Es können maximal 2 Timer-Funktionen auf einmal eingestellt werden, einschließlich der Timer-Funktionen, die durch Drücken einer Programmtaste eingestellt werden und Funktionen, die in "Timer-Funktionen" in diesem Kapitel beschrieben sind.

Um eine programmierte Timer-Einstellung zu löschen

Wenn eine Programmtaste für eine Timer-Funktion gedrückt wurde und Sie den Vorgang vor Ausführung löschen möchten, gehen Sie wie folgt vor:

Drücken Sie die Programmtaste.

Drücken Sie die

START

Taste.

16/P1

(Beispiel)

START

Optionale

Kapitel

Eine Vielzahl von optionalen Einstellungen ist verfügbar, mit denen Sie Ihr Faxgerät für Ihre Anwendungen optimal einstellen können. Die Einstellungen, Bedienerschalter genannt, erfolgen über die Tasten des Bedienfelds. Jede Einstellung ist in der untenstehenden Liste beschrieben.

Zugriff zu den Schaltern

Drücken Sie die Tasten, die rechts abgebildet sind. OPTIONALE EINST. erscheint in der Anzeige.

Gehen Sie durch die Liste der Einstellungen, indem Sie "#" für vorwärts oder "*" für rückwärts drücken. Die Einstel-

lungen erscheinen in der unten aufgeführten Reihenfolge.

Wenn die gewünschte Einstellung in der Anzeige erscheint, nehmen Sie Ihre Auswahl vor, wie im folgenden erläutert. Ihre Auswahl wird automatisch gespeichert.

Drücken Sie die Taste

Einstellungen

STOP

FUNKTION

oder

(Beispiel)

STOP

Schaltereinstellungen

Schalter 1

Damit wird die Auflösung für die Übertragung des Originals eingestellt. "1" (JA) für FEIN oder "2" (NEIN) für STANDARD.

•

Werkseitige Einstellung: "2"

Schalter 2

Hiermit wird die Anzahl der Rufe eingestellt, bis das Gerät in den Empfangsarten FAX und TEL/FAX einen eingehenden Anruf beantwortet. Eine Zahl von "1" bis "5" eingeben.

•

Werkseitige Einstellung: "1"

Hinweis:

: GRUNDEINSTELLUNG: FEIN

: ANZAHL DER RUFE

In einigen Ländern ist die niedrigste Einstellung "2".

Kapitel 9 Optionale Einstellungen

Schalter 3

: FAX FERNNUMMER FÜR DIE AKTIVIERUNG EINER FAXÜBERTRAGUNG Um die einstellige Nummer zur Aktivierung des Faxfernempfangs einzustellen, geben Sie eine Zahl zwischen "0" und "9" ein.

•

Werkseitige Einstellung: "5"

Schalter 4:

FERNEMPFANG Um die Erkennung der Fernnummer zum Auslösen des Fernempfangs einoder auszuschalten. Drücken Sie "1", um die Funktion einzuschalten oder "2", um diese auszuschalten.

•

Werkseitige Einstellung: "1"

Schalter 5

: ÜBERTRAGUNGSBERICHT AUSDRUCKEN Um die Bedingung festzulegen, die zum Ausdruck des Übertragungsberichts führt. Eine Zahl von "1" bis "5" wie folgt eingeben:

"1" (EINZELBERICHT): Druckt nach jeder Übertragung, jedem

Empfang oder jedem Fehler einen Bericht aus.

"2" (FEHL./TMR./SP.): Ausdruck nach einem Fehler, einer Timer-

Funktion oder einem Speichervorgang.

"3" (SENDEBERICHT): Druckt nach jedem Sendevorgang einen

Bericht aus.

"4" (FEHLERAUSDRUCK): Druckt einen Bericht nur bei Auftreten

eines Fehlers aus.

•

Werkseitige Einstellung: "4"

Schalter 6:

WÄHLMODUS

Zum Einstellen des Wählmodus. "1" für Tonwahl oder "2" für Impulswahl.

•

Werkseitige Einstellung: "1"

Kapitel 9 Optionale Einstellungen

Schalter 7:

RUFDAUER DES PSEUDOKLINGELNS Um die Rufdauer des Pseudoklingelns einzustellen, wenn die Empfangsart auf TEL/FAX eingestellt ist. Eine Zahl von "1" bis "4" wie folgt eingeben:

"1" (15 SEK.): 15 Sekunden

"2" (30 SEK.): 30 Sekunden

"3" (60 SEK.): 60 Sekunden

"4" (120 SEK.): 120 Sekunden

•

Werkseitige Einstellung: "1"

Schalter 8

: PAUSENERKENNUNGSZEIT Zur Einstellung der Pause (in Sekunden), nach der das Faxgerät die Verbindung übernimmt und mit dem Empfang beginnt, wenn ein Anrufbeantworter angeschlossen ist. Eine Nummer von "01" bis "10" eingeben oder zum Ausschalten der Funktion "00" eingeben. (Für weitere Einzelheiten siehe Kapitel 4.)

•

Werkseitige Einstellung: "06"

Schalter 9:

VERZÖGERTE PAUSENERKENNUNGSZEIT Mit dieser Einstellung kann der Beginn der Pausenerkennungszeit, der für einen angeschlossenen Anrufbeantworter eingestellt wird, verzögert werden. Geben Sie eine 2-stellige Zahl ein, die der gewünschten Verzögerung in Sekunden ("01" bis "15") entspricht oder "00", wenn keine Verzögerung gewünscht wird. (Für weitere Einzelheiten siehe Kapitel 4.)

•

Werkseitige Einstellung: "00"

Schalter 10:

HALTEZEIT Mit dieser Einstellung kann das Faxgerät die Verbindung nach einer festeingestellten Anzahl von Sekunden, nachdem ein mit dem Faxgerät verbundener Anrufbeantworter einschaltet, übernehmen. Anzahl der Sekunden durch Eingabe einer 3-stelligen Zahl ("

001

"" bis "

255

") einstellen oder "

000

" eingeben, um die Funktion auszuschalten. (Für weitere Einzelheiten siehe Kapitel 4.)

•

Werkseitige Einstellung: "

Schalter 11:

AUTOMATISCHER EMPFANG

000

Diese Einstellung bezieht sich nur auf den Anrufbeantwortermodus. "1" drücken, damit ein Anruf an das Faxgerät weitergeschaltet wird, wenn der Anrufbeantworter nicht spätestens nach 5 Rufen einschaltet. "2" drücken, um die Funktion auszuschalten. (Für weitere Einzelheiten siehe Kapitel 4.)

•

Werkseitige Einstellung: "2"

Kapitel 9 Optionale Einstellungen

Schalter 12

: SPRACHWAHL Zur Einstellung der in den Anzeigen, Berichten und Listen benutzte Sprache. Drücken Sie die Taste

START

, die Taste "#" oder die Taste "*" einmal oder mehrmals, bis die gewünschte Sprache in der Anzeige erscheint und drücken Sie dann anschließend erneut die Taste

Schalter 13-1

: NEBENSTELLE

START

Drücken Sie "1" (JA), wenn das Gerät an eine Nebenstellenanlage angeschlossen wird. Drücken Sie "2" (NEIN), wenn es an eine normale, öffentliche Telefonleitung angeschlossen wird.

•

Werkseitige Einstellung: "2"

(Wenn Sie "1" wählen, wird der Schalter 13-2 in der Anzeige erscheinen. Wenn Sie "2" wählen, wird der Schalter 13-4 erscheinen.)

Schalter 13-2

: AMTSHOLUNG NEBENSTELLE Damit wird der Modus festgelegt, mit dem Gespräche von einer Nebenstelle zu einer öffentlichen Telefonleitung geleitet werden. Die korrekte Einstellung entnehmen Sie bitte Ihrem Handbuch über die Nebenstellenanlage, oder wenden Sie sich diesbezüglich an den Lieferanten dieser Einrichtung. Wählen Sie durch Eingabe einer Zahl von "1" bis "3" wie folgt:

"1": Erdtastenfunktion

"2": Flashfunktion

"3": Amtskennziffer

•

Werkseitige Einstellung: "3"

(Wenn Sie "3" wählen, erscheint der Schalter 13-3 in der Anzeige. Wenn Sie "1" oder "2" wählen, erscheint der Schalter 13-4 in der Anzeige.)

Schalter 13-3

: AMTSKENNZIFFER Wenn Sie den Bedienerschalter 13-2 auf "3" (Amtskennziffer) einstellen, können Sie eine maximal dreistellige Amtskennziffer eingeben. Drücken Sie nach Beendigung die Taste

•

Werkseitige Einstellung: Amtskennziffer "0"

START

(Wenn die Amtskennziffer eingestellt ist, wird diese automatisch mitgewählt. Sie darf nicht bei den Kurzwahlen miteinprogrammiert werden.)

Kapitel 9 Optionale Einstellungen

Schalter 13-4

: VERBINDUNG Mit dieser Einstellung wird der Verbindungsmodus gewählt, der für spezielle Funktionen einiger Telekom-Gesellschaften (z.B. Deutschland, Schweden) sowie für die Weiterleitung von Gesprächen innerhalb einer Nebenstellenanlage verwendet wird. In Ihrem Nebenstellenhandbuch finden Sie Hinweise zur korrekten Einstellung. Sie können sich auch an Ihren Händler wenden. Die Einstellung erfolgt, indem Sie die Tasten "1" bis "3" wie folgt drücken:

"1": Erdtastenfunktion

"2": Flashfunktion

"3": Keine Funktion

•

Werkseitige Einstellung: "2"

Schalter 14:

FAXSIGNALEMPFANG Ihr Faxgerät ist so eingestellt, daß der Empfang automatisch beginnt, wenn Sie bei Entgegennahme eines Anrufs einen Faxsignalton hören. Wenn Sie ein Computer-Fax-Modem auf der gleichen Leitung benutzen, müssen Sie diese Funktion ausschalten, damit Ihr Fax nicht irrtümlich versucht, Originale zu empfangen, die von dem Computer-Fax-Modem gesendet werden.

•

Werkseitige Einstellung: "1"

Schalter 15:

FREMDFAXNUMMER PRÜFEN Drücken Sie "1", um den Empfang von Faxnummern zu verhindern, die in der Fremdfax-Schutzliste eingegeben sind. Drücken Sie "2", um den Empfang von allen Nummern freizugeben.

•

Werkseitige Einstellung: "2"

Schalter 16:

ABRUF "1" drücken, wenn die Zielwahltaste 15 als Abruftaste dienen soll. "2" drücken, wenn diese als normale Zielwahltaste benutzt werden soll.

•

Werkseitige Einstellung: "2"

Schalter 17:

DECKBLATT Drücken Sie "1" (JA), wenn das Gerät automatisch ein Deckblatt als letzte Seite bei der Übertragung ausgeben soll. Drücken Sie "2" (NEIN), um die Funktion zu deaktivieren.

•

Werkseitige Einstellung: "2"

Schalter 18:

AUTOM. AUSDRUCK Drücken Sie "1" und das Gerät druckt automatisch einen Sende-/Empfangsbericht nach jedem dreißigsten Vorgang aus. (Die Liste kann auf Wunsch auch in manuellem Modus ausgedruckt werden.) Drücken Sie "2", um die Funktion auszuschalten.

•

Werkseitige Einstellung: "2"

Kapitel 9 Optionale Einstellungen

Schalter 19:

FEHLERKORREKTUR (ECM) Drücken Sie "1" (JA), wenn Sie Verzerrungen während der Übertragung korrigieren wollen, bevor der Ausdruck bei dem Empfänger ankommt. Dies ist jedoch nur dann möglich, wenn das andere Gerät ebenfalls mit ECM ausgerüstet ist. Drücken Sie "2" (NEIN), um die Funktion zu deaktivieren.

•

Werkseitige Einstellung: "1"

Ausdruck von

Kapitel

Auf Wunsch kann eine Vielzahl von Listen ausgedruckt werden, die die in das Gerät eingegebenen Einstellungen und Informationen enthalten. Ein Übertragungsbericht kann nach entsprechender Einstellung automatisch ausgegeben werden. Jede Liste und jeder Bericht ist im folgenden beschrieben.

Ausdruck einer Liste

Drücken Sie die Tasten, die rechts abgebildet sind. AUSDRUCKE erscheint in der Anzeige.

Drücken Sie die Taste "#" oder die Taste "*", bis die gewünschte Liste auf der

Anzeige erscheint.

Berichten und Listen

FUNKTION

oder

Drücken Sie die Taste

START

Aktivitätsbericht

Dieser Bericht zeigt Einzelheiten von bis zu 30 zuletzt durchgeführten Vorgängen. Der Bericht ist in zwei Teile gegliedert: den SENDE-AKTIVITÄTSBERICHT, der Einzelheiten zu den Sendevorgängen darstellt und den EMPFANGS- AKTIVITÄTSBERICHT, der Einzelheiten zu den Empfangsvorgängen zeigt.

♦

Wenn sich der Bedienerschalter 18 in Stellung "1" befindet, wird automatisch nach 30 Vorgängen ein Bericht ausgedruckt. (Es ist jedoch jederzeit möglich, einen Bericht manuell auszudrucken.)

♦

Sobald der Bericht ausgedruckt ist, werden alle Daten gelöscht. Wenn der automatische Ausdruck deaktiviert ist und der Ausdruck nicht für mehr als 30 Vorgänge ausgeführt wurde, werden die ältesten Daten sukzessive überschrieben, sobald ein Vorgang abgeschlossen ist.

Erläuterung der Kopfzeilen

SENDER/ EMPFÄNGER

Die Faxnummer des anderen Geräts, das die Übertragung durchführt. Wenn das Gegengerät keine Faxnummer einprogrammiert hat, wird der Übertragungsmodus erscheinen (zum Beispiel "G3").

Kapitel 10 Ausdruck von Berichten und Listen

START DAUER SEITEN ANM.

Sendefehler

E-0

E-1

E-2

E-3

E-4

E-6

E-7

E-8

E-11

E-12

E-13

Kann Handshake Signal erkennen, hat aber Fehler.

Kann das Handshake Signal von der Empfängerseite nicht erkennen.

Leitung während Übertragung unterbrochen.

Leitung unterbrochen, nachdem die Modemgeschwindigkeit zurückgefallen ist.

Leitung während der Übertragung eines mehrseitigen Originals unterbrochen.

Kann das Handshake Signal für die nächste Seite auf der Empfängerseite nicht erkennen.

Keine Antwort von der Empfängerseite oder "Signal unterbrochen" wird auf der Senderseite empfangen.

Der Fehler wurde nach der zuvor bestimmten Anzahl von Übertragungswiederholungen nicht korrigiert.

Ein Fehler ist aufgetreten, nachdem oder während festgestellt wurde, daß der Empfänger nicht empfangsbereit ist.

Ein Fehler ist unmittelbar nach der Reduzierung der Übertragungsgeschwindigkeit aufgetreten.

Ein Fehler ist aufgetreten, nachdem die Antwort auf den Befehl zum Beenden der Übertragungswiederholung empfangen wurde.

Die Uhrzeit, wann die Übertragung/der Empfang begonnen hat.

Dauer der Übertragung/des Empfangs.

Anzahl gesendeter oder empfangener Seiten.

- Übertragung war fehlerfrei.

AUSFALL

PAP. STAU

KEIN PAP.

- Netzausfall.

- Probleme mit dem Faxpapier oder dem Original.

- Der Empfang wurde abgebrochen, da nicht genügend

Faxpapier vorhanden war.

ABBRUCH

- Übertragung wurde abgebrochen, weil die Taste

STOP

gedrückt wurde, kein Original im Einzug lag oder die Gegenstelle eine Übertragung mit einer Funktion verlangte, die in dem Faxgerät nicht

vorhanden ist.

COM.E-0

COM.E-14

bis

- Ein Telefonleitungsfehler verhinderte die Übertragung. Erläuterungen zu den Fehlernummern finden Sie in den folgenden Tabellen. Diese sind jedoch in erster Linie für die Servicetechniker bestimmt. Versuchen Sie, die Übertragung zu wiederholen. Fragen Sie ggf. den anderen Teilnehmer, ob das Faxgerät auf der Empfängerseite korrekt funktioniert.

Empfangsfehler

Kann Handshake Signal erkennen, aber Handshake Signal hat Fehler.

E-0

Leitung während Empfang unterbrochen.

E-1

Handshake Signal kann von der Senderseite nicht erkannt werden.

E-2

Letztes Handshake Signal kann von der Senderseite nicht erkannt werden.

E-3

Handshake Signal für Folgeseite kann von der Senderseite nicht erkannt werden,

E-4

nachdem der Modus gewechselt wurde.

Handshake Signal für Folgeseite kann von der Senderseite nicht erkannt werden.

E-5

Keine Antwort vom Sender oder "Signal unterbrochen" wird vom Empfänger

E-7

empfangen.

Ein Fehler ist aufgetreten, nachdem der Empfang aller Seiten abgeschlossen

E-8

wurde.

Ein Fehler ist beim Ändern der Auflösung bzw. beim Umschalten

E-9

Senden/Empfangen aufgetreten.

E-10

E-11

E-12

E-13

E-14

Ein Fehler ist aufgetreten, nachdem ein Teil einer Seite oder eine physische Seite empfangen wurde.

Ein Fehler ist aufgetreten, nachdem oder während der Sender nachgefragt hat, ob das Gerät empfangsbereit ist oder nicht.

Ein Fehler ist während oder unmittelbar nach der Reduzierung der Übertragungsgeschwindigkeit aufgetreten.

Ein Fehler ist aufgetreten, nachdem der Befehl zum Beenden der Übertragungswiederholung empfangen wurde.

Ein Fehler ist aufgetreten, nachdem der Befehl zur Sprechverbindung empfangen wurde.

Kapitel 10 Ausdruck von Berichten und Listen

Timer-Liste

Diese Liste zeigt die Timer Funktionen, die momentan eingestellt wurden.

Tel./Faxnummern-Liste

Diese Liste beinhaltet die Fax- und Telefonnummern, die für die Wählautomatik gespeichert wurden.

Schutzcodeliste

Diese Liste zeigt die Einstellungen, die als Abrufschutz durchgeführt wurden, die in das Gerät eingegebene Senderkennung und ein Muster der Kopfzeile, die auf jeder zu übertragenden Seite ausgedruckt wird (

KOPFZEILE

Kapitel 10 Ausdruck von Berichten und Listen

Liste Optionaler Einstellungen

In dieser Liste erscheint der aktuelle Status für die optionalen Einstellungen.

Fremdfaxschutzliste

Diese Liste zeigt die Faxnummern, von denen Sie den Empfang gesperrt haben.

Programm- und Gruppenliste

Der obere Teil dieser Liste zeigt die eingegebenen Programme. Der untere Teil zeigt die Nummern, die unter jeder Gruppentaste gespeichert wurden.

Druckeinstellungsliste

Diese Liste enthält die aktuellen Druckeinstellungen, die mit der Taste

FUNKTION

und der Taste "6" vorgenommen wurden.

Übertragungsbericht

Dieser Bericht wird automatisch nach der Ausführung einer Funktion ausgedruckt, damit Sie das Ergebnis überprüfen können. Ihr Faxgerät ist ab Werk so eingestellt, daß der Bericht nur ausgedruckt wird, wenn ein Fehler auftritt. Sie können die Einstellung so ändern, daß auch unter anderen Bedingungen ein Ausdruck erfolgt. Zu diesem Zweck muß die optionale Einstellung 5 geändert werden, wie in Kapitel 9 beschrieben.

♦

Im Übertragungsbericht erscheinen dieselben Kopfzeilen wie im Aktivitätsbericht. Unter "Aktivitätsbericht" in diesem Kapitel finden Sie eine Erläuterung der Kopfzeilen.

♦

Der Bericht kann nicht auf Anfrage ausgedruckt werden.

Hilfsliste

Diese Liste zeigt eine Bedienungsübersicht.

♦

Drücken Sie auf die Taste

KOPIE/HILFE

, um diese Liste zu erhalten.

Kapitel

Thermokopf des Faxgeräts

Der Druckkopf ist von Zeit zu Zeit zu reinigen, um eine optimale Druckqualität und -leistung zu erzielen. Zum Reinigen des Kopfes, Telefonleitung und Netzkabel abziehen, Abdeckung der Druckereinheit öffnen (Knopf mit der Aufschrift

Druckkopf, Rahmen und Walze mit einem weichen feuchten Tuch abwischen, das mit denaturiertem Alkohol getränkt ist.

Wartung

OPEN

drücken) und die Druckfolie entfernen.

Thermokopf

Rahmen

Walzen

Achtung!

•

Verwenden Sie zur Reinigung weder Benzin noch Verdünner. Vermeiden Sie es, den Druckkopf mit harten Gegenständen zu berühren.

•

Der Kopf kann heiß sein, wenn Ihr Faxgerät gerade eine größere Menge von Faxen empfangen hat. In diesem Fall sollten Sie den Kopf vor der Reinigung abkühlen lassen.

Kapitel 11 Wartung

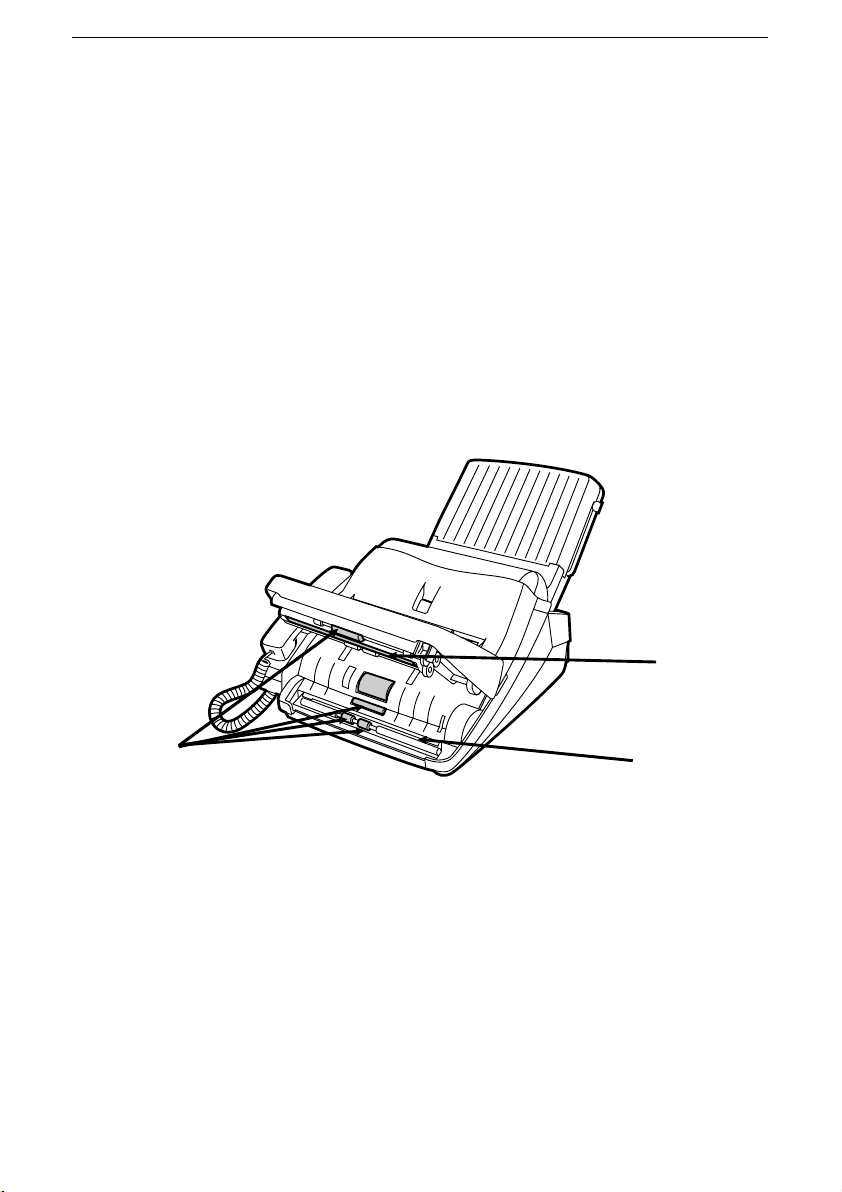

Abtastglas und Papierrollen

Reinigen Sie das Abtastglas und die Walzen regelmäig, um eine einwandfreie Bildübertragung und saubere Kopien zu gewährleisten. Öffnen Sie das Bedienfeld, indem Sie es an der Vorderkante nach oben ziehen (fassen Sie es an der Markierung " Komponenten, wie unten dargestellt.

Abtastglas, weiße Rückwand und Rollen mit einem Baumwolltuch oder einem weichen Tuch abwischen.

♦

Überzeugen Sie sich, daß Schmutz und Flecken (auch Flecken von Korrekturflüssigkeit) entfernt wurden, da diese bei zu übertragenden Bildern und Kopien vertikale Streifen verursachen.

PANEL RELEASE

" an), und reinigen Sie die entsprechenden

Papierrollen

Achtung!

•

In der Abbildung wurde das Aufklappen zur Verdeutlichung übertrieben dargestellt. Das Bedienfeld läßt sich nur ca. 2 cm weit öffnen.

Gehäuse

Alle äußeren Teile und Flächen sind mit einem trockenen Tuch abzuwischen.

Achtung!

•

Verwenden Sie weder Benzin noch Verdünner. Solche Lösungsmittel können zu Beschädigungen und zu Entfärbung des Geräts führen.

Weiße Rückwand

Abtastglas

Kapitel

Störungsbeseitigung

Probleme und Lösungen

Problem Prüfen und Abhilfe

Nichts erscheint in der Anzeige.

Das Faxgerät reagiert auf keinerlei Tastendruck.

Wählen nicht möglich.

Gerät ist eingeschaltet, es findet jedoch keine Übertragung statt.

Überzeugen Sie sich, daß das Netzkabel richtig

•

eingesteckt ist.

Andere elektrische Geräte in die Steckdose

•

stecken, um sicherzustellen, daß diese mit Spannung versorgt wird.

Wenn beim Drücken der Tasten kein Signalton

•

ausgegeben wird, Netzstecker ziehen und einige Sekunden später erneut einstecken.

Prüfen, ob der Netzstecker richtig eingesteckt ist.

•

Sicherstellen, daß das Telefonkabel richtig in die

•

Buchse eingesteckt ist.

Sicherstellen, daß Ihr Faxgerät auf das richtige

•

Wahlverfahren eingestellt ist. Siehe Bedienerschalter 6 in Kapitel 9.

Sicherstellen, daß das Empfangsgerät

•

Faxpapier hat.

Sicherstellen, daß das Telefonleitungskabel in

•

die Buchse "

TEL. SET

Befindet sich das andere Gerät in manuellem

•

Empfang ohne daß ein Bediener anwesend ist, kann keine Übertragung stattfinden.

Wenn das Empfangsgerät kein Sharp Modell ist,

•

sicherstellen, daß es G3 kompatibel ist.

Anzeige auf Fehlermeldungen prüfen.

•

TEL. LINE

" eingesteckt wurde.

", und nicht in die Buchse

Hörer abnehmen und Wählsignalton prüfen.

•

Kapitel 12 Störungsbeseitigung

Automatisches Einziehen von Originalen funktioniert nicht (für die Übertragung oder das Kopieren).

Bei dem Empfänger wird nichts ausgedruckt.

Ein verzerrtes Bild wurde beim Empfänger erhalten.

Das Gerät ist eingeschaltet, es erfolgt jedoch kein Faxempfang.

Das bedruckte Papier bleibt im Gerät.

Das Druckpapier ist unbeschriftet, wenn Sie versuchen, ein Fax zu empfangen.

Format des Originals prüfen (siehe

•

"Übertragbare Originale" in Kapitel 3).

Sicherstellen, daß das Original für die

•

Übertragung mit der beschriebenen Seite nach unten im Originaleinzug liegt.

Sicherstellen, daß das Faxpapier im

•

Empfangsgerät richtig eingelegt ist.

Störungen in der Telefonleitung können zu

•

Verzerrungen führen. Versuchen Sie, das Original erneut zu senden.

Machen Sie eine Kopie des Originals mit Ihrem

•

Gerät. Ist die Kopie verzerrt, liegt das Problem bei Ihrem Gerät. Wenn das Problem weiterhin besteht, rufen Sie den Kundendienst an.

Sicherstellen, daß das Telefonleitungskabel in

•

die Buchse " Buchse

Überzeugen Sie sich, daß kein Papierstau

•

aufgetreten ist (siehe "Papierstau Beseitigen" in diesem Kapitel).

Überzeugen Sie sich, daß das Papier in dem

•

Gerät richtig eingelegt ist.

Sicherstellen, daß das Original richtig in dem

•

Einzug des Sendegeräts liegt.

TEL. LINE

TEL. SET

", und nicht in die

" eingesteckt wurde.

Der Kontrast des empfangenen Bildes ist zu schwach.

Bilder werden verzerrt empfangen.

Bitten Sie den anderen Teilnehmer,

•

kontraststärkere Originale zu senden. Wenn der Kontrast noch immer zu schwach ist, kann dies an Ihrem Gerät liegen. Machen Sie eine Kopie, um dies zu überprüfen.

Störungen in der Telefonleitung können zu

•

Verzerrungen führen. Bitten Sie den anderen Teilnehmer, das Original erneut zu senden.

Der Thermokopf ist verschmutzt. Siehe

•

"Thermokopf des Faxgerätes" in Kapitel 11.

Machen Sie eine Kopie mit Ihrem Gerät, wenn

•

diese auch verzerrt ist, liegt das Problem bei Ihrem Gerät. Wenn das Problem andauert, rufen Sie bitte den Kundendienst an.

Empfang/Kopieren ist unterbrochen.

Kein Empfang bei Mehrfachabruf.

Kapitel 12 Störungsbeseitigung

Wenn Empfang oder Kopieren während einer

•

langen Zeit erfolgten, kann der Thermokopf überhitzt sein. Gerät abschalten und auskühlen lassen.

Überzeugen Sie sich, daß Papier vorhanden ist.

•

Prüfen lassen, ob das andere Gerät auf

•

automatischen Empfang geschaltet ist.

Wenn das Übertragungsgerät einen Abrufschutz

•

hat, sicherstellen, daß Ihre Faxnummer sowohl in Ihr Gerät als auch in das Übertragungsgerät eingegeben wurde.

Kapitel 12 Störungsbeseitigung

Nachrichten und Signale

Anzeige der Nachrichten

GERÄT SCHLIESSEN Die Druckereinheit ist geöffnet. Schließen Sie sie.

ORIGINALSTAU

FAX IM SPEICHER

FOLIE ENDE

FUNKTIONEN

SPEICHER VOLL

SPEICHERAUSDRUCK

AUFGEL. WÄHLEN

KEIN PAPIER Das Papiermagazin ist leer.

ÜBERHITZUNG

Originalstau. Siehe den folgenden Abschnitt "Papierstau entfernen".

Eine Fax-Mitteilung wurde in den Speicher empfangen, da die Bildfolie ausgewechselt werden muß, kein Papier mehr vorhanden ist, oder ein Papierstau vorliegt. Das Faxgerät beginnt automatisch mit dem Ausdruck, sobald das Problem behoben ist.

Die Bildfolie muß eventuell ausgewechselt werden. Kontrollieren Sie die Folie und tauschen Sie sie ggf. aus.

Die Taste

Übertragung oder Empfang nicht erfolgreich.

STOP

Der Speicher ist voll. Siehe "Speicher" in Kapitel

Das Faxgerät bereitet ein Original für den Speicher vor oder druckt aus dem Speicher.

Die Taste Gerät wartet darauf, daß Sie wählen.

Der Druckkopf ist überhitzt. Betrieb wieder aufnehmen, nachdem der Druckkopf abgekühlt ist.

FUNKTION

drücken und erneut versuchen.

LAUTSPR.

wurde gedrückt.

wurde gedrückt und das

PAPIERSTAU

Das Druckpapier staut sich. Siehe den folgenden Abschnitt "Papierstau beseitigen".

Akustische Signale

Kapitel 12 Störungsbeseitigung

Dauerton 1 Sekunde

3 Sekunden

Kurzer Intervallton

35 Sekunden (0,7 Sekunden ein, 0,3 Sekunden aus)

Zeigt das Ende der Übertragung, des Empfangs, oder des Kopierens an.

Zeigt an, daß Übertragung, Empfang, oder Kopiervorgang unvollständig sind.

Zeigt an, daß der Hörer nicht aufgelegt ist.

Kapitel 12 Störungsbeseitigung

Papierstau beseitigen

Papierstau eines Originals beseitigen

Wenn ein Dokument während der Übertragung oder beim Kopieren nicht korrekt eingezogen wird, oder wenn ORIGINALSTAU auf der Anzeige erscheint, drücken Sie zunächst die Taste wird, öffnen Sie das Bedienfeld (an der Vorderkante an der Markierung

PANEL RELEASE

" sichtig heraus.

" anfassen und nach oben ziehen) und ziehen Sie es vor-

Papierstau beseitigen (Druckpapier)

Drücken Sie auf den Knopf mit der

Aufschrift Papierfachabdeckung.

•

Achtung!

Unterseite des Druckkopfes bringt Wärme auf die Druckfolie auf. Dieser kann heiß sein, wenn ein Original gerade gedruckt wurde.

OPEN

, und öffnen Sie die

Der Metallstreifen an der

START

. Wenn das Dokument nicht ausgegeben

Nehmen Sie die Druckfolie aus der Druckereinheit und legen Sie sie auf ein Blatt Papier.

Ziehen Sie das festgehaltene Papier vorsichtig aus der Druckereinheit.

Legen Sie die Bildfolie wieder ein. Achten Sie darauf, daß der Flansch in den hinteren Schlitz auf der linken Seite der Druckereinheit geführt wird. Außerdem muß das hintere Zahnrad auf der rechten Seite in das Zahnrad darunter greifen.

Wickeln Sie die Folie leicht auf (am Zahnrad auf der rechten Seite der hinteren Spule drehen), damit sie nicht durchhängt. Achten Sie darauf, daß die Folienkanten gleichmäßig auf die Spule gewickelt werden.

Kapitel 12 Störungsbeseitigung

Schließen Sie die Papierfachabdeckung. Achten Sie darauf, daß diese einrastet.

•

Achtung!

Abdeckung, um zu verhindern, daß Sie sich die Finger einklemmen.

Schließen Sie vorsichtig die

Spezifikationen

Telefonleitung: Kompatibilität: Konfiguration: Speicherkapazität*:

Papiervorrat: Kompressionsschema: Abtastverfahren: Auflösung:

Druckverfahren: Anzeige: Empfangsmodi: Modemgeschwindigkeit:

Übertragungsdauer*: Effektive Aufzeichnungsbre-

ite: Format Eingangsoriginal:

Effektive Abtastbreite: Automatischer Originalein-

zug: Halbton (Graustufen):

Öffentliches Telefonnetz / Nebenstellenanlage ITU-T (CCITT) G3 Modus Halbduplex-Betrieb, Tischgerät 512 KB (ca. 30 durchschnittliche Seiten bei aus-

geschalteter ECM Funktion) 200 Blatt MH, MR, MMR Flachbett-CCD Scanner Horizontal:

8 Zeilen/mm Vertikal: Standard  3,85 Zeilen/mm Fein /Halbton 7,7 Zeilen/mm Superfein  15,5 Zeilen/mm

Thermotransferaufzeichnung 7 x 5 Punkte, 1 Zeile in 16-stelliger Anzeige FAX, TEL, TEL/FAX, ANRUFB. 9600 Bit/Sek. mit automatischen Rückfall auf 7200,

4800, oder 2400 Bit/Sek. Ca. 9 Sekunden 210 mm max.

Automatischer Einzug: Breite — 148 to 216 mm Länge — 128 to 297 mm Manueller Einzug: Breite — 148 to 216 mm Länge — 128 to 1000 mm

210 mm max. 20 Seiten max. (UX-500: 10 Seiten)

64 Stufen (UX-500: 16 Stufen)

* Basierend auf der ITU-T Testvorlage Nr.1 für Standardauflösung mit MMR Kompression, ohne die Zeit für Protokollsignale (d.h. Zeit nur ITU-T, Phase C).

Spezifikationen

Kontrastregelung: Kopierfunktion:

Telefonfunktion:

Geräuschemission: Versorgungsspannung: Betriebsumgebung des

Geräts: Stromverbrauch:

Abmessungen:

Gewicht:

Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigung ändern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in Serienherstellung produzierten Einheit dar. Geringe Abweichungen bei einzelnen Geräten sind möglich.

Automatisch/Dunkel wählbar Einzelne/mehrere Kopien/Sortieren von Kopien (99

Kopien/Seite) Standard (kann nicht bei Stromausfall benutzt werden)

43 dB(A) Arbeitsplatzbezogener Emissionswert 220-230 V Wechselstrom, 50 Hz 5 - 35°C, 20 to 80% RH

Bereit: 5 W maximal: 95 W

Breite: 365 mm Tiefe: 353 mm Höhe: 193 mm (ohne Zusatzteile)

ca. 4.7 kg

Kurzbedienungsanleitung

Hinweis:

Optionale Schritte sind mit Punkten umrahmt:

Übertragen von Originalen

Normaler Wählvorgang

Wählen über Tastatur

Wählen über Zielwahltaste

Wählen über Kurzwahltaste

Wahlwiederholung

Original einlegen

→

AUFLÖSUNG

Auf Empfangssignalton warten

AUFLÖSUNG

→

Hörer abnehmen

→

LAUTSPR.

Wählen (Zahlentasten drücken)

→

KURZWAHL

WAHLWDH.

oder

drücken

START

2.EBENE

Kurzwahlnummer eingeben (2 Zahlen-

→

tasten drücken)

Auf Empfangs-

→

signalton warten

→

Wählen (Zahlentasten

→

drücken)

Auflegen

→

Zielwahltaste drücken

→

START

→

START

Kurzbedienungsanleitung

FUNKTION Tasten-Menü

Die folgende Tabelle zeigt die Lage der Funktionen und Einstellungen, auf die durch Drücken der Taste drücken, die entsprechende Zifferntaste (siehe Abbildung) und anschließend "#" oder "

Anweisungen zu den einzelnen Einstellungen erscheinen in der Anzeige. Bei irgendwelchen Problemen wird auf die ausführlichen Anweisungen in den einzelnen Kapiteln verwiesen, die zu den jeweiligen Funktionen und Einstellungen angegeben sind.

" bis die gewünschte Einstellung oder Funktion erscheint.

FUNKTION

Timer Modus

Senden (62) Abruf-Funktion

(62)

zugegriffen werden kann. Zuerst Taste

FUNKTION

Listenmodus

Aktivitätsbericht (75)

Timer Liste (77) Tel./Faxnr. Liste

(77) Schutzcodeliste

(77) Optionale

Einstellungen (78) Fremdfaxschutzliste

(78) Programm-/

Gruppenliste (78) Druckeinstel-

lungsliste (78)

FUNKTION

Eingabemodus

Fax-/Telefonnummern für automatische Wahl (23)

Senderkennung einstellen (16)

Abrufschutz (60) Schutzcodes (61) Datum und

Uhrzeit einstellen (20)

Fremdfaxnummer speichern (53)

Kurzbedienungsanleitung

Optionale Einstellungen

Grundeinstellung: FEIN (69)

Anzahl der Rufe in der Empfangsart FAX (69)

FAX Fernnummer für die Weiterleitung einer Faxübertragung (70)

Fernempfang (70) Übertragungsbe-

richt Ausdruck (70) Wählmodus (70) Rufdauer des

Pseudoklingelns (71)

Pausenerkennungszeit (71)

Beginn Pausenerkennungszeit (71)

Haltezeit (71) Autom. Empfang

(71) Sprachwahl (72) Einstellungen für

Nebenstellen (72

- 73) Faxsignalempfang

(73) Fremdfaxnummer

Prüfen (73) Abruf (73) Automatisches

Deckblatt (73) Aktivitätsbericht

(73) ECM (74 )

Deckblatt

Deckblatt Kopf (30)

Einst. Drucken

Folie Initialisieren (5)

Abbildungsverhältnis beim Empfang (40)

2 in 1Ausdruck (40)

Papiertyp (12) Kopie

begrenzen (43)

Programm-/ Gruppenmodus

Programmodus (64)

Gruppenmodus (25)

Sharp UX-510, UX-500 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
