Einführung

* Basierend auf der ITU-T Testvorlage Nr.1 für Standardauflösung, ohne die Zeit für Protokollsignale (d.h. Zeit nur ITU-T, Phase C).

Wählautomatik

Wählen über Zielwahltasten: 5 Nummern Wählen über Kurzwahlnummern: 40 Nummern

Druckfolie Musterrolle Druckfolie (wird mit dem Faxgerät

geliefert):

10 m Rolle (für ca. 30 A4-Seiten)

Ersatzrolle:

UX-3CR 30 m Rolle (zwei Rollen pro Packung, eine Rolle reicht für ca. 95 A4 Seiten)

Originaleinzug: 10 Blatt max. Speicherkapazität*: 512 KB (ca. 30 durchschnittliche Seiten ohne

aufgezeichnete Sprachmitteilungen und ausgeschaltetem Fehlerkorrekturmodus oder 24 Minuten Sprachmitteilungen (einschlie

ßlich

Ansagen) ohne Originale im Speicher)

Modemgeschwindigkeit: 14400 bit/s mit automatischer Rückschaltung Übertragungsdauer*: Ca. 6 Sekunden (bei eingeschaltetem ECM) Empfangsmodi: FAX, TEL, TEL/FAX, ANRUFB. Auflösung: Horizontal:

8 Zeilen/mm

Vertikal:

Standard: 3,85 Zeilen/mm Fein/Halbton: 7,7 Zeilen/mm Superfein: 15,4 Zeilen/mm

Wir danken Ihnen, daß Sie sich für ein Faxgerät von Sharp entschieden haben. Wichtige Sicherheitshinweise Ihres neuen Sharp Faxgeräts sind unten aufgeführt. Technische Daten finden sie am Ende dieser Bedienungsanleitung.

Anzeige: 7 x 5 Punkte, 1 Zeile in 16-stelliger Anzeige Druckverfahren: Thermotransferaufzeichnung Halbton (Graustufen): 64 Stufen Bestimmungsgemäße

Verwendung:

Analoges öffentliches Fernsprechnetz (CTR21)/Nebenstelle

Kompatibilität: ITU-T (CCITT) G3 Modus Kompressionsschema: MH, MR, MMR Abtastverfahren: CIS (Kontaktbildsensor) Effektive

Aufzeichnungsbreite:

204 mm max.

Papierformate des Originaleinzugs:

Automatischer Einzug:

Breite: 148 bis 210 mm Länge: 140 bis 297 mm

Manueller Einzug:

Breite: 148 bis 210 mm Länge: 140 bis 600 mm

Effektive Abtastbreite: 210 mm max. Kontrastregelung: Automatisch/Dunkel wählbar Kopierfunktion:

Einzelne/mehrere Kopien/Sortieren von Kopien (99 Kopien/Seite)

Telefonfunktion: Standard (kann nicht bei Stromausfall benutzt

werden)

Geräuschemission: Weniger als 70 dBA (Arbeitsplatzbezogener

Emissionswert gemessen nach EN 27779 (DIN 45635))

Versorgungsspannung: 220 - 230 V Wechselstrom, 50 Hz Betriebstemperatur: 5 bis 35°C Relative Feuchte Max.: 85 % Stromverbrauch: Bereit: 2.6 W

maximal: 115 W

Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das D e sig n un d d ie Spezifikationen ohne vorherige Ankü ndi gun g än dern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in Serienherstellung produzierten Einheit dar. Geringe Abweichungen bei einzelnen Geräten sind möglich.

Abmessungen: Breite: 343 mm

Tiefe: 313 mm Höhe: 312 mm

Gewicht: ca. 3.5 kg

Sicherheitshinweise

Zerlegen Sie das Faxgerät nicht, und versuchen Sie nicht, Vorgänge auszuführen, die in diesem Handbuch nicht beschrieben wurden. Wenden Sie sich stets an den für Sie zuständigen Vertragshändler.

Dieses Faxgerät darf nur an eine geerdete Netzsteckdose 220-230 V, 50 Hz, (2polig) angeschlossen werden. Wird das Faxgerät an eine andere Netzsteckdose angeschlossen, kann es zu Beschädigungen kommen.

Installieren oder benutzen Sie das Gerät nicht in der Nähe von Wasser, und berühren Sie es nicht mi t feuchten Händen. La ssen Sie keine Flüssigkeiten auf das Gerät gelangen.

Wenn eine der folgenden Situationen eingetreten ist, wenden Sie sich bitte an den zuständigen Vertragshändler (Netzstecker des Faxgeräts aus der Steckdose ziehen. Telefonstecker herausziehen):

- Flüssigkeit wurde über das Faxgerät gegossen, oder das Faxgerät war Regen oder Wasser ausgesetzt.

- Das Gerät verbreitet einen unangenehmen Geruch, Qualm tritt aus, oder es sind ungewöhnliche Geräusche aus dem Gerät zu hören.

- Das Netzkabel ist durchgescheuert oder beschädigt.

- Das Faxgerät ist heruntergefallen, oder das Gehäuse ist beschädigt. Nichts auf das Netzkabel stellen. Stellen Sie das Gerät nicht dort auf, wo Personen

auf das Netzkabel treten könnten. Stecken Sie keinerlei Gegenstände in die Schlitze oder Öffnungen im Faxgerät.

Dies könnte einen Brand auslösen oder einen elektrischen Schlag provozieren. Sollte ein Gegenstand in das Gerät fallen, den Sie nicht entfernen können, Netzstecker ziehen und den zuständigen Vertragshändler anrufen.

Stellen Sie das Gerät nicht auf eine instabile Unterlage. Das Faxgerät könnte beim Herunterfallen stark beschädigt werden.

Der Anschluß des Gerätes mit den notwendigen Verdrahtungen sollte niemals während eines Gewitters erfolgen.

Telefonanschlüsse niemals in Naßbereichen verlegen; es sei denn, die Anschlüsse sind speziell für einen solchen Einsatz ausgelegt und entsprechend gekennzeichnet.

Niemals blanke Telefondrähte oder Anschlußklemmen berühren, bevor die Telefonleitung nicht vom Netz abgeklemmt ist.

Beim Verlegen von Telefonleitungen sorgfältig und mit der nötigen Vorsicht vorgehen.

Das Telefon während eines Ge witters nicht ben utz en. A usgenom men sind d rahtl ose Telefone. Andernfalls besteht ein geringes Risiko, daß Sie einen Stromschlag bekommen können.

Um das Aust reten v on Ga s zu meld en, sollte n Sie k ein Telefon be nutz en, das s ich in unmittelbarer Nähe dieser Gefahrenquelle befindet.

Die Steckdoes sollte in der Nähe des Gerätes installiert und leicht zugänglich sein.

Inhaltsverzeichnis

Einführung 1

Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Inhaltsverzeichnis 5

1. Installation 7

Auspacken (Checkliste) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Bedienfeld. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Anschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Installation der Druckfolie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Papier einle gen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Eingabe von Name und Faxnummer . . . . . . . . . . . . . . . . . . . . . . . . 18

Datum und Uhrzeit einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Auswahl der Empfangsart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Lautstärke einstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

2. Benutzung des Anrufbeantworters 24

Einen Ansagetext aufzeichnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Betrieb des Anrufbeantworters. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Optionale Einstellungen des Anrufbeantworters . . . . . . . . . . . . . . . 29

Funktion "Weiterleiten" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Durchgangsfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Fernbedienungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

3. Senden von Originalen 41

Übertragbare Originale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Original einlegen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Auflösung und Kontrast . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Normaler Wählvorgang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Ein Fax mit der Wählautomatik senden . . . . . . . . . . . . . . . . . . . . . . 48

Kosten Management

(Senden mit Zugangsnummern privater Anbieter) . . . . . . . . . . . . . . 52

4. Empfang 57

TEL/FAX Modus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

FAX Modus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

ANRUFB. Modus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Inhaltsverzeichnis

TEL Modus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Auto-Cordless-Fax-Control

(Anruf von einem Sc hnurlostelefon entgegennehmen). . . . . . . . . . .61

Stiller Faxempfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62

Speicherersatzempfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65

5. Kopieren 66

6. Telefonfunktionen 68

7. Sonderfunktionen 71

Rufnummern-Erkennung (CLIP) . . . . . . . . . . . . . . . . . . . . . . . . . . . .71

Rundsenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Deckblatt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76

Stapelseitennumerierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Schutz Vor Ungewünschten Nummern. . . . . . . . . . . . . . . . . . . . . . . 79

Originale aus dem Speicher senden. . . . . . . . . . . . . . . . . . . . . . . . .81

Abruf (eine Faxübertragung abrufen) . . . . . . . . . . . . . . . . . . . . . . . .83

Timer-Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86

8. Optionale Einstellungen 88

9. Ausdruck von Berichten und Listen 96

10. Wartung 100

11. Störungsbeseitigung 103

Probleme und Lösungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103

Nachrichten und Signale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .107

Papierstau beseitigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .110

Kurzbedienungsanleitung 113

Index 115

1. Installation

Bevor Sie das Faxgerät installieren, sicherstellen, daß alle nachstehend aufgeführten Teile vorhanden sind.

Sollte etwas fehlen, wenden Sie sich bitte an Ihren Händler.

Punkte, auf die bei der Vorbereitung zu achten ist

Das Faxgerät nicht dort aufstellen, wo es direktem Sonnenlicht ausgesetzt ist.

Das Gerät nicht in unmittelbarer Nähe von Heizlüftern oder Klimaanlagen aufstellen.

Das Faxgerät nicht in einer stark staubhaltigen Umgebung aufste lle n.

Den Bereich um das Faxgerät sauber halten.

Anmerkung zur Kondensatio n

Wenn das Faxgerät von einem kalten an eine n w armen Ort gebracht wi rd, kan n das Vorlagenglas beschlagen, was ein korrektes Abtasten der zu übertragenden Originale verhindert. Schalten Sie das Gerät ein, und warten Sie etwa 2 Stunden, bev or Sie das Faxgerät in Betrieb nehmen .

Papierfachverlängerung

Etiketten für die Zielwahltasten

Originalhalter

Hörer

Spiralkabel des Hörers

Druckfolie (mitgelief erte Rolle für ca. 30 Seiten)

Telefonkabel *

Bedienungsanleitung

Zahnräder (4)

Druckfolienkassette

* Hinweis: Die Abbildung zeigt das Leitungskabel f

ür Deutschland. Die Form des

Kabels kann von Land zu Land unterschiedlich sein.

1. Installation

Auspacken (Checkliste)

Bedienfeld

EMPFANGSART

Drücken Sie diese Taste, um die Empfangsart auszuwählen. Ein Pfeil in der Anzeige zeigt auf die aktuell ausgewählte Empfangsart.

AUFLÖSUNG Zur Einstellung der Auflösung oder des Kontrastes vor Übertragung oder vor dem Kopieren eines Originals.

LAUTSTÄRKE Drücken Sie diese Tasten, um die Lautstärke des Lautsprechers zu regeln, wenn die Taste LAUTSPR. gedrückt wurde, oder um die Ruflautstärke einzustellen.

FUNKTION Mit dieser Taste können die verschieden en Sond erfu nk tion en gewählt werden.

KURZWAHL

Zum Wählen einer zweistelligen Kurzwahlnummer.

WAHLWDH.

Mit dieser Taste wird die zuletzt gewählte Nummer automatisch wiedergewählt.

ZURÜCK

Diese Taste drücken, um eine eingegangene Nachricht während des Abspielens erneut abzuhören.

LCD-Anzeige Zur Anzeige verschiedener Nachrichten während des Betriebs und der Programmeingabe.

WIEDERG/VOR.

Drücken Sie diese Taste, um die aufgezeichneten Nachrichten abzuspielen. Drücken Sie diese während des Abspielens, um zur nächsten Nachricht überzugehen.

Bedienfeld

JKL

ABC

DEF

WXYZ

GHI

MNO

PQRS

TUV

8 0

KURZWAHL

WAHLWDH.

LAUTSPR.

ALPHAWAHL

Schrift nach unten

(10 Seiten max.)

5 6

14 16

04030201

SYMBOLE

TEL/FAX

TEL

FAX

ANRUFB.

05/

ABRUF

STOP

KOPIE/HILFE

START/SPEICHER

EMPFANGSART

AUFLÖSUNG

FUNKTION

LAUTSTÄRKE

LEISE LAUT

AUFN.

WIEDERG./VOR.

ZURÜCK

LÖSCHEN

Bedienfeld

1. Installation

BEDIENFELD ENTRIEGELN

Ergreifen Sie das Oberteil des Bedienfelds in der Mitte, und ziehen Sie es zum Öffnen zu sich heran.

Zifferntasten Zum Wählen von R ufnummern und Speichern von Nummern und Namen.

ALPHAWAHL/R Drücken Sie diese Taste, um eine Rufnummer zu suchen, die für die automatische Wahl gespeichert wurde oder, wenn Sie sich an einer Nebenstelle befinden, um einen Anruf weiterzuleiten.

LAUTSPR. Drücken Sie diese Taste, um beim Senden eines Originals Leitungsund Faxsignaltöne über den Lautsprecher zu hören, so w ie um eine dritte Person im Raum mithören zu lassen. Anmerkung: Dies ist kein Telefon mit Freisprecheinrichtung . Wenn Sie mit dem anderen Teilnehmer sprechen möchten, müssen Sie den Hörer abnehmen.

AUFN.

Drücken Sie diese Taste, wenn Sie ein Telefongespräch oder eine Nachricht aufzeichnen möchten.

ZIELWAHLTASTEN Zum automatischen Wählen von Fax- und Telefonnummern. (Hinweis: Die entsprechenden Zielwahletiketten sind anzubringen.)

LÖSCHEN

Zum Löschen aufgezeichneter Nachrichten.

STOP Zum Abbruch von Vorgängen, bevor diese abgeschlossen sind.

START/SPEICHER Drücken Sie diese Taste, um ein Dokument zu senden oder zu empfange n, oder um ein Dokument in den Speicher einzulesen, bevor es gesendet wird.

KOPIE/HILFE Wenn ein Dokument im Einzug liegt, drücken Sie diese Taste, um es zu kopieren. Ansonsten wird diese Taste betätigt, um die Hilfsliste, die Kurzbedienungsanleitung für Ihr Faxgerät, auszudrucken.

Anschlüsse

Stecken Sie das Spiralkabel des Hörers in die Buchse mit dem Hörersymbol, die sich seitlich am Gerät befindet!

Hörer für Telefonanrufe benutzen oder um Originale manuell zu übertragen und zu empfangen.

Netzkabel

Netzkabel in eine geerdete Netzsteckdose 220 - 230 V, 50Hz, stecken.

Achtung:

Die Netzsteckdos e (Wandstec kdo se ) sollte in der Nähe des Geräts installiert werden und leicht zugänglich sein.

Das Faxgerät hat keinen Netzschalter (EIN/AUS). Zum Einund Ausschalten des Geräts Netzstecker einstecken oder herausziehen.

Hinweis: Wenn es in Ihrem Geb iet häufig zu Gewittern oder Netzüberspannungen kommt, sollten Sie Strom- und Telefonleitungen mit Netzüberspannungssicherungen, die Sie über Ihren Händler oder in Telefonläden beziehen können, ausrüsten.

Hörer

Hörer anschließen (siehe Abbildung) und auf die Hörerau flage legen.

♦Die beiden Enden des

Hörerspiralkabels sind gleich und können jeweils in eine der beiden Buchsen eingesteckt werden.

Anschlüsse

1. Installation

Telefonkabel

Stecken Sie ein Ende des Telefonleitungskabels in die Gerätebuchse mit der Aufschrift

TEL.LINE

. Stecken Sie das andere Ende

in die Telefonsteckdose in der Wand.

Anmerkungen:

♦

Deutschland

wird das Gerät mit einem N-codierten Telefonleitungskabel zum Anschluß an einen analogen Wählanschluß geliefert. Das Gerät darf einzeln oder in Konfiguration betrieben werden, d.h., Sie können an der gleichen Leitung ein weiteres zugelassenes (z.B. schnurloses) Telefon betreiben. Wenn Sie keine NFNTelefonsteckdose der TELEKOM haben, können Sie über Ihren Händler einen NFN-Adapter beziehen.

♦

Wenn Sie das G erät an eine Nebenstellenanlage anschließen, sollten Sie die entsprechenden Einstellungen für den B edienerschalter 10 vornehmen. Siehe Kapitel 8, Optionale Einstellungen.

♦

Wenn Sie auf der gleichen Telefonleitung ein Computer-FaxModem benutzen möchten, müssen die Sie den Bedienerschalter 12 auf NEIN stellen, um Fehler bei Übertragung und Empfang zu vermeiden. Dieser Einstellvorgang wird in Kapitel 8 "Optionale Einstellungen" beschrieben.

TEL. LINE

Papierablagen

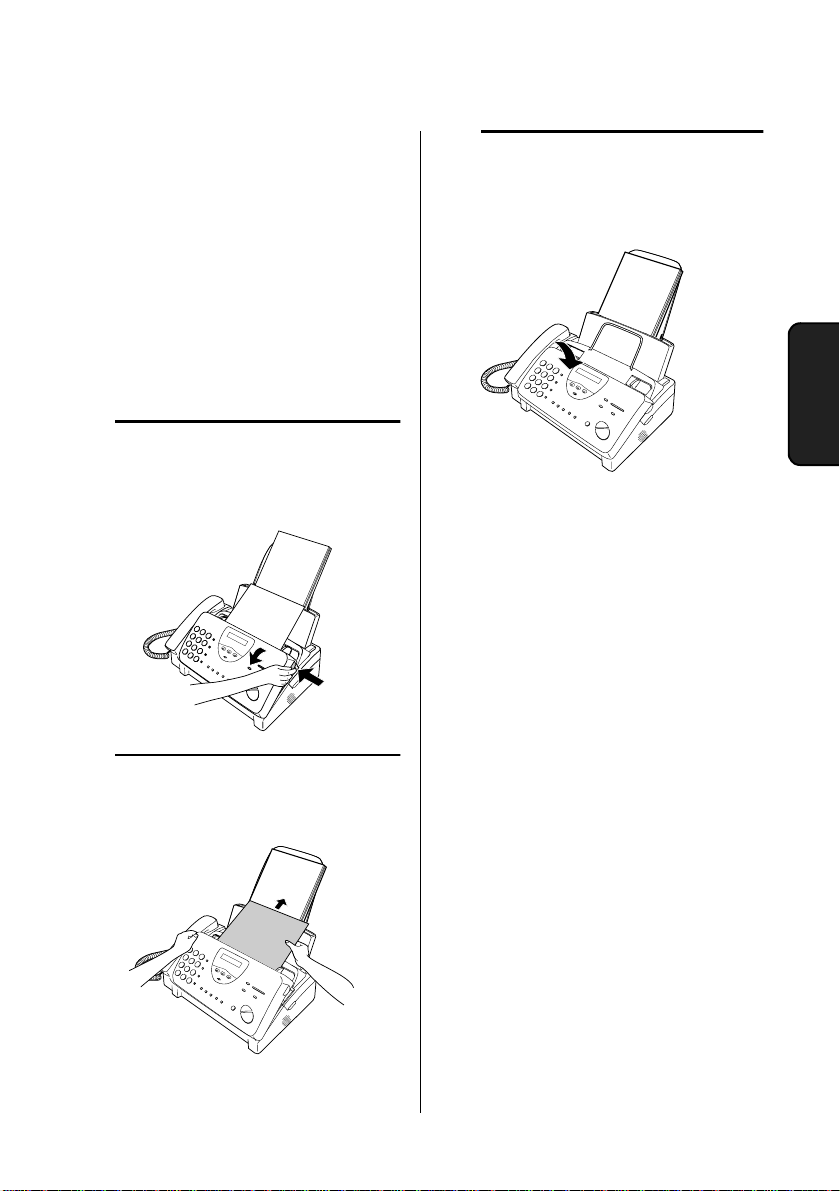

Befestigen Sie die Papierfachverlängerung.

♦Ziehen Sie die

Papierentriegelungsplatte nach vorne, und setz en Sie die Papierfachverlängerung horizontal in die Einkerbungen in der Papierablage. Drehen Sie die Papierfachverlängerung nach oben, bis diese richtig einrastet.

Hinweis: Der Originalhalter hat eine Vor- und eine Rückseite. Wenn Sie die Laschen des Halters nicht in die Löcher einsetze n können, dre hen Sie diesen um.

Befestigen Sie die Originalhalter.

Deutschland:

Installation der Druckfolie

Ihr Faxge rät braucht zur Wiedergabe von gedrucktem Text und Bildern eine Rolle mit Druckfolie. Der Druckkopf im Faxgerät bringt Wärme auf die Druckfolie, um Farbe auf das Papier zu übertragen. Befolgen Sie die untenstehenden Schritte, um den Film einzulegen oder zu ersetzen.

Hinweis: Wenn im Papiermagazin Papier eingelegt ist, dann ziehen Sie die Papierentriegelungsplatte nach vorne, und nehmen Sie das Papier heraus, bevor Sie die Druckfolie einlegen.

Mit der Rolle Druckfolie, die mit Ihrem Faxgerät geliefert wird, können ca. 30 A4Seiten gedruckt werden.

Ersetzen Sie die leere Rolle durch eine Rolle Sharp UX-3CR Druckfolie. Mit einer Rolle können ca. 95 A4-Seiten gedruckt werden.

1 Ergreifen Sie das Oberteil des

Bedienfeld s, und ziehen Sie es zum Öffnen zu sich heran.

2 Ziehen Sie die grüne Entriegelun g

auf der rechten Seite des Geräts nach vorne, und öffnen Sie die Abdeckung der Druckereinheit.

Wenn Sie die Druckfoli e zum ersten Mal einlegen, dann gehen Sie zu Schritt 6.

Installation der Druckfolie

1. Installation

6 Nehmen Sie die neue Rolle mit

Druckfolie aus ihrer Verpackung heraus.

•

Entfernen Sie noch nicht das Band, das die Rollen zusammenhält.

7 Setzen Sie das große Zahnrad in

das grüne Ende der leeren Spule ein. Achten Sie darauf, daß die beiden überstehenden Teile am großen Zahnrad fest in die Schlitze am Ende der Spule einrasten. Setzen Sie die verbleibenden drei Zahnräder in die Spulen ein, und achten Sie darauf, daß das überstehende Teil an jedem Zahnrad fest in die Schlitze im Ende von jeder Spule einrastet.

• Ziehen Sie ggf. die Spulen etwas

auseinander, damit die Zahnräder richtig einrasten könne n (d as Band wird gedehnt).

Schlitz

überstehendes Teil

Großes Zahnrad

4 Nehmen Sie die gebrauchte Folie

aus der Kassette heraus.

5 Entfernen Sie die vier grünen

Zahnräder von der geb r auc hte n Folie .

WERFEN SIE DIE VIER GRÜNEN ZAHNRÄDER NICHT WEG!

3 Nehmen Sie die

Druckfolienkassette aus der Druckereinheit her a us (ergre ifen Sie Handgriff auf der Vorderseite der Kassette), und drehen Sie sie um.

Installation der Druckfolie

11 Drehen Sie das große Zahnrad zu

sich, bis die Folie gespannt ist.

12 Schließen Sie die Abdeckung der

Druckereinheit (drücken Sie diese auf beiden Seiten nach unten, bis diese richtig einrastet), und schließen Sie dann das Bedienfeld.

9 Schneiden Sie das Band durch,

das die beiden Spulen zusammenhält. Rollen Sie die Folie etwas ab, und stecken Sie die kleinen Zahnräder in ihre Halterungen (achten Sie darauf, daß beide richtig einrasten).

10 Drehen Sie die Kassette um,

ergreifen Sie den Handgriff, und setzen Sie die Kassette in die Druckereinheit ein.

8 Stecken Sie das große Zahnrad in

die große Halterung auf der Druckfolienkassette, und stecken Sie dann das kleine Zahnrad am anderen Ende der Spule in seine Halterung (achten Sie darauf, daß beide richtig einrasten).

Klick!

Installation der Druckfolie

1. Installation

Wann muß die Druckfolie ausgetauscht werden

Ersetzen Sie die Druckfolie, wenn folgendes angezeigt wird:

Benutzen Sie die folgende Druckfolie, die Sie über Ihren Fachhändler beziehen können:

Sharp UX-3CR Druckfolie

FOLIEN ENDE

13 Legen Sie Papier in das

Papiermagazin ein, und drücken Sie dann die folgenden Tasten, um die Folie zu initialisieren.

Hinweis: Es muß Papier eingelegt sein, bevor die Folie initialisiert werden kann. Zum Einlegen des Papiers siehe den folgenden Abschnitt Druckpap ier ein leg en.

FOLIE INITIA L .

START/SPEICHER

FUNKTION

Papier einlegen

Sie können A4-Papier in das Papiermagazin einlegen. Max. Blattmenge:

♦60 Blatt von 60 bis 80 g/m

♦50 für Papier von 90 g/m

2 Ziehen Sie die Papierlöseplatte zu

sich heran.

1 Papier auffächern und den Stapel

bündig ausrichten.

3 Lege n Sie den Papierstapel mit der

zu bedruckenden Seite nach unten ein.

• Wenn noch ein Rest Papier in der

Ablage liegt, diesen herausneh men und zusammen mit dem neuen Stapel in das Papierfach einlegen.

Legen Sie das Papier so e in, daß das Drucken auf der Druckseite des Papiers erfolgt. Andernfalls wird die Druckqualität beeinträchtigt.

Papier einlegen

1. Installation

PAPIER EINL. UND

DRÜCKE START

4 Schieben Sie die Papierlöseplatte

in die Ausgangsste llung zurück.

• Wenn die P a pierlöseplatte m it dem

Hebel nicht nach unten gedrückt wurde, kommt es zu Störungen beim Papiereinzug.

Hinweis: Wenn Sie Faxe empfangen oder Originale kopieren, dann sollten Sie darauf achten, daß sich nicht zu viele Seiten im Ausgabefach ansammeln. Dadurch kann der Ausgabeschlitz verstopfen, und es kann ein Papierstau entstehen.

Hinweis: Wenn in der Anzeige die folgenden Meldungen beim Kopieren oder beim Empfang eines Faxes abwechselnd angezeigt werden, dann ist das Papierfach zü überprüfen. Ist das Papierfach leer, Papier nac hl ege n und auf die Taste START/SPEICHER drücken. Ist Papier im Papierfach vorhanden, dann sollten Sie prüfen, ob es korrekt eingelegt ist und anschließend die Taste START/ SPEICHER drücken.

5 Ihr Faxgerät wurde werkseitig für

den Druck mit Normalpapier einfacher Qualität eingestellt. Je nachdem, welche Papierqualität Sie eingelegt haben, kann es sein, daß Sie die Einstellung in HELL ändern müssen. Drück en Sie dies e Tasten

FUNKTION

Drücken Sie zweimal

DRUCKKONTRAST

Drücken Sie 1, um NORMAL auszuwählen oder 2, um HELL auszuwählen.

1 2

oder

NORMAL HELL

KOPIE BEGRENZEN

Drücken Sie die Taste STOP, um zur Anzeige mit Dat um und Uhrz eit zurückzukehren.

STOP

Eingabe von Name und Faxnummer

Bevor Sie Ihr Faxgerät benutzen können, müssen S ie die Senderkennung (Ihren Namen und die Faxnummer Ihres Faxgeräts) eingeben. Sie müssen auch Datum und Uhrzeit einstellen.

Sobald Sie diese Information eingegeben haben, wird diese automatisch auf jeder Seite, die Sie übertragen, obe n ausg edruckt.

FUNKTION

STOP

START/ SPEICHER

213

5 6

8 0

Hinweis: Druckfolie und Druc kp apier

müssen eingelegt sein, bevor Sie Ihren Namen und Ihre Faxnummer (Senderkennung) eingeben können.

1 Drücken Sie diese Tasten:

FUNKTION

Drücken Sie zweimal

SENDERKENNUNG

2 Drücken Sie die Taste START/

SPEICHER.

START/SPEICHER

FAX NR. EINGEBEN

In der Anzeige erscheint:

• Um eine Leerstelle zwischen den

Ziffern einzufügen , drüc ken Sie die Taste "#". Um ein "+" einzufügen, drücken Sie die Taste "*".

•

Bei fehlerhafter Eingabe von Rufnummer oder Name können Sie mit der Taste ALPHAWAHL/R den Cursor bis zu der fehlerhaften Stelle zurück bewegen und Ihre Eingabe entsprechen d korrigieren.

3 Geben Sie Ihre Faxnummer über

die Zahlentasten ein (maximal 20 Stellen).

(Beispiel)

3 21

4 4 1 1

4 2

Eingabe von Name und Faxnummer

1. Installation

4 Drücken Sie START/SPEICHER,

um die Faxnummer zu speichern.

START/SPEICHER

5 G eben Sie Ihre n Namen ein , indem

Sie die Zahlentasten drücken (siehe untenstehende Tabelle). Es können max. 24 Zeichen eingegeben werden.

Beispiel:

SHARP = 77777 444 22 7777 77

LAUTSPR.

A = B =

C =

D =

E =

F =

G =

H =

I =

J =

K =

L =

M =

N =

O =

P =

Q = R =

S =

T =

U =

V =

W =

X =

Y =

Z =

LEER =

♦Zum Wechseln des Kästchens

drücken Sie die Taste WAHLWIEDERH..

♦Zur Auswah l eine s der

nachfolgenden Symbole drücken Sie wiederholt die Taste # oder die Taste *: ./!"#$%&’()++,-:;<=>?@[¥]^_'{|}→ ← ДЦЬдць

Cursor: Eine dunkle quadratische Markierung in der Anzeige zeigt, wo eine Ziffer oder ein Buchstabe eingegeben wird.

In der Anzeige erscheint:

6 Drücken Sie die Taste START/

SPEICHER, um Ihren Namen zu

speichern.

START/SPEICHER

ABRUFSCHUTZ

7 Drücken Sie die Taste STOP, um

zur Datums- und Uhrzeitanzeige zurückzukehren.

STOP

In der Anzeige erscheint:

♦Zur aufeinanderfolgenden Eingabe

von zwei Buchstaben, die die gleiche Taste benötigt, drücken Sie nach Eingabe des ersten Buchstabens die Taste LA UT SPR.. (Die Taste LAUTSPR. bewegt den Cursor vorwärts, und die Taste ALPHAWAHL/R bewegt den Cursor rückwärts.)

♦Zum Löschen einer Falscheingabe

drücken Sie die Taste KURZWAHL.

NAMEN EINGEBEN

Datum und Uhrzeit einstellen

1 Drücken Sie diese Tasten:

Datum und Uhrzeit erscheinen in der Anzeige und Berichten und werden oben auf jeder Sei te, die Sie übertragen, ausgedruckt.

****

FUNKTION

STOP

START/ SPEICHER

213

5 6

8 0

Hinweis: Druc kf ol ie und Druck papier

müssen eingelegt sein, bevor Datum und Uhrzeit eingestellt werden können.

FUNKTION

Drücken Sie dreimal.

TAG/ZEIT EINST.

2 Drücken Sie die Taste START/

SPEICHER.

START/SPEICHER

• Das aktuelle Datum wird

angezeigt.

3 Geben Sie eine zweistellige Zahl

für den Tag ein ("01" bis "31").

(Beispie l: Januar)

0 1

• Um einen Fehler zu korrigieren,

drücken Sie die Taste KURZW AHL, um den Cursor zu dem Fehler zurückzubewegen und anschließend die richtige Nummer einzugeben.

In der Anzeige erscheint:

4 Geben Sie eine zweistellige Zahl

für den Monat ein ("01" für Januar usw.).

5 Die Jahreszahl eingeben (vier

Ziffern).

(Beispiel: der 5.)

Beispiel: 2001

0 5

0 1

Datum und Uhrzeit einstellen

1. Installation

7 Drücken Sie die Taste START/

SPEICHER, um die Uhr

einzuschalten.

(Beispiel: 9:25)

6 Geben Sie eine zweistellige Zahl

für die Stunde ("00" bis "23") und eine zweistellige Zahl für die Minute ("00" bis "59") ein.

90 52

START/SPEICHER

8 Drücken Sie die Taste STOP, um

zur Datums- und Uhrzeitanzeige zurückzukehren.

STOP

UNGEWÜNSCHTE NR.

In der Anzeige erscheint:

Anmerkung: Die Uhrzeit wird jeweils am Anfang und am Ende der Sommerzeit automatisch eingestellt.

Auswahl der Empfangsart

Ihr Faxge rät v e rfügt über vier Empfangsarten, um eingehende Anrufe und Faxnachrichten anzunehmen.

EMPFANGSART

Modus TEL:

In dieser Einstellung können Sie sowohl Anrufe entgegennehmen als auch Fa xe empfange n. Alle Anruf e müssen jedoch zuerst durch Abnehmen des Hörers des Faxgeräts oder eines an die gleiche Leitung angeschlossenen (Schnurlos-) Telefons beantwortet werden (AutoCordless-Fax-Control).

Modus FAX: Diese Empfa ngsart wählen, wenn Sie nur Faxnachrichten empfangen wollen. Das Faxgerät wird automatisch alle Anrufe beantworten und eingehende Faxnachrichten annehmen.

Modus TEL/FAX:

In diesem Modus können Sie sowohl Faxe als auch Telefonanrufe empfangen . Das F axgerät erkenn t, ob es sich um einen Telefonanruf (einschließlich manuell angewählter Faxübertragungen) oder um eine automatisch angewählte Faxübertragung handelt. Bei einem Telefonanruf ertönt ein spezielles Klingelzeichen, mit dem Sie zur Beantwortung des Anrufs aufgefordert werden. Bei einer automatisch angewählten Faxübertragung beginnt der Empf ang automatisch.

Modus ANRUFB.:

Wählen Sie diese Empf angsart, wenn Sie abwesend sind und möchten, daß der eingebaute Anrufbeantworter alle Anrufe entgegennimmt. Anrufe werden aufgezeichnet und Faxnachrichten automatisch empfangen.

213

5 6

8 0

EMPFAMGSART

Einstellung der Empfangsart

Taste EMPF ANGSART drücken, bis der Pfeil in der Anzeige auf die gewünschte Empfangsart zeigt.

Hinweis: ANRUFB. kann nur ausgewählt werden, wenn ein Ansagetext entsprechend der Beschreibung in Kapitel 2 aufgezeichn et wurde.

Für weitere Informationen zum Empfang von Faxnachrichten in der Empfangsart TEL, TEL/FAX und der Empfangsart FAX siehe Kapitel 4, "Empfang". Für weitere Informationen zu der Empfangsart ANRUFB. siehe Kapitel 2.

FAX

TEL

14 APR 10:30

FAX

TEL

14 APR 10:30

FAX

TEL

14 APR 10:30

FAX

TEL

14 APR 10:30

ANRUFB.TEL/FAX

Lautstärke einstellen

1. Installation

Lautstärke einste ll en

Lautsprecher

1 Drücken Sie die Taste LAUTSPR..

oder

2 Drücken Sie die Taste LAUT oder

LEISE.

LEISE

LAUT

LAUTSPR.

LEISE

LAUT

213

5 6

8 0

3 Wenn in der Anzeige der

gewünschte Lautstärkepegel erscheint, drücken Sie die Taste LAUTSPR., um den Lautsprecher auszuschalten.

Die Lautstärke von Lautsprecher und Rufton können Sie mit den Tasten LAUT und

LEISE einstellen.

LAUTSPR.

KLINGEL: LAUT

KLINGEL: MITTEL

KLINGEL: LEISE

KLINGEL: AUS OK?

Ruflautstärke

1 Drücken Sie die Taste LAUT oder

LEISE. (Darauf acht en, daß die Taste LAUTSPR. nicht gedrüc k t.)

START/SPEICHER

• Der Rufton wird einmal in der

ausgewählten Lautstärke ertönen. Anschließend werden wieder Datum und Uhrzeit angezeigt.

2 Wenn Sie KLINGEL: AUS OK?

ausgewählt haben, drücken Sie die Taste START/SPEICHER.

In diesem Fall wird die Funktion "Stiller Faxempfang" aktiviert. Für weitere Inf ormatione n hierzu siehe Kapitel 4, "Stiller Faxempfang".

LAUTSPR.

oder

LEISE

LAUT

2. Benutzung des Anrufbeantworters

Der integrierte Anrufbeantworter ermöglicht es, sowohl Nachrichten entgegenzunehmen, als auch Faxsendungen zu empfangen.

Einen Ansagetext aufzeichnen

Der Ansagetext (k u rz OGM gen ann t) ist die Begr üßung, die abgespielt wird, nachdem der Anrufbeantworter einen Anruf entgegengenommen hat. Die Anrufer werden inf ormiert, daß sie eine Nachricht hinte rlassen ode r ein Fax senden könne n.

Beispie l:

"Guten Tag. Hier ist (IHR NAME). Leider können wir Ih ren Anruf im Augenblic k nicht persönlich entgegennehmen. Bitte hinterlassen Sie eine Nachricht nach dem Signalto n, oder drücken Sie die Starttaste Ihres Faxgeräts."

1 Drücken Sie diese Tasten:

Damit Sie den Anrufbeantworter benutzen können, müssen Sie ein en Ansagetext aufzeichnen und dann die Empfangsart auf ANRUFB. stellen.

2 Drücken Sie die Taste START/

SPEICHER.

3 Drücken Sie 1, um ALLGEMEIN

auszuwählen. (Wenn Sie eine Nachricht für die Weiterleitungs funktion aufz eichnen möchten, die später in diesem Kapitel erklärt ist, dann drück en Sie 2 für WEITERLEITUNG.)

4 Nehm en Sie den Hörer ab , d rücken

Sie die Taste STAR T/S PEICHER, und sprechen Sie in den Hörer.

ANSAGE AUFNEHMEN

FUNKTION

START/SPEICHER

oder

ALLGEMEIN WEITERLEITUNG

START/SPEICHER

• Die Länge des Ansaget e xts für den

Anrufbeantworter ist auf max. 60 Sekunden und di e des Ansagete xts für die Weiterleitungsfunktion auf max. 15 Sekunden begrenzt.

• Während der Aufzeichnung wird

die verbleibende Zeit angezeigt.

Einen Ansagetext aufzeichnen

2. Benutzung des

Anrufbeantworters

Ansagetext abhören

Zum Abhören des Ansagete x tes befolgen Sie bit te die Schri tte 1 bis 3 des oben beschriebenen Ablaufs, und drücken Sie dann die Taste WIEDERG/VOR ., um die Ansage abzuhören. Drücken Sie die Taste STOP zweimal, um zur Anzeige mit Datum und Uhrzeit zurückzukehren. Bitte beachten Sie, daß der allgemeine Ansag ete xt nich t gelöscht werden kann. Wenn Sie diesen Text ändern möchten, wiederholen Sie die Aufzeichnung. (Die Weiterleitungsnachricht kann gelöscht werden, wenn Sie diese, wi e oben beschrieben, auswählen und die Taste LÖSCHEN drücken.)

6 Drücken Sie die Taste STOP

zweimal, um zur Anzeige "Datum und Uhrzeit" zurückzukehren.

5 Wenn Sie den Text aufgesprochen

haben, legen Sie den Hörer auf.

STOP STOP

Betrieb des Anrufbeantworters

FAX

TEL

ANRUFB.

TEL/FAX

EMPFAMGSART

Aktivierung des Anrufbeantworters

Den Anrufbeantworter wie folgt einschalten:

Drücken Sie die Taste EMPFANGSART, bis der Pfeil in der Anzeige auf ANRUFB. zeigt.

♦Der Ansagetext wird abgespielt

(drücken Sie die Taste STOP, wenn Sie die Wiedergabe unterbrechen möchten).

♦

Wenn kein Ansagetext aufgezeichnet wurde, ist es nicht möglich, die E mpfangsart auf ANRUFB. zu stellen.

Wenn die Empfangsart auf ANRUFB . eingestellt ist, wird das UX-485 alle eingehenden Anruf e nac h zwei Ruf en beantworten, wenn wenigstens eine Nachricht eingegangen is t, oder nach vier Rufen, we nn k ei ne Nach richt aufgezeichn et wurde. (Für weitere Informationen siehe "Gebührensparfunktion" in "Fernabfrage Oper atione n" in diese m Kapitel.)

Hinweis: Wenn der Speicher voll ist, erscheint SPEICHER VOLL in der Anzeige. Um die Empfangsart auf ANRUFB. einzustellen, müssen Sie zuerst einige oder alle gespeicherten Nachrichten löschen.

Hinweis: Im ANRUFB. Modus schaltet das Gerät automatisch in Faxempfang, wenn eine Pause von mehr als 4 Sekunden nach Entgegennahme eines Anrufs festgestellt wird. (z.B. wenn ein Anrufer beim Aufsprechen einer Nachricht diese Zeit überschreitet).

Abhören von aufgezeichneten Nachrichten

Den Anrufbeantworter ausschalten und die aufgezei chneten Nachrichte n abhören wie folgt:

1 Taste WIEDERG/VOR. drücken.

WIEDERG./VOR.

•

Wenn Sie nur die neuen Nachrichten abhören möchten (vorher noch nicht abgehörte Nachrichten), Taste WIEDERG/ VOR. wenigstens zwei Sekunden gedrückt halten.

2 Die N ac hrichten w erden abgespielt.

• Beim Abspielen erscheinen Datum

und Uhrzeit von jeder Nachricht in der Anzeige. Wenn keine Nachrichten empfangen wurden, erscheint KEINE NACHRICHT.

• Um eine Nachricht nochmals

abzuhören, Taste ZURÜCK drücken, bevor das Abspielen dieser Nachricht beendet ist.

ZURÜCK

Betrieb des Anrufbeantworters

2. Benutzung des

Anrufbeantworters

• Um zu der vorherigen Nachricht

zurückzugehen, Taste ZURÜCK innerhalb von 3 Sekunden nach Beginn der gerade ablaufenden Nachricht drücken.

• Um zur nächsten Nachricht zu

springen, ist die Taste WIEDERG/ VOR. zu drücken.

Hinweis: Das Abspielen wird

unterbrochen, wenn ein Anruf eingeht. Nehmen Sie den Hörer ab, drücken Sie die Taste STOP.

Löschen von aufgezeichneten Nachricht en

Bitte beachten Sie, daß Sie empfangene Nachrichten nach erfolgter W ied erg abe lö sche n s ol lten, damit der Speicher nicht vo ll wird.

♦Alle Nachrichten löschen: Um

alle Nachrichten zu löschen, Taste LÖSCHEN drücken und wenigstens 2 Sekunden gedrückt halten.

♦Eine einzelne Nachricht löschen:

Um eine einzelne Nachricht zu löschen, drücken Sie die Taste LÖSCHEN, während die Nachricht abgespielt wird.

LÖSCHEN

Benutzen der AUFNAHME Taste

Mit der Taste AUFN. können Sie Telefongespräche und Nachrichten für andere Benutzer des UX-485 aufzeichnen. Diese werden zusammen mit den eingehenden Nachrichten abgespielt, wenn die Tas te WIEDERG/VOR. gedr ückt wird.

♦Nachrichten aufzeichnen:

Drücken Sie die Taste AUFN., nehmen Sie den Hörer ab, und sprechen Sie in den Hörer. Legen Sie, nachdem Sie die Nachricht aufgesprochen haben, den Hörer auf.

♦Telefongespräche aufzeichnen:

Zum Aufzeichnen eines Telefongesprächs Taste AUFN. während des Telefongesprächs gedrückt halt en. Nac h Be end igu ng der Aufzeichnung Taste loslassen.

AUFN.

ZURÜCK

WIEDERG./VOR.

Betrieb des Anrufbeantworters

Überprüfen von Datum und Uhrzeit aufgezeichneter Nachrichten

Datum und Uhrzeit der aufgezeichn eten Nac hrichten können wie folgt überprüft werden. Zusätzlich zu dieser Art der Überprüfung kann eine Nachrichtenliste ausgedruckt werden.

♦Datum und Uhrzeit finden Sie auch

in der Nachrichtenliste, die - wie in Kapitel 9 beschrieben ausgedr uckt werden kann.

1 Drücken Sie diese Tasten:

FUNKTION

Drücken Sie dreimal.

ZEITP.DER NACHR.

2 Drücken Sie die Taste START/

SPEICHER. Die Anzahl der

aufgezeichneten Nachrichten wird angezeigt.

START/SPEICHER

3 Drücken Sie die Taste "*" oder "#"

ein- oder mehrmals, um sich Datum und Uhrzeit von jeder der Nachrichten anzeigen zu lassen.

oder

• Zuerst wird die Nummer der

Nachricht und kurz danach Datum und Uhrzeit angez ei gt.

4 Drücken Sie die Taste STOP.

Hinweis: Uhrzeiten und Daten von

Aufzeichnungen werden jedesmal beim Löschen der Nachrichten gelöscht.

STOP

+ 94 hidden pages
