Kurzbedienungsanleitung

INSTALLATION

TEL. SET

TEL. LINE

1.Schließen Sie den Hörer entsprechend der Abbildung an.

2.Stecken Sie den Netzstecker in eine geerdete 220-230 V Steckdose.

3.Stecken Sie das eine Ende der Telefonleitung in die

TEL. LINE

Buchse auf der Rückseite des Faxgeräts und das andere Ende in die Telefonbuchse an der Wand.

Anschluß eines Anrufbeantworters und/oder eines Nebenstellente lefons

Deutschland:

Wir empfehlen Ihnen, das Anrufbeantworterkabel in den rechten Anschluß der TAE(NFN)-Telefonsteckdose der TELEKOM zu stecken, ein (z.B.: schnurloses) Telefon in den mittleren Anschluß und die Telefaxanschlußschnur in den linken Anschluß zu stecken.

Schweiz, Österreich:

Ein weiteres Telefon kann nicht benutzt werden. Ein Anrufbeantworter kann benutzt werden, wenn dieser an eine Wandsteckdose (die TEL. SET Buchse ist nicht verfügbar) angeschlossen wird.

EINGABE VON NAME UND

FAXNUMMER

FUNKTION

1.Drücken Sie:

Es wird folgendes angezeigt:

2.Drücken Sie:

3.Geben Sie Ihre Faxnummer mit den Zifferntasten ein (max. 20 Ziffern).

♦Drücken Sie bei fehlerhafter Eingabe die Taste

ALPHAWAHL/R, um den Cursor bis zu der Stelle zurückzubewegen, und korrigieren Sie Ihre Eingabe entsprechend.

4.Drücken Sie:

5.Geben Sie Ihren Namen über die entsprechenden Zifferntasten ein (siehe Abbildung).

♦Um nacheinander zwei Buchstaben mit der

gleichen Taste einzugeben, drücken Sie die Taste LAUTSPR. nach Eingabe des ersten Buchstabens.

A = B =

C =

D =

E =

F =

G =

H =

I =

ABC

GHI

JKL

PQRS

TUV

SYMBOLE

Drücken Sie ein- oder mehrmals die entsprechende Taste, bis das gewünschte Symbol erscheint.

6.Wenn Sie die Eingabe beendet haben, dann drücken Sie:

DEF

MNO

WXYZ

J =

K =

L =

M =

N =

O =

P =

Q = R =

KURZWAHL

WAHLWDH.

ALPHAWAHL

LAUTSPR.

SENDERKENNUNG

START

S =

T = U =

V =

W =

X =

Y =

Z =

SPACE =

Löscht markierten Buchstaben. Umschalttaste, um zwischen Groß- und Kleinschreibung

umzuschalten. Bewegt den Cursor nach links. Bewegt den Cursor nach rechts.

START

STOP

DATUM UND UHRZEIT

EINSTELLEN

Drücken Sie:

FUNKTION

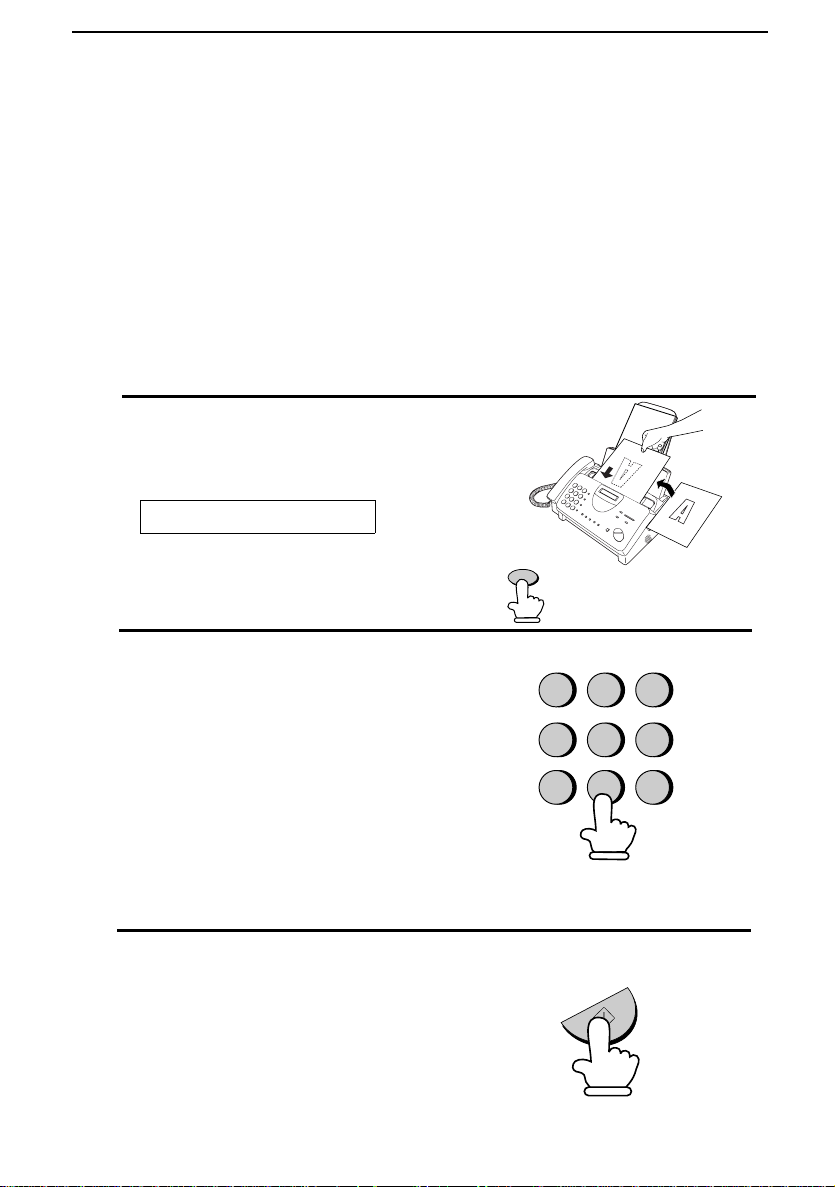

SENDEN VON ORIGINALEN

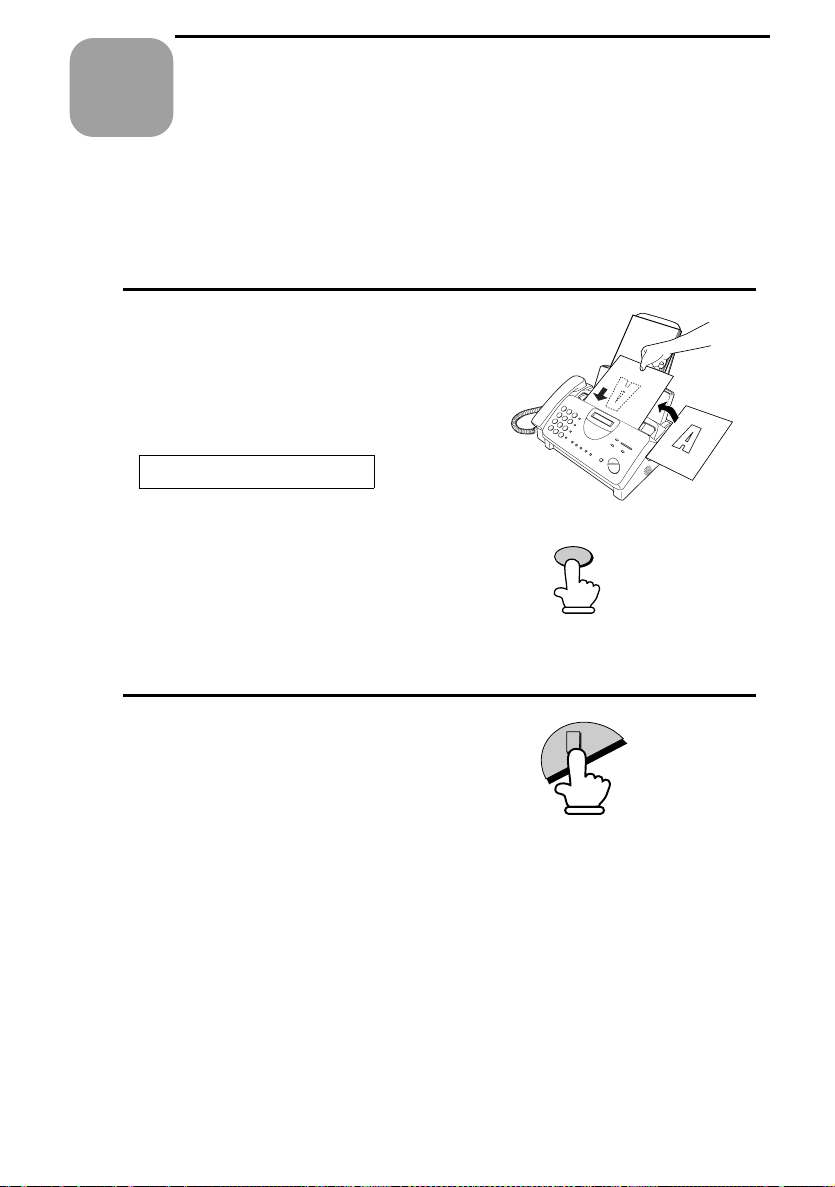

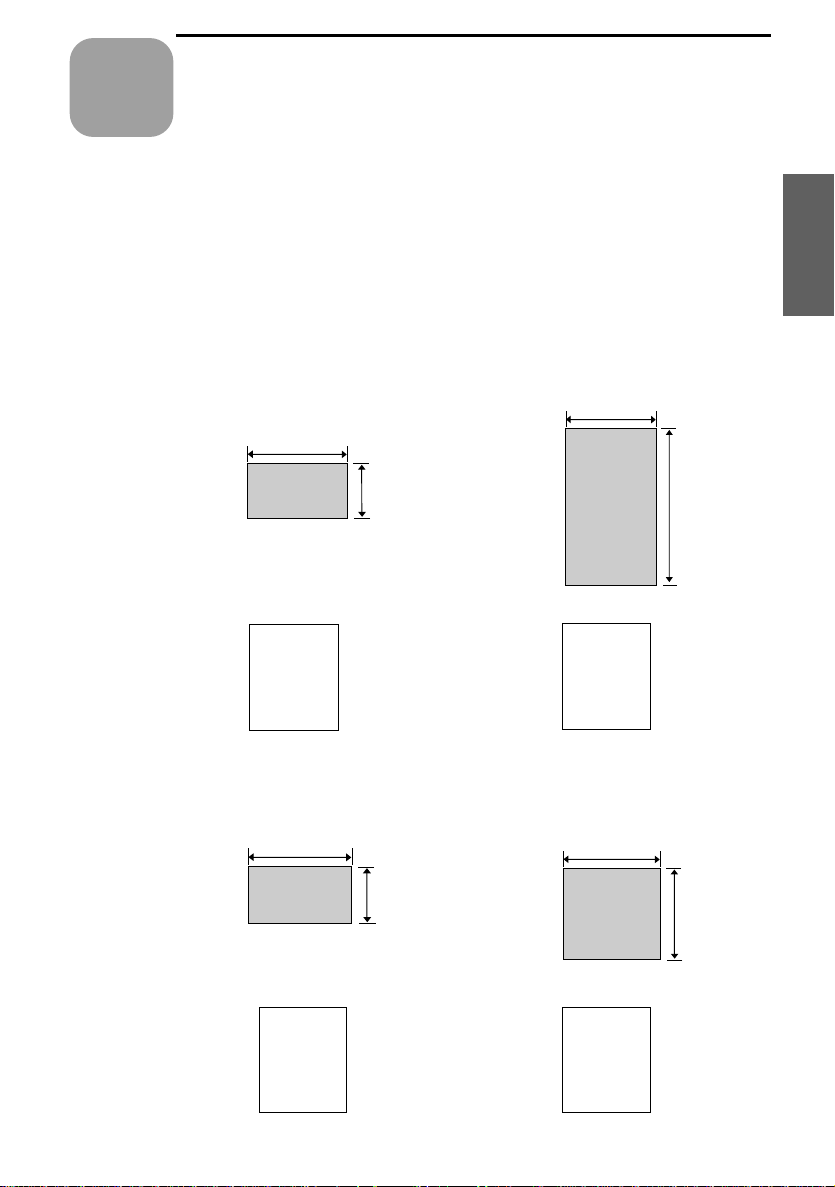

Legen Sie Ihr Original (max. 10 Seiten) mit der bedruckten Seite nach unten in den Originaleinzug.

Es wird folgendes angezeigt:

TAG/ZEIT EINST.

Drücken Sie die Taste START:

START

Geben Sie zwei Ziffern für den Wochentag ein (01 bis 31). Geben Sie zwei Ziffern für den Monat ein (01 bis

12). Geben Sie vier Ziffern für das Jahr ein (z.B. 1999). Geben Sie zwei Ziffern für die Stunde ein (00 bis

23). Geben Sie zwei Ziffern für die Minute ein (00 bis

59). Drücken Sie nach Beendigung der Eingabe:

STOP

START

NUMMERN IN DER WÄHLAUTOMATIK

SPEICHERN UND LÖSCHEN

1.Drücken Sie:

FUNKTION

Es wird folgendes angezeigt:

Drücken Sie 1, um eine Nummer zu speichern oder 2, um eine Nummer zu löschen.

3.Geben Sie eine 2stellige Kurzwahlnummer ein (von 01 bis 05 zum Wählen über Zielwahltaste oder 06 bis 45 zum Wählen über Kurzwahlnummer). (Wenn Sie eine Nummer löschen, dann gehen Sie zu Schritt 7.)

4.Geben Sie die vollständige Telefon-/Faxnummer ein.

5.Drücken Sie:

START

6.Geben Sie den Namen des Orts mit den Zifferntasten ein (max. 20 Zeichen). (Siehe die Buchstabeneingabetabelle in EINGABE VON NAME UND FAXNUMMER.)

7.Drücken Sie:

FAX/TEL. NUMMERN

STOP

START

Wählen über Tastatur

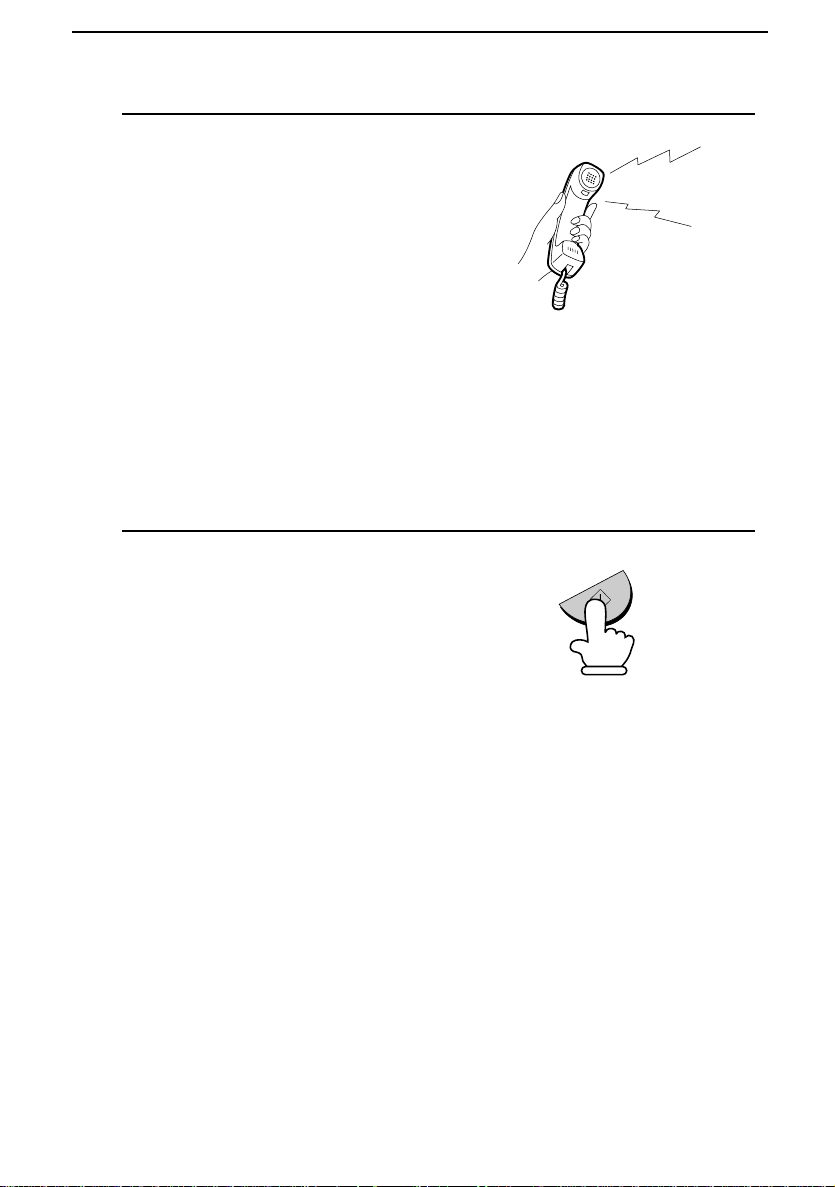

1.Nehmen Sie den Hörer ab, oder

LAUTSPR.

drücken Sie

2.Wählen Sie die Faxnummer.

3.Warten Sie auf das Antwortsignal (wenn der andere Teilnehmer antwortet, bitten Sie diesen, die Starttaste zu drücken).

4.Drücken Sie:

START

Wählen über Zielwahltaste

Drücken Sie die entsprechende Zielwahltaste. Die Übertragung beginnt automatisch.

Wählen über Kurzwahlnummer

1.Drücken Sie:

KURZWAHL

2.Geben Sie eine 2stellige Kurzwahlnummer ein.

3.Drücken Sie:

START

EMPFANG VON ORIGINALEN

FAX

TEL

14 FEB 10:30

ANRUFB.

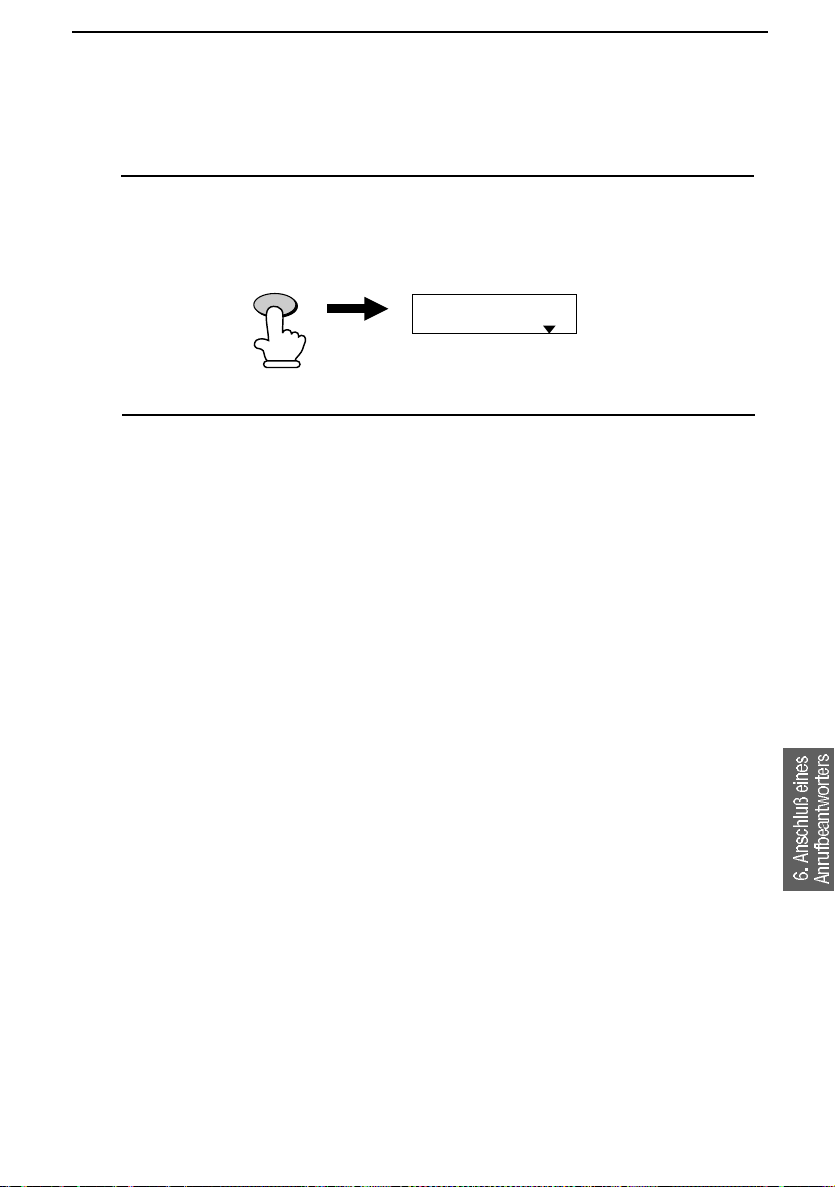

EMPFANGSART

Drücken Sie:

FAX Modus: Das Faxgerät antwortet automatisch nach ein Rufen und empfängt das eingehende Original.

TEL Modus:

Faxsignalton

EMPFANGEN

TEL/FAX Modus: In diesem Modus können Sie sowohl Faxe als auch Telefonanrufe empfangen. Das Faxgerät erkennt, ob es sich um einen Telefonanruf (einschließlich manuell angewählter Faxübertragungen) oder um eine automatisch angewählte Faxübertragung handelt.

ANRUFB. Modus: Wählen Sie diesen Modus, wenn ein Anrufbeantworter an das Faxgerät angeschlossen ist, und der Anrufbeantworter eingeschaltet ist.

14 FEB 10:30

TEL/FAX

FAX

TEL

TEL/FAX

ANRUFB.

FAX

TEL

ANRUFB.

TEL/FAX

FAX

TEL

ANRUFB.

TEL/FAX

START

Einführung

Wir danken Ihnen, daß Sie sich für ein Faxgerät von Sharp entschieden haben. Wichtige Sicherheitshinweise Ihres neuen Sharp Faxgeräts sind unten aufgeführt. Technische Date n finden sie am Ende dieser Bedienungsanleitung.

Sicherheitshinweise

• Zerlegen Sie das Faxgerät nicht, und versuchen Sie nicht, Vorgänge

auszuführen, die in diesem Handbuch nicht b eschrieben wurden. Wenden Sie sich stets an den für Sie zuständi gen Ve rtragshändl e r.

• Dieses Faxgerät darf nur an eine geerdete Netzsteckdose 220-230 V, 50

Hz, (2-polig) angeschlossen werden. Wird das Faxgerät an eine andere Netzsteckdose angeschlossen, kann es zu Beschädi gung en kommen.

• Installieren oder benutzen Sie das Gerät nicht in der Nähe von Wasser,

und berühren Sie es nicht mit feuchten Händen. Lassen Sie keine Flüssigkeiten auf das Gerät gelangen.

• Wenn eine der folgenden Situationen eingetreten ist, wenden Sie sich

bitte an den zuständi gen Vertragshändler (Netzst ecker des Faxgeräts aus der Steckdose ziehen. Telefonstecker herausziehen):

- Flüssigkeit wurde über das Faxgerät gegossen, oder das Faxgerät war Regen oder Wasser ausgesetzt.

- Das Gerät verbreitet einen unangenehmen Geruch, Qualm tritt aus, oder es sind ungewöhnl iche Geräusche aus dem Gerät zu hören.

- Das Netzkabel ist durchgescheuert oder beschädigt.

- Das Faxgerät ist heruntergefallen, oder das Gehäuse ist beschädigt.

• Nichts auf das Netzkabel stellen. St ellen Sie das Gerät n icht dort auf, wo

Personen auf das Netzkabel treten kön nten.

•

Stecken Sie keinerlei Gegenstände in die Schlitze oder Öffnungen im Faxgerät. Dies könnte einen Brand auslösen oder einen elektrischen Schlag provozieren. Sollte ein Gegenstand in das Gerät fallen, den Sie nicht entfernen k ön ne n, Netzs t ec ke r zie he n un d de n zu st ä nd i ge n Vertragshändler anrufen.

•

Stellen Sie das Gerät nicht auf eine instabile Unterlage. Das Faxgerät könnte beim Herunt erf all en st a rk bes ch äd igt werde n.

•

Der Anschluß des Gerätes mit den notwendigen Verdrahtungen sollte niemals während eines Gewitters erfolgen.

•

Telefonanschlüsse niemals in Naßbereichen verlegen; es sei denn, die Anschlüsse sind speziell für einen solchen Einsatz ausgelegt und entsprechend gekennzeichnet.

•

Niemals blanke Telefondrähte oder Anschlußklemmen berühren, bevor die Telefonleitung nicht vom Netz abgeklemmt ist.

•

Beim Verlegen von Telefonleitungen sorgfältig und mit der nötigen Vorsicht vorgeh en .

•

Das Telefon während eines Gewitters nicht benutzen. Ausgenommen sind drahtlose Telefone. Andernfalls besteht ein geringes Risiko, daß Sie einen Stromschlag bekommen können.

•

Um das Austreten von Gas zu melden, sollten Sie kein Telefon benutzen, das sich in unmittelbarer Nähe dieser Gefahrenquelle befindet.

•

Die Steckdoes sollte in der Nähe des Gerätes installiert und leicht zugänglich sein.

WICHTIG

Dieses Faxgerät wurde nur für das Land entwickelt, in dem es gekauft

•

wurde.
