Sharp MX-C400, MX-C380, MX-C310, MX-C381, MX-C311 User Manual [hu]

TÍPUS:

MX-C310
MX-C311

MX-C380
MX-C381
MX-C400

SZÍNES DIGITÁLIS TÖBBFUNKCIÓS RENDSZER

KarbantartKarbantartási si és biztonss biztonsági gi útmutattmutatóKarbantartási és biztonsági útmutató

Olvassa el!

A gép biztonságos használata érdekében
először olvassa el ezt az útmutatót.
Fontos, hogy a termék telepítése előtt
olvassa el "A GÉP BIZTONSÁGOS
MŰKÖDÉSE" és a "TELEPÍTÉSI
ELŐÍRÁSOK" fejezeteket.

A GÉP BIZTONSÁGOS
MŰKÖDÉSE

Tartsa ezt a kézikönyvet elérhető helyen,
hogy szükség esetén használni tudja.

TELEPÍTÉSI ELŐÍRÁSOK

KELLÉKEK

KELLÉKEK CSERÉJE
ÉS KARBANTARTÁS

ADATOK

A RENDSZERGAZDA SZÁMÁRA

Az utasítások a termékkel használható opcionális egységekre is vonatkoznak.

Vigyázat!

A teljes áramtalanításhoz húzza ki a konnektorból a csatlakozót.
A csatlakozó-aljzat a készülék mellé legyen telepítve, és legyen könnyen hozzáférhető.

A szabványoknak való megfelelés fenntartása érdekében földelt hálózati és USB kábelt
használjon a készülékhez.

EMC (ez a gép és perifériák)

Figyelmeztetés:

Jelen termék A Osztályú. Szűk környezetben jelen termék elektromos interferenciát
okozhat, mely esetben a használónak meg kell tennie a megfelelő intézkedéseket.

Ez a gép a Független JPEG Csoport által kifejlesztett modulokkal rendelkező szoftvert
tartalmazza.

Ez a termék az Adobe Systems Incorporated vállalat Adobe
alkalmazza.
Copyright© 1995-2007 Adobe Macromedia Software LLC. Minden jog fenntartva.

®

Flash® technológiáját

Tartalom

A GÉP BIZTONSÁGOS

MŰKÖDÉSE . . . . . . . . . . . . . . . . 3

Vigyázat!. . . . . . . . . . . . . . . . . . . 3

Figyelem! . . . . . . . . . . . . . . . . . . 4

Lézer információ. . . . . . . . . . . . . 6

TELEPÍTÉSI ELŐÍRÁSOK . . . . . 7

KELLÉKEK . . . . . . . . . . . . . . . . . 9

Kellékek tárolása . . . . . . . . . . . . 9

Tartalék alkatrészek és

fogyóeszközök biztosítása . . . . . 9

KELLÉKEK CSERÉJE ÉS

KARBANTARTÁS . . . . . . . . . . 10

A festékkazetta cseréje . . . . . . 10

A festékgyűjtő tartály cseréje . . 15
Az előhívó kazetta / fényérzékeny

henger cseréje . . . . . . . . . . . . . 18

Az előhívó kazetta cseréje . . . . 18

A fényérzékeny henger cseréje . .
A tűzőkazetta cseréje a

finisherben . . . . . . . . . . . . . . . . 28

Rendszeres karbantartás . . . . . 31

A dokumentumüveg és az
automatikus dokumentumadagoló

tisztítása . . . . . . . . . . . . . . . . . . 31

A fényérzékeny henger elektromos

töltőegységének tisztítása . . . . . .

Az oldaltálca görgőjének tisztítása

és cseréje . . . . . . . . . . . . . . . . . 37

Az automatikus
dokumentumadagoló görgőinek

tisztítása és cseréje . . . . . . . . . 40

A lézer egység tisztítása . . . . . 43

Az elsődleges transzfer belt egység

PT töltőjének tisztítása . . . . . . . .

26

32

50

ADATOK . . . . . . . . . . . . . . . . . . 53

Gépadatok / Másolási adatok. . 53
Folyamatos másolási

sebességek . . . . . . . . . . . . . . . 57

Környezeti feltételek . . . . . . . . . 57

Akusztikus zaj kibocsátás (az

ISO7779 szerinti mérés). . . . . . 58

Automata dokumentumadagoló

adatok. . . . . . . . . . . . . . . . . . . . 59

* A névkártya állapotától, anyagától,
alakjától és elkészítési módjától
függően lehetséges, hogy az eszköz
nem tudja megfelelően adagolni és

beolvasni a névkártyát.. . . . . . . . .

Gépasztal/1x500 lapos papírfiók

adatok. . . . . . . . . . . . . . . . . . . . 61

Finisher adatok . . . . . . . . . . . . . 62

Nyomtatási adatok . . . . . . . . . . 64

Hálózati szkenner / Internet fax

adatok. . . . . . . . . . . . . . . . . . . . 65

Számítógépről indított lapolvasás

(TWAIN) funkció adatok . . . . . . 66

A RENDSZERGAZDA

SZÁMÁRA. . . . . . . . . . . . . . . . . 70

Gyári alapértelmezett jelszavak . .
Az összes küldött és fogadott adat

továbbítása a rendszergazdához
(Dokumentum adminisztrációs

funkció) . . . . . . . . . . . . . . . . . . . 70

Védjegyinformáció . . . . . . . . . . 71

60

70

1

Megjegyzés:

• Nagy gondot fordítottunk ennek a kézikönyvnek az elkészítésére. Ha megjegyzése
vagy problémája lenne a kézikönyvvel, lépjen kapcsolatba az Önhöz legközelebb
lévő hivatalos márkaképviselettel.

• Ezt a terméket szigorú minőségi ellenőrzési és vizsgálati folyamatoknak vetették
alá. Ha esetlegesen hibát vagy egyéb problémát fedezne fel, lépjen kapcsolatba
viszonteladójával vagy a legközelebbi hivatalos szerviz képviselettel.

• A törvényben foglalt eseteken kívül a SHARP nem felelős a termék vagy opcionális
kiegészítőinek használata során fellépő hibákért, a termék és opcionális
kiegészítőinek helytelen használatából adódó egyéb meghibásodásokért vagy
a termék használatából eredő bármilyen kárért.

• Ez a kézikönyv utalásokat tartalmaz a fax funkcióra vonatkozóan. Meg kell azonban
jegyeznünk, hogy a fax funkció néhány országban és régióban nem elérhető.

Ezen termékek, amelyek kiérdemelték az ENERGY STAR®
minősítést, úgy lettek megtervezve, hogy kiváló energia
hatásfokkal való működésükkel védik a környezetet.

A fenti logó látható azokon a termékeken, amelyek megfelelnek az ENERGY STAR®
irányelveknek.
A logóval nem rendelkező termékek valószínűleg nem felelnek meg az ENERGY STAR
irányelveknek.

Garancia

Bár a SHARP Corporation minden erőfeszítést elkövet, hogy amennyire lehetséges
a lehető legpontosabb és legsegítőbb legyen a használati útmutató, mégsem vállal
garanciát az irat tartalmára vonatkozó hibákért. Minden különleges figyelmeztetés nélkül
az itt közölt információk megváltoztathatóak. A SHARP nem vállal felelősséget
semmilyen kárért, veszteségért, legyen az közvetlen vagy közvetett, a leírás
használatából fakadó vagy azzal kapcsolatos.

©Copyright SHARP Corporation 2008. Minden jog fenntartva. Az irat sokszorosítása,
átdolgozása vagy fordítása előzetes írott engedély hiányában tilos, kivéve ha a szerzői
joggal kapcsolatos törvény máshogy rendelkezik.

®

2

A GÉP BIZTONSÁGOS MŰKÖDÉSE

Vigyázat!

• Semmit ne módosítson a gépen, mivel ez személyi sérüléshez vagy a gép
megrongálódásához vezethet.

• Ne másoljon a törvény által tiltott dolgokat. Az alábbiak nyomtatását általában
tiltja a nemzeti törvénykezés. A helyi törvények további tételeket is tilthatnak.

●

Pénz ● Bélyeg ● Kötvény ● Részvény

●

Banki váltó ● Csekk ● Útlevél ● Vezetői engedély

• Ne használjon gyúlékony sprayt a gép tisztításához. Tüzet vagy áramütést
okozhat, ha a sprayből kiáramló gáz érintkezik a forró elektromos
alkatrészekkel vagy a fixáló egységgel a gép belsejében.

• Ne tegyen a gépre vizet vagy más folyadékot tartalmazó edényt. Ne tegyen
a gépre fém tárgyakat, amelyek beleeshetnek a gépbe.

• Ha fém tárgy esik vagy folyadék ömlik a gépbe, először kapcsolja ki a gépet
a hálózati kapcsolóval, majd húzza ki a tápkábelt.

• Ha vihar kezdődik, kapcsolja ki a hálózati kapcsolót, és húzza ki a tápkábelt,
hogy megelőzze a villám okozta áramütést és tüzet.

• Ha észreveszi, hogy kondenzáció képződött a gép vagy a kijelző felületén,
nyissa ki a jobboldali borítást, és ellenőrizze a kondenzációt a gép
belsejében. Ha kondenzvíz keletkezett a gép belsejében, kapcsolja ki az
áramellátást. Meghibásodást okozhat, ha az áramellátás be van kapcsolva,
mikor a gép belsejében kondenzáció keletkezett. Hagyja a jobboldali borítást
nyitva, amíg a kondenzvíz természetes úton elpárolog. Amíg a jobboldali
borítás nyitva van, takarja el a nyílást, hogy ne kerülhessen idegen anyag az
elsődleges transzfer belt vagy másodlagos közvetítőgörgő egységre.

• Ne dugja be vagy húzza ki a tápkábelt vizes kézzel.

3

A GÉP BIZTONSÁGOS MŰKÖDÉSE

Figyelem!

• Ne nyúljon a transzfer belthez és a közvetítőgörgőhöz. A transzfer belt és
a közvetítőgörgő karcolásai vagy szennyeződései maszatos nyomatokat
eredményeznek.

• A fixáló egység rendkívül forró. Legyen óvatos
ezen a területen.

• Ne nézzen közvetlenül a fényforrásba, mert a
szeme károsodhat.

• A gép nehéz. A sérülések elkerülése érdekében
ajánlatos a gépet legalább négy személynek
mozgatni.

• Ne dobja a tűzbe a festéket, a festéktartót
(festékkazetta) vagy a festékgyűjtő tartályt, mert
a festék szétrepülhet, és égési sérülést okozhat.

• A festéket, a festéktartót (festékkazetta) vagy
a festékgyűjtő tartályt gyermekektől elzárva
tartsa.

• Ne állítsa a gépet ingadozó, lejtős vagy instabil
felületre. Csak olyan felületre állítsa a gépet,
amely elbírja a gép súlyát.

• A tápkábelt ne a kábelnél fogva húzza ki a
csatlakozóból.

Fixáló egység

4

A GÉP BIZTONSÁGOS MŰKÖDÉSE

A gép rendelkezik dokumentumtárolás funkcióval, amely dokumentum képadatokat
tárol a gép merevlemezén. Az eltárolt dokumentumok bármikor előhívhatók és
kinyomtathatók vagy továbbíthatók. Ha merevlemez hiba történik, nem lehet többé
előhívni az eltárolt dokumentumadatokat. Fontos dokumentumok elvesztésének
megelőzése érdekében egy esetleges merevlemez meghibásodás esetére tartsa meg
a fontos eredeti dokumentumokat, vagy tárolja az eredeti adatokat máshol (is).
A törvényben foglalt eseteken kívül a SHARP nem felelős a tárolt dokumentumadatok
elvesztéséből adódó bármilyen kárért vagy veszteségért.

"HASZNÁLT ELEM KEZELÉSE"

EZ A TERMÉK A MEMÓRIÁBAN TÁROLT ADATOK MEGŐRZÉSÉRE LÍTIUM
ELEMMEL RENDELKEZIK, AMELYET HASZNÁLAT UTÁN MEGFELELŐEN KELL
KEZELNI. VEGYE FEL A KAPCSOLATOT HELYI SHARP VISZONTELADÓJÁVAL
VAGY HIVATALOS MÁRKAKÉPVISELETÉVEL A HASZNÁLT ELEM MEGFELELŐ
KEZELÉSE ÉRDEKÉBEN.

5

A GÉP BIZTONSÁGOS MŰKÖDÉSE

Lézer információ

Hullámhossz 790 nm ±10 nm

Impulzus idő
(Észak-Amerika és Európa)

Kimeneti teljesítmény Max. 0,6 mW (LD1+ LD2)

Figyelem

Az itt megadottól eltérő ellenőrző berendezések vagy beállítások használata, illetve a
folyamatok nem megfelelő módon való teljesítése veszélyes sugárzást eredményezhet.

Ez a digitális eszköz 1. OSZTÁLYÚ LÉZER TERMÉK (IEC 60825-1, 1.2-2001. kiadás)

4,1 µs ±4,1 ns /7 mm

Európa:

CLASS 1 LASER PRODUCT

LASER KLASSE 1

LUOKAN 1 LASERLAITE

KLASS 1 LASERAPPARAT

6

TELEPÍTÉSI ELŐÍRÁSOK

A nem megfelelő telepítés következtében sérülhet a termék. Kérjük, vegye figyelembe
az alábbiakat az első telepítéskor, illetve a gép minden áthelyezése esetén.

1. Az egyszerű csatlakozás érdekében

a gépet egy jól hozzáférhető
konnektor közelébe telepítse.

2. Bizonyosodjon meg arról, hogy

olyan konnektorba dugja a
csatlakozó vezetéket, amely az
előírt feszültségnek, illetve
áramellátásnak megfelel.
Győződjön meg arról is, hogy
a konnektor megfelelően van-e
földelve.

• Az áramellátási szükséglet
információt a gép bal oldalán a
bal alsó sarokban lévő adattáblán
találja.

Olyan hálózati dugaljba
csatlakoztassa a gépet, amelyet
más elektromos berendezések
nem használnak. Ha lámpatest van
ugyanahhoz a konnektorhoz
csatlakoztatva, elképzelhető, hogy
a fény pislogni fog.

3. Ne telepítse gépét olyan helyre, amely:

• nedves, párás vagy nagyon poros

• közvetlen napsütésnek van kitéve

•szélsőséges hőmérsékleti vagy
páratartalombeli változásoknak
van kitéve (például
légkondicionáló berendezés vagy
fűtőtest mellé)

• rosszul szellőzik.

4. Biztosítsa a szükséges helyet
a gép körül a szervizeléshez, illetve
a megfelelő szellőzés érdekében.

5. A gép beépített merevlemezzel
rendelkezik. Ne legyen kitéve a gép
ütésnek vagy rázkódásnak.
Különösképpen ne mozgassák
a gépet, bekapcsolt állapotban.

30 cm

(11-13/16")

30 cm
(11-13/16")

45 cm
(17-23/32")

7

TELEPÍTÉSI ELŐÍRÁSOK

VIGYÁZAT:

Ne telepítse a gépet rosszul szellőző helyiségben.

Nyomtatás közben kis mennyiségű ózon keletkezik a gép belsejében. A keletkező ózon
mennyisége nem káros; azonban kellemetlen szag érzékelhető nagy mennyiségű
másoláskor, és így a gépet olyan helyiségbe kell elhelyezni, amely rendelkezik
szellőztető ventilátorral vagy ablakkal, amely elegendő légmozgást biztosít. (A szag
esetenként fejfájást okozhat.)
* A gépet úgy kell elhelyezni, hogy az embereket közvetlenül ne érje a gépből kiáramló

levegő. Ha ablak mellé telepítik, fontos, hogy a gépet ne érje közvetlen napsütés.

8

KELLÉKEK

A felhasználó által cserélendő általános kellékek ehhez a termékhez többek
között a papír, a festékkazetta és a finisher tűzőkazettája.
Csak a SHARP által meghatározott termékeket használja festékkazettának,
finisher tűzőkazettának és illetve vetítőfóliának.

A maximális másolási minőség érdekében fontos, hogy csak
eredeti SHARP Genuine Supplies kellékeket használjon,
amelyeket a SHARP másológépek élettartamának és
teljesítményének maximalizálására terveztek, gyártottak és
teszteltek. Keresse az eredeti SHARP Genuine Supplies

GENUINE SUPPLIES

Kellékek tárolása

Megfelelő tárolás

1. A kellékeket tárolja olyan helyen, amely:

• tiszta és száraz

• normál hőmérsékletnél minimális hőmérsékletingadozás mellett

• nincs kitéve közvetlen napsütésnek

2. A papírt a csomagolásában, fekvő helyzetben tárolja.

3. Az álló kötegekben vagy kicsomagolva tárolt papír hullámossá vagy
nedvessé válhat, ami adagolási hibát eredményez.

Festékkazetták tárolása

A festékkazettát tartalmazó dobozt vízszintesen tárolja; ne állítva.
Ha a festékkazettát állítva tárolja, a festék besűrűsödhet a kazettában.
A festéket 40°C-nál (104°F) hűvösebb helyen tárolja. Ha forró helyen tárolja,
a kazettában besűrűsödhet a festék.

címkét a festékkazetta dobozán.

Tűzőkazetta

A finisherhez az alábbi tűzőkazetta szükséges:

MX-SCX1 (Tűzőkazetta a finisherhez)
Kb. 5000 db/kazetta x 3 kazetta

Tartalék alkatrészek és fogyóeszközök biztosítása

A készülék javításához szükséges tartalék alkatrészek biztosítása a gyártás
befejezésétől számított minimum 7 évig garantált. Tartalék alkatrészek
a készülék azon elemei, amelyek elromolhatnak a termék normál használata
során - míg azok az alkatrészek, amelyek élettartama általában meghaladja
a termékét, nem tartoznak a tartalék alkatrészek csoportjába. A fogyóeszközök
szintén a gyártás végétől számított 7 évig kaphatók.

9

KELLÉKEK CSERÉJE ÉS
KARBANTARTÁS

Ez a fejezet leírja a kellékek, például festék- és tűzőkazetta cseréjének és a
szokásos karbantartási műveletsorokat.

A festékkazetta cseréje

Fontos, hogy kicserélje a festékkazettát, ha megjelenik a "Cserélje ki a festék
kazettát." üzenet.

Másolás üzemmódban

Másolási feladat beolvasására kész.
( Cserélje ki a festék kazettát.)

Ha megjelenik az üzenet az üzenet kijelzőn, cserélje ki a
jelzett szín festékkazettáját.

Ha tovább használja a gépet a kazetta cseréje nélkül, a
következő üzenet fog megjelenni, amikor a festék kifogyott.

Cserélje ki a festékkazettát.

( )

OK

A kifogyóban lévő vagy kifogyott festékek jelzése: ( ).

Y

: Sárga festék, : Magenta festék, : Cián festék, : Fekete festék

Cserélje ki a jelzett színek festékkazettáját.

M C

10

Bk

Nyissa le az elülső ajtót.

A színes festékkazetták helye

KELLÉKEK CSERÉJE ÉS KARBANTARTÁS

1

(Y): Sárga (M): Magenta
(C): Cián (Bk): Fekete

(M)(Y) (C) (Bk)

Húzza a festékkazettát maga felé.

Példa: A sárga festékkazetta cseréje

2

11

KELLÉKEK CSERÉJE ÉS KARBANTARTÁS

Vegye ki az új festékkazettát, tartsa két kézzel, és
rázza meg 5-6-szor vízszintesen.

3

• A festékkazetta rázásánál fontos, hogy a kazettába helyezett
védőfóliával együtt rázza. Ha a védőfólia eltávolítása után rázza meg
a kazettát, a festék kiömölhet.

• Csak vízszintesen rázza a festékkazettát. Ha más irányban is
megrázza, a festék a kazetta bizonyos részében gyűlhet össze.

Vegye ki a védőfóliát az új festékkazettából.

Védőfólia

12

4

• A védőfólia eltávolítása közben fogja erősen a festékkazettát.

• A védőfólia eltávolítása után ne forgassa vagy rázza a festékkazettát.
A festék kiömölhet.

KELLÉKEK CSERÉJE ÉS KARBANTARTÁS

Vízszintesen tegye a gépbe a festékkazettát, és
tolja be határozottan.

A festékkazetta alakja a színtől függően eltérő. Ugyanarra a helyre tegye,
ahonnan a festékkazettát kivette.

5

13

KELLÉKEK CSERÉJE ÉS KARBANTARTÁS

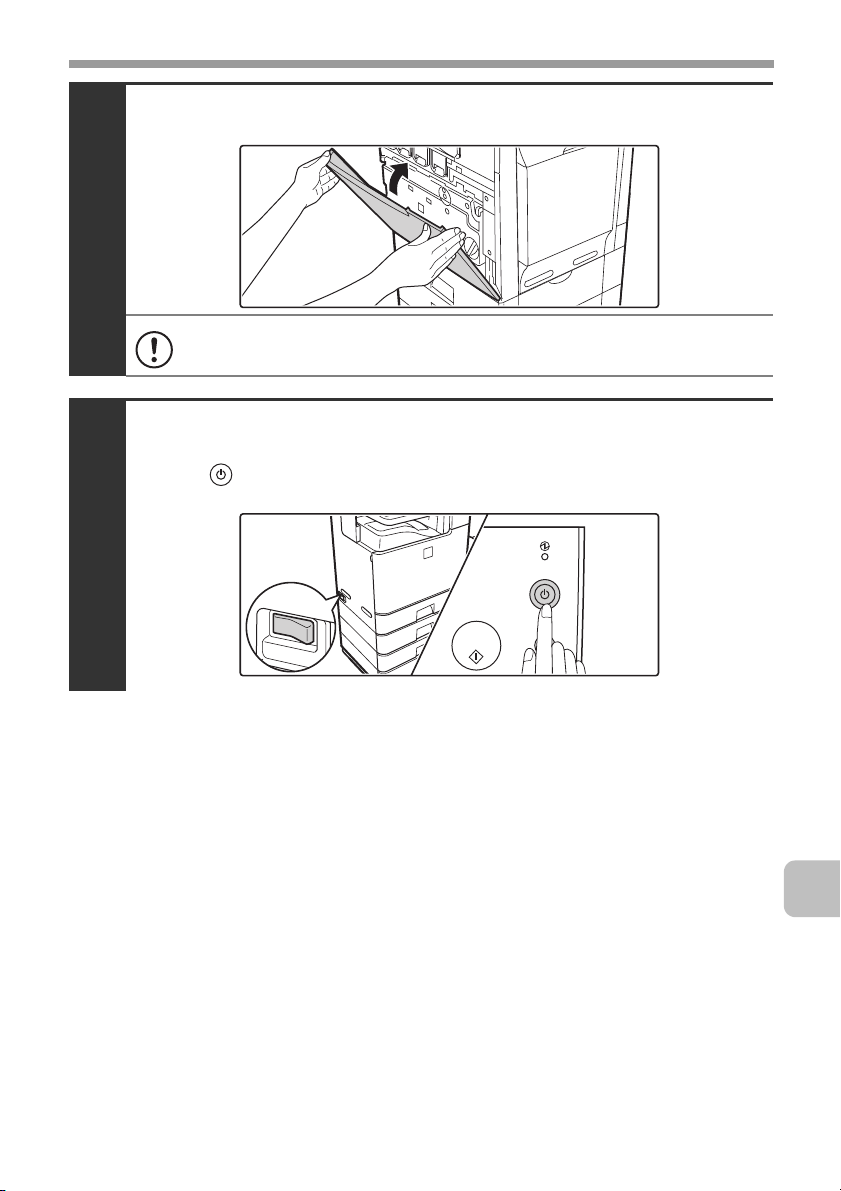

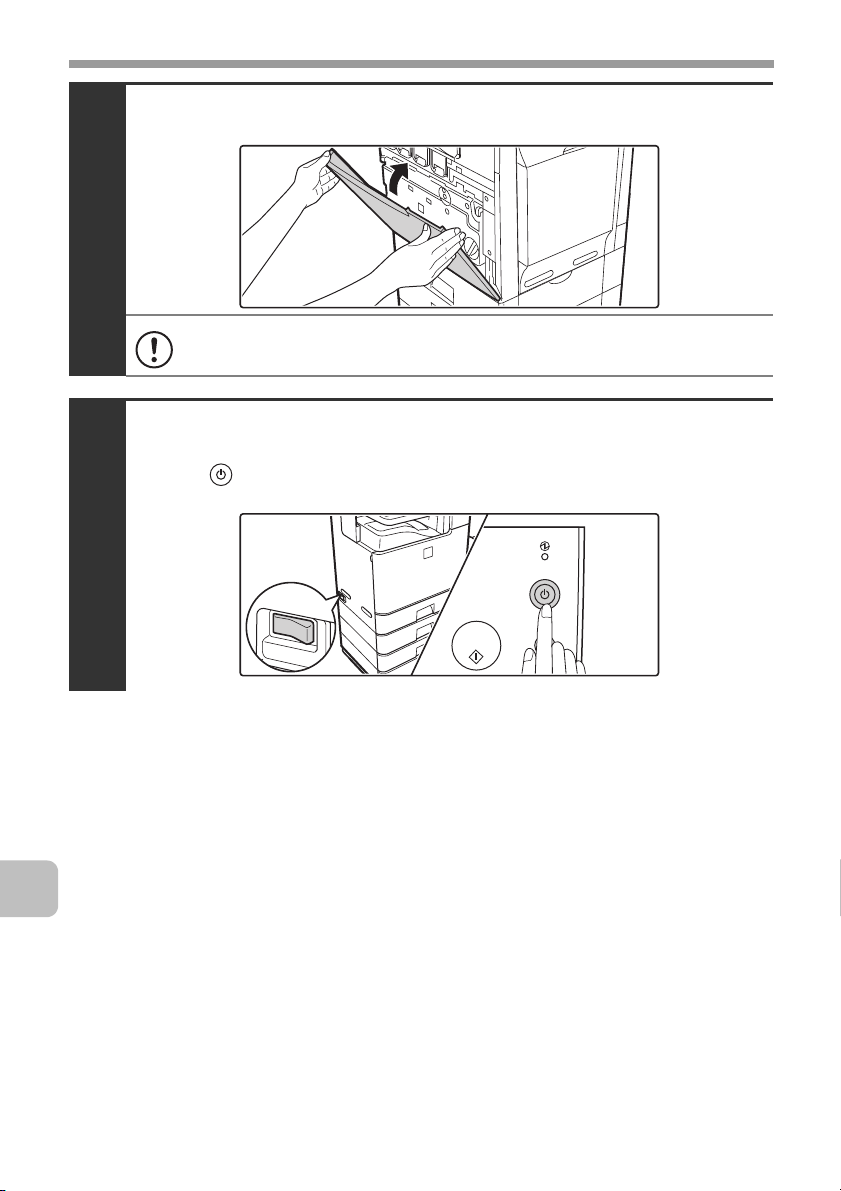

Zárja vissza az elülső ajtót.

6

• A festékkazetta cseréje után a gép automatikusan belép a képbeállítás
módba. A képbeállítás nem történik meg, amíg a borítás nyitva van.

• Ügyeljen, nehogy becsípje az ujját az ajtó bezárásakor.

Vigyázat

•

Ne dobja a festékkazettát tűzbe. A festék szétrepülhet, és égési sérülést okozhat.

• A festékkazettákat gyermekektől elzárva tárolja.

• A festékkazettát tartalmazó dobozt vízszintesen tárolja; ne állítva.
Ha a festékkazettát állítva tárolja, a festék besűrűsödhet a kazettában.
A festéket 40°C-nál (104°F) hűvösebb helyen tárolja. Ha forró helyen tárolja,
a kazettában besűrűsödhet a festék.

• Ha nem a SHARP által ajánlott festékkazettát használ, elképzelhető, hogy
a gép nem éri el a legjobb minőséget és teljesítményt, és fennáll a gép
károsodásának a veszélye is. Fontos, hogy a SHARP által ajánlott
festékkazettát használjon.

14

• A használt festékkazettát műanyag tasakban tárolja (ne dobja ki). A szerviz
szakember össze fogja gyűjteni a használt festékkazettákat.

• A maradék festék közelítőleges
mennyiségét ellenőrizheti, ha
folyamatosan nyomja a
[MÁSOLÁS] gombot nyomtatás
vagy üresjárat közben. A maradék
festék százaléka megjelenik a

Össz. Másolatszám Fekete-fehér :00,000,000
Színes:00,000,000
2-színű :00,000,000
Egyszínű :00,000,000

Festékmennyiség [Bk]:100-75%
[C]:100-75%
[M]:100-75%
[Y]:100-75%

kijelzőn, amíg a gombot nyomja.
Ha a százalék "25-0%" közé esik,
szerezzen be egy új festékkazettát, és tartsa készenlétben a cseréhez. Ha a
maradék festék "25-0%" közé esik, a színek a kimeneten halványak lehetnek
vagy részben hiányozhatnak, ha sötét színű eredetit vagy képet másol vagy
nyomtat.

KELLÉKEK CSERÉJE ÉS KARBANTARTÁS

A festékgyűjtő tartály cseréje

A festékgyűjtő tartály a nyomtatás közben keletkező felesleges festéket gyűjti. Ha
afestékgyűjtő tartály megtelik, megjelenik a "Cserélje ki a használt festéktartót."
üzenet. A festékgyűjtő tartály cseréjéhez kövesse az alábbi műveletsort.
A továbbító egység cseréjéhez is ki kell venni a festékgyűjtő tartályt. Kövesse a
festékgyűjtő tartály kivételének alábbi műveletsorát, amikor a továbbító egységet cseréli.

A festékgyűjtő tartály cseréjekor a festék kiömölhet. A festékgyűjtő tartály
cseréje előtt tegyen óvintézkedéseket, például rakjon takarófóliát a gépre
és a gép köré a szennyeződés elkerülése érdekében.

Nyissa le az elülső ajtót.

1

Oldja ki a használt festékgyűjtő tartályt.

(1) Forgassa el a festékgyűjtő tartály zárókarját jobbra

vízszintes helyzetig.

2

(2) Billentse előre a festékgyűjtő tartályt.

Fogja meg a festékgyűjtő tartály jobb felső sarkát a jobb kezével, és támassza
meg a bal alsó sarkot a bal kezével, és lassan billentse a tartályt maga felé.

15

KELLÉKEK CSERÉJE ÉS KARBANTARTÁS

Vegye ki a festékgyűjtő tartályt.

3

• Ha túlságosan előrebillenti a festékgyűjtő tartályt, nem fogja tudni
kivenni.

• Ne fordítsa lefelé a lyukakat, mert a festék kiömlik.

• Mindkét kezével fogja a tartályt, és lassan emelje fel.

• Ne dobja ki a festékgyűjtő tartályt. Tegye egy műanyag tasakba,
és tárolja, amíg a szerviz szakember jön a karbantartást elvégezni.
A szerviz szakember összegyűjti a festékgyűjtő tartályokat.

Tegye a helyére az új festékgyűjtő tartályt.

Helyezze be a tartályt felülről ferdén. (Az irány ellentétes, mint amikor kivette.)

16

4

(2)

(1)

KELLÉKEK CSERÉJE ÉS KARBANTARTÁS

Forgassa el a festékgyűjtő tartály zárókarját balra.

Forgassa el a zárókart balra ütközésig.

5

Ha a zárókart nem lehet elforgatni, ellenőrizze, hogy a festékgyűjtő
tartályt megfelelően tette-e vissza. Különösen fontos, hogy a
festékgyűjtő tartály bal felső sarka megfelelően a helyén legyen.

Zárja vissza az elülső ajtót.

6

Ügyeljen, nehogy becsípje az ujját az ajtó bezárásakor.

Vigyázat

• Ne dobja a festékgyűjtő tartályt tűzbe. A festék szétrepülhet, és égési
sérülést okozhat.

• A festékgyűjtő tartályt kisgyermekektől elzárva tárolja.

• A festékgyűjtő tartály cseréjekor a festék kiömölhet. Tegyen
óvintézkedéseket, hogy ne legyen probléma, ha a festék kiömlik a gépre,
a gép köré vagy a ruhájára.

• Ne nyúljon a kivett festékgyűjtő tartály festékkel szennyezett részéhez.
Ha véletlenül hozzáér a festékhez, azonnal mosson kezet.

17

KELLÉKEK CSERÉJE ÉS KARBANTARTÁS

Az előhívó kazetta / fényérzékeny henger cseréje

Az előhívó kazetta vagy fényérzékeny henger cseréje előtt kapcsolja ki a gépet,
és várjon egy kis ideig.

Az előhívó kazetta cseréje

A szerviz szakember kicseréli az előhívó kazettát. Csak akkor tegye vissza a
kazettát az alábbiak szerint, ha a szerviz szakember erre kéri. Figyelmesen
kövesse az utasításokat.
Akkor is ki kell venni az előhívó kazettát, ha a fényérzékeny hengert akarja
kicserélni. Olvassa el az alábbi műveletsort az előhívó kazetta kivételéhez a
fényérzékeny henger cseréjekor.

Nyomja meg az [ÜZEM] gombot ( ) a
kezelőpulton, hogy kikapcsolja a panel
áramellátását, majd kapcsolja a hálózati kapcsolót
ki állásba.

1

18

Nyissa le az elülső ajtót, és vegye ki a festékgyűjtő
tartályt.

☞ A festékgyűjtő tartály cseréje (15. oldal)

2

KELLÉKEK CSERÉJE ÉS KARBANTARTÁS

Nyissa le az elektromos töltőegység ajtaját.

(1) Forgassa el az elektromos töltő ajtajának zárókarjait

a nyíl irányában az alábbi ábra szerint.

Amikor a zárókarok vízszintes helyzetűek, a zár kiold.

3

(2) Fogja meg a zárókarokat, és billentse előre az ajtót.

19

KELLÉKEK CSERÉJE ÉS KARBANTARTÁS

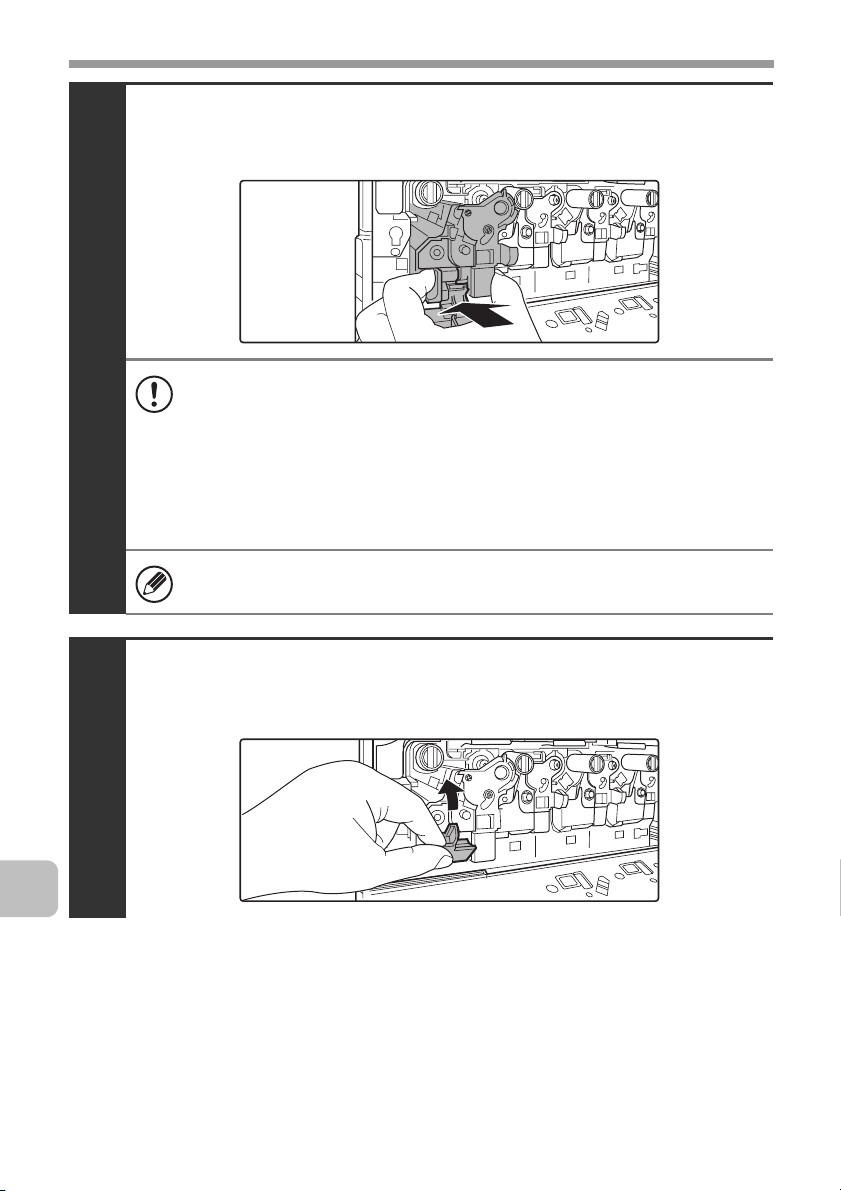

Vegye ki az előhívó kazettát.

(1) Fogja meg az előhívó kazetta zárját, és húzza előre

lefelé.

(2) Nyomja össze az előhívó kazetta karját.
(3) Vízszintesen húzza ki az előhívó kazettát.

(3)

20

4

(2) (2)

(4) Támassza meg kezével az előhívó kazettát a közepe

mellett, és teljesen vegye ki az előhívó kazettát.

Henger

•Az előhívó kazetta kivételekor középen két kézzel fogja meg
a kazettát.

• Próbálja meg az előhívó kazettát vízszintesen tartani, mikor kiveszi.
Ha megbillenti, miközben kiveszi, az előhívó kiömölhet.

• Festék van a kivett előhívó kazetta henger területén. Ne nyúljon
a henger területhez. Ha véletlenül hozzáér a festékhez, azonnal
mosson kezet.

KELLÉKEK CSERÉJE ÉS KARBANTARTÁS

Rázza meg az új előhívó kazettát 5-6-szor az ábra
szerint.

Fogja erősen az előhívó kazettát az alábbi ábra szerint, és rázza meg
előre-hátra és balra-jobbra.

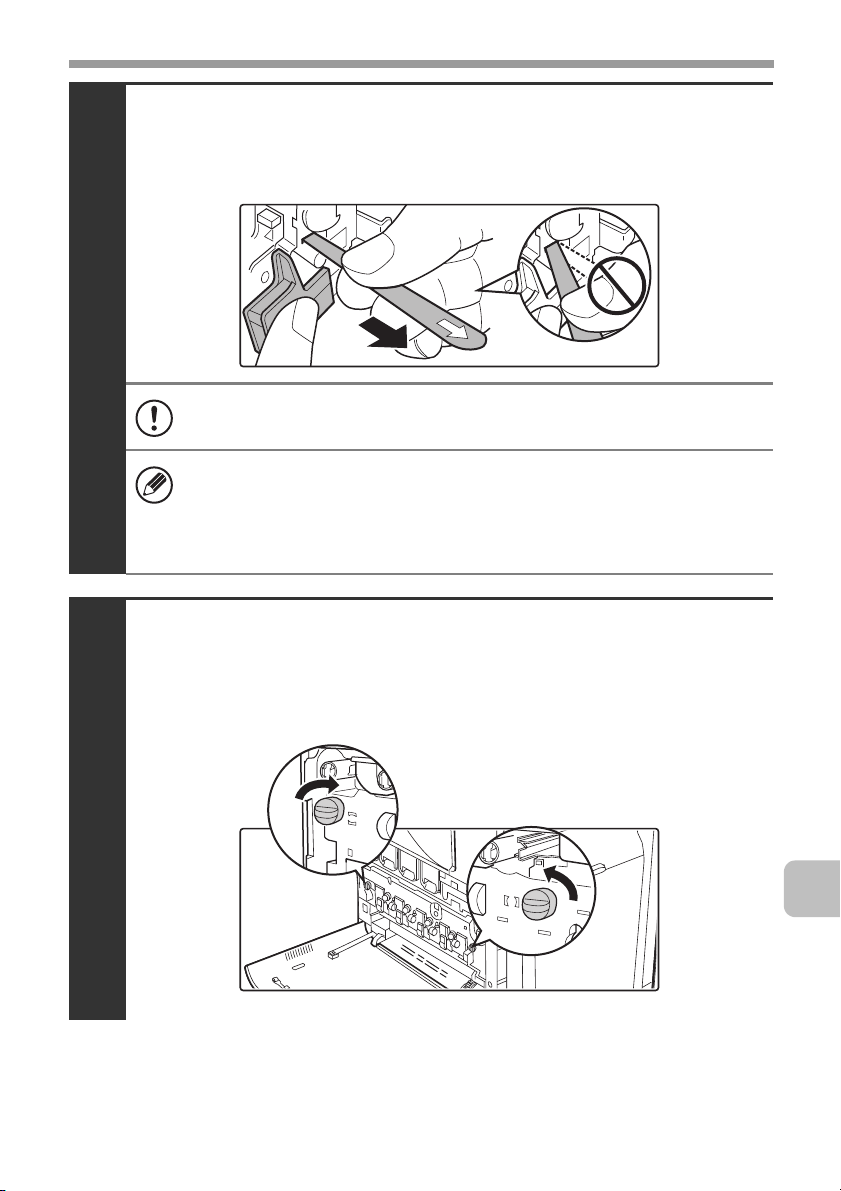

Távolítsa el a védőfóliát, miután felrázta az előhívó kazettát.

Védőfólia

•Az előhívó kazetta ábrán látható része

5

könnyen deformálódik vagy sérül. Ne
nyúljon ehhez a részhez a kazetta
kezelése közben.

• Ne nyúljon az előhívó kazettában lévő
hengerhez. Ha a hengert véletlenül
megérinti, a képpel kapcsolatban
problémák adódhatnak. Ez esetben
cserélje ki az előhívó kazettát egy új
kazettára.

• A zárószalagot ne távolítsa el, amikor az
új előhívó kazettát rázza.

• Vigyázzon, rázás közben nehogy
megsérüljön az előhívó kazetta. Ha
megsérül, az előhívó kifolyhat.

21
