Page 1

MODELL:

DIGITALT MULTIFUNKTIONELLT FULLFÄRGSSYSTEM

SnabbstartsmanualSnabbstartsmanualSnabbstartsmanual

Innan du använder maskinen

Maskinens funktioner ochprocedurer för placering av original ochladdning av papper.

Kopiera

Använda kopieringsfunktionen.

Utskrift

Använda skrivarfunktionen.

MX-C311 MX-C381

Ha den här manualen nära till hands som referens när det behövs.

Faxning

Använda faxfunktionen.

Skanna

Använda skanningsfunktionen.

Dokumentarkivering

Spara jobb som filer på hårddisken.

System-inställningar

Konfigurera inställningar för att göra det enklare att använda maskinen.

Felsökning

Vanliga frågor och hur du åtgärdar pappersfelmatningar.

Page 2

INSTRUKTIONSBÖCKER OCH HUR

Snabbstartsmanual

(denna manual)

Installationshandbok / Sharpdesk Installationsmanual

Lär dig maskinens olika komponenter och hur du använder dem Ladda papper

Innan du använder maskinen (sid. 9)

Gör så här för att kopiera

Kopiera (sid. 29)

Vad är dokumentarkivering? Vad används det till?

Dokumentarkivering (sid. 121)

Gör så här för att skriva ut en fil

Utskrift (sid. 61)

Gör så här för att skicka en fax

Faxning (sid. 75)

Vilka är systeminställningarna?

System-inställningar (sid. 131)

Vanliga frågor och hur duåtgärdar felmatningar

Felsökning (sid. 135)

Denna manual innehåller lättförståeligaförklaringar avmaskinens funktioner i en enda manual.

Förklaringarna i den här manualenfokuserar på ofta användafunktioner. För specialfunktioner, felsökning och detaljeradeprocedurer för användning avmaskinen, se manualerna iPDF-format.

Förklarar procedurerna för att installera skrivar- och skannerdrivrutinen.

Läs innan duanvänder maskinen.

Underhålls- och säkerhetshandbok

Gör så här för att skicka en inskannad bild Gör så här för att använda Internetfax

Skanna (sid. 99)

Innehåller viktig information om att iaktta försiktighet, rutiner för rengöring av maskinen och byte av reservdelar samt maskinspecifikationer.

DU ANVÄNDER DEM

Maskinen levereras med tre tryckta bruksanvisningar och en bruksanvisning i PDF-format.

Tryckta manualer

Page 3

Manualer i PDF-format

Praktiska sätt att använda bruksanvisningen

Första sidan innehåller en vanlig innehållsförteckning och en innehållsförteckning av typen "Jag vill...". "Jag vill..." låter dig hoppa till en förklaring baserad på vad du vill göra, t.ex. "Jag använder kopieringsfunktionen ofta, så jag vill spara papper". Använd valfri innehållsförteckning beroende på vad du vill ta reda på.

INNAN DU ANVÄNDER MASKINEN KOPIATOR SKRIVARE FAX

SKANNER/INTERNETFAX DOKUMENTARKIVERING SYSTEMINSTÄLLNINGAR FELSÖKNING

Bruksanvisning

För detaljerad information

* För att visa bruksanvisningen i PDF-format krävs Adobe® ReaderTM eller Acrobat® Reader från Adobe

Systems Incorporated. Om inget av programmen är installerat på din dator kan de laddas ner från följande URL:

http://www.adobe.com/

Detaljerade förklaringar av funktionerna som kan användas i maskinen återfinns i bruksanvisningeni PDF-format. Bruksanvisningen kan laddas ner från maskinens webbplats.

Bruksanvisningen innehåller följande:

Ladda ner bruksanvisningen från maskinens webbplats.

Se "Ladda ner bruksanvisningen" (sid. 4) för information om nerladdningsproceduren.

Page 4

KONTROLLERA IP-ADRESSEN

SYSTEM-

INSTÄLLNINGAR

För att kontrollera maskinens IP-adress skriver du ut listan över alla användarinställningar under systeminställningarna.

Tryck på

[SYSTEMINSTÄLLNINGAR].

Systeminställningar

Totalräkneverk

Papperskassett

Inställningar

Villkorsstyrda

Inställningar

Systeminställningar

Listutskrift (Användare)

Lista Över Alla Användarinställningar:

Testsida För Skrivare:

Lista öv. PCL-symbolupps.

Adresslista Sändning:

Lista Över Individer

Mapplista för dokumentarkivering:

Standardinställningar

Adresskontroll

Dokumentarkiverings-

kontroll

Admin.lösenord

Listutskrift

(Användare)

Faxdata Ta

(1)

Emot/Vidarebefordra

Kontroll USB-enhet

Skriv ut

(2)

Skriv ut

Avsluta

Föregående

Markera Lista över alla

användarinställningar på pekpanelen.

(1)Tryck på [Listutskrift

(Användare)].

(2)Tryck på [Skriv ut] till

höger om "Lista över alla Användarinställningar".

IP-adressen finns med i listan som skrivs ut.

Page 5

ÅTKOMST TILL WEBBSERVERN I MASKINEN

När maskinen används i ett nätverk kan du via en webbläsare läsa in filerna som finns på den inbyggda webbservern.

Öppna webbsidorna

Tillträde till maskinens webbserver för att öppna webbsidorna.

Starta din webbläsare på en dator som är ansluten till samma nätverk som maskinen och skriv in IP-adressen för maskinen.

Rekommenderade webbläsare

• Internet Explorer: 6.0 eller senare (Windows

• Netscape Navigator: 9 (Windows

• Firefox: 2.0 eller senare (Windows

• Safari: 1.5 eller senare (Macintosh)

Webbsidan visas. För att komma åt maskinens inställningar kan det vara nödvändigt att ange ett användarnamn som verifikation för att få öppna webbsidan. Be i sådana fall din nätverksadministratör om ett lösenord som ger dig tillstånd att komma in på webbsidan.

)

Page 6

Ladda ner bruksanvisningen

(2)

(1)

(3)

Bruksanvisningen, som innehåller mer detaljerade anvisningar, kan laddas ner från maskinens webbplats.

Ladda ner bruksanvisningen

(1)Klicka på [Sparar ner

bruksanvisning] i menyn på webbsidan.

(2)Välj önskat språk.

(3)Klicka på knappen [Ladda ner].

Bruksanvisningen laddas ner.

Page 7

INNEHÅLLSFÖRTECKNING

KONTROLLERA IP-ADRESSEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

ÅTKOMST TILL WEBBSERVERN I MASKINEN . . . . . . . . . . . . . . . . . . . . 3

Innan du använder maskinen

NAMN PÅ DELAR OCH FUNKTIONER . . . . . . . . . . . . . . . . . . . . . . . . . . 10

TILLBEHÖR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

FUNKTIONSPANEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

ANVÄNDA TRYCKPANELEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

ANVÄNDARAUTENTISERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

STARTSKÄRMEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

BILDKONTROLLFUNKTION (FÖRHANDSGRANSKA) . . . . . . . . . . . . .20

PLACERING AV ORIGINAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

ÄNDRA PAPPER I ETT FACK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Kopiera

GRUNDSKÄRM I KOPIERINGSLÄGE . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

GÖRA KOPIOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

2-SIDORS KOPIA (Automatisk dokumentmatare). . . . . . . . . . . . . . . . . 34

KOPIERA PÅ SPECIALPAPPER (Handmatad kopia) . . . . . . . . . . . . . .36

GÖRA FÄRGKOPIOR (Färglägen) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

VÄLJA EXPONERING OCH BILDTYP. . . . . . . . . . . . . . . . . . . . . . . . . . . 41

PASSA IN INNEHÅLLET PÅ KOPIERINGSPAPPERET (Automatisk

storleksanpassning) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

FÖRSTORING/FÖRMINSKNING (Förinställd grad/Zoom). . . . . . . . . . . 45

AVBRYTA KOPIERINGEN (Paus i kopiering) . . . . . . . . . . . . . . . . . . . . 47

LAGRA KOPIERINGSUPPDRAG (Jobbprogram) . . . . . . . . . . . . . . . . . 48

SPECIALLÄGEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

VÄLJA ETT SPECIALLÄGE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

PRAKTISKA KOPIERINGSFUNKTIONER. . . . . . . . . . . . . . . . . . . . . . . . 54

Page 8

Utskrift

UTSKRIFT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

AVBRYT UTSKRIFT (VID ENHETEN) . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

VÄLJA UTSKRIFTSINSTÄLLNINGAR. . . . . . . . . . . . . . . . . . . . . . . . . . . 69

PRAKTISKA SKRIVARFUNKTIONER . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Faxning

GRUNDSKÄRM I FAXLÄGE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

SKICKA EN FAX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

ÄNDRA STORLEKEN PÅ EN FAX. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

ÄNDRA EXPONERINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81

ÄNDRA UPPLÖSNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

LAGRING AV ETT FAXNUMMER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

VIDAREBEFORDRA MOTTAGNA FAXAR (Vidarebefordra faxdata). . . . . 85

PRAKTISKA UPPRINGNINGSFUNKTIONER . . . . . . . . . . . . . . . . . . . . .87

SKICKA SAMMA FAX TILL FLERA MOTTAGARE (Gruppsändning) . . . . 91

SPECIELLA FAXLÄGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

VÄLJA ETT SPECIALLÄGE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

BEKVÄMA FAXFUNKTIONER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

Page 9

Skanna

NÄTVERKSSCANNINGSFUNKTIONEN . . . . . . . . . . . . . . . . . . . . . . . . 100

GRUNDSKÄRM I SKANNINGSLÄGE . . . . . . . . . . . . . . . . . . . . . . . . . . 101

SCANNA ETT ORIGINAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

ÄNDRA EXPONERING OCH BILDTYP PÅ ORIGINALET. . . . . . . . . . . 104

ÄNDRA UPPLÖSNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

ÄNDRA FILFORMAT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

LAGRA EN DESTINATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109

PRAKTISKA ÖVERFÖRINGSMETODER. . . . . . . . . . . . . . . . . . . . . . . . 111

SKICKA SAMMA BILD TILL FLERA DESTINATIONER

(Gruppsändning) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114

SÄRSKILDA SCANNINGSLÄGEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

VÄLJA ETT SPECIALLÄGE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

PRAKTISKA SCANNINGSFUNTKIONER . . . . . . . . . . . . . . . . . . . . . . . 119

Dokumentarkivering

DOKUMENTARKIVERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122

HUR DU SPARAR ETT JOBB SNABBT (Snabbfil). . . . . . . . . . . . . . . . 124

LÄGGA TILL INFORMATION VID LAGRING AV EN FIL (Fil). . . . . . . .125

HUR DU SPARAR ETT DOKUMENT (Scanna t. HDD) . . . . . . . . . . . . . 128

SKRIVA UT SPARAD FIL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130

Systeminställningar

SYSTEMINSTÄLLNINGAR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132

Felsökning

VANLIGA FRÅGOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136

TA BORT FELMATAT PAPPER. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142

Page 10

Page 11

Innan du

använder maskinen

Det här avsnittet ger allmän information om maskinen, inklusive namn och funktioner på maskindelarna och dess kringutrustning och instruktioner för hur man lägger i original och fyller på papper.

XNAMN PÅ DELAR OCH FUNKTIONER . . . . . . . . . . . . . . 10

XTILLBEHÖR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

XFUNKTIONSPANEL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

XANVÄNDA TRYCKPANELEN . . . . . . . . . . . . . . . . . . . . . . 14

XANVÄNDARAUTENTISERING . . . . . . . . . . . . . . . . . . . . . 17

XSTARTSKÄRMEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

XBILDKONTROLLFUNKTION

(FÖRHANDSGRANSKA). . . . . . . . . . . . . . . . . . . . . . . . . . 20

XPLACERING AV ORIGINAL . . . . . . . . . . . . . . . . . . . . . . . 22

XÄNDRA PAPPER I ETT FACK. . . . . . . . . . . . . . . . . . . . . . 24

Page 12

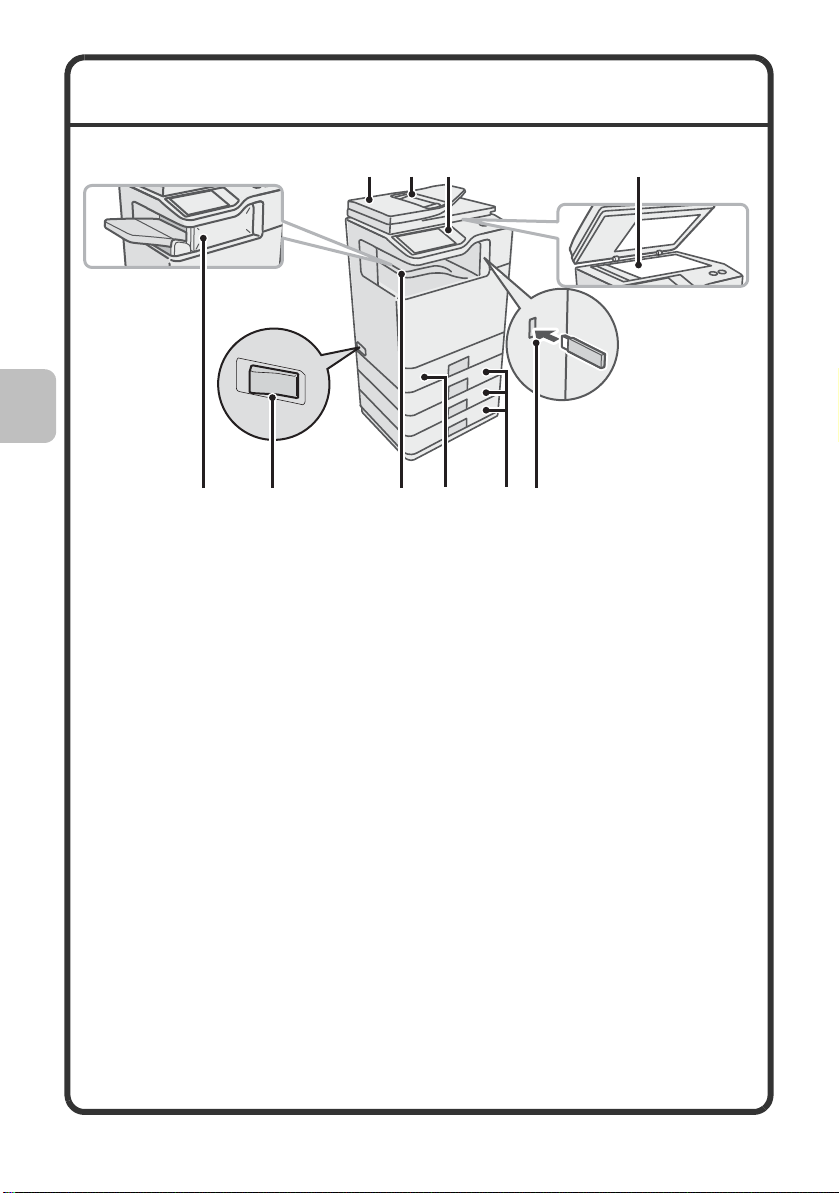

NAMN PÅ DELAR OCH FUNKTIONER

(1) (2)

(1) Automatisk dokumentmatare

Denna matar in och scannar automatiskt flera original. Båda sidor av dubbelsidiga original kan skannas samtidigt.

(2) Dokumentinmatningsfack

Placera originalen i det här facket när du använder automatisk dokumentmatning.

(3) Funktionspanel (4) Dokumentglas

Denna används för att skanna böcker och andra original som inte kan skannas med hjälp av den automatiska dokumentmataren.

(5) Efterbehandlare*

Den kan användas för att häfta det som matas ut.

(6) Huvudströmbrytare

Denna används för att slå på enheten. Om fax- eller Internet faxfunktioner lagts till, se till att ha denna strömbrytare påslagen.

(3) (4)

(8)(5) (9)(6)

(7)

(7) Utmatningsfack (mittfack)

(8) Fack 1

(9) Fack 2/Fa ck 3/Fack 4 (500-arks

(10) USB-kontakt (typ A)

(10)

Kopieringsjobb och utskriftsjobb matas ut i detta fack. (När en efterbehandlare har monterats kan inte utmatningsfacket (mittfacket) användas.)

Upp till 500 pappersark (80g/m2 (21 lbs.)) kan laddas i varje fack.

papperskassett är installerad)*

Här placeras papper. Upp till 500 pappersark (80 g/m laddas.

Stöder USB 2.0 (hög hastighet). Denna används för att ansluta ett USB-minne eller annan USB-enhet till maskinen.

(21 lbs.)) kan

* Extra utrustning. För mer information, se "KRINGUTRUSTNING" i

"1. INNAN DU ANVÄNDER MASKINEN" i bruksanvisningen.

Page 13

(11) (12) (13)

(2)(1) (3) (4)

(11) Främre skyddslucka

Öppna denna för att byta en tonerpatron.

(12) Handinmatningsfack

Specialpapper och kuvert kan matas in från handinmatningsfacket.

TILLBEHÖR

(14)

(13) USB-kontakt (typ B)

Stöd för USB 2.0 (Hi-Speed). En dator kan anslutas till det här uttaget för att använda maskinen som en skrivare.

(14) LAN-kontakt

Anslut LAN-kabeln till den här kontakten när maskinen används i ett nätverk.

(1) Fotokonduktiva trumkassetter

De innehåller den fotokänsliga trumman som producerar bilder för kopiering och utskrift.

(2) Framkallningsenheter

De innehåller framkallaren som krävs för att överföra tonern till papperet.

(3) Behållare för överskottstoner

Här samlas toner som blir över efter utskrift.

(4) Tonerpatroner

Dessa innehåller toner för utskrift. När toner i patronen tar slut måste patronen med färgen som tog slut ersättas.

Page 14

FUNKTIONSPANEL

BILD-SÄNDNING

HOME

UTSKRIFT

DATA

LINJE

DATA

REDO

SYSTEM-

INSTÄLLNINGAR

JOBB STATUS

Jobb Status

MFP-status

020/015

005/000

010/000

Kopierar

Väntar

Färgläge

Speciallägen

Normalt

2-Sidors kopia

Utmatning

Fil

Snabbfil

Återgivning

Kassett 1

100%

Original

Pappersval

Auto

Normalt

Fullfärg

Exponering

Auto

BILDSÄNDNING

DOKUMENTARKIVERING

KOPIERING

Redo att scanna för kopiering.

Pekpanel

Meddelanden och knappar visas på LCD-skärmen. Åtgärderna utförs genom att vidröra knapparna med fingrarna.

Knappen [HOME]

Tryck på den här knappen för att visastartskärmen. Grundskärmen för varje läge öppnas från startskärmen.

Indikatorer för utskriftsläge

REDO-indikator

Utskriftsdata kan tas emot närDen här indikatorn är tänd.

DATA-indikator

Den här blinkar när utskriftsdatatas emot och är lyser fastunder utskrift.

Knappen [SYSTEMINSTÄLLNINGAR]

Tryck på den här knappen för att visa skärmbilden med systeminställningar. Systeminställningarna kan justeras för att göra maskinen lättare att använda, t.ex. konfigurera pappersfackinställningar och lagra adresser.

Indikatorer för bildsändning

LINJE-indikator

Denna tänds vid överföring eller mottagning i faxläge. Indikatorn tänds även vid överföring i skanningsläge.

DATA-indikator

Indikatorn blinkar om en mottagen fax inte kan skrivas ut, t.ex. pga. att pappret är slut.Indikatorn lyser fast när det finns data som väntar på överföring.

Knappen [JOBBSTATUS]

Tryck på den här knappen för att visa skärmbilden med jobbstatus. Du kan kontrollera jobbstatus och avbryta jobb på statusskärmen.

Page 15

LOGGA UT

Numeric keys

Huvudströmindikator

Knappen [RENSA ALLA]

Tryck på den här knappen för att göra om en åtgärd frånbörjan. Alla inställningar rensas och åtgärdenåtergår till sin ursprungsstatus.

Knappen [STOPP]

Tryck på den här knappen för att avsluta ett kopierings- eller skanningsjobb avett original.

Numeriska knappar

Använd den här knappen för att kopiera eller skanna ettoriginal i färg.

Använd den här knappen för att aktivera strömsparläget. Knappen [STRÖMSPAR] blinkar när maskinen är i strömsparläge. Den här knappen används även för attavaktivera strömsparfuktionen.

Knappen [FÄRG START]

Den här indikatorn tänds när huvudströmmen är påslagen. Huvudströmbrytaren sitter på maskinens vänstra sida.

Knappen [STRÖMSPAR]

Knappen [RENSA]

Tryck på den här knappen för att återställa vissa inställningar, t.ex. antalet kopior, till "0".

Knappen [PÅ/AV]

Använd den här knappen för att slå på och av strömmen tillmaskinen.

Knappen [S/V START]

Använd den här knappen för att kopiera eller skanna ett original i svartvitt. Den här knappen används även för att skicka en fax i faxläge.

Page 16

ANVÄNDA TRYCKPANELEN

Knapparna på funktionspanelen har lagts upp på ett enkelt och tydligt sätt. Knapparnas layout och funktioner förklaras här nedan.

Knappar för byte av läge

Knappen [KOPIERING]

Tryck på denna knapp för att växla till kopieringsläge. Håll kvar fingret på [KOPIERING] för att se ungefär hur mycket toner som finns kvar och se hur många utskrifter som gjorts.

Knappen [BILD-SÄNDNING]

Tryck på denna knapp för att växla till scanningsläge för scanning eller faxning.

Knappen [DOKUMENT-FILING]

Tryck på denna knapp för att växla till dokumentarkiveringsläge för att skriva ut eller sända en fil som finns på enhetens hårddisk.

Auto.

100%

BILDSÄNDNING

Original

Auto.

KOPIERIN

Redo att scanna för kopiering.

Färgläge

Fullfärg

Exponering

Återgivning

Kassett 1

När läget på enheten har ändrats kommer grundskärmen för det valda läget att visas. Funktioner kan väljas och inställningar kontrollerade i grundskärmen.

DOKUMENT FILING

Speciallägen

Dubbelsidigt

Normalt

Paper Select

Auto.

Normalt

Utmatning

Fil

Snabbfil

Jobb Status

MFP-status

020/015

Kopierar

005/000

Väntar

010/000

Väntar

010/000

Väntar

Knapp för justering av ljusstyrka

Rör vid knappen för att justera pekpanelens ljusstyrka.

Page 17

Använda de grundläggande knapparna

Speciallägen

Färgjusteringar

Marginal-

Försk.

Arbets-

Uppbyggnad

Id-Kort

Kopiering

Radering

Infogning

OH-Film

Stämpel

Fil

Broschyr-

Kopia

2 i 1

Bildrediger.

Snabbfil

1 2

(1)

Jobbinställningar / Utskrift

fil-01 Namn 1 A4 Fullfärg

Pappersval

Auto

Utmatning

2-Sidig

Speciallägen

Antal utskrifter

(3)

(2)

(1~999)

S/V utskrift

Skriv ut och radera data

Skriv ut och spara data

Ångra

(1) När den innevarande skärmen består av flera skärmar använder du

-knapparna för att växla mellan de olika skärmarna.

(2) När du pekar på en markeringsruta bockas den för vilket anger

att motsvarande inställning har aktiverats.

(3) Använd knapparna för att öka eller minska värdet. För att snabbt

ändra ett värde håller du kvar fingret på knappen tills önskat värde visas. Du kan även direkt röra en numerisk värdevisningsknapp för att ändra ett värde med de numeriska knapparna.

Page 18

Kontrollera maskinens status

Tryckpanelen har en knapp för att kontrollera maskinens status.

SkärmvalsknappSkärmbilden "Jobb Status"

Detta visar de första 4 utskriftsjobben i utskriftskön (pågående jobb och jobb som väntar på att skrivas ut). Typen av jobb, inställt antal kopior, antalet

Statusskärmen kan växlas mellan

"MFP-status" och "Jobb Status".

Om jobbstatusskärmen visas ändras statusskärmen automatiskt till "MFP-status".

färdiga kopior och jobbstatusen visas.

DOKUMENT-

Auto

100%

BILDSÄNDNING

Original

KOPIERING

Redo att scanna för kopiering.

Färgläge

Fullfärg

Exponering

Återgivning

Kassett 1

ARKIVERING

Normalt

Pappersval

Auto

Normalt

Speciallägen

2-Sidors kopia

Utmatning

Fil

Snabbfil

Jobb Status

MFP-status

020/015

Kopierar

005/000

Väntar

010/000

Väntar

010/000

Väntar

Jobb Status

MFP-status

Underhållsinformation

DC DC

DC DC DC

Skärmbilden "MFP-status"

Systemdisplay

USB-enhetens anslutningsoch kommunikationsstatus visas som ikoner.

Detta visar maskinens systeminformation.

"Underhålls-information"

Detta visar maskinunderhållsinformation i form av koder.

Jobbstatusskärm

Lägesikonen för reserverade eller pågående jobb, facket som används för pappersmatningen och jobbstatusen visas. Tryck på denna för att visa jobbstatusskärmen.

Utskrift Scanna till Faxarb. Internet-Fax

Computer01 002/001 Skriver ut

0312345678 002/000 Väntar

Kopiera 002/000 Väntar

1 1

Köar

Arbetskö

Slutfört

Information

Prioritet

Stopp/Rad.

Jobben visas som en lista med pekknappar. Jobbknapparna visas i den ordning jobben ska utföras. Du kan trycka på en jobbknapp för att markera jobbet.

Ett markerat jobb kan ges prioritet och utföras före andra jobb och ett jobb som väntar i kön kan avbrytas.

Page 19

ANVÄNDARAUTENTISERING

När användarautentisering har aktiverats i systeminställningarna, måste du först logga in innan du kan använda maskinen. Användarautentisering är från början inte aktiverat. När du är färdig med maskinen loggar du ut.

Metoder för användarautentisering

Autentisering kan göras på två olika sätt: inloggning med ett användarnummer eller inloggning med namn och lösenord. Fråga maskinens administratör efter informationen som krävs för inloggning. För mer information om användarautentisering, se "ANVÄNDARAUTENTISERING" i "1. INNAN DU ANVÄNDER MASKINEN" i bruksanvisningen.

Logga in med användarnummer

Användarautentisering

Administratör-

inloggning

Den här metoden kräver att du loggar in med ett användarnummer (5 - 8 siffror), vilket lagras i maskinens systeminställningar.

Logga in med inloggningsnamn och lösenord

Användarautentisering

Inloggn.Namn

Användarnamn

Lösenord

Autent. till:

Lokal inloggning

Den här metoden kräver att du loggar in med ett användarnamn, lösenord och destination vilka lagras i maskinens systeminställningar. Beroende på hur administratören har valt att konfigurera systeminställningarna, kan också en e-postadress användas för autentisering.

Page 20

Logga ut

När du är färdig med maskinen loggar du ut. När du loggar ut kan maskinen inte användas av obehöriga.

Att logga ut

Du kan logga ut från valfritt läge genom att trycka på [LOGGA UT] ( ). Observera dock att knappen [LOGGA UT] ( ) inte kan användas för att logga ut när faxnummer matas in i faxläge, eftersom knappen [LOGGA UT] ( ) fungerar som en numerisk knapp i dessa lägen. När en inställning har gjorts för utloggning efter att maskinen stått oanvänd en viss tid, aktiveras den automatiska återställningsfunktionen. När automatisk återställning aktiveras sker också en utloggning.

Page 21

STARTSKÄRMEN

Vid tryck på [HOME] på manöverpanelen visas startskärmen i pekpanelen. Knappar för att välja läge visas på startskärmen. Tryck på knapparna för att öppna grundskärmen för respektive läge. Tryck på knappen [Min meny] för att visa genvägar till funktioner som sparats i "Min meny".

1:a skärmen 2:a skärmen

(2) (1) (2)

BILD-

KOPIERING

BILD-SÄNDNING

DOKUMENT-

ARKIVERING

Min meny

KOPIERING

Hemsidans namn

Dokumentarkiverings-kontroll

(3)

DOKUMENT-

SÄNDNING

ARKIVERING

Totalräkneverk

(4) (5)

Adresskontroll

Papperskassett Inställningar

04/04/2010 11:40

(1) Knappen [Min meny]

Rör denna för att flytta till den andra startskärmen.

(2) Knappar för byte av läge

Använd dessa knappar för att växla mellan kopiering, bildsändning, dokumentarkivering och Sharps OSA-lägen.

(3) Titel

Denna visar startskärmens titel.

(4) Snabbknapp

En registrerad funktion visas som en snabbknapp. Knappen kan röras för att välja den registrerade funktionen.

(5) Användarnamn

Detta visar namnet på inloggad användare. Användarnamnet visas när autentisering är aktiverat på maskinen.

Registrera ofta använda funktioner i startskärmen för att de ska vara lätta att komma åt. Registrera knappar som du vill ska visas i startskärmen i systeminställningar.

För information om startskärmsinställningar, se "Registrering av favoritgrupp" och "Startskärmsinställningar" i "7. SYSTEMINSTÄLLNINGAR" i bruksanvisningen.

Page 22

BILDKONTROLLFUNKTION (FÖRHANDSGRANSKA)

Bildkontrollfunktionen används för att visa innehållet i ett mottaget fax eller andra data på pekpanelen.

Bekväma användningsområden för bildkontroll

"Endast utskrift av faxar som behövs"

Du kan kontrollera en mottagen fax innan du skriver ut den. Om du inte behöver faxen kan du ta bort den utan att skriva ut, vilket gör att du kan spara papper och toner.

"Kontrollera innehållet i en fil som lagras på maskinen"

Innan du skriver ut eller skickar en fil som lagrats med hjälp av dokumentarkiveringsfunktionen kan du kontrollera filens innehåll. En förhandsvisning kan visas direkt från jobbinställningsmenyn, vilket gör det lätt att flytta från bildförhandsvisning till utförande av jobbet.

Data som kan kontrolleras

Bildkontrollfunktionen kan användas för att kontrollera följande typer av data:

• Fax som mottagits i faxläge

• Fax som mottagits i Internetfaxläge

• Fax som sparats i en minnesbox

• Filer som sparats med dokumentarkiveringsfunktionen

* Knapparnas namn på bildkontrollskärmen och procedurerna för användning

av skärmen varierar beroende på bildtyp.

När bildkontrollfunktionen används visas en skärm liknande nedanstående skärm.

Page 23

Bildkontroll

Exempel: Bildkontrollskärmen för mottagna faxar

Datainnehållet visas här På tryckpanelen kan du

• Skrolla i skärmen

• Byta sida

• Ändra

förstoringsgrad

0123456789

2010/04/04 11:12

Föregående

1 / 3

Rotera skärm

0001 0010

Skriv ut

För information om bildkontrollfunktionen, se informationen för varje läge i bruksanvisningen.

* En förhandsvisad bild är en bild som visas på pekpanelen. Den kan avvika

från den verkliga utskriften.

Page 24

PLACERING AV ORIGINAL

Den automatiska dokumentmataren kan användas för scanning av flera original i en omgång. Du behöver då inte mata varje original var för sig. För original som inte kan skannas genom den automatiska dokumentmataren, som böcker eller papper med påklistrade lappar, använder du istället dokumentglaset.

Använda den automatiska dokumentmataren

När du ska kopiera med automatisk dokumentmatning placerar du alla original i dokumentmatarfacket. Kontrollera att ett original inte har placerats på dokumentglaset.

Placera originalen med framsidan uppåt och

med jämna kanter. Justera originalguiderna efter bredden på originalen.

Använda dokumentglaset

Var försiktig så att du inte klämmer fingrarna när du stänger den automatiska dokumentmataren. Se till att du stänger den automatiska dokumentmataren efter att ha placerat originalet. Om den lämnas öppen kan delar som befinner sig utanför originalet bli svarta vid kopieringen, vilket innebär onödig användning av toner.

Placera originalet med framsidan nedåt.

Rikta in originalets mitt efter spetsen på markeringen mitt på glaset.

Indikeringslinjen anger ungefär hur

många original som kan placeras. Originalen får inte

vara högre än till den här linjen.

För att kunna lägga i ett tjockt original som t.ex. en bok på många sidor ska man trycka upp den bortersta kanten på den automatiska dokumentmataren och sedan stänga den automatiska dokumentmataren sakta.

Placera originalet med framsidan nedåt.

Page 25

Placera originalet vågrätt enligt skalan på dokumentglaset.

Original

Stående original Liggande original

Dokumentglasskala

markering

Kopieringsläge

A5 (5-1/2" x 8-1/2")

Stående original

Placera originalen med den övre delen av bilden åt höger när du använder nedanstående funktioner i kopieringsläget.

• Häftningssortering

•Broschyrkop

•2 i 1

•Stämpel

Liggande original

Placera originalen med den övre delen av bilden mot dig när du använder funktionen Häftningssortering.

För mer information, se "ORIGINAL" i "1. INNAN DU ANVÄNDER MASKINEN" i bruksanvisningen.

A4 (8-1/2" x 11")

Övre delen av bilden åt höger

Övre delen av bilden mot dig

Page 26

ÄNDRA PAPPER I ETT FACK

(1) Kassett 1 (2) Kassett 2 (3) Kassett 3 (4) Kassett 4 (5) Handinmatningsfack

Namn på kassetter

Namnen på kassetterna visas nedan. För det antal ark som kan placeras i respektive kassett, se följande manualer:

• Bruksanvisning, "Pappersfackinställningar" i "7. SYSTEMINSTÄLLNINGAR"

• Underhålls- och säkerhetshandbok, "SPECIFIKATIONER"

(5)

(1) (2)

(3) (4)

Utskriftssidan vänd upp eller ner

Papper laddas med den tryckta sidan uppåt eller nedåt, beroende på papperstyp och fack.

Kassett Utskriftssida*

Kassett 1 till 4 Framsidan uppåt

Handinmatningsfack Framsidan nedåt

* Utskriftssidans placering skiljer sig om du laddar papperstyper som

"Hålat", "Brev" eller "Förtryckt" i pappersfacket. För mer information, se "LADDA PAPPER" i "1. INNAN DU ANVÄNDER MASKINEN" i bruksanvisningen.

Page 27

Placera papper i en kassett

För att byta papper i en kassett, fyll på med önskat papper i kassetten och ändra sedan kassettinställningarna i enheten för att ange papper. Tillvägagångssättet för byte av pappersformat i en kassett förklaras nedan. Exempel: papperet i kassett 1 byts från A4 (8-1/2" x 11") vanligt papper till A5 (5-1/2" x 8-1/2") återvunnet papper.

Öppna papperskassetten. Om det finns papper i kassetten, töm den.

Liikuta tason kahta ohjainta example, vaihtaaksesi A4 (8-1/2" x 11")-koon A5 (5-1/2" x 8-1/2")-kooksi. Säädä ohjaimet ladattavaan asiakirjaan sopiviksi. Jos ohjaimet ovat liian löysällä, paperi ei pysy paikallaan. Jos ohjaimet ovat liian tiukassa, paperi taipuu. Lataa paperi niin, että se ei ole alla olevan kuvan mukaisesti katsottuna laitteen edestä ja sivulta.

Ladattu paperi ei saa yltää näitä ulkonemia korkeammalle.

Lägg i papper med framsidan uppåt. Bläddra genom pappershögen innan du lägger i det. Annars kan flera ark matas åt gången och kan papperet fastna. Sätt i pappret och skjut försiktigt in kassetten i maskinen.

Indikeringslinje Indikeringen anger maximal höjd för pappershögen som kan laddas. Vid påfyllning av papper, se till att högen inte överstiger den här gränsen.

Page 28

Ändra inställning av kassett

Systeminställningar

Papperskassett Inställningar

Föregående

Inställningar För Kassett

Registrering Av Papperstyp

Autoväxling Mellan Kassetter

Registrering av egen storlek (Handinmatningsfack)

Admin.lösenord

Avsluta

Totalräkneverk

Papperskassett

Inställningar

Villkorsstyrda

Inställningar

Dokumentarkiverings-

kontroll

Adresskontroll

Faxdata Ta

Emot/Vidarebefordra

Kontroll USB-enhet

Standardinställningar

Listutskrift

(Användare)

Systeminställningar

Föregående

Ändra

Fast Papperssida Inaktivera Duplex Inaktivera Häftning

Typ

Pappersegenskap

Matar in godkänt jobb

Normalt

Auto-AB

Inställningar För Kassett

Format

Kassett 1

Kopiera Skriv ut Faxa I-Fax Dok.arkivering

(1)

(2)

(3)

När du byter papper i en kassett, måste du också anpassa systeminställningarna därefter.

SYSTEM-

INSTÄLLNINGAR

Tryck på

[SYSTEMINSTÄLLNINGAR].

Anpassa inställningarna

på pekpanelen.

(1) Peka på knappen

[Papperskassett Inställningar].

(2) Peka på knappen

[Inställningar För Kassett].

(3)Tryck på knappen [Ändra]

i "Kassett 1".

Page 29

Välj inställningar på

Ångra

Systeminställningar

Inställningar För Kassett

Kassett:

Typ:

Format:

Pappersegenskap:

Kassett 1

Återvunn.papp.

Auto-AB

Skriv ut

Kopiera

I-Fax

Faxa

Dok.arkivering

(6)

(4)

(5)

pekpanelen. (Fortsättning)

(4)Välj [Återvunn.papp.] från

rutan "Typ".

(5)Kontrollera att [Auto-AB]

har valts i rutan "Format".

För mer information, se "Pappersfackinställningar" i "7. SYSTEMINSTÄLLNINGAR" i bruksanvisningen.

(6)Tryck på [OK].

Ovanstående steg ändrar pappersinställningarna för kassett 1 till A5 återvinningspapper.

Page 30

Placera papper i handinmatningsfacket

Exempel: Fylla på kuvert

Sidan som ska kopieras placeras nedåt!

Lägg i papperet vågrätt.

När man laddar A4 papper ska fackförlängningen dras ut. Maximalt antal ark som kan laddas i handinmatningsfacket är ca 100 för normalt papper och ca 20 för kuvert.

Placera papper med storleken A5 (7-1/4" x 10-1/2") eller mindre i horisontell riktning.

Se till att inte placera någonting tungt på handinmatningsfacket eller trycka det nedåt. Handinmatningsfacket kan gå sönder eller så kan maskinen välta, vilket kan leda till personskador. Specialpapper som inte kan laddas i andra kassetter kan laddas i handinmatningsfacket. För mer detaljerad information om handinmatningsfacket, se "FYLLA PA PAPPER I HANDINMATNINGSFACKET" i "1. INNAN DU ANVÄNDER MASKINEN" i Bruksanvisning.

Endast adressidan på kuvert kan skrivas ut. Placera kuverten med adressidan nedåt.

Page 31

Kopiera

I det här avsnittet förklaras kopiatorns grundläggande funktioner. Här introduceras också olika typer av kopiering som kan göras i de speciella inställningslägena.

XGRUNDSKÄRM I KOPIERINGSLÄGE . . . . . . . . . . . . . . . 30

XGÖRA KOPIOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

X2-SIDORS KOPIA (Automatisk dokumentmatare) . . . . . 34

XKOPIERA PÅ SPECIALPAPPER (Handmatad kopia). . . 36

XGÖRA FÄRGKOPIOR (Färglägen) . . . . . . . . . . . . . . . . . . 39

XVÄLJA EXPONERING OCH BILDTYP . . . . . . . . . . . . . . . 41

XPASSA IN INNEHÅLLET PÅ

KOPIERINGSPAPPERET (Automatisk

storleksanpassning). . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

XFÖRSTORING/FÖRMINSKNING (Förinställd

grad/Zoom) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

XAVBRYTA KOPIERINGEN (Paus i kopiering) . . . . . . . . . 47

XLAGRA KOPIERINGSUPPDRAG (Jobbprogram) . . . . . . 48

XSPECIALLÄGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

XVÄLJA ETT SPECIALLÄGE . . . . . . . . . . . . . . . . . . . . . . . 52

XPRAKTISKA KOPIERINGSFUNKTIONER . . . . . . . . . . . . 54

Page 32

GRUNDSKÄRM I KOPIERINGSLÄGE

Tryck på knappen [KOPIERING] på pekpanelen för att välja grundskärmen i kopieringsläge. Välj kopieringsinställningar i grundskärmen.

(8)(7)

(1) (2)

(3)

(4) (5)

(6)

Redo att scanna för kopiering.

Färgläge

Fullfärg

Exponering

Auto

Återgivning

100%

Original

Speciallägen

2-Sidors kopia

Utmatning

Fil

Snabbfil

Normalt

Pappersval

Auto

Normalt

(9)

(10) (11) (12)

(13)

(1) Knapp [Färgläge]

Tryck på denna knapp för att ändra färgläge.

(2) Utmatningsdisplay

När en eller fler funktioner som sortering, gruppering eller häftningssortering har valts, visas motsvarande ikon här.

(3) Knapp [Exponering]

Denna visar det aktuella kopieringsexponeringsläget och exponeringslägesinställningen. Tryck på denna knapp för att ändra exponeringen eller exponeringslägesinställningen.

(4) Knapp [Återgivning]

Denna visar aktuell kopieringsgrad. Tryck på denna knapp för att justera kopieringsgraden.

(5) Knapp [Original]

Tryck på denna knapp för att manuellt ange originalets format. Tryck på denna knapp för att ställa in originalets format när du har placerat originalet.

(6) Knapp [Pappersval]

Tryck på denna knapp för att ändra papper (kassett) som ska användas vid kopieringen. Kassett, pappersformat och papperstyp visas nu. Tryck på en kassettbild på pappersstorleksskärmen för att öppna motsvarande skärm.

(7) Displayen för originalmatning

Denna visas då ett original matas in i den automatiska dokumentmataren.

Page 33

(8) Displayen för pappersval

Denna visar det laddade papprets storlek i varje fack och hur mycket papper som återstår .

Facket som pappret matas från indikeras med grön färg.

Dra inte ut ett fack medan papper matas från det. Detta orsakar pappersstopp.

(9) Displayen för antal kopior

Denna visar önskat antal kopior.

(10) Knapp [Speciallägen]

Tryck på denna knapp för att välja speciallägen som Marginalförskjutning, Radering och Broschyrkopia.

(11) Knapp [2-Sidors kopia]

Tryck på denna knapp för att välja dubbelsidig kopiering.

(12) Knapp [Utmatning]

Tryck på denna knapp för att välja en utmatningsfunktion som sortering, gruppering, förskjutning eller häftningssortering.

(13) Anpassade knappar

De knappar som visas här kan ändras till att visa inställningar eller funktioner som du föredrar.

Page 34

GÖRA KOPIOR

Färgläge

Speciallägen

2-Sidors kopia

Utmatning

Fil

Snabbfil

Återgivning

100%

Original Pappersval

Auto

Normalt

Fullfärg

Exponering

Auto

Redo att scanna för kopiering.

BILD- SÄNDNING

DOKUMENT- ARKIVERING

KOPIERING

Normalt

Original

Tum

A5 16K

216x330

Instäl. Format Inget

Ange storlek

216x340

216x343

(2)

(1)

(3)

(4)

Här följer den grundläggande proceduren för att göra kopior.

Sidan som ska scannas placeras uppåt!

Enkelsidigt original

Placera originalet.

Enkelsidig kopia

När du använder dokumentglaset ska originalet läggas i med skanningssidan nedåt mot glaset.

Välj inställningar

på pekpanelen.

(1)Tryck på knappen

[KOPIERING].

Kopieringslägets grundskärm visas.

(2)Tryck på knappen

[Original].

(3)Tryck på knappen [A4].

Välj pappersformat för originalet.

(4)Tryck på [OK].

Page 35

Välj inställningar på

Färgläge

Speciallägen

Normalt

2-Sidors kopia

Utmatning

Fil

Snabbfil

Återgivning

100%

2. A4

3. A4

Original Pappersval

Auto

Normalt

Fullfärg

Exponering

Auto

(5)

pekpanelen. (Fortsättning)

(5)Kontrollera att rätt

pappersformat har valts.

Ställ in antal kopior och tryck

sedan på [FÄRG START] eller på [S/V START].

Korrigera

Annullera scanning

Avbryt kopiering

Page 36

2-SIDORS KOPIA (Automatisk dokumentmatare)

Du kan använda den automatiska dokumentmataren för att kopiera tvåsidigt i en omgång. I det här avsnittet förklaras hur du kopierar ensidiga original till tvåsidiga kopior.

Sidan som ska scannas placeras uppåt!

Enkelsidigt original

Placera originalet.

2-sidig kopia

Färgläge

Fullfärg

Exponering

Auto

Återgivning

100%

2-Sidors kopia

2. A4

3. A4

(1)

Original Pappersval

Auto

Normalt

(3)

Normalt

Speciallägen

2-Sidors kopia

(2)

Utmatning

Fil

Snabbfil

(4)

Ändring Av

Bindning

Välj inställningar

på pekpanelen.

(1)Ställ in originalstorleken. (2)Tryck på knappen

[2-Sidors kopia].

(3) Peka på knappen

[1-sidig till 2-sidig].

(4)Tryck på [OK].

Page 37

Ställ in antal kopior och tryck

sedan på [FÄRG START] eller på [S/V START].

Korrigera

Annullera scanning

Avbryt kopiering

Page 38

KOPIERA PÅ SPECIALPAPPER

Original

Kopia på

tjockt papper

Sidan som ska scannas placeras uppåt!

Färgläge

Speciallägen

2-Sidors kopia

Utmatning

Fil

Snabbfil

Återgivning

100%

Original Pappersval

Auto

Normalt

Fullfärg

Exponering

Auto

Normalt

(2)(1)

(Handmatad kopia)

Använd handinmatningsfacket när du vill kopiera på specialpapper som t.ex. tjockt papper och kuvert. Det här avsnittet förklarar hur du fyller på tjocka A4-ark i handinmatningsfacket.

Placera originalet.

När du använder dokumentglaset ska originalet läggas i med skanningssidan nedåt mot glaset.

Fylla på papper

Sidan som ska kopieras placeras nedåt!

i handinmatningsfacket.

Välj inställningar

på pekpanelen.

(1)Ställ in originalstorleken. (2)Tryck på knappen

[Pappersval].

Page 39

3. A4

4. A4

Pappersval

Normalt

2. A5

Normalt

Papperskassett

Handmatn.fack

3. A4

4. A4

Normalt

2. A5

Normalt

1. A4

Normalt

Papperskassett

Handmatn.fack

Pappersval

Ångra

Normalt

Hålat

Tjockt Papper

Förtryckt

Färgat

Oh-film

Återvun.

Tunt papper

Kuvert

Brev

Etiketter

Glättat papper

Tjockt Papper : 106 - 209 g/m2 (28 - 56 lbs.)

Handinmatningsfack, Inställningar För Typ/Format

Välj papperstyp

1 2

Pappersval

Handinmatningsfack, Inställningar För Typ/Format

Typ

Auto-Tum

Tjockt Papper

Instäl. Format

Manuell

X297 Y210

Format

8½x14 8½x11,7¼x10½,5½x8½

A4,A5,B5 216x330(8½x13)

Pappersval

Auto-AB

Normalt

(3)

(4)

(5)

(8)

(6)

(7)

Välj inställningar på pekpanelen. (Fortsättning)

(3)Tryck på

handinmatningsfackets knapp för papperstyp.

Här har knappen [Normalt] tryckts på.

(4)Tryck på knappen [Tjockt

Papper].

(5) Peka på [Auto-AB]. (6)Tryck på [OK].

(7) Peka på knappen för

handinmatningsfacket.

(8)Tryck på [OK].

Page 40

Ställ in antal kopior och tryck

Färgläge

Återgivning

Original Pappersval

Auto

Normalt

Fullfärg

Exponering

Auto

100%

Pappersval

Papperskassett

Handmatn.fack

Normalt

3. A4

Normalt

3. A5

Normalt

1. A4

4. A4

Normalt

Speciallägen

2-Sidors kopia

Utmatning

Fil

Snabbfil

Normalt

(B) (C)

(A)

sedan på [FÄRG START] eller på [S/V START].

Välja kassett

Korrigera

Annullera scanning

Avbryt kopiering

För att välja papper, tryck på [Pappersval] eller på bilden på enheten i kopieringslägets grundskärm.

Tryck på en knapp för att välja en kassett.

(A) Tryck för att välja någon av

kassetterna 1 till 4.

(B) Tryck för att välja

handinmatningsfacket.

i handinmatningsfacket.

Page 41

GÖRA FÄRGKOPIOR (Färglägen)

När svartvita och färgoriginal blandas i en bunt, kan du få en automatisk avkänning för att avgöra om respektive original är ett färgoriginal eller ett svartvitt original och sedan göra motsvarande kopiering. Proceduren för kopiering med färgläget inställt på "Auto" för automatisk avkänning av färgoriginal och svartvita original förklaras nedan.

Placera originalet.

Sidan som ska scannas placeras uppåt!

När du använder dokumentglaset ska originalet läggas i med skanningssidan nedåt mot glaset.

Original Kopiera

F rgl ge

Fullf rg

(1)

Exponering

¯tergivning

100%

F rgl ge

Auto

Fullf rg

(2)

2. A4

3. A4

Original Pappersval

Normalt

Enf rg

Auto 2 f rger

Normalt

Auto

Speciall gen

2-Sidors kopia

Utmatning

Fil

Snabbfil

(3)

Välj inställningar

på pekpanelen.

(1)Tryck på knappen

[Färgläge].

(2)Tryck på knappen [Auto]. (3)Tryck på [OK].

Page 42

Ange önskat antal kopior

och tryck sedan på [FÄRG START].

Korrigera

Annullera scanning

Avbryt kopiering

Page 43

VÄLJA EXPONERING OCH BILDTYP

Du kan välja typ av original för att erhålla en klarare kopia. Ett exempel på hur du kopierar ett original med ljusa färger så som blyertspenna förklaras här nedan.

Sidan som ska scannas placeras uppåt!

Ljust original

Placera originalet.

När du använder dokumentglaset ska originalet läggas i med skanningssidan nedåt mot glaset.

Exponeringsjustering

Färgläge

Fullfärg

Exponering

Auto

(1)

Återgivning

100%

Exponering

1 53

Auto

Manuell

Original Pappersval

Original-Bildtyp

Utskrivet

(3)

(2)

Text

Foto

Ljust

original

Speciallägen

2-Sidors kopia

Normalt

2. A4

3. A4

Auto

Normalt

Utmatning

Fil

Snabbfil

(4)

Text/Ut-

Skr. Foto

Foto

Text/Foto

Karta

Välj inställningar

på pekpanelen.

(1) Peka på knappen

[Exponering].

(2)Peka på [Ljust original]. (3)Gör utskriften mörkare

med knappen .

Nio alternativ finns tillgängliga för exponeringsgraden. Gör ljusa original mörkare med knappen

Scannings- upplösning

, eller gör mörka original

ljusare med knappen .

(4)Tryck på [OK].

Page 44

Ställ in antal kopior och tryck

sedan på [FÄRG START] eller på [S/V START].

Korrigera

Annullera scanning

Avbryt kopiering

Page 45

Sidan som ska scannas placeras uppåt!

Färgläge

Återgivning

100%

Original

Pappersval

Auto

Normalt

Fullfärg

Exponering

Auto

Pappersval

Papperskassett

Handmatn.fack

Normalt

4. A4

3. A4

Normalt

2. A5

Normalt

1. A4

Normalt

Speciallägen

2-Sidors kopia

Utmatning

Fil

Snabbfil

Normalt

(4)(1)

(6)

(5)

PASSA IN INNEHÅLLET PÅ KOPIERINGSPAPPERET (Automatisk storleksanpassning)

Du kan kopiera ett original till valfritt pappersformat med funktionen för automatisk förstoring/förminskning. I det här avsnittet förklaras hur du kopierar ett A5-ark till A4-pappersformat.

Placera originalet.

När du använder dokumentglaset ska originalet läggas i med skanningssidan nedåt mot glaset.

Välj inställningar på pekpanelen.

(1)Tryck på knappen

[Original]. (2)Tryck på knappen [A5]. (3)Tryck på [OK]. (4)Tryck på knappen

[Pappersval]. (5)Tryck på den kassett som

har önskat pappersformat. (6)Tryck på [OK].

Page 46

Välj inställningar på

Färgläge

Återgivning

100%

Original Pappersval

Normalt

Fullfärg

Exponering

Auto

Auto Återg.

Speciallägen

2-Sidors kopia

Utmatning

Fil

Snabbfil

Normalt

(7)

pekpanelen. (Fortsättning)

(7) Peka på knappen

[Auto Återg.].

Ställ in antal kopior.

Korrigera

Tryck sedan på [FÄRG

START] eller på [S/V START].

Annullera scanning

Avbryt kopiering

Page 47

FÖRSTORING/FÖRMINSKNING

Färgläge

Återgivning

100%

Original

Paper Select

Auto

Normalt

Fullfärg

Exponering

Auto

Återgivning

Auto Återg. X/Y zoom

115%

122%

141%

70%

81%

86%

100%

Zooma

100

A4 A5

B5 A4

A5 B5

A5 A4

B5 A5

A4 B5

1 2

Speciallägen

2-Sidors kopia

Utmatning

Fil

Snabbfil

Normalt

(2)

(3)

(1)

(Förinställd grad/Zoom)

För inställning av förstoringsgraden kan du välja fasta inställningar eller ställa graden i steg om 1%. Följande avsnitt beskriver ett exempel på hur du förminskar bilden till 55% av originalstorleken.

Sidan som ska scannas placeras uppåt!

55%

Original

Återgivningskopiering

Placera originalet.

När du använder dokumentglaset ska originalet läggas i med skanningssidan nedåt mot glaset.

Välj inställningar på pekpanelen.

(1)Ställ in originalstorleken. (2) Peka på knappen

[Återgivning].

(3)Tryck på knappen .

Page 48

Välj inställningar på

Återgivning

200%

400%

25%

50%

100%

Auto Återg. X/Y zoom

Zooma

2 2

(4)

(6)

(5)

Avbryt kopiering

Annullera scanning

pekpanelen. (Fortsättning)

(4) Peka på knappen [50% ].

Tryck på den förvalsknapp som

ligger närmast 55% (önskat

förhållande).

(5) Ställ in storleksförhållandet

till 55% med knappen .

Knappen minskar graden i

steg om 1% och knappen

ökar graden i steg om 1%.

(6)Tryck på [OK].

Ställ in antal kopior.

Korrigera

Tryck sedan på [FÄRG

START] eller på [S/V START].

Page 49

AVBRYTA KOPIERINGEN

(Paus i kopiering)

När enheten skriver ut kan du tillfälligtvis avbryta jobbet och köra ett annat kopieringsjobb som du vill prioritera. Den här funktionen är händig när kopiatorn är upptagen med ett större jobb.

Skriver ut

Original

Avbryter

Kopiering pågår från kassett 2. Redo att scanna för nästa kopiering.

Färgläge

Fullfärg

Exponering

Auto

Återgivning

100%

Original Pappersval

A5 A4 A4

Normalt

Auto

Normalt

Paus

Speciallägen

2-Sidors kopia

Utmatning

Fil

Snabbfil

Sidan som ska scannas placeras uppåt!

Tryck på knappen [Paus]

medan utskriften pågår.

[Paus]–knappen visas i den grundläggande skärmen under pågående kopiering.

Placera originalet.

När du använder dokumentglaset ska originalet läggas i med skanningssidan nedåt mot glaset.

Ställ in antal kopior och tryck

sedan på [FÄRG START] eller på [S/V START].

Det tillfälligt avbrutna jobbet återupptas så snart kopian är gjord i pausläget.

Korrigera

Annullera scanning

Avbryt kopiering

Page 50

LAGRA KOPIERINGSUPPDRAG

1 2 3

1 4

5 6

7 8 9

10 11 12

Avsluta

Arbetsprogram

Tryck på programnummer.

Återkalla Lagra/Radera

1 2 3

Återkalla Lagra/Radera

10 11 12

8 9

5 6

1 4

Avsluta

Arbetsprogram

Tryck på programnummer.

(1)

(2)

(Jobbprogram)

Du kan lagra en grupp av kopieringsinställningar. Inställningarna kan hämtas upp och användas allt efter behov. Om du regelbundet använder samma inställningar slipper du ställa in allt på nytt om du lagrar dem i minnet.

Lagra ett jobb

Tryck på knappen [ #/P] ( ).

Välj inställningar

på pekpanelen.

(1) Peka på fliken

[Lagra/Radera].

(2)Tryck på den knapp under

vilken du vill lagra ett jobbprogram.

Tryck på en knapp som inte är markerad. Knappar som har ett jobbprogram lagrat är markerade.

Page 51

Välj inställningar på

Färgläge

Återgivning

100%

Original Pappersval

Auto

Normalt

Fullfärg

Exponering

Auto

För att spara, välj alternativ och tryck [OK]. Radera med [Ångra].

Ångra OK

Speciallägen

2-Sidors kopia

Utmatning

Programnamn

Normalt

(5)

(3)

(4)

pekpanelen. (Fortsättning)

(3)Välj vilka

kopieringsinställningar som ska lagras.

(4)Tryck på knappen

[Programnamn].

En skärm för inmatning av text visas nu. Ange ett namn för programmet.

(5)Tryck på [OK].

Hur man använder ett jobbprogram

Tryck på knappen [ #/P] ( ).

Placera originalet.

Arbetsprogram

Tryck på programnummer.

1 2 3

7 8 9

10 11 12

Ta bort ett inprogrammerat jobb

5 6

Återkalla Lagra/Radera

Avsluta

1 4

Tryck på knappen för det

önskade jobbprogrammet.

När du har valt jobbprogram, ställ in antalet kopior efter behov och tryck på knappen [FÄRG START] eller [S/V START].

Tryck på knappen [ #/P] ( ).

Page 52

Arbetsprogram

Tryck på programnummer.

1 2 3

7 8 9

10 11 12

5 6

Återkalla Lagra/Radera

(1)

Avsluta

1 4

Välj inställningar

på pekpanelen.

(1) Peka på fliken

[Lagra/Radera].

Arbetsprogram

Tryck på programnummer.

1 2 3

10 11 12

Arbetsprogram

Tryck på programnummer.

1 2 3

10 11 12

5 6

8 9

Återkalla Lagra/Radera

Ett arbetsprogram har redan lagrats. vill du lagra ett annat program?

5 6

8 9

Återkalla Lagra/Radera

(3)

(2)

Avsluta

(2)Tryck på knappen för det

jobbprogram som du vill ta

1 4

bort.

Tryck på en knapp som är markerad. Knappar som har ett jobbprogram lagrat är markerade.

(3)Läs meddelandet som

visas och peka på [Radera].

LagraRaderaÅngra

Avsluta

(4)

1 4

(4) Peka på [Avsluta].

Page 53

SPECIALLÄGEN

Speciallägena kan användas för specifika kopieringsjobb. I följande avsnitt introduceras de typer av kopior som kan göras i speciallägena. (Tillvägagångssättet för att använda respektive specialläge beskrivs inte.) Varje specialläge har sina egna inställningar och steg, men det grundläggande tillvägagångssättet är detsamma för alla lägen. Det grundläggande tillvägagångssättet för att välja ett specialläge förklaras på nästa sida med "Marginalförskjutning" som ett exempel.

För användningsprocedurerna för speciallägena, se "SPECIALLÄGEN" i "2. KOPIATOR" i bruksanvisningen.

Speciallägen

Färgläge

Fullfärg

Exponering

Auto

Återgivning

100%

1: a skärmen

Speciallägen

Marginal-

Försk.

Jobbuppbygg.

Id-Kort

Kopiering

Färgjusteringar

2:a skärmen

Speciallägen

Korrekturkopia

Vis.korts-

skanning

2. A4

3. A4

Original Pappersval

Radering

Infogning

OH-Film

Stämpel

Fil

Blandade

org.format

Normalt

Auto

Normalt

Broschyr-

Kopia

2 i 1

Bildrediger.

Snabbfil

Lågsam

Scann

Speciallägen

2-Sidors kopia

Utmatning

Fil

Snabbfil

1 2

2 2

För att använda ett specialläge öppnar du menyn för speciallägen och pekar på knappen för önskat läge. Menyn består av två skärmar. Använd knapparna för att växla mellan skärmbilderna. Tryck på knappen [Speciallägen] i utgångsfönstret för att öppna menyn för speciallägen.

Menyn för bildredigering

Bildrediger.

Fotorepeter.

S/V Omvänd

Spegelbild

Centrering

Menyn för färgjustering

Färgjusteringar

RGB-justering

Skärpa

LjusstyrkaFärgbalans

Dämpa Bakgrund

Intensitet

När du trycker på en speciallägesknapp som är inringad med blir knappen markerad och inställningen är klar. När du pekar på en annan knapp i specialläget, visas en inställning som kan väljas i det här läget. Vilka knappar som visas beror på land och område samt på vilken kringutrustning som finns ansluten.

Page 54

VÄLJA ETT SPECIALLÄGE

Färgläge

Återgivning

100%

Original

Pappersval

Auto

Normalt

Fullfärg

Exponering

Auto

Speciallägen

Marginalförskjutning

Höger

Ner

Upp

Vänster Sida 1

(0~20) mm

Sida 2

(0~20) mm

OKÅngra

Speciallägen

2-Sidors kopia

Utmatning

Fil

Snabbfil

Speciallägen

1 2

Snabbfil

Bildrediger.

2 i 1

Fil

Stämpel

Radering

Jobbuppbygg.

Färgjusteringar

Id-Kort

Kopiering

Marginal-

Försk.

Broschyr-

Kopia

Infogning

OH-Film

Normalt

(4)

(2)

(1)

(3)

Tillvägagångssättet för att välja inställningar för "Öka marginalerna (Marginalförskjutning)" förklaras nedan som ett exempel. Även om de specifika inställningarna för respektive specialläge varierar är det generella tillvägagångssättet detsamma.

Placera originalet.

Sidan som ska scannas placeras uppåt!

När du använder dokumentglaset ska originalet läggas i med skanningssidan nedåt mot glaset.

Välj inställningar

på pekpanelen.

(1)Peka på [Speciallägen]

(2)Peka på [Marginal-Försk].

Inställningar för att förskjuta marginalen 15 mm nedåt kommer att väljas.

(3) Välj 15 mm för framsidan

och 15 mm för baksidan med hjälp av knapparna

Marginalinställningen är inledningsvis inställd på "Upp". För att ändra marginalförskjutningspositionen till "Höger", "Vänster" eller "Ner" trycker du på motsvarande knapp.

(4)Tryck på [OK].

Page 55

Ställ in antal kopior och tryck

sedan på [FÄRG START] eller på [S/V START].

Korrigera

Annullera scanning

Avbryt kopiering

Page 56

PRAKTISKA KOPIERINGSFUNKTIONER

Öka marginalerna (Marginalförskjutning)

Använd den här funktionen när du vill förskjuta innehållet på sidan för att ge utrymme åt inbindning. Den här funktionen är praktisk om du vill slå hål i kopiorna.

Ta bort mörka kanter (Radering)

Använd den här funktionen för att få bort de mörke kanterna som uppstår vid kopiering av böcker eller andra tjocka original.

Utan radering

Göra kopior i broschyrformat (Broschyrkopia)

Använd den här funktionen för att göra kopior som kan vikas ihop till en broschyr. Med Broschyrkopiering är de enkelt att göra egna broschyrer.

Med radering

Page 57

Kopiera ett stort antal original i en omgång (Arbetsuppbyggnad)

En bunt original som är högre än nivåmarkeringen på dokumentmataren kan inte matas genom mataren. Funktionen jobbuppbyggnad ger dig möjlighet att dela upp bunten i flera buntar, mata genom dem och sedan kopiera hela jobbet som ett enda jobb.

Infoga ark vid kopiering av OH-film (Mellanlägg OH-Film)

Vid kopiering av OH-film infogar den här funktionen ett pappersark mellan varje OH-film så att de inte klistras ihop.

Arkinlägg

Kopiera två originalsidor till ett ark (2 i 1)

Använd den här funktionen för att kopiera två original till ett pappersark.

Page 58

Kopiera båda sidor av ett kort på ett ark (Id-Kort Kopiering)

Använd denna funktion för att kopiera framsida och baksida på ett kort på ett enda pappersark.

Framsida

Baksida

Skriva ut datum eller en tidsstämpel på kopiorna (Stämpel)

Använd den här funktionen när du vill skriva ut datum, tidsstämpel, sidnummer eller text på kopiorna. Man kan välja en färg för att skriva ut en stämpel eller text i färg.

Dutumutskrift

04/04/2010

Sidnummer Text

Planera möte

Stämpel

KONFIDENTIELLT

Upprepa samma foto på ett ark (Fotorepetering)

Använd den här funktionen för att kopiera en bild upp till 12 gånger på en sida.

Invertera bilden (Spegelbild)

Använd den här funktionen för att kopiera en spegelvänd bild av originalet.

Page 59

Kopiera i mitten av en sida (Centrering)

Använd den här funktionen för att placera innehållet på originalet i mitten av papperet. Detta kan vara praktiskt när en bild har förminskats eller kopierats på papper som är större än originalet.

Invertera svart och vitt på en kopia (S/V Omvänt)

Den här funktionen kastar om svart och vitt på en kopia för att skapa ett negativ. Använd den här funktionen för att spara toner när man kopierar ett original med stora svarta områden.

Justera röd/grön/blå i kopior (RGB-justering)

Använd den här funktionen för att stärka eller minska rött, grönt eller blått (endast en färg) och därmed ändra hela kopians färgnyans. En bild av den här funktionen visas i slutet av bruksanvisningen.

Justera skärpan i en bild (Skärpa)

Använd den här funktionen för att skärpa eller mjuka upp den kopierade bilden. En bild av den här funktionen visas i slutet av bruksanvisningen.

Page 60

Gör svaga färger vitare i kopior (Begränsa bakgrund)

Använd den här funktionen för att dämpa ljusa bakgrunder för den kopierade bilden. När du kopierar ett original som har en ljust färgad bakgrund, kan denna funktion användas för att göra bakgrunden ljusare. En bild av den här funktionen visas i slutet av bruksanvisningen.

Justera färgen (Färgbalans)

Använd den här funktionen för att anpassa färgbalansen för en färgkopia. Det går att anpassa densiteten för de fyra färgerna, cyan, magenta, gul och svart. En bild av den här funktionen visas i slutet av bruksanvisningen.

Justera ljusstyrkan i en kopia (Ljusstyrka)

Använd den här funktionen för att anpassa ljusstyrkan för en kopia. En bild av den här funktionen visas i slutet av bruksanvisningen.

Justera intensiteten i en kopia (Intensitet)

Använd den här funktionen för att anpassa kopians intensitet. En bild av den här funktionen visas i slutet av bruksanvisningen.

Kontrollera kopior före utskrift (Korrekturkopia)

Oavsett antalet kopior som angivits, skriver denna funktion bara ut den första uppsättningen. När du har kontrollerat den första uppsättningen, kan återstoden av uppsättningarna skrivas ut.

set

Kontrollera

set

Page 61

Kopiera original som är i olika storlekar (Original i olika storlekar)

Om exempelvis B5-original blandas med A4-original, kan du med denna funktion kopiera alla original samtidigt. När funktionen används i kombination med autobildfunktionen kan alla kopior skrivas ut på samma pappersstorlek.

Kopiera tunna original (Långsamt skanningsläge)

Med denna funktion kan du skanna tunna original som normalt är svåra att hantera i den automatiska dokumentmataren.

Kopiera flera visitkort (Vis.korts-skanning)

Upp till åtta visitkort kan kopieras till ett ark. Den här funktionen kan användas för att skapa en lista över visitkort eller spara flera visitkort tillsammans som en grupp. (Visitkortsmatare krävs.)

Page 62

Page 63

Utskrift

I det här avsnittet förklaras de grundläggande funktionerna för utskrift med maskinens skrivardrivrutin. Även en beskrivning av de olika inställningarna för utskrift behandlas i den här delen. Förklaringarna för skärmbilder och procedurer gäller främst för Windows Vista i Macintosh-miljöer. Fönstrets utseende varierar beroende på version på operativsystemet, versionen på skrivardrivrutinen och programmet som du skriver ut från.

XUTSKRIFT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

XAVBRYT UTSKRIFT (VID ENHETEN). . . . . . . . . . . . . . . . 68

XVÄLJA UTSKRIFTSINSTÄLLNINGAR . . . . . . . . . . . . . . . 69

XPRAKTISKA SKRIVARFUNKTIONER . . . . . . . . . . . . . . . 71

i Windows-miljöer® och Mac OS X v10.4

Page 64

UTSKRIFT

Detta avsnitt förklarar det grundläggande handhavandet för utskrift.

Windows

Följande exempel beskriver hur du skriver ut ett A4-dokument från WordPad, som medföljer Windows. För att installera skrivardrivrutinen och konfigurera inställningarna i en Windows-miljö, se "2 INSTALLATION I WINDOWS-MILJÖ" i installationshandboken. För information om tillgängliga skrivardrivrutiner och användningskraven, se "MASKINENS SKRIVARFUNKTIONER" i "3. SKRIVARE", i bruksanvisningen.

Välj utskriftsalternativet

(1)

(2)

i programmet.

(1)Öppna [Arkiv]-menyn. (2) Välj [Skriv ut].

Öppna fönstret för

skrivardrivrutinens egenskaper

(1)Välj maskinens

(1)

(2)

skrivardrivrutin.

(2)Klicka på knappen

[Inställningar].

I Windows 2000 visas ingen knapp för [Inställningar]. Klicka på varje flik i dialogrutan "Skriv ut" för att justera inställningarna. I Windows 98/Me/NT 4.0, klicka på knappen [Egenskaper].

Page 65

(1)

(2)

(3)

Välj skrivarinställningar

(1)Klicka på fliken

[Papper]. (2) Välj [Letter]. (3)Klicka på knappen [OK].

Klicka på knappen

[Skriv ut].

Utskrift påbörjas. I Windows 98/Me/NT 4.0, klicka på knappen [OK].

Page 66

Använda hjälp för skrivardrivrutinen

(2)

(1)

När du väljer inställningar i skrivardrivrutinen kan du öppna Hjälp för att se förklaringar av inställningarna. (Endast i Windows)

Öppna fönstret för

skrivardrivrutinens egenskaper

(1)Välj maskinens

skrivardrivrutin. (2)Klicka på knappen

[Inställningar].

I Windows 2000 visas ingen

knapp för [Inställningar]. Klicka

på varje flik i dialogrutan

"Skriv ut" för att justera

inställningarna.

I Windows 98/Me/NT 4.0,

klicka på knappen

[Egenskaper].

Klicka på knappen [Hjälp].

Fönstret Hjälp öppnas där du kan se förklaringar för flikens olika inställningar. För att titta på Hjälp i en dialogruta, klicka på den gröna texten i ovankanten på Hjälpfönstret.

Page 67

För att visa hjälpen för en viss inställning,

klicka på den inställning du vill veta mer om och tryck på knappen [F1]. Hjälpen för inställningen visas. * För att visa hjälpen för en viss inställning i Windows 98/Me/NT 4.0/2000/XP/

Server 2003, klicka först på knappen i övre högra hörnet av skrivardrivrutinfönstret och sedan på inställningen.

När informationsikonen ( ) visas.

Klicka på ikonen för att se förbjudna kombinationer på funktioner och annan information.

Page 68

Macintosh

I det följande exemplet beskrivs hur du skriver ut ett dokument i A4-format från "Textredigeraren" ("Skriv text" i Mac OS 9), som är ett standardtillbehörsprogram för Macintosh. För att installera skrivardrivrutinen och konfigurera inställningarna i en Macintosh-miljö, se "3 INSTALLATION I I MACINTOSH-MILJÖ" i installationshandboken.

Ställa in pappersformat

Välj pappersformat i skrivardrivrutinen innan du väljer utskriftskommandot.

Öppna fönstret

(1)

(2)

utskriftsformat i Textredigeraren.

(1) Öppna [File]-menyn. (2) Välj [Page Setup].

Välj [Utskrift] i Mac OS 9, från

menyn [Arkiv] för Skriv text.

Välj

pappersinställningar.

(1) Kontrollera att rätt

skrivare är vald.

Maskinnamnet som vanligtvis

visas på menyn "Format för"

är [SCxxxxxx]. ("xxxxxx" är

en teckensträng som varierar

beroende på maskinens

modell.)

(2) Välj [A4]. (3) Klicka på knappen [OK].

Page 69

Skriva ut en fil

(1)

(2)

(3)

Begär utskrift från

(1)

(2)

Välj utskriftsinställningar och klicka på knappen [Skriv ut].

Textredigeraren.

(1)Öppna [Arkiv]-menyn. (2) Välj [Skriv ut].

Välj [Skriv ut] i Mac OS 9, från

menyn [Arkiv] för Skriv text.

(1) Kontrollera att rätt skrivare är vald.

Det enhetsnamn som visas i menyn "Skrivare" är normalt [SCxxxxxx]. ("xxxxxx" är en teckensträng som varierar beroende på maskinens modell.)

(2)Välj skrivarinställningar

Klicka på bredvid [Kopior & sidor] och välj de inställningar som du vill konfigurera från rullgardinsmenyn. Skärmen för den valda inställningen visas. Om inställningarna inte visas i Mac OS X v10.5 till 10.5.1, klicka på bredvid skrivarnamnet. I Mac OS 9, klicka på bredvid [Allmänt] och välj en inställning från rullgardinsmenyn. Skärmen för den valda inställningen visas.

(3)Klicka på knappen [Skriv ut].

Utskrift påbörjas.

Page 70

AVBRYT UTSKRIFT (VID ENHETEN)

Nej Ja

Vill du radera jobbet

Computer02

Computer01

Computer02

0312345678

Kopiera

020 / 001

020 / 000

002 / 000

Skriver ut

Väntar

Kopiera

002 / 000

Väntar

Kopiera

002 / 000

Väntar

Kopiera

002 / 000

Väntar

Kopiera

002 / 000

Väntar

Köar

Arbetskö

Slutfört

Information

Prioritet

Stopp/Rad.

1 1

Utskrift

Scanna till

Faxarb.

Internet-Faxa

Arbetskö

Ant.Set/Förlopp Status

(5)

(4)

(1)

(3)

(2)

Du kan avbryta en utskrift innan utskriften sätter igång.

JOBB STATUS

Tryck på knappen

[JOBB STATUS].

Välj inställningar

på pekpanelen.

(1)Tryck på [Utskrift]. (2)Ändra utskriftens

jobbstatusläge till

[Köar] eller [Arbetskö].

Tryck på denna knapp för att

ändra läge. Det valda läget

markeras.

(3)Tryck på knappen till

den utskrift som du vill

avbryta. (4)Peka på knappen

[Stopp/Rad.]. (5) Peka på [Ja].

Page 71

VÄLJA UTSKRIFTSINSTÄLLNINGAR

För att kunna använda utskriftsfunktionen i enheten, måste inställningarna i skrivardrivrutinen konfigureras. Se "UTSKRIFT" (sidan 62) för information om hur du öppnar skrivardrivrutinens egenskapsfönster och de grundläggande procedurerna för utskrift.

Windows

Tillvägagångssättet för att välja inställningar i skrivardrivrutinen förklaras nedan med "Passa in den utskrivna bilden på papperet (Sidanpassning)" som ett exempel. Med funktionen Sidanpassning kan du automatiskt förstora eller förminska utskriftsbilden så att den passar det valda pappersformatet. I det här exemplet kopieras bilden på ett A5-ark till ett A4-ark. Konfigurationen av skrivardrivrutinens olika inställningar kan variera något.

För mer information om respektive inställning, se "OFTA ANVÄNDA FUNKTIONER" och "PRAKTISKA UTSKRIFTSFUNKTIONER" i "3. SKRIVARE" i bruksanvisningen.

Välj skrivarinställningar

(1)

(2)

(3)

(4)

(1) Klicka på fliken [Papper]. (2) Välj [A5].

Välj pappersformat för

originalet.

(3)Välj [Sidanpassning]. (4) Välj [A4].

Välj pappersformat för

utskriften.

(5)Klicka på knappen [OK].

(5)

Inställningen är klar. Påbörja utskrift.

Page 72

Macintosh

Tillvägagångssättet för välja inställningar i skrivardrivrutinen förklaras nedan med "Skriva ut flera bilder på ett ark (N-up utskr.)" som ett exempel. Med denna funktion förminskas varje sida för att ge plats åt flera sidor att skrivas ut på ett ark. Exemplet på utskrift av två sidor på ett ark med gränslinjer beskrivs. Konfigurationen av skrivardrivrutinens olika inställningar kan variera något.

För mer information om respektive inställning, se "OFTA ANVÄNDA FUNKTIONER" och "PRAKTISKA UTSKRIFTSFUNKTIONER" i "3. SKRIVARE" i bruksanvisningen.

Välj skrivarinställningar

(1)

(2)

(3)

(4)

(1) Välj [Layout]. (2) Välj [2]. (3) Välj sidordningen. (4) Välj typ av gränslinje.

Page 73

PRAKTISKA SKRIVARFUNKTIONER

2-sidors kopia (Dokumentstil)

Använd den här funktionen för att skriva ut på båda sidor av papperet. När du använder dubbelsidig utskrift minskas antalet utskrivna ark och sparar du på papper.

Passa innehållet på papperet (Sidanpassning)

Med den här funktionen kan du förstora eller förminska bilden till ett visst pappersformat. Detta är praktiskt om du t.ex. vill förstora ett A5- eller dokument i Invoice-storlek till ett A4- eller Letter-format för att lättare kunna se det, eller för att kunna göra en utskrift när det inte finns samma pappersformat som utskriftsbilden i maskinen.

A5 A4

Page 74

Skriva ut flera bilder på en sida (N-upp utskr.)

Använd denna funktion för att skriva ut flera sidor på ett ark genom att förminska storleken. Detta är bekvämt när du vill visa en översikt över flera sidor för att spara papper.

Häfta utskrivna sidor (Häftning)

Använd den här funktionen för att häfta ihop utskriften. (När en efterbehandlare har installerats.)

Skriva ut en färgbild i gråskala (Svartvit utskrift)

Använd den här funktionen när du vill skriva ut en färgbild i gråskala. Använd den här funktionen för att spara färgtoner när du inte behöver skriva ut i färg, t.ex. för att kontrollera innehållet i ett dokument.

3 4

Page 75

Maskinen har dessutom följande funktioner

För information om dessa funktioner, se "PRAKTISKA UTSKRIFTSFUNKTIONER" i "3. SKRIVARE" i bruksanvisningen.

Bekväma funktioner för att skapa broschyrer och affischer

• Göra en broschyr (Broschyr)

• Ökad marginal (Marignalförskjutning)

• Göra en stor affisch (Affischutskrift)

Funktioner för att anpassa storlek och orientering av data

• Rotera bilden 180 grader (Rotera 180 grader)

• Förstora/förminska (Zoom / XY-Zoom)

• Justera radbredderna vid utskrift (Inställningar linjebredd)

• Invertera bilden (Spegelvänd bild)

Funktioner för anpassning av färger

• Anpassa bildens ljusstyrka och kontrast (Färgjustering)

• Skriva ut ljus text eller linjer i svart (Svart text/Svart vektorgrafik)

• Välja färginställningar för att matcha bildtypen (Bildtyp)

Funktioner för att kombinera text och bilder

• Göra en vattenstämpel på utskriften (Vattenstämpel)

• Skriva ut en bild på den utskrivna sidan (Bildstämpel)

• Göra formulär för utskriftsbilden (Formulär)

Utskriftsfunktioner för specialändamål

• Skriva ut angivna sidor på annat papper (Annat papper)

• Lägga till insticksblad vid utskrift på OH-film (Infogning OH-Film)

• Göra en kopia av en utskrift (Kopiautskrift)

• Skriva ut så att en specifik sida används som framsida vid dubbelsidig utskrift (kapitelinfogning)

Praktiska skrivarfunktioner

• Spara och använda utskriftsfiler (Lagring/Dokumentarkivering)

Page 76

Page 77

Faxning

I det här avsnittet förklaras de grundläggande procedurerna för att använda maskinens faxfunktion. Därutöver introduceras speciallägena som kan användas med faxfunktionen. Faxexpansionssatsen krävs för att använda faxfunktionen.

XGRUNDSKÄRM I FAXLÄGE . . . . . . . . . . . . . . . . . . . . . . . 76

XSKICKA EN FAX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

XÄNDRA STORLEKEN PÅ EN FAX . . . . . . . . . . . . . . . . . . 79

XÄNDRA EXPONERINGEN . . . . . . . . . . . . . . . . . . . . . . . . . 81

XÄNDRA UPPLÖSNING . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

XLAGRING AV ETT FAXNUMMER . . . . . . . . . . . . . . . . . . . 83

XVIDAREBEFORDRA MOTTAGNA FAXAR

(Vidarebefordra faxdata). . . . . . . . . . . . . . . . . . . . . . . . . . 85

XPRAKTISKA UPPRINGNINGSFUNKTIONER. . . . . . . . . . 87

XSKICKA SAMMA FAX TILL FLERA MOTTAGARE

(Gruppsändning). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

XSPECIELLA FAXLÄGEN. . . . . . . . . . . . . . . . . . . . . . . . . . 93

XVÄLJA ETT SPECIALLÄGE . . . . . . . . . . . . . . . . . . . . . . . 94

XBEKVÄMA FAXFUNKTIONER . . . . . . . . . . . . . . . . . . . . . 96

Page 78

GRUNDSKÄRM I FAXLÄGE

Auto

Fil

Snabbfil

Adressöversikt

Direktsänd

Deladress

Adressbok

USB-minn.scannFaxaInternet-Faxa PC-scanning

Speciallägen

Upplösning

Exponering

Original

Scanna

Skicka:

Standard

Autom. Mottagning

Faxminne: 100%

Högtalare

Redo att skicka.

Sänd igen

Scanna:

(7) (8)

(9)

(1) (2)

(3) (4)

(12)

(5)

(6)

(13)

(11)

(10)

Tryck på knappen [BILDSÄNDNING] på pekpanelen för att öppna grundskärmen i faxläge. Om faxskärmen inte visas, tryck på fliken [Faxa]. Välj faxinställningar i grundskärmen.

(1) Flikar för sändningsläge

Använd dessa flikar för att ändra läge för bildsändningsfunktionen. För att växla till faxläge, tryck på fliken [Faxa].

(2) Knapp [Adressbok]

Tryck på denna knapp för att ringa med hjälp av en snabbvalsknapp eller gruppnummerknapp. När du trycker på denna knapp, kommer adressboksskärmen att visas.

(3) Knapp [Direktsänd]

Tryck på den här knappen för att direktsända en fax. När knappen [Direktsändning] inte är markerad är normal sändning (minnessändningsläge) valt.

(4) Knapp [Deladress]

Tryck på den här knappen för att ange en underadress och ett lösenord för F-kodöverföring.

(5) Anpassade knappar

De knappar som visas här kan ändras till att visa inställningar eller funktioner som du föredrar.

(6) Knappen

Tryck på den här knappen för att hitta en mottagare med hjälp av ett söknummer*. * 3-siffrigt nummer som tilldelas

en mottagare när den sparas.

(7) Knapp [Högtalare] / knapp

[Paus] / knapp [Mellanrum]

Tryck på den här knappen för att ringa med högtalaren på. När du anger ett faxnummer ändras knappen till [Paus]. När du anger en underadress ändras knappen till [Mellanrum].

Page 79

(8) Knapp [Sänd igen] / knapp

[Nästa adress]

Destinationerna för de senaste åtta överföringarna via Skanna till e-post, fax och/eller Internetfax (inklusive Direkt SMTP-adresser) lagras. För att välja någon av dessa destinationer, tryck på önskad destination. När en destination är vald, ändras denna knapp till [Nästa adress].

(9) Bildinställningar

Bildinställningar (originalstorlek, exponering, upplösning) kan väljas.

(10) Knappen

Denna knapp visas när ett specialläge eller en dubbelsidig skanning är vald. Tryck på denna knapp för att visa det valda specialläget.

(11) Knapp [Speciallägen]

Tryck på denna knapp för att använda ett specialläge.

(12) knappen / knappen /

knappen

När "Behåll inställning för mottagen datautskrift" eller "Mottagen inställning för databildkontroll" är aktiverad i systeminställningarna (administratör), visas detta när en fax tas emot.

: Endast "Behåll inställning för

mottagen datautskrift" är aktiverad

: Endast "Mottagen inställning

för databildkontroll" är aktiverad

: Båda inställningarna är

aktiverade

(13) Detta visar vilket

faxmottagningsläge som är valt för tillfället och hur mycket minne som återstår.

Page 80

SKICKA EN FAX

Auto

Fil

Snabbfil

Adressöversikt

Direktsänd

Deladress

Adressbok

USB-minn.scannFaxaInternet-Faxa PC-scanning

Speciallägen

Upplösning

Exponering

Original

Scanna

Skicka:

Standard

Autom. Mottagning

Faxminne: 100%

Högtalare

Redo att skicka.

Sänd igen

BILD- SÄNDNING

DOKUMENT- ARKIVERING

KOPIERING

Scanna:

(2)

(1)

Grundproceduren för att skicka fax förklaras nedan. I faxläget skickas färgoriginal som svartvita bilder.

Sidan som ska scannas placeras uppåt!

Överföring

Original

Scannad bild

Placera originalet.

När du använder dokumentglaset ska originalet läggas i med skanningssidan nedåt mot glaset.

Välj inställningar på pekpanelen.

(1)Tryck på knappen

[BILDSÄNDNING].

Grundskärmen för faxläget visas. Om faxskärmen inte visas, tryck på fliken [Faxa].

(2)Kontrollera att det

placerade originalets storlek visas.

Om fel storlek visas trycker du på knapparna och väljer rätt storlek.

Ange faxnummer för

mottagarfaxen och tryck på knappen [S/V START].

I faxläget kan knappen [FÄRG START] inte användas för att skicka fax.

Korrigera set

Annullera scanning

Page 81

Auto

USB-minn.scannFaxaScanna

Standard

Autom. Mottagning

Faxminne: 100%

Internet-Faxa PC-scanning

Skicka:

Fil

Snabbfil

Adressöversikt

Direktsänd

Deladress

Adressbok

Speciallägen

Upplösning

Exponering

Original

Auto

Scan. Storlek Sändn. Storlek100%

Fax/Original

2-Sidigt Bok

2-Sidigt Block

Bildorientering

Scanna:

(1)

(4) (3)

(2)

ÄNDRA STORLEKEN PÅ EN FAX

Storleken på originalet och överföringen kan specificeras före överföringen. Detta är bekvämt när du faxar ett litet original som är svårt att läsa. Proceduren för att faxa båda sidor av ett A4-original i A3-storlek förklaras nedan.

Placera originalet.

Sidan som ska scannas placeras uppåt!

När du använder dokumentglaset ska originalet läggas i med skanningssidan nedåt mot glaset.

Välj inställningar

på pekpanelen.

(1)Tryck på knappen

[Original].

(2)Tryck på knappen [2-sidigt

bok].

Den här knappen används för att skicka ett 2-sidigt original.

(3)Kontrollera att det

placerade originalets storlek visas.

Om fel storlek visas trycker du på knapparna och väljer rätt storlek.

(4)Tryck på knappen

[Sändn. Storlek].

Page 82

Välj inställningar på

Auto

Fax/Original

Manuell

Tum

B4A5

16K

216x330

Scan. Storlek Sändn. Storlek141%

Fax/Original

2-Sidigt Bok

2-Sidigt Block

Bildorientering

216x340

216x343

(6)

(7)

(5)

pekpanelen. (Fortsättning)

(5)Tryck på knappen [A3]. (6)Tryck på [OK].

(7)Tryck på [OK].

Ange faxnumret för första

mottagaren.

Korrigera set

Tryck på knappen

[S/V START].

Annullera scanning

Page 83

Auto

USB-minn.scann

FaxaScanna

Standard

Autom. Mottagning

Faxminne: 100%

Internet-Faxa PC-scanning

Skicka:

Fil

Snabbfil

Adressöversikt

Direktsänd

Deladress

Adressbok

Speciallägen

Upplösning

Exponering

Original

Fax/Exponering

Auto

Manuell

Scanna:

(1)

(2)

(3)

(4)

ÄNDRA EXPONERINGEN

Exponeringen kan ändras beroende på vad som passar för originalets mörka och ljusa områden. Följande exempel förklarar hur du gör mörka färger ljusare i ett original för att bilden ska bli tydligare.

Placera originalet.

Sidan som ska scannas placeras uppåt!

När du använder dokumentglaset ska originalet läggas i med skanningssidan nedåt mot glaset.

Välj inställningar

på pekpanelen.

(1) Peka på knappen

[Exponering].

(2) Peka på [Manuell]. (3)Tryck på knappen

för att göra exponeringen mörkare.

5 alternativ finns tillgängliga för exponeringsgraden. Gör ljusa original mörkare med knappen

, eller gör mörka original

ljusare med knappen .

(4)Tryck på [OK].

Ange faxnummer för

mottagarfaxen och tryck på knappen [S/V START].

Korrigera set

Annullera scanning

Page 84

ÄNDRA UPPLÖSNING

Upplösningen kan väljas så att den matchar originalets karakteristik, som text eller foto, textens storlek och hur mörk bilden är. Följande exempel förklarar hur du ställer in upplösningen på [Fin] och [Halvton] när du skickar original med liten text.

Placera originalet.

Sidan som ska scannas placeras uppåt!

När du använder dokumentglaset ska originalet läggas i med skanningssidan nedåt mot glaset.

Adressbok

Direktsänd

Deladress

Adressöversikt

Fil

Snabbfil

Fax/Upplösning

USB-minn.scann

Scanna:

Standard

(1)

Faxminne: 100%

Standard

Superfin Halvton

Ultrafin

FaxaScanna

Auto

Autom. Mottagning

Fin

(2)

(3)

Skicka:

Auto

(4)

Internet-Faxa PC-scanning

Original

Exponering

Upplösning

Speciallägen

Välj inställningar

på pekpanelen.

(1)Peka på [Upplösning].

(2)Tryck på knappen [Fin].

Upplösningen ökar (ger en tydligare bild) i följande ordning: [Standard], [Fin], [Superfin], [Ultrafin].

(3)Tryck på knappen

[Halvton].

Välj [Halvton] för ett foto eller en illustration med skuggning för att förbättra bilden ytterligare. [Halvton] kan inte väljas när [Standard] är vald.

(4)Tryck på [OK].

Ange faxnummer för

mottagarfaxen och tryck på knappen [S/V START].

Korrigera set

Annullera scanning

Page 85

LAGRING AV ETT FAXNUMMER

Systeminställningar

Adresskontroll

Adressbok

Program

F-Kod Faxminnesbox

Föregående

Systeminställningar

Admin.lösenord

Avsluta

Totalräkneverk

Papperskassett

Inställningar

Villkorsstyrda

Inställningar

Dokumentarkiverings-

kontroll

Adresskontroll

Faxdata Ta

Emot/Vidarebefordra

Kontroll USB-enhet

Standardinställningar

Listutskrift (Användare)

(1)

(2)

Du kan lagra faxnummer i snabbknappar. Lagrade faxnummer kan tas fram snabbt och enkelt. Om du skickar faxar ofta till samma grupp med faxmaskiner kan numren till dessa lagras som en grupp (flera faxnummer kan lagras i en knapp).

Spara en snabbvalsknapp

Snabbvalstangent

Tangentgrupp

A Corp.

SYSTEM-

INSTÄLLNINGAR

Tryck på

[SYSTEMINSTÄLLNINGAR].

Välj inställningar

på pekpanelen.

(1)Tryck på knappen

[Adresskontroll].

(2)Tryck på knappen

[Adressbok].

Page 86

Ångra

Systeminställningar

Adresskontroll

Systeminställningar

Adresskontroll

Adresstyp:

Adressnamn (obligatoriskt):

Söknummer:

Initial (valfritt):

Knappnamn:

Registrera den här adressen i [Används ofta]

Faxa

KKK KKK

Anv. 1

(1-999)

Ångra

Adressbok

AAA AAA

CCC CCC

EEE EEE

GGG GGG

III III

BBB BBB

DDD DDD

FFF FFF

HHH HHH

JJJ JJJ

Indexväxling

Sorteringsordning

Alla

Föregående

Faxnummer (obligatoriskt)::

Överföringsläge:

33,6 kbit/s

0123456789

Inget

Överföringshastighet:

Överföringsläge:

Lägg Till Ny

Sortera adress

ABC

Söknummer

Frekv. ABCD EFGH IJKL MNOP QRSTU VWXYZ etc.

(7)

(4)

(3)

(8)

(9)

(6)

(5)

Välj inställningar på pekpanelen. (Fortsättning)

(3)Tryck på knappen

[Lägg till Ny].

(4)Välj [Faxa] från väljarrutan

"Adresstyp".

(5)Tryck på textrutan

"Adressnamn".

En skärm för inmatning av text visas nu. Ange mottagarens namn.

(6)Tryck på textrutan "Initial".

En skärm för inmatning av text visas nu. Ange sökkriterier för mottagaren.

(7)Rulla rullningslisten nedåt

för att flytta skärmen.

(8)Tryck på textrutan

"Faxnummer".

En skärm för inmatning av text visas nu. Ange det faxnummer du vill spara.

(9)Tryck på [OK].

Informationen i ovanstående steg måste anges. För detaljer om den information som anges, se "7. SYSTEMINSTÄLLNINGAR" i bruksanvisningen. När du skickar samma dokument eller bild till flera mottagare är det bekvämt att spara en mottagargrupp. För detaljer om att spara grupper, se "7. SYSTEMINSTÄLLNINGAR" i bruksanvisningen.

Page 87

VIDAREBEFORDRA MOTTAGNA

Faxinställningar

I-Fax Inställningar

Systeminställningar

Faxdata Ta Emot/Vidarebefordra

Föregående

Systeminställningar

Admin.lösenord

Avsluta

Totalräkneverk

Papperskassett

Inställningar

Adresskontroll

Faxdata Ta

Emot/Vidarebefordra

Kontroll USB-enhet

Standardinställningar

Listutskrift (Användare)

Dokumentarkiverings-

kontroll

Villkorsstyrda

Inställningar

(2)

(1)

FAXAR (Vidarebefordra faxdata)

Om maskinen inte kan skriva ut pga. att pappret eller tonern är slut, kan mottagna faxar vidarebefordras till en annan faxmaskin. För att använda den här funktionen måste mottagarmaskinens faxnummer finnas lagrat i "Ställ in telefonnumret för vidarebefordring av data" i systeminställningarna (administratör).

SYSTEM-

INSTÄLLNINGAR

Tryck på

[SYSTEMINSTÄLLNINGAR].

Välj inställningar

på pekpanelen.

(1)Tryck på knappen [Faxdata

Ta Emot/Vidarebefordra].

(2)Tryck på knappen

[Faxinställningar].

Page 88

Välj inställningar på

Fleruppsättnings-utskrift

Häftning

Mottagningsinställningar:

Autom. Mottagning

Vidarebefordra mottagen data:

Systeminställningar

Faxinställningar

Ångra

Verkställ

OKÅngra

Överför mottagna data till en annan enhet?

(3)

(4)

pekpanelen. (Fortsättning)

(3)

Tryck på knappen [Verkställ] i "Vidarebefordra mottagen data".

(4)Tryck på [OK].

Page 89

PRAKTISKA UPPRINGNINGSFUNKTIONER

Lättanvända snabbknappar och sänd igen-funktionen kan användas för att förhindra felringning och för att spara tid.

Snabbknappar

Ett faxnummer som är sparat i en snabbknapp kan tas fram genom att trycka på knappen en gång. En snabbknapp för en grupp kan väljas för att automatiskt sända till alla mottagare som finns lagrade i gruppen.

(1)Tryck på knappen

[Adressbok].

Adressbok

Direktsänd

(1)

Deladress

Adressöversikt

Fil

Snabbfil

USB-minn.scann

Internet-Faxa PC-scanning

Original

Exponering

Upplösning

Speciallägen

FaxaScanna

Scanna:

Auto

Standard

Autom. Mottagning

Faxminne: 100%

Skicka:

Auto

5 15

Villkorsstyrda

Inställningar

Adressöversikt

Adressinmatn.

Global

Adresssökning

Deladress

Sortera adress

Till

(3)

AAA AAA

CCC CCC

EEE EEE

GGG GGG

III III

Frekv.

BBB BBB

DDD DDD

(2)

ABCD EFGH IJKL MNOP QRSTU VWXYZ etc.

FFF FFF

HHH HHH

JJJ JJJ

Autom. Mottagning

Faxminne: 100%

(2)Tryck på knappen för

1 2

önskad mottagare.

Tryck på knappen för att ändra antalet snabbknappar som visas på skärmen. Välj knapparna 5, 10, eller 15.

10 155

(3) Peka på [Till].

Page 90

Sänd igen

Du kan trycka på knappen [Sänd igen] för att skicka till en av de åtta senaste mottagarna som används för överföring. I vissa situationer är det inte möjligt att sända om en bild, t.ex. när bilden har skickats med ett knapptryck för en grupp.

Redo att skicka.

Adressbok

Direktsänd

Deladress

Adressöversikt

Fil

Snabbfil

Original

Exponering

Upplösning

Speciallägen

Scanna:

Auto

Standard

Autom. Mottagning

Faxminne: 100%

Högtalare

USB-minn.scannFaxaInternet-Faxa PC-scanningScanna

Skicka:

Sänd igen

(1)

Auto

(1) Peka på [Sänd igen].

Sänd igen

Nr 03

Nr 05

Nr 07

AAA AAANr 01

CCC CCC

EEE EEE

GGG GGG

(2)

Nr 02

Nr 04

Nr 06

Nr 08

BBB BBB

DDD DDD

FFF FFF

HHH HHH

Ångra

(2)Tryck på knappen för

önskad mottagare.

Mottagarna som visas kan även inkludera Skanna till e-post och internetfaxmottagare.

Page 91

Snabbuppringning

När du sparar en snabbknapp eller en gruppnummerknapp, är ett 3-siffrigt söknummer tilldelat till knappen. Du kan välja en mottagare med knappen och det 3-siffriga söknumret. Om du vill kontrollera ett söknummer gör du en utskrift av motsvarande lista i menyn för avsändarlista i systeminställningarna.

Redo att skicka.

Adressbok

Direktsänd

Deladress

Adressöversikt

Fil

Snabbfil

Original

Exponering

Upplösning

Speciallägen

(1)

Scanna:

Auto

Standard

Autom. Mottagning

Faxminne: 100%

Högtalare

USB-minn.scannFaxaInternet-Faxa PC-scanningScanna

Skicka:

Sänd igen

Auto

(1)Tryck på knappen .

Ange söknummer.(001-999)

(2)

Adressbok

Direktsänd

Deladress

Adressöversikt

Fil

Snabbfil

Original

Exponering

Upplösning

Speciallägen

Scanna:

Auto

Standard

Autom. Mottagning

Faxminne: 100%

(2)Skriv in det 3-siffriga

USB-minn.scannFaxaInternet-Faxa PC-scanningScanna

Auto

Skicka:

numret med sifferknapparna.

Page 92

Ringa upp med högtalaren aktiverad

När högtalaren används för att ringa upp startas faxöverföringen efter att numret ringts upp och anslutningen etablerats. Om en person svarar kan du höra hans/hennes röst, men du kan inte tala med personen.

Telefonläge.

Scanna

Adressbok

Högtalarvolym

Adressöversikt

Fil

Snabbfil

Högtalare

Scanna:

Auto

Standard

Faxminne: 100%

USB-minn.scannFaxa

Internet-Faxa PC-scanning

Original

Exponering

Upplösning

Speciallägen

Skicka:

faxmottagning

Sänd igen

Auto

Manuell

Tryck på knappen [Högtalare].

Du hör ringsignalen genom maskinens högtalare. Slå mottagarens faxnummer med de numeriska knapparna eller med knappen [Adressbok]. När anslutningen är etablerad, tryck på knappen [S/V START] för att skicka faxen.

Page 93

SKICKA SAMMA FAX TILL FLERA MOTTAGARE (Gruppsändning)

Samma dokument/bild kan skickas till flera faxläges-, skanningsläges- och internetfaxmottagare på en gång. Om du ofta sänder dokument/bilder till samma grupp av mottagare, är det rekommenderat att lagra dessa mottagare som en grupp under en snabbknapp. Följande procedur beskriver hur du matar in ett faxnummer med de numeriska knapparna och sedan välja en mottagare som finns lagrad under en snabbknapp.

Placera originalet.

Sidan som ska scannas placeras uppåt!

När du använder dokumentglaset ska originalet läggas i med skanningssidan nedåt mot glaset.

Ange faxnumret för första

mottagaren.

Original

Överföring

Gruppsändning

Korrigera set

Page 94

Adressbok

Annullera scanning

Direktsänd

(1)

Deladress

Adressöversikt

Fil

Snabbfil

USB-minn.scann

Internet-Faxa PC-scanning

Original

Exponering

Upplösning

Speciallägen

FaxaScanna

Scanna:

Auto

Standard

Autom. Mottagning

Faxminne: 100%

Skicka:

Auto

Välj inställningar

på pekpanelen.

(1)Tryck på knappen

[Adressbok].

5 15

Villkorsstyrda

Inställningar

Adressöversikt

Adressinmatn.

(4)

Global

Adresssökning

Deladress

Sortera adress

Adressöversikt

0123456789 CCC CCC

001 002

Till

(3)

AAA AAA

CCC CCC

EEE EEE

(2)

GGG GGG

III III

ABCD EFGH IJKL MNOP QRSTU VWXYZ etc.

Frekv.

Faxminne: 100%

Till

BBB BBB

DDD DDD

FFF FFF

HHH HHH

JJJ JJJ

Autom. Mottagning

(5)

(2)Peka på knappen under

1 2

vilken den önskade

Tryck på knappen för att ändra antalet snabbknappar som visas på skärmen. Välj knapparna 5, 10, eller 15.

10 155

(3) Peka på [Till]. (4)Peka på [Adressöversikt]. (5)Kontrollera destinationerna

och peka sedan på [OK].

För att radera en destination pekar du på knappen under vilken destinationen har lagrats. Ett meddelande visas för att godkänna raderingen. Peka på [Ja].

Tryck på knappen

[S/V START].

Page 95

SPECIELLA FAXLÄGEN

Speciallägena kan användas för en mängd olika specialöverföringar av skanningsjobb. Följande sidor visar de typer av skanningsjobb som kan överföras. (Tillvägagångssättet för att använda respektive specialläge beskrivs inte.) Varje specialläge har sina egna inställningar och steg, men det grundläggande tillvägagångssättet är detsamma för alla lägen. Det grundläggande tillvägagångssättet för att välja ett specialläge förklaras på nästa sida med "Radera" som ett exempel.

För tillvägagångssätten för användning av speciallägen, se "SPECIALLÄGEN" i "4. FAX" i bruksanvisningen.

Speciallägen

Adressbok

Direktsänd

Deladress

Adressöversikt

Fil

Snabbfil

Scanna:

Auto

Standard

Autom. Mottagning

Faxminne: 100%

USB-minn.scannFaxaScanna

Skicka:

Auto

Internet-Faxa PC-scanning

Original

Exponering

Upplösning

Speciallägen

1:a skärmen 2:a skärmen

Fax/Speciallägen

Program

ID-kort kop.

Fil

Överförings-

Rapport

Radera

Jobbuppbygg.

Snabbfil

Timer

Lång.

scannlä.

Vis.korts-

skanning

Eget namnval

Fax/Speciallägen

Faxminnesbox

Antal

Polling

Page 96

VÄLJA ETT SPECIALLÄGE

Här följer en beskrivning av hur du väljer ett specialläge för faxfunktionen. De inställningar som måste anges för de olika lägena varierar något men är generellt sätt de samma. Proceduren för att radera skuggor i bildens kanter när du skickar en fax, förklaras nedan som exempel.

Placera originalet.

Auto

När du använder dokumentglaset ska originalet läggas i med skanningssidan nedåt mot glaset.

Välj inställningar

på pekpanelen.

(1)Peka på [Speciallägen]

Sidan som ska scannas placeras uppåt!

USB-minn.scann

(1)

FaxaScanna

Scanna:

Auto

Standard

Autom. Mottagning

Faxminne: 100%

Skicka:

Adressbok

Direktsänd

Deladress

Adressöversikt

Fil

Snabbfil

Internet-Faxa PC-scanning

Original

Exponering

Upplösning

Speciallägen

Fax/Speciallägen

Program

Id-Kort

Kopiering

Överförings-

Rapport

Fax/Speciallägen

Radering

Sidradering

Fil

Radera

kant

Radera

(2)

Jobbuppbygg.

Snabbfil

Timer

Lång.

scannlä.

Vis.korts-

skanning

Eget namnval

Ångra

Kant

(3)

(0~20) mm

(4)

(2) Peka på [Radering].

Raderingsinställningarna konfigureras för att radera en

bredd på 15 mm runt originalets kanter.

(3)Ställ in raderingsbredden

på 15 mm med knapparna

Raderingsområdet ställs in på "Radera kant" som förval. En viss sida kan raderas Du kan radera en viss sida genom att trycka på knappen [Sidradering] och välja inställningar för den sidan.

(4)Tryck på [OK].

Page 97

Ange faxnummer för

mottagarfaxen och tryck på knappen [S/V START].

Annullera scanning

Page 98

BEKVÄMA FAXFUNKTIONER

Ta bort mörka kanter (Radering)

Använd den här funktionen för att radera perifera skuggor som uppstår vid faxning av böcker och andra tjocka original.

Scanna

Skicka fram- och baksidan av ett kort som en enda sida (ID-kortkopiering)

Använd den här funktionen för att skicka fram- och baksidan av ett kort som en enstaka sida i en överföring.

Framsida

Scanna

Baksida

Skicka ett större antal sidor som ett enda

Utan radering

Med radering

överföringsjobb (Jobbuppbyggnad)

Scanna

Page 99

Skicka en fax direkt från en dator (PC-Fax)

Ett dokument på en dator kan skickas via maskinen som en fax. Välj drivrutinen PC-Fax som skrivardrivrutin på din dator och välj sedan kommandot "Skriv ut" i programmet. Bilddata för överföring skapas och skickas som ett fax. Den här funktionen kan endast användas på en Windows-dator.

För mer information, se hjälpfilen för drivrutinen för PC-Fax.

Scanna

Maskinen har dessutom följande funktioner

• Vidarebefordra en mottagen fax till en nätverksadress (Inställningar för inkommande vidarebefordring)

 Bruksanvisning "FAXMOTTAGNING" i "4. FAX"

• Skicka en fax vid en viss tid (Timer)

• Lagring av faxåtgärder (Program)

• Ändra utskriftsinställningarna för transaktionsrapporten (Överföringsrapport)

• Ändra avsändarinformationen tillfälligt (Eget namnval)

• Skanna tunna original (Långsamt skanningsläge)

• Skicka visitkort (Vis.korts-skanning)

• Ring upp en faxmaskin och starta faxmottagning (Pollning)

•

Skicka en fax när en annan maskin kontrollerar din maskin (Minnespollning)

 Bruksanvisning "SPECIALLÄGEN" i "4. FAX"

• Utföra F-kodskommunikation

 Bruksanvisning "UTFÖRA F-KODSKOMMUNIKATION" i "4. FAX"

• Ansluta och använda en befintlig telefon (Anslutning via anknytningstelefon)

 Bruksanvisning "ANVÄNDA EN ANKNYTNINGSTELEFON" i "4. FAX"

Page 100

Sharp MX-C381, MX-C311 User Manual [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
