MALLI:

DIGITAALINEN VÄRIMONITOIMIJÄRJESTELMÄ

Ylläpito- ja turvaopasYlläpito- ja turvaopasYlläpito- ja turvaopas

Lue ensin

Lue tämä opas ensin, jotta voit käyttää laitetta turvallisesti. Lue osiot "LAITTEEN TURVALLISEN KÄYTÖN VARMISTAMISEKSI" ja "ASENNUSVAATIMUKSET" ennen tämän tuotteen asentamista.

LAITTEEN TURVALLISEN KÄYTÖN VARMISTAMISEKSI

MX-C310 MX-C380 MX-C311 MX-C381

MX-C400

Pidä tämä opas lähettyvillä, jotta voit etsiä siitä ratkaisuja tarpeen tullen.

ASENNUSVAATIMUKSET

TARVIKKEET

TARVIKKEIDEN VAIHTO JA HUOLTO

TEKNISET TIEDOT

HÄVITYSOHJEET

LAITTEEN PÄÄKÄYTTÄJÄLLE

Jokainen ohje kattaa myös näiden tuotteiden kanssa käytetyt lisävarusteet.

Varoitus!

Jos haluat kytkeä virran kokonaan irti, vedä virtajohto pistorasiasta. Pistorasialiitännän pitää olla kopiokoneen lähellä ja helposti käsiteltävissä.

Tämän laitteiston kanssa on käytettävä suojattuja liitäntäkaapeleita, jotta säilytetään yhdenmukaisuus EMC-määräysten kanssa.

Tässä laitteessa on Independent JPEG Groupin kehittämiä ohjelmistomoduuleja.

EMC-direktiivi (tämä laite ja oheislaitteet)

Varoitus:

Tämä on A-luokan tuote. Kotitalouskäytössä tämä tuote voi aiheuttaa radiohäiriöitä ja tuolloin käyttäjän pitää ryhtyä tarvittaviin toimenpiteisiin.

Vaatimustenmukaisuusvakuutusta voidaan tarkastella seuraavassa URL-osoitteessa.

http://www.sharp.de/doc/MX-FXX3.pdf

Sisältö

LAITTEEN TURVALLISEN KÄYTÖN VARMISTAMISEKSI. . 4

Varoitukset . . . . . . . . . . . . . . . . . 4

Varoitukset . . . . . . . . . . . . . . . . . 5

Lasertiedot . . . . . . . . . . . . . . . . . 7

ASENNUSVAATIMUKSET . . . . . . . . .

TARVIKKEET . . . . . . . . . . . . . . 10

Tarvikkeiden säilytys . . . . . . . . 10

Varaosien ja tarvikkeiden

saatavuus . . . . . . . . . . . . . . . . . 10

TARVIKKEIDEN VAIHTO JA

HUOLTO . . . . . . . . . . . . . . . . . . 11

Väriainekasetin vaihtaminen . . 11 Hukkavärisäiliön vaihtaminen. . 16 Kehiteyksikön/ rumpukasetin

vaihto . . . . . . . . . . . . . . . . . . . . 19

Kehiteyksikön vaihto . . . . . . . . . . . . .

Rumpukasetin vaihto . . . . . . . . 27

Niittisäiliön vaihtaminen

viimeistelijässä . . . . . . . . . . . . . 29

Säännöllinen huolto . . . . . . . . . 32

Valotuslasin ja automaattisen asiakirjojen syöttölaitteen

puhdistaminen. . . . . . . . . . . . . . . .

Valojohderummun varauskoronan

puhdistus . . . . . . . . . . . . . . . . . . .

Ohisyöttötason rullien

puhdistus . . . . . . . . . . . . . . . . . 38

Automaattisen asiakirjojen syöttölaitteen rullien puhdistus . . 41

Laseryksikön puhdistus . . . . . . 44

Ensisijaisen siirtohihnayksikön

PT-varaajan puhdistus . . . . . . . 51

TEKNISET TIEDOT. . . . . . . . . . 54

Koneen tekniset tiedot / Kopiointilaitteen tekniset tiedot. 54

Jatkuvan kopioinnin nopeudet . . 58

Käyttöolosuhteet. . . . . . . . . . . . 58

Melutaso (ISO7779:n mukainen

mittaus). . . . . . . . . . . . . . . . . . . 59

Automaattisen asiakirjan syöttölaitteen tekniset tiedot . . . 60

Käyntikortin lokeron tekniset tiedot . . . 500 arkin syöttölaitteen tekniset

tiedot. . . . . . . . . . . . . . . . . . . . . 62

Viimeistelijän tekniset tiedot . . . 63

Tulostimen tekniset tiedot . . . . . 65

Verkkoskannerin / Internet-faksin

tekniset tiedot . . . . . . . . . . . . . . 66

Skannaustoiminnon (TWAIN)

määritykset . . . . . . . . . . . . . . . . 67

HÄVITYSOHJEET. . . . . . . . . . . 68

A. Hävitysohjeet käyttäjille

(yksityiset kotitaloudet). . . . . . . 68

B. Hävitysohjeet yrityskäyttäjille. .68

LAITTEEN PÄÄKÄYTTÄJÄLLE . . 70

Oletusasetussalasanat . . . . . . . 70

Kaikkien lähetettyjen ja vastaanotettujen tietojen lähettäminen edelleen pääkäyttäjälle (asiakirjan

hallintatoiminto) . . . . . . . . . . . . . . 70

Tuotemerkit. . . . . . . . . . . . . . . . 71

Huomio:

• Tämä dokumentti on pyritty tekemään mahdollisimman tarkaksi. Jos sinulla on jotakin huomautettavaa tästä käyttöohjeesta, ota yhteyttä kauppiaaseesi tai lähimpään valtuutettuun huoltopalveluun.

• Tälle tuotteelle on suoritettu tarkat laadunvalvonta- ja tarkistustoimenpiteet. Jos kaikesta huolimatta huomaat laitteessa vian tai muun ongelman, ota yhteyttä jälleenmyyjääsi tai lähimpään valtuutettuun huoltopalveluun.

• Laissa määrättyjä erikoistapauksia lukuun ottamatta SHARP ei vastaa vioista, jotka esiintyvät laitteen tai sen vaihtoehtojen käytön aikana, tai vioista, jotka aiheutuvat laitteen tai sen vaihtoehtojen asiattomasta käytöstä, tai muista vioista tai vahingoista, jotka aiheutuvat tuotteen käytöstä. Tässä ohjeessa on viitteitä faksitoimintoon. Ota kuitenkin huomioon, että faksitoiminto

• ei ole saatavana joissakin maissa tai joillakin alueilla.

ENERGY STAR® -sertifikaatin saaneet tuotteet on suunniteltu suojelemaan ympäristöä erinomaisen energiatehokkuutensa ansiosta.

ENERGY STAR® -vaatimukset täyttävissä tuotteissa on yllä oleva logo. Ilman logoa olevat tuotteet eivät täytä ENERGY STAR® -vaatimuksia.

Takuusitoumus

Vaikka tämä dokumentti on pyritty tekemään mahdollisimman tarkaksi ja hyödylliseksi, SHARP Corporation ei takaa asiasisällön paikkansapitävyyttä. Kaikkia tämän asiakirjan tietoja voidaan muuttaa ilmoittamatta asiasta ennakkoon. SHARP ei vastaa tämän käyttöoppaan käytöstä aiheutuneesta suorasta tai epäsuorasta tietojen menetyksestä tai muusta vahingosta.

©Copyright SHARP Corporation 2008. Kaikki oikeudet pidätetään. Kopiointi, muokkaus tai kääntäminen ilman kirjallista lupaa on kielletty, elleivät nämä tapahdu tekijänoikeuslakien mukaisesti.

LAITTEEN TURVALLISEN KÄYTÖN VARMISTAMISEKSI

Varoitukset

• Tähän laitteeseen ei saa tehdä mitään muutoksia. Muutosten tekeminen voi johtaa henkilövahinkoihin tai laitteen vaurioitumiseen.

• Älä tee laittomia kopioita. Seuraavien nimikkeiden tulostaminen on normaalisti kielletty kansallisilla laeilla. Muiden nimikkeiden tulostaminen on voitu kieltää paikallislaeilla.

●

Setelit ● Postimerkit ● Obligaatiot ● Osakkeet

●

Pankkivekselit ● Shekit ● Passit ● Ajokortit

• Älä käytä laitteen puhdistamisessa syttyvän suihkeen muodossa olevaa puhdistusainetta. Jos suihketta joutuu kosketuksiin laitteen sisällä olevien kuumien sähkökomponenttien tai lämpöyksikön kanssa, voi seurauksena olla tulipalo tai sähköisku.

• Älä aseta laitteen päälle astiaa, joka sisältää vettä tai muita nesteitä. Älä aseta laitteen päälle metalliesineitä, jotka saattavat pudota laitteen sisään.

• Jos laitteen sisään putoaa metalliesine tai laitteeseen roiskuu nestettä, katkaise ensin laitteen virta päävirtakytkimestä ja irrota sitten virtajohto pistorasiasta.

• Jos ukkonen alkaa, katkaise laitteen virta päävirtakytkimestä ja irrota laitteen virtajohto pistorasiasta salaman aiheuttaman sähköiskun ja tulipalon estämiseksi.

• Jos huomaat, että laitteen pinnalle tai näyttöön on tiivistynyt kosteutta, avaa oikeanpuoleinen kansi ja katso, onko laitteen sisällä tiivistynyttä kosteutta. Jos laitteen sisällä on tiivistynyttä kosteutta, katkaise laitteen virta päävirtakytkimestä. Laitteen virran kytkeminen päävirtakytkimestä saattaa aiheuttaa vian, jos laitteen sisällä on tiivistynyttä kosteutta. Anna oikeanpuoleisen kannen olla auki, kunnes tiivistynyt kosteus on haihtunut luonnollisesti. Jotta ensisijaiseen siirtohihnayksikköön tai toissijaiseen siirtorullayksikköön ei pääse vieraita esineitä oikeanpuoleisen kannen ollessa auki, aseta aukon päälle suojus.

• Älä irrota tai kytke virtajohtoa märin käsin.

LAITTEEN TURVALLISEN KÄYTÖN VARMISTAMISEKSI

Varoitukset

• Älä koske siirtohihnaan ja siirtorullaan. Naarmut tai tahrat siirtohihnassa tai siirtorullassa aiheuttavat likaisia tulosteita.

• Lämpöyksikkö on erittäin kuuma. Käsittele tätä aluetta varoen.

• Älä katso suoraan valonlähteeseen. Kirkas valo saattaa vahingoittaa silmiä.

• Laite on painava. Loukkaantumisten ehkäisemiseksi laitteen siirtämisen yhteydessä on suositeltavaa, että laitetta siirretään neljän tai useamman henkilön voimin.

• Älä heitä väriainetta, väriainesäiliötä (väriainekasettia) tai hukkavärisäiliötä tuleen. Väriainetta voi lentää ympäristöön ja aiheuttaa palovammoja.

• Säilytä väriainetta, väriainesäiliötä (väriainekasettia) ja hukkavärisäiliöitä poissa lasten ulottuvilta.

• Älä sijoita laitetta huteralle, vinolle tai epävakaalle alustalle. Aseta laite ainoastaan alustalle, joka kestää laitteen painon.

• Kun irrotat virtajohtoa pistorasiasta, älä tartu johtoon äläkä vedä siitä.

Fuseereenheid

LAITTEEN TURVALLISEN KÄYTÖN VARMISTAMISEKSI

Laitteessa on asiakirjojen arkistointitoiminto, jonka avulla voi tallentaa asiakirjan kuvan tiedostona koneen kiintolevylle. Tallennettua asiakirjaa voidaan tarvittaessa hakea muistista ja tulostaa tai lähettää. Kiintolevyvian sattuessa muistista ei voi enää hakea tallennettuja asiakirjoja. Tallentamalla tärkeistä asiakirjoista alkuperäiset versiot muualle kuin kiintolevylle vältät niiden katoamisen kiintolevyvian sattuessa. Laissa mainittuja tapauksia lukuun ottamatta Sharp Corporation ei ota vastuuta vahingoista, jotka johtuvat asiakirjojen tallentamisen yhteydessä aiheutuneesta tietojen menetyksestä.

"AKKUJEN HÄVITTÄMINEN"

TÄSSÄ TUOTTEESSA ON PÄÄMUISTIN VARMUUSLITIUMAKKU, JOKA ON HÄVITETTÄVÄ ASIANMUKAISESTI. PYYDÄ TÄMÄN AKUN HÄVITTÄMISTÄ KOSKEVIA NEUVOJA PAIKALLISELTA SHARP-JÄLLEENMYYJÄLTÄ TAI VALTUUTETULTA HUOLTOEDUSTAJALTA.

LAITTEEN TURVALLISEN KÄYTÖN VARMISTAMISEKSI

Lasertiedot

Aallonpituus 790 nm ±10 nm

Pulssiajat (Pohjois-Amerikka ja Eurooppa)

Lähtöteho Enintään 0,6 mW (LD1+ LD2)

Varoitus

Ohjeiden vastaiset säädöt ja käyttö saattavat aiheuttaa altistumisen haitalliselle säteilylle.

Tämä digitaalinen laite on LUOKAN 1 LASERLAITE (SFS-EN 60825-1, painos 1.2-2001)

4,1 µs ±4,1 ns / 7 mm

Eurooppa:

CLASS 1 LASER PRODUCT

LASER KLASSE 1

LUOKAN 1 LASERLAITE

KLASS 1 LASERAPPARAT

ASENNUSVAATIMUKSET

Tuote voi vahingoittua, jos sitä ei asenneta ohjeiden mukaan. Huomioi seuraavat seikat laitteen ensimmäisen asennuksen sekä siirtämisen yhteydessä.

1. Asenna laite lähelle pistorasiaa.

2. Liitä verkkojohto vain sellaiseen

pistorasiaan, joka täyttää annetut jännite- ja virtavaatimukset. Varmista, että pistorasia on maadoitettu.

• Virtavaatimukset on ilmoitettu laitteen vasemmanpuoleisessa alakulmassa olevassa nimikyltissä.

Liitä laite pistorasiaan, jossa ei ole muita sähkölaitteita. Jos pistorasiaan on kytketty valaisin, valo saattaa välkkyä.

3. Älä sijoita laitetta paikkaan, joka on:

• kostea tai erittäin pölyinen

• alttiina suoralle auringonvalolle

• alttiina voimakkaalle lämpötilan vaihtelulle (esimerkiksi ilmastointilaitteen tai lämpöpatterin lähellä)

• huonosti ilmastoitu.

4. Koneen ympärille on jätettävä riittävästi vapaata tilaa, jotta ilma vaihtuu kunnolla ja konetta voidaan huoltaa.

5. Laitteessa on sisäänrakennettu kiintolevy. Suojaa laite iskuilta tai tärinältä. Älä varsinkaan siirrä laitetta virran ollessa päälle kytkettynä.

30 cm (11-13/16")

30 cm

(11-13/16")

45 cm (17-23/32")

ASENNUSVAATIMUKSET

Huomautus:

Älä sijoita laitetta paikkaan, jossa on huono ilmanvaihto.

Laitteen sisällä syntyy pieni määrä otsonia tulostuksen aikana. Syntyvän otsonin määrä ei ole haitallinen; suurien kopiointitöiden aikana saattaa kuitenkin olla havaittavissa epämiellyttävää hajua, joten laite on asennettava huoneeseen, jossa on tuuletin tai ikkunat, jotka mahdollistavat riittävän ilmanvaihdon. (Haju saattaa toisinaan aiheuttaa päänsärkyä.) * Sijoita laite niin, että ihmiset eivät altistu suoraan laitteen hajuille. Jos laite asetetaan

lähelle ikkunaa, se ei saa altistua suoralle auringonvalolle.

TARVIKKEET

Tämän tuotteen vakiotarvikkeita, jotka käyttäjä voi vaihtaa, ovat paperi, väriainekasetit ja viimeistelijän niittisäiliöt. Käytä ainoastaan SHARP-laitteille tarkoitettuja väriainekasetteja, viimeistelijän niittisäiliöitä ja kalvoja.

Parhaat tulokset saat käyttämällä vain Sharpin alkuperäisiä tarvikkeita, jotka on suunniteltu, valmistettu ja testattu niin, että Sharpin tuotteiden käyttöikä ja suorituskyky maksimoidaan. Varmista, että värikasetissa on merkintä Genuine Supplies.

GENUINE SUPPLIES

Tarvikkeiden säilytys

Oikea säilytys

1. Tarvikkeiden säilytystilan on oltava:

• puhdas ja kuiva

• normaalissa lämpötilassa ja mahdollisimman vähin lämpötilavaihteluin

• suojassa suoralta auringonvalolta

2. Säilytä paperi pakkauksessaan vaakasuorassa.

3. Pakkauksissa pystysuorassa tai pakkausten ulkopuolella säilytetty paperi voi vääntyä tai kostua, ja seurauksena on syöttöhäiriöitä.

Väriainekasettien säilyttäminen

Säilytä väriainekasetin sisältävä laatikko vaakatasossa; älä säilytä sitä pystyssä. Jos väriainekasettia säilytetään pystyasennossa, väriaine saattaa kovettua kasetin sisällä. Väriaineen säilytystilan lämpötilan on oltava alle 40°C. Säilytys kuumassa paikassa saattaa aiheuttaa väriaineen kovettumisen kasetin sisällä.

Niittisäiliö

Viimeistelijässä on oltava seuraava niittisäiliö:

MX-SCX1 (viimeistelijää varten) Noin 5000 kasettia kohden x 3 kasettia

Varaosien ja tarvikkeiden saatavuus

Varaosien saatavuus laitteen korjaukseen on taattu vähintään 7 vuoden ajaksi laitteen valmistuksen lopettamisen jälkeen. Varaosat ovat laitteen osia, jotka voivat rikkoutua laitteen tavallisen käytön yhteydessä, kun taas osat, jotka tavallisesti ylittävät tuotteen käyttöiän, eivät ole varaosia. Myös kulutustavaroita on saatavilla 7 vuotta laitteen valmistamisen jälkeen.

TARVIKKEIDEN VAIHTO JA HUOLTO

Tässä osassa kuvataan väriainekasettien, niittisäiliöiden ja muiden tarvikkeiden vaihto sekä normaali huolto.

Väriainekasetin vaihtaminen

Vaihda väriainekasetti kun viesti "Vaihda värisäiliö." ilmestyy.

Kopiointitilassa

Valmis skannaamaan kopiota varten. ( Vaihda värisäiliö.)

Kun viesti ilmestyy näyttöön, vaihda osoitetun värinen väriainekasetti.

Jos jatkat väriainekasetin käyttämistä, näyttöön tulee seuraava viesti kun väriaine loppuu.

Vaihda värisäiliö.

( )

Värit, joiden väriaine on loppunut tai loppumaisillaan, osoitetaan ( ).

: Keltainen väriaine, : Magenta väriaine, : Syaani väriaine,

: Musta väriaine

Vaihda osoitettujen värien väriainekasetit.

M C

TARVIKKEIDEN VAIHTO JA HUOLTO

Avaa etukansi.

Väriainekasettien sijainnit

(Y): Keltainen (M): Magenta (C): Syaani (Bk): Musta

(M)(Y) (C) (Bk)

Vedä väriainekasettia itseesi päin.

Esimerkki: Keltaisen väriainekasetin vaihtaminen

TARVIKKEIDEN VAIHTO JA HUOLTO

Ota uusi väriainekasetti esiin, pidä sitä molemmin käsin ja ravista 5–6 kertaa vaakasuunnassa.

Suojamate

riaali

• Kun ravistat värikasettia, varmista että ravistat sitä kasetin sisällä olevan suojamateriaalin kanssa. Jos kasettia ravistetaan suojamateriaalin poistamisen jälkeen, väriainetta voi läikkyä.

• Ravista väriainekasettia ainoastaan vaakasuunnassa. Jos väriainekasettia ravistetaan muuhun suuntaan, väriaine saattaa kasautua yhteen kasetin osaan.

Kasetin ravistaminen sen jälkeen, kun suojamateriaali on irrotettu, aiheuttaa väriaineen läikkymisen.

• Poista pakkausmateriaali uudesta väriainekasetista.

• Pidä värikasetista kunnolla, kun irrotat suojamateriaalia. Kun suojamateriaali on irrotettu, älä suuntaa värikasettia alaspäin tai ravista sitä. Väriainetta voi läikkyä.

TARVIKKEIDEN VAIHTO JA HUOLTO

Aseta uusi väriainekasetti paikalleen vaakatasossa ja työnnä se kunnolla paikalleen.

Väriainekasetin muoto vaihtelee väreittäin. Aseta väriainekasetti samaan paikkaan, josta tyhjä väriainekasetti irrotettiin.

TARVIKKEIDEN VAIHTO JA HUOLTO

Sulje etukansi.

• Kun väriainekasetti on vaihdettu, laite siirtyy automaattisesti kuvansäätötilaan. Kuvan säätö ei ole mahdollista, jos kansi ei ole kiinni.

• Varo, etteivät sormesi jää puristuksiin sulkiessasi kantta.

Huomautus

• Älä heitä väriainekasettia avotuleen. Väriainetta voi lentää ympäristöön ja aiheuttaa palovammoja.

• Pidä väriainekasetit pois pienten lasten ulottuvilta.

• Säilytä väriainekasetin sisältävä laatikko vaakatasossa; älä säilytä sitä pystyssä. Jos väriainekasettia säilytetään pystyasennossa, väriaine saattaa kovettua kasetin sisällä. Väriaineen säilytystilan lämpötilan on oltava alle 40°C. Säilytys kuumassa paikassa saattaa aiheuttaa väriaineen kovettumisen kasetin sisällä.

• Jos käytetään muuta kuin SHARPin suosittelemaa värikasettia, laite ei ehkä saavuta täyttä laatua ja suorituskykyä ja laitteen toimintahäiriö on mahdollista. Varmista, että käytät SHARPin suosittelemaa värikasettia.

• Säilytä käytettyä väriainekasettia muovipussissa (älä hävitä sitä). Huoltoteknikkosi ottaa käytetyt väriainekasetit mukaansa.

• Nähdäksesi, kuinka paljon väriainetta kasetissa on jäljellä, paina [KOPIOINTI]-näppäintä pitkään tulostamisen aikana tai laitteen ollessa valmiustilassa. Jäljellä olevan väriaineen määrä näkyy näytössä prosentteina

Kokonaislaskuri Mustavalkoinen Värillinen:00,000,000 2-värinen:00,000,000 Yksivärinen:00,000,000

Väriaineen Määrä [Bk]:100-75% [C]:100-75% [M]:100-75% [Y]:100-75%

:00,000,000

koskettaessasi näppäintä. Jos prosenttiarvo laskee "25-0%": iin, hanki uusi väriainekasetti ja pidä sitä valmiina vaihtoa varten. Kun jäljellä olevan väriaineen määrä on enää "25-0%", tulosteen värit saattavat olla himmeitä tai puuttua osittain, kun kopioidaan tai tulostetaan tummavärinen alkuperäiskappale tai kuva.

TARVIKKEIDEN VAIHTO JA HUOLTO

Hukkavärisäiliön vaihtaminen

Hukkavärisäiliö kerää liiallisen väriaineen, jota syntyy tulostamisen aikana. Kun hukkavärisäiliö on täynnä "Vaihda hukkavärisäiliö" tulee näkyviin. Vaihda hukkavärisäiliö seuraamalla alla olevia ohjeita. Hukkavärisäiliö on tarpeen irrottaa myös siirtoyksikön vaihtamista varten. Irrota hukkavärisäiliö seuraavien ohjeiden mukaan siirtoyksikön vaihtamisen yhteydessä.

Väriainetta saattaa läikkyä, kun hukkavärisäiliö vaihdetaan. Ennen kuin vaihdat hukkavärisäiliön, aseta suojia koneen päälle ja ympärille likaantumisen estämiseksi.

Avaa etukansi.

Vapauta hukkavärisäiliö.

(1) Käännä hukkavärisäiliön lukon vipua oikealle, kunnes

se on vaakatasossa.

(2) Kallista hukkavärisäiliötä eteenpäin.

Tartu hukkavärisäiliön oikeaan yläkulmaan oikealla kädellä ja tue vasenta alakulmaa vasemmalla kädellä ja kallista säiliötä hitaasti itseäsi kohti.

TARVIKKEIDEN VAIHTO JA HUOLTO

Irrota hukkavärisäiliö.

• Jos hukkavärisäiliö kallistuu liian kauas eteen, sitä ei voida irrottaa.

• Älä anna aukkojen osoittaa alaspäin, koska käytetystä kasetista roiskuisi tällöin väriainetta.

• Pidä säiliöstä kiinni molemmin käsin ja työnnä sitä hitaasti ylöspäin.

• Älä hävitä hukkavärisäiliötä. Laita se muovipussiin ja säilytä sitä, kunnes huoltoteknikko tulee huoltokäynnille. Huoltoteknikkosi vie hukkavärisäiliön mukanaan.

Asenna uusi hukkavärisäiliö.

Työnnä säiliö paikoilleen vinottain ylhäältä päin. (Päinvastaiseen suuntaan kuin mihin vedit sitä ulos.)

(2)

(1)

TARVIKKEIDEN VAIHTO JA HUOLTO

Käännä hukkavärisäiliön lukon vipua vasemmalle.

Käännä lukon vipua vasemmalle, kunnes se pysähtyy.

Jos lukon vipu ei käänny, varmista, että hukkavärisäiliö on asennettu oikein. Varmista erityisesti, että hukkavärisäiliön vasen yläkulma on oikein paikallaan.

Sulje etukansi.

Varo, etteivät sormesi jää puristuksiin sulkiessasi kantta.

Huomautus

• Älä heitä hukkavärisäiliötä avotuleen. Väriainetta voi lentää ympäristöön ja aiheuttaa palovammoja.

• Pidä hukkavärisäiliö poissa pienten lasten ulottuvilta.

• Väriainetta saattaa läikkyä, kun hukkavärisäiliö vaihdetaan. Toimi niin, että ongelmia ei aiheudu, jos väriainetta läikkyy laitteen päälle tai ympärille tai vaatteillesi.

• Älä koske osiin, jotka ovat likaantuneet irrotetun hukkavärisäiliön väriaineesta. Jos kosket vahingossa väriaineeseen, pese kätesi välittömästi.

TARVIKKEIDEN VAIHTO JA HUOLTO

Kehiteyksikön/rumpukasetin vaihto

Katkaise laitteen virta ja odota hetki ennen kehiteyksikön tai rumpukasetin vaihtoa.

Kehiteyksikön vaihto

Huoltoteknikkosi vaihtaa kehiteyksikön. Vaihda se itse alla esitettyjen ohjeiden mukaan vain, jos huoltoteknikkosi neuvoo tekemään niin. Seuraa ohjeita huolellisesti. Kehiteyksikkö on tarpeen irrottaa myös rumpukasetin vaihtamista varten. Irrota kehiteyksikkö seuraavien ohjeiden mukaan rumpukasetin vaihtamisen yhteydessä.

Katkaise paneelin virta painamalla käyttöpaneelin [VIRTA]-näppäintä ( ) ja katkaise sitten laitteen virta päävirtakytkimestä.

Avaa etukansi ja irrota hukkavärisäiliö.

☞ Hukkavärisäiliön vaihtaminen (sivu 16)

TARVIKKEIDEN VAIHTO JA HUOLTO

Avaa varauskoronan kansi.

(1) Käännä varauskoronan kannen lukon vipuja alla olevan

nuolen suuntaan.

Kun lukon vivut ovat vaakatasossa, lukko on auki.

(2) Tartu lukon vipuihin ja kallista kantta eteenpäin.

TARVIKKEIDEN VAIHTO JA HUOLTO

Irrota kehiteyksikkö.

(1) Tartu kehiteyksikön lukkoon ja vedä sitä eteen ja alas.

(2) Purista kehiteyksikön vipua. (3) Vedä kehiteyksikkö esiin vaakatasossa.

(3)

(2) (2)

(4) Tue kehiteyksikköä keskiosan läheltä kädelläsi ja irrota

kehiteyksikkö kokonaan.

Rulla

• Kun irrotat kehiteyksikköä, tartu siihen keskeltä molemmin käsin.

• Yritä pitää kehiteyksikkö vaakatasossa, kun irrotat sitä. Jos se kallistuu irrotuksen aikana, kehitettä saattaa läikkyä.

• Irrotetun kehiteyksikön rullan alueella on väriainetta. Älä koske rullan alueeseen. Jos kosket vahingossa väriaineeseen, pese kätesi välittömästi.

TARVIKKEIDEN VAIHTO JA HUOLTO

Ravista uutta kehiteyksikköä 5–6 kertaa kuvan mukaisesti.

Pidä kehiteyksikköä lujasti alla olevan kuvan mukaisesti ja ravista sitä eteen ja taakse sekä vasemmalle ja oikealle. Irrota suojamateriaali kehiteyksikön ravistamisen jälkeen.

• Alla olevassa kuvassa näkyvä

kehiteyksikön osa vääntyy ja vaurioituu helposti. Älä koske tähän osaan käsitellessäsi yksikköä.

• Älä koske kehiteyksikön rullaan. Jos rullaan kosketaan vahingossa, seurauksena saattaa olla kuvaongelmia. Vaihda tällöin kehiteyksikkö uuteen yksikköön.

Suojamat eriaali

• Tiivistettä ei saa irrottaa uuden kehiteyksikön ravistamisen yhteydessä.

• Varo vaurioittamasta kehiteyksikköä ravistaessasi sitä. Jos kehiteyksikkö vaurioituu, sen sisältämä kehite saattaa vuotaa.

TARVIKKEIDEN VAIHTO JA HUOLTO

Aseta uusi kehiteyksikkö paikalleen vaakatasossa.

Aseta uusi kehiteyksikkö samaan paikkaan, josta vanha kehiteyksikkö irrotettiin.

• Älä kallista kehiteyksikköä tai aseta sitä paikalleen väärässä suunnassa tai väärin päin. Muuten kehiteyksikkö tai rumpukasetti voi vaurioitua ja aiheuttaa toimintahäiriön.

• Kun asetat kehiteyksikköä paikalleen, tartu siihen keskeltä molemmin käsin.

• Älä irrota kehiteyksikön tiivistettä, ennen kuin yksikkö on paikallaan laitteessa. Jos tiiviste irrotetaan, kun yksikkö ei ole lukittuna, yksikkö saattaa pudota laitteesta.

Aseta paikalleen siten, että yksikön nuoli on linjassa laitteen nuolen kanssa.

Tartu kehiteyksikön lukkoon ja aseta se takaisin paikalleen laitteeseen.

TARVIKKEIDEN VAIHTO JA HUOLTO

Pidä kehiteyksikköä yhdellä kädellä ja irrota tiiviste hitaasti toisella kädellä.

Vedä tiiviste esiin hitaasti suoraan ja vaakatasossa.

Jos käytetään liiallista voimaa tai tiivistettä vedetään vinosti, se saattaa repeytyä.

Tiivisteen päässä on merkki (punainen vyö). Kun olet irrottanut tiivisteen, varmista, että merkki (punainen vyö) on tiivisteen päässä. Jos tiiviste on katkennut kehiteyksikköön, kehiteyksikköä ei voida käyttää. Vaihda tilalle uusi kehiteyksikkö.

Sulje varauskoronan kansi ja lukitse kansi kääntämällä lukon vipuja nuolien suuntaan.

Kun lukon vivut ovat pystytasossa, kansi on lukittu.

Asenna hukkavärisäiliö.

☞ Hukkavärisäiliön vaihtaminen (sivu 16)

TARVIKKEIDEN VAIHTO JA HUOLTO

Sulje etukansi.

Varo, etteivät sormesi jää puristuksiin sulkiessasi kantta.

(2)

(1)

TARVIKKEIDEN VAIHTO JA HUOLTO

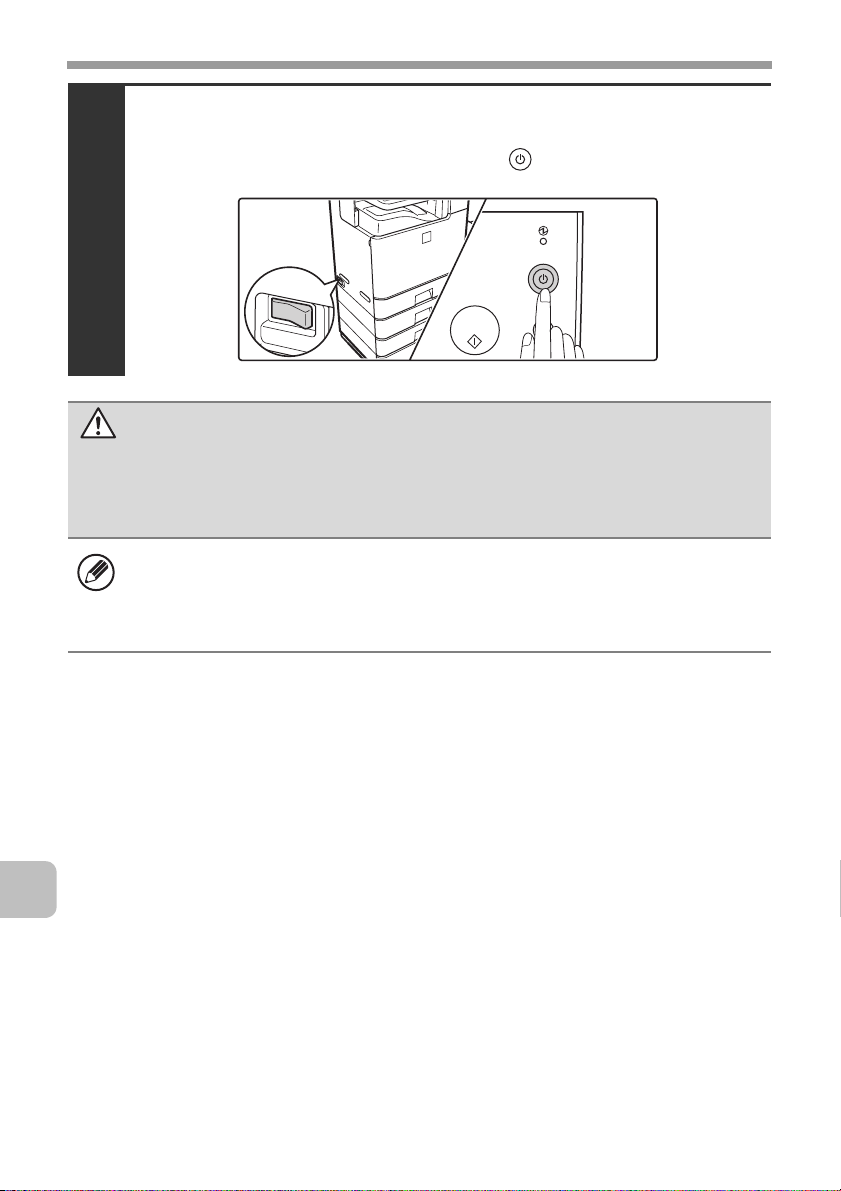

Kytke virta päälle.

Kytke käyttöpaneelin virta kytkemällä päävirtakytkin asentoon "ON" ja painamalla käyttöpaneelin [VIRTA]-näppäintä ( ).

Huomautus

• Älä heitä kehiteyksikköä avotuleen. Väriainetta voi lentää ympäristöön ja aiheuttaa palovammoja.

• Pidä kehiteyksikkö pois pienten lasten ulottuvilta.

• Kun vaihdat kehiteyksikköä, varo, ettei se tahraa vaatetustasi tai paikkaa, jossa vaihto tapahtuu.

• Älä koske osiin, jotka ovat likaantuneet irrotetun hukkavärisäiliön väriaineesta. Jos kosket vahingossa väriaineeseen, pese kätesi välittömästi.

TARVIKKEIDEN VAIHTO JA HUOLTO

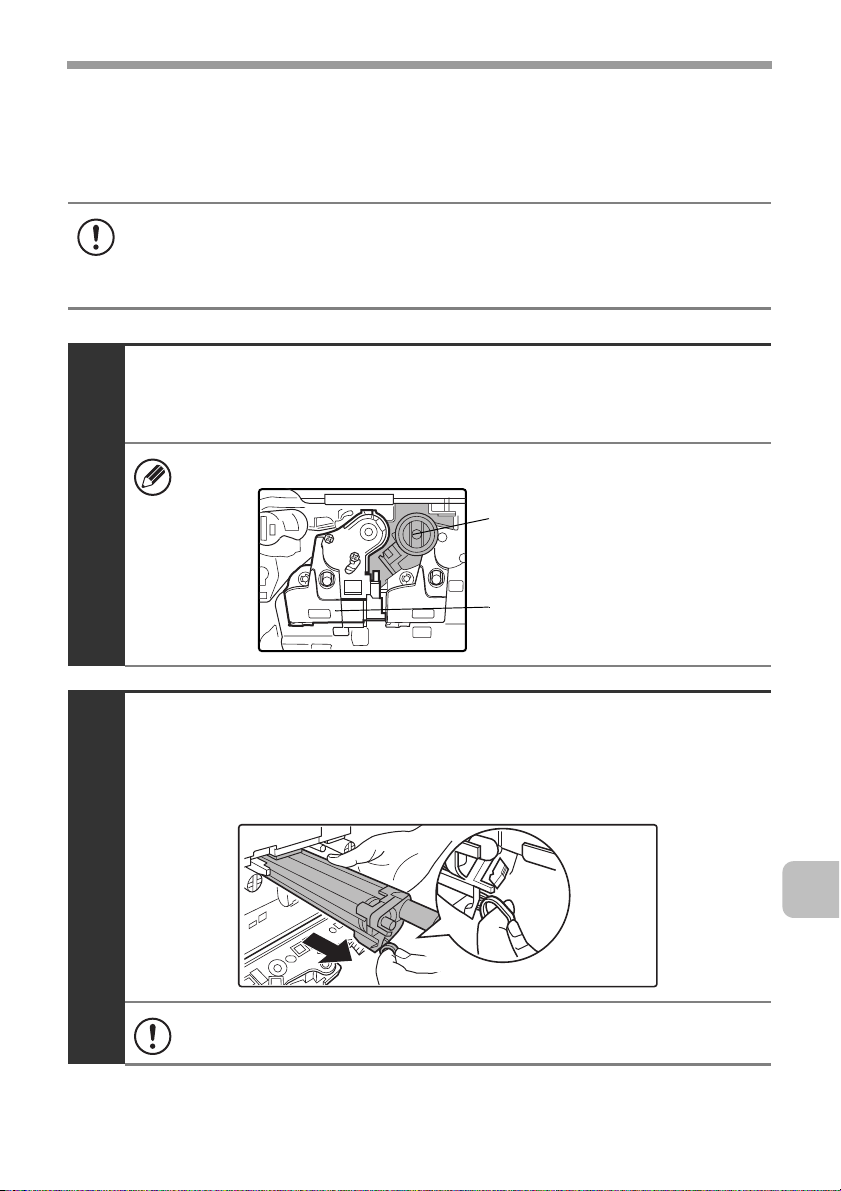

Rumpukasetin vaihto

Huoltoteknikkosi vaihtaa rumpukasetin. Vaihda se itse alla esitettyjen ohjeiden mukaan vain, jos huoltoteknikkosi neuvoo tekemään niin. Seuraa ohjeita huolellisesti.

• Älä jätä rumpukasettia pitkäksi aikaa esille pakkauksesta äläkä pura rumpukasettia pakkauksesta paikkaan, jossa siihen kohdistuu suora auringonvalo tai kirkas valo. Muuten se voi vioittua.

• Kun irrotat rumpukasetin, aseta se pimeään paikkaan suojaan valolta.

Katkaise virta ja irrota kehiteyksikkö.

Ohjeet kehiteyksikön irrottamiseksi ovat vaiheissa 1–4 kohdassa "Kehiteyksikön vaihto" (sivu 19).

Rumpukasetin irrottamista varten kehiteyksikkö on ensin irrotettava.

Rumpukasetti

Kehiteyksikkö

Pidä sormella rumpukasetin vipua alhaalla ja vedä rumpukasettia itseäsi kohti.

Aseta toinen käsi rumpukasetin keskelle ja vedä kasetti esiin kaksin käsin.

Älä koske vanhassa rumpukasetissa olevaan väriaineeseen. Jos kosket vahingossa väriaineeseen, pese kätesi välittömästi.

TARVIKKEIDEN VAIHTO JA HUOLTO

Irrota rumpukasetin suojamateriaali ja työnnä rumpukasetti hitaasti sisään ohjaimia pitkin.

Varmista, että rumpukasetin -merkki on linjassa laitteen -merkin kanssa, kun työnnät rumpukasetin sisään.

• Irrota suojamateriaali vetämällä sitä hitaasti suoraan ulos siten, että se ei repeydy.

• Kun asennat rumpukasettia paikalleen, älä koske äläkä vahingoita rumpua. Muuten se voi vioittua.

• Kun olet poistanut suojamateriaalin, asenna rumpukasetti välittömästi laitteeseen. Älä altista rumpukasettia suoralle auringonvalolle tai sähkövalolle.

• Älä kallista rumpukasettia tai aseta sitä paikalleen väärässä suunnassa tai väärin päin. Älä altista rumpukasettia suoralle auringonvalolle tai sähkövalolle.

Varmista, että uuden rumpukasetin värit ja insertiotarra vastaavat toisiaan.

Rumpu

Aseta kehiteyksikkö ja hukkavärisäiliö paikoilleen, sulje laitteen etukansi ja kytke virta.

Ohjeet kehiteyksikön ja hukkavärisäiliön asettamiseksi paikoilleen ovat vaiheissa 7–8 ja vaiheissa 10–11 kohdassa "Kehiteyksikön vaihto" (sivu 19).

TARVIKKEIDEN VAIHTO JA HUOLTO

Viimeistelijän niittisäiliön vaihtaminen

Kun niittisäiliö tyhjenee, laitteen käyttöpaneeliin tulee siitä ilmoitus. Noudata alla annettuja ohjeita niittisäiliön vaihtamiseksi.

Avaa kansi.

Paina vipua alavasemmalle ja liu'uta viimeistelijää samanaikaisesti vasemmalle, kunnes se pysähtyy.

Liu’uta viimeistelijää varovasti, kunnes se pysähtyy.

Paina niittikotelon vapautusvipua alas ja poista niittikotelo.

Vedä niittikoteloa oikealle.

TARVIKKEIDEN VAIHTO JA HUOLTO

Poista tyhjä niittisäiliö niittikotelosta.

Tartu varovasti niittisäiliön oikeaan puoleen kuvan mukaisesti ja nosta sitä vasemmalle ja ylös. Lukko vapautuu helposti. Kun lukko on vapautunut, nosta niittisäiliötä edelleen vasemmalle ja ylös säiliön irrottamiseksi.

• Vaikka käyttöpaneeliin tulee ilmoitus, niittisäiliössä saattaa toisinaan olla vielä niittejä.

• Jos niittejä on jäljellä, lukko ei vapaudu helposti. Jos lukko pakotetaan vapautumaan, niittikotelo ja niittisäiliö saattavat vääntyä, mikä aiheuttaa vian.

Aseta uusi niittisäiliö niittikoteloon kuvan mukaisesti.

Paina niittikasettia kunnes se lukkiutuu paikoilleen.

TARVIKKEIDEN VAIHTO JA HUOLTO

Aseta niittikotelo paikoilleen.

Työnnä niittikoteloa kunnes se napsahtaa paikoilleen.

Liu'uta viimeistelijä takaisin oikealle puolelle.

Liu'uta viimeistelijää varovasti oikealle, kunnes se lukkiutuu alkuperäiseen asentoonsa.

Sulje kansi.

Varo, etteivät sormesi jää puristuksiin sulkiessasi kantta.

Tee testitulostus tai testikopio nidonta- ja lajittelutilassa varmistaaksesi, että nidonta tapahtuu oikein.

TARVIKKEIDEN VAIHTO JA HUOLTO

Säännöllinen huolto

Puhdista laite säännöllisesti varmistaaksesi, että laite toimii moitteettomasti.

Huomautus

Älä käytä laitteen puhdistamisessa syttyvän suihkeen muodossa olevaa puhdistusainetta. Jos suihketta joutuu kosketuksiin laitteen sisällä olevien kuumien sähkökomponenttien tai lämpöyksikön kanssa, voi seurauksena olla tulipalo tai sähköisku.

• Älä käytä laitteen puhdistuksessa ohenteita, bensiinejä tai muita tulenarkoja puhdistusaineita. Ne voivat vahingoittaa koteloa tai muuttaa sen väriä.

• Kun käytät mallia MX-C311/MX-C381, käytä pehmeää liinaa ja pyyhi lika varovasti käyttöpaneelin alueelta, jonka pinta on peilimäinen (oikeanpuoleisessa kuvassa). Jos käytät kovaa liinaa tai hankaat kovaa, pinta saattaa vaurioitua.

Pinnaltaan peilimäinen alue on .

Valotuslasin ja automaattisen asiakirjojen syöttölaitteen puhdistaminen

Jos valotuslasi tai valotuslasin kansi likaantuvat, lika näkyy likapisteinä tai värillisinä tai valkoisina viivoina skannatussa kuvassa. Pidä sen vuoksi nämä osat aina puhtaina. Pyyhi osat pehmeällä ja puhtaalla pyyheliinalla. Kostuta pyyheliina tarvittaessa vedessä tai käytä hiukan neutraalia puhdistusainetta. Kun olet pyyhkinyt osat kostutetulla pyyheliinalla, kuivaa osat kuivalla ja puhtaalla pyyheliinalla.

Valotuslasi Valotuslasin kansilevy

Kun pyyhit likaa laitteesta, älä paina laitetta liian kovaa. Laite voi vahingoittua tai vääntyä.

TARVIKKEIDEN VAIHTO JA HUOLTO

Skannausalue

Jos automaattisella asiakirjan syötöllä skannatuissa kuvissa näkyy värillisiä tai valkoisia viivoja, puhdista skannausalue (ohut ja pitkä lasi valotuslasin vieressä).

Valojohderummun varauskoronan puhdistus

Jos paperissa on mustia viivoja vai värillisiä viivoja, kun olet puhdistanut valotuslasin ja automaattisen asiakirjojen syöttölaitteen, käytä varauskoronan puhdistinta varauskoronan puhdistamiseksi.

Katkaise paneelin virta painamalla käyttöpaneelin [VIRTA]-näppäintä ( ) ja katkaise sitten laitteen virta päävirtakytkimestä.

Avaa etukansi ja irrota hukkavärisäiliö.

☞ Hukkavärisäiliön vaihtaminen (sivu 16)

TARVIKKEIDEN VAIHTO JA HUOLTO

Vapauta lukon vivut ja avaa varauskoronan kansi.

☞ Kehiteyksikön vaihto (sivu 19)

Irrota varauskoronan puhdistin.

(1) Paina varauskoronan puhdistimen lukko (A) nuolen

suuntaan ja nosta varauskoronan puhdistimen vasen puoli.

(1)

(2)

(A)

(2)

Siirrä varauskoronan puhdistin vasemmalle ja vedä se irti.

TARVIKKEIDEN VAIHTO JA HUOLTO

Puhdista varauskorona.

(1) Työnnä varauskoronan puhdistin kokonaan sisään. (2) Vedä varauskoronan puhdistin varovasti ulos.

(3) Toista yllä mainitut vaiheet (1)-(2) kolme kertaa.

• Varo, ettei varauskoronan puhdistimen kärki sotkeennu väriaineesta.

• Puhdista siten, että varauskoronan puhdistimen merkki ( ) osoittaa alaspäin.

• Varauskoronan puhdistimella puhdistettavat aukot on merkitty kohdan (A) mukaisilla tarroilla.

(A)

Merkin sijainti

• Älä käytä varauskoronan puhdistinta mihinkään muuhun kuin varauskoronan puhdistamiseen.

TARVIKKEIDEN VAIHTO JA HUOLTO

Toista vaihe 5 kaikille muille varauskoronille.

Varauskorona

Laitteessa on yhteensä 4 puhdistettavaa kohtaa, kuten kuvassa osoitetaan.

Aseta varauskoronan puhdistin alkuperäiseen paikkaansa.

Työnnä varauskoronan puhdistimen kärki sisään oikealle päin ja paina sitten varauskoronan puhdistimen päätä alaspäin. Varauskoronan puhdistin loksahtaa paikalleen.

(2)

Sulje varauskoronan kansi ja lukitse kansi kääntämällä lukon vipuja nuolien suuntaan.

☞ Kehiteyksikön vaihto (sivu 19)

(1)

Asenna hukkavärisäiliö.

☞ Hukkavärisäiliön vaihtaminen (sivu 16)

TARVIKKEIDEN VAIHTO JA HUOLTO

(1)

(2)

Sulje etukansi.

Varo, etteivät sormesi jää puristuksiin sulkiessasi kantta.

Kytke virta päälle.

Kytke käyttöpaneelin virta kytkemällä päävirtakytkin asentoon "ON" ja painamalla käyttöpaneelin [VIRTA]-näppäintä ( ).

TARVIKKEIDEN VAIHTO JA HUOLTO

Ohisyöttötason rullien puhdistus

Jos huomaat, että ohisyöttötasolta syötetyn paperin syöttö ei onnistu oikein tai että rulla sotkee paperin, irrota ja puhdista rulla. Jos syöttöongelmia tai likaantumista esiintyy sen jälkeen, vaihda rulla. Ennen kuin aloitat, poista paperi ohisyöttötasolta.

Katkaise paneelin virta painamalla käyttöpaneelin [VIRTA]-näppäintä ( ) ja katkaise sitten laitteen virta päävirtakytkimestä.

Irrota rullan suojus ohisyöttötasosta.

Aseta sormesi rullan suojuksen -merkkien taakse ja vedä suoraan itseäsi kohti.

Merkit

TARVIKKEIDEN VAIHTO JA HUOLTO

Puhdista rullat pyyhkimällä jokainen rulla puhtaalla liinalla.

Huomautus

Kun puhdistat rullia, varo loukkaamasta käsiäsi.

Älä koske rullan pintaa, jos kätesi ovat likaiset.

Jos lika on vaikea irrottaa, kostuta liina pienellä määrällä vettä tai neutraalia pesuainetta ja pyyhi sen jälkeen puhtaalla ja kuivalla liinalla, kunnes kosteutta ei enää ole jäljellä.

Kiinnitä rullan suojus ohisyöttötasoon.

(1) Kallista suojuksen etuosaa hieman kiinnitystä varten. (2) Paina suojus ohisyöttötasoon niin, että se loksahtaa

paikalleen.

(1)

(2)

TARVIKKEIDEN VAIHTO JA HUOLTO

Kytke virta päälle.

Kytke käyttöpaneelin virta kytkemällä päävirtakytkin asentoon "ON" ja painamalla käyttöpaneelin [VIRTA]-näppäintä ( ).

TARVIKKEIDEN VAIHTO JA HUOLTO

Automaattisen asiakirjojen syöttölaitteen rullien puhdistus

Jos huomaat, että automaattisesta asiakirjojen syöttölaitteesta syötettyjen alkuperäiskappaleiden syöttö ei onnistu oikein tai että rullat sotkevat paperin, irrota ja puhdista rullat. Jos syöttöongelmia tai likaantumista esiintyy sen jälkeen, vaihda rullat. Ennen kuin aloitat, poista kaikki alkuperäiskappaleet automaattisesta asiakirjojen syöttölaitteesta.

Katkaise paneelin virta painamalla käyttöpaneelin [VIRTA]-näppäintä ( ) ja katkaise sitten laitteen virta päävirtakytkimestä.

Avaa automaattisen asiakirjojen syöttölaiteen asiakirjojen kuljettimen kansi.

TARVIKKEIDEN VAIHTO JA HUOLTO

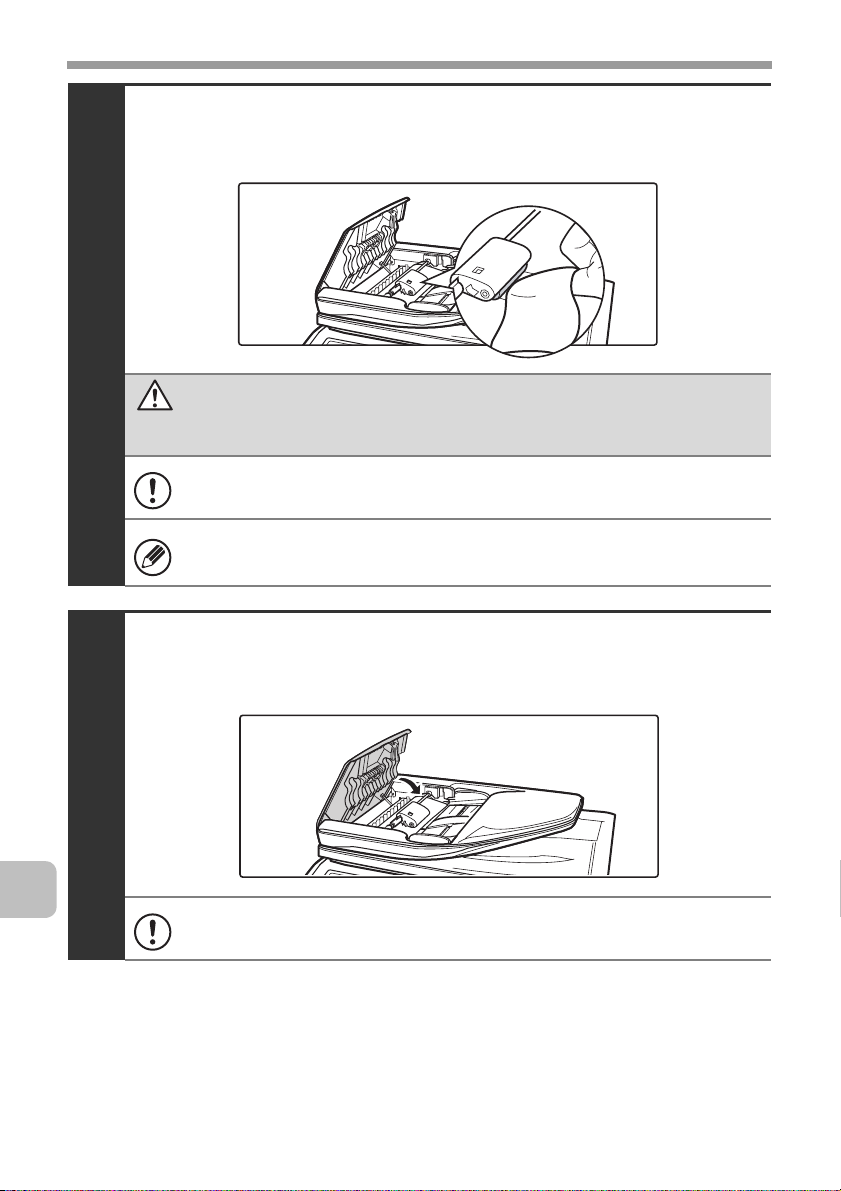

Puhdista irrotetut rullat pyyhkimällä jokainen rulla puhtaalla liinalla.

Huomautus

Kun puhdistat rullia, varo loukkaamasta käsiäsi.

Älä koske rullan pintaa, jos kätesi ovat likaiset.

Jos lika on vaikea irrottaa, kostuta liina vedellä tai neutraalilla puhdistusaineella. Pyyhi rulla sen jälkeen kuivaksi puhtaalla liinalla.

Sulje automaattisen asiakirjojen syöttölaiteen asiakirjojen kuljettimen kansi.

Varo, etteivät sormesi jää puristuksiin sulkiessasi kantta.

TARVIKKEIDEN VAIHTO JA HUOLTO

Kytke virta päälle.

Kytke käyttöpaneelin virta kytkemällä päävirtakytkin asentoon "ON" ja painamalla käyttöpaneelin [VIRTA]-näppäintä ( ).

Kun kytket virran, varmista, ettei näkyviin tule rullan vaihtoa koskevaa virheilmoitusta.

TARVIKKEIDEN VAIHTO JA HUOLTO

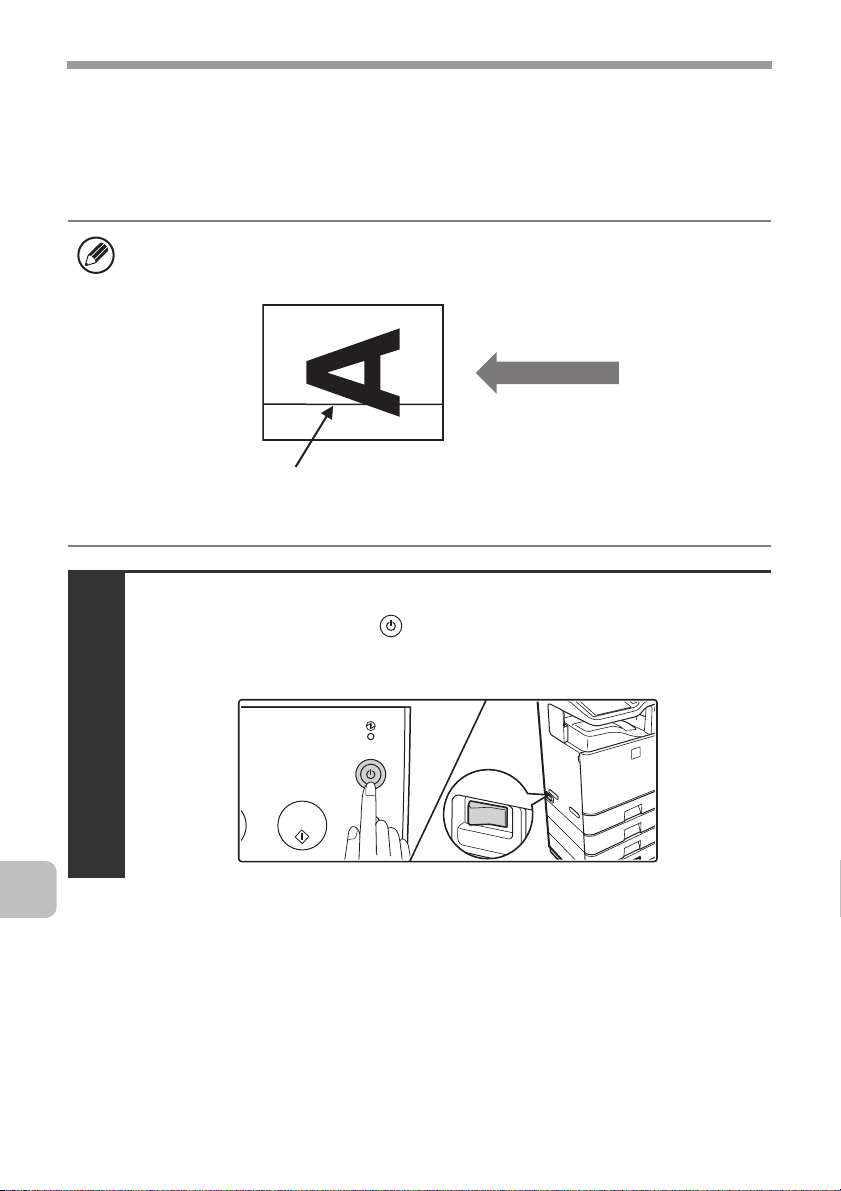

Laseryksikön puhdistus

Kun laitteen sisällä oleva laser-yksikkö likaantuu, tulostuskuvassa saattaa näkyä juovia (värillisiä viivoja). Noudata alla olevia ohjeita laseryksikön puhdistamiseksi.

Likaisen laser-yksikön aiheuttamia havaittavia viivoja (väriviivoja).

Värilliset viivat tulevat aina samaan paikkaan. (Viivat eivät ole koskaan mustia.)

•

• Värilliset viivat ovat rinnakkaisia paperin syöttösuunnan kanssa.

Paperin syötön suunta

Värillinen viiva

• Värilliset viivat ilmestyvät sekä kopioihin että tietokoneen tulostustöihin. (Samat viivat ilmestyvät sekä kopioihin että tulostustöihin.)

Katkaise paneelin virta painamalla käyttöpaneelin [VIRTA]-näppäintä ( ) ja katkaise sitten laitteen virta päävirtakytkimestä.

TARVIKKEIDEN VAIHTO JA HUOLTO

Avaa etukansi ja irrota hukkavärisäiliö.

☞ Hukkavärisäiliön vaihtaminen (sivu 16)

Irrota kirjoitusyksikön puhdistustyökalu etukannesta.

TARVIKKEIDEN VAIHTO JA HUOLTO

Varmista, että puhdistustyökalun kärjen puhdistin on puhdas.

Jos puhdistin on likainen, irrota puhdistin ja vaihda se puhtaaseen. Tiedot puhdistimen vaihtomenetelmästä ovat vaiheissa 5–7. Jos puhdistin ei ole likainen, siirry vaiheeseen 8.

Puhdisti

Vedä vaihtopuhdistin esiin hukkavärisäiliöstä.

TARVIKKEIDEN VAIHTO JA HUOLTO

Irrota likainen puhdistin.

Tartu työkaluun tukevasti kohdasta, johon puhdistin on kiinnitetty. Paina toisella kädellä alas koukku, joka varmistaa puhdistimen, ja irrota puhdistin.

Palauta irrotettu puhdistin hukkavärisäiliöön.

Kiinnitä uusi puhdistin puhdistustyökaluun.

Kohdista puhdistimen koukku puhdistustyökalun kiinnitysaukon kanssa. Pidä tukevasti kiinni puhdistimesta ja työnnä puhdistustyökalu sisään.

Varmista, että puhdistin on kunnolla kiinni puhdistustyökalussa.

TARVIKKEIDEN VAIHTO JA HUOLTO

Puhdista laser-yksikkö.

(1) Osoita puhdistin alaspäin ja aseta työkalu hitaasti

puhdistettavaan aukkoon.

Puhdistusta vaativat kirjoitusyksikön osat on merkitty kohdan (A) mukaisilla tarroilla.

(2) Aseta puhdistustyökalu koko matkalta aukkoon ja vedä

se sitten ulos.

Vedä puhdistustyökalua, kunnes tunnet työkalun jäljen irtoavan laser-yksikön puhdistuspinnalta.

(A)

(3) Toista kohta (2) kaksi tai kolme kertaa ja irrota sitten

puhdistustyökalu.

TARVIKKEIDEN VAIHTO JA HUOLTO

Toista vaihe 8 kaikkien laseryksikön aukkojen puhdistamiseksi.

Puhdistettavat reiät

Laseryksikössä on yhteensä 4 puhdistettavaa aukkoa. Jos puhdistin likaantuu puhdistuksen aikana, vaihda tilalle uusi puhdistin. Tiedot puhdistimen vaihtomenetelmästä ovat vaiheissa 5–7.

Aseta puhdistustyökalu takaisin paikoilleen.

Asenna hukkavärisäiliö.

☞ Hukkavärisäiliön vaihtaminen (sivu 16)

(1)

(2)

TARVIKKEIDEN VAIHTO JA HUOLTO

Sulje etukansi.

Varo, etteivät sormesi jää puristuksiin sulkiessasi kantta.

Kytke virta päälle.

Kytke käyttöpaneelin virta kytkemällä päävirtakytkin asentoon "ON" ja painamalla käyttöpaneelin [VIRTA]-näppäintä ( ).

TARVIKKEIDEN VAIHTO JA HUOLTO

Ensisijaisen siirtohihnayksikön PT-varaajan puhdistus

Jos paperissa on edelleen mustia viivoja vai värillisiä viivoja, kun olet puhdistanut valotuslasin / automaattisen asiakirjojen syöttölaitteen ja varauskoronan, käytä PT-varaajan puhdistinta PT-varaajan puhdistamiseksi.

Katkaise paneelin virta painamalla käyttöpaneelin [VIRTA]-näppäintä ( ) ja katkaise sitten laitteen virta päävirtakytkimestä.

Avaa etukansi ja irrota hukkavärisäiliö.

☞ Hukkavärisäiliön vaihtaminen (sivu 16)

TARVIKKEIDEN VAIHTO JA HUOLTO

Puhdista PT-varaaja.

(1) Vedä PT-varaajan puhdistinta hitaasti esiin, kunnes

tunnet lievän vastuksen.

Työnnä PT-varaajan puhdistin hitaasti takaisin paikalleen.

(2)

(3) Toista yllä mainitut vaiheet (1)-(2) kolme kertaa.

Asenna hukkavärisäiliö.

☞ Hukkavärisäiliön vaihtaminen (sivu 16)

(1)

(2)

TARVIKKEIDEN VAIHTO JA HUOLTO

Sulje etukansi.

Varo, etteivät sormesi jää puristuksiin sulkiessasi kantta.

Kytke virta päälle.

Kytke käyttöpaneelin virta kytkemällä päävirtakytkin asentoon "ON" ja painamalla käyttöpaneelin [VIRTA]-näppäintä ( ).

TEKNISET TIEDOT

Koneen tekniset tiedot / Kopiointilaitteen tekniset tiedot

Nimi

Tyyppi

Näyttö

Valojohdetyyppi Tulostusmenetelmä Kehitejärjestelmä Lämpöyksikköjärjestelmä

Skannaustarkkuus

Tulostustarkkuus Skannausporrastus Tulostusporrastus Alkuperäiset koot / tyypit Kopiokoot

Tulostusmarginaalit

Lämpenemisaika

Digitaalinen värimonitoimijärjestelmä MX-C310/MX-C311/MX-C380/MX-C381/MX-C400

Työpöytä

MX-C310/MX-C380/MX-C400: 4,3 tuuman värinestekidenäyttö MX-C311/MX-C381: 8,5 tuuman värikosketuspaneelin nestekidenäyttö

OPC Valorumpu

Elektrofotografinen järjestelmä (laser)

Kaksikomponenttinen kuiva-tyyppinen magneettiharjalla

Lämpötelat

Mustavalkoskannaus: 600 × 300 dpi

(tehdasasetukset),

Valotuslasi

Kääntävä asiakirjansyött ölaite (automaattinen syöttölaite)

600 × 600 dpi

256 tasoa

Vastaa 256:ta tasoa

Enint. A4 (8-1/2" × 11") / arkit, sidotut asiakirjat

Enintään: A4 (8-1/2" × 11") Minimi: A5 (5-1/4" × 5-3/4")

Etureuna / takareuna: yhteensä 8 mm (21/64") tai alle, lähin reuna / kauimmainen reuna: yhteensä 8 mm (21/64") tai alle

90 sekuntia tai alle (huonelämpötilassa 23°C (73.4°F) ja nimellisjännite)

Väriskannaus: 600 × 300 dpi,

Mustavalkoskannaus: 600 × 300 dpi

Väriskannaus: 600 × 300 dpi,

600 × 600 dpi

600 × 600 dpi (tehdasasetukset)

(tehdasasetukset), 600 × 600 dpi

600 × 600 dpi (tehdasasetukset)

TEKNISET TIEDOT

Koneen tekniset tiedot / kopiokoneen tekniset tiedot (jatkuu)

Värikopiointiaika: 8,9 sekuntia tai alle

Ensimmäisen kopioinnin aika*

Kopiosuhde

Jatkuva kopiointi Automaattinen asiakirjan

syöttölaite

Taso 1

* Ensimmäisen kopion valmistumiseen käytetty aika mitataan siitä, kun alkuperäinen

on asetettu valotuslasille täysin valmiiksi lämpöyksikön ollessa toimintalämpötilassa ja peilimoottorin ollessa toimintanopeudessa sekä mustavalkotilassa että väritilassa, ja todellinen aika voi vaihdella ympäristön olosuhteista riippuen.

Mustavalkokopiointiaika: 8,0 sekuntia tai alle (A4 [8-1/2" × 11"] -arkkien syöttäminen pystysuunnassa

1. paperikaukalosta ilman automaattista värivalintaa ja automaattista väritilaa.)

Vaihtelualue: 50%–200% yhden prosenttiyksikön

vaihteluvälein, yhteensä 151 eri asetusta

Vakioesiasetukset: 50%, 70%, 81%, 86%, 100%,

115%, 122%, 141% ja 200% AB-järjestelmälle. 50%, 64%, 77%, 100%, 129% ja

200% tuumajärjestelmälle; Tallentaa voi kaksi pienennyssuhdetta ja kaksi suurennussuhdetta.

999 kopiota

Katso "Automaattisen asiakirjan syöttölaitteen tekniset tiedot".

Paperikoot: A4, B5, A5, 8-1/2" × 14",

8-1/2" × 13-1/2", 8-1/2" × 13-2/5",

8-1/2" × 13", 8-1/2" × 11",

7-1/4" × 10-1/2", 5-1/2" × 8-1/2", 16K

Paperin paino: Tavallinen paperi (60

[16 lbs–28 lbs.]) Paperikapasiteetti: Tavallinen paperi (80g/m2 (21 lbs.))

500 arkkia Paperityypit: SHARPin suosittelema tavallinen

paperi, kierrätyspaperi ja värillinen

paperi

/m2–105g/m2

TEKNISET TIEDOT

Koneen tekniset tiedot / kopiokoneen tekniset tiedot (jatkuu)

Paperikoot: A4, B5, A5, 8-1/2" × 14", 8-1/2" × 13-1/2",

8-1/2" × 13-2/5", 8-1/2" × 13", 8-1/2" × 11", 7-1/4" × 10-1/2", 5-1/2" × 8-1/2", kirjekuoret, 16K (Sisältää automaattisen paperikoon tunnistustoiminnon. Käytettävät paperikoot alkaen 100 mm × 148 mm [3-15/16" × 5-53/64"] – 216 mm × 356 mm [8-33/64" × 14-1/64"].)

Ohisyöttötaso

Kaksipuoleismoduuli

Luovutustaso (keskitaso)

Paperin paino: Ohut paperi (55 g/m2–59 g/m2 [15 lbs.–16 lbs.]), tavallinen paperi (60 g/m paksu paperi (106 g/m2–209 g/m2 (28 lbs. tulostuspaperista 110 lbs. välilehtipaperiin))

Paperikapasiteetti: vakiopaperi 100 arkkia Paperityypit:

SHARPin suosittelema tavallinen paperi, kierrätyspaperi, värillinen paperi, paksu paperi, ohut paperi, kalvot ja kirjekuoret (Monarch, Com-10, DL, C5)

Paperikoot: A4, B5, A5, 8-1/2" × 14",

8-1/2" × 13-2/5", 5-1/2" × 8-1/2", 16K

Paperin paino: Tavallinen paperi

(60

Paperityypit: SHARPin suosittelema tavallinen paperi,

kierrätyspaperi ja värillinen paperi

Luovutustapa: Tulostus kuvapuoli alaspäin Luovutuskapasiteetti: 250 arkkia (SHARPin suosittelemaa

(Arkkien enimmäismäärä vaihtelee asennuspaikan ympäristöolosuhteiden, paperityypin ja paperin varastointiolosuhteiden mukaan.) Kaukalon täyttymisen tunnistin: On

–105 g/m2 [16 lbs.–28 lbs.]),

8-1/2" × 13-1/2",

8-1/2" × 13", 8-1/2" × 11",

/m2–105g/m2 [16 lbs–28 lbs.])

A4- tai 8-1/2" × 11" -paperia)

TEKNISET TIEDOT

Koneen tekniset tiedot / kopiokoneen tekniset tiedot (jatkuu)

LAN-yhteys: 10Base-T / 100Base-TX / 1000Base-T USB-liitäntä: Tyypin A liitin tukee USB 2.0:aa (korkea

nopeus)* USB 2.0:n yhteensopivuutta koskevat

Käyttöliittymän portti

Paikallisjännite ±10 % (virtavaatimukset on ilmoitettu

Tarvittava virtalähde

Virrankulutus

laitteen vasemman pu ole is ess a alakulmassa olevassa nimikyltissä.)

220-240 V: 1,84 kW / 100–127 V: 1,44 kW MX-C310/MX-C380/MX-C400:

560 mm (L) × 438 mm (S) × 714 mm (K) (22-3/64" (L) × 17-1/4" (S) × 28-7/64" (K))

Mitat

MX-C311/MX-C381: 560 mm (L) × 493 mm (S) × 714 mm (K) (22-3/64" (L) × 19-13/32" (S) × 28-7/64" (K))

Paino

Noin 46 kg (101,4 lbs.) MX-C310/MX-C380/MX-C400:

868 mm (L) × (kun ohisyöttötaso on ulkona)

Kokonaismitat

MX-C311/MX-C381: 868 mm (L) × 493 mm (S) (34-11/64" (L) × 19-13/ 32" (S)) (kun ohisyöttötaso on ulkona)

* Tyypin A liittimet sijaitsevat laitteen edessä ja takana oikealla (yhteensä kaksi liitintä);

liittimiä ei kuitenkaan voi käyttää samanaikaisesti. Vain yhtä liitintä voidaan käyttää. Laitteen takaosass a o lev a liitin ei ole valmi ik si kä yt ettävissä. Jos haluat käy ttä ä l iitintä, ota yhteys huoltoteknikkoon.

vaatimukset Muistikapasiteet t i: Maks. 32 GB Levymuoto: V ain FAT32 Tyypin B liitin tukee USB 2.0:aa (korkea nopeus)

438

mm (S) (34-11/64" (L) × 17-1/4" (S))

TEKNISET TIEDOT

Jatkuvan kopioinnin nopeudet*

Malli

Kopiointisuhde Kopiointitila

B5, 8-1/2" × 11", 7-1/4" × 10-1/2", 16K

* Kopiointinopeus toisen kopion ja seuraavien kopioiden tulostuksen aikana jatkuvassa

yksipuoleisessa saman sivun kopioinnissa (pois lukien lajittelutulostus), kun käytetään tavallista yksipuoleista paperia muusta kuin ohisyöttötasosta.

MX-C310/

MX-C311

100 % / pienennetty / suurennettu

Väri M/V Väri M/V Väri M/V

kopiota/

min

kopiota/

min

kopiota/

min

kopiota/

min

MX-C380/

MX-C381

kopiota

/min

kopiota

/min

kopiota/

min

kopiota/

min

MX-C400

kopiota/

min

kopiota/

min

kopiota/

min

kopiota/

min

Käyttöolosuhteet

(Kosteus)

85%

60%

20%

10˚C (54˚F)

30˚C

35˚C (Lämpötila)

(86˚F)

(91˚F)

Melutaso (ISO7779:n mukainen mittaus)

TEKNISET TIEDOT

Malli

Äänitehotaso LwA

Tulostamistila (jatkuva tulostus)

Valmiustila

Äänenpainetaso LpA (varsinainen mittaus)

Sivullisten sijainti

MX-C310/

MX-C311

Väri: 6.9 B M/V: 6.9 B

5.3 B 5.3 B 5.3 B

Väri: 53 dB (A) M/V: 53 dB (A)

Tulostamistila

Käyttäjän sijainti

Sivullisten sijainti

Väri: 54 dB (A) M/V: 53 dB (A)

37 dB (A) 38 dB (A) 38 dB (A)

Valmiustila

Käyttäjän sijainti

37 dB (A) 38 dB (A) 38 dB (A)

MX-C380/

MX-C381

Väri: 7.0 B M/V: 7.1 B

Väri: 55 dB (A) M/V: 55 dB (A)

Väri: 57 dB (A) M/V: 57 dB (A)

MX-C400

Väri: 7.0 B M/V: 7.1 B

Väri: 55 dB (A) M/V: 55 dB (A)

Väri: 57 dB (A) M/V: 57 dB (A)

TEKNISET TIEDOT

Automaattisen asiakirjan syöttölaitteen tekniset tiedot

A4–A5, 8-1/2" × 14"–5-1/2" × 8-1/2", pitkä paperi

Alkuperäisen koot

Originaalin paino

Kapasiteetti

* Vain yhden puolen skannaus yksivärisessä mono 2 -tilassa on mahdollista faksin

ja skannauksen lähetystiloissa.

(suurin lev. 216 mm [8-1/2"] × suurin pit. 500 mm* [19-5/8"], vain yhden puolen skannaus yksivärisessä mono 2 -tilassa on mahdollista faksi- ja kuvanskannaustiloissa)

Yksipuoleinen 35g/m2 - 128g/m2 (9 lbs. - 32 lbs.) (Painoltaan 35g/m2 [9 lbs.] – 49g/m2 [13 lbs.] paperit edellyttävät hitaan skannaustoiminnon käyttöä.)

Kaksipuoleinen 50

50 arkkia (80 g/m2 (21 lbs.)) Nipun enimmäiskorkeus 6.5 mm (17/64")

/m2 - 105g/m2 (13 lbs. - 28 lbs.)

Käyntikortin lokeron tekniset tiedot

Malli

MX-BTX1

TEKNISET TIEDOT

Käyntikortti*

Koot

Paksuus Skannaus Kapasiteetti

Mitat

Paino suunnilleen

* Käyntikorttien kunnosta, materiaalista, muodosta ja valmistustavasta johtuen laite ei ehkä pysty syöttämään eikä skannaamaan niitä oikein.

51 mm x 89 mm – 55 mm x 91 mm (2-1/64" x 3-33/64" – 2-11/64" x 3-19/32")

0,1 mm – 0,2 mm (0,004" to 0,008")

Yksipuoleinen (Kuvapuoli ylöspäin)

Pinon korkeus 3,5 mm (9/64") max

115 mm (L) x 88 mm (S) x 25 mm (K) (4-17/32" (L) x 3-15/32" (S) x 63/64" (K))

40 g (0,09 lbs.)

TEKNISET TIEDOT

500 arkin syöttölaitteen tekniset tiedot

Malli

Paperikoot

Paperin paino Paperikapasiteetti

Paperityypit

Automaattinen paperikoon tunnistus

Virtalähde

Mitat

Paino

* Vain MX-CSX1:tä voidaan käyttää.

MX-CSX1 (taso 2) MX-CSX2 (taso 3, taso 4)

A4, B5, A5*, 8-1/2" × 14", 8-1/2" × 13-1/2", 8-1/2" × 13-2/5", 8-1/2" × 13", 8-1/2" × 11", 7-1/4" × 10-1/2", 5-1/2" × 8-1/2"*, 16K

Tavallinen paperi (60 g/m2 - 105 g/m2 (16 lbs.- 28 lbs.))

500 arkkia (80 g/m2 (21 lbs.)) × 1 kaukalo

SHARP:in suosittelema tavallinen paperi, kierrätyspaperi ja värillinen paperi

Kun "Auto-AB" -tunnistus on valittu: A4, B5, A5*, 216 mm × 330 mm (8-1/2" × 13") Kun "Auto-Inch" -tunnistus on valittu: 8-1/2" x 14", 8-1/2" x 11", 7-1/4" x 10-1/2", 5-1/2" x 8-1/2"*

Syötetään laitteesta

535 mm (L) × 438 mm (S) × 112 mm (K) (21-1/16" (L) × 17-1/4" (S) × 4-13/32" (K)) (ilman säädintä)

Noin 6,8 kg (15,0 lbs.) Noin 5,6 kg (12,3 lbs.)

535 mm (L) × 438 mm (S) × 110 mm (K) (21-1/16" (L) × 17-1/4" (S) × 4-21/64" (K)) (ilman säädintä)

Viimeistelijän tekniset tiedot

TEKNISET TIEDOT

Malli

Paperikoot

Paperin paino

Tilat Lajittelussa

sallitut paperikoot

Lajitteluetäisyys

Kaukalon kapasiteetti*

Virtalähde

MX-FN12

A4, B5, A5*, 8-1/2" × 14", 8-1/2" × 13-1/2", 8-1/2" × 13-2/5", 8-1/2" × 13", 8-1/2" × 11", 7-1/4" × 10-1/2", 5-1/2" × 8-1/2", kirjekuoret 16K

Ohut paperi (55g/m2 - 59g/m2 (15 lbs. - 16 lbs.)) tavallinen paperi (60g/m2 - 105g/m2 (16 lbs. - 28 lbs.)) paksu paperi (106g/m2 209g/m2 (28 lbs. tulostuspaperista 110 lbs. välilehtipaperiin))

Ei lajittelua, ladonta, nitova lajittelu

A4, B5, 8-1/2" × 14", 8-1/2" × 13-1/2", 8-1/2" × 13-2/5", 8-1/2" × 13", 8-1/2" × 11", 7-1/4" × 10-1/2", 16K

25 mm (1")

Ei nidontaa*2: 280 arkkia (20-24 lbs.)) (A4, B5, 8-1/2" × 14", 8-1/2" × 13-1/2", 8-1/2" × 13-2/5", 8-1/2" × 13", 8-1/2" × 11", 7-1/4" × 10-1/2", 16K) 150 arkkia (75 g/m (20-24 lbs.)) (A5, 5-1/2" × 8-1/2")

Syötetään laitteesta

(75g/m2 – 90g/m2

-90 g/m2

Nidonta*3: 2–10 arkkia sarjaa kohden: 30 sarjaa 11–30 arkkia sarjaa kohden: 10 sarjaa (A4, B5, 8-1/2" × 14", 8-1/2" × 13-1/2", 8-1/2" × 13-2/5", 8-1/2" × 13", 8-1/2" × 11", 7-1/4" × 10-1/2", 16K)

Mitat

Paino

Nitojaosa

Nidonnassa sallitut paperikoot

Kun taso on taitettuna ylös: 475 mm (L) × 333 mm (S) × 158 mm (K) (18-45/64" [L] × 13-764" [S] × 6-7/32" [K]) Kun taso on vedetty ulos: 523 mm (L) × 333 mm (S) × 158 mm (K) (20-19/32" [L] × 13-7/64" [S] × 6-7/32" [K])

Noin 9 kg (19,8 lbs.)

A4, B5, 8-1/2" × 14", 8-1/2" × 13-1/2", 8-1/2" × 13-2/5", 8-1/2" × 13", 8-1/2" × 11", 7-1/4" × 10-1/2", 16K (Nidonta yhteen kohtaan paperin etuosassa.)

TEKNISET TIEDOT

Viimeistelijän tekniset tiedot (jatkoa)

Arkkien

30 arkkia

enimmäismäärä nidontaan*

*1 Arkkien enimmäismäärä vaihtelee asennuspaikan ympäristöolosuhteiden,

paperityypin ja paperin varastointiolosuhteiden mukaan. *2 Enintään 20 kirjekuorta voidaan tulostaa. *3 Nidonnassa käytettävien arkkien enimmäismäärä on laskettu paperin painolla 90 g/m

(24 lbs.) sisältäen kaksi kansilehteä, joiden paino on 106 g/m

tulostuspaperista 110 lbs. välilehtipaperiin).

Huomio:

Erikoismateriaaleja, kuten kalvoja tai tarroja ei voi nitoa.

- 209 g/m2 (28 lbs.

Tulostimen tekniset tiedot

TEKNISET TIEDOT

Tyyppi Jatkuvan

tulostuksen nopeus

Tulostustarkkuus Tulostimen

ohjaintyyppi Tuetut

protokollat Tuetut

asiakas-PC-käyt töjärjestelmät

Fontit

Käyttöliittymän portti

Muisti

Sisäänrakennettu

Sama kuin jatkuvassa kopioinnissa (Tulostettaessa samaa asiakirjaa keskeytyksettä A4 (8-1/2" × 11") -kokoiselle tavalliselle paperille ilman lajittelua, käsittelyaika pois lukien.)

600 × 600 dpi / 1200 × 1200 dpi

PCL5c-, PCL6-, PostScript 3 -yhteensopiva*1, XPS*

TCP/IP, IPX/SPX, NetBEUI, EtherTalk

Katso ohjelmiston asennusohjeen luku "JÄRJESTELMÄVAATIMUKSET".

PCL5c, PCL6

PostScript 3

-yhteensopiva*

LAN-yhteys: 10Base-T / 100Base-TX / 1000Base-T USB-liitäntä: Tukee USB 2.0:aa (korkea nopeus)*

Vakio järjestelmämuisti MX-C310/MX-C311: 512 Mt

Lisämuisti 1 Gt*

80 eurooppalaista fonttia, 28 viivakoodifonttia*

136 eurooppalaista fonttia

MX-C380/MX-C381/MX-C400: 1 Gt

, 1 bittikarttafontti

Koko sivu, pois lukien 4.2 mm:n (11/64") marginaali kussakin

Tulostusalue

*1 Kun laitetta käytetään PostScript-tulostimena. (Kun käytetään malleja

MX-C310/MX-C380/MX-C400, tarvitaan PS3-laajennus.) *2 Kun XPS-laajennus on asennettu. *3 Viivakoodifonttisarja vaaditaan. *4 Tuetut käyttöjärjestelmät ovat Windows 2000 / Server 2003 / XP / Vista / Server 2008. *5 XPS-laajennuksen asentamiseen tarvitaan laajennusmuistikortti.

reunassa. Todellinen tulostusalue saattaa vaihdella käytetyn tulostinohjaimen ja ohjelmistosovelluksen mukaan.

TEKNISET TIEDOT

Verkkoskannerin / Internet-faksin*1 tekniset tiedot

Tyyppi

Skannaustarkkuus (dpi)

Skannausnopeus

Käyttöliittymän portti

Tuetut protokollat

Tiedostomuodot

Sisäänrakennettu

100 × 100, 200 × 200, 300 × 300, 400 × 400, 600 × 600 Internet-faksi: 200 × 100, 200 × 200, 200 × 400, 400 × 400, 600 × 600 (200 × 100, 200 × 200, kun tiedostotyyppi on TIFF-S) Puolisävyasetus voidaan valita muille kuin 200 × 100 dpi:n tarkkuudelle.

Väri (200 × 200 dpi) Yksipuolinen: 35 sivua/min (8-1/2" × 11"),

33 sivua/min (A4)

Mustavalkoinen (200 × 200 dpi) Yksipuolinen: 35 sivua/min (8-1/2" × 11"),

LAN-yhteys: 10Base-T / 100Base-TX / 1000Base-T

TCP/IP (IPv4)

Väri (mukaan lukien harmaasävy)

Mustavalko

Kaksipuolinen: 12 sivua/min (A4/8-1/2" × 11")

33 sivua/min (A4)

Kaksipuolinen: 12 sivua/min

(A4/8-1/2" × 11")

Tiedostotyypit:TIFF, JPEG, PDF, Encrypted

PDF (salattu PDF), XPS

Pakkaussuhde: Korkea pakkaus / Normaali

pakkaus / Matala pakkaus

Tiedostotyypit:TIFF, PDF, Encrypted PDF

(salattu PDF), XPS

Pakkaustilat: Ei mitään / Normaali

pakkaus (G3) / Korkea pakkaus (G4)

Internet-faksi (vain mustavalkoinen)

Kohteiden tallennukseen käytettävissä oleva pikanäppäimien määrä*

Huomautuksia

*1 Tarvitaan Internet-faksin laajennuspaketti. *2 Kaikkien kohteiden kokonaislukumäärä (Skannaus sähköpostiin, Skannaus FTP:lle,

Skannaus työpöydälle, Skannaus verkkokansioon, Internet-faksi, Faksi ja Ryhmä)

Ryhmään tallennettavien kohteiden määrä (1 näppäin)*

Skannauskohteet

Tiedostotyypit:TIFF-FX (TIFF-F, TIFF-S) Pakkaustilat: Normaali pakkaus (G3) /

Korkea pakkaus (G4)

Näppäimien maksimimäärä: 999

Kohteiden enimmäismäärä yhdessä ryhmässä (1 näppäin): 500

Skannaa sähköpostiin / Skannaa FTP:lle / Skannaa työpöydälle / Skannaa verkkokansioon

Skannaustoiminnon (TWAIN) määritykset

TEKNISET TIEDOT

Tuettu protokolla Tuetut

asiakas-PC-käyttöj ärjestelmät

Väritilat

Tarkkuusasetukset

Skannausalue

TCP/IP (IPv4)

Windows 98 / Me / 2000 / XP / Server 2003 / Vista / Server 2008

Täysväri, Harmaasävy, Mono-diffuusio, Mono 2 -sävyjyrkkyys

75 dpi, 100 dpi, 150 dpi, 200 dpi, 300 dpi, 400 dpi, 600 dpi (Tarkkuus voidaan määrittää antamalla numeerinen arvo 50 9600 dpi. Kun korkeampi tarkkuus on kuitenkin määritetty, on skannausaluetta pienennettävä.)

Valotuslasi Enintään: A4 (8-1/2" × 11")

Kääntävä asiakirjansyöttölaite (automaattinen syöttölaite)

Enintään: A4 (8-1/2" × 14")

HÄVITYSOHJEET

A. Hävitysohjeet käyttäjille (yksityiset kotitaloudet)

1. Euroopan unionissa

Huomio: Jos haluat hävittää tämän laitteen, älä käytä tavallista jätesäiliötä. Käytetyt sähkö- ja elektroniikkalaitteet pitää hävittää erikseen noudattamalla lainsäädäntöä, joka edellyttää käytettyjen sähkö- ja elektroniikkalaitteiden oikeaa käsittelyä, keräämistä ja kierrättämistä Säädettyjen EU-jäsenvaltioiden lakien mukaisesti yksityiset kotitaloudet voivat EU-valtioissa palauttaa käytetyt sähkö- ja elektroniikkalaitteet määrättyihin keräyspaikkoihin ilmaiseksi*. Joissakin maissa* paikalliset vähittäismyyjät voivat myös ottaa vastaan vanhan tuotteen ilmaiseksi, jos asiakas ostaa vastaavan uuden tuotteen. *) Pyydä lisätietoja paikallisviranomaisilta. Jos käytetyissä sähkö- tai elektroniikkalaitteissa käytetään paristoja tai akkuja, hävitä ne erikseen ennen laitteen hävittämistä käyttövaltion lakien mukaisesti. Hävittämällä tuotteen asiamukaisesti autat varmistamaan, että jätteet käsitellään, kerätään ja kierrätetään asianmukaisella tavalla ja että vältytään haitallisilta ympäristö- ja terveysvaikutuksilta, joita saattaa olla seuraamuksena jätteen epäasianmukaisesta käsittelystä.

Huomio: Tuote on merkitty tällä symbolilla. Tämä tarkoittaa, että käytettyjä sähkö- ja elektroniikkalaitteita ei saa sekoittaa kotitalouden yleisjätteiden kanssa. Näille tuotteille on olemassa erillinen keräysjärjestelmä.

2. Muissa maissa EU:n ulkopuolella

Jos haluat hävittää tuotteen, ota yhteys paikallisiin viranomaisiin ja pyydä ohjeita tuotteen asianmukaiseen hävittämiseen. Sveitsi: Käytetyt sähkö- ja elektroniikkalaitteet voidaan palauttaa jälleenmyyjälle maksutta, vaikka et ostaisi uutta tuotetta. Muut keruupaikat on lueteltu sivustoilla www.swico.ch tai www.sens.ch.

B. Hävitysohjeet yrityskäyttäjille.

1. Euroopan unionissa

Jos tuotetta on käytetty yrityskäytössä, ja haluat hävittää sen, Ota yhteys SHARP-jälleenmyyjään, joka antaa sinulle lisäohjeita tai ottaa tuotteen vastaan. Sinulta saatetaan veloittaa tuotteen vastaanottamisesta ja kierrätyksestä johtuvat kustannukset. Paikalliset keräyspisteet saattavat ottaa vastaan pienet tuotteet (ja pieniä määriä). Espanja: Ota yhteyttä vakiintuneiden keruujärjestelmien ylläpitäjään tai paikalliseen viranomaiseen käytettyjen tuotteiden palauttamiseksi.

2. Muissa maissa EU:n ulkopuolella

Jos haluat hävittää tuotteen, ota yhteys paikallisiin viranomaisiin ja pyydä ohjeita tuotteen asianmukaiseen hävittämiseen.

Tämän sivun kääntöpuolelle on painettu laitteen pääkäyttäjän tarvitsemaa tietoa. (Irrota tämä sivu käyttöohjeesta ja säilytä sitä turvallisessa paikassa. Täytä lisäksi

✂

Pääkäyttäjä Nimi: Yhteyshenkilö:

pääkäyttäjän nimi ja yhteystiedot vasemmalla olevaan tilaan.)

LAITTEEN PÄÄKÄYTTÄJÄLLE

(Irrota tämä sivu käyttöohjeesta ja säilytä sitä turvallisessa paikassa.)

Oletusasetussalasanat

Jotta järjestelmäasetuksiin voidaan sisäänkirjautua pääkäyttäjäoikeuksilla, on annettava pääkäyttäjäsalasana. Järjestelmäasetukset voidaan konfiguroida sekä Internet-sivuilla että käyttöpaneelissa. Kun järjestelmäasetuksia halutaan muuttaa Internet-sivuilla, on annettava salasana.

Pääkäyttäjän oletusasetussalasana

Oletusasetus: admin

Tallenna uusi pääkäyttäjäsalasana heti, kun laite on asennettu. Kun pääkäyttäjäsalasanaa on muutettu, uutta salasanaa tarvitaan oletusasetussalasanan palauttamiseen. Älä unohda uutta salasanaa.

Oletusasetussalasanat (Internet-sivut)

On olemassa kaksi oletusasetustiliä: "Pääkäyttäjä" ja "Käyttäjä". "Pääkäyttäjänä" sisäänkirjautunut henkilö voi konfiguroida kaikkia Internet-sivuilla olevia asetuksia. Lisäksi pääkäyttäjä voi rajoittaa pääsyä muihin asetuksiin ottamalla käyttöön "Käyttäjä"-tilit. Oletusasetussalasanat näytetään alla.

Oletusasetustili

Käyttäjä users users

Pääkäyttäjä admin admin

Oletusasetussalasana

Kaikkien lähetettyjen ja vastaanotettujen tietojen lähettäminen edelleen pääkäyttäjälle (asiakirjan hallintatoiminto)

Tätä toimintoa käytetään edelleenlähetettäessä kaikki lähetetty ja vastaanotettu data määrättyyn paikkaan (Skannaa sähköpostiin -osoite, Skannaa FTP:lle -osoite, Skannaa verkkokansioon -osoite tai Skannaa työpöydälle -osoite). Laitteen pääkäyttäjä voi käyttää toimintoa kaiken lähetetyn ja vastaanotetun datan arkistoimista varten. Voit määrittää asiakirjanhallinnan asetukset valitsemalla [Sovellusasetukset] ja sitten [Asiakirjan hallinnan toiminnat] WWW-sivun valikosta. (Pääkäyttäjän oikeudet tarvitaan.)

Huomio:

•

Vastaanotetun ja lähetetyn datan muoto-, valotus- ja tarkkuusasetukset pysyvät voimassa, kun data lähetetään edelleen.

•

Kun edelleenlähettäminen on otettu käyttöön faksitilassa lähetettyä dataa varten,

•

[Suora lähetys]-näppäin ei näy kosketusnäytössä.

•

Quick Online -lähetystä ja soittamista kaiuttimen avulla ei voida käyttää.

✂

LAITTEEN PÄÄKÄYTTÄJÄLLE

Tuotemerkit

Seuraavia tavaramerkkejä ja rekisteröityjä tavaramerkkejä käytetään yhdessä laitteen ja sen oheislaitteiden ja lisävarusteiden kanssa.

•

Microsoft®, Windows®, Windows® 98, Windows® Me, Windows NT® 4.0, Windows® 2000, Windows Explorer Yhdysvalloissa ja muissa maissa.

•

PostScript on Adobe Systems Incorporatedin rekisteröity tavaramerkki.

•

Adobe ja Flash ovat Adobe Systems Incorporatedin rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja muissa maissa.

•

Adobe, Adobe-logo, Acrobat, Adobe PDF -logo ja Reader ovat Adobe Systems Incorporatedin rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja muissa maissa.

•

Macintosh, Mac OS, AppleTalk, EtherTalk ja LaserWriter ovat Apple Inc.:n rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa.

•

Netscape Navigator on Netscape Communications Corporationin tavaramerkki.

•

Mozilla® ja Firefox® ovat Mozilla Foundationin USA:ssa ja muissa maissa rekisteröityjä tavaramerkkejä.

•

PCL on Hewlett-Packard Companyn rekisteröity tavaramerkki.

•

IBM, PC/AT ja PowerPC ovat International Business Machines Corporationin tavaramerkkejä.

•

Sharpdesk on Sharp Corporationin tavaramerkki.

•

Sharp OSA on Sharp Corporationin tavaramerkki.

•

RealVNC on RealVNC Limitedin tavaramerkki.

•

Kaikki muut tavaramerkit ja tekijänoikeudet ovat niiden omistajien omaisuutta.

Candid ja Taffy ovat Monotype Imaging, Inc.:n Yhdysvaltojen patentti- ja tavaramerkkivirastossa rekisteröityjä tavaramerkkejä ja ne voivat olla rekisteröityjä tietyissä maissa. CG Omega, CG Times, Garamond Antiqua, Garamond Halbfett, Garamond Kursiv, Garamond ja Halbfett Kursiv ovat Monotype Imaging, Inc.:n tavaramerkkejä ja ne voivat olla rekisteröityjä tietyissä maissa. Albertus, Arial, Coronet, Gill Sans, Joanna ja Times New Roman ovat The Monotype Corporationin Yhdysvaltojen patentti- ja tavaramerkkivirastossa rekisteröityjä tavaramerkkejä ja ne voivat olla rekisteröityjä tietyissä maissa. Avant Garde, ITC Bookman, Lubalin Graph, Mona Lisa, Zapf Chancery ja Zapf Dingbats ovat International Typeface Corporationin Yhdysvaltojen patentti- ja tavaramerkkivirastossa rekisteröityjä tavaramerkkejä ja ne voivat olla rekisteröityjä tietyissä maissa. Clarendon, Eurostile, Helvetica, Optima, Palatino, Stempel Garamond, Times ja Univers ovat Heidelberger Druckmaschinen AG:n tavaramerkkejä ja ne voivat olla rekisteröityjä tietyissä maissa, yksinkäyttöoikeudella Linotype Library GmbH:n kautta, joka on Heidelberger Druckmaschinen AG:n kokonaan omistama tytäryhtiö. Apple Chancery, Chicago, Geneva, Monaco ja New York ovat Apple Computer Inc.:n tavaramerkkejä ja ne voivat olla rekisteröityjä tietyissä maissa. HGGothicB, HGMinchoL, HGPGothicB ja HGPMinchoL ovat Ricoh Company, Ltd.:n tavaramerkkejä ja ne voivat olla rekisteröityjä tietyissä maissa. Wingdings on Microsoft Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa. Marigold ja Oxford ovat Arthur Bakerin tavaramerkkejä ja ne voivat olla rekisteröityjä tietyissä maissa. Antique Olive on Marcel Oliven tavaramerkki ja se voi olla rekisteröity tietyissä maissa. Hoefler Text on Johnathan Hoeflerin tavaramerkki ja se voi olla rekisteröity tietyissä maissa. ITC on International Typeface Corporationin Yhdysvaltojen patentti- ja tavaramerkkivirastossa rekisteröity tavaramerkki ja se voi olla rekisteröity tietyissä maissa. Agfa on Agfa-Gevaert Groupin tavaramerkki ja se voi olla rekisteröity tietyissä maissa. Intellifont, MicroType ja UFST ovat Monotype Imaging, Inc.:n Yhdysvaltojen patentti- ja tavaramerkkivirastossa rekisteröityjä tavaramerkkejä ja ne voivat olla rekisteröityjä tietyissä maissa. Macintosh ja TrueType ovat Apple Computer Inc.:n Yhdysvaltojen patentti- ja tavaramerkkivirastossa ja muissa maissa rekisteröityjä tavaramerkkejä. PostScript on Adobe Systems Incorporatedin tavaramerkki ja se voi olla rekisteröity muissa maissa. HP, PCL, FontSmart ja LaserJet ovat Hewlett-Packard Companyn tavaramerkkejä ja ne voivat olla rekisteröityjä muissa maissa. Monotype Imagingin UFST-tuotteessa oleva Type 1 -prosessori on Electronics For Imaging, Inc.:n alilisenssillinen tuote. Kaikki muut tavaramerkit ovat niiden omistajien omaisuutta.

XP, Windows Server® 2003, Windows Vista®, Windows Server® 2008 ja Internet

ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä tai tavaramerkkejä

SHARP ELECTRONICS (Europe) GmbH

Sonninstraße 3, D-20097 Hamburg

MX-C310/MX-C311/MX-C380/MX-C381/MX-C400 Ylläpito- ja turvaopas

PAINETTU RANSKASSA

TINSZ4116GHZ2

Sharp MX-C310, MX-C380, MX-C400 User Manual [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual
