STANDBY

HANDBUCH

SEW58 Multischalter 5 ª 8

SEW516 Multischalter 5 ª 16

1

MONTAGEHINWEISE ZUR MULTISCHALTERSERIE 5 ª ...

Der Multischalter ermöglicht die Verteilung digitaler Signale von einer Satellitenposition
bzw. von vier Empfangsebenen. Er hat zusätzlich die Option, terrestrische Kanäle einzu­speisen, um z.B. UKW oder regionale digitale (DVB-T/DVB-T2) Fernsehprogramme ins
TV-Netz mit aufzunehmen.

• Nach der Montage der F-Stecker, bitte das Koaxialkabel auf Kurzschlüsse überprüfen.

• Es wird empfohlen, alle nicht benutzten Einund Ausgänge des Multischalters mit 75 Ohm
Abschlußwiderständen (z.B. Schwaiger ÜST 8380 201) abzuschließen.

3.4. MONTAGE DES MULTISCHALTERS

WICHTIG Vor Inbetriebnahme des Multischalters die Bedienungsanleitung

vollständig durchlesen und die Sicherheitshinweise beachten.

1.0. BEGRIFFSERKLÄRUNGEN

• digitale Kanäle:
= „unteres“ bzw. „low“ Frequenzband (Frequenzbereich: 10,70 - 11,70 GHz)

= „oberes“ bzw. „high“ Frequenzband (Frequenzbereich: 11,70 - 12,75 GHz)

vertikale Polarisationsebene (V): DC-Spannung typ. +14 V
horizontale Polarisationsebene (H): DC-Spannung typ. +18 V

• Kennfrequenz 22 kHz :
Die Kennfrequenz 0/22 kHz wird zum Umschalten von LNB1/low-Band auf LNB1/

high-Band verwendet.

2.0. STEUERUNG DES MULTISCHALTERS

Die Steuerung des Multischalters erfolgt über die bekannten digitalen Schaltkriterien. Bei
Ansteuerung des Multischalters mit den bekannten digitalen Schaltkriterien 14/18 V und
22 kHz kann auf max. zwei Frequenzbänder zugegriffen werden (LNB1/low - LNB1/high).

Die Montage des Multischalters ist nur in trockenen Räumen, bei ausreichender Belüftung

zulässig. Der Montageuntergrund muß schwer entammbar sein.

WICHTIG Der Multischalter erwärmt sich im Dauerbetrieb bei 25°C Zimmer-

temperatur stellenweise auf bis zu 55°C, je nach Stromaufnahme des verwen­deten LNB-Typs.

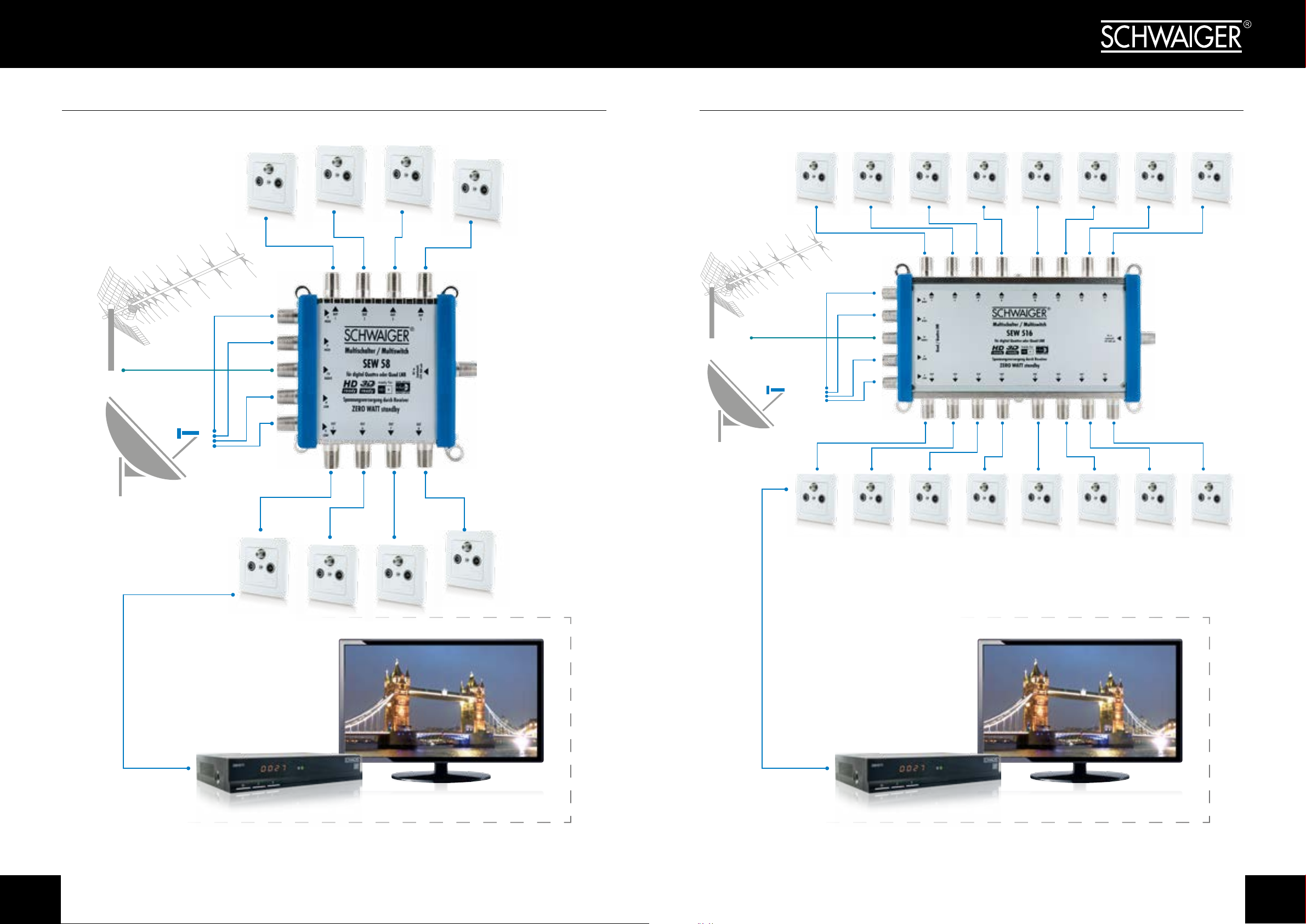

4.0. SCHEMATAS

4.1. AUFBAUBEISPIEL SEW 5 ª 8

RECEIVER

RECEIVERRECEIVER

RECEIVER

3.0. INSTALLATIONSHINWEISE

HINWEIS Bitte beachten Sie die gültigen Sicherheitsbestimmungen auf unseren

letzten Seiten dieses Handbuches.

3.1. SPEISESYSTEME / LNBS

Als Speisesytem zum Empfang digitaler Programme aus einer SAT-Positionen kann ein
QUATTRO LNB (z.B. Schwaiger SPS 6918) oder QUAD LNB (z.B. Schwaiger SPS 6944)
eingesetzt werden.

3.3. ANLAGENVERKABELUNG

• Der Anlagenaufbau muß eine sternförmige Verteilstruktur vom Multischalter zu den
Antennensteckdosen (z.B. Schwaiger DSE 650 bzw. DSE 652) aufweisen, d.h. an
jeden Ausgang des Multischalters darf nur ein Receiver angeschlossen werden, für
Twin-Receiver werden zwei Zuleitungen benötigt.

• Zur Anlagenverkabelung 75 Ohm Koaxialkabel (z.B. Schwaiger KOX 110) einsetzen.

4.2. PIKTOGRAMME

SAT-Dose
zum Anschluss des Receiver oder Radioempfangsgeräten

Terrestrische Antenne für den Radio- und Fernsehempfang
(DAB+, DVB-T2 HD, FM)

Offset Antenne mit Quattro oder Quad LNB für den Anschluss des
Multischalter um SAT-Signale auf mehrere Teilnehmer zu verteilen

RECEIVER

RECEIVERRECEIVER

RECEIVER
