Bedienungsanleitung

MSLAN

Inbetriebnahme
MSLAN SAT-ZF/LAN-Netzwerk

Was benötige ich zur Inbetriebnahme ?

1. MSLAN Multischalter Modell MSLAN 98

2. MSLAN Einschleusweiche Modell MSLAN 54

3. MSLAN SAT/TV/RF/LAN-Dose

Abb. 1: Multischalter MSLAN 98

oder alternativ

Abb. 2: Einschleusweiche MSLAN 54 Abb. 3: SAT/TV/RF/LAN-Dose MSLAN 24

Sicherheitsanforderungen

ACHTUNG: Die Sicherheitsanforderungen nach nach EN 50083-1 sind unbedingt zu beachten.

Potentialausgleich, Erdung, Schutzleiter:
Für die gesamte Anlage ist ein Potentialausgleich mittels mechanisch stabilen Schutzeiters mit einem Querschnitt

von min. 4 qmm herzustellen.

Potentialausgleichsschraube zum Anschluß eines Schutzleiters

Geräte der Schutzklasse II, schutzisoliert (IP 20)

Sicherheitshinweis

Die Geräte dürfen keinem Tropf- oder Spritzwasser ausgesetzt werden und sind ausschließlich für die Montage und
Nutzung im Innenbereich geeignet ! Bitte Betriebstemperaturbereich -25C bis +55C einhalten !

Recyclinghinweis

Dieses Produkt ist nach seiner Verwendung entsprechend den aktuellen Entsorgungsvorschriften Ihres Landes/
Staates als Elektronikschrott einer geordneten Entsorgung zuzuführen.

Montageort

Für die Montage der MSLAN-Basiseinheit (Multischalter MSLAN 98 oder Einschleusweiche MSLAN 54) ist ein trock­ener Montageort zu wählen, der ausreichend belüftet ist.

Montageort und Einbaulage sind so zu wählen, dass die Beschriftung der Basiseinheit lesbar ist. Die LNB-Eingänge
sind von oben zugänglich und der Netzteilanschluss liegt rechts vom Gerät.

• Montage frei an der Wand

• Einbau in einen Schrank nur bei Beachtung der zulässigen Betriebs-Umgebungstemperatur (gemessen am Luft­strom unter dem Gerät)

• Wandbefestigung an den Halterungen mit passenden Schrauben

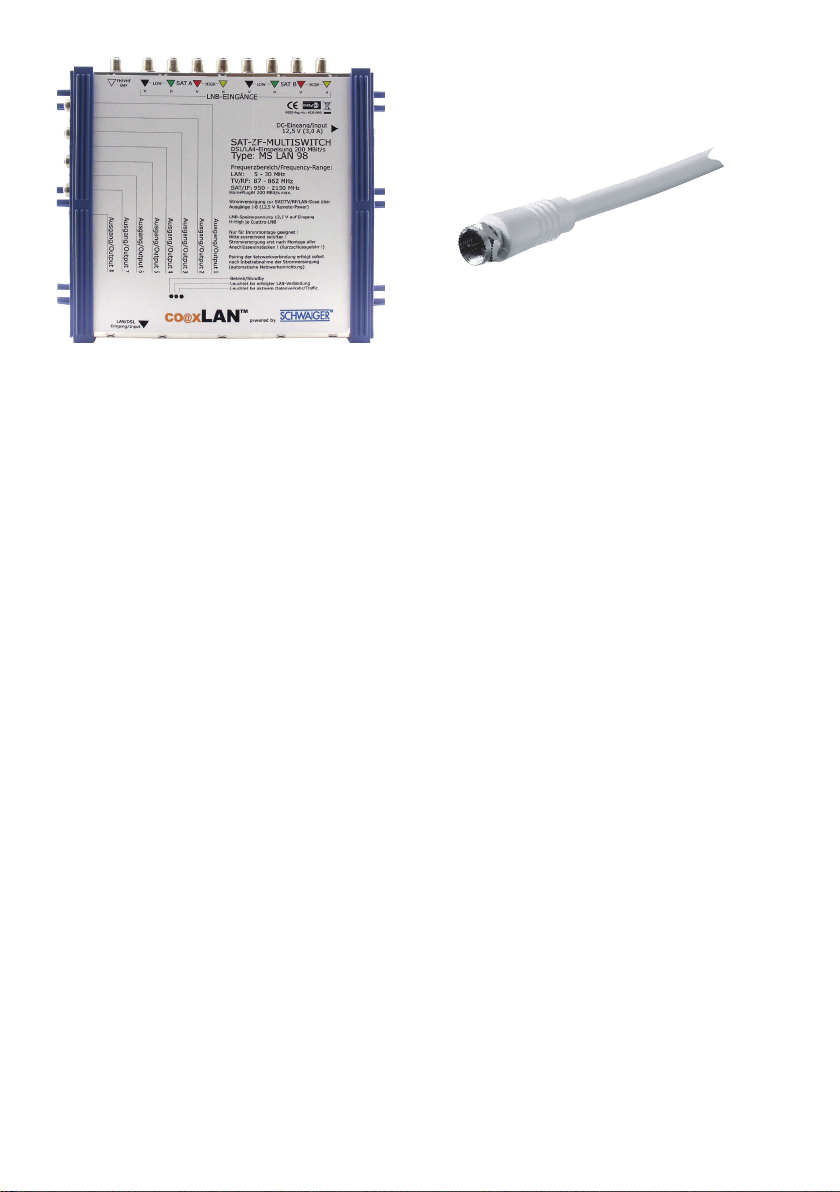

Montage Schritt für Schritt Basisgerät

• Gerät mit geeigneten Schrauben an der
freien Wand befestigen

• Mitgeliefertes Netzteil mit geeigneten
Schrauben rechts vom Gerät mit ca. 5 cm
Abstand vom Gerät montieren

• Cinch-Stecker des Netzteils mit der Buchse
“DC-Eingang” des Gerätes verbinden

• HINWEIS !
Den Netzstecker des Netzteils noch nicht in
die vorgesehene Steckdose einstecken !

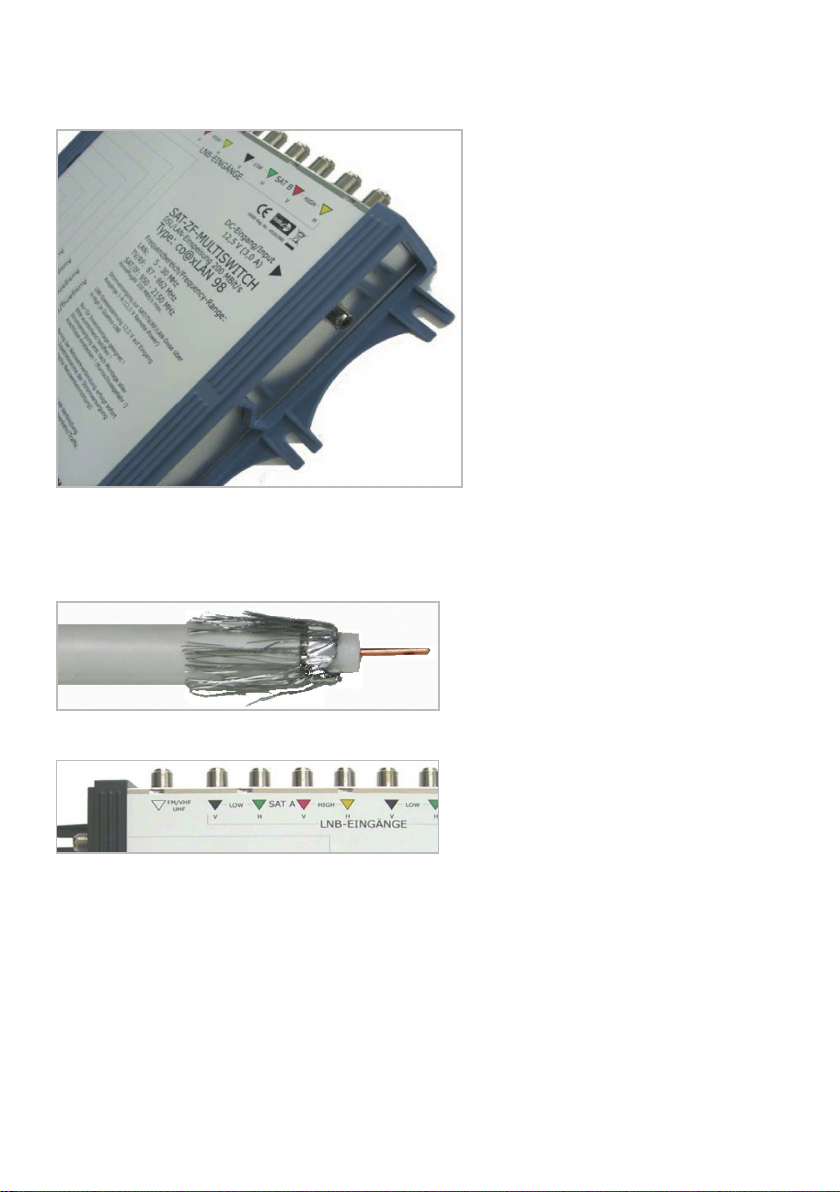

• Schutzleiter an der Potenzialausgleichss­chraube des MSLAN-Gerätes anschließen

• Bitte achten Sie bei eventuell notwendiger Montage von F-Steckern auf die korrekte Abisolierung des Koaxkabels.
Der Innenleiter des Koaxkabels das das außenliegende Schirmgefl echt nicht berühren (Kurzschlußgefahr !)

korrekte Verarbeitung des Koaxkabels zur Montage
eines F-Steckers

Koaxialleitungen des/der LNBs mit den entsprech­enden Eingängen des MSLAN-Basisgerätes verbin­den. Bitte auf die korrekte Zuordnung der Polarisa­tionsebenen sowie High- und Low-Band achten, um
den Empfang aller Programme zu gewährleisten.

Teilnehmer-Koaxialleitungen mittels geeignetem F-Stecker
an die Ausgänge des MSLAN-Basisgerätes anschließen.

Systemversorgung durch IPM

Das gesamte MSLAN-Netzwerk wird durch MSLAN IPM (Intelligent Power Management) automatisch durch die Ba­siseinheit (Multischalter/Eischleusweiche) versorgt. Jede MSLAN-Teilnehmerdose wird über eine kurzschlußfeste
und abgesicherte durch das mitgelieferte Netzteil der Basiseinheit ferngespeist.

Wird an der MSLAN-Teilnehmerdose eine SAT-Settopbox an die F-Buchse angeschlossen, die über standardisierte
LNB-Speisespannung (14 V oder 18V) verfügt, so übernimmt die angeschlossene Settopbox die Stromversorgung
der MSLAN-Teilnehmerdose und die Fernspeisung durch das Netzteil der Basiseinheit schaltet automatisch ab (IPM).

Jede MSLAN-Teilnehmerdose sowie die Basiseinheit schaltet in einen energiesparenden Standby-Stromsparmodus
(kleiner 1 W), wenn auf dem MSLAN-Netzwerk keine Traffi c (Datenverkehr) stattfi ndet. Sobald Datenabrufe inner­halb des MSLAN-Netzwerkes erfolgen, schalten die betroff enen MSLAN-Komponenten automatisch in den Betrieb­szustand. Dank des IPM erfolgt dies völlig automatisch.

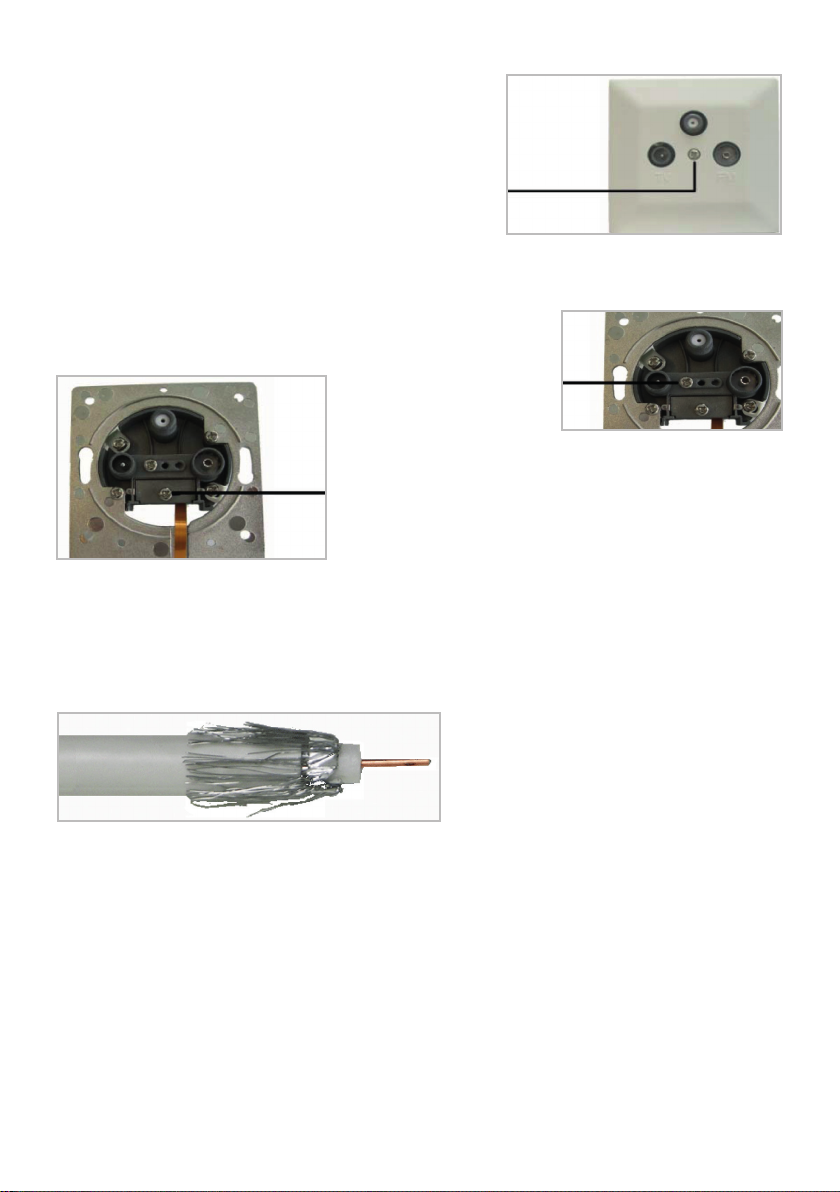

Montage MSLAN-Teilnehmerdose

Anschluss für Koax-Innenleiter

Anschlussklemme für Koaxkabel

Dosenabdeckung mittels Zentralschraube entfernen

Zentralschraube (Kreuzschlitz)

• Schraube für Koaxinnenleiter mit entsprechendem Schraubendreher lösen und Anschlussklemme lösen:

Anschluss für Koax-Innenleiter

Anschlussklemme für Koaxkabel

• Achten Sie beim Lösen der Schrauben darauf, dass das rechts liegende Flachbandkabel nicht aus der Dose
entfernt wird.

• Abisoliertes Koaxkabel in den Anschluss (links) einführen

• Innenleiter des Koaxkabels anschliessen und Schraube für Innenleiter anziehen. Anschlussklemme schliessen
und festziehen, bis das Koaxkabel zugfest an der Dose angeschlossen ist.

• Beim Anschluss des Koaxkabels darauf achten, dass das Abschirmgefl echt des Kabels nicht mir dem Innenleiter
in Berührung kommt (Kurzschluss!). Das Abschirmgelfecht sollte sich unter der Anschlussklemme befi nden,
damit eine korrekte Masseverbindung zwischen Koaxkabel und Dosengehäuse ensteht.

• MSLAN-Dose in die bestehende Wandöff nung einführen und ausrichten. Danach die Dose in der Unterputzdose
mittels der Klemmkrallen fi xieren.

• Dosenabdeckung mit Zetralschraube montieren

Setup LAN-Netzwerk

Nachdem Sie alle erforderlichen Anschlüsse korrekt ausgeführt haben, beginnen wir nun mit der “Plug & Play” ­Inbetriebnahme Ihres MSLAN-Netzwerks.

Verbinden Sie nun das Netzkabel des mitgelieferten Netzteils Ihrer MSLAN-Basis (Multischalter/Einschleusweiche)
mit dem Stromnetz.

Nach wenigen Sekunden beginnt die mittlere gelbe LED zu blinken. Die Geräte suchen sich nun innerhalb des
MSLAN-Netzwerks. Dieser Suchvorgang (automatisches Pairing) kann einige Sekunden dauern.

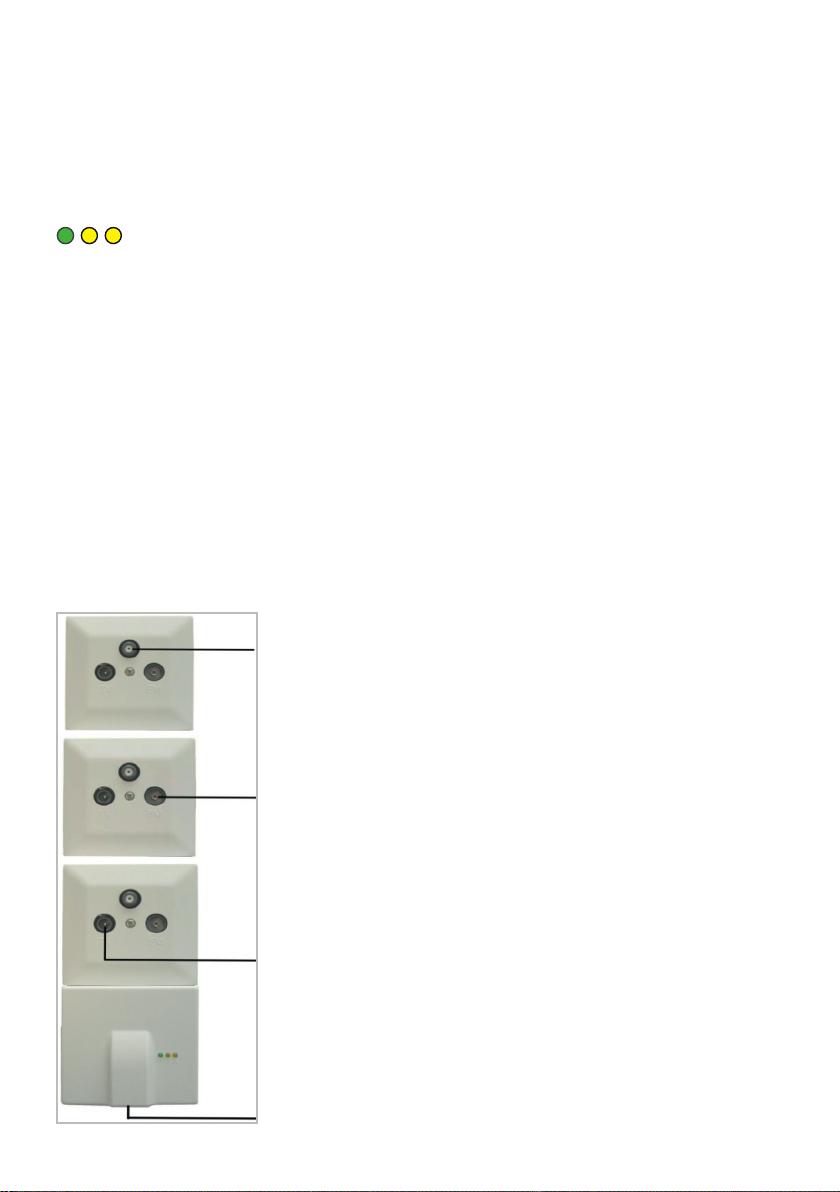

Nach erfolgter automatischer Konfiguration des MSLAN-Netzwerks leuchten folgende LEDs:

LED links (grün): ............... Standby (blinkt im stromsparenden Standby-Modus)

LED Mitte (gelb): .....................................Traffic (Datenverkehr)

LED rechts (gelb): .............................. Netzwerkverbindung in Betrieb

Nach ca. 10 Minuten ohne Datenverkehr im MSLAN-Netzwerk schalten die einzelnen MSLAN-Komponenten auf den
stromsparenden Standby-Modus (nun blinkt nur noch die grüne LED im 2-Sekunden-Rhythmus).

Grüne LED (links) leuchtet am Multischalter (Einschleusweiche) und an den angeschlossenen MSLAN-Dosen.

Anschlussmöglichkeiten

Die MSLAN-Teilnehmerdose verfügt über folgende Anschlussmöglichkeiten:

F-Buchse zum Anschluss einer Satellitenempfangs-Settopbox oder TV-Gerät mit
integr. SAT-Tuner

RF-Buchse zum Anschluss Rundfunkgerät

TV-Buchse zum Anschluss herkömmliches TV-Gerät

RJ45-Buchse zum Anschluss einer HbbTV-Settopbox mit LAN-Anschluß, PC, Note­book, Netzwerkkomponenten (WiFi-Accesspoint, Router, Hub, Switch etc.)
