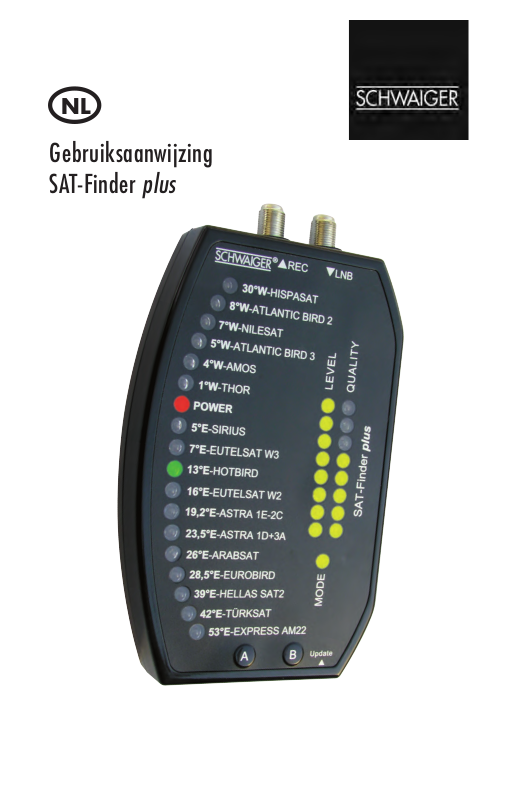

Page 1
Gebruiksaanwijzing
SAT-Finder plus
NL
Page 2
2
Inhoudsopgave
1. Ingebruikname
1.1 Omvang levering
1.2 Veiligheidsinstructies
1.3 Aansluiten van de SAT-Finder plus
1.4 Startproces
2. Zoeken en vinden
2.1. Automatisch zoeken
2.2. Handmatig zoeken
2.3. RESET
3. LED-displays
3.1. LEVEL
3.2. QUALITY
3.3. MODE
3.4. SATELLIETEN
4. Appendix
4.1. Update van de SAT-Finder plus
4.2. Footprints / Ontvangstbereik van de satellieten
Voorbeeld aansluiting
PC
GW 9000
Multischalter
Receiver
SAT Finder plus
COM
updat
e
Page 3
3
1. Ingebruikname
1.1 Omvang levering
SAT-Finder plus
Aansluitkabel 70 cm
Bevestigingsband
Etiket met beknopte handleiding (16 talen)
Gebruiksaanwijzing
1.2 Veiligheidsinstructies
Veiligheidsinstructies voor ingebruikname zorgvuldig lezen en opvolgen!
Let op de plek van plaatsing op uw standzekerheid (glad dak, gevaar voor naar beneden vallen).
Neem de SAT-Finder plus niet in gebruik, als het apparaat of de aansluitingkabels zichtbare schade vertoont. Let er op, dat u niet over de aansluitkabels struikelt.
Let er op, dat de aansluitkabels niet worden geklemd of gekneusd.
De gebruikte antenne moet geaard zijn.
De SAT-Finder plus is slechts voor het kortstondig inrichten van een satelliet-installatie bestemd.
Ononderbroken gebruik kan het apparaat beschadigen.
Het apparaat mag niet in de onmiddelijke nabijheid van ontvlambaar materiaal worden gebruikt.
Laat reparaties alleen door ons vakkundig personeel verrichten. Eigenmachtig openen en reparatiepogingen leiden tot garantieverlies.
1.3 Aansluiten van de SAT-Finder plus
Verbindt de met ‘LNB’ aangegeven bus van de SAT-Finder plus door middel van de meegeleverde
coaxkabel direct met de aanwezige LNB. Daarna sluit u aan de bus ‘REC’ een spanningsverzorging aan, dit kan via een DVB-receiver, multischakelaar of SCHWAIGER GW9000 gebeuren.
Wartelmoer slechts hand vast aandraaien.
Belangrijk:
Omdat bij enkele receivers de norm voor de H/V schakelspanning niet correct wordt nagekomen, raden wij aan om in geval van langere of oudere leidingen als spanningsverzorging de
gelijkstroom inverter GW9000 te gebruiken, om voldoende spanning aan de SAT-Finder plus te
garanderen.
Te gebruiken LNB-types:
• Single-LNB
• Twin-LNB
• Quad / Quattro-Switch - LNB
• Quattro-LNB
4
Page 4
Indien de SAT-Finder plus direct met een Quattro-LNB wordt verbonden, moet hij volgens navolgende tabel aan één van de vier LNB-uitgangen worden aangesloten, opdat de gewenste satelliet
wordt herkend.
Horizontal HighBand (H/H)
Orbitposities van oost naar west
positie 53 42 39 28 26 23 19 16 13 7 5 1 4 5 7 8 30
herkenbaar - o o x x x x - x - x x - x x - x
Horizontal LowBand (H/L)
Orbitposities van oost naar west
positie 53 42 39 28 26 23 19 16 13 7 5 1 4 5 7 8 30
herkenbaar - o x x x o o - x x - x x x o x o
Vertikal HighBand (V/H)
Orbitposities van oost naar west
positie 53 42 39 28 26 23 19 16 13 7 5 1 4 5 7 8 30
herkenbar - x - - - - - - - - - - - - - - -
Vertikal LowBand (V/L)
Orbitposities van oost naar west
positie 53 42 39 28 26 23 19 16 13 7 5 1 4 5 7 8 30
herkenbaar x - - - - - - x - - - - - - - - -
x goed herkenbaar o nog herkenbaar - niet herkenbaar
1.4 Startproces
Nadat de spanningsverzorging werd aangesloten, toont de Power-LED de verzorgingsstatus van
de SAT-Finder plus en het booten begint.
Na ca. 3-5 seconden is de Firmware van het apparaat in het RAM-geheugen geladen en de initialisering van de componenten begint. Daarna lichten alle LED´s kort op en de SAT-Finder plus is
Page 5
5
gereed voor gebruik.
Het totale startproces duurt ca. 7 seconden.
2. Zoeken en vinden
2.1 Automatisch zoeken van de satelliet
Als de rode Power-LED aan gaat, is de SAT-Finder plus gereed voor gebruik en kunt u de schotelantenne uitrichten. Deze mag niet met te grote stappen worden gedraaid c.q. verschoven, omdat
u anders, net als bij de analoge SAT-Finder plus, snel een satelliet kan overslaan.
Draai de schotelantenne verticaal, tot de LED´s van het LEVEL-display aan gaan.
Als een voldoende sterk signaal (3 LED´s “aan”) wordt ontvangen, analyseert de SAT-Finder plus
de gevonden transponder, dit wordt door knipperen van de MODE-LED getoond.
Als de kwaliteit van het signaal erg gering is (tot 3 LED´s “aan”), draait u de schotelantenne
voorzichtig verder, tot een voldoende kwaliteit van ca. 4-6 LED´s wordt getoond. Zodra de SATFinder plus de satelliet heeft herkend, wordt dit door een groene LED op het satellietoverzicht
getoond en wordt de kwaliteit van het signaal door oplichten van de QUALITY-LED´s aangetoond.
Mocht het gebeuren, dat door onregelmatigheden in de gegevens de satelliet niet precies wordt
herkend, blijft de LED van de satelliet knipperen, die op basis van de tot nu toe ontvangen gegevens als juist wordt beschouwd.
Daarna wisselt de SAT-Finder plus in een wachtmodus en u kunt, indien het de gewenste satelliet
is, met het fijne uitrichten van de schotelantenne beginnen.
Werd weliswaar een satelliet herkend, maar het is niet de door u gezochte, dan weet u nu, naar
welke orbitpositie / richting de schotelantenne wijst. Hierdoor is het mogelijk, relatief gericht de
gewenste satelliet te zoeken. Hiervoor draait u de schotelantenne in de betreffende richting, tot
de SAT-Finder plus weer in de automatische zoekmodus wisselt en dus weer naar het signaal van
een satelliet zoekt.
Dit verloop herhaalt u, tot u de gewenste satelliet heeft gevonden.
2.2 Handmatig zoeken / voorselecteren van de satelliet
Het handmatig zoeken maakt een voorselectie van dicht bij elkaar liggende satellieten mogelijk.
Door één keer indrukken van de linkertoets “A” wordt de op dat moment actieve LED één stap
verschoven en dus de volgende satelliet opgeroepen. Volgende satellieten kunnen worden opgeroepen: 8°W Telecom2D, 7°W Nilesat, 5°W Atlanticbird en 4°W Amos.
Draai de schotelantenne verticaal, tot de LED´s van het LEVEL-display aan gaan.
Als een voldoende sterk signaal (3 LED´s “aan”) wordt ontvangen, analyseert de SAT-Finder plus
de gevonden transponder, dit wordt door knipperen van de MODE-LED getoond.
Als de kwaliteit van het signaal erg gering is (tot 3 LED´s “aan”), draait u de schotelantenne
voorzichtig verder, tot een voldoende kwaliteit van ca. 4-6 LED´s wordt getoond. Zodra de SAT-
Page 6
6
Finder plus de satelliet heeft herkend, wordt dit door een groene LED op het satellietoverzicht
getoond en de kwaliteit van het signaal door de QUALITY-LED´s getoond.
Mocht het gebeuren, dat door onregelmatigheden in de gegevens de satelliet niet precies wordt
herkend, blijft de LED van de satelliet knipperen, die op basis van de tot nu toe ontvangen gegevens als juist wordt beschouwd.
Daarna wisselt de SAT-Finder plus in een wachtmodus en u kunt, indien het de gewenste satelliet
is, met het fijne uitrichten van de schotelantenne beginnen.
Door indrukken van de toets “B” wisselt de SF9000 weer naar het automatisch zoeken.
2.3 Reset
Als beide toetsen gelijktijdig ongeveer 5 seconden lang worden ingedrukt, wordt de SAT-Finder
plus opnieuw gestart.
3. LED-displays
3.1 LEVEL (signaalsterkte)
De signaalsterkte wordt de gebruiker door 8 LED´s medegedeeld. Iedere LED kan hierbij de
volgende status tonen: „uit“, „langzaam knipperend“, „snel knipperend“ en „aan“. Dit levert
in totaal 24 standen op, om een zo nauwkeurig mogelijke indeling van de signaalsterkte te
bereiken.
3.2 QUALITY (kwaliteit van het signaal)
De kwaliteit van het signaal wordt de gebruiker via 8 LED´s getoond.
3.3 MODE (werkmodus)
Deze toont de status van het gebruik „knipperend“ of „aan“.
3.4 Tonen van de satelliet
Het tonen van de satelliet geschiedt ongeveer net zo als het tonen van de werk- / zoekmodus
met de status “uit”, “knipperend” en “aan”, waarbij de verschillende statussen volgende betekenis hebben:
Page 7
7
MODE- LED LED van de
betreffende
satelliet
Betekenis
„uit“ „uit“
De SAT-Finder plus heeft niet aan een transponder gelockt.
„knipperend“ „uit“
De SAT-Finder plus heeft aan een transponder gelockt, er werd echter
nog geen satelliet herkend c.q. er werden nog niet voldoende gegevens /
informatie ontvangen.
„knipperend“ „knipperend“
De SAT-Finder plus heeft aan een transponder gelockt en zijn gegevens
worden geanalyseerd.
Door de al verwerkte gegevens vermoed de SAT-Finder plus, dat de schotelantenne op de met de LED overeenkomende satelliet is gericht.
„aan“ „aan“
De SAT-Finder plus heeft aan een transponder gelockt, alle benodigde gegevens werden ontvangen en verwerkt..
Door de ontvangen informatie wordt de satelliet door middel van de betreffende LED getoond.
„aan“ „knipperend“
Bijzonder geval:
De SAT-Finder plus heeft aan een transponder gelockt en alle ontvangen
gegevens geanalyseerd. Er konden echter niet alle benodigde gegevens
worden ontvangen of er waren onregelamtigheden bij de ontvangen
informatie.
De SAT-Finder plus toont door middel van de LED de satelliet aan, die uit de
beschikbare gegevens kon worden afgeleid.
„aan“ „uit“
Bijzonder geval:
De SAT-Finder plus heeft, net als in voornoemd geval, de analyse van de
gegevens afgesloten. Of er kon op basis van de gegevens geen satelliet
worden herkend, of de satelliet bevindt zich niet op het SAT-Finder plus
display.
Het apparaat probeert in dit geval, op verdere transponders te tunen, om
een nieuwe poging voor het herkennen van de satelliet te starten.
Page 8
8
4. Appendix
4.1 Update van de SAT-Finder plus met de extra te verkrijgen Software-Kit
CKA9000
De SAT-Finder plus herkent satellieten door middel van verschillende gegevens, waarbij gedeeltelijk op satelliet-tabellen wordt teruggegrepen. Omdat satelliet-exploitanten of mediainstellingen
veranderingen kunnen aanbrengen, is de SAT-Finder plus updatebaar. De SAT-Finder plus
Updater is een software voor Windows, die dit uitvoert. Hiermee kunnen zowel de satelliet-tabellen als ook de firmware actueel worden gehouden.
Aansluiting
De SAT-Finder plus moet met de spanningsverzorging (receiver, multischakelaar of GW9000)
worden verbonden. Met de in de SW-kit inbegrepen verbindingskabel wordt een verbinding tussen de SAT-Finder plus (updatebus) en de PC via een seriële interface (COM-port) gerealiseerd.
Na de start van het programma verschijnt volgend scherm:
Uitleg van de buttons
- SAT-Finder plus
Met behulp van de buttons <Firmware Version?> en <SatTables Version?> kunnen de nummers
van de versie van de firmware en de satelliettabellen, die op dit moment in de SAT-Finder zijn
opgeslagen, worden opgevraagd.
Page 9
9
- Options
Als de optie ‚update Firmware?‘ is geactiveerd, wordt een update van de besturingssoftware van
de SAT-Finder plus uitgevoerd.
Als de optie ‘update SatTables?’ is geactiveerd, wordt een update van de gegevens voor het herkennen van de satellieten uitgevoerd.
Als beide opties geactiveerd zijn, wordt als eerste de firmware geactualiseerd en wordt daarna
het updaten van de gegevens uitgevoerd.
- Update
Via de buttons <select Firmware> en <select SatTables> kunt u door middel een Windows-dialoog de pad- en bestandengegevens van de betreffende bestanden aangeven.
De button <help> opent een dialoogvenster, waarin gegevens over de opties en de buttons te
vinden zijn.
<start update> zet de actualisering van de SAT-Finders in werking.
Door het drukken van de <exit>-button wordt het programma beëindigd.
Uitvoeren van de updates
Na de start van het programma wordt in het veld „Options“ de gewenste update gekozen. Door
deze keuze wordt in het veld „Update“ de betreffende button (<select Firmware> c.q. <select
SatTables>) geactiveerd en kunnen de bestanden worden gekozen.
Kies onder <Target connected to..> de COM-Bus (1 oder 2) van uw PC, waaraan uw SAT-Finder
plus is aangesloten.
Page 10
10
Door het drukken van de button <start update> wordt de actualisering gestart. Het programma
bereidt de SAT-Finder plus op de update voor en start daarna opnieuw. In de statusbalk van het
programma verschijnt de melding „waiting for bootloader”.
Indien de SAT-Finder plus wordt herkend en zich in de updatemodus bevindt, start de overdracht
van het gekozen bestand. De statusmelding verandert in „transmitting image...“ en de vorderingen van de overdracht worden in de statusbalk getoond.
Als de overdracht is afgesloten en slechts één update werd gekozen, verandert de status in
„upload complete“.
Indien beide updates uitgvoerd moeten worden, wordt daarna in de statusbalk de status „wait for
Page 11
11
second update...“ getoond. In beide gevallen slaat de SAT-Finder plus de overgedragen gegevens
in zijn flash-geheugen en start daarna opnieuw.
Na de actualisiering start de SAT-Finder plus in de werkmodus en de update is voltooid.
4.2 Footprints / Ontvangstbereik van de satellieten
Iedere satelliet straalt al naar gelang de soort en het aantal antennes, zijn vermogen enz. uit
naar een bepaald gebied op de aarde. Deze gebieden noemt men footprints en kenmerken het
geografische bereik, waarbinnen de satelliet kan worden ontvangen. In de randzones kan een
schotelantenne met een doorsnee van 85 tot > 150 cm noodzakelijk zijn (zie EIRP tabel). Op de
volgende pagina´s vindt u de footprints, waarop de SAT-Finder plus is gebaseerd, deze kenmerken het theoretische gebruiksgebied van het apparaat.
Opmerking:
De footprints werden van http://www.lyngsat-maps.com gehaald en zijn onderworpen aan het
copyright van http://www.lyngsat-maps.com.
EIRP / doorsnee van de schotelantenne
EIRP [dBW] >45 45 44 43 42 41 40 39
min. D [cm] <65 65-85 75-95 85-100 95-120 105-135 120-150 135-170
Footprints, die bij een andere footprint zijn inbegrepen of erg op elkaar lijken, zijn hier niet
vermeld.
Page 12
12

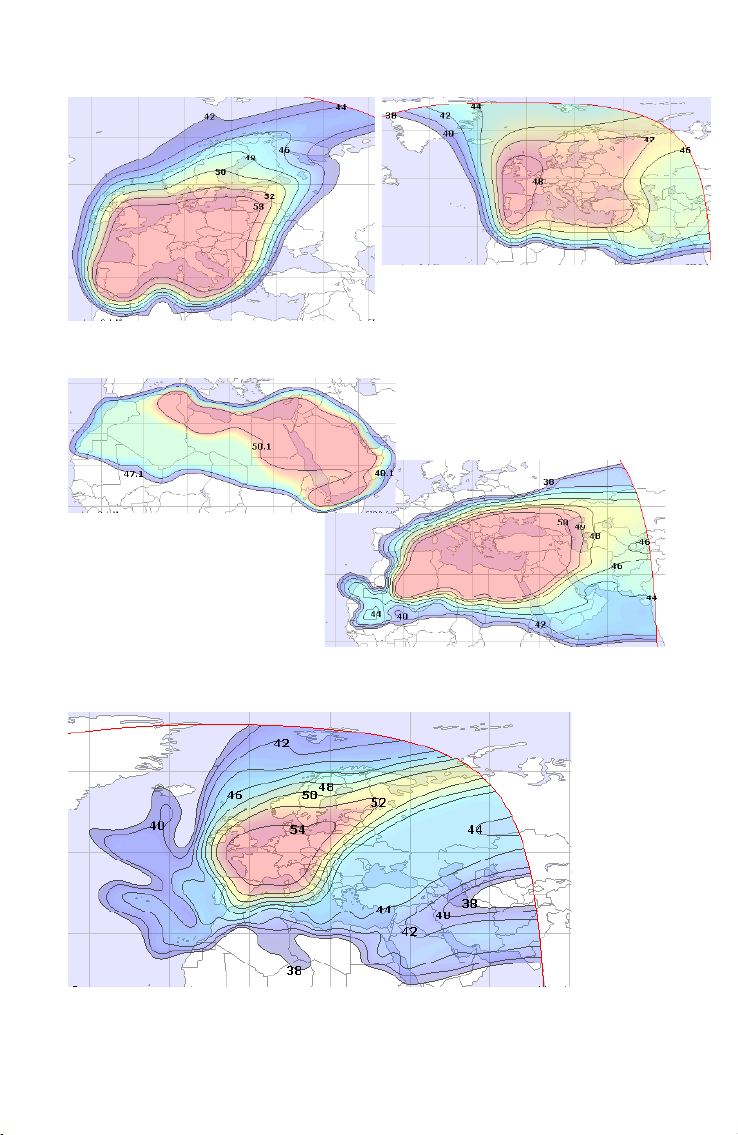

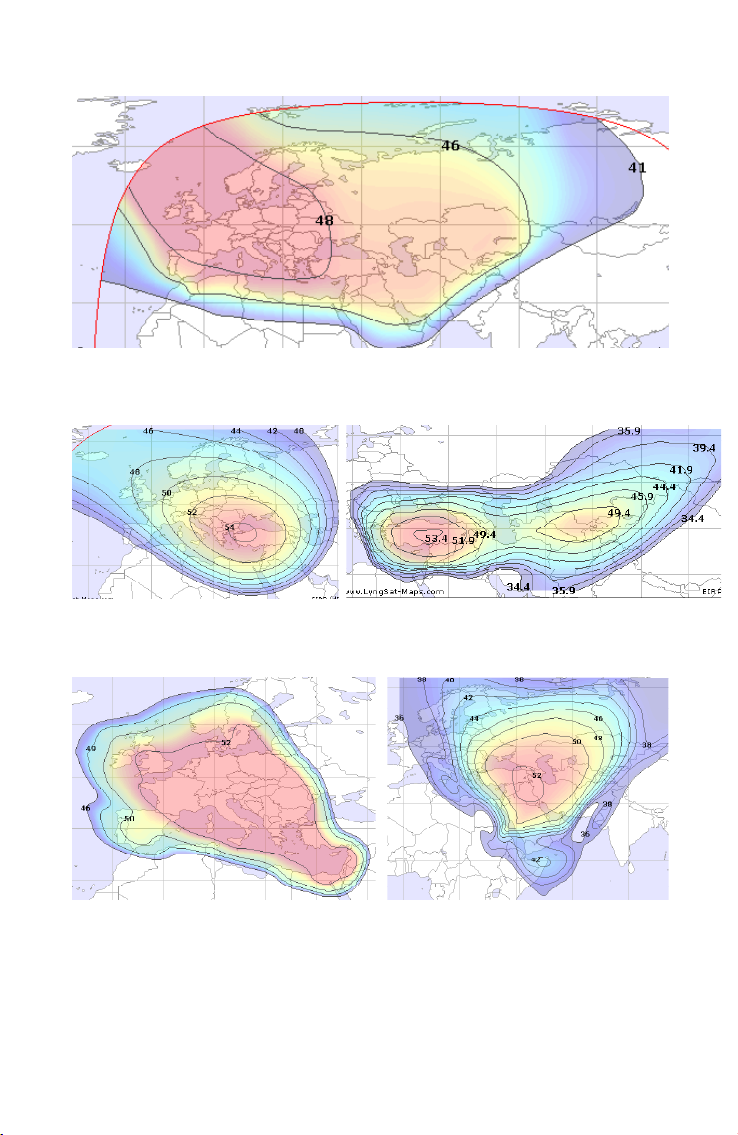

53°Oost - EXPRESS AM22
42° Oost - TÜRKSAT
39° Oost - HELLAS SAT 2
Page 13
13

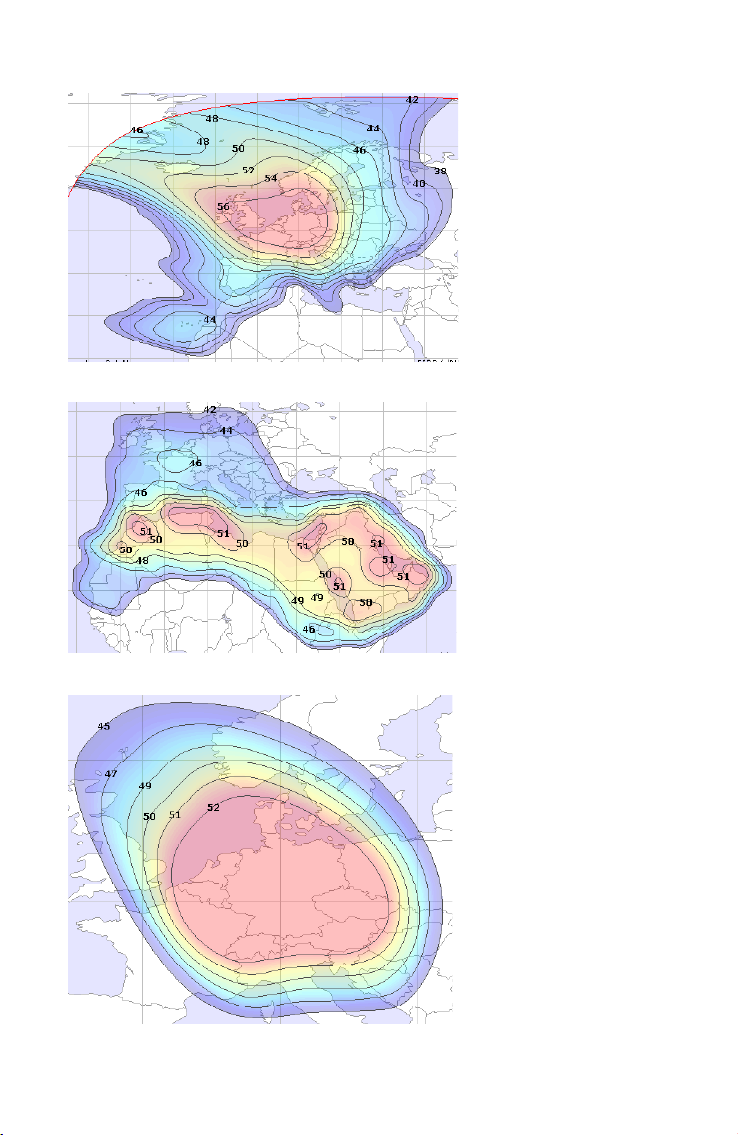

28,5° Oost - EUROBIRD
26° Oost - ARABSAT
23,5° Oost - ASTRA 1D + 3A
Page 14
14

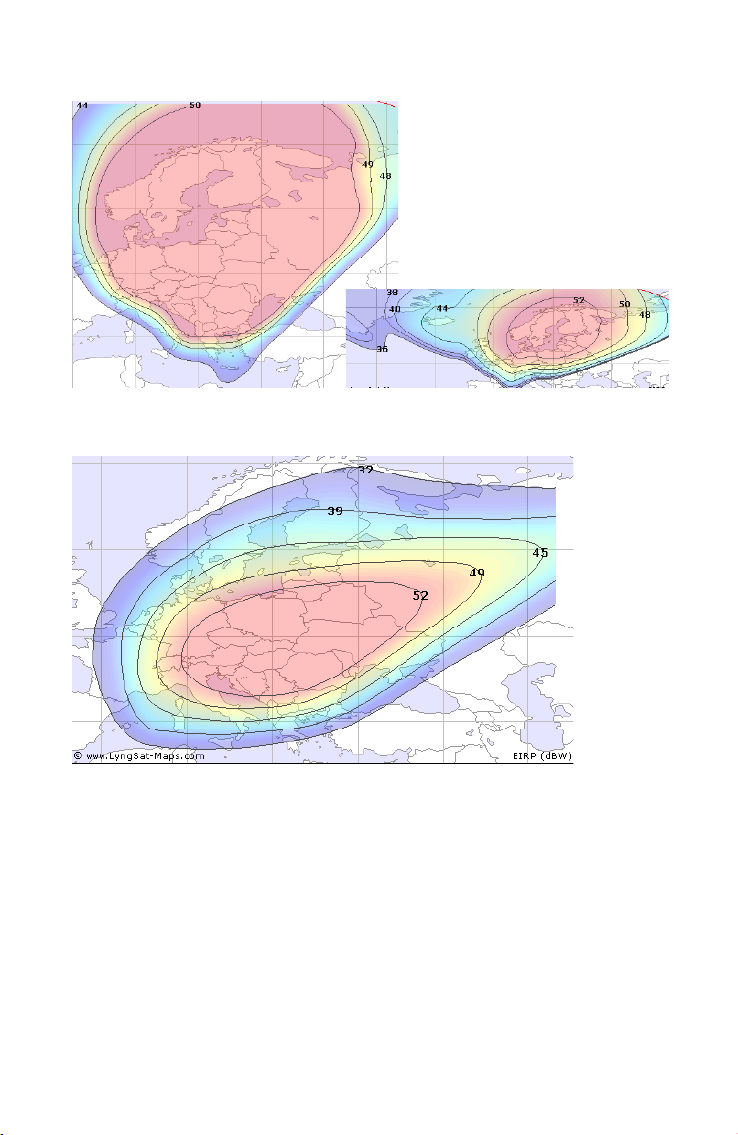

19,2° Oost - ASTRA 1E - 2C
16° Oost - EUTELSAT W2
Page 15
15

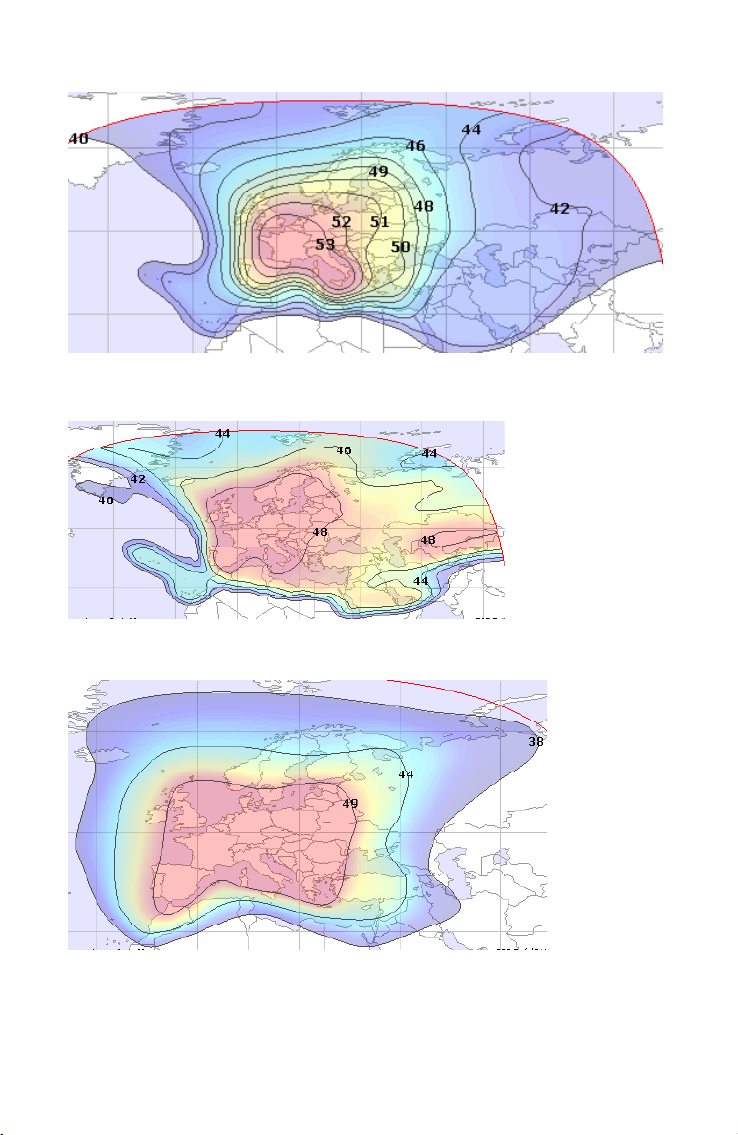

13° Oost - HOTBIRD
7° Oost - EUTELSAT W3
5° Oost - SIRIUS
Page 16
16

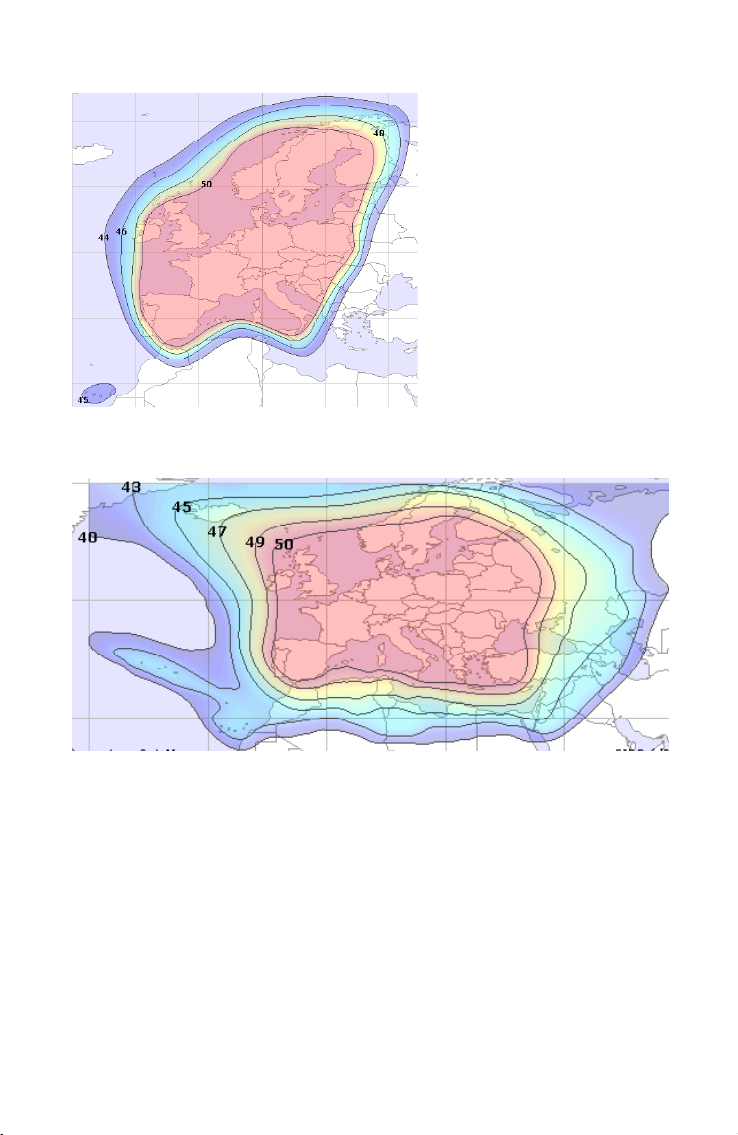

1° West - THOR
4° West - AMOS
Page 17
17
5° West - ATLANTIC BIRD
7° West - NILESAT
8° West - ATLANTIC BIRD 2
Page 18
18

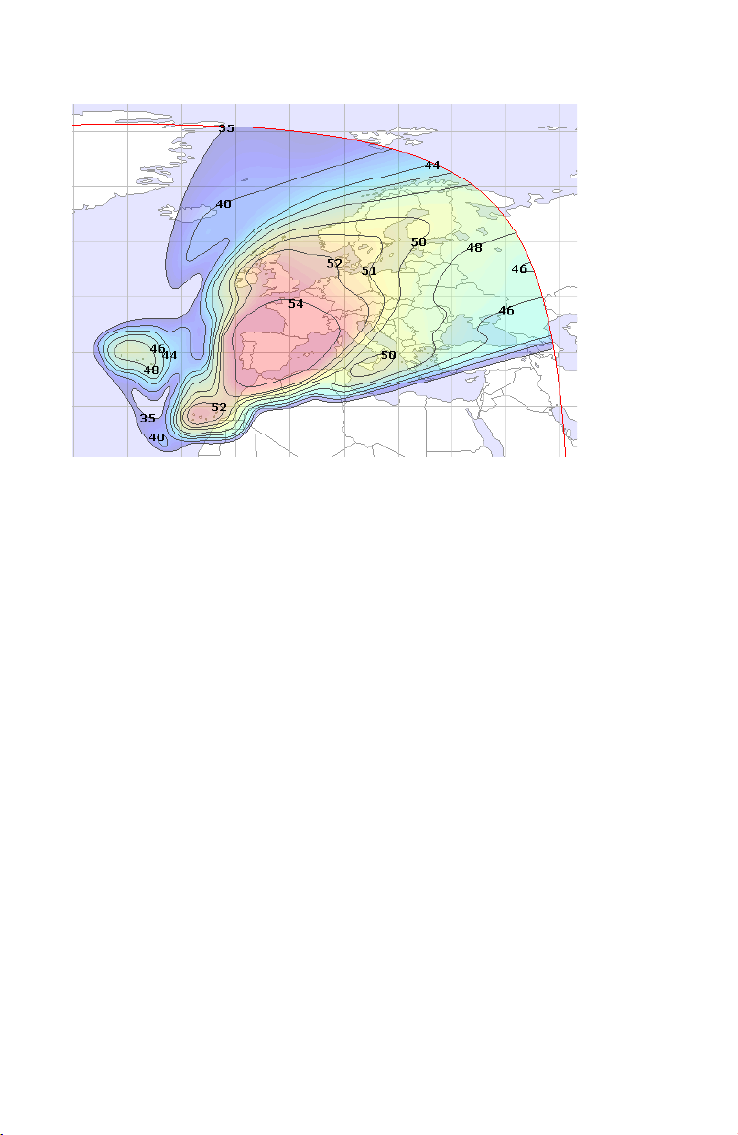

30° West - HISPASAT
Page 19
19
4.3 Garantiebepalingen
De wettelijke garantieduur bedraagt 2 jaar. Tijdens deze periode worden alle schaden, die aan
materiaal- of fabricagefouten zijn te wijten, kosteloos verholpen. Onze garantie heeft geen
betrekking op natuurlijke veroudering, aan slijtage onderhevige onderdelen of transportschaden,
en verder niet op schaden als gevolg van het niet naleven van de gebruiksaanwijzing alsmede
ondeskundige installatie.
Het reageren van de beschermelementen, die door opgetreden overspanning werden vernietigd,
alsmede het ondeskundig aansluiten van ongeschikte apparaten vallen eveneens buiten de garantie.
Het vallen binnen de garantietermijn moet door een bewijs van de koopdatum d.m.v. bijgevoegde
rekening, afleveringsbewijs of soortgelijke documenten worden aangetoond.
4.4 Service-Informatie
Voor SCHWAIGER heeft de tevredenheid van de klant de hoogste prioriteit.
Indien u vragen, voorstellen of problemen in verbinding met uw SCHWAIGER product heeft, kunt u
zich wenden tot het hieronder aangegeven adres.
Service-Hotline: +49 (0)9101 702-299
Service-Fax: +49 (0)9101 702-121
[email protected]
www.schwaiger.de
Page 20
20
Christian Schwaiger GmbH
Würzburger Straße 17
90579 Langenzenn, Germany
Loading...
