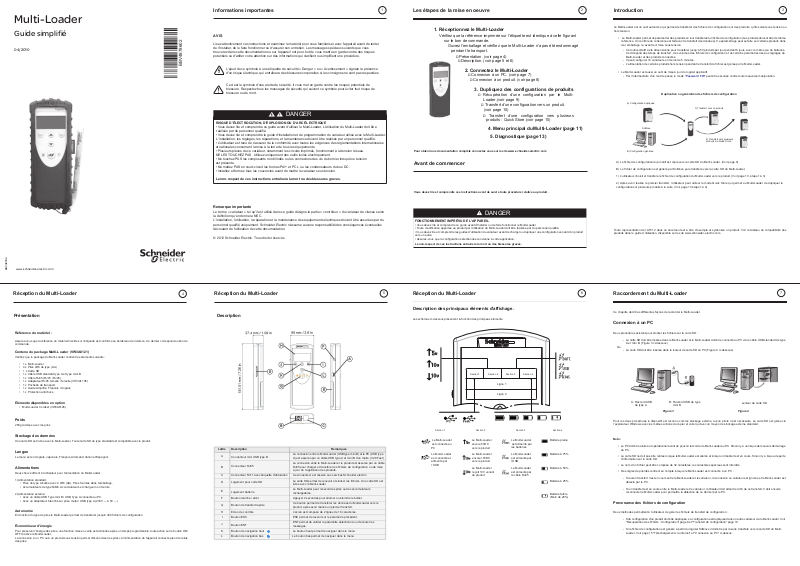

Schneider Electric Multi-Loader simplified manual

Multi-Loader

Figure 3 Figure 4

Guide simplifié

04/2010

BBV4878602

Informations importantes

AVIS

Lisez attentivement ces instructions et examinez le matériel pour vous familiariser avec l'appareil avant de tenter
de l'installer, de le faire fonctionner ou d'assurer son entretien. Les messages spéciaux suivants que vous
trouverez dans cette documentation ou sur l'appareil ont pour but de vous mettre en garde contre des risques
potentiels ou d'attirer votre attention sur des informations qui clarifient ou simplifient une procédure.

L'ajout de ce symbole à une étiquette de sécurité « Danger » ou « Avertissement » signale la présence

d'un risque électrique, qui entraînera des blessures corporelles si les consignes ne sont pas respectées

Ceci est le symbole d'une alerte de sécurité. Il vous met en garde contre les risques potentiels de
blessure. Respectez tous les messages de sécurité qui suivent ce symbole pour éviter tout risque de
blessure ou de mort.

DANGER

RISQUE D’ÉLECTROCUTION, D’EXPLOSION OU D’ARC ÉLECTRIQUE

• Vous devez lire et comprendre ce guide avant d'utiliser le Multi-Loader. L'utilisation du Multi-Loader doit être

réalisés par du personnel qualifié.

• Vous devez lire et comprendre le guide d'installation et de programmation du variateur utilisé avec le Multi-Loader.

L'installation, les réglages, les réparations, et la maintenance doivent être réalisés par un personnel qualifié.

• L'utilisateur est tenu de s'assurer de la conformité avec toutes les exigences des réglementations internationales

et nationales concernant la mise à la terre de tous les équipements.

• Plusieurs pièces de ce variateur, notamment les circuits imprimés, fonctionnent à la tension réseau.
NE LES TOUCHEZ PAS. Utilisez uniquement des outils isolés électriquement.

• Ne touchez PAS les composants non blindés ou les connexions des vis du bornier lorsqu'une tension

est présente.

• Ne mettez PAS en court-circuit les bornes PA/+ et PC/– ou les condensateurs du bus DC.

• Installez et fermez tous les couvercles avant de mettre le variateur sous tension.

Le non-respect de ces instructions entraînera la mort ou des blessures graves.

1

Les étapes de la mise en oeuvre

1. Réceptionnez le Multi-Loader

Vérifiez que la référence imprimée sur l'étiquette est identique à celle figurant

sur le bon de commande.

Ouvrez l'emballage et vérifiez que le Multi-Loader n'a pas été endommagé

pendant le transport.

v Présentation. (voir page 4)

v Description. (voir page 5 et 6)

2. Connectez le Multi-Loader

v Connexion à un PC. (voir page 7)

v Connexion à un produit. (voir page 8)

3. Dupliquez des configurations de produits

v Récupération d’une configuration par le Multi-

Loader.(voir page 9)

v Transfert d’une configuration vers un produit.

(voir page 10)

v Transfert d’une configuration vers plusieurs

produits : Quick Store.(voir page 10)

4. Menu principal du Multi-Loader (page 11)

5. Diagnostique (page 13)

Pour obtenir une documentation complète connectez vous sur le site www.schneider-electric.com

Avant de commencer

Vous devez lire et comprendre ces instructions avant de suivre toute procédure relative au produit .

2

Introduction

Le Multi-Loader est un outil autonome qui permet de transférer des fichiers de configuration sur des produits, qu'ils soient sous tension ou
hors tension.

• Le Multi-Loader permet de paramétrer des produits en leur transférant un fi chier de configuration (Les produits doivent être de même
référence. Un contrôle de cohérence est fait avant le transfert des données). Ce paramétrage peut se faire sur certains produits dans
leur emballage ou avant leur mise sous tension.

- Cet outil portatif a été dimensionné pour transférer jusqu’à 50 produits par jour pendant 6 jours, avec le même jeu de batteries.
Ceci dépend des temps de transfert , des volumes des fichiers de configuration et de certains paramètres liés aux réglages du
Multi-Loader et des produits connectés.

- Il peut configurer 10 variateurs en moins de 5 minutes.

- L’alimentation de certains produits hors tension pendant le transfert de fichier est gérée par le Multi-Loader.

• Le Multi-Loader est aussi un outil de mise à jour du logiciel applicatif.

- Par l’intermédiaire d’un mot de passe le mode "Password FW" peut être

Duplication ou génération des fichiers de configuration

A) Configuration dupliquée

SoMove

B) Configuration générée

A) Le fichier de configuration du produit est

B) Le fichier de configuration est gé

1) L’utilisateur choisit et transfère le fichier de configuration du Multi-Loader vers le produit. (Voir page 10, étape 1 à 3)

2) Après avoir réalisé le premier transfert, l’utilisateur peut utiliser le mode Quick Store qui permet au Multi-Loader de dupliquer la
configuration sur plusieurs produits à la suite. (Voir page 10 étape 1 à 4)

pié vers la carte SD du Multi-Loader. (Voir page 9)

co

néré p

ar SoMove puis transféré vers la carte SD du Multi-Loader.

1) Transfert vers un produit

sécurisé contre toute mauvaise manipulation.

2) Transfert vers plusieurs
produits via Quick Store

3

www.schneider-electric.com

BBV48786

Réception du Multi-Loader

Présentation

Référence du matériel :

Assurez-vous que la référence du matériel inscrite sur l’étiquette est conforme au bordereau de livraison. Ce dernier correspond au bon de
commande.

Contenu du package Multi-Loader (VW3A8121)

Vérifiez que le package du Multi-Loader contient les éléments suivants :

• 1 x Multi-Loader

• 4 x Piles LR6 de type (AA)

1 x Carte SD

•

• 1 x Câble USB standard type A et type mini-B

• 1 x Câble RJ45 (RJ45 / RJ45)

• 1 x Adaptateur RJ45 femelle / femelle (VW3A1105)

• 1 x Pochette de transport.

• 1 x Guide simplifié, Francais / Anglais

• 1 x Protection antichocs

Eléments disponibles en option

• Multi-Loader Cordset (VW3A8126)

Remarque importante

Le terme « variateur » tel qu'il est utilisé dans ce guide désigne la partie « contrôleur » du variateur de vitesse selon
la définition qu'en donne la NEC.
L’installation, l’utilisation, la réparation et la maintenance des équipements électriques doivent être assurées par du
personnel qualifié uniquement. Schneider Electric n'assume aucune responsabilité des conséquences éventuelles
découlant de l'utilisation de cette documentation.

© 2010 Schneider Electric. Tous droits réservés

4

Réception du Multi-Loader

5

FONCTIONNEMENT IMPRÉVU DE L'APPAREIL

• Vous devez lire et comprendre ce guide avant d'installer ou de faire fonctionner le Multi-Loader

• Toute modification apportée au produit par l'utilisation du Multi-Loader doit être réalisée par du personnel qualifié.

• Vous devez lire et comprendre les guides d'utilisation du variateur avant de charger ou dupliquer une configuration venant d'un produit

vers un autre.

• Assurez-vous que la configuration sélectionnée convienne à votre application.

Le non-respect de ces instructions entraînera la mort ou des blessures graves.

Réception du Multi-Loader

Description des principaux éléments d’affichage.

Description

Les schémas ci-dessous présentent la fonction des principaux éléments.

DANGER

Section 1

Section 2 Section 3 Section 4

Ligne 1

Ligne 2

Toute représentation de l’ATV12 dans ce document est à titre d’exemple et symbolise un produit. Voir le tableau de compatibilité de
produits dans le guide d’utilisation, disponible sur le site www.schneider-electric.com.

6

Raccordement du Multi-Loader

Ce chapitre décrit les différentes façons de raccorder le Multi-Loader.

s

7

Connexion à un PC

Deux procédures existent pour stocker les fichiers sur la carte SD :

- La carte SD doit être insérée dans le Multi-Loader et le Multi-Loader doit être connecté au PC via le câble USB standard de type
A et mini B. (Figure 3 ci-dessous)

Ou

- La carte SD doit être insérée dans le lecteur de carte SD du PC (Figure 4 ci-dessous)

A: Raccord USB

de type A

B: Raccord USB de type

mini B

Lecteur de carte SD

Poids

250 grammes avec les piles

Stockage des données

Une carte SD est livrée avec le Multi-Loader. Toute carte SD de type standard est compatible avec le produit.

Langue

Le menu est en Anglais, Japonais, Français, Allemand, Italien et Espagnol.

Alimentations

Deux choix s’offrent à l’utilisateur pour l’alimentation du Multi-Loader :

1) Alimentation standard:

• Piles de type Alcaline avec 4 LR6 (AA). Piles fournies dans l’emballage.

• Accumulateurs de type NiMh. Accumulateurs et chargeur non fournis.

2) Alimentation externe:

• Avec un câble USB Type mini B / USB Type A connecté au PC.

• Avec un adaptateu

Autonomie

En fonction du type de piles le Multi-Loader permet de transférer jusqu’à 300 fichiers de configuration.

Économiseur d'énergie

Pour préserver l'énergie des piles, une fonction mise en veille est actionnée après un temps programmable, toute action sur le bouton ON/
OFF réactive le Multi-Loader.
La connexion à un PC ou à un produit sous tension permet d'économiser les piles car l'alimentation de l'appareil connecté prend le relais
des piles.

r branché sur prise mural / USB type A (230V a à 5V c)

Lettre Description Remarques

A

Connecteur mini USB type B

Connecteur RJ45

B

C Connecteur RJ11 avec étiquette d'obturation Ce connecteur est réservé aux services Schneider electric.

Logement pour carte SD

D

E

Logement batterie

F Bouton marche / arrêt Appuyer 2 secondes pour allumer ou éteindre le boitier.

G

Bouton de transfert rapide

H Ecran de contrôle L’écran est composé de 2 lignes de 16 caractères.

I Bouton ESC ESC permet de revenir sur le paramètre précédent .

J

Bouton ENT

K Bouton de navigation haut Le bouton haut permet de naviguer dans le menu.

L Bouton de navigation bas Le bouton bas permet de naviguer dans le menu.

La connexion entre le Multi-Loader (USB type mini B) et le PC (USB type
A) est assurée par un câble USB type A et mini B d’un mètre.(3.28 Feet)

La connexion entre le Multi-Loader et le produit est assurée par un câble
RJ45 pour charger et transférer les fichiers de configuration ou de mise
à jour de l’application des produits.

La carte SD permet de recevoir et stocker les fichiers. Une carte SD est
livrée avec le Multi-Loader

Le Multi-Loader peut recevoir des piles ou des accumulateurs
rechargeables.

Ce bouton permet de transférer les données du Multi-Loader vers le
produit, après avoir réalisé un premier transfert.

ENT permet de valider le paramètre sélectionné ou d’annuler les
messages.

Le Multi-Loader
est connecté au
PC

Le Multi-Loader
est connecté et
alimenté par
l’USB

Le Multi-Loader
envoie 5VDC
vers le produit

Le Multi-Loader
envoie 10VDC
vers le produit

Le Multi-Loader
reçoit 10V venant
du produit.

3 noitceS2 noitceS1 noitceS

Le Multi-Loader
est alimenté par
les batteries

Le Multi-Loader
est alimenté par
l’USB

Le Multi-Loader
est alimenté par
le câble RJ45

Section 4

Batterie pleine

Batterie à 75%

Batterie à 50%

Batterie à 25%

Batterie faible
(Moin de 20%)

Pour les deux procédures le dispositif est reconnu comme stockage externe, aucun pilote n’est nécessaire. La carte SD est gérée via
l’explorateur Windows avec les mêmes actions de copier et coller qu'avec un moyen de stockage externe standard.

Nota :

• Le PC doit être allumé et opérationnel avant de pouvoir raccorder le Multi-Loader au PC. Sinon il y a un risque de mauvais démarrage
du PC.

• La ca

rte SD ne doit pas être retirée lorsque le Multi-Loader est allumé et lorsqu’un transfert est en cours. Sinon il y a risque de perte

d’information sur la carte SD

• Le nom d’un fichier peut être composé de 32 caractères, les caractères spéciaux sont interdits.

• Des règles de priorités rentrent en compte lorsque le Multi-Loader est connecté à un PC :

- Si aucun transfert n’est en cours entre le Multi-Loader et le variateur, la conne
détecté par le PC.

- Si un transfert est en cours entre le Multi-Loader et le variateur, l'utilisateur doit attendre la fin de ce transfert. Il doit ensuite
reconnecter le Multi-Loader pour permettre la détection de ce dernier par le PC.

xion au variateur est ignorée et le Multi-Loader est

Provenance des fichiers de configuration

Deux méthodes permettent à l’utilisateur de gérer les fichiers de transfert de configuration :

- Si la configuration d'un produit doit être dupliquée, sa configuration est dupliquée dans un autre variateur via le Multi-Loader. Voir
"Récupération des fichiers : Configuration" page 9 et "Transfert de configuration" page 10.

- Si le fichier de configuration est généré à partir du logiciel SoMove il doit être par la suite transféré vers la carte SD du Multi­Loader. Voir page 15 "Téléchargement via internet" et "Connexion au PC" ci-dessus.

Page 12

MLD -> Device
Filename1

MLD -> Device

Filename

2

MLD -> Device

FilenameN

Action Config
MLD -> Device

FilenameX
>>>>

FilenameX
>>>>>>>>

FilenameX
>>>>>>>>>>>>

Store config
Successful

Main menu

Action

ENT

ENT

ENT

ENT

ENT

ENT

Store config
Successful

Store config
Successful

Store config
Successful

Store config
Successful

Main menu
Action

->

ENT

Device -> MLD

LoadFrmDxx?

Action Config
Device -> MLD

LoadFrmDxx?

<<<<

LoadFrmDxx?

<<<<<<<<

LoadFrmDxx?

<<<<<<<<<<<<

Load config
Successfu

l

Replace

LoadFrmDxx?

ENT

ENT

ENT

ENT

MLD

Device

Action Config

Raccordement du Multi-Loader

Le variateur est dans son emballage

Le variateur est hors emballage et hors tension
ou
Le variateur est monté, cablé et sous tension

Main menu
Device

Device
Type

Device
SW Version

Range

ATVXXXXXXXX

SW Version

Vxx.xx

No device
connected

ENT

Esc

ENT

ENT

ENT

ENT

ENT

Esc

Esc

Esc

8

Transfert de configuration

9

Transfert de configuration

10

Détails des menus du Multi-Loader

11

Connexion au terminal graphique (VW3A1101)

Le Multi-Loader peut être relié au terminal graphique grâce à son adaptateur femelle/femelle RJ45 (VW3A1105). Cet adaptateur est
nécessaire pour la mise à jour du terminal graphique.

Connexion à un variateur

Trois possibilités s’offrent à l’utilisateur pour transférer ses fichiers de configuration.

Lorsque le produit est hors tension, le Multi-Loader est alimenté par ses piles.
Nota : Lorsque le variateur est dans sa boite, l'option "Multi-Loader Cordset" permet d'assurer une connexion dans la boite plus

fa

cilement et sans blocage du connecteur, assurant ainsi une rapidité de transfert en conservant un emballage intact.

Lorsque le produit est sous tension, le Multi-Loader est alimenté par le variateur via le câble RJ45

RISQUE D’ÉLECTROCUTION, D’EXPLOSION OU D’ARC ÉLECTRIQUE

• Se conformer aux directive de la normes NFPA 70E lorsque vous utilisez le Multi-Loader

• L'utilisation du Multi-Loader doit être réalisée par du personnel qualifié définie par la norme NFPA 70E

• Vous devez lire et comprendre les guides associés au variateur avant d'accéder au port de communication du variateur.

• Assurez-vous que le câble RJ45 ne soit pas endommagé.

Le non-respect de ces instructions entraînera la mort ou des blessures graves.

Schneider Electric recommande que toute énergie venant du variateur, coffret et armoire soient débranchée avant d'exécuter cette procédure.
Si vous choisissez de ne pas suivre cette recommandation, vous devez vous conformez aux directives de la norme NFPA 70E.

1. Déconnectez toute alimentation venant du variateur, coffret et armoire et attendez 15 minutes pour permettre aux condensateurs du
bus DC de se décharger.

2. Insérez le câble de communication du Multi-Loader dans le port RJ45 du variateur. Pour plus d'information sur la façon d'effectuée

cette procédure, référez vous au manuel d'installation du variateur.

3. Installez et fermez tous les couvercles avant de mettre le variateur sous tension. Le variateur doit être sous tension avant d'effectué

un chargement ou téléchargement.

4. Exécutez le transfert désiré.

5. Après le transfert accompli déconnectez toute alimentation venant du variateur, coffret et armoire et attendez 15 minutes pour permettre
aux condensateurs du bus DC de se décharger.

6. Retirez le câble de communication venant du variateur

7. Installez et fermez tous les couvercles avant de remettre le variateur sous tension.

8. Confirmez que le programme soit correct dans le variateur

DANGER

Récupérer une configuration d’un produit

Cette procédure permet à l’utilisateur de récupérer le fichier de configuration "file.cfg" d’un produit vers la carte SD du Multi-Loader.

1

Y a-t-il plus

de 99

fichiers ?

Oui Non

2

ETAPES Actions

• Mettre en marche le Multi-Loader via le bouton "F" marche / arrêt (voir page 5).

• Raccorder le Multi-Loader avec le produit via le câble RJ45 (voir page 8).

1

2

Nota : Le fichier sera stocké dans un dossier (Le nom du dossier est composé des 5 premières lettres de l'ID du produit) conservé dans un

répertoire appelé "LoadFrmDev ' situé à la racine du Multi-Loader.

Nota : Récupérer une configuration venant d’un ATV61/71 avec une carte option, peut généner l’affichage du code [Config.incorrecte]

(CFF) durant la procédure.

• Dans Main menu Action appuyer sur "ENT".

• Selectionner à l’aide des flèches le menu Action Config Device -> MLD et appuyer sur "ENT".

• Device -> MLD LoadFromDevice apparait. Appuyer sur "ENT" jusqu’au début du transfert.

• Load Config Successful, le chargement de la configuration vers le Multi-Loader est réalisé avec succès,

retirer le câble RJ45 du produit. Le fichier de configuration du produit " file.cfg" est présent dans la carte
SD du Multi-Loader.

• "ENT" permet un retour au menu "Action config".

• Pour charger de nouveau une configuration vers le Multi-Loader, répétez l’étape 1 et 2.

Transfert de configuration sur un ou plusieurs produits (Quick Store).

FONCTIONNEMENT IMPRÉVU DE L'APPAREIL

• Vous devez lire et comprendre ce guide avant d'installer ou de faire fonctionner le Multi-Loader

• Toute modification apportée au produit par l'utilisation du Multi-Loader doit être réalisée par du personnel qualifié.

• Vous devez lire et comprendre les guides d'utilisation du variateur avant de charger ou dupliquer une configuration venant d'un produit

vers un autre.

• Assurez-vous que la configuration sélectionnée convienne à votre application.

Le non-respect de ces instructions entraînera la mort ou des blessures grav

Cette procédure permet à l’utilisateur de choisir le fichier de configuration à transférer vers le produit et d’utiliser la fonction Quick Store
permettant de dupliquer les configurations.
L’utilisateur a au préalable :

- récupéré le fichier de configuration d’un produit dans le Multi-Loader ( *.cfg), voir page 9.

ou

- généré le fichier de configuration grâce à SoMove et chargé ce fichier dans le Multi-Loader . (filename1, filename 2...)

DANGER

es.

1

2

Produit 3

Produit 4

Produit n

3

ETAPES Transfert

• Mettre en marche le Multi-Loader via le bouton "F" marche / arrêt (voir page 5).

• Raccorder le Multi-Loader au produit via le câble RJ45 (voir page 8).

1

• Dans Main menu Action appuyer sur "ENT"

• Dans Action Config MLD -> Device appuyer sur "ENT"

• Sélectionner le fichier a transférer à l’aide des flèches puis appuyer sur "ENT": le transfert débute. Un message

2

3

4

No device connected apparait si aucune connexion n’est présente (voir page 12).

• Le chargement de la configuration depuis le Multi-Loader est réalisé avec succès, retirer le câble RJ45 du produit

• Appuyer sur "ENT" pour retourner au menu Action Config / MLD -> Device" ou aller à l’etape 4 pour utiliser le

mode Quick Store.

• Raccorder le Multi-Loader au prochain produit, Appuyer sur le bouton Quick Store.

• Store Config Successful, le chargement de la configuration vers le second produit est réalisé avec succès,

retirer le câble RJ45 du produit. Cette action peut être renouvelée autant de fois que nécessaire.

Nota : Récupérer une configuration venant

[Config.incorrecte] (CFF) durant la procédure.

d’un ATV61/71 avec une carte option, peut généner l’affichage du code

4

Menu principal du Multi-Loader

A la mise sous tension le menu Multi-Loader version "x.x" s’affiche.

Le diagramme suivant présente les différents menus accessibles depuis le menu principal du Multi-Loader.

Le menu principal des actions (Main menu / Action) donne accès :

- au transfert du Multi-Loader vers le produit.

- au transfert du produit vers le Multi-Loader.

- à la mise à jour du logiciel des produits.

Le menu principal du produit (Main menu / Device) donne accès :

- aux informations du produit.

- à la version du produit.

Le menu principal des paramètres (Main menu / Parameters) donne accès :

- aux paramètres des batteries.

- aux paramètres de diagnostique.

- à la configuration du mot de passe.

- à la configuration de l’affichage.

Le menu principal à propos du Multi-Loader (Main menu / About MLD) donne accès à :

- La version du Multi-Loader

Le bouton Quick Store "G" (Voir page 5 ) permet à l’utilisateur de transférer le dernier fichier de configuration ou de mise à jour du produit
transféré.

ON

OFF

Multiloader
Version X.X

2s

Main menu
About MLD

ENT

ENT

Build:AB,CD
dd-mm-yy,hh:mm

ENT

ENT

Esc

Action Config
MLD -> Device

Action Config
Device -> MLD

Action Flash
Firmware

Main menu
Action

Main menu

ENT

Esc

ENT

Esc

ENT

Esc

ENT

Device

ENT

ENT

Parameters
Battery

Parameters
Diagnostic

Parameters
Password FW

Parameters
Display

Main menu
Parameters

: Voir le guide d'utilisation du Multi-Loader.

Nota : si le Multi-Loader est déjà en cours de transfert le mode Quick Store est désactivé.

Esc

ENT

Esc

ENT

Esc

ENT

ENT

Esc

Détails des menus du Multi-Loader

Supervision

Le diagramme suivant présente le menu principal du produit, accessible depuis Main menu / Device. Ce menu de supervision permet de
contrôler la référence et la version du produit connecté au Multi-Loader.

Device Type : ce menu donne accès à la référence du produit connecté.
Device SW version : ce menu donne accès à la version logiciel du produit connecté.

Non

Non

Produit
connecté ?

Oui

Produit
connecté ?

Oui

12

Détails des menus du Multi-Loader

13

Réglages des paramètres : Diagnostique

Le diagramme suivant présente le menu Parameters : Diagnostic accessible depuis Main menu / Parameters du Multi-Loader.

Diagnostic Fault History : ce menu donne accès à l’historique des défauts.
Diagnostic Clear Faults : ce menu permet de vider l’historique des défauts

DANGER

FONCTIONNEMENT IMPRÉVU DE L'APPAREIL DÛ A UN MAUVAIS TRANSFERT

Erreur pendant le transfert de configuration vers le produit.

• Identifiez et corrigez la cause du défaut.

• Réalisez de nouveau le transfert.

Le non-respect de ces instructions entraînera la mort ou des blessures graves.

Affichage du Multi-Loader Cause probable Procédure remède

Alert: Low

Battery Level

Switch off

Low battery

Store

config fault

Wrong reference

Fault

Load

config fault

Flash FW

Fault

No device
connected

No file

selected

Wrong
password

SD card
fault

Les batteries sont faibles. L'apparition du message
d'alerte dépend du niveau de charge défini par
l'utilisateur. (Voir réglage de l’alarme dans le guide
d'utilisation)

Les batteries sont trop faibles. Le Multi-Loader va
s’éteindre

Le transfert vers le produit est incomplet ou
mauvais.

Le transfert vers le produit est mauvais, le fichier de
configuration sélectionné ne correspond pas au
produit de destination.

Transfert du Multi-Loader vers le produit incomplet
ou mauvais.

Mise à jour du produit incomplet ou mauvais.

Le produit n’est pas connecté ou mal connecté

Aucun fichier n’est selectionné.
Aucun fichier présent dans la carte SD

Le mot de passe est incorrect.

La carte n’est pas reconnue.

- Prévoir un remplacement rapide des batteries,
il reste peu de temps d'utilisation.

- Remplacez les batteries impérativement.
Aucun autre transfert ne peut être assuré.

- Vérifiez l’état du câble RJ45 et des deux
connecteurs. Veillez à une connexion sure
durant le transfert. Renouvelez l’opération de
transfert.

- Vérifiez que le fichier de configuration
correspond au produit à configurer.

- Vérifiez l’état du câble RJ45 et des deux
connecteurs. Renouvelez l’opération de
transfert.

- Veillez à une connexion sure durant le
transfert

.

- Vérifiez l’état du câble RJ45 et des deux
connecteurs. Veillez à une connexion sure
durant le transfert. Renouvelez l’opération de
transfert.

- Vérifiez l’état du câble RJ45 et des deux
connecteurs. Veillez à une connexion sure
durant le transfert. Raccordez le câble RJ45.

- Sélectionnez un fichier à transférer

- Suivez la procédure de récupération des
fichiers de configuration page 9).

- Entrer le mot de passe correctement (le
mot de passe par défaut est [000]).

- Vérifiez que la carte SD est bien insérée.

- Vérifiez que la carte SD est bien formatée.

Liste des codes défauts

FONCTIONNEMENT IMPRÉVU DE L'APPAREIL DÛ A UNE INTERRUPTION DE TRANSFERT

Si une interruption se produit pendant le transfert de configuration vers le produit :

• Identifiez et corrigez la cause du défaut.

• Réalisez de nouveau le transfert.

Le non-respect de ces instructions entraînera la mort ou des blessures graves.

Codes Affichage du Multi-Loader

Flash FW
FAULT - 0x01

Flash FW
FAULT - 0x02

Flash FW
FAULT - 0x11

Flash FW
FAULT - 0x12

Flash FW
FAULT - 0x13

Flash FW
FAULT - 0x14

Flash FW
FAULT - 0x9a

Flash FW
FAULT - 0x9b

Flash FW
FAULT - 0x9c

Flash FW
FAULT - 0x9d

Flash FW
FAULT - 0x91

Flash FW
FAULT - 0x92

Flash FW
FAULT - 0x93

Flash FW
FAULT - 0x94

Flash FW
FAULT - 0x95

Flash FW
FAULT - 0x96

Flash FW
FAULT - 0x97

Flash FW
FAULT - 0x98

Flash FW
FAULT - 0x99

Flash FW
FAULT - 0x81

Flash FW
FAULT - 0x82

Flash FW
FAULT - 0x83

General

Erreur d’écriture de la mémoire détectée.

Echec de la mise à jour du logiciel à l'issue
du contrôle de validité du produit.

Absence de connexion au produit ou
erreur détectée dans le fichier

Dossier absent.
Chemin trop long

Le format du fichier est incorrect (produits)

Le format du fichier est incorrect (Graphic
keypad)

Specifique à la graphique keypad

Mauvais fichier détecté.

Transfert des fichiers de "fonte" échoué

Transfert des labels échoué.

Transfert de fichier Bitmaps échoué.

Erreur interne.

Mauvais fichier détecté.

Erreur interne 2
(incapable d’ouvrir le fichier)

Mauvaise communication détectée

Erreur de Syntaxe du fichier de
configuration.

Mauvais fichier détecté

Mauvais fichier détecté

Mauvais format du fichier de configuration
détecté.

Défaut détecté pendant le transfert des
libéllés.
Terminal graphique non connnecté

Specifique à Lexium 32

Détection d’un défaut de compatibilité

Produit non accessible pour la mise à jour

Impossibilité de mettre à jour la mémoire du
produit

DANGER

Codes Affichage du Multi-Loader

Flash FW
FAULT - 0x84

Flash FW
FAULT - 0x85

Flash FW
FAULT - 0x86

Flash FW
FAULT - 0x87

Flash FW
FAULT - 0x88

Flash FW
FAULT - 0x21 - 0x31

Flash FW
FAULT - 0x22 - 0x32

Flash FW
FAULT - 0x23 - 0x33

Flash FW
FAULT - 0x24 - 0x34

Flash FW
FAULT - 0x25 - 0x35

Flash FW
FAULT - 0x4a

Flash FW
FAULT - 0x40

Flash FW
FAULT - 0x41

Flash FW
FAULT - 0x42

Flash FW
FAULT - 0x43

Flash FW
FAULT - 0x44

Flash FW
FAULT - 0x45

Flash FW
FAULT - 0x46

Flash FW
FAULT - 0x47

Flash FW
FAULT - 0x48

Flash FW
FAULT - 0x49

Specifique à Lexium 32

Défaut détecté pendant le transfert de
l'application de mise à jour

Défaut détecté pendant l’effacement de la
mémoire du produit

Défaut détecté pendant le transfert du
logiciel

Défaut détecté à la fin de la mise à jour du
produit

Défaut détecté en fin de vérification.

Spécifique à l’application FW

Mauvaise communication détectée.

Mauvaise référence détectée

Mauvaise communication détectée
(vitesse de transfert)

Défaut détecté pendant l’effacement de la
mémoire du produit

Défaut détecté pendant le transfert du
logiciel

Specifique au motor control

Mauvais transfert détecté.

Flashage du produit sous tension non
permis.

Mauvaise communication détectée

Requête sur le produit échouée

Sélection du produit en défaut.

Requête des modes "horloge" échouée

Sélection des modes "horloge" échouée

Requête d’écriture de la "taille des lignes"
échouée.

Mauvaise communication détectée
(vitesse de transfert)

Réglage des données échoué

Erreur d’écriture de la mémoire détectée

14

Téléchargement via internet

15

Logiciel SoMove

SoMove permet de préparer les configurations à transférer dans un produit. Il est disponible gratuitement en téléchargement sur le site
www.schneider-electric.com.

Fichier de mise à jour du Multi-Loader.

Pour toute demande de téléchargement des fichiers de mise à jour du Multi-Loader, contacter votre centre de relation client local ou via le
site Schneider-Electric.com.

Mise à jour du Multi-Loader

Le Multi-Loader se met à jour selon l'un des deux procédés suivants :

• L'utilisateur connecte le Multi-Loader au PC (la carte SD dans le Multi-Loader) et transfère le fichier de mise à jour dans la carte SD,
la mise à jour du Multi-Loader se fera à la première mise sous tension de ce dernier.

ou

• L'utilisateur copie le fichier de mise à jour dans la carte SD, puis insère cette carte SD dans le Multi-Loader, la mise à jour du Multi­Loader se fera à la première mise sous tension de ce dernier.

Structure documentaire

Les documents techniques suivants relatifs au Multi-Loader sont aussi disponibles sur le site internet www.schneider-electric.com.

Guide simplifié

Dans la boite livrée avec le Multi-Loader

Guide complet

Disponible sur www.schneider-electric.com

Multi-Loader_guide_simplifié_FR_BBV48786_02

BBV48786 04/2010
