产品目录
ATV 31
系列精巧型变频器
天赋异禀,性能卓越
Page 2
ĄᅟĄ৛Ą዇ƽ
只需轻松点击,您就可以通过本网站访问 电器旗下所有产品的各种介绍资料,这些资料
b 文档资料:数据文档,产品样本,证书,产品
常见问题解答,宣传手册
b 电子样本中的选型指南 b 产品查询网页及相关动画文件
网站还为您提供了配图说明、可订阅的新闻服 务、论坛、不同国家的联系方式
每天都为您呈现最新的自动化解决方案!
...
TE
灵活
b 模块化、可互换的功
能,轻松满足您不断 变化的需求
b 所有产品系列共享软
件和附件
精巧
b 体积小,功能齐全 b 随处安装,方便简单
智能
b 即插即用 b 集成的应用功能、
监控、通讯和诊断
b 提供控制面板或远程
用户友好操作
开放
b 与现场总线、连接系
统和软件标准兼容
b 借助 “透明就绪”
产品,通过互联网进 行远程监控
简易
b 从一系列优化、经济
高效的产品中简单地 选择,就可满足标准 需求
b 无论是电工还是自控
专家,所有用户都能 轻松掌握
b 轻松输入数据,直观
简易的编程
Page 3
异步电动机变频器
异步电动机变频器
ATV 31
目录
页号
介绍
特性
型号
外形尺寸
组合方案
安装

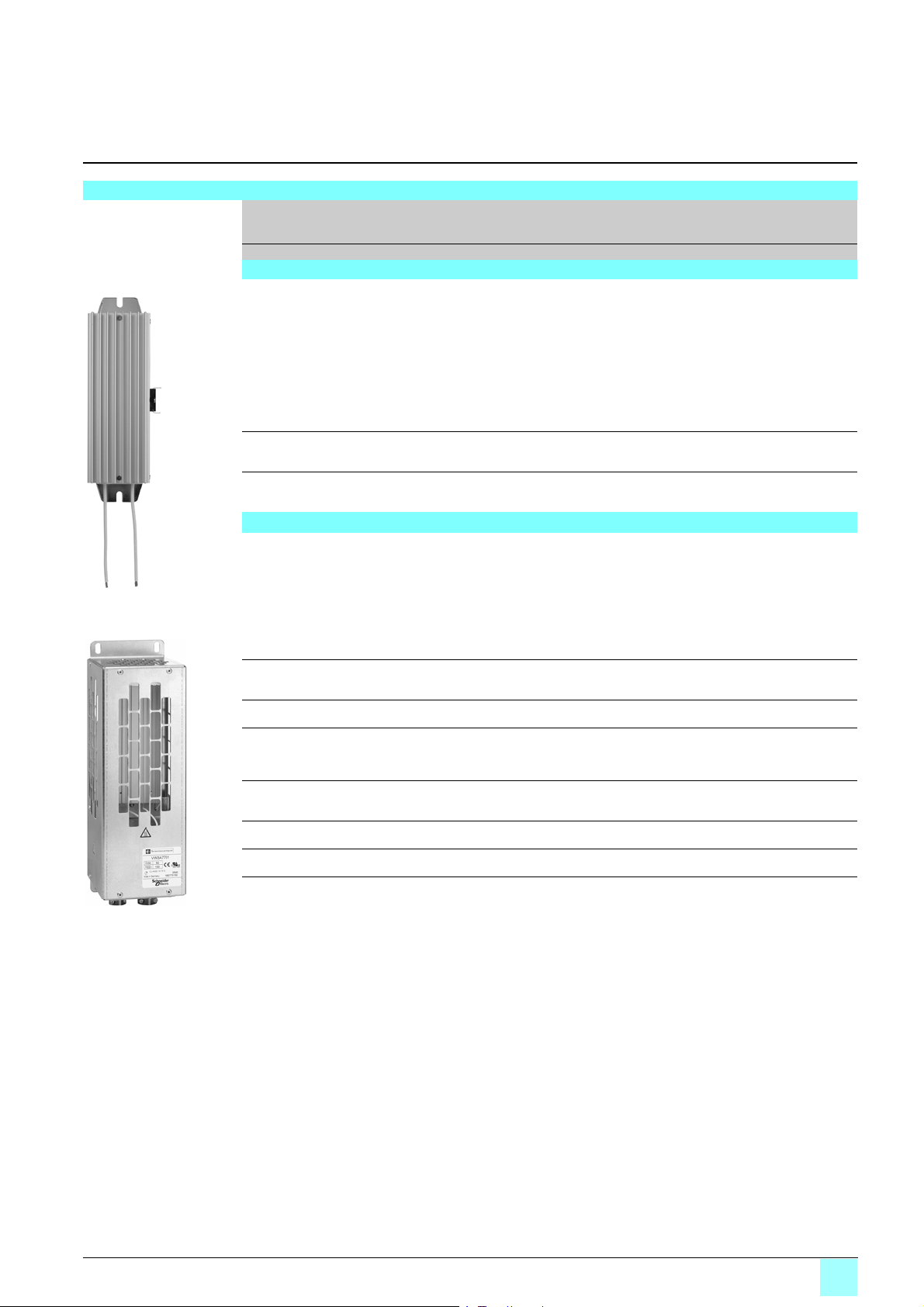

选件 制动电阻
线路电抗器
输入滤波器
EMC
输出滤波器和电机电抗器
电机起动器 (用户组装
)
2
10
14
18
24
25
28
30
32
34
36
功能
通讯
40
56
1
1
Page 4
介绍
异步电机变频器 0
ATV 31
ESC
ENT
stop
reset
RUN
O
FW
V
E
3
2
R
4
1
5
6
7
2
Page 5
介绍
异步电机变频器 0
ATV 31
应用
ATV 31 是用于三相鼠笼式异步电机的变频器。 ATV 31 可靠性高,结构紧凑,便于 使用,并且符合 EN 50178, IEC/EN 61800-2, IEC/EN 61800-3 标准,拥有 UL/CSA 认证和 e标志。
它集成了适用于大多数常见应用的功能,包括:
b 物料搬运 (小型输送机、升降机等) b 填料和包装机 b 专用机械 (混合机、搅拌机、纺织机械等) b 泵、压缩机、风机等。
ATV 31 变频器以 Modbus CANopen 工业总线进行通讯。这些协议作为标准集成 在变频器中。
ATV 31 变频器配备有用于正常环境和通风机箱的散热器。多个单元可并排安装在3 上以节省空间。
变频器可用于额定值从 0.18 kW 15 kW 的电机,有4种类型的电源:
b 200 V 240 V 单相, 0.18 kW 2.2 kW b 200 V 240 V 三相, 0.18 kW 15 kW b 380 V 500 V 三相, 0.37 kW 15 kW b 525 V 600 V 三相, 0.75 kW 15 kW
ATV 31 变频器可提供 2 种不同的人机界面:
b 1 ATV 31Hpppp 使用显示屏和菜单导航键。 b 2 ATV 31HppppA 使用显示屏、菜单导航键和本机控制 (运行
置的速度给定)。
电磁兼容性 EMC ATV 31HppM2 ATV 31HppN4 变频器中内置 A EMC 滤波器 (传导和辐射式)
化了设备的安装,并提供了满足 e 标准要求的经济方式。 ATV 31HppM3X ATV 31HppS6X 变频器供货时不带 EMC 滤波器。如果必须要求 符合 EMC 标准,滤波器可以作为选件提供给用户装配。
/停机和由电位计设
功能
ATV 31 变频器有 6 个逻辑输入端、3 个模拟输入端、 1 个逻辑/模拟输出端和 2 个继 电器输出端。 变频器中集成的主功能如下:
b 电机和变频器保护 b 线性、 S, U 和用户自定义的加速/减速斜坡 b + / -速度 b 16 个预制速度 b 比例积分 (PI) 调节器 b 2 线 / 3 线控制 b 制动顺序 b 使用速度检测自动获取旋转负载和自动重起动 b 故障配置和停机类型配置 b 将配置保存在变频器中 b 若干项功能可被指定到一个逻辑输入端上 b 可内置摆频。
选件和附件
以下选件和附件可以与 ATV 31 变频器配合使用:
b 制动电阻 b 线路电抗器 b EMC 无线电干扰输入滤波器和输出滤波器 b 用于安装在 b UL 1 类一致性套件
5 型轨道上的板
变频器可配用多种对话和通讯选件 4, 5, 6, 7,见 8 9 页。
3
Page 6
介绍
异步电机变频器 0
ATV 31
封装式变频器
ESC
ENT
stop
t
rese
RUN
O
FW
EV
R
2
3
1
4
5
4
Page 7
介绍
异步电机变频器 0
ATV 31
封装式变频器
应用
封装的 ATV 31 变频器适用于有以下要求的场合:
- 在不利环境下要求达到 IP 55 级保护
- 可随时在电机起动器中使用的变频器
当它被定制之后,机箱可以靠近电机安装。 可以提供功率额定值在 0.18 kW 4 kW 之间的封装式变频器。
b 200 V 240 V 单相, 0.18 kW 2.2 kW b 380 V 500 V 三相, 0.37 kW 4 kW
用户可定制的封装式变频器
此系列产品允许对机箱上的人机界面进行完全定制。 此 IP 55 机箱中包括: b 一台带有外部散热器的变频器
8
7
b 用于安装以下元件的可拆卸盖:
7 Vario 负荷开关或 GV2 断路器 8 3个按键和/或 LED,带有塑料法兰 Ø22, 1 个速度基准电位计 9 用于带 IP 55 电缆的 RJ45 连接器的按键 10 用于电缆布设的电缆压盖
用于电机起动器功能的设备组合 (变频器、断路器、接触器) 在 36 和 37 页上介绍。 举例型号:
- 3 极型 Vario 负荷开关 (Vpp + KCp 1pZ)
- 3 个固定位置的选择开关 XB5 D33
- LED XB5 AVpp
- 2.2 千欧电位计
这些型号可以在我们的专业目录中找到。 所有组件必须由用户单独订购和连接。
9
10
电磁兼容性 EMC ATV 31CppM2
化了设备的安装,并提供了满足 e 标志要求的经济方式。
ATV 31CppN4 变频器中加入 A EMC 滤波器 (传导和辐射式)
选件和附件
以下选件和附件可以与 ATV 31 变频器配合使用:
b 制动电阻 b 线路电抗器 b IP 55 电缆的 RJ45 连接器
变频器可配备多种对话和通讯选件 2, 3, 4, 5 见 8 和 9 页。
5
Page 8
介绍
异步电机变频器 0
ATV 31
变频器套件
4
3
2
5
ESC
ENT
stop
reset
RUN
O
FW
V
E
R
9
1
2
10
11
12
8
7 4
3
6
6
Page 9
介绍
异步电机变频器 0
ATV 31
变频器套件
应用
此变频器套件为 ATV 31 变频器系列新的补充组件。 此变频器套件包括:
b ATV 31 变频器元件 (散热器、动力和控制子组件) b EMC 滤波器 b 机械配件 b 用于严酷环境下的封盖 (IP 55)
此套件固定在没有法兰或保护盖的金属支架上。 ATV 31 变频器套件可以内置到立式或墙面安装式机箱或设备框架中。
此变频器套件可用于从 0.18 kW 15 kW 的功率等级。 有两种类型的电源:
b 200 V 240 V 单相, 0.18 kW 2.2 kW b 380 V 500 V 三相, 0.37 kW 15 kW
电磁兼容性 EMC ATV 31KppM2 ATV 31KppN4 变频器中内置 A EMC 滤波器 (传导和辐射式)
化了设备的安装,并提供了满足 e 标准要求的经济方式。这些变频器的设计能够符 合以下标准: IEC/EN61800-3,民用和工业环境。
说明
b 适用于功率等级 y4 kW 的变频器套件 1 ATV 31 变频器组件 (散热器、动力和控制子组件) 由机械适配器 2 和保护配件固定。
此单元由一个固定在散热器上的金属板 3 支撑。 该板各面均被封住。 支架被切口之后,变频器通过此板被固定到立式或墙面安装式机箱的基座上。 动力端子 5 有保护 (IP 20)。
b 适用于功率等级 ATV 31 变频器组件 (散热器、动力和控制子组件) 由机械适配器 2 和保护配件固定。
组件的金属支撑板 3 配有支架 8 ,用于在立式或墙面安装式机箱中安装。 该板各面均被封住 4。 散热器下方板后面安装有 2 个风扇。 附加固定孔 7 用于组件安装 (GV2 断路器、 Vario 负荷开关、附加板等等)。
变频器套件配有:
b 一个钻切模板用以协助安装 b 一本用户手册,带有安装指导和安全注意事项。
u5.5 kW 的变频器套件 6
选件和附件
以下选件和附件可配合 ATV 31 变频器套件使用:
b 制动电阻 b 线路电抗器
变频器可配用多种对话和通讯选件 9, 10,11, 12 见 8 和 9 页。
7
Page 10
介绍
563220
异步电机变频器 0
ATV 31
对话选件
ATV 31 变频器使用以下选件进行通讯:
b 远程端子 b PowerSuite 软件包 b Ethernet/Modbus 网桥 b 通讯网关
通讯功能可以对变频器配置、调整、控制和信号传输功能进行访问。
远程端子
ATV 31 可以被连接到一个远程端子上。 此远程端子可以被安装在前面板具有 IP 65 级防护的机箱的门上。 此端子可使用的功能与变频器上显示屏和整体式按键相同 (见 41 页)。
它可以用于:
b 远程控制、调整和配置变频器 b 可见的远程信号
b 保存和下载配置 (可保存 4 个配置文件)
说明
1 显示屏
v 可在 5 m 远处看到的 4 7 段显示屏 v 显示数值和代码 v 当某个值被保存时显示屏闪烁。 v 显示屏闪烁指示变频器上的故障。
1
ESC
ENT
stop
reset
RUN
FWO
REV
2
2 按键的使用:
v 导航键和 ENT, ESC 用于设定和配置 v FWD/REV 键: 改变电机旋转方向 v RUN 键: 电机运行命令 v STOP/RESET 键: 电机停机命令或变频器故障复位
8
Page 11
介绍
异步电机变频器 0
ATV 31
通讯选件
563019
563016
174 CEV 300 10
563017
PowerSuite 软件包
PowerSuite 高级对话解决方案具有以下优势:
b 以普通文本和多种语言形式显示消息 b 可在设计室中作准备工作,而无需将 AT V 连接到 PC b 可将配置和设定保存在软盘或硬盘上,并将其下载到变频器中 b 打印出设定 b 读取 ATV 28 的文件,并将其导入 AT V 3 1 中。
Ethernet/Modbus 网桥
ATV 31 可通过使用一个 Ethernet/Modbus 网桥连接到一个以太网上。 以太网通讯主要用于以下场合:
b PLC 之间的协调 b 本机或集中式监控 b 使用生产管理软件进行通讯 b 使用远程 I/O 进行通讯 b 使用工业控制产品进行通讯
56 57 页。
通讯网关
ATV 31 可以以下网关连接到其他通讯总线上:
b Fipio/Modbus b DeviceNet/Modbus b Profibus DP/Modbus
56 57 页。
LUF P1
563018
LA9 P307
9
Page 12
特性
异步电机变频器 0
ATV 31
环境
符合标准 ATV 31 变频器按照最严格的国际标准和与工业电气控制设备相关的规范 (IEC, EN)
EMC 抗干扰
e 标志
产品认证
防护等级
污染等级 气候性处理 抗震性 抗冲击性 相对湿度 单元周围的环境温度 存放
最高运行海拔 运行位置
相对铅垂安装位置的最大常态角度
EMC 传导和辐射,针对变频器
所有
ATV 31H018M2...HU15M2, ATV 31C018M2...CU15M2, ATV 31H037N4...HU40N4, ATV 31C037N4...CU40N4
ATV 31HU22M2, ATV 31CU22M2, ATV 31HU55N4...HD15N4, ATV 31CU55N4...CD15N4
ATV 31H018M3X...HD15M3X,
ATV 31H075S6X....HD15S6X
所有
ATV 31H/Kppppp, ATV 31HpppppX, ATV 31CpppM2, ATV 31C037N4...CU40N4
ATV 31HpppM2, ATV 31HpppN4, ATV 31HpppM3X, ATV 31HpppS6X
ATV 31CpppM2, ATV 31CpppN4
变频器没有 5 导轨选件
运行
ATV 31Hppp °C
ATV 31Cppp, ATV 31Kppp
发,特别是以下标准: 低压 EN 50178, EMC 抗干扰和 EMC 传导和辐射。
IEC/EN 61000-4-2 3 IEC/EN 61000-4-3 3 IEC/EN 61000-4-4 4 IEC/EN 61000-4-5 3 级 (动力连接) IEC/EN 61800-3 环境 1 和 2
IEC/EN 61800-3,环境: 2 (工业电源) 和 1 (民用电源) 限制性配电 EN 55011 A 1 组, EN 61800-3 C2
使用附加 EMC 滤波器:
b EN 55022 B 级 1 组, EN 61800-3 C1
EN 55011 A 2 组, EN 61800-3 C3 使用附加 EMC 滤波器 (1)
b EN 55022 A 1 组, EN 61800-3 C2 b EN 55022 B 1 组, EN 61800-3 C1
使用附加 EMC 滤波器 (1):
b EN 55011 A 1 组, EN 61800-3 C2 b EN 55022 B 1 组, EN 61800-3 C1
变频器带有 e 标志,符合欧洲低压 (73/23/EEC 和 93/68/EEC) 和 EMC (89/336/EEC) 规范
C-Tick UL, CSA, N998
上部为IP 31 IP 41,连接端子上为 IP 21 IP 20,盖的上部无盖板
IP 55
2 TC
符合 IEC/EN 60068-2-6 3 13 Hz 峰值为 1.5 mm,从 13 150 Hz 1 gn 15 gn 持续 11 ms,符合 IEC/EN 60068-2-27
%
5...95 无结露或滴水,符合 IEC/EN 60068-2-3
°C - 25…+ 70
- 10...+ 50 无降容,在变频器顶部有保护盖
- 10...+ 60 有降容,在变频器顶部没有保护盖 (见降容曲线, 26 页)
°C
- 10...+ 40 无降容
m
1000 无降容 (在此之上,每增加 100 m 电流降容 1 %)
变频器特性
输出频率范围 开关频率 速度范围 瞬时过力矩 制动力矩 有制动电阻
最大瞬时电流 电压/频率比
频率环增益
滑差补偿
10
无制动电阻
Hz 0…500 kHz
2... 16 在运行中可调 1…50
电机额定力矩的 170-200% (典型值) 电机额定力矩的 100% 连续性,最高为 150% 持续 60 s 电机额定力矩值 (典型值),根据额定值确定:
对于高于 ATV 31pU15pp 的变频器为30% 对于低于且等于 ATV 31pU15pp 的变频器为 50% 对于低于且等于 ATV 31p075pp 的变频器为 100% 对于低于且等于 ATV 31p018M2 的变频器为 150%
变频器额定电流的 150% 持续 60 (典型值) 无传感器磁通矢量控制。
对大多数常力矩应用场合为出厂设定。 可能的选择: 泵和风扇特性针对专用电机的节能或常力矩 U/f
带速度环稳定性和增益的出厂设定 适应阻力矩大或惯性大的设备,或者快速循环的设备。
不论负载如何均为自动。可被抑制或调整。
(1)参见 33
页上的表,检查确认获批准的电缆长度。
Page 13
特性
(续)
异步电机变频器 0
ATV 31
电气特性
电源 电压
频率
预期短路电流 ISC 适用变频器
输出电压 电源端子、电机、制动模块
和直流母线的最大连接能力 和紧固力矩
电气隔离 可用的内部电源
ATV 31ppppM2 A ATV 31H018M3X...HU40M3X,
ATV 31H/C/K037N4...H/C/KU40N4, ATV 31H075S6X...HU40S6X
ATV 31HU55M3X...HD15M3X, ATV 31HU55N4...HD15N4, ATV 31CU55N4...CD15N4, ATV 31KU55N4...KD15N4, ATV 31HU55S6X...HD15S6X
适用变频器
ATV 31H/C/K018M2...H/C/K075M2, ATV 31H018M3X...HU15M3X
ATV 31H/C/KU11M2...H/C/KU22M2, ATV 31HU22M3X...HU40M3X, ATV 31H/C/K037N4...H/C/KU40N4, ATV 31H075S6X...HU40S6X
ATV 31HU55M3X, HU75M3X, ATV 31H/C/KU55N4, H/C/KU75N4, ATV 31HU55S6X, HU75S6X
ATV 31HD11M3X, HD15M3X, ATV 31H/C/KD11N4, H/C/KD15N4, ATV 31HD11S6X, HD15S6X
V
对于 ATV 31ppppM2p,为 200 - 15% 240 + 10% 单相 对于 ATV 31ppppM3X,为 200 - 15% 240 + 10% 三相 对于 ATV 31ppppN4p,为 380 - 15% 500 + 10% 三相 对于 ATV 31ppppS6X,为 525 - 15% 600 + 10% 三相
Hz
50 - 5% 60 + 5%
对于单相电源,≤ 1000 (连接点处的 ICC)
A
对于三相电源,≤ 5000 (连接点处的 ICC)
A
对于三相电源,≤ 22000 (连接点处的 ICC)
最高三相电压等于线电压。
2.5 mm2 (AWG 14)
0.8 Nm 5 mm2 (AWG 10)
1.2 Nm
16 mm2 (AWG 6)
2.2 Nm
25 mm2 (AWG 3) 4 Nm
动力和控制电路 (输入、输出、电源) 之间的电气隔离 短路和过载保护:
b 一个 +10 V (0/+ 8%) 电源,用于基准电位计 (2.2 到 10 kΩ),最大电流为 10 mA b 一个 +24 V 电源 (最低 19 V,最高 30 V),最大电流为 100 mA
可配置的模拟输入端
可针对电压、电流和逻辑输 出配置的模拟输出
可配置的继电器输出
AI1 AI2 AI3
AOV
AOC
R1A, R1B, R1C
R2A, R2B
模拟电压输入 0 至 +10 V,阻抗 30 kΩ (最高安全电压 30 V) 双极性模拟电压输入±10 V,阻抗 30 kΩ (最高安全电压 30 V) 模拟电流输入 X-Y mA, X 和 Y 从 0 到 20 mA 编程确定,阻抗 250 kΩ AIP: 仅用于 ATV31pppA 的基准电位计
最长采样时间: 8 ms 10 位分辨率 精度 ±4.3% 线性度为最大值的 ±0.2% 使用:
b 最长 100 m 的有屏蔽电缆 b 最长 25 m 的无屏蔽电缆
2个可配置的模拟输出AOV, AOC (不可同时使用)
模拟电压输出 0 +10 V,最小负载阻抗 470 Ω 8 位分辨率,精度 ±1%,线性度 ±0.2%
模拟电流输出 0 20 mA,最大负载阻抗 800 Ω 8 位分辨率,精度 ±1%,线性度 ±0.2%
只有模拟输出 AOC 可以配置作为一个逻辑输出。 按照逻辑输出使用,最高 24 V, 20 mA。 最长采样时间: 8 ms
1个继电器输出,一个 “N/C”触点和一个 “N/O”触点,有公共点。 最小开关能力: 直流 5V 为 10 mA。 最大开关能力:
b 在阻性负载上 (cosϕ = 1 且 L/R = 0 ms): 交流 250 V 或直流 30 V 5 A b 在感性负载上 (cosϕ = 0.4 且 L/R = 7 ms): 交流 250 V 或直流 30 V 2 A
最长采样时间: 8 ms 开关: 100,000 次动作
1个继电器逻辑输出,一个 “N/C”触点,触点在故障时断开。 最小开关能力: 直流 5V 为 10 mA。 最大开关能力:
b 在阻性负载上 (cosϕ= 1 且 L/R = 0 ms): 交流 250 V 或直流 30 V 5 A b 在感性负载上 (cosϕ= 0.4 且 L/R = 7 ms): 交流 250 V 或直流 30 V 2 A
最长采样时间: 8 ms 开关: 100,000 次动作
11
Page 14
特性
(续)
异步电机变频器 0
ATV 31
电气特性 (续)
逻辑输入 LI
最大 I/O 连接能力和紧固力矩
加速和减速斜坡
制动至静止
变频器的主保护和安全特性
电机保护
( 54 )
绝缘强度 在地线和动力端子之间
与地之间的绝缘 信号发送
频率分辨率 显示单元
用于给定变化的时间常数 通讯
LI1...LI6
正逻辑 负逻辑 CLI 位置
在控制和动力端子之间
模拟输入
Modbus
CANopen
6 个可编程逻辑输入 阻抗 3.5 kΩ +24 V 内部或24 V外部电源 (最低 19 V,最高 30 V)
最大电流: 100 mA 最长采样时间: 4 ms 多重定义使得在一个输入端上配置若干项功能成为可能 (例: LI 定义为正转和预置速 2, LI3 定义为反转和预置速度 3)
若低于 5 V 或逻辑输入未连接,则为 0 状态;若高于 11 V 则为 1 状态 若高于 19 V 或逻辑输入未连接,则为 0 状态;若低于 13 V 则为 1 状态 连接至 PLC 输出 (见 24 页上的图)
2.5 mm2 (AWG 14)
0.6 Nm
斜坡曲线:
b 线性,可从 0.1 999.9 s 分别调整 b S, U 或自定义
如果超出了制动能力范围,则可自动调整减速斜坡时间。此调整可被禁止 (使用制动 电阻)。
通过直流注入:
b 由一个可编程逻辑输入上的信号触发 b 估算输出频率一降至 0.5 Hz 以下时即自动触发,周期可从 0 30 s 之间调整,或为
连续,电流可从 0 到 1.2 In 调整
过热保护 防止电机相间短路的保护 防止输入相线断路的保护 防止电机相线断路的保护 防止输出相线和地线之间过电流的保护 线电源欠电压和过电压安全电路 线电源相线缺失安全功能,用于三相电源
集成在变频器中的热保护,通过连续计算 I2t 实现
ATV 31ppppM2 M3X 为直流 2040 V, ATV 31ppppN4 为直流 2410 V, ATV 31ppppS6X 为直流 2550 V
ATV 31ppppM2 M3X 为交流 2880 V, ATV 31ppppN4 为交流 3400 V, ATV 31ppppS6X 为交流 3600 V
> 500 MΩ (电气隔离) 三相 500 V 持续 1 分钟
前面板上的 1 个红色 LED LED 点亮表示变频器电压存在7 段显示屏单元编码的显示屏显示 CANopen 总线状态 (RUN ERR)
Hz 0.1 Hz
0.1 100 Hz (计算 (高速 - 低速) / 1024 的值)
ms 5
Modbus CANopen 集成在变频器中,可通过一个 RJ45 连接器使用 RS 485 多点串行连接
Modbus RTU 模式
支持的服务: 十进制功能代码 03, 06, 16, 23 和 43 广播 地址编号: 变频器地址可通过集成的端子配置,从 1 到 247 连接 ATV 31 变频器的最大数目: 31 (两个 470Ω 下拉电阻) 传输速度: 4800, 9600 或 19200 bps 用于连接:
b 远程端子 (选件) b PowerSu ite 软件包 b 一个 PLC b 一块微处理器卡 b 一台 PC
要将 ATV31 变频器连接在 CANopen 总线上,应使用 VW3 CANTAP2 适配器。 支持的服务:
b 过程数据对象 (Process Data Object) 的隐式交换
-2 个 PDO,取决于DSP 402速度模式
-2 个可配置的 PDO (数据和传输类型)
-PDO可在从站之间进行交换。
b 服务数据对象 (Service Data Object) 的显式交换
-1 个接收 SDO 和 1 个发送 SDO
b 启动消息、紧急情况消息、节点监护与发生者与接收者节拍、 sync (同步) NMT
地址编号: 变频器地址可通过集成的端子配置,从 1 到 127 连接ATV 3 1变频器的最大数目:127 传输速度: 10, 20, 50, 125, 250, 500 kbps 或 1 Mbps
12
Page 15
特性
(续)
特殊应用
异步电机变频器 0
ATV 31
Tn
2,25
2
1,75
1,7
1,50
1,25
1
0,95
2
0,75
0,50
0,25
0
0
1
自冷却电机: 连续有用力矩
2
强制冷却电机: 连续有用力矩
3
瞬时过力矩
4
常力矩下过速的力矩
1
25/30
ATV 31
3
50/60
1.7到2 Tn (2)
4
75/90 100/120
(1)
KM1
力矩特性 (典型曲线)
以下曲线定义了针对强制冷却和自冷却电机可用的连续力矩和瞬时过力矩。唯一的 区别是电机在一半额定速度下能够提供较高的连续力矩。
特殊用途
与电机的变频器额定值不同的变频器的使用
此设备可向任何功率额定值低于其设计值的电机供电。 对于稍高于变频器的电机额定值,应检查确认其所吸收的电流不会超过变频器连续 输出电流。
对低功率电机或无电机的测试
在测试或维护条件下,变频器可不必切换至与其额定值相同的电机就可以进行检测 (这在大功率变频器的情况下特别有用)。
并联连接电机
变频器额定值必须高于或等于连接在变频器上的电机电流总和。 在这种情况下,必须使用传感器或针对 1.2 In 电机设计的 LR2 双金属热过载继电器 来提供外部热保护。
Hz
如果并联的电机总数大于或等于 3,建议在变频器和电机之间安装一个三相电抗器。
切换变频器输出端的电机
变频器可在锁定或未锁定时被切换。如果在运转中 (变频器未锁定) 切换,则电机会 受到控制并加速,直至它在加速斜坡之后平滑地达到给定速度。 这种用法要求配置自动获取旋转负载 (“catch on the fly”) 并激活管理出线接触器是 否存在的功能。
典型应用 : 变频器输出端的断路安全电路,“旁路”功能,切换并联连接的电机。
操作建议: 将出线接触器的控制与变频器自由停车的逻辑输入同步。
(1)
对于≤
250 W
M
(2)
电机的额定频率和最大输出频率可在
注意:
的额定功率,电机降容并不重要 (在非常低的频率下为
应向制造商确认所选电机的机械过速特性。
40 到 500 Hz
之间调整。
20%
而不是
50%)
N
t1 > 500 ms
1
KM1 0
KM1接触器 t1无斜坡减速 (自由停车)
t2:有斜坡加速 N:速度
例: 断开出线接触器
t2
t
t
13
Page 16
型号
异步电机变频器 0
ATV 31
531248
ATV 31H037M2
531249
ATV 31HU40M3X
带有散热器的变频器 (频率范围从 0.5 到 500 Hz)
电机 线电源 铭牌上指示的
功率 (1)
kW HP A A kVA kA A A W kg
线电流
(2)
U1
U2(3)
视在 功率
最大期望线 电流 Isc (4)额定电流
ATV 31
4 kHz
持续 60 s 的最大瞬时 电 流
额定负载 下耗散的 功率
型号 (5) 重量
单相电源电压:200...240 V 50/60 Hz,内置 EMC 滤波器
0.18 0.25 3.0 2.5 0.6 1 1.5 2.3 24 ATV 31H018M2 (6) 1.500
0.37 0.5 5.3 4.4 1 1 3.3 5 41 ATV 31H037M2 (6 ) 1.500
0.55 0.75 6.8 5.8 1.4 1 3.7 5.6 46 ATV 31H055M2 (6) 1.500
0.75 1 8.9 7.5 1.8 1 4.8 7.2 60 ATV 31H075M2 (6) 1.500
1.1 1.5 12.1 10.2 2.4 1 6.9 10.4 74 ATV 31HU11M2 (6) 1.800
1.5 2 15.8 13.3 3.2 1 8 12 90 ATV 31HU15M2 (6) 1.800
2.2 3 21.9 18.4 4.4 1 11 16.5 123 ATV 31HU22M2 (6) 3.100
三相电源电压:200...240 V 50/60 Hz,无内置 EMC 滤波器 (7)
0.18 0.25 2.1 1.9 0.7 5 1.5 2.3 23 ATV 31H018M3X (6) 1.300
0.37 0.5 3.8 3.3 1.3 5 3.3 5 38 ATV 31H037M3X (6) 1.300
0.55 0.75 4.9 4.2 1.7 5 3.7 5.6 43 ATV 31H055M3X (6) 1.300
0.75 1 6.4 5.6 2.2 5 4.8 7.2 55 ATV 31H075M3X (6) 1.300
1.1 1.5 8.5 7.4 3 5 6.9 10.4 71 ATV 31HU11M3X (6) 1.700
1.5 2 11.1 9.6 3.8 5 8 12 86 ATV 31HU15M3X (6) 1.700
2.2 3 14.9 13 5.2 5 11 16.5 114 ATV 31HU22M3X (6) 1.700 3 19.1 16.6 6.6 5 13.7 20.6 146 ATV 31HU30M3X (6) 2.900 4 5 24.2 21.1 8.4 5 17.5 26.3 180 ATV 31HU40M3X (6) 2.900
5.5 7.5 36.8 32 12.8 22 27.5 41.3 292 ATV 31HU55M3X (6) 6.400
7.5 10 46.8 40.9 16.2 22 33 49.5 388 ATV 31HU75M3X (6) 6.400 11 15 63.5 55.6 22 22 54 81 477 ATV 31HD11M3X (6) 10.500 15 20 82.1 71.9 28.5 22 66 99 628 ATV 31HD15M3X (6) 10.500
531250
ATV 31HU75N4
531251
ATV 31HD15N4A
三相电源电压: 380...500 V 50/60 Hz,内置 EMC 滤波器
0.37 0.5 2.2 1.7 1.5 5 1.5 2.3 32 ATV 31H037N4 (6) 1.800
0.55 0.75 2.8 2.2 1.8 5 1.9 2.9 37 ATV 31H055N4 (6) 1.800
0.75 1 3.6 2.7 2.4 5 2.3 3.5 41 ATV 31H075N4 (6) 1.800
1.1 1.5 4.9 3.7 3.2 5 3 4.5 48 ATV 31HU11N4 (6) 1.800
1.5 2 6.4 4.8 4.2 5 4.1 6.2 61 ATV 31HU15N4 (6) 1.800
2.2 3 8.9 6.7 5.9 5 5.5 8.3 79 ATV 31HU22N4 (6) 3.100 3 10.9 8.3 7.1 5 7.1 10.7 125 ATV 31HU30N4 (6) 3.100 4 5 13.9 10.6 9.2 5 9.5 14.3 150 ATV 31HU40N4 (6) 3.100
5.5 7.5 21.9 16.5 15 22 14.3 21.5 232 ATV 31HU55N4 (6) 6.500
7.5 10 27.7 21 18 22 17 25.5 269 ATV 31HU75N4 (6) 6.500 11 15 37.2 28.4 25 22 27.7 41.6 397 ATV 31HD11N4 (6) 11.000 15 20 48.2 36.8 32 22 33 49.5 492 ATV 31HD15N4 (6) 11.000
三相电源电压: 525...600 V 50/60 Hz,无内置 EMC 滤波器 (7)
0.75 1 8 2.4 2.5 5 1.7 2.6 36 ATV 31H075S6X 1.700
1.5 2 8 4.2 4.4 5 2.7 4.1 48 ATV 31HU15S6X 1.700
2.2 3 6.4 5.6 5.8 5 3.9 5.9 62 ATV 31HU22S6X 2.900 4 5 10.7 9.3 9.7 5 6.1 9.2 94 ATV 31HU40S6X 2.900
5.5 7.5 16.2 14.1 15 22 9 13.5 133 ATV 31HU55S6X 6.200
7.5 10 21.3 18.5 19 22 11 16.5 165 ATV 31HU75S6X 6.200 11 15 27.8 24.4 25 22 17 25.5 257 ATV 31HD11S6X 10.000 15 20 36.4 31.8 33 22 22 33 335 ATV 31HD15S6X 10.000
这些功率等级适用于开关频率为
(1)
4 kHz
以上变频器电流降容使用。电机额定电流不应超过此值: 见
(2) 4
极电机和最大开关频率为
(3)
额定电源电压,最小值U1,最大值
(4)
如果线电流
(5)
要订购用于连线导引应用的变频器,应在型号名末尾添加一个字母 “T”。
(6)
变频器也可以与电位计完整订购。在这种情况下应在您需要的变频器型号后添加字母 “A”(例如
(7)
可选的
Isc
大于表中的值,则应加装线路电抗器 (见
EMC
滤波器,见32和33页。
4 kHz
、连续运行场合。此开关频率可在
4 kHz
的典型值,无附加线路电抗器,针对最大预期线电流。
U2 (200-240 V;380-500 V;525-600 V)
31 页)
2 到 16 kHz
26
页上的降容曲线。
之间进行调整。
ATV 31H018M2A)
14
Page 17
型号
异步电机变频器 0
ATV 31
封闭的变频器
531252
ATV 31CU22M2
534445
可定制的封闭变频器 (频率范围从 0.5 500 Hz)
电机 线电源 铭牌上指示的
功率 (1)
kW HP A A kVA kA A A W kg
线电流
(2)
U1
U2
视在 功率
最大期望线 电流 Isc (3)额定电流
ATV 31
4 kHz
持续 60 s 的 最大瞬时电 流
额定负载 下耗散的 功率
型号 (4) 重量
单相电源电压:200…240 V (5) 50/60 Hz 内置 EMC 滤波器
0.18 0.25 3 2.5 0.6 1 1.5 2.3 24 ATV 31C018M2 (6) 6.300
0.37 0.5 5.3 4.4 1 1 3.3 5 41 ATV 31C037M2 (6) 6.300
0.55 0.75 6.8 5.8 1.4 1 3.7 5.6 46 ATV 31C055M2 (6) 6.300
0.75 1 8.9 7.5 1.8 1 4.8 7.2 60 ATV 31C075M2 (6) 6.300
1.1 1.5 12.1 10.2 2.4 1 6.9 10.4 74 ATV 31CU11M2 (6) 8.800
1.5 2 15.8 13.3 3.2 1 8 12 90 ATV 31CU15M2 (6) 8.800
2.2 3 21.9 18.4 4.4 1 11 16.5 123 ATV 31CU22M2 (6) 10.700
三相电源电压:380…500 V (5) 50/60 Hz 内置 EMC 滤波器
0.37 0.5 2.2 1.7 1.5 5 1.5 2.3 32 ATV 31C037N4 (6) 8.800
0.55 0.75 2.8 2.2 1.8 5 1.9 2.9 37 ATV 31C055N4 (6) 8.800
0.75 1 3.6 2.7 2.4 5 2.3 3.5 41 ATV 31C075N4 (6) 8.800
1.1 1.5 4.9 3.7 3.2 5 3 4.5 48 ATV 31CU11N4 (6) 8.800
ATV 31CU75N4
1.5 2 6.4 4.8 4.2 5 4.1 6.2 61 ATV 31CU15N4 (6) 8.800
2.2 3 8.9 6.7 5.9 5 5.5 8.3 79 ATV 31CU22N4 (6) 10.700
3 10.9 8.3 7.1 5 7.1 10.7 125 ATV 31CU30N4 (6) 10.700
4 5 13.9 10.6 9.2 5 9.5 14.3 150 ATV 31CU40N4 (6) 10.700
5.5 7.5 21.9 16.5 15.0 22 14.3 21.5 232 ATV 31CU55N4 23.600
7.5 10 27.7 21.0 18.0 22 17.0 25.5 269 ATV 31CU75N4 23.600
11 15 37.2 28.4 25.0 22 27.7 41.6 397 ATV 31CD11N4 32.500
15 20 48.2 36.8 32.0 22 33.0 49.5 492 ATV 31CD15N4 32.500
已装配的封闭变频器 (频率范围从 0.5 500 Hz)
请向您当地的地区销售部门咨询。
(1)
这些功率等级适用于开关频率为
4 kHz
以上变频器电流降容使用。电机额定电流不应超过此值: 见
(2) 4
极电机和最大开关频率为
(3)
如果线电流
(4)
要订购用于连线导引应用的变频器,应在型号名末尾添加一个字母 “T”。
(5)
额定电源电压,最小值U1,最大值
(6) ATV31C18M2至ATV31CU40N4
Isc
大于表中的值,则应加装线路电抗器 (见
4 kHz
、连续运行场合。此开关频率可在
4 kHz
的典型值,无附加线路电抗器,针对最大预期线电流。
U2 (200-240 V;380-500 V)
可以根据客户要求在柜体外安装电机起动装置。
31 页)
2 到 16 kHz
26
页上的降容曲线。
之间进行调整。
15
Page 18
型号
异步电机变频器 0
ATV 31
变频器套件
DF531254
ATV 31K
DF531255
ppppp
变频器套件 (频率范围从 0.5 500 Hz)
电机 线电源 铭牌上指示的
功率 (1)
kW HP A A kVA kA A A W kg
线电流 (2) 视在
U2
U1
功率
最大期望线 电流 Isc (3)额定电流
ATV 31
4 kHz
持续 60 s 的最大瞬 时电流
额定负载 下耗散的 功率
型号 (4) 重量
单相电源电压:200…240 V (5) 50/60 Hz 内置滤波器
0.18 0.25 3 2.5 0.6 1 1.5 2.3 24 ATV 31K018M2 6.300
0.37 0.5 5.3 4.4 1 1 3.3 5 41 ATV 31K037M2 6.300
0.55 0.75 6.8 5.8 1.4 1 3.7 5.6 46 ATV 31K055M2 6.300
0.75 1 8.9 7.5 1.8 1 4.8 7.2 60 ATV 31K075M2 6.300
1.1 1.5 12.1 10.2 2.4 1 6.9 10.4 74 ATV 31KU11M2 8.800
1.5 2 15.8 13.3 3.2 1 8 12 90 ATV 31KU15M2 8.800
2.2 3 21.9 18.4 4.4 1 11 16.5 123 ATV 31KU22M2 10.700
三相电源电压:380…500 V (5) 50/60 Hz 内置滤波器
0.37 0.5 2.2 1.7 1.5 5 1.5 2.3 32 ATV 31K037N4 8.800
0.55 0.75 2.8 2.2 1.8 5 1.9 2.9 37 ATV 31K055N4 8.800
0.75 1 3.6 2.7 2.4 5 2.3 3.5 41 ATV 31K075N4 8.800
1.1 1.5 4.9 3.7 3.2 5 3 4.5 48 ATV 31KU11N4 8.800
ATV 31K
ppppp
1.5 2 6.4 4.8 4.2 5 4.1 6.2 61 ATV 31KU15N4 8.800
2.2 3 8.9 6.7 5.9 5 5.5 8.3 79 ATV 31KU22N4 10.700
3 10.9 8.3 7.1 5 7.1 10.7 125 ATV 31KU30N4 10.700
4 5 13.9 10.6 9.2 5 9.5 14.3 150 ATV 31KU40N4 10.700
5.5 7.5 21.9 16.5 15 22 14.3 21.5 232 ATV 31KU55N4 16.500
7.5 10 27.7 21 18 22 17 25.5 269 ATV 31KU75N4 16.500
11 15 37.2 28.4 25 22 27.7 41.6 397 ATV 31KD11N4 23.000
15 20 48.2 36.8 32 22 33 49.5 492 ATV 31KD15N4 23.000
(1)
这些功率等级适用于开关频率为
4 kHz
以上变频器电流降容使用。电机额定电流不应超过此值:见
(2) 4
极电机和最大开关频率为
(3)
如果线电流
(4)
要订购用于连线导引应用的变频器,应在型号名末尾添加一个字母 “T”。
(5)
额定电源电压,最小值U1,最大值
Isc
大于表中的值,则应加装线路电抗器 (见
4 kHz
、连续运行场合。此开关频率可在
4 kHz
的典型值,无附加线路电抗器,针对最大预期线电流。
U2 (200-240 V;380-500 V)
31 页)
26
2 到 16 kHz
页上的降容曲线。
之间进行调整。
16
Page 19
型号
异步电机变频器 0
ATV 31
附件
用于在 5 形导轨上安装的板
说明 适用变频器 型号 重量
用于在 5 形导轨上 安装的板
宽度 35 mm
ATV 31H018M2,ATV 31H037M2, ATV31H055M2, ATV 31H075M2, ATV 31H018M3X, ATV 31H037M3X, ATV H055M3X, ATV 31H075M3X
ATV 31HU11M2, ATV 31HU15M2, ATV 31HU11M3X, ATV 31HU15M3X, ATV 31HU22M3X, ATV 31H037N4, ATV 31H055N4, ATV 31H075N4, ATV 31HU11N4, ATV 31HU15N4, ATV 31H075S6X, ATV 31HU15S6X
VW3 A11851 0.200
VW3 A31852 0.220
UL 1 类一致性套件 (1)
说明 适用变频器 型号 重量
机械设备
固定在 ATV 31 的下方
此设备允许使用导管或电缆密封套将电缆直接连接到变频器。
(1)
ATV 31H018M2,ATV 31H037M2, ATV 31H055M2, ATV 31H075M2
ATV 31H018M3X, ATV 31H037M3X, ATV H055M3X, ATV 31H075M3X
ATV 31HU11M3X, ATV 31HU15M3X VW3 A31813 0.400 ATV 31HU11M2, ATV 31HU15M2,
ATV 31HU22M3X, ATV 31H037N4, ATV 31H055N4, ATV 31H075N4, ATV 31HU11N4, ATV 31HU15N4, ATV 31H075S6X, ATV 31HU15S6X
ATV 31HU22M2, ATV 31HU30M3X, ATV 31HU40M3X, ATV 31HU22N4, ATV 31HU30N4, ATV 31HU40N4, ATV 31HU22S6X, ATV 31HU40S6X
ATV 31HU55M3X, ATV 31HU75M3X, ATV 31HU55N4, ATV 31HU75N4, ATV 31HU55S6X, ATV 31HU75S6X
ATV 31HD11M3X, ATV 31HD15M3X, ATV 31HD11N4, ATV 31HD15N4, ATV 31HD11S6X, ATV 31HD15S6X
VW3 A31812 0.400
VW3 A31811 0.400
VW3 A31814 0.500
VW3 A31815 0.500
VW3 A31816 0.900
VW3 A31817 1.200
kg
kg
RUN
FWO
REV
VW3 A31101
ESC
ENT
远程端子
说明 型号 重量
对于所有型号的 ATV 31 变频器,设备装配包括:
- 端子,配有 2 个连接器的电缆
- 封盖和螺丝,用于在机箱门上进行 IP 65 安装
VW3 A31101
kg
文档
stop
reset
说明 型号 重量
- 简化的 ATV 31 用户手册和 CD-ROM, 包括:
- 一本变频器用户手册
- 一本 Modbus CANopen 用户手册 国际技术手册 (ITM) CD-ROM DCI CD39811 0.150
变频器提供
kg
17
Page 20
外形尺寸
ATV 31H0ppM2/M2A, ATV 31H0ppM3X/M3XA
异步电机变频器 0
ATV 31
带有散热器的变频器
用于 EMC 安装的板 ( 同变频器一起提供 )
121,5
518,5
2xM5 螺纹螺钉
50
51,5
.
M5 t
4xM4
2xØ5
145
8
(1)
c
ATV 31H C 018M3X, 037M3X 120 055M3X, 075M3X 130 018M2, 037M2 140 055M2, 075M2 145
仅用于型号以 “A”结尾的变频器。
(1)
60
==
72
ATV 31HUppM2/M2A, ATV 31HU11M3X/M3XA ATV 31HU40M3X/M3XA, ATV 31H037N4/N4A 至 ATV 31HU40N4/N4A, ATV 31H075S6X 至 ATV 31HU40S6X
用于 EMC 安装的板 ( 同变频器一起提供 )
Ø
b
8
(1)
c
G
==
a
HK
c1
M5 t
2xM5 螺纹螺钉
d
4xM4
ATV 31H a b c c1 d G H J K Ø U1pM3X 105 143 130 67.3 49 93 121.5 5 16.5 2 x 5 U1pM2, U22M3X
037N4 U15N4 075S6X, U15S6X
U22M2, HUp0M3X U22N4 U40N4 U22S6X, U40S6X
仅用于型号以 “A”结尾的变频器。
(1)
107 143 150 67.3 49 93 121.5 5 16.5 2 x 5
142 184 150 88.8 48 126 157 6.5 20.5 4 x 5
18
Page 21
外形尺寸
(续)
异步电机变频器 0
ATV 31
带有散热器的变频器,封闭式变频器
ATV 31HU55M3X/M3XA, ATV 31HU75M3X/M3XA, ATV 31HU55N4/N4A, ATV 31HU75N4/N4A, ATV 31HU55S6X, ATV 31HU75S6X
用于 EMC 安装的板 ( 同变频器一起提供 )
5
4xØ5
232
8
(1)
170
仅用于型号以 “A”结尾的变频器。
(1)
=
160
180
012
71
=
ATV 31HD1pM3X/M3XA, ATV 31HD1pN4/N4A, ATV 31HD1pS6X
7
4xØ6
5,923
(1)
8
190
仅用于型号以 “A”结尾的变频器。
(1)
==
ATV 31CpppM2, ATV 31C037N4 至
225
245
ATV 31CU40N4
5 9 2
5, 7
2
134,8
用于 EMC 安装的板 ( 同变频器一起提供 )
147,6
ATV 31CU55N4 至 ATV 31CD15N4
4xM4
4xM4
2xM5 அ࿖அۤ
57
M5
2xM5 அ࿖அۤ
57
M5
b
4xØ5,5
ATV 31C a b c G H ATV 31C a b G H 0ppM2 210 240 163 192 218 U55N4,
U15M2
U11M2,
U11N4, U15N4
0ppN4, U22M2,
U22N4...U40N4
215 297 192 197 277 D11N4,
230 340 208 212 318
Gc
a
H
b
24
282
U75N4 320 512 279 480 D15N4 440 625 399 594
4xØ8
G
a
H
19
Page 22
外形尺寸
(续)
ATV 31K018M2 KU22M2, ATV 31K037N4 KU40N4
异步电机变频器 0
ATV 31
变频器套件
裁剪及钻孔
a
K
b
H
c1
c
ATV 31K a a1 b b1 c c1 E F G H K 018M2...075M2 254 214 280 240 153 123 10 117 234 260 130 U11M2, U15M2,
037N4...U15N4 U22M2,
U22N4...U40N4
注: 钻孔模板提供。
F
G
250 219 337 297 186 127 1 115 230 317 158.5
265 234 380 340 209 134 1 122.5 245 360 180
ATV 31KU55N4 ATV 31KD15N4
K
H
裁剪及钻孔
a1 E
F
G
b1 10
7xØ5,5
ac
8xØ8
G
a1
ATV 31K a a1 a2 b b1 c E F G H J K K1 Ø U55N4, U75N4 400 340 334 600 444 343 12 155 250 49 500 180 0 12 x 6 D11N4, D15N4 450 370 386 700 546 267 13 180 280 39 600 150 180 14 x 6
注: 钻孔模板提供。
3030
15
35
b
J
35
15
b1
7
19 19F
a2
HH
KK1K
E
F
Ø
20
Page 23
外形尺寸
(续)
异步电机变频器 0
ATV 31
附件及制动电阻
用于安装 5 在形导轨上的板
VW3 A11851 VW3 A31852
143,6
37,9 77,5
144
40 105
UL 1 类型相应套件 远程端子
VW3 A31811 VW3 A31817 VW3 A31101
裁剪及钻孔
55,6
24
(1)
b
(2)
变频器
(1) (2)用于 VW3 A3181
VW3 Δb A31811 A31815 68 A31816 96 A31817 99
p 的套件
4xØ3,5
Ø36
无保护制动电阻
VW3 A58702 VW3 A58704 VW3 A58703
2 线输出,长度 0.5 m 2 线输出,长度 0.5 m
4xØ5
52
79,6
6
154
30
170
40 ==
60
212
36
有保护的制动电阻
VW3 A7 701 VW3 A7 703
安装建议
4xØ
b
c
VW3 a b c G H Ø A7 701 95 293 95 70 275 6 x 12 A7 702 95 293 95 70 375 6 x 12 A7 703 140 393 120 120 375 6 x 12
a
H
G
u 100 u 100
195
6
=
=
62
u 05
0 5
u
u 100 u 100
05
u
0 5
u
21
Page 24
外形尺寸
(续)
异步电机变频器 0
ATV 31
制动电阻及电抗器
有保护的制动电阻 ( 续 )
VW3 A7 704 VW3 A7 705
安装建议
4xØ9
240
u 002
083
u 200
301
484
200
线路电抗器
VZ1 Lppppppp
Ø
H
c
VZ1 a b c G H Ø L004M010 60 100 80 50 44 4 x 9 L007UM50 60 100 95 50 60 4 x 9 L018UM20 85 120 105 70 70 5 x 11
b
G
a
线路电抗器和出线电抗器
VW3 A4 551 VW3 A4 555 VW3 A4 556
u 002
b
8
H
c
c1
VW3 a b c c1 G G1 H Ø
A4 551 100 135 55 60 40 60 42 6 x 9
A4 552 A4 553
A4 554 150 1 70 1 15 135 75 107 90 6 x 12
A4 555 180 210 125 165 85 122 105 6 x 12
130 155 85 90 60 80.5 62 6 x 12
G
G1
a
100
180
012
8xØ11x22
105
181
270
22
Page 25
外形尺寸
(续)
异步电机变频器 0
ATV 31
EMC 滤波器及输出滤波器
附加的 EMC 输入滤波器
变频器底部安装滤波器 变频器侧面安装滤波器
前视图
4xØ
=H=
4xØ
前视图
b
c
VW3 a b c G H Ø A31401, A31402 72 195 37 52 180 4.5 A31403 107 195 35 85 180 4.5 A31404 107 195 42 85 180 4.5 A31405 140 235 35 120 215 4.5 A31406 140 235 50 120 215 4.5 A31407 180 305 60 140 285 5.5 A31408 245 395 80 205 375 5.5 A31409 245 395 60 205 375 5.5
G=
a
LR 滤波单元
VW3 A58451 VW3 A58453 VW3 A66412
4xØ7
=
LC 滤波单元
b
H
4xØ7
b
ca
00
873
4
c
VW3 a b c G H A58451
A58452
A58453 239 467.5 139.5 212 444
169.5 340 123 150 315
G
a
抑制出线接触器干扰的铁氧体环
VW3 A31451 VW3 A31453
b
c
VW3 a b c Ø A31451 33.5 33 33 13 A31452 33 21.5 22.5 9 A31453 30 19 19 6
Ø
a
205
90
140
23
Page 26
组合方案
异步电机变频器 0
ATV 31
ATV 31ppppM3X, ATV 31ppppN4, ATV 31ppppS6X ATV 31ppppM2
三相电源 单相电源
1
Q1
3
2
4
1
3
2
4
L1
L2
1
3
5
Q1
2
4
KM1
(1)
6
Q2
1
2
3
5
4
1
3
5
2
4
6
T1
6
Q2
S2
Q3
1
2
A1
R1A
R1C
S1
13
KM1
KM1
A2A1
14
KM1
(1)
(3)
(2)
A1
L1
L2
L3
R1A
R1C
R1B
R2A
R2C
LI1
LI2
LI3
LI4
LI5
LI6
+ 24
CLI
A1
5
6
1
3
R1A
Q2
(2)
2
4
R1C
KM1
KM1
A2A1
14
S2
Q3
T1
1
2
5
6
Q2
A1
R1A
R1C
S1
13
(3)
LI1
LI2
LI3
LI4
LI5
LI6
R1B
R2A
R2C
+ 24
CLI
WP0PC/-
U
WP0PC/-
U
V
V1
U1
W1
M 3
(1)
线路电抗器 (单相或三相
(2)
故障继电器触点。用于变频器状态的远程信号指示。
(3)
逻辑输入的共享连接,取决于开关的位置,见下图。
所有端子均位于变频器的底部。
注:
对变频器附近或连接在相同回路上的所有感性电路,如继电器、接触器、螺线管、荧光灯等,都应安装干扰抑制器。
制动电阻
PA/+
PB
)
AI1
+ 10
给定电位器
SZ1 RV 1202
COM
X-Y mA
± 10 V
0
AI3
AI2
AOV
AOC
V
V1
U1
W1
M 3
制动电阻
PA/+
PB
AI1
+ 10
给定电位器
SZ1 RV 1202
COM
X-Y mA
± 10 V
0
兼容元件 (全部型号信息请查询我们的专业目录) 代码 说明
Q1 KM1 S1, S2 T1 Q2
GV2 L Compact NS ( 36 39 页) LC1ppp+ LA4 DA2U ( 36 39 页) XB2 B XA2 B 按键 100 VA 变压器 220 V 次级 GV2 L 额定值为 T1 初级额定电流的 2
Q3 GB2 CB05
推荐电路图举例
逻辑输入开关 AOC 输出
Source() 位置 Sink() 位置 CLI 位置,带有 PLC 半导体输出 按逻辑输出连线
0 V
LI1
+ 24 V
24 V
LI1
COM
COM
PLC
0 V
CLI
LI1
24 V
CLI
COM
LI1
0 V 24 V
PLC
ATV 31 控制端子
24 V 继电器 10 mA
AOC
AI3
AI2
AOV
0 V
AOC
2 线控制 3 线控制 模拟电压输入 模拟电流输入
± 10 V 外部 ± 10 V 外部 0-20 mA, 4-20 mA, X-Y mA
ATV 31 控制端子
电源
0-20 mA 4-20 mA X-Y mA
+ 24 V
LI1正向 LIx反向
ATV 31 控制端子
LI1
LIx
+ 24 V
LI1停机 LI2正向 LIx反向
ATV 31 控制端子
LI1
LI2
LIx
ATV 31 控制端子
+ 10 V
AI1
速度基准电位计
2.2 to 10 kΩ
0 V
ATV 31 控制端子
AI2
±
10 V
0 V
24
AI3
0 V
Page 27
组合方案,安装
异步电机变频器 0
ATV 31
电磁兼容性
方案
附加的无线电干扰抑制输入滤波器 VW3 A3140p
三相电源 单相电源
L1
L2
L3
L'1
L1
VW3 A3140
L'2
L'3
L2
L3
ATV 31
为满足 EMC 标准要求而进行的连接
原则
b 变频器、电动机和电缆屏蔽层之间的接地必须为 “高频”等电势。 b 对于电机电缆、制动电阻电缆和控制 / 命令电缆,应使用屏蔽电缆,两端屏蔽层均 360° 全接地。如果电缆无连续中断,可在其部分长度上使
用金属导管。
b 确保动力电源电缆 (电源输入) 和电机电缆之间最大程度的隔离。
L1
L2
L'1
L1
VW3 A3140
L'2
L2
ATV 31
ATV 31Hppp 变频器的安装图
1 1 随变频器提供的钢板,需在其上安装 (设备地) 2 ATV 31
3 无屏蔽动力导线或电缆 4 无屏蔽导线,用于安全继电器触点输出。 5 将电缆 6, 7 8 的屏蔽层尽可能靠近变频器固定并接地:
- 剥开屏蔽层。
2
- 使用大小合适的电缆夹将屏蔽层已剥开的部分固定在板 1 上。 屏蔽层必须足够夹紧到金属板上,以确保良好接触。 电缆夹必须为不锈钢制成。
6 用于连接电机屏蔽电缆。 7 用于连接控制 / 命令连线的屏蔽电缆。对于需要多条导线的场合,应使用横截面
积较小的电缆 (0.5 mm
1
5
8 用于连接制动电阻的屏蔽电缆。
6, 7, 8, 屏蔽层必须两端接地。屏蔽层必须连续,且中间端子必须在 EMC 屏蔽的
2
)
金属盒中。
9 用于低额定值电机电缆的接地螺钉,因为散热器上的螺钉不能使用。
3
8
9
注:虽然变频器、电机和电缆屏蔽层之间有高频等电势接地连接,但仍然需要将PE保护导线 (黄-绿色) 连接至每个单元上的合适端子。 如果使用了一个附加的输入滤波器,则应将其安装在变频器下方,并通过一条无屏蔽电缆直接连接到电源输入上。变频器上的连接
4
7
6
3
在一个 IT 系统上使用
IT 系统: 隔离或阻抗接地中性线。 使用一个与非线性负载相配的永久绝缘监视器: 例如 Merlin Gerin XM200 型。
即通过滤波器输出电缆。
ATV 31pppM2 N4 变频器的特点是内置有 RFI 滤波器。为了在 IT 系统上使用,这些滤波器有两种与地隔离的方式: b ATV 31H018M2 ATV 31HU22M2 ATV 31H037N4 ATV 31HU40N4,拔出一个跳线即可断开滤波器。
b ATV 31HU55N4 ATV 31HD15N4,移动电缆标记来断开滤波器。
25
Page 28
安装
异步电机变频器 0
ATV 31
根据变频器所处的条件,它的安装需要特定的注意事项并使用适当的附件。
ATV 31H 变频器的安装建议
将此单元垂直安装,误差 ± 10°
b 不要将其置于发热元件附近。 b 留出足够的自由空间以保证冷却所需的空气能够从单元底部向顶部循环流通。
50 mm50 mm
10 mm
安装类型
b A 类安装
拆除保护盖
50 mm
50 mm
b B 类安装
b C 类安装
50 mm
50 mm
从变频器顶部拆除保护盖 (如旁图所示) 会将保护等级改为 IP 20。
变频器额定电流 (In) 降容曲线,它是温度、开关频率和安装类型的函数。
I / In
100 %
90 %
80 %
70 %
60 %
50 %
40 %
30 %
In
4 kHz
- 5 %
- 10 %
- 15 %
- 25 %
- 35 %
8 kHz 12 kHz 16 kHz
开关频率
- 10 %
- 20 %
- 30 %
- 40 %
- 50 %
- 25 %
- 35 %
- 45 %
- 55 %
- 65 %
40°C A 类和 B 类安装
50°C C 类安装
50°C A 类和 B 类安装
60°C C 类安装
60°C A 类和 B 类安装
对于中间温度 ( 55°C),应在 2 条曲线之间进行插值。
26
Page 29
安装
异步电机变频器 0
ATV 31
在墙面安装或立式机箱中安装 ATV 31 变频器的特别建议
应遵守前页上的安装建议。 为保证变频器中正常的空气流通,应该:
b 安装通风格栅。 b 确保有足够的通风。如果没有,应安装带有过滤器的强制通风装置。开孔和/或风
扇必须至少提供与变频器风扇相等的流量 (见下表)。 b 从变频器顶部拆除保护盖。
根据变频器额定值确定的风扇流量
ATV 31 变频器 流速 m3/min
H018M2, H037M2, H055M2, H018M3X, H037M3X, H055M3X, H037N4, H055N4, H075N4, HU11N4, H075S6X, HU15N6X
H075M2, HU11M2, HU15M2, H075M3X, HU11M3X, HU15M3X, HU15N4, HU22N4, HU22S6X, HU40N6X
HU22M2, HU22M3X, HU30M3X, HU40M3X, HU30N4, HU40N4, HU55S6X, HU75S6X
HU55M3X, HU55N4, HU75N4, HD11S6X 1.7
HU75M3X, HD11M3X, HD11N4, HD15N4, HD15S6X
HD15M3X 3.6
0.3
0.55
1.55
2.8
100 mm
防尘且防潮的墙面安装或立式机箱 (IP 54 级保护)
在特定环境下: 灰尘、腐蚀性气体、高湿度 (有可能造成结露或滴水)、液体泼溅等。 变频器必须安装在防尘防潮的机箱中。 这将使变频器能够在内部最高温度可达 50°C 的机箱中使用。
计算机箱的大小
最大热阻 Rth (°C/W)
θ° θe
Rth
------------------=
P由变频器耗散的功率,加上有其他设备元件耗散的功率。
机箱有用热耗表面积 S (m2)
(侧面 + 顶部 + 前面板 (如果墙面安装))
k
S
----------= Rth
对于金属机箱: 有风扇时 K = 0.12,无风扇时 K = 0.15
注意: 不要使用绝缘机箱,因为它们导电性很差。
θ = 机箱内的最高温度,单位 °C θe = 外界最高温度,单位 °C
P
P = 机箱中耗散的总功率,单位 W
K = 机箱每平方米面积的热阻。
ATV 31 变频器的安装建议
将此单元垂直安装,误差 ± 10°。 不要将其置于发热元件附近。
留出足够的自由空间以保证冷却所需的空气能够从单元底部向顶部流通。
00 mm
27
Page 30
选件
异步电机变频器 0
ATV 31
选件: 制动电阻
介绍
该电阻使 ATV 31变频器能够在制动到静止或带制动运行的情况下使用,其方式是耗 散制动能量。 可使用两种类型的电阻: b 封闭型 (IP 20机箱),设计符合 EMC 规范,并由一个温控开关或热继电器保护 它能提供最大的持续制动转矩 该电阻可被安装于机箱外,但不能阻碍其自然冷却,不能部分隔离空气流通。空气 必须无尘,无腐蚀,无压力。
b 无保护型 (IP 00),仅用于较低的功率等级
应用
它们设计用于高惯性、驱动负载以及快速工作循环的设备。
特性
型号 VW3 A58702 VW3 A58704 VW3 A7701VW3 A7705
环境温度 动行
机箱的防护等级 电阻器保护 温控开关 (1) 脱扣温度
动态制动晶体管的负载因数
触点必须按顺序连接 (用于发送信号或控制线路接触器)。
(1)
负载因数及确定额定功率
速度
0
负载因数: t制动时间,单位为 s
t
T
t
--­T
保存
最高电压 - 最大电流 最低电压 - 最小电流 最大接触电阻
时间
T 循环时间,单位为 s
°C 40 0...+50
-25...+70
IP 00 IP 20
°C
通过温控开关或变频器
– –
mΩ 60
机箱内电阻器在40°C下耗散的平均功率的值是由大多数常见场合下的制动负载因数确 定的: 动态制动晶体管可以承受
- 持续额定电机动功率
-1.5 Tn持续 60 s
120
交流 250 V-1 A 直流 24 V-0.1 A
由机箱内电阻器在 40°C 下耗散的平均功率的值是由大多数常见场合下的制动负载因 数确定的。负载因数按以上所述确定。 对于特定应用场合 (如搬运),电阻器额定功率必须在计入新的负载因数的条件下重 新确定。
1
在某一负载因数下平均功率与制动力矩的函数曲线图
K1
1
60% 40%
20%
10%
5%
2%
Tb/Tn
0,06
0,01
0,001
0,1
0,1
0,60,5 1 1,5
举例:
电机功率 Pm = 4 kW 电机效率 η =0.85 制动力矩 Tb = 0.6 Tn 制动时间 t=10s 循环时间 T=50s 负载因数 Lf = = 20%
t
--­T
使用图 1 来确定制动力矩为 0.6 Tn 且负载因数为 20% 时对应的系数 K1K1 = 0.06
2
允许的电阻器负载与时间的函数曲线图 (特性曲线)
K2
20
18
16
14
12
10
8
7
6
4
2
0
101 100 1000
使用图 2 来确定制动时间为 10 秒时对应的系数 K2 K2 = 7
电阻器额定功率 (Pn) 必须大于:
Pn Pm K1 η(1
1
---------------------) 4.=+×× 1030.06 0.8×× (1 K2 fm×
----------------- ) 3 5 0 W=+=
70.2×
t (s)
1
28
Page 31
选件
介绍
531231
VW3 A58702
531232
异步电机变频器 0
ATV 31
选件: 制动电阻
适用变频器 最小电阻器
(1)
Ω Ω W W kg
无保护制动电阻器
ATV 31H/C/K018M2, ATV 31H/C/K037M2, ATV 31H/C/K055M2, ATV 31H/C/K075M2 ATV 31H/C/KU11M2, ATV 31H/C/KU15M2, ATV 31H018M3X, ATV 31H037M3X, ATV 31H055M3X, ATV 31H075M3X, ATV 31HU11M3X, ATV 31HU15M3X, ATV 31H/C/K037N4, ATV 31H/C/K055N4, ATV 31H/C/K075N4, ATV 31H/C/KU11N4, ATV 31H/C/KU15N4, ATV 31H/C/KU22N4 ATV 31H075S6X ATV 31HU15S6X, ATV31HU22S6X
ATV 31H/C/KU30N4, ATV 31H/C/KU40N4 ATV 31HU40S6X
ATV 31H/C/KU22M2, ATV 31HU22M3X, ATV 31HU30M3X
40 40 27 40 40 27 80 80 54 54 96 64
55 36 44
25 25 16
有保护制动电阻器
ATV 31H/C/K018M2, ATV 31H/C/K037M2, ATV 31H/C/K055M2, ATV 31H/C/K075M2, ATV 31H/C/KU11M2, ATV 31H/C/KU15M2, ATV 31H018M3X, ATV 31H037M3X, ATV 31H055M3X, ATV 31H075M3X, ATV 31HU11M3X, ATV 31HU15M3X, ATV 31H/C/K037N4, ATV 31H/C/K055N4, ATV 31H/C/K075N4, ATV 31H/C/KU11N4, ATV 31H/C/KU15N4, ATV 31H/C/KU22N4
ATV 31H/C/KU22M2, ATV 31HU22M3X, ATV 31HU30M3X
ATV 31H/C/KU30N4, ATV 31H/C/KU40N4
ATV 31H/C/KU55N4, ATV 31H/C/KU75N4, ATV 31HU55S6X , ATV 31HU75S6X
ATV 31HU40M3X, ATV 31H/C/KD11N4, ATV 31H/C/KD15N4, ATV 31HD11S6X, ATV 31HD15S6X
ATV 31HU55M3X, ATV 31HU75M3X 8 15 1154 1000 VW3 A7 704 11.000
40 40 27 40 40 27 80 80 54 54
25 25 16
55 36
29 19 34 23
16 20 24
欧姆值 可获得的
100 32 28 VW3 A58702 0.600
100 40 35 VW3 A58703 0.850
68 32 28 VW3 A58704 0.600
100 58 50 VW3 A7 701 2.000
60 115 100 VW3 A7 702 2.400
100 58 50 VW3 A7 701 2.000
60 115 100 VW3 A7 702 2.400
28 231 200 VW3 A7 703 3.500
平均功率
40°C (2) 50°C
型号 重量
VW3 A7 701
ATV 31HD11M3X, ATV 31HD15M3X 5 10 (3) 1154 1000 VW3 A7 705 11.000
取决于变频器额型号。
(1) (2)
电阻器在最高温度
(3)
各种欧姆值是将其作为连接的函数获得的,在电阻器指导中详述。
115°C
下可以耗散的功率,对应于
40°C
环境下最高温升
75°C
29
Page 32
选件
介绍
异步电机变频器 0
ATV 31
选件: 线路电抗器
这些电抗器提供防止电源输入过电压的改进保护,并可降低变频器所产生电流的谐 波失真。
推荐的电抗器用于限制线电流。 其研制符合 EN 50178 标准 (VDE 0160 1 级电源输入上高能量过压)。
电抗器的值针对额定线电压 3% 5% 之间的电压下降确定。高于该值将会导致力 矩缺失。
在以下情况下特别建议使用线路电抗器:
b 电源输入有来自其他设备的显著扰动 (干扰、过电压) b 电源输入的相间电压不平衡高于额定电压的 1.8 % b 变频器由阻抗非常低的一条线路供电 (在功率超过变频器额定值 10 倍的功率变压
器附近)
变频器连接点处的预期短路电流绝不能超过型号表中给出的最大值。使用线路电抗 器后可以连接在以下电网上:
- 对于 200/240 V 最大 Isc 22 kA
- 对于 380/500 V 525/600 V 最大 Isc 22 kA
b 在同一条线路上连接许多变频器 b 如果设备有功率因数校正单元,则可降低 cos ϕ 校正电容器的过载。
线路电抗器类型
VZ1 L004 M010
VZ1 L007 UM50
VZ1 L018 UM20
VW3 A4 551
VW3 A4 552
特性
符合标准 EN 50178 (电源输入上 VDE 0160 1 级高能过电压)
电压下降
防护等级 电抗器
端子
电抗器值
额定电流
损失
额定线电压的 3% 5%。高于此值将会导致力矩缺失。
IP 00 IP 20 IP 10
mH 10 5 2 10 4 2 1 0.5
A 4 7 18 4 10 16 30 60
W 17 20 30 45 65 75 90 80
VW3 A4 553
VW3 A4 554
VW3 A4 555
30
Page 33
选件
介绍
803687
VW3 A6650
异步电机变频器 0
ATV 31
选件: 线路电抗器
ATV 31
单相或三相 没有电抗器的线电流 有电抗器的线电流 型号 重量
U min 下 在 U max 下在 U min 下 在 U max
A A A A kg
单相电源电压: 200…240 V (1) 50/60 Hz
ATV 31H/C/K018M2 3.0 2.5 2.1 1.8 VZ1 L004M010 0.630 ATV 31H/C/K037M2 5.3 4.4 3.9 3.3 ATV 31H/C/K055M2 6.8 5.8 5.2 4.3 VZ1 L007UM50 0.880 ATV 31H/C/K075M2 8.9 7.5 7.0 5.9 ATV 31H/C/KU11M2 12.1 10.2 10.2 8.6 VZ1 L018UM20 1.990 ATV 31H/C/KU15M2 15.8 13.3 13.4 11.4 ATV 31H/C/KU22M2 21.9 18.4 19.2 16.1
三相电源电压:200…240 V (1) 50/60 Hz
ATV 31H018M3X 2.1 1.9 1 0.9 VW3 A4 551 1.500 ATV 31H037M3X 3.8 3.3 1.9 1.6 ATV 31H055M3X 4.9 4.2 2.5 2.2 ATV 31H075M3X 6.4 5.6 3.3 2.9 ATV 31HU11M3X 8.5 7.4 4.8 4.2 VW3 A4 552 3.000 ATV 31HU15M3X 11.1 9.6 6.4 5.6 ATV 31HU22M3X 14.9 13 9.2 8 VW3 A4 553 3.500 ATV 31HU30M3X 19.1 16.6 12.3 10.7 ATV 31HU40M3X 24.2 21.1 16.1 14 VW3 A4 554 6.000 ATV 31HU55M3X 36.8 32 21.7 19
p
ATV 31HU75M3X 46.8 40.9 29 25.2 ATV 31HD11M3X 63.5 55.6 41.6 36.5 VW3 A4 555 11.000 ATV 31HD15M3X 82.1 71.9 55.7 48.6
三相电源电压: 380…500 V (1) 50/60 Hz
ATV 31H/C/K037N4 2.2 1.7 1.1 0.9 VW3 A4 551 1.500 ATV 31H/C/K055N4 2.8 2.2 1.4 1.2 ATV 31H/C/K075N4 3.6 2.7 1.8 1.5 ATV 31H/C/KU11N4 4.9 3.7 2.6 2 ATV 31H/C/KU15N4 6.4 4.8 3.4 2.6 ATV 31H/C/KU22N4 8.9 6.7 5 4.1 VW3 A4 552 3.000 ATV 31H/C/KU30N4 10.9 8.3 6.5 5.2 ATV 31H/C/KU40N4 13.9 10.6 8.5 6.6 ATV 31H/C/KU55N4 21.9 16.5 11.7 9.3 VW3 A4 553 3.500 ATV 31H/C/KU75N4 27.7 21 15.4 12.1 ATV 31H/C/KD11N4 37.2 28.4 22.5 18.1 VW3 A4 554 6.000 ATV 31H/C/KD15N4 48.2 36.8 29.6 23.3
三相电源电压: 525…600 V (1) 50/60 Hz
ATV 31H075S6X 2.5 2.4 1.4 1.4 VW3 A4 551 1.500 ATV 31HU15S6X 4.4 4.2 2.4 2.3 ATV 31HU22S6X 5.8 5.6 3.8 3.6 ATV 31HU40S6X 9.7 9.3 6 5.8 VW3 A4 552 3.000 ATV 31HU55S6X 14.7 14.1 7.8 7.5 ATV 31HU75S6X 19.3 18.5 11 10.7 VW3 A4 553 3.500 ATV 31HD11S6X 25.4 24.4 15 14.4 ATV 31HD15S6X 33.2 31.8 21.1 20.6 VW3 A4 554 6.000
额定电源电压:
(1)
Umin...Umax。
电抗器
31
Page 34
选件
介绍
异步电机变频器 0
ATV 31
EMC 输入滤波器
功能
ATV 31 内置无线电干扰输入滤波器,以满足变频控制器 EMC“产品”标准 IEC/EN 61800-3,并符合欧洲 EMC (电磁兼容性) 规范。
附加滤波器使变频器能够满足更加严格的要求: 这些滤波器设计用以降低电源输入上 的传导辐射,使其低于标准 EN 55011 A (1) EN 55022 B 级的限制。
这些附加滤波器安装在 ATV 31H 变频器下方。在 ATV 31C K 变频器中它们可安 装在产品的侧面上。它们作为变频器的支撑,通过螺纹孔固定在其上。
根据电网类型确定的使用方法
这些附加滤波器只能在 TN (中性线连接) 和 TT (中性线接地) 类电网上使用。
标准 IEC 61800-3 的附件 D2.1指出在IT (阻抗接地或隔离中性线) 电网上这些滤波器 可能使绝缘监视器的运行紊乱。
在这类电网上附加滤波器的效率还取决于中性线和地线之间阻抗的性质,因此也是 不可预知的。
特性
符合标准
防护等级
最大相对湿度
环境温度 运行
存放
最高运行海拔 无降容
抗震性 符合 IEC 60068-2-6
抗冲击性 符合 IEC 60068-2-27
最高额定电压 50/60 Hz 单相
50/60 Hz 三相
如果一台设备要安装在 IT 电网上,可以采取的一种方案是加入一台隔离变压器,并 将设备本地连接到 TN TT 电网上的设备。
EN 133200
IP 21 和上部 IP 41
93% 无结露或滴水,符合 IEC 68-2-3
°C - 10…+ 60 °C - 25…+ 70 m
1000 (在此之上,每升高 100 m 电流降容 1%)
3 13Hz 1.5 mm 峰值到峰值 13 150 Hz 1 gn 峰值
11ms 时为 15 gn
V 240 + 10%
V 240 + 10%
500 + 10%
32
Page 35
选件
异步电机变频器 0
ATV 31
EMC 输入滤波器
适用变频器 滤波器 型号 屏蔽电缆的最大长度
EN 55011 EN 55022
A (1) B (2)
m m A mA W kg
In (2) Il (3)
损失 (4) 型号 重量
单相电源电压: 200…240 V 50/60 Hz
ATV 31H/C/K018M2 50 20 9 100 – VW3 A31401 – ATV 31H/C/K037M2 ATV 31H/C/K055M2 ATV 31H/C/K075M2 ATV 31H/C/KU11M2 50 20 16 150 – VW3 A31403 – ATV 31H/C/KU15M2 ATV 31H/C/KU22M2 50 20 22 80 VW3 A31405
三相电源电压:200…240 V 50/60 Hz
ATV 31H018M3X 5 7 7 VW3 A31402 – ATV 31H037M3X ATV 31H055M3X ATV 31H075M3X ATV 31HU11M3X 5 15 15 VW3 A31404 – ATV 31HU15M3X ATV 31HU22M3X ATV 31HU30M3X 5 25 35 VW3 A31406 – ATV 31HU40M3X ATV 31HU55M3X 5 47 45 VW3 A31407 – ATV 31HU75M3X ATV 31HD11M3X 5 83 15 VW3 A31408 – ATV 31HD15M3X
三相电源电压:380…500 V 50/60 Hz
ATV 31H/C/K037N4 50 20 15 15 VW3 A31404 – ATV 31H/C/K055N4 ATV 31H/C/K075N4 ATV 31H/C/KU11N4 ATV 31H/C/KU15N4 ATV 31H/C/KU22N4 50 20 25 35 VW3 A31406 – ATV 31H/C/KU30N4 ATV 31H/C/KU40N4 ATV 31H/C/KU55N4 50 20 47 45 VW3 A31407 – ATV 31H/C/KU75N4 ATV 31H/C/KD11N4 50 20 49 45 VW3 A31409 – ATV 31H/C/KD15N4
滤波器选型表给出了对于2到
(1)
这些限制仅作为例子给出,因为它们会随电机的干扰能力和所用电缆的不同而变化。如果电 机为并联,则应计入总长度。
(2) In:
滤波器额定电流。
(3) 50 Hz (4)
下的地线最大漏电流。
通过热耗散。
16 kHz
开关频率将电机连接到变频器的屏蔽电缆的长度限制。
33
Page 36
选件
异步电机变频器 0
ATV 31
输出滤波器和电机电抗器
介绍
通过在变频器和电机之间加装输出滤波器,可以:
b 限制电机端子处的 dv/dt (500 1500 V/µs),适用于长度超过 50 m 的电缆 b 过滤由于置于滤波器和电机之间的接触器开路而导致的干扰 b 减小电机地线漏电流
原理
LR 滤波器单元 LC 滤波器单元
此单元包含 3 个高频电抗器和 3 个电阻器。 此单元包含 3 个高频电抗器 3 个电容器。
L R 滤波器
U1
ATV 31
电机电抗器 抑制出线接触器干扰的铁氧体环
V1
W1
M1
3
ATV 31
L C 滤波器
C
对于长度超过 100 m 的标准电缆 (屏蔽电缆为 50 m), 可以使用一台电抗器来限制电机端子处的过电压。
ATV 31
M1
3
ATV 31
特性 (1)
变频器开关频率
电机电缆长度 屏蔽电缆
LR 滤波器单元
(2)
VW3 A5845p VW3 A66412 VW3 A4 552
kHz 0.5 ... 4
最大值
m y 100 y 100 y 50 y 100
LC 滤波器单元 电机电抗器
2 4 12 4
C
接触器
U1
V1
W1
C
M1
3
...A4 555
VW3 A4 556
防护等级
34
无屏蔽电缆
m y 200 y 100
IP 20 IP 00 IP 00 IP 20 IP 00
(1)
如果电机和变频器之间的电缆长度不超过上表中给出的值,则可保证滤波器的性能。 对于若干台电机并联的应用场合,电缆长度必须包括所有的支路。如果使用长度超过推荐值 的电缆,则滤波器可能会过热。
对于频率高于
(2)
4 kHz
或电缆长度超过
100 m
的情况,请向当地销售处联系。
Page 37
选件
521425
VW3 A58451
异步电机变频器 0
ATV 31
输出滤波器和电机电抗器
LR 滤波器单元
适用变频器 损耗 额定电流 型号 重量
ATV 31H/C/K018M2 ATV 31H/C/K037M2 ATV 31H/C/K055M2 ATV 31H/C/K075M2 ATV 31H/C/KU11M2 ATV 31H/C/KU15M2 ATV 31H018M3X ATV 31H037M3X ATV 31H055M3X ATV 31H075M3X ATV 31HU11M3X ATV 31HU15M3X ATV 31H/C/K037N4 ATV 31H/C/K055N4 ATV 31H/C/K075N4 ATV 31H/C/KU11N4 ATV 31H/C/KU15N4 ATV 31H/C/KU22N4 ATV 31H/C/KU30N4 ATV 31H/C/KU40N4 ATV 31H/C/KD11N4 ATV 31H/C/KD15N4 ATV 31H075S6X ATV 31HU15S6X, ATV 31HU22S6X ATV 31HU40S6X, ATV 31HU55S6X
ATV 31H/C/KU22M2 ATV 31HU22M3X, ATV 31HU30M3X ATV 31H/C/KU55N4 ATV 31HU75S6X
ATV 31HU40M3X...HU75M3X ATV 31H/C/KU75N4 ATV 31HD11S6X, ATV 31HD15S6X
LC 滤波器单元
适用变频器
ATV 31HD11M3X ATV 31HD15M3X
W A kg
150 10 VW3 A58451 7.400
180 16 VW3 A58452 7.400
220 33 VW3 A58453 12.500
– –
– –
型号 重量
kg
VW3 A66412 3.500
电机电抗器
适用变频器 损耗 额定电流 型号 重量
ATV 31H/C/KU22N4 ATV 31H/C/KU30N4 ATV 31H/C/KU40N4 ATV 31HU40S6X, ATV 31HU55S6X
ATV 31H/C/KU22M2, ATV 31HU22M3X ATV 31HU30M3X, ATV 31H/C/KU55N4 ATV 31HU75S6X
ATV 31HU40M3X...HU75M3X ATV 31H/C/KU75N4 ATV 31H/C/KD11N4 ATV 31HD11S6X ATV 31HD15S6X
ATV 31H/C/KD15N4 80 60 VW3 A4 555 11.000 ATV 31HD11M3X
ATV 31HD15M3X
W A kg
65 10 VW3 A4 552 3.000
75 16 VW3 A4 553 3.500
90 30 VW3 A4 554 6.000
100 VW3 A4 556 16.000
铁氧体环
适用变频器 按组出售 型号 重量
ATV 31H018M2 ATV 31H037N4
ATV 31H037M2 ATV 31H018M3X, ATV 31H037M3X ATV 31H055N4, ATV 31H075N4
ATV 31H055M2, ATV 31H075M2 ATV 31HU11M2...HU22M2 ATV 31H055M3X...ATV 31HU22M3X ATV 31HU11N4...HU22N4
3 VW3 A31451
3 VW3 A31452
3 VW3 A31453
kg
35
Page 38
电机起动器 (用户组装
521466
GV2 LS
)
异步电机变频器 0
ATV 31
电机起动器
应用
以下给出的组合可以用于组装包括断路器、接触器和一台 ATV 31 变频器的完整的电 机起动器。 断路器提供防止偶然短路、隔离和必要时锁定的保护。 接触器提供对任何安全特性的控制和管理以及电机在停机过程中的隔离。
ATV 31 变频器有防止相线间和相对地之间短路的电子保护;因此它可保证供电的连 续性,并提供对电机的热保护。
适用带散热器变频器的电机起动器
变频器型号 4 极 50/60 Hz
电机的标准额 定功率 (1)
kW HP A kA
单相电源电压: 200…240 V
ATV 31H018M2 0.18 0.25 GV2 LS08C 41 LC1 K0610 ATV 31H037M2 0.37 0.5 GV2 LS10 6.3 1 LC1 K0610 ATV 31H055M2 0.55 0.75 GV2 LS14C 10 1 LC1 K0610 ATV 31H075M2 0.75 1 GV2 LS14C 10 1 LC1 K0610 ATV 31HU11M2 1.1 1.5 GV2 LS16C 14 1 LC1 K0610 ATV 31HU15M2 1.5 2 GV2 LS20C 18 1 LC1 K0610 ATV 31HU22M2 2.2 3 GV2 LS22C 25 1 LC1 D09
三相电源电压: 200…240 V
ATV 31H018M3X 0.18 0.25 GV2 LS07C 2.5 5 LC1 K0610 ATV 31H037M3X 0.37 0.5 GV2 LS08C 45 LC1 K0610 ATV 31H055M3X 0.55 0.75 GV2 LS10 6.3 5 LC1 K0610 ATV 31H075M3X 0.75 1 GV2 LS14C 10 5 LC1 K0610 ATV 31HU11M3X 1.1 1.5 GV2 LS14C 10 5 LC1 K0610 ATV 31HU15M3X 1.5 2 GV2 LS16C 14 5 LC1 K0610 ATV 31HU22M3X 2.2 3 GV2 LS20C 18 5 LC1 K0610 ATV 31HU30M3X 3 GV2 LS22C 25 5 LC1 D09 ATV 31HU40M3X 4 5 GV2 LS22C 25 5 LC1 D09 ATV 31HU55M3X 5.5 7.5 NS80HMA 50 22 LC1 D32 ATV 31HU75M3X 7.5 10 NS80HMA 50 22 LC1 D32 ATV 31HD11M3X 11 15 NS80HMA 80 22 LC1 D40 ATV 31HD15M3X 15 20 NS100HMA 100 22 LC1 D40
三相电源电压:380…500 V
ATV 31H037N4 0.37 0.5 GV2 LS07C 2.5 5 LC1 K0610 ATV 31H055N4 0.55 0.75 GV2 LS08C 45 LC1 K0610 ATV 31H075N4 0.75 1 GV2 LS08C 45 LC1 K0610 ATV 31HU11N4 1.1 1.5 GV2 LS10 6.3 5 LC1 K0610 ATV 31HU15N4 1.5 2 GV2 LS14C 10 5 LC1 K0610 ATV 31HU22N4 2.2 3 GV2 LS14C 10 5 LC1 K0610 ATV 31HU30N4 3 GV2 LS16C 14 5 LC1 K0610 ATV 31HU40N4 4 5 GV2 LS16C 14 5 LC1 K0610 ATV 31HU55N4 5.5 7.5 GV2 LS22C 25 22 LC1 D09 ATV 31HU75N4 7.5 10 GV2 LS32 32 22 LC1 D18 ATV 31HD11N4 11 15 NS80HMA 50 22 LC1 D32 ATV 31HD15N4 15 20 NS80HMA 50 22 LC1 D32
(1)
所给的
HP
值是与
NEC (2) NS80HMA: 以 Merlin Gerin ( (3)
接触器的组成:
LC1-K06 LC1-D09/D32/D40: 3 极 + 1 个“N/O
(4)
常用控制电路电压。
3 极 + 1 个“N/O
相符的 (国家电气代码)。
交流控制电路
LC1-D 50 Hz B5 E5 F5 M5 P5 U5
单相电压
60 Hz B6 E6 F6 M6 U6 50/60 Hz B7 E7 F7 M7 P7 U7
单相电压
LC1-K 50/60 Hz B7 E7 F7 M7 P7 U7
对于 24 V 660 V 之间的其他电压,或直流控制电路,请向当地销售处咨询。
24 48 110 220 230 240
24 48 110 220/230 230 230/240
断路器 (2) 最大预期 型号 额定值
梅兰日兰) 品牌销售的产品。
”辅助触点
”辅助触点
线电流
Isc
接触器
(3)
在基本型号前添加电压数 字,得到完整的型号 (4)
36
Page 39
电机起动器 (用户组装
521466
GV2 LS
)
异步电机变频器 0
ATV 31
电机起动器
应用
以下给出的组合可以用于组装包括断路器、接触器和一台 ATV 31 变频器的完整的电 机起动器。 断路器提供防止偶然短路、隔离和必要时锁定的保护。 接触器提供对任何安全特性的控制和管理以及电机在停机过程中的隔离。 ATV 31 变频器有防止相线间和相对地之间短路的电子保护;因此它可保证供电的连 续性,并提供对电机的热保护。
适用带散热器变频器的电机起动器
变频器型号 4 极 50/60 Hz
电机的标准额 定功率 (1)
kW HP A kA
三相电源电压:525…600 V
ATV 31H075S6X 0.75 1 GV2 LS08C 45 LC1 K0610 ATV 31HU15S6X 1.5 2 GV2 LS10 6.3 5 LC1 K0610 ATV 31HU22S6X 2.2 3 GV2 LS14C 10 5 LC1 K0610 ATV 31HU40S6X 4 5 GV2 LS16C 14 5 LC1 K0610 ATV 31HU55S6X 5.5 7.5 GV2 LS20C 18 22 LC1 K0610 ATV 31HU75S6X 7.5 10 GV2 LS22C 25 22 LC1 K0610 ATV 31HD11S6X 11 15 GV2 LS32 32 22 LC1 D09 ATV 31HD15S6X 15 20 NS80HMA 32 22 LC1 D09
(1)
所给的
HP
值是与
NEC (2) NS80HMA: 以 Merlin Gerin ( (3)
接触器的组成:
LC1-K06
LC1-D09/D32/D40: 3 极 + 1 个“N/O
(4)
常用控制电路电压。
3 极 + 1 个“N/O
相符的 (国家电气代码)。
交流控制电路
单相电压 24 48 110 220 230 240
LC1-D 50 Hz B5 E5 F5 M5 P5 U5
LC1-K 50/60 Hz B7 E7 F7 M7 P7 U7
对于 24 V 660 V 之间的其他电压,或直流控制电路,请向当地销售处咨询。
60 Hz B6 E6 F6 M6 U6 50/60 Hz B7 E7 F7 M7 P7 U7
单相电压 24 48 110 220/230 230 230/240
断路器 (2) 最大预期 型号 额定值
梅兰日兰) 品牌销售的产品。
”辅助触点
”辅助触点和一个 “
线电流
Isc
N/C
接触器
(3)
在基本型号前添加电压数 字,得到完整的型号 (4)
”辅助触点。
37
Page 40
电机起动器 (用户组装
521466
GV2 LS
)
异步电机变频器 0
ATV 31
电机起动器
应用
以下给出的组合可以用于组装包括断路器、接触器和一台 ATV 31 变频器的完整的电 机起动器。 断路器提供防止偶然短路、隔离和必要时锁定的保护。 接触器提供对任何安全特性的控制和管理以及电机在停机过程中的隔离。 ATV 31 变频器有防止相线间和相对地之间短路的电子保护;因此它可保证供电的连 续性,并提供对电机的热保护。
适用带散热器变频器的电机起动器
变频器型号 4 极 50/60 Hz
电机的标准额 定功率 (1)
kW HP A kA
单相电源电压:200…240 V
ATV 31C018M2 0.18 0.25 GV2 LS08C 41 LC1 K0610 ATV 31C037M2 0.37 0.5 GV2 LS10 6.3 1 LC1 K0610 ATV 31C055M2 0.55 0.75 GV2 LS14C 10 1 LC1 K0610 ATV 31C075M2 0.75 1 GV2 LS14C 10 1 LC1 K0610 ATV 31CU11M2 1.1 1.5 GV2 LS16C 14 1 LC1 K0610 ATV 31CU15M2 1.5 2 GV2 LS20C 18 1 LC1 K0610 ATV 31CU22M2 2.2 3 GV2 LS22C 25 1 LC1 D09
三相电源电压:380…500 V
ATV 31C037N4 0.37 0.5 GV2 LS07C 2.5 5 LC1 K0610 ATV 31C055N4 0.55 0.75 GV2 LS08C 45 LC1 K0610 ATV 31C075N4 0.75 1 GV2 LS08C 45 LC1 K0610 ATV 31CU11N4 1.1 1.5 GV2 LS10 6.3 5 LC1 K0610 ATV 31CU15N4 1.5 2 GV2 LS14C 10 5 LC1 K0610 ATV 31CU22N4 2.2 3 GV2 LS14C 10 5 LC1 K0610 ATV 31CU30N4 3 3 GV2 LS16C 14 5 LC1 K0610 ATV 31CU40N4 4 5 GV2 LS16C 14 5 LC1 K0610 ATV 31CU55N4 5.5 7.5 GV2 LS22C 25 22 LC1 D09 ATV 31CU75N4 7.5 10 GV2 LS32 32 22 LC1 D18 ATV 31CD11N4 11 15 NS80 HMA 50 22 LC1 D32 ATV 31CD15N4 15 20 NS80 HMA 50 22 LC1 D32
(1)
所给的
HP
值是与
NEC (2) NS80HMA: 以 Merlin Gerin ( (3)
接触器的组成:
LC1 K06
LC1 D09/D18/D32: 3 极 + 1 个“N/O
(4)
常用控制电路电压。
3 极 + 1 个“N/O
相符的 (国家电气代码)。
交流控制电路
单相电压 24 48 110 220 230 240
LC1-D 50 Hz B5 E5 F5 M5 P5 U5
60 Hz B6 E6 F6 M6 U6 50/60 Hz B7 E7 F7 M7 P7 U7
单相电压 24 48 110 220/230 230 230/240
LC1-K 50/60 Hz B7 E7 F7 M7 P7 U7
对于 24 V 660 V 之间的其他电压,或直流控制电路,请向当地销售处咨询。
断路器 (2) 最大预期 型号 额定值
梅兰日兰) 品牌销售的产品。
”辅助触点
”和一个 “
N/C
线电流
Isc
”辅助触点。
接触器
(3)
在基本型号前添加电压数 字,得到完整的型号 (4)
38
Page 41
电机起动器 (用户组装
521466
GV2 LS
)
异步电机变频器 0
ATV 31
电机起动器
应用
以下给出的组合可以用于组装包括断路器、接触器和一台 ATV 31 变频器的完整的电 机起动器。 断路器提供防止偶然短路、隔离和必要时锁定的保护。 接触器提供对任何安全特性的控制和管理以及电机在停机过程中的隔离。 ATV 31 变频器有防止相线间和相对地之间短路的电子保护;因此它可保证供电的连 续性,并提供对电机的热保护。
适用带散热器变频器的电机起动器
变频器型号 4 极 50/60 Hz
电机的标准额 定功率 (1)
kW HP A kA
单相电源电压:200…240 V
ATV 31K018M2 0.18 0.25 GV2 LS08C 45 LC1 K0610 ATV 31K037M2 0.37 0.5 GV2 LS10 6.3 5 LC1 K0610 ATV 31K055M2 0.55 0.75 GV2 LS14C 10 5 LC1 K0610 ATV 31K075M2 0.75 1 GV2 LS14C 10 5 LC1 K0610 ATV 31KU11M2 1.1 1.5 GV2 LS14C 14 22 LC1 K0610 ATV 31KU15M2 1.5 2 GV2 LS20C 18 22 LC1 K0610 ATV 31KU22M2 2.2 3 GV2 LS22C 25 22 LC1 D09
三相电源电压:380…500 V
ATV 31K037N4 0.37 0.5 GV2 LS07C 2.5 5 LC1 K0610 ATV 31K055N4 0.55 0.75 GV2 LS08C 45 LC1 K0610 ATV 31K075N4 0.75 1 GV2 LS08C 45 LC1 K0610 ATV 31KU11N4 1.1 1.5 GV2 LS10 6.3 5 LC1 K0610 ATV 31KU15N4 1.5 2 GV2 LS14C 10 5 LC1 K0610 ATV 31KU22N4 2.2 3 GV2 LS14C 10 5 LC1 K0610 ATV 31KU30N4 3 3 GV2 LS16C 14 5 LC1 K0610 ATV 31KU40N4 4 5 GV2 LS16C 14 5 LC1 K0610 ATV 31KU55N4 5.5 7.5 GV2 LS22C 25 22 LC1 D09 ATV 31KU75N4 7.5 10 GV2 LS32 32 22 LC1 D18 ATV 31KD11N4 11 15 NS80 HMA 50 22 LC1 D32 ATV 31KD15N4 15 20 NS80 HMA 50 22 LC1 D32
(1)
所给的
HP
值是与
NEC (2) NS80HMA: 以 Merlin Gerin ( (3)
接触器的组成:
LC1 K06
LC1 D09/D18/D32: 3 极 + 1 个“N/O
(4)
常用控制电路电压。
3 极 + 1 个“N/O
相符的 (国家电气代码)。
交流控制电路
单相电压 24 48 110 220 230 240
LC1-D 50 Hz B5 E5 F5 M5 P5 U5
60 Hz B6 E6 F6 M6 U6 50/60 Hz B7 E7 F7 M7 P7 U7
单相电压 24 48 110 220/230 230 230/240
LC1-K 50/60 Hz B7 E7 F7 M7 P7 U7
对于 24 V 660 V 之间的其他电压,或直流控制电路,请向当地销售处咨询。
断路器 (2) 最大预期 型号 额定值
梅兰日兰) 品牌销售的产品。
”辅助触点
”和一个 “
N/C
”辅助触点。
线电流
Isc
接触器
(3)
在基本型号前添加电压数 字,得到完整的型号 (4)
39
Page 42
功能
563712
用于个人电脑的
563713
用于手持个人终端的 标识画面
PowerSuite
的欢迎画面。
PowerSuite
异步电机变频器 0
ATV 31
功能汇总
变频器出厂设定 见 41 页 显示屏和按键功能 见 41 页 远程显示终端选件 见 42 页 菜单访问级别 见 42 页 菜单访问代码 见 42 页 运行速度范围 见 42 页 加速和减速斜坡时间 见 42 页 加速和减速斜坡曲线 见 43 页 斜坡切换 见 43 页 自动调整减速斜坡 见 44 页 电压 / 频率比 见 44 页 自动调整 见 44 页 开关频率,噪声降低 见 44 页 跳频 见 45 页 速度给定 见 45 页 模拟输入 见 45 页 预置速度 见 45 页 +/- 速度 见 46 页 保存给定 见 46 页 单步 (寸动) 见 47 页 控制和给定通道 见 47 页 给定切换 见 47 页 输入求和 见 47 页 PI (比例积分) 调节器 见 48 页 卷绕 见 48 页 电流限值切换 限制低速运行时间 见 49 页 电机切换 见 49 页 控制模式切换 见 49 页
2 线控制 50 3 线控制 50
强制本机模式 见 50 页 自由停机 见 50 页 快速停机 见 50 页 直流注入停机 见 50 页 制动控制 见 51 页 管理限位开关 见 51 页 监测 见 51 页 故障管理 见 52 页 故障复位 见 52 页 总复位 (复位所有故障) 见 52 页 电源输入缺失时的受控停机 见 52 页 故障情况下的停机模式 见 52 页 使用速度检测自动获取自旋负载 见 53 页 自动重起动 见 53 页 欠电压情况下降容运行 见 53 页 故障继电器,解锁 见 53 页 运行时间复位为零 见 53 页 电机热保护 见 54 页 变频器热保护 见 54 页
R2 继电器配置 54
R1 AOC/AOV 模拟输出 55
保存和取出配置 55 页 功能兼容性表 55
49
40
Page 43
功能
异步电机变频器 0
ATV 31
变频器出厂设定
变频器供货时即可随时用于大多数场合,有以下功能和设定:
b 电机额定频率: 50 Hz b 电机电压: 230 V (ATV 31HpppM2 M3X), 400 V (ATV 31HpppN4) 600 V(ATV 31HpppS6X) b 线性斜坡时间: 3 b 低速 (LSP): 0 Hz,高速 (HSP): 50 Hz b 在减速斜坡上的正常停机模式 b 故障情况下的停机模式: 自由停机 b 电机热电流 = 变频器额定电流 b 静止注入制动电流 = 0.7 x 变频器额定电流,持续 0.5 秒 b 恒力矩运行,使用无传感器磁通矢量控制 b 逻辑输入: v 2 个运行方向 (LI1, LI2), 2 线控制 v 4 个预置速度 (LI3, LI4): LSP (低速), 10 Hz, 15 Hz, 20 Hz b 模拟输入: v AI1 速度给定 (0 +10 V) v AI2 (0 ±10V) v AI3 (4-20 mA) 未配置 b 继电器 R1:故障继电器 b 继电器 R2:未定义 b 模拟输出 AOC: 0-20 mA,电机频率的镜像 b 在过度制动情况下自动调整减速斜坡 b 开关频率 4 kHz,随机频率
显示屏和按键的功能
1
2
7
1 信息在 4 个七段显示屏上以代码或数值形式显示 2 用于滚动菜单或修改数值的按键 3 “ENT”: 进入菜单或确认所选择新值的确认键 4 “ESC”: 用以退出菜单的按键 (无确认)
5 2 个用于 CANopen 总线的诊断 LED
b 仅适用于 ATV 31HppppM2A, ATV 31HpppM3XA and ATV 31HpppN4A
6 速度给定电位计 7 “RUN”: 电机运行的本机控制 8 STOP/RESET本机控制电机停机和复位所有故障
5
4
3
6
8
41
Page 44
功能
异步电机变频器 0
ATV 31
563220
FWO
REV
远程显示终端
RUN
ESC
ENT
b 远程显示终端选件
远程显示终端可以安装在墙面或立式机箱的门上。 它包括一个 LCD 显示器,其上有编程和控制按键和一个用于锁定菜单访问的开关。 变频器控制按键
v “FWD/RV”: 改变旋转方向 v “RUN”: 电机运行命令 v “STOP/RESET”: 电机停机命令或故障复位
速度给定由此远程显示终端给出。在端子排上只有自由停机、快速停机和直流注 入停机命令保持有效。如果变频器和操作员终端链路断开,则变频器将锁定在故
stop
reset
障模式。 其后续行为取决于控制和给定通道的编程。
注: 通过用户密码进行的保护要优先于此开关。
b 菜单访问级别
3 种访问级别: 1 级: 使用标准功能的权限。显然,此级别与 ATV 28 可以互换。 2 级: 使用高级应用功能的权限。 3 级: 使用高级应用功能并对混合控制模式进行管理的权限。
b 菜单访问代码
允许通过访问代码对变频器配置进行保护。 当使用一个代码对访问进行锁定时,只有调整和检测参数可以访问。
b 运行速度范围
用于确定 2 个频率限值,由它们来确定设备在过速或无过速的实际运行条件下所允 许的速度范围。
f (Hz)
HSP
563714
使用
PowerSuite for PC
进行斜坡调整
LSP
0 V x mA 4 mA
LSP:低速,从 0 到 HSP,出厂设定为 0 HSP:高速,从 LSP f max,出厂设定为 50 Hz x:可在 0 20 mA 之间配置,出厂设定为 4 mA y:可在 4 20 mA 之间配置,出厂设定为 20 mA
b 加速和减速斜坡时间
10 V y mA 20 mA
基准
用来根据应用场合和机器动力学特性确定加速和减速斜坡时间。
f (Hz)
50
0
线性加速斜坡 线性减速斜坡
t1:加速时间 t2:减速时间 t1 t2 可以在 0.1 999.9 s 之间独立设置,出厂设定: 3 s
t1
t
f (Hz)
50
0
t2
t
42
Page 45
功能
f (Hz)
f (Hz)
异步电机变频器 0
ATV 31
b 加速和减速斜坡曲线
用以按照一个线性比率或预置比率从一个速度给定逐步增加输出频率。
- 对于物料搬运、包装、人员运输等应用场合: 使用 S 斜坡可补偿传动机构间隙、
减少晃动,并在大惯性设备的瞬时快速运行中限制速度的 “不跟随”。
- 对于泵的应用 (使用离心泵和单向阀的设备):如果使用 U 斜坡则可对阀的闭合进
行更为精确的控制。
- 选择 “linear (线性)”、“S”、“U”或自定义曲线将会同时影响加速和减速曲线。
S 斜坡 U 斜坡 自定义斜坡
f (Hz) f (Hz)
HSP HSP
00t
HSP:高速 t1:斜坡时间设置 t2 = 0.6 × t1
曲线系数固定。
t2
t1
f (Hz)
HSP
t2
t
t1
0
HSP:高速 t1:斜坡时间设置 t2 = 0.5 × t1
曲线系数固定。
t1
HSP
0
t
t2
t1
HSP
t
t2
0t
tA1
tA2
ACC or AC2
HSP:高速 tA1可在 0 100% 之间设置 (以 ACC AC2 100%) tA2可在 0 (100%-tA1) 之间设置 ( ACC 或 AC2 100%) tA3可在 0 100% 之间设置 ( dEC dE2 为 100%) tA4可在 0 (100%-tA3) 之间设置(以 dEC dE2 100%) ACC:加速斜坡 1 时间 AC2:加速斜坡 2 时间 dEC:减速斜坡 1 时间 dE2:减速斜坡 2 时间
f (Hz)
HSP
0t
tA3
tA4
dEC or dE2
b 斜坡切换
用于切换 2 个加速或减速斜坡时间,它们可以单独调整。 斜坡切换可由以下各项启用:
v 一个逻辑输入 v 一个频率阈值 v 逻辑输入和频率阈值的组合
功能适用于:
- 平滑起动和靠近的物料搬运
- 具有快速稳态速度校正的设备
f(Hz)
HSP
AC2
dE2
ACC
正转
1
0
反转
1
LI4 0
加速 1 (ACC) 和减速 1 (dEC)
- 可在 0.1 999.9 s 之间调整
- 出厂设定为 3 s 加速 2 (AC2) 和减速 2 (dE2)
- 可在 0.1 999.9 s 之间调整
- 出厂设定为 5 s HSP:高速
使用逻辑输入
LI4
的切换举例
dEC
t
t
t
43
Page 46
功能
异步电机变频器 0
ATV 31
b 自动调整减速斜坡
在考虑负载惯性时如果初始设定过低,对减速斜坡进行自动调整。此功能可避免变 频器在出现过度制动情况下锁定。 此功能适用于所有不需要精确停机及不使用制动电阻的场合。 如果设备有按斜坡停机的位置控制并安装有制动电阻,则必须取消自动调整。如果 配置了制动顺序则此功能被自动禁止。
563715
使用
PowerSuite for PC
对电压/频率比的调整
b 电压 / 频率比 v 电机和动力电源特性
用以根据电源输入、电机和应用场合确定电压 / 频率比的限制值。
对于有或没有过速的变力矩或恒力矩应用场合应设置以下的值:
- 对应于电源的基频
- 在电机铭牌上给出的电机额定频率 (Hz)
- 在电机铭牌上给出的电机额定电压 (V)
- 变频器的最高输出频率 (Hz)
v 电压 / 频率比的类型 用来根据应用场合调整电压/频率比,以便使以下应用场合的性能达到最优: v 恒力矩场合 (设备以平均负载在低速下运行),电机并联或专用电机 (例如阻性鼠笼 式电机): L 模式
v 变力矩场合 (泵、风机): P 模式 v 低速重载的设备,快速循环的设备,使用 (无传感器) 磁通矢量控制: n 模式 v 节能,针对低速和力矩变化的设备: nLd 模式
根据必需的力矩电压被自动降至最小值。
U (V)
Un
Un:铭牌电机电压 Frn:铭牌电机频率
L
n
P
f (Hz)
frn
b 自动调整
自动调整可按以下方式进行:
v 由操作员使用人机对话工具通过本机控制模式或串行连接自主进行 v 变频器每次通电时进行 v 在每次运行命令时进行 v 通过启用一个逻辑输入端实现
自动调整用于优化应用性能。
b 开关频率,降低噪音
开关频率可以调整以降低电机产生的噪音。 开关频率是随机调制的,以避免共振。如果此功能导致不稳定可将其禁止。 高频开关中间直流电压可用于向电流谐波失真较低的电机供电。在运行中可调整此 开关频率以降低电机产生的噪音。 值: 2 到16 kHz,出厂设定为 4 kHz。 适用于所有需要降低电机噪音的场合。
44
Page 47
功能
f (Hz)
异步电机变频器 0
ATV 31
563716
使用
PowerSuite for Pocket PC
调整跳频
b 跳频
用于抑制一个或两个可能引起机械共振的关键速度。 这可能会禁止电机在 1 个或 2 个频带 (带宽为 ±1 Hz) 长时间运行,它们可以在其运行 范围内设置。 此功能适于轻便设备、使用不平衡电机的散装物品输送机、风扇和离心泵。
f (Hz)
2 Hz
基准
电机速度根据跳频基准变化
b 速度给定
根据变频器配置,速度给定可以有不同的来源:
v 给定由 3 个模拟输入提供 v 电位计给定 (仅适用于 AT V 3 1pppA 变频器) v 通过逻辑输入实现的 +/- 速度功能,使用键盘或远程终端的按键 v 远程显示终端给定 v 速度给定由通讯总线或网络提供
这些不同的给定源是通过对给定功能和通道进行编程而管理的。
b 模拟输入
3 个模拟输入:
v 2 个电压输入:
- 0-10 V (AI1)
- ± 10 V (AI2)
v 1个电流输入:
- X-Y mA (AI3), X 可在 0 到 20 mA 之间配置, Y 可在 4 到 20 mA 之间配置。
563717
使用
PowerSuite for PC
调整预置速度
b 预置速度
用于切换预置速度给定。 可选择 2, 4, 8 16 个预置给定。 由 1, 2, 3 4 个逻辑输入启用。 预置速度可以以 0.1 Hz 的增量在 0 Hz 500 Hz 之间调整。 此功能适用于物料搬运和具有若干运行模式的设备。
20 15
10
LSP
正转
1
LI2 0
反转
1
LI3 0
1
LI4 0
使用 4 个预置速度和 2 个逻辑输入的运行举例
t
t
t
t
根据模拟输入 AI1AI2 AI3 的 电平,输入 LI3 LI4 在状态 0 时 所获得的速度可以是 LSP 或速度 给定。
出厂设定:
1速度: LSP (低速或速度给定)
2速度: 10 Hz
3速度: 15 Hz
4速度: 20 Hz (高速)
45
Page 48
功能
异步电机变频器 0
ATV 31
563718
使用
PowerSuite for PC调整+/-
速度功能
b +/- 速度
用于通过 1 个或 2 个逻辑输入增加或减少某一速度给定,可保存或不保存最近一次 给定 (电动电位计功能)。 此功能适用于对有若干部分以某一方向运行的设备进行中央控制,或用于双向运行 装卸吊车悬垂式控制站的控制。
可以使用两种类型的运行方式: v 使用单作用按键: 除运行方向之外还需要两个逻辑输入。 定义为 “+ speed” (增加速度) 命令的输入使速度增加,定义为 “- speed” (减小速 度) 命令的输入使速度减小。
使用 2 个逻辑输入、单作用按键和保存给定的 " +/- speed " 举例
正转
反转
+ speed
- speed
HSP
LSP
f (Hz)
1
0
1
0
1
0
t
t
t
t
v 使用双作用按键 (仅需要有一个逻辑输入定义为 “+ speed)
逻辑输入:
正转
a
a b:第一次按下 c d:第二次按下
反转
b
HSP
f (Hz)
“+ speed”
c
释放 (减速)
正转
d
按键 反转
–a
–c
按键
第 1 次按下 (速度保持)
2 次按下
(加速) a b
c d
LSP
0
LSP
HSP
正转运行
2 次按
第 1 次按
反转运行
2 次按 1 次按
LSP:低速, HSP:高速
使用双作用按键和 1 个逻辑输入的举例
注: 这种类型的 “
0
0
bb
aa
aa a a
+/- speed
”控制不适用于
3
线控制。
a
d
cc
t
t
t
b 保存给定
此功能与 “+/- speed”控制相关。 它允许在丢失运行信号或主线电源之前读取和保存最后一次速度给定。被保存的给 定在下一次运行信号出现时应用。
46
Page 49
功能
异步电机变频器 0
ATV 31
f (Hz)
正转
1
0
反转
1
0
寸动
速度给定:可在 0 到 10 Hz 之间调 整,出厂设定为 10 Hz
寸动运行举例
正转
反转
f (Hz)
AI1
AI2
LIx 0
1
0
1
给定切换举例
tm
tm: 0.5 s 的固定时间, 2 个脉冲之间的最短时间
b 单步 (寸动)
用于脉冲运行,使用最小斜坡时间 (0.1 s)、受限速度给定和两个脉冲之间的最短时间。 由一个逻辑输入和运行方向命令给出的脉冲启用。
t
此功能适用于在手动模式下的产品加入 (例: 在维护工作中机构的逐级运动)
b 控制和给定通道
存在几种可以是独立的控制和给定通道。
t
命令 (正转、反转等) 和速度给定可以使用以下方法发送:
v 终端 (逻辑和模拟输入) v 键盘,仅用于 AT V 31pppA (RUN/STOP 和电位计)
t
v AT V 3 1 键盘 v 通过串行连接
- 远程显示终端
- Modbus 控制字
- CANopen 控制字
控制和速度给定通道可以是分开的。 例: 速度给定由 CANopen 发送,命令由远程显示终端发送。
注: 键盘和远程显示终端上的
”(比例积分调节器) 功能仅适用于一个给定通道。
regulator
STOP
键可以保持优先。“
summing inputs”(
输入求和) 和“
b 给定切换
2 个速度给定之间的切换可以通过以下方式启用:
v 一个逻辑输入 v Modbus CANopen 控制字中的一位
如果逻辑输入 (或控制字位) 为 0,则给定 1 有效,如果逻辑输入 (或控制字位) 为 1, 则给定 2 有效。 给定可以在电机运行中进行切换。
t
LIx
COM
t
t
给定切换的连接图
+ 24 V
AI1
0
+10
AI2
±10 V X-Y
AI3
(X 可在 0 到 20 mA 之间调整, Y 可在 4 到 之间调整 )
PI
b 输入求和
用于对取自不同来源的 2 3 个速度给定进行求和。 要被求和的给定是从所有可能的速度给定中选择的。 例: 由 AI1 发送的给定 1AI2 发送的给定 2AIP4 发送的给定 3 变频器速度给定: 给定 1 + 给定 2 + 给定 3。
47
Page 50
功能
异步电机变频器 0
ATV 31
斜坡
PI 反馈
手动给定
自动 / 手动
ACC:加速 DEC:减速 FBS: PI 反馈乘法系数 HSP:高速 PIC: PI 调节器校正方向反向 LSP:低速 RIG: PI 调节器积分增益 RPG: PI 调节器比例增益
调节器
PI
FBS
乘法器
+
自动
手动
PIC X–1
RPG RIG
X
PI 倒转
PI 调节器
PSP = 0 则为斜坡
HSP
LSP
斜坡
ACC DEC
给定
b PI 调节器
使用可以提供与变频器相配信号的传感器对流量和压力进行简单控制。 此功能适用于泵和通风的应用场合。
v PI 给定:
- 积分调节器给定,可在 0 到 100 之间调整
- 从所有可能的调节给定中选择的调节给定
- 预置的 PI 给定
v 2 个或4个预置 PI 给定,可 在 0 100 之间调整,分别需要使用 1 个或2 个逻辑输入 v 手动给定
- 从所有可能的速度给定类型中选择的速度给定
v PI 反馈:
- 模拟输入 AI1, AI2 AI3
v 自动/手动:
- 逻辑输入 LI1 用于切换运行为速度给定 (Man,手动) 或 PI 调节 (Auto,自动)。 在自动模式下运行,可以调节过程反馈以校正反向 PI,调整比例和积分增益以及使 用斜坡 (时间 = ACC - DEC),以便在起动和停机时建立 PI 作用。 电机速度被限制在 LSP 和 HSP 之间。
注: 此
PI
功能与“
容。此
PI
给定也可以通过
preset speeds”(
Modbus RS 485
预置速度) 和“
串行连接或
step by step (JOG)”(单步 (寸动))
CANopen
总线在线路上传输。
功能不兼
b 摆频 (此功能仅在 ATV 31ppppT 变频器上可用)
此功能用于线的卷筒 (在纺织应用中)
横动变频器
卷绕变频器
电机
变速箱
线轴
主轴
线
导线器
变速箱
电机
凸轮
凸轮转速必须精确符合一条曲线以确保稳定卷绕。
LI 或位
连线检查 trC
电机速度
基本给定 + trH
基本给定 + trH - qSH
基本给定
基本给定 - trL + qsL
基本给定 - trL
斜坡 ACC
斜坡 0.1 s
功能开始
当配置了此功能时,斜坡类型被强制为线性斜坡。
斜坡 dEC
斜坡 0.1 s
功能结束
t
t
qSH
trHtrL
qSL
t
48
Page 51
功能
异步电机变频器 0
ATV 31
563719
使用
PowerSuite for PC
配置电流切换
b 电流限值切换
2 个电流限值可配置为变频器额定电流的 0.25 1.5 倍之间。 用于限制电机的力矩和温升。 在 2 个电流限值之间的切换可以通过以下方式启用:
v 一个逻辑输入 v Modbus CANopen 控制字中的一位
b 限制低速运行时间
在零给定和运行命令存在的情况下,在一段低速 (LSP) 运行期之后电机被自动停机。 此时间可以在 0.1 到 999.9 秒之间设置 (0 相当于无限长的时间)。 出厂设置为 0 s。当给定重新出现或运行命令中断后又重新建立,则电机会以斜坡自 动重起动。 此功能适用于压力调节泵的自动停机和起动。
b 电机切换
它可以使用同一变频器相继对两个功率不同的电机供电。切换必须在变频器停机并 锁定的条件下在变频器输出端使用适当的时序进行。 此功能可用于适配电机参数。以下参数被自动切换:
v 电机额定电压 v 电机额定频率 v 电机额定电流 v 电机额定速度 v 电机 cosϕ v 电机 2 电压 / 频率比类型的选择 v IR 补偿,电机 2 v 电机频率环增益 v 电机稳定性 v 电机滑移补偿
电机热保护被此项功能禁止。 电机切换可以通过以下方式启用:
v 一个逻辑输入 v Modbus CANopen 控制字中的一位
在起重场合中,此功能将可以使一个变频器用于垂直和水平两种运动。
b 控制模式切换
控制通道切换提供 2 种运行模式的选择 切换可以通过以下方式启用:
v 一个逻辑输入 v Modbus CANopen 控制字中的一位
49
Page 52
功能
异步电机变频器 0
ATV 31
b 2 线控制
使用一个保持触点控制运行方向。 由 1 个或 2 个逻辑输入启用 (一个或两个方向)。 此功能适用于所有无反向和有反向的应用场合。 有 3 种可能的运行模式:
v 对逻辑输入状态进行检测 v 对逻辑输入状态的改变进行检测 v 对逻辑输入状态进行检测,正转运行总优先于反转运行
f (Hz)
0
1
停机
0
1
正转
0
1
0
反转
使用3线控制的运行举例
563720
ATV 31 控制终端
2 线控制的连线图
t
b 3 线控制
24 V
LI1
LIx
LI1:正转 LIx:反转
使用脉冲触点控制运行方向。 由 2 个或 3 个逻辑输入启用 (无反向或有反向)。
t
t
t
此功能适用于所有无反向和有反向的应用场合。
ATV 31 控制终端
24 V
3 线控制的连线图
LI1 LI2
LIx
LI1:停机 LI2:正转 LIx:反转
b 强制本机模式
强制本机模式通过端子或操作员终端强行进行控制,并禁止其他所有控制模式。 以下给定和命令可用于强制本机模式:
v 通过逻辑输入的给定 AI1 或 AI2 或 AI3 和控制 v 通过 RUN/STOP 键和电位计 (仅适用于 AT V 31pppA 变频器) v 通过远程显示终端的给定和控制
到强制本机模式的转变是由一个逻辑输入启用的。
b 自由停机
变频器立即停止输出,电机靠惯性停车。 自由停机通过以下方式获得:
v 将正常停机命令配置为自由停机 (在运行命令消失或停机命令出现时) v 启用一个逻辑输入
使用
PowerSuite for Pocket PC
对停机类型的配置
b 快速停机
针对变频器/电机单元使用可接受的减速斜坡时间 (正常减速斜坡时间除以 2 ~ 10) 获 得制动停机,以避免在过度制动故障时锁定。 用于带有紧急停机电气制动的输送机。 快速停机由以下方式获得:
v 将正常停机命令配置为快速停机 (在运行命令消失或停机命令出现时) v 启用一个逻辑输入
b 直流注入停机
用于对大惯量风扇进行制动 (在低速下),或者当风扇位于气流中的时候在停机中维 持力矩。 直流注入停机由以下方式获得: v 将正常停机配置为直流注入停机
(在运行命令消失或停机命令出现时)
v 启用一个逻辑输入 直流电流的值和静止制动时间可以调整。
50
Page 53
功能
异步电机变频器 0
ATV 31
速度给定
制动释放电流
速度给定
制动抱合频率
LI 正转或反转
制动状态
可访问的设定:
t1: 制动释放延时 t2: 制动抱合延时
制动控制
563721
0
继电器或逻辑输出
1
0
电机电流
0
0
1
0
抱合
b 制动控制
用于在电机起动和停机时同步管理机械制动的控制,以避免晃动和负载转向。 制动控制时序由变频器管理。
t
对释放制动可调整的值: 电流阈值和延时 对抱合制动可调整的值: 频率阈值和延时。 启用: 通过继电器输出 R2 或定义为制动控制的逻辑输出 AOC。
t1
T
t
此功能适用于运动部件配有机械制动的物料搬运应用 (提升) 和需要停机制动的设 备 (不平衡设备)。
v 原理:
- 垂直提升运动:
t
t2
当制动被释放和抱合时将电机力矩保持在向上的方向,以便悬停负载,制动释放时 立即平滑起动。
- 水平提升运动:
在累积力矩时同步释放制动,在停机零速时制动抱合,以避免猛拉冲击。
t
垂直提升应用中制动控制的推荐设定 (对于水平提升应用,应将电流阈值设置为零)
- 制动释放电流:将制动释放电流调整为电机上标示的额定电流。如果在测试过程
中力矩不足,则应增加制动释放电流 (最大值由变频器强制确定)
t
释放
抱合
- 加速时间:对于提升应用建议将加速斜坡设置长于 0.5 秒。应确保变频器不会改 变电流限值。 相同的建议适用于减速。 注意: 针对提升运动,应使用一个制动电阻。应保证所选择的设定和配置不会导致 被提升负载下落或失控。
- 制动释放延时 t1:根据制动类型调整。它是机械制动释放所需的时间。
- 制动抱合频率: 设置为额定滑差的2倍,然后根据结果进行调整。
- 制动抱合延时 t2:根据制动类型调整。它是机械制动抱合所需的时间。
b 管理限位开关
用于管理 1 个或 2 个限位开关的运行 (有 1 个或 2 个运行方向)。 每一个限制 (正转、反转) 均与一个逻辑输入相联系。在检测到限位时出现的停机类 型可被配置为正常、自由或快速。 在停机之后,电机仅被允许以相反方向重新起动。
使用
PowerSuite for PC
563722
使用
PowerSuite for PC
检测不同的参数
的示波器功能检测不同的参数
b 监测
以下数据可以被显示:
v 频率基准 v 内部
PI 给定
v 频率基准 (绝对值) v 施加给电机的输出频率 (以 2 的补码记录) v 以用户所用单位表示的输出值 v 电机中的电流 v 电机功率: 100% = 额定功率 v 线电压 v 电机热状态:
100%:额定热状态, 118%:电机过载阈值
v 变频器热状态:
100%:额定热状态, 118%:变频器过载阈值
v 电机力矩: 100% = 额定力矩 v 最近一次故障 v 运行时间 v 自动调整状态 v 逻辑输入的配置和状态 v 模拟输入的配置
51
Page 54
功能
异步电机变频器 0
ATV 31
563723
使用
PowerSuite for PC
的故障管理
b 故障管理
在一个可复位故障出现时有几种不同的运行模式:
v 自由停机 v 变频器切换至低效运行速度 v 当故障出现时变频器保持在其运行速度上直至故障消失 v 以斜坡停机 v 快速停机
所检测到的可复位故障如下:
v 变频器过热 v 电机过热 v CANopen 总线故障 v Modbus 串行连接故障 v 外部故障 v 4-20 mA 信号缺失
b 故障复位
通过一个逻辑输入清除最近一次的故障。 复位为零之后的重起动条件与正常通电起动条件相同。 复位以下故障: 过电压、过速、外部故障、变频器过热、电机缺相、直流母线过电 压、缺失 4-20 mA 给定、负载转向、电机热状态低于 100% 情况下的过载、串行连 接故障。
“Line supply undervoltage”(电源输入欠电压) 和“line supply phase loss”(电源输
入缺相)故障在电源输入恢复时自动复位。 此功能适用于难于接触到变频器的场合,例如物料搬运系统中的运动部分。
b 总复位 (复位所有故障)
此功能可用于禁止所有故障,包括热保护 (强制运行),并可能对变频器导致不可修 复的损坏。 此功能适用于重起动非常重要的场合 (炉内输送机、烟雾抽取设备、有硬化产品需要 被移走的设备)。 此故障由一个逻辑输入启用。 如果逻辑输入为状态 1,则故障检测有效。 所有故障在逻辑输入 上升沿变化时被复位。
b 电源输入缺失时的受控停机
用于在电源输入缺失时控制电机停机。 此功能适用于物料搬运、大惯性设备、连续产品处理设备。 可用的停机类型:
v 变频器锁定并自由停机 v 使用机械惯性部件尽可能长地保持变频器电源的停机 v 以斜坡停机 v 快速停机 (取决于设备惯性和变频器的制动能力)
b 故障情况下的停机模式
在检测到以下类型的故障出现时停机类型可被配置为正常、自由或快速:
v 外部故障 (通过一个逻辑输入或 Modbus v 电机缺相故障
如果在变频器和电机之间使用了出线接触器,则电机缺相故障应被禁止。
CANopen 控制字中的一位启用的检测)
52
Page 55
功能
异步电机变频器 0
ATV 31
b 使用速度检测自动获取自旋负载 ("catch on the fly")
如果运行命令仍然存在,则在以下一种事件之后平滑重起动:
v 电源输入缺失或简单切断 v 故障复位或自动重起动 v 自由停机
在事件消失时,检测电机的有效速度便由此速度斜坡重起动并返回给定速度。根据 初始偏移,速度检测时间最长可达 1 s。 如果配置了制动时序,则此功能被自动禁止。 此功能适用于主线电源缺失时间内速度损失可忽略的设备 (惯性较大的设备)、有残 余流量驱动的风扇和泵等。
b 自动重起动
允许变频器在故障锁定之后自动重起动,条件是此故障已消失且其他运行条件允许 重起动。 此重起动由一系列自动尝试进行,其间间隔逐渐延长,依次为 1 s, 5 s, 10 s,其后为 1 分钟。 整个重起动过程可以持续 5 分钟到无限长时间。 如果变频器在所配置的时间内还没有重起动,则它将锁定,此过程将被放弃,直至 被切断电源再重新通电。
允许重起动的故障有:
v 电源输入过电压 v 电机热过载 v 变频器热过载 v 直流母线过电压 v 电源输入相线故障 v 外部故障 v 4-20 mA 给定缺失 v CANopen 总线故障 v Modbus 串行连接故障 v 电源输入电压过低。对于此故障,此功能即使未配置也总有效。
对于这些类型的故障,如果配置了此功能,则配置为故障继电器的继电器保持激活。 对于此功能必须保持速度给定和运行方向。 此功能适用于连续运行或无检测且重起动不会对设备和人员造成任何危险的设备和 装置。
563724
使用
PowerSuite for Pocket PC
故障继电器的配置
b 欠电压情况下降容运行
线电压检测阈值被降至电机电压的 50% 以下。 在这种情况下,必须使用一个线路电抗器,并且不能保证变频器的性能。
b 故障继电器,解锁
当变频器通电且无故障时故障继电器被通电。 它包括一个 “C/O”公共触点。 变频器在故障后可以通过以下一种方式解锁:
v 断电直至 “ON” LED 熄灭,然后再重新通电 v 将一个逻辑输入定义为 “reset faults” (复位故障) 功能 v 如已配置,可使用 “automatic restart” (自动重起动) 功能
b 运行时间复位为零
变频器运行时间可被复位为零。
53
Page 56
功能
异步电机变频器 0
ATV 31
b 电机热保护
通过连续计算电机理论温升实现间接的电机热保护。 热保护可以在变频器额定电流的 0.2 1.5 倍之间进行调整。 此功能适用于使用自冷却电机的场合。
( 2 h 45)
( 16 mn)
脱扣时间,单位:S
电机热保护曲线
t
10 000
1 000
100
0,7 0,8 0,9 1 1,1 1,2 1,3 1,4 1,5 1,6
Hz
502010135
电机电流 /ItH
b 变频器热保护
有安装在散热器上或集成在动力模块中的 PTC 传感器提供的热保护可保证在出现冷 却不良或环境温度过高情况下变频器得到保护。 在出现故障时将变频器锁定。
t
5000
3000
1000
200
160
脱扣时间,单位:S
100
60
2 0
1 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9
电机电流 /In
b R1/R2 继电器配置
当继电器通电时以下状态被发送:
v 变频器故障 v 变频器运行 v 达到频率阈值 v 达到高速 v 达到电流阈值 v 达到频率基准 v 达到电机热阈值 v 制动时序 (仅针对 R2 )
54
Page 57
功能
异步电机变频器 0
ATV 31
563725
使用
PowerSuite for PC配置AOC/AOV
功能相容性表
功能
输入求和
+/- 速度
输出
输入求和 +/- 速度 管理限
b AOC/AOV 模拟输出
在模拟输出 AOC AOV 上可有相同的数据。 可进行以下定义:
v 电机电流 v 电机频率 v 电机力矩 v 由变频器提供的功率 v 变频器故障 v 达到频率阈值 v 达到高速 v 达到电流阈值 v 达到频率基准 v 达到电机热阈值 v 制动时序
模拟输出 AOC/AOV 的调整用于修改电流模拟输出 AOC 或电压模拟输出 AOV 的 特性。
AOC:可被设置为 0-20 mA 4-20 mA AOV:可被设置在 0-10 V
b 保存和取出配置
一项配置可被保存至 EEPROM 中。此功能用于在电流配置之外存储一项配置。 取出此项配置将清除电流配置。
b 可配置的 I/O
未在此表中列出的功能是完全相容的。 停机功能优先于运行命令。 对功能的选择受到以下限制:
- 变频器 I/O 数目
- 某些功能与其他功能不相容。
位开关
阈值速度 PI 调节器 寸动运行 制动时序 直流注
入停机
快速停机 自由停机
A A
管理限位开关
阈值速度
PI 调节器
寸动运行
制动时序
直流注入停机
快速停机
自由停机
X
X X
不相容的功能 优先功能 (不能同时有效的功能) 相容的功能
不适用
X A
箭头指示哪些功能优先
举例:“Freewheel stop” (自由停机) 功能优先于 “Fast stop” (快速停机) 功能。
A
A
A
X X
55
Page 58
通讯
异步电机变频器 0
ATV 31
通讯选件
Modbus CANopen 通讯总线
ATV 31 可通过一个 RJ45 连接器直接连至 Modbus 和 CANopen 总线,该连接器对两种协议均支持。
CANopen Modbus
通过分配器模块和 RJ45 连接器连接 通过分线盒连接
1
2
3 3 3
44
ATV 31
1 PLC (1) 2 CANopen 干线电缆 3 CANopen 分支器 VW3 CAN TAP2 4 CANopen 分接电缆 VW3 CAN CA RRpp
4
2
ATV 31
1 PLC (1) 2 Modbus 电缆,根据控制器或 PLC
类型确定
3 Modbus 分配器模块 LU9 GC3 4 Modbus 分接电缆 VW3A8306 Rpp 5 线路端子 VW3A8306RC 6 Modbus三通盒 VW3 A8 306 TFpp
(带电缆)
使用螺纹端子连接
在这种情况下,应使用一条 Modbus 分接电缆 VW3 A8 306 D30 和线路端子 VW3A8306 DRC.
其他通讯总线
ATV 31 还可以通过一个模块 (网桥或网关) 连接到以下网络:
b 以太网 b Fipio
b Profibus DP b DeviceNet
通讯功能可以对变频器的配置、调整、控制和监视功能进行访问。
5
1
43 46
44
1
6 5
ATV 31
1 PLC (1) 2 Modbus 电缆,根据控制器或 PLC 的类
型确定
3 Modbus 电缆 TSX CSAp00 4 三通盒 TSX SCA 50 5 用户分接插口 TSX SCA 62 6 Modbus 分接电缆 VW3A8306 7 Modbus 分接电缆 VW3A8306D30
32
45
6
7
1
2
3
4
6
ATV 31
(1)
请查询我们的专业产品目录。
56
1
55 5
1 至网络
2
3
ATV 31
2 通讯模块 3 电缆 VW3A8306Rpp,
VW3P07306R10 VW3A8306D30,取决于模块类型
4 Modbus 分配器 LU9 GC3 5 Modbus 分接电缆 VW3A8306 Rpp 6 线路端子 VW3A8306RC
Page 59
通讯
异步电机变频器 0
ATV 31
通讯选件
Modbus CANopen 通讯总线
连接附件
说明 型号 重量
CANopen 总线分线盒 VW3 CAN TAP2
kg
563028
TSX SCA 50
563029
TSX SCA 62
Modbus 分线盒
3 个螺纹端子, RC 线路端子 需使用 VW3 A8 306 D30 电缆连接
Modbus 用户分接插口
2 个插座式 15 SUB-D 连接器和 2 个螺纹端子, RC 线路端子 需使用 VW3 A8 306 电缆
Modbus 分配器模块
10 RJ45 连接器和 1 个螺纹端子
Modbus
线路端接器 (1)
Modbus 三通盒
RJ45 连接器
对螺纹端子
R = 120 Ω, C = 1 nF VW3 A8 306 RC 0.200
R = 150 Ω VW3 A8 306 R 0.200
R = 120 Ω, C = 1 nF VW3 A8 306 DRC 0.200
R = 150 Ω VW3 A8 306 DR 0.200
带有集成电缆 (0.3 m)
带有集成电缆 (1 m)
连接电缆
说明 长度
用于 CANopen 总线的电缆
用于 Cables 总线的电缆
m
0.3 m 10 m 3
3
0.3
连接器 型号 重量
2 RJ45 连接器 2 RJ45 连接器 1 RJ45 连接器,
一端剥开 1 RJ45 连接器和 1
插入型 15 SUB-D 连接 器,用于 TSX SCA 62
2 RJ45 连接器
TSX SCA 50 0.520
TSX SCA 62 0.570
LU9 GC3 0.500
VW3 A8 306 TF03
VW3 A8 306 TF10
kg VW3 CAN CA RR03 0.050 VW3 CAN CA RR1 0.500 VW3 A8 306 D30 0.150
VW3 A8 306 0.150
VW3A8 306R03 0.050
563030
174 CEV 300 20
563031
LUF P1
563032
LA9 P307
用于 Modbus 总 线 IP55 电缆
用于 Modbus  IP55 电缆
用于 Profibus 网关 LA9 P307 的电缆
RS 485
双屏蔽双绞线
1
3
0.3
3
1
100
200
500
2 RJ45 连接器
2 RJ45 连接器
1 RJ45 连接器 1 IP55 RJ45 的连接基座
1 RJ45 连接器
1 IP55 RJ45 2 RJ45 连接器
供货时无连接器
供货时无连接器
供货时无连接器
连接器
VW3 A8 306 R10 0.050
VW3 A8 306 R30 0.150
VW3 A0 1500 0.050
VW3 A0 1501 0.130
VW3 P07 306 R10 0.050
TSX CSA 100
TSX CSA 200
TSX CSA 500
其他通讯总线
说明 需连接的电缆 型号 重量
Ethernet/Modbus 网桥
带有 1 个 Ethernet 10baseT 端口 (RJ45)
Fipio/Modbus 网关 VW3 A8 306 Rpp LUF P1 0.240
DeviceNet/Modbus 网关 VW3 A8 306 Rpp LUF P9 0.240
Profibus DP/Modbus 网关
参数设置使用标准 Profibus DP 配置程序
Profibus DP/Modbus 网关
参数设置使用 ABC Configurator 软件
(1)
成对批量销售。
(2)
请查询我们的专业产品目录。
VW3 A8 306 D30 174 CEV 300 20 (2) 0.500
VW3 P07 306 R10 LA9 P307 0.240
VW3 A8 306 Rpp LUF P7 0.240
kg
57
Page 60
ߛၳ୲ڦ
Telemecanique
೗ಈ
ཚࡗፇࢇLj ࢅ዆ڦᆌᆩႴ൱ă
থࢅ
঴ݛӄ
Telemecanique
ྪஏࢅཚრ
I/O
ׂ֪೗
ׂ೗༵ࠃߛዊଉڦ঴ݛӄLj஢ፁ౞໯ᆶڦ ጲۯࣅ
ටܔࣆ
ࡋဣཥ
෉߾
ጲۯࣅ
ࡔࣅ๫ᄸ
Փք๘হڦׂ೗
b
Փք
b
౞ጺీቴڟ஢ፁ౞Ⴔ൱ཞ้ޙࢇ౞໯ሞࡔՔጚڦTEׂ೗
130
߲ࡔڦ
5000
ܠ߲ݴၨۅ
ሏۯ዆
ۉ዆
ۉᇸ
Փք๘হڦຍኧ׼
b
࿢்ڦຍ߾ײ฾ໜ้ྺ౞ޜခLjժྺ౞ଉวۨፔፌᆫ঴ݛӄ
b
แఱڤۉഘྺ౞༵ࠃ๘হݔྷాڦ໯ᆶీڦຍኧ׼
แఱڤۉഘࠅິӲ඄໯ᆶ
ࢽኧ׼ඤ၍ǖ
SC DOC 707-VVD
400 810 1315
ĄᅟĄ৛Ą዇
2007.02
!
Loading...
