Scher-khan Magicar 3 User Manual [ru]

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ДЛЯ ЗАМЕТОК

СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ ТРАНСПОРТНОГО СРЕДСТВА (СТСТС)

РУКОВОДСТВО

ПО ЭКСПЛУАТАЦИИ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 3

Система тревожной сигнализации транспортного средства (СТСТС) (далее система) соответствует обязательным требованиям в системе сертификации ГОСТ Р, предъявляемых к приборам охраны для автомобиля:

ГОСТ Р 41.97-99 (Единообразные предписания, касающиеся официального утверждения систем тревожной сигнализации транспортных средств (СТСТС) и механических транспортных средств в отношении их систем тревожной сигнализации (СТС))

ГОСТ Р 50009-2000 (Совместимость технических средств электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний)

Благодарим за приобретение двусторонней автомобильной охранной системы SCHER-KHAN MAGICAR 3.

Постоянные исследования и разработки нашей компании воплощают самые передовые идеи и служат для удовлетворения всех потребностей пользователей наших систем.

Система SCHER-KHAN MAGICAR 3 является сложным электронным оснащением автомобиля. От его функционирования и правильной установки зависят безопасность Вашей жизни и обстановка на дорогах, качество работы близкорасположенной радиоэлектронной аппаратуры и средств связи. Доверяйте установку системы только специализированным сервисным станциям. В период эксплуатации периодически проверяйте правильность функционирования системы.

ДЛЯ ЗАМЕТОК

Изготовитель оставляет за собой право вносить изменения в конструкцию системы

в целях улучшения потребительских свойств

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 3

ДЛЯ ЗАМЕТОК

ВНИМАНИЕ!

При покупке проверьте правильность заполнения гарантийного талона. Фирма-производитель и поставщик системы не несут ответственности

за любое игнорирование пунктов руководств по установке и эксплуатации, а также за ошибки, допущенные при установке.

Если возникли проблемы, связанные с функционированием системы, пожалуйста, незамедлительно обратитесь в сервисный центр для

диагностики или за консультацией.

СОДЕРЖАНИЕ

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 3 ........................................................... 5

КОМПЛЕКТ ПОСТАВКИ ......................................................................................5

СПИСОК ФУНКЦИЙ ............................................................................................. 6

Функции брелока-коммуникатора ................................................................ 6

Функции процессорного блока .....................................................................7

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ .............................................................................. 8

БРЕЛОК-КОММУНИКАТОР ............................................... 11

ПОДГОТОВКА БРЕЛОКА К РАБОТЕ ................................................................ 11

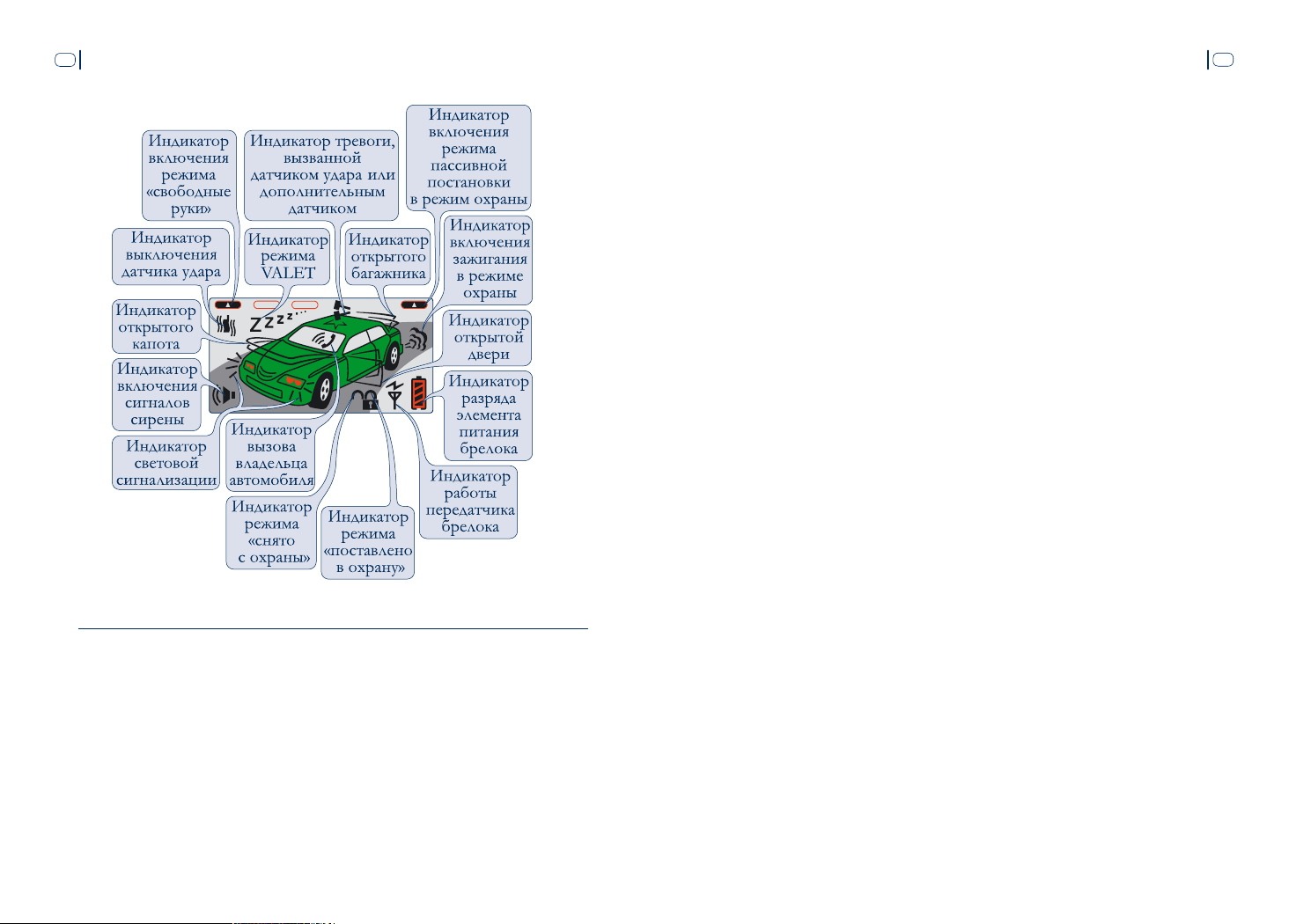

Символы на дисплее брелока-коммуникатора .......................................... 12

НАЗНАЧЕНИЕ КНОПОК БРЕЛОКА-КОММУНИКАТОРА ............................. 12

ФУНКЦИОНИРОВАНИЕ .................................................... 14

ПОСТАНОВКА НА ОХРАНУ .............................................................................. 14

ПОСТАНОВКА В РЕЖИМ ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ ..... 16

РЕЖИМ ПОИСКА АВТОМОБИЛЯ В РЕЖИМЕ ОХРАНЫ ...............................16

СНЯТИЕ С ОХРАНЫ ............................................................................................ 16

ВКЛЮЧЕНИЕ ПОДСВЕТКИ ДИСПЛЕЯ .............................................................18

ПРОВЕРКА СОСТОЯНИЯ СИСТЕМЫ ................................................................18

ФУНКЦИЯ «СВОБОДНЫЕ РУКИ» ...................................................................... 18

ОТКЛЮЧЕНИЕ СИГНАЛОВ СИРЕНЫ ..............................................................19

РЕЖИМ ТРЕВОГИ ...............................................................................................20

РЕЖИМ НАПОМИНАНИЯ .................................................................................. 21

ВЫЗОВ ВЛАДЕЛЬЦА АВТОМОБИЛЯ. ............................................................... 21

Регулировка чувствительности датчика вызова владельца ..................... 22

Включение и выключение датчика вызова ............................................... 22

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 3

РЕЖИМ «ПАНИКА» ИЛИ JACKSTOP™ «ЗАЩИТА ОТ ЗАХВАТА» .................... 22

ОТПИРАНИЕ БАГАЖНИКА ............................................................................... 23

РЕЖИМ VALET ..................................................................................................... 23

ОТКЛЮЧЕНИЕ ДВУХУРОВНЕВОГО ДАТЧИКА УДАРА .............................. 24

Включение вибрационного звонка .............................................................. 25

УПРАВЛЕНИЕ ЦЕНТРАЛЬНЫМ ЗАМКОМ ПО ВКЛЮЧЕНИЮ И

ВЫКЛЮЧЕНИЮ ЗАЖИГАНИЯ .......................................................................... 25

РЕЖИМ ПРИОРИТЕТНОГО ОТПИРАНИЯ ДВЕРИ ВОДИТЕЛЯ .................... 25

АВТОМАТИЧЕСКАЯ ПОСТАНОВКА В РЕЖИМ ОХРАНЫ ............................. 25

Режим «пассивный иммобилизатор» ............................................................. 26

АВТОМАТИЧЕСКИЙ ВОЗВРАТ В РЕЖИМ ОХРАНЫ ...................................... 26

УПРАВЛЕНИЕ «ДОПОЛНИТЕЛЬНЫМ КАНАЛОМ 1» ...................................... 27

УПРАВЛЕНИЕ «ДОПОЛНИТЕЛЬНЫМ КАНАЛОМ 2» ...................................... 27

СНЯТИЕ С РЕЖИМА ОХРАНЫ БЕЗ БРЕЛОКА В СЛУЧАЕ, КОГДА

PIN КОД НЕ ИСПОЛЬЗУЕТСЯ ............................................................................ 28

СНЯТИЕ С РЕЖИМА ОХРАНЫ БЕЗ БРЕЛОКА С ИСПОЛЬЗОВАНИЕМ

PIN-КОДА ............................................................................................................. 29

ПРОГРАММИРОВАНИЕ ПЕРСОНАЛЬНОГО PIN-КОДА ................................ 29

ВВОД ПЕРСОНАЛЬНОГО КОДА PIN ПРИ НЕОБХОДИМОСТИ СНЯТИЯ

СИСТЕМЫ С ОХРАНЫ БЕЗ ИСПОЛЬЗОВАНИЯ БРЕЛОКА ............................ 30

БЛОКИРОВКА СТАРТЕРА ИЛИ ЗАЖИГАНИЯ ................................................ 32

ПРЕДУПРЕЖДЕНИЕ ОБ ОТКРЫТОЙ ДВЕРИ .................................................. 32

ДОПОЛНИТЕЛЬНОЕ ОСВЕЩЕНИЕ ПРИ ПОСТАНОВКЕ И СНЯТИИ

С ОХРАНЫ ............................................................................................................ 32

ЗАЩИТА РАДИОКАНАЛА ОТ ПЕРЕХВАТА КОДА .........................................33

РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКА УДАРА ........................... 33

ПРОГРАММИРОВАНИЕ БРЕЛОКОВ .................................33

МЕТОДИКА ПРОГРАММИРОВАНИЯ НОВЫХ БРЕЛОКОВ ........................... 33

ПРОГРАММИРУЕМЫЕ ФУНКЦИИ ...................................35

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ С ПОМОЩЬЮ БРЕЛОКА ..................... 35

МЕНЮ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ №1 ................................................ 36

УСТАНОВКА ВСЕХ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ МЕНЮ № 1

НА ЗАВОДСКИЕ ЗНАЧЕНИЯ ............................................................................38

ПОДРОБНОЕ ОПИСАНИЕ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ

МЕНЮ №1 ............................................................................................................. 39

МЕНЮ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ №2 ................................................ 46

ВНИМАНИЕ!

Проконсультируйтесь с техническими специалистами установочного центра, прежде чем изменить значение данной функции. Значения этой функции зависят от конструкции автомобиля. Неправильный выбор значения данной функции может привести к неустойчивой работе центрального замка, снижению его ресурса или к порче штатного оборудования автомобиля.

Подробное описание остальных программируемых функций второго меню приведено в «Инструкции по инсталляции системы SCHER-KHAN MAGICAR 3»

ВНИМАНИЕ!

Программируемые функции меню №2 устанавливаются в соответствии с параметрами штатного оборудования автомобиля, на который устанавливается система, а также в соответствии с выбранными схемами подключения. При эксплуатации, как правило, нет необходимости вносить изменения в значения функций меню №2. Значения программируемых функций меню №2 должны устанавливаться квалифицированным специалистом при инсталляции системы. Неправильная установка функций меню №2 может привести к ухудшению ресурса и выходу из строя штатного оборудования,а также может стать причиной создания аварийной ситуации на дороге.

Значения программируемых функций второго меню, кроме функции 2-5 допустимо изменять только при инсталляции системы и при сервисных операциях, сопровождающихся изменением конфигурации и состава оборудования автомобиля.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 3

Событие для

2-17

включения доп. канала 6

Событие для

2-18

включения доп. канала 7

УСТАНОВКА ВСЕХ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ МЕНЮ № 2 НА ЗАВОДСКИЕ ЗНАЧЕНИЯ

Включение зажигания

Режим тревоги

Постановка в режим охраны

Режим тревоги

Выключение зажигания

Для установки заводских значений программируемых функций необходимо выполнить два шага.

1) Вход в режим программирования. Нажмите одновременно кнопки (II+IV) на 2 сек. Сирена подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз, подтверждая тем самым успешное выполнение ШАГА 1.

2) Три раза коротко нажмите кнопку III брелока. Каждое нажатие будет подтверждаться коротким сигналом сирены и вспышкой аварийной сигнализации. Через некоторое время после этого прозвучат три сигнала сирены, аварийная сигнализация вспыхнет три раза, подтверждая установку заводских значений всех программируемых функций меню №2.

Программируемая функция 2-5: «Импульсы отпирания замков дверей»

Эта функция может быть использована для включения и выключения опции приоритетного отпирания двери водителя. Это возможно только в том случае, когда данная опция реализована при инсталляции системы.

1) Заводское значение – приоритетное отпирание двери водителя отключено. Система будет отпирать все двери автомобиля одновременно.

2) Режим приоритетного отпирания двери водителя. При первом нажатии кнопки II брелока производится отпирание двери водителя, при повторном – отпирание дверей пассажиров.

3) Двойной импульс отпирания замков дверей. Необходимость использования данного варианта обусловлена конструкцией штатного оборудования автомобиля. В этом случае изменение значения программируемой функции недопустимо, это приведет к некорректной работе системы.

УСТАНОВКА ВСЕХ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ МЕНЮ № 2

НА ЗАВОДСКИЕ ЗНАЧЕНИЯ ............................................................................48

ДЛЯ ЗАМЕТОК ..................................................................................................... 50

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 3

SCHER-KHAN MAGICAR 3 является автомобильной сигнализацией с возможностью управления по радиоканалу посредством брелокакоммуникатора с жидкокристаллическим дисплеем. Система осуществляет обмен информацией между брелоком-коммуникатором и процессорным блоком на расстояние до 1500 м. Автосигнализация предназначена для работы на автомобилях с напряжением бортовой сети 12В и заземлённым отрицательным выводом батареи. Защита процессорного блока, датчика удара, датчика вызова, антенного блока выполнена по стандарту IP-40 и предусматривает установку в салоне автомобиля. Сирена выполнена по стандарту IP-65 и может быть установлена в моторном отсеке, вдали от выпускного коллектора и высоковольтных систем.

КОМПЛЕКТ ПОСТАВКИ

При покупке системы убедитесь в комплектности поставки. Указанный комплект поставки является базовым и может быть дополнен в соответствии с пожеланием покупателя.

Наименование Количество

Руководство по эксплуатации ............................................................................1

Руководство по установке ..................................................................................1

Процессорный блок SCHER-KHAN MAGICAR 3 .................................................1

Брелок-коммуникатор ......................................................................................... 1

Брелок без дисплея ............................................................................................... 1

Датчик удара с кабелем (4-контактный красный разъём CN6) ....................... 1

Датчик вызова из автомобиля с кабелем

(4-контактный белый разъём CN7) .....................................................................1

Антенный блок с кабелем (4-контактный синий разъём CN8) ....................... 1

Реле блокировки ...................................................................................................1

Сирена ..................................................................................................................... 1

Концевой датчик капота/багажника с кабелем

(коричневый провод без разъёма) ...................................................................... 1

6-контактный силовой разъём с кабелем и двумя предохранителями

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 3

(белый разъём CN1) ..............................................................................................1

9-контактный разъём подключения выходов управления режимами охраны с кабелем в сборе с контактной колодкой для реле блокировки

(белый разъём CN2) ..............................................................................................1

6-контактный разъём подключения входов концевых датчиков (синий

разъём CN3) ............................................................................................................ 1

6-контактный разъём управления центральным замком с кабелем

(белый разъём CN4) ..............................................................................................1

СИД с кабелем (2-контактный белый разъём CN5) ..........................................1

Наклейка датчика вызова из автомобиля ...........................................................1

Наклейка под антенный блок .............................................................................. 1

Наклейка на стекло ............................................................................................... 2

Дополнительные компоненты SCHER-KHAN MAGICAR 3

Дополнительные компоненты не входят в комплект поставки и приобретаются отдельно.

• Брелок-коммуникатор SCHER-KHAN MAGICAR 3 (с дисплеем)*

• Брелок SCHER-KHAN MAGICAR 3 (без дисплея)*

• Модуль расширения каналов

• Адаптер для подключения к компьютеру

• Программное обеспечение для программирования системы с помощью компьютера

* система может хранить в памяти коды трёх брелоков.

СПИСОК ФУНКЦИЙ

Функции брелока-коммуникатора

• Многофункциональный, 4-кнопочный брелок-коммуникатор с жидкокристаллическим дисплеем

• Защита от перехвата кодовых посылок MAGIC CODE

• Раздельные каналы постановки и снятия режима охраны

• Дополнительный код подтверждения снятия с охраны

• Аудиовизуальное подтверждение выполняемых команд

• Вибрационный звонок

• Громкие звуковые сигналы

• Сверхдальняя связь до 1500 м с процессорным блоком

• Автоматическая подсветка дисплея

Импульсы

2-5

отпирания замков дверей

Двойной импульс

2-6

запирания замков дверей

Включение салонного

2-7

света при постановке в режим охраны

Тип реле

2-8

блокировки Длительность

2-9

импульса на доп. канале 1

Длительность

2-10

импульса на доп. канале 2

Модуль

2-11

расширения каналов

Событие для

2-12

включения доп. канала 1

Событие для

2-13

включения доп. канала 2

Событие для

2-14

включения доп. канала 3

Событие для

2-15

включения доп. канала 4

Событие для

2-16

включения доп. канала 5

Выход «отпирание дверей пассажиров» дублирует выход «отпирание ЦЗ»

Нет

Выключено Импульс 2 сек.

НЗ НР

1 сек. 15 сек. 30 сек. Триггер

Не используется Используется

Только нажатие и удержание кнопки IV

Только нажатие кнопок (II+III)

Постановка в режим охраны

Снятие с охраны

Выключение зажигания

Режим приоритетного отпирания двери водителя

Есть (только 0.5 сек.)

Постановка в режим охраны или нажатие и удержание кнопки IV

Постановка в режим охраны или нажатие кнопок (II+III)

Включение зажигания

Постановка в режим охраны

Двойной импульс отпирания замков дверей

Снятие с охраны или нажатие и удержание кнопки IV

Выключение зажигания или нажатие кнопок (II+III)

Режим тревоги

Режим тревоги или нажатие и удержание кнопки IV

Включение зажигания или нажатие кнопок (II+III)

Выключение зажигания

Включение зажигания

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 3

ВНИМАНИЕ!

Установка значения программируемой функции 1-12 должна производиться квалифицированным специалистом при инсталляции системы. Неправильная установка функций меню №1 может привести к ухудшению ресурса и выходу из строя штатного оборудования, атакже может стать причиной создания аварийной ситуации на дороге.

МЕНЮ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ №2 (УДЕРЖАНИЕ КНОПОК II+IV В ТЕЧЕНИЕ 2-Х СЕКУНД).

№ Функция

Режим работы выходов управления

2-1

штатной охранной системой

Задержка принятия

2-2

под охрану датчиков дверей

Задержка принятия

2-3

под охрану датчиков дверей

Длительность импульсов управления

2-4

центральным замком (открытие/ закрытие)

Кнопка I (заводское значение)

Выходы состояния: МАССА на розовом/чёрном проводе в режиме охраны, МАССА на розовом/белом проводе в режиме «снято с охраны»

0.5 сек. 5 сек. 45 сек.

0.5 сек. 4 сек.

0.5 сек./ 0.5 сек. 3.5 сек./ 3.5 сек.

Кнопка II Кнопка III Кнопка IV

Импульсы в 1 сек. на розовом/ чёрном проводе при постановке и на розовом/ белом проводе при снятии с охраны

0.5 сек./ 20 сек.

Автоматически, как только погаснет салонный свет

3.5 сек./ 20 сек.

• Индикация разряда батареи

• Звуковой и визуальный режимы напоминания о получении тревожного сообщения

• Оперативное программирование функций системы с брелока

• Экономичное питание (один элемент ААА)

Функции процессорного блока

• Персональный код для доступа в салон автомобиля при утере брелока

• Учёт задержки выключения салонного света (три режима)

• Защита от несанкционированной записи дополнительных брелоков

• Приоритетное отпирание двери водителя

• Силовой выход управления аварийной сигнализацией (две цепи) с отдельной цепью питания

• Автоматическая постановка на охрану (программируемая функция)

• Звуковое предупреждение перед автоматической постановкой на охрану

• Автоматический возврат в режим охраны, если не была открыта дверь

• Звуковое предупреждение перед автоматическим возвратом в режим охраны

• Режим охраны без сигналов сирены

• Скрытая охрана (возможность передачи сигналов тревоги только на брелок)

• Постановка/снятие охраны без сигналов сирены

• Выход блокировки (НР или НЗ)

• Электронная защита выхода на сирену от короткого замыкания на массу

• Электронная защита по току всех слаботочных выходов

• Два универсальных программируемых канала управления дополнительными устройствами с программированием события для включения «дополнительного канала» (при использовании модуля расширения – 7 каналов)

• Охрана с работающим двигателем

• Возможность подключения отрицательных и положительных датчиков дверей

• Вход для отрицательного датчика капота

• Вход для отрицательного датчика багажника

• Запирание и отпирание замков дверей при включении и выключении зажигания

• Программирование времени управления центральным замком

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 3

• Программирование количества импульсов для запирания центрального замка

• Программирование количества импульсов для отпирания центрального замка

• Предупреждение аварийной сигнализацией об открытой двери

• Режим ПАНИКА или JackStop™

• Высокочувствительный микрофонный двухуровневый датчик удара с раздельной регулировкой чувствительности по каждому уровню

• Функция «СВОБОДНЫЕ РУКИ» для автоматической постановки/снятия режима охраны при удалении/приближении владельца к автомобилю

• Цифровые алгоритмы защиты датчиков от ложных срабатываний

• Режим иммобилайзера

• Служебный режим VALET для передачи автомобиля на техническое обслуживание

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Виды тревожного сигнала

Виды тревожного

сигнала:

Звуковой на сирену (ток Imax = 2А)

Длительность

30 сек. Непрерывно

Частота

срабатывания

Оптический, два канала с использованием аварийной сигнализации (ток по каналу

30 сек.

Прерывисто, с

частотой 1 Гц

Imax = 2х7.5 А) Посредством передачи

сигналов по радиоканалу на

100 мсек.

расстояние до 1500 м

Влияние на основное и дополнительное электрооборудование автомобиля

Система управляет подачей

питания на:

Прерывисто, с

частотой 0.35 Гц

Максимальный

ток по каналу

Цепь блокировки 1 (управление внешним НЗ или НР реле) Imax = 0.25 А Цепь аварийной сигнализации левого борта Imax = 7.5 А Цепь аварийной сигнализации правого борта Imax = 7.5 А

2) Мигание аварийной сигнализации при срабатывании зоны предупреждения датчика удара выключено.

Данный режим позволяет существенно уменьшить разряд аккумуляторной батареи в случае частых срабатываний датчика удара по зоне предупреждения. Включение аварийной сигнализации в некоторых моделях автомобилей может выводить из спящего режима штатное электронное оборудование. Если возврат в спящий режим происходит долго, расход энергии, связанный с данной проблемой, может многократно превосходить потребление ламп аварийной сигнализации при мигании по зоне предупреждения от датчика удара.

Программируемая функция 1-11: «Подсветка пространства около автомобиля при помощи аварийной сигнализации»

Эта функция позволяет выбрать необходимый режим управления лампами аварийной сигнализации при постановке и снятии с охраны. Данная опция позволяет сделать более удобной эксплуатацию автомобиля в темное время суток.

Данная программируемая функция имеет четыре значения:

1) Заводское значение. Опция подсветки отключена.

2) Лампы аварийной сигнализации будут включаться на 15 секунд после

постановки на охрану.

3) Лампы аварийной сигнализации будут включаться на 15 секунд после снятия с охраны.

4) Лампы аварийной сигнализации будут включаться на 15 секунд после постановки на охрану и после снятия с охраны.

Программируемая функция 1-12: «Выбор режима «Паника» или режима JackStop™ «защита от ограбления»

Эта функция определяет алгоритм работы системы, запускаемый при нажатии и удержании в течение 2-х секунд кнопки I брелока. От значения данной программируемой функции зависит режим работы выхода блокировки.

+ 18 hidden pages
