Samsung SyncMaster P50F, SyncMaster P50FN, SyncMaster P63F, SyncMaster P63FN User Manual [ru]
PDP MONITOR
quick start guide
P50F P50FN P63F P63FN
ii
Введение
Содержимое упаковки
Примечание
Убедитесь, что следующие принадлежности входят в комплект плазменной панели.
Если какой-либо элемент комплекта отсутствует, обратитесь к торговому
представителю.
Для приобретения дополнительных элементов обратитесь к торговому
представителю.
Распаковка
Плазменная панель
Руководства
Краткое руководство по
установке
Кабели
Кабель D-Sub Кабель питания
Дополнительно
Гарантийный талон
(Прилагается не во всех
странах)
Руководство
пользователя
Дополнительно
Пульт дистанционного
управления
Приобретается отдельно
Введение
Батареи (AAA X 2)
(Прилагается не во всех
странах)
Ферритовый сердечник
для кабеля питания
(3301-001110)

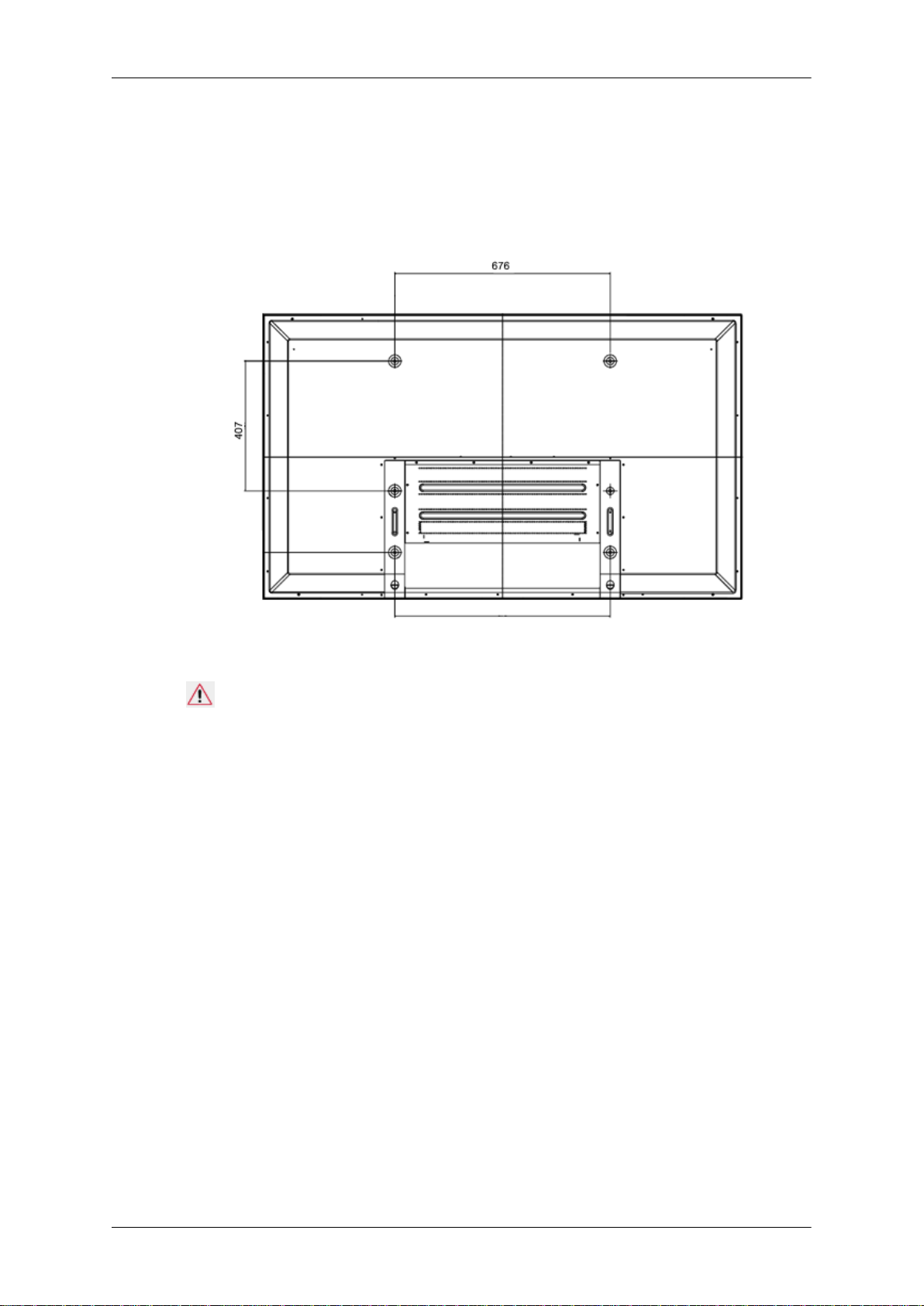

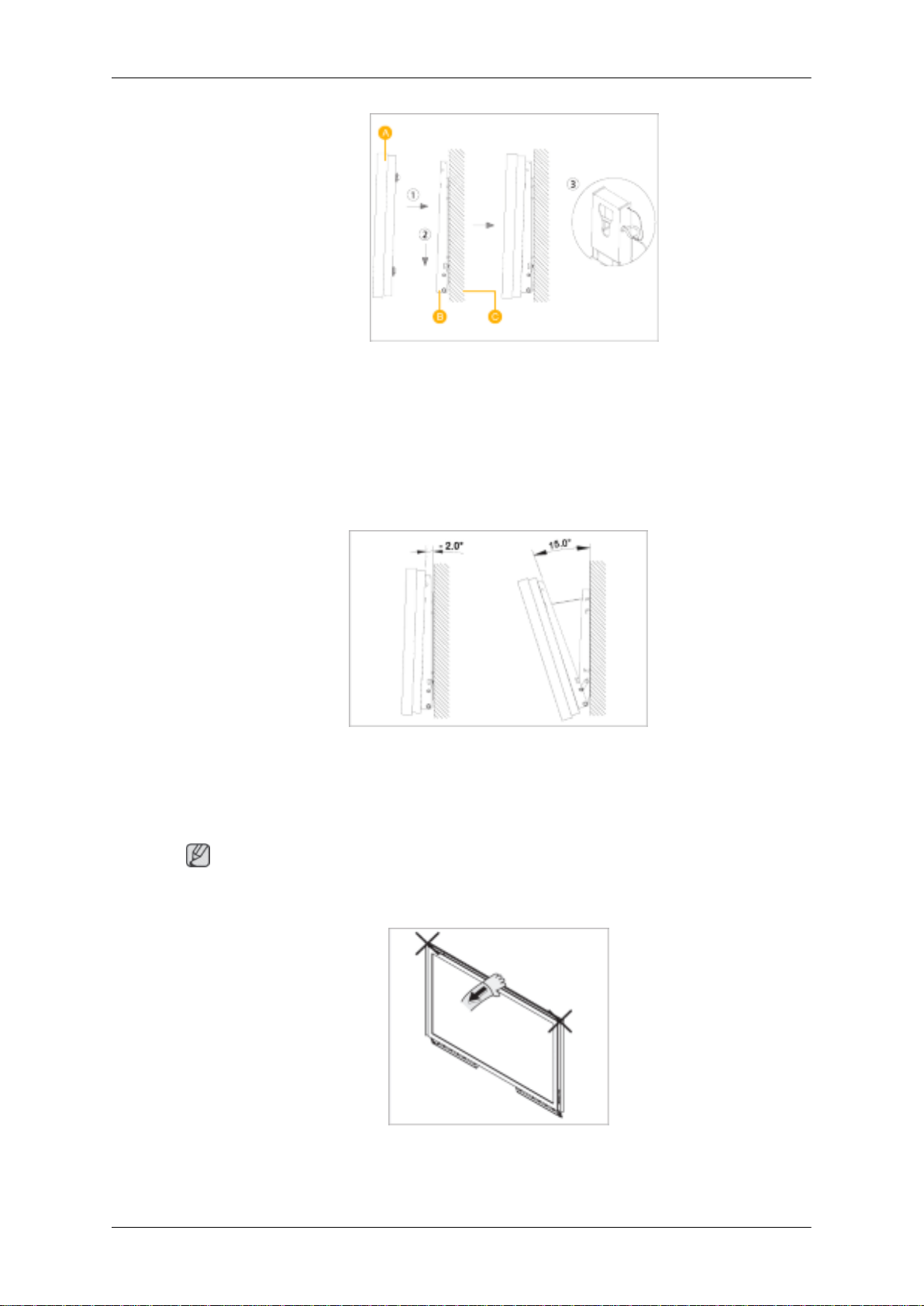

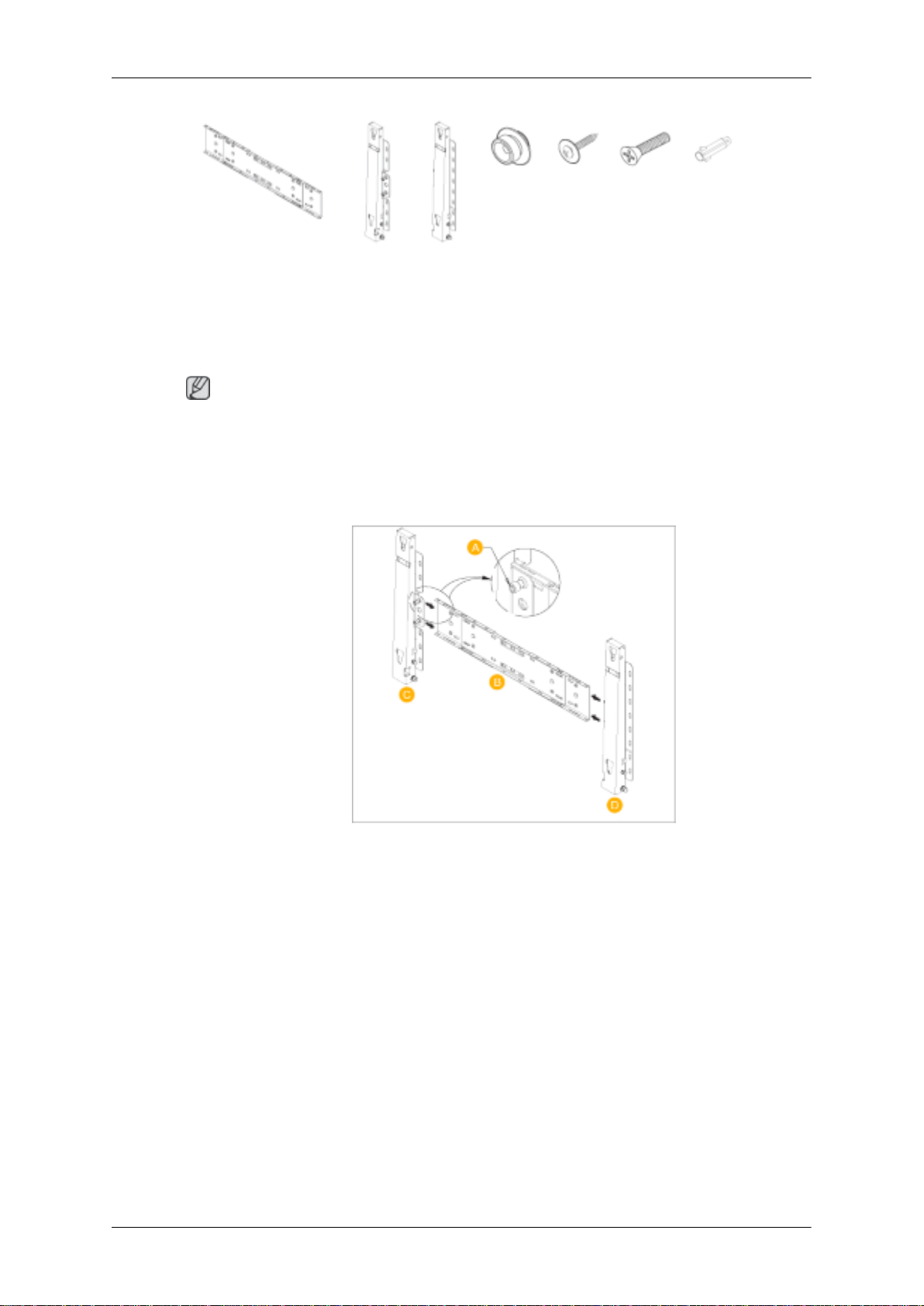

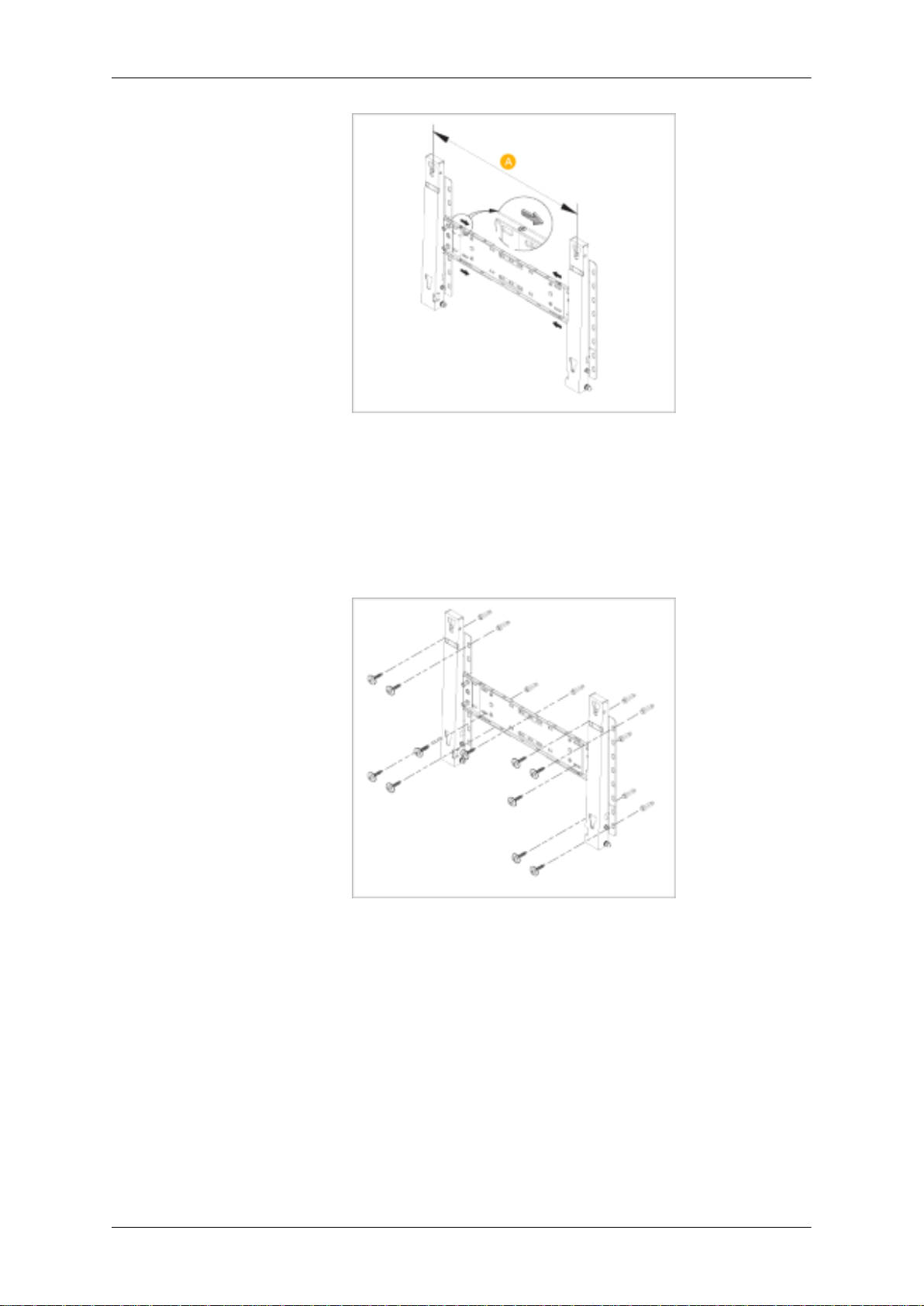

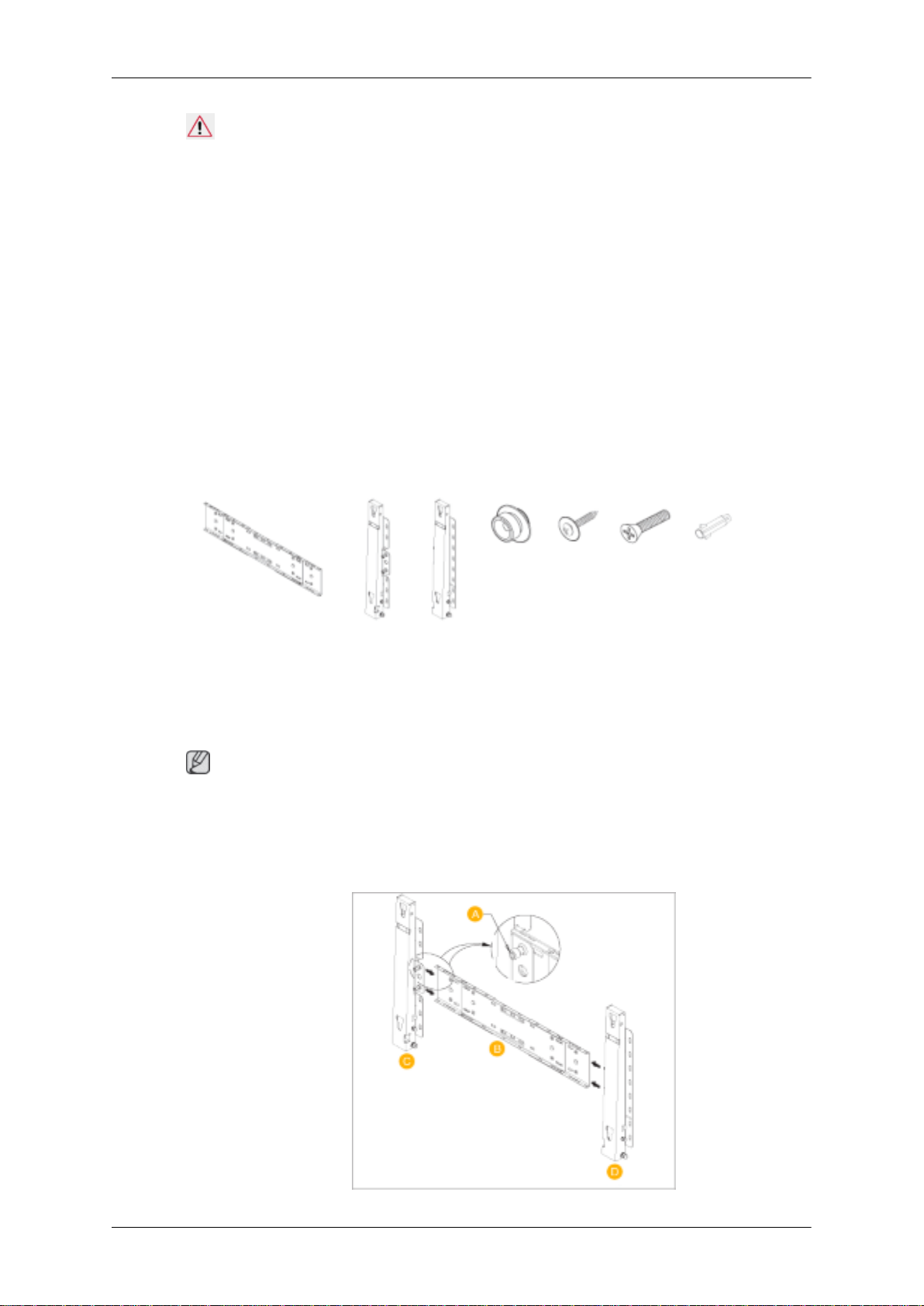

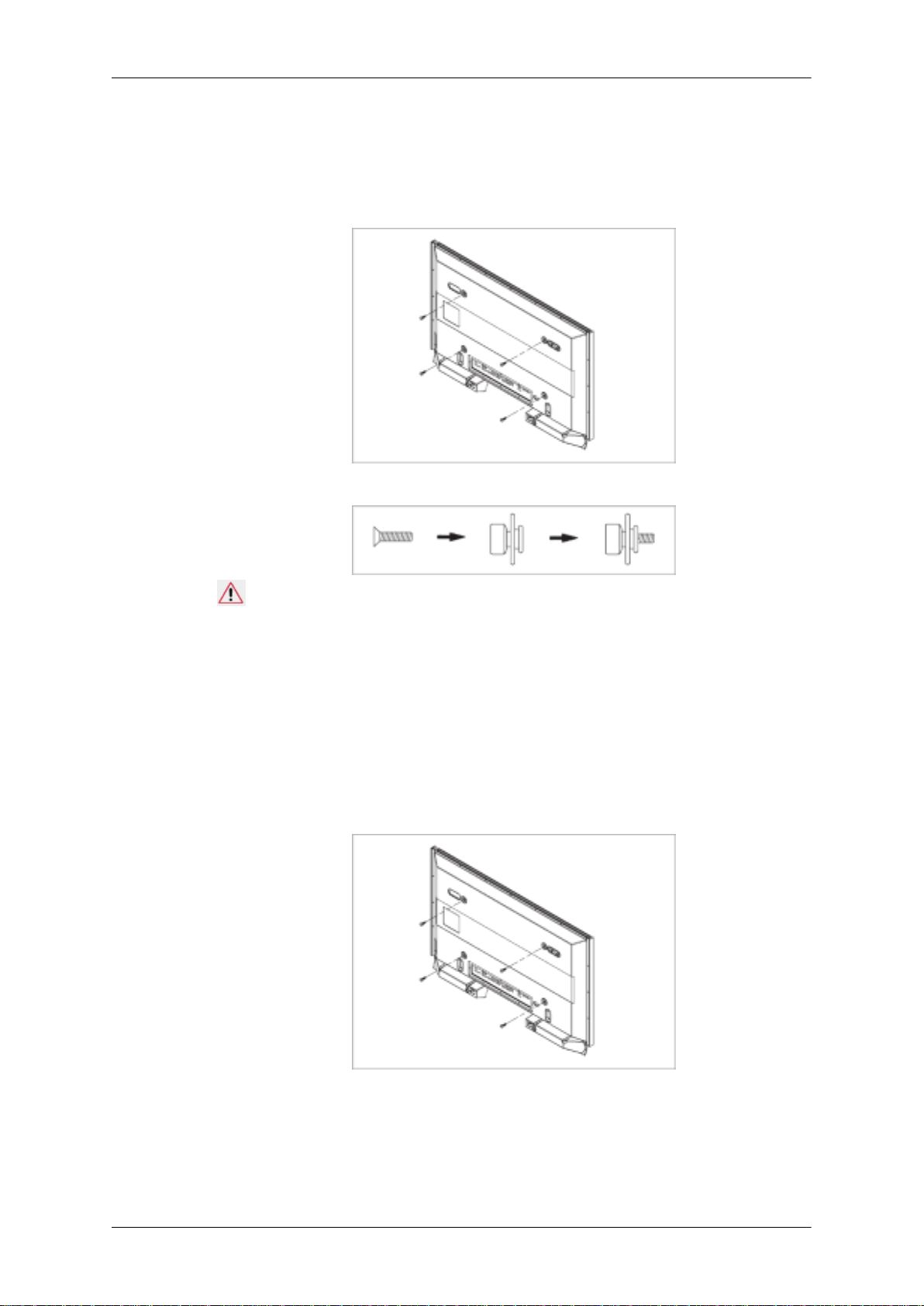

Кабель DVI Комплект для настенного
крепления
Блок ТВ-тюнера Блок сети
(Относится только к
моделям P50FN / P63FN)
Примечание
• Блок сети или блок ТВ-тюнера можно приобрести и подсоединить отдельно.
Сведения об их использовании см. в соответствующих руководствах пользователя.
• Можно подсоединить только один внешний блок.
Ферритовый сердечник (кабель питания)
• Ферритовые сердечники используются для защиты
кабелей от помех.
Кабель локальной сети
(Относится только к
моделям P50FN / P63FN)

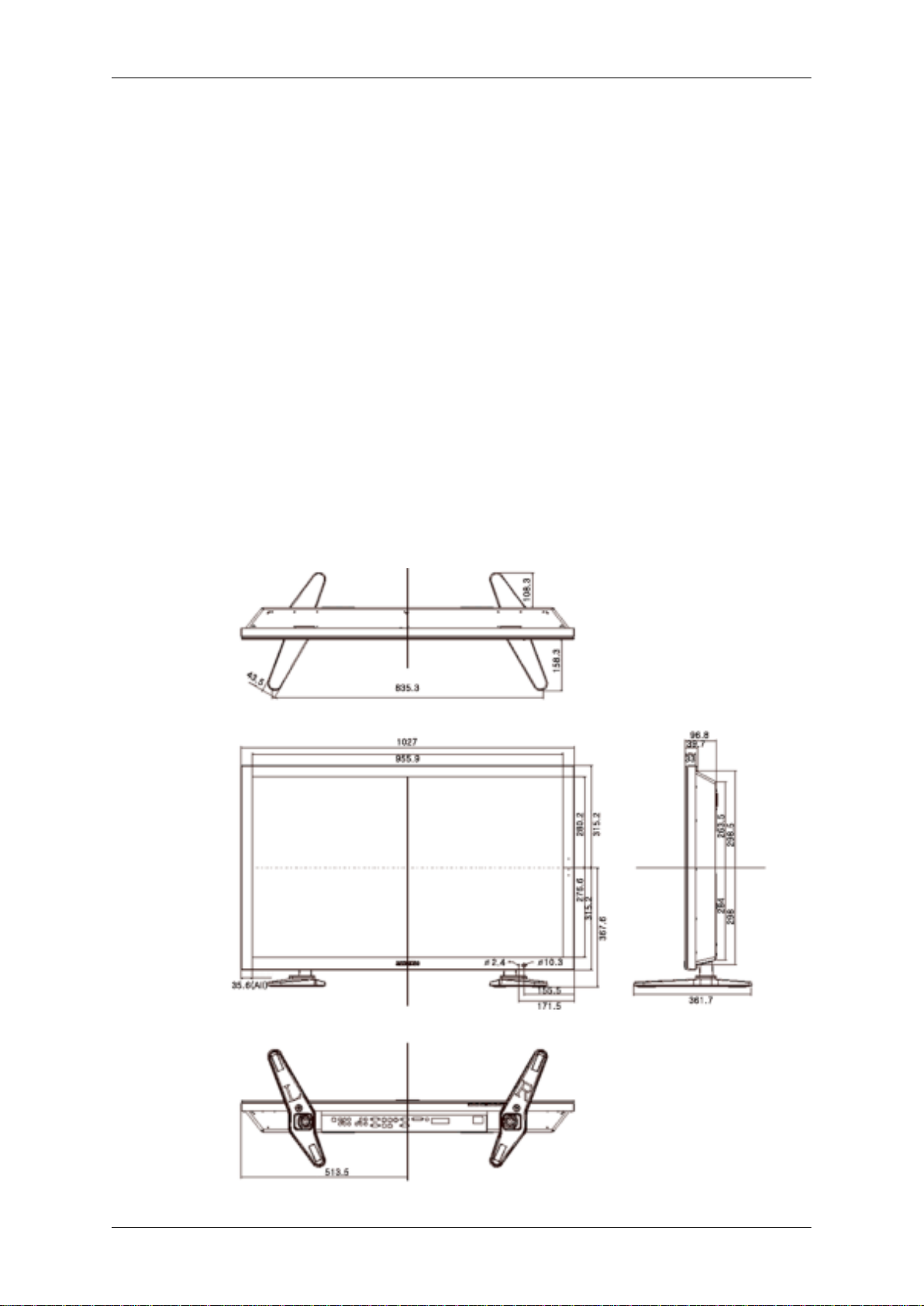

Комплект для временной
подставки
(P50F(N))
• При подключении кабеля откройте ферритовый сердечник
и закрепите его вокруг кабеля вблизи разъема.
Плазменная панель
Вид спереди
Введение
SOURCEКнопка [SOURCE]
Переключение из режима компьютера в режим видео. Источник
можно менять только для внешних устройств, подключенных к
плазменной панели в текущий момент.
[ПК] → [DVI] → [AV] → [HDMI] → [MagicInfo]
Примечание
• Меню ТВ доступно, если установлен блок ТВ-тюнера.
• Меню MagicInfo доступно, если на модель FN или F установлен
блок сети.
Кнопка ввода [ ]
Включение выбранного элемента меню.
MENUКнопка [MENU]
Открытие экранного меню и выход из него. Также используется для
выхода из экранного меню или для возврата к предыдущему меню.
- VOL+
Перемещение от одного элемента меню к другому по горизонтали или
настройка выбранных значений меню. Если на экране не
отображается OSD, нажмите кнопку для настройки громкости.
SEL
Перемещение от одного элемента меню к другому по вертикали или
настройка выбранных значений меню.
/Если на экране не отображается экранное меню, нажмите кнопку для
настройки канала.
Кнопка питания [ ]
С помощью этой кнопки можно включать и выключать плазменную
панель.
Индикатор питания
Мигает зеленым в режиме энергосбережения
Примечание
Для получения дополнительной информации о функциях режима
энергосбережения см. раздел Энергосбережение в руководстве. Для
экономии энергии выключайте плазменную панель, когда нет
необходимости в ее использовании или когда оставляете ее на
продолжительное время.
Датчик приема сигнала пульта дистанционного управления
Пульт дистанционного управления следует направлять на эту точку
на плазменной панели.
Вид сзади(P50F(N))
Примечание
Введение
Для получения подробной информации о подсоединении кабелей см. пункт
«Подключение кабелей» в разделе «Настройка». Конфигурация задней панели
устройства может незначительно меняться у разных моделей.
POWER
Подключите кабель питания к
плазменной панели и сетевой розетке.
Введение

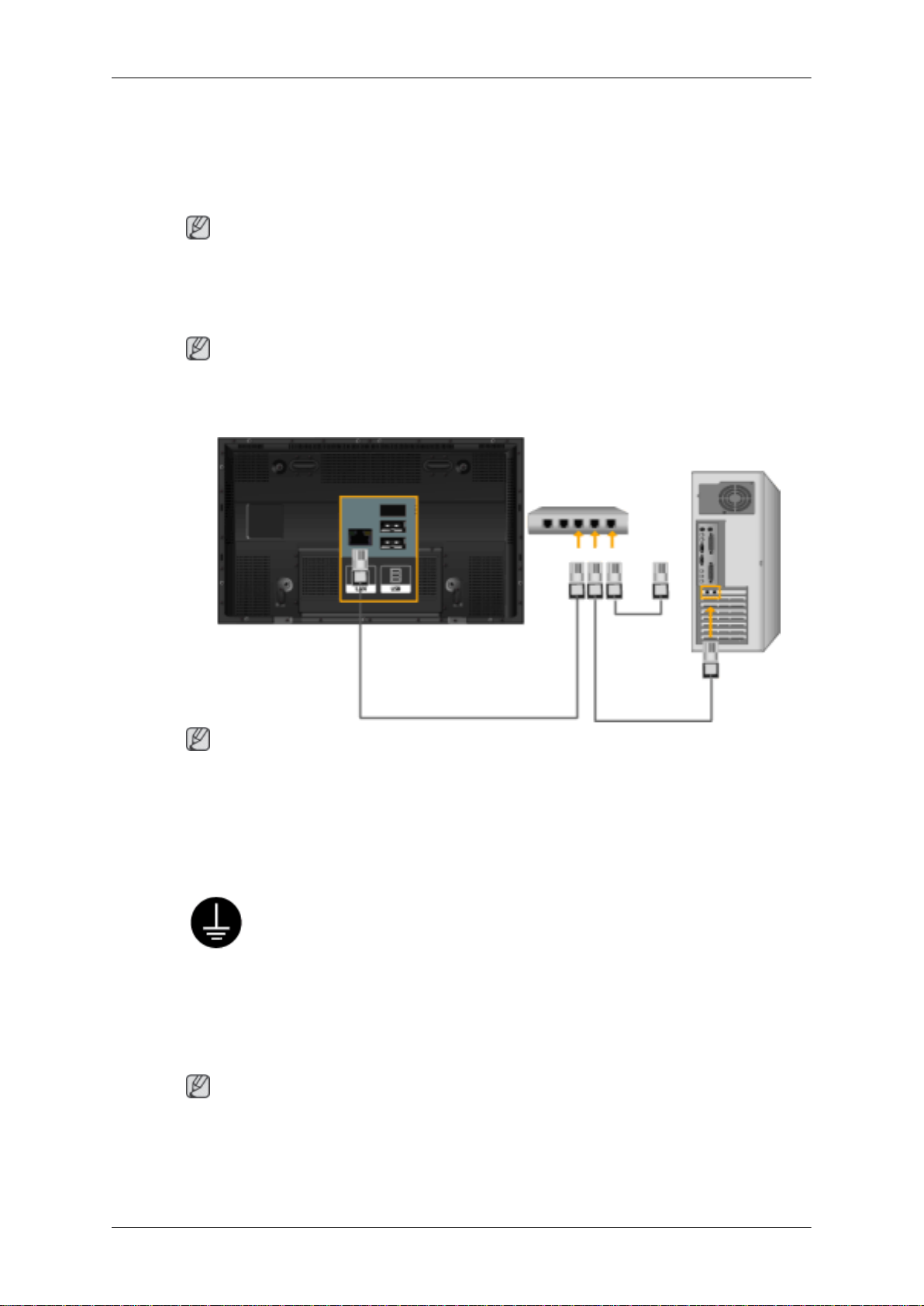

LAN (Разъем для подключения
кабеля LAN)
(Относится только к моделям P50FN)

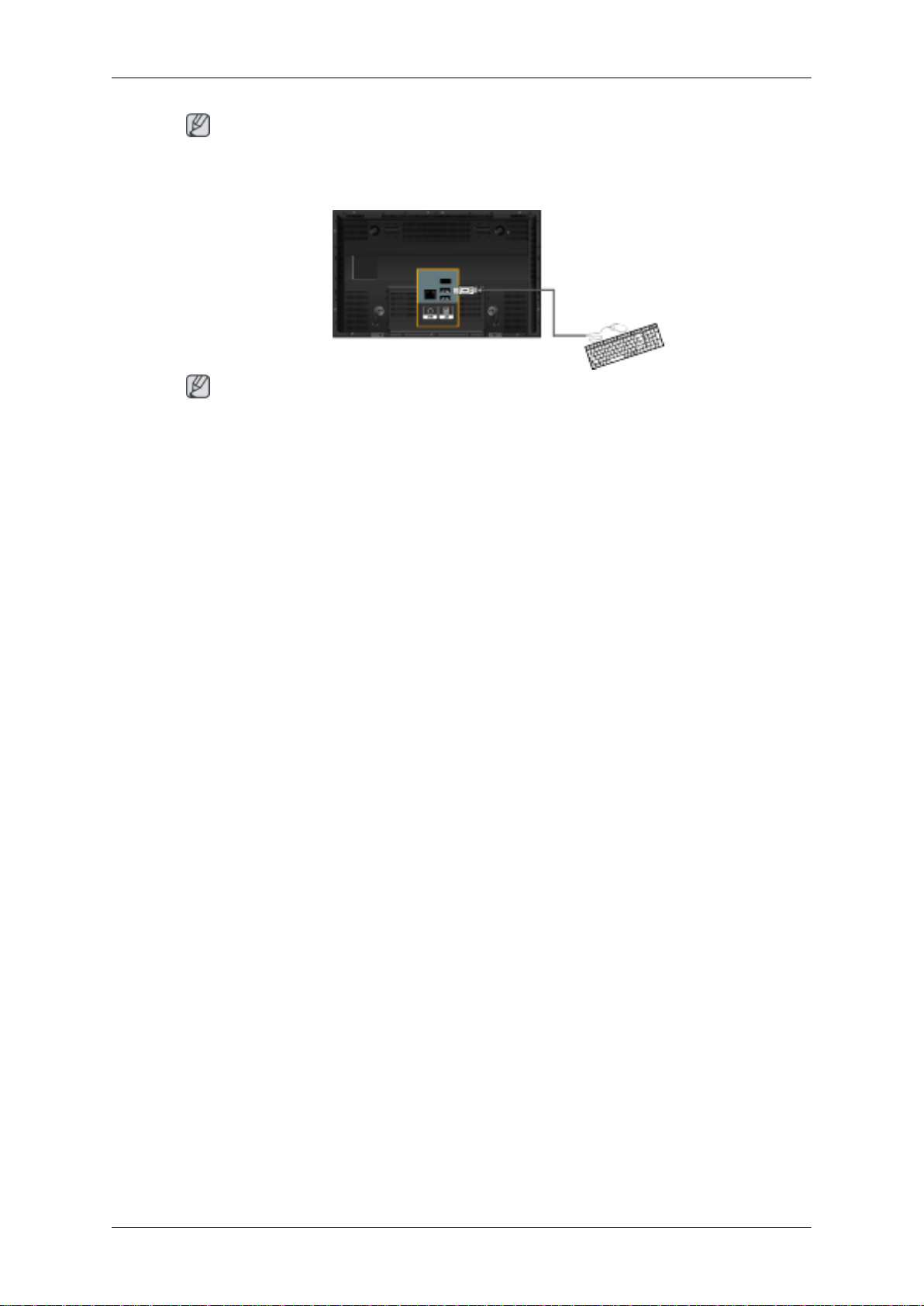

USB(Разъем для подключения USB)
Возможность подключения клавиатуры /
мыши, запоминающего устройства.
(Относится только к моделям P50FN)
Примечание
В зависимости от типа кабеля, источника
сигнала и других условий к одной сети
можно подключать разное количество
плазменных панелей. При использовании
кабеля или источника сигнала, не
ухудшающих четкости изображения, – до
десяти.
RS232C OUT/IN (Последовательный
ПОРТ RS232C)
Программный порт MDC (многоэкранного
управления)
DVI / PC / HDMI IN [DVI/PC/HDMI AUDIO IN] (PC/DVI/HDMI Разъем для
подключения аудиокабеля (вход))
DVI / PC / HDMI IN [HDMI]
Подсоедините разъем HDMI на боковой
панели устройства к разъему HDMI
цифрового устройства вывода с помощью
кабеля HDMI.

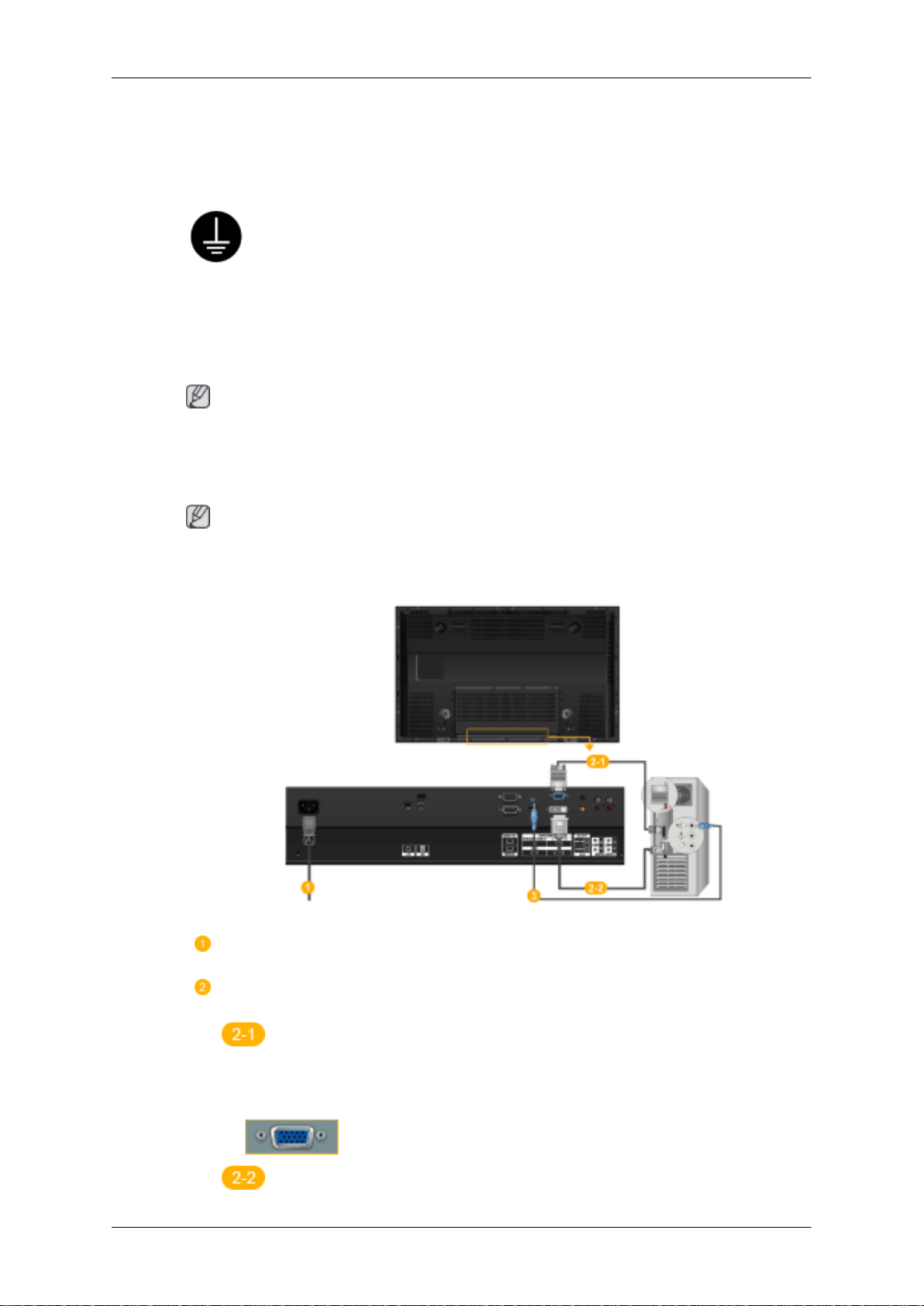

DVI / PC / HDMI IN [RGB](Разъем для
подключения компьютерного кабеля
VIDEO)

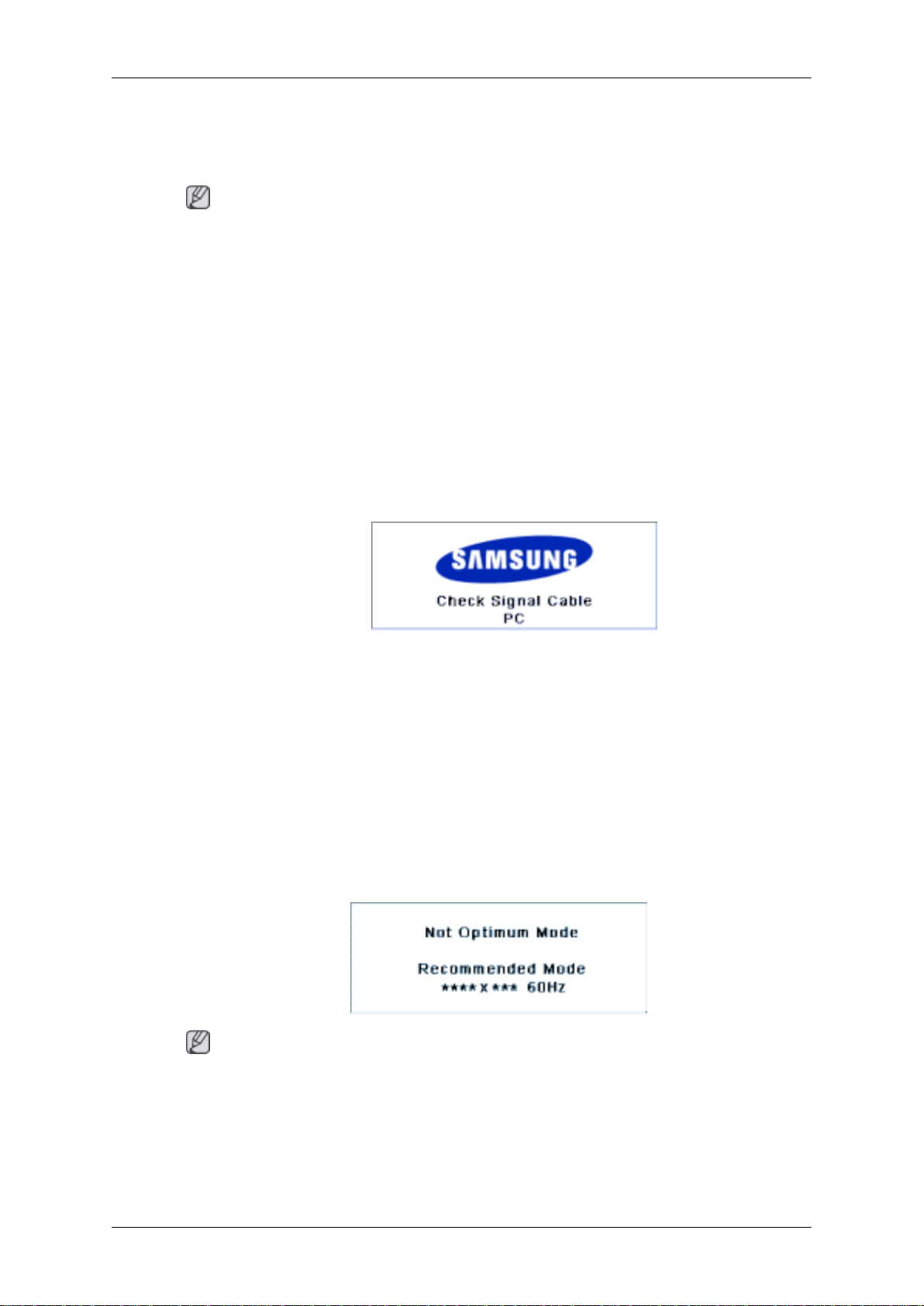

Использование кабеля D-sub (15контактное гнездо D-Sub) – Режим
компьютера (аналоговый компьютер)
DVI / PC / HDMI IN [DVI] (Разъем для
подключения компьютерного кабеля
VIDEO)
Использование кабеля DVI (разъем DVID на DVI-D) – Режим DVI (цифровой
компьютер)
Введение
DC OUT [5V 1.5A]
Подсоедините к разъему POWER блока
сети или блока ТВ-тюнера.

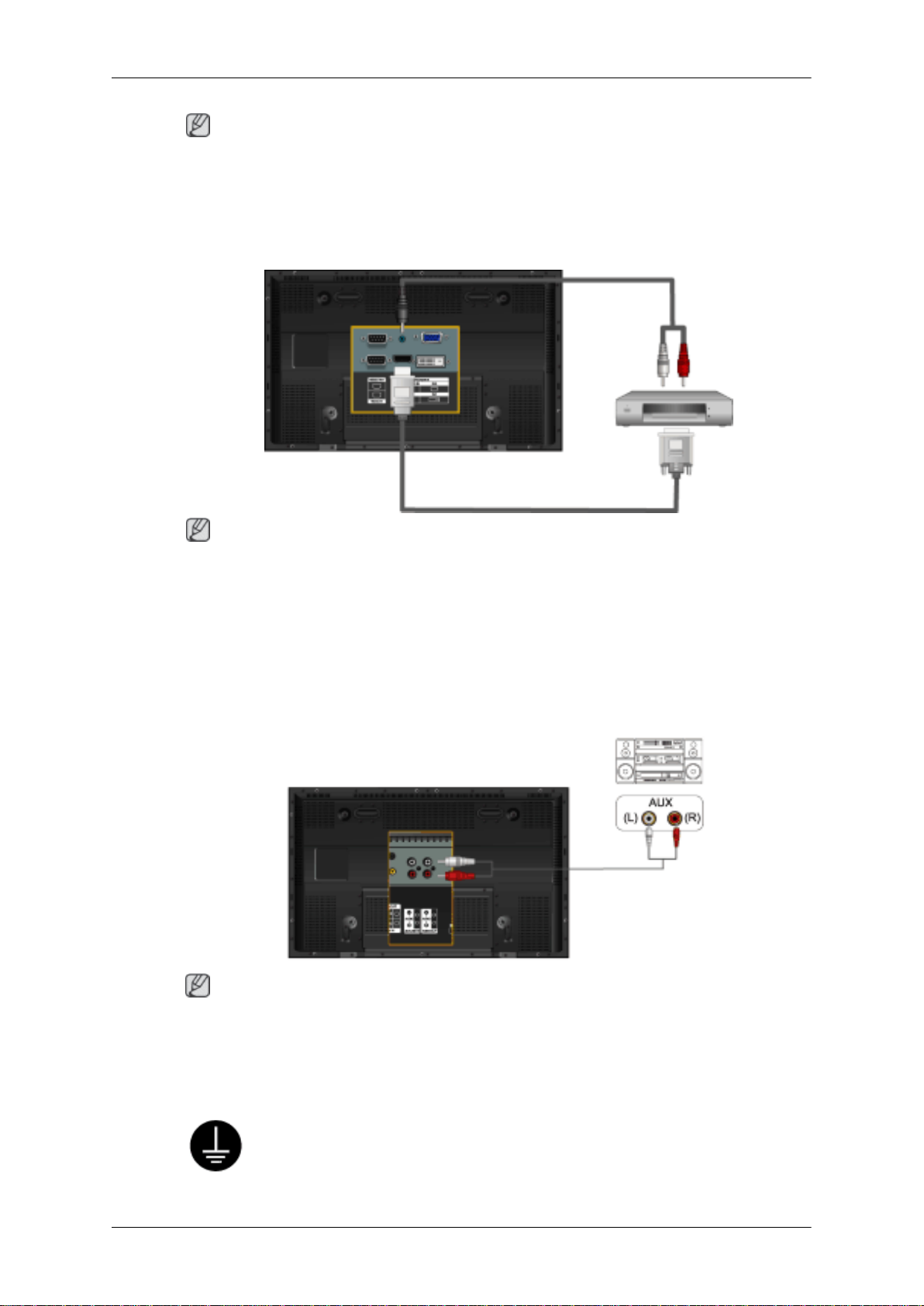

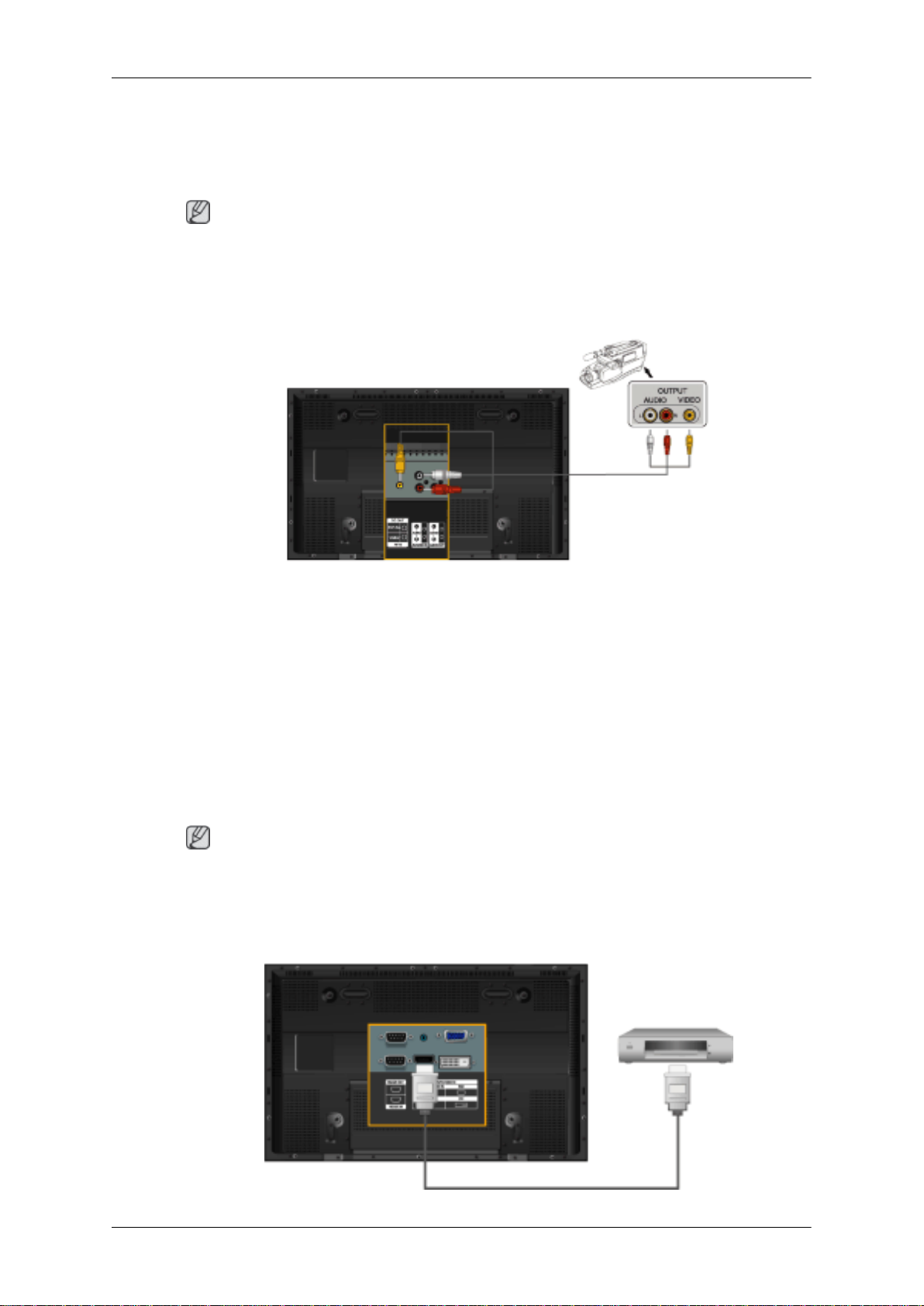

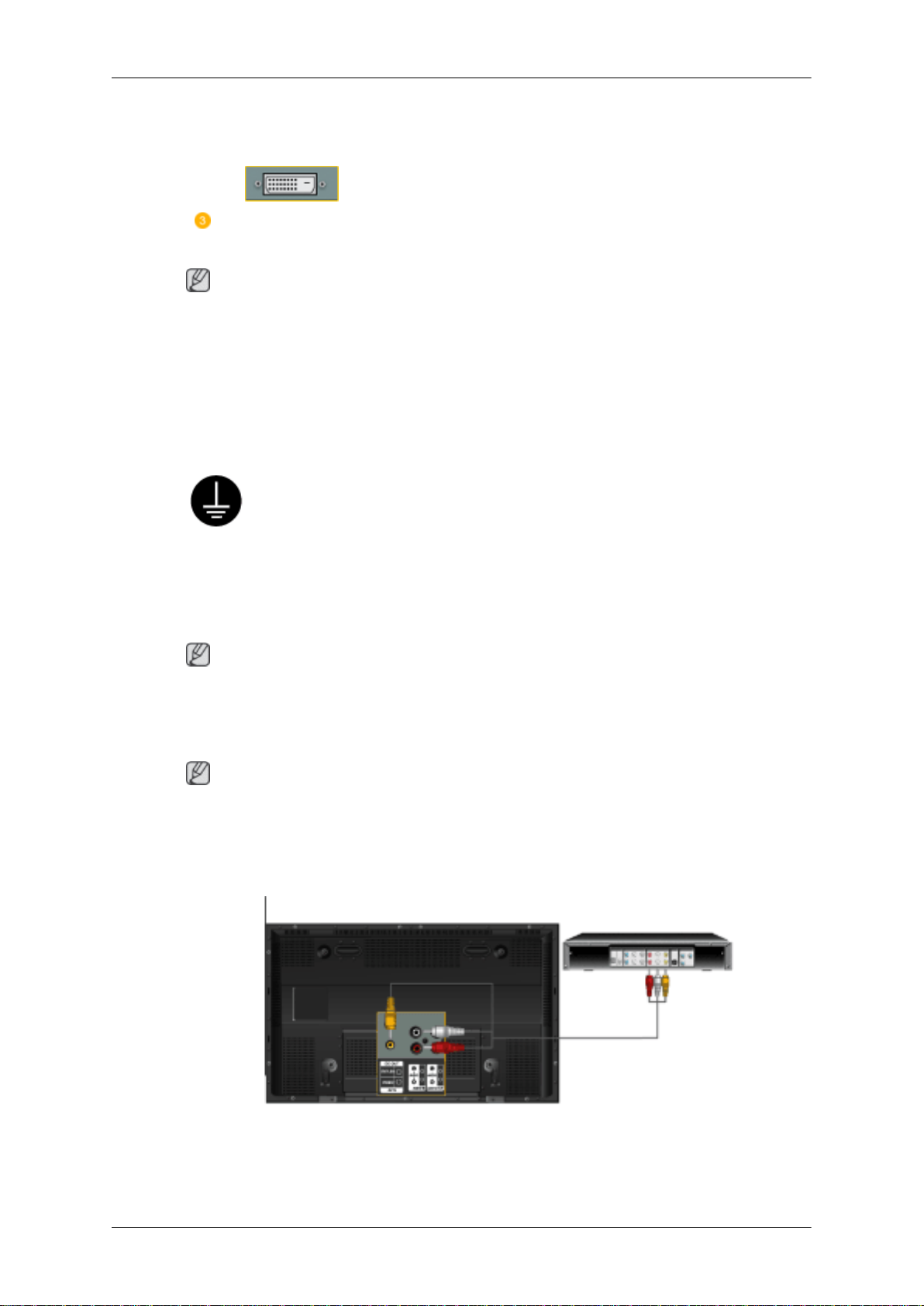

AV IN [VIDEO]
С помощью ВИДЕОкабеля подсоедините
разъем [ VIDEO ] монитора к разъему
внешнего устройства для вывода
видеосигнала.
AV AUDIO IN [L- AUDIO - R]
Подсоедините порт DVD-проигрывателя,
видеомагнитофона (видеоприставки
DVD/цифрового ТВ) к порту [ L- AUDIO R ] плазменной панели.
AUDIO OUT [L- AUDIO - R]
Выходной разъем наушников.
Kensington Lock
Замок Kensington – это устройство,
используемое для физического
закрепления системы, когда она
используется в общественных местах.
Такое устройство приобретается
дополнительно. Внешний вид и способ
блокировки могут отличаться от
изображения в зависимости от
производителя. Для получения сведений
об использовании замка Kensington см.
прилагаемое руководство пользователя.
Такое устройство приобретается
дополнительно.
Примечание
Размещение замка Kensington может
отличаться в зависимости от модели.
Использование замка
Kensington для предотвращения
кражи
1. Вставьте устройство защиты в гнездо
для замка Kensington,
Примечание
См. пункт Подсоединение кабелей для получения дополнительных сведений о
подключениях кабелей.

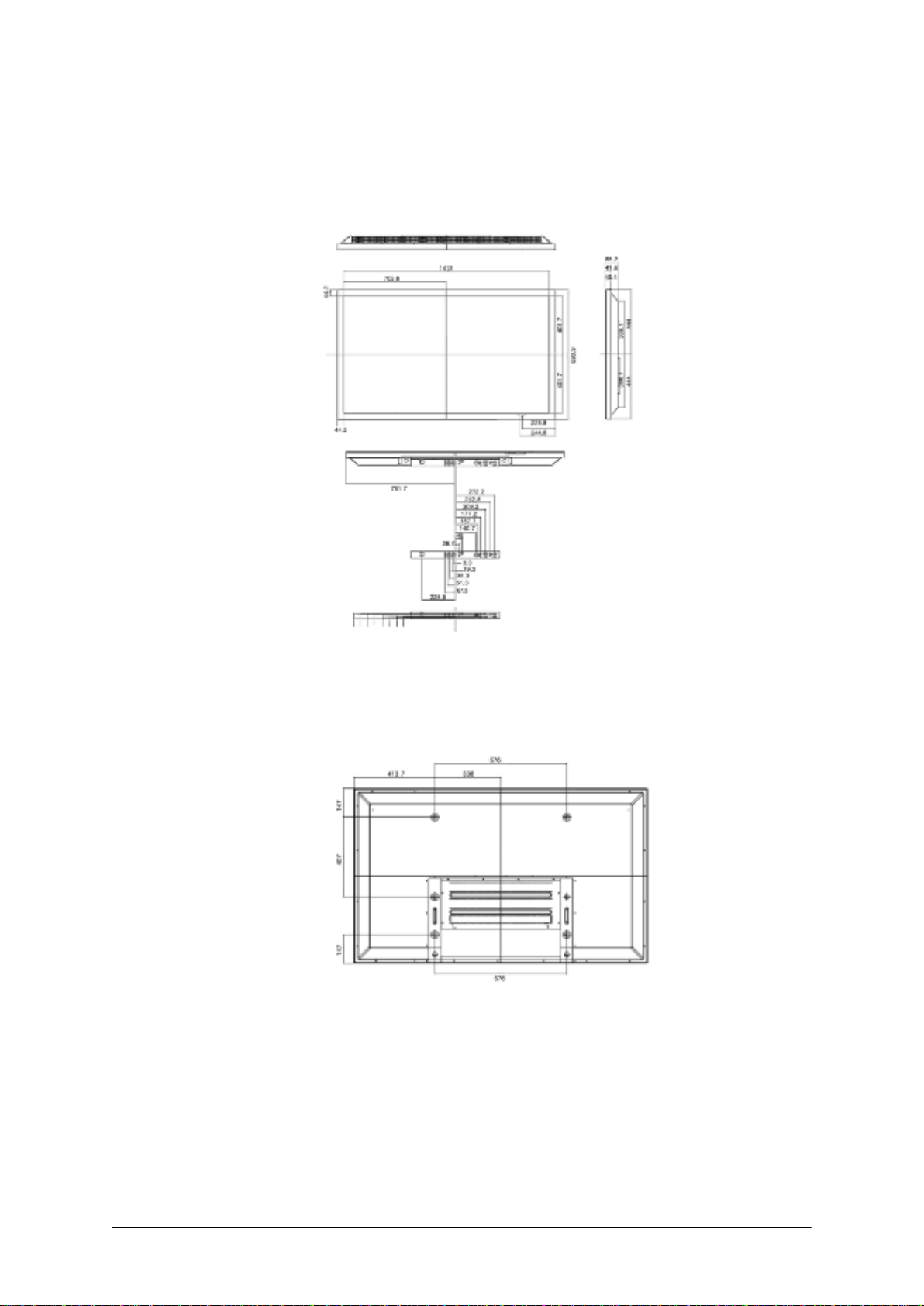

Вид сзади(P63F(N))
Примечание
Введение
расположенное на дисплее , и
поверните его по часовой стрелке
.
2. Подсоедините кабель для замка Ken-
sington.
3. Прикрепите замок Kensington к столу
или тяжелому стационарному
предмету.
Для получения подробной информации о подсоединении кабелей см. пункт
«Подключение кабелей» в разделе «Настройка». Конфигурация задней панели
устройства может незначительно меняться у разных моделей.
POWER
Подключите кабель питания к
плазменной панели и сетевой розетке.
Введение
LAN (Разъем для подключения
кабеля LAN)
(Относится только к моделям P50FN)
USB(Разъем для подключения USB)
Возможность подключения клавиатуры /
мыши, запоминающего устройства.
(Относится только к моделям P50FN)
Примечание
В зависимости от типа кабеля, источника
сигнала и других условий к одной сети
можно подключать разное количество
плазменных панелей. При использовании
кабеля или источника сигнала, не
ухудшающих четкости изображения, – до
десяти.
RS232C OUT/IN (Последовательный
ПОРТ RS232C)
Программный порт MDC (многоэкранного
управления)
DVI / PC / HDMI IN [DVI/PC/HDMI AUDIO IN] (PC/DVI/HDMI Разъем для
подключения аудиокабеля (вход))
DVI / PC / HDMI IN [HDMI]
Подсоедините разъем HDMI на боковой
панели устройства к разъему HDMI
цифрового устройства вывода с помощью
кабеля HDMI.
DVI / PC / HDMI IN [RGB](Разъем для
подключения компьютерного кабеля
VIDEO)
Использование кабеля D-sub (15контактное гнездо D-Sub) – Режим
компьютера (аналоговый компьютер)
DVI / PC / HDMI IN [DVI] (Разъем для
подключения компьютерного кабеля
VIDEO)
Использование кабеля DVI (разъем DVID на DVI-D) – Режим DVI (цифровой
компьютер)
Введение
DC OUT [5V 1.5A]
Подсоедините к разъему POWER блока
сети или блока ТВ-тюнера.
AV IN [VIDEO]
С помощью ВИДЕОкабеля подсоедините
разъем [ VIDEO ] монитора к разъему
внешнего устройства для вывода
видеосигнала.
AV AUDIO IN [L- AUDIO - R]
Подсоедините порт DVD-проигрывателя,
видеомагнитофона (видеоприставки
DVD/цифрового ТВ) к порту [ L- AUDIO R ] плазменной панели.
Примечание
См. пункт Подсоединение кабелей для получения дополнительных сведений о
подключениях кабелей.
Пульт дистанционного управления
Примечание
Телевизор или другое электронное устройство, включенное рядом с плазменной
панелью, может негативно влиять на работу пульта ДУ, провоцируя помехи.
AUDIO OUT [L- AUDIO - R]
Выходной разъем наушников.
Введение
POWER
OFF
Цифровые кнопки
DEL Кнопка
+ VOL -
MUTE
TV/DTV
MENU
INFO
ЦВЕТНЫЕ КНОПКИ
TTX/MIX
STILL
AUTO
S.MODE
MDC
LOCK
SOURCE
ENTER/PRE-CH
CH/P
D.MENU
GUIDE
RETURN
Кнопки Вверх-Вниз, Влево-Вправо
EXIT
SRS
MagicInfo
P.MODE
DUAL/MTS
PIP
SWAP
1. POWER
Off
2.
3. Цифровые кнопки Нажмите для изменения канала.
Включение монитора.
Выключение монитора.
Введение
Кнопка «-» работает только для цифрового ТВ. С ее
4. DEL Кнопка
5. + VOL - Настройка громкости звука.
помощью можно выбрать службу MMS (несколько
каналов) цифрового ТВ.
MUTE
6.
7. TV/DTV Прямой выбор режима просмотра телевизора и
8. MENU
9.
10.
11. Цветные кнопки Нажмите для добавления и удаления каналов, а также
12.
INFO
TTX/MIX
Временное отключение звука. Эти элементы
отображаются в нижнем левом углу экрана. Звук
возобновится, если в режиме отключения звука нажать
кнопку MUTE или - VOL +.
режима DTV.
Открытие экранного меню и выход из него или закрытие
меню настройки.
Включение выбранного элемента меню.
Сведения о текущем изображении отображаются в
верхнем левом углу экрана.
для сохранения каналов в списке избранных каналов в
меню «Список каналов».
Телеканалы передают текстовую информацию, которая
называется «телетекст».
- Кнопки телетекста
Для получения дополнительной информации см. > TTX /
MIX
13. STILL Нажмите кнопку один раз, чтобы зафиксировать
изображение на экране. При повторном нажатии кнопки
фиксация изображения отменяется.
14. AUTO Автоматическая регулировка изображения на экране в
режиме ПК. При изменении разрешения на панели
управления выполняется автоматическая настройка.
15. S.MODE При нажатии этой кнопки текущий режим отображается
в нижней центральной части экрана. Плазменная
панель оснащена высококачественным встроенным
стереоусилителем. Затем нажмите кнопку еще раз для
циклического переключения между доступными
предварительно сконфигурированными режимами.
( Стандартный → Муз. → Кино → Речь → Польз. )
16. MDC MDCКнопка быстрого запуска.
17. LOCK Включение или отключение всех функциональных
кнопок на пульте дистанционного управления и дисплее
плазменной панели, кроме кнопок питания и LOCK.
18.
SOURCE
Нажмите кнопку SOURCE для смены источника
входного сигнала.
