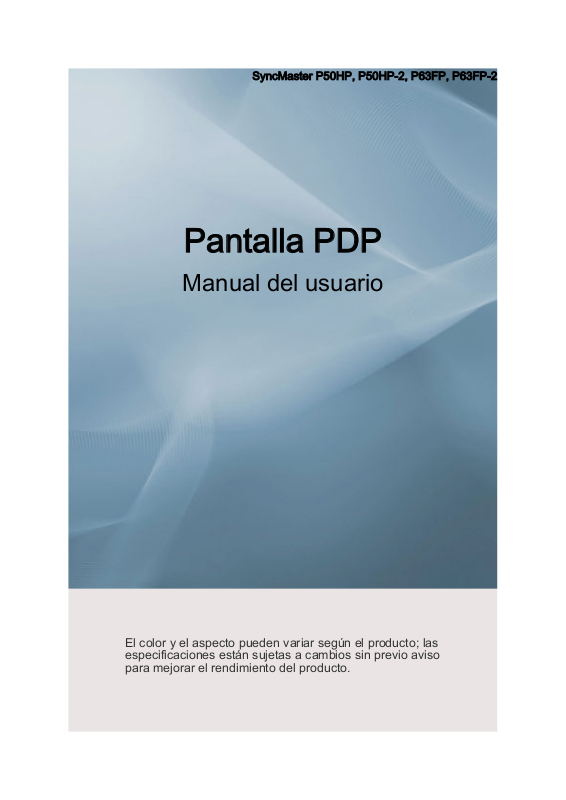

Samsung SyncMaster P50HP, SyncMaster P50HP-2, SyncMaster P63FP, SyncMaster P63FP-2 User Manual [es]

SyncMaster P50HP, P50HP-2, P63FP, P63FP-2

Pantalla PDP

Manual del usuario

El color y el aspecto pueden variar según el producto; las especificaciones están sujetas a cambios sin previo aviso para mejorar el rendimiento del producto.

Instr. seguridad

Símbolos

Nota

Es necesario cumplir estas instrucciones de seguridad para su seguridad e impedir daños en la propiedad.

Lea las instrucciones con detenimiento y utilice el producto del modo correcto.

Advertencia/Precaución

Si no sigue las indicaciones marcadas con este símbolo, se pueden producir lesiones en el usuario o desperfectos en el equipo.

Nota

Prohibido

No desmonte

No lo toque

Alimentación eléctrica

Si no va a utilizar el ordenador durante un período prolongado, configúrelo en DPM.

Si utiliza un salvapantallas, configúrelo en el modo de pantalla activa.

La imágenes que se muestran son sólo de referencia y no se pueden aplicar en todos los casos (o países).

Acceso directo a las instrucciones para evitar la persistencia de imágenes

Lea siempre estas indicaciones con mucha atención

Desconecte el enchufe de la toma de corriente

Toma a tierra para evitar una descarga eléctrica

No utilice un cable de alimentación ni un enchufe dañados ni

una toma de corriente estropeada o floja.

• Podría provocar un incendio o una descarga eléctrica.

No toque el enchufe con las manos húmedas cuando lo quite

o lo enchufe en la toma de corriente.

• Podría provocar un incendio o una descarga eléctrica.

Asegúrese de conectar el cable de alimentación en una toma

de corriente con conexión a tierra.

• De lo contrario, podría provocar una descarga eléctrica o lesiones personales.

Instr. seguridad

Asegúrese de que el cable de alimentación esté enchufado

firme y correctamente en la toma de corriente.

• Podría provocar un incendio.

No doble demasiado el cable ni coloque objetos pesados en-

cima.

• Podría provocar un incendio.

No conecte varios aparatos en la misma toma de corriente.

• Podría provocar un incendio por sobrecalentamiento.

No desconecte el cable de alimentación mientras esté usando

el producto.

• De lo contrario, podría dañar el producto por una descarga eléctrica.

Para desconectar el aparato de la corriente, debe desenchufar el cable de la toma principal, por lo que el enchufe principal debe estar siempre fácilmente accesible.

Instalación

• Podría provocar un incendio o una descarga eléctrica.

Utilice sólo el cable de alimentación proporcionado por nuestra empresa. No use el cable de alimentación de otro producto.

• Podría provocar un incendio o una descarga eléctrica.

Póngase en contacto con un centro de servicio técnico autorizado si instala el monitor en lugares con gran cantidad de polvo, temperaturas extremas, alto nivel de humedad o productos químicos, o en lugares donde se vaya a utilizar las 24 horas del día, como aeropuertos, estaciones de ferrocarril, etc.

El incumplimiento de estas indicaciones puede causar serios desperfectos en el monitor.

Asegúrese de que al menos dos personas levantan y trasladan el producto.

• De lo contrario, el producto se podría caer y provocar lesiones

personales o sufrir daños.

Cuando instale el producto en un armario o un estante, asegúrese de que la base no sobresalga.

• De lo contrario, podría caerse y causar daños personales.

• Use un armario o un estante de tamaño adecuado al producto.

Instr. seguridad

NO COLOQUE VELAS, REPELENTES DE MOSQUITOS, CIGARRILLOS NI NINGÚN APARATO QUE PRODUZCA CALOR CERCA DEL PRODUCTO.

• Podría provocar un incendio.

Mantenga los aparatos que producen calor tan lejos como sea posible del cable de alimentación y del producto.

• Podría provocar un incendio o una descarga eléctrica.

No instale el producto en un lugar mal ventilado como una librería o un armario cerrados.

• Podría provocar un incendio debido al incremento de la tem-

peratura interna.

Cuando ponga el monitor en el suelo, hágalo con cuidado.

• Se podría dañar la pantalla.

No deje el aparato con la parte frontal contra el suelo.

• Se podría dañar la pantalla.

Asegúrese de que sólo una empresa de instalación autorizada instale el montaje mural.

• De lo contrario, podría caerse y causar daños personales.

• Asegúrese de instalar el montaje mural adecuado.

Instale el producto en un lugar bien ventilado. Asegúrese de que haya una distancia de más de 4 pulgadas (10 cm) desde la pared.

• De lo contrario, podría provocar un incendio debido al incre-

mento de la temperatura interna.

Mantenga el embalaje de vinilo lejos de los niños.

• Éstos podrían sufrir daños (ahogarse) si juegan con él.

Si la altura del monitor es ajustable, no coloque ningún objeto ni ninguna parte de su cuerpo en el soporte cuando lo rebaje.

• Una caída del producto podría dañar éste o a la persona que

lo lleva.

Limpieza

Cuando limpie la caja de la pantalla PDP o la superficie de la pantalla TFT-PDP, utilice un paño suave ligeramente humedecido.

Instr. seguridad

No rocíe productos limpiadores directamente sobre la superficie del producto.

• Podría causar una decoloración o una deformación de la es-

tructura y la pantalla podría exfoliarse.

Limpie el producto sólo con un paño suave y un limpiador especial para monitores.

• Si debe usar un limpiador diferente, dilúyalo en agua en una

proporción de 1:10.

Para limpiar las patillas del enchufe o quitar el polvo de la toma de corriente, use un paño seco.

• De lo contrario, podría provocar un incendio.

Cuando limpie el producto debe desconectar el cable de alimentación.

• De lo contrario, podría provocar un incendio o una descarga

eléctrica.

Cuando limpie el producto debe desconectar el cable de alimentación y limpiarlo con un paño seco suave.

Otros

• No utilice productos químicos, como ceras, benceno, alcohol,

disolventes, repelentes de mosquito, lubricantes o limpiadores.

• Pueden afectar a la estructura de la superficie del producto y

despegar las etiquetas de indicación del producto.

Dado que la caja del producto se puede rayar con facilidad, sólo debe usar un paño específico.

Cuando limpie el producto, no rocíe agua directamente sobre el cuerpo principal del producto.

• Asegúrese de que el agua no penetre en el producto y de que

éste no se moje.

• De lo contrario, puede provocar un incendio o una descarga

eléctrica o que el producto no funcione normalmente.

Instr. seguridad

Es un producto de alto voltaje. No desmonte, repare ni modifique el producto usted mismo.

• Podría provocar un incendio o una descarga eléctrica.

• Si se debe reparar el producto, póngase en contacto con un

centro de servicio técnico.

Si se oyen ruidos extraños, se notan olores anormales o se ve salir humo del producto, desconecte inmediatamente el enchufe y póngase en contacto con un centro de servicio técnico.

• Podría provocar un incendio o una descarga eléctrica.

No coloque este producto en un lugar expuesto a la humedad, el polvo, el humo, el agua o en el interior de un automóvil.

• Podría provocar un incendio o una descarga eléctrica.

Si el producto se cae o se rompe, apáguelo y desconecte el cable de alimentación. Póngase en contacto con un centro de servicio técnico.

• Podría provocar un incendio o una descarga eléctrica.

En caso de tormenta con aparato eléctrico, no toque el cable de alimentación ni el de la antena.

• Podría provocar un incendio o una descarga eléctrica.

Para desplazar el monitor nunca tire del cable de alimentación ni del cable de señal.

• De lo contrario, el producto se puede caer y provocar una des-

carga eléctrica o un incendio o sufrir daños.

No levante el producto ni lo mueva hacia adelante o hacia atrás, a la derecha o la izquierda, tirando sólo del cable de alimentación o de los cables de señal.

• De lo contrario, el producto se puede caer y provocar una des-

carga eléctrica o un incendio o sufrir daños.

Asegúrese de que las aberturas de ventilación no estén obstruidas por una mesa o una cortina.

• De lo contrario, podría provocar un incendio debido al incre-

mento de la temperatura interna.

No coloque recipientes que contengan agua, como vasos o jarros de flores, ni medicinas u objetos de metal sobre el producto.

• Si agua o algún objeto extraño penetra en el producto, desco-

necte el cable de alimentación y póngase en contacto con un centro de servicio técnico.

• Puede producirse un mal funcionamiento, una descarga eléc-

trica o un incendio.

No utilice ni conserve aerosoles de combustibles o materiales inflamables cerca del producto.

• De lo contrario, se podría provocar una explosión o un incen-

dio.

Instr. seguridad

No introduzca objetos de metal, como palillos, monedas, alfileres y pasadores, ni inflamables, como cerillas o papel, dentro del producto (a través de los orificios de ventilación, terminales de entrada o salida, etc.).

• Si agua o algún objeto extraño penetra en el producto, desco-

necte el cable de alimentación y póngase en contacto con un centro de servicio técnico.

• Podría provocar un incendio o una descarga eléctrica.

Cuando se visualiza una pantalla fija durante mucho tiempo, puede aparecer una imagen residual o manchas.

• Si no va a usar el producto durante un tiempo largo, póngalo

en el modo de suspensión o utilice un salvapantallas.

Establezca una resolución y una frecuencia adecuadas al producto.

• De lo contrario, se podría causar daños en la vista.

Cuando use auriculares no ponga el volumen muy alto.

• El sonido demasiado alto puede dañar los oídos.

Para no forzar la vista, no se siente muy cerca del producto.

Haga una pausa de al menos cinco (5) minutos después de usar el monitor durante una (1) hora.

• Así reducirá la fatiga de los ojos.

No instale el producto en una superficie inestable, desigual o que pueda experimentar vibraciones.

• De lo contrario, el producto se podría caer y provocar lesiones

personales o sufrir daños.

• Si usa el producto en un lugar expuesto a vibraciones, se

puede dañar y provocar un incendio.

Antes de trasladar el producto, apáguelo y desconecte los cables de alimentación, de la antena y de señales.

• De lo contrario, podría provocar un incendio o una descarga

eléctrica.

Asegúrese de que los niños no se cuelguen del producto ni se pongan encima.

• El producto se podría caer y provocar lesiones personales e

incluso la muerte.

Instr. seguridad

Si no va a usar el producto durante un tiempo largo, desenchúfelo de la toma de corriente.

• De lo contrario, se podría producir un recalentamiento o un

incendio debido al polvo o a una descarga eléctrica.

No coloque sobre el producto elementos pesados, juguetes o golosinas que puedan atraer la atención de los niños.

• Éstos podrían intentar cogerlos y provocar la caída del pro-

ducto, lo que podría causar lesiones personales e incluso la muerte.

Tenga cuidado de que los niños no se pongan en la boca las pilas del mando a distancia cuando las sustituya. Coloque las pilas en un lugar inaccesible para los niños.

• Si un niño se ha puesto una pila en la boca consulte inmedia-

tamente a un médico.

Cuando reemplace las pilas, insértelas con la polaridad correcta (+, -).

• De lo contrario las pilas se pueden dañar o provocar un incen-

dio, lesiones personales o dañar el producto por fugas del líquido interno.

Utilice sólo las pilas estándar especificadas; no use al mismo tiempo pilas nuevas y usadas.

• De lo contrario, las pilas se pueden dañar o provocar un in-

cendio, lesiones personales o dañar el producto por fugas del líquido interno.

La pilas (también las recargables) no se deben desechar con la basura doméstica, sino depositarlas en los lugares adecuados para su reciclaje. El cliente es responsable de devolver las pilas usadas y las recargables para su reciclaje.

• El cliente puede devolver las pilas usadas y las recargables en

los centros públicos de reciclaje o en la tienda cuando compra pilas nuevas.

No coloque el producto en lugares expuestos a la luz directa del sol o cerca de un fuego o un calentador.

• Esto podría reducir la vida del producto e, incluso, provocar un

incendio.

No deje caer objetos sobre el producto ni lo golpee.

• Podría provocar un incendio o una descarga eléctrica.

No utilice un humidificador cerca del producto.

• Podría provocar un incendio o una descarga eléctrica.

Si se produce un escape de gas, no toque el producto ni el cable de alimentación y ventile la habitación inmediatamente.

Instr. seguridad

• Si salta alguna chispa, se podría producir una explosión o un

incendio.

Si el producto está encendido durante mucho tiempo, la pantalla se calienta. No la toque.

Mantenga los accesorios pequeños en un lugar fuera del alcance de los niños.

Sea cuidadoso cuando ajuste el ángulo del producto o la altura del soporte.

• Podría herirse si las manos o los dedos le quedan atrapados.

• Asimismo, si inclina demasiado el producto, éste se podría

caer y causar lesiones personales.

No instale el producto en un lugar al alcance de los niños.

• De lo contrario, podría caerse y causar daños personales.

• Debido a que la parte frontal del producto es pesada, debe

instalarlo en una superficie nivelada y estable.

No coloque objetos pesados sobre el producto.

• Podría provocar lesiones personales o daños en el producto.

Introducción

Contenido del embalaje

Nota

Compruebe que los artículos siguientes vengan incluidos con su pantalla PDP.

Si falta alguno, póngase en contacto con su distribuidor.

Póngase en contacto con un distribuidor local para adquirir los artículos adicionales.

Comprobación del contenido del embalaje

Retire el cierre de la caja de embalaje como se muestra en la figura anterior.

Levante la caja de emba-

laje sujetándola por las ra-

nuras de ambos lados.

• Una vez desembalado, compruebe bien el contenido.

• Conserve la caja de embalaje para futuros transportes del producto.

• Una vez desembalado, debe utilizar la parte inferior del embalaje como soporte temporal

Desembalaje

Compruebe el contenido

del embalaje.

Nota

para la prueba del producto o la comprobación del funcionamiento.

Retire la cubierta de po-

liestireno y vinilo.

Manuales

Introducción

Pantalla PDP

Guía de configuración ráp-

ida

Cables

Cable de alimentación Cable D-sub

Otros

Mando a distancia Pilas (AAA x 2)

Tarjeta de garantía

(No disponible en todos los

lugares)

(No disponible en todos los

lugares)

Manual del usuario

Núcleo de ferrita para el

cable de alimentación

Se vende por separado

Cable de DVI Juego de montaje mural Cable BNC a BNC

Caja de red Cable RGB a BNC

Núcleo de ferrita

• El núcleo de ferrita se utiliza para proteger los cables de las

interferencias.

• Cuando conecte un cable, abra el núcleo de ferrita y sujételo

con un cable cerca del enchufe.

Introducción

Pantalla PDP

Nota

El dispositivo PDP puede causar interferencias con una radio de aficionados o AM.

Parte frontal

Botón SOURCE [SOURCE]

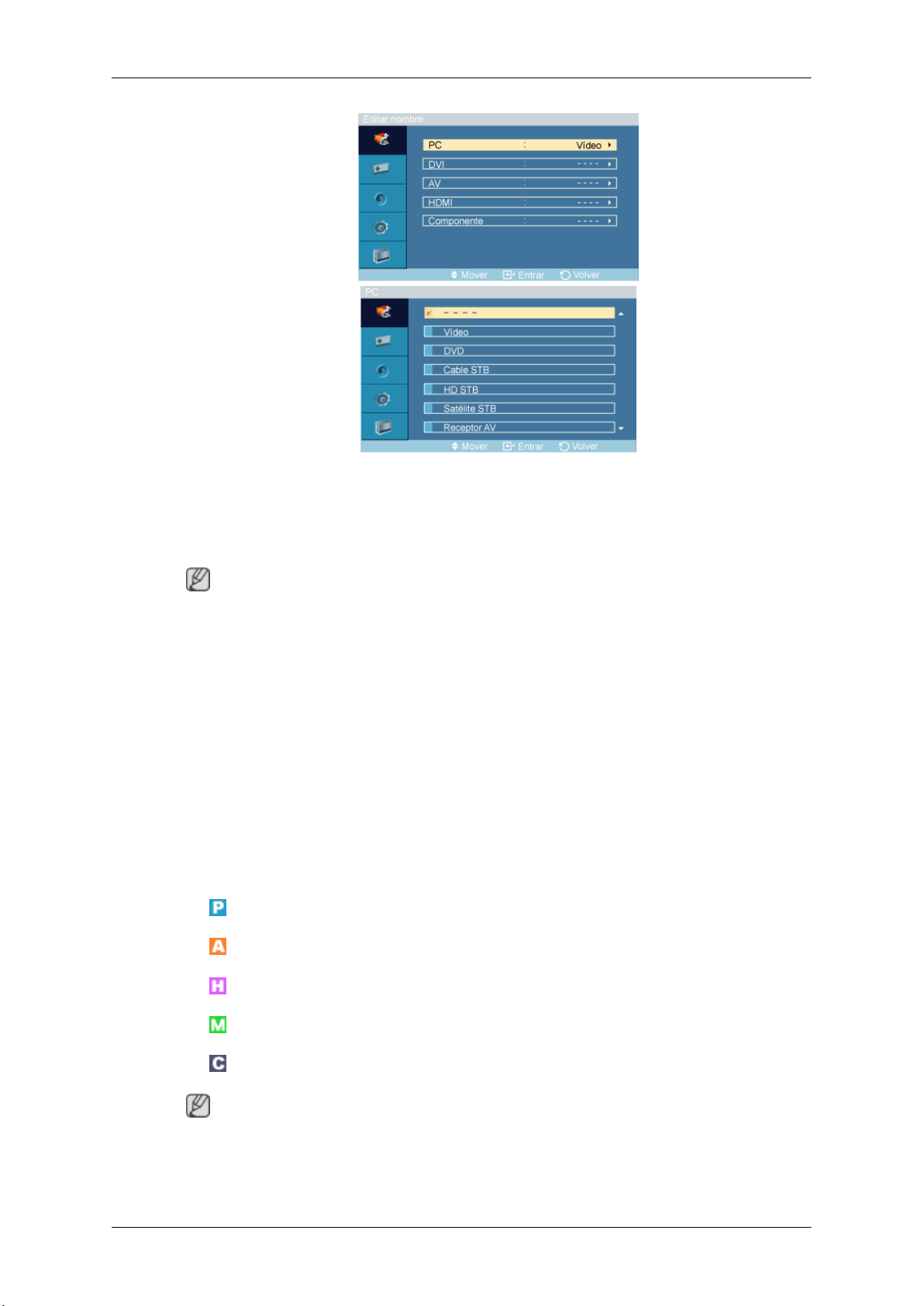

Cambia entre los modos PC y Vídeo. El cambio de fuente sólo se permite en los dispositivos externos conectados a la pantalla PDP a la vez.

[PC] → [DVI] → [AV] → [HDMI] → [MagicInfo] → [BNC] → [Componente]

Nota

• MagicInfo sólo se activa cuando se conecta una caja de red.

• El puerto HDMI y la

caja de red no se pueden conectar al mismo tiempo.

Botón Intro [ ]

Activa un elemento resaltado del menú.

Botón MENU [MENU]

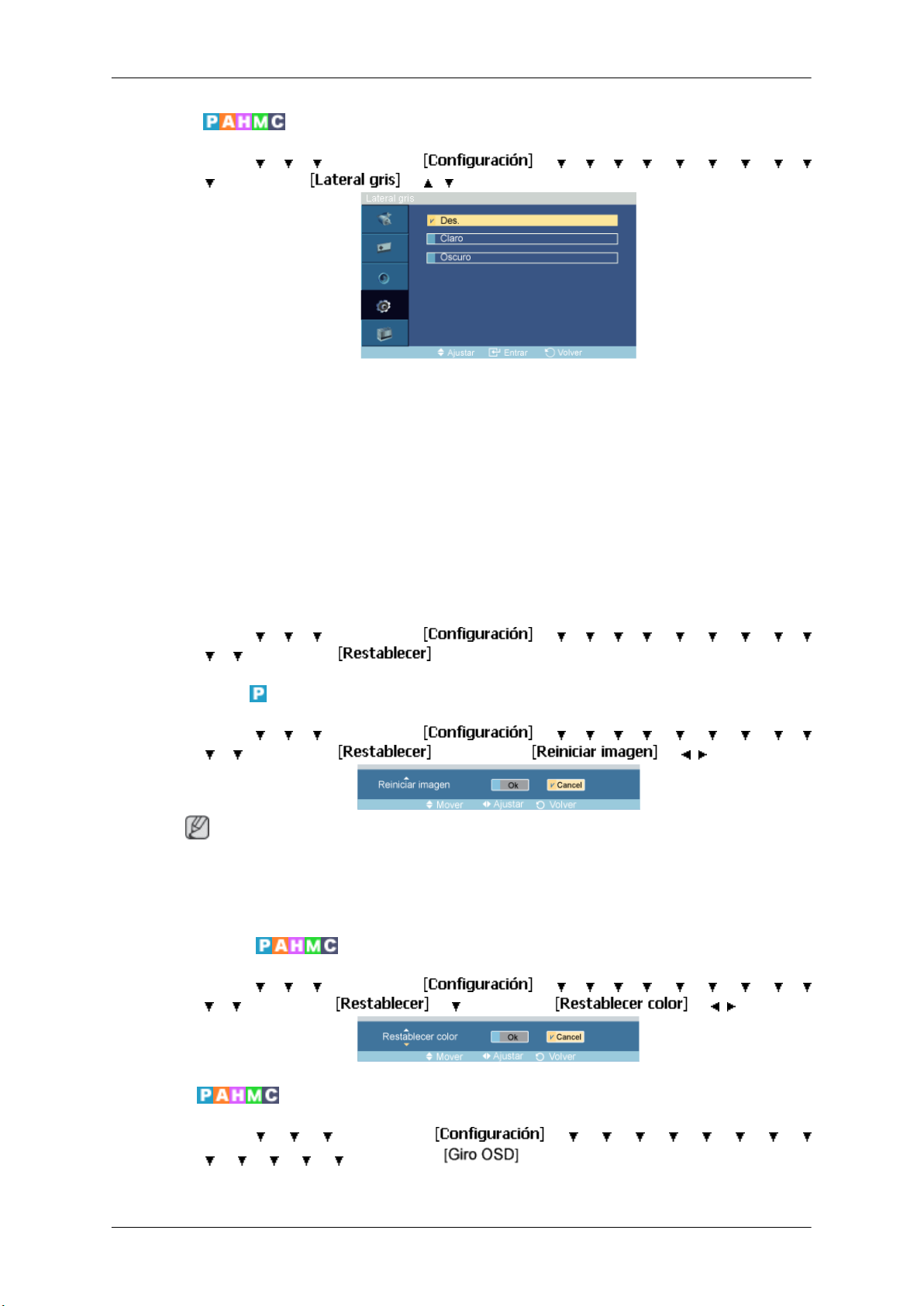

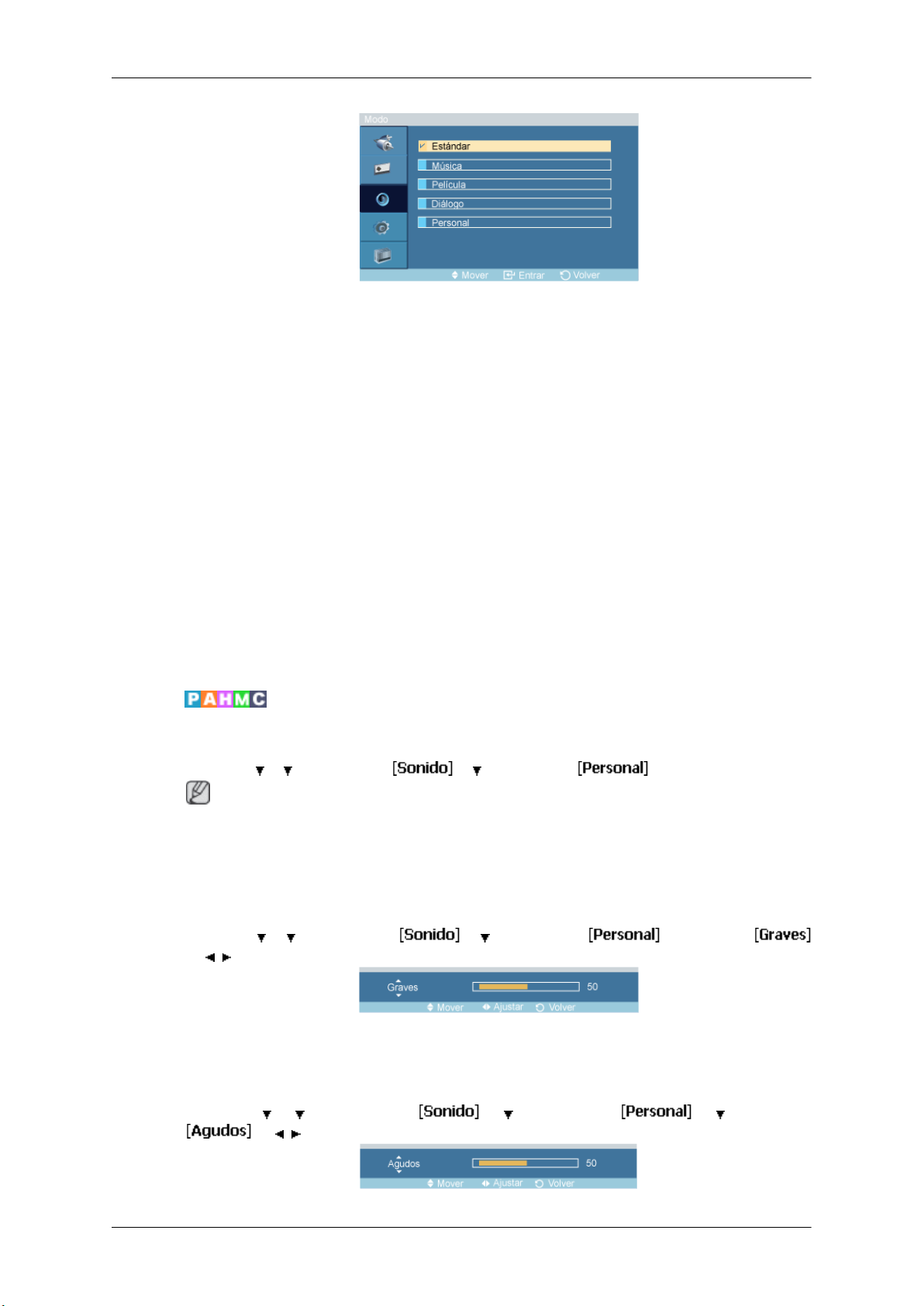

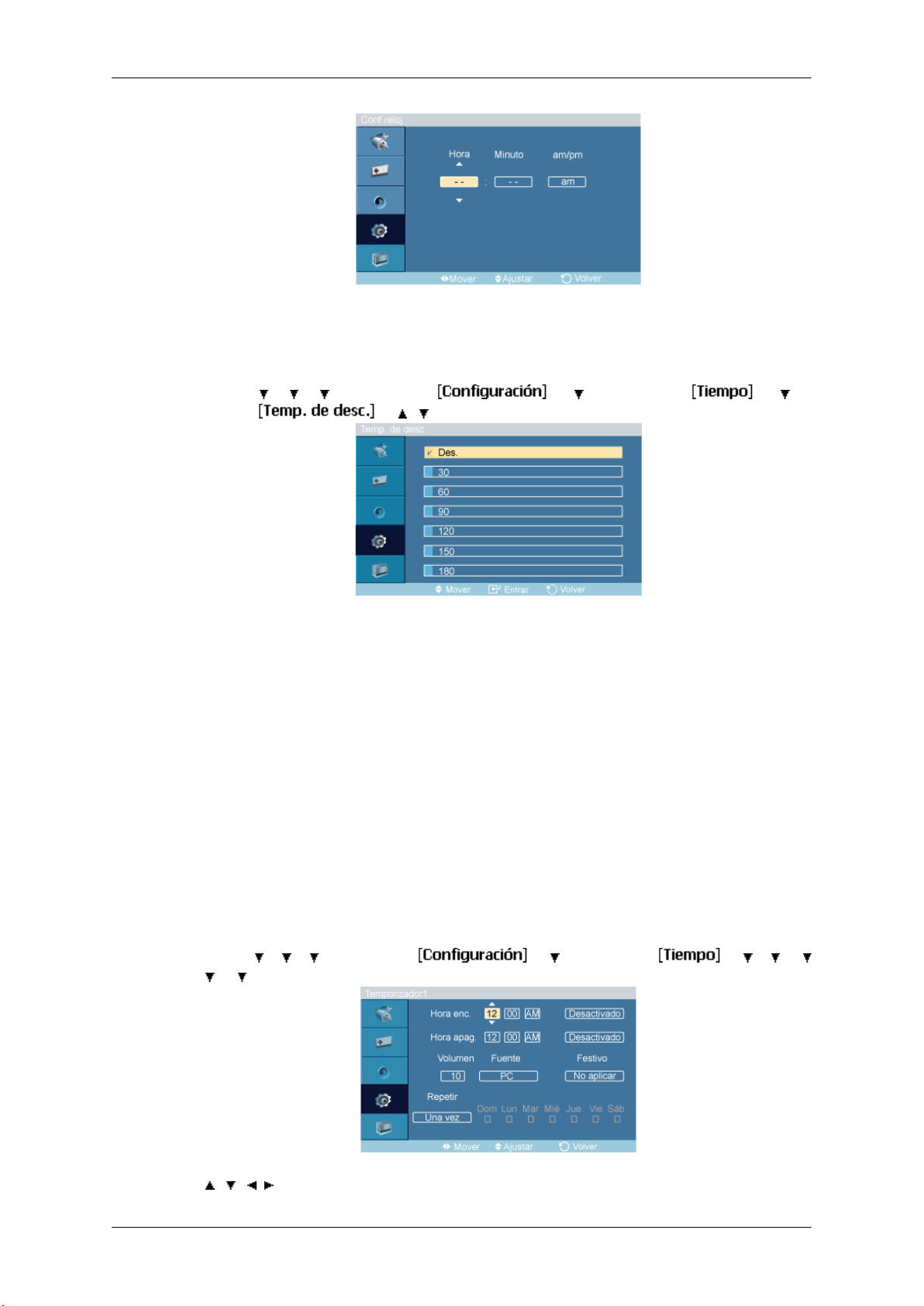

Abre el menú en pantalla y sale del menú. Se usa también para salir del menú de la pantalla o volver al menú anterior.

- VOL+

Se mueve de un elemento de menú a otro horizontalmente o ajusta los valores seleccionados del menú. Cuando no haya visualización en la pantalla, pulse el botón para ajustar el volumen.

SEL

Se mueve de un elemento de menú a otro verticalmente o ajusta los valores seleccionados del menú.

Botón de encendido [ ]

Utilice este botón para encender o apagar la pantalla PDP.

Indicador de encendido

Muestra el modo de ahorro de energía parpadeando en verde

Nota

Para obtener más ergía, consulte la sección Ahorro de energía en el manual. Para ahorrar

información respecto a las funciones de ahorro de en-

Parte posterior

Nota

Para de los cables en Configuración. La configuración de la parte posterior de la pantalla PDP puede variar ligeramente según el modelo de pantalla PDP.

Introducción

energía, apague la pantalla PDP cuando no la necesite o cuando la deje sin funcionar durante largos períodos.

Sensor del mando a distancia

Encare el mando a distancia hacia ese punto de la pantalla PDP.

obtener información detallada sobre las conexiones de los cables, consulte Conexión

POWER IN

El cable de alimentación se enchufa en la pantalla PDP y en el enchufe de la pared.

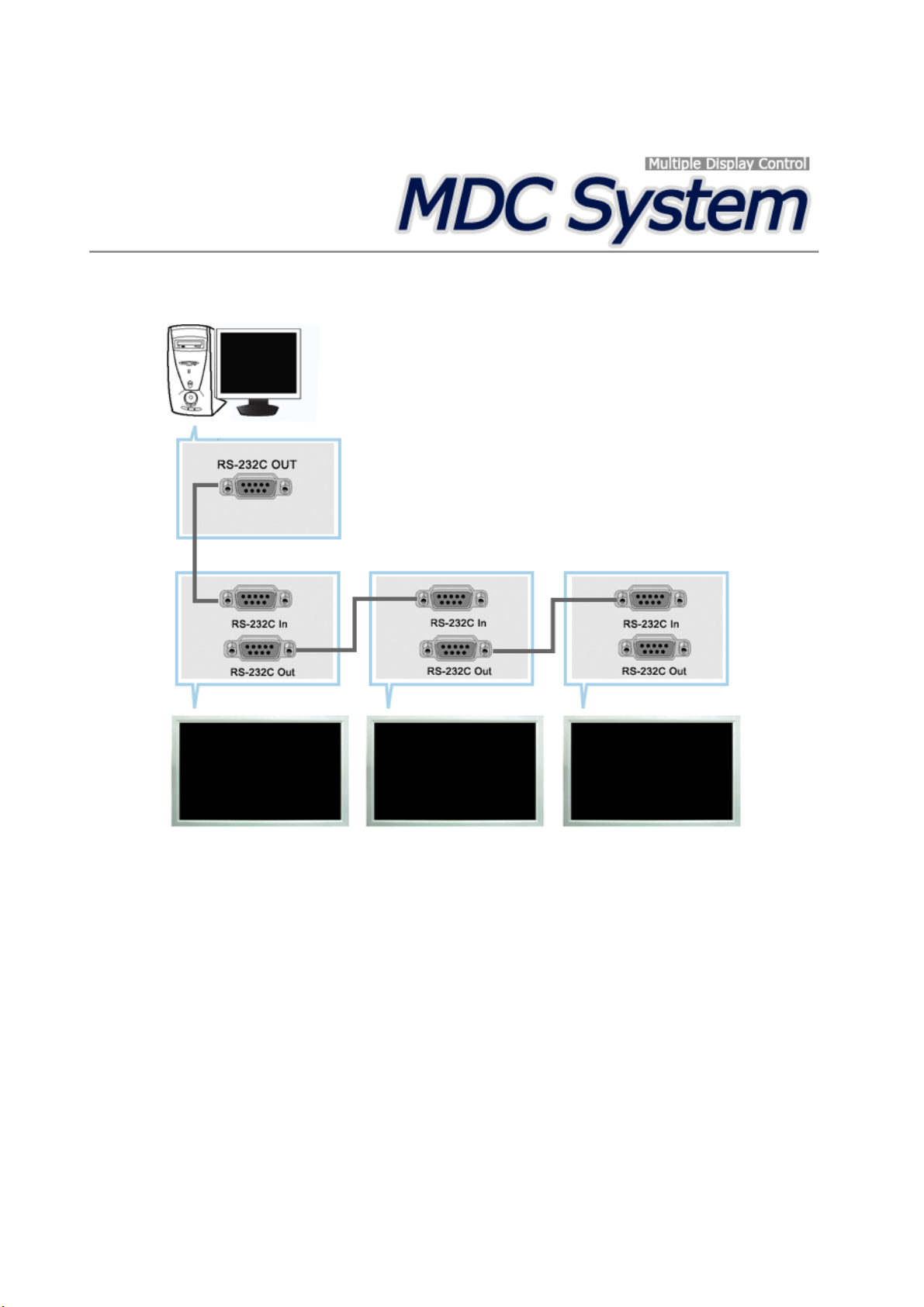

RS232C OUT/IN (Puerto serie RS232C)

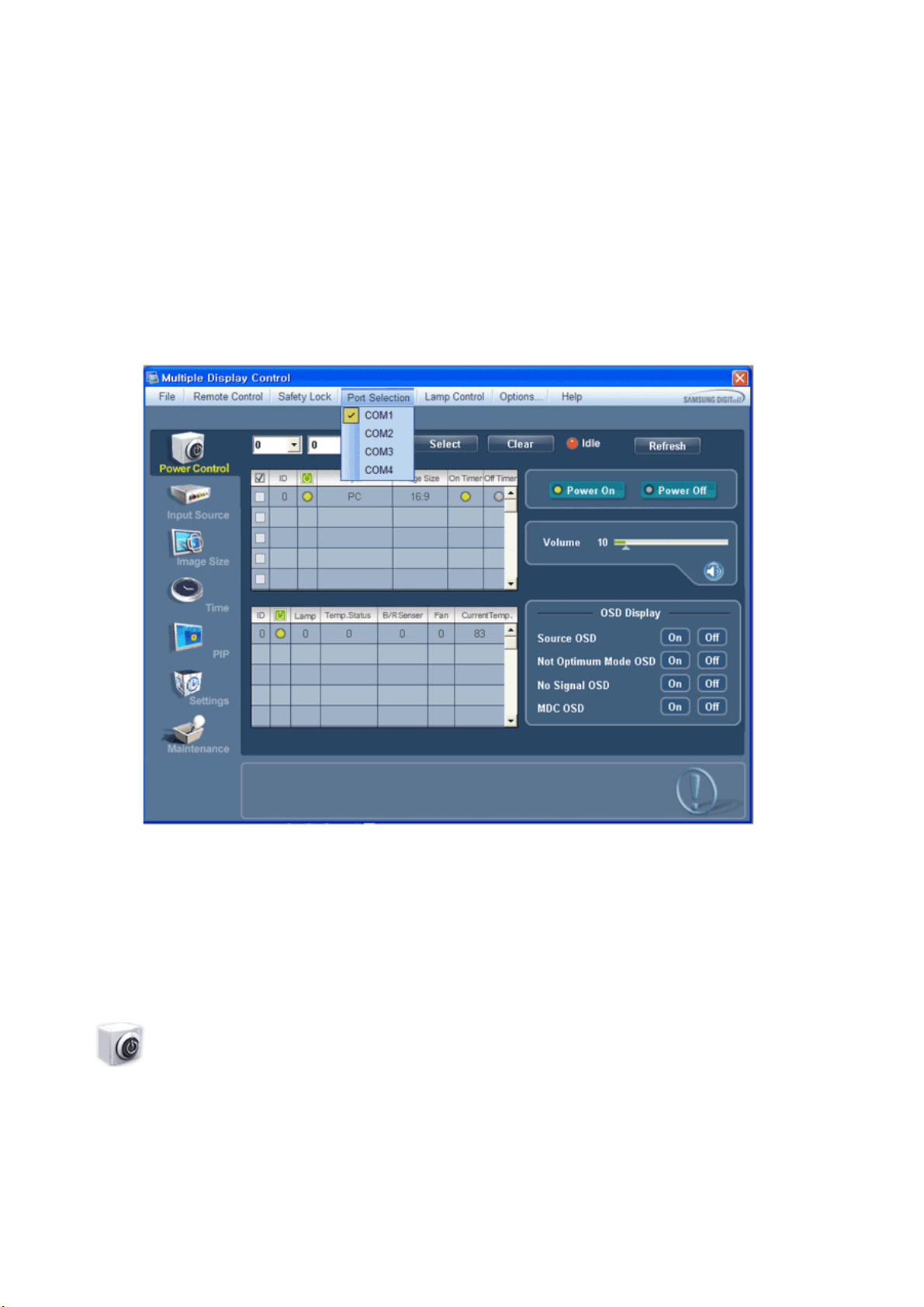

Puerto de programa MDC (Control de visualización múltiple)

RGB IN (Terminal de conexión de PC

(entrada))

• Use un cable D-Sub (D-Sub de 15 patillas) - Modo PC (PC analógico)

• Conecte el puerto RGB IN del monitor al puerto BNC del PC mediante el cable RGB a BNC.

Introducción

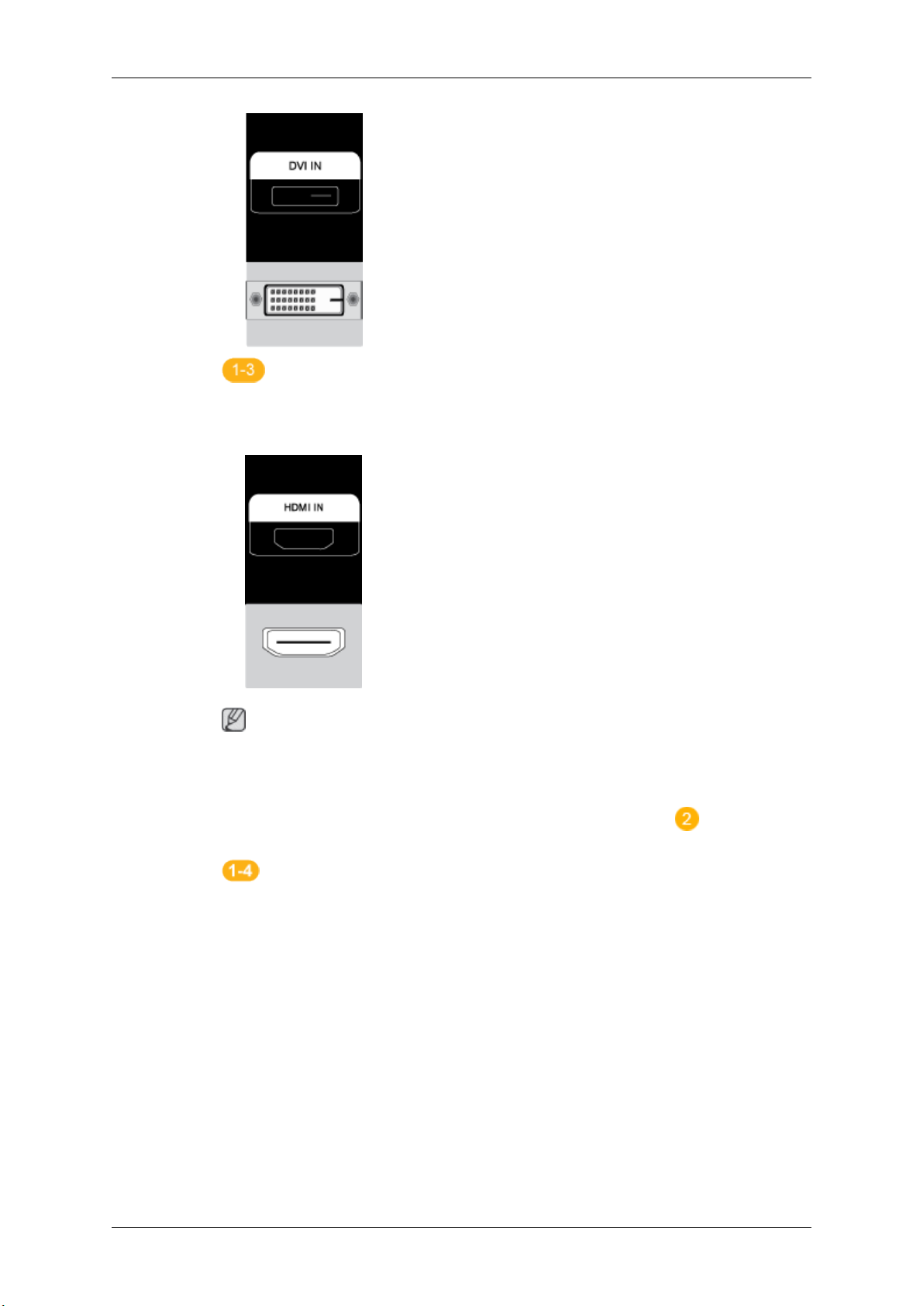

DVI IN (Terminal de conexión para vídeo

PC)

Conecte el puerto [DVI IN] del monitor al puerto DVI del PC mediante el cable DVI.

DVI/RGB AUDIO IN (Terminal de conexión para

audio PC/DVI (entrada))

AV/COMPONENT AUDIO IN [R-AUDIO-

Conecte el puerto del DVD, VCR (decodificador DVD/DTV) al puerto [R-AUDIO-L] de la pantalla PDP.

DVI OUT

• Conecte un monitor a otro monitor mediante un cable DVI.

• Conecte el puerto [DVI OUT] del monitor al puerto [HDMI IN] del otro monitor mediante el cable DVI a HDMI.

• Las señales de DVI, HDMI y red enviadas a través del puerto [DVI OUT] se ven en la segunda pantalla que tiene el puerto DVI IN.

Nota

Los monitores pueden conectar (pueden variar según el producto).

hasta 6 Full HD o 10 HD se

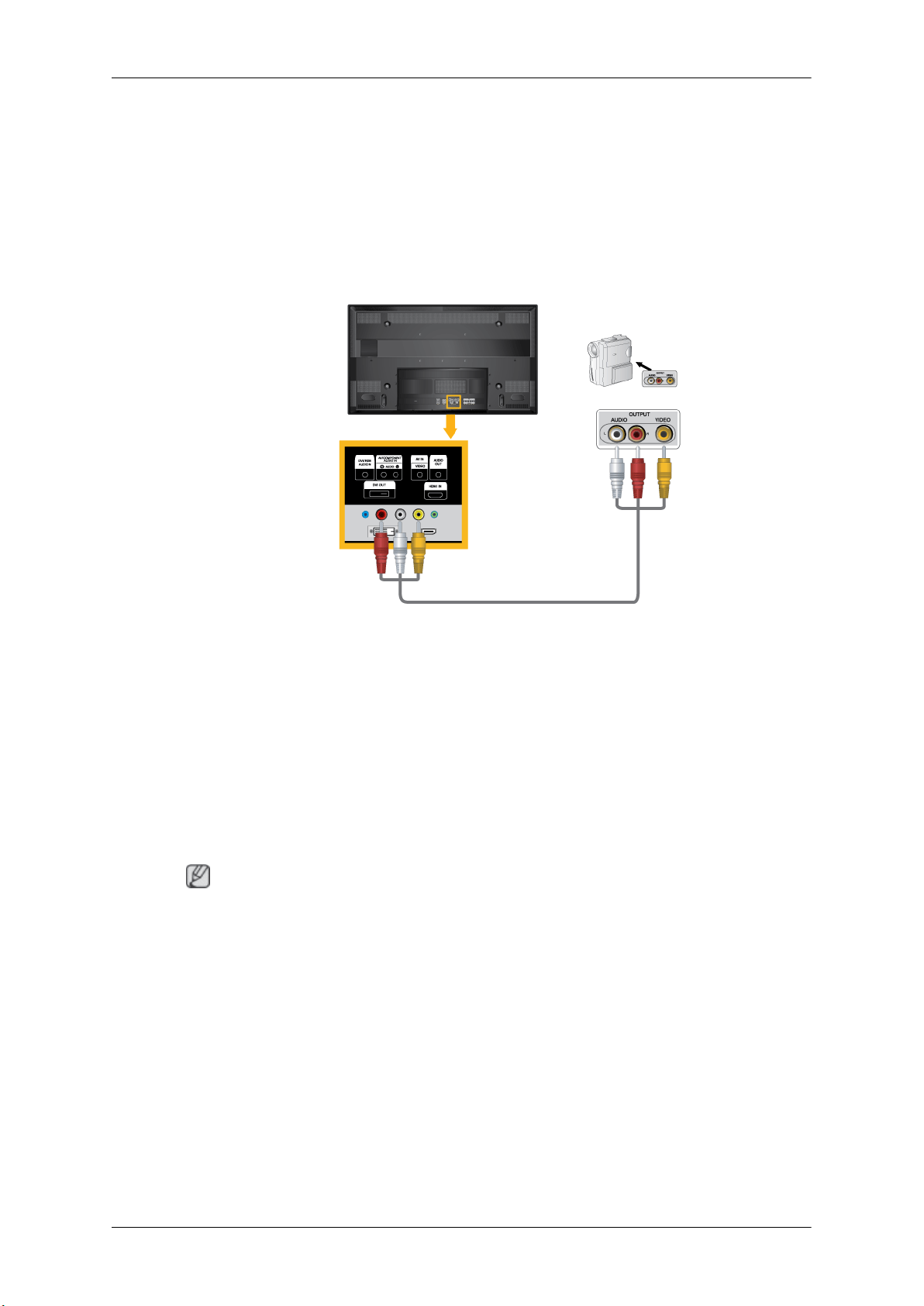

AV IN [VIDEO]

Conecte el terminal AV IN [VIDEO] del monitor y el terminal de salida de vídeo del dispositivo externo con un cable de vídeo.

AUDIO OUT

Terminal de salida del auricular/altavoz externo.

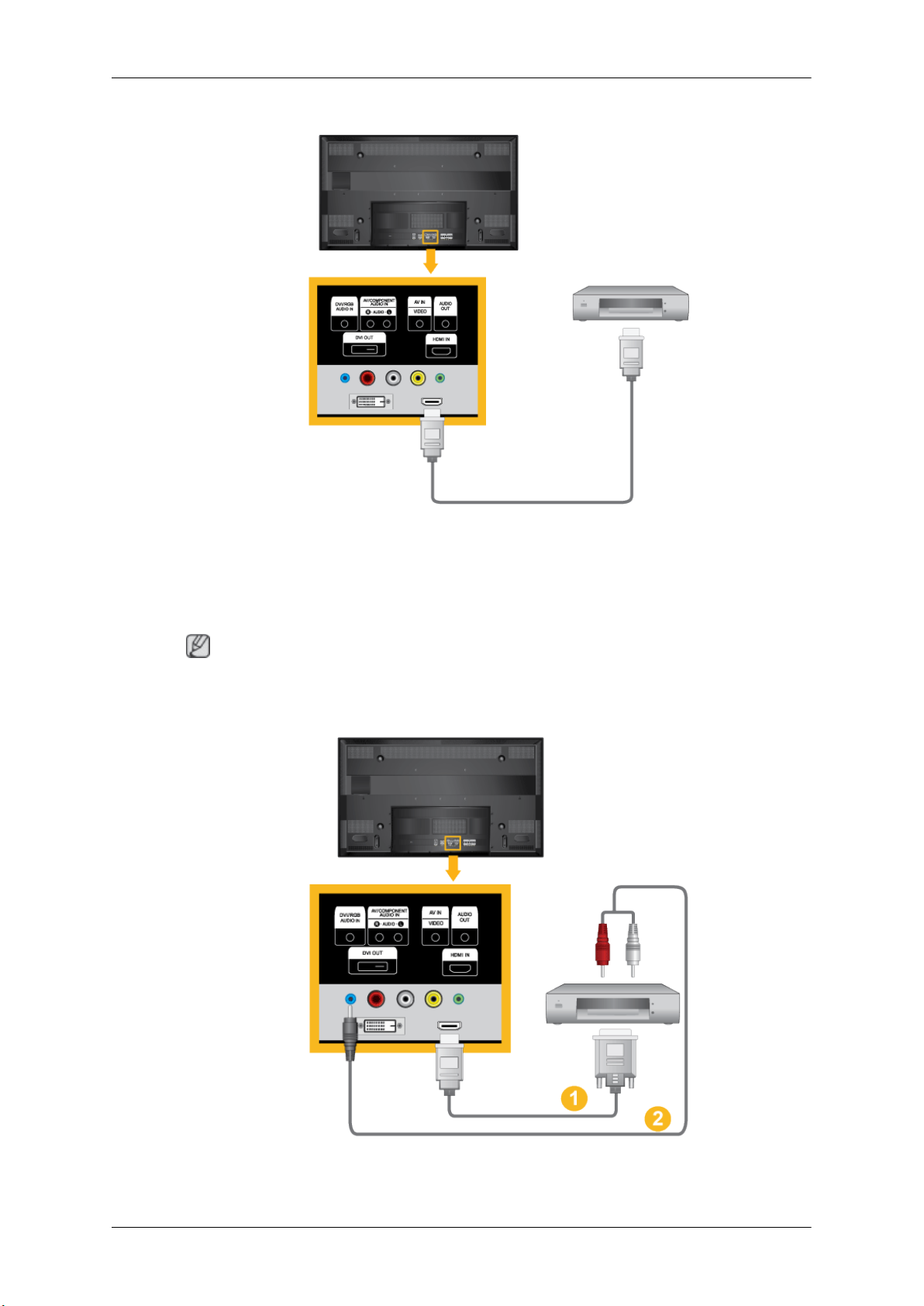

HDMI IN

Conecte el terminal HDMI de la parte posterior de la pantalla PDP con el terminal HDMI

Introducción

del dispositivo de salida digital mediante un cable HDMI.

Se admite hasta un cable HDMI 1.2.

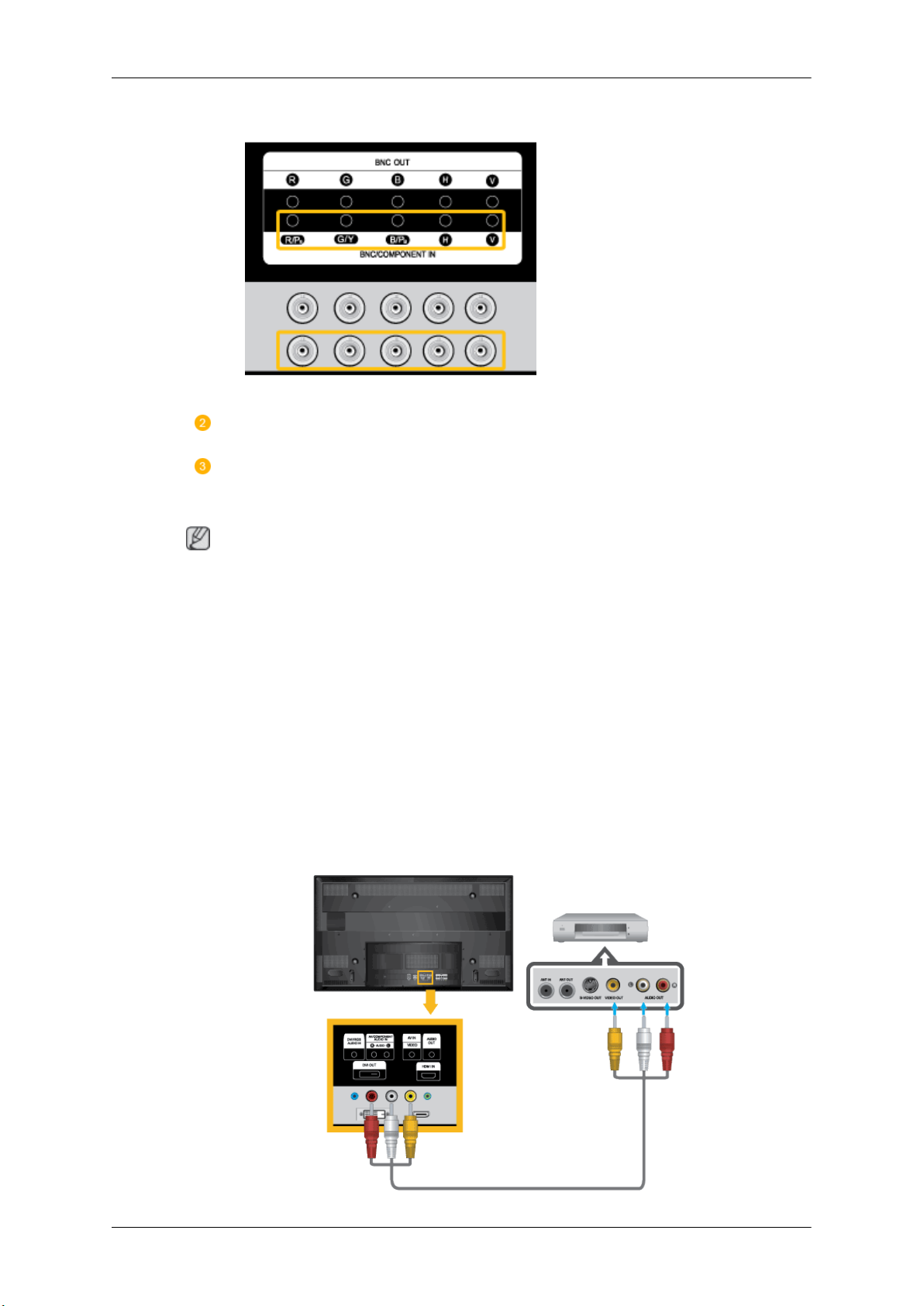

BNC OUT [R, G, B, H, V] (Terminal para

BNC (salida))

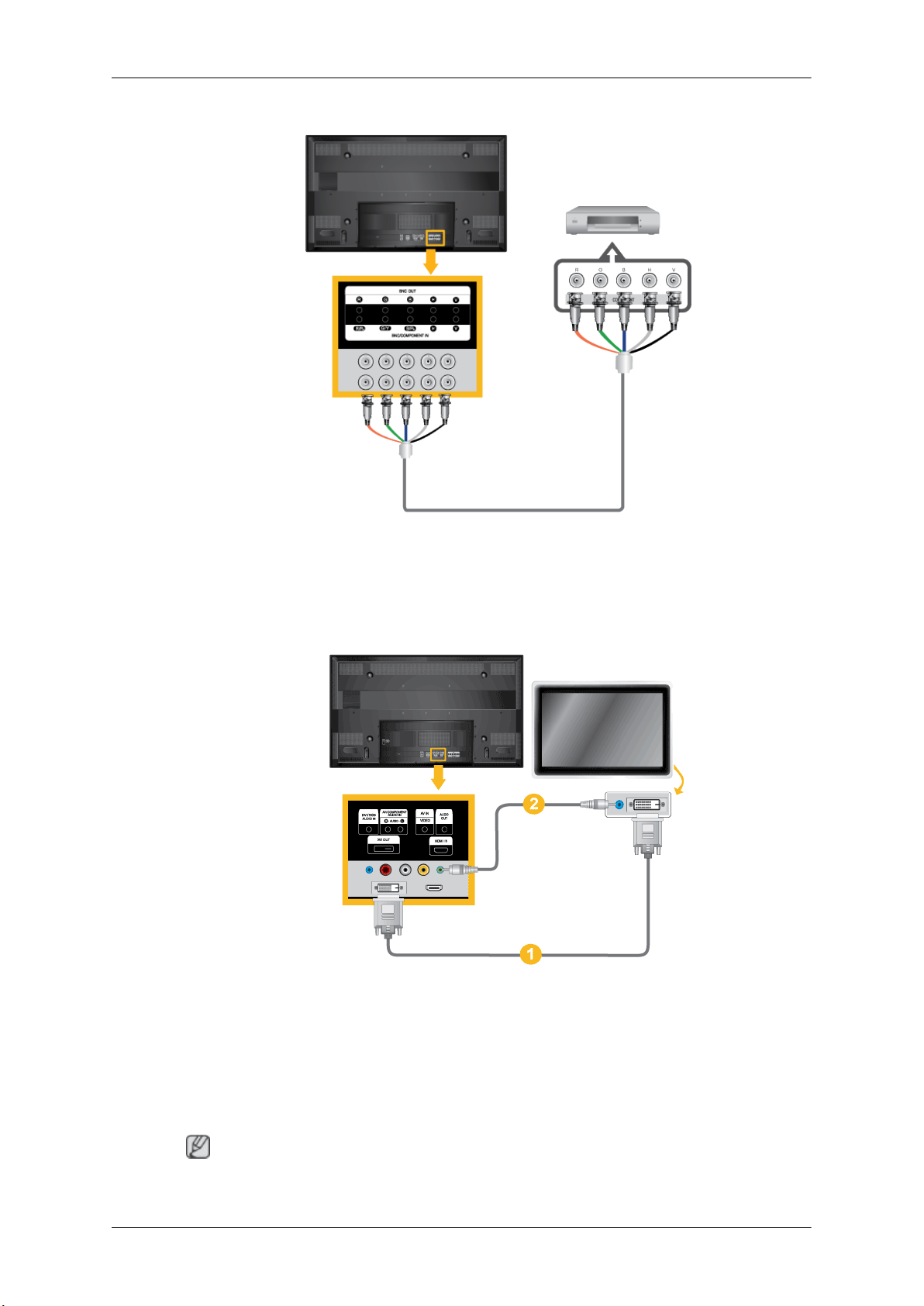

Conexión BNC (PC analógico): conexión de los puertos R, G, B, H, V.

El número de pantallas PDP que se pueden conectar a la misma salida puede diferir según los cables, la fuente de señal, etc. Cuando no hay degradación en los cables ni en la fuente de la señal, se pueden conectar hasta 10 pantallas PDP (según el cable conectado, tal vez no se admitan).

BNC/COMPONENT IN [R/PR, G/Y, B/ PB, H, V] (BNC/ Terminal de conexión de componentes(entrada))

- Durante la entrada BNC, compruebe las especificaciones de los puertos de entrada que se facilitan a continuación.

• [R/PR] --> Puerto de entrada rojo

• [G/Y] --> Puerto de entrada verde

• [B/PB] --> Puerto de entrada azul

- Durante la entrada de componentes, compruebe las especificaciones de los puertos de entrada que se facilitan a continuación.

• [R/PR] --> Puerto de entrada rojo

• [G/Y] --> Puerto de entrada verde

• [B/PB] --> Puerto de entrada azul

Introducción

Kensington Lock

El bloqueo Kensington es un dispositivo que se utiliza para fijar físicamente el sistema cuando se utiliza en un sitio público. El dispositivo de bloqueo debe adquirirse por separado. El aspecto y el método de bloqueo pueden variar respecto a la ilustración, según el fabricante. Consulte el manual que se proporciona con el bloqueo Kensington para un uso adecuado.

Nota

La ubicación del bloqueo Kensington puede ser diferente, según su modelo.

Uso del bloqueo antirrobo Kensington

Nota

Consulte Conexión de los cables para obtener más información acerca de los cables de conexión.

Mando a distancia

Nota

El rendimiento del mando a distancia puede resultar afectado por un televisor u otro dispositivo electrónico que funcionen cerca de la pantalla PDP, provocando un mal funcionamiento debido a las interferencias con la frecuencia.

1. Inserte el dispositivo de bloqueo en la

ranura Kensington del monitor y gír-

elo en el sentido del bloqueo .

2. Conecte el cable de bloqueo Kensing-

ton.

3. Fije el bloqueo Kensington a una mesa

o un objeto de oficina pesado.

Introducción

POWER

OFF

Botones numéricos

Botón DEL / GUIDE

- VOL +

SOURCE

D.MENU

TOOLS

Botones arriba/abajo, derecha/izquierda

INFO

BOTONES DE COLORES

TTX/MIX

MTS/DUAL

ENTER/PRE-CH

MUTE

CH/P

RETURN

EXIT

MagicInfo

1. POWER

OFF

3. Botones numéricos Se utilizan para escribir la contraseña durante el ajuste de

4. Botón DEL

/ GUIDE

Enciende el producto.

Apaga el producto.

la OSD o para utilizar MagicInfo.

El botón "-" se utiliza para seleccionar los canales digitales.

Pantalla de la guía electrónica de programas (EPG).

- Este botón está inhabilitado en esta pantalla PDP.

5. - VOL + Ajusta el volumen de audio.

SOURCE

7. D.MENU Pantalla del menú DTV

8. TOOLS Se usa para seleccionar rápidamente las funciones que se

Pulse este botón para cambiar a los modos MagicInfo o PC o a una fuente de entrada externa conectada.

- Este botón está inhabilitado en esta pantalla PDP.

utilizan con mayor frecuencia.

Introducción

- Este botón está inhabilitado en esta pantalla PDP.

9. Botones arriba/abajo, derecha/izquierda

10. INFO

11. BOTONES DE COLORES

12.

13. MTS/DUAL - Esta función no está operativa en esta pantalla PDP.

TTX/MIX

Se mueve de un elemento de menú a otro horizontalmente, verticalmente o ajusta los valores seleccionados del menú.

La información actual de la imagen aparece en la esquina superior izquierda de la pantalla.

Púlselo para agregar o borrar canales y para guardarlos en la lista de canales favoritos del menú “Lista de canales”.

- Este botón está inhabilitado en esta pantalla PDP.

Los canales de televisión proporcionan servicios de información escrita a través del teletexto.

- Botones del teletexto

- Este botón está inhabilitado en esta pantalla PDP.

MTS-

Puede seleccionar el modo MTS (Multichannel Television Stereo).

Tipo de audio Modo MTS/S Predetermina-

FM estéreo Mono Mono Cambio man-

Estéreo Mono ↔ Estéreo SAP Mono ↔ SAP Mono

DUAL-

Mientras se ve la televisión se pueden activar STEREO/ MONO, DUAL l / DUAL ll y MONO/NICAM MONO/NICAM STEREO, según el tipo de emisión, con el botón DUAL del mando a distancia.

14. ENTER/PRE-CH

MUTE

15.

16. CH/P En el modo TV, selecciona los canales de TV.

Este botón se utiliza para volver al canal anterior inmediatamente.

- Este botón está inhabilitado en esta pantalla PDP.

Hace una pausa (silencia) temporalmente la salida de audio. Se muestra en la esquina inferior izquierda de la pantalla. El audio se reanuda si se pulsa MUTE o - VOL + en el modo de silencio.

ual

- Este botón está inhabilitado en esta pantalla PDP.

17. TV Selecciona directamente el modo TV.

- Este botón está inhabilitado en esta pantalla PDP.

Introducción

18. MENU Abre el menú en pantalla y sale del menú o cierra el menú de ajuste.

19. RETURN

20. EXIT

21. MagicInfo Botón de lanzamiento rápido de MagicInfo .

Vuelve al menú anterior.

Sale de la pantalla del menú.

Nota

Este botón está inhabilitado en productos que no admitan MagicInfo.

Disposición mecánica (P50HP, P50HP-2)

Disposición mecánica

Cabezal de la pantalla PDP

Instalación del soporte VESA

• Cuando instale VESA, debe comprobar que cumpla las normas internacionales VESA.

• Adquisición del soporte VESA e información de instalación: Póngase en contacto con el

• Al menos se necesitan dos personas para mover la pantalla PDP.

• SAMSUNG no se hace responsable de ningún daño al producto ni de lesiones personales

Dimensiones

Introducción

distribuidor SAMSUNG más cercano para realizar el pedido. Una vez realizado éste, recibirá la visita de instaladores profesionales que le instalarán el soporte.

causadas por una instalación realizada personalmente por el cliente.

Aviso

Para asegurar el soporte en la pared, utilice tornillos máquina de 6 mm de diámetro y de 8 a 12 mm de longitud.

Instalación del soporte en la pared

• Póngase en contacto con un técnico para instalar el soporte en la pared.

• SAMSUNG Electronics no se hace responsable de ningún daño al producto ni de lesiones

a los clientes si la instalación la realizan éstos personalmente.

• Este producto se debe instalar en paredes de cemento. Si se instala en paredes de es-

cayola o de madera se puede caer.

Componentes

Use sólo los componentes y accesorios suministrados con el producto.

Introducción

Soporte de pared (1) Guías (izquierda 1,

Montaje del soporte de pared

Nota

Hay dos guías (izquierda y derecha). Úselas correctamente.

1. Inserte y apriete el tornillo cautivo según la dirección de la flecha.

Una vez hecho, monte el soporte en la pared.

derecha, 1)

Colgador de plástico (4)

Tornillo (A) (11)

Tornillo (b) (4)

Anclaje (11)

A - Tornillo cautivo B - Soporte de pared C - Guía (izquierda) D - Guía (derecha)

2. Antes de agujerear la pared, compruebe si la longitud entre los dos orificios de sujeción

en la parte posterior del producto es correcta.

Si es demasiado corta o demasiado larga, afloje todos o alguno de los 4 tornillos del soporte de pared para ajustar la longitud.

Introducción

A - Longitud entre los dos orificios de sujeción

3. Compruebe el diagrama de la instalación y marque los puntos de los orificios en la pared.

Utilice una broca de 5 mm para taladrar orificios de más de 35 mm de profundidad. Inserte cada anclaje en el orificio correspondiente. Haga coincidir los orificios de los soportes y las guías con los correspondientes de la pared e inserte y apriete los 11 tornillos A.

Para montar el producto en el soporte de pared.

La forma del producto puede variar según el modelo. (Los montajes de los colgadores de plástico y los tornillos son iguales.)

1. Retire los 4 tornillos de la parte posterior del producto.

2. Inserte el tornillo B en el colgador de plástico.

Aviso

• Monte el producto en el soporte de pared y asegúrese de que esté adecuadamente fijado en los colgadores de plástico derecho e izquierdo.

• Tenga cuidado cuando monte el producto en el soporte, ya que se podría pillar los dedos.

Introducción

• Asegure firmemente el soporte en la pared para evitar que el producto se mueva o caiga después de la instalación.

3. Apriete los 4 tornillos del paso 2 (colgador de plástico + tornillo B) en los orificios posteriores del producto.

4. Retire los pasadores de seguridad (3) e inserte los 4 colgadores del producto en los orificios (1) correspondientes del soporte. Coloque el producto (2) de modo que quede bien asentado en el soporte. Vuelva a colocar y apretar los pasadores de seguridad (3) para sujetar el producto al soporte.

A - Pantalla PDP B - Soporte de pared C - Pared

Ajuste del ángulo del soporte de pared

Ajuste el ángulo del soporte -2˚ antes de instalar éste en la pared.

1. Fije el producto en el soporte de pared.

Introducción

2. Sujete el producto por la parte central superior y tire de él hacia adelante (dirección de la flecha) para ajustar el ángulo.

Nota

Puede ajustar un ángulo entre -2˚ y 15˚.

Para ajustar el ángulo debe utilizar la parte superior central del producto, no las partes laterales derecha o izquierda.

Disposición mecánica (P63FP, P63FP-2)

Disposición mecánica

Cabezal de la pantalla PDP

Instalación del soporte VESA

• Cuando instale VESA, debe comprobar que cumpla las normas internacionales VESA.

• Adquisición del soporte VESA e información de instalación: Póngase en contacto con el

distribuidor SAMSUNG más cercano para realizar el pedido. Una vez realizado éste, recibirá la visita de instaladores profesionales que le instalarán el soporte.

• Al menos se necesitan dos personas para mover la pantalla PDP.

• SAMSUNG no se hace responsable de ningún daño al producto ni de lesiones personales

causadas por una instalación realizada personalmente por el cliente.

Dimensiones

Introducción

Aviso

Para asegurar el soporte en la pared, utilice tornillos máquina de 6 mm de diámetro y de 8 a 12 mm de longitud.

Instalación del soporte en la pared

• Póngase en contacto con un técnico para instalar el soporte en la pared.

• SAMSUNG Electronics no se hace responsable de ningún daño al producto ni de lesiones

a los clientes si la instalación la realizan éstos personalmente.

• Este producto se debe instalar en paredes de cemento. Si se instala en paredes de es-

cayola o de madera se puede caer.

Componentes

Use sólo los componentes y accesorios suministrados con el producto.

Introducción

Soporte de pared (1) Guías (izquierda 1,

Montaje del soporte de pared

Nota

Hay dos guías (izquierda y derecha). Úselas correctamente.

1. Inserte y apriete el tornillo cautivo según la dirección de la flecha.

Una vez hecho, monte el soporte en la pared.

derecha, 1)

Colgador de plástico (4)

Tornillo (A) (11)

Tornillo (b) (4)

Anclaje (11)

A - Tornillo cautivo B - Soporte de pared C - Guía (izquierda) D - Guía (derecha)

2. Antes de agujerear la pared, compruebe si la longitud entre los dos orificios de sujeción en la parte posterior del producto es correcta.

Si es demasiado corta o demasiado larga, afloje todos o alguno de los 4 tornillos del soporte de pared para ajustar la longitud.

Introducción

A - Longitud entre los dos orificios de sujeción

3. Compruebe el diagrama de la instalación y marque los puntos de los orificios en la pared. Utilice una broca de 5 mm para taladrar orificios de más de 35 mm de profundidad. Inserte cada anclaje en el orificio correspondiente. Haga coincidir los orificios de los soportes y las guías con los correspondientes de la pared e inserte y apriete los 11 tornillos A.

Para montar el producto en el soporte de pared.

La forma del producto puede variar según el modelo. (Los montajes de los colgadores de plástico y los tornillos son iguales.)

1. Retire los 4 tornillos de la parte posterior del producto.

Introducción

2. Inserte el tornillo B en el colgador de plástico.

Aviso

• Monte el producto en el soporte de pared y asegúrese de que esté adecuadamente

fijado en los colgadores de plástico derecho e izquierdo.

• Tenga cuidado cuando monte el producto en el soporte, ya que se podría pillar los

dedos.

• Asegure firmemente el soporte en la pared para evitar que el producto se mueva o

caiga después de la instalación.

3. Apriete los 4 tornillos del paso 2 (colgador de plástico + tornillo B) en los orificios posteriores del producto.

A - Pantalla PDP B - Soporte de pared C - Pared

Ajuste del ángulo del soporte de pared

Introducción

Ajuste el ángulo del soporte -2˚ antes de instalar éste en la pared.

1. Fije el producto en el soporte de pared.

2. Sujete el producto por la parte central superior y tire de él hacia adelante (dirección de la flecha) para ajustar el ángulo.

Nota

Puede ajustar un ángulo entre -2˚ y 15˚.

Para ajustar el ángulo debe utilizar la parte superior central del producto, no las partes laterales derecha o izquierda.

Conexiones

Conexión de un ordenador

Existen varios procedimientos para conectar el ordenador al monitor. Elija una de las opciones siguientes.

Uso del conector D-Sub (analógico) en la tarjeta de vídeo.

• Conecte el D-sub al puerto [RGB IN] de 15 patillas de la parte posterior de la pantalla PDP y al puerto D-sub de 15 patillas del ordenador.

Uso del conector DVI (digital) en la tarjeta de vídeo.

• Conecte el cable DVI al puerto [DVI IN] de la parte posterior de la pantalla PDP y al puerto DVI del ordenador.
