Samsung SyncMaster P2770HD, SyncMaster P2470HD User Manual [pt]

SyncMaster P2470HD / P2770HD

Monitor LCD TV

Manual do Utilizador

A cor e o aspecto podem diferir consoante o produto e as especificações estão sujeitas a alterações sem aviso prévio para melhorar o desempenho.

Índice

PRINCIPAIS PRECAUÇÕES DE SEGURANÇA

Antes de começar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 Conservação e manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2 Precauções de segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

INSTALAR O PRODUTO

Conteúdo da embalagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	2-1
Instalar a base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	2-2
Retirar a base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	2-3
Instalar um suporte de montagem na parede/suporte de secretária	2-4
Ligação a um Computador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	2-5
Utilizar o monitor como televisor . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	2-6
Ligar um cabo HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	2-7
Ligar utilizando um cabo DVI a HDMI . . . . . . . . . . . . . . . . . . . . . . . . .	2-8
Ligar um cabo componente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	2-9
Ligar um cabo Scart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	2-10

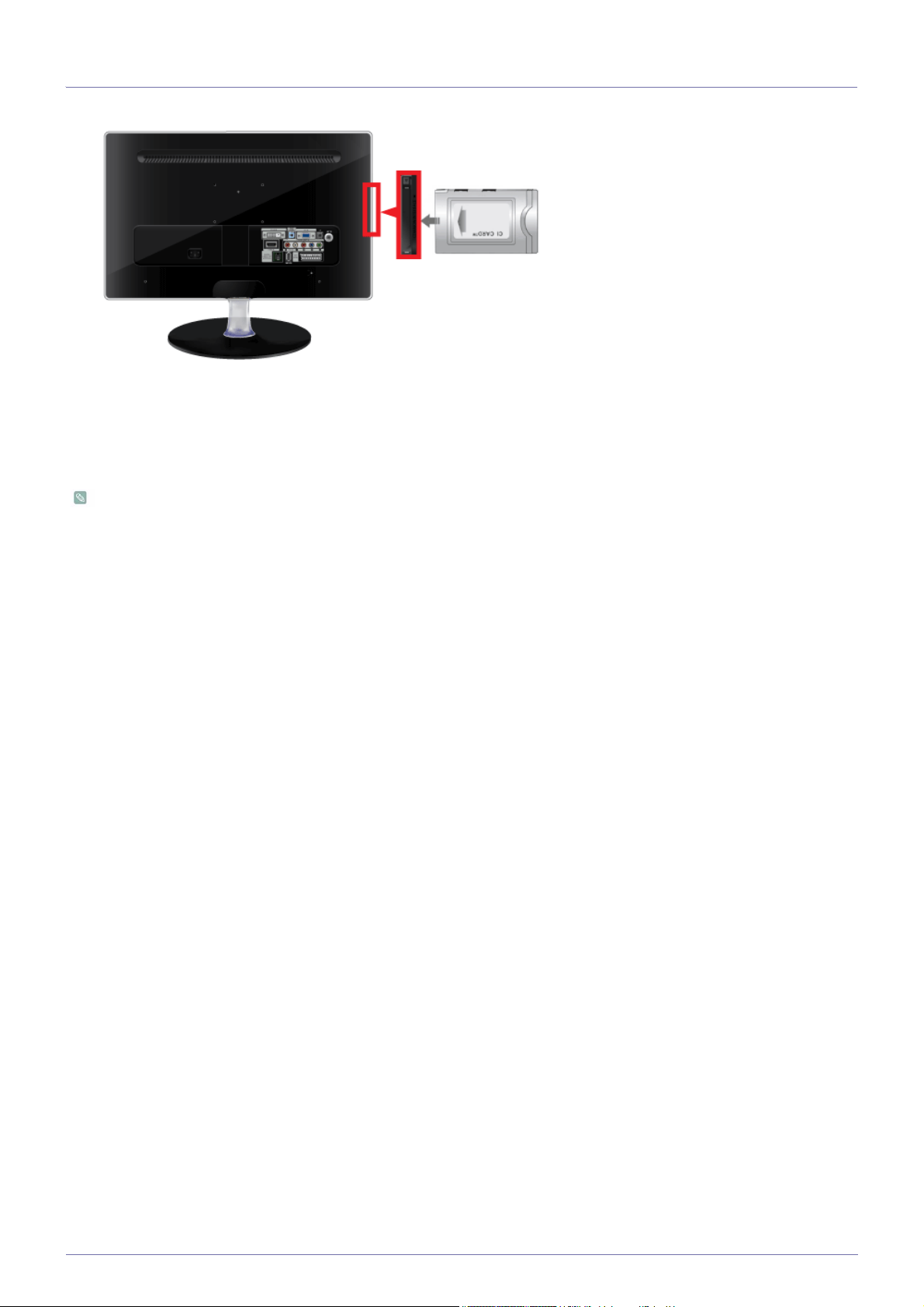

Ligar a INTERFACE COMUM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	2-11

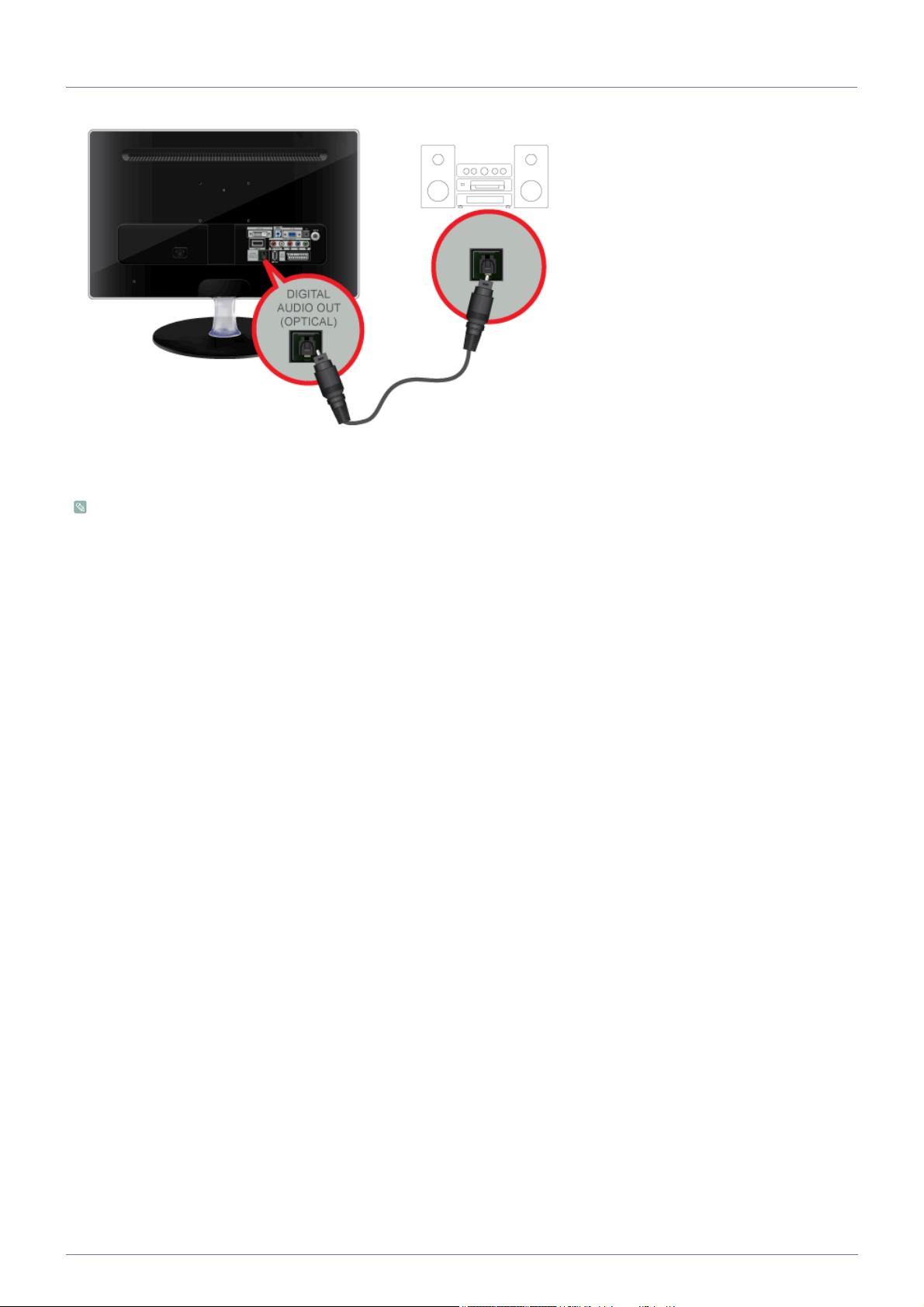

Ligar um amplificador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	2-12

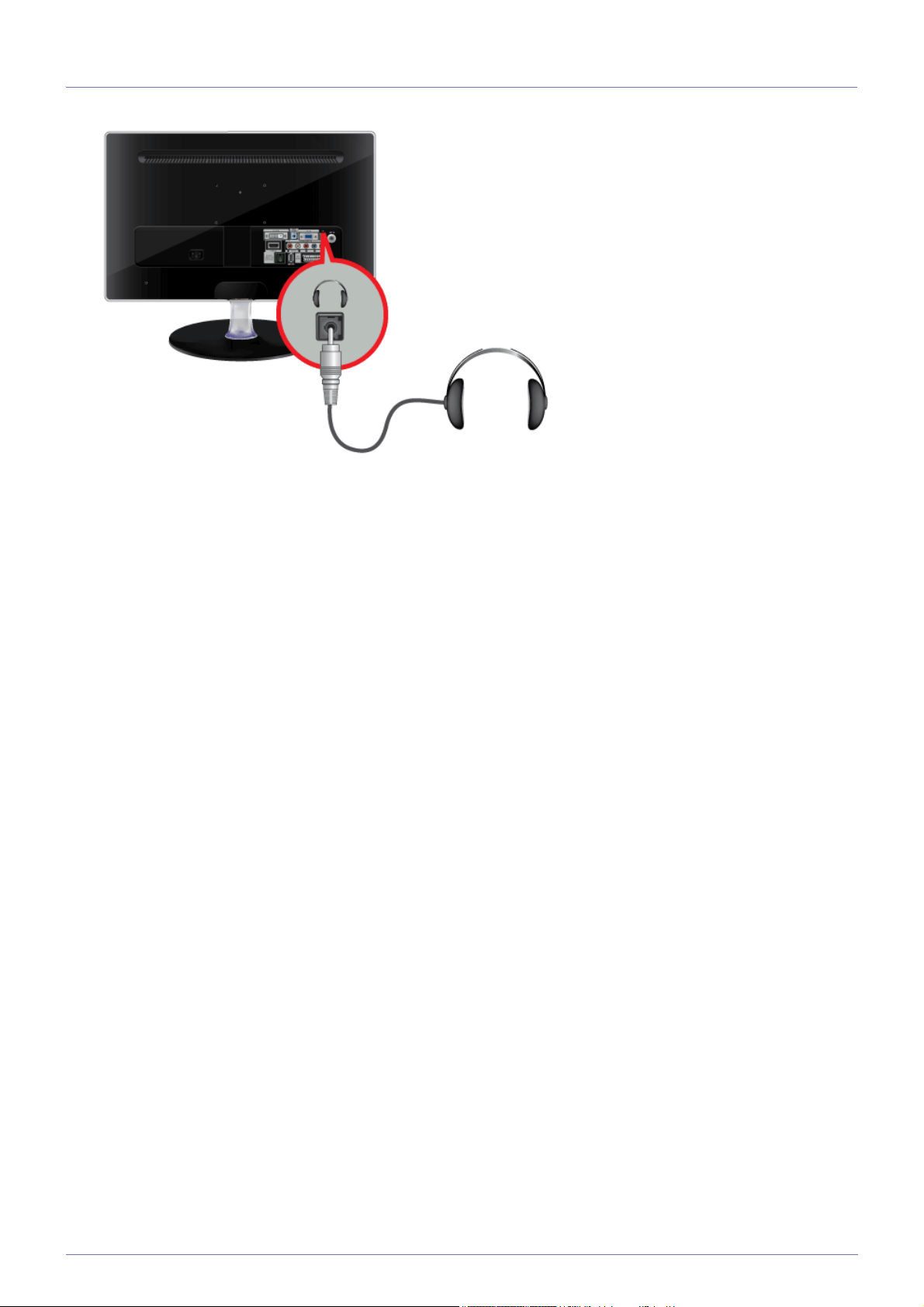

Ligar os Auscultadores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	2-13

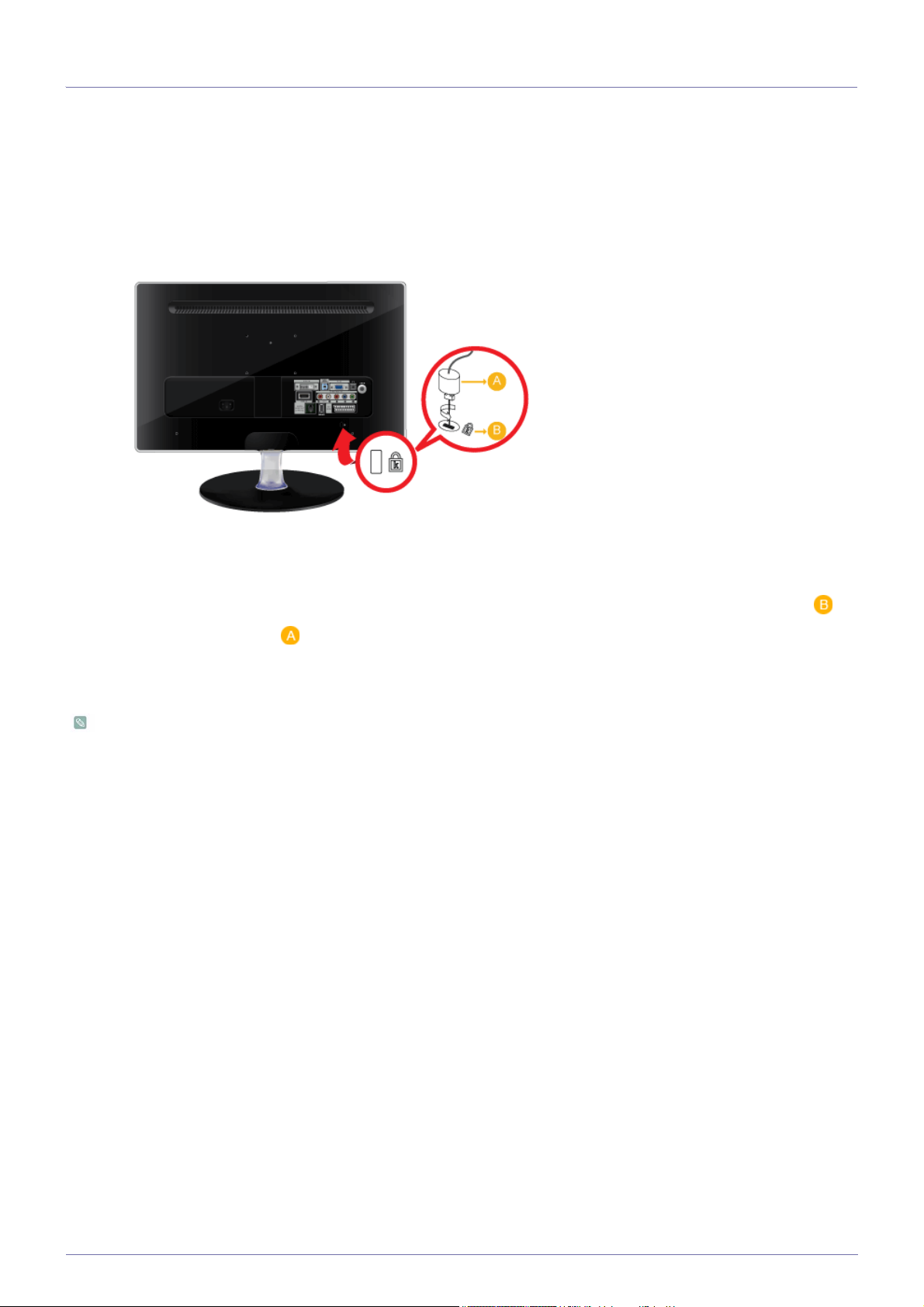

Dispositivo de bloqueio Kensington . . . . . . . . . . . . . . . . . . . . . . . . .	2-14

UTILIZAR O PRODUTO

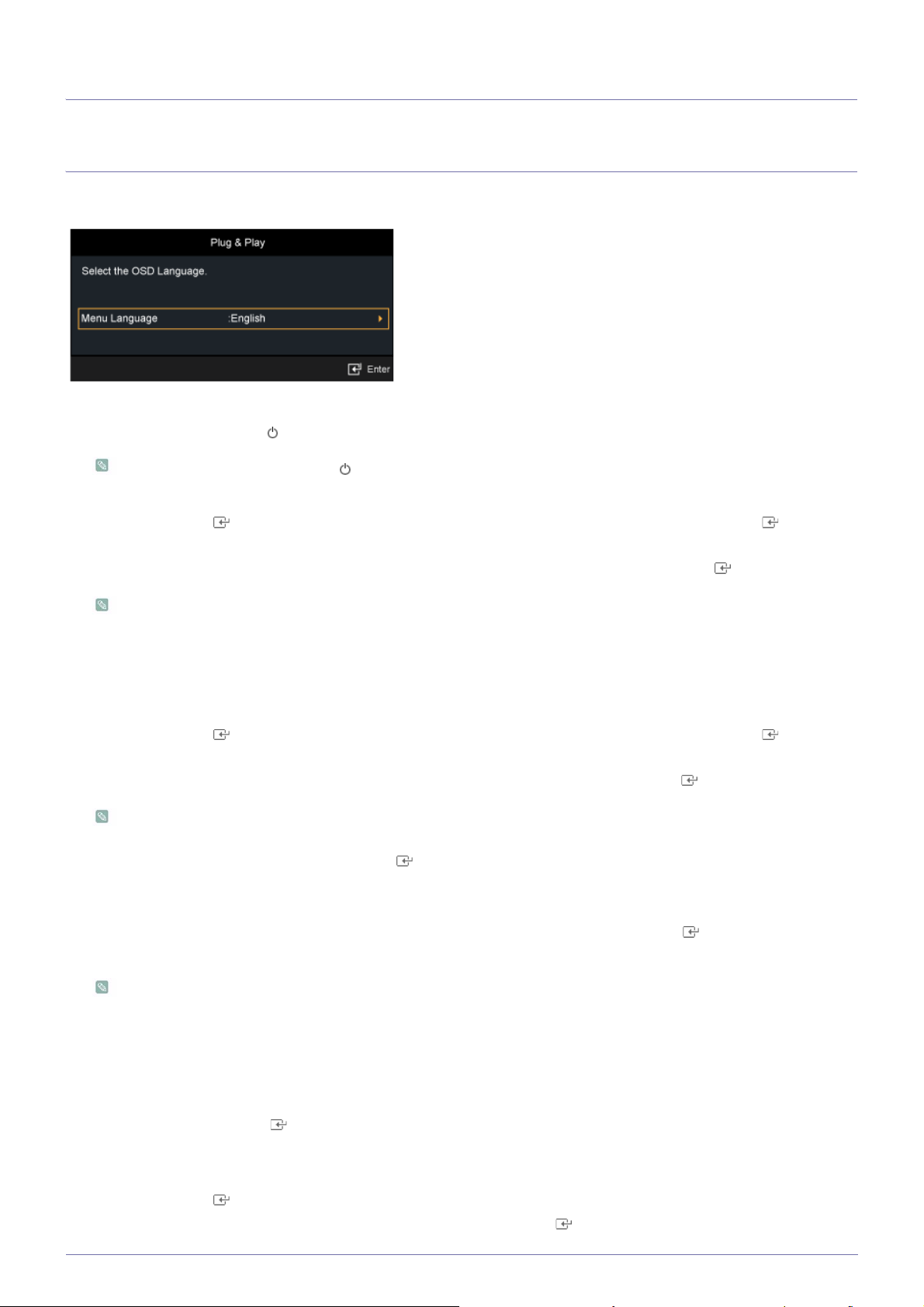

Função Plug & Play . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1 Apresentação do painel de controlo . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2 Telecomando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3 Função de teletexto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4 Utilizar o menu de ajuste do ecrã (OSD: On Screen Display (Menu digital)) 3-5 Instalar o controlador do dispositivo . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6 Tabela do modo de sinal padrão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

INSTALAR O SOFTWARE

Natural Color . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1

MultiScreen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

RESOLUÇÃO DE PROBLEMAS

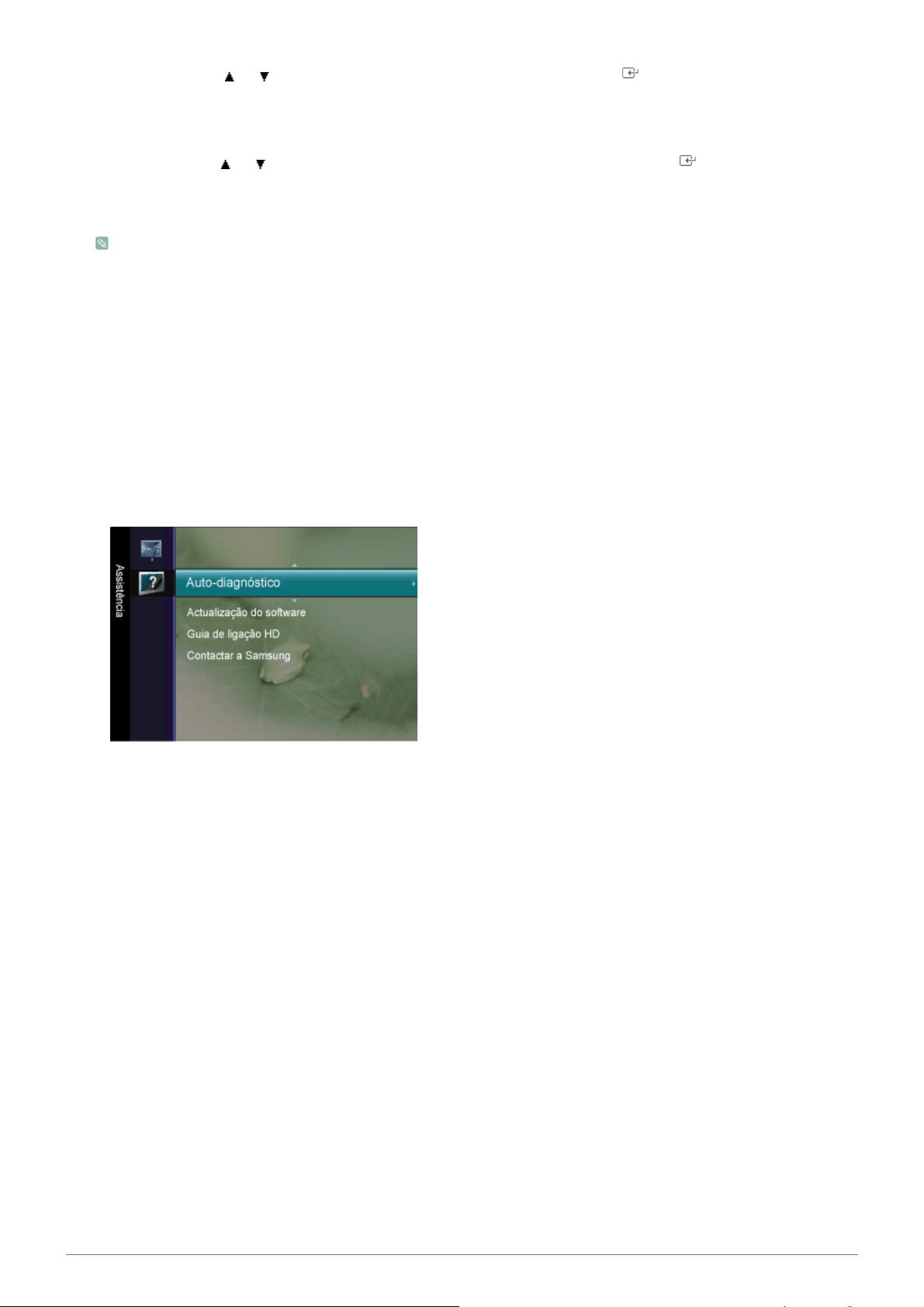

Autodiagnóstico do monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1 Antes de solicitar assistência . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2 FAQ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

MAIS INFORMAÇÕES

Especificações . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1 Função de poupança de energia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2 Contacte SAMSUNG GLOBAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3 Eliminação Correcta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4

1 Principais precauções de segurança

1-1 Antes de começar

Ícones utilizados neste manual

ÍCONE	NOME	SIGNIFICADO
	Atenção	Indica casos em que a função pode não funcionar ou a definição pode ser cancelada.
	Nota	Indica uma sugestão para utilizar uma função.

Utilizar este manual

•Informe-se completamente das precauções de segurança antes de utilizar este produto.

•Se ocorrer um problema, consulte a secção "Resolução de problemas".

Declaração de direitos de autor

O conteúdo deste manual está sujeito a alterações sem aviso prévio para melhoria do desempenho.

Direitos de autor ©2009 Samsung Electronics Co., Ltd. Todos os direitos reservados.

Os direitos de autor deste manual estão reservados pela Samsung Electronics, Co., Ltd.

O conteúdo deste manual não pode ser reproduzido ou distribuído, completamente ou em parte, nem pode ser utilizado de qualquer forma sem a permissão escrita da Samsung Electronics, Co., Ltd.

O logótipo da SAMSUNG e SyncMaster são marcas registadas da Samsung Electronics, Co., Ltd. Microsoft, Windows e Windows NT são marcas registadas da Microsoft Corporation.

VESA, DPM e DDC são marcas registadas da Video Electronics Standard Association.

O logótipo da ENERGY STAR é uma marca registada da Environmental Protection Agency dos E.U.A.

Todas as outras marcas comerciais mencionadas no presente documento são propriedade das respectivas empresas.

Principais precauções de segurança

1-1

1-2 Conservação e manutenção

Manutenção da superfície externa e do ecrã

Limpe o produto com um pano seco e macio.

•Evite limpar o produto com uma substância inflamável, tal como benzina ou diluente, ou com um pano húmido. Caso contrário, pode causar um problema ao produto.

•Evite arranhar o ecrã com as unhas ou com um objecto afiado.

•Evite limpar o produto pulverizando água directamente sobre o mesmo. A entrada de água no produto pode causar um incêndio, choque eléctrico ou um problema no produto.

Se utilizar um humidificador supersónico, poderá gerar-se uma mancha branca na superfície do modelo brilhante devido às características próprias do material.

O aspecto e a cor podem ser diferentes dependendo dos modelos.

Manter um espaço de instalação seguro

•Mantenha as distâncias recomendadas, entre o produto e outros objectos (por exemplo, uma parede) para garantir a ventilação adequada.

Caso contrário, pode provocar um incêndio, devido ao sobreaquecimento interno.

Instale o produto de modo a que as distâncias recomendadas, assinaladas na figura seguinte, sejam respeitadas.

O aspecto exterior pode ser diferente, dependendo do produto.

Se instalar o produto com uma base

Se instalar o produto com um suporte para montagem na parede

Imagens persistentes

•Após apresentar uma imagem fixa durante muito tempo, pode surgir uma imagem persistente ou uma mancha no ecrã. Se não utilizar o produto durante muito tempo, defina o modo de poupança de energia ou a protecção de ecrã.

•Devido a restrições tecnológicas do fabricante do painel LCD, as imagens geradas por este produto podem ser mais claras ou mais escuras do que o normal, aprox. 1 ppm (partes por milhão) pixel.

O número de subpixels de um painel LCD por tamanho: o número de subpixels = resolução horizontal máx. x resolução vertical máx. x 3

1-2	Principais precauções de segurança

1-3 Precauções de segurança

Ícones utilizados para precauções de segurança

ÍCONE	NOME	SIGNIFICADO
	Aviso	Caso não siga as precauções marcadas com este símbolo, pode causar ferimentos gra-
		ves ou até mesmo acidentes mortais.
	Atenção	Caso não siga as precauções marcadas com este símbolo, pode causar ferimentos ou
		danos materiais.

Significado dos símbolos

Não executar.

Não desmontar.

Não tocar.

Deve ser respeitado.

A ficha de alimentação deve estar desligada da tomada de parede.

Deve ter ligação à terra para evitar choques eléctricos.

Precauções relacionadas com a alimentação

As imagens seguintes são para referência do utilizador e podem diferir consoante os modelos e países.

Aviso

Evite utilizar um cabo ou ficha de alimentação danificados ou uma tomada de parede solta.

•Caso contrário, poderá provocar um choque eléctrico ou um incêndio.

Evitar ligar ou desligar a fonte de alimentação com mãos molhadas.

•Caso contrário, poderá ocorrer um choque eléctrico.

Ligue o cabo de alimentação a uma tomada de parede com ligação à terra (apenas para equipamento de isolamento de classe 1).

•Caso contrário, poderá provocar um choque eléctrico ou ferimentos.

Não aproxime o cabo de alimentação e o produto de um aquecedor.

•Caso contrário, poderá provocar um choque eléctrico ou um incêndio.

Evite ligar vários aparelhos eléctricos a uma única tomada de parede.

•Caso contrário, pode causar um incêndio devido ao sobreaquecimento da tomada de parede.

Ligue a ficha de alimentação com firmeza.

•Caso contrário, poderá ocorrer um incêndio.

Evite dobrar ou torcer o cabo de alimentação excessivamente e evite colocar objectos pesados sobre o cabo.

•Caso contrário, pode causar um choque eléctrico ou incêndio devido a um cabo de alimentação danificado.

Se os pinos da ficha de alimentação ou a tomada de parede estiverem cobertos de pó, limpe-os com um pano seco.

•Caso contrário, poderá ocorrer um incêndio.

Principais precauções de segurança

1-3

Atenção

Evite desligar a ficha de alimentação enquanto o produto estiver a funcionar.

•Caso contrário, pode danificar o produto, devido a um choque eléctrico.

Quando desligar a ficha de alimentação da tomada de parede, segure-a pela ficha e não pelo cabo.

•Caso contrário, poderá provocar um choque eléctrico ou um incêndio.

Precauções relacionadas com instalação

Aviso

Evite colocar velas acesas, repelente de mosquitos ou cigarros sobre o produto e evite instalar o produto perto de um aquecedor.

•Caso contrário, poderá ocorrer um incêndio.

Evite instalar o produto num local mal ventilado, tal como dentro de uma estante ou armário.

•Caso contrário, pode causar um incêndio devido a um sobreaquecimento interno.

Mantenha os sacos de plástico utilizados para embalar o produto fora do alcance das crianças.

•Se as crianças colocarem os sacos de plástico na cabeça, podem sufocar.

Evite instalar o produto num local exposto ao pó, à humidade (sauna), ao óleo, ao fumo ou à água (gotas de chuva), e evite instalá-lo dentro de um veículo.

•Caso contrário, poderá provocar um choque eléctrico ou um incêndio.

Utilize apenas o cabo de alimentação fornecido pela nossa empresa. Além disso, não utilize o cabo de alimentação de outro electrodoméstico.

•Caso contrário, poderá provocar um choque eléctrico ou um incêndio.

Ligue a ficha de alimentação a uma tomada de parede de fácil acesso.

•Caso ocorra um problema com o produto, deve desligar a ficha de alimentação de forma a cortar a alimentação completamente. Não pode cortar a alimentação completamente utilizando apenas o botão de alimentação do produto.

Peça a um técnico de instalação ou a uma empresa especializada para instalar o produto na parede.

•Caso contrário, pode provocar ferimentos.

•Utilize o suporte de montagem na parede especificado.

Para permitir a ventilação, mantenha uma distância de, pelo menos, 10 cm da parede quando instalar o produto.

•Caso contrário, pode causar um incêndio devido a um sobreaquecimento interno.

Evite instalar o produto num local instável ou exposto a vibrações excessivas, como numa prateleira instável ou inclinada.

•O produto pode cair e danificar-se ou provocar ferimentos.

•Se utilizar o produto num local exposto a vibrações excessivas, pode danificar o produto ou provocar um incêndio.

Evite instalar o produto num local exposto a luz solar directa, bem como instalar o produto próximo de uma fonte de calor, tal como uma fogueira ou aquecedor.

•Tal pode reduzir o ciclo de vida do produto ou causar um incêndio.

1-3	Principais precauções de segurança

Evite instalar o produto a uma altura de fácil acesso para as crianças.

•Se uma criança tocar no produto, este poderá cair e causar ferimentos.

•Uma vez que a parte frontal é mais pesada, instale o produto numa superfície plana e estável.

Instale a antena longe de quaisquer cabos de alta tensão.

•Se a antena tocar ou cair em cima de um cabo de alta tensão, poderá provocar um choque eléctrico ou um incêndio.

Atenção

Não deixe o produto cair enquanto o estiver a transportar.

•Caso contrário, pode causar um problema ao produto ou ferimentos.

Quando instalar o produto numa consola ou numa prateleira, certifique-se de que este não fica saliente relativamente à consola ou à prateleira.

•Caso contrário, o produto poderá cair, causando assim avarias ou ferimentos.

•Utilize um armário ou prateleira adequados ao tamanho do produto.

Se o produto for instalado num local onde as condições de funcionamento variem consideravelmente, poderá ocorrer um grave problema de qualidade devido ao ambiente envolvente. Neste caso, instale o produto apenas após consultar um dos nossos técnicos de assistência sobre este assunto.

•Locais expostos a pó microscópico, químicos, temperaturas demasiado elevadas ou baixas, humidade elevada, tais como aeroportos ou estações onde o produto seja utilizado continuadamente durante um longo período de tempo, etc.

Dobre o cabo da antena externa no sentido descendente, no local onde entra em casa, para que a água da chuva não entre.

•Se a água da chuva entrar no produto, poderá provocar um choque eléctrico ou um incêndio.

Não coloque o produto virado para baixo no chão.

•Pode danificar o painel do produto.

Quando pousar o produto no chão, faça-o com cuidado.

•Caso contrário, pode danificar o produto ou provocar ferimentos.

Principais precauções de segurança

1-3

Limpeza

Aviso

Antes de limpar o produto, desligue o cabo de alimentação.

•Caso contrário, poderá provocar um choque eléctrico ou um incêndio.

Atenção

Evite aplicar o agente de limpeza directamente sobre o produto.

•Pode provocar a descoloração ou a fractura do exterior do produto ou o descolamento do painel.

Utilize um pano macio e húmido com um "agente de limpeza exclusivo para monitores" e limpe o produto com ele.

•Se não tiver um agente de limpeza exclusivo para monitores, dilua um agente de limpeza em água, com uma taxa de 1:10, antes de limpar o produto.

Precauções relacionadas com a utilização

Aviso

Uma vez que o produto é percorrido por alta tensão, nunca desmonte, não repare, nem modifique o produto você próprio.

•Caso contrário, pode provocar um incêndio ou um choque eléctrico.

•Se o produto necessitar de reparação, contacte um centro de assistência.

Se o produto gerar ruídos estranhos, cheiro a queimado ou fumo, desligue o cabo de alimentação imediatamente e contacte um centro de assistência.

•Caso contrário, poderá provocar um choque eléctrico ou um incêndio.

Quando limpar o produto, não aplique água directamente sobre as peças do produto.

•Certifique-se de que não entra água para o produto.

•Caso contrário, pode danificar o produto, provocar um choque eléctrico ou um incêndio.

Quando limpar o produto, desligue o cabo de alimentação e limpe o produto com um pano seco e macio.

•Evite utilizar químicos tais como cera, benzina, álcool, diluente, repelente de mosquitos, perfume, lubrificante ou produto de limpeza durante a limpeza do produto.

Caso contrário, pode causar a deformação do exterior ou a remoção da impressão.

Uma vez que o exterior do produto se risca facilmente, utilize um pano próprio para limpeza.

Para mover o produto, desligue a alimentação, bem como o cabo de alimentação, o cabo da antena e quaisquer outros cabos ligados ao produto.

•Caso contrário, pode causar um choque eléctrico ou incêndio devido ao cabo de alimentação danificado.

Evite deixar as crianças pendurarem-se ou subir para o produto.

•Caso contrário, o produto pode cair e provocar ferimentos ou a morte.

1-3	Principais precauções de segurança

Se deixar cair o produto ou se a caixa ficar danificada, desligue a alimentação e o cabo de alimentação. Contacte um centro de assistência.

•Caso contrário, pode provocar um incêndio ou um choque eléctrico.

Se ocorrerem trovões ou relâmpagos, desligue o cabo de alimentação e nunca toque no cabo da antena, pois é perigoso.

•Caso contrário, poderá provocar um choque eléctrico ou um incêndio.

Evite mover o produto puxando-o através do cabo de alimentação ou através do cabo da antena.

•Caso contrário, pode provocar um choque eléctrico, um incêndio ou danificar o produto, devido aos danos no cabo.

Evite levantar ou mover o produto segu- rando-o apenas pelo cabo de alimentação ou pelo cabo de sinal.

•Caso contrário, pode provocar um choque eléctrico, um incêndio ou danificar o produto, devido aos danos no cabo.

Não bloqueie a ventilação com uma toalha de mesa ou com uma cortina.

•Caso contrário, pode causar um incêndio devido a um sobreaquecimento interno.

Evite colocar um recipiente com líquidos, como um vaso, jarro com flores, bebidas, cosméticos ou medicamentos, ou um objecto metálico sobre o produto.

•Se água ou uma substância estranha entrar no produto, desligue a alimentação e o cabo de alimentação, e contacte um centro de assistência.

•Caso contrário, poderá provocar um problema ao produto, um choque eléctrico ou um incêndio.

Evite colocar objectos, como brinquedos e bolachas, em cima do produto.

•Se uma criança se pendurar no produto para agarrar um objecto, o objecto ou o produto podem cair e isso pode provocar ferimentos ou até a morte.

Evite deixar cair quaisquer objectos em cima do produto ou dar-lhe pancadas.

•Caso contrário, poderá provocar um choque eléctrico ou um incêndio.

Em caso de fuga de gás, não toque no produto nem na ficha de alimentação e ventile imediatamente o local.

•Uma faísca poderá provocar uma explosão ou um incêndio.

•Não toque no cabo de alimentação nem no cabo da antena durante a ocorrência de trovões ou relâmpagos.

Evite utilizar ou colocar spray ou objectos inflamáveis próximos do produto.

•Caso contrário, poderá provocar uma explosão ou um incêndio.

Evite introduzir objectos metálicos, tais como pauzinhos, moedas ou ganhos de cabelo, bem como objectos inflamáveis dentro do produto (aberturas de ventilação, portas, etc.).

•Se água ou uma substância estranha entrar no produto, desligue a alimentação e o cabo de alimentação, e contacte um centro de assistência.

•Caso contrário, poderá provocar um problema ao produto, um choque eléctrico ou um incêndio.

Principais precauções de segurança

1-3

Atenção

Após apresentar uma imagem fixa durante muito tempo, pode surgir uma imagem persistente ou uma mancha no ecrã.

•Se não utilizar o produto durante muito tempo, utilize o modo de poupança de energia ou defina a protecção de ecrã para o modo de imagem em movimento.

Defina a resolução e a frequência adequadas para o produto.

•Caso contrário, pode provocar fadiga ocular.

Se olhar continuamente para o produto de uma distância muito reduzida, pode danificar a sua visão.

É importante descansar os olhos (5 minutos por hora) quando olha para o ecrã do produto durante muito tempo.

•Desta forma, diminuirá a fadiga ocular.

Mantenha os acessórios pequenos fora do alcance das crianças.

Evite colocar um objecto pesado sobre o produto.

•Caso contrário, pode danificar o produto ou provocar ferimentos.

Certifique-se de que as crianças não colocam a pilha na boca, quando a remover do telecomando. Coloque a pilha num local onde as crianças não cheguem.

•Se as crianças colocarem a pilha na boca, consulte imediatamente um médico.

Utilize apenas as pilhas especificadas. Não utilize pilhas novas e usadas em conjunto.

•Pode danificar ou provocar o derramamento da pilha e poderá causar um incêndio, lesões ou contaminação (dano).

Se não utilizar o produto durante longos períodos de tempo, como quando deixa a sua casa, desligue o cabo de alimentação da tomada de parede.

•Caso contrário, pode ocorrer uma acumulação de pó e provocar um incêndio, devido ao sobreaquecimento ou a um curto-circuito, ou provocar um choque eléctrico.

Evite mover ou virar o produto para baixo segurando-o apenas pela base.

•O produto pode cair e danificar-se ou provocar ferimentos.

Evite utilizar um humidificador ou um fogão perto do produto.

•Caso contrário, poderá provocar um choque eléctrico ou um incêndio.

Uma vez que o painel do visor aquece após uma utilização prolongada, não toque no produto.

Tenha cuidado quando ajustar o ângulo do produto ou a altura da base.

•Se entalar a mão ou o dedo, pode ficar ferido.

•Se inclinar demasiado o produto, este pode cair e provocar ferimentos.

Não aumente muito o volume quando utilizar auscultadores ou auriculares.

•Ter o som muito alto pode provocar lesões auditivas.

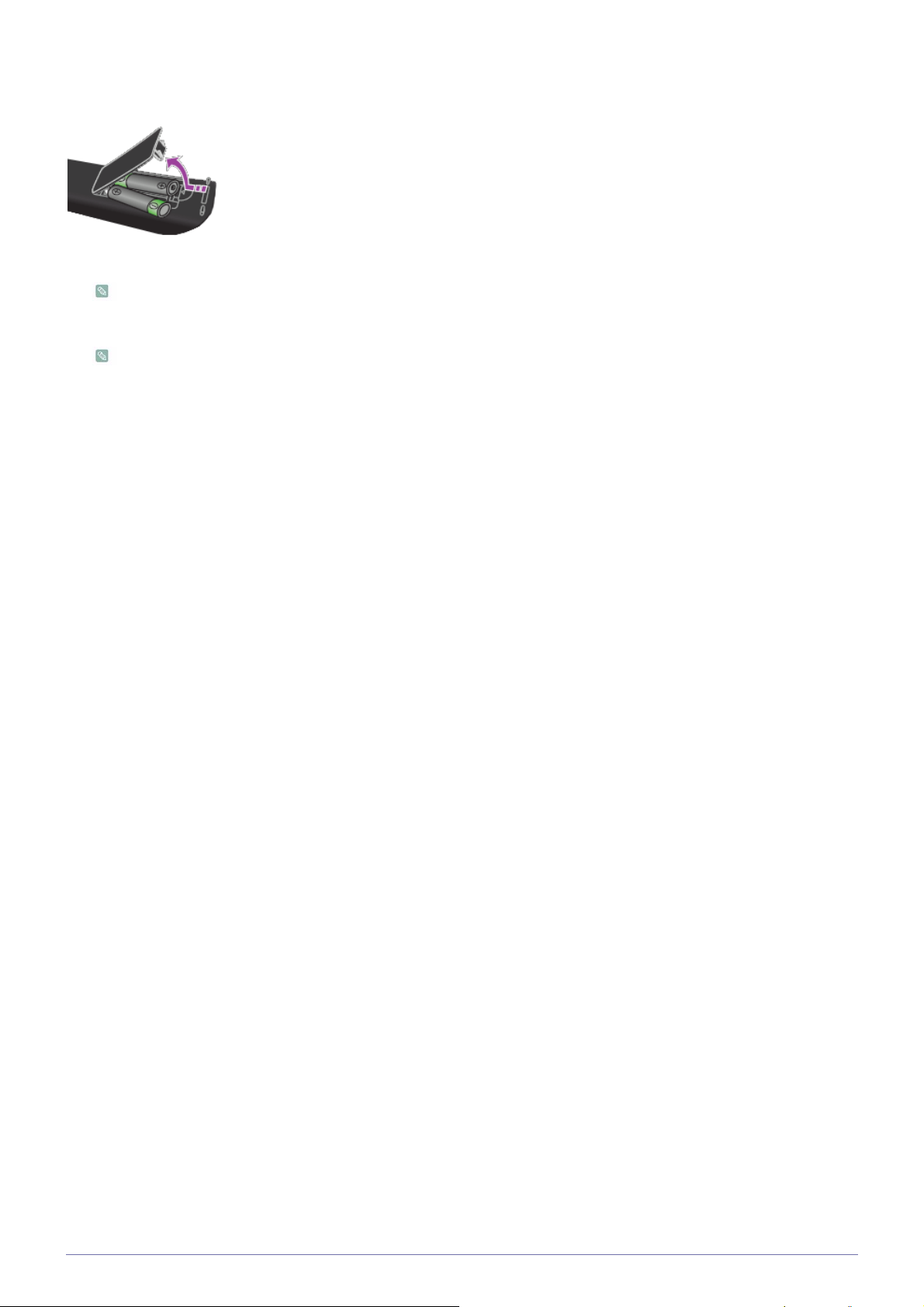

Quando substituir a pilha, insira-a com a polaridade correcta (+, -).

•Caso contrário, a pilha pode ficar danificada ou causar um incêndio, ferimentos ou danos devido à fuga do líquido interno.

As pilhas (e as pilhas recarregáveis) não são lixo normal e têm de ser devolvidas para efeitos de reciclagem. O consumidor tem a responsabilidade de devolver as pilhas usadas ou recarregáveis para reciclagem.

•O cliente pode devolver as pilhas usadas ou recarregáveis a um centro de reciclagem público ou a uma loja que venda o mesmo tipo de pilha ou pilha recarregável.

1-3	Principais precauções de segurança

Manter a postura correcta durante a utilização do produto

Mantenha a postura correcta durante a utilização do produto.

•Endireite as costas.

•Mantenha uma distância de 45~50 cm entre os olhos e o ecrã. Olhe para o ecrã para baixo e em frente.

•Mantenha a postura correcta durante a utilização do produto.

•Ajuste o ângulo do produto de forma a que não haja reflexo de luz no ecrã.

•Mantenha o cotovelo num ângulo recto e alinhe o braço com as costas da mão.

•Mantenha o cotovelo num ângulo recto.

•Coloque os calcanhares firmes no chão, enquanto mantém os joelhos com um ângulo de 90 graus ou mais, bem como a posição do braço, de forma a que este fique abaixo do coração.

Principais precauções de segurança

1-3

2 Instalar o produto

2-1 Conteúdo da embalagem

• Tire o produto da embalagem e verifique se todos os conteúdos seguintes foram incluídos.

•Guarde a embalagem caso necessite de transportar o produto mais tarde.

ÍNDICE

Manual de Configuração	Garantia do produto	Manual do utilizador	Cabo D-Sub
Rápida	(Não disponível em todos os
	locais)
Cabo de alimentação	Pilhas (AAA X 2)	Conector da base	Base

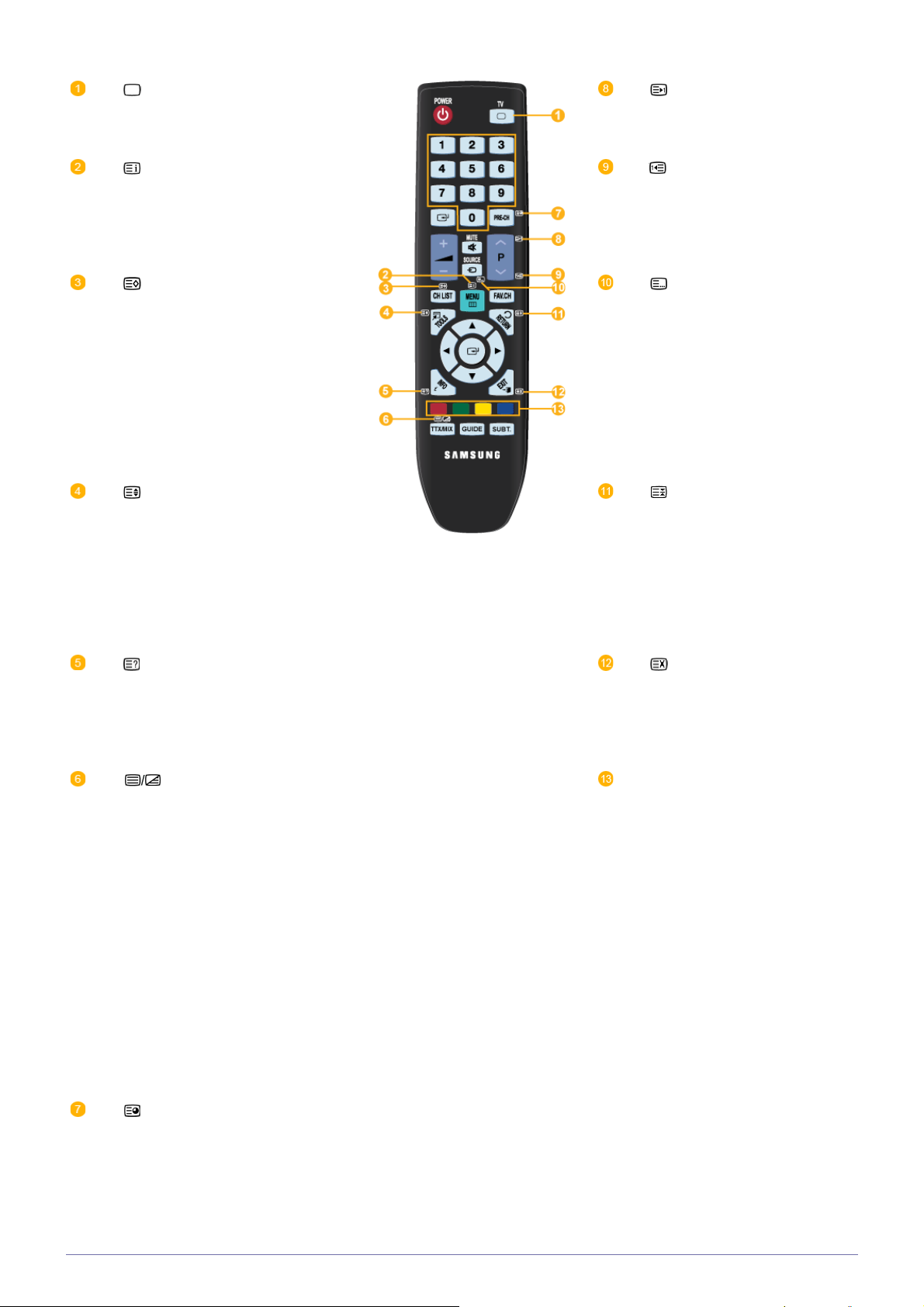

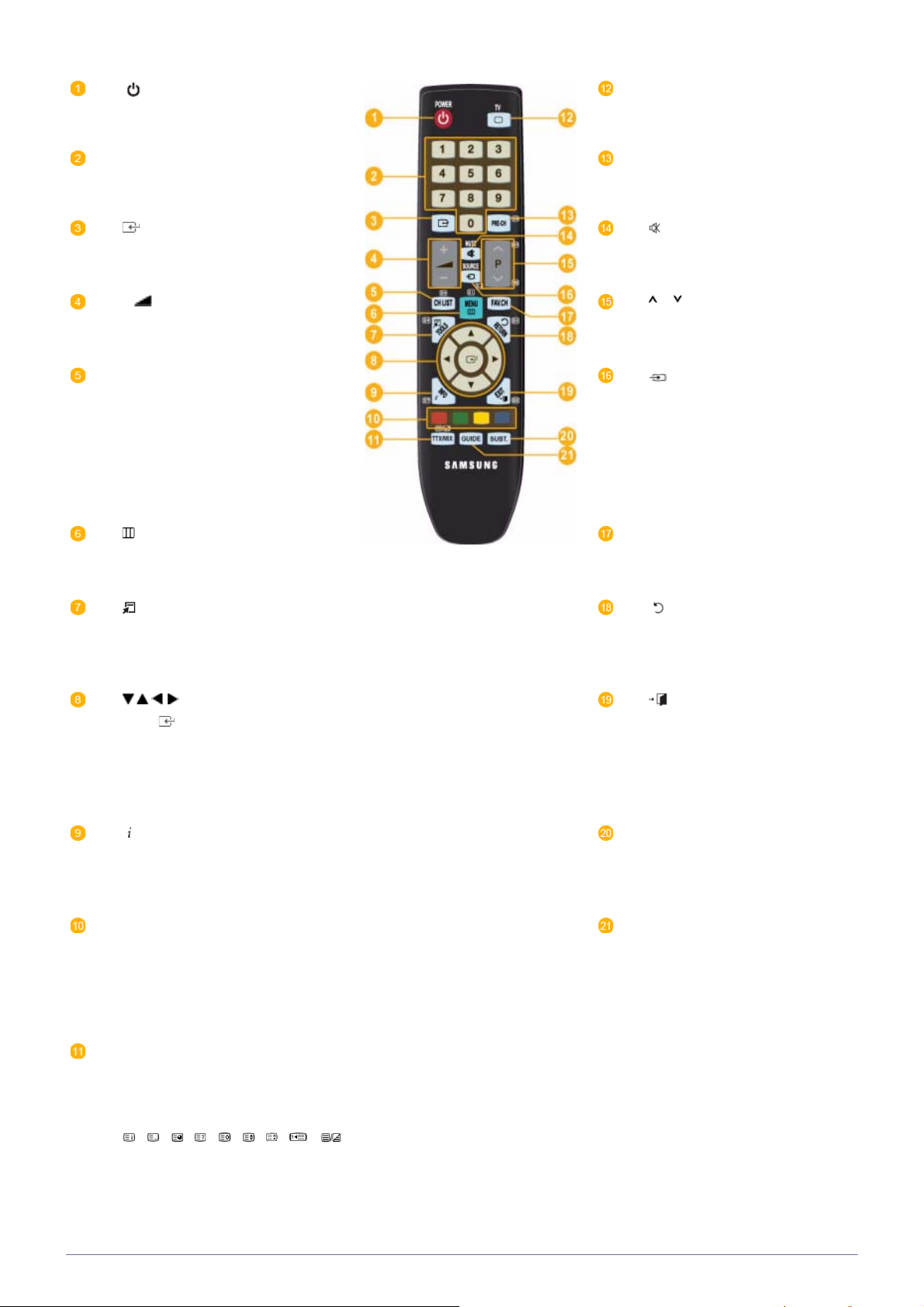

Telecomando	Cabo Estéreo	Pano de limpeza	Suporte de cabos
	VENDIDO EM SEPARADO
Cabo DVI	Cabo HDMI

O pano de limpeza só é fornecido com modelos pretos de brilho elevado.

2-1	Instalar o produto

2-2 Instalar a base

Antes de montar o produto, pouse-o numa superfície plana e estável, com o ecrã virado para baixo.

Introduza o conector na base, na direcção ilustrada pela figura.

Verifique se o conector da base está bem ligado.

Rode o parafuso de ligação existente na parte inferior da base até este ficar totalmente fixo.

Coloque um pano macio sobre a mesa para proteger o produto e pouse-o sobre o pano, de forma a que a parte frontal do produto fique virada para baixo.

Instalar o produto

2-2

Segure a parte principal do corpo do produto com a mão, conforme ilustrado pela figura.

Empurre a base para a parte principal do corpo na direcção da seta, conforme ilustrado na figura.

- Atenção

Não eleve o produto segurando-o apenas pela base

2-2	Instalar o produto

2-3 Retirar a base

Antes de retirar a base, pouse o produto numa superfície plana e estável, com o ecrã virado para baixo.

Coloque um pano macio sobre a mesa para proteger o produto e pouse-o sobre o pano, de forma a que a parte frontal do produto fique virada para baixo.

Segure a parte principal do corpo do produto com a mão, conforme ilustrado pela figura.

Puxe a base na direcção da seta, conforme ilustrado na figura, para separá-la.

Rode o parafuso de ligação existente na parte inferior da base para separá-la.

Retire o conector da base puxando-o na direcção da seta, conforme ilustrado na figura.

Instalar o produto

2-3

2-4 Instalar um suporte de montagem na parede/suporte de secretária

Instalar um suporte de montagem na parede/suporte de secretária (não fornecido)

Este produto fornece um suporte de montagem da base de 100 mm x 100 mm, em conformidade com as especificações VESA.

A. Suporte de montagem na parede/suporte de secretária

B. Kit de suporte de montagem na parede/suporte de secretária (não fornecido)

1.Desligue o produto e retire o cabo de alimentação da tomada de parede.

2.Coloque um pano macio ou uma almofada numa superfície plana para proteger o painel e pouse o produto no pano, de forma a que a parte frontal do produto fique virada para baixo.

3.Retire o parafuso da base e separe a base.

4.Alinhe a ranhura existente na parte do produto que deve ser ligada à base com a ranhura existente na base (base da secretária, base do suporte de montagem na parede ou outra base) e fixe a base com firmeza apertando o parafuso.

• Se utilizar parafusos maiores do que as especificações, pode danificar o interior do produto.

•No que se refere aos suportes de montagem na parede que não respeitem as especificações VESA, o comprimento dos parafusos pode variar consoante as respectivas especificações.

•Não utilize parafusos incompatíveis com as especificações VESA e não os introduza com demasiada força.

Pode danificar o produto ou provocar ferimentos, devido à queda do produto. A Samsung não se responsabiliza por quaisquer danos ou ferimentos.

•A Samsung não se responsabiliza por quaisquer danos causados no produto, por ferimentos provocados pela utilização de um suporte incompatível com as especificações descritas e nem por uma instalação não realizada por um técnico autorizado.

•Quando instalar o produto utilizando um suporte de montagem na parede, adquira um suporte que proporcione uma distância mínima de 10 cm da parede.

•Utilize o suporte de montagem na parede de acordo com as especificações internacionais.

2-4	Instalar o produto

2-5 Ligação a um Computador

1. Ligue o produto a um PC consoante a saída de vídeo suportada pelo PC.

A peça de ligação pode diferir consoante o modelo do produto.

Se a placa gráfica tiver uma saída D-Sub <Analógico>

•Ligue a porta [PC IN] do produto à porta [D-Sub] do PC com o cabo D-Sub.

Se a placa gráfica tiver uma saída DVI <digital>

Instalar o produto

2-5

•Ligue a porta [DVI-D IN] do produto à porta DVI do PC com o cabo DVI.

2. Ligue a porta [HDMI/PC/DVI-D AUDIO IN] na parte traseira do monitor à placa de som do PC.

3. Ligue uma das extremidades do cabo de alimentação à porta [ POWER ] do produto e ligue a outra extremidade do cabo de alimentação à tomada de parede de 110V ou 220V.

(A tensão de entrada muda automaticamente.)

2-5	Instalar o produto

• Pode obter um som nítido e de alta qualidade da placa de som do computador se utilizar os altifalantes do monitor. (Não precisa de instalar quaisquer altifalantes em separado para o computador.)

•Se ligar simultaneamente os cabos D-sub e DVI a um computador, pode surgir um ecrã em branco, dependendo do tipo de placa gráfica que está a utilizar.

•Se ligar correctamente o monitor, utilizando o conector DVI mas aparecer um ecrã em branco ou com interferências,

verifique se o monitor está definido como analógico. Carregue no botão [ ] para que o monitor verifique a fonte do sinal de entrada.

Instalar o produto

2-5

2-6 Utilizar o monitor como televisor

Pode ver televisão no monitor, se este estiver ligado a uma antena ou a um sistema de televisão por cabo/satélite, sem ter de instalar no computador qualquer tipo de hardware ou software para recepção de TV.

1.Ligue o cabo de televisão por cabo/satélite ou um cabo de antena de TV à porta [ANT IN] na parte traseira do monitor.

•Quando utilizar um terminal de antena/televisão por cabo/satélite interior:

Verifique o terminal da antena existente na parede e, em seguida, ligue o cabo de antena/televisão por cabo/satélite.

•Quando utilizar uma antena externa:

Quando utilizar uma antena externa, recomenda-se vivamente que recorra a um técnico qualificado para instalar a mesma.

2.Quando as ligações estiverem estabelecidas, ligue a fonte de alimentação do televisor.

3.Quando o produto é ligado pela primeira vez após a sua compra, as operações de configuração inicial (<Plug&Play>) começam.

Certifique-se de que o cabo coaxial não está dobrado ao ligá-lo ao terminal de entrada da antena [ANT IN].

2-6	Instalar o produto

2-7 Ligar um cabo HDMI

Ligue a porta HDMI OUT do dispositivo AV (caixa de televisão por cabo/receptor de satélite/leitor de DVD/Blu-Ray) ao terminal [HDMI IN] do monitor, utilizando o cabo HDMI.

Carregue no botão [SOURCE] na parte frontal do monitor ou no telecomando para seleccionar o modo <HDMI>.

Não precisa fazer uma ligação de áudio em separado quando efectuar a ligação através do HDMI.

Instalar o produto

2-7

2-8 Ligar utilizando um cabo DVI a HDMI

1. Ligue o terminal de saída DVI de um dispositivo externo ao terminal [HDMI IN] do monitor, utilizando um cabo DVI a HDMI.

2. Ligue as tomadas vermelha e branca de um cabo RCA a estéreo (para PC) aos terminais de saída de áudio com as mesmas cores do dispositivo de saída digital e, em seguida, ligue a tomada oposta ao terminal [HDMI/PC/DVI-D AUDIO IN] do monitor.

Carregue no botão [SOURCE] na parte frontal do monitor ou no telecomando para seleccionar o modo <HDMI>.

2-8	Instalar o produto

2-9 Ligar um cabo componente

1. Ligue a porta VIDEO OUT do dispositivo AV (caixa de televisão por cabo/receptor de satélite/leitor de DVD/videogravador) às portas de entrada [COMPONENT IN [PR, PB,Y ]], utilizando um cabo de vídeo de componente [PR, PB,Y].

2. Ligue a porta de áudio do dispositivo AV (caixa de televisão por cabo/receptor de satélite/leitor de DVD/videogravador) à porta [COMPONENT IN [R-AUDIO-L]] do monitor.

Carregue no botão [SOURCE] na parte frontal do monitor ou no telecomando para seleccionar o modo <Componente>.

Para obter informações sobre vídeo de componente, consulte o manual do leitor de DVD/Videogravador/Caixa de televisão por cabo/Receptor de satélite.

Instalar o produto

2-9

2-10 Ligar um cabo Scart

1.Ligue a porta EXT(RGB) do monitor ao leitor de DVD, utilizando uma tomada SCART.

2.Quando liga um dispositivo Scart ao monitor, a Fonte muda automaticamente para EXT.

• Ligue à entrada de Dispositivos DVD, caso o dispositivo tenha uma tomada [EXT [RGB]].

•Para ver um DVD, basta ligar um leitor de DVD ao monitor e ligá-los à corrente.

2-10	Instalar o produto
