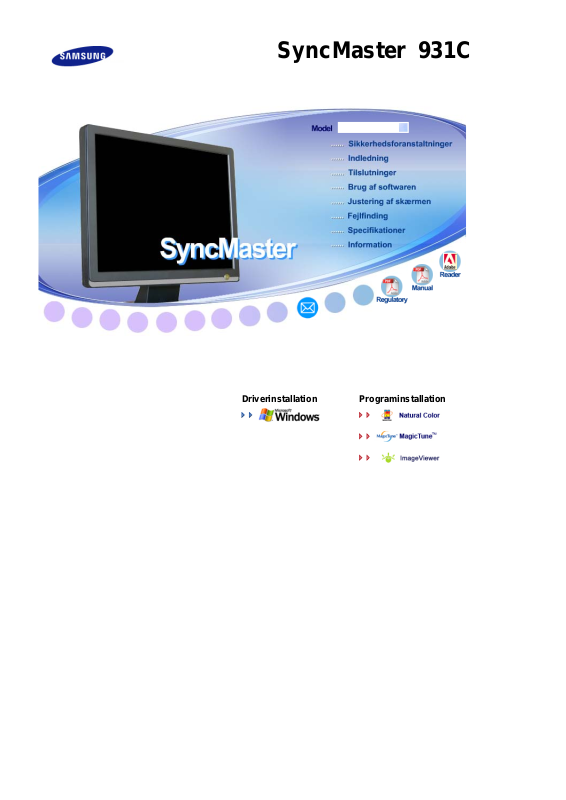

SyncMaster 931C

Driverinstallation Programinstallation

Note

nvisninger, der er markeret med dette symbol skal overholdes - undladelse heraf kan

resultere i legemsbeskadigelse eller ødelæggelse af material.

Forbudt Bør altid læses og forstås

Må ikke afmonteres Fjern stikket fra kontakten

Må ikke berøres Jordforbindelse for at undgå elektrisk stød

Strøm

DPMS ( bør forklares - ingen her ved hvad DPMS er PC), hvis den ikke skal bruges i længere tid. Hvis du bruger en pauseskærm, sæt denne til aktiv status.

nvend aldrig et beskadiget eller løst stik.

Det kan føre til elektrisk stød eller brand.

Tag aldrig stikket ud ved at rykke i ledningen, og rør aldrig ved ledningen med våde hænder.

Det kan føre til elektrisk stød eller brand.

nvend altid kun stik og kontakter med korrekt jordforbindelse.

Forkert jordforbindelse kan føre til elektrisk stød eller beskadigelse af materiel.

Indsæt strømstikket forsvarligt, så det ikke går løst.

En dårlig forbindelse kan medføre brand.

Undgå at bøje stik og ledninger samt at placere tunge genstande ovenpå disse og derved beskadige dem.

Det kan føre til elektrisk stød eller brand.

Undgå at tilslutte flere forlængerledninger eller stik til samme kontakt.

Dette kan føre til brand.

Undlad at koble netledningen fra, mens skærmen bruges.

Frakobling kan forårsage et strømstød og dermed be ska di ge sk ærm en .

Brug ikke netledningen, hvis stikket eller stikproppen er støvet.

Hvis netledningens stik eller stikprop er støvet, skal det rengøres med en tør klud. Brug af netledningen, hvis stikket eller stikproppen er støvet, kan forårsage

elektrisk stød eller brand.

Installation

Kontakt et autoriseret servicecenter når skærmen skal installeres på steder med

særligt meget støv, med høje eller lave temperaturer, med høj fugtighed, hvor kemiske opløsninger anvendes eller hvor skærmen er tændt døgnet rundt som f.eks. i lufthaven, jernbanestationer osv.

Såfremt dette ikke gøres, kan det medføre alvorlig beskadigelse af skærmen.

nbring din skærm et forholdsvis støvfrit sted med lav luftfugtighed.

I modsat fald er der risiko for elektrisk stød eller der kan udvikle sig brand inde i skærmen.

Undgå at tabe skærmen under transport.

Dette kan forårsage legemsbeskadigelse eller skade på materiel.

Montér skærmfoden i en montre eller på en hylde, så enden af foden ikke stikker ud over montren eller hylden.

Produktet kan blive beskadiget, eller der kan opstå personskade, hvis produktet tabes.

nbring ikke produktet på en ustabil eller lille overflade.

Anbring produktet på en lige, plan overflade, da produktet kan vælte og udgøre en fare for personer, specielt børn, der går forbi.

nbring ikke produktet på gulvet.

Personer, specielt børn, kan falde over det.

Hold alle brændbare ting, som f.eks. lys, insekticider eller cigaretter, borte fra produktet.

Ellers kan det medføre brand.

Hold alle varmeapparater borte fra strømkablet.

En smeltet belægning kan medføre elektrisk stød eller brand.

Installér ikke produktet på st eder med dårlig ventilation som f.eks. en bogreol, et skab e.l.

Enhver forøgelse af den interne temperatur kan medføre brand.

Sæt skærmen ned med forsigtighed.

Den kan muligvis blive ødelagt.

nbring aldrig monitoren med skærmfladen nedad.

TFT-LCD overfladen kunne blive beskadiget.

Installation af et væghængsel skal foretages af professionel montør.

Der kan opstå skader ved installationer, der foretages af ikke-kvalificerede personer. Brug altid den monteringsenhed, der er angivet i ejerens brugerhåndbog.

Rengøring og bru

Når produktet installeres, skal man sørge for at der er afstand til væggen (større end 10 cm), så der er plads til ventilation.

Dårlig ventilation kan medføre en forøgelse af produktets interne temperatur. Det medfører nedsat komponentlevetid og forringet ydelse.

Opbevar plasticemballagen (pose) uden for børns rækkevidde.

Hvis børn leger med plasticemballagen (pose) kan det resultere i kvælning.

Skærmkabinettet eller TFT-LCD fladen kan tørres af med en fugtig, blød klud.

Sprøjt ikke rengøringsmidlet direkte på monitoren.

Det kan føre til beskadigelse, elektrisk stød eller brand.

nvend det anbefalede rengøringsmiddel og brug en blød klud.

Rengør stik og stikkontakt med en tør klud, hvis de er støvede eller snavsede.

Et snavset stik kan forårsage elek trisk stød eller brand.

Sørg for at fjerne strømkablet, inden produktet rengøres.

Ellers kan det medføre elektrisk stød eller brand.

Fjern strømkablet fra stikkontakten, og aftør produktet med en blød, tør klud.

Anvend ikke kemikalier som f.eks. voks, rensebenzin, alkohol, fortyndere, insekticider, luftfriskere, smøremidler eller vaskemidler.

Kontakt et servicecenter eller kundecenter for indvendig rengøring en gang om året.

Sørg for at holde produkterne rene indvendigt. Støv, som samles i de indvendige dele over en længere periode, kan føre til fejlfunktion eller brand.

Andet

Fjern ikke dæksel eller bagbeklædning.

Det kan føre til elektrisk stød eller brand. Overlad service til en kvalificeret servicetekniker.

Hvis skærmen ikke fungerer normalt - specielt, hvis der fremkommer mærkelige lyde eller lugt - tag øjeblikkelig stikket ud og kontakt en autoriseret forhandler eller

servicetekniker.

Det kan føre til elektrisk stød eller brand.

Hold produktet borte fra steder, der udsættes for olie, røg eller kondens. Installér ikke produktet i et køretøj.

Dette kan resultere i fejl, elektrisk stød eller brand. Undgå især at bruge skærmen i nærheden af vand eller udendørs, hvor den kan blive udsat for sne eller regn.

Hvis du taber skærmen, eller rammen beskadiges, skal du slukke for skærmen og tage stikket ud af stikkontakten. Kontakt derefter servicecentret.

Der kan opstå fejl med skærmen, som kan resultere i elektrisk stød eller brand.

Sluk for strømmen, når der er lyn og torden udenfor, eller undlad at bruge skærmen i en længere periode.

Der kan opstå fejl med skærmen, som kan resultere i elektrisk stød eller brand.

Forsøg ikke på at flytte skærmen ved kun at trække i kablet eller signalkablet.

Dette kan føre til systemsvigt, elektrisk stød eller brand på grund af beskadigelse af kablet.

Ryk aldrig skærmen til højre eller til venstre ved bare at trække i ledningen eller signalkablet.

Dette kan føre til systemsvigt, elektrisk stød eller brand på grund af beskadigelse af kablet.

Tildæk aldrig skærmkabinettets ventilationsåbninger.

Dårlig ventilation kan forår sage systemsvigt eller brand.

Undgå at placere vandbeholdere, kemiske produkter eller små metalgenstande på skærmen.

Dette kan resultere i fejl, elektrisk stød eller brand. Hvis der kommer en fremmed substans ind i skærmen, skal du tage stikket ud og kontakte servicecentret.

Hold produktet borte fra letantændelige kemiske sprayer eller brændbare stoffer.

Det kan forårsage en eksplosion eller brand.

Stik aldrig metalgenstande ind i åbningerne i skærmen.

Dette kan føre til elektrisk stød, brand eller beskadigelse.

Indfør ikke metalgenstande, som f.eks. spisepind, metaltråd og bor eller brandbare genstande, som f.eks. papir og tændstikker, i ventilationshullet, hovedtelefonporten eller AV-portene.

Det kan forårsage brand eller elektrisk stød). Hvis der kommer en fremmed substans ind i skærmen, skal du tage stikket ud og kontakte servicecentret.

Hvis du får vist et fast skærmbillede i længere tid, kan der der vises restbilleder eller slørethed.

Skift tilstanden til energisparetilstand, eller indstil en pauseskærm til et bevægeligt billede, når du skal være væk fra skærmen i længere tid.

Indstil opløsningen og frekvensen i overensstemmelse med modellen.

Forkerte indstillinger af opløsning og frekvens kan beskadige synet. 19 " (48 cm) - 1280 x 1024

Hvis skærmen vedvarende betragtes for tæt på, kan det beskadige synet.

f hensyn til øjnene anbefales det at tage en pause på fem minutter i timen ved

skærmarbejde.

Installer ikke produktet på en ustabil, ujævn overflade, eller et sted der kan blive udsat for vibrationer.

Produktet kan blive beskadiget, eller der kan opstå personskade, hvis produktet tabes. Hvis produktet anvendes på et sted, hvor det kan blive udsat for vibrationer, kan produktets levetid forkortes, eller der kan opstå brand.

Når skærmen flyttes, skal man først slukke den og tage stikket ud. Sørg for, at alle ledninger, herunder antenneledningen og ledninger, som er tilsluttet andre enheder, tages ud, før du flytter skærmen.

Hvis du ikke tager en ledning ud, kan det føre til brand eller elektrisk stød.

nbring produktet udenfor børns rækkevidde, da de kan komme til skade ved at

hænge i det.

Et produkt, der vælter, kan forvolde fysisk skade og endda død.

Hvis produktet ikke bruges i en længere periode, bør produktet ikke være tilsluttet.

Ellers kan det medføre varmeafgivelse fra det opsamlede støv eller nedsat isolering, der kan føre til el ektrisk stød eller brand.

nbring ikke børnenes foretrukne legetøj (eller andet der kan friste) på produktet.

Børn forsøger måske at klatre op på produktet for at hente en ting. Produktet kan vælte med risiko for fysisk skade eller endda død.

Når du løfter eller flytter skærmen, må du ikke vende skærmen rundt, mens du holder i soklen.

Dette kan medføre, at din skærm falder og bliver beskadiget, eller der kan opstå personskade.

God siddestilling ved brug af skærmen

Forsøg at bevare en god siddestilling, når du bruger skærmen.

z Vip skærmen opad, ca. 10 til 20 grader. Justér skærmens højde, så

z Hold albuens vinkel lodret.

Korrekt affaldsbortskaffelse af dette produkt (elektrisk & elektronisk udstyr) - Kun Europa

Hold ryggen lige. Sørg for en afstand på ca. 45 til 50 cm mellem dine øjne og skærmen. Se på skærmen lidt over den, og hav skærmen lige foran dig.

skærmens overkant er lige under dine øjne. Justér skærmvinklen, så der ikke reflekteres lys på skærmen. Forsøg at holde dine arme lodrette i forhold til dine armhuler. Hold dine arme i niveau med dine håndrygge.

Hold knæene i en vinkel på mere end 90 grader. Dine fødder må ikke løftes fra gulvet. Juster armens placering, så den er under hjertet.

Mærket på dette produkt eller i den medfølgende dokumentation betyder, at produktet ikke må bortskaffes sammen med almindeligt husholdningsaffald

efter endt levetid. For at undgå skadelige miljø- eller sund he dsp åvirkn in ge r på grund af ukontrolleret affaldsbortskaffelse skal dette produkt bortskaffes særskilt fra andet affald og indleveres behørigt til fremme for bæredygtig materialegenvinding.

Hjemmebrugere bedes kontakte forhandleren, hvor de har købt produktet, eller den lokale myndighed for oplysning om, hvor og hvordan de kan indlevere produktet med henblik på miljøforsvarlig genvindi ng .

Erhvervsbrugere bedes kontakte leverandøren og læse betingelserne og vilkårene i købekontrakten. Dette produkt bør ikke bortskaffes sammen med andet erhvervsaffald.

PRODUKTOPLYSNINGER (uden billedbibeholdelse)

LCD-skærme og -tv-apparater kan have billedbibeholdelse, når der skiftes fra et billede til et andet, særligt efter at et statisk billede er blevet vist i længere tid. I denne vejledning beskrives korrekt brug af LCD-produkter, så de beskyttes mod billedbebeholdelse.

Garanti

Garantien dækker ikke defekter forårsaget af billedindbrænding. Billedindbrænding dækkes ikke af garantien.

Hvad er billedbebeholdelse?

Under normal betjening af et LCD-panel forekommer der ingen bibeholdelse af pixelbilleder. Hvis det samme billede vises i længere tid, akkumuleres en lille forskel i den elektriske ladning dog mellem de to elektroder, der omslutter de flydende krystaller. Dette kan resultere i en ophobning af de flydende krystaller i bestemte områder på skærmen. Derved bevares det forrige billede, når der skiftes til et nyt videobillede. Ved alle skærmprodukter, herunder LCD-produkter, kan der forekomme billedbibeholdelse. Dette er ikke en produktfejl.

Følg den anbefalede vejledning nedenfor for at beskytte LCD-enheden mod billedbibeholdelse.

Tilstanden Strømstyring fra, Pauseskærm eller strømbesparelsestilstand

Eksempel)

z Sluk enheden, når der bruges et statisk mønster.

- Sluk enheden i 4 timer efter 20 timers brug.

- Sluk enheden i 2 timer efter 12 timers brug.

z Brug evt. en pauseskærm.

- Pauseskærm med én farve eller et bevægeligt billede anbefales.

z Sluk skærmen vha. strømstyringsmodellen PC Display Properties

(Skærmegenskaber for pc).

Forslag til specifikke anvendelsesformål

Eksempel) Lufthavne, transithaller, børsmarkeder, banker og styresystemer Det anbefales at følge konfigurationen af skærmsystemet, som vist nedenfor:

Skærmoplysninger sammen med logo eller cyklussen for bevægelige billeder.

Eksempel) Cyklus: Skærmoplysninger i 1 time efterfulgt af et skærmlogo eller et bevægeligt billede i 1 minut.

Skift farveoplysningerne jævnligt (brug 2 forskellige farver).

Eksempel) Roter billedoplysningerne med 2 farver hver halve time.

Undgå at bruge en kombination af tegn og baggrundsfarver, hvor der er stor lysstyrkeforskel. Undgå at bruge grå farver, som let kan forårsage billedbibeholdelse.

z Undgå følgende: Farver, hvor der er stor lysstyrkeforskel (sort og hvid, grå)

Eksempel)

Anbefalede indstillinger: Klare farver med kun en anelse lysstyrkeforskel

- Skift tegnfarverne og –baggrunden hver halve time Eksempel)

- Hver halve time skal tegnene med bevægelse skiftes. Eksempel)

Den bedste måde at beskytte skærmen mod billedbibeholdelse er at indstille pc'en eller systemet til at køre et pauseskærmsprogram, når du ikke bruger enheden.

Billedbibeholdelse forekommer ikke, når et LCD-panel betjenes under normale forhold. Normale forhold defineres som en jævnlig ændring af videomønstrene. Når LCDpanelet betjenes i længere tid med et fast mønster (over 12 timer), kan der forekomme en anelse forskel i spændingen mellem de elektroder, der styrer de flydende krystaller i en pixel (LC - Liquid Crystal).Spændingen mellem elektroderne øges med tiden, hvilket tvinger de flydende krystaller til at "hælde". Når dette sker, kan det forrige billede ses, når mønstret ændres. Dette kan undgås, ved at den akkumulerede spænding mindskes.

LCD Monitor opfylder ISO13406-2 Pixelstandard Klasse II.

Funktione

RTA Skærm

RTA (Response Time Accelerator) En funktion der accelererer panelets reaktionstid for at give et skarpere og mere naturligt

videobillede.

RTA On (RTA TIL)

RTA Off(RTA FRA)

Hvis du afbryder for strømmen og tænder igen efter at have slået RTA fra, aktiveres RTAfunktionen automatisk (fabriksindstilling)

Aktiverer RTA-funktionen, så panelet arbejder med en højere reaktionstid end dets originale hastighed.

Deaktiverer RTA-funktionen, så panelet arbejder med dets originale reaktionstid.

Emballagens indhold

Unpackin

odstavce

Bez

Kontroller, at pakken indeholder følgende dele. Kontakt din forhandler, hvis der mangler noget.

Kontakt en lokal forhandler for at købe ekstraudstyr.

Skærm

Med fod

Skærm og simpel holder

Brugervejlednin

Hurtig installationsvejledning

Kabel

Garantibevis

(Ikke alle steder)

Installations-cd med

brugervejledning,

skærmdriver, Natural Color-

software, MagicTune™-

software,

ImageViewer

Strømkabel D-sub-kabel

Sælges sedparat

DVI-kabel

Din skærm

Foran

Knappen MENU [ ] Når menuen for skærmindstillinger er deaktiveret: Brug denne knap til

at åbne OSD og aktivere et fremhævet menupunkt.

Knappen MagicBright™ []

MagicBright™ er en ny funktion, der giver et optimalt visningsmiljø, afhængigt af indholdet af det billede, du ser på. På nuværende tidspunkt er 7 forskellige tilstande tilgængelige: Custom, Text, Internet, Game, Sport og Movie, Dynamic Contrast (Dynamisk kontrast). Hver tilstand har sin egen forudkonfigurerede lysstyrkeværdi. Du kan nemt vælge én af de 7 indstillinger ved blot at trykke på knappen "MagicBright™".

1) Custom Selvom værdierne vælges omhyggeligt at teknikere, er de

forudkonfigurerede værdier muligvis ikke så behagelige for øjnene, afhængigt af din smag. Hvis dette er tilfældet, skal du justere lysstyrken og kontrasten ved hjælp af OSD-menuen.

2) Text Til dokumentation eller værker, der involverer meget tekst.

3) Internet Til arbejde med en blanding af billeder, f.eks. tekst og grafik.

4) Game Til visning af film, f.eks. et spil.

5) Sport Til visning af film, f.eks. sport.

6) Movie Til visning af film, f.eks. en DVD eller Video-CD.

7) Dynamic Contrast (Dynamisk kontrast)

Dynamic Contrast (Dynamisk kontrast) er automatisk detektering af det visuelle signalinput og justering for at skabe den bedste kontrast.

>> Klik her for at se et animationsklip.

Knappen Lysstyrke [ ] Når OSD ikke vises på skærmen, skal du trykke på knappen for at

Knappen Justerings []Med disse knapper kan du markere og justere menuelementer.

justere lysstyrken.

>> Klik her for at se et animationsklip.

Knappen Enter [ ] / Knappen SOURCE

Knappen AUTO Anvend denne knap til direkte automatisk justering

Tænd/sluk-knap [ ] Anvend denne knap til at tænde eller slukke for skærmen. Strømindikator

Gå til PowerSaver, der er nærmere beskrevet i håndbogen, for yderligere oplysninger om energibesparende funktioner. Hvis du ønsker at spare på energien, bør du slukke for din monitor, når den ikke skal bruge s, eller hvis du ikke bruger den i en længere periode.

Bagpå

Bruges til at vælge OSD-menuen. / Når du trykker på knappen 'SOURCE', vælges videosignalet, mens OSD er slået fra. (Når kildeknappen trykkes for at ændre indgangstilstanden, vises en meddelelse øverst til venstre på skærmen, der oplyser den aktuelle tilstand -- indgangssignalerne Analog, Digital.)

Hvis du vælger tilstanden Digital, skal du tilslutte skærmen til grafikkortet med en digital DVI-port ved hjælp af DVI-kablet.

>> Klik her for at se et animationsklip.

Denne lyser ved normal drift, og blinker blåt én gang, når skærmen gemmer dine indstillinger.

Konfigurationen bag på monitoren kan variere mellem produkter.

POWER-port Tilslut skærmens strømkabel til dette stik bag på monitoren. DVI IN-port Tilslut DVI-kablet til DVI-stikket på bagsiden af din skærm. RGB IN-port Tilslut signalkablet til D-sub-stikket (15 ben) på bagsiden af din skærm. Kensington-lås Kensington-låsen er en enhed, der anvendes til fysisk at fastgøre systemet,

når det anvendes et offentligt sted.

Låsen skal anskaffes separat. For hjælp til brug af en låseenhed skal du kontakte forhandleren, hvor du købte den.

Gå til afsnittet Tilslutning af Skærmen for yderligere oplysninger om kabeltilslutninger.

Tilslutning af kable

Tilslut skærmens strømkabel til dette stik bag på monitoren. Sæt stikket fra skærmens strømkabel i den nærmeste stikkontakt.

Brug en relevant tilslutning på din computer.

Bruge D-sub-tilslutningskablet (analogt) sammen med skærmkortet.

- Tilslut signalkablet til D-sub-stikket (15 ben) på bagsiden af din skærm.

[RGB IN]

Bruge DVI-tilslutningskablet (digitalt) sammen med skærmkortet.

- Tilslut DVI-kablet til DVI-stikket på bagsiden af din skærm.

[DVI IN]

Tilsluttet en Macintosh.

- Tilslut skærmen til Macintosh-computeren ved hjælp af D-sub-tilslutningskablet.

Når skærmen og computeren er forbundet, kan du tænde for dem og bruge dem.

Brug af soklen

Samling af skærmen

Skærm og bund

Montering af fodstykke

Til denne monitor anvendes en 75 mm x 75 mm VESA kompatibel tilslutningsplade for ophæng.

A. Skærm B. Tilslutningsplade for ophæng (Sælges sedparat)

Zet uw monitor uit en trek het netsnoer eruit. Leg het beeldscherm van de LCD-monitor op een vlakke ondergrond en plaats

hieronder een zacht kussen om het beeldscherm te beschermen. Fjern de fire skruer, og tag derefter foden af LCD-skærmen. Anbring tilslutningspladen for ophænget ud for hullerne i bagpanelets monteringsplade

og fastspænd den med de fire skruer, der leveres med fodstykke-armen, vægophæng and det andet fodstykke.

Installation af skærmdriveren

)

Når du bliver prompted af operativsystemet for skærmdriveren isættes den medleverede CD-ROM.

Installation af driver varierer en smule fra det ene operativsystem til det andet. Følg de anvisninger, der

klargør en tom diskette og download driverens programfil fra det her viste Internet web site:

Installation af skærmdriveren (Automatisk

Sæt CD'en ind i CD-ROM drevet. Klik på

"Windows"

Vælg din monitormodel i modellisten, og klik så på "OK"-knappen.

gives for det operativsystem, som du anvender.

Internet web site :http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn

(China)

Hvis du ser følgende Besked-vindue, klik så på "Continue Anyway" (Fortsæt) knappen. Klik på "OK" (Slut)-knappen.(Microsoft

Windows® XP/2000 Operativsystem)

Denne monitor-driver har MS Logo-autorisation, og installation vil ikke besk ad ig e dit

)

system. Den autoriserede driver kan findes på Samsung Monitor's hjemmeside.

http://www.samsung.com/

Installation af monitordriver er komplet.

Installation af skærmdriveren (Manuelt

Windows XP | Windows 2000 | Windows ME | Windows NT | Linux

Microsoft® Windows® XP Operativsystem

Sæt CD'en ind i CD-ROM drevet. Klik på "Start" → "Control Panel" (Kontrolpanel), og klik derefter på ikonet for "Appearance and

Themes" (Udseende og Emner...).

Klik på Display-ikonet, vælg "Settings" (Indstillinger)-fanen og klik på "Advanced..." (Avanceret...).

Klik på knappen for "Properties" (Egenskaber) på "Monitor"-fanen og vælg "Driver"-fanen.

Klik på "Update Driver..." (Opdatér driver) og vælg "Install from a list or..." (Installér fra liste eller ...), og klik derefter på "Next" (Næste)-knappen.

Vælg "Don't search ,I will..." (Søg ikke, jeg vil ...), klik så på "Next" (Næste) og derefter klik på "Have disk" (Har diskette).

Klik på "Browse" (Gennemse)-knappen, vælg derefter A:\(D:\driver), vælg din monitormodel i listen og klik så på "Next" (Næste)-knappen.

Hvis du ser følgende Besked-vindue, klik så på "Continue Anyway" (Fortsæt) knappen. Klik på "OK" (Slut)-knappen.

Denne monitor-driver har MS Logo-autorisation, og installation vil ikk e bes k ad ig e dit system. Den autoriserede driver kan findes på Samsung Monitor's hjemmeside.

http://www.samsung.com/

Klik på "Close" (Luk)-knappen og igen på "OK"-knappen.

Installation af monitordriver er komplet.

Microsoft® Windows® 2000 Operativsystem

Når du ser "Digital Signature Not Found" på din sk©¡rm, f©ªlg disse trin.

Vælg "OK" knappen i "Insert disk" (Isæt diskette) vinduet. Klik på "Browse" (Gennemse) knappen i "File Needed" (Fil kræves) vinduet Vælg A:\(D:\driver) og klik så på "Open" (Åbn) knappen, og derefter "OK" knappen.

Manuel installationsguide

Situation1 : Hvis "Properties" (Egenskaber) knappen er inaktiv betyder det, at di n skærm ikke er

korrekt konfigureret. Stands installationen.

Situation2 : Hvis "Properties" (Egenskaber) knappen er aktiv, så klik på "Properties" (Egenskaber)

knappen. Følg herefter hvert af de følgende trin.

Klik på "Driver" og så "Update Driver..." (Opdater Driver) og klik derefter på "Next" (Næste) knappen.

Vælg "Display a list of the known drivers for this device so that I can choose a specific driver" (Vis en liste over de aktuelle drivere for dette udstyr, så jeg kan vælge den ønskede driver). Klik så på "Next" (Næste), og derefter på "Have disk" (Har diskette).

Klik på "Browse" (Gennemse) knappen og vælg derefter A:\(D:\driver). Klik på "Open" (Åbn) knappen, og klik derefter på "OK" knappen. Vælg din skærmmodel, klik på "Next" (Næste) knappen og derefter på "Next" (Næste) knappen. Klik på "Finish" (Slut) knappen og derefter på "Close" (Luk) knappen.

Hvis du kan se "Digital Signature Not Found" vinduet, så klik på "Yes" (Ja) knappen. Klik så på "Finish" (Slut) knappen og derefter på "Close" (Luk) knappen.

Microsoft® Windows® Millennium Operativsystem

Klik på "Start", "Setting" (Indstillinger), "Control Panel" (Kontrolpanel). Dobbeltklik "Display" (Skærm) ikonet. Vælg "Settings" fanen og klik så på "Advanced Properties" knappen. Vælg "Monitor" fanen. Klik på "Change" knappen i "Monitor Type" feltet. Vælg "Specify the location of the driver". Vælg "Display a list of all the drivers in a specific location." og klik derefter på "Next" knappen.

Klik på "Have Disk" knappen.

Angiv det rigtige A:\(D:\driver) og klik så på "OK" knappen. Vælg "Show all devices" og vælg så den monitor, som er tilsluttet din computer og klik derefter på

"OK". Fortsæt med at vælge "Close" knappen og "OK" knappen, indtil du har lukket dialogboksen for

Display Properties.

Microsoft® Windows® NT Operativsystem

Klik på "Start", "Settings" (Indstillinger), "Control Panel" (Kontrolpanel), og dobbeltklik derefter på "Display" (Skærm).

I Vis registreringsoplysninger vinduet, klik på Indstillinger f anen og klik på "All Display Modes". Klik på den ønskede indstilling "Resolution, Number of colors and Vertical frequency" (Opløsning,

Antal Farver og Lodret Frekvens) og klik så på "OK". Klik på Anvend knappen, hvis skærmen virker normalt efter at du har klikket på "Test". Hvis

skærmen ikke virker normalt, kan du skifte til en anden indstilling (lavere opløsning, farver eller frekvens).

Hvis der ikke er nogen "Mode" i All Display Modes, kan du vælge opløsning og vertikal frekvens ved hjælp af afsnittet om Fabriksindstillede Modes i denne håndbog.

Linux Operativsystem For at kunne udføre X-Window, er det nødvendigt at oprette X86Config filen, som er en form for

system opstillingsfil.

Tryk på "Enter" ved det første og andet skærmbillede efter at have udført X86Config filen. Det tredje skærmbillede bruges til installation af mus. Indsæt en mus for din computer. Næste skærmbillede bruges til Valg af tastatur. Indsæt tastatur for din computer. Næste skærmbillede anvendes til installation af skærm. Først indsættes en vandret frekvens for din skærm. (Du kan indsætte frekvensen direkte). Indsæt derefter en lodret frekvens for din skærm. (Du kan indsætte frekvensen direkte). Indtast Navn på skærmmodel. Disse oplysninger vil ikke have nogen direkte indflydelse på den

faktiske udføring af X-Window. Du har nu afsluttet opstillingen af din skærm.

Udfør X-Window efter at have indsat andet ønsket hardware.

Natural Colo

Natural Color Software Program

Et af de seneste problemer man har haft i forbindelse med en computer er, at farverne på de billeder, der trykkes ud på en printer, eller billeder der skanderes via en scanner eller digitalkamera, ikke er de samme farver, som ses på skærmen. Natural Color Software er løsningen på dette problem. Det er et farvestyringssystem, som er udviklet af Samsung Electronics i samarbejde med Korea Electronics & Telecommunications Research Institute (ETRI). Dette system kan kun fås med Samsung skærme, og det matcher monitorens skærmfarver med output fra farveprintere og scannere. For yderligere oplysninger, gå til Hjælp (F1) i softwareprogrammet.

Installation af Natural Color Software

Sæt den medleverede CD for Samsung monitoren ind i CD-ROM-drevet. Det første skærmbillede for installation af programmet vises. Det første skærmbillede for inst allation af programmet vises.

Hvis du vil installere programmet manuelt, skal du indsætte cd'en, som fulgte med Samsungskærmen, i cd-rom-drevet, klikke på knappen [Start] i Windows og derefter vælge [Run...] (Kør...). Indtast D:\color\NCProSetup.exe og tryk på [Enter] tasten. (Hvis CD'en ikke er i et D:\drev, indtastes det faktiske bogstav for drevet.)

Fjernelse af Natural Color Software Programmet

Vælg "Setting" (Indstillinger)/"Control Panel" (Kontrolpanel) i menuen "Start" (Start), og dobbeltklik derefter på "Add/Delete a program" (Tilføj eller fjern programmer). Vælg Natural Color fra listen og klik så på "Tilføj/Fjern" tasten.

Oversigt

Installation | OSD-tilstand |

Farvekalibrering

| Afinstallation | Fejlfinding

Oversigt

Hvad er MagicTune™

Ydeevnen for skærme kan variere, afhængigt af grafikkort, værtscomputeren, lysforhold og andre miljømæssige faktorer. Du opnår det bedste billede på en skærm, hvis du angiver dine egne indstillinger. Desværre viser det sig ofte, at de manuelle knapper, der findes til justering af billedet er svære at bruge. Korrekt justering kræver et letanvendeligt program, hvor du bliver ført trinvist igennem processen og derved opnår den bedste overordnede billedkvalitet.

I de fleste tilfælde kræver selv simple justeringer som Lysstyrke eller Kontrast navigation i skærmmenuerne på flere niveauer (OSD-menuerne), som ikke er brugervenlige. Desuden er der ingen feedback til at hjælpe med den korrekte indstilling af knapperne på skærmen. MagicTune™ er et softwareværktøj, som fører dig gennem justeringsprocessen med brugervenlig vejledning og baggrundsmønstre, som er udviklet til hver enkelt skærmknap. Skærmindstillingerne for hver enkelt bruger kan gemmes, hvilket giver en nem måde at vælge skærmindstillinger i et miljø med flere brugere, eller en enkelt bruger kan have flere definerede forudindstillinger baseret på indhold og omgivende lys.

Grundlæggende funktioner

MagicTune™ er et softwareværktøj, som bruges til skærmjustering og farveindstilling vha. DDC/CI-

protokollen (Display Data Channel Command Interface). Alle justeringer af skærmen styres via

softwaren, så det er ikke nødvendigt at bruge skærmdisplayet. MagicTune™ understøtter Windows™

2000, XP Home og XP Professional. Det anbefales, at du bruger MagicTune™ i Windows™2000 eller nyere. Med MagicTune™ får du hurtigt og præcist indstillet skærmen og kan let gemme og bruge de

skærmkonfigurationer, som er mest velegnet til dig.

OSD-tilstand

Med OSD-tilstand kan du let justere skærmindstillingerne uden at udføre foruddefinerede trin. Du har adgang til det ønskede menupunkt og let angive indstillinger.

Oversigt

Installation

OSD-tilstand

Farvekalibrering

Afinstallation

Installation

1. Indsæt installations-cd'en i cd-rom-drevet.

2. Klik på MagicTune™-installationsfilen.

3. Vælg installationssproget, og klik derefter på [Next] (Næste).

4. Når vinduet InstallationShield Wizard vises, skal du klikke på "Next".

5. Vælg "I agree to the terms of the license agreement" (Jeg accepterer vilkårene i licensaftalen) for at acceptere vilkårene for anvendelse.

6. Vælg den mappe, hvor MagicTune™-programmet skal installeres.

7. Klik på "Install" (Installer).

8. Vinduet "Installation Status" (Iinstallationsstatus) vises.

9. Klik på "Finish" (Udfør).

10. Når installationen er udført, vises ikonet til det eksekverbare MagicTune™-program på skrivebordet. Dobbeltklik på ikonet for at starte programmet.

MagicTune™-eksekveringsikonet vises muligvis ikke, afhængigt af specifikationen for computersystemet eller skærmen. Hvis dette er tilfældet, skal du trykke på F5.

Fejlfinding

Installationsproblemer

Installationen af MagicTune™ kan påvirkes af faktorer som skærmkortet, bundkortet og netværksmiljøet. Se "Fejlfinding", hvis der opstår problemer under installationen.

Systemkrav

Operativsystemer

z Windows™ 2000

Windows™ XP Home Edition

Windows™ XP Professional

Det anbefales, at du bruger MagicTune™ i Windows™2000 eller nyere.

Hardware

32 MB hukommelse og derover

z Harddisk på 60 MB og derover

* Yderligere oplysninger finder du på webstedet for MagicTune™.

Oversigt | Installation |

OSD-tilstand

Farvekalibrering

Med MagicTune™ får du hurtigt og præcist indstillet skærmen og kan let gemme og bruge de skærmkonfigurationer, som er mest velegnet til dig.

OSD-tilstanden kan virke, som om den ikke svarer til forklaringen i vejledningen, afhængigt af specifikationerne for hver enkelt skærm.

Når Pivot kører, fungerer en del af MagicTune™programmet muligvis ikke normalt.

AutoRotation : Magisk AutoRotation drejer automatisk skærmen til 90, 180, 0 grader, når du drejer den.

Følg instruktionerne herunder for at køre Rotation.

Installér programmerne Rotation og MagicTune™ på din

PC.

Start MagicTune™

Option

Enable Task Tray

→

Preference

/Klik på den lille boks i menuen

MagicTune™-kontrolfunktion er forskellig i forhold til de

forskellige skærmmodeller. Skærmens tilladte rotationsvinkel afhænger af

skærmens model.

| Afinstallation | Fejlfinding

OSD-tilstand

Med OSD-tilstand kan du let foretage indstillingsjusteringer på alle skærme. Hvis du vælger en fane, viser hver fane øverst i justeringsvinduet generelle beskrivelser af de undermenupunkter, du kan justere. Hvis du vælger en fane, viser hver fane en liste over menuer. Med OSD-tilstanden får du hurtigt og nemt adgang til alle faner og undermenupunkter, så du hurtigt kan justere skærmindstillingerne.

Knapdefinition

Reset (Nulstil)

Definition af fanen Picture (Billede)

Gør det muligt for brugeren at justere skærmindstillingerne til de ønskede værdier.

Brightness

Anvender de ændringer, der er foretaget, og afslutter MagicTune™.

Gendanner de skærmværdier, der vises i det aktive justeringsvindue, til de værdier, der anbefales af producenten.

Gør hele skærmen lysere eller mørkere. De detaljerede data for billederne i de mørke områder kan gå tabt, hvis lysstyrken ikke justeres til det korrekte niveau. Juster lysstyrken, så du opnår de bedste visningsbetingelser.

Contrast

Resolution (Opløsning)

MagicBright™

Juster forskellen i lysstyrke mellem de lyse og mørke områder på skærmen. Bestemmer billedets skarphed.

Se alle de skærmopløsninger, der understøttes af programmet.

MagicBright refererer til en ny skærmfunktion med en skærmvisningskvalitet, der er dobbelt så god og tydelig som på eksisterende skærme. Seks forskellige tilstande er tilgængelige i øjeblikket. Hver tilstand har en særskilt forudkonfigureret lysstyrkeværdi. Du kan let vælge en af de seks indstillinger ved blot at trykke på MagicBright™-knappen.

1. Text : Til dokumentation eller værker, der involverer meget tekst.

2. Internet : Til arbejde med en blanding af billeder, f.eks. tekst og grafik.

3. Game : Til visning af film, f.eks. et spil.

4. Sport : Til visning af film, f.eks. sport

5. Movie : Til visning af film, f.eks. en DVD eller Video-CD.

6. Custom: Selvom værdierne vælges omhyggeligt at teknikere, er de forudkonfigurerede værdier muligvis ikke så behagelige for øjnene, afhængigt af din smag. Hvis dette er tilfæl det, skal du justere lysstyrken og kontrasten ved hjælp af OSD-menuen.

7. Dynamic Contrast (Dynamisk kontrast): Dynamic Contrast (Dynamisk kontrast) er automatisk detektering af det visuelle signalinput og justering for at skabe den bedste kontrast.

MagicBright-kontrolfunktion er forskellig i forhold til de forskellige skærmmodeller. Nogle skærme understøtter kun fire funktioner(Text, Internet, Entertain, Custom)

Definition af fanen Color (Farve)

Justerer "varmen" på skærmens baggru nd s- elle r bill ed farv e.

MagicColor og Gamma vises kun på skærme, som understøtter disse funktioner.

Farvetonen kan ændres.

Warm2 - Warm1 - Cool 1 - Cool 2 - Cool 3 - Cool 4 - Cool 5 - Cool 6 - Cool 7

z Off

Color Tone (Farvetone)

Color Control (Farvestyring)

Calibration (Kalibrering)

Color Tone-funktion er forskellig i forhold til de forskellige skærmmodeller. Nogle skærme understøtter kun fire funktioner( Warm, Normal, Cool, Custom)

Justerer skærmens billedfarve. Du kan ændre skærmfarven efter behov.

R- G - B

Den proces, der bruges til at optimere og vedligeholde farver, du vælger. MagicTune™ vil være meget nyttig for dig, hvis du ønsker at få v ist billeder med alle detaljer nøjagtigt gengivet, herunder webbilleder og billeder, som produceres vha. et digitalt kamera eller en scanner.

MagicColor

MagicColor er en ny teknologi, som er udviklet af Samsung for at forbedre digitale billeder og vise naturlige farver mere tydeligt uden at forstyrre billedkvaliteten.

1. OFF : Der vendes tilbage til den oprindelige tilstand.

2. DEMO : Skærmbilledet før anvendelse af MagicColor vises til højre, og skærmbilledet efter anvendelse af MagicColor vises til venstre.

3. Full : Viser levende naturlige farver meget tydeligt.

4. Intelligent : Viser ikke kun levende naturlige farver, men også mere realistiske hudfarver meget tydeligt

5. MagicZone

MagicZone sikrer klar og skarp visning af animerede multimediebilleder

{

eller fotografier ved forbedring af kontrast, skarphed, mætning, nuance i et bestemt område på skærmen. Disse indehol de r et let betj en t interface, der fremhæver videoafspilningsdelen af dit multimedieprogram ved automatisk at detektere og fremhæve det ønskede område ved at trække.

Når musemarkøren er aktiveret ( ), og det er nødvendigt at inaktivere

{

den for at bruge den til andre formål, skal du hø

reklikke med musen eller anbringe den aktiverede markør ( )på proceslinjen og klikke. Når inaktiveret, ændres ikonet på skærmen tilbage til det, det var inden

aktivering. MagicZone er særlig velegnet til levende billeder.

{

Auto Detect (Automatisk søgning)

: Hvis du kører filmen i visse afspillere, vil MagicZone automatisk fremhæve afspilningsskærmbilledet (dette understøttes i afspillere som Gom, Adrenalin, KCP, Window Media, Power DVD osv.). Visse andre afspillere kan også blive fremhævet, men kan have visse problemer.

Bakkemenu

{

Justerer farvenuancen.

HUE Saturation

Justerer farvemætningen

Justerer kontrasten.

Brightness

Sharpness

Zone Off Reset

Justerer forskellen mellem de lyseste og de mørkeste områder på skærmen.

Inaktiverer den zone, du har fanget. Vender tilbage til fabriksindstillingerne

(standardindstillingerne).

Afhængigt af skærmmodel, vil

Contrast, Color Tone, Brightness MagicColor

-tilstandene

Color Control, Sharpness,

ikke være justerbar i

Full

Intelligent

MagicTune™ forsvinder, hvis du anvender MagicZone. Hvis

MagicZone lukkes efter justering, vises MagicTune™ igen. (Systembakke er ikke afkrydset) MagicTune™ forsvinder, hvis du anvender MagicZone. Hvis MagicZone lukkes efter justering, vises MagicTune™ ikke igen. (Systembakke er afkrydset)

z MagicColor-funktion er forskellig i forhold til de forskellige

skærmmodeller.MagicZone-funktionen vises, hvis skærmen understøtter den.

Funktionen Color Innovation (Farveinnovation) giver optimerede farver for effektiv visning med WCG-CCFL, der anvendes hos Samsung Electronics for første gang.

Brilliant : Hvis du vælger "Brilliant" (strålende), kan du se et mere klart og

Color Innovation

vibrerende billede. Mild : Hvis du vælger "Mild" (mildt), kan du se et mere naturligt og blødt billede.

Custom : Hvis du ikke er tilfreds med farverne, kan du justere dem ef ter dine

valg med menufarver og skærmmenuen.

Gammakorrektion ændrer farvernes lysintensitet med en middellysintensitet.

Gamma

Gamma-funktion er forskellig i forhold til de forskellige skærmmodeller. Nogle skærme understøtter kun tre funktioner (Mode1, Mode2, Mode3)

Dette henviser til processen, der optimerer farven i overensstemmelse med brugerens ønsker og bevarer den optimerede farve. MagicTune™ er praktisk for brugere, der ønsker at se billeder, herunder webbilleder, samt billeder der er taget med et digitalt kamera eller en digital scanner, i Windows.

6-Color

Saturation - Til justering af chroma.

Hue - Til justering af farvetonen.

z Reset - Til nulstilling af skærmindstillingerne til fabriksstandarderne.

Definition af fanen Image (Billedindstillinger)

Justerer værdierne for Fine <Fin>, Coarse <Grov> og Position <Position>.

Fine (Fin): Fjerner støj som f.eks. vandrette streger.

Hvis støjen fortsætter efter finjusteringen, skal du gentage handlingen, når du har justeret frekvensen (urh as ti gh ed en ).

Image Setup (Billedopsætning)

Position (Placering)

Sharpness

z Coarse (Grov): Fjerner støj som f.eks. lodrette striber.

Grovjustering kan flytte skærmbilledområdet. Du kan placere det i centrum igen med menuen for vandret justering. Auto Setup : Værdierne for Fine/Coarse (Fin/Grov) og Position

(Position) angives automatisk. Følg disse anvisninger for at ændre den lodrette placering af monitorens skærmbillede.

Følg disse anvisninger for at ændre d en lodrette placering af monitorens skærmbillede.

Følg denne vejledning for at ændre billedets tydelighed.

Definition af fanen Options (Indstillinger)

Du kan konfigurere MagicTune™ med følgende indstillinger.

Indlæser dialogboksen Preferences (Indstillinger). Indstillinger, der er i brug, har et "V" i afkrydsningsfeltet. To turn on or off any Preference, position the cursor over the box and click.

Preferences (Indstillinger)

Source Select

Color Weakness

Transparency

Enable System Tray (Aktiver opgavebakkemenuen).

- MagicTune™ skal du klikke på ikonet i [task tray menu] (menuen Proceslinje). Menuerne vises ikke, hvis [Enable System Tray] (Aktiver proceslinje) ikke er valgt i [Options] (Indstillinger) → [Basic Settings] (Grundlæggende indstillinger).

Analog

z Digital

Dette henviser til processen, der optimerer farven og bevarer den optimerede farve med en test for delvis farveblindhed.

Off - Til annullering af tilstanden Delvis farveblindhed.

z Custom - Test for delvis farveblindhed.

Reset - Til nulstilling af skærmindstillingerne til fabriksstandarderne.

Når eksterne AV-enheder som f.eks. video eller dvd er tilsluttet skærmen,

giver PIP mulighed for at se video fra den type enheder i et lille vindue ovenpå pc-videosignalet. (ON/ Off)

PIP

Customized Key

PIP

MagicColor

Auto Setup

Source Select

Du kan knytte en funktion til knappen Custom (Brugerdef.) i henhold til dine ønsker.

MagicBright

MagicColor

Auto Setup

Source Select

Color Tone

Tryk her på denne knap for at kontrollere PIP-vinduet.

Vælg inputkilden for PIP

Ændrer størrelsen på PIP-vinduet

Giver brugeren mulighed for at deaktivere eller justere størrelsen på PIP-skærmen.

Indstil knappen Custom (Brugerdef.) til MagicBright.

Indstil knappen Custom (Brugerdef.) til MagicColor.

Indstil knappen Custom (Brugerdef.) til Auto Setting.

Indstil knappen Custim (Brugerdef.) til Select Input.

Indstil knappen Custom (Brugerdef.) til Adjust Background Color.

Definition af fanen Support (Support)

Viser programmets aktiv-id og versionsnummer og giver dig mulighed for at bruge funktionen Help (Hjælp)

Help (Hjælp)

Asset ID (Aktiv-id)

Besøg webstedet for MagicTune™, eller klik for at åbne Hjælp-filerne (brugervejledningen), hvis du har brug for hjælp til at installere eller køre MagicTune™. Brugervejledningen åbnes i et grundlæggende browservindue.

Du kan anvende serveren til at styr e klientskærmen. (Serverprogrammet skal installeres for at bruge dette progra m som klient)

Når du vælger afkrydsningsfeltet Customize nederst, kan du skrive dine personlige informationer.

User Name

User ID

Server IP

Department

Location

Viser det brugernavn, der er registreret i pc’en.

Viser det bruger-id, der er registreret i pc’en.

Skriv server-IP’en ned.

Skriv afdelingen ned.

Skriv placeringen ned.

Version (Version)

Viser versionsnummeret på MagicTune™.

Oversigt

Installation

OSD-tilstand

Farvekalibrering

Afinstallation

Color Calibration (Farvekalibrering)

1. Color Calibration (Farvekalibrering)

Med"Color Calibration" (Farvekalibrering) kan du opnå optimale farveforhold for skærmen. Benytfølgende 5 trin for at opnå optimale skærmforhold.

1. Anvend styrebjælken for lysstyrke for at tilpasse lysstyrken for kontrol-patch'et til lysstyrken for baggrundsmønsteret.

2. Når du ser bestemte farvetoner på kontrol-patch'et, skal du flytte kontrolmarkøren i retning af den farve, der refererer til farvereferencecirklen. => Når justeringen er foretages korrekt, behøver du ikke se nogen farvetone på kontrolpatch'et.

3. Når du er færdig med justeringerne i trin 1, skal du klikke på knappen “Next” (Næste).

4. Gentag 1)-, 2)- og 3)-procedurerne for de resterende punkter 2-5.

5. Du kan let se kalibreringseffekten ved at klikke på knappen “Preview” (Eksempel).

Sådan kan flere brugere bruge justerede farveværdier

Definition Når skærmen bruges af flere brugere, kan farveværdier, som justeres via Color calibration for hver bruger, gemmes og anvendes. Op til 5 brugere kan anvende de gemte farveværdier.

1. Sådan gemmes justerede farveværdier: Tryk på Next (Næste) for kunne anvende Apply (Anvend). Derefter kan du gemme de justerede farveværdier. Du kan gemme op til 5 værdier.

2. Sådan gemmes justerede farveværdier: Tryk på Next (Næste) for kunne anvende Apply (Anvend). Derefter kan du gemme de justerede farveværdier. Du kan gemme op til 5 værdier.

2. Preview(Eksempel)

Fejlfinding

Tryk på knappen "Preview" (Eksempel) på "Color Calibration" (Farvekalibrering). Billedet ovenfor vises.

1. Tryk på knappen "View Calibrated" (Vis kalibreret) for at se den justerede kalibreringseffekt.

2. Tryk på knappen "View Uncalibrated" (Vis ikke-kalibreret) for at se det oprindelige billede.

Oversigt

Installation

OSD-tilstand

Farvekalibrering

Afinstallation

MagicTune™-programmet kan fjernes ved at bruge indstillingen "Add or Remove Programs" (Tilføj/fjern programmer) i Kontrolpanel i Windows™.

Benyt følgende fremgangsmåde for at fjerne MagicTune™.

1. Gå til [Tusk Tray (Opgavebakk e)] ' [Start (Start)] ' [Settings (Indstillinger)], og vælg derefter [Control Panel (Kontrolpanel)] i menuen. Hvis programmet kører på Windows™ XP, skal du gå til [Control Panel (Kontrolpanel)] i menuen [Start (Start)].

2. Klik på ikonet "Add or Remove Programs" (Tilføj/fjern programmer i Kontrolpanel.

3. Rul ned til "MagicTune™" på skærmbilledet "Add or Remove Programs" (Tilføj/fjern programmer). Klik på det for at markere det.

4. Klik på knappen "Change/Remove" (Rediger/fjern) for at fjerne programmet.

Fejlfinding

5. Klik på "Yes" (Ja) for at begynde afinstallationen.

6. Vent på, at dialogboksen "Uninstall Complete" (Fjernelsen er fuldført) vises.

Besøg webstedet for MagicTune™ for at få teknisk support til MagicTune™, se FAQs (ofte stillede spørgsmål og svar) og hente softwareopgraderinger.

Oversigt | Installation | OSD-tilstand |

Farvekalibrering

Fejlfinding

Det aktuelle computersystem er ikke kompatibelt med MagicTune™. Tryk venligst på OK, og klik på "Genvej til MagicTune™-sitet" for at besøge vores hjemmeside i fremtiden.

Den opstår muligvis en fejl, hvis dit skærmkort ikke findes på listen 'Available' ('Tilgængelige'). (De ældste eller nyeste kort er muligvis ikke kompatible.)

Besøg venligst vores hjemmeside for at se afsnittet om problemløsning.

Der opstår muligvis en fejl, hvis kortproducenten har ændret skærmkortets driver eller chip, også selvom kortet findes på listen.

Besøg venligst vores hjemmeside for at se afsnittet om problemløsning.

| Afinstallation |

Fejlfinding

Kontrollér, om din skærm er produceret af Samsung. Produkter fra andre producenter kan medføre fejl.

Kun Samsung-produkter understøtter denne funktion.

Der kan også opstå en fejl, når din skærm er produceret af Samsung, men er forældet. Kontrollér, om din skærm understøtter MagicTune™.

Denne funktion understøttes kun af de skærme, der er registreret på vores hjemmeside, Kontrollér skærmen inden køb, da forældede modeller ikke understøttes.

Der opstår en fejl, hvis der ikke findes Extended Display Identification Data (EDID) for den aktuelle skærm. Dette sker, når du fra dit skrivebord vælger Start > Indstillinger > Kontrolpanel> System > Hardware > Enhedshåndtering > Skærme, fjerner den aktuelle "Pl ug-and-play-skærm", søger efter ny hardware, og systemet kan ikke finde nogen "Plug-and-playskærm".

Besøg venligst vores hjemmeside for at se afsnittet om

problemløsning.

Der opstår en fejl ved udskiftning af skærmen med en anden, når systemstrømmen er afbrudt, men systemet ikke er bl evet genstartet.

Genstart dit system for at sikre korrekt drift.

Venligst genstart systemet, hver gang skærmen udskiftes, inden du bruger MagicTune™.

Den opstår en fejl, når driveren til skærmkortet ikke er installeret korrekt. Dette sker, når listen med det aktuelle skærmkort ikke vises korrekt. Du kan kontrollere via Start > Indstillinger > System > Hardware > Enhedshåndtering > Skærmkort.

Besøg skærmkortproducentens hjemmeside, og download og installér den nyeste driver. Kontakt kortproducenten for flere oplysninger om skærmkortet.

Der opstår en fejl, når systemet ikke genstartes efter installation af MagicTune™. (Dette gælder kun for Win 98SE og Win Me.)

Genstart systemet inden brug.

For at få den bedste ydelse af MagicTune™ skal du justere til den optimale opløsning. Se i brugervejledningen for den optimale opløsning.

Hvis du ikke justerer til den optimale oplø sning og udfører Color

Dette skærmkort understøtter ikke MagicTune™. Installér venligst en ny driver til skærmkortet.

Calibration (Farvekalibrering), kan skærmen ikke justeres til den optimale betingelse.

Se i vejledningen for den optimale opløsning.

Den opstår en fejl, når driveren til skærmkortet ikke er installeret korrekt. Dette sker, når listen med det aktuelle skærmkort ikke vises korrekt. Du kan kontrollere fra Start > Indstillinger > System > Hardware > Enhedshåndtering > Skærmkort.

Besøg skærmkortproducentens hjemmeside, og download og installér den nyeste driver. Kontakt kortproducenten for flere oplysninger om skærmkortet.

Da Highlight-programmet bruger kommunikationslinjerne, bedes du afslutte Highlight-programmet, inden du kan få adgang til MagicTune™.

Nogle af Samsungs CDT-skærme understøtter ikke funktionen Highlight. Ved samtidig brug af funktionen Highlight og MagicTune™ kan der opstå konflikter, der kan medføre fejl.

Sørg for at slukke for Highlight, inden du bruger MagicTune™.

Fejlfinding

MagicTune™ fungerer muligvis ikke, hvis skærmen udskiftes, eller grafikkortdriveren opdateres, mens MagicTune™ kører. Hvis dette er tilfældet, skal du genstarte systemet.

Symptomer Checkliste Løsninger

Kontrolleres, når MagicTune™ ikke fungerer korrekt.

MagicTune™funktionen findes kun på pc'er (VGA) med Windowsoperativsystemer, som understøtter Plug & Play.

* Hvis du vil kontrollere, om din pc kan anvende MagicTune™-funktionen, skal du følge nedenstående procedure (hvis du anvender Windows™ XP):

Kontrolpanel -> Ydelse og vedligeholdelse -> System -> Hardware

-> Enhedshåndtering -> Skærm -> Når du har slettet Plug & Play-skærmen, skal du finde "Plug and Play-skærm" ved at søge efter ny hardware.

MagicTune™ er ekstra software til skærmen. Visse grafikkort understøtter muligvis ikke din skærm. Hvis du har problemer med grafikkortet, kan du besøge vores websted, hvor der findes en liste over kompatible grafikkort.

http://www.samsung.com/monitor/magicTune

MagicTune™ fungerer ikke korrekt.

Har du skiftet pc eller grafikkort?

Installerede du programmet?

Download det seneste program. Programmet kan downloades fra

http://www.samsung.com/monitor/magicTune

Genstart computeren efter installation af programmet første gang.Hvis der allerede er installeret en kopi af programmet, skal du fjerne det, genstarte computeren, og herefter installere programmet igen. Du skal genstarte computeren, for at den skal fungere normalt, når du har installeret eller fjernet et program.

Besøg webstedet for MagicTune™ for at få teknisk support til MagicTune™, se

FAQs (ofte stillede spørgsmål og svar) og hente softwareopgraderinger. Besøg vores website, og download installationssoftwaren til MagicTune™ MAC.

Hvad er ImageViewer?

ImageViewer er et visningsprogram, der viser farverne direkte på visningsenheden, når et billede er taget og oprettet af et kamera (funktionaliteten i MonitorViewer) og viser også et udskriftseksempel (funktionaliteten i PrintViewer). Dette er en opdateret version af PrintViewer.

Hvad er MonitorViewer?

MonitorViewer viser et billede i dets naturlige farverum. Eksempel: Når du tager et billede med kameraet indstillet til sRGB, kan du indstille din ImageViewer til sRGB-farverummet og vise dine billeder, som de blev optaget. Du kan herefter vise dine fotos på en visningsenhed med samme indstillinger, som de blev optaget med. Herudover kan du vise fotos, der er taget med sRGB-farverummet, i AdobeRGB eller et andet farverum. Det har den fordel, at det ved, hvordan et farverum opretter billedeffekter uden rent faktisk at optage i dette farverum.

Hvad er PrintViewer?

PrintViewer har samme funktionalitet som den allerede eksisterende PrintViewer. Det viser et udskriftseksempel af et billede, så du ved, hvordan det ser ud, når det udskrives.

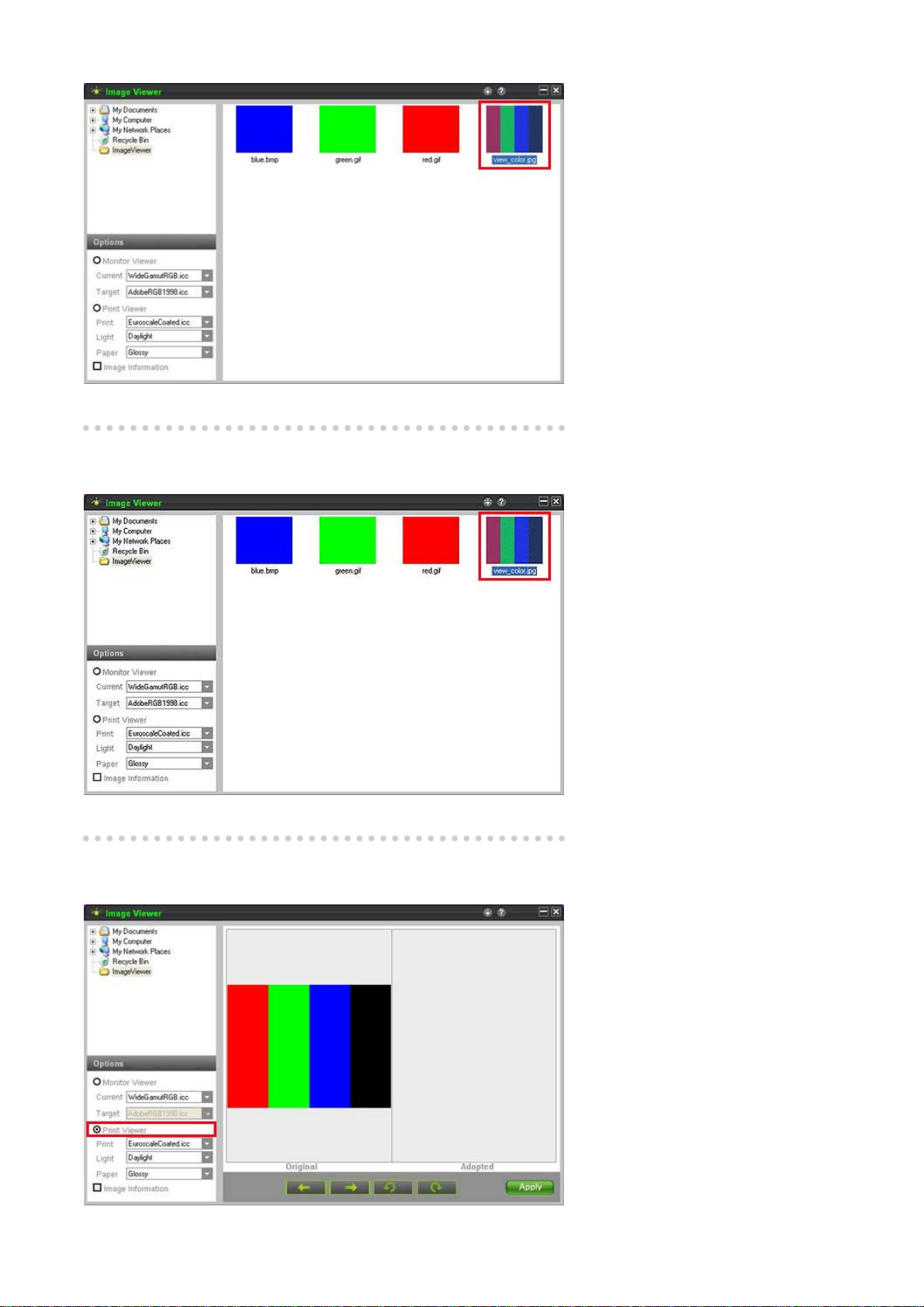

Brug af MonitorViewer

Trin 01. Vælg en mappe

Vælg den mappe, der indeholder dine billeder, med vinduet Filvisning.

Trin 02. Vælg et foto

Vælg fotos på panelet til højre.

Trin 03. MonitorViewer

Vælg MonitorViewer på panelet til venstre.

På dette tidspunkt vises kun det valgte billede.

Trin 04. Vælg en skærmprofil og en målprofil

Vælg, og anvend skærmprofilen, og udskriv den profil, du anvender.

Vælg skærmprofilen til den skærm, du anvender. Vælg en målprofil, mens du kontrollerer billedinformationer, eller vælg et farverum.

Trin 05. Billedinformationer

For at vise billedinformationer skal du vælge et billede og derefter vælge afkrydsningsfeltet ved siden af billedinformationerne. Billedinformationerne vises

Bemærk

Brug af PrintViewer

til højre på skærmen, og billedinformationerne genereres, når billedet oprettes. De genereres muligvis ikke, når der anvendes et billedredigeringsværktøj, afhængigt af indstillingerne i det kamera, der oprettede billedet.

Trin 01. Vælg en mappe

Vælg den mappe, der indeholder dine billeder, med vinduet Filvisning.

Trin 02. Vælg et foto

Vælg fotos på panelet til højre.

Trin 03. PrintViewer

Vælg PrintViewer på panelet til venstre.

Trin 04. Vælg en skærmprofil og en målprofil

Vælg en skærmprofil, og udskriv den profil, du anvender. Vælg type af printerpapir, belysningstypen, og anvend ændringerne.

Fjern programmet

Du kan kun fjerne ImageViewer ved at bruge kontrolpanelet [Tilføj eller fjern programmer]. Følg følgende trin for at fjerne ImageViewer:

1. Klik på [Start]-menuen, klik på [Indstillinger] og derefter på [Kontrolpanel]. I WindowsT XP: Klik på [Start]-menuen, og klik derefter på [Kontrolpanel].

2. Dobbeltklik på ikonet [Tilføj eller fjern programmer] i [Kontrolpanel].

3. Vælg ImageViewerved at klikke på det i vinduet [Tilføj eller fjern programmer]. Du skal måske rulle for at finde det.

4. Klik på [Rediger/Fjern].

5. Klik på ”Ja” for at fjerne ImageViewer.

6. Vent, indtil meddelelsen, om at fjernelsen er færdig, vises.

7. Du bør genstarte din computer for at fjerne programmet komplet.

Kontrolknappe

[MENU / ] Når menuen for skærmindstillinger er deaktiveret: Brug denne knap til at åbne OSD og aktivere et fremhævet menupunkt.

[ ] Med denne knap kan du justere emner i menuen. [ ] Aktivere et fremhævet menupunkt. [AUTO] Når du trykker på knappen 'AUTO', vises skærmen Auto Adjustment

(Automatisk justering) på den animerede skærm i midten.

Direkte funktione

AUTO

Menu Indhold

Når du trykker på knappen 'AUTO', vises skærmen Auto Adjustment (Automatisk justering) på den animerede skærm i midten. Med Automatisk justering kan skærmen selv justere til det indkommende Analogsignal (Analoge-signal). Værdierne for fine, coarse og position justeres automatisk. (Kun tilgængelig i analogt-tilstand)

AUTO

OSD Lock & Unlock

For at gøre den automatiske justeringsfunktion skarpere, anvend 'AUTO' funktionen, mens AUTO PATTERN er fremme.

Hvis Auto Adjustment (Automatisk justering) ikke fungerer korrekt, skal du trykke på knappen 'AUTO' igen for at justere billedet med større nøjagtighed.

Hvis du ændrer opløsningen i kontrolpanelet, udføres funktionen Auto (Auto) automatisk.

Menu Indhold

Hvis du trykker på knappen "MENU" i mere end 5 sekunder, låses OSD-

OSD Lock & Unlock

MagicBright™

funktionen (eller låses op).

Du kan også justere skærmens lysstyrke og kontrast med funktionen til låsning af OSD-justering

Menu Indhold

Tryk på knappen MagicBright™ igen, og vælg den ønskede tilstand.

MagicBright™

Brightness

- Seks forskellige tilstande (Custom/Text/Internet/Game/Sport/Movi e/ Dyna mi c Con tras t (Dyn am isk kontrast))

Menu Indhold

Brightness

Når OSD ikke vises på skærmen, skal du trykke på knappen for at justere lysstyrken.

SOURCE

Menu Indhold

SOURCE

Skærmmenufunktione


Color

Image OSD Setup Information


Brightness Contrast Color

Innovation Coarse Fine Sharpness H-Position V-Position Language H-Position V-Position Transparency Display Time Auto Source Image Reset Color Reset RTA

Aktiverer indikatoren for at angive de aktuelt viste inputsignal. (Analog/Digital)

Color Control Gamma

Menu Indhold Afspilning/Stop

Du kan bruge menuerne på sk ærmen til at ændre lysstyrken, afhængigt af dine personlige præferencer.

Direkte indstillingsfunktioner : Når OSD ikke vises på

Brightness

skærmen, skal du trykke på knappen for at justere lysstyrken.

>> Klik her for at se et animationsklip.

MENU → → → , → MENU

Du kan bruge menuerne på sk ærmen til at ændre

Contrast

kontrasten, afhængigt af dine personlige præferencer.

MENU → → , → → , → MENU

Color

Menu Indhold Afspilning/Stop

Funktionen Color Innovation (Farveinnovation) giver optimerede farver for effektiv visning med WCG-CCFL, der anvendes hos Samsung Electr onics for første gang.

Color Innovation

Brilliant Hvis du vælger "

mere klart og vibrerende billede.

Mild Hvis du vælger "

Brilliant

Mild

" (strålende), kan du se et

" (mildt), kan du se et mere

naturligt og blødt billede.

Custom Hvis du ikke er tilfreds med farverne, kan du

justere dem efter dine valg med menufarver og skærmmenuen.

MENU → , → → , → → , → MENU

Følg disse trin for individuel justering af Red, Green, Blue

Color Control

farvekontrol. -Red, Green, Blue

MENU → , → → , → → , → → , → MENU

Gammakorrektion ændrer farvernes lysintensitet med en middellysintensitet.

Gamma

- Mode 1

- Mode 2

- Mode 3

MENU → , → → , → → , → MENU


Menu Indhold Afspilning/Stop

Fjerner støj som f.eks. lodrette striber. Coarse-justering kan flytte skærmbilledområdet. Du kan

Coarse

placere det i centrum igen med menuen for vandret justering.

MENU → , → → → , → MENU

Fine

Fjerner støj som f.eks. vandrette striber. Hvis støjen fortsætter efter Fine-justering, skal du gentage den efter justering af frekvensen (urhastighed).

MENU → , → → , → → , → MENU

Sharpness

H-Position

V-Position

OSD

Følg denne vejledning for at ændre billedets tydelighed.

MENU → , → → , → → , → MENU

Følg disse anvisninger for at ændre den vandrette placering af monitorens skærmbillede.

MENU → , → → , → → , → MENU

Følg disse anvisninger for at ændre den lodrette placering af monitorens skærmbillede.

MENU → , → → , → → , → MENU

Menu Indhold Afspilning/Stop

Du kan vælge et af 9 sprog.

Language

Det valgte sprog har kun indvirkning på OSD. Det har ingen indflydelse på andet software, der anvendes i computeren.

MENU → , → → → , → MENU

Du kan ændre den vandrette placering af OSD menuen på din

H-Position

skærm.

MENU → , → → , → → , → MENU

Du kan ændre den lodrette placering af OSD menuen på din

V-Position

skærm.

MENU → , → → , → → , → MENU

Transparency

Display Time

Setup

Indstilling af opacitet i OSD baggrund.

MENU → , → → , → → , → MENU

Menuen vil automatisk forsvinde efter et vist tidsrum, hvis der ikke foretages nogen indstillinger. Du kan indstille den tid, du ønsker at menuen vises, inden den forsvinder.

- 5 sec, 10 sec, 20 sec, 200 sec:

MENU → , → → , → → , → MENU

Menu Indhold Afspilning/Stop

Vælg Auto Source(Automatisk kilde), hvis skærmen automatisk

Auto Source

skal vælge signalkilden.

MENU → , → → → , → MENU

Billedfarveparametre udskiftes med fabriksstandardværdier.

Image Reset

MENU → , → → , → → , → MENU

Farveparametre udskiftes med fabriksstandardværdier.

Color Reset

MENU → , → → , → → , → MENU

RTA (Response Time Accelerator) En funktion der accelererer panelets reaktionstid for at give et skarpere og mere naturligt videobillede.

RTA On : Aktiverer RTA-funktionen, så panelet arbejder med en

højere reaktionstid end dets originale hastighed.

RTA

RTA Off : Deaktiverer RTA-funktionen, så panelet arbejder med

dets originale reaktionstid.

Hvis du afbryder for strømmen og tænder igen efter at have slået RTA fra, aktiveres RTA-funktionen automatisk (fabriksindstilling)

MENU → , → → , → → , → MENU

Information

Menu Indhold

Viser en videokilde og skærmtilstand på OSD-skærmen.

Information

MENU → ,

Tjekliste

Check oplysninger i det følgende afsnit, før du tilkalder en servicetekniker, for at se, om du selv kan

klare problemet. Hvis du har brug for assistance, kan du bruge telefonnummeret på dit garantibevis,

nummeret, der er angivet i afsnittet med Oplysninger eller du kan kontakte din forhandler.

Symptomer Tjekliste Mulige løsninger

Der er ikke noget billede på skærmen. Jeg kan ikke tænde for monitoren.

Er strømkablet rigtigt tilsluttet?

Kommer meddelelsen "Check Signal Cable" op på skærmen?

Hvis strømmen er tilsluttet, genstart computeren for at se åbningsskærm-billedet (login skærmbilledet).

Kommer "Not Optimum Mode", "Recommended mode 1280 x 1024 60 Hz" frem på skærmen?

Kontroller strømforbindelse og forsyning.

(Tilsluttet ved hjælp af D-sub-kablet) Kontroller signalkabelforbindelsen.

(Tilsluttet ved hjælp af DVI-kablet) Hvis der vises en (fejl-)meddelelse på skærmen, selv om skæmen er tilsluttet korrekt, skal du kontrollere, om skærmens status er indstillet til analog. Tryk på knappen SOURCE ved (Kilde) for at få skærmen til at dobbelttjekke signalets inputkilde.

Hvis åbningsskærmbilledet (login skærmbilledet) kommer frem, start så computeren i passende mode (sikker mode for Windows ME/2000/XP), og juster derefter videokortets frekvens. (Se forudindstillede skærmtilstande.)

Hvis åbningsskærmbilledet (login skærmbilledet) ikke kommer frem, kontakt da et servicecenter eller din

forhandler.

Denne meddelelse vises, hvis signalet fra videokortet overstiger den maksi-male opløsning og frekvens for din monitor.

Juster din monitors maksimale opløs- ning og frekvens.

Hvis skærmen overstiger SXGA eller 75 Hz, vises meddelelsen "Not Optimum Mode", "Recommended mode 1280 x 1024 60 Hz". Hvis skærmen overstiger 85 Hz, fungerer skærmen korrekt, men meddelelsen "Not Optimum Mode", "Recommended mode 1280 x 1024 60 Hz" i ét minut, hvorefter den forsvinder. Skift til den anbefalede tilstand i perioden med på ét minut. (Meddelelsen vises igen, hvis systemet genstartes).

Der er ikke noget billede på skærmen. Blinker strømindikatorlampen på

Monitoren er i PowerSaver mode. Tryk på en tast på tastaturet eller flyt musen for at

aktivere monitoren og kald billedet frem på skærmen.

monitoren med 1 sekunds interval?

Hvis der stadig ikke er noget billede, skal du trykke på knappen 'SOURCE'. Tryk derefter på en vilkårlig tast på tastaturet for at aktivere skærmen og gendanne billedet på skærmen.

Jeg kan ikke finde On Screen Display.

Skærmbilledet har underlige farver eller er kun sort og hvidt.

Skærmbilledet er pludselig ude af balance.

Er skærmen tilsluttet med et DVI-kabel?

Har du låst for On Screen Display (OSD) menuen for at sikre, at der ikke sker ændringer?

Har skærmbilledet kun én farve, som om man ser på skærmen gennem et stykke cellofan?

Blev skærmbilledets farver anderledes efter at køre et program eller på grund af kollision af applikationer?

Er videokortet indstillet korrekt?

Har du skiftet videokort eller drev?

Har du justeret monitorens opløsning eller frekvens?

Du kan få en tom skærm, hvis du starter systemet, inden du tilslutter DVI-kablet, eller hvis du tager DVIkablet ud og derefter tilslutter det igen, mens systemet kører, da visse typer grafikkort ikke udsender videosignaler. Tilslut DVI-kablet, og genstart derefter systemet.

Åbn for [MENU / ] ved at trykke på menu kn ap pe n i mindst 5 sekunder.

Kontroller signalkabelforbindelsen. Sørg for at videokortet er skubbet helt ind.

Genstart computeren.

Indstil vidokortet i henhold til instruktionsbogen for videokort.

Juster placering og størrelse af skærm billede ved hjælp af OSD.

Juster videokort opløsning og frekvens. (Se forudindstillede skærmtilstande.)

Skærmbilledet er ude af fokus eller OSD kan ikke justeres.

LED blinker, men der er ingen billeder på skærmen.

Der er kun 16 farver vist på skærmen. Skærmbilledets farver har ændret sig efter at videokortet blev skiftet.

Der fremkommer en besked "Ukendt monitor, Plug & Play (VESA DDC) monitor fundet".

Skærmen kan være i ubalance pga. videokortsignalernes cyklus. Genjustér placeringen ved at se på OSD’en.

Har du justeret monitorens opløsning

Juster videokortopløsning og frekvens. (Se forudindstillede skærmtilstande.)

eller frekvens?

Check Display Timing på menuen og kontroller, om frekvensen er rigtigt indstillet.

Juster frekvensen rigtigt i henhold til videokortets instruktionsbog og de forudindstillede

skærmtilstande.

(Maximumfrekvens per resolution kan variere fra det ene produkt til det andet).

Er farverne i Windows indstillet korrekt?

Windows XP : Indstil opløsningen i "Control Panel" (Kontrolpanel) → "Udseende og temaer" (Appearance and Themes) → "Skærm" (Display) → "Settings" (Indstillinger).

Windows ME/2000 : Indstil opløsningen i "Control Panel" (Kontrolpanel) → "Skærm" (Display) → "Settings" (Indstillinger).

Er videokortet indstillet korrekt?

Har du installeret monitordriver?

Se i instruktionsbog for videokort for at finde ud

Indstil vidokortet i henhold til instruktionsbogen for videokort.

Installer monitordriver i henhold til instruktioner for

driverinstallation.

Installer monitordriver i henhold til instruktioner for

driverinstallation.

af, om Plug & Play

(VESA DDC) understøttes.

Kontrolleres, når MagicTune™ ikke fungerer korrekt.

MagicTune™ fungerer ikke korrekt.

Besøg vores website, og downloa d installationssoftwaren til Ma gicTune™ MAC.

Check følgende punkter, hvis der er problemer med monitoren.

Kontroller at strømledning og kabel er rigtigt tilsluttet computeren. Check om computeren bipper mere end 3 gange ved opstart.

(Hvis den gør, tilkald service for computerens bundkort). Hvis du selv har installeret et nyt videokort eller hvis du selv installerede pc'en, så kontroller det

installerede adapter (video) drev og monitor drev. Kontroller at videoskærmens scanning ratio er indstillet til 56 Hz ~ 75 Hz.

(Den bør ikke overstige 75 Hz ved brug af maksimumopløsning.) Hvis du har problemer med at installere adapter (video) drev, så genstart computeren i Sikker Mode,

fjern Display Adapteren i "Kontrolpanel, System, Udstyrsadministrator" og genstart computeren for at geninstallere adapter (video) driver

Hvis problemet sker gentagne gange, bør en autoriseret servicetekniker tilkaldes.

Funktionen MagicTune™ findes kun på pc'er (VGA) med Windowsoperativsystemet, der understøtter Plug and Play.

Har du skiftet pc eller grafikkort?

Installerede du programmet?

* Hvis du vil kontrollere, om en pc kan bruges sammen med funktionen MagicTune™, skal du følge trinene nedenfor (i forbindelse med Windows XP):

Control Panel → Performance and Kontrolpanel → Ydeevne og vedligeholdelse → System → Hardware

Enhedshåndtering → Skærme. Når du har slettet

→

Plug and Play-skærmen, skal du søge efter "Plug and Play-skærm" ved at søge i den nye hardware.

http://www.samsung.com/monitor/magictune

Download det seneste program. Programmet kan downloades fra

http://www.samsung.com/monitor/magictune

Genstart computeren efter installation af programmet første gang. Hvis der allerede er installeret en kopi af programmet, skal du fjerne det, genstarte computeren, og herefter installere programmet igen. Du skal genstarte computeren, for at den skal fungere normalt, når du har installeret eller fjernet et program.

Spørgsmål og sva

Spørgsmål Svar

Hvordan ændrer jeg frekvensen?

Hvordan kan jeg justere opløsningen?

Frekvensen kan ændres ved at omkonfigurere videokortet. Bemærk, at support for videokort kan variere, afhængigt af versionen

af den anvendte driver. (Se instruktionsbogen for computer elle r vi de ok ort for yderlige oplysninger).

Windows XP : Indstil opløsningen i "Control Panel" (Kontrolpanel) → "Udseende og temaer" (Appearance and Themes) → "Skærm" (Display) → "Settings" (Indstillinger).

Windows ME/2000 : Indstil opløsningen i "Control Panel" (Kontrolpanel) → "Skærm" (Display) → "Settings" (Indstillinger).

Kontakt fabrikanten af videokort for yderligere oplysninger.

Hvordan kan jeg indstille PowerSaver funktionen?

Hvordan kan jeg rengøre det udvendige kabinet/LCD Skærm?

Windows XP : Indstil opløsningen i "Control Panel" (Kontrolpanel) → "Udseende og temaer" (Appearance and Themes) → "Skærm" (Display) → "Screen Saver" (Pauseskærm). Indstil funktionen i computerens BIOS-SETUP.

Windows ME/2000 : Indstil opløsningen i "Control Panel" (Kontrolpanel) → "Skærm" (Display) → "Screen Saver" (Pauseskærm). Indstil funktionen i computerens BIOS-SETUP.

Se manualen til Windows/computeren

Slå strømmen fra, tag ledningen ud og tør monitoren af med en blød klud. Brug enten et rengøringsmiddel eller rent vand.

Sørg for, at der ikke efterlades rester af rengøringsmidlet og at kabinettet ikke bliver ridset. Pas på, at der ikke kommer vand ind i monitoren.

Selvtest

Selv-test Kontrolfunktion | Advarsler | Miljø | Gode Tips

Din monitor er forsynet med en selv-test funktion, som gør det muligt for dig at kontrollere, om din monitor fungerer korrekt.

Selv-test Kontrolfunktion

Sluk for både computer og monitor. Fjern videostikkablet fra computerens bagpanel. Tænd for monitoren. Hvis monitoren fungerer korrekt, vil du se et felt med indrammet tekst som vist på følgende illustration.

Såfremt en boks ikke kommer til syne betyder det, at der er et problem med din monitor.

Sluk for din monitor og tilslut videokablet igen; tænd så for både computer og monitor. Hvis din monitorskærm stadig er sort efter at have udført ovenstående procedure, bør du checke din

video controller og computer system; din monitor fungerer korrekt.

Advarsler

Hvis der er noget galt med inputsignalet, vil der fremkomme en besked på skærmen, eller skærmbilledet forsvinder helt, selv om LED er aktiv. Beskeden kan angive, at monitoren er u den for scanning rækkevidde eller at du skal checke signalkablet.

Miljø

Stedet og placeringen af monitoren kan have indflydelse på kvaliteten og andre af monitorens funktioner.

Hvis der er woofer højttalere i nærheden af monitoren, bør wooferen fjernes og anbringes i andet rum. Fjern alle elekriske apparater som f.eks. radioer, ventilatorer, ure og telefoner, der er inden for en radius af 1 meter fra monitoren.

Gode Tips

En monitor genskaber visuelle signaler, der modtages fra pc'en. Som følge heraf, hvis der er problemer med pc'en eller videokortet, kan dette forårsage, at monitorskærmens billede forsvinder, har forkerte farver, udsender støj, Video mode not supported, osv. Hvis det er tilfældet, check først, hvor problemet er og kontakt så et servicecenter eller din forhandler.

Kontrol af monitorens funktionstilstand Hvis der ikke er noget billede på skærmen eller advarslen "Not Optimum Mode", "Recommended

mode 1280 x 1024 60 Hz" kommer frem, fjern da kablet fra computeren, mens monitoren stadig er tændt.

Hvis en besked kommer frem på skærmen eller hvis skærmen bliver hvid betyder det, at monitoren virker. Hvis det er tilfældet, bør computeren checkes for at se, om der er problemer.

Specifikatione

Generelle

Modelbetegnelse SyncMaster 931C

LCD Skærm

Størrelse 19 " diagonalt (48 cm)

Billedareal 376,32 mm (H) x 301,056 mm (V)

Pixel Pitch 0,294 mm (H) x 0,294 mm (V)

Synkronisering

Vandret 30 ~ 81 kHz

Lodret 56 ~ 75 Hz

Skærmfarver

16,2 M farver

Resolution

Optimal opløsning 1280 x 1024@60 Hz

Maksimal opløsning 1280 x 1024@75 Hz

Inputsignal, Afgrænset

RGB Analog, DVI-kompatibel Digital RGB,

0.7 Vp-p ± 5%, TTL niveau

Maksimum Pixel Clock

140 MHz (Analog, Digital)

Effektforbrug

AC 100 - 240 V~ (+/- 10 %), 50/60 Hz

Signalkabel

15pin-to-15pin D-sub kabel, aftageligt, 1,8 m

DVI-D to DVI-D stik, aftageligt, 2,0 m (Tilbehør)

Signalstik

15-bens 3-rækker D-sub-stik, 24-bens 3-rækker DVI-D stik

Dimensioner (B x H x D) / Vægt

422,7 x 360,2 x 62,5 mm / 16,6 x 14,1 x 2,4 inch (bez podstavce) / 4.8 kg 422,7 x 427,9 x 219,3 mm / 16,6 x 16,8 x 8,6 inch (Med fod) / 5.5 kg

VESA Monteringsplade

75 mm x 75 mm (for anvendelse med speciel (Arm) Monteringsbeslag.)

Miljøforhold

Drift Temperatur : 10 °C ~ 40 °C (50 °F ~ 104 °F)

Opbevaring Temperatur : -20 °C ~ 45 °C (-4 °F ~ 113 °F)

Plug & Play

Denne monitor kan installeres på alle Plug & Play-kompatible systemer. Interaktion mellem monitor og computer system vil give de bedste driftsforhold og monitor indstillinger. I de fleste tilfælde vil monitor installation ske automatisk, med mindre brugeren ønsker at vælge alternative indstillinger.

Dot Acceptable

TFT LCD skærmen er fremstillet ved hjæp af avanceret halvleder-teknologi med 1ppm (en milliontedel) nøjagtighed. De RØDE, GRØNNE, BLÅ og HVIDE pixels kan undertiden forekomme lyse, eller der kan forekomme sorte pixels. Det er imidlertid ikke ensbetydende med dårlig kvalitet og du kan have fuld tillid til produktet.

Antallet af TFT LCD-underpixel i dette produkt er f.eks. 3.932.160.

Design og specifikationer kan ændres uden forudgående varsel

Klasse B-udstyr (informations/kommunikationsudstyr til privat bru

Dette produkt overholder direktiverne for elektromagnetisk kompatibilitet for privat brug og kan anvendes i alle områder, herunder fælles, private områder.

(Klasse B-udstyr giver mindre elek tromagnetiske påvirkning end klasse A-udstyr.)

Fugtighed : 10 % ~ 80 %, ikke-kondenserende

Fugtighed : 5 % ~ 95 %, ikke-kondenserende

PowerSave

Denne monitor har et indbygget PowerSaver energistyringssystem, . Dette system sparer på energien ved at sende din monitor til lavenergiforbrug, når den ikke er blevet brugt et stykke tid. Monitoren vil automatisk gå tilbage til normal drift, når du bevæger computerens mus eller trykker på en tast i tastaturet. Hvis du ønsker at spare på energien, bør du slukke for din monitor, når den ikke skal bruges, eller hvis du ikke bruger den i en længere periode. PowerSaver systemet virker ved hjælp af et videokort, der følger VESA DPMS, og som er installeret i din computer. Du skal bruge den software utility, der er installeret på din computer, for at anvende denne funktion.

Tilstand Normal Drift Strøbesparelse

Strømafbryder

(Tænd/sluk lampe)

EPA/ENERGY 2000

Strømindikator Blå Blå, Blinker Sort

Effektforbrug Mindre end 38 W

Mindre end 1 W

(Off-tilstand (Fra))

Mindre end 1 W

Denne monitor opfylder EPA ENERGY STAR® og ENERGY2000 kravene, når den anvendes sammen med en computer med VESA DPMS funktion.

SAMSUNG, der er en ENERGY STAR produkt opfylder ENERGY STAR

Partner, har fastslået, at dette

retningslinjer for energibesparelse.

Fabriksindstillede Timing Modes

Hvis signalet fra computeren er det samme som følgende fabriksindstillede Timing Modes, vil skærmen blive justeret automatisk. Hvis signalet derimod ikke er det samme, vil skærmbilledet måske forsvinde helt, selv om LED er tændt. Se håndbogen for videokortet og indstil skærmen således:

Table 1. Fabriksindstillede Timing Modes

Display Mode

Vandret Frekvens

(kHz)

Lodret Frekvens

(Hz)

Pixel Clock

(MHz)

Sync Polaritet

(H/V)

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC,1152 x 870 68,681 75,062 100,000 -/-

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA 1280 x 960 60,000 60,000 108,00 +/+

VESA, 1280 x

1024

63,981 60,020 108,00 +/+

VESA, 1280 x

1024 79,976 75,025 135,00 +/+

Vandret Frekvens

Den tid, det tager at scanne én linje, der går fra højre kant til venstre kant af skærmen vandret, kaldes den Vandrette Cyklus, og det inverse tal for Vandret Cyklus kaldes Vandret Frekvens. Enhed : kHz.

Lodret Frekvens

Nøjagtigt som et lysstofrør, så skal skærmen gentage det samme billede mange gange i sekundet for at vise et billede for brugeren. Denne gentagelsesfrekvens kaldes den Lodrette Frekvens eller billedgenskabelsesfrekvensen. Enhed : Hz.

Kontakt SAMSUNG

Hvis du har spørgsmål eller kommentarer vedrørende Samsung produkter, venligst kontakte Samsung Support.

North America

U.S.A 1-800-SAMSUNG (7267864) http://www.samsung.com

CANADA 1-800-SAMSUNG (7267864) http://www.samsung.com/ca

MEXICO 01-800-SAMSUNG (7267864) http://www.samsung.com/mx

Latin America

ARGENTINE 0800-333-3733 http://www.samsung.com/ar

BRAZIL 4004-0000 http://www.samsung.com/br

CHILE 800-726-7864 (SAMSUNG) http://www.samsung.com/cl

COLOMBIA 01-8000112112 http://www.samsung.com.co

COSTA RICA 0-800-507-7267 http://www.samsung.com/latin

ECUADOR 1-800-10-7267 http://www.samsung.com/latin

EL SALVADOR 800-6225 http://www.samsung.com/latin

GUATEMALA 1-800-299-0013 http://www.samsung.com/latin

JAMAICA 1-800-234-7267 http://www.samsung.com/latin

PANAMA 800-7267 http://www.samsung.com/latin

PUERTO RICO 1-800-682-3180 http://www.samsung.com/latin

REP. DOMINICA 1-800-751-2676 http://www.samsung.com/latin

TRINIDAD & TOBAGO

VENEZUELA 1-800-100-5303 http://www.samsung.com/latin

Europe

1-800-7267-864 http://www.samsung.com/latin

BELGIUM 02 201 2418 http://www.samsung.com/be

CZECH REPUBLIC 844 000 844 http://www.samsung.com/cz

DENMARK 38 322 887 http://www.samsung.com/dk

FINLAND 09 693 79 554 http://www.samsung.com/fi

FRANCE 08 25 3260 (€ 0,15/min) http://www.samsung.com/fr

GERMANY 01805 - 121213 (€ 0,14/Min) http://www.samsung.de

HUNGARY 06-80-SAMSUNG (7267864) http://www.samsung.com/hu

ITALIA 800 SAMSUNG(7267864) http://www.samsung.com/it

LUXEMBURG 02 261 03 710 http://www.samsung.lu

NETHERLANDS 0900 20 200 88 (€ 0,10/Min) http://www.samsung.com/nl

NORWAY 231 627 22 http://www.samsung.com/no

POLAND 0 801 801 881 http://www.samsung.com/pl

PORTUGAL 80 8 200 128 http://www.samsung.com/pt

REPUBLIC OF IRELAND

0818 717 100 http://www.samsung.com/uk

SLOVAKIA 0800-SAMSUNG(7267864) http://www.samsung.com/sk

SPAIN 902 10 11 30 http://www.samsung.com/es

SWEDEN 08 585 367 87 http://www.samsung.com/se

SWITZERLAND 1-800-SAMSUNG(7267864) http://www.samsung.com/ch

U.K 0870 SAMSUNG (7267864) http://www.samsung.com/uk

CIS

ESTONIA 800-7267 http://www.samsung.ee

LATVIA 800-7267 http://www.samsung.com/lv

LITHUANIA 800-77777 http://www.samsung.lt

KAZAKHSTAN 8 800 080 1188 http://www.samsung.kz

RUSSIA 8-800-200-0400 http://www.samsung.ru

UKRAINE 8-800-502-0000 http://www.samsung.com/ur

UZBEKISTAN 140-1234 http://www.samsung.uz

Asia Pacific

AUSTRALIA 1300 362 603 http://www.samsung.com/au

CHINA 800-810-5858, 010- 6475 1880 http://www.samsung.com.cn

HONG KONG 3698 - 4698 http://www.samsung.com/hk

INDIA 3030 8282, 1800 1100 11 http://www.samsung.com/in

INDONESIA 0800-112-8888 http://www.samsung.com/id

JAPAN 0120-327-527 http://www.samsung.com/jp

MALAYSIA 1800-88-9999 http://www.samsung.com/my

PHILIPPINES 1800-10-SAMSUNG (7267864) http://www.samsung.com/ph

SINGAPORE 1800-SAMSUNG (7267864) http://www.samsung.com/sg

THAILAND 1800-29-3232, 02-689-3232 http://www.samsung.com/th

TAIWAN 0800-329-999 http://www.samsung.com/tw

VIETNAM 1 800 588 889 http://www.samsung.com/vn

Middle East & Africa

SOUTH AFRICA 0860 7267864 (SAMSUNG) http://www.samsung.com/za

U.A.E 800SAMSUNG (7267864)

8000-4726

http://www.samsung.com/mea

Ordforklarin

Dot Pitch

Skærmbilledet er sammensat af røde, grønne og blå punkter. Jo tættere punkterne står, des højere er opløsningen. Afstanden mellem to punkter af samme farve kaldes 'Dot Pitch'. Enhed : mm.

Lodret Frekvens

Skærmen skal kaldes frem flere gange hvert sekund for at danne og vise et billede for brugeren. Frekvensen af denne gentagelse per sekund kaldes Lodret Frekvens eller Gentagelsesfrekvens. Enhed : Hz.

Eksempel : Hvis det samme lys gentages 60 gange pr. sekund, betragtes det som 60 Hz.

andret Frekvens

Den tid, det tager at scanne én linje, der går fra højre kant til venstre kant af skærmen vandret, kaldes den Vandrette Cyklus. Det inverse tal for Vandret Cyklus kaldes Vandret Frekvens. Enhed : kHz.

Interlace og Non-Interlace Metode

Når skærmens vandrette linjer fra top til bund vises i rækkefølge, kaldes det Non-Interlace metode, mens det kaldes Interlace metode, når lige og derefter ulige linjer vises. Non-Interlace metoden anvendes for de fleste skærme for at opnå et klart billede. Interlace metoden er den samme metode, som anvendes for TV.

Plug & Pla

Dette er en funktion, som giver den bedst mulige skærmkvalitet for brugeren ved at gøre det muligt for computer og skærm automatisk at udveksle informationer. Denne monitor opfylder den internationale standard VESA DDC for Plug & Play funktionen.

Resolution

Antallet af vandrette og lodrette punkter, der anvendes for at danne skærmbilledet, kaldes 'opløsning'.

Dette tal angiver billedets nøjagtighed. Høj opløsning er velegnet for multi-tasking, idet skærmen er i

stand til at vise flere billedinformationer. Eksempel :Hvis opløsningen er 1280 x 1024 betyder det, at skærmbilledet er sammensat af

1280 vandrette punkter (vandret opløsning) og 1024 lodrette punkter (lodret opløsning).

For bedre billede

Juster computer-opløsningen og skærmens strålehastighed (opdateringsfrekvens) som beskrevet nedenfor for at opnå den højeste billedkvalitet. Skærmens billedkvalitet kan være ujævn, hvis der ikke ydes den højeste billedkvalitet i TFT-LCD.

Opløsning : 1280 x 1024 Lodret frekvens (opdateringshastighed) : 60 Hz

TFT LCD skærmen er fremstillet ved hjæp af avanceret halvleder-teknologi med 1ppm (en milliontedel) nøjagtighed. De RØDE, GRØNNE, BLÅ og HVIDE pixel s kan unde rti d en fore ko mm e lyse, eller der kan forekomme sorte pixels. Det er imidlertid ikke ensbetydende med dårlig kvalitet og du kan have fuld tillid til produktet.

Antallet af TFT LCD-underpixel i dette produkt er f.eks. 3.932.160.

Ved rengøring af monitor og skærmflade, bør du kun bruge en blød klud med en smule af det anbefalede rensemiddel, og derefter tørre efter med en tør klud. Husk ikke at være for hårdhændet, idet dette kan medføre at der dannes mærker på skærmen.

Hvis du ikke er tilfreds med billedkvaliteten, kan du forbedre den ved at udføre "automatisk indstillingsfunktion" for skærmbilledet, der vises, når du trykker på vinduets slukke-knap. Hvis der stadig er forstyrrelser efter automatisk indstilling, anvendes FIN/GROV-justeringsfunktionen.

Hvis du får vist et fast skærmbillede i længere tid, kan der der vises restbilleder eller slørethed. Skift tilstanden til energisparetilstand, eller indstil en pauseskærm til et bevægeligt billede, når du skal være væk fra skærmen i længere tid.

Rettighede

Oplysningerne i dette dokument kan ændres uden varsel.

2007 Samsung Electronics Co., Ltd. Alle rettigheder forbeholdt.

Enhver form for gengivelse uden forudgående skriftlig tilladelse fra Samsung Electronics Co., Ltd er strengt forbudt.

Samsung Electronics Co., Ltd er ikke ansvarlig for eventuelle fejl i håndbogen eller for heraf følgende skader som følge af levering, drift eller anvendelse af denne håndbog.

Samsung er det indregistrerede varemærke for Samsung Electronics Co., Ltd; Microsoft, Windows og Windows NT er indregistrerede varemærker for Microsoft Corporation; VESA, DPMS og DDC er

indregistrerede varemærker for Video Standards Association; ENERGY STAR® navn og logo er indregistrerede varemærker for U.S. Environmental Protection Agency (EPA). Samsung Electronics Co., Ltd, der er en ENERGY STAR® Partner, har fastslået, at dette produkt opfylder ENERGY

retningslinjer for energibesparelse. Alle andre produkter, der omtales i håndbogen, er

STAR muligvis varemærker eller indregistrerede varemærker for deres respektive ejere.

RoHS-verificeret:

RoHS-direktivet 2002/95/EØF forbyder brug af de seks substanser/materialer nævnt nedenfor sammen med elektrisk og elektronisk udstyr.

- Bly(Pb), cadmium(Cd), kviksølv(Hg), chrom VI(Cr VI), polybrominerede bifenyler(PBB), polybrominerede difenylætere(PBDE)

Denne certificering bidrager til beskyttelse af sundhed og miljørigtig genbrug og bortskaffelse af elektrisk og elektronisk affaldsudstyr.

MÉXICO

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

EXPORTADO POR: Samsung Electronics CO.,LTD.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan Tultitlán, Estado de México, C.P. 54940 Tel: 01-55-5747-5100 / 01-800-726-7864

416, Mae tan-3dong, Yeongtong - gu, Suwon City, Gyeonggi-do Korea

Samsung SYNCMASTER 931C User Manual [da]

Specifications and Main Features

Frequently Asked Questions

User Manual
