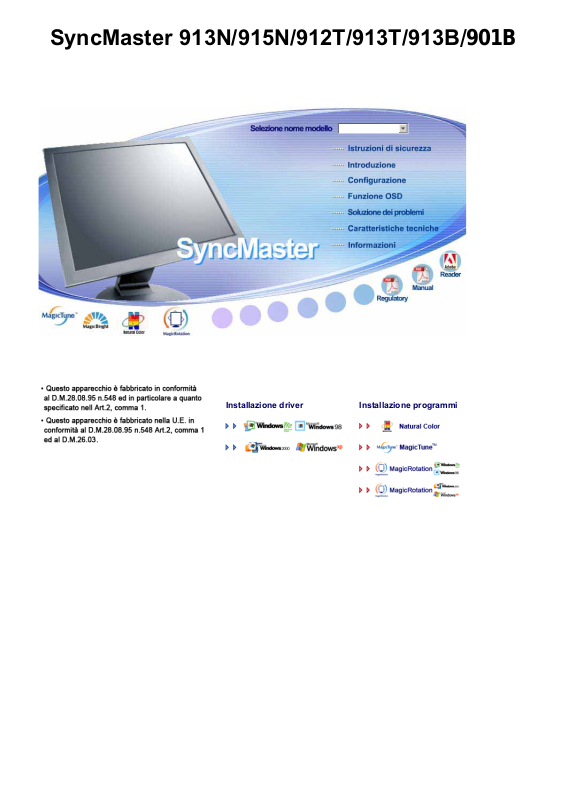

SyncMaster913N/915N/912T/913T/913B/901B

Installazione driver Installazione programmi

Convenzioni

L’inosservanza delle istruzioni indicate da questo simbolo puo comportare infortuni o
danni alle apparecchiature.

Vietato

Non smontare

Non toccare

Alimentazione

È importante leggere e comprendere
sempre appieno il contenuto

Scollegare la spina dalla presa di
corrente

Collegamento a massa per evitare
scosse elettriche

In caso di non utilizzo per periodi di tempo prolungati, regolare il PC su DPMS.
Se si utilizza uno screen saver, selezionare la modalità.

Non usare apparecchi con la spina danneggiata o allentata.

z L’inosservanza di questa precauzione può causare scosse elettriche o

incendi.

Non estrarre la spina tirandola dal filo e non toccarla con le mani
bagnate.

z L’inosservanza di questa precauzione può causare scosse elettriche o

incendi.

Usare solo una spina e una presa opportunamente collegata a massa.

z Una massa inadatta può causare scosse elettriche o danni alle

apparecchiature.

Inserire saldamente la spina in modo che non possa scollegarsi dalla
presa.

z Una connessione non sicura può causare un incendio.

Installazione

Non piegare in modo eccessivo la spina e il filo e non collocare oggetti
pesanti sopra di questi onde evitare danni.

z L'inosservanza di questa istruzione può causare scosse elettriche o

incendi.

Non collegare troppe prolunghe o spine ad una presa di corrente.

z L’inosservanza di questa precauzione può essere causa di incendio.

Contattare un centro di assistenza autorizzato quando si effettua

l'installazione del monitor in una posizione in cui vi è polvere eccessiva,
temperature alte o basse, elevata umidità, sostanze chimiche o nel caso in cui
il monitor sarà in funzione 24 ore al giorno come negli aeroporti, nelle stazioni
ferroviarie, ecc.

La mancata osservanza di questa precauzione può causare gravi danni al
monitor.

Posizionare il monitor in un luogo in cui l'umidità e la presenza di

polvere siano minime.

z Seguire questa precauzione per evitare cortocircuiti o incendi all'interno

del monitor.

Durante il trasporto non far cadere il monitor.

z L’inosservanza di questa precauzione può essere causa di infortuni o di

danni all'apparecchio.

Installare la base del monitor su un ripiano in vetro o una mensola
facendo attenzione che non sporga al di fuori di esso.

z La caduta del prodotto può causare danni all'unità o lesioni personali.

Non posizionare il prodotto su una superficie piccola o instabile.

z Posizionare il prodotto su una superficie stabile e uniforme per evitare

che possa cadere causando lesioni alle persone sottostanti,
specialmente nel caso di bambini.

Non posizionare il prodotto sul pavimento.

Le persone presenti, specialmente i bambini, potrebbero inciamparvi.

z

Tenere gli oggetti infiammabili quali candele, insetticidi o sigarette
lontani dal prodotto.

z Il mancato rispetto di questa precauzione può causare un incendio.

Tenere i dispositivi che generano calore lontano dal cavo di
alimentazione.

z La fusione del rivestimento del cavo può causare una scossa elettrica o

un incendio.

Non installare il prodotto in una posizione con scarsa ventilazione, per
esempio su una mensola, in un armadietto ecc…

Un innalzamento della temperatura interna del prodotto può causare un

z

incendio.

Set down the monitor carefully. Fissare il monitor con cura.

L’inosservanza di questa precauzione può comportare danni o rottura

z

dell’apparecchio.

Non posizionare il monitor appoggiandolo sullo schermo.

z Seguendo questa precauzione si evita di danneggiare la superficie del

tubo catodico.

L'installazione della staffa a muro deve essere eseguita da personale
qualificato.

z Un'installazione eseguita da personale non qualificato potrebbe causare

danni.

Utilizzare sempre il dispositivo di montaggio specificato nel manuale

z

dell'utente.

Quando si installa il prodotto, posizionarlo a una certa distanza dalla
parete (oltre 10 cm) per garantire una corretta ventilazione.

Una ventilazione insufficiente può causare un innalzamento della

z

temperatura interna del prodotto, che può condurre a una riduzione delle
prestazioni e della durata dei componenti.

Pulizia

Per la pulizia del telaio del monitor o della parte esterna del tubo catodico,
utilizzare un panno morbido, leggermente inumidito.

Non spruzzare il detersivo direttamente sul monitor.

z L’inosservanza di questa precauzione può causare danni, scosse

elettriche o incendi.

Usare il prodotto detergente raccomandato versandolo su un panno
morbido.

Se il connettore tra la spina e il pin è impolverato o sporco, pulirlo in
modo opportuno con un panno asciutto.

z Un connettore sporco può essere causa di scosse elettriche o incendi.

Assicurarsi di scollegare il cavo di alimentazione prima di pulire il
prodotto.

z Il mancato rispetto di questa precauzione può causare una scossa

elettrica o un incendio.

Altro

Scollegare il cavo di alimentazione dalla presa e pulire il prodotto con un
panno morbido e asciutto.

Non usare prodotti chimici quali cera, benzene, alcol, solventi, insetticidi,

z

deodoranti per l'ambiente, lubrificanti o detergenti.

Prenez contact avec le Centre de Service ou le Centre Clientèle pour
procéder au nettoyage de l'intérieur tous les ans.

z L'intérieur du produit doit rester propre. L'accumulation de poussières à

l'intérieur du produit pendant une longue période peut provoquer un
dysfonctionnement ou un incendie.

Non rimuovere il coperchio (o la copertura sul retro).

z Il mancato rispetto di questa precauzione può essere causa di scosse

elettriche o incendi.
Affidare l'esecuzione delle riparazioni a tecnici qualificati.

z

Se il monitor non funziona in modo normale, in particolare se produce
rumori inconsueti o emana odori, scollegarlo immediatamente
dall'alimentazione e rivolgersi ad un centro di assistenza o ad un

rivenditore autorizzato.

Il mancato rispetto di questa precauzione può essere causa di scosse

z

elettriche o incendi.

Tenere il prodotto lontano da luoghi esposti a olio, fumo o umidità; non
installare all'interno di un veicolo.

z Ciò potrebbe causare un malfunzionamento, scosse elettriche o

incendio.

z Evitare in particolar modo di far funzionare il monitor in prossimità di

acqua o all'esterno dove potrebbe essere esposto a neve o pioggia.

Se il monitor cade o il rivestimento viene danneggiato, spegnere il
monitor e scollegare il cavo di alimentazione.
Quindi contattare il Servizio di assistenza.

Il monitor potrebbe non funzionare correttamente, causando scosse

z

elettriche o un incendio.

Tenere il monitor spento quando fuori ci sono fulmini e lampi oppure
lasciare che il monitor resti inutilizzato per un lungo periodo di tempo.

z Il monitor potrebbe non funzionare correttamente, causando scosse

elettriche o un incendio.

Non cercare di spostare il monitor tirandolo dal filo o dal cavo di
segnale.

Ciò può provocare guasti, scosse elettriche o incendi dovuti al

z

danneggiamento del cavo.

Non spostare il monitor a destra o a sinistra tirandolo solo dal filo o dal
cavo del segnale.

z Ciò può provocare guasti, scosse elettriche o incendi dovuti al

danneggiamento del cavo.

Non coprire le bocchette di ventilazione del monitor.

z Una cattiva ventilazione può essere causa di guasti o di incendi.

Non posizionare contenitori d'acqua, prodotti chimici o piccoli oggetti
metallici sul monitor.

z Ciò potrebbe causare un malfunzionamento, scosse elettriche o

incendio.

z Se una sostanza estranea penetra nel monitor, scollegare

l'alimentazione e contattare il Centro Assistenza.

Tenere il prodotto lontano da spray chimici combuistibili o sostanze
infiammabili.

z L’inosservanza di questa precauzione può essere la causa di esplosioni

o incendi.

Non inserire mai oggetti metallici all'interno delle aperture del monitor.

z Il mancato rispetto di questa precauzione può essere causa di scosse

elettriche, incendi o infortuni.

Non inserire oggetti metallici come ferretti, cavi, oggetti appuntiti o
infiammabili come carta e fiammiferi nei fori di ventilazione, nella porta
della cuffia o nelle porte AV.

z Può causare un incendio o una scossa elettrica. Se una sostanza

estranea o acqua penetra nel prodotto, spegnere l'unità, scollegare la
spina di alimentazione dalla presa a parete e contattare il Centro di

assistenza.

Se si visualizza una schermata fissa per un periodo di tempo prolungato,
può verificarsi la comparsa di un'immagine residua o di una macchia
sfocata.

z Attivare la modalità di risparmio energetico o impostare uno screensaver

per spostare l'immagine quando è necessario allontanarsi dal monitor
per un periodo di tempo prolungato.

Regolare la risoluzione e la frequenza ai livelli appropriati per il modello.

z Livelli non appropriati di risoluzione e frequenza potrebbero danneggiare

la vista degli utenti.

19 pollici (48 cm) - 1280 X 1024

La visione continua del monitor mantenendosi in una posizione troppo
vicina allo schermo può causare danni alla vista.

Per non stancare gli occhi, fare una pausa di almeno cinque minuti dopo
ogni ora di utilizzo del monitor.

Non installare il prodotto su una superficie instabile o irregolare o in una
posizione che presenta vibrazioni.

z La caduta del prodotto può causare danni all'unità o lesioni personali.

L'uso del prodotto in una posizione che presenta vibrazioni può ridurre la
vita utile dell'unità o causarne l'incendio.

Lorsque vous déplacez le moniteur, éteignez-le et débranchez le cordon
d'alimentation. Vérifiez que tous les câbles, y compris celui de l'antenne
et ceux reliant d'autres appareils, sont débranchés avant de déplacer le
moniteur.

z Un câble non débranché peut être endommagé et occasionner un

incendie ou un choc électrique.

Posizionare il prodotto fuori dalla portata dei bambini, poiché
potrebbero provocare danni all'apparecchio.

z La caduta del prodotto può causare lesioni personali o addirittura la

morte.

Se non si utilizza il prodotto per un lungo periodo di tempo, scollegarlo
dalla presa elettrica.

z In caso contrario, un isolamento danneggiato o un accumulo di sporcizia

può causare una emissione di calore che può causare un incendio.

Non lasciare i giochi preferiti dei bambini (o qualsiasi altra cosa che
possa attirare la loro attenzione) sopra il prodotto.

z I bambini potrebbero cercare di salire sopra il prodotto per prendere un

oggetto. Il prodotto potrebbe cadere, causando lesioni o addirittura la
morte.

g

pp

SyncMaster 913N/915N

Assicurarsi che i seguenti articoli siano presenti nella confezione del monitor.

Nel caso in cui qualche articolo risultasse mancante, contattare il proprio rivenditore.

Rivol

ersi al rivenditore più vicinoper acquistare componenti opzionali.

Disimballaggio

Opzione 1

Opzione 2

Monitor e Supporto semplice Fondo

Il programma MagicRotation™ non può essere fornito,
poiché il supporto semplice non supporta la funzione
girevole.

Monitor e Su

Manualistica

ortogirevole

Guida d'installazione

g

A

Cavo

Parte anteriore

Scheda della garanzia

rapida

Cavo D-Sub Cavo di alimentazione

(non disponibile in tutti i

paesi)

CD di installazione

contenente Manuale

dell'utente, Driver del

monitor e i software

Natural Color,
MagicTune™,

Ma

icRotation

1. Pulsante Menu [ ]

2. Pulsante MagicBright
[]

pre il menu OSD. Anche utilizzato per chiudere il menu OSD o
tornare al menu precedente.
MagicBright è una nuova funzione che fornisce al monitor una qualità
di visualizzazione superiore grazie a una migliore luminosità e
nitidezza rispetto ai monitor comuni. Per soddisfare ogni esigenza
dell'utente, MagicBright consente di visualizzare testi, pagine Internet
e animazioni multimediali con i valori di luminosità e risoluzione più
appropriati. Con la semplice pressione di uno dei pulsanti di controllo
di MagicBright situati sulla parte anteriore del monitor, è possibile
selezionare una delle tre opzioni di luminosità e risoluzione
precedentemente configurate.

3. Pulsante Brightness

[

]

[

]

[

]

2,3. Pulsanti di regolazione

1) Personalizzato

Sebbene tali valori preimpostati sono stati scelti con cura dagli
ingegneri, essi potrebbero non risultare comodi per le preferenze
dell'utente.
In questo caso, regolare Luminosità e Contrasto utilizzando il
menu a schermo.

2) Testo

: Luminosità Normale

Per documenti o lavori che prevedono l'uso frequente di testo.

3) Internet

: Luminosità Media

Per lavori che prevedono un misto di testo e grafica.

4) Entertain

: Luminosità Alta

Per la visione di film e immagini in movimento, come ad esempio
DVD o VCD.

>>Fare clic qui per visualizzare un'animazione dell'operazione.

Quando sullo schermo non è visibile il menu OSD, premere il pulsante
per regolare la luminosità.
Questi pulsanti permettono di evidenziare e regolare le voci del menù.

4. Pulsante Invio

5.
Pulsanti di Auto

6. Pulsante
dell'alimentazione

7. Indicatore
dell'alimentazione

Per maggiori informazioni relative alle funzioni di risparmio energetico vedere PowerSaver
nel manuale. Per risparmiare energia, SPEGNERE il monitor quando non serve o ci si
assenta dal luogo di lavoro per periodi prolungati.

Parte posterior

Utilizzato per selezionare il menu OSD.
"Auto" Permette al monitor di autoregolarsi sul segnale video in
entrata.
Utilizzare questo pulsante per accendere e spegnere il monitor.

Indica la modalità di funzionamento normale o di risparmio energetico.

(La configurazione della parte posteriore del monitor può cambiare da prodotto a prodotto.)

1. Porta di alimentazione

Collegare il cavo di alimentazione del monitor alla porta
dell'alimentazione posta sul retro del calcolatore.

2. Porta 15-pin D-Sub

Collegare la presa a 15-pin D-Sub del cavo del segnale video al
connettore video del PC posto sul retro del monitor.

3. Kensington Lock

Per maggiori informazioni sui collegamenti dei cavi vedere Collegamento del monitor.

Il blocco Kensington è un dispositivo utilizzato per assicurare
fisicamente il sistema quando viene utilizzato in un luogo pubblico.
(Il dispositivo di blocco è in vendita separatamente.)

Per informazioni sull'uso del dispositivo di blocco, contattare il
rivenditore.

g

pp

SyncMaster 912T/913T/913B/901B

Assicurarsi che i seguenti articoli siano presenti nella confezione del monitor.

Nel caso in cui qualche articolo risultasse mancante, contattare il proprio rivenditore.

Rivol

ersi al rivenditore più vicinoper acquistare componenti opzionali.

Disimballaggio

Opzione 1

Opzione 2

Monitor e Supporto semplice Fondo

Il programma MagicRotation™ non può essere fornito,
poiché il supporto semplice non supporta la funzione
girevole.

Monitor e Su

Manualistica

ortogirevole

g

Cavo

opzione

Guida d'installazione

rapida

Scheda della garanzia

(non disponibile in tutti i

paesi)

Cavo D-Sub Cavo di alimentazione

Cavo DVI

CD di installazione

contenente Manuale

dell'utente, Driver del

monitor e i software

Natural Color,
MagicTune™,

Ma

icRotation

Parte anteriore

1. Pulsante Menu [ ]

A

[

]

[

]

2. Pulsante MagicBright
[]

3. Pulsante Brightness

2,3. Pulsanti di regolazione

pre il menu OSD. Anche utilizzato per chiudere il menu OSD o
tornare al menu precedente.
MagicBright è una nuova funzione che fornisce al monitor una qualità
di visualizzazione superiore grazie a una migliore luminosità e
nitidezza rispetto ai monitor comuni. Per soddisfare ogni esigenza
dell'utente, MagicBright consente di visualizzare testi, pagine Internet
e animazioni multimediali con i valori di luminosità e risoluzione più
appropriati. Con la semplice pressione di uno dei pulsanti di controllo
di MagicBright situati sulla parte anteriore del monitor, è possibile
selezionare una delle tre opzioni di luminosità e risoluzione
precedentemente configurate.

1) Personalizzato

Sebbene tali valori preimpostati sono stati scelti con cura dagli
ingegneri, essi potrebbero non risultare comodi per le preferenze
dell'utente.
In questo caso, regolare Luminosità e Contrasto utilizzando il
menu a schermo.

2) Testo

: Luminosità Normale

Per documenti o lavori che prevedono l'uso frequente di testo.

3) Internet

: Luminosità Media

Per lavori che prevedono un misto di testo e grafica.

4) Entertain

: Luminosità Alta

Per la visione di film e immagini in movimento, come ad esempio
DVD o VCD.

>>Fare clic qui per visualizzare un'animazione dell'operazione.

Quando sullo schermo non è visibile il menu OSD, premere il pulsante
per regolare la luminosità.
Questi pulsanti permettono di evidenziare e regolare le voci del menù.

4. Pulsante Invio [ ] /
Pulsante Source

5.
Pulsanti di Auto

6. Pulsante
dell'alimentazione

7. Indicatore
dell'alimentazione

Per maggiori informazioni relative alle funzioni di risparmio energetico vedere PowerSaver
nel manuale. Per risparmiare energia, SPEGNERE il monitor quando non serve o ci si
assenta dal luogo di lavoro per periodi prolungati.

Utilizzato per selezionare il menu OSD. /
Quando l’OSD è disattivato, la pressione del pulsante Source
consente di selezionare il segnale video. (Quando si preme il pulsante
di selezione dell’origine per cambiare modalità di input, al centro dello
schermo viene visualizzato un messaggio che indica la modalità
correntemente selezionata, input analogico o digitale.)

Se si seleziona la modalità digitale, è necessario collegare il

Nota:

monitor a una porta digitale della scheda grafica utilizzando il cavo
DVI.
"Auto" Permette al monitor di autoregolarsi sul segnale video in
entrata.
Utilizzare questo pulsante per accendere e spegnere il monitor.

Indica la modalità di funzionamento normale o di risparmio energetico.

Parte posterior

(La configurazione della parte posteriore del monitor può cambiare da prodotto a prodotto.)

1. Porta di alimentazione

2. Porta DVI

3. Porta 15-pin D-Sub

4. Kensington Lock

Per maggiori informazioni sui collegamenti dei cavi vedere Collegamento del monitor.

Collegare il cavo di alimentazione del monitor alla porta
dell'alimentazione posta sul retro del calcolatore.
Collegare il cavo DVI alla rispettiva porta DVI sul retro del monitor.

Collegare la presa a 15-pin D-Sub del cavo del segnale video al
connettore video del PC posto sul retro del monitor.
Il blocco Kensington è un dispositivo utilizzato per assicurare
fisicamente il sistema quando viene utilizzato in un luogo pubblico.
(Il dispositivo di blocco è in vendita separatamente.)

Per informazioni sull'uso del dispositivo di blocco, contattare il
rivenditore.

A

SyncMaster 913N/915N

Collegare il cavo di alimentazione del monitor alla porta dell'alimentazione posta sul retro del

1.

monitor. Collegare il cavo di alimentazione del monitor ad una vicina presa di corrente.
Utilizzo del connettore D-Sub (analogico) con la scheda video.

2-1.

Collegare la presa a 15-pin D-Sub del cavo del segnale video al connettore video del PC posto
sul retro del monitor.

Collegato a un computer Macintosh.

2-2.

Collegare il monitor al computer Macintosh utilizzando il cavo di collegamento D-Sub.
Se si possiede un modello vecchio di Macintosh, è necessario utilizzare uno speciale adattatore

2-3.

MAC per collegare il monitor.

3.

ccendere il computer e il monitor. Se il monitor visualizza un'immagine, l'installazione è

terminata.

Montaggio del monitor

Monitor e fondo

A

Supporto girevole

Fermo per supporto

.

Sostituzione della base

Questo monitor accetta piastre di interfaccia 100mm x 100mm per supporti compatibili VESA.

Supporto semplice Supporto girevole

)

A. Monitor

B. Piastra di interfaccia del braccio di supporto

1. Spegnere il monitor e scollegare il cavo di alimentazione.

2. Posare il monitor LCD con la parte anteriore appoggiata su una superficie piana con un
cuscino sotto lo schermo, per proteggerlo.

3. Rimuovere le quattro viti e quindi togliere il supporto dal monitor LCD.

4. Allineare la piastra di interfaccia del braccio di supporto con i fori della piastra di fis-saggio al
coperchio posteriore, e fissarla con le quattro viti in dotazione del braccio di supporto, della
staffa per montaggio a muro o di altra base.

Installazione del driver del monitor (Automatica

Quando richiesto dal sistema operativo per il driver del monitor, inserire il CD in
dotazione con questo monitor. L'installazione del driver differisce leggermente da un
sistema operativo all'altro. Seguire le istruzioni a seconda di quanto risulti
appropriato per il sistema operativo disponibile.

Preparare un dischetto vuoto e scaricare il programma del driver dal sito web sottoindicato.

z Sito web Internet : http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A)
http://www.sec.co.kr/monitor (Korea)
http://www.samsungmonitor.com.cn/ (China)

Windows ME

1. Inserire il CD nell'unità CD-ROM.

2. Fare clic su "

Windows ME Driver

".

3. Scegliere il modello di monitor dall'elenco, poi fare clic sul pulsante "OK".

4. Fare clic sul pulsante "

)

5. L'installazione del driver del monitor è terminata.

Windows XP/2000

1. Inserire il CD nell'unità CD-ROM.

2. Fare clic su "

3. Scegliere il modello di monitor dall'elenco, poi fare clic sul pulsante "OK".

Windows XP/2000-driver

Installa

" nella finestra "

".

Avviso

".

4. Fare clic sul pulsante "

5. Se è possibile vedere la successiva finestra "

comunque

* Il driver di questo monitor è conforme alla certificazione del logo MS, e questa installazione
non danneggerà il sistema. Il driver certificato sarà disponibile nella home page dei monitor
Samsung.

http://www.samsung.com/.

". Poi fare clic sul pulsante "

Installa

" nella finestra "

".

Fine

".

Avviso

Messaggio

", fare clic sul pulsante "

Continua

6. L'installazione del driver del monitor è terminata.

Installazione del driver del monitor (Manuale

Windows XP | Windows 2000 |Windows Me |Windows NT | Linux

Quando richiesto dal sistema operativo per il driver del monitor, inserire il CD in
dotazione con questo monitor. L'installazione del driver differisce leggermente da un
sistema operativo all'altro. Seguire le istruzioni a seconda di quanto risulti
appropriato per il sistema operativo disponibile.

Preparare un dischetto vuoto e scaricare il programma del driver dal sito web sottoindicato.

z Sito web Internet : http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A)
http://www.sec.co.kr/monitor (Korea)
http://www.samsungmonitor.com.cn/ (China)

Sistema operativo Microsoft® Windows® XP

1. Inserire il CD nell'unità CD-ROM.

2. Fare clic su "

Start

" - "

Pannello di controllo

" quindi fare clic sull'icona "

Aspetto e temi

".

3. Fare clic sull'icona "
clic su "

Avanzate

Display

..".

4. Fare clic sul pulsante "
"

".

Driver

" e scegliere la scheda "

Proprietà

" della scheda "

Impostazioni

" e successivamente fare

Monitor

" e poi selezionare la scheda

5. Fare clic su "
pulsante "

Avanti

Aggiorna driver

".

.." e selezionare "

Installa da un elenco o

..." quindi fare clic sul

6. Selezionare "

Non cercare

,… ", quindi fare clic su "

Avanti

" e poi su "

Disco driver

".

7. Fare clic sul pulsante "
monitor nell'elenco e fare clic sul pulsante "

8. Se è possibile vedere la successiva finestra "

comunque

". Poi fare clic sul pulsante "

Sfoglia

", scegliere A:\(D:\driver) e quindi scegliere il modello di

Fine

".

Avanti

Messaggio

".

", fare clic sul pulsante "

Continua

Il driver di questo monitor è conforme alla certificazione del logo MS, e questa installazione
non danneggerà il sistema.
*Il driver certificato sarà disponibile nella home page dei monitor Samsung.

http://www.samsung.com/

9. Fare clic sul pulsante "

" e quindi cliccare di continuo sul pulsante "OK".

Chiudi

p

Ap

10. L'installazione del driver del monitor è terminata.

Sistema operativo Microsoft® Windows® 2000

Non appena appare il messaggio "Firma digitale non trovata" sul monitor, seguire la

rocedura descritta di seguito.

1. Scegliere il pulsante "OK" nella finestra "

2. Fare clic sul pulsante "

3. Scegliere "A:\(D:\driver)" quindi fare clic sul pulsante "

Guida per l'installazione manuale del monitor

1. Fare clic su "

2. Fare doppio clic sull'icona "

3. Scegliere la scheda "

4. Scegliere "

Caso1:Se il pulsante "

Caso2:Se il pulsante "

5. Fare clic su "

6. Scegliere "Visualizza un elenco dei driver noti per questa periferica, per consentire di
scegliere un driver specifico" quindi fare clic su "

7. Fare clic sul pulsante "

8. Fare clic sul pulsante "

9. Scegliere il modello del proprio monitor, quindi fare clic su "

10. Scegliere "

Avvia

Schermo

opportuno interrompere l'installazione.

successiva senza interruzione.

Driver

Fine

Sfoglia

", "

Impostazione

Impostazioni

".

", quindi su "

Sfoglia
Apri

" e quindi fare clic sul pulsante "

" nella finestra "

Schermo

Proprietà

Proprietà

" è inattivo, il monitor è configurato correttamente ed è

" è attivo, fare clic su "

Aggiorna driver

" e poi scegliere A:\(D:\driver).

", quindi su "OK".

Inserire il disco

File necessario

", "

Pannello di controllo

".

" quindi fare clic su "

" ed infine su "

Avanti

Chiudi

".

".

" e poi su "OK".

ri

".

Avanzate

Proprietà

Avanti

" e poi su "

Avanti

".

".

". Seguire la procedura

".

Disco driver

" e poi ancora su "

".

Avanti

".

Se è possibile vedere la finestra "
e poi sul pulsante "OK". In seguito scegliere "
"

Sistema operativo Microsoft® Windows® Millennium

1. Fare clic su "

2. Fare doppio clic sull'icona "

3. Selezionare la scheda "

4. Selezionare la scheda "

5. Fare clic sul pulsante "

6. Scegliere "

7. Scegliere "Visualizza un elenco di tutti I driver in una posizione specifica.." quindi fare clic sul
pulsante "

8. Fare clic sul pulsante "

9. Specificare A:\(D:\driver) quindi fare clic sul pulsante "OK".

10. Selezionare "
collegato al computer e fare clic su "OK".

11. Continuare scegliendo il pulsante "

Chiudi

".

", "

Avvia

Specificare la posizione del driver

Avanti

Mostra tutte le periferiche

Impostazione

Impostazioni
Monitor

Modifica

".

Disco driver

Firma digitale non trovata

Fine

", "

Pannello di controllo

Schermo

".

" e fare clic sul pulsante "

".

" nell'area "

Chiudi

Tipo di monitor

".

" e scegliere il monitor che corrisponde a quello

" e il pulsante "OK" fino a chiudere la finestra

" e quindi fare clic sul pulsante

".

" fare clic sul pulsante "Sì"

".

Proprietà avanzate

".

".

Proprietà dello schermo.

g

(È possibile che appaiano altre schermate di avviso, quindi fare clic sull'opzione desiderata
per il monitor).

Sistema operativo Microsoft® Windows® NT

1. Fare clic su "
"

Schermo

".

2. Nella finestra "
"

Impostazioni

3. Selezionare la modalità che si intende utilizzare ("
"

Frequenza verticale

4. Fare clic sul pulsante "
"

". Se lo schermo non appare normale, passare ad una modalità diversa (diminuire la

Test

Start

", "

Impostazioni

", "

Pannello di controllo

Visualizza informazioni di registrazione

" e quindi fare clic su "

Tutte le modalità di visualizzazione

Risoluzione

") e quindi fare clic su "OK".

Applica

" se lo schermo funziona normalmente dopo aver scelto

" e quindi fare doppio clic su

", scegliere la scheda

".

", "

Numero di colori

" e

modalità di risoluzione, colori o frequenza).

Se nella finestra "Tutte le modalità di visualizzazione" non appare alcuna modalità,
selezionare il livello di risoluzione e la frequenza verticale facendo riferimento alle

Modalità di visualizzazione predefinite descritte in questa guida.

Sistema operativo Linux

Per eseguire X-Window, occorre eseguire il file X86Config, che è un tipo di file per l'impostazione
del sistema.

1. Premere "

2. La terza finestra serve per "

" alla prima e alla seconda finestra dopo aver eseguito il file "

Invio

impostare il mouse

".

X86Config

".

3. Impostare il mouse per il computer.

4. La finestra successiva serve per "

selezionare una tastiera

".

5. Impostare la tastiera per il computer.

6. La finestra successiva serve per "impostare il monitor".

7. Innanzitutto, impostare la "

frequenza orizzontale

" per il monitor. È possibile inserire

direttamente la frequenza.

8. Impostare la "

frequenza verticale

" per il monitor. È possibile inserire direttamente la

frequenza.

9. Inserire il "

modello di monitor

". Queste informazioni non alterano l'attuale esecuzione di

X-Window.

10. Il monitor è stato impostato.
Dopo aver impostato le altre periferiche richieste "

Ese

" X-Window.

uire

Natural Color

Programma Natural Color

Uno dei problemi più recenti nell'uso di un computer è che i colori delle immagini stampate o le

altre immagini digitalizzate con uno scanner o una macchina fotografica digitale non sono uguali a
quelli presenti sul monitor.
Il programma Natural Color è la soluzione ideale a questo problema. Si tratta di un sistema di
gestione dei colori realizzato da Samsung Electronics in associazione con l'Istituto di Ricerca per
l'Elettronica e le Telecomunicazioni coreano (ETRI). Il sistema è disponibile solo per i monitor
Samsung e rende i colori delle immagini presenti sul monitor uguali a quelli delle immagini
stampate o digitalizzate.
Per maggiori informazioni, consultare la Guida (F1) del programma.

Procedura di installazione del programma Natural Color

Inserire il CD in dotazione con il monitor Samsung nell'unità CD-ROM. Appare la schermata
iniziale di installazione del programma. Per installare il programma fare clic su Natural Color sulla
schermata iniziale. Per l'installazione manuale del programma, inserire il CD in dotazione con il
monitor Samsung nell'unità CD-ROM, fare clic sul pulsante [Start] di Windows e quindi selezionare
[Esegui].
Immettere D:\color\eng\setup.exe e quindi premere il tasto <Invio>.
(Se l'unità in cui è inserito il CD non è D:\, immettere l'unità appropriata.)

Procedura di disinstallazione del programma Natural Color

Selezionare [Impostazioni]/[Pannello di controllo]/[Installazione applicazioni] nel menu [Start] e
quindi fare doppio clic su [Aggiungi/rimuovi].
Selezionare Natural Color nell'elenco e quindi fare clic su [Aggiungi/rimuovi].

A

SyncMaster 912T/913T/913B/901B

Collegare il cavo di alimentazione del monitor alla porta dell'alimentazione posta sul retro del

1.

monitor. Collegare il cavo di alimentazione del monitor ad una vicina presa di corrente.
Utilizzo del connettore D-Sub (analogico) con la scheda video.

2-1.

Collegare la presa a 15-pin D-Sub del cavo del segnale video al connettore video del PC posto
sul retro del monitor.

Utilizzo del connettore DVI (digitale) con la scheda video.

2-2.

Collegare il cavo DVI alla rispettiva porta DVI sul retro del monitor.

Collegato a un computer Macintosh.

2-3.

Collegare il monitor al computer Macintosh utilizzando il cavo di collegamento D-Sub.
Se si possiede un modello vecchio di Macintosh, è necessario utilizzare uno speciale adattatore

2-4.

MAC per collegare il monitor.

3.

ccendere il computer e il monitor. Se il monitor visualizza un'immagine, l'installazione è

terminata.

Montaggio del monitor

A

Monitor e fondo

Supporto girevole

Fermo per supporto

.

Sostituzione della base

Questo monitor accetta piastre di interfaccia 100mm x 100mm per supporti compatibili VESA.

Supporto semplice Supporto girevole

)

A. Monitor

B. Piastra di interfaccia del braccio di supporto

1. Spegnere il monitor e scollegare il cavo di alimentazione.

2. Posare il monitor LCD con la parte anteriore appoggiata su una superficie piana con un
cuscino sotto lo schermo, per proteggerlo.

3. Rimuovere le quattro viti e quindi togliere il supporto dal monitor LCD.

4. Allineare la piastra di interfaccia del braccio di supporto con i fori della piastra di fis-saggio al
coperchio posteriore, e fissarla con le quattro viti in dotazione del braccio di supporto, della
staffa per montaggio a muro o di altra base.

Installazione del driver del monitor (Automatica

Quando richiesto dal sistema operativo per il driver del monitor, inserire il CD in
dotazione con questo monitor. L'installazione del driver differisce leggermente da un
sistema operativo all'altro. Seguire le istruzioni a seconda di quanto risulti
appropriato per il sistema operativo disponibile.

Preparare un dischetto vuoto e scaricare il programma del driver dal sito web sottoindicato.

z Sito web Internet : http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A)
http://www.sec.co.kr/monitor (Korea)
http://www.samsungmonitor.com.cn/ (China)

Windows ME

1. Inserire il CD nell'unità CD-ROM.

2. Fare clic su "

Windows ME Driver

".

3. Scegliere il modello di monitor dall'elenco, poi fare clic sul pulsante "OK".

4. Fare clic sul pulsante "

)

5. L'installazione del driver del monitor è terminata.

Windows XP/2000

1. Inserire il CD nell'unità CD-ROM.

2. Fare clic su "

3. Scegliere il modello di monitor dall'elenco, poi fare clic sul pulsante "OK".

Windows XP/2000-driver

Installa

" nella finestra "

".

Avviso

".

4. Fare clic sul pulsante "

5. Se è possibile vedere la successiva finestra "

comunque

* Il driver di questo monitor è conforme alla certificazione del logo MS, e questa installazione
non danneggerà il sistema. Il driver certificato sarà disponibile nella home page dei monitor
Samsung.

http://www.samsung.com/.

". Poi fare clic sul pulsante "

Installa

" nella finestra "

".

Fine

".

Avviso

Messaggio

", fare clic sul pulsante "

Continua

6. L'installazione del driver del monitor è terminata.

Installazione del driver del monitor (Manuale

Windows XP | Windows 2000 |Windows Me |Windows NT | Linux

Quando richiesto dal sistema operativo per il driver del monitor, inserire il CD in
dotazione con questo monitor. L'installazione del driver differisce leggermente da un
sistema operativo all'altro. Seguire le istruzioni a seconda di quanto risulti
appropriato per il sistema operativo disponibile.

Preparare un dischetto vuoto e scaricare il programma del driver dal sito web sottoindicato.

z Sito web Internet : http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A)
http://www.sec.co.kr/monitor (Korea)
http://www.samsungmonitor.com.cn/ (China)

Sistema operativo Microsoft® Windows® XP

1. Inserire il CD nell'unità CD-ROM.

2. Fare clic su "

Start

" - "

Pannello di controllo

" quindi fare clic sull'icona "

Aspetto e temi

".

3. Fare clic sull'icona "
clic su "

Avanzate

Display

..".

4. Fare clic sul pulsante "
"

".

Driver

" e scegliere la scheda "

Proprietà

" della scheda "

Impostazioni

" e successivamente fare

Monitor

" e poi selezionare la scheda

5. Fare clic su "
pulsante "

Avanti

Aggiorna driver

".

.." e selezionare "

Installa da un elenco o

..." quindi fare clic sul

6. Selezionare "

Non cercare

,… ", quindi fare clic su "

Avanti

" e poi su "

Disco driver

".

7. Fare clic sul pulsante "
monitor nell'elenco e fare clic sul pulsante "

8. Se è possibile vedere la successiva finestra "

comunque

". Poi fare clic sul pulsante "

Sfoglia

", scegliere A:\(D:\driver) e quindi scegliere il modello di

Fine

".

Avanti

Messaggio

".

", fare clic sul pulsante "

Continua

Il driver di questo monitor è conforme alla certificazione del logo MS, e questa installazione
non danneggerà il sistema.
*Il driver certificato sarà disponibile nella home page dei monitor Samsung.

http://www.samsung.com/

9. Fare clic sul pulsante "

" e quindi cliccare di continuo sul pulsante "OK".

Chiudi

p

Ap

10. L'installazione del driver del monitor è terminata.

Sistema operativo Microsoft® Windows® 2000

Non appena appare il messaggio "Firma digitale non trovata" sul monitor, seguire la

rocedura descritta di seguito.

1. Scegliere il pulsante "OK" nella finestra "

2. Fare clic sul pulsante "

3. Scegliere "A:\(D:\driver)" quindi fare clic sul pulsante "

Guida per l'installazione manuale del monitor

1. Fare clic su "

2. Fare doppio clic sull'icona "

3. Scegliere la scheda "

4. Scegliere "

Caso1:Se il pulsante "

Caso2:Se il pulsante "

5. Fare clic su "

6. Scegliere "Visualizza un elenco dei driver noti per questa periferica, per consentire di
scegliere un driver specifico" quindi fare clic su "

7. Fare clic sul pulsante "

8. Fare clic sul pulsante "

9. Scegliere il modello del proprio monitor, quindi fare clic su "

10. Scegliere "

Avvia

Schermo

opportuno interrompere l'installazione.

successiva senza interruzione.

Driver

Fine

Sfoglia

", "

Impostazione

Impostazioni

".

", quindi su "

Sfoglia
Apri

" e quindi fare clic sul pulsante "

" nella finestra "

Schermo

Proprietà

Proprietà

" è inattivo, il monitor è configurato correttamente ed è

" è attivo, fare clic su "

Aggiorna driver

" e poi scegliere A:\(D:\driver).

", quindi su "OK".

Inserire il disco

File necessario

", "

Pannello di controllo

".

" quindi fare clic su "

" ed infine su "

Avanti

Chiudi

".

".

" e poi su "OK".

ri

".

Avanzate

Proprietà

Avanti

" e poi su "

Avanti

".

".

". Seguire la procedura

".

Disco driver

" e poi ancora su "

".

Avanti

".

Se è possibile vedere la finestra "
e poi sul pulsante "OK". In seguito scegliere "
"

Sistema operativo Microsoft® Windows® Millennium

1. Fare clic su "

2. Fare doppio clic sull'icona "

3. Selezionare la scheda "

4. Selezionare la scheda "

5. Fare clic sul pulsante "

6. Scegliere "

7. Scegliere "Visualizza un elenco di tutti I driver in una posizione specifica.." quindi fare clic sul
pulsante "

8. Fare clic sul pulsante "

9. Specificare A:\(D:\driver) quindi fare clic sul pulsante "OK".

10. Selezionare "
collegato al computer e fare clic su "OK".

11. Continuare scegliendo il pulsante "

Chiudi

".

", "

Avvia

Specificare la posizione del driver

Avanti

Mostra tutte le periferiche

Impostazione

Impostazioni
Monitor

Modifica

".

Disco driver

Firma digitale non trovata

Fine

", "

Pannello di controllo

Schermo

".

" e fare clic sul pulsante "

".

" nell'area "

Chiudi

Tipo di monitor

".

" e scegliere il monitor che corrisponde a quello

" e il pulsante "OK" fino a chiudere la finestra

" e quindi fare clic sul pulsante

".

" fare clic sul pulsante "Sì"

".

Proprietà avanzate

".

".

Proprietà dello schermo.

g

(È possibile che appaiano altre schermate di avviso, quindi fare clic sull'opzione desiderata
per il monitor).

Sistema operativo Microsoft® Windows® NT

1. Fare clic su "
"

Schermo

".

2. Nella finestra "
"

Impostazioni

3. Selezionare la modalità che si intende utilizzare ("
"

Frequenza verticale

4. Fare clic sul pulsante "
"

". Se lo schermo non appare normale, passare ad una modalità diversa (diminuire la

Test

Start

", "

Impostazioni

", "

Pannello di controllo

Visualizza informazioni di registrazione

" e quindi fare clic su "

Tutte le modalità di visualizzazione

Risoluzione

") e quindi fare clic su "OK".

Applica

" se lo schermo funziona normalmente dopo aver scelto

" e quindi fare doppio clic su

", scegliere la scheda

".

", "

Numero di colori

" e

modalità di risoluzione, colori o frequenza).

Se nella finestra "Tutte le modalità di visualizzazione" non appare alcuna modalità,
selezionare il livello di risoluzione e la frequenza verticale facendo riferimento alle

Modalità di visualizzazione predefinite descritte in questa guida.

Sistema operativo Linux

Per eseguire X-Window, occorre eseguire il file X86Config, che è un tipo di file per l'impostazione
del sistema.

1. Premere "

2. La terza finestra serve per "

" alla prima e alla seconda finestra dopo aver eseguito il file "

Invio

impostare il mouse

".

X86Config

".

3. Impostare il mouse per il computer.

4. La finestra successiva serve per "

selezionare una tastiera

".

5. Impostare la tastiera per il computer.

6. La finestra successiva serve per "impostare il monitor".

7. Innanzitutto, impostare la "

frequenza orizzontale

" per il monitor. È possibile inserire

direttamente la frequenza.

8. Impostare la "

frequenza verticale

" per il monitor. È possibile inserire direttamente la

frequenza.

9. Inserire il "

modello di monitor

". Queste informazioni non alterano l'attuale esecuzione di

X-Window.

10. Il monitor è stato impostato.
Dopo aver impostato le altre periferiche richieste "

Ese

" X-Window.

uire

Natural Color

Programma Natural Color

Uno dei problemi più recenti nell'uso di un computer è che i colori delle immagini stampate o le

altre immagini digitalizzate con uno scanner o una macchina fotografica digitale non sono uguali a
quelli presenti sul monitor.
Il programma Natural Color è la soluzione ideale a questo problema. Si tratta di un sistema di
gestione dei colori realizzato da Samsung Electronics in associazione con l'Istituto di Ricerca per
l'Elettronica e le Telecomunicazioni coreano (ETRI). Il sistema è disponibile solo per i monitor
Samsung e rende i colori delle immagini presenti sul monitor uguali a quelli delle immagini
stampate o digitalizzate.
Per maggiori informazioni, consultare la Guida (F1) del programma.

Procedura di installazione del programma Natural Color

Inserire il CD in dotazione con il monitor Samsung nell'unità CD-ROM. Appare la schermata
iniziale di installazione del programma. Per installare il programma fare clic su Natural Color sulla
schermata iniziale. Per l'installazione manuale del programma, inserire il CD in dotazione con il
monitor Samsung nell'unità CD-ROM, fare clic sul pulsante [Start] di Windows e quindi selezionare
[Esegui].
Immettere D:\color\eng\setup.exe e quindi premere il tasto <Invio>.
(Se l'unità in cui è inserito il CD non è D:\, immettere l'unità appropriata.)

Procedura di disinstallazione del programma Natural Color

Selezionare [Impostazioni]/[Pannello di controllo]/[Installazione applicazioni] nel menu [Start] e
quindi fare doppio clic su [Aggiungi/rimuovi].
Selezionare Natural Color nell'elenco e quindi fare clic su [Aggiungi/rimuovi].

SyncMaster 913N/915N

1.

[ ]Se il menu di regolazione dello schermo è disattivato: utilizzare questo pulsante per aprire il
menu OSD e attivare l'elemento del menu selezionato.

[ ]Regola voci del menu.

2.

[ ]Regola voci del menu.

3.

[ ]Attiva una voce di menu selezionata.

4.

5.[AUTO

]Premere questo pulsante per l'autoregolazion e de l segn al e de l PC in ingr esso . Tu tti i

valori di sintonia vengono automaticamente regolati.

AUTO

Menu Contenuto

AUTO

MagicBright™

Quando si preme il pulsante "

", viene visualizzata la schermata di

AUTO

regolazione automatica, come illustrato nell'animazione al centro.
Premere questo pulsante per l'autoregolazione del segnale del PC in
ingresso. Tutti i valori di sintonia vengono automaticamente regolati.
Per ottenere immagini ancor più nitide durante la funzione di regolazione
automatica, eseguire la funzione 'AUTO' mentre la funzione AUTO

PATTERN è attivata.

(Premere qui per visualizzare le animazioni delle operazioni di regolazione
automatica.)

z Se la regolazione automatica non funziona correttamente, premere

nuovamente il pulsante Auto per regolare con maggiore precisione
l'immagine.

z Se si cambia la risoluzione nel pannello di controllo, viene eseguita

automaticamente la funzione Auto.

Menu Contenuto

Premere nuovamente il pulsante MagicBright e selezionare la modalità

MagicBright™

Luminosità

desiderata.

- quattro diverse modalità: Personalizzato, Testo, Internet ed
Entertainment.

Menu Contenuto

Luminosità

1. Immagine

2. Colore

3. Immagine

4. OSD

5. Impostazione

6. Informazioni

Immagine

Regola la luminosità.

Luminosità Contrasto

Toni colore

Grossa Fine Nitidezza H-Position V-Position
Lingua H-Position V-Position Trasparenza Visual ora
Reset

immagine

Controllo
Colore

Reset colore

Gamma

Menu Contenuto Riproduci/Stop

Regola la luminosità.

Luminosità

Funzioni a controllo diretto

non è visibile il menu OSD, premere il pulsante per

: Quando sullo schermo

regolare la luminosità.

Contrasto

Colore

Regola il contrasto.

Menu Contenuto Riproduci/Stop

È possibile modificare la tonalità dei colori. È inoltre

Toni colore

possibile personalizzare i singoli componenti del colore.

- Freddo / Normale / Caldo / Personalizzato

Controllo Colore

I parametri Colore predefiniti vengono ripristinati.

Seleziona una delle tre gamme predefinite.

Gamma

Immagine

z Modalità1 : Mostra gamma normale
z Modalità2 : Mostra gamma superiore (più luminoso)

Modalità3 : Mostra gamma inferiore (più scuro)

z

Menu Contenuto Riproduci/Stop

Rimuove i disturbi quali strisce verticali. La regolazione
Coarse potrebbe causare lo spostamento dell’area

Grossa

d’immagine dello schermo. È possibile riposizionare
l’area e centrarla utilizzando il menu di controllo
orizzontale.

Rimuove i disturbi quali strisce orizzontali. Se i disturbi

Fine

persistono anche dopo la regolazione Fine, ripeterla
dopo aver regolato la frequenza (velocità di clock).

Nitidezza

H-Position

V-Position

Seguire le istruzioni seguenti per modificare la
dimensione dell'immagine.

È possibile modificare la posizione orizzontale per la
visualizzazione del menu OSD sul monitor.

È possibile modificare la posizione orizzontale per la
visualizzazione del menu OSD sul monitor.

OSD

Menu Contenuto Riproduci/Stop

Seguire le istruzioni che seguono per cambiare la lingua
utilizzata dal menu.È possibile selezionare una delle sette
lingue disponibili

Lingua

NOTA:La lingue prescelta influisce solamente sulla lingue
dell'OSD. Non ha alcun effetto sul software utilizzato sul
computer.

H-Position

V-Position

Trasparenza

Visual ora

Setup

È possibile modificare la posizione orizzontale per la
visualizzazione del menu OSD sul monitor.

È possibile modificare la posizione verticale per la
visualizzazione del menu OSD sul monitor.

Utilizzabile per cambiare l'opacità dello sfondo dell'OSD.

Il menu si disattiva automaticamente se non viene
effettuata alcuna regolazione per un determinato periodo
di tempo.
È possibile impostare il tempo di attesa per la
disattivazione del menu.

Menu Contenuto Riproduci/Stop

Reset immagine

Reset colore

Informazioni

I parametri dell'immagine vengono sostituiti con i valori
predefiniti di fabbrica.

I parametri Colore predefiniti vengono ripristinati.

Menu Contenuto

Informazioni

Mostra origine video e modalità di visualizzazione sullo schermo OSD.

SyncMaster 912T/913T/913B/901B

1.

[ ]Se il menu di regolazione dello schermo è disattivato: utilizzare questo pulsante per aprire il
menu OSD e attivare l'elemento del menu selezionato.

[ ]Regola voci del menu.

2.

[ ]Regola voci del menu.

3.

[ ]Attiva una voce di menu selezionata.

4.

5.[AUTO

]Premere questo pulsante per l'autoregolazion e de l segn al e de l PC in ingr esso . Tu tti i

valori di sintonia vengono automaticamente regolati.

AUTO

Menu Contenuto

AUTO

MagicBright™

Quando si preme il pulsante "

", viene visualizzata la schermata di

AUTO

regolazione automatica, come illustrato nell'animazione al centro.
Premere questo pulsante per l'autoregolazione del segnale del PC in
ingresso. Tutti i valori di sintonia vengono automaticamente regolati.
(Disponibile solo nella modalità analogico)

Per ottenere immagini ancor più nitide durante la funzione di regolazione
automatica, eseguire la funzione 'AUTO' mentre la funzione AUTO

PATTERN è attivata.

(Premere qui per visualizzare le animazioni delle operazioni di regolazione
automatica.)

z Se la regolazione automatica non funziona correttamente, premere

nuovamente il pulsante Auto per regolare con maggiore precisione
l'immagine.

z Se si cambia la risoluzione nel pannello di controllo, viene eseguita

automaticamente la funzione Auto.

Menu Contenuto

MagicBright™

Luminosità

Premere nuovamente il pulsante MagicBright e selezionare la modalità
desiderata.

- quattro diverse modalità: Personalizzato, Testo, Internet ed
Entertainment.

Menu Contenuto

Luminosità

Regola la luminosità.

SOURCE

Menu Contenuto

SOURCE

Accede l’indicatore relativo al segnale video attualmente visualizzato.

1. Immagine

2. Colore

3. Immagine

4. OSD

5. Impostazione

6. Informazioni

Immagine

Luminosità Contrasto

Toni colore

Grossa Fine Nitidezza H-Position V-Position
Lingua H-Position V-Position Trasparenza Visual ora
Sorgent

automatica

Controllo
Colore

Reset
immagine

Gamma

Reset colore

Menu Contenuto Riproduci/Stop

Regola la luminosità.

Luminosità

Contrasto

Colore

Funzioni a controllo diretto

non è visibile il menu OSD, premere il pulsante per
regolare la luminosità.

Regola il contrasto.

: Quando sullo schermo

Menu Contenuto Riproduci/Stop

È possibile modificare la tonalità dei colori. È inoltre

Toni colore

possibile personalizzare i singoli componenti del colore.

- Freddo / Normale / Caldo / Personalizzato

Controllo Colore

Gamma

Immagine

I parametri Colore predefiniti vengono ripristinati.

Seleziona una delle tre gamme predefinite.

Modalità1 : Mostra gamma normale

z

z Modalità2 : Mostra gamma superiore (più luminoso)
z Modalità3 : Mostra gamma inferiore (più scuro)

Menu Contenuto Riproduci/Stop

Rimuove i disturbi quali strisce verticali. La regolazione

Grossa

Fine

Coarse potrebbe causare lo spostamento dell’area
d’immagine dello schermo. È possibile riposizionare
l’area e centrarla utilizzando il menu di controllo
orizzontale.
(Disponibile solo nella modalità analogico)

Rimuove i disturbi quali strisce orizzontali. Se i disturbi
persistono anche dopo la regolazione Fine, ripeterla
dopo aver regolato la frequenza (velocità di clock).
(Disponibile solo nella modalità analogico)

Nitidezza

H-Position

V-Position

OSD

Seguire le istruzioni seguenti per modificare la
dimensione dell'immagine.

È possibile modificare la posizione orizzontale per la
visualizzazione del menu OSD sul monitor.
(Disponibile solo nella modalità analogico)

È possibile modificare la posizione orizzontale per la
visualizzazione del menu OSD sul monitor.
(Disponibile solo nella modalità analogico)

Menu Contenuto Riproduci/Stop

Seguire le istruzioni che seguono per cambiare la lingua
utilizzata dal menu.È possibile selezionare una delle sette
lingue disponibili

Lingua

NOTA:La lingue prescelta influisce solamente sulla lingue
dell'OSD. Non ha alcun effetto sul software utilizzato sul
computer.

H-Position

V-Position

Trasparenza

È possibile modificare la posizione orizzontale per la
visualizzazione del menu OSD sul monitor.

È possibile modificare la posizione verticale per la
visualizzazione del menu OSD sul monitor.

Utilizzabile per cambiare l'opacità dello sfondo dell'OSD.

Visual ora

Setup

Il menu si disattiva automaticamente se non viene
effettuata alcuna regolazione per un determinato periodo
di tempo.
È possibile impostare il tempo di attesa per la
disattivazione del menu.

Menu Contenuto Riproduci/Stop

Sorgent automatica

Reset immagine

Reset colore

Informazioni

Scegliere

Sorgent automatica

per consentire al monitor

di selezionare automaticamente l'origine del segnale.

I parametri dell'immagine vengono sostituiti con i valori
predefiniti di fabbrica.

I parametri Colore predefiniti vengono ripristinati.

Menu Contenuto

Informazioni

Mostra origine video e modalità di visualizzazione sullo schermo OSD.

Colore

Cenni generali | Installazione | Modalità OSD |

Calibrazione

| Disinstallazione | Risoluzione dei problemi

Cenni generali

Cenni generali su MagicTune™

Le prestazioni dei monitor possono variare in base alla scheda grafica, al computer del sistema, alle conduzioni
di illuminazione e ad altri fattori ambientali. Al fine di ottenere l'immagine migliore su un determinato monitor, è
necessario regolarlo sulla base delle proprio impostazioni uniche. Sfortunatamente, i controlli manuali a
disposizione per regolare l'immagine spesso sono difficili da usare. La regolazione appropriata (sintonizzazione)
richiede un programma facile da usare che presenta una procedura passo passo che ha come risultato
l'ottenimento della migliore qualità d'immagine nel complesso.

Nella maggior parte dei casi, anche semplici regolazioni a Luminosità o Contrasto richiedono la navigazione nei
diversi livelli dei menu a schermo (OSD), che non sono semplici da comprendere. Inoltre, non vi è alcuna
risposta in ausilio alla corretta impostazione dei controlli del monitor. MagicTune™ è un'utilità software che
guida l'utente per tutto il corso del processo di regolazione con istruzioni semplici da capire e schemi di sfondo
pensati per tutti i controlli del monitorLe impostazioni di visualizzazione relative a ciascun controllo possono
essere salvate, fornendo un semplice sistema per selezionare le caratteristiche dello schermo in un ambiente
multiutente, o per un singolo utente che desidera disporre di impostazioni predefinite sulla base dei contenuti e
della luminosità dell'ambiente.

Funzionalità di base

MagicTune™ è un'utilità software che consente di regolare il monitor e i colori utilizzando il protocollo DDC/CI

(Display Data Channel Command Interface, canale dati del monitor/interfaccia di comando

regolazioni al monitor sono controllate via software per eliminare la necessità di utilizzare i menu a schermo
(OSD). MagicTune™ supporta Windows™ 98 SE, ME, 2000, XP Home Edition e XP Professional.

Si raccomanda di utilizzare MagicTune™ con Windows™2000 o versione successiva.

MagicTune™ viene eseguito in background.MagicTune™ consente la precisa e veloce regolazione del monitor
con la possibilità di salvare e utilizzare facilmente le configurazioni che meglio si adattano a ciascun utente.

Tutte le

Modalità OSD

La modalità OSD consente di regolare facilmente le impostazioni del monitor senza eseguire passaggi
predefiniti. È possibile accedere alla voce di menu desiderata per eseguire impostazioni con facilità.

Cenni generali | Installazione |Modalità OSD|

Colore

Calibrazione

Installazione

1. Inserire il CD di installazione nell'unitàCD-ROM.

2. Fare clic sul file di installazione di MagicTune™.

3. Selezionare la Lingua d'installazione, quindi fare clic su "Avanti".

| Disinstallazione | Risoluzione dei problemi

4. Alla visualizzazione della finestra dell'installazione guidata, fare clic su "Avanti".

5. Selezionare "Accetto i termini del contratto di licenza" per accettare i termini d'uso.

6. Scegliere una cartella per installare il programma MagicTune™.

7. Fare clic su "Iinstalla".

8. Appare la finestra "Stato dell'installazione".

9. Fare clic su "Fine".

10. Al termin e dell'installazione, sul desktop appare l'icona del programma eseguibile MagicTune™.

Fare doppio clic sull'icona per avviare il programma.

L'icona di esecuzione di MagicTune™ potrebbe non apparire a seconda delle specifiche
tecniche del computer o del monitor. Se ciò accade, premere il tasto F5.

Problemi di installazione

L'installazione di MagicTune™ 2.5 può essere influenzata da fattori quali la scheda video, la scheda madre e
l'ambiente di rete.
Vedere la sezione della

Risoluzione dei problemi

se si verificano problemi nell'installazione.

Requisiti di sistema

Sistemi operativi

z

Windows™ 98 SE

z Windows™ Me

z

Windows™ 2000

z Windows™ XP Home Edition
z Windows™ XP Professional

Si raccomanda di utilizzare MagicTune™ con Windows™2000 o
versione successiva.

It is recommended using MagicTune™ in Windows™ 2000 or
later.

Hardware

z 32 MB di memoria o quantità superiore
z 25 MB di spazio libero su disco rigido o quantità superiore

* Per ulteriori informazioni, visitare il

sito Web

di MagicTune™.

Cenni generali | Installazione | Modalità OSD |

MagicTune™ consente la precisa e veloce regolazione del monitor con la possibilità di
salvare e utilizzare facilmente le configurazioni che meglio si adattano a ciascun utente.

z A seconda delle specifiche tecniche dei vari monitor è possibile che i

menu a schermo OSD siano leggermente diversi da quanto citato nel
manuale.

z

Quando Pivot è funzionante, parte del programma MagicTune™ può
non funzionare normalmente.

z La modalità di controllo MagicTune™ può essere differente a seconda del tipo di

monitor in uso.

Modalità OSD

Colore

Calibrazione

| Disinstallazione | Risoluzione dei problemi

La modalità OSD rende semplicissima la regolazione delle impostazioni di tutti i monitor.Quando selezionata, ogni
scheda sopra alla finestra di controllo visualizza le descrizioni generali delle voci dei sottomenu per le
regolazioni.Una volta selezionata una scheda, viene visualizzato un elenco di menu.Per una rapida regolazione
delle impostazioni del monitor, la modalità OSD consente di accedere comodamente a tutte le schede e alle voci
dei sottomenu.

Definizione dei pulsanti

OK

Ripristina

Annulla

Applica tutte le modifiche apportate e chiude MagicTune™.

Reimposta i valori del monitor visualizzati nella finestra di controllo attiva ai valori
predefiniti del produttore.

Chiude MagicTune™ senza applicare le modifiche apportate.Se non sono state eseguite
modifiche nella finestra di controllo, la pressione del pulsante non esegue alcuna azione.

Definizione scheda Immagine

Consente all’utente di regolare le impostazioni dello schermo ai valori desiderati.

Luminosità Contrasto Risoluzione MagicBright

   

Rende l'intero schermo più chiaro o più scuro.I dati dettagliati delle immagini nelle aree

Luminosità

Contrasto

Risoluzione

MagicBright™

scure possono essere persi se la luminosità non viene regolata al giusto livello.Regolare la
luminosità per le migliori condizioni di visualizzazione.

Regola la differenza di luminosità tra le aree chiare e le aree scure dello
schermo.Determina la vivacità delle immagini.

Elenca tutte le risoluzione di visualizzazione supportate dal programma.

Premere nuovamente il pulsante MagicBright e selezionare la modalità desiderata. ­quattro diverse modalità:

1. Testo : Per documenti o lavori che prevedono l'uso frequente di testo.

2. Internet : Per lavori che prevedono un misto di testo e grafica.

3. Intrattenimento : Per la visione di film e immagini in movimento, come ad esempio
DVD o VCD.

4. Personalizzato : Sebbene tali valori preimpostati sono stati scelti con cura dagli
ingegneri, essi potrebbero non risultare comodi per le preferenze dell'utente.In
questo caso, regolare Brightness (luminosità) e Contrast (contrasto) utilizzando il
menu OSD.

Definizione scheda Colore

Regola la "temperatura" dello sfondo del monitor o dei colori dell'immagine.

Tono colore Controllo colore Calibrazione

  

È possibile modificare la tonalità dei colori.

Tono colore

z Caldo - Normale - Freddo
z Personalizzato

Regola i colori dell'immagine del monitor.

Controllo colore

È possibile cambiare il colore del monitor secondo sulla base delle proprie preferenze.

z R - G - B

The process through which the colors of your choice are optimized and maintained. You

Calibrazione

will find MagicTune™ extremely useful if you are one of those who wish to view images
with their full details accurately reproduced - including web images and ones produced by
a digital camera or scanner.

Definizione scheda Geometria

Regola i valori di Fine e Grossa.

Impostazione immagine Posizione

 

z Fine : Rimuove i disturbi, come ad esempio bande orizzontali.

Se i disturbi persistono anche dopo la regolazione Fine, ripeterla dopo aver
regolato la frequenza (velocità di clock).

Impostazione
immagine

z Grossa: Rimuove i disturbi, come ad esempio bande verticali.

La regolazione Coarse può causare lo spostamento dell'area immagine dello
schermo. È possibile riposizionare l’area e centrarla utilizzando il menu di controllo
orizzontale.

z Impostazione : La regolazione automatica consente al monitor di regolare

automaticamente il segnale video in ingesso. I valori di Fine, Grossa e Posizione
vengono regolati automaticamente.

Posizione

Regola la posizione orizzontale e verticale dello schermo.

Definizione scheda Opzione

È possibile configurare MagicTune™ utilizzando le seguenti opzioni.

Carica la finestra delle preferenze.Le preferenze attive presentano un a casella di controllo
con un segno di spunta "V".Per attivare/disattivare una preferenza, posizionare il cursore
sulla casella e fare clic.

Preferenza

z Menu Attiva vassoio compiti.- Per accedere ai menu di MagicTune™, fare clic

sull'icona nel [menu della barra delle applicazioni].I menu non vengono visualizzati
se l'opzione [Menu Attiva vassoio compiti] (attiva menu barra delle applicazioni) è
deselezionata in [Options] (opzioni), [Basic Settings] (impostazioni di base).

z Seleziona lingua - La lingua selezionata viene utilizzata solo per le funzioni del

menu a schermo (OSD)

Fonte Selezionata viene visualizzato solo in caso di doppio monitor.

Fonte Selezionata

Nel modello solo analogico, Source Select non viene visualizzato.

z Analog
z Digital

Definizione scheda Supporto

Mostra l'Asset ID e il numero di versione del programma, e consente di utilizzare la funzione di guida.

Visitare il sito Web di MagicTune™ oppure fare clic per aprire i file della guida (manuale

Guida

dell'utente) se occorre aiuto nell'installazione o nell'esecuzione di MagicTune™.Il manuale
dell'utente viene aperto in una finestra del browser.

Id risorse Nome utente Visualizza il nome utente del monitor client.

ID utente

Server IP

Visualizza l'ID del monitor client.

Inserire l'indirizzo IP del PC server.

Reparto Inserire il dipartimento del monitor client.

Inserire l'ubicazione del monitor client.

Versione

Sede

Visualizza il numero di versione di MagicTune™.

Cenni generali | Installazione | Modalità OSD |

Calibrazione color

1. Calibrazione color

Colore

Calibrazione

| Disinstallazione | Risoluzione dei problemi

Calibrazione color guide l'utente per ottenere le condizioni ottimali di colore per il monitor.

Procedere seguendo il passaggio 5 per ottenere le migliori condizioni di colore del monitor.

1. Agire sulla Barra di controllo della luminosità per far corrispondere la luminosità del patch di controllo
con la luminosità del tema dello sfondo.

2. Quando si rileva una tonalità di colore specifica sul Patch di controllo, spostare il cursore di controllo in
direzione della tonalità di colore riferendosi al Cerchio di riferimento colori.
=> Una volta terminate correttamente le regolazioni, non si rileverà alcuna tonalità di colore nel patch di
controllo.

3. Terminate le regolazioni al passaggio, fare clic sul pulsante "Avanti".

4. Ripetere le procedure 1), 2), 3) per i rimanenti passaggi 2 ~ 5 ..

5. È possibile visualizzare semplicemente l'effetto della calibrazione facendo clic su "Anteprima"

2. Anteprima

Premere il pulsante Anteprima in "Calibrazione color".
Viene visualizzata l'immagine sopra.

1. Premere il pulsante "visualizza calibrazione" per vedere l'effetto della calibrazione regolata.

2. Premere il pulsante "Visualizza calibrazione" per vedere l'immagine originale.

Colore

Cenni generali | Installazione | Modalità OSD |

Calibrazione

| Disinstallazione | Risoluzione dei problemi

Disinstallazione

Il programma MagicTune™ può essere rimosso solo attraverso la funzione "Add or Remove Programs
(Installazione applicazioni)" del Pannello di controllo di Windows™.

Attenersi alle seguenti istruzioni per rimuovere MagicTune™.

1. Fare clic su [Start], [Settings(Impostazioni)] e selezionare il [Control Panel(Pannello di controllo)]. In
Windows™ XP, fare clic su [Control Panel(Pannello di controllo)] nel menu [Start].

2. Fare doppio clic sull'icona "Add or Remove Programs(Installazione applicazioni)" nel Pannello di
controllo.

3. Nella schermata che viene visualizzata, scorrere l'elenco fino a individuare "MagicTune" Selezionare la
voce.

4. Fare clic sul pulsante "Change/Remove(Cambia/Rimuovi)" per rimuovere il programma.

5. Fare clic su "Yes(Sì)" per avviare il processo di disinstallazione.

6. Attendere fino alla visualizzazione della finestra di "Uninstall Co mplete(disinstallazione completata)".

Visitare il

sito Web

frequenti) e aggiornamenti del software.

di MagicTune™ per assistenza tecnica su MagicTune™, FAQ (risposte alle domande più

Colore

Cenni generali | Installazione | Modalità OSD |

Calibrazione

| Disinstallazione | Risoluzione dei problemi

Risoluzione dei problemi

Il sistema di elaborazione corrente non è compatibile con MagicTune™.
Premere OK e fare clic sul sito "Shortcut to the MagicTune™ site" per visualizz are la
nostra home page per ulteriori riferimenti.

Può verificarsi un errore se la scheda video/grafica non è inclu sa nell' elenco delle
schede disponibili.
(Le schede video più obsolete o nuove possono non essere compatibili.)

Visitare la nostra homepage per consultare la sezion e de dic ata alla risoluzione dei
problemi.

Può verificarsi un errore se il produttore della scheda ha modificato il driver della
scheda video o il chip grafico, anche se la scheda video compare nell'elenco delle
schede disponibili.

Visitare la nostra homepage per consultare la sezion e de dic ata alla risoluzione dei
problemi.

Verificare che lo schermo sia prodotto da Samsung.
Prodotti di altre marche possono causare errori.

Solo i prodotti Samsung supportano questa funzione.

Può verificarsi un errore anche se lo schermo è prodotto da Samsung ma è
obsoleto.
Verificare che lo schermo supporti MagicTune™.

Questa funzione è supportata solo dagli schermi registrati sulla nostra homepage.
Verificate lo schermo prima di effettuare l'acquisto, poiché i modelli ob sole ti non s ono
supportati.

Si verifica un errore se non sono disponibili informazioni su EDID (Extended
Display Identification Data) per lo schermo corrente.
Ciò si verifica quando dal desktop si seleziona Start > Impostazioni > Pannello di
controllo > Sistema > Hardware > Gestione periferiche > Schermi, l'attuale
"Monitor Plug and play" viene rimosso e nuovo hardware viene ricercato ma il
sistema non riesce a trovare alcun "Monitor Plug and play".

Visitare la nostra homepage per consultare la sezion e de dic ata alla risoluzione dei
problemi.

Si verifica un errore quando si sostituisce il monitor con uno nuovo senza
scollegare l'alimentazione e senza riavviare il sistema.

Riavviate il sistema quando sostituite il monitor prima di utilizzare MagicTune™.

Si verifica un errore quando il driver della scheda video non è installato in modo

appropriato.
Cio si verifica quando l'elenco delle schede video attuale non vie ne visualizza to
normalmente. E' possibile verificarlo attraverso Start > Impostazioni > Sistema >
Hardware > Gestione periferiche > Scheda video.

Visitate la homepage del produttore della scheda video e scaricate e installate l'ultima
versione del driver.
Per ulteriori informazioni sulle schede video, contattate il produttore della scheda.

Per garantire il funzionamento normale, riavviare il sistema.

Si verifica un errore quando non viene riavviato il sistema dopo l'installazione di
MagicTune™.
(Solo per Win98SE e WinMe.)

Riavviate il sistema prima dell'uso.

Per le migliori prestazioni di MagicTune™, adottare la risoluzione ottimale. Consultare la
Guida dell'utente per verificare la risoluzione ottimale.

Nel caso non venga adottata la risoluzione ottimale ed eseguita la funzione Colo r
Calibration (Calibrazione del colore), lo schermo non può essere regolato in base
alle condizioni ottimali.

Consultate il manuale per verificare la risoluzione ottimale..

Questo video non supporta MagicTune™.
Installare un nuovo driver per la scheda video.

Si verifica un errore quando il driver della scheda video non è installato in modo
appropriato.
Cio si verifica quando l'elenco delle schede video attuale non vie ne visua lizzato
normalmente. E' possibile verificarlo attraverso Start > Impostazioni > Sistema >
Hardware > Gestione periferiche > Scheda video.

Visitate la homepage del produttore della scheda video e scaricate e installate l'ultima
versione del driver.
Per ulteriori informazioni sulle schede video, contattate il produttore della scheda.

Poiché il programma Highlight usa le linee di comunicazione,
uscire dal programma Highlight prima di accedere a MagicTune™.

Alcuni degli schermi Samsung CDT supportano la funzione Highlight.
Quando si usano le funzioni H ighlight e MagicTune™ simultaneamente, si verifica
un conflitto che causa errori.

DISATTIVATE la funzione Highlight prima di utilizzare MagicTune™.

Risoluzione dei problemi

z MagicTune™ potrebbe non funzionare se il monitor viene sostituito o il driver della scheda video

viene aggiornato mentre MagicTune™ è funzionante. In tal caso, riavviare il sistema.

Problema Lista di controllo Soluzione

Controllo da
effettuare quando
MagicTune™ non

La funzione MagicTune™
si trova solo su PC (VGA)
dotati di sistema operativo

* TPer verificare che il proprio PC supporta
la funzione MagicTune™, attenersi alla
seguente procedura (esempio con

funziona
correttamente.

Window e che supportano
la funzione Plug & Play.

Windows™ XP);

Panello di controllo -> Prestazioni e
manutenzione -> Sistema -> Hardware ->
Gestione periferiche -> Schermi -> Dopo
l'eliminazione del monitor Plug & Play, trovare
"Monitor Plug & Play" eseguendo la ricerca di
nuovo hardware.

MagicTune™ is an additional software for the
monitor. Some graphic cards may not support
your monitor. When you have a problem with
the graphic card, visit our website to check the
compatible graphic card list provided.

http://www.samsung.com/monitor/magicTune.

MagicTune™ non
funziona in modo
adeguato.

z Visitare il

Il PC o la scheda grafica
sono stati sostituiti?

sito Web

di MagicTune™ per assistenza tecnica su MagicTune™, FAQ (risposte alle

Scaricare il programma più aggiornato. Il
programma può essere scaricato all'indirizzo

http://www.samsung.com/monitor/magicTune.

domande più frequenti) e aggiornamenti del software.

z Visitare il nostro sito Web e scaricare il software di installazione per MagicTune™ MAC.

Panoramica |

Installazione|Interfaccia|Disinstallazione

Risoluzione dei problemi

|

Panoramica

Che cos'è MagicRotation?

Tradizionalmente, lo schermo del computer consente di visualizzare le immagini solo in modalità orizzontale.
Nell'epoca attuale, sempre più utenti ogni giorno devono visualizzare documenti, pagine web, posta
elettronica, ecc.. Il contenuto di questo tipo di applicazioni può essere visualizzato meglio in modalità
verticale, la quale permette di includere tutte le informazioni in una schermata. MagicRotation consente di
aumentare in modo significativo la produttività dell'utente, in quanto permette di passare liberamente dalla
modalità orizzontale a quella verticole e viceversa.

Il software MagicRotation di Samsung Electronics, Inc. dispone di una funzione di rotazione (con livelli di
orientamento 0, 90, 180, 270) che semplifica l'uso ottimale dello schermo del computer e permette di
visualizzare meglio le informazioni, aumentando così la produttività dell'utente.

Funzioni di base

MagicRotation supporta Windows™ 98 SE, Me, NT 4.0, 2000, XP Home e XP Professional.

* Windows™ è un marchio registrato di Microsoft Corporation,Inc.

Panoramica

| Installazione |

Interfaccia|Disinstallazione

Installazione

1. Inserire il CD di installazione nell’unità CD-ROM.

2. Fare clic sul file di installazione di MagicRotation.

3. Fare clic sulla lingua di installazione e fare clic su "Next".

Risoluzione dei problemi

|

4. Quando viene visualizzata la finestra Installation Shield Wizard, fare clic su "Next".

5. Selezionare "I agree to the terms of the license agreement" per accettare i termini di utilizzo.

6. Scegliere la cartella di installazione del programma MagicRotation.

7. Fare clic su "Install".

8. Viene visua li zza ta la fin est ra "Ins ta ll ati on at ion St atu s".

9. Fare clic su "Finish".
Prima di utilizzare MagicRotation, è necessario riavviare il sistema.

10. Una volta completata l'installazione, l'icona eseguibile MagicRotation viene visualizzata sul desktop.

Problemi di installazione

L'installazione di MagicRotation può essere influenzata da fattori quali la scheda video, la scheda madre e
l'ambiente di rete.
In caso di problemi durante l'installazione, consultare la sezione

Limiti

1. Per utilizzare MagicRotation, è necessario caricare il relativo driver di visualizzazione.
La versione del driver di visualizzazione deve essere l'ultima fornita da produttore.

2. Se alcune applicazioni, come ad esempio Windows™ Media Player, Real Player, ecc., non consentono
di visualizzare correttamente i filmati con livello di orientamento 90, 180 e 270, seguire questa

"Risoluzione dei problemi".

procedura:

{ Chiudere l'applicazione.
{ Selezionare il livello di orientamento (90, 180, 270) desiderato.
{ Riavviare l'applicazione.

Nella maggior parte dei casi, questa semplice procedura consente di risolvere il problema.

3. Le applicazioni utente che utilizzano OpenGL e DirectDraw (disegno 3D), come ad esempio i
videogiochi 3D, non supportano la selezione del livello di orientamento (90, 180, 270).

4. Le applicazioni basate su DOS in modalità a schermo intero non supportano la selezione del livello di
orientamento (90, 180, 270).

5. Dual non è supportato in Windows™ 98, ME, NT 4.0.

6. MagicRotation non supporta la modalità a 24 bit per pixel (profondità bit/qualità del colore).

7. Se si decide di sostituire la scheda grafica, si consiglia di disinstallare prima il software MagicRotation.

Requisiti di sistema

SO

z Windows™ 98 SE
z Windows™ Me
z Windows™ NT 4.0
z Windows™ 2000
z Windows™ XP Home Edition
z Windows™ XP Professional

Hardware

z 128 MB di memoria o superiore (consigliati)

z

25 MB di spazio libero su disco o superiore

Service Pack

z

Si consiglia di installare sul sistema operativo il Service Pack più recente.

z Per Windows™ NT 4.0, si consiglia di installare Internet Explorer 5.0 o versione successiva con

componente Active Desktop.

* Per maggiori informazioni, visitare il

sito web di MagicRotation.

* Windows™ è un marchio registrato di Microsoft Corporation,Inc.

Panoramica | Installazione | Interfaccia | Disinstallazione | Risoluzione dei problemi




z

Quando è attiv a la fu n zio ne R ot atio n (Ro tazione), part e del pro gr amma
MagicTune™ potrebbe non funzionare normalmente.

z

AutoRotation (Rotazione automatica): La visualizzazione degli schermi
ruota automaticamente quando il monitor è ruotato.

Per eseguire Auto Rotation, seguire le istruzioni sottostanti.

z Installare sul PC entrambi i programmi MagicRotation™ e MagicTune™ 3.6
z Lanciare MagicTune 3.6.
z Opzione ˧ Preferenze ˧ Spuntare la casella Menu Attiva vassoio

compiti .

z Il programma MagicRotation™ non può essere fornito, poiché il

supporto semplice non supporta la funzione girevole.

z È disponibile una porta di uscita analogica per il collegamento del

monitor client a un’altra periferica di visualizzazione.

Interfaccia

Menu della barra delle applicazioni

Facendo clic con il tasto destro del mouse

viene visualizzato il menu.

Ruota : L'immagine viene ruotata in unità di 90 gradi.

Ruota a 0 : Il monitor ruota di 0 gradi dall’angolo corrente.

Ruota a 90 : Il monitor ruota di 90 gradi dall’angolo corrente.

Ruota a 180 : Il monitor ruota di 180 gradi dall’angolo corrente.

Ruota a 270 : Il monitor ruota di 270 gradi dall’angolo corrente.

Tasto di scelta rapida : I tasti di scelta rapida hanno funzioni predefinite che

tuttavia possono essere modificate dall'utente.
I tasti di scelta rapida possono essere definiti direttamente dall'utente tramite la
tastiera dopo avere modificato i tasti di scelta rapida esistenti. Per creare il tasto di
scelta rapida, è sufficiente utilizzare la combinazione Maiusc, Ctrl, Alt e un tasto
generico. Se si preme solo il tasto generico, viene definita la combinazione Alt+tasto
generico.

Guida : Mostra l’HELP (Guida) del programma MagicRotation™.

Info : Mostra le informazioni relative alla versione e al copyright del programma

MagicRotation™.

Esci : Esce dal programma Magic Rotatio n™.

Panoramica|Installazione|Interfaccia

| Disinstallazione |

Risoluzione dei problemi

Disinstallazione

Per disinstallare il software MagicRotation, è necessario utilizzare l'opzione "Cambia/Rimuovi programmi" del
Pannello di controllo di Windows™.

Per rimuovere MagicRotation seguire questa procedura.

1. Passare a [Barra delle applicazioni] ' [Start] ' [Impostazioni] e selezionare [Pannello di controllo] nel
menu.
Con il sistema operativo Windows™ XP, scegliere [Pannello di controllo] nel menu [Start].

2. Fare clic sull'icona "Cambia/Rimuovi programmi" nel Pannello di controllo.

3. Nella schermata "Cambia/Rimuovi programmi", trovare "MagicRotation"
e fare clic per selezionarlo.

4. Fare clic sul pulsante "Cambia/Rimuovi" per rimuovere il programma.

5. Fare clic su "Sì" per avviare la procedura di disinstallazione.

6. Attendere fino a quando appare la finestra di dialogo che comunica che l'operazione è stata
completata.

7. Per completare la disinstallazione, riavviare il sistema.

Per assistenza, FAQ (domande e risposte) e aggiornamenti software, visitare il

* Windows™ è un marchio registrato di Microsoft Corporation,Inc.

sito web di MagicRotation.

Panoramica|Installazione |Interfaccia|Disinstallazione

| Risoluzione dei problemi

Risoluzione dei problemi

Prima di contattare l'Assistenza Clienti

z

Per fornire le funzionalità di rotazione dello schermo, il software MagicRotation utilizza il driver di
visualizzazione fornito dal produttore della scheda grafica. Se il driver di visualizzazione non è
installato correttamente o è difettoso, questi difetti esisteranno anche dopo l'installazione del
software MagicRotation.
Di conseguenza, gli eventuali errori o risposte impreviste dovute al driver di visualizzazione non sono
da imputare al software MagicRotation.

Per verificare se un problema è dovuto al driver di visualizzazione installato, seguire questa procedura
diagnostica:

1. Verificare se il problema si verifica sia con l'orientamento 0 (modalità orizzontale) sia con
l'orientamento 90 (modalità verticale).

2. Verificare se il problema si verifica con diverse profondità del colore (8/16/32 bit per pixel) e
diverse modalità di risoluzione (800 x 600, 1024 x 768).

3. Verificare se il problema si verifica anche quando il software MagicRotation non è installato.

Se il problema persiste in uno o tutti questi scenari, la causa potrebbe essere il driver di
visualizzazione:

Per risolvere il problema, seguire questa procedura:

1. Disinstallare il software MagicRotation.

2. Richiedere al produttore della scheda grafica l'ultima versione del driver di visualizzazione.
I più recenti driver di visualizzazione di ATI, NVIDIA, MATROX, INTEL, ecc. sono scaricabili dai
rispettivi siti web.

3. Installare l'ultima versione del driver di visualizzazione.

4. Installare il software MagicRotation. Nella maggior parte dei casi, questa procedura consente
di risolvere il problema.

z MagicRotation potrebbe non funzionare se si sostituisce il monitor oppure se la scheda grafica viene

aggiornata mentre MagicRotation è attivo.
In questo caso, riavviare il sistema.

z Per assistenza, FAQ (domande e risposte) e aggiornamenti software, visitare il sito web di

MagicRotation.

SyncMaster 913N/915N

Prima di rivolgersi all'assistenza, prendere visione delle informazioni presenti in questa
sezione per accertarsi se è possibile risolvere da soli il problema. Se si ha bisogno
dell'assistenza, chiamare il numero telefonico riportato sulla scheda di garanzia, il numero

telefonico indicato nella sezione Informazioni o rivolgersi al proprio rivenditore.

Problema Lista di controllo Soluzione

Sullo schermo non
appare alcuna
immagine Il monitor
non si accende.

Il cavo di alimentazione
è collegato in modo
appropriato?

Sullo schermo appare il
messaggio "

cavo segnale

Se l'alimentazione è in
funzione, riavviare il
computer per verificare
se appare la schermata
iniziale (la finestra di
accesso).

Appare il messaggio
"

Mod non
ottimale","Modalità
consigliata 1280 x
1024 60Hz

Control

" ?

"?

Controllare il collegamento del cavo
di alimentazione e se questo è
funzionante.

Verificare che il computer sia
correttamente collegato.

Se appare la schermata iniziale (la
finestra di accesso), avviare il
computer nella modalità applicabile
(la modalità provvisoria per
Windows ME/2000/XP) e quindi
cambiare la frequenza della scheda
video.
(Fare riferimento alle modalità di

visualizzazione predefinite)

Nota: Se non appare la schermata
iniziale (finestra di accesso),

contattare il centro di assistenza o il
proprio rivenditore.

Questo messaggio appare quando il
segnale della scheda video supera
la risoluzione massima e la
frequenza.

Regolare la risoluzione massima e
la frequenza applicabili per il
monitor.

Se la visualizzazione supera la
risoluzione SXGA o la frequenza
75Hz, viene visualizzato un
messaggio

Si consiglia la modalità

"Modalità non ottimale.

1280x1024 a 60Hz"

visualizzazione supera la frequenza
85Hz, lo schermo funzionerà
correttamente, ma per un minuto
viene visualizzato un messaggio

"Modalità non ottimale. Si
consiglia la modalità 1280x1024 a

, che successivamente

60Hz"

scompare. Passare alla modalità
consigliata durante questo periodo
di un minuto (il messaggio viene
nuovamente visualizzato dopo il
riavvio del sistema).

. Se la

Sullo schermo
appaiono immagini con
strani colori o immagini
solo in bianco e nero.

Improvvisamente si è
verificato uno
sbilanciamento delle
immagini sullo
schermo.

Sullo schermo non
appare alcuna
immagine. La spia
dell'alimentazione sul
monitor lampeggia ad
intervalli di 1 secondo?

Sullo schermo appare
solo un colore come se
si stesse guardando lo
schermo da un foglio di
cellofan?

I colori sullo schermo
sono diventati strani
prima dell'esecuzione di
un programma o a
causa di un crash tra le
applicazioni?

La scheda video è
impostata in modo
corretto?

È stata cambiata la
scheda video o il driver?

È stata regolata la
risoluzione o la
frequenza del monitor?

Il monitor è nella modalità
PowerSaver.

Premere un tasto sulla tastiera o
muovere il mouse per attivare il
monitor e ripristinare l'immagine
sullo schermo.

Controllare il collegamento del cavo
del segnale.

Assicurarsi che la scheda video
alloggi bene nella propria sede.

Riavviare il computer.

Impostare la scheda video facendo
riferimento al manuale della scheda
video.

Regolare la posizione e le
dimensioni facendo riferimento alle
OSD.

Regolare la risoluzione e la
frequenza della scheda video (Fare
riferimento alle modalità di

visualizzazione predefinite).

La schermata è fuori
fuoco o non è possibile
regolare le OSD.

Il LED lampeggia ma
sullo schermo non
appare alcuna
immagine.

Sullo schermo
appaiono solo 16
colori. I colori dello
schermo sono cambiati
dopo la sostituzione
della scheda video.

Le immagini sullo schermo risultano sbilanciate a causa del ciclo dei
segnali della scheda video. Regolare di nuovo la Posizione facendo
riferimento alle OSD.

È stata regolata la
risoluzione o la
frequenza del monitor?

La frequenza è regolata
in modo corretto quando
si controlla la voce
Risoluzioni sul menù?

I colori di Windows sono
stati impostati in modo
corretto?

La scheda video è
impostata in modo
corretto?

Regolare la risoluzione e la
frequenza della scheda video.
(Fare riferimento alle modalità di

visualizzazione predefinite)

Regolare la frequenza facendo
riferimento al manuale della scheda
video e alle modalità di

visualizzazione predefinite.

(La frequenza massima per
risoluzione può cambiare da
prodotto a prodotto.)

Per Windows ME/2000/XP:
Impostare i colori in modo corretto
da

Pannello di controllo

Schermo,Impostazioni

Impostare la scheda video facendo
riferimento al manuale della scheda
video.

,

.

Appare il messaggio

p

"Unrecognized
monitor, Plug & Play
(VESA DDC) monitor
found" (Monitor
sconosciuto, periferica
Plug & Play (VESA
DDC) trovata).

È stato installato il driver
del monitor?

Consultare il manuale
della scheda video per
stabilire se è supportata
la funzione Plug & Play
(VESA DDC).

Installare il driver del monitor

seguendo le istruzioni di
installazione del driver.

Installare il driver del monitor

seguendo le istruzioni di
installazione del driver.

Controllo da effettuare
quando MagicTune
non funziona
correttamente.

MagicTune™ non
funziona in modo
adeguato.

La funzione MagicTune
si trova solo su PC
(VGA) dotati di sistema
operativo Window e che
supportano la funzione
Plug & Play.

Il PC o la scheda grafica
sono stati sostituiti?

* Per verificare che il proprio PC
supporta la funzione MagicTune,
attenersi alla seguente procedura
(esempio con Windows XP);

Panello di controllo -> Prestazioni e
manutenzione -> Sistema ->
Hardware -> Gestione periferiche ->
Schermi -> Dopo l'eliminazione del
monitor Plug & Play, trovare
"Monitor Plug & Play" eseguendo la
ricerca di nuovo hardware.

MagicTune™ è un software
opzionale per il monitor. Alcune
schede grafiche potrebbero non
supportare il monitor. In caso di
problemi con la scheda grafica,
visitare il nostro sito web per
verificare l'elenco delle schede
grafiche compatibili.

http://www.samsung.com/monitor/magictune

Scaricare il programma più
aggiornato. Il programma può
essere scaricato all'indirizzo

http://www.samsung.com/monitor/magictune.

Visitare il nostro sito web e scaricare il software di installazione per MagicTune MAC.

In caso di problemi con il monitor controllare quanto descritto di seguito.

1. Verificare se il cavo dell'alimentazione e gli altri cavi sono collegati correttamente al computer.

2. Verificare se il computer attiva un segnale acustico per più 3 volte quando viene avviato.
(Se questo segnale acustico viene attivato per più di tre volte, richiedere l'assistenza per la
scheda madre del computer).

3. Se è stata installata una nuova scheda video o se il PC è stato assemblato, assicurarsi di avere
installato il driver della scheda (video) e quello del monitor.

4. Verificare se il rapporto di scansione del monitor è impostato su 56 Hz o 75 Hz. (Se si utilizza la
risoluzione massima non superare i 75 Hz).

5. In caso di problemi nell'installazione del driver della scheda (video), avviare il computer nella
modalità provvisoria, rimuovere la Scheda video da "

eriferiche

" e quindi riavviare il computer per installare di nuovo il driver della scheda (video).

Pannello di controllo,Sistema,Gestione

Se i problemi continuano a verificarsi ripetutamente, rivolgersi ad un centro di assistenza

autorizzato.

Domande & Risposte

Domanda Risposta

How can I change the

Qual è la procedura di modifica della frequenza?

frequency?

La frequenza può essere cambiata riconfigurando la scheda

video.

Si noti che il supporto della scheda video può variare, in base alla
versione utilizzata di driver.
(Per maggiori informazioni consultare il manuale del computer o
della scheda video.)

In che modo si regola la
risoluzione?

Per Windows ME/XP/2000: Impostare la risoluzione da

di controllo,Schermo,Impostazioni

.

Pannello

* Per maggiori informazioni contattare il costruttore della scheda
video.

In che modo si imposta la
funzione di Risparmio
energetico?

Come si pulisce il rivestimento
esterno del monitor e il

Per Windows ME/XP/2000: Impostare la funzione in BIOS-SETUP
del computer o da screen saver. (Consultare il manuale di
Windows o il manuale del computer)

Scollegare il cavo d'alimentazione e quindi pulire il monitor con un
panno morbido, utilizzando un preparato per pulitura o acqua.

cinescopio?

Non lasciare residui di detergente o non graffiare il rivestimento.
Non far entrare acqua nel monitor.

Controllo funzionamento con test automatico

Controllo funzionamento con test automatico | Messaggi di avviso | Ambiente | Suggerimento utile

La funzione di test automatico permette di verificare se il monitor funziona in modo
appropriato. Se il monitor e il computer sono collegati correttamente ma lo schermo del
monitor rimane oscurato e la spia dell'alimentazione lampeggia, eseguire il test automatico del
monitor eseguendo la procedura descritta di seguito.

Controllo funzionamento con test automatico

1. Spegnere il computer ed il monitor.

2. Scollegare il cavo del segnale video dal retro del computer.

3. Accendere il monitor.
Se il monitor funziona in modo corretto, apparirà una casella con un bordo di colore con
una scritta di colore come mostrato nella seguente figura:
Le tre caselle all'interno del bordo sono di colore rosso, verde e blu.

Se una delle caselle non appare questo indica un problema nel monitor. Questa casella
appare anche durante il normale funzionamento se il cavo di segnale video viene
scollegato o se è danneggiato.

4. Spegnere il monitor e ricollegare il cavo di segnale video; quindi accendere il computer ed il
monitor.
Se lo schermo del monitor rimane oscurato dopo aver eseguito la procedura
sopradescritta, controllare il controller video e il sistema; il monitor funziona correttamente.

Messaggi di avviso

Se c'è un problema nel segnale di ingresso, sullo schermo appare un messaggio oppure lo
schermo si oscura anche se il LED dell'alimentazione rimane acceso. Il messaggio può
indicare che il monitor è fuori gamma di scansione o che occorre verificare il cavo del
segnale.

Ambiente

L'ubicazione e la posizione del monitor possono influenzare le caratteristiche e le
altri funzioni del monitor.

z Se sono presenti altoparlanti woofer vicino al monitor, scollegarli e metterli in un'altra

stanza.

z Spostare qualsiasi apparecchio elettrico, come per esempio radio, ventole, orologi che

sono entro un metro di distanza dal monitor.

Suggerimento utile

z Il monitor ricrea i segnali visivi ricevuti dal PC. Quindi, se è presente un problema nel PC o nella

scheda video, questo può far oscurare il monitor, essere causa di colori sbiaditi, disturbi,
Frequenza troppo elevata, eccetera. In tal caso, verificare prima l'origine del problema e poi
contattare il centro di assistenza o il proprio rivenditore.

z

Condizione di funzionamento del monitor

Se non appare alcuna immagine sullo schermo o se appare il messaggio

ottimale","Modalità consigliata 1280 x 1024 60Hz"

, scollegare il cavo dal computer mentre il

"Mod non

monitor è ancora acceso.

{ Se sullo schermo appare un messaggio o se lo schermo diventa bianco, ciò indica che il

monitor sta funzionando.

{ In questo caso, controllare il computer.

SyncMaster 912T/913T/913B/901B

Prima di rivolgersi all'assistenza, prendere visione delle informazioni presenti in questa
sezione per accertarsi se è possibile risolvere da soli il problema. Se si ha bisogno
dell'assistenza, chiamare il numero telefonico riportato sulla scheda di garanzia, il numero

telefonico indicato nella sezione Informazioni o rivolgersi al proprio rivenditore.

Problema Lista di controllo Soluzione

Sullo schermo non
appare alcuna
immagine Il monitor
non si accende.

Il cavo di alimentazione
è collegato in modo
appropriato?

Sullo schermo appare il
messaggio "

cavo segnale

Se l'alimentazione è in
funzione, riavviare il
computer per verificare
se appare la schermata
iniziale (la finestra di
accesso).

Control

" ?

Controllare il collegamento del cavo
di alimentazione e se questo è
funzionante.

(Collegato mediante il cavo D­sub)

Verificare che il computer sia
correttamente collegato.

(Collegato mediante il cavo DVI)

Se viene ancora visualizzato un
messaggio di errore sullo schermo
quando il monitor è collegato
correttamente, verificare se lo stato
del monitor sia impostato su
analogico. Premere il pulsante
Source (origine) per avviare un
controllo dell'origine del segnale in
ingresso effettuato dal monitor.

Se appare la schermata iniziale (la
finestra di accesso), avviare il
computer nella modalità applicabile
(la modalità provvisoria per
Windows ME/2000/XP) e quindi
cambiare la frequenza della scheda
video.
(Fare riferimento alle modalità di

visualizzazione predefinite)

Appare il messaggio
"

Mod non
ottimale","Modalità
consigliata 1280 x
1024 60Hz

"?

Nota: Se non appare la schermata
iniziale (finestra di accesso),

contattare il centro di assistenza o il
proprio rivenditore.

Questo messaggio appare quando il
segnale della scheda video supera
la risoluzione massima e la
frequenza.

Regolare la risoluzione massima e
la frequenza applicabili per il
monitor.

Se la visualizzazione supera la
risoluzione SXGA o la frequenza
75Hz, viene visualizzato un
messaggio

Si consiglia la modalità
1280x1024 a 60Hz"

visualizzazione supera la frequenza
85Hz, lo schermo funzionerà
correttamente, ma per un minuto
viene visualizzato un messaggio

"Modalità non ottimale. Si
consiglia la modalità 1280x1024 a
60Hz"

scompare. Passare alla modalità
consigliata durante questo periodo
di un minuto (il messaggio viene
nuovamente visualizzato dopo il
riavvio del sistema).

"Modalità non ottimale.

. Se la

, che successivamente

Sullo schermo
appaiono immagini con
strani colori o immagini
solo in bianco e nero.

Sullo schermo non
appare alcuna
immagine. La spia
dell'alimentazione sul
monitor lampeggia ad
intervalli di 1 secondo?

Collegato mediante il
cavo DVI?

Sullo schermo appare
solo un colore come se
si stesse guardando lo
schermo da un foglio di
cellofan?

I colori sullo schermo
sono diventati strani
prima dell'esecuzione di
un programma o a
causa di un crash tra le
applicazioni?

Il monitor è nella modalità
PowerSaver.

Premere un tasto sulla tastiera o
muovere il mouse per attivare il
monitor e ripristinare l'immagine
sullo schermo.

Dato che alcuni tipi di schede video
non trasmettono i segnali video in
uscita, è possibile che venga
visualizzata una schermata vuota se
si avvia il sistema prima di collegare
il cavo DVI oppure se si scollega e
si ricollega il DVI mentre il sistema è
in esecuzione. Collegare il cavo
DVI, quindi riavviare il sistema.

Controllare il collegamento del cavo
del segnale.

Assicurarsi che la scheda video
alloggi bene nella propria sede.

Riavviare il computer.

La scheda video è
impostata in modo
corretto?

Improvvisamente si è
verificato uno
sbilanciamento delle
immagini sullo
schermo.

La schermata è fuori È stata regolata la Regolare la risoluzione e la

È stata cambiata la
scheda video o il driver?

È stata regolata la
risoluzione o la
frequenza del monitor?

Le immagini sullo schermo risultano sbilanciate a causa del ciclo dei
segnali della scheda video. Regolare di nuovo la Posizione facendo
riferimento alle OSD.

Impostare la scheda video facendo
riferimento al manuale della scheda
video.

Regolare la posizione e le
dimensioni facendo riferimento alle
OSD.

Regolare la risoluzione e la
frequenza della scheda video (Fare
riferimento alle modalità di

visualizzazione predefinite).

fuoco o non è possibile
regolare le OSD.

risoluzione o la
frequenza del monitor?

frequenza della scheda video.
(Fare riferimento alle modalità di

visualizzazione predefinite)

Il LED lampeggia ma
sullo schermo non
appare alcuna
immagine.

Sullo schermo
appaiono solo 16
colori. I colori dello
schermo sono cambiati
dopo la sostituzione
della scheda video.

Appare il messaggio
"Unrecognized
monitor, Plug & Play
(VESA DDC) monitor
found" (Monitor
sconosciuto, periferica
Plug & Play (VESA
DDC) trovata).

Controllo da effettuare
quando MagicTune
non funziona
correttamente.

La frequenza è regolata
in modo corretto quando
si controlla la voce
Risoluzioni sul menù?

I colori di Windows sono
stati impostati in modo
corretto?

La scheda video è
impostata in modo
corretto?

È stato installato il driver
del monitor?

Consultare il manuale
della scheda video per
stabilire se è supportata
la funzione Plug & Play
(VESA DDC).

La funzione MagicTune
si trova solo su PC
(VGA) dotati di sistema
operativo Window e che
supportano la funzione
Plug & Play.

Regolare la frequenza facendo
riferimento al manuale della scheda
video e alle modalità di

visualizzazione predefinite.

(La frequenza massima per
risoluzione può cambiare da
prodotto a prodotto.)

Per Windows ME/2000/XP:
Impostare i colori in modo corretto
da

Pannello di controllo

Schermo,Impostazioni

Impostare la scheda video facendo
riferimento al manuale della scheda
video.

Installare il driver del monitor

seguendo le istruzioni di
installazione del driver.

Installare il driver del monitor

seguendo le istruzioni di
installazione del driver.

* Per verificare che il proprio PC
supporta la funzione MagicTune,
attenersi alla seguente procedura
(esempio con Windows XP);

Panello di controllo -> Prestazioni e
manutenzione -> Sistema ->
Hardware -> Gestione periferiche ->
Schermi -> Dopo l'eliminazione del
monitor Plug & Play, trovare
"Monitor Plug & Play" eseguendo la
ricerca di nuovo hardware.

,

.

MagicTune™ è un software
opzionale per il monitor. Alcune
schede grafiche potrebbero non
supportare il monitor. In caso di
problemi con la scheda grafica,
visitare il nostro sito web per
verificare l'elenco delle schede
grafiche compatibili.

http://www.samsung.com/monitor/magictune

MagicTune™ non
funziona in modo
adeguato.

Visitare il nostro sito web e scaricare il software di installazione per MagicTune MAC.

In caso di problemi con il monitor controllare quanto descritto di seguito.

1. Verificare se il cavo dell'alimentazione e gli altri cavi sono collegati correttamente al computer.

2. Verificare se il computer attiva un segnale acustico per più 3 volte quando viene avviato.
(Se questo segnale acustico viene attivato per più di tre volte, richiedere l'assistenza per la
scheda madre del computer).

3. Se è stata installata una nuova scheda video o se il PC è stato assemblato, assicurarsi di avere
installato il driver della scheda (video) e quello del monitor.

4. Verificare se il rapporto di scansione del monitor è impostato su 56 Hz o 75 Hz. (Se si utilizza la

Il PC o la scheda grafica
sono stati sostituiti?

Scaricare il programma più
aggiornato. Il programma può
essere scaricato all'indirizzo

http://www.samsung.com/monitor/magictune.

risoluzione massima non superare i 75 Hz).

p

5. In caso di problemi nell'installazione del driver della scheda (video), avviare il computer nella
modalità provvisoria, rimuovere la Scheda video da "

eriferiche

" e quindi riavviare il computer per installare di nuovo il driver della scheda (video).

Pannello di controllo,Sistema,Gestione

Se i problemi continuano a verificarsi ripetutamente, rivolgersi ad un centro di assistenza

autorizzato.

Domande & Risposte

Domanda Risposta

How can I change the
frequency?

In che modo si regola la
risoluzione?

In che modo si imposta la
funzione di Risparmio
energetico?

Come si pulisce il rivestimento
esterno del monitor e il
cinescopio?

Qual è la procedura di modifica della frequenza?

La frequenza può essere cambiata riconfigurando la scheda
video.

Si noti che il supporto della scheda video può variare, in base alla
versione utilizzata di driver.
(Per maggiori informazioni consultare il manuale del computer o
della scheda video.)

Per Windows ME/XP/2000: Impostare la risoluzione da

di controllo,Schermo,Impostazioni

.

Pannello

* Per maggiori informazioni contattare il costruttore della scheda
video.

Per Windows ME/XP/2000: Impostare la funzione in BIOS-SETUP
del computer o da screen saver. (Consultare il manuale di
Windows o il manuale del computer)

Scollegare il cavo d'alimentazione e quindi pulire il monitor con un
panno morbido, utilizzando un preparato per pulitura o acqua.

Non lasciare residui di detergente o non graffiare il rivestimento.
Non far entrare acqua nel monitor.

Controllo funzionamento con test automatico

Controllo funzionamento con test automatico | Messaggi di avviso | Ambiente | Suggerimento utile

La funzione di test automatico permette di verificare se il monitor funziona in modo
appropriato. Se il monitor e il computer sono collegati correttamente ma lo schermo del
monitor rimane oscurato e la spia dell'alimentazione lampeggia, eseguire il test automatico del
monitor eseguendo la procedura descritta di seguito.

Controllo funzionamento con test automatico

1. Spegnere il computer ed il monitor.

2. Scollegare il cavo del segnale video dal retro del computer.

3. Accendere il monitor.
Se il monitor funziona in modo corretto, apparirà una casella con un bordo di colore con
una scritta di colore come mostrato nella seguente figura:
Le tre caselle all'interno del bordo sono di colore rosso, verde e blu.

Se una delle caselle non appare questo indica un problema nel monitor. Questa casella
appare anche durante il normale funzionamento se il cavo di segnale video viene
scollegato o se è danneggiato.

4. Spegnere il monitor e ricollegare il cavo di segnale video; quindi accendere il computer ed il
monitor.
Se lo schermo del monitor rimane oscurato dopo aver eseguito la procedura
sopradescritta, controllare il controller video e il sistema; il monitor funziona correttamente.

Messaggi di avviso

Se c'è un problema nel segnale di ingresso, sullo schermo appare un messaggio oppure lo
schermo si oscura anche se il LED dell'alimentazione rimane acceso. Il messaggio può
indicare che il monitor è fuori gamma di scansione o che occorre verificare il cavo del
segnale.

Ambiente

L'ubicazione e la posizione del monitor possono influenzare le caratteristiche e le
altri funzioni del monitor.

Se sono presenti altoparlanti woofer vicino al monitor, scollegarli e metterli in un'altra

z

stanza.

z Spostare qualsiasi apparecchio elettrico, come per esempio radio, ventole, orologi che

sono entro un metro di distanza dal monitor.

Suggerimento utile

z Il monitor ricrea i segnali visivi ricevuti dal PC. Quindi, se è presente un problema nel PC o nella

scheda video, questo può far oscurare il monitor, essere causa di colori sbiaditi, disturbi,
Frequenza troppo elevata, eccetera. In tal caso, verificare prima l'origine del problema e poi
contattare il centro di assistenza o il proprio rivenditore.

z

Condizione di funzionamento del monitor

Se non appare alcuna immagine sullo schermo o se appare il messaggio

ottimale","Modalità consigliata 1280 x 1024 60Hz"

, scollegare il cavo dal computer mentre il

"Mod non

monitor è ancora acceso.

Se sullo schermo appare un messaggio o se lo schermo diventa bianco, ciò indica che il

{

monitor sta funzionando.

{ In questo caso, controllare il computer.

Caratteristiche tecniche generali

Informazioni generali

Modello SyncMaster 913N

Pannello LCD

Dimensioni 19,0 pollici - diagonale (48 cm)
Area di visualizzazione 376,32 mm (H) x 301,056 mm (V)
Passo Pixel 0,294 mm (H) x 0,294 mm (V)
Tipo Matrice attiva TFT a-si

Sincronizzazione

Orizzontale 30 ~ 81 kHz
Verticale 56 ~ 75 Hz

Colori visualizzati

16,2M Colori

Risoluzione

Risoluzione ottimale 1280 x 1024@60 Hz
Risoluzione massima 1280 x 1024@75 Hz

Segnale di ingresso, terminato

RGB Analog.
Sync H/V composita, 0,7 Vp-p Positiva a 75 ȍ, Sinc H/V separata, SOG
Livello TTL, positivo o negativo

Massimo clock dei pixel

140 MHz

Alimentazione

AC 100 ~ 240 VAC(+/- 10%), 60/50Hz ± 3Hz

Cavo di segnale

Cavo D-sub 15 piedini/15 piedini, staccabile

Consumo di energia

Inferiore a 38W

Dimensioni (LxPxA) / Peso (Supporto semplice)

416,6 x 60,2 x 349,4 mm / 16,4 x 2,4 x 13,8 pollici (senza supporto)
416,6 x 215,2 x 424,6 mm / 16,4 x 8,5 x 16,7 pollici (Con supporto) / 5,6 kg

Dimensioni (LxPxA) / Peso (Supporto girevole)

416,6 x 60,2 x 349,4 mm / 16,4 x 2,4 x 13,8 pollici (senza supporto)
416,6 x 200,0 x 420,6 mm / 16,4 x 7,9 x 16,6 pollici (Con supporto) / 7,2 kg

Interfaccia di fissaggio VESA

100mm x 100mm (da usare con elemento di fissaggio speciale/braccio)

Requisiti ambientali

Esercizio Temperatura : 10°C ~ 40°C(50°F ~ 104°F)

Umidità : 10% ~ 80%, non condensante

Deposito Temperatura : -20°C ~ 45°C(-4°F ~113°F )

Umidità : 5% ~ 95%, non condensante

Funzione Plug & Play

Questo monitor può essere installato su un qualsiasi sistema compatibile ad uso immediato (Plug &
Play). L'interazione del monitor e dei sistemi informatici offrirà le migliori condizioni di funzionamento
e impostazioni del monitor. Nella maggior parte dei casi, l'installazione del monitor procederà
automaticamente, a meno che l'utente non desideri selezionare impostazioni alternative.

Numero accettabile di punti

Il pannello TFT LCD è fabbricato facendo uso la tecnologia di semiconduttori sofisticati con una
precisione del 1ppm (un milionesimo) utilizzata per questo prodotto. Ma i pixel de i colori ROSSO,
VERDE, BLU e BIANCO a volte possono apparire più brillanti o si possono visualizzare alcu ni pixel
neri. Cio' non è dovuto ad una cattiva qualità e si puo' quindi far uso del prodotto in tutta sicurezza.

z Ad esempio, il numero di sotto pixel TFT LCD contenuto in questo prodotto è 3.932.160.

Nota: ll progetto e le specifiehe sono Sync on Greengetti a variazioni senza preavviso.

PowerSaver

Questo monitor dispone di un sistema incorporato di gestione dell'energia detto PowerSaver. Questo
sistema permette di risparmiare energia attivando una modalità a basso consumo del monitor quando
non è utilizzato per un certo lasso di tempo. Il monitor ritorna automaticamente al normale
funzionamento spostando il mouse del computer o premendo un tasto della tastiera. Per risparmiare
energia, SPEGNERE il monitor quando non serve o ci si assenta dal luogo di lavoro per periodi
prolungati. Il sistema PowerSaver funziona con una scheda video DPMS VESA-compatibile installata
nel computer. Utilizzare un'utilità software installata nel computer per impostare questa funzione.

Disattivazione

dell'alimentazione

(Pulsante

dell'alimentazione)

Stato

Funzionamento

normale

Modalità di risparmio

energetico

EPA/ENERGY 2000

Spia dell'alimentazione Verde Verde, lampeggiante Nero

Consumo di energia Inferiore a 38W

Inferiore a 1W

(Spento )

Inferiore a 1W

(120Vac)

Questo monitor è conforme con gli standard EPA ENERGY STAR®
ed ENERGY2000 quando viene utilizzato con un computer dotato
della funzione DPMS VESA. In qualità di partner di ENERGY STAR® ,
SAMSUNG ha determinato che questo prodotto soddisfa le linee

guida ENERGY STAR® per l'efficienza elettrica.

Modi di Visualizzazione

Se il segnale trasferito dal computer è uguale a quello indicato per le modalità di visualizzazione
predefinite, lo schermo viene regolato automaticamente. Tuttavia, se il segnale è diverso, lo schermo
può oscurarsi mentre il LED di alimentazione è acceso. Fare riferimento al manuale della scheda a
distanza e regolare lo schermo nel seguente modo.

Tabella 1. Modi di Visualizzazione

Modalità di

visualizzazione

Frequenza

orizzontale

(kHz)

Frequenza

verticale

(Hz)

Clock dei

pixel

(MHz)

Polarità di

sincronizzazione

(H/V)

IBM, 640 x 350 31,469 70,086 25,175 +/­IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/­MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/­VESA, 640 x 480 37,861 72,809 31,500 -/­VESA, 800 x 600 35,156 56,250 36,000 -/­VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/­VESA, 1024 x 768 56,476 70,069 75,000 -/­VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+
VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Frequenza orizzontale

Il tempo per la scansione di una linea collegando il bordo destro a
quello sinistro dello schermo in orizzontale viene chiamato Ciclo
orizzontale e il numero inversamente proporzionale del Ciclo di
scansione orizzontale viene chiamato Frequenza di scansione
orizzontale. Unità: kHz

Frequenza verticale

Come per la lampada fluorescente, lo schermo deve ripetere la stessa
immagine molte volte al secondo per visualizzarla all'utente. La
frequenza di questa ripetizione è chiamata Frequenza verticale o
Frequenza di aggiornamento. Unità: Hz

Caratteristiche tecniche generali

Informazioni generali

Modello SyncMaster 915N

Pannello LCD

Dimensioni 19,0 pollici - diagonale (48 cm)
Area di visualizzazione 376,32 mm (H) x 301,056 mm (V)
Passo Pixel 0,294 mm (H) x 0,294 mm (V)
Tipo Matrice attiva TFT a-si

Sincronizzazione

Orizzontale 30 ~ 81 kHz
Verticale 56 ~ 75 Hz

Colori visualizzati

16,2M Colori

Risoluzione

Risoluzione ottimale 1280 x 1024@60 Hz
Risoluzione massima 1280 x 1024@75 Hz

Segnale di ingresso, terminato

RGB Analog.
Sync H/V composita, 0,7 Vp-p Positiva a 75 ȍ, Sinc H/V separata, SOG
Livello TTL, positivo o negativo

Massimo clock dei pixel

140 MHz

Alimentazione

AC 100 ~ 240 VAC(+/- 10%), 60/50Hz ± 3Hz

Cavo di segnale

Cavo D-sub 15 piedini/15 piedini, staccabile

Consumo di energia

Inferiore a 38W

Dimensioni (LxPxA) / Peso

416,6 x 60,2 x 349,4 mm / 16,4 x 2,4 x 13,8 pollici (senza supporto)
416,6 x 215,2 x 424,6 mm / 16,4 x 8,5 x 16,7 pollici (Con supporto) / 5,6 kg

Interfaccia di fissaggio VESA

100mm x 100mm (da usare con elemento di fissaggio speciale/braccio)

Requisiti ambientali

Esercizio Temperatura : 10°C ~ 40°C(50°F ~ 104°F)

Umidità : 10% ~ 80%, non condensante

Deposito Temperatura : -20°C ~ 45°C(-4°F ~113°F )

Umidità : 5% ~ 95%, non condensante

Funzione Plug & Play

Questo monitor può essere installato su un qualsiasi sistema compatibile ad uso immediato (Plug &
Play). L'interazione del monitor e dei sistemi informatici offrirà le migliori condizioni di funzionamento
e impostazioni del monitor. Nella maggior parte dei casi, l'installazione del monitor procederà
automaticamente, a meno che l'utente non desideri selezionare impostazioni alternative.

Numero accettabile di punti

Il pannello TFT LCD è fabbricato facendo uso la tecnologia di semiconduttori sofisticati con una
precisione del 1ppm (un milionesimo) utilizzata per questo prodotto. Ma i pixel de i colori ROSSO,
VERDE, BLU e BIANCO a volte possono apparire più brillanti o si possono visualizzare alcu ni pixel
neri. Cio' non è dovuto ad una cattiva qualità e si puo' quindi far uso del prodotto in tutta sicurezza.

z Ad esempio, il numero di sotto pixel TFT LCD contenuto in questo prodotto è 3.932.160.

Nota: ll progetto e le specifiehe sono Sync on Greengetti a variazioni senza preavviso.

PowerSaver

Questo monitor dispone di un sistema incorporato di gestione dell'energia detto PowerSaver. Questo
sistema permette di risparmiare energia attivando una modalità a basso consumo del monitor quando
non è utilizzato per un certo lasso di tempo. Il monitor ritorna automaticamente al normale
funzionamento spostando il mouse del computer o premendo un tasto della tastiera. Per risparmiare
energia, SPEGNERE il monitor quando non serve o ci si assenta dal luogo di lavoro per periodi
prolungati. Il sistema PowerSaver funziona con una scheda video DPMS VESA-compatibile installata
nel computer. Utilizzare un'utilità software installata nel computer per impostare questa funzione.

Disattivazione

dell'alimentazione

(Pulsante

dell'alimentazione)

Stato

Funzionamento

normale

Modalità di risparmio

energetico

EPA/ENERGY 2000

Spia dell'alimentazione Verde Verde, lampeggiante Nero

Consumo di energia Inferiore a 38W

Inferiore a 1W

(Spento )

Inferiore a 1W

(120Vac)

Questo monitor è conforme con gli standard EPA ENERGY STAR®
ed ENERGY2000 quando viene utilizzato con un computer dotato
della funzione DPMS VESA. In qualità di partner di ENERGY STAR® ,
SAMSUNG ha determinato che questo prodotto soddisfa le linee
guida ENERGY STAR® per l'efficienza elettrica.

Modi di Visualizzazione

Se il segnale trasferito dal computer è uguale a quello indicato per le modalità di visualizzazione
predefinite, lo schermo viene regolato automaticamente. Tuttavia, se il segnale è diverso, lo schermo
può oscurarsi mentre il LED di alimentazione è acceso. Fare riferimento al manuale della scheda a
distanza e regolare lo schermo nel seguente modo.

Tabella 1. Modi di Visualizzazione

Modalità di

visualizzazione

Frequenza

orizzontale

(kHz)

Frequenza

verticale

(Hz)

Clock dei

pixel

(MHz)

Polarità di

sincronizzazione

(H/V)

IBM, 640 x 350 31,469 70,086 25,175 +/­IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/­MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/­VESA, 640 x 480 37,861 72,809 31,500 -/­VESA, 800 x 600 35,156 56,250 36,000 -/­VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/­VESA, 1024 x 768 56,476 70,069 75,000 -/­VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+
VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Frequenza orizzontale

Il tempo per la scansione di una linea collegando il bordo destro a
quello sinistro dello schermo in orizzontale viene chiamato Ciclo
orizzontale e il numero inversamente proporzionale del Ciclo di
scansione orizzontale viene chiamato Frequenza di scansione
orizzontale. Unità: kHz

Frequenza verticale

Come per la lampada fluorescente, lo schermo deve ripetere la stessa
immagine molte volte al secondo per visualizzarla all'utente. La
frequenza di questa ripetizione è chiamata Frequenza verticale o
Frequenza di aggiornamento. Unità: Hz

Caratteristiche tecniche generali

Informazioni generali

Modello SyncMaster 912T

Pannello LCD

Dimensioni 19,0 pollici - diagonale (48 cm)
Area di visualizzazione 376,32 mm (H) x 301,056 mm (V)
Passo Pixel 0,294 mm (H) x 0,294 mm (V)
Tipo Matrice attiva TFT a-si

Sincronizzazione

Orizzontale 30 ~ 81 kHz
Verticale 56 ~ 75 Hz

Colori visualizzati

16,7M Colori

Risoluzione

Risoluzione ottimale 1280 x 1024@60 Hz
Risoluzione massima 1280 x 1024@75 Hz

Segnale di ingresso, terminato

RGB Analog, DVI Conforme Digital RGB .
Sync H/V composita, 0,7 Vp-p Positiva a 75 ȍ, Sinc H/V separata, SOG
Livello TTL, positivo o negativo

Massimo clock dei pixel

140 MHz

Alimentazione

AC 100 ~ 240 VAC(+/- 10%), 60/50Hz ± 3Hz

Cavo di segnale

Cavo D-sub 15 piedini/15 piedini, staccabile
Cavo DVI-D/DVI-D, staccabile

Consumo di energia

Inferiore a 38W

Dimensioni (LxPxA) / Peso

416,6 x 60,2 x 349,4 mm / 16,4 x 2,4 x 13,8 pollici (senza supporto)
416,6 x 200,0 x 420,6 mm / 16,4 x 7,9 x 16,6 pollici (Con supporto) / 7,2 kg

Interfaccia di fissaggio VESA

100mm x 100mm (da usare con elemento di fissaggio speciale/braccio)

Requisiti ambientali

Esercizio Temperatura : 10°C ~ 40°C(50°F ~ 104°F)

Umidità : 10% ~ 80%, non condensante

Deposito Temperatura : -20°C ~ 45°C(-4°F ~113°F )

Umidità : 5% ~ 95%, non condensante

Funzione Plug & Play

Questo monitor può essere installato su un qualsiasi sistema compatibile ad uso immediato (Plug &
Play). L'interazione del monitor e dei sistemi informatici offrirà le migliori condizioni di funzionamento
e impostazioni del monitor. Nella maggior parte dei casi, l'installazione del monitor procederà
automaticamente, a meno che l'utente non desideri selezionare impostazioni alternative.

Numero accettabile di punti

Il pannello TFT LCD è fabbricato facendo uso la tecnologia di semiconduttori sofisticati con una
precisione del 1ppm (un milionesimo) utilizzata per questo prodotto. Ma i pixel de i colori ROSSO,
VERDE, BLU e BIANCO a volte possono apparire più brillanti o si possono visualizzare alcu ni pixel
neri. Cio' non è dovuto ad una cattiva qualità e si puo' quindi far uso del prodotto in tutta sicurezza.

z Ad esempio, il numero di sotto pixel TFT LCD contenuto in questo prodotto è 3.932.160.

Nota: ll progetto e le specifiehe sono Sync on Greengetti a variazioni senza preavviso.

PowerSaver

Questo monitor dispone di un sistema incorporato di gestione dell'energia detto PowerSaver. Questo
sistema permette di risparmiare energia attivando una modalità a basso consumo del monitor quando
non è utilizzato per un certo lasso di tempo. Il monitor ritorna automaticamente al normale
funzionamento spostando il mouse del computer o premendo un tasto della tastiera. Per risparmiare
energia, SPEGNERE il monitor quando non serve o ci si assenta dal luogo di lavoro per periodi
prolungati. Il sistema PowerSaver funziona con una scheda video DPMS VESA-compatibile installata
nel computer. Utilizzare un'utilità software installata nel computer per impostare questa funzione.

Disattivazione

dell'alimentazione

(Commutatore

ON/OFF

dell’alimentazione)

Stato

Funzionamento

normale

Modalità di

risparmio

energetico

EPA/ENERGY

2000

Disattivazione

dell'alimentazione

(Pulsante

dell'alimentazione)

(opzione)

Spia

dell'alimentazione

Consumo di

energia

Verde

Inferiore a 38W

Questo monitor è conforme con gli standard EPA ENERGY STAR®
ed ENERGY2000 quando viene utilizzato con un computer dotato
della funzione DPMS VESA. In qualità di partner di ENERGY STAR® ,

Verde,

lampeggiante

Inferiore a 1W

(Spento )

Nero Nero

Inferiore a 1W

(120Vac)

Inferiore a 0W

SAMSUNG ha determinato che questo prodotto soddisfa le linee
guida ENERGY STAR® per l'efficienza elettrica.

Modi di Visualizzazione

Se il segnale trasferito dal computer è uguale a quello indicato per le modalità di visualizzazione
predefinite, lo schermo viene regolato automaticamente. Tuttavia, se il segnale è diverso, lo schermo
può oscurarsi mentre il LED di alimentazione è acceso. Fare riferimento al manuale della scheda a
distanza e regolare lo schermo nel seguente modo.

Tabella 1. Modi di Visualizzazione

Modalità di

visualizzazione

Frequenza

orizzontale

(kHz)

Frequenza

verticale

(Hz)

Clock dei

pixel

(MHz)

Polarità di

sincronizzazione

(H/V)

IBM, 640 x 350 31,469 70,086 25,175 +/­IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/­MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/­VESA, 640 x 480 37,861 72,809 31,500 -/­VESA, 800 x 600 35,156 56,250 36,000 -/­VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/­VESA, 1024 x 768 56,476 70,069 75,000 -/­VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+
VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Frequenza orizzontale

Il tempo per la scansione di una linea collegando il bordo destro a
quello sinistro dello schermo in orizzontale viene chiamato Ciclo
orizzontale e il numero inversamente proporzionale del Ciclo di
scansione orizzontale viene chiamato Frequenza di scansione
orizzontale. Unità: kHz

Frequenza verticale

Come per la lampada fluorescente, lo schermo deve ripetere la stessa
immagine molte volte al secondo per visualizzarla all'utente. La
frequenza di questa ripetizione è chiamata Frequenza verticale o
Frequenza di aggiornamento. Unità: Hz

Caratteristiche tecniche generali

Informazioni generali

Modello SyncMaster 913T

Pannello LCD

Dimensioni 19,0 pollici - diagonale (48 cm)
Area di visualizzazione 376,32 mm (H) x 301,056 mm (V)
Passo Pixel 0,294 mm (H) x 0,294 mm (V)
Tipo Matrice attiva TFT a-si

Sincronizzazione

Orizzontale 30 ~ 81 kHz
Verticale 56 ~ 75 Hz

Colori visualizzati

16,2M Colori

Risoluzione

Risoluzione ottimale 1280 x 1024@60 Hz
Risoluzione massima 1280 x 1024@75 Hz

Segnale di ingresso, terminato

RGB Analog, DVI Conforme Digital RGB .
Sync H/V composita, 0,7 Vp-p Positiva a 75 ȍ, Sinc H/V separata, SOG
Livello TTL, positivo o negativo

Massimo clock dei pixel

140 MHz

Alimentazione

AC 100 ~ 240 VAC(+/- 10%), 60/50Hz ± 3Hz

Cavo di segnale

Cavo D-sub 15 piedini/15 piedini, staccabile
Cavo DVI-D/DVI-D, staccabile(opzione)

Consumo di energia

Inferiore a 38W

Dimensioni (LxPxA) / Peso (Supporto semplice)

416,6 x 60,2 x 349,4 mm / 16,4 x 2,4 x 13,8 pollici (senza supporto)
416,6 x 215,2 x 424,6 mm / 16,4 x 8,5 x 16,7 pollici (Con supporto) / 5,6 kg

Dimensioni (LxPxA) / Peso (Supporto girevole)

416,6 x 60,2 x 349,4 mm / 16,4 x 2,4 x 13,8 pollici (senza supporto)
416,6 x 200,0 x 420,6 mm / 16,4 x 7,9 x 16,6 pollici (Con supporto) / 7,2 kg

Interfaccia di fissaggio VESA

100mm x 100mm (da usare con elemento di fissaggio speciale/braccio)

Requisiti ambientali

Esercizio Temperatura : 10°C ~ 40°C(50°F ~ 104°F)

Umidità : 10% ~ 80%, non condensante

Deposito Temperatura : -20°C ~ 45°C(-4°F ~113°F )

Umidità : 5% ~ 95%, non condensante

Funzione Plug & Play

Questo monitor può essere installato su un qualsiasi sistema compatibile ad uso immediato (Plug &
Play). L'interazione del monitor e dei sistemi informatici offrirà le migliori condizioni di funzionamento
e impostazioni del monitor. Nella maggior parte dei casi, l'installazione del monitor procederà
automaticamente, a meno che l'utente non desideri selezionare impostazioni alternative.

Numero accettabile di punti

Il pannello TFT LCD è fabbricato facendo uso la tecnologia di semiconduttori sofisticati con una
precisione del 1ppm (un milionesimo) utilizzata per questo prodotto. Ma i pixel de i colori ROSSO,
VERDE, BLU e BIANCO a volte possono apparire più brillanti o si possono visualizzare alcu ni pixel
neri. Cio' non è dovuto ad una cattiva qualità e si puo' quindi far uso del prodotto in tutta sicurezza.

Ad esempio, il numero di sotto pixel TFT LCD contenuto in questo prodotto è 3.932.160.

z

Nota: ll progetto e le specifiehe sono Sync on Greengetti a variazioni senza preavviso.

PowerSaver

Questo monitor dispone di un sistema incorporato di gestione dell'energia detto PowerSaver. Questo
sistema permette di risparmiare energia attivando una modalità a basso consumo del monitor quando
non è utilizzato per un certo lasso di tempo. Il monitor ritorna automaticamente al normale
funzionamento spostando il mouse del computer o premendo un tasto della tastiera. Per risparmiare
energia, SPEGNERE il monitor quando non serve o ci si assenta dal luogo di lavoro per periodi
prolungati. Il sistema PowerSaver funziona con una scheda video DPMS VESA-compatibile installata
nel computer. Utilizzare un'utilità software installata nel computer per impostare questa funzione.

Disattivazione

dell'alimentazione

(Pulsante

dell'alimentazione)

Stato

Funzionamento

normale

Modalità di risparmio

energetico

EPA/ENERGY 2000

Spia dell'alimentazione Verde Verde, lampeggiante Nero

Consumo di energia Inferiore a 38W

Inferiore a 1W

(Spento )

Inferiore a 1W

(120Vac)

Questo monitor è conforme con gli standard EPA ENERGY STAR®
ed ENERGY2000 quando viene utilizzato con un computer dotato
