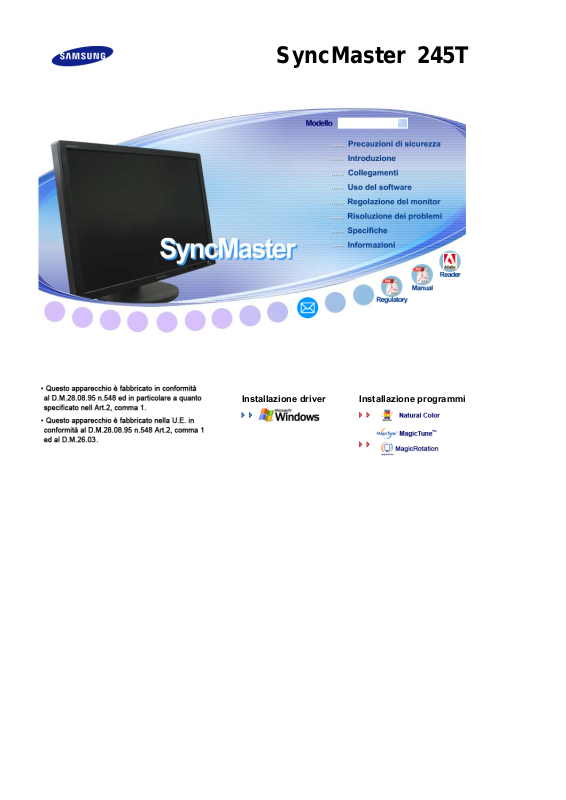

SyncMaster 245T
Installazione drive
Installazione programmi
Annotazione
L’inosservanza delle istruzioni indicate da questo simbolo può comportare infortuni o danni alle
apparecchiature.
Vietato È importante leggere e comprendere sempre appieno il contenuto
Non smontare Scollegare la spina dalla presa di corrente
Alimentazione
Le immagini qui riportate sono solo di riferimento, e non sono applicabili in tutti i casi (o paesi).
Non toccare Collegamento a massa per evitare scosse elettriche
In caso di non utilizzo per periodi di tempo prolungati, regolare il PC su DPM.
Se si utilizza uno screen saver, selezionare la modalità.
Non usare apparecchi con la spina danneggiata o allentata.
Il mancato rispetto di questa precauzione può essere causa di scosse elettriche o
incendi.
Non estrarre la spina tirandola dal filo e non toccarla con le mani bagnate.
Il mancato rispetto di questa precauzione può essere causa di scosse elettriche o
incendi.
Usare solo una spina e una presa opportunamente collegata a massa.
Una massa inadatta può causare scosse elettriche o danni alle apparecchiature.
(Classe l solo attrezzatura.)
Inserire saldamente la spina in modo che non possa scollegarsi dalla presa.
Una connessione non sicura può causare un incendio.
Non piegare in modo eccessivo la spina e il filo e non collocare oggetti pesanti sopra
di questi onde evitare danni.
Il mancato rispetto di questa precauzione può essere causa di scosse elettriche o
incendi.
Non collegare troppe prolunghe o spine ad una presa di corrente.
L’inosservanza di questa precauzione può essere causa di incendio.
Non scollegare il cavo di alimentazione durante l’uso del monitor.
Una scarica elettrica causata dalla disconnessione del cavo potrebbe danneggiare
il computer.
Non utilizzare il cavo di alimentazione quando sul connettore o sulla spina vi è
polvere.
Se il connettore o la spina del cavo di alimentazione sono ricoperti di polvere,
pulirli con un panno asciutto.
Se si collega il cavo di alimentazione utilizzando una spina o un connettore
ricoperti di polvere, può verificarsi una scossa elettrica o un incendio.
Per scollegare l’apparecchio dall’alimentazione, estrarre la spina dalla presa di
corrente.
Il mancato rispetto di questa precauzione può essere causa di scosse elettriche o
incendi.
Installazione
Contattare un centro di assistenza autorizzato quando si effettua l'installazione del
monitor in una posizione in cui vi è polvere eccessiva, temperature alte o basse,
elevata umidità, sostanze chimiche o nel caso in cui il monitor sarà in funzione 24 ore
al giorno come negli aeroporti, nelle stazioni ferroviarie, ecc.
La mancata osservanza di questa precauzione può causare gravi danni al monitor.
Posizionare il monitor in un luogo in cui l'umidità e la presenza di polvere siano
minime.
Seguire questa precauzione per evitare cortocircuiti o incendi all'interno del
monitor.
Durante il trasporto non far cadere il monitor.
L’inosservanza di questa precauzione può essere causa di infortuni o di danni
all'apparecchio.
Installare la base del monitor su un ripiano in vetro o una mensola facendo
attenzione che non sporga al di fuori di esso.
La caduta del prodotto può causare danni all'unità o lesioni personali.
Non posizionare il prodotto su una superficie piccola o instabile.
Posizionare il prodotto su una superficie stabile e uniforme per evitare che possa
cadere causando lesioni alle persone sottostanti, specialmente nel caso di
bambini.
Non posizionare il prodotto sul pavimento.
Le persone presenti, specialmente i bambini, potrebbero inciamparvi.
PER EVITARE INCENDI, TENERE CANDELE E ALTRE FIAMME LIBERE
LONTANO DA QUESTO PRODOTTO.
Il mancato rispetto di questa precauzione può causare un incendio.
Tenere i dispositivi che generano calore lontano dal cavo di alimentazione.
La fusione del rivestimento del cavo può causare una scossa elettrica o un
incendio.
Non installare il prodotto in una posizione con scarsa ventilazione, per esempio su
una mensola, in un armadietto ecc…
Un innalzamento della temperatura interna del prodotto può causare un incendio.
Fissare il monitor con cura.
L’inosservanza di questa precauzione può comportare danni o rottura
dell’apparecchio.
Non posizionare il monitor appoggiandolo sullo schermo.
Seguendo questa precauzione si evita di danneggiare la superficie del tubo
catodico.
L'installazione della staffa a muro deve essere eseguita da personale qualificato.
Un'installazione eseguita da personale non qualificato potrebbe causare danni.
Utilizzare sempre il dispositivo di montaggio specificato nel manuale dell'utente.
Quando si installa il prodotto, posizionarlo a una certa distanza dalla parete (oltre 10
cm) per garantire una corretta ventilazione.
Una ventilazione insufficiente può causare un innalzamento della temperatura
interna del prodotto, che può condurre a una riduzione delle prestazioni e della
durata dei componenti.
Tenere l’imballo di plastica (sacchetto) fuori della portata dei bambini.
L’imballo di plastica (sacchetto) può causare soffocamento se lasciato come gioco
alla portata dei bambini.
Pulizia e uso
A
Per la pulizia del telaio del monitor o della parte esterna del tubo catodico, utilizzare
un panno morbido, leggermente inumidito.
Non spruzzare il detersivo direttamente sul monitor.
L’inosservanza di questa precauzione può causare danni, scosse elettriche o
incendi.
Usare il prodotto detergente raccomandato versandolo su un panno morbido.
Se il connettore tra la spina e il pin è impolverato o sporco, pulirlo in modo opportuno
con un panno asciutto.
Un connettore sporco può essere causa di scosse elettriche o incendi.
ssicurarsi di scollegare il cavo di alimentazione prima di pulire il prodotto.
Il mancato rispetto di questa precauzione può causare una scossa elettrica o un
incendio.
Scollegare il cavo di alimentazione dalla presa e pulire il prodotto con un panno
morbido e asciutto.
Non usare prodotti chimici quali cera, benzene, alcol, solventi, insetticidi,
deodoranti per l'ambiente, lubrificanti o detergenti.
Contattare il Centro Assistenza o il Centro Assistenza Clienti per effettuare la pulizia
della parte interna una volta all’anno.
Mantenere pulita la parte interna del prodotto.
La polvere accumulata all’interno nel corso di un lungo periodo di tempo può
causare malfunzionamenti o un incendio.
Altro
Non rimuovere il coperchio (o la copertura sul retro).
Il mancato rispetto di questa precauzione può essere causa di scosse elettriche o
incendi.
Affidare l'esecuzione delle riparazioni a tecnici qualificati.
Se il monitor non funziona in modo normale, in particolare se produce rumori
inconsueti o emana odori, scollegarlo immediatamente dall'alimentazione e rivolgersi
ad un centro di assistenza o ad un rivenditore autorizzato.
Il mancato rispetto di questa precauzione può essere causa di scosse elettriche o
incendi.
Tenere il prodotto lontano da luoghi esposti a olio, fumo o umidità; non installare
all'interno di un veicolo.
Ciò potrebbe causare un malfunzionamento, scosse elettriche o incendio.
Evitare in particolar modo di far funzionare il monitor in prossimità di acqua o
all'esterno dove potrebbe essere esposto a neve o pioggia.
Se il monitor cade o il rivestimento viene danneggiato, spegnere il monitor e
scollegare il cavo di alimentazione. Quindi contattare il servizio di assistenza.
Il monitor potrebbe non funzionare correttamente, causando scosse elettriche o un
incendio.
Tenere il monitor spento quando fuori ci sono fulmini e lampi oppure lasciare che il
monitor resti inutilizzato per un lungo periodo di tempo.
Il monitor potrebbe non funzionare correttamente, causando scosse elettriche o un
incendio.
Non tentare di spostare il monitor tirando il cavo elettrico o il cavo di segnale.
Ciò può provocare guasti, scosse elettriche o incendi dovuti al danneggiamento
del cavo.
Non spostare il monitor a destra o a sinistra tirandolo solo dal filo o dal cavo del
segnale.
Ciò può provocare guasti, scosse elettriche o incendi dovuti al danneggiamento
del cavo.
Non coprire le bocchette di ventilazione del monitor.
Una cattiva ventilazione può essere causa di guasti o di incendi.
Non posizionare contenitori d'acqua, prodotti chimici o piccoli oggetti metallici sul
monitor.
Ciò potrebbe causare un malfunzionamento, scosse elettriche o incendio.
Se una sostanza estranea entra all'interno del monitor, scollegare il cavo di
alimentazione e contattare il servizio di assistenza.
Tenere il prodotto lontano da spray chimici combuistibili o sostanze infiammabili.
L’inosservanza di questa precauzione può essere la causa di esplosioni o incendi.
Non inserire mai oggetti metallici all'interno delle aperture del monitor.
Il mancato rispetto di questa precauzione può essere causa di scosse elettriche,
incendi o infortuni.
Non inserire oggetti metallici come ferretti, cavi, oggetti appuntiti o infiammabili come
carta e fiammiferi nei fori di ventilazione, nella porta della cuffia o nelle porte AV.
Può causare un incendio o una scossa elettrica.
Se una sostanza estranea o acqua penetra nel prodotto, spegnere l'unità,
scollegare la spina di alimentazione dalla presa a parete e contattare il centro di
assistenza.
Se si visualizza una schermata fissa per un periodo di tempo prolungato, può
verificarsi la comparsa di un'immagine residua o di una macchia sfocata.
Attivare la modalità di risparmio energetico o impostare uno screensaver per
spostare l'immagine quando è necessario allontanarsi dal monitor per un periodo
di tempo prolungato.
Regolare la risoluzione e la frequenza ai livelli appropriati per il modello.
Livelli non appropriati di risoluzione e frequenza potrebbero danneggiare la vista
degli utenti.
24 pollici (61 cm) - 1920 X 1200
La visione continua del monitor mantenendosi in una posizione troppo vicina allo
schermo può causare danni alla vista.
Per non stancare gli occhi, fare una pausa di almeno cinque minuti dopo ogni ora di
utilizzo del monitor.
Non installare il prodotto su una superficie instabile o irregolare o in una posizione
che presenta vibrazioni.
La caduta del prodotto può causare danni all'unità o lesioni personali.
r
L'uso del prodotto in una posizione che presenta vibrazioni può ridurre la vita utile
dell'unità o causarne l'incendio.
Quando si sposta il monitor, spegnerlo e scollegare l'alimentazione. Assicurarsi che i
cavi, inclusi il cavo dell’antenna e i cavi di collegamento ad altri dispositivi, siano
scollegati prima di spostare il monitor.
Il mancato scollegamento dei cavi può danneggiare il prodotto e causare un
incendio o scosse elettriche.
Posizionare il prodotto fuori dalla portata dei bambini, poiché potrebbero provocare
danni all'apparecchio.
La caduta del prodotto può causare lesioni personali o addirittura la morte.
Se non si utilizza il prodotto per un lungo periodo di tempo, scollegarlo dalla presa
elettrica.
In caso contrario, un isolamento danneggiato o un accumulo di sporcizia può
causare una emissione di calore che può causare un incendio.
Non lasciare i giochi preferiti dei bambini (o qualsiasi altra cosa che possa attirare la
loro attenzione) sopra il prodotto.
I bambini potrebbero cercare di salire sopra il prodotto per prendere un oggetto.
Il prodotto potrebbe cadere, causando lesioni o addirittura la morte.
Quando si solleva o si sposta il monitor, non capovolgerlo se si sta sostenendo solo il
supporto.
Il monitor potrebbe cadere, riportando danni o provocando lesioni personali.
Corretta postura da adottare davanti al monito
Cercare di mantenere una postura corretta davanti al monitor.
Tenere la schiena dritta.
z
Tenere gli occhi a una distanza di 45 ~ 50 cm dal monitor. Per
z
guardare lo schermo, il monitor deve essere posizionato di fronte e
gli occhi devono trovarsi a un'altezza leggermente superiore ad esso.
Ruotare il monitor verso l'alto di 10 ~ 20 gradi. Regolare l'altezza del
z
monitor in modo che lo schermo si trovi appena sotto il livello degli
occhi.
z Regolare l'angolazione del monitor in modo da non avere luce
riflessa sullo schermo.
Mantenere le braccia perpendicolari agli avambracci. Mantenere il
z
livello delle braccia in linea con i palmi.
Mantenere l'angolazione dei gomiti perpendicolare.
z
Corretto smaltimento del prodotto
(Rfiuti elettrici ed elettronici) - Solo Europa
(Applicabile in i paesi dell’Unione Europea e in quelli con sistema di raccolta
differenziata)
Il marchio riportato sul prodotto o sulla sua documentazione indica che il
prodotto non deve essere smaltito con altri rifiuti domestici al termine del ciclo
di vita. Per evitare eventuali danni all'ambiente o alla salute causati
dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare questo
prodotto da altri tipi di rifiuti e di riciclarlo in maniera responsabile per favorire
il riutilizzo sostenibile delle risorse materiali.
Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è
stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni
relative alla raccolta differenziata e al riciclaggio per questo tipo di prodotto.
Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i
termini e le condizioni del contratto di acquisto. Questo prodotto non deve
essere smaltito unitamente ad altri rifiuti commerciali.
Mantenere l'angolazione delle ginocchia superiore a 90 gradi. I piedi
z
devono essere a contatto con il pavimento. Regolare la posizione
delle braccia in modo che si trovino sotto il livello del cuore.
INFORMAZIONI SUL PRODOTTO (Assenza di ritenzione
A
)
dell'immagine)
Le TV e i monitor LCD possono presentare il fenomeno della ritenzione dell'immagine quando si
passa da una schermata all'altra, specialmente dopo che è stata visualizzata un'immagine statica
per un periodo prolungato di tempo.
Questa guida illustra come utilizzare correttamente i prodotti LCD per proteggerli dalla ritenzione
dell'immagine.
Garanzia
La garanzia non copre eventuali danni causati dalla ritenzione dell’immagine.
La bruciatura dello schermo non è coperta dalla garanzia.
Cos'è la ritenzione dell'immagine?
Durante il normale funzionamento di uno sch e rmo LC D, il fenomeno della ritenzione
dell'immagine non si verifica. Tuttavia, se la stessa immagine resta visualizzata per un
lungo periodo di tempo, si accumula una leggera diffe re nza di carica elettrica tra i due
elettrodi che racchiudono i cristalli liquidi. Questo può causare la concentrazione di
cristallo liquido in determinare aree dello schermo. Come conseguenza, l'immagine
precedente viene trattenuta quando si passa a una nuova immagine video. Tutti i
prodotti di visualizzazione, inclusi gli schermi LCD, sono soggetti a questo fenomeno.
Esso non è un difetto del prodotto.
Seguire i suggerimento riportati sotto per proteggere il vostro schermo LCD dal
fenomeno della ritenzione dell'immagine.
Spegnimento, Screen Saver o modalità di Risparmio energetico
Per esempio)
z Spegnere il schermo quando si visiona un motivo statico.
- Spegnere lo schermo per 4 ore dopo 20 ore di uso.
- Spegnere lo schermo per 2 ore dopo 12 ore di uso.
z Utilizzare uno Screen Saver se possibile
- Si consiglia l'uso di uno Screen Saver a colore singolo o di
un'immagine in movimento.
z Spegnere il monitor con lo scherma di risparmio energetico delle proprietà
dello schermo del PC.
Suggerimenti per applicazioni specifiche
eroporti, stazioni di transito, borse, banche e sistemi di controllo
Si consiglia di seguire le procedure riportate di seguito:
Visualizzare ciclicamente le informazioni e il logo o immagini in
movimento.
Ciclo: visualizzare le informazioni per 1 ora seguite dalla visualizzazione di un
logo o di immagini in movimento per 1 minuto.
Cambiare periodicamente le informazioni sul colore (utilizzare 2 colori
differenti
.
Per esempio) Ruotare le informazioni di colore con 2 colori ogni 30 minuti.
Evitare di utilizzare una combinazione di caratteri e il colore dello sfondo con
elevata differenza di luminanza.
Evitare di utilizzare i colori grigi, che possono causare più facilmente il
fenomeno della ritenzione dell'immagine.
z Evitare: i colori con grosse differenze di luminanza (bianco e nero, grigi)
Per esempio)
prog
z Impostazioni consigliate: colori chiari con piccole differenze di luminanza
- Cambiare il colore dei caratteri e il colore dello sfondo ogni 30 minu ti.
Per esempio)
- Ogni 30 minuti, cambiare i caratteri con del movimento.
Per esempio)
Il modo migliore per proteggere il monitor dal fenomeno della ritenzione
dell'immagine consiste nell'impostare il PC o il sistema per avviare un
ramma di Screen Saver quando non si utilizza lo schermo.
La ritenzione dell'immagine potrebbe non verificarsi quando si utilizz a lo sch ermo LCD
in condizioni normali.
Per condizioni normali si intende un cambiamento continuo delle immagini visualizzate
a schermo. Quando uno schermo LCD funziona per un periodo di tempo prolungato
con un motivo fisso (oltre 12 ore), potrebbe esserci una leggera differenza di tensione
tra gli elettrodi che azionano il cristallo liquido di un pixel. La differenza di tensione tra
gli elettrodi aumenta col passare del tempo, forzando l'inclinazione de l cristallo liquido.
Quando ciò si verifica, al cambiare dell'immagine è possibile vedere l'immagine
precedente.
Per evitare questo fenomeno, è necessario ridurre la differenza di tensione
accumulata.
Il nostro monitor LCD soddisfa i requisiti ISO13406-2 Classe II sui guasti ai pixel.
Contenuto della confezione
p
p
Assicurarsi che i seguenti articoli siano presenti nella confezione del monitor.
Nel caso in cui qualche articolo risultasse mancante, contattare il proprio rivenditore.
Rivolgersi al rivenditore più vicino per acquistare componenti opzionali.
Disimballaggio
o l’installazione del supporto
Do
o aver ripiegato il supporto
Do
Monitor
Monitor e Supporto scorrevole
Manualistica
CD di installazione
Guida d'installazione rapida
V
r
Cavo
Cavo di alimentazione Cavo D-sub Cavo USB
Altro
Panno per la pulizia
E’ applicabile solo su modelli di colore nero ad elevata
lucentezza.
enduto separatamente
Scheda della garanzia
(non disponibile in tutti i
paesi)
contenente Manuale
dell'utente, Driver del monitor
e i software Natural Color,
AutoRotation
Cavo S-Video Cavo RCA Cavo Component
Cavo HDMI Cavo DVI-D
Confezione altoparlante(opzione)
Altoparlante Cavo RCA–stereo
Il monito
Parte anteriore
Pulsante MPA Premere il tasto MPA per attivare/disattivare la funzione MPA.
Pulsante MENU [
]
Pulsanti di
regolazione [ ]
PC/DVI(PC) :
Pulsante
MagicBright™
[]
AV / S-Video /
Comp. / HDMI :
Modalità
Questa funzione viene utilizzata nella riproduzione di filmati. Infatti, migliora
nettamente la qualità visiva.
Apre il menu OSD. Consente anche di uscire dal menu OSD o di tornare
al menu precedente.
Questi pulsanti permettono di evidenziare e regolare le voci del menù.
MagicBright™ è una nuova funzione che offre un ambiente di
visualizzazione ottimale in base al tipo di immagine che si sta
visualizzando. Attualmente sono disponibili 7 diverse modalità :
Personaliz, Testo, Internet, Giochi , sport e Film, Contrasto din. Ogni
modalità ha il suo valore di luminosità predefinito. E’ possibile selezionare
una delle 7 impostazioni semplicemente premendo il tasto
'MagicBright™'.
1) Personalizzata
Sebbene tali valori preimpostati sono stati scelti con cura dagli
ingegneri, essi potrebbero non risultare comodi per le preferenze
dell'utente. In questo caso, regolare Luminosità e Contrasto
utilizzando il menu a schermo.
2) Testo
Per documenti o lavori che prevedono l'uso frequente di testo.
3) Internet
Per lavori che prevedono un misto di testo e grafica.
4) Giochi
Per la visione di film e immagini in movimento, come ad esempio
videogame.
5) Sport
Per la visione di film e immagini in movimento, come ad esempio
sport.
6) Film
Per la visione di film e immagini in movimento, come ad esempio DVD
o Video CD.
7) Contrasto din
Contrasto din rileva automaticamente la distribuzione del segnale
visivo e provvede a regolarlo per creare un contrasto ottimale.
>> Fare clic qui per visualizzare un'animazione dell'operazione.
Lo schermo dispone di quattro impostazioni automatiche dell'immagine
("Dinamica", "Standard", "Film" e "Personaliz") preimpostate in fabbrica. E'
possibile attivare le impostazioni Dinamica, Standard, Film o Personaliz. La
funzione "Personaliz" richiama automaticamente le impostazioni personalizzate
dell'immagine.
1) Dinamica
Selezionare questa modalità per visualizzare immagini più nitide di quelle
offerte dalla modalità "Standard".
2) Standard
Selezionare questa modalità se l'ambiente circostante è luminoso. Anche
questa modalità offre immagini nitide.
3) Film
Selezionare questa modalità se l'ambiente circostante è buio. Ciò consente
di risparmiare energia e di ridurre l'affaticamento degli occhi.
4) Personalizzata
Selezionare questa modalità quando si desidera regolare l'immagine in base
alle proprie preferenze.
>> Fare clic qui per visualizzare un'animazione dell'operazione.
Pulsante
Luminosità [ ]
Pulsante Invio [
] /
Pulsante
SOURCE
Pulsante AUTO ( Disponibile solo in modalità PC )
Pulsante PIP ( Disponibile solo in modalità PC/DVI(PC) )
Pulsante di
alimentazione [ ]
Indicatore
dell'alimentazione
Per maggiori informazioni relative alle funzioni di risparmio energetico vedere
PowerSaver nel manuale. Per risparmiare energia, SPEGNERE il monitor quando non
serve o ci si assenta dal luogo di lavoro per periodi prolungati.
Parte posteriore
Quando sullo schermo non è visibile il menu OSD, premere il pulsante
per regolare la luminosità.
>> Fare clic qui per visualizzare un'animazione dell'operazione.
Utilizzato per selezionare il menu OSD. /
Quando l'OSD è disattivato, la pressione del pulsante ' ' consente di
selezionare il segnale video. (Quando si preme il tasto per cambiare
la modalità di ingresso, viene visualizzato un messaggio nella parte in
alto a sinistra dello schermo che indica la modalità corrente -- segnale
ingresso PC, DVI, AV, S-Video e Comp.)
La modifica della sorgente è consentita solo per i dispositivi esterni
collegati allo schermo.
>> Fare clic qui per visualizzare un'animazione dell'operazione.
Quando si preme il pulsante "AUTO", viene visualizzata la schermata di
regolazione automatica, come illustrato nell'animazione al centro.
Premere questo pulsante per l'autoregolazione del segnale del PC in
ingresso. Tutti i valori di sintonia vengono automaticamente regolati.
>> Fare clic qui per visualizzare un'animazione dell'operazione.
In modalità PC o DVI, attivare la schermata Video in modalità PIP. E'
possibile visualizzare un'immagine da AV, S-Video, o Comp. attraverso la
schermata PIP in modalità PC e DVI(PC).
Utilizzare questo pulsante per accendere e spegnere il monitor.
Ciò consente di verificare lo stato di alimentazione generale del sistema. Per
ulteriori informazioni, consultare la sezione PowerSaver
(Risparmio di energia).
La configurazione della Parte posterioree del monitor può cambiare da prodotto a prodotto.
A
A
POWER S/W / POWER
POWER S/W
: Utilizzare questo pulsante per accendere e spegnere il
monitor.
POWER
: Collegare il cavo di alimentazione del monitor alla porta
dell'alimentazione posta sul retro del calcolatore.
HDMI IN / DVI IN(HDCP) / RGB IN
VIDEO IN / S-VIDEO IN / AUDIO POWER / AUDIO OUT
Terminale di connessione USB
HDMI IN
: Collegare il terminale HDMI IN sul pannello posteriore del
monitor al terminale HDMI del dispositivo di uscita digitale
mediante un cavo HDMI.
DVI IN(HDCP)
: Collegare il cavo DVI alla porta DVI IN(HDCP)sul retro
dello schermo.
RGB IN
: Collegare il cavo di segnale al connettore RGB IN a 15-pin
sul retro dello schermo.
VIDEO IN
: Terminale di ingresso (video) del dispositivo esterno
S-VIDEO IN
: Terminale di ingresso (S-Video) del dispositivo esterno
UDIO POWER (DC 12V )
: Collegare il cavo di alimentazione dell’altoparlante al
terminale AUDIO POWER del monitor.
UDIO OUT
: Quando si collega al monitor una periferica esterna tramite
un cavo HDMI, per ascoltare l’audio dallo schermo HDMI è
necessario collegare il terminale AUDIO OUT del monitor al
terminale SPK (verde chiaro - terminale di ingresso audio)
dell’altoparlante dedicato tramite un cavo stereo.
UP (Porta Upstream USB)
: Collegare la porta UP del monitor e la porta USB del
computer mediante il cavo USB.
DOWN (Porta Downstream USB)
: Collegare la porta DOWN del monitor USB e il
dispositivo USB mediante il cavo USB.
Per utilizzare la porta DOWN ( Porta Downstream), è
necessario collegare il cavo UP (Cavo Upstream, ) al
PC.
Utilizzare il cavo USB fornito con questo monitor per
collegare la porta UP del monitor e la porta USB del
computer.
COMPONENT IN
z Collegare la porta VIDEO OUT del DVD / DTV Set-Top Box alle
porte di ingresso Y, P
B,PR).
(Y, P
B,PR utilizzando un cavo video component
Kensington Lock
il blocco Kensington è un dispositivo utilizzato per assicurare
z
fisicamente il sistema quando viene utilizzato in un luogo
pubblico. (Il dispositivo di blocco è in vendita separatamente.)
Per informazioni sull'uso del dispositivo di blocco, contattare
il rivenditore.
Fermo per supporto
Rimuovere il perno di fissaggio sul supporto per sollevare o
z
abbassare il monitor.
Per maggiori informazioni sui collegamenti dei cavi vedere Collegamento del monitor.
Collegamento dei cavi
Collegare il cavo di alimentazione dello schermo all'ingresso POWER sul retro dello schermo stesso.
Collegare il cavo di alimentazione del monitor ad una vicina presa di corrente.
Usare una connessione adeguata al computer.
Utilizzo del connettore RGB (Analogico) con la scheda video.
Collegare il cavo di segnale al connettore RGB IN a 15-pin sul retro dello schermo.
Utilizzo del connettore DVI (Digitale) con la scheda video.
[ RGB IN ]
Collegare il cavo DVI alla porta DVI IN(HDCP)sul retro dello schermo.
[ DVI IN(HDCP) ]
Collegato a un computer Macintosh.
- Collegare il monitor al computer Macintosh utilizzando il cavo di collegamento RGB IN.
Quando il monitor e il computer sono collegati, è possibile attivarli e utilizzarli.
Collegamento USB in corso
E' possibile usare un dispositivo USB, come per es. un mouse, una tastiera, una Memory
Stick o un'unità HDD esterna, collegandolo alla DOWN del monitor ma non al PC.
La USB port (porta USB) del monitor supporta USB 2,0 certificato per alta velocità.
High speed Full speed Low speed
Loading...
