Samsung SYNCMASTER 153T, SYNCMASTER 152N, SYNCMASTER 172N, SYNCMASTER 193T, SYNCMASTER 192N User Manual [de]
...
SyncMaster 173T/193T/170N/171N/172N/173N/174T 191N/192N/193N/191T plus/153T/150N/151N/152N
|
|
Hauptseite |
Anzeige auf dem Bildschirm |
|
|
||
|
|
|
|
|
|
Sicherheitsanweisungen |
Störungssuche |
|
|
Symbole |
Checkliste |
|
|
Strom |
Fragen und Antworten |
|
|
Installation |

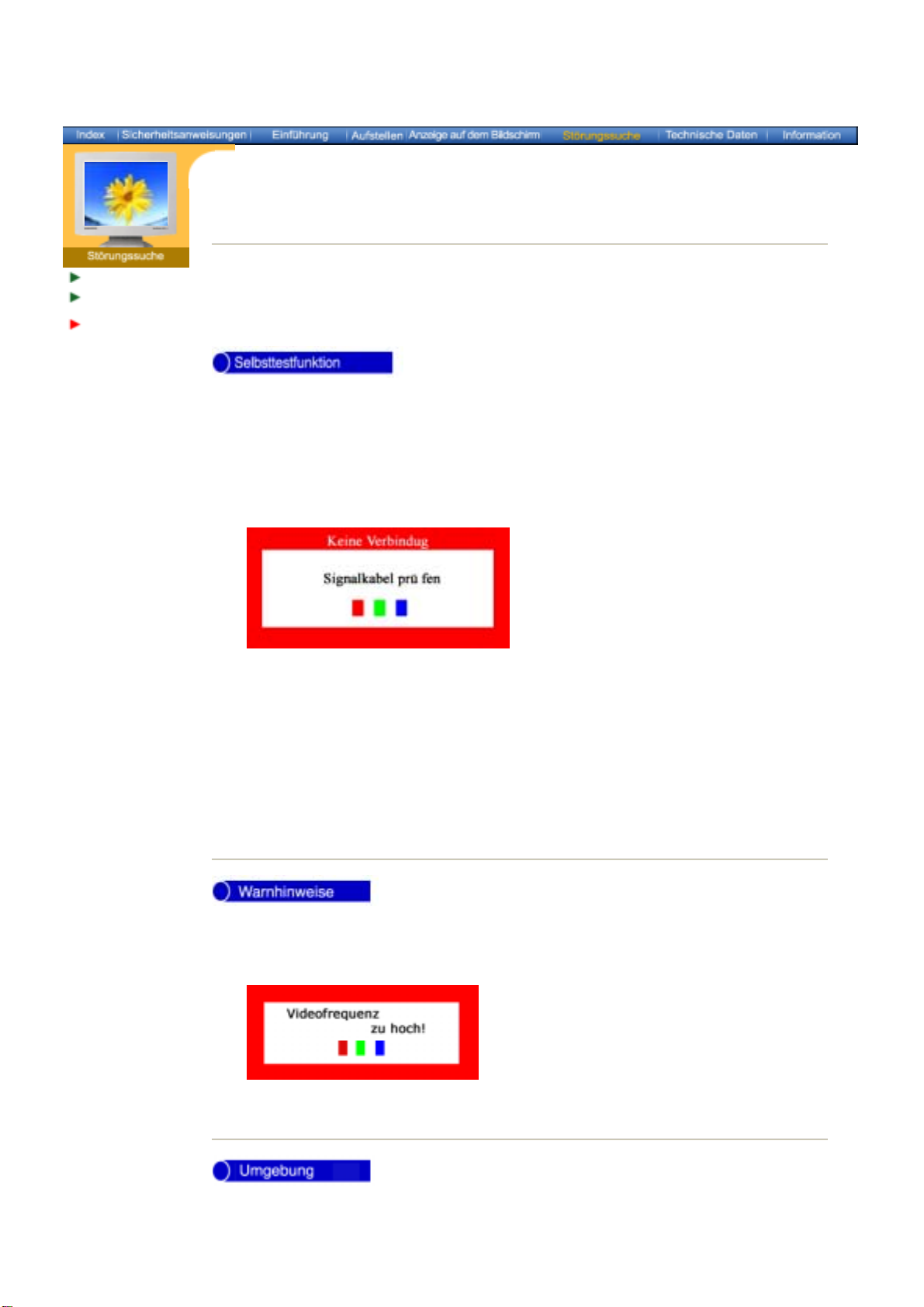

Selbsttestfunktion |
|
|
Reinigung |
|
|
|
Anderes |
|
|
|
|
|
|
|
Einführung |
Technische Daten |
|
|
Auspacken |
Allgemeine |
|
|
Vorderseite |
Energiesparfunktion |
|
|
Rückseite |
Voreingestellte Anzeigemodi |
|
|
|
|
|
|
Aufstellen |
Information |
|
|
Anschließen des Monitors |
Kundendienstzentren |
|
|

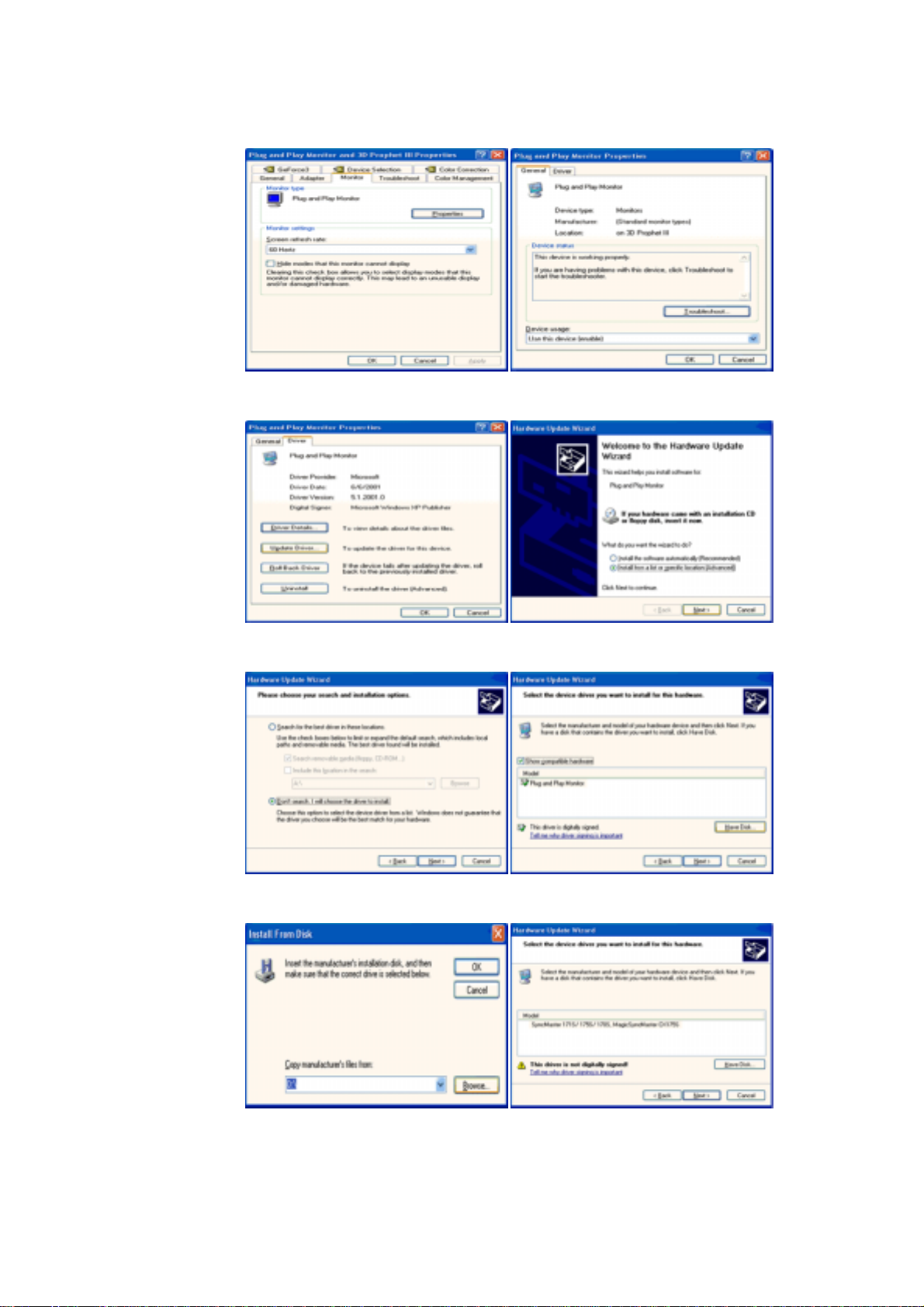

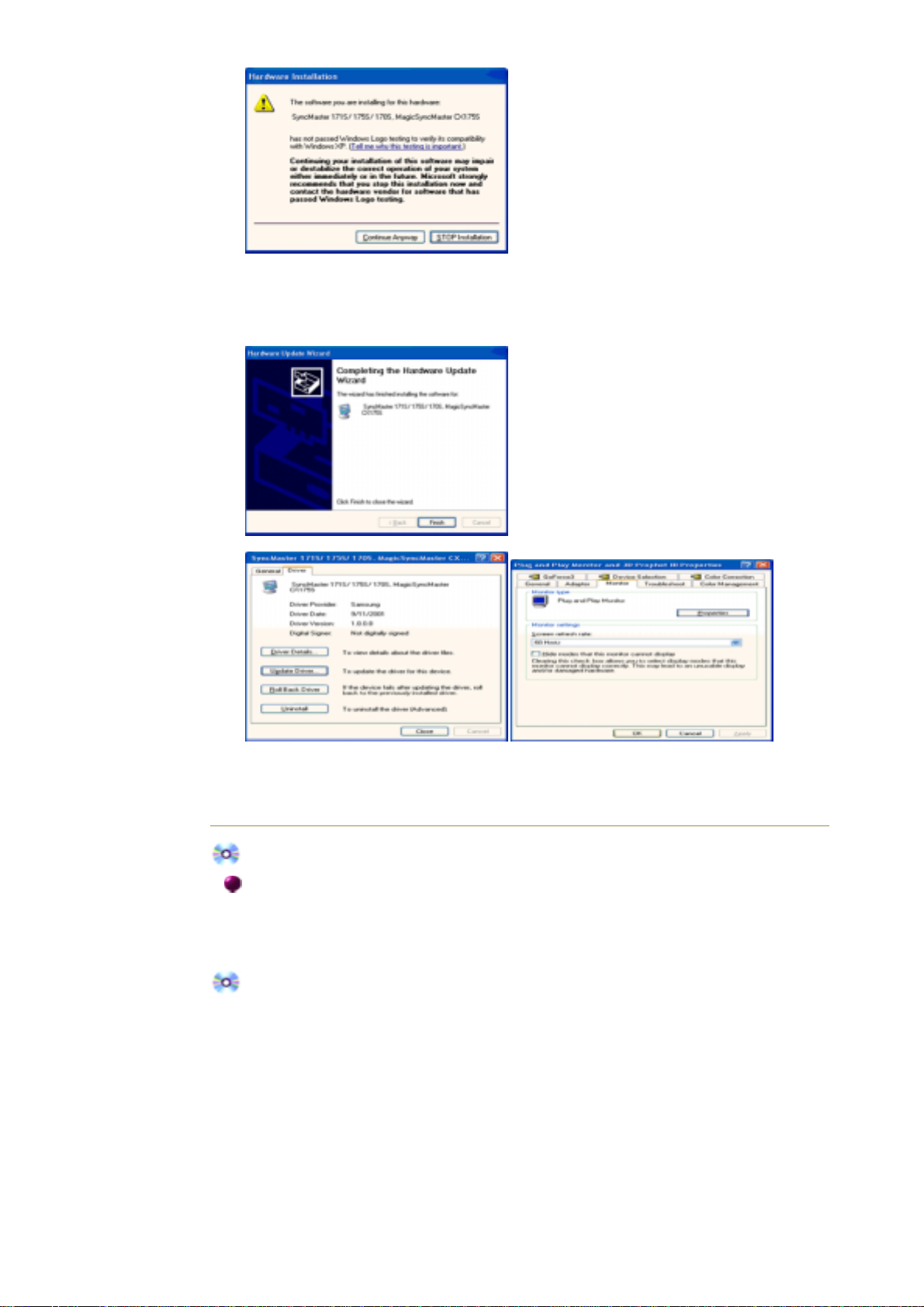

Installieren des Monitortreibers |
Bezeichnungen |
|
|
Automatisch |
Regulatory |
|
|
Manuell |

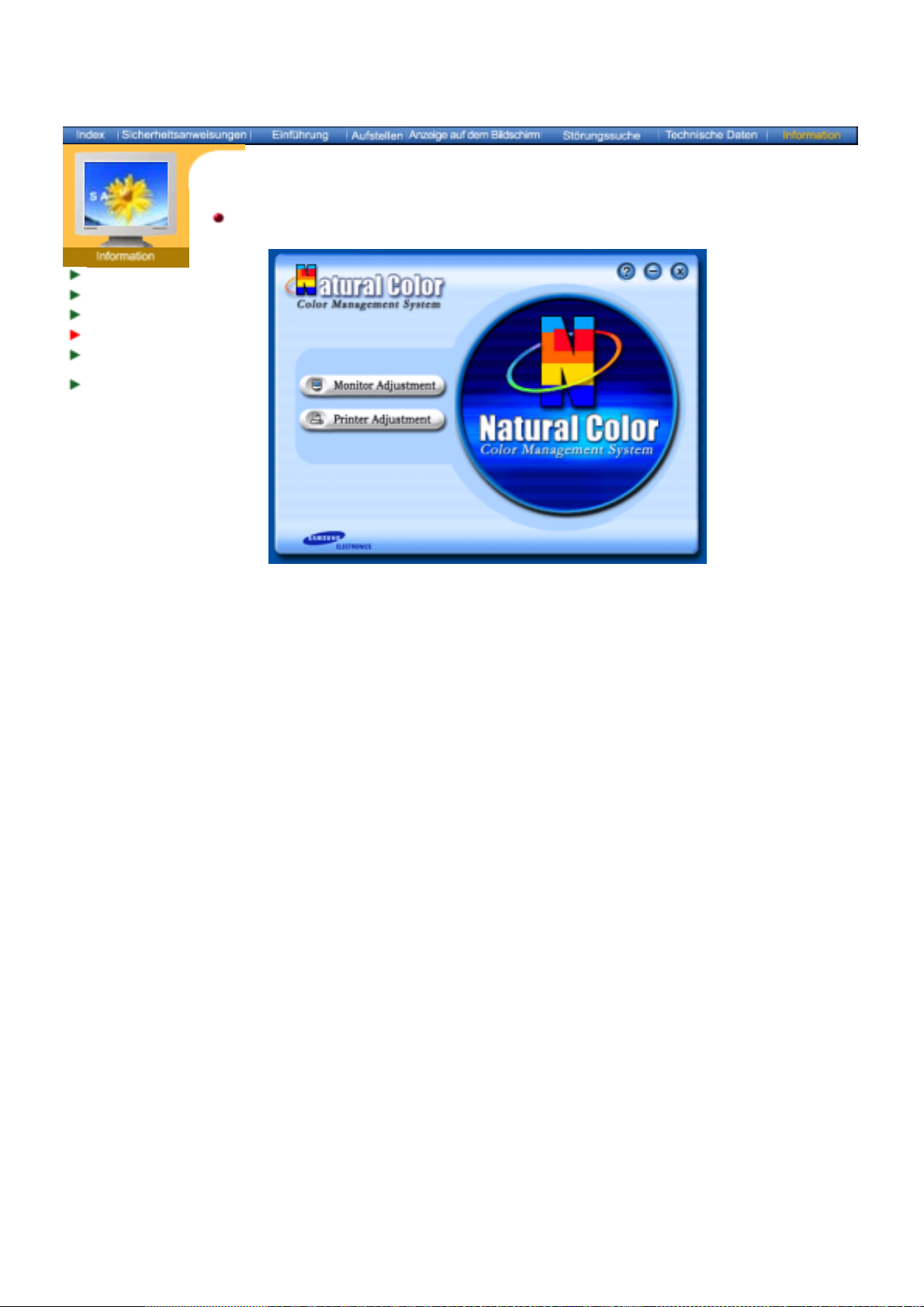

Natural Color |
|
|
Wechseln des Fußes |
Für ein besseres Display |
|
|
|
Autorisierung |
|
|
|
|
Symbole
Strom
Installation
Reinigung
Anderes
Nichtbeachtung der mit diesem Symbol gekennzeichneten Anweisungen könnte zu
Körperverletzungen oder Schaden an Geräten führen.
Verboten |
Wichtig: Muß stets gelesen und verstanden werden |
Nicht auseinanderbauen |
Ziehen Sie den Netzstecker aus der Steckdose |
Nicht berühren |
Zur Vermeidung von elektrischem Schlag erden |
Symbole
Strom
Installation
Reinigung
Anderes
Wenn der Monitor über einen längeren Zeitraum nicht benutzt wird, stellen Sie Ihren PC auf DPMS. Wenn Sie einen Bildschirmschoner benutzen, stellen Sie auf aktiven Bildschirmmodus.
Benutzen Sie keinen schadhaften oder locker sitzenden Stecker.
! Dies könnte elektrischen Schlag oder Feuer verursachen.
Ziehen Sie den Stecker nicht am Kabel heraus und berühren Sie den Stecker nicht mit nassen Händen.
! Dies könnte elektrischen Schlag oder Feuer verursachen.
Benutzen Sie nur einwandfrei geerdete Netzstecker und Steckdosen.
!Unsachgemäße Erdung könnte zu elektrischem Schlag oder Beschädigung der Geräte führen.
Biegen Sie Netzstecker und Kabel nicht übermäßig und stellen Sie keine schweren Objekte darauf, die Schaden verursachen könnten.
!Nichtbeachtung dieser Verhaltensmaßregel könnte zu elektrischem Schlag oder Feuer führen.
Ziehen Sie bei Gewitter den Netzstecker aus der Steckdose, ebenso wenn das Gerät über einen längeren Zeitraum nicht benutzt wird.
!Nichtbeachtung dieser Verhaltensmaßregel könnte zu elektrischem Schlag oder Feuer führen.
Schließen Sie nicht zu viele Verlängerungskabel oder Netzstecker an eine Steckdose an.
! Dies könnte ein Feuer verursachen.
|
|
Decken Sie nichts über die Lüftungsöffnungen des |
|
|
|
|
|
Monitorgehäuses. |
Symbole |
|
! Unzureichende Belüftung könnte Funktionsausfall oder Feuer |
|
verursachen. |
|
Strom |
|
|
Installation |
|
|
|
|
|
Reinigung |
|
Stellen Sie Ihren Monitor an einen möglichst staubfreien Ort mit |
Anderes |
|
niedriger Luftfeuchtigkeit. |
|
|
! Andernfalls könnte es im Monitor zu einem elektrischen Kurzschluß |
|
|
oder Feuer kommen. |
Lassen Sie den Monitor nicht fallen, wenn Sie seinen Standort verändern.
!Es könnte Schaden am Gerät oder Körperverletzungen verursachen.
Stellen Sie den Monitor auf eine ebene und stabile Arbeitsfläche.
! Wenn er herunterfällt, kann er Verletzungen verursachen.
Setzen Sie den Monitor vorsichtig ab.
! Er könnte sonst beschädigt werden oder zerbrechen.
Stellen Sie den Monitor nicht mit dem Bildschirm nach unten ab.
! Die TFT-LCD-Oberfläche könnte sonst beschädigt werden.
Wenn Sie das Monitorgehäuse oder die Oberfläche der TFT-LCD reinigen, wischen Sie sie mit einem angefeuchteten weichen Tuch ab.
Symbole
Strom
Installation |
Sprühen Sie Reinigungsmittel nicht direkt auf den Monitor. |
Reinigung
Anderes
Benutzen Sie das empfohlene Reinigungsmittel mit einem weichen
Tuch.
Wenn das Verbindungsstück zwischen dem Stecker und dem Stift staubig oder schmutzig ist, reinigen Sie es sorgfältig mit einem trockenen Tuch.
!Ein verschmutztes Verbindungsstück kann elektrischen Schlag oder Feuer verursachen.
Stellen Sie weder Wassergläser, Chemikalien noch kleine
Metallobjekte auf den Monitor.
!Dies könnte Schäden, elektrischen Schlag oder Feuer verursachen.
!Sollte ein Fremdkörper in den Monitor geraten, ziehen Sie den Stecker heraus und setzen Sie sich dann mit einem Kundendienstzentrum in Verbindung.
|
|
Entfernen Sie nicht das Gehäuse (oder die Rückwand). Es befinden |
|
|
|
|
|
sich im Inneren keine vom Benutzer zu wartenden Teile. |
Symbole |
|
! Ein Entfernen des Gehäuses könnte elektrischen Schlag oder |
|
Feuer verursachen. |
|
Strom |
|
! Überlassen Sie die Wartung qualifiziertem Fachpersonal. |
Installation |
|
|
|
|
|
Reinigung |
|
Sollte Ihr Monitor nicht normal funktionieren - besonders wenn er |
Anderes |
|
ungewöhnliche Geräusche oder Gerüche abgibt -, ziehen Sie sofort |
|
|
den Netzstecker heraus und setzen Sie sich mit einem |
|
|
Vertragshändler oder Kundendienst in Verbindung. |
|
|
! Ein defektes Gerät könnte elektrischen Schlag oder Feuer |
|
|
verursachen. |
|
|
|
|
|
Stellen Sie keine schweren Gegenstände auf den Monitor. |
|
|
! Dies könnte elektrischen Schlag oder Feuer verursachen. |
Für jede Stunde, die Sie in den Bildschirm sehen, sollten Sie Ihre
Augen 5 Minuten lang entspannen.
! Damit verringern Sie eine Ermüdung der Augen.
Benutzen oder lagern Sie keine leicht entzündlichen Substanzen in der Nähe des Monitors.
! Dies könnte eine Explosion oder Feuer verursachen.
Versuchen Sie nicht, die Position des Monitors zu verändern, indem
Sie am Netzoder Signalkabel ziehen.
!Dies könnte aufgrund von Kabelbeschädigung Funktionsausfall, elektrischen Schlag oder Feuer verursachen.
Bewegen Sie den Monitor nicht nach rechts oder links, indem Sie nur am Netzoder Signalkabel ziehen.
!Dies könnte aufgrund von Kabelbeschädigung Funktionsausfall, elektrischen Schlag oder Feuer verursachen.
Schieben Sie niemals etwas Metallenes in die Öffnungen des
Monitors.
!Dies könnte elektrischen Schlag, Feuer oder Verletzungen verursachen.
Wenn permanent dasselbe Standbild auf dem Bildschirm angezeigt wird, können Nachbilder oder verschwommene Flecken erscheinen.
!Deshalb sollten Sie zum Energiesparmodus wechseln oder einen Bildschirmschoner mit einem beweglichen Bild einstellen, wenn Sie für längere Zeit nicht am Monitor arbeiten.
SyncMaster 173T/193T/191T plus/153T/174T
Auspacken
Vorderseite
Rückseite
Monitor und Stand |
Netzanschlußkabel |
DVI-Kabel(Option)
Signalkabel
Bitte überprüfen Sie, daß die folgenden Teile mit dem Monitor mitgeliefert wurden. Sollten Teile fehlen, wenden Sie sich an Ihren Händler.
Anleitung zum schnellen Aufstellen
Garantiekarte
(Nicht in allen Gebieten erhältlich)
Benutzerhandbuch und Treiber-
Installations-CD
Installations-CD für Fuß mit Pivot-
Funktion(Option)
Für Multimedia Modell (Option)
Multimedia-Lautsprecher-Fu |
Soundkabel |
(Einfacher Multimediafuß oder bzw Schwenkbarer |
|
Multimediafuß und Software CD) |
|
SyncMaster 170N/171N/172N/173N/191N/192N/193N/150N/151N/152N
Auspacken
Vorderseite
Rückseite
Monitor und Stand |
Netzanschlußkabel |
Signalkabel
Anleitung zum schnellen Aufstellen
Bitte überprüfen Sie, daß die folgenden Teile mit dem Monitor mitgeliefert wurden. Sollten Teile fehlen, wenden Sie sich an Ihren Händler.
Garantiekarte
(Nicht in allen Gebieten erhältlich)
Benutzerhandbuch und Treiber-
Installations-CD
Installations-CD für Fuß mit Pivot-
Funktion(Option)
Für Multimedia Modell (Option)
Multimedia-Lautsprecher-Fu
(Einfacher Multimediafuß oder bzw Schwenkbarer Soundkabel Multimediafuß und Software CD)
SyncMaster 173T/193T/191T plus/153T/174T
Auspacken
Vorderseite
Rückseite
1. |
Auto-Taste |
Mit "Auto" kann der Monitor das eingehende Videosignal selbständig |
|
|
einstellen. |
2. |
Exit-Taste (Beenden) |
Benutzen Sie diese Taste, um das aktive Menü oder das OSD (On- |
|
|
Screen Display = Anzeige auf dem Bildschirm) zu schließen. |
|
Source-Taste |
Drücken Sie die Source-Taste, und wählen Sie anschließend das |
|
|
Videosignal, während OSD ausgeschaltet ist. |
|
|
(Wenn Sie die Source-Taste drücken, um den Eingangsmodus zu |
|
|
ändern, wird in der Bildschirmmitte eine Meldung mit dem derzeit |
|
|
gewählten Modus mit der Angabe des Eingangssignals (Analog oder |
|
|
Digital) angezeigt.) |
|
|
Hinweis:Wenn Sie den Digitalmodus auswählen, müssen Sie den |
|
|
Monitor mit dem DVI-Kabel über einem Digital-Port an der Grafikkarte |
|
|
anschließen. |
3. |
MagicBright-Taste |
MagicBright bezeichnet eine neue Monitorfunktion, die eine optimierte |
|
|
Monitordarstellung ermöglicht, die verglichen mit der Darstellung auf |
|
|
vorhandenen Monitoren doppelt so brillant und klar ist. Dabei werden |
|
|
jeweils die optimalen Helligkeitsund Auflösungseinstellungen zum |
|
|
Anzeigen von Text, Internet und Multimedia-Anwendungen |
|
|
bereitgestellt. Durch einfaches Drücken der MagicBright-Steuertasten |
|
|
auf der Vorderseite des Monitors, kann der Benutzer ohne großen |
|
|
Aufwand eine von drei vordefinierten Helligkeitsund |
|
|
Auflösungsoptionen auswählen. |
4. |
Einstelltasten |
Diese Tasten dienen dazu, Optionen auf dem Menü hervorzuheben |
|
|
und einzustellen. |
5. |
Menü-Taste |
Benutzen Sie diese Taste, um das OSD zu öffnen und eine |
|
|
hervorgehobene Menü-Option zu aktivieren. |
6. |
Netzschalter |
Diese Taste dient zum Einund Ausschalten des Monitors. |
7. |
Betriebsanzeige |
Diese zeigt Normaloder Energiespar-Modus an. |
Hinweis: Genauere Informationen zur Energiesparfunktion sind im Handbuch unter PowerSaver (Energiesparfunktion) aufgeführt. Um Energie zu sparen, schalten Sie den Monitor ab, wenn Sie ihn nicht benutzen oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen.
SyncMaster 170N/171N/172N/173N/191N/192N/193N/150N/151N/152N
Auspacken
Vorderseite
Rückseite

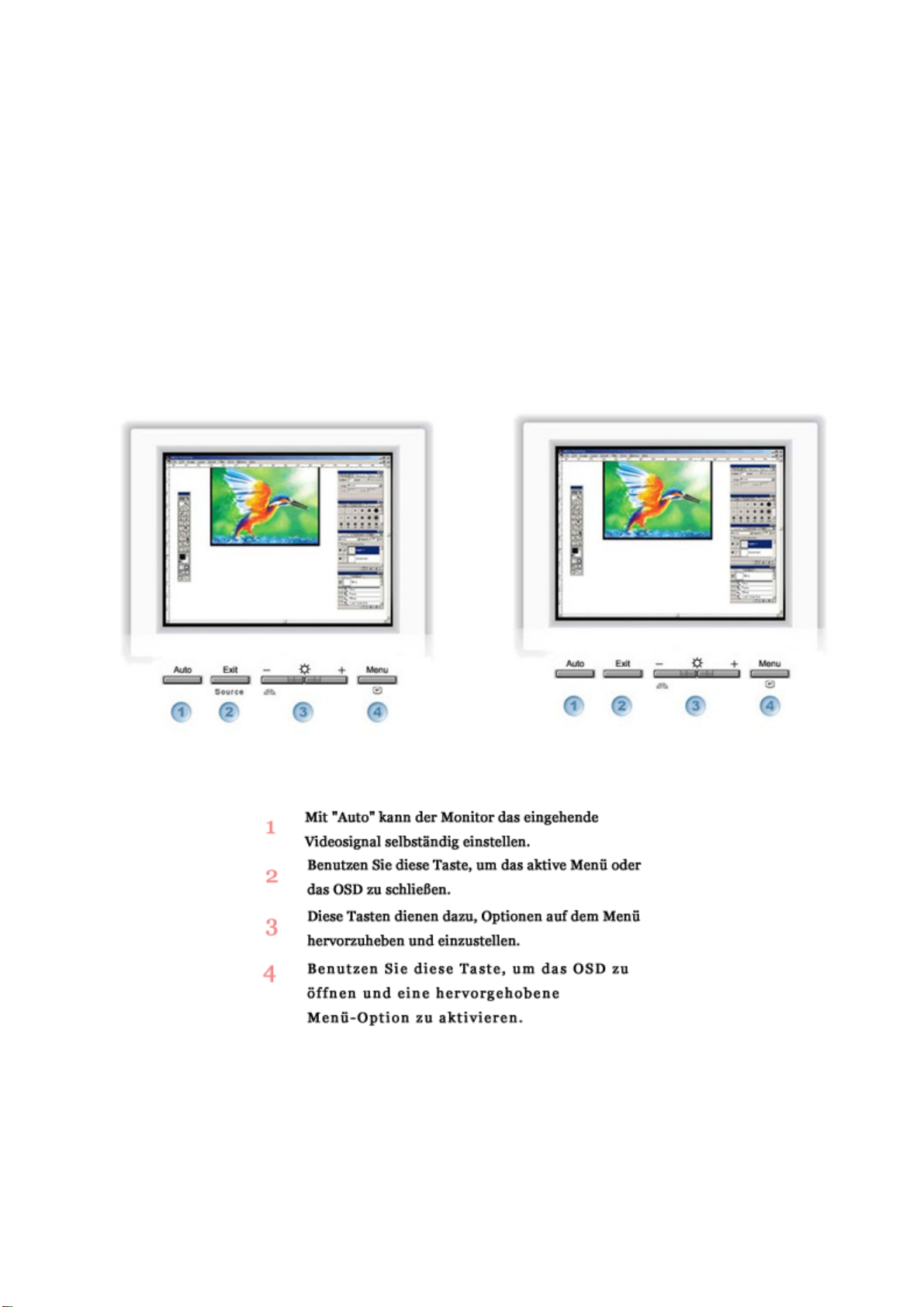

1. |
Auto-Taste |
Mit "Auto" kann der Monitor das eingehende Videosignal selbständig |
|
|
einstellen. |
2. |
Exit-Taste (Beenden) |
Benutzen Sie diese Taste, um das aktive Menü oder das OSD (On- |
|
|
Screen Display = Anzeige auf dem Bildschirm) zu schließen. |
3. |
MagicBright-Taste |
MagicBright bezeichnet eine neue Monitorfunktion, die eine optimierte |
|
|
Monitordarstellung ermöglicht, die verglichen mit der Darstellung auf |
|
|
vorhandenen Monitoren doppelt so brillant und klar ist. Dabei werden |
|
|
jeweils die optimalen Helligkeitsund Auflösungseinstellungen zum |
|
|
Anzeigen von Text, Internet und Multimedia-Anwendungen |
|
|
bereitgestellt. Durch einfaches Drücken der MagicBright-Steuertasten |
|
|
auf der Vorderseite des Monitors, kann der Benutzer ohne großen |
|
|
Aufwand eine von drei vordefinierten Helligkeitsund |
|
|
Auflösungsoptionen auswählen. |
4. |
Einstelltasten |
Diese Tasten dienen dazu, Optionen auf dem Menü hervorzuheben |
|
|
und einzustellen. |
5. |
Menü-Taste |
Benutzen Sie diese Taste, um das OSD zu öffnen und eine |
|
|
hervorgehobene Menü-Option zu aktivieren. |
6. |
Netzschalter |
Diese Taste dient zum Einund Ausschalten des Monitors. |
7. |
Betriebsanzeige |
Diese zeigt Normaloder Energiespar-Modus an. |
Hinweis: Genauere Informationen zur Energiesparfunktion sind im Handbuch unter PowerSaver (Energiesparfunktion) aufgeführt. Um Energie zu sparen, schalten Sie den Monitor ab, wenn Sie ihn nicht benutzen oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen.
SyncMaster 173T/193T/191T plus/153T/174T
Auspacken
Vorderseite
Rückseite
(Die Konfiguration auf der Rückseite des Monitors kann sich von Produkt zu Produkt unterscheiden.)
1. Netzstrombuchse Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an.
2. AudioPower - Out (Option)
3. DVI-Port Verbinden Sie den DVI-Kabel an dem DVI-Anschluß, der auf der Rückseite des Computer.
4. Signalbuchse |
Verbinden Sie das 15-Pin D-SUB Videosignalkabel mit dem PC- |
|
Videostecker auf der Rückseite des Monitors. |
5. Stift |
Damit der Fuß einrastet, drücken Sie den Knopf unten auf der |
|
Fußrückseite. |
|
Hinweis: Legen Sie den Monitor stets mit der Bildschirmseite auf eine |
|
ebene Fläche (er darf nicht mit dem Fuß aufliegen), bevor Sie den Fuß |
|
einrasten lassen. Wird der Knopf gedrückt, während der Monitor mit dem |
|
Fuß aufliegt, kann der Monitor kippen oder umfallen und dadurch |
|
Personen verletzen und/oder das Gerät beschädigen. |
a. Ein-/Ausschalter |
|
Hinweis: Beachten Sie die genaueren Informationen zu den Kabelverbindungen unter Anschließen des Monitors.
SyncMaster 170N/171N/172N/173N/191N/192N/193N/150N/151N/152N
Auspacken
Vorderseite
Rückseite
(Die Konfiguration auf der Rückseite des Monitors kann sich von Produkt zu Produkt unterscheiden.)
1. Netzstrombuchse Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an.
2. AudioPower - Out (Option)
3. Signalbuchse Verbinden Sie das 15-Pin D-SUB Videosignalkabel mit dem PCVideostecker auf der Rückseite des Monitors.
4. Stift |
Damit der Fuß einrastet, drücken Sie den Knopf unten auf der |
|
Fußrückseite. |
|
Hinweis: Legen Sie den Monitor stets mit der Bildschirmseite auf eine |
|
ebene Fläche (er darf nicht mit dem Fuß aufliegen), bevor Sie den Fuß |
|
einrasten lassen. Wird der Knopf gedrückt, während der Monitor mit dem |
|
Fuß aufliegt, kann der Monitor kippen oder umfallen und dadurch |
|
Personen verletzen und/oder das Gerät beschädigen. |
a. Ein-/Ausschalter |
|
Hinweis: Beachten Sie die genaueren Informationen zu den Kabelverbindungen unter Anschließen des Monitors.
SyncMaster 173T/193T/191T plus/153T/174T
|
|
Anschließen des |
Aufstellen-Allgemeine |
Monitors |
|
Installieren des
Monitortreibers
Wechseln des
Fußes
1.Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an. Stecken Sie den Netzstecker des Monitornetzanschlußkabels in eine nahegelegene Steckdose.
2-1. Verwenden des D-Sub-Anschlusses (Analog) der Grafikkarte
Verbinden Sie das 15-Pin D-SUB Videosignalkabel mit dem PC-Videostecker auf der Rückseite des Monitors.
2-2. Verwenden des DVI-Anschlusses (Digital) der Grafikkarte
Verbinden Sie den DVI-Kabel an dem DVI-Anschluß, der auf der Rückseite des Monitors ist.
3.Anschluss an einen Macintosh Computer.
Schließen Sie den Monitor mit einem D-SUB-Verbindungskabel an den Macintosh-Rechner an.
4.Bei älteren Macintosh-Modellen benötigen Sie für den Anschluss einen spezielles Mac-Adapter.
5.Schalten Sie Computer und Monitor ein. Wenn Ihr Monitor ein Bild zeigt, ist die Installation damit abgeschlossen.
Wenn Sie D-Sub- und DVI-Kabel gleichzeitig an einen Computer anschließen, kann es abhängig von der verwendeten Grafikkarte dazu kommen, dass auf dem Bildschirm nichts angezeigt wird.
Wenn Sie Ihren Monitor ordnungsgemäß über DVI angeschlossen haben, der Bildschirm jedoch nichts anzeigt oder das Bild unscharf ist, überprüfen Sie, ob der Monitor auf analog eingestellt ist. Drücken Sie die Source-Taste, damit der Monitor die Eingangssignalquelle noch einmal überprüft.
Aufstellen-Multimedia (Option)
1.Schließen Sie das Netzkabel des Multimedia-Ständers an den Netzanschluss für den Multimedia-Ständer an der Monitorrückseite an.
2.Schließen sie hier das stereokabel vom eingang an (Soundkarte, Rechner, CD-ROM- Laufwerk).
3.Falls sie den sound nur selber hören wollen, schließen sie hier die kopf-hörer an.
Multimedia-Lautsprecher-Fuß
1.Netzkabel für Multimedialsockel
2.Ein/Aus lautstärkeregler
3.Bass
4.Treble
5.Stereo eingangsbuchse
6.Kopfhöreranschluß
SyncMaster 170N/171N/172N/173N/191N/192N/193N/150N/151N/152N
|
|
Anschließen des |
Aufstellen-Allgemeine |
Monitors |
|
Installieren des
Monitortreibers
Wechseln des
Fußes
1.Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an.
Stecken Sie den Netzstecker des Monitornetzanschlußkabels in eine nahegelegene Steckdose.
2.Verbinden Sie das 15-Pin D-SUB Videosignalkabel mit dem PC-Videostecker auf der Rückseite des Monitors.
3.Schließen Sie den Monitor mit einem D-SUB-Verbindungskabel an den Macintosh-Rechner an.
4.Bei älteren Macintosh-Modellen benötigen Sie für den Anschluss einen spezielles Mac-Adapter.
5.Schalten Sie Computer und Monitor ein. Wenn Ihr Monitor ein Bild zeigt, ist die Installation damit abgeschlossen.
Aufstellen-Multimedia (Option)
1.Schließen Sie das Netzkabel des Multimedia-Ständers an den Netzanschluss für den Multimedia-Ständer an der Monitorrückseite an.
2.Schließen sie hier das stereokabel vom eingang an (Soundkarte, Rechner, CD-ROM- Laufwerk).
3.Falls sie den sound nur selber hören wollen, schließen sie hier die kopf-hörer an.
Multimedia-Lautsprecher-Fuß
1.Netzkabel für Multimedialsockel
2.Ein/Aus lautstärkeregler
3.Bass
4.Treble
5.Stereo eingangsbuchse
6.Kopfhöreranschluß
Anschließen des Monitors
Installieren des Monitortreibers

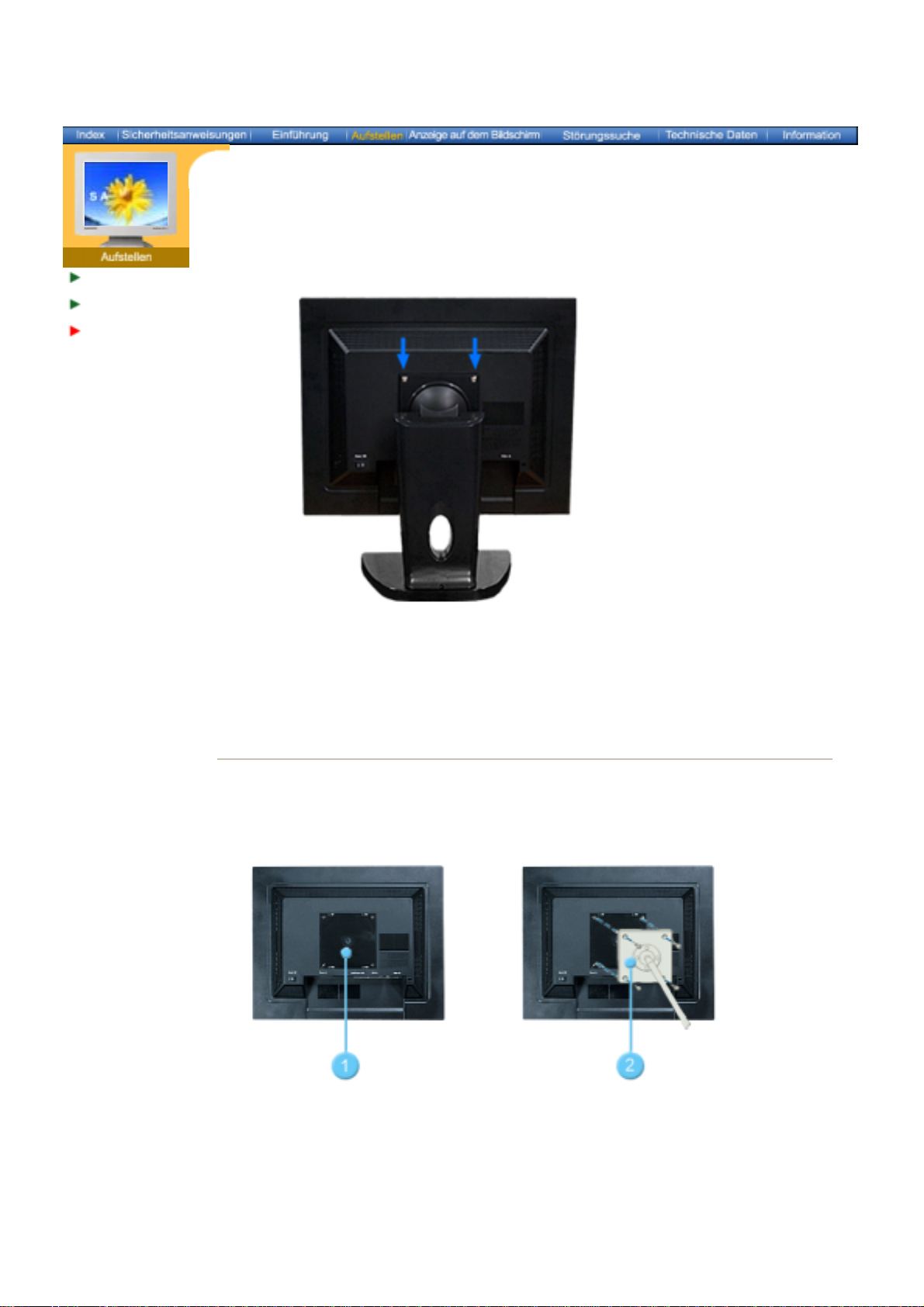

Wechseln des Fußes
Wenn das Betriebssystem zur Eingabe des Monitortreibers auffordert, legen Sie die mit dem Monitor gelieferte CD-ROM ein. Die Treiberinstallation ist von einem Betriebssystem zum anderen etwas verschieden. Folgen Sie den spezifischen Anweisungen für Ihr Betriebssystem.
Bereiten Sie eine leere Diskette vor und laden Sie die Treiberprogrammdatei bei der hier aufgeführten Internet-Website herunter.
! Internet-Website : http://www.samsung-monitor.com/ (Worldwide) http://www.samsungusa.com/monitor/ (USA) http://www.sec.co.kr/monitor/ (Korea) http://www.samsungmonitor.com.cn/ (China)
Windows ME
1.Legen Sie die CD in dem CD-ROM Treiber ein.
2.Klicken Sie auf "Windows ME Driver".
3.Suchen Sie den gewünschten Monitormodell auf der Modellliste aus, und dann klicken Sie auf die "OK" Taste.
4. Klicken Sie auf "Install" Taste in der "Warning" Maske.
5. Die Installation für den Monitor ist nun beendet.
Windows XP/2000
1.Legen Sie die CD in dem CD-ROM Treiber ein.
2.Klicken Sie auf "Windows XP/2000 Driver".
3.Suchen Sie den gewünschten Monitormodell auf der Modellliste aus, und dann klicken Sie auf die "OK" Taste.
4. Klicken Sie auf "Install" Taste in der "Warning" Maske.
5.Wenn die folgende "Message" Maske erscheint, dann klicken Sie auf die "Continue Anyway" Taste.
Dann klicken Sie auf die "OK" Taste.
* Dieser Monitor-Treiber ist unter MS Logo zertifiziert und diese Installation beeinträchtigt nicht Ihr System. Der zertifizierte Treiber ist auch auf dem Samsung Monitor Homepage. http://www.samsung-monitor.com/.
6. Die Installation für den Monitor ist nun beendet.
Anschließen des Monitors
Installieren des Monitortreibers
Wechseln des Fußes
Windows XP | Windows 2000 | Windows Me | Windows NT | Linux
Wenn das Betriebssystem zur Eingabe des Monitortreibers auffordert, legen Sie die mit dem Monitor gelieferte CD-ROM ein. Die Treiberinstallation ist von einem Betriebssystem zum anderen etwas verschieden. Folgen Sie den spezifischen Anweisungen für Ihr Betriebssystem.
Bereiten Sie eine leere Diskette vor und laden Sie die Treiberprogrammdatei bei der hier aufgeführten Internet-Website herunter.
! Internet-Website : http://www.samsung-monitor.com/ (Worldwide) http://www.samsungusa.com/monitor/ (USA) http://www.sec.co.kr/monitor/ (Korea) http://www.samsungmonitor.com.cn/ (China)
Microsoft® Windows® XP Betriebssystem
1.Legen Sie die CD in dem CD-ROM Treiber ein.
2.Klicken Sie auf "Start" ->"Control Panel" und dann klicken Sie auf das"Appearance and Themes" Icon.
3.Klicken Sie auf das "Display" Icon und wählen Sie "Settings" an. Dann klicken Sie auf "Advanced.."
4.Klicken Sie auf die "Properties" Taste unter dem "Monitor" Menü und wählen Sie "Driver" an.
Loading...
