SyncMaster 173VT / 710VT

Pagina principale

Istruzioni di sicurezza

Convenzioni

Alimentazione

Installazione

Pulizia

Altro

Introduzione

Disimballaggio

Parte anteriore

Parte posteriore

Installazione

Collegamento del monitor

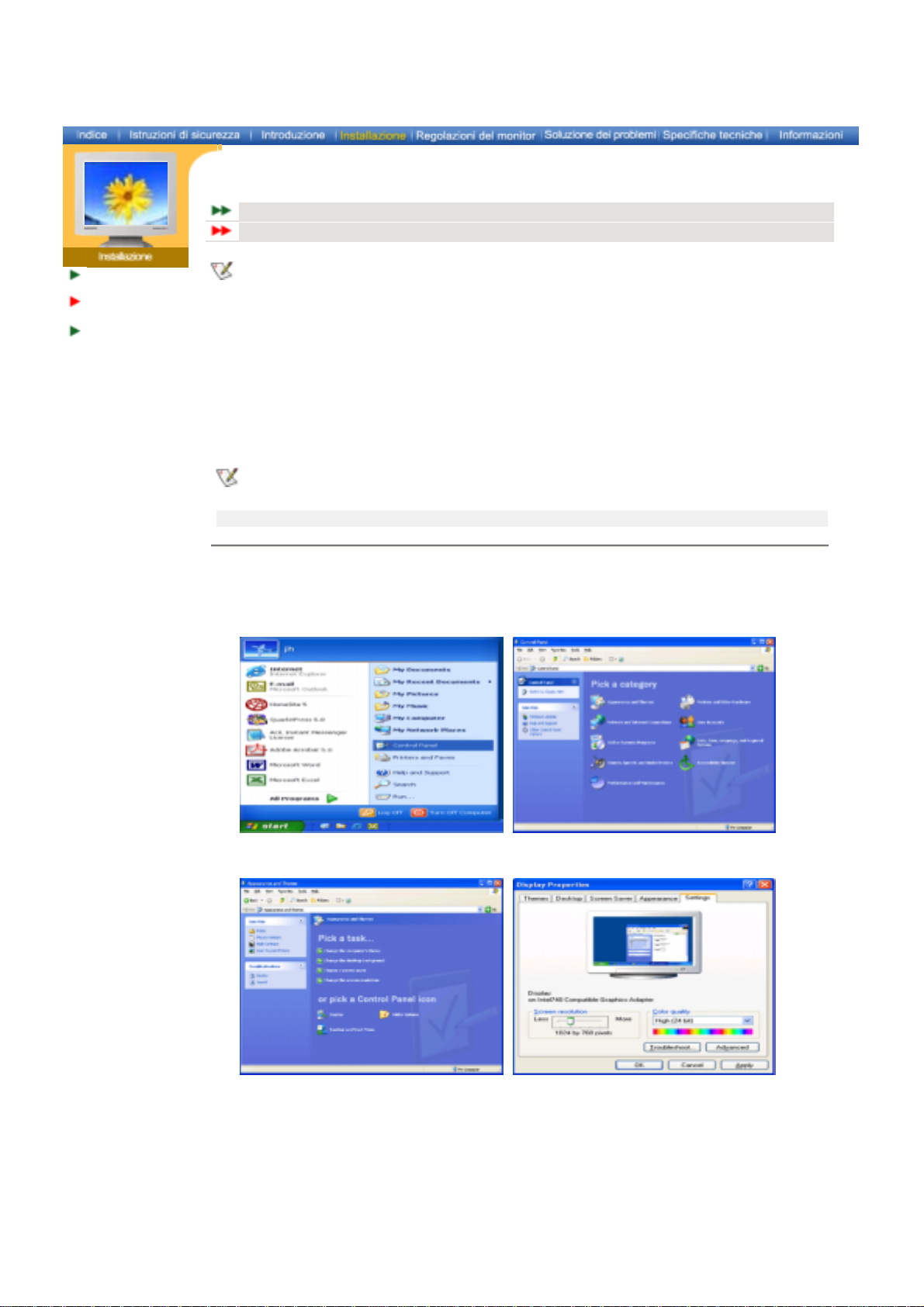

Installazione del driver del monitor

Installazione automatica

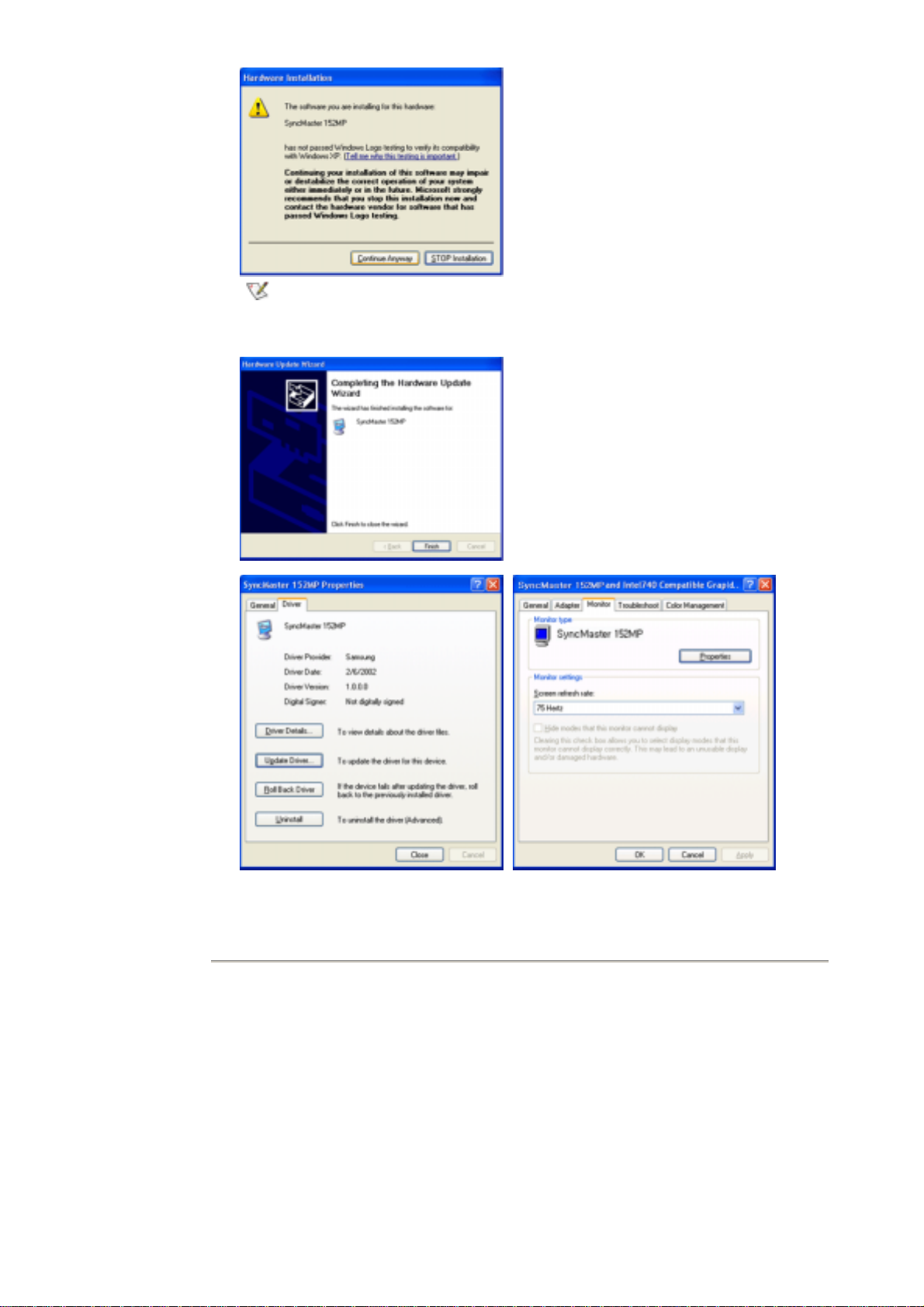

Installazione manuale

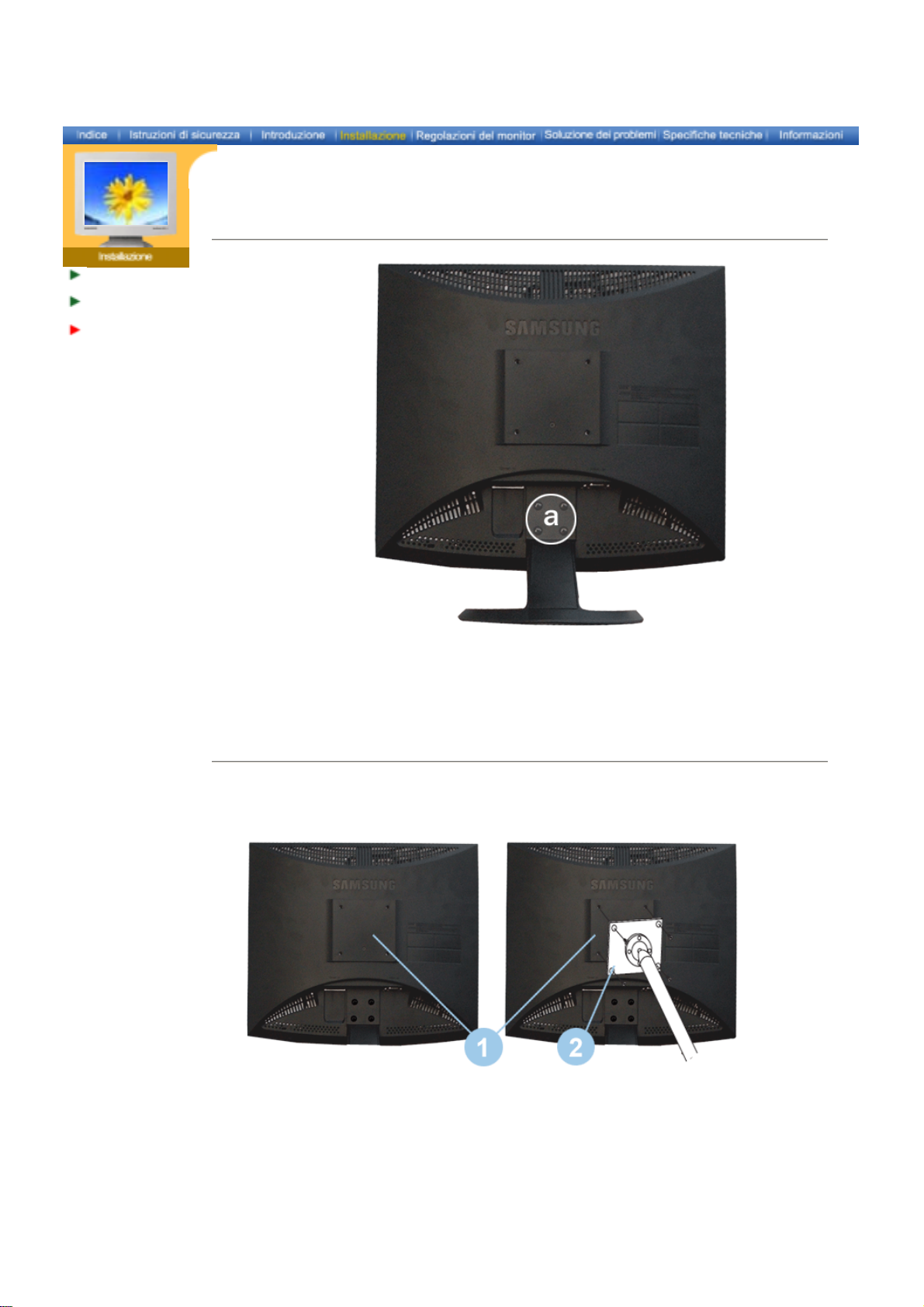

Installazione di un supporto VESA

Regolazioni del monitor LCD

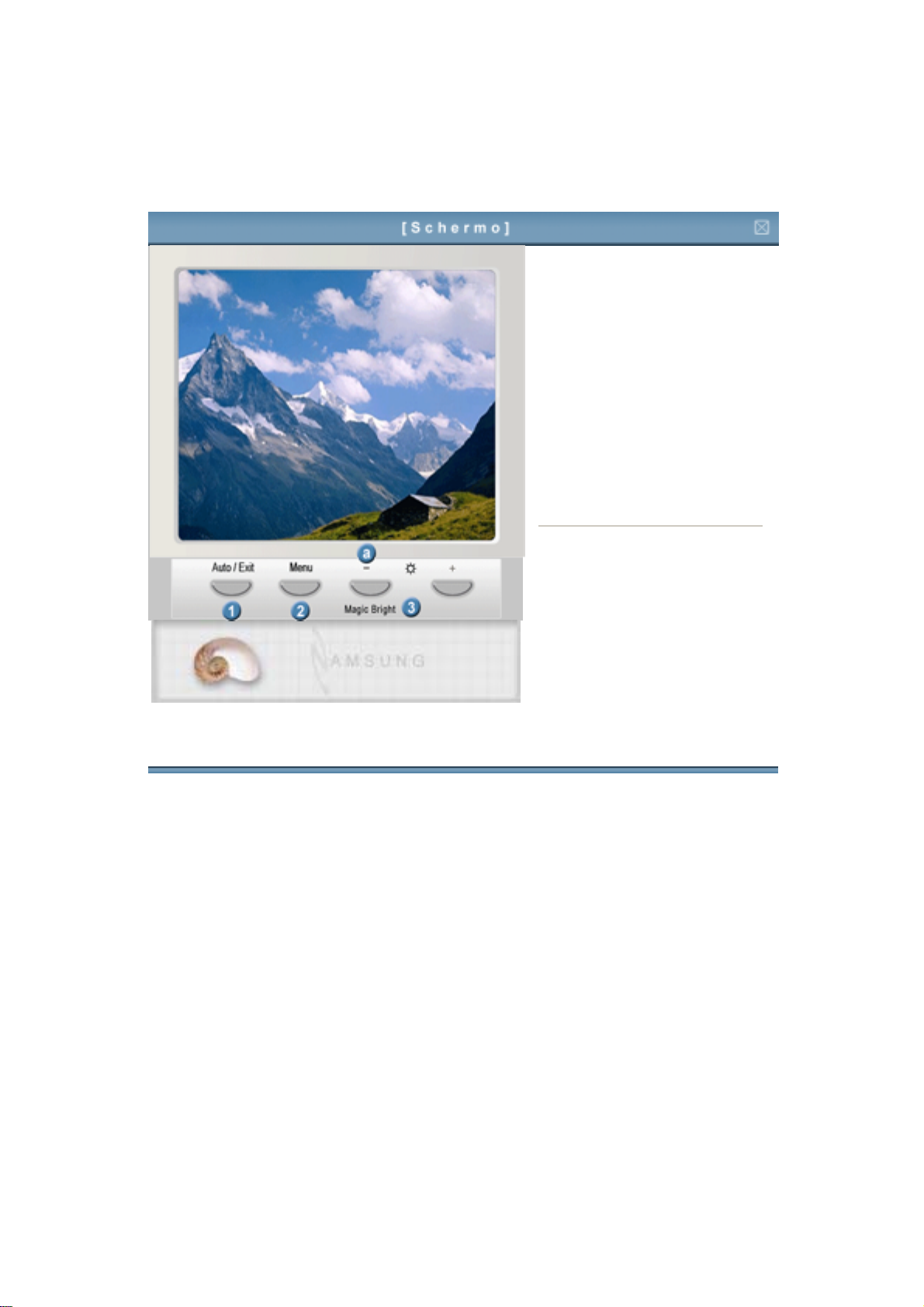

Schermo

Soluzione dei problemi

Lista di controllo

Domande & Risposte

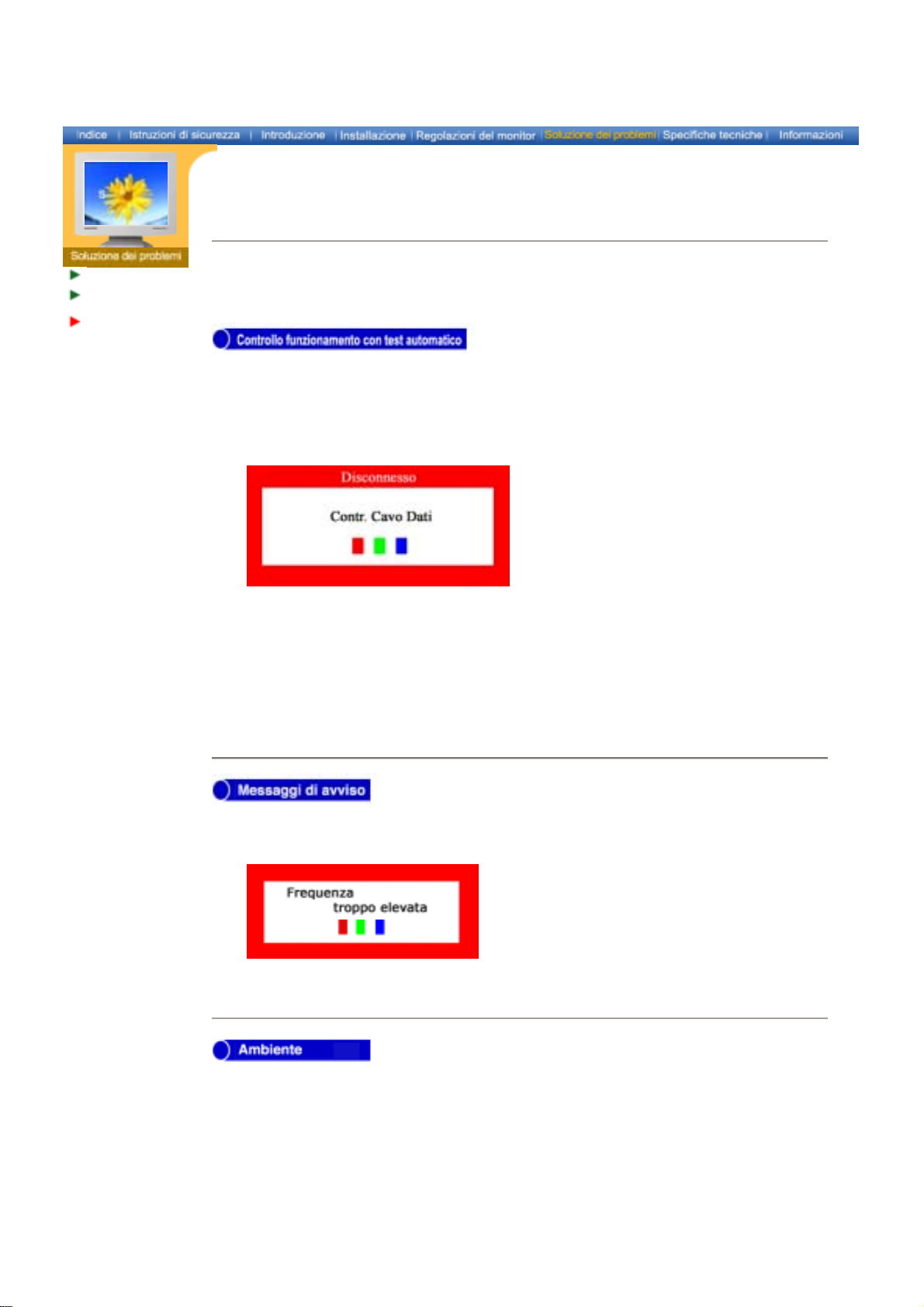

Controllo funzionamento con test automatico

Specifiche tecniche

Informazioni generalii

PowerSaver

Modi di Visualizzazione

Informazioni

Assistenza tecnica

Termini

Regulatory

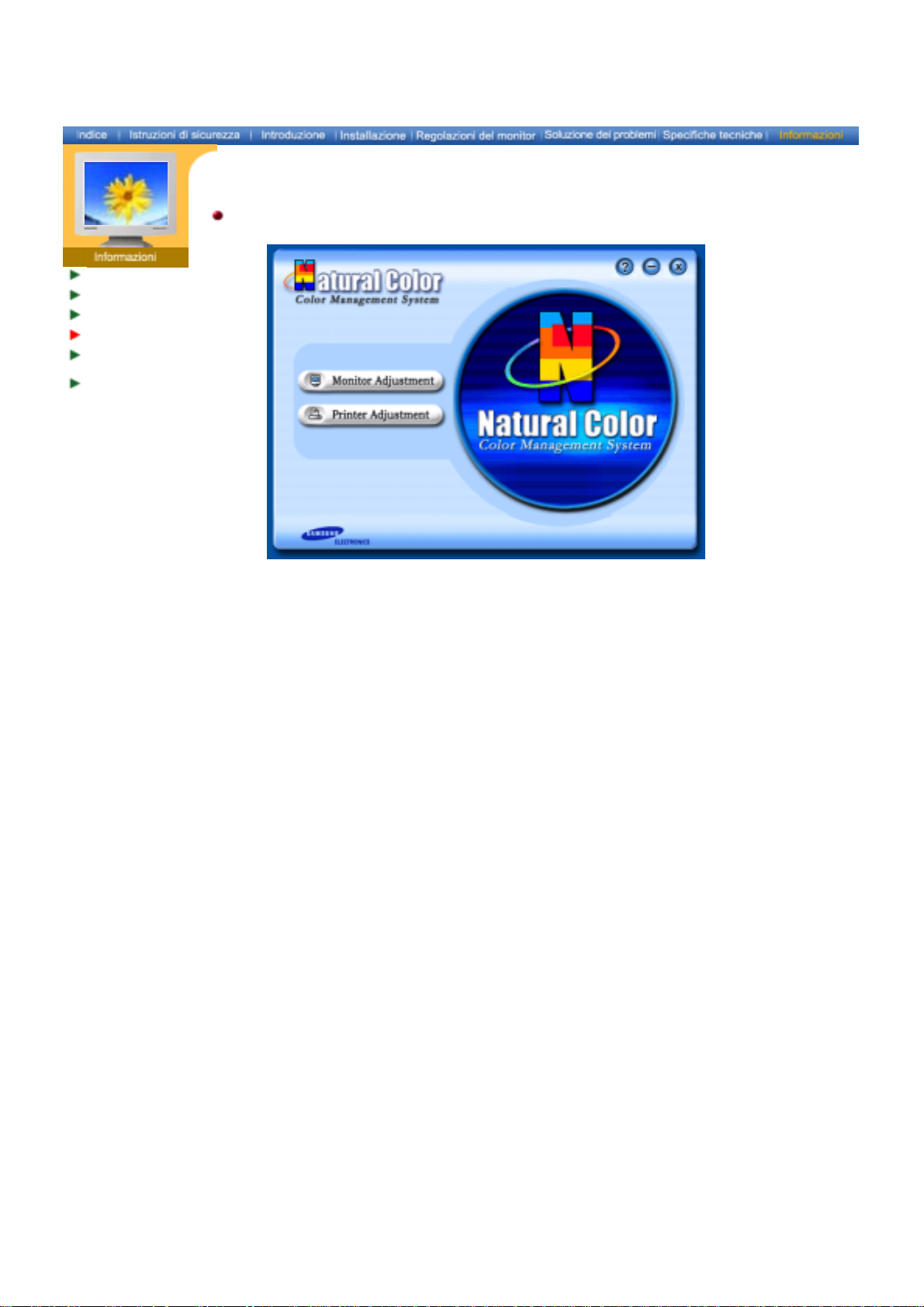

Natural Color

Per una migliore visualizzazione

Autorità

Convenzioni

Alimentazione
Installazione
Pulizia
Altro

L’inosservanza delle istruzioni indicate da questo simbolo può comportare infortuni o danni alle
apparecchiature.

Vietato

È importante leggere e comprendere sempre appieno
il contenuto

Non smontare Scollegare la spina dalla presa di corrente

Non toccare Collegamento a massa per evitare scosse elettriche

Convenzioni

A

limentazione

Installazione

Pulizia

Altro

In caso di non utilizzo per periodi di tempo prolungati, regolare il PC su DPMS. Se
si utilizza uno screen saver, selezionare la modalità.

Non usare apparecchi con la spina danneggiata o allentata.

! L’inosservanza di questa precauzione può causare scosse elettriche o

incendi.

Non estrarre la spina tirandola dal filo e non toccarla con le mani bagnate.

! L’inosservanza di questa precauzione può causare scosse elettriche o

incendi.

Usare solo una spina e una presa opportunamente collegata a massa.

! Una massa inadatta può causare scosse elettriche o danni alle

apparecchiature.

Non piegare in modo eccessivo la spina e il filo e non collocare oggetti
pesanti sopra di questi onde evitare danni.

! L'inosservanza di questa istruzione può causare scosse elettriche o

incendi.

Scollegare la spina dalla presa di corrente in caso di temporali o fulmini o
in caso di non utilizzo per un lungo periodo di tempo.

! L'inosservanza di questa precauzione può causare scosse elettriche o

incendi.

Non collegare troppe prolunghe o spine ad una presa di corrente.

! L’inosservanza di questa precauzione può essere causa di incendio.

Convenzioni

Alimentazione

Installazione

Pulizia

Altro

Posizionare il monitor in un luogo in cui l'umidità e la presenza di polvere
siano minime.

! Seguire questa precauzione per evitare cortocircuiti o incendi all'interno

del monitor.

Durante il trasporto non far cadere il monitor.

! L’inosservanza di questa precauzione può essere causa di infortuni o di

danni all'apparecchio.

Posizionare il monitor su una superficie piana e stabile.

! Se il monitor cade, può essere causa di infortuni.

Fissare il monitor con cura.

! L’inosservanza di questa precauzione può comportare danni o rottura

dell’apparecchio.

Non posizionare il monitor appoggiandolo sullo schermo.

! Seguendo questa precauzione si evita di danneggiare la superficie del

tubo catodico.

L'installazione della staffa a muro deve essere eseguita da personale
qualificato.

! Un'installazione eseguita da personale non qualificato potrebbe causare

danni.

! Utilizzare sempre il dispositivo di montaggio specificato nel manuale

dell'utente.

Fare in modo che tra il prodotto e la parete vi sia spazio per la
ventilazione.

! Una scarsa ventilazione può causare l'aumento della temperatura interna,

e quindi un incendio.

Convenzioni

Alimentazione

Installazione

Pulizia

Altro

Per la pulizia del telaio del monitor o della parte esterna del tubo catodico, utilizzare
un panno morbido, leggermente inumidito.

Non spruzzare il detersivo direttamente sul monitor.

Usare il prodotto detergente raccomandato versandolo su un panno
morbido.

Se il connettore tra la spina e il pin è impolverato o sporco, pulirlo in
modo opportuno con un panno asciutto.

! Un connettore sporco può essere causa di scosse elettriche o incendi.

Rivolgersi una volta all'anno a un Centro assistenza o Supporto clienti per
la pulizia interna.

! Tenere pulito l'interno del prodotto. La polvere accumulata all'interno in

un lungo periodo di tempo può causare malfunzionamento o incendio.

Convenzioni

A

Alimentazione

Installazione

Pulizia

ltro

Non togliere il coperchio (o il pannello posteriore). All'interno sono
contenuti dei pezzi non riparabili dall'utente.

! Il mancato rispetto di questa precauzione può essere causa di scosse

elettriche o incendi.

! Affidare l'esecuzione delle riparazioni a tecnici qualificati.

Se il monitor non funziona in modo normale, in particolare se produce
rumori inconsueti o emana odori, scollegarlo immediatamente
dall'alimentazione e

rivolgersi ad un centro di assistenza o ad un rivenditore

autorizzato.

! Il mancato rispetto di questa precauzione può essere causa di scosse

elettriche o incendi.

Accertarsi che non vi sia la possibilità di ingresso di acqua nel monitor o
di esposizione dello stesso all'umidità.

! Ciò potrebbe causare un malfunzionamento, scosse elettriche o incendio.
! Evitare in particolar modo di far funzionare il monitor in prossimità di

acqua o all'esterno dove potrebbe essere esposto a neve o pioggia.

Se il monitor cade o il rivestimento viene danneggiato, spegnere il monitor
e scollegare il cavo di alimentazione.

! Il monitor potrebbe non funzionare correttamente, causando scosse

elettriche o un incendio.

! Quindi contattare il servizio di assistenza.

Tenere il monitor spento quando fuori ci sono fulmini e lampi oppure
lasciare che il monitor resti inutilizzato per un lungo periodo di tempo.

! Il monitor potrebbe non funzionare correttamente, causando scosse

elettriche o un incendio.

Non cercare di spostare il monitor tirandolo dal filo o dal cavo di segnale.

! Ciò può provocare guasti, scosse elettriche o incendi dovuti al

danneggiamento del cavo.

Non spostare il monitor a destra o a sinistra tirandolo solo dal filo o dal
cavo del segnale.

!

Ciò può provocare guasti, scosse elettriche o incendi dovuti al
danneggiamento del cavo.

Non coprire le bocchette di ventilazione del monitor.

! Una cattiva ventilazione può essere causa di guasti o di incendi.

Non posizionare contenitori d'acqua, prodotti chimici o piccoli oggetti
metallici sul monitor.

! Ciò potrebbe causare un malfunzionamento, scosse elettriche o incendio.
! Se una sostanza estranea entra all'interno del monitor, scollegare il cavo

di alimentazione e contattare il

servizio di assistenza

.

Non usare o non conservare prodotti infiammabili vicino al monitor.

! L’inosservanza di questa precauzione può essere la causa di esplosioni o

incendi.

Non inserire mai oggetti metallici all'interno delle aperture del monitor.

! Il mancato rispetto di questa precauzione può essere causa di scosse

elettriche, incendi o infortuni.

Non inserire oggetti metallici, come ad esempio utensili, fili, punte da
trapano o cose che trasmettono facilmente il fuoco, come ad esempio
pezzi di carta o fiammiferi, nei fori delle cuffie o nelle porte A/V del
monitor.

! Ciò potrebbe causare un malfunzionamento, scosse elettriche o incendio.
! Contattare sempre il servizio di assistenza se oggetti o sostanze estranee

entrano nel monitor.

Se si visualizza una schermata fissa per un periodo di tempo prolungato,
può verificarsi la comparsa di un'immagine residua o di una macchia
sfocata.

! Attivare la modalità di risparmio energetico o impostare uno screensaver

per spostare l'immagine quando è necessario allontanarsi dal monitor per
un periodo di tempo prolungato.

Agire con cautela quando si regola l'angolazione del supporto.

! L'applicazione di una forza troppo elevata potrebbe far rovesciare o

cadere il monitor, causando danni.

! La mano o le dita potrebbero restare intrappolate tra il monitor e il

supporto, causando un infortunio.

Regolare la risoluzione e la frequenza ai livelli appropriati per il modello.

! Livelli non appropriati di risoluzione e frequenza potrebbero danneggiare

la vista degli utenti.

17" - 1280 x 1024

Tenere i propri occhi a sufficiente distanza dallo schermo del monitor.

! Sedersi troppo vicini al monitor in maniera regolare può danneggiare la

vista.

Quando lo si sposta, spegnere il monitor e scollegare il cavo
dell'alimentazione. Accertarsi che tutti i cavi, incluso il cavo dell'antenna e
i cavi di collegamento con le altre periferiche siano scollegati prima di
spostare il monitor.

! Se un cavo resta collegato, lo stesso può danneggiarsi causando un

incendio o scosse elettriche.

Disimballaggio

Parte anteriore

Parte posteriore

Assicurarsi che i seguenti articoli siano presenti nella confezione del monitor. Nel caso in cui qualche
articolo risultasse mancante,

contattare il proprio rivenditore

.

Cavo di trasmissione dei segnali

(15 pin D-Sub)

CD d’installazione di driver /

Natural Color e del manuale utente

Cavo di alimentazione

Monitor

Scheda della garanzia

(non disponibile in tutti i paesi) Guida d'installazione rapida

Disimballaggio

Parte anteriore

Parte posteriore

1. Pulsante

Utilizzare questo pulsante per accendere e spegnere il monitor.

dell'alimentazione

2. Indicatore

Indica la modalità di funzionamento normale o di risparmio energetico.

dell'alimentazione

3. Pulsanti di Auto/uscita

"Auto" Permette al monitor di autoregolarsi sul segnale video in entrata./Utilizzare
questo pulsante per uscire dal menù attivo o dalle indicazioni a schermo (OSD).

4. Pulsante Menu

Utilizzare questo pulsante per aprire le indicazioni a schermo e per attivare la
voce del menù evidenziata.

5. Pulsanti di

Questi pulsanti permettono di evidenziare e regolare le voci del menù.

regolazione

Per maggiori informazioni relative alle funzioni di risparmio energetico vedere PowerSaver nel

Nota:

manuale. Per risparmiare energia, SPEGNERE il monitor quando non serve o ci si assenta dal luogo
di lavoro per periodi prolungati.

Disimballaggio

Parte anteriore

Parte posteriore

(La configurazione della parte posteriore del monitor può cambiare da prodotto a prodotto.)

1. Porta di alimentazione

Collegare il cavo di alimentazione del monitor alla porta
dell'alimentazione posta sul retro del monitor.

2. Porta di segnale

collegare a una porta di comunicazione seriale (COM) disponibile sul
retro del computer.

Per maggiori informazioni sui collegamenti dei cavi vedere Collegamento del monitor.

Nota:

Collegamento del
monitor

Installazione del
driver del monitor
Installazione di un
supporto VESA

1. Collegare il cavo di alimentazione del monitor alla porta dell'alimentazione posta sul retro del monitor.
Collegare il cavo di alimentazione del monitor ad una vicina presa di corrente.

2. Collegare la presa a 15-pin D-Sub del cavo del segnale video al connettore video del PC posto sul retro
del monitor.

3. Collegare il monitor al computer Macintosh utilizzando il cavo di collegamento D-SUB.

4. Se si possiede un modello vecchio di Macintosh, è necessario utilizzare uno speciale adattatore MAC
per collegare il monitor.

5. Accendere il computer e il monitor. Se il monitor visualizza un'immagine, l'installazione è terminata.

Collegamento del

A

monitor

Installazione del
driver del monitor

Installazione di un
supporto VESA

utomatic

Manuale

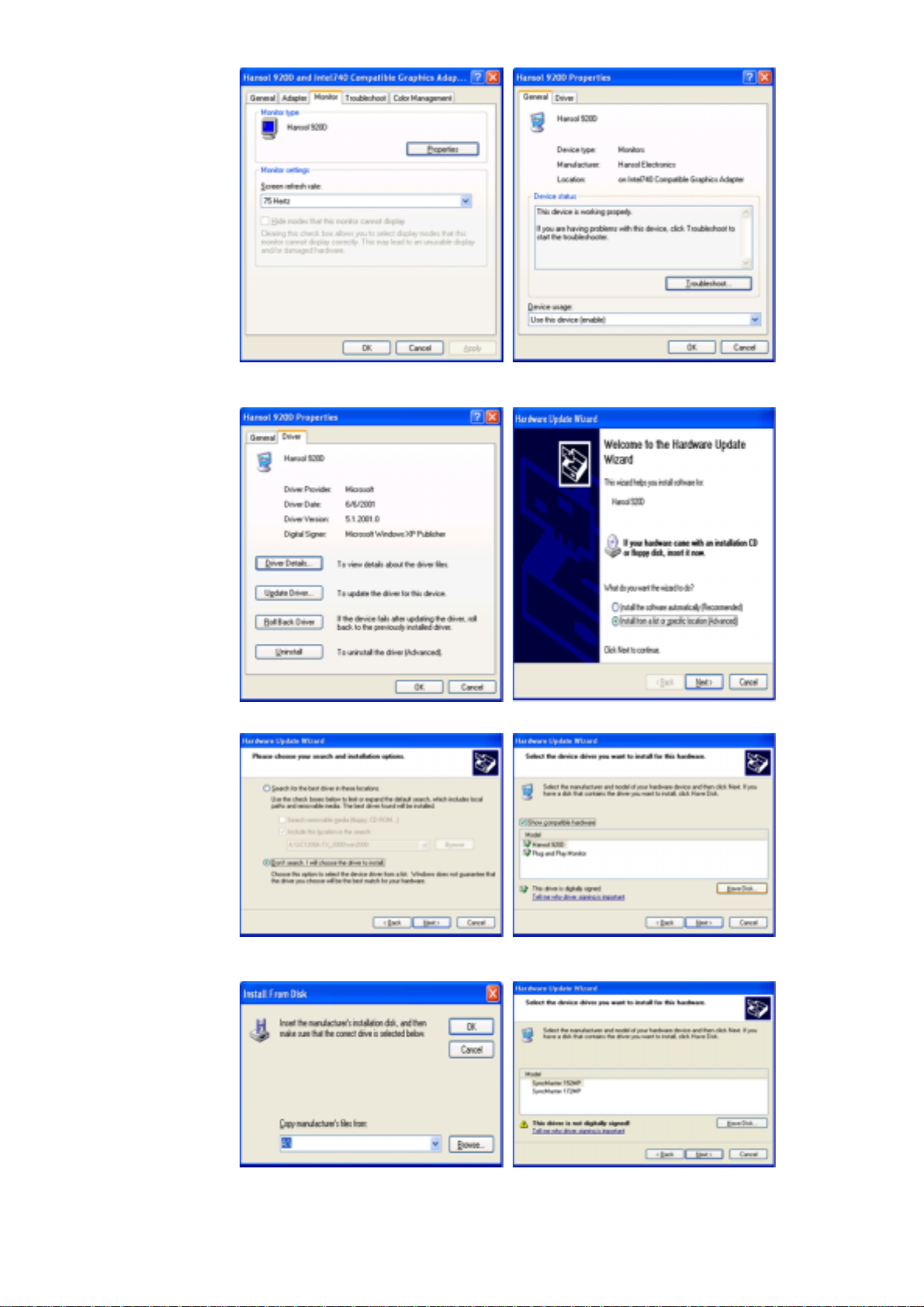

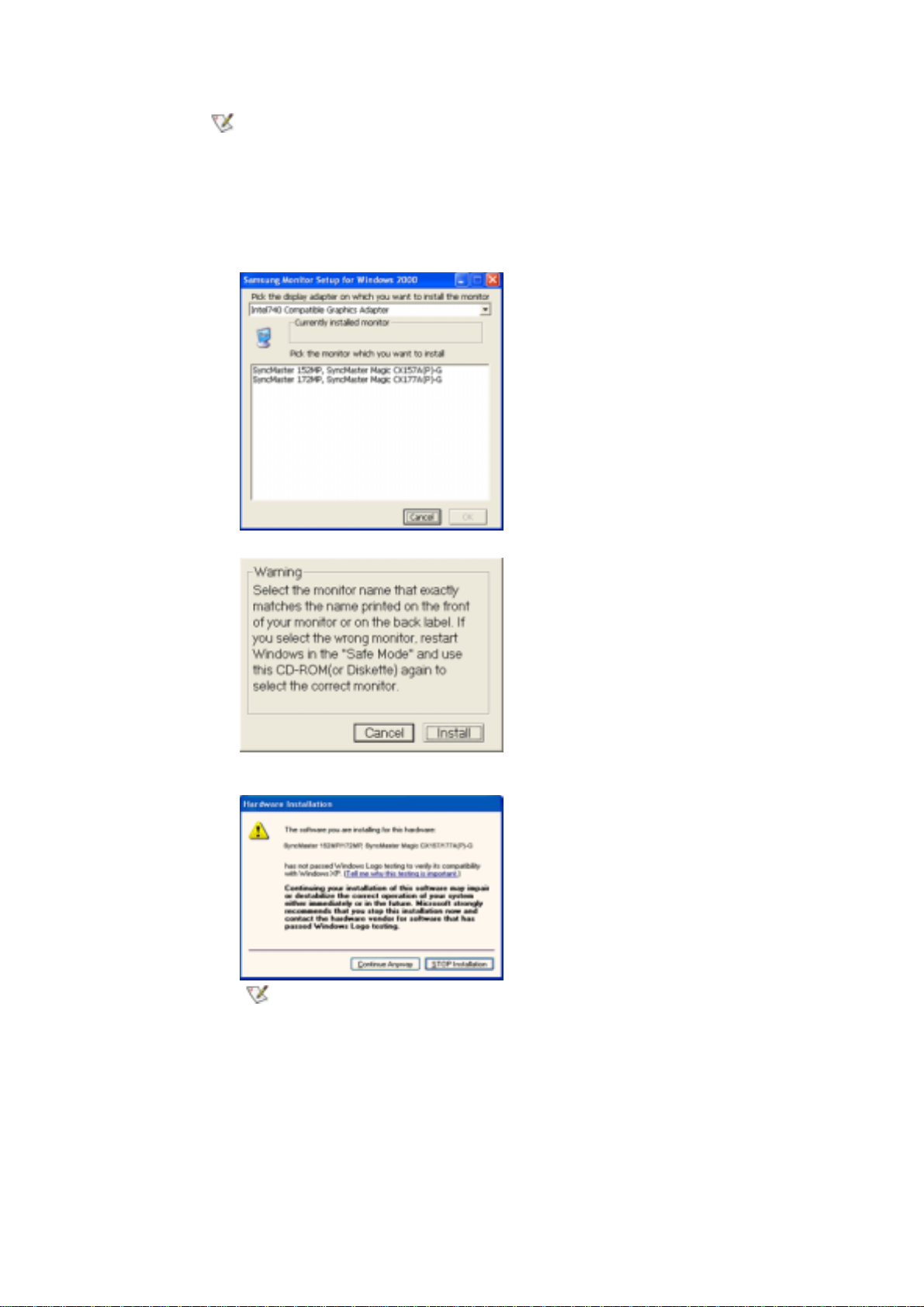

Quando richiesto dal sistema operativo per il driver del monitor, inserire il CD in dotazione con
questo monitor. L'installazione del driver differisce leggermente da un sistema operativo
all'altro. Seguire le istruzioni a seconda di quanto risulti appropriato per il sistema operativo
disponibile.

Preparare un dischetto vuoto e scaricare il programma del driver dal sito web sottoindicato.

! Sito web Internet : http://www.samsung-monitor.com/ (Worldwide)

http://www.samsungusa.com/monitor/ (USA)
http://www.sec.co.kr/monitor/
http://www.samsungmonitor.com.cn/

(Korea)

(China)

Windows ME

|

Windows XP/2000

1. Windows ME

Fare riferimento al CD-ROM "

Installazione driver del monitor e manuale dell’utente

al monitor.
Una volta inserito nell’unità del computer, il CD-ROM si avvia automaticamente. Se il CD non viene
avviato automaticamente, fare doppio clic sul file

monsetup.exe

che si trova sulla cartella principale

del CD-ROM.

1. Inserire il CD nell'unità CD-ROM.

2. Fare clic su "

Windows ME Driver

".

3. Scegliere il modello di monitor dall'elenco, poi fare clic sul pulsante "OK".

4. Fare clic sul pulsante "

Installa

" nella finestra "

Avviso

".

" fornito insieme

5. L'installazione del driver del monitor è terminata.

2. Windows XP/2000

Fare riferimento al CD-ROM "
al monitor.
Una volta inserito nell’unità del computer, il CD-ROM si avvia automaticamente. Se il CD non viene
avviato automaticamente, fare doppio clic sul file
del CD-ROM.

1. Inserire il CD nell'unità CD-ROM.

2. Fare clic su "

3. Scegliere il modello di monitor dall'elenco, poi fare clic sul pulsante "OK".

Windows XP/2000-driver

Installazione driver del monitor e manuale dell’utente

monsetup.exe

".

che si trova sulla cartella principale

" fornito insieme

4. Fare clic sul pulsante "

5. Se è possibile vedere la successiva finestra "
Poi fare clic sul pulsante "

Installa

Fine

" nella finestra "

".

".

Avviso

Messaggio

", fare clic sul pulsante "

Continua comunque

".

Il driver del monitor è in corso di certificazione per l'ottenimento del logo Microsoft. Questa
installazione non apporterà alcun danno al sistema. Il driver certificato sarà disponibile nella
home page dei monitor Samsung.

http://www.samsung-monitor.com/

6. L'installazione del driver del monitor è terminata.

Collegamento del
monitor

Installazione del
driver del monitor

Installazione di un
supporto VESA

Automatic

Manuale

Quando richiesto dal sistema operativo per il driver del monitor, inserire il CD in dotazione con
questo monitor. L'installazione del driver differisce leggermente da un sistema operativo
all'altro. Seguire le istruzioni a seconda di quanto risulti appropriato per il sistema operativo
disponibile.

Preparare un dischetto vuoto e scaricare il programma del driver dal sito web sottoindicato.

! Sito web Internet :

http://www.samsung-monitor.com/
http://www.samsung-monitor.com/
http://www.sec.co.kr/monitor/ (Korea)
http://www.samsungmonitor.com.cn/

(Worldwide)
(USA)

(China)

Per installare il driver del monitor manualmente, verificare la versione del proprio sistema operativo e
attenersi alla corrispondente procedura.

Windows XP

|

Windows 2000

|

Windows Me

|

Windows NT

|

Linux

1. Microsoft® Windows® XP Operativsystem

1. Inserire il CD nell'unità CD-ROM.

2. Fare clic su "

3. Fare clic sull'icona "
"

Avanzate

..".

Start

" - "

Pannello di controllo

" e scegliere la scheda "

Display

" quindi fare clic sull'icona "

Impostazioni

Aspetto e temi

".

" e successivamente fare clic su

4. Fare clic sul pulsante "

Proprietà

" della scheda "

" e poi selezionare la scheda "

Monitor

Driver

".

5. Fare clic su "
pulsante "

Avanti

Aggiorna driver

".

.." e selezionare "

Installa da un elenco o

..." quindi fare clic sul

6. Selezionare "

7. Fare clic sul pulsante "
nell'elenco e fare clic sul pulsante "

Non cercare

Sfoglia

,… ", quindi fare clic su "

", scegliere A:\(D:\driver) e quindi scegliere il modello di monitor

Avanti

".

Avanti

" e poi su "

Disco driver

".

8. Se è possibile vedere la successiva finestra "

comunque

". Poi fare clic sul pulsante "

Fine

Messaggio

".

", fare clic sul pulsante "

Continua

Il driver di questo monitor è conforme alla certificazione del logo MS, e questa installazione non
danneggerà il sistema.
Il driver certificato sarà disponibile nella home page dei monitor Samsung.

http://www.samsung-monitor.com/

9. Fare clic sul pulsante "

" e quindi cliccare di continuo sul pulsante "OK".

Chiudi

10. L'installazione del driver del monitor è terminata.

2. Microsoft® Windows® 2000 Operativsystem

* Non appena appare il messaggio "Firma digitale non trovata" sul monitor, seguire la procedura
descritta di seguito.

1. Scegliere il pulsante "OK" nella finestra "

2. Fare clic sul pulsante "

3. Scegliere "A:\(D:\driver)" quindi fare clic sul pulsante "

* Guida per l'installazione manuale del monitor

1. Fare clic su "

2. Fare doppio clic sull'icona "

3. Scegliere la scheda "

4. Scegliere "
Caso 1: Se il pulsante "

opportuno interrompere l'installazione.

Caso 2: Se il pulsante "

Avvia

Schermo

", "

Impostazione

Impostazioni

".

Sfoglia

Schermo

Proprietà

Proprietà

" nella finestra "

Inserire il disco

File necessario

", "

Pannello di controllo

".

" quindi fare clic su "

" è inattivo, il monitor è configurato correttamente ed è

" è attivo, fare clic su "

".

".

" e poi su "OK".

Apri

".

Avanzate

Proprietà

".

". Seguire la procedura

5. Fare clic su "

6. Scegliere "Visualizza un elenco dei driver noti per questa periferica, per consentire di scegliere un
driver specifico" quindi fare clic su "

7. Fare clic sul pulsante "

8. Fare clic sul pulsante "

9. Scegliere il modello del proprio monitor, quindi fare clic su "

10. Scegliere "

successiva senza interruzione.

Fine

", quindi su "

Driver

Sfoglia
Apri

" e quindi fare clic sul pulsante "

Aggiorna driver

Avanti

" e poi scegliere A:\(D:\driver).

", quindi su "OK".

" ed infine su "

" e poi su "

Chiudi

Avanti

Disco driver

Avanti

".

".

".

" e poi ancora su "

Avanti

".

Se è possibile vedere la finestra "
sul pulsante "OK". In seguito scegliere "

Firma digitale non trovata

" e quindi fare clic sul pulsante "

Fine

" fare clic sul pulsante "Sì" e poi

Chiudi

".

3. Sistema operativo Microsoft® Windows® Millennium

1. Fare clic su "

2. Fare doppio clic sull'icona "

3. Selezionare la scheda "

4. Selezionare la scheda "

5. Fare clic sul pulsante "

6. Scegliere "

7. Scegliere "Visualizza un elenco di tutti I driver in una posizione specifica.." quindi fare clic sul
pulsante "

8. Fare clic sul pulsante "

9. Specificare A:\(D:\driver) quindi fare clic sul pulsante "OK".

10. Selezionare
al computer, quindi fare clic su
completare l'installazione.

11. Continuare scegliendo il pulsante
Proprietà schermo
(è possibile che venga visualizzata una schermata di avviso o un altro messaggio; è sufficiente fare
clic sull'opzione appropriata per il proprio monitor).

Avanti

", "

Avvia

Specificare la posizione del driver

"Mostra tutte le periferiche"

Impostazione

Schermo
Impostazioni
Monitor

Modifica

".

Disco driver

", "

Pannello di controllo

".

" e fare clic sul pulsante "

".

" nell'area "

"Avanti"

"Chiudi"

Tipo di monitor

".

e scegliere il monitor che corrisponde a quello collegato

. Fare ancora clic su

e il pulsante

".

".

Proprietà avanzate

".

"Avanti"

"OK"

, quindi su "Fine" per

fino a chiudere la finestra di dialogo

".

4. Sistema operativo Microsoft® Windows® NT

1. Fare clic su "

2. Nella finestra "
quindi fare clic su "

3. Selezionare la modalità che si intende utilizzare ("

verticale

4. Fare clic sul pulsante "
schermo non appare normale, passare ad una modalità diversa (diminuire la modalità di risoluzione,
colori o frequenza).

Nota: Se nella finestra "Tutte le modalità di visualizzazione" non appare alcuna modalità,
selezionare il livello di risoluzione e la frequenza verticale facendo riferimento alle

visualizzazione predefinite

") e quindi fare clic su "OK".

5. Sistema operativo Linux

Per eseguire X-Window, occorre eseguire il file X86Config, che è un tipo di file per l'impostazione del
sistema.

1. Premere "

2. La terza finestra serve per "

3. Impostare il mouse per il computer.

4. La finestra successiva serve per "

5. Impostare la tastiera per il computer.

6. La finestra successiva serve per "

7. Innanzitutto, impostare la "
la frequenza.

8. Impostare la "

9. Inserire il "
X-Window.

10. Il monitor è stato impostato.
Dopo aver impostato le altre periferiche richieste "

", "

Start

Impostazioni

Visualizza informazioni di registrazione

Tutte le modalità di visualizzazione

Applica

descritte in questa guida.

" alla prima e alla seconda finestra dopo aver eseguito il file "

Invio

frequenza verticale

modello di monitor

", "

Pannello di controllo

Risoluzione

" se lo schermo funziona normalmente dopo aver scelto "

impostare il mouse

selezionare una tastiera

impostare il monitor

frequenza orizzontale

" per il monitor. È possibile inserire direttamente la frequenza.

". Queste informazioni non alterano l'attuale esecuzione di

".

" per il monitor. È possibile inserire direttamente

Eseguire

" e quindi fare doppio clic su "

", scegliere la scheda "

".

", "

".

".

" X-Window.

Impostazioni

Numero di colori

X86Config

Schermo

" e "

Frequenza

Test

Modalità di

".

".

" e

". Se lo

Rimozione della base | Collegamento della base

Collegamento del
monitor
Installazione del
driver del monitor

Installazione di un
supporto VESA

Rimozione della base

1. Spegnere il monitor e scollegare il cavo di alimentazione.

2. Posare il monitor LCD con la parte anteriore appoggiata su una superficie piana con un cuscino sotto

lo schermo, per proteggerlo.

3. Rimuovere le quattro viti e quindi togliere il supporto dal monitor LCD.

Collegamento della base

NOTA: Questo monitor accetta piastre di interfaccia 75mm x 75mm per supporti compatibili VESA.

1. Piastra di fissaggio al coperchio posteriore

2. Piastra di interfaccia del braccio di supporto

Allineare la piastra di interfaccia del braccio di supporto con i fori della piastra di fis-saggio al coperchio
posteriore, e fissarla con le quattro viti in dotazione del braccio di supporto, della staffa per montaggio a
muro o di altra base.

Come effettuare le regolazioni

Spostare semplicemente il mouse su un argomento
per ottenere le informazioni r elative al menu
visualizzato a schermo.

Menu di regolazione

• Luminosità • Temp. Colore

• Contrasto • Controllo Colore

• Blocco immagine • Lingua

- Sintonizz. Fine • Mezzo Tono

- Sintonizz. Base • Posizione menu

• Posizione - Posiz. Orizzon.

- Posiz. Orizzon. - Posiz. Vertic.

- Posiz. Vertic. • Durata vis. Menu

• Reiniz. • Modo Video

- Carica Geometria • Auto Regolaz.

- Carica Colore • MagicBright

• Blocco / Sblocco OSD

1. Pulsanti di Auto/uscita

2. Pulsante Menu

3. Pulsanti di regolazione

a. Pulsante MagicBright

Lista di controllo

Domande &
Risposte
Controllo
funzionamento con
test automatico
Altro

Prima di rivolgersi all'assistenza, prendere visione delle informazioni presenti in questa sezione per
accertarsi se è possibile risolvere da soli il problema. Se si ha bisogno dell'assistenza, chiamare il
numero telefonico riportato sulla scheda di garanzia, il numero telefonico indicato nella sezione

Informazioni o rivolgersi al proprio rivenditore.

Problema Lista di controllo Soluzione

Sullo schermo non appare
alcuna immagine Il monitor
non si accende.

Il cavo di alimentazione è collegato
in modo appropriato?

Controllare il collegamento del
cavo di alimentazione e se questo
è funzionante.

Sullo schermo appare il messaggio
"

Disconnesso. Contr. Cavo

" ?

Dati

Se l'alimentazione è in funzione,
riavviare il computer per verificare
se appare la schermata iniziale (la
finestra di accesso).

Appare il messaggio "

troppo elevata

Frequenza

"?

Sullo schermo non appare alcuna
immagine. La spia
dell'alimentazione sul monitor
lampeggia ad intervalli di 1
secondo?

Controllare il collegamento del
cavo del segnale.

Se appare la schermata iniziale (la
finestra di accesso), avviare il
computer nella modalità applicabile
(la modalità provvisoria per
Windows ME/XP/2000) e quindi
cambiare la frequenza della
scheda video.
(Fare riferimento alle modalità di

visualizzazione predefinite)

Nota: Se non appare la schermata
iniziale (finestra di accesso),

contattare il centro di assistenza o
il proprio rivenditore.

Questo messaggio appare quando
il segnale della scheda video
supera la risoluzione massima e la
frequenza.

Regolare la risoluzione massima e
la frequenza applicabili per il
monitor.

Il monitor è nella modalità
PowerSaver.

Premere un tasto sulla tastiera o
muovere il mouse per attivare il
monitor e ripristinare l'immagine
sullo schermo.

Non appaiono le
indicazioni a schermo
(OSD).

Sullo schermo appaiono
immagini con strani colori
o immagini solo in bianco e
nero.

Il menù delle indicazioni a schermo
(OSD) è stato bloccato per
impedire eventuali modifiche?

Sullo schermo appare solo un
colore come se si stesse
guardando lo schermo da un foglio
di cellofan?

I colori sullo schermo sono
diventati strani prima
dell'esecuzione di un programma o
a causa di un crash tra le
applicazioni?

La scheda video è impostata in
modo corretto?

Sbloccare l'OSD premendo il tasto
MENU per almeno 5 secondi.

Controllare il collegamento del
cavo del segnale.

Assicurarsi che la scheda video
alloggi bene nella propria sede.

Riavviare il computer.

Impostare la scheda video facendo
riferimento al manuale della
scheda video.

Improvvisamente si è
verificato uno
sbilanciamento delle
immagini sullo schermo.

È stata cambiata la scheda video o
il driver?

È stata regolata la risoluzione o la
frequenza del monitor?

Le immagini sullo schermo risultano sbilanciate a causa del ciclo dei
segnali della scheda video. Regolare di nuovo la Posizione facendo
riferimento alle OSD.

Regolare la posizione e le
dimensioni facendo riferimento alle
OSD.

Regolare la risoluzione e la
frequenza della scheda video
(Fare riferimento alle modalità di

visualizzazione predefinite).

La schermata è fuori fuoco
o non è possibile regolare
le OSD.

Il LED lampeggia ma sullo
schermo non appare
alcuna immagine.

Sullo schermo appaiono
solo 16 colori. I colori dello
schermo sono cambiati
dopo la sostituzione della
scheda video.

Appare il messaggio
"Unrecognized monitor,
Plug & Play (VESA DDC)
monitor found" (Monitor
sconosciuto, periferica
Plug & Play (VESA DDC)
trovata).

È stata regolata la risoluzione o la
frequenza del monitor?

La frequenza è regolata in modo
corretto quando si controlla la voce
Risoluzioni sul menù?

I colori di Windows sono stati
impostati in modo corretto?

La scheda video è impostata in
modo corretto?

È stato installato il driver del
monitor?

Consultare il manuale della scheda
video per stabilire se è supportata
la funzione Plug & Play (VESA
DDC).

Regolare la risoluzione e la
frequenza della scheda video.
(Fare riferimento alle modalità di

visualizzazione predefinite)

Regolare la frequenza facendo
riferimento al manuale della
scheda video e alle modalità di

visualizzazione predefinite.

(La frequenza massima per
risoluzione può cambiare da
prodotto a prodotto.)

Per Windows ME/XP/2000:
Impostare i colori in modo corretto
da

Pannello di controllo

Schermo, Impostazioni

Impostare la scheda video facendo
riferimento al manuale della
scheda video.

Installare il driver del monitor

seguendo le istruzioni di
installazione del driver.

Installare il driver del monitor

seguendo le istruzioni di
installazione del driver.

,

.

In caso di problemi con il monitor controllare quanto descritto di seguito.

1. Verificare se il cavo dell'alimentazione e gli altri cavi sono collegati correttamente al computer.

2. Verificare se il computer attiva un segnale acustico per più 3 volte quando viene avviato.
(Se questo segnale acustico viene attivato per più di tre volte, richiedere l'assistenza per la scheda
madre del computer).

3. Se è stata installata una nuova scheda video o se il PC è stato assemblato, assicurarsi di avere
installato il driver della scheda (video) e quello del monitor.

4. Verificare se il rapporto di scansione del monitor è impostato su 75 Hz o 85 Hz. (Se si utilizza la
risoluzione massima non superare i 60 Hz).

5. In caso di problemi nell'installazione del driver della scheda (video), avviare il computer nella modalità
provvisoria, rimuovere la Scheda video da "
quindi riavviare il computer per installare di nuovo il driver della scheda (video).

Se i problemi continuano a verificarsi ripetutamente, rivolgersi ad un centro di assistenza autorizzato.

Nota:

Pannello di controllo, Sistema, Gestione periferiche

" e

Domanda Risposta

Lista di controllo

Domande &
Risposte

Controllo
funzionamento con
test automatico
Altro

Qual è la procedura di modifica della
frequenza?

La frequenza può essere cambiata riconfigurando la scheda
video.

Si noti che il supporto della scheda video può variare, in base
alla versione utilizzata di driver.
(Per maggiori informazioni consultare il manuale del computer
o della scheda video.)

In che modo si regola la risoluzione? Per Windows ME/XP/2000: Impostare la risoluzione da

Pannello di controllo, Schermo, Impostazioni

.

* Per maggiori informazioni contattare il costruttore della
scheda video.

In che modo si imposta la funzione di
Risparmio energetico?

Per Windows ME/XP/2000: Impostare la funzione in BIOS­SETUP del computer o da screen saver. (Consultare il
manuale di Windows o il manuale del computer)

Come si pulisce il rivestimento esterno
del monitor e il cinescopio?

Scollegare il cavo d'alimentazione e quindi pulire il monitor con
un panno morbido, utilizzando un preparato per pulitura o
acqua.

Non lasciare residui di detergente o non graffiare il
rivestimento. Non far entrare acqua nel monitor.

Controllo funzionamento con test automatico

|

Messaggi di avviso

|

Ambiente

|

Suggerimento utile

Lista di controllo

Domande &
Risposte

Controllo
funzionamento
con test
automatico Altro

La funzione di test automatico permette di verificare se il monitor funziona in modo appropriato. Se il
monitor e il computer sono collegati correttamente ma lo schermo del monitor rimane oscurato e la
spia dell'alimentazione lampeggia, eseguire il test automatico del monitor eseguendo la procedura
descritta di seguito.

1. Spegnere il computer ed il monitor.

2. Scollegare il cavo del segnale video dal retro del computer.

3. Accendere il monitor.

Se il monitor funziona in modo corretto, apparirà una casella con un bordo di colore con una
scritta di colore come mostrato nella seguente figura:
Le tre caselle all'interno del bordo sono di colore rosso, verde e blu.

Se una delle caselle non appare questo indica un problema nel monitor. Questa casella appare
anche durante il normale funzionamento se il cavo di segnale video viene scollegato o se è
danneggiato.

4. Spegnere il monitor e ricollegare il cavo di segnale video; quindi accendere il computer ed il monitor.

Se lo schermo del monitor rimane oscurato dopo aver eseguito la procedura sopradescritta,
controllare il controller video e il sistema; il monitor funziona correttamente.

Se c'è un problema nel segnale di ingresso, sullo schermo appare un messaggio oppure lo
schermo si oscura anche se il LED dell'alimentazione rimane acceso. Il messaggio può indicare
che il monitor è fuori gamma di scansione o che occorre verificare il cavo del segnale.

L'ubicazione e la posizione del monitor possono influenzare le caratteristiche e le altri funzioni
del monitor.

1. Se sono presenti altoparlanti woofer vicino al monitor, scollegarli e metterli in un'altra stanza.

2. Spostare qualsiasi apparecchio elettrico, come per esempio radio, ventole, orologi che sono entro un
metro di distanza dal monitor.

!

Il monitor ricrea i segnali visivi ricevuti dal PC. Quindi, se è presente un problema nel PC o nella
scheda video, questo può far oscurare il monitor, essere causa di colori sbiaditi, disturbi, Frequenza
troppo elevata, eccetera. In tal caso, verificare prima l'origine del problema e poi contattare il centro di
assistenza o il proprio rivenditore.

!

Condizione di funzionamento del monitor

Se non appare alcuna immagine sullo schermo o se appare il messaggio "Frequenza troppo elevata",
scollegare il cavo dal computer mentre il monitor è ancora acceso.

" Se sullo schermo appare un messaggio o se lo schermo diventa bianco, ciò indica che il monitor

sta funzionando.

" In questo caso, controllare il computer.

Informazioni
generali

PowerSaver
Modi di

Visualizzazione

Informazioni generali

Modello SyncMaster 173VT

Pannello LCD

Dimensioni 17,0 pollici - diagonale

Area di visualizzazione 337,92 (H) x 270,336 (V)

Passo Pixel 0.264 (H) x 0.264 (V)

Tipo Matrice attiva TFT a-si

Sincronizzazione

Orizzontale 30 ~ 81 kHz

Verticale 56 ~ 75 Hz

Colori visualizzati

16.194.277

Risoluzione

Risoluzione ottimale 1280 x 1024@60Hz

Risoluzione massima 1280 x 1024@75Hz

Segnale di ingresso, terminato

RGB, Analogico 0,7 Vpp positivo a 75 ohm
Sinc H/V separata, composita, Livello TTL, positivo o negativo

Massimo clock dei pixel

135 MHz

Alimentazione

AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz

Cavo di segnale

Cavo D-sub 15 piedini/15 piedini, staccabile

Consumo di energia

Inferiore a 45W

Dimensioni (LxPxA) / Peso

384,6 x 66,7 x 338,0 mm (senza supporto)
384,6 x 210,0 x 392,8 mm / 5,4kg (dopo aver esteso il supporto)

Dimensioni (LxPxA) / Peso (Protection Glass)

384,6 x 66,7 x 338,0 mm (senza supporto)
384,6 x 210,0 x 392,8 mm / 6,0kg (dopo aver esteso il supporto)

Interfaccia di fissaggio VESA

75mm x 75mm (da usare con elemento di fissaggio speciale/braccio)

Requisiti ambientali

Esercizio Temperatura : 50°F ~ 104°F(10°C ~ 40°C)

Umidità : 10% ~ 80%, non condensante

Deposito Temperatura : -4°F ~113°F (-20°C ~ 45°C)

Umidità : 5% ~ 95%, non condensante

Funzione Plug & Play

Questo monitor può essere installato su un qualsiasi sistema compatibile ad uso immediato (Plug & Play).
L'interazione del monitor e dei sistemi informatici offrirà le migliori condizioni di funzionamento e impostazioni
del monitor. Nella maggior parte dei casi, l'installazione del monitor procederà automaticamente, a meno che
l'utente non desideri selezionare impostazioni alternative.

Numero accettabile di punti

Il pannello TFT LCD è fabbricato facendo uso la tecnologia di semiconduttori sofisticati con una precisione
del 99.999% utilizzata per questo prodotto. Ma i pixel dei colori ROSSO, VERDE, BLU e BIANCO a volte

possono apparire più brillanti o si possono visualizzare alcuni pixel neri. Cio' non è dovuto ad una cattiva
qualità e si puo' quindi far uso del prodotto in tutta sicurezza.

! Il numero di pixel TFT LCD contenuti in tale prodotto, per esempio, è di 3,932,160.

Nota: ll progetto e le specifiehe sono soggetti a variazioni senza preavviso.

Informazioni
generali

PowerSaver
Modi di

Visualizzazione

Informazioni generali

Modello SyncMaster 710VT

Pannello LCD

Dimensioni 17,0 pollici - diagonale

Area di visualizzazione 337,92 (H) x 270,336 (V)

Passo Pixel 0.264 (H) x 0.264 (V)

Tipo Matrice attiva TFT a-si

Sincronizzazione

Orizzontale 30 ~ 81 kHz

Verticale 56 ~ 75 Hz

Colori visualizzati

16.194.277

Risoluzione

Risoluzione ottimale 1280 x 1024@60Hz

Risoluzione massima 1280 x 1024@75Hz

Segnale di ingresso, terminato

RGB, Analogico 0,7 Vpp positivo a 75 ohm
Sinc H/V separata, composita, Livello TTL, positivo o negativo

Massimo clock dei pixel

135 MHz

Alimentazione

AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz

Cavo di segnale

Cavo D-sub 15 piedini/15 piedini, staccabile

Consumo di energia

Inferiore a 45W

Dimensioni (LxPxA) / Peso

384,6 x 66,7 x 338,0 mm (senza supporto)
384,6 x 210,0 x 392,8 mm / 5,4kg (dopo aver esteso il supporto)

Interfaccia di fissaggio VESA

75mm x 75mm (da usare con elemento di fissaggio speciale/braccio)

Requisiti ambientali

Esercizio Temperatura : 50°F ~ 104°F(10°C ~ 40°C)

Umidità : 10% ~ 80%, non condensante

Deposito Temperatura : -4°F ~113°F (-20°C ~ 45°C)

Umidità : 5% ~ 95%, non condensante

Funzione Plug & Play

Questo monitor può essere installato su un qualsiasi sistema compatibile ad uso immediato (Plug & Play).
L'interazione del monitor e dei sistemi informatici offrirà le migliori condizioni di funzionamento e impostazioni
del monitor. Nella maggior parte dei casi, l'installazione del monitor procederà automaticamente, a meno che
l'utente non desideri selezionare impostazioni alternative.

Numero accettabile di punti

Il pannello TFT LCD è fabbricato facendo uso la tecnologia di semiconduttori sofisticati con una precisione
del 99.999% utilizzata per questo prodotto. Ma i pixel dei colori ROSSO, VERDE, BLU e BIANCO a volte
possono apparire più brillanti o si possono visualizzare alcuni pixel neri. Cio' non è dovuto ad una cattiva
qualità e si puo' quindi far uso del prodotto in tutta sicurezza.

Il numero di pixel TFT LCD contenuti in tale prodotto, per esempio, è di 3,932,160.



Nota: ll progetto e le specifiehe sono soggetti a variazioni senza preavviso.

Informazioni
generali

PowerSaver

Modi di
Visualizzazione

Questo monitor dispone di un sistema incorporato di gestione dell'energia detto PowerSaver. Questo
sistema permette di risparmiare energia attivando una modalità a basso consumo del monitor quando
non è utilizzato per un certo lasso di tempo. Il monitor ritorna automaticamente al normale
funzionamento spostando il mouse del computer o premendo un tasto della tastiera. Per risparmiare
energia, SPEGNERE il monitor quando non serve o ci si assenta dal luogo di lavoro per periodi
prolungati. Il sistema PowerSaver funziona con una scheda video DPMS VESA-compatibile installata
nel computer. Utilizzare un'utilità software installata nel computer per impostare questa funzione.

Stato

Funzionamento

normale

Modalità di risparmio

energetico

EPA/ENERGY 2000

Disattivazione

dell'alimentazione

Spia dell'alimentazione Verde Verde, lampeggiante Nero

Consumo di energia Inferiore a 45W Inferiore a 2W 1W(110 Vac)

Questo monitor è conforme con gli standard EPA ENERGY STAR® ed ENERGY2000
quando viene utilizzato con un computer dotato della funzione DPMS VESA. In qualità di
partner di ENERGY STAR®, SAMSUNG ha determinato che questo prodotto soddisfa le
linee guida ENERGY STAR® per l'efficienza elettrica.

Informazioni
generali

PowerSaver

Modi di
Visualizzazione

Se il segnale trasferito dal computer è uguale a quello indicato per le modalità di visualizzazione
predefinite, lo schermo viene regolato automaticamente. Tuttavia, se il segnale è diverso, lo schermo
può oscurarsi mentre il LED di alimentazione è acceso. Fare riferimento al manuale della scheda a
distanza e regolare lo schermo nel seguente modo.

Tabella 1. Modi di Visualizzazione

Modalità di

visualizzazione

Frequenza orizzontale

(kHz)

Frequenza

verticale

(Hz)

Clock dei pixel

(MHz)

Polarità di

sincronizzazione

(H/V)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,086 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1280 x
1024

VESA, 1280 x
1024

63,981 60,020 108,00 +/+

79,976 75,025 135,00 +/+

SUN, 1280 x 1024 81,129 76,106 135,00 -/-

Frequenza orizzontale

Il tempo per la scansione di una linea collegando il bordo destro a quello
sinistro dello schermo in orizzontale viene chiamato Ciclo orizzontale e il
numero inversamente proporzionale del Ciclo di scansione orizzontale viene
chiamato Frequenza di scansione orizzontale. Unità: kHz

Frequenza verticale

Come per la lampada fluorescente, lo schermo deve ripetere la stessa
immagine molte volte al secondo per visualizzarla all'utente. La frequenza di
questa ripetizione è chiamata Frequenza verticale o Frequenza di
aggiornamento. Unità: Hz

A

ssistenza

tecnica

Termini

Regulatory

Natural Color
Per una migliore

visualizzazioneà
Autorità

AUSTRALIA :

Samsung Electronics Australia Pty Ltd.
Customer Response Centre
7 Parkview Drive, Homebush Bay NSW 2127
Tel : [phone]

http://www.samsung.com.au/

BRAZIL :

Samsung Eletronica da Amazonia Ltda.
R. Prof. Manoelito de Ornellas, 303, Terro B
Chacara Sto. Antonio, CEP : 04719-040
Sao Paulo, SP
SAC : 0800 124 421

http://www.samsung.com.br/

CANADA :

Samsung Electronics Canada Inc.
Samsung Customer Care
7037 Financial Drive
Mississauga, Ontario
L5N 6R3
1-800-SAMSUNG (1-800-726-7864)

http://www.samsung.ca/

CHILE :

SONDA S.A.
Teatinos 550, Santiago Centro, Santiago, Chile
Fono: 56-2-5605000 Fax: [phone]
56-2-800200211

http://www.sonda.com/
http://www.samsung.cl/

COLOMBIA :

Samsung Electronics Colombia
Cra 9 No 99A-02 Of. 106
Bogota, Colombia
Tel.: [phone]
Fax: (571) 618 - 2068

http://www.samsung-latin.com/

e-mail : [email protected]

ESPAÑA :

Samsung Electronics Comercial Iberica, S.A.
Ciencies, 55-65 (Poligono Pedrosa) 08908
Hospitalet de Llobregat (Barcelona)
Tel. : [phone]
Fax. : [phone]

http://samsung.es/

FRANCE :

SAMSUNG ELECTRONICS FRANCE Service
Paris Nord 2
66 rue des Vanesses
BP 50116 Villepinte
95950 Roissy CDG Cedex
Tel : [phone]
Fax : [phone]

http://www.samsungservices.com/

GERMANY :

TELEPLAN Rhein-Main GmbH
Feldstr. 16
64331 Weiterstadt
T. 06151/957-1306
F. 06151/957-1732
* EURO 0.12/Min

http://www.samsung.de/

HUNGARY :

Samsung Electronics Magyar Rt.
1039, Budapest, Lehel u. 15-17.
Tel: [phone]
Fax: [phone]

http://www.samsung.hu/

ITALY :

Samsung Electronics Italia S.p.a.
Via C. Donat Cattin, 5
20063 Cernusco s/Naviglio (MI)
Servizio Clienti: 199.153.153

http://www.samsung-italia.com/

MEXICO :

SAMSUNG ELECTRONICS MEXICO. S.A. DE C.V.
Saturno NO.44, Col. Nueva Industrial Vallejo
Gustavo A.Madero C.P.07700, Mexico D.F. Mexico
TEL. [phone]
Fax. [phone]
RFC: SEM950215S98

http://www.samsung.com.mx/

IMPORTADO POR: SAMSUNG ELECTRONICS MEXICO. S.A. DE C.V.

Saturno NO.44, Col. Nueva Industrial Vallejo
Gustavo A.Madero C.P.07700, Mexico D.F. Mexico
TEL. [phone]

EXPORTADO POR: Samsung Electronics CO.,LTD.

416, Mae tan-3dong, Yeongtong-gu,
Suwon City, Kyoungki-Do Korea

NETHERLANDS/BELGIUM/LUXEMBOURG :

Samsung Electronics Benelux B. V.
Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS
Service and informatielijn ;
Belgium :0800-95214,
Netherlands : 0800-2295214,

PANAMA :

http://www.samsung.be/

http://www.samsung.nl/

Samsung Electronics Latinoamerica( Z.L.) S.A.
Calle 50 Edificio Plaza Credicorp, Planta Baja
Panama
Tel. : [phone]
Tel : [phone](FAST)

http://www.samsung-latin.com/

PERU

Servicio Integral Samsung
Av.Argentina 1790 Lima1. Peru
Tel: [phone]
Fax: [phone]

http://www.samsungperu.com/

PORTUGAL :

SAMSUNG ELECTRONICA PORTUGUESA S.A.
Rua Mário Dioniso, N

o

2 - 1º Drt. 2795-140 LINDA-A-VELHA
Tel. [phone] Fax. [phone]
Free Line 800 220 120

http://www.samsung.pt/

SOUTH AFRICA :

Samsung Electronics,5 Libertas Road, Somerset Office Park,
Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa
Tel : [phone]
Fax : [phone]

http://www.samsung.co.za/

SWEDEN/DENMARK/NORWAY/FINLAND :

Samsung Electronics AB
Box 713
S-194 27 UPPLANDS VÄSBY
SVERIGE
Besöksadress : Johanneslundsvägen 4
Samsung support Sverige: 020-46 46 46
Samsung support Danmark : 8088-4646
Samsung support Norge: 8001-1800
Samsung support Finland: 0800-118001
Tel [phone]
Fax [phone]

http://www.samsung.se/

THAILAND :

HAI SAMSUNG SERVICE CENTER
MPA COMPLEX BUILDING,1st-2nd Floor
175 SOI SUEKSA VIDHAYA SATHON SOI 12
SILOM ROAD ,SILOM,BANGRAK
BANGKOK 10500
TEL : [phone]
FAX : [phone]

UKRAINE :

SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE
4 Glybochitska str.

Kiev, Ukraine
Tel. [phone]
Fax [phone]
Toll-free 8-800-502-0000

http://www.samsung.com.ua/

United Kingdom :

Samsung Electronics (UK) Ltd.
Samsung House, 225 Hook Rise South
Surbiton, Surrey KT6 7LD
Tel. : [phone]
Fax. : [phone]
< European Service Center & National Service >
Stafford Park 12 Telford, Shropshire, TF3 3BJ
Tel. : [phone]
Fax. : [phone]

http://samsungservice.co.uk/

U.S.A. :

Samsung Electronics America
Service Division
400 Valley Road, Suite 201
Mount Arlington, NJ 07856
1-800-SAMSUNG (1-800-726-7864)

http://samsungusa.com

Assistenza tecnica

Termini

Regulatory

Natural Color

Per una migliore
visualizzazioneà

Autorità

Dot pitch (distanza tra i punti luminosi)

L'immagine sul monitor è composta da punti rossi, verdi e blu. Minore è la distanza tra i punti, maggiore è
la risoluzione. La distanza tra due punti dello stesso colore viene chiamata 'Dot pitch'. Unità: mm

Frequenza verticale

La schermata deve essere ridisegnata diverse volte al secondo per creare e visualizzare un'immagine
per l'utente. La frequenza di questa ripetizione per secondo è chiamata Frequenza verticale o Frequenza
di aggiornamento. Unità: Hz

Per esempio: Se la stessa luce si ripete 60 volte al secondo, la frequenza è 60 Hz. In questo caso,

è possibile individuare lo sfarfallio dello schermo. Per evitare questo problema, è
disponibile una modalità priva di sfarfallio che utilizza una frequenza verticale
superiore a 70 Hz.

Frequenza orizzontale

Il tempo per la scansione di una linea collegando il bordo destro a quello sinistro dello schermo in
orizzontale viene chiamato Ciclo di scansione orizzontale. Il numero inversamente proporzionale del
Ciclo di scansione orizzontale viene chiamato Frequenza di scansione orizzontale. Unità: kHz

Metodi interlacciato e non interlacciato

Il sistema che mostra le linee orizzontali dello schermo dall'alto al basso in sequenza è chiamato Metodo
Non interlacciato, mentre il sistema che mostra le linee dispari e poi quelle pari in successione è
chiamato metodo Interlacciato. Il metodo Non interlacciato viene utilizzato dalla maggior parte dei monitor
per assicurare un'immagine nitida. Il metodo Interlacciato è uguale a quello utilizzato nei televisori.

Plug & Play

Si tratta di una funzione che offre la qualità migliore per l'utente permettendo al computer e al monitor di
scambiare automaticamente le informazioni. Questo monitor si attiene allo standard internazionale VESA
DDC per la funzione Plug & Play.

Risoluzione

Il numero di punti orizzontali e verticali per comporre l'immagine sullo schermo è chiamato 'risoluzione'.
Questo numero indica il livello di precisione della visualizzazione. Un'alta risoluzione è appropriata per
eseguire più attività in quanto sullo schermo possono essere informazioni più informazioni relative
all'immagine.

Per esempio: Se la risoluzione è 1280 X 1024, ciò significa che la schermata è composta da 1280

punti orizzontali (risoluzione orizzontale) e 1024 linee verticali (risoluzione verticale).

Assistenza tecnica

Termini

Regulatory

Natural Color

Per una migliore
visualizzazioneà

Autorità

MPR II Compliance
TCO'99-Ecological requirements for personal computers (TCO'99 applied model only)
TCO'03-Ecological requirements for personal computers (TCO'03 applied model only)
TCO'03 Recycling Information (TCO'03 applied model only)

|

European Notice (Europe only)

|

PCT Notice

|

MPR II Compliance

This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and magnetic fields.

European Notice (Europe only)

Products with the CE marking comply with the EMC Directive(89/336/EEC), (92/31/EEC), (93/68/EEC) and
the Low Voltage Directive (73/23/EEC) issued by the Commission of the European Community.
Compliance with these directives implies conformity to the following European Norms:

! EN55022:1998+A1:2000 - Radio Frequency Interference
! EN55024:1998 - Electromagnetic Immunity
! EN55013:1990+A12:1994+A13:1996+A14:1999 - Radio Frequency Interference
! EN55020:1994+A11:1996+A12/A13/A14:1999 - Electromagnetic Immunity

!

EN61000-3-2:1995+A1/A2:1998 - Power Line Harmonics

! EN61000-3-3:1995 - Voltage Fluctuations
! EN60065:1997 or EN60950:1998 - Product Safety

PCT Notice

VCCI

|

VCCI

This is a Class B product based on the standard of the Voluntary Control Council for Interference by
Information Technology Equipment (VCCI). If this is used near a radio or television receiver in a domestic
environment, it may cause radio interference. Install and use the equipment according to the instruction
manual.

TCO'99-Ecological requirements for personal computers (TCO'99 applied model only)

Congratulations!

You have just purchased a TCO'99 approved and labelled product! Your choice has provided you with a
product developed for professional use. Your purchase has also contributed to reducing the burden on the
environment and also to the further development of environmentally adapted electronics products.

This product meets the requirements for the TCO'99 scheme which provides for an international
environmental and quality labelling labelling of personal computers. The labelling scheme was developed
as a joint effort by the TCO(The Swedish Confederation of Professional Employees), Svenska
Naturskyddsforeningen(The Swedish Society for Nature Conservation), Statens Energimyndighet(The
Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issuse: environment, ergonomics, usability, reduction of electric
and magnetic fields, energy consumption and electrical safety.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging the
adaptation of goods and services to the environment. The main problem, as far as computers and other
electronics equipment are concerned, is that environmentally harmful substances are used both in the
products and during their manufacture. Since it is not so far possible to satisfactorily recycle the majority of
electronics equipment, most of these potentially damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are important
from the viewpoints of both the work (internal) and natural (external) environments. Since all methods of
electricity generation have a negative effect on the environment (e.g. acidic and climate-influencing
emissions, radioactive waste), it is vital to save energy. Electronics equipment in offices is often left running
continuously and thereby consumes a lot of energy.

What does labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The Swedish
Society for Nature Conservation). These demands impose restrictions on the presence and use of heavy
metals, brominated and chlorinated flame retardants, CFCs(freons)and chlorinated solvents, among other
things. The product must be prepared for recycling and the manufacturer is obliged to have an
environmental policy which must be adhered to in each country where the company implements its
operational policy.

The energy requirements include a demand that the computer and/or display, after a certain period of
inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to
reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The complete
environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden
Fax: [phone]
Email (Internet):

[email protected]

Current information regarding TCO'99 approved and labelled products may also be obtained via the
Internet, using the address:

http://www.tco-info.com/

Environmental requirements
Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose
is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can
consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those flame
retardants are chemically related to another group of environmental toxins, PCBs. Both the flame
retardants containing bromine or chloride and the PCBs are suspected of giving rise to severe health
effects, including reproductive damage in fish-eating birds and mammals, due to the bio-accumulative*
processes. Flame retardants have been found in human blood and researchers fear that disturbances in
foetus development may occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams must not
contain flame retardants with organically bound bromine or chlorine. Flame retardants are allowed in the
printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain computer
displays. Cadmium damages the nervous system and is toxic in high doses. The relevant TCO'99
requirement states that batteries, the colour-generating layers of display screens and the electrical or
electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic
in high doses. The relevant TCO'99 requirement states that batteries may not contain any mercury. It also
demands that mercury is not present in any of the electrical or electronics components associated with the
labelled unit. There is however one exception. Mercury is, for the time being, permitted in the back light
system of flat panel monitors as today there is no commercially available alternative. TCO aims on
removing this exception when a Mercury free alternative is available.

CFCs (freons)

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the
manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit
boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing
increased reception on earth of ultraviolet light with e.g. increased risks of skin cancer (malignant
melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous
system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement permits the
inclusion of lead since no replacement has yet been developed.

* Bio-accumulative is defined as substances which accumulate within living organisms.
** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

TCO'03-Ecological requirements for personal computers (TCO'03 applied model only)

Congratulations!

The display you have just purchased carries the TCO'03 Displays label. This means that your display is
designed, manufactured and tested according to some of the strictest quality and environmental
requirements in the world. This makes for a high performance product, designed with the user in focus that
also minimizes the impact on our natural environment.

Some of the features of the TCO'03 Display requirements:

Ergonomics

Good visual ergonomics and image quality in order to improve the working environment for the user and to
reduce sight and strain problems. Important parameters are luminance, contrast, resolution, reflectance,
colour rendition and image stability.

Energy

! Energy-saving mode after a certain time - beneficial both for the user and the environment
! Electrical safety

Emissions

! Electromagnetic fields
! Noise emissions

Ecology

! The product must be prepared for recycling and the manufacturer must have a certified environmental

management system such as EMAS or ISO 14 000

!

Restrictions on
o chlorinated and brominated flame retardants and polymers
o heavy metals such as cadmium, mercury and lead.

The requirements included in this label have been developed by TCO Development in cooperation with
scientists, experts, users as well as manufacturers all over the world. Since the end of the 1980s TCO has
been involved in influencing the development of IT equipment in a more user-friendly direction. Our
labelling system started with displays in 1992 and is now requested by users and IT-manufacturers all over
the world.

For more information, Please visit

www.tcodevelopment.com

TCO'03 Recycling Information (TCO'03 applied model only)

For recycling information for TCO'03 certified monitors, for the residents in the following countries, please
contact the company corresponding to your region of residence. For those who reside in other countries,
please contact a nearest local Samsung dealer for recycling information for the products to be treated in
environmentally acceptable way.

COMPANY

ADDRESS

[U.S.A. Residents Only] [European Residents Only]

U.S.A. SWEDEN NORWAY GERMANY

Solid Waste Transfer &
Recycling Inc

ELKRETSEN Elektronikkretur AS vfw AG

ELKRETSEN Box

442 Frelinghuysen Ave
Newark, NJ 07114

1357, 111 83
Stockholm
Barnhusgatan 3, 4

6454 Etterstad 0602 Oslo

Fyrstikkalln 3B

tr.

Max Plank Strasse
42
50858 Collogne
Germany

TELEPHONE [phone] 212 90 23 06 07 40 49 0 2234 9587 - 0
FAX Fax: [phone] 212 99 23 06 07 41

E-MAIL none [email protected] [email protected]

HOME
PAGE

http://www.bcua.org/Solid
Waste_Disposal.htm

http://www.el­kretsen.se/

http://www.elretur.no/

vfw.info@vfw­ag.de

Assistenza tecnica

Termini

Regulatory

Natural Color

Per una migliore
visualizzazioneà

Autorità

Programma Natural Color

Uno dei problemi più recenti nell'uso di un computer è che i colori delle immagini stampate o le altre
immagini digitalizzate con uno scanner o una macchina fotografica digitale non sono uguali a quelli
presenti sul monitor.
Il programma Natural Color è la soluzione ideale a questo problema. Si tratta di un sistema di gestione
dei colori realizzato da Samsung Electronics in associazione con l'Istituto di Ricerca per l'Elettronica e le
Telecomunicazioni coreano (ETRI). Il sistema è disponibile solo per i monitor Samsung e rende i colori
delle immagini presenti sul monitor uguali a quelli delle immagini stampate o digitalizzate.
Per maggiori informazioni, consultare la Guida (F1) del programma.

Procedura di installazione del programma Natural Color

Inserire il CD in dotazione con il monitor Samsung nell'unità CD-ROM. Appare la schermata iniziale di
installazione del programma. Per installare il programma fare clic su Natural Color sulla schermata
iniziale. Per l'installazione manuale del programma, inserire il CD in dotazione con il monitor Samsung
nell'unità CD-ROM, fare clic sul pulsante [Start] di Windows e quindi selezionare [Esegui].
Immettere D:\color\eng\setup.exe e quindi premere il tasto <Invio>.
(Se l'unità in cui è inserito il CD non è D:\, immettere l'unità appropriata.)

Procedura di disinstallazione del programma Natural Color

Selezionare [Impostazioni]/[Pannello di controllo]/[Installazione applicazioni] nel menu [Start] e quindi
fare doppio clic su [Aggiungi/rimuovi].
Selezionare Natural Color nell'elenco e quindi fare clic su [Aggiungi/rimuovi].

Assistenza tecnica

Termini

Regulatory

Natural Color

Per una migliore
visualizzazione

Autorità

Per una migliore visualizzazione

1. Per ottenere una migliore qualità d'immagine, regolare la risoluzione del computer e l'indice di
riattivazione dello schermo (indice di refresh) come descritto qui di seguito, selezionando il
pannello di controllo. Se non è fornita la migliore qualità d'immagine in TFT-LCD, si rischia di
ottenere sullo schermo un'immagine di qualità irregolare.

! Risoluzione: 1280 x 1024
! Frequenza verticale (indice di refresh): 60 Hz

2. Il pannello TFT LCD è fabbricato facendo uso la tecnologia di semiconduttori sofisticati con una
precisione del 99.999% utilizzata per questo prodotto. Ma i pixel dei colori ROSSO, VERDE, BLU
e BIANCO a volte possono apparire più brillanti o si possono visualizzare alcuni pixel neri. Cio'
non è dovuto ad una cattiva qualità e si puo' quindi far uso del prodotto in tutta sicurezza.

! Il numero di pixel TFT LCD contenuti in tale prodotto, per esempio, è di 3.932.160 .

3. Per pulire esternamente il monitor ed il pannello, utilizzare un panno morbido ed asciutto
leggermente imbevuto di un prodotto detergente raccomandato per tale scopo e lucidare.
Spolverare leggermente lo schermo a cristalli liquidi (LCD) senza effettuare alcuna pressione; si
rischierebbe, in tal caso di provocare una macchia.

4. Qualora non foste soddisfatti della qualità dell'immagine, potete eseguire direttamente sullo
schermo la "funzione di auto regolazione" che appare con una finestra che si attiva quando viene
premuto il tasto fine. Se, in seguito alla regolazione automatica, si nota ancora del brusio di fondo,
utilizzare la funzione FINE/COARSE.

5. Se si visualizza una schermata fissa per un periodo di tempo prolungato, può verificarsi la
comparsa di un'immagine residua o di una macchia sfocata.
Attivare la modalità di risparmio energetico o impostare uno screensaver per spostare l'immagine
quando è necessario allontanarsi dal monitor per un periodo di tempo prolungato.

6. Non visualizzare un'immagine statica (come ad esempio un videogioco in pausa o un'immagine di
un DVD visto con questa TV LCD) sullo schermo del Color TFT-LCD (Thin Film Transister - Liquid
Crystal Display, schermo piatto a cristalli liquidi) per un periodo prolungato, dato che ciò può
provocare il fenomeno del mantenimento dell'immagine a schermo.

Assistenza tecnica

A

Termini
Regulatory
Natural Color

Per una migliore
visualizzazioneà

utorità

Le informazioni in questo documento sono soggette a modifica senza preavviso.
© 2004 Samsung Electronics Co., Ltd. Tutti i diritti riservati.

È vietata la riproduzione in qualsiasi maniera senza il consenso scritto di Samsung Electronics Co., Ltd.

Samsung Electronics Co., Ltd. non risponde degli errori qui inclusi o dei danni diretti o indiretti in relazione
alla fornitura, funzionamento o utilizzo di questo materiale.

Il logo "

Samsung

e "

Windows NT

registrati di Video Electronics Standard Association; il nome "
registrati dell'Agenzia americana per la protezione dell'ambiente (EPA). In qualità di partner di ENERGY

" sono marchi di fabbrica registrati di Samsung Electronics Co., Ltd.; "

" sono marchi registrati di Microsoft Corporation; "

ENERGY STAR

VESA

", "

DPMS

" e "

" ed il logo sono marchi

Microsoft

" sono marchi

DDC

STAR®, Samsung Electronics Co., Ltd ha determinato che questo prodotto soddisfa le linee guida ENERGY
STAR® per l'efficienza elettrica. Tutti gli altri nomi di prodotto qui indicati possono essere marchi o marchi
registrati dei rispettivi proprietari.

", "

Windows

"
