SyncMaster 151D

Monitor TFT-LCD

Manuale per l'utente

Indice

Pagina principale Schermo

Istruzioni di sicurezza Soluzione dei problemi

Convenzioni Lista di controllo

Alimentazione Domande & Risposte

Manuale per l'utente

Installazione

Pulizia

Altro

Introduzione Specifiche tecniche

DisImballaggio Informazioni generali

Parte anteriore PowerSaver

Parte posteriore

Installazione Informazioni

Collegamento del monitor Assistenza tecnica

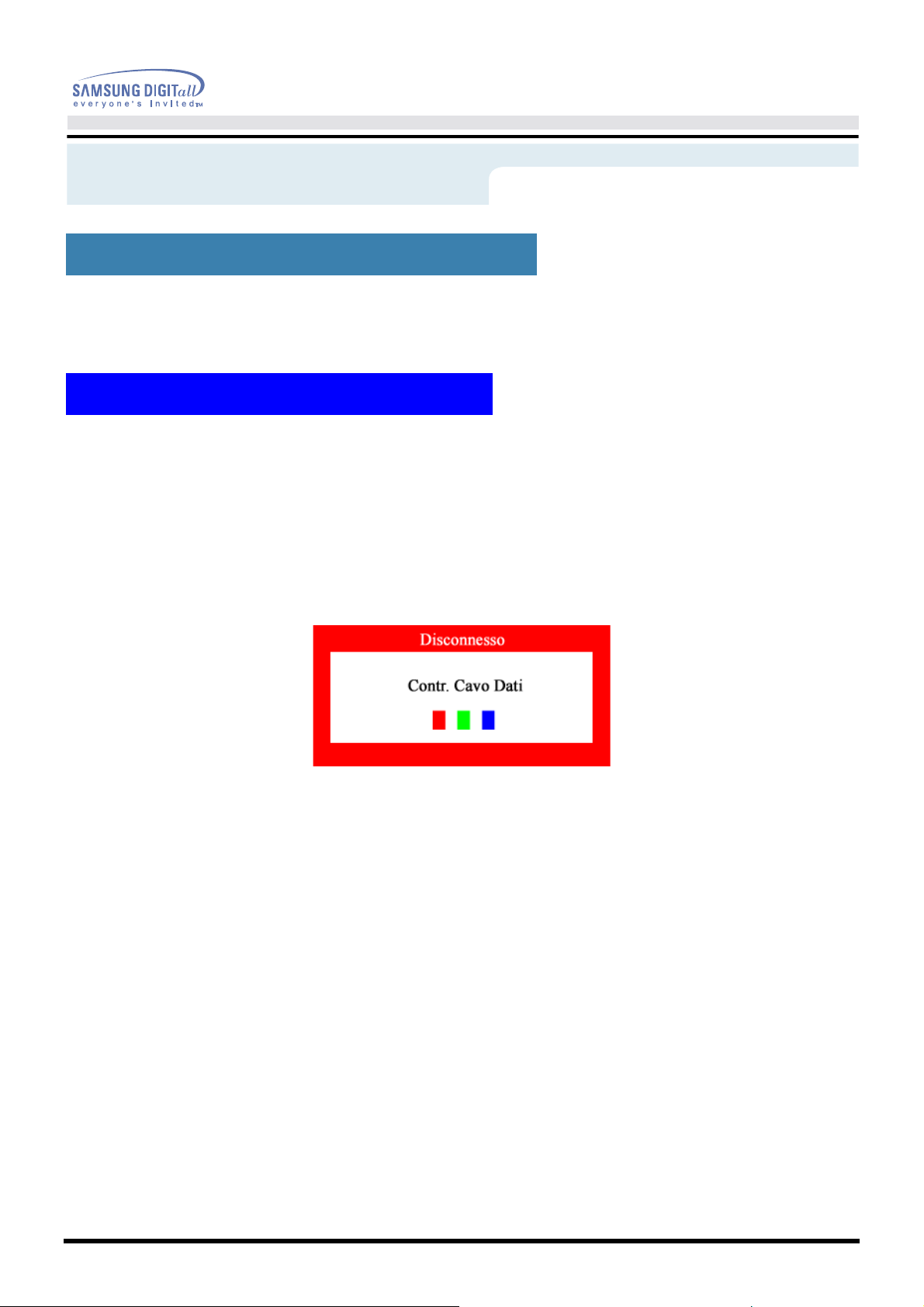

Controllo funzionamento con test
automatico

Installazione del driver del monitor

--

Windows XP

--

Altro sistema operativo

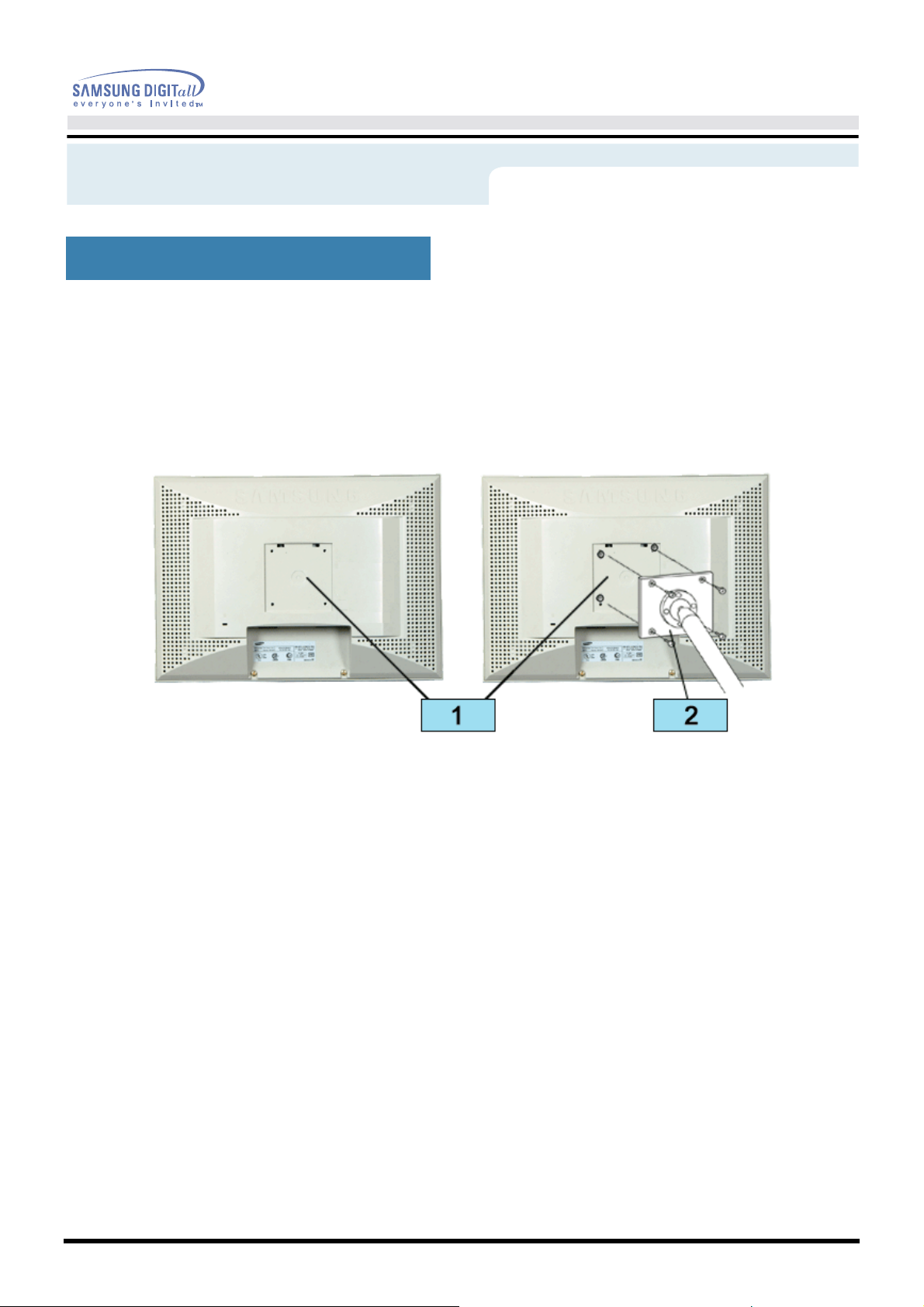

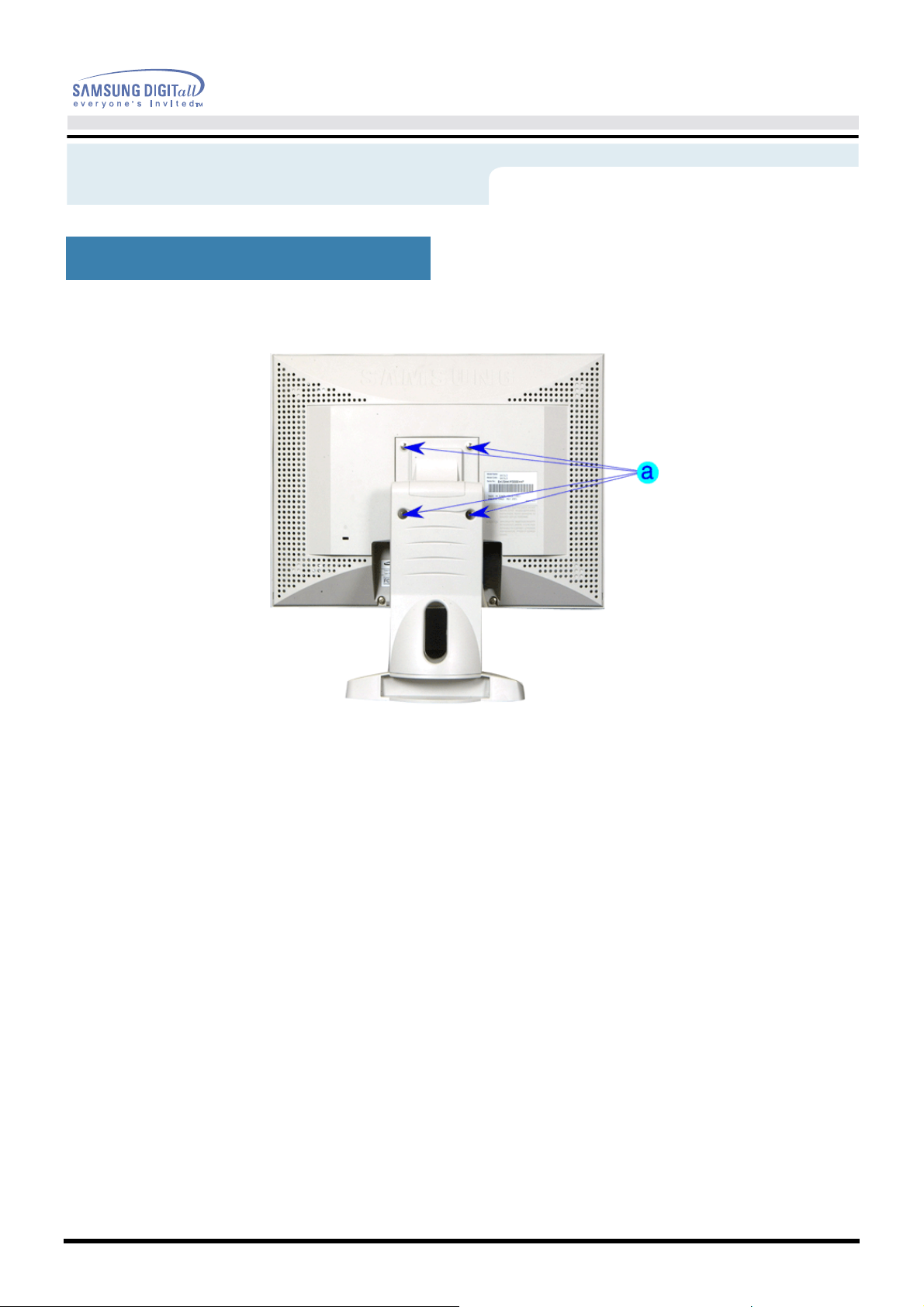

Sostituzione della base

Termini

Regulatory

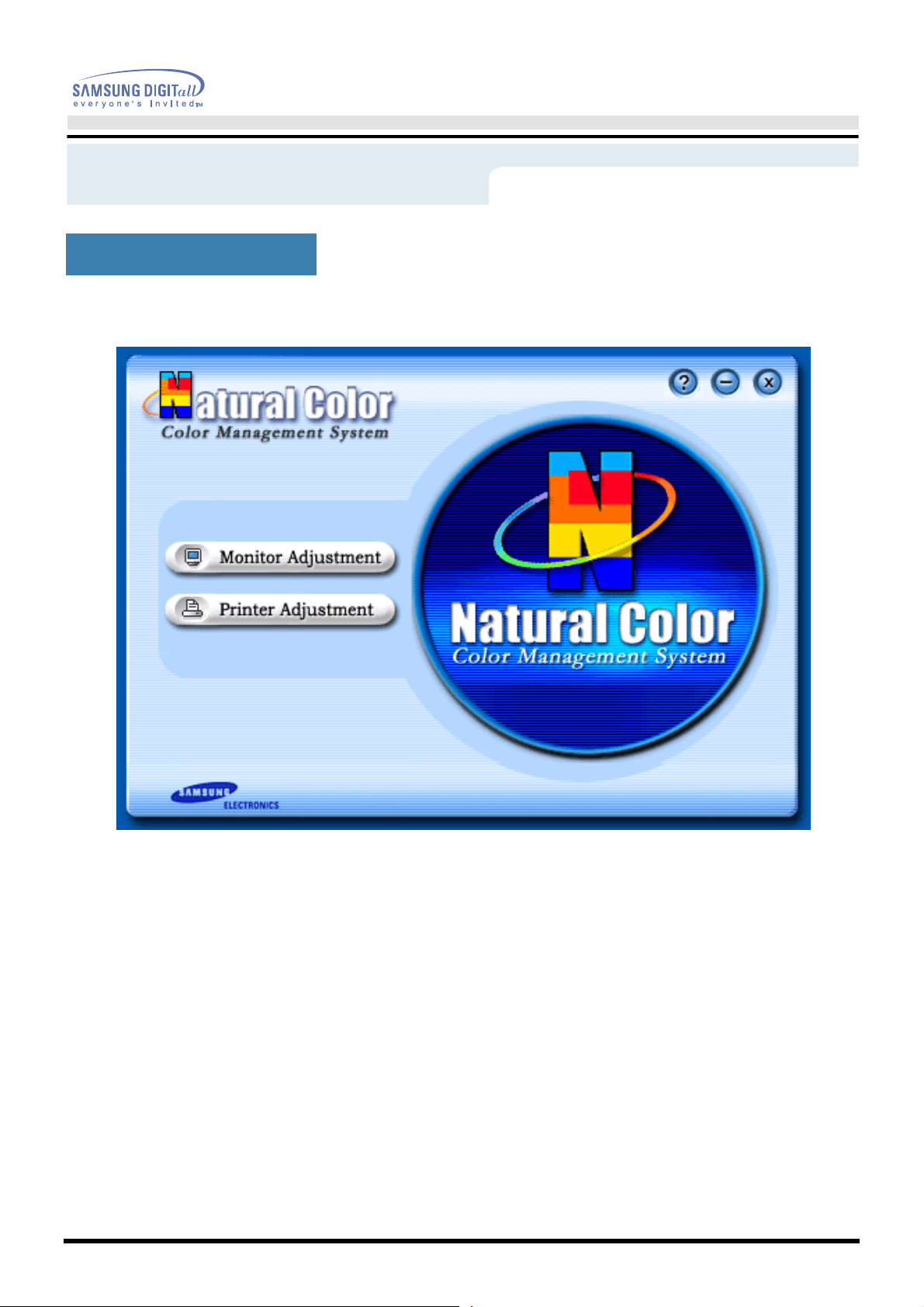

Natural Color

Per una migliore visualizzazione

Autorità

Istruzioni di sicurezza

Convenzioni

Avvertenza/Attenzione

Manuale per l'utente

L’inosservanza delle istruzioni indicate da questo simbolo puo comportare infortuni o danni alle
apparecchiature.

Convenzioni di richiamo

Vietato

Non smontare Scollegare la spina dalla presa di corrente

Non toccare

É importante leggere e comprendere sempre
appieno il contenuto

Collegamento a massa per evitare scosse
elettriche

Istruzioni di sicurezza

Alimentazione

In caso di non utilizzo per periodi di tempo prolungati, regolare il PC su DPMS. Se si utilizza
uno screen saver, selezionare la modalita.

Se le dimensioni del monitor sono troppo piccole o se la stessa immagine rimane visualizzata
per lunghi periodi di tempo, e possibile che appaiano delle immagini residue causate da danni
alla sostanza fluorescente all'interno del tubo catodico.

Manuale per l'utente

•

•

•

Non usare apparecchi con la spina danneggiata o
allentata.

•

L’inosservanza di questa precauzione può causare scosse elettriche
o incendi.

Non estrarre la spina tirandola dal filo e non toccarla con
le mani bagnate.

•

L’inosservanza di questa precauzione può causare scosse elettriche
o incendi.

Usare solo una spina e una presa opportunamente
collegata a massa.

•

Una massa inadatta può causare scosse elettriche o danni alle
apparecchiature.

•

Non piegare in modo eccessivo la spina e il filo e non
collocare oggetti pesanti sopra di questi onde evitare
danni.

•

L'inosservanza di questa istruzione può causare scosse elettriche o
incendi.

Istruzioni di sicurezza

Alimentazione

Manuale per l'utente

•

•

Scollegare la spina dalla presa di corrente in caso di tem
porali o fulmini o in caso di non utilizzo per un lungo pe
riodo di tempo.

•

L'inosservanza di questa precauzione può causare scosse elettriche
o incendi.

Non collegare troppe prolunghe o spine ad una presa di
corrente.

•

L’inosservanza di questa precauzione può essere causa di incendio.

-

-

Istruzioni di sicurezza

Installazione

Manuale per l'utente

•

•

•

Non coprire le bocchette di ventilazione del monitor.

•

Una cattiva ventilazione può essere causa di guasti o di incendi.

Posizionare il monitor in un luogo in cui l'umidità e la pre
senza di polvere siano minime.

•

Seguire questa precauzione per evitare cortocircuiti o incendi
all'interno del monitor.

Durante il trasporto non far cadere il monitor.

•

L’inosservanza di questa precauzione può essere causa di infortuni o
di danni all'apparecchio.

-

•

•

Posizionare il monitor su una superficie piana e stabile.

•

Se il monitor cade, può essere causa di infortuni.

Fissare il monitor con cura.

•

L’inosservanzadi questa precauzione può comportare danni o rottura
dell’apparecchio.

Istruzioni di sicurezza

Installazione

Manuale per l'utente

•

Non posizionare il monitor appoggiandolo sullo
schermo.

•

Seguendo questa precauzione si evita di danneggiare la superficie
del tubo catodico.

Istruzioni di sicurezza

Pulizia

Per la pulizia del telaio del monitor o della parte esterna del tubo
catodico, utilizzare un panno morbido, leggermente inumidito.

Manuale per l'utente

•

•

•

Non spruzzare il detersivo direttamente sul monitor.

Usare il prodotto detergente raccomandato versandolo
su un panno morbido.

Se il connettore tra la spina e il pin è impolverato o
sporco, pulirlo in modo opportuno con un panno
asciutto.

•

Un connettore sporco può essere causa di scosse elettriche o
incendi.

•

Non posizionare bicchieri d'acqua, prodotti chimici
o altri piccoli oggetti di metallo sul monitor.

•

L’inosservanza di questa precauzione può causare danni, scosse
elettriche o incendi.

•

Se un corpo estraneo entra nel monitor, scollegare la spina e quindi
contattare il centro di assistenza.

Istruzioni di sicurezza

Altro

Manuale per l'utente

•

•

Non togliere il coperchio (o il pannello posteriore). All'in
terno sono contenuti dei pezzi non riparabili dall'utente.

•

Il mancato rispetto di questa precauzione può essere causa di scosse
elettriche o incendi.

•

Affidare l'esecuzione delle riparazioni a tecnici qualificati.

Se il monitor non funziona in modo normale, in
particolare se produce rumori inconsueti o emana odori,
scollegarlo immediatamente dall'alimentazione e
rivolgersi ad un centro di assistenza o ad un rivenditore
autorizzato.

•

Il mancato rispetto di questa precauzione puo essere causa di scosse
elettriche o incendi.

-

•

•

•

Non collocare oggetti pesanti sul monitor.

•

Il mancato rispetto di questa precauzione puo essere causa di scosse
elettriche o incendi.

Per ogni ora trascorsa davanti al monitor, si consiglia
una pausa di riposo per gli occhi di 5 minuti.

•

Se si segue questa precauzione si riduce l'affaticamento della vista.

Non usare o non conservare prodotti infiammabili vicino
al monitor.

•

L’inosservanza di questa precauzione può essere la causa di
esplosioni o incendi.

Istruzioni di sicurezza

Altro

Manuale per l'utente

•

•

•

Non cercare di spostare il monitor tirandolo dal filo o dal
cavo di segnale.

•

Ciò può provocare guasti, scosse elettriche o incendi dovuti al
danneggiamento del cavo.

Non usare o non conservare prodotti infiammabili vicino
al monitor.

•

Ciò può provocare guasti, scosse elettriche o incendi dovuti al
danneggiamento del cavo.

Non cercare di spostare il monitor tirandolo dal filo o dal
cavo di segnale.

•

Il mancato rispetto di questa precauzione può essere causa di scosse
elettriche, incendi o infortuni.

•

Conservare il monitor lontano da corpi magnetici.

•

È possibile che queste sostanze magnetiche comportino lo
scolorimento del monitor.

Introduzione

Dismballaggio

•

Monitor e supporto

Manuale per l'utente

•

Cavo di alimentazione

•

Cavo di DVI-D

•

Supporto girevole e CD del programma

Assicurarsi che i seguenti aticoli siano presenti nella

confezione del monitor. Nel caso in cui qualche articolo

risultasse mancante, contattare il proprio rivenditore.

•

Guida d'installazione rapida

•

Scheda della garanzia
(non disponibile in tutti i paesi)

•

CD contenente file di installazione del
driver e manuale per l'utente CD

Introduzione

Parte anteriore

Manuale per l'utente

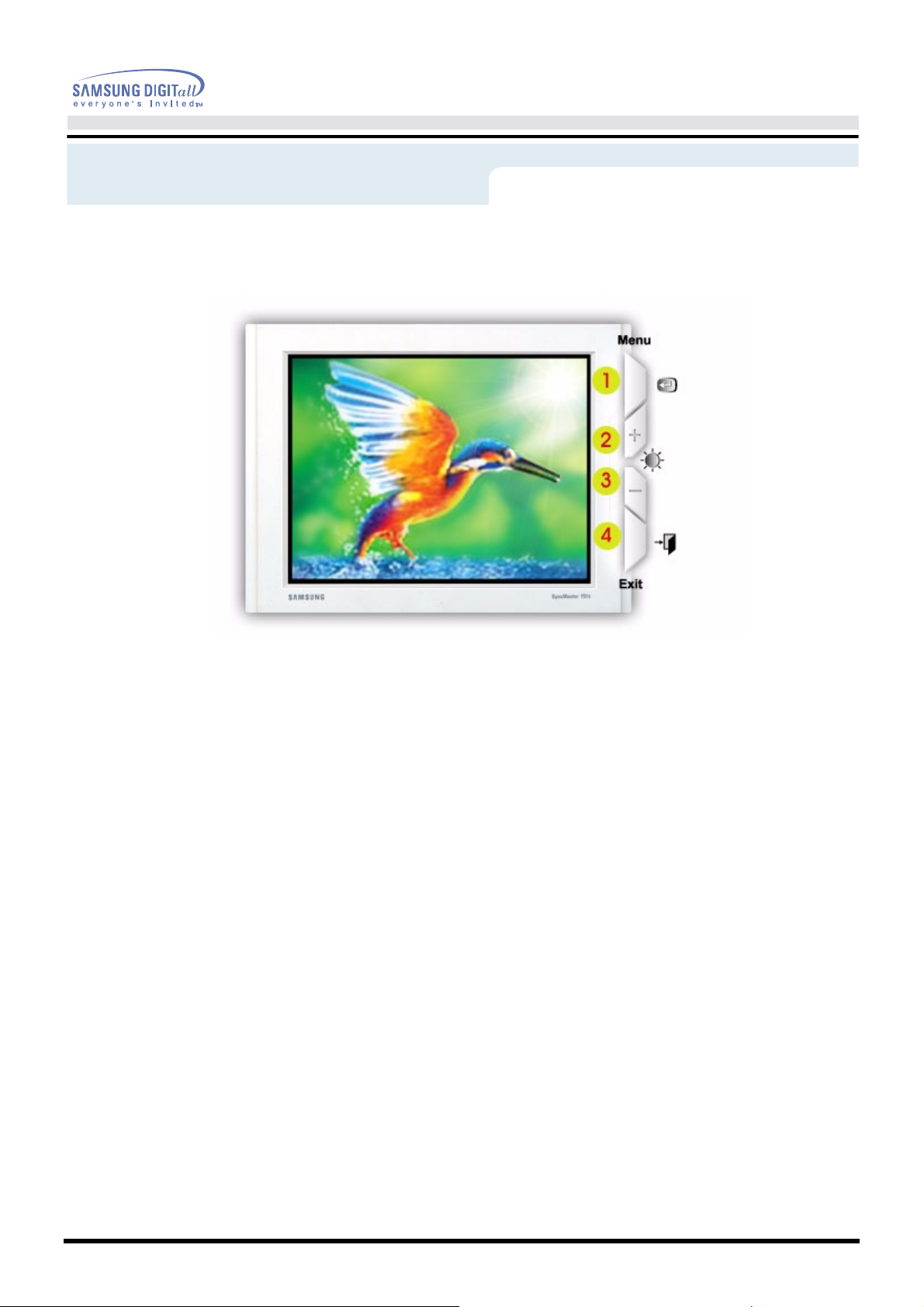

1. Pulsanti di Auto

2. Pulsante di uscita

3,4. Pulsanti di regolazione

5. Pulsante Menu

6. Pulsante dell'alimentazione

7. Indicatore dell'alimentazione

Nota:

Per maggiori informazioni relative alle funzioni di risparmio energetico vedere
PowerSaver nel manuale. Per risparmiare energia, SPEGNERE il monitor quando
non serve o ci si assenta dal luogo di lavoro per periodi prolungati.

: "Auto" Permette al monitor di autoregolarsi sul segnale video in

entrata.

: Utilizzare questo pulsante per uscire dal menù attivo o dalle

indicazioni a schermo (OSD).

: Questi pulsanti permettono di evidenziare e regolare le voci del

menù.

: Utilizzare questo pulsante per aprire le indicazioni a schermo e

per attivare la voce del menù evidenziata.

: Utilizzare questo pulsante per accendere e spegnere il

monitor.

:Indica la modalità di funzionamento normale o di risparmio

energetico.

Introduzione

Parte posteriore

Manuale per l'utente

(La configurazione della parte posteriore del monitor può cambiare da prodotto a prodotto.)

1. Porta di alimentazione

2. Porta di

Nota:

DVI-D

Per maggiori informazioni sui collegamenti dei cavi vedere Collegamento del
monitor.

: Collegare il cavo di alimentazione del monitor alla porta

dell'alimentazione posta sul retro del monitor.

: Collegare il cavo del segnale DVI-D al connettore DVI-D sul retro

del monitor. Collegare l'altra estremità del cavo alla porta video
sul retro della workstation.

Installazione

Collegamento del monitor

Manuale per l'utente

1. Collegare il cavo di alimentazione del monitor alla porta dell'alimentazione posta sul retro del
monitor. Collegare il cavo di alimentazione del monitor ad una vicina presa di corrente.

2. Collegare il cavo del segnale DVI-D al connettore DVI-D sul retro del monitor. Collegare l'altra
estremità del cavo alla porta video sul retro della workstation.

3. Se si utilizza un computer Macintosh, collegare il cavo ad un adattatore Macintosh, quindi
impostare i pin dell'adattatore (adattatore non incluso). Non è necessario l’adattatore per i
computer PC-compatibili.

Nota :

1. Accendere il computer e il monitor. Se il monitor visualizza un'immagine,
l'installazione è terminata.

2. Eseguire la procedura di regolazione automatica descritta nella Auto Regolaz.

Installazione

.

Installazione del driver del monitor

Quando richiesto dal sistema operativo per il driver del monitor, inserire il CD
in dotazione con questo monitor. L'installazione del driver differisce
leggermente da un sistema operativo all'altro. Seguire le istruzioni a seconda
di quanto risulti appropriato per il sistema operativo disponibile.

Preparare un dischetto vuoto e scaricare il programma del driver dal sito web
sottoindicato

Sito web Internet : http://www.samsung-monitor.com/(In tutto il mondo)

http://www.samsungmonitor.com/ (negli USA)
http://www.sec.co.kr/ (in Corea)
http://www.samsungmonitor.com.cn/ (in Cina)

Manuale per l'utente

Guida all’autoinstallazione del monitor

1. Inserire il CD nell’apposita unitŕ (D:\).

2. Il CD-ROM sarŕ eseguito automaticamente. Diversamente fare doppio clic sul file monsetup.exe da D:\.

3. Fare clic su Monitor Driver Installation (Installazione driver del monitor).

4. Scegliere il modello di monitor dall’elenco, poi fare clic sul pulsante "OK".

5. Fare clic sul pulsante "

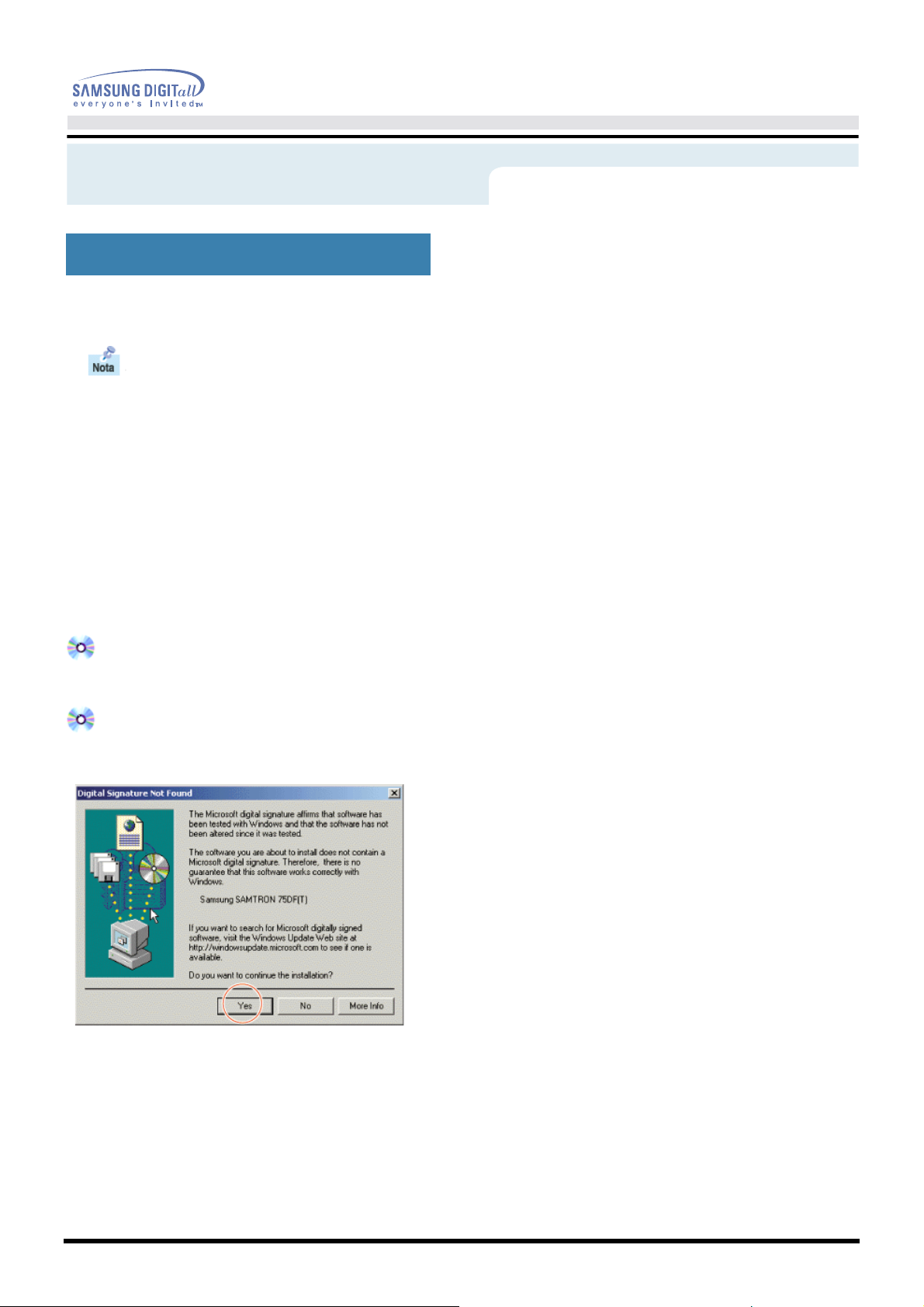

6. Se č possibile vedere la successiva finestra "

Installa

" nella finestra "

Avviso

Messaggio

".

", fare clic sul pulsante "

Continua comunque

".

Installazione

.

Installazione del driver del monitor

Guida all’autoinstallazione del monitor

(Il driver di questo monitor č conforme alla certificazione del logo MS, e questa installazione non danneggerŕ
il sistema). Poi fare clic sul pulsante "OK".
*Il driver certificato sarŕ disponibile nella home page dei monitor Samsung.

http://www.samsungmonitor.com

7. L’installazione del driver del monitor č terminata.

Guida all’installazione manuale del monitor

Manuale per l'utente

1. Inserire il CD nell’apposita unitŕ (D:\).

2. Fare clic su "

3. Fare clic sull’icona "

Avanzate

"

4. Fare clic sul pulsante "

5. Fare clic su "

Avanti

"

6. Selezionare "

7. Fare clic sul pulsante "
fare clic sul pulsante "

8. Se č possibile vedere la successiva finestra "

Start

.."

Aggiorna driver

".

Non cercare

Pannello di controllo

" - "

Display

" e scegliere la scheda "

Proprietŕ

Sfoglia

Avanti

" della scheda "

.." e selezionare "

,… ", quindi fare clic su "

", scegliere D:\Driver e quindi scegliere il modello di monitor nell’elenco e

".

" quindi fare clic sull’icona "

Messaggio

Impostazioni

Monitor

Installa da un elenco o

" e poi selezionare la scheda "

Avanti

" e poi su "

", fare clic sul pulsante "

" e successivamente fare clic su

Disco driver

Aspetto e temi

..." quindi fare clic sul pulsante

".

Driver

".

".

Continua comunque

".

(Il driver di questo monitor č conforme alla certificazione del logo MS, e questa installazione non danneggerŕ
il sistema).
Poi fare clic sul pulsante "
*Il driver certificato sarŕ disponibile nella home page dei monitor Samsung.

http://www.samsungmonitor.com

9. Fare clic sul pulsante "

10. L’installazione del driver del monitor č terminata.

Fine

".

Chiudi

" e quindi cliccare di continuo sul pulsante "OK".

Installazione

.

Installazione del driver del monitor

Quando richiesto dal sistema operativo per il driver del monitor, inserire il CD
in dotazione con questo monitor. L'installazione del driver differisce
leggermente da un sistema operativo all'altro. Seguire le istruzioni a seconda
di quanto risulti appropriato per il sistema operativo disponibile.

Preparare un dischetto vuoto e scaricare il programma del driver dal sito web
sottoindicato

Sito web Internet : http://www.samsung-monitor.com/(In tutto il mondo))

http://www.samsungmonitor.com/ (negli USA)
http://www.sec.co.kr/ (in Corea)
http://www.samsungmonitor.com.cn/ (in Cina)

Manuale per l'utente

Sistema operativo Microsoft® Windows® 2000

Non appena appare il messaggio "Firma digitale non trovata" sul monitor,
seguire la procedura descritta di seguito.

1. Se nella finestra e incluso il modello di monitor, fare clic sul pulsante "Si".

2. Scegliere il pulsante "OK" nella finestra "

3. Fare clic sul pulsante "

4. Scegliere "D:\" quindi fare clic sul pulsante "

Sfoglia

" nella finestra "

Inserire il disco

File necessario

Apri

" e poi su "OK".

".

".

Installazione

Guida per l'installazione automatica del monitor

Manuale per l'utente

1. Inserire il CD nell'unita CD-ROM.

2. Fare doppio clic sul file "

3. Scegliere il tipo di monitor dall'elenco e quindi fare clic su "OK".

4. Fare clic sul pulsante "

5. Fare clic sul pulsante "OK" .

Se è possibile vedere la finestra "
.

Guida per l'installazione manuale del monitor

1. Fare clic su "

2. Fare doppio clic sull'icona "Schermo".

3. Scegliere la scheda "Impostazioni" quindi fare clic su "Avanzate/b".

4. Escolha "

Caso 1: Se il pulsante "

Caso 2: Se il pulsante "

5. Fare clic su "

6. Scegliere "

driver specifico

7. Fare clic sul pulsante "

8. Fare clic sul pulsante "

9. Scegliere il modello del proprio monitor, quindi fare clic su "

10. Scegliere "

Avvia

", "

Monitor

Visualizza un elenco dei driver noti per questa periferica, per consentire di scegliere un

Fine

".

interrompere l'installazione.

senza interruzione.

Driver

", quindi su "

" quindi fare clic su "Avanti" e poi su "

" e quindi fare clic sul pulsante "

monsetup.exe

Installa

Firma digitale non trovata

Impostazione

Sfoglia
Apri

" nella finestra dell'avviso.

Proprieta

Proprieta

Aggiorna driver

" e poi scegliere D:\Driver.

", quindi su "OK".

" file on D:\.

Pannello di controllo

", "

" e inattivo, il monitor e configurato correttamente ed e opportuno

" e attivo, fare clic su "

" fare clic sul pulsante "

".

Proprieta

" ed infine su "

Disco driver

Chiudi

".

Avanti

Avanti

Yes

" e poi sul pulsante "OK" .

". Seguire la procedura successiva

".

".

" e poi ancora su "

Avanti

".

Se è possibile vedere la finestra "
seguito scegliere "

Fine

" e quindi fare clic sul pulsante "

Firma digitale non trovata

Chiudi

" fare clic sul pulsante "Sì" e poi sul pulsante "OK". In

".

Installazione

.

Quando richiesto dal sistema operativo per il driver del monitor, inserire il
CD in dotazione con questo monitor. L'installazione del driver differisce
leggermente da un sistema operativo all'altro. Seguire le istruzioni a
seconda di quanto risulti appropriato per il sistema operativo disponibile.

Preparare un dischetto vuoto e scaricare il programma del driver dal sito web
sottoindicato.

Sito web Internet : http://www.samsung-monitor.com/(In tutto il mondo))

Manuale per l'utente

http://www.samsungmonitor.com/ (negli USA)
http://www.sec.co.kr/ (in Corea)
http://www.samsungmonitor.com.cn/ (in Cina)

Installazione da CD-ROM

1. Inserire il CD nell'unità CD-ROM del computer.
(Se l'esecuzione dell'utilità non è automatica, usare Windows Explorer e quindi fare doppio clic su

monsetup.exe

"

2. Se si utilizza Windows 95/98/ME, fare clic su "

3. Dopo aver selezionato il modello applicabile scegliere "OK".

4. Fare clic su "

5. Se appare un messaggio di errore di apertura file icm, selezionare "

6. Se si utilizza Windows 95/98/ME, fare doppio clic su "

7. Scegliere "OK".

" nella cartella Driver del CD-ROM).

Installa

".

Monitor Driver Installation

SFOGLIA

setup.exe

" (D:/Driver).

".

".

Installazione

Sistema operativo Microsoft® Windows® Millennium

Manuale per l'utente

1. Fare clic su "

2. Nella finestra "

3. Fare clic sulla scheda "
infine su "

4. Non appena appare la finestra di dialogo "
"Visualizzare un elenco dei driver disponibili, permettendo di selezionare il driver desiderato" e quindi fare
clic su "

5. Inserire il CD nell'unità CD-ROM, quindi fare clic su "

6. Digitare d:\(modificare la lettera dell'unità corrispondente all'unità CD-ROM se questa non corrisponde
all'unità D) nella casella "

7. Per terminare l'installazione fare clic su "

Avvia

Proprietà dello schermo

Avanti

Avanti

".

Impostazioni

", "

Schermo

".

Pannello di controllo

", "

", scegliere la scheda "Impostazioni" e poi fare clic su "

" e quindi fare clic su "

Aggiornamento guidato driver di periferica

Copiare i file del produttore da

Avanti

", "

Cambia

Disco driver

Avanti

" e quindi fare doppio clic su "

Specifica la posizione del driver

", "

".

", quindi fare clic su "OK".

" e poi "

Fine

".

Schermo

Avanzate

", selezionare

".

" ed

Sistema operativo Microsoft® Windows® 98

1. Fare clic su "

2. Nella finestra "

Avanzate

"

3. Scegliere la scheda "

4. Non appena appare la finestra di dialogo "
procedura descritta nel paragrafo precedente.

Start

".

Impostazioni

", "

Proprietà dello schermo

Schermo

" e quindi fare clic su "

Pannello di controllo

", "

" e quindi fare doppio clic su "

", scegliere la scheda "

Cambia

Aggiornamento guidato driver di periferica

Impostazioni

".

" e poi fare clic su

Schermo

", seguire la

".

Sistema operativo Microsoft® Windows® 95

Stabilire innanzitutto quale versione di Windows 95 è installata nel computer facendo doppio clic con il tasto
destro del mouse sull'icona "
versione è indicata sotto la voce "Sistema". Eseguire la procedura opportuna per la relativa versione.

Risorse del computer

" nel desktop e selezionando "

Proprietà

". Il numero della

".

Versão 4.00.950A

1. Fare clic su "

2. Nella finestra "

tipo schermo

3. Nella finestra "

4. Inserire il CD nell'unità CD-ROM, digitare d:\(modificare la lettera dell'unità corrispondente all'unità CD­ROM se questa non corrisponde all'unità D) nella casella "
clic su "OK".

5. Nella finestra "

Versione 4.00.950B

1. Fare clic su "

2. Nella finestra "

avanzate

3. Nella finestra "

Cambia

"

4. Nella finestra "

5. Inserire il CD in dotazione con il monitor nell'unità CD-ROM, digitare d:\ (modificare la lettera dell'unità
corrispondente all'unità CD-ROM se questa non corrisponde all'unità D) nella casella "

produttore da

6. Nella finestra "

Start

Start

".

".

Impostazioni

", "

Proprietà dello schermo

".

Cambia tipo schermo

Selezione periferica

Impostazioni

", "

Proprietà dello schermo

Proprietà dello schermo avanzate

Selezione periferica

", quindi fare clic su "OK".

Selezione periferica"

Pannello di controllo

", "

", scegliere la scheda "

", fare clic su "

", scegliere il tipo di monitor appropriato e quindi fare clic su "OK".

Pannello di controllo

", "

", scegliere la scheda "

" fare clic su "

, scegliere il tipo di monitor appropriato e quindi fare clic su "OK".

" e quindi fare doppio clic su "

Impostazioni

Cambia

", scegliere la scheda "

Disco driver

" e quindi su "

Copiare i file del produttore da

" e quindi fare doppio clic su "

Impostazioni

".

" e poi fare clic su "

Disco driver

" e poi fare clic su "

Schermo

".

" e poi fare clic su

Copiare i file del

Schermo

", quindi fare

Schermo

".

Cambia

".

Proprietà

Installazione

Sistema operativo Microsoft® Windows® NT

Manuale per l'utente

1. Fare clic su "

2. Nella finestra "
fare clic su "

3. Selezionare la modalità che si intende utilizzare ("

verticale

4. Fare clic sul pulsante "
schermo non appare normale, passare ad una modalità diversa (diminuire la modalità di risoluzione, colori
o frequenza).

Start

Tutte le modalità di visualizzazione

") e quindi fare clic su "OK".

Impostazioni

", "

Visualizza informazioni di registrazione

Applica

" se lo schermo funziona normalmente dopo aver scelto "

Pannello di controllo

", "

".

Risoluzione

" e quindi fare doppio clic su "

", scegliere la scheda "

Numero di colori

", "

Impostazioni

Frequenza

" e "

Test

Schermo

" e quindi

". Se lo

Sistema operativo Linux

Per eseguire X-Window, occorre eseguire il file X86Config, che è un tipo di file per l'impostazione del sistema.

1. Premere "

2. La terza finestra serve per "

3. Impostare il mouse per il computer.

4. La finestra successiva serve per "

5. Impostare la tastiera per il computer.

6. La finestra successiva serve per "

7. Innanzitutto, impostare la "
frequenza.

8. Impostare la "

9. Inserire il "

10. Il monitor è stato impostato.

11. Dopo aver impostato le altre periferiche richieste "

Invio

" alla prima e alla seconda finestra dopo aver eseguito il file "

frequenza verticale

modello di monitor

impostare il mouse

selezionare una tastiera

impostare il monitor

frequenza orizzontale

" per il monitor. È possibile inserire direttamente la frequenza.

". Queste informazioni non alterano l'attuale esecuzione di X-Window.

".

".

".

" per il monitor. È possibile inserire direttamente la

Eseguire

" X-Window.

X86Config

".

".

Installazione

Sostituzione della base

Manuale per l'utente

Rimozione della base

1 Spegnere il monitor e scollegare il cavo di alimentazione.
2 Posare il monitor LCD con la parte anteriore appoggiata su una superficie piana con un cuscino

sotto lo schermo, per proteggerlo.

3 Rimuovere le quattro viti e quindi togliere il supporto dal monitor LCD.

Manuale per l'utente

Installazione

Sostituzione della base

Collegamento della base

NOTA : Questo monitor accetta piastre di interfaccia 75mm x 75mm per supporti compatibili VESA.

1 Piastra di fissaggio al coperchio posteriore
2 Piastra di interfaccia del braccio di supporto

Allineare la piastra di interfaccia del braccio di supporto con i fori della piastra di fis-saggio al
coperchio posteriore, e fissarla con le quattro viti in dotazione del braccio di supporto, della staffa
per montaggio a muro o di altra base.

Indicazioni a schermo

Manuale per l'utente

1. Utilizzare questo pulsante per aprire le indicazioni a schermo e attivare la voce
del menù evidenziata.

2.3 Usare questi pulsanti per evidenziare e regolare le voci utilizzando le
indicazioni a schermo. Questi pulsanti fungono inoltre da pulsanti di accesso
diretto per la regolazione della luminosità.

4. Utilizzare questo pulsante per uscire dal menù attivo o dalle indicazioni a
achermo(OSD).

Indicazioni a schermo

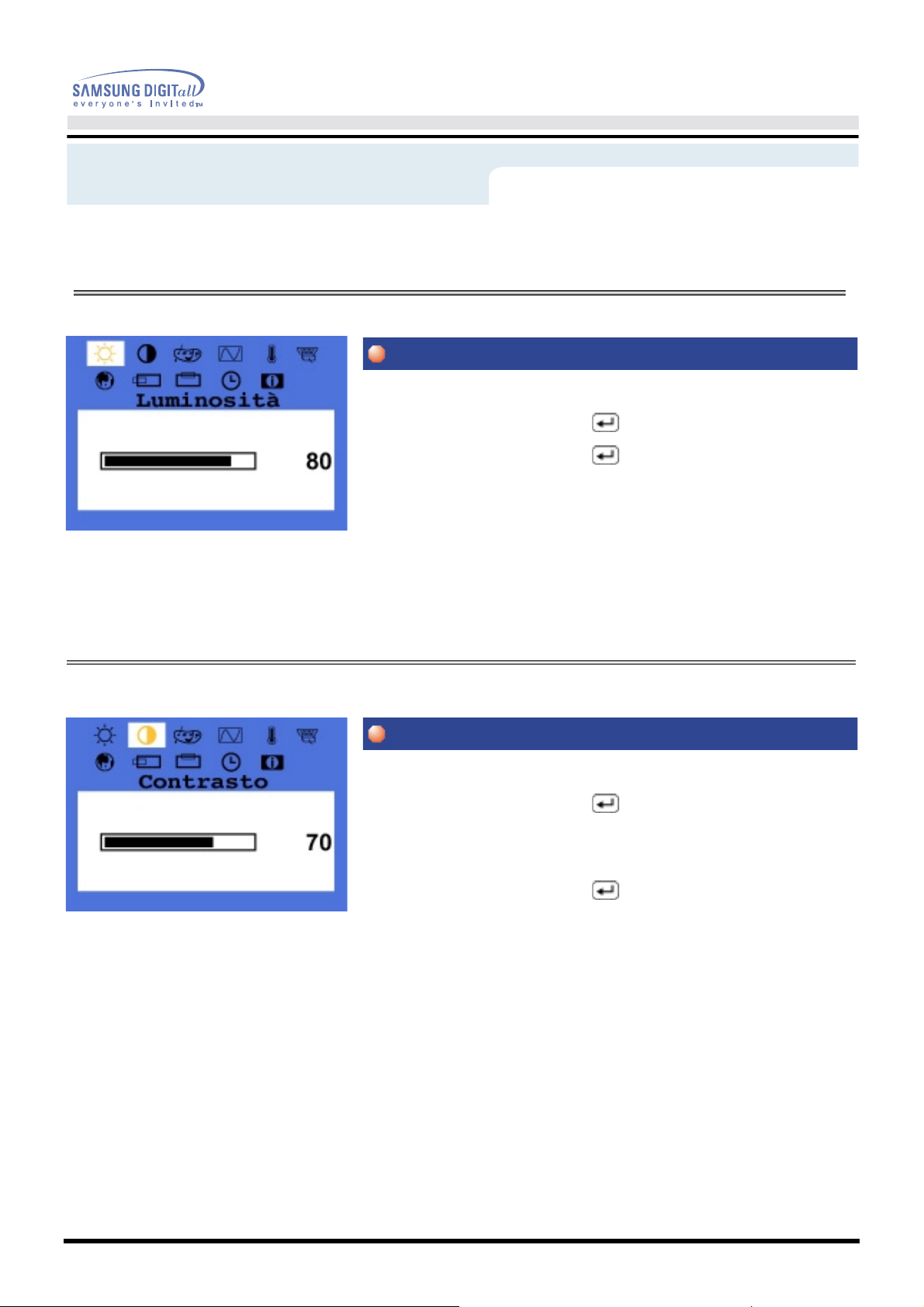

Luminosità

Contrasto

Manuale per l'utente

Menù

Funzioni di accesso diretto :

Regola direttamente il livello di luminosità se pre-muto quando il sistema di menu a video è disatti­vato.

Regolare la luminosità.

1. Premere il tasto Menu ( ).

2. Premere il tasto Menu ( ) per aprire la schermata di
Luminosità.

3. Usare i tasti + per aumentare la luminosità, oppure il
tastoper diminuire - la luminosità.

Procedura di regolazione

Regolare il contrasto.

1. Premere il tasto Menu ( ) .

2. Premere il tasto - o + fino alla visualizzazione della
schermata Contrasto.

3. Premere il tasto Menu ( ) per aprire la schermata di
Contrasto.

4. Usare i tasti + per aumentare il contrasto e il tasto - per
diminuirlo.

Indicazioni a schermo

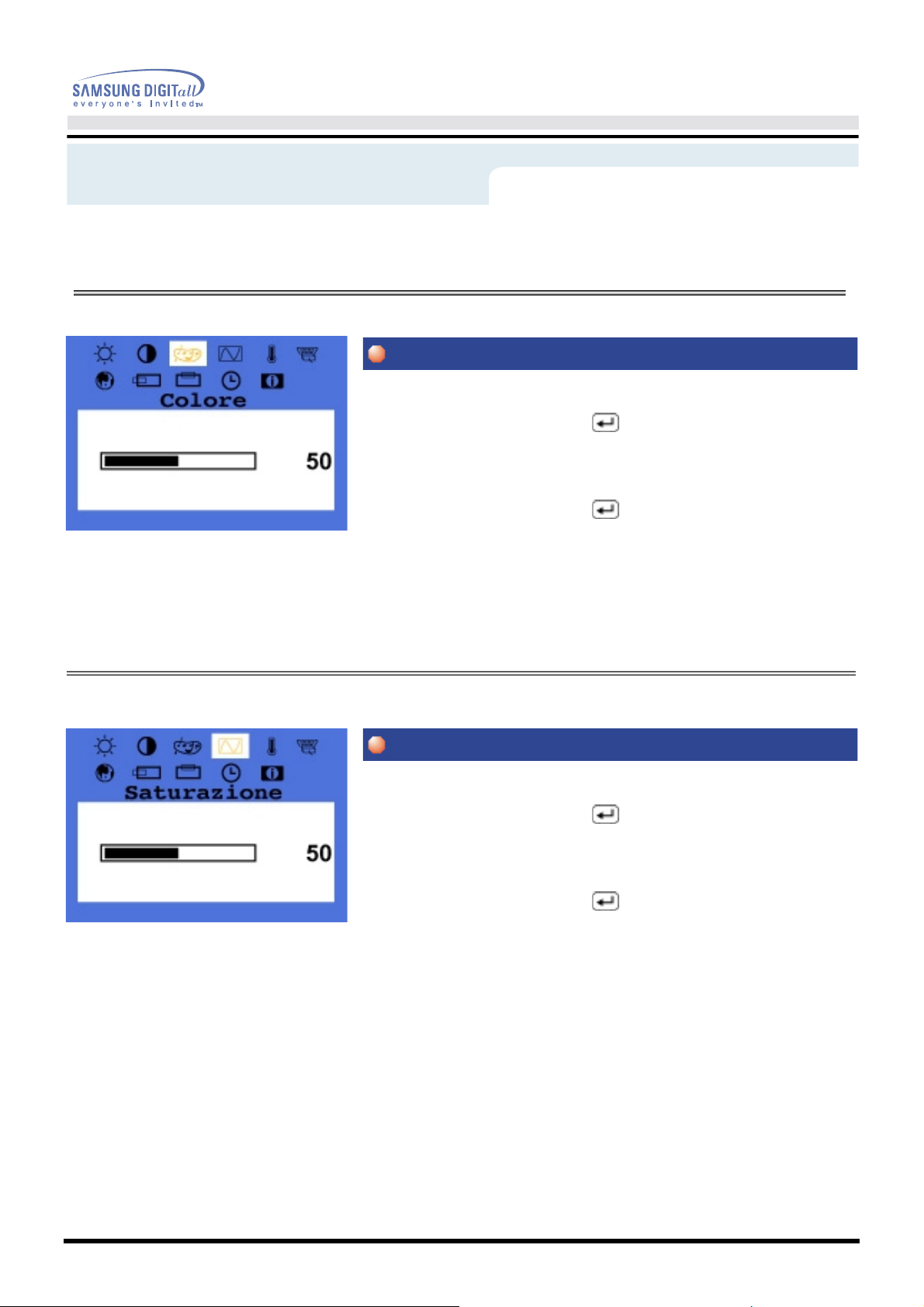

Colore

Saturazione

Manuale per l'utente

Menù

Cambia la tonalità dei colori.

1. Premere il tasto Menu ( ) .

2. Premere il tasto - o + fino alla visualizzazione della
schermata Colore.

3. Premere il tasto Menu ( ) per aprire la schermata di
Colore.

4. Usare i pulsanti - o + per cambiare la tonalità dei colori.

Procedura di regolazione

Aumenta o diminuisce la purezza dei colori.

1. Premere il tasto Menu ( ) .

2. Premere il tasto - o + fino alla visualizzazione della
schermata Saturazione.

3. Premere il tasto Menu ( ) per aprire la schermata di
Saturazione.

4. Usare i pulsanti - o + per aumentare o diminuire la
purezza dei colori.

Indicazioni a schermo

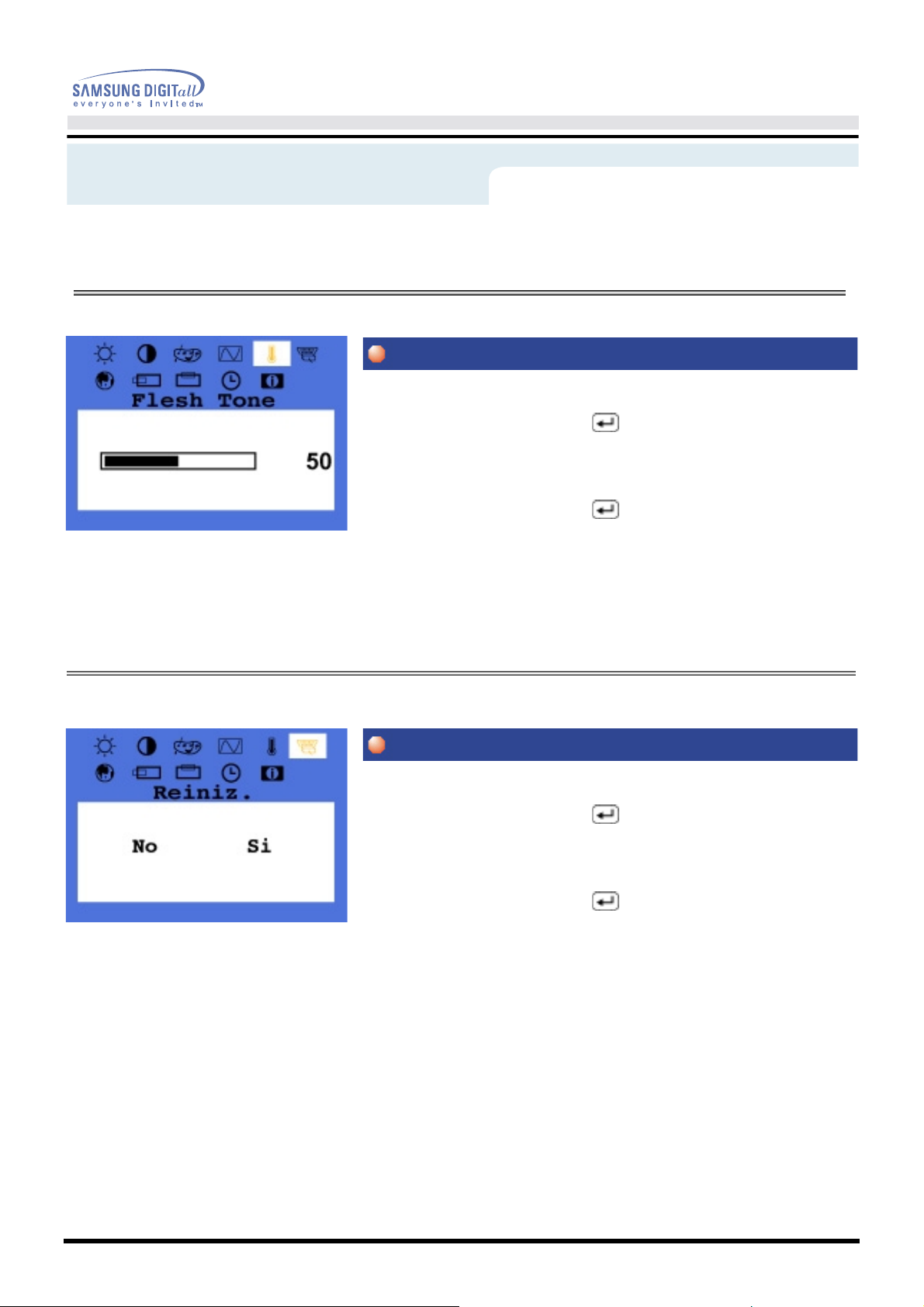

Flesh Tone

Reiniz.

Manuale per l'utente

Menù

Per regolare il colore della pelle.

1. Premere il tasto Menu ( ) .

2. Premere il tasto - o + fino alla visualizzazione della
schermata Flesh Tone.

3. Premere il tasto Menu ( ) per aprire la schermata di
Flesh Tone.

4. Usare i pulsanti - e + per regolare il colore della pelle.

Procedura di regolazione

I parametri predefiniti vengono ripristinati.

1. Premere il tasto Menu ( ) .

2. Premere il tasto - o + fino alla visualizzazione della
schermata Reiniz.

3. Premere il tasto Menu ( ) per aprire la schermata di
Reiniz.

4. Premere il pulsante + per selezionare Sì. Se non si
desidera eseguire il reset del monitor, usare il pulsante ­per scegliere No.

Indicazioni a schermo

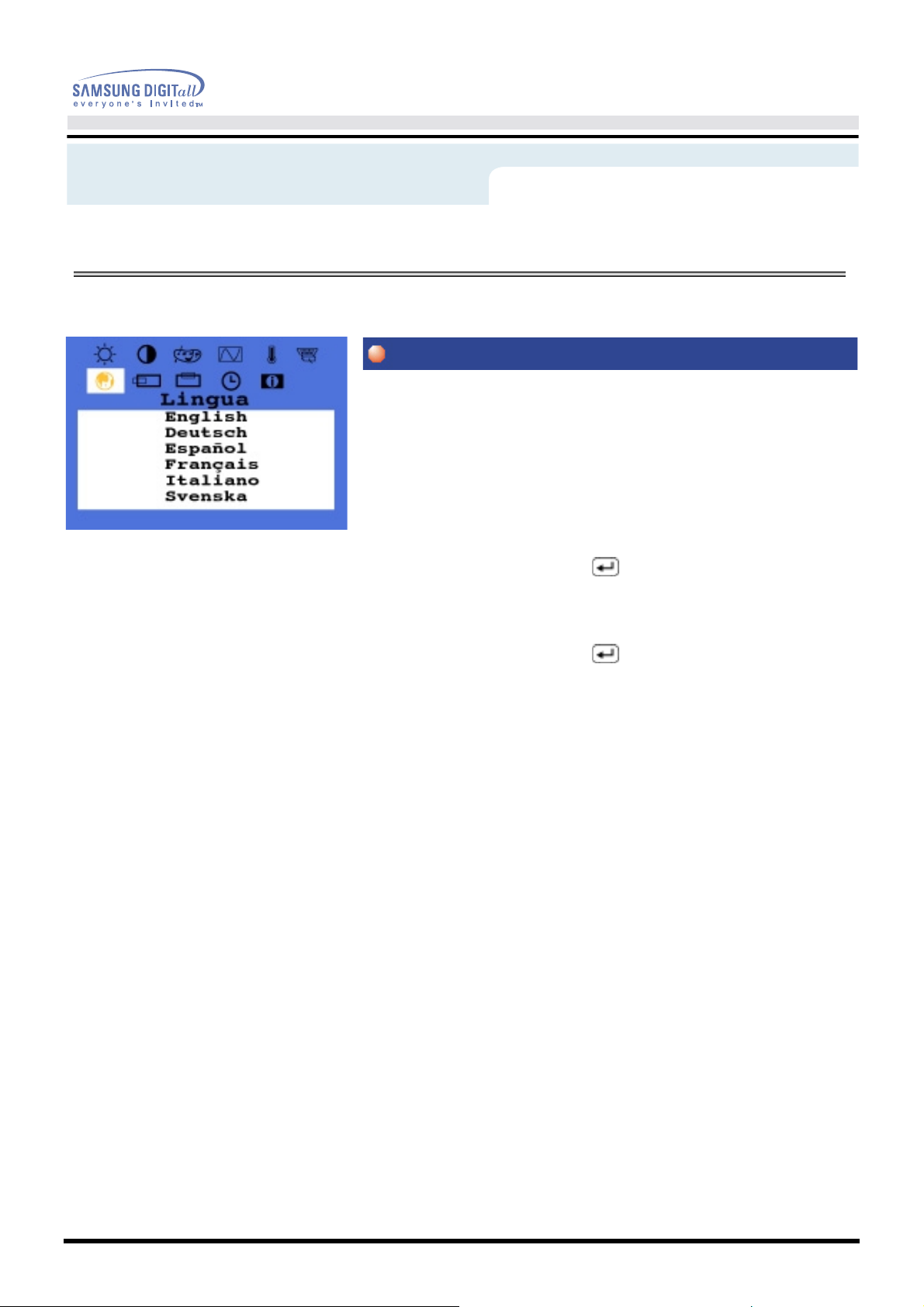

Lingua

Manuale per l'utente

Menù

Seguire la procedura descritta di seguito per cambiare
la lingua usata nel menu. è possibile scegliere una delle
6 lingue seguenti. (Inglese, tedesco, spagnolo,
francese, italiano, svedese)

NOTA : La lingue prescelta influisce solamente sulla

lingue dell'OSD. Non ha alcun effetto sul
software utilizzato sul computer.

1. Premere il tasto Menu ( ) .

2. Premere il tasto - o + fino alla visualizzazione della
schermata Lingua.

3. Premere il tasto Menu ( ) per aprire la schermata di
Lingua.

Procedura di regolazione

4. Usare i tasti - o + per selezionare la lingue che volete
usare.

Indicazioni a schermo

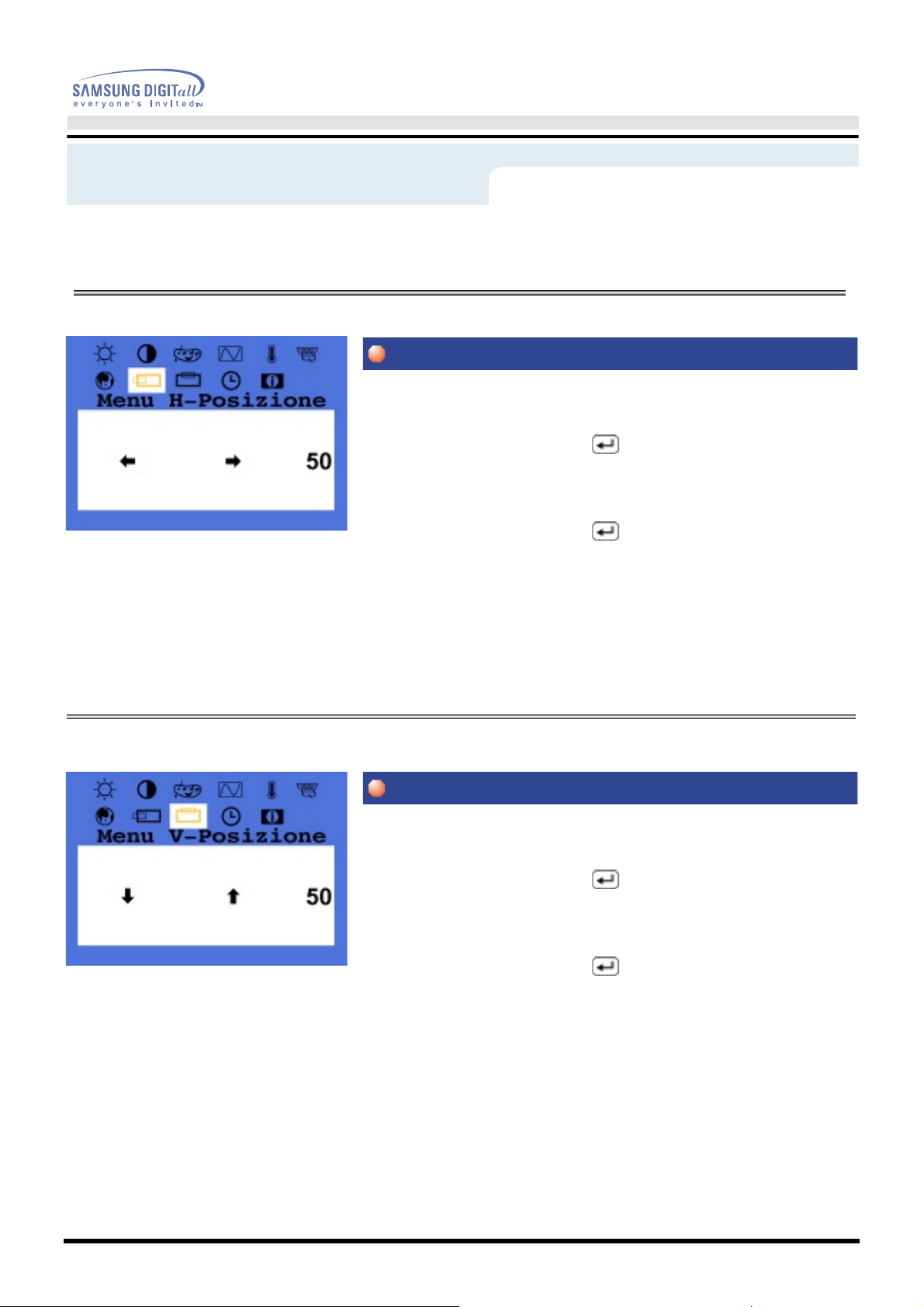

Menu H-Posizione

Menu V-Posizione

Manuale per l'utente

Menù

È possibile modificare la posizione orizzontale per la
visualizzazione del menu OSD sul monitor.

1. Premere il tasto Menu ( ) .

2. Premere il tasto - o + fino alla visualizzazione della
schermata Menu H-Posizione.

3. Premere il tasto Menu ( ) per aprire la schermata di
Menu H-Posizione.

4. Usare i pulsanti - e + per mettere il menu nella posizione
orizzontale preferita.

Procedura di regolazione

È possibile modificare la posizione verticale per la
visualizzazione del menu OSD sul monitor.

1. Premere il tasto Menu ( ) .

2. Premere il tasto - o + fino alla visualizzazione della
schermata Menu V-Posizione.

3. Premere il tasto Menu ( ) per aprire la schermata di
Menu V-Posizione.

4. Usare i pulsanti - e + per mettere il menu nella posizione
verticale preferita.

Indicazioni a schermo

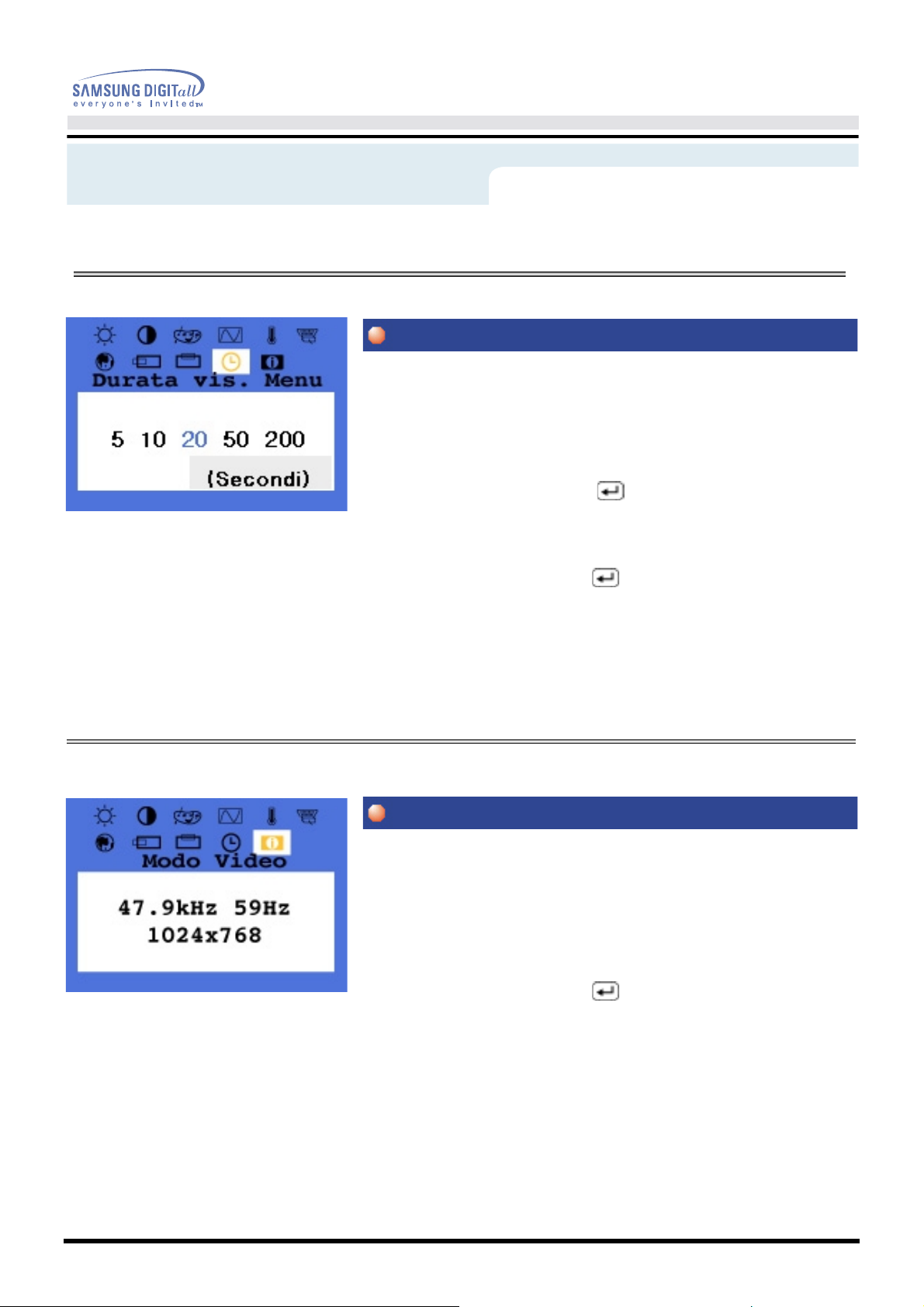

Durata vis. Menu

Modo Video

Manuale per l'utente

Menù

Il menu si disattiva automaticamente se non viene
effettuata alcuna regolazione per un determinato
periodo di tempo.
È possibile impostare il tempo di attesa per la
disattivazione del menu.

1. Premere il tasto Menu ( ).

2. Premere il tasto - o + fino alla visualizzazione della
schermata Durata vis. Menu.

3. Premere il tasto Menu ( )per aprire la schermata di
Durata vis. Menu.

4. Usare i pulsanti - o + per selezionare 5, 10, 20, 50, 200
secondi. Il valore predefinito è 20 secondi.

Procedura di regolazione

Èpossibile visualizzare la frequenza, la polarità dei
segnali di esercizio ed il livello di risoluzione.

Nota : da queste schermate non è possibile fare

modifiche, in quanto sono schermate
contenenti dati a titolo puramente informativo.

1. Premere il tasto Menu ( ).

2. Premere il tasto - o + fino alla visualizzazione della
schermata Modo Video.

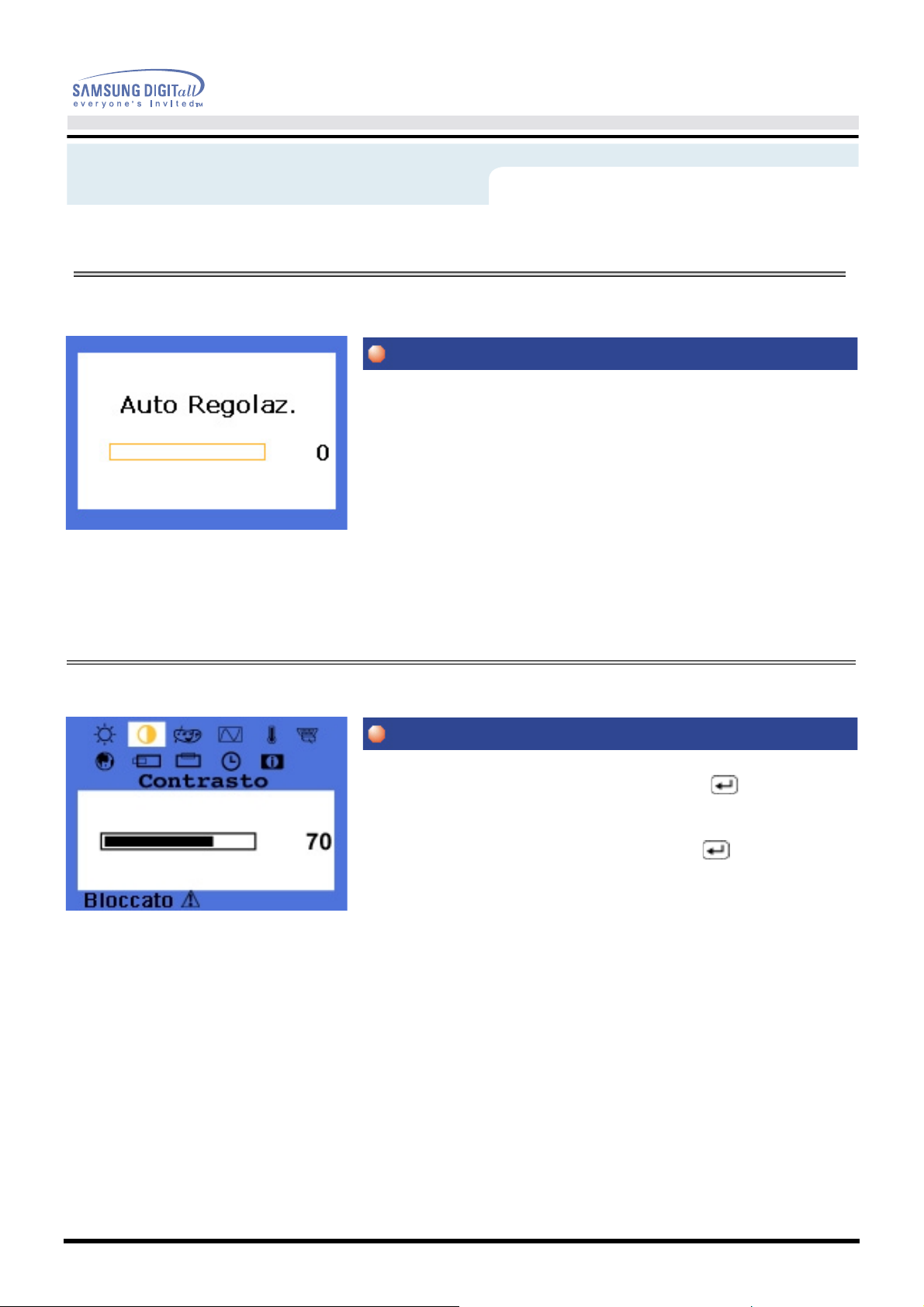

Indicazioni a schermo

Auto Regolaz.

Blocco / Sblocco OSD

Manuale per l'utente

Menù

Per ottenere immagini ancor più nitide durante la funzione di regolazione automatica, eseguire la
funzione 'AUTO' mentre la funzione

La regolazione automatica permette al monitor di
effettuare l'autoregolazione del segnale video in
entrata.
I valori di Fine, Coarse e Position vengono regolati
automaticamente.

1. Premere il tasto Auto.

AUTO PATTERN

Procedura di regolazione

è attivata.

1. Se si tiene premuto il pulsante menu ( ) per più di 5
secondi, viene impostata l'indicazione a schermo
corrente e non è possibile cambiare menu.

2. Premere di nuovo il pulsante menu ( ).per più di 5
secondi per rilasciare la schermata impostata.

Soluzione dei problemi

Lista di controllo

Prima di rivolgersi all'assistenza, prendere visione delle informazioni presenti in questa sezione
per accertarsi se è possibile risolvere da soli il problema. Se si ha bisogno dell'assistenza,
chiamare il numero telefonico riportato sulla scheda di garanzia, il numero telefonico indicato nella
sezione Informazioni o rivolgersi al proprio rivenditore.

Manuale per l'utente

Problema

Sullo schermo non
appare alcuna
immagine Il monitor
non si accende.

Lista di controllo

Il cavo di alimentazione è collegato in
modo appropriato?

Sullo schermo appare il messaggio

Disconnesso. Contr. Cavo Dati

"

Se l'alimentazione è in funzione,
riavviare il computer per verificare se
appare la schermata iniziale
(la finestra di accesso).

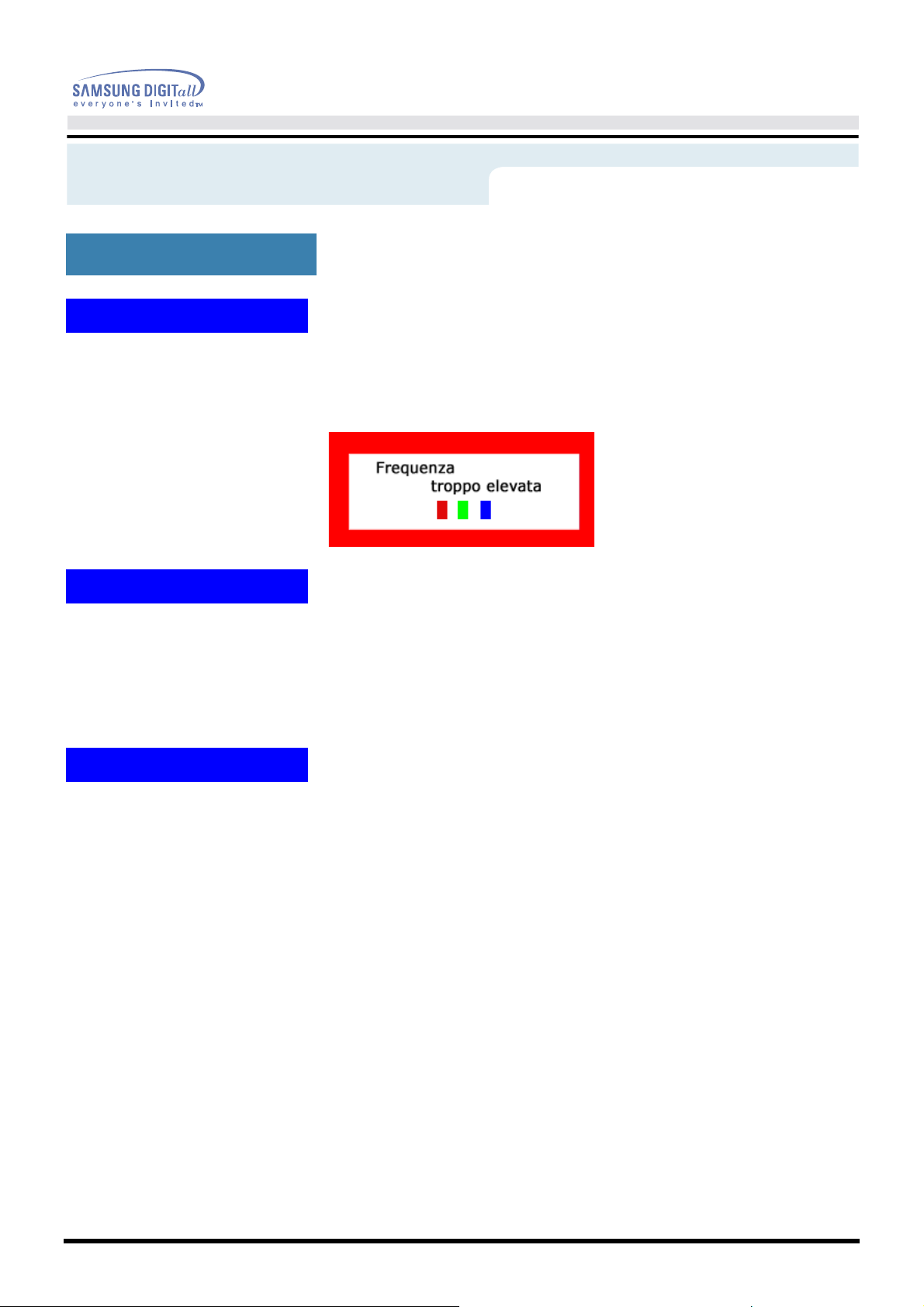

Appare il messaggio "

troppo elevata

Sullo schermo non appare alcuna
immagine. La spia dell'alimentazione
sul monitor lampeggia ad intervalli di 1
secondo?

Frequenza

"?

" ?

Soluzione

Controllare il collegamento del cavo di
alimentazione e se questo è
funzionante.

Controllare il collegamento del cavo del
segnale.

Se appare la schermata iniziale (la
finestra di accesso), avviare il computer
nella modalità applicabile (la modalità
provvisoria per Windows 98/95) e
quindi cambiare la frequenza della
scheda video.

Nota: Se non appare la schermata
iniziale (finestra di accesso), contattare
il centro di assistenza o il proprio
rivenditore.

Questo messaggio appare quando il
segnale della scheda video supera la
risoluzione massima e la frequenza.

Regolare la risoluzione massima e la
frequenza applicabili per il monitor.

Il monitor è nella modalità PowerSaver.

Premere un tasto sulla tastiera o
muovere il mouse per attivare il monitor
e ripristinare l'immagine sullo schermo.

Non appaiono le
indicazioni a schermo
(OSD).

Il menù delle indicazioni a schermo
(OSD) è stato bloccato per impedire
eventuali modifiche?

Sbloccare l'OSD premendo il tasto
MENU per almeno 5 secondi.

Soluzione dei problemi

Lista di controllo

Problema Lista di controllo Soluzione

Manuale per l'utente

L'immagine sullo
schermo è disturbata.

Sullo schermo
appaiono immagini
con strani colori o
immagini solo in
bianco e nero.

Verificare la configurazione del monitor
per accertarsi che sia nella modalità di
interlacciamento. (Modalità di
interlacciamento: frequenza verticale
43Hz, 87Hz(i), ecc.)

Nelle vicinanze sono presenti oggetti
magnetici come per esempio un
alimentatore, un altoparlante o un cavo
ad alta tensione?

La tensione è stabile? L'immagine sullo schermo può essere

L'immagine sullo schermo può risultare disturbata anche se la scheda video
o la scheda madre del computer è guasta.

Sullo schermo appare solo un colore
come se si stesse guardando lo
schermo da un foglio di cellofan?

I colori sullo schermo sono diventati
strani prima dell'esecuzione di un
programma o a causa di un crash tra le
applicazioni?

Il segnale della scheda video supera la
risoluzione massima e la frequenza del
monitor.

Allontanare il monitor dagli oggetti che
potrebbero creare un forte campo
magnetico.

disturbata in una determinata ora del
giorno a causa di una tensione di
alimentazione bassa.

Controllare il collegamento del cavo del
segnale.

Assicurarsi che la scheda video alloggi
bene nella propria sede.

Riavviare il computer.

La schermata è
parzialmente distorta.

Il LED lampeggia ma
sullo schermo non
appare alcuna
immagine.

La scheda video è impostata in modo
corretto?

È stata regolata la risoluzione o la
frequenza del monitor?

La frequenza è regolata in modo
corretto quando si controlla la voce
Risoluzioni sul menù?

Impostare la scheda video facendo
riferimento al manuale della scheda
video.

Regolare la risoluzione e la frequenza
della scheda video.

Regolare la frequenza facendo
riferimento al manuale della scheda
video.

(La frequenza massima per risoluzione
può cambiare da prodotto a prodotto.)

Soluzione dei problemi

Lista di controllo

Problema Lista di controllo Soluzione

Manuale per l'utente

Sullo schermo
appaiono solo 16
colori. I colori dello
schermo sono
cambiati dopo la
sostituzione della
scheda video.

Appare il messaggio
"Unrecognized
monitor, Plug & Play
(VESA DDC) monitor
found" (Monitor

I colori di Windows sono stati
impostati in modo corretto?

La scheda video è impostata in modo
corretto?

È stato installato il driver del monitor? Installare il driver del monitor seguendo

Consultare il manuale della scheda
video per stabilire se è supportata la
funzione Plug & Play (VESA DDC).

Per Windows 98(95):
Impostare i colori in modo corretto da

Pannello di controllo, Schermo,
Impostazioni

Per Windows 3.1:
Regolare i colori dello schermo
utilizzando l'utilità VGA fornita con la
scheda video.

Impostare la scheda video facendo
riferimento al manuale della scheda
video.

le istruzioni di installazione del driver.

Installare il driver del monitor seguendo
le istruzioni di installazione del driver.

.

sconosciuto,
periferica Plug & Play
(VESA DDC) trovata).

In caso di problemi con il monitor controllare quanto descritto di seguito.

Nota:

1. Verificare se il cavo dell'alimentazione e gli altri cavi sono collegati correttamente al computer.

2. Verificare se il computer attiva un segnale acustico per più 3 volte quando viene avviato.
(Se questo segnale acustico viene attivato per più di tre volte, richiedere l'assistenza per la scheda madre
del computer).

3. Se è stata installata una nuova scheda video o se il PC è stato assemblato, assicurarsi di avere installato
il driver della scheda (video) e quello del monitor.

4. Verificare se il rapporto di scansione del monitor è impostato su 75 Hz o 85 Hz. (Se si utilizza la risoluzione
massima non superare i 60 Hz).

5. In caso di problemi nell'installazione del driver della scheda (video), avviare il computer nella modalità
provvisoria, rimuovere la Scheda video da "Pannello di controllo, Sistema, Gestione periferiche" e quindi
riavviare il computer per installare di nuovo il driver della scheda (video).

Se i problemi continuano a verificarsi ripetutamente, rivolgersi ad un centro di
assistenza autorizzato.

Soluzione dei problemi

Domande & Risposte

Domanda Risposta

Manuale per l'utente

Qual è la procedura di modifica della
frequenza?

In che modo si regola la risoluzione?

In che modo si imposta la funzione di
Risparmio energetico?

Come si pulisce il rivestimento
esterno del monitor e il cinescopio?

La frequenza può essere cambiata riconfigurando
la scheda video.

Si noti che il supporto della scheda video può
variare, in base alla versione utilizzata di driver.
(Per maggiori informazioni consultare il manuale
del computer o della scheda video.)

Per Windows 95/98: Impostare la risoluzione da

Pannello di controllo, Schermo, Impostazioni

Per Windows 3.1: Cambiare la risoluzione e i colori
utilizzando l'utilità VGA fornita con la scheda video.

* Per maggiori informazioni contattare il costruttore
della scheda video.

Per Windows 95/98: Impostare la funzione in
BIOS-SETUP del computer o da screen saver.
(Consultare il manuale di Windows o il manuale del
computer)

Per Windows 3.1: Impostare la funzione utilizzando
l'utilità VGA fornita con la scheda video.

Scollegare il cavo d'alimentazione e quindi pulire il
monitor con un panno morbido, utilizzando un
preparato per pulitura o acqua.

.

Non lasciare residui di detergente o non graffiare il
rivestimento. Non far entrare acqua nel monitor.

Manuale per l'utente

Soluzione dei problemi

Controllo funzionamento con test automatico

La funzione di test automatico permette di verificare se il monitor funziona in modo appropriato. Se il monitor e il
computer sono collegati correttamente ma lo schermo del monitor rimane oscurato e la spia dell'alimentazione
lampeggia, eseguire il test automatico del monitor eseguendo la procedura descritta di seguito.

Controllo funzionamento con test automatico

1. Spegnere il computer ed il monitor.

2. Scollegare il cavo del segnale video dal retro del computer.

3. Accendere il monitor.

.
Se il monitor funziona in modo corretto, apparirà una casella con un bordo di colore con una scritta di colore come
mostrato nella seguente figura:
Le tre caselle all'interno del bordo sono di colore rosso, verde e blu.

Se una delle caselle non appare questo indica un problema nel monitor. Questa casella appare anche durante il
normale funzionamento se il cavo di segnale video viene scollegato o se è danneggiato.

4. Spegnere il monitor e ricollegare il cavo di segnale video; quindi accendere il computer ed il monitor.

Se lo schermo del monitor rimane oscurato dopo aver eseguito la procedura sopradescritta, controllare il
controller video e il sistema; il monitor funziona correttamente.

Manuale per l'utente

Soluzione dei problemi

Self-Test Feature Check

Messaggi di avviso

Se c'è un problema nel segnale di ingresso, sullo schermo appare un messaggio oppure lo schermo si oscura anche
se il LED dell'alimentazione rimane acceso.
Il messaggio può indicare che il monitor è fuori gamma di scansione o che occorre verificare il cavo del segnale.

Ambiente

L'ubicazione e la posizione del monitor possono influenzare le caratteristiche e le altri funzioni del monitor.

1. Se sono presenti altoparlanti woofer vicino al monitor, scollegarli e metterli in un'altra stanza.

2. Spostare qualsiasi apparecchio elettrico, come per esempio radio, ventole, orologi che sono entro un
metro di distanza dal monitor.

Suggerimento utile

.

Il monitor ricrea i segnali visivi ricevuti dal PC. Quindi, se è presente un problema nel PC o nella
scheda video, questo può far oscurare il monitor, essere causa di colori sbiaditi, disturbi,
Frequenza troppo elevata, eccetera. In tal caso, verificare prima l'origine del problema e poi
contattare il centro di assistenza o il proprio rivenditore.

.

Condizione di funzionamento del monitor

Se non appare alcuna immagine sullo schermo o se appare il messaggio "Frequenza troppo
elevata", scollegare il cavo dal computer mentre il monitor è ancora acceso.

.

Se sullo schermo appare un messaggio o se lo schermo diventa bianco, ciò indica che il monitor
sta funzionando.

.

In questo caso, controllare il computer.

Specifiche tecniche

Informazioni generali

Informazioni generali

Modello SyncMaster 151D

Pannello LCD

Dimensioni 15,0 pollici - diagonale

Area di visualizzazione 304,1 (H) x 228,1 (V)

Passo Pixel 0,297 (H) x 0,297 (V)

Tipo Matrice attiva TFT a-si

Manuale per l'utente

Angolo di visione 60/60/50/50(L/R/T/B), tipico

Sincronizzazione

Orizzontale 30 ~ 60 kHz

Verticale 56 ~ 75 Hz

Colori visualizzati

16,194,277 Colori

Risoluzione

Risoluzione ottimale 1024 x 768@60Hz

Risoluzione massima 1024 x 768@75Hz

Segnale di ingresso, terminato

RGB, Digitale (TMDS), 0,7 Vpp positivo a 75 ohm
Sinc H/V separata
Livello TMDS (Transition Minimized Differential Signaling)

Massimo clock dei pixel

79 MHz

Alimentazione

AC 90 ~ 264 VAC rms, 60/50 Hz ± 3Hz

Cavo di segnale

Cavo DVI-D, staccabile

Specifiche tecniche

Informazioni generali

Consumo di energia

30W (Massimo)

Dimensioni (LxPxA) / Peso

391,4 x 173 x 383,6 mm / 4.0kg (con supporto semplice)

Interfaccia di fissaggio VESA

75mm x 75mm (da usare con elemento di fissaggio speciale/braccio)

Manuale per l'utente

Requisiti ambientali

Esercizio Temperatura : 50°F ~ 104°F(10°C ~ 40°C)

Deposito Temperatura : -4°F ~113°F (-20°C ~ 45°C)

Umidità : 10% ~ 80%, non condensante

Umidità : 5% ~ 95%, non condensante

Funzione Plug & Play

Questo monitor può essere installato su un qualsiasi sistema compatibile ad uso immediato (Plug & Play).
L'interazione del monitor e dei sistemi informatici offrirà le migliori condizioni di funzionamento e impostazioni del
monitor. Nella maggior parte dei casi, l'installazione del monitor procederà automaticamente, a meno che l'utente
non desideri selezionare impostazioni alternative.

Numero accettabile di punti

Il pannello TFT LCD è fabbricato facendo uso la tecnologia di semiconduttori sofisticati con una precisione del

99.999% utilizzata per questo prodotto. Ma i pixel dei colori ROSSO, VERDE, BLU e BIANCO a volte possono
apparire più brillanti o si possono visualizzare alcuni pixel neri. Cio' non è dovuto ad una cattiva qualità e si
puo' quindi far uso del prodotto in tutta sicurezza.

•

Il numero di pixel TFT LCD contenuti in tale prodotto, per esempio, è di 2,359,296.

Nota :

ll progetto e le specifiehe sono soggetti a variazioni senza preavviso.

Manuale per l'utente

Specifiche tecniche

PowerSaver

Questo monitor dispone di un sistema incorporato di gestione dell'energia detto PowerSaver. Questo sistema
permette di risparmiare energia attivando una modalità a basso consumo del monitor quando non è utilizzato per un
certo lasso di tempo. Il monitor ritorna automaticamente al normale funzionamento spostando il mouse del computer
o premendo un tasto della tastiera. Per risparmiare energia, SPEGNERE il monitor quando non serve o ci si assenta
dal luogo di lavoro per periodi prolungati. Il sistema PowerSaver funziona con una scheda video DPMS VESA­compatibile installata nel computer. Utilizzare un'utilità software installata nel computer per impostare questa
funzione.

Stato

Spia dell'alimentazione Verde Verde, lampeggiante Nero

Consumo di energia Inferiore a 30W Inferiore a 3W Inferiore a 1W

Funzionamento

normale

Questo monitor è conforme con gli standard EPA ENERGY STAR® ed ENERGY2000
quando viene utilizzato con un computer dotato della funzione DPMS
VESA. In qualità di partner di ENERGY STAR®, SAMSUNG ha determinato che
questo prodotto soddisfa le linee guida ENERGY STAR® per l'efficienza
elettrica.

Modalità di risparmio

energetico

EPA/ENERGY 2000

Disattivazione

dell'alimentazione

Informazioni

Assistenza tecnica

Manuale per l'utente

U.S.A.

:
SAMSUNG Computer Products Customer Service
400 Valley Road, Suite 201, Mt. Arlington, NJ 07856
Tel. : [phone], 1-800-SAMSUNG (1-800-726-7864)
Fax. : [phone]
http://SAMSUNGmonitor.com/

CANADA

SAMSUNG Electronics Canada Inc.
7037 Financial Drive
Mississauga, Ontario L5N 6R3
Tel. : 1-800-SAMSUNG (1-800-726-7864)
Fax. : [phone]
http://www.SAMSUNG.ca/

COLOMBIA

SAMSUNG Electrinics Colombia
Cra 9 No 99A-02 Of. 106
Bogota, Colombia
Tel.: [phone]
Fax: (571) 618 - 2068
http://www.SAMSUNG-latin.com/
e-mail : [e-mail]

PERU

Servicio Integral SAMSUNG
Av.Argentina 1790 Lima1. Peru
Tel: [phone]
Fax: [phone]
http://www.SAMSUNGperu.com/

GERMANY

TELEPLAN Rhein-Main GmbH
Feldstr. 16
64331 Weiterstadt
T. 06151/957-1306
F. 06151/957-1732
http://www.SAMSUNG.de/

BRAZIL

SAMSUNG Eletronica da Amazonia Ltda.
R. Prof. Manoelito de Ornellas, 303, Terro B
Chacara Sto. Antonio, CEP : 04719-040
Sao Paulo, SP
SAC : 0800 124 421
http://www.SAMSUNG.com.br/

AUSTRALIA

SAMSUNG Electronics Australia Pty Ltd.
Customer Response Centre
7 Parkview Drive, Homebush Bay NSW 2127
Tel : [phone]
http://www.SAMSUNG.com.au/

:

:

:

:

:

ITALY

:
Samsung Electronics Italia S.p.a.
Via C. Donat Cattin, 5
20063 Cernusco s/Naviglio (MI)
Servizio Clienti: 199.153.153
http://www.SAMSUNG-italia.com/

ESPANA

SAMSUNG Electronics Comercial Iberica, S.A.
Ciencies, 55-65 (Poligono Pedrosa) 08908
Hospitalet de Llobregat (Barcelona)
Tel. : [phone]
Fax. : [phone]
http://SAMSUNG.es/

United Kingdom

SAMSUNG Electronics (UK) Ltd.
SAMSUNG House, 225 Hook Rise South
Surbiton, Surrey KT6 7LD
Tel. : [phone]
Fax. : [phone]
< European Service Center & National Service >
Stafford Park 12 Telford, Shropshire, TF3 3BJ
Tel. : [phone]
Fax. : [phone]
http://SAMSUNGservice.co.uk/

THAILAND

HAI SAMSUNG SERVICE CENTER
MPA COMPLEX BUILDING,1st-2nd Floor
175 SOI SUEKSA VIDHAYA SATHON SOI 12
SILOM ROAD ,SILOM,BANGRAK
BANGKOK 10500
TEL : [phone]
FAX : [phone]

SOUTH AFRICA

SAMSUNG Electronics,5 Libertas Road, Somerset Office
Park,
Bryanston Ext 16. Po Box 70006, Bryanston,2021, South
Africa
Tel : [phone]
Fax : [phone]
http://www.SAMSUNG.co.za/

FRANCE

SAMSUNG ELECTRONICS FRANCE Service
Paris Nord 2
66 rue des Vanesses
BP 50116 Villepinte
95950 Roissy CDG Cedex
Tel : [phone]
Fax : [phone]
http://www.SAMSUNGservices.com/

:

:

:

:

:

Informazioni

Assistenza tecnica

Manuale per l'utente

UKRAINE

(user manual)
SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE
IN UKRAINE
4 Glybochitska str.
Kiev, Ukraine
Tel. [phone]
Fax [phone]
Toll-free 8-800-502-0000
http://www.SAMSUNG.com.ua/

SWEDEN/DENMARK/NORWAY/FINLAND

SAMSUNG Electronics AB
Box 713
S-194 27 UPPLANDS VASBY
SVERIGE
Besoksadress : Johanneslundsvagen 4
SAMSUNG support Sverige: 020-46 46 46
SAMSUNG support Danmark : 8088-4646
SAMSUNG support Norge: 8001-1800
SAMSUNG support Finland: 0800-118001
Tel [phone]
Fax [phone]
http://www.SAMSUNG.se/

MEXICO

SAMSUNG Electronics Mexico S.A. de C.V.
Saturno 44 Col. Nueva Industrial Vallejo
Del. Gustavo A. Madero C.P. 07700
Mexico D.F.
Tel. [phone]
Fax. [phone]
RFC: SEM950215S98
http://www.SAMSUNG.com.mx/

:

:

:

PORTUGAL

SAMSUNG ELECTRONICA PORTUGUESA S.A.
Rua Mário Dioniso, N 2 - 1° Drt. 2795-140 LINDA-A­VELHAVELHA
Tel. [phone] Fax. [phone]
Free Line 800 220 120
http://www.SAMSUNG.pt/

NETHERLANDS/BELGIUM/LUXEMBOURG

SAMSUNG Electronics Benelux B. V.
Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS
Service and informatielijn ;
Belgium :0800-95214, http://www.SAMSUNG.be/
Netherlands : 0800-2295214, http://www.SAMSUNG.nl/

CHILE

SONDA S.A.
Teatinos 550, Santiago Centro, Santiago, Chile
Fono: 56-2-5605000 Fax: [phone]
56-2-800200211
http://www.sonda.com/
http://www.SAMSUNG.cl/

HUNGARY

SAMSUNG Electronics Magyar Rt.
1039, Budapest, Lehel u. 15-17.
Tel: [phone]
Fax: [phone]
http://www.SAMSUNG.hu/

:

:

:

:

IMPORTADO POR: SAMSUNG ELECTRONICS MEXICO S.A. DE C.V.

SATURNO 44 COL. NVA. INDUSTRIAL VALLEJO
DEL. GUSTAVO A. MADERO C.P. 07700
MEXICO D.F. TEL. [phone]
RFC: SEM950215S98

EXPORTADO POR: SAMSUNG ELECTRONICS CO.,LTD.

JOONG-ANG DAILY NEWS BLDG.
7 SOON-WHA-DONG CHUNG-KU,
C.P.O BOX 2775, 1144 SEOUL, KOREA

Informazioni

Termini

•

Dot pitch (distanza tra i punti luminosi)

L'immagine sul monitor è composta da punti rossi, verdi e blu. Minore è la distanza tra i punti,
maggiore è la risoluzione. La distanza tra due punti dello stesso
colore viene chiamata 'Dot pitch'. Unità: mm

•

Frequenza verticale

La schermata deve essere ridisegnata diverse volte al secondo per creare e visualizzare
un'immagine per l'utente. La frequenza di questa ripetizione per secondo è chiamata Frequenza
verticale o Frequenza di aggiornamento. Unità: Hz

Per esempio: Se la stessa luce si ripete 60 volte al secondo, la frequenza è 60 Hz. In questo caso,
è possibile individuare lo sfarfallio dello schermo. Per evitare questo problema, è disponibile una
modalità priva di sfarfallio che utilizza una frequenza verticale superiore a 70 Hz.

Manuale per l'utente

•

Frequenza orizzontale

Il tempo per la scansione di una linea collegando il bordo destro a quello sinistro dello schermo in
orizzontale viene chiamato Ciclo di scansione orizzontale. Il numero inversamente proporzionale
del Ciclo di scansione orizzontale viene chiamato Frequenza di scansione orizzontale. Unità: kHz

•

Metodi interlacciato e non interlacciato

Il sistema che mostra le linee orizzontali dello schermo dall'alto al basso in sequenza è chiamato
Metodo Non interlacciato, mentre il sistema che mostra le linee dispari e poi quelle pari in
successione è chiamato metodo Interlacciato. Il metodo Non interlacciato viene utilizzato dalla
maggior parte dei monitor per assicurare un'immagine nitida. Il metodo Interlacciato è uguale a
quello utilizzato nei televisori.

•

Plug & Play

Si tratta di una funzione che offre la qualità migliore per l'utente permettendo al computer e al
monitor di scambiare automaticamente le informazioni. Questo monitor si attiene allo standard
internazionale VESA DDC per la funzione Plug & Play.

•

Risoluzione

Il numero di punti orizzontali e verticali per comporre l'immagine sullo schermo è chiamato
'risoluzione'. Questo numero indica il livello di precisione della visualizzazione. Un'alta risoluzione
è appropriata per eseguire più attività in quanto sullo schermo possono essere informazioni più
informazioni relative all'immagine.

Per esempio: Se la risoluzione è 1024 X 768, ciò significa che la schermata è composta da 1024
punti orizzontali (risoluzione orizzontale) e 768 linee verticali (risoluzione verticale).

Informazioni

Regulatory

•

FCC Information

User Instructions

The Federal Communications Commission Radio Frequency Interference Statement includes the following
warning:

Note

: This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against
harmful interference in a residential installation. This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or television receptions,
which can be determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:

Manuale per l'utente

.

Reorient or relocate the receiving antenna.

.

Increase the separation between the equipment and receiver.

.

Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.

.

Consult the dealer or an experienced radio/TV technician for help.

User Information

Changes or modifications not expressly approved by the party responsible for compliancecould void the
user's authority to operate the equipment. If necessary, consult your dealeror an experienced radio/television
technician for additional suggestions. You may find thebooklet called How to Identify and Resolve Radio/TV
Interference Problems helpful. This booklet was prepared by the Federal Communications Commission. It is
available from the U.S. Government Printing Office, Washington, DC 20402, Stock Number 004-000-00345-4

Warning

User must use shielded signal interface cables to maintain FCC compliance for the product.

Declaration of conformity for products Marked with FCC Logo

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1)
this device may not cause harmful interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.
The party responsible for product compliance:
SAMSUNG ELECTRONICS CO., LTD
America QA Lab of Samsung
85 West Tasman Drive
San Jose, CA 95134 USA
Tel) 408-544-5124
Fax) 408-544-5191
Provided with this monitor is a detachable power supply cord with IEC320 style terminations. It may be
suitable for connection to any UL Listed personal computer with similar configuration. Before making the
connection, make sure the voltage rating of the computer convenience outlet is the same as the monitor and
that the ampere rating of the
computer convenience outlet is equal to or exceeds the monitor voltage rating. For 120 Volt applications, use
only UL Listed detachable power cord with NEMA configuration 5-15P type (parallel blades) plug cap. For 240
Volt applications use only UL Listed Detachable power supply cord with NEMA configuration 6-15P type
(tandem blades) plug cap.

Informazioni

Regulatory

•

IC Compliance Notice

This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment
Regulations of ICES-003.

Cet appareil Numérique de classe Brespecte toutes les exigences du R?glemont ICES-003 sur les
équipements produisant des interférences au Canada.

•

MPR II Compliance

This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and magnetic fields.

•

European Notice (Europe only)

Products with the CE Marking comply with both the EMC Directive (89/336/EEC), (92/31/EEC), (93/68/EEC)
and the Low Voltage Directive (73/23/EEC) issued by the Commission of the European Community.
Compliance with these directives implies conformity to the following European Norms:

.

EN55022:1998 - Radio Frequency Interference

.

EN55024:1998 - Electromagnetic Immunity

.

EN61000-3-2:1995+A1+A2 - Power Line Harmonics

.

EN61000-3-3:1995 - Voltage Fluctuations

.

EN60950 - Product Safety.

Manuale per l'utente

•

PCT Notice

Manuale per l'utente

Informazioni

Regulatory

•

TCO'95-Ecological requirements for personal computers (TCO applied model only)

AB general requirements

AB2 Written Eco-document acompanying the products

Congratulations! You have just purchased a TCO'95 approved and labelled product! Your choice has
provided you with a product developed for professional use. Your purchase has also contributed to reducing
the burden on the environment and to the further development of environmentally-adapted electronic
products.

Why do we have environmentally-labelled monitors?

In many countries, environmental labelling has become an established method for encouraging the
adaptation of goods and services to the environment.The main problem as far as monitors and other
electronic equipment are concerned is that environmentally harmful substances are used both in the products
and during their manufacture. Since it has not been possible so far for the majority of electronic equipment to
be recycled in a satisfactory way, most of these potentially damaging substances sooner or later enter Nature.

There are also other characteristics of a monitor, such as energy consumption levels, that are important from
both the working and natural environment viewpoints. Since all types of conventional electricity generation
have a negative effect on the environment (acidic and climate-influencing emissions, radioactive waste, etc.)
it is vital to conserve energy. Electronic equipment in offices consumes an enormous amount of energy, since
it is often routinely left running continuously.

What does labelling involve?

This product meets the requirements for the TCO'95 scheme, which provides for international environmental
labelling of monitors. The labelling scheme was developed as a joint effort by the TCO (The Swedish
Confederation of Professional Employees), Naturskyddsforeningen (The Swedish Society for Nature
Conservation) and NUTEK (The National Board for Industrial and Technical Development in Sweden).

The requirements cover a wide range of issues: environment, ergonomics, usability, emission of electrical and
magnetic fields, energy consumption and electrical and fire safety.

The environmental demands concern among other things restrictions on the presence and use of heavy
metals, brominated and chlorinated flame retardants, CFCs (freons), and chlorinated solvents. The product
must be prepared for recycling and the manufacturer is obliged to have an environmental plan, which must
be adhered to in each country where the company conducts its operations policy. The energy requirements
include a demand that the monitor after a certain period of inactivity shall reduce its power consumption to a
lower level, in one or more stages. The length of time to reactivate the monitor shall be reasonable for the
user. Labelled products must meet strict environmental demands, for example in respect of the reduction of
electric and magnetic fields, along with physical and visual ergonomics and good usability.

Informazioni

Regulatory

Manuale per l'utente

What does labelling involve?(continue

TCO Development Unit 1996-11-29
On the page this folder you will find a brief summary of the environmental requirements met by this product.
The complere environmental criteria document may be ordered from:
TCO Development Unit
S-11494 Stockholm
Sweden
Fax: [phone]
E-mail (Internet): [e-mail]
Current information regarding TCO'95-approved and labelled products may also be obtained via the Internet,
using the address:
http://www.tco-info.com/
TCO'95 is a co-operative project between(3 logos)

)

Environmental Requirements

Brominated flame retardants are present in printed circuit boards, cables, wires, casings and housings. In
turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer casing can consist of flame
retardant substances. These are related to another group of environmental toxins, PCBs, which are
suspected to give rise to similar harm, including reproductive damage in fish eating birds and mammals, due
to the bioaccumulative processes. Flame retardants have been found in human blood and researchers fear
that disturbances in foetus development may occur. TCO'95 demand requires that plastic components
weighing more than 25 grams must not contain organically bound chlorine and bromine.

Lead

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous
system and in higher doses, causes lead poisoning. TCO'95 requirement Permits the inclusion of lead since
no replacement has yet been developed.

Cadmium

Cadmium is present in rechargeable batteries and in the colour generating layers of certain computer
displays. Cadmium damages the nervous system and is toxic in high doses. TCO'95 requirement states that
batteries may not contain more than 25 ppm (parts per million) of cadmium. The colour-generating layers of
display screens must not contain any cadmium.

Mercury

Mercury is sometimes found in batteries, relays and switches. Mercury damages the nervous system and is
toxic in high doses. TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per
million) of mercury. It also demands that no mercury is present in any of the electrical or electronics
components concerned with the display unit.

CFCs (freons)

CFCs (freons) are sometimes used for washing printed circuit boards and in the manufacturing of expanded
foam for packaging. CFCs break down ozone and thereby damage the ozone layer in the stratosphere,
causing increased reception on Earth of ultraviolet light with consequent increased risks of skin cancer
(malignant melanoma).

.

The relevant TCO'95 requirement: Neither CFCs nor HCFCs may be used during the
manufacturing of the product or its packaging.

Manuale per l'utente

Informazioni

Regulatory

•

TCO'99-Ecological requirements for personal computers (TCO applied model only)

Congratulations!

You have just purchased a TCO'99 approved and labelled product! Your choice has provided you with a
product developed for professional use. Your purchase has also contributed to reducing the burden on the
environment and also to the further development of environmentally adapted electronics products.

This product meets the requirements for the TCO'99 scheme which provides for an international
environmental and quality labelling labelling of personal computers. The labelling scheme was developed as
a joint effort by the TCO(The Swedish Confederation of Professional Employees), Svenska
Naturskyddsforeningen(The Swedish Society for Nature Conservation), Statens Energimyndighet(The
Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issuse: environment, ergonomics, usability, reduction of electric and
magnetic fields, energy consumption and electrical safety.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging the
adaptation of goods and services to the environment. The main problem, as far as computers and other
electronics equipment are concerned, is that environmentally harmful substances are used both in the
products and during their manufacture. Since it is not so far possible to satisfactorily recycle the majority of
electronics equipment, most of these potentially damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are important
from the viewpoints of both the work (internal) and natural (external) environments. Since all methods of
electricity generation have a negative effect on the environment (e.g. acidic and climate-influencing
emissions, radioactive waste), it is vital to save energy. Electronics equipment in offices is often left running
continuously and thereby consumes a lot of energy.

What does labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The Swedish Society
for Nature Conservation). These demands impose restrictions on the presence and use of heavy metals,
brominated and chlorinated flame retardants, CFCs(freons)and chlorinated solvents, among other things. The
product must be prepared for recycling and the manufacturer is obliged to have an environmental policy which
must be adhered to in each country where the company implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain period of
inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to
reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The complete
environmental criteria document may be ordered from:

Manuale per l'utente

Informazioni

Regulatory

TCO Development

SE-114 94 Stockholm, Sweden
Fax: [phone]
Email (Internet): [e-mail]

Current information regarding TCO'99 approved and labelled products may also be obtained via the Internet,
using the address: http://www.tco-info.com/

Environmental requirements
Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is
to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of
flame retardant substances. Most flame retardants contain bromine or chloride, and those flame retardants
are chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing
bromine or chloride and the PCBs are suspected of giving rise to severe health effects, including reproductive
damage in fish-eating birds and mammals, due to the bio-accumulative* processes. Flame retardants have
been found in human blood and researchers fear that disturbances in foetus development may occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams must not
contain flame retardants with organically bound bromine or chlorine. Flame retardants are allowed in the
printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain computer
displays. Cadmium damages the nervous system and is toxic in high doses. The relevant TCO'99 requirement
states that batteries, the colour-generating layers of display screens and the electrical or electronics
components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic in
high doses. The relevant TCO'99 requirement states that batteries may not contain any mercury. It also
demands that mercury is not present in any of the electrical or electronics components associated with the
labelled unit. There is however one exception. Mercury is, for the time being, permitted in the back light
system of flat panel monitors as today there is no commercially available alternative. TCO aims on removing
this exception when a Mercury free alternative is available.

CFCs (freons)

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the manufacture
and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit boards. CFCs
break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on
earth of ultraviolet light with e.g. increased risks of skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous
system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement permits the inclusion
of lead since no replacement has yet been developed.

Informazioni

Regulatory

•

Medical Requirement

Classifications:

In accordance with UL 2601-1/IEC 60601-1, the product is cssified as Continuous duty Class I
equipment, which is not protected against ingress of liquids. The product is not suitable for use in
the presence of a flammable anaesthetic mixture with air or with oxygen or nitrous oxide.

Manuale per l'utente

EMC

This equipment has been tested and found to comply with the limits for medical devices to the IEC
601-1-2:1994. These limits are designed to provide reasonable protection against harmful
interference in a typical medical installation. This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions, may cause
harmful interference to other devices in the vicinity. However, there is no guarantee that interference
will not occur in a particular installation. If this equipment does cause harmful interference to other
devices, which can be determined by turning the equipment off and on, the user is encouraged to
try to correct the interference by one or more of the following measures:

-Reorient or relocate the receiving device.

-Increase the separation between the equipment.

-Connect the equipment into an outlet on a circuit different from that to which the other device(s) are

connected.

-Consult the manufacturer or field service technician for help.

Video In / RS 232 / Video Out

Accessories equipment connected to the analog and digital interfaces must be certified to the
respective IEC standards (i.e. IEC 950 for data processing equipment and IEC 601-1 for medical
equipment.) Furthermore all configurations shall comply with the system standard IEC 601-1-1.
Everybody who connects additional equipment to the signal input part or signal output part
configures a medical system, and is therefore, responsible that the system complies with the
requirements of the system standard IEC 601-1-1. If in doubt, consult the technical services
department or your local representative.

Transport and Storage Limitations:

Temperature Range of -40°C to +70°C
Relative Humidity of 10 -95%, non-condensing

* Bio-accumulative is defined as substances which accumulate within living organisms.
** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

Informazioni

Natural Color

•

Programma Natural Color

Manuale per l'utente

Uno dei problemi più recenti nell'uso di un computer è che i colori delle immagini stampate o le altre immagini
digitalizzate con uno scanner o una macchina fotografica digitale non sono uguali a quelli presenti sul monitor.
Il programma Natural Color è la soluzione ideale a questo problema. Si tratta di un sistema di gestione dei
colori realizzato da Samsung Electronics in associazione con l'Istituto di Ricerca per l'Elettronica e le
Telecomunicazioni coreano (ETRI). Il sistema è disponibile solo per i monitor Samsung e rende i colori delle
immagini presenti sul monitor uguali a quelli delle immagini stampate o digitalizzate.
Per maggiori informazioni, consultare la Guida (F1) del programma.

Procedura di installazione del programma Natural Color

Inserire il CD in dotazione con il monitor Samsung nell'unità CD-ROM. Appare la schermata iniziale di
installazione del programma. Per installare il programma fare clic su Natural Color sulla schermata iniziale.
Per l'installazione manuale del programma, inserire il CD in dotazione con il monitor Samsung nell'unità CD­ROM, fare clic sul pulsante [Start] di Windows e quindi selezionare [Esegui].
Immettere D:\color\eng\setup.exe e quindi premere il tasto <Invio>.
(Se l'unità in cui è inserito il CD non è D:\, immettere l'unità appropriata.)

Procedura di disinstallazione del programma Natural Color

Selezionare [Impostazioni]/[Pannello di controllo]/[Installazione applicazioni] nel menu [Start] e quindi fare
doppio clic su [Aggiungi/rimuovi].
Selezionare Natural Color nell'elenco e quindi fare clic su [Aggiungi/rimuovi].

Manuale per l'utente

Informazioni

Per una migliore visualizzazione

1 Per ottenere una migliore qualità d'immagine, regolare la risoluzione del computer e l'indice di riattivazione dello

schermo (indice di refresh) come descritto qui di seguito, selezionando il pannello di controllo. Se non è fornita
la migliore qualità d'immagine in TFT-LCD, si rischia di ottenere sullo schermo un'immagine di qualità irregolare.

Risoluzione : 1024 x 768
Frequenza verticale (indice di refresh) : 60 Hz

2 Il pannello TFT LCD è fabbricato facendo uso la tecnologia di semiconduttori sofisticati con una precisione del

99.999% utilizzata per questo prodotto. Ma i pixel dei colori ROSSO, VERDE, BLU e BIANCO a volte possono
apparire più brillanti o si possono visualizzare alcuni pixel neri. Cio' non è dovuto ad una cattiva qualità e sipuo'
quindi far uso del prodotto in tutta sicurezza.

Il numero di pixel TFT LCD contenuti in tale prodotto, per esempio, e di 2,359,296.

3 Per pulire esternamente il monitor ed il pannello, utilizzare un panno morbido ed asciutto leggermente imbevuto

di un prodotto detergente raccomandato per tale scopo e lucidare. Spolverare leggermente lo schermo a cristalli
liquidi (LCD) senza effettuare alcuna pressione; si rischierebbe, in tal caso di provocare una macchia.

4 Qualora non foste soddisfatti della qualità dell'immagine, potete eseguire direttamente sullo schermo la

"funzione di auto regolazione" che appare con una finestra che si attiva quando viene premuto il tasto fine.
Se, in seguito alla regolazione automatica, si nota ancora del brusio di fondo, utilizzare la funzione
FINE/COARSE.

Informazioni

Autorità

Le informazioni in questo documento sono soggette a modifica senza preavviso.
© 2001 Samsung Electronics Co., Ltd. Tutti i diritti riservati.

È vietata la riproduzione in qualsiasi maniera senza il consenso scritto di Samsung Electronics Co., Ltd.

Samsung Electronics Co., Ltd. non risponde degli errori qui inclusi o dei danni diretti o indiretti in relazione
alla fornitura, funzionamento o utilizzo di questo materiale.

Il logo "Samsung" sono marchi di fabbrica registrati di Samsung Electronics Co., Ltd.; "Microsoft", "Windows"
e "Windows NT" sono marchi registrati di Microsoft Corporation; "VESA", "DPMS" e "DDC" sono marchi
registrati di Video Electronics Standard Association; il nome "ENERGY STAR" ed il logo sono marchi
registrati dell'Agenzia americana per la protezione dell'ambiente (EPA). In qualità di partner di ENERGY
STAR®, Samsung Electronics Co., Ltd ha determinato che questo prodotto soddisfa le linee guida ENERGY
STAR® per l'efficienza elettrica. Tutti gli altri nomi di prodotto qui indicati possono essere marchi o marchi
registrati dei rispettivi proprietari.

Manuale per l'utente
