Samsung NV70F3544CB Operating Instructions

Seria NV70F35
Seria NV66F35

Seria BF1N

Piekarnik do zabudowy

instrukcja obsługi

Niniejsza instrukcja została wydrukowana w całości na papierze makulaturowym.

wyobraź sobie możliwości

Dziękujemy za zakup produktu firmy Samsung.
Aby korzystać z pełnej pomocy serwisowej,

należy zarejestrować produkt na stronie internetowej

www.samsung.com/register

NV70F35-NV66F35 Series_EO_DG68-00522P_PL.indd 1 2013-10-07 �� 4:26:34

spis treści

ELEMENTY I FUNKCJE

URZĄDZENIA

11

KORZYSTANIE Z PIEKARNIKA

12

POTRAWY TESTOWE

14

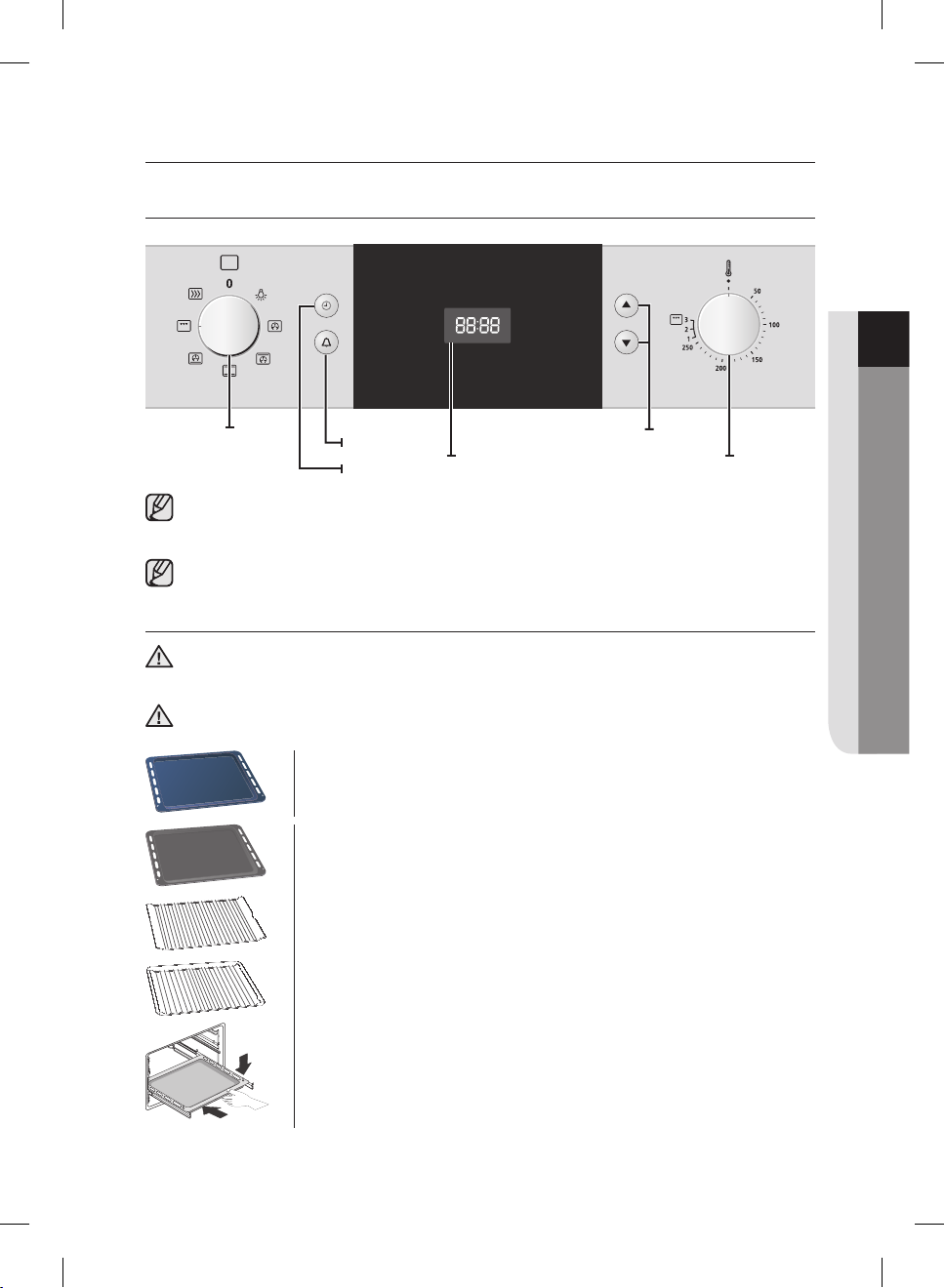

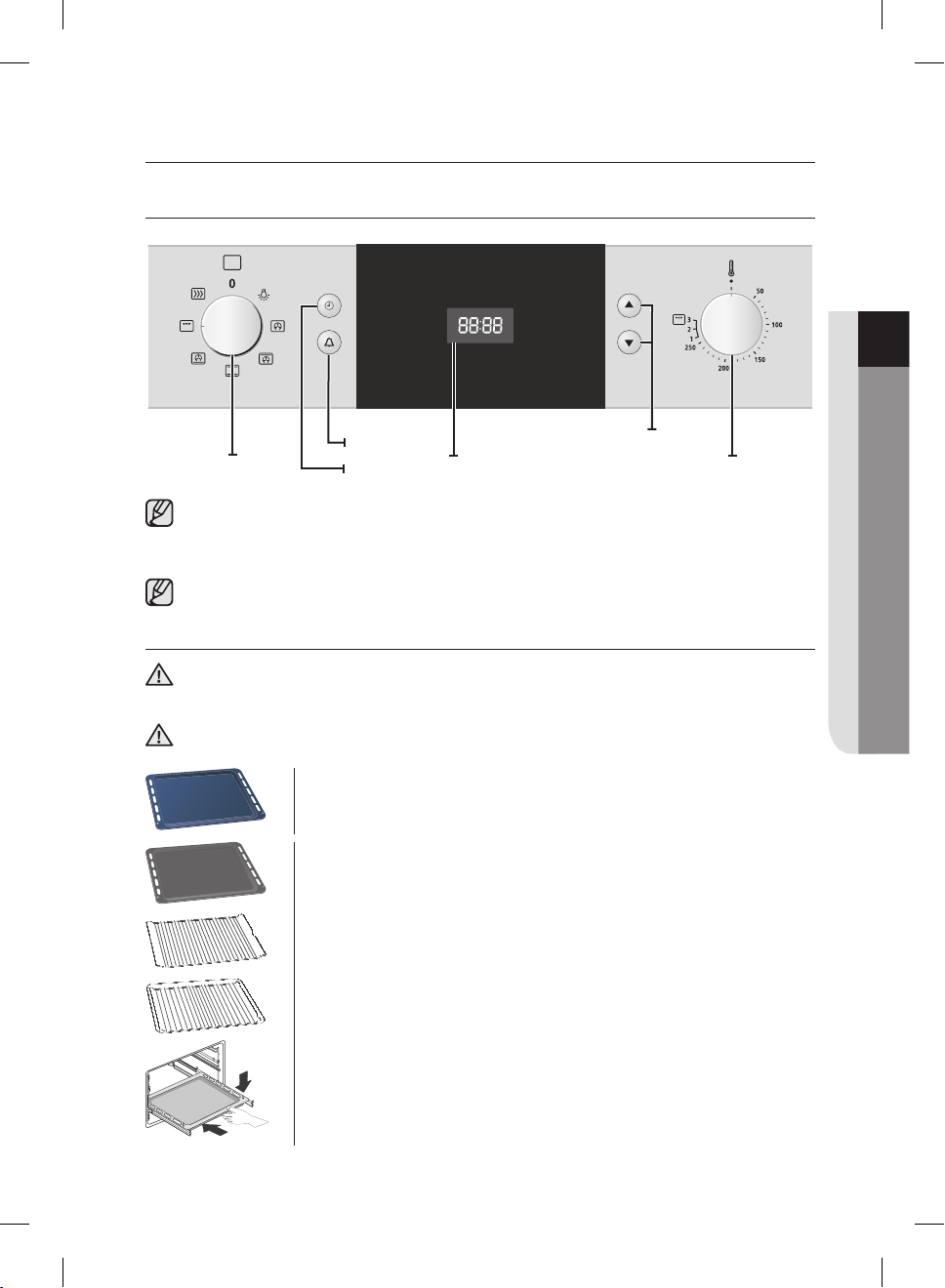

11 Przyciski sterowania piekarnikiem
11 Akcesoria

12 Ustawianie czasu
12 Ustawianie alarmu
12 Funkcja blokady rodzicielskiej
12 Korzystanie z trybu szybkiego

podgrzewania

13 Korzystanie z trybu gotowania

14 Potrawy testowe

CZYSZCZENIE I KONSERWACJA

15 Czyszczenie ręczne

15

ROZWIĄZYWANIE PROBLEMÓW

I KODY BŁĘDÓW

16 Rozwiązywanie problemów
16 Kody błędów

16

Polski - 2

NV70F35-NV66F35 Series_EO_DG68-00522P_PL.indd 2 2013-10-07 �� 4:26:34

korzystanie z instrukcji

Dziękujemy za wybór piekarnika do zabudowy firmy SAMSUNG.
Niniejsza instrukcja obsługi zawiera ważne informacje dotyczące bezpieczeństwa oraz zalecenia mające

na celu pomoc w obsłudze i konserwacji urządzenia.
Prosimy o poświęcenie czasu na przeczytanie niniejszej instrukcji obsługi przed rozpoczęciem
korzystania z piekarnika oraz zachowanie jej na przyszłość.

W instrukcji obsługi stosowane są następujące symbole:

OSTRZEŻENIE lub PRZESTROGA Ważne Uwaga

instrukcje dotyczące bezpieczeństwa

Montaż piekarnika może być wykonywany tylko przez uprawnionego elektryka. Instalator odpowiedzialny
jest za podłączenie urządzenia do sieci zgodnie z odpowiednimi zaleceniami dotyczącymi bezpieczeństwa.

OSTRZEŻENIE

Osoby o ograniczonej sprawności fizycznej, sensorycznej lub
umysłowej, bądź o niedostatecznym doświadczeniu i wiedzy (np. dzieci)
nie powinny korzystać z urządzenia bez nadzoru lub przeszkolenia
w zakresie obsługi przez inną osobę odpowiedzialną za ich
bezpieczeństwo.

Nie wolno dopuścić, by dzieci bawiły się urządzeniem.
Ze względów bezpieczeństwa uszkodzony przewód zasilający musi

zostać wymieniony na specjalny przewód lub zestaw dostępny u
producenta lub w autoryzowanym serwisie.
(Dotyczy wyłącznie modeli o stałym okablowaniu)

Ze względów bezpieczeństwa uszkodzony przewód zasilający musi
zostać wymieniony przez producenta, w autoryzowanym serwisie lub
przez wykwalifikowaną osobę.
(Dotyczy wyłącznie modeli z przewodem zasilającym).

Polski - 3

NV70F35-NV66F35 Series_EO_DG68-00522P_PL.indd 3 2013-10-07 �� 4:26:34

Urządzenie powinno umożliwiać odłączenie od zasilania po montażu.
Odłączenie można osiągnąć poprzez umieszczenie wtyczki w
dostępnym miejscu lub zainstalowanie przełącznika w okablowaniu,
zgodnie z odpowiednimi zasadami.

Urządzenie nagrzewa się w czasie pracy. Należy zachować odpowiednie
środki ostrożności w celu uniknięcia kontaktu z elementami grzejnymi
wewnątrz piekarnika.

OSTRZEŻENIE: Podczas pracy urządzenia łatwo dostępne części
mogą się nagrzewać. Nie należy pozwalać małym dzieciom zbliżać
się do urządzenia.

Jeśli urządzenie jest wyposażone w funkcję gotowania na parze lub
samodzielnego czyszczenia, w przypadku rozlania się większych ilości
płynów należy usunąć je przed czyszczeniem, a w czasie czyszczenia
lub samooczyszczenia w piekarniku nie mogą znajdować się żadne
przybory kuchenne. (Tylko model z funkcją czyszczenia)

Jeśli urządzenie jest wyposażone w funkcję samooczyszczenia,
podczas samooczyszczenia powierzchnie rozgrzewają się bardziej niż
zwykle i dlatego dzieci powinny znajdować się w bezpiecznej odległości.
(Tylko model z funkcją czyszczenia)

Używać jedynie sond temperaturowych zalecanych dla tej kuchenki.
(Dotyczy tylko modeli z sondą temperaturową).

Nie należy używać myjki parowej.

OSTRZEŻENIE: W celu uniknięcia możliwości porażenia prądem
elektrycznym, przed wymianą żarówki należy wyłączyć zasilanie
urządzenia.

Do czyszczenia szklanych drzwiczek piekarnika nie wolno używać
środków zawierających składniki ścierne lub ostrych szczotek
metalowych, ponieważ mogą one zarysować powierzchnię, co może
doprowadzić do pęknięcia szyby.

Polski - 4

NV70F35-NV66F35 Series_EO_DG68-00522P_PL.indd 4 2013-10-07 �� 4:26:34

OSTRZEŻENIE: Podczas pracy urządzenia łatwo dostępne części
nagrzewają się. Należy zachować odpowiednie środki ostrożności
w celu uniknięcia kontaktu z elementami grzejnymi. Dzieci poniżej

8. roku życia powinny korzystać z urządzenia wyłącznie pod stałą
kontrolą.

Z urządzenia mogą korzystać dzieci powyżej 8. roku życia i osoby o
ograniczonej sprawności fizycznej, sensorycznej lub umysłowej, bądź o
niedostatecznym doświadczeniu i wiedzy jedynie pod nadzorem lub po
przeszkoleniu w zakresie bezpiecznej obsługi i zagrożeń. Dzieciom nie
wolno bawić się urządzeniem. Dzieci mogą przeprowadzać czyszczenie
i konserwację urządzenia wyłącznie pod nadzorem osoby dorosłej.

W czasie pracy urządzenia dostępne powierzchnie mogą być gorące.
W czasie pracy urządzenia drzwiczki i zewnętrzna powierzchnia mogą

się nagrzewać.
Urządzenie i przewody należy przechowywać w miejscu niedostępnym

dla dzieci poniżej ósmego roku życia.
Urządzenie nie zostało zaprojektowane z myślą o współpracy z

zewnętrznym urządzeniem wyłączającym ani oddzielnym systemem
zdalnego sterowania.

Ruszt należy umieszczać w piekarniku tak, aby
wygięta część ramy zwrócona była do tyłu urządzenia.
W ten sposób podczas pieczenia większych porcji
ruszt będzie stabilniejszy. (W zależności od modelu)

PRZESTROGA

Jeżeli piekarnik został uszkodzony w czasie transportu, nie wolno go podłączać.
Urządzenie może zostać podłączone do sieci zasilającej jedynie przez elektryka posiadającego odpowiednie

uprawnienia.
W przypadku usterki lub uszkodzenia urządzenia nie wolno go uruchamiać.
Naprawy powinny być wykonywane wyłącznie przez uprawnionego technika. Nieprawidłowo wykonana naprawa

może stanowić poważne zagrożenie dla Ciebie oraz innych. Jeżeli piekarnik wymaga naprawy należy skontaktować
się z centrum serwisowym SAMSUNG lub sprzedawcą.

Przewody i kable elektryczne nie mogą dotykać piekarnika.

Polski - 5

NV70F35-NV66F35 Series_EO_DG68-00522P_PL.indd 5 2013-10-07 �� 4:26:34

Piekarnik powinien być podłączony do sieci zasilającej za pomocą atestowanego rozłącznika lub bezpiecznika.
Nigdy nie wolno korzystać z rozgałęźników ani przedłużaczy.

Na czas czyszczenia lub naprawy urządzenia należy je odłączyć od zasilania elektrycznego.
Zachować ostrożność podczas podłączania urządzeń elektrycznych w pobliżu piekarnika.
Jeśli urządzenie jest wyposażone w funkcję gotowania na parze, nie wolno go używać, gdy pojemnik z wodą jest

uszkodzony. (Tylko model z funkcją czyszczenia parą)
Gdy pojemnik jest pęknięty lub uszkodzony, nie wolno go używać. Należy skontaktować się z najbliższym

serwisem. (Tylko model z funkcją czyszczenia parą)
Piekarnik zaprojektowany jest jedynie do gotowania żywności stosowanej w gospodarstwie domowym.
Podczas pracy wewnętrzne powierzchnie piekarnika rozgrzewają się na tyle, aby spowodować oparzenia. Nie

wolno dotykać elementów grzejnych lub wewnętrznych powierzchni piekarnika do czasu ich ostygnięcia.
Nie wolno przechowywać materiałów łatwopalnych w piekarniku.
Powierzchnie kuchenki nagrzewają się podczas dłuższej pracy urządzenia przy wysokiej temperaturze.
Podczas gotowania, w czasie otwierania drzwiczek należy zachować ostrożność, ponieważ może dojść do

gwałtownego wydostania się gorącego powietrza i pary.
Podczas gotowania potraw zawierających alkohol, może dojść do jego odparowania z powodu wysokiej

temperatury i zapalenia się oparów alkoholu w przypadku zetknięcia się oparów z gorącymi częściami piekarnika.
Dla własnego bezpieczeństwa nie wolno stosować myjek wysokociśnieniowych ani urządzeń do czyszczenia

strumieniem pary.
Podczas korzystania z piekarnika należy dopilnować, aby dzieci trzymały się od niego w bezpiecznej odległości.
Żywność mrożona, taka jak pizza, powinna być pieczona na dużej siatce. W przypadku korzystania z blach do

pieczenia może dojść do ich odkształcenia z powodu różnic temperatury.
Nie wolno nalewać wody na dno piekarnika, gdy jest ono gorące. Może to spowodować uszkodzenie powierzchni

emaliowanej.
W czasie gotowania drzwiczki piekarnika muszą być zamknięte.
Nie wolno wykładać dna piekarnika folią aluminiową i nie wolno na nim umieszczać żadnych blach do pieczenia ani

puszek. Folia aluminiowa blokuje przepływ ciepła, co może prowadzić do uszkodzenia emaliowanych powierzchni i
spowodować pogorszenie wyników gotowania.

Soki owocowe mogą pozostawiać zacieki, które mogą stać się nieusuwalne z emaliowanych powierzchni
piekarnika. W przypadku pieczenia bardzo wilgotnych ciast należy użyć głębokiej blachy.

Nie wolno stawiać naczyń do pieczenia na otwartych drzwiczkach piekarnika.
Należy pilnować, aby małe dzieci nie bawiły się urządzeniem.
Dzieci nie powinny przebywać w pobliżu piekarnika podczas otwierania i zamykania drzwiczek, gdyż mogłyby w

nie uderzyć lub przytrzasnąć sobie palce.
Na drzwiczkach nie wolno stawać, siadać, kłaść ciężkich przedmiotów ani opierać się o nie.
Nie wolno otwierać drzwiczek, używając siły.

OSTRZEŻENIE: Nie odłączaj urządzenia z gniazdka elektrycznego, nawet jeśli proces gotowania zakończył
się.

OSTRZEŻENIE: Nie wolno zostawiać otwartych drzwiczek w czasie pieczenia.

Polski - 6

NV70F35-NV66F35 Series_EO_DG68-00522P_PL.indd 6 2013-10-07 �� 4:26:34

WYMIANA ŻARÓWKI

Zagrożenie porażeniem prądem elektrycznym!
Przed wymianą żarówki w piekarniku należy
wykonać następujące czynności:

• Wyłączyć piekarnik.

• Odłączyć piekarnik od prądu.

• Zabezpieczyć żarówkę piekarnika oraz klosz szklany,
kładąc szmatkę na dole piekarnika.

• Żarówki mogą zostać zakupione w Centrum obsługi
firmy SAMSUNG.

Tylne oświetlenie kuchenki

1. Usunąć osłonę, przekręcając ją
odwrotnie do ruchu wskazówek zegara.
Usunąć metalowy pierścień i uszczelkę
i wyczyścić szklaną osłonę. W razie
potrzeby wymienić żarówkę na żarówkę
do piekarnika odporną na temperatury rzędu 300°C
(25W).

2. W razie potrzeby wyczyścić szklaną osłonę, pierścień
metalowy i uszczelkę.

3. Założyć uszczelkę i metalowy pierścień na klosz.

4. Umieścić szklaną osłonę na miejscu, przekręcić zgodnie

z ruchem wskazówek zegara.

Polski - 7

NV70F35-NV66F35 Series_EO_DG68-00522P_PL.indd 7 2013-10-07 �� 4:26:34

ZDEJMOWANIE DRZWICZEK

W przypadku normalnego użytkowania drzwiczki piekarnika nie powinny być usuwane, ale jeżeli
konieczny jest ich demontaż (np. w celu wyczyszczenia), należy postępować zgodnie z poniższą
instrukcją.

PRZESTROGA: Drzwiczki piekarnika są ciężkie.

2

70

1

1. Otworzyć drzwiczki

i całkowicie wychylić
zaciski na obu zawiasach.

2. Przymknąć drzwiczki o

około 70°. Za pomocą obu
rąk złapać za środkową
część boków drzwiczek
piekarnika i wysunąć, aż
możliwe będzie usunięcie
zawiasów.

3. Po zakończeniu

czyszczenia należy
powtórzyć kroki 1 i 2 w
odwrotnej kolejności, aby
przymocować drzwiczki.
Zacisk zawiasu powinien
być zamknięty po obu
stronach.

USUWANIE SZKLANYCH DRZWICZEK

Drzwiczki piekarnika wyposażone są w trzy szyby umieszczone obok siebie. Szyby te można
usunąć w celu wyczyszczenia.

1. Naciśnij oba przyciski

z lewej i prawej strony
drzwiczek.

Szyby w drzwiczkach różnią się w zależności od modelu (od 2 do 4 szt).
Jednakże metoda ich demontażu jest identyczna.

Podczas montowania pierwszej szyby skieruj stronę z nadrukiem w dół.

2. Zdejmij osłonę, a

następnie wyjmij pierwszą
szybę z drzwiczek.

3. Podnieś szybę 2,

następnie oczyść szyby
za pomocą ciepłej wody
lub płynu do czyszczenia
i wytrzyj do sucha za
pomocą miękkiej, czystej
szmatki.

Polski - 8

NV70F35-NV66F35 Series_EO_DG68-00522P_PL.indd 8 2013-10-07 �� 4:26:35

FUNKCJA AUTOMATYCZNEGO OSZCZĘDZANIA ENERGII

• Jeżeli nie zostanie wybrana żadna opcja, gdy urządzenie jest ustawiane lub działa w tymczasowym
trybie zatrzymania, ustawienie zostanie anulowane, a po 10minutach wyświetli się zegar.

PRAWIDŁOWE USUWANIE PRODUKTU
(ZUŻYTY SPRZĘT ELEKTRYCZNY I ELEKTRONICZNY

(Dotyczy krajów, w których stosuje się systemy segregacji odpadów)

To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po
zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu
słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa
domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek
niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów
innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu
tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z
punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz
lokalnych.

Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy
zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi.

instalacja

Instrukcja bezpieczeństwa dla instalatora

Piekarnik może być instalowany wyłącznie przez autoryzowanego elektryka. Instalator
odpowiedzialny jest za podłączenie urządzenia do sieci zgodnie z odpowiednimi zaleceniami
dotyczącymi bezpieczeństwa.

• Upewnij się, że podczas instalacji piekarnika zapewniona jest ochrona przed częściami
elektrycznymi znajdującymi się pod napięciem.

• Szafka kuchenna, w którą wbudowany ma być piekarnik, musi spełniać wymagania normy
DIN 68930 w zakresie stabilności.

Zasilanie

Jeżeli urządzenie nie jest podłączone do sieci elektrycznej za pomocą
wtyczki, musi zostać użyty wielobiegunowy przełącznik izolacyjny
(z odstępami kontaktów min. 3 mm) w celu spełnienia wymagań
bezpieczeństwa. Kabel zasilający (H05 RR-F lub H05 VV-F, min. 2,5mm²)
musi mieć wystarczającą długość, aby możliwe było jego podłączenie do
piekarnika, nawet jeżeli urządzenie stoi na podłodze przed szafką, w którą
ma być wbudowany. Otwórz tylną osłonę gniazdek piekarnika za pomocą
śrubokrętu i odkręć częściowo śruby zacisku kabla przed podłączeniem
kabla zasilającego do odpowiedniego terminala. Piekarnik jest uziemiany za
pomocą terminalu ( ). Żółto-zielony przewód (uziemienie) musi być dłuższy niż inne przewody i należy
go podłączyć w pierwszej kolejności. Jeżeli piekarnik jest podłączony do sieci elektrycznej przy pomocy
wtyczki, musi ona być dostępna przez cały czas od instalacji piekarnika. Firma Samsung nie ponosi
odpowiedzialności za wypadki spowodowane brakiem uziemienia lub jego uszkodzeniem.

BRĄZOWY

lub CZARNY

NIEBIESKI
lub BIAŁY

ŻÓŁTY lub
ZIELONY

OSTRZEŻENIE: Podczas montażu należy uważać, aby kabel połączeniowy nie został
przytrzaśnięty i zabezpieczyć go przed zetknięciem się z gorącymi częściami piekarnika.

Polski - 9

NV70F35-NV66F35 Series_EO_DG68-00522P_PL.indd 9 2013-10-07 �� 4:26:36

Instalowanie w szafce

Plastikowe i klejone powierzchnie muszą być odporne na temperaturę 90°C wewnątrz szafki, w której
piekarnik jest montowany i na temperaturę 75°C w przypadku przylegających mebli. Firma Samsung nie
ponosi odpowiedzialności za uszkodzenia powierzchni plastikowych i klejonych spowodowane wysoką
temperaturą.

1

545

560

Część dolna

2

Część górna

W podstawie szafki, w której jest
montowany piekarnik powinien
znajdować się otwór wentylacyjny.
Otwór wentylacyjny powinien mieć

595

572

50 mm i znajdować się pomiędzy dolną
półką a ścianką nośną. W przypadku
montażu piekarnika pod kuchenką

595

21

min.

3

550

min. 560

min. 50

Część dolna

min. 600

Przepływ powietrza przez otwór wentylacyjny

4

min. 590 -

maks. 600

min. 560

50

Część górna

należy postępować zgodnie z instrukcją
montażu kuchenki.

5

min. 550

Wsuń urządzenie do szafki i przykręć mocno dwoma śrubami po obu stronach. Upewnij się, że odstęp
pomiędzy urządzeniem a szafką nie jest mniejszy niż 5 mm.

Po zakończeniu montażu usuń winylową błonę ochronną, taśmę, papier i akcesoria z drzwiczek i wnętrza
piekarnika. Przed wyjęciem piekarnika z szafki odłącz go od prądu i odkręć dwie śruby znajdujące się po
obu stronach piekarnika.

OSTRZEŻENIE: Szafka, w której jest montowany piekarnik musi posiadać otwór
wentylacyjny do przepływu powietrza (jak pokazano na rysunku). Nie należy go zakrywać,
ponieważ służy on do wentylacji.

Elementy znajdujące się na zewnątrz piekarnika, jak uchwyt, mogą różnić się w zależności od
modelu. Na rysunku przedstawiono rzeczywisty rozmiar piekarnika.

Polski - 10

NV70F35-NV66F35 Series_EO_DG68-00522P_PL.indd 10 2013-10-07 �� 4:26:37

elementy i funkcje urządzenia

PRZYCISKI STEROWANIA PIEKARNIKIEM

01 ELEMENTY I FUNKCJE URZĄDZENIA

Pokrętło
wyboru funkcji

Panel przedni

Panel przedni jest dostępny w wielu odmianach materiałowych i kolorystycznych, w tym: ze stali
nierdzewnej, czarny, biały i szklany. W celu poprawy jakości, wygląd panelu może ulec zmianie.

Pokrętło wyboru funkcji i pokrętło regulacji temperatury są pokrętłami wciskanymi. Aby ich
użyć, należy je wcisnąć i obrócić. (Opcja)

Alarm
Czas Wyświetlacz

Przyciski kontroli czasu

Pokrętło ustawiania temperatury

AKCESORIA

PRZESTROGA: Upewnij się, że akcesorium jest prawidłowo zamocowane na podstawach.
Blachy potrzebują przynajmniej 2 cm wolnej przestrzeni od spodu piekarnika, w przeciwnym
razie powierzchnia emaliowana może zostać uszkodzona.

OSTRZEŻENIE: Przy wyjmowaniu posiłków i/lub akcesoriów z piekarnika należy
zachować szczególną ostrożność. Gorące posiłki, akcesoria i powierzchnie grzewcze mogą
spowodować poparzenia!

Blacha do pieczenia

Blacha do pieczenia przydaje się podczas przygotowywania ciast,
pasztecików i innych ciastek.

Taca odprowadzającą wodę (opcjonalna)
Tacka odprowadzająca wodę (głęboka) jest przydatna podczas pieczenia.
Można jej używać w połączeniu z małą siatką, w celu uniknięcia
zabrudzenia spodu piekarnika.

Mała siatka (opcjonalna)
Małej siatki należy używać podczas grillowania i pieczenia potraw. Można
jej używać w połączeniu z tacką odprowadzającą wodę w celu uniknięcia
zabrudzenia spodu piekarnika.

Duża siatka (opcjonalna)
Dużej siatki należy używać podczas grillowania i pieczenia potraw. Można
jej używać w połączeniu z naczyniem żaroodpornym lub innymi naczyniami
do pieczenia.

Prowadnice teleskopowe (opcjonalne)

• W celu wstawienia rusztu albo blachy do pieczenia ciasta lub mięsa

należy wysunąć prowadnice teleskopowe na jednym poziomie.

• Ruszt lub blachę należy ustawić na prowadnicach i wsunąć do końca

piekarnika. Drzwiczki piekarnika można zamknąć dopiero wtedy, gdy
prowadnice teleskopowe są wsunięte do wnętrza piekarnika

Polski - 11

NV70F35-NV66F35 Series_EO_DG68-00522P_PL.indd 11 2013-10-07 �� 4:26:38

korzystanie z piekarnika

USTAWIANIE CZASU

Przed skorzystaniem z urządzenia po raz pierwszy od podłączenia należy ustawić poprawny
czas zegara.

Ustawianie godzin | 01

Naciśnij przycisk Czas -

liczba godzin zacznie migać.

Ustawianie minut | 02

Naciśnij przycisk Czas -

liczba minut zacznie migać.

Naciśnij przycisk

Kontrola czasu, ustaw

żądany czas.

03 | Zatwierdzanie czasu

Naciśnij ponownie przycisk
Czas, aby zatwierdzić bieżące
ustawienia.

USTAWIANIE ALARMU

Ustawianie alarmu | 01

Naciśnij przycisk Alarm,

diody alarmu zacznie mrugać.

Jeśli chcesz zatrzymać odliczanie, ustaw alarm na 0:00.
W trakcie pracy urządzenia, naciśnij przycisk czasu, aby wyświetlić zegar z bieżącą godziną.

Naciśnij przycisk
Kontroli czasu,

aby ustawić czas alarmu.

02 | Zatwierdzanie alarmu

Aby potwierdzić,
naciśnij przycisk Alarm.

FUNKCJA BLOKADY RODZICIELSKIEJ

Aby włączyć lub wyłączyć funkcję blokady rodzicielskiej, naciśnij i przytrzymaj przez
3sekundy przyciski Alarm i Czas. Ikona blokady zaświeci się, wskazując aktywność.

KORZYSTANIE Z TRYBU SZYBKIEGO PODGRZEWANIA

Korzystając z opcji SZYBKIE PODGRZEWANIE, można w bardzo krótkim czasie
podnieść temperaturę do żądanej wartości.
Skróci to znacząco czas oczekiwania na zakończenie wstępnego podgrzewania.
Użyj opcji SZYBKIE PODGRZEWANIE aby w bardzo krótkim czasie podnieść
temperaturę do żądanej wartości do czasu zakończenia podgrzewania. Następnie
przed kontynuowaniem przełącz się na Tryb gotowania.
Do grillowania produktów nie trzeba korzystać z funkcji SZYBKIE
PODGRZEWANIE.

Polski - 12

NV70F35-NV66F35 Series_EO_DG68-00522P_PL.indd 12 2013-10-07 �� 4:26:39

KORZYSTANIE Z TRYBU GOTOWANIA

Ustawianie trybu gotowania

| 01

Przekręć Pokrętło wyboru

funkcji, ustaw żądany tryb

gotowania.

a

Po ustawieniu funkcji grillowania i ustawieniu temperatury pomiędzy 50 °C a 250 °C, lub po
wybraniu normalnego trybu gotowania i ustawieniu temperatury pomiędzy Grill 1 i 3, zabrzmi
sygnał akustyczny i wyświetli się okno monitujące o ponowne ustawienie temperatury.

Włączona wyłącznie lampa

02 | Ustawianie temperatury

Wybierz żądaną temperaturę,
obracając Pokrętło

b

regulacji temperatury.

Temperatura grillowania

a

1: Niska
2: Średnia
3: Wysoka

Ustaw temperaturę dla

b

wszystkich trybów gotowania
poza grillowaniem.

Funkcje piekarnika

Konwekcja

Ciepło generowane przez konwekcję jest rozprowadzane równomiernie po piekarniku.
Funkcji należy używać do wypiekania i w przypadku potraw zamrożonych.
Sugerowana temperatura: 170°C

Podgrzewanie od góry + Konwekcja

Ciepło generowane przez podgrzewanie od góry i konwekcję jest rozprowadzane
równomiernie po piekarniku. Funkcji należy używać podczas pieczenia kruchych
potraw, np. mięsa.
Sugerowana temperatura: 190°C

Tryb konwencjonalny

Ciepło jest emitowane z górnej i dolnej części systemu grzewczego. Funkcji tej należy
używać podczas standardowego wypiekania i pieczenia większości rodzajów dań.
Sugerowana temperatura: 200°C

Konwekcja i Podgrzewanie od dołu

Ciepło generowane przez podgrzewanie od dołu i konwekcję jest rozprowadzane
równomiernie po piekarniku. Funkcji należy używać podczas wypiekania pizzy, chleba
i ciast.
Sugerowana temperatura: 190°C

Duży grill

Ciepło jest emitowane z powierzchni dużego grilla. Funkcji tej należy używać do
potraw panierowanych jak lasagne lub do grillowania mięsa.
Sugerowana temperatura: Średnia

02 KORZYSTANIE Z PIEKARNIKA

Polski - 13

NV70F35-NV66F35 Series_EO_DG68-00522P_PL.indd 13 2013-10-07 �� 4:26:40

potrawy testowe

Zgodnie z normą EN 60350

Pieczenie ciast

Zalecenia do wypiekania dotyczą wstępnie podgrzanego piekarnika.

Rodzaj

żywności

Małe ciasto Blacha do

Biszkopt
beztłuszczowy

Szarlotka Duża siatka

Potrawy i

uwagi

pieczenia

Blacha do
pieczenia na
dużej siatce
(powlekana na
ciemno,
ø 26 cm)

+ Blacha do
pieczenia +
2 sprężynowe
formy do ciasta
(powlekane na
czarno,
ø 20 cm)

Duża siatka +
2 sprężynowe
formy do ciasta
(powlekane na
czarno,
ø 20 cm)

Półka

2 Tryb

1 Tryb

1 + 3 Konwekcja 170-190 80-100

1 Ustaw

po

przekątnej

Tryb

gotowania

konwencjonalny

konwencjonalny

Tryb

konwencjonalny

Grillowanie

Rozgrzej pusty piekarnik, włączając na 5minut funkcję Duży grill.
Wykorzystaj tą funkcję z ustawieniem temperatury maksymalnej Wysoka.

Temperatura

(°C)

170-190 15-25

160-180 25-35

180-200 75-90

gotowania

Czas

(min)

Rodzaj

żywności

Tost z
białego
pieczywa

Burgery
wołowe

NV70F35-NV66F35 Series_EO_DG68-00522P_PL.indd 14 2013-10-07 �� 4:26:40

Potrawy i uwagi Półka

Duży ruszt 5 Duży grill Wysoka 1: 1-2

Duży ruszt
Głęboka blacha (do zbierania
skapujących soków)

4
3

Polski - 14

Tryb

gotowania

Duży grill Wysoka 1: 7-10

Temperatura

(°C)

Czas

gotowania

(min)

2: 1-1½

2: 5-8

czyszczenie i konserwacja

CZYSZCZENIE RĘCZNE

Sprawdź przed czyszczeniem, czy piekarnik wystygł.

Wnętrze piekarnika

• Aby oczyścić wnętrze piekarnika, należy skorzystać ze szmatki i łagodnego środka
czyszczącego lub ciepłej wody z mydłem.

• Nie wycieraj ręką uszczelki drzwiczek.

• Nie wolno używać gąbek lub gąbek do czyszczenia.

• W celu usunięcia trwałych zanieczyszczeń należy zastosować specjalny środek do czyszczenia

piekarników.

• Osłonę należy czyścić za pomocą gorącej wody, detergentu i miękkiej, nylonowej szczoteczki.

Nie wolno używać środków czyszczących, twardych szczoteczek, gąbek lub ścierek, wełny
stalowej, noży
oraz innych składników ściernych.

Powierzchnia zewnętrzna piekarnika

• Aby oczyścić część zewnętrzną piekarnika, należy skorzystać ze szmatki i łagodnego środka
czyszczącego lub ciepłej wody z mydłem.

• Osuszyć za pomocą ręczników kuchennych lub suchej ścierki.

• Nie wolno używać skrobaków, żrących środków do czyszczenia lub szorstkich produktów.

Wierzchy piekarników wykonane ze stali nierdzewnej

• Nie wolno używać wełny stalowej, szorstkich gąbek lub innych środków ściernych. Mogą one
uszkodzić powierzchnię blachy.

Wierzchy piekarników wykonane z aluminium

• Wytrzeć delikatnie płytę za pomocą miękkiej ściereczki lub ściereczki z mikrowłókna oraz
łagodnego środka do czyszczenia okien.

Akcesoria

• Umyj akcesorium po każdym użyciu i wysusz za pomocą ręcznika kuchennego. W razie
potrzeby, zanurz je w wodzie z mydłem na około 30 minut w celu łatwiejszego oczyszczenia.

03 POTRAWY TESTOWE I CZYSZCZENIE

Polski - 15

NV70F35-NV66F35 Series_EO_DG68-00522P_PL.indd 15 2013-10-07 �� 4:26:40

rozwiązywanie problemów i kody błędów

ROZWIĄZYWANIE PROBLEMÓW

PROBLEM ROZWIĄZANIE

Co mam zrobić, jeżeli piekarnik się
nie nagrzewa?

Co powinienem zrobić, jeżeli mimo
ustawienia funkcji i temperatury
piekarnika piekarnik nie nagrzewa
się?

Co powinienem zrobić, jeżeli
wyświetlony zostanie kod błędu, a
piekarnik się nie nagrzewa?

Co powinienem zrobić, jeżeli
wyświetlacz czasu miga?

Co zrobić, jeżeli lampka piekarnika
nie zapala się?

Co zrobić, jeżeli wentylator
piekarnika pracuje bez uprzedniego
ustawienia?

• Piekarnik może nie być włączony. Włącz piekarnik.

• Zegar może być nieustawiony. Ustaw zegar (patrz

rozdział „Ustawianie czasu”).

• Sprawdź, czy zastosowane zostały wymagane

ustawienia.

• Mogło dojść do zadziałania bezpiecznika w instalacji

domowej lub zadziałania rozłącznika. Wymień
bezpieczniki lub zresetuj obwód. Jeżeli zjawisko
powtarza się, wezwij uprawnionego elektryka.

• Może występować problem z wewnętrznymi

połączeniami elektrycznymi. Skontaktuj się z
lokalnym centrum serwisowym.

• Mogła wystąpić usterka wewnętrznych połączeń

elektrycznych. Skontaktuj się z lokalnym centrum
serwisowym.

• Wystąpiła awaria zasilania.

Ustaw zegar (patrz rozdział „Ustawianie czasu”).

• Lampka piekarnika jest uszkodzona. Wymień

żarówkę lampki (patrz rozdział „Wymiana żarówki”).

• Po użyciu piekarnika wentylator pracuje, dopóki

piekarnik nie zostanie ochłodzony. Skontaktuj się
z lokalnym centrum serwisowym, jeżeli wentylator
pracuje nadal po ochłodzeniu piekarnika.

KODY BŁĘDÓW

KOD PROBLEM ROZWIĄZANIE

Usterka piekarnika może spowodować
pogorszenie wydajności i problemy
z bezpieczeństwem. Natychmiast
przerwać użytkowanie piekarnika.

WYŁĄCZENIE AWARYJNE
Piekarnik pracował przy ustawionej
temperaturze przez długi okres czasu.

Jeśli nie ustawiono odpowiedniej
temperatury dla trybu.

1) * dotyczy wszystkich numerów lub znaków.

Polski - 16

NV70F35-NV66F35 Series_EO_DG68-00522P_PL.indd 16 2013-10-07 �� 4:26:40

Skontaktuj się z lokalnym centrum
serwisowym Samsung.

Wyłącz piekarnik i wyjmij żywność.
Pozwól na ochłodzenie piekarnika
przed kontynuowaniem użytkowania.

Wybierz temperaturę odpowiednią dla
trybu (patrz rozdział „Korzystanie z
trybu szybkiego podgrzewania”).

notatki

04 ROZWIĄZYWANIE PROBLEMÓW I KODY BŁĘDÓW

NV70F35-NV66F35 Series_EO_DG68-00522P_PL.indd 17 2013-10-07 �� 4:26:40

notatki

NV70F35-NV66F35 Series_EO_DG68-00522P_PL.indd 18 2013-10-07 �� 4:26:40

notatki

NV70F35-NV66F35 Series_EO_DG68-00522P_PL.indd 19 2013-10-07 �� 4:26:40

BOSNIA 051 133 1999

BULGARIA 07001 33 11 , share cost tariff

CROATIA 062 - SAMSUNG (062-726-786)

CZECH 800 - SAMSUNG (800-726786)

HUNGARY 06-80-SAMSUNG (726-7864)

MONTENEGRO 020 405 888

*(całkowity koszt połączenia jak za 1 impuls
według taryfy operatora)
** (koszt połączenia według taryfy operatora)

ROMANIA
TOLL FREE No.

SERBIA 011 321 6899

SLOVAKIA 0800-SAMSUNG (0800-726-786)

LITHUANIA 8-800-77777

LATVIA 8000-7267

ESTONIA 800-7267

0 801-172-678* lub [phone] **

POLAND

08008 SAMSUNG (08008 726 7864)

[HHP] 0 801-672-678* lub [phone]**

www.samsung.com

www.samsung.com/bg

www.samsung.com/hr

www.samsung.com

http://www.samsung.com/hu

www.samsung.com

www.samsung.com/pl

www.samsung.com/ro

www.samsung.com/rs

www.samsung.com

www.samsung.com/lt

www.samsung.com/lv

www.samsung.com/ee

DG68-00522P

NV70F35-NV66F35 Series_EO_DG68-00522P_PL.indd 20 2013-10-07 �� 4:26:41

NV70F35 sorozat
NV66F35 sorozat

Beépíthető sütő

használati útmutató

BF1N sorozat

Az útmutató 100 %-ban újrahasznosított papírból készult.

képzelje el a lehetőségeket

Köszönjük, hogy Samsung terméket vásárolt.
A teljesebb szolgáltatás érdekében kérjük,

regisztrálja termékét a

www.samsung.com/register honlapon.

NV70F35-NV66F35 Series_EO_DG68-00522P_HU.indd 1 2013-10-07 �� 4:25:34

tartalom

ALKATRÉSZEK ÉS FUNKCIÓIK

11

A SÜTŐ HASZNÁLATA

12

PRÓBAÉTELEK

14

11 Kezelőgombok
11 Tartozékok

12 Idő beállítása
12 Figyelmeztetés beállítása
12 Gyermekzár funkció
12 A gyors előmelegítés mód használata
13 A sütési mód használata

14 Próbaételek

TISZTÍTÁS ÉS KARBANTARTÁS

15 Kézi tisztítás

15

HIBAELHÁRÍTÁS ÉS HIBAKÓDOK

16 Hibaelhárítás
16 Hibakódok

16

Magyar - 2

NV70F35-NV66F35 Series_EO_DG68-00522P_HU.indd 2 2013-10-07 �� 4:25:34

az útmutató használata

Köszönjük, hogy SAMSUNG beépíthető sütőt választott.
A használati útmutató fontos biztonsággal kapcsolatos tudnivalókat, valamint a készülék használatához

és karbantartásához szükséges utasításokat tartalmaz.
Kérjük, a készülék használatba vétele előtt figyelmesen olvassa el a használati útmutatót, és őrizze meg
azt, mert a későbbiekben szükség lehet rá.

A következő jelzésekkel találkozhat a használati útmutatóban:

VIGYÁZAT vagy FIGYELEM Fontos Megjegyzés

biztonsági előírások

A sütőt kizárólag villanyszerelő szakember helyezheti üzembe. A készülék beszerelését végző
személy feladata a sütő elektromos hálózatra csatlakoztatása a vonatkozó biztonsági ajánlások
figyelembevételével.

FIGYELEM

A készüléket nem üzemeltetheti olyan személy (beleértve
a gyerekeket is), aki korlátozott fizikai, érzékszervi vagy
mentális képességekkel rendelkezik, vagy aki nem
rendelkezik a megfelelő tapasztalattal és jártassággal,
kivéve, ha a biztonságáért felelős személy biztosítja
számára a felügyeletet és elmagyarázza neki az eszköz
használatát.

Ügyeljen rá, hogy gyermekek ne játszhassanak a
készülékkel.

Ha a csatlakozókábel sérült, ki kell cserélni a gyártótól
vagy szervizképviselettől beszerezhető speciális kábelre
vagy szerelékre.
(Csak a rögzített kábelezésű modellek esetében)

Ha a készülék tápkábele sérült, azt a veszély megelőzése
érdekében a gyártóval, a gyártó szervizképviseletével
vagy megfelelően képzett szakemberrel kell kicseréltetni.
(Csak a tápvezetékes modell esetében.)

Magyar - 3

NV70F35-NV66F35 Series_EO_DG68-00522P_HU.indd 3 2013-10-07 �� 4:25:34

A készüléket úgy kell elhelyezni, hogy az áramellátás
az üzembe helyezés után bármikor megszüntethető
legyen. A tápellátás megszüntetéséhez a dugasznak
hozzáférhetőnek kell lennie, vagy a bekötési előírásoknak
megfelelően kapcsolót kell beiktatni a fix vezetékek közé.

Használat során a készülék felforrósodik. Ezért ne érjen a
sütő belsejében található fűtőelemekhez.

VIGYÁZAT: A hozzáférhető alkatrészek a használat
során felforrósodhatnak. Ezért kisgyermekek nem
tartózkodhatnak a készülék közelében.

Ha a készülék gőztisztítási vagy öntisztítási funkcióval
rendelkezik, tisztítás előtt el kell távolítani a kifolyt
folyadékot, a gőztisztítás, illetve öntisztítás idejére pedig
semmilyen eszköz nem maradhat a sütőben.
(Csak az öntisztító funkcióval rendelkező típus esetén.)

Ha a készülék öntisztító funkcióval rendelkezik, öntisztítás
közben a sütő felülete jobban felmelegedhet, mint
általában, ezért a gyerekeket ne engedje a sütő közelébe.
(Csak az öntisztító funkcióval rendelkező típus esetén.)

Csak az adott sütőhöz ajánlott hőmérsékletpróbát
végezze el. (Csak a hőmérsékletérzékelő-próba funkcióval
rendelkező modell esetében.)

Gőztisztítóval nem tisztítható.

VIGYÁZAT: Az izzócserét megelőzően – az áramütés
elkerülése érdekében – a készüléket ki kell kapcsolni.

Ne használjon durva súrolókat vagy éles fém
kaparókat a sütő ajtóüvegének tisztításához, mert ezek
megkarcolhatják a felületet, ami az üveg megrepedését
eredményezheti.

Magyar - 4

NV70F35-NV66F35 Series_EO_DG68-00522P_HU.indd 4 2013-10-07 �� 4:25:34

VIGYÁZAT: A készülék és annak hozzáférhető részei
használat közben felforrósodnak. Ezért ne érjen a
fűtőelemekhez. 8 év alatti gyerekek felügyelet nélkül ne
tartózkodjanak a sütő közelében.

A készüléket 8 év fölötti gyerekek és korlátozott fizikai,
érzékszervi vagy mentális képességekkel rendelkező,
illetve a megfelelő tapasztalattal és jártassággal
nem rendelkező személyek csak felügyelet mellett
vagy eligazítás után használhatják. Gyermekek nem
játszhatnak a készülékkel. A készülék tisztítását és
karbantartását gyerekek csak felügyelettel végezhetik.

A hozzáférhető felületek a berendezés működése közben
felforrósodhatnak.

Az ajtó vagy a külső felület a berendezés működése
közben felforrósodhat.

A készüléket és annak vezetékeit tartsa távol a 8 évesnél
fiatalabb gyermekektől.

A készülék nem üzemeltethető külső időzítő vagy
különálló távirányító-rendszer segítségével.

Kérjük, nagy adagok főzésekor a megfelelő
helyzet megtartása érdekében helyezze
a felhajlított oldalsó keretrészt hátulra.
(Típustól függően)

VIGYÁZAT

A szállítás során megsérült sütőt tilos a hálózatra csatlakoztatni.
A készüléket kizárólag megfelelő szakképzettséggel rendelkező villanyszerelő csatlakoztathatja az

elektromos hálózatra.
Hibás vagy sérült készüléket ne próbáljon meg használatba venni.
A készülék javítását kizárólag villanyszerelő szakember végezze. A nem megfelelő javítás jelentős

kockázattal jár a készülék használója és mások számára. A sütő javításával kapcsolatban
forduljon SAMSUNG márkaszervizhez vagy a készülék eladójához.

Az elektromos vezetékek és kábelek nem érhetnek hozzá a sütőhöz.

Magyar - 5

NV70F35-NV66F35 Series_EO_DG68-00522P_HU.indd 5 2013-10-07 �� 4:25:34

A sütőt engedélyezett áramkör-megszakítóval vagy biztosítékkal kell a hálózatra csatlakoztatni.
Tilos több csatlakozóadapter vagy hosszabbítókábel használata.

A készülék javításakor vagy tisztításakor meg kell szüntetni a készülék tápellátását.
Körültekintően járjon el, ha elektromos berendezéseket csatlakoztat a sütő közelében levő

aljzatokba.
Kézi párolás funkcióval rendelkező készülékek esetében ne használja a készüléket a vízcső

meghibásodása esetén. (Csak a pároló funkcióval rendelkező típus esetén.)
Ha a vízcső megrepedt vagy eltört, ne használja a készüléket, és lépjen kapcsolatba a

legközelebbi szervizközponttal. (Csak a pároló funkcióval rendelkező típus esetén.)
A sütőt kizárólag ételek otthoni elkészítéséhez tervezték.
Használat közben a sütő belseje annyira felforrósodik, hogy égési sérülést okozhat. Tilos

megérinteni a sütő fűtőelemeit vagy a készülék belsejét, míg azok ki nem hűltek.
A sütőben tilos tűzveszélyes anyagokat tárolni.
A sütő felülete felforrósodik, ha hosszabb ideig magas hőmérsékleten használja.
Sütéskor ügyeljen arra, hogy az ajtó kinyitásakor hirtelen forró levegő és gőz csaphat ki a sütőből.
Alkoholtartalmú ételek készítésekor előfordulhat, hogy az alkohol a magas hőmérsékleten

elpárolog, a gőz pedig meggyulladhat, ha kapcsolatba kerül a sütő forró részeivel.
Saját biztonsága érdekében ne használjon nagynyomású vízsugaras vagy gőztisztítót.
A gyermekek tartózkodjanak biztonságos távolságban a működő sütőtől.
Mélyhűtött élelmiszereket (pl. pizzát) a sütőrácson süssön. A tepsi deformálódhat a nagy

hőmérsékletkülönbségek következtében.
Tilos vizet önteni a forró sütőbe. Ez a zománcfelület sérülését okozatja.
Sütés közben a sütő ajtaja legyen zárva.
Ne bélelje ki a sütő alját alufóliával, és ne állítson rá tepsit vagy sütőformát. Az alufólia nem engedi

át a hőt, ami a zománcfelület károsodását és nem megfelelő sütést eredményezhet.
A gyümölcslevek eltávolíthatatlan foltot hagynak a sütő felületén. Nagy nedvességtartalmú

sütemények készítéséhez használjon mély tepsit.
Ne hagyja az elkészült ételt a nyitott sütőajtón.
Ügyeljen rá, hogy kisgyermekek ne játszhassanak a készülékkel.
Az ajtó kinyitása vagy becsukása közben ne tartózkodjanak gyerekek a közelben, mert az ajtó

megütheti őket vagy becsípheti az ujjukat.
Az ajtóra nem szabad rálépni, ráülni vagy nehéz tárgyakat helyezni.
Az ajtó kinyitásakor ne fejtsen ki a szükségesnél nagyobb erőt.

VIGYÁZAT: A sütés befejezését követően se áramtalanítsa a készüléket.

VIGYÁZAT: Sütés közben ne hagyja nyitva a sütő ajtaját.

Magyar - 6

NV70F35-NV66F35 Series_EO_DG68-00522P_HU.indd 6 2013-10-07 �� 4:25:34

IZZÓCSERE

Áramütés veszélye! Izzócsere előtt tegye a
következőket:

• Kapcsolja ki a sütőt.

• Válassza le a sütőt az elektromos hálózatról.

• Tegyen törlőruhát a sütő aljába, hogy védje a véletlenül
leeső izzót és üvegburát.

• Pótizzót a SAMSUNG szervizekben szerezhet be.

Hátsó sütővilágítás

1. Vegye le az üvegburát úgy, hogy elforgatja
az óra járásával ellentétes irányba.
Távolítsa el a fémgyűrűt és a lapos gyűrűt,
és tisztítsa meg a burát. Szükség szerint
cserélje ki az izzót egy 25 wattos, 300 °C­ig hőálló, sütőben használható izzóra.

2. Ha szükséges, tisztítsa meg az üvegburát, a fém- és
lapos gyűrűt.

3. Illessze a fém és lapos gyűrűt a burára.

4. Helyezze vissza az üvegburát arra a helyre, ahonnan az

1. lépésben levette, majd az óra járásával megegyező
irányban csavarja be.

Magyar - 7

NV70F35-NV66F35 Series_EO_DG68-00522P_HU.indd 7 2013-10-07 �� 4:25:35

AZ AJTÓ LEVÉTELE

A sütő normál használata során tilos levenni az ajtót. Ha például tisztítási célokból mégis le kell
venni, kövesse az alábbi utasításokat.

FIGYELEM: A sütő ajtaja nehéz.

2

70

1

1. Nyissa ki az ajtót, és

pattintsa ki teljesen
mindkét ajtóbeakasztót.

2. Csukja beljebb az ajtót

kb. 70°-kal. Fogja meg
középen mindkét kezével
a sütőajtó oldalait, és
húzza/emelje meg, míg a
zsanérok kipattannak a
helyükről.

3. A tisztítást követően

fordított sorrendben hajtsa
végre az 1. és 2. lépést,
és illessze a helyére a
sütőajtót. A zsanérokat
mindkét oldalon pattintsa
a helyükre.

AZ AJTÓÜVEG ELTÁVOLÍTÁSA

A sütőajtón három réteg üveglap található. A lapok kivehetők és megtisztíthatók.

1. Nyomja meg az ajtó bal

és jobb oldalán található
mindkét gombot.

Az ajtóüveg (2–4 db-os) típusonként eltérő.
A ki- és beszerelés módja azonban megegyezik.

Az 1. belső üveg behelyezéskor a nyomtatás lefelé mutasson.

2. Vegye le a fedelet, és

emelje le az 1. üveglapot.

3. Emelje fel a 2. üveget, és

tisztítsa meg a lapokat
langyos vízzel vagy
mosogatószerrel, majd
puha, tiszta ronggyal
törölje őket szárazra.

Magyar - 8

NV70F35-NV66F35 Series_EO_DG68-00522P_HU.indd 8 2013-10-07 �� 4:25:36

AUTOMATIKUS ENERGIATAKARÉKOS FUNKCIÓ

• Ha a beállítást félbehagyja és egyetlen funkciót sem választ ki, illetve ha működés közben
átmenetileg leállítja a készüléket, a rendszer 10 perc elteltével törli a funkciót, és megjelenik az óra.

A TERMÉK HULLADÉKBA HELYEZÉSÉNEK MÓDSZERE
(WEEE – ELEKTROMOS ÉS ELEKTRONIKUS
BERENDEZÉSEK HULLADÉKAI)

(A szelektív gyűjtő rendszerekkel rendelkező országokban használható)

Ez a jelzés a terméken, tartozékain vagy dokumentációján arra utal, hogy hasznos élettartama
végén a terméket és elektronikus tartozékait (pl. töltőegység, fejhallgató, USB kábel) nem szabad
a háztartási hulladékkal együtt kidobni. A szabálytalan hulladékba helyezés által okozott környezet­és egészségkárosodás megelőzése érdekében ezeket a tárgyakat különítse el a többi hulladéktól,
és felelősségteljesen gondoskodjon az újrahasznosításukról az anyagi erőforrások fenntartható
újrafelhasználásának elősegítése érdekében.

A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek
tanácsot arra vonatkozóan, hová és hogyan vihetik el az elhasznált termékeket a környezetvédelmi
szempontból biztonságos újrahasznosítás céljából.

Az üzleti felhasználók lépjenek kapcsolatba beszállítójukkal, és vizsgálják meg az adásvételi
szerződés feltételeit. Ezt a terméket és tartozékait nem szabad az egyéb közületi hulladékkal együtt
kezelni.

üzembe helyezés

Az üzembe helyezésre vonatkozó biztonsági előírások

A sütőt kizárólag villanyszerelő szakember szerelheti be. A készülék beszerelését végző
személy feladata a sütő elektromos hálózatra csatlakoztatása a vonatkozó biztonsági előírások
figyelembevételével.

• A sütő beszerelésekor gondoskodni kell az aktív részek védelméről.

• A sütőnek helyet adó konyhaszekrénynek meg kell felelnie a DIN 68930 sz. szabványban foglalt

stabilitási követelményeknek.

Hálózati csatlakozás

Ha a készüléket nem dugós csatlakozóval csatlakoztatja a hálózatra

- a biztonsági előírásoknak való megfeleléshez - többpólusú

szakaszolókapcsolót (legalább 3 mm-es rasztertávolsággal) kell
alkalmazni. A tápkábelnek (H05 RR-F vagy H05 VV-F, min. 2,5 mm²)
olyan hosszúnak kell lennie, hogy a csatlakozás abban az esetben se
szűnjön meg, ha a sütő a szekrény előtt, a padlón áll. Csavarhúzóval
nyissa ki a sütő hátoldalán lévő csatlakozófedelet, és lazítsa meg a
kábelrögzítő csavarjait, mielőtt csatlakoztatná a vezetékeket a megfelelő
csatlakozókhoz. A sütő földelése a ( ) csatlakozóval történik. Először a sárga­zöld kábelt (földcsatlakozó) kell csatlakoztatni. Ügyeljen arra, hogy a kábel hosszabb legyen a többinél.
Ha dugós csatlakozóval csatlakoztatja a sütőt a hálózatra, a csatlakozónak hozzáférhetőnek kell maradnia
a sütő beépítése után is. A Samsung nem vállal felelősséget a hiányzó vagy nem megfelelő földelésre
visszavezethető balesetekért.

VIGYÁZAT: Ügyeljen arra, hogy a csatlakozókábel beszerelés közben ne szoruljon be, illetve
ne kerüljön érintkezésbe a sütő felforrósodó részeivel.

Magyar - 9

NV70F35-NV66F35 Series_EO_DG68-00522P_HU.indd 9 2013-10-07 �� 4:25:36

BARNA vagy

FEKETE

KÉK vagy

FEHÉR

SÁRGA
és ZÖLD

A készülék beépítése a szekrénybe

Beépített szekrény esetében a műanyag részeknek és a ragasztóanyagoknak hőállónak (90 °C-ig a
szekrényházban és 75 °C-ig a sütővel szomszédos szekrényekben) kell lenniük. A Samsung nem vállal
felelősséget a hő által a műanyag felületekben, illetve ragasztóanyagokban okozott károkért.

1

545

560

2

Alsó

polcelem

Felső

polcelem

A konyhaszekrény aljában, ott, ahová a
sütő kerül, szellőzőnyílásnak kell lennie.
A szellőzés érdekében hozzávetőleg 50
mm-es rést kell hagyni az alsó polcelem

595

572

és a fal között. Ha a sütőt főzőlap
alá szerelik be, követni kell az utóbbi
beszerelésére vonatkozó utasításokat.

595

3

min.
550

Alsó polcelem

min. 560

min. 50

21

min. 600

Légáramlás a szellőzőnyíláson keresztül

4

min. 550

min. 590 –

max. 600

min. 560

50

Felső polcelem

5

Teljesen tolja be a készüléket a szekrénybe, és 2 csavar segítségével szilárdan rögzítse a sütőt mindkét
oldalon. Ügyeljen arra, hogy legalább 5 mm-es rést hagyjon a készülék és a szomszédos konyhaszekrény
között.

A beszerelést követően távolítsa el a vinil védőfóliát, ragasztószalagot, papírt és egyéb tartozékokat a sütő
ajtajáról és annak belsejéből. Mielőtt kiszereli a sütőt a szekrényből, szűntesse meg a sütő tápellátását,
majd oldja ki a készülék két oldalán levő 2 csavart.

VIGYÁZAT: A beépített szekrényben lennie kell egy, a levegő áramlásához szükséges
minimális szellőzőnyílásnak; erről lásd a megfelelő ábrát. A nyílást ne fedje le lécekkel, mert
az a szellőzéshez nélkülözhetetlen.

A sütő elülső panele, így például a fogantyú típusonként eltérő. A sütő mérete azonban
minden modell esetében megegyezik a képen láthatóval.

Magyar - 10

NV70F35-NV66F35 Series_EO_DG68-00522P_HU.indd 10 2013-10-07 �� 4:25:38

alkatrészek és funkcióik

KEZELŐGOMBOK

01 ALKATRÉSZEK ÉS FUNKCIÓIK

Funkcióválasztó
gomb

A sütő előlapjának kivitele

Az elülső panel anyaga és színe választható: rozsdamentes acél, fehér, fekete és üveg kivitel
közül választhat. Minőségfejlesztési célból a sütő kivitele változhat.

A funkcióválasztó és a hőmérséklet-szabályozó gomb kiugró kezelőgombok. Elforgatásukhoz
nyomja be a gombokat. (opcionális)

figyelmeztetés
Idő Ablakos kijelző

Időszabályozó gombok

Hőmérséklet-szabályozó gomb

TARTOZÉKOK

FIGYELEM: Ügyeljen arra, hogy a tartozékokat megfelelően helyezze be a különböző
szintekre. A tepsik legalább 2 cm-rel a sütő alja felett legyenek, egyébként megsérülhet a
zománcfelület.

VIGYÁZAT: Óvatosan vegye ki az ételeket, illetve a tartozékokat a sütőből. A forró ételek,
tartozékok és felületek égési sérülést okozhatnak!

Tepsi

A tepsi sütemények, kekszek és más tészták elkészítéséhez használható.

Cseppfelfogó tálca (opcionális)
A (mély) tepsi kiválóan használható ételek (ropogósra) sütéséhez. A kis
sütőrostéllyal együtt használható, a folyadék sütő aljára csepegésének
megakadályozása érdekében.

Kis sütőrács (opcionális)
A kis sütőrácson grill és sült ételek készíthetők el. A folyadéknak a
sütő aljára csepegését megakadályozó cseppfelfogó tálcával együtt
használható.

Nagy sütőrács (opcionális)
A sütőrácson grill és sült ételek készíthetők el. Tepsikhez és
sütőedényekhez használható.

Kihúzható vezetősínek (opcionális)

• A sütőrács vagy a sütőtepsi behelyezéséhez először húzza ki a

megfelelő szinten lévő kihúzható vezetősínt.

• Helyezze a tálcát vagy tepsit a vezetősínekre, majd azokat tolja be

teljesen a sütőbe. A sütő ajtaját csak akkor csukja be, ha már betolta a
vezetősíneket a sütőbe.

Magyar - 11

NV70F35-NV66F35 Series_EO_DG68-00522P_HU.indd 11 2013-10-07 �� 4:25:40

a sütő használata

IDŐ BEÁLLÍTÁSA

Amikor a készülék először kerül áram alá, kérjük, csak a pontos idő beállítása után használja azt.

Óra beállítása | 01

megnyomásakor villog az óra

Az Idő gomb

számértéke.

Perc beállítása | 02

Az Idő gomb

megnyomásakor villog a perc

számértéke.

A kívánt idő beállításához

nyomja meg az

Időszabályozó gombot.

03 | Idő jóváhagyása

Az Idő gomb ismételt
megnyomásával beállíthatja a
pontos időt.

FIGYELMEZTETÉS BEÁLLÍTÁSA

Figyelmeztetés beállítása | 01

A Figyelmeztetés gomb

megnyomásakor villog a

figyelmeztetés időértéke.

Az időzítő kikapcsolásához állítsa a figyelmeztetést 0:00 értékre.
Bekapcsolt időzítő mellett az Idő gomb megnyomásával jelenítheti meg a pontos időt.

A figyelmeztetési idő

beállításához nyomja meg az

Időszabályozó gombot.

02 | Figyelmeztetés jóváhagyása

Jóváhagyáshoz nyomja meg a
Figyelmeztetés gombot.

GYERMEKZÁR FUNKCIÓ

A gyerekzár funkció be- vagy kikapcsolásához nyomja meg és tartsa lenyomva
3 másodpercig a Figyelmeztetés és az Idő gombot. A gyermekzár szimbólum a gombok
lezárt állapotát jelzi.

A GYORS ELŐMELEGÍTÉS MÓD HASZNÁLATA

A GYORS ELŐMELEGÍTÉS opció használatakor pillanatok alatt a beállított értékre
növelheti a hőmérsékletet a sütőben.
Ezzel drasztikusan lecsökkenti az előmelegítés időtartamát.
Használja a GYORS ELŐMELEGÍTÉS opciót mindaddig, míg a sütő hőmérséklete el
nem éri az előmelegítéshez beállított értéket. Azt követően kapcsolja át a sütőt Sütési
módra.
Ételek grillezéséhez azonban ne használja a GYORS ELŐMELEGÍTÉS opciót.

Magyar - 12

NV70F35-NV66F35 Series_EO_DG68-00522P_HU.indd 12 2013-10-07 �� 4:25:41

A SÜTÉSI MÓD HASZNÁLATA

Sütési mód beállítása | 01

A Funkcióválasztó gomb

elforgatásával állítsa be a

megfelelő sütési módot.

a

A Grill funkció kiválasztásakor és 50–250 °C-os hőmérséklet beállításakor, illetve a Normál
sütési mód kiválasztásakor és Grill 1–3 közötti hőmérséklet beállításakor, hangjelzés és
megjelenő üzenet kéri a hőmérséklet visszaállítását.

Csak a lámpa világít

02 | Hőmérséklet beállítása

A Hőmérséklet­szabályozó gomb

elforgatásával állítsa be a

b

megfelelő hőmérsékletet.

Grill hőmérséklete

a

1: Alacsony
2: Közepes
3: Magas

A grill kivételével minden

b

sütési módhoz be kell állítani
a hőmérsékletet.

Sütőfunkciók

Légkeverés

A légkeverés során keletkező hőt ventilátorok egyenletesen elosztják a sütőtérben.
A funkciót fagyasztott ételekhez és sütéshez használja.
Ajánlott hőmérséklet: 170 °C

Felső fűtés + légkeverés

A felső fűtés és a légkeverés során keletkező hőt ventilátorok egyenletesen
elosztják a sütőtérben. A funkciót ételek, pl. hús ropogósra sütéséhez használja.
Ajánlott hőmérséklet: 190 °C

Hagyományos

A hőt a felső és alsó fűtőelem biztosítja. A funkciót bármely étel normál (ropogósra)
sütéséhez használja.
Ajánlott hőmérséklet: 200 °C

Alsó fűtés + légkeverés

Az alsó fűtés és a légkeverés során keletkező hőt a ventilátorok egyenletesen
elosztják a sütőtérben. A funkciót pizza, kenyér és sütemények készítéséhez
használja.
Ajánlott hőmérséklet: 190 °C

Nagyméretű grill

A hőt a nagyméretű grill biztosítja. A funkciót pl. lasagne készítéséhez és hús
grillezéséhez használhatja.
Ajánlott hőmérséklet: Közepes

02 A SÜTŐ HASZNÁLATA

Magyar - 13

NV70F35-NV66F35 Series_EO_DG68-00522P_HU.indd 13 2013-10-07 �� 4:25:42

próbaételek

Az EN 60350 szabvány szerint

Sütés

A sütésre vonatkozó ajánlások előmelegített sütőre vonatkoznak.

Étel típusa Étel, megjegyzések

Aprósütemény Sütőtálca 2 Hagyományos 170-190 15-25

Zsiradék
nélküli
piskótatészta

Almás pite Sütőrács + Sütőtálca +

Sütőforma a
sütőrácson
(sötét bevonatú,
ø 26 cm)

2 nyitható süteményes
sütőforma
(sötét bevonatú,
ø 20 cm)

Sütőrács +
2 nyitható sütőforma
(sötét bevonatú,
ø 20 cm)

Szint

(polc)

1 Hagyományos 160-180 25-35

1 + 3 Légkeverés 170-190 80-100

1 Átlósan

elhelyezve

Elkészítési

mód

Hagyományos 180-200 75-90

Hőm.

(°C)

Sütési idő

(perc)

Grillezés

Melegítse elő az üres sütőt 5 percig a Nagyméretű grill funkció segítségével.
A funkcióhoz a maximális hőmérsékletet állítsa be.

Étel típusa

Pirítós
fehérkenyérből

Marhahúspogácsák Sütőrács

megjegyzések

Sütőrács 5 Nagyméretű

Mély tepsi (a
lecsöpögő zsiradék
felfogásához)

Étel,

Szint

(polc)

Elkészítési

mód

grill

43Nagyméretű

grill

Hőm.

(°C)

Magas 1. körben: 1-2

Magas 1. körben: 7-10

Sütési idő

(perc)

2. körben: 1-1½

2. körben: 5-8

Magyar - 14

NV70F35-NV66F35 Series_EO_DG68-00522P_HU.indd 14 2013-10-07 �� 4:25:42

tisztítás és karbantartás

KÉZI TISZTÍTÁS

Várja meg, míg a sütő és tartozékai kihűlnek, és csak ezt követően lásson hozzá a tisztításhoz.

A sütő belseje

• A sütő belsejének megtisztításához használjon tiszta kendőt, enyhe tisztítószert vagy meleg,
szappanos vizet.

• Az ajtó tömítését ne tisztítsa meg kézzel.

• Ne használjon súrolópárnát vagy szivacsot.

• Makacs foltok eltávolításához használjon speciális sütőtisztítót.

• A burkolatot meleg vízzel, mosószerrel és puha nylon kefével tisztítsa meg.

Ne alkalmazzon súroló hatású tisztítószereket, kemény kefét, (fém) súrolópárnát, kést
vagy egyéb súroló hatású anyagokat.

A sütő külseje

• A sütő külsejének megtisztításához használjon tiszta kendőt, enyhe tisztítószert vagy meleg,
szappanos vizet.

• Konyhai törlőkendővel vagy konyharuhával törölje szárazra.

• Ne alkalmazzon súrolót, maró hatású tisztítószereket és anyagokat.

A sütő rozsdamentes acél előlapja

• Ne használjon fém súrolópárnát, kemény kefét és egyéb maró hatású anyagot. Ezek
károsíthatják a sütő felületét.

A sütő alumínium előlapja

• Óvatosan törölje át a felületet tiszta, puha (mikroszálas) kendővel, és használjon enyhe
tisztítószert.

Tartozékok

• A tartozékokat minden használat után mossa le, és törölje szárazra konyharuhával. Szükség
szerint áztassa a tartozékokat 30 percig meleg, szappanos vízben; így egyszerűbbé válik a
megtisztításuk.

03 PRÓBAÉTELEK ÉS TISZTÍTÁS

Magyar - 15

NV70F35-NV66F35 Series_EO_DG68-00522P_HU.indd 15 2013-10-07 �� 4:25:42

hibaelhárítás és hibakódok

HIBAELHÁRÍTÁS

PROBLÉMA MEGOLDÁS

Mit tegyek, ha nem melegít
a sütő?

Mit tegyek, ha a sütő annak
ellenére sem melegszik fel,
hogy beállítottam a funkciót
és a hőmérsékletet?

Mit tegyek, ha hibakód
jelenik meg, és a sütő nem
melegít?

Mit tegyek, ha villog az
időkijelző?

Mit tegyek, ha nem világít a
sütő lámpája?

Mit tegyek, ha a sütő
ventilátora beállítás nélkül is
működik?

• Lehet, hogy a sütő nincs bekapcsolva. Kapcsolja be a sütőt.

• Lehet, hogy nincs beállítva az idő.

Állítsa be az időt (erről lásd az „Idő beállítása” c. részt).

• Ellenőrizze, hogy megtörténtek-e a szükséges beállítások.

• Előfordulhat, hogy az egyik biztosíték kiégett, vagy az

áramkör-megszakító kioldott. Cserélje ki a biztosítékot, vagy
állítsa vissza az áramkört. Ha ez többször is előfordul, hívjon
villanyszerelő szakembert.

• Lehet, hogy probléma merült fel a belső elektromos

csatlakozásokkal. Forduljon a szervizhez.

• Hiba lépett fel a belső elektromos áramkörben.

Forduljon a szervizhez.

• Áramszünet volt.

Állítsa be az időt (erről lásd az „Idő beállítása” c. részt).

• Nem működik a sütővilágítás.

Cserélje ki az izzót (lásd az „Izzócsere“ című részt).

• A sütő használatát követően a ventilátor mindaddig működik,

míg a sütő kihűl. Forduljon a szervizhez, ha a ventilátor azt
követően is tovább működik, hogy a sütő kihűlt.

HIBAKÓDOK

KÓD PROBLÉMA MEGOLDÁS

A sütő meghibásodása nem megfelelő
teljesítményt eredményez, és biztonsági
problémákat vet fel. Haladéktalanul
fejezze be a sütő használatát.

BIZTONSÁGI LEÁLLÁS
A sütő a megadott hőmérsékleten
hosszabb ideig tovább működött.

Nem az üzemmódhoz megfelelő
hőmérsékletet választott.

1) * Számokat vagy betűket jelöl.

Magyar - 16

NV70F35-NV66F35 Series_EO_DG68-00522P_HU.indd 16 2013-10-07 �� 4:25:43

Forduljon a helyi SAMSUNG szerviz
munkatársaihoz.

Kapcsolja ki a sütőt, és vegye ki az
ételt.
Hagyja kihűlni a sütőt, és csak azt
követően használja újra.

Válassza ki az üzemmódnak megfelelő
hőmérsékletet (lásd
„A gyors előmelegítés mód használata"
című részt).

jegyzet

04 HIBAELHÁRÍTÁS ÉS HIBAKÓDOK

NV70F35-NV66F35 Series_EO_DG68-00522P_HU.indd 17 2013-10-07 �� 4:25:43

jegyzet

NV70F35-NV66F35 Series_EO_DG68-00522P_HU.indd 18 2013-10-07 �� 4:25:43

jegyzet

NV70F35-NV66F35 Series_EO_DG68-00522P_HU.indd 19 2013-10-07 �� 4:25:43

BOSNIA 051 133 1999

BULGARIA 07001 33 11 , share cost tariff

CROATIA 062 - SAMSUNG (062-726-786)

CZECH 800 - SAMSUNG (800-726786)

HUNGARY 06-80-SAMSUNG (726-7864)

MONTENEGRO 020 405 888

*(całkowity koszt połączenia jak za 1 impuls
według taryfy operatora)
** (koszt połączenia według taryfy operatora)

ROMANIA
TOLL FREE No.

SERBIA 011 321 6899

SLOVAKIA 0800-SAMSUNG (0800-726-786)

LITHUANIA 8-800-77777

LATVIA 8000-7267

ESTONIA 800-7267

0 801-172-678* lub [phone] **

POLAND

08008 SAMSUNG (08008 726 7864)

[HHP] 0 801-672-678* lub [phone]**

www.samsung.com

www.samsung.com/bg

www.samsung.com/hr

www.samsung.com

http://www.samsung.com/hu

www.samsung.com

www.samsung.com/pl

www.samsung.com/ro

www.samsung.com/rs

www.samsung.com

www.samsung.com/lt

www.samsung.com/lv

www.samsung.com/ee

DG68-00522P

NV70F35-NV66F35 Series_EO_DG68-00522P_HU.indd 20 2013-10-07 �� 4:25:43

Vstavaná rúra

používateľská príručka

Séria NV70F35
Séria NV66F35

Séria BF1N

Táto príručka sa vyrobila zo 100 % recyklovaného papiera.

predstavte si tie možnosti

Ďakujeme vám za zakúpenie tohto produktu značky
Samsung. Ak chcete získať kompletnejší servis,
zaregistrujte si svoj produkt na lokalite

www.samsung.com/register

NV70F35-NV66F35 Series_EO_DG68-00522P_SK.indd 1 2013-10-07 �� 4:28:05

obsah

DIELY A FUNKCIE

11

POUŽÍVANIE RÚRY

12

TESTOVACIE JEDLÁ

14

11 Ovládače rúry
11 Príslušenstvo

12 Nastavenie času
12 Nastavenie alarmu
12 Funkcia detskej zámky
12 Používanie režimu rýchleho predhrievania
13 Používanie režimu varenia

14 Testovacie jedlá

ČISTENIE A STAROSTLIVOSŤ

15 Ručné čistenie

15

RIEŠENIE PROBLÉMOV A KÓDY

CHYBY

16 Riešenie problémov
16 Kódy chyby

16

Slovenčina – 2

NV70F35-NV66F35 Series_EO_DG68-00522P_SK.indd 2 2013-10-07 �� 4:28:05

používanie tejto príručky

Ďakujeme vám za výber vstavanej rúry značky SAMSUNG.
Táto používateľská príručka obsahuje dôležité informácie o bezpečnosti a pokyny, ktoré sú určené na to,

aby vám pomohli pri prevádzke a údržbe vášho spotrebiča.
Nájdite si čas a prečítajte si túto používateľskú príručku pred použitím rúry a uschovajte ju pre budúce
použitie.

V texte používateľskej príručky sú použité nasledujúce symboly:

VAROVANIE alebo VÝSTRAHA Upozornenie Poznámka

bezpečnostné pokyny

Montáž tejto rúry môže vykonať jedine vyškolený elektrikár. Inštalatér je zodpovedný za zapojenie
spotrebiča k hlavnému napájaciemu zdroju za súčasného dodržania dôležitých bezpečnostných
odporúčaní.

VAROVANIE

Tento spotrebič nie je určený pre používanie osobami
(vrátane detí) sobmedzenými fyzickými, zmyslovými alebo
mentálnymi schopnosťami, prípadne s nedostatkom
skúseností a vedomostí, kým sa na ne nebude dozerať alebo
sa im neposkytnú pokyny o používaní spotrebiča zo strany
osoby, ktorá je zodpovedná za ich bezpečnosť.

Deti by mali byť pod dohľadom, aby sa zaistilo, že sa nebudú
hrať sozariadením.

Ak je poškodený prívodný kábel, musí sa vymeniť za
špeciálny kábel alebo montáž, ktorá je dostupná od výrobcu
alebo jeho oprávneného servisného technika.
(Len model s pevným zapojením)

Ak je sieťový napájací kábel poškodený, musí ho vymeniť
výrobca, jeho servisný agent alebo podobne kvalifikovaná
osoba, aby sa predišlo nebezpečenstvu.
(Len model s napájacím káblom)

Slovenčina – 3

NV70F35-NV66F35 Series_EO_DG68-00522P_SK.indd 3 2013-10-07 �� 4:28:06

Spotrebič je potrebné nainštalovať tak, aby ho po inštalácii
bolo možné ľahko odpojiť od zdroja napájania. Odpojenie
je možné zabezpečiť ľahkou dostupnosťou zástrčky alebo
zapojením vypínača do napájacieho obvodu v súlade s
elektrikárskymi zásadami.

Počas používania sa spotrebič zahrieva. Musíte byť opatrní,
aby ste sa nedotýkali ohrevných prvkov vrúre.

VAROVANIE: Prístupné časti sa môžu počas používania
zahriať. Kzariadeniu nesmú mať prístup malé deti.

Ak tento spotrebič obsahuje funkciu čistenia parou alebo
samočistenia, pred čistením musíte odstrániť všetky
rozliatia a počas čistenia parou alebo samočistenia v rúre
nenechávajte žiadne riady. (Len model s funkciou čistenia)

Ak tento spotrebič obsahuje funkciu samočistenia, počas
samočistenia môže byť povrch teplejší ako obvykle a preto
deti udržiavajte mimo jeho dosah.
(Len model s funkciou čistenia)

Používajte iba sondu na meranie teploty určenú pre túto rúru.
(Iba model so sondou na meranie teploty)

Nepoužívajte parný čistič.

VAROVANIE: Pred výmenou osvetlenia zaručte, aby
bolo zariadenie vypnuté a predišlo sa možnosti zásahu
elektrickým prúdom.

NEPOUŽÍVAJTE veľmi drsné čistiace prostriedky alebo ostré
kovové stierky, aby ste vyčistili sklo dvierok rúry, pretože
môžu poškriabať povrch, čo môže mať za následok rozbitie
skla.

Slovenčina – 4

NV70F35-NV66F35 Series_EO_DG68-00522P_SK.indd 4 2013-10-07 �� 4:28:06

VAROVANIE: Tento spotrebič a jeho prístupné časti
sa môžu počas používania zahriať. Musíte byť opatrní,
aby ste sa nedotýkali ohrevných prvkov. Deti vo veku
menej ako 8 rokov je potrebné v prípade, ak nie sú pod
dozorom, držať v dostatočnej vzdialenosti od spotrebiča.

Tento spotrebič môžu používať deti staršie ako 8 rokov a
osoby so zníženými fyzickými, vnemovými alebo duševnými
schopnosťami, prípadne nedostatkom skúseností, a to za
predpokladu, že sú pod dozorom alebo dostali podrobné
pokyny k bezpečnému používaniu spotrebiča a porozumeli
príslušným rizikám. Deti sa nesmú hrať so spotrebičom.
Čistenie a používateľskú údržbu nebudú vykonávať deti bez
dozoru.

Teplota okolitých povrchov môže byť počas prevádzky
spotrebiča vysoká.

Dvierka alebo vonkajší povrch spotrebiča môžu byť počas
jeho prevádzky horúce.

Spotrebič akábel udržiavajte mimo dosahu detí mladších
ako 8rokov.

Zariadenia nie sú určené na obsluhu prostredníctvom
externého časovača ani samostatného systému diaľkového
ovládania.

Vložte mriežku ohnutou stranou smerom
dozadu, aby bola pri príprave veľkého
množstva jedla bezpečne umiestnená v
potrebnej polohe. (V závislosti od modelu)

UPOZORNENIE

Ak sa rúra počas prepravy poškodila, nezapájajte ju.
Tento spotrebič môže pripojiť k hlavnému napájaciemu zdroju jedine špeciálne vyškolený elektrikár.
V prípade poruchy alebo poškodenia spotrebiča sa s ním nepokúšajte pracovať.

Slovenčina – 5

NV70F35-NV66F35 Series_EO_DG68-00522P_SK.indd 5 2013-10-07 �� 4:28:06

Opravy by mal vykonávať jedine vyškolený technik. Výsledkom nesprávnej opravy môže byť značné
nebezpečenstvo pre vás a ostatných. Ak rúra potrebuje opravu, obráťte sa na servisné stredisko
spoločnosti SAMSUNG alebo na vášho predajcu.

Elektrické vodiče a káble by sa nemali dotýkať rúry.
Rúra by mala byť pripojená k hlavnému napájaciemu zdroju prostredníctvom schváleného ističa alebo

poistky. Nikdy nepoužívajte viaceré zásuvky, ani predlžovacie káble.
Napájací zdroj spotrebiča by mal byť počas opravy alebo čistenia vypnutý.
Keď pripájate elektrické spotrebiče do zásuviek v blízkosti rúry, dávajte pozor.
Ak tento spotrebič obsahuje funkciu parného varenia, nepoužívajte ho v prípade, že je kazeta prívodu

vody poškodená. (len model s funkciou prípravy na pare)
Kazetu nepoužívajte v prípade, že je prasknutá alebo poškodená a obráťte sa na vaše najbližšie servisné

stredisko. (len model s funkciou prípravy na pare)
Táto rúra bola navrhnutá výlučne pre varenie jedla v domácnosti.
Počas používania sa vnútorné povrchy rúry zohrejú dostatočne na to, aby spôsobili popáleniny.

Nedotýkajte sa vykurovacích telies, ani vnútorných povrchov rúry, pokým nemali čas sa ochladiť.
V rúre nikdy neskladujte horľavé materiály.
Počas prevádzky spotrebiča sa povrchy rúry zohrejú na vysokú teplotu a na dlhý čas.
Keď varíte, dávajte pozor pri otváraní dvierok, pretože z rúry môže prudko uniknúť horúci vzduch a para.
Pri varení jedál obsahujúcich alkohol sa alkohol môže vyparovať kvôli vysokým teplotám a výpary môžu

spôsobiť požiar, ak prídu do styku s horúcou časťou rúry.
Pre vlastnú bezpečnosť nepoužívajte vysoko tlakové vodné čistiace prostriedky, ani parné čističe.
Počas používania rúry by ste mali držať deti v bezpečnej vzdialenosti.
Zamrazené jedlá, ako napríklad pizza, by sa mali variť na veľkej mriežke. Ak používate plech na pečenie,

môže sa kvôli veľkým zmenám v teplote zdeformovať.
Nenalievajte do spodnej časti rúry vodu, keď je horúca. To by mohlo poškodiť smaltovaný povrch.
Počas varenia musia byť dvierka rúry zatvorené.
Nezakrývajte spodok rúry hliníkovou fóliou a neklaďte naň žiadne plechy na pečenie, ani konzervy.

Hliníková fólia blokuje teplo, čo by mohlo mať za následok poškodenie smaltovaných povrchov a
spôsobiť slabé výsledky varenia.

Ovocné džúsy zanechajú škvrny, ktoré sa na smaltovanom povrchu rúry môžu stať neodstrániteľnými.
Keď pečiete veľmi vlhké koláče, použite hlboký pekáč.

Neodkladajte pečenie na otvorené dvierka rúry.
Malé deti by mali byť pod dohľadom, aby sa zaistilo, že sa nebudú hrať sozariadením.
Dbajte na to, aby sa počas otvárania alebo zatvárania dvierok nenachádzali v ich blízkosti deti, pretože

sa môžu nechcene udrieť o dvierka alebo si do nich privrieť prsty.
Nestúpajte a nesadajte si na dvierka zariadenia, neopierajte sa o ne ani na ne neklaďte ťažké predmety.
Neotvárajte dvierka zariadenia použitím zbytočne veľkej sily.

VAROVANIE: Neodpájajte spotrebič od hlavného napájacieho zdroja, dokonca ani vtedy, keď sa
proces varenia skončil.

VAROVANIE: Nenechávajte dvierka otvorené, kým je rúra v prevádzke.

Slovenčina – 6

NV70F35-NV66F35 Series_EO_DG68-00522P_SK.indd 6 2013-10-07 �� 4:28:06

VÝMENA ŽIAROVKY

Nebezpečenstvo zásahu elektrickým prúdom!
Pred výmenou ktorejkoľvek žiarovky postupujte
podľa nasledujúcich krokov:

• Vypnite rúru.

• Odpojte rúru z napájacieho zdroja.

• Žiarovku rúry a sklenený kryt ochráňte tak, že dno
priestoru rúry zakryjete tkaninou.

• Žiarovky si môžete zakúpiť v servisnom stredisku
spoločnosti SAMSUNG.

Zadné svetlo rúry

1. Kryt odstráňte tak, že ho budete otáčať
proti smeru pohybu hodinových ručičiek a
odstráňte kovový krúžok, plochý krúžok a
vyčistite sklený uzáver. Ak je to potrebné,
žiarovku vymeňte za žiarovku na
osvetlenie rúry s výkonom 25 W a odolnú voči teplotám
do 300 °C.

2. Vyčistite sklený kryt, kovový krúžok a plochý krúžok, ak
je to nevyhnutné.

3. Kovový a plochý krúžok upevnite k sklenenému krytu.

4. Sklený kryt dajte tam, odkiaľ ste ho vzali v kroku 1 a

otočením v smere hodinových ručičiek ho upevnite na
miesto.

Slovenčina – 7

NV70F35-NV66F35 Series_EO_DG68-00522P_SK.indd 7 2013-10-07 �� 4:28:06

ODSTRÁNENIE DVIEROK

Pre normálne používanie nesmú byť dvierka rúry odstránené, ale ak je odstránenie nevyhnutné,
napríklad pri čistení, riaďte sa týmito pokynmi.

UPOZORNENIE: Dvierka rúry sú ťažké.

2

70

1

1. Otvorte dvierka a úplne

prepnite príchytky na
oboch pántoch.

2. Zatvorte dvierka o približne

70 °. Oboma rukami
uchopte strany dvierok rúry
v jej strede a vytiahnite ich,
až kým nemožno pánty
vybrať.

3. Po dokončení čistenia

upevnite dvierka
zopakovaním krokov
1 a 2 v opačnom poradí.
Spona na závese musí
zapadnúť na obidvoch
stranách.

ODSTRÁNENIE SKLA NA DVIERKACH

Dvierka rúry sú vybavené troma tabuľami skla, ktoré sú umiestnené proti sebe navzájom. Tieto
tabule možno kvôli čisteniu odstrániť.

1. Stlačte obidve tlačidlá na

ľavej a pravej strane dverí.

Sklo na modeloch s 2- až 4-vrstvovými dvierkami sa líši v závislosti od konkrétneho modelu.
Metóda rozoberania a skladania je však rovnaká.

Keď zostavujete vnútorné sklo č. 1, vložte ho potlačou smerom nadol.

2. Odpojte kryt a odstráňte

sklenú tabuľu 1 z dvierok.

3. Nadvihnite sklo 2,vyčistite

tabule teplou vodou alebo
umývacím prostriedkom
avyleštite ich dosucha
jemnou ačistou tkaninou.

Slovenčina – 8

NV70F35-NV66F35 Series_EO_DG68-00522P_SK.indd 8 2013-10-07 �� 4:28:07

FUNKCIA AUTOMATICKEJ ÚSPORY ENERGIE

• Ak nevyberiete žiadnu funkciu počas nastavenia a prevádzky dočasného stavu zastavenia
zariadenia, funkcia sa zruší a po10 minútach sa zobrazia hodiny.

SPRÁVNA LIKVIDÁCIA TOHOTO VÝROBKU
(ELEKTROTECHNICKÝ A ELEKTRONICKÝ ODPAD)

(Platí v krajinách so zavedeným separovaným zberom)

Toto označenie na výrobku, príslušenstve alebo v sprievodnej brožúre hovorí, že po skončení
životnosti by produkt ani jeho elektronické príslušenstvo (napr. nabíjačka, náhlavná súprava, USB
kábel) nemali byť likvidované s ostatným domovým odpadom. Prípadnému poškodeniu životného
prostredia alebo ľudského zdravia môžete predísť tým, že budete tieto výrobky oddeľovať od
ostatného odpadu a vrátite ich na recykláciu.

Používatelia v domácnostiach by pre podrobné informácie, ako ekologicky bezpečne naložiť s
týmito výrobkami, mali kontaktovať buď predajcu, ktorý im ich predal, alebo príslušný úrad v mieste
ich bydliska.

Priemyselní používatelia by mali kontaktovať svojho dodávateľa a preveriť si podmienky kúpnej
zmluvy. Tento výrobok a ani jeho elektronické príslušenstvo by nemali byť likvidované spolu s
ostatným priemyselným odpadom.

inštalácia

Bezpečnostné pokyny pre inštaláciu

Túto rúru môže inštalovať len elektrikár s osvedčením. Inštalatér je zodpovedný za zapojenie
spotrebiča k hlavnému napájaciemu zdroju za súčasného dodržania dôležitých bezpečnostných
predpisov.

• Pri inštalácii rúry zaistite ochranu pred časťami pod prúdom.

• Kuchynská linka, v ktorej je rúra zabudovaná, musí spĺňať požiadavky na stabilitu tak, ako sú

uvedené v norme DIN 68930.

Pripojenie na zdroj

Ak spotrebič nie je pripojený k elektrine pomocou zástrčky, musíte
použiť viacpólový izolačný spínač (s minimálnym priestorom medzi
kontaktmi 3mm), aby ste splnili bezpečnostné predpisy. Sieťový kábel
(H05 RR-F alebo H05 VV-F, min., 2,5 mm²) musí byť dostatočne dlhý
na pripojenie k rúre, dokonca aj keď rúra stojí na podlahe pred vlastnou
vstavanou skrinkou. Skrutkovačom otvorte zadný kryt pripojenia rúry
a uvoľnite skrutky káblovej svorky predtým, ako pripojíte elektrické
vedenie k príslušným pólom pripojenia. Rúra je uzemnená cez ( ) pól.
Žltý a zelený kábel (uzemnenie) musí byť pripojený ako prvý a obidva musia
byť dlhšie než ostatné káble. Ak je rúra pripojené k elektrine pomocou zástrčky, táto zástrčka musí zostať
prístupná po montáži rúry. Spoločnosť Samsung nepreberá žiadnu zodpovednosť za nehody, ktoré majú
pôvod v chýbajúcom alebo chybnom uzemnení.

HNEDÁ alebo

ČIERNA

MODRÁ

alebo BIELA

ŽLTÁ alebo
ZELENÁ

VAROVANIE: Dávajte pozor, aby sa pripojovací kábel počas inštalácie niekde nezachytil a
zabráňte jeho kontaktu s horúcimi časťami rúry.

Slovenčina – 9

NV70F35-NV66F35 Series_EO_DG68-00522P_SK.indd 9 2013-10-07 �� 4:28:07

Montáž do skrinky

Pri zabudovanom nábytku musia byť plastové povrchy a spojivá rúry vnútri nábytku odolné voči teplote
do 90 °C. Pri susediacom nábytku musí byť odolnosť do 75 °C. Spoločnosť Samsung nepreberá žiadnu
zodpovednosť za poškodenie plastových povrchov alebo spojív spôsobené teplom.

1

545

560

Spodný

2

ohrevný prvok

Horný ohrevný

prvok

V kuchynskej linke, do ktorej chcete rúru
umiestniť, musí byť k dispozícii ventilačná
medzera. Medzi spodnou poličkou a
podpornou stenou musí byť k dispozícii

595

572

ventilačná medzera o veľkosti pribl.
50 mm. Ak chcete rúru nainštalovať
pod platňu, musíte postupovať podľa

595

min.

3

min. 560

550

min. 50

Spodný ohrevný prvok

21

Prúdenie vzduchu cez ventilačný otvor

4

min. 600

min. 590 –

max. 600

min. 560

Horný ohrevný prvok

50

pokynov pre inštaláciu platne.

5

min. 550

Zatlačte zariadenie úplne do linky a pomocou 2 skrutiek rúru na oboch stranách pevne upevnite. Uistite sa,
že medzi zariadením a priľahlou skrinkou zostane medzera o veľkosti min. 5 mm.

Po inštalácii odstráňte z dvierok a vnútra rúry vinylovú ochrannú fóliu, pásku, papier a príslušenstvo. Pred
vytiahnutím rúry z nábytku odpojte rúru z hlavného napájacieho zdroja a uvoľnite 2 skrutky nachádzajúce
sa na oboch stranách rúry.

VAROVANIE: Vstavaný nábytok musí mať minimálne takú ventilačnú medzeru pre prietok
vzduchu, ako je uvedené na obrázku. Tento otvor zabezpečuje ventiláciu, preto ho
nezakrývajte doskami.

Predná časť exteriéru rúry, ako napr. rúčka, sa v závislosti od modelu líši. Veľkosť rúry
uvedená na obrázku je však rovnaká.

Slovenčina – 10

NV70F35-NV66F35 Series_EO_DG68-00522P_SK.indd 10 2013-10-07 �� 4:28:09

diely a funkcie

OVLÁDAČE RÚRY

01 DIELY A FUNKCIE

Gombík
výberu funkcie

Dizajn prednej časti

Predný panel je k dispozícii v rôznych materiáloch a farebných možnostiach, vrátane
nehrdzavejúcej ocele, bielej, čiernej a skla. Pre účely zlepšenia kvality môže spotrebič
podliehať zmene.

Gombík výberu funkcie a gombík ovládania teploty sú vyťahovacie gombíky. Zapnite
jednoduchým stlačením. (voliteľné)

Alarm
Čas Displej

Tlačidlá ovládania času

Gombík ovládania teploty

PRÍSLUŠENSTVO

UPOZORNENIE: Uistite sa, že ste príslušenstvo správne upevnili na podstavce. Plechy musia
mať najmenej 2 cm priestor smerom ku dnu rúry, inak by sa mohol poškodiť smaltovaný
povrch.

VAROVANIE: Pri vyberaní mäsa a/alebo príslušenstva z rúry buďte veľmi opatrní. Horúce
mäso, príslušenstvo a povrchy vás môžu popáliť!

Plech na pečenie

Plech na pečenie môžete použiť na prípravu koláčov, koláčikov a
ostatného pečiva.

Podnos na odkvapkávanie (voliteľné)
(Hlboký) podnos na odkvapkávanie je dobrý na opekanie. Môžete ho
používať v kombinácii s malou mriežkou, aby ste zabránili kvapalinám pred
kvapkaním na dno rúry.

Malá mriežka (voliteľná)
Malú mriežku by ste mali používať na grilovanie a opekanie mäsa. Môžete
ju používať v kombinácii s podnosom na odkvapkávanie, aby ste zabránili
kvapalinám pred kvapkaním na dno rúry.

Veľká mriežka (voliteľná)
Veľkú mriežku by ste mali používať na grilovanie a opekanie mäsa. Môžete
ju používať spolu s miskami a ostatnými nádobami na pečenie.

Teleskopický posúvací vodiaci prvok (voliteľné)

• Pre vloženie mriežky, plechu na pečenie alebo pekáča najskôr vysuňte

teleskopické vodiace prvky na jednu príslušnú úroveň.

• Podnos alebo panvicu dajte na vodiace lišty a zatlačte ich úplne do

rúry. Zatvorte dvierka rúry až potom, ako zatlačíte teleskopické vodiace
lišty do rúry

Slovenčina – 11

NV70F35-NV66F35 Series_EO_DG68-00522P_SK.indd 11 2013-10-07 �� 4:28:10

používanie rúry

NASTAVENIE ČASU

Keď po prvýkrát pripájate napájací kábel, zariadenie začnite používať až po nastavení času.

Nastavte hodiny | 01

Stlačte gombík Čas,

číslo hodín bude blikať.

Nastavte minúty | 02

Stlačte gombík Čas,

číslo minút bude blikať.

Stlačením gombíka ovládania

času nastavte požadovaný čas.

03 | Potvrďte čas

Znovu stlačte tlačidlo Čas,
aby ste nastavili aktuálny čas.

NASTAVENIE ALARMU

Nastavte alarm | 01

Stlačte gombík Alarm,

čísla alarmu budú blikať.

Ak chcete zastaviť činnosť časovača, nastavte Alarm na 0:00.
Počas jeho činnosti stlačte tlačidlo času, aby ste zobrazili s aktuálnym časom.

Stlačením tlačidla ovládania

času nastavte čas alarmu.

02 | Potvrďte alarm

Potvrďte stlačením gombíka
Alarm.

FUNKCIA DETSKEJ ZÁMKY

Na aktiváciu alebo deaktiváciu funkcie detskej zámky stlačte a na 3 sekundy podržte
tlačidlo Alarm a čas. Obrázok detskej zámky znázorňuje prevádzku detskej zámky.

POUŽÍVANIE REŽIMU RÝCHLEHO PREDHRIEVANIA

Ak používate možnosť RÝCHLE PREDHRIATIE, môžete okamžite zvýšiť teplotu až
na nastavenú hodnotu.
Toto drasticky skráti dobu čakania, kým sa predhriatie vykoná.
Možnosť RÝCHLE PREDHRIATIE používajte na zvýšenie teploty na nastavenú
hodnotu, až kým sa predhrievanie nedokončí. Potom pred postupom prepnite do
režimu varenia.
Avšak, funkciu RÝCHLE PREDHRIATIE nemusíte používať na grilovanie jedla.

Slovenčina – 12

NV70F35-NV66F35 Series_EO_DG68-00522P_SK.indd 12 2013-10-07 �� 4:28:11

POUŽÍVANIE REŽIMU VARENIA

Nastavte režim varenia | 01

Otočte Gombík výberu

funkcie, aby ste nastavili

požadovaný režim varenia.

a

Ak vyberiete funkciu gril a nastavíte teplotu od 50 °C do 250 °C alebo ak vyberiete režim
normálne varenie a nastavíte teplotu medzi Grilovanie 1 a 3, budete bzučiakom a roletovou
správou požiadaní o opakované nastavenie teploty.

Svieti iba svetlo

02 | Nastavte teplotu

Vyberte požadovanú teplotu
otočením Gombíka na

b

ovládanie teploty.

Teplota grilovania

a

1: Nízka
2: Stredné
3: Vysoká

Nastavte teplotu pre

b

všetky druhy varení okrem
grilovania.

Funkcie rúry

Prúdenie tepla

Teplo vytvorené prúdením sa v rúre rovnomerne šíri pomocou ventilátorov. Túto
funkciu by ste mali používať na zamrazené jedlá a pečenie.
Odporúčaná teplota: 170 °C

Horný ohrev + Prúdenie vzduchu

Teplo vytvorené horným ohrevným systémom a prúdením sa v rúre rovnomerne
šíri pomocou ventilátorov. Túto funkciu by ste mali použiť na pečenie chrumkavých
jedál, ako napríklad mäso.
Odporúčaná teplota: 190 °C

Bežný

Teplo sála z horného a z dolného ohrevného systému. Túto funkciu by ste mali
použiť na bežné pečenie a opekanie takmer všetkých typov jedál.
Odporúčaná teplota: 200 °C

Spodný ohrev

Teplo vytvorené dolným ohrevným systémom a prúdením sa v rúre rovnomerne šíri
pomocou ventilátorov. Túto funkciu by ste mali používať na pizzu, chlieb a koláče.
Odporúčaná teplota: 190 °C

Veľký gril

Teplo je vyžarované z veľkého grilu. Túto funkciu by ste mali používať na zapekané
jedlá, ako napríklad lasagne a grilované mäso.
Odporúčaná teplota: Stredné

02 POUŽÍVANIE RÚRY

Slovenčina – 13

NV70F35-NV66F35 Series_EO_DG68-00522P_SK.indd 13 2013-10-07 �� 4:28:12

testovacie jedlá

Podľa normy EN 60350

Pečenie

Odporúčania na pečenie sa týkajú predhriatej rúry.

Typ jedla Jedlo a poznámky

Malý koláč Plech na pečenie 2 Bežný 170-190 15-25

Nemastný
pórovitý
koláč

Jablkový
koláč

Plech na pečenie na
veľkej mriežke
(opečený dohneda,
ø 26 cm)

Veľká mriežka +
Plech na pečenie +
2 pružné formy na
pečenie
(stmavnuté, ø 20 cm)

Veľká mriežka +
2 pružné formy na
pečenie
(stmavnuté, ø 20 cm)

Úroveň

police

1 Bežný 160-180 25-35

1 + 3 Prúdenie

1 umiestnený

diagonálne

Režim

varenia

tepla

Bežný 180-200 75-90

Tepl.

(°C)

170-190 80-100

Doba varenia v

(min.)

Grilovanie

Predhrejte prázdnu rúru na 5 minút pomocou funkcie veľký gril.
Použite túto funkciu s maximálnou teplotou nastavenou na hodnotu vysoká.

Typ jedla Jedlo a poznámky Úroveň police

Hrianka
z bieleho
chleba

Veľká mriežka 5 Veľký gril Vysoká Prvé: 1-2

Režim

varenia

Tepl.

(°C)

Doba varenia v

(min.)

Druhé: 1-1½

Hovädzie
karbonátky

NV70F35-NV66F35 Series_EO_DG68-00522P_SK.indd 14 2013-10-07 �� 4:28:12

Veľká mriežka
Hlboká panvica
(na zachytenie vlhkosti)

4
3

Slovenčina – 14

Veľký gril Vysoká Prvé: 7-10

Druhé: 5-8

čistenie a starostlivosť

RUČNÉ ČISTENIE

Pred čistením sa uistite, že rúra a príslušenstvo sú studené.

Vnútro rúry

• Na čistenie vnútra rúry použite čistú tkaninu a mierny čistiaci prostriedok alebo teplú mydlovú
vodu.

• Nečistite tesnenie dvierok.

• Nepoužívajte brúsiace kotúče, ani špongie na čistenie.

• Na odstránenie nepoddajnej špiny použite špeciálny čistiaci prípravok na rúry.

• Obal krytu by ste mali čistiť pomocou teplej vody, saponátu a jemnej nylonovej kefy.

Nepoužívajte odierajúce čistiace prostriedky, tvrdé kefy, brúsne kotúče alebo tkaniny, drôtenku,
nože.
ani iné odierajúce materiály.

Exteriér rúry

• Na čistenie exteriéru rúry použite čistú tkaninu a mierny čistiaci prostriedok alebo teplú mydlovú
vodu.

• Usušte pomocou kuchynskej utierky alebo suchého uteráka.

• Nepoužívajte čistiace prostriedky, leptavé čistiace prostriedky alebo odierajúce produkty.

Predná časť rúry z nehrdzavejúcej ocele

• Nepoužívajte drôtenku, brúsne kotúče, ani iné odierajúce prostriedky. Môžu poškodiť povrch.

Predné časti z hliníka

• Povrch jemne utrite jemnou čistou tkaninou alebo tkaninou z mikro vlákien a vlažným saponátom
na čistenie okien.

Príslušenstvo

• Po každom použití príslušenstvo umyte a vysušte ho kuchynskou utierkou. Ak je to nutné,
položte ho na 30 minút do teplej mydlovej vody, aby ste uľahčili čistenie.

03 TESTOVACIE JEDLÁ A ČISTENIE

Slovenčina – 15

NV70F35-NV66F35 Series_EO_DG68-00522P_SK.indd 15 2013-10-07 �� 4:28:12

riešenie problémov a kódy chyby

RIEŠENIE PROBLÉMOV

PROBLÉM RIEŠENIE

Čo by som mal urobiť, ak sa
rúra nezahrieva?

Čo by som mal urobiť ak
rúra funguje, teplota bola
nastavená a rúra sa napriek
nezahreje?

Čo by som mal urobiť, ak sa
objaví chybový kód a rúra
sa nezačne zahrievať?

Čo by som mal urobiť, ak
zobrazenie času bliká?

Čo by som mal urobiť, ak
svetlo rúry nesvieti?

Čo by som mal urobiť, ak
beží ventilátor rúry bez toho,
aby bol nastavený?

• Rúra nemusí byť zapnutá. Zapnite rúru.

• Hodiny nemusia byť nastavené.

Nastavte hodiny (pozrite si časť „Nastavenie času“).

• Skontrolujte, či sa použili požadované nastavenia.

• Domáca poistka mohla vyhorieť alebo sa mohol prepnúť istič.

Vymeňte poistky alebo znovu prepnite istič. Ak sa to stane
opakovane, obráťte sa na vyškoleného elektrikára.

• Môžu byť problémy s vnútorným elektrickým zapojením.

Kontaktujte svoje miestne servisné stredisko.

• V zapojení vnútorných elektrických obvodov došlo k poruche.

Kontaktujte svoje miestne servisné stredisko.

• Došlo k výpadku napájania.

Nastavte hodiny (pozrite si časť „Nastavenie času“).

• Svetlo rúry je chybné. Vymeňte žiarovku vo svetle rúry

(pozrite si odsek „Výmena žiarovky“).

• Po použití bude ventilátor rúry bežať, až kým sa rúra

neschladí. Ak ventilátor beží aj po vychladnutí rúry,
zavolajte do vášho miestneho servisného strediska.

KÓDY CHYBY

KÓD PROBLÉM RIEŠENIE

Porucha rúry môže spôsobiť nízky
výkon a problémy s bezpečnosťou.
Ihneď prestaňte rúru používať.

BEZPEČNÉ VYPNUTIE
Rúra pokračovala v činnosti pri
nastavenej teplote po predĺženú dobu.

Ak ste nevybrali príslušnú teplotu pre
režim.

1) * sa vzťahuje na všetky čísla alebo znaky.

Slovenčina – 16

NV70F35-NV66F35 Series_EO_DG68-00522P_SK.indd 16 2013-10-07 �� 4:28:12

Obráťte sa na servisné stredisko
spoločnosti SAMSUNG.

Vypnite rúru a vyberte jedlo.
Pred ďalším použitím nechajte rúru
vychladnúť.

Vyberte správnu teplotu pre režim
(pozri časť „Používanie režimu rýchleho
predhrievania“).

poznámky

04 RIEŠENIE PROBLÉMOV A KÓDY CHYBY

NV70F35-NV66F35 Series_EO_DG68-00522P_SK.indd 17 2013-10-07 �� 4:28:12

poznámky

NV70F35-NV66F35 Series_EO_DG68-00522P_SK.indd 18 2013-10-07 �� 4:28:12

poznámky

NV70F35-NV66F35 Series_EO_DG68-00522P_SK.indd 19 2013-10-07 �� 4:28:12

BOSNIA 051 133 1999

BULGARIA 07001 33 11 , share cost tariff

CROATIA 062 - SAMSUNG (062-726-786)

CZECH 800 - SAMSUNG (800-726786)

HUNGARY 06-80-SAMSUNG (726-7864)

MONTENEGRO 020 405 888

*(całkowity koszt połączenia jak za 1 impuls
według taryfy operatora)
** (koszt połączenia według taryfy operatora)

ROMANIA
TOLL FREE No.

SERBIA 011 321 6899

SLOVAKIA 0800-SAMSUNG (0800-726-786)

LITHUANIA 8-800-77777

LATVIA 8000-7267

ESTONIA 800-7267

0 801-172-678* lub [phone] **

POLAND

08008 SAMSUNG (08008 726 7864)

[HHP] 0 801-672-678* lub [phone]**

www.samsung.com

www.samsung.com/bg

www.samsung.com/hr

www.samsung.com

http://www.samsung.com/hu

www.samsung.com

www.samsung.com/pl

www.samsung.com/ro

www.samsung.com/rs

www.samsung.com

www.samsung.com/lt

www.samsung.com/lv

www.samsung.com/ee

DG68-00522P

NV70F35-NV66F35 Series_EO_DG68-00522P_SK.indd 20 2013-10-07 �� 4:28:12

Řada NV70F35
Řada NV66F35

Vestavěná trouba

uživatelská příručka

Řada BF1N

Tato příručka je vyrobena ze 100 % recyklovaného papíru.

možnosti bez hranic

Děkujeme vám za zakoupení tohoto výrobku společnosti
Samsung. Chcete-li získat přístup kdalším službám,
zaregistrujte svůj výrobek na adrese

www.samsung.com/register

NV70F35-NV66F35 Series_EO_DG68-00522P_CS.indd 1 2013-10-07 �� 4:28:54

obsah

SOUČÁSTI A FUNKCE

11

POUŽÍVÁNÍ TROUBY

12

TESTOVACÍ POKRMY

14

11 Ovládací prvky trouby
11 Příslušenství

12 Nastavení času
12 Nastavení alarmu
12 Funkce dětská pojistka
12 Použití režimu rychlého předhřevu
13 Používání režimu vaření

14 Testovací pokrmy

ČIŠTĚNÍ AÚDRŽBA

15 Ruční čištění

15

ODSTRAŇOVÁNÍ ZÁVAD

ACHYBOVÉ KÓDY

16 Odstraňování závad
16 Kódy chyb

16

Čeština– 2

NV70F35-NV66F35 Series_EO_DG68-00522P_CS.indd 2 2013-10-07 �� 4:28:54

používání této příručky

Děkujeme, že jste si vybrali vestavnou troubu SAMSUNG.
Tato uživatelská příručka obsahuje důležité bezpečnostní informace a pokyny, které vám pomohou při

provozu a údržbě spotřebiče.
Před zahájením používání trouby si přečtěte tuto uživatelskou příručku a uschovejte ji pro budoucí
použití.

Vtextu této uživatelské příručky jsou použity následující symboly:

VÝSTRAHA nebo VAROVÁNÍ Důležité Zaznamenat

bezpečnostní pokyny

Instalaci této trouby může provádět pouze oprávněný elektrikář. Instalující pracovník je zodpovědný za
připojení spotřebiče ke zdroji napájení vsouladu spříslušnými bezpečnostními doporučeními.

VÝSTRAHA

Tento spotřebič není určen pro použití osobami (včetně
malých dětí), které mají snížené fyzické, smyslové nebo
mentální schopnosti nebo nemají dostatečné zkušenosti
a znalosti. Výjimkou mohou být případy, kdy jejich
bezpečnost zajistí odpovědná osoba, která bude na
používání spotřebiče dohlížet a poskytne těmto osobám
pokyny kjeho používání.

Dohlížejte na malé děti azajistěte, aby si se spotřebičem
nehrály.

Je-li napájecí kabel vadný, musí být nahrazen zvláštním
kabelem či sestavou, které získáte od výrobce nebo
poskytovatele autorizovaného servisu.
(Pouze modely spevným připojením)

Vzhledem kbezpečnostnímu riziku smí poškozený
napájecí kabel vyměnit pouze výrobce či servisní
pracovník výrobce, případně osoba spodobnou
kvalifikací. (Pouze modely snapájecím kabelem)

Čeština– 3

NV70F35-NV66F35 Series_EO_DG68-00522P_CS.indd 3 2013-10-07 �� 4:28:54

Po instalaci by měla být zachována možnost odpojení
spotřebiče od zdroje napájení. Toho lze dosáhnout
zajištěním přístupnosti zástrčky nebo začleněním
vypínače na kabelu odpovídajícího pravidlům pro kabeláž.

Spotřebič se při používání zahřívá. Buďte opatrní a
nedotýkejte se topných těles uvnitř trouby.

VÝSTRAHA: Během používání se mohou zahřát
přístupné součásti. Zabraňte malým dětem přibližovat
se.

Pokud má tento spotřebič funkci parního čištění nebo
samočinného čištění, je nutné před čištěním odstranit
veškeré rozlité tekutiny a vtroubě nesmí zůstat žádné
nádobí. (pouze model sfunkcí čištění)

Pokud je tento spotřebič vybaven funkcí samočinného
čištění, může se povrch spotřebiče zahřát na vyšší
než obvyklou teplotu, proto udržujte děti vbezpečné
vzdálenosti. (Pouze model sfunkcí čištění)

Používejte pouze teplotní měřák doporučený pro tuto
troubu. (Pouze modely steplotním měřákem)

Nesmí se používat parní čistič.

VÝSTRAHA: Před výměnou lampy je třeba spotřebič
vypnout, aby nedošlo kúrazu elektrickým proudem.

Nepoužívejte agresivní brusné čisticí prostředky ani ostré
kovové škrabky pro čištění dvířek nebo skla trouby. Mohly
by povrch poškrábat a způsobit popraskání skla.

VÝSTRAHA: Během používání se spotřebič a
jeho přístupné součásti zahřívají. Buďte opatrní a
nedotýkejte se topných těles. Děti mladší 8let udržujte
mimo dosah trouby, případně na ně dohlížejte.

Čeština– 4

NV70F35-NV66F35 Series_EO_DG68-00522P_CS.indd 4 2013-10-07 �� 4:28:54

Děti od 8let astarší aosoby se sníženými fyzickými,
smyslovými nebo mentálními schopnostmi nebo
nedostatkem zkušeností aznalostí mohou používat tento
spotřebič pouze tehdy, jsou-li pod dohledem nebo jsou­li poučeny obezpečném používání spotřebiče arozumí
možným rizikům. Děti by si neměly hrát se spotřebičem.
Děti bez dozoru by neměly provádět čištění aúdržbu
spotřebiče.

Pokud je spotřebič vprovozu, mohou mít přístupné
povrchy vysokou teplotu.

Pokud je spotřebič vprovozu, mohou být dvířka nebo
vnější povrchy horké.

Spotřebič ajeho napájecí kabel musí být mimo dosah
dětí do 8let.

Spotřebiče nejsou určeny pro ovládání externími časovači
nebo samostatnými systémy dálkového ovládání.

Rošt vkládejte nahoru ohnutou stranou
dozadu, aby byla zajištěna podpora při
vaření velkých porcí.
(Vzávislosti na modelu)

VAROVÁNÍ

Pokud byla trouba při přepravě poškozena, nepřipojujte ji.
Spotřebič může ke zdroji napájení připojit pouze elektrikář se zvláštním oprávněním.
Vpřípadě poruchy nebo poškození nezkoušejte spotřebič používat.
Opravy může provádět pouze oprávněný technik. Neodborná oprava může vážně ohrozit

vás i další osoby. Jestliže je nutné troubu opravit, obraťte se na servisní středisko společnosti
SAMSUNG nebo na svého prodejce.

Elektrické vedení a kabely se nesmí dotýkat trouby.
Trouba musí být ke zdroji napájení připojena pomocí schváleného elektrického jističe nebo

pojistky. Nikdy nepoužívejte přípojky svíce zásuvkami nebo prodlužovací kabely.
Během opravy nebo čištění je třeba vypnout napájení spotřebiče.
Při připojování elektrických zařízení do zásuvek vblízkosti trouby postupujte opatrně.
Jestliže je tento spotřebič vybaven funkcí pro parní vaření, nepoužívejte jej, pokud je nádržka na

vodu poškozena. (pouze model sparní funkcí)

Čeština– 5

NV70F35-NV66F35 Series_EO_DG68-00522P_CS.indd 5 2013-10-07 �� 4:28:54

Jestliže je nádržka na vodu prasklá nebo poškozená, spotřebič nepoužívejte a kontaktujte místní
servisní středisko. (pouze model sparní funkcí)

Tato trouba je určena pouze kdomácí přípravě pokrmů.
Během provozu jsou vnitřní povrchy velmi horké a mohou způsobit popáleniny. Nedotýkejte se

topných těles ani vnitřních povrchů trouby, dokud dostatečně nevychladnou.
Do trouby nikdy nevkládejte hořlavé materiály.
Povrchy trouby se zahřívají, pokud je spotřebič používán při vysokých teplotách nebo delší dobu.
Při vaření zachovávejte opatrnost při otevírání dvířek trouby, neboť horký vzduch a pára mohou

rychle uniknout ven.
Při přípravě pokrmů obsahujících alkohol se alkohol může vdůsledku vysokých teplot vypařit a

páry mohou vzplanout, pokud se dostanou do kontaktu shorkou součástí trouby.
Zbezpečnostních důvodů nepoužívejte tlakové čisticí přístroje na vodu nebo páru.
Během provozu trouby by se děti neměly dostat do její blízkosti.
Zmražené potraviny, například pizzu, je nutné připravovat na velkém roštu. Při použití pekáče

může dojít kjeho deformaci vdůsledku velkého rozdílu teplot.
Na dno trouby nelijte vodu, dokud je horké. Mohlo by dojít kpoškození smaltovaného povrchu.
Během vaření musí být dvířka trouby zavřená.
Nepokrývejte dno trouby alobalem a nepokládejte na ně žádné pekáče ani nádoby. Alobal izoluje

teplo, což může vést kpoškození smaltovaných povrchů a kneuspokojivým výsledkům při vaření.
Ovocná šťáva zanechává skvrny, které pak nelze ze smaltovaných povrchů trouby odstranit. Pří

přípravě vlhkých koláčů používejte hluboký plech.
Nepokládejte pečicí nádoby na otevřená dvířka trouby.
Nenechávejte malé děti bez dohledu, zajistěte, aby spotřebič nepoužívaly jako hračku.
Děti se nesmí pohybovat vblízkosti dvířek, pokud je otevíráte nebo zavíráte; mohly by do nich

narazit nebo si do nich přivřít prsty.
Na dvířka nestoupejte, neopírejte se o ně, nesedejte na ně ani na ně nepokládejte těžké

předměty.
Neotevírejte dvířka zbytečně velkou silou.

VÝSTRAHA: Neodpojujte spotřebič od zdroje napájení, ani pokud je již proces vaření
ukončen.

VÝSTRAHA: Při vaření nenechávejte dvířka trouby otevřená.

Čeština– 6

NV70F35-NV66F35 Series_EO_DG68-00522P_CS.indd 6 2013-10-07 �� 4:28:54

VÝMĚNA ŽÁROVKY

Nebezpečí úrazu elektrickým proudem!
Před výměnou kterékoli žárovky v troubě
proveďte následující kroky:

• Vypněte troubu.

• Odpojte troubu od elektrické sítě.

• Zabezpečte žárovku a skleněný kryt položením utěrky na
dno trouby.

• Žárovky lze koupit vservisním středisku společnosti
SAMSUNG.

Světlo vzadu vtroubě

1. Odstraňte kryt otočením proti směru
hodinových ručiček a odstraňte kovovou
objímku, prstenec a vyčistěte skleněný
kryt. Vpřípadě potřeby vyměňte žárovku
za 25wattovou žárovku odolnou proti žáru
až do 300°C.

2. Vpřípadě potřeby vyčistěte skleněný kryt, kovovou
objímku a prstenec.

3. Vložte kovovou objímku aprstenec do skleněného krytu.

4. Vložte skleněný kryt na místo, odkud jste ho odstranili

vkroku 1, a otočením ve směru hodinových ručiček jej
připevněte.

Čeština– 7

NV70F35-NV66F35 Series_EO_DG68-00522P_CS.indd 7 2013-10-07 �� 4:28:54

DEMONTÁŽ DVÍŘEK

Při běžném používání by se dvířka neměla demontovat, pokud je to však nutné, například zdůvodu
čištění, postupujte podle těchto pokynů.

VAROVÁNÍ: Dvířka trouby jsou těžká.

2

70

1

1. Otevřete dvířka a zcela

odklopte zámky u obou
závěsů.

2. Přivřete dvířka přibližně do

úhlu 70°. Oběma rukama
uchopte obě strany
dvířek trouby atáhněte
směrem nahoru, dokud je

3. Po vyčištění připevněte

dvířka zopakováním
kroků1 a2 vopačném
pořadí. Uzavřete zámky
na obou závěsech.

nevyjmete zobou závěsů.

VYJMUTÍ SKLA ZDVÍŘEK

Dvířka trouby jsou vybavena třemi vrstvami skla umístěnými proti sobě. Tyto vrstvy lze vyjmout za
účelem čištění.

1. Stiskněte obě tlačítka na

levé apravé straně dvířek.

Sklo ve dvířkách se liší označením 2 EA až 4 EA podle modelu.
Metoda jeho vyjmutí a vložení je však stejná.

Při vkládání 1.vnitřního skla otočte tisk směrem dolů.

2. Odstraňte kryt avyjměte

1.sklo zdvířek.

3. Zvedněte 2.sklo a omyjte

plochy teplou vodou
nebo mycím prostředkem
a vyleštěte je měkkým
čistým hadříkem.

Čeština– 8

NV70F35-NV66F35 Series_EO_DG68-00522P_CS.indd 8 2013-10-07 �� 4:28:55

FUNKCE AUTOMATICKÉ ÚSPORY ENERGIE

• Pokud během nastavování nebo ve stavu dočasného zastavení nevyberete žádnou funkci,
funkce se po 10minutách zruší azobrazí se hodiny.

SPRÁVNÁ LIKVIDACE VÝROBKU
(ELEKTRICKÝ A ELEKTRONICKÝ ODPAD)

(Platí pro země s odděleným systémem sběru)

Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho
elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti
zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní
prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných
produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání
druhotných surovin.

Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného
městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné
ekologické recyklaci.

Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní
smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním
průmyslovým odpadem.

instalace

Bezpečnostní pokyny pro instalaci

Tuto troubu smí instalovat pouze odborný elektrikář. Instalující pracovník je zodpovědný za připojení
spotřebiče ke zdroji napájení vsouladu spříslušnými bezpečnostními předpisy.

• Při instalaci trouby se nedotýkejte součástí pod proudem.

• Kuchyňská skříňka, do níž je trouba instalována, musí splňovat požadavky na stabilitu

předepsané normou DIN 68930.

Připojení knapájení

Pokud spotřebič není připojen do sítě pomocí zástrčky, musí být
dodán vícepólový odpojovač (sminimálně 3mm prostoru mezi
kontakty), aby byly splněny bezpečnostní předpisy. Napájecí kabel
(H05 RR-F nebo H05 VV-F, min. 2,5mm²) musí být dostatečně
dlouhý pro připojení ktroubě, ikdyž troubu vytáhnete zcela ven
zvestavné skříňky apoložíte ji na zem. Otevřete zadní kryt připojení
pomocí šroubováku a před připojením elektrického přívodu
kpříslušným konektorům uvolněte šrouby svorky kabelu. Trouba je
uzemněna přes svorku . Jako první musí být připojen zelenožlutý kabel
uzemnění, který bude delší než ostatní kabely. Je-li trouba připojena ksíti pomocí zástrčky, musí tato
zástrčka zůstat přístupná i po instalaci trouby. Společnost Samsung nepřebírá žádnou zodpovědnost za
nehody zapříčiněné chybějícím nebo vadným uzemněním.

ČERNÝ

nebo HNĚDÝ

MODRÝ

nebo BÍLÝ

ŽLUTOZELENÝ

VÝSTRAHA: Dbejte na to, aby se připojovací kabel během instalace někde neskřípl nebo
aby se nedostal do kontaktu shorkými částmi trouby.

Čeština– 9

NV70F35-NV66F35 Series_EO_DG68-00522P_CS.indd 9 2013-10-07 �� 4:28:56

Instalace do skříňky

Uvestavné skříňky pro instalaci trouby by měly plastové alepené povrchy být schopny odolávat teplotám
do 90°C na vnitřní straně ado 75°C na venkovní straně. Společnost Samsung nepřebírá žádnou
zodpovědnost za poškození plastových nebo lepených částí skříněk vlivem tepla.

1

545

560

2

Spodní

instalace

Horní

instalace

Ve spodní části skříňky, do které se
bude trouba instalovat, je potřeba
vytvořit prostor pro ventilaci. Pro účely
ventilace je potřeba přibližně 50mm

595

572

mezera mezi spodní policí anosnou
stěnou. Pokud se trouba instaluje
pod varnou desku, je potřeba dodržet
instalační pokyny varné desky.

5

min. 550

min.

3

550

595

21

min. 560

min. 50

Spodní instalace

min. 600

Proudění vzduchu vprostoru pro ventilaci

4

min. 590,
max. 600

min. 560

50

Horní instalace

Celý spotřebič zasuňte do skříňky apevně ho na obou stranách připevněte dvěma šrouby. Mezi
spotřebičem apřilehlou skříňkou by měla zůstat mezera alespoň 5mm.

Po instalaci odstraňte ochrannou fólii, pásku, papír apříslušenství zdvířek avnitřní části trouby. Před
odinstalováním trouby ze skříně odpojte napájení auvolněte dva šrouby po stranách trouby.

VÝSTRAHA: Ve vestavné skříni musí být vytvořen minimální předepsaný prostor pro ventilaci
(viz obrázek). Tento otvor nesmí být ničím zakrytý, protože musí zajišťovat proudění vzduchu.

Prvky vpřední části trouby, např. dvířka, se mohou ujednotlivých modelů lišit. Rozměry
trouby uvedené na obrázku jsou ale uvšech modelů stejné.

Čeština– 10

NV70F35-NV66F35 Series_EO_DG68-00522P_CS.indd 10 2013-10-07 �� 4:28:57

součásti a funkce

OVLÁDACÍ PRVKY TROUBY

01 SOUČÁSTI AFUNKCE

Ovladač pro
výběr funkce

Provedení předního panelu

Přední panel je dostupný vrůzných provedeních, materiálech a barvách, včetně nerezové
oceli, bílé, černé a skla. Zdůvodů zvýšení kvality se vzhled může změnit.

Ovladač pro výběr funkce aOvladač pro nastavení teploty jsou ovladače spojistkou. Před
otočením je nutné je stisknout. (volitelné)

Upozornění
Čas Displej

Tlačítka nastavení času

Ovladač pro nastavení teploty

PŘÍSLUŠENSTVÍ

VAROVÁNÍ: Příslušenství je nutné správně zasunout do drážek. Mezi plechy adnem trouby
musí být nejméně 2cm volného místa, jinak hrozí poškození smaltovaného povrchu.

VÝSTRAHA: Při vyjímání pokrmů nebo příslušenství ztrouby buďte velmi opatrní. Horká jídla,
příslušenství a povrchy mohou způsobit popálení!

Pečicí plech

Pečicí plech lze použít kpřípravě koláčů, sušenek a dalšího pečiva.

Nádoba na odkapávání (volitelná)
(Hluboká) nádoba na odkapávání je vhodná pro opékání. Lze ji použít
vkombinaci smalým roštem, aby tekutiny neodkapávaly na dno trouby.

Malý rošt (volitelný)
Malý rošt slouží ke grilování a pečení pokrmů. Lze jej použít vkombinaci
snádobou na odkapávání, která zabraňuje tekutinám vodkapávání na dno
trouby.

Velký rošt (volitelný)
Velký rošt slouží ke grilování a opékání pokrmů. Lze používat společně
shrnci adalšími pečicími nádobami.

Teleskopická vodítka (volitelná)

• Před vložením roštu, pánve na pečení nebo smažení nejdříve vysuňte

teleskopická vodítka vpříslušné úrovni.

• Umístěte plech nebo pánev na vodítka a zcela je zasuňte zpět do

trouby. Dvířka trouby zavřete teprve poté, co byla teleskopická vodítka
zasunuta zpět do trouby.

Čeština– 11

NV70F35-NV66F35 Series_EO_DG68-00522P_CS.indd 11 2013-10-07 �� 4:28:58

používání trouby

NASTAVENÍ ČASU

Připojujete-li zařízení knapájení poprvé, nejprve nastavte čas a teprve potom začněte
zařízení používat.

Nastavení hodin | 01

Stiskněte tlačítko Čas, údaj

hodin začne blikat.

Nastavení minut | 02

Stiskněte tlačítko Čas, údaj

minut začne blikat.

Stiskněte tlačítko nastavení

času, nastavte požadovaný

čas.

03 | Potvrzení času

NASTAVENÍ ALARMU

Nastavení upozornění | 01

Stiskněte tlačítko

Upozornění, ikony

upozornění začnou blikat.

Chcete-li časovač vypnout, nastavte Upozornění na hodnotu 0:00.
Je-li aktivní, můžete stisknutím tlačítka Čas zobrazit hodiny saktuálním časem.

Stisknutím tlačítka nastavení

času nastavte Čas

upozornění.

02 | Potvrzení upozornění

FUNKCE DĚTSKÁ POJISTKA

Chcete-li zapnout nebo vypnout funkci dětské pojistky, stiskněte apodržte tlačítka
Upozornění aČas po dobu 3sekund. Obrázek dětské pojistky indikuje, že je funkce
dětské pojistky aktivní.

POUŽITÍ REŽIMU RYCHLÉHO PŘEDHŘEVU

Pokud použijete možnost RYCHLÝ PŘEDHŘEV, můžete během okamžiku zvýšit
teplotu na zadanou hodnotu.
Tím se výrazně zkrátí doba čekání na předehřátí trouby.
Volbu RYCHLÝ PŘEDHŘEV použijte na zvýšení teploty na zadanou hodnotu, dokud
nebude předehřátí dokončeno. Před pokračováním přepněte do režimu Vaření.
Režim RYCHLÝ PŘEDHŘEV však není nutné používat pro grilování potravin.

Opakovaným stisknutím
tlačítka Čas nastavte aktuální
čas.

Stisknutím tlačítka
Upozornění volbu potvrdíte.

Čeština– 12

NV70F35-NV66F35 Series_EO_DG68-00522P_CS.indd 12 2013-10-07 �� 4:28:59

POUŽÍVÁNÍ REŽIMU VAŘENÍ

Nastavení režimu vaření | 01

Otočte ovladačem pro
výběr funkce, nastavte

požadovaný režim vaření.

a

Vyberete-li funkci Gril a nastavíte teplotu mezi 50°C a 250°C, nebo vyberete-li režim Normální
vaření a nastavíte teplotu mezi hodnotami Gril1 a 3, zazní zvukový signál a zobrazí se zpráva
se žádostí o změnu teploty.

Pouze rozsvítit

02 | Nastavení teploty

Nastavte požadovanou
teplotu otočením ovladače

b

pro nastavení teploty.

Teplota grilu

a

1: Nízká
2: Střední
3: Vysoká

Slouží knastavení teploty

b

veškerého vaření kromě
grilování.

Funkce trouby

Horkovzdušný režim

Teplo generované horkým vzduchem je vtroubě rovnoměrně rozptylováno pomocí
ventilátorů. Tento režim je určen pro zmrazená jídla ana pečení.
Doporučená teplota: 170 °C

Ohřev shora + horkovzdušný režim

Teplo generované horním tepelným systémem a horký vzduch jsou vtroubě
rovnoměrně rozptylovány pomocí ventilátorů. Tento režim je určen kpečení
křupavých jídel, například masa.
Doporučená teplota: 190 °C

Běžný režim

Teplo je vyzařováno horním a dolním tepelným systémem. Tento režim je určen pro
standardní pečení aopékání téměř všech typů pokrmů.
Doporučená teplota: 200 °C

Ohřev zdola + horkovzdušný režim

Teplo generované dolním tepelným systémem a horký vzduch jsou vtroubě
rovnoměrně rozptylovány pomocí ventilátorů. Tento režim je určen pro přípravu
pizzy, chleba akoláčů.
Doporučená teplota: 190 °C

Velký gril

Teplo je vyzařováno zvelkoplošného grilu. Tento režim je určen pro zapékané
pokrmy, například lasagne, agrilování masa.
Doporučená teplota: Střední

02 POUŽITÍ TROUBY

Čeština– 13

NV70F35-NV66F35 Series_EO_DG68-00522P_CS.indd 13 2013-10-07 �� 4:29:00

testovací pokrmy

Podle normy EN 60350

Pečení

Doporučení pro pečení platí pro předehřátou troubu.

Typ pokrmu

Malý moučník Pečicí plech 2 Běžný režim 170-190 15-25

Lehký piškotový
moučník

Jablečný koláč Velký rošt +

Nádobí

apoznámky

Pečicí plech na
velkém roštu
(tmavý povrch,
ø 26cm)

Pečicí plech +
2 formy na
pečení
(tmavý povrch,
ø 20cm)

Velký rošt +
2 formy na
pečení
(tmavý povrch,
ø 20cm)

Zásuvná

výška

1 Běžný režim 160-180 25-35

1 + 3 Horkovzdušný

1– zasunuto

šikmo

Režim vaření

režim

Běžný režim 180-200 75-90

Teplota

(°C)

170-190 80-100

Doba vaření

(min)

Grilování

Předehřejte prázdnou troubu na 5minut pomocí funkce Velký gril.
Tuto funkci používejte snastavením maximální teploty na hodnotu Vysoká.

Typ pokrmu Nádobí apoznámky

Tousty zbílého
chleba

Velký rošt 5 Velký gril Vysoká 1.: 1-2

Zásuvná

výška

Režim
vaření

Teplota

(°C)

Doba vaření

(min)

2.: 1-1½

Hamburgery
zhovězího
masa

NV70F35-NV66F35 Series_EO_DG68-00522P_CS.indd 14 2013-10-07 �� 4:29:00

Velký rošt
Hluboká pánev
(pro zachycení odkapávání)

Čeština– 14

4

Velký gril Vysoká 1.: 7-10

3

2.: 5-8

čištění aúdržba

RUČNÍ ČIŠTĚNÍ

Před čištěním se přesvědčte, zda trouba a příslušenství vychladly.

Vnitřek trouby

• Kčištění vnitřních částí trouby použijte čistý hadřík a jemný čisticí prostředek nebo teplou
mýdlovou vodu.

• Těsnění dvířek nečistěte ručně.

• Nepoužívejte drsné tkaniny ani čisticí houbičky.

• Kodstranění připečené špíny použijte speciální čistič na trouby.

• Vnitřní část je nutné čistit horkou vodou, čisticím prostředkem a měkkým nylonovým kartáčkem.

Nepoužívejte abrazivní čisticí prostředky, tvrdé kartáče, drsné tkaniny, drátěnky, nože
či jiné abrazivní materiály.

Vnější části trouby

• Kčištění vnějších částí trouby použijte čistý hadřík a jemný čisticí prostředek nebo teplou
mýdlovou vodu.

• Povrch otřete do sucha papírovou kuchyňskou utěrkou nebo suchým ručníkem.

• Nepoužívejte drsné tkaniny, žíraviny ani abrazivní prostředky.

Přední části trouby znerezové oceli

• Nepoužívejte drátěnky, drsné tkaniny či jiné abrazivní materiály. Mohly by povrch poškodit.

Přední části trouby zhliníku

• Jemně otřete povrch čistým měkkým hadříkem nebo hadříkem zmikrovlákna a jemným čisticím
prostředkem na okna.

Příslušenství

• Příslušenství po každém použití umyjte a osušte utěrkou. Vpřípadě potřeby je nechte asi
30minut odmočit vteplé mýdlové vodě pro snazší čištění.

03 TESTOVACÍ POKRMY AČIŠTĚNÍ

Čeština– 15

NV70F35-NV66F35 Series_EO_DG68-00522P_CS.indd 15 2013-10-07 �� 4:29:00

odstraňování závad achybové kódy

ODSTRAŇOVÁNÍ ZÁVAD

PROBLÉM ŘEŠENÍ

Jak postupovat, pokud se
trouba nezahřívá?

Jak mám postupovat,
pokud se trouba nezahřívá
ani po nastavení funkce a
teploty trouby?

Jak postupovat, pokud se
zobrazí kód chyby atrouba
se nezahřívá?

Jak mám postupovat, pokud
bliká displej času?

Jak postupovat, pokud se
nerozsvítí světlo trouby?

Jak postupovat, pokud
se sám od sebe zapnul
ventilátor trouby?

• Trouba zřejmě není zapnuta. Zapněte troubu.

• Nejsou nastaveny hodiny.

Nastavte hodiny (viz část Nastavení hodin).

• Zkontrolujte, zda jsou nastaveny správné hodnoty.

• Mohlo dojít ke spálení bytové pojistky nebo kvypadnutí jističe

okruhu. Vyměňte pojistky nebo znovu nastavte okruh.
Pokud ktěmto potížím dochází opakovaně, zavolejte
kvalifikovaného elektrikáře.

• Mohlo dojít kproblémům sinterními elektrickými spojeními.

Zavolejte místní servisní středisko.

• Došlo kporuše spojení interního elektrického okruhu.

Zavolejte místní servisní středisko.

• Došlo kvýpadku proudu.

Nastavte hodiny (viz část Nastavení hodin).

• Světlo trouby je vadné. Vyměňte žárovku světla trouby

(viz část Výměna žárovky).

• Po použití trouby ventilátor běží, dokud trouba nezchladne.

Pokud ventilátor běží i po vychladnutí trouby, obraťte se na
místní servisní středisko.

KÓDY CHYB

KÓD PROBLÉM ŘEŠENÍ

Chyba trouby může snížit výkon a
způsobit bezpečnostní potíže. Ihned
přestaňte troubu používat.

BEZPEČNOSTNÍ VYPNUTÍ
Trouba byla vprovozu při nastavené
teplotě příliš dlouho.

Pokud jste nevybrali příslušnou teplotu
pro nastavený režim:

1) * platí pro všechna čísla nebo znaky.

Čeština– 16

NV70F35-NV66F35 Series_EO_DG68-00522P_CS.indd 16 2013-10-07 �� 4:29:00

Zavolejte místní servisní středisko
společnosti SAMSUNG.

Vypněte troubu a vyjměte potraviny.
Před dalším použitím nechejte troubu
zchladnout.

Vyberte pro režim vhodnou teplotu
(viz část Použití režimu Rychlý
předehřev).

poznámky

04 ODSTRAŇOVÁNÍ ZÁVAD ACHYBOVÉ KÓDY

NV70F35-NV66F35 Series_EO_DG68-00522P_CS.indd 17 2013-10-07 �� 4:29:00

poznámky

NV70F35-NV66F35 Series_EO_DG68-00522P_CS.indd 18 2013-10-07 �� 4:29:00

poznámky

NV70F35-NV66F35 Series_EO_DG68-00522P_CS.indd 19 2013-10-07 �� 4:29:00

BOSNIA 051 133 1999

BULGARIA 07001 33 11 , share cost tariff

CROATIA 062 - SAMSUNG (062-726-786)

CZECH 800 - SAMSUNG (800-726786)

HUNGARY 06-80-SAMSUNG (726-7864)

MONTENEGRO 020 405 888

*(całkowity koszt połączenia jak za 1 impuls
według taryfy operatora)
** (koszt połączenia według taryfy operatora)

ROMANIA
TOLL FREE No.

SERBIA 011 321 6899

SLOVAKIA 0800-SAMSUNG (0800-726-786)

LITHUANIA 8-800-77777

LATVIA 8000-7267

ESTONIA 800-7267

0 801-172-678* lub [phone] **

POLAND

08008 SAMSUNG (08008 726 7864)

[HHP] 0 801-672-678* lub [phone]**

www.samsung.com

www.samsung.com/bg

www.samsung.com/hr

www.samsung.com

http://www.samsung.com/hu

www.samsung.com

www.samsung.com/pl

www.samsung.com/ro

www.samsung.com/rs

www.samsung.com

www.samsung.com/lt

www.samsung.com/lv

www.samsung.com/ee

DG68-00522P

NV70F35-NV66F35 Series_EO_DG68-00522P_CS.indd 20 2013-10-07 �� 4:29:00

Built-in Oven

user manual

NV70F35 Series
NV66F35 Series

BF1N Series

This manual is made with 100 % recycled paper.

imagine the possibilities

Thank you for purchasing this Samsung product.
To receive more complete service, please register

your product at

www.samsung.com/register

NV70F35-NV66F35 Series_EO_DG68-00522P_EN.indd 1 2013-10-07 �� 4:24:33

contents

PARTS AND FEATURES

11

OVEN USE

12

TEST DISHES

14

11 Oven controls
11 accessory

12 Time setting
12 Set alarm
12 Child lock function
12 Using the fast preheating mode
13 Using the cooking mode

14 Test dishes

CLEANING AND CARE

15 Hand cleaning

15

TROUBLESHOOTING & ERROR

CODES

16 Troubleshooting
16 Error codes

16

English - 2

NV70F35-NV66F35 Series_EO_DG68-00522P_EN.indd 2 2013-10-07 �� 4:24:33

using this manual

Thank you for choosing SAMSUNG Built - In Oven.
This user Manual contains important information on safety and instructions intended to assist you in the

operation and maintenance of your appliance.
Please take the time to read this Owner’s Manual before using your oven and keep this book for future
reference.

The following symbols are used in the text of this Owner’s Manual:

WARNING or CAUTION Important Note

safety instructions

Installation of this oven must be performed only by a licensed electrician. The installer is responsible
for connecting the appliance to the mains power supply in observance of the relevant safety
recommendations.

WARNING

This appliance is not intended for use by persons
(including children) with reduced physical, sensory or
mental capabilities, or lack of experience and knowledge,
unless they have been given supervision or instruction
concerning use of the appliance by a person responsible
for their safety.

Children should be supervised to ensure that they do not
play with the appliance.

If the supply cord is defective, it must be replaced by a
special cord or assembly available from the manufacturer or
an authorised service agent. (Fixed wiring type model only)

If the supply cord is damaged, it must be replaced by
the manufacturer, its service agent or similarly qualified
persons in order to avoid a hazard. (Power cord type
model only)

Appliance should allow to disconnection of the appliance
from the supply after installation. The disconnection
may be achieved by having the plug accessible or by
incorporating a switch in the fixed wiring in accordance
with the wiring rules.

English - 3

NV70F35-NV66F35 Series_EO_DG68-00522P_EN.indd 3 2013-10-07 �� 4:24:33

During use the appliance becomes hot. Care should be
taken to avoid touching heating elements inside the oven.

WARNING: Accessible parts may become hot during
use. Young children should be kept away.

If this appliance has steam or self cleaning function,
excess spillage must be removed before cleaning and
all utensils should not be left in the oven during steam
cleaning or self cleaning. (cleaning function model only)

If this appliance has self cleaning function, during self
cleaning the surfaces may get hotter than usual and
children should be kept away. (Cleaning function model
only)

Only use the temperature probe recommended for this
oven. (Temperature sensing probe model only)

A steam cleaner is not to be used.

WARNING: Ensure that the appliance is switched o
before replacing the lamp to avoid the possibility of
electric shock.

Do not use harsh abrasive cleaners or sharp metal scrapers
to clean the oven door glass since they can scratch the
surface, which may result in shattering of the glass.

WARNING: The appliance and its accessible parts
become hot during use. Care should be taken to
avoid touching heating elements. Children less than 8
years of age shall be kept away unless continuously
supervised.

This appliance can be used by children aged from
8years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience
and knowledge if they have been given supervision or
instruction concerning use of the appliance in a safe way
and understand the hazards involved. Children shall not
play with the appliance. Cleaning and user maintenance
shall not be made by children without supervision.

The temperature of accessible surfaces may be high
when the appliance is operating.

English - 4

NV70F35-NV66F35 Series_EO_DG68-00522P_EN.indd 4 2013-10-07 �� 4:24:33

The door or the outer surface may get hot when the
appliance is operating.

Keep the appliance and its cord out of reach of children
less than 8 years.

Appliances are not intended to be operated by means of
an external timer or separate remote-control system.

Please put the bent up frame side to the
back, in order to support the restposition
when cooking big loads. (Depending on
model)

CAUTION

If the oven has been damaged in transport, do not connect it.
This appliance must be connected to the mains power supply only by a specially licensed

electrician.
In the event of a fault or damage to the appliance, do not attempt to operate it.
Repairs should be performed by a licensed technician only. Improper repair may result in

considerable danger to you and others. If your oven needs repair, contact a SAMSUNG Service
Centre or your dealer.

Electrical leads and cables should not be allowed to touch the oven.
The oven should be connected to the mains power supply by means of an approved circuit

breaker or fuse. Never use multiple plug adapters or extension leads.
The power supply of the appliance should be turned o when it is being repaired or cleaned.
Take care when connecting electrical appliances to sockets near the oven.
If this appliance has steam cooking function, do not operate this appliance when the water supply

cartridge is damaged. (Steam function model only)
When the cartridge is cracked or broken, do not use it and contact your nearest service center.

(Steam function model only)
This oven has been designed only for the cooking of household foods.
During use, the oven interior surfaces become hot enough to cause burns. Do not touch heating

elements or interior surfaces of the oven until they have had time to cool.
Never store flammable materials in the oven.
The oven surfaces become hot when the appliance is operated at a high temperature for an

extended period of time.
When cooking, take care when opening the oven door as hot air and steam can escape rapidly.
When cooking dishes that contain alcohol, the alcohol may evaporate due to the high

temperatures and the vapour can catch fire if it comes into contact with a hot part of the oven.
For your safety, do not use high-pressure water cleaners or steam jet cleaners.
Children should be kept at a safe distance when the oven is in use.

English - 5

NV70F35-NV66F35 Series_EO_DG68-00522P_EN.indd 5 2013-10-07 �� 4:24:33

Frozen foods such as pizzas should be cooked on the Big grid. If the baking tray is used, it may
become deformed due to the great variation in temperatures.

Do not pour water into the oven bottom when it is hot. This could cause damage to the enamel
surface.

The oven door must be closed during cooking.
Do not line the oven bottom with aluminium foil and do not place any baking trays or tins on it.

The aluminium foil blocks the heat, which may result in damage to the enamel surfaces and cause
poor cooking results.

Fruit juices will leave stains, which can become indelible on the enamel surfaces of the oven.
When cooking very moist cakes, use the deep pan.

Do not rest bakeware on the open oven door.
Young children should be supervised to ensure that they do not play with the appliance.
Keep children away from the door when opening or closing it as they may bump themselves on

the door or catch their fingers in the door.
Do not step, lean, sit or place heavy stu on the door.
Do not open the door with unnecessarily strong power.

WARNING: Do not disconnect the appliance from the main power supply even after the
cooking process is completed.

WARNING: Do not leave the door open while oven is cooking.

English - 6

NV70F35-NV66F35 Series_EO_DG68-00522P_EN.indd 6 2013-10-07 �� 4:24:33

BULB EXCHANGE

Danger of electric shock! Before replacing any of
the oven bulbs, take the following steps:

• Switch oven O.

• Disconnect the oven from the mains.

• Protect the oven light bulb and the glass cap by laying a
cloth on the bottom of the oven compartment.

• Bulbs can be purchased from the SAMSUNG Service
Centre.

Rear oven light

1. Remove cap by turning anticlockwise and
remove the metal ring, the sheet ring and
clean the glass cap. If necessary, replace
the bulb with a 25 watt, 300 °C heat­resistant oven light bulb.

2. Clean the glass cap, the metal ring and the sheet ring if
necessary.

3. Fit the metal and the sheet ring to the glass cap.

4. Place glass cap where you have removed it in step 1 and

turn it clockwise to keep it in place.

English - 7

NV70F35-NV66F35 Series_EO_DG68-00522P_EN.indd 7 2013-10-07 �� 4:24:34

DOOR REMOVAL

For normal use, the oven door must not be removed but if removal is necessary, for example, for
cleaning purposes, follow these instructions.

CAUTION: The oven door is heavy.

2

70

1

1. Open the door and flip

open the clips at both
hinges completely.

2. Close the door by

approximately 70 °. With
both hands, grasp the
sides of the oven door at
its middle and pull-lift until
the hinges can be taken

3. After cleaning, for

attaching the door repeat
the 1 and 2 steps in
revers order. The clip
on the hinge should be
closed on both side.

out.

DOOR GLASS REMOVAL

The oven door is equipped with three sheets of glass placed against each other. These sheets can
be removed for cleaning.

1. Press the both buttons on

the left and right sides of
the door.

The Door-Glass is dierent from 2 EA to 4 EA model by model.
But, the method of the disassembly and assembly is same.

When assembly the inner glass 1, put printing to direction below.

2. Detach the covering and

remove glass 1 from the
door.

3. Lift glass 2 and Clean the

sheets with warm water
or washing-up liquid and
polish dry them with a soft
clean cloth.

English - 8

NV70F35-NV66F35 Series_EO_DG68-00522P_EN.indd 8 2013-10-07 �� 4:24:35

AUTO ENERGY SAVING FUNCTION

• If you do not select any function when appliance is in the middle of setting or operating with
temporary stop condition, function is canceled and clock will be displayed after 10 minutes.

CORRECT DISPOSAL OF THIS PRODUCT
(WASTE ELECTRICAL & ELECTRONIC EQUIPMENT)

(Applicable in countries with separate collection systems)

This marking on the product, accessories or literature indicates that the product and its electronic
accessories (e.g. charger, headset, USB cable) should not be disposed of with other household
waste at the end of their working life. To prevent possible harm to the environment or human health
from uncontrolled waste disposal, please separate these items from other types of waste and
recycle them responsibly to promote the sustainable reuse of material resources.

Household users should contact either the retailer where they purchased this product, or their local
government oce, for details of where and how they can take these items for environmentally safe
recycling.

Business users should contact their supplier and check the terms and conditions of the purchase
contract. This product and its electronic accessories should not be mixed with other commercial
wastes for disposal.

installation

Safety instructions for the installation

This oven may be installed only by an approved electrician. The installer is responsible for
connecting the appliance to the main supply, while observing the relevant safety regulations.

• Ensure protection from live parts when installing the oven.

• The kitchen cabinet in which the oven is built in must satisfy stability requirements as specified in

DIN 68930.

Power connection

If the appliance is not connected to the mains with a plug, a multi­pole isolator switch (with at least 3 mm contact spacing) must be
provided in order to satisfy safety regulations. The power cable
(H05 RR-F or H05 VV-F, min., 2.5 mm²) must be of sucient
length to be connected to the oven, even if the oven stands on
the floor in front of its built-in cabinet. Open the rear connection
cover of the oven with a screwdriver and loosen the screws of the
cable clamp before you connect the power lines to the relevant
connection terminals. The oven is earthed via the ( )-terminal. The yellow
and green cable(earth connection) must be connected first and be longer than the others. If the oven is
connected to the mains with a plug, this plug must remain accessible after the oven is installed. Samsung
will take no responsibility for accidents that originate from a missing or faulty earth connection.

WARNING: Do not allow the connecting cable to become trapped during installation, and
prevent it coming into contact with hot parts of the oven.

BROWN or

BLACK

BLUE or

WHITE

YELLOW and
GREEN

English - 9

NV70F35-NV66F35 Series_EO_DG68-00522P_EN.indd 9 2013-10-07 �� 4:24:36

Installation in the cabinet

With built-in furniture, plastic surfaces and adhesive for the oven should be resistant to 90 °C inside of
the furniture and to 75 °C for adjacent furniture. Samsung will take no responsibility for damage of plastic
surfaces or adhesive from the heat.

1

545

560

Lower

2

element

Top element

There should be a ventilation gap
in the base of the kitchen cabinet
where the oven is to be placed. For
ventilation, a gap of about 50mm

595

572

should be left between the lower shelf
and the supporting wall. If the oven is
to be installed below a hob, the hob’s
installation instructions should be
followed.

5

3

595

min.
550

Lower element

min. 560

min. 50

21

Airflow through the ventilation gap

4

min. 550

min. 600

min. 590 -

max. 600

min. 560

50

Top element

Push the appliance completely into the cabinet and fix the oven firmly on both sides using 2 screws. Make
sure that a gap of at least 5mm should be left between the appliance and the adjacent cabinet.

After installation, remove the vinyl protective film, tape, paper and accessories from the door and inside
of oven. Before uninstalling the oven from the furniture, disconnect the oven from the power supply and
release the 2 screws on the both sides of the oven.

WARNING: The built-in furniture must have a minimum ventilation gap for Air-flow as shown
on picture. Do not cover this hole with strips of wood, for this is used to provide ventilation.

The front exterior of the oven such as handle is dierent model by model. But the size of the
oven in the picture is same.

English - 10

NV70F35-NV66F35 Series_EO_DG68-00522P_EN.indd 10 2013-10-07 �� 4:24:38

parts and features

OVEN CONTROLS

01 PARTS AND FEATURES

Alarm

Function Select Knob

Front design

The front panel is available in various material and color options including stainless steel,
white, black and glass. For purposes of quality improvement, the appearance may be subject
to change.

The Function Select Knob and the Temp Control Knob are pop - up knobs. Simply push to
turn. (Optional)

Time Window Display

Time Control Buttons

Temp Control Knob

ACCESSORY

CAUTION: Be sure to attach the accessory correctly to the racks. Trays need to have at
least 2 cm space towards the bottom of the oven, otherwise the enamel surface could be
damaged.

WARNING: Be very carefull removing meals and/or accessories out of the oven. Hot meals,
accessories and surfaces can burn you!

Baking tray

The baking tray could be used for the preparation of cakes, cookies and
other pastries.

Dripping tray (Optional)
The (deep) dripping tray is good for roasting. It can be used in combination
with the small grid to prevent liquids from dropping onto the bottom of the
oven.

Small grid (Optional)
The small grid should be used for grilling and roasting meals. It can be
used in combination with the dripping tray to prevent liquids from dropping
onto the bottom of the oven.

Big grid (Optional)
The big grid should be used for grilling and roasting meals. You could use
it with casseroles and other baking pots.

Telescopic slide guide (Optional)

• To insert the grid, baking or roasting pan, first slide out the telescopic

guides for one particular level.

• Place the tray or pan on the guides and push them back completely

into the oven. Close the oven door only after you have pushed the
telescopic guides into the oven

English - 11

NV70F35-NV66F35 Series_EO_DG68-00522P_EN.indd 11 2013-10-07 �� 4:24:39

oven use

TIME SETTING

When connecting the power for the first time, please use the product after setting the time.

Set hours | 01

Press Time button, hours

figure will blink.

Set minutes | 02

Press Time button, minutes

figure will blink.

Press Time Control button,

set desired time.

03 | Confirm time

SET ALARM

Set alarm | 01

Press Alarm button, alarm

figures blink.

If you want to stop the timer operation, set the Alarm to 0:00.
While it is operating, press the Time button to display the clock for the current time.

Press Time Control button

to set Alarm Time.

02 | Confirm alarm

CHILD LOCK FUNCTION

To active or deactivate the child lock function, press and hold Alarm and Time button for 3
seconds. The child lock figure shows child lock activity.

USING THE FAST PREHEATING MODE

If you use the FAST PREHEATING option, you can increase the temperature up to
the set value in no time.
This will drastically shorten your waiting time until the preheating is done.
Use the FAST PREHEATING option to increase the temperature to the set value until
the preheating is completed. Then switch to Cooking mode before proceeding.
However, you do not need to use FAST PREHEATING for grilling food.

Press Time button again, to
set the current time.

Press Alarm button to
confirm.

English - 12

NV70F35-NV66F35 Series_EO_DG68-00522P_EN.indd 12 2013-10-07 �� 4:24:40

USING THE COOKING MODE

Set cooking mode | 01

Turn Function Select
Knob, set desired the

cooking mode.

a

If you select the Grill function and set the temperature between 50 °C and 250 °C, or if you
select Normal Cooking mode and set the temperature between Grill 1 and 3, you are asked to
reset the temperature with a buzzer and popup message.

Only Lamp On

02 | Set temperature

Select the desired
temperature by turning the

b

Temp Control Knob.

Grill temperature

a

1: Low
2: Medium
3: High

Set the temperature for all

b

cooking other than grilling.

Oven functions

Convection

The heat generated by the convection is shared evenly in the oven by fans. This
function should be used for frozen dishes and baking.
Suggested temperature: 170 °C

Top Heat + Convection

The heat generated by the upper heating system and the convection is shared
evenly in the oven by fans. This function should be used for roasting crusty dishes
like meat.
Suggested temperature: 190 °C

Conventional

Heat is emitted from the upper and lower heating system. This function should be
used for standard baking and roasting of almost any type of dishes.
Suggested temperature: 200 °C

Bottom Heat Convection

The heat generated by the lower heating system and the convection is shared
evenly in the oven by fans. This function should be used for pizzas, bread and
cakes.
Suggested temperature: 190 °C

Large Grill

Heat is emitted from the large area grill. This function should be used for scalloped
dishes like lasagne and grilling meat.
Suggested temperature: Medium

02 OVEN USE

English - 13

NV70F35-NV66F35 Series_EO_DG68-00522P_EN.indd 13 2013-10-07 �� 4:24:41

test dishes

According to standard EN 60350

Baking

The recommendations for baking refer to preheated oven.

Type of

Food

Small Cake Baking Tray 2 Conventional 170-190 15-25

Fatless
Sponge
Cake

Apple Pie Big grid + Baking tray +

Dish & Notes

Baking tin on Big grid
(Dark coated, ø 26 cm)

2 Springform cake tins
(Dark coated, ø 20 cm)

Big grid + 2 Springform
cake tins (Dark coated,
ø 20 cm)

Shelf
level

1 Conventional 160-180 25-35

1 + 3 Convection 170-190 80-100

1 Placed

diagonally

Cooking

mode

Conventional 180-200 75-90

Temp.

(°C)

Cooking time

(min.)

Grilling

Preheat the empty oven for 5 minutes using Large Grill function.
Use this function with the maximum temperature setting of high.

Type of

Food

White Bread
Toast

Beef Burgers Big grid

Big grid 5 Large grill High 1st: 1-2

Deep pan (to catch drippings)43

Dish & Notes

Shelf
level

Cooking

mode

Large grill High 1st: 7-10

Temp.

(°C)

Cooking time

(min.)

2nd: 1-1½

2nd: 5-8

English - 14

NV70F35-NV66F35 Series_EO_DG68-00522P_EN.indd 14 2013-10-07 �� 4:24:41

cleaning and care

HAND CLEANING

Make sure the oven and accessory is cool before cleaning.

Oven Interior

• For cleaning the interior of the oven, use a clean cloth and a mild cleaning agent or warm soapy
water.

• Do not hand-clean the door seal.

• Do not use scouring pads or cleaning sponges.

• To remove stubborn soil, use a special oven cleaner.

• The cover casing should be cleaned using hot water, detergent and a soft nylon brush.

Do not use abrasive cleaning agents, hard brushes, scouring pads or cloths, steel wool, knives
or other abrasive materials.

Oven Exterior

• For cleaning the exterior of the oven, use a clean cloth and a mild cleaning agent or warm soapy
water.

• Dry with kitchen roll or a dry towel.

• Do not use scourers, caustic cleaners or abrasive products.

Stainless steel oven fronts

• Do not use steel wool, scouring pads or other abrasives. They may damage the finish.

Aluminium oven fronts

• Wipe the surface gently with a soft clean cloth or microfiber cloth and a mild window cleaning
detergent.

Accessory

• Wash the accessory after every use and dry it with a kitchen towel. If necessary, lay in warm
soapy water for about 30 minutes for easier cleaning.

03 TEST DISHES & CLEANING

English - 15

NV70F35-NV66F35 Series_EO_DG68-00522P_EN.indd 15 2013-10-07 �� 4:24:41

troubleshooting & error codes

TROUBLESHOOTING

PROBLEM SOLUTION

What should I do if the oven
doesn’t heat up?

What should I do if, even
though the oven function
and temperature have been
set, the oven does not heat
up?

What should I do if an error
code appears and the oven
does not heat up?

What should I do if the time
display is blinking?

What should I do if the oven
light doesn’t illuminate?

What should I do if the
oven’s fan is running
without having been set?

• The oven may not be switched on. Switch the oven on.

• The clock may not be set. Set the clock (see section “Time

Setting”).

• Check to see if the required settings have been applied.

• A household fuse may have blown or a circuit breaker may

have tripped. Replace the fuses or reset the circuit. If this
happens repeatedly, call an authorised electrician.

• There may be problems with the internal electrical

connections. Call your local service centre.

• There is a fault in the internal electrical circuit connection. Call

your local service centre.

• There was a power failure. Set the clock (see section “Time

Setting”).

• The oven light is faulty. Replace the oven light bulb (see

section “Bulb Exchange”).

• Following use, the oven’s fan runs until the oven has cooled

down. Call your local service centre if the fan continues to
run after the oven has cooled down.

ERROR CODES

CODE PROBLEM SOLUTION

An error of the oven may cause low
performance and problems in safety.
Stop using the oven immediately.

SAFETY SHUTOFF
Oven has continued operating at set
temperature for prolonged time.

If you did not select an appropriate
temperature for the mode.

1) * refers to all numbers or characters.

English - 16

NV70F35-NV66F35 Series_EO_DG68-00522P_EN.indd 16 2013-10-07 �� 4:24:41

Call local SAMSUNG service centre.

Turn oven o and remove food.
Allow oven to cool before using again.

Select the correct temperature for the
mode. (see section “Using the fast
preheating mode”)

memo

04 TROUBLESHOOTING & ERROR CODES

NV70F35-NV66F35 Series_EO_DG68-00522P_EN.indd 17 2013-10-07 �� 4:24:41

memo

NV70F35-NV66F35 Series_EO_DG68-00522P_EN.indd 18 2013-10-07 �� 4:24:41

memo

NV70F35-NV66F35 Series_EO_DG68-00522P_EN.indd 19 2013-10-07 �� 4:24:41

BOSNIA 051 133 1999

BULGARIA 07001 33 11 , share cost tariff

CROATIA 062 - SAMSUNG (062-726-786)

CZECH 800 - SAMSUNG (800-726786)

HUNGARY 06-80-SAMSUNG (726-7864)

MONTENEGRO 020 405 888

*(całkowity koszt połączenia jak za 1 impuls
według taryfy operatora)
** (koszt połączenia według taryfy operatora)

ROMANIA
TOLL FREE No.

SERBIA 011 321 6899

SLOVAKIA 0800-SAMSUNG (0800-726-786)

LITHUANIA 8-800-77777

LATVIA 8000-7267

ESTONIA 800-7267

0 801-172-678* lub [phone] **

POLAND

08008 SAMSUNG (08008 726 7864)

[HHP] 0 801-672-678* lub [phone]**

www.samsung.com

www.samsung.com/bg

www.samsung.com/hr

www.samsung.com

http://www.samsung.com/hu

www.samsung.com

www.samsung.com/pl

www.samsung.com/ro

www.samsung.com/rs

www.samsung.com

www.samsung.com/lt

www.samsung.com/lv

www.samsung.com/ee

DG68-00522P

NV70F35-NV66F35 Series_EO_DG68-00522P_EN.indd 20 2013-10-07 �� 4:24:41
