SAMSUNG CLP-600, CLP-600-XEU, CLP-600N-XEU User Manual

Page 1

Page 2

Ce mode d'emploi n'est fourni qu'à titre informatif. Toutes les informations qu'il contient peuvent être modifiées sans préavis. Samsung Electronics ne saurait être tenu pour responsable des dommages, directs ou indirects, consécutifs ou liés à l'utilisation de ce mode d'emploi. © 2005 Samsung Electronics Co., Ltd. Tous droits réservés.

• CLP-600 et CLP-600N sont des noms de modèle de Samsung Electronics Co., Ltd.

• SAMSUNG et le logo Samsung sont des marques commerciales de Samsung Electronics Co., Ltd.

• Apple, TrueType, Laser Writer et Macintosh sont des marques de Apple Computer, Inc.

• M icrosof t, Wi ndows, W ind ows 98SE , Win dows Me , Wind ows 20 00, Win dows 2003, W indows N T 4.0 et Windows XP sont des marques déposées de Microsoft Corporation.

• Les autres noms de produit et de marque sont des marques commerciales de leurs propriétaires respectifs.

Page 3

Contact SAMSUNG WORLD WIDE

If you have any comments or questions regarding Samsung products, contact the SAMSUNG customer care center.

Country Customer Care Cen t er Web Site

CANADA 1-800-SAMSUNG (7267864) www.samsung.com/ca MEXICO 01-800-SAMSUNG

(7267864) U.S.A 1-800-SAMSUNG (7267864) www.samsung.com ARGENTINE 0800-333-3733 www.samsung.com/a r BRAZIL 0800-124-421 www.samsung.com/br CHILE 800-726-7864 (SAMSUNG) www.samsung.com/cl COSTA RICA 0-800-507-7267 www.samsung.com/latin ECUADOR 1-800-10-7267 www.samsung.com/latin EL SALVADOR 800-6225 www.samsung.com/latin GUA TEM ALA 1-800-299-0013 www.samsung .com/latin JAMAICA 1-800-234-7267 www.samsung.com /latin PANAMA 800-7267 www.samsung.com/latin PUERTO RICO 1-800-682-3180 www.samsung.com/latin REP.

DOMINICA TRINIDA D &

TOBAGO

1-800-751-2676 www.samsun g.com /latin

1-800-7267-864 www.samsun g.com /latin

www.samsung.com/mx

Country Customer Care Center Web Site

LUXEMBURG 02 261 03 710 www.samsung.lu NETHERLANDS 0900 20 200 88

(€ 0,10/min) NORWA Y 231 627 22 w ww.samsung.com/no POLAND 0 801 801 881 www.samsung.com/pl PORTUGAL 80 8 200 128 www.samsung.com/pt SLOVAKIA 0850 123 989 www.samsung.com/sk SPAIN 902 10 11 30 www.samsung.com/es SWEDEN 08 585 367 87 www.samsung.com/se U.K 0870 242 0303 www.samsung.com/uk RUSSIA 8-800-200-0400 www.samsung.ru UKRAINE 8-800-502-0000 www.samsung.com/ur AUSTRALIA 1300 362 603 www.samsung.com/au CHINA 800-810-5858

010- 6475 1880 HONG KONG 2862 6001 www.samsung.com/hk INDIA 3030 8282

1600 1100 11 INDONESIA 0800-112-8888 www.samsung.com/id

www.samsung.com/nl

www.samsung.com.cn

www.samsung.com/in

VENEZUELA 1-800-100-5303 www.samsung.com/latin BELGIUM 02 201 2418 www.samsung.com/be CZECH

REPUBLIC DENMARK 38 322 887 www.samsung.com/dk FINLAND 09 693 79 554 www.samsung.com/fi FRANCE 08 25 08 65 65

GERMANY 01805 - 121213

HUNGARY 06 40 985 985 www.samsung.com/hu ITALIA 199 153 153 www.samsung.com/it

844 000 844 www.samsung .com/cz

www.samsung.com/fr

(€ 0,15/min)

www.samsung.de

(€ 0,12/min)

JAPAN 0120-327-527 www.samsung.com/jp MALAYSIA 1800-88-9999 www.samsung.com/my PHILIPPINES 1800-10-SAMSUNG

(7267864) SINGAPORE 1800-SAMSUNG (7267864) www.samsung.com/sg THAILAND 1800-29-3232

02-689-3232 TAIWAN 0800-329-999 www .samsu ng.com/tw VIETNAM 1 800 588 889 www.samsung.com/vn SOUTH AFRICA 0860 7267864 (SAMSUNG) www.samsung.com/za U.A.E 800SAMSUNG (7267864) www.samsung.com/mea

www.samsung.com/ph

www.samsung.com/th

Page 4

SOMMAIRE

1. Introduction

Fonctions spécia les ................................................................................................................. 1.1

Description de l’imprimante ........................................................................... ........ .................. 1.2

Vue avant ...................................... ................................................................ ........ ....... ... 1.2

Vue de droite ................................................................. ........ .......................................... 1.2

2. Installation de l'imprimante

Déballage ............................................................................................................................. 2.1

Installation des car to u c h es d e toner ............................... .......................................................... 2.2

Chargement d u papier ............................................................................................................ 2.4

Modification du fo r m at de papier dans le ba c ...................................................... .................. 2.5

Connexion du câ b le d e l ’im primante ....................................... .................................................. 2.6

Pour l'impressi o n en mode local .......................................................................................... 2.6

Pour l'impressi o n en r é s eau (CLP-600N uniquement) ............................................................. 2.7

Mise en marche de l’imprimante ............................................................. ........ .......................... 2.7

Impression d'u n e page de démonstration .................................................................................. 2.7

Modification de la l an gue d'affichage (CLP-600 N uniquement) ...................................................... 2.8

Installation du log ici el d’i mpression ........................ ........ .......................................................... 2.8

Configuration r eq u ise .............................. .......................................................................... 2.8

Caractéristiques d u pilote d’impression ...................................................... ........ .................. 2.8

3. Utilisation du panneau de commande

Le panneau de commande ..................................................................................................... .. 3.1

Écran (CLP-600N uniquement) ........................................................................................... 3.1

Touches .......................................................................................................................... 3.1

Utilisation des menus du panneau de commande

(CLP-600N uniquement) ......................................................................................................... 3.3

Accès aux me n u s du panneau de comm an d e ........................................................................ 3.3

Structure des me n u s d u panneau de commande ................................................................... 3.3

Menu Informati o n s ........................................................................................................... 3.4

Menu Couleur ......................................................................... ........ .................................. 3 .4

Menu Imprim ante ........... .................................................................................................. 3.4

Menu Configur a tion ................................................................................. .......................... 3.4

Menu Réseau ................. ................................................................ ........ .......................... 3.5

4. Utilisation de supports d’impression

Choix du papier o u d’au tr es supports ...................................................................... .................. 4.1

Formats des supports et capacité des ba cs ................................................. .......................... 4.1

Conseils pour le c h o i x du p apier et des supports spéciaux .................................................... .. 4.1

Chargement d u papier ............................................................................................................ 4.2

Utilisation du bac 1 ........................................................................................................... 4.2

Utilisation du bac o pti o n n el .............................................................. .................................. 4.2

Utilisation du bac papier polyvalent ..................................................................................... 4.3

Utilisation de l’alimentation manuelle .................................................................................. 4.4

Impression su r de s s u p po r ts spéciaux ....................................................................................... 4.4

Impression d’enveloppes ................................................................................................... 4.4

Impression d’étiquettes ..................................................................................................... 4.5

Impression sur papier préimprimé ...................................................................................... 4.6

Impression de c a r tes o u d e s u p ports de format personn al isé .................................................. 4.6

5. Impression de base

Impression d’u n document .................................... ................................................................ .. 5.1

iii

Page 5

Annulation d'une impression .................................................................................................... 5.1

6. Maintenance de l’imprimante

Impression d'une page

de configuratio n ..................................................................................................................... 6.1

Remplacement des consommables ........................................................................................... 6.2

Gestion des car t o u c h es de toner .............................................................................................. 6.2

Stockage des c ar touches ......................................................... .......................................... 6.2

Autonomie d’u n e c artouche ................................................................................................ 6.2

Redistribution d e l 'en c r e .................................................................. .................................. 6.2

Remplacement des cartouches de to n e r .................................................................................... 6.4

Remplacement de la courroie de transfert du p a p ie r ......................................................... .......... 6.5

Remplacement de l’unité de chauffe ......................................................................................... 6.7

Nettoyage de l ’im pr i mante ...................................................................................................... 6 .8

Nettoyage de l ’ex térieur de l’imprimante .............................................................................. 6.8

Nettoyage de l ’intérieur de l’imprimante .................................................... .......................... 6.8

Gestion de l'imprimante depuis le site Web

(CLP-600N uniquement) ......................................................................................................... 6.9

Configuration d e l a fo n c tion d’alerte e-mail ........................................................................ .. 6.9

Configuration de l'onglet Coordonn ées ............................................................................... 6.10

7. Résolution des problèmes

Liste de contrôl e .................. .................................................................................................. 7.1

Résolution des problèmes d’impre ssio n généraux ..................................................................... .. 7.2

Suppression des bourrages papier .......................................................... .................................. 7.4

Au niveau des b ac s d ’ alimentation .................................................................................... .. 7.5

Au niveau du bac papier polyvalent ........................................................................... ........ .. 7.6

À l’intérieur de l’im pr im ante ............. ................................................................ ........ .......... 7.6

Au niveau du pl ate a u d e s o r tie ......................... ................................................................ .. 7.7

Au niveau du bac 2 optionnel ................................................... .......................................... 7.9

Conseils pour é v ite r les bourrages ............................ ........ ................................................ 7.12

Problèmes de qualité d’impression .................................................. ........................................ 7.12

Signification des messages d’erreur ........................................................................................ 7.15

Problèmes liés à Windows ............................................................. ........ ................................ 7.17

Problèmes liés au système Macinto sh ...................................................................... ........ ........ 7.18

Problèmes liés au système Linux ............................................................ ................................ 7.18

8. Utilisation de l'imprimante en réseau (CLP-600N uniquement)

Partage de l’im pr im ante sur un réseau ............................................ .......................................... 8.1

Configuration d’un e imprimante partagé e en r éseau ................................. .................................. 8.1

Configuration d es p ar a mètres réseau à partir du panneau de comma n de ................................. 8.1

9. Installation des accessoires optionnels de l’imprimante

Précautions à pre n d re l ors de l’installation des accesso ire s o ptio n n el s ........................................... 9.1

Installation d'un bac o ptionnel ....................................................................... .......................... 9.1

Installation d'une carte d'interface réseau

(CLP-600N uniquement) ......................................................................................................... 9.2

10. Spécifications

Spécifications tech n iq u e s de l’imprimante ................................................................ ................ 10.1

Spécifications du papier ........................................................................................................ 10.1

Généralités .................................................................................................................... 10.1

Formats de pap ie r acc ep t é s ............................................................................................. 10.2

Consignes d'u tilisation du papier ....................................................................................... 10.2

Spécifications du papier ................................................................................................... 10.3

Capacité du ba c de réception ................................... ........................................................ 10.3

Capacité d’alim en tation du papier ..................... ................................................................ 10.3

Environnem en t d ’im pression et stockage du papier ............................................................. 10.3

Enveloppes .................................................................................................................... 10.4

Page 6

Étiquettes ...................................................................................................................... 10.4

Page 7

Précautions importantes et informations en matière de sécurité

Lorsque vous utilisez cette appareil, veillez à respecter les mesures de sécurité de base suivantes afin de réduire les risques d'incendie, de décharge électrique et de blessures :

1 Lisez et assimilez l'ensemble des instructions. 2 Faites preuve de bon sens à chaque fois que vous utilisez des appareils

électriques.

3 Respectez l'ensemble des avertissements et des instructions inscrits sur

l'appareil et dans la brochure qui accompagne l'appareil.

4 Si des instructions d'utilisation semblent contredire les informations en

matière de sécurité, privilégiez ces dernières. Il se peut que vous ayez mal compris les instructions d'utilisation. Si la contradiction demeure, demandez l'a id e d e v o tr e c h argé de clientèle ou de votre technicien de maintenance.

5 Débr anch ez la mach ine de la pri se élec triqu e mu rale a va nt le n ettoy ag e.

Evitez d'utiliser des nettoyants liquides ou en bombe. N'utilisez qu'un chiffon humide pour le nettoyage.

•Si l'appareil a subi un choc à la suite d'une chute ou si le boîtier semble endommagé.

•Si les performances de l'appareil changent radicalement et de façon soudaine.

14 Effectuez uniquement les réglages prévus dans les instructions

d'utilisation. Le mauvais réglage d'autres paramètres peut entraîner des dommages et obliger à d'importants travaux de réparation de la part d'un technicien de maintenance qualifié avant de pouvoir réutiliser l'appareil de façon normale.

15 Evitez d'utiliser l'appareil pendant un orage. Quoique peu probable, il

existe un risque de décharge électrique lié à la foudre. Si possible, débranchez l’alimentation é lectriqu e pe n da n t un o rage.

16 Si vous imprimez de façon continue un nombre de pages important, la

température de la surface du bac de sortie peut augmenter . Évitez de toucher cette surface (en particulier les enfants).

17 CONSERVEZ CES IN STR U CTIO N S.

Environnement et sécurité

6 Evitez de placer l'appareil sur un chariot, un pupitre ou une table

instables. Il pourrait tomber et causer des dégâts importants.

7 Ne placez jamais votre appareil sur, près ou au dessus d'un radiateur,

d'un appareil de chauffage ou d'air conditionné, ou d'une conduite d'aération.

8 Ne laissez rien traîner sur l'alimentation. Evitez de placer votre appareil

dans des endroits où les câbles risquent d'être piétinés.

9 Evitez de surcharger les prises murales et les rallonges de câbles. Cela

peut diminuer les performances et entraîner des risques d'incendie et de décharge électrique.

10 Ne laissez pas vos animaux familiers s’approcher du cordon

d’alimentation électrique ou du câb l e d ’inter face PC.

11 N'introduisez jamais d'objets quels qu'ils soient dans l'appareil au

travers des ouvertures du coffre ou du boîtier. Ils pourr a ient entrer en contact avec des composants fortement chargés, d'où des risques d'incendie ou de décharge électrique. Ne répandez jamais de liquide quel qu'il soit sur ou dans l'appareil.

12 Pour réduire les risques de décharge électrique, évitez de démonter

l'appareil. Confiez-la à un technicien de maintenance qualifié lorsque des réparations s'avèrent nécessaires. Le fait d'ouvrir ou d'enlever les capots présente de nombreux risques, notamment électriques. Un remontage défectueux peut entraîner une décharge électrique lors d'une utilisation ultérieure.

13 Débranchez la machine du PC et de la prise murale électrique, et confiez

l’entretien à du personnel qualifié dans les conditions suivantesþ:

•En cas d'endommagement ou d'usure du câble d'alimentation, de la prise ou du câble de connexion.

•Si du liquide a été répandu dans l'appareil.

•Si l'appareil a été exposée à la pluie ou à l'eau.

•Si l'appareil ne fonctionne pas correctement malgré l'observation stricte des instructions d'utilisation.

Avertissem ent relatif à la sé c urité laser

Cette imprimant e est certifiée conforme aux sp écification s DHHS 21 CFR, chapitre 1, sous-chapitre J pour les produits laser de classe I(1) aux EtatsUnis, et certifiée dans les autres pays en tant que produit laser de classe I, conformément aux spécifications IEC 825.

Les produits laser de classe I ne sont pas considérés comme dangereux. Le système laser et l'imprimante sont conçus de manière à interdire toute exposition aux rayonnements laser au-dessus d'un niveau de classe I pendant l'utilisation normale, les opérations d'entretien utilisateur ou les interventions de maintenance dans des conditions conformes aux spécifications.

Page 8

VERTISSEMENT

N'utilisez jamais l'imprimante après avoir retiré le capot protecteur du module laser/scanner. Le faisceau lumineux, bien qu'invisible, pourrait endommager vos yeux. Lorsque vous utilisez ce produit, veillez à respecter les mesures de sécurité de base afin de réduire le risque d'incendie, de décharge électrique et de blessures.

Comment éliminer ce produit (déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européen et aux autres pays européens disposant de systémes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Émission de fréquences radio

Consignes de sécurité relatives à l'ozone

En fonctionnement normal, cet appareil produit de l'ozone. Cette production ne présente aucun risque pour l'utilisateur. Toutefois, il est préférable d'utiliser l'imprimante dans un local correctement aéré.

Pour obtenir plus d'informations sur l'ozone et l'environnement, contactez votre distributeur Samsung.

Recyclage

Veuillez recycler ou éliminer l'emballage de ce produit dans le respect de l'environnement.

Réglementation FCC

Cet appareil a été testé et s'est avéré conforme aux limites imposées à un périphérique numérique de classe B, définies à l'alinéa 15 des réglementations FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences dans une installation domestique. Cet appareil génère, utilise et peut émettre de hautes fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des perturbations dans les communications radio. Cependant, nous ne pouvons garantir l'absence d'interférence dans une installation particulière. Si cet appareil provoque des interférences au niveau de la réception radio ou télévision lors de sa mise sous tension et hors tension, essayez de corriger le problème en utilisant une des mesures suivantes :

•Réorientez ou repositionnez l'antenne de réception.

•Éloignez l' imprimante et le récept eur.

•Branchez l'appareil sur une prise ou un circuit différent(e) de celui/ celle du récepteur.

•Consultez votre distributeur ou un technicien radio/télévision qualifié pour obtenir de l'aide.

ISE EN GARDE

explicite du fabricant pourrait annuler la capacité de l'utilisateur à utiliser cet équipement.

T out changement ou mod ification effectué sans l'accord

Réglementation canadienne relative aux interférences radio

This digital appara tu s do e s no t exceed the Class B limits for radio no ise emissions from digital apparatus as set out in the interference-causing equipment standa rd e n titled “Digital Apparatus”, ICES-003 of the In du stry and Science Canada.

vii

Page 9

Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur : “Appareils Numériques”, ICES-003 édictée par l’Industrie et Sciences Canada.

Etats-Unis d'Amérique

Commission Fédérale des Télécommunications (FCC)

Réglementation FCC alinéa 15 sur les émett eurs intentionnels

Cette imprimante est susceptible de comporter des équipements à radiofréquences basse puissance (pour les communications sans fil) fonctionnant dans la bande des 2,4 GHz/5 GHz et destinés à un usage personnel ou professionnel. Cette section s’applique uniquement si ce type d’équipements est installé dans votre imprimante. Reportez-vous à l’étiquette des spécifications techniques pour vérifier la présence de tels équipements.

Les équipements sans fil présents dans votre imprimante ne peuvent être utilisés aux Etats-Unis d'Amérique que si un numéro d'identification FCC figure sur l'étiquette de spécifications techniques.

Lors de l'utilisation rapprochée d'un équipement sans fil, la Commission Fédérale des Télécommunications recommande un écart minimal de 20 cm entre l'équipement et l'utilisateur (calculé par rapport au tronc). Cette distance de 20 cm doit être respectée lorsque l'équipement sans fil est sous tension. La puissance d'émission du ou des équipements sans fil suscep t ible(s) de f igurer dans l' imprimant e est largement inférieure aux limites d'exposition aux radiofréquences définies par la Commission Fédérale des Télécommunications.

L'émetteur ne doit pas être installé à proximité ou utilisé en présence d'une autre antenne ou d'u n au tr e é metteur.

L'utilisation de cet équipement est sujette aux deux conditions suivantes : (1) il ne doit pas occasionner d'interférences nuisibles, et (2) il doit accepter toutes les interférences reçues, même si celles-ci sont de nature à entraîner son dysfonctionnement.

L'utilisateur ne peut en aucun cas intervenir sur les équipements sans fil. Il ne doit en aucun cas y apporter de modifications. Toute modification de ces équipements annulerait leur droit d'utilisation. Contactez le fabricant si l'appareil a besoin d'être réparé.

Règle de la Commission Fédérale des Télécommunications relative à l'utilisation de réseaux locaux sans fil :

“Lors de l'installation et de l'utilisation du transmetteur et de l'antenne, la limite d'exposition aux radio fréquences fixée à 1 mW/cm2 peut être dépassée à proximité de l'antenne. Par conséquent, l'utilisateur doit en permanence maintenir une distance minimale de 20 cm entre lui et l'antenne. Cet équipement ne doit pas être installé à proximité d'un autre émetteur ou d'u ne autre antenne émettrice ”.

Déclaration de conformité CE

Approbations et certifications

Le marquage CE apposé sur ce télécopieur signifie que Samsung Electronics Co., Ltd. a déclaré l'appareil conforme aux directives 93/68/EEC de l'Union Européenne respectives suivantes :

1er janvier 1995 : Directive 73/23/CEE du Conseil Européen Rapprochement des lois des états membres relatives aux équipements basse tension.

1er janvier 1996 : Directive 89/336/CEE (92/31/CEE) du Conseil Européen Rapprochement des lois des états membres relatives à la compatibilité électromagnétique.

9 mars 1999 : Directive 1999/5/CE relative à la conformité des équipements radios et des term ina u x de télé communications.

Vous pouvez vous procurer le texte complet de la déclaration, décrivant en détail ces différentes directives et les normes correspondantes, auprès de votre distributeur Samsung.

Certification CE

Certification de conformité à la Directive 1999/5/EC relative aux équipements radio et terminaux de télécommunications (FAX)

L'équipement a été certifié pour la connexion en Europe d'un terminal simple au réseau téléphonique co mmuté (RTPC) en conformité avec la Directive 1999/5/EC. Appareil prévu pour fonctionner sur le réseau téléphonique public commuté français et sur les réseaux commuté s privés compatibles des pays européens.

En cas de problème, il convient de contacter en premier lieu votre fournisseur d'équipement.

Le produit a été testé conforme aux normes TBR21 et/ou TBR 38. Pour faciliter l'utilisation et la mise en œuvre de tout équipement terminal compatible avec ces normes, l'Institut européen pour les normes de télécommunications (ETSI) a édité un document consultatif (EG 201 121) contenant des remarques et des obligations supplémentaires destinées à assurer la compatibilité totale des terminaux TBR21 avec les réseaux. Ce produit a été conçu en fo nc tion e t dans le respect total de toutes les informations applicables contenues dans ce document.

Approbation européenne relative aux équipements radioélectriques (pour les produits comportant des équipements radio homologués par l'UE)

Cette imprimante est susceptible de comporter des équipements à radiofréquences basse puissance (pour les communications sans fil) fonctionnant dans la bande des 2,4 GHz/5 GHz et destinés à un usage personnel ou professionnel. Cette section s'applique uniquement si ce type d'équipements est installé dans votre imprimante. Reportez-vous à l'étiquette des spécifications techniques pour vérifier la présence de tels équipements.

Les équipements sans fil présents dans votre imprimante peuvent être utilisés dans l'Union Européenne et les pays associés si la marque accompagnée d'un numéro d'enregistrement délivré par l'organisme compétent, et un symbole d'avertissement figurent sur l'étiquette des spécifications techniques.

viii

Page 10

Pays européens ayant émis une approbation :

Pays de l'EEE/AELE

Allemagne, Autriche, Belgique, Chypre, Danemark, Espagne, Estonie, Finlande, France (avec limitations de fréquences), Grèce, Hongrie, Irlande, Italie, Lettonie, Lituanie, Luxembourg, Malte, Pays-Bas, Pologne, Portugal, Royaume-Uni, République tchèque, Slovaquie, Slovénie et S u ède

Islande, Liechtenstein, Norvège et Suisse

Pays européens ayant émis des restrictions : UE

Pays de l'EEE/AELE

En France, la plage de fréquence autorisée est fixée entre 2446,5 et 2483,5 MHz pour les équipements dont la puissance d'émission est supérieure à 10 mW, comme les équipements sans fil

Pas de restrictions à l'heure actuelle.

Règles de conformité

Conseils relatifs à l'utilisation d'équipements sans fil

Votre imp ri man t e est su sceptible de comporter des équipem en ts à radiofréque nces basse puissan ce (pour les co mmunications sans fil) fonctio nnant dans la bande des 2,4 GHz/5 GHz et destinés aux réseaux locaux r adioélectriques. La section ci-dessous donne un aperçu général des élé m en t s à prendre en considération lors de l'utilisation d'équipements sans fil.

Les restrictions, avertissements et consignes supplémentaires concernant des pays spécifiques sont répertoriés dans les sections relatives à chaque pays (ou groupe de pays). Les équipements sans fil présents dans l'imprimante ne peuvent être utilisés que dans les pays identifiés par les marques d'homologation figurant sur l'étiquette de spécifications. Si le pays dans lequel vous utilisez ces équipements ne figure pas dans la liste, contactez l'organisme chargé des homologations pour les équipements radioélectriques qui vous fournira les caractéristiques à respecter. Les équipements sans fil font l'objet d'une réglementation stricte et leur utilisation peut être interdite.

La puissance d'émission du ou des équipements sans fil susceptibles de figurer dans l'imprimante est largement inférieure aux limites d'exposition aux radiofréquences définies à ce jour . Les équipements sans fil (susceptibles de figurer dans votre imprimante) émettant beaucoup moins d'énergie que ce que les normes et les recommandations en matière de sécurité n'exigent. Le fabricant estime que ces équipements ne présentent aucun danger pour l'utilisateur . Quels que soient les niveaux de puissance, certaines précautions doiven t né anm oins être pris es af in d e réd uire le co ntac t en tre l' utili sate ur et les équipements pendant une utilisation normale.

Il est conseillé de conserver un écart minimal de 20 cm entre l'équipement sans fil et l'utilisateur (mesuré par rapport au tronc). Cette distance de 20 cm doit être respectée lorsque l'équipement sans fil est sous tension et émet.

L'émetteur ne doit pas être installé à proximité ou utilisé en présence d'une autre antenne ou d'u n au tr e é metteur.

Dans certains cas, les équipements sans fil font l'objet de restrictions d'utilis ation. En voici quelques exemples :

Les communications sans fil utilisant les radiofréquences peuvent perturber le fonctionnement des équipements des avions commerciaux. La réglementation aérienne actuelle exige la mise hors tension des équipements sans fil pendant les vols.Les équipements concernés incluent notamment ceux disposant des technologies IEEE 802.11(ou Ethernet sans fil) et Bluetooth.

Dans les environnements où les interférences avec d'autres équipements ou services peuvent être dangereuses, ou sont perçues comme telles, l'utilisation d'un équipement sans fil peut être limitée, voire interdite. Parmi ces environnements, on compte notamment les aéroports, les hôpitaux et les lieux dont l'atmosphère est chargée d'oxygène ou de gaz inflammable. En cas de doute, contactez l'autorité responsable du lieu concerné avant d'utiliser l'équipement ou de le mettre sous tension.

Les restrictions relatives à l'utilisation d'équipements sans fil sont propres à chaque pays. Avant tout déplacement à l'étranger avec votre imprimante, contactez l'organisme chargé des homologations sur les équipements radioélectriques du pays concerné qui vous indiquera toutes les restrictions en vigueur.

Si votre imprimante dispose d'un équipement sans fil intégré, ne l'utilisez pas avant d'avoir mis tous les capots et blindages en place et installé tous les composants de l'imprimante.

Utilisez uniquem ent les pilo tes logiciels homologués dans le pays d'utilisation. Pour toute information supplémentaire, reportez-vous au kit de restauration du systè me ou contactez le service d'assistance technique du fabricant.

Page 11

EU Declaration of Conformity (R& TTE)

W e, Samsung Electronics Co., Ltd.

Samsung Electronics Co., Ltd.

#259, Gongdan-Dong, Gum i-City, Kyungbuk, Korea 730-030

declare under our sole responsibility that the product

Colo r L ase r P r inter

model " CLP-600, CLP-600N"

to w hich th is d eclaratio n relates is in c onfo rm ity w ith

R&TTE Directive 1999/ 5/ EC ( Annex Low Voltage Directive 73/ 23/ EEC EMC Directive 89/ 336/ EEC , 92/ 31/ EEC

By ap plica tion o f the fo llow ing s tan dar ds

)

(Ma nufacturer)

Sams u ng Elec tro nic s Co., Ltd. #259, Gongdan-Dong, Gumi-City Gyungbuk, Korea 730-030

Wh an -So o n Y im / Sen i or Manag er

(place and da te of issue) (name and signature of a uthorized person)

(Representative in the EU)

Samsung Electronics Euro QA Lab. Blackbushe Business Park, Saxony Way Yateley, Hamp shire, GU46 6GG, UK

Yong-Sang Park / Manager

(place and date of issue) (name and signature of a utho rized person)

Page 12

1 Introduction

Nous vous remercions pour l’achat de cette imprimante.

• Impression de d’imprimer le texte et les images de chaque page de votre document sur la feuille de papier sélectionnée puis de les assembler pour former un poster. Pour de plus amples informations, reportez-vous à la

posters

. Il est possible d’agrandir et

Section Logiciel.

Ce chapitre contient les sections suivantes :

• Fonctions spécial es

• Description de l’imprimante

Fonctions spé c iales

Votre nouvelle imprimante intègre des fonctions spéciales destinées à améliorer la qualité d’impression. Elle offre les avantages suivants :

Réalisation d'impressions en couleur de haute qualité et rapides.

• Impression dans une gamme complète de couleurs à partir du cyan, du m a g ent a, du jaune et du noir.

• Impression avec une résolution pouvant atteindre 2 400 x 600 ppp (en termes réels). Pour de plus amples informations, reportez-vous à la

• Votre imprimante imprime du papier au format A4 à raison de 20 pages par minute et du papier au format Letter à raison de 21 pages par minute.

Utilisation aisée de types de supports variés.

•Le

bac d’alimentation papier standard d’ une capacité de 250 feuilles optionnel d’une capacité de 500 feuilles

acceptent le papier au format A4/Letter.

bac papier polyvalent

•Un différents types de supports, tels que les papiers à en-tête, les enveloppes, les étiquettes, les formats personnalisés, les cartes et les papiers épais. Le est également capable de contenir jusqu’à 100 feuilles de papier ordinaire.

(bac 1) et le

Création de documents professionnels

Section Logiciel

bac d’alimentation papi e r

vous permet d’imprimer sur

bac papier polyvalent

(bac 2)

1 2

3 4

Gain de temps et d'argent

• Vous pouvez imprimer sur les deux faces de chaque feuille afin d’économiser le papier ( Pour de plus amples informations, reportez-vous à la

Section Logiciel.

• Vous pouvez imprimer plusieurs pages sur une même feuille afin d’économiser le papier.

• Vous pouvez utiliser des formulaires pré-imprimés ou des papiers à en-tête. Pour de plus amples informations, reportez-vous à la

• Cette imprimante permet d’ automatique grâce à une réduction considérable de la consommation électrique en dehors des périodes d’impression.

Section Logiciel

impression recto-verso

économiser l’énergie

de façon

Impression sous différe nt s environnements

Vous pouvez imprimer sous

2000, 2003 et XP

sur le m o dèle CLP-600N.

• Votre imprimante est comp atib le

plusieurs SE Linux

• Votre imprimante com por te un e interface

• Le modèle CLP-600N est équipé d'une carte d'

réseau

CLP-600 ne prend pas en charge les interfaces réseau. Pour utiliser la CLP-600N dans un environnement réseau

câblé et sans fil, vous pouvez installer une carte d’interface réseau câblé/sans fil optionnelle. Contactez votre revendeur Samsung ou le point de vente où vous avez fait l'acquisition de votre imprimante. Il est fortement conseillé de faire appel à un technicien qualifié pour installer la carte.

intégrée de type 10/100 Base TX. Le modèle

. Windows NT 4.0 n’est pris en charge que

Windows 98SE, Me, NT 4.0,

Macintosh

USB

et avec

d’usine.

interface

Fonctions de l’imprima nte

Le tableau suivant constitue une vue d’ensemb le des fonctions prises en charge par votre imprimante.

(S : en série, O : option, n/d : non disponible)

• Impression de documents à l’aide d’un filigrane, avec un mot tel que

« Confidentiel », par exemple. Pour de plus amples informations, reportez-vous à la

• Impression de d’imprimer facilement u n d o cu me n t e n fo rm e de livr e. U n e fois les pages imprimées, il vous suffi t de les p lier et de les agrafer . Po ur de plus amples informations, reportez-vous à la

Section Logiciel

filigranes

documents reliés

. Vous pouvez personnaliser vos

Section Logiciel

. Cette fonction perm et

Fonctions

USB 2.0 S S

Interface réseau

(Ethernet 10/100 Base TX)

LAN câblé ou sans fil

(Ethernet 10/100 Base TX +

LAN sans fil 802.11 a/b/g)

CLP-600 CLP-600N

n/d S

n/d O

Introduction

Page 13

Description de l’imprimante

Voici les principaux composants de votre imprimante : veuillez noter que toutes les illustrations de ce mode d’emploi proviennen t d u modèle CLP-600N ; par conséquen t, i l s e peut que certaines pièces soient différentes sur votre imprimante.

Support de

sortie papier

Antenne

réseau

sans fil

Port rése au

Connecteur de câble du bac 2

Interrupteur de

marche/arrêt

Vue avant

Port USB

Prise d’alimentation

(Utilisez la poignée pour

soulever l’imprimante.)

Poignée

Réceptacle de sortie du papier

Bac 1

(alimentation

papier de

250 feuilles)

Capot supérieur

(Retirez le capot pour supprimer les bourrages papier.)

Panneau de commande

(Voir 3.1.)

Bac 2 optionnel

(alimentation papier de 500 feuilles)

Vue de droite

Trappe d'accès

(Ouvrez entièrement po ur ac c éder aux cartouches de toner et à la courroie de transfert papier.)

(Utilisez la poignée

Poignée

pour soulever

l’imprimante.)

Bac papier polyvalent

(Retirez le bac pour charger des supports d’impression spéciaux.)

Trappe d’ac cès aux bo urrag es papier du bac 2 o pt ionnel

(Retirez la tr appe d’accès pour supprimer les bourrages papier du bac 2 optionnel.)

* Seul le modèle CLP-600N dispose d'un port réseau.

** Cette antenne de réseau sans fil est uniquement disponible si vous avez

acheté et installé une carte de réseau câblé/sans fil pour le modèle CLP-600N.

REMARQUE:

La surface du réceptacle de sortie peut s’échauffer si vous imprimez un grand nombre de pages en une seule fois. Évitez de toucher cette surface et empêchez les enfants de s’en approcher.

Introduction

Page 14

2 Installation de

l'imprimante

Ce chapitre vous guide pas à pas dans le processus de configuration de votre imprimante.

Ce chapitre contient les sections suivantes :

• Déballage

• Installation des cartouches de toner

• Chargement du papier

• Connexion du câble de l’imprimante

• Mise en marche de l’imprimante

• Impression d'une page de démonstration

• Modification de la langue d'affichage

(CLP-600N uniquem en t)

• Installation du logiciel d’impression

Déballage

Retirez l’imprimante et ses composants du carton d’emballage. Vérifiez qu’il ne manque aucun des éléments suivants :

Cartouches de toner

CD du logiciel d’impression Guide d'installation rapide

Cordon d’alimentation

électrique

CD des utilitaires réseau (CLP-600N uniquement)

REMARQUES

• Si l'un des éléments n'est pas dans le carton ou s'il est endommagé , co n tactez immédiatement votre distribute ur.

Certains composants peuvent varier d'un pays à

•

l'autre.

• Le CD-ROM contient le pilote d’impression, le mode d’emploi et le programme Adobe Acrobat Reader.

• L'aspect du cordon d'al ime nta tio n éle ctri qu e v ar ie en fo nct ion des spécifications en vigueur dans votre pays. Le cord on d’alimentation é lectrique doit être branché s ur une prise reliée à la terre.

ATTENTION

de toner et la cassette installées. Soyez prudent lors des opérations de levage et de manipulation. S’il s’avère nécessaire de déplacer l’imprimante, effectuez cette opération à deux. Utilisez le s po i gn ées de levage, co mme indiqué sur le diagramme (reportez-vous à la page 1.2). Toute tentative individuelle de soulever l’imprimante risque d’entraîner des blessures au niveau du dos.

: L'imprimante pèse 29 kg avec les cartouches

Guide de démarrage rapide de

l’imprimante réseau

(CLP-600N uniquement)

Installation de l'imprimante

Page 15

Retirez avec précaution les ba n d es adhésives de l’imprimante.

Sortez ensuite le bac d'alimentati on papier de l’im primante et retirez les bandes adhésives.

Choisissez un emplacement pour l’imprimante :

• Laissez un espace suffisant pour ouvrir les bacs et les capots et permettre une ventilation adéquate.

Installation des cartouches de toner

Utilisez la poignée pour ouvrir entièrement la trappe d'accès.

REMARQUE:

encore installée sur l’imprimante.

Sortez les cartouches de toner de leur emballage.

La courroie de transfert du papier n’est pas

• Choisissez un environnement adéquat :

- Une surface solide et plane.

- Loin de l’air rejeté par les climatiseurs, les radiat eurs

et les ventilateurs.

- Pas d'exposition à des pics ou des variations brusques

de température, de lumière et d'humidité.

- Propre, sec et non poussiéreux.

ATTENTION

Sinon, vous risquez d’être confronté à des problèmes d’impression .

: Placez votre im primante sur une surface plane.

ATTENTION

• N’utilisez pas d’objets pointus comme un couteau ou des ciseaux pour enlever l’emballage des cartouches de toner. Vous risqueriez d’endommager la surface des cartouches de toner.

• Évitez d'exposer les cartouches de toner à la lumière plus de 2 ou 3 minutes. Recouvrez-les de papier pour les protéger si besoin est.

• Ne touchez pas la surface verte, le tambour OPC, située à l'avant de chaque cartouche de toner, avec la main ou un matériau quelconque. Utilisez la poignée de la cartouche pour éviter de toucher la zone en question.

Installation de l'imprimante

Page 16

Saisissez les deux poignées de la cartouche de toner et remuez celle-ci doucement afin de répartir l’encre de façon uniforme à l’intérieur .

Placez les cartouches de toner sur une surface plane, comme indiqué, et retirez le papier recouvrant les cartouches de toner en ôtant la bande adhésive.

Saisissez chaque cartouche de toner par ses poignées. Alignez les cartouches de toner sur les emplacements de l'imprimante et insérez-les dans les positions correspondantes et dans l'ordre suivant : Jaune, Magenta, Cyan puis Noir. Enfoncez-les jusqu'à entendre un déclic.

Refermez la trappe d'accès. Assurez-vous qu’elle est bien fermée.

Saisir ici.

REMARQUE

essuyez-les avec un chiffon sec et lavez-les à l’eau froide. L'eau chaude fixe l'encre sur le tissu.

Sur la paroi interne droite de l'imprimante, une étiquette indique l'emplacement de chaque cartouche.

: Si vous recevez de l’encre sur vos vêtements,

Noir

Cyan Magenta

Jaune

ATTENTION

refermée, l'imprimante ne pourra pas fonctionner.

REMARQUE

de couverture, l'autonomie de la cartouche est d’environ 4 000 pages pour le noir et blanc.

: Si la trappe d'accès n'est pas correctement

: Lorsque vou s i mprimez du texte à 5 %

Installation de l'imprimante

Page 17

Chargement du papier

Le bac (bac 1) peut contenir un maximum de 250 feuilles de papier ordinai re. Vou s pouvez utilis er du papier au for mat A4 et Letter.

Chargement du papier :

Retirez le bac de l’imprimante.

Abaissez le plateau métallique jusqu’à ce qu’un déclic indique qu’il est b i en en place.

Chargez le pa pi e r, face à imprimer v e r s le h au t.

Assurez-vous de ne pas surcharger le bac et que le s quatre coins sont bien à plat sous les supports d’angle comme indiqué ci-dessous. Si vous surchargez le bac, vous risquez de provoquer un bourrage papier.

Déramez les feuilles de papier pour séparer les pages, puis ventilez-les en les tenant par le bord. T apotez les bords de la pile sur une surface plane pour l’égaliser.

Installation de l'imprimante

REMARQUE

reportez-vous à la section « Modification du format de papier dans le bac » à la page 2.5.

Rem ettez le bac en place dans l'impr imante.

REMARQUE

votre imprimante pour le t ype , le form at, et l'alime n tatio n du papier que vous avez chargé. Pour de plus amples informations, reportez-vous à la

: Pour changer le format de papier dans le bac,

: Une fois le papier en place, vous devez configurer

Section Logiciel

Page 18

Modification du format de papier dans le bac

Selon le pays, le bac est réglé par défaut sur le format Letter ou A4. Pour passe r du fo r mat par défaut à un format A4 ou Letter, ajustez en conséquence le guide-papier.

Ouvrez le bac. Une fois le bac ouvert, soulevez légèrement sa partie av ant po ur le déga ger de l’impr iman te. Re tirez le papier du bac.

Pour retirer le guide-papier, tournez-le légèrement sur votre droite pour libérer les leviers de verrouillage situés au bas du guide, puis dégagez-le en le tirant vers le haut.

Pour placer le guide-papier dans la position souhaitée, introduisez les levie rs de verrou illage situés au bas du guide dans l'emplacement correspondant au papier de votre choix, puis poussez jusqu’à ce qu’ils se mettent en place.

Abaissez le plateau métallique jusqu’à ce qu’un déclic indique qu’il est b i en en place.

Levez le guide-papier et placez-le sur la position correspondant au format de papier que vous chargez.

En maintenant la poignée de la butée blanche à l'arrière du bac, tournez-la dans le sens contraire des aiguilles d'une montre puis retirez-la du bac. Une fois retirée, insérez la butée dans l'autre orifice puis tournez-la dans le sens des aiguilles d'une montre pour la verrouiller.

Guide-papier

Installation de l'imprimante

Page 19

Saisissez le guide de largeu r du papier, comme indiqué, et amenez-le au contact de la pile de papier sans pression excessive. Évitez d’appuyer le guide trop fortement contre le bord du papier car celui-ci risquerait de se gondoler.

EMARQUES

• Ne poussez pas le guide de largeur trop loin pour éviter de plier le papier.

• Si vous n’ajustez pas correctement le guide de largeur, vous risquez de provoquer un bourrage papier.

Pour remettre le bac en place, abaissez la face arrière, alignez le bac sur l’emplacement prévu et introduisez-le dans l’imprimante.

Connexion du câble de l’imprimante

Chargez le papier, face à imprimer vers le haut. Pour de plus amples informations, reportez-vous aux étapes 4 et 5 à la page 2.4.

Pour l'impression en mode local

Pour imprimer depuis votre ordinateur en mode local, vous devez relier l’imprimante à ce dernier à l’aide d’un câble USB (Universal Serial Bus).

Si vous imprimez à partir d’un Macintosh, utilisez uniquement un câble USB.

REMARQUE

connecter l'imprimante au por t USB de l'ordina teur. Utilisez un câble compatible USB 2.0 dont la longueur ne dépasse pas 3 m.

Vérifiez que l'imprimante et l'ordinateur sont tous les deux hors tension.

Branchez le câble USB de l'imprimante dans le connecteur situé à l'arrière (à gauche) de l'imprimante.

: Un câble USB certifié est nécessaire pour

Installation de l'imprimante

Page 20

Connectez l'autre extrémité du câble au port USB de votre ordinateur.

REMARQUE

utilisez un système d'exploitation Windows 98SE, Me, 2000, 2003 ou XP ou un Macintosh avec OS 10.3 ~ 10.4.

: Pour imprimer via l'interface USB, vous devez

Pour l'impression en réseau

(CLP-600N uniquement)

Vous pouvez brancher l’imprimante en réseau à l’aide d’un câble Ethernet (câble UTP doté d’un connecteur RJ-45). Le modèle CLP-600N intègre une carte d'interface réseau.

Pour utiliser l’imprimante dans un environnement réseau câblé et sans fil, vous devez installer une carte d’interface réseau câblé/sans fil optionnelle. Contactez votre revendeur Samsung ou le point de ven te o ù v o u s avez fait l'acquisition de votr e imprimante. Il est fortement conseillé de faire appel à un technicien qualifié pour installer la carte.

Utilisation d’un câb le Et her net

Vérifiez que l'imprimante et l'ordinateur sont tous les deux hors tension.

Branchez l’une des extrémités du câble Ethernet sur le port réseau Ethernet de l’imprima nte (partie arrière g au ch e).

Mise en marche de l’imprimante

Branchez le cordon d’alimentation électrique dans la prise située à l’arrière de l’imprimante (à gauche).

Branchez l’autre extrémité sur une prise avec mise à la terre, puis allumez l’imprimante.

ATTENTION

• Certains éléments à l’intérieur de l’imprimante peuvent chauffer lorsque l’imprimante est sous tension ou une fois l’impression terminée. Veillez à ne pas vous brûler si vous devez accéder à la partie interne de l’imprimante.

• Évitez de démonter l’imprimante lorsqu’elle est allumée ou sous tension, vous risqueriez de recevoir une décharge électrique.

Vers la connexion LAN

Branchez l'autre extrémité du câble sur une connexion LAN.

REMARQUE

configurer les paramètres réseau sur le panneau de commande. Reportez-vous à la page 8.1. Vous pouvez utiliser le logiciel fourni avec la carte. Consultez le mode d’emploi de l’imprimante réseau.

: Une fois l’imprimante installé e, vous devez

Installation de l'imprimante

Impression d'une page de démonstration

Imprimez une page de démonstration afin de vous assurer que l’imprimante fonctionne correctement.

Pour imprimer une page de démonstration : En mode prêt, appuyez sur la touche

du panneau de contrôle et maintenez-la enfoncée pendant 2 secondes pour imprimer une page démo.

Une page de démonstration indiquant toutes les fonctions et les capacités de l’imprimante s’imprime.

On Line/Continue

()

Page 21

Modification de la langue d'affichage (CLP-600N uniquement)

Pour modifier la langue d’affichage du panneau de commande, procédez comme suit :

En mode prêt, appuyez sur la touche panneau de commande jusqu’à ce que le message « Configuration » s’affiche en bas de l’écran.

Appuyez sur la touche

Appuyez sur la touche « Langue LCD » s’affiche en bas de l’écran.

Appuyez sur la touche de défilement ( ou ) jusqu’à ce que la langue souhaitée s’affiche à l’écran.

Appuyez sur la touche sélection.

Appuyez sur la touche revenir en mode prêt.

Enter

( ) pour accéder au menu.

Enter

( ) lorsque le message

Enter

( ) pour enregistrer la

On Line/Continue

() du

() pour

Configuration requise

Avant de comme nce r, vérifiez que votre système répond à la configuration m inimale re quise. Votre imp rimante prend en charge les systèmes d'exploitation suivants.

• Windows 98SE, Me, NT 4.0, 2000, 2003 et XP : le tableau suivant indique les configurations Windows requises.

Élément Configuration minimale

Système d'exploitation

Mémoire vive (RAM) 98SE /Me 32 Mo

Espace disque disponible

Windows 98SE, Me, NT 4.0, 2000, 2003, XP

NT 4.0/2000 64 Mo XP 128 Mo 2003 256 Mo 98SE, Me, NT 4.0,

2000, 2003, XP

300 Mo

Installation du logiciel d’impression

Vous devez installer le logiciel à l'aide du CD-ROM fourni, une fois votre imprimante configurée et connectée à votre ordinateur. Pour de plus amples informations, reportez-vous à la

Le CD-ROM permet d'installer les logiciels suivants :

Programmes Windows

Vous pouvez installer le logiciel d’impression suivant à l’aide du CD-ROM.

Pilote d’impression

• d'exploiter toutes les fonctions de vo tre imprimante. P our de plus amples informations sur l’installation du pilote d’imprimante Samsung, reportez-vous à la

Logiciel SmartPanel

• plus amples informations sur l’installation du programme SmartPanel, reportez -vous à la

. Apparaît en cas d’erreur d’impression. Pour de

Pilote d’impression pour Macintosh

Votre imprimante vous permet d'imprimer à partir d'un Macintosh. Pour de plus amples informations sur l’installation du logiciel d’impression et sur l’impression à partir d’un Macintosh, reportez-vous à la

pour Windows. Ce pilote permet

Section Logiciel

Section

Section Logiciel

Internet Explorer 5.0 ou supérieur

REMARQUES

• Pour Windows NT 4.0, 2000, 2003 et XP, l'installation du logiciel relève en principe de l'administrateur système.

• Windows NT 4.0 n’est pris en charge que sur le modèle CLP-600N.

• Mac OS 10.3 ~ 10.4 : pour de plus amples informations, reportez-vous à la

• Systèmes d'exploitation Linux : pour de plus amples informations, reportez-vous à la

Section Logiciel

Pilote Linux

Votre imprimante vous permet d'imprimer à partir d'un ordinateur fonctionnant sous Linux. Pour de plus amples inform ations su r l’instal lation d u pilote Li nux et s ur l’impre ssion à partir d’un environnement Linux, reportez-vous à la

Logiciel

Section

Installation de l'imprimante

Page 22

Caractéristiques du pilote d’impression

Les pilotes de votre imprimante prennent en charge les fonctions standard suivantes :

• Sélection de la source d'alimentation papier

• Format de papier, orientation et type de support

• Nombre de copies Le tableau suivant énumère les différentes fonctions prises

en charge par vos pilotes d’impression.

Pilote d’impression

Fonction

Mode Couleur O N O

Option de qualité d'impression

Impression de posters O N N

Impression recto-verso

Plusieurs pages par feuille (N pages sur 1)

Ajustement à la page O N N

Impression à l'échelle O N O

Impression en livret O N N

Source différente pour la première page

Windows 98SE, Me, NT 4.0, 2000, 2003, XP

OOO

ONN

OOO

ONO

Linux Macintosh

(CUPS)

Filigrane O N N

Surimpression

* La fonction Surimpression n’est pas prise en charge dans NT 4.0.

REMARQUE

l’installation du logiciel et l’utilisation de ses fonctions, reporte z-vous à la

: Pour de plus amples informations sur

Section Logiciel

ONN

Installation de l'imprimante

Page 23

3 Utilisation du panneau

Le panneau de commande

de commande

Ce chapitre décrit l’utilisation du panneau de commande de l’imprimante.

Ce chapitre contient les sections suivantes :

• Le panneau de commande

• Utilisation des menus du panneau de commande (CLP-600N uniquem en t)

Le panneau de commande situé en haut à droite de votre imprimante CLP-600N se compose d'un écran et de sept touches. Le panneau de commande du modèle CLP-600 ne dispose que de deux touches et n'a pas d'écran.

Touches

Carte d'état

Voyant toner

* L'illustration représente le panneau de commande d'une CLP-600N.

Écran : Affiche l’état de l’imprimante et la tâche en cours.

Écran (CLP-600N uniquement)

Message Description

Prêt • L’imprimante est en ligne et prête à imprimer.

• Si vous appuyez sur la touche

On Line/Continue

mode hors ligne.

, l'imprimante passe en

Hors ligne • L’imprimante est hors ligne et ne peut pas

imprimer.

• Si vous appuyez sur la touche

On Line/Continue

mode en ligne.

En cours... • Une impression est en cours.

• Pour interrompre l’impr ession, appu yez sur la touche

En veille... • L’imprimante est en mode économie

d’énergie. Sa consommation électrique est réduite. Dès que l’imprimante reçoit des données ou que vous appuyez sur une touche, l’imprimante passe en mode en ligne.

• Pour désactiver le mode économie d’énergie ou modifier le délai de mise en veille, reportez-vous à la page 3.4.

Pour obtenir la liste complète d e s me ssag es de l’imprimante, reportez-vous à la section « Signification des messages d’erreur » à la page 7.15.

Cancel

, l'imprimante passe en

Touches

Utilisation du panneau de commande

Page 24

Touche Description

(carte d’ét at)

(voya n t tone r ) * Si la

courroie de transfer t du papier n’est pas installée dans l’imprimante, les voyants d’encre n’indiquent pas l’état de la cartouche d’encre.

En cas de bourrage papier, un témoin s'allume à l'emplacement concerné sur la carte d'état afin que vous puissiez facilement le localiser . Si vous utilisez la CLP-600N, l'écran du panneau de commande affichera également le message d'erreur correspondant indiquant l'emplacement du bourrage. Pour plus d’informations sur la signification des voyants et messages d’erreur, reportez-vous au 7.4.

Activé Lorsqu'une cartouche de toner est vide, le

témoin correspondant s'allume, en indiquant la couleur de celle-ci. Remplacez la cartouche de toner en question. Reportez-vous à la page 6.4.

De plus, si vous installez une cartouche de toner incorrecte, le témoin correspondant s'allume. Installez uniquement des cartouches Samsung conçues pour votre imprimante.

Autrement, si la cartouche a été installée dans le mauvai s emplacemen t, un témoin d’alerte s’allume. Installez chaque cartouche dans l’emplacement approprié.

ClignotantLorsqu’une cartouche d’encre est presque vide,

un témoin correspondant indiquant la couleur de la cartouche se met à clignoter . Commandez une nouvelle cartouche. V ous pouvez a méliorer provisoirement la qualité d’impression en secouant la cartouche afin de redistribuer le reste d’encre. Reportez-vous à la page 6.2.

Cette touche n'est disponible que sur le modèle CLP-600N.

• Permet d’accéder au mode menu.

• En mode menu, permet de naviguer dans les menus. Cette touche n'est disponible que sur le modèle CLP-600N.

En mode menu, permet de sélectionner l’option affichée ou de confirmer la modification d’un réglage. L’option sélectionnée est accompagnée d’un astérisque *.

• Permet d’aller et venir entre le mode en ligne et le mode hors ligne.

• En mode menu, permet de revenir en mode prêt.

La couleur de la touche de l’imprimante.

Vert Allumé L’imprimante est en ligne et peut

Clignotant • Un clignotement lent indique que

Rouge Allumé Consultez le message affiché ou

Clignotant Une erreur mineure est apparue et

Éteint • L’imprimante est hors ligne et ne peut pas

imprimer.

• L’imprimante est en mode économie d’énergie. L’imprimante repasse en ligne dès qu’elle reçoit des données.

On Line/Continue

recevoir des données.

l’imprimante reçoit des données.

• Un clignotement rapide indique que l’imprimante reçoit et imprime des données.

SmartPanel. Pour plus d’informations sur la signification des messages, reportez-vous à la page 7.15.

l’imprimante atten d qu’elle s oit corrigée. Consultez le message affiché ou SmartPanel. Une fois l’erreu r corrigée, l’impression reprend. Appuyez sur cette touche pour ignorer cet avertissement.

indique l’état

Cette touche n'est disponible que sur le modèle CLP-600N. En mode menu, permet de naviguer dans les sous-menus

ou de configurer les options. La touche permet de passer à l’ option suivante et la touc he de revenir à l’option précédente.

• Permet d’annuler l’impression en cours.

• En mode menu, permet de revenir en mode prêt.

Cette touche n'est disponible que sur le modèle CLP-600N. En mode menu, permet de revenir au menu supérieur.

Utilisation du panneau de commande

Page 25

Utilisation des menus du

Structure des menus du panneau de commande

panneau de commande

(CLP-600N uniquement)

Différents menus vous permettent de modifier facilement les paramètres de l’imprimante. Le diagra mme qui figure sur la page 3.3 présente c es menus et toutes les options qu’ils proposent. Les options de chaque menu et les valeurs pouvant être sélectionnées sont décrites plus en détail dans les tableaux à partir de la page 3.4.

Accès aux menus du panneau de commande

Vous pouvez configurer l’imprimante à partir du panneau de commande.

En mode prêt, appuyez sur la touche voir apparaître le menu souhaité sur la ligne inférieure de l’écran.

Appuyez sur la touche

Appuyez sur les touches de navigation ( ou ) jusqu'à ce que l'option désirée s'affiche en bas de l'écran.

Appuyez sur la touche choix.

Enter

( ) pour accéder au menu.

Enter

( ) pour valider votre

() jusqu’à

Les menus du panneau de commande permettent de configurer l’imprimante. Le panneau de commande permet d’accéder aux menus suivants :

Informations (Voir la page 3.4.)

Configuration Struct. menus Page démo

Imprimante (Voir la page 3.4.)

Réglage défaut Impr. en cours

Configuration (Voir la page 3.4.)

Langue LCD Éco énergie Continuer auto

Réimp. bourr Altitude Maintenance

Couleur (Voir la page 3.4.)

Couleur perso. Enr auto coul.

Si l'option sélectionnée comporte des sous-options, répétez les étapes 3 et 4.

Appuyez sur les touches de navigation ( ou ) jusqu'à ce que l'option désirée s'affiche en bas de l'écran.

Appuyez sur la touche saisie ou votre choix.

Un astérisque (*) apparaît à côté de votre sélection sur l’écran, indiquant que cette option est désormais définie par défaut.

Pour quitter le menu, appuyez plusieurs fois sur la touche

Upper Level

Après 60 secondes d’inactivité (si aucune touche n’a été activée), l’imprimante revient automatiquement en mode prêt.

REMARQUE

pilote d’imprimante sur un ordinateur connecté l’emportent sur les paramètres saisis à l’aide du panneau de commande.

( ) ou sur la touche

: Les paramètres d’impression saisis à partir d’un

Enter

( ) pour valider la valeur

Cancel

().

Réseau (Voir la page 3.5.)

Config. réseau Config. TCP Attrib. I P Adresse IP Masque ss-rés. Passerelle Cfg sans fil* Sans fil déf.*

* Ce menu ne s'affiche que si le système dispose d'une carte d'interface

réseau câblé/sans fil optionnelle.

Netware Config Netware Trame IPX Réinit. réseau Réglage défaut Impr cfg rés.

Utilisation du panneau de commande

Page 26

Menu Informations

Menu Imprimante

Ce menu permet d’imprimer des pages contenant toutes les informations relatives à l’imprimante et à sa configuration.

Élément Description

Configuration

Struct. menus

Page démo

La page de configuration décrit la configuration actuelle de l’imprimante. Voir la page 6.1.

La carte de menu présente l’aspect et les paramètres actuels de chaque élément du menu du panneau de comma nde.

La page démo vous permet de vérifier le bon fonctionnement de votre imprimante.

Menu Couleur

Permet de régler la couleur. (* : réglage par défaut)

Élément Description

Cette option vous permet d’ajuster le contraste, couleur par couleur.

CMJN

: Permet d’ajuster le contraste de l'encre

dans chaque cartouche de toner.

•

Couleur perso.

Par défaut

optimal des couleurs.

•

Réglage manuel

manuellement le contraste de couleur pour chaque cartouche.

: Permet un réglage automatique

: Permet de régler

Permet de réinitialiser les réglages de l’imprimante ou d’annuler une impression en cours.

Élément Description

Réglage défaut

Impr. en cours

Permet de restaurer les réglages par défaut de l’imprimante tels que définis en usine.

Cette option permet d’annuler l’impression en cours et de la supprimer du tampon d'impression.

Menu Configuration

Le menu fonctions de l’imprimante.

(* : réglage par défaut)

Élément Description

Langue LCD

Configuration

Options : Anglais, Tchèque, Danois, Néerlandais, Finlandais, Fr a n ç a is, Allemand, Hongrois, Italien, Norvégien, Polonais, Portugais, Russe, Espagnol, Suédois, Turc

L'option de langue d'affichage permet de sélectionner la langue utilisée sur l’écran du panneau de commande et pour l’impression de pages d’information.

Options : 5 minutes, 10 minutes, 15 minutes, 30 minutes, 45 minutes, 60 minutes, 120 minutes

permet de configurer différentes

EMARQUE

obtenir une qualité de couleur optimale.

Cet élément de menu vous permet de régler la position des textes ou graphiques en couleur pour

Enr auto coul.

* Veuillez utiliser manuellement

imprimante.

faire correspondre la position des couleurs imprimées à celle de votre écran.

Exéc. maint.

d'enregistrement automatique de couleur.

: Utilisez le r é gla g e

: L'imprimante lance le processus

Enr auto coul.

Par défaut

après avoir déplacé vo tre

pour

Utilisation du panneau de commande

Éco énergie

En l’absence de réception de données pendant un certain temps, la consommat ion électriqu e de l’imprimante est réduite de façon automatique. Définissez le délai d’attente avant que l’imprimante ne passe en mode d’économie d’énergie.

Page 27

Élément Description

Menu Réseau

Continuer auto

Réimp. bourr

Options : Désactivé, Activé

Cette option détermine si l’imprimante doit continuer ou non une impression lorsque le format de papier défini dans les réglages ne correspond pas à celui du papier chargé.

Désactivé

•

: En cas de disparité, le message correspondant s’affiche et l’imprimante reste hors ligne jusqu’à ce que vous insériez du papier au format adéquat.

Activé

•

: Un message d’erreur apparaît si le format de papier défini dans les réglages ne correspond pas à celui du papier chargé. L’imprimante se met hors ligne pendant 30 secondes, puis supprime automatiquement le message et reprend l’impression.

Options : Désactivé, Act ivé

Cette option détermine le comportement de l’imprimante en cas de bourrage papier.

Désactivé

•

: L’imprimante ne réimprime pas les pages. Ce réglage permet d’augmenter les performances d’impression.

Activé

•

: L’imprimante réimprime automatiquement les pages une fo is le bourrage papier supprimé.

Ce menu vous permet de configurer la carte d’interface réseau installée dans l’imprimante selon la configuration du réseau. Vous po u vez mettre à niveau le logi ciel de la carte d’interface réseau et imprimer la configuration.

(* : réglage par défaut)

Élément Description

Options : Oui, Non

Indiquez si vous souhaitez ou non configurer le réseau.

Config. réseau

Si vous sélectionnez

Oui

, vous pouvez configurer

les options des menus TCP/IP et Netware.

Oui

Si vous sélectionnez sont disponibles : et

Netware

Options : Oui, Non

, les options suivantes

Config. TCP, Cfg sans fil,

Indiquez si vous souhaitez ou non définir l’adresse IP.

Config. TCP

Si vous sélectionnez

Oui

, vous pouvez définir les

paramètres de l’adresse IP. Si vous sélectionnez

Oui

, l’option

Attrib. IP

apparaît à l’écran. Vous pouvez sélectionner le mode d’obtention de l’adresse IP.

Altitude

Maintenance

Options : Plaine, Élevée, Alt. moyenne, Alt. supér.

Vous pouvez optimiser la qualité d’impression en fonction de votre altitude.

Cette option permet d’effectuer la maintenance de la cartouche de toner et d’autres consommables.

•

Vérif. autres

: Cet élément vous permet de

visualiser l’état d’utilisation des consommables.

- Four

- Roul. Bac poly Rouleau Bac 2

Rouleau Bac 1,

: Ces éléments ne concernent que les techniciens de maintenance.

Épuis. immin.

•

: Cette option permet de déterminer le comportement de l’imprimante lorsque le niveau des consommables est faible.

Désactivé

: L’imprimante n’affiche pas de

message d’avertissement.

Activé

: L’imprimante affiche un message

d’avertissement.

Attrib. IP

Adresse IP

Options : Statique, BOOTP, DHCP

Cette option est disponible uniquement si l’option

Config. TCP

•

Statique

est réglée sur

Oui

: Vous pouvez entrer manuellement une adresse IP, un masque de sous-réseau et une passerelle.

BOOTP

•

: C’est le serveur BOOTP qui vous

attribue automatiquement une adresse IP.

•

DHCP

: C’est le serveur DHCP qui vous

attribue automatiquement une adresse IP.

Cette option n’est disponible que si l’option

Attrib. IP

est réglée sur

Statique

. Elle perme t de saisir une adresse IP manuellement. Utilisez les touches de navigation pour régler la valeur du premier octet entre 0 et 255, puis appuyez sur la touche

Enter

Réglez la valeur du deuxième au quatrième octet de la même manière.

Utilisation du panneau de commande

Page 28

Élément Description

Masque ss-rés.

Passerelle

Cfg sans fi l

Cette option est disponible uniquement si l’option

Attrib. IP

est réglée su r

Statique

. Elle permet de saisir un masque de sous-réseau manuellement. Utilisez les touches de navigation pour régler la valeur du premier octet entre 0 et 255, puis appuyez sur la touche

Enter

Réglez la valeur du deuxième au quatrième octet de la même manière.

Cette option est disponible uniquement si l’option

Attrib. IP

est réglée su r

Statique

. Elle permet de saisir une passerelle manuellement. Utilisez les touches de navigation pour régler la valeur du premier octet entre 0 et 255, puis appuyez sur la

Enter

touche

Réglez la valeur du deuxième au quatrième octet de la même manière.

Valeurs : Oui, Non

Configurez les environnements de réseau sans fil. Si vous sélectionnez

sont disponibles :

Mode fréquence, Canal, Mode Sécurité

Oui

, les options suivantes

SSID, Mode fonction.

Authentificat., IEEE802.11, Cryptage, Clé utilisée

Type de clé

, et

Clé1-Clé4

Voir « Configuration du réseau sans fil » à la page 8.4.

Config Netware

Trame IPX

Réinit. réseau

Options : Oui, Non

Cette option est disponible uniquement si l'option

Netware

est réglée sur

Activé

. Elle permet d’indiquer si vous souhaitez ou non définir le type de trame. Sélectionnez

Oui

pour définir le type

de trame. Si vous sélectionnez

, l'option

Trame IPX

Oui

appar aît à l'écr an.

Valeurs : Auto, EN_8022, EN_8023, EN_II, EN_SNAP

Cette option n'est disponible que si l'option

Config Netware

est réglée sur

Oui

. Elle vous

permet de sélectionner le type de trame IPX.

Auto

•

: Permet de définir automatiquement un

type de trame.

EN_8022

•

: Permet d’utiliser une trame de

type IEEE 802.2.

•

EN_8023

: Permet d’utiliser une trame de

type IEEE 802.3.

•

EN_II

: Permet d’utiliser une trame de type

ETHERNET II.

EN_SNAP

•

: Permet d’utiliser une trame de

type SNAP.

Cette option permet de redémarrer la carte d’interface ré seau.

Sans fil déf.

Netware

EMARQUE

: Ce menu ne s'affiche que si le système dispose d'une carte d'interface réseau câblé/s an s fil .

Cette option permet de réinitialiser la configuration réseau sans fil par défaut définie e n usine.

EMARQUE

: Ce menu ne s'affiche que si le système dispose d'une carte d'interface réseau câblé/sans fil optionnelle.

Options : Activé, Désactiv é

Vous pouvez indiquer si vous souhaitez ou non utiliser le protocole Netware.

Si vous sélectionnez

Activé

, l'option Config.

netware devient disponible. Dans le menu

Config Netware

, vous pouv e z

spécifier le type de trame utilisé sur votre réseau.

Réglage défaut

Impr cfg rés.

Cette option permet de réiniti aliser la configuration réseau par défaut définie en usine.

Cette option permet d’imprimer une page indiquant la configuration des paramètres réseau.

Utilisation du panneau de commande

Page 29

4 Utilisation de supports

Formats des supports et capacité des bacs

d’impression

Ce chapitre présente les différents types de papier utilisables avec votre imprimante et explique comment charger correctement le papier dans les différents bacs d'alimentation papier pour obtenir la meilleure qualité d’impression possible.

Ce chapitre contient les sections suivantes :

• Choix du papier ou d’autres supports

• Chargement du papier

• Impression sur des supports spéciaux

Choix du papier ou d’autres supports

Vous pouvez imprimer sur différents supports, par exemple du papier ordina ir e, du papier cartonné, des enveloppes, des étiquettes, etc. Reportez-vous à la section « Impression sur des supports spéciaux » à la page 4.4. Pour obtenir une qualité d’impression opt imale, utilisez unique ment du papier à imprimer de haute qualité.

Lorsque vous choisissez un support d'impression, tenez compte des points suivants :

•

Résultat recherché

à votre travail.

•

Format

pouvant être placés entre les guides du bac d'alimentation papier .

•

Poids

•

Luminosité

paraissent éclatantes.

•

Satinage

nette.

ATTENTION

spécifications décrites à la page 10.3 peut entraîner des problèmes nécessitant l’intervention du service technique. Ce type d’intervention n’est pas couvert par la garantie ni par les contrats de maintenance.

: vous pouvez utiliser tous les formats de papier

: votre imprimante accepte les grammages suivants :

- papier à lettres de 75 à 90 g/m bac 2 optionnel

- papier à lettr es de 75 à 163 g /m2 pour le bac papie r polyvalent

: plus le papier est blanc, plus les coul e urs

: plus le papier est satiné, plus l'impression sera

: L ’utilisation d’un support non conforme aux

: choisissez un papier approprié

pour le bac 1 ou le

Bac d'alimentati on/Capacité

Format

Papier ordinaire

Enveloppes Étiquettes Papier

cartonné

* Selon l’épaisseur du papier, la capacité maximale peut être réduite.

** En cas de bourrages fréquents, insérez les feuilles une par une dans le bac

papier polyvalent.

ATTENTION

transparents.

Bac 1

250 500 100 1

—— 10 1

—— 10 1 —— 10 1

: Cette imprimante n’accepte pas les

Bac 2

(en option)

Bac papier polyvalent

Alimentation automatiqu e

Alimenta-

tion

manuelle

Conseils pour le choix du papier et des supports spéciaux

Lorsque vous choisissez ou que vous chargez du papier, des enveloppes ou un au tre su pp o rt, ten e z com p te d es spécifications su ivantes :

• L'utilisation de papier humide, ondulé, fro issé ou d é ch iré peut provoquer des bourrages et nuire à la qualité d'impression.

• Utilisez uniquement des feuilles de papier découpées. L ’utilisation de liasses continues de papier n’est pas prévue.

• Utilisez uniquement du papier à imprimer de haute qualité pour une qualité d’impression optimale.

• N’utilisez pas de papier présentant des irrégularités, comme des onglets ou des agrafes.

• Ne chargez pas les bacs pendant l’impression et évitez de trop les remplir. Cela pourrait provoquer un bourrage.

• Évitez d'utiliser du papier gaufré, perforé, ou dont la texture est trop lisse ou trop rugueuse.

• Le papier de couleur doit être d’une qualité équivalente à celle du papier blanc pour photocopie. Les pigments doivent supporter sans se détériorer la température de fusion de 180 °C pendant un dixième de seconde. N’utilisez pas de papier ayant été enduit de colorant après sa production.

• L’encre utilisée sur les formulaires préimprimés doit être ininflammable et ther mo stable, elle ne doit ni fondre, ni s’évaporer , ni émettre de substances toxiques lorsqu’elle est soumise à la tempér atu re d e fu sion d e l’im p rim an te .

Utilisation de supports d’impre ssion

Page 30

• Conservez le papier dans son emballage jusqu’au moment de son utilisation. Déposez les cartons d'emballage sur des palettes ou des étagères, mais pas sur le sol.

• Ne posez pas d'objets lourds sur le papier, qu'il soit encore dans son emballage ou non.

• Conservez le papier à l’abri de l’humidité, de la lumière directe du soleil ou d’autres conditions dans lesquelles il risque de se plisser ou d’onduler .

Pour charger le papier, tirez le bac puis insérez le papier,

face à imprimer vers le haut

REMARQUE:

calque. Ces types de papier sont instables à la température de fusion et peuvent e n traîner l’apparition de fumées ou endommager l’imprimante.

N’utilisez pas de papier autocopiant ni de papier

Chargement du papier

Un chargement correct du papier évite les bourrages et autres problèmes d’impression. Ne retirez pas les bacs d’alimentation papier pendant l’impression. Un bourrage risquerait de se produire. Pour connaître la capacité de chaque bac d’alimentation, reportez-vous à la section « Formats des supports et capacité des bacs » à la page 4.1.

ATTENTION

transparents.

Utilisation du bac 1

Placez dans le bac 1 le support d'impression que vous utilisez pour la plupart de vos tâches d'impression.

: Cette imprimante n’accepte pas les

Pour plus d’informations sur le chargement du papier dans le bac d'alimentation papier , reportez-vous à la section « Chargement du papier » à la page 2.4.

REMARQUE:

insérez les feuilles une à une dans le bac papier polyvalent.

En cas de probl ème d'alimentation pa pier,

Utilisation du bac optionnel

Le bac optionnel (bac 2) peut contenir un maximum de 500 feuilles de papier ordinaire.

Pour charger du papier dans le bac 2, suivez les instructions de la page 2.4.

Le bac 1 peut contenir un maximum de 250 feuilles de papier ordinaire de format A 4 ou Letter.

Vous pouvez faire l’acquisition d’un bac optionnel (bac 2) et le fixer sous le bac 1 afin de disposer de 500 feuilles supplémentaires. Pour plus d'informations sur l'installation du bac 2 optionnel, reportez-vous au 9.1.

Utilisation de supports d’impre ssion

Page 31

Utilisation du bac papier polyvalent

Le bac papier polyvalent est situé sur le côté droit de votre imprimante. Refermez-le quand vous ne l’utilisez pas afin de gagner de la p lace .

Bac papier polyvalent

Le bac papier polyvalent peut contenir des supports de différents types et de différents formats, tels que des cartes ou des enveloppes. Il permet également de réaliser des impressions d’une page sur du papier à en-tête, sur des feuilles de couleur utilisées comme pages de séparation ou sur d’autres supports spéciaux qu’un bac d'alimentation papier classique ne peut accueillir. Ce bac peut contenir environ 100 feuilles de papier ordinaire, 10 enveloppes, 10 feuilles de papier cartonné ou 10 planches d’étiq uette s à l a fo is.

• Pour un même travail d’impression, ne chargez que des supports de même ty p e et de même format dans le b ac papier polyvalent.

• Pour éviter les bourrages papier , n’ajoutez pas de papier tant que le bac papier polyvalent n’est pas vide. Cela s'applique également aux autres types de support.

• Les supports doivent être chargés face vers le bas en insérant le bord supérieur en premier dans le bac papier polyvalent, et être placés au centre du bac.

Si vous utilisez des feuilles de papier, déramez ou ventilez le bord de la pile de papier pour séparer les pages avant de les charger.

Chargez le su pp o r t d'i mpression,

le bas

Saisissez le guide de largeur du papier et faites-le glisser jusqu’à ce qu'il entre en contact avec le bord du support sans pour autant le plier.

face à imprimer vers

Pour charger des supports dans le bac papier polyvalent :

Abaissez le bac papier polyvalent et dépliez la rallonge, conformément aux indications fournies.

Utilisation de supports d’impre ssion

Si vous imprimez sur du papier préimprimé à partir du bac papier polyvalent, la face déjà imprimée doit être orientée vers le haut, le bord non courbé vers l'imprimante. Si vous rencontrez des problèmes d'alimentation papier, retournez la pile.

REMARQUE

Le support risque de se froisser si la pile est trop épaisse ou si vous le poussez trop profondément dans l’imprimante.

: Assurez-vous de ne pas surcharger le bac.

Page 32

Lorsque vous imprimez un document, sélectionnez

polyvalent

le type et le format de papier approprié dans l’application. Pour de plus amples informations, reportez-vous à la

Section Logiciel

comme source d’alimentation, puis choisissez

Bac

Saisissez le guide de largeur du papier et faites-le glisser jusqu’à ce qu'il entre en contact avec le bord du papier sans pour autant le plier.

REMARQUE

l’impression terminée, repliez la rallonge et fermez le bac papier polyvalent.

: Une fois

Utilisation de l’alimentation manuelle

Pour insérer manuellement une feuille du support d'impression dans le bac papier polyvale nt, sélectionnez l'opt ion d'

alimentation manuelle

Papier

l'onglet paramètres d'impression, consultez le méthode s’avère utile lorsque vous souhaitez contrôler la qualité d’impression après chaque page obtenue.

Cette méthode de chargement est pratiquement la même que celle utilisée pour charger le bac papier polyvalent, mis à part le fait que le chargemen t s’effe ctu e fe ui lle p ar feui lle . Pour imprimer , vous devez lancer l’impression de la première page, puis appuyer sur la touche panneau de commande pour imprimer chaque nouvelle page.

Abaissez le bac papier polyvalent et dépliez la rallonge, conformément aux indications fournies.

Chargez une feuille du support d'impression,

à imprimer vers le bas

. Pour en savoi r plus sur la modification des

dans le champ

On Line/Continue

Alimentation

Section Logiciel. Cette

() du

face

Lorsque vous imprimez un document, sélectionnez

alimentation manuelle

l' puis choisissez le type et le format dans l’application. Pour de plus amples informations, reportez-vous à la

Impression du document.

Appuyez sur la touche Le support est entraîné dans l’imprimante puis imprimé.

REMARQUE:

certain temps, le papier sera automatiquement entraîné d an s l'imprimante.

Une fo is la page im p r imée, insé rez la feuill e suivante dans le bac papier polyvalent et appuyez sur la touche

On Line/Continue

Répétez cette étape pour chaque page à imprimer.

Si vous n'appuyez pas sur la touche après un

Section Logiciel

comme source d’alimentation,

de papier approprié

On Line/Continue

().

Impression sur des supports spéciaux

Impression d’enveloppes

• Chargez des enveloppes dan s le bac papier polyv a le n t

• N'utilisez que des enveloppes recommandées pour les

• N'insérez pas d'enveloppes timbrées.

• N’utilisez pas d’enveloppes à agrafe, à soufflet, à fenêtre,

Utilisation de supports d’impre ssion

uniquement.

imprimantes laser. Avant d’insérer les enveloppes dans le bac papier polyvalent, vérifiez qu’elles sont en bon état et qu’elles ne sont pas collées les unes aux autres.

pré-encollées ou adhésives.

Page 33

Pour imprimer des enveloppes :

Ouvrez le bac papier polyvalent et dépliez la rallonge.

Déramez ou ventilez le bord de la pile des enveloppes pour les séparer avant de les charger.

Insérez les enveloppes dan s le bac papier polyvalent,

de telle sorte que le côté adresse soit visible

L'extrémité de l’enveloppe où figure la zone réservée au timbre passe en premier dans le bac.

Impression d’étiquettes

• N'utilisez que des étiquettes recommandées pour les imprimantes laser.

• Vérifiez que la substance adhésive des étiquettes résiste à la température d e fu sion de 180 °C pendant un dixième de seconde.

• Vérifiez que la substance adhésive ne dépasse pas des étiquettes. Les zones exposées risqueraient de provoquer le détachement des étiquettes durant l'impression, entraînant des bourrages papier. De plus, la substance adhésive pourrait endommager l’imprimante.

• N’imprimez jamais plusieurs fois sur la même planche d’étiquettes ou sur une partie de la planche.

• N’utilisez pas d’étiquettes détachées de la planche, ou

encore froissées ou abîmées.

• Pour éviter que les étiquettes ne se collent les unes aux autres, ne laissez pas les planches imprimées s’empiler à la sortie.

Pour imprimer des étiquettes :

Ouvrez le bac papier polyvalent et dépliez la rallonge.

Saisissez le guide de largeur du papier et faites-le glisser jusqu’à ce qu'il entre en contact avec le bord des enveloppes sans pour autant les plier.

Lorsque vous imprimez, configurez l’alimentation sur

Bac polyv alent

sélectionnez le format de papier approprié dans l’application. Pour de plus amples informations, reportez-vous à la

, le type de papier sur

Section Logiciel

Enveloppe

Chargez les étiquettes uniquement dans le bac papier polyvalent, supérieur en premier. Ajustez le guide-papier à la largeur des étiquettes.

Lorsque vous imprimez, configurez l’alimentation sur

Bac polyvalent

sélectionnez le format de papier appropr ié dans l’application. Pour de plus amples informations, reportez-vous à la

Section Logiciel

face à imprimer vers le bas

, le type de papier sur

et le bord court

Étiquettes

Utilisation de supports d’impre ssion

Page 34

Impression sur papier préimprimé

• Le papier préimprimé est un formulaire sur lequel figurent déjà des éléments imprimés, par exemple du papier avec un logo en haut de la page.

• Les encres utilisées sur les papiers à en-tête doivent être thermostables, elles ne doivent ni fondre, ni s’évaporer, ni émettre de substances toxiques lorsqu’elles sont soumises à la température de fusion de 180 °C pendant un dixième de seconde.

• Ces encres ne doivent pas être inflammables ni endommager les rouleaux de l’imprimante.

• Les formulaires et papiers à en-tête doivent être conservés dans un emballage étanche pour éviter toute altération pendant la période de stockage.

• Avant d’insérer du papier préimprimé, tel que des formulaires ou du papier à en-tête dans l’imprimante, vérifiez que l’encr e est bien sèche. Durant le processus de fusion, une encre encore humide risquer ait de s’effacer du support préi mprimé, diminuant ainsi la qualité de l’impression.

Impression de cartes ou de supports de format personnalisé

• Votre imprimante permet l’impression de cartes (fiches) de 90 x 140 mm et de supports aux formats personnalisés. Le format minimum e s t d e 9 0 mm par 140 mm et le format maximum est de 216 mm par 356 mm.

• Insérez toujours le bord le plus court en premier dans le bac papier polyvalent. Si vous imprimez en mode paysage, choisissez cette option dans votre application. L’insertion du bord le plus long en premier risque de provoquer des bourrages papier .

• N’insérez pas plus de 10 cartes dans le bac papier polyvalent à la fois.

• N’utilisez pas de supports d’une largeur inférieure à 90 mm ou d’une longueur inférieure à 140 mm.

• Au niveau de l’application, définissez des marges de 4,3 mm minimum par rapport aux bords du support.

Pour imprimer du papier préimprimé :

Ouvrez le bac papier polyvalent et dépliez la rallonge.

Chargez le papier à en-tête dans le bac papier polyvalent uniquement,

court supérieur en premier

bords de la pile de papier .

face à imprimer vers le bas et le bord

. Ajustez le guide-pa pier aux

Pour imprimer du papier cartonné :

Ouvrez le bac papier polyvalent et dépliez la rallonge.

Chargez les supports d’impression dans le bac papier polyvalent uniquement,

le bord court en premier

jusqu’à toucher légèrement la pile sans pour autant la plier.

face à imprimer vers le bas et

. Faites glisser le guide-papier

Lorsque vous imprimez, configurez l’alimentation sur

Bac polyv alent

sélectionnez le format de papier appropr ié dans l’application. Pour de plus amples informations, reportez-vous à la

Section Logiciel

, le type de papier sur

Pré-imprimé

Utilisation de supports d’impre ssion

Page 35

Lorsque vous imprimez un document, sélectionnez

polyvalent

le format et le type de papier appropriés dans l’application. Pour de plus amples informations, reportez-vous à la

Section Logiciel

Si le format de votre su pp o rt d’i mp r essi o n n e figu r e pas dans la zone bouton manuellement.

comme source d’alimentation, puis choisissez

Format

Personnalisé

de l’onglet

, puis ajustez le format de papier

Papier

, cliquez sur le

Bac

REMARQUE:

chargement des cartes, retournez la pile de cartes et recommencez.

Si des bourrages se produisent lors du

Utilisation de supports d’impre ssion

Page 36

5 Impression de base

Impression d’un document

Ce chapitre décrit les tâches d'impression habituelles.

• Impression d’un document

• Annulation d'une impression

Cette imprimante vous permet d'imprimer depuis diverses applications Windows ou depuis un ordinateur Macintosh ou Linux. Les étapes peuvent légèrement varier d'une application à l'autre.

Pour de plus amples informations sur l’impression, reportez-vous à la

Section Logiciel

Annulation d'une impression

Si l'impression se trouve dans une file d'attente ou un spouleur d'impression comme le groupe Imprimante dans Windows, supprimez-la comme suit :

Dans Windows, cliquez sur le bouton

Sous Windows 98SE, NT 4.0, 2000 et Me, sélectionnez

Paramètres

Sous Windows XP et 2003, sélectionnez

télécopieurs

Cliquez deux fois sur l'icône

Dans le menu

l’impression

(Windows NT 4.0, 2000, 2003, XP).

puis

Imprimantes

Samsung CLP-60 0 Se r ies

Document

(Windows 98SE e t M e) o u

, sélectionnez

Démarrer

Imprimantes et

Annuler

REMARQUE

simple en double-cliquant sur l'icône d'imprimante située dans la partie in f érieure droite du bureau W in dows.

Vous pouvez également annuler le travail d'impression en cours en appuyant sur le bouton de commande de votre imprimante.

: Vous pouvez accéder à cette fenêtre de façon

Cancel

( ) du panneau

Impression de base

Page 37

6 Main tenance de

Impression d'une page

l’imprimante

Le présent chapitre fournit des informations sur la maintenance de votre imprimante et des cartouches de toner, ainsi que des suggestions pour obtenir une impression économique de haute qualité.

Ce chapitre contient les sections suivantes :

• Impression d'une page de configuration

• Remplacement des consommables

• Gestion des cartouches de toner

• Remplacement des cartouches de toner

• Remplacement de la courroie de transfert du papier

• Remplacement de l’unité de chauffe

• Nettoyage de l’imprimante

• Gestion de l'imprimante depuis le site Web (CLP-600N uniquem en t)

de configuration

Vous pouvez imprimer une page de configuration depuis le panneau de commande. Cette page vous permettra de connaître la configuration actuelle de l’imprimante, de résoudre les problèmes d’impression ou de vérifier l’installation de composants optionnels, tels qu'un bac optionnel.

Pour les modèles CLP-600 :

En mode prêt, maintenez le bouton , sur le panneau de commande, enfoncé pendant 10 à 15 secondes afin d’imprimer une page de configuration.

Pour les modèles CLP-600N :

En mode prêt, appuyez sur la touche du panneau de commande.

Lorsque « Informatio ns » s'affiche en bas de l'écran, appuyez sur la touche

Lorsque « Configur atio n » s'affiche en bas de l'écran, appuyez sur la touche

Une page de configuration est imprimée.

Enter

On Line/Continue

()

( ) pour accéder au menu.

().

()

Maintenance de l’imprimante

Page 38

Remplacement des consommables

Remplacez de temps en te m p s les éléme n ts suivants afin de maintenir des performances optimales et d’éviter des problèmes de qualité d’impression ou d’alimentation papier pouvant résulter de l’usure de certaines pièces.

Les éléments suivants doivent être remplacés après l'impression du nombre de pages indiqué ou lorsque la durée de vie de chaque élément a expiré. La fenêtre du programme SmartPanel apparaîtra sur votre ordinateur pour vous indiquer les élém ent s à re mp lacer. Si vo us u tilise z le m odè le C LP-6 00N , l'écran du panneau de commande affichera un message d'erreur indiquant l'élément à remplacer. Reportez-vous au tableau ci-dessous.

Élément(s)

(Numéro de

commande)

Cartouche d e toner noire (CLP-K600A)

Cartouches toner couleur (Cyan : CLP-C600A ; magenta : CLP-M600A ; jaune : CLP-Y600A)

Courroie de transfert du papier (CLP-T600A)

Unité de cha uffe (110V: CLP-F600A,

220V: CLP-F600B)

Rouleau d’entraînement

* Nombre moyen de pages au format A4/Lettre sur la base de 5 % de couverture par

couleur sur chaque page. Les conditions d’utilisation et les modèles d’impression peuvent affecter les résultats.

** Le nombre de pages peut varier en fonction de l'environnement d'exploitation, du

type et du format de s s u pports.

***Adressez-vous à un technicien de maintenance.

***

Message de

l'imprimante

(CLP-600N

uniquement)

Remplacer toner noir

Remplacer toner [couleur]

Remplacer courroie transf.

Remplacer four Environ

Remplacer roul. Bac poly

OU Remplacer roul.

Bac 1 OU Remplacer roul.

Bac 2

Pages

imprimées

Environ 4 000 pages

Environ 35 000 pages

50 000 pages

Environ 50 000 pages

Reporte

z-vous

à la

page

6.4

6.5

6.7

Maintenance de l’imprimante

Pour vous procurer des pièces de rechange, contactez votre revendeur Samsung ou le point de vente où vous avez fait l’acquisition de votre imprimante. Il est fortement conseillé de faire appel à un technicien qualifié pour installer les éléments, à l'exception des cartouches de toner (voir 6.4), de la courroie de transfert du papier (voir 6.5), et de l'unité de chauffe (voir 6.7).

Gestion des cartouches de toner

Stockage des cartouches

Pour une utilisation optimale des cartouches de toner, respectez les quelques conseils suivants :

• Ne retirez pas les cartouches de toner de leur emballage si vous n’avez pas l’intention de les utiliser.

• Ne rechargez pas les cartouches.

pas les dommages causés par l’utilisation de cartouches remplies par vos soins.

• Stockez les cartouches dans le même environnement que l’imprimante.

• Pour éviter tout endommagement, n’exposez pas les cartouches de toner à la lumière plus de quelques minutes.

Autonomie d’une cartouche

L'autonomie d’une cartouche dépend de la quantité de toner utilisée pour chaque travail d’impression. Lorsque vous imprimez du texte à 5 % de couverture, la durée de vie des cartouches est d'environ 4 000 pages pour le noir et chaque couleu r. La cart ouche fou rnie avec l ’ imprimant e imprime e n moyenne 2 000 pages en noir et pour chaque couleur.

Redistribution de l'encre

Lorsque le niveau d'encre d'une cartouche est bas, des zones floues ou claires peuvent apparaître. Il arrive également que les couleurs des images imprimées en couleur ne soient pas les bonnes en raison d’un mauvais mélange des encres lorsque le niveau d'encre des cartouches est bas. La fenêtre du programme SmartPanel apparaît sur votre ordinateur pour vous indiquer quelle cartouche couleur dispose d'un niveau d'encre bas. En outre, si vous utilisez le modèle CLP-600N, « Prêt [Couleur] Niveau encre bas » apparaît à l'écran.

L'imprimante peut poursuivre l'impression avec la cartouche actuelle jusqu'à ce que la fenêtre du programme SmartPanel apparaisse sur votre ordinateur pour vous i nviter à remplacer la cartouche. Le panneau de commande affichera également ce message (CLP-600N uniquement).

La garantie ne couvre

Page 39

Dans ce cas, vous pouvez améliorer provisoirement la qualité d’impression en secouant la cartouche afin de redistribuer le reste de l’encre. Lorsque le message « Toner [couleur] vide » est affiché, l’imprimante s’arrête d’imprimer jusqu’à ce qu’une nouvelle cartouche soit installée.

Pour répartir l'encre dans la cartouche :

Utilisez la poignée pour ouvrir entièrement la trappe d'accès.

Tenez la cartouche par ses poignées et remuez-la doucement pour répartir l’encre.

ATTENTION

• Ne touchez pas la surface verte, le tambour OPC, située à l'avant de chaque cartouch e d e to ne r, avec la main ou un matériau quelconque. Utilisez la poignée de la cartouche pour éviter de toucher la zone en question.

• Veillez à ne pas abîmer la surface de la courroie de transfert du papier.

• Si vous laissez la trappe d'accès ouverte pendant plusieurs minutes, le tambour OPC risque d’être exposé à la lumière. Cela risque de l’endommager. Refermez la trappe d'accès si vous devez interrompre l’installation pour une raison quelconque.

Saisissez la cartouche de toner par ses poignées et tirez-la pour l'extraire de l'imprimante.

REMARQUE:

essuyez-les avec un chiffon sec et lavez-les à l’eau froide. L'eau chaude fixe l'encre sur le tissu.

Remettez la cartouche en place dans l’imprimante.

Refermez la trappe d'accès. Assurez-vous qu’elle est bien fermée.

Si vous recevez de l’encre sur vos vêtements,

Maintenance de l’imprimante

ATTENTION

refermée, l'imprimante ne pourra pas fonctionner.

: Si la trappe d'accès n'est pas correctement

Page 40

Remplacement des cartouches de toner

L ’imprimante utilise quatre couleurs et une cartouche différente pour chaque couleur : jaune (J), magenta (M), cyan (C) et noir (N).

Lorsque les voyants de toner, ( ) sur le panneau de commande, signalant chaque cartouche de toner en fonction de sa couleur, s'allument, l'imprimante cesse d'imprimer. De même, si vous utilisez le modèle CLP-600N, l'écran du panneau de commande affichera le message « Toner [couleur] vide ». Remplacez alors la cartouche de toner en question. L’imprimante s’arrêtera à l’apparition du message « Toner [couleur] vide ». L’impression sera arrêtée jusqu’à ce qu’une nouvelle cartouche soit insérée dans l’imprimante.

Pour remplacer la cartouche de toner :

Mettez l’imprimante hor s tens io n , p uis atte n d ez q u elq u es minutes qu’elle ait refroidi.

Utilisez la poignée pour ouvrir entièrement la trappe d'accès.

Saisissez la cartouche de toner vide par ses poignées et tirez-la pour l'extraire de l'imprimante.

Sortez une nouvelle cartouche de son emballage.

ATTENTION

• Ne touchez pas la surface verte, le tambour OPC, située à l'avant de chaque cartouch e d e to ne r, avec la main ou un matériau quelconque. Utilisez la poignée de la cartouche pour éviter de toucher la zone en question.

• Veillez à ne pas abîmer la surface de la courroie de transfert du papier.

ATTENTION

• N’utilisez pas d’objets pointus comme un couteau ou des ciseaux pour enlever l’emballage de la cartouche. Vous risqueriez d’endommager la surface de la cartouche de toner.

• Évitez d'exposer la cartouche de toner à la lumière plus de 2 ou 3 minutes. Si nécessaire, recouvrez-la d'une feuille de papier pour la protéger.

Saisissez les deux poignées de la cartouche de toner et remuez celle-ci doucement afin de répartir l’encre de façon uniforme à l’intérieur.

Maintenance de l’imprimante

Page 41

Placez la cartouche de toner sur une surface plane, comme indiqué, et re ti rez le papier recouvrant la cartouche de toner en ôtant la bande.

REMARQUE:

essuyez-les avec un chiffon sec et lavez-les à l’eau froide. L'eau chaude fixe l'encre sur le tissu.

Vérifiez que la couleur de la cartouche de toner correspond bien à la couleur de l'emplacement puis saisissez les poignées de la cartouche. Insérez la cartouche jusqu'à entendre un déclic.

Si vous recevez de l’encre sur vos vêtements,

Remplacement de la courroie de transfert du papier

La durée de vie de la courroie de transfert est d’environ 50 000 pages en noir et blanc et d’environ 35 000 pages en couleur. Lorsque la durée de vie de la courroie de transfert est écoulée, l’imprimante s’arrête d’imprimer jusqu’à ce qu’une nouvelle courroie soit installée. La fenêtre du programme SmartPan e l app araît sur votre ordinateur pour vous indiquer que la courroie de transfert doit être remplacée. De même, si vous utilisez le modèle CLP-600N, l'écran du panneau de commande affichera le message « Remplacer courroie transf. ». Remplacez alors la courroie de transfert.

REMARQUE

dépendre de l’environnement de fonctionnement, des intervalles d’impression, du type et de la taille des supports utilisés.

Pour remplacer la courroie de transfert :

Mettez l’imprimante hors tension, puis attendez quelques minutes qu’elle ait refroidi.

: La durée de vie de la courroie de transfert peut

Refermez la trappe d'accès. Vérifiez que la trappe est bien fermée, puis remettez l’imprimante so u s ten sio n.

ATTENTION

refermée, l'imprimante ne pourra pas fonctionner.

: Si la trappe d'accès n'est pas correctement

Utilisez la poignée pour ouvrir entièrem ent la tra ppe d'accès.

ATTENTION

• Ne touchez pas la surface verte, le tambour OPC, située à l'avant de chaque cartou che de toner, avec la main o u un matériau quelconque. Utilisez la poignée de la cartouche pour éviter de toucher la zone en question.

Maintenance de l’imprimante

Page 42

Recherchez la touche de dégagement verte située sur le côté interne de la trappe d'accès (près du côté gauche de la courroie de tr ansf ert). Ap puye z sur ce bo uton po ur déga ger la courroie de transfert. En ma inte nan t la poigné e de la courroie de transfert, sortez cette dernière de l'imprimante.

Touche de

dégagement verte

Sortez une nouvelle courroie de transfert de son emballage.

Enfoncez-la jusqu'à entendre un déclic. Abaissez ensuite la courroie de transfert jusqu'à ce qu'elle soit parallèle à la trappe d'accès et parfaitement en place. La touche de dégagement verte bloquera automatiquement la courroie de transfert.

Refermez correctement la tr ap p e d 'accès.

Déchirez la bande adhésive pour libérer le papier d’emballage ento u rant la courroie de tran s fert.

ATTENTION:

• N’utilisez pas d’objets pointus comme un couteau ou des ciseaux pour ouvrir l’emballage de la courroie de transfert. Vous risqueriez d’endommager la surface de la courroie.

• Veillez à ne pas abîmer la surface de la courroie de transfert du papier.

Tout en maintenant la poignée de la nouvelle courroie, aligne z- la s ur l es emplaceme n ts s it ué s su r la p ar o i in te rn e de la trappe d'accès.

ATTENTION:

refermée, l'imprimante ne pourra pas fonctionner.

Mettez l’imprimante sous tension.

Si la trappe d'accès n'est pas correctement

Maintenance de l’imprimante

Page 43

Remplacement de l’unité de chauffe

La durée de vie de l'unité de chauffe est d’environ 50 000 pages en noir et blanc et en couleur . Lorsque la durée de vie de l’unité de chauffe est écoulée , l’im pr im ante s’arrête d’imprimer jusqu’à ce qu’une nouvelle unité soit installée. La fenêtre du programme SmartPanel apparaît sur votre ordinateur pour vous indiquer que l’unité de chauffe doit être remplacée. De même, si vous utilisez le modèle CLP-600N, l'écran du panneau de commande affichera le message « Remplacer four ». Remplacez alors l'unité de chauffe.

Ouvrez le capot supérieur.

REMARQUE

dépendre de l’environnement de fonctionnement, de la fréquence d’impression, du type et de la taille des supports utilisés.

Pour remplacer l'unité de chauffe :

Mettez l’imprimante hor s tens io n , p uis atte n d ez q u elq u es minutes qu’elle ait refroidi.

Utilisez la poignée pour ouvrir entièrement la trappe d'accès.

: La durée de vie de l’unité de chauffe peut

À l'aide d'un tournevis ou d'une pièce de monnaie, retirez les deux vis situées de chaque côté de l'unité de chauffe. Puis retirez l'unité de chau ffe à l'aide de la poignée.

Déballez une nouvelle unité de chauffe et placez-la dans l'imprimante.

Serrez les deux vis.

ATTENTION

• Ne touchez pas la surface verte, le tambour OPC, située à l'avant de chaque cartouch e d e to ne r, avec la main ou un matériau quelconque. Utilisez la poignée de la cartouche pour éviter de toucher la zone en question.

• Veillez à ne pas abîmer la surface de la courroie de transfert du papier.

Maintenance de l’imprimante

Après avoir vérifié que la trappe d'accès est ouverte, refermez le capot supérieur . Assurez-vous qu’il est bien fermé.

Refermez correctement la tr ap p e d 'accès.

ATTENTION

pas correctement refermés, l'imprimante ne pourra pas fonctionner.

Rebranche z le cord on d’alim e ntatio n électriqu e et le s câbles, puis mettez l’imprimante so us tens ion .

: Si le capot supérieur et la trappe d'accès ne sont

Page 44

Nettoyage de l’imprimante

Durant l’impression, des particules de poussière, de toner et de papier p eu ve nt s ’ac cum u ler à l’in té rieu r de l’i mpr im an te. Au f il du temps, cette accumulation peut entraîner des p roblèmes de qualité d’impression, tels que la présence de taches ou de traînées de toner. Votre impr imante dispose d’un mode nettoyage qui peut corriger et empêcher ces problèmes.

Nettoyage de l’extérieur d e l’imprimante

Nettoy ez le bo îtier d e l’impr iman te à l’aide d’un c hiffon d oux et non pelucheux. Vous pouvez humidifier légèrement le chiffon avec de l’eau, mais faites attention à ne pas mouiller l’imprimante, à l’extérieur comme à l’intérieur.

ATTENTION

• Veillez à ne pas abîmer la surface de la courroie de transfert du papier.

Saisissez chaque cartouche de toner par ses poignées et tirez-la pour l'extraire de l'imprimante. Posez-la sur une surface plane propre.

ATTENTION

tensioactifs contenant de grand es quantités d’alcool, de solvant et d’autres substanc es fortes peu t décol orer ou fi ssurer le boîtier.

: Le nettoyage du boîtier de l’imprimante avec des

Nettoyage de l’intérieur de l’imprimante

REMARQUE:

l’imprimante, ne touchez pas le rouleau de transfert. Vous pourriez laisser des empreintes qui risqueraient d'entraîner des problèmes de qualité d'impression.

Mettez l’imprimante hors tension et débranchez le cordon d’alimentation électrique, puis attendez quelques minutes qu’elle ait refroidi.

Utilisez la poignée pour ouvrir entièrement la trappe d'accès.

Lorsque vous nettoyez l’intérieur de

ATTENTION

lumière plus de 2 ou 3 minutes. Recouvrez-les de papier pour les protéger si besoin est.

Examinez l'intérieur de l’imprimante. Retirez toute trace de poussière, de particules de papier et de toner avec un chiffon doux non pelucheux humidifié ou un petit aspirateur.

: Évitez d'exposer les cartouches de toner à la

Maintenance de l’imprimante

REMARQUE

entièrement.

: Une fois nettoyée, laissez l'imprimante sécher

Page 45

Examinez la paroi intérieure droite de l’imprimante afin de repérer la couleur de cartouche de toner qui correspond à celle de l'emplacement.

Noir

Cyan

ATTENTION

refermée, l'imprimante ne pourra pas fonctionner.

Branchez le cordon d’alimentation électrique et allumez l’imprimante.

: Si la trappe d'accès n'est pas correctement

Saisissez chaque cartouche de toner par ses poignées. Alignez les cartouches de toner avec les emplacements de l'imprimante et insérez-les dans les positions correspondantes et dans l'ordre suivant : Jaune, Magenta, Cyan puis Noir. Enfoncez-les jusqu'à entendre un déclic.

Saisir ici .

Magenta

Jaune

Gestion de l'imprimante depuis le site Web

(CLP-600N uniquement)

Le site Web de votre imprimante vous permet de configurer cette dernière pour qu'elle envoie des messages d'alerte par e-mail à une adresse donnée.

Pour accéder au site Web de l'imprimante :

Lancez un navigateur Web, comme Internet Explorer de Windows.

Saisissez l’adresse IP de l’imprimante (http:// xxx.xxx.xxx.xxx) dans le champ d’adresse et appuyez sur

La page Web de votre imprimante s'ouvre.

Configuration de la fonction d’alerte e-mail

La fonction d’aver ti ssement par e-mail permet à votre imprimante d’envoyer des avertissements ou des m essag es d’alerte à une adresse donnée. Vous pouvez ég alement envoyer une commande de cartouche à une adresse donnée. Un serveur SMTP doit être utilisé pour envoyer ces messages.

Enter

ou cliquez sur OK.

Refermez la trappe d'accès. Assurez-vous qu’elle est bien fermée.

Maintenance de l’imprimante

Pour configurer la fonction d’alerte e-mail :

Sur la page Web de l'imprimante, cliquez sur

appareil

Cliquez sur

Remplissez les champs appropriés. Vous pouvez configurer les informations du serveur, celles

de la liste des destinataires et des conditions ainsi que le système de commande de cartouche. Po ur plus de dé tails concernant chacun des paramétrages, reportez-vous aux sections suivantes.

Configuration des notifications par e- mail

Config.

Page 46

Informations concernant le serveur

Configurez les paramètres de votre imprimante pour l’envoi d’e-mails via le serveur SMTP.

Les éléments suivants sont configurables :

•

Adresse IP ou nom d'hôte

le nom d'hôte. Si vous sélectionnez le nom d'hôte, vous devez saisir votre par amètre DNS dans l'option TCP/IP de l'onglet

Serveur et port SMTP

• port du serveur SMTP.

•

SMTP requiert une authentification

serveur SMTP doit être authentifié.

•

Identifiant de connexion au serv eur S MT P

votre nom de connexion.

•

Mot de passe de connexion au serveur SMTP

votre mot de passe de connexion.

•

Temporisation de connexion au serveur SMTP

Définissez l’intervalle de temps (de 30 à 120 secondes) entre deux tentat ives de la p art de l’imp rimante d ’ envoi d’e-mail à partir du serveur SMTP vers l’ad resse e-mail indiquée.

Adresse pour la réponse

• e-mail, vous pouvez, si nécessaire, indiquer une adresse particulière pour l'envoi du message de réponse. Utilisez ce champ pour saisir l’adresse e-mail à laquelle vous souhaitez recevoir les réponses.

Config. réseau

: Sélec t ionnez l'ad resse IP ou

: Saisissez le nom e t le numéro de

: Vérifiez si le

: Saisissez

: Lorsqu e l'imp rima nte en vo ie un

Liste des destinataires et conditions

Vous permet de configurer les options e-mail de votre imprimante.

Les éléments suivants sont configurables :

•

Adresse e-mail de SysAdmin

de l’administrateur système.

•

Adresse électronique utilisateur clé

e-mail à laquelle l’imprimante doit en principe envoyer les alertes e-mail.

Adresse électronique du service

• e-mail d’un centre d’entretien ou d’un technicien de maintenance.

Avertissement d'épuisement des consommables

• Sélectionnez la personne à qui l'imprimante enverra un message d'avertissement lorsque le niveau de consommable restant sera inférieur à 10 % environ.

•

Examen configuration Con sommables & Imprimante

Sélectionnez la personne à qui l’imprimante enverra un message indiquant l’état de l'imprimante et des consommables toutes les mille pages imprimées.

•

Historique

enverra l’historique des remplacements de consommables et des messages d’erreur.

: Sélectionnez la personne à qui l’imprimante

: Saisissez l’adresse e-mail

: Saisissez l’adresse

Alerte

• les messages d’erreur les plus récents.

•

Sélectionner les messages

ou non, chacun des messages d’alerte.

: Sélectionnez la personne à qui l’imprimante enverra

: Choisissez de recevoir,

Système de commande de cartouche

Le Système de comman de d e cartouche perme t à votre imprimante d'envoyer une commande de cartouche à une adresse donnée lorsqu'elle détecte qu'une cartouche de toner est pratiquement vide.

Configurez les paramètres pour activer le système de commande de cartouche.

Les éléments suivants sont configurables :

Activer

• envoie ou non un e-mail lorsque le niveau d'encre d'une cartouche est bas.

Numéro de téléphone

• de votre revendeur Samsung ou de votre point de vente.

•

URL

votre point de vente.

: Choisissez si vous souhaitez que l'imprimante

: Saisissez le numéro de téléphone

: Saisissez l'URL de votre revendeur Samsung ou de

Configuration de l'onglet Coordonnées

Sélectionnez l'onglet dans la section

•

Nom

: Saisissez le nom de l'expéditeur, tel que le nom de la

société ou l'appellation du bureau.

•

Numéro de téléphone

téléphone devant figurer dans une notification par e-mail.

Emplacement

• dans une notification par e-mail.

•

Adresse

REMARQUE

empêche la transmission de l'e-mail.

: Saisissez l'adresse électronique de l'expéditeur.

: Il est possible que le pare-feu du réseau

Support

Coordonnées

: Saisissez un emplacement devant figurer

pour saisir des informations .

: Saisissez un numéro de

Maintenance de l’imprimante

Page 47

7 Résolution des

Liste de contrôle

problèmes

Le présent chapitre fournit des informations utiles en cas de dysfonctionnement de votre imprimante.

Ce chapitre contient les sections suivantes :

• Liste de contrôle

• Résolution des problèmes d’impression généraux

• Suppression des bourrages papier

• Problèmes de qualité d’impression

• Signification des messages d’erreur

• Problèmes liés à Windows

• Problèmes liés au système Macintosh

• Problèmes liés au système Linux

Si l’imprimante ne fonctionne pas correctement, reportez-vous à la liste de contrôle ci-dessous. Si elle échoue au niveau d’une des procédures décrites, suivez les conseils de dépannage proposés.

État Conseil

Assurez-vous que la touche

On Line/Continue

du panneau de commande est verte et que le message « Prêt » est affiché dans la fenêtre du programme SmartPanel ou sur l’écran du panneau de commande (CLP-600N uniquement).

Imprimez une page de démon stration afin de vous assurer que l’alimen ta tio n p ap i er fonctionne correctement. Reportez-vous au 2.7.

• Si la touche est éteinte, vérifiez la connexion du cordon d’ alimentation électrique. Vérifiez si l'interrupteur de ma rche /a rrêt e st encl enc hé. Vérifiez l’alimentation en branchant le cordon d’alimentation électrique dans une autre prise.

• Si le témoin du bouton est roug e, vérifiez le message affiché et reportez-vous à la section « Signification des messages d’erreur » à la page 7.15.

• Si la page de démonstration ne s’imprime pas, vérifiez la réserve de papier dans le bac d’alimentation papier .

• Si un bourrage papier se produit, reportez-vous à la section « Suppression des bourrages papier » à la page 7.4.

• Si un message d’erreur s’affiche sur l’écran, reportez-vous à la section « Signification des messages d’erreur » à la page 7.15.

Vérifiez si le contenu de la page de démonstration est correctement imprimé.

Imprimez un court document à partir d’une application quelconque pour vérifier q ue l’imprimante et l’ordinateur sont raccordés et communiquent correctement.

Résolution des problèmes

En cas de problème de qualité d’impression, reportez-vous à la section « Problèmes de qualité d’impression » à la page 7.12.

• Si la page ne s’imprime pas, vérifiez le raccordement du câble entre l’imprimante et l’ordinateur.

• Vérifiez le spoul eur d’impression ou la file d’attente pour voir si l’imprimante n’est pas en pause.

• Dans l’application, vérifiez que vous utilisez le pilote d’impression et le port de communication appropriés. Si l’impression d’une page est interrompue, reportez-vous à la section « Résolution des problèmes d’impression généraux » à la page 7.2.

Page 48

État Consei l

Problème Cause possi ble Solution

Si aucune des solutions de cette liste ne résout le problème rencontré, reportez-vous aux sections suivantes.

• Reportez-vous à la section « Résolution des problèmes d’impression généraux » à la page 7.2.

• Reportez-vous à la section « Signification des messages d’erreur » à la page 7.15.

• Reportez-vous à la section « Problèmes liés à Windows » à la page 7.17.

• Reportez-vous à la section « Problèmes liés au système Macintosh » à la page 7.18.

• Reportez-vous à la section « Problèmes liés au système Linux » à la page 7.18.

Résolution des problèmes d’impression généra ux

Si vous rencontrez des problèmes d’impression, reportez-vous au tableau ci-dessous pour connaître les solutions éventuelles.

Problème Cause possible Solution

L’imprimante n’imprime pas.

L’imprimante n’est pas sous tension.

Vous n’avez pas défini vo tre imprim ante comme imprim ante par défaut.

Vérifiez les éléments ci-contre sur l’imprimante :

• Le capot de l’imprimante n’est pas fermé.

• Du papier est coincé.

• Il n'y a pas de papier dans le bac.

•La cartouche de toner n'est pas installée.

Assurez-vous que le cordon d'alimentation électrique est correctement branché. Vérifiez l'interrupteur de marche/arrêt e t l'alimenta ti o n él ec tri qu e.

Sélectionnez

Series

défaut.

Après avoir identifié le problème, résolvez-le. En cas d’erreur système de l’imprimante, contactez votre technicien de maintenance.

• Fermez le capot de l’imprimante.

• Supprimez le bourrage papier. Reportez-vous au 7.4.

• Chargez du papier. Reportez-vous au 2.4.

• Installez la cartouche de toner. Reportez-vous au 2.2.

Samsung CLP-600

en tant qu’imprimante par

L ’imprimante n’imprime pas. (suite)

L ’imprimante n’utilise pas le bon bac d’alimentation.

L’imprimante est en mode d’alimentation manuelle et il n’y a plus de papier.

Le câble de connexion qui relie l’ordinateur à l’imprimante n’est pas correctement raccordé.

Le câble de connexion qui relie l’ordinateur à l’imprimante est défectueux.

La configuration du port n'est pas correcte.

L’imprimante est mal configurée.

Le pilote d'impression est peut-ê tre mal installé.

L’imprimante présente un dysfonctionnement.

La source d'alimentation papier sélectionnée dans les propriétés de l'imprimante est incorrecte.

Vérifiez le message de la fenêtre du programme SmartPanel ou celui de l’écran du panneau de commande (CLP-600N uniquement), a joutez du papier dans le bac papier polyvalent et appuyez sur la touche

On Line/Continue

de commande de l'imprimante. Déconnectez le câble de

l'imprimante, puis reconnectez-le.

Si possible, branchez le câble sur un autre ordinateur en état de marche et imprimez un document. Vous pouvez également utiliser un autre câble d'imprimante.

Vérifiez les paramètres d’imprimante dans Windows pour être certain que l’impression est envoyée sur le port adéquat. Si l’ordinateur comporte plusieurs ports, assurez-vous que l’imprimante est raccordée au port adéquat.

Vérifiez dans les propriétés de l'imprimante que tous les par amètres d'impression sont corrects.

Réinstallez le pilote d’impression. Reportez-vous au

Logiciel

page de démonstration. Vérifiez le message affiché sur l’écran

pour déterminer si l’imprimante signale une erreur système.

Pour de nombreuses applications, la sélection de l'alimentation en papier s'effectue dans l'onglet fenêtre des propriétés de l'imprimante. Sélectionnez la source d'alimentation papier adéquate. Pour de plus amples informations, reportez-vo us à la

Section Logiciel

. Essayez d’imprimer une

du panneau

Section

Papier de la

Résolution des problèmes

Page 49

Problème Cause possible Solution

Problème Cause possi ble Solution

Le papier n’est pas entraîné dans l’imprimante.

La tâche d'impression est très lente.

Le papier est mal chargé.

Il y a trop de papier dans le bac d'alimentation papier.

Le papier est trop épais.

L'impression est peut-êtr e trè s complexe.

Si vous utilisez Windows 98SE/Me, il se peut que les paramètres du spouleur soient mal définis.

Retirez le papier du bac d'alimentation et rechargez-le correctement.

Vérifiez que les guides d’ajustement du papier sont bien en place.

Enlevez le surplus de papier.

N'utilisez que du papier conforme aux spécifications de l'imprimante.

Simplifiez la ou les pages ou modifiez les paramètres de qualité d’impression.

Ajustez les par a mèt res de qu al ité d’impression, notamment la résolution. Si vous avez réglé la résolution sur

Optimale Normale

Reportez - vou s à la

Logiciel

Sélect ionnez le port USB ou réseau pour améliorer la vitesse d’impression.

Votre imprimante imprime du papier au format A4 à raison de 20 pages par minute et du papier au format Letter à raison de 21 pages par minute.

Dans le menu sélectionnez

Imprimantes

bouton droit sur l’icône d’imprimante

Series

cliquez sur l’onglet cliquez sur le bouton

du spouleur

paramètre désiré.

, remplacez-la par

Brouillon

Section

Démarrer

Paramètres

. Cliquez avec le

Samsung CLP-600

, choisissez

Propriétés Détails

. Sélectionnez le

, puis

Paramètres

La moit ié de la page est blanche.

Le papier ne cesse de se coincer.

L ’imprimante imprime mais le texte est erroné, tronqué ou incomplet.

L'orientation de l a page n'est pas correcte.

Le format du papier et les paramètres de format ne correspondent pas.

Il y a trop de papier dans le bac d'alimentation papier.

Le type de papier utilisé n'est pas correct.

Des particules (poussière, toner ou papier) se sont accumulées dans l’imprimante.

Le câble de l'imprimante est mal raccordé ou défectueux.

Changez l'orientation de la page à partir de votre application. plus amples information s, reportez-vous à la

Assurez-vous que le format de papier défini dans les paramètres du pilote d'impression correspond au format du papier se trouvant dans le bac d'alimentation.

Vérifiez également que le format de papier défini dans les paramètres du pilote d'impression correspond au papier sélectionné dans les paramètres de l'application.

Enlevez le surplus de papier. Si vous imprimez sur des supports

spéciaux, utilisez le bac papier polyvalent.

Vérifiez que les guides d’ajustement du papier sont bien en place.

N'utilisez que du papier conforme aux spécifications de l'imprim ante.

Si vous imprimez sur des supports spéciaux, utilisez le bac papier polyvalent.

Ouvrez la trappe d'accès et retirez ces particules.

Débranchez puis rebranchez le câble de l'imprimante. Essayez d'imprimer un document ayant déjà été correctement imprimé. Si possible, reliez le câble et l’imprimante à un autre ordinateur et lancez l’impression d’un document ayant déjà été correctement imprimé. Si ces solutions n'aboutissent pas, remplacez le câble de l'imprimante.

Section Logiciel

Pour de

Résolution des problèmes

Vous avez sélectionné un pilote d'impression incorrect.

L'application ne fonctionne pas correctement.

Le systè m e d'exploitation ne fonctionne pas correctement.

Vérifiez que votre imprimante est sélectionnée dans le menu de sélection de l’imprimante de l’application.

Essayez d'imprimer un document à partir d'une autre application.

Quittez Windows, puis redémarrez l'ordinateur. Éteignez l’imprimante, puis rallumez-la.

Page 50

Problème Cause possible Solution

Les pages s'impriment mais elles sont blanches.

Si vous utilisez Windows 98SE, les illustr ations ne s'imprimeront pas correctement depuis Adobe Illustrat o r.

La cartouche de toner est défectueuse ou vide.

Le fichier contient peut-être des pages blanches.

Certains éléments, comme le contrôleur ou la carte, sont peut-être défectueux.

L'application est mal configurée.

Répartissez l’encre dans la cartouche . Si nécessaire, reportez-vous à la page 6.2.

Le cas échéant, remplacez la cartouche.

Vérifiez que le fichier ne contient pas de pages blanches.

Contactez un technicien de maintenance.

Imprimez le document en sélectionnant

qu’image binaire Options avancées

depuis la fenêtre de propriétés graphiques. Imprimez à nouveau le document.

Télécharger en tant

dans la fenêtre

accessible

Suppression des bourrages papier

REMARQUE

l’imprimante, tirez si possible toujours le papier dans la direction normale, afin d’éviter d’endommager les composants internes de l’imprimante. Tirez toujours de façon ferme et uniforme, évitez d e fr o isser le papier. Si le papier se d échire, veillez à enlever les morceaux correspondants. Sinon, ils risquent d’occasionner d’autres bourrages.

En cas de bourrage papier , un témoin s'allume à l'emplacement concerné sur la carte d'état du panneau de commande. Si vous utilisez la CLP-600N, l’écran du panneau de commande vous indiquera également où le bourrage papier s'est produit. Reportez-vous au tableau ci-dessous pour localiser et supprimer le bourrage.

Voyant de

la carte

d'état

: Pour éliminer les bourrages papier de

Message

(CLP-600N

uniquement)

Bourr 0 bac 1 Au niveau des

Localisation du

bourrage

bacs d’alimentation

la page 7.5

Passez à

La qualité d’impression des photos n’est pas bonne. Les images ne sont pas claires.

Une odeur étrange se dégage de votre imprimante au démarrage.

La résolutio n est réglée sur

Normale Brouillon

La résolution des photos est très faible.

L'huile utilisée pour protéger l'unité de chauffe est en cours d'évaporation.

Réglez la résol utio n su r puis réessayez d’imprimer.

Plus v ous augmentez la taille des photos dans le programme, plus la résolution diminuera. Réduisez la taille de l'image.

Une fois imprimées une centaine de pages en couleur, cette odeur disparaî tra. Ce problè me n'est que temporaire.

Optimale

Pour reprendre l’impression après avoir supprimé le bourrage, ouvrez puis refermez la trappe d'accès.

Bourr 0 bac P Au niveau du

bac papier polyvalent

Bourrage dans imprimante

Bourrage sortie papier

Bourr 0 bac 2 Au niveau du

À l’intérieur de l’imprimante

Au niveau du plateau de sortie

bac 2 optionnel

la page 7.6

la page 7.7

la page 7.9

Résolution des problèmes

Page 51

Au niveau des bacs d’alimentation

Si le papier est coincé au niveau du bac d'alime n tati o n , u n voyant s'allume à l'emplacement correspondant sur la carte d'état. Si vous utilisez la CLP-600N, « Bourr 0 bac 1 » apparaîtra ég alement à l'écran.

Utilisez la poignée pour ouvrir entièrement la trappe d'accès.

Retirez délicatement le papier en tirant dans la direction indiquée ci-dessous. Passez à l'étape 6.

Ouvrez le bac. Une fois le bac ouvert, soulevez légèrement sa partie avant pour le dégager de l’imprimante.

Retirez la feuille bloquée en tirant doucement dessus comme indiqué ci-dessous.

Si vous ne parve n ez p a s à tro u v e r le papier coincé ou en cas de difficulté pour le retirer, cessez de tirer et passez à l’étape 3.

ATTENTION

• Veillez à ne pas abîmer la surface de la courroie de transfert du papier.

Pour remettre le bac en place, abaissez la face arrière, alignez le bac sur l’emplacement prévu et introduisez-le dans l’imprimante.

Après avoir retiré le papier coincé, vérifiez qu'il n'y a aucun bourrage à un autre endroit.

Refermez correcte ment la trappe d'accès. L ’imprim ante est prête à imprimer de nouveau.

ATTENTION

refermée, l'imprimante ne pourra pas fonctionner.

: Si la trappe d'accès n'est pas correctement

Résolution des problèmes

Page 52

Au niveau du bac papier polyvalent

À l’intérieur de l’imprimante

Si vous imprimez à partir du bac papier polyvalent et que l'imprimante détecte qu'il est vide ou que le papier a été mal chargé, un voyant s'allume à l'emplacement correspondant sur la carte d'état. Si vous utilisez la CLP-600N, « Bourr 0 bac P » apparaîtra ég alement à l'écran.

Si le papier n'est pas entraîné correctement, utilisez la poignée pour ouvrir entièrement la trappe d'accès.

Retirez le papier coincé en tirant dans la direction indiquée. Pour éviter que le papier ne se déchire, tirez-le délicatement et lentement.

Si le papier est coincé dans l'imprimante, un voyant s'allume à l'emplacement correspondant sur la carte d'état. Si vous utilisez la CLP-600N, « Bourrage dans imprimante » apparaîtra également à l'écran.

Utilisez la poignée pour ouvrir entièrement la trappe d'accès.

Ouvrez le capot supérieur.

ATTENTION

• Veillez à ne pas abîmer la surface de la courroie de transfert du papier.

Refermez correctem ent la trappe d'accès. L ’imprima nte est prête à imprimer de nouveau.

ATTENTION

refermée, l'imprimante ne pourra pas fonctionner.

: Si la trappe d'accès n'est pas correctement

Résolution des problèmes

est brûlante !

L'unité de

chauffe

Poussez les leviers vers le haut.

Page 53

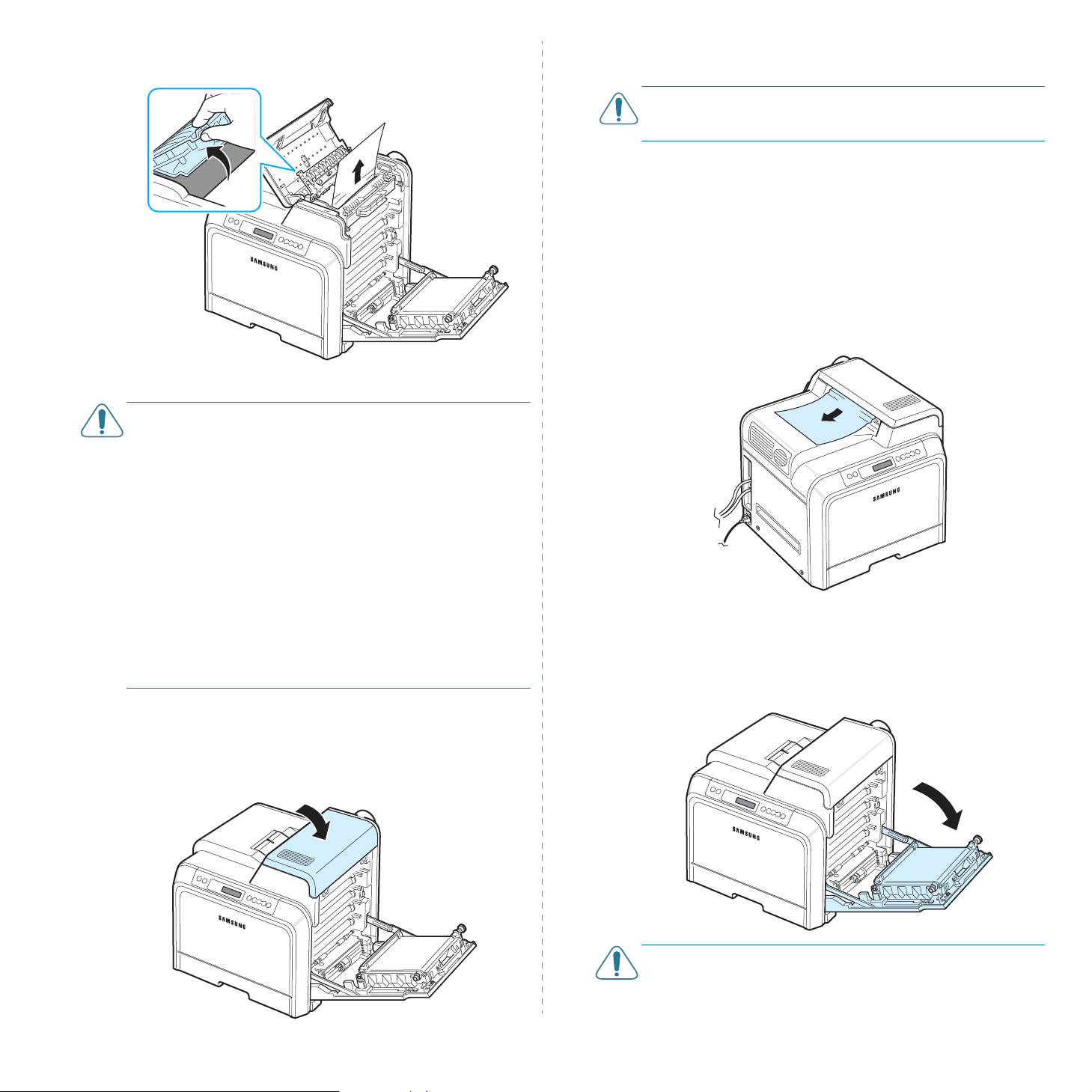

Ouvrez le capot interne à l’aide de sa poignée et retirez doucement le papier coincé de l’imprimante.

Refermez correcte ment la trappe d'accès. L ’imprim ante est prête à imprimer de nouveau.

Refermez le capot interne et poussez les leviers vers le bas.

ATTENTION

• Ne touchez pas le four situé sous le capot interne. Il est chaud et vous risquez de vous brûler ! La température de fonctionnement d e l'uni té d e ch au ffe e s t d e 180 °C. Procédez avec prudence lorsque vous retirez du papier coincé de l’imprimante.

• Veillez à ne pas abîmer la surface de la courroie de transfert du papier.

ATTENTION:

pas correctement refermés, l'imprimante ne pourra pas fonctionner.

Si le capot supérieur et la trappe d'accès ne sont

Au niveau du plateau de sortie

Si le papier est coincé au niveau de la sortie papier, un voyant s'allume à l'emplacement correspondant sur la carte d'état. Si vous utilisez la CLP-600N, « Bourrage sortie papier » apparaîtra également à l'écran.

Si la feuille est presque entièrement sortie, tirez-la vers vous. Ouvrez et refermez la trappe d'accès correctement. L ’imprimante e st prête à imprimer de nouv eau.

Si vous ne parvenez pas à trouver le papier coincé ou en cas de difficulté pour le retirer, cessez de tirer et passez à l’étape 2.

Utilisez la poignée pour ouvrir entièrement la trappe d'accès.

Après avoir retiré le papier coincé, vérifiez qu'il n'y a aucun bourrage à un autre endroit.

Après avoir vérifié q ue la tr appe d'acc ès est ouv erte, refe rmez le capot supérieur. Assurez-vous qu’il est bien fermé.

Résolution des problèmes

ATTENTION

Page 54

• Veillez à ne pas abîmer la surface de la courroie de transfert du papier.

Ouvrez le capot supérieur.

Ouvrez le capot intern e à l’aid e d e sa p oignée et retirez doucement le papier coincé de l’imprimante.

Refermez le capot interne et pouss ez les leviers v ers le bas.

L'unité de

chauffe

est brûlante !

Poussez les leviers vers le haut.

ATTENTION:

interne. Il est chaud et vous risquez de vous brûler ! La température de fonctionnement de l'unité de chauffe est de 180 °C. Procédez avec prudence lorsque vous retirez du papier coincé de l’imprimante.

Après avoir retiré le papier coincé, vérifiez qu'il n'y a aucun bourrage à un autre endroit.

Après avo ir vérifié que la tra ppe d'acc ès est ouv erte, refe rmez le capot supérieur. Assurez-vous qu’il est bien fermé.

Ne touchez pas le four situé sous le capot

Résolution des problèmes

Page 55

Refermez correctem ent la trappe d'accès. L'imprimante est prête à imprimer de nouveau.

Ouvrez le capot supérieur.

ATTENTION:

pas correctement refermés, l'imprimante ne pourra pas fonctionner.

Si le capot supérieur et la trappe d'accès ne sont

Au niveau du bac 2 optionnel

Si le papier est coincé au niveau du bac 2 optionnel, un voyant s'allume à l'emplacement correspondant sur la carte d'état. Si vous utilisez la CLP-600N, « Bourr 0 bac 2 » apparaîtra également à l'écran.

Utilisez la poignée pour ouvrir entièrement la trappe d'accès.

L'unité de

chauffe

est brûlante !

Poussez les leviers vers le haut.

Ouvrez le capot intern e à l’aid e d e sa p oignée et retirez doucement le papier coincé de l’imprimante.

Résolution des problèmes

Page 56

Refermez le capot interne et poussez les leviers vers le bas. Passez à l'étape 14.

Si vous ne parve n ez p a s à tro u v e r le papier coincé ou en cas de difficulté pour le retirer , cessez de tirer et refermez la trappe d'accès. Passez à l'étape 6.

Ouvrez le capot interne du bac 2.

ATTENTION

• Veillez à ne pas abîmer la surface de la courroie de transfert du papier.

Ouvrez la trappe extérieure du bac 2.

Sortez le papier coincé en le tirant dans la direction indiquée. Pour éviter que le papier ne se déchire, tirez-le délica t ement et le ntement.

Résolution des problèmes

Page 57

Fermez les deux trappes et passez à l'étape 13.

Si vous ne parve n ez p a s à tro u v e r le papier coincé ou en cas de difficulté pour le retirer, cessez de tirer et passez à l’étape 10.

Ouvrez le bac 2 optionnel. Une fois le bac ouvert, soulevez légèrement sa partie avant pour le dégager de l’imprimante.

Si vous localisez le papier coincé, retirez-le de l’imprimante en tirant dessus doucement dans la direction indiquée ci-dessous.

Replacez le bac à l'intérieur de l'imprimante et fermez les deux trappes d'accès aux bourrages papier.

Ouvrez la trappe d'accès.

Résolution des problèmes

Page 58

Après avoir vérifié que la trappe d'accès est bien ouverte, fermez le capot supérieur.

Refermez correctem ent la trappe d'accès. L ’imprima nte est prête à imprimer de nouveau.

• Ne mélangez pas les types de papier dans le bac.

• Utilisez uniquement les supports d'impression recommandés. Reportez-vous à la section « Spécifications du papier » à la page 10.1.

• Assurez-vous que la face à imprimer est orientée vers le haut dans le bac d'alimentation papier et vers le bas dans le bac papier polyvalent.

Problèmes de qualité d’impression

De la poussière à l’intérieur de l’imprimante ou un chargement incorrect du papier peuvent influer sur la qualité d’impression. Reportez-vous au tableau ci-dessous pour résoudre les problèmes.

Problème Solution

ATTENTION:

pas correctement refermés, l'imprimante ne pourra pas fonctionner.

Si le capot supérieur et la trappe d'accès ne sont

Conseils pour éviter les bourrages

Si vous choisissez soigneusement le type de papier, vous éviterez la plupart des bourrages papier. Toutefois, en cas de bourrage, suivez les instructions de « Suppression des bourrages papier » à la page 7.4.

• Suivez les instructions de la section la page 4.2. Assurez-vous que les guides ajustables sont correctement posit ionnés.

• Ne remplissez pas trop le bac d'alimentation papier.

Impression claire ou floue

AaBbCc AaBbCc AaBbCc AaBbCc AaBbCc

Taches d'encre

AaBbCc AaBbCc AaBbCc AaBbCc AaBbCc

Si une strie blanche verticale ou une zone floue apparaît sur la page :

• Le niveau d'encre de la cartouche est insuffisant. Il est possible de prolonger temporairement l'autonomie de la cartouche de toner. Reportez-vous à la section « Redistribution de l'encre » à la page 6.2. Si la qualité ne s’améliore pas, remplacez la carto uche.

• Le papier n’est pas conforme aux spécifications (papier humide ou rugueux, par exemple). Reportez-vous à la section « Spécifications du papier » à la page 10.1.

• La présence combinée de zones floues et de traînées d’encre indique vraisemblablement la nécessité de nettoyer la cartouche. Reportez-vous à la page 6.8.

Le papier n’est pas conforme aux spécifications (papier humide ou rugueux, par exemple). Reportez-vous à la section « Spécifications du papier » à la page 10.1.

• Ne retirez pas le papier du bac pendant une impression.

• Déramez, ventilez et alignez le papier av ant de l'insérer dans le bac d'alimentation.

• N'utilisez pas de papier froissé, humide ou ondulé.

Résolution des problèmes

Page 59

Problème Solution

Zones vides

AaBbCc AaBbCc

AaBbCc AaBbCc AaBbCc

Lignes verticales

AaBbCc AaBbCc AaBbCc AaBbCc AaBbCc

Fond de couleur ou noir

AaBbCc AaBbCc AaBbCc AaBbCc AaBbCc

Traînées d'encre

Si des zones floues ou vides, généralement au niveau des arrondis des car a ctères, apparaissent sur la page :

• Il se peut qu'une feuille de papier soit de mauvaise qualité. Essayez de réimprimer la page.

• Le taux d'humidité du papier n'est pas homogène ou certaines zones du papier sont humides. Changez de marque de papier. Reportez-vous à la section « Spécifications du papier » à la page 10.1.

• La rame de papier est peut-être de mauvaise qualité. Le processus de fabrication du papier est à l'origine du problème et empêche l'encre de se fixer sur certaines zones. Changez de marque ou de type de papier.

• La cartouche de toner est peut-être défectueuse. Consultez « colonne suivante.

• Si le problème persiste, contactez un technicien de maintenance.

Si des stries verticales noires apparaissent sur la page :

• Une cartouche de toner a probablement été rayée. Retirez la cartouche et installez-en une nouvelle. Reportez-vous à la page 6.4.

Si des lignes verticales blanches apparaissent sur la page :

• Netto yez l’intérieur de l’imprimante. Reportez-vous à la section « Nettoyage de l’intérieur de l’imprimante » à la page 6.8. Si les problèmes persistent, re m p lace z la ca rtou c he de ton e r pa r une nouvelle. Reportez-vous à la page 6.4.

Si la quantité d’encre déposée sur la page crée un fond grisé inacceptable, essayez les procédures suivantes pour résoudre le problème.

• Choisissez un papier de grammage inférieur. Reportez-vous à la section « Spécifications du papier » à la page 10.1.

• Vérifiez l’environnement de l’imprimante ; un air trop sec (peu d’humidité) ou trop humide (plus de 80 % d’humidité relative) peut avoir une incidence sur l’ombrage du fond.

• Retirez une des anciennes cartouches et installez-en une nouvelle.

• Netto yez l’intérieur de l’imprimante. Reportez-vous à la section « Nettoyage de l’intérieur de l’imprimante » à la page 6.8.

• Vérifiez le type et la qualité du papier. Reportez-vous à la section « Spécifications du papier » à la page 10.1.

• Retirez la courroie de transfert du papier et installez-en une nouvelle. Reportez- vous à la section « Remplacement de la courroie de transfert du papier » à la page 6.5.

Défauts verticaux répétitifs

» dans la

Défauts verticaux répétitifs

AaBbCc AaBbCc AaBbCc AaBbCc AaBbCc

Fond mouche té

Caractères mal formés

Impression oblique

AaBbCc

Si des marques apparaissent plusieurs fois sur une page, à intervalles réguliers :

• Nettoyez l’intérieur de l’impriman te. Reportez-vous à la section « Nettoyage de l’intérieur de l’imprimante » à la page 6.8. Si les mêmes problèmes persistent après avo ir nettoyé l’intérieur de l’imp rim ante , in stalle z u ne n ouv elle car touch e d e toner de la couleur concernée. Reportez-vous à la section « Remplacement des cartouches de toner » à la page 6.4.

• Il se peut que de l’encre se soit déposée sur certains éléments de l’imprimante. Si le défaut apparaît au dos de la page, le problème se résoudra sans doute de lui-même au bout de quelques pages.

• Le module du four est peut-être endommagé. Contactez un technicien de maintenanc e.

Les fonds mouchetés apparaissent lorsque des particules de toner se déposent sur la page.

• Le papier est trop humide. Essayez une autre rame de papier . N'ouvrez les rames qu'au dernier moment afin d'éviter que le papier n'absorbe l'humidité de l'air.

• Si le fond moucheté apparaît sur une enveloppe, changez la mise en page pour éviter l’impression sur des zones de pliure. L'impression sur une zone de pliure peut causer des problèmes.

• Si l’ensemble de la page comporte un fond moucheté, réglez la résolution d’impression au niveau de l’application ou des propriétés de l’imprimante.

• Si les caractères sont mal formés, produisant une impression d’images creuses, c’est que le papier est peut-être trop lisse. Changez de type de papier. Reportez-vous à la section « Spécifications du papier » à la page 10.1.

• Si les caractères sont mal formés, créant un effet d'ondulation, le scanner a peut-être besoin d'une révision. Vérifiez si le problème apparaît également sur une page de démonstration. Reportez-v ous à la page 2.7. Dans ce cas, contactez un technicien de maintenance.

• Assurez-vous que le papier est correctement chargé.

• Vérifiez le type et la qualité du papier. Reportez-vous à la section « Spécifications du papier » à la page 10.1.

• Assurez-vous que le papier ou tout autre support est correctement chargé, et que les guides ne sont ni trop proches ni trop éloignés des bords du papier.

Résolution des problèmes

Page 60

Problème Solution

Pages gondolées

Pages pliées ou froissées

Dos de la page taché

• Assurez-vous qu e le pap i er est co rr ect ement chargé.

• Vérifiez le type et la qualité du papier. Une température et une humidité élevées peuvent provoquer une ondulation du papier. Reportez-vous à la section « Spécifications du papier » à la page 10.1.

• Retournez la pile de papier dans le bac d’alimentation. Essayez également de changer le sens du papier (rotation à 180 degrés) dans le bac.

• Assurez-vous qu e le pap i er est co rr ect ement chargé.

• Vérifiez le type et la qualité du papier. Reportez-vous à la section « Spécifications du papier » à la page 10.1.

• Retournez la pile de papier dans le bac d'alimentation papier. Essayez également de changer le sens du papier (rotation à 180 degrés) dans le bac.

• Le rouleau de transfert est peut-être sale. Reportez-vous à la section « Nettoyage de l’intérieur de l’imprimante » à la page 6.8.

• Vérifiez que l'encre ne coule pas. Nettoyez l’intérieur de l’imprimante.

Caractères tachés de blanc

Stries horizontales

AaBbCc AaBbCc

AaBbCc AaBbCc AaBbCc

Ondulation

Les vides sont des taches blanches sur des caractères en principe complètement noirs :

• Il se peut que vous imprimiez du mauvais côté du papier. Sortez le papier et retournez-le.

• Le papier n'est peut-être pas conforme aux spécifications. Reportez-vous à la page 10.1.

Des stries horizontales noires ou de couleur ou des traînées d’encre apparaissent :

• Une cartouche de toner est peut-être mal installée. Enlevez-la, puis réinstallez-la.

• Une cartouche de toner est peut-être défectueuse. Installez une nouvelle cartouche.

• Si le problème persiste, il se peut que l’imprimante ait besoin d’une révision. Contactez un technicien de maintenance.

Les feuilles imprimées présentent des plissements ou le papier n’est pas entraîné dans l’imprimante.

• Retournez la pile de papier dans le bac d'alime ntation papier. Essayez également de changer le sens du papier (rotation à 180 degrés) dans le bac.

Pages entièrement noires ou de couleur

Encre non fixée

• La cartouche de toner n'est sans doute pas installée correctement. Enlevez-la, puis réinstallez-la.

• La cartouche de toner est peut-être défectueuse. Installez une nouvelle cartouche.

• Il se peut que l’imprimante ait besoin d’une révision. Contactez un technici en de maintenance.

• Netto yez l’intérieur de l’imprimante.

• Vérifiez le type et la qualité du papier. Reportez-vous à la section « Spécifications du papier » à la page 10.1.

• Installez une nouvelle cartouche. Reportez-vous à la section « Remplacement des cartouches de toner » à la page 6.4.

• Si le problème persiste, il se peut que l’imprimante ait besoin d’une révision. Contactez un technicien de maintenance.

Résolution des problèmes

Page 61

Signification des messages d’erreur

Des messages apparaissent dans la fenêtre du programme SmartPanel ou sur l’écran du panneau de commande (CLP-600N uniquement) pour vous indiquer l'état et les erreurs éventuelles d e l 'im primante. Report ez-vous aux tabl eaux ci-dessous pour connaître la signification de ces messages et, le cas échéant, résoudre le problème. Les messages et leur signification sont classés par ordre alphabétique.

REMARQUE

veuillez indiquer au technicien de maintenance la teneur du message d’erreur.

Message État Action

: Lorsque vous contactez l e service de maintenance,

Message État Action

Temp mot. four trop élevée

Erreur Unité laser

Installer toner [couleur]

La température dans l'unité de chau ffe est anormalement élevée.

Un problème est survenu au niveau du module laser de l’imprimante.

La cartouche toner couleur indiquée n’est pas installée dans l’imprimante.

Débranchez et rebranchez le cordon d'alimentation électrique. Si le problème persiste, contactez le service de maintenance.

Installez la cartouche toner couleur correspondante.

Réglage de l’enregistrement

Erreur ADC non confirmé

Capot ouvert Installer

Courr. transf.

Toner [couleur] vide

Erreur moteur développement

Temp mot. four insuffisante

Enr auto coul. est en cours. Veuillez patienter.

Un problème est survenu dans l’ADC de l’imprimante.

La trappe d’accès ou le capot supérieur est ouvert. Ou bien, la courroie de transfert du papier n’est pas installée sur l’imprimante.

La cartouche de toner correspondante de votre im p rim ante est vide. L’impression sera arrêtée jusqu’à ce qu’une nouvelle cartouche soit insérée dans l’imprimante.

Un problème est survenu au niveau du moteur d’entraînement de l’imprimante.

La température dans l'unité de chauffe est anormalement basse.

Patientez pendant 120 secondes jusqu’à ce que le message Prêt soit affiché. Reportez- vous à la page 3.4.

Contactez un technicien de maintenance.

Referm ez fe rm ement la trappe ou le capot. Ou bien, installez la courroie de transfert du papier.

Rem placez la cartouche correspondante. Reportez-vous à la page 6.4.

Débranchez et rebranchez le cordon d'alimentation électrique. Si le problème persiste, contactez le service de maintenance.

Installer courr. transf.

Toner [couleur] incorrect

Courr. transf. incorrecte

Bourr 0 bac 1 Bourr 0 bac 2 Bourr 0 bac P

Bourrage sortie papier

Bourrage dans imprimante

La courroie de transfert du papier n’est pas installée sur l’imprimante.

Une cartouche de toner incorrecte a été installée.

Une courroi e de transfert du papier non adaptée a été installée.

Un bourrage papier s’est prod ui t dan s o u près du bac indiqué.

Un bourrage s’est produit au niveau des plateaux de sortie.

Un bourrage s’est produit à l’intérieur de l’imprimante.

Installez la courroie de transfert du papier.

Installez uniquement des courroies de transfert Samsung conçues pour votre imprimante. Si vous avez installé une cartouche Samsung ou placé chaque cartouche dans son emplacement correct et que cette erreur se produit encore, adressez-vous à un technicien de maintenance agréé.

Installez uniquement des courroies de transfert agréées Samsung et conçues pour votr e imprimante. Si vous avez installé une courroie de transfert agréée et que l’erreur per s i st e, contactez un technicien de maintenance agréé.

Retirez la feuille bloquée du bac concerné en vous reportant à la page 7.4.

Retirez la feuille bloquée de l’imprimante en vous reportant à la page 7.7.

Ouvrez la trappe d'accès et retirez la feuille bloquée dans l'imprimante en vous reportant à la page 7.6.

Résolution des problèmes

Page 62

Message État Action

Charger [Form.] ds bac 1

Charger [Form.] ds bac 2

Charger [Form.] ds bac P

Densité faible La quantité d'encre

Erreur ventil. gauche

Le format de papier spécifié dans les propriétés de l’imprimante ne correspond pas au papier que vous chargez dans l’imprimante.

répartie sur l a courroie de transfert du papier pour ajuster l'enregistrement automatique de couleur étant très limitée, l'imprimante ne reconnaît pas la cartou che au cour s d e l'enregistrement automatique de couleur.

Un problème est survenu au niveau du ventilateur gauche de l’imprimante.

Chargez le format de papier approprié dans le bac.

Remplacez la ou les carto u ch es de toner. Reportez-vous à la page 6.4. Si le problème persiste, contactez un technicien de maintenan c e.

Débranchez et rebranchez le cordon d'alimentation électrique. Si le problème persiste, contactez le service de maintenance.

Erreur LED photo

Appuyer sur bouton Continue

Prêt [Couleur] Niveau encre bas

Prêt Conflit IP

Au cours de l'enregistreme nt automatique de la couleur, l'imprimante ne reconnaît pas la LED photo de la courroie de transfert du papier.

L'imprimante attend l'interve n tio n d e l'utilisateur ava nt d'imprimer à partir du bac papier polyvalent en mode d'alimentation manuelle.

La cartouche de tone r correspondante de votre imprimante est presque vide.

L'adresse IP de l'imprimante est en conflit avec d'autres périphériques du réseau.

Contactez un technicien de maintenance.

Chargez une feuille à imprimer et appuyez sur la touche

On Line/Continue

devez appuyer sur cette touche pour chaque page.

Répartissez l’encre dans la cartouche concernée en vous reportant à la page 6.2.

Contactez votre administrateur réseau et choisissez sur votre sous-réseau une adresse qui n’entrera pas en conflit avec d’autres périphériques.

. Vou s

Erreur Moteur principal

Dépass. mémoire L’imprimante ne

Bac vide [Form.] ds bac 1

Bac vide [Form.] ds bac 2

Bac vide [Form.] ds bac P

Bac vide [Form.] d s Man.

Un problème est survenu au niveau du moteur d’entraînement de l’imprimante.

dispose pas suffisamment de mémoire pour effectuer l’impression .

Une erreur s’est produite au niveau du logiciel d’impression.

Le bac d'alimentation papier est vide.

Débranchez et rebranchez le cordon d'alimentation électrique. Si le problème persiste, contactez le service de maintenance.

L’impression est automatiquement supprimée et l’imprim ante retourne en mode Économie d’énergie.

Chargez du papier dans le bac d'alimentation papier. Reportez-vous à la page 4.2.

Erreur ventil. droit

Remplacer toner [couleur]

Remplacer four La durée de vie de

Un problème est survenu au niveau du ventilateur arrière de l’imprimante.

La cartouche de tone r est presque vide. L'impr imante continu e cependant d'imprimer même si la qualité n'est pas optimale. L’imprimante s’arrêtera à l’apparition du message « Toner [couleur] vide ».

l’unité de chau ffe est écoulée et l’imprimante s’arrêtera d’imprimer jusqu’à ce qu’une nouvelle unité soit installée.

Débranchez et rebranchez le cordon d'alimentation électrique. Si le problème persiste, contactez le service de maintenance.

Si besoin est, remplacez la cartouche en question. Reportez-vous à la page 6.4.

Remplacez l'unit é de chauffe par une nouvelle. Reportez-vous à la page 6.7.

Résolution des problèmes

Page 63

Message État Action

Remplacer four bien tôt

Remplac er roul. Bac poly

Remplacer courroie transf.

Rempl. courroie transf. bient ôt

Remplac er roul. Bac 1

La durée de vie de l'unité de chauffe est sur le point d’expirer.

La durée de vie du rouleau d’entraînement du bac papier polyvalent a expiré.

La durée de vie de la courroie de transfert est écoulée et l’imprimante s’arrêtera d’imprimer jusqu’à ce qu’une nouvelle courroie de transfert soit installée.

La durée de vie de la courroie de transfert est sur le point d’expirer.

La durée de vie du rouleau d’entraînement du bac 1 a expiré.

Lorsque le mess a ge « Remplacer four » est affiché, l’imprimante s’arrête d’imprimer. Remplacez l’unité de chauffe.

Contactez un technicien de maintenance.

Remplacez la courroie de transfert du papier. Reportez-vous à la page 6.5.

Lorsque le mess a ge « Remplacer courroie transf. » est affiché, l’imprimante s’arrête d’imprim er. Remplac er la courr oie de tran sfert.

Contactez un technicien de maintenance.

Problèmes liés à Windows

Problème Causes et solutions éventuelles

Le message « Fichier utilisé » s’affiche durant l’installation.

Le message « Erreur d’écriture sur LPTx » apparaît.

Le message « Erreur de protection générale », «Exception OE», « Spool32 » ou «Opération non conforme » apparaît.

Les messages « Échec d’impression » et « Erreur de tempor isation de l’imprimante » s’affichent.

Fermez tous les programmes ouverts. Supprimez tous les logiciels du groupe de démarrage, puis redémarrez Windows. Réinstallez le pilote d’impression.

• Assurez-vous que tous les câbles sont correctement branchés et que l’imprimante est sous tension.

• Ce message peut également apparaître lorsque l’option de transmission bi-directionnelle n’est pas activée dans le pilote.

Fermez toutes les applications, redémarrez Windows et recommencez l’impression.

Ces messages sont susceptibles d’apparaître en cours d’impression. Contentez-vous d’attendre la fin de l’impression. Si le message apparaît en mode veille ou une fois l’impression achevée, vérifiez le branchement et/ou l’existence d’une erreur éventuelle.

Remplac er roul. Bac 2

Erreur ventil. SMPS

Erreur bac 2 Le bac 2 optionnel

Bourr bac 2 Capot ouvert

La durée de vie du rouleau d’entraînement du bac 2 a expiré.

Un problème est survenu au niveau du ventilateur SMPS de l’imprimante.

n’est pas correctement installé ou connecté à l’imprimante.

La trappe d’accès aux bourrages papier du bac optionnel 2 est ouverte.

Contactez un technicien de maintenance.

Débranchez et rebranchez le cordon d'alimentation électrique. Si le problème persiste, contactez le service de maintenance.

Mettez l’imprimante hors puis sous tension et réinstallez le bac 2 optionnel. Si le message persiste, contactez un technicien de maintenance.

Referme z -la c orre cte m en t.

REMARQUE

d’erreur Windows, reportez-vous à la documentation de Microsoft Windows 98SE, Me, NT 4.0, 2000, 2003 ou XP fournie avec votre ordinateur.

: Pour plus d’informations sur les messages

Résolution des problèmes

Page 64

Problèmes liés au système Macintosh

Problème Causes et solu tio n s évent u elles

L’imprimante n’imprime pas à partir de Acrobat Reader.

Le document a ét é imprim é mais le travail d'impression n'a pas disparu de la file d'attente sous Mac OS 10.3.2.

Réglez la méthode d'impression sur

en tant qu’image

Acrobat Reader. Utilisez la version Mac OS 10.3.3 ou supérieure.

lorsque vous travaillez sous

Problèmes liés au système Linux

Imprimer

Problème Causes et solutions éventue lles

Vous n’arrivez pas à définir l’imprimante comme imprimante par défaut.

Dans certains cas, il n’est pas possible de modifier la file d’attente par défaut. C’est le cas pour certaines variantes de LPRng, notamment sur les récents systèmes RedHat qui utilisent la base de données « printconf » pour les files d’attente.

Lorsque vous utilisez printconf, le fichier

/etc./printcap

dans la base de données des imprimantes gérée par le système (généralement avec la commande « printtool ») et les files d’attente dans

/etc./printcap.local

résultant. La file d’attente par défaut dans LPRng étant définie comme la première file dans

/etc./printcap

est dans l’impossibilité de modifier la file d’attente par défaut lorsque d’autres files ont été définies à l’aide de printtool.

Les systèmes LPD ide ntifient la file nommée « lp » comme file d’attente par défaut. Par conséquent, si une file porte déjà ce nom et qu’elle ne dispose d’aucun alias, vous ne pourre z pas modifier la file d’attente par défaut. Pour contourner ce problème, vous pouvez soit supprimer la file d’attente, soit la renommer manuellement en modifiant le fichier

/etc./printcap

est automatiquement réactualisé

sont ajoutées au fich ier

, le logiciel de l’imprimante Linux

Problème Causes et solutions éventuelles

Vous ne pouvez pas modifier les paramètres dans l’outil de configuration.

Vous utilisez le bureau KDE mais l’outil de configuration et LLPR ne fonctionnent pas.

Vous avez installé ce composant mais les entrées dans les menus KDE/Gnome sont introuvables.

Le message d’erreur « Some options are not selected » s’affiche lorsque vous modifiez la configuration de l’imprimante.

Vous devez disposer de privilèges d’administrateur pour modifier les paramètres généraux.

Les librairies GTK ne sont peut-être pas installées. Elles sont généralement fournies avec la plupart des versions de Linux mais vous dev ez les installer manuellement. Pour plus d’informations sur l’installation de composants additionnels, reportez-vous à la documentation fournie avec votre version de Linux.

Certaines versions des environnements KDE ou GNOME peuvent nécessiter le redémarrage de la session pour que les modifications prennent effet.

Les paramètres de certaines imprimantes sont entrés en conflit. En d ’autres termes , certains paramètres de deux options différentes ne peuvent pas être utilisés en même temps. Lorsque vous modifiez un paramètre et qu’un conflit est détecté par le logiciel de l’imprimante, l’option en cause prend automatiquement la valeur « No Choice ». Vous devez alors sélectionner une autre option ne créant aucun conflit avant de pouvoir soumettre les modifications.

L’option d’impression de pages multiples sur une seule feuille ne fonctionne pas sur certains de vos documents.

Vous utilisez B SD lp r (Slackware, Debian et versions anté rieu re s) et certaines options sélectionnées dans LLPR semblent inopérantes.

Vous essayez d’imprimer en mode Paysage, mais le document imprimé est mal orienté et tronqué.

La fonction d’impression de pages multiples sur une seule feuille s’effectue via le traitement de données PostScript transmises au système d’impression. Cependant, ce traitement ne peut être effectué que si les données PostScript sont conformes aux conventions de construction définies par Adobe. L’utilisation de certaines fonctions, comme l’impression de pages multiples sur une seule feuille, qui utilisent ce type de traitement des données, peut occasionner des problèmes si le document imprimé ne respecte pas ces conventions.

Les systèmes BSD lpr hérités sont très limités au niveau de la longueur de la chaîne d’options pouvant être transmise au système d’impression. Par conséquent, si vous sélectionnez un nombre t rop important d'options différentes, certaines d'entre elles ne seront pas transmises aux programmes chargés de les traiter . Essayez de sélectionner moins d'options différentes dans les options par défaut afin d'économiser de la mémoire.

La plupart des applications Unix proposent une option d’impression en mode Paysage générant le code adéquat qui doit être imprimé tel quel. Dans ce cas, assurez-vous que l’option LLPR est réglée sur l’orient a tion Portrait par d éfaut pour éviter toute rotation intempestive du document qui risquerait de le tronquer.

Résolution des problèmes

Page 65

Problème Causes et solutions éventuelles

Problème Causes et solutions éventue lles

Certaines pages sont entièrement blanches et vous utilisez CUPS.

Vous ne parvenez pas à imprimer sur une imprim ante SMB (Windows).

Votre application semble gelée pendant que LLPR fonctionne.

Comment spécifier l’adresse IP d’un serveur SMB ?

Certains documents s’impriment sous forme de pages blanches.

Certaines anciennes versions de CUPS (1.1.10 et antérieures ) n e parviennent pas à traiter correctement les données transmises au format PostScript encapsu lé en raison d’un bogue. Si v ous utilisez LLPR pour impri mer, le logiciel de l’imprim ante résoudra ce problème en convertissant ces donn ées au format PostScript normal. T outefois, si votre application prend le pas sur LLPR e t t ransmet des données EPS à CUPS, le document risque de ne pas s’imprimer correctement.

Pour configurer et utiliser une imprimante partagée en réseau SMB (une imprimant e partagée sur un ordinateur fonctionnant sous Windows, par exemple), le composant SAMBA doit être correctement installé. La commande « smbclient » doit en principe être disponible et opérationnelle sur votre système.

La plupart des applications Unix attendent une commande du type « lpr » pour rester disponibles. LLPR attend que l’utilisateur entre une commande avant de transmettre une tâche d’impression au spouleu r et l’application attend la fin du traitement. C’est pourquoi celle-ci semble gelée (sa fenêtre ne se réactualise p as). Cela est normal et l’application redevient en principe disponible une fois que l’utilisateur quitte LLPR.

Si vous n’utilisez pas le système d’im pression CUPS, vous pouvez spécifier cett e a dresse IP dans la bo îte de dialogue « Add Printer » de l’outil de configu ration . Malheureusement, à l’heure actuelle, CUPS ne permet pas de spécif ier l’adres se IP d’im priman tes S MB . V ou s devez donc parcourir les ressource s ave c Sam ba po ur utiliser vot r e imprimante.

Certaines v ersion s de CU PS , nota mme nt cell es livré es avec Linux Mandrake antérieures à la version 8.1 comportent des bogues identifiés empêchan t le traitement de don nées Po stScript à partir de ce rtaines applications . Essayez de m e ttre à jour votre version de CUPS (version 1.1.14 minimum). Certains composan ts RPM destinés aux versions de Linux les plus répandues sont fournis av ec ce logiciel d’impression.

Vous disposez de CUPS et certaines options (telles que l’impression de pages multiples sur une seule feuille) semblent être activées en permanence même si elles ne sont pas sélectionnées dans LLPR.

Vous avez sélectionné l’option d’impression vers un fichier mais le message d’erreur « Permission denied » s’affiche.

Votre imprimante PCL (ou GDI) imprime parfois des messages d’erreur au lieu de votre document.

Certaines images en couleur sortent tout en noir.

Certaines options locales sont peut-être définies dan s le fichier l’aide de la commande lpoptions. Ces options seront toujours utilisées, à moins que les paramètres LLPR ne prennent le pas sur elles. Pour su pp rime r toute s les options d’une imprimante, exécutez la co mmande indiquée ci-dessous en remplaçant « printer » par le nom de la file d’attente : lpoptions -x printer.

La plupart des systèmes d’impression ne fon ctionnent pas sous des s es s ions en tant que su pe r-utilisateur mais en ta nt qu’utilisateur spécial (généralement « lp »). Par cons équen t, assurez -v ous que l’ut ilisateur disposant du daemon du spo u leu r p eu t accéd er au fichier que v ous voulez imprimer.

Certaines applications Unix peuvent générer des données PostScript non-conformes qui ne sont pas prises en charge par Ghost script, même si l’imprimante est en mode PostScript. Vous pouvez essayer de capt u rer l es données transmises dans u n fichier, visualiser le résultat avec Ghostscript (gv ou ghostview permettent de le faire interactivement) et voir si vous obtene z des messages d’erreur. T outefois, l’application étant probablement en cause, contactez le fabricant pour l’informer du problème.

Il s’agit d’un bogue connu dans Ghostscript (jusqu’à la version 7.05 de GNU Ghostscript) lorsque la zone couleur de base du document est la zone couleur indexée et qu’elle est convertie par le biais de la zone couleur CIE. Étant donné que Postscript utilise la zone couleur CIE en tant que système de contretypage des couleurs, vous devez mettre à jour Ghostscript sur votre système, au moins pour les versions 7.06 et suivantes de GNU Ghostscript. La dernière version de Ghostscript est disponibl e sur www.ghostscript.com.

~/.lpoptions

que vous pouvez modifier à

Résolution des problèmes

Page 66

8 Utilisation de

Configuration d’une imprimante

l'imprimante en réseau

(CLP-600N uniquement)

Si vous travaillez en réseau, l’imprimante peu t êtr e partagée par plusieurs utilisateurs connectés au réseau.

Ce chapitre contient les sections suivantes :

• Partage de l’imprimante sur un réseau

• Configuration d’une imprimante partagée en réseau

REMARQUE

uniquement connecter l'imprimante à un réseau local pour l'utiliser à partir d'un seul ordinateur.

Partage de l’imprimante sur un réseau

Si vous trav ai lle z en réseau, vous pouvez br an ch er votre imprimante sur le réseau.

Imprimante partagée en mode local

Vous pouvez relier l’imprimante directement à un ordinateur, dénommé « ordinateur hôte » sur le réseau. Les autres utilisateurs du réseau peuvent dès lors partager l’imprimante via une connexion réseau Windows 98SE, Me, XP , NT 4.0, 2000 ou 2003.

Pour en savoir plus sur le partage de l'imprima nte en loca l , consultez le

Imprimante connectée à un réseau câblé

Le modèle CLP-600N intègre une carte d'interface réseau. Pour plus d’informations sur la connexion de votre imprimante à un réseau, reportez-vous au 2 . 7.

: Si vous utilisez le modèle CLP-600, vous pouvez

Section Logiciel

partagée en réseau

Vous devez configurer les protocoles réseau sur l’imprimante que vous souhaitez utiliser comme imprimante réseau. Cette procédure peut s'effectuer à l'aide du programme d'installation réseau fourni. Reportez-vous au mode d’emploi de l’imprimante réseau.

La configuration des paramètres réseau de base peut s’effectuer à partir du panneau de commande. Celui-ci permet d'effectuer les tâches suivantes :

• Activation ou désactivation des protocoles réseau (IPX/SPX)

• Configuration du protocole TCP/IP

• Configuration des types de trame IPX

Configuration des paramètres réseau à partir du panneau de commande

Systèmes d'exploitation pris en charge

REMARQUE

la carte réseau peuvent varier en fonction des systèmes d’exploitation pris en charge par l’imprimante. Le tableau suivant indique les environnements réseau pris en charge par l’imprimante.

Interface réseau 10/100 Base-TX (standard) ou réseau

Système d'exploitation réseau

: Les systèmes d’exploitation pris en charge par

Élément Configuration minimale

sans fil 802.11a/b/g

• Novell Netware 4.x, 5.x, 6.x

• Windows 98SE, Me, NT 4.0, 2000, 2003, XP

• Différents systèmes d'exploitation Linux

• Mac OS 10.3 ~ 10.4

Imprimante connectée à un réseau sans fil

Pour utiliser une imprimante CLP-600N sur un réseau sans fil, vous devez installer une carte d’interface réseau câblé/sans fil optionnelle.

Contactez votre revendeur Samsung ou le point de vente où vous avez fait l'acquisition de votre imprimante. Il est fortement conseillé de faire appel à un technicien qualifié pour installer la carte.

Impression en réseau

Que l’imprimante soit insta llée en local ou en rése a u, vous devez installer le logiciel de l’imprimante CLP-600 sur chaque ordina t e u r qui utilis e ra l’impr imante.

Utilisation de l'imprimante en réseau (CLP-600N uniquement)

Protocole réseau • Netware IPX/SPX

• TCP/IP, DLC/LLC sous Windows

Serveur d'a dressage dynamique

• IPX/SPX : Internet Packet eXchange/Sequenced Packet eXchange

• TCP/IP : Transmission Control Protocol/Internet Pr otocol

• DLC/LLC : Data Link Control/Logical Link Control

• DHCP : Dynamic Host Configuration Protocol

• BOOTP : Bootstrap Protocol

DHCP, BOOTP

Page 67

Impression d'une page de configuration réseau

Configuration du protocole TCP/IP

La page de configuration réseau permet de connaître la configuration de la carte d’interface réseau. Les réglages par défaut conviennent à la plupart des applications.

En mode prêt, appuyez sur la touche ce que l’option « Réseau » s’affiche en bas de l’écran.

Appuyez sur la touche

Appuyez sur les touches de défilement ( ou ) jusqu'à ce que « Impr cfg rés. » s'affiche en bas de l'écran.

Appuyez sur la touche Une page de configuration réseau est imprimée.

Enter

( ) pour accéder au menu.

Enter

().

() jusqu’à

Configuration des protocoles réseau

Lors de la première installation de l’imprimante, tous les protocoles réseaux pris en charge sont activés. Lorsqu’un protocole est activé, l’imprimante peut transmettre sur le réseau même si le protocole n’est pas utilisé. Le trafic réseau peut s'accroître légèrement. Pour supprim er le s communicatio n s inutiles, vous pouvez désactiver les protocoles que vous n'utilisez pas.

En mode prêt, appuyez sur la touche ce que l’option « Réseau » s’affiche en bas de l’écran. Appuyez sur la touche

Appuyez sur la touche « Config. réseau » s’affiche en bas de l’écran.

Appuyez sur une des touches de défilement ( ou ) jusqu’à ce que l’option « Oui » s’affiche à l’écran, et appuyez sur la touche la touche

Appuyez sur les touches de défilement ( ou ) jusqu'à ce que le protocole souhaité s'affiche en bas de l'écran.

Vous avez le choix entre « Config. TCP » et « Netware ».

Appuyez sur la touche

Appuyez sur l'une des touches de défilement ( ou ) pour modifier le réglage.

Si vous avez sé le ctionn é « Config. TCP », modifiez le réglage et optez pour « Non » (désactivé) ou «Oui» (activé).

Si vous avez sé lection n é « Netware », modifiez le réglage et optez pour « Désactivé » (désactivé) ou « Activé » (activé).

Upper Level

Enter

( ) pour accéder au menu.

Enter

( ) lorsque le message

Enter

().

Enter

().

() jusqu’à

( ). Puis appuyez sur

Votre imprimante peut être installée sur différents réseaux TCP/IP. Il est possible de lui attribuer une adresse IP selon différentes méthodes e n fo nc tion de votre réseau.

• Adressage statique : L'adresse TCP/IP est assignée manuellement par l'administrateur système.

• Adressage dyna mique BOO TP/D HCP (p ar défau t) : L'adress e TCP/IP est assignée automatiquement par le serveur.

Adressage statique

Pour saisir une adresse TCP/IP à partir du panneau de commande, procédez comme suit :

En mode prêt, appuyez sur la touche ce que l’option « Réseau » s’affiche en bas de l’écran.

Enter

Appuyez sur la touche

Appuyez sur la touche « Config. réseau » s’affiche en bas de l’écran.

Appuyez sur l'une des touches de défilement ( ou ) jusqu’à ce que l’option « Oui » s’affiche à l’écran, et appuyez sur la touche

Appuyez sur la touche touches de navigation ( ).

Appuyez sur la touche s’affiche à l’écran.

Appuyez sur l'une des touches de défilement ( ou ) jusqu’à ce que l’option « Oui » s’affiche à l’écran, et appuyez sur la touche

Appuyez sur la touche touches de navigation ( ).

Appuyez sur la touche s’affiche à l’écran.

Appuyez sur l'une des touches de défilement ( ou ) jusqu’à ce que l’option « Statique » s’affiche à l’écran, et appuyez sur la touche

Appuyez sur la touche touches de navigation ( ).

Appuyez sur la touche s’affiche à l’écran.

Une adresse IP se compose de 4 octets.

( ) pour accéder au menu.

Enter

( ) lorsque le message

Enter

Upper Level

Enter

( ) lorsque « Config. TCP »

Enter

Upper Level

Enter

( ) lorsque « Attrib. IP »

Enter

Upper Level

Enter

( ) lorsque « Adresse IP »

() jusqu’à

().

( ), pu is ut ili se z le s

().

( ), puis utilisez les

().

( ), pu is ut ili se z le s

Appuyez sur la touche la sélection.

Appuyez sur la touche revenir en mode prêt.

Enter

( ) pour enregistrer

On Line/Continue

Utilisation de l'imprimante en réseau (CLP-600N uniquement)

( ) pour

Saisissez un nombre compris entre 0 et 255 pour chaque octet.

Page 68

Appuyez sur la touche de navigation ( ou ) pour saisir un nombre entre 0 et 255 puis appuyez sur la touche

Enter

().

Répétez l'étape 12 pour saisir l’adresse complète du premier au quatrième octet.

Pour sélection ner d’autres p aramètr es, tels que le «Masque

ss-rés. navigation ( ou ). Appuyez sur la touche

Répétez les étapes 12 à 13 pour configurer les autres paramètres TCP/IP.

Appuyez sur la touche revenir en mode prêt.

ou la Passerelle , appu yez s ur l'une d es touc hes de

Enter

().

On Line/Continue

( ) pour

Adressage dynamique (BOOTP/DHCP)

Pour que l’adresse TCP/IP soit automatiquement attribu ée p ar le serveur, procédez comme suit.

Configuration des types de tr a me IPX

Sur les réseaux utilisant les proto coles IPX/SPX (Novell Net ware, par exemple), le format des trames de communication doit être spécifié sur l’imprimante. Dans la plup art des cas, v ou s po uv e z conserver le réglage « Auto » par défaut. Toutefois, vous pouvez définir manuellement le format du type de trame.

•

Auto

(par défaut) : Limite au tom atiquement le type de

trame au premier dé te cté.

EN_8022

• avec les trames IEEE 802.3. Tous les autres seront recensés et supprimés.

EN_8023

• IEEE 802.3. T ous les autres seront recensés et supprimés.

•

EN_II

Ethernet. T ous les autres seront recensés et supprimés.

•

EN_SNAP

les trames IEEE 802.3. Tous les autres seront recensés et supprimés.

: Limite le type de tr ame à IPX sur IEEE 802.2

: Limite le type de tra me à IPX sur les trames

: Limite le type de trame à IPX sur les trames

: Limite le type de tram e à I P X sur SN AP avec

En mode prêt, appuyez sur la touche ce que l’option « Réseau » s’affiche en bas de l’écran. Appuyez sur la touche

Appuyez sur la touche « Config. réseau » s’affiche en bas de l’écran.

Appuyez sur l'une des touches de défilement ( ou ) jusqu’à ce que l’option « Oui » s’affiche à l’écran, et appuyez sur la touche

Appuyez sur la touche touches de navigation ( ).

Appuyez sur la touche s’affiche à l’écran.

Appuyez sur l'une des touches de défilement ( ou ) jusqu’à ce que l’option « Oui » s’affiche à l’écran, et appuyez sur la touche

Appuyez sur la touche touches de navigation ( ).

Appuyez sur la touche s’affiche à l’écran.

Appuyez sur l'une des touches de défilement ( ou ) jusqu’à ce que l’option « DHCP » s’affiche à l’écran, et appuyez sur la touche

Pour que l’adresse soit attribuée par le serveur BOOTP, appuyez sur la touche s’affiche à l’écran.

Appuyez sur la touche revenir en mode prêt.

Enter

( ) pour accéder au menu.

Enter

( ) lorsque le message

Enter

().

Upper Level

Enter

( ) lorsque « Config. TCP »

Enter

().

Upper Level

Enter

( ) lorsque « Attrib. IP »

Enter

().

Enter

() lorsque «BOOTP»

On Line/Continue

() jusqu’à

( ), pui s ut ilis e z le s

( ) pour

À noter que vous devez activer le protocole IPX/SPX dans le menu trames. Voir la section « Configuration des protocoles réseau » à la page 8.2.

Pour mod ifier l e ty p e de trame :

4 5

Netware

En mode prêt, appuyez sur la touche ce que l’option « Réseau » s’affiche en bas de l’écran. Appuyez sur la touche

Appuyez sur la touche « Config. réseau » s’affiche en bas de l’écran.

Appuyez sur les touches de défilement ( ou ) jusqu'à ce que « Oui » s'affiche en bas de l'écran. Appuyez sur la touche

Appuyez sur la touche Appuyez sur les touches de défilement ( ou )

jusqu'à ce que « Netware » s'affiche en bas de l'écran. Appuyez sur la touche

Appuyez sur les touches de défilement ( ou ) jusqu'à ce que « Activé » s'affiche en bas de l'écran. Appuyez sur la touche

Appuyez sur la touche les touches de navigation ( ).

Appuyez sur la touche Netware » s’affiche à l’écran.

Appuyez sur les touches de défilement ( ou ) jusqu'à ce que « Oui » s'affiche en bas de l'écran. Appuyez sur la touche

Appuyez sur la touche touches de navigation ( ).

avant de pouvoir configurer les types de

() jusqu’à

Enter

( ) pour accéder au menu.

Enter

( ) lorsque le message

Enter

().

Enter

Upper Level

Enter

Enter Upper Level

Enter

().

Upper Level

().

( ) lorsque « Config

().

( ), puis utilisez

( ), pu is ut ili se z le s

Utilisation de l'imprimante en réseau (CLP-600N uniquement)

Page 69

Appuyez sur la touche s’affiche à l’écran.

Appuyez sur les touches de navigation ( ou ) jusqu’à ce que le type de tr ame désiré s’affiche, puis appuyez su r la touche

Appuyez sur la touche revenir en mode prêt.

Enter

().

Enter

() lorsque «Trame IPX»

On Line/Continue

( ) pour

Restauration de la con figuration réseau

Vous pouvez rétablir la configuration réseau par défaut.

En mode prêt, appuyez sur la touche ce que l’option « Réseau » s’affiche en bas de l’écran.

Appuyez sur la touche

Appuyez sur les touches de défilement ( ou ) jusqu'à ce que « Réglage défaut » s'affiche en bas de l'écran. Appuyez sur la touche

Appuyez sur la touche

Réinitialisez la carte d’interface réseau.

Enter

( ) pour accéder au menu.

Enter

( ) pour valider votre choix.

Enter

() jusqu’à

().

Réinitialisation de la carte d’interface réseau

Si vous avez configuré l'option de menu « Netware » ou « Cfg sans fil », l'imprimante ne reconnaîtra pas votre modification.

Dans ce cas, il vous suffit de réinitialiser la carte d'interface réseau sans qu'il soit nécessaire d'éteindre puis de rallumer votre imprimante.

En mode prêt, appuyez sur la touche ce que l’option « Réseau » s’affiche en bas de l’écran.

Appuyez sur la touche

Appuyez sur les touches de défilement ( ou ) jusqu'à ce que « Réinit. réseau » s'affiche en bas de l'écran. Appuyez sur la touche

Appuyez sur la touche L’imprima nte réinitia lise la carte d’interface réseau.

Enter

( ) pour accéder au menu.

Enter

().

Enter

() jusqu’à

().

Configuration du réseau sans fil

Reportez-vous aux instructions fournies avec la carte d’interface réseau sans fil.

Vous pouvez facilement configurer les environnements sans fil à l’aide du programme SetIP dans Windows. Reportez-vous au mode d'emploi Ré seau sans fil.

Pour configurer les paramètres de réseau sans fil :

En mode prêt, appuyez sur la touche ce que l’option « Réseau » s’affiche en bas de l’écran. Appuyez sur la touche

Appuyez sur la touche « Config. réseau » s’affiche en bas de l’écran.

Appuyez sur les touches de défilement ( ou ) jusqu'à ce que « Oui » s'affiche en bas de l'écran. Appuyez sur la touche

Enter

Enter Enter

().

( ) pour accéder au menu. ( ) lorsque le message

() jusqu’à

Appuyez sur la touche

Appuyez sur les touches de défilement ( ou ) jusqu'à ce que « Cfg sans fil » s'affiche en bas de l'écran. Appuyez sur la touche

Appuyez sur les touches de défilement ( ou ) jusqu'à ce que « Oui » s'affiche en bas de l'écran. Appuyez sur la touche

Vous pouvez configurer les éléments suivants :

SSID

•

: Lorsque vous sélectionnez « Liste rech. », la carte de réseau sans fil de votre imprimante recherche les réseaux sans fil de la zone et affiche les résultats dans la liste. Sélection d’un réseau dans la liste. Vous ne pouvez pas modifier les options « Mode fonction. », « Mode fréquence » ni « Canal ».

Si vous sélectionnez « Perso. », vous pouvez configurer les paramètres de ré sea u san s fil en fo nc tion d e v o s b esoi ns et saisir un nom de 32 lettres maximum pour votre paramètre « Perso. ». « SSID » fait la distinction entre majuscules et minuscules. Par conséquent, soyez attentif lorsque vous le modifiez. À l'aide des touches de navigation, sélectionnez la lettre de votre choix et appuyez sur la touche Lorsque le curseur passe à la zone de saisie suivante, saisissez la lettre suivante en procédant de la même façon que pour la première. Une fois toutes les lettres du nom saisies, appuyez de nouveau sur la touche enregistrer l’ID. La saisie du numéro de la clé de cryptage s’effectue de la même faço n q u e p o u r le s lettres.

Mode fonction.

périphériques sans fil de communiquer directement entre eux. C'est le mode de fonctionnement par défaut du serveur d'impression.

Si votre réseau dispose d'un point d'accès, vous devez régler le mode de fonctionnement sur « Infra ». Le mode « Infra » permet aux ordinateurs des réseaux câblés et sans fil d'envoyer des fichiers à l'imprimante par l'intermédiaire d'un point d'accès.

Mode fréquence

« 802.11a/b/g ». Le serveur d'impression Samsung peut être configuré de

manière à fonctionner sous les modes de fréquence suivants :

- Mode 802.11a : Le signal radio utilise la norme

IEEE802.11a (5 GHz).

- Mode 802.11b/g : Le signal radio utilise la gamme de

fréquences définie dans la norme IEEE802.11g (2,4 GHz). Ce mode est compatible avec la norme IEEE802.11b.

- Mode 802.11a/b/g : Le signal radio utilise la gamme

de fréquences définie dans les normes IEEE802.11a et IEEE802.11b/g (5 GHz et 2,4 GHz).

Par défaut, ce paramètre est réglé sur « 802.11a/b/g ».

Canal

: Cette option est disponible uniqu e me n t e n m od e « Ad hoc ». Dans la plupart des cas, il n'est pas nécessaire de modifier ce paramètre. Le serveur d'impression recherche tous les canaux disponibles pour le réseau spécifié et règle son propre canal de diffusion sur celui détecté.

Enter

: Le mode « Ad hoc » permet aux

Upper Level

Enter

().

: « 802.11a », « 802.11b/g » ou

().

Enter

() pour

().

Utilisation de l'imprimante en réseau (CLP-600N uniquement)

Page 70

•

Mode Sécurité

« Améliorée ». Le serveur d'impression Samsung offre trois types de modes de sécurité (tels que « Aucun », « WEP statique » et « Améliorée ») pour que vous puissez facilement configurer la sécurité du réseau sans fil. Le mode de sécurité « Aucun » est utilisé lorsque la validation de l'identité du périphérique sans fil et le cryptage de données ne sont pas requis pour votre réseau. Le WEP statique utilise l'algori t hme WEP (Wired Equivalent Privacy) pr oposé par la norme de sécurité IEEE802.11. Un algorithme WEP permet de crypter les données puis de les décrypter au cours de la communication de celles-ci. La sécurité WEP statique requiert une clé WEP pour le cryptage, le décryptage et l'authentification des données. Le Améliorée offre une meilleure sécurité et gestion des clés que le WEP statique grâce à l'utilisation de l'authentification IEEE802.1X EAP et au cryptage dynamique (tel que AES, TKIP, WEP dynamique). Le Améliorée ne peut être configuré à partir du panneau de commande de l'imprimante. Afin de choisir le mode de sécurité Améliorée vous devez utiliser le SWS (Syncthru Web Service). Pour de plus amples informations sur les paramètres améliorés, reportez-vous au mode d’emploi de l’imprimante réseau. Par défaut, ce paramètre est réglé sur « Aucun ».

•

Authentificat.

option est uniquement disp onib le en m o d e WEP statique. Si votre réseau requiert une au the n tification, v o us d evez spécifier la méthode appropriée sur le serveur d'impression. Par défaut, ce paramètre est réglé sur « Syst. ouvert ».

•

Cryptage

option est uniquement disp onib le en m o d e WEP statique. Si votre réseau utilise des clés de cryptage WEP statique, vous devez configurer vos propres clés (quatre au maximum). La clé active doit avoir la même valeur et la même position (clé 1, par exemple) que celles con fi gu r ées sur les autres périphériques sans fil. Par défaut, ce paramètre est réglé sur « WEP 64 bits ».

•

Clé utilisée

Cette option est uniquement disponible en mode W EP statique. Par défaut, ce paramètre est réglé sur « Clé 1 ».

•

Type de clé

Cette option est uniquement disponible en mode W EP statique. Par défaut, ce paramètre est réglé sur « Hexadécimal ».

•

Clé 1, Clé 2, Clé 3, Clé 4

l'option « Cryptage ». Cette option e st u n iquement disponible en mode WEP statique. Le p aramètr e par défau t de toutes les clés est 0. Les types de numéro utilisables sont les suivants :

: « Aucun », « WEP statique » ou

: « Syst. ouvert » ou « Clé partagée ». Cette

: « WEP 64 bits » ou « WEP 128 bits ». Cette

: sélectionnez la clé à utiliser sur votre réseau.

: sélectionnez le type de clé de votre réseau.

: entrez le numéro de clé de

REMARQUE

sans fil ne seront effectives qu'une fois le serveur d'impression réinitialisé. Pour réinitialiser le serveur d'impression, consultez la section « Réinitialisation de la carte d’interface réseau » à la page 8.4.

: Les modifications apportées aux paramètres

Restauration de la configuration sans fil

Vous ne pouvez rétablir que les valeurs par défaut de la configuration sans fil.

En mode prêt, appuyez sur la touche ce que l’option « Réseau » s’affiche en bas de l’écran. Appuyez sur la touche

Appuyez sur la touche « Config. réseau » s’affiche en bas de l’écran.

Appuyez sur les touches de défilement ( ou ) jusqu'à ce que « Oui » s'affiche en bas de l'écran. Appuyez sur la touche

Appuyez sur la touche

Appuyez sur les touches de défilement ( ou ) jusqu'à ce que « Cfg sans fil » s'affiche en bas de l'écran. Appuyez sur la touche

Appuyez sur les touches de défilement ( ou ) jusqu'à ce que « Oui » s'affiche en bas de l'écran. Appuyez sur la touche

Appuyez sur la touche

Appuyez sur les touches de défilement ( ou ) jusqu'à ce que « Sans fil déf. » s'affiche en bas de l'écran. Appuyez sur la touche

Appuyez sur la touche

REMARQUE

le serveur d'impression. Pour réinitialiser le serveur d'impression, consultez la section « Réinitialisation de la carte d’interface réseau » à la page 8.4.

Enter

: Cette fonction sera activ e ap rès a v o ir réin itialisé

Enter Enter

().

Upper Level

Enter

().

Upper Level

Enter

( ) pour accéder au menu. ( ) lorsque le message

().

( ) pour valider votre choix.

() jusqu’à

().

Hexadécimal Alphanumérique

WEP 64 bits 10 chiffres 5 caractères WEP 128 bits 26 chiffres 13 caractères

Utilisation de l'imprimante en réseau (CLP-600N uniquement)

Page 71

9 Installation des

Installation d'un bac optionnel

accessoires optionnels de l’imprimante

Votre imp rimante laser est dotée de m ultiples fonctions et a été optimisée pour répondre à la plupart de vos besoins. Cependant, afin de répondre aux besoins spécifiques de chaque utilisateur, Samsung propose plusieurs accessoires en option pour accroître les capacités de l’imprimante.

Ce chapitre contient les sections suivantes :

• Précautions à prendre lors de l’installation des accessoires optionnels

• Installation d'un bac optionnel

• Installation d'une carte d'interface réseau (CLP-600N uniquem en t)

Précautions à prendre lors de l’installation des accessoires optionnels

Vous pouvez augmenter la capacité d’alimentation papier de votre imprimante en y installant un bac 2 optionnel acceptant 500 feuilles.

Retirez la bande adhésive et l’emballage à l’intérieur du plateau.

Repérez le connecteur et les repères de positionnement du bac optionnel.

DÉBRANCHEZ LE CÂBLE D’ALIMENTATION ÉLECTRIQUE :

Ne retirez jamais le panneau de commande de l’imprimante lorsque celle-ci est branchée.

Pour éviter tout risque de choc électrique, débranchez toujours le câble d’alimentation él ectrique av ant d’installer ou de retirer TOUT matériel en option à l’intérieur ou à l’extérieur de l’imprimante.

ÉLIMINEZ L’ÉLECTRICITE STATIQUE :

La carte électronique et les cartes d'interface réseau optionnelles sont sensibles à l’électricité statique. Avant d’installer ou de retirer tout matériel en option à l’intérieu r de l’imprimante, éliminez l’électricité statique présente sur vous en touchant un objet métallique comme le panneau arrière d’un appareil relié à la terre. Répétez l’opération si vous vous déplac ez avant d e terminer l’ in stallation.

Installation des accessoires optionnels de l’impri m ante

Page 72

Placez l’imprimante sur le plateau en alignant les pieds de l’imprimante avec les repères de positionnement du bac optionnel.

Des poignées de levage sont situé es dan s la pa rt ie inférieure sur chaque côté

de l’imprimante.

Sélectionnez l'icône de l'imprimante

Series

Cliquez à l’aide du bouton droit de la souris sur l’icône d’imprimante et sélectionnez

Cliquez sur l’onglet dans la liste déroulante

Cliquez sur OK.

Imprimante

Bac optionnel

Samsung CLP-600

Propriétés

, puis sélectionnez

Installation d'une carte d'interface réseau

(CLP-600N uniquement)

Bac 2

ATTENTION

de toner et la cassette installées. Soyez prudent lors des opérat ions d e lev age et de manip ulat ion. S ’il s’ avère néce ssai re de déplacer l’imprimante, effectuez cette opération à deux. Utilisez les poignées de levage, comme indiqué sur le diagramme (reportez-v o us à la page 1.2). Toute tentative individuelle de soulever l’imprimante peut entraîner des blessures au niveau du dos.

Branchez le câble d'interface du bac dans le connecteur situé à l'arrière (à gauche) de l'imprimante.

: L'imprimante pèse 28.5 kg avec les cartouches

REMARQUE

de maintenance.

Vous pouvez utiliser le modèle CLP-600N sur un réseau à l'aide d'une carte d'interface réseau intégrée.

Pour utiliser l’imprimante dans un environnement réseau câblé et sans fil, vous devez installer une carte d’interface réseau câblé/sans fil optionnelle. Contactez votre revendeur Samsung ou le point de ve n te o ù vous avez fait l'acquisition de v o tr e imprimante. Il est fortement conseillé de faire appel à un technicien qualifié pour installer la carte.

Vérifiez que votre kit de carte d’interface op tionnelle comporte bien toutes les pièces requises.

Réseau : Ethernet 10/100 Base TX + Réseau sans fil

802.11a/b/g (interne) Numéro de commande : CLP-N600B Contenu : carte d’interface réseau câblé/sans fil, CD des

utilitaires réseau, Guide de démarrage rapide de l’imprimante réseau

: Cette procédure ne concerne que les techniciens

Kit de carte d'interface

Une fois le bac 2 installé, vous devez l'indiquer dans la fenêtre des propriétés de l'imprimante.

Dans Windows, cliquez sur le menu

Sous Windows 98SE, Me, NT 4.0 et 2000, sélectionnez

Paramètres

Sous Windows XP et 2003, sélectionnez

télécopieurs

, puis

Imprimantes

Démarrer

Imprimantes et

Installation des accessoires optionnels de l’impri m ante

REMARQUE

à l'interface réseau câblé/sans fil que vous avez achetée ne soit pas séparée de la carte.

Pour installer une carte d'interface réseau câblé/sans fil :

Mettez l’imprimante hors tension et débranchez tous les câbles.

: Selon le pa ys , il es t p ossi ble que l'a nte nn e re liée

Page 73

Retirez les quatre vis du panneau arrière de l'imprimante.

Retirez le capot du panneau de commande de l'imprimante.

Pour retirer une carte d'interface réseau câblé installée, enlevez les deux vis et la carte.

Détachez l'antenne de la carte réseau câblé/sans fil.

Alignez le connecteur de la carte d'interface réseau avec celui de la carte électronique. Vérifiez que les prises jack de la carte sont bien branchées. Poussez fermemen t la carte dans le connecteur de la carte électronique jusqu'à ce qu'elle soit bien en place.

Retirez les cinq vis maintenant le plateau métallique, puis retirez la trappe d’accès métallique, comme indiqué ci-dessous.

Installation des accessoires optionnels de l’impri m ante

Page 74

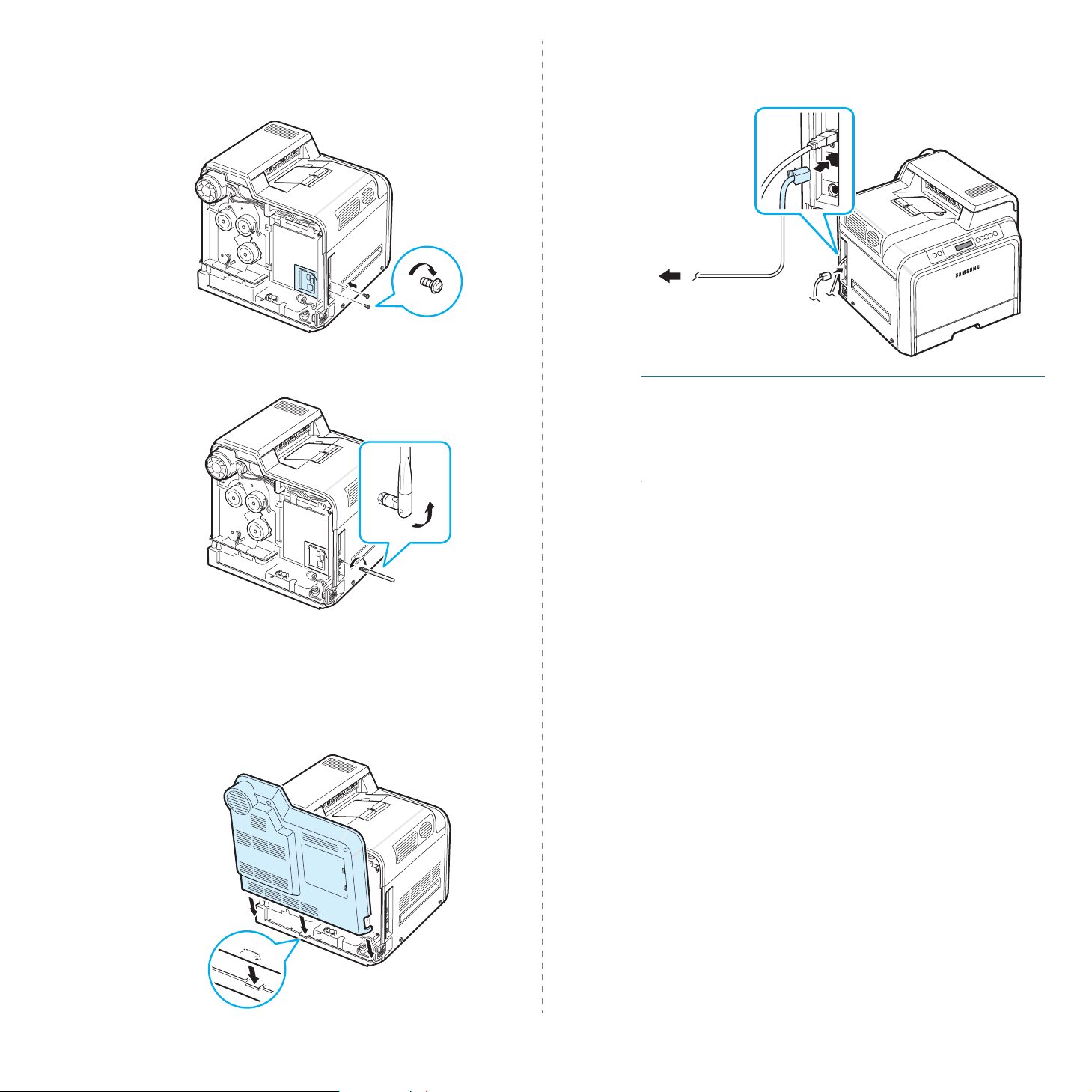

Insérez les deux vis fournies avec la carte d’interface dans les orifices correspondants situés au-dessus et en dessous du port de réseau Ethernet, comme indiqué ci-dessous. Serrez-les convenablement.

Insérez l'antenne en la tournant dans le sens contraire des aiguilles d'une montre puis redressez-la, comme indiqué.

Branchez l’une des extrémités du câble Ethernet sur le port réseau Ethernet de l’im pr imante et l’autre extrémité sur une connexion LAN.

REMARQUE

l'utilisation de l'imprimante dans un réseau câblé ou sans fil, reportez-vous au mode d’emploi de l’imprimante réseau fourni avec la carte d’interface réseau câblé/sans fil. Vous pouv ez également configurer les paramètres réseau à partir du panneau de commande. Reportez-vous à la page 8.4.

: Pour plus d'informations sur la configuration et

Remettez la tr appe d’accès métallique en place, comme indiqué ci-dessous, et revissez les quatre vis retirées à l’étape 4.

Remettez le capot du panneau de commande en place, comme indiqué ci-dessous, et revissez les quatre vis retirées à l’étape 2.

Installation des accessoires optionnels de l’impri m ante

Page 75

Spécifications

Élément Spécifications et description

Interface CLP-600 : USB 2.0

Ce chapitre contient les sections suivantes :

• Spécifications techniques de l’imprimante

• Spécifications du papier

Spécifications techniques de l’imprimante

Élément Spécifications et description

Vitesse d’impression

Résolution Jusqu’à 2400 x 600 ppp Temps de

préchauffage Temps d’impression

de la première page Type d’alimentation 110 à 127 V ca, 9 A (États-Unis, Canada), 50/60 Hz

Consommation électrique

Niveau sonore

Durée de vie des consommables

Capacité de traitement

Poids 28.5 kg (consommables inclus) Poids de l'emballage Papier : 3,5 kg, Plastique : 900 g Dimensions externes

(L x P x H) Environnement

d’exploitation Langue

d’imprimante : Mémoire 32 Mo (non extensible) Polices Police Windows

Noir et blanc/couleur : Jusqu’à 20 ppm en format A4 (21 ppm en format Letter)

Moins de 45 secondes

20 secondes

220 à 240 V ca, 4.5 A, 50/60 Hz 450 W de moyenne en fonctionnem ent / moins de

35 W en mode économie d'énergie Inférieur à 50 dBA (en impression) Inférieur à 32 dBA (mode veille) Cartouches de toner Noir/Jaune/Magenta/Cyan :

Environ 4 000 pages A4/Letter à 5 % de couverture (2 000 pages pour la cartouche fournie)

Courroie de transfert du papier : Environ 35 000 pages en noir et blanc et couleur

Four : environ 50 000 pages en noir et blanc ou en

***

couleur Mensuelle : jusqu'à 35 000 pages

465 (L) x 465 (P) x 445 (H) mm

Température : 10 à 32,5 °C Humidité : 20 à 80 % HR

SPL-C (Samsung Printer Langua ge Color)

***

CLP-600N : USB 2.0, Ethernet 10/100 Base TX

Compatibilité du système d'exploitation

Option CLP-600N uniquement : Ethernet 10/100 Base TX +

* La vitesse d'impression peut varier en fonction du système d'exploitation utilisé,

des performan c e s de l'ordinateur, de l'application, du mode de connexion, du t y pe et du format de support et de la complexité de la tâche.

** Niveau sonore, ISO7779.

*** Peut varier en fonction de l'environnement d'exploitation, du délai entre chaque

impression, du type et du for m at de su pport.

**** Visitez le site www.samsungprinter.com pour télécharger la dernière version du logiciel.

****

Windows 98SE, Me, NT 4.0, 2000, 2003 et XP, différents systèmes d'exploitation Linux, Mac OS 10.3 ~ 10.4

Windows NT 4.0 n’est pris en charge que sur le modèle CLP-600N.

Réseau sans fil 802.11a/b/g (interne)

Spécifications du papi er

Généralités

Cette imprimante accepte différents supports, tels que le papier recyclé (y compris le papier 100 % fibre), les enveloppes, les étiquettes et les papiers à format personnalisé. Les caractéristiques comme le poids, la composition, le grain et la teneur en humidité sont des facteurs importants qui ont une incidence sur les performances de l’imprimante et sur la qualité d’impression en général. L’utilisation de papier non conforme aux spécifications décrites dans ce manuel peut entraîner les problèmes suivants :

• Une qualité d'impression médiocre

• Des bourrages fréquents

• Une usure prématurée de l’imprimante

REMARQUES

• Il arrive que certains papiers répondant aux spécifications décrites dans ce mode d'emploi ne fournissent cependant pas des résultats satisfaisants. Cela peut provenir d'une manipulation incorrecte du papier, de températures et de niveaux d'humidité excessifs ou d'autres facteurs indépendants de la volonté de Samsung.

• Avant d’ach ete r le papier en grande qu an ti té, v é rifi ez qu’il répond aux spécifications indiquées.

ATTENTION

spécifications peut provoquer des dysfonctionnements nécessitant parfois l'intervention d'un réparateur. Ce type d'intervention n'est pas couvert par la garantie Samsung ni par les contrats de maintenance.

: L'utilisation de supports non conformes aux

10.

Spécifications

Page 76

Formats de papier acceptés

Consignes d'utilisation du papier

Bac1

Dimensions

Poids Capacité

Bac2

Letter 216 x 279 mm Papier épais 75 à 90 g/m2

pour l’impression recto

A4 210 x 297 mm

• 250 feuilles de papier épais 75 g/m2 pour

bac 1

• 500 feuilles de papier épais

75 g/m

pour

le bac 2

Bac papier polyvalent

Format minimum (personnalisé)

Format

Formats

140 mm P a pier épais

90 x

216 x

356 mm

Poids Capacité

75 à 163 g/m

100 feuilles de papier épais

75 g/m

maximum (personnalisé)

Étiquettes

***

Mêmes dimensions minimale et

Épaisseur : 0,10 x 0,14 mm

10 feuilles standard

maximale que

Enveloppes 75 à 105 g/m2 Jusqu’à 10

ci-dessus.

Pour obtenir un résultat optimal, utilisez un papier standard de 75 g/m

. Assurez-vous qu'il est de bonne qualité et qu'il ne présente pas de défauts (entailles, déchirures, taches, particules, plis, bords ondulés ou recourbés).

Si vous avez un doute sur le type de papier que vous vous apprêtez à utiliser (papier épais ou recyclé, par exemple), vérifie z l'étiquette sur l'emb a llage.

Le tableau ci-dessous présente des problèmes liés au papier pouvant entraîner une mauvaise qualité d’impression ou des bourrages et risquant même d’endommager l’imprimante.

Problème lié au

papier

Papier trop humide, rugueux, lisse ou gaufré ; rame de papier défectueuse

Solution

Essayez un autre type de papier avec une perméabilité de 100 à 250 (Sheffield) et une teneur en humidité de 4 à 5 %.

Stockage inadéquat

Conservez le papier à plat dans son emballage étanche.

Papier trop épais Utilisez du papier plus

léger, ouvrez le

Symptôme

Qualité d'impression médiocre ou dépôt d'encre, problèmes d'alimentation

Zones vides, bourrage, ondulation

Fond grisé/usure de l'imprimante

plateau de sortie rabattable.

* L’imprimante accepte une grande variété de formats.

** La capacité des bacs peut varier en fonction du poids et de l’épaisseur du support,

ainsi que de l'environnement.

*** Satinage : 100 à 250 (méthode Sheffield).

REMARQUE :

Si vous utilisez un support inférieur à 140 cm de long, des bourrages risquent de se produire. Pour des performances optimales, stockez et manipulez correctement le papier. Reportez-vous à la section « Environnement d’impression e t s toc k age du papier » à la page 10.3.

Ondulation excessive au moment de l'alimentation

Bourrage, endommagement de l’imprimante

Papier trop humide, mauvais sens du grain ou grain trop court

Découpes ou perforations

Utilisez du papier à grain long.

N'utilisez pas de papier présentant des découpes ou des perforations.

Problèmes d'alimentation

REMARQUES

Bords irréguliers Utilisez du papier

de bonne qualité.

• Évitez d'utiliser du papier à en-tête sur lequel un texte a été préimprimé avec des encres à basse température comme celles employées dans certains procédés de thermographie.

• Évitez d'utiliser du papier gaufré ou comportant des reliefs.

• La fixation du toner sur le papier se fa it par p ression e t par fusion. Avec les papiers de couleur ou les formulaires préimprimés, veillez par conséquent à utiliser une encre résistant à une température de fusion de 180 °C pendant un dixième de seconde.

10.

Spécifications

Page 77

Spécifications du papier

Catégorie Spécifications techniques

Teneur en acide pH compris entre 5,5 et 8,0 Épaisseur Comprise entre 0,094 et 0,18 mm Plissement 5 mm maximum Bords Coupés avec une lame tranchante,

sans effilochure.

Résistance à la fusion Ne doit pas roussir, fondre ou émettre

des substances toxiques lors du chauffage à 180 °C pendant un

dixième de seconde. Grain Grain sens ma ch ine Teneur en humidité De 4 à 6 % du poids Satinage De 100 à 250 (méthode Sheffield)

Capacité du bac de réception

Réceptacle de

sortie

Face vers le bas 250 feuilles de papier épais 75 g/m2

Capacité

Environnement d’impression et stockage du papier

Les conditions de stockage ont une incidence directe sur l'alimentation dans l'appareil.

Dans l’idéal, l’imprimante et le p apier doivent se trouv er dans un environnement à température ambiante, ni trop sec ni trop humide. N'oub liez pas qu e le papier a bsorbe et perd ra pidemen t l'humidité.

La chaleur et l'hum idité contribuent à alt érer le papier. La chaleur provoque l'évaporation de l'humidité contenue dans le papier, alors que le froid la condense sur les feuilles. Les systèmes de chauffage et de climatisation assèchent l'air. Le papier sorti de son emballage perd son humidité, d'où un risque de stries et de taches. À l'inverse, un temps humide ou la présence d'un système réfrigérant peut augmenter l'hu mid ité d 'un lo ca l. D an s ce cas, lorsque le papier est sorti de son emballage, il absorbe l'humidité, ce qui provoque à l'impression l'apparition de zones vides et un éclaircissement du texte. En outre, lorsque le papier s'assèche ou absorbe l'humidité, il peut se déformer. Des bourrages risquent alors de survenir.

Évitez de stocker plus de trois mois de papier d'avance. Le papier stocké pendant long temps souffre de la cha leur et de l'humidit é, ce qui provoque des problèmes à l'utilisation. Planifiez v os achats pour éviter tout endommag ement du papier.

Les rames de papier maintenues dans leur emballage étanche se conservent sans problème pendant plusieurs mois. En revanche, dès que l'emballage est ouvert, le papier est soumis aux conditions environnantes.

Capacité d’alimentation du papier

Bac d’ali mentation

papier

Cassette 250 feuilles de papier épais 75 g/m2 Bac polyvalent 100 feuilles de papier épais 75 g/m Bac optionnel 500 feuilles de papier épais 75 g/m

Capacité

Il convient d’observer de bonnes conditions de stockage du papier afin de garantir des performances d’impression optimales. La température adéquate est de 20 à 24 °C avec une humidité relative de 45 à 55 %. Les consignes suivantes vous aideront à déterminer l’environnement de stockage approprié.

• Stockez le papier d a n s u n lo ca l où la température es t égale à la température am biante .

• L'air ne doit être ni trop sec ni trop humide.

• Lorsqu'une rame de papier est ouverte, repliez avec soin son emballage éta nche après av oir prélevé la quantité de feuilles nécessaire. Si l’environnement d’impression est soumis à des conditions extrêmes, ne sortez de l’emballage que la quantité de papier à utiliser pour la journée, afin d’éviter toute variation d’humidité.

10.

Spécifications

Page 78

Enveloppes

La qualité de fabrication des enveloppes est déterminante. Les pliures d'une enveloppe peuvent varier considérablement non seulement d'un fabricant à l'autre, mais aussi d'une boîte à l'autre, même si la provenance est identique. Or, la qualité d'impression su r le s enveloppes dépen d de la qualité des pliures. Lorsque vous choisissez des enveloppes, tenez compte des éléments suivants :

• Poids : Le grammage de l'enveloppe ne doit pas dépasser 90 g/m

• Qualité de fabrication : Avant impression, les enveloppes doivent reposer à plat, avec moins de 6 mm d'ondulation. Elles ne doivent pas contenir d'air.

• État : Les enveloppes ne doivent être ni froissées, ni éraflées ou, plus généralement, en mauvais état.

• Temp érature : Utilisez des enveloppes r ésistantes à la chaleu r et à la pression de l’imprimante.

• Format : Utilisez uniquement des enveloppes dont le format est compris dans la fourchette suivante.

, sous peine de provoquer des bourrages.

Minimum Maximum

Enveloppes à bande adhésive ou à rabats

Les enveloppes à fermeture autocollante avec une bande adhésive ou celles à rabats dont l’un se replie sur l’autre doivent résister à la température de fusion de l’imprimante. Les rabats et les bandes risquent de se plier, de se froisser, de provoquer des bourrages ou d’endommager le four .

Marges des enveloppes

Le tableau suivant indique les marges généralement appliquées sur les enveloppes commerciales DL ou n° 10.

Type d'adresse Minimum Maximum

Adresse de re tour 15 mm 51 mm Adresse de livraison 51 mm 90 mm

REMARQUES

• Pour une meilleure qualité d’impression, laissez une marge d’au moins 15 mm par rapport au bord de l’enveloppe.

• Évitez d'imprimer sur les pliures.

Bac papier polyvalent 90 x 140 mm 216 x 356 mm

REMARQUES

• Utilisez uniquement le bac papier polyvalent pour imprimer des enveloppes.

• Si vous utilisez un support inférieur de longueu r inférieu r e à 140 mm, des bourrages risquent de se produire. Ces bourrages peuvent également être dus aux conditions atmosphériques. Pour des performances optimales, stockez et manipulez correctement le papier. Reportez-vous à la section « Environnement d’impression et stockage du papier » à la page 10.3.

Enveloppes collées sur deux côtés

Certaines enveloppes sont collées sur les bords latéraux et non en diagonale. Elles risquent davantage de se plisser. Dans ce cas, vérifiez que la bande collée se termine bien aux coins de l'enveloppe, comme illustré ci-dessous.

Convient

Stockage des enveloppes

Un stockage adéquat des enveloppes garantit une bonne qualité d'impression. Les enveloppes doivent être stockées à plat. Si une enveloppe contient de l'air, elle risque de se froisser lors de l'impression. Voir la section « Impression d’enveloppes » à la page 4.4.

Étiquettes

ATTENTION

• Pour éviter d’end ommager l’ imprimant e, n’utilise z que des étiquettes recommandées pour des imprimantes laser.

• Afin d’éviter tout bourrage, insérez toujours les planches d’étiquettes dans le bac papier polyva lent et utilisez le plateau de sortie rabattable.

• N'imprimez jamais plusieurs fois sur la même planche d'étiquettes ou sur une partie de la planche.

Lorsque vous choisissez des étiquettes, tenez compte des éléments suivants :

• Substance adhésive : La substance adhésive doit résister à la températur e d e fu sion d e 1 8 0 °C de l’imprimante.

• Disposition : N'utilisez pas les planches dont le support est visible entre les étiquettes. Les étiquettes pourraient se décoller et provoquer des bourrages importants.

Ne convient

pas

10.

Spécifications

• Ondulation : avant impression, les étiquettes doivent être stockées à plat, avec moins de 13 mm de plissement.

• État : N’utilisez pas d’étiquettes froissées, présentant des bulles d’air ou d’autres signes de décollement.

Voir la section « Impression d’étiquettes » à la page 4.5.

Page 79

INDEX

bac papier polyvalent, utilisation bourrages papier, suppression

4.3

7.4

câble Ethernet, connexion caractéristiques

imprimante

cartouche de toner

entretien redistribution remplacement

chargement, papier

dans le bac optionnel dans le bac papier polyvalent dans le bac standard utilisation de l’alimentation

manuelle composants connexion, USB courroie de transfert du papier,

remplacement

1.1

6.2

6.4

4.4

1.2

2.6

6.5

2.7

4.2

4.3

4.2

enveloppes, impression étiquettes, impression

4.4

4.5

format de papier, modification dans le

bac

2.5

impression

page de configuration

impression réseau

câble, connexion carte, installation imprimante connectée au réseau,

définition

paramètres, configuration

8.1

6.1

2.7

9.2

8.1

Linux

pilote, installation problèm e s co u r ants

2.8

7.18

Macintosh

pilote, installation

problèm e s co u r ants messages d'erreur mode alimentation manuelle, utilisation

4.4

2.8

7.18

7.15

nettoyage

extérieur

intérieur

6.8

optionnelle, installation

carte réseau

9.2

page de configuration, impression panneau de commande

écran

3.1

menus

touches papier

chargement

choisir

directive

formats et capacités

spécifications papier cartonné, impression papier préimprimé, impression papier, chargement

dans le bac optionnel

dans le bac papier polyvalent

dans le bac standard

3.3

3.1

4.2

4.1

10.1

3.1

4.1

4.2

2.4

6.1

4.6

4.3

utilisation du chargement manuel

4.4 pilote d'impression, installation problèmes de qualité d'impression,

résolution

problèmes de qualité, résolution

7.12

2.8

7.12

remplacement

cartouche de toner courroie de transfert du papier

résolution, problème

bourrages papier généralités Linux liste de contrôle Macintosh messages d'erreur qualité d'impression Windows

7.2

7.18

7.17

6.4

6.5

7.4

7.1

7.15

7.12

spécification

imprimante papier

supports de format personnalisé,

impression

10.1

4.6

USB, connexion

2.6

Index

Page 80

Imprimante Samsung

Section Logiciel

Page 81

SECTION LOGICIEL -

ABLE DES MATIÈRES

Chapitre 1:

Chapitre 2:

INSTALLATION DU LOGICIEL D'IMPRESSION SOUS WINDOWS

Installation du logiciel d'impression .................................................................................................................................. 4

Installation du logiciel pour une impression en mode local ................................................................................... 4

Installation du logiciel pour une impression en réseau .......................................................................................... 7

Modification de la langue du logiciel .............................................................................................................................. 10

Réinstallation du logiciel d'impression ............................................................................................................................ 10

Suppression du logiciel d'impression ............................................................................................................................. 11

IMPRESSION DE BASE

Impression d'un document ............................................................................................................................................. 12

Paramètres de l'imprimante ........................................................................................................................................... 13

Onglet Mise en page ........................................................................................................................................... 13

Onglet Papier ....................................................................................................................................................... 14

Onglet Graphiques .............................................................................................................................................. 15

Onglet Autres options .......................................................................................................................................... 16

Onglet À propos ................................................................................................................................................... 16

Onglet Imprimante ............................................................................................................................................... 16

Chapitre 3:

Utilisation d'un paramétrage favori ...................................................................................................................... 17

Utilisation de l'aide ............................................................................................................................................... 17

OPTIONS D'IMPRESSION AVANCÉES

Impression de plusieurs pages sur une feuille (pages multiples) ................................................................................... 18

Impression d'affiches ...................................................................................................................................................... 19

Impression de documents reliés ................................................................................................................................... 19

Impression recto/verso ................................................................................................................................................... 20

Modification de l'échelle d'un document ......................................................................................................................... 21

Impression d'un document sur un format de papier donné ............................................................................................ 21

Page 82

Impression de filigranes ................................................................................................................................................. 22

Utilisation d'un filigrane existant .......................................................................................................................... 22

Création d'un filigrane .......................................................................................................................................... 22

Modification d'un filigrane .................................................................................................................................... 23

Suppression d'un filigrane ................................................................................................................................... 23

Utilisation de surimpressions .......................................................................................................................................... 23

Définition de la surimpression ............................................................................................................................. 23

Création d'une surimpression de page ................................................................................................................ 23

Utilisation d'une surimpression de page .............................................................................................................. 24

Suppression d'une surimpression de page .......................................................................................................... 25

Chapitre 4:

Chapitre 5:

Chapitre 6:

PARTAGE LOCAL DE L'IMPRIMANTE

Configuration d'un ordinateur hôte ................................................................................................................................. 26

Configuration d'un ordinateur client ................................................................................................................................ 26

UTILISATION DE SMART PANEL

Présentation de Smart Panel ......................................................................................................................................... 27

Ouverture du guide de dépannage ................................................................................................................................. 27

Utilisation de l'utilitaire de paramétrage d'imprimante .................................................................................................... 28

Utilisation de l’aide à l'écran ................................................................................................................................ 28

Modification des paramètres du programme Smart Panel ............................................................................................. 28

UTILISATION DE L'IMPRIMANTE SOUS LINUX

Configuration requise ..................................................................................................................................................... 29

Installation du logiciel d'impression ................................................................................................................................ 30

Changement du mode de connexion de l'imprimante ......................................................................................... 31

Chapitre 7:

Désinstallation du pilote d'impression .................................................................................................................. 32

Utilisation de l'outil de configuration ............................................................................................................................... 32

Modification des propriétés LLPR .................................................................................................................................. 33

UTILISATION DE L'IMPRIMANTE AVEC UN MACINTOSH

Installation du logiciel sur Macintosh .............................................................................................................................. 34

Configuration de l'imprimante ......................................................................................................................................... 35

Avec une connexion réseau ................................................................................................................................ 35

Page 83

Avec une connexion USB .................................................................................................................................... 35

Impression ...................................................................................................................................................................... 36

Impression d'un document ................................................................................................................................... 36

Modification des paramètres d'impression .......................................................................................................... 36

Impression de plusieurs pages sur une seule feuille ........................................................................................... 37

Page 84

Installation standard

1 Installation du logiciel

d'impression sous Windows

Ce chapitre contient les sections suivantes :

• Installation du logiciel d'impression

• Modification de la langue du logiciel

• Réinstallation du logiciel d'impression

• Suppression du logiciel d'impression

Installation du logiciel d'impression

Vous pouvez installer le logiciel d'impression pour une impression en mode local ou en réseau. Pour installer le logiciel d'impression sur l'ordinateur, effectuez la procédure d'installation appropriée en fonction de l'imprimante utilisée.

Un pilote d'imprimante est un logiciel permettant à votre ordinateur de communiquer avec votre imprimante. La procédure d'installation des pilotes dépend du système d'exploitation que vous utilisez.

Avant de commencer l'installation, fermez toutes les applications.

Il s'agit de la procédure recommandée pour la plupart des utilisateurs. Tous les composants nécessaires aux opérations de l'imprimante seront installés.

Assurez-vous que l'imprimante est connectée à votre réseau et qu'elle est sous tension.

Insérez le CD-ROM fourni dans le lecteur. Le CD-ROM se lance automatiquement et une fenêtre d'accueil

apparaît. Si la fenêtre d'installation ne s'affiche pas, cliquez sur

puis sur la lettre représentant le lecteur, puis cliquez sur

Exécuter

. Entrez

X:\Setup.exe

, en remplaçant «X» par

Démarrer

Installation du logiciel pour une impression en mode local

Une imprimante locale est une imprimante directement connectée à votre ordinateur à l’aide d’un câble USB. Si votre imprimante est reliée à un réseau, sautez cette étape et passez à « Installation du logiciel pour une impression en réseau », page 7.

Vous pouvez installer le logiciel d'impression à l'aide de la méthode standard ou personnalisée.

REMARQUE

durant la procédure d'installation, fermez-la en cliquant sur , en haut à droite, ou sur

: Si la fenêtre Assistant Ajout de nouveau matériel apparaît

Annuler

Cliquez sur

• Si nécessaire, sélectionnez une langue dans la liste déroulante.

Afficher le guide d'utilisateur

• l'utilisateur. Si Adobe Acrobat n'est pas installé sur votre ordinateur, cliquez sur cette option pour l'installer automatiquement.

Sélectionnez Cliquez sur

: permet d'afficher le guide de

Installation standard sur imprimante locale

Installation du logiciel d'impression sous Windows

Page 85

REMARQUE

la fenêtre suivante apparaî

: Si l'imprimante n'est pas déjà connectée à l'ordinateur,

Pour vous inscrire en tant qu'utilisateur d'imprimante Samsung et recevoir des informations du fabricant, cochez la case

correspondante et cliquez sur au site Web de Samsung.

Sinon, contentez-vous de cliquer sur

Termi ne r

Terminer

. Vous accédez alors

• Une fois l'imprimante connectée, cliquez sur

• Si vous ne souhaitez pas connecter l'imprimante pour l'instant, cliquez

sur d'installation commence alors. Une fois l'opération terminée, aucune page de test ne sera imprimée.

• La fenêtre d'installation présentée dans ce mode d'emploi peut différer de celle qui apparaît sur votre écran. Cela dépend de l'imprimante et de l'interface utilisées.

Une fois l'installation terminée, une fenêtre vous demandant d'imprimer une page de test apparaît. Si vous choisissez d'imprimer une page de test, cochez la case correspondante et cliquez sur

Sinon, cliquez sur

Si la page s'imprime correctement, cliquez sur

Sinon, cliquez sur

, puis sur

Non

dans l'écran qui apparaît. La procédure

Non

et passez à l'étape 7.

pour relancer l'impression.

Oui

REMARQUE

d'impression ne fonctionne pas correctement, réinstallez-le. Reportez-vous à « Réinstallation du logiciel d'impression », page 10.

: Une fois la configuration terminée, si votre pilote

Installation personnalisée

Vous pouvez installer divers composants.

Assurez-vous que l'imprimante est reliée à votre ordinateur et qu'elle est sous tension.

Insérez le CD-ROM fourni dans le lecteur. Le CD-ROM se lance automatiquement et une fenêtre d'accueil

s'affiche.

Démarrer

Si la fenêtre d'installation ne s'affiche pas, cliquez sur puis sur la lettre représentant le lecteur, puis cliquez sur

Exécuter

. Entrez

X:\Setup.exe

, en remplaçant «X» par

Installation du logiciel d'impression sous Windows

Page 86

Cliquez sur

• Si nécessaire, sélectionnez une langue dans la liste déroulante.

Afficher le guide d'utilisateur

• l'utilisateur. Si Adobe Acrobat n'est pas installé sur votre ordinateur, cliquez sur cette option pour l'installer automatiquement.

Sélectionnez

: permet d'afficher le guide de

Installation personnalisée

. Cliquez sur

REMARQUE

la fenêtre suivante apparaît.

: Si l'imprimante n'est pas déjà connectée à l'ordinateur,

Sélectionnez l'imprimante, puis cliquez sur

• Une fois l'imprimante connectée, cliquez sur

• Si vous ne souhaitez pas connecter l'imprimante pour l'instant, cliquez sur procédure d'installation commence alors. Une fois l'opération terminée, aucune page de test ne sera imprimée.

• La fenêtre d'installation présentée dans ce mode d'emploi peut différer de celle qui apparaît sur votre écran. Cela dépend de l'imprimante et de l'interface utilisées.

Sélectionnez les composants à installer, puis cliquez sur

, puis sur

Non

dans l'écran qui apparaît. La

Une fois l'installation terminée, une fenêtre vous demandant d'imprimer une page de test apparaît. Si vous choisissez d'imprimer une page de test, cochez la case correspondante et cliquez sur

Sinon, cliquez sur

Si la page s'imprime correctement, cliquez sur

Sinon, cliquez sur

Installation du logiciel d'impression sous Windows

Non

et passez à l'étape 9.

pour relancer l'impression.

Oui

Page 87

Pour vous inscrire en tant qu'utilisateur d'imprimante Samsung et recevoir des informations du fabricant, cochez la case correspondante et cliquez sur au site Web de Samsung.

Sinon, contentez-vous de cliquer sur

Terminer

. Vous accédez alors

Installation du logiciel pour une impression en réseau

Lorsque vous reliez votre imprimante à un réseau, vous devez d'abord configurer les paramètres TCP/IP de l'imprimante. Après avoir attribué et vérifié les paramètres TCP/IP, vous pouvez installer le logiciel sur chaque ordinateur du réseau.

Vous pouvez installer le logiciel d'impression à l'aide de la méthode standard ou personnalisée.

Si la fenêtre d'installation ne s'affiche pas, cliquez sur puis sur la lettre représentant le lecteur, puis cliquez sur

Cliquez sur

• Si nécessaire, sélectionnez une langue dans la liste déroulante.

•

Sélectionnez Cliquez sur

Exécuter

Afficher le guide d'utilisateur

l'utilisateur. Si Adobe Acrobat n'est pas installé sur votre ordinateur, cliquez sur cette option pour l'installer automatiquement.

. Entrez

Installation standard sur imprimante réseau

X:\Setup.exe

, en remplaçant «X» par

: permet d'afficher le guide de

Démarrer

Installation standard

Il s'agit de la procédure recommandée pour la plupart des utilisateurs. Tous les composants nécessaires aux opérations de l'imprimante seront installés.

Assurez-vous que l'imprimante est reliée à votre ordinateur et qu'elle est sous tension. Pour plus de détails sur la connexion au réseau, reportez-vous au mode d'emploi de l'imprimante.

Insérez le CD-ROM fourni dans le lecteur. Le CD-ROM se lance automatiquement et une fenêtre d'accueil

s'affiche.

Installation du logiciel d'impression sous Windows

Page 88

La liste des imprimantes disponibles sur le réseau apparaît. Sélectionnez dans la liste l'imprimante à installer, puis cliquez sur

Installation personnalisée

Vous pouvez installer divers composants et définir une adresse IP spécifique.

Assurez-vous que l'imprimante est reliée à votre ordinateur et qu'elle est sous tension. Pour plus de détails sur la connexion au réseau, reportez-vous au mode d'emploi de l'imprimante.

Insérez le CD-ROM fourni dans le lecteur. Le CD-ROM se lance automatiquement et une fenêtre d'accueil

s'affiche. Si la fenêtre d'installation ne s'affiche pas, cliquez sur

puis sur la lettre représentant le lecteur, puis cliquez sur

Exécuter

. Entrez

X:\Setup.exe

, en remplaçant «X» par

Démarrer

• Si votre imprimante ne figure pas dans la liste, cliquez sur

jour

pour actualiser la liste ou sélectionnez

pour ajouter l'imprimante au réseau. Pour ajouter l'imprimante

au réseau, entrez le nom de port et l'adresse IP de l'imprimante.

• Pour rechercher une imprimante réseau partagée (chemin UNC), sélectionnez manuellement le nom de l'imprimante partagée, ou cliquez sur le bouton

Une fois l'installation terminée, un message vous demande d'imprimer une page de test et de vous inscrire en tant qu'utilisateur d'imprimante Samsung afin de recevoir des informations du fabricant. Si tel est votre choix, cochez les cases correspondantes, puis cliquez sur

Sinon, contentez-vous de cliquer sur

Imprimante partagée (UNC)

Parcourir

Terminer

Ajouter un port TCP/

et entrez

Terminer

Mise à

Cliquez sur

• Si nécessaire, sélectionnez une langue dans la liste déroulante.

Afficher le guide d'utilisateur

• l'utilisateur. Si Adobe Acrobat n'est pas installé sur votre ordinateur, cliquez sur cette option pour l'installer automatiquement.

Sélectionnez

: permet d'afficher le guide de

Installation personnalisée

. Cliquez sur

REMARQUE

d'impression ne fonctionne pas correctement, réinstallez-le. Reportez-vous à « Réinstallation du logiciel d'impression », page 10.

: Une fois la configuration terminée, si votre pilote

Installation du logiciel d'impression sous Windows

Page 89

La liste des imprimantes disponibles sur le réseau apparaît. Sélectionnez dans la liste l'imprimante à installer, puis cliquez sur

Sélectionnez les composants à installer. Une fois que vous avez sélectionné les composants, la fenêtre suivante apparaît. Vous pouvez également modifier le nom de l'imprimante, définir l'imprimante à partager sur le réseau, définir l'imprimante en tant qu'imprimante par défaut et modifier le nom de port de chaque imprimante. Cliquez sur

• Si votre imprimante ne figure pas dans la liste, cliquez sur pour actualiser la liste ou sélectionnez

jour

pour ajouter l'imprimante au réseau. Pour ajouter l'imprimante

au réseau, entrez le nom de port et l'adresse IP de l'imprimante.

• Pour rechercher une imprimante réseau partagée (chemin UNC),

sélectionnez manuellement le nom de l'imprimante partagée, ou cliquez sur le bouton

CONSEIL

imprimante réseau donnée, cliquez sur le bouton La fenêtre Configuration d'adresse IP apparaît. Procédez comme suit :

: Si vous souhaitez définir une adresse IP spécifique sur une

Imprimante partagée (UNC)

Parcourir

Ajouter un port TCP/

et entrez

Définir l'adresse IP

Mise à

Pour installer ce logiciel sur un serveur, cochez la case

de cette imprimante sur un serveur

cliquez sur

Sinon, contentez-vous de cliquer sur

Terminer

Installation

a. Sélectionnez dans la liste l'imprimante à définir avec une adresse

IP spécifique.

b. Configurez manuellement l'adresse IP, le masque de sous-réseau et

la passerelle de l'imprimante, puis cliquez sur définir l'adresse IP spécifique de l'imprimante réseau.

c. Cliquez sur

Configurer

pour

Installation du logiciel d'impression sous Windows

REMARQUE

d'impression ne fonctionne pas correctement, réinstallez-le. Reportez-vous à « Réinstallation du logiciel d'impression », page 10.

: Une fois la configuration terminée, si votre pilote

Page 90

Modification de la langue du logiciel

Une fois le logiciel installé, vous pouvez changer la langue d'affichage.

Dans Windows, cliquez sur le menu

Sélectionnez

nom du pilote d'impression

Sélectionnez

Sélectionnez la langue de votre choix dans la fenêtre de sélection de la langue, puis cliquez sur

Programmes

Sélection de langue

Démarrer

Tous les programmes

, puis le

Réinstallation du logiciel

REMARQUE

la fenêtre suivante apparaît.

: Si l'imprimante n'est pas déjà connectée à l'ordinateur,

d'impression

Vous pouvez réinstaller le logiciel en cas d'échec de l'installation.

Démarrez Windows.

Dans le menu

les programmes Maintenance

Sélectionnez

La liste des imprimantes disponibles sur le réseau apparaît. Sélectionnez dans la liste l'imprimante à installer, puis cliquez sur

Démarrer

→

Réparer

, sélectionnez

le nom du pilote d'impression

, puis cliquez sur

Programmes

→

Tou s

•

Une fois l'imprimante connectée, cliquez sur

•

Si vous ne souhaitez pas connecter l'imprimante pour l'instant, cliquez

sur d'installation commence alors. Une fois l'opération terminée, aucune page de test ne sera imprimée.

• La fenêtre de réinstallation présentée dans ce mode d'emploi

peut différer de celle qui apparaît sur votre écran. Cela dépend de l'imprimante et de l'interface utilisées.

Sélectionnez les composants à réinstaller, puis cliquez sur

, puis sur

Non

dans l'écran qui apparaît. La procédure

Si vous avez installé le logiciel d'impression pour une impression locale et que

la fenêtre vous demandant d'imprimer une page de test apparaît. Procédez comme suit :

a. Pour imprimer une page de test, cochez la case correspondante

et cliquez sur

b. Si la page s'imprime correctement, cliquez sur

Dans le cas contraire, cliquez sur

Une fois la réinstallation terminée, cliquez sur

vous sélectionnez

le nom du pilote d'impression

Oui

Non

pour l'imprimer à nouveau.

Ter mi ner

• Si votre imprimante ne figure pas dans la liste, cliquez sur pour actualiser la liste ou sélectionnez

jour

pour ajouter l'imprimante au réseau. Pour ajouter l'imprimante

au réseau, entrez le nom de port et l'adresse IP de l'imprimante.

• Pour rechercher une imprimante réseau partagée (chemin UNC),

sélectionnez manuellement le nom de l'imprimante partagée, ou cliquez sur le bouton

Une liste de composants apparaît : elle vous permet de réinstaller le composant de votre choix.

Imprimante partagée (UNC)

Parcourir

Ajouter un port TCP/

et entrez

Mise à

Installation du logiciel d'impression sous Windows

Page 91

Suppression du logiciel d'impression

Démarrez Windows.

Dans le menu

programmes

Sélectionnez Une liste de composants apparaît : elle vous permet de supprimer

le composant de votre choix.

Sélectionnez les composants à supprimer, puis cliquez sur

Lorsque l'ordinateur vous demande de confirmer la sélection, cliquez sur

Le pilote sélectionné et tous ses composants sont supprimés de l'ordinateur.

Une fois le logiciel supprimé, cliquez sur

Démarrer

→

Supprimer

Oui

, sélectionnez

le nom du pilote d'impression → Maintenance

, puis cliquez sur

Programmes

Termi ne r

Tous les

Installation du logiciel d'impression sous Windows

Page 92

2 Impression de base

Ce chapitre décrit les options d'impression et présente les tâches d'impression Windows les plus courantes.

Ce chapitre contient les sections suivantes :

• Impression d'un document

• Paramètres de l'imprimante

- Onglet Mise en page

- Onglet Papier

- Onglet Graphiques

- Onglet Autres options

- Onglet À propos

- Onglet Imprimante

- Utilisation d'un paramétrage favori

- Utilisation de l'aide

Impression d'un document

EMARQUE

•

La fenêtre du pilote d'impression mode d'emploi peut différer de celle qui apparaît sur votre écran. Cela dépend de l'imprimante utilisée. Néanmoins, elle conserve une fonction similaire.

• Vérifiez quels systèmes d'exploitation sont compatibles avec

l'imprimante. Reportez-vous à la section relative à la compatibilité des systèmes d'exploitation, dans la partie du mode d'emploi consacrée aux spécifications de l'imprimante.

• Le nom exact de l'imprimante figure sur le CD-ROM fourni.

Propriétés

présentée dans ce

Ouvrez le document à imprimer.

Sélectionnez d'impression apparaît. Son apparence peut légèrement varier selon les applications.

Cette fenêtre permet de sélectionner les options d'impression de base, parmi lesquelles le nombre de copies et les pages à imprimer.

Sélectionnez le

Pour exploiter pleinement les fonctions du pilote d'impression, cliquez sur

Propriétés

l'application. Pour plus d'informations, reportez-vous à « Paramètres de l'imprimante », page 13.

Si la fenêtre d'impression contient l'option

Imprimante

Propriétés

sur

Cliquez sur OK pour fermer la fenêtre des propriétés de l'imprimante.

Pour lancer l'impression, cliquez sur OK ou sur la fenêtre d'impression.D

Imprimer

pilote d'impression

dans l'écran suivant.

dans le menu

Préférences

Options

, cliquez dessus. Cliquez alors

Sélectionnez votre imprimante.

Fichier

. La fenêtre

dans la liste déroulante

dans la fenêtre d'impression de

Configuration

Imprimer

Nom

dans

La procédure ci-dessous décrit les étapes à suivre pour imprimer à partir de diverses applications Windows. Les étapes peuvent légèrement varier d'une application à l'autre. Pour connaître la procédure exacte, reportezvous au mode d'emploi de votre application.

Impression de base

Page 93

Paramètres de l'imprimante

La fenêtre des propriétés de l'imprimante permet d'accéder à toutes les options nécessaires à l'utilisation de l'imprimante. Une fois les propriétés de l'imprimante affichées, vous pouvez consulter les paramètres et les modifier en fonction de l'impression à réaliser.

La fenêtre des propriétés de l'imprimante peut varier d'un système d'exploitation à l'autre. Cette section consacrée au logiciel présente la fenêtre Propriétés sous Windows XP.

La fenêtre du pilote d'impression d'emploi peut différer de celle qui apparaît sur votre écran. Cela dépend de l'imprimante utilisée.

Si vous accédez aux propriétés de l'imprimante via le dossier Imprimantes, d'autres onglets Windows sont disponibles (reportez-vous au mode d'emploi de Windows), ainsi que l'onglet Imprimante (voir « Onglet Imprimante », page 16).

EMARQUES

•

Généralement, les paramètres définis au niveau des applications Windows écrasent ceux spécifiés via le pilote d'impression. Commencez donc par modifier les paramètres d'impression proposés dans l'application, puis les paramètres restants dans le pilote d'impression.

•

Les paramètres modifiés ne restent en vigueur que le temps d'utilisation du programme en cours.

permanentes

• La procédure suivante se rapporte à Windows XP. Pour les autres systèmes d'exploitation Windows, reportez-vous au guide de l'utilisateur Windows correspondant ou à l'aide en ligne.

1. Cliquez sur le bouton

2. Sélectionnez

3. Cliquez sur l'icône du pilote d'impression.

4. Cliquez avec le bouton droit de la souris sur l'icône du pilote

d'impression et sélectionnez

5. Modifiez les paramètres souhaités dans chaque onglet, puis

cliquez sur OK.

, entrez-les dans le dossier Imprimantes.

Imprimantes et télécopieurs

Propriétés

Pour que vos modifications soient

Démarrer

présentée dans ce mode

de Windows.

Options d'impression

Onglet Mise en page

Les options de l'onglet du document imprimé. La zone options

Plusieurs pages par feuille

sur l'accès aux propriétés de l'imprimante, reportez-vous à « Impression d'un document », page 12.

Orientation

L'option

• L'option

Orientation

Portrait

dans le style d'une lettre.

Paysage

dans le style d'une feuille de calcul.

Mise en page

permet de choisir le sens de l'impression.

imprime les données sur la largeur de la page,

imprime les données sur la longueur de la page,

permettent de déterminer l'aspect

Options de mise en page

Affiche

. Pour plus d'informations

comporte les

Impression de base

Portrait

• L'option

L'option d'impression avancées. Vous pouvez choisir l'option

feuille

•

Pour plus d'informations, reportez-vous à

pages sur une feuille (pages multiples) », page 18.

Pour plus d'informations, reportez-vous à

•

Pour plus d'informations, reportez-vous à

reliés », page 19.

Rotation 180 degrés

180 degrés.

Options de mise en page

Affiche

Paysage

permet de faire pivoter la page de

permet de sélectionner des options

Impression de documents reliés

« Impression de plusieurs

« Impression d'affiches », page 19 « Impression de documents

Plusieurs pages par

Page 94

Onglet Papier

Les options suivantes permettent de définir les spécifications de base relatives à la gestion du papier. Pour plus d'informations sur l'accès aux propriétés de l'imprimante, reportez-vous à « Impression d'un document », page 12.

Papier

Cliquez sur l'onglet au papier.

3 4

Copies

L'option

Copies

permet de définir le nombre de copies à imprimer. Vous

pouvez sélectionner une valeur comprise entre 1 et 999.

Format

L'option

Format

permet d'indiquer le format du papier chargé dans le bac.

Si le format souhaité n'apparaît pas dans la zone

Personnalisé

. Lorsque la fenêtre apparaît, définissez le format du papier, puis cliquez sur défini apparaît alors dans la liste et vous pouvez le sélectionner.

pour accéder à différentes options relatives

Format

, cliquez sur

Format de page personnalisé

. Le format

Alimentation

Vérifiez que l'option

Manuelle

Utilisez

Alimentation

est paramétrée sur le bac approprié.

pour imprimer sur des supports spéciaux, tels que des enveloppes et des transparents. Vous devez insérer les feuilles une par une dans le bac manuel ou dans le bac polyvalent. Si l'alimentation papier est paramétrée sur

Sélection automatique

, l'imprimante sélectionne automatiquement les supports d'impression dans l'ordre suivant : Bac manuel ou polyvalent, Bac 1, Bac 2 optionnel.

Typ e

Réglez

Type

pour faire correspondre le papier inséré dans le bac avec celui voulu pour l'impression. Vous obtenez ainsi la meilleure qualité d'impression. Sinon, vous risquez de ne pas avoir la qualité d'impression souhaitée.

Coton

: papier en fibre de coton de 75 à 90 g/m2, comme Gilbert 25 % et

Gilbert 100 %.

Papier ordinaire

: papier ordinaire normal. Sélectionnez ce type de

papier, si votre imprimante est monochrome et que vous imprimez sur du papier en fibre de coton de 60 g/m

Papier recyclé Papier couleur

Première page

: papier recyclé de 75 à 90 g/m2.

: papier avec fond de couleur de 75 à 90 g/m2.

Cette option permet d'utiliser un type de papier différent pour la première page d'un document. Vous pouvez sélectionner l'alimentation papier pour la première page. Par exemple, chargez du papier épais pour la première page dans le bac polyvalent et du papier ordinaire dans le bac 1. Sélectionnez ensuite dans

Alimentation

Échelle

L'option

Échelle

Bac polyvalent

dans

Première page

vous permet de mettre l'impression à l'échelle sur une page,

automatiquement ou manuellement. Vous pouvez choisir l'option

Réduire/Agrandir

•

Pour plus d'informations, reportez-vous à

Ajuster à la page

« Modification de l'échelle

Bac 1

Aucune

d'un document », page 21. Pour plus d'informations, reportez-vous à

•

« Impression d'un document

sur un format de papier donné », page 21.

Saisissez le nom personnalisé que vous souhaitez utiliser.

Indiquez le format de papier.

Impression de base

Page 95

Onglet Graphiques

Les options de l'onglet Graphiques permettent de régler la qualité d'impression en fonction de vos besoins. Pour plus d'informations sur l'accès aux propriétés de l'imprimante, reportez-vous à « Impression d'un document », page 12.

Cliquez sur l'onglet

Graphiques

pour afficher les options ci-dessous.

Options avancées

Vous pouvez effectuer des réglages avancés en cliquant sur le bouton

Options avancées

Qualité

Les options de résolution que vous pouvez sélectionner varient d'un modèle d'imprimante à un autre.

les caractères et les graphiques imprimés sont nets. Toutefois, une résolution élevée peut augmenter le temps d'impression d'un document.

Mode Couleur

Vous pouvez choisir des options de couleur. L'option généralement la meilleure qualité d'impression qui soit pour les documents couleur. Pour imprimer un document couleur en échelle de gris, sélectionnez

Échelle de gris

sélectionnez

Contretypage

Réglage couleur

• en modifiant les paramètres de l'option

•

Contretypage

sortie imprimante avec celles affichées à l'écran dans l'option

Paramètres

. Pour régler manuellement les options de couleur,

Manuel

, puis cliquez sur le bouton

: Vous pouvez régler l'apparence des images

: Vous pouvez faire correspondre les couleurs de la

Plus la valeur est élevée, plus

Couleur

Réglage couleur ou

Niveaux

offre

Options TrueType:

graphiquement le texte d'un document. Sélectionnez le paramètre convenant à votre document.

sous Windows 9x/Me, en fonct ion de vot re m odèle d'imprimante.

Télécharger en tant qu'image binaire

option, le pilote télécharge les polices utilisées sous forme d'images bitmap. Vous pouvez ainsi imprimer plus rapidement les documents comportant des polices complexes (caractères coréens ou chinois, par exemple), ainsi que diverses autres polices.

Imprimer en tant que graphique

le pilote télécharge les polices utilisées sous forme de graphiques. Cette option permet d'améliorer la vitesse d'impression des documents comportant de nombreux graphiques et relativement peu de polices TrueType.

•

Tout le texte en noir:

cochée, les textes de vos documents sont imprimés en noir uni, quelle que soit la couleur dans laquelle ils apparaissent à l'écran.

•

Foncer le texte:

de vos documents sont plus foncés qu'en mode d'impression normal.

cette option détermine la façon dont l'imprimante traite

Cette option n'est disponible que

: si vous sélectionnez cette

: si vous sélectionnez cette option,

lorsque la case

Tout le texte en noir

Foncer le texte

est

est cochée, les textes

Impression de base

Page 96

Onglet Autres options

Cet onglet permet de sélectionner les options de sortie du document. Pour plus d'informations sur l'accès aux propriétés de l'imprimante, reportez-vous à « Impression d'un document », page 12.

Cliquez sur l'onglet suivante :

Autres options

pour accéder à la fonction

Onglet À propos

Utilisez l'onglet numéro de version du pilote. Si vous disposez d'un navigateur Internet, vous pouvez vous connecter à Internet en cliquant sur l'icône du site Web. Pour plus d'informations sur l'accès aux propriétés de l'imprimante, reportezvous à « Impression d'un document », page 12.

À propos

pour afficher les informations de copyright et le

Filigrane

Vous pouvez créer un texte d'arrière-plan à imprimer sur chaque page de votre document. de filigranes », page 22.

Surimpression

Les surimpressions remplacent souvent les formulaires préimprimés et les papiers à en-tête. de surimpressions », page 23.

Pour plus d'informations, reportez-vous à

«Impression

« Utilisation

Onglet Imprimante

Si vous accédez aux propriétés de l'imprimante via le dossier

Imprimantes

y configurer l'imprimante. La procédure suivante se rapporte à Windows XP. Pour les autres

systèmes d'exploitation Windows, reportez-vous au guide de l'utilisateur Windows correspondant ou à l'aide en ligne.

Dans Windows, cliquez sur le menu

Sélectionnez

Cliquez sur l'icône

Cliquez avec le bouton droit de la souris sur l'icône du pilote d'impression et sélectionnez

Cliquez sur l'onglet

, l'onglet

Imprimante

Imprimantes et télécopieurs

du pilote d'impression

Imprimante

est disponible. Vous pouvez

Propriétés

et définissez les options.

Démarrer

REMARQUE

NT 4.0.

Options de sortie

•

Ordre

l'ordre d'impression souhaité dans la liste déroulante.

Normal Inverse

Pages impaires

de votre document.

Pages paires

de votre document.

: La fonction Surimpression n’est pas prise en charge dans

: vous pouvez définir l'ordre d'impression des pages. Sélectionnez

: permet d'imprimer les pages de la première à la dernière.

: permet d'imprimer toutes les pages dans l'ordre inverse.

: permet d'imprimer uniquement les pages impaires

: permet d'imprimer uniquement les pages paires

Impression de base

Page 97

Utilisation d'un paramétrage favori

L'option

Favoris

permet d'enregistrer les paramètres actuels en vue d'une utilisation ultérieure. Pour enregistrer un paramétrage

Dans chaque onglet, modifiez les paramètres selon vos préférences.

Entrez un nom dans la zone de saisie

Cliquez sur Lorsque vous enregistrez un paramétrage

paramètres actuels du pilote sont enregistrés.

Pour utiliser un paramétrage enregistré, sélectionnez le nom correspondant dans la liste déroulante en fonction du paramétrage favori choisi.

Pour supprimer un paramétrage enregistré, sélectionnez le nom correspondant dans la liste, puis cliquez sur

Vous pouvez également restaurer les paramètres par défaut du pilote d'impression en sélectionnant

, présente sur chaque onglet des propriétés de l'imprimante,

Enregistrer

Favoris

. L'imprimante est à présent prête à imprimer

Supprimer

Automatique

Favoris

dans la liste.

, tous les

Utilisation de l'aide

L'imprimante dispose d'un écran d'aide accessible à partir du bouton de la fenêtre des propriétés de l'imprimante. Les différents écrans d'aide donnent des indications détaillées sur les fonctions d'impression offertes par le pilote.

Vous pouvez également cliquer sur , en haut à droite, puis sur le paramètre souhaité.

Aide

Impression de base

Page 98

3 Options d'impression

Impression de plusieurs pages

avancées

Ce chapitre décrit les options d'impression et présente les tâches d'impression avancées.

EMARQUE

•

La fenêtre du pilote d'impression ce mode d'emploi peut différer de celle qui apparaît sur votre écran. Cela dépend de l'imprimante utilisée. Néanmoins, elle conserve une fonction similaire.

• Le nom exact de l'imprimante figure sur le CD-ROM fourni.

Ce chapitre contient les sections suivantes :

• Impression de plusieurs pages sur une feuille (pages multiples)

• Impression d'affiches

• Impression de documents reliés

• Impression recto/verso

• Modification de l'échelle d'un document

• Impression d'un document sur un format de papier donné

• Impression de filigranes

• Utilisation de surimpressions

Propriétés

présentée dans

1 2

3 4

sur une feuille (pages multiples)

Vous pouvez sélectionner le nombre de pages à imprimer sur une même feuille. Si vous choisissez d'imprimer plusieurs pages par feuille, les pages sont réduites et organisées dans l'ordre indiqué. Vous pouvez imprimer jusqu'à 16 pages sur une même feuille.

Pour changer les paramètres d'impression à partir de votre application, accédez à la fenêtre des propriétés de l'imprimante. Reportez-vous à « Impression d'un document », page 12.

Sélectionnez

Typ e

de l'onglet

Sélectionnez le nombre de pages à imprimer par feuille (1, 2, 4, 6, 9 ou 16) dans la liste déroulante

Plusieurs pages par feuille

Mise en page

Pages par face

dans la liste déroulante

Options d'impression avancées

Sélectionnez l'ordre des pages dans la liste déroulante

des pages

Cochez la case page imprimée sur la feuille.

Cliquez sur l'onglet et le type du papier.

Cliquez sur OK, puis imprimez le document.

, si nécessaire.

Bordures

Papier

pour qu'une bordure encadre chaque

, et sélectionnez la source, le format

Ordre

Page 99

Impression d'affiches

Impression de documents reliés

Cette fonction vous permet d'imprimer un document d'une seule page sur 4, 9 ou 16 pages que vous pouvez coller ensemble pour former une affiche.

Pour changer les paramètres d'impression à partir de votre application, accédez à la fenêtre des propriétés de l'imprimante. Reportez-vous

à « Impression d'un document », page 12.

Cliquez sur l'onglet la liste déroulante

Mise en page,

Type

puis sélectionnez

Affiche

dans

OTE

charge cette fonction.

Cette fonction vous permet d'imprimer votre document en recto/verso et d'organiser les pages imprimées afin de pouvoir les relier en les pliant par leur milieu.

Pour changer les paramètres d'impression à partir de votre application, accédez à la fenêtre des propriétés de l'imprimante. Reportez-vous à « Impression d'un document », page 12.

Sélectionnez de l'onglet

Certaines imprimantes ne prennent pas en

Document relié

Mise en page

dans la liste déroulante

Type

Configurez l'option Affiche. Vous pouvez sélectionner la mise en page

2x2

Si vous sélectionnez agrandi pour occuper quatre feuilles.

Définissez un chevauchement en millimètres ou en pouces pour reconstituer plus aisément l'affiche.

Cliquez sur l'onglet et le type du papier.

Cliquez sur OK, puis imprimez le document. Vous pouvez reconstituer l'affiche en collant les feuilles ensemble.

, le document sera automatiquement

3,81 mm

Papier

, et sélectionnez la source, le format

2x2, 3x3

3,81 mm

4x4

EMARQUE

A4, Lettre, Légal ou Folio est sélectionné dans l'option

Papier

Cliquez sur l'onglet de papier, ainsi que la source d'alimentation.

Cliquez sur OK, puis imprimez le document.

Une fois le document imprimé, pliez, puis agrafez les pages.

L'option Document relié est disponible lorsque le format

Format

de l'onglet

Papier

, puis sélectionnez le format et le type

Options d'impression avancées

Page 100

Impression recto/verso

OTE

Certaines imprimantes ne prennent pas en

charge cette fonction.

Vous pouvez imprimer manuellement sur les deux faces d'une feuille. Avant d'imprimer, décidez de l'orientation de vos documents.

Les choix suivants sont disponibles :

•

Config. imprimante

paramétrage de cette fonction dépend des paramètres définis via le panneau de commande de l'imprimante.

Certaines imprimantes ne prennent pas en charge cette fonction.

•

Aucun

•

Bord long

, qui est la mise en page traditionnelle utilisée pour

la reliure des livres.

•

Bord court

, qui est le type souvent utilisé avec les calendriers.

▲

Grand côté

, si vous sélectionnez cette option, le

▲

Petit côté

Pour changer les paramètres d'impression à partir de votre application, accédez à la fenêtre des propriétés de l'imprimante. Reportez-vous à « Impression d'un document », page 12.

Dans l'onglet

Dans la section l'option de reliure recto verso souhaitée.

Cliquez sur l'onglet

Mise en page

, sélectionnez l'orientation du papier.

Impression recto-verso

Papier

, puis sélectionnez le format et le type

, sélectionnez

de papier, ainsi que la source d'alimentation.

Cliquez sur OK, puis imprimez le document. L'imprimante imprime d'abord une page sur deux du document.

EMARQUE

• N'effectuez pas d'impression recto/verso sur des étiquettes, des transparents, des enveloppes ou du papier épais, sous peine de provoquer des bourrages et d'endommager l'imprimante.

• Pour imprimer en recto/verso, utilisez uniquement les formats de papier suivants : A4, Lettre, Légal et Folio, avec un grammage de 75 à 90 g/m².

EMARQUE

: Si votre imprimante ne dispose pas d'un module recto verso , v ous de v ez te rm iner le tr a v ail d'im pres sio n manuelleme nt. L'imprimante imprime d'abord une page sur deux du docume n t. U ne fois que la pr em ière fac e d e v o tre tr a v ail e st imprimée, la fen êtr e Con se il po ur l'im press ion a pp ar aît. Su iv ez les instruction s à l'écran pour termin er la tâ che d 'im pres sion.

Options d'impression avancées

SAMSUNG CLP-600, CLP-600-XEU, CLP-600N-XEU User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

SOMMAIRE

Fonctions spé c iales

Introduction

Description de l’imprimante

Vue avant

Vue de droite

Déballage

Installation de l'imprimante

Installation des cartouches de toner

Chargement du papier

Modification du format de papier dans le bac

Connexion du câble de l’imprimante

Pour l'impression en mode local

Mise en marche de l’imprimante

Impression d'une page de démonstration

Modification de la langue d'affichage (CLP-600N uniquement)

Configuration requise

Installation du logiciel d’impression

Le panneau de commande

Touches

Écran (CLP-600N uniquement)

Utilisation du panneau de commande

Structure des menus du panneau de commande

Accès aux menus du panneau de commande

Menu Informations

Menu Imprimante

Menu Couleur

Menu Configuration

Menu Réseau

Formats des supports et capacité des bacs

Choix du papier ou d’autres supports

Conseils pour le choix du papier et des supports spéciaux

Utilisation de supports d’impre ssion

Chargement du papier

Utilisation du bac 1

Utilisation du bac optionnel

Utilisation du bac papier polyvalent

Utilisation de l’alimentation manuelle

Impression sur des supports spéciaux

Impression d’enveloppes

Impression d’étiquettes

Impression sur papier préimprimé

Impression de cartes ou de supports de format personnalisé

Impression d’un document

Annulation d'une impression

Impression de base

Maintenance de l’imprimante

Remplacement des consommables

Gestion des cartouches de toner

Stockage des cartouches

Autonomie d’une cartouche

Redistribution de l'encre

Remplacement des cartouches de toner

Remplacement de la courroie de transfert du papier

Remplacement de l’unité de chauffe

Nettoyage de l’imprimante

Nettoyage de l’extérieur d e l’imprimante

Nettoyage de l’intérieur de l’imprimante

Configuration de la fonction d’alerte e-mail

Configuration de l'onglet Coordonnées

Liste de contrôle

Résolution des problèmes

Résolution des problèmes d’impression généra ux

Suppression des bourrages papier

Au niveau des bacs d’alimentation

Au niveau du bac papier polyvalent

À l’intérieur de l’imprimante

Au niveau du plateau de sortie

Au niveau du bac 2 optionnel

Problèmes de qualité d’impression

Conseils pour éviter les bourrages

Signification des messages d’erreur

Problèmes liés à Windows

Problèmes liés au système Macintosh

Problèmes liés au système Linux

Partage de l’imprimante sur un réseau
