PROLOGY DVS-1345T User Manual [ru]

Содержание

Назначение ...............................................................................................................................................2

Функции устройства .............................................................................................................................3

Комплект поставки ...............................................................................................................................3

Для безопасного и эффективного использования устройства ......................................4

Элементы управления на передней панели ..............................................................................6

Элементы управления на пульте дистанционного управления .......................................8

Внутренняя панель ............................................................................................................................10

Использование пульта дистанционного управления ........................................................10

Установка батареек в пульт дистанционного управления ..............................................10

Интерактивная сенсорная панель управления с графическим интерфейсом ....11

Общие операции .................................................................................................................................11

Управление радиоприемником ....................................................................................................13

Использование системы RDS (Radio Data System) ..........................................................15

Режим ТВ-тюнера ..............................................................................................................................17

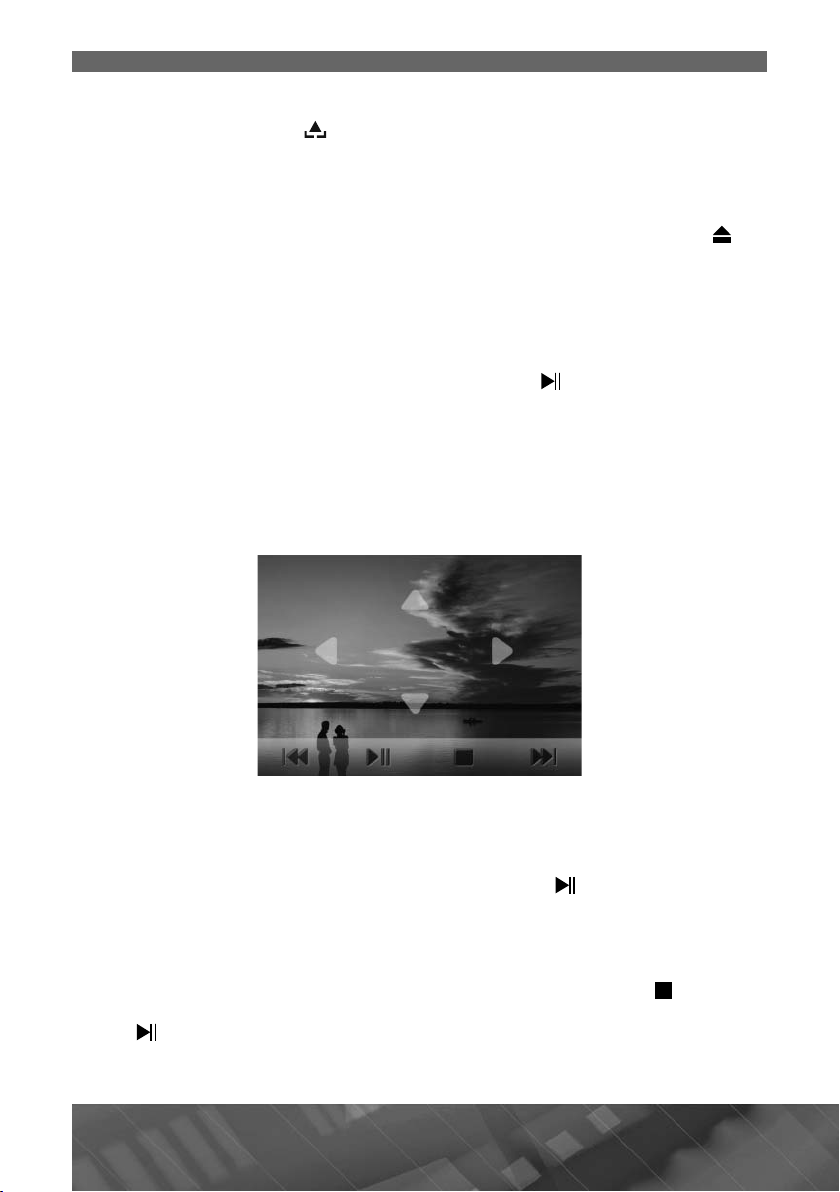

Основные операции управления воспроизведением дисков .......................................18

Детальное описание функций проигрывателя дисков .....................................................19

Режим Bluetooth ..................................................................................................................................23

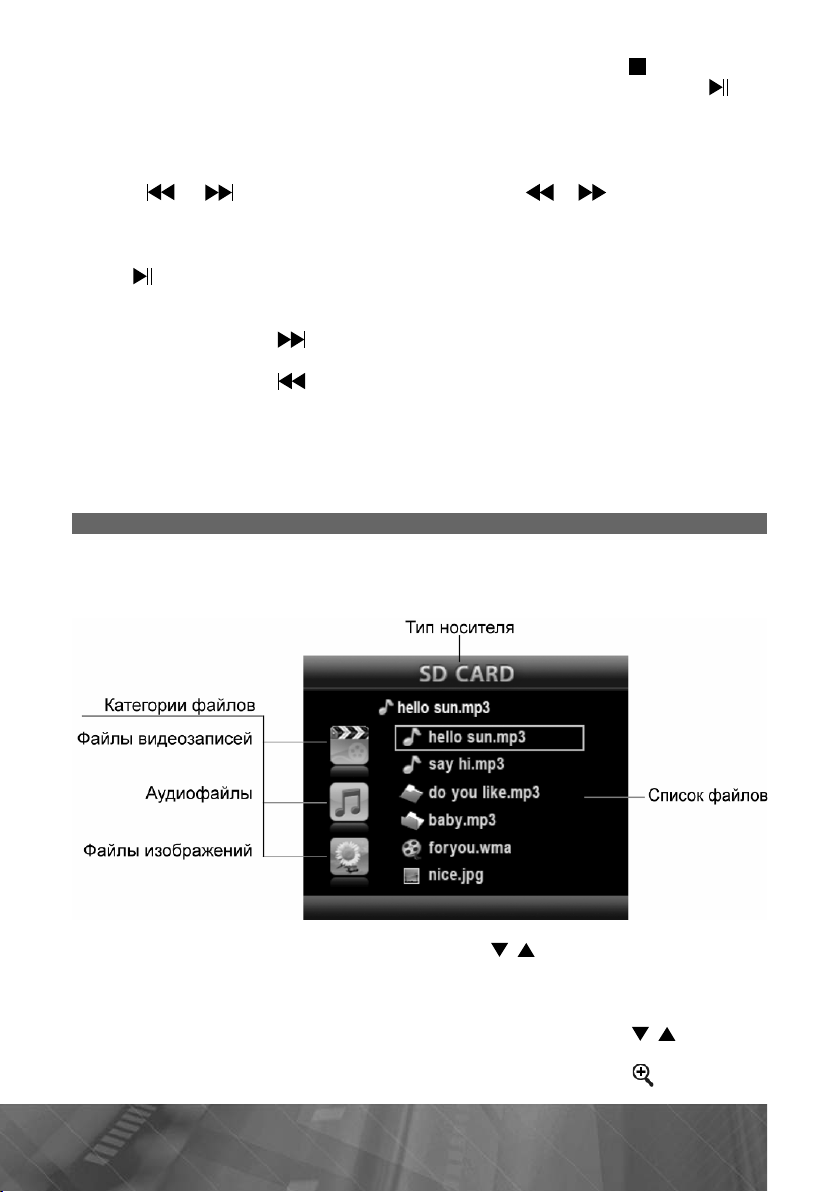

Использование карт памяти USB/SD ......................................................................................24

Основные операции по изменению настроек устройства ..............................................25

Меню системных настроек «SYSTEM» .............................................................................25

Меню языковых настроек «LANGUAGE» .........................................................................27

Меню аудионастроек «AUDIO» ..............................................................................................27

Меню настроек изображения «VIDEO» .............................................................................28

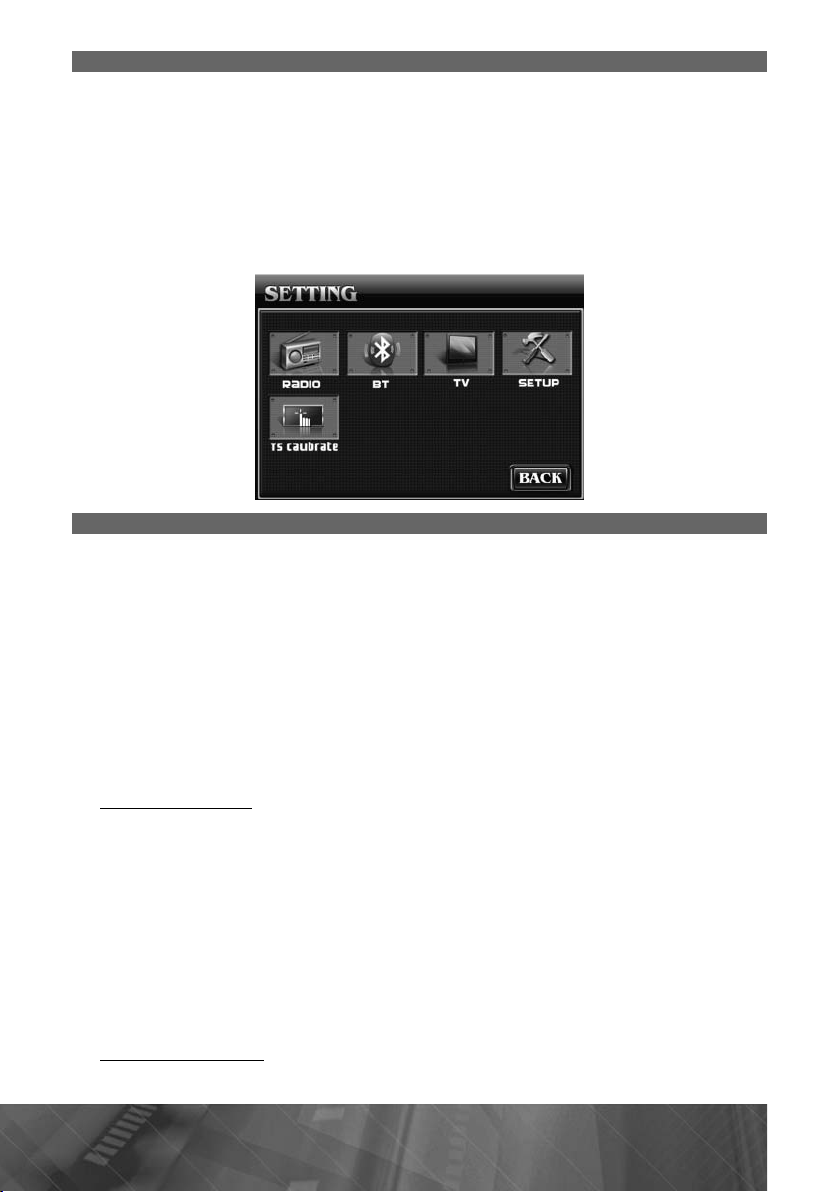

Режим специальных настроек устройства ......................................................................29

Раздел «Radio» ..............................................................................................................................29

Раздел «BT» (настройки Bluetooth) .....................................................................................30

Раздел «TV MENU» .....................................................................................................................30

Раздел «SETUP MENU» ............................................................................................................30

«TS Calibrate» .................................................................................................................................31

Основные технические характеристики ..................................................................................32

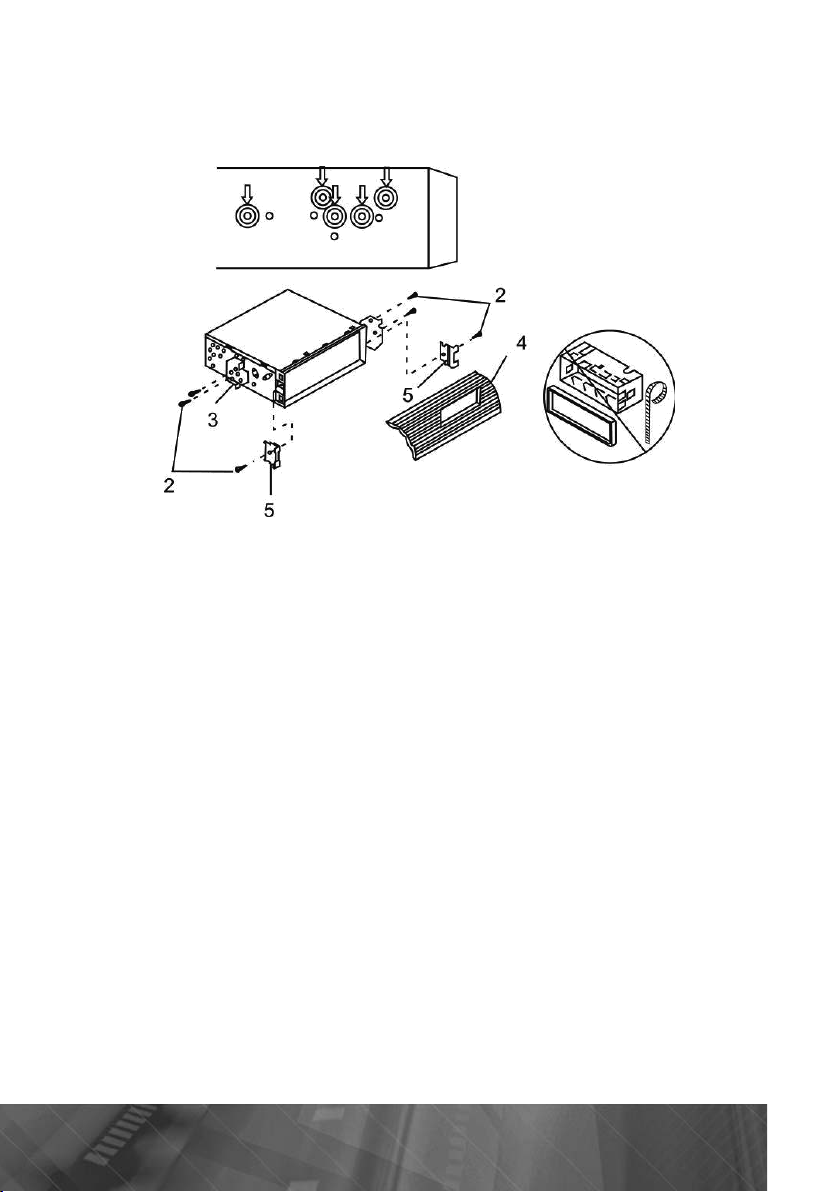

Общие советы по установке устройства .................................................................................33

Съемная передняя панель .............................................................................................................36

Схема подключения проводов устройства .............................................................................37

Воспроизводимые диски и форматы ........................................................................................38

Технические допуски на возможные незначительные дефекты изображения ...39

Эксплуатационные ограничения и текущий ремонт ..........................................................40

Для безопасного управления автомобилем ..........................................................................43

Меры предосторожности при обращении с дисками .......................................................44

Хранение, транспортирование, ресурс, утилизация ..........................................................45

Гарантии поставщика .......................................................................................................................45

Рекомендовано производителем ...............................................................................................46

Список мобильных телефонов, совместимых с модулем Bluetooth®

мультимедийного центра и поддерживающих функцию A2DP ...................................47

Для заметок ...........................................................................................................................................48

Руководство пользователя определяет порядок установки и эксплуатации
FM/УКВ-приемника и проигрывателя DVD/VCD/WMA/MPEG4/CD/MP3­дисков (далее — устройства) в автомобиле с напряжением бортовой сети 12 В.
Установку устройства рекомендуется производить с привлечением специалиста
по электрооборудованию автомобилей.

Самостоятельное вскрытие устройства, механические повреждения и
нарушение порядка эксплуатации могут привести к его неисправностям и к
лишению права на гарантийное обслуживание.

В связи с постоянной работой по совершенствованию устройства,
повышающей его надежность и улучшающей эксплуатационные
характеристики, в конструкцию и меню управления могут быть внесены
незначительные изменения, не отраженные в настоящем Руководстве и не
влияющие на работу устройства.

Назначение

Устройство Prology DVS-1345T предназначено для воспроизведения дисков
форматов DVD, VCD, CD, MP3, WMA, JPEG. Устройство обеспечивает:
‐ отображение цветных видеопрограмм в системах цветности NTSC/PAL/

SECAM;

‐ прием радиостанций в диапазонах FM и УКВ;
‐ воспроизведение звука через внешние громкоговорители или через

линейный выход.

2 PROLOGY DVS-1345T

Функции устройства

• Встроенный широкоформатный ЖК-монитор с диагональю 3.5” (89 мм)

• Полностью съемная откидывающаяся передняя панель с футляром

• Системы цветности PAL/NTSC/SECAM

• Максимальная выходная мощность 4 х 55 Вт MOSFET

• Совместимость с форматами DVD, VCD, CD, MP3, MPEG4, WMA, JPEG

• Поддержка файловой системы Giga MP3

• Встроенный ТВ-тюнер

• Высокоскоростной цифровой PLL тюнер

• Память на 24 радиостанции (18 FM, 6УКВ)

• Система RDS-EON

• Встроенный слот для карт памяти SD

• Поддержка карт памяти с интерфейсом USB

• Поддержка беспроводной технологии Bluetooth

®

для управления мобильным

телефоном и для передачи высококачественного стереозвука

• Дистанционное управление

• Линейный аудио/видеовход Mini-Jack на передней панели

• Видеовход RCA для камеры заднего обзора

• 2 Видеовыхода RCA

• 4-канальный аудиовыход RCA

• Линейный RCA выход на сабвуфер

• Стандартный разъем ISO

• Стандартный монтажный размер 1 DIN

Комплект поставки

Автомобильный мультимедийный центр Prology DVS-1345T 1 шт.
Съемная передняя панель 1 шт.
Футляр передней панели 1 шт.
Декоративная рамка передней панели 1 шт.
Внешний Bluetooth микрофон 1 шт.
Пульт дистанционного управления 1 шт.
Монтажный винт 1 шт.
Резиновая демпфирующая прокладка 1 шт.
Соединительные кабели 1 комплект
Кожух 1 комплект
Креп¸жные принадлежности 1 комплект
Ключ-съемник 2 шт.
Настоящее Руководство пользователя 1 шт.
Гарантийный талон 1 шт.
Индивидуальная потребительская тара 1 комплект

3

Для безопасного и эффективного использования устройства

• Данное устройство является технически сложным товаром и относится к бытовой
радиоэлектронной аппаратуре. По Общероссийскому классификатору продукции и
услуг устройство относится к группировке 3230115 «Устройства радиоприемные
комбинированные прочие» (часть IV ОКДП).

• Монтаж и эксплуатация данного устройства должны осуществляться в соответствии
с настоящим Руководством. Монтаж устройства осуществляется в штатное место
в панели приборов автомобиля, подключение и настройка устройства популярно
изложены в данном Руководстве и могут быть произведены потребителем в полном
объ¸ме самостоятельно. Однако завод-изготовитель настоятельно рекомендует
Вам поручить проведение указанного комплекса работ сервисному центру,
сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) — установка на
легковой автомобиль дополнительного электрооборудования, сигнализаций и др.
(далее — сертифицированный сервисный центр).

• Завод-изготовитель не несет ответственность за проблемы, возникшие
вследствие самостоятельной установки устройства!

• Для подачи питания на данное устройство может использоваться только
источник питания с напряжением +12В постоянного тока; отрицательная клемма
аккумуляторной батареи должна быть соединена с «массой».

• Перед установкой устройства, пожалуйста, полностью прочитайте данное Руководство.
Установка устройства требует подключения ко многим штатным системам автомобиля.
Автомобили имеют низковольтные или мультиплексные системы, которые могут быть
повреждены при использовании низкоомных проверочных приборов, например, проверочных
ламп или логических пробников (которые используются для тестирования компьютеров).
Для проверки всех штатных цепей автомобиля перед подключением устанавливаемого
устройства используйте только высококачественный цифровой мультиметр.

• Не пытайтесь в случае поломки открыть корпус устройства и отремонтировать
его самостоятельно. Если устройство не работает правильно, обратитесь к
соответствующему разделу данного Руководства. Ошибки, допущенные при установке
и эксплуатации устройства, могут быть иногда приняты за его неисправность. Если
неисправность не устранена, обратитесь в сертифицированный сервисный центр.

• При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так как
это может привести к его повреждению. Недопустимо попадание жидкостей в
устройство при мойке панели приборов, внутренней части ветрового стекла
и/или случайное пролитие жидкости на приборную панель, а также через неплотности
моторного щита при мойке моторного отсека, при подаче моющей смеси под давлением,
т.к. это может привести к выходу из строя устройства.

• После использования автомобиля на открытом воздухе в летний период необходимо
пылесосить салон в целях сбора возможных трупов насекомых и непопадания их
внутрь устройства и его составных частей. Попадание внутрь устройства и его
составных частей насекомых недопустимо.

4 PROLOGY DVS-1345T

• Не допускайте попадания каких-либо предметов внутрь отсека диска устройства,
кроме самого диска. Находящиеся внутри устройства узлы могут быть повреждены
любыми посторонними предметами.

• Когда устройство не используется, вынимайте из него диск. Не оставляйте удаленный
диск в отверстии дискового отсека. Храните диски подальше от прямых солнечных
лучей.

• Температура. Устройство может работать неправильно при экстремально высоких
или экстремально низких температурах. В таком случае прекратите использовать
устройство до тех пор, пока температура не станет нормальной, устройство
оборудовано встроенной схемой защиты. Когда температура внутри устройства
повышается до определенной величины, схема защиты автоматически останавливает
воспроизведение. В этом случае дайте устройству возможность охладиться, а затем
снова включите воспроизведение.

• Конденсат. В дождливую погоду или в условиях повышенной влажности, а также
в холодное время года сразу же после того, как включен обогреватель (отопитель)
салона автомобиля, на оптическом устройстве считывания сигнала расположенном
внутри устройства может сконденсироваться влага. В случае возникновения
конденсации влаги устройство не сможет считывать информацию с диска и,
следовательно, будет работать неправильно. Для устранения такой неисправности
извлеките из устройства диск и подождите, пока сконденсировавшаяся влага не
испарится (около часа).

• «Перескакивание» воспроизведения. Когда автомобиль движется по
неровной дороге, по дороге с поврежденным покрытием или по бездорожью, при
воспроизведении аудио/видео файлов могут появляться пропуски звучания и/
или воспроизводимого изображения. Рекомендуется снизить скорость и плавно
преодолевать препятствия, для исключения перескакивания воспроизведения.
Частые поездки в режимах движения по дороге с поврежденным покрытием или по
бездорожью могут привести к механическим повреждениям (обрыву) резиновых
демпферов проигрывателя, расположенного внутри устройства.

• Очистка. Не пытайтесь очищать устройство с помощью каких-либо химических
веществ, так как это может привести к ухудшению его внешнего вида. Для очистки
корпуса устройства используйте только чистую и сухую тряпку.

• Для того чтобы избежать повреждения жидкокристаллического монитора следите
за тем, чтобы внутрь монитора не попала вода или какие-либо напитки (жидкости).
В случае попадания жидкости внутрь жидкокристаллического монитора выключите
питание, отключите предохранитель цепи питания и как можно скорее обратитесь с
устройством в сертифицированный сервисный центр.

• Следите за тем, чтобы внутрь жидкокристаллического монитора через вентиляционные
отверстия не попадали металлические или легковоспламеняющиеся предметы.

5

Элементы управления на передней панели

1. Кнопка откидывания передней панели

2. Кнопка включения/выключения питания и отключения/включения звука

3. Вращающийся регулятор уровня громкости и параметров настроек

4. ЖК-монитор

5. Кнопка

:

- Переход к предыдущему треку (DVD, CD)

- Включение режима ускоренного воспроизведения в обратном направлении
(DVD, CD)

- Автоматическая настройка на радиостанции/телеканалы в направлении
уменьшения частоты настройки (для ручной настройки нажмите и
удерживайте более 2 секунд)

- Перемещение курсора влево (MP3)

6. Кнопка

:

- Перемещение курсора вверх (MP3)

- Выбор следующего сохран¸нного канала в режиме ТВ-тюнера

- Переключение радиостанций

7. Кнопка AMS:

- Автоматическое сохранение настройки на радиостанции/телеканалы
в памяти проигрывателя, сканирование предварительно настроенных
радиостанций/телеканалов

- Остановка воспроизведения (DVD, CD)

- Возврат к предыдущему меню

- Отклонить вызов (нажмите и удерживайте более 2 секунд)

8. Кнопка выбора источника сигнала SRC

9. Кнопка вызова/приема телефонного звонка в режиме Bluetooth

10. Кнопка BAND /

:

®

PHONE

- Выбор диапазона радиоприемника

- Пауза/воспроизведение

6 PROLOGY DVS-1345T

11. Кнопка подтверждения выбора (в режиме настроек) OK

12. Кнопка

:

- Перемещение курсора вниз (MP3)

- Выбор предыдущего сохран¸нного канала в режиме ТВ-тюнера

- Переключение радиостанций

13. ИК-при¸мник сигналов дистанционного управления

14. Линейный аудио/видеовход mini-Jack

15. Кнопка

:

- Переход к следующему треку (DVD, CD)

- Включение режима ускоренного воспроизведения в прямом направлении
(DVD, CD, нажмите и удерживайте более 2 секунд)

- Автоматическая настройка на радиостанции/телеканалы в направлении
увеличения частоты настройки (для ручной настройки нажмите и удерживайте
более 2 секунд)

- Перемещение курсора вправо (MP3)

16. USB-ðàçú¸ì

7

Элементы управления на пульте дистанционного управления

10

11

12

13

14

15

1

2

AMS

3

4

5

6

7

OSD RDM

8

9

PROG

16

17

18

19

20

21

22

23

24

25

26

27

28

29

1. Кнопка выбора режима работы SRC

2. Кнопка AMS:

- автоматическая настройка на радиостанции/телеканалы (нажмите и
удерживайте более 2 секунд)

- сканирование радиостанций/телеканалов

3. Кнопка вызова экранного меню в режиме DVD MENU

4. Кнопка выбора глав воспроизведения TITLE

5. Кнопка перехода к произвольному месту записи GOTO

6. Кнопка выбора диапазона радиоприемника BAND

8 PROLOGY DVS-1345T

7. Кнопка выбора параметра звучания и входа в меню специальных настроек
проигрывателя SEL

8. Кнопка вызова меню настроек SETUP

9. Кнопка ускоренной перемотки в прямом направлении

10. Кнопка ускоренной перемотки в обратном направлении

11. Кнопка ZOOM:

- кнопка увеличения изображения;

- кнопка набора/приема телефонного звонка в режиме Bluetooth

®

12. Кнопка подтверждения выбора ENTER

13. Кнопки управления перемещением курсора

14. Кнопка остановки воспроизведения

15. Цифровая клавиатура

16. Кнопка вывода меню режимов MODE

17. Кнопка включения и выключения проигрывателя

18. Кнопка выбора камеры съемки (DVD) ANGLE

19. Кнопка выбора языка субтитров SUBTITLE

20. Кнопка повторного воспроизведения произвольного участка записи

REPT A-B

21. Кнопка управления режимом повторного воспроизведения REPT

22. Кнопка вызова информации о воспроизведении OSD

23. Кнопка режима воспроизведения в случайном порядке RDM

24. Кнопки настройки радиоприемника и перехода к предыдущему/
следующему треку

/

25. Кнопка PROG:

- кнопка программирования порядка воспроизведения;

- кнопка отклонения входящего вызова

26. Кнопки регулировки громкости или выбранного параметра звучания

VOL-/VOL+

27. Кнопка паузы / возобновления воспроизведения

28. Кнопка отключения звука MUTE

29. Кнопка выбора режима аудио AUDIO

9

Внутренняя панель

1. Индикатор статуса передней панели. Когда панель открыта, индикатор

светится красным цветом. При снятой панели индикатор мигает.

2. Слот для дисков.

3. Кнопка извлечения диска.

4. Слот для карт памяти SD.

5. Кнопка сброса всех настроек RESET.

Сброс настроек

Нажмите на кнопку откидывания передней панели
панели нажмите острым предметом на кнопку RESET, как показано на
рисунке. Данная операция позволяет вернуть всем настройкам меню системы
первоначальное состояние, которое было установлено на заводе-изготовителе.

. После открытия

Использование пульта дистанционного управления

• При использовании пульта дистанционного управления направляйте его на
встроенный ИК-приемник сигналов ДУ.

• Дальность действия пульта дистанционного управления составляет
4–5 метров.

• Отклонение по горизонтали от прямого направления на ИК-приемник не
должно превышать 30°.

Установка батареек в пульт дистанционного управления

1. Извлеките батарейный модуль, расположенный в нижнем торце
пульта дистанционного управления, нажав на выступ и потянув,
как показано на рисунке.

2. Установите новую батарейку, контакт «+» должен находиться
вверху. Затем вставьте батарейный модуль в пульт до щелчка.
Подходящий тип литиевых батареек — CR2025.

10 PROLOGY DVS-1345T

Осторожно!

Никогда не используйте металлический пинцет или другой подобный инструмент
для того, чтобы держать батарейку. Это может привести к короткому замыканию.
Никогда не разбирайте батарейки, не подвергайте их сильному нагреванию и не
кладите их в воду, так как это может привести к их взрыву.
Когда заряд батареек израсходован, они должны быть утилизированы
в соответствии с местными законами.

Интерактивная сенсорная панель управления
с графическим интерфейсом

Данное устройство оборудовано сенсорной интерактивной панелью.

Вы можете выбирать функции или регулировать отдельные параметры, просто
прикасаясь к экрану пальцем или пластиковой палочкой (стилусом).

Внимание! Не используйте металлические или острозаточенные предметы
для управления сенсорной интерактивной панелью. Также не прилагайте
чрезмерных усилий при касаниях экрана.

Сенсорные области управления на мониторе

A — вход в основное меню
В — отображение экранного меню управления

Общие операции

Включение устройства

Нажмите кнопку

Выключение устройства

Нажмите кнопку пульта ДУ или нажмите и удерживайте кнопку

на передней панели.

Выбор режима работы

Последовательно нажимайте кнопку SRC для выбора одного из источников

аудио/видеопрограмм: TUNER (радиоприемник), DISC* (проигрыватель
дисков), USB** (карта памяти USB), SD** (карта памяти SD), TV (ТВ-тюнер),
AV 1 (видеовход VIDEO IN и линейный вход AUX IN на задней панели), AV 2
(линейный аудио/видеовход на передней панели), Bluetooth ( режим Bluetooth).

* При условии, что в проигрыватель загружен диск.
** При условии, что в USB или SD-разъ¸м проигрывателя вставлена

соответствующая карта памяти.

11

на пульте ДУ или на передней панели.

Регулировка громкости

Для увеличения громкости вращайте регулятор параметров (поз. 3 на

стр. 6) по часовой стрелке. Для уменьшения громкости вращайте регулятор
параметров против часовой стрелки. Или нажимайте кнопки (поз. 26 на стр. 8)
пульта ДУ.

Настройка звука и изображения

Для выбора желаемого режима настройки звучания и изображения

кратковременно нажимайте на регулятор параметров (3) или на кнопку SEL
(пульт ДУ). Режимы выбираются в следующем порядке:

BAS (низкие частоты)  TRE (высокие частоты)  BAL (баланс левого —

правого каналов)  FAD (баланс переднего — заднего каналов)  BRI (яркость)
 CON (контрастность)  SAT (цветовая насыщенность)  ...

Настройка параметров осуществляется вращением регулятора (3) или

кнопками VOL+/VOL- (пульт ДУ).

Выход из режима настроек происходит автоматически, если в течение

5 секунд не выполняются никакие действия по изменению настроек.

12 PROLOGY DVS-1345T

Управление радиоприемником

При необходимости переключения устройства в режим работы

радиоприемника последовательно нажимайте кнопку SRC, пока на дисплее не
появится меню TUNER:

1. Индикация режима работы устройства

2. Частота радиостанции

3. Индикация времени

4. Индикатор эквалайзера

5. Индикация диапазона радиоприемника

6. Информация RDS

7. Индикация AF, TA, REG

8. Текущий предустановленный канал

9. Частота сигнала

10. Список предустановленных радиостанций

11. Индикатор стереоприема

Выбор диапазона радиоприемника

Для переключения диапазонов радиоприемника нажимайте кнопку BAND.

Диапазоны будут переключаться циклически в следующем порядке:

FM1 – FM2 – FM3 – FM (ÓÊÂ)

Автоматическая настройка на радиостанцию

Кратковременно нажмите кнопку

( на пульте ДУ) для
автоматического поиска радиостанции в направлении увеличения частоты
настройки.

Кратковременно нажмите кнопку

( на пульте ДУ) для автоматического

поиска радиостанции в направлении уменьшения частоты настройки.

Ручная настройка на радиостанцию

Для увеличения частоты настройки на один шаг нажмите и удерживайте
кнопку
удерживайте кнопку

13

. Для уменьшения частоты настройки на один шаг нажмите и

.

Ручное сохранение настройки на радиостанцию в памяти устройства

Нажмите и удерживайте кнопку OK на панели, индикатор P1 – P6 начн¸т
мигать. Нажимайте кнопки

/ на панели для выбора номера ячейки памяти,
затем нажмите OK. В память данной ячейки будет запрограммирована
радиостанция, на которую настроен радиоприемник.

Прослушивание радиостанции, настройка на которую сохранена
в памяти

Нажимайте кнопки

/ на панели для переключения сохран¸нных
радиостанций. Номер выбранной станции (P1 – P6) будет появляться рядом
с указанной частотой настройки.

Автоматическая настройка на радиостанции с сохранением в памяти

Нажмите и удерживайте кнопку AMS для включения функции
автоматической настройки на радиостанции. В память устройства будут
занесены шесть радиостанций с наиболее мощным сигналом в выбранном
диапазоне.

Сканирование предварительно настроенных радиостанций

Для предварительного прослушивания сохран¸нных радиостанций
кратковременно нажмите кнопку AMS. Во время сканирования радиоприемник
будет последовательно на пять секунд настраиваться на каждую радиостанцию,
хранящуюся в памяти устройства. Для остановки сканирования нажмите еще
раз кнопку AMS.

Список предварительно настроенных радиостанций

Нажмите на сенсорную иконку

для входа в меню предварительно

настроенных радиостанций.

В ячейки можно сохранить до 6 радиостанций одного диапазона. Нажимайте
кнопки

14 PROLOGY DVS-1345T

/ на панели для переключения сохран¸нных радиостанций.

Использование системы RDS (Radio Data System)

Некоторые радиовещательные станции диапазона FM сопровождают
передачу своих программ дополнительной информацией. Декодируя эти данные,
ресивер предоставляет пользователю удобные функции по использованию этой
информации.

В системе RDS используются следующие данные: PI, PS, AF, TP, TA, EON, PTY, CT.

PI (Program Identification Code): код идентификации программы.

PS (Program Service Name): название радиовещательной станции в виде

áóêâ è öèôð.

AF (Alternative Frequencies): альтернативные частоты. Список частот

передатчиков, передающих одну и ту же программу, т.е. имеющих один
и тот же PI.

TP (Traffic Program Identification): идентификационные данные

радиовещательной станции, передающей информацию о дорожном
движении.

TA (Traffic Announcement Identification): идентификация сообщения

о дорожном движении. Идентификационные данные, показывающие,
передается или не передается информация о дорожном движении.

EON (Enhanced Other Networks Information): передача информации

по категориям PI, AF, TP, TA и т.д. в сетях, отличных от сети текущего
приема.

PTY (Program Type Code): Код типа программы. Отражает содержание

программы, например, новости, легкая музыка, спорт и т.д.

CT (Clock Time): Информация о текущем времени, благодаря которой

ресивер может автоматически устанавливать и подстраивать
собственные часы.

Режим AF

Изменить состояния режима AF можно в меню настроек устройства (стр.
29, раздел «Radio»). При включенном режиме AF на дисплее мигает индикатор
«AF». Когда данный режим включен и сигнал принимаемой радиостанции
слаб, радиоприемник будет автоматически переключаться на альтернативные
частоты, пока не обнаружит наиболее мощную станцию с тем же кодом PI.

Примечание. При включенном режиме AF автоматический и ручной поиск
радиостанций производится только по радиостанциям, передающим сигналы
RDS.

Режим REG

Изменить состояния режима REG можно в меню настроек устройства (стр.
29, раздел «Radio»). При включенном режиме REG («REG ON») переключение
на альтернативные частоты будет происходить для программ только
в пределах региона. При выключенном режиме («REG OFF») переключение на
альтернативные частоты будет происходить и за пределами одного региона.

15
