Prology DVS-1235 User Manual [ru]

Модель:

DVS-1235

FM/УКВ DVD-ресивер

Руководство пользователя

СОДЕРЖАНИЕ

НАЗНАЧЕНИЕ........................................................................................................................................1

ФУНКЦИИ DVD-РЕСИВЕРА....................................................................................................................1

КОМПЛЕКТ ПОСТАВКИ...........................................................................................................................1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .......................................................................................2

ВОСПРОИЗВОДИМЫЕ ДИСКИ.................................................................................................................3

ВОСПРОИЗВОДИМЫЕ ФОРМАТЫ:...........................................................................................................3

ПРОЦЕДУРА УСТАНОВКИ.......................................................................................................................6

СХЕМА ПОДКЛЮЧЕНИЯ ПРОВОДОВ DVD-РЕСИВЕРА..............................................................................8

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ ФУНКЦИИ.............................................................................................10

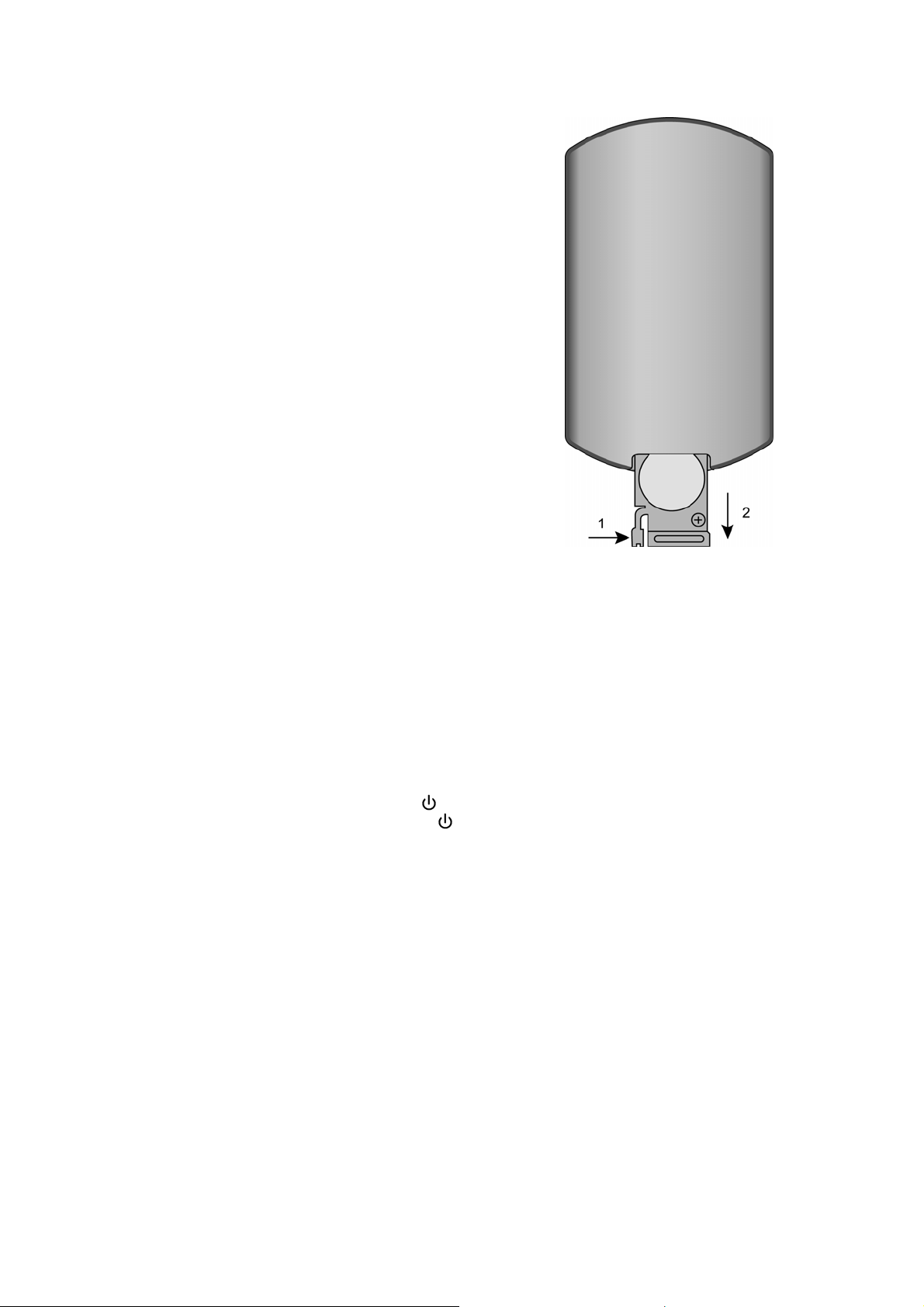

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ .............................................................................................11

ОБЩИЕ ОПЕРАЦИИ .............................................................................................................................13

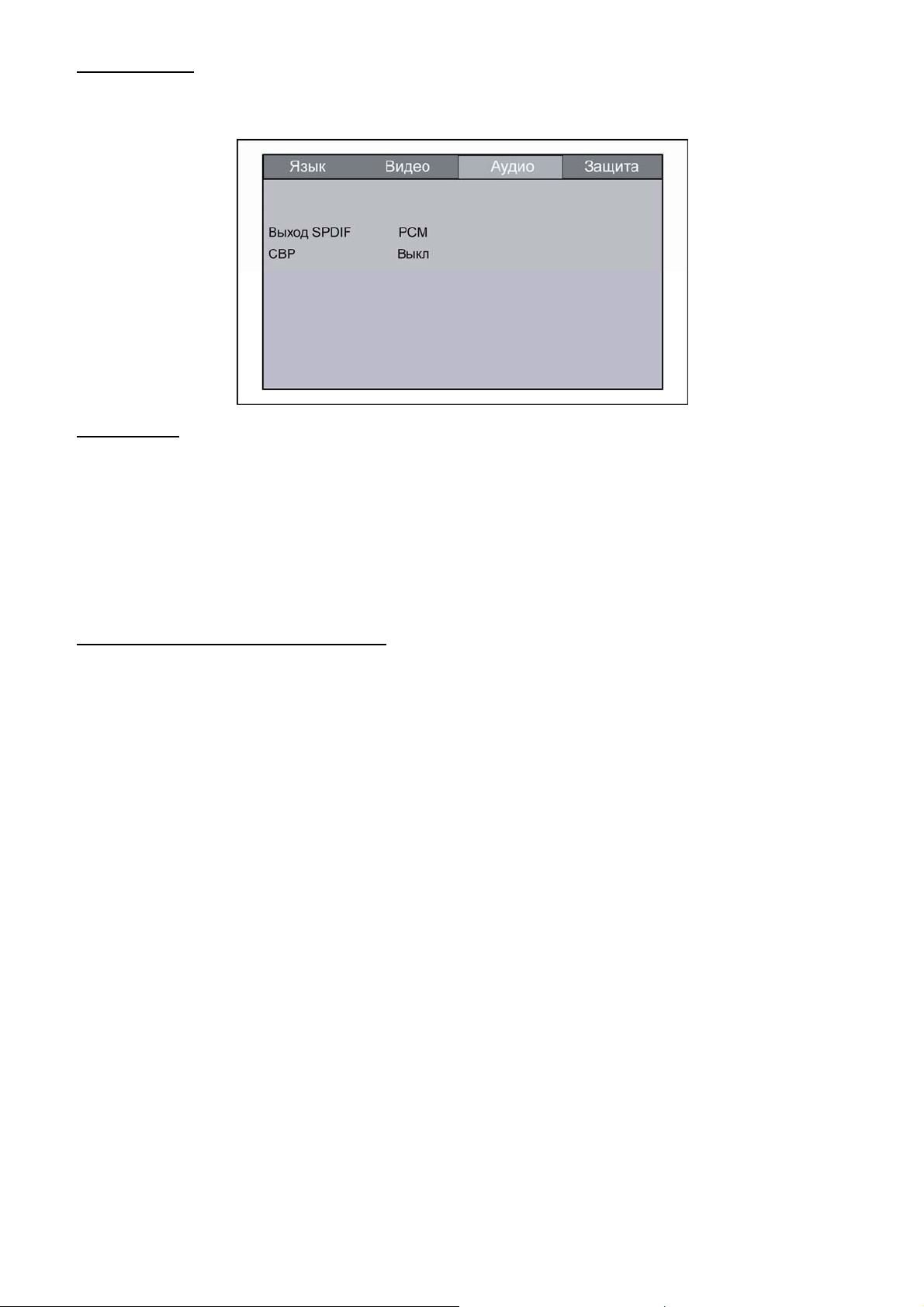

МЕНЮ АУДИОНАСТРОЕК .....................................................................................................................15

МЕНЮ СПЕЦИАЛЬНЫХ НАСТРОЕК DVD-РЕСИВЕРА ..............................................................................17

ДВУХЗОННОЕ ВОСПРОИЗВЕДЕНИЕ......................................................................................................18

УПРАВЛЕНИЕ РАДИОПРИЕМНИКОМ .....................................................................................................19

РАБОТА С IPOD ..................................................................................................................................21

СПОЛЬЗОВАНИЕ КАРТ ПАМЯТИ SD И MMC .......................................................................................22

И Р

ЕЖИМ СПЕЦИАЛЬНЫХ НАСТРОЕК ПРОИГРЫВАТЕЛЯ...........................................................................23

ОСНОВНЫЕ ОПЕРАЦИИ УПРАВЛЕНИЯ ВОСПРОИЗВЕДЕНИЕМ ДИСКОВ...................................................24

ДЕТАЛЬНОЕ ОПИСАНИЕ ФУНКЦИЙ ПРОИГРЫВАТЕЛЯ ДИСКОВ...............................................................25

ОСНОВНЫЕ ОПЕРАЦИИ ПО ИЗМЕНЕНИЮ НАСТРОЕК ПРОИГРЫВАТЕЛЯ .................................................28

ХРАНЕНИЕ, ТРАНСПОРТИРОВАНИЕ, РЕСУРС, УТИЛИЗАЦИЯ .................................................................32

ГАРАНТИИ ПОСТАВЩИКА ....................................................................................................................32

Руководство пользователя определяет порядок установки и эксплуатации FM/УКВ-приемника и проигрывателя DVD/VCD/CD/MP3/WMA/JPEG/DivX -дисков (далее "проигрывателя") в автомобиле с напряжением бортовой сети 12 В. Установку проигрывателя рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.

Самостоятельное вскрытие проигрывателя, механические повреждения и нарушение порядка эксплуатации могут привести к его неисправностям и к лишению права на гарантийное обслуживание.

В связи с постоянной работой по совершенствованию проигрывателя, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.

Назначение

Проигрыватель Prology DVS-1235 предназначен для воспроизведения дисков форматов DVD, Video CD, Audio CD, MP3, WMA, MPEG1, MPEG2 или MPEG4. Проигрыватель обеспечивает:

- воспроизведение цветного изображения в системах цветности NTSC/PAL;

- прием радиостанций в диапазонах FM и УКВ;

- воспроизведение звука через внешние громкоговорители или через линейный выход.

Функции DVD-ресивера

• Полностью съемная автоматически сдвигающаяся передняя панель с футляром

• Совместимость с форматами DVD, VCD, CD, MP3, WMA, JPEG, DivX

• Системы цветности PAL/NTSC

• Высокая выходная мощность (4x55 Вт)

• Высокоскоростной цифровой PLL тюнер

• Память на 24 радиостанции

• Функция 2-зонного воспроизведения

• Возможность подключения iPod

• RDS-EON

• Слот для карт памяти SD/MMC

• Матричный ЖК-дисплей

• Многоязычное экранное меню

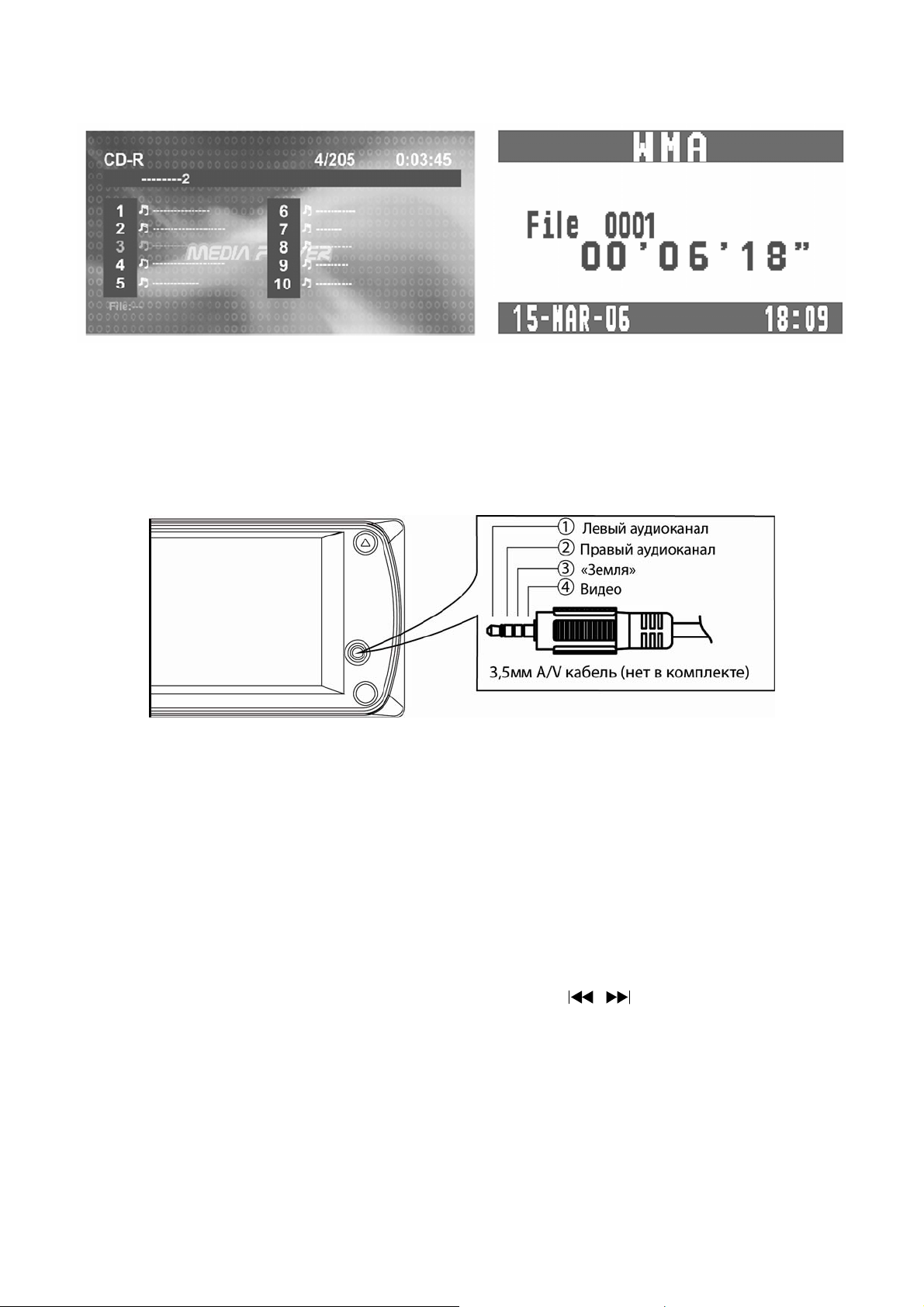

• Линейный аудио/видеовход mini-Jack

• Цифровой аудиовыход

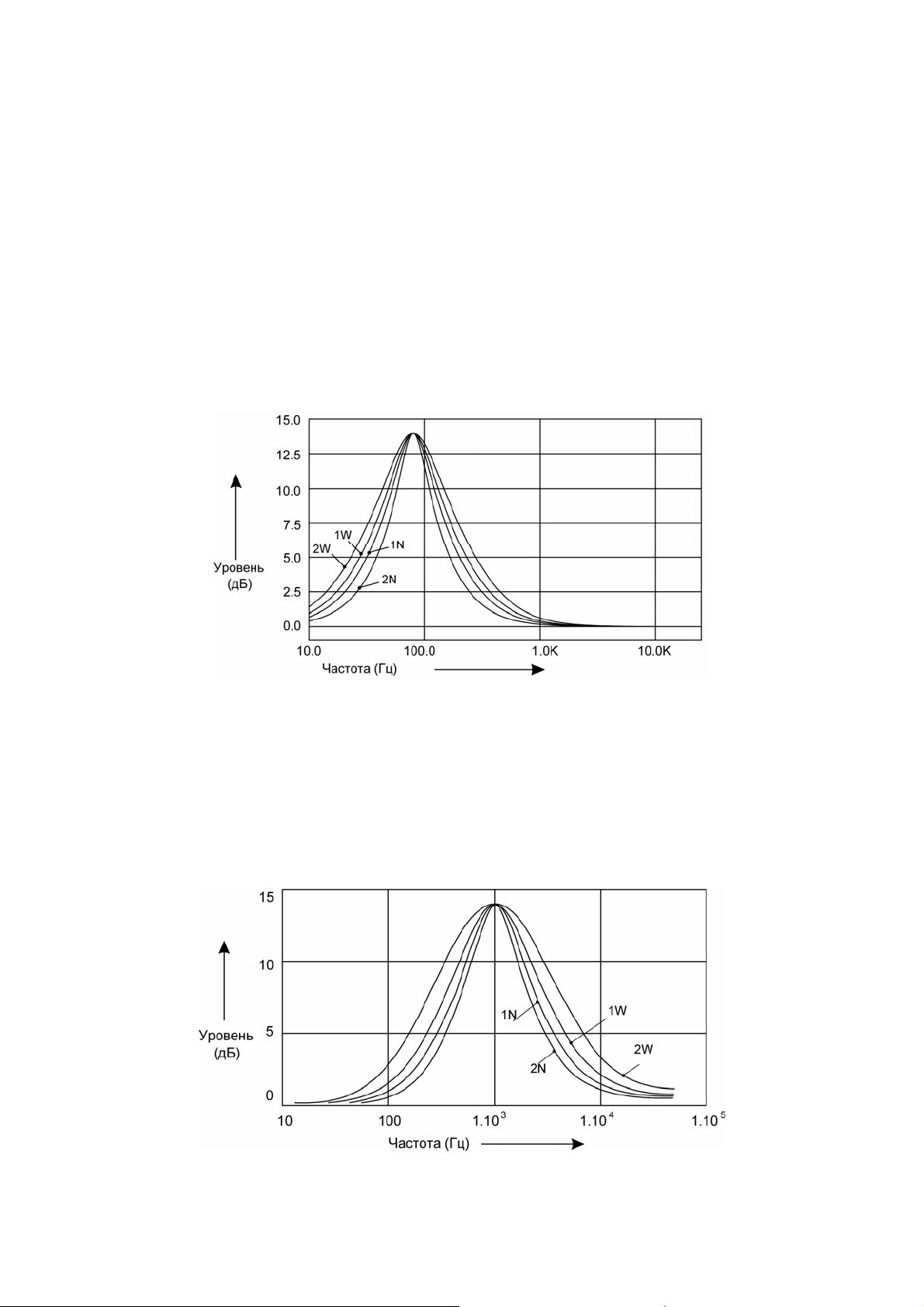

• 3-полосный регулятор тембра с изменяемой добротностью

• 7-полосный анализатор спектра

• 2 видеовыхода

• 4 линейных выхода

• Выход на сабвуфер

• Аудио/видеовход

• Стандартный монтажный размер DIN

• Стандартный разъем ISO

Комплект поставки

DVD-ресивер Prology DVS-1235 1 шт.

Панель передняя съемная 1 шт. Внешний ИК-приёмник сигналов ДУ 1 шт. Футляр панели передней съемной 1 шт. Пульт дистанционного управления 1 шт. Крепежные принадлежности 1 комплект Ключ-съемник 2 шт. Кожух 1 шт. Соединительные кабели 1 комплект Кабель для подключения iPod 1 шт. Настоящее Руководство пользователя 1 шт. Гарантийный талон 1 шт. Индивидуальная потребительская тара 1 комплект

Prology DVS-1235 © Saturn Marketing, Ltd. 1

Основные технические характеристики

Общие

Напряжение питания, предельные значения 11 – 16 В постоянного тока Полярность источника питания Только системы с заземлением от-

рицательного полюса батареи Максимальная выходная мощность 4 x 55 Вт Подходящее сопротивление динамиков 4-8 Ом Номинал встроенного предохранителя 15 А Уровень входного аудиосигнала ≥ 300 мВ Линейный выход сабвуфера 4 В Антишоковая память 12 с (CD), >100 с (MP3)/

45 c (CD), >100 c (MP3)

Размеры установочные (Ш х В х Г) 188 х 108 х 154 мм Вес 2,0 кг

Радиоприёмник

Диапазон частот FM 87,5 - 108 МГц Диапазон частот УКВ 65 - 74 МГц Полезная чувствительность 8 дБ (мкВ) Глубина разделения стереоканалов (1 кГц) 30 дБ Диапазон воспроизводимых частот 30 - 15 000 Гц Отношение сигнал-шум > 55 дБ

Проигрыватель DVD/MP3/CD

Размер дисков 12 см (5") Частотная характеристика 20 Гц - 20 кГц Отношение сигнал-шум > 80 дБ Глубина разделения стереоканалов > 60 дБ Коэффициент нелинейных искажений < 0,2% (1кГц) Система телевизионного сигнала PAL/NTSC Видеовыход 1 ± 0.2 В Разрешение по горизонтали ≥ 500 линий

Монитор

Тип дисплея жидкокристаллический Способ управления активная матрица TFT Диагональ экрана 3,5" (89 мм.) Размер экрана (ШхВ) 143,4 х 79,326 мм Разрешение дисплея 960 × 324 точек

Номер региона (номер регионального ограничения)

Номер региона данного проигрывателя "5".

Prology DVS-1235 © Saturn Marketing, Ltd. 2

Воспроизводимые диски

Тип диска Логотип Размер диска

DVD Video

или

5 дюймов (12 см)

Максимальное время воспроизведения

Приблизительно 133 минуты (SS/SL) Приблизительно 242 минуты (SS/DL) Приблизительно 266 минут (DS/SL) Приблизительно 484 минуты (DS/DL)

Video CD

или

Audio CD

*SS = односторонний, DS = двухсторонний, SL = однослойный, DL = двухслойный

Также воспроизводятся следующие диски: CD-R/RW, DVD-R(+/-) / RW(+/-), HDCD, CD-ROM, DVD-ROM.

5 дюймов (12 см) Приблизительно 74 минуты.

Воспроизводимые форматы:

Аудиоформат: CD-DA, MP3, WMA на дисках CD-ROM, DVD-ROM Примечание о форматах MP3 и WMA:

• Поддерживаемая скорость битового потока (битрейт): 32-256 kbps

• Поддерживаемые частоты дискретизации: 32, 44,1, 48 кГц

Видеоформат: IMAGE JPEG, DVD Video, MP4, Divx, Xvid на дисках CD-ROM, DVD-ROM Поддерживаются форматы Mp4:

• MPEG-4, записанный по спецификации ISO 14496-2

• Simple Profile (SP)

• Advance Simple Profile (ASP)

• Поддерживается формат mp4 и m4a (только аудио)

Примечание о формате Divx: Поддерживаются:

• профиль Divx Home Theatre

• версия Divx: 3.11, 4.12, 5.x

Данный проигрыватель не может воспроизводить следующие диски:

• 3-дюймовые (8-сантиметровые) диски

• DVD-RAM

• CDG, CDV, CDI, LD

Prology DVS-1235 © Saturn Marketing, Ltd. 3

Меры предосторожности при обращении с дисками

Грязь, пыль, царапины и искривление диска могут привести к "перескакиванию" звучания во время воспроизведения и ухудшению качества звука и изображения. При обращении с дисками соблюдайте следующие меры предосторожности:

• Для удаления следов пальцев и пыли с рабочей поверхности диска (той стороны, на которой нет

надписей) протирайте ее мягкой тряпкой. В отличие от обычных грампластинок цифровые диски не имеют канавок, в которых собирается пыль и микроскопические частицы, поэтому для практически полного удаления загрязнения с поверхности таких дисков достаточно протереть их мягкой тряпкой. Протирайте диски прямо от центра к краям. Небольшие пылинки или слабые пятна не будут оказывать какое-либо влияние на качество воспроизведения.

• Никогда не используйте для очистки дисков химические вещества, например, аэрозоли для грампла-

стинок, антистатические аэрозоли или жидкости, бензин или растворители. Такие химические вещества способны необратимо повредить пластмассовую поверхность диска.

• После использования обязательно помещайте диски в их коробки. Это позволит избежать появления

на поверхности дисков больших царапин, способных вызвать "перескакивание" звучания при воспроизведении.

• Не подвергайте диски в течение продолжительного времени воздействию прямых солнечных лучей,

высокой влажности или высокой температуры. Длительное воздействие высокой температуры может привести к короблению и искривлению диска.

• Никогда не приклеивайте бумагу и не пишите на любой из сторон диска. Острые наконечники ручек

или чернила, используемые в некоторых ручках с войлочным пишущим узлом, могут повредить поверхности диска.

• Никогда не используйте диски с необычным очертанием, например, имеющим форму сердечка,

восьмиугольника и т.д. Использование таких дисков может привести к сбоям в работе проигрывателя.

• Хотя в магазинах в качестве принадлежности диска продается специальная защитная пленка, ее ис-

пользование может привести к сбоям в работе проигрывателя. Использование такой пленки абсолютно недопустимо.

Prology DVS-1235 © Saturn Marketing, Ltd. 4

Для безопасного и эффективного использования проигрывателя

• Для подачи питания на данный проигрыватель может использоваться только источник питания с на-

пряжением +12 В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с "массой".

• Монтаж и эксплуатация данного проигрывателя должны осуществляться в соответствии с настоящим

Руководством. Если вы не уверены в своей способности правильно установить и подключить данный проигрыватель, обратитесь для установки к квалифицированному специалисту по установке автомобильной электроники.

• Не пытайтесь в случае поломки открыть корпус проигрывателя и отремонтировать его самостоя-

тельно. Если проигрыватель не работает правильно, обратитесь к авторизованному дилеру, у которого вы приобрели данный проигрыватель.

• При мытье автомобиля следите, чтобы внутрь проигрывателя не попала вода, так как это может

привести к его повреждению.

• Никогда не засовывайте какие-либо предметы внутрь отсека диска проигрывателя, кроме самого

диска. Находящиеся внутри проигрывателя узлы могут быть повреждены любыми посторонними предметами.

• Когда проигрыватель не используется, вынимайте из него диск. Не оставляйте удаленный диск в от-

верстии отсека проигрывателя на долгое время. Это может привести к деформации диска из-за воздействия прямых солнечных лучей и т.п. Храните диски подальше от прямых солнечных лучей.

• Температура. Данный проигрыватель может работать неправильно при экстремально высоких или

экстремально низких температурах. В таком случае прекратите использовать проигрыватель до тех пор, пока температура не станет нормальной. Проигрыватель оборудован встроенной схемой защиты. Когда температура внутри проигрывателя повышается до определенной температуры, схема защиты автоматически останавливает воспроизведение. В этом случае дайте проигрывателю возможность охладиться, а затем снова включите воспроизведение.

• Конденсация. В дождливые или влажные дни, а также сразу же после того, как в холодное время го-

да включен отопитель автомобиля, на оптическом устройстве считывания сигнала внутри проигрывателя может сконденсироваться влага. В случае конденсации влаги проигрыватель не сможет считывать информацию с диска и, следовательно, будет работать неправильно. Для устранения такой неисправности выньте из проигрывателя диск и подождите, пока сконденсировавшаяся влага не испарится (около часа).

• "Перескакивание" звучания. Когда автомобиль двигается по ухабистой дороге, могут появиться про-

пуски звучания и воспроизводимого изображения. Этого избежать невозможно и это не может привести к какому-либо повреждению, появлению царапин на поверхности диска и т.п.

• Очистка. Не пытайтесь очищать проигрыватель с помощью каких-либо химических веществ, так как

это может привести к ухудшению его внешнего вида. Для очистки корпуса проигрывателя используйте только чистую и сухую тряпку.

Для безопасного управления автомобилем:

• Если водитель хочет просматривать диски DVD или Video CD, необходимо перед просмотром при-

парковать автомобиль в безопасном месте.

• Поддерживайте относительно низкий уровень громкости, чтобы во время движения иметь возмож-

ность слышать все, что происходит вокруг автомобиля.

• Не меняйте диски, не регулируйте громкость и не осуществляйте какие-либо другие операции управ-

ления, которые могут отвлечь от управления автомобилем.

Prology DVS-1235 © Saturn Marketing, Ltd. 5

Установка проигрывателя

Примечания:

• Для установки проигрывателя выберите такое место, где он не будет мешать водителю нормально

управлять автомобилем.

• Перед окончательной установкой проигрывателя временно подключите к нему все провода и убеди-

тесь, что все соединения сделаны правильно и система работает нормально.

• Используйте только прилагающиеся к проигрывателю крепежные изделия. Только в этом случае ус-

тановка будет надежной и безопасной. Использование деталей, не входящих в комплект проигрывателя, может привести к нарушению его нормальной работы.

• Если установка проигрывателя требует сверления отверстий или любого другого изменения штатных

деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.

• Устанавливайте проигрыватель таким образом, чтобы он не мог стать причиной ранения водителя или

пассажиров во время внезапной остановки или резкого торможения.

• При установке отклонение проигрывателя от горизонтальной плоскости

не должно превышать 30°. В противном случае технические характеристики проигрывателя могут быть далеки от оптимальных.

• Никогда не устанавливайте проигрыватель там, где он будет сильно на-

греваться, например, от воздействия прямых солнечных лучей или горячего воздуха, поступающего от отопителя. Также избегайте мест, в которых проигрыватель будет подвергаться воздействию сильной вибрации или на него будет попадать пыль или грязь.

Процедура установки

Существует два варианта установки DVD-ресивера. При использовании первого варианта DVD-ресивер устанавливается в приборную панель автомобиля спереди, а при использовании второго варианта DVDресивер устанавливается сзади передней панели (DVD-ресивер устанавливается вместо штатного радиоприемника автомобиля, для закрепления используются резьбовые отверстия на боковых панелях DVD-ресивера). Более подробно оба варианта установки DVD-ресивера описываются в данном руководстве ниже.

Первый вариант установки DVD-ресивера

1. Приборная панель автомобиля.

2. Кожух.

После установки кожуха DVD-ресивера в приборную панель автомобиля, выберите на кожухе те металлические язычки, которые соответствуют толщине приборной панели, и отогните их, чтобы зафиксировать кожух на месте.

3. Винт.

1. Приборная панель автомобиля.

2. Гайка (5 мм).

3. Пружинная шайба.

4. Винт (5 х 25 мм).

5. Винт (4 x12 мм).

6. Металлическая планка.

7. Для закрепления задней части DVD-ресивера обязательно

используйте металлическую планку. Металлическая планка может быть согнута руками под желаемым углом.

8. Плоская шайба.

Второй вариант установки DVD-ресивера

Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на боковых панелях DVD-ресивера.

Закрепите DVD-ресивер на крепежных кронштейнах штатного радиоприемника.

1. Выберите положение кронштейнов, при

котором будут совмещены резьбовые отверстия на кронштейнах и резьбовые соединения на корпусе DVD-ресивера. Закрепите кронштейны с обеих сторон DVDресивера не менее чем в двух местах. Для этого используйте либо крепежные винты (5 х 8 мм), либо винты с потайной головкой (4 х 8 мм), в зависимости от типа резьбовых отверстий на кронштейне.

2. Винт.

3. Крепежные кронштейны штатного радио-

приемника.

4. Приборная панель или консоль автомо-

биля.

5. Скоба (необходимо удалить).

Примечание:

При установке DVD-ресивера по второму методу кожух, декоративная внешняя рамка и металлическая планка не используются.

Удаление DVD-ресивера

1. Удалите декоративную рамку: Вставьте пальцы в выемки на

передней стороне рамки и вытяните рамку на себя.

2. Вставьте съемники, входящие в комплект DVD-ресивера, в

пазы на обеих сторонах устройства, как показано на рисунке, чтобы они зафиксировались со щелчком. Для того, чтобы вынуть DVD-ресивер из приборной панели автомобиля, потяните за съемники на себя.

Отсоединение передней панели

• Нажмите на кнопку освобождения передней панели.

• Отсоедините переднюю панель от DVD-ресивера.

Храните переднюю панель в прилагающемся к проигрывателю футляре.

Установка передней панели на место

Для установки передней панели DVD-ресивера на место вставьте ее в корпус, как показано на рисунке ниже, и убедитесь, что панель установлена правильно. В противном случае некоторые кнопки будут функционировать неправильно, а на дисплее будет появляться ошибочная индикация.

Осторожно:

1. Никогда не роняйте переднюю панель DVD-ресивера.

2. Никогда не нажимайте на дисплей или кнопки при отсоединении

или установке передней панели.

3. Никогда не дотрагивайтесь до разъемов, находящихся на передней панели и DVD-ресивере. Это

может привести к загрязнению разъемов и плохому электрическому контакту.

4. В случае загрязнения контактов, их можно очищать сухой и чистой тканью.

5. Не подвергайте переднюю панель сильному нагреванию или воздействию прямых солнечных лучей.

6. Следите за тем, чтобы на переднюю панель DVD-ресивера не попали бензин, растворители или дру-

гие летучие жидкости.

7. Никогда не пытайтесь разобрать переднюю панель DVD-ресивера.

Схема подключения проводов DVD-ресивера

Назначение проводов основного 20-контактного разъема

ВНИМАНИЕ!

• Неверное подключение DVD-ресивера может привести к его поломке и лишению права на гарантий-

ное обслуживание.

• В данном DVD-ресивере используются усилители мощности, подключенные по мостовой схеме. При

подключении динамиков не допускается замыкание проводов на массу автомобиля или друг с другом.

• Красный провод DVD-ресивера должен быть подключен к цепи зажигания во избежание разряда ак-

кумуляторной батареи автомобиля при продолжительной стоянке.

Расположение и назначение контактов разъема ISO

+ 25 hidden pages
