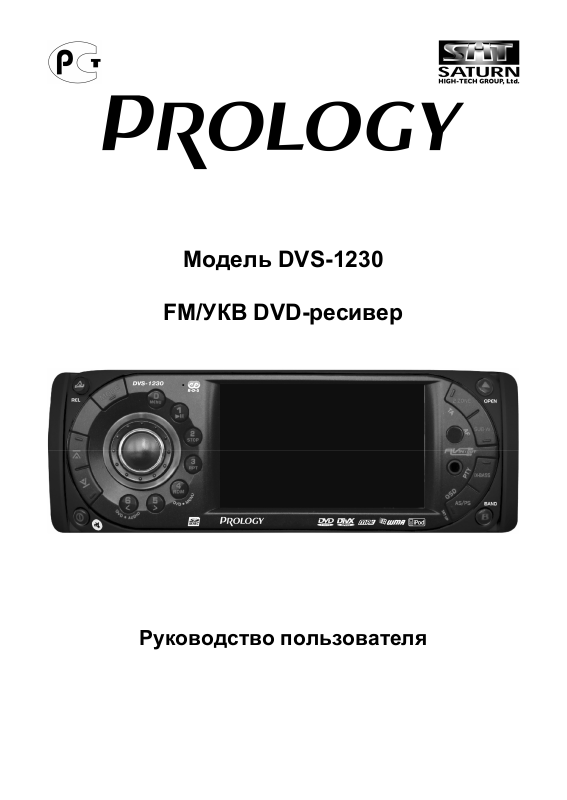

Модель DVS-1230

FM/УКВ DVD-ресивер

Руководство пользователя

Руководство пользователя определяет порядок установки и эксплуатации FM/УКВ-приемника и проигрывателя DVD/VCD/CD/MP3/WMA/JPEG/DivX-дисков (далее "проигрывателя") в автомобиле с напряжением бортовой сети 12 В. Установку проигрывателя рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.

Самостоятельное вскрытие проигрывателя, механические повреждения и нарушение порядка эксплуатации могут привести к его неисправностям и к лишению права на гарантийное обслуживание.

В связи с постоянной работой по совершенствованию проигрывателя, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.

Назначение

Проигрыватель Prology DVS-1230 предназначен для воспроизведения дисков форматов DVD, Video CD, Audio CD, MP3, WMA, JPEG, DivX, а также карт памяти SD/MMC. Проигрыватель обеспечивает:

-воспроизведение цветного изображения через 2 композитных видеовыхода в системах цветности PAL

или NTSC;

-прием радиостанций в диапазонах FM и УКВ;

-воспроизведение звука через внешние громкоговорители или через линейный выход.

Функции проигрывателя

Полностью съемная автоматически сдвигающаяся передняя панель с футляром

Совместимость с форматами DVD, VCD, CD, MP3, WMA, JPEG, DivX

Системы цветности PAL/NTSC

Высокая выходная мощность (4x55 Вт)

Высокоскоростной цифровой PLL тюнер

Память на 24 радиостанции

Функция 2-зонного воспроизведения

Возможность подключения iPod

RDS-EON

Слот для карт памяти SD/MMC

Матричный ЖК-дисплей

Многоязычное экранное меню

Линейный аудио/видеовход mini-Jack

Цифровой аудиовыход

3-полосный регулятор тембра с изменяемой добротностью

7-полосный анализатор спектра

2 видеовыхода

4 линейных выхода

Выход на сабвуфер

Аудио/видеовход

Стандартный монтажный размер DIN

Стандартный разъем ISO

Комплект поставки

Проигрыватель Prology DVS-1230

1

шт.

Панель передняя съемная

1

шт.

Внешний ИК-приёмник сигналов ДУ

1

шт.

Футляр панели передней съемной

1

шт.

Пульт дистанционного управления

1

шт.

Крепежные принадлежности

1

комплект

Ключ-съемник

2

шт.

Кожух

1

шт.

Соединительные кабели

1

комплект

Кабель для подключения iPod

1

шт.

Настоящее Руководство пользователя

1

шт.

Гарантийный талон

1

шт.

Индивидуальная потребительская тара

1

комплект

Prology DVS-1230

2

© Saturn Marketing, Ltd.

Основные технические характеристики

Общие



Напряжение питание

11 - 14,4 В постоянного тока

Диапазон рабочих температур

0 ... + 50°C

Максимальная выходная мощность

4 x 55 Вт

Предохранитель

15 А

Монитор



Тип дисплея

жидкокристаллический

Способ управления

активная матрица TFT

Диагональ экрана

3.5" (88 мм.)

Разрешение дисплея

960 × 324 точек

DVD/CD проигрыватель



Воспроизводимые диски

см. раздел "Воспроизводимые диски"

Размер дисков

12 см (5")

Формат телевизионного сигнала

NTSC /PAL

Уровень видеосигнала (пиковое значение)

1 В (на нагрузке 75 Ом)

Максимальный уровень линейного аудиовыхода

4 В (действующее значение)

Цифровой выход

900 мВ

Уровень линейного выхода

400 мВ (при нагрузке 10 кОм)

Сопротивление линейного выхода

200 Ом

Максимальное напряжение линейного входа

1200 мВ

Входное сопротивление линейного входа

4,7 кОм

Частотная характеристика

20 Гц - 20 кГц (+/- 3дБ)

Отношение сигнал-шум

>90 дБ

Динамический диапазон

>90 дБ

Глубина разделения стереоканалов

>60 дБ (1 кГц)

FM и УКВ приемник



Диапазон частот

65 - 74, 87.5 - 108 МГц

Полезная чувствительность

<15 дБ (мкВ)

(при соотношении C/Ш 30 дБ)



Отношение сигнал-шум

>50 дБ

Глубина разделения стереоканалов

>25 дБ (1 кГц)

Prology DVS-1230

3

© Saturn Marketing, Ltd.

Для безопасного и эффективного использования проигрывателя

Для подачи питания на данный проигрыватель может использоваться только источник питания с напряжением +12 В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с "массой".

Монтаж и эксплуатация данного проигрывателя должны осуществляться в соответствии с настоящим Руководством. Если вы не уверены в своей способности правильно установить и подключить данный проигрыватель, обратитесь для установки к квалифицированному специалисту по установке автомобильной электроники.

Не пытайтесь в случае поломки открыть корпус проигрывателя и отремонтировать его самостоятельно. Если проигрыватель не работает правильно, обратитесь к авторизованному дилеру, у которого вы приобрели данный проигрыватель.

При мытье автомобиля следите, чтобы внутрь проигрывателя не попала вода, так как это может привести к его повреждению.

Никогда не засовывайте какие-либо предметы внутрь отсека диска проигрывателя, кроме самого диска. Находящиеся внутри проигрывателя узлы могут быть повреждены любыми посторонними предметами.

Если проигрыватель не используется, вынимайте из него диск. Не оставляйте удаленный диск в отверстии отсека проигрывателя на долгое время. Это может привести к деформации диска из-за воздействия прямых солнечных лучей и т.п. Храните диски подальше от прямых солнечных лучей.

Температура. Данный проигрыватель может работать неправильно при экстремально высоких или экстремально низких температурах. В таком случае прекратите использовать проигрыватель до тех пор, пока температура не станет нормальной. Проигрыватель оборудован встроенной схемой защиты. Когда температура внутри проигрывателя повышается до определенной отметки, схема защиты автоматически останавливает воспроизведение. В этом случае дайте проигрывателю возможность охладиться, а затем снова включите воспроизведение.

Конденсация. В дождливые или влажные дни, а также сразу же после того, как в холодное время года включен отопитель автомобиля, на оптическом устройстве считывания сигнала внутри проигрывателя может сконденсироваться влага. В случае конденсации влаги проигрыватель не сможет считывать информацию с диска и, следовательно, будет работать неправильно. Для устранения такой неисправности выньте из проигрывателя диск и подождите, пока сконденсировавшаяся влага не испарится (около часа).

"Перескакивание" звучания. Когда автомобиль двигается по ухабистой дороге, могут появиться пропуски звучания и воспроизводимого изображения. Этого избежать невозможно и это не может привести к какому-либо повреждению, появлению царапин на поверхности диска и т.п.

Очистка. Не пытайтесь очищать проигрыватель с помощью каких-либо химических веществ, так как это может привести к ухудшению его внешнего вида. Для очистки корпуса проигрывателя используйте только чистую и сухую тряпку.

Для безопасного управления автомобилем:

Для просмотра водителем дисков DVD или Video CD, необходимо перед этим припарковать автомобиль в безопасном месте.

Поддерживайте относительно низкий уровень громкости, чтобы во время движения иметь возможность слышать все, что происходит вокруг автомобиля.

Не меняйте диски, не регулируйте громкость и не осуществляйте какие-либо другие операции, которые могут отвлечь от управления автомобилем.

Prology DVS-1230

4

© Saturn Marketing, Ltd.

Воспроизводимые диски

Данный проигрыватель может воспроизводить следующие диски

Тип диска и логотип

Размер диска

Максимальное время воспроизведения

DVD Video

5 дюймов (12 см)

Приблизительно 133

минуты (SS/SL)





Приблизительно 242

минуты (SS/DL)





Приблизительно 266

минут (DS/SL)

или



Приблизительно 484

минуты (DS/DL)





SS = односторонний, DS = двухсторонний,





SL = однослойный, DL = двухслойный

Video CD

5 дюймов (12 см)

Приблизительно 74 минуты.

или







Audio CD

5 дюймов (12 см)

Приблизительно 74 минуты.









Также воспроизводятся следующие диски:

CD-R/RW

DVD-R/RW

HDCD

CD-ROM

DVD-ROM

Воспроизводимые форматы:

Аудиоформат: CD-DA, MP3, WMA на дисках CD-ROM, DVD-ROM

Примечание о форматах MP3 и WMA:

Поддерживаемая скорость битового потока (битрейт): 32-256 kbps

Поддерживаемые частоты дискретизации: 32, 44,1, 48 кГц

Видеоформат: IMAGE JPEG, DVD Video, MP4, Divx, Xvid на дисках CD-ROM, DVD-ROM

Поддерживаются форматы Mp4:

MPEG-4, записанный по спецификации ISO 14496-2

Simple Profile (SP)

Advance Simple Profile (ASP)

Поддерживается формат mp4 и m4a (только аудио)

Примечание о формате Divx: Поддерживаются:

профиль Divx Home Theatre

версия Divx: 3.11, 4.12, 5.x

Данный проигрыватель не может воспроизводить следующие диски:

3-дюймовые (8-сантиметровые) диски

DVD-RAM

CDG, CDV, CDI, LD

Номер региона (номер регионального ограничения)

Номер региона данного проигрывателя "5".

Двухслойные диски DVD

При воспроизведении двухслойного диска DVD между окончанием первого слоя и началом второго слоя может произойти некоторая задержка по времени. В течение этого времени (несколько секунд) изображение на экране монитора может остановиться, а звук - прекратиться. Данное явление является обычным для воспроизведения двухслойных дисков и не свидетельствует о неисправности проигрывателя.

Prology DVS-1230

5

© Saturn Marketing, Ltd.

Диски Video CD, совместимые с PBC (управление воспроизведением)

Данный проигрыватель обладает возможностью воспроизведения дисков Video CD, совместимых с функцией PBC (управление воспроизведением). Кроме возможности обычного воспроизведения аудио и видеосигналов, совместимые с функцией PBC диски Video CD имеют записанное на диске меню PBC, позволяющее осуществлять воспроизведение в диалоговом режиме. В данном руководстве воспроизведение с использованием меню PBC обозначается как "воспроизведение PBC".

Меры предосторожности при обращении с дисками

Грязь, пыль, царапины и искривление диска могут привести к "перескакиванию" звучания во время воспроизведения и ухудшению качества звука и изображения. При обращении с дисками соблюдайте следующие меры предосторожности:

Для удаления следов пальцев и пыли с рабочей поверхности диска (той стороны, на которой нет надписей) достаточно протереть их мягкой тряпкой. Протирайте диски прямо от центра к краям. Небольшие пылинки или слабые пятна не будут оказывать какое-либо влияние на качество воспроизведения.

Никогда не используйте для очистки дисков химические вещества, например, антистатические аэрозоли или жидкости, бензин или растворители. Такие химические вещества способны необратимо повредить пластмассовую поверхность диска.

После использования обязательно помещайте диски в их коробки. Это позволит избежать появления на поверхности дисков больших царапин, способных вызвать "перескакивание" звучания при воспроизведении.

Не подвергайте диски в течение продолжительного времени воздействию прямых солнечных лучей, высокой влажности или высокой температуры. Длительное воздействие высокой температуры может привести к короблению и искривлению диска.

Никогда не приклеивайте бумагу и не пишите на любой из сторон диска. Острые наконечники ручек или чернила, используемые в некоторых ручках с войлочным пишущим узлом, могут повредить поверхности диска.

Никогда не используйте диски с необычным очертанием, например, имеющим форму сердечка, восьмиугольника и т.д. Использование таких дисков может привести к сбоям в работе проигрывателя.

Хотя в магазинах в качестве принадлежности диска продается специальная защитная пленка, ее использование может привести к сбоям в работе проигрывателя. Использование такой пленки абсолютно недопустимо.

Prology DVS-1230

6

© Saturn Marketing, Ltd.

Установка проигрывателя

Внимание! Перед установкой DVD-ресивера удалите 2 транспортировочных винта, которые находятся на верхней крышке проигрывателя. В противном случае DVD-проигрыватель не будет работать.

Примечания:

Для установки проигрывателя выберите такое место, чтобы он не мешал водителю нормально управлять автомобилем.

Перед окончательной установкой проигрывателя временно подключите к нему все провода и убедитесь, что все соединения сделаны правильно и система работает нормально.

Используйте только прилагающиеся к проигрывателю крепежные изделия. Только в этом случае установка будет надежной и безопасной. Использование деталей, не входящих в комплект проигрывателя, может привести к нарушению его нормальной работы.

Если установка проигрывателя требует сверления отверстий или любого другого изменения штатных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.

Устанавливайте проигрыватель таким образом, чтобы он не мог стать причиной ранения водителя или пассажиров во время внезапной остановки или резкого торможения.

При установке отклонение проигрывателя от горизонтальной плоскости не должно превышать 30°. В противном случае технические характеристики проигрывателя могут быть далеки от оптимальных.

Никогда не устанавливайте проигрыватель там, где он будет сильно нагреваться, например, от воздействия прямых солнечных лучей или

горячего воздуха, поступающего от отопителя. Также избегайте мест, в которых проигрыватель будет подвергаться воздействию сильной вибрации или на него будет попадать пыль или грязь.

Процедура установки

Существует два варианта установки DVD-ресивера. При использовании первого варианта DVD-ресивер устанавливается в приборную панель автомобиля спереди, а при использовании второго варианта DVDресивер устанавливается сзади передней панели (DVD-ресивер устанавливается вместо штатного радиоприемника автомобиля, для закрепления используются резьбовые отверстия на боковых панелях DVD-ресивера). Более подробно оба варианта установки DVD-ресивера описываются в данном руководстве ниже.

Первый вариант установки DVD-ресивера

1.Приборная панель автомобиля.

2.Кожух.

После установки кожуха DVD-ресивера в приборную панель автомобиля, выберите на кожухе те металлические язычки, которые соответствуют толщине приборной панели, и отогните их, чтобы зафиксировать кожух на месте.

3.Винт.

1.Приборная панель автомобиля.

2.Гайка (5 мм).

3.Пружинная шайба.

4.Винт (5 х 25 мм).

5.Винт.

6.Металлическая планка.

Для закрепления задней части DVD-ресивера обязательно используйте металлическую планку. Металлическая планка может быть согнута руками под желаемым углом.

7.Плоская шайба.

Prology DVS-1230

7

© Saturn Marketing, Ltd.

Удаление DVD-ресивера

1.Удалите декоративную рамку: Вставьте пальцы в выемки на передней стороне рамки и вытяните рамку на себя.

2.Вставьте съемники, входящие в комплект DVDресивера, в пазы на обеих сторонах устройства, как показано на рисунке, чтобы они зафиксировались со щелчком. Для того чтобы вынуть DVD-ресивер из приборной панели автомобиля, потяните за съемники на себя.

Второй вариант установки DVD-ресивера

Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на боковых панелях DVD-ресивера.

Закрепите DVD-ресивер на крепежных кронштейнах штатного радиоприемника.

1.Выберите положение кронштейнов, при котором будут совмещены резьбовые отверстия на кронштейнах и резьбовые соединения на корпусе DVD-ресивера. Закрепите кронштейны с обеих сторон DVD-ресивера не менее чем в двух местах. Для этого используйте либо крепежные винты (5 х 8 мм), либо винты с потайной головкой (4 х 8 мм), в зависимости от типа резьбовых отверстий на кронштейне.

2.Винт.

3.Крепежные кронштейны штатного радиоприемника.

4.Приборная панель или консоль автомобиля.

5.Скоба (необходимо удалить).

Примечание:

При установке DVD-ресивера по второму методу кожух, декоративная внешняя рамка и металлическая планка не используются.

Prology DVS-1230

8

© Saturn Marketing, Ltd.

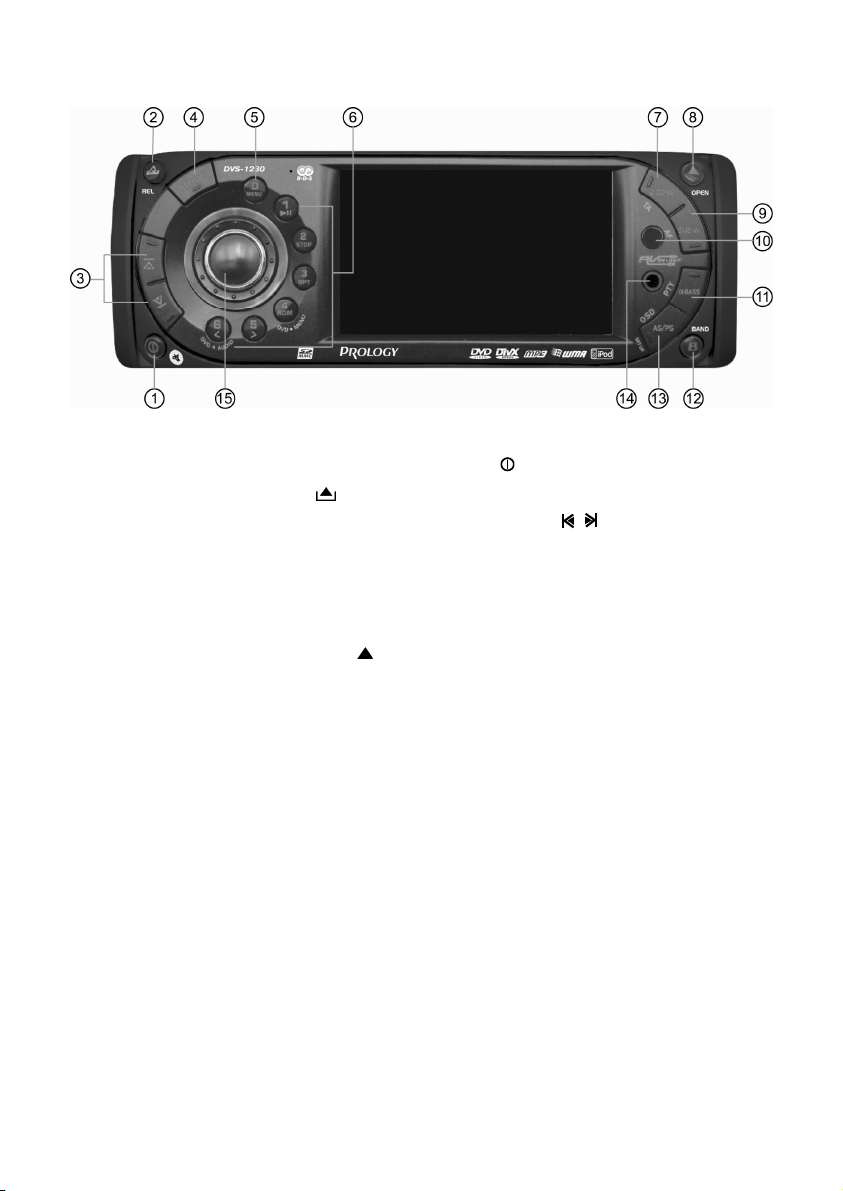

Съемная передняя панель DVD-ресивера

Отсоединение передней панели

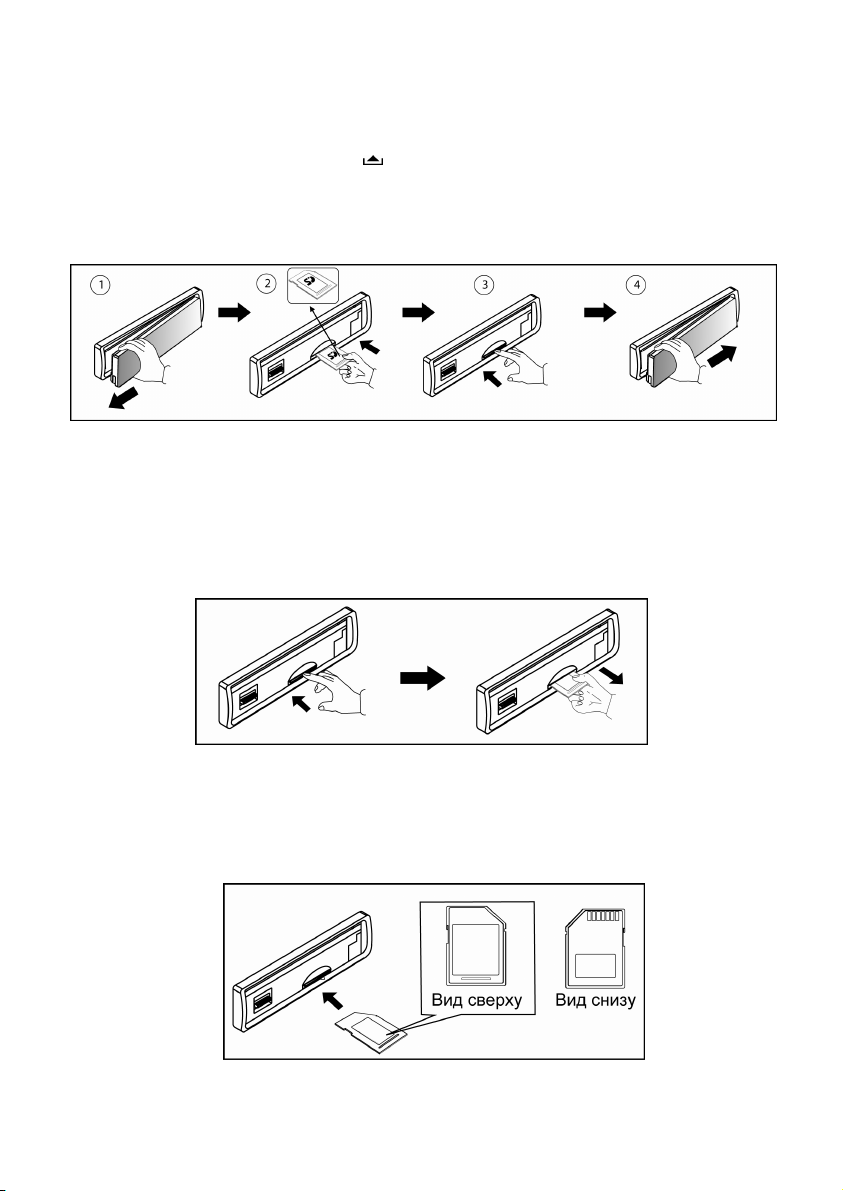

Нажмите на кнопку освобождения передней панели: Отсоедините переднюю панель от DVD-ресивера:

Храните переднюю панель в прилагающемся к проигрывателю футляре.

Установка передней панели на место

Для установки передней панели DVD-ресивера на место вставьте ее в корпус, как показано на рисунке ниже, и убедитесь, что панель установлена правильно. В противном случае некоторые кнопки будут функционировать неправильно, а на дисплее будет появляться ошибочная индикация.

Осторожно:

1.Никогда не роняйте переднюю панель DVDресивера.

2.Никогда не нажимайте на дисплей или кнопки при отсоединении или установке передней панели.

3.Никогда не дотрагивайтесь до разъемов, находящихся на передней панели и DVD-ресивере. Это может привести к загрязнению разъемов и плохому электрическому контакту.

4.В случае загрязнения контактов, их можно очистить сухой и чистой тканью.

5.Не подвергайте переднюю панель сильному нагреванию или воздействию прямых солнечных лучей.

6.Следите за тем, чтобы на переднюю панель DVD-ресивера не попали бензин, растворители или другие летучие жидкости.

7.Никогда не пытайтесь разобрать переднюю панель DVD-ресивера.

Prology DVS-1230

9

© Saturn Marketing, Ltd.

Схема подключения проводов DVD-ресивера

Назначение проводов основного 20-контактного разъема

Внимание! Неверное подключение DVD-ресивера может привести к его поломке и лишению права на гарантийное обслуживание.

Внимание! В данном DVD-ресивере используются усилители мощности, подключенные по мостовой схеме. При подключении динамиков не допускается замыкание проводов на массу автомобиля или друг с другом.

Внимание! Красный провод DVD-ресивера должен быть подключен к цепи зажигания во избежание разряда аккумуляторной батареи автомобиля при продолжительной стоянке.

Prology DVS-1230

10

© Saturn Marketing, Ltd.

Prology DVS-1230 User Manual

Расположение и назначение контактов разъема ISO

Назначение отдельных проводов

Prology DVS-1230

11

© Saturn Marketing, Ltd.
