Page 1

Руководство по эксплуатации

AV-РЕСИВЕР

VSX-LX505

Page 2

Содержание

Конфигурация Конфигурация акустических системакустических систем

Подключение Подключение акустических системакустических систем

Основное помещение

2Зона 2

Обновление прошивки

Устранение неисправностей

Дополнительная информация

Снижение энергопотребления в режиме ожидания

Когда активны перечисленные ниже функции, потребление энергии в режиме ожидания возрастает. Чтобы снизить энергопотребление, проверьте каждую настройку и отключите функции, действие которых вам сейчас не необходимо.

- HDMI CEC (

- HDMI Standby Through (Транзитный канал HDMI в режиме ожидания) (

- USB Power Out at Standby (Питание USB в режиме ожидания) (

- Network Standby (Сетевой режим ожидания) (

- Bluetooth Wakeup (Активация по Bluetooth) (

→ стр. 142

)

→ стр. 142

→ стр. 145

→ стр. 144

)

Подробное содержание (на следующей странице)

Page 3

Перед включением устройства 7 Обновление прошивки 8

Информация об обновлении прошивки 8 Процедура обновления прошивки 8

Органы управления и их назначение 11

Передняя панель 11 Дисплей 13 Задняя панель (модели для стран Северной Америки) 14 Задняя панель (модели для Европы, Австралии и Азии) 16 Пульт дистанционного управления 18

Ввод символов 20

Конфигурация акустических систем

Комната прослушивания и расположение акустических систем 22

5.1-канальная система 23

7.1-канальная система 24

5.1.2-канальная система 25

7.1.2-канальная система 26

5.1.4-канальная система 27

7.1.4-канальная система 29

Установка акустических систем

Настройка акустических систем 32

Подключение акустических систем

Акустические системы, совместимые с этим устройством, и подключение кабелей 39

Соединения

Примечания о подключении с помощью кабелей HDMI 62

Соединения 62

Подключение телевизора 63

Подключение телевизора с поддержкой функции ARC/eARC 63 Подключение телевизора без поддержки функции ARC 63

Подключение дополнительного монитора 65

Дополнительный монитор 65

Подключение устройств воспроизведения 66

Подключение к портам BD/DVD и GAME через кабель HDMI 66 Подключение AV-компонента без разъема HDMI 67 Подключение аудиокомпонента 68 Подключение видеокамеры 69

Подключение телевизора или внешнего усилителя в отдельной комнате (многозонный режим) 70

Подключение телевизора (зона 2) 70 Подключение внешнего усилителя (зона 2) 71 Подключение внешнего усилителя (зона 3) 72

Подключение антенн 73

Page 4

Подключение к сети 74 Подключение внешних управляющих устройств 75

Вход/выход ИК сигнала 75 12-В триггерный выход 76

Подключение шнура питания 77

Воспроизведение

Воспроизведение аудиосигналов от подключенного устройства 79

Основные операции 79

Воспроизведение сигналов по каналу BLUETOOTH® 80

Воспроизведение аудиосигнала с BLUETOOTH-устройств через ресивер 80

Передача аудиосигнала от ресивера на BLUETOOTH-устройства 81

Прослушивание радиопередач 83

Прослушивание AM/FM-радиостанций 83 Прослушивание передач цифрового радиовещания DAB

(только модели для Европы) 86 Сохранение в памяти настроек радиостанций 88

Режимы прослушивания 89 Настройка звука и изображения 91

Настройки меню 91

Spotify 94 AirPlay® 95

Основные операции 95

Воспроизведение с использованием нескольких устройств (AirPlay2) 96

DTS Play-Fi® 97

Воспроизведение 97

Amazon Alexa 98

Регистрация устройства путем создания учетной записи в Amazon 98

Управление ресивером 99

Amazon Music 100

Регистрация устройства в Amazon Music 100 Воспроизведение контента Amazon Music с помощью

приложения Pioneer RemoteApp 101 Воспроизведение контента Amazon Music с помощью

пульта ДУ 101

TIDAL 102

Регистрация ресивера в TIDAL 102 Воспроизведение контента TIDAL 102

Подключение системы Sonos для воспроизведения музыки 103

Необходимое оборудование 103 Как подключить плеер Sonos Connect к ресиверу 103 Настройка 103 Воспроизведение сигнала Sonos через ресивер 104

Интернет-радио 105

Воспроизведение 105

Многозонное воспроизведение 107

Page 5

Воспроизведение (зона 2) 108 Воспроизведение (зона 3) 110

Использование ПЕРСОНАЛЬНЫХ НАСТРОЕК 112 Воспроизведение музыкальных файлов

с USB-устройства 114

Требования к USB-накопителям 115

Музыкальный сервер 116

Настройки проигрывателя Windows Media® Player 116 Воспроизведение 117

Приложение Play Queue 119

Добавление информации Play Queue 119 Сортировка и удаление 119 Воспроизведение 120

Подключение передатчика для воспроизведения 121

Соединения 121 Настройка 121 Воспроизведение 121

Настройка

Настройка системы 124

Список меню 124 Назначение входов и выходов 126 Акустические системы 132 Настройка звука 137 Источник сигнала 140

Оборудование 142 Многозонный режим 148 Прочее 150

Функция калибровки Advanced MCACC 152

Настройки меню 152 Полностью автоматическая калибровка MCACC 153 Ручная калибровка MCACC 154 Проверка данных MCACC 156

Сеть/Bluetooth 157

Настройки меню 157 Сеть 158 Bluetooth 161

Настройка через веб-браузер 164

Настройки меню 164

Первичная настройка с помощью мастера автоматической подготовки к эксплуатации 165

Настройки меню 165

1. Настройка акустических систем 166

2. Проверка воспроизведения звука в нескольких зонах 167

3. Настройка функции ARC 167

4. Коррекция акустики помещения 167

Управляющее приложение Pioneer Remote 171

Главные особенности 171 Первичная настройка 171

Page 6

Система Dirac Live 172

Измерение с помощью Dirac Live 172 Использование Dirac Live 173 Ручная настройка 173

Устранение неисправностей

Прежде, чем предпринимать какие-либо действия 176 Если в работе устройства наблюдаются сбои 177 Устранение неисправностей 178

Приложение

Варианты конфигурации АС и выбор режимов прослушивания 189

Форматы входного сигнала и выбор режимов прослушивания 192

Эффекты режимов прослушивания 196 Комбинации акустических систем

(Модели для стран Северной Америки) 201 Комбинации акустических систем

(Модели для Австралии и стран Европы и Азии) 203

Общие технические характеристики 204

Page 7

Перед подключением устройства

■ Содержимое упаковки

} Основное устройство (1) ; Пульт дистанционного управления (RC-974R) (1), элементы питания (AAA/R03) (2) = Микрофон для настройки акустических систем (1)

• Используется во время первичной настройки.

% Комнатная FM-антенна (модели для стран Северной Америки, Австралии и Азии) (1) & Рамочная AM-антенна (модели для стран Северной Америки, Австралии и Азии) (1) ( DAB/FM антенна (модели для стран Европы) (1) ) Шнур питания (1)

• Руководство по первичной настройке (1) * Настоящее руководство представляет собой интерактивный документ и не входит

в комплект поставки.

■ Примечание

• Импеданс подключаемых акустических систем (АС) должен составлять от 4 до 16 Ом.

• Кабель питания следует подключать только после выполнения всех других соединений.

• Компания не несет ответственности за ущерб, который может возникнуть при подключении аппаратуры других производителей.

• В результате добавления некоторых новых функций при обновлении встроенного ПО или после прекращения предоставления услуг провайдерами отдельные сетевые службы и контент, которым вы пользовались, могут стать недоступными. Доступность сервисов зависит также от региона вашего проживания.

• Подробная информация относительно обновления прошивки (встроенного ПО) будет позже размещена на нашем веб-сайте или опубликована иными способами.

• В данном руководстве используются изображения для моделей, поставляемых в страны Северной Америки, если не указано иное.

• Конструкция и характеристики устройства могут быть изменены без предварительного уведомления.

Page 8

Обновление прошивки

Устройство имеет функцию обновления встроенного программного обеспечения (прошивки) по сети или через порт USB. Ею можно воспользоваться после покупки устройства, если к этому времени появится новая версия прошивки. Обновления позволяют добавлять различные функции для улучшения работы системы. Прошивка может быть уже обновлена до последней версии — это зависит от того, когда было произведено устройство. В этом случае, новые функции будут доступны сразу. В следующем разделе описано, как проверить версию прошивки и узнать, какие функции добавлены в обновление.

Информация об обновлении прошивки

Информацию об обновлении прошивки и функциях новой версии вы найдете на веб-сайте нашей компании. При появлении новой версии прошивки, рекомендуется выполнить обновление. Чтобы определить версию прошивки своего устройства, нажмите кнопку на пульте ДУ для вызова главного экрана и выберите меню «System Setup» - «Miscellaneous» «Firmware Update» - «Version» (Настройка системы - Разное - Обновление прошивки

- Версия) (

→ стр. 151

Процедура обновления прошивки

Операция обновления по сети или с использованием порта USB может занимать до 20 минут. Сохранение существующих настроек гарантируется при любом методе обновления. Если ресивер подключен к сети, на дисплее могут отображаться уведомления об обновлениях прошивки. Чтобы произвести обновление, кнопками навигации на пульте ДУ выберите пункт «Update Now» (Обновить сейчас) и нажмите кнопку ENTER. После появления на экране сообщения «Completed!» (Выполнено!), извещающего об успешном завершении операции обновления, ресивер автоматически перейдет в режим ожидания.

Предупреждение: Использование настоящего программного обеспечения и предо ставленной сопроводительной интерактивной документации относится к сфере ответственности пользователя. Наша компания не несет ответственности и не возмещает ущерб по претензиям в отношении использования вами ПО и сопроводительной документации, независимо от правовой теории и возможных претензий в результате деликта или нарушения условий договора. Наша компания не несет ответственности перед пользователем или третьими сторонами за любой прямой или косвенный ущерб, предполагающий выплату компенсации

или возмещения, или за ущерб вследствие потери реальной или предполагаемой прибыли, потери данных, или вследствие иных причин.

Обновление встроенного ПО по сети

• Во время операции обновления прошивки недопустимо:

- отключать или подключать кабели, USB-накопители, наушники, микрофоны для

настройки АС, выполнять какие-либо операции с компонентами аудиосистемы (например, выключать их питание),

- обращаться к ресиверу с компьютера или смартфона с помощью приложений.

• Убедитесь, что устройство работает и подключено к Интернету.

• Отключите управляющие устройства (ПК и др.), подключенные к той же сети.

• Выключите Интернет-радио, остановите воспроизведение контента с USB-накопителя или с сервера.

• Если включена («On») функция поддержки нескольких зон, отключите ее («O󰀨»).

• Если настройка «HDMI CEC» установлена на значение «On», установите ее на значение «O󰀨».

- Для отображения на экране главного меню нажмите кнопку . Затем выберите

раздел меню «System Setup» - «Hardware» - «HDMI», нажмите кнопку ENTER, выберите пункт «HDMI CEC» и выберите значение «O󰀨».

* Данное описание может отличаться от того, что вы увидите на экране, но опера-

ции и функции остаются теми же.

Обновление

1. Нажмите

На экране телевизора появится главное меню.

2. Кнопками навигации выберите «System Setup» (Настройка системы) «Miscellaneous» (Разное) - «Firmware Update» (Обновление прошивки) - «Update via NET» (Обновление прошивки по сети) и нажмите ENTER.

• Если пункт «Firmware Update» недоступен для выбора, подождите некоторое

время, пока он не станет доступным.

• Если в сети нет актуальных обновлений прошивки, пункт «Update via NET» вы-

брать невозможно.

3. Для запуска операции обновления выберите пункт «Update» (Обновить) и нажмите кнопку Enter.

• В зависимости от обновляемой программы экран телевизора может становится

темным во время операции обновления. В этом случае отслеживайте процесс обновления на дисплее ресивера. Экран телевизора будет оставаться черным до завершения обновления и повторного включения.

Page 9

• По завершении обновления выводится сообщение «Completed!» (Выполнено!).

4. Для перевода ресивера в режим ожидания нажмите кнопку STANDBY/ON. На этом операция завершена: встроенное ПО обновлено до последней версии.

• Не нажимайте кнопку на пульте ДУ.

Если появляется сообщение об ошибке

При возникновении ошибки, на экран выводится сообщение «*-** Error!». (Символ «*» условно представляет букву или цифру). См. пояснения ниже.

Код ошибки

• *-01, *-10:

Не обнаружен кабель локальной сети. Правильно подключите кабель локальной

сети.

• *-02, *-03, *-04, *-05, *-06, *-11, *-13, *-14, *-16, *-17, *-18, *-20, *-21:

Ошибка соединения с сетью Интернет. Проверьте следующее:

- в ключен ли маршрутизатор

- соединены ли ресивер и маршрутизатор через сеть.

Отключите и снова подключите к розеткам шнуры питания ресивера и маршру

тизатора. Это может помочь решению проблемы. Если по-прежнему не удается получить доступ к сети Интернет, возможно, сервер DNS или прокси-сервер временно не работают. Проверьте рабочее состояние сервера с помощью провайдера Интернет-услуг.

• Прочее:

Отсоедините шнур питания от электросети, затем снова вставьте его в розетку.

После этого начните выполнение операции сначала.

Обновление через порт USB

• Во время операции обновления прошивки недопустимо:

- отключать или подключать кабели, USB-накопители, наушники, микрофоны для настройки АС, выполнять какие-либо операции с компонентами аудиосистемы (например, выключать их питание),

- обращаться к ресиверу с компьютера или смартфона с помощью приложений.

• Подготовьте съемный USB-накопитель емкостью не менее 1 ГБ. Формат USB-накопителей должен поддерживать файловую систему FAT16 или FAT32.

- Носители информации, вставляемые в USB-кардридер, могут оказаться непри-

годными.

- Не поддерживаются USB-накопители с функцией защиты.

- Не поддерживаются USB-концентраторы и иные USB-устройства с функцией

концентратора. Не подключайте такие устройства к ресиверу.

• Удалите все данные, хранящиеся на USB-накопителе.

• Отключите управляющие устройства (ПК и т.п.), подключенные к той же сети.

• Выключите Интернет-радио, остановите воспроизведение медиафайлов с запоми-

нающего USB-устройства или с сервера.

• Если включена («On») функция поддержки нескольких зон, отключите ее («O󰀨»).

• Если настройка «HDMI CEC» установлена на значение «On», установите ее на значение «O󰀨».

- Нажмите кнопку , чтобы вызвать главное меню. Затем выберите раздел меню

«System Setup» - «Hardware» - «HDMI», нажмите кнопку ENTER, выберите пункт «HDMI CEC» и выберите значение «O󰀨».

* Загрузка может занять много времени, данные могут оказаться неправильно

загруженными, возможны сбои при подаче питания — это зависит от состояния USB-накопителя или хранящихся на нем данных.

* Компания не несет ответственности за потерю или повреждение данных, воз-

никшие в результате использования USB-устройства с этим ресивером. Заранее обратите на это внимание.

* Данное описание может отличаться от того, что вы увидите на экране, но опера-

ции и функции остаются теми же.

Обновление

1. Подключите запоминающее USB-устройство к компьютеру.

2. Загрузите файл обновления встроенного ПО с веб-сайта компании на диск ком пьютера и распакуйте.

Файлы прошивки именуются следующим образом. PIOAVR****_R***.zip Распакуйте файл на диске компьютера. Количество файлов и папок может быть

разным в зависимости от модели устройства.

Page 10

3. Скопируйте распакованные файлы и папки в корневой каталог на запоминающем USB-устройстве.

• Обязательно сделайте копию распакованных файлов.

4. Подключите USB-накопитель к порту USB ресивера.

• Если к USB-накопителю прилагается адаптер переменного тока, присоедините

адаптер и используйте его для подключения к розетке электросети.

• Если USB-накопитель содержит несколько разделов, каждый из них рассматри-

вается системой как независимое устройство.

5. Нажмите

На экране телевизора появится главное меню.

6. Кнопками навигации по порядку выберите «System Setup» (Настройка системы) «Miscellaneous» (Разное) - «Firmware Update» (Обновление прошивки) - «Update via USB» (Обновление прошивки через USB) и нажмите ENTER.

• Если пункт «Firmware Update» недоступен для выбора, подождите некоторое

время, пока он не станет доступным.

• Если актуальные обновления встроенного ПО отсутствуют, пункт «Update via

USB» выбрать невозможно.

7. Для запуска операции обновления выберите пункт «Update» (Обновить) и нажмите кнопку Enter.

• В зависимости от обновляемой программы экран телевизора может становится

• В ходе операции обновления не выключайте питание, не извлекайте и не встав-

ляйте снова запоминающее USB-устройство.

• По завершении обновления отображается сообщение «Completed!» (Выполнено!).

8. Отсоедините запоминающее USB-устройство от ресивера.

9. Для перевода ресивера в режим ожидания нажмите кнопку STANDBY/ON. На этом операция завершена: встроенное ПО обновлено до последней версии.

• Не нажимайте кнопку на пульте ДУ.

Код ошибки

• *-01, *-10: Не удается распознать USB-накопитель. Проверьте правильность подключения

USB-устройства или USB-кабеля к порту USB.

Если USB-накопитель имеет собственный блок питания, подключите его к внешне

му источнику питания.

• *-05, *-13, *-20, *-21: Файл прошивки не найден в корневой папке запоминающего USB-устройства или

файл прошивки предназначен для другой модели. Попробуйте загрузить файлы прошивки еще раз.

• Прочее: Отсоедините шнур питания от электросети, затем снова вставьте его в розетку.

После этого начните выполнение операции сначала.

При выводе сообщения об ошибке

При появлении ошибки, на экран выводится сообщение «*-** Error!». (Символ «*» условно представляет букву или цифру). См. пояснения ниже.

Page 11

Органы управления и их назначение

Передняя панель

Колесо СЕЛЕКТОРА ВХОДОВ: служит для выбора

}

источника входного сигнала.

Индикатор выключения дисплея: Загорается после

;

выключения дисплея последовательным нажатием кнопки DIMMER на пульте дистанционного управления.

Дисплей (

Индикатор NETWORK: Загорается, когда выбран

вход «NET», и установлено сетевое соединение. Также загорается, когда в режиме ожидания включена или работает одна из следующих функций. Свечение

→ стр. 13

)

этого индикатора указывает на увеличение энергопотребления в режиме ожидания. Однако увеличение энергопотребления остается минимальным благода ря активации гибридного режима ожидания (HYBRID STANDBY), в котором работают только основные электронные цепи. Он, однако, не светится, когда включен режим ZONE 2/ZONE 3.

- HDMI CEC (

- HDMI Standby Through (Сквозная передача сигналов HDMI) (

→ стр. 142

- USB Power Out at Standby (Питание по USB в режиме ожидания) (

- Network Standby (Сетевой режим ожидания) (

→ стр. 145

- B luetooth Wakeup (Активация по каналу Bluetooth) (

Датчик дистанционного управления: Принимает

сигналы от пульта ДУ.

• Дальность действия сигнала пульта ДУ составляет около 5 м при его повороте на 20° или смещении на 30° влево-вправо от прямой оси.

Индикатор Advanced MCACC: загорается при за-

(

пуске процедуры калибровки акустических систем с помощью функции MCACC. (

Регулятор громкости

)

Кнопка STANDBY/ON: при включении питания во-

круг кнопки загорается подсветка. Кнопка также загорается при включении режима ZONE 2/ZONE 3.

Откидная защитная панель

Разъем PHONES: предназначен для подключения

наушников со стандартным штекером 6,3 мм.

Разъем SETUP MIC: для подключения входящего в

комплект микрофона для калибровки акустических систем. (

Разъем USB: для подключения USB-накопителя, на

∙

котором хранятся музыкальные файлы. Порт USB на передней панели не обеспечивает питание USB-устройств в режиме ожидания. (

Вход HDMI AUX: Для подключения видеокамеры или

других устройств с помощью кабеля HDMI. (

)

→ стр. 153, стр. 170

→ стр. 144

)

→ стр. 145

)

→ стр. 153, стр. 170

)

→ стр. 114

)

→ стр. 69

)

Page 12

Передняя панель

Кнопка LISTENING MODE: переключение режимов

прослушивания. (

Кнопки PERSONAL PRESET 1/2/3: позволяют со-

хранять в памяти текущие настройки — выбранный вход, режим прослушивания и т.п., а также вызывать сохраненные настройки. (

→ стр. 89

)

→ стр. 112

)

Кнопка AV ADJUST: служит для вызова окна на-

стройки звука и изображения на экране телевизора во время воспроизведения (

Кнопки навигации (///) и кнопка ENTER: вы-

∕

берите параметр с помощью кнопок навигации и нажмите ENTER для подтверждения выбора. В режиме TUNER используйте эти кнопки для настройки на радиостанции. (

Кнопка STATUS: служит для просмотра информации

о состоянии на дисплее. (

Кнопка HOME: вызов главного меню. (

стр. 152, стр. 157

→ стр. 83

)

→ стр. 91

)

→ стр. 90

)

→ стр. 124

Кнопка RETURN: служит для возврата дисплея в

предыдущее состояние.

Кнопка ZONE 2 ON/OFF: включение и выключение

режима зоны 2. (

Кнопка ZONE 3 ON/OFF: включение и выключение

режима зоны 3. (

Кнопка TUNING MODE: используется для переклю-

чения режима радионастройки. (

Кнопка ZONE CONTROL: управление функцией мно-

гозонного воспроизведения. (

Кнопка DIMMER: служит для выключения дисплея

или настройки его яркости (доступно три степени яркости).

→ стр. 108

→ стр. 110

)

→ стр. 83

→ стр. 107

)

Page 13

Дисплей

STEREO: Прием стереофонического сигнала FM-ди-

апазона.

SLEEP: Установлен таймер выключения. ( AUTO STBY: Включена функция автоматического пе-

рехода в режим ожидания. (

Индикация зоны воспроизведения звука.

A: Вывод аудиосигнала только в зону А. B: Вывод аудиосигнала только в зону B. AB: Вывод аудиосигнала в зону A и в зону B.

Светится, когда подключены наушники.

(

Мигает, когда включен режим приглушения звука.

)

Вывод информации о входном сигнале.

Светится при регулировке уровня громкости.

Индикация АС/каналов: Показывает выходные кана-

лы, соответствующие выбранному режиму прослушивания.

→ стр. 144

)

Индикаторы ▲ / ▼ / ◄ / ►: могут загораться при вы-

}

полнении операций, когда селектором входов выбрано значение «NET» или «USB». ▲ / ▼ загораются при наличии нескольких папок или файлов, доступных для выбора. ◄ / ► загораются, когда текстовая информация не входит в символьное поле на дисплее +.

Эти обозначения отображаются в следующих случаях

;

Z2/Z3: Включено воспроизведение в зоне2/зоне3.

: Установлено соединение по каналу BLUETOOTH.

: Установлено соединение по каналу Wi-Fi.

NET: Установлено соединение с сетью при помощи

селектора входов (нажата кнопка «NET»). Индикатор начинает мигать в случае неправильного подключения к сети.

USB: Загорается, когда выбран вход USB и подклю

чено USB-устройство. В случае неправильного подключения USB-устройства начинает мигать.

HDMI: Выбран вход HDMI, и на него поступает сигнал. DIGITAL: Выбран цифровой вход, на который посту-

пает цифровой сигнал.

Эти обозначения отображаются в зависимости от

типа входного цифрового сигнала и режима прослушивания.

Эти обозначения отображаются в следующих случаях.

RDS (модели для Европы, Австралии и Азии):

Прием вещания RDS.

TUNED: Прием радиовещания DAB (модели для Ев-

ропы) / AM (модели для Сев. Америки, Австралии и стран Азии)/ FM.

Page 14

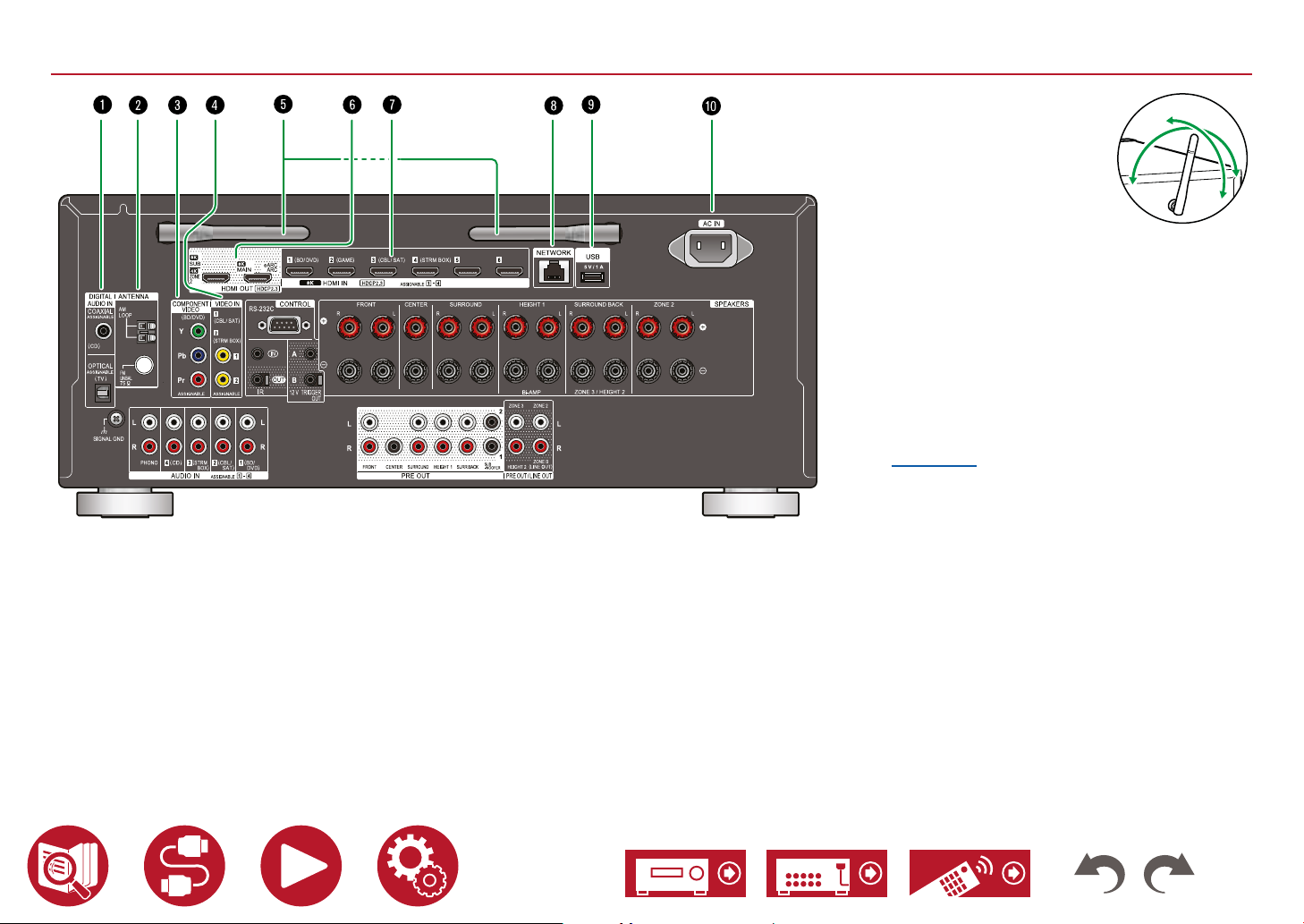

Задняя панель (модели для стран Сев. Америки)

ЦИФРОВЫЕ ОПТИЧЕСКИЙ И КОАКСИАЛЬНЫЙ

}

входы: Предназначены для передачи цифровых аудиосигналов с телевизора или AV-компонентов по цифровому оптическому или коаксиальному кабелю.

Разъемы ANTENNA AM LOOP/FM UNBAL 75 Ω: Для

;

подключения рамочной антенны АМ и несимметричной антенны FM на 75 Ом (в комплекте).

Вход COMPONENT VIDEO: Для ввода компонент-

ного видеосигнала по компонентному видеокабелю. (Поддерживается разрешение только 480i или 576i).

Видеовходы: Для ввода видеосигналов от AV-ком-

понентов по аналоговому видеокабелю.

Беспроводная антенна: Ис-

пользуется для соединения по каналу Wi-Fi или связи с BLUETOOTH-устройствами. Отрегулируйте угол наклона для обеспечения максимально устойчивого соединения.

Выходы HDMI: Для передачи выходного видео- и

(

аудиосигнала на телевизор или проектор по кабелю HDMI.

Входы HDMI: На эти разъемы по кабелю HDMI, под-

)

ключенному к AV-компоненту системы, передаются входные аудио- и видеосигналы.

СЕТЕВОЙ порт: Для подключения к локальной сети

с помощью Ethernet-кабеля.

Порт USB: Для подключения запоминающего USB-у-

стройства воспроизведения музыкальных файлов (

→ стр. 114

подвода питания (5 В/1 А) для USB-устройств по USB-кабелю.

AC IN: Гнездо для подключения шнура питания.

). Также может быть использован для

90°

180°

Page 15

Задняя панель (модели для стран Северной Америки)

W Выход ZONE 3 PRE/LINE OUT: Вывод аудиосигнала

по аналоговому кабелю на внешний усилитель, находящийся в другой комнате (зоне 3).

Выход HEIGHT 2 PRE OUT: Для подключения внеш-

него усилителя мощности. (

Выход ZONE 2 PRE/LINE OUT: Вывод аудиосигнала

по аналоговому кабелю на внешний усилитель, находящийся в другой комнате (зоне 2).

Выход ZONE B LINE OUT: Вывод сигнала, который

воспроизводится через акустические системы в главной зоне (зоне A), на подключенные к ресиверу беспроводные наушники, передатчик для беспроводных АС и другие устройства по аналоговому аудиокабелю.

Акустические клеммы: Для подключения кабелей

от акустических систем. (Поддерживают подключение с помощью штекеров типа «банан». Используйте штекер диаметром 4 мм. Штекеры-разветвители не поддерживаются).

→ стр. 60

)

Клемма сигнального заземления SIGNAL GND:

Для подключения заземляющего провода от проигрывателя виниловых дисков.

Аудиовходы: Для ввода аудиосигналов от AV-ком-

∙

понентов по аналоговому аудиокабелю.

IR IN/OUT: Входной и выходной порты ИК-сигнала

для подключения внешнего приемника дистанционного управления. (

Интерфейс RS-232C: Для подключения домашней

системы управления, оборудованной портом RS232C. По вопросам установки домашней системы управления обращайтесь в специализированные магазины.

→ стр. 75

)

12V TRIGGER OUT A/B: Триггерные выходы A/B

∕

для подключения устройств, оснащенных входом 12-вольтового триггера, чтобы эти устройства автоматически включалось при включении ресивера. (

→ стр. 76

Разъемы PREOUT: Выходы предусилителя для под-

ключения внешнего усилителя мощности. (

Разъемы SUBWOOFER PRE OUT: Сабвуферные

выходы предусилителя для подключения активных сабвуферов с помощью специального кабеля. Возможно подключение двух активных сабвуферов. С каждого из выходов SUBWOOFER PRE OUT выводится один и тот же сигнал.

)

→ стр. 60

)

Page 16

Задняя панель (модели для Европы, Австралии и Азии)

180°

90°

180°

90°

Вход COMPONENT VIDEO: Для ввода компонент-

ного видеосигнала по компонентному видеокабелю. (Поддерживается разрешение только 480i или 576i).

Видеовходы: Для ввода видеосигналов от AV-ком-

понентов по аналоговому видеокабелю.

Беспроводная антенна: Ис-

Выходы HDMI: Для передачи выходного видео- и

(

аудиосигнала на телевизор или проектор по кабелю HDMI.

Входы HDMI: На эти разъемы по кабелю HDMI, под-

)

ключенному к AV-компоненту системы, передаются входные аудио- и видеосигналы.

Сетевой порт NETWORK: Для подключения к ло-

кальной сети с помощью Ethernet-кабеля.

Порт USB: Для подключения запоминающих USB-у-

стройств для воспроизведения музыкальных файлов (

→ стр. 114

тания (5 В/1 А) USB-устройств по USB-кабелю.

AC IN: Гнездо для подключения шнура питания.

). Также может быть использован для пи-

90°

180°

ЦИФРОВЫЕ ОПТИЧЕСКИЙ И КОАКСИАЛЬНЫЙ

}

ВХОДЫ: Для передачи цифровых аудиосигналов с телевизора или AV-компонентов по цифровому оптическому или коаксиальному кабелю.

Разъемы ANTENNA AM LOOP/FM UNBAL 75 Ω: Для

;

подключения рамочной ан тенны АМ и несимметричной антенны FM на 75 Ом (в ком плекте).

Разъем ANTENNA DAB/FM (модели для Европы): Для

подключения антенн, входя щих в комплект.

Page 17

Задняя панель (модели для Европы, Австралии и Азии)

Выход ZONE 3 PRE/LINE OUT: Вывод аудиосигнала

по аналоговому кабелю на внешний усилитель, нахо дящийся в другой комнате (зоне 3).

Выход HEIGHT 2 PRE OUT: Для подключения внеш-

него усилителя мощности. (

Выход ZONE 2 PRE/LINE OUT: Вывод аудиосигнала

по аналоговому кабелю на внешний усилитель, находящийся в другой комнате (зоне 2).

Выход ZONE B LINE OUT: Вывод сигнала, который

Акустические выходы: Предназначены для под-

ключения АС с помощью акустических кабелей. (Штекеры-разветвители не поддерживаются).

→ стр. 60

)

Клемма сигнального заземления SIGNAL GND:

Для подключения заземляющего провода от прои грывателя виниловых дисков.

Аудиовходы: Для ввода аудиосигналов от AV-ком-

∙

понентов по аналоговому аудиокабелю.

IR IN/OUT: Входной и выходной порты ИК-сигнала

для подключения внешнего приемника дистанцион ного управления. (

Интерфейс RS-232C: Для подключения домашней

→ стр. 75

)

12V TRIGGER OUT A/B: Триггерные выходы A/B

∕

для подключения устройств, оснащенных входом

12-вольтового триггера, для автоматического включения данных устройств при включении ресивера. (

→ стр. 76

Разъемы PREOUT: Выходы предусилителя для под-

ключения внешнего усилителя мощности. (

Выход SUBWOOFER PRE OUT: Для подключения

активного сабвуфера с помощью сабвуферного кабеля. Возможно подключение двух активных сабвуферов. С каждого из разъемов SUBWOOFER PRE OUT выводится одинаковый сигнал.

)

→ стр. 60

)

Page 18

Пульт дистанционного управления

Кнопка включения / режима ожидания.

}

Кнопки PERSONAL PRESET 1/2/3: позволяют со-

;

Кнопки селектора входов: Служат для выбора

источника входного сигнала.

Кнопки воспроизведения: Используются

для управления воспроизведением контента, хранящегося на музыкальном сервере ( запоминающем устройстве USB ( того, переключение на режим CEC с помощью кнопки MODE (21) позволяет управлять AV-компонентами с поддержкой функции HDMI CEC (некоторые устройства могут не поддаваться управлению).

Кнопка

стройки звука и изображения на экране телевизора во время воспроизведения (

Кнопки навигации и кнопка ENTER: Выберите

(

параметр с помощью кнопок навигации и нажмите ENTER для подтверждения выбора. Если списки папок или файлов не умещаются на экране телевизора, нажмите ◄ / ► для перехода к следующему экрану.

Кнопка : Вызов главного меню. (

)

стр. 152, стр. 157

Кнопка Sleep: С ее помощью вы можете разрешить

устройству автоматически переходить в режим ожидания по истечении указанного времени. Выберите одно из значений — «30 min», «60 min», «90 min» или «O󰀨». Если вы не хотите, чтобы устройство автоматически переходило в режим ожидания, выберите «O󰀨» (Выкл.). Эту функцию можно также настроить, нажав кнопку « » на пульте ДУ для перехода к главному экрану, и выбрав «System Setup» - «Hardware»

- «Power Management» - «Sleep Timer» (Настройка системы - Оборудование - Управление питанием Таймер выключения) (

AV ADJUST: Служит для вызова окна на-

)

→ стр. 144

→ стр. 112

→ стр. 114

→ стр. 91

)

→ стр. 116

) или

). Кроме

)

→ стр. 124

Кнопка HDMI MAIN/SUB: Выберите выход HDMI для

вывода видеосигнала — «MAIN» (Основной), «SUB» (Дополнительный) и «MAIN + SUB» (Основной + дополнительный).

Кнопки селектора входов: Служат для выбора

источника входного сигнала.

Кнопка i (STATUS): Используется для переключения

информации на дисплее, а также для работы с системой RDS. (

Кнопка : Служит для возврата дисплея в преды-

∙

дущее состояние.

Кнопка отключения звука : Используется для

временного отключения звука. Чтобы восстановить звук, нажмите эту кнопку снова.

→ стр. 84

)

Page 19

Пульт дистанционного управления

Кнопки TONE/DIALOG/SW: Регулировка тембра,

громкости человеческого голоса и громкости сабву фера.

Кнопки TONE: Регулировка тембра звука.

1. Последовательным нажатием кнопки TONE вы берите Treble или Bass, и отрегулируйте верхние или нижние частоты.

Treble: Усиление или ослабление верхних частот,

воспроизводимых акустическими системами.

Bass: Усиление или ослабление нижних частот,

воспроизводимых акустическими системами.

2. Для регулировки тембра используйте кнопки «+» и «-».

Кнопка DIALOG: Используется для повышения раз

борчивости речи и вокала. Эта функция особенно эффективна применительно к диалогам в фильмах. Эффект ощутим даже в том случае, если в системе не используется АС центрального канала. Выберите желаемый уровень в диапазоне от «1» (минималь ный эффект) до «5» (максимальный эффект).

1. Нажмите кнопку DIALOG.

2. Для настройки используйте кнопки «+» и «-».

• В некоторых случаях эта функция недоступна или не дает желаемого эффекта — это зависит от источника входного сигнала или выбранного ре жима прослушивания.

Кнопка SW (Сабвуфер): Настройка громкости саб

вуфера во время прослушивания.

1. Нажмите кнопку SW (Сабвуфер).

2. Кнопками «+» и «-» отрегулируйте уровень в диа пазоне от «-15.0 dB» до «+12.0 dB».

• При переводе устройства в режим ожидания

настройки будут возвращены в предыдущее состояние.

Кнопки режимов прослушивания: Выберите жела-

∕

емый режим прослушивания (

Кнопка DIMMER (Яркость): Служит для выключе-

ния дисплея или настройки его яркости (доступно три степени яркости).

→ стр. 89

Кнопки ZONE 2/ZONE 3 SHIFT: Используются для

управления функцией многозонного воспроизведе

→ стр. 107

ния (

Кнопки регулировки громкости

Кнопка CLEAR: Служит для удаления всех симво-

лов, отображаемых на экране телевизора после ввода текста.

Кнопка +Fav: Используется для сохранения настро-

ек радиостанций (модели для Сев. Америки, Австралии и стран Азии) FM и DAB (модели для Европы) в памяти устройства. (

Кнопка MODE: Используется для переключения меж-

ду автоматической и ручной настройкой ( радиостанции AM (модели для Сев. Америки, Австра

лии и стран Азии) и FM, а также для выбора очередности отображения станций DAB ( если к устройству подключен AV-компонент с поддерж кой функции HDMI CEC, то с помощью кнопок управления воспроизведением (4) можно переключаться

между режимами «CEC» и «RCV» (обычный режим).

→ стр. 88

)

→ стр. 87

→ стр. 83

). Кроме того,

) на

Page 20

Ввод символов

Для ввода пароля в настройках Wi-Fi ( стройки радиостанции ( не телевизора.

1. Кнопками навигации ▲ / ▼ / ◄ / ► на пульте ДУ выберите цифру или букву и нажмите ENTER.

2. Чтобы сохранить введенные текст или значение, нажмите «OK», затем ENTER.

→ стр. 140

,. ;/ : ],. ; :

→ стр. 158

) пользуйтесь клавиатурой, отображаемой на экра-

) или имени для сохраненной на-

/ / /

ENTER

CLEAR

ZONE 2

MODE

SHIFT

• Выберите «A/a» для переключения между верхним и нижним регистрами. (Это можно делать также с помощью кнопки Mode на пульте дистанционного управления).

• Для ввода пробела выберите « ».

• Для удаления символа слева от навигации выберите « ».

• Для удаления всех введенных символов нажмите кнопку CLEAR на пульте ДУ.

• Когда вы находитесь на экране управления воспроизведением в зоне 2, пользуйтесь кнопками пульта ДУ, удерживая нажатой кнопку ZONE 2 SHIFT. Для удаления всех введенных символов используйте только кнопку CLEAR без удержания ZONE 2 SHIFT.

Page 21

Конфигурация акустических систем

Это устройство можно использовать разными способами — в зависимости от конфигурации подключенных акустических систем (АС). Выберите схему, соответствующую конфигурации, затем подтвердите методы установки и подключения.

5.1 кан

Конфигурация акустических систем ( Установка акустических систем (

→ стр. 32

Подключение акустических систем ( Комбинации акустических систем (

→ стр. 201

→ стр. 23

)

→ стр. 38

7.1 кан

5.1.2 кан

7.1.2 кан

)

5.1.4 кан

)

7.1.4 кан

Page 22

Конфигурация акустических систем

Комната прослушивания и расположение акустических систем

Акустические системы зоны А

}

Акустические системы, установленные в главной комнате (где находится ресивер).

Акустические системы зоны 2

;

Двухканальная система, установленная в отдельной комнате (зона 2). Это позволяет одновременно воспроизводить сигнал одного и того же источника или сигналы разных источников в двух комнатах.

Акустические системы зоны 3

Акустические системы в двухканальной конфигурации, установленные в отдельной комнате (зона 3). Это позволяет одновременно воспроизводить сигнал одного и того же источника или сигналы разных источников в одной и другой комнате.

ЗОНА A

(Основное

помещение)

5.1 кан

ЗОНА 2

7.1 кан

5.1.2 кан

ЗОНА 3

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 23

5.1-канальная система Базовая система с конфигурацией каналов 5.1.

Конфигурация акустических систем

Базовая система (

5.1-канальная конфигурация (Bi-Amping (фронт)) (

→ стр. 33

)

→ стр. 33

) 5.1-канальная конфигурация + зона 2 (

Основное помещение

Зона 22

→ стр. 33

) 5.1-канальная конфигурация + зона 2/зона 3 (

Основное помещение

Зона 22 Зона 33

→ стр. 33

5.1 кан

7.1 кан

5.1.2 кан

)

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 24

Конфигурация акустических систем

7.1-канальная система Система, включающая базовые 5.1 каналов плюс и тыловых АС окружающего звучания.

Базовая система (

→ стр. 33

) 7.1-канальная конфигурация + зона 2 (

Основное помещение

Зона 22

→ стр. 33

) 7.1-канальная конфигурация (Bi-Amping (фронт))

(

→ стр. 33

)

5.1 кан

7.1 кан

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 25

Конфигурация акустических систем

5.1.2-канальная система 5.1-канальная система с добавлением пары высотных АС.

5.1.2-канальная конфигурация (фронтальные верхние или тыловые верхние) (

5.1.2-канальная конфигурация + зона 2 (

Основное помещение

→ стр. 34)

→ стр. 34

) 5.1.2-канальная конфигурация + зона 2/зона 3

5.1.2-канальная конфигурация (потолочные фронтальные, потолочные средние или потолочные тыловые) (

(Модели для стран Северной Америки) (

Основное помещение

→ стр. 34)

5.1.2-канальная конфигурация (АС с поддержкой Dolby (фронтальные или окружающие)) (

5.1.2-канальная конфигурация (Bi-Amping (фронт)) (

→ стр. 34

)

→ стр. 34

)

5.1 кан

7.1 кан

5.1.2 кан

Зона 22

7.1.2 кан

5.1.4 кан

Зона 33Зона 22

7.1.4 кан

Page 26

Конфигурация акустических систем

7.1.2-канальная система 7.1-канальная система с добавлением пары высотных АС.

7.1.2-канальная конфигурация (фронтальные верхние или тыловые верхние) (

7.1.2-канальная конфигурация + зона 2 (модели для стран Северной Америки) (

Основное помещение

→ стр. 35

)

7.1.2-канальная конфигурация (фронтальные высотные, средние высотные или тыловые высотные) (

→ стр. 35

7.1.2-канальная конфигурация (АС с поддержкой Dolby

)

(фронтальные или окружающие тыловые)) (

→ стр. 35

)

5.1 кан

7.1 кан

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 27

Конфигурация акустических систем

5.1.4-канальная система 5.1-канальная система с добавлением двух пар высотных АС.

5.1.4-канальная конфигурация (фронтальные верхние и тыловые верхние) (

5.1.4-канальная конфигурация (фронтальные верхние и АС с поддержкой Dolby (фронтальные)) (

→ стр. 36

)

→ стр. 36

5.1.4-канальная конфигурация (фронтальные верхние и средние потолочные) (

5.1.4-канальная конфигурация (потолочные

)

фронтальные и потолочные тыловые) (

→ стр. 36

)

→ стр. 36

5.1.4-канальная конфигурация (фронтальные верхние и тыловые потолочные) (

5.1.4-канальная конфигурация (потолочные

)

фронтальные и тыловые верхние) (

→ стр. 36

)

→ стр. 36

)

5.1 кан

7.1 кан

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 28

5.1.4-канальная система

Конфигурация акустических систем

5.1.4-канальная конфигурация (потолочные фронтальные и АС с поддержкой Dolby (окружающие)) (

5.1.4-канальная конфигурация (АС с поддержкой Dolby (фронтальные) и тыловые верхние) (

→ стр. 36

)

5.1.4-канальная конфигурация (средние потолочные и тыловые верхние) (

5.1.4-канальная конфигурация (АС с поддержкой Dolby (фронтальные) и потолочные тыловые) (

→ стр. 36

)

→ стр. 36

)

5.1.4-канальная конфигурация (АС с поддержкой Dolby (фронтальные и окружающие)) (

5.1.4-канальная конфигурация + зона 2 (модели для стран Северной Америки) (

Основное помещение

→ стр. 36

)

5.1 кан

7.1 кан

5.1.2 кан

Зона 22

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 29

Конфигурация акустических систем

7.1.4-канальная система 7.1-канальная система с добавлением двух пар высотных АС.

7.1.4-канальная конфигурация (фронтальные верхние и тыловые верхние) (

7.1.4-канальная конфигурация (фронтальные верхние и АС с поддержкой Dolby (фронтальные)) (

→ стр. 37

)

→ стр. 37

7.1.4-канальная конфигурация (фронтальные верхние и средние потолочные) (

7.1.4-канальная конфигурация (фронтальные верхние и АС

)

с поддержкой Dolby (тыловые окружающие)) (

→ стр. 37

)

→ стр. 37

7.1.4-канальная конфигурация (фронтальные верхние и тыловые потолочные) (

7.1.4-канальная конфигурация (фронтальные

)

и тыловые потолочные) (

→ стр. 37

)

5.1 кан

7.1 кан

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 30

7.1.4-канальная система

Конфигурация акустических систем

7.1.4-канальная конфигурация (фронтальные потолочные и тыловые верхние) (

7.1.4-канальная конфигурация (средние потолочные и тыловые верхние) (

→ стр. 37

)

7.1.4-канальная конфигурация (фронтальные потолочные и АС с поддержкой Dolby (окружающие)) (

7.1.4-канальная конфигурация (АС с поддержкой Dolby (фронтальные и окружающие)) (

→ стр. 37

)

7.1.4-канальная конфигурация (фронтальные потолочные и АС с поддержкой Dolby (тыловые окружающие)) (

→ стр. 37

7.1.4-канальная конфигурация (АС с поддержкой Dolby (фронтальные и тыловые окружающие)) (

)

→ стр. 37

)

5.1 кан

7.1 кан

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 31

7.1.4-канальная система

Конфигурация акустических систем

7.1.4-канальная конфигурация (АС с поддержкой Dolby (фронтальные) и тыловые верхние) (

→ стр. 37

)

7.1.4-канальная конфигурация (АС с поддержкой Dolby (фронтальные) и потолочные тыловые) (

→ стр. 37

)

7.1.4-канальная конфигурация + зона 2 (модели для стран Северной Америки) (

Основное помещение

→ стр. 37

)

Зона 22

5.1 кан

7.1 кан

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 32

Установка акустических систем

Настройка акустических систем

Способ установки акустических систем зависит от размера и формы помещения, поэтому в настоящем руководстве приведен только базовый пример расстановки.

Буквенные символы, используемые в этой главе, обозначают следующее:

FL Фронтальная АС, левая

FR Фронтальная АС, правая

C Центральная АС

SW Активный сабвуфер

SL АС окружающего звучания, левая

SR АС окружающего звучания, правая

SBL Тыловая АС окружающего звучания, левая

SBR Тыловая АС окружающего звучания, правая

FHL Фронтальная верхняя АС, левая

FHR Фронтальная верхняя АС, правая

RHL Тыловая верхняя АС, левая

RHR Тыловая верхняя АС, правая

TFL Потолочная фронтальная АС, левая

TFR Потолочная фронтальная АС, правая

TML Потолочная средняя АС, левая

TMR Потолочная средняя АС, правая

TRL Потолочная тыловая АС, левая

TRR Потолочная тыловая АС, правая

DFL Dolby-АС, фронтальная левая

DFR Dolby-АС, фронтальная правая

DSL Dolby-АС окружающего звучания, левая

DSR Dolby-АС окружающего звучания, правая

DSBL Dolby-АС тыловая окружающего звучания, левая

DSBR Dolby-АС тыловая окружающего звучания, правая

5.1 кан

7.1 кан

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 33

Установка акустических систем

FL FR

SL SR

SBLSBR

а: от 22° до 30°, b: от 90° до 110°, с: от 135° до 150°а: от 22° до 30°, b: 120°

■ 5.1-канальная система

FL FR

SL SR

FL, FR Установите левую и правую фронтальные АС так, чтобы они находи-

лись на уровне головы слушателя.

C Центральная АС должна быть под небольшим углом обращена пе-

редней стороной к месту прослушивания.

SW Установите активный сабвуфер между центральной и одной из фрон-

тальных АС.

SL, SR Расположите левую и правую АС окружающего звучания так, чтобы

они находились чуть выше уровня головы слушателя.

■ 7.1-канальная система

FL FR

SL SR

а: от 22° до 30°, b: от 90° до 110°, с: от 135° до 150°

SBLSBR

FL, FR Установите левую и правую фронтальные АС так, чтобы они находи-

лись на уровне головы слушателя.

C Центральная АС должна быть под небольшим углом обращена пе-

редней стороной к месту прослушивания.

SW Установите активный сабвуфер между центральной и одной из фрон-

тальных АС.

SL, SR Расположите левую и правую АС окружающего звучания так, чтобы

они находились чуть выше уровня головы слушателя.

SBL, SBR Расположите левую и правую тыловые АС окружающего звучания

так, чтобы они находились на уровне головы слушателя.

• Если в вашей аудиосистеме имеются тыловые АС окружающего звучания, обязательно установите также и боковые АС окружающего звучания.

5.1 кан

7.1 кан

5.1.2 кан

■ Подключения в 5.1-канальной системе (

→ стр. 41

)

■ Подключения в 5.1-канальной системе + зона 2/зона 3 (Модели для стран Северной Америки) (

→ стр. 42

)

■ Подключения в 5.1-канальной системе + зона 2/зона 3 (Модели для Европы, Австралии и Азии) (

→ стр. 43

)

■ Подключения в 5.1-канальной системе (Bi-Amping для фронтальных каналов) (

→ стр. 44

)

■ Подключения в 7.1-канальной системе (

→ стр. 45

)

■ Подключения в 7.1-канальной системе + зона 2 (Модели для стран Северной Америки) (

■ Подключения в 7.1-канальной системе + зона 2 (Модели для Европы, Австралии и Азии) (

■ Подключения в 7.1-канальной системе (Bi-Amping для фронтальных каналов) (

→ стр. 48

→ стр. 46

→ стр. 47

)

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 34

Установка акустических систем

TFL

TFR

TML

TMR

TRL

TRR

b: от 65° до 100°

а: от 30° до 55°

с: от 125° до 150°

TFL

TFR

TML

TMR

TRL

TRR

b: от 65° до 100°

а: от 30° до 55°

с: от 125° до 150°

■ 5.1.2-канальная система

Верхние акустические системы

FHLFHR

3´ (0 ,9 м)

или больше

FHL, FHR Установите фронтальные верхние АС непосредственно над фрон-

тальными АС, под углом к месту прослушивания.

RHL RHR

RHL, RHR Установите тыловые верхние АС так, чтобы расстояние от каждой

из них до фронтальных АС было одинаковым, и под углом к месту прослушивания.

■ Подключения в 5.1.2-канальной системе (

■ Подключения в 5.1.2-канальной системе + зона 2 (модели для стран Северной Америки) (

→ стр. 50

)

■ Подключения в 5.1.2-канальной системе + зона 2/зона 3 (модели для стран Северной Америки) (

→ стр. 51

)

■ Подключения в 5.1.2-канальной системе + зона 2 (модели для Европы, Австралии и Азии) (

→ стр. 52

)

■ Подключения в 5.1.2-канальной системе (Bi-Amping для фронтальных каналов) (

→ стр. 53

)

а: от 22° до 30° b: 120°

3´ (0 ,9 м)

или больше

→ стр. 49

)

Потолочные акустические системы

TFL

TFR

TML

TMR

TRL

TRR

а: от 30° до 55°

b: от 65° до 100° с: от 125° до 150°

TFL, TFR Установите потолочные фронтальные АС на потолке перед местом про-

слушивания.

TML, TMR Установите потолочные средние АС на потолке непосредственно над ме-

стом прослушивания.

TRL, TRR Установите потолочные тыловые АС на потолке позади места прослушивания.

• Расстояние от каждой из потолочных АС до фронтальных должно быть одинаковым.

Акустические системы с поддержкой Dolby

а: от 22° до 30°

DFLDFR

DSLDSR

DFL, DFR Dolby-АС (фронтальные) устанавливаются на верхнюю панель фронталь-

ных АС.

DSL, DSR Dolby-АС (окружающие) устанавливаются на верхнюю панель АС окружа-

b: 120°

ющего звучания.

5.1 кан

7.1 кан

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 35

Установка акустических систем

TFL

TFR

TML

TMR

TRL

TRR

b: от 65° до 100°

а: от 30° до 55°

с: от 125° до 150°

TFL

TFR

TML

TMR

TRL

TRR

b: от 65° до 100°

а: от 30° до 55°

с: от 125° до 150°

■7.1.2-канальная система

Верхние акустические системы

FHLFHR

3´ (0 ,9 м)

или больше

FHL, FHR Установите фронтальные верхние АС непосредственно над фрон-

тальными АС, под углом к месту прослушивания.

RHL, RHR Установите тыловые верхние АС так, чтобы расстояние от каждой

RHL RHR

из них до фронтальных АС было одинаковым, и под углом к месту прослушивания.

■ Подключение в 7.1.2-канальной системе (

■ Подключения в 7.1.2-канальной системе + зона 2 (Модели только для стран Северной Америки) (

→ стр. 55

)

а: от 22° до 30° b: от 90° до 110° с: от 135° до 150°

3´ (0 ,9 м)

или больше

→ стр. 54

)

Потолочные акустические системы

TRR

TRL

а: от 30° до 55° b: от 65° до 100°

с: от 125° до 150°

TFL

TFR

TML

TMR

TFL, TFR Установите потолочные фронтальные АС на потолке перед местом прослушивания. TML, TMR Установите потолочные средние АС на потолке непосредственно над местом

прослушивания.

TRL, TRR Установите потолочные тыловые АС на потолке позади места прослушивания.

• Расстояние от каждой из потолочных АС до фронтальных должно быть одинаковым.

Акустические системы с поддержкой Dolby

а: от 22° до 30° b: от 90° до 110°

DFLDFR

DSLDSR

DSBL DSBR

DFL, DFR Dolby-АС (фронтальные) устанавливаются на верхнюю панель фронтальных АС. DSL, DSR Dolby-АС (окружающие) устанавливаются на верхнюю панель АС окружаю-

с: от 135° до 150°

щего звучания.

DSBL, DSBR Dolby-АС (окружающие тыловые) устанавливаются на верхнюю панель АС

окружающего звучания.

5.1 кан

7.1 кан

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 36

Установка акустических систем

TFL

TFR

TML

TMR

TRL

TRR

b: от 65° до 100°

а: от 30° до 55°

с: от 125° до 150°

TFL

TFR

TML

TMR

TRL

TRR

b: от 65° до 100°

а: от 30° до 55°

с: от 125° до 150°

■ 5.1.4-канальная система

Верхние акустические системы

FHLFHR

3´ (0 ,9 м)

или больше

FHL, FHR Установите фронтальные верхние АС непосредственно над фрон-

RHL RHR

тальными АС, под углом к месту прослушивания.

RHL, RHR Установите тыловые верхние АС так, чтобы расстояние от каждой

из них до фронтальных АС было одинаковым, и под углом к месту прослушивания.

а: от 22° до 30° b: 120°

3´ (0 ,9 м)

или больше

Потолочные акустические системы

TFL

TFR

TML

TMR

TRL

TRR

а: от 30° до 55° b: от 65° до 100° с: от 125° до 150°

TFL, TFR Установите потолочные фронтальные АС на потолке перед местом про-

слушивания.

TML, TMR Установите потолочные средние АС на потолке непосредственно над

местом прослушивания.

TRL, TRR Установите потолочные тыловые АС на потолке позади места прослу

шивания.

• Расстояние от каждой из потолочных АС до фронтальных должно быть одинаковым.

Акустические системы с поддержкой Dolby

а: от 22° до 30°

DFLDFR

b: 120°

5.1 кан

7.1 кан

■ Подключение в 5.1.4-канальной системе (

→ стр. 56

)

■ Подключения в 5.1.4-канальной системе + зона 2 (модели только для стран Северной Америки) (

→ стр. 57

)

DFL, DFR Dolby-АС (фронтальные) устанавливаются на верхнюю панель фрон-

тальных АС.

DSL, DSR Dolby-АС (окружающие) устанавливаются на верхнюю панель АС окру-

жающего звучания.

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 37

Установка акустических систем

TFL

TFR

TML

TMR

TRL

TRR

b: от 65° до 100°

а: от 30° до 55°

с: от 125° до 150°

TFL

TFR

TML

TMR

TRL

TRR

b: от 65° до 100°

а: от 30° до 55°

с: от 125° до 150°

■7.1.4-канальная система

Верхние акустические системы

FHLFHR

3´ (0 ,9 м)

или больше

FHL, FHR Установите фронтальные верхние АС непосредственно над фрон-

тальными АС, под углом к месту прослушивания.

RHL, RHR Установите тыловые верхние АС так, чтобы расстояние от каждой

RHL RHR

из них до фронтальных АС было одинаковым, и под углом к месту прослушивания.

■ Подключение в 7.1.4-канальной системе (

■ Подключения в 7.1.4-канальной системе + зона 2 (модели только для стран Северной Америки) (

→ стр. 59

)

а: от 22° до 30° b: от 90° до 110° с: от 135° до 150°

3´ (0 ,9 м)

или больше

→ стр. 58

)

Потолочные акустические системы

TRR

TRL

а: от 30° до 55° b: от 65° до 100°

с: от 125° до 150°

TFL

TFR

TML

TMR

прослушивания.

TRL, TRR Установите потолочные тыловые АС на потолке позади места прослушивания.

• Расстояние от каждой из потолочных АС до фронтальных должно быть одинаковым.

Акустические системы с поддержкой Dolby

а: от 22° до 30° b: от 90° до 110°

DFLDFR

DSLDSR

DSBL DSBR

с: от 135° до 150°

щего звучания.

DSBL, DSBR Dolby-АС (окружающие тыловые) устанавливаются на верхнюю панель АС

окружающего звучания.

5.1 кан

7.1 кан

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 38

4-16 Ом

Подключение акустических систем

(Перед подключением) Акустические системы, совместимые с этим устройством, и подключение кабелей 39

4-16 Ом

Подключение акустических систем

Подключение сабвуфера 40

5.1-канальная система 41, 42, 43, 44

7.1-канальная система 45, 46, 47, 48

5.1.2-канальная система 49, 50, 51, 52, 53

7.1.2-канальная система 54, 55

5.1.4-канальная система 56, 57

7.1.4-канальная система 58, 59 Подключение усилителя мощности 60

5.1 кан

7.1 кан

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 39

Подключение акустических систем

(12 мм)

Акустические системы, совместимые с устройством, и подключение кабелей

■ Акустические системы, совместимые с устройством

Ресивер требует подключения акустических систем с импедансом от 4 до 16 Ом. Импеданс указан в руководстве пользователя, прилагаемого к акустической системе.

■ (Примечание) Импеданс акустических систем

Если импеданс АС составляет от 4 до 6 Ом, установите в меню «Speaker Setup» (Настройка АС) значение «Speaker Impedance» (Импеданс АС) на «4ohms», как описано в разделе первоначальной настройки акустических систем ( ДУ, чтобы вызвать главный экран, и выберите «System Setup» - «Speaker» - «Conguration» (Настройка системы - Акустические системы - Конфигурация), затем для параметра «Speaker Impedance» задайте значение «4ohms» (

■ Подключение кабелей к клеммам ресивера

При подключении кабелей соблюдайте полярность разъемов на ресивере и акустических системах («плюс» соединяйте с «плюсом», а «минус» — с «минусом»). При неправильном соединении низкие частоты могут оказаться утерянными из-за противофазного подключения. Снимите виниловую оболочку с концов кабеля и скрутите оголенные провода, чтобы отдельные жилы не торчали из клемм при подключении. Если оголенные жилы положительной и отрицательной клемм будут касаться друг друга или задней панели, произойдет короткое замыкание.

→ стр. 165

→ стр. 133

). При установке импеданса АС в меню системных настроек нажмите кнопку на пульте

) .

5.1 кан

7.1 кан

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 40

■ Подключение сабвуфера

Подключение акустических систем

Подключение активного сабвуфера к ресиверу выполняется с помощью сабвуферного кабеля. Возможно подключение двух активных сабвуферов. С каждого из разъемов SUBWOOFER PRE OUT подается одинаковый сигнал.

а Кабель сабвуфера

5.1 кан

7.1 кан

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 41

■ 5.1-канальная система

FL FR

SL SR

Подключение акустических систем

5.1 кан

7.1 кан

SR SLFR FL

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 42

ОСНОВНОЕ ПОМЕЩЕНИЕ

Подключение акустических систем

■ 5.1-канальная система + зональные АС (модели для стран Северной Америки)

FL FR

SL SR

ЗОНА 2

FL(Z2) FR(Z2)

Для вывода аудиосигнала с внешнего AV-компонента в зону 3 используйте аналоговый аудиокабель. Обратите внимание на то, что, если для подключения использован HDMI, оптический или коаксильный кабель, воспроизведение в зоне 3 невозможно.

ЗОНА 3

FL(Z3) FR(Z3)

SR SLFR FL

FR FL

(Z3)(Z3)

(Z2)(Z2)

5.1 кан

7.1 кан

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 43

ОСНОВНОЕ ПОМЕЩЕНИЕ

Подключение акустических систем

■ 5.1-канальная система + зональные АС (модели для Австралии, стран Европы и Азии)

FL FR

SL SR

ЗОНА 2

FL(Z2) FR(Z2)

ЗОНА 3

FL(Z3) FR(Z3)

FR FL

(Z3)(Z3)

SR SLFR FL

(Z2)(Z2)

5.1 кан

7.1 кан

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 44

Подключение акустических систем

■ 5.1-канальная система (с двухполосным усилением (Bi-Amping))

FL FR

SL SR

High:

Low:

FR FL

При подключении с использованием двухполосной конфигурации обязательно снимите перемычки на задней панели АС между клеммами НЧ-динамика и ВЧ-динамика. Также сверяйтесь с инструкциями к используемым АС.

SR SL

High:

Low:

5.1 кан

7.1 кан

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 45

■ 7.1-канальная система

FL FR

SL SR

SBL SBR

Подключение акустических систем

5.1 кан

7.1 кан

SR SLFR FL

SBR SBL

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 46

Подключение акустических систем

ОСНОВНОЕ ПОМЕЩЕНИЕ

■ 7.1-канальная система + зональные АС (модели для стран Северной Америки)

FL FR

SL SR

SBL SBR

ЗОНА 2

FL(Z2) FR(Z2)

5.1 кан

7.1 кан

SR SLFR FL

SBR SBL FR

(Z2)(Z2)

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 47

Подключение акустических систем

ОСНОВНОЕ ПОМЕЩЕНИЕ

■ 7.1-канальная система + зональные АС (модели для Австралии, стран Европы и Азии)

FL FR

SL SR

SBL SBR

ЗОНА 2

FL(Z2) FR(Z2)

5.1 кан

7.1 кан

SBR SBLFR

SR SLFR FL

(Z2)(Z2)

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 48

Подключение акустических систем

■ 7.1-канальная система (с двухполосным усилением (Bi-Amping))

FL FR

SL SR

SBL SBR

High:

Low:

FR FL

При подключении с использованием двухполосной конфигурации обязательно снимите перемычки на задней панели АС между клеммами НЧ-динамика и ВЧ-динамика. Сверьтесь также с руководством к используемым акустическим системам.

SR SL

High:

Low:

SBR SBL

5.1 кан

7.1 кан

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 49

■ 5.1.2-канальная система

HL HR

FL FR

SL SR

Подключение акустических систем

5.1 кан

*1 Подключите установленные высотные АС (HL/HR: верхние АС, потолочные АС, Dolby-АС).

SR SLFR FL

HR HL

7.1 кан

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 50

Подключение акустических систем

ОСНОВНОЕ ПОМЕЩЕНИЕ

■ 5.1.2-канальная система + зональные АС (модели для стран Северной Америки)

HL HR

FL FR

SL SR

ЗОНА 2

FL(Z2) FR(Z2)

*1 Подключите установленные высотные АС (HL/HR: верхние АС, потолочные АС, Dolby-

5.1 кан

7.1 кан

SR SLFR FL

HR HL FR

(Z2)(Z2)

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 51

Подключение акустических систем

ОСНОВНОЕ ПОМЕЩЕНИЕ

■ 5.1.2-канальная система + зона 2/зона 3 (модели для стран Северной Америки)

HL HR

FL FR

SL SR

ЗОНА 2

FL(Z2) FR(Z2)

• Когда идет воспроизведение в зоне 2/зоне 3, высотные АС 1, установленные в основном помещении, не воспроизводят звук.

*1 Подключите установленные высотные АС (HL/HR: верхние АС, потолочные АС, Dolby-АС).

ЗОНА 3

FL(Z3) FR(Z3)

SR SLFR FL

HR HL FR FL

(Z3)(Z3)

(Z2)(Z2)

5.1 кан

7.1 кан

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 52

Подключение акустических систем

ОСНОВНОЕ ПОМЕЩЕНИЕ

■ 5.1.2-канальная система + зональные АС (модели для Австралии, стран Европы и Азии)

HL HR

FL FR

SL SR

ЗОНА 2

FL(Z2) FR(Z2)

5.1 кан

*1 Подключите установленные высотные АС (HL/HR: верхние АС, потолочные АС, Dolby-АС).

SR SLFR FL

(Z2)(Z2)

7.1 кан

HR HLFR

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 53

Подключение акустических систем

■ 5.1.2-канальная система (подключение по схеме Bi-Amp)

HL HR

FL FR

SRSL

High:

Low:

FR FL

При подключении с использованием двухполосной конфигурации обязательно снимите перемычки на задней панели АС между клеммами НЧ-динамика и ВЧ-динамика. Сверьтесь также с руководством к своим акустическим системам.

*1 Подключите установленные высотные АС (HL/HR: верхние АС, потолочные АС, Dolby-АС).

SR SL

High:

Low:

HR HL

5.1 кан

7.1 кан

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 54

■ 7.1.2-канальная система

HRHL

FL FR

SL SR

Подключение акустических систем

SBL

*1 Подключите установленные высотные АС (HL/HR: верхние АС, потолочные АС, Dolby-АС).

SBR

SR SLFR FL

5.1 кан

7.1 кан

SBR SBLHR HL

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 55

Подключение акустических систем

ОСНОВНОЕ ПОМЕЩЕНИЕ

■ 7.1.2-канальная система + зональные АС (только модели для стран Северной Америки)

HRHL

FL FR

SBL

SBR

SL SR

ЗОНА 2

FL(Z2) FR(Z2)

5.1 кан

• Когда идет воспроизведение в зоне 2, высотные АС 1, установленные в основном помещении, не воспроизводят звук.

*1 Подключите установленные высотные АС (HL/HR: верхние АС, потолочные АС, Dolby-АС).

SR SLFR FL

SBR SBL FR

(Z2)(Z2)

FLHR HL

7.1 кан

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 56

■ 5.1.4-канальная система

HL1 HR1

FL FR

SL SR

HR2HL2

Подключение акустических систем

5.1 кан

*1 Подключите установленные высотные АС (HL1/HR1: фронтальные верхние АС, потолочные (фронтальные) АС, Dolby-АС (фронтальные)). *2 Подключите установленные высотные АС (HL2/HR2: тыловые верхние, потолочные (тыловые), Dolby-АС (окружающие)).

SR SLFR FL

*1 *2

HR2 HL2HR1 HL1

7.1 кан

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 57

Подключение акустических систем

ОСНОВНОЕ ПОМЕЩЕНИЕ

■ 5.1.4-канальная система + зональные АС (только модели для стран Северной Америки)

HL1 HR1

FL FR

SL SR

HR2HL2

ЗОНА

FL(Z2) FR(Z2)

SR SLFR FL

*1 *2

HR2 HL2HR1 HL1 FR

(Z2)(Z2)

5.1 кан

7.1 кан

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 58

■ 7.1.4-канальная система

Подключение акустических систем

RHL

TML

TMR

SBLSBR

RHR

Усилитель

мощности

FR FL

5.1 кан

7.1 кан

HR2 HL2HR1 HL1SR SLSBR SBL

*1 *2

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 59

Подключение акустических систем

ОСНОВНОЕ ПОМЕЩЕНИЕ

■ 7.1.4-канальная система + зональные АС (только модели для стран Северной Америки)

RHL

TML

SBLSBR

ЗОНА 2

FL(Z2) FR(Z2)

TMR

RHR

Усилитель

мощности

5.1 кан

7.1 кан

HR2 HL2HR1 HL1SR SLSBR SBL

*1 *2

FLFR FL

(Z2)(Z2)

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 60

■ Подключение усилителя мощности

Усилитель мощности

Для более масштабного звучания, которого невозможно достичь с помощью только ресивера, можно подключить усилитель мощности, а сам ресивер использовать в качестве предварительного усилителя. Подключите акустические системы к усилителю мощности. За подробностями обращайтесь к инструкции, прилагаемой к усилителю мощности.

• Выполните подключение, как показано слева, задействовав разъемы PRE OUT.

Настройка

• Настройте параметр «Speaker Channels» ( «Speaker» - «Conguration» в соответствии с количеством каналов подключенных АС.

→ стр. 132

) из меню «System Setup» -

5.1 кан

7.1 кан

а Аналоговый аудио-кабель

5.1.2 кан

7.1.2 кан

5.1.4 кан

7.1.4 кан

Page 61

Соединения

Примечания о подключении с помощью кабелей HDMI 62 Подключение телевизора 63 Подключение дополнительного монитора 65 Подключение устройств воспроизведения 66 Подключение телевизора или внешнего усилителя

отдельной комнате (многозонный режим) 70 Подключение антенн 73 Подключение к сети 74 Подключение внешних управляющих устройств 75 Подключение шнура питания 77

Page 62

Примечания о подключении с помощью кабелей HDMI

НеправильноПравильно

Неправильно

Соединения

HDMI (Интерфейс для мультимедиа высокой четкости) — это цифровой стандарт для подключения телевизоров, проекторов, проигрывателей дисков Blu-ray, игровых консолей и других видеокомпонентов. Один и тот же кабель HDMI способен передавать управляющие сигналы, сигналы цифрового видео и цифрового аудио.

Соединения

Кабель HDMI вставляйте в разъем ровно и до упора. Если вы попытаетесь вставить кабель под углом, это может повредить разъем.

Правильно

Неправильно

■ (Примечание) Укладка кабелей

Физическая нагрузка, которую оказывают на кабели HDMI посторонние предметы, может привести к ухудшению рабочих характеристик. Подключая кабели, не допускайте воздействия на них внешней физической нагрузки.

НеправильноПравильно

• При воспроизведении высококачественного видеоконтента с разрешением 4K (4K 60 Гц, 4K HDR и т.п.) используйте высокоскоростной HDMI-кабель премиум-класса или высокоскоростной HDMI-кабель премиум-класса с Ethernet, на упаковке которого значится «PREMIUM Certied Cable».

• При воспроизведении высококачественного видеоконтента с разрешением 8K (8K 60 Гц и т.п.) используйте кабель HDMI сверхвысокой проводимости, на упаковке которого имеется надпись «ULTRA HIGH SPEED».

Неправильно

• При извлечении кабеля HDMI держитесь за его разъем, а не за провод. Попытка потянуть за провод может привести к повреждению кабеля.

Page 63

Соединения

HDMI IN

(

ARC

)

Подключение телевизора

Подключив телевизор к ресиверу, вы можете просматривать на экране телевизора видео с подключенных к ресиверу AV-устройств, а также воспроизводить звук с телевизора через ресивер.

Дополнительный

монитор (

Зона 2 (

→ стр. 65 → стр. 70

) )

Убедитесь, что кабель HDMI вставлен в гнездо до упора.

Подключение телевизора с поддержкой функции ARC/eARC

Если телевизор поддерживает функцию возвратного аудиоканала (ARC) (*), для подключения к телевизору используйте только кабель HDMI. Подключите кабель к ARC-совместимому входу HDMI IN телевизора. Другой конец кабеля подключите к выходу HDMI OUT MAIN с маркировкой «ARC» на задней панели ресивера.

• При подключении телевизора с функцией eARC, используйте кабель HDMI, поддерживающий Ethernet.

ТВ

a Кабель HDMI, b Цифровой оптический кабель

Для ТВ

с поддержкой ARC

Для ТВ

без поддержки ARC

DIGITAL

OPTICAL

OUT

Подключение телевизора без поддержки функции ARC

Если телевизор не поддерживает функцию возвратного аудиоканала (ARC) (*), используйте для подключения два кабеля — HDMI и цифровой оптический.

• Если для просмотра ТВ-программ (без использования встроенного тюнера телевизора) вы используете ТВ-приставку, подключенную к входу ресивера, соединение с помощью цифрового оптического кабеля не требуется.

Настройка

• Если функция возвратного аудиоканала (ARC) не используется, отключите ее, установив для параметра «System Setup» - «Hardware» - «HDMI» - «Audio Return Channel (eARC supported)» (Системные настройки - Оборудование - HDMI - Возвратный аудиоканал (с поддержкой eARC) ( экране.

(*) Функции возвратного аудиоканала (ARC) и расширенного возвратного аудиокана-

ла (eARC) обеспечивают передачу не только видеосигнала, но и аудиосигнала телевизора по кабелю HDMI и воспроизведение его через ресивер. Чтобы выяснить, поддерживает ли телевизор функции ARC и eARC, сверьтесь с руководством по эксплуатации используемого телевизора.

ARC/eARC-совместимые аудиоформаты (

→ стр. 143

→ стр. 206

) значение «O󰀨» на главном

)

Page 64

• Для воспроизведения высококачественного видео с разрешением 4K или 8K требуется выполнит • Для воспроизведения высококачественного видео с разрешением 4K или 8K требуется выполнить дополнительные настройки. Информацию о настройках см. в разделе «Формат сигнала HDMI 4K/8K» (

→ стр. 127

Page 65

Подключение дополнительного монитора

Соединения

Убедитесь, что кабель HDMI вставлен в гнездо до упора.

Дополнительный монитор

Ресивер имеет более одного выходного разъема HDMI, и к разъему HDMI OUT SUB можно подключить другой телевизор или проектор.

• Для переключения между выходами MAIN и SUB пользуйтесь кнопкой HDMI MAIN/ SUB (

→ стр. 18

что выход HDMI OUT SUB не поддерживает функции ARC.

• При подключении к разъемам HDMI OUT MAIN и SUB устройств с разным разрешением, выводиться будет изображение с более низким разрешением.

) или «AV Adjust» (

→ стр. 91

) на пульте ДУ. Следует иметь в виду,

a Кабель HDMI

Доп. монитор

Page 66

Подключение устройств воспроизведения

Подключение к портам BD/DVD и GAME через кабель HDMI

Это — пример подключения AV-устройства с разъемом HDMI. Подключив AV-у-

Убедитесь, что кабель HDMI вставлен в гнездо до упора.

стройство с поддержкой стандарта CEC (Consumer Electronics Control), вы можете пользоваться функцией HDMI CEC (*), которая позволяет управлять подключенным устройством с пульта ДУ ресивера, а также функцией HDMI Standby Through, которая обеспечивает передачу видео- и аудиосигналов с AV-устройства на телевизор, даже когда сам ресивер находится в режиме ожидания.

• Для воспроизведения высококачественного видео с разрешением 4K или 8K требуется выполнить дополнительные настройки. Информацию о настройках см. в разделе «Формат сигнала HDMI 4K/8K» ( бель HDMI должен поддерживать видео 4K или 8K.

• Разрешение будет разным в зависимости от того, к какому порту HDMI подключено устройство. Подробности см. в таблице «Разрешение входного сигнала» (

→ стр. 207

Примечание

• Чтобы получить цифровое пространственное звучание, в том числе формата Dolby Digital, аудиовыход на подключенном проигрывателе дисков Blu-ray или ином устройстве воспроизведения должен быть настроен на значение «Bitstream output» (Потоковый цифровой выход).

(*) Функция HDMI CEC позволяет выполнять различные операции с CEC-совместимы-

ми устройствами, такие как переключение входов для выбора CEC-совместимого плеера, переключение выходного аудиосигнала между телевизором и ресивером или регулировка громкости с помощью пульта ДУ CEC-совместимого телевизора, а также автоматический перевод ресивера в режим ожидания при выключении те левизора.

→ стр. 127

Соединения

). Также, используемый ка-

Проигрыватель

дисков BD/DVD

a Кабель HDMI

Игровая

приставка

Приставка

для приема

спутникового/

кабельного ТВ

Page 67

Подключение AV-компонента без разъема HDMI

Соединения

Это пример подключения AV-устройства, не имеющего разъема HDMI. Используйте для подключения кабели, соответствующие разъемам AV-компонента. Например, если видеокабель подключен к разъему BD / DVD, аудиокабель также подключите к разъему BD / DVD. То есть, разъемы, используемые для видеосигнала и аудиосигнала, должны быть однотипными. Следует иметь в виду, что видеосигналы, поступившие на вход VIDEO IN или COMPONENT VIDEO IN, будут преобразованы в формат HDMI и выведены через выход HDMI OUT.

• При воспроизведении цифрового окружающего звука Dolby Digital для соединения необходимо использовать цифровой коаксиальный или цифровой оптический кабель.

• Как показано на иллюстрации, изменение назначения входа ( ет подключать внешний компонент к другим разъемам – не только к BD/DVD.

Примечание

• Компонентный видеовход (COMPONENT VIDEO IN) поддерживает только разрешение 480i или 576i. При подключении к разъемам компонентного видеовхода установите на своем видеоплеере выходное разрешение 480i или 576i. Если разрешение 480i недоступно, выберите чересстрочную развертку (Interlace). Если ваш видеоплеер не поддерживает разрешение 480i или 576i, используйте вход VIDEO IN.

• Чтобы получить цифровое окружающее звучание, в том числе формата Dolby Digital, аудиовыход на подключенном проигрывателе дисков Blu-ray или ином устройстве воспроизведения должен быть настроен на значение «Bitstream output» (Потоковый цифровой выход).

→ стр. 128

) позволя-

Проигрыватель

дисков BD/DVD

a Цифровой оптический кабель, b Аналоговый аудиокабель, c Компонентный видеокабель

Page 68

Подключение аудиокомпонента

Соединения

Здесь показан пример подключения аудиокомпонента. Для подключения CD-проигрывателя используйте аналоговый аудиокабель. Проигрыватель виниловых дисков с головкой звукоснимателя типа ММ (подвижный магнит) подключается к разъему PHONO.

• Если проигрыватель оборудован фонокорректором, лучше подключить его к лю-

бому из обычных аудиовходов AUDIO IN, а не подключать ко входу PHONO. Если используется звукосниматель типа MC (с подвижной катушкой), добавьте в цепь между ресивером и проигрывателем МС-совместимый фонокорректор. Тогда проигрыватель можно будет подключать к любому аудиовходу, а не ко входу PHONO.

Если проигрыватель имеет провод заземления, подключите этот провод к клемме SIGNAL GND (Сигнальное заземление) ресивера.

a Аналоговый аудиокабель

Проигрыватель

виниловых дисков

CD-проигрыватель

Page 69

Подключение видеокамеры

Соединения

Видеокамеру и другое аналогичное устройство можно подключить ко входу AUX INPUT HDMI на передней панели с помощью кабеля HDMI.

a Кабель HDMI

Убедитесь, что кабель HDMI вставлен в гнездо до упора.

Видеокамера

Page 70

Подключение телевизора или внешнего усилителя в другой комнате (многозонный режим)

Подключение телевизора (зона 2)

Во время воспроизведения диска на проигрывателе Blu-ray Disc в главной комнате, Убедитесь, что кабель HDMI вставлен до упора.

где установлен ресивер, можно воспроизводить видео- и аудиоконтент с того же прои-

грывателя или другого AV-компонента в другой комнате (зона 2) на телевизоре, имею-

щем вход HDMI IN. На телевизоре в отдельной комнате можно смотреть видео только

от устройств, подключенных к входам HDMI 1-3.

• От подключенных AV-компонентов возможна передача только 2-канального аудиосигнала в формате PCM (импульсно-кодовая модуляция). Также может потребоваться преобразовать выходной сигнал AV-компонента в выходной сигнал формата PCM.

Настройка

• Если видео- и аудиосигнал, поданный на вход HDMI выводятся в зону 2, установите для параметра «Input / Output Assign» - «TV Out / OSD» - «Zone 2 HDMI» (

→ стр. 127

ние: если для параметра «Zone 2 HDMI» установлено значение «Use», разрешение видеосигнала через выход HDMI OUT SUB/ZONE 2 будет ограничено значением «4K Enhanced» (

) в системном меню значение «Use» (Использовать). Обратите внима-

→ стр. 127

Соединения

a Кабель HDMI

ТВ

Page 71

Подключение внешнего усилителя (зона 2)

Соединения

Вы можете наслаждаться 2-канальным звуком в отдельной комнате (ЗОНЕ 2) при одновременном воспроизведении аудиосигнала в основном помещении (где находится ресивер). Для подключения внешнего усилителя, находящегося в отдельной комнате, к выходу ZONE 2 PRE/LINE OUT ресивера используйте аналоговый аудиокабель.

• Для вывода аудиосигнала с AV-компонента в ЗОНУ 2 подключите AV-компонент

к одному из входов HDMI с номерами 1-3. Если на AV-компоненте нет разъема HDMI, подключите его с помощью цифрового оптического или коаксиального кабеля, либо аналогового аудиокабеля. С AV-компонентов, подключенных к ресиверу, в ЗОНЕ 2 воспроизводится только аналоговый или 2-канальный аудиосигнал формата PCM. Если AV-компонент подключен к ресиверу при помощи цифрового оптического или коаксиального кабеля, преобразуйте выходной сигнал AV-компонента в формат PCM.

а Аналоговый аудиокабель

К входу

Интегральный

усилитель

Настройка

• Для воспроизведения музыки в зоне 2 необходимо задать определенные настрой-

ки. Нажмите на пульте ДУ, чтобы вызвать главный экран, выберите «System Setup» - «Speaker» - «Conguration» - «Zone 2 Preout» ( стройку «Zone 2».

• Если вы используете внешний усилитель, не имеющего регулятора громкости,

в меню System Setup (Настройка системы) выберите «Multi Zone» - «Zone 2» «Output Level» (Многозонный режим - Зона 2 - Выходной уровень) ( и установите значение «Variable» (Регулируемый) (по умолчанию выходной уровень нерегулируемый). Если значение не установлено, громкость на выходе будет очень высокой, что может вызвать повреждение усилителя или колонок. При подключении усилителя, имеющего регулятор громкости, оставьте значение «Fixed» (Нерегулируемый).

→ стр. 133

) и задайте на-

→ стр. 148

)

Page 72

Подключение внешнего усилителя (зона 3)

Проигрыватель

дисков BD/DVD

К входу

Интегральный

усилитель

Соединения

Вы можете передавать 2-канальный звук в отдельную комнату (зону 3) и одновременно воспроизводить музыку в основном помещении, в котором находится ресивер. Для подключения внешнего усилителя, находящегося в отдельной комнате, к выходу ZONE 3 PRE/LINE OUT ресивера используйте аналоговый аудиокабель. Сигнал одного и того же источника можно одновременно воспроизводить в основном помещении и в зоне 3. Также можно воспроизводить контент разных источников в каждом из помещений.

• Для вывода аудиосигнала с внешнего AV-компонента в зону 3, для подключения используйте аналоговый аудиокабель. Обратите внимание на то, что, если для подключения использован кабель HDMI, оптический или коаксильный кабель, воспроизведение в зоне 3 невозможно.

Настройка

• Эта функция доступна при использовании комбинаций 2.1, 3.1, 4.1, 5.1, 2.1.2*,

3.1.2*, 4.1.2* и 5.1.2*, представленных в таблице «Комбинации акустических систем» (

→ стр. 201

* Эта функция доступна, если с указанными комбинациями используется подклю-

чение Bi-AMP или ZONE 2 (зональные АС).

Однако, если к выходным разъемам ZONE 3 PRE/LINE OUT подключен усилитель

мощности, не имеющий регулятора громкости, можно использовать акустические клеммы ZONE 2 и ZONE 3 (зональные АС).

• При подключении усилителя мощности войдите в меню System Setup установите для параметра «Multi Zone» - «Zone 3» - «Output Level» (Многозонный режим - Зона 2 - Выходной уровень) ( чение не установлено, уровень выходного сигнала будет очень высоким, что может привести к повреждению усилителя, акустических систем и других компонентов.

→ стр. 149

) значение «Variable» (Регулируемый). Если зна-

а Аналоговый аудиокабель

Page 73

Подключение антенн

UNBAL

LOOP

ANTENNA

AMAM

(Модели для Австралии, стран Северной Америки и Азии)

Соединения

Модели для Австралии, стран Северной Америки и Азии

Подключите антенну к ресиверу и, поворачивая ее, найдите положение для наилучшего приема радиосигнала. Комнатную FM-антенну прикрепите к стене при помощи кнопок или клейкой ленты.

Модели для Европы

Вставьте разъем антенны до упора и зафиксируйте, повернув гайку вправо. Закрепите FM-антенну на стене с помощью канцелярской кнопки или гвоздика с широкой шляпкой.

DABDAB

(Модели для Европы)

a Рамочная AM-антенна, b DAB/FM-антенна, c Комнатная FM-антенна

(Модели

для Австралии

и стран Азии)

(Модели

для стран

Северной Америки)

Page 74

Подключение к сети

Соединения

Ресивер можно подключить к проводной локальной сети или беспроводной сети WiFi. После этого вы сможете пользоваться сетевыми функциями, например, принимать программы Интернет-радио. Для создания проводной локальной сети (LAN) подключите свой маршрутизатор к порту NETWORK ресивера с помощью Ethernet-кабеля, как показано на иллюстрации. Для подключения к беспроводной сети Wi-Fi в ходе первичной настройки выберите один из способов, описанных в разделе «Сетевое подключение»» ( вершения первичной настройки нажмите на пульте ДУ, чтобы перейти к главному экрану и в системном меню выберите для настройки «Network/Bluetooth» - «Network» (

→ стр. 158

зи в рабочее положение.

→ стр. 166

). Для соединения по каналу Wi-Fi установите антенну беспроводной свя-

) , а далее следуйте инструкциям на экране. После за-

a Ethernet-кабель

Маршрутизатор

Page 75

Подключение внешних управляющих устройств

Вход/выход ИК сигнала

В результате подключения к ресиверу внешнего приемника ИК сигналов существенно повышается эффективность дистанционного управления, даже при наличии препятствий на пути сигнала (например, если приемник установлен в шкафу). С помощью такого устройства можно управлять ресивером или иными компонентами из другой комнаты (например, из зоны 2), подключив эти компоненты к устройству. По вопросам установки внешнего приемника ИК сигналов обращайтесь в специализированные магазины.

• Чтобы выяснить тип кабеля, который требуется для подключения, обратитесь к руководству по эксплуатации устройства.

Соединения

ИК-приемник

Page 76

12-В триггерный выход

Соединения

Если к ресиверу подключен BD/DVD-плеер или другой компонент, имеющий вход TRIGGER IN, этот компонент можно будет включать или выключать, включая и выключая сам ресивер. Питание подключенного устройства будет контролироваться 12-вольтовым управляющим сигналом с разъема 12V TRIGGER OUT A (макс. 12 В/100 мА) или с разъема 12 V TRIGGER OUT B (макс. 12 В/25 мА) ресивера. Вы можете выбирать зону для вывода управляющего сигнала путем настройки каждого из входов.

• Для подключения используйте монофонический кабель с мини-штекером 3,5 мм. Не используйте стереофонический кабель.

Настройка

• Для вывода сигналов управления через выход 12 V TRIGGER OUT необходимо выполнить определенные настройки. Нажмите на пульте ДУ, затем перейдите в главном меню к пункту «System Setup» - «Hardware» - «12V Trigger A» ( «12V Trigger B» (

→ стр. 146

) и выберите вариант «Main», «Zone 2» или «Zone 3».

→ стр. 146

) или

Проигрыватель

дисков BD/DVD

a Монофонический кабель с мини-джеком 3,5 мм

Page 77

Подключение шнура питания

Соединения

Провод питания подсоединяйте только после выполнения всех подключений.

• К ресиверу прилагается съемный шнур питания. Сначала подключите шнур к гнезду питания (AC IN) ресивера, а затем — к розетке электросети. При отключении шнура питания сначала отсоединяйте его от сетевой розетки.

a Шнур питания

Page 78

Воспроизведение

Основные операции 79 Воспроизведение аудиосигналов от подключенного

устройства 79 Воспроизведение сигналов по каналу BLUETOOTH® 80 Прослушивание радиопередач 83 Режимы прослушивания 89 Настройка звука и изображения 91

Сетевые службы

Spotify 94 AirPlay® 95 DTS Play-Fi® 97 Amazon Alexa 98 Amazon Music 100 TIDAL 102 Подключение системы Sonos для воспроизведения

музыки 103 Интернет-радио 105

Вспомогательные функции

Многозонное воспроизведение 107 Использование ПЕРСОНАЛЬНЫХ НАСТРОЕК 112 Воспроизведение музыкальных файлов

с запоминающего USB-устройства 114 Музыкальный сервер 116 Приложение Play Queue 119 Подключение передатчика для воспроизведения 121

Page 79

Воспроизведение

INPUT SELECT

Селектор

входов

HDMI MAIN/SUB

INPUT

Воспроизведение аудиосигналов от подключенного устройства

Через ресивер вы можете воспроизводить аудиосигналы от AV-компонентов, таких как проигрыватель дисков Blu-ray.

• Если к выходу HDMI OUT SUB подключен телевизор, то для переключения между разъемами MAIN (Главный) и SUB (Дополнительный) пользуйтесь кнопкой § или «AV Adjust» (

Основные операции

Пульт ДУ телевизора

→ стр. 91

) на пульте ДУ.

Inputs

TV HDMI 1 HDMI 2 HDMI 3

Выполните описанную ниже процедуру при включенном питании аппарата.

1. Переключите телевизор на вход, к которому подключен ресивер.

2. Нажмите кнопку селектора входов с таким же именем, как у входа, к которому подключено нужное вам устройство воспроизведения.

Например, нажмите кнопку «BD/DVD» для воспроизведения сигналов от прои-

грывателя дисков Blu-Ray/DVD, подключенного к разъему «BD/DVD». Чтобы звук подавался на динамики телевизора, нажмите кнопку «TV». Для воспроизведения сигнала с устройства, подключенного к входу CD, USB, PHONO, HDMI5, HDMI6 или AUX HDMI выберите нужный вход, нажимая на колесо селектора входов (INPUT SELECT) на передней панели ресивера.

• Если к ресиверу кабелем HDMI подключен телевизор или проигрыватель с под-

держкой функции связывания CEC, то выбор входа осуществляется автоматически.

3. Запустите воспроизведение на подключенном AV-компоненте.

HDMI MAIN/SUB

Селектор

входов

INPUT SELECT

Page 80

Воспроизведение

Воспроизведение сигналов по каналу BLUETOOTH®

Вы можете воспроизводить музыку со смартфона или другого устройства по беспроводному каналу BLUETOOTH через акустические системы, подключенные к ресиверу. По каналу BLUETOOTH можно также передавать аудиосигнал с ресивера на наушники, беспроводные АС и другие устройства.

Воспроизведение аудиосигнала с BLUETOOTH-совместимых устройств через ресивер

Выполните описанную ниже процедуру при включенном питании аппарата.

Сопряжение

1. После нажатия кнопки BLUETOOTH на дисплее ресивера появится сообщение «Now Pairing...» (Идет установка соединения...), и активируется режим сопряжения.

2. Активируйте (включите) функцию BLUETOOTH на BLUETOOTH-совместимом устройстве, затем выберите ресивер из списка отображаемых устройств. Если по требуется ввод пароля, введите «0000».

• Имя ресивера отображается как «Pioneer VSX-LX505 XXXXXX». Это стандарт

Иллюстрации приводятся только в качестве примера.

ное имя можно изменить при помощи функции Friendly Name (Удобное имя) (

→ стр. 159

Android-устройствах).

• Для подключения другого BLUETOOTH-совместимого устройства нажмите

кнопку «BLUETOOTH» и не отпускайте ее, пока не появится сообщение «Now Pairing...» (Идет установка соединения...). Затем выполните действия пункта 2. Ресивер может сохранять в памяти данные 8 устройств, с которыми было установлено соединение.

• Радиус действия составляет около 15 м. Обратите внимание на то, что установ-

ка соединения гарантирована не со всеми Bluetooth-устройствами.

) или приложения Pioneer Remote (

→ стр. 171

) (работает на iOS и

Воспроизведение

1. Выполните процедуру установки соединения с BLUETOOTH-совместимым устройством.

2. Воспроизведение музыкальных файлов.

Селектор входов ресивера автоматически устанавливается на «BLUETOOTH». Увеличьте громкость BLUETOOTH-совместимого устройства до нужного уровня.

• Вследствие характеристик беспроводной технологии BLUETOOTH звук может

воспроизводиться ресивером с незначительной задержкой относительно звука, воспроизводимого BLUETOOTH-устройством.

Page 81

Bluetooth Transmitter

Bluetooth Transmitter On (Tx)

Search Devices Start Output Level Variable aptX HD Off Low Latency Mode Off Pairing Information Clear Device Status Ready

Set to “Off” if you are not using the Bluetooth Transmitter.

Воспроизведение

Передача аудиосигнала от ресивера на Bluetooth-совместимые устройства

Сопряжение

1. Нажмите нужную кнопку селектора входов.

• Выберите любой источник сигнала, кроме «BLUETOOTH». Если выбран источ-

ник «BLUETOOTH», эта функция не работает.

2. Нажмите кнопку «Network/Bluetooth» - «Bluetooth» - «Bluetooth Transmitter» и нажмите Enter.

3. Выберите «On (Tx)» или «On (Main + Tx)» в пункте «Bluetooth Transmitter» (Bluetooth-передатчик).

• При выборе «On (Tx)» воспроизведение осуществляется только с BLUETOOTH-у

стройства, а при выборе «On (Main + Tx)» — как с BLUETOOTH-устройства, так и с самого ресивера.

на пульте ДУ, чтобы перейти к главному меню, выберите

Иллюстрации приводятся только в качестве примера.

Bluetooth Transmitter

Bluetooth Transmitter On (Tx)

Search Devices Start Output Level Variable aptX HD Off Low Latency Mode Off Pairing Information Clear Device Status Ready

Set to “Off” if you are not using the Bluetooth Transmitter.

4. В разделе «Search Devices» (Поиск устройств) нажмите Enter.

• Запускается поиск BLUETOOTH-совместимых устройств, способных принимать

сигнал, затем появится список найденных устройств.

5. Выберите устройство, с которого вы хотите выводить сигнал, и при нажатии ENTER появится сообщение «Now Pairing...», после чего между ресивером и устройством будет установлена связь.

• Некоторые BLUETOOTH-устройства требуют выполнения сопряжения вруч-

ную. Если имя устройства не отображается в списке, проверьте его настройки BLUETOOTH.

Page 82

Воспроизведение

1. Включите воспроизведение на AV-компоненте, подключенном к ресиверу. Если источником входного сигнала является тюнер или сеть, включите воспроизведение на ресивере.

• Если для параметра «Output Level» (Выходной уровень) установлено значе ние «Variable» (Регулируемый), на ресивере можно регулировать громкость. Предварительно установите подходящий уровень громкости на подключенном BLUETOOTH-устройстве. Если выбрано значение «Fixed» (Нерегулируемый), отрегулируйте уровень на BLUETOOTH-устройстве.

• Ресивер не позволяет передавать сигнал на несколько устройств с поддержкой беспроводной технологии BLUETOOTH.

• Радиус действия составляет около 15 м. Обратите внимание на то, что установка соединения гарантирована не со всеми Bluetooth-устройствами.

• Если для параметра «Bluetooth Transmitter» установлено значение «On (Tx)» или «On (Main + Tx)», то при обнаружении сопряженного BLUETOOTH-устройства ресивер автоматически восстанавливает соединение с этим устройством. Это распространяется также на следующие случаи:

- когда вы снова включаете питание, выводя ресивер из режима ожидания

- когда активен любой вход, кроме «BLUETOOTH»

- когда выбран вход «NET» и идет потоковая передача музыкального контента по

сети (исключая некоторые сетевые сервисы).

Если эта функция не используется, выберите «O󰀨» в разделе «Bluetooth

Transmitter», чтобы отменить соединение. Также отключите соединение на принимающем устройстве (если это возможно).

• Вывод аудиосигнала с устройства с поддержкой беспроводной технологии BLUETOOTH невозможен в следующих случаях:

- если аудиофайл имеет формат DSD

- когда идет трансляция аудио с одной из следующих сетевых служб: Chromecast

built-in, Amazon Alexa, AirPlay, DTS Play-Fi.

• Регулировка тембра и выбор режимов прослушивания, которые предлагает ресивер, становятся недоступными.

• Использование этой функции возможно только в основной зоне, где находится сам ресивер. Эта функция отключается при включении режима Multi-zone, который обеспечивает воспроизведение звука в отдельной комнате (зона 2/зона 3).

Воспроизведение

Page 83

Воспроизведение

Прослушивание радиопередач

Встроенный тюнер позволяет принимать передачи радиостанций AM (модели для стран Северной Америки, Азии и Австралии), FM и DAB (модели стран Европы).

Прослушивание AM/FM-радиостанций

Настройка на радиостанцию

Выполните описанную ниже процедуру при включенном питании аппарата.

■ Автоматическая настройка

1. Нажимая кнопку Tuner, выберите диапазон AM или FM.

2. Нажимая кнопку Mode, выведите на дисплей «TunMode: Auto» (Режим радионастройки: автоматический).

3. Нажмите кнопку ▲ / ▼на пульте ДУ, чтобы запустить функцию автоматической настройки. При обнаружении радиостанции поиск останавливается. Когда тюнер настроен на радиостанцию, на дисплее загорается индикация «TUNED» (Настроено). При настройке на радиостанцию диапазона FM светится индикатор «STEREO».

Если сигнал FM-радиостанции слабый, выполните настройку вручную, см. «Ручная

настройка» ( передач FM-диапазона будет осуществляться не в стереофоническом, а в монофоническом режиме, независимо от чувствительности радиоприема.

→ стр. 84

). Следует иметь в виду, что в случае настройки вручную прием

Page 84

■ Ручная настройка

Следует иметь в виду, что в случае настройки вручную прием передач FM-диапазона будет осуществляться не в стереофоническом, а в монофоническом режиме, независимо от чувствительности радиоприема.

1. Нажимая кнопку Tuner, выберите диапазон AM или FM.

2. Нажимая кнопку Mode, выведите на дисплей «TunMode: Manual» (Режим радионастройки: ручной).

3. Последовательными нажатиями кнопки ▲ / ▼ на пульте ДУ выберите нужную радиостанцию.

• С каждым нажатием кнопки ▲ / ▼ частота изменяется на 1 шаг. Если кнопку

нажать и задержать, частота будет сменяться непрерывно. После прекращения нажатия смена частоты прекращается.

TUNER

/ / /

ENTER

MODE

■ Установка шага перестройки частоты

(модели для стран Северной Америки, Азии и Австралии)

Нажмите кнопку на пульте ДУ, чтобы вызвать главное меню и выберите «System Setup» - «Miscellaneous» - «Tuner» - «AM/FM Frequency Step» или «AM Frequency Step» (Настройка системы - Разное - Тюнер - Шаг изменения частоты в диапазоне AM/FM или АМ), затем укажите шаг изменения частоты, принятый в вашем регионе. Следует иметь в виду, что после этого все сохраненные настройки на радиостанции будут удалены.

Воспроизведение

Использование системы RDS (модели для Австралии, стран Европы и Азии)

Аббревиатура RDS означает Radio Data System (система передачи данных) и является способом передачи данных с использованием сигналов FM-радиостанций. В регионах, где работает RDS, при настройке на радиостанцию, поддерживающую этот режим, на дисплее отображается название радиостанции. Если в это время нажать кнопку i на пульте ДУ, можно будет пользоваться следующими функциями.

■ Отображение текстовой информации (функция Radio Text)

1. Нажмите кнопку «i» на пульте ДУ, пока на дисплее отображается название радиостанции.

Радиотекст (RT) представляет собой текстовую информацию, передаваемую стан-

цией, он отображается бегущей строкой на дисплее. Сообщение «No Text Data» (Отсутствуют текстовые данные) означает, что радиотекст недоступен.

■ Поиск радиостанций по типу программы

1. Нажмите кнопку i на пульте ДУ, пока на дисплее отображается название радиостанции.

• Если принимаемая передача не подходит ни под какой тип программ, на дис-

плее отображается «None» (Тип не найден).

2. Нажатием кнопок ◄ / ► на пульте ДУ выберите нужный тип программы (Program Type) и нажмите кнопку Enter, чтобы начать поиск.

• Предусмотрена индикация следующих типов программ: None (Тип не найден) / News (Новостные программы) / A󰀨airs (Текущие события) / Info (Информация) / Sport (Спорт) / Educate (Образовательные программы) / Drama (Радиопостановки и сериалы) / Culture (Национальная и местная культурная жизнь, театр) / Science (Наука и техника) / Varied (Программы, построенные на беседе или общении, например викторины или интервью) / Pop M (Поп-музыка) / Rock M (Рок-музыка) / Easy M (Популярная легкая музыка) / Light M (Легкая классическая музыка) / Classics (Серьезная классическая музыка) / Other M (Другие музыкальные жанры, не входящие ни в одну из вышеперечисленных категорий) / Weather (Сводки и прогнозы погоды) / Finance (Биржевые сводки, коммерческая, торговая информация) / Children (Программы для детей) / Social (События общественной жизни) / Religion (Программы о религии) / Phone In (Общение по телефону в прямом эфире) / Travel (Путешествия и отдых) / Leisure (Свободное время, интересы и хобби) / Jazz (Джазовая музыка) / Country (Музыка в стиле кантри) / Nation M (Популярная музыка не на английском языке) / Oldies (Популярная музыка 1950-х и 1960-х годов) / Folk M (Народная музыка) / Document (Публицистические передачи)

Page 85

• Отображаемая информация о типе программы может иногда не соответствовать тематике передач той или иной радиостанции.

3. При обнаружении в эфире радиостанции, передающей программу нужного типа, на дисплее начинает мигать название найденной станции. Нажмите кнопку Enter, чтобы выбрать эту радиостанцию. Если не нажать Enter, система продолжит поиск радиостанций.

• Если радиостанции, транслирующие программы нужного типа, не найдены, на

дисплей выводится сообщение «Not Found» (Не найдено).

• Если язык, на котором ведется передача, не поддерживается ресивером, на

дисплее могут отображаться нечитаемые символы. Это не является признаком неисправности. Кроме того, текстовая информация может не отображаться, если сигнал радиостанции слабый.

Воспроизведение

Сохранение в памяти настроек радиостанций

(

→ стр. 88

)

Page 86

Воспроизведение

MODE

/ / /

ENTER

TUNER

Прослушивание передач цифрового радиовещания DAB (только модели для Европы)

Настройка на радиостанцию

Выполните описанную ниже процедуру при включенном питании аппарата.

1. Последовательными нажатиями кнопки «TUNER» выберите режим DAB.

• После того, как вы впервые выберете вход DAB, включается функция автоматической настройки и система начинает сканировать диапазон «DAB Band 3» на наличие радиостанций цифрового вещания, доступных в вашем регионе. После завершения сканирования выбирается первая из обнаруженный станций.

2. С помощью кнопок ▲ / ▼ выберите желаемую радиостанцию.

• Если появилась новая DAB-станция или вы переехали в новый район, нажмите

, затем используя кнопки навигации и ENTER, запустите функцию автоматического сканирования «DAB Auto Scan» в меню «Miscellaneous» - «Tuner» (Разное - Тюнер).

TUNER

/ / /

ENTER

MODE

Page 87

■ Изменение порядка представления станций

Доступные радиостанции можно сортировать по алфавиту или по мультиплексу.

1. Последовательными нажатиями кнопки MODE выберите один из двух методов сортировки.

Alphabet (по умолчанию): сортировка радиостанций по алфавиту. Multiplex: сортировка радиостанций по мультиплексу.

■ Представление информации DAB-радио

1. При последовательном нажатии кнопки i выводится дополнительная информация о выбранной DAB-станции.

DLS (Динамический текстовый сегмент): При настройке на радиостанцию, пере-

дающую текстовые DLS-данные текст отображается на дисплее в виде бегущей строки.

Program Type: Отображение типа программы. Bit Rate and Audio Mode: Скорость цифрового потока и звуковой режим (стерео,

моно).

Quality: Отображение качества сигнала. 0 - 59: слабый прием 60 - 79: хороший прием 80 - 100: отличный прием Multiplex Name: Название текущего мультиплекса.

Multiplex Number and Frequency:

Номер и частоты текущего мультиплекса.

Воспроизведение

Page 88

Сохранение в памяти настроек радиостанций

Воспроизведение

■ Порядок сохранения настроек в памяти

Эта функция позволяет сохранять в памяти до 40(*) настроек на радиостанции. (*) Модели для стран Северной Америки, Азии и Австралии: AM и FM станции Модели для Европы: FM и DAB станции

После настройки на радиостанцию, которую вы хотите сохранить, выполните следующие действия.

1. Нажмите кнопку «+Fav», чтобы на дисплее начал мигать номер предустановки.

2. Пока продолжается мигание (около 8 секунд), нажатиями кнопок ◄ / ► на пульте ДУ выберите нужный номер в диапазоне от 1 до 40.

3. Еще раз нажмите кнопку «+Fav», чтобы зарегистрировать радиостанцию, то есть сохранить настройку в памяти.

После сохранения настройки мигание прекращается. Повторите эту операцию для

всех радиостанций, которые вы планируете слушать регулярно.

TUNER

■ Выбор предустановленной радиостанции

1. Нажмите кнопку «TUNER».

2. Нажатиями кнопок ◄ / ► выберите номер предустановки.

■ Удаление предустановки на радиостанцию

1. Нажмите кнопку «TUNER».

2. Нажатиями кнопок ◄ / ► выберите номер предустановки, которую вы хотите удалить.

3. После нажатия кнопки «+Fav» номер предустановки начинает мигать, нажмите кнопку «CLEAR», чтобы удалить предустановку. Номер удаленной предустановки исчезает с дисплея.

/ / /

ENTER

CLEAR +Fav

Page 89

Воспроизведение

Режим прослушивания

Нажимая кнопки «AUTO/DIRECT», «SURR» и «STEREO» во время воспроизведения, вы можете переключаться с одного режима прослушивания на другой.

• Подробнее о каждом из режимов прослушивания смотрите в разделе «Эффекты режимов прослушивания» (Listening Mode E󰀨ects) (

• Подробнее о выборе режимов прослушивания смотрите в разделе «Форматы сигнала и выбор режимов прослушивания» (

→ стр. 192

■ Кнопка AUTO/DIRECT

Последовательное нажатие этой кнопки позволяет переключать режимы прослушивания между «Auto Surround», «Direct» и «Pure Direct». При этом на дисплей выводится «Auto Surround» (или «Direct», или «Pure Direct»), затем автоматически устанавливается наиболее подходящий для того или иного формата режим прослушивания (DTS — для многоканального сигнала, Stereo – для 2-канального и т.д.) с соответствующей индикацией, например «DTS».

→ стр. 196

Информация на дисплее сменяется автоматически

Page 90

Воспроизведение

Input source and volume

Listening mode

Input format

■ Кнопка SURR

Последовательное нажатие этой кнопки позволяет выбирать аудиоформат входного сигнала и переключать режимы прослушивания. Выберите режим, который в наибольшей степени отвечает вашим предпочтениям. Выбранный режим прослушивания отображается на дисплее.

■ Кнопка STEREO

Вы можете выбрать режим «Stereo» для воспроизведения только через фронтальные акустические системы с возможным добавлением сабвуфера, или режим «Extended Stereo».

• Кнопки AUTO/DIRECT, SURR и STEREO сохраняют режим прослушивания, ко торый был выбран последним. Если воспроизводится контент, несовместимый с режимом прослушивания, выбранным последним, то автоматически выбирается наиболее подходящий режим для данного контента.

Проверка формата входного сигнала и режима прослушивания

При последовательном нажатии кнопки i на пульте дистанционного управления произ- водится переключение дисплея ресивера в следующем порядке.

• Содержимое зависит от выбранного источника сигнала.

• Полная информация отображается не во всех случаях.

Источник входного сигнала и уровень громкости

Режим прослушивания

Входной формат

Частота дискретизации

Разрешение входного сигнала

Информация на дисплее сменяется за несколько секунд.

Page 91

BD/DVD

Настройка звука и изображения

AV Adjust

HDMI

Audio

Room EQ

Level

HDMI Out

Sound Delay

Audio Return Channel

BD/DVD

Настройки меню

Воспроизведение

Это меню позволяет быстро настроить часто используемые функции, например, отрегулировать тембр.

Вы можете выполнить настройки на экране телевизора во время воспроизведения музыки. Нажмите кнопку изображения). Обратите внимание: когда активен вход «CD», «TV», «PHONO», «AM» или «FM», меню на экране телевизора недоступно. Поэтому во время при выполне нии этих операций пользуйтесь дисплеем ресивера.

на пульте ДУ для вызова меню AV Adjust (Настройка звука и

AV Adjust

HDMI

Audio

Room EQ

Level

HDMI Out

Sound Delay

Audio Return Channel

BD/DVD

Нажимая кнопки навигации ▲ / ▼ на пульте ДУ, выберите нужный пункт меню и нажмите ENTER для подтверждения выбора. Для изменения значений используйте кнопки навигации.

• Для возврата к предыдущему экрану нажмите кнопку

• Для выхода из режима настройки нажмите кнопку .

Page 92

■ HDMI

HDMI Out (Выход HDMI): выбор выхода HDMI OUT для вывода видеосигналов через

разъемы MAIN (Основной), SUB (Дополнительный) и MAIN+SUB.

Sound Delay (Задержка звука): если звук опережает видеоизображение, вы можете настроить задержку воспроизведения звука, чтобы устранить это несоответствие. Для каждого входа можно задать разные настройки.

• Эта настройка недоступна, если выбран режим прослушивания Pure Direct, а в качестве входного сигнала используется аналоговый или DSD.

Audio Return Channel (Возвратный аудиоканал): эта функция обеспечивает пере

дачу с телевизора звука вместе с изображением по одному кабелю HDMI. Выбирайте «On» (Включено) при воспроизведении звука с телевизора через колонки, подключенные к ресиверу. Выбирайте «O󰀨» (Выключено), когда функция ARC не используется.

■ Audio (Звук)

Sound Retriever (Улучшение звука): улучшает качество сжатого аудиосигнала. По-

зволяет улучшить качества звучания таких музыкальных форматов, как MP3. Настройку можно задать отдельно для каждого селектора входов. Настройка эффективна для сигналов с частотой дискретизации не более 48 кГц. Эта настройка недоступна при воспроизведении потоковых сигналов.

• Эту настройку невозможно использовать в режиме прослушивания Direct или Pure Direct.

• Эта настройка недоступна, если выбран один из профилей коррекции с помощью «Dirac Live» (

Midnight (Ночной режим): обеспечивает отчетливую слышимость тихих звуков. Эта

настройка особенно удобна, когда вы снижаете громкость для просмотра фильмов в ночное время.

• Эту настройку невозможно использовать в режиме прослушивания Direct или Pure Direct.

• В описанных ниже ситуациях эту настройку использовать невозможно.

- Если при воспроизведении сигнала формата Dolby Digital Plus или Dolby TrueHD

отключена функция «Loudness Management» (Управление тонкомпенсацией)

- Если на вход подается сигнал формата DTS:X, а для параметра «Dialog Control»

(Управление громкостью диалогов) установлено значение, отличное от 0 дБ

→ стр. 93

)

Воспроизведение

Stereo Assign (Назначение стерео): Эта функция позволяет выбрать любую пару

акустических систем для вывода стереозвука. Помимо фронтальных АС (Front), можно выбрать окружающие АС (Surround), тыловые окружающие (Surround Back), высотные 1 (Height 1) и высотные 2 (Height 2).

Выберите

любую пару

→ стр. 133

) задано значение «Zone 2».

Фронтальные АС Окружающие АС

• При изменении назначения выходного аудиосигнала режим прослушивания переключается на «Stereo».

Zone B: Выберите способ вывода звука в зону B из следующих вариантов «O󰀨» (Вы-

ключено), «On (A+B)» и «On (B)».

• В следующих случаях выбор режима «Zone B» невозможен:

- Когда включен режим ZONE 2.

- Когда в главном меню для параметра «System Setup» - «Speaker» -

«Conguration» - «Zone 2 Preout» (

Auto Phase Control+ (Автоматическое управление фазой+): На некоторых дисках,

изготовленных без соблюдения стандартов фазового контроля, нижние частоты записаны с небольшим отставанием. Эта функция корректирует сдвиг фазы при воспроизведении таких дисков. Если выбрать значение «Auto», то помимо задержки на нижних частотах, система будет выявлять и исправлять также полярность и корреляцию.

• В режиме прослушивания Pure Direct использование этой функции невозможно.

• Эта настройка недоступна, если выбран один из профилей коррекции с помощью «Dirac Live» (

→ стр. 93

Page 93

■ Room EQ (Коррекция акустики помещения)

Dirac Live (*1): Вы можете выбрать профили коррекции — «Slot1», «Slot2» или «Slot3»,

— полученные путем измерений с помощью программного обеспечения Dirac Live (

→ стр. 168, стр. 172

• Результаты измерений Dirac Live сохраняются в профилях «Slot1», «Slot2» и «Slot3», но с помощью функции «Manual Adjust» ( свой собственный профиль.

• Этот параметр недоступен, если измерения проводятся с использованием функции «Full Auto MCACC».

MCACC EQ (*1)(*3): включение или отключение функции коррекции искажений, вы

званных особенностями акустики помещения.

Phase Control (Настройка фазы)(*1): коррекция фазовых искажений в НЧ диапазоне

для акцентирования низких частот. Эта функция обеспечит воспроизведение мощно го баса максимально близко к оригиналу.

Theater Filter (Фильтр ДК)(*2)(*3): адаптация для домашнего кинотеатра характери

стик саундтрека, высокочастотный диапазон которого изначально был расширен для воспроизведения в коммерческих кинотеатрах.

Standing Wave (Стоячие волны) (*1)(*3): С включением этого параметра (On) систе

ма будет контролировать эффект стоячих волн, образуемых отражением звуковых волн от стен и других препятствий.

(*1) В режиме прослушивания Pure Direct использование этой функции невозможно.

(*2) Эту настройку невозможно использовать в режиме прослушивания Direct или

Pure Direct.

(*3) Эта функция не работает, если используется система Dirac Live (

стр. 172

). При ее выборе эффект будет отсутствовать.

). Для отключения профиля коррекции выберите значение «O󰀨».

→ стр. 173

) вы можете создать

→ стр. 168

Воспроизведение

■ Level (Уровень)

Front: Настройка уровня громкости фронтальных каналов во время прослушивания. Center: Настройка уровня громкости центрального канала во время прослушивания. Subwoofer: Настройка уровень громкости сабвуфера во время прослушивания.

• При переводе устройства в режим ожидания настройки будут возвращены в пре дыдущее состояние.

Page 94

Spotify

Используйте свой телефон, планшет или компьютер в качестве пульта ДУ для потокового сервиса Spotify. Подробности см. на странице spotify.com/connect.

Воспроизведение

Page 95

Воспроизведение

AirPlay

Подключив ресивер к той же сети, что и iPhone®, iPod touch®, iPad® или другие iOS-устройства, вы можете слушать с них музыку без использования проводов.

• Обновите операционную систему на iOS-устройстве до последней версии.

• В зависимости от версии iOS, экраны управления или процедуры работы могут различаться. Подробности см. в инструкции по эксплуатации, прилагаемому к вашему iOS-устройству.

Основные операции

1. Подключите свое iOS-устройство к той же точке сетевого доступа, к которой подключен ресивер.

2. Нажмите символ AirPlay поддержкой AirPlay и выберите в списке устройств свою модель ресивера.

3. Включите воспроизведение музыкального файла на iOS-устройстве.

• Если функция управления режимом ожидания по сети (Network Standby) в меню «System Setup» - «Hardware» - «Power Management» (Настройка системы - Оборудование - Управление питанием) выключена (O󰀨), включите устройство вручную и нажмите кнопку «NET» на пульте ДУ. По умолчанию функция Network Standby (

→ стр. 145

• Из-за особенностей беспроводной технологии AirPlay воспроизводимый через ресивер звук может немного отставать от звука на AirPlay-совместимом устройстве.

Музыкальные файлы можно воспроизводить и на компьютере с помощью программы iTunes (версии 10.2 или более поздней). Убедитесь, что ресивер и компьютер подключены к одной сети. Нажмите кнопку «NET» на пульте дистанционного управления. Затем нажмите символ AirPlay и включите воспроизведение.

) включена (On).

в окне музыкального приложения на iOS-устройстве с

в окне iTunes, выберите из списка устройств ресивер

Смартфон под управлением iOS 10

Page 96

Воспроизведение с использованием нескольких устройств (AirPlay2)

Эта модель ресивера поддерживает AirPlay2. Если ваше мобильное устройство работает под управлением системы iOS11.4 или более поздней версии, вы можете воспроизводить записанную на нем музыку через этот ресивер и другое устройство, которое поддерживает технологию AirPlay2.

1. Подключите свое iOS-устройство к той же точке сетевого доступа, к которой подключен ресивер.

2. Нажмите символ AirPlay выберите из списка свой ресивер или другой аппарат с поддержкой AirPlay2.

• Устройства, поддерживающие AirPlay2, отображаются с белым кружком справа.

• Можно выбрать несколько устройств, поддерживающих AirPlay2.

• Громкость можно регулировать на каждом устройстве отдельно.

3. Включите воспроизведение музыкального файла на iOS-устройстве.

→ стр. 145

(

• Из-за особенностей беспроводной технологии AirPlay воспроизводимый через ре сивер звук может немного отставать от звука на AirPlay-совместимом устройстве.

Музыкальные файлы можно воспроизводить и на компьютере с помощью программы iTunes (версии 12.8 или более поздней). Убедитесь, что ресивер и компьютер подклю чены к одной и той же сети. Нажмите кнопку «NET» на пульте дистанционного управления. Нажмите символ AirPlay ресивер и устройства с поддержкой AirPlay2, и запустите воспроизведение любого музыкального файла.

) включена (On).

в окне музыкального приложения на iOS-устройстве и

в окне iTunes, выберите из списка устройств свой

Воспроизведение

Смартфон под управлением iOS 11.4

Page 97

Воспроизведение

DTS Play-Fi

Подключив ресивер к той же сети, что и мобильное устройство, например смартфон или планшет, вы можете по беспроводному каналу слушать музыку, воспроизводимую на мобильном устройстве. Можно воспроизводить музыку с сервиса потоковой трансляции или из музыкальной библиотеки мобильного устройства. Эта функция также поддерживает список воспроизведения в медиаплеере iTunes. Подключение нескольких беспроводных колонок с поддержкой DTS Play-Fi к той же сети, делает возможным «групповое воспроизведение» с проигрыванием одной и той же музыки в разных комнатах дома. Чтобы пользоваться этой функцией, скачайте приложение Pioneer Music Control App (доступно на iOS или Android™).

https://play-.com/

Воспроизведение

1. С помощью своего мобильного устройства скачайте приложение Pioneer Music Control. https://intl.pioneer-audiovisual.com/play/appp.html

2. Установите соединение мобильного устройства с сетью, к которой подключен ресивер.

3. Запущенное приложение Pioneer Music Control будет автоматически отображать совместимые устройства.

4. Выберите свой ресивер из списка совместимых устройств. На экране откроется список приложений, например, сервисов потоковой трансляции музыки.

Выберите контент для воспроизведения и выполните требуемые операции, следуя

инструкциям на экране.

• Если функция управления режимом ожидания по сети (Network Standby) в меню «System Setup» - «Hardware» - «Power Management» (Настройка системы - Обору дование - Управление питанием) выключена (O󰀨), включите устройство вручную и нажмите кнопку «NET» на пульте ДУ. По умолчанию функция Network Standby (

→ стр. 145

• Подробную информацию по эксплуатации и ответы вопросы вы найдете на https:// intl.pioneer-audiovisual.com/play/info_p.html

• Для пользования сервисом потоковой трансляции может потребоваться регистрация.

• Указанные ниже функции DTS Play-Fi не поддерживаются этой моделью ресивера.

- Spotify

- Wireless Surround Sound

- Line In Rebroadcast

- Internet Radio

• Некоторые настройки в «Setup menu» не могут быть изменены средствами ресиве ра. Чтобы изменить их, отключите в приложении соединение с ресивером.

• Изменить режим прослушивания во время воспроизведения невозможно.

) включена (On).

Page 98

Amazon Alexa

Воспроизведение

Alexa — это облачная голосовая служба, разработанная компанией Amazon. После того, как ваш ресивер будет зарегистрирован на Amazon, вы можете использовать любое устройство с поддержкой Amazon Alexa (например, Amazon Echo) и приложение Amazon Alexa (доступно на iOS и Android™) для выполнения таких операций, как регулировка громкости на ресивере или воспроизведение музыки с помощью голосо вых команд.

• Чтобы можно было пользоваться функцией Amazon Alexa необходима учетная запись Amazon. Дополнительную информацию см. на веб-сайте Amazon.

Регистрация ресивера путем создания учетной записи в Amazon

1. Создайте учетную запись Amazon с помощью приложения Pioneer Remote. Это не-

возможно сделать средствами ресивера.

Информацию о приложении см. в разделе «Управляющее приложение Pioneer

Remote» (

2. Запустите Pioneer Remote и выберите своего ресивера, когда оно появится на экране.

3. Нажмите «NET» или «NETWORK» в верхней части экрана Pioneer Remote, а после перехода в меню сети нажмите значок «amazon alexa».

• Если вместо окна входа в систему появляется окно с предложением установить

Доступность тех или иных сервисов зависит от региона вашего проживания.

4. Нажмите «Start Setup» (Начать установку), выберите язык на экране Setup и за регистрируйте имя устройства. Выберите тот же язык, который вы используете устройствах с Amazon Alexa (например, Amazon Echo). В качестве имени устрой ства выберите любое имя с четко различимым звучанием.

Например: «Спикер»

5. Нажмите «Next» (Далее), чтобы открыть экран Amazon Alexa.

6. Следуйте инструкциям на экране, чтобы ввести необходимую информацию, на пример, адрес электронной почты и пароль, для входа в Amazon (*1). После входа в систему нажмите «Allow» (Разрешить) и зарегистрируйте свой ресивер в учетной записи Amazon.

(*1) Войдите в систему, используя ту же учетную запись, что и других для устройств

→ стр. 171

программу Service Unlocker, сначала установите ее.

с Amazon Alexa.

Page 99

7. После завершения регистрации происходит возврат к экрану Pioneer Remote. Следуя инструкциям на экране, поговорите с виртуальным ассистентом Amazon Alexa (Amazon Echo или др.) и убедитесь, что тот реагирует на ваши голосовые команды.

Например: «Alexa, сделай спикер громче (*2)». «Alexa, включи музыку через спикер (*2)».

(*2) Подавая команды, используйте имя устройства, которое вы зарегистрировали в

шаге

Воспроизведение

Управление ресивером

Вы можете использовать голосовые команды для регулировки громкости своего ресивера, включения и остановки музыки, а также для перехода к следующим или предыдущим трекам.

1. Включив ресивер, обратитесь к Alexa (например, через Amazon Echo). Если вы используете приложение Amazon Alexa, запустите его, коснитесь логотипа Alexa начните говорить, обращаясь к мобильному устройству.

Например: «Alexa, сделай спикер громче (*3)». «Alexa, включи музыку через спикер (*3)».

(*3 Подавая команды, используйте имя устройства, которое вы зарегистрировали в

шаге 4. «Регистрация ресивера путем создания учетной записи в Amazon».

• Подробную информацию о голосовых командах см. на веб-сайте. (

• Устройство не имеет кнопки включения/выключения и функции для переключения режима прослушивания.

• Информацию о работе приложения Amazon Alexa вы найдете на веб-сайтах Amazon.

Нажмите здесь )

Page 100

Amazon Music

Вы можете воспользоваться услугой трансляции музыки, предоставляемой компанией Amazon, зарегистрировавшись на сайте Amazon Music.

• Чтобы воспроизводить контент Amazon Music, необходимо иметь учетную запись в Amazon и быть участником программ Amazon Prime и Amazon Music Unlimited. Дополнительную информацию см. на веб-сайте Amazon.

Сервис Amazon Music уже доступен в нескольких странах. Если в вашей стране сервис Amazon Music недоступен, посетите сайт https://music.amazon.com/ для получения дополнительной информации.

Воспроизведение

Регистрация ресивера в Amazon Music

1. Создайте учетную запись Amazon с помощью приложения Pioneer Remote. Это невозможно сделать средствами ресивера.

Информацию о приложении см. в разделе «Управляющее приложение Pioneer

Remote» (

2. Запустите Pioneer Remote и выберите название своего ресивера, когда оно поя вится на экране.

3. Нажмите «NET» или «NETWORK» в верхней части экрана приложения Pioneer Remote и, переключившись на экран сети, нажмите значок «Amazon Music», чтобы открыть экран входа в систему Amazon Music. (В разных моделях значок может иметь разные названия).

• Если вместо окна входа в систему появляется окно с предложением установить

→ стр. 171

программу Service Unlocker, сначала установите ее.

) .

Доступность тех или иных сервисов зависит от региона вашего проживания.

4. Чтобы зарегистрироваться в системе Amazon, введите адрес электронной почты, пароль и другую необходимую информацию. После успешного входа в систему и успешной регистрации вашего ресивера открывается меню Amazon Music.

Чтобы начать воспроизведение, перейдите к пункту 3 в следующем разделе.

100

Pioneer VSX-LX505 User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
