Pfaff 1183-712/02 Parts List

Download

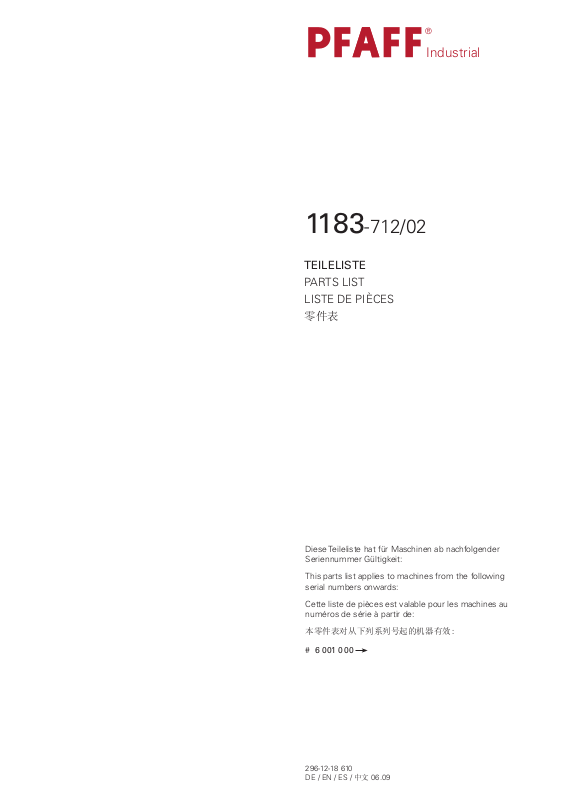

1183-712/02
Industrial
®
TEILELISTE
PARTS LIST LISTE DE PIÈCES
零件表
Diese Teileliste hat für Maschinen ab nachfolgender Seriennummer Gültigkeit:
Cette liste de pièces est valable pour les machines au numéros de série à partir de:
本零件表对从下列系列号起的机器有效:
# 6 001 000
296-12-18 610 DE / EN / ES / 中文 06.09
Alle Informationen und Abbildungen waren zum Zeitpunkt der Druckgebung auf dem neus­ten Stand.
Technische Änderungen vorbehalten!
Der Nachdruck, die Vervielfältigung sowie die Übersetzung - auch auszugweise - aus PFAFF-Teilelisten ist nur mit unserer vorherigen Zustimmung und mit der Quellenangabe ge­stattet.
At the time of printing, all information and illustrations contained in thisa document were up to date.
Subject to alteration!
The reprinting, copying or translation of PFAFF Parts lists whether in whole or in part, is only pemitted with our previous permission and with written reference to the source.
Todas las informaciones e ilustraciones de este manual estaban al día en el momento de entregarse para su impresión.
¡ Salvo modificaciones técnicas!
La reimpresión, reproducción y traducción - aunque sólo sea parcial - de las listas de piezas PFAFF sólo está permitida con nuestro permiso previo e indicando la fuente.
所有信息和图片在付印时都是最新的。
保留技术更改的权力！
全部或部分翻印、复制以及翻译PFAFF- 零件表 必须事先经由我们同意并且注明来源。
PFAFF Industriesysteme und Maschinen AG
Hans-Geiger-Str. 12 - IG Nord
D-67661 Kaiserslautern
Inhaltsverzeichnis Contents Contenido
目录
Seite
Page Página
页号
0 Wichtiger Hinweis .......................................................................... 0 - 1
Important note Observación importante 重要提示
1 Vorwort ........................................................................................ 1 - 1
Foreword Notas preliminares 前言
2 Erläuterungen der Schlüsselzeichen................................................... 2 - 1
Explanation of key markings Explicaciones de los signos clave 标记说明
3 Basismaschine
Basic machine Máquina básicas 基础机器
3.01 Gehäuseteile .................................................................................. 3 - 1
Housing sections Piezas del cárter 机身零件
3.02 Kopfteile ...................................................................................... 3 - 2
Needle head parts Piezas de la cabeza 机头零件
3.03 Armteile ....................................................................................... 3 - 5
Arm parts Piezas del brazo 机臂零件
3.04 Grundplattenteile ............................................................................ 3 - 8
Bedplate parts Piezas del cárter 底板零件
4 Elektrische Ausrüstung
Electrical equipment Equipo eléctrico 电设备
Inhaltsverzeichnis Contents Contenido
目录
Inhaltsverzeichnis Contents Contenido
目录
Seite
Page Página
页号

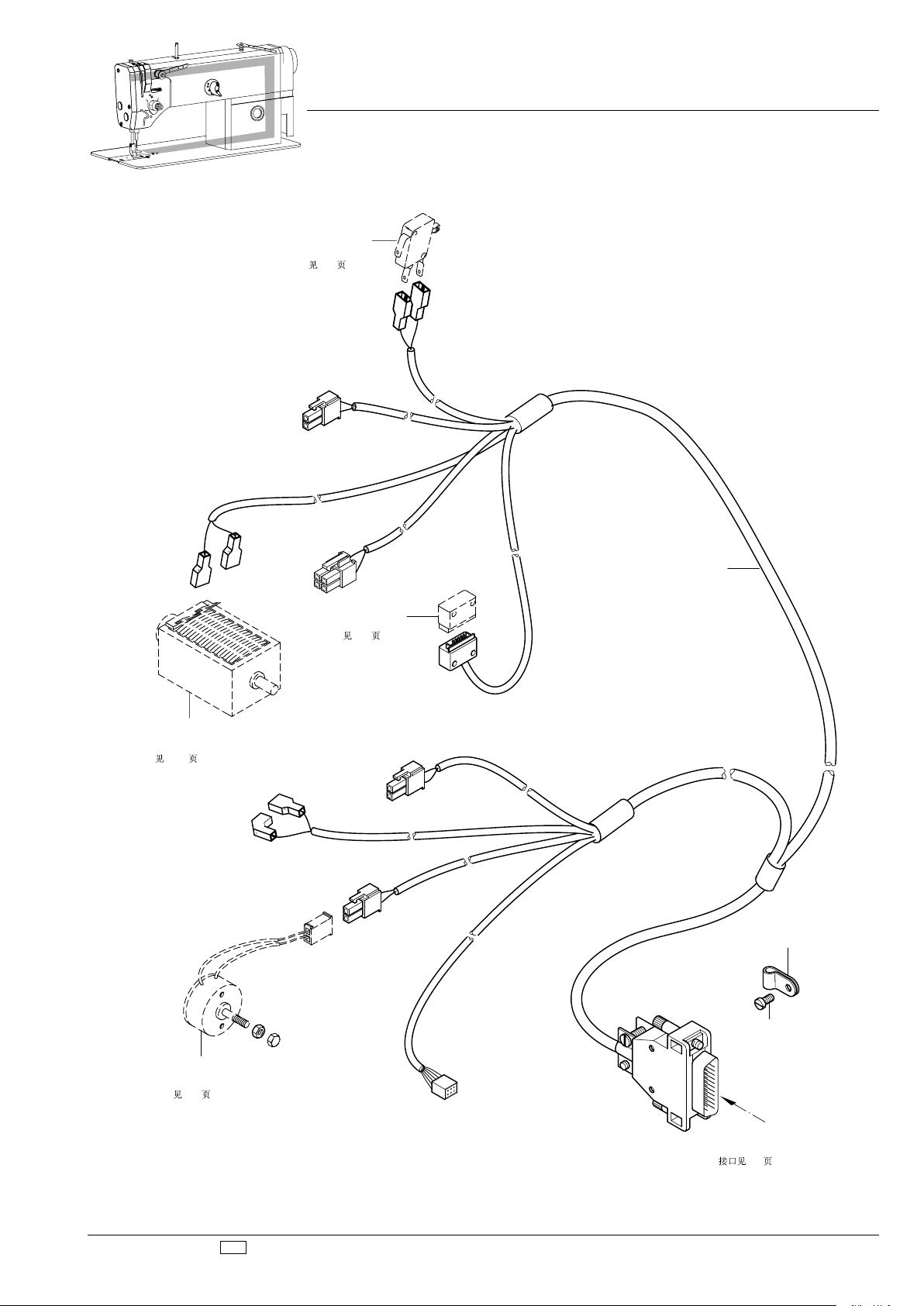

4.01 Kabelbaum zum Oberteil.................................................................. 4 - 1
Cable tree to sewing head Mazo de cables para el cabezal 上部机器电缆束
4.02 Bedienfeld ..................................................................................... 4 - 2
Control panel Panel de mandos 操作板

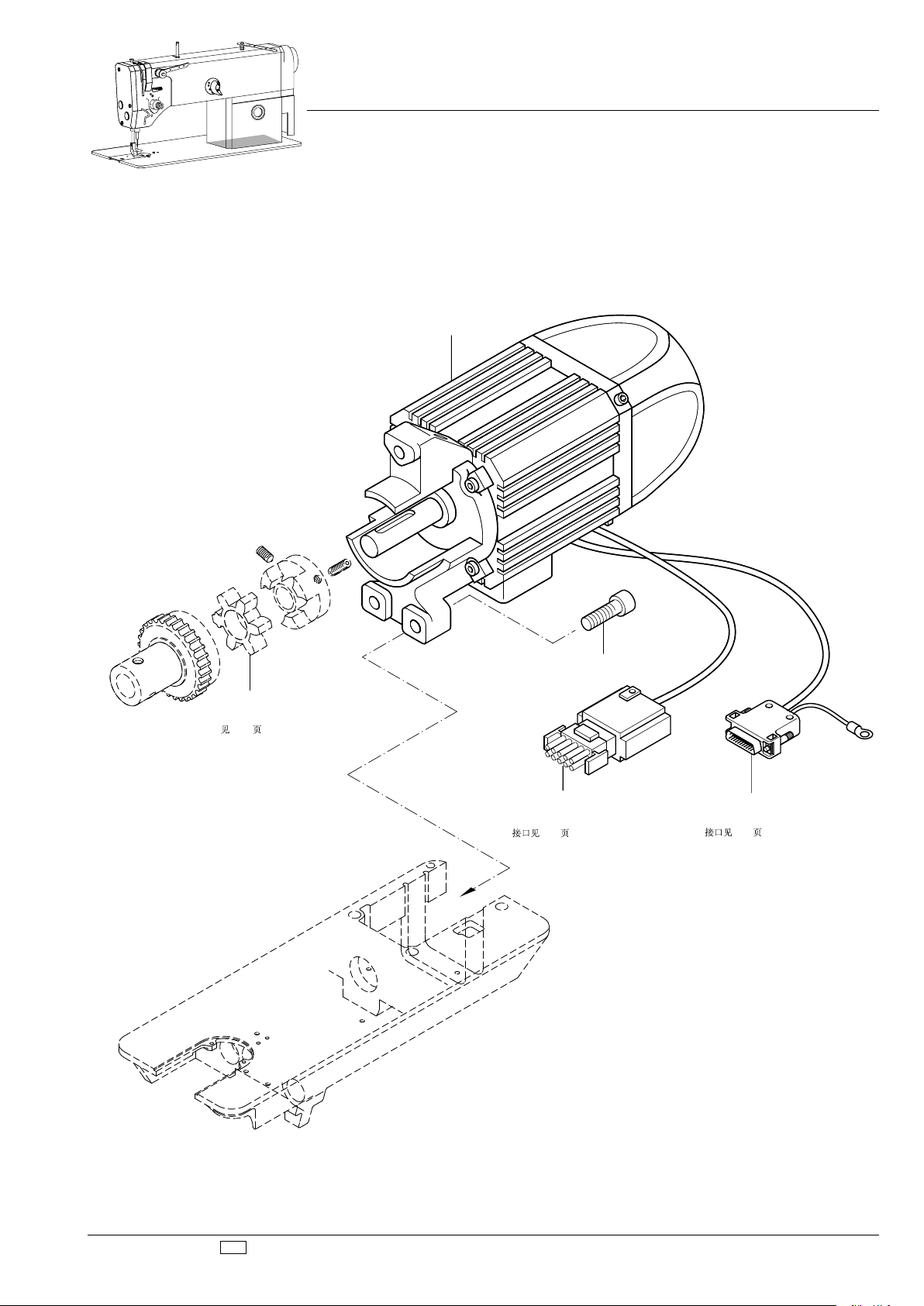

4.03 Einbaumotor .................................................................................. 4 - 3
Built-in motor Motor incorporado 内装式电机

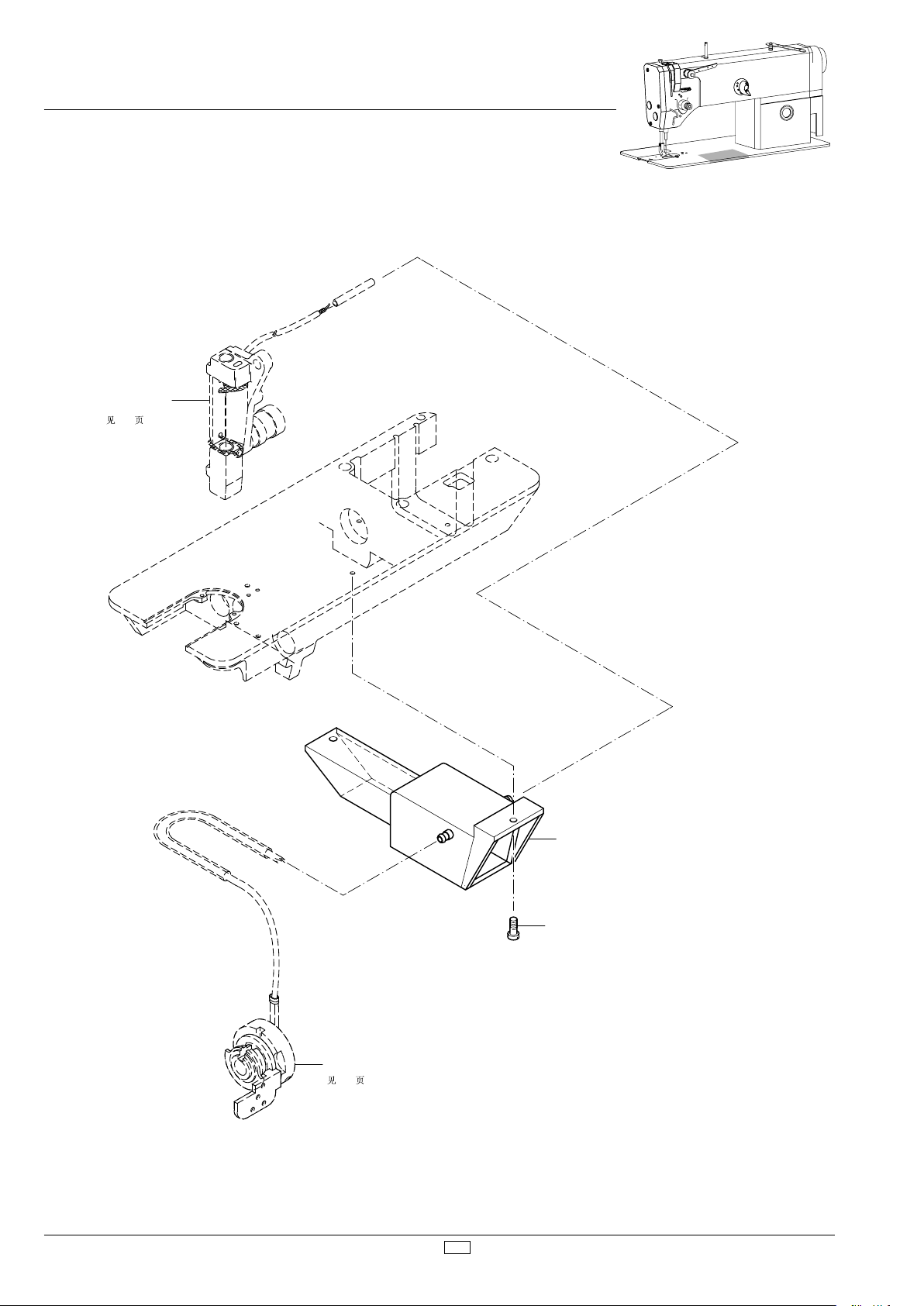

4.04 Oberteilerkennung und Einschaltsperre ............................................. 4 - 4
Sewing head identication and start inhibitor Detección de la parte superior y bloqueo de arranque 上部机器识别和起动闭锁
4.05 Sollwertgeber ................................................................................ 4 - 5
Set-point generator Emisor del valor teóruco 给定值发生器
4.06 Motor-Hauptschalter ...................................................................... 4 - 6
Main switch Interruptor principal 电机主开关
4.07 Steuerkasten ................................................................................ 4 - 7
Control box Caja de mandos 控制箱
5 Garnrollenständer ........................................................................... 5 - 1
Reel stands Portacarretes 线轴支架
6 Einstellehren .................................................................................. 6 - 1
Adjustment gauges Calibres de ajuste 设置量规
Inhaltsverzeichnis Contents Contenido
目录
Seite
Page Página
页号
7 Teile zur Tischplatte ....................................................................... 6 - 1
Parts for table top Piezas pata el tablero 用于台板的零件
8 Schmiermittel-Übersicht ................................................................. 8 - 1
Overview of lubricants Tabla de lubricantes 润滑剂一览
9 Index (Teilenummern / Seitenzahlen) ................................................ 9 - 1
Index (part numbers / page numbers) Index (números de pieza / números de página) 注脚(零件号/页号)
0

Wichtiger Hinweis Important note Observación importante

重要提示
Achtung!
Wir machen ausdrücklich darauf aufmerksam, daß Ersatz- und Zubehörteile, die nicht von uns geliefert werden, auch nicht von uns geprüft und freigegeben sind. Der Einbau und / oder die Verwendung solcher Produkte kann daher u. Umständen konstruktiv vorgegebene Eigenschaften Ihrer Maschine negativ verändern. Für Schäden, die durch die Verwendung von Nicht-Originalteilen entstehen, übernehmen wir keine Haftung!
Caution!
We warn you expressively that spare parts and accessories that are not supplied by us are not tested and released by us. Fitting or using these products may therefore have negative influences on features that depend on the machine design. We are not liable for any damage caused by the use of non-Pfaff parts!
¡Atención!
Se hace observar que en el caso de piezas de recambio y accesorios que no hayan sido suministrados por nosotros, quiere decir que non han sido sometidas por nuestra parte a un control y que no se les ha dado el visto bueno. Por esta razón, el montaje y/o empleo de tales productos puede repercutir negativamente en las características previstas en su máquina. ¡Para los daños que eventualmente pudiesen presentarse al utilizar piezas no originales, no asumimos ninguna garantía!
注意！
我们必须明确指出，所有不是由我们供货的备件和附件都未经我们检查， 也没有被我们批准使用。装入和/或使用这些产品可能在一定的情况下会 对机器的设计特性造成负面改变。对由于使用非原装件所造成的损失，我 们不负任何责任！
0 - 1
Vorwort Foreword Notas preliminares
前言
● Die Seriennummer der Maschine, für die diese Teileliste Gültigkeit hat, ist auf der Titel-
● Alle Teile sind so abgebildet, wie sie in der Maschine funktionsmäßig zusammengehören.
● Gestrichelt dargestellte Teile zeigen angrenzende Teile aus anderen Funktionsgruppen.
● Im oberen Teil der Bildseiten befindet sich eine Gesamtansicht der Maschine .
● Der Einbauort der dargestellten Teile wird durch eine gerasterte Fläche gekennzeichnet.
● Einrahmungen auf den Bildseiten zeigen, aus welchen Einzelteilen sich die Gruppenteile zusammensetzen.
● Die auf den Bildseiten verwendeten Schlüsselzeichen ( ; ; usw.) sind im
● The serial number of the machine to which this parts list applies is indicated on the cover
● All parts are illustrated in function groups with the parts which they function together
● Parts illustrated with broken lines are parts from other function groups which border on
● The above section of the page of illustrations contains a total view of the machine. The
● The framed-in sections on the illustration pages show the individual parts comprising a
● The key markings used on the illustrated pages ( ; ; etc.) are listed in the
seite aufgeführt.
2
3
Kapitel "Erläuterungen der Schlüsselzeichen" aufgelistet.
page.
with in the machine.
the illustrated function group.
place for the installation of the parts pictured here is marked by the grid.
group.
2
3
chapter "Explanation of key markings".
1
● El número de serie de la máquina para la cual tiene validez esta lista de piezas va indica­do en la página de título.
● odas las piezas están ilustradas tal como aparecen en la máquina para su funcionamien­to.
● Las piezas representadas con rayitas muestran piezas colindantes de otros grupos de
funciones.
● En la parte superior de las páginas ilustradas se puede ver una vista en conjunto de la
máquina.
● El lugar de montaje de la pieza representada va caracterizada mediante una superficie
reticulada.
● Los recuadros en las páginas ilustradas indican las piezas individuales de que se compo­nen los grupos.
3
● Los signos clave ( ; ; etc.) empleados en las páginas con ilustraciones van
listados en el capítulo "Explicaciones de los signos clave".
2
● 适用于本零件表的机器系列号列在首页上。
● 所有的零件都按照其在机器中的功能情况合在一起表达。
● 用虚线表示的零件为相邻功能组中的零件。
● 图的上部为机器全景。
● 所示零件的安装部位用影格面表示。
● 页上的框表示这套组件都由哪些零件所组成。
2
● 图页上所使用的标记（ ; ; 等）列表在“标记说明”中。
3
1 - 1
Erläuterung der Schlüsselzeichen Explanation of key markings Explicaciones de los signos clave
2
3/4 Selbstklebend
Autoadhesivo 自粘的
6 Nadeldicke und Spitzenform bei Bestellung angeben. Needle size and style of point to be stated on order. Grosor de aguja y forma de la punta, indíquese en los pedidos. 在订货时给出针厚和针尖型式。
27/5 Eingeklammerte Zahl = Länge in mm. Number in brackets = length in mm. Cifra entre paréntesis = largura en mm. 被括起的数字=长度，单位mm 。
标记说明
Self-adhesive
40/3 Fetten mit 28-011 202-47; Bestellnummer siehe Seite 8 - 1. Grease with 28-011 202-47; for part number see page 8 - 1. Engrase con grasa 28-011 202-47; para el número de pedido véase la página 8 - 1. 上脂用 28-011 202-47; 订货号见 8 - 1.页。
40/13 Fetten mit 28-011 202-05; Bestellnummer siehe Seite 8 - 1. Grease with 28-011 202-05; for part number see page 8 - 1. Engrase con grasa 28-011 202-05; para el número de pedido véase la página 8 - 1. 上脂用 28-011 202-05; 订货号见 8 - 1.页。
40/17 Fetten mit 28-011 202-70; Bestellnummer siehe Seite 8 - 1. Grease with 28-011 202-70; for part number see page 8 - 1. Engrase con grasa 28-011 202-70; para el número de pedido véase la página 8 - 1. 上脂用 28-011 202-70; 订货号见 8 - 1.页。
40/26 Füllen mit 28-011 201-05; Bestellnummer siehe Seite 8 - 1. Top up with 28-011 201-05; for part number see page 8 - 1. Rellene con 28-011 201-05; para el número de pedido véase la página 8 - 1. 注油用 28-011 201-05; 订货号见 8 - 1页。
40/27 Tränken mit 28-011 201-05; Bestellnummer siehe Seite 8 - 1 Grease with 28-011 201-05; for part number see page 8 - 1. Engrase con grasa 28-011 201-05; para el número de pedido véase la página 8 - 1. 浸油用 28-011 201-05; 订货号见 8 - 1.页。
90/1 Für Wechselstrom For single-phase A.C. Para corriente alterna monofásica 适用于交流电
2 - 1

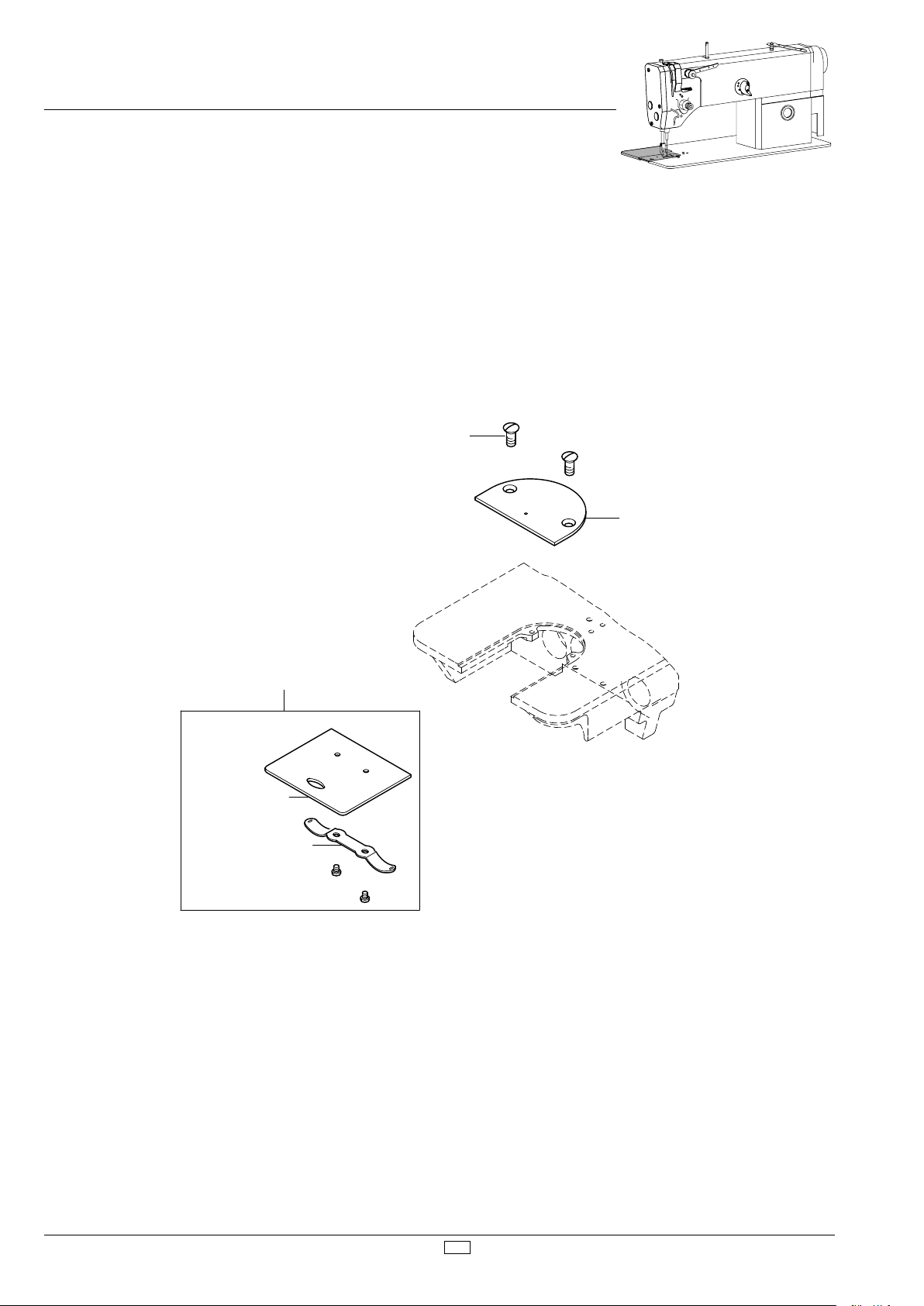

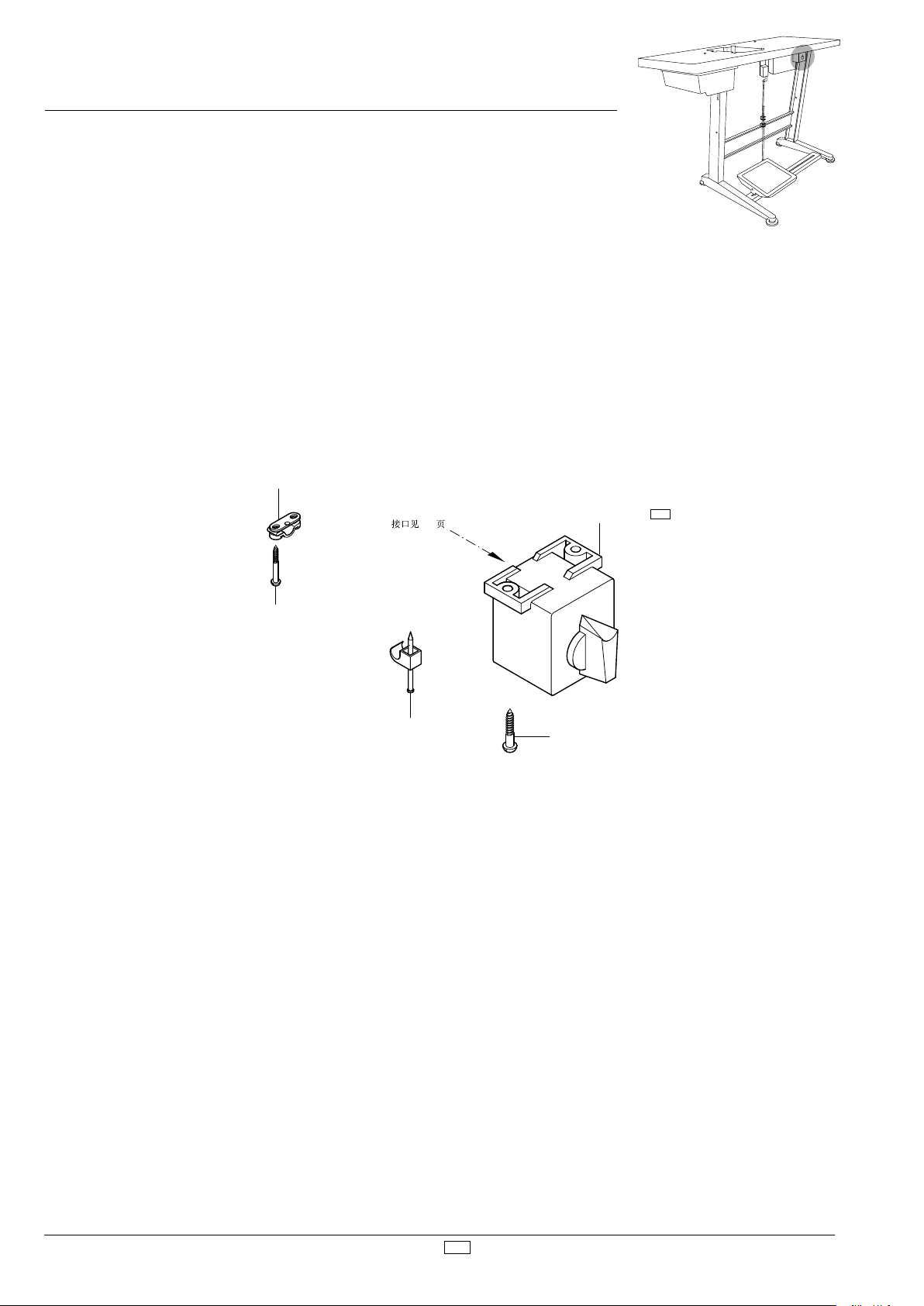

Gehäuseteile

95-774 327-91
12-618 170-45 (4x)
91-262 183-75/895
11-130 224-25 (2x)
11-130 257-25 (2x)
91-264 144-75/895
11-180 283-25 (4x)
91-262 959-71/699
91-262 329-75/895
91-167 590-15 (2x)
91-162 578-71/698
13-030 341-05 (2x)
91-262 326-15 (2x)
11-108 222-25
91-262 162-75/698
91-700 335-25
11-130 173-15
11-130 224-25 (3x)
99-137 247-45 (4x)
3/4
11-130 293-15 (2x)
11-130 185-15 (2x)
91-262 761-71/895
91-262 536-15
91-700 335-25
91-264 233-15
11-130 170-25
11-130 251-15
91-262 985-25
11-225 172-25
3
6

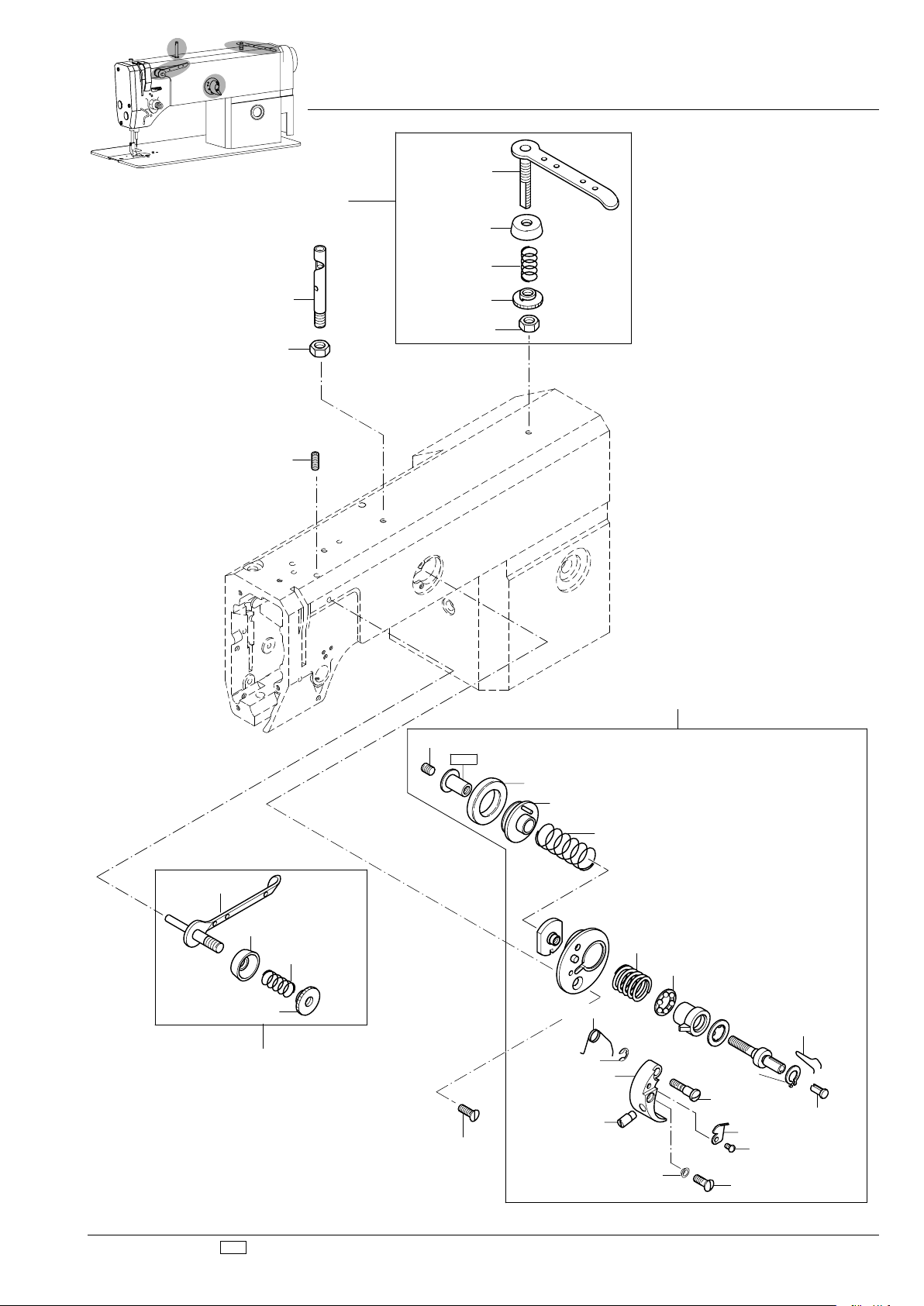

Housing sections Piezas del cárter 机身零件 PFAFF 1183-712/02
3.01
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
3 - 1
3 - 2
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
3 - 3
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明

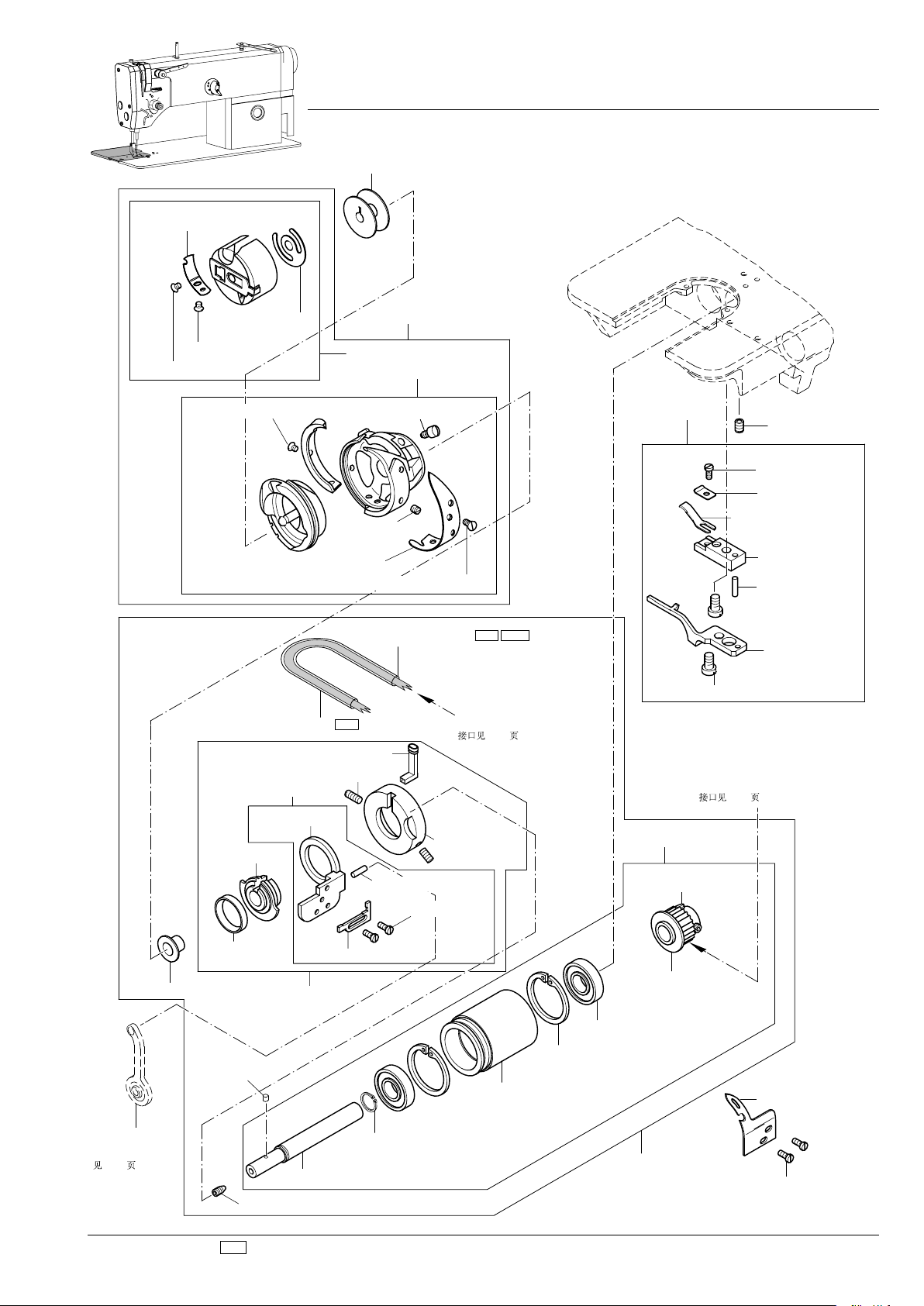

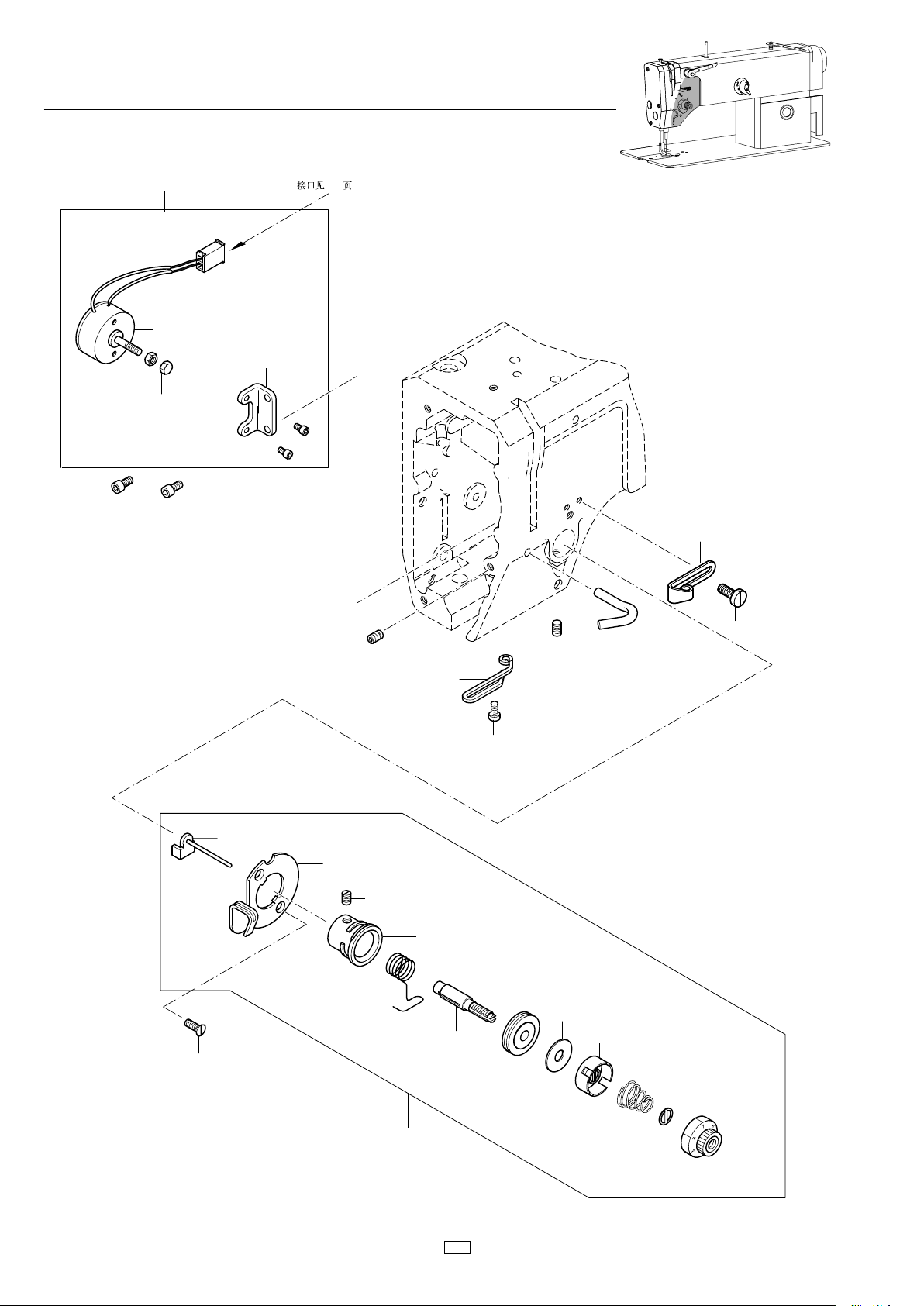

3.02
91-264 281-92
11-341 277-15
91-069 562-05
12-624 210-45
11-132 223-15
91-162 694-05
40/27
91-154 855-21
91-162 984-05
11-108 174-25
91-162 690-92
91-086 126-21
91-174 253-25
91-175 549-05
91-086 130-01
3
6
Kopfteile Needle head parts Piezas de la cabeza 机头零件 PFAFF 1183-712/02
12-610 210-45
91-262 692-05
91-262 354-05 (2x)
12-360 064-05 (2x)
40/3
11-225 223-15
40/3
91-262 788-91
91-262 787-91
91-262 691-91
11-341 277-15
11-330 220-15
12-305 114-15
11-130 176-15
25-161 801-52 (30)
27/5
25-161 801-49 (770)
27/5
27/5
26-536 301-09 (1030)
40/27
91-262 819-05
11-330 220-15
26-536 301-09 (80)
13-250 097-25
27/5
40/27
13-250 097-25
91-264 282-91
91-264 284-91
11-330 085-15 91-262 304-45
siehe Seite 3-6 see page 3-6 véase la página 3-6
3-6
Anschluß siehe Seite 3-12 For connection see page 3-12 Para la conexión, véase la pág. 3-12
3-12
System 190 Systéme 190 Sistema 190
190
6 6 6 6
3
6
Kopfteile Needle head parts Piezas de la cabeza 机头零件 PFAFF 1183-712/02
3.02
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
3 - 3
3 - 4
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
3 - 5
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
3.02
11-173 168-25 (2x)
91-291 133-91
91-266 757-05
Y 8
11-132 172-15
11-330 220-15 (2x)
91-069 105-25
11-130 173-15 (2x)
91-264 287-05
11-130 089-15 (2x)
91-264 286-91
91-168 192-25
91-174 455-15
11-314 946-15
11-210 168-25 (2x)
91-006 814-05
91-264 288-01
91-168 193-05
91-170 677-45
91-002 262-25
91-010 215-05
91-105 447-25
91-168 194-71/698
91-014 346-05
91-161 334-25
91-264 297-71/698
Anschluß siehe Seite 4-1 For connection see page 4-1 Para la conexión, véase la pág. 4-1
4-1
91-162 578-71/698
Kopfteile Needle head parts Piezas de la cabeza 机头零件 PFAFF 1183-712/02

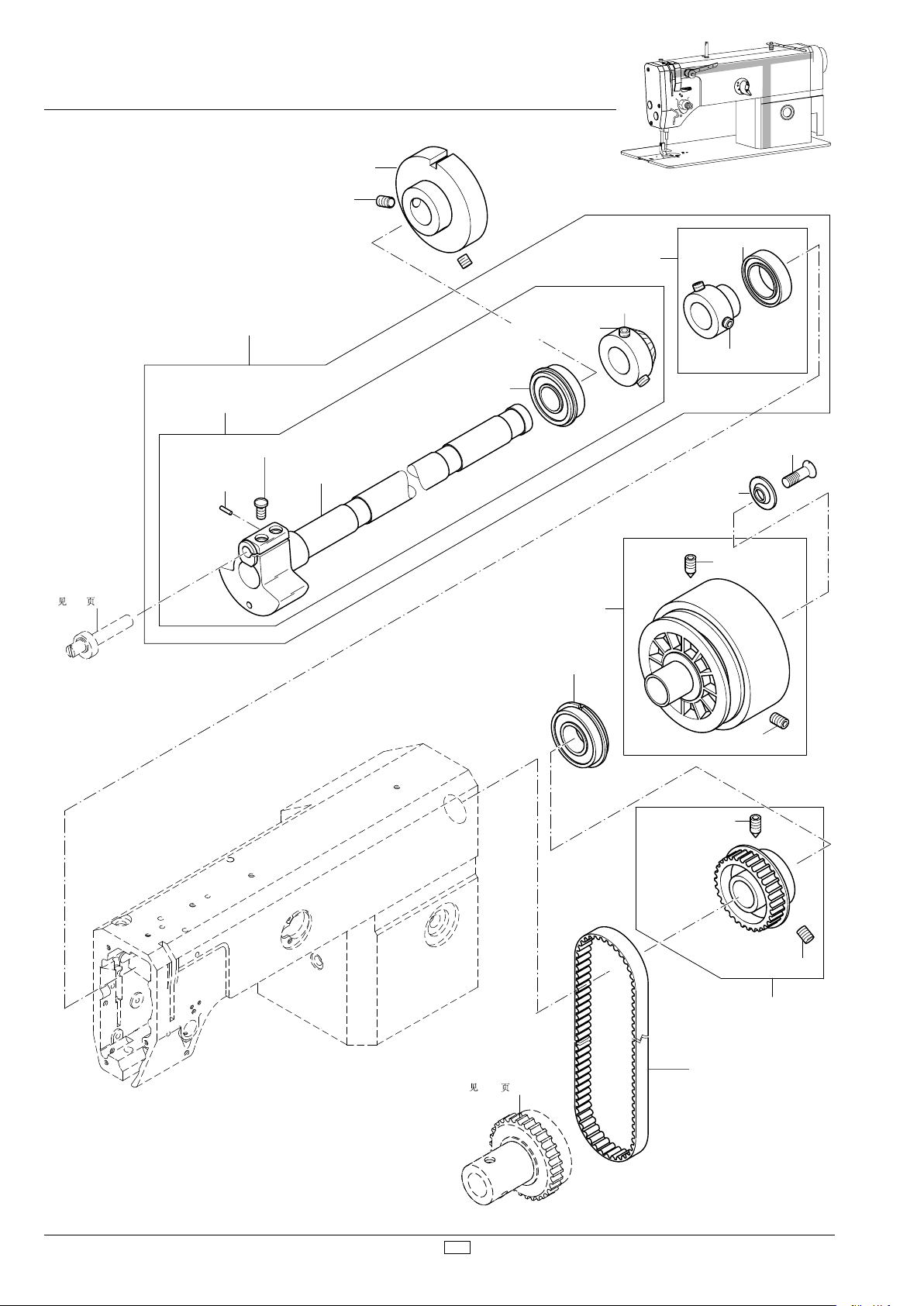

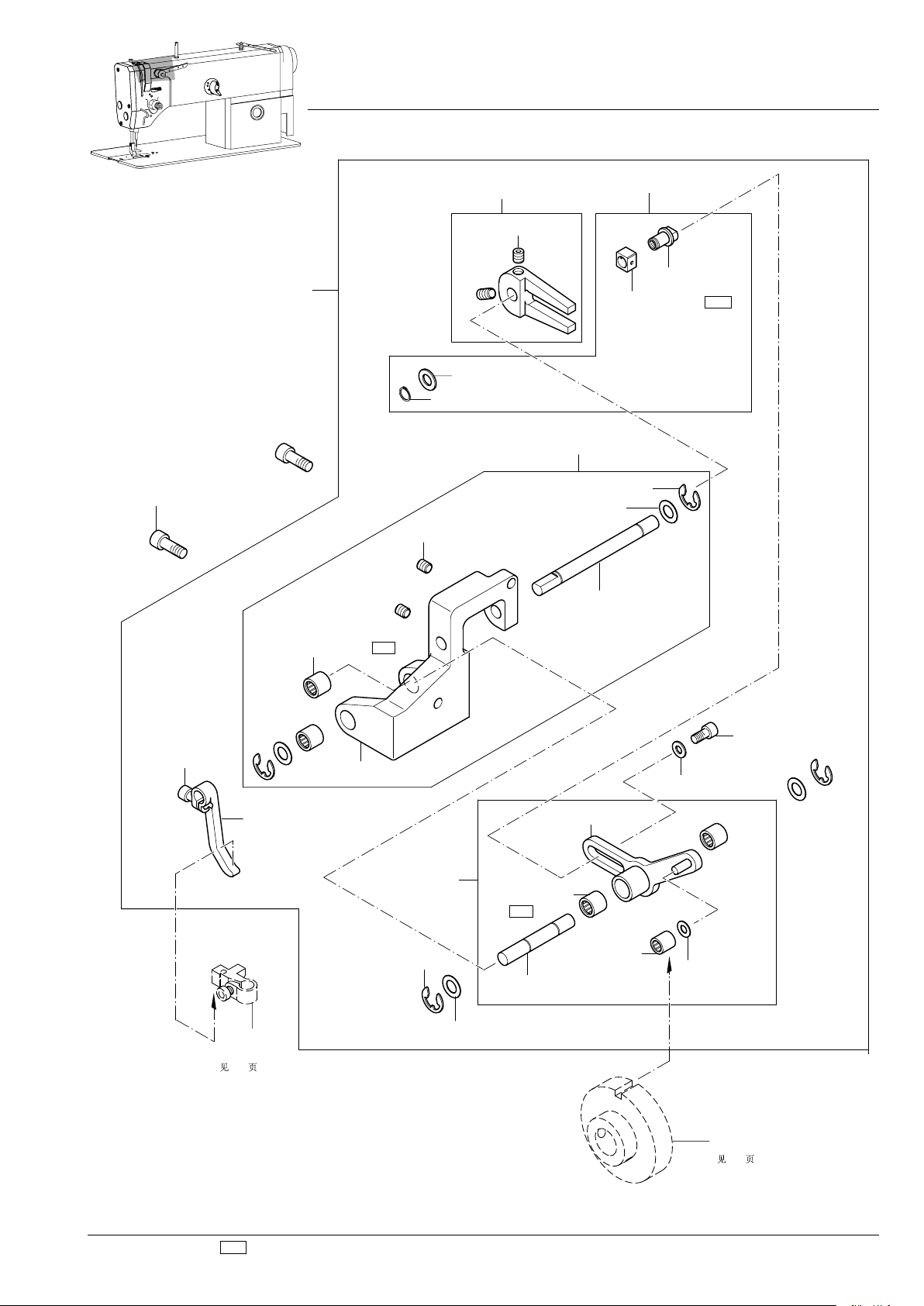

Armteile

11-130 233-15
11-330 964-15 (2x)
91-264 276-92
12-360 054-05
12-610 200-45
91-262 538-05
91-264 278-05
40/17
91-264 266-91
91-264 271-01
12-360 033-05
14-218 050-01 (2x)
91-264 275-07
14-210 010-01
11-130 224-15
12-335 171-15
12-640 190-55 (2x)
12-360 063-05 (2x)
91-264 270-01
11-330 277-15 (2x)
91-264 277-91
91-264 269-07
91-264 268-05
14-218 050-01 (2x)
91-264 280-92
12-640 210-55 (2x)
12-360 063-05 (2x)
40/3
40/3
91-264 267-91
11-130 293-15 (2x)
siehe Seite 3-6 see page 3-6 véase la página 3-6
3-6
siehe Seite 3-2 see page 3-2 véase la página 3-2
3-2
3
6

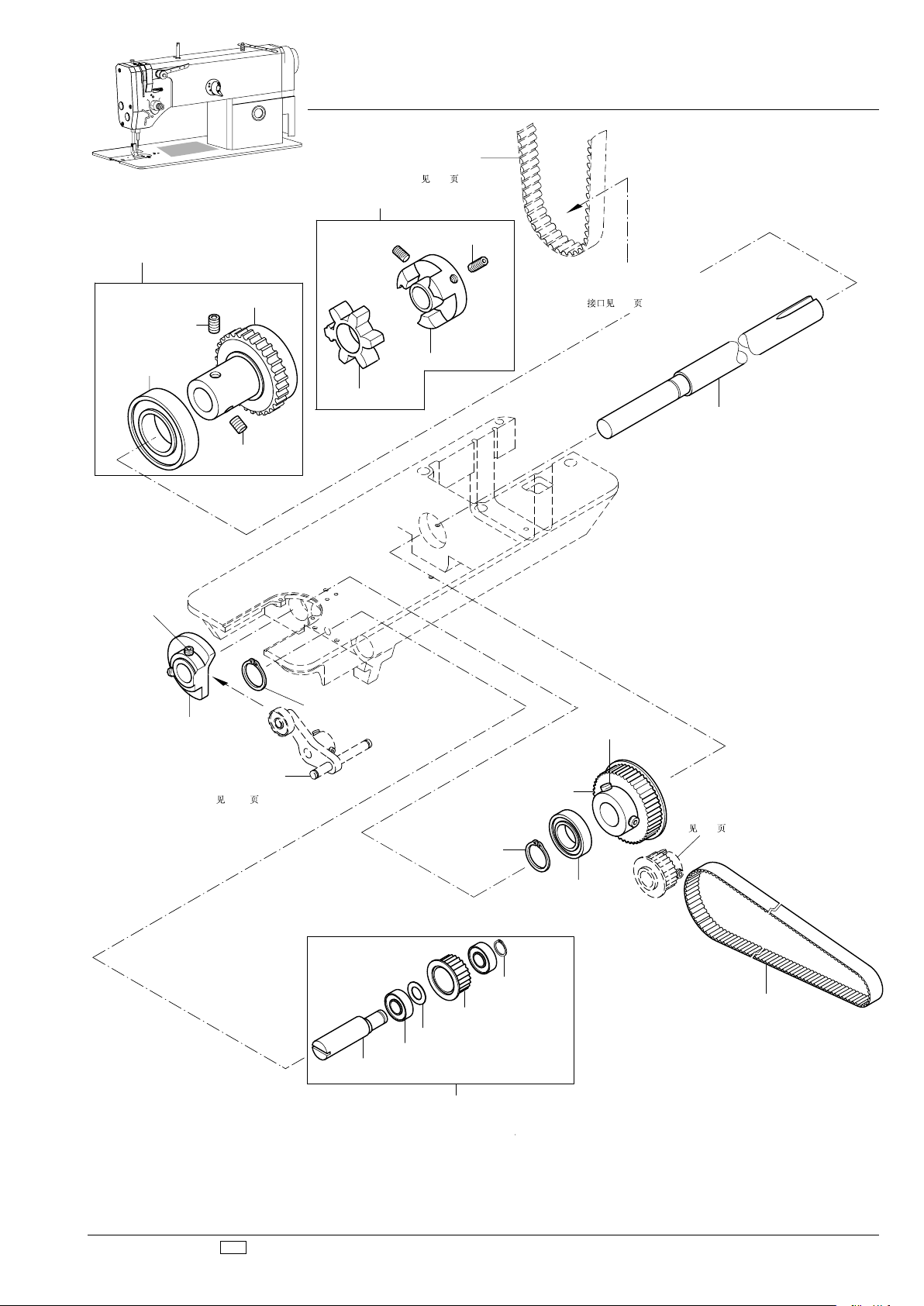

Arm parts Piezas del brazo 机臂零件 PFAFF 1183-712/02
3.03
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
3 - 5
3 - 6
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
3 - 7
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
3.03
14-026 902-01
11-210 265-15
91-262 196-05
91-100 400-15 (2x)
91-262 690-01
13-052 085-55
14-016 151-91
91-262 688-91
11-330 964-15 (2x)
91-168 480-15
91-262 161-72/698
91-262 195-92
11-335 280-15
11-330 280-15
11-335 280-15
11-330 280-15
14-018 624-91
11-330 277-15 (2x)
91-262 544-91
91-262 689-91
91-118 570-92
11-330 964-15 (2x)
91-264 292-92
siehe Seite 3-3 see page 3-3 véase la página 3-3
3-3
siehe Seite 3-11 see page 3-11 véase la página 3-11
3-11
3
6
Armteile Arm parts Piezas del brazo 机臂零件 PFAFF 1183-712/02
11-330 175-15
12-024 191-15
91-069 585-25
91-056 192-25
12-024 191-15
91-174 879-05
91-056 193-25
91-056 578-91
91-166 452-21
91-056 197-91
91-056 198-21
91-056 192-25
91-056 193-25
91-056 760-05
12-618 190-45
91-264 357-05
91-266 397-01
11-210 168-25
91-171 042-05
91-171 049-05
40/13
14-602 901-01 (2x)
11-250 084-25
91-100 281-25
91-174 783-05
95-774 467-05
12-640 130-55
95-774 466-91
91-264 358-05
99-137 151-45
11-330 952-15
91-700 996-15
95-774 465-25
95-774 464-25
91-118 683-05
3
6
Armteile Arm parts Piezas del brazo 机臂零件 PFAFF 1183-712/02
3.03
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
3 - 7
3 - 8
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
3 - 9
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
3.04
3
6
91-262 804-91
91-262 805-25
91-262 806-05
91-000 621-15 (2x)
91-264 154-25 (2x)
91-150 847-25
Grundplattenteile Bedplate parts Piezas del cárter 底板零件 PFAFF 1183-712/02
26-536 301-09 (590)
11-335 085-15 (2x)
13-033 190-05
91-165 685-05
91-262 188-15
91-262 208-05
91-262 185-05
91-262 209-91
91-262 986-91
12-660 390-45 (2x)
91-162 597-05
14-016 080-01 (2x)
12-610 230-45
91-262 360-05
91-264 240-05
11-108 084-15 (2x)
11-330 277-15
91-264 312-91
91-268 076-15
12-349 901-05
91-262 189-91
91-171 785-05
91-262 988-91
27/5 40/27
91-265 065-05
91-262 187-15
13-063 193-05
11-108 222-15 (2x)
11-108 087-15
91-262 235-15
91-264 313-05
25-161 801-49 (90)
27/5
11-108 084-15 (2x)
99-137 186-05
91-262 376-91
91-262 250-91
91-262 377-91
99-137 193-05
99-137 192-05
99-137 194-05
99-137 191-05
99-137 187-15 (2x)
99-137 190-05 (3x)
99-137 188-15
95-669 358-05
99-137 405-05 (4x)
91-262 842-92
11-330 952-15 (2x)
91-262 437-05
91-264 338-15
Anschluß siehe Seite 3-11 For connection see page 3-11 Para la conexión, véase la pág. 3-11
3-11
Anschluß siehe Seite 3-12 For connection see page 3-12 Para la conexión, véase la pág. 3-12
3-12
siehe Seite 3-10 see page 3-10 véase la página 3-10
3-10
3
6
Grundplattenteile Bedplate parts Piezas del cárter 底板零件 PFAFF 1183-712/02
3.04
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
3 - 9
3 - 10
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
3 - 11
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明

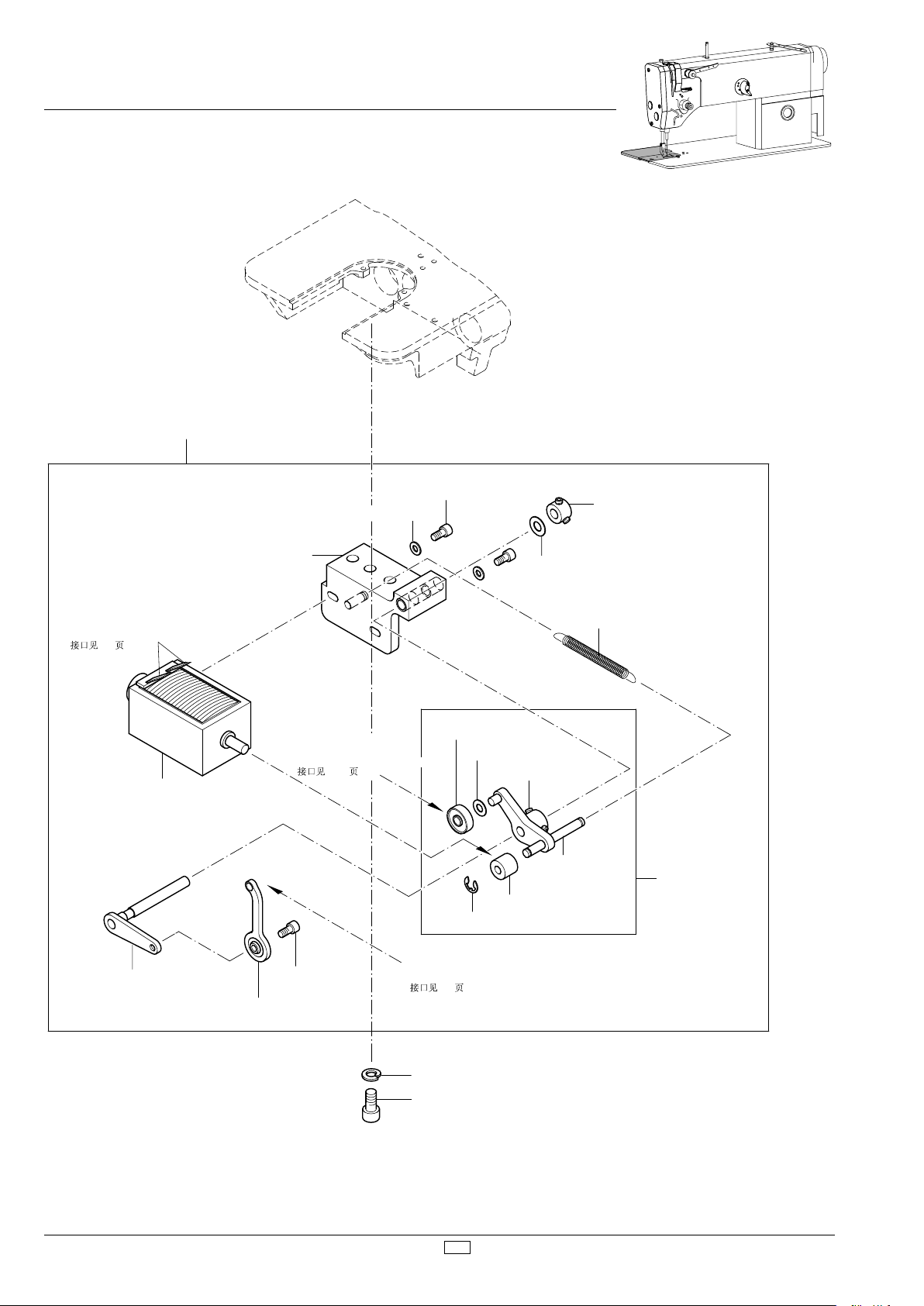

3.04
12-499 190-45
95-774 317-05
95-774 318-01
12-640 150-55
11-330 952-15 (2x)
12-360 033-05
14-012 525-01
95-774 324-11
11-130 173-15
11-130 287-15
11-130 176-15 (2x)
12-360 043-05
12-710 190-02
95-774 311-01
91-020 324-05
95-774 313-91
71-170 002-24
12-305 114-15 (2x)
95-774 310-91
95-774 314-01
Y 2
Anschluß siehe Seite 4-1 For connection see page 4-1 Para la conexión, véase la pág. 4-1
4-1
Anschluß siehe Seite 3-11 For connection see page 3-11 Para la conexión, véase la pág. 3-11
3-11
Anschluß siehe Seite 3-9 For connection see page 3-9 Para la conexión, véase la pág. 3-9
3-9
3
6
Grundplattenteile Bedplate parts Piezas del cárter 底板零件 PFAFF 1183-712/02
11-330 952-15 (2x)
91-262 061-05
95-774 325-02
11-335 280-15
11-330 968-15
14-016 171-91
91-264 364-05
91-262 576-05
11-330 960-15 (2x)
91-262 566-05
91-262 566-92
91-264 365-91
12-610 250-45
91-262 844-92
14-016 101-91
12-610 250-45
11-330 964-15 (2x)
16-409 983-05
91-262 846-05
14-012 916-01 (2x)
91-262 843-01
12-610 210-45
91-262 845-91
12-360 061-05
siehe Seite 3-6 see page 3-6 véase la página 3-6
3-6
Anschluß siehe Seite 4-3 For connection see page 4-3 Para la conexión, véase la pág. 4-3
4-3
siehe Seite 3-10 see page 3-10 véase la página 3-10
3-10
siehe Seite 3-9 see page 3-9 véase la página 3-9
3-9
3
6
Grundplattenteile Bedplate parts Piezas del cárter 底板零件 PFAFF 1183-712/02
3.04
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
3 - 11
3.04
91-262 228-01
11-108 177-15 (2x)
siehe Seite 3-3 see page 3-3 véase la página 3-3
3-3
siehe Seite 3-9 see page 3-9 véase la página 3-9
3-9
3
6
Grundplattenteile Bedplate parts Piezas del cárter 底板零件 PFAFF 1183-712/02
3 - 12
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
Y 8
Y 2
S 6
X 5
A 3
95-784 333-91
71-370 001-35
11-108 174-15
siehe Seite 4-4 see page 4-4 véase la página 4-4
4-4
siehe Seite 4-4 see page 4-4 véase la página 4-4
4-4
siehe Seite 3-10 see page 3-10 véase la página 3-10
3-10
siehe Seite 3-4 see page 3-4 véase la página 3-4
3-4
Anschluß siehe Seite 4-7 For connection see page 4-7 Para la conexión, véase la pág. 4-7
4-7
3
6
Kabelbaum zum Oberteil Cable tree to sewing head Mazo de cables para el cabezal 上部机器电缆束 PFAFF 1183-712/02
4.01
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
4 - 1
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明

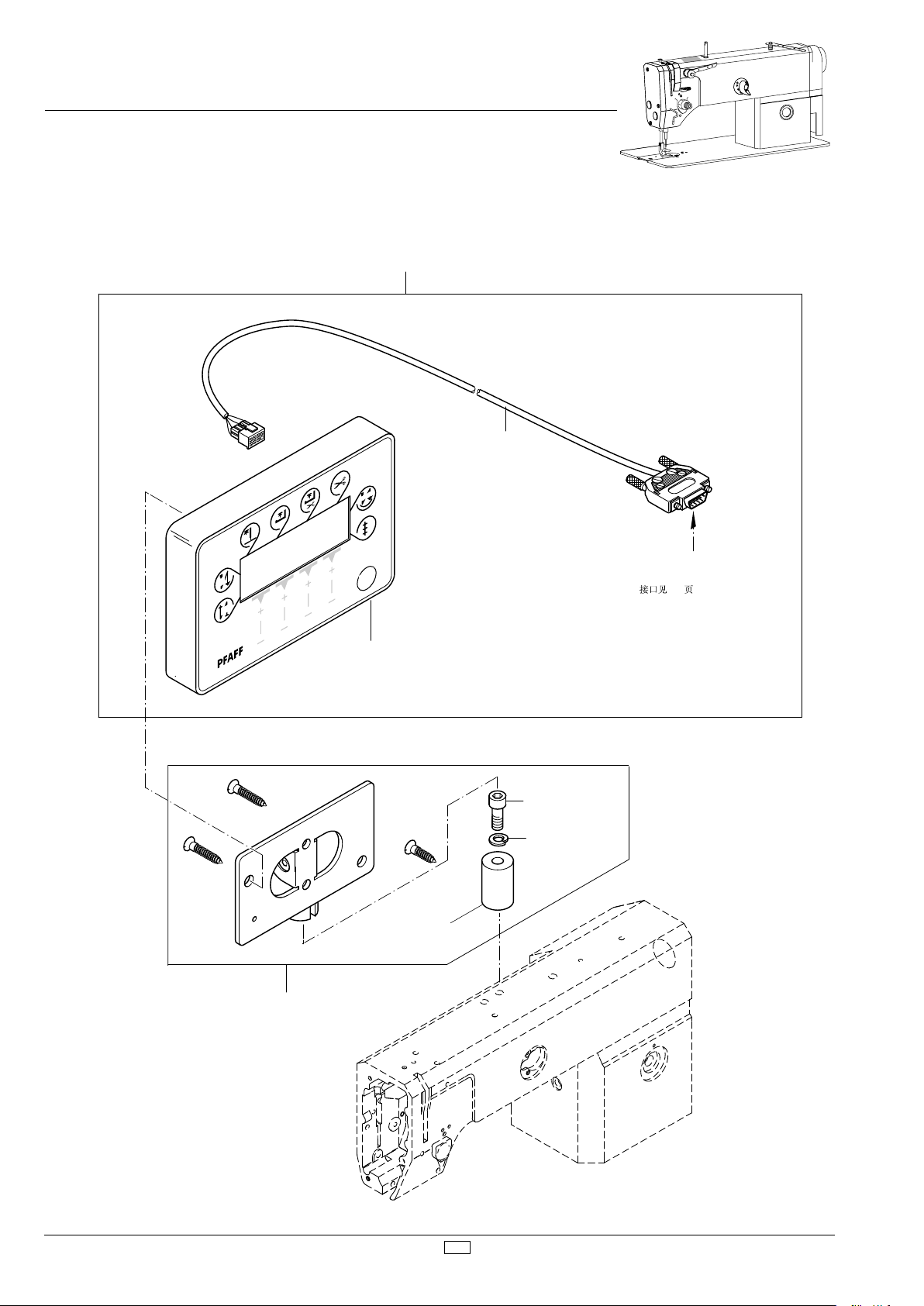

4.02
X 4
71-590 007-72
71-590 007-91
ABA
C
TE
SPEED
AB
CD
A
91-268 668-75/895
71-590 007-70
91-268 671-70/895
Anschluß siehe Seite 4-7 For connection see page 4-7 Para la conexión, véase la pág. 4-7
4-7
11-130 293-25
12-510 111-25
3
6
Bedienfeld Control panel Panel de mandos 操作板 PFAFF 1183-712/02
4 - 2

Einbaumotor

71-523 555-76
11-130 365-15 (3x)
X 1
X 2
Anschluß siehe Seite 4-7 For connection see page 4-7 Para la conexión, véase la pág. 4-7
4-7
Anschluß siehe Seite 4-7 For connection see page 4-7 Para la conexión, véase la pág. 4-7
4-7
siehe Seite 3-11 see page 3-11 véase la página 3-11
3-11
3
6
Built-in motor Motor incorporado 内装式电机 PFAFF 1183-712/02
4.03
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
4 - 3
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
3
6
71-770 000-63
71-120 006-31
12-640 130-55
12-360 023-05
91-264 193-11
12-315 080-15 (2x)
11-108 111-15 (2x)
11-106 104-55
11-108 111-15
91-264 192-91
91-264 197-05
91-264 196-05
S 6
12-305 114-15 (2x)
11-130 173-15 (2x)
71-370 001-32
12-315 080-15
12-024 121-15
Anschluß siehe Seite 4-1 For connection see page 4-1 Para la conexión, véase la pág. 4-1
4-1
Anschluß siehe Seite 4-1 For connection see page 4-1 Para la conexión, véase la pág. 4-1
4-1

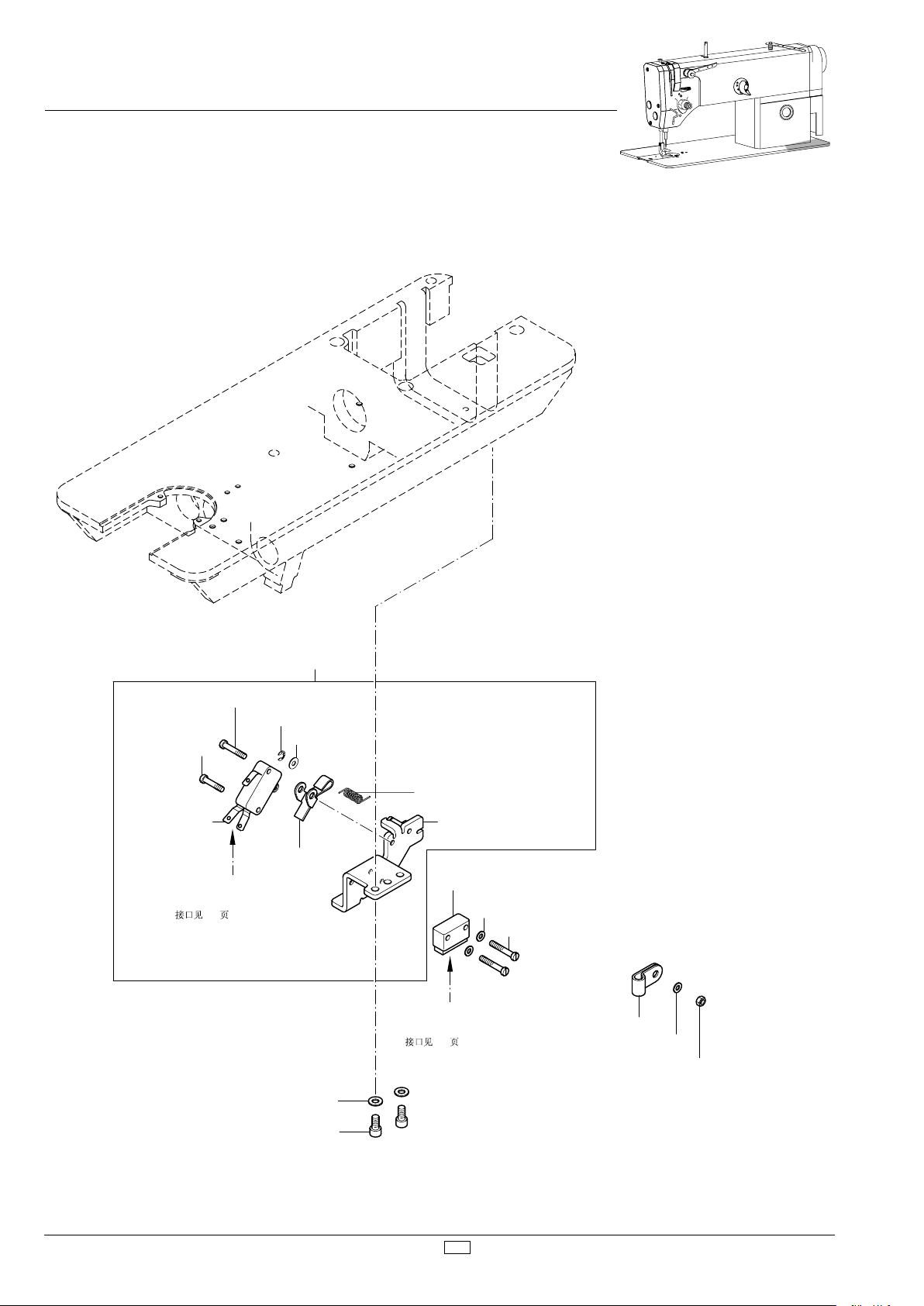

4.04
Oberteilerkennung und Einschaltsperre PFAFF 11832/02-71 Sewing head identification and start inhibitor Detecci´0n de la parte superior y bloqueo de arranque 上部机器识别和起动闭锁
4 - 4

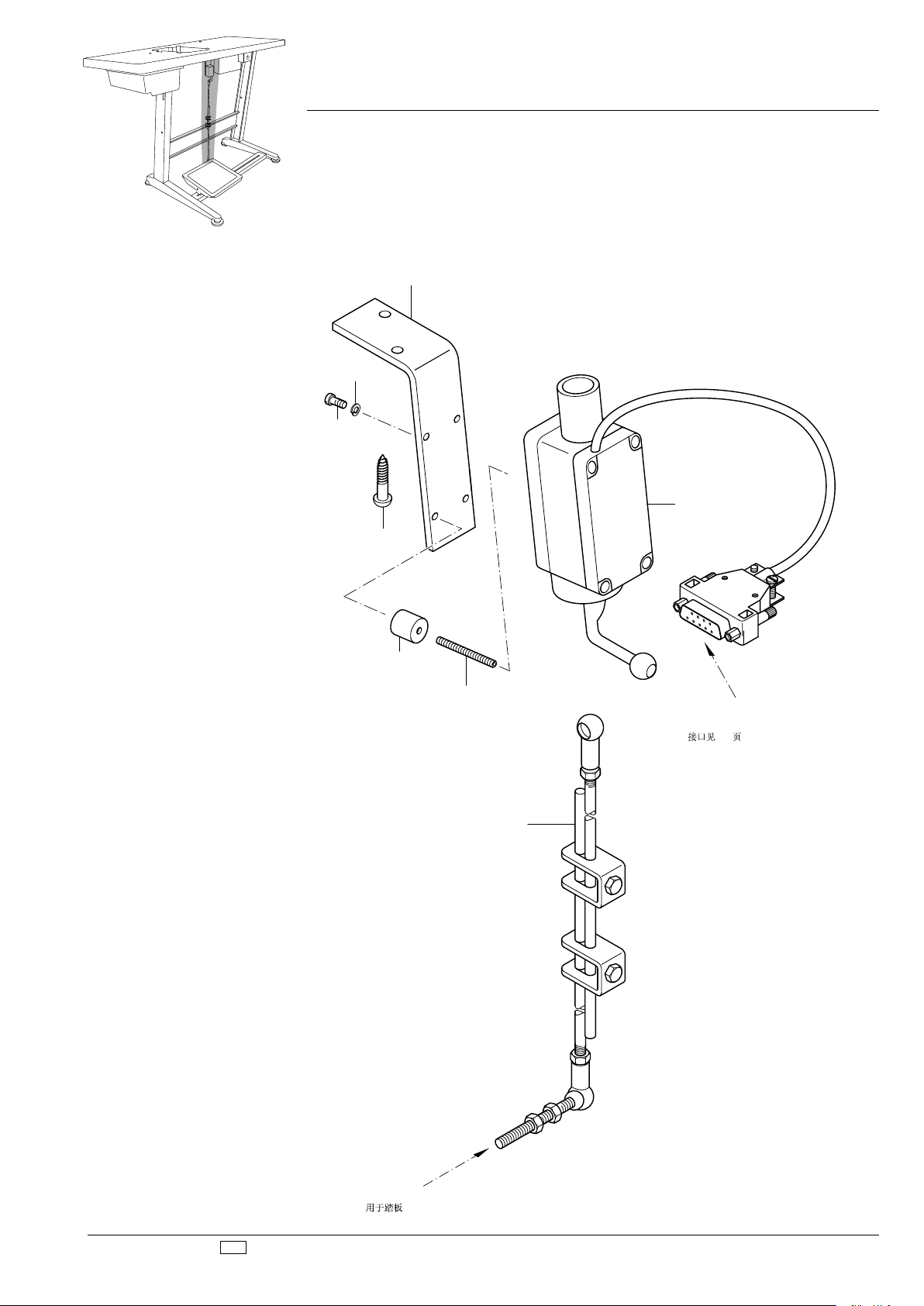

91-262 385-75/893
71-590 007-21
11-108 174-15 (4x)
12-499 150-45 (4x)
99-137 196-05 (4x)
11-330 205-15 (4x)
71-520 006-01
11-462 403-55 (2x)
X 3
Zur Tretplatte For the pedal Para el pedal
Anschluß siehe Seite 4-7 For connection see page 4-7 Para la conexión, véase la pág. 4-7
4-7
Sollwertgeber Set-point generator Emisor del valor teóruco 给定值发生器 PFAFF 1183-712/02
4.05
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
4 - 5
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
4.06
0
I
91-229 180-90
71-370 001-08
11-460 250-15 (2x)
71-370 002-92
11-460 163-15
90/1
Anschluß siehe Seite 4-7 For connection see page 4-7 Para la conexión, véase la pág. 4-7
4-7
Motor-Hauptschalter Main switch Interruptor principal 电机主开关 PFAFF 1183-712/02
4 - 6

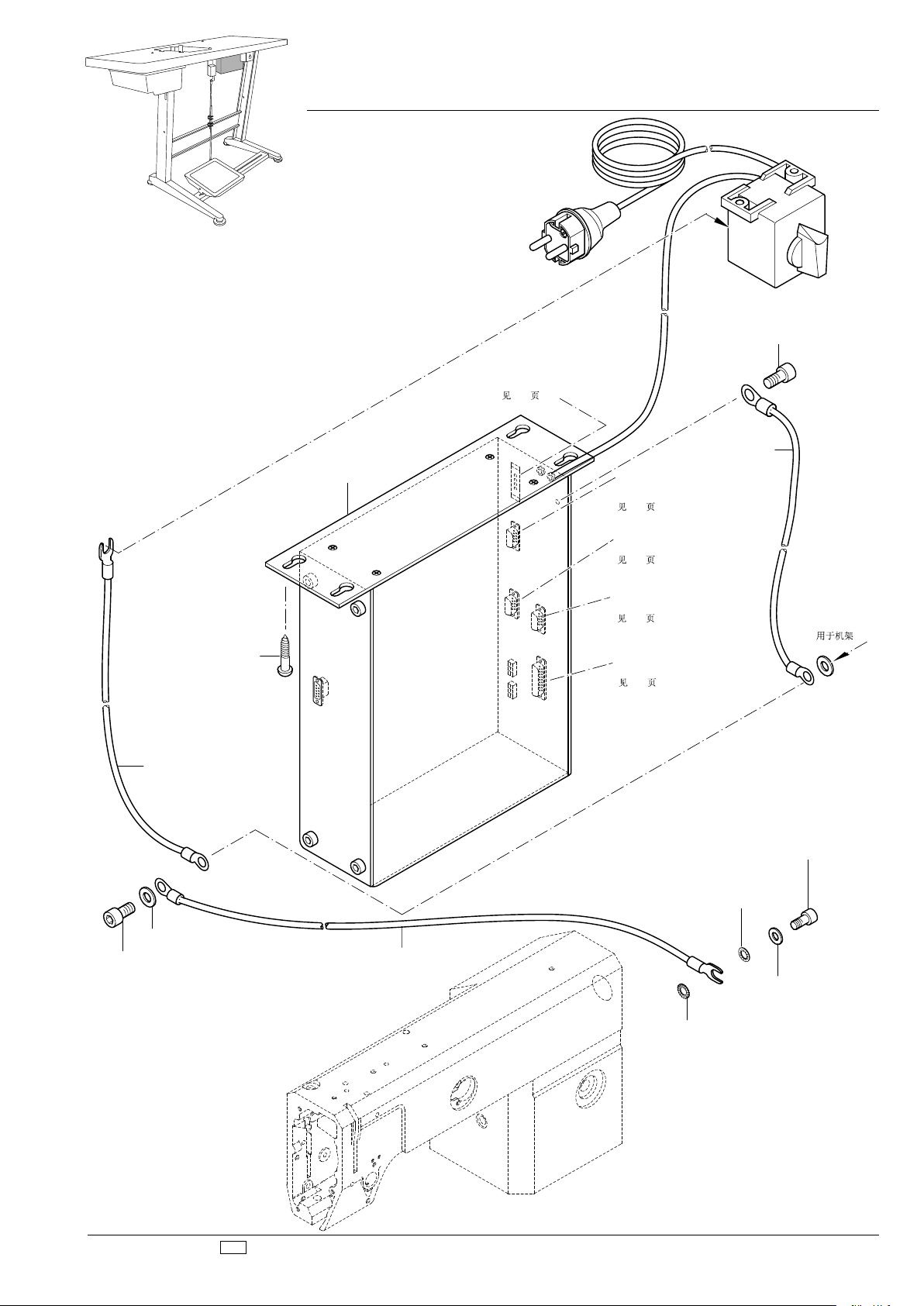

Steuerkasten

71-590 007-82
99-136 854-55 (4x)
X 1
X 2
X 3
X 4
X 5
0
I
11-130 287-25
91-290 113-91
11-130 287-25
91-291 458-91
11-130 224-25
12-305 144-25
12-510 141-45
12-510 140-45
91-290 733-91
12-305 174-25 (2x)
siehe Seite 4-3 see page 4-3 véase la página 4-3
4-3
siehe Seite 4-3 see page 4-3 véase la página 4-3
4-3
siehe Seite 4-5 see page 4-5 véase la página 4-5
4-5
siehe Seite 4-2 see page 4-2 véase la página 4-2
4-2
siehe Seite 4-1 see page 4-1 véase la página 4-1
4-1
Zum Gestell For stand Para el bancada
Control box Caja de mandos 控制箱 PFAFF 1183-712/02
4.07
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
4 - 7
5
91-229 124-25
91-229 070-70/895
91-229 073-71/895
91-229 077-72/895
91-229 069-75/895
91-229 080-25
91-229 081-25
91-229 080-25
91-229 081-25
91-229 068-75/895
91-229 072-45
12-024 151-25 (3x)
12-315 110-25 (3x)
91-229 074-05 (3x)
91-229 075-45 (3x)
91-229 076-75/698 (3x)
91-229 071-25
91-229 078-25 (3x)
91-229 123-25
91-229 125-25
91-229 129-25
91-229 128-25
12-024 191-15
11-039 306-15
Garnrollenständer Reel stands Portacarretes 线轴支架 PFAFF 1183-712/02
5 - 1
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明

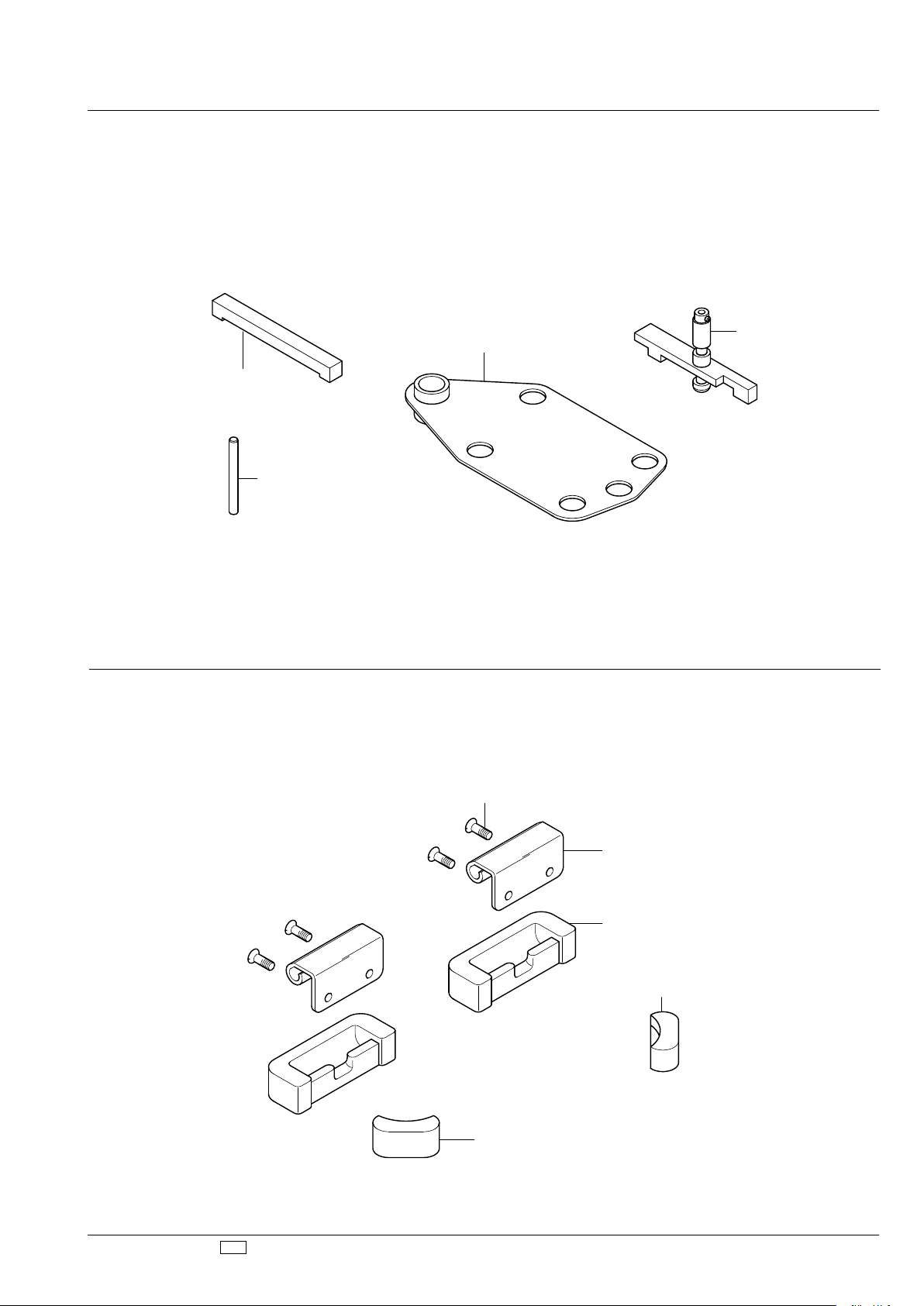

Einstellehren

61-111 639-71
13-033 346-05
61-111 639-70
61-111 639-76
91-027 645-75/699
91-027 645-75/699
91-266 856-25 (2x)
91-229 287-75/699 (2x)
11-210 216-15 (4x)
Adjustment gauges Calibres de ajuste 设置量规 PFAFF 1183-712/02
6
Teile zur Tischplatte Parts for table top Piezas pata el tablero 用于台板的零件 PFAFF 1183-712/02
7
siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
6 - 1
8
Schmiermittel-Übersicht Overiew of lubricants Tabla de lubricantes 润滑剂一览
PFAFF 1183-712/02
Öl Oil Aceite
油
28-011 201-05 40 10,0 15 0,847 91-027 975-91 91-027 976-91 91-027 977-91
Fett Grease Grasa
脂
Mittelpunkts-Viskosität bei: Mean viscosity at: Viscosidad media a: 中点粘度:
°C mm²/s
Penetration Penetration Penetración
贯入度
Dichte bei: Density of: Densidad a:
密度，在：
°C
Tropfpunkt Drip-point Punto de goteo
滴点
g/cm³
(g/ml)
Bestellnummer für Behälter mit: Part number for can with: Número de pedido para recipientes con:
订货号用于油箱，带：
1 Liter 1 Litro
1 升
Bestellnummer für Behälter mit: Part number for can with: Número de pedido para recipientes con:
订货号用于油箱，带：
5 Liter 5 Litro
5 升
10 Liter 10 Litro
10 升
mm/10
28-011 202-05 28-011 202-05
28-011 202-47 220-250 185 28-011 202-47
28-011 202-70 265-295 192 28-011 202-70
Reinigungsmittel Cleansing agent Limpiadores
清洁剂
Isoprophyl-Alkohol
异丙醇
°C
0,25 kg
Bestellnummer für Behälter mit: Part number for can with: Número de pedido para recipientes con:
订货号用于油箱，带：
0,5 kg
240 ml
95-665 735-91
1 kg
8 - 1
Index (Teilenummern / Seitenzahlen) Index (part numbers / page numbers) Index (números de pieza / números de página) 注脚(零件号/页号) PFAFF 1183-712/02
Seite Seite Seite Seite Page Page Page Page No. Página No. Página No. Página No. Página 零件号 页号 零件号 页号 零件号 页号 零件号 页号
9
11-039 306-15 5 - 1
11-106 104-55 4 - 4
11-108 084-15 3 - 9
11-108 087-15 3 - 9
11-108 111-15 4 - 4
11-108 174-15 4 - 1,4 - 5
11-108 174-25 3 - 2
11-108 177-15 3 - 12
11-108 222-15 3 - 9
11-108 222-25 3 - 1
11-130 089-15 3 - 4
11-130 170-25 3 - 1
11-130 173-15 3 - 1, 3 - 4, 3 - 10, 4 - 4 11-130 176-15 3 - 3, 3 - 10
11-130 185-15 3 - 1
11-130 224-15 3 - 5
11-130 224-25 3 - 1, 4 - 7
11-130 233-15 3 - 5
11-130 251-15 3 - 1
11-130 257-25 3 - 1
11-130 287-15 3 - 10
11-130 287-25 4 - 7
11-130 293-15 3 - 1, 3 - 5
11-130 293-25 4 - 2
11-130 365-15 4 - 3
11-132 172-15 3 - 4
11-225 223-15 3 - 3
11-250 084-25 3 - 7
11-314 946-15 3 - 4
11-330 085-15 3 - 3
11-330 175-15 3 - 7
11-330 205-15 4 - 5
11-330 220-15 3 - 3, 3 - 4
11-330 277-15 3 - 9 11-330 280-15 3 - 6
11-330 952-15 3 - 7, 3 - 9,
11-330 960-15 3 - 11
11-330 964-15 3 - 5, 3 - 6, 3 - 11
11-330 968-15 3 - 11
11-335 085-15 3 - 9
11-335 280-15 3 - 6, 3 - 11
11-341 277-15 3 - 2, 3 - 3
11-460 163-15 4 - 6
11-460 250-15 4 - 6
11-462 403-55 4 - 5
12-024 121-15 4 - 4
12-024 151-25 5 - 1
12-024 191-25 3 - 7, 5 - 1
12-305 114-15 3 - 3, 3 - 10, 4 - 4 12-305 144-25 4 - 7
12-305 174-25 4 - 7
12-315 080-15 4 - 4
3 - 5, 3 - 6,
3 - 10, 3 - 11
12-360 061-05 3 - 11
12-360 063-05 3 - 5
12-360 064-05 3 - 3
12-499 150-45 4 - 5
12-499 190-45 3 - 10
12-510 111-25 4 - 2
12-510 140-45 4 - 7
12-510 141-45 4 - 7
12-610 200-45 3 - 5
12-610 210-45 3 - 3, 3 - 11
12-610 230-45 3 - 9
12-610 250-45 3 - 11
12-618 170-45 3 - 1
12-618 190-45 3 - 7
12-624 210-45 3 - 2
12-640 130-55 3 - 7, 4 - 4
12-640 150-55
12-640 190-55 3 - 5
12-640 210-55 3 - 5
12-660 390-45 3 - 9
12-710 190-02 3 - 10
13-030 341-05 3 - 1
13-033 190-05 3 - 9
13-033 346-05 6 - 1
13-052 085-55 3 - 6
13-063 193-05 3 - 9
3 - 10
14-018 624-91 3 - 6
14-026 902-01 3 - 6
14-210 010-01 3 - 5
14-218 050-01 3 - 5
14-602 901-01 3 - 7
16-409 983-05 3 - 11
25-161 801-49 3 - 3, 3 - 9
25-161 801-52 3 - 3
26-536 301-09 3 - 3, 3 - 9
28-011 201-05 8 - 1
28-011 202-05 8 - 1
28-011 202-47 8 - 1
28-011 202-70 8 - 1
61-111 639-70 6 - 1
61-111 639-71 6 - 1
61-111 639-76 6 - 1
71-120 006-31 4 - 4
71-170 002-24 3 - 10
71-370 001-08 4 - 6
71-370 001-32 4 - 4
71-370 001-35 4 - 1
71-370 002-92 4 - 6
71-520 006-01 4 - 5
71-523 555-76 4 - 3
71-590 007-21 4 - 5
71-590 007-70 4 - 2
11-132 223-15 3 - 2
11-173 168-25 3 - 4
11-180 283-25 3 - 1
11-210 168-25 3 - 4, 3 - 7
11-210 216-15 6 - 1
11-210 265-15 3 - 6
11-225 172-25 3 - 1
12-315 110-25 5 - 1
12-335 171-15 3 - 5
12-349 901-05 3 - 9
12-360 023-05 4 - 4
12-360 033-05 3 - 5, 3 - 10
12-360 043-05 3 - 10
12-360 054-05 3 - 5
13-250 097-25 3 - 3
14-012 525-01 3 - 10
14-012 916-01 3 - 11
14-016 080-01 3 - 9
14-016 101-91 3 - 11
14-016 151-91 3 - 6
14-016 171-91 3 - 11
71-590 007-72 4 - 2
71-590 007-82
71-590 007-91 4 - 2
71-770 000-63 4 - 4
91-000 621-15 3 - 8
91-002 262-25 3 - 4
91-006 814-05 3 - 4
4 - 7
9 - 1
Seite Seite Seite Seite Page Page Page Page No. Página No. Página No. Página No. Página 零件号 页号 零件号 页号 零件号 页号 零件号 页号
Seite Seite Seite Seite Page Page Page Page No. Página No. Página No. Página No. Página 零件号 页号 零件号 页号 零件号 页号 零件号 页号
Index (Teilenummern / Seitenzahlen) Index (part numbers / page numbers) Index (números de pieza / números de página)
9
注脚(零件号/页号) PFAFF 1183-712/02
91-010 215-05 3 - 4
91-014 346-05 3 - 4
91-020 324-05 3 - 10
91-027 645-75/699 6 - 1
91-027 975-91 8 - 1
91-027 976-91 8 - 1
91-027 977-91 8 - 1
91-056 192-25 3 - 7
91-056 193-25 3 - 7
91-056 197-91 3 - 7
91-056 198-21 3 - 7
91-056 578-91 3 - 7
91-056 760-05 3 - 7
91-069 105-25 3 - 4
91-069 562-05 3 - 2
91-166 452-21 3 - 7
91-167 590-15 3 - 1
91-168 192-25 3 - 4
91-168 193-05 3 - 4
91-168 194-71/698 3 - 4
91-168 480-15 3 - 6
91-170 677-45 3 - 4
91-171 042-05 3 - 7
91-171 049-05
91-171 785-05 3 - 9
91-174 253-25 3 - 2
91-174 455-15 3 - 4
91-174 783-05 3 - 7
91-174 879-05 3 - 7
91-175 549-05 3 - 2
3 - 7
91-229 180-90 4 - 6
91-229 287-75/699 6 - 1
91-262 061-05 3 - 11
91-262 161-72/698 3 - 6
91-262 162-75/698 3 - 1
91-262 183-75/895 3 - 1
91-262 185-05 3 - 9
91-262 187-15 3 - 9
91-262 188-15 3 - 9
91-262 189-91 3 - 9
91-262 195-92 3 - 6
91-262 196-05 3 - 6
91-262 208-05 3 - 9
91-262 209-91 3 - 9
91-262 228-01 3 - 12
91-262 689-91 3 - 6
91-262 690-01 3 - 6
91-262 691-91 3 - 3
91-262 692-05 3 - 3
91-262 761-71/895 3 - 1
91-262 787-91 3 - 3
91-262 788-91 3 - 3
91-262 804-91 3 - 8
91-262 805-25 3 - 8
91-262 806-05 3 - 8
91-262 819-05 3 - 3
91-262 842-92 3 - 9
91-262 843-01 3 - 11
91-262 844-92 3 - 11
91-262 845-91 3 - 11
91-069 585-25 3 - 7
91-086 126-21 3 - 2
91-086 130-01 3 - 2
91-100 281-25 3 - 7
91-100 400-15 3 - 6
91-105 447-25 3 - 4
91-118 570-92 3 - 6
91-118 683-05 3 - 7
91-150 847-25 3 - 8
91-154 855-21 3 - 2
91-161 334-25 3 - 4
91-162 578-71/698 3 - 1
91-162 596-25 3 - 4
91-162 597-05 3 - 9
91-162 690-92 3 - 2
91-162 694-05 3 - 2
91-162 984-05 3 - 2
91-229 068-75/895 5 - 1
91-229 069-75/895 5 - 1
91-229 070-70/895 5 - 1
91-229 071-25 5 - 1
91-229 072-45 5 - 1
91-229 073-71/895 5 - 1
91-229 074-05 5 - 1
91-229 075-45 5 - 1
91-229 076-75/698 5 - 1
91-229 077-72/895 5 - 1
91-229 078-25 5 - 1
91-229 080-25 5 - 1
91-229 081-25 5 - 1
91-229 123-25 5 - 1
91-229 124-25 5 - 1
91-229 125-25 5 - 1
91-229 128-25 5 - 1
91-262 235-15 3 - 9
91-262 250-91 3 - 9
91-262 304-45 3 - 3
91-262 326-15 3 - 1
91-262 329-75/895 3 - 1
91-262 354-05 3 - 3
91-262 360-05 3 - 9
91-262 376-91 3 - 9
91-262 377-91 3 - 9
91-262 385-75/893 4 - 5
91-262 437-05 3 - 9
91-262 536-15 3 - 1
91-262 538-05 3 - 5
91-262 544-91 3 - 6
91-262 566-05 3 - 11
91-262 566-92 3 - 11
91-262 576-05 3 - 11
91-262 846-05 3 - 11
91-262 959-71/699 3 - 1
91-262 985-25 3 - 1
91-262 986-91 3 - 9
91-262 988-91 3 - 9
91-264 144-75/895 3 - 1
91-264 154-25 3 - 8
91-264 192-91 4 - 4
91-264 193-11 4 - 4
91-264 196-05 4 - 4
91-264 197-05 4 - 4
91-264 233-15 3 - 1
91-264 240-05 3 - 9
91-264 266-91 3 - 5
91-264 267-91 3 - 5
91-264 268-05 3 - 5
91-264 269-07
3 - 5
91-165 685-05 3 - 9
9 - 2
91-229 129-25 5 - 1
91-262 688-91 3 - 6
91-264 270-01 3 - 5
Index (Teilenummern / Seitenzahlen) Index (part numbers / page numbers) Index (números de pieza / números de página) 注脚(零件号/页号) PFAFF 1183-712/02
Seite Seite Seite Seite Page Page Page Page No. Página No. Página No. Página No. Página 零件号 页号 零件号 页号 零件号 页号 零件号 页号
9
91-264 271-01 3 - 5
91-264 275-07 3 - 5
91-264 276-92 3 - 5
91-264 277-91 3 - 5
91-264 278-05 3 - 5
91-264 280-92 3 - 5
91-264 281-92 3 - 2
91-264 282-91 3 - 3
91-264 284-91 3 - 3
91-264 286-91 3 - 4
91-264 287-05 3 - 4
91-264 288-01 3 - 4
91-264 292-92 3 - 6
91-264 297-71/698 3 - 4
91-264 312-91 3 - 9
91-700 996-15 3 - 7
95-665 735-91 8 - 1
95-669 358-05 3 - 9
95-774 310-91 3 - 10
95-774 311-01 3 - 10
95-774 313-91 3 - 10
95-774 314-01 3 - 10
95-774 317-05 3 - 10
95-774 318-01 3 - 10
95-774 324-11 3 - 10
95-774 325-02 3 - 11
95-774 327-91 3 - 1
95-774 464-25 3 - 7
95-774 465-25 3 - 7
95-774 466-91 3 - 7
91-264 313-05 3 - 9
91-264 338-15 3 - 9
91-264 357-05 3 - 7
91-264 358-05 3 - 7
91-264 364-05 3 - 11
91-264 365-91 3 - 11
91-265 065-05 3 - 9
91-266 397-01 3 - 7
91-266 757-05 3 - 4
91-266 856-25 6 - 1
91-268 076-15 3 - 9
91-268 668-75/895 4 - 2
91-268 671-70/895 4 - 2
91-290 113-91 4 - 7
91-290 733-91 4 - 7
91-291 133-91 3 - 4
95-774 467-05 3 - 7
95-784 333-91 4 - 1
99-136 854-55 4 - 7
99-137 151-45 3 - 7
99-137 186-05 3 - 9
99-137 187-15 3 - 9
99-137 188-15 3 - 9
99-137 190-05 3 - 9
99-137 191-05 3 - 9
99-137 192-05 3 - 9
99-137 193-05 3 - 9
99-137 194-05 3 - 9
99-137 196-05 4 - 5
99-137 247-45 3 - 1
99-137 405-05 3 - 9
91-291 458-91 4 - 7
91-700 335-25 3 - 1
9 - 3
PFAFF Industriesysteme und Maschinen AG
Hans-Geiger-Str. 12 - IG Nord
D-67661 Kaiserslautern
Telefon: +49 - 631 200-0
Telefax: +49 - 631 17202
E-mail: info@pfaff-industrial.com
Hotlines:
Technischer Service / Technical service: +49 - 175 2243-101
Nähtechnik-Fachberatung / Application consultance: +49 - 175 2243-102
Ersatzteile-Hotline / Spare-parts hotline: +49 - 175 2243-103
Gedruckt in der BRD / Printed in Germany / Imprimé en la R.F.A. / Impreso en la R.F.A
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
