PEERLESS P299568LF, P299575LF, P299578LF Instruction Manual

TWO HANDLE WASHERLESS KITCHEN FAUCET
MODELS P299568LF, P299575LF & P299578LF

LLAVE DE FREGADEROS DOS MANIJAS SIN
ARANDELAS - MODELOS P299568LF, P299575LF,

Y P299578LF
ROBINET SANS RONDELLE À DEUX MANETTES

POUR ÉVIER DE CUISINE - MODÈLES P299568LF,
P299575LF ET P299578LF

Record Your Model Number Here For Future Reference

Anote Aquí Número del Modelo Comprado Para Referencia Futura
Inscrivez le numéro de modèle ici pour pouvoir le retrouver.

ASSEMBLY PARTS LIST

LISTA DE PIEZAS PARA LA INSTALACIÓN
LISTE DES PIÈCES

Description

Descripción
Description

Faucet

Llave
Robinet

Gasket

Empaque
Joint

Locknuts

Contratuercas
Écrous de Blocage

Coupling Nuts

Tuercas de Acoplamiento
Écrou de Raccordement

Spray & Hose Assembly

Ensamble de laRociador y Manguera
Douchette et Tuyau Souple

Spray Support

Soporte del Rociador
Support

Estimated Time For Assembly

The estimated time to install this faucet is 45 minutes. The estimated
time to install the spray & hose assembly is 20 minutes.These
estimates do not include removing the old faucet and spray assembly.

Tiempo Estimado para Instalar

El tiempo estimado para instalar esta llave de agua es 45 minutos.
El tiempo estimado para instalar el ensamble del rociador y la
manguera es 20 minutos. Estos estimados no incluyen el tiempo
que toma quitar la llave de agua vieja y el ensamble del rociador.

Durée d’installation estimée

La durée d’installation de ce robinet est estimée à 45 minutes.
La durée d’installation estimée du renvoi mécanique est de 20
minutes. Ces estimations n’incluent pas la dépose du vieux robinet
et du vieux renvoi.

1 1

1 1

2

N A

N A

Quantity

Calidad

Quantité

P299568LF

P299575LF

1

1

22

2

1

1 1

The Peerless

Installation Helpline

1-800-438-6673

www.peerless-faucet.com

You may need

Usted puede necesitar

Articles dont vous pouvez avoir besoin:

W

ater supply hook-ups:

(NOT PROVIDED)

Choose hook-ups for 1/2" I.P.S. connections: Ball
nose riser (3/8" O.D. copper tubing), or
1/2" I.P.S. faucet connector.

Suministros de agua:
(NO PROPORCIONADAS)

Escoja conexiones para I.P.S. de 1/2": Tubos
montante bola-nariz (tubería de cobre de 3/8"
D.E.), o conector de llave I.P.S. de 1/2".

Raccords :
(NON FOURNIS)

P299578LF

2

2

1

Sink Hole Dimensions

Dimensiones del Hoyo Fregaderos
Dimensions des orifices de l’évier

1-3/8" Dia.
(34.9 mm)

Choisissez des raccords compatibles 1/2 po IPS.
Tubes-raccords à portée sphérique (tube en cuivre
3/8 po d.e.) ou raccords de robinet 1/2 po IPS.

Do not attempt to solder 1/2” copper pipe

No intente soldar el tubo de cobre del 1/2 "
N'essayez pas la pipe de cuivre de souder 1/2 »

Silicone sealant:
(NOT PROVIDED)

If sink is uneven use silicone sealant under base
of faucet.

Sellador de silicón:
(NO PROPORCIONADAS)

Si el lavamanos está desnivelado use sellador de
silicón debajo de la base del borde.

Composé d’étanchéité à la silicone :
(NON FOURNIS)

si la surface de l’évier est inégale, appliquez du
composé d’étanchéité à la silicone sous la base
du robinet.

Wrench(es):
(NOT PROVIDED)

For faucet removal/installation.

Llave(s):
(NO PROPORCIONADAS)

Para quitar/instalación de lavamanos.

Clé(s):
(NON FOURNIS)

pour pose et dépose de robinet

8"

(20.32 cm)

1-1/2" Max.

(38 mm)

Instruction Manual Printed in China

Manual de Instrucciones Impreso en China
Manuel d’instructions Imprimé en Chine

4/20/11

2" Max.

(50.8 mm)

1 66474 Rev. C

1

2

1

1

SHUT OFF WATER SUPPLIES. Remove old faucet. Place gasket (1)
on bottom of new faucet. If your model has a spray, proceed to
step 2. If your model does not have a spray skip to step 4.

CIERRE LOS SUMINISTROS DE AGUA. Quite la llave vieja.
Coloque el empaque (1) in la parte inferior de la llave. Si su modelo
tiene un rociador, continúe con el paso 2. Si su modelo no tiene un
rociador continúe con el paso 4.

INTERROMPEZ L’ARRIVÉE D’EAU. Déposez le vieux robinet.
Placez le joint (1) contre le dessous du robinet neuf. Si le robinet
que vous installez est doté d’une douchette, passez à l’étape 2.
Autrement, passez à l’étape 4.

3

1

3

Mount spray support (1) in far right hole in sink.

Instale el soporte (1) del rociador en el fregadero.

Montez le support de la douchette (1) dans le trou à l’extrême
droite de l’évier.

4

2

Align tabs (1) and tabs (2) on quick connects (3). Push quick connects
firmly upward and snap onto receiving tube tab (1). Pull down moderately
to ensure each connection has been made.

Alinee las lengüetas (1) con las lengüetas (2) en las conexiones
rápidas (3). Firmemente presione las conexiones rápidas hacia arriba
y a presión en la lengüeta del tubo receptor (1). Hale hacia abajo
moderadamente para asegurar que cada conexión se ha hecho.

Alignez les pattes (1) et les pattes (2) des raccords rapides (3). Poussez
les raccords rapides fermement vers le haut jusqu’à ce qu’ils s’accrochent
à la patte du tube récepteur. (1). Tirez modérément sur le raccord pour en
vérifier la solidité.

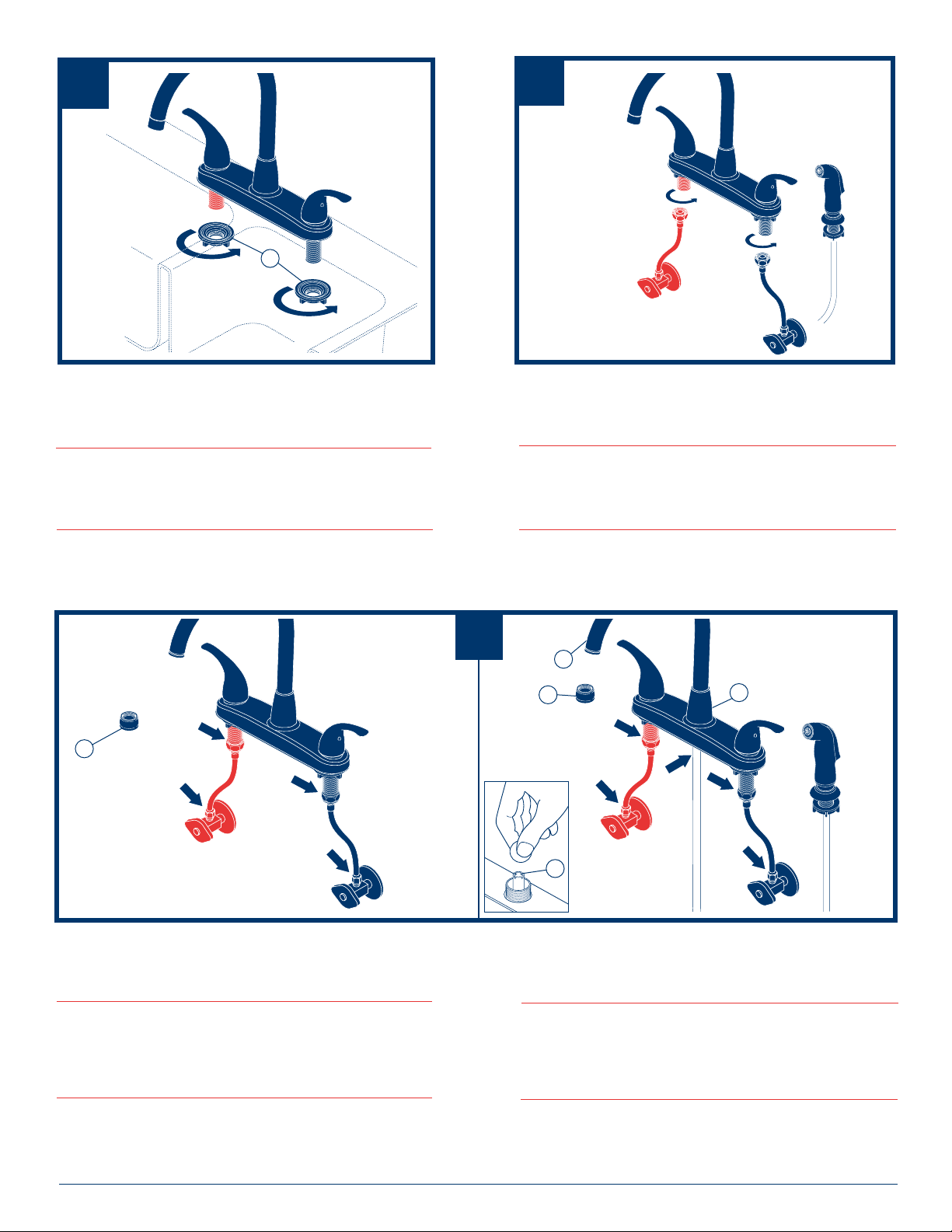

Place faucet through mounting holes in sink.

OPTION: If sink is uneven, use silicone sealant under the
gasket.

Coloque la llave de agua a través de los agujeros de instalación en
el fregadero. OPCIÓN: Si el fregadero está desnivelado, use

sellador de silicón por debajo del empaque.

+PVTQFWKUG\NGTQDKPGVFCPUNGUQTKſEGUFGOQPVCIGFGNŏÃXKGT

FACULTATIF: si l’évier est inégal, appliquez du composé
d’étanchéité à la silicone sous le joint.

2 66474 Rev. C

5

6

1

Secure faucet to sink using locknuts (1) provided.

Fije la llave al fregadero con las contratuercas (1) proporcionadas.

Fixez le robinet à l’aide des écrous autofreinés (1) fournis.

1

7

CONNECT TO WATER SUPPLIES.
(HOOK-UPS NOT PROVIDED).

CONECTE A LOS SUMINISTROS DE AGUA.
(LAS CONEXIONES NO SON PROPORCIONADAS).

RACCORDEMENT À LA TUYAUTERIE D’ALIMENTATION
(RACCORDS NON FOURNIS)

3

1

2

FOR MODELS WITHOUT SPRAY: FLUSH SYSTEM/CHECK
FOR LEAKS.

Remove aerator (1). Turn on hot and cold water supplies. Turn
handles to full open position for one minute. Check for leaks at arrows.
Replace aerator.

PARA MODELOS SIN ROCIADOR: DEJE CORRER EL AGUA POR
EL SISTEMA/EXAMINE POR SI HAY FILTRACIONES. Quite el

aireador (1).Abra los suministros de agua caliente y fría. Gire las
manijas a la posición completamente abierta por un minuto. Examine si
hay filtraciones.Reemplace el aireador.

MODÈLES SANS DOUCHETTE : RINCEZ L’INSTALLATION ET
VÉRIFIEZ L’ÉTANCHÉITÉ.

Enlevez l’aérateur (1). Tournez les manettes d’eau chaude et d’eau froide
pour les amener en position de plein débit. Vérifiez l’étanchéité.
Remettez l’aérateur.

4

FOR MODELS WITH SPRAY: FLUSH SYSTEM/CHECK FOR LEAKS.

Remove aerator (1), spout bonnet (2) and spout (3). Remove diverter (4)
with a coin. Replace spout and spout bonnet. Turn on hot and cold water
supplies. Turn handles to full open position for one minute. Check for leaks.
Replace diverter and aerator.

PARA MODELOS CON ROCIADOR: DEJE CORRER EL AGUA POR
EL SISTEMA/EXAMINE SI HAY FILTRACIONES.

Quite el aireador (1), el capuchón del tubo de salida (2) y el tubo de salida
(3). Quite el desviador (4)
la tapa del tubo de salida. Abra los suministros de agua caliente y fría. Gire
las manijas a la posición completamente abierta por un minuto. Examine si
hay filtraciones.Reemplace el desviador y el aireador.

MODÈLES AVEC DOUCHETTE : RINCEZ L’INSTALLATION ET
VÉRIFIEZ L’ÉTANCHÉITÉ.

Enlevez l’aérateur (1), l’enjoliveur de bec (2) et le bec (3).Enlevez l’aérateur
(4). Remettez le bec et l’enjoliveur de bec en place.Tournez les manettes
d’eau chaude et d’eau froide pour les amener en position de plein débit.
Vériſez l’étanchéité.Remettez l’aérateur et l’inverseur en place.

3 66474 Rev. C

con una moneda

. Reemplace el tubo de salida y

Care Instructions

Care should be given to the cleaning of this product. To clean:

ŖWipe gently with a damp cloth.
ŖBlot dry with a soft towel.

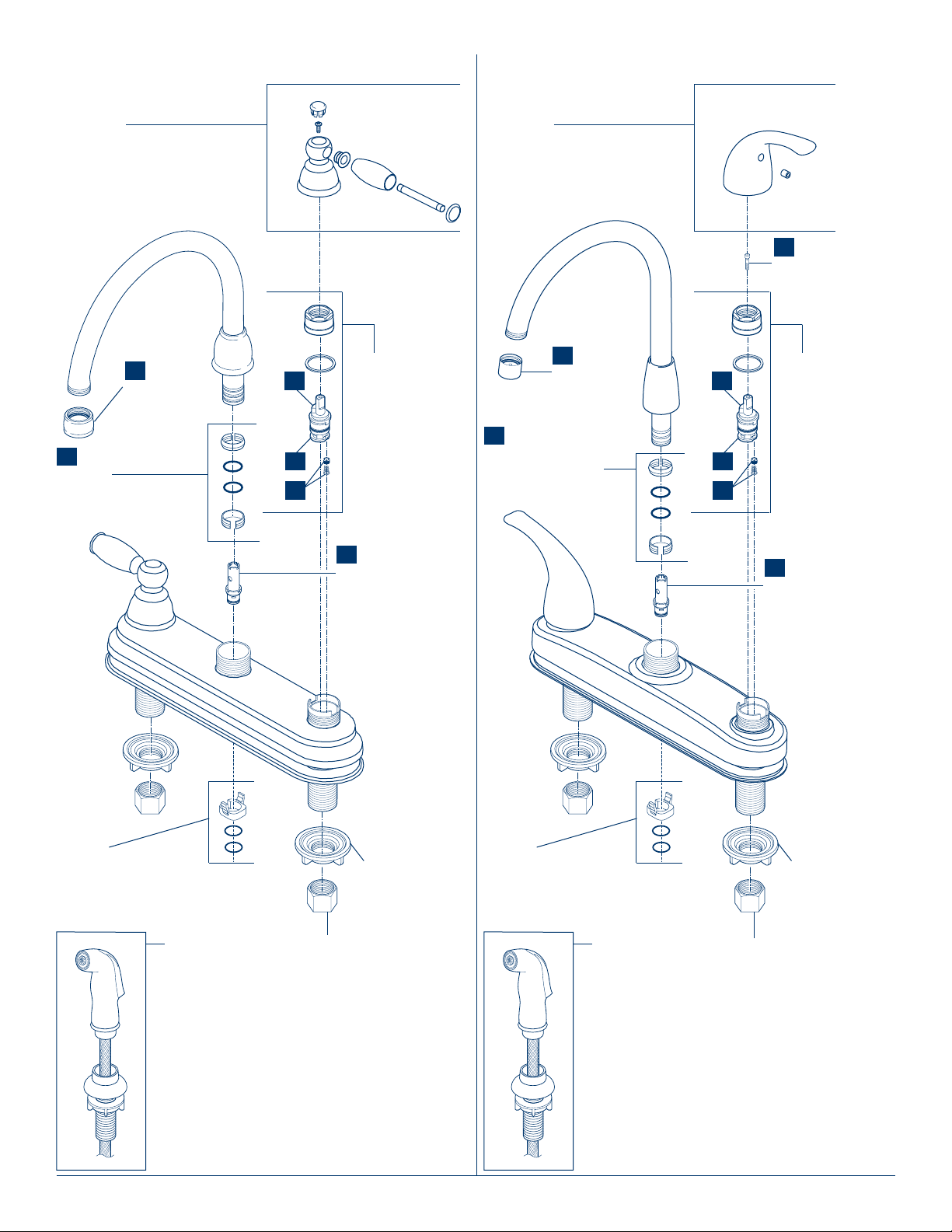

Maintenance

SHUT OFF WATER SUPPLIES

When replacing a part, follow the illustrated
instructions provided on the back of the
Repair Part Kit.

If faucet leaks from spout:

Replace Stem Unit (1)* and Seats and Springs (2),
Repair Kit RP54801 or RP70201.

If faucet leaks from around spout bonnet:

Replace O-Rings (4), Repair Kit RP41700 or
RP70233.

If spray attachment does not function properly:

A. Remove and clean Diverter Assembly (5), or
B. Replace Diverter Assembly (5), Repair Kit RP41702.

If faucet exhibits very loYƀow:

A. Remove and clean Aerator (6), or
B. Clean Seats and Springs (2) of any debris

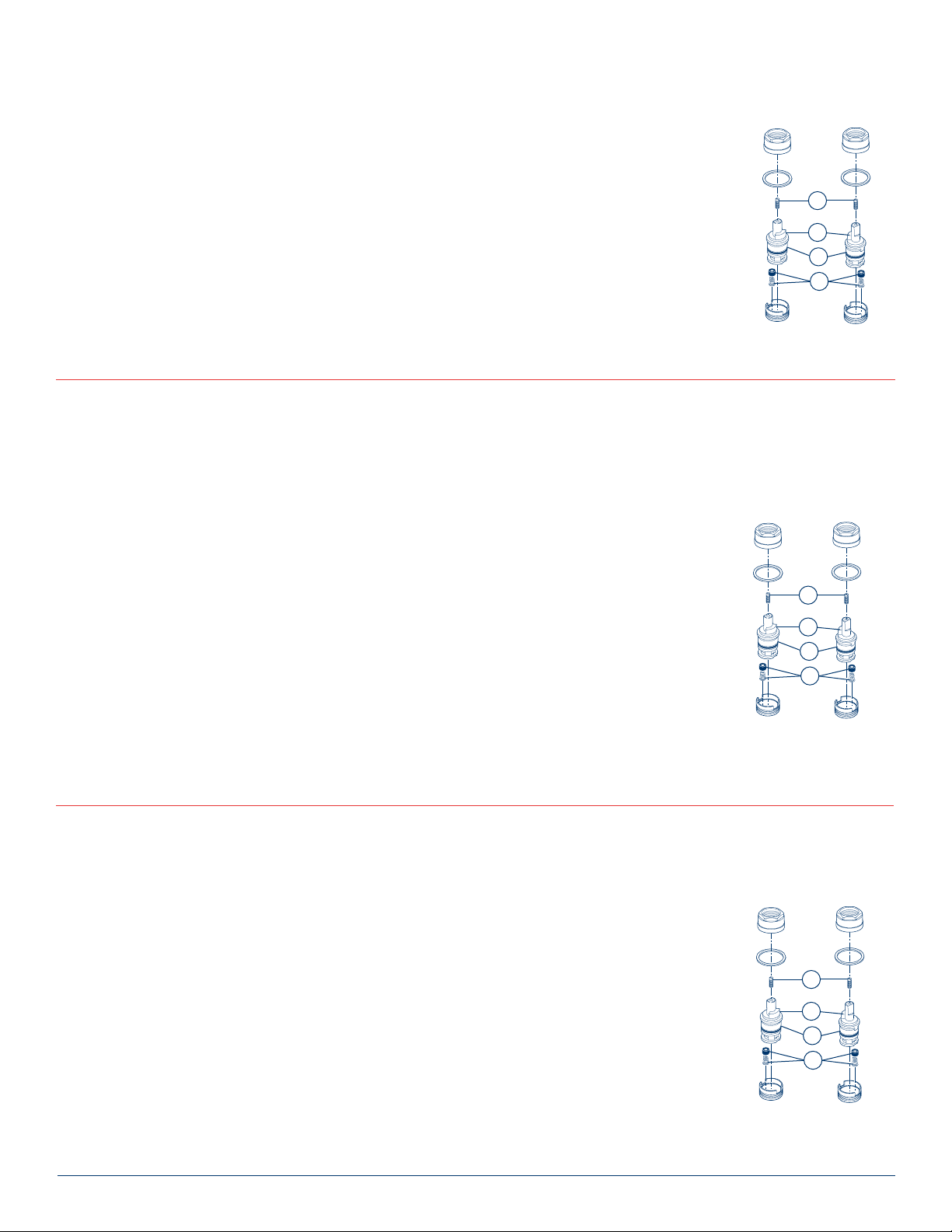

*Install stems (1) correctly for proper handle rotation.

Note: The stops (3) must point to the center of the
faucet for proper handle rotation. If necessary, remove
retention screws (7) from old stem units and install in
new stem unit assemblies.

Instrucciones Sobre el Cuidado

Se debe tener cuidado con la limpieza de este producto. Para limpiarla:

ŖFrote con un paño húmedo.
ŖSéquela con una toalla suave.

Mantenimiento

7

3

1

2

CIERRE LOS SUMINISTROS DE AGUA
Cuando reemplace una pieza, siga las instruc-

ciones ilustradas proporcionadas en la parte de
atrás del Equipo de Reparación de Piezas.

Si la llave tiene fugas en la salida:

Reemplace los Ensamble de la Unidad del Vástago
(1) * y Asientos y Resortes (2), Equipo para Reparación

RP54801 o RP70201.

Si el agua se ſltra alrededor del capuchón del tubo
de salida:

Reemplace el Anillos “O” (4), Equipo para Reparación
RP41700 o RP70233.

Instructions de nettoyage

Ce produit doit être nettoyé avec soin. Pour le nettoyer :

ŖEssuyez-le doucement avec un chiffon humide.
ŖAsséchez-le avec un chiffon doux.

Entretien

INTERROMPEZ L’ARRIVÉE D’EAU

Pour remplacer une pièce, veuillez suivre les
instructions à l’endos du kit de réparation

Si le robinet fuit par le bec :

Remplacez l’obturateur (1)* ainsi que les sièges et
les ressorts (2), kit de réparation RP54801, RP70201.

Si le rQDKPGVHWKVRCTNŏGPLQNKXGWTFGDGE

Remplacez les joints toriques (4), kit de réparation
RP41700, RP70233.

Si la douchette ne fonctionne pas correctement :

Si el ensamble del rociador no funciona bien:

A. Quite y limpie Ensamble del Desviador (5), o
B. Reemplace Ensamble del Desviador (5), Equipo
para Reparación RP41702.

Si la llave mWGUVTCWPƀWLQmW[DCLQ

A. Quite y limpie el aireador (6), o
B. Limpie los Asientos y Resortes (2) de cualquier
escombro

*Instale las espigas (1) correctamente para una
giración correcta de la manija: Nota: Los topes (3)
deben señalar al centro de la llave de agua para
obtener una rotación apropiada de la manija. Si es
necesario, quite los tornillos de retención (7)
de las unidades del vástago viegas y instale dentro
de los ensamble de vástago nuevos.

A. Enlevez l’inverseur (5) et nettoyez-le.
B. Au besoin, remplacez l’inverseur (5), kit de réparation
RP41702.

Si le robinet a un très faible débit :

A. Enlevez l’aérateur (6) et nettoyez-le.
B. Nettoyez les sièges et les ressorts (2).

*Installez les obturateurs (1) correctement de sorte que
les manettes pivotent normalement. Note : les butées
(3) doivent être orientées vers le centre du robinet pour
que les manettes pivotent normalement. Au besoin,
retirez les vis de retenue (7) des vieux obturateurs et
montez-les dans les nouveaux obturateurs.

7

3

1

2

7

3

1

2

4 66474 Rev. C

Models/Modelos/Modèles
P299575LF

Models/Modelos/Modèles
P299568LF & P299578LF

RP70196Ÿ

Hot & Cold Lever Handles
w/Buttons & Screws

Manijas en Palanca con Botones y
Tornillos de agua fría y caliente

Manettes-leviers d’eau chaude et
d’eau froide avec boutons et vis

6

RP41673Ÿ

Aerator

Aireador
Aérateur

4

RP41700

Bushings & O-Rings

Casquillo y Anillos “O”
Douilles et joints toriques

RP54801

3

1

2

Stem Unit Assembly,
Seat & Spring, Bonnet
Nut & Washer

Ensamble de la Unidad
del Vástago, Asiento y
Resorte, Bonete y
Arandela
Obturateur, siège et
ressort, écrou à
chapeau et rondelle

5

RP41702

Diverter Assembly

Ensamble del Desviador
Dérivation

RP70198Ÿ

Handles & Screws (Hot & Cold)

Manija y Tornillos (Caliente y Fría)
Manette et Vis (Chaude et Froide)

6

RP60430Ÿ

Aerator

Aireador
Aérateur

4

RP70233

Bushings & O-Rings

Casquillo y Anillos “O”
Douilles et joints toriques

7

RP20547

Retention Screws*

Tornillos de Retención*
Vis de Retenue*

RP70201

3

1

2

Stem Unit Assembly,
Seat & Spring, Bonnet
Nut & Washer

Ensamble de la Unidad
del Vástago, Asiento y
Resorte, Bonete y
Arandela
Obturateur, siège et
ressort, écrou à
chapeau et rondelle

5

RP41702

Diverter Assembly

Ensamble del Desviador
Dérivation

RP60121

Blocks & O-Rings

Bloques y Aros-O
Blocs de fixation et joints toriques

RP70234Ÿ

Spray, Hose Assembly &
Spray Support

Ensamble de la Rociador,
Manguera y Soporte

Douchette, Tuyau Souple
et Support

RP34611

Locknuts

Contratuercas
Ècrous de Blocage

RP5404

Coupling Nuts

Tuercas de Acoplamiento
Ècrous de Raccordement

Ÿ Specify Finish

Especifíque el Acabado
Précisez le Fini

RP60121

Blocks & O-Rings

Bloques y Aros-O
Blocs de fixation et joints toriques

RP70234Ÿ

Spray, Hose Assembly &
Spray Support

Ensamble de la Rociador,
Manguera y Soporte

Douchette, Tuyau Souple
et Support

*Note: These screws must be installed into the hole in the top of the
stem unit assemblies (1) when using handles mounted from the sides.

*Nota: Cuando usa manijas instaladas desde los costados, estos
tornillos deben instalarse dentro del agujero encima de los
ensambles de la unidad de la espiga (1).

*Note: ces vis doivent être installées dans les trous sur le dessus
des obturateurs (1) lorsque vous utilisesz des poignées qui se
montent par les côtés.

5 66474 Rev. C

RP34611

Locknuts

Contratuercas
Ècrous de Blocage

RP5404

Coupling Nuts

Tuercas de Acoplamiento
Ècrous de Raccordement

Ÿ Specify Finish

Especifíque el Acabado
Précisez le Fini

Peerless®Lifetime Faucet and Finish Limited Warranty

All parts and finishes of the Peerless®faucet are warranted to the original
consumer purchaser to be free from defects in material & workmanship for as
long as the original consumer purchaser owns their home. Peerless Faucet
Company recommends using a professional plumber for all installation & repair.

Peerless Faucet Company will replace, FREE OF CHARGE, during the
warranty period, any part or finish that proves defective in material and/or
workmanship under normal installation, use & service. Replacement parts
may be obtained by cal
writing to:

In the United States: In Canada:
Peerless Faucet Company Peerless Faucet Canada
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6

This warranty is extensive in that it covers replacement of all defective parts
and even finish, but these are the only two things that are covered. LABOR
CHARGES AND/OR DAMAGE INCURRED IN INSTALLATION, REPAIR, OR
REPLACEMENT AS WELL AS ANY OTHER KIND OF LOSS OR DAMAGES
ARE EXCLUDED. Some states/provinces do not allow the excl

© 2011 Masco Corporation of Indiana

ling 1-800-438-6673 (in the U.S. and Canada) or by

usion or

limitation of incidental or consequential damages, so the above limitation or
exclusion may not apply to you. Proof of purchase (original sales receipt) from
the original consumer purchaser must be made available to Peerless Faucet
Company for all warranty claims.

This warranty excludes all industrial, commercial, and business usage
(including but not limited to use in multi-family housing), whose purchasers
are hereby extended a five-year limited warranty from the date of
purchase, with all other
duration of the warranty. This warranty is applicable to Peerless®faucets
manufactured after January 1, 1995.

This warranty does not cover any damage to this faucet as a result of
misuse, abuse, or neglect, or any use of other than genuine Peerless
replacement parts.

This warranty gives you specific legal rights, and you may also have other
rights which vary from state/province to state/province. It applies only for

®

Peerless
and Mexico.

faucets installed in the United States of America, Canada,

terms of this warranty applying except the

®

Garantia Limitada de Por Vida Para Su Llave y Acabado de Peerless

Todas las piezas y acabados de la llave de agua Peerless®están garantizadas
al comprador consumidor original de estar libres de defectos de
material y fabricación durante el tiempo que el comprador consumidor
original sea propietario de su casa. La compañía Peerless Faucet
recomienda emplear un plomero profesional para todas las instalaciones
y reparaciones.

Peerless Faucet Company reemplazará, SIN CARGO, durante el período de
la garantía, cualquier pieza o acabado que pruebe estar defectuosa en
material y/o fabricación bajo instalación, uso y servicio normal. Las piezas
de repuesto se pueden obtener llamando al 1-800-438-6673
(en los EE.UU. y Canadá) o escribiendo a:

En los Estados Unidos: En Canadá:
Peerless Faucet Company Peerless Faucet Canada
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6

Esta garantía es extensiva en que cubre el reemplazo de todas las piezas
defectivas y hasta el acabado, pero estas son las únicas dos cosas que
cubre. SE EXCLUYEN LOS CARGOS DE LABOR Y/O DAÑOS
INCURRIDOS EN LA INSTALACIÓN, REPARACIÓN, O REPUESTO COMO

©2011 Masco Corporación de Indiana

Garantie à vie limitée Peerless®sur le robinet et son fini

Toutes les pièces et tous les finis du robinet Peerless®sont protégés contre
les défectuosités du matériau et les vices de fabrication par une garantie qui
est consentie au premier acheteur et qui est valide tant que celui-ci demeure
propriétaire de sa maison.Peerless Faucet Company recommande à l’acheteur
de confier l’installation et la réparation du robinet à un plombier compétent.

Pendant la période de garantie, Peerless Faucet Company remplacera
GRATUITEMENT toute pièce ou tout fini qui présentera une défectuosité
du matériau et/ou un vice de conception pour autant que le produit ait
été installé, utilisé et entretenu normalement. Pour obtenir des pièces de
rechange, veuillez appeler au 1-800-438-6673 (aux É.-U. et au Canada) ou
faire parvenir votre demande par écrit à l’une des adresses suivantes :

Aux États-Unis : Au Canada :

eerless Faucet Company Peerless Faucet Canada

P
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6

La présente garantie prévoit le remplacement de toutes les pièces
défectueuses, y compris le fini, mais elle se limite à ces deux éléments.
LES FRAIS DE MAIN-D’OEUVRE ET/OU LES DOMMAGES PROVOQUÉS
AU COURS DE L’INSTALLATION, DE LA RÉPARATION OU DU
REMPLACEMENT AINSI QUE TOUS LES PERTES OU LES DOMMAGES
DE TOUTE AUTRE NATURE NE SONT PAS COUVERTS PAR LA

®

TAMBIÉN CUALQUIER OTRO TIPO DE PÉRDIDA O DAÑO. Algunos
estados/provincias no permiten la exclusión o limitación de daños
incidentales o consecuentes, de manera que la limitación o e
incluida pueda no aplicarle a usted. La prueba de compra (recibo de venta
original) del comprador consumidor original debe ser disponible a Peerless
Faucet Company para todos los reclamos de garantía.

Esta garantía excluye todos los usos industriales, comerciales y de negocios
(incluyendo pero no limitado al uso en residencias multi-familiares), a cuyos
compradores, por la presente, se les extiende una garantía limitada de cinco
años a partir de la fecha de compra, aplicando todos los términos de esta
garantía con excepción de la duración de ésta. Esta garantía es aplicable a las
llaves de agua de Peerle

Esta garantía no cubre cualquier daño hecho a esta llave de agua como
resultado del mal uso, abuso, o descuido, o cualquier uso de piezas de
repuesto que no sean las de Peerless

Esta garantía le da derechos legales específicos, y usted también puede
tener otros derechos que varían de estado/provincia a estado/provincia. Sólo
aplica a las llaves de agua Peerless
Norte América, Canadá, y México.

GARANTIE. Dans les États ou les provinces où il est interdit d’exclure ou de
limiter la responsabilité à l’égard des dommages consécutifs ou indirects,
les exclusions ou les limites susmentionnées ne s’appliquent pas. Toutes les
demandes de règlement présentées à Peerless Faucet Company en vertu
de la présente garantie doivent être accompagnées de la preuve d’achat
(original de la facture) du premier acheteur.

La présente garantie ne s’applique pas aux robinets installés dans les
établissements industriels ou commerciaux ou dans les places d’affaires
(y compris, sans s’y limiter les habitations multifamiliales) qui sont protégés

ar une garantie étendue de cinq ans prenant effet à compter de la date

p
d’achat. Toutes les autres conditions de la garantie de cinq ans sont
identiques à celles de la présente garantie. La présente garantie s’applique
aux robinets Peerless®fabriqués après le 1er janvier 1995.

La présente garantie ne s’applique pas aux produits qui ont été endommagés
à la suite d’une mauvaise utilisation, d’une utilisation abusive, d’une négligence
ou de l’utilisation de pièces de rechange autres que des pièces de rech
d’origine Peerless®.

La présente garantie vous donne des droits précis qui varient selon votre lieu
de résidence. Elle s’applique uniquement aux produits qui ont été installés
aux États-Unis, au Canada et au Mexique.

ss®fabricadas después del 1ro de enero de 1995.

®

.

®

instaladas en los Estados Unidos de

xclusión arriba

ange

©2011 Masco Corporation of Indiana

6 66474 Rev. C
