Peerless-AV OSUA771PU Users Guide

Download

55" - 77"

(140 - 196 cm)

MAX

125 lb

(57 kg)

ENG ESP FRN DEU

NEL

ITL

ČEŠ

SLK POR TÜR

2021-02-25 #:204-9116-1

WARNING

ENG - This product is designed to be installed on wood stud, solid concrete or cinder block walls. Hardware is included for wood stud, solid concrete and cinder block installation. Before installing make sure the supporting surface will support the combined load of the equipment and hardware. Screws must be tightly secured. Do not overtighten screws or damage can occur and product may fail. Never exceed the Maximum Load Capacity. Always use an assistant or mechanical lifting equipment to safely lift and position equipment. This product is intended for indoor use only. Use of this product outdoors could lead to product failure or personal injury. Be

careful not to pinch ngers when operating the mount. For support please call customer care at 1-800-865-2112.

ADVERTENCIA

ESP - Este producto está diseñado para ser instalado en paredes con montantes de madera, en paredes de concreto macizo o en paredes de hormigón de escorias. Se incluyen los accesorios para la instalación en montantes de madera, en concreto macizo o en hormigón de escorias. Antes de instalarlo, asegúrese de que

la supercie de apoyo sostendrá la carga combinada del equipo y los jadores. Los tornillos se tienen que jar rmemente. No apriete los tornillos en exceso, ya que se pueden dañar y el producto podría fallar. Nunca exceda

la Capacidad Máxima de Carga. Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo con más seguridad. Este producto está diseñado para uso en interiores

solamente. Utilizar este producto en exteriores podría causar fallas del producto o lesiones a individuos. Tenga

cuidado de no pincharse los dedos cuando mueva el soporte. Si necesita ayuda, por favor, llame a Servicio al

Cliente de Peerless al 1-800-865-2112.

ADVERTISSEMENT

FRN - Ce produit est conçu pour une installation sur des murs à montants en bois, en béton plein ou en blocs

de béton. Les pièces de xation nécessaires à l’installation sur des montants en bois, du béton plein et du bloc de béton sont incluses. Avant de procéder à l’installation, assurez-vous que la surface de support peut soutenir la charge totale de l’équipement ainsi que des pièces de xation. Les vis doivent être serrées au maximum. Ne serrez pas trop les vis pour éviter tout risque d’endommager le produit et de causer sa défaillance. Ne dépassez jamais la capacité de charge maximale. Pour lever et positionner l’équipement en toute sécurité, faites-vous

toujours aider par une autre personne ou utilisez un dispositif de levage mécanique. Ce produit est conçu

uniquement pour un usage intérieur. L’utilisation de ce produit à l’extérieur peut causer une défaillance du produit

ou des blessures corporelles. Prenez garde à ne pas vous pincer les doigts lorsque vous manipulez le support.

Pour toute assistance, veuillez contacter le service à la clientèle au 1-800-865-2112.

ACHTUNG

DEU - Dieses Produkt ist für die Anbringung an Holzständer-, Massivbeton- oder Porenbetonsteinwänden ausgelegt. Die Befestigungsteile zur Anbringung an Holzständern, Massivbeton oder Porenbetonstein sind im Lieferumfang enthalten. Vergewissern Sie sich vor der Anbringung, dass die tragende Fläche das Gesamtgewicht der Geräte und der Befestigungsteile tragen kann. Die Schrauben müssen sicher angezogen werden. Ziehen Sie die Schrauben nicht zu fest an, damit es nicht zu Beschädigungen und Versagen des Produkts kommt. Die maximale Tragfähigkeit darf niemals überschritten werden. Ziehen Sie immer eine zusätzliche Person heran oder verwenden Sie mechanische Hebegeräte, um Geräte sicher zu heben und zu positionieren. Dieses Produkt ist nur für den Gebrauch innerhalb von Gebäuden bestimmt. Eine Verwendung dieses Produkts im Freien kann zu Produktausfall oder Personenschaden führen. Achten Sie beim Umgang mit dem Halter darauf, dass die Finger nicht eingeklemmt werden. Falls Sie Unterstützung benötigen, wenden Sie sich bitte an den Kundendienst unter

der Telefonnummer 1-800-865-2112 (innerhalb der USA).

WAARSCHUWING

NEL - Dit product is ontworpen voor installatie op muren met houten balken en muren van massief beton of B2-blokken. De hiervoor benodigde hardware is meegeleverd. Vóór de installatie dient u zich ervan te overtuigen dat het dragende oppervlak het totaalgewicht van de apparatuur en de hardware aankan. Alle schroeven moeten stevig vastzitten. Draai de schroeven niet te strak aan, want dit zou kunnen resulteren in schade en/of falen van het product. Het maximale draagvermogen mag nooit worden overschreden. Belangrijke veiligheidstip: zorg er tijdens het optillen en plaatsen van de apparatuur altijd voor dat u een helper of een mechanische henrichting ter beschikking hebt. Dit product is uitsluitend bedoeld voor gebruik binnenshuis. Als dit product buitenshuis wordt gebruikt, zijn falen van het product en letsel bij personen mogelijk. Let er tijdens het gebruiken van de bevestiging op dat uw vingers niet beklemd raken. Voor ondersteuning kunt u terecht bij de afdeling Klantenzorg

op +1-800-865-2112 (in de VS).

2021-02-25 #:204-9116-1

AVVERTENZA

ITL - Questo prodotto è indicato per l’installazione su pareti con montanti di legno, in calcestruzzo solido o a mattoni di cemento. Sono compresi i dispositivi di ssaggio per l’installazione su montanti di legno, calcestruzzo solido e mattoni di cemento. Prima di iniziare l’installazione, accertarsi che la supercie di supporto sia in grado di sorreggere il carico combinato unità/dispositivi di ssaggio. Le viti devono essere strette in maniera ben salda.

Non serrare le viti oltre il necessario, altrimenti si rischiano danni o guasti al prodotto. Non superare mai la

capacità massima di carico. Per sollevare e posizionare senza rischi il prodotto, farsi aiutare da un’altra persona o usare un’unità meccanica di sollevamento. Questo prodotto è indicato esclusivamente per uso all’interno. L’uso di questo prodotto all’esterno potrebbe causare il malfunzionamento del prodotto o danni sici alla persona. Fare attenzione a non schiacciarsi le dita durante l’uso del sostegno. Per assistenza, chiamare il servizio clienti al numero 1-800-865-2112.

VÝSTRAHA

ČEŠ - Tento produkt je určen pro instalaci na stěny z dřevěných trámů, masivního betonu nebo škvárobetonových bloků. Přibalené je technické vybavení pro instalaci na dřevěné trámy, masivní beton nebo škvárobetonové bloky. Před instalací se ujistěte, že nosná plocha unese kombinované zatížení zařízení a technického vybavení. Šrouby musí být pevně zajištěny. Šrouby příliš neutahujte, nebo může dojít k poškození a produkt se může poškodit. Nikdy nepřekročte maximální nosnost. Na bezpečné zvedání a umísťováni zařízení vždy používejte asistenta nebo mechanické zvedací zařízení. Tento produkt je určen pouze pro použití v interiéru. Použití tohoto produktu v exteriéru by mohlo způsobit selhání produktu nebo zranění osob. Při práci s držákem dávejte pozor, abyste si nesevřeli prsty. Pro podporu volejte oddělení péče o zákazníky na čísle 1-800-865-2112.

VÝSTRAHA

SLK - Tento produkt je určený na inštaláciu na steny z drevených stĺpikov, masívneho betónu alebo škvarobetónových tehál. Pribalené je technické vybavenie na inštaláciu na drevené stĺpiky, masívny betón alebo škvarobetónové tehly. Pred montážou overte, či nosný povrch unesie kombinované zaťaženie zariadenia a vybavenia. Skrutky je potrebné pevne utiahnuť. Skrutky nedoťahuje príliš silno, inak môže dôjsť k poškodeniu a poruche zariadenia. Nikdy neprekračujte maximálnu nosnosť. Na bezpečné zdvíhanie a umiestňovanie zariadení vždy použite pomocníka alebo mechanické zdvíhacie zariadenie. Tento produkt je určený len na použitie v interiéri. Pri použití tohto produktu v exteriéri by mohlo dôjsť k jeho poruche alebo osobnému poraneniu. Pri práci s držiakom dávajte pozor, aby ste si nezovreli prsty. Podporu získate v centre na podporu zákazníkov na čísle 1-800-865-2112.

AVISO

POR - Este produto foi concebido para ser instalado em escoras de madeira, betão maciço ou paredes de

blocos de cimento. São incluídas ferragens para a instalação em escoras de madeira, betão maciço ou paredes de blocos de cimento. Antes de instalar, certique-se de que a superfície de apoio suporta a carga combinado

do equipamento e das ferragens. Os parafusos devem ser bem apertados. Não aperte demasiado os parafusos, pois podem ocorrer danos ou falhas do produto. Nunca exceder a Capacidade de carga máxima. Utilize

sempre um assistente ou equipamento de elevação mecânica para elevar e posicionar o equipamento em

segurança. Este produto destina-se a utilização exclusivamente em zonas interiores. A utilização deste produto em espaços exteriores poderá conduzir à falha do produto ou ferimentos pessoais. Atenção para não prender

os dedos ao utilizar o suporte. Para obter assistência, contacte a equipa de apoio ao cliente através do número 1-800-865-2112.

UYARI

TUR - Bu ürün ahşap kiriş ve masif beton veya cüruf briketten duvarlara takılmak üzere tasarlanmıştır. Ürünü ahşap kirişe, masif beton ve cüruf brikete takmak için gereken aksam mevcuttur. Montaja başlamadan önce taşıyıcı yüzeyin hem takacağınız donanımı hem de aksamı birlikte taşıyacağından emin olunuz. Vidalar sağlam bir şekilde sıkıştırılmalıdır. Vidaları aşırı sıkmanız durumunda vidalara hasar verebilirsiniz ve ürün arızalanabilir. Azami Yük Kapasitesini asla aşmayınız. Ekipmanı güvenli bir şekilde kaldırmak ve yerleştirmek için her zaman başka birinden yardım alınız veya mekanik bir kaldırma donanımı kullanınız. Bu ürün yalnızca iç mekânlarda kullanılmak üzere imal edilmiştir. Bu ürünün dış mekânda kullanılması ürün arızalarına veya yaralanmalara sebep olabilir. Montaj sırasında parmaklarınızı sıkıştırmamaya dikkat ediniz. Destek almak için lütfen 1-800-865-2112 numaralı telefondan müşteri hizmetlerini arayınız.

2021-02-25 #:204-9116-1

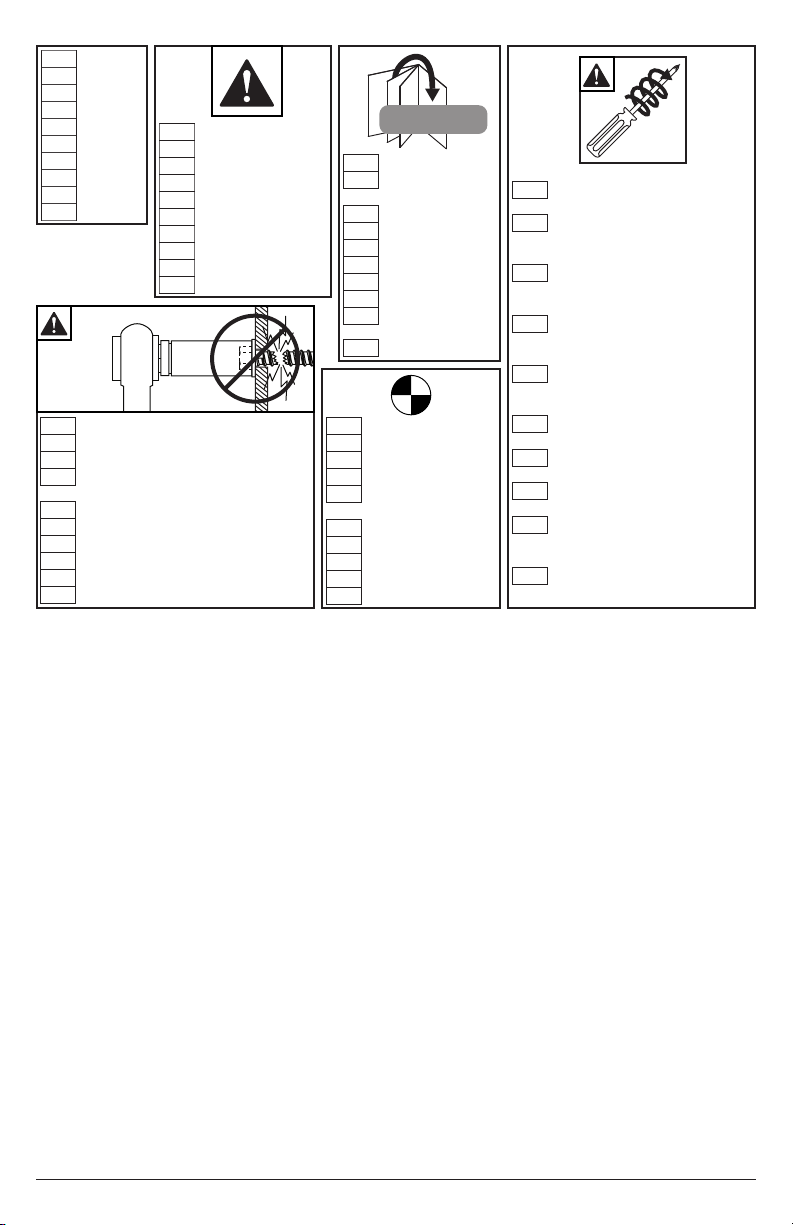

ENG

Symbols

ESP

Símbolos

FRN

Symboles

DEU

Symbole

NEL

Symbolen Simboli

ITL

Symboly

ČEŠ

Symboly

SLK

Símbolos

POR

Semboller

TÜR

ENG

Do not overtighten screws.

ESP

No apriete de más los tornillos.

FRN

Ne pas trop serrer les vis.

DEU

Ziehen Sie die Schrauben nicht zu fest an.

NEL

Draai de schroeven niet te strak aan.

ITL

Non stringere troppo le viti.

ČEŠ

Šrouby neutahujte příliš silně. Skrutky neuťahujte príliš silno.

SLK

Não apertar demasiado os parafusos.

POR

Vidaları gereğinden fazla sıkmayın.

TÜR

ENG

WARNING

ESP

ADVERTENCIA

FRN

ADVERTISSEMENT

DEU

ACHTUNG

NEL

WAARSCHUWING AVVERTENZA

ITL

VÝSTRAHA

ČEŠ

VÝSTRAHA

SLK

AVISO

POR

UYARI

TÜR

ENG

Skip to step.

ESP

Continúe con el paso.

FRN

Passez à l’étape.

DEU

Weiter mit Schritt.

NEL

Ga door naar stap.

ITL

Vai al passo.

Přeskočte na krok.

ČEŠ

Preskočte na krok.

SLK

Saltar para o

POR

passo.

TÜR

Su adıma geç.

ENG

Display center.

ESP

Centro de la pantalla.

FRN

Centre de l’écran.

DEU

Bildschirmmitte.

NEL

Midden van het scherm.

ITL

Centro del display.

ČEŠ

Střed obrazovky.

Stred obrazovky.

SLK

Centro do ecrã.

POR

Ekran merkezde

TÜR

Screws must get at least three

ENG

full turns and t snug.

ESP

Los tornillos tienen que dar, por lo menos, tres vueltas completas y quedar ajustados.

Il faut e󰀨ectuer au moins trois

FRN

tours de vis complets et bien serrer les vis. Schrauben sind mindestens drei

DEU

volle Umdrehungen einzudrehen und müssen fest anliegen.

NEL

De schroeven moeten ten minste drie hele slagen worden aangedraaid en stevig vastzitten.

ITL

Girare tre volte le viti che devono risultare aderenti.

ČEŠ

Šrouby se musí otočit minimálně tři plné otáčky a plně dosednout.

SLK

Skrutky sa musia otočiť aspoň tri celé otáčky a tesne dosadnúť.

POR

Os parafusos devem completar, no mínimo, três voltas completas e ajustar-se no local.

Vidalar en az üç tam dönüş

TÜR

yapmalı ve sıkı oturmalıdır.

2021-02-25 #:204-9116-1

ENG

Tools Needed for Assembly.

ESP

Herramientas necesarias para el ensamblaje.

FRN

Outils nécessaires au montage. Für den Zusammenbau erforderliche Werkzeuge.

DEU

Voor montage benodigd gereedschap.

NEL

Attrezzi necessari per l’assemblaggio.

ITL

Nástroje potřebné k montáži.

ČEŠ

Nástroje potrebné na montáž.

SLK

Ferramentas necessárias para a montagem.

POR

Montaj İçin Gerekli Aletler.

TÜR

5/32"

(4mm)

5/16"

(8mm)

To properly tighten screws: Tighten until screw

ENG

head makes contact, then tighten another 1/2 turn. Do not overtighten screws.

ESP

Apriete adecuado de los tornillos: Apriete hasta que la cabeza del tornillo haga contacto y luego apriete otra 1/2 vuelta. No apriete de más los tornillos.

Pour bien serrer les vis : Serrez jusqu’à ce que

FRN

la tête de la vis entre en contact, puis serrez encore d’un 1/2 tour. Ne serrez pas trop les vis.

Korrektes Festziehen der Schrauben: Ziehen

DEU

Sie die Schrauben fest, bis der Schraubenkopf Kontakt hat, und dann um eine weitere 1/2 Umdrehung. Ziehen Sie die Schrauben nicht zu fest an. Ga als volgt te werk om de schroeven naar

NEL

behoren aan te draaien: Draai de schroef aan totdat de kop het oppervlak raakt; maak daarna nog een halve slag. Draai de schroeven niet te strak aan.

ITL

Per stringere correttamente le viti: stringere no

a quando la testa della vite fa contatto, quindi stringere di un altro 1/2 giro. Non stringere eccessivamente.

Správné utažení šroubů: Utahujte, dokud se

ČEŠ

šroub nedostane do kontaktu, poté utáhněte ještě půl otočky. Šrouby neutahujte příliš silně. Správne utiahnutie skrutiek: Uťahujte, kým sa

SLK

skrutka nedostane do kontaktu, potom utiahnite

ešte pol otočky. Skrutky neuťahujte príliš silno.

POR

Para apertar correctamente os parafusos: aperte até que a cabeça do parafuso estabeleça contacto e, em seguida, aperte mais 1/2 volta. Não aperte demasiado os parafusos.

TÜR

Vidaları doğru bir şekilde sıkılamak için: Vida başı temas edene kadar döndürün, sonra yarım tur daha döndürün. Vidaları gereğinden fazla sıkılamayın.

3/8"

(10mm)

+1/2

2021-02-25 #:204-9116-1

ENG

Parts (Before beginning, make sure you have all parts shown below).

ESP

Piezas (antes de iniciar, asegúrese de tener todas las piezas siguientes).

FRN

Pièces (avant de commencer, assurez-vous d’avoir toutes les pièces illustrées ci-dessous).

DEU

Teile (Achten Sie vor Beginn der Arbeiten darauf, dass alle unten abgebildeten Teile vorhanden sind).

NEL

Onderdelen (hoort u zich ervan te overtuigen dat u alle onderdelen hebt, die hieronder te zien zijn). Parti (prima di iniziare, accertarsi di disporre tutte le parti sotto indicate).

ITL

Díly (předtím, než začnete, připravte si všechny díly zobrazené níže).

ČEŠ

Diely (predtým, ako začnete, pripravte si všetky diely zobrazené nižšie).

SLK

Peças (antes de iniciar, certique-se de que tem todas as peças apresentadas em baixo).

POR

Parçalar (Başlamadan önce, aşağıda gösterilen bütün parçaların elinizde olduğundan emin olun).

TÜR

Parts List

A wall arm assembly 1 10000146-GBLK

Part #Description Qty

B adaptor plate 1 10000792-GBLK C horizontal plate 2 096-P1455 D 8mm concrete anchor 4 590-0320 E #14 x 2-1/2" wood screw 4 5S1-015-C03 F M4 x 12mm 4 504-9013

G M4 x 25mm 4 504-1015

H M6 x 12mm 4 520-1128

I M6 x 25mm 4 520-1208 J M8 x 12mm 4 520-9571 K M8 x 25mm 4 520-1031 L M4 x 1mm washer 4 540-9400

M M6/M8 x 1.5mm washer 8 540-9406

N 1/4" (6mm) height spacer 8 600-1215

O plate nut 2 096-1440

P cable tie 8 560-9711

Q vertical plate 1 096-P1437

R M8 x 50mm 4 521-1009 S M5 x 10mm 8 520-1233 T 2.5mm allen wrench 1 561-0001 U wall plate cover 2 046-1371

A (1)

wall arm assembly

B (1)

adaptor plate

horizontal plate

C (2)

(4)

M4 x 12mm

(4)

M8 x 12mm

D (4) E

8mm concrete anchor

(4)

M4 x 25mm

(4)

M8 x 25mm

M4 x 1mm

M6 x 12mm

(4)

washer

(4)

#14 x 2-1/2" wood screw

(4)

(8)

M6/M8 x

1.5mm washer

2021-02-25 #:204-9116-1

(4)

M6 x 25mm

1/4" (6mm)

height spacer

(8)

O (2)

plate nut

S (8)

M5 x 10mm

(1)

2.5mm allen wrench

P (8)

cable tie

Q (1)

vertical plate

(4)

M8 x 50mm

U (2)

wall plate cover

2021-02-25 #:204-9116-1

ENG

Wood stud wall.

ESP

Pared de madera.

FRN

Mur en bois. Holzwand.

DEU

Houten muur.

NEL

Parete di legno.

ITL

Dřevěná stěna.

ČEŠ

Drevená stena.

SLK

Parede de madeira.

POR

Ahşap duvar.

TÜR

ENG

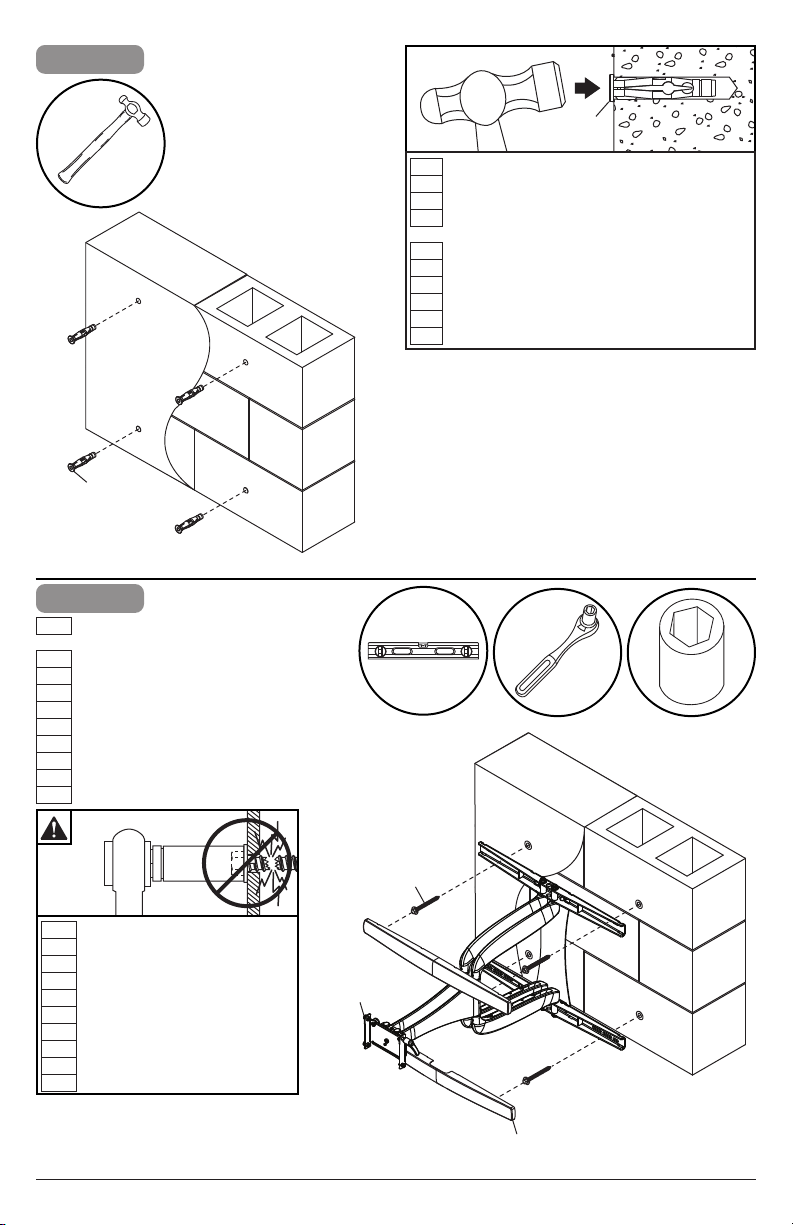

Concrete/Cinder block.

ESP

Concreto/Bloque de hormigón.

FRN

Béton/bloc de béton. Beton/Porenbetonstein.

DEU

Beton/B2-blokken.

NEL

Calcestruzzo solido/forato.

ITL

Betonový/škvárový blok.

ČEŠ

Betónový/škvarový blok.

SLK

Betão/bloco de cimento.

POR

Beton/Briket.

TÜR

WARNING

ENG - When installing Peerless wall mounts on a wood stud wall covered with gypsum board (drywall), verify that

the wood studs are a minimum of 2" x 4" nominal size. Do not install over gypsum board thicker than 5/8".

ADVERTENCIA

ESP - Cuando vaya a instalar soportes de pared de Peerless en paredes con montantes de madera recubiertas

con yeso-cartón (gypsum board) verique que los montantes tengan un tamaño mínimo de 2" x 4". No instale en yeso-cartón (gypsum board) de más de 5/8" de grosor.

ADVERTISSEMENT

FRN - Lors de l’installation de supports muraux Peerless sur un mur à montants en bois recouvert de plaque de plâtre (cloison sèche), assurez-vous que les montants en bois ont une taille nominale d'au moins 2 po x 4 po (5 cm x 10 cm). Ne pas installer sur une plaque de plâtre dont l'épaisseur est supérieure à 5/8 po (16 mm).

ACHTUNG

DEU - Bei der Anbringung von Peerless-Wandhaltern an Holzständerwänden mit Gipsplattenverkleidung (Trockenwand) muss darauf geachtet werden, dass die Holzständer über eine Nenngröße von mindestens 51 x 102

mm (2 x 4 Zoll) verfügen. Das Produkt darf nicht an einer Gipsplatte mit einer Dicke von mehr als 15,9 mm (5/8

Zoll) angebracht werden.

WAARSCHUWING

NEL - Als de Peerless-wandbevestiging op een muur bestaand uit houten balken en gipsplaat wordt geïnstalleerd, horen deze houten balken een afmeting van ten minste 5 x 10 cm te hebben. De wandbevestiging mag

niet worden geïnstalleerd op gipsplaat met een dikte van meer dan 15,88 mm.

AVVERTENZA

ITL - In sede d’installazione dei sostegni Peerless per parete su una parete con montanti di legno ricoperti con muro a secco (cartongesso), vericare che i montanti di legno abbiano una dimensione nominale minima di 5 cm

x 10 cm. Non installare su cartongesso spesso più di 1,60 cm.

VÝSTRAHA

ČEŠ - Při instalaci nástěnných držáků Peerless na dřevěný trám pokrytý sádrokartonovou deskou (sádrokartónem) zkontrolujte, zda dřevěné trámy mají minimální jmenovitý rozměr 5 x 10 cm. Nemontujte na sádrokartonovou desku hrubší než 1,6 cm.

VÝSTRAHA

SLK - Pri montáži nástenných držiakov Peerless na stenu z drevených stĺpikov pokrytú sadrovou doskou (sadrokartónom) skontrolujte, či drevené stĺpiky majú minimálny menovitý rozmer 5 x 10 cm. Nemontujte na sadrokartón hrubší ako 1,6 cm.

2021-02-25 #:204-9116-1

AVISO

POR - Ao instalar suportes para parede Peerless numa trave ou viga de madeira cobertas com painéis de gesso, verique se as traves ou vigas têm um tamanho nominal mínimo de 50,8 mm x 101,6 mm. Não instale em painéis de gesso com mais de 170 mm.

UYARI

TÜR - Peerless duvar kaidelerini alçı panelle (alçıpan) kaplı ahşap dikme bir duvarın üzerine monte ederken söz konusu ahşap dikmenin nominal ebadının en azından 2" x 4" olmasına dikkat ediniz. 5/8" den daha kalın alçı

panellerin üzerine monte etmeyiniz.

ENG

1a-1

Use stud nder to locate and

mark stud center lines.

Marque las líneas centrales

ESP

del montante. Marquez la ligne médiane du

FRN

montant. Markieren Sie die

DEU

Ständer-Mittellinien. Markeer het midden van de

NEL

balken.

ITL

Contrassegna le linee centrali dei montanti.

ČEŠ

Vyznačte střední linii stěny. Vyznačte stredné čiary steny.

SLK

Marque as linhas centrais da

POR

escora.

Direk merkez hatlarını

TÜR

işaretleyin.

1a-2

ENG

Level wall plate. Mark mounting holes on stud center lines.

ESP

Marque los oricios de montaje en las líneas

centrales del montante.

FRN

Marquez les trous de xation le long de la ligne

médiane du montant. Markieren Sie die Montagelöcher auf den

DEU

Ständer-Mittellinien.

NEL

Markeer montagegaten op het midden van de balken.

ITL

Contrassegna i fori di montaggio sulle linee centrali dei montanti.

ČEŠ

Na střední linii stěny vyznačte montážní otvory. Na stredné čiary steny vyznačte montážne otvory.

SLK

Marque os furos de montagem nas linhas centrais

POR

da escora.

Direk merkez hatları üzerinde montaj deliklerini

TÜR

işaretleyin.

16"

(406mm)

7.59"

(193mm)

2021-02-25 #:204-9116-1

1a-3

2.5"

(64mm)

5/32"

(4mm)

ENG

Drill mounting holes into supporting surface (2.5" (64mm) minimum depth required).

ESP

Taladre los agujeros de montaje en la supercie de apoyo; se requiere una profundidad mínima de

2.5" (64mm).

FRN

Percez les trous de xation dans la surface de support, une profondeur minimale de 2,5 po (64mm) est requise.

Bohren Sie Montagelöcher in die Montageäche;

DEU

Mindesttiefe von 64mm (2,5 Zoll) erforderlich.

NEL

Boor montagegaten in het ondersteunende oppervlak met een diepte van ten minste 64mm.

ITL

Trapanare I fori di sostegno nella supercie di

supporto; profondità minima richiesta 64mm (2.5").

ČEŠ

Vyvrtejte montážní otvory do nosné plochy, minimální požadovaná hloubka je 64mm (2.5").

SLK

Navŕtajte montážne otvory do nosnej plochy, minimálna vyžadovaná hĺbka je 64mm (2.5"). Perfure os furos de montagem na superfície de

POR

apoio, 64mm de profundidade mínima necessária.

TÜR

Montaj deliklerini destekleyici yüzeye delin, 64mm (2.5 inç) minimum derinlik gereklidir.

1a-4

ENG

Level wallplate. Install using wood screws provided. Nivele e instale.

ESP

Mettez à niveau et procédez au montage.

FRN

Waagerecht ausrichten und anbringen.

DEU

Installeer de schroeven waterpas.

NEL

Livella e installa.

ITL

Vyrovnejte a namontujte.

ČEŠ

Vyrovnajte a namontujte.

SLK

Nivelar e instalar.

POR

Dengeleyin ve takın.

TÜR

5/32"

(4mm)

ENG

Mounting hole must center on stud.

ESP

El oricio debe quedar centrado en el montante.

FRN

Le trou doit être centré sur le montant.

Das Loch muss am Ständer zentriert sein.

DEU

Boorgat moet midden op de balk liggen.

NEL

Il foro trapanato deve centrarsi sul montante.

ITL

Vyvrtaný otvor musí být v středě stěny.

ČEŠ

Vyvŕtaný otvor musí byť v strede steny.

SLK

O furo tem de ser perfurado no centro da escora.

POR

Açılan delik direğin tam merkezinde olmalıdır.

TÜR

3/8"

(10mm)

ENG

Maximum 80 in. • lb (9 N.M.).

ESP

Máxima 80 in. • lb (9 N.M.).

FRN

Maximum 80 in. • lb (9 N.M.).

DEU

Maximum 80 in. • lb (9 N.M.).

NEL

Maximaal 80 in. • lb (9 N.M.). Massima 80 in. • lb (9 N.M.).

ITL

Maximum 80 in. • lb (9 N.M.).

ČEŠ

Maximum 80 in. • lb (9 N.M.).

SLK

Máxima 80 in. • lb (9 N.M.).

POR

Maksimum 80 in. • lb (9 N.M.).

TÜR

E (4)

U (2)

2021-02-25 #:204-9116-1

WARNING

ENG - When installing Peerless wall mounts on a concrete wall, the wall must be at least 8" thick with a minimum

compressive strength of 2000 psi. When installing Peerless wall mounts on a cinder block wall, the cinder blocks

must meet ASTM C-90 specications and have a minimum nominal width of 8". Do not drill into mortar joints!

Be sure to mount in a solid part of the block, generally 1" (25 mm) minimum from the side of the block. It is suggested that a standard electric drill on slow setting is used to drill the hole instead of a hammer drill to avoid breaking out the back of the hole when entering a void or cavity. Never attach concrete expansion anchors to

concrete or cinder block covered with plaster, drywall or other nishing material.

ADVERTENCIA

ESP - Cuando vaya a instalar soportes de pared de Peerless en paredes de concreto, las paredes tienen que

tener, por lo menos, 8" de grosor con una resistencia a la compresión de 2000 psi como mínimo. Cuando vaya a

instalar soportes de pared de Peerless en paredes de hormigón de escorias, los bloques tienen que cumplir las

especicaciones de ASTM C-90 y tener un ancho mínimo de 8". ¡No taladre en juntas de argamasa! Asegúrese de hacer la instalación en la parte sólida del bloque, por lo general, a un mínimo de 1" (25 mm) del extremo del

bloque. Se sugiere utilizar un taladro eléctrico convencional a baja velocidad para hacer los agujeros en vez de

un taladro percutor para no perforar el fondo de los agujeros al entrar en un vacío o una cavidad. Nunca je los anclajes de expansión para concreto a supercies de concreto o de bloques de hormigón de escorias recubiertas

con yeso, yeso-cartón u otro material de acabado.

ADVERTISSEMENT

FRN - Lors de l’installation de supports muraux Peerless sur un mur en béton, celui-ci doit avoir au moins 8 po (20 cm) d'épaisseur et une résistance à la compression d'au moins 2 000 psi. Lors de l’installation de supports

muraux Peerless sur un mur en blocs de béton, ceux-ci doivent respecter les normes ASTM C-90 et avoir une

épaisseur nominale d'au moins 8 po (20 cm). Ne percez pas dans les joints de mortier! Veillez à installer le support dans une partie solide du bloc, généralement à un minimum de 1 po (25 mm) à partir du côté du bloc. Il est conseillé de percer le trou à l’aide une perceuse électrique standard à vitesse basse plutôt que d’un marteau perforateur an d’éviter de briser le fond du trou lorsque vous entrez dans un vide ou une cavité. Ne xez jamais des chevilles à expansion pour béton à du béton ou du bloc de béton recouvert d’une couche de plâtre, d’une cloison sèche ou de tout autre matériau de nition.

ACHTUNG

DEU - Werden Peerless-Wandhalter an einer Betonwand angebracht, so muss deren Dicke mindestens 203

mm (8 Zoll) und ihre Druckfestigkeit mindestens 13,8 N/mm2 (2000 psi) betragen. Bei der Anbringung von Peerless-Wandhaltern an einer Porenbetonsteinwand müssen die Porenbetonsteine den Spezikationen der ASTM C-90 entsprechen und eine Mindestnennbreite von 203 mm (8 Zoll) aufweisen. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen

mindestens 25 mm (1 Zoll) von der Blockseite entfernt. Wir empfehlen, zum Bohren des Lochs anstelle eines Schlagbohrers einen standardmäßigen Elektrobohrer bei niedriger Einstellung zu verwenden, um zu verhindern, dass die Bohrungsrückseite beim Eintritt in einen Leer- oder Hohlraum ausbricht. Betonspreizdübel dürfen auf keinen Fall an Beton oder Porenbetonstein befestigt werden, die mit Verputz, Trockenwand- oder anderem Deckschichtmaterial bedeckt sind.

WAARSCHUWING

NEL - Als de Peerless-wandbevestiging op een betonnen muur wordt geïnstalleerd, moet deze muur een dikte van ten minste 20 cm hebben en een druksterkte van ten minste 2000 psi. Als de Peerless-wandbevestiging op

een muur van B2-blokken wordt geïnstalleerd, moeten deze B2-blokken voldoen aan de ASTM C-90-specicaties en een breedte hebben van ten minste 20 cm. Niet in de mortelvoegen boren! De bevestigingsschroeven

moeten in een massief deel van het blok grijpen (gewoonlijk ten minste 2,5 cm vanaf de zijkant van het blok). Het verdient aanbeveling om voor het boren van het gat een standaard elektrische boor te gebruiken op lage snelheid in plaats van een boorhamer; dit om te voorkomen dat u de achterkant van het boorgat beschadigt,

mocht u een holte tre󰀨en. Gebruik nooit expansie-ankers voor beton bij installatie op een betonnen muur of een

muur van B2-blokken bedekt met gips, gipsplaat of ander afwerkingsmateriaal.

2021-02-25 #:204-9116-1

AVVERTENZA

ITL - In sede d’installazione dei sostegni Peerless per parete su una parete in calcestruzzo solido, la parete deve avere uno spessore minimo di 20 cm, con una resistenza alla compressione di almeno 2000 psi (140 kg/cm2). In

sede d’installazione dei sostegni Peerless per parete su una parete a mattoni di cemento, i mattoni di cemento devono soddisfare le speciche ASTM C-90 ed avere una larghezza nominale minima di 20 cm. Non trapanare sulle giunture di malta! Accertarsi che il montaggio avvenga su una parte solida del mattone, di solito ad almeno

25 mm dal lato del mattone. Per evitare di rompere il retro del foro entrando in una cavità o un vuoto, si consiglia di eseguire il foro usando un trapano elettrico standard a lenta velocità, anziché un trapano a martello. Non attaccare mai ancoranti ad espansione per calcestruzzo su calcestruzzo o mattone di cemento ricoperto con

intonaco, cartongesso o altro materiale di nitura.

VÝSTRAHA

ČEŠ - Při instalaci nástěnných držáků Peerless na betonovou zeď musí být tato zeď hrubá minimálně 20 cm s minimální pevností v tlaku 2000 psi. Při instalaci nástěnných držáků Peerless na zeď ze škvárobetonových bloků tyto škvárobetonové bloky splňovat specikace ASTM C-90 a musí mít minimální jmenovitou šířkou 20 cm. Nevrtejte do maltových spár! Vždy montujte na pevné části bloku, obvykle minimálně 1" (25 mm) od boční strany bloku. Doporučuje se vyvrtat otvor s použitím standardní elektrické vrtačky na pomalém nastavení namísto vrtacího kladiva, aby nedocházelo k vypadávaní ze zadní části otvoru při vstupu do prázdna nebo dutiny. Expanzní kotvy do betonu nikdy nepřipojujte do betonu nebo škvárobetonového bloku pokrytého omítkou, sádrokartonem nebo jiným dokončovacím materiálem.

VÝSTRAHA

SLK - Pri montáži nástenných držiakov Peerless na betónovú stenu musí mať táto stena hrúbku minimálne 20 cm s minimálnou tlakovou pevnosťou 2000 psi. Pri inštalácii nástenných držiakov Peerless na stenu zo škvarobetónových tehál musia škvarobetónové tehly spĺňať špecikácie ASTM C-90 a mať minimálnu nominálnu šírku 20 cm. Nevŕtajte do škár vyplnených maltou! Montáž vykonajte na pevnej časti bloku, všeobecne sa odporúča minimálne 25 mm od okraja bloku. Na vŕtanie otvorov sa namiesto príklepovej vŕtačky odporúča použiť štandardnú elektrickú vŕtačku na pomalých otáčkach, aby nedošlo k odbitiu zadnej časti bloku pri preniknutí do medzery alebo dutiny. Expanzné kotvy do betónu nikdy nenasadzujte do betónu alebo škvarobetónového bloku pokrytého omietkou, sadrokartónom či iným nalizačným materiálom.

AVISO

POR - Ao instalar os suportes para a parede Peerless em paredes de betão, a parede deve ter, no mínimo, 203 mm de espessura e uma força de compressão mínima de 2000 psi. Ao instalar suportes de parede Peerless em blocos de cimento, os blocos devem cumprir as especicações ASTM C-90 e uma largura nominal mínima de 203 mm. Não perfurar em alicerces! Certique-se de que monta numa parte sólida do bloco, em geral, a uma distância mínima de 25 mm da aresta do bloco. Sugerimos a utilização de um berbequim elétrico regulado

para a velocidade lenta para fazer o furo de modo a evitar partir a parte posterior do furo ao entrar num vácuo

ou cavidade. Nunca instale âncoras de expansão para betão em superfícies cobertas de betão ou blocos de

cimento com estuque, gesso ou outros materiais de acabamento.

UYARI

TÜR - Peerless duvar kaidelerini beton duvara monte ettiğinizde, duvar en azından 2000 psi asgari basınç dayanımına sahip olmalı ve kalınlığı da en azından 8" olmalıdır. Peerless duvar kaidelerini cüruf briketten bir duvara monte ederken, cüruf briketler ASTM C-90 şartları karşılamalı ve asgari nominal genişliği 8" olmalıdır. Harç derzlerinin içine delik delmeyiniz. Briketin sağlam kısmına, genellikle briketin kenarından en azından 1" (25 mm) mesafeye monte ettiğinizden emin olunuz. Delikleri delerken bir boşluğa veya aralığa girdiğinizde deliğin arkasının ayrılmasını engellemek için darbeli matkap yerine yavaş ayarda standart elektrikli matkap kullanılması önerilir. Beton dübelleri hiç bir zaman alçı, alçıpan veya başka bir bitirme materyali ile kaplı betona veya cüruf brikete takmayınız.

2021-02-25 #:204-9116-1

1b-1

ENG

Level wall plate. Mark mounting holes.

ESP

Marque los oricios de montaje.

FRN

Marquez les trous de xation.

Markieren Sie die Montagelöcher.

DEU

Markeer montagegaten.

NEL

Contrassegna I fori di montaggio.

ITL

Vyznačte montážní otvory.

ČEŠ

Vyznačte montážne otvory.

SLK

Marque os furos de montagem.

POR

Montaj deliklerini işaretleyin.

TÜR

(20cm)

7.59"

(193mm)

1b-2

5/16"

(8mm)

ENG

Drill mounting holes into supporting surface (2.5" (64mm) minimum depth required).

ESP

Taladre los agujeros de montaje en la supercie de apoyo; se requiere una profundidad mínima de

2.5" (64mm).

FRN

Percez les trous de xation dans la surface de support, une profondeur minimale de 2,5 po (64mm) est requise.

Bohren Sie Montagelöcher in die Montageäche;

DEU

Mindesttiefe von 64mm (2,5 Zoll) erforderlich.

NEL

Boor montagegaten in het ondersteunende oppervlak met een diepte van ten minste 64mm.

ITL

Trapanare I fori di sostegno nella supercie di

supporto; profondità minima richiesta 64mm (2.5").

ČEŠ

Vyvrtejte montážní otvory do nosné plochy, minimální požadovaná hloubka je 64mm (2.5").

SLK

Navŕtajte montážne otvory do nosnej plochy, minimálna vyžadovaná hĺbka je 64mm (2.5"). Perfure os furos de montagem na superfície de

POR

apoio, 64mm de profundidade mínima necessária.

TÜR

Montaj deliklerini destekleyici yüzeye delin, 64mm (2.5 inç) minimum derinlik gereklidir.

5/16"

(8mm)

ENG

Do not drill into mortar joints.

ESP

No perfore en las juntas de mortero.

FRN

Ne percez pas dans les joints de mortier. Bohren Sie nicht in Mörtelfugen.

DEU

Boor niet in de mortelvoegen.

NEL

Non trapanare nei giunti di malta.

ITL

Nevrtejte do nebezpečných spojů.

ČEŠ

Nevŕtajte do nebezpečných spojov.

SLK

Não perfurar em juntas de argamassa.

POR

Derz harcını delmeyin.

TÜR

2021-02-25 #:204-9116-1

2.5"

(64mm)

1b-3

D (4)

1b-4

ENG

Level wall plate. Install using concrete anchors and wood screws provided.

ESP

Nivele e instale.

FRN

Mettez à niveau et procédez au montage.

DEU

Waagerecht ausrichten und anbringen.

NEL

Installeer de schroeven waterpas.

ITL

Livella e installa. Vyrovnejte a namontujte.

ČEŠ

Vyrovnajte a namontujte.

SLK

Nivelar e instalar.

POR

Dengeleyin ve takın.

TÜR

ENG

Insert anchor ush to concrete.

ESP

Inserte el anclaje a ras con el concreto.

FRN

Insérez la cheville d’ancrage au ras du béton.

DEU

Setzen Sie den Dübel bündig mit dem Beton abschließend ein.

NEL

Breng anker aan gelijk met beton.

ITL

Inserire il fermo a paro col calcestruzzo.

ČEŠ

Přestrčte ukotvenia priamo do betónu. Prestrčte ukotvenia priamo do betónu.

SLK

Introduza a bucha encastrada no betão.

POR

Tespit demirini betona takın.

TÜR

3/8"

(10mm)

ENG

Maximum 80 in. • lb (9 N.M.).

ESP

Máxima 80 in. • lb (9 N.M.).

FRN

Maximum 80 in. • lb (9 N.M.).

DEU

Maximum 80 in. • lb (9 N.M.).

NEL

Maximaal 80 in. • lb (9 N.M.). Massima 80 in. • lb (9 N.M.).

ITL

Maximum 80 in. • lb (9 N.M.).

ČEŠ

Maximum 80 in. • lb (9 N.M.).

SLK

Máxima 80 in. • lb (9 N.M.).

POR

Maksimum 80 in. • lb (9 N.M.).

TÜR

E (4)

U (2)

2021-02-25 #:204-9116-1

ENG ESP FRN DEU

NEL

ITL

ČEŠ

SLK POR TÜR

Optional Opcional Facultatif Fakultativ Facultatief Opzionale Volitelné

Volitel'né

Opcional

Ísteğe bağli

16.49"

(419mm)

MIN

X = 200mm

2a-1

X = 300-400mm

2b-1

2021-02-25 #:204-9116-1

2a-1 2b-1

C (2)

2a-2

ENG

Do not tighten the screws.

ESP

No apriete los tornillos.

FRN

Ne serrez pas les vis. Ziehen Sie die Schrauben

DEU

nicht an.

NEL

Schroeven niet aandraaien.

ITL

Non stringere le viti.

ČEŠ

Šrouby neutahujte.

SLK

Skrutky neuťahujte.

Não apertar os parafusos.

POR

Vidaları sıkmayın.

TÜR

S (4)

2b-2

ENG

Do not tighten the screws.

ESP

No apriete los tornillos.

FRN

Ne serrez pas les vis. Ziehen Sie die Schrauben

DEU

nicht an.

NEL

Schroeven niet aandraaien.

ITL

Non stringere le viti.

ČEŠ

Šrouby neutahujte.

SLK

Skrutky neuťahujte.

Não apertar os parafusos.

POR

Vidaları sıkmayın.

TÜR

S (4)

O (2)

2021-02-25 #:204-9116-1

S (4)

2021-02-25 #:204-9116-1

ENG

Use of spacers and washers is optional.

ESP

Uso de espaciadores y arandelas opcional.

FRN

Facultatif utilisation d’entretoises de rondelles.

Fakultativ verwendung von abstandhaltern und Waschmaschinen.

DEU

Facultatief gebruik van tussenringen en ringen.

NEL

Uso opzionale di distanziatori e rondelle.

ITL

Voltitelné použití rozpěr distančních podložek.

ČEŠ

Voltitel'né použitie rozpierok dištančných podložiek.

SLK

Opcional utilize espaçadores e arruelas.

POR

Ayırıcıların ísteğe bağli kullanımı ve yıkayıcı.

TÜR

N (2)

R,J

2021-02-25 #:204-9116-1

I,K

ENG

ESP FRN DEU

NEL

ITL

ČEŠ

SLK POR TÜR

Tighten. Apretar. Serrer. Anziehen. Aandraaien. Stringere.

Utáhněte.

Utiahnite. Apertar.

Sıkmak.

6-1

2021-02-25 #:204-9116-1

6-2

ENG

Tilt Adjustment: Loosen ratchet handle. Adjust tilt. Retighten ratchet handle.

Ajuste de la inclinación: Aoje la palanca de trinquete. Ajuste la inclinación. Vuelva a apretar la palanca de

ESP

trinquete.

Réglage de l'inclinaison : Desserrez la clé à cliquet. Réglez l’inclinaison. Resserrez la clé à cliquet.

FRN

Neigungseinstellung: Lösen Sie den Ratschengri󰀨. Stellen Sie die Neigung ein. Ziehen Sie den

DEU

Ratschengri󰀨 wieder an.

Het kantelmechanisme bijstellen: Draai de ratelhendel los. Pas de hoek van het scherm naar wens aan.

NEL

Draai de ratelhendel weer vast.

Regolazione dell’inclinazione: allentare il manico a cricchetto. Regolare l’inclinazione. Stringere di nuovo il

ITL

manico a cricchetto.

ČEŠ

Nastavení sklonu: Uvolněte páku řehtačky. Nastavte sklon. Znovu utáhněte páku řehtačky.

SLK

Nastavenie sklonu: Uvoľnite západkovú páčku. Nastavte sklon. Znova utiahnite západkovú páčku.

Ajuste da inclinação: Desaperte com a chave de roquete. Aperte novamente com a chave de roquete.

POR

Eğim Ayarı: Kilit mandalı kolunu gevşetin. Eğimi ayarlayın. Kilit mandalı kolunu tekrar sıkın.

TÜR

ENG

Repositioning the ratchet handle without tightening.

ESP

Cambiar la posición de la palanca de trinquete sin apretar.

FRN

Repositionner la clé à cliquet sans serrer.

Neupositionierung des Ratschengri󰀨s ohne

DEU

Festziehen.

NEL

De ratelhendel verplaatsen zonder hem vast te draaien.

ITL

Riposizionamento del manico a cricchetto senza stringerlo.

ČEŠ

Změna polohy páky řehtačky bez.

SLK

Zmena polohy západkovej páčky bez.

POR

Reposicionar a chave de roquete sem apertar.

Kilit mandalı kolu konumunun sıkmadan yeniden

+ 10°/- 3°

TÜR

ayarlanması.

1 2 3

6-3

+/- 45°

2021-02-25 #:204-9116-1

ENG

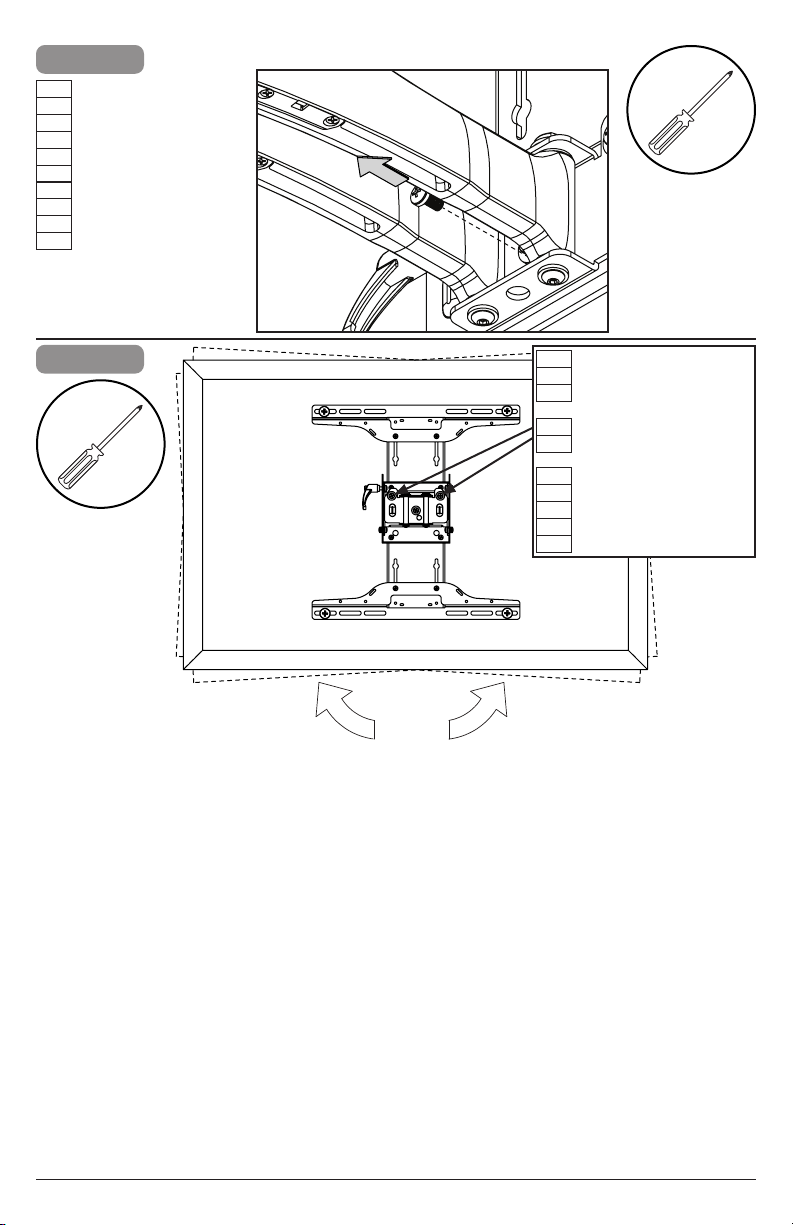

Cable management.

ESP

Manejo de cables.

FRN

Gestion des câbles.

DEU

Kabelführung.

NEL

Kabelbeheer. Gestione dei cavi.

ITL

Vedení kabelů.

ČEŠ

Vedenie káblov.

SLK

Gestão de cabos.

POR

Kablo yönetimi.

TÜR

P (2)

2021-02-25 #:204-9116-1

8-1

ENG

Optional, remove.

ESP

Opcional, quite.

FRN

Facultatif, retirez. Fakultativ, entfernen.

DEU

Facultatief, verwijderen.

NEL

Opzionale, rimuovere.

ITL

Volitelné, odstranit.

ČEŠ

Volitel'né, odstrániť.

SLK

Opcional, remova.

POR

Ísteğe bağli, çıkartın.

TÜR

8-2

ENG

Loosen, adjust, tighten.

ESP

Aoje, ajuste, apriete.

FRN

Desserrez, réglez, puis serrez. Lösen, einstellen, anziehen.

DEU

Losdraaien, aanpassen,

NEL

aandraaien.

ITL

Allentare, regolare, stringere.

ČEŠ

Uvolnit, nastavit, přitáhnout. Uvoľniť, nastaviť, pritiahnuť.

SLK

Desaperte, ajuste, aperte.

POR

Gevşetin, ayarlayın, sıkın.

TÜR

+/- 5°

2021-02-25 #:204-9116-1

8-3

ENG

Optional

ESP

Opcional

FRN

Facultatif Fakultativ

DEU

Facultatief

NEL

Opzionale

ITL

Volitelné

ČEŠ

Volitel'né

SLK

Opcional

POR

Ísteğe bağli

TÜR

8-4

ENG

Loosen, adjust, tighten.

ESP

Aoje, ajuste, apriete.

FRN

Desserrez, réglez, puis serrez. Lösen, einstellen, anziehen.

DEU

Losdraaien, aanpassen,

NEL

aandraaien.

ITL

Allentare, regolare, stringere.

ČEŠ

Uvolnit, nastavit, přitáhnout. Uvoľniť, nastaviť, pritiahnuť.

SLK

Desaperte, ajuste, aperte.

POR

Gevşetin, ayarlayın, sıkın.

TÜR

U (2)

Model: OSUA771PU Part Number: OLED451/BK

2021-02-25 #:204-9116-1

ENG ESP FRN DEU NEL

Warranty Garantía Garantie Garantie Garantie

ITL ČEŠ SLK POR TÜR

Garanzia Záruka

Záruka Garantia

www.peerless-av.com/warranty

Garantı



Peerless-AV

2300 White Oak Circle Aurora, IL 60502 Email: tech@peerlessmounts.com

Ph: (800) 865-2112 Fax: (800) 359-6500

www.peerless-av.com

Peerless-AV Europe

Unit 3 Watford Interchange, Colonial Way, Watford, Herts, WD24 4WP, United Kingdom Customer Care 44 (0) 1923 200 100 www.peerless-av.com

Peerless-AV América Latina

Av. de las Industrias 413 Parque Industrial Escobedo General Escobedo N.L., México 66062 Servicio al Cliente

01-800-849-65-77

www.peerless-av.com

Peerless-AV OSUA771PU Users Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
