Peerless-AV MOD-FPSKIT100-CPF Installation Instructions
Loading...
MOD-FPSKIT100 MOD-FPSKIT100-B MOD-FPSKIT150 MOD-FPSKIT150-B
39" - 75" (99 - 191 cm)
|
|
|
|
132 lb |
|
|
|
|
|
|
MAX |
|||
|
|
|
|
(60 kg) |
|
|
|
|
|
1 |
2012-04-30 #:203-9115-7 2017-07-07 |
WARNING
ENG - This product is designed to be installed on wood joist/beam or solid concrete ceilings. Hardware is included for wood joist/beam and solid concrete installation. Before installing make sure the supporting surface will support the combined load of the equipment and hardware. Screws must be tightly secured. Do not overtighten screws or damage can occur and product may fail. Never exceed the Maximum Load Capacity. Always use an assistant or mechanical lifting equipment to safely lift and position equipment. This product is intended for indoor use only. Use of this product outdoors could lead to product failure or personal injury. Be careful not to pinch fingers when operating the mount. For support please call customer care at 1-800-865-2112.
ADVERTENCIA
ESP - Este producto está diseñado para ser instalado en techos de viguetas / vigas de madera y en techos de concreto macizo. Se incluyen los accesorios para la instalación en viguetas / vigas de madera y concreto macizo. Antes de instalarlo, asegúrese de que la superficie de apoyo sostendrá la carga combinada del equipo
y los fijadores. Los tornillos se tienen que fijar firmemente. No apriete los tornillos en exceso, ya que se pueden dañar y el producto podría fallar. Nunca exceda la Capacidad Máxima de Carga. Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo con más seguridad. Este producto está diseñado para uso en interiores solamente. Utilizar este producto en exteriores podría causar fallas del producto o lesiones a individuos. Tenga cuidado de no pincharse los dedos cuando mueva el soporte. Si necesita ayuda, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112.
ADVERTISSEMENT
FRN - Ce produit est conçu pour une installation sur des plafonds à solives/montants en bois ou en béton plein. Les pièces de fixation nécessaires à l’installation sur des solives/montants en bois et du béton plein sont incluses. Avant de procéder à l’installation, assurez-vous que la surface de support peut soutenir la charge
totale de l’équipement ainsi que des pièces de fixation. Les vis doivent être serrées au maximum. Ne serrez pas trop les vis pour éviter tout risque d’endommager le produit et de causer sa défaillance. Ne dépassez jamais la capacité de charge maximale. Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un dispositif de levage mécanique. Ce produit est conçu uniquement pour un usage intérieur. L’utilisation de ce produit à l’extérieur peut causer une défaillance du produit ou des blessures corporelles. Prenez garde à ne pas vous pincer les doigts lorsque vous manipulez le support. Pour toute assistance, veuillez contacter le service à la clientèle au 1-800-865-2112.
ACHTUNG
DEU - Dieses Produkt ist für die Anbringung an Holzträger-/Holzbalken- oder Massivbetondecken ausgelegt. Die Befestigungsteile zur Anbringung an Holzträgern/-balken oder Massivbeton sind im Lieferumfang enthalten. Vergewissern Sie sich vor der Anbringung, dass die tragende Fläche das Gesamtgewicht der Geräte und der Befestigungsteile tragen kann. Die Schrauben müssen sicher angezogen werden. Ziehen Sie die Schrauben nicht zu fest an, damit es nicht zu Beschädigungen und Versagen des Produkts kommt. Die maximale Tragfähigkeit darf niemals überschritten werden. Ziehen Sie immer eine zusätzliche Person heran oder verwenden Sie mechanische Hebegeräte, um Geräte sicher zu heben und zu positionieren. Dieses Produkt ist nur für den Gebrauch innerhalb von Gebäuden bestimmt. Eine Verwendung dieses Produkts im Freien kann zu Produktausfall oder Personenschaden führen. Achten Sie beim Umgang mit dem Halter darauf, dass die Finger nicht eingeklemmt
werden. Falls Sie Unterstützung benötigen, wenden Sie sich bitte an den Kundendienst unter der Telefonnummer 1-800-865-2112 (innerhalb der USA).
WAARSCHUWING
NEL - Dit product is ontworpen voor installatie op plafonds met houten balken/dwarsbalken of plafonds van massief beton. De hiervoor benodigde hardware is meegeleverd. Vóór de installatie dient u zich ervan te overtuigen dat het dragende oppervlak het totaalgewicht van de apparatuur en de hardware aankan. Alle schroeven moeten stevig vastzitten. Draai de schroeven niet te strak aan, want dit zou kunnen resulteren in schade en/of falen van het product. Het maximale draagvermogen mag nooit worden overschreden. Belangrijke veiligheidstip: zorg er tijdens het optillen en plaatsen van de apparatuur altijd voor dat u een helper of een mechanische hefinricht-
ing ter beschikking hebt. Dit product is uitsluitend bedoeld voor gebruik binnenshuis. Als dit product buitenshuis wordt gebruikt, zijn falen van het product en letsel bij personen mogelijk. Let er tijdens het gebruiken van de bevestiging op dat uw vingers niet beklemd raken. Voor ondersteuning kunt u terecht bij de afdeling Klantenzorg op +1-800-865-2112 (in de VS).
2 |
2012-04-30 #:203-9115-7 2017-07-07 |
AVVERTENZA
ITL - Questo prodotto è indicato per l’installazione su soffitti in calcestruzzo solido o a travi/traverse di legno. Sono compresi i dispositivi di fissaggio per l’installazione su calcestruzzo solido e a travi/traverse di legno. Prima di iniziare l’installazione, accertarsi che la superficie di supporto sia in grado di sorreggere il carico combinato unità/dispositivi di fissaggio. Le viti devono essere strette in maniera ben salda. Non serrare le viti oltre il necessario, altrimenti si rischiano danni o guasti al prodotto. Non superare mai la capacità massima di carico. Per sollevare e posizionare senza rischi il prodotto, farsi aiutare da un’altra persona o usare un’unità meccanica di sollevamento. Questo prodotto è indicato esclusivamente per uso all’interno. L’uso di questo prodotto all’esterno potrebbe causare il malfunzionamento del prodotto o danni fisici alla persona. Fare attenzione a non schiacciarsi le dita durante l’uso del sostegno. Per assistenza, chiamare il servizio clienti al numero 1-800-865-2112.
VÝSTRAHA
ČEŠ - Tento produkt je určen pro instalaci na stropy z dřevěné stropnice/trámy nebo masivního betonu. Přibalené je technické vybavení pro instalaci na dřevěné stropnice/trámy a masivní beton. Před instalací se ujistěte, že nosná plocha unese kombinované zatížení zařízení a technického vybavení. Šrouby musí být pevně zajištěny. Šrouby příliš neutahujte, nebo může dojít k poškození a produkt se může poškodit. Nikdy nepřekročte maximální nosnost. Na bezpečné zvedání a umísťováni zařízení vždy používejte asistenta nebo mechanické zvedací zařízení. Tento produkt je určen pouze pro použití v interiéru. Použití tohoto produktu v exteriéru by mohlo způsobit selhání produktu nebo zranění osob. Při práci s držákem dávejte pozor, abyste si nesevřeli prsty. Pro podporu volejte oddělení péče o zákazníky na čísle 1-800-865-2112.
VÝSTRAHA
SLK - Tento produkt je určený na inštaláciu na stropy z drevených nosníkov/trámov alebo masívneho betónu. Pribalené je technické vybavenie pre inštaláciu na stropy z drevených nosníkov/trámov alebo masívneho betónu. Pred montážou overte, či nosný povrch unesie kombinované zaťaženie zariadenia a vybavenia. Skrutky je potrebné pevne utiahnuť. Skrutky nedoťahuje príliš silno, inak môže dôjsť k poškodeniu a poruche zariadenia. Nikdy neprekračujte maximálnu nosnosť. Na bezpečné zdvíhanie a umiestňovanie zariadení vždy použite pomocníka alebo mechanické zdvíhacie zariadenie. Tento produkt je určený len na použitie v interiéri. Pri použití tohto produktu v exteriéri by mohlo dôjsť k jeho poruche alebo osobnému poraneniu. Pri práci s držiakom dávajte pozor, aby ste si nezovreli prsty. Podporu získate v centre na podporu zákazníkov na čísle 1-800-865-2112.
AVISO
POR - Este produto foi concebido para ser instalado em traves/vigas de madeiras ou em tetos de betão. São incluídas ferragens para a instalação em traves/vigas de madeira e tetos de betão. Antes de instalar, certifique-se de que a superfície de apoio suporta a carga combinado do equipamento e das ferragens. Os
parafusos devem ser bem apertados. Não aperte demasiado os parafusos, pois podem ocorrer danos ou falhas do produto. Nunca exceder a Capacidade de carga máxima. Utilize sempre um assistente ou equipamento de elevação mecânica para elevar e posicionar o equipamento em segurança. Este produto destina-se a utilização exclusivamente em zonas interiores. A utilização deste produto em espaços exteriores poderá conduzir à falha do produto ou ferimentos pessoais. Atenção para não prender os dedos ao utilizar o suporte. Para obter assistência, contacte a equipa de apoio ao cliente através do número 1-800-865-2112.
UYARI
TUR - Bu ürün ahşap kiriş veya masif beton tavanlara takılmak üzere tasarlanmıştır. Ahşap kirişin ve masif betonun üstüne takılması için gereken aksam mevcuttur. Montaja başlamadan önce taşıyıcı yüzeyin hem takacağınız donanımı hem de aksamı birlikte taşıyacağından emin olunuz. Vidalar sağlam bir şekilde sıkıştırılmalıdır. Vidaları aşırı sıkmanız durumunda vidalara hasar verebilirsiniz ve ürün arızalanabilir. Azami Yük Kapasitesini asla aşmayınız. Ekipmanı güvenli bir şekilde kaldırmak ve yerleştirmek için her zaman başka birinden yardım alınız veya mekanik bir kaldırma donanımı kullanınız. Bu ürün yalnızca iç mekânlarda kullanılmak üzere imal edilmiştir. Bu ürünün dış mekânda kullanılması ürün arızalarına veya yaralanmalara sebep olabilir. Montaj sırasında parmaklarınızı sıkıştırmamaya dikkat ediniz. Destek almak için lütfen 1-800-865-2112 numaralı telefondan müşteri hizmetlerini arayınız.
3 |
2012-04-30 #:203-9115-7 2017-07-07 |
|
ENG |
Symbols |
|
|
|
|
|
|||
|
ESP |
Símbolos |
|
|
|
|
|
|||
|
FRN |
Symboles |
|
|
|
|
|
|||
|
DEU |
Symbole |
|
|
|
|
|
|||
|
NEL |
Symbolen |
|
|
|
|
|
|||
|
ENG |
WARNING |
||||||||
|
ITL |
Simboli |
||||||||
|
ESP |
ADVERTENCIA |
||||||||
|
ČEŠ |
Symboly |
||||||||
|
FRN |
ADVERTISSEMENT |
||||||||
|
SLK |
Symboly |
||||||||
|
DEU |
ACHTUNG |
||||||||
|
POR |
Símbolos |
||||||||
|
NEL |
WAARSCHUWING |
||||||||
|
TÜR |
Semboller |
||||||||
|
ITL |
AVVERTENZA |
||||||||
|
|
|
|
|
|
|||||
|
|
|
|
|
|
ČEŠ |
VÝSTRAHA |
|||
|
|
|
|
|
|
SLK |
VÝSTRAHA |
|||
|
|
|
|
|
|
POR |
AVISO |
|||
|
|
|
|
|
|
TÜR |
UYARI |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ENG Do not overtighten screws. ESP No apriete de más los tornillos. FRN Ne pas trop serrer les vis.
DEU Ziehen Sie die Schrauben nicht zu fest an.
NEL Draai de schroeven niet te strak aan. ITL Non stringere troppo le viti.
ČEŠ Šrouby neutahujte příliš silně. SLK Skrutky neuťahujte príliš silno.
POR Não apertar demasiado os parafusos. TÜR Vidaları gereğinden fazla sıkmayın.
#
ENG Skip to step. ESP Continúe con el
paso.
FRN Passez à l’étape. DEU Weiter mit Schritt. NEL Ga door naar stap. ITL Vai al passo.
ČEŠ Přeskočte na krok. SLK Preskočte na krok. POR Saltar para o
passo.
TÜR Su adıma geç.
x3 |
ENG Screws must get at least three full turns and fit snug.
ESP Los tornillos tienen que dar, por lo menos, tres vueltas completas y quedar ajustados.
FRN Il faut effectuer au moins trois tours de vis complets et bien serrer les vis.
DEU Schrauben sind mindestens drei volle Umdrehungen einzudrehen und müssen fest anliegen.
NEL De schroeven moeten ten minste drie hele slagen worden aangedraaid en stevig vastzitten.
ITL Girare tre volte le viti che devono risultare aderenti.
ČEŠ Šrouby se musí otočit minimálně tři plné otáčky a plně dosednout.
SLK Skrutky sa musia otočiť aspoň tri celé otáčky a tesne dosadnúť.
POR Os parafusos devem completar, no mínimo, três voltas completas e ajustar-se no local.
TÜR Vidalar en az üç tam dönüş yapmalı ve sıkı oturmalıdır.
4 |
2012-04-30 #:203-9115-7 2017-07-07 |
ENG |
Tools Needed for Assembly. |
||||||||||||||||||||
ESP |
Herramientas necesarias para el ensamblaje. |
||||||||||||||||||||
FRN |
Outils nécessaires au montage. |
||||||||||||||||||||
DEU |
Für den Zusammenbau erforderliche Werkzeuge. |
||||||||||||||||||||
NEL |
Voor montage benodigd gereedschap. |
||||||||||||||||||||
ITL |
Attrezzi necessari per l’assemblaggio. |
||||||||||||||||||||
ČEŠ |
Nástroje potřebné k montáži. |
||||||||||||||||||||
SLK |
Nástroje potrebné na montáž. |
||||||||||||||||||||
POR |
Ferramentas necessárias para a montagem. |
||||||||||||||||||||
TÜR |
Montaj İçin Gerekli Aletler. |
||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3/8" |
7/32" |
(10mm) |
(5.5mm)
(9mm)
1/2" |
7/16" |
(13mm) |
(11mm) |
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
1
2
3
4
To properly tighten screws: Tighten until screw head makes contact, then tighten another 1/2 turn. Do not overtighten screws.
Apriete adecuado de los tornillos: Apriete hasta que la cabeza del tornillo haga contacto y luego apriete otra 1/2 vuelta. No apriete de más los tornillos.
Pour bien serrer les vis : Serrez jusqu’à ce que la tête de la vis entre en contact, puis serrez encore d’un 1/2 tour. Ne serrez pas trop les vis. Korrektes Festziehen der Schrauben: Ziehen Sie die Schrauben fest, bis der Schraubenkopf Kontakt hat, und dann um eine weitere 1/2 Umdrehung. Ziehen Sie die Schrauben nicht zu fest an.
Ga als volgt te werk om de schroeven naar behoren aan te draaien: Draai de schroef aan totdat de kop het oppervlak raakt; maak daarna nog een halve slag. Draai de schroeven niet te strak aan.
Per stringere correttamente le viti: stringere fino a quando la testa della vite fa contatto, quindi stringere di un altro 1/2 giro. Non stringere eccessivamente.
Správné utažení šroubů: Utahujte, dokud se šroub nedostane do kontaktu, poté utáhněte ještě půl otočky. Šrouby neutahujte příliš silně. Správne utiahnutie skrutiek: Uťahujte, kým sa skrutka nedostane do kontaktu, potom utiahnite ešte pol otočky. Skrutky neuťahujte príliš silno. Para apertar correctamente os parafusos: aperte até que a cabeça do parafuso estabeleça contacto e, em seguida, aperte mais 1/2 volta. Não aperte demasiado os parafusos. Vidaları doğru bir şekilde sıkılamak için: Vida başı temas edene kadar döndürün, sonra yarım tur daha döndürün. Vidaları gereğinden fazla sıkılamayın.
+1/2
5 |
2012-04-30 #:203-9115-7 2017-07-07 |
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
Parts (Before beginning, make sure you have all parts shown below). Piezas (antes de iniciar, asegúrese de tener todas las piezas siguientes).
Pièces (avant de commencer, assurez-vous d’avoir toutes les pièces illustrées ci-dessous).
Teile (Achten Sie vor Beginn der Arbeiten darauf, dass alle unten abgebildeten Teile vorhanden sind). Onderdelen (hoort u zich ervan te overtuigen dat u alle onderdelen hebt, die hieronder te zien zijn). Parti (prima di iniziare, accertarsi di disporre tutte le parti sotto indicate).
Díly (předtím, než začnete, připravte si všechny díly zobrazené níže). Diely (predtým, ako začnete, pripravte si všetky diely zobrazené nižšie).
Peças (antes de iniciar, certifique-se de que tem todas as peças apresentadas em baixo). Parçalar (Başlamadan önce, aşağıda gösterilen bütün parçaların elinizde olduğundan emin olun).
Parts List |
|
MOD-FPSKIT150-B MOD-FPSKIT150 |
||
|
|
|
MOD-FPSKIT100-B MOD-FPSKIT100 |
|
|
Description |
Qty |
Part # |
Part # |
A |
ceiling plate |
1 |
100-1044 |
100-1044 |
B |
pole 1.0M |
1 |
100-1065 |
100-5141 |
|
pole 1.5M |
1 |
100-1066 |
100-5142 |
C |
5mm allen wrench |
1 |
560-9640 |
560-9640 |
D |
concrete anchor |
4 |
590-0321 |
590-0321 |
E |
wood screw |
4 |
520-1243 |
520-1243 |
F |
M8 x 65mm socket screw |
2 |
520-1750 |
520-1750 |
G |
M8 split lock washer |
1 |
540-9405 |
540-9405 |
H |
M8 flat washer |
3 |
540-9478 |
540-9478 |
I |
M8 nut |
1 |
530-1068 |
530-1068 |
J |
tilt box |
1 |
100-1069 |
100-1069 |
K |
tilt plate |
1 |
100-1047 |
100-1047 |
L |
M8 x 15mm socket pin screw |
2 |
520-1068 |
520-1068 |
M |
support collar |
1 |
100-1048 |
100-1048 |
N |
M5 x 10mm self-tapping screw |
2 |
520-1164 |
520-1164 |
O |
M5 x 10mm socket pin screw |
8 |
520-1063 |
520-1063 |
P |
vertical bracket |
1 |
096-1437 |
096-1437 |
Q |
horizontal bracket |
2 |
096-1439 |
096-1439 |
R |
plate nut |
2 |
096-1440 |
096-1440 |
AA |
M4 x 12mm socket pin screw |
4 |
520-1079 |
520-1079 |
BB |
M4 x 25mm socket pin screw |
4 |
520-1082 |
520-1082 |
CC |
M6 x 12mm socket pin screw |
4 |
520-1050 |
520-1050 |
DD |
M6 x 25mm socket pin screw |
4 |
520-1211 |
520-1211 |
EE |
M8 x 12mm socket pin screw |
4 |
520-1724 |
520-1724 |
FF |
M8 x 25mm socket pin screw |
4 |
520-1101 |
520-1101 |
GG |
M4 washer |
4 |
540-9400 |
540-9400 |
HH |
M6/M8 washer |
8 |
540-9406 |
540-9406 |
II |
spacer |
8 |
600-1215 |
600-1215 |
JJ |
4mm allen wrench |
1 |
560-9646 |
560-9646 |
A (1) |
B (1) |
ceiling plate |
pole |
|
D (4) |
|
10mm concrete anchor |
C (1) |
E (4) |
5mm allen |
3" wood screw |
wrench |
|
6 |
2012-04-30 #:203-9115-7 2017-07-07 |
F (2) |
G (1) |
H (3) |
I (1) |
M8 x 65mm |
M8 split |
M8 flat waser |
M8 nut |
|
lock washer |
|
|
J (1) |
|
K (1) |
L (2) |
|
M (1) |
|||||||||
tilt box |
|
tilt plate |
M8 x 15mm |
|
support collar |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
N (2) |
O (8) |
P (1) |
M5 x 10mm |
M5 x 10mm |
vertical bracket |
self tapping |
|
|
Q (2) |
R (2) |
JJ (1) |
horizontal bracket |
plate nut |
4mm allen wrench |
AA (4) |
BB (4) |
CC (4) |
|
DD (4) |
EE (4) |
||||
M4 x 12mm |
M4 x 25mm |
M6 x 12mm |
|
M6 x 25mm |
M8 x 12mm |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
FF (4) |
GG (4) |
HH (8) |
II (8) |
M8 x 25mm |
M4 washer |
M6/M8 washer |
spacer |
7 |
2012-04-30 #:203-9115-7 2017-07-07 |
1 |
ENG |
Wood joist/beam |
ENG |
Concrete Ceiling |
|
ESP |
Vigueta de madera |
ESP |
Techo de concreto |
|
FRN |
Solive de bois |
FRN |
Plafond en béton |
|
DEU |
Holzbalken |
DEU |
Betondecke |
|
NEL |
Houten dwarsbalk |
NEL |
Plafond van beton |
|
ITL |
Travetto di legno |
ITL |
Soffitto in calcestruzzo |
|
ČEŠ |
Dřevěný nosník |
ČEŠ |
Betonový strop |
|
SLK |
Drevený nosník |
SLK |
Betónový strop |
|
POR |
Trave de madeira |
POR |
Teto em betão |
|
TÜR |
Ahşap kiriş |
TÜR |
Beton tavan |
|
1a |
|
1b |
|
1a |
|
|
|
|
WARNING
ENG - When installing Peerless ceiling mounts on a wood joist/beam covered with gypsum board (drywall), verify that the joists or beams are a minimum of 2" x 4" nominal size. Do not install over gypsum board thicker than 5/8".
ADVERTENCIA
ESP - Cuando vaya a instalar soportes de techo de Peerless en viguetas / vigas de madera recubiertas con yeso-cartón (gypsum board) verifique que todos las viguetas / vigas tengan un tamaño mínimo de 2" x 4". No instale en yeso-cartón (gypsum board) de más de 5/8" de grosor.
ADVERTISSEMENT
FRN - Lors de l’installation de supports de plafond Peerless sur des solives ou montants en bois recouverts de plaque de plâtre (cloison sèche), assurez-vous que ceux-ci ont une taille nominale d'au moins 2 po x 4 po (5 cm x 10 cm). Ne pas installer sur une plaque de plâtre dont l'épaisseur est supérieure à 5/8 po (16 mm).
ACHTUNG
DEU - Bei der Anbringung von Peerless-Deckenhaltern an Holzträgern oder -balken mit Gipsplattenverkleidung (Trockenwand) muss darauf geachtet werden, dass die Träger bzw. Balken über eine Nenngröße von mindestens 51 x 102 mm (2 x 4 Zoll) verfügen. Das Produkt darf nicht an einer Gipsplatte mit einer Dicke von mehr als 15,9 mm (5/8 Zoll) angebracht werden.
WAARSCHUWING
NEL - Als de Peerless-plafondbevestiging op een plafond bestaand uit houten balken/dwarsbalken en gipsplaat wordt geïnstalleerd, horen deze balken/dwarsbalken een afmeting van ten minste 5 x 10 cm te hebben. De plafondbevestiging mag niet worden geïnstalleerd op gipsplaat met een dikte van meer dan 15,88 mm.
AVVERTENZA
ITL - In sede d’installazione dei sostegni Peerless su travi/traverse di legno ricoperte con muro a secco (cartongesso), verificare che le travi o le traverse abbiano una dimensione nominale minima di 5 cm x 10 cm. Non installare su cartongesso spesso più di 1,60 cm.
VÝSTRAHA
ČEŠ - Při instalaci stropních držáků Peerless na dřevěný nosník/trám pokrytý sádrokartonovou deskou (sádrokartónem) zkontrolujte, zda nosníky nebo trámy mají minimální jmenovitý rozměr 5 x 10 cm. Nemontujte na sádrokartonovou desku hrubší než 1,6 cm.
VÝSTRAHA
SLK - Pri montáži stropných držiakov Peerless na drevený nosník alebo trám pokrytý sadrovou doskou (sadrokartónom) skontrolujte, či nosníky alebo trámy majú minimálny menovitý rozmer 5 x 10 cm. Nemontujte na sadrokartón hrubší ako 1,6 cm.
8 |
2012-04-30 #:203-9115-7 2017-07-07 |
AVISO
POR - Ao instalar suportes para teto Peerless numa trave ou viga de madeira cobertas com painéis de gesso, verifique se as traves ou vigas têm um tamanho nominal mínimo de 50,8 mm x 101,6 mm. Não instale em painéis de gesso com mais de 170 mm.
UYARI
TÜR - Peerless tavan kaidelerini alçı panelle (alçıpan) kaplı ahşap bir kirişe monte ederken söz konusu kirişin nominal ebadının en azından 2" x 4" olmasına dikkat ediniz. 5/8" den daha kalın alçı panellerin üzerine monte etmeyiniz.

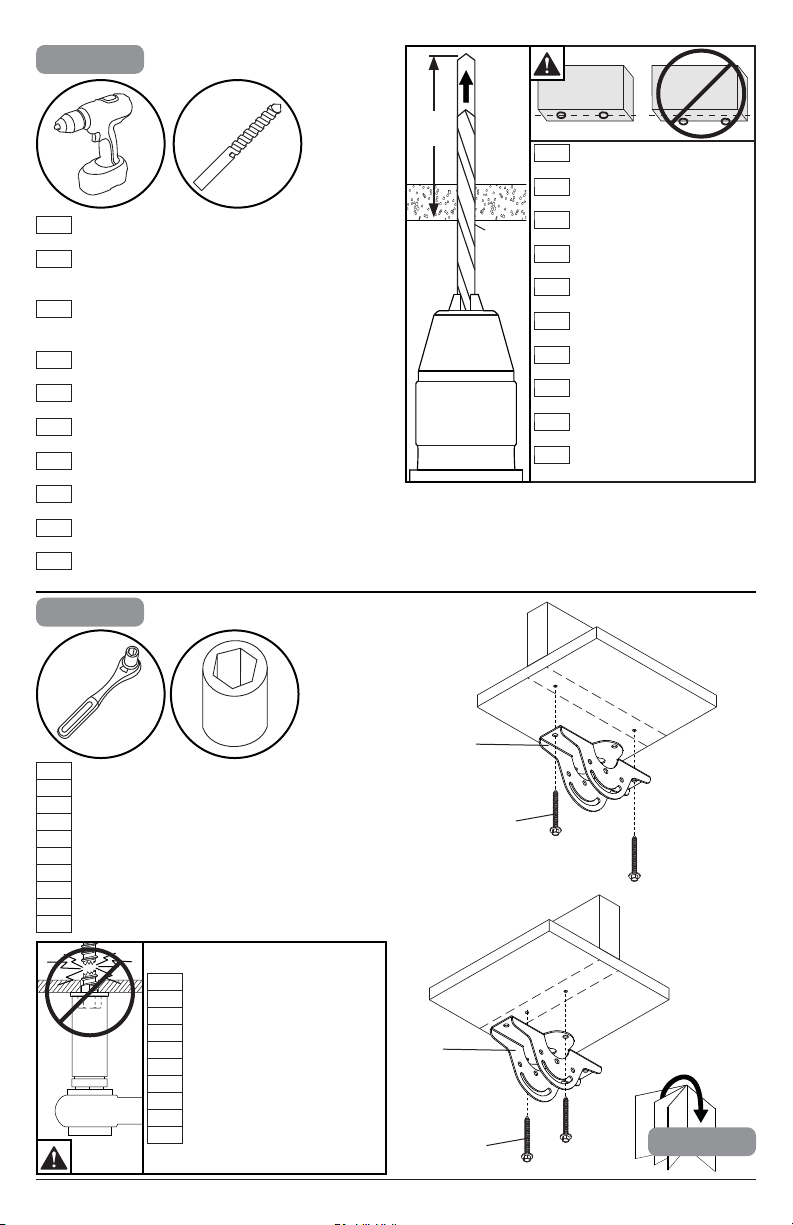

1a-1 |
ENG Use stud finder to locate and |
|
|
|
mark stud center lines. |
|
ESP Marque las líneas centrales |
|
|
|
del montante. |
|
FRN Marquez la ligne médiane du |
|
|
|
montant. |
|
DEU Markieren Sie die |
|
|
|
Ständer-Mittellinien. |
|
NEL Markeer het midden van de |
|
|
ITL |
balken. |
|
Contrassegna le linee |
|
|
|
centrali dei montanti. |
|
ČEŠ Vyznačte střední linii stěny. |
|
|
SLK |
Vyznačte stredné čiary steny. |
|
POR Marque as linhas centrais da |
|
|
|
escora. |
|
TÜR Direk merkez hatlarını |
|
|
|
işaretleyin. |
1a-2 |
|
A |
|
|
|
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
Mark mounting holes on stud center lines. Marque los orificios de montaje en las líneas centrales del montante.
Marquez les trous de fixation le long de la ligne médiane du montant.
Markieren Sie die Montagelöcher auf den Ständer-Mittellinien.
Markeer montagegaten op het midden van de balken.
Contrassegna i fori di montaggio sulle linee centrali dei montanti.
Na střední linii stěny vyznačte montážní otvory. Na stredné čiary steny vyznačte montážne otvory. Marque os furos de montagem nas linhas centrais da escora.
Direk merkez hatları üzerinde montaj deliklerini işaretleyin.
A
9 |

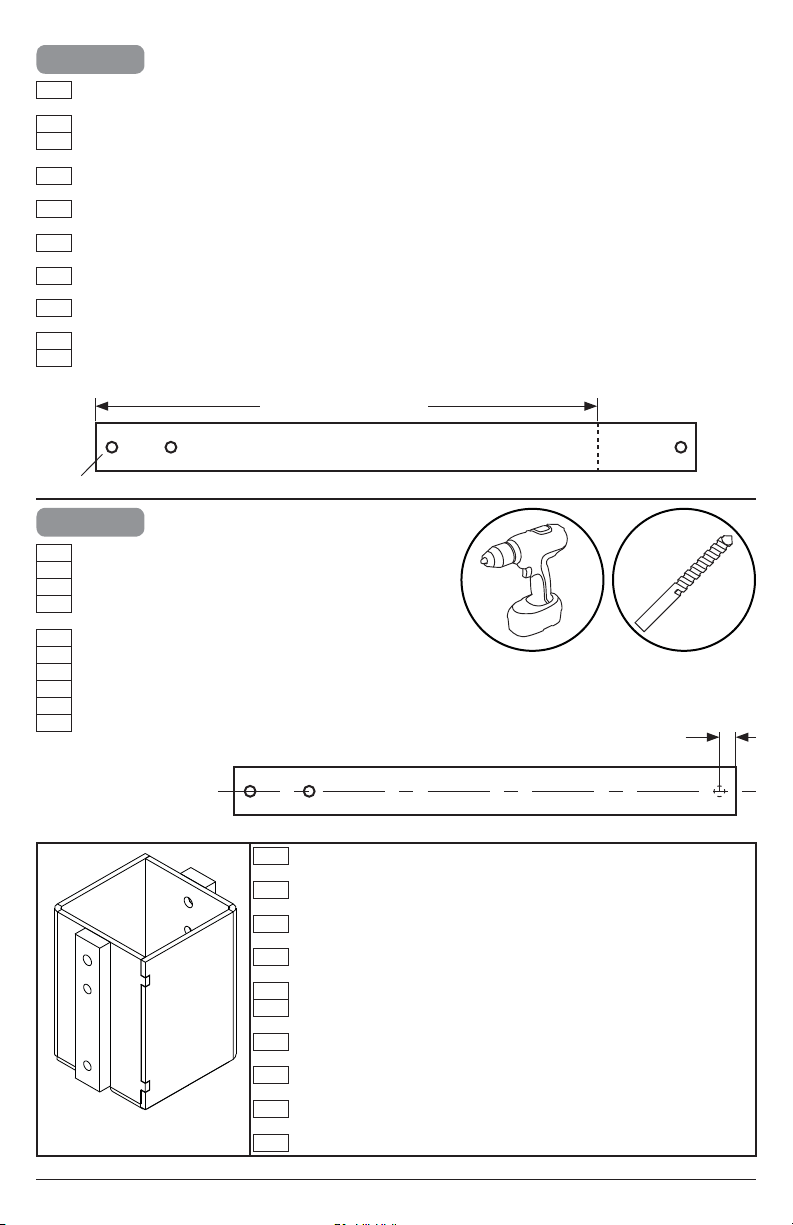

2012-04-30 #:203-9115-7 2017-07-07 |
