Peerless-AV MOD-FPS2KIT150 User Manual

MOD-FPS2KIT150-B

MOD-FPS2KIT150

46" - 90"

(117 - 229 cm)

MAX

211 lb

(96 kg)

ENG
ESP
FRN
DEU

NEL

ITL

ČEŠ

SLK
POR
TÜR

1

2014-01-27 #:203-9369-2 (2014-04-11)

WARNING

ENG - Before installing make sure the supporting surface will support the combined load of the equipment and
hardware. Screws must be tightly secured. Do not overtighten screws or damage can occur and product may fail.
Never exceed the Maximum Load Capacity. Always use an assistant or mechanical lifting equipment to safely lift
and position equipment. This product is intended for indoor use only. Use of this product outdoors could lead to
product failure or personal injury. For support please call customer care at 1-800-865-2112.

ADVERTENCIA

SPN - Antes de instalarlo, asegúrese de que la superfi cie de apoyo sostendrá la carga combinada del equipo y
los fi jadores. Los tornillos se tienen que fi jar fi rmemente. No apriete los tornillos en exceso o se pueden dañar y
el producto podría fallar. Nunca exceda la Capacidad Máxima de Carga de. Este producto está diseñado para
uso en interiores solamente. Utilizar este producto en exteriores podría causar fallas del producto o lesiones a
individuos. Si necesita ayuda, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112.

ADVERTISSEMENT

FRN - Avant de procéder à l'installation, assurez-vous que la surface de support peut soutenir sans danger la
charge totale de l’équipement ainsi que des pièces de fi xation. Les vis doivent être serrées au maximum. Ne
serrez pas trop les vis pour éviter tout risque d'endommager le produit ou de causer sa défaillance. Ne dépassez
jamais la capacité de charge maximale préconisée par. Ce produit est conçu uniquement pour un usage intérieur.
L’utilisation de ce produit à l’extérieur peut causer une défaillance du produit ou des blessures corporelles. Pour
toute assistance, veuillez contacter le service à la clientèle au 1-800-865-2112.

ACHTUNG

DEU - Vergewissern Sie sich vor der Anbringung, dass die tragende Fläche das Gesamtgewicht der Geräte und
der Befestigungsteile tragen kann. Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt
ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr
Haltevermögen stark reduziert wird. Die maximale Tragfähigkeit darf niemals überschritten werden. Dieses
Produkt ist nur für den Gebrauch innerhalb von Gebäuden bestimmt. Eine Verwendung dieses Produkts im
Freien kann zu Produktausfall oder Personenschaden führen. Falls Sie Unterstützung benötigen, wenden Sie
sich bitte an den Kundendienst unter der Telefonnummer [phone] (innerhalb der USA).

WAARSCHUWING

NEL - Vóór de installatie dient u zich ervan te overtuigen dat het ondersteunende oppervlak het totaalgewicht van
de apparatuur en de hardware kan dragen. Alle schroeven moeten stevig vastzitten. Draai de schroeven niet te
strak aan, want dit zou kunnen resulteren in schade of falen van het product. Het maximale draagvermogen mag
nooit worden overschreden. Dit product is uitsluitend bedoeld voor gebruik binnenshuis. Als dit product buitens­huis wordt gebruikt, zijn falen van het product en letsel bij personen mogelijk. Voor ondersteuning kunt u terecht
bij de afdeling Klantenzorg op 1-800-865-2112 (in de VS).

AVVERTENZA

ITL - Prima di iniziare l’installazione, accertarsi che la superfi cie di sostegno sia capace di sostenere il carico
combinato dell’unità e dei dispositivi di fi ssaggio. Le viti devono essere serrate in maniera salda. Non stringere
eccessivamente, poiché potrebbe verifi carsi un danno o il prodotto non svolgerà la sua funzione. Non superare
mai la capacità di carico massima. Questo prodotto deve essere usato solo in ambienti interni. L’uso di questo
prodotto in ambienti esterni potrebbe causare l’errato funzionamento del prodotto o infortunio alla persona. Per
assistenza, rivolgersi al servizio clienti telefonando al numero verde USA 1-800-865-2112.

VÝSTRAHA

ČEŠ - Před montáží ověřte, zda nosný povrch unese kombinované zatížení zařízení a vybavení. Šrouby je
třeba pevně utáhnout. Šrouby nedotahujte příliš silně, jinak může dojít k poškození nebo poruše zařízení.
Nikdy nepřekračujte maximální nosnost podle. Tento produkt je určen pouze pro použití v interiéru. Při použití
tohoto produktu v exteriéru by mohlo dojít k jeho poruše nebo poranení osob. Podporu získáte v centru podpory
zákazníků na čísle 1-800-865-2112.

VÝSTRAHA

SLK - Pred montážou overte, či nosný povrch unesie kombinované zaťaženie zariadenia a vybavenia. Skrutky
je potrebné pevne utiahnuť. Skrutky nedoťahuje príliš silno, inak môže dôjsť k poškodeniu alebo poruche zariad­enia. Nikdy neprekračujte maximálnu nosnosť podľa. Tento produkt je určený len na použitie v interiéri. Pri použití
tohto produktu v exteriéri by mohlo dôjsť k jeho poruche alebo osobnému poraneniu. Podporu získate v centre na
podporu zákazníkov na čísle 1-800-865-2112.

2

2014-01-27 #:203-9369-2 (2014-04-11)

AVISO

POR - Antes da instalação, certifi que-se de que a superfície de suporte suporta a carga combinada do equipa-
mento e das ferragens. Os parafusos têm de ser bem apertados. Não aperte em demasia, pois podem ocorrer
danos ou falha do equipamento. Nunca exceda a capacidade de carga máxima. Este produto destina-se a uti­lização apenas em ambientes interiores. A utilização deste produto ao ar livre pode conduzir a falha do produto
ou ferimentos pessoais. Para obter assistência, contacte o apoio ao cliente através do número 1-800-865-2112.

UYARI

TÜR - Monte etmeden önce, destekleyen yüzeyin cihaz ve donanımın yükünü taşıyıp taşımayacağını kontrol
edin. Vidalar iyice sıkılmalıdır. Vidaları aşırı sıkmayın aksi takdirde hasar olabilir veya ürün bozulabilir. Asla
Maksimum Yük Kapasitesini aşmayın. Ürün sadece kapalı alanlarda kullanım içindir. Bu ürünün açık havada
kullanılması üründe hasara veya yaralanmaya neden olabilir. Destek için lütfen 1-800-865-2112 numaralı telefon­dan müşteri hizmetlerini arayın.

3

2014-01-27 #:203-9369-2 (2014-04-11)

ENG

Symbols

ESP

Símbolos

FRN

Symboles

DEU

Symbole

NEL

Symbolen
Simboli

ITL

Symboly

ČEŠ

Symboly

SLK

Símbolos

POR

Semboller

TÜR

ENG

Do not overtighten screws.

ESP

No apriete de más los tornillos.

FRN

Ne pas trop serrer les vis.

DEU

Ziehen Sie die Schrauben nicht zu
fest an.

NEL

Draai de schroeven niet te strak aan.

ITL

Non stringere troppo le viti.

ČEŠ

Šrouby neutahujte příliš silně.
Skrutky neuťahujte príliš silno.

SLK

Não apertar demasiado os parafusos.

POR

Vidaları gereğinden fazla sıkmayın.

TÜR

ENG

WARNING

ESP

ADVERTENCIA

FRN

ADVERTISSEMENT

DEU

ACHTUNG

NEL

WAARSCHUWING
AVVERTENZA

ITL

VÝSTRAHA

ČEŠ

VÝSTRAHA

SLK

AVISO

POR

UYARI

TÜR

ENG

Skip to step.

ESP

Continúe con el
paso.

FRN

Passez à l’étape.

DEU

Weiter mit Schritt.

NEL

Ga door naar stap.

ITL

Vai al passo.
Přeskočte na krok.

ČEŠ

Preskočte na krok.

SLK

Saltar para o

POR

passo.

TÜR

Su adıma geç.

#

x3

Screws must get at least three

ENG

full turns and fi t snug.

ESP

Los tornillos tienen que dar,
por lo menos, tres vueltas
completas y quedar ajustados.
Il faut effectuer au moins trois

FRN

tours de vis complets et bien
serrer les vis.
Schrauben sind mindestens drei

DEU

volle Umdrehungen einzudrehen
und müssen fest anliegen.

NEL

De schroeven moeten ten
minste drie hele slagen worden
aangedraaid en stevig vastzitten.

ITL

Girare tre volte le viti che
devono risultare aderenti.

ČEŠ

Šrouby se musí otočit minimálně
tři plné otáčky a plně dosednout.

SLK

Skrutky sa musia otočiť aspoň
tri celé otáčky a tesne dosadnúť.

POR

Os parafusos devem completar,
no mínimo, três voltas
completas e ajustar-se no local.
Vidalar en az üç tam dönüş

TÜR

yapmalı ve sıkı oturmalıdır.

4

2014-01-27 #:203-9369-2 (2014-04-11)

ENG

Tools Needed for Assembly.

ESP

Herramientas necesarias para el ensamblaje.

FRN

Outils nécessaires au montage.
Für den Zusammenbau erforderliche Werkzeuge.

DEU

Voor montage benodigd gereedschap.

NEL

Attrezzi necessari per l’assemblaggio.

ITL

Nástroje potřebné k montáži.

ČEŠ

Nástroje potrebné na montáž.

SLK

Ferramentas necessárias para a montagem.

POR

Montaj İçin Gerekli Aletler.

TÜR

7/32"

(5.5mm)

3/8"

(10mm)

(9mm)

To properly tighten screws: Tighten until screw

ENG

head makes contact, then tighten another 1/2
turn. Do not overtighten screws.

ESP

Apriete adecuado de los tornillos: Apriete hasta
que la cabeza del tornillo haga contacto y luego
apriete otra 1/2 vuelta. No apriete de más los
tornillos.
Pour bien serrer les vis : Serrez jusqu’à ce que

FRN

la tête de la vis entre en contact, puis serrez
encore d’un 1/2 tour. Ne serrez pas trop les vis.
Korrektes Festziehen der Schrauben: Ziehen

DEU

Sie die Schrauben fest, bis der Schraubenkopf
Kontakt hat, und dann um eine weitere 1/2
Umdrehung. Ziehen Sie die Schrauben nicht
zu fest an.
Ga als volgt te werk om de schroeven naar

NEL

behoren aan te draaien: Draai de schroef aan
totdat de kop het oppervlak raakt; maak daarna
nog een halve slag. Draai de schroeven niet te
strak aan.

ITL

Per stringere correttamente le viti: stringere fi no
a quando la testa della vite fa contatto, quindi
stringere di un altro 1/2 giro. Non stringere
eccessivamente.
Správné utažení šroubů: Utahujte, dokud se

ČEŠ

šroub nedostane do kontaktu, poté utáhněte
ještě půl otočky. Šrouby neutahujte příliš silně.
Správne utiahnutie skrutiek: Uťahujte, kým sa

SLK

skrutka nedostane do kontaktu, potom utiahnite
ešte pol otočky. Skrutky neuťahujte príliš silno.

POR

Para apertar correctamente os parafusos:
aperte até que a cabeça do parafuso
estabeleça contacto e, em seguida, aperte mais
1/2 volta. Não aperte demasiado os parafusos.

TÜR

Vidaları doğru bir şekilde sıkılamak için: Vida
başı temas edene kadar döndürün, sonra yarım
tur daha döndürün. Vidaları gereğinden fazla
sıkılamayın.

1

(10mm)

7/16"

(11mm)

2

3

+1/2

4

5

2014-01-27 #:203-9369-2 (2014-04-11)

ENG

Parts (Before beginning, make sure you have all parts shown below).

ESP

Piezas (antes de iniciar, asegúrese de tener todas las piezas siguientes).

FRN

Pièces (avant de commencer, assurez-vous d’avoir toutes les pièces illustrées ci-dessous).

DEU

Teile (Achten Sie vor Beginn der Arbeiten darauf, dass alle unten abgebildeten Teile vorhanden sind).

NEL

Onderdelen (hoort u zich ervan te overtuigen dat u alle onderdelen hebt, die hieronder te zien zijn).
Parti (prima di iniziare, accertarsi di disporre tutte le parti sotto indicate).

ITL

Díly (předtím, než začnete, připravte si všechny díly zobrazené níže).

ČEŠ

Diely (predtým, ako začnete, pripravte si všetky diely zobrazené nižšie).

SLK

Peças (antes de iniciar, certifi que-se de que tem todas as peças apresentadas em baixo).

POR

Parçalar (Başlamadan önce, aşağıda gösterilen bütün parçaların elinizde olduğundan emin olun).

TÜR

Parts List

A ceiling plate 1 100-1082 100-1082
B pole 2 100-5076 100-1076
C support collar 2 100-1048 100-1048
D concrete anchor 4 590-0321 590-0321
E wood screw 4 520-1243 520-1243
F tilt box 1 100-1112 100-1112
G tilt plate 1 100-1091 100-1091
H horizontal rail 2 100-1085 100-1085

I vertical rail 2 100-1087 100-1087
J M5 x 10mm socket pin screw 8 520-1164 520-1164
K M8 x 15mm screw bolt 8 520-1068 520-1068
L M8 x 55mm screw bolt 2 520-1748 520-1748
M set screw 2 520-0850 520-0850
N 4mm allen wrench 2 560-9646 560-9646
O 5mm allen wrench 1 560-9640 560-9640

AA M6 x 12mm screw 4 520-1050 520-1050
BB M6 x 25mm screw 4 520-1211 520-1211
CC M8 x 12mm screw 4 520-1724 520-1724
DD M8 x 25mm screw 4 520-1101 520-1101
EE spacer 8 600-1215 600-1215
FF M6/M8 washer 8 540-9406 540-9406

MOD-FPS2KIT150
Part #

MOD-FPS2KIT150-B
Part #Description Qty

B (2)

pole

(1)

A

ceiling plate

(4)

D

10mm concrete anchor

(2)

C

support collar

(4)

E

3" wood screw

6

2014-01-27 #:203-9369-2 (2014-04-11)

(2)

I

vertical rail

F

tilt box

(1)

(8)

J

M5 x 10mm

G

tilt plate

(1)

(2)

L

M8 x 55mm

(2)

H

horizontal rail

(4)

AA

M6 x 12mm

(2)

N

4mm allen wrench

(8)

K

M8 x 15mm

(4)

BB

M6 x 25mm

(4)

CC

M8 x 12mm

(2)

M

set screw

O (1)

5mm allen

wrench

(4)

DD

M8 x 25mm

EE

spacer

(8)

(8)

FF

M6/M8 washer

7

2014-01-27 #:203-9369-2 (2014-04-11)

1

ENG

Wood joist/beam

ESP

Vigueta de madera

FRN

Solive de bois
Holzbalken

DEU

Houten dwarsbalk

NEL

Travetto di legno

ITL

Dřevěný nosník

ČEŠ

Drevený nosník

SLK

Trave de madeira

POR

Ahşap kiriş

TÜR

ENG

Concrete Ceiling

ESP

Techo de concreto

FRN

Plafond en béton
Betondecke

DEU

Plafond van beton

NEL

Soffi tto in calcestruzzo

ITL

Betonový strop

ČEŠ

Betónový strop

SLK

Teto em betão

POR

Beton tavan

TÜR

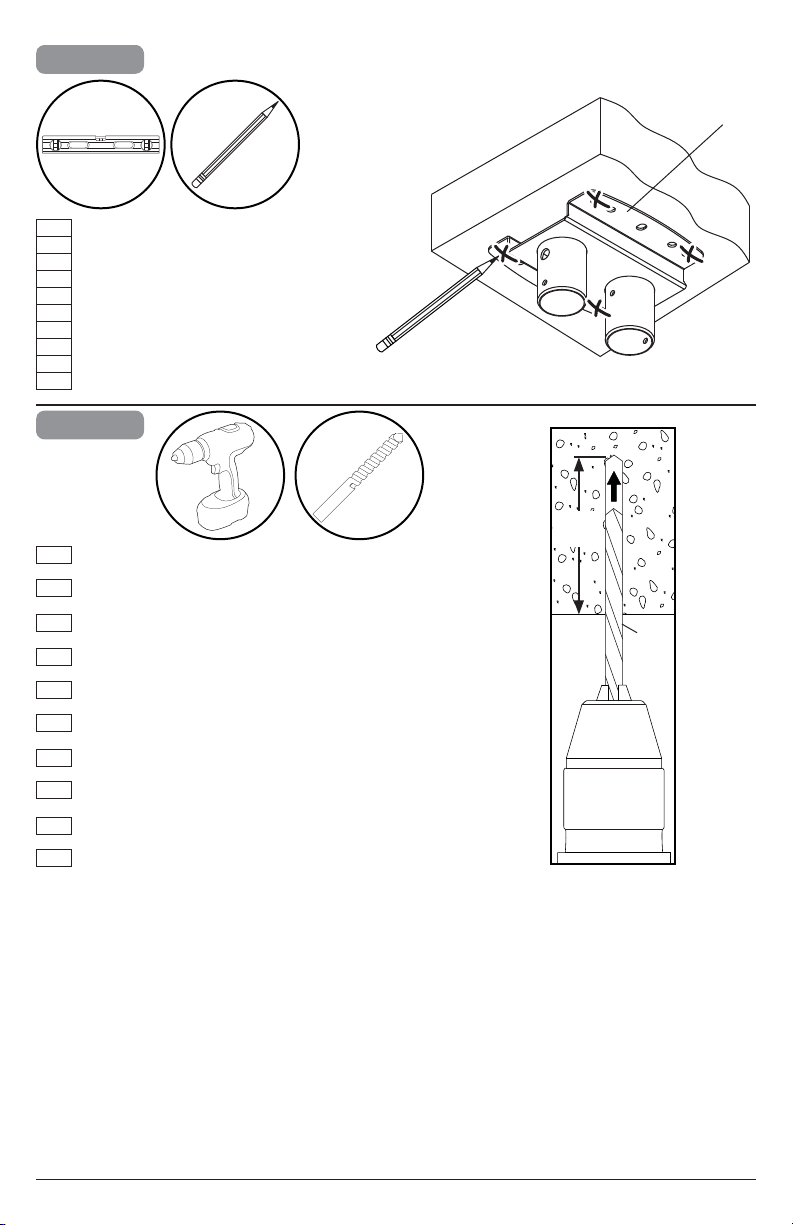

1a-1

1a-2

ENG

Mark mounting holes on stud center lines.

ESP

Marque los orifi cios de montaje en las líneas
centrales del montante.
Marquez les trous de fi xation le long de la ligne

FRN

médiane du montant.
Markieren Sie die Montagelöcher auf den

DEU

Ständer-Mittellinien.

NEL

Markeer montagegaten op het midden van de

ITL

balken.

ČEŠ

Contrassegna i fori di montaggio sulle linee
centrali dei montanti.
Na střední linii stěny vyznačte montážní otvory.

SLK

Na stredné čiary steny vyznačte montážne otvory.

POR

Marque os furos de montagem nas linhas

TÜR

centrais da escora.
Direk merkez hatları üzerinde montaj deliklerini
işaretleyin.

1a-1

ENG

Use stud fi nder to locate and
mark stud center lines.
Marque las líneas centrales

ESP

del montante.
Marquez la ligne médiane du

FRN

montant.
Markieren Sie die

DEU

Ständer-Mittellinien.
Markeer het midden van de

NEL

balken.

ITL

Contrassegna le linee
centrali dei montanti.

ČEŠ

Vyznačte střední linii stěny.
Vyznačte stredné čiary steny.

SLK

Marque as linhas centrais da

POR

escora.
Direk merkez hatlarını

TÜR

işaretleyin.

1b

A

8

2014-01-27 #:203-9369-2 (2014-04-11)
