PARKSIDE PTBS 30 A1 User manual [rs]

IRRIGATION KIT PTBS 30 A1

SET ZA NAVODNJAVANJE
KAP PO KAP

Uputstvo za upotrebu

IAN 376360_2104

TROPFBEWÄSSERUNGS-SET

Bedienungsanleitung

Pre čitanja rasklopite stranu sa slikama te se upoznajte sa svim funkcijama uređaja.

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.

RS Uputstvo za upotrebu Strana 1
DE / AT / CH Bedienungsanleitung Seite 11

Sadržaj

Uvod ............................................2

Namenska upotreba ..............................2

Obim isporuke. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Tehnički podaci ...................................3

Bezbednosne napomene ...........................3

Priključak i montaža ...............................4

Rad .............................................7

Demontaža ......................................8

Čišćenje .........................................8

Čuvanje .........................................8

Odlaganje .......................................9

Servis ..........................................9

Uvoznik .........................................9

RS 

│

 1 ■PTBS 30 A1

SET ZA NAVODNJAVANJE
KAP PO KAP PTBS 30 A1

Obim isporuke

Uvod

Čestitamo!

Vašom kupovinom ste se
odlučili za kvalitetan proizvod.
Upoznajte se sa proizvodom pre
prvog puštanja u rad. S tim u vezi,
pažljivo pročitajte sledeće uputstvo
za upotrebu. Koristite proizvod
samo na opisani način i u navedene
svrhe. Dobro čuvajte ovo uputstvo
za upotrebu. Takođe, predajte svu
dokumentaciju prilikom prosleđiva­nja proizvoda trećim licima.

Namenska upotreba

Proizvod je isključivo namenjen
za navodnjavanje leja, saksija sa
cvećem i žardinjera u spoljnom
području. Proizvod nije namenjen
za komercijalnu upotrebu.

1

Osnovni uređaj sa regulaci-

1×

jom pritiska

2

L-element za spajanje

2×

(13 mm/ )

3

T-element za spajanje

1×

(13 mm/ )

4

T-redukcija (13 mm/

5×

i 4,6 mm/ )

Proizvođač ne preuzima odgovor­nost za štete koje su nastale nena­menskom upotrebom.

■ 2 │ RS PTBS 30 A1

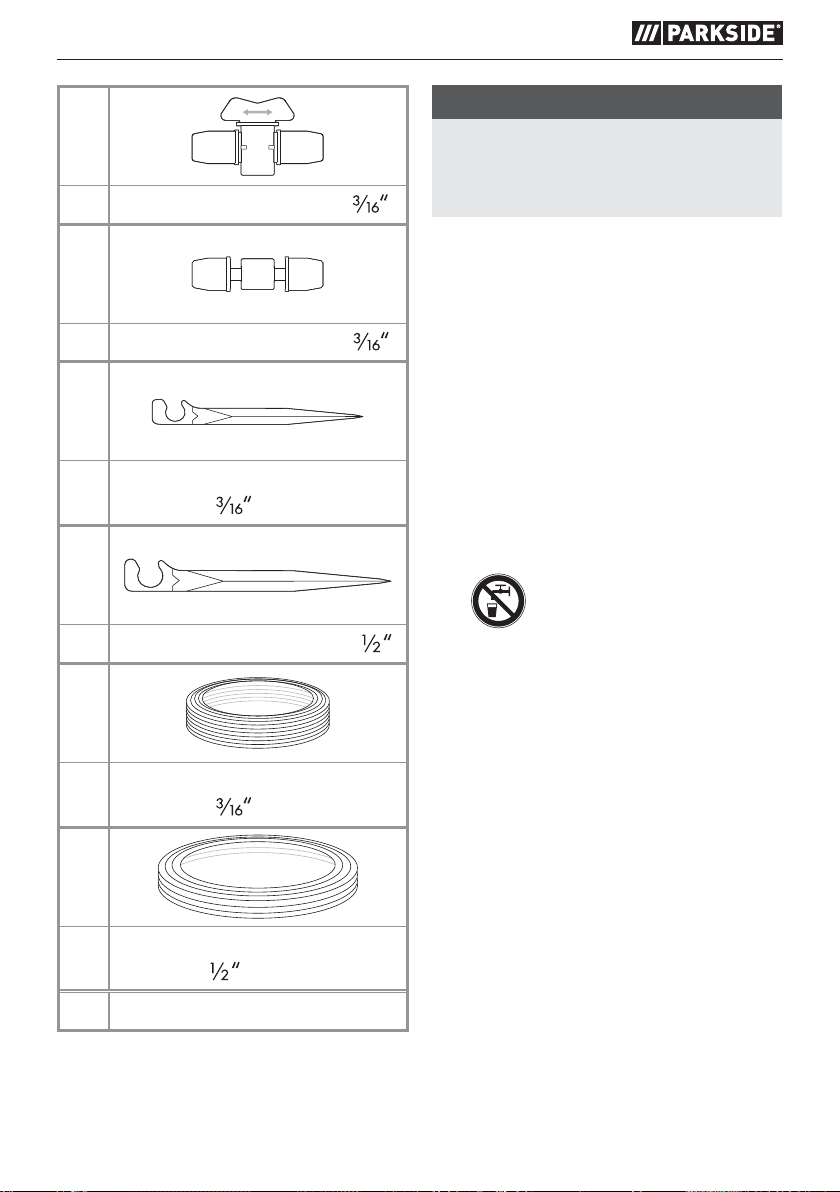

5

2× Zaptivni čep (13 mm/ )

6

5× Zaptivni čep (4,6 mm/ )

7

Zaustavni ventil

2×

(4,6 mm/ )

NAPOMENA

► Proverite da li je sadržaj ispo-

ruke potpun i da li ima vidljivih
oštećenja.

Tehnički podaci

8

Redna kapaljka

35×

(4,6 mm/ )

9

20× Držač creva (4,6 mm/ )

0

5× Držač creva (13 mm/ )

q

Razvodna cev, 15m

1×

(4,6 mm/ )

w

Razvodna cev, 15m

1×

(13 mm/ )

1× Uputstvo za upotrebu

Maks. radni pritisak: 2 bara

Bezbednosne napomene

Pročitajte sve bezbednosne
napomene i uputstva!

■ Ne usmeravajte mlaz vode

na električne uređaje!

■ Ne usmeravajte mlaz vode

na ljude ili životinje!

■

■ Deca ne smeju da se igraju

■ Ovaj proizvod smeju da koriste

Ne koristite za uzimanje

pijaće vode!

proizvodom.

deca starija od 8 godina, kao
i osobe sa smanjenim fizičkim,
senzornim ili mentalnim spo­sobnostima ili sa nedostatkom
iskustva i/ili znanja, ako su pod
nadzorom ili su im data uput­stva za rukovanje uređajem na
bezbedan način i ako razumeju
opasnosti do kojih može da
dođe.

■ Proizvod koristite samo zajedno

sa osnovnim uređajem 1.

│

RS 

 3 ■PTBS 30 A1

■ Vodite računa da čestice prljav-

štine ne začepe priključke ili da
ne dospeju u unutrašnjost cevi.

■ Vodite računa da svi priključci

čvrsto naležu.

■ Nakon upotrebe proizvoda,

uvek zatvorite mesto uzimanja
vode (slavinu)!

■ Rastavite proizvod u toku peri-

oda mraza, da bi se sprečila
oštećenja od mraza.

Priključak i montaža

NAPOMENA

► Osnovni uređaj 1 možete

da priključite na slavinu ili na
priključak baštenskog creva.
Simbol strelice na osnovnom
uređaju 1 pokazuje smer
toka vodе.

► Široka razvodna cev w se po-

stavlja počev od osnovnog ure­đaja 1 sve do blizu željenog
mesta za navodnjavanje. Uska
razvodna cev q se postavlja
počev od široke razvodne
cevi w direktno pored Vaših
biljaka, koje će se navodnjava­ti rednim kapaljkama 8.

NAPOMENA

► Pre montaže pogledajte

primer šeme priključivanja na
preklopnoj strani. Sledeći opis
se odnosi na taj primer.

Priključivanje na baštensko
crevo

♦ Utaknite osnovni uređaj 1 u

priključak Vašeg baštenskog
creva.

Priključivanje na slavinu

♦ Odvrnite priključak baštenskog

creva u suprotnom smeru od
kretanja kazaljki na satu sa
osnovnog uređaja 1.

♦ Zavrnite osnovni uređaj 1 u

smeru kretanja kazaljki na satu
na slavinu.

■ 4 │ RS PTBS 30 A1

Princip priključivanja razvodnih
cevi q/w

Svi delovi proizvoda, koje možete da
spojite sa razvodnim cevima q/w,
funkcionišu prema istom principu.

♦ Odvijte slepu navrtku u suprot-

nom smeru od kretanja kazaljki
na satu.

♦ Nataknite slepu navrtku uskom

stranom na razvodnu cev q/w.

♦ Nataknite razvodnu cev q/w

na držač.

♦ Čvrsto zavrnite slepu navrtku

u smeru kretanja kazaljki na
satu na navoj držača.

Montaža

NAPOMENA

► Raširite razvodne cevi q/w

i ostavite ih jedan do dva sata
na suncu, da bi mogle lakše
da se isprave.

► Za sečenje razvodnih cevi

q/w koristite oštre višena­menske makaze. Po potrebi,
sekačem ispravite rez i oborite
ivice.

► Koristite dugačak držač creva

0 za široke razvodne cevi w
i kratak držač cevi 9 za uske
razvodne cevi q.

♦ Položite široku razvodnu cev w

i isecite je na potrebne dužine.
Ravno odsecite sve razvodne
cevi w.

♦ Spojite potrebne L- i T-elemente

za spajanje 2/3 sa razvod-
nim cevima w, isečenim na
meru.

│

RS 

 5 ■PTBS 30 A1
