MULTI-PURPOSE TOOL PMFW 310 B1

MULTI-PURPOSE TOOL

Operation and Safety Notes
Translation of the original instructions

MULTIFUNK CIÓS SZERSZáM

Kezelési és biztonsági utalások

Az originál használati utasítás fordítása

MULTIFUNKčNí NářADí

Pokyny pro obsluhu a bezpečnostní pokyny
Překlad originálního provozního návodu

MULTIFUNKTIONSWERKZEUG

Bedienungs- und Sicherheitshinweise

Originalbetriebsanleitung

IAN 270411

NARZĘDZIE WIELOFUNKCY JNE

Wskazówki dotyczące obsługi i bezpieczeństwa

Tłumaczenie oryginalnej instrukcji obsługi

MULTIFUNK CIJSK O ORODJE

Navodila za upravljanje in varnostna opozorila
Prevod originalnega navodila za uporabo

UNIVERZáLNE NáRADIE

Pokyny pre obsluhu a bezpečnostné pokyny
Preklad originálneho návodu na obsluhu

Before reading, unfold both pages containing illustrations and familiarise yourself with all functions of the
device.

Przed przeczytaniem proszę rozłożyć obie strony z ilustracjami, a następnie proszę zapoznać się z wszy­stkimi funkcjami urządzenia.

Olvasás előtt kattintson az ábrákat tartalmazó mindkét oldalra és végezetül ismerje meg a készülék minde­gyik funkcióját.

Pred branjem obe strani s slikami odprite navzven in se nato seznanite z vsemi funkcijami naprave.

Před čtením si odklopte obě dvě strany s obrázky a potom se seznamte se všemi funkcemi přístroje.

Pred čítaním si odklopte obidve strany s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend
mit allen Funktionen des Gerätes vertraut.

GB Operation and Safety Notes Page 5
PL Wskazówki dotyczące obsługi i bezpieczeństwa Strona 15
HU Kezelési és biztonsági utalások Oldal 25
SI Navodila za upravljanje in varnostna opozorila Stran 35
CZ Pokyny pro obsluhu a bezpečnostní pokyny Strana 45
SK Pokyny pre obsluhu a bezpečnostné pokyny Strana 55
DE / AT / CH Bedienungs- und Sicherheitshinweise Seite 65

1

2

4

8

8

12

791011 6 5

3

14

1313 b 13 a13 c

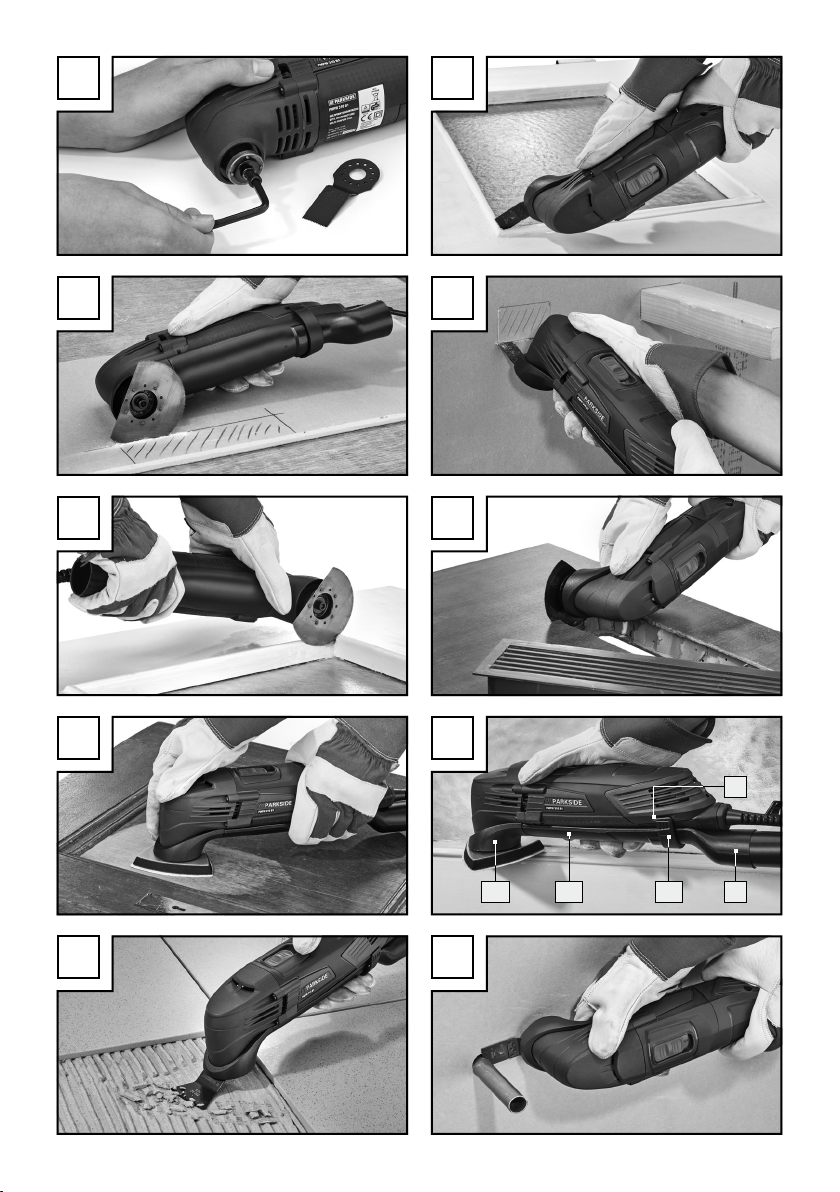

A

B

C D

E F

G H

I J

14

1313 c 13 b 13 a

Table of contents

Introduction

Proper use ...........................................................................................................................................Page 6

Features and equipment .....................................................................................................................Page 6

Included items ..................................................................................................................................... Page 6

Technical data .....................................................................................................................................Page 6

General power tool safety warnings

1. Work area safety ........................................................................................................................... Page 7

2. Electrical safety ..............................................................................................................................Page 7

3. Personal safety ...............................................................................................................................Page 7

4. Power tool use and care ................................................................................................................ Page 8

5. Service ............................................................................................................................................Page 8

Safety advice relating specifically to this multifunction tool ...........................................................Page 8

Advice on use .....................................................................................................................................Page 9

Assembly

Vacuum extraction of dust / debris .................................................................................................... Page 10

Connecting a vacuum dust extraction device ..................................................................................Page 10

Selecting the right tool .......................................................................................................................Page 10

Changing the attached tool ............................................................................................................... P ag e 11

Place a sanding sheet on the backing plate .................................................................................... Pa ge 11

Bringing into use

Switching On / O ff .............................................................................................................................P ag e 11

Selecting the oscillation speed ..........................................................................................................P ag e 11

Maintenance and cleaning ..............................................................................................P age 11

Service ............................................................................................................................................... Page 12

Warranty ........................................................................................................................................Page 12

Disposal ............................................................................................................................................ Page 12

Translation of the original declaration of conformity /

Manufacturer .............................................................................................................................. Page 13

5 GB

Multi-Purpose Tool PMFW 310 B1

Q

Introduction

13 b

Vacuum dust extraction duct

13 c

Ring connector

14

Notch

We congratulate you on the purchase of your new
device. You have chosen a high quality product. The
instructions for use are part of the product. They
contain important information concerning safety,
use and disposal. Before using the product, please
familiarise yourself with all of the safety information
and instructions for use. Only use the unit as de

scribed
and for the specified applications. If you pass the
product on to anyone else, please ensure that you
also pass on all the documentation with it.

Q

Proper use

The device is intended for sawing, cutting and sand­ing. The preferred materials on which the device
can be used are: wood, plastic, drywalling, non-fer­rous metals, fixings (e.g. nails, screws) and wall
tiles. It is particularly suitable for working close to
edges and precise work. Any other use or modifi­cation to the device shall be considered as improper
use and could give rise to considerable dangers. We
will not accept liability for loss or damage arising
from improper use. Not suitable for commercial use.

Q

Features and equipment

1

ON / OFF switch

2

Oscillation speed setting wheel

3

Ventilation slots

4

Clamping plate

5

Plunge saw blade (20 mm) Z20 B3

6

Plunge saw blade (32 mm) Z32 B3

7

Backing plate

8

Segment saw blade Z85 B3

9

Scraping knife Z52 A2

10

Clamping screw

11

Hex key

12

Sanding sheet

13

Vacuum dust extraction assembly (3-piece)

13 a

Housing attachment

Q

Included items

1 Multi-Purpose Tool PMFW 310 B1
1 Plunge saw blade (20 mm) Z20 B3
1 Plunge saw blade (32 mm) Z32 B3
1 Clamping screw and clamping plate (prefitted)
1 Backing plate
1 Segment saw blade Z85 B3
1 Scraping knife Z52 A2
18 Sanding sheets
1 Dust extraction system
1 Hex key
1 Carrying case
1 Operating instructions

Q

Technical data

Rated power consumption: 310 W
Rated voltage: 230 V∼ 50 Hz
No-load rotational speed: n

15000–21000 min

0

Protection class: II /

Noise and vibration data:

Measured values for noise are determined in ac­cordance with EN 60745. The A-weighted noise
level of the electrical power tool are typically:
Sound pressure level: 80.93 dB(A)
Sound power level: 91.93 dB(A)
Uncertainty K: 3 dB(A)

Wear ear protection!

The total vibration (vector sum of three directions) is
calculated in accordance with EN 60745:
Vibration emission value a
Uncertainty K = 1.5 m / s

= 8.413 m / s2,

h

2

The vibration level specified in
these instructions was measured in accordance with
an EN 60745 standardised measurement process
and can be used to compare equipment. The vibra-

-1

6 GB

Introduction / General power tool safety warningsIntroduction

tion emission value specified can also serve as a
preliminary assessment of the exposure.
The vibration level will change according to the ap­plication of the electrical tool an in some cases may
exceed the value specified in these instructions. Re­gularly using the electric tool in such a way may
make it easy to underestimate the vibration.

Note: If you wish to make an accurate assessment
of the vibration loads experienced during a particular
period of working, you should also take into account
the intervening periods of time when the device is
switched off or is running but is not actually in use.
This can result in a much lower vibration load over
the whole of the period of working.

General power tool

safety warnings

Read all safety

warnings and all instructions.

Failure to follow the warnings and in­structions may result in electric shock, fire and / or
serious injury.

Save all warnings and instructions for
future reference.

The term “power tool” in the warnings refers to your
mains-operated (corded) power tool or battery-op­erated (cordless) power tool.

2. Electrical safety

a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do
not use any adapter plugs with earthed
(grounded) power tools. Unmodified plug

and matching outlets will reduce risk of electric
shock.

b) Avoid body contact with earthed or

grounded surfaces, such as pipes,
radiators, ranges and refrigerators.

There is an increased risk of electric shock if
your body is earthed or grounded.

c) Do not expose power tools to rain or

wet conditions. Water entering a power tool

will increase the risk of electric shock.

d) Do not abuse the cord. Never use the

cord for carrying, pulling or unplugging
the power tool. Keep cord away from
heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk
of electric shock.

e)

When operating a power tool outdo
use an extension cord suitable for out­door use. Use of a cord suitable for outdoor

use reduces the risk of electric shock.

f) If operating a power tool in a damp

location is unavoidable, use a residual
current device (RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

ors,

3. Personal safety

s

1. Work area safety

a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) D

o not operate power tools in explosive
atmospheres, such as in the presence
of flammable liquids, gases or dust.

Power tools create sparks which may ignite the
dust or fumes.

c) Keep children and bystanders away

while operating a power tool. Distractio

can cause you to lose control.

a) Stay alert, watch what you are doing

and use common sense when operat­ing a power tool. Do not use a power
tool while you are tired or under the
influence of drugs, alcohol or medica­tion. A moment of inattention while operating

power tools may result in serious personal injury.

b) Use personal protective equipment.

Always wear eye protection. Protective

equipment such as dust mask, non-skid safety

ns

shoes, hard hat, or hearing protection used for
appropriate conditions will reduce personal in­juries.

7 GB

General power tool safety warnings General power tool safety warnings

c) Prevent unintentional starting. Ensure

the switch is in the off-position before
connecting to power source and / or
battery pack, picking up or carrying
the tool. Carrying power tools with your fing

o

n the switch or energising power tools that hav

the switch on invites accidents.

d) Remove any adjusting key or wrench

before turning the power tool on. A

wrench or a key left attached to a rotating part
of the power tool may result in personal injury.

e) Do not overreach. Keep proper foot-

ing and balance at all times. This enables

better control of the power tool in unexpected
situations.

f) Dress properly. Do not wear loose

clothing or jewellery. Keep your hair,
clothing and gloves away from mov­ing parts. Loose clothes, jewellery or long

hair can be caught in moving parts.

g) If devices are provided for the connec-

tion of dust extraction and collection
facilities, ensure these are connected
and properly used. Use of dust collection

can reduce dust-related hazards.

er

4. Power tool use and care

Power tools are dangerous in the hands of un­trained users.

e) Maintain power tools. Check for mis-

alignment or binding of moving parts,
breakage of parts and any other con-

e

dition that may affect the power tool’s
operation. If damaged, have the power
tool repaired before use. Many accidents

are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp
cutting edges are less likely to bind and are
easier to control.

g) Use the power tool, accessories and

tool bits etc. in accordance with these
instructions, taking into account the
working conditions and the work to
be performed. Use of the power tool for

operations different from those intended could
result in a hazardous situation.

5. Service

a) Have your power tool serviced by a

qualified repair person using only
tical replacement parts. This will ensure

that the safety of the power tool is maintained.

iden-

a) Do not force the power tool. Use the

correct power tool for your applica

The correct power tool will do the job better
and safer at the rate for which it was designed.

b) Do not use the power tool if the switch

does not turn it on and off. Any power

tool that cannot be controlled with the switch is
dangerous and must be repaired.

c) Disconnect the plug from the power

source and / or the battery pack from
the power tool before making any ad­justments, changing accessories, or
storing power tools. Such preventive safety

measures reduce the risk of starting the power
tool accidentally.

d) Store idle power tools out of the reach

of children and do not allow persons
unfamiliar with the power tool or these
instructions to operate the power tool.

8 GB

tion.

Safety advice relating specifi-

cally to this multifunction tool

When working, hold the electrical

power tool firmly with both hands and
keep a proper footing and balance. It

is safer to guide the electrical power tool using
both hands.

Secure the workpiece. A workpiece held

in a clamp or vice is kept more securely in
place than one held by your hand.

Keep your working area clean. Mixtures

of materials can be particularly dangerous.
Light metal alloy dust may burn or explode.

Do not operate the device if the mains

lead or mains plug is damaged.

Do not touch the mains lead if it be-

comes damaged or cut through while

you are using the device. Pull the plug

out of the mains socket immediately and have
the device repaired by a suitably qualified per­son or at your service centre. Damaged mains
leads increase the risk of electric shock.

Wear protective gloves when replacing

a tool in the device. Tools heat up with
prolonged use.

Use the electrical power tool only for

dry abrading / sawing / cutting.

Do not operate the device if it is damp

and do not use it in a damp environ­ment. Water entering an electrical device in-

creases the risk of electric shock.

Keep your hands away from the area

of the saw blade. Do not grip the underside
of the workpiece. Contact with the saw blade
may result in injury.

Use a suitable detector to locate con-

cealed services supply cables / pipes
or approach your local public utilities
services providers. Contact with electricity

cables can lead to fire or electric shock.
Damaging a gas pipe can lead to an explo­sion. Penetration of a water pipe can lead to
property damage or to electric shock.

If you use the device outdoors, always

connect it through a residual current
device (RCD) with a maximum trip cur­rent of 30 mA. If using an extension lead, al-

ways use one that is approved for outdoor use.

Any harmful / noxious dusts

generated from sanding represent a risk to the

health of the person operating the device and
to anyone near the work area.

Wear safety glasses and a dust pro­tection mask!

Ensure that there is adequate ventila-

tion when working on plastic, paint,
varnish etc.

Do not soak the materials or the sur-

face you are about to work on with
liquids containing solvents.

arise in connection with the construction and design
of this power tool:
a) Lung damage when appropriate breathing

protection is not worn.

b) Hearing damage when suitable hearing protec-

tion is not used.

c) Damage to health arising from vibration when

using the power tool for extended periods or
when used and maintained improperly.

This power tool generates an
electromagnetic field during use. This field could
possibly actively or passively impact medical implants.
To reduce the risk of serious or fatal injuries we rec­ommend persons with medical implants consult their
physicians and the manufacturer of the medical im­plant before using this machine.

Advice on use

Principle of operation:

The oscillating drive causes the attached tool to vi­brate backwards and forwards up to 21000 times
per minute. This means the tool can produce precise
work in the tightest of spaces.

Sawing / cutting:

Use only undamaged, defect-free saw blades.

Distorted, blunt or otherwise damaged saw
blades could break.

When sawing lightweight building materials,

observe the statutory requirements and the
manufacturer’s recommendations.

Use the device in plunge sawing mode on soft

materials such as wood, gypsum plaster board
etc. only!

Sanding:

Ensure that you use even contact pressure. This

will increase sanding sheet life.

Remaining risks

Even with proper use of this power tool there are
always residual risks. The following hazards may

9 GB

Q

Assembly

Q

Vacuum extraction of
dust / debris

B

BIM

Do not use the tool on materials containing asbestos.
Asbestos is a known carcinogen.

DANGER OF FIRE! There is
the danger of fire when working with electrical
devices that have a dust box or can be connected
to a vacuum cleaner. Under certain conditions the
wood dust in the dust extraction bag (or in the vac­uum‘s dust bag) may ignite, e.g. as a result of flying
sparks generated when abrading metals or metal
objects left in wood. This can happen particularly if
the wood dust is mixed with paint residue or other
chemicals and the abraded particles are hot from
prolonged abrasion. Therefore you must empty the
device’s dust collection box and the vacuum clean­er’s dust bag before taking a break or stopping
work and always avoid overheating of the abrad­ed particles and the device.

Wear a dust mask!

Always use vacuum dust extraction.
Ensure that your working area is well ventilated.
Observe the regulations applicable in your

country for the materials you are working on.

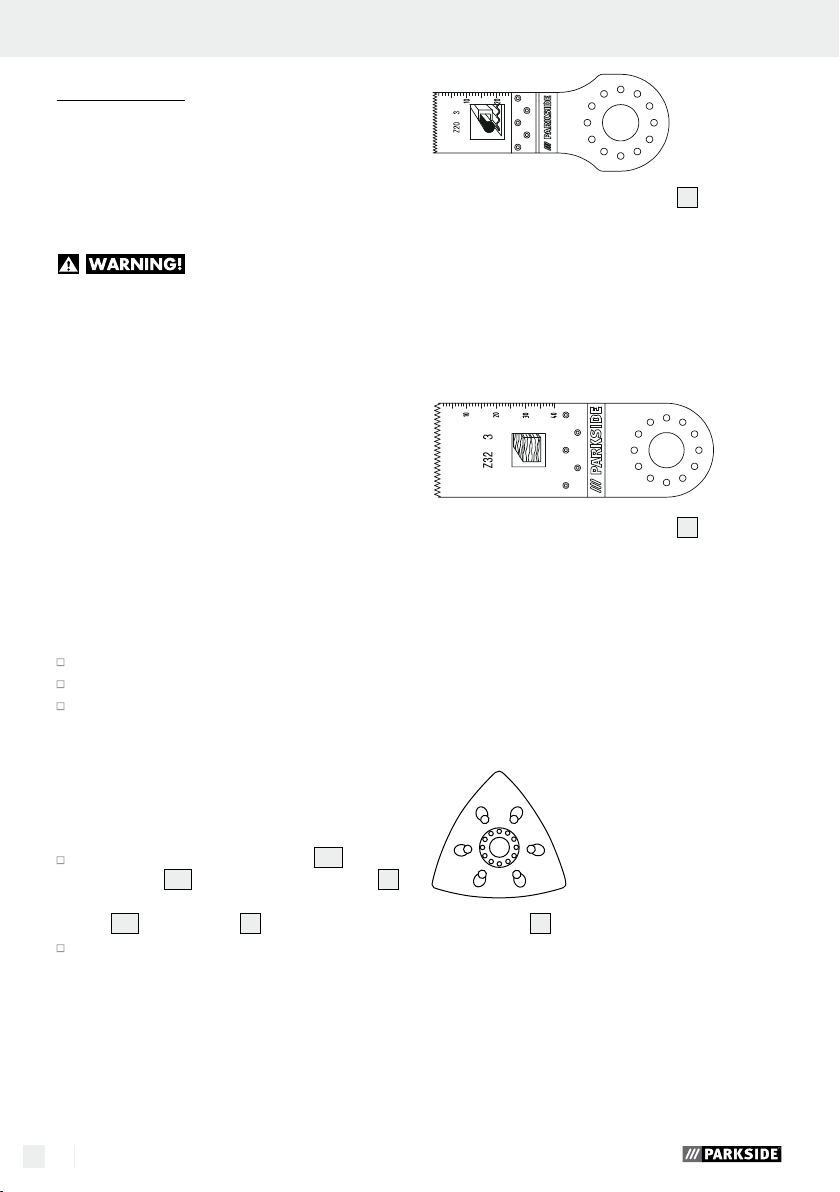

Plunge saw blade (20 mm) Z20 B3

5

Materials:

Sheet and tube up to approx. 3 mm made of
aluminium, copper

Use:

· Cutting and trimming to length of tube and sheet
(see Fig. J)

B

HCS

Plunge saw blade (32 mm) Z32 B3

6

Materials:

Wood, plastic, plasterboard and other soft materials

Use:

· Cutting and plunge sawing

· Close to the edge sawing, even in difficult to
access areas

Example: Sawing of recesses in lightweight walls.
(see Figs. B and D)

Q

Connecting a vacuum
dust extraction device

Slide together the extraction duct

connection

13 c

. Attach the dust extraction 13

to the unit. Secure by hooking the case mount-

13 a

ing

into the notch 14 (see Fig. H).

Push the hose of an approved dust extraction

equipment (e.g. a workshop vacuum cleaner)
on to the adapter for external exhaust suction.

Q

Selecting the right tool

Note: The attachment system with easy tool ex-

change is suitable for popular accessories.

10 GB

13 b

and ring

Backing plate

7

Materials:

Wood, metal (sanding sheets included), paint*,
stone*
*depending on the sanding sheet

Use:

· Sanding at edges and in difficult to access areas
(see Figs. G and H)

Assembly / Bringing into use / Maintenance and cleaningAssembly

B

HCS

Segment saw blade Z85 B3

8

Material:

Wood

Use:

· Cutting and plunge sawing

· Close to the edge sawing, even in difficult to
access areas

Example: Laying parquet and other floor coverings,
including plunge sawing. (see Figs. C, E and F)

HCS

Scraping knife Z52 A2

9

Remove any tool already inserted. To do this,

release the clamping screw

11

key

and take off the tool.

10

using the Hex

Place the tool (e.g. plunge saw blade 6) on

the tool mount.
NOTE: You can place the tool in any of the
possible positions on the tool mount.

Fasten the tool in place with the clamping

10

screw
clamping screw

and clamping plate 4. Tighten the

10

using the Hex key 11.

Check that the tool is firmly seated.

Incorrectly or insecurely attached tools could
become lose during use and injure you.

Q

Place a sanding sheet
on the backing plate

Offer up the sanding sheet 12 to fit flushly on

one side of the backing plate
the sanding sheet to the backing plate.

Q

Bringing into use

Q

Switching On / Off

7

, then apply

Materials: Mortar / concrete residues, tile / carpet
adhesives, paint / silicone residues

Use:

· Removal of material residues, for example tile
adhesive when replacing damaged tiles
(see Fig. I)

Q

Changing the attached tool

NOTE: If you would like to use the vacuum dust

extraction device, you must connect it before attach­ing or changing the attachment (see section on
“Connecting a vacuum dust extraction device”).

DANGER OF INJURY! Pull

the mains plug out of the mains socket

before you carry out any task on the
electrical power tool.

Slide the ON / OFF switch 1 forwards to

switch on the device.

Slide the ON / OFF switch 1 backwards to

switch off the device.

Q

Selecting the oscillation speed

Preselect the required oscillation speed using

the oscillation speed setting wheel

2

.
NOTE: The required oscillation speed depends on
the material and the working conditions and can
be determined by means of a practical test.

Q

Maintenance and cleaning

DANGER OF INJURY! Pull

the mains plug out of the mains socket

before you carry out any task on the
electrical power tool.

11 GB

Do not use sharp objects for cleaning the device.

Do not allow any liquids to enter the device.
Otherwise the device could be damaged.

Clean the device frequently; for best results, do

this immediately after you have finished using it.

Use a dry cloth to clean the housing – under

no circumstances use petrol, solvents or clean­ing agents that attack plastic.

A vacuum cleaner is required to thoroughly

clean the device.

Ventilation openings must always be kept free.
Remove any adhering dust with a narrow paint

brush.

Q

Service

Have your device

repaired at the service centre or by

qualified specialist personnel using
original manufacturer parts only. This

will ensure that your device remains safe to use.

to be replaced, always have the

replacement carried out by the manu­facturer or its service centre. This will

ensure that your device remains safe to use.

Note: Spare parts not listed (e.g. carbon brushes,
switches) can be ordered through our call centre.

Q

Warranty

The warranty for this appliance is for 3
years from the date of purchase. The ap­pliance has been manufactured with care
and meticulously examined before deliv­ery. Please retain your receipt as proof
of purchase. In the event of a warranty
claim, please make contact by telephone
with our Service Department. Only in this
way can a post-free despatch for your
goods be assured.

The warranty covers only claims for material and
maufacturing defects, but not for transport damage,

If the plug or lead needs

for wearing parts or for damage to fragile compo­nents, e.g. buttons or batteries. This product is for pri­vate use only and is not intended for commercial use.

The warranty is void in the case of abusive and im­proper handling, use of force and internal tampering
not carried out by our authorized service branch. Your
statutory rights are not restricted in any way by this
warranty.

The warranty period will not be extended by repairs
made unter warranty. This applies also to replaced
and repaired parts. Any damage and defects extant
on purchase must be reported immediately after
unpacking the appliance, at the latest, two days after
the purchase date. Repairs made after the expiration
of the warranty period are subject to payment.

GB
Service Great Britain
Tel.: [phone]

(0.10 / minute)

e-mail: [e-mail]

IAN 270411

Q

Disposal

The packaging is wholly composed of
environmentally-friendly materials that can
be disposed of at a local recycling centre.

Do not dispose of electric tools

in the household waste!

In accordance with European Directive 2012 / 19 / EU
(covering waste electrical and electronic equipment)
and its transposition into national legislation, worn out
electrical power tools must be collected separately
and taken for environmentally compatible recycling.

Contact your local refuse disposal authority for more
details of how to dispose of your worn out electrical
devices.

12 GB

Translation of the original declaration of conformity / ManufacturerMaintenance and cleaning / Service / Warranty / Disposal

Translation of the original

declaration of conformity /
Manufacturer

We, KOMPERNASS HANDELS GMBH, the person
responsible for documents: Mr Semi Uguzlu, BURG­STRASSE 21, 44867 BOCHUM, GERMANY, hereby
declare that this product complies with the following
standards, normative documents and EU directives:

Machinery Directive
(2006 / 42 / EC)

Electromagnetic Compatibility
(2004 / 108 / EC)

RoHS Directive
(2011 / 65 / EU)

Applicable harmonized standards

EN 60745-1:2009+A11
EN 60745-2-4:2009+A11
EN 55014-1:2006+A1+A2
EN 55014-2:1997+A1+A2
EN 61000-3-2:2014
EN 61000-3-3:2013

Type / Device description:

Multi-Purpose Tool PMFW 310 B1

Date of manufacture (DOM): 09–2015
Serial number: IAN 270411

Bochum, 30.09.2015

Semi Uguzlu

- Quality Manager -

We reserve the right to make technical modifica­tions in the course of further development.

13 GB

14

Spis zawartości

Wstęp

Użytkowanie zgodne z przeznaczeniem ......................................................................................Strona 16

Wyposażenie ...................................................................................................................................Strona 16

Zakres dostawy ............................................................................................................................... Strona 16

Dane techniczne .............................................................................................................................. Strona 16

Ogólne wskazówki bezpieczeństwa dla elektronarzędzi

1. Bezpieczeństwo miejsca pracy .................................................................................................. Strona 17

2. Bezpieczeństwo elektryczne .....................................................................................................Strona 17

3. Bezpieczeństwo osób .................................................................................................................Strona 18

4. Staranne obchodzenie się i użytkowanie narzędzi elektrycznych ........................................ Strona 18

5. Serwis ...........................................................................................................................................Strona 19

Wskazówki bezpieczeństwa odnoszące się do narzędzia uniwersalnego .............................. Strona 19

Wskazówki dotyczące wykonywania pracy ................................................................................ Strona 20

Montaż

Odpylanie / usu wanie opiłków ...................................................................................................... Strona 20

Podłączenie odpylania ................................................................................................................... Strona 21

Dobór narzędzia roboczego ......................................................................................................... Strona 21

Wymiana narzędzi roboczych ...................................................................................................... Strona 22

Nałożyć krążek papieru ściernego na płytkę szlifierską ............................................................ Strona 22

Uruchomienie

Włącza nie / Wyłączani e ................................................................................................................ Strona 22

Ustawianie liczby drgań ................................................................................................................. Strona 22

Konserwacja i czyszczenie ...........................................................................................Strona 22

Serwis ............................................................................................................................................. Strona 23

Gwarancja .................................................................................................................................. Strona 23

Utylizacja ..................................................................................................................................... Strona 23

Tłumaczenie oryginału Deklaracji zgodności WE / Producent ......Strona 24

15 PL

Narzędzie wielofunkcyjne
PMFW 310 B1

Q

Wstęp

Gratulujemy zakupu nowego urządzenia. Tym sa­mym zdecydowali się Państwo na zakup produktu
wysokiej jakości. Instrukcja obsługi jest częścią tego
produktu. Zawiera ona ważne wskazówki dotyczące
bezpieczeństwa, użytkowania iutylizacji. Przed
pierwszym użyciem produktu należy zapoznać się
ze wszystkimi wskazówkami dotyczącymi obsługi
ibezpieczeństwa. Używać produktu wyłącznie
zgodnie zjego poniżej opisanym przeznaczeniem.
Wprzypadku przekazania produktu innej osobie
należy dołączyć do niego całą jego dokumentację.

Q

Użytkowanie zgodne

z przeznaczeniem

Urządzenie jest przeznaczone do piłowania, cięcia
i szlifowania. Do obróbki nadają się najlepiej na­stępujące materiały: drewno, tworzywa sztuczne,
suche materiały budowlane, metale nieżelazne,
elementy mocujące (np. gwoździe, śruby) i płytki
ścienne. Nadaje się szczególnie do obróbki przy
krawędziach i do prac krótkotrwałych. Każde inne
zastosowanie urządzenia lub przeprowadzenie w
nim zmian jest uznawane za niezgodne z przezna­czeniem i kryje w sobie poważne zagrożenie nie­szczęśliwym wypadkiem. Za szkody powstałe
wskutek sprzecznego z przeznaczeniem użytkowa­nia producent nie ponosi żadnej odpowiedzialności.
Urządzenie nie jest przeznaczone do celów zarob­kowych.

8

Brzeszczot segmentowy Z85 B3

9

Skrobaczka Z52 A2

10

Śruba naprężająca

11

Klucz z łbem walcowym o gnieździe

sześciokątnym

12

Arkusz ścierny

13

Odsysacz pyłu (3-częściowy)

13 a

Zamocowanie obudowy

13 b

Kanał ssania

13 c

Połączenie pierścieniowe

14

Nacięcie

Q

Zakres dostawy

1 Narzędzie wielofunkcyjne PMFW 310 B1
1 Brzeszczot wgłębny (20 mm) Z20 B3
1 Brzeszczot wgłębny (32 mm) Z32 B3
1 Śruba naprężająca oraz tarcza naprężająca

(montowane)
1 Płyta szlifierska
1 Brzeszczot segmentowy Z85 B3
1 Skrobaczka Z52 A2
18 Arkuszy ściernych
1 System odpylania
1 Klucz z łbem walcowym o gnieździe

sześciokątnym
1 walizka
1 Instrukcja obsługi

Q

Dane techniczne

Nominalny pobór mocy: 310 W
Napięcie nominalne: 230 V∼ 50 Hz
Liczba obrotów
biegu luzem: n

15000–21000 min

0

Klasa ochrony: II /

-1

Q

Wyposażenie

1

WŁĄCZNIK / WYŁĄCZNIK

2

Kółko ustawcze do regulacji liczby oscylacji

3

Szczeliny wentylacyjne

4

Tarcza naprężająca

5

Brzeszczot wgłębny (20 mm) Z20 B3

6

Brzeszczot wgłębny (32 mm) Z32 B3

7

Płyta szlifierska

16 PL

Informacje dotyczące hałasu i wibracji:

Wartość pomiarowa hałasu wyznaczona zgodnie
z EN 60745. Poziom hałasu elektronarzędzia wg
oceny A wynosi typowo:
Poziom ciśnienia hałasu: 80,93 dB(A)
Pozom mocy hałasu: 91,93 dB(A)
Niepewność pomiaru K: 3 dB(A)

Zakładać ochronniki słuchu!

Wstęp / Ogólne wskazówki bezpieczeństwa dla elektronarzędziWstęp

Wartości całkowite drgań (suma składowych trzech
kierunków) wyznaczone zgodnie z EN 60745:
Wartość emisji drgań a
Niepewność K = 1,5 m / s

= 8,413 m / s2,

h

2

Podany w niniejszych in­strukcjach poziom drgań wyznaczony został za
pomocą metody pomiarowej określonej w normie
EN 60745 i może zostać użyty do porównania
urządzeń. Podany poziom emisji drgań może być
wykorzystywany również do wstępnego oszaco­wania przerw w działaniu.
Poziom drgań będzie się różnił w zależności od
zastosowania elektronarzędzia i w niektórych
przypadkach może przekroczyć wartość podaną
w niniejszej instrukcji. Obciążenie drganiami może
wydawać się mniejsze niż w rzeczywistości, jeśli
elektronarzędzie będzie regularnie używane ten
sposób.

Wskazówka: Celem dokładnego oszacowania
obciążenia wibracjami w okresie określonego okresu
czasu pracy należy uwzględnić również te okresy,
w których urządzenie jest wyłączone lub wpraw

dzie
jest włączone, ale w rzeczywistości nie pracuje.
Może to przyczynić się do znacznej redukcji ob­ciążenia wibracjami w całym okresie czasu pracy.

Ogólne wskazówki bezpie-

czeństwa dla elektronarzędzi

Przeczytaj

wszystkie wskazówki dotyczące
bezpieczeństwa oraz instrukcje!

Zaniedbania w przestrzeganiu wskazówek doty­czących bezpieczeństwa oraz w przestrzeganiu
instrukcji mogą spowodować porażenie prądem
elektrycznym, pożar i / lub ciężkie obrażenia ciała.

Przechowuj na przyszłość wszystkie
wskazówki dotyczące bezpieczeństwa
oraz instrukcje!

Używany we wskazówkach dotyczących bezpie­czeństwa termin „narzędzie elektryczne“ odnosi się
do narzędzi elektrycznych zasilanych z sieci (z ka-

blem sieciowym) oraz do narzędzi elektrycznych
zasilanych z akumulatorów (bez kabla sieciowego).

1. Bezpieczeństwo miejsca pracy

a) Utrzymywać stanowisko pracy w czy-

stości i dobrze oświetlone. Nieporządek

i nieoświetlone obszary robocze mogą prowa­dzić do wypadków.

b) Nie pracuj przy użyciu urządzenia w

otoczeniu zagrożonym eksplozją, w
którym znajdują się palne ciecze, gazy
lub pyły. Urządzenia elektryczne wytwarza-

ją iskry, które mogą zapalić pył lub pary.

c) Podczas użytkowania urządzenia

elektrycznego trzymaj dzieci i inne
osoby z daleka od urządzenia. Przy

odchyleniu możesz stracić kontrolę nad urzą­dzeniem.

2. Bezpieczeństwo elektryczne

a) Wtyk sieciowy urządzenia musi

pasować do wtykowego gniazdka
sieciowego. W żaden sposób nie wol­no zmieniać wtyku sieciowego urzą­dzenia. Nie używaj żadnych wtyków
adapterowych razem z urządzeniami
wyposażonymi w uziemienie ochron

Niezmienione wtyki sieciowe i pasujące wtykowe
gniazdka sieciowe zmniejszają ryzyko poraże­nia prądem elektrycznym.

b) Unikaj kontaktu fizycznego z powier-

zchniami uziemionymi takimi jak
powierzchnie rur, grzejników, kuchni
elektrycznych i lodówek. Istnieje podwyż-

szone niebezpieczeństwo porażenia prądem
elektrycznym, gdy twoje ciało jest uziemione.

c) Trzymaj urządzenie z daleka od desz-

czu i wilgoci. Wniknięcie wody do urządzenia

elektrycznego zwiększa ryzyko porażenia prą­dem elektrycznym.

d)

Nie używaj kabla sieciowego w
sprzeczny z jego przeznaczeniem, tj.
do noszenia urządzenia, zawieszania

ne.

sposób

17 PL

urzą dzenie lub do wyciągania wtyku
sieciowego z wtykowego gniazdka
sieciowego. Trzymaj kabel z daleka
od gorąca, oleju, ostrych krawędzi
lub poruszających się części urządzeń.

Uszkodzone lub poplątane kable zwiększają
ryzyko porażenia prądem elektrycznym.

e)

Gdy pracujesz z urządzeniem elektrycz­nym na dworze używaj wyłącznie
przedłużaczy, które są dopuszczone
również do pracy na dworze. Użycie

przedłużacza przystosowanego do stosowania
na dworze zmniejsza ryzyko porażenia prądem
elektrycznym.

f) Jeśli praca elektronarzędzia w otocze-

niu wilgotnym jest nie do uniknięcia,
należy zastosować wyłącznik prądu
uszkodzeniowego. Zastosowanie wyłącz-

nika prądu uszkodzeniowego zapobiega nie­bezpieczeństwu porażenia prądem elektrycz

nym.

3. Bezpieczeństwo osób

a) Bądź stale uważny, zwracaj uwagę

na to co robisz i postępuj rozsądnie w
trakcie pracy z narzędziem elektrycz­nym. Nie używaj narzędzia, gdy jesteś
zmęczony lub znajdujesz się pod
wpływem narkotyków, alkoholu lub
lekarstw. Chwila nieuwagi przy użytkowaniu

urządzenia może prowadzić do poważnych
obrażeń ciała.

b) Noś osobiste wyposażenie ochronne i

zawsze okulary ochronne. Noszenie

osobistego wyposażenia ochronnego takiego
jak maska przeciwpyłowa, buty antypoślizgo­we, kask ochronny lub ochrona słuchu stosow­nie do sposobu użytkowania narzędzia elek­trycznego zmniejsza ryzyko obrażeń ciała.

c) Należy unikać niezamierzonego

uruchomienia. Należy upewnić się, że
narzędzie elektryczne jest wyłączone
zanim podłączy się je do zasilania i /
lub akumulatora, chwyci się je lub bę­dzie się je przenosić. Jeżeli podczas prze-

noszenia urządzenia będziesz trzymał palec
na przełączniku WŁĄCZ. / WYŁĄCZ. lub

18 PL

jeżeli urządzenie jest włączone, to może to
prowadzić do nieszczęśliwych wypadków.

d) Usuń narzędzia do nastawiania urzą-

dzenia lub klucze płaskie zanim włą­czysz urządzenie. Narzędzie lub klucz,

który znajduje się w obracającej się części
urządzenia może prowadzić do obrażeń ciała.

e) Unikaj nienormalnej postawy ciała.

Zadbaj o pewne stanowisko i w każdej
chwili utrzymuj równowagę. Dzięki temu

będziesz mógł lepiej kontrolować urządzenie,
zwłaszcza w nieoczekiwanych sytuacjach.

f) Noś odpowiednią odzież. Nie noś ob-

szernej odzieży ani biżuterii. Trzymaj
włosy, odzież i rękawice z daleka od
poruszających się części. Luźna odzież,

biżuteria lub długie włosy mogą zostać uchwy­cone przez poruszające się części.

g) Jeżeli zostaną zamontowane urzą-

dzenia do odsysania i wychwytywania
pyłu, to upewnij się, że są one podłą­czone i że będą prawidłowo używane.

Używanie tych urządzeń zmniejsza zagrożenie
wywoływane pyłem.

4. Staranne obchodzenie się i użyt-
kowanie narzędzi elektrycznych

a) Nie przeciążaj urządzenia. Używaj

do swojej pracy przeznaczonego do
niej narzędzia elektrycznego. Za pomo-

cą odpowiedniego narzędzia elektrycznego
pracujesz lepiej i bezpieczniej w danym zakre­sie robót.

b) Nie używaj żadnego narzędzia elek-

trycznego, którego przełącznik jest
uszkodzony. Narzędzie elektryczne, które

nie daje się już więcej włączyć lub wyłączyć,
jest niebezpieczne i musi zostać naprawione.

c) Proszę usunąć wtyczkę z gniazdka

oraz / lub usunąć akumulator, zanim
rozpoczną państwo ustawienie urzą­dzenia, wymianę części lub w przy­padku odłożenia urządzenia. Niniejsze

przedsięwzięcie zapobiega niekontrolowanemu
rozruchowi niniejszego narzędzia elektrycznego.

Ogólne wskazówki bezpieczeństwa dla elektronarzędziOgólne wskazówki bezpieczeństwa dla elektronarzędzi

d) Przechowuj nieużywane narzędzia

elektryczne poza zasięgiem dzieci. Nie
pozwól na użytkowanie urządzenia
osobom, które nie są z nim obznajo­mione lub nie przeczytały niniejszych
instrukcji. Narzędzia elektryczne są niebez-

pieczne, gdy są używane przez osoby niedo­świadczone.

e) Pielęgnuj starannie urządzenie.

Sprawdź, czy ruchome części urządze­nia funkcjonują nienagannie i nie zak­leszczają się, czy części urządzenia
nie są złamane lub uszkodzone w ta­kim stopniu, że funkcjonowanie urzą­dzenia jest uszczuplone. Zleć naprawę
uszkodzonych części przed użyciem
urządzenia. Przyczyną wielu wypadków są

źle konserwowane narzędzia elektryczne.

f) Utrzymuj narzędzia tnące w stanie

ostrym i czystym. Starannie pielęgnowane

narzędzia tnące o ostrych krawędziach tnących
mniej zakleszczają się i dają się łatwiej prowa­dzić.

g) Używaj narzędzia elektrycznego,

osprzętu, narzędzi wymiennych itp.
odpowiednio do niniejszych instrukcji
i w taki sposób, jaki jest zalecany dla
tego specjalnego typu urządzenia.
Uwzględniaj przy tym warunki robo­cze i wykonywane czynności. Użycie

narzędzi elektrycznych do innych zastosowań
niż to przewidziano może prowadzić do nie­bezpiecznych sytuacji.

5. Serwis

a) Urządzenie oddawać do naprawy tyl-

ko wykwalifikowanemu personelowi
fachowemu i tylko z użyciem oryginal­nych części zamiennych. To sposób na

zapewnienie bezpieczeństwa urządzenia.

Q

Wskazówki bezpieczeństwa
odnoszące się do narzędzia
uniwersalnego

Trzymać elektronarzędzie podczas

pracy mocno obydwiema rękami i
o pewną postawę. Elektronarzędzie najle-

piej prowadzić obydwiema rękami.

Unieruchomić obrabiany przedmiot.

Obrabiany przedmiot zamocowany w urzą­dzeniu mocującym lub w imadle utrzymywany
jest lepiej aniżeli w ręce.

Utrzymywać stanowisko pracy w czy-

stości. Pomieszanie materiałów jest szczególnie
niebezpieczne. Pył metali może się zapalić lub
wybuchnąć.

Nie używać elektronarzędzia z

uszkod zonym kablem zasilającym
lub uszkodzoną wtyczką.
Nie należy dotykać kabla zasilająceg
jeśli w czasie pracy został uszkodzony
lub przecięty. Natychmiast wyjąć wtyczkę z

gniazdka, a następnie natychmiast oddać urzą­dzenie do naprawy wyłącznie do specjalisty lub
właściwej placówki serwisowej. Uszkodzone kable
zwiększają zagrożenie porażenia prądowego.

Podczas wymiany narzędzi roboczych

zakładać rękawice ochronne. Po dłuż­szym okresie pracy narzędzia robocze nagrze­wają się.

Stosować elektronarzędzie tylko do

szlifowania na sucho.

Nie należy użytkować urządzenia, gdy

jest ono wilgotne ani też w wilgotnym
otoczeniu. Przedostanie się wody do urządze-

nia elektrycznego zwiększa ryzyko porażenia
prądowego.

Trzymać ręce z daleka od obszaru pi-

łowania. Nie chwytać od spodu obrabiane­go przedmiotu. W razie dotknięcia piłki istnieje
niebezpieczeństwo skaleczenia.

Aby wykryć ukryte przewody

zasilające należy użyć odpowiednich
przyrządów do ich wykrywania lub
skontaktować się z miejscowym przed­siębiorstwem dostawy energii. Dotknięcie

do przewodów elektrycznych może spowodo

dbać

wać

o,

19 PL

powstanie pożaru lub porażenie prądem elek­trycznym. Uszkodzenie przewodu gazowego
może spowodować wybuch. Naruszenie prze­wodu wodnego powoduje szkody materialne
lub może powodować porażenie prądem elek­trycznym.

Podczas pracy na zewnątrz urządzenie

należy podłączyć poprzez wyłącznik
ochronny prądu uszkodzeniowego
(FI) o maksymalnym prądzie zadzia­łania 30 mA. Używać tylko takiego przedłu-

żacza, który jest dopuszczony do zastosowa­nia na zewnątrz.

Powstające przy obróbce

szkodliwe / trujące pyły stanowią zagrożenie

zdrowotne dla osoby obsługującej urządzenie
lub osób znajdujących się w pobliżu.

Noś okulary ochronne oraz maskę
przeciwpyłową!

Nie nasączaj materiałów lub

obrabianych powierzchni cieczami
zawierającymi rozpuszczalniki.

Unikaj szlifowania farb zawierających

ołów lub inne szkodliwe dla zdrowia
materiały.

Pozostałe ryzyko

Również gdy ostrożnie używają Państwo tego na­rzędzia elektrycznego, to zawsze istnieje pozostałe
ryzyko. Następujące zagrożenia mogą pojawić się
w połączeniu z budową i wykonaniem niniejszego
narzędzia elektrycznego:
a) Uszkodzenie płuc, jeśli nie będzie się zakładało

odpowiedniej osłony górnych dróg oddechowych.

b) Uszkodzenie słuchu, jeśli nie będzie się zakła-

dało odpowiedniej ochraniaczy na uszy.

c) Naruszenie zdrowia, które wynika z emisji

drgań, jeśli będzie się korzystało z urządzenia
przez dłuższy czas lub nie będzie prawidłowo
prowadzone lub konserwowane.

Narzędzie elektryczne pod­czas pracy wytwarza pole elektromagnetyczne. W
pewnych okolicznościach pole to może aktywnie
lub pasywnie wpłynąć na implanty medyczne. Aby
zmniejszyć zagrożenie poważnych lub śmiertelnych
urazów, zalecamy osobom z implantami medycznymi

20 PL

o skonsultowanie się z lekarzem lub producentem
implantów, zanim zacznie się obsługiwać maszynę.

Q

Wskazówki dotyczące
wykonywania pracy

Zasada działania:

Na skutek działania napędu oscylacyjnego narzę
robocze wprawiane jest w ruch drgający posuwisto

-zwrotny o częstotliwości do 21000 razy na minutę.
Umożliwia to precyzyjną pracę na najmniejszej
przestrzeni.

Piłowanie / Odcinanie:

Używać tylko piłek nieuszkodzonych, znajdują

się w dobrym stanie. Piłki wygięte, nieostre lub
uszkodzone w inny sposób mogą ulec złama

Podczas piłowania lekkich materiałów budow-

lanych należy przestrzegać ustawowych
przepisów i zaleceń producentów materiałów.

Za pomocą metody piłowania wgłębnego

można obrabiać tylko miękkie materiały jak
drewno, gipsowe płyty kartonowe itp.!

Szlifowanie:

Zwracać uwagę na równomierną siłę docisku,

aby wydłużyć żywotność krążków papieru
ściernego.

Q

Montaż

Q

Odpylanie / usuwanie opiłków

Nie wolno obrabiać materiałów zawierających
azbest. Azbest jest materiałem rakotwórczym.

ZAGROŻENIE POŻA-
ROWE! Przy pracy z urządzeniami elektrycznymi,
które dysponują workiem pyłowym lub które mogą
zostać połączone przez urządzenie do odsysania
pyłu z odpowiednim urządzeniem istnieje zagrożenie
pożarowe! W niekorzystnych warunkach, takich jak
na przykład przy wyrzucaniu iskier, przy szlifowaniu
metalu lub resztek metalu w drewnie, może nastąpić
samozapłon pyłu drzewnego w worku pyłowym (lub
w worku filtra odkurzacza). Może to nastąpić w

dzie

cych

niu.

szczególności wtedy, gdy pył drzewny jest wymie­szany z resztkami lakieru lub innymi substancjami
chemicznymi, a zeszlifowany materiał wskutek dłuż­szej pracy szlifierki jest gorący. Dlatego też należy
bezwzględnie unikać przegrzania zeszlifowanego
materiału oraz urządzenia i przed przerwami w
pracy zawsze opróżniać pojemnik zintegrowanego
systemu odsysania pyłu względnie worek odkurzacza.

Noś maskę przeciwpyłową!

MontażOgólne wskazówki bezpieczeństwa dla elektronarzędzi / Montaż

B

HCS

Brzeszczot wgłębny (32 mm) Z32 B3

Materiały:

Drewno, tworzywa sztuczne, gips i inne miękkie
materiały

6

Należy zawsze używać odpylania.
Dbać o dobrą wentylacje na stanowisku pracy.
Przestrzegać przepisów obowiązujących w da-

nym kraju dotyczących obrabianych materiałów.

Q

Podłączenie odpylania

Zsunąć razem elementy kanał ssania

połączenie pierścieniowe
sysacz pyłu

13

na urządzenie. Zamocować je,

13 c

zaczepiając mocowanie obudowy
nacięciu

14

(p. rysunek H).

13 b

i

. Nałożyć od-

13 a

w

Nasunąć wąż dopuszczonego urządzenia

odpylającego (np. odkurzacza przemysłowego)
na adapter odpylania zewnętrznego.

Q

Dobór narzędzia roboczego

Wskazówka: Uniwersalny uchwyt do mocowani

z łatwą wymianą narzędzi pasuje do powszechnie
stosowanych akcesoriów.

B

BIM

Zastosowanie:

· Odcinanie i cięcie wgłębne

· Piłowanie w pobliżu krawędzi, również w

miejscach trudno dostępnych
Przykład: Wykonywanie wycięć w ściankach z
materiałów lekkich. (Patrz rys. B i D)

Płytka szlifierska

7

Materiały:

Drewno, metal (papiery szlifierskie zawarte w
zakresie dostawy), farba*, kamień*
*W zależności od rodzaju papieru szlifierskiego

Zastosowanie:

a

· Szlifowanie krawędzi i obszarów trudno

dostępnych (Patrz rys. G i H)

B

HCS

Brzeszczot wgłębny (20 mm) Z20 B3

5

Materiał:

Płyty oraz rury do ok. 3 mm z aluminium, miedzi.

Zastosowanie:

· Rozdzielanie oraz cięcie rur oraz płyt.
(Patrz rys. J)

Piłka segmentowa Z85 B3

Tworzywo:

Drewno

8

21 PL

Montaż / Uruchomienie / Konserwacja i czyszczenie

Zastosowanie:

· Rozcinanie oraz cięcia wgłębne

· Cięcie blisko krawędzi, nawet w trudno
dostępnych miejscach

Przykład: Obrόbka parkietu oraz innych okładzin
podłogowych, rόwnież z cięciem wgłębnym.
(Patrz rys. C, E i F)

HCS

Skrobaczka Z52 A2

9

Tworzywa: Pozostałości zaprawy murarskiej /
betonu, klei do płytek / wykładzin dywanowych,
pozostałości farb / sylikonu.

Zastosowanie:

· Usuwanie pozostałości tworzyw, przykładowo
kleju do płytek w trakcie wymiany uszkodzo­nych płytek. (Patrz rys. I)

Q

Wymiana narzędzi roboczych

UWAGA: Aby skorzystać z przyłącza odsysania

pyłu, należy podłączyć je przed montażem lub
wymianą narzędzia (patrz rozdział „Podłączanie
odsysania pyłu”).

NIEBEZPIECZEŃSTWO

POWSTANIA OBRAŻEŃ! Przed przy-

stąpieniem do prac przy elektrona­rzędziu należy przede wszystkim
wyciągnąć przedtem wtyczkę kabla
zasilającego z gniazdka sieciowego.

Proszę usunąć ewentualnie uprzednio używane

narzędzie. W tym celu należy zwolnić śrubę
naprężającą
walcowym o gnieździe sześciokątnym

10

za pomocą klucza z łbem

11

oraz

usunąć uprzednio używane narzędzie.

Proszę nałożyć narzędzie nasadowe (np.

brzeszczot piły

6

) na uchwyt na akcesoria.

22 PL

WSKAZÓWKA: Narzędzia nasadowe możn
nałożyć na dowolnych pozycjach zaskoku na
uchwycie na akcesoria.

Proszę zamocować narzędzie przewidziane do

zastosowania za pomocą śruby naprężającej 10
oraz tarczy naprężającej

10

należy mocno dokręcić za pomocą klucza

4

. Śrubę naprężającą

łbem walcowym o gnieździe sześciokątnym

Sprawdzić, czy narzędzie robocze zo-

stało właściwie zamocowane. Niewła­ściwie lub niepewnie zamocowane narzędzia
robocze mogą się w czasie pracy odkręcić i
doprowadzić do skaleczenia.

Q

Nałożyć krążek papieru
ściernego na płytkę szlifierską

Przyłożyć ściśle krążek papieru ściernego 12

do jednej strony płytki szlifierskiej
docisnąć krążek papieru ściernego do płytki
szlifierskiej.

Q

Uruchomienie

Q

Włączanie / Wyłączanie

Proszę przesunąć przełącznik ZAŁ. / WYŁ. 1

w przόd, aby załączyć urządzenie.

Proszę przesunąć przełącznik ZAŁ. / WYŁ. 1

w tył, aby wyłączyć urządzenie.

Q

Ustawianie liczby drgań

Ustawić wymaganą liczbę drgań za pomocą

kółka ustawczego liczby drgań
UWAGA: Wymagana liczba drgań zależy od
materiału oraz od warunków pracy i może być
wyznaczona w trakcie praktycznych prób.

Q

Konserwacja i czyszczenie

NIEBEZPIECZEŃSTWO

POWSTANIA OBRAŻEŃ! Przed przy-

stąpieniem do prac przy elektrona-

7

, następnie

2

.

11

a

z
.

Konserwacja i czyszczenie / Serwis / Gwarancja / Utylizacja

rzędziu należy przede wszystkim
wyciągnąć przedtem wtyczkę kabla
zasilającego z gniazdka sieciowego.

Do czyszczenia urządzenia nie należy używać

żadnych ostrych przedmiotów. Do wnętrza
urządzenia nie mogą przedostać się żadne
ciecze, w przeciwnym razie może nastąpić
uszkodzenie urządzenia.

Urządzenie należy czyścić regularnie, najlepiej

zawsze po zakończeniu pracy.

Obudowę należy czyścić suchą szmatką – w

żadnym wypadku nie należy używać benzyny,
rozpuszczalników lub środków czyszczących,
które mogą uszkodzić tworzywa sztuczne.

Do gruntownego oczyszczenia urządzenia

potrzebny jest odkurzacz.

Otwory wentylacyjne winny być zawsze

odsłonięte.

Przylegający pył szlifierski należy usuwać pędzlem.

Q

Serwis

Zlecaj naprawę urzą-

dzeń punktowi serwisowemu lub fa-

chowcowi-elektrykowi i wyłącznie pr
użyciu oryginalnych części zamiennych.

W ten sposób będzie zapewnione, że bezpie­czeństwo urządzenia pozostanie zachowane.

przewodu sieciowego zawsze zlecaj

producentowi urządzenia lub jego
służbie serwisowej. W ten sposób będzie

zapewnione, że bezpieczeństwo urządzenia
pozostanie zachowane.

Wymianę wtyczki lub

konania zakupu. W przypadku roszczeń
gwarancyjnych należy skontaktować się
telefonicznie z serwisem. Tylko w ten spo­sób można zagwarantować bezpłatną
wysyłkę zakupionego produktu.

Gwarancja obejmuje wyłącznie wady materiałowe
i fabryczne, natomiast nie obejmuje szkód powsta­łych podczas transportu, części ulegających zużyciu
ani uszkodzeń części łatwo łamliwych / podatnych
na uszkodzenia mechaniczne, np. wyłączników,
akumulatorów. Produkt przeznaczony jest wyłącz­nie do użytku domowego, a nie do zastosowań
profesjonalnych.

Gwarancja traci ważność w przypadku niewłaściwe­go używania urządzenia, używania niezgodnego z
przeznaczeniem, użycia siły lub ingerencji w urzą­dzenie dokonywanej poza naszymi autoryzowany
punktami serwisowymi. Niniejsza gwarancja nie
ogranicza ustawowych praw nabywcy urządzenia.

Okres gwarancji nie ulega wydłużeniu o czas trwa­nia usługi gwarancyjnej. Dotyczy to również wy­mienionych i naprawionych części. Szkody i wady
zauważone już w chwili zakupu należy zgłosić od

zy

razu po rozpakowaniu, nie później niż po upływie
dwóch dni od daty zakupu. Po upływie okresu gwa­rancyjnego wszystkie naprawy będą wykonywane
płatnie.

PL
Serwis Polska
Tel.: [phone]
e-mail: [e-mail]

mi

Wskazówka: Niewymienione części wymienne
(np. jak np. szczotki,
przez nasze Callcenter.

Q

Gwarancja

Urządzenie objęte jest 3-letnią gwarancją,
licząc od daty zakupu. Urządzenie zostało
starannie wyprodukowane i poddane
skrupulatnej kontroli przed wysyłką. Pa­ragon należy zachować jako dowód do-

włączniki) można zamówić po-

IAN 270411

Q

Utylizacja

Opakowanie składa się z materiałów
nieszkodliwych dla środowiska, które
można usuwać w miejscowych firmach
recyklingowych.

Nie wyrzucać elektronarzędzi

do śmieci domowych!

23 PL

Utylizacja / Tłumaczenie oryginału Deklaracji zgodności WE / Producent

Zgodnie z europejską dyrektywą 2012 / 19 / EU o
zużytych urządzeniach elektrycznych i elektronicz­nych oraz dostosowanego prawa krajowego zużyte
elektronarzędzia winny być zbierane osobno i
dostarczane do zgodnego z wymogami ochrony
środowiska przerobu z ponownym wykorzystaniem
materiałów.

O możliwościach utylizacji wysłużonego sprzętu
należy dowiadywać się we właściwych zarządach
gminnych i miejskich.

Tłumaczenie oryginału Deklar-

acji zgodności WE / Pr oducent

My, KOMPERNASS HANDELS GMBH, osoba od­powiedzialna za dokumentację: pan Semi Uguzlu,
BURGSTRASSE 21, 44867 BOCHUM, GERMANY,
niniejszym oświadczamy, iż produkt ten spełnia wy­magania następujących norm, dokumentów norma­tywnych i dyrektyw WE:

Dyrektywa maszynowa
(2006 / 42 / EC)

Kompatybilność elektromagnetyczna
(2004 / 108 / EC)

RoHS Dyrektywa
(2011 / 65 / EU)

Stosowane normy zharmonizowane

EN 60745-1:2009+A11
EN 60745-2-4:2009+A11
EN 55014-1:2006+A1+A2
EN 55014-2:1997+A1+A2
EN 61000-3-2:2014
EN 61000-3-3:2013

24 PL

Typ / Oznaczenie urządzenia:

Narzędzie wielofunkcyjne PMFW 310 B1

Date of manufacture (DOM): 09–2015
Numer seryjny: IAN 270411

Bochum, 30.09.2015

Semi Uguzlu

- Menadżer jakości -

Zmiany techniczne w związku z ulepszeniami
są zastrzeżone.

Bevezetés

Rendeltetésszerű használat ..............................................................................................................Oldal 26

Felszerelés ..........................................................................................................................................Oldal 26

A szállítmány tartalma.......................................................................................................................Oldal 26

Műszaki adatok .................................................................................................................................Oldal 26

Elektromos szerszámokra vonatkozó általános biztonsági
tudnivalók

1. A munkahely biztonsága ..............................................................................................................Oldal 27

2. Elektromos biztonsága .................................................................................................................Oldal 27

3. Személyek biztonsága .................................................................................................................Oldal 28

4. Az elektromos szerszámokkal való gondos járás és azok gondos használata ......................Oldal 28

5. Szervíz ...........................................................................................................................................Oldal 29

A multifunkciós szerszámra vonatkozó készülékspecifikus biztonsági tudnivalók .......................Oldal 29

A munkára vonatkozó tudnivalók .....................................................................................................Oldal 30

Szerelés

Por- / forgácselszívás .........................................................................................................................Oldal 30

A porelszívás csatlakoztatása ..........................................................................................................Oldal 30

A betétszerszám kiválasztása ..........................................................................................................Olda l 31

A betétszerszámok cseréje ...............................................................................................................Oldal 31

A csiszolólapnak a csiszolótalpra helyezése ..................................................................................Oldal 32

Üzembevétel

Be- / k ikapcsolás ................................................................................................................................Oldal 32

A rezgésszám kiválasztása ..............................................................................................................Oldal 32

Karbantartás és tisztítás ..................................................................................................Oldal 32

Szervíz ..............................................................................................................................................Oldal 32

Garancia .........................................................................................................................................Oldal 32

Mentesítés .....................................................................................................................................Oldal 33

Az eredeti EU-Megfelelőségi Nyilatkozat fordítása / Gyártó .........Oldal 34

25 HU

Multifunkciós szerszám
PMFW 310 B1

Q

Bevezetés

Gratulálunk új készülékének vásárlása alkalmából.
Ezzel a döntésével vállalatunk értékes terméke mel­lett döntött.
biztonságra,
vonatkozó fontos tudnivalókat tartalmazza. A termék
használata előtt ismerje meg az összes használati és
biztonsági tudnivalót. A terméket csak a leírtak sze­rint és a megadott felhasználási területeken alkal­mazza. A termék harmadik személy számára való
továbbadása esetén kézbesítse vele annak a teljes do­kumentációját is.

Q

A készülék fűrészelésre, vágásokra és csiszolásra
készült. Elsősorban a következő anyagokat lehet
vele megmunkálni: fákat, műanyagokat, száraz
építési elemeket, nem vastartalmú fémeket, rögzítő
elemeket (pld. szegeket, csavarokat) és fali csem­péket. Különösen peremközeli és hézagmentes
munkákra alkalmas. Minden más alkalmazás, vagy
a készülék megváltoztatása nem rendeltetésszerű­nek számit és jelentős veszélyeket rejt magában. A
rendeltetésétől eltérő alkalmazásból származó ká­rokért nem állunk jót. Nem ipari használatra való.

1
2
3
4
5
6
7
8

9
10
11

A használati utasítás ezen termék része. A

a használatára és a megsemmisítésre

Rendeltetésszerű használat

Felszerelés

BE- / KI-kapcsoló
rezgésszám előválasztás állító kereke
szellőztető nyílás
szorító tárcsa
merülő fűrészlap (20 mm) Z20 B3
merülő fűrészlap (32 mm) Z32 B3
csiszoló lemez
szegmens fűrészlap Z85 B3
hántoló kés Z52 A2
szorító csavar
imbuszkulcs

12

csiszolólap

13

porelszívás szerkezet (3 részes)

13 a

házrögzítő

13 b

elszívó csatorna

13 c

gyűrűs csatlakozó

14

rovátka

Q

A szállítmány tartalma

1 multifunkciós szerszám, PMFW 310 B1
1 merülő fűrészlap (20 mm) Z20 B3
1 merülő fűrészlap (32 mm) Z32 B3
1 szorító csavar és szorító tárcsa (felszerelt)
1 csioszoló lemez
1 szegmens fűrészlap Z85 B3
1 hántoló kés Z52 A2
18 csiszolólap
1 porelszívó rendszer
1 imbuszkulcs
1 hordozóbőrönd
1 használati utasítás

Q

Műszaki adatok

Névleges
teljesítményfelvétel: 310 W
Névleges feszültség: 230 V∼ 50 Hz
Üresjárati fordulatszám:

n0 15000–21000 ford. / perc

Védettségi osztály: II /

Zaj- és rezgésinformációk:

A hangszint mért értékeit az EN 60745 szabvány­nak megfelelően állapították meg. Az elektromos
szerszám A-kiemelés szerinti hangszintje tipikusan
a következő:
Hangnyomásszint: 80,93 dB(A)
Hangteljesítményszint: 91,93 dB(A)
Bizonytalansági tényező K:

3 dB(A)

Viseljen hallásvédőt!

Rezgési összértékek (három irány vektoriális összeg
megállapítva az EN 60745 szerint:
Rezgés emissziós érték a
Bizonytalanság K = 1,5 m / s

= 8,413 m / s2,

h

2

e)

26 HU

Bevezetés / Elektromos szerszámokra vonatkozó általános biztonsági tudnivalókBevezetés

Az ebben az utasításban
megadott rezgésszintet egy az EN 60745-ben
megszabott mérési eljárásnak megfelelően mérték és
az a készülékek összehasonlítására felhasználható.
A megadott rezgés -kibocsátás értéke a veszélyez­tetettség mértékének bevezető becslésére is hasz­nálható.
A rezgésszint az elektromos készülék felhasznál
a módjától függően változhat és az értéke egyes
esetekben az ebben az utasításban megadott értéke­ket túllépheti. A rezgésterhelést alá lehet becsülni,
ha az elektromos szerszámot rendszeresen ilyen
módon használják.

Utalás: A rezgésterhelésnek egy bizonyos munka­időszak időtartama alatti pontos felbecsülésére
azokat az időket is figyelembe kell venni, amelyek
alatt a készülék ki van kapcsolva, vagy habár jár,
valójában nem használják. Ez a teljes munkaidő­szak alatti rezgésterhelést jelentősen lecsökkentheti.

Elektromos szerszámokra

ásának

vonatkozó általános
biztonsági tudnivalók

Olvassa el

az összes biztonsági tudnivalókat
és utasításokat! A biztonsági tudniva-

lók és utasítások betartásánál elkövetett mulasztások
áramütéseket, tűz kitörését és / vagy súlyos sérülé­seket okozhatnak.

Őrizze meg a jövő számára a biztonsági
tudnivalókat és utasításokat!

A biztonsági tudnivalókban alkalmazott „elektro­mos szerszám“ fogalom a hálózatról üzemeltetett
elektromos szerszámokra (hálózati kábellel) és
Akkukkal üzemeltetett elektromos szerszámokra
(hálózati kábelek nélküli) vonatkozik.

1. A munkahely biztonsága

a) Tartsa a munka környékét tisztán és

jól megvilágítva. Rendetlenség és kivilágí-

tatlan munkakörnyezet balesetekhez vezethet.

b) Ne dolgozzon a készülékkel robba-

násveszélyes környezetben, amely
gyúlékony folyadékok, gázak vagy
porok találhatók. Az elektromos készülé-

kek szikrákat hoznak létre, amelyek a porokat
vagy a gőzöket meggyújthatják.

c) Tartsa a gyerekeket és más személye-

ket is az elektromos szerszámok
használata közben távol. Ha a figyelme

elterelődik elveszítheti a készülék feletti uralmát.

ben

2. Elektromos biztonsága

a) A készülék csatlakozó dugójának

találni kell a dugaljzatba. A dugót
semmilyen módon sem szabad
megváltoztatni. Ne alkalmazzon
adapterdugót védőföldeléses készü­lékekkel együtt. Változatlan és találó du-

galjzatok csökkentik az áramütés veszélyét.

b) Kerülje el a testrészeinek a földelt

felületekkel, mint pld. csövekkel, fűtő­testekkel, tűzhelyekkel és hűtőszekré­nyekkel való érintkezését. Az áramütés

veszélye nagyobb, ha a teste földelve van.

c) Tartsa a készüléket esőtől vagy ned-

vességtől távol. Víznek a készülékbe való

behatolása megnöveli az áramütés kockázatát.

d) Ne használja a készülék kábelét a

rendeltetésétől eltérően a készülék
hordozására, felakasztására, vagy a
hálózati dugónak a dugaljzatból való
kihúzására. Tartsa a kábelt hőtől, olaj­tól, éles szélektől, vagy mozgásban
levő készülékrészektől távol. Sérült, vagy

összekuszálodott kábelek növelik az áramütés
kockázatát.

e) Ha egy ekektromos készülékkel a

szabadban dolgozik, csak olyan hosz­szabbító kábeleket használjon, ame­lyek külterületre is engedélyezettek.

A külterületre engedélyezett kábel alkalmazá­sa csökkenti az áramütés kockázatát.

f) Ha az elektromos szerszámnak nedves

környezetben való üzemeltetése nem
kerülhető el, alkalmazzon hibaáram

27 HU

védőkapcsolót. A hibaáram védőkapcsoló
alkalmazása csökkenti az áramütés kockázatát.

3. Személyek biztonsága

a) Egy elektromos szerszámmal való

munka végzése során legyen mindig
figyelmes, ügyeljen arra, amit tesz és
járjon el mindig meggondoltan. Ne
használja a készüléket ha fáradt, vagy
ha drogok, alkohol, vagy orvosságok
hatása alatt áll. A készülék használata

közben már egy pillanat figyelmetlenség is
komoly sérülésekhez vezethet.

b) Viseljen személyi védőfelszereléseket

és mindig védőszemüveget. A személyi

védőfelszereléseknek mint pld. porvédő álarc­nak, csúszásbiztos cipőnek, védősisaknak
vagy hallásvédőnek az elektromos szerszám
alkalmazásának a módja és alkalmazása sze­rinti viselése, csökkenti a sérülések veszélyét.

c) Kerülje el a nem szándékos üzembe-

vételt. Kerülje a nem szándékos üzem­bevételt. Bizonyosodjon meg róla, hogy
az elektromos szerszám ki van kapc­solva mielőtt azt az áramforráshoz és /
vagy az akkuhoz csatlakoztatja, fele­meli vagy hordozza. Ha a készülék hordo-

zása közben az ujját a BE- / KI-kapcsolón tart­ja, vagy a készülék be van kapcsolva, az bal­esetekhez vezethet.

d) Mielőtt a készüléket bekapcsolná,

távolítsa el a beállító szerszámokat,
vagy csavarkulcsokat. Egy forgásban

levő készülékrészben található szerszám vagy
kulcs sérülésekhez vezethet.

e) Kerülje el a szokatlan testartásokat.

Gondoskodjon róla, hogy biztosan
álljon és mindenkor tartsa meg az
egyensúlyát. Ezáltal, különösen a váratlan

szituációk előállása esetén, a készüléket job­ban ellenőrizheti.

f) Viseljen megfelelő ruházatot. Ne vi-

seljen laza ruházatot, vagy ékszereket.
Tartsa a haját, a ruházatát és a kesz­tyűjét távol a mozgó részektől. A laza

ruházatot, az ékszereket, vagy a hosszú hajat
a mozgásban levő részek elkaphatják.

g) Ha porelszívó vagy felfogó berendezé-

seket szereltek fel, bizonyosodjon meg
róla, hogy azok csatlakoztatva vannak
e és hogy az alkalmazásuk helyes e.

Ezeknek a berendezéseknek az alkalmazása
csökkenti a porok általi veszélyeztetéseket.

4. Az elektromos szerszámokkal
való gondos járás és azok
gondos használata

a) A készüléket ne terhelje túl. A munká-

jához használja az arra a célra való
elektromos szerszámot. A találó elektro-

mos szerszámmal a megadott teljesítménytarto­mányban jobban és biztonságosabban dolgo

b) Ne használjon olyan elektromos szer-

számot, amelynek a kapcsolója hibás.

Egy elektromos szerszám, amelyet nem lehet be­és kikapcsolni veszélyes és azt meg kell javíttatni.

c) Mielőtt a készülék beállításait elvégzi,

tartozékrészeket cserél vagy a készü­léket elteszi, húzza ki a csatlakozó
dugót a csatlakozó dugaljzatból és /
vagy távolítsa el az akkut. Ez az óvin-

tézkedés meggátolja az elektromos szerszám
véletlenszerű beindítását.

d) Tárolja a nem használatban levő

elek-tromos készülékeket a gyerekek
hatótávolságán kívül. Ne hagyja, hogy
a készüléket olyan személyek hasz­nálják, akik a készülék használatában
nem jártasok, vagy ezeket az utasítá­sokat nem olvasták el. Az elektromos

szerszámok veszélyesek, ha tapasztalatlan
személyek használják.

e) Ápolja gondosan a készüléket. Elle-

nőrizze, hogy a mozgó készülékrészek
kifogástalanul működnek e, nem akad­nak

e, részek nem törtek e el, vagy nem
érte azokat olyan károsodás, amely
a készülék működését befolyásolja.
A készülék használata előtt javíttassa
meg a megkárosodott részeket. Sok

zik.

28 HU

Elektromos szerszámokra vonatkozó általános biztonsági tudnivalók

baleset oka az elektromos szerszámok rosszul
végzett karbantartása.

f) Tartsa a vágószerszámokat élesen és

tisztán. Az éles vágószélekkel rendelkező

gondosan ápolt vágószerszámok kevésbbé
szorulnak be és könnyebb azoknak vezetni.

g) Alkalmazza az elektromos szerszámot,

a tartozékokat, a betétszerszámokat
stb. Ennek az utasításnak megfelelő­en és úgy, ahogy azokat ennek a spe­ciális készüléknek azt előírták. Eközben
vegye figyelembe a munkafeltételeket
és az elvégzendő tevékenységet. Az

elektromos szerszámoknak az előírt alkalma­zásoktól eltérő használata veszélyes helyze­tekhez vezethet.

5. Szervíz

a) A készülékét csak szakképzett szak-

emberrel és originál cserealkatré­szekkel javíttassa. Ezáltal biztosítja, hogy

a készülékének a biztonsága megmarad.

A multifunkciós szerszámra

vonatkozó készülékspecifikus
biztonsági tudnivalók

Tartsa munka közben az elektromos

szerszámot szorosan mindkét kezével
és gondoskodjon egy biztos állásról.

Az elektromos szerszámot két kézzel biztonsá­gosabban lehet vezetni.

Biztosítsa a munkadarabot. Egy rögzítő

szerkezettel, vagy egy csavaros szorítóval rög­zített munkadarab biztosabban áll, mintha azt
csak a kezével tartja.

Tartsa tisztán a munkahelyet. Anyagke-

verékek különösen veszélyesek. Könnyűfémpor
kigyúlhat, vagy felrobbanhat.

Ne üzemeltesse a készüléket sérült

hálózati kábellel vagy csatlakozó
dugóval.

Ne érintse meg a hálózati vezetéket,

ha az üzemelés közben megsérült,

vagy elszakadt. Húzza ki azonnal a háló-

zati csatlakozó dugót és utána javíttassa meg
a készüléket, de kizárólag egy szakemberrel,
vagy az illetékes szervizzel. Sérült kábelek
növelik az áramütés kockázatát.

A betétszerszámok cseréje alkalmával

viseljen védőkesztyűt. A betétszerszá­mok huzamosabb ideig tartó használatnál fel­forrósodnak.

Az elektromos szerszámot csak száraz

csiszolásra használja.

Ne üzemeltesse a készüléket nedves-

ségben vagy nedves környezetben.
Viz behatolása az elektromos készülékbe növeli
az áramütés veszélyét.

Tartsa a kezeit a fűrészelés környéké-

től távol. Ne nyúljon a munkadarab alá. A
fűrészlap megérintése esetén sérülésveszély áll
fenn.

Takart ellátó vezetékek felderítésére

használjon megfelelő kereső készülé­keket, vagy érdeklődjön azokkal
kapcsolatban a helyi közellátó válla­latoknál. Az elektromos vezetékekhez való

érés tűz kitöréséhez vagy áramütéshez vezethet.
A gázvezetékek megsértése robbanáshoz ve­zethet. A vízvezetékekbe való behatolás tárgyi
károsodásokat, vagy áramütést okozhat.

Ha a szabadban dolgozik, csatlakoz-

tassa a készüléket az áramellátó há­lózathoz egy maximálisan 30 mA-es
kioldóárammal rendelkező hibaáram
(FI)- védőkapcsolón keresztül. Csak kül-

területre engedélyezett hosszabbító kábelt
használjon.

A megmunkálás alatt

keletkezett káros / mérgező porok veszélyeztetik

a kezelő személynek, vagy a közelben tartoz­kodó személyeknek az egészségét.

Viseljen védőszemüveget és porvédő
maszkot!

Műanyagok, festékek, lakkok stb.

megmunkálásánál gondoskodjon
kielégítő szellőztetésről.

Ne itassa át az anyagokat, vagy a

megmunkálandó felületeket oldószert
tartalmazó folyadékokkal.

29 HU

Maradék kockázat

Még ha az előírások szerint használja is a terméket,
még akkor is fennáll bizonyos maradék- kockázati
tényező. A következő veszélyek léphetnek fel az elekt­romos szerszám felépítéséből és kiviteléből adódóan:
a) Tüdőkárosodás, ha nem visel megfelelő maszkot.
b) Halláskárosodás, ha nem viselnek megfelelő

hallásvédőt.

c) Rezgéséből eredő egészségkárosodás, ameny-

nyiben a kéziszárszámot hosszabb ideig használ­ják, vagy ha azt nem rendeltetésszerűen irányítják
és tartják karban.

Ez az elektromos szer­szám az üzemelés során elektromágneses mezőt hoz
létre. Ez a mező adott körülmények között hátrányos
lehet az aktív, vagy passzív orvosi implantátumokra.
A komoly, vagy halálos sérülések esélyének csök­kentésére javasoljuk, hogy az orvosi implantátumok­kal élő személyek egyeztessenek orvosukkal és az
implantátum gyártójával, mielőtt használnák a gépet.

A munkára vonatkozó
tudnivalók

Q

Szerelés

Q

Por- / forgácselszívás

Azbeszttartalmú anyagokat nem szabad megmun­kálni. Az azbeszt rákkeltő hatásúnak számit.

TŰZVESZÉLY! Az
olyan elektromos készülékekkel való munkáknál,
amelyek porfogó dobozzal rendelkeznek, vagy
amelyek egy porelszívó szerkezeten keresztül egy
porszívóval vannak összekötve, tűzveszély áll fenn!
Kedvezőtlen feltételek mellett, mint pld. fémek vagy
fában levő fémmaradékok csiszolása esetén létrejö­vő szikraszóródásnál a fapor a porzsákban (vagy
a porszívó porzacskójában) magától meggyúlhat.
Ez különösen akkor fordulhat elő, ha a fapor lakk­maradékokkal, vagy más vegyszerekkel keveredett
és a csiszolási anyag huzamosabb ideig tartó mun­kák folyamán felforrósodik. Ezért feltétlenül kerülje
el a csiszolási anyag és a készülék túlforrósodását
és a munkaszünetek előtt ürítse ki állandóan a por­fogó dobozt ill. a porszívó porzacskóját.

Viseljen porvédő álarcot!

Munkaelv:

A rezgő mozgatás által a betétszerszám 21000

-szer percenként rezeg ide-oda. Ez szűk területen
pontos munkát tesz lehetővé.

Fűrészelés / darabolád:

Csak sértetlen, kifogástalan állapotú fűrészla-

pokat használjon. Elgörbült, tompa vagy más
sérülésekkel rendelkező fűrészlapok eltörhetnek.

Könnyű épitőanyagok fűrészelésénél vegye

figyelembe a törvényes rendelkezéseket és az
anyag gyártójának a javaslatait.

Merülő fűrészeléssel csak puha anyagokat, mint

pld. fákat, gipszkartonokat vagy hasonlókat
szabad megmunkálni!

Csiszolás:

A csiszoló lapok élettartamának a meghosz-

szabbítása érdekében ügyeljen az egyenletes
felületi nyomásra.

30 HU

Alkalmazzon mindig porelszívást.
Gondoskodjon a munkahely megfelelő szellőz-

tetéséről.

Vegye figyelembe az országában érvényes a

megmunkálandó anyagokra vonatkozó előírá­sokat.

Q

A porelszívás csatlakoztatása

Csúsztassa egymásba az elszívócsövet

a csatlakozógyűrűt

13 c

. Tegye a porelszívót 13

13 b

a készülékre. Rögzítse ezt úgy, hogy a burkolat
rögzítését

13 a

beakasztja a rovátkáb 14 (ld.

H- ábra).

Tolja az engedélyezett porszívó- berendezés

tömlőjét (pl. egy műhely-porelszívóét) a külső
elszívó-adapterre.

és

SzerelésElektromos szerszámokra vonatkozó általános biztonsági tudnivalók / Szerelés

Q

A betétszerszám kiválasztása

Útmutatás: Az egyszerű szerszámcserés univer-

zális tokmány minden szokványos tartozékhoz illik.

B

BIM

Merülő fűrészlap (20 mm) Z20 B3

5

Megmunkálandó anyagok:

Aluminium-, réz- bádogok és csövek kb. 3 mm-ig

Alkalmazások:

· Csövek és bádogok darabolása és lerövidítése
(l. a J ábrákat)

B

HCS

Merülő fűrészlap (32 mm) Z32 B3

6

Megmunkálandó anyagok:

Fák, műanyagok, gipsz és más puha anyagok

Alkalmazások:

· Csiszolások peremek közelében és nehezen
elérhető tartományokban (l. a G és H ábrákat)

B

HCS

Szegment fűrészlap Z85 B3

8

Megmunkálandó anyag:

Fa

Alkalmazások:

· daraboló- és merülő fűrészelések

· peremközeli fűrészelés, nehezen elérhető
helyeken is

Például: parketták és más padlóburkolatok megmun­kálása, merülő vágásokkal is. (l. a C, E és F ábrákat)

HCS

Alkalmazások:

· darabolási és merülési vágások

· peremközeli fűrészelések, nehezen elérhető
tartományokban is

Például: Kihagyások fűrészelése könnyű anyagokból
készült falakban. (l. a B és D ábrákat)

Csiszolótalp

7

Megmunkálandó anyagok:

Fák, fém (a csiszolólapok részei a szállítmánynak),
festékek*, kövek*
*a csiszolólaptól függően

Hántoló kés Z52 A2

9

Megmunkálandó anyagok: malter- / beton­maradványok, csempe- / padlószőnyeg-ragasztók,
festék- / szilikon-maradványok

Alkalmazások:

· Anyagmaradványok eltávolítása, például sérült
csempék kicserélése esetén a csemperagasztó­maradványok eltávolítása. (l. a I ábrákat)

Q

A betétszerszámok cseréje

UTALÁS: Ha porelszívást akar használni, azt a

betétszerszám feszerelése vagy cseréje előtt kell
csatlakoztatnia (l. a „Porelszívás csatlakoztatása“
fejezetet).

31 HU

SÉRÜLÉSVESZÉLY!

Az elektromos szerszámon végzendő

mindenfajta munka előtt húzza ki a
csatlakozó dugót a dugaljzatból.

Vegye le az esetleg máris felszerelt betétszerszá-

mot. Ebből a célból oldja ki az imbuszkulccsal

11

a szorító csavart 10 és vegye le a betétszerszámot.

Helyezze fel a betétszerszámot (pld. a merülő

fűrészlapot

6

a szerszámfelfogóra.
UTALÁS: A betétszerszámokat tetszőleges
helyzetben lehet a szerszámfelfogóra felhelyezni.

Rögzítse a betétszerszámot a szorító csavar 10 és

a szorító tárcsa
húzza a szorítócsavart

4

segítségével. Ebből a célból

10

az imbuszkulccsal 11

szorosra.

Vizsgálja meg a betétszerszám szoros

fekvését. Hibásan vagy nem biztosan rögzített
betétszerszámok üzemelés közben kioldódhat­nak és sérüléseket okozhatnak.

Q

A csiszolólapnak a
csiszolótalpra helyezése

Illessze a csiszolólapot 12 az egyik oldalon

hézagmentesen a csiszolótalphoz
na helyezze a csiszolólapot a csiszolótalpra.

Q

Üzembevétel

Q

Be- / kikapcsolás

A készülék bekapcsolásához tolja a BE- /

KI-kapcsolót

1

előre.

A készülék kikapcsolásához tolja a BE- /

KI-kapcsolót

Q

A rezgésszám kiválasztása

1

hátra.

7

, és utá-

Q

Karbantartás és tisztítás

SÉRÜLÉSVESZÉLY!

Az elektromos szerszámon végzendő

mindenfajta munka előtt húzza ki a
csatlakozó dugót a dugaljzatból.

A készülék tisztításához ne használjon éles tár-

gyakat. Folyadékoknak nem szabad a készülék
belsejébe jutni. Ellenkező esetben a készüléket
károsodás érheti.

Tisztítsa meg rendszeresen a készüléket, a leg

ha azt közvetlenül a munka befejezése után teszi.

Tisztítsa a készülék házát egy száraz törlőken-

dővel– semmiesetre se használjon erre a célra
benzint, oldószereket vagy tisztítószereket,
amelyek a műanyagokat megtámadják.

A készülék alapos tisztításához egy porszívóra

van szükség.

A szellőztető nyílásoknak mindig szabadon

kell lenni.

A rátapadt csiszolóport távolítsa el egy ecsettel.

Q

Szervíz

Hagyja a készülékét

a szervizzel, vagy egy elektromos

szakemberrel és csak originál csereal­katrészek alkalmazásával javíttatni.

Ezáltal bíztosítja, hogy a készülék biztonságos­sága megmaradjon.

A hálózati dugó, vagy

a hálózati vezeték cseréjét végeztesse

mindig a készülék gyártójával, vagy
a vevőszolgálatával. Ezáltal bíztosítja, hogy

a készülék biztonságossága megmaradjon.

Tudnivaló: A nem felsorolt tartozékokat (mint pl.
szénkeféket, kapcsolókat) Callcenter- ünkön keresz­tül rendelheti meg.

jobb,

Állítsa be előre a rezgésszám előválasztás állí-

tó kerékkel

2

a szükséges rezgésszámot.
UTALÁS: A szükséges rezgésszám a megmunká­landó anyagtól és a munkafeltételektől függ és
gyakorlati kisérletek segítségével állapítható meg.

32 HU

Q

Garancia

A készülékre 3 év garanciát adunk a vá­sárlás dátumától számítva. A készüléket
gondosan gyártottuk, és szállítás előtt

Garancia / Mentesítés

lelkiismeretesen ellenőriztük. Kérjük, a
vásárlás igazolására őrizze meg a pénz­tári blokkot. Kérjük, garanciaigény ese­tén vegye fel a kapcsolatot telefonon az
Ön közelében lévő szervizzel. Csak ebben
az esetben garantálhatjuk, hogy ingyen
tudja beküldeni az árut.

A garancia csak anyag- és gyártási hibára vonat­kozik, nem pedig szállítási kárra, kopásra vagy tö­rékeny részek (pl. kapcsoló vagy elem) sérülésére.
A termék kizárólag magánhasználatra, nem üzleti
használatra készült.

A garancia érvényét veszti visszaélésszerű vagy
szakavatatlan kezelés, erőszak alkalmazása vagy
olyan beavatkozások esetén, amelyeket nem enge­délyeztetett szervizelő üzleteink hajtottak végre. Az
ön törvényes jogait ez a garancia nem korlátozza.

A garanciaidő nem hosszabbodik a jótállással. Ez
a kicserélt vagy javított alkatrészekre is érvényes.
Az esetlegesen már a megvételkor meglévő káro­kat és hiányosságokat azonnal kicsomagolás után,
legkésőbb két nappal a vétel dátumától számítva
jelezni kell. A garanciális idő lejárta után esedékes
javítások térítéskötelesek.

nemzeti jogszabályokba való átültetése szerint
az elhasznált elektromos szerszámokat külön kell
összegyűjteni és egy környezetbarát újraértékesí­téshez eljuttatni.

A kiszolgált készülék mentesítésének a lehetőségeit
községe, vagy városa illetékes hivatalánál tudhatja
meg.

HU
Szerviz Magyarország
Tel.: [phone]
e-mail: [e-mail]

IAN 270411

Q

Mentesítés

A csomagolás környezetbarát anyagok­ból áll, amelyeket a helyi újraértékesítési
helyeken mentesíthet.

Ne dobja az elektromos szerszá-

mokat a háztartási szemétbe!

Az elektromos és elektronikus régi készülékekről
szóló 2012 / 19 / EU europai irányelv és annak a

33 HU

Az eredeti EU-Megfelelőségi Nyilatkozat fordítása / Gyártó

Az eredeti EU-Megfelelőségi Ny-

ilatkozat fordítása / Gyártó

Mi, a KOMPERNASS HANDELS GMBH, dokumentá­ciókért felelős: Herr Semi Uguzlu, BURGSTRASSE 21,
44867 BOCHUM, GERMANY, ezúton nyilatkoz
hogy a termék a következő szabványoknak, szab­ványos okiratoknak és EG-irányelveknek megfelel:

Gépészeti irányelv
(2006 / 42 / EC)

Elektromagnetikus összeférhetőség
(2004 / 108 / EC)

RoHS Irányelv
(2011 / 65 / EU)

Alkalmazott összehangolt szabványok

EN 60745-1:2009+A11
EN 60745-2-4:2009+A11
EN 55014-1:2006+A1+A2
EN 55014-2:1997+A1+A2
EN 61000-3-2:2014
EN 61000-3-3:2013

zuk,

Típus / A készülék megnevezése:

Multifunkciós szerszám, PMFW 310 B1

Date of manufacture (DOM): 09–2015
Sorozatszám: IAN 270411

Bochum, 30.09.2015

Semi Uguzlu

- Minőség menedzser -

Fenntartjuk a jogot a továbbfejlesztés érdekében
történő műszaki módosításokra.

34 HU

Uvod

Uporaba v skladu z določili ............................................................................................................. Stran 36

Oprema .............................................................................................................................................. Stran 36

Obseg dobave .................................................................................................................................. Stran 36

Tehnični podatki .................................................................................................................................Stran 36

Splošna varnostna navodila za električno orodje

1. Varnost na delovnem mestu ......................................................................................................... Stran 37

2. Električna varnost .......................................................................................................................... Stran 37

3. Varnost oseb .................................................................................................................................. Stran 37

4. Skrbno ravnanje in uporaba električnega orodja ..................................................................... Stran 38

5. Servis .............................................................................................................................................. Stran 38

Za multifunkcijsko orodje specifična varnostna navodila .............................................................. Stran 39

Navodila za delo .............................................................................................................................. Stran 39

Montaža

Pripomočke za odsesavanje prahu / ostružkov............................................................................... Stran 40

Priključitev pripomočka za odsesavanje prahu .............................................................................. Stran 40

Izbira vpenjalnega orodja ................................................................................................................ Stran 40

Zamenjava vpenjalnega orodja ....................................................................................................... Stran 41

Nameščanje brusilnega lista na brusilno ploščo ............................................................................ Stran 41

Začetek uporabe

Vklop / izk lop ..................................................................................................................................... Stran 42

Predizbira števila nihajev .................................................................................................................. Stran 42

Vzdrževanje in čiščenje ..................................................................................................... Stran 42

Servis ................................................................................................................................................. Stran 42

Garancija ....................................................................................................................................... Stran 42

Odstranjevanje ......................................................................................................................... Stran 43

Prevod izvirne izjave o skladnosti ES / Proizvajalec................................ Stran 43

Garancijski list ........................................................................................................................... Stran 44

35 SI

Multifunkcijsko orodje
PMFW 310 B1

Q

Uvod

13

priprava za odsesavanje prahu (3 delno)

13 a

pritrditev na ohišje

13 b

odsesovalni kanal

13 c

obročasti priključek

14

zareza

Iskrene čestitke ob nakupu vaše nove naprave.
Odločili ste se za zelo kakovosten izdelek. To navo­dilo za uporabo je sestavni del tega izdelka. Vse­buje pomembna navodila za varnost, uporabo in
odstranitev. Preden začnete izdelek uporabljati, se
seznanite z vsemi navodili za uporabo in varnostni­mi napotki. Izdelek uporabljajte samo tako, kot je
opisano, in samo za navedena področja uporabe.
Če izdelek odstopite novemu lastniku, mu zraven
izročite tudi vse dokumente.

Q

Uporaba v skladu z določili

Naprava je namenjena za žaganje, rezanje in bru­šenje. Obdeluje se lahko predvsem naslednje mate­riale: les, plastika, elementi za suho gradnjo, neže­lezne kovine, elemente za pritrjevanje (npr. žeblje,
vijake) in stenske ploščice. Primerno je še posebno
za izdelavo stičnih in vezilnih robov in poravnav.
Kakršnakoli drugačna uporaba ali sprememba na­prave ni v skladu z določili in predstavlja znatno
nevarnost nesreč. Za škodo, nastalo pri uporabi, ki
ni v skladu z določili, ne prevzamemo jamstva.
Naprava ni namenjena za profesionalno uporabo.

Q

Oprema

1

stikalo za VKLOP / IZKLOP

2

nastavno kolesce za predizbiro števila nihajev

3

prezračevalne reže

4

vpenjalna podložka

5

potopni žagin list (20 mm) Z20 B3

6

potopni žagin list (32 mm) Z32 B3

7

brusilna plošča

8

segmentni žagin list Z85 B3

9

strgalo Z52 A2

10

vpenjalni vijak

11

šestrobi inbus ključ

12

brusilni list

36 SI

Q

Obseg dobave

1 multifunkcijsko orodje PMFW 310 B1
1 potopni žagin list (20 mm) Z20 B3
1 potopni žagin list (32 mm) Z32 B3
1 vpenjalni vijak in vpenjalna podložka (montirano)
1 brusilna plošča
1 segmentni žagin list Z85 B3
1 strgalo Z52 A2
18 brusilnih listov
1 sistem za sesanje prahu
1 šestrobi inbus ključ
1 kovček za nošenje
1 navodilo za uporabo

Q

Tehnični podatki

Nazivna moč: 310 W
Nazivna napetost: 230 V∼ 50 Hz
Število vrtljajev v
prostem teku: n

15000–21000 min

0

-1

Zaščitni razred: II /

Podatki o hrupu in vibracijah:

Izmerjena vrednost za hrup določena v skladu z
EN 60745. Raven hrupa električnega orodja po
A-vrednotenju tipično znaša:
Nivo zvočnega tlaka:
Nivo hrupa:

80,93
91,93

dB(A)
dB(A)

Negotovost K: 3 dB(A)

Uporabljajte zaščitne glušnike!

Skupne vrednosti nihanja (vektorska vsota treh
smeri) določene v skladu z EN 60745:
emisijska vrednost nihanja a
negotovost K = 1,5 m / s

= 8,413 m / s2,

h

2

Nivo nihanja, ki je naveden

v teh navodilih, je bil merjen skladno z merilnim

Uvod / Splošna varnostna navodila za električno orodjeUvod

postopkom, normiranim po standardu EN 60745,
in se ga lahko uporablja za primerjavo naprav.
Navedeno vrednost emisije nihanja lahko uporabite
tudi za uvodno ocene izpostavitve.
Nivo nihanja se bo spreminjal skladno z uporabo
električnega orodja in lahko v nekaterih primerih
leži nad vrednostjo, navedeno v teh navodilih. Ka­dar se električno orodje redno uporablja na tak
način, bi nihajno obremenitev lahko podcenili.

Opozorilo: Za natančno oceno nihajne obreme­nitve med določenim delovnim obdobjem je treba
upoštevati tudi čase, v katerih je naprava izklopljena
in sicer teče, vendar pa ni dejansko v uporabi. To
lahko nihajno obremenitev preko celotnega časov-

-nega obdobja občutno zmanjša.

Splošna varnostna navodila

za električno orodje

Preberite var-

nostna opozorila in navodila!

Neupoštevanje varnostnih opozoril in
navodil lahko vodi do povzročitve električnega
udara, požara in / ali hudih poškodb.

Vsa varnostna opozorila in navodila shra­nite za uporabo v prihodnje!

V varnostnih navodilih uporabljeni pojem „električno
orodje“ se nanaša na električno orodje na omrežni
pogon (s kablom za priključitev na omrežje) in na
električno orodje na akumulatorski pogon (brez
kabla za priključitev na omrežje).

1. Varnost na delovnem mestu

a) Delovno območje naj bo vedno čisto

in dobro osvetljeno. Nered in neosvetljena

delovna področja so lahko vzrok za nezgode.

b) Z orodjem ne delajte v okolici, kjer

obstaja nevarnost eksplozije in v kate­ri se nahajajo vnetljive tekočine, plini
ali prah. Električna orodja proizvajajo iskri-

ce, ki bi lahko povzročile vžig prahu ali pare.

c) Poskrbite, da bodo otroci in druge

osebe med uporabo električnega orod­ja dovolj oddaljene od mesta uporabe.

Če vaša pozornost ni v celoti usmerjena na
delo, lahko izgubite nadzor nad orodjem.

2. Električna varnost

a)

Priključni vtič mora ustrezati električni

vtičnici. Vtiča v nobenem primeru ne
smete spreminjati. Skupaj z ozemljenimi
stroji ne uporabljajte dodatnih nastav
kov vtiča. Originalen nespremenjen vtič in

ustrezna vtičnica zmanjšata tveganje električ­nega udara.

b) Preprečite telesni stik z ozemljenimi

površinami, kot so cevi, grelci, štedil­niki in hladilniki. Obstaja povečano tveganje

električnega udara, če je vaše telo ozemljeno.

c) Preprečite stik orodja z vodo ali vlago.

Vdor vode v električno orodje poveča tveganje
električnega udara.

d) Kabla ne uporabljajte za nošenje orod-

ja, za obešanje orodja ali za vlečenje
vtiča iz vtičnice. Kabel zavarujte pred
vročino, olji, ostrimi robovi ali gibljivim
delom orodja. Poškodovani ali zavozlani

kabli povečajo tveganje električnega udara.

e) Kadar z električnim orodjem delate na

prostem, uporabljajte samo električne
podaljške, ki so primerni in namenjeni
uporabi na prostem. Uporaba električnega

podaljška, ki je izdelan za uporabo na prostem,
zmanjša tveganje električnega udara.

f) Če se uporabi električnega orodja v

vlažnem okolju ne da izogniti, upora­bljajte zaščitno stikalo za okvarni tok.

Uporaba zaščitnega stikala za okvarni tok
zmanjša tveganje električnega udara.

-

3. Varnost oseb

a)

Ves čas bodite pozorni, pazite, kaj delate

in pri delu z električnim orodjem ravnajte
razumno. Orodja ne uporabljajte, če ste

37 SI

utrujeni ali če ste pod vplivom droge, al­kohola ali zdravil. Trenutek nepozornosti med

uporabo orodja lahko povzroči resne poškodbe.

b) Vedno uporabljajte osebno zaščitno

opremo in vedno zaščitna očala. Upo-

raba osebne zaščitne opreme kot so maska za
prah, delovni čevlji z zaščito proti drsenju, zašči­tna čelada ali zaščita sluha, odvisno od načina
uporabe električnega orodja, zmanjšuje tvega­nje nastanka poškodb.

c) Preprečite nenameren vklop naprave.

Prepričajte se, ali je električno orodje
izklopljeno, preden ga priključite na
napajanje in / ali akumulator, ga dvi­gnete ali nosite. Če imate pri nošenju na-

prave prst na stikalu za VKLOP / IZKLOP ali je
naprava vklopljena, to lahko vodi do povzro­čitve nesreč.

d) Pred vklopom orodja odstranite vsa

orodja, ki jih potrebujete za nastavitve
in vse vijačne ključe. Orodje ali ključ v vrte-

čem se delu orodja bi lahko povzročil poškodbe.

e) Izogibajte se abnormalni telesni drži.

Skrbite za varno stojišče in pazite na
ravnotežje. Na ta način lahko napravo, še

posebno v nepričakovanih situacijah, bolje
kontrolirate.

f) Oblečeni bodite v primerna oblačila.

Ne nosite širokih oblačil ali nakita.
Poskrbite, da v bližino vrtečih se de­lov stroja ne pridejo lasje, oblačila in
rokavice. Ohlapna oblačila, nakit ali dolgi

lasje bi se lahko ujeli v premikajoče se dele.

g) Kadar je vgrajena oprema za odsesa-

vanje ali prestrezanje prahu, se pre­pričajte, da je oprema priključena in
pravilno uporabljena. Uporaba opreme

zmanjša ogrožanje zaradi prahu.

b) Ne uporabljajte električnega orodja,

čigar stikalo je defektno. Električno orod
ki se ne da več vklopiti ali izklopiti, je nevarno
in ga je treba dati v popravilo.

c) Preden izvajate nastavitve na napravi,

zamenjujete dele opreme ali napravo
daste iz rok, izvlecite električni vtič iz
vtičnice in / ali odstranite akumulator.

Ti previdnosti ukrepi preprečujejo nenameren
zagon električnega orodja.

d) Neuporabljano električno orodje hra-

nite zunaj dosega otrok. Osebam, ki z
napravo niso seznanjene ali niso pre­brale teh navodil, uporabe naprave ne
dovolite. Električno orodje je nevarno, če ga

uporabljajo neizkušene osebe.

e) Napravo skrbno negujte. Kontroliraj-

te, če premikajoči se deli naprave
brezhibno delujejo in se ne zatikajo, če
so deli naprave odlomljeni ali poško­dovani, ter da delovanje naprave ni
ovirano. Poškodovane dele dajte pred
ponovno uporabo naprave v popravi­lo. Vzrok za mnoge nesreče je slabo vzdrže-

vano električno orodje.

f) Poskrbite, da bodo rezalna orodja

vedno ostra in čista. Skrbno vzdrževana

rezalna orodja z ostrimi rezili se ne zatikajo in
so lažje vodljiva.

g) Električna orodja, dodatno opremo,

nastavke itd. uporabljajte v skladu z
navodili za uporabo in na način, ki je
predpisan posebej za ta specialni tip
stroja. Vedno upoštevajte delovne po­goje in vrsto dela, ki ga želite opraviti.

Uporaba električnih orodij v namene, ki se raz­likujejo od namenov, ki jih je predvidel proizva­jalec, lahko povzroči nastanek nevarnih situacij.

je,

4. Skrbno ravnanje in uporaba

električnega orodja

a) Naprave ne preobremenjujte. Za vaše

delo uporabljajte za to namenjeno
električno orodje. Z ustreznim električnim

orodjem boste v določenem območju zmoglji­vosti delali bolje in bolj varno.

38 SI

5. Servis

a) Vaše naprave dajte vpopravilo servi-

sni službi ali strokovnjaku za električ­ne naprave, popravilo pa naj poteka
samo z originalnimi nadomestnimi

Na ta način se zagotovi, da varnost naprave
ostane ohranjena.

deli.

Splošna varnostna navodila za električno orodjeSplošna varnostna navodila za električno orodje

Za multifunkcijsko orodje spe­cifična varnostna navodila

Pri delu električno orodje vedno trdno

držite z obema rokama in poskrbite za
varno stojišče. Vodenje električnega orodja

je bolj varno z obema rokama.

Obdelovanec zavarujte. Z vpenjalno

pripravo ali primežem pritrjeni obdelovanec je
fiksiran bolj varno kot z vašo roko.

Pazite, da je delovno območje vedno

čisto. Še posebno nevarne so mešanice
materialov. Prah lahkih kovin lahko zagori ali
eksplodira.

Naprave ne uporabljajte, če sta

priključni kabel ali električni vtič po­škodovana.

Priključnega kabla se ne dotikajte, če

se je med obratovanjem naprave po­škodoval ali prekinil. Električni vtič takoj

izvlecite iz vtičnice in dajte nato napravo v po­pravilo izključno strokovnjaku ali pristojni servisni
delavnici. Poškodovani kabli zvečajo tveganje
za udar električnega toka.

Pri menjavanju vpenjalnega orodja

nosite zaščitne rokavice. Vpenjalno orod­je se pri dolgotrajni uporabi segreje.

Električno orodje uporabljajte samo

za suho brušenje.

Naprave ne uporabljajte kadar je

vlažna in tudi ne v vlažnem okolju.
Vdor vode v električno napravo zviša tveganje
za udar električnega toka.

Roke držite stran od območja žaganja.

Ne segajte pod obdelovanec. Pri kontaktu z
žaginim listom obstaja nevarnost poškodb.

Za odkrivanje skritih električnih kablov

in vodovodnih ter plinskih cevi upora­bljajte ustrezne naprave za iskanje
ali pa se o tem pozanimajte pri lokal­nih podjetjih za oskrbo z elektriko,
plinom in vodo. Stik z električnimi kabli lah-

ko povzroči požar in električni udar. Poškodbe
plinovoda lahko povzročijo eksplozijo. Vdor v
vodovodno omrežje pa lahko povzroči materi­alno škodo ali električni udar.

Kadar delate na prostem, napravo

preko zaščitnega stikala (FI) za okvar-

ni tok priključite z maksimalnim spro­žilnim tokom 30 mA. Za delo v zunanjih

prostorih uporabljajte atestirane podaljševalne
kable.

Obdelovanje nastajajočega

se škodljivega / strupenega prahu predstavlja

ogrožanje zdravja za upravljavca naprave ali
osebe, ki se nahajajo v bližini.
Nosite zaščitna očala in zaščitno proti-

prašno masko!

Pri obdelavi plastičnih mas, barv, la-

kov itn. skrbite za zadostno zračenje.

Materialov ali površin, ki jih namera-

vate obdelovati, na impregnirajte s
tekočinami, ki vsebujejo topila.

Ostala tveganja

Tudi če električno orodje uporabljate v skladu s pred­pisi, vedno ostajajo dodatna tveganja. V povezavi
s konstrukcijo in z izvedbo tega električnega orodja
lahko pride do naslednjih nevarnosti:
a) Poškodbe pljuč, če ne uporabljate ustrezne

zaščite za dihala.

b) Poškodbe sluha, če ne nosite ustrezne zaščite

za sluh.

c) Škoda za zdravje, ki je posledica emisij vibracij,

če napravo uporabljate dlje časa ali če je ne
vodite in vzdržujete pravilno.

Električno orodje med delova­njem ustvarja elektromagnetno polje. To polje lahko
v določenih okoliščinah negativno vpliva na aktivne
ali pasivne medicinske vsadke. Da boste zmanjšali
nevarnost hudih ali smrtnih poškodb, priporočamo
osebam z medicinskimi vsadki, da se pred uporabo
stroja posvetujejo s svojim zdravnikom in proizvajal­cem medicinskega vsadka.

Q

Navodila za delo

Princip dela:

Zaradi oscilirajočega pogona vpeto orodje niha
sem in tja z do 21000 nihaji na minuto. To omogo­ča natančno delo na majhnem in tesnem prostoru.

39 SI

Žaganje / rezanje:

Uporabljajte samo nepoškodovane in brezhibne

žagine liste. Zviti, topi ali drugače poškodovani
žagini listi se lahko zlomijo.

Pri žaganju lahkih gradbenih materialov

upoštevajte zakonska določila in priporočila
proizvajalca materiala.

S postopkom potopnega žaganja se sme ob-

delovati samo mehke materiale kot so les, mavčni
karton ipd.

Brušenje:

Pazite na enakomerni pritisni tlak, da povečate

življenjsko dobo brusilnih listov.

Q

Priključitev pripomočka
za odsesavanje prahu

Sestavna dela sesalni kanal

priključek

13 c

potisnite skupaj. Nastavek za
odsesavanje prahu
Pritrdite ga, tako da obesite pritrdila ohišja
v zareze

14

(gl. sliko H).

Gibko cev atestirane naprave za sesanje prahu

(npr. sesalnika za prah za uporabo v delavnicah)
nataknite na adapter za dodatno odsesavanje.

Q

Izbira vpenjalnega orodja

13 b

in obročasti

13

namestite na napravo.

13 a

Q

Montaža

Q

Pripomočke za odsesavanje
prahu / ostružkov

Materialov, ki vsebujejo azbest, se ne sme obdelo­vati. Azbest velja za kancerogeno snov.

NEVARNOST POŽARA!
Pri delu z električnimi napravami, ki razpolagajo s
škatlo za prah ali se jih s pomočjo neke priprave za
odsesavanje prahu lahko priključi na sesalnik za prah,
obstaja nevarnost požara! Pod neugodnimi pogoji,
kot npr. pri letenju isker, pri brušenju kovin ali ostan­kov kovin v lesu, se lahko lesni prah v škatli za prah
(ali v vrečki za prah sesalnika za prah) sam vname.
To se še posebno lahko zgodi takrat, kadar je lesni
prah pomešan z ostanki laka ali drugih kemičnih
snovi in je po dolgotrajnem delu vroč. Zaradi tega se
obvezno izogibajte pregrevanju brušenega materi­ala in naprave in pred odmori med delom prestrezno
škatlo za prah oz. vrečko za prah v sesalniku za prah
vedno izpraznite.

Nosite protiprašno zaščitno masko!

Vedno uporabljajte pripomoček za odsesava-

nje prahu.

Poskrbite za dobro zračenje delovnega mesta.
Upoštevajte v vaši državi veljavne predpise za

obdelovane materiale.

Napotek: Univerzalno držalo za enostavno men­javo orodja je primerno za običajni pribor.

B

BIM

Potopni žagin list (20 mm) Z20 B3

5

Materiali:

pločevine in cevi do pribl. 3 mm iz aluminija, bakra

Uporaba:

· žaganje in rezanje cevi in pločevin (glejte sl. J)

B

HCS

Potopni žagin list (32 mm) Z32 B3

6

Materiali:

les, plastika, mavec in drugi mehki materiali

Uporaba:

· rezanje in potopno žaganje

· žaganje stičnih robov, tudi na težko
dostopnih območjih

Primer: žaganje odprtin na stenah iz lahkega grad­benega materiala. (glejte sl. B in D)

40 SI

MontažaSplošna varnostna navodila za električno orodje / Montaža

Uporaba:

· Odstranjevanje ostankov materialov, na primer
lepila za keramične ploščice pri menjavanju
poškodovanih keramičnih ploščic. (glejte sl. I)

Brusilna plošča

7

Materiali:

les, kovina (brusilni listi vsebovani v obsegu doba

ve),
barva*, kamen*
*odvisno od brusilnega lista

Uporaba:

· brušenje na robovih in težko dostopnih območjih.

(glejte sl. G in H)

B

HCS

Segmentni žagin list Z85 B3

8

Material:

les

Uporaba:

· rezanje in potopno žaganje

· žaganje stičnih robov, tudi na težko dostopnih

območjih
Primer: obdelava parketa ipd. talnih oblog, tudi s
potopnim žaganjem. (glejte sl. C, E in F)

Q

Zamenjava vpenjalnega orodja

OPOZORILO: Če želite uporabljati pripomoček

za odsesavanje prahu, ga morate priključiti pred
montažo ali zamenjavo vstavnega orodja (glejte
poglavje „Priključitev pripomočka za odsesavanje
prahu“).

NEVARNOST POŠKODB!

Pred vsemi deli na električnem orodju
potegnite električni vtič iz vtičnice.

Po potrebi že montirano vpenjalno orodje sne-

mite. V ta namen s šestrobim inbus ključem
odvijte vpenjalni vijak

10

in vpenjalno orodje

11

snemite.

Vpenjalno orodje (npr. potopni žagin list 6)

nataknite na vpenjalno glavo za orodje.
OPOZORILO: Vpenjalno orodje lahko na
vpenjalno glavo za orodje nataknete v poljub­nih položajih rasterja.

Vpenjalno orodje pritrdite z vpenjalnim vijakom

10

in vpenjalno podložko 4. V ta namen vpe­njalni vijak
inbus ključa

10

pritegnite s pomočjo šestrobega

11

.

Prekontrolirajte, ali je vpenjalno orodje

dobro pritrjeno. Napačno ali slabo pritrjeno
vpenjalno orodje lahko med obratovanjem od­pade in vas poškoduje.

HCS

strgalo Z52 A2

9

Materiali: ostanki malte / betona, lepilo za kera­mične ploščice / preproge, ostanki barve / silikona

Q

Nameščanje brusilnega
lista na brusilno ploščo

Brusilni list 12 najprej poravnano prislonite ob

eno stran brusilne plošče
na brusilno ploščo.

7

in ga nato pritrdite

41 SI

Začetek uporabe / Vzdrževanje in čiščenje / Servis / Garancija

Q

Začetek uporabe

Q

Vklop / Izklop

Za vklop naprave stikalo za VKLOP / IZKLOP 1

potisnite naprej.

Za izklop naprave stikalo za VKLOP / IZKLOP 1

potisnite nazaj.

Q

Predizbira števila nihajev

S pomočjo nastavnega kolesca za predizbiro

števila nihajev

nihajev.
OPOZORILO: Potrebno število nihajev je odvisno
od materiala in delovnih pogojev in se da določiti s
praktičnim poskusom.

Q

Vzdrževanje in čiščenje

Pred vsemi deli na električnem orodju

potegnite električni vtič iz vtičnice.

Za čiščenje naprave ne uporabljajte ostrih

predmetov. Tekočine ne smejo prodreti v notra-

njost naprave. V nasprotnem primeru se izdelek

lahko poškoduje.

Napravo čistite redno, najbolje vedno direktno

po zaključku dela.

Ohišje čistite s suho krpo – na noben način ne

uporabljajte bencina, topil ali čistil, ki poškodu-

jejo plastiko.

Za temeljito čiščenje naprave je potreben se-

salnik za prah.

Odprtine za zračenje morajo biti vedno proste.
Prah od brušenja odstranite s čopičem.

Q

Servis

2

nastavite potrebno število

NEVARNOST POŠKODB!

priključne napeljave naj vedno opravi

izdelovalec naprave ali njegova služba
za pomoč strankam. Na ta način se zago-

tovi, da varnost naprave ostane ohranjena.

Napotek: Nadomestne dele, ki tukaj niso navede­ni (npr. oglene krtačke, stikala) lahko naročite prek
našega klicnega centra.

Q

Garancija

Ta naprava ima 3 leta garancije od datuma
nakupa. Naprava je bila skrbno izdelana
in pred dobavo natančno preverjena.
Prosimo, da blagajniški račun shranite
kot dokazilo o nakupu. V primeru uvelja­vljanja garancije se po telefonu obrnite
na svojo servisno službo. Samo tako je
zagotovljeno brezplačno pošiljanje vaše­ga izdelka.

Garancija velja le za napake pri materialu ali izde­lavi, ne pa tudi za poškodbe pri transportu, potrošne
dele ali za poškodbe lomljivih delov, npr. stikal ali
akumulatorjev. Izdelek je namenjen izključno za
zasebno in ne za poslovno uporabo.

V primeru zlorabe ali nepravilnega ravnanja, pri
uporabi sile ter pri posegih, ki jih ni izvedla naša
pooblaščena servisna poslovalnica, garancija pre­neha veljati. Vaših zakonskih pravic ta garancija ne
omejuje.

Jamstvo ne podaljša garancijske dobe. To velja tudi
za zamenjane in popravljene dele. Morebitne po
be in pomanjkljivosti, ki obstajajo že pri nakupu, je
treba javiti takoj po razpakiranju, najpozneje pa
dva dni po datumu nakupa.Popravila po preteku
garancijske dobe je treba plačati.

Zamenjavo vtiča ali

škod-

Vaše naprave dajte v

popravilo servisni službi ali strokovn-

jaku za električne naprave, popravilo

pa naj poteka samo z originalnimi na-

domestnimi deli. Na ta način se zagotovi,

da varnost naprave ostane ohranjena.

42 SI

SI
Servis Slovenija
Phone: [phone]
e-mail: [e-mail]

IAN 270411

Odstranjevanje / Prevod izvirne izjave o skladnosti ES / Proizvajalec

Q

Odstranjevanje

Embalaža sestoji iz naravi prijaznih ma­terialov, ki jih lahko odvržete v lokalne
zbiralnike za recikliranje odpadkov.

Električnega orodja ne

mečite med hišne odpadke!

Prevod izvirne izjave o sklad-

nosti ES / Proizvajalec

Mi, podjetje KOMPERNASS HANDELS GMBH, za
dokumente odgovorna oseba: gospod Semi Uguz
BURGSTRASSE 21, 44867 BOCHUM, GERMANY,
izjavljamo, da je ta izdelek skladen z naslednjimi
normativi, normativnimi dokumenti in direktivami ES:

lu,

V skladu z evropsko direktivo 2012 / 19 / EU o
starih električnih napravah in njenim izvajanjem v
narodnem pravu je treba električno orodje zbirati
ločeno in vrniti v naravi primerno ponovno predelavo.

Vse o možnostih za odstranjevanje odsluženih na­prav boste izvedeli pri vaši občinski ali mestni upravi.

Direktiva o strojih
(2006 / 42 / EC)

Elektromagnetna kompatibilnost
(2004 / 108 / EC)

RoHS Direktiva
(2011 / 65 / EU)

Uporabljeni harmonizirani standardi

EN 60745-1:2009+A11
EN 60745-2-4:2009+A11
EN 55014-1:2006+A1+A2
EN 55014-2:1997+A1+A2
EN 61000-3-2:2014
EN 61000-3-3:2013

Oznaka tipa / Naprave:

Multifunkcijsko orodje PMFW 310 B1

Date of manufacture (DOM): 09–2015
Serijska številka: IAN 270411

Bochum, 30.09.2015

Semi Uguzlu

- Vodja kakovosti -

Pridržujemo si pravico do tehničnih sprememb.

43 SI

Garancijski list Seznam obsahu

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY

080080917

Garancijski list

1. S tem garancijskim listom jamčimo Kompernaß

Handels GmbH, da bo izdelek v garancijskem
roku ob normalni in pravilni uporabi brezhibno
deloval in se zavezujemo, da bomo ob izpol­njenih spodaj navedenih pogojih odpravili mo­rebitne pomanjkljivosti in okvare zaradi napak
v materialu ali izdelavi oz. po svoji presoji iz­delek zamenjali ali vrnili kupnino.

2. Garancija je veljavna na ozemlju Republike

Slovenije.

3. Garancijski rok za proizvod je 3 leta od dneva

izročitve balga. Dan izročitve blaga je enak
dnevom prodaje, ki je razviden iz računa.

4. Kupec je dolžan okvaro javiti pooblaščenemu

servisu oz. se informirati o nadaljnjih postopkih
na zgoraj navedeni telefonski številki. Svetujem
vam, da pred tem natančno preberete navodila
o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblaščenemu servisu pre-

dložiti garancijski list in račun, kot potrdilo in
dokazilo o nakupu.

6. V primeru, da proizvod popravlja nepooblašče­ni servis ali oseba, kupec ne more uveljavljati
zahtevkov iz te garancije.

7. Vzroki za okvaro oz. nedelovanje izdelka mo­rajo biti lastnosti stvari same, in ne vzroki, ki so
zunaj proizvajalčeve oz. prodajalčeve sfere. Ku­pe

c ne more uveljavljati zahtevkov iz te garancije
če se ni držal priloženih navodil za sestavo in
uporabo izdelka ali, če je izdelek kakorkoli
spremenjen ali nepravilno vzdrževan.

8. Jamčimo servisiranje in rezervne dele za minimal­no dobo, ki je zahtevana s strani zakonodaje.

9. Obrabni deli oz. potrošni material so izvzeti iz
garancije.

10. Vsi potrebni podatki za uveljavljanje garancije

o

se nahajajo na dveh ločenih dokumentih (gar
cijski list, račun).

11. Ta garancija proizvajalca ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti proda­jalca za napake na blagu.

,

an-

Prodajalec:

Lidl d.o.o.k.d., Pod lipami 1, SI-1218 Komenda

44 SI

Úvod

Použití ke stanovenému účelu ......................................................................................................... Strana 46

Vybavení...........................................................................................................................................Strana 46

Rozsah dodávky .............................................................................................................................. Strana 46

Technické údaje ............................................................................................................................... Strana 46

Všeobecné bezpečnostní pokyny pro elektrické nástroje

1. Bezpečnost na pracovišti ............................................................................................................ Strana 47

2. Elektrická bezpečnost ................................................................................................................. Strana 47

3. Bezpečnost osob ......................................................................................................................... Strana 47

4. Pečlivé zacházení selektrickými nástroji a jejich použití ........................................................ Strana 48

5. Servis ............................................................................................................................................Strana 48

Bezpečnostní pokyny specifické pro multifunkční nástroj ............................................................ Strana 49

Pracovní pokyny .............................................................................................................................. Strana 49

Montáž

Odsávání prac hu / třísek ................................................................................................................. Strana 50

Připojení vysávání prachu ...............................................................................................................Strana 50

Volba použitého nástroje ................................................................................................................ Strana 50

Výměna použitého nástroje ............................................................................................................ Strana 51

Nasazení brusného listu na brusnou desku .................................................................................. Strana 51

Uvedení do provozu

Zapínání / vypínání .......................................................................................................................... Strana 52

Předvolba počtu kmitů ....................................................................................................................Strana 52

Údržba a čistění ..................................................................................................................... Strana 52

Servis ............................................................................................................................................... Strana 52

Záruka ............................................................................................................................................Strana 52

Zlikvidování ..............................................................................................................................Strana 53

Překlad Originálu EG prohlášení o konformitě / Výrobce ............... Strana 53

45 CZ

Úvod

Multifunkční nářadí PMFW 310 B1

Q

Úvod

Blahopřejeme vám ke koupi nového výrobku. Rozhodli
jste se pro kvalitní produkt. Návod kobsluze je
součástí tohoto výrobku. Obsahuje důležité pokyny
pro bezpečnost, použití a likvidaci. Před použitím
výrobku se seznamte se všemi pokyny k obsluze a
bezpečnostními pokyny. Používejte výrobek jen popsa­ným způsobem a na uvedených místech. Při předání
výrobku třetí osobě předejte i všechny podklady.

Q

Použití ke stanovenému účelu

Zařízení je určeno k řezání a dělení a broušení.
Přednostně lze zpracovávat následující materiály:
dřevo, umělou hmotu, stavební prvky zasucha,
neželezné kovy, upevňovací prvky (např. hřebíky,
šrouby) a obkládačky. Hodí se zejména k pracím
blízkým k okrajům a zarovnávacím pracím. Které­koliv jiné použití nebo změna na zařízení neplatí
jako použití ke stanovenému účelu a skrývá značná
nebezpečí úrazu. Za škody vzniklé z použití k ne­stanovenému účelu nepřevezmeme ručení. Nehodí
se pro průmyslové použití.

Q

Vybavení

1

Spínač ZAP / VYP

2

Nastavovací kolečko pro předvolbu počtu kmitů

3

Větrací štěrbina

4

Napínací kotouč

5

Ponorný pilový list (20 mm) Z20 B3

6

Ponorný pilový list (32 mm) Z32 B3

7

Brusná deska

8

Segmentový pilový list Z85 B3

9

Škrabací nůž Z52 A2

10

Napínací šroub

11

Klíč s vnitřním šestihranem

12

Brusný list

13

Vysávání prachu (3dílné)

13 a

Upevnění pouzdra

13 b

Odsávací kanál

46 CZ

13 c

Prstencová přípojka

14

Zářez

Q

Rozsah dodávky

1 multifunkční nářadí PMFW 310 B1
1 ponorný pilový list (20 mm) Z20 B3
1 ponorný pilový list (32 mm) Z32 B3
1 napínací šroub a napínací kotouč (namontované)
1 brusná deska
1 segmentový pilový list Z85 B3
1 škrabací nůž Z52 A2
18 brusných listů
1 systém odsávání prachu
1 klíč s vnitřním šestihranem
1 kufřík
1 návod k obsluze

Q

Technické údaje

Jmenovitý příkon: 310 W
Jmenovité napětí: 230 V∼ 50 Hz
Počet otáček naprázdno:

n0 15000–21000 min

Ochranná třída: II /

Informace o hluku a vibracích:

Naměřená hodnota pro hluk podle EN 60745.
Úroveň hluku elektrického nástroje ohodnocená A
činí podle typu:
Hladina akustického tlaku: 80,93 dB(A)
Hladina akustického výkonu: 91,93 dB(A)
Nejistota K: 3 dB(A)

Noste ochranu sluchu!

Celkové hodnoty vibrací (vektorový součet tří směrů)
vyšetřené podle EN 60745:
Hodnota emisí vibrací a
Nejistota K = 1,5 m / s

= 8,413 m / s2,

h

2

Hladina vibrací uvedená v tom­to návodu k obsluze byla měřena postupem v sou­ladu se standardizovanou zkouškou popsanou v
normě EN 60745 a může se použít pro srovnávání
přístrojů. Hodnotu emise vibrací je možné použít k
počátečnímu posouzení jejich vyloučení.

-1

Úvod / Všeobecné bezpečnostní pokyny pro elektrické nástrojeÚvod

Hladina vibrací se mění podle použití elektrického
nástroje a v některých případech může přesahovat
hodnotu udanou v těchto návodech. Zátěž vibracemi
by mohla být podceněna, používá-li se elektrický
nástroj pravidelně tímto způsobem.

Upozornění: Pro přesný odhad zatížení vibrace­mi během určité pracovní časové oblasti by se měly
vzít na zřetel i doby, v nichž je zařízení vypnuto,
nebo je-li zařízení v chodu, avšak není skutečně
použito. Tím lze zatížení vibracemi přes celou
pracovní časovou oblast zřetelně zredukovat.

Všeobecné bezpečnostní poky-

ny pro elektrické nástroje

Přečtěte si všechny

bezpečnostní pokyny a návody!

Zanedbání při dodržování bezpečnost
pokynů a návodů mohou způsobit úraz elektrickým
proudem, požár a / nebo těžká poranění.

Uschovejte všechny bezpečnostní pokyny
a návody pro budoucnost!

Pojem „elek
pokynech se vztahuje na elektrické nástroje napájené
ze sítě (se sˇiťovým ka
je napájené

trický nástroj“ uvedený v bezpečnost

belem) a na elektrické nástro-

akumulátorem (bez síťového kabelu).

ních

ních

1. Bezpečnost na pracovišti

a) Svou pracovní oblast udržujte tak, aby

byla čistá a dobře osvětlená. Nepořádek

a neosvětlené pracovní oblasti mohou vést
kúrazům.

b) Nepracujte se zařízením v okolí

ohroženém výbuchem, v němž se na­cházejí kapaliny, plyny nebo prachy.

Elektrické nástroje vyrábějí jiskry, které mohou
zapálit prach nebo páry.

c) Elektrické nástroje během používání

chraňte před dětmi a jinými osobami.

Při rozptýlení byste mohli ztratit kontrolu nad
zařízením.

2. Elektrická bezpečnost

a) Síťová zástrčka zařízení se musí hodit

do zásuvky. Zástrčka se nesmí žád­ným způsobem změnit. Nepoužívejte
zástrčky s adaptérem společně a se
zařízeními sochranným uzemněním.

Nezměněné zástrčky a lícující zásuvky snižují
riziko úrazu elektrickým proudem.

b) Vyhněte se tělesnému kontaktu s

uzemněnými povrchy, jako jsou potru­bí, topení, sporáky a chladničky. Existuje

zvýšené riziko úrazu elektrickým proudem, je-li
vaše tělo uzemněno.

c) Zařízení chraňte před deštěm nebo

vlhkem. Vniknutí vody do elektrického zaří-

zení zvyšuje riziko úrazu elektrickým proudem.

d) Kabel nepoužívejte knestano venému

účelu jako je nošení zařízení, pověše­ní nebo vytáhnutí zástrčky ze zásuvky.
Chraňte kabel před horkem, olejem,
ostrými hranami nebo se pohybující­mi díly zařízení. Poškozené nebo zaple-

tené kabely zvyšují riziko úrazu elektrickým
proudem.

e) Při práci selektrickým nástrojem ven-

ku použijte jen prodlužovací kabely,
které jsou povoleny pro vnější oblast.

Použití prodlužovacího kabelu povoleného
pro vnější oblast snižuje riziko úrazu elektric­kým proudem.

f) Nelze-li se vyhnout provozu elektrické-

ho nástroje ve vlhkém okolí, použijte
ochranný spínač proti chybnému proudu

Použití ochranného spínače proti chybnému prou­du snižujte riziko úrazu elektrickým proudem.

3. Bezpečnost osob

a) Buďte neustále pozorní, dbejte na

to, co činíte a dejte se s rozumem do
práce s elektrickým nástrojem. Nikdy
nepoužívejte zařízení, jste-li unaveni
nebo pod vlivem drog, alkoholu a
léků. Už okamžik nepozornosti při použití

zařízení může vést kzávažným poraněním.

.

47 CZ

b) Noste osobní ochranné vybavení a

vždy ochranné brýle. Nošení osobního
ochranného
chu, protiskluzná bezpečnostní obuv, ochranná
přilba nebo ochrana proti sluchu, vzávislosti na
druhu a použití elektrického nástroje, zmenšuje
riziko poranění.

c) Zabraňte nechtěnému uvedení do

provozu. Přesvědčte se před připoje­ním elektrického přístroje na přívod
elektrického proudu, zvednutím nebo
nošením, že je vypnutý. Máte-li při noše-

ní zařízení prst na spínači ZAP / VYP nebo je
zařízení zapnuto, může dojít k úrazům.

d) Před zapnutím zařízení odstraňte

nastavovací nářadí nebo šroubováky.

Nástroj nebo šroubovák, který se nachází v
rotujícím dílu zařízení může způsobit poranění.

e)

Vyhněte se neobvyklému držení hlavy.
Pečujte vždy o bezpečnou stabilní
polohu a udržujte neustále rovnováhu.

Tím můžete zařízení zejména vneočekávaných
situacích lépe kontrolovat.

f) Noste vhodný oděv. Nenoste volný

oděv nebo šperky. Chraňte vlasy, oděv
a rukavice před pohyblivými díly. Volný

oděv, šperk nebo vlasy mohou být zachyceny
samopohyblivými díly.

g) Jsou-li namontována zařízení k vysá-

vání a zachycování prachu, ujistěte se,
že jsou tato připojena a správně po­užita. Správné použití těchto zařízení snižuje

ohrožení prachem.

vybavení, jako je maska proti pra-

c) Vytáhněte zástrčku ze zásuvky a /

nebo odstraňte akumulátor, předtím
než provedete nastavení zařízení, vy­měníte díly příslušenství nebo zařízení
odložíte. To opatření zabrání neuvědomělému

spuštění elektrospotřebiče.

d) Nepoužité elektrické nástroje skladujte

tak, aby byly z dosahu dětí. Zařízení
nenechejte používat osobami, které s
ním nejsou seznámeny nebo které si
nepřečetly tyto návody. Elektrické nástroje

jsou nebezpečné, používají- li je nezkušené osoby.

e) Ošetřujte zařízení s pečlivostí. Zkont-

rolujte, fungují-li pohyblivé díly zařízení
a neuvázly-li, jsou-li díly zlomené nebo
poškozené, takže je funkce zařízení
ohrožena. Před použitím zařízení ne­chejte poškozené díly opravit. Příčina

mnohých úrazů tkví ve špatně udržovaných
elektrických nástrojích.

f) Udržujte řezací nástroje ostré a čisté.

Pečlivě ošetřované řezací nástroje s ostrými
řeznými hranami neuvíznou tak často a lze je
snadněji vést.

g) Použijte elektrické nástroje, příslu-

šenství, náhradní nástroje atd. podle
těchto návodů a tak, jak je pro tento
speciální typ nástroje předepsáno.
Přitom přihlédněte k pracovním pod­mínkám a prováděné činnosti. Použití

elektrických nástrojů pro jiná než určená
použití může vést k nebezpečným situacím.

4. Pečlivé zacházení selektrickými

nástroji a jejich použití

a) Zařízení nepřetěžujte. Pro práci pou-

žijte ktomu určených elektrických
nástrojů. S vhodným elektrickým nástrojem

pracujete lépe a bezpečněji v udaném výkon­nostním rozsahu.

b) Nepoužívejte elektrický nástroj, jehož

vypínač je defektní. Elektrický nástroj,
který nelze zapínat a vypínat, je nebezpečný
a musí se opravit.

48 CZ

5. Servis

a) Zařízení nechejte opravit jen místem

servisu nebo odbornou elektrickou
dílnou a jen s originálními náhradními
díly. Tím se zajistí, že bezpečnost zařízení

zůstane zachována.

Všeobecné bezpečnostní pokyny pro elektrické nástrojeVšeobecné bezpečnostní pokyny pro elektrické nástroje

Q

Bezpečnostní pokyny specifické
pro multifunkční nástroj

Elektrický nástroj držte neustále oběma
rukama a pečujte o stabilní stav. Elektric

ký nástroj se vede bezpečně oběma rukama.

Zajistěte obrobek. Obrobek pevně držený

upínacím zařízením nebo stolařskou svorkou je
bezpečněji držen něž ve vaší ruce.

Udržujte pracoviště čisté. Směsi materiálů

jsou obzvlášť nebezpečné. Lehký kovový prach
může hořet nebo explodovat.

Nikdy neprovozujte zařízení s po-

škozeným napájecím vodičem nebo
poškozenou síťovou zástrčkou.

Nedotýkejte se síťového kabelu, je-li

během provozu poškozen nebo pře­tržen. Okamžitě vytáhněte síťovou zástrčku a

pak nechejte zařízení výhradně opravit odborní­kem nebo příslušným místem servisu. Poškozené
kabely zvyšují riziko úrazu elektrickým proudem.

Při výměně použitých nástrojů noste

ochranné rukavice. Použité nástroje se při
delším použití zahřejí.

Elektrický nástroj použijete jen pro

suchý výbrus.

Neprovozujte zařízení, je-li vlhko a

ne ve vlhkém prostředí. Vniknutí vody
do elektrického nástroje zvyšuje riziko úrazu
elektrickým proudem.

Chraňte ruce před oblastí řezání.

Nesahejte pod obrobek. Při kontaktu s pilovým
listem existuje nebezpečí poranění.

Použijte vhodné hledací přístroje k

vypátrání skrytých napájecích vedení,
nebo přivolejte k tomu místní záso­bovací společnost. Kontakt s elektrickými

vedeními může způsobit požár nebo úraz
elektrickým proudem. Poškození plynového
potrubí může způsobit explozi. Vniknutí vody
do vodovodního potrubí způsobí poškození
věcí nebo úraz elektrickým proudem.

Pracujete-li venku připojte zařízení

prostřednictvím ochranného spínače
chybného proudu (FI) s maximálním
spouštěcím proudem 30 mA. Použijte jen

prodlužovaní kabely připuštěné pro vnější oblast.

Zpracováním vzniklých škod-

livých / jedovatých prachů představuje ohrožení

zdraví pro obsluhující osoby nebo osoby vysky­tující se v blízkosti.

-

Noste ochranné brýle a ochrannou
masku proti prachu!

Při zpracování umělých hmot, barev,

laků atd. se postarejte o dostatečné
větrání.

Nenavlhčujte materiály nebo zpraco-

vávané plochy kapalinami obsahující
ředidla.

Zbývající rizika

I když budete tento elektropřístroj obsluhovat v
souladu s předpisy, vždy budou existovat zbývající
rizika. V souvislosti s kontrukcí a provedením tohoto
elektropřístroje se mohou vyskytnout tato nebezpečí:
a) Poškození plic v případě nenošení ochranných

dýchacích pomůcek.

b) Poškození sluchu v případě nenošení vhodné

ochrany sluchu.

c) Poškození zdraví vyplývající z emisí vibrací v

případě, že je přístroj používán po delší dobu,
nebo v případě, že není řádně řízený a udržo­vaný.

Tento elektropřístroj vytváří během
provozu elektromagnetické pole. Toto pole může za
určitých podmínek ovlivnit aktivní či pasivní lékařské
implantáty. Za účelem snížení vážných či smrtelných
zranění doporučujeme osobám s lékařskými implantáty,
aby před obsluhováním stroje provedli konzultaci se
svým lékařem či výrobcem zdravotních implantátů.

Q

Pracovní pokyny

Princip práce:

Oscilujícím pohonem kmitá použitý nástroj až do
21000 krát za minutu sem a tam. To umožní přes­nou práci na nejtěsnějším místě.

Řezání / dělení:

Použijte jen nepoškozené, bezvadné pilové

listy. Ohnuté, neostré nebo jinak poškozené
pilové listy se mohou zlomit.

49 CZ

Při řezání lehkých stavebních látek dbejte na

zákonná ustanovení nebo doporučení výrobců
materiálu.

Metodou ponorného řezání se smějí zpracovat

jen suroviny jako je dřevo, sádrokarton!

Broušení:

Dbejte na rovnoměrný přítlačný tlak, aby se

zvýšila životnost brusných listů.

13

prachu
zaháknutím připevnění tělesa

na přístroj. Připevnění proveďte

13 a

do zářezu 14

(viz. obr. H).

Nasuňte hadici vhodného odsávacího zařízení

(např. provozního, dílenského vysavače) na
adaptér pro cizí odsávání.

Q

Volba použitého nástroje

Q

Montáž

Q

Odsávání prachu / třísek

Materiál obsahující azbest se nesmí zpracovat.
Azbest platí jako materiál vyvolávající rakovinu.

NEBEZPEČÍ POŽÁRU! Při
práci s elektrickými zařízeními, která mají k dispozici
box k zachycení prachu nebo mohou být spojeny
s vysavačem prachu prostřednictvím zařízení k
odsávaní prachu, existuje nebezpečí požáru! Při
nepříznivých podmínkách, jako je např. let jisker
při broušení kovů či zbytků kovů ve dřevě, se může
dřevěný prach v prachovém sáčku (nebo v sáčku
filtru) sám vznítit. Toto může zejména nastat tehdy,
je-li dřevěný prach smíchán se zbytky laku nebo
jinými chemickými látkami a broušený materiál je
po dlouhotrvající práci horký. Vyhněte se proto
bezpodmínečně přehřátí broušeného materiálu
a zařízení, a před pracovními přestávkami vždy
vyprázdněte box na zachycení prachu, popř.
prachový pytel vysavače.

Noste ochrannou masku proti prachu!

Vždy použijte zařízení k vysávání prachu.
Pečujte o dobré větrání pracoviště.
Dbejte na předpisy pro zpracovávané materiá-

ly platné ve vaší zemi.

Q

Připojení vysávání prachu

Poznámka: Univerzální upínání s možností

jednoduché výměny nástroje je vhodné pro běžné
příslušenství.

B

BIM

Ponorný pilový list (20 mm) Z20 B3

5

Materiály:

Plechy a trubky do cca. 3 mm z hliníku, mědi

Použití:

· Rozřezávání a zkracování trubek a plechů
(viz obr. J)

B

HCS

Ponorný pilový list (32 mm) Z32 B3

6

Materiály:

dřevo, umělá hmota, sádra a jiné měkké materiály

Použití:

· Řezy dělicí a ponornou pilou

· Řezání v blízkosti okrajů, i v obtížně přístup­ných oblastech

Příklad: řezání vybrání na lehkých stavebních stěnách.
(viz obr. B a D)

Nasuňte odsávací kanál

přípojku

50 CZ

13 c

do sebe. Nasaďte odsávání

13 b

a prstencovou

MontážVšeobecné bezpečnostní pokyny pro elektrické nástroje / Montáž

Použití:

· Odstranění zbytků materiálů, například lepidel
na dlaždice při výměně poškozených dlaždic
(viz obr. I)

Brusná deska

7

Materiály:

Dřevo, kov (brusné listy jsou zahrnuty v rozsahu
dodávky), barva*, kamenivo*
*v závislosti na brusném listu

Použití:

· Broušení na okrajích a obtížně přístupných
oblastech (viz obr. G a H)

B

HCS

Segmentový pilový list Z85 B3

8

Materiál:

dřevo

Použití:

· Řezy dělicí a ponornou pilou

· Řezání v blízkosti okrajů, i v obtížně přístup­ných oblastech

Příklad: zpracování parket, mj. podlahových krytin,
také řezy ponornou pilou. (viz obr. C, E a F)

Q

Výměna použitého nástroje

UPOZORNĚNÍ: Chcete-li použít vysavač prachu,

musíte jej připojit před montáží nebo výměnou
použitého nástroje (viz kapitolu„Připojení vysavače
prachu“).

NEBEZPEČÍ PORANĚNÍ!

Před výměnou svíticího prostředku

vždy vytáhněte síťovou zástrčku ze
zásuvky.

Případně odejměte už namontovaný použitý

nástroj. K tomu uvolněte klíčem s vnitřním
šestihranem

11

napínací šroub 10 a použitý

nástroj odejměte.

Nasaďte použitý nástroj (např. ponorný pilový

6

list

) na upínač nástroje.
UPOZORNĚNÍ: Můžete použité nástroje
nasadit v libovolné poloze rastru na upínač
nástroje.

Použitý nástroj upevněte napínacím šroubem 10

a napínacím kotoučem
napínací šroub

11

nem

.

4

. K tomu utáhněte

10

klíčem s vnitřním šestihra-

Přezkoušejte použitý nástroj vzhledem

k pevnému usazení. Chybně nebo nejistě
upevněné použité nástroje se mohou během
provozu uvolnit a vás poranit.

HCS

Škrabací nůž Z52 A2

9

Materiály: Zbytky malty / betonu, lepidla na
dlaždice / koberce, zbytky barev / silikonu

Q

Nasazení brusného listu
na brusnou desku

Přiložte pilový list 12 zarovnaně k jedné straně

brusné desky
brusnou desku.

7

, pak položte pilový list na

51 CZ

Q

Uvedení do provozu

Q

Zapínání / vypínání

výrobcem zařízení nebo jeho servisem.

Tím se zajistí, že bezpečnost zařízení zůstane
zachována.

Posuňte spínač ZAP / VYP 1 dopředu, abyste

zařízení zapnuli.

Posuňte spínač ZAP / VYP 1 dozadu, abyste

zařízení vypnuli.

Q

Předvolba počtu kmitů

Nastavovacím kolečkem pro předvolbu počtu

2

kmitů

předvolte požadovaný počet kmitů.
UPOZORNĚNÍ: Požadovaný počet kmitů závisí
na materiálu a na pracovních podmínkách a lze jej
vyšetřit praktickým pokusem.

Q

Údržba a čistění

NEBEZPEČÍ PORANĚNÍ!

P

řed výměnou svíticího prostředku vždy

vytáhněte síťovou zástrčku ze zásuvky.

Nepoužívejte ostré předměty k čištění zařízení.

Do vnitřku přístroje se nesmí dostat kapaliny.
Jinak se může výrobek poškodit.

Zařízení pravidelně čistěte, nejlépe vždy přímo

po ukončení práce.

Pouzdro čistěte suchou tkaninou – nikdy nepo-

užívejte benzin, rozpouštědla nebo čističe, které
působí agresivně na umělou hmotu.

K důkladnému čištění zařízení je zapotřebí

vysavač.

Větrací otvory musí být neustále volné.
Přilnutý brusný prach odstraňte štětcem.

Q

Servis

Zařízení nechejte opravit

jen místem servisu nebo odbornou

elektrickou dílnou a jen s originálními
náhradními díly. Tím se zajistí, že bezpeč-

nost zařízení zůstane zachována.

Výměnu zástrčky nebo

síťového kabelu nechejte vždy provést

Upozornění: Neuvedené náhradní díly (jako např.

uhlíkové kartáčky, vypínač) můžete objednat přes
naše Call centrum.

Q

Záruka

Na tento přístroj platí tříletá záruka od
data zakoupení. Přístroj byl vyroben s
nejvyšší pečlivostí a před odesláním prošel
výstupní kontrolou. Uschovejte si, prosím,
pokladní lístek jako doklad o nákupu. V
případě uplatňování záruky kontaktujte
telefonicky Vaší servisní službu. Pouze
tak může být zajištěno bezplatné zaslání
Vašeho zboží.

Záruka se vztahuje pouze na chyby materiálu
nebo výrobní závady, ale ne na škody,vzniklé při
přepravě, ne na součásti, podléhající rychlému
opotřebení nebo na poškození křehkých dílů, jako
jsou např. spínače nebo akumulátory. Výrobek je
určen pouze pro privátní použití, ne průmyslové.

Při nesprávném a neodborném využívání, při použití
násilí a při zásazích, které nebyly provedeny našimi
autorizovanými servisními provozovnami, záruční
nároky zanikají. Vaše práva vyplývající ze zákona
touto zárukou nejsou omezena.

Záruční doba se zárukou neprodlouží. Toto platí také
pro náhradní díly a opravené součásti. Případné
škody a vady, existující už při koupi, se musí hlásit
ihned po vybalení, nejpozději však do dvou dnů
od data nákupu. Po uplynutí záruční doby se
provedené opravy musí zaplatit.

CZ
Servis Česko
Hotline: [phone]
e-mail: [e-mail]

IAN 270411

52 CZ

Zlikvidování / Překlad Originálu EG prohlášení o konformitě / Výrobce

Q

Zlikvidování

Obal se skládá z ekologicky vhodných
materiálů, které můžete zlikvidovat v
místních recyklačních střediscích.

Elektrické nástroje neodhazujte

do domácího smetí!

Podle Evropské směrnice 2012 / 19 / EU o elektric­kých a elektronických vysloužilých přístrojích a
realizace národního práva se musí opotřebované
elektrické přístroje odděleně sebrat a odevzdat k
ekologicky vhodnému opětnému zužitkování.

O možnostech ke zlikvidování vysloužilých přístrojů
se dozvíte ve správě Vaší obce či města.

Překlad Originálu EG prohlášení

o konformitě / Výrobce

My, KOMPERNASS HANDELS GMBH, pracovník
zodpovědný za dokumentaci: pan Semi Uguzlu,
BURGSTRASSE 21, 44867 BOCHUM, GERMA­NY, tímto prohlašujeme pro tento výrobek shodu s
následujícími normami, normativními dokumenty a
směrnicemi ES:

Směrnice o strojích
(2006 / 42 / EC)

Elektromagnetická kompatibilita
(2004 / 108 / EC)

RoHS Směrnice
(2011 / 65 / EU)

Použité sladěné normy

EN 60745-1:2009+A11
EN 60745-2-4:2009+A11
EN 55014-1:2006+A1+A2
EN 55014-2:1997+A1+A2
EN 61000-3-2:2014
EN 61000-3-3:2013

Typ / Označení přístroje:

Multifunkční nářadí PMFW 310 B1

Date of manufacture (DOM): 09–2015
Sériové číslo: IAN 270411

Bochum, 30.09.2015

Semi Uguzlu

- Manager jakosti -

Technické změny ve smyslu dalšího vývoje
jsou vyhrazeny.

53 CZ

54

Zoznam obsahu

Úvod

Používanie vsúlade s určením ........................................................................................................ Strana 56

Vybavenie ........................................................................................................................................Strana 56

Obsah zásielky ................................................................................................................................ Strana 56

Technické údaje ............................................................................................................................... Strana 56

Všeobecné bezpečnostné pokyny pre elektrické nástroje

1. Bezpečnosť pracovného miesta .................................................................................................Strana 57

2. Elektrická bezpečnosť .................................................................................................................Strana 57

3. Bezpečnosť osôb ........................................................................................................................ Strana 57

4. Bezpečná manipulácia a používanie elektrických nástrojov .................................................. Strana 58

5. Servis ............................................................................................................................................Strana 58

Špecifické bezpečnostné upozornenia pre univerzálne náradie ................................................ Strana 59

Pracovné pokyny ............................................................................................................................. Strana 60

Montáž

Odsávanie pra chu / pilín ................................................................................................................ Strana 60

Pripojenie odsávania prachu ..........................................................................................................Strana 60

Výber vloženého nástroja ............................................................................................................... Strana 60

Výmena vloženého nástroja ........................................................................................................... Stran a 61

Nasadenie brúsneho listu na brúsnu dosku .................................................................................. Strana 62

Uvedenie do prevádzky

Zapnutie / vypnutie .......................................................................................................................... Strana 62

Predvoľba vibrácií ........................................................................................................................... Strana 62

Údržba a čistenie .................................................................................................................. Strana 62

Servis ............................................................................................................................................... Strana 62

Záruśná lehota ........................................................................................................................Strana 62

Likvidácia .................................................................................................................................... Strana 63

Preklad originálneho ES konformitného vyhlásenia / Výrobca ... Strana 63

55 SK

Univerzálne náradie PMFW 310 B1

Q

Úvod

13 a

upevnenie krytu

13 b

odsávací kanál

13 c

prstencová prípojka

14

drážka

Blahoželáme vám ku kúpe nového výrobku. Rozhodli
ste sa pre veľmi kvalitný výrobok. Návod na obslu­hu je súčasťou tohto výrobku. Obsahuje dôležité
upozornenia týkajúce sa bezpečnosti, používania
a likvidácie. Skôr ako začnete výrobok používať,
oboznámte sa so všetkými pokynmi k obsluhe a
bezpečnosti. Výrobok používajte iba v súlade s
popisom a v uvedených oblastiach používania. V
prípade postúpenia výrobku ďalším osobám odo­vzdajte aj všetky dokumenty patriace k výrobku.

Q

Používanie vsúlade s určením

Prístroj je určený na pílenie, rezanie a brúsenie.
Dajú sa ním obrábať predovšetkým nasledujúce
materiály: drevo, umelá hmota, prefabrikované die­ly bez použitia malty, neželezné kovy, upevňovacie
prvky (napr. klince, skrutky) a obkladačky. Je vhodný
najmä na práce v blízkosti okrajov a na zarovnáva­nie. Každé iné využitie alebo zmena prístroja zna­mená používanie na nesprávny účel a je spojené
so značným rizikom úrazu. Za škody, ktoré vzniknú
použitím na nesprávny účel, nepreberáme žiadnu
záruku. Prístroj nie je určený na priemyselné využitie.

Q

Vybavenie

1

spínač ZAP / VYP

2

regulačné koliesko predvoľby vibrácií

3

vetracie štrbiny

4

napínací kotúč

5

ponorný pílový list (20 mm) Z20 B3

6

ponorný pílový list (32 mm) Z32 B3

7

brúsna doska

8

segmentový pílový list Z85 B3

9

škrabka Z52 A2

10

upínacia skrutka

11

imbusový kľúč

12

brúsny list

13

odsávač prachu (3 dielny)

56 SK

Q

Obsah zásielky

1 univerzálne náradie PMFW 310 B1
1 ponorný pílový list (20 mm) Z20 B3
1 ponorný pílový list (32 mm) Z32 B3
1 upínacia skrutka a upínacia podložka

(namontovaná)
1 brúsna doska
1 segmentový pílový list Z85 B3
1 škrabka Z52 A2
18 brúsnych listov
1 systém na odsávanie prachu
1 imbusový kľúč
1 prenosný kufrík
1 návod na obsluhu

Q

Technické údaje

Menovitý príkon: 310 W
Menovité napätie: 230 V∼ 50 Hz
Voľnobežné otáčky:

n0 15000–21000 min

Trieda ochrany: II /

Informácie o hluku avibráciách:

Nameraná hodnota pre hluk bola zistená podľa
EN 60745. Hladina hluku elektrického prístroja
ohodnotená ako A predstavuje štandardne:
Hladina akustického tlaku: 80,93 dB(A)
Hladina akustického výkonu: 91,93 dB(A)
Odchýlka K: 3 dB(A)

Nosiť ochranu sluchu!

Celkové hodnoty vibrácií (vektorový súčet troch
smerov) stanovené v súlade s EN 60745:
Emisná hodnota vibrácií a
Nespoľahlivosť K = 1,5 m / s

= 8,413 m / s2,

h

2

Hladina oscilácií uvedená v
tomto návode bola stanovená podľa normalizovanéh
postupu EN 60745 a môže sa použiť na porovnáva-

-1

o

Úvod / Všeobecné bezpečnostné pokyny pre elektrické nástrojeÚvod

nie prístrojov. Zadaná emisná hodnota oscilácií môže
byť použitá i pre úvodné vyhodnotenie prerušenia.
Hladina oscilácií sa mení závisle od použitého elek­trického prístroja a v niektorých prípadoch môže byť
vyššia ako hodnota stanovená v týchto pokynoch.
Môže dôjsť k podceneniu vibračnej záťaže, ak sa
elektrické náradie bežne používa týmto spôsobom.

Upozornenie: Pre presný odhad kmitavého
namáhania počas doby určitej pracovnej činnosti
by sa mali zohľadniť aj časy, keď je prístroj vypnutý
resp. je síce zapnutý, ale sa s ním v skutočnosti
nepracuje. Toto môže výrazne zredukovať kmitavé
namáhanie počas celej doby pracovnej činnosti.

Všeobecné bezpečnostné

pokyny pre elektrické nástroje

Prečítajte si

všetky bezpečnostné pokyny a
predpisy! Nedbanlivosť pri dodržia-

vaní bezpečnostných pokynov a predpisov môže
zapríčiniť zásah elektrickým prúdom, požiar a /
alebo ťažké úrazy.

Uschovajte všetky bezpečnostné pokyny
a predpisy pre prípad použitia v budúc­nosti!

Pojem „elektrické náradie“ používaný v bezpeč­nostných pokynoch Sa vzťahuje na elektrické nára­die napájané zo siete (so sieťovým káblom) a na
elektrické náradie napájané z akumulátorov (bez
sieťového kábla).

1. Bezpečnosť pracovného miesta

a) Svoje pracovné miesto udržiavajte

čisté a zabezpečte dobré osvetlenie.

Neporiadok aneosvetlené pracovné oblasti
môžu viesť k úrazom.

b) S prístrojom nepracujte vprostredí

ohrozenom výbuchom, vktorom sa
nachádzajú horľavé kvapaliny, plyny
alebo prach. Elektrické náradie vytvára iskry,

ktoré môžu zapáliť prach alebo výpary.

c) Počas používania elektrického nára-

dia zamedzte prístup deťom ainým
osobám. Odvrátenie pozornosti môže zna-

menať stratu kontroly nad zariadením.

2. Elektrická bezpečnosť

a) Sieťová zástrčka prístroja musí byť

zladená so zásuvkou. Sieťová zástrčka
sa nesmie nijako upravovať. Nepouží­vajte adaptéry spolu sprístrojmi vy­bavenými ochranným uzemnením.

Neupravované sieťové zástrčky avhodné zá­suvky znižujú riziko zásahu elektrickým prúdom.

b) Zabráňte telesnému kontaktu suzem-

nenými povrchmi, napr. u rúr, vykuro­vacích zariadení, sporákov a chladni­čiek. Ak je vaše telo uzemnené, existuje

zvýšené riziko zásahu elektrickým prúdom.

c) Prístroj chráňte pred dažďom alebo

vlhkosťou. Vniknutie vody do elektrického prí-

stroja zvyšuje riziko zásahu elektrickým prúdom.

d) Kábel nepoužívajte na nosenie ave-

šanie prístroja, alebo na vyťahovanie
sieťovej zástrčky zo zásuvky. Kábel
chráňte pred vysokými teplotami,
olejom, ostrými hranami alebo pohy­bujúcimi sa časťami prístroja. Poškodené

alebo zamotané káble zvyšujú riziko zásahu
elektrickým prúdom.

e) Ak pracujete s elektrickým náradím

vonku, používajte iba také predlžo­vacie káble, ktoré sú schválené aj pre
exteriéry. Používanie predlžovacieho kábla

vhodného pre exteriéry znižuje riziko zásahu
elektrickým prúdom.

f) Ak sa nedá zabrániť prevádzke elek-

trického prístroja vo vlhkom prostredí,
použite ochranný vypínač proti chyb­nému prúdu. Použitie tohto vypínača znižuje

riziko zásahu elektrickým prúdom.

3. Bezpečnosť osôb

a) Buďte vždy opatrní, dávajte pozor na

to, čo robíte akpráci selektrickým

57 SK

Všeobecné bezpečnostné pokyny pre elektrické nástroje

náradím pristupujte s rozvahou. Prí­stroj nepoužívajte vtedy, ak ste una­vení, alebo ak ste pod vplyvom drog,
alkoholu či medikamentov. Jediný mo-

ment nepozornosti pri používaní prístroja môže
viesť kzávažným poraneniam.

b) Noste osobný ochranný výstroj

avždy používajte ochranné okuliare.

Nosenie osobného ochranného výstroja, ako je
respirátor, protišmyková bezpečnostná obuv,
ochranná prilba alebo ochrana sluchu, vzá­vislosti od druhu apoužitia elektrického nára­dia, znižuje riziko poranení.

c) Zabráňte neúmyselnému uvedeniu do

prevádzky. Uistite sa, že je elektrický
prístroj vypnutý, skôr ako ho budete
zapájať do zdroja prúdu a / alebo na
akumulátorovú batériu, chytať alebo
prenášať. Ak máte pri prenose prístroja prst

na spínači ZAP / VYP alebo je prístroj zapnutý,
môže to viesť k nehodám.

d) Skôr než prístroj zapnete, odstráňte

nastavovacie náradie alebo skrutkový
kľúč. Náradie alebo kľúč, ktorý sa nachádza

votáčajúcej sa časti prístroja, môže viesť k po­raneniam.

e) Zabráňte neprirodzenému držaniu

Zabezpečte si stabilný postoj a vždy
udržiavajte rovnováhu. Takto môžete mať

prístroj najmä v nečakaných situáciách lepšie
pod kontrolou.

f) Noste vhodný odev. Nenoste široké

oblečenie alebo ozdoby. Vlasy, oble­čenie arukavice držte čím ďalej od
pohybujúcich sa častí. Voľné oblečenie,

ozdoby alebo dlhé vlasy sa môžu zachytiť do
pohybujúcich sa častí.

g)

Keď montujete zariadenia na odsávan

a zachytávanie prachu, uistite sa, či sú
napojené asprávne používané. Použitie

týchto zariadení znižuje ohrozenia prachom.

tela.

ie

stroje. Pomocou vhodného elektrického nástro-

ja pracujete lepšie a bezpečnejšie vuvedenej
pracovnej oblasti.

b) Nepoužívajte žiadny elektrický nástroj,

ktorého prepínač je poškodený. Elek-
trický nástroj, ktorý nie je možné zapnúť alebo
vypnúť, je nebezpečný a musí byť opravený.

c) Vytiahnite zástrčku zo zásuvky a /

alebo vyberte akumulátor pred vyko­naním nastavení na náradí, výmenou
príslušenstva alebo odložením náradia.

Toto bezpečnostné opatrenie zabraňuje neú­myselnému spusteniu elektrického náradia.

d) Nepoužívané elektrické nástroje

uschovajte mimo dosahu detí.
nesmú používať osoby,
nimi oboznámené alebo ktoré nečítali
tieto pokyny. Elektrické nástroje sú nebez-

pečné, ak ich používajú neskúsené osoby.

e) O prístroj sa dôkladne starajte. Kon-

trolujte, či bezchybne fungujú pohyb­livé časti prístroja a či nie sú zaseknuté,
či nie sú zlomené niektoré časti alebo
poškodené tak, že negatívne ovplyv­ňujú funkčnosť prístroja. Pred použí­vaním prístroja musia byť poškodené
časti opravené. Príčinou mnohých úrazov

je práve zlá údržba elektrických nástrojov.

f) Rezné nástroje udržiavajte ostré a

čisté. Starostlivo ošetrované rezné nástroje s

ostrými reznými hranami sa menej zasekávajú
a dajú sa ľahšie viesť.

g) Elektrické náradie, príslušenstvo,

vkladané nástroje, atď. používajte
v súlade s týmito pokynmi a tak, ako
je to predpísané pre tento špeciálny
typ prístroja. Pritom zohľadnite pra­covné podmienky a vykonávanú čin­nosť. Používanie elektrického náradia na iné

než vyhradené účely môže viesť k nebezpeč
situáciám.

Prístroj

ktoré nie sú s

ným

4. Bezpečná manipulácia a použí-
vanie elektrických nástrojov

a) Prístroj nepreťažujte. Pre svoju prácu

používajte len vhodné elektrické ná-

58 SK

5. Servis

a) Prístroje nechajte opraviť vservisnom

stredisku alebo odborníkom zoblasti
elektrotechniky, ktorí používajú na

Všeobecné bezpečnostné pokyny pre elektrické nástroje

opravy len originálne náhradné diely.

Tým zabezpečíte, že zostane zachovaná bez­pečnosť prístroja.

Q

Špecifické bezpečnostné
upozornenia pre
univerzálne náradie

Elektrické náradie držte pri prácach

pevne oboma rukami a zabezpečte
stabilnú polohu. Elektrické náradie sa dá

dvoma rukami viesť istejšie.

Zaistite obrábaný predmet. Obrábaný

predmet, ktorý je zachytený upínacím zariadení
a

lebo zverákom, drží istejšie ako prichytený rukou.

Pracovisko udržiavajte v čistom stave.

Zmesi materiálov sú obzvlášť nebezpečné. Prach
ľahkých kovov môže horieť alebo explodovať.

Prístroj neprevádzkujte s poškodeným

sieťovým káblom alebo s poškodenou
sieťovou zástrčkou.

Nedotýkajte sa sieťového kábla, ak

počas prevádzky dôjde k jeho poško­deniu alebo prerezaniu. Ihneď vytiahnite

sieťovú zástrčku a následne poverte opravou
výlučne odborníka alebo kompetentné servisné
stredisko. Poškodené káble zvyšujú riziko zása­hu elektrickým prúdom.

Pri výmene vložených nástrojov noste

ochranné rukavice. Vložené nástroje sa pri
dlhšom používaní zahrievajú.

Elektrické náradie používajte len na

brúsenie za sucha.

Prístroj nepoužívajte vtedy, keď je

vlhký, ani vo vlhkom prostredí. Vniknu­tie vody do elektrického prístroja zvyšuje riziko
zásahu elektrickým prúdom.

Ruky držte mimo dosahu oblasti píle

Nesiahajte pod obrábaný predmet. Pri dotyku s
pílovým listom existuje nebezpečenstvo porane

Používajte vhodné detektory na vy-

hľadanie skrytých napájacích vedení,
alebo privolajte miestneho dodávate­ľa energie. Dotyk s elektrickými vedeniami

môže viesť k vzniku požiaru a k zásahu elek­trickým prúdom. Poškodenie plynového potrubia

nia.

môže viesť k výbuchu. Vniknutie do vodovodného
potrubia spôsobuje hmotné škody alebo môže
viesť k zásahu elektrickým prúdom.

Keď pracujete vonku, zapájajte prístroj

prostredníctvom ochranného vypínača
proti chybnému prúdu s maximálnym
spúšťacím prúdom 30 mA. Používajte

predlžovací kábel schválený pre práce vonku.

Škodlivý / toxický prach, ktorý

vzniká pri práci, predstavuje ohrozenie zdravia

pre personál obsluhy alebo osoby, ktoré sa na­chádzajú v blízkosti.

Noste ochranné okuliare a masku
proti prachu!

m

Pri práci s plastmi, farbami, lakmi,

atď. zabezpečte dostatočné vetranie.

Materiály alebo opracovávané plochy

neošetrujte kvapalinami, ktoré obsa­hujú rozpúšťadlá.

Ostatné riziká

I keď ovládate toto elektronáradie v súlade s pred­pismi, vždy existujú určité riziká. V súvislosti s typom
konštrukcie a výbavou tohto elektroprístroja môžu
nastať nasledujúce nebezpečenstvá:
a) Poškodenie pľúc, ak nenosíte vhodnú dýchaciu

masku.

b) Poškodenie sluchu, ak nenosíte vhodnú ochranu

sluchu.

c) Poškodenie zdravia, ktoré rezultuje z emisných

vibrácií, ak je prístroj používaný dlhšiu dobu
alebo ak nie je náležite vedený a spravovaný.

Tento elektroprístroj vytvára
počas prevádzky elektromagnetické pole. Toto pole
môže za určitých okolností ovplyvňovať aktívne alebo
pasívne medicínske implantáty. Aby sa znížilo ne­bezpečenstvo vážnych alebo smrteľných poranení,
odporúčame osobám s medicínskymi implantátmi
konzultovať svojho lekára alebo výrobcu medicínske­ho implantátu predtým, ako bude prístroj uvedený

nia.

do prevádzky.

59 SK

Všeobecné bezpečnostné pokyny pre elektrické nástroje / Montáž

Q

Pracovné pokyny

Pracovný princíp:

V dôsledku oscilujúceho pohonu vibruje vložený
nástroj oboma smermi až 21000-krát za minútu.
Umožňuje to precíznu prácu vo veľmi úzkom

Pílenie / rezanie:

Používajte len nepoškodené, bezchybné pílové

listy. Ohnuté, neostré alebo inak poškodené
pílové listy sa môžu zlomiť.

Pri pílení ľahkých stavebných hmôt dodržiavajte

zákonné ustanovenia a odporúčania výrobcov
materiálov.

Metódou ponorného pílenia sa smú obrábať len

mäkké materiály, napr. drevo, sadrokartón a pod.!

Brúsenie:

Dbajte na rovnomernú prítlačnú silu, aby ste

tak predĺžili životnosť brúsnych listov.

Q

Montáž

Q

Odsávanie prachu / pilín

priestore.

Dodržiavajte predpisy platné vo vašej krajine,

ktoré sa týkajú obrábaných materiálov.

Q

Pripojenie odsávania prachu

Zošróbujte dokopy montážne diely odsávací

13 b

kanál

a prstencovú prípojku
na prístroj odsávanie prachu
ak, že zavesíte upevnenie schránky

14

drážky

(p. obrázok H).

Hadicu povoleného zariadenia na odsávanie

prachu (napr. dielenského vysávača) nasuňte
na adaptér pre externé odsávanie.

Q

Výber vloženého nástroja

Poznámka: Univerzálne prijímacie zariadenie s

jednoduchou výmenou náradia je vhodné pre bežné
príslušenstvo.

B

BIM

13 c

. Nasaďte

13

. Upevnite ho

13 a

do

Materiál s obsahom azbestu sa nesmie obrábať.
Azbest je považovaný za rakovinotvornú látku.

RIZIKO VZNIKU POŽIA-

RU! Pri práci s elektrickými prístrojmi, ktoré dispo-

nujú zberačom prachu alebo je možné ich pomocou
prípravku na odsávanie napojiť na vysávač, vzniká
riziko požiaru! Za nevhodných podmienok, ako
napríklad pri tvorení iskier, pri brúsení kovov alebo
kovových zvyškov v dreve, sa môže vznietiť drevený
prach v zberači prachu (alebo vo vrecku na prach
vo vysávači). K tomuto môže dôjsť obzvlášť vtedy,
ak sa zmieša drevený prach so zvyškami laku ale­bo inými chemickými látkami a brúsený obrobok je
po dlhšej práci horúci. Preto bezpodmienečne
zabráňte prehriatiu brúseného obrobku a pred pre­stávkou vždy vyprázdnite zberač prachu alebo
vrecko vysávača.

Noste ochrannú masku proti prachu!

Vždy používajte odsávanie prachu.
Zabezpečte riadne vetranie pracoviska.

60 SK

Ponorný pílový list (20 mm) Z20 B3

5

Materiál:

Plechy a trubky až do cca 3 mm z hliníka, medi

Použitie:

· Oddeľovanie a prerezávania trubiek a plechov
(pozri obr. J)

B

HCS

Ponorný pílový list (32 mm) Z32 B3

6

Materiály:

Drevo, umelá hmota, sadra a iné mäkké materiály

Použitie:

· Rezanie a ponorné pílenie

· Pílenie v blízkosti okrajov, aj na ťažko
prístupných miestach

Príklad: Pílenie výrezov na stenách s ľahkou
konštrukciou. (pozri obr. B a D)

HCS

Brúsna doska

7

Materiály:

drevo, kov (brúsne listy sú súčasťou dodávky),
farba*, kamenina*
*v závislosti od brúsneho listu

Použitie:

· Brúsenie na okrajoch a na ťažko prístupných
miestach (pozri obr. G a H)

B

HCS

Segmentový pílový list Z85 B3

8

Materiál:

drevo

Použitie:

· Rezanie a ponorné pílenie

· Pílenie v blízkosti okrajov, aj na ťažko prístup­ných miestach

Príklad: Opracovanie parkiet a iných podlahových
krytín, aj pomocou ponorného rezania.
(pozri obr. C, E a F)

Škrabka Z52 A2

9

Materiály: zvyšky malty / betónu, lepidlo na
obklady / koberce, zvyšky farby / silikónu

Použitie:

· Odstránenie zvyškov materiálov, napr. lepidlo na
obklady pri výmene poškodených obkladačiek
(pozri obr. I)

Q

Výmena vloženého nástroja

UPOZORNENIE: Ak chcete použiť odsávanie

prachu, musíte ho pripojiť pred montážou alebo
výmenou nasadzovaného nástroja (pozri kapitolu
„Pripojenie odsávania prachu“).

NEBEZPEČENSTVO PO-

RANENIA! Pred akýmikoľvek prácami

na elektrickom náradí vytiahnite
sieťovú zástrčku zo zásuvky.

Vyberte vložený nástroj, ktorý už bol prípadne

namontovaný. K tomu povoľte upínaciu skrutku

10

pomocou imbusového kľúča 11 a vyberte

vložený nástroj.

Nasaďte používaný nástroj (napr. ponorný

pílový list

6

) na upínač nástroja.
UPOZORNENIE: Používané nástroje môžete
na upínač nástroja nasadiť v ľubovoľných za­skakovacích polohách.

Vložený nástroj upevnite pomocou upínacej

10

skrutky
dotiahnite upínaciu skrutku
sového kľúča

a upínacej podložky 4. K tomu

10

pomocou imbu-

11

.

Skontrolujte pevnosť osadenia vlože-

ného nástroja. Nesprávne alebo neisto
upevnené vložené nástroje sa počas prevádzky
môžu uvoľniť a poraniť vás.

61 SK

Q

Nasadenie brúsneho
listu na brúsnu dosku

Brúsny list 12 priložte na jednej strane prilieha-

vo k brúsnej doske
na brúsnu dosku.

Q

Uvedenie do prevádzky

Q

Zapnutie / vypnutie

Spínač ZAP / VYP 1 posuňte dopredu pre

zapnutie prístroja.

Spínač ZAP / VYP 1 posuňte dozadu pre

vypnutie prístroja.

Q

Predvoľba vibrácií

Na regulačnom koliesku predvoľby vibrácií 2

predvoľte potrebné vibrácie.
UPOZORNENIE: Potrebné vibrácie závisia od
materiálu a od pracovných podmienok a dajú sa
stanoviť pomocou praktického pokusu.

Q

Údržba a čistenie

RANENIA! Pred akýmikoľvek prácami

na elektrickom náradí vytiahnite

sieťovú zástrčku zo zásuvky.

Na čistenie prístroja nepoužívajte ostré pred-

mety. Do vnútra prístroja nesmú vniknúť žiadne

tekutiny. V opačnom prípade by sa prístroj mo-

hol poškodiť.

Prístroj čistite pravidelne, najlepšie vždy hneď

po ukončení práce.

Kryt vyčistite suchou handričkou - v žiadnom

prípade nepoužívajte benzín, rozpúšťadlá ale-

bo čistiace prostriedky, ktoré napádajú umelú

hmotu.

Dôkladné očistenie prístroja si vyžaduje použi-

tie vysávača.

Vetracie otvory musia byť vždy voľné.
Prichytený prach po brúsení odstráňte pomo-

cou štetca.

62 SK

7

a následne ho položte

NEBEZPEČENSTVO PO-

Q

Servis

Prístroje nechajte

opraviť vservisnom stredisku alebo

odborníkom zoblasti elektrotechniky,
ktorí používajú na opravy len origi­nálne náhradné diely. Tým zabezpečíte,

že zostane zachovaná bezpečnosť prístroja.

Výmenu konektora

alebo sieťových vodičov vždy nechaj-

te vykonať u výrobcu prístroja alebo
u jeho zákazníckej služby. Tým zabezpe-

číte, že zostane zachovaná bezpečnosť prístroja.

Upozornenie: Ďalšie náhradné súčiastky (ako
napr. oceľové kefky, vypínač) si môžete objednať
prostredníctvom nášho telefonického centra.

Q

Záruśná lehota

Na tento prístroj máte trojročnú záruku od
dátumu nákupu. Prístroj bol starostlivo
vyrobený a pred expedíciou dôkladne
vyskúšaný. Uschovajte si, prosím, účtenku
ako dôkaz o nákupe. V prípade uplatňo­vania záruky sa spojte s opravovňou
telefonicky. Len tak sa dá zabezpečiť
bezplatné zaslanie tovaru.

Záruka platí len na chyby materiálu a výroby, nie
na poškodenia spôsobené prepravou, opotrebením
ani na poškodenia krehkých častí, ako sú spínače
alebo akumulátory. Výrobok je určený výlučne na
súkromné používanie a nie na komerčné účely.

Záruka prestáva platiť pri zaobchádzaní nezodpo­vedajúcom účelu, pri neprimeranom zaobchádzaní,
pri používaní násilia a pri zásahoch, ktoré neurobil
nami autorizovaný servis. Práva vyplývajúce zo zá­kona nie sú touto zárukou obmedzené.

Záručná doba sa nepredlžuje o dobu trvania záruč­ných opráv. To platí aj na vymenené alebo opravené
diely. Prípadné poškodenia a nedostatky zistené už
pri nákupe musíte ohlásiť ihneď po vybalení, najne­skoršie však do dvoch dní od dátumu zakúpenia. V

… / Likvidácia / Preklad originálneho ES konformitného vyhlásenia / Výrobca

prípade opráv spadajúcich do obdobia po uplynu­tí záručnej doby ste povinní uhradiť vzniknuté náklady.

SK
Servis Slovensko
Tel. [phone]
e-mail: [e-mail]

IAN 270411

Q

Likvidácia

Obal pozostáva z ekologických materi­álov, ktoré sa môžu dať recyklovať ma
miestnych recyklačných staniciach.

Elektrické nástroje nevyhadzujte

do odpadu z domácností!

Podľa európskej smernice 2012 / 19 / EU o odpade
z elektrických a elektronických zariadení a aplikácii
tejto smernice v národnom práce sa musia použité
elektrické prístroje zbierať osobitne a musia sa odo­vzdať na ekologickú recykláciu.

Informácie o možnostiach likvidácie starých prístrojov
získate na vašom obecnom alebo mestskom úrade.

Preklad originálneho ES

konformitného vyhlásenia /
Výrobca

My, KOMPERNASS HANDELS GMBH, osoba zod­povedná za dokumenty: pán Semi Uguzlu, BURG­STRASSE 21, 44867 BOCHUM, GERMANY, týmto
vyhlasujeme, že tento výrobok sa zhoduje s nasle­dujúcimi normami, normatívnymi dokumentmi a
smernicami ES:

Smernica o strojoch
(2006 / 42 / EC)

Elektromagnetická znášanlivosť
(2004 / 108 / EC)

RoHS Smernica
(2011 / 65 / EU)

Aplikované harmonizované normy

EN 60745-1:2009+A11
EN 60745-2-4:2009+A11
EN 55014-1:2006+A1+A2
EN 55014-2:1997+A1+A2
EN 61000-3-2:2014
EN 61000-3-3:2013

Typ / Názov prís troja:

Univerzálne náradie PMFW 310 B1

Date of manufacture (DOM): 09–2015
Sériové číslo: IAN 270411

Bochum, 30.09.2015

Semi Uguzlu

- manažér kvality -

Technické zmeny vzmysle ďalšieho vývoja
sú vyhradené.

63 SK

64

Inhaltsverzeichnis

Einleitung

Bestimmungsgemäßer Gebrauch ......................................................................................................Seite 66

Ausstattung .......................................................................................................................................... Seite 66

Lieferumfang .......................................................................................................................................Seite 66

Technische Daten ................................................................................................................................Seite 66

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

1. Arbeitsplatz-Sicherheit ...................................................................................................................Seite 67

2. Elektrische Sicherheit .....................................................................................................................Seite 67

3. Sicherheit von Personen .................................................................................................................Seite 68

4. Verwendung und Behandlung des Elektrowerkzeugs ................................................................ Seite 68

5. Service ............................................................................................................................................Seite 69

Gerätespezifische Sicherheitshinweise für das Multifunktionswerkzeug .......................................Seite 69

Arbeitshinweise ...................................................................................................................................Seite 70

Montage

Staub- / Späneabsaugung ................................................................................................................. Seite 70

Staubabsaugung anschließen ...........................................................................................................Seite 70

Einsatzwerkzeug auswählen ............................................................................................................. Seite 71

Einsatzwerkzeug wechseln ................................................................................................................ Seite 72

Schleifblatt auf die Schleifplatte aufsetzen ...................................................................................... Seite 72

Inbetriebnahme

Ein- / Aussc halten ................................................................................................................................ Seite 72

Schwingzahl vorwählen ..................................................................................................................... Seite 72

Wartung und Reinigung .....................................................................................................Seite 72

Service ............................................................................................................................................... Seite 72

Garantie ...........................................................................................................................................Seite 73

Entsorgung.....................................................................................................................................Seite 73

Original- EG- Konformitätserklärung / Hersteller ......................................... Se it e 74

65 DE/AT/CH

Einleitung

Multifunktionswerkzeug
PMFW 310 B1

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen
Gerätes. Sie haben sich damit für ein hochwertiges
Produkt entschieden. Die Bedienungsanleitung ist
Teil dieses Produkts. Sie enthält wichtige Hinweise für
Sicherheit, Gebrauch und Entsorgung. Machen Sie
sich vor der Benutzung
und Sicherheitshinw
Produkt nur wie beschrieben und für die angegebe­nen Einsatzbereiche. Händigen Sie alle Unterlagen
bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Sägen und Trennen und Schleifen
bestimmt. Vorzugsweise können folgende Materialien
bearbeitet werden: Holz, Kunststoff, Trockenbauele­mente, Nichteisen-Metalle, Befestigungselemente
(z.B. Nägel, Schrauben) und Wandfliesen. Es ist
besonders zum randnahen und bündigen Arbeiten
geeignet. Jede andere Verwendung oder Verände­rung des Gerätes gilt als nicht bestimmungsgemäß
und birgt erhebliche Unfallgefahren. Für aus bestim­mungswidriger Verwendung entstandene Schäden
übernehmen wir keine Haftung. Das Gerät ist nicht
für den gewerblichen Einsatz bestimmt.

Ausstattung

1

EIN- / AUS-Schalter

2

Stellrad Schwingzahlvorwahl

3

Lüftungsschlitze

4

Spannscheibe

5

Tauchsägeblatt (20 mm) Z20 B3

6

Tauchsägeblatt (32 mm) Z32 B3

7

Schleifplatte

8

Segmentsägeblatt Z85 B3

9

Schabmesser Z52 A2

10

Spannschraube

11

Innensechskantschlüssel

12

Schleifblatt

66 DE/AT/CH

des Produkts mit allen Bedien-

eisen vertraut. Benutzen Sie das

13

Staubabsaugung (3 tlg.)

13 a

Gehäusebefestigung

13 b

Absaugkanal

13 c

Ringanschluss

14

Kerbe

Lieferumfang

1 Multifunktionswerkzeug PMFW 310 B1
1 Tauchsägeblatt (20 mm) Z20 B3
1 Tauchsägeblatt (32 mm) Z32 B3
1 Spannschraube und Spannscheibe (montiert)
1 Schleifplatte
1 Segmentsägeblatt Z85 B3
1 Schabmesser Z52 A2
18 Schleifblätter
1 Staubabsaugsystem
1 Innensechskantschlüssel
1 Tragekoffer
1 Bedienungsanleitung

Technische Daten

Nennaufnahmeleistung: 310 W
Nennspannung: 230 V∼ 50 Hz
Leerlaufdrehzahl: n

15000–21000 min

0

Schutzklasse: II /

Geräusch und Vibrationsinformationen:

Messwert für Geräusch ermittelt entsprechend
EN 60745. Der A-bewertete Geräuschpegel des
Elektrowerkzeugs beträgt typischerweise:
Schalldruckpegel: 80,93 dB(A)
Schallleistungspegel: 91,93 dB(A)
Unsicherheit K: 3 dB(A)

Gehörschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745:
Schwingungsemissionswert a
Unsicherheit K = 1,5 m / s

= 8,413 m / s2,

h

2

Der in diesen Anweisungen

angegebene Schwingungspegel ist entsprechend

-1

Einleitung / Allgemeine Sicherheitshinweise für Elektrowerkzeuge

einem in EN 60745 genormten Messverfahren ge­messen worden und kann für den Gerätevergleich
verwendet werden. Der angegebene Schwingungs­emissionswert kann auch zu einer einleitenden Ein­schätzung der Aussetzung verwendet werden.
Der Schwingungspegel wird sich entsprechend dem
Einsatz des Elektrowerkzeugs verändern und kann
in manchen Fällen über dem in diesen Anweisungen
angegebenen Wert liegen. Die Schwingungsbelastu
könnte unterschätzt werden, wenn das Elektrowerk­zeug regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der
Schwingungsbelastung während eines bestimmten
Arbeitszeitraumes sollten auch die Zeiten berücksich­tigt werden, in denen das Gerät abgeschaltet ist
zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies
kann die Schwingungsbelastung über den gesamt­en Arbeitszeitraum deutlich reduzieren.

Allgemeine Sicherheitshinweise

ng

oder

für Elektrowerkzeuge

Lesen Sie alle

Sicherheitshinweise und Anwei­sungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und / oder schwere Ver­letzungen verursachen.

Bewahren Sie alle Sicherheitshinweise
und Anweisungen für die Zukunft auf!

Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerk
triebene Elektrowerkzeuge (ohne Netzkabel).

zeuge (mit Netzkabel) und auf akkube-

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet. Unordnung und unbeleuch-

tete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerk-

zeug nicht in explosionsgefährdeter

Umgebung, in der sich brennbare Flüs-

sigkeiten, Gase oder Stäube befinden.

Elektrowerkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen

während der Benutzung des Elektro­werkzeugs fern. Bei Ablenkung können

Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen.
Der Stecker darf in keiner Weise verän­dert werden. Verwenden Sie keine
Adapterstecker gemeinsam mit
schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen
verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit ge-

erdeten Oberflächen, wie von Rohren,
Heizungen, Herden und Kühlschränken.

Es besteht ein erhöhtes Risiko durch elektrischen
Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Re-

gen oder Nässe fern. Das Eindringen von

Wasser in ein Elektrogerät erhöht das Risiko
eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht,

um das Elektrowerkzeug zu tragen,
aufzuhängen oder um den Stecker aus
der Steckdose zu ziehen. Halten Sie
das Kabel fern von Hitze, Öl, scharfen
Kanten oder sich bewegenden Gerä­teteilen. Beschädigte oder verwickelte Kabel

erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug

im Freien arbeiten, verwenden Sie nur
Verlängerungskabel, die auch für den
Außenbereich zugelassen sind. Die

Anwendung eines für den Außenbereich
geeigneten Verlängerungskabels verringert
das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerk-

zeuges in feuchter Umgebung nicht
vermeidbar ist, verwenden Sie einen
Fehlerstromschutzschalter. Der Einsatz

67 DE/AT/CH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge Allgemeine Sicherheitshinweise für Elektrowerkzeuge

eines Fehlerstromschutzschalters vermindert

das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a)

Seien Sie stets aufmerksam, achten Sie

darauf, was Sie tun und gehen Sie mit

Vernunft an die Arbeit mit einem Elek

trowerkzeug. Benutzen Sie kein Elektro-

werkzeug, wenn Sie müde sind oder

unter dem Einfluss von Drogen, Alko-

hol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Gebrauch

des Elektrowerkzeuges kann zu ernsthaften

Verletzungen führen.

b)

Tragen Sie persönliche Schutzausrüstung

und immer eine Schutzbrille. Das Tragen

persönlicher Schutzausrüstung wie Staubmask

rutschfeste Sicherheitsschuhe, Schutzhelm oder

Gehörschutz, je nach Art und Einsatz des

Elektrowerkzeuges, verringert das Risiko von

Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte

Inbetriebnahme. Vergewissern Sie sich,

dass das Elektrowerkzeug ausgeschal-

tet ist, bevor Sie es an die Stromversor-

gung und / oder den Akku anschließen,

es aufnehmen oder tragen. Wenn Sie

Tragen des Elektrowerkzeuges den Finger am

Schalter haben oder das Gerät bereits einge-

schaltet an die Stromversorgung anschließen,

kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das

Elektrowerkzeug einschalten. Ein Werk-

zeug oder Schlüssel, der sich in einem drehenden

Geräteteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körper-

haltung. Sorgen Sie für einen sicheren

Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das

Elektrowerkzeug in unerwarteten Situationen

besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder Schmuck.

Halten Sie Haare, Kleidung und Hand-

schuhe fern von sich bewegenden

68 DE/AT/CH

-

beim

Teilen. Lockere Kleidung, Schmuck oder lange
Haare können von sich bewegenden Teilen
erfasst werden.

g) Wenn Staubabsaug- und -auffangein-

richtungen montiert werden können,
vergewissern Sie sich, dass diese
angeschlossen sind und richtig ver­wendet werden. Die Verwendung einer

Staubabsaugung kann Gefährdungen durch
Staub verringern.

4. Verwendung und Behandlung
des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Ver-

wenden Sie für Ihre Arbeit das dafür
bestimmte Elektrowerkzeug. Mit dem

e,

passenden Elektrowerkzeug arbeiten Sie besser
und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug,

dessen Schalter defekt ist. Ein Elektrowerk-

zeug, das sich nicht mehr ein- oder ausschalten
lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steck-

dose und / oder entfernen Sie den Akku,
bevor Sie Geräteeinstellungen vor­nehmen, Zubehörteile wechseln oder
das Gerät weglegen. Diese Vorsichtsmaß-

nahme verhindert den unbeabsichtigten Start
des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerk-

zeuge außerhalb der Reichweite von
Kindern auf. Lassen Sie Personen das
Gerät nicht benutzen, die mit diesem
nicht vertraut sind oder diese Anwei­sungen nicht gelesen haben. Elektrowerk-

zeuge sind gefährlich, wenn sie von unerfahrenen
Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit

Sorgfalt. Kontrollieren Sie, ob beweg­liche Teile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen
oder so beschädigt sind, dass die Funk­tion des Elektrowerkzeuges beeinträch­tigt ist. Lassen Sie beschädigte Teile vor
dem Einsatz des Gerätes reparieren.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Viele Unfälle haben ihre Ursache in schlecht
gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf

und sauber. Sorgfältig gepflegte Schneid-

werkzeuge mit scharfen Schneidkanten verklem­men sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug,

Zubehör, Einsatzwerkzeuge usw.
entsprechend diesen Anweisungen.
Berücksichtigen Sie dabei die Arbeits­bedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerkzeu-

gen für andere als die vorgesehenen Anwen­dungen kann zu gefährlichen Situationen führen.

5. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur
mit Original-Ersatzteilen reparieren.

Damit wird sichergestellt, dass die Sicherheit
des Elektrowerkzeugs erhalten bleibt.

Gerätespezifische

Sicherheitshinweise für das
Multifunktionswerkzeug

Halten Sie das Elektrowerkzeug beim

Arbeiten fest mit beiden Händen und
sorgen Sie für einen sicheren Stand.

Das Elektrowerkzeug wird mit zwei Händen
sicherer geführt.

Sichern Sie das Werkstück. Ein mit Spann-

vorrichtungen oder Schraubstock festgehaltenes
Werkstück ist sicherer gehalten als mit Ihrer Hand.

Halten Sie Ihren Arbeitsplatz sauber.

Materialmischungen sind besonders gefährlich.
Leichtmetallstaub kann brennen oder explodieren.

Betreiben Sie das Gerät nicht mit beschä­digtem Netzkabel oder Netzstecker.

Berühren Sie nicht das Netzkabel,

es während des Betriebs beschädigt
oder durchtrennt wird. Ziehen Sie sofort

den Netzstecker und lassen Sie das Gerät an­schließend ausschließlich von einem Fachmann

wenn

oder der zuständigen Servicestelle reparieren.
Beschädigte Kabel erhöhen das Risiko eines
elektrischen Schlages.

Tragen Sie beim Wechsel der Einsatz-

werkzeuge Schutzhandschuhe. Einsatz­werkzeuge werden bei längerem Gebrauch warm.

Verwenden Sie das Elektrowerkzeug

nur für Trockenschliff.

Betreiben Sie das Gerät nicht, wenn es

feucht ist und auch nicht in feuchter
Umgebung. Das Eindringen von Wasser in

ein Elektrogerät erhöht das Risiko eines elektri­schen Schlages.

Halten Sie die Hände vom Sägebereich

fern. Greifen Sie nicht unter das Werkstück.
Bei Kontakt mit dem Sägeblatt besteht Verlet­zungsgefahr.

Verwenden Sie geeignete Suchgeräte,

um verborgene Versorgungsleitungen
aufzuspüren, oder ziehen Sie die ört­liche Versorgungsgesellschaft hinzu.

Kontakt mit Elektroleitungen kann zu Feuer und
elektrischem Schlag führen. Beschädigung einer
Gasleitung kann zur Explosion führen. Eindringen
in eine Wasserleitung verursacht Sachbeschä­digung oder kann einen elektrischen Schlag
verursachen.

Schließen Sie, wenn Sie im Freien

arbeiten, das Gerät über einen Fehler­strom (FI)-Schutzschalter mit maximal
30 mA Auslösestrom an. Verwenden Sie

nur ein für den Außenbereich zugelassenes
Verlängerungskabel.

Die durch die Bearbeitung

entstehenden schädlichen / giftigen Stäube

stellen eine Gesundheitsgefährdung für die
Bedienperson oder in der Nähe befindliche
Personen dar.

Tragen Sie Schutzbrille und eine geeig-

nete Staubschutzmaske!

Sorgen Sie bei der Bearbeitung von

Kunststoffen, Farben, Lacken, etc. für
ausreichende Belüftung.

Tränken Sie Materialien oder zu

bearbeitende Flächen nicht mit lö­sungsmittelhaltigen Flüssigkeiten.

69 DE/AT/CH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge / Montage Montage

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug vorschrifts­mäßig bedienen, bleiben immer Restrisiken bestehen.
Folgende Gefahren können im Zusammenhang mit
der Bauweise und Ausführung dieses Elektrowerk­zeugs auftreten:
a) Lungenschäden, falls kein geeigneter Atemschutz

getragen wird.

b) Gehörschäden, falls kein geeigneter Gehörschutz

getragen wird.

c) Gesundheitsschäden, die aus den Schwingungs-

emissionen resultieren, falls das Gerät über einen
längeren Zeitraum verwendet wird oder nicht
ordnungsgemäß geführt und gewartet wird.

Dieses Elektrowerkzeug erzeugt
während des Betriebs ein elektromagnetisches Feld.
Dieses Feld kann unter bestimmten Umständen aktive
oder passive medizinische Implantate beeinträchtige

n.
Um die Gefahr von ernsthaften oder tödlichen Ver­letzungen zu verringern, empfehlen wir Personen mit
medizinischen Implantaten ihren Arzt und den Her­steller des medizinischen Implantats zu konsultieren,
bevor die Maschine bedient wird.

Arbeitshinweise

Arbeitsprinzip:

Durch den oszillierenden Antrieb schwingt das Einsatz­werkzeug bis zu 21000 mal pro Minute hin und her.
Das ermöglicht präzises Arbeiten auf engstem Raum.

Sägen / Trennen:

Verwenden Sie nur unbeschädigte, einwandfreie

Sägeblätter. Verbogene, unscharfe oder ander­weitig beschädigte Sägeblätter können brechen.

Beachten Sie beim Sägen von Leichtbaustoffen

die gesetzlichen Bestimmungen und Empfeh­lungen der Materialhersteller.

Es dürfen nur weiche Werkstoffe wie Holz,

Gipskarton o.Ä. im Tauchsägeverfahren bear­beitet werden!

Montage

Staub- / Späneabsaugung

Asbesthaltiges Material darf nicht bearbeitet
werden. Asbest gilt als krebserregend.

BRANDGEFAHR!
Beim Arbeiten mit Elektrogeräten, die über eine
Staubfangbox verfügen oder durch eine Staubab­saugvorrichtung mit dem Staubsauger verbunden
werden können, besteht Brandgefahr! Unter ungün­stigen Bedingungen, wie z.B. bei Funkenflug, beim
Schleifen von Metall oder Metallresten in Holz,
kann sich Holzstaub im Staubsack (oder im Staub­beutel des Staubsaugers) selbst entzünden. Dies
kann insbesondere dann geschehen, wenn der
Holzstaub mit Lackresten oder anderen chemischen
Stoffen vermischt ist und das Schleifgut nach langem
Arbeiten heiß ist. Vermeiden Sie deshalb unbedingt
eine Überhitzung des Schleifguts und des Gerätes
Entleeren Sie vor Arbeitspausen stets die Staubfang­box bzw. den Staubbeutel des Staubsaugers.

Tragen Sie eine Staubschutzmaske!

Benutzen Sie immer eine Staubabsaugung.
Sorgen Sie für gute Belüftung des Arbeitsplatzes.
Beachten Sie in Ihrem Land gültige Vorschriften

für die zu bearbeitenden Materialien.

Staubabsaugung anschließen

Schieben Sie die Bauteile Absaugkanal

Ringanschluss
Staubabsaugung

13 c

zusammen. Setzen Sie die

13

auf das Gerät. Befestigen

Sie diese, indem Sie die Gehäusebefestigung

13 b

und

13 a

in die Kerbe 14 einhaken (s. Abb. H).

Schieben Sie den Schlauch einer zulässigen

Staubsaugvorrichtung (z.B. eines Werkstatt­staubsaugers) auf den Adapter zur Fremdab­saugung.

Schleifen:

Achten Sie auf gleichmäßigen Anpressdruck,

um die Lebensdauer der Schleifblätter zu erhöhen.

70 DE/AT/CH

Montage

Einsatzwerkzeug auswählen

Hinweis: Die Universalaufnahme mit einfachem
Werkzeugwechsel ist passend für gängiges Zube

B

BIM

Tauchsägeblatt (20 mm) Z20 B3

5

hör.

Werkstoffe:

Bleche und Rohre bis ca. 3 mm aus Aluminium,
Kupfer

Anwendung:

· Trennen und Ablängen von Rohren und Blechen
(s. Abb. J)

B

HCS

Tauchsägeblatt (32 mm) Z32 B3

6

Werkstoffe:
Holz, Kunststoff, Gips und andere weiche Materialien

Werkstoffe:
Holz, Metall (Schleifblätter im Lieferumfang
enthalten), Farbe*, Gestein*
*abhängig vom Schleifblatt

Anwendung:

· Schleifen an Rändern und schwer zugäng­lichen Bereichen (s. Abb. G und H)

B

HCS

Segmentsägeblatt Z85 B3

8

Werkstoff:
Holz

Anwendung:

· Trenn- und Tauchsägeschnitte

· randnahes Sägen, auch in schwer zugänglichen
Bereichen

Beispiel: Bearbeiten von Parkett u.a.
Bodenbelägen, auch mit Tauchschnitten.
(s. Abb. C, E und F)

Anwendung:

· Trenn- und Tauchsägeschnitte

· randnahes Sägen, auch in schwer zugänglichen
Bereichen

Beispiel: Sägen von Aussparungen an
Leichtbauwänden. (s. Abb. B und D)

Schleifplatte

7

HCS

Schabmesser Z52 A2

9

Werkstoffe: Mörtel- / Betonreste, Fliesen- /
Teppichkleber, Farb- / Silikonreste

Anwendung:

· Entfernen von Werkstoffresten, beispielsweise
Fliesenkleber beim Austausch beschädigter Fliesen
(s. Abb. I)

71 DE/AT/CH

Einsatzwerkzeug wechseln

Schwingzahl vorwählen

HINWEIS: Wenn Sie die Staubabsaugung benutz

en
möchten, müssen Sie diese vor Montage oder Wech­sel des Einsatzwerkzeuges anschließen (s. Kapitel
„Staubabsaugung anschließen“).

VERLETZUNGSGEFAHR!

Ziehen Sie vor allen Arbeiten am Elek-

trowerkzeug den Netzstecker aus der
Steckdose.

Entnehmen Sie gegebenenfalls ein bereits mon-

tiertes Einsatzwerkzeug. Lösen Sie hierzu mit dem
Innensechskantschlüssel

10

und nehmen Sie das Einsatzwerkzeug ab.

11

die Spannschraube

Setzen Sie das Einsatzwerkzeug (z.B. das Tauch-

sägeblatt

6

) auf die Werkzeugaufnahme.

HINWEIS: Sie können die Einsatzwerkzeuge

in beliebigen Rasterpositionen auf die Werk­zeugaufnahme aufsetzen.

Befestigen Sie das Einsatzwerkzeug mit der

Spannschraube
Ziehen Sie hierzu die Spannschraube
dem Innensechskantschlüssel

10

und Spannscheibe 4.

11

fest.

10

mit

Prüfen Sie das Einsatzwerkzeug auf

festen Sitz. Falsch oder nicht sicher befestigte
Einsatzwerkzeuge können sich während des
Betriebs lösen und Sie verletzen.

Schleifblatt auf die

Schleifplatte aufsetzen

Wählen Sie mit dem Stellrad Schwingzahlvor-

2

wahl

die benötigte Schwingzahl vor.
HINWEIS: Die erforderliche Schwingzahl ist vom
Werkstoff und den Arbeitsbedingungen abhängig
und kann durch praktischen Versuch ermittelt werden.

Wartung und Reinigung

VERLETZUNGSGEFAHR!

Ziehen Sie vor allen Arbeiten am Elek-

trowerkzeug den Netzstecker aus der
Steckdose.

Verwenden Sie keine scharfen Gegenstände

zur Reinigung des Gerätes. Es dürfen keine
Flüssigkeiten in das Innere des Gerätes gelangen.
Andernfalls könnte das Gerät beschädigt werden.

Reinigen Sie das Gerät regelmäßig, am besten

immer direkt nach Abschluss der Arbeit.

Reinigen Sie das Gehäuse mit einem trockenen

Tuch – verwenden Sie auf keinen Fall Benzin,
Lösungsmittel oder Reiniger, die Kunststoff
angreifen.

Zur gründlichen Reinigung des Gerätes wird

ein Staubsauger benötigt.

Lüftungsöffnungen müssen immer frei sein.
Entfernen Sie anhaftenden Schleifstaub mit

einem Pinsel.

Setzen Sie das Schleifblatt 12 an einer Seite

der Schleifplatte

7

bündig an, legen Sie das

Schleifblatt anschließend auf die Schleifplatte auf.

Inbetriebnahme

Ein- / Ausschalten

Schieben Sie den EIN- / AUS-Schalter 1 nach

vorn, um das Gerät einzuschalten.

Schieben Sie den EIN- / AUS-Schalter 1 nach

hinten, um das Gerät auszuschalten.

72 DE/AT/CH

Service

Lassen Sie Ihr Elektrower

zeug nur von qualifiziertem Fachper-

sonal und nur mit Original-Ersatzteilen
reparieren. Damit wird sichergestellt, dass die

Si

cherheit des Elektrowerkzeuges erhalten bleibt.

Lassen Sie den Austausch

des Steckers oder der Netzleitung im-

mer

vom Hersteller des Gerätes oder

seinem Kundendienst ausführen.

Damit wird sichergestellt, dass die Sicherheit
des Gerätes erhalten bleibt.

k-

Service / Garantie / EntsorgungMontage / Inbetriebnahme / Wartung und Reinigung / Service

Hinweis: Nicht aufgeführte Ersatzteile (wie z.B.
Kohlebürsten, Schalter) können Sie über unsere
Callcenter bestellen.

Garantie

Sie erhalten auf dieses Gerät 3 Jahre Ga­rantie ab Kaufdatum. Das Gerät wurde
sorgfältig produziert und vor Anlieferung
gewissenhaft geprüft. Bitte bewahren Sie
den Kassenbon als Nachweis für den Kauf
auf. Bitte setzen Sie sich im Garantiefall mit
Ihrer Servicestelle telefonisch in Verbin
Nur so kann eine kostenlose Einsendung
Ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fa­brikationsfehler, nicht aber für Transportschäden,
Verschleißteile oder für Beschädigungen an zer­brechlichen Teilen, z. B. Schalter oder Akkus.
Das Produkt ist lediglich für den privaten und nicht
für den gewerblichen Gebrauch bestimmt.

Bei missbräuchlicher und unsachgemäßer Behand­lung, Gewaltanwendung und bei Eingriffen, die nicht
von unserer autorisierten Service-Niederlassung
vorgenommen wurden, erlischt die Garantie. Ihre
gesetzlichen Rechte werden durch diese Garantie
nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht
verlängert. Dies gilt auch für ersetzte und reparierte
Teile. Eventuell schon beim Kauf vorhandene Schäden
und Mängel müssen sofort nach dem Auspacken
gemeldet werden, spätestens aber zwei Tage nach
Kaufdatum. Nach Ablauf der Garantiezeit anfallende
Reparaturen sind kostenpflichtig.

dung.

AT
Service Österreich
Tel.: [phone]
(0,15 EUR/Min.)
E-mail: [e-mail]

IAN 270411

CH
Service Schweiz
Tel.: [phone]

(0,08 CHF/Min., Mobilfunk
max. 0,40 CHF/Min.)

E-mail: [e-mail]

IAN 270411

Entsorgung

Die Verpackung besteht aus umweltfreund­lichen Materialien, die Sie über die ört­lichen Recyclingstellen entsorgen können.

Werfen Sie Elektrowerkzeuge

nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012 / 19 / EU
über Elektro- und Elektronik-Altgeräte und Umsetzung
in nationales Recht müssen verbrauchte Elektro­werkzeuge getrennt gesammelt und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten
Gerätes erfahren Sie bei Ihrer Gemeinde- oder
Stadtverwaltung.

DE
Service Deutschland
Tel.: [phone]
E-mail: [e-mail]

IAN 270411

73 DE/AT/CH

Original-EG-Konformitätserklärung / Hersteller

Original-EG-Konformitätserklä-

rung / Hersteller

Wir, KOMPERNASS HANDELS GMBH, Dokumente
verantwortlicher: Herr Semi Uguzlu, BURGSTRASSE 21
44867 BOCHUM, DEUTSCHLAND, erklären hier­mit, dass dieses Produkt mit den folgenden Normen,
normativen Dokumenten und EG-Richtlinien über­einstimmt:

Maschinenrichtlinie
(2006 / 42 / EC)

Elektromagnetische Verträglichkeit
(2004 / 108 / EC)

RoHS Richtlinie
(2011 / 65 / EU)

angewandte harmonisierte Normen

EN 60745-1:2009+A11
EN 60745-2-4:2009+A11
EN 55014-1:2006+A1+A2
EN 55014-2:1997+A1+A2
EN 61000-3-2:2014
EN 61000-3-3:2013

Typ / Gerätebezeichnung:

Multifunktionswerkzeug PMFW 310 B1

n-

,

Herstellungsjahr: 09–2015
Seriennummer: IAN 270411

Bochum, 30.09.2015

Semi Uguzlu

- Qualitätsmanager -

Technische Änderungen im Sinne der Weiterent­wicklung sind vorbehalten.

74 DE/AT/CH

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY

Last Information Update · Stan informacji
Információk állása · Stanje informacij · Stav informací
Stav informácií · Stand der Informationen:
09 / 2015 · Ident.-No.: PMFW310B1092015-4

IAN 270411
