Parkside PHKS 1300 A1 User Manual

CIRCULAR SAW PHKS 1300 A1

CIRCULAR SAW

Operation and Safety Notes

Translation of original operation manual

HANDKREISSÄGE

Bedienungs- und Sicherheitshinweise

Originalbetriebsanleitung

6

Before reading, unfold both pages containing illustrations and familiarise yourself with all functions of the
device.

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit
allen Funktionen des Gerätes vertraut.

GB / IE Operation and Safety Notes Page 5
DE / AT / CH Bedienungs- und Sicherheitshinweise Seite 17

1

2

3

10

9

8

7

6

1

11

18

17

9

7 a

7

16

4

5

12

12a
12b

9

13

14

15

max. 5 mm

max. 5 mm

A

11

12

B

19

C

E

G

20

16

18

2526

D

212223246

F

10

Table of contents

Introduction

Proper use ......................................................................................................................Page 6

Features and equipment ...............................................................................................Page 6

Included items ...............................................................................................................Page 7

Technical information ....................................................................................................Page 7

General safety advice for electrical power tools

1. Workplace safety .....................................................................................................Page 7

2.

Electrical safety .........................................................................................................Page 8

3. Personal safety ..........................................................................................................Page 8

4.

Careful handling and use of electrical power tools ...............................................Page 9

Safety advice relating specifically to this device .........................................................Page 9

Preparing for use

Switching on and off .....................................................................................................Page 12

Setting the cutting angle ...............................................................................................Page 13

Setting the cutting depth ...............................................................................................Page 13

Setting the guide fence .................................................................................................Page 13

Switching the laser on and off ......................................................................................Page 13

Working with the circular saw .....................................................................................Page 13

Setting the speed ...........................................................................................................Page 13

Connecting the vacuum sawdust extraction device ....................................................Page 14

Changing a saw blade .................................................................................................Page 14

Installing and setting the riving knife ............................................................................Page 14

Tips and tricks ................................................................................................................Page 14

Maintenance and cleaning ........................................................................Page 15

Service .........................................................................................................................Page 15

Warranty ...................................................................................................................Page 15

Disposal ......................................................................................................................Page 15

Declaration of Conformity / Manufacturer....................................Page 16

5 GB/IE

Introduction

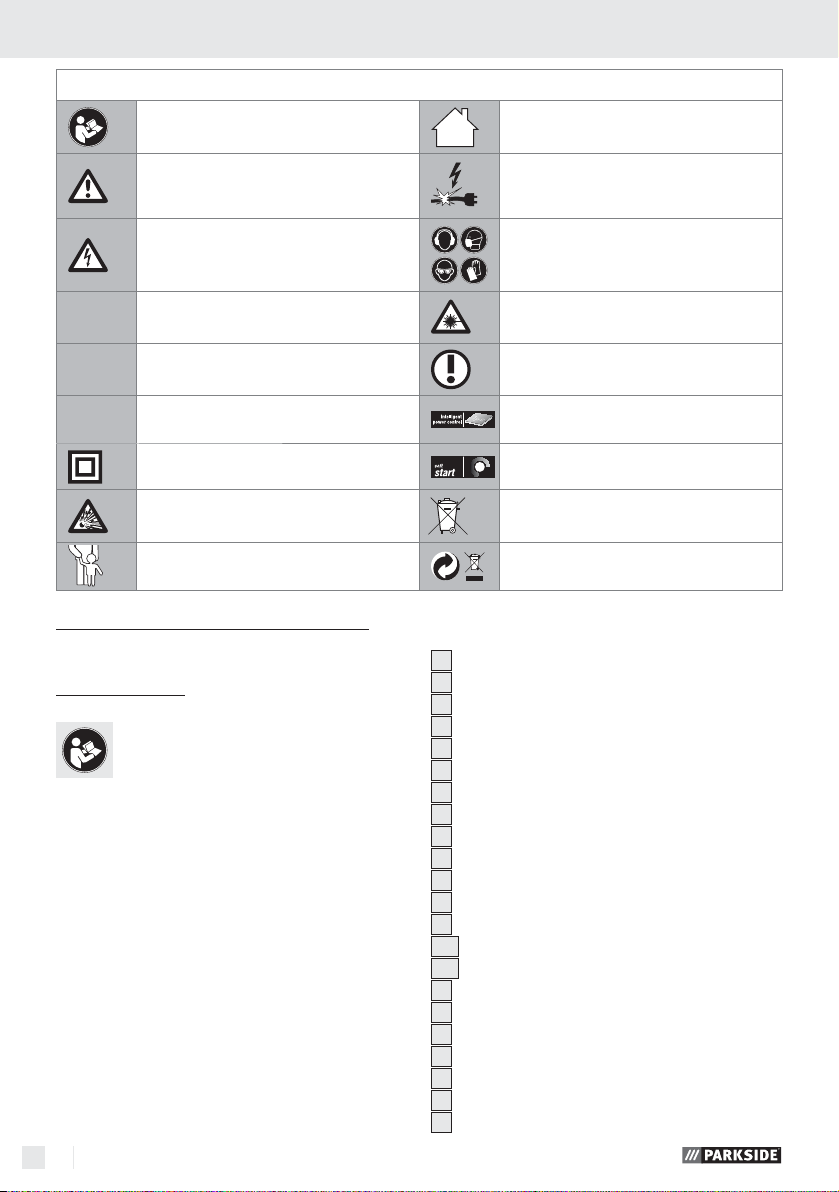

The following pictograms are used in these operating instructions / on the device:

Read instruction manual! For indoor use only!

Observe caution and safety notes!

Caution – electric shock!
Danger to life!

V
n
W

0

Volt (AC)

~

Design no-load speed Proper procedure and handling.

Watts (Effective power) Automatic power delivery system

Safety class II Electronic soft start

Risk of explosion!

Keep children away from
electrical power tools!

Circular saw PHKS 1300 A1



Introduction

Please make sure you familiarise your-

self fully with the way the device works

before you use it for the first time and
that you understand how to handle electrical pow­er tools correctly. To help you do this please read
the accompanying operating instructions. Keep
these instructions in a safe place. If you pass the
device on to anyone else, please ensure that you
also pass on all the documentation.



Proper use

For sawing longitudinal, cross and mitre cuts in firm­ly supported solid wood, plywood, plastic and
lightweight construction materials. Please note that
the blade pre-installed in the saw as supplied is in­tended for use with wood only. Any other use or
modification to the device shall be considered as

6 GB/IE

Risk of loss of life by electric shock from
damaged mains lead or mains plug!

Wear hearing protection, dust
protection mask, protective glasses
and protective gloves.

Caution, laser! Do not expose yourself
to laser radiation.

Do not dispose of rechargeable batteries
with your household refuse!

Dispose packaging and appliance in
an environmentally-friendly way!

improper use and could give rise to considerable
dangers. Not suitable for commercial use.



Features and equipment

1

Rotation speed setting wheel

2

Safety lock-out

3

ON / OFF switch

4

Spindle lock

5

Cutting depth setting clamp

6

Allen key

7

Automatic blade guard

7 a

Release lever for the automatic blade guard

8

Base plate

9

Cutting angle setting clamp

10

Battery compartment cover

11

Laser ON / OFF switch

12

Laser

12 a

Laser outlet aperture

12 b

Cutting angle scale

13

Wing screw for guide fence

14

Guide fence slot

15

Guide fence

Introduction / General safety advice for electrical power tools

16

Riving knife

17

Sawdust removal connector

18

Adapter for vacuum sawdust removal

19

Cutting depth scale

20

Auxiliary handle

21

Drive spindle

22

Mounting flange

23

Clamping flange

24

Clamping screw with plain washer

25

Riving knife mounting

26

Mounting screws



Included items

1 Circular saw
1 Guide fence
1 Adapter for vacuum sawdust removal
1 Allen key
1 Operating instructions



Technical information

Rated power: 1300 W
Rated voltage: 230 V~, 50 Hz
No-load rotational speed: n

2200 – 5200 min

0

-1

Saw blade: 190 x 30 x 1.8

(2.6 mm tooth thickness)
Cutting depth: 66 mm
Protection class: II /

Noise and vibration data:

Measured values for noise are determined in ac­cordance with EN 60745. The A-weighted noise
level of the electrical power tool are typically:
Sound pressure level: 96 dB(A)
Sound power level: 107 dB(A)
Uncertainty K: 3 dB

Wear ear protection!

Evaluated acceleration, typical:

Hand / arm vibration a
Uncertainty K = 1,5 m / s

= 3,447 m / s

h

2

2

WARNING! The vibration level given in these

instructions has been measured in accordance with
a standardised measurement procedure specified in
EN 60745 and can be used to compare devices.
Different uses of the device give rise to different vi­bration levels and in many cases they may exceed the
values given in these instructions. It is easy to under­estimate the vibration load if the electrical power
tool is used regularly in particular circumstances.

Note: If you wish to make an accurate assessment
of the vibration loads experienced during a particular
period of working, you should also take into account
the intervening periods of time when the device is
switched off or is running but is not actually in use.
This can result in a much lower vibration load over
the whole of the period of working.

General safety advice for
electrical power tools

WARNING!

and instructions! Failure to observe the safety

advice and instructions may result in electric shock,
fire and / or serious injury.

Keep all the safety advice and instructions
in a safe place for future reference!

The term “electrical tool” used in the safety advice
refers to electrical tools powered by mains electrici­ty (by means of a mains lead) and electrical tools
powered by rechargeable batteries (without a
mains lead).

Read all the safety advice

1. Workplace safety

a) Keep your working area clean and

well lit. Untidy or poorly lit working areas

can lead to accidents.

b)

inflammable liquids, gases or dusts.

Do not work with the device

in potentially explosive envi­ronments in which there are

Electrical power tools create sparks, which can
ignite dusts or fumes.

7 GB/IE

General safety advice for electrical power tools

c) Keep children and other

people away while you are
operating the electrical tool.

Distractions can cause you to lose control of

the device.

2. Electrical safety

a)

The mains plug on the device must match
the mains socket. The plug must not
be modified in any way. Do not use
an adapter plug with devices fitted
with a protective earth. Unmodified

plugs and matching sockets reduce the risk of
electric shock.

b) Avoid touching earthed surfaces such

as pipes, radiators, ovens and refrig­erators with any part of your body.

There is an increased risk of electric shock if
your body is earthed

c) Keep the device away from rain or

moisture. Water entering an electrical device

increases the risk of electric shock.

d)

device, to hang up the device or to pull

e) When working outdoors with an

f) Use a residual current device (RCD)

Do not use the mains lead for

any purpose for which it was
not intended, e.g. to carry the

the mains plug out of the mains socket.
Keep the mains lead away from heat,
oil, sharp edges or moving parts of the
device. Damaged or tangled mains leads

increase the risk of electric shock.

electrical power tool always use ex­tension cables that are also approved
for use outdoors. The use of an extension

cable suitable for outdoor use reduces the risk
of electric shock.

for protection if operating the electri­cal power tool in a moist environment
is unavoidable. The use of an RCD reduces

the risk of electric shock.

.

3. Personal safety

a) Remain alert at all times, watch what

you are doing and always proceed
with caution. Do not use the device if
you are tired or under the influence of
drugs, alcohol or medication. One mo

of carelessness when using the device can lead
to serious injury.

b)

personal protective equipment such as dust

c) Avoid unintentional operation of the

d) Remove any setting tools or spanners

e) Avoid placing your body in an unnat-

f) Wear suitable clothing. Do not wear

g) If vacuum dust extraction and collection

Wear personal protective

equipment and always wear
safety glasses. The wearing of

masks, non-slip safety shoes, safety helmets or
ear protectors, appropriate to the type of elec­trical power tool used and work undertaken,
reduces the risk of injury.

device. Check that the electrical power
tool is switched off before you connect
it to the mains, pick it up or carry it.

Accidents can happen if you carry the device
with your finger on the ON / OFF switch or with
the device switched on.

before you switch the device on. A tool
or spanner left attached to a rotating part of a
device can lead to injury.

ural position. Keep proper footing
and balance at all times. By doing this

you will be in a better position to control the
device in unforeseen circumstances.

loose clothing or jewellery. Keep your
hair, clothing and gloves clear of mov­ing parts. Loose clothing, jewellery or long

hair can become trapped in moving parts.

devices are fitted do not forget to
that they are properly connected and
correctly used. The use of these devices

reduces the hazard presented by dust.

ment

check

8 GB/IE

General safety advice for electrical power tools

4. Careful handling and use

of electrical power tools

a) Do not overload the device. Always

use an electrical power tool that is
intended for the task you are under­taking. By using the right electrical power

tool for the job you will work more safely and
achieve a better result.

Do not use an electrical power tool if

b)

its switch is defective. An electrical power
tool that can no longer be switched on and off
is dangerous and must be repaired.

c) Pull the mains plug from the socket

before you make any adjustments to
the device, change accessories or when
the device is put away. This precaution is

intended to prevent you from unintentionally
starting the device.

d) When not in use always ensure that

electrical power tools are kept out of
reach of children. Do not let anyone use
t

he device if he or she is not familiar wit
it or has not read the instructions and
advice. Electrical power tools are dangerous

when they are used by inexperienced people.

e) Look after the device carefully. Check

that moving parts are working prop­erly and move freely. Check for any
parts that are broken or damaged
enough to detrimentally affect the
functioning of the device. Have dam­aged parts repaired before you use
the device. Many accidents have their origins

in poorly maintained electrical power tools.

f) Keep cutting tools clean and sharp.

Carefully maintained cutting tools with sharp
cutting edges are less likely to jam and are
easier to control.

g) Use the electrical power tool, accesso-

ries, inserted tools etc. in accordance
with these instructions and advice, and
the stipulations drawn up for this par­ticular type of device. In doing this, take
into account the working conditions
and the task in hand. The use of electrical

power tools for purposes other than those in­tended can lead to dangerous situations.

Safety advice relating

specifically to this device

 Ensure that the device is always used in accord-

ance with the advice in these operating instruc­tions and only by persons over 16 years of age.

Note: Do not use grinding discs. Failure to observe
this advice may result in injury or damage.

To avoid danger to life

from electric shock:



are damaged. Never open up the device. A

 Do not operate the device if it is damp and do

h

 If you use the device outdoors, always connect

Note: Always keep the mains lead away from the
working area of the machine and lead away the
mains lead from the rear.

a) Keep your hands away from the area

b) Do not grip the underside of the work-

Frequently check the condition of the

device, mains lead and plug. Do not
use the device if these kinds of parts

aged device, mains lead or plug presents a se­rious danger to life from electric shock. Always
have any repairs carried out or replacement parts
fitted at the service centre or by an electrical
equipment repair specialist.

not use it in a damp environment.

it through a residual current device (RCD) with
a maximum trip current of 30 mA. If using an
extension lead, always use one that is approved
for outdoor use.

CAUTION! To avoid

the risk of injury:

around the saw and clear of the saw
blade. Hold the auxiliary handle or the
motor housing with your free hand. If

you have both hands on the saw they cannot
be injured by the saw blade.

piece. The blade guard cannot protect you
from the saw blade under the workpiece.

dam-

9 GB/IE

General safety advice for electrical power tools

c) Set the cutting depth to match the thick-

ness of the workpiece. Less than a full tooth
height should be visible below the workpiece.

d) Never hold the workpiece in your hand

or steady it with your leg whilst saw
Keep the workpiece steady on a stable
supporting surface. It is important to see that

the workpiece is firmly held in place to minimise
any danger of it making contact with your body,
jamming of the saw blade or loss of control.

e) Hold the device by the insulated handle

surfaces when you are undertaking
work where there is the danger of the
cutting tool striking hidden electricity
cables or the device‘s mains lead. Con-

tact with a live wire means that the metal parts
of the device may also become live and this
can result in an electric shock.

f) When cutting longitudinally always use

a guide fence or a straight edge guide.
This will improve the accuracy of your cut and
reduce the risk of the blade jamming.

g) Always use a saw blade of the correct

size and with the appropriate central
fixing hole bore. Saw blades that do not

correspond with the attachment components
on the saw will not run true and could lead to
loss of control.

h) Never use a damaged or incorrect

saw blade washer or screw. The saw
blade washer and screw have been specially
designed to give your saw optimum performance
and safety in use.

To avoid the device kicking back:

Kickback occurs as a result of incorrect use or mis­use of the saw. It can be prevented by taking the
appropriate precautions as described below.
a) Hold the saw with both hands and

bring your arms into a position in
which you will be able to withstand
any kickback forces. Always stand to
the side of the saw blade and never
bring your body in line with the saw
blade. When kickback occurs, the circular

saw may jump backwards but the operator
can control the kickback forces by adopting
suitable precautions.

10 GB/IE

ing.

b) If the saw blade jams or sawing stops

for another reason, release the ON /
OFF switch and hold the saw in the
workpiece without moving it until the
saw blade comes to a complete stand
still. Never try to remove the saw from
the tool or to pull it backwards as long
as the saw blade is still moving other­wise this could cause a recoil action.

Find the reason for the saw blade jamming
and take the appropriate action to rectify it.

c) If you wish to restart a saw that has

been inserted into the workpiece, cen­tre the saw blade in the saw gap and
check that the saw teeth do not catch
on the workpiece. If the saw blade jams, it

may move itself out of the workpiece or cause
a kickback when the saw is restarted.

d) Support boards whilst cutting to reduce

the risk of kickback caused by a
jammed saw blade. Large boards may

bend under their own weight. Boards must be
supported on both sides as well as near the
saw gap and at the edges.

e) Do not use blunt or damaged saw

blades. Saw blades with blunt or misaligned
teeth are in effect too wide for the designed saw
gap and this gives rise to increased friction,
jamming and kickback.

f) Make sure that the cutting depth and

angle setting fastenings are tightened
before sawing starts. If these settings

move during sawing, this can lead to the saw
blade jamming and kickback.

g) Be particularly careful when carrying

a plunge cut in an obscured area, e.g.
in an existing wall. The plunging blade

jam in a hidden object and cause kickback.

Causes of kickback:

a) A kickback is a sudden reaction to a saw blade

becoming hooked, jammed or misaligned. This
causes an out of control circular saw to raise
itself and move out of the workpiece and towards
the operator.

b) If the sawblade becomes hooked or trapped in

a narrowing saw gap, it is suddenly prevented

out

could

General safety advice for electrical power tools

from rotating and the force of the motor throws
the device back in the direction of the operator.

c) If the sawblade distorts or becomes misaligned

in the saw cut, the teeth at the rear edge of the
sawblade may hook themselves into the work­piece surface causing the sawblade to move
out of the saw gap and the circular saw to jump
backwards in the direction of the operator.

Special safety advice for circular saws
and automatic blade guards
a) Before you use the saw, always check

that the automatic blade guard

7

clos­es properly. Do not use the saw if the
bottom compartment of the blade

guard
does not move freely or close immedi­ately. Never jam or tie the automatic
blade guard in the open position. The

bottom part of automatic blade guard may be­come bent if the saw falls on to the floor. Open
the blade guard with the release lever and make
sure that it moves freely and does not touch the
saw blade or other parts at all cutting angles
and depths.

b) Check that the spring on the automatic

blade guard functions properly. If the
automatic blade guard or spring does
not function properly, have the device
serviced before you use it. Damaged

parts,
sticky deposits or accumulations of splinters can
delay the operation of the bottom blade guard.

c) Open the automatic blade guard by

hand only for certain cuts such as
or angle cuts. Open the automatic
guard with the release lever

plunge

blade

7 a

and
let it go again as soon as the saw blade
penetrates the workpiece. The automatic

blade guard must be allowed to operate auto­matically for all saw cuts.

d) Do not put the saw down on a work

bench or the floor without the auto­matic blade guard covering the saw
blade. If unprotected, a rotating saw blade

moves the saw against the cutting direction and
saws whatever is in its way. Always be aware
that the saw blade takes some time to stop.

Special safety advice for circular saws
and riving knives
a) Use the riving knife matched to the in-

stalled saw blade. The riving knife must be

thicker than the body of the blade but thinner
than the width of the teeth.

b) Adjust the riving knife as described in

the operating instructions. If its thickness,
position or alignment is incorrect, this can lead
to the riving knife not effectively preventing
kickback.

c) Always use the riving knife, except

for plunge cuts. After completing plunge
cutting, put the riving knife back in place. The
riving knife interferes with plunge cuts and can
result in kickback.

d) For the riving knife to work properly,

it must be within the saw gap. The riv­ing knife is ineffective in preventing kickback
for short cuts.

e) Do not operate the saw if the riving

knife is bent out-of-true. Even a slight defect
can cause the blade guard to close too slowly.

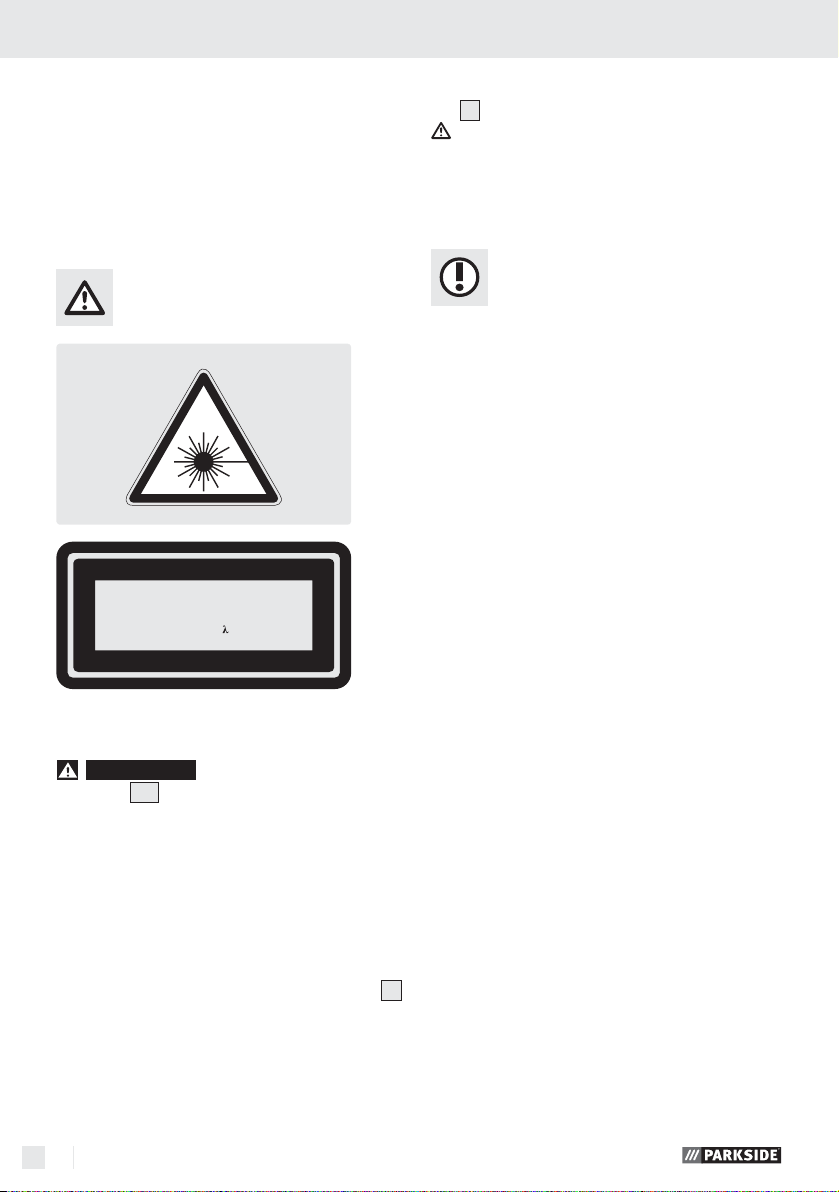

WARNING! Protecting yourself

from laser radiation:

LASER RADIATION

DO NOT STARE INTO BEAM

CLASS 2 LASER PRODUCT
P max.: < 1 mW ·

EN 60825-1: 2007

: 650 nm

 Do not look directly into the laser beam or into

the opening from which it is emitted.

11 GB/IE

General safety advice for electrical power tools / Preparing for use



aperture

WARNING!

12 a

Looking at the laser output

with optical instruments (e.g.
magnifying glass, magnifying lens, etc.) could
result in eye damage.

 Never direct the laser beam on to reflective

surfaces or at people or animals. Even a brief
look into a laser beam can damage your eyes.

Changing batteries:

 Open the battery compartment cover

10

using

a suitable cross-head screwdriver (see Fig. G).

 Remove the used batteries.
 Observing the correct polarity, insert two new

1.5 V alkaline batteries type LR44 (e.g. GPA 76)
and screw the battery compartment cover

10

tightly in place again.

CAUTION! The use of operating or adjustment

devices or other methods of working other than
those indicated in this document may lead to
exposure to hazardous radiation.

Working safely:

 If a dangerous situation arises, pull the mains

plug immediately out of the mains socket.

 Never use the device for a purpose for which it

was not intended.

 Always keep the device clean, dry and free of

oil or grease.

 If the saw is used whilst fixed in place on a saw ta-

ble then the saw table must have a restart cut-out.

 Make sure the device is switched on before

placing it against the workpiece.

 Always work away from your body.
 Do not saw materials containing asbestos.
 The course of the cut must have no obstructions

above or below it.

 The saw blade must not project more than

3 mm out of the workpiece.

 When you are sawing, always make sure that you

do not cut through any nails, screws or the like.

 Do not work with the device in the overhead

position.

 Protect the saw blade from sharp blows or im-

pacts and prevent it from becoming tilted.

12 GB/IE

 When you switch off the saw, allow the blade

to slow down naturally - do not assist this pro­cess in any way.

 Cracked or distorted blades are not to be used.

HSS (High Speed Steel) saw blades are not to
be used.

 Before carrying out any work on the saw, e.g.

setting the base plate etc. always pull the
mains plug out of the mains socket.

 Never remove sawdust or splinters whilst the

saw is running.

 Have a suitable, tested vacuum removal device

attached to the saw when working with woods
or materials that create dusts that may be haz­ardous to health.

 Always use the safety devices integrated into

the circular saw, e.g. the safety lock-out

7

and automatic blade guard

.

 Ensure that all moving parts of the saw blade

protection system function properly and all the
assemblies and components involved in cover­ing the saw blade are in perfect working order.

 Do not lock on the ON / OFF switch

hand-guided operation.



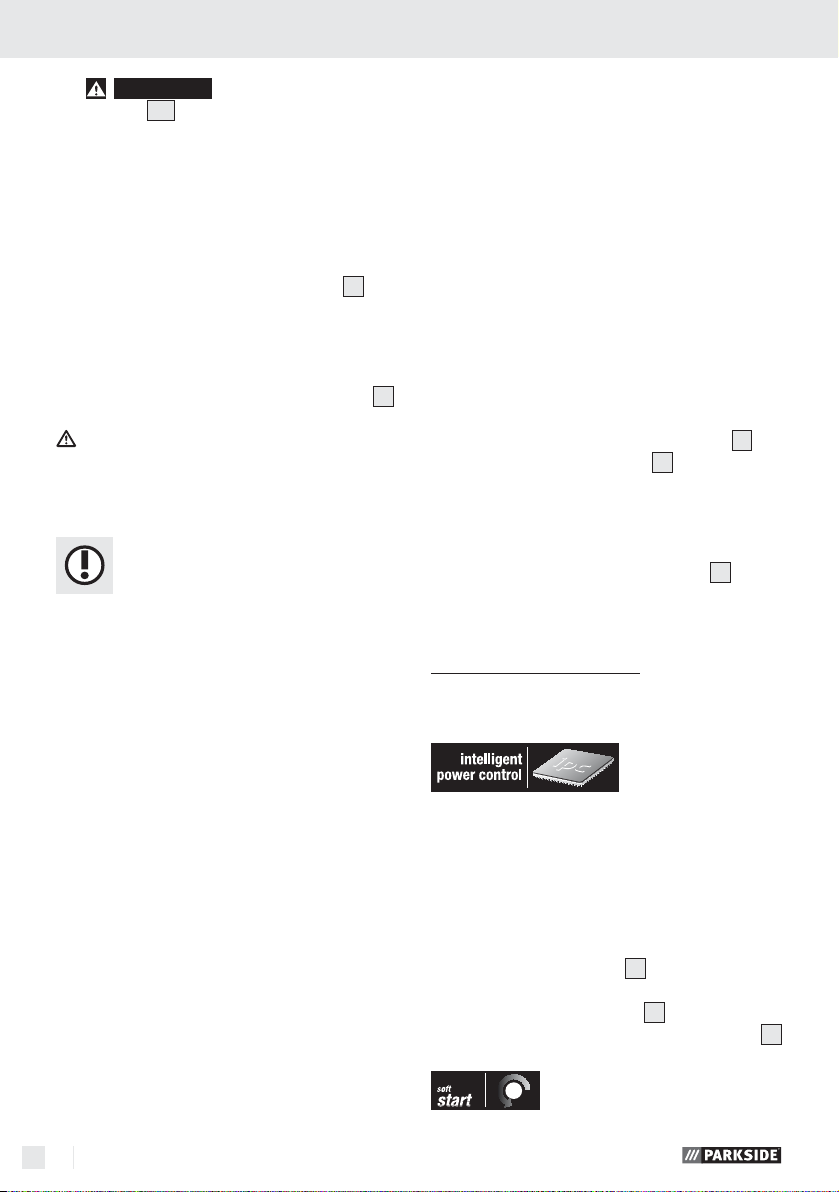

Preparing for use

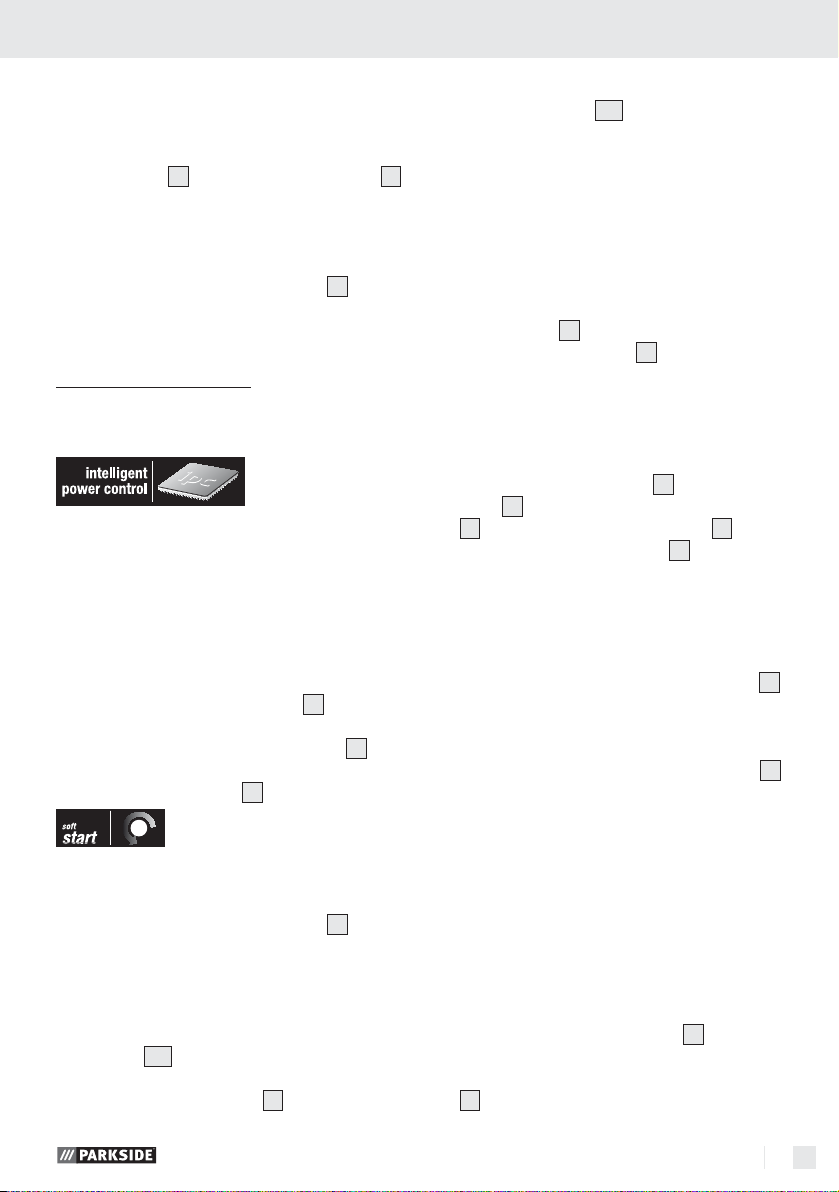

The PHKS 1300 A1 circular saw has Intelligent
Power Control.

This automatic power

delivery system ensures

that for a particular
speed range the power output remains constant when
working on harder and more resistant materials.



Switching on and off

Switching on:

 Press the safety lock-out

2

to the left or right

and keep it pressed.

 Press the ON / OFF switch

3

. Once the saw
is running you can release the safety lock-out
again.

The circular saw is fitted with an

electronic soft start system. The

motor starts with a delay.

2

3

in

2

Preparing for use

Switching off:

 Release the ON / OFF switch



Setting the cutting angle

3

.

You can set the cutting angle accurately with the
help of the cutting angle scale

12 b

.

 Release the wing screws / locking bolts of the

cutting angle preselector
the desired angle on the cutting angle scale

9

on both sides, set

12 b

and retighten the wing screws / locking bolts.



Setting the cutting depth

Note: If possible we recommend that the cutting

depth is set approximately 3 mm greater than the
material thickness. This should help to ensure you
achieve a clean cut.

 Release the wing screw on the cutting depth

setting clamp
on the scale



Setting the guide fence

5

, set the required cutting depth

19

and retighten the wing screw.

 Release the wing screw 13 of the base plate 8

and insert the guide fence
Retighten the wing screw



Switching the laser on and off

15

into the slot 14.

13

.

Switching on:

 Move the laser ON / OFF switch

11

to setting “I”.

Switching off:



Move the laser ON / OFF switch 11 to setting “0”.

first with the front edge of the base plate
against the material.

2. Align the device using the guide fence
with reference to marked-out line or by using
the laser.

3. Hold the machine with both hands by the
handles (see Fig. A) and saw the material
with moderate pressure.



Setting the speed

1

 Turn the wheel

to the desired speed setting
(arrow marking )
(1 = lowest speed / 6 = highest speed):

Use the general settings suggested in the following
table (information offered without liability) or adjust
the speed setting on the setting wheel

1

to the

material being cut.

Material Speed

setting

Hard- and softwood (solid wood)

6

cut longitudinally and transversely
Plywood, hard fibre board 6
Chipboard 6
Blockboard, laminated wood 6
Coated and veneered board 6
PVC board 3-5
Acrylic glass panels, Plexiglas 2-4
Aluminium board 4-6
Aluminium profiles 4-6
Plasterboard 1-2
Mineral wool board 1-2
Cement-bound chipboard 1-2

8

15

or

Note: If the batteries are exhausted replace them
with two 1.5 V alkaline batteries LR44 (e.g. GPA 76).



Working with the circular saw

1. Switch on the device as described in the section
about “Switching on and off” and then place it

The circumferential speeds at minimum and maximum
rotational speeds are approx.:

Setting Rpm Metres/ sec

1 2200 21.8
6 5200 51.7

13 GB/IE

Preparing for use

Make sure that the cutting speed resulting from the
effects of different saw blades, materials and the
force you apply to advance the saw is always less
than the circumferential speed (CS) under no load.



Connecting the vacuum

sawdust extraction device

 Insert the adapter for vacuum sawdust removal

18

into the sawdust removal connector 17.

 Connect a vacuum device approved for the

extraction of sawdust and splinters (see Fig. A).



Changing a saw blade

WARNING!

the mains plug has been pulled out of the socket!

1. Then remove the guide fence
the wing screw

2. Set the cutting depth (by means of the wing
screw for cutting depth setting clamp
the minimum position, 0 mm.

3. Swing back the retractable blade guard
with the help of the retracting lever
the device down.

4. Press the spindle lock button
and release the clamping screw
Allen key
with integral washer head
ing flange

5. Detach the saw blade.

6. The installation of a sawblade is done in the
reverse order.

7. Press the spindle lock button
and tighten the clamping screw
Allen key.

WARNING!

must agree with the arrow showing the direction of
rotation (running direction shown on the device).

 Ensure that the saw blade is suitable for the

saw spindle speed.

Press the spindle lock only after

15

by releasing

13

.

5

) to

7 a

and put

4

(until it engages)

24

using the

6

. Now remove the clamping screw

24

and the clamp-

23

(see Fig. D).

4

(until it engages)

24

using the

The arrow on the saw blade

7



Installing and setting

the riving knife

WARNING!

16

knife

and the saw blade must not be greater
than 5 mm. If the riving knife has been removed e.g.
for a plunge cut, this distance must be observed
again when the riving knife is reinstalled (see Fig. F).

Removing the riving knife (see Fig. E):

1. Release the wing screws of the cutting depth

setting clamp
up until it meets the stop; this exposes the riving
knife mounting

2. Screw out the mounting screws

the riving knife

WARNING!

cut the riving knife
the circular saw is used for any other sawing tasks.

Setting the riving knife (see Fig. F):

Set the distance between the riving knife
the tips of the saw blade teeth to a maximum of
5 mm, and the distance between the tip of the riving
blade and the lowest point of the saw blade to a
maximum of 5 mm.
The distances to be set are illustrated in Fig. F.



Tips and tricks

 Use the cutting angle scale according to the

cutting angle
45° cut = 45° mark.

 Breaking out of the cut edges of delicate sur-

faces, e.g. coated chipboard or doors, can be
avoided by applying masking tape in advance
along the cutting line. This has the additional
advantage that masking tape shows up the cut­ting line better than a smooth surface. An even
more effective way of stopping the cut edges
from being broken out is to clamp a thin piece
of wood along the cutting line, which is then
also sawn through.

The distance between the riving

5

and swing the circular saw

25

.

26

and remove

16

.

After completion of the plunge

16

must be reinstalled before

16

and

12 b

: rectangular cut = 0° mark,

14 GB/IE

Maintenance and cleaning / Service / Warranty / Disposal



Maintenance and cleaning

WARNING!

Always pull the mains plug out of the socket before
doing any work on the device.

 Clean the device after you have finished using it.
 Use a cloth to clean the outside of the device -

never use petrol, solvents or cleaners.



Service





WARNING!

repaired at the service centre or by
qualified specialist personnel using
original manufacturer parts only. This

will ensure that your device remains safe to use.

WARNING!

needs to be replaced, always have
the replacement carried out by the
manufacturer or its service centre. This

will ensure that your device remains safe to use.

DANGER OF INJURY!

Have your device

If the plug or lead

The warranty period will not be extended by repairs
made unter warranty. This applies also to replaced
and repaired parts. Any damage and defects extant
on purchase must be reported immediately after
unpacking the appliance, at the latest, two days after
the purchase date. Repairs made after the expiration
of the warranty period are subject to payment.

GB
DES UK LTD
Tel.: [phone] (£ 0.10 / minute)
e-mail: [e-mail]

IE
Kompernass Service Ireland
Tel: [phone] (0,082 EUR/Min.)

Standard call rates apply.
Mobile operators may vary.

e-mail: [e-mail]



Disposal



Warranty

The warranty for this appliance is for 3
years from the date of purchase. The ap­pliance has been manufactured with care
and meticulously examined before deliv­ery. Please retain your receipt as proof
of purchase. In the event of a warranty
claim, please make contact by telephone
with our Service Department. Only in this
way can a post-free despatch for your
goods be assured.

The warranty covers only claims for material and
maufacturing defects, but not for transport damage, f
wearing parts or for damage to fragile components,
e.g. buttons or batteries. This product is for private
use only and is not intended for commercial use.

The warranty is void in the case of abusive and im­proper handling, use of force and internal tamper­ing not carried out by our authorized service branch.
Your statutory rights are not restricted in any way
by this warranty.

or

The packaging is wholly composed of
environmentally-friendly materials that
can be disposed of at a local recycling
centre.

Do not dispose of electrical

power tools with the household
rubbish!

In accordance with European Directive 2002 / 96 / EC
(covering waste electrical and electronic equipment)
and its transposition into national legislation, worn
out electrical power tools must be collected separate­ly and taken for environmentally compatible recycling.

Contact your local refuse disposal authority for
more details of how to dispose of your worn out
electrical devices.

Do not dispose of rechargeable
batteries with your household
refuse!

15 GB/IE

Declaration of Conformity / Manufacturer

Disposal of batteries

Batteries must be recycled in accordance with
Directive 2006 / 66 / EC and must not be disposed
of with household refuse. Battery users are obliged
by law to take all rechargeable and single-use bat­teries to a collection point operated by a public
authority or a retailer.



Declaration of Conformity /

Manufacturer

We, Kompernaß GmbH, the person responsible for
documents: Mr Felix Becker, Burgstr. 21, D-44867
Bochum, Germany, hereby declare that this product
complies with the following standards, normative
documents and EU directives:

Machinery Directive
(2006 / 42 / EC)

EU Low Voltage Directive
(2006 / 95 / EC)

Electromagnetic Compatibility
(2004 / 108 / EC)

Applicable harmonized standards

EN 60745-1: 2006, EN 60745-1: 2009
EN 60745-2-5:2007, EN 60745-2-5/A11:2009

EN 55014-1: 2006, EN 55014-2/A2: 2001
EN 61000-3-2: 2006, EN 61000-3-3: 2008
IEC 60745-1: 2006, IEC 60745-2-5: 2006

Type / Device description:

Circular saw PHKS 1300 A1

16 GB/IE

Date of manufacture (DOM): 07 - 2010
Serial number: IAN 54379

Bochum, 31.07.2010

Hans Kompernaß

- Managing Director -

We reserve the right to make technical modifica­tions in the course of further development.

Inhaltsverzeichnis

Einleitung

Bestimmungsgemäßer Gebrauch .................................................................................Seite 18

Ausstattung ....................................................................................................................Seite 18

Lieferumfang ..................................................................................................................Seite 19

Technische Daten ..........................................................................................................Seite 19

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

1. Arbeitsplatz-Sicherheit ..............................................................................................Seite 19

2. Elektrische Sicherheit ................................................................................................Seite 20

3. Sicherheit von Personen ...........................................................................................Seite 20

4. Verwendung und Behandlung des Elektrowerkzeugs ............................................Seite 21

Gerätespezifische Sicherheitshinweise für Handkreissägen ......................................Seite 21

Inbetriebnahme

Ein- und ausschalten ......................................................................................................Seite 25

Schnitt-Winkel einstellen ...............................................................................................Seite 25

Schnitt-Tiefe einstellen ...................................................................................................Seite 25

Parallelanschlag einstellen ...........................................................................................Seite 25

Laser ein- / ausschalten .................................................................................................Seite 25

Handhabung der Handkreissäge ................................................................................Seite 25

Drehzahl einstellen ........................................................................................................Seite 26

Spanabsaugung anschließen .......................................................................................Seite 26

Sägeblatt wechseln .......................................................................................................Seite 26

Spaltkeil ausbauen und einstellen ................................................................................Seite 26

Tipps und Tricks .............................................................................................................Seite 27

Wartung und Reinigung ...............................................................................Seite 27

Service .........................................................................................................................Seite 27

Garantie .....................................................................................................................Seite 27

Entsorgung ...............................................................................................................Seite 28

Konformitätserklärung / Hersteller ....................................................Seite 28

17 DE/AT/CH

Einleitung

In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet:

Bedienungsanleitung lesen! Nur zur Verwendung in Innenräumen!

Warn- und Sicherheitshinweise
beachten!

Vorsicht vor elektrischem Schlag!
Lebensgefahr!

V
n
W

0

Volt (Wechselspannung)

~

Bemessungs-Leerlaufdrehzahl Tipp! So verhalten Sie sich richtig.

Watt (Wirkleistung) Automatischer Kraftnachschub

Schutzklasse II Elektronischer Sanftanlauf

Explosionsgefahr!

Kinder vom Elektrowerkzeug
fernhalten!

Handkreissäge PHKS 1300 A1



Einleitung

Machen Sie sich vor der ersten Inbetrieb-

nahme mit den Funktionen des Gerätes

vertraut und informieren Sie sich über den
Umgang mit Elektrowerkzeugen. Lesen Sie hierzu die
nachfolgende Bedienungsanleitung. Bewahren Sie
diese Anleitung auf. Händigen Sie alle Unterlagen
bei Weitergabe des Gerätes an Dritte aus.



Bestimmungsgemäßer Gebrauch

Sägen von Längs-, Quer- und Gehrungsschnitten
bei fester Auflage in Vollholz, Spanplatten, Kunst­stoff und Leichtbaustoffen. Berücksichtigen Sie
dabei, dass das vormontierte Sägeblatt nur zum
Gebrauch mit Holz geeignet ist. Jede andere Ver­wendung oder Veränderung der Maschine gilt als
nicht bestimmungsgemäß und birgt erhebliche
Unfallgefahren. Nicht zum gewerblichen Gebrauch.

18 DE/AT/CH

Lebensgefahr durch elektrischen
Schlag bei beschädigtem Netzkabel
oder -stecker

Tragen Sie einen Gehörschutz, eine
Atem- / Staubschutzmaske, eine Schutz­brille und Schutzhandschuhe.

Laser! Setzen Sie sich nicht dem
Laserstrahl aus.

Werfen Sie Batterien / Akkus nicht
in den Hausmüll!

Entsorgen Sie Verpackung und Gerät
umweltgerecht!



Ausstattung

1

Stellrad Drehzahlvorwahl

2

Einschaltsperre

3

EIN- / AUS-Schalter

4

Spindelarretierung

5

Schnitt-Tiefenvorwahl

6

Innensechskantschlüssel

7

Pendelschutzhaube

7 a

Rückziehhebel der Pendelschutzhaube

8

Grundplatte

9

Schnitt-Winkelvorwahl

10

Abdeckung des Batteriefachs

11

EIN- / AUS-Schalter Laser

12

Laser

12 a

Laserausgang

12 b

Schnitt-Winkelskala

13

Flügelschraube für Parallelanschlag

14

Parallelanschlagaufnahme

15

Parallelanschlag

16

Spaltkeil

17

Spanauswurf

18

Adapter zur Staubabsaugung

19

Schnitt-Tiefenskala

Einleitung / Allgemeine Sicherheitshinweise für Elektrowerkzeuge

20

Zusatzgriff

21

Antriebsspindel

22

Aufnahmeflansch

23

Spannflansch

24

Spannschraube / Unterlegscheibe

25

Spaltkeilbefestigung

26

Befestigungsschrauben

gleich verwendet werden. Der Schwingungspegel
wird sich entsprechend dem Einsatz des Elektro­werkzeugs verändern und kann in manchen Fällen
über dem in diesen Anweisungen angegebenen
Wert liegen. Die Schwingungsbelastung könnte
unterschätzt werden, wenn das Elektrowerkzeug
regelmäßig in solcher Weise verwendet wird.



Lieferumfang

1 Handkreissäge
1 Parallelanschlag
1 Adapter zur Staubabsaugung
1 Innensechskantschlüssel
1 Bedienungsanleitung



Technische Daten

Nennaufnahme: 1300 W
Nennspannung: 230 V~, 50 Hz
Leerlaufdrehzahl: n

2200 – 5200 min

0

-1

Sägeblatt: 190 x 30 x 1,8

(2,6 mm Zahnstärke)
Schnitt-Tiefe: 66 mm
Schutzklasse: II /

Geräusch- und Vibrationsinformationen:

Messwert für Geräusch ermittelt entsprechend
EN 60745. Der A-bewertete Geräuschpegel des
Elektrowerkzeugs beträgt typischerweise:
Schalldruckpegel: 96 dB(A)
Schallleistungspegel: 107 dB(A)
Unsicherheit K: 3 dB

Hinweis: Für eine genaue Abschätzung der
Schwingungsbelastung während eines bestimmten
Arbeitszeitraumes sollten auch die Zeiten berück­sichtigt werden, in denen das Gerät abgeschaltet
ist oder zwar läuft, aber nicht tatsächlich im Einsatz
ist. Dies kann die Schwingungsbelastung über den
gesamten Arbeitszeitraum deutlich reduzieren.

Allgemeine
Sicherheitshinweise
für Elektrowerkzeuge

WARNUNG!

hinweise und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheitshinweise und
Anweisungen können elektrischen Schlag, Brand
und / oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise
und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerk

zeuge (mit Netzkabel) und auf akkube-

triebene Elektrowerkzeuge (ohne Netzkabel).

Lesen Sie alle Sicherheits-

Gehörschutz tragen!

Bewertete Beschleunigung, typischerweise:

Hand- / Armvibration ah = 3,447 m / s
Unsicherheit K = 1,5 m / s

WARNUNG!

2

Der in diesen Anweisungen

2

angegebene Schwingungspegel ist entsprechend
einem in EN 60745 genormten Messverfahren
gemessen worden und kann für den Gerätever-

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet. Unordnung und unbeleuch-

tete Arbeitsbereiche können zu Unfällen führen.

b)

der sich brennbare Flüssigkeiten, Gase

Arbeiten Sie mit dem Elektro-

werkzeug nicht in explosions­gefährdeter Umgebung, in

oder Stäube befinden. Elektrowerkzeuge

erzeugen Funken, die den Staub oder die
Dämpfe entzünden können.

19 DE/AT/CH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

c) Halten Sie Kinder und andere

Personen während der Benut­zung des Elektrowerkzeugs

fern. Bei Ablenkung können Sie die Kontrolle

über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen.
Der Stecker darf in keiner Weise verän­dert werden. Verwenden Sie keine
Adapterstecker gemeinsam mit
schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen
verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit ge-

erdeten Oberflächen, wie von Rohren,
Heizungen, Herden und Kühlschränken.

Es besteht ein erhöhtes Risiko durch elektrischen
Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Re-

gen oder Nässe fern. Das Eindringen von

Wasser in ein Elektrogerät erhöht das Risiko
eines elektrischen Schlages.

d)

oder um den Stecker aus der Steckdose

e) Wenn Sie mit einem Elektrowerkzeug

f) Wenn der Betrieb des Elektrowerk-

20 DE/AT/CH

Zweckentfremden Sie das Ka-

bel nicht, um das Elektrowerk­zeug zu tragen, aufzuhängen

zu ziehen. Halten Sie das Kabel fern
von Hitze, Öl, scharfen Kanten oder sich
bewegenden Geräteteilen. Beschädigte

oder verwickelte Kabel erhöhen das Risiko eines
elektrischen Schlages.

im Freien arbeiten, verwenden Sie nur
Verlängerungskabel, die auch für den
Außenbereich zugelassen sind. Die An-

wendung eines für den Außenbereich geeigneten
Verlängerungskabels verringert das Risiko eines
elektrischen Schlages.

zeuges in feuchter Umgebung nicht
vermeidbar ist, verwenden Sie einen
Fehlerstromschutzschalter. Der Einsatz

eines Fehlerstromschutzschalters vermindert
das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a)

Seien Sie stets aufmerksam, achten Sie

darauf, was Sie tun und gehen Sie mit
Vernunft an die Arbeit mit einem Elek­trowerkzeug. Benutzen Sie kein Elektro­werkzeug, wenn Sie müde sind oder
unter dem Einfluss von Drogen, Alko­hol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Gebrauch
des Elektrowerkzeuges kann zu ernsthaften
Verletzungen führen.

b)

licher Schutzausrüstung wie Staubmaske,

c) Vermeiden Sie eine unbeabsichtigte

d) Entfernen Sie Einstellwerkzeuge oder

e) Vermeiden Sie eine abnormale Körper-

f) Tragen Sie geeignete Kleidung. Tragen

Tragen Sie persönliche Schutz-

ausrüstung und immer eine
Schutzbrille. Das Tragen persön-

rutschfeste Sicherheitsschuhe, Schutzhelm oder
Gehörschutz, je nach Art und Einsatz des
Elektrowerkzeuges, verringert das Risiko von
Verletzungen.

Inbetriebnahme. Vergewissern Sie sich,
dass das Elektrowerkzeug ausgeschal­tet ist, bevor Sie es an die Stromver­sorgung anschließen, es aufnehmen
oder tragen. Wenn Sie beim Tragen des

Elektrowerkzeuges den Finger am Schalter ha
oder das Gerät bereits eingeschaltet an die
Stromversorgung anschließen, kann dies zu
Unfällen führen.

Schraubenschlüssel, bevor Sie das
Elektrowerkzeug einschalten. Ein Werk-

zeug oder Schlüssel, der sich in einem drehenden
Geräteteil befindet, kann zu Verletzungen führen.

haltung. Sorgen Sie für einen sicheren
Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das

Elektrowerkzeug in unerwarteten Situationen
besser kontrollieren.

Sie keine weite Kleidung oder Schmuck.
Halten Sie Haare, Kleidung und Hand­schuhe fern von sich bewegenden
Teilen. Lockere Kleidung, Schmuck oder lange

Haare können von sich bewegenden Teilen
erfasst werden.

ben

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

g) Wenn Staubabsaug- und -auffangein-

richtungen montiert werden können,
vergewissern Sie sich, dass diese
angeschlossen sind und richtig ver­wendet werden. Die Verwendung einer

Staubabsaugung kann Gefährdungen durch
Staub verringern.

4. Verwendung und Behandlung

des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Ver-

wenden Sie für Ihre Arbeit das dafür
bestimmte Elektrowerkzeug. Mit dem

passenden Elektrowerkzeug arbeiten Sie besser
und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug,

dessen Schalter defekt ist. Ein Elektrowerk-

zeug, das sich nicht mehr ein- oder ausschalten
lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steck-

dose, bevor Sie Geräteeinstellungen
vornehmen, Zubehörteile wechseln
oder das Gerät weglegen. Diese Vorsichts-

maßnahme verhindert den unbeabsichtigten
Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerk-

zeuge außerhalb der Reichweite von
Kindern auf. Lassen Sie Personen das
Gerät nicht benutzen, die mit diesem
nicht vertraut sind oder diese Anwei­sungen nicht gelesen haben. Elektrowerk-

zeuge sind gefährlich, wenn sie von unerfahrenen
Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit

Sorgfalt. Kontrollieren Sie, ob beweg­liche Teile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen
oder so beschädigt sind, dass die Funk­tion des Elektrowerkzeuges beeinträch­tigt ist. Lassen Sie beschädigte Teile vor
dem Einsatz des Gerätes reparieren.

Viele Unfälle haben ihre Ursache in schlecht
gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf

und sauber. Sorgfältig gepflegte Schneid-

werkzeuge mit scharfen Schneidkanten verklem­men sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug,

Zubehör, Einsatzwerkzeuge usw.
entsprechend diesen Anweisungen.
Berücksichtigen Sie dabei die Arbeits­bedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerk-

zeugen für andere als die vorgesehenen An­wendungen kann zu gefährlichen Situationen
führen.

Gerätespezifische

Sicherheitshinweise
für Handkreissägen

 Stellen Sie sicher, dass ausschließlich Personen

über 16 Jahren das Gerät gemäß den Anwei­sungen in dieser Bedienungsanleitung in Betrieb
nehmen!

Hinweis: Verwenden Sie keine Schleifscheiben.
Verletzungen und Sachbeschädigungen können
die Folge sein.

Vermeiden Sie Lebensgefahr
durch elektrischen Schlag:



derart beschädigten Teilen nicht mehr in Betrieb.

 Betreiben Sie das Gerät nicht, wenn es feucht

 Schließen Sie, wenn Sie im Freien arbeiten,

Kontrollieren Sie regelmäßig den Zu-

stand von Gerät, Netzkabel und den
Netzstecker. Nehmen Sie Geräte mit

Öffnen Sie niemals das Gerät. Beschädigte Ge­räte, Netzanschlussleitung oder Netzstecker
bedeuten Lebensgefahr durch elektrischen Schlag.
Lassen Sie Reparatur- oder Austauscharbeiten
nur von der Servicestelle oder einer Elektro­fachkraft durchführen.

ist, und auch nicht in feuchter Umgebung.

das Gerät über einen Fehlerstrom (FI)-Schutz­schalter mit maximal 30 mA Auslösestrom an.
Verwenden Sie nur ein für den Außenbereich
zugelassenes Verlängerungskabel.

21 DE/AT/CH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Hinweis: Halten Sie das Netzkabel stets vom
Wirkungskreis der Maschine fern und führen Sie
es nach hinten von der Maschine weg.

VORSICHT! Vermeiden Sie

Verletzungsgefahr:

a) Kommen Sie mit Ihren Händen nicht in

den Sägebereich und an das Sägeblatt.
Halten Sie mit Ihrer zweiten Hand den
Zusatzgriff oder das Motorgehäuse.

Wenn beide Hände die Kreissäge halten, kann
das Sägeblatt diese nicht verletzen.

b) Greifen Sie nicht unter das Werkstück.

Die Schutzhaube kann Sie unter dem Werk­stück nicht vor dem Sägeblatt schützen.

c)

Passen Sie die Schnitt-Tiefe an die Dicke
des Werkstücks an. Es sollte weniger als eine

volle Zahnhöhe unter dem Werkstück sichtbar sein.

d) Halten Sie das zu sägende Werkstück

niemals in der Hand oder über dem
Bein fest. Sichern Sie das Werkstück an
einer stabilen Aufnahme. Es ist wichtig,

das Werkstück gut zu befestigen, um die Gefahr
von Körperkontakt, Klemmen des Sägeblattes
oder Verlust der Kontrolle zu minimieren.

e) Halten Sie das Gerät nur an den iso-

lierten Griffflächen, wenn Sie Arbeiten
ausführen, bei denen das Schneide­werkzeug verborgene Stromleitungen
oder das eigene Netzkabel treffen
könnte. Der Kontakt mit einer spannungsfüh-

renden Leitung setzt auch die metallenen
Geräteteile unter Spannung und führt zu einem
elektrischen Schlag.

f) Verwenden Sie beim Längsschneiden

immer einen Anschlag oder eine gerade
Kantenführung. Dies verbessert die Schnitt-

genauigkeit und verringert die Möglichkeit, dass
das Sägeblatt klemmt.

g) Verwenden Sie immer Sägeblätter in

der richtigen Größe und mit passender
Aufnahmebohrung. Sägeblätter, die nicht

zu den Montageteilen der Säge passen, laufen
unrund und führen zum Verlust der Kontrolle.

h) Verwenden Sie niemals beschädigte

oder falsche Sägeblatt-Unterlegschei-

22 DE/AT/CH

ben oder- schrauben. Die Sägeblatt-Unter­legscheiben und - schrauben wurden speziell für
Ihre Säge konstruiert, für optimale Leistung und
Betriebssicherheit.

Vermeiden Sie einen Rückschlag des
Gerätes:

Ein Rückschlag ist die Folge eines falschen oder
fehlerhaften Gebrauchs der Säge. Er kann durch
geeignete Vorsichtsmaßnahmen, wie nachfolgend
beschrieben, verhindert werden.
a) Halten Sie die Säge mit beiden Händen

fest und bringen Sie Ihre Arme in eine
Stellung, in der Sie den Rückschlag­kräften standhalten können. Halten
Sie sich immer seitlich des Sägeblattes,
nie das Sägeblatt in eine Linie mit Ihrem
Körper bringen. Bei einem Rückschlag kann

die Kreissäge rückwärts springen, jedoch kann
die Bedienperson die Rückschlagkräfte beherr­schen, wenn geeignete Maßnahmen getroffen
wurden.

b) F

alls das Sägeblatt klemmt oder das
Sägen aus einem anderen Grund unter­brochen wird, lassen Sie den EIN- / AUS­Schalter los und halten Sie die Säge im
Werkstoff ruhig, bis das Sägeblatt
vollständig still steht. Versuchen Sie
nie, die Säge aus dem Werkstück zu
entfernen oder sie rückwärts zu ziehen,
solange das Sägeblatt sich bewegt,
sonst kann ein Rückschlag erfolgen.

Finden Sie die Ursache für das Klemmen des
Sägeblattes und beseitigen Sie diese durch
geeignete Maßnahmen.

c) Wenn Sie eine Säge, die im Werkstück

steckt, wieder starten wollen, zentrie­ren Sie das Sägeblatt im Sägespalt und
überprüfen Sie, ob die Sägezähne nicht
im Werkstück verhakt sind. Klemmt das

Sägeblatt, kann es sich aus dem Werkstück
heraus bewegen oder einen Rückschlag verur­sachen, wenn die Säge erneut gestartet wird.

d) Stützen Sie große Platten ab, um das

Risiko eines Rückschlags durch ein
klemmendes Sägeblatt zu vermindern.

Große Platten können sich unter ihrem Eigenge­wicht durchbiegen. Platten müssen auf beiden

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Seiten, sowohl in Nähe des Sägespalts als auch
am Rand, abgestützt werden.

e) Verwenden Sie keine stumpfen oder

beschädigten Sägeblätter. Sägeblätter
mit stumpfen oder falsch ausgerichteten Zähnen
verursachen durch einen zu engen Sägespalt
eine erhöhte Reibung, Klemmen des Sägeblattes
und Rückschlag.

f) Ziehen Sie vor dem Sägen die Schnitt-

Tiefen- und Schnitt-Winkeleinstel

lungen

fest. Wenn sich während des Sägens die Ein-

stellungen verändern, kann sich das Sägeblatt
verklemmen und ein Rückschlag auftreten.

g) Seien Sie besonders vorsichtig, wenn

Sie
einen „Tauchschnitt“ in einen verbor­genen Bereich, z.B. eine bestehende
Wand, ausführen. Das eintauchende Säge-

blatt kann beim Sägen in verborgene Objekte
blockieren und einen Rückschlag verursachen.

Ursachen eines Rückschlags:

a) Ein Rückschlag ist die plötzliche Reaktion infolge

eines hakenden, klemmenden oder falsch aus­gerichteten Sägeblattes, die dazu führt, dass
eine unkontrollierte Säge abhebt und sich aus
dem Werkstück heraus in Richtung der Bedien­person bewegt.

b) Wenn sich das Sägeblatt in dem sich schlie

ßenden
Sägespalt verhakt oder verklemmt, blockiert es,
und die Motorkraft schlägt das Gerät in Rich­tung der Bedienperson zurück.

c) Wird das Sägeblatt im Sägeschnitt verdreht oder

falsch ausgerichtet, können sich die Zähne der
hinteren Sägeblattkante in der Oberfläche des
Werkstücks verhaken, wodurch sich das Säge­blatt aus dem Sägespalt herausbewegt und die
Säge in Richtung der Bedienperson zurückspringt.

Spezielle Sicherheitshinweise für
Handkreissäge und Pendelschutzhaube
a) Überprüfen Sie vor jeder Benutzung,

ob die Pendelschutzhaube

7

einwand­frei schließt. Verwenden Sie die Säge
nicht, wenn die untere Schutzhaube
nicht frei beweglich ist und sich nicht
sofort schließt. Klemmen oder binden
Sie die Pendelschutzhaube niemals in
geöffneter Position fest. Sollte die Säge

unbeabsichtigt zu Boden fallen, kann die untere
Schutzhaube verbogen werden. Öffnen Sie die
Schutzhaube mit dem Rückziehhebel und stellen
Sie sicher, dass sie sich frei bewegt und bei allen
Schnitt-Winkeln und -Tiefen weder Sägeblatt
noch andere Teile berührt.

b) Überprüfen Sie die Funktion der Feder

für die Pendelschutzhaube. Lassen Sie
das Gerät vor dem Gebrauch warten,
wenn Pendelschutzhaube und Feder
nicht einwandfrei arbeiten. Beschädigte

Teile, klebrige Ablagerungen oder Anhäufungen
von Spänen lassen die untere Schutzhaube ver­zögert arbeiten.

c) Öffnen Sie die Pendelschutzhaube von

Hand nur bei besonderen Schnitten,
wie „Tauch- und Winkelschnitten“.
Öffnen Sie die Pendelschutzhaube mit
dem Rückziehhebel

7 a

und lassen Sie
diesen los, sobald das Sägeblatt in
das Werkstück eingedrungen ist. Bei

allen anderen Sägearbeiten muss die untere
Schutzhaube automatisch arbeiten.

d) Legen Sie die Säge nicht auf der Werk-

bank oder dem Boden ab, ohne dass
die Pendelschutzhaube das Sägeblatt
bedeckt. Ein ungeschütztes, nachlaufendes

Sägeblatt bewegt die Säge entgegen der
Schnittrichtung und sägt, was ihm im Weg ist.
Beachten Sie dabei die Nachlaufzeit der Säge.

Spezielle Sicherheitshinweise für
Handkreissäge und Spaltkeil
a) Verwenden Sie den für das eingesetzte

Sägeblatt passenden Spaltkeil. Der

Spaltkeil muss stärker als die Stammblattdicke
des Sägeblatts, aber dünner als die Zahnbreite
des Sägeblattes sein.

b) Justieren Sie den Spaltkeil wie in der

Bedienungsanleitung beschrieben.
Falsche Stärke, Position und Ausrichtung können
der Grund dafür sein, dass der Spaltkeil einen
Rückschlag nicht wirksam verhindert.

c) Verwenden Sie immer den Spaltkeil,

außer bei Tauchschnitten. Montieren Sie
den Spaltkeil nach dem Tauchschnitt wieder.
Der Spaltkeil stört bei Tauchschnitten und kann
einen Rückschlag erzeugen.

23 DE/AT/CH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

d) Damit der Spaltkeil wirken kann,

muss er sich im Sägespalt befinden.

Bei kurzen Schnitten ist der Spaltkeil unwirksam,
um einen Rückschlag zu verhindern.

e) Betreiben Sie die Säge nicht mit verbo-

genem Spaltkeil. Bereits eine geringe Störung
kann das Schließen der Schutzhaube verlangsamen.

WARNUNG! Schützen Sie

sich vor Laserstrahlung:

LASERSTRAHLUNG

NICHT IN DEN STRAHL BLICKEN

LASER KLASSE 2

P max.: < 1 mW ·

EN 60825-1: 2007

: 650 nm

 Schauen Sie nicht direkt in den Laserstrahl,

bzw. in die Öffnung, aus der er austritt.

WARNUNG!

gangs

12a

Das Betrachten des Laseraus-

mit optischen Instrumenten (z.B.
Lupe, Vergrößerungsgläsern, u.ä.) ist mit einer
Augengefährdung verbunden.

 Richten Sie den Laserstrahl niemals auf reflek-

tierende Flächen, Personen oder Tiere. Bereits
ein kurzer Sichtkontakt mit dem Laserstrahl
kann zu Augenschäden führen.

Batterien wechseln:

 Öffnen Sie die Abdeckung des Batteriefachs

mit einem passenden Kreuz-Schraubendreher
(siehe Abb. G).

 Entnehmen Sie die verbrauchten Batterien.
 Setzen Sie zwei neue 1,5 V Alkaline Batterien

LR44 (z.B. GPA 76) gemäß Polung ein und

24 DE/AT/CH

schrauben Sie die Abdeckung des Batteriefachs

10

wieder fest.

VORSICHT! Wenn andere als die hier ange-

gebenen Bedienungs- oder Justiereinrichtungen
benutzt, oder andere Verfahrensweisen ausgeführt
werden, kann dies zu gefährlicher Strahlungs­exposition führen.

So verhalten Sie sich richtig:

 Ziehen Sie bei Gefahr sofort den Netzstecker

aus der Steckdose.

 Verwenden Sie das Gerät niemals zweckent-

fremdet.

 Das Gerät muss stets sauber, trocken und frei

von Öl oder Schmierfetten sein.



Bei stationärem Einsatz darf das Gerät nur an
einem Sägetisch mit Wiederanlaufschutz betrie­ben werden.

 Das Gerät nur eingeschaltet gegen das

Werkstück führen.

 Das Gerät beim Arbeiten immer vom Körper

wegführen.

 Asbesthaltiges Material darf nicht bearbeitet

werden.

 Die Schnittbahn muss oben und unten frei von

Hindernissen sein.

 Das Sägeblatt darf nicht mehr als 3 mm aus

dem Werkstück herausragen.

 Achten Sie beim Sägen stets darauf, dass nicht

in Nägel, Schrauben usw. gesägt wird.

 Mit dem Gerät nicht über Kopf arbeiten.
 Das Sägeblatt vor Stoß und Schlag schützen

und nicht verkanten.

 Bremsen Sie nach dem Ausschalten das Säge-

blatt niemals zusätzlich ab.

 Rissige, oder Sägeblätter, die ihre Form verän-

dert haben, dürfen nicht verwendet werden.
HSS- (Hochleistungs-Schnellschnitt-Stahl) Säge­blätter dürfen nicht verwendet werden.

10

 Ziehen Sie vor allen Arbeiten an der Maschine,

z.B. Einstellen der Grundplatte etc., immer den
Netzstecker aus der Steckdose.

 Entfernen Sie niemals Späne oder Splitter bei

laufender Maschine.

 Beim Bearbeiten von Holz oder Materialien,

bei denen gesundheitsgefährdender Staub ent-

Allgemeine Sicherheitshinweise für Elektrowerkzeuge / Inbetriebnahme

steht, ist die Handkreissäge an eine passende,
geprüfte Absaugvorrichtung anzuschließen.

 Verwenden Sie unbedingt die integrierten Schutz-

einrichtungen der Handkreissäge, z.B. die Ein­schaltsperre

2

und die Pendelschutzhaube 7.

 Stellen Sie sicher, dass alle beweglichen Teile des

Sägeblattschutzes ohne Klemmen funktionieren
und alle Einrichtungen, die das Verdecken des
Sägeblattes bewirken, einwandfrei arbeiten.

 Stellen Sie den EIN- / AUS-Schalter

3

im

hand geführten Betrieb nicht fest.



Inbetriebnahme

Die Handkreissäge PHKS 1300 A1 verfügt über
Intelligent Power Control.

Dieser automatische

Kraftnachschub

bewirkt, dass in einem
bestimmten Drehzahlbereich die Leistung auch
beim Bearbeiten von härterem und widerstands­fähigerem Material konstant bleibt.



Ein- und ausschalten

Einschalten:

 Drücken Sie die Einschaltsperre

2

nach links

oder rechts und halten diese gedrückt.

 Betätigen Sie den EIN- / AUS-Schalter

3

.
Nachdem die Maschine angelaufen ist, können
Sie die Einschaltsperre

2

wieder loslassen.

Die Handkreissäge ist mit einem

elektronischen Sanftanlauf aus-

gestattet. Der Motor startet mit einer Verzögerung.

Ausschalten:

 Lassen Sie den EIN- / AUS-Schalter

3

los.

stellen Sie den gewünschten Winkel an der
Schnitt-Winkelskala

12 b

ein und ziehen Sie die

Flügelschraube /Klemmbolzen wieder fest.



Schnitt-Tiefe einstellen

Hinweis: Wir empfehlen, die Schnitt-Tiefe möglichst

ca. 3 mm größer als die Materialstärke zu wählen.
Dadurch erzielen Sie einen sauberen Schnitt.

 Lösen Sie den Schnellspannhebel der Schnitt-

Tiefenvorwahl
Schnitt-Tiefe an der Skala

5

, stellen Sie die gewünschte

19

ein und ziehen

Sie den Schnellspannhebel wieder fest.



Parallelanschlag einstellen

 Lösen Sie die Flügelschraube 13 an der Grund-

8

platte

15

Ziehen Sie die Flügelschraube



Laser ein- / ausschalten

und setzen Sie den Parallelanschlag

in die Parallelanschlagaufnahme

13

wieder fest.

14

ein.

Einschalten:

 Schieben Sie den

EIN- / AUS-Schalter Laser

11

auf „I“.

Ausschalten:

 Schieben Sie den EIN- / AUS-Schalter Laser

11

auf „0“.

Hinweis: Sollten die Batterien verbraucht sein,
ersetzen Sie sie durch zwei 1,5 V Alkaline Batterien
LR44 (z.B. GPA 76).



Handhabung der Handkreissäge



Schnitt-Winkel einstellen

Sie können den Schnitt-Winkel mit Hilfe der Schnitt­Winkelskala

12 b

bestimmen.

 Lösen Sie die Flügelschrauben / Klemmbolzen

der Schnitt-Winkelvorwahl

9

an beiden Seiten,

1. Maschine – wie unter »Ein- und ausschalten«
beschrieben – einschalten und dann mit der
vorderen Kante der Grundplatte

8

auf das

Material setzen.

2. Richten Sie die Maschine am Parallelanschlag

15

oder an einer aufgezeichneten Linie bzw.

am Laser aus.

25 DE/AT/CH

Inbetriebnahme

3. Halten Sie die Maschine mit beiden Händen
an den Griffen (siehe Abb. A) und sägen Sie
mit mäßigem Druck.



Drehzahl einstellen

1

 Drehen Sie das Stellrad

in die gewünschte
Drehzahlstufe (Pfeilmarkierung )
(1 = kleinste Drehzahl / 6 = größte Drehzahl):

Orientieren Sie sich an den nachfolgenden,
unverbindlichen Einstellungen bzw. passen Sie die
Drehzahl am Stellrad

1

individuell entsprechend an.

Material Drehzahl-

stufe

Hart- und Weichholz (Vollholz)

6

in Quer- und Längsschnitten
Spanplatten, Hartfaserplatten 6
Spanplatten 6
Tischlerplatten, Sperrholz 6
beschichtete und furnierte Platten 6
PVC-Platten 3-5
Acrylglasplatten, Plexiglas 2-4
Aluminium-Platten 4-6
Aluminium-Profile 4-6
Gipskartonplatten 1-2
Steinwollplatten 1-2
zementgebundene Spanplatten 1-2

Die Umlaufgeschwindigkeit beträgt bei minimaler
bzw. maximaler Drehzahl ca.:

Stuf e U / min Meter / Sek

1 2200 21,8
6 5200 51,7



Spanabsaugung anschließen

 Stecken Sie den Adapter zur Staubabsaugung

18

in den Spanauswurf 17.

 Schließen Sie eine zugelassene Staub- und

Spanabsaugung an (siehe Abb. A).



Sägeblatt wechseln

WARNUNG!

Spindelarretierung nur bei

gezogenem Netzstecker betätigen!

1. Entfernen Sie zunächst den Parallelanschlag
indem Sie die Flügelschraube

13

lösen.

15

2. Setzen Sie die Schnitt-Tiefe (mittels Flügelschraube
Schnitt-Tiefenvorwahl

5

) auf die minimalste

Position, 0 mm.

3.

Schwenken Sie die Pendelschutzhaube 7 mit Hilfe

7 a

des Rückziehhebels

zurück und stellen Sie

das Gerät ab.

4. Betätigen Sie die Spindelarretierung

4

(bis sie

einrastet) und lösen Sie mit dem Innensechs-

6

kantschlüssel

die Spannschraube
Sie jetzt die Spannschraube mit Scheibe
den Spannflansch

23

ab (siehe auch Abb. D).

24

. Neh

24

men

und

5. Sägeblatt abnehmen.

6. Einbau des Sägeblattes entsprechend in umge­kehrter Reihenfolge wie beschrieben vornehmen.

7. Betätigen Sie die Spindelarretierung

4

(bis sie
einrastet) und ziehen Sie mit dem Innensechs­kantschlüssel die Spannschraube

WARNUNG!

Der Pfeil auf dem Sägeblatt

24

fest.

muss mit dem Drehrichtungspfeil (Laufrichtung, am
Gerät markiert) übereinstimmen.

 Stellen Sie sicher, dass das Sägeblatt für die

Spindeldrehzahl des Werkzeuges geeignet ist.



Spaltkeil ausbauen

und einstellen

,

Beachten Sie, dass die Schnittgeschwindigkeit durch
unterschiedliche Sägeblätter, Materialien sowie
abhängig von Ihrer Vorschubkraft immer geringer
ist als die Umlaufgeschwindigkeit (UGS) im Leerlauf.

26 DE/AT/CH

WARNUNG!

16

und Sägeblatt darf nicht größer als 5 mm

keil

Der Abstand zwischen Spalt-

sein. Sollte der Spaltkeil z.B. für Tauchschnitte entfernt
worden sein, muss beim Einsetzen des Spaltkeils
dieser Abstand unbedingt eingehalten werden
(s. Abb. F).

Inbetriebnahme / Wartung und Reinigung / Service / Garantie

Spaltkeil ausbauen (siehe auch Abb. E):

1. Die Flügelschraube der Schnitt-Tiefenvorwahl

5

lösen und die Kreissäge bis zum Anschlag nach
oben schwenken; die Spaltkeilbefestigung

25

wird freigegeben.

2. Befestigungsschrauben
und den Spaltkeil

WARNUNG!

weitere Arbeiten den Spaltkeil

26

herausschrauben

16

entnehmen.

Nach dem Tauchschnitt für

16

unbedingt

wieder einbauen.

Spaltkeil einstellen (siehe auch Abb. F):

Den Abstand zwischen Spaltkeil

16

und Zahnkranz
des Sägeblattes auf max. 5 mm und zwischen
Spaltkeilspitze und tiefstem Punkt des Sägeblattes
auf max. 5 mm einstellen.
Berücksichtigen Sie die Abstände, wie in Abb. F
dargestellt.



Tipps und Tricks

 Verwenden Sie je nach Schnitt-Winkel die

Schnitt-Winkelskala

12 b

: Rechtwinkliger Schnitt =

Markierung 0°, 45°- Schnitt = Markierung 45°.

 Ein Ausreißen der Schnittkante bei empfindlichen

Oberflächen, z.B. beschichteten Spanplatten
oder Türen, vermeiden Sie, indem Sie ein Krepp­band auf die Schnittlinie kleben. Dies hat ferner
den Vorteil, dass sich auf dem Kreppband auch
besser anzeichnen lässt als auf einer glatten
Oberfläche. Noch wirkungsvoller vermeiden Sie
ein Ausreißen der Schnittkante durch ein aufge­spanntes dünnes Holz, das mitgesägt wird.



Wartung und Reinigung

WARNUNG!

VERLETZUNGSGEFAHR!

Bevor Sie Arbeiten am Gerät durchführen, ziehen
Sie immer den Netzstecker aus der Steckdose.

 Reinigen Sie das Gerät nach Abschluss der Arbeit.
 Verwenden Sie zur Reinigung des Gehäuses

ein Tuch und keinesfalls Benzin, Lösungsmittel
oder Reiniger.



Service



WARNUNG!

Lassen Sie Ihr Gerät
nur von qualifiziertem Fachpersonal
und nur mit Originalersatzteilen repa­rieren. Damit wird sichergestellt, dass die

Sicherheit des Gerätes erhalten bleibt.



WARNUNG!

Lassen Sie den Aus­tausch des Steckers oder der Anschluss­leitung immer vom Hersteller des
Elektrowerkzeugs oder seinem Kunden­dienst ausführen. Damit wird sichergestellt,

dass die Sicherheit des Gerätes erhalten bleibt.



Garantie

Sie erhalten auf dieses Gerät 3 Jahre Ga­rantie ab Kaufdatum. Das Gerät wurde
sorgfältig produziert und vor Anlieferung
gewissenhaft geprüft. Bitte bewahren Sie
den Kassenbon als Nachweis für den Kauf
auf. Bitte setzen Sie sich im Garantiefall mit
Ihrer Servicestelle telefonisch in Verbin
Nur so kann eine kostenlose Einsendung
Ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fa­brikationsfehler, nicht aber für Transportschäden,
Verschleißteile oder für Beschädigungen an zer­brechlichen Teilen, z. B. Schalter oder Akkus.
Das Produkt ist lediglich für den privaten und nicht
für den gewerblichen Gebrauch bestimmt.

Bei missbräuchlicher und unsachgemäßer Behand­lung, Gewaltanwendung und bei Eingriffen, die nicht
von unserer autorisierten Service-Niederlassung
vorgenommen wurden, erlischt die Garantie. Ihre
gesetzlichen Rechte werden durch diese Garantie
nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht
verlängert. Dies gilt auch für ersetzte und reparierte
Teile. Eventuell schon beim Kauf vorhandene Schäden
und Mängel müssen sofort nach dem Auspacken
gemeldet werden, spätestens aber zwei Tage nach
Kaufdatum. Nach Ablauf der Garantiezeit anfallende
Reparaturen sind kostenpflichtig.

dung.

27 DE/AT/CH

Garantie / Entsorgung / Konformitätserklärung / Hersteller

DE
Schraven
Service- und Dienstleistungs GmbH
Tel.: + 49 (0) 180 5 008107

(0,14 € / Min. aus dem dt. Festnetz,

Mobilfunk max. 0,42 € / Min.)
Fax: [phone]
e-mail: [e-mail]

AT
Kompernaß Service Österreich
Tel.: [phone] (0,20 EUR/Min.)
e-mail: [e-mail]

CH
Kompernaß Service Switzerland
Tel.: [phone]

(max. 0,0807 CHF/Min.)
e-mail: [e-mail]



Entsorgung

Die Verpackung besteht aus umwelt­freundlichen Materialien. Sie kann in
den örtlichen Recyclebehältern entsorgt
werden.

Werfen Sie Elektrowerkzeuge

nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002 / 96 / EC
müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten Wiederver­wertung zugeführt werden.

Gemeinde / seines Stadtteils oder im Handel
abzugeben.



Konformitätserklärung /

Hersteller

Wir, Kompernaß GmbH, Dokumentenverantwortlicher:
Herr Felix Becker, Burgstr. 21, D-44867 Bochum,
Deutschland, erklären hiermit dass dieses Produkt
mit den folgenden Normen, normativen Dokumenten
und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie
(2006 / 42 / EC)

EG-Niederspannungsrichtlinie
(

2006 / 95 / EC)

Elektromagnetische Verträglichkeit
(2004 / 108 / EC)

angewandte harmonisierte Normen

EN 60745-1: 2006, EN 60745-1: 2009
EN 60745-2-5:2007, EN 60745-2-5/A11:2009

EN 55014-1: 2006, EN 55014-2/A2: 2001
EN 61000-3-2: 2006, EN 61000-3-3: 2008
IEC 60745-1: 2006, IEC 60745-2-5: 2006

Typbezeichnung der Maschine:

Handkreissäge PHKS 1300 A1

Herstellungsjahr: 07 - 2010
Seriennummer: IAN 54379

Möglichkeiten zur Entsorgung des ausgedienten
Gerätes erfahren Sie bei Ihrer Gemeinde- oder
Stadtverwaltung.

Werfen Sie Batterien / Akkus
nicht in den Hausmüll!

Batterieentsorgung

Batterien müssen gemäß Richtlinie 2006 / 66 / EC
recycelt und dürfen nicht im Hausmüll entsorgt werden.
Jeder Verbraucher ist gesetzlich verpflichtet, alle
Batterien und Akkus bei einer Sammelstelle seiner

28 DE/AT/CH

Bochum, 31.07.2010

Hans Kompernaß

- Geschäftsführer -

Technische Änderungen im Sinne der
Weiterentwicklung sind vorbehalten.

IAN 54379
KOMPERNASS GMBH
Burgstraße 21
D-44867 Bochum

© by ORFGEN Marketing

Last Information Update · Stand der Informationen:
07 / 2010 · Ident.-No.: PHKS1300A1072010-6

6
