PARKSIDE PBH 800 A1 User manual [fr]

HAMMER DRILL PBH 800 A1

PERFORATEUR BURINEUR

Traduction des instructions d’origine

BOHR- UND MEISSELHAMMER

Originalbetriebsanleitung

IAN 337117_2001

KLOP- EN BEITELBOOR

Vertaling van de originele gebruiksaanwijzing

Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec
toutes les fonctions de l'appareil.

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het
apparaat.

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.

FR / BE Traduction des instructions d’origine Page 1
NL / BE Vertaling van de originele gebruiksaanwijzing Pagina 13
DE / AT / CH Originalbetriebsanleitung Seite 25

A B

Table des matières

Introduction ............................................................2

Utilisation conforme à l'usage prévu .....................................................2

Composants représentés ..............................................................2

Matériel livré .......................................................................2

Caractéristiques techniques ............................................................3

Avertissements de sécurité généraux pour l’outil ............................. 3

1. Sécurité de la zone de travail ........................................................4

2. Sécurité électrique .................................................................4

3. Sécurité des personnes .............................................................4

4. Utilisation et entretien de l’outil .......................................................5

5. Service après-vente ................................................................5

Consignes de sécurité spécifiques aux marteaux perforateurs .................................5

Accessoires/équipements supplémentaires d’origine .........................................6

Mise en service ......................................................... 6

Poignée supplémentaire ...............................................................6

Butée de profondeur .................................................................6

Positionner/retirer les outils ............................................................7

Mandrin à serrage rapide pour forets à queue cylindrique ....................................7

Utilisation .............................................................7

Sélection du mode de fonctionnement ....................................................7

Allumer et éteindre ...................................................................8

Réglage de la vitesse de rotation ........................................................8

Inverser le sens de rotation .............................................................8

Entretien et nettoyage ...................................................8

Mise au rebut ..........................................................8

Garantie de Kompernass Handels GmbH ...................................9

Service après-vente ....................................................10

Importateur ...........................................................10

Traduction de la déclaration de conformité originale .........................11

PBH 800 A1

FR│BE 

│

 1 ■

PERFORATEUR BURINEUR
PBH 800 A1

Introduction

Nous vous félicitons pour l'achat de votre nouvel
appareil. Vous venez ainsi d'opter pour un produit
de grande qualité. Le mode d'emploi fait partie de
ce produit. Il contient des remarques importantes
concernant la sécurité, l'usage et la mise au rebut.
Avant d'utiliser le produit, veuillez vous familiariser
avec toutes les consignes d'utilisation et de sécurité.
N'utilisez le produit que conformément aux descrip­tions et pour les domaines d'utilisation prévus. Si
vous cédez le produit à un tiers, remettez-lui égale­ment tous les documents.

Utilisation conforme à l'usage prévu

Le perforateur burineur PBH 800 A1 (ci-après
dénommé l'appareil) se prête:

▯ au perçage à percussion dans la brique, le

béton et la pierre

▯ au burinage dans le béton, la pierre et le crépi
▯ au perçage dans la pierre, le bois et le métal

Toute utilisation autre ou modification de l'appareil
est considérée comme non conforme et s'accom­pagne de risques d'accident non négligeables.

Le fabricant n'assume aucune responsabilité pour
les dommages résultant d'une utilisation non
conforme à l'usage prévu. L'outil n'est pas conçu
pour un usage professionnel.

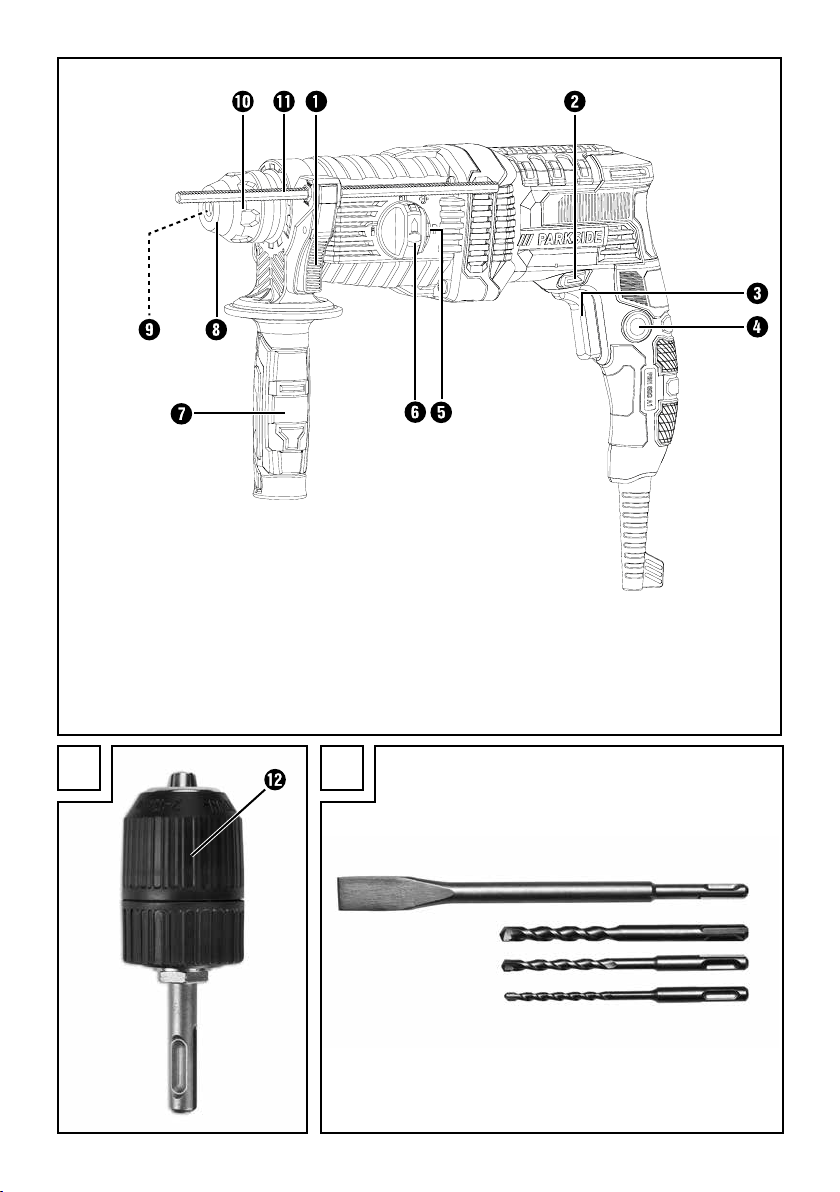

Composants représentés

Touche d’arrêt de la butée de profondeur

Inverseur de sens de rotation
Interrupteur MARCHE/ARRÊT
Touche de blocage pour interrupteur

MARCHE/ARRÊT
Touche de déverrouillage du sélecteur

de fonction
Sélecteur de fonction
Poignée supplémentaire
Coiffe anti-poussière
Porte-outil
Manchon de verrouillage
Butée de profondeur (pas préassemblée)
Mandrin à serrage rapide

Matériel livré

1 perforateur burineur PBH 800 A1
1 poignée supplémentaire
1 mandrin à serrage rapide avec logement

selon le système SDS-plus (voir fig. A)
3 forets SDS (6/8/10 x 150 mm, voir fig. B)
1 burin plat (14 x 250 mm, voir fig. B)
1 butée de profondeur
1 mallette de transport
1 mode d'emploi

■ 2 │ FR

│

BE

PBH 800 A1

Caractéristiques techniques

Puissance nominale
absorbée 800 W

Tension nominale 230 V ∼, 50 Hz

(Courant alternatif)

Plage nominale de vitesses n

0–1650 min

0

Fréquence de frappe 0–7500 min
Énergie de frappe 1,2 J
Diamètre de perçage max. 13 mm pour l'acier

24 mm pour le bois
19 mm pour le béton

Classe de protection II /

(double isolation)

Valeur d'émissions sonores

Valeur de mesure du bruit déterminée conformé­ment à la norme EN60745. Le niveau de bruit A
pondéré typique de l'outil électrique est de:

Niveau de pression acoustique L

= 94 dB (A)

pA

Imprécision K = 3 dB
Niveau de puissance acoustique L

= 105 dB (A)

WA

Imprécision K = 3 dB

Porter une protection auditive!
Valeur totale des vibrations

Valeurs totales des vibrations (somme vectorielle
triaxiale) déterminées selon la norme EN60745:

Perçage dans
le béton a

Burinage a

= 9,3 m/s2, K = 1,5 m/s

h(HD)

= 8,9 m/s2, K = 1,5 m/s

h(CHeq)

REMARQUE

► Le niveau de vibrations indiqué dans les pré-

sentes instructions a été mesuré conformé­ment à une méthode de mesure normée et
peut être utilisé pour comparer des appareils.
La valeur d'émission des vibrations déclarée
peut également être utilisée pour une évalua­tion préliminaire de l'exposition.

-1

-1

AVERTISSEMENT!

► Le niveau des vibrations varie en fonction de

l'usage de l'outil électrique et peut, dans cer­tains cas, excéder la valeur indiquée dans
ces instructions.
La sollicitation vibratoire pourrait être sous­estimée si l'outil électrique est utilisé régulière­ment de cette manière. Essayez de garder la
sollicitation par vibrations aussi faible que
possible. Des mesures d'exemple de réduc­tion de la sollicitation des vibrations sont le
port de gants lors de l'utilisation de l'outil et
la limitation du temps de travail. Pour cela,
toutes les parts du cycle de travail doivent
être prises en compte (par exemple les du­rées pendant lesquelles l'outil est éteint et
celles pendant lesquelles il est allumé mais
fonctionne sans charge).

Avertissements de
sécurité généraux pour
l’outil

AVERTISSEMENT!

► Lire tous les avertissements de sécurité et

toutes les instructions. Ne pas suivre les

avertissements et instructions peut donner lieu

2

2

à un choc électrique, un incendie et/ou une
blessure sérieuse.

Conserver tous les avertissements et toutes
les instructions pour pouvoir s’y reporter
ultérieurement.

Le terme «outil» dans les consignes de sécurité fait
référence à votre outil électrique alimenté par le
secteur (avec cordon d’alimentation) ou à votre outil
fonctionnant sur batterie (sans cordon d’alimenta­tion).

PBH 800 A1

FR│BE 

│

 3 ■

1. Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien

éclairée. Les zones en désordre ou sombres

sont propices aux accidents.

b) Ne pas faire fonctionner les outils électriques

en atmosphère explosive, par exemple en
présence de liquides inflammables, de gaz ou
de poussières. Les outils électriques produisent

des étincelles qui peuvent enflammer les pous­sières ou les fumées.

c) Maintenir les enfants et les personnes pré-

sentes à l’écart pendant l’utilisation de l’outil.
Les distractions peuvent vous faire perdre le
contrôle de l’outil.

2. Sécurité électrique

a) La fiche de l’outil doit être adaptée à la prise

secteur. Ne jamais modifier la fiche de quelque
façon que ce soit. Ne pas utiliser d’adaptateurs
avec des outils à branchement de terre. Des

fiches non modifiées et des socles adaptés
réduiront le risque de choc électrique.

b) Eviter tout contact du corps avec des surfaces

reliées à la terre telles que les tuyaux, les
radiateurs, les cuisinières et les réfrigérateurs.

Il existe un risque accru de choc électrique si
votre corps est relié à la terre.

c) Ne pas exposer les outils à la pluie ou à des

conditions humides. La pénétration d’eau à
l’intérieur d’un outil augmentera le risque de
choc électrique.

d) Ne pas maltraiter le cordon. Ne jamais utiliser

le cordon pour porter, tirer ou débrancher
l’outil. Maintenir le cordon à l’écart de la cha­leur, du lubrifiant, des arêtes ou des parties en
mouvement. Des cordons endommagés ou

emmêlés augmentent le risque de choc élec­trique.

e) En cas d’utilisation d’un outil électrique à

l’extérieur, utiliser une rallonge adaptée à
l’utilisation extérieure. L’utilisation d’un cordon

adapté à l’utilisation extérieure réduit le risque
de choc électrique.

f) Si l’usage d’un outil dans un emplacement

humide est inévitable, utiliser une alimenta­tion protégée par un dispositif à courant diffé­rentiel résiduel (RCD). L’usage d’un RCD réduit

le risque de choc électrique.

3. Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes en

train de faire et faire preuve de bon sens dans
votre utilisation de l’outil. Ne pas utiliser un
outil lorsque vous êtes fatigué ou sous l’em­prise de drogues, d’alcool ou de médicaments.

Un moment d’inattention en cours d’utilisation
d’un outil peut entraîner des blessures graves des
personnes.

b) Utiliser un équipement de sécurité. Toujours

porter une protection pour les yeux. Les équi­pements de sécurité tels que les masques contre
les poussières, les chaussures de sécurité antidé­rapantes, les casques ou les protections acous­tiques utilisés pour les conditions appropriées
réduiront les blessures de personnes.

c) Eviter tout démarrage intempestif. S’assurer

que l’interrupteur est en position arrêt avant
de brancher l’outil au secteur et/ou au bloc
de batteries, de le ramasser ou de le porter.

Porter les outils en ayant le doigt sur l’interrupteur
ou brancher des outils dont l’interrupteur est en
position marche est source d’accidents.

d) Retirer toute clé de réglage avant de mettre

l’outil en marche. Une clé laissée fixée sur une
partie tournante de l’outil peut donner lieu à
des blessures de personnes.

e) Ne pas se précipiter. Garder une position et

un équilibre adaptés à tout moment. Cela
permet un meilleur contrôle de l’outil dans des
situations inattendues.

■ 4 │ FR

│

BE

PBH 800 A1

f) S’habiller de manière adaptée. Ne pas porter

de vêtements amples ou de bijoux. Garder
les cheveux, les vêtements et les gants à dis­tance des parties en mouvement. Des vête-

ments amples, des bijoux ou les cheveux longs
peuvent être pris dans des parties en mouve­ment.

g) Si des dispositifs sont fournis pour le raccor-

dement d’équipements pour l’extraction et la
récupération des poussières, s’assurer qu’ils
sont connectés et correctement utilisés. Utiliser

des collecteurs de poussière peut réduire les
risques dus aux poussières.

4. Utilisation et entretien de l’outil

a) Ne pas forcer l’outil. Utiliser l’outil adapté à

votre application. L’outil adapté réalisera

mieux le travail et de manière plus sûre au ré­gime pour lequel il a été construit.

b) Ne pas utiliser l’outil si l’interrupteur ne per-

met pas de passer de l’état de marche à arrêt
et vice versa. Tout outil qui ne peut pas être

commandé par l’interrupteur est dangereux et
il faut le réparer.

c) Débrancher la fiche de la source d’alimenta-

tion en courant et/ou le bloc de batteries de
l’outil avant tout réglage, changement d’ac­cessoires ou avant de ranger l’outil. De telles

mesures de sécurité préventives réduisent le
risque de démarrage accidentel de l’outil.

d) Conserver les outils à l’arrêt hors de la por-

tée des enfants et Et ne pas permettre à des
personnes ne connaissant pas l’outil ou les
présentes instructions de le faire fonctionner.

Les outils sont dangereux entre les mains d’utili­sateurs novices.

e) Observer la maintenance de l’outil. Vérifier

qu’il n’y a pas de mauvais alignement ou de
blocage des parties mobiles, des pièces cas­sées ou toute autre condition pouvant affecter
le fonctionnement de l’outil. En cas de dom­mages, faire réparer l’outil avant de l’utiliser.

De nombreux accidents sont dus à des outils
mal entretenus.

f) Garder affûtés et propres les outils permet-

tant de couper. Des outils destinés à couper
correctement entretenus avec des pièces cou­pantes tranchantes sont moins susceptibles de
bloquer et sont plus faciles à contrôler.

g) Utiliser l’outil, les accessoires et les lames

etc., conformément à ces instructions. en
tenant compte des conditions de travail et du
travail à réaliser. L’utilisation de l’outil pour des

opérations différentes de celles prévues pourrait
donner lieu à des situations dangereuses.

5. Service après-vente

a) Faire entretenir l’outil par un réparateur

qualifié utilisant uniquement des pièces de
rechange identiques. Cela assurera que la

sécurité de l’outil est maintenue.

Consignes de sécurité spécifiques
aux marteaux perforateurs

■ Porter une protection auditive.

L’exposition au bruit peut provoquer
une perte d’acuité auditive.

■ Utiliser la poignée supplémentaire fournie

avec l’appareil. La perte de contrôle peut

entraîner des blessures.

■ Tenir l’outil au niveau de ses surfaces de pré-

hension isolées en cas d’exécution de travaux
où l’outil peut entrer en contact avec des
câbles électriques dissimulés ou son propre
cordon d’alimentation.

Le contact avec une ligne électrique peut égale­ment mettre les parties métalliques de l’appareil
sous tension et provoquer un choc électrique.

■

AVERTISSEMENT!

► Le traitement de poussières nocives/toxiques

représente un danger pour la santé de l'utili­sateur ou des personnes proches.

Porter un masque anti-poussières.

POUSSIÈRES TOXIQUES!

PBH 800 A1

FR│BE 

│

 5 ■

■ ATTENTION AUX LIGNES/CONDUITES !

DANGER!

Veiller à ne pas entrer en contact avec des
lignes électriques, conduites de gaz ou d’eau
lors de travaux effectués avec l’outil électrique.
Si nécessaire, vérifiez avec un détecteur de
lignes/conduites avant de percer un mur ou
de l’entailler.

Risques résiduels

Des risques résiduels demeurent même si vous
utilisez cet outil électrique conformément à la règle­mentation. Les risques suivants peuvent survenir en
liaison avec la construction et l’exécution de cet
outil électrique:

1. Lésions pulmonaires si vous ne portez pas de
masque anti-poussière adapté.

2. Lésions auditives si vous ne portez pas de pro­tection auditive appropriée.

3. Risques sanitaires engendrés par les vibrations
au niveau des mains et des bras si vous utilisez
l’appareil pendant une période prolongée, si
vous ne le guidez et ne l’entretenez pas correc­tement.

AVERTISSEMENT!

► Cet outil crée un champ électromagnétique

durant le fonctionnement. Dans certaines
circonstances, ce champ peut entraver les
implants médicaux actifs ou passifs. Afin de
réduire le risque de blessures graves ou mor­telles, nous recommandons aux personnes
portant des implants médicaux de consulter
leur médecin et le fabricant de l'implant médi­cal avant d'utiliser la machine.

Accessoires/équipements
supplémentaires d’origine

■ Utiliser uniquement les accessoires et équipe-

ments supplémentaires spécifiés dans le mode
d’emploi ou dont le logement est compatible
avec l’appareil.

Mise en service

Poignée supplémentaire

REMARQUE

► Pour des raisons de sécurité, cet appareil doit

être uniquement utilisé avec une poignée
supplémentaire

♦ La position de préhension de la poignée

supplémentaire
Tournez la poignée supplémentaire dans le
sens horaire et détachez légèrement la poignée
supplémentaire de l’appareil.

♦ Faites pivoter la poignée supplémentaire

position souhaitée.

♦ Les positions d’enclenchement sur la poignée

supplémentaire
poussées au-dessus des deux goupilles de
sécurité sur le col de la broche de l’appareil.

♦ Resserrez ensuite la poignée supplémentaire

dans le sens antihoraire.

REMARQUE

► Amenez la poignée supplémentaire

différentes positions d'enclenchement en fonc­tion de la position de travail. Ouvrez et fer­mez pour cela la poignée supplémentaire
comme décrit précédemment.

Butée de profondeur

♦ Appuyez sur la touche d’arrêt de la butée de

profondeur

♦ Insérez la butée de profondeur

poignée supplémentaire .

♦ Assurez-vous que la denture de la butée de

profondeur

♦ Sortez la butée de profondeur

que la distance longitudinale entre la pointe
duforet et la pointe de la butée de profondeur
corresponde à la profondeur de perçage
désirée.

♦ Relâchez la touche d’arrêt de la butée de

profondeur
fondeur .

montée.

peut être modifiée.

doivent maintenant être

sur les

et maintenez-la appuyée.

dans la

soit orientée vers le bas.

jusqu’à ce

pour arrêter la butée de pro-

en

■ 6 │ FR

│

BE

PBH 800 A1

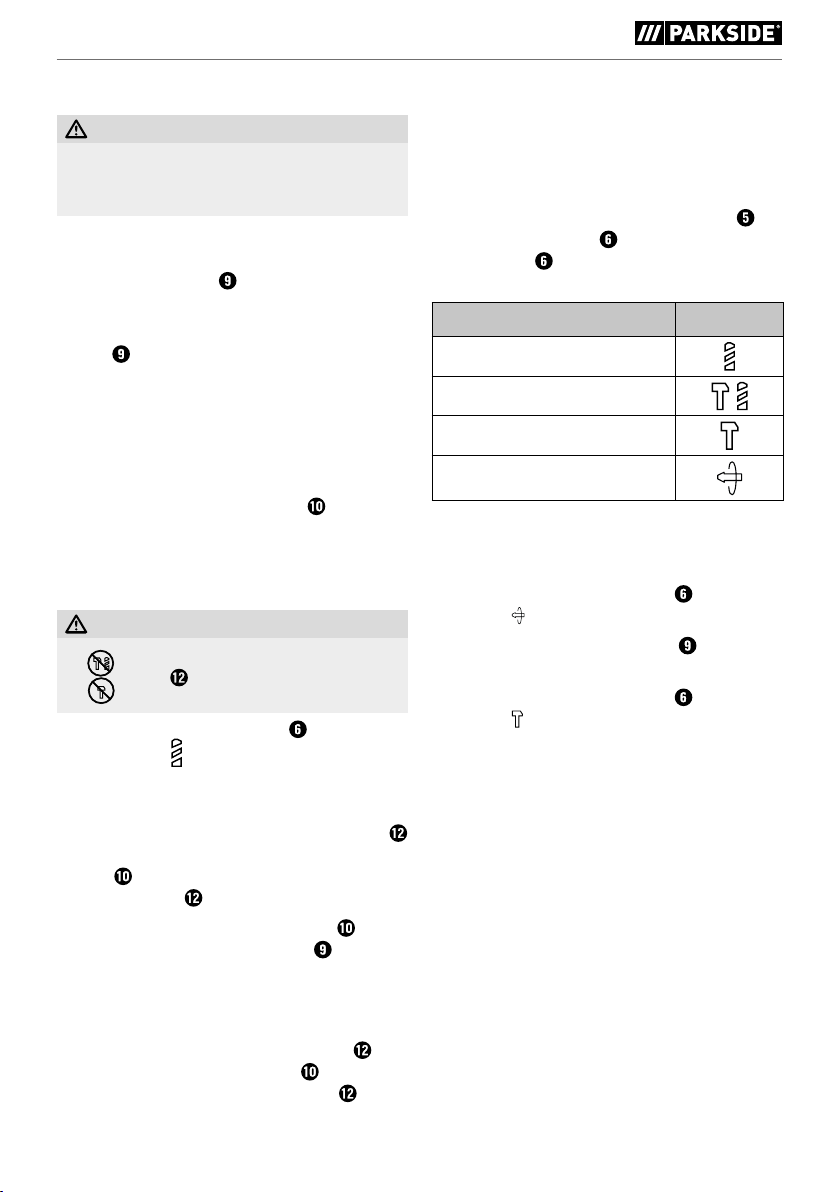

Positionner/retirer les outils

AVERTISSEMENT!

► Avant d'effectuer tous travaux sur l'appareil,

éteignez-le et débranchez-le de la prise sec­teur.

Positionner l’outil

♦ Avant la mise en place de l’outil, graissez légè-

rement le porte-outil
machines.

♦ Introduisez l’outil en tournant dans le porte-

outil

jusqu’à ce qu’il se verrouille automati-

quement.

♦ Vérifiez que le verrouillage est parfait en tirant

l’outil. L’outil présente un jeu radial lié au sys­tème.

Retirer l’outil

♦ Tirez le manchon de verrouillage

l’arrière pour retirer l’outil.

avec de la graisse pour

vers

Mandrin à serrage rapide pour
forets à queue cylindrique

AVERTISSEMENT!

N'utilisez pas le mandrin à serrage

►

rapide
cussion ou de burinage!

♦ Régler le sélecteur de fonction

bole du foret

Mettre en place le mandrin à serrage rapide
pour forets à queue cylindrique

♦ Pour positionner le mandrin à serrage rapide

(voir aussi fig. A), tirer le manchon de verrouil­lage
serrage rapide en place.

♦ Relâchez le manchon de verrouillage

permet de verrouiller le porte-outil . Vérifiez
que le verrouillage est parfait en tirant l'outil.

Retirer le mandrin à serrage rapide pour
forets à queue cylindrique

♦ Pour retirer le mandrin à serrage rapide

tirez le manchon de verrouillage
et retirez le mandrin à serrage rapide

en mode de perçage à per-

sur le sym-

.

vers l'arrière. Mettez le mandrin à

. Cela

,

vers l'arrière

.

Utilisation

Sélection du mode
de fonctionnement

Sélecteur de fonction

♦ Appuyez sur la touche de déverrouillage

sélecteur de fonction . Tournez le sélecteur
de fonction de sorte que le symbole désiré
s'enclenche au niveau du repère fléché:

Fonction Icône

Percer/visser

Perçage avec percussion

Burinage

Ajustement de la position du burin

Ajuster la position du burin

Cette fonction permet de tourner l'outil dans la
position nécessaire pour procéder au burinage.

♦ Tournez le sélecteur de fonction

position .

♦ Tournez l'outil dans le porte-outil

position nécessaire.

♦ Tournez le sélecteur de fonction

position pour procéder au burinage.

du

dans la

dans la

dans la

PBH 800 A1

FR│BE 

│

 7 ■

Allumer et éteindre

Allumer l'appareil

♦ Actionnez l'interrupteur MARCHE/ARRÊT

Éteindre l'appareil

♦ Relâchez l'interrupteur MARCHE/ARRÊT

Activation du mode de fonctionnement
permanent

♦ Appuyez sur l'interrupteur MARCHE/ARRÊT

Bloquez-le à l'état enfoncé avec la touche de
blocage pour interrupteur MARCHE/ARRÊT .

Arrêt du mode de fonctionnement permanent

♦ Appuyez sur l'interrupteur MARCHE/ARRÊT

et relâchez-le à nouveau.

.

.

Réglage de la vitesse de rotation

L‘interrupteur MARCHE/ARRÊT dispose d‘une
régulation variable de la vitesse. Une légère pres­sion sur l‘interrupteur MARCHE/ARRÊT entraîne
une vitesse de rotation plus basse. La vitesse de
rotation augmente avec la pression.

Inverser le sens de rotation

♦ Inversez le sens de rotation en poussant l'inver-

seur de sens de rotation vers la droite ou
vers la gauche.

Entretien et nettoyage

AVERTISSEMENT! RISQUE DE
BLESSURES! Avant d’effectuer tous
travaux sur l’appareil, éteignez-le et
débranchez-le de la prise secteur.

■ Aucun liquide ne doit pénétrer à l'intérieur de

l'appareil.

■ Pour le nettoyage du boîtier, utilisez un chiffon sec.

■ Nettoyer régulièrement le porte-outil

PRUDENCE! PRÉCONTRAINTE RESSORT!

♦ Tirez pour cela le manchon de verrouillage

vers l'arrière et détachez la coiffe anti­poussières à l’aide d’un tournevis du
porte-outil .

:

AVERTISSEMENT!

► Lorsqu'un remplacement du cordon d'alimen-

tation est nécessaire, il doit être réalisé par le
fabricant ou par son représentant pour éviter
toute situation dangereuse.

REMARQUE

► Les pièces détachées non listées (par ex.

.

balais de charbon, interrupteurs) peuvent être
commandées via nos centres d'appels.

Mise au rebut

électriques usagés doivent faire l’objet d’un tri et
d’un recyclage respectueux de l’environnement.

Renseignez-vous auprès de votre mairie ou des
services de votre commune pour connaître les
possibilités de mise au rebut de votre appareil
usagé.

les séparé ment si nécessaire. Les matériaux d‘em­ballage sont repérés par des abréviations (a) et
des numéros (b) qui ont la signification suivante :
1–7 : Plastiques, 20–22 : Papier et carton,
80–98 : Matériaux composites.

L’emballage est constitué de matériaux
écologiques que vous pouvez recycler
par le biais des postes de recyclage
locaux.

Ne jetez pas les outils électriques
dans les ordures ménagères!

Conformément à la directive euro­péenne 2012/19/EU, les outils

Éliminez l‘emballage d‘une manière
respectueuse de l‘environnement.
Observez le marquage sur les dif­férents matériaux d‘emballage et triez-

Renseignez-vous auprès de votre
commune pour connaître les possibil­ités de mise au rebut de votre appareil
usagé.

■ 8 │ FR

│

BE

PBH 800 A1

Garantie de
Kompernass Handels GmbH

Chère cliente, cher client,
Cet appareil est garanti 3 ans à partir de la date

d’achat. Si ce produit venait à présenter des vices,
vous disposez de droits légaux face au vendeur de
ce produit. Vos droits légaux ne sont pas restreints
par notre garantie présentée ci-dessous.

Conditions de garantie

La période de garantie débute à la date d’achat.
Veuillez bien conserver le ticket de caisse. Celui-ci
servira de preuve d’achat.

Si dans un délai de trois ans suivant la date
d’achat de ce produit, un vice de matériel ou de
fabrication venait à apparaître, le produit sera
réparé, remplacé gratuitement par nos soins ou le
prix d’achat remboursé, selon notre choix. Cette
prestation sous garantie nécessite, dans le délai de
trois ans, la présentation de l’appareil défectueux
et du justificatif d’achat (ticket de caisse) ainsi que
la description brève du vice et du moment de son
apparition.

Si le vice est couvert par notre garantie, vous
recevrez le produit réparé ou un nouveau produit
en retour. Aucune nouvelle période de garantie ne
débute avec la réparation ou l’échange du produit.

Période de garantie et réclamation légale
pour vices cachés

L’exercice de la garantie ne prolonge pas la
période de garantie. Cette disposition s’applique
également aux pièces remplacées ou réparées. Les
dommages et vices éventuellement déjà présents à
l’achat doivent être signalés immédiatement après
le déballage. Toute réparation survenant après la
période sous garantie fera l’objet d’une facturation.

Étendue de la garantie

L’appareil a été fabriqué avec soin conformément
à des directives de qualité strictes et consciencieu­sement contrôlé avant sa livraison.

La prestation de la garantie s’applique aux vices
de matériel et de fabrication. Cette garantie ne
s’étend pas aux pièces du produit qui sont expo­sées à une usure normale et peuvent de ce fait être
considérées comme pièces d’usure, ni aux détério­rations de pièces fragiles, par ex. interrupteurs ou
pièces en verre.

Cette garantie devient caduque si le produit est
détérioré, utilisé ou entretenu de manière non
conforme. Toutes les instructions listées dans le
manuel d’utilisation doivent être exactement respec­tées pour une utilisation conforme du produit. Des
buts d’utilisation et actions qui sont déconseillés
dans le manuel d’utilisation, ou dont vous êtes
avertis doivent également être évités.

Le produit est uniquement destiné à un usage privé
et ne convient pas à un usage professionnel. La
garantie est annulée en cas d’entretien incorrect et
inapproprié, d’usage de la force et en cas d’inter­vention non réalisée par notre centre de service
après-vente agréé.

La période de garantie ne s’applique pas
dans les cas suivants

■ usure normale de la capacité de l’accu

■ utilisation commerciale du produit

■ détérioration ou modification du produit par

le client

■ non-respect des consignes de sécurité et de

maintenance, erreur d’utilisation

■ dommages causés par des événements

élémentaires

PBH 800 A1

FR│BE 

│

 9 ■

Procédure en cas de garantie

Afin de garantir un traitement rapide de votre
demande, veuillez suivre les indications suivantes :

■ Veuillez avoir à portée de main pour toutes

questions le ticket de caisse et la référence ar­ticle (par ex. IAN 12345) en tant que justificatif
de votre achat.

■ Vous trouverez la référence sur la plaque signa-

létique sur le produit, une gravure sur le produit,
sur la page de garde du mode d’emploi (en
bas à gauche) ou sur l’autocollant au dos ou
sur le dessous du produit.

■ Si des erreurs de fonctionnement ou d’autres

vices venaient à apparaître, veuillez d’abord
contacter le département service clientèle cité
ci-dessous par téléphone ou par e-mail.

■ Vous pouvez ensuite retourner un produit enre-

gistré comme étant défectueux en joignant le
ticket de caisse et en indiquant en quoi consiste
le vice et quand il est survenu, sans devoir
l’affranchir à l’adresse de service après-vente
communiquée.

Sur www.lidl-service.com, vous pour­rez télécharger ce mode d’emploi et
de nombreux autres manuels, vidéos
produit et logiciels d’installation.

Grâce à ce code QR, vous arriverez
directement sur le site Lidl service après-vente
(www.lidl-service.com) et vous pourrez ouvrir votre
mode d’emploi en saisissant votre référence (IAN)
337117_2001.

REMARQUE

► Pour outils Parkside et Florabest, veuillez ne

renvoyer que l'article défectueux, sans acces­soire (par ex. sans accu, mallette de range­ment, outil de montage, etc.).

AVERTISSEMENT!

► Faites réparer vos appareils par le service

après-vente ou un électricien et uniquement
avec des pièces de rechange d'origine.

Cela assure le maintien de la sécurité de
l'appareil.

► Confiez toujours le remplacement de la

fiche ou du cordon d'alimentation au fabri­cant de l'appareil ou à son service après­vente. Cela assure le maintien de la sécurité

de l'appareil.

Service après-vente

Service France

Tel.: [phone]
E-Mail: [e-mail]

Service Belgique

Tel.: [phone] (0,15 EUR/Min.)
E-Mail: [e-mail]

IAN 337117_2001

Importateur

Veuillez tenir compte du fait que l’adresse suivante
n’est pas une adresse de service après-vente.
Veuillez d’abord contacter le service mentionné.

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
ALLEMAGNE
www.kompernass.com

■ 10 │ FR

│

BE

PBH 800 A1

Traduction de la déclaration de conformité originale

Nous soussignés, KOMPERNASS HANDELS GMBH, responsable du document: M. Semi Uguzlu,
BURGSTR. 21, 44867 BOCHUM, Allemagne, déclarons par la présente que ce produit est conforme aux
normes, documents normatifs et directives CE suivants:

Directive relative aux machines

(2006/42/CE)

Compatibilité électromagnétique

(2014/30/EU)

Directive RoHS

(2011/65/EU)*

* La seule responsabilité pour l’établissement de cette déclaration de conformité incombe au fabricant. L’objet de la

déclaration décrit ci-dessus répond aux prescriptions de la directive 2011/65/EU du Parlement européen et du
Conseil en date du 8juin 2011 visant la restriction de l’utilisation de certaines substances dangereuses dans les
appareils électriques et électroniques.

Normes harmonisées appliquées

EN 60745-1:2009+A11
EN 60745-2-6:2010
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2019
EN 61000-3-3:2013+A1
EN 50581:2012

Désignation du modèle de la machine: Perforateur burineur PBH 800 A1

Année de fabrication: 06–2020

Numéro de série: IAN 337117_2001

Bochum, le 30/06/2020

Semi Uguzlu

-Responsable qualité­Sous réserve de modifications techniques à des fins de perfectionnement.

PBH 800 A1

FR│BE 

│

 11 ■

■ 12 │ FR

│

BE

PBH 800 A1

Inhoud

Inleiding ..............................................................14

Gebruik in overeenstemming met bestemming .............................................14

Afgebeelde componenten ............................................................14

Inhoud van het pakket ...............................................................14

Technische gegevens ................................................................15

Algemene veiligheidsvoorschriften voor elektrische gereedschappen ...........15

1. Veiligheid op de werkplek ..........................................................16

2. Elektrische veiligheid ..............................................................16

3. Veiligheid van personen ............................................................16

4. Gebruik en behandeling van het elektrische gereedschap .................................17

5. Service .........................................................................17

Apparaatspecifieke veiligheidsvoorschriften voor boorhamers ................................17

Originele accessoires/ hulpapparatuur ..................................................18

Ingebruikname ........................................................ 18

Hulphandgreep ....................................................................18

Diepteaanslag .....................................................................18

Boor of beitel bevestigen/ verwijderen ...................................................19

Snelspanboorhouder voor boren meteen ronde schacht ....................................19

Bediening ............................................................19

Bedrijfsmodus kiezen ................................................................19

In- en uitschakelen ..................................................................19

Toerental instellen ...................................................................20

Draairichting wijzigen ...............................................................20

Onderhoud en reiniging .................................................20

Afvoeren .............................................................20

Garantie van Kompernaß Handels GmbH .................................. 21

Service ............................................................... 22

Importeur ............................................................22

Vertaling van de oorspronkelijke conformiteitsverklaring ....................23

PBH 800 A1

NL│BE 

│

 13 ■

KLOP- EN BEITELBOOR
PBH 800 A1

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw
nieuwe apparaat. U hebt hiermee gekozen voor
een hoogwaardig product. De gebruiksaanwij­zing maakt deel uit van dit product. Deze bevat
belangrijke aanwijzingen voor veiligheid, gebruik
en afvoer. Lees alle bedienings- en veiligheids­voorschriften voordat u het product in gebruik
neemt. Gebruik het product uitsluitend op de
voorgeschreven wijze en voor de aan gegeven
doeleinden. Geef alle documenten mee als u het
product overdraagt aan een derde.

Gebruik in overeenstemming
met bestemming

De klop- en beitelboor PBH 800 A1 (hierna
"apparaat" genoemd) is geschikt voor:

▯ Hamerboren in tegels, beton en steen
▯ Beitelen in beton, steen en pleisterwerk
▯ Boren in steen, hout en metaal

Elk ander gebruik of elke wijziging van het appa­raat geldt als niet in overeenstemming met de be­stemming en brengt ernstig gevaar voor ongeluk­ken met zich mee.

De fabrikant aanvaardt geen enkele aansprakelijk­heid voor schade die voortvloeit uit gebruik in strijd
met de bestemming. Het apparaat is niet bestemd
voor bedrijfsmatig of commercieel gebruik.

Afgebeelde componenten

Vergrendelknop voor diepteaanslag

Draairichtingsschakelaar
Aan-/uitknop
Vergrendeling aan-/uitknop
Ontgrendelingstoets voor functiekeuzeknop
Functiekeuzeknop
Hulphandgreep
Stofkap
Gereedschapshouder
Vergrendelingsring
Diepteaanslag (niet voorgemonteerd)
Snelspanboorhouder

Inhoud van het pakket

1 klop- en beitelboor PBH 800 A1
1 hulphandgreep
1 snelspanboorhouder met SDS-plus-systeem

(zie afb. A)
3 SDS-boren (6/8/10 x 150 mm, zie afb. B)
1 platte beitel (14 x 250 mm, zie afb. B)
1 diepteaanslag
1 koffer
1 gebruiksaanwijzing

■ 14 │ NL

│

BE

PBH 800 A1

Technische gegevens

Nominaal vermogen 800 W
Nominale spanning 230 V ∼, 50 Hz

(wisselstroom)

Nominaal toerental (onbelast) n

0–1650 min

0

Aantal slagen 0–7500 min
Slagenergie 1,2 J
Max. boordiameter 13 mm voor staal

24 mm voor hout
19 mm voor beton

Beschermingsklasse II /

(dubbel geïsoleerd)

Geluidsemissiewaarde

Gemeten waarde voor geluid vastgesteld conform
EN 60745. Het A-gewogen geluidsniveau van het
elektrische gereedschap bedraagt gemiddeld:

Geluidsdrukniveau L

= 94 dB (A)

pA

Onzekerheid K = 3 dB
Geluidsvermogensniveau L

= 105 dB (A)

WA

Onzekerheid K = 3 dB

Draag gehoorbescherming!
Totale trillingswaarde

Totale trillingswaarde (vectorsom van drie
richtingen) bepaald conform EN60745:

Boorhameren
in beton a

Beitelen a

= 9,3 m/s2, K = 1,5 m/s

h (HD)

= 8,9 m/s2, K = 1,5 m/s

h (CHeq)

OPMERKING

► Het in deze gebruiksaanwijzing vermelde

trillingsniveau is gemeten conform een genor­meerde meetprocedure en kan worden ge­bruikt voor apparaatvergelijking. De vermel­de trillingsemissiewaarde kan ook gebruikt
worden voor een voorlopige beoordeling
van de blootstelling.

-1

-1

WAARSCHUWING!

► Het trillingsniveau verandert afhankelijk van

het gebruik van het elektrische gereedschap
en kan in bepaalde gevallen hoger zijn dan
de in deze gebruiksaanwijzing aangegeven
waarde.
De trillingsbelasting kan worden onderschat
wanneer het elektrische gereedschap regelmatig
op een dergelijke manier wordt gebruikt.
Probeer de belasting door trillingen zo klein
mogelijk te houden. U kunt bijvoorbeeld hand­schoenen dragen tijdens het gebruik van het
gereedschap en slechts beperkte tijd met het
gereedschap werken om de trillingsbelasting
te reduceren. Daarbij dient u rekening te
houden met alle aspecten van de bedrijfscy­clus (bijvoorbeeld perioden waarin het ge­reedschap is uitgeschakeld en perioden waar­in het gereedschap weliswaar is ingeschakeld,
maar niet wordt belast).

Algemene veiligheids­voorschriften voor elek­trische gereedschappen

WAARSCHUWING!

► Lees alle veiligheidsvoorschriften en aan-

2

2

wijzingen. Het niet naleven van de veilig­heidsvoorschriften en aanwijzingen kan elek­trische schokken, brand en/of ernstig letsel
veroorzaken.

Bewaar alle veiligheidsvoorschriften en
aanwijzingen voor toekomstig gebruik.

De in de veiligheidsinstructies gebruikte term “elek­trisch gereedschap” heeft betrekking op elektrische
gereedschappen die op netvoeding werken (met
snoer) en op elektrische gereedschappen die op
accu’s werken (zonder snoer).

PBH 800 A1

NL│BE 

│

 15 ■

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed

verlicht. Wanorde en een niet verlichte werk-

omgeving kunnen leiden tot ongelukken.

b) Werk met het elektrische gereedschap niet in

explosiegevaarlijke omgevingen waarin zich
brandbare vloeistoffen, gassen of stof bevin­den. Elektrisch gereedschap geeft vonken af

die stof of dampen kunnen doen ontvlammen.

c) Houd kinderen en andere personen uit de

buurt tijdens het gebruik van het elektrische
gereedschap. Als u afgeleid raakt, zou u de

controle over het apparaat kunnen verliezen.

2. Elektrische veiligheid

a) De stekker van het elektrische gereedschap

moet in het stopcontact passen. De stekker
mag op geen enkele wijze worden veranderd.
Gebruik geen verloopstekker in combinatie
met geaarde elektrische gereedschappen.

Onveranderde stekkers en passende stop­contacten verminderen het risico op elektrische
schokken.

b) Voorkom lichamelijk contact met geaarde

oppervlakken, zoals buizen, verwarmingen,
fornuizen en koelkasten. Er bestaat een ver-

hoogd risico op elektrische schokken als uw
lichaam geaard is.

c) Houd elektrisch gereedschap uit de buurt van

regen of vocht. Als er water in een elektrisch
apparaat binnendringt, bestaat er een verhoog­de kans op een elektrische schok.

d) Gebruik het snoer niet voor een ander doel,

bijvoorbeeld om het elektrische gereedschap
te dragen, op te hangen of om de stekker uit
het stopcontact te trekken. Houd het snoer uit
de buurt van hitte, olie, scherpe randen of
bewegende onderdelen. Beschadigde of ver-

warde snoeren verhogen de kans op een elek­trische schok.

e) Gebruik bij het werken met elektrisch gereed-

schap buitenshuis alleen verlengsnoeren die
geschikt zijn voor gebruik buitenshuis.

Het gebruik van een verlengsnoer dat geschikt
is voor gebruik buitenshuis, vermindert het risico
op een elektrische schok.

f) Gebruik een aardlekschakelaar als het ge-

bruik van het elektrische gereedschap in een
vochtige omgeving onvermijdelijk is. Het ge-

bruik van een aardlekschakelaar vermindert
het risico op een elektrische schok.

3. Veiligheid van personen

a) Wees altijd alert, let op wat u doet en gebruik

uw gezond verstand bij het gebruik van elek­trisch gereedschap. Gebruik geen elektrisch
gereedschap als u moe bent of onder invloed
bent van drugs, alcohol of medicijnen. Een mo-

ment van onoplettendheid kan bij het gebruik van
het elektrische gereedschap al tot ernstig letsel
leiden.

b) Draag persoonlijke beschermingsmiddelen en

altijd een veiligheidsbril. Het dragen van per­soonlijke beschermingsmiddelen zoals een
stofmasker, antislip-veiligheidsschoenen, veilig­heidshelm of gehoorbescherming, al naar ge­lang het type en het gebruik van het elektrische
gereedschap, vermindert het risico op letsel.

c) Voorkom onbedoelde inschakeling.

Zorg ervoor dat het elektrische gereedschap is
uitgeschakeld voordat u het aansluit op de
netvoeding en/of de accu, het optilt of draagt.

Als u bij het dragen van het elektrische gereed­schap uw vinger op de aan-/uitknop houdt of het
apparaat al ingeschakeld op de netvoeding
aansluit, kan dit tot ongelukken leiden.

d) Verwijder het afstelgereedschap of de sleutel

voordat u het elektrische gereedschap aanzet.
Gereedschap of een sleutel die zich in een
draaiend onderdeel van het apparaat bevindt,
kan letsel tot gevolg hebben.

e) Voorkom een abnormale lichaamshouding.

Zorg dat u stevig staat en bewaar altijd uw
evenwicht. Daardoor kunt u het elektrische

gereedschap in onverwachte situaties beter
controleren.

f) Draag geschikte kleding. Draag geen wijde

kleding of sieraden. Houd haar, kleding en
handschoenen ver van bewegende onderdelen.

Loszittende kleding, sieraden of haren kunnen
door bewegende onderdelen gegrepen worden.

■ 16 │ NL

│

BE

PBH 800 A1

g) Als stofafzuigings- en opvangvoorzieningen

kunnen worden bevestigd, zorg er dan voor
dat deze zijn aangesloten en correct worden
gebruikt. Het gebruik van een stofafzuiging kan

risico’s door stof beperken.

4. Gebruik en behandeling van het
elektrische gereedschap

a) Voorkom overbelasting van het apparaat.

Gebruik voor uw werkzaamheden het daar­voor bedoelde elektrisch gereedschap. Met

een passend elektrisch gereedschap werkt u beter
en veiliger in het aangegeven vermogensbereik.

b) Gebruik geen elektrisch gereedschap waarvan

de aan-/uitknop defect is. Elektrisch gereed­schap dat niet meer aan- of uitgezet kan wor­den, is gevaarlijk en moet gerepareerd worden.

c) Haal de stekker uit het stopcontact of verwij-

der de accu, voordat u instellingen aan het
apparaat verricht, accessoires verwisselt of
het apparaat weglegt. Deze voorzorgsmaatre-

gel voorkomt dat het elektrische gereedschap
onbedoeld kan worden gestart.

d) Berg elektrisch gereedschap buiten het bereik

van kinderen op als het niet in gebruik is. Zorg
ervoor dat het apparaat niet wordt gebruikt
door personen die hiermee niet vertrouwd zijn
of die deze instructies niet hebben gelezen.

Elektrisch gereedschap is gevaarlijk als het door
onervaren personen worden gebruikt.

e) Onderhoud elektrisch gereedschap zorgvul-

dig. Controleer of bewegende onderdelen
naar behoren werken en niet klemmen, en of
er geen onderdelen gebroken of zodanig
beschadigd zijn dat daardoor de werking
van het elektrische gereedschap nadelig wordt
beïnvloed. Laat beschadigde onderdelen vóór
de ingebruikname van het apparaat repare­ren. Veel ongelukken zijn het gevolg van slecht

onderhoud van elektrisch gereedschap.

f) Houd snijgereedschappen scherp en schoon.

Met zorg onderhouden snijgereedschappen
met scherpe snijkanten lopen minder vaak vast
en zijn gemakkelijker te sturen.

g) Gebruik elektrisch gereedschap, accessoires,

hulpstukken en dergelijke in overeenstemming
met deze instructies. Houd daarbij rekening
met de werkomstandigheden en de te verrich­ten werkzaamheden. Het gebruik van elek-

trisch gereedschap voor andere doeleinden
dan de beoogde toepassingen kan tot gevaar­lijke situaties leiden.

5. Service

a) Laat uw elektrisch gereedschap alleen door

gekwalificeerde vakmensen en uitsluitend met
originele vervangingsonderdelen repareren.

Op die manier blijft de veiligheid van het elektri­sche gereedschap gewaarborgd.

Apparaatspecifieke veiligheidsvoor­schriften voor boorhamers

■ Draag gehoorbescherming. De

inwerking van geluid kan gehoor­verlies veroorzaken.

■ Gebruik de bij het apparaat geleverde hulp-

handgreep. Verlies van de controle kan letsel

veroorzaken.

■ Pak het apparaat alleen vast aan de geïso-

leerde greepvlakken wanneer u werkzaam­heden uitvoert waarbij het gereedschap met
verborgen elektriciteitsleidingen of het eigen
snoer in aanraking kan komen. Bij contact met

een leiding waar spanning op staat, kunnen
ook metalen onderdelen van het apparaat
onder spanning komen te staan en een elektri­sche schok tot gevolg hebben.

■

WAARSCHUWING!

► Het bewerken van schadelijke/giftige stoffen

houdt een gevaar in voor de gezondheid van
degene die de machine bedient of personen
die zich in de buurt bevinden.

Draag een stofmasker.

GIFTIGE STOFFEN!

PBH 800 A1

NL│BE 

│

 17 ■

■ LET OP: LEIDINGEN! GEVAAR!

Controleer eerst op de aanwezigheid van
stroom-, gas- of waterleidingen, als u met het
elektrische gereedschap werkt. Controleer zo
nodig met een leidingzoeker, voordat u in een
muur gaat boren of beitelen.

Overige risico’s

Ook wanneer u dit elektrische apparaat volgens
de voorschriften bedient, blijven er altijd risico’s
bestaan. De volgende gevaren kunnen samenhan­gend met de constructie en uitvoering van dit elek­trische gereedschap optreden:

1. Longschade, als er geen geschikt stofmasker
wordt gedragen.

2. Gehoorschade, als er geen passende gehoorbe­scherming wordt gedragen.

3. Gezondheidsschade als gevolg van hand-
arm-trillingen, als het apparaat gedurende lan­gere tijd wordt gebruikt of wanneer het niet
volgens de voorschriften wordt bediend en on­derhouden.

WAARSCHUWING!

► Dit elektrische gereedschap genereert tijdens

het bedrijf een elektromagnetisch veld.
Dit veld kan onder bepaalde omstandighe­den actieve of passieve medische implantaten
beïnvloeden. Om het gevaar voor ernstig of
fataal letsel te verminderen, adviseren wij
personen met medische implantaten om hun
arts en de fabrikant van het medische implan­taat te raadplegen alvorens het apparaat te
bedienen.

Originele accessoires/
hulpapparatuur

■ Gebruik alleen accessoires en hulpstukken

die vermeld staan in de gebruiksaanwijzing
resp. waarvan gebruik compatibel is met het
apparaat.

Ingebruikname

Hulphandgreep

OPMERKING

► Om veiligheidsredenen mag u dit apparaat

alleen gebruiken wanneer de hulphand­greep

♦ De greeppositie van de hulphandgreep

worden gewijzigd.
Draai de hulphandgreep tegen de wijzers
van de klok in en trek de hulphandgreep iets
van het apparaat weg.

♦ Draai de hulphandgreep

positie.

♦ De inkepingen op de hulphandgreep

ten nu over beide bevestigingspennen op de as
van het apparaat geschoven worden.

♦ Draai vervolgens de hulphandgreep

wijzers van de klok mee weer vast.

OPMERKING

► Zet in functie van de werkhouding de hulp-

handgreep
Maak daarbij de hulphandgreep los en zet
hem weer vast, zoals hierboven beschreven.

Diepteaanslag

♦ Druk de vergrendelknop voor de diepteaan-

slag

♦ Plaats de diepteaanslag

greep .

♦ Let erop dat de vertanding op de diepteaan-

slag

♦ Trek de diepteaanslag

afstand tussen de punt van de boor en de punt
van de diepteaanslag overeenkomt met de
gewenste boordiepte.

♦ Laat de vergrendelknop voor de diepteaan-

slag
grendelen.

gemonteerd is.

naar de gewenste

in de geschikte inkepingen.

omlaag en houd de knop ingedrukt.

in de hulphand-

omlaag wijst.

zo ver uit, dat de

los om de diepteaanslag te ver-

kan

moe-

met de

■ 18 │ NL

│

BE

PBH 800 A1

Boor of beitel bevestigen/
verwijderen

WAARSCHUWING!

► Schakel voorafgaand aan alle werkzaamhe-

den aan het apparaat het apparaat uit en
haal de stekker uit het stopcontact.

Boor of beitel plaatsen

♦ Vet voor het plaatsen van de beitel of de boor

de gereedschapshouder

♦ Trek de vergrendelingsring

enplaats de boor of beitel in de gereed­schapshouder.

♦ Laat de vergrendelingsring

wordt de gereedschapshouder vergrendeld.
Controleer de vergrendeling door aan de boor
of beitel te trekken. De boor of beitel heeft een
radiale speling die eigen is aan dit systeem.

Boor of beitel verwijderen

♦ Om de boor of beitel te verwijderen trekt u de

vergrendelingsring

licht in.

naar achteren

los. Daardoor

naar achteren.

Snelspanboorhouder voor boren
meteen ronde schacht

WAARSCHUWING!

Gebruik de snelspanboorhouder

►

niet voor hamerboren of beitelen!

♦ Zet de functiekeuzeknop

symbool

De snelspanboorhouder voor boren met
een ronde schacht plaatsen

♦ Om de snelspanboorhouder

ook afb. A), trekt u de vergrendelingsring
naar achteren. Plaats de snelspanboorhouder

♦ Laat de vergrendelingsring

wordt de gereedschapshouder vergrendeld.
Controleer de vergrendeling door aan de boor
of beitel te trekken.

.

op het boor-

te plaatsen (zie

los. Daardoor

Snelspanboorhouder voor boren met een
ronde schacht verwijderen

♦ Om de snelspanboorhouder

trekt u de vergrendelingsring naar achteren
en verwijdert u de snelspanboorhouder .

te verwijderen,

Bediening

Bedrijfsmodus kiezen

Functiekeuzeknop

♦ Houd de ontgrendelingstoets

keuzeknop
knop zodanig, dat het gewenste symbool bij
de pijlmarkering vastklikt:

Functie Symbool

Boren/schroeven

Hamerboren

Beitelen

Instelling beitelpositie

Beitelpositie instellen

Met deze functie kunt u de beitel naar de gewenste
positie draaien om te beitelen.

♦ Draai de functiekeuzeknop
♦ Draai de beitel in de gereedschapshouder

naar de gewenste positie.

♦ Draai voor het beitelen de functiekeuzeknop

naar de stand .

ingedrukt. Draai de functiekeuze-

In- en uitschakelen

Apparaat inschakelen

♦ Druk op de aan-/uitknop

.

Apparaat uitschakelen

♦ Laat de aan-/uitknop

Continubedrijf inschakelen

♦ Druk op de aan-/uitknop

gedrukte toestand vast met de vergrendeling
voor de aan-/uitknop

van de functie-

naar de stand .

.

los.

. Zet de knop in in-

.

PBH 800 A1

NL│BE 

│

 19 ■

Continubedrijf uitschakelen

♦ Druk op de aan-/uitknop

weer los.

en laat deze

Toerental instellen

De aan-/uitknop heeft een variabele toerental­regeling. Licht drukken op de aan-/uitknop
resulteert in een laag toerental. Met toenemende
druk wordt het toerental hoger.

Draairichting wijzigen

♦ Wijzig de draairichting door de draairichting-

schakelaar naar rechts resp. naar links te
duwen.

Onderhoud en reiniging

WAARSCHUWING! LETSELGEVAAR!
Schakel voorafgaand aan alle werk­zaamheden aan het apparaat het
apparaat uit en haal de stekker uit
het stopcontact.

■ Er mogen geen vloeistoffen in het apparaat

dringen.

■ Gebruik voor het schoonmaken van de

behuizing een droge doek.

■ Reinig regelmatig de gereedschapshouder

VOORZICHTIG! VOORSPANNING!

♦ Trek daartoe de vergrendelingsring

achteren en trek de stofkap van de gereed­schapshouder af.

naar

Afvoeren

De verpakking bestaat uit milieuvrien­delijke materialen, die u via de plaat­selijke recyclepunten kunt afvoeren.

Deponeer elektrisch gereedschap
niet bij het huisvuil!

Conform de Europese richtlijn

2012/19/EU moet afgedankt elek­trisch gereedschap gescheiden worden ingeza­meld en op een milieuvriendelijke wijze worden
gerecycled.

Informatie over mogelijkheden voor het afvoeren
van het afgedankte apparaat krijgt u bij uw ge­meentereinigingsdienst.

Voer de verpakking af conform de

milieuvoorschriften. Let op de aandui-

ding op de verschillende verpakkings-

materialen en voer ze zo nodig
gescheiden af. De verpakkingsmaterialen zijn voor­zien van afkortingen (a) en cijfers (b) met de vol­gende betekenis: 1–7: kunststoffen, 20–22: papier
en karton, 80–98: composietmaterialen.

Mogelijkheden voor het afvoeren van

:

het afgedankte product vindt u bij uw

gemeente.

WAARSCHUWING!

► Wanneer het snoer moet worden vervangen,

moet dit worden uitgevoerd door de fabrikant
of diens vertegenwoordiger, om veiligheidsri­sico's te voorkomen.

OPMERKING

► Niet vermelde vervangingsonderdelen (zoals

koolborstels, schakelaars) kunt u bestellen via
onze callcenters.

■ 20 │ NL

│

BE

PBH 800 A1

Garantie van
Kompernaß Handels GmbH

Geachte klant,
U hebt op dit apparaat 3 jaar garantie vanaf

de aankoopdatum. In geval van ge breken in dit
product hebt u wettelijke rechten tegenover de
verkoper van het product. Deze wettelijke rechten
worden door onze hierna beschreven garantie niet
beperkt.

Garantievoorwaarden

De garantieperiode geldt vanaf de datum van
aankoop. Bewaar de kassabon zorgvuldig. U hebt
hem nodig als bewijs van aankoop.

Als er binnen drie jaar vanaf de aankoopdatum
van dit product een materiaal- of fabricagefout
optreedt, wordt - naar onze keuze - het product
door ons kosteloos gerepareerd of vervangen of
wordt de koopprijs terugbetaald. Voorwaarde voor
deze garantie is dat het defecte apparaat en het
aankoopbewijs (kassabon) binnen de termijn van
drie jaar worden overlegd en dat kort wordt om­schreven waaruit het gebrek bestaat en wanneer
het is opgetreden.

Wanneer het defect door onze garantie wordt
gedekt, krijgt u het gerepareerde product of een
nieuw product retour. Met de reparatie of ver­vanging van het product begint er geen nieuwe
garantieperiode.

Garantieperiode en wettelijke aanspraken
bij gebreken

De garantieperiode wordt door deze waarborg
niet verlengd. Dat geldt ook voor vervangen en ge­repareerde onderdelen. Eventueel al bij aankoop
aanwezige schade en gebreken moeten meteen na
het uitpakken worden gemeld. Voor reparaties na
afloop van de garantieperiode worden kosten in
rekening gebracht.

Garantieomvang

Het apparaat is op basis van strenge kwaliteitsnor­men met de grootst mogelijke zorg vervaardigd en
voorafgaand aan de levering nauwkeurig gecon­troleerd.

De garantie geldt voor materiaal- of fabricagefou­ten. Deze garantie geldt niet voor productonder­delen die onderhevig zijn aan normale slijtage en
die daarom als slijtonderdelen worden beschouwd,
of voor schade aan breekbare onderdelen zoals
schakelaars of onderdelen die van glas zijn ge­maakt.

Deze garantie vervalt wanneer het product is
beschadigd, ondeskundig is gebruikt of is gere­pareerd. Voor deskundig gebruik van het product
moeten alle in de gebruiksaanwijzing beschre­ven aanwijzingen precies worden opgevolgd.
Gebruiksdoeleinden en handelingen die in de
gebruiksaanwijzing worden afgeraden of waar­voor wordt gewaarschuwd, moeten beslist worden
vermeden.

Het product is uitsluitend bestemd voor privége­bruik en niet voor bedrijfsmatige doeleinden. Bij
verkeerd gebruik en ondeskundige behandeling,
bij gebruik van geweld en bij reparaties die niet
door ons erkend servicefiliaal zijn uitgevoerd, ver­valt de garantie.

Garantieperiode geldt niet bij

■ normale afname van de accucapaciteit

■ commercieel/bedrijfsmatig gebruik van het pro-

duct

■ beschadiging of modificatie van het product

door de klant

■ niet-naleving van de veiligheids- en onderhouds-

voorschriften, bedieningsfouten

■ schade door natuurrampen

PBH 800 A1

NL│BE 

│

 21 ■

Afhandeling bij een garantiekwestie

Voor een snelle afhandeling van uw aanvraag
neemt u de volgende aanwijzingen in acht:

■ Houd voor alle aanvragen de kassabon en het

artikelnummer (bijv.IAN12345) als aankoop­bewijs bij de hand.

■ Het artikelnummer vindt u op het typeplaatje

van het product, op het product gegraveerd, op
de titelpagina van de gebruiksaanwijzing (links­onder) of op de sticker op de achter- of onder­kant van het product.

■ Als er fouten in de werking of andere gebreken

optreden, neemt u eerst contract op met de
hierna genoemde serviceafdeling, telefonisch
of viae-mail.

■ Een als defect geregistreerd product kunt u dan

zonder portokosten naar het aan u doorgege­ven serviceadres sturen. Voeg het aankoopbewijs
(kassabon) bij en vermeld waaruit het gebrek
bestaat en wanneer het is opgetreden.

WAARSCHUWING!

► Laat uw apparaten door het servicepunt

of een elektricien repareren, en uitsluitend
met originele vervangingsonderdelen.

Op die manier blijft de veiligheid van het
apparaat gewaarborgd.

► Laat de stekker of het snoer altijd vervan-

gen door de fabrikant van het apparaat of
diens klantenservice. Op die manier blijft de

veiligheid van het apparaat gewaarborgd.

Service

Service Nederland

Tel.: [phone] (0,10 EUR/Min.)
E-Mail: [e-mail]

Service België

Tel.: [phone] (0,15 EUR/Min.)
E-Mail: [e-mail]

IAN 337117_2001

Op www.lidl-service.com kunt u deze
en vele andere handleidingen, pro­ductvideo‘s en installatiesoftware
downloaden.

Met deze QR-code gaat u direct naar de website
van Lidl Service (www.lidl-service.com) en kunt u
met het invoeren van het artikelnummer (IAN)
337117_2001 de gebruiksaanwijzing openen.

OPMERKING

► Bij gereedschap van Parkside en Florabest:

retourneer a.u.b. uitsluitend het defecte artikel
zonder accessoires (bijv. accu, opbergkoffer,
montagegereedschap, enz.).

Importeur

Let op: het volgende adres is geen serviceadres.
Neem eerst contact op met het opgegeven service­adres.

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
DUITSLAND
www.kompernass.com

■ 22 │ NL

│

BE

PBH 800 A1

Vertaling van de oorspronkelijke conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke persoon: de heer Semi Uguzlu,
BURGSTR. 21, 44867 BOCHUM, Duitsland, verklaren hierbij dat dit product voldoet aan de volgende
normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn

(2006/42/EC)

Elektromagnetische compatibiliteit

(2014/30/EU)

RoHS-richtlijn

(2011/65/EU)*

* De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven

beschreven object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees
Parlement en de Raad van 8juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in
elektrische en elektronische apparaten.

Toegepaste geharmoniseerde normen

EN 60745-1:2009+A11
EN 60745-2-6:2010
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2019
EN 61000-3-3:2013+A1
EN 50581:2012

Typeaanduiding van het apparaat: Klop- en beitelboor PBH 800 A1

Productiejaar: 06–2020

Serienummer: IAN 337117_2001

Bochum, 30-06-2020

Semi Uguzlu

- Kwaliteitsmanager ­Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.

PBH 800 A1

NL│BE 

│

 23 ■

■ 24 │ NL

│

BE

PBH 800 A1

Inhaltsverzeichnis

Einleitung ............................................................. 26

Bestimmungsgemäßer Gebrauch .......................................................26

Abgebildete Komponenten ...........................................................26

Lieferumfang .......................................................................26

Technische Daten ...................................................................26

Allgemeine Sicherheitshinweise für Elektrowerkzeuge .......................27

1. Arbeitsplatz-Sicherheit .............................................................27

2. Elektrische Sicherheit ..............................................................27

3. Sicherheit von Personen ............................................................28

4. Verwendung und Behandlung desElektrowerkzeugs .....................................28

5. Service .........................................................................29

Gerätespezifische Sicherheits hinweise für Bohrhämmer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Originalzubehör/-zusatzgeräte ........................................................29

Inbetriebnahme .......................................................30

Zusatzhandgriff ....................................................................30

Tiefenanschlag .....................................................................30

Werkzeuge einsetzen/entnehmen ......................................................30

Schnellspannbohrfutter für Rundschaftbohrer ..............................................30

Bedienung ............................................................31

Betriebsart wählen ..................................................................31

Ein- und ausschalten .................................................................31

Drehzahl einstellen ..................................................................31

Drehrichtung umschalten .............................................................31

Wartung und Reinigung .................................................31

Entsorgung ...........................................................32

Garantie der Kompernaß Handels GmbH ..................................32

Service ............................................................... 33

Importeur ............................................................33

Original-Konformitätserklärung ..........................................34

PBH 800 A1

DE│AT│CH 

│

 25 ■

BOHR- UND MEISSELHAMMER
PBH 800 A1

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen
Gerätes. Sie haben sich damit für ein hochwertiges
Produkt entschieden. Die Bedienungsanleitung ist
Teil dieses Produkts. Sie enthält wichtige Hinweise
für Sicherheit, Gebrauch und Entsorgung. Machen
Sie sich vor der Benutzung des Produkts mit allen
Bedien- und Sicherheitshinweisen vertraut. Benut­zen Sie das Produkt nur wie beschrieben und für
die angegebenen Einsatzbereiche. Händigen Sie
alle Unterlagen bei Weitergabe des Produkts an
Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Der Bohr- und Meißelhammer PBH 800 A1
(nachfolgend Gerät) ist geeignet zum:

▯ Hammerbohren in Ziegel, Beton und Gestein
▯ Meißeln in Beton, Gestein und Verputz
▯ Bohren in Gestein, Holz und Metall

Jede andere Verwendung oder Veränderung des
Gerätes gilt als nicht bestimmungsgemäß und birgt
erhebliche Unfallgefahren.

Für aus bestimmungswidriger Verwendung ent­standene Schäden übernimmt der Hersteller keine
Haftung. Das Gerät ist nicht für den gewerblichen
Einsatz bestimmt.

Abgebildete Komponenten

Arretiertaste für Tiefenanschlag

Drehrichtungsumschalter
EIN-/AUS-Schalter

Feststelltaste für EIN-/AUS-Schalter
Entriegelungstaste für Funktionswahlschalter
Funktionswahlschalter
Zusatzhandgriff
Staubschutzkappe
Werkzeugaufnahme
Verriegelungshülse
Tiefenanschlag (nicht vormontiert)
Schnellspannbohrfutter

Lieferumfang

1 Bohr- und Meißelhammer PBH 800 A1
1 Zusatzhandgriff
1 Schnellspannbohrfutter mit Aufnahme nach dem

SDS-plus-System (siehe Abb. A)
3 SDS-Bohrer (6/8/10 x 150 mm, siehe Abb. B)
1 Flachmeißel (14 x 250 mm, siehe Abb. B)
1 Tiefenanschlag
1 Tragekoffer
1 Bedienungsanleitung

Technische Daten

Bemessungsaufnahme 800 W
Bemessungsspannung 230 V ∼, 50 Hz

(Wechselstrom)

Bemessungs­Leerlaufdrehzahl n

0–1650 min

0

Schlagzahl 0–7500 min
Schlagenergie 1,2 J
Max. Bohrdurchmesser 13 mm für Stahl

24 mm für Holz
19 mm für Beton

Schutzklasse II /

(Doppelisolierung)

Geräuschemissionswert

Messwert für Geräusch ermittelt entsprechend
EN60745. Der A-bewertete Geräuschpegel des
Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel L
Unsicherheit K = 3 dB
Schallleistungspegel L
Unsicherheit K = 3 dB

Gehörschutz tragen!
Schwingungsgesamtwert

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN60745:

Bohrhämmern in
Beton a

Meißeln a

= 9,3 m/s2, K = 1,5 m/s

h(HD)

= 8,9 m/s2, K = 1,5 m/s

h(CHeq)

-1

-1

= 94 dB (A)

pA

= 105 dB (A)

WA

2

2

■ 26 │ DE

│AT│

CH

PBH 800 A1

HINWEIS

► Der in diesen Anweisungen angegebene

Schwingungspegel ist entsprechend einem
genormten Messverfahren gemessen worden
und kann für den Gerätevergleich verwendet
werden. Der angegebene Schwingungs­emissionswert kann auch zu einer einleitenden
Einschätzung der Aussetzung verwendet
werden.

WARNUNG!

► Der Schwingungspegel wird sich entsprechend

dem Einsatz des Elektrowerkzeugs verändern
und kann in manchen Fällen über dem in die­sen Anweisungen angegebenen Wert liegen.
Die Schwingungsbelastung könnte unter­schätzt werden, wenn das Elektrowerkzeug
regelmäßig in solcher Weise verwendet
wird. Versuchen Sie, die Belastung durch
Vibrationen so gering wie möglich zu halten.
Beispielhafte Maßnahmen zur Verringerung
der Vibrationsbelastung sind das Tragen von
Handschuhen beim Gebrauch des Werk­zeugs und die Begrenzung der Arbeitszeit.
Dabei sind alle Anteile des Betriebszyklus
zu berücksichtigen (beispielweise Zeiten, in
denen das Elektrowerkzeug abgeschaltet ist,
und solche, in denen es zwar eingeschaltet
ist, aber ohne Belastung läuft).

Allgemeine
Sicherheitshinweise für
Elektrowerkzeuge

WARNUNG!

► Lesen Sie alle Sicherheitshinweise und An-

weisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf akkube­triebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und

gut beleuchtet. Unordnung und unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in

explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube
befinden. Elektrowerkzeuge erzeugen Funken, die

den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen wäh-

rend der Benutzung des Elektrowerkzeugs fern.
Bei Ablenkung können Sie die Kontrolle über
das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges

muss in die Steckdose passen. Der Stecker
darf in keiner Weise verändert werden.
Verwenden Sie keine Adapterstecker gemeinsam
mit schutzgeerdeten Elektrowerkzeugen. Un-

veränderte Stecker und passende Steckdosen
verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberflächen, wie von Rohren, Heizungen,
Herden und Kühlschränken. Es besteht ein er-

höhtes Risiko durch elektrischen Schlag, wenn
Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder

Nässe fern. Das Eindringen von Wasser in ein
Elektrogerät erhöht das Risiko eines elektrischen
Schlages.

d) Zweckentfremden Sie das Kabel nicht, um

das Elektrowerkzeug zu tragen, aufzuhängen
oder um den Stecker aus der Steckdose zu
ziehen. Halten Sie das Kabel fern von Hitze,
Öl, scharfen Kanten oder sich bewegenden
Geräteteilen. Beschädigte oder verwickelte Kabel

erhöhen das Risiko eines elektrischen Schlages.

PBH 800 A1

DE│AT│CH 

│

 27 ■

e) Wenn Sie mit einem Elektrowerkzeug im Freien

arbeiten, verwenden Sie nur Verlängerungs­kabel, die auch für den Außenbereich geeig­net sind. Die Anwendung eines für den Außen-

bereich geeigneten Verlängerungskabels
verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in

feuchter Umgebung nicht vermeidbar ist, ver­wenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters ver­mindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf,

was Sie tun und gehen Sie mit Vernunft an die
Arbeit mit einem Elektrowerkzeug. Benutzen
Sie kein Elektrowerkzeug, wenn Sie müde sind
oder unter dem Einfluss von Drogen, Alkohol
oder Medikamenten stehen. Ein Moment der

Unachtsamkeit beim Gebrauch des Elektrowerk­zeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz,
je nach Art und Einsatz des Elektrowerkzeuges,
verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetrieb-

nahme. Vergewissern Sie sich, dass das Elek­trowerkzeug ausgeschaltet ist, bevor Sie es
an die Stromversorgung und/oder den Akku
anschließen, es aufnehmen oder tragen.

Wenn Sie beim Tragen des Elektrowerkzeuges
den Finger am Schalter haben oder das Gerät
bereits eingeschaltet an die Stromversorgung
anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schrau-

benschlüssel, bevor Sie das Elektrowerkzeug
einschalten. Ein Werkzeug oder Schlüssel, der

sich in einem drehenden Geräteteil befindet,
kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhal-

tung. Sorgen Sie für einen sicheren Stand und
halten Sie jederzeit das Gleichgewicht. Da-

durch können Sie das Elektrowerkzeug in uner­warteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie

keine weite Kleidung oder Schmuck. Halten
Sie Haare, Kleidung und Handschuhe fern
von sich bewegenden Teilen. Lockere Kleidung,

Schmuck oder lange Haare können von sich
bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen

montiert werden können, vergewissern Sie
sich, dass diese angeschlossen sind und richtig
verwendet werden. Die Verwendung einer

Staubabsaugung kann Gefährdungen durch
Staub verringern.

4. Verwendung und Behandlung

desElektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden

Sie für Ihre Arbeit das dafür bestimmte Elekt­rowerkzeug. Mit dem passenden Elektrowerk-

zeug arbeiten Sie besser und sicherer im ange­gebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das
sich nicht mehr ein- oder ausschalten lässt, ist
gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose

und/oder entfernen Sie den Akku, bevor Sie
Geräteeinstellungen vornehmen, Zubehörteile
wechseln oder das Gerät weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsich­tigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf.
Lassen Sie Personen das Gerät nicht benutzen,
die mit diesem nicht vertraut sind oder diese
Anweisungen nicht gelesen haben. Elektro-

werkzeuge sind gefährlich, wenn sie von uner­fahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt.

Kontrollieren Sie, ob bewegliche Teile einwand­frei funktionieren und nicht klemmen, ob Teile
gebrochen oder so beschädigt sind, dass die
Funktion des Elektrowerkzeuges beeinträchtigt
ist. Lassen Sie beschädigte Teile vor dem Ein­satz des Gerätes reparieren. Viele Unfälle ha-

ben ihre Ursache in schlecht gewarteten Elektro­werkzeugen.

■ 28 │ DE

│AT│

CH

PBH 800 A1

f) Halten Sie Schneidwerkzeuge scharf und sau-

ber. Sorgfältig gepflegte Schneidwerkzeuge mit

scharfen Schneidkanten verklemmen sich weni­ger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerkzeugen

für andere als die vorgesehenen Anwendungen
kann zu gefährlichen Situationen führen.

5. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von quali-

fiziertem Fachpersonal und nur mit Original­Ersatzteilen reparieren. Damit wird sichergestellt,

dass die Sicherheit des Elektrowerkzeugs erhal­ten bleibt.

Gerätespezifische Sicherheits­hinweise für Bohrhämmer

■ Tragen Sie Gehörschutz. Die Ein-

wirkung von Lärm kann Gehörverlust
bewirken.

■ Benutzen Sie mit dem Gerät gelieferten Zu-

satzhandgriff. Der Verlust der Kontrolle kann zu

Verletzungen führen.

■ Halten Sie das Gerät an den isolierten Griff-

flächen, wenn Sie Arbeiten ausführen, bei
denen das Einsatzwerkzeug verborgene Strom­leitungen oder das eigene Netzkabel treffen
kann. Der Kontakt mit einer spannungsführenden

Leitung kann auch metallene Geräte teile unter
Spannung setzen und zu einem elektrischen
Schlag führen.

■

WARNUNG! GIFTIGE STÄUBE!

► Das Bearbeiten von schädlichen/giftigen

Stäuben stellt eine Gesundheitsgefährdung
für die Bedienperson oder in der Nähe
befindliche Personen dar.

Tragen Sie eine Staubschutzmaske.

■ ACHTUNG LEITUNGEN! GEFAHR!

Vergewissern Sie sich, dass Sie nicht auf Strom-,
Gas- oder Wasserleitungen stoßen, wenn Sie
mit dem Elektrowerkzeug arbeiten. Prüfen Sie
ggf. mit einem Leitungssucher, bevor Sie in eine
Wand bohren bzw. diese aufschlitzen.

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug vorschrifts­mäßig bedienen, bleiben immer Restrisiken be­stehen. Folgende Gefahren können im Zusammen­hang mit der Bauweise und Ausführung dieses
Elektrowerkzeugs auftreten:

1. Lungenschäden, falls keine geeignete Staub­schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör­schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm­Schwingungen resultieren, falls das Gerät über
einen längeren Zeitraum verwendet wird oder
nicht ordnungsgemäß geführt und gewartet
wird.

WARNUNG!

► Dieses Elektrowerkzeug erzeugt während des

Betriebs ein elektromagnetisches Feld. Dieses
Feld kann unter bestimmten Umständen aktive
oder passive medizinische Implantate beein­trächtigen. Um die Gefahr von ernsthaften
oder tödlichen Verletzungen zu verringern,
empfehlen wir Personen mit medizinischen
Implantaten ihren Arzt und den Hersteller
vom medizinischen Implantat zu konsultieren,
bevor die Maschine bedient wird.

Originalzubehör/-zusatzgeräte

■ Benutzen Sie nur Zubehör und Zusatzgeräte,

die in der Bedienungsanleitung angegeben
sind bzw. deren Aufnahme mit dem Gerät
kompatibel ist.

PBH 800 A1

DE│AT│CH 

│

 29 ■

Inbetriebnahme

Zusatzhandgriff

HINWEIS

► Aus Sicherheitsgründen dürfen Sie dieses

Gerät nur mit montiertem Zusatzhandgriff
verwenden.

♦ Die Greifposition des Zusatzhandgriffes

verändert werden.
Drehen Sie den Zusatzhandgriff im
Uhr zeigersinn und ziehen Sie den Zusatzhand­griff etwas vom Gerät ab.

♦ Schwenken Sie den Zusatzhandgriff

gewünschte Position.

♦ Die Rasterstellungen am Zusatzhandgriff

müssen nun über die beiden Sicherungsstifte am
Spindelhals des Gerätes geschoben werden.

♦ Danach drehen Sie den Zusatzhandgriff

wieder entgegen dem Uhrzeigersinn fest.

HINWEIS

► Bringen Sie je nach Arbeitsposition den

Zusatzhandgriff
Rasterstellungen. Lösen und verschließen Sie
hierfür den Zusatzhandgriff wie zuvor
beschrieben.

in die verschiedenen

Tiefenanschlag

♦ Drücken Sie die Arretiertaste für den Tiefen-

anschlag
gedrückt.

♦ Setzen Sie den Tiefenanschlag

Zusatzhandgriff ein.

♦ Achten Sie darauf, dass die Zahnung am

Tiefenanschlag

♦ Ziehen Sie den Tiefenanschlag

heraus, dass der Abstand zwischen der Spitze
des Bohrers und der Spitze des Tiefenanschlags
der gewünschten Bohrtiefe entspricht.

♦ Lassen Sie die

anschlag
arretieren.

nach unten und halten Sie sie

nach unten zeigt.

Arretiertaste für den Tiefen-

los, um den Tiefenschlag

in die

in den

so weit

zu

kann

Werkzeuge einsetzen/entnehmen

WARNUNG!

► Schalten Sie vor allen Arbeiten am Gerät das

Gerät aus und ziehen Sie den Netzstecker.

Werkzeug einsetzen

♦ Fetten Sie vor dem Einsetzen des Werkzeugs

die Werkzeugaufnahme
fett ein.

♦ Setzen Sie das Werkzeug drehend in die

Werkzeugaufnahme
verriegelt wird..

♦ Überprüfen Sie durch Ziehen des Werkzeugs

die einwandfreie Verriegelung. Das Werkzeug
hat systembedingt ein radiales Spiel.

Werkzeug entnehmen

♦ Ziehen Sie zum Entnehmen des Werkzeugs die

Verriegelungshülse

leicht mit Maschinen-

ein, bis es selbsttätig

nach hinten.

Schnellspannbohrfutter für
Rundschaftbohrer

WARNUNG!

Benutzen Sie das Schnellspannboh-

►

rfutter
Meißelbetrieb!

♦ Stellen Sie den Funktionswahlschalter

das Bohrersymbol

Schnellspannbohrfutter für Rundschaftbohrer
einsetzen

♦ Setzen Sie das Schnellspannbohrfutter

drehend in die Werkzeugaufnahme
es selbsttätig verriegelt wird.

♦ Überprüfen Sie durch Ziehen des Werkzeugs

die einwandfreie Verriegelung.

Schnellspannbohrfutter für Rundschaftbohrer
entnehmen

♦ Ziehen Sie zum Entnehmen des Schnellspann-

bohrfutters
hinten und entnehmen Sie das Schnellspann­bohrfutter .

nicht im Hammerbohr- oder

auf

.

ein, bis

die Verriegelungshülse nach

■ 30 │ DE

│AT│

CH

PBH 800 A1

Bedienung

Betriebsart wählen

Funktionswahlschalter

♦ Drücken und halten Sie die Entriegelungstaste

des Funktionswahlschalters
denFunktionswahlschalter so, dass die ge­wünschte Symbolik an der Pfeil-Markierung
einrastet:

Funktion Symbol

Bohren/Schrauben

Hammerbohren

. Drehen Sie

Dauerbetrieb ausschalten

♦ Drücken Sie den EIN-/AUS-Schalter

lassen Sie ihn wieder los.

Drehzahl einstellen

Der EIN- / AUS-Schalter verfügt über eine varia­ble Geschwindigkeitsregelung. Leichter Druck auf
den EIN- / AUS-Schalter bewirkt eine niedrige
Drehzahl. Mit zunehmenden Druck erhöht sich die
Drehzahl.

Drehrichtung umschalten

♦ Wechseln Sie die Drehrichtung, indem Sie den

Drehrichtungsumschalter nach rechts bzw.
links durchdrücken.

und

Meißeln

Meißelposition-Verstellung

Meißelposition verstellen

Sie können mit dieser Funktion das Werkzeug für
den Meißelvorgang in die erforderliche Position
drehen.

♦ Drehen Sie den Funktionswahlschalter

diePosition

♦ Drehen Sie das Werkzeug in der Werkzeug-

aufnahme

♦ Drehen Sie für den Meißelvorgang den

Funktionswahlschalter

.

in die erforderliche Position.

in die Position .

in

Ein- und ausschalten

Gerät einschalten

♦ Drücken Sie den EIN-/AUS-Schalter

Gerät ausschalten

♦ Lassen Sie den EIN-/AUS-Schalter

Dauerbetrieb einschalten

♦ Drücken Sie den EIN-/AUS-Schalter

Stellen Sie ihn im gedrückten Zustand mit der
Feststelltaste für EIN-/AUS-Schalter fest.

.

los.

.

Wartung und Reinigung

WARNUNG! VERLETZUNGSGEFAHR!
Schalten Sie vor allen Arbeiten am
Gerät das Gerät aus und ziehen Sie
den Netzstecker.

■ Es dürfen keine Flüssigkeiten in das Innere des

Gerätes gelangen.

■ Verwenden Sie zum Reinigen des Gehäuses ein

trockenes Tuch.

■ Säubern Sie regelmäßig die Werkzeugauf-

nahme

♦ Ziehen Sie dazu die Verriegelungshülse

nach hinten und ziehen Sie die Staubschutz­kappe mit Hilfe eines Schraubendrehers
von der Werkzeugauf nahme ab.

WARNUNG!

► Wenn ein Ersatz der Anschlussleitung er-

forderlich ist, dann ist dies vom Hersteller
oder seinem Vertreter auszuführen, um
Sicherheitsgefährdungen zu vermeiden.

HINWEIS

► Nicht aufgeführte Ersatzteile (wie z. B. Kohle-

bürsten, Schalter) können Sie über unsere
Callcenter bestellen.

: VORSICHT! VORSPANNUNG!

PBH 800 A1

DE│AT│CH 

│

 31 ■

Entsorgung

Die Verpackung besteht aus umwelt­freundlichen Materialien, die Sie über
die örtlichen Recyclingstellen entsorgen
können.

Werfen Sie Elektrowerkzeuge
nicht in den Hausmüll!

Gemäß Europäischer Richtlinie

2012/19/EU müssen verbrauchte
Elektrowerkzeuge getrennt gesammelt und einer
umweltgerechten Wiederverwertung zugeführt
werden.

Möglichkeiten zur Entsorgung des ausgedienten
Gerätes erfahren Sie bei Ihrer Gemeinde- oder
Stadtverwaltung.

Entsorgen Sie die Verpackung umwelt-

gerecht. Beachten Sie die Kennzeich-

nung auf den verschiedenen Verpack-

ungsmaterialien und trennen Sie diese
gegebenenfalls gesondert. Die Verpackungs ma­terialien sind gekennzeichnet mit Abkürzungen (a)
und Ziffern (b) mit folgender Bedeutung:
1–7: Kunststoffe, 20–22: Papier und Pappe,
80–98: Verbundstoffe.

Möglichkeiten zur Entsorgung des

ausgedienten Produkts erfahren Sie

bei Ihrer Gemeinde- oder Stadtver-

waltung.

Garantie der
Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab

Kaufdatum. Im Falle von Mängeln dieses Produkts
stehen Ihnen gegen den Verkäufer des Produkts
gesetzliche Rechte zu. Diese gesetzlichen Rechte
werden durch unsere im Folgenden dargestellte
Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte
bewahren Sie den Kassenbon gut auf. Dieser wird
als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum
dieses Produkts ein Material- oder Fabrikationsfehler
auf, wird das Produkt von uns – nach unserer Wahl
– für Sie kostenlos repariert, ersetzt oder der Kauf­preis erstattet. Diese Garantieleistung setzt voraus,
dass innerhalb der Dreijahresfrist das defekte Ge­rät und der Kaufbeleg (Kassenbon) vorgelegt und
schriftlich kurz beschrieben wird, worin der Mangel
besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist,
erhalten Sie das reparierte oder ein neues Produkt
zurück. Mit Reparatur oder Austausch des Produkts
beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche
Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung
nicht verlängert. Dies gilt auch für ersetzte und re­parierte Teile. Eventuell schon beim Kauf vor­handene Schäden und Mängel müssen sofort nach
dem Auspacken gemeldet werden. Nach Ablauf
der Garantiezeit anfallende Reparaturen sind kos­tenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien
sorgfältig produziert und vor Auslieferung gewissen­haft geprüft.

Die Garantieleistung gilt für Material- oder Fabrika­tionsfehler. Diese Garantie erstreckt sich nicht auf
Produktteile, die normaler Abnutzung ausgesetzt
sind und daher als Verschleißteile angesehen wer­den können oder für Beschädigungen an zerbrech­lichen Teilen, z. B. Schalter oder Teile, die aus Glas
gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschä­digt, nicht sachgemäß benutzt oder gewartet wurde.
Für eine sachgemäße Benutzung des Produkts sind
alle in der Bedienungsanleitung aufgeführten
Anweisungen genau einzuhalten. Verwendungs­zwecke und Handlungen, von denen in der Be­dienungsanleitung abgeraten oder vor denen ge­warnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für
den gewerblichen Gebrauch bestimmt. Bei miss­bräuchlicher und unsachgemäßer Behandlung,
Gewaltanwendung und bei Eingriffen, die nicht
von unserer autorisierten Serviceniederlassung
vorgenommen wurden, erlischt die Garantie.

■ 32 │ DE

│AT│

CH

PBH 800 A1

Garantiezeit gilt nicht bei

■ normaler Abnutzung der Akkukapazität

■ gewerblichen Gebrauch des Produktes

■ Beschädigung oder Veränderung des Produktes

durch den Kunden

■ Missachtung der Sicherheits- und Wartungs-

vorschriften, Bedienungsfehler

■ Schäden durch Elementarereignisse

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu
gewährleisten, folgen Sie bitte den folgenden Hin­weisen:

■ Bitte halten Sie für alle Anfragen den Kassen-

bon und die Artikelnummer (z.B.IAN123456)
als Nachweis für den Kauf bereit.

■ Die Artikelnummer entnehmen Sie bitte dem Ty-

penschild am Produkt, einer Gravur am Produkt,
dem Titelblatt der Bedienungsanleitung (unten
links) oder dem Aufkleber auf der Rück- oder
Unterseite des Produktes.

■ Sollten Funktionsfehler oder sonstige Mängel

auftreten, kontaktieren Sie zunächst die nachfol­gend benannte Serviceabteilung telefonisch
oder per E-Mail.

■ Ein als defekt erfasstes Produkt können Sie dann

unter Beifügung des Kaufbelegs (Kassenbon)
und der Angabe, worin der Mangel besteht und
wann er aufgetreten ist, für Sie portofrei an die
Ihnen mitgeteilte Serviceanschrift übersenden.

Auf www.lidl-service.com können Sie
diese und viele weitere Handbücher,
Produktvideos und Installationssoft­ware herunterladen.

Mit diesem QR-Code gelangen Sie direkt auf die
Lidl-Service-Seite (www.lidl-service.com) und kön­nen mittels der Eingabe der Artikelnummer (IAN)
337117_2001 Ihre Bedienungsanleitung öffnen.

WARNUNG!

► Lassen Sie Ihre Geräte von der Service-

stelle oder einer Elektrofachkraft und nur
mit Original-Ersatzteilen reparieren. Damit

wird sichergestellt, dass die Sicherheit des
Gerätes erhalten bleibt.

► Lassen Sie den Austausch des Steckers

oder der Netzleitung immer vom Hersteller
des Gerätes oder seinem Kundendienst
ausführen. Damit wird sichergestellt, dass die

Sicherheit des Gerätes erhalten bleibt.

Service

Service Deutschland
Tel.: [phone] (kostenfrei
aus dem dt. Festnetz/Mobilfunknetz)
E-Mail: [e-mail]

Service Österreich
Tel.: [phone] (0,15 EUR/Min.)
E-Mail: [e-mail]

Service Schweiz
Tel.: [phone] (0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: [e-mail]

IAN 337117_2001

Importeur

Bitte beachten Sie, dass die folgende Anschrift
keine Serviceanschrift ist. Kontaktieren Sie zunächst
die benannte Servicestelle.

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com

HINWEIS

► Bei Parkside und Florabest Werkzeugen

senden Sie bitte ausschließlich den defekten
Artikel ohne Zubehör (z. B. Akku, Aufbewah­rungskoffer, Montagewerkzeuge, etc) ein.

PBH 800 A1

DE│AT│CH 

│

 33 ■

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21,
44867 BOCHUM, Deutschland, erklären hiermit, dass dieses Produkt mit den folgenden Normen, norma­tiven Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie

(2006/42/EG)

Elektromagnetische Verträglichkeit

(2014/30/EU)

RoHS Richtlinie

(2011/65/EU)*

* Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben beschrie-

bene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und
des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektro­nikgeräten.

Angewandte harmonisierte Normen

EN 60745-1:2009+A11
EN 60745-2-6:2010
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2019
EN 61000-3-3:2013+A1
EN 50581:2012

Typbezeichnung der Maschine: Bohr- und Meißelhammer PBH 800 A1

Herstellungsjahr: 06–2020

Seriennummer: IAN 337117_2001

Bochum, 30.06.2020

Semi Uguzlu

- Qualitätsmanager ­Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

■ 34 │ DE

│AT│

CH

PBH 800 A1

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com

Version des informations · Stand van de informatie · Stand der Informationen:
08 / 2020 · Ident.-No.: PBH800A1-062020-1

IAN 337117_2001
