AKKU-MULTIFUNKTIONSWERKZEUG /
CORDLESS MULTI-PURPOSE TOOL /
OUTIL MULTIFONCTION SANS FIL PAMFW 12 B1
AKKU-MULTIFUNKTIONSWERKZEUG
Originalbetriebsanleitung
OUTIL MULTIFONCTION SANS FIL
Traduction des instructions d’origine
AKU MULTIFUNKČNÍ NÁŘADÍ
Překlad originálního provozního návodu
FERRAMENTA MULTIUSOS
COM BATERIA
Tradução do manual de instruções original
IAN 282489
CORDLESS MULTI-PURPOSE TOOL
Translation of the original instructions
MULTIFUNCTIONEEL ACCUGEREEDSCHAP
Vertaling van de originele gebruiksaanwijzing
HERRAMIENTA MULTIFUNCIONAL
RECARGABLE
Traducción del manual de instrucciones original
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of
the device.
Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec
toutes les fonctions de l‘appareil.
Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het
apparaat.
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
Antes de empezar a leer abra las dos páginas que contienen las imágenes y, en seguida, familiarícese
con todas las funciones del dispositivo.
Antes de começar a ler abra as duas páginas com as imagens e, de seguida, familiarize-se com todas as
funções do aparelho.
DE / AT / CH Originalbetriebsanleitung Seite 1
GB/IE Translation of the original instructions Page 13
FR / BE Traduction des instructions d’origine Page 25
NL / BE Vertaling van de originele gebruiksaanwijzing Pagina 37
CZ Překlad originálního provozního návodu Strana 49
ES Traducción del manual de instrucciones original Página 61
PT Tradução do manual de instruções original Página 75
B1
Z52 A1
C
HCS
Z64 B2
Inhaltsverzeichnis
Einleitung ........................................................2
Bestimmungsgemäßer Gebrauch ................................................ 2
Ausstattung ................................................................. 2
Lieferumfang ................................................................ 2
Technische Daten ............................................................2
Allgemeine Sicherheitshinweise für Elektrowerkzeuge ...................3
1. Arbeitsplatz-Sicherheit ...................................................... 3
2. Elektrische Sicherheit ....................................................... 3
3. Sicherheit von Personen ..................................................... 4
4. Verwendung und Behandlung des Elektrowerkzeugs .............................. 4
5. Verwendung und Behandlung des Akkuwerkzeugs ................................ 5
6. Service .................................................................. 5
Gerätespezifische Sicherheitshinweise für Schleifer ................................... 5
Sicherheitshinweise für Ladegeräte .............................................. 6
Arbeitshinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Vor der Inbetriebnahme ...........................................6
Akku-Pack entnehmen/laden/einsetzen ........................................... 6
Akkuzustand prüfen .......................................................... 7
Staub-/ Späneabsaugung ..................................................... 7
Staubabsaugung anschließen .................................................. 7

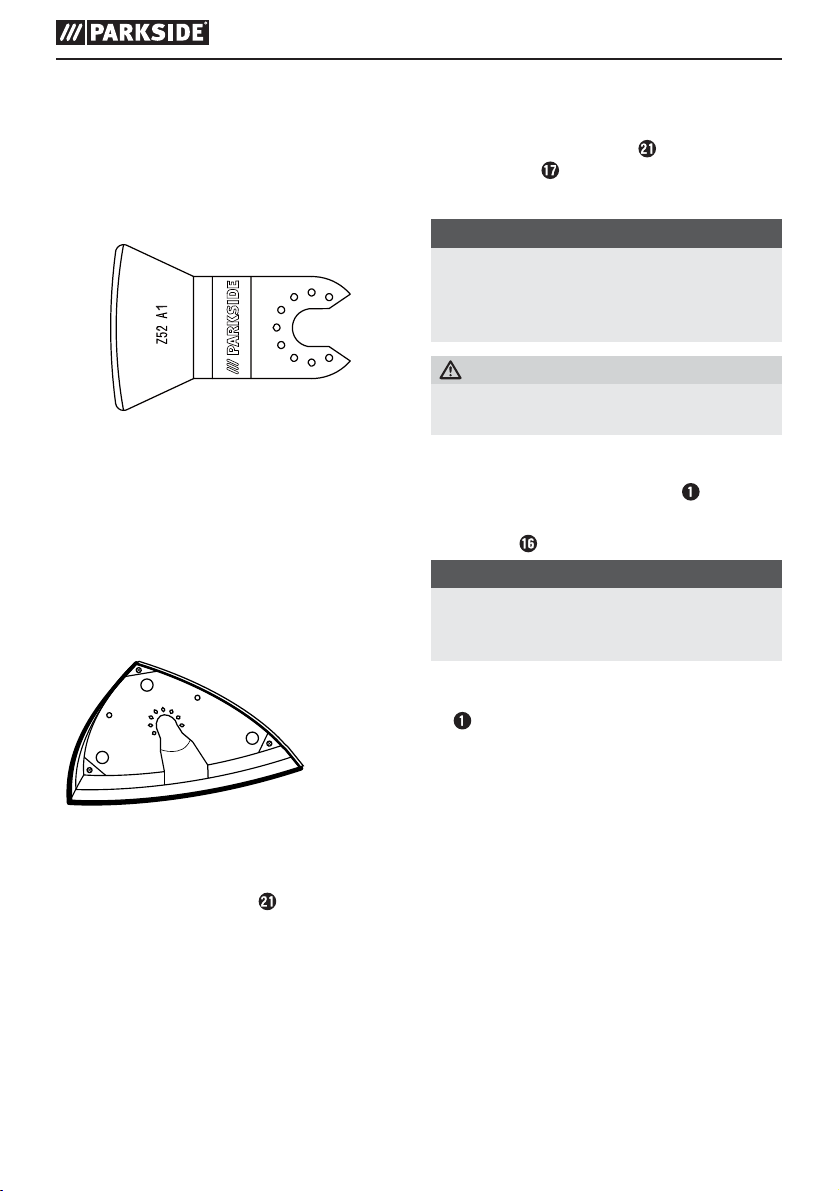

Einsatzwerkzeug auswählen ................................................... 7
Schleifblatt auf die Schleifplatte aufsetzen ......................................... 8
Einsatzwerkzeug wechseln ..................................................... 8
Inbetriebnahme ..................................................9
Ein- / Ausschalten ............................................................ 9
Schwingzahl vorwählen ....................................................... 9
Wartung und Reinigung ............................................9
Garantie der Kompernaß Handels GmbH .............................9
Service .........................................................11
Importeur ......................................................11
Entsorgung .....................................................11
Original-Konformitätserklärung ....................................12
PAMFW 12 B1
DE│AT│CH
│
1 ■
AKKUMULTIFUNKTIONSWERKZEUG
PAMFW 12 B1
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen
Gerätes. Sie haben sich damit für ein hochwertiges
Produkt entschieden. Die Bedienungsanleitung ist
Teil dieses Produkts. Sie enthält wichtige Hinweise für
Sicherheit, Gebrauch und Entsorgung. Machen Sie
sich vor der Benutzung des Produkts mit allen Bedienund Sicherheitshinweisen vertraut. Benutzen Sie das
Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen
bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Das Gerät ist zum Sägen und Trennen und
Schleifen bestimmt. Vorzugsweise können folgende
Materialien bearbeitet werden: Holz, Kunststoff,
Trockenbauelemente, Leicht- und Buntmetalle,
Befestigungselemente (z.B. Nägel, Schrauben) und
Wandfliesen. Es ist besonders zum randnahen und
bündigen Arbeiten geeignet. Jede andere Verwendung oder Veränderung des Geräts gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren. Nicht zum gewerblichen Gebrauch.
Ausstattung
Hebel für Werkzeugentriegelung
EIN- / AUS-Schalter
Akku-Display-LED
Entriegelungstasten
Akku-Pack
Staubabsaugung (3 tlg.)
Gehäusebefestigung
Stellrad Schwingzahlvorwahl
Absaugkanal
Lüftungsschlitze
LED-Arbeitsleuchte
Spannschraube
Ringanschluss
Schaber 52 mm
Diamantsägeblatt 65 mm
HCS-Tauchsägeblatt 32 mm
Schleifplatte
Ladezustandsanzeige-LED
Kontroll-LED
Schnell-Ladegerät
Schleifblätter
Lieferumfang
1 Akku-Multifunktionswerkzeug PAMFW 12 B1
1 Akku-Schnellladegerät PAMFW 12 B1-2
1 Akku-Pack PAMFW 12 B1-1
1 Delta-Schleifplatte
6 Schleifblätter 80 mm Kantenmaß
1 Schabmesser 52 mm
1 HCS-Tauchsägeblatt 32 mm
1 Diamantsägeblatt 65 mm
1 Staubabsaugung (3 tlg.)
1 Tragekoffer
1 Bedienungsanleitung
Technische Daten
Akku-Multifunktionswerkzeug:
PAMFW 12 B1
Nennspannung: 12 V
Bemessungs-
leerlaufdrehzahl: n0 5000 - 19000 min
Oszillationswinkel: 3,2°
Akku: PAMFW 12 B1-1
Typ: LITHIUM-IONEN
Bemessungsspannung: 12 V
Kapazität: 1500 mAh
Akku-Schnellladegerät: PAMFW 12 B1-2
EINGANG / Input:
Bemessungsspannung: 230 V~, 50 Hz
(Wechselstrom)
Leistungsaufnahme: 32 W
AUSGANG / Output:
Bemessungsspannung: 12,6 V
Bemessungsstrom: 1,8 A
Ladedauer: ca. 60 min
Sicherung (innen): 3,15 A
Schutzklasse: II / (Doppelisolierung)
(Gleichstrom)
(Gleichstrom)
(Gleichstrom)
T3.15A
-1
■ 2 │ DE
│AT│
CH
PAMFW 12 B1
Geräusch- und Vibrationsinformationen:
Messwert für Geräusch ermittelt entsprechend
EN 60745. Der A-bewertete Geräuschpegel des
Elektrowerkzeugs beträgt typischerweise:
Geräuschemissionen:
Schalldruckpegel L
Unsicherheit K
: 71,9 dB (A)
pA
: 3 dB
pA
Schallleistungspegel LWA: 82,9 dB (A)
Unsicherheit KWA: 3 dB
Gehörschutz tragen!
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745:
Schleifen:
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
= 10,419 m/s2
h
2
HINWEIS
► Der in diesen Anweisungen angegebene
Schwingungspegel ist entsprechend einem
genormten Messverfahren gemessen worden
und kann für den Gerätevergleich verwendet
werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.
WARNUNG!
► Der Schwingungspegel wird sich entsprechend
dem Einsatz des Elektrowerkzeugs verändern
und kann in manchen Fällen über dem in
diesen Anweisungen angegebenen Wert
liegen. Die Schwingungsbelastung könnte
unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet
wird. Versuchen Sie, die Belastung durch
Vibrationen so gering wie möglich zu halten.
Beispielhafte Maßnahmen zur Verringerung
der Vibrationsbelastung sind das Tragen von
Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit.
Dabei sind alle Anteile des Betriebszyklus
zu berücksichtigen (beispielweise Zeiten, in
denen das Elektrowerkzeug abgeschaltet ist,
und solche, in denen es zwar eingeschaltet
ist, aber ohne Belastung läuft).
Allgemeine
Sicherheitshinweise
für Elektrowerkzeuge
WARNUNG!
► Lesen Sie alle Sicherheitshinweise
und Anweisungen. Versäumnisse
bei der Einhaltung der Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1. Arbeitsplatz-Sicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und
gut beleuchtet. Unordnung und unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube
befinden. Elektrowerkzeuge erzeugen Funken, die
den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen wäh-
rend der Benutzung des Elektrowerkzeugs
fern. Bei Ablenkung können Sie die Kontrolle
über das Gerät verlieren.
2. Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges
muss in die Steckdose passen. Der Stecker
darf in keiner Weise verändert werden.
Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen
verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen, wie von Rohren, Heizungen,
Herden und Kühlschränken. Es besteht ein
erhöhtes Risiko durch elektrischen Schlag, wenn
Ihr Körper geerdet ist.
PAMFW 12 B1
DE│AT│CH
│
3 ■
c) Halten Sie Elektrowerkzeuge von Regen oder
Nässe fern. Das Eindringen von Wasser in ein
Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
d) Zweckentfremden Sie das Kabel nicht, um
das Elektrowerkzeug zu tragen, aufzuhängen
oder um den Stecker aus der Steckdose zu
ziehen. Halten Sie das Kabel fern von Hitze,
Öl, scharfen Kanten oder sich bewegenden
Geräteteilen. Beschädigte oder verwickelte Kabel
erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im
Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich
geeignet sind. Die Anwendung eines für den
Außenbereich geeigneten Verlängerungskabels
verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in
feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.
Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
a) Seien Sie stets aufmerksam, achten Sie darauf,
was Sie tun und gehen Sie mit Vernunft an die
Arbeit mit einem Elektrowerkzeug. Benutzen
Sie kein Elektrowerkzeug, wenn Sie müde sind
oder unter dem Einfluss von Drogen, Alkohol
oder Medikamenten stehen. Ein Moment der
Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz,
je nach Art und Einsatz des Elektrowerkzeuges,
verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetrieb-
nahme. Vergewissern Sie sich, dass das
Elektrowerkzeug ausgeschaltet ist, bevor Sie
es an die Stromversorgung und / oder den
Akku anschließen, es aufnehmen oder tragen.
Wenn Sie beim Tragen des Elektrowerkzeuges den
Finger am Schalter haben oder das Gerät bereits
eingeschaltet an die Stromversorgung anschließen,
kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schrau-
benschlüssel, bevor Sie das Elektrowerkzeug
einschalten. Ein Werkzeug oder Schlüssel, der
sich in einem drehenden Geräteteil befindet,
kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung.
Sorgen Sie für einen sicheren Stand und halten
Sie jederzeit das Gleichgewicht. Dadurch kön-
nen Sie das Elektrowerkzeug in unerwarteten
Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie
keine weite Kleidung oder Schmuck. Halten
Sie Haare, Kleidung und Handschuhe fern
von sich bewegenden Teilen. Lockere Kleidung,
Schmuck oder lange Haare können von sich
bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtun-
gen montiert werden können, vergewissern
Sie sich, dass diese angeschlossen sind und
richtig verwendet werden. Die Verwendung
einer Staubabsaugung kann Gefährdungen
durch Staub verringern.
4. Verwendung und Behandlung des
Elektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Verwenden
Sie für Ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem passenden Elektro-
werkzeug arbeiten Sie besser und sicherer im
angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das
sich nicht mehr ein- oder ausschalten lässt, ist
gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose
und / oder entfernen Sie den Akku, bevor Sie
Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese
Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf.
Lassen Sie Personen das Gerät nicht benutzen,
die mit diesem nicht vertraut sind oder diese
Anweisungen nicht gelesen haben. Elektro-
werkzeuge sind gefährlich, wenn sie von
unerfahrenen Personen benutzt werden.
■ 4 │ DE
│AT│
CH
PAMFW 12 B1
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt.
Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile
gebrochen oder so beschädigt sind, dass die
Funktion des Elektrowerkzeuges beeinträchtigt
ist. Lassen Sie beschädigte Teile vor dem Einsatz
des Gerätes reparieren. Viele Unfälle haben ihre
Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und
sauber. Sorgfältig gepflegte Schneidwerkzeuge
mit scharfen Schneidkanten verklemmen sich
weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerkzeugen
für andere als die vorgesehenen Anwendungen
kann zu gefährlichen Situationen führen.
5. Verwendung und Behandlung des
Akkuwerkzeugs
a) Laden Sie die Akkus nur in Ladegeräten auf,
die vom Hersteller empfohlen werden. Für
ein Ladegerät, das für eine bestimmte Art von
Akkus geeignet ist, besteht Brandgefahr, wenn
es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen
Akkus in den Elektrowerkzeugen. Der Gebrauch
von anderen Akkus kann zu Verletzungen und
Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von
Büroklammern, Münzen, Schlüsseln, Nägeln,
Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte
verursachen könnten. Ein Kurzschluss zwischen
den Akkukontakten kann Verbrennungen oder
Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus
dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser
abspülen. Wenn die Flüssigkeit in die Augen
kommt, nehmen Sie zusätzlich ärztliche Hilfe
in Anspruch. Austretende Akkuflüssigkeit kann
zu Hautreizungen oder Verbrennungen führen.
VORSICHT! EXPLOSIONSGEFAHR!
Laden Sie nicht aufladbare Batterien
niemals auf.
Schützen Sie den Akku vor Hitze, z. B.
auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit.
Es Besteht Explosionsgefahr.
6. Service
a) Lassen Sie Ihr Elektrowerkzeug nur von quali-
fiziertem Fachpersonal und nur mit OriginalErsatzteilen reparieren. Damit wird sicherge-
stellt, dass die Sicherheit des Elektrowerkzeugs
erhalten bleibt.
Gerätespezifische Sicherheitshinweise
für Schleifer
WARNUNG!
■ Stäube von Materialien wie bleihaltigem An-
strich, einigen Holzarten und Metall können
gesundheitsschädlich sein.
■ Die Berühung oder das Einatmen dieser
Stäube kann eine Gefährdung für die Bedienperson oder in der Nähe befindliche Personen
darstellen.
■ Tragen Sie Schutzbrille und Staubschutzmaske!
PAMFW 12 B1
DE│AT│CH
│
5 ■
Sicherheitshinweise für Ladegeräte
■ Dieses Gerät kann von Kindern ab
8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und
die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht
mit dem Gerät spielen. Reinigung
und Benutzer-Wartung dürfen nicht
von Kindern ohne Beaufsichtigung
durchgeführt werden.
■ Wenn die Netzanschlussleitung die-
ses Gerätes beschädigt wird, muss
sie durch den Hersteller oder seinen
Kundendienst oder eine ähnlich
qualifizierte Person ersetzt werden,
um Gefährdungen zu vermeiden.
Das Ladegerät ist nur für den Betrieb im
Innenbereich geeignet.
WARNUNG!
■ Betreiben Sie das Gerät nicht mit beschä-
digtem Kabel, Netzkabel oder Netzstecker.
Beschädigte Netzkabel bedeuten Lebensgefahr durch elektrischen Schlag.
Arbeitshinweise
Arbeitsprinzip:
Durch den oszillierenden Antrieb schwingt das
Einsatzwerkzeug 5000 bis 19000 mal pro Minute
hin und her. Das ermöglicht präzises Arbeiten auf
engstem Raum.
Sägen / Trennen:
■ Verwenden Sie nur unbeschädigte, einwand-
freie Sägeblätter. Verbogene, unscharfe oder
anderweitig beschädigte Sägeblätter können
brechen.
■ Beachten Sie beim Sägen von Leichtbaustoffen
die gesetzlichen Bestimmungen und Empfehlungen der Materialhersteller.
■ Es dürfen nur weiche Werkstoffe wie Holz,
Gipskarton o.Ä. im Tauchsägeverfahren bearbeitet werden!
Schleifen:
■ Achten Sie auf gleichmäßigen Anpressdruck,
um die Lebensdauer der Schleifblätter
erhöhen.
zu
Vor der Inbetriebnahme
Akku-Pack entnehmen/laden/
einsetzen
VORSICHT!
► Ziehen Sie immer den Netzstecker, bevor
Sie den Akku-Pack
nehmen bzw. einsetzen.
HINWEIS
► Der Akku wird teilgeladen ausgeliefert. Laden
Sie den Akku vor der Inbetriebnahme idealerweise mindestens 1 Stunde im Ladegerät auf.
So gewährleisten Sie die volle Leistung des
Akkus. Sie können den Li-Ionen-Akku jederzeit
aufladen, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorgangs
schädigt den Akku nicht.
■ Laden Sie den Akku-Pack
Umgebungstemperatur unterhalb 10°C oder
oberhalb 40°C liegt.
aus dem Ladegerät
nie, wenn die
■ 6 │ DE
│AT│
CH
PAMFW 12 B1
1. Zur Entnahme des Akku-Packs drücken Sie
die Entriegelungstasten
aus dem Gerät.
Pack
2. Stecken Sie den Akku-Pack
Ladegerät
3. Stecken Sie den Netzstecker in die Steckdose.
Die Kontroll-LED
4. Die grüne Ladezustandsanzeige-LED signalisiert Ihnen, dass der Ladevorgang abgeschlossen und der Akku-Pack einsatzbereit ist.
5. Schieben Sie den Akku-Pack
.
und ziehen den Akku-
in das Schnell-
leuchtet rot.
in das Gerät ein.
Akkuzustand prüfen
♦ Drücken Sie zum Prüfen des Akkuzustands die Tas-
te EIN- / AUS-Schalter (siehe auch Hauptabbildung). Der Zustand bzw. die Restleistung wird
in der Akku-Display-LED wie folgt angezeigt:
♦ ROT / ORANGE / GRÜN = maximale Ladung
ROT / ORANGE = mittlere Ladung
ROT = schwache Ladung – Akku aufladen
Staubabsaugung anschließen
♦ Setzen Sie die Staubabsaugung auf das
Gerät. Befestigen Sie diese, indem Sie die
Gehäusebefestigung
♦ Schliessen Sie den Schlauch einer zulässigen
Staubsaugvorrichtung (z. B. eines Werkstattstaubsaugers) auf den Adapter zur Fremdabsaugung.
anbringen.
Einsatzwerkzeug auswählen
HINWEIS
► Die Universalaufnahme mit einfachem
Werkzeugwechsel ist passend für gängiges
Zubehör.
HCS
Staub-/ Späneabsaugung
Asbesthaltiges Material darf nicht bearbeitet werden. Asbest gilt als krebserregend.
WARNUNG! BRANDGEFAHR!
■ Beim Arbeiten mit Elektrogeräten, die durch
eine Staubabsaugvorrichtung mit dem Staubsauger verbunden werden können, besteht
Brandgefahr! Unter ungünstigen Bedingungen, wie z. B. bei Funkenflug, beim Schleifen
von Metall oder Metallresten in Holz, kann
sich Holzstaub im Staubbeutel des Staubsaugers selbst entzünden. Dies kann insbesondere dann geschehen, wenn der Holzstaub mit
Lackresten oder anderen chemischen Stoffen
vermischt ist und das Schleifgut nach langem
Arbeiten heiß ist. Vermeiden Sie deshalb unbedingt eine Überhitzung des Schleifguts und
des Gerätes. Entleeren Sie vor Arbeitspausen
stets den Staubbeutel des Staubsaugers.
■ Benutzen Sie immer eine Staubabsaugung.
■ Sorgen Sie für gute Belüftung des Arbeitsplatzes.
■ Beachten Sie in Ihrem Land gültige Vorschriften
für die zu bearbeitenden Materialien.
HCS-Tauchsägeblatt 32 mm
Werkstoffe:
Holz, Kunststoff, Gips und andere weiche Materialien
Anwendung:
– Trenn- und Tauchsägeschnitte
– randnahes Sägen, auch in schwer zugänglichen
Bereichen
Beispiel: Sägen von Aussparungen an Leichtbauwänden.
Diamantsägeblatt
Werkstoffe:
Fliesenkleber, Fliesenfugen
PAMFW 12 B1
DE│AT│CH
│
7 ■
Anwendung:
– Entfernen von Werkstoffresten, beispielsweise
Fliesenkleber beim Austausch beschädigter
Fliesen
– Ausfräsen von Fugenmasse an Wand- und
Fußbodenfliesen.
Schabmesser
Werkstoffe:
Mörtel- / Betonreste, Fliesen- / Teppichkleber, Farb- /
Silikonreste
Anwendung:
– Entfernen von Werkstoffresten, beispielsweise
Teppichkleberreste am Boden.
Schleifplatte
Schleifblatt auf die Schleifplatte
aufsetzen
♦ Setzen Sie das Schleifblatt mittig auf die
Schleifplatte
.
Einsatzwerkzeug wechseln
HINWEIS
► Wenn Sie die Staubabsaugung benutzen
möchten, müssen Sie diese vor Montage des
Einsatzwerkzeuges anschließen (s. Kapitel
„Staubabsaugung anschließen“).
WARNUNG! VERLETZUNGSGEFAHR!
■ Ziehen Sie vor allen Arbeiten am Elektrowerk-
zeug den Akku aus dem Gerät.
♦ Entnehmen Sie gegebenenfalls ein bereits mon-
tiertes Einsatzwerkzeug. Klappen Sie hierzu den
Hebel für Werkzeugentriegelung
♦ Setzen Sie das Einsatzwerkzeug (z.B. das Tauch-
sägeblatt
HINWEIS
► Sie können die Einsatzwerkzeuge in
beliebigen Rasterpositionen auf die
Werkzeugaufnahme aufsetzen.
♦ Befestigen Sie das Einsatzwerkzeug wieder,
indem Sie den Hebel für Werkzeugentriegelung
wieder nach unten drücken.
■ Prüfen Sie das Einsatzwerkzeug auf festen
Sitz. Falsch oder nicht sicher befestigte Einsatz-
werkzeuge können sich während des Betriebs
lösen und Sie verletzen.
) auf die Werkzeugaufnahme.
nach oben.
Werkstoffe:
Holz und Metall (Schleifblätter
enthalten), Holz*, Metall*
*abhängig vom Schleifblatt
Anwendung:
– Schleifen an Rändern und schwer zugänglichen
Bereichen.
■ 8 │ DE
│AT│
CH
im Lieferumfang
PAMFW 12 B1
Inbetriebnahme
Ein- / Ausschalten
Einschalten:
♦ Schieben Sie den EIN- / AUS-Schalter
vorn, um das Gerät einzuschalten.
Die LED-Arbeitsleuchte
ten und ermöglicht so das Ausleuchten des Arbeitsbereiches bei ungünstigen Lichtverhältnissen.
HINWEIS
► Die LED-Arbeitsleuchte
Staubabsaugung zu benutzen.
Ausschalten:
♦ Schieben Sie den EIN- / AUS-Schalter
hinten, um das Gerät auszuschalten.
leuchtet beim einschal-
ist nur ohne
nach
nach
■ Zur gründlichen Reinigung des Gerätes wird ein
Staubsauger benötigt.
■ Lüftungsöffnungen müssen immer frei sein.
■ Entfernen Sie anhaftenden Schleifstaub mit einem
Pinsel.
■ Soll ein Lithium-Ionen-Akku längere Zeit gela-
gert werden, muss regelmäßig der Ladezustand
kontrolliert werden. Der optimale Ladezustand
liegt zwischen 50 % und 80 %. Das optimale
Lagerungsklima ist kühl und trocken.
HINWEIS
► Nicht aufgeführte Ersatzteile (wie z. B.
Kohlebürsten, Schalter und Ersatz-Akku)
können Sie über unsere Service - Hotline
bestellen.
Schwingzahl vorwählen
♦ Wählen Sie mit dem Stellrad Schwingzahlvor-
wahl die benötigte Schwingzahl vor.
Stufe 1: niegrige Schwingzahl
Stufe 6: hohe Schwingzahl
HINWEIS
► Die erforderliche Schwingzahl ist vom
Werkstoff und den Arbeitsbedingungen
abhängig und kann durch praktischen
Versuch ermittelt werden.
Wartung und Reinigung
WARNUNG! VERLETZUNGSGEFAHR!
Schalten Sie vor allen Arbeiten am
Gerät das Gerät aus und entnehmen
Sie den Akku.
■ Verwenden Sie keine scharfen Gegenstände
zur Reinigung des Gerätes. Es dürfen keine
Flüssigkeiten in das Innere des Gerätes gelangen. Andernfalls könnte das Gerät beschädigt
werden.
■ Reinigen Sie das Gerät regelmäßig, am besten
immer direkt nach Abschluss der Arbeit.
■ Verwenden Sie zum Reinigen des Gehäuses ein
trockenes Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.
Garantie der
Kompernaß Handels GmbH
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab
Kaufdatum. Im Falle von Mängeln dieses Produkts
stehen Ihnen gegen den Verkäufer des Produkts
gesetzliche Rechte zu. Diese gesetzlichen Rechte
werden durch unsere im Folgenden dargestellte
Garantie nicht eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte
bewahren Sie den Original-Kassenbon gut auf.
Diese Unterlage wird als Nachweis für den Kauf
benötigt.
Tritt innerhalb von drei Jahren ab dem Kaufdatum
dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer
Wahl – für Sie kostenlos repariert oder ersetzt.
Diese Garantieleistung setzt voraus, dass innerhalb
der Drei-Jahres-Frist das defekte Gerät und der
Kaufbeleg (Kassenbon) vorgelegt und schriftlich
kurz beschrieben wird, worin der Mangel besteht
und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie gedeckt ist,
erhalten Sie das reparierte oder ein neues Produkt
zurück. Mit Reparatur oder Austausch des Produkts
beginnt kein neuer Garantiezeitraum.
PAMFW 12 B1
DE│AT│CH
│
9 ■
Garantiezeit und gesetzliche
Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung
nicht verlängert. Dies gilt auch für ersetzte und
reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach
dem Auspacken gemeldet werden. Nach Ablauf
der Garantiezeit anfallende Reparaturen sind
kostenpflichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien
sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf
Produktteile, die normaler Abnutzung ausgesetzt
sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Backformen
oder Teile die aus Glas gefertigt sind.
Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts
sind alle in der Bedienungsanleitung aufgeführten
Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt
wird, sind unbedingt zu vermeiden.
Das Produkt ist nur für den privaten und nicht
für den gewerblichen Gebrauch bestimmt. Bei
missbräuchlicher und unsachgemäßer Behandlung,
Gewaltanwendung und bei Eingriffen, die nicht
von unserer autorisierten Service-Niederlassung
vorgenommen wurden, erlischt die Garantie.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung ihres Anliegens
zu gewährleisten, folgen Sie bitte den folgenden
Hinweisen:
■ Bitte halten Sie für alle Anfragen den Kassen-
bon und die Artikelnummer (z. B. IAN 12345)
als Nachweis für den Kauf bereit.
■ Die Artikelnummer entnehmen Sie bitte dem
Typenschild, einer Gravur, auf dem Titelblatt
ihrer Anleitung (unten links) oder als Aufkleber
auf der Rück- oder Unterseite.
■ Sollten Funktionsfehler oder sonstige Mängel
auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch
oder per E-Mail.
■ Ein als defekt erfasstes Produkt können Sie dann
unter Beifügung des Kaufbelegs (Kassenbon)
und der Angabe, worin der Mangel besteht und
wann er aufgetreten ist, für Sie portofrei an die
Ihnen mitgeteilte Service-Anschrift übersenden.
HINWEIS
► Bei Parkside und Florabest Werkzeugen
senden Sie bitte ausschließlich den defekten
Artikel ohne Zubehör (z. B. Akku, Aufbewahrungskoffer, Montagewerkzeuge, etc) ein.
Auf www.lidl-service.com können Sie diese
und viele weitere Handbücher, Produktvideos
und Software herunterladen.
■ 10 │ DE
│AT│
CH
PAMFW 12 B1
Service
WARNUNG!
► Lassen Sie Ihre Geräte von der Servicestelle
oder einer Elektrofachkraft und nur mit
Original-Ersatzteilen reparieren. Damit wird
sichergestellt, dass die Sicherheit des Gerätes
erhalten bleibt.
► Lassen Sie den Austausch des Steckers
oder der Netzleitung immer vom Hersteller
des Gerätes oder seinem Kundendienst
ausführen. Damit wird sichergestellt, dass die
Sicherheit des Gerätes erhalten bleibt.
HINWEIS
► Nicht aufgeführte Ersatzteile (wie z.B. Koh-
lebürsten, Schalter) können Sie über unsere
Callcenter bestellen.
Service Deutschland
Tel.: 0800 5435 111 (Kostenfrei aus dem
dt. Festnetz/Mobilfunknetz)
E-Mail: kompernass@lidl.de
Service Österreich
Tel.: 0820 201 222 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.at
Service Schweiz
Tel.: 0842 665566 (0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: kompernass@lidl.ch
IAN 282489
Entsorgung
Die Verpackung besteht aus umweltfreund-
lichen Materialien, die Sie über die örtlichen
Recyclingstellen entsorgen können.
Werfen Sie Elektrowerkzeuge nicht
in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU
müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Akkus nicht in den
Hausmüll!
Defekte oder verbrauchte Akkus müssen gemäß
Richtlinie 2006/66/EC recycelt werden. Geben
Sie Akku-Pack und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück.
Über Entsorgungsmöglichkeiten für ausgediente
Elektrowerkzeuge / Akku-Pack informieren Sie sich
bitte bei Ihrer Gemeinde- oder Stadtverwaltung.
Importeur
Bitte beachten Sie, dass die folgende Anschrift
keine Serviceanschrift ist. Kontaktieren Sie zunächst
die benannte Servicestelle.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com
PAMFW 12 B1
DE│AT│CH
│
11 ■
Original-Konformitätserklärung
Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21,
44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen,
normativen Dokumenten und EG-Richtlinien übereinstimmt:
Maschinenrichtlinie
(2006 / 42 / EG)
EG-Niederspannungsrichtlinie
(2014 / 35 / EU)
Elektromagnetische Verträglichkeit
(2014 / 30 / EU)
RoHS Richtlinie
(2011 / 65 / EU)*
* Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der
oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des
Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung
bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Angewandte harmonisierte Normen:
EN 60745-1:2009+A11
EN 60745-2-4:2009+A11
EN 55014-1:2006+A1+A2
EN 55014-2:1997+A1+A2
EN 61000-3-3:2013
EN 61000-3-2:2014
EN 60335-2-29:2004+A2
EN 60335-1:2012+A11
EN 62233:2008
Typ / Gerätebezeichnung:
Akku-Multifunktionswerkzeug PAMFW 12 B1
Herstellungsjahr: 12 - 2016
Seriennummer: IAN 282489
Bochum, 22.12.2016
Semi Uguzlu
- Qualitätsmanager Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
■ 12 │ DE
│AT│
CH
PAMFW 12 B1
Contents
Introduction .....................................................14
Intended use ............................................................... 14
Features .................................................................. 14
Package contents ...........................................................14
Technical data ............................................................. 14
General Power Tool Safety Warnings ...............................15
1. Work area safety ......................................................... 15
2. Electrical safety .......................................................... 15
3. Personal safety ........................................................... 16
4. Power tool use and care ...................................................16
5. Use and handling of the cordless electrical power tool ............................ 17
6. Service .................................................................17
Appliance-specific safety instructions for grinders ..................................17
Safety guidelines for battery chargers ...........................................18
Working procedures ......................................................... 18
Before use ......................................................18
Removing/charging/inserting the battery pack ....................................18
Checking the battery charge level ..............................................19
Dust/chip extraction .........................................................19
Connecting a dust extraction appliance .......................................... 19
Select a tool ...............................................................19
Fitting the sanding sheet onto the sanding plate ................................... 20
Changing tools ............................................................. 20
Operation ......................................................21
Switching on and off ........................................................21
Select oscillation speed ......................................................21
Maintenance and cleaning .........................................21
Kompernass Handels GmbH warranty ..............................21
Service .........................................................22
Importer .......................................................23
Disposal ........................................................23
Translation of the original Conformity Declaration .....................24
PAMFW 12 B1
GB│IE
│
13 ■
CORDLESS MULTI-PURPOSE
TOOL PAMFW 12 B1
Introduction
Congratulations on the purchase of your new appliance. You have selected a high-quality product.
The operating instructions are part of this product.
They contain important information on safety, usage
and disposal. Before using the product, please
familiarise yourself with all operating and safety
instructions. Use the product only as described and
for the specified areas of application. Please also
pass on these operating instructions to any future
owner.
Intended use
The appliance is intended for sawing, cutting and
grinding. The following materials are preferable
for processing: wood, plastic, drywall elements,
light and non-ferrous metals, fasteners (e.g. nails,
screws) and wall tiles. It is particularly suitable
for near-edge and flush work. Any other usage
or modification of the appliance is considered
improper and carries a significant risk of accidents.
Not for commercial use.
Features
Tool release lever
ON/OFF switch
Battery display LED
Release buttons
Battery pack
Dust extraction unit (3 pcs.)
Housing attachment
Speed adjustment wheel
Dust extraction duct
Ventilation slits
LED work light
Tensioning screw
Ring connector
Scraper 52 mm
Diamond saw blade 65 mm
HCS plunge saw blade 32 mm
Sanding plate
Charging status display LED
Control LED
High-speed charger
Sanding sheets
Package contents
1 cordless multi-purpose tool PAMFW 12 B1
1 high-speed battery charger PAMFW 12 B1-2
1 battery pack PAMFW 12 B1-1
1 delta sanding plate
6 sanding sheets 80 mm flange
1 scraper 52 mm
1 HCS plunge saw blade 32 mm
1 diamond saw blade 65 mm
1 dust extraction unit (3 pcs.)
1 carrying case
1 set of operating instructions
Technical data
Cordless multi-purpose tool:
PAMFW 12 B1
Rated voltage: 12 V
(Direct current)
Electronic speed control: n0 5000–19000 rpm
Oscillation angle: 3.2°
Battery: PAMFW 12 B1-1
Type: LITHIUM ION
Rated voltage: 12 V
(Direct current)
Capacity: 1500 mAh
High-speed battery charger: PAMFW 12 B1-2
INPUT:
Rated voltage: 230 V~, 50 Hz
(Alternating current)
Power consumption: 32 W
OUTPUT:
Rated voltage: 12.6 V
(Direct current)
Charging current: 1.8 A
Charging time: approx. 60 min.
Fuse (internal): 3.15 A
Protection class: II / (double
insulation)
T3.15A
■ 14 │ GB
│
IE
PAMFW 12 B1
Noise and vibration data:
Noise measurement value determined in accordance
with EN 60745. The A-rated noise level of the power
tool is typically as follows:
Noise emission value:
Sound pressure level L
Uncertainty K
pA
: 71.9 dB(A)
pA
: 3 dB
Sound power level LWA: 82.9 dB(A)
Uncertainty KWA: 3 dB
Wear hearing protection!
Total vibration values (vector total of three direc-
tions) determined in accordance with EN 60745:
Sanding:
Vibration emission value a
Uncertainty K = 1.5 m/s
= 10.419 m/s
h
2
2
NOTE
► The vibration level specified in these instruc-
tions has been measured in accordance with
the standardised measuring procedure and
can be used to make equipment comparisons. The specified vibration emission value
can also be used to make an initial exposure
estimate.
WARNING!
► The vibration level varies in accordance with
the use of the power tool and may be higher
than the value specified in these instructions
in some cases. Regular use of the electric
tool in such a way may cause the user to
underestimate the vibration. Try to keep the
vibration loads as low as possible. Measures
to reduce the vibration load are, e.g. wearing
gloves and limiting the working time. Wherein
all states of operation must be included (e.g.
times when the power tool is switched off and
times where the power tool is switched on but
running without load).
General Power Tool
Safety Warnings
WARNING!
► Read all safety warnings and all
instructions. Failure to follow the
warnings and instructions may result
in electric shock, fire and/or serious
injury.
Save all warnings and instructions for future
reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or batteryoperated (cordless) power tool.
1. Work area safety
a) Keep work area clean and well lit. Cluttered
or dark areas invite accidents.
b) Do not operate power tools in explosive atmos-
pheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
c) Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
2. Electrical safety
a) Power tool plugs must match the outlet.
Never modify the plug in any way.
Do not use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs
and matching outlets will reduce risk of electric
shock.
b) Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of elec-
tric shock if your body is earthed or grounded.
c) Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
d) Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the power
tool. Keep cord away from heat, oil, sharp
edges or moving parts. Damaged or entangled
cords increase the risk of electric shock.
PAMFW 12 B1
GB│IE
│
15 ■
e) When operating a power tool outdoors, use
an extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces
the risk of electric shock.
f) If operating a power tool in a damp location
is unavoidable, use a residual current device
(RCD) protected supply. Use of an RCD reduces
the risk of electric shock.
3. Personal safety
a) Stay alert, watch what you are doing and
use common sense when operating a power
tool. Do not use a power tool while you are
tired or under the influence of drugs, alcohol
or medication. A moment of inattention while
operating power tools may result in serious
personal injury.
b) Use personal protective equipment. Always
wear eye protection. Protective equipment
such as dust mask, non-skid safety shoes, hard
hat, or hearing protection used for appropriate
conditions will reduce personal injuries.
c) Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools
with your finger on the switch or energising
power tools that have the switch on invites accidents.
d) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key
left attached to a rotating part of the power tool
may result in personal injury.
e) Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewel-
lery or long hair can be caught in moving parts.
g) If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used.
Use of dust collection can reduce dust-related
hazards.
4. Power tool use and care
a) Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at
the rate for which it was designed.
b) Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous
and must be repaired.
c) Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing accessories, or storing power tools. Such preven-
tive safety measures reduce the risk of starting
the power tool accidentally.
d) Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are dan-
gerous in the hands of untrained users.
e) Maintain power tools. Check for misalign-
ment or binding of moving parts, breakage of
parts and any other condition that may affect
the power tool’s operation. If damaged, have
the power tool repaired before use. Many ac-
cidents are caused by poorly maintained power
tools.
f) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
g) Use the power tool, accessories and tool bits
etc. in accordance with these instructions, taking into account the working conditions and
the work to be performed. Use of the power
tool for operations different from those intended
could result in a hazardous situation.
■ 16 │ GB
│
IE
PAMFW 12 B1
5. Use and handling of the cordless
electrical power tool
a) Charge a rechargeable battery unit using
only the charger recommended by the manufacturer. Chargers are often designed for a
particular type of rechargeable battery unit.
There is the danger of fire if other types of rechargeable battery units are used.
b) Only the rechargeable battery units supplied
are to be used with an electrical power tool.
The use of other rechargeable battery units may
lead to the danger of injury or fire.
c) When they are not being used, store recharge-
able battery units away from paperclips, coins,
keys, nails, screws or other small metal objects
that could cause the contacts to be bridged.
Short-circuiting the contacts of a rechargeable
battery unit may result in heat damage or fire.
d) Fluids may leak out of rechargeable batteries
if they are misused. If this happens, avoid
contact with the fluid. If contact occurs, flush
the affected area with water. Seek additional
medical help if any of the fluid gets into your
eyes. Escaping battery fluid may cause skin
irritation or burns.
CAUTION! RISK OF EXPLOSION!
Never charge non-rechargeable
batteries!
Protect the rechargeable battery
from heat (including continuous exposure to sunlight), fire, water and
moisture. There is a risk of explosion.
6. Service
a) Have your power tool serviced by a qualified
repair person using only identical replacement parts. This will ensure that the safety of
the power tool is maintained.
Appliance-specific safety instructions
for grinders
WARNING!
■ Dusts from materials such as leaded paint,
some types of wood and metal can be harmful to your health.
■ Contact with or inhalation of these dusts can
represent a health hazard for the person
operating the appliance and other people in
the vicinity.
■ Wear safety goggles and a protective dust
mask!
PAMFW 12 B1
GB│IE
│
17 ■
Safety guidelines for battery chargers
■ This appliance may be used by
children aged 8 years and above
and by persons with limited physical,
sensory or mental capabilities or
lack of experience and knowledge,
provided that they are under supervision or have been told how to use
the appliance safely and are aware
of the potential risks.
Do not allow children to play with
the appliance. Cleaning and user
maintenance tasks may not be carried out by children unless they are
supervised.
■ To avoid potential risks, damaged
mains cables should be replaced
by the manufacturer or the manufacturer’s customer service department or a similarly qualified person.
This charger is suitable for indoor use
only.
WARNING!
■ Do not operate the appliance with a dam-
aged cable, power cable or power plug.
A damaged power cableposes a threat of
fatal electric shock.
Working procedures
Working principle:
The oscillating drive causes the application tool to
move back and forth at a speed of 5000–19000
times per minute. This allows for precision work
even in confined spaces.
Sawing/cutting:
■ Use only undamaged saw blades that are in
perfect working order. Bent, blunt or otherwise
damaged saw blades may break.
■ When sawing lightweight construction materials,
follow the statutory regulations and all recommendations from the material manufacturers.
■ Only soft materials such as wood, plasterboard
or similar should be processed using the plunge
saw process.
Sanding:
■ To prolong the service life of the sanding sheets
, ensure that you apply even pressure.
Before use
Removing/charging/inserting the
battery pack
CAUTION!
► Always unplug the appliance before you
remove the battery pack
the battery pack to the charger.
NOTE
► The battery is supplied partially charged.
Before first use, charge the battery in the
charger for at least 1 hour. This guarantees
full battery power. You can charge the lithiumion battery at any time without shortening its
service life. Interrupting the charging process
does not damage the battery.
■ Never charge the battery pack
ambient temperature is below 10°C or above
40°C.
from or connect
when the
■ 18 │ GB
│
IE
PAMFW 12 B1
1. To remove the battery pack , press the release
button
appliance.
2. Insert the battery pack
charger
3. Insert the mains plug into the socket. The control
LED
4. The green charge status indicator LED indicates that the charging process is complete and
the battery pack is ready.
5. Insert the battery pack
and pull the battery pack out of the
into the high-speed
.
lights up red.
into the appliance.
Checking the battery charge level
♦ Press the ON/OFF switch to check the status
of the battery (see also main diagram). The
status/remaining charge will be shown on the
battery display LED
♦ RED/ORANGE/GREEN = maximum charge
RED/ORANGE = medium charge
RED = low charge – charge the battery
as follows:
Dust/chip extraction
Materials containing asbestos may not be processed. Asbestos is a known carcinogen.
WARNING! RISK OF FIRE!
■ When working with electrical appliances that
can be connected to a vacuum cleaner via a
vacuum cleaner adapter, there is a risk of fire!
In unfavourable conditions, e.g. when sparks
are flying while sanding metal or metal
residues in wood, wood dust in the bag of
the vacuum cleaner can spontaneously ignite.
This is a particular risk if the wood dust is
mixed with paint residues or other chemicals
and the workpiece has become hot after being worked for a long time. Therefore, avoid
overheating of the material being sanded as
well as the appliance. Always empty the
vacuum cleaner’s dust bag before taking
work breaks.
■ Always use dust extraction.
■ Ensure that your workplace is adequately
ventilated.
■ Observe the regulations applicable in your
country regarding the materials to be worked.
Connecting a dust extraction appliance
♦ Push the dust extraction unit onto the appli-
ance. Fix it in place by fitting the housing attachment
.
♦ Push the hose from a suitable dust extraction ap-
pliance (e.g. a workshop vacuum cleaner) onto
the adapter for external vacuum extraction.
Select a tool
NOTE
► The universal fitting without-tool-change is
suitable for standard accessories.
HCS
HCS plunge saw blade 32 mm
Materials:
Wood, plastic, gypsum (plaster) and other soft
materials
Application:
– separation and plunge saw cuts
– sawing close to edges, even in hard to reach
areas
Example: sawing of recesses in lightweight walls.
Diamond saw blade
Materials:
Tile adhesives, tile joints
PAMFW 12 B1
GB│IE
│
19 ■
Application:
– removal of material residues, such as tile adhe-
sive, when replacing damaged tiles
– milling of grout on wall and floor tiles.
Scraper
Materials:
Mortar/concrete residues, tile/carpet glue, paint/
silicone residues
Application:
– removal of material residues, such as carpet
glue residue on the floor.
Fitting the sanding sheet onto the
sanding plate
♦ Place the sanding sheet centrally on the
sanding plate
.
Changing tools
NOTE
► If you wish to use the dust collection, it must be
connected before fitting the tool (see section
“Connecting a dust extraction device”).
WARNING! RISK OF INJURY!
■ Always remove the battery before working on
the power tool.
♦ If necessary, remove an already fitted tool.
To do this, raise the tool release lever
♦ Fit the tool (e.g. the plunge saw blade
the tool fitting.
NOTE
► You can fit the tools in any snap position on
the tool fitting.
♦ Fix the tool in its place by pushing the tool re-
lease lever
■ Check that the tool is fitted firmly. Incorrectly
or insecurely fitted tools can come loose during
use and cause you an injury.
back down again.
.
) onto
Sanding plate
Materials:
Wood and metal (sanding sheets
wood*, metal*
*depending on the sanding sheet
Application:
– sanding up to edges and hard to reach areas.
■ 20 │ GB
│
IE
supplied),
PAMFW 12 B1
Operation
Switching on and off
Switching on:
♦ Push the ON/OFF switch
the appliance on.
The LED work light
ance is switched on to light up the working area
in low light conditions.
NOTE
► The LED work light
without dust extraction unit .
Switching off:
♦ Push the ON/OFF switch
switch the appliance off.
forwards to switch
lights up when the appli-
may only be used
backwards to
Select oscillation speed
♦ Use the speed adjustment wheel to set the
required oscillation speed.
Stage 1: low oscillation speed
Stage 6: high oscillation speed
NOTE
► The required speed depends on the material
being worked and on the working conditions
and can be determined through practical
tests.
Maintenance and cleaning
WARNING! RISK OF INJURY! Always
switch the appliance off and remove
the battery before carrying out any
work on the appliance.
■ Do not use any sharp objects to clean the ap-
pliance. Never permit liquids to enter inside the
appliance. This can damage the appliance.
■ Clean the appliance regularly, preferably imme-
diately after completion of the work.
■ Use a soft, dry cloth to clean the housing.
Never use petrol, solvents or cleansers which
can damage plastic.
■ A vacuum cleaner is required for thorough
cleaning of the appliance.
■ Ventilation openings must never be obstructed.
■ Remove any adhering swarf with a brush.
■ If a lithium-ion battery is to be stored for an
extended period, the charge level should be
checked regularly. The optimum charge level is
between 50% and 80%. The optimum storage
climate is cool and dry.
NOTE
► Replacement parts not listed (such as carbon
brushes, switches and replacement batteries)
can be ordered via our service hotline.
Kompernass Handels GmbH
warranty
Dear Customer,
This appliance has a 3-year warranty valid from
the date of purchase. If this product has any faults,
you, the buyer, have certain statutory rights. Your
statutory rights are not restricted in any way by the
warranty described below.
Warranty conditions
The validity period of the warranty starts from the
date of purchase. Please keep your original receipt
in a safe place. This document will be required as
proof of purchase.
If any material or production fault occurs within
three years of the date of purchase of the product,
we will either repair or replace the product for you
at our discretion. This warranty service is dependent on you presenting the defective appliance and
the proof of purchase (receipt) and a short written
description of the fault and its time of occurrence.
If the defect is covered by the warranty, your product
will either be repaired or replaced by us. The repair
or replacement of a product does not signify the
beginning of a new warranty period.
PAMFW 12 B1
GB│IE
│
21 ■
Warranty period and statutory claims for
defects
The warranty period is not prolonged by repairs
effected under the warranty. This also applies to
replaced and repaired components. Any damage
and defects present at the time of purchase must
be reported immediately after unpacking. Repairs
carried out after expiry of the warranty period shall
be subject to a fee.
Scope of the warranty
This appliance has been manufactured in accordance
with strict quality guidelines and inspected meticulously prior to delivery.
The warranty covers material faults or production
faults. The warranty does not extend to product parts
subject to normal wear and tear or fragile parts such
as switches, batteries, baking moulds or parts made
of glass.
The warranty does not apply if the product has been
damaged, improperly used or improperly maintained.
The directions in the operating instructions for the
product regarding proper use of the product are
to be strictly followed. Uses and actions that are
discouraged in the operating instructions or which
are warned against must be avoided.
This product is intended solely for private use and
not for commercial purposes. The warranty shall be
deemed void in cases of misuse or improper handling,
use of force and modifications/repairs which have
not been carried out by one of our authorised
Service centres.
Warranty claim procedure
To ensure quick processing of your case, please
observe the following instructions:
■ Please have the till receipt and the item number
(e.g. IAN 12345) available as proof of purchase.
■ You will find the item number on the type plate,
an engraving on the front page of the instructions
(bottom left), or as a sticker on the rear or bottom of the appliance.
■ If functional or other defects occur, please
contact the service department listed either by
telephone or by e-mail.
■ You can return a defective product to us free of
charge to the service address that will be provided
to you. Ensure that you enclose the proof of
purchase (till receipt) and information about
what the defect is and when it occurred.
INDICACIÓN
► En el caso de las herramientas de Parkside
y Florabest, le rogamos que envíe exclusivamente el artículo defectuoso sin accesorios
(p. ej., sin batería, maletín de almacenamiento, herramientas de montaje, etc.).
You can download these instructions
along with many other manuals,
product videos and software on
www.lidl-service.com.
Service
WARNING!
► Have the power tool repaired by the Service
centre or a qualified electrician and only
using genuine replacement parts. This will
ensure that the safety of the appliance is
maintained.
► Always ensure that the power plug or
the mains cable is replaced only by the
manufacturer of the appliance or by an
approved customer service provider. This
will ensure that the safety of the appliance is
maintained.
Service Great Britain
Tel.: 0871 5000 720 (£ 0.10/Min.)
E-Mail: kompernass@lidl.co.uk
Service Ireland
Tel.: 1890 930 034
(0,08 EUR/Min., (peak))
(0,06 EUR/Min., (off peak))
E-Mail: kompernass@lidl.ie
IAN 282489
■ 22 │ GB
│
IE
PAMFW 12 B1
Importer
Please note that the following address is not the
service address. Please use the service address
provided in the operating instructions.
Disposal
The packaging is made from environmen-
tally friendly material and can be disposed
off at your local recycling plant.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
DE - 44867 BOCHUM
GERMANY
www.kompernass.com
Do not dispose of power tools in
your normal household waste!
European Directive 2012/19/EU requires that
worn-out power tools be collected separately and
recycled in an environmentally compatible manner.
Do not dispose of batteries in your
normal domestic waste!
Defective or worn-out rechargeable batteries must
be recycled according to Directive 2006/66/EC.
Take the battery pack and/or appliance to a
nearby collection facility.
Please consult your local authorities regarding
suitable disposal of worn out power tools/battery
packs.
PAMFW 12 B1
GB│IE
│
23 ■
Translation of the original Conformity Declaration
We, KOMPERNASS HANDELS GMBH, documents officer: Mr. Semi Uguzlu, BURGSTR. 21,
44867 BOCHUM, GERMANY, hereby declare that this product complies with the following standards,
normative documents and EC directives:
Machinery Directive
(2006/42/EC)
EC Low Voltage Directive
(2014/35/EU)
EMC (Electromagnetic Compatibility)
(2014/30/EU)
RoHS Directive
(2011/65/EU)*
* The manufacturer bears the full responsibility for compliance with this conformity declaration.
The object of the declaration described above complies with the requirements of the Directive
2011/65/EU of the European Parliament and Council of 8 June 2011 on the limitations of use of
certain dangerous substances in electrical and electronic appliances.
Applied harmonised standards:
EN 60745-1:2009+A11
EN 60745-2-4:2009+A11
EN 55014-1:2006+A1+A2
EN 55014-2:1997+A1+A2
EN 61000-3-3:2013
EN 61000-3-2:2014
EN 60335-2-29:2004+A2
EN 60335-1:2012+A11
EN 62233:2008
Type/appliance designation:
Cordless multi-purpose tool PAMFW 12 B1
Year of manufacture: 12 - 2016
Serial number: IAN 282489
Bochum, 22/12/2016
Semi Uguzlu
- Quality Manager The right to effect technical changes in the context of further development is reserved.
■ 24 │ GB
│
IE
PAMFW 12 B1
Loading...
