Page 1

Приведенные в инструкции иллюстрации могут отличаться от фактического вида вашей системы домашнего кинотеатра.

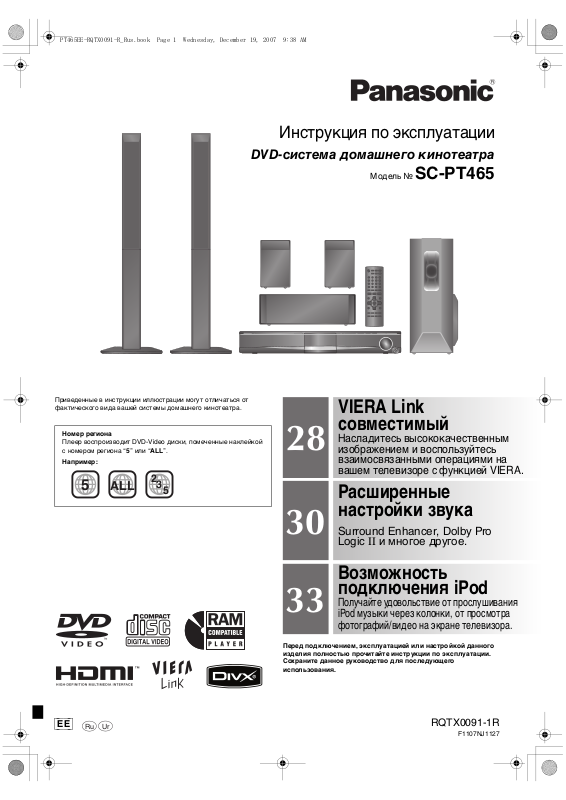

Инструкция по эксплуатации

DVD-система домашнего кинотеатра

Модель № SC-PT465

VIERA Link

Номер региона

Плеер воспроизводит DVD-Video диски, помеченные наклейкой с номером региона “5” или “ALL”.

Например:

5 ALL

совместимый

Насладитесь высококачественным изображением и воспользуйтесь взаимосвязанными операциями на вашем телевизоре с функцией VIERA.

Расширенные настройки звука

Surround Enhancer, Dolby Pro Logic II и многое другое.

Возможность подключения iPod

Перед подключением, эксплуатацией или настройкой данного изделия полностью прочитайте инструкции по эксплуатации. Сохраните данное руководство для последующего

использования.

Получайте удовольствие от прослушивания iPod музыки через колонки, от просмотра фотографий/видео на экране телевизора.

[EE]

Ru Ur

RQTX0091-1R

F1107NJ1127

Page 2

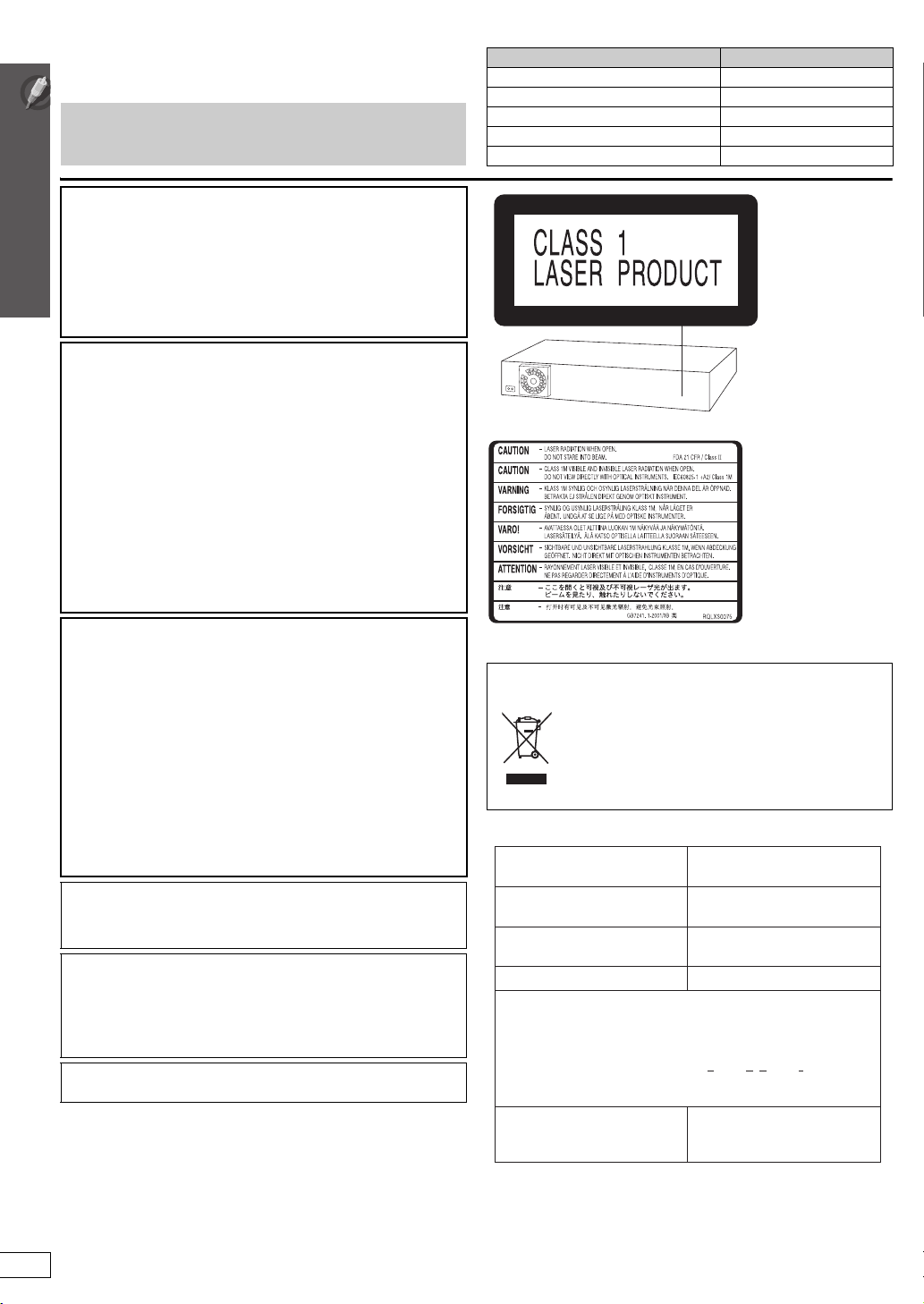

Уважаемый покупатель

Благодарим вас за покупку этого изделия. Чтобы получить оптимальное качество работы системы и обеспечить безопасность, пожалуйста, внимательно прочитайте эту инструкцию.

Действия в этой инструкции описаны преимущественно для управления с помощью пульта ДУ, но вы можете выполнять действия на основном устройстве, если органы управления являются такими же.

GPELOCTEPE·EHNE!

B ÍTOM YCTPOÆCTBE NCGOJV„YETCR JA„EP. GPNMEHEHNE PEFYJNPOBOK N HACTPOEK, OTJN¨HSX OT

HN·EOGNCAHHSX, MO·ET GPNBECTN K OGACHOMY JA„EPHOMY OøJY¨EHND. HE OTKPSBAÆTE KPSWKY N HE GPON„BOLNTE PEMOHT

CAMN—JY¨WE GOPY¨NTV ÍTO KBAJNINUNPOBAHHOMY CGEUNAJNCTY.

ПРЕДУПРЕЖДЕНИЕ:

ЧТОБЫ УМЕНЬШИТЬ ОПАСНОСТЬ ВОЗНИКНОВЕНИЯ ПОЖАРА, ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ ПОВРЕЖДЕНИЯ ИЗДЕЛИЯ, ≥НЕ ПОДВЕРГАЙТЕ ЭТОТ АППАРАТ

ВОЗДЕЙСТВИЮ ДОЖДЯ, ВЛАГИ, КАПЕЛЬ ИЛИ БРЫЗГ, И НЕ ПОМЕЩАЙТЕ НА АППАРАТ НИКАКИЕ ПРЕДМЕТЫ, НАПОЛНЕННЫЕ ВОДОЙ, НАПРИМЕР, ВАЗЫ.

≥ИСПОЛЬЗУЙТЕ ТОЛЬКО РЕКОМЕНДУЕМЫЕ

ПРИНАДЛЕЖНОСТИ.

≥НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ

КРЫШКУ); ВНУТРИ НЕТ ЧАСТЕЙ ДЛЯ ОБСЛУЖИВАНИЯ ПОЛЬЗОВАТЕЛЕМ. ЗА ОБСЛУЖИВАНИЕМ ОБРАЩАЙТЕСЬ К КВАЛИФИЦИРОВАННОМУ ОБСЛУЖИВАЮЩЕМУ ПЕРСОНАЛУ.

GPELOCTEPE·EHNE!

≥ HE CJELYET YCTAHABJNBATV NJN PA„MEQATV LAHHSÆ

AGGAPAT B KHN·HOM WKAIY, BCTPOEHHOM WKAIY NJN LPYFOM OFPAHN¨EHHOM GPOCTPAHCTBE LJR TOFO, ¨TOøS COXPAHNTV YCJOBNR XOPOWEÆ BEHTNJRUNN. YLOCTOBEPVTECV, ¨TO WTOPS N LPYFNE GOLOøHSE GPELMETS HE GPEGRTCTBYDT HOPMAJVHOÆ BEHTNJRUNN LJR GPELOTBPAQEHNR PNCKA GOPA·EHNR ÍJEKTPN¨ECKNM TOKOM NJN BO„HNKHOBEHNR GO·APA N„-„A GEPEFPEBA.

≥ НЕ ЗАКРЫВАЙТЕ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ

АППАРАТА ГАЗЕТАМИ, СКАТЕРТЯМИ, ШТОРАМИ И ПОДОБНЫМИ ПРЕДМЕТАМИ.

≥ НЕ РАЗМЕЩАЙТЕ НА АППАРАТ ИСТОЧНИКИ ОТКРЫТОГО

ПЛАМЕНИ, ТАКИЕ, КАК ГОРЯЩИЕ СВЕЧИ.

≥ВЫБРАСЫВАЙТЕ БАТАРЕИ В МУСОР, УЧИТЫВАЯ ОХРАНУ

ОКРУЖАЮЩЕЙ СРЕДЫ.

Это изделие может принимать радио помехи, обусловленные переносными телефонами. Если такие помехи являются очевидными, увеличьте, пожалуйста, расстояние между изделием и переносным телефоном.

Сетевая розетка должна быть расположена вблизи оборудования, и быть легко доступной. Вилка сетевого шнура питания должна оставаться быстро

доступной. Чтобы полностью отсоединить этот аппарат от сети переменного

тока, отсоедините вилку сетевого шнура питания от розетки переменного тока.

ЭТОТ АППАРАТ ПРЕДНАЗНАЧЕН ДЛЯ ИСПОЛЬЗОВАНИЯ В КЛИМАТЕ СРЕДНЕЙ ПОЛОСЫ.

RQTX0091

Система SC-PT465 Основной блок SA-PT465 Фронтальные колонки SB-HF465 Центральная колонка SB-HC465 Колонки объемного звучания SB-HS465 Сабвуфер SB-HW465

(Задняя сторона аппарата)

(Внутри аппарата)

-Если Вы увидите такой символИнформация по обращению с отходами для стран,

не входящих в Европейский Союз

Действие этого символа распространяется только на Европейский Союз. Если Вы собираетесь выбросить данный продукт, узнайте в местных органах власти или у дилера, как следует поступать с отходами такого типа.

Информация для покупателя

Название продукции:

Название страны производителя:

Название производителя:

Юридический адрес:

Дата производства: Вы можете уточнить год и месяц по серийному номеру на табличке. Пример маркировки—Серийный номер № XX6AXXXXXXX (X-любая цифра или буква) Год: Трeтья цифра в серийном номере (6—2006, 7—2007, ...) Месяц: Четвeртая бyква в серийном номере (А—Январь, В—Февраль, ...L—Декабрь) Примечание: Сентябрь может указываться как “S” вместо “I”.

Дополнительная информация:

DVD-система домашнего кинотеатра

Сделано в Малайзии

Мацушита Электрик Индастриал Ко., Лтд.

1006 Кадома, Осака, Япония

Пожалуйста внимательно прочитайте инструкцию по эксплуатации.

Установленный производителем в порядке п. 2 ст. 5 федерального закона РФ “О защите прав потребителей” срок службы данного изделия равен 7 годам с даты производства при условии, что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатации и применимыми техническими стандартами.

Page 3

СОДЕРЖАНИЕ

Перед

эксплуатацией

Воспроизве-

дение дисков

Меры предосторожности. . . . . . . . . . . . . . . . 4

Принадлежности . . . . . . . . . . . . . . . . . . . . . . . 4

Глоссарий . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Техническое обслуживание . . . . . . . . . . . . . 5

Простая наладка

шаг 1 Сборка фронтальных колонок. . . . 6

шаг 2 Расположение акустических

шаг 3 Кабельные подключения . . . . . . . . 9

Основные функции воспроизведения . . . 16

Как пользоваться основным блоком . . . . . . . . . . 16

Как пользоваться пультом дистанционного

Другие функции воспроизведения . . . . . . 18

Повтор воспроизведения . . . . . . . . . . . . . . . . . . . 18

Запрограммированное и произвольное

колонок . . . . . . . . . . . . . . . . . . . . . . 7

Варианты установки

акустических колонок

Подключения акустических колонок . . . 9

Подключения радиоантенны . . . . . . . . . . 9

Аудио- и видеоподключения . . . . . . . . . 10

управления. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

воспроизведение. . . . . . . . . . . . . . . . . . . . . . . . . 18

. . . . . . . . . . . . . . . 8

шаг 4 Подключение сетевого шнура . . . 11 шаг 5 Подготовка пульта дистанционного

шаг 6 Выполнение QUICK SETUP

шаг 7 Предварительная настройка

Справочное руководство по органам

управления . . . . . . . . . . . . . . . . . . . . . . . . . 14

Как пользоваться меню START . . . . . . . . . 15

Как пользоваться навигационными

меню . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Воспроизведение дисков с данными. . . . . . . . . . 19

Воспроизведение дисков RAM и DVD-R/-RW

Как пользоваться экранными меню . . . . . 20

Сведения о контенте DivX VOD . . . . . . . . . 22

Изменение настроек плеера . . . . . . . . . . . . 23

Выбор задержки по времени для акустических

управления . . . . . . . . . . . . . . . . . . 11

(БЫСТРАЯ НАСТРОЙКА) . . . . . . 12

радиостанций . . . . . . . . . . . . . . . . 13

Автоматическая предварительная

настройка радиостанций. . . . . . . . . . . 13

Подтверждение предварительно

настроенных каналов . . . . . . . . . . . . . 13

(DVD-VR) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

колонок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Другие

операции

Справочная

информация

Объемный звук

Как пользоваться FM-радио . . . . . . . . . . . . 26

Ручная настройка . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Функция караоке. . . . . . . . . . . . . . . . . . . . . . 27

Как пользоваться режимом караоке . . . . . . . . . . 27

Добавление эффекта эха . . . . . . . . . . . . . . . . . . . 27

Как пользоваться VIERA Link “HDAVI

Воспроизводимые диски. . . . . . . . . . . . . . . 34

Руководство по поиску и устранению

Control

Начало воспроизведения одним нажатием. . . . . 28

Автоматическое переключение входов. . . . . . . . 28

Связь по отключению питания . . . . . . . . . . . . . . . 28

Управление акустическими колонками. . . . . . . . 29

Управление VIERA Link Control использованием

неисправностей. . . . . . . . . . . . . . . . . . . . . . 36

” . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

только пульта дистанционного управления телевизора [для “HDAVI Control 2

(или выше)”] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Воспроизведение звука телевизора

Использование звуковых эффектов. . . . . 30

Настройка звуковых эффектов . . . . . . . . . . . . . . 30

Как пользоваться Dolby Pro Logic II. . . . . . . . . . . 30

Как пользоваться Whisper-mode Surround . . . . . 30

Регулировка уровня сабвуфера. . . . . . . . . . . . . . 31

Использование функции увеличения мощности

сабвуфера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Регулировка уровня акустических колонок . . . . 31

Использование другого оборудования

Воспроизведение звука телевизора . . . . . . . . . . 32

Воспроизведение цифрового аудио . . . . . . . . . . 32

Воспроизведение с USB-устройства . . . . . . . . . . 32

Использование iPod. . . . . . . . . . . . . . . . . . . . . . . . 33

Технические характеристики . . . . . . . . . . . 39

. . . 32

RQTX0091

Page 4

Меры предосторожности

Размещение

Установите устройство на горизонтальной поверхности вдали от прямых солнечных лучей, высоких температур, высокой влажности и сильной вибрации. Такие условия могут повредить корпус и другие компоненты устройства, тем самым сократив срок его службы. Не ставьте тяжелые предметы на устройство.

Напряжение

Не используйте источники питания высокого напряжения. Это может привести к перегрузке устройства и возгоранию. Не используйте источники питания постоянного тока. Тщательно проверьте источник питания прежде чем установить аппарат на судне или в другом месте, где используются источники постоянного тока.

Меры предосторожности при обращении с сетевым шнуром

Убедитесь в том, что сетевой шнур подсоединен правильно и не поврежден. Неплотное подсоединение и повреждения шнура могут привести к возгоранию или поражению электрическим током. Не дергайте, не сгибайте сетевой шнур и не кладите на него тяжелые предметы. При выключении из розетки крепко удерживайте штепсельную вилку. Дергая за сетевой шнур, вы можете получить поражение электрическим током. Не прикасайтесь к штепсельной вилке влажными руками. Это может привести к поражению электрическим током.

Инородные предметы

Не допускайте попадания металлических предметов внутрь устройства. Это может привести к поражению электрическим током или поломке устройства. Не допускайте попадания жидкостей внутрь устройства. Это может привести к поражению электрическим током или поломке устройства. Если это случилось, немедленно отсоедините устройство от источника питания и свяжитесь с вашим дилером. Не распыляйте инсектициды на устройство или внутрь него. В их состав входят воспламеняющиеся газы, попадание которых внутрь устройства может привести к возгоранию.

Обслуживание

Не пытайтесь самостоятельно ремонтировать устройство. Если звук прерывается, индикаторы не светятся, идет дым, либо вы столкнулись с другой проблемой, не упомянутой в настоящей инструкции, то отсоедините сетевой шнур и свяжитесь с вашим дилером или с авторизованным сервисным центром. Если ремонт, разборка или переделка устройства производятся некомпетентными лицами, это может привести к поражению электрическим током или к возгоранию.

Продлите срок службы устройства, отсоединив его от источника питания, если оно не будет использоваться в течение длительного периода времени.

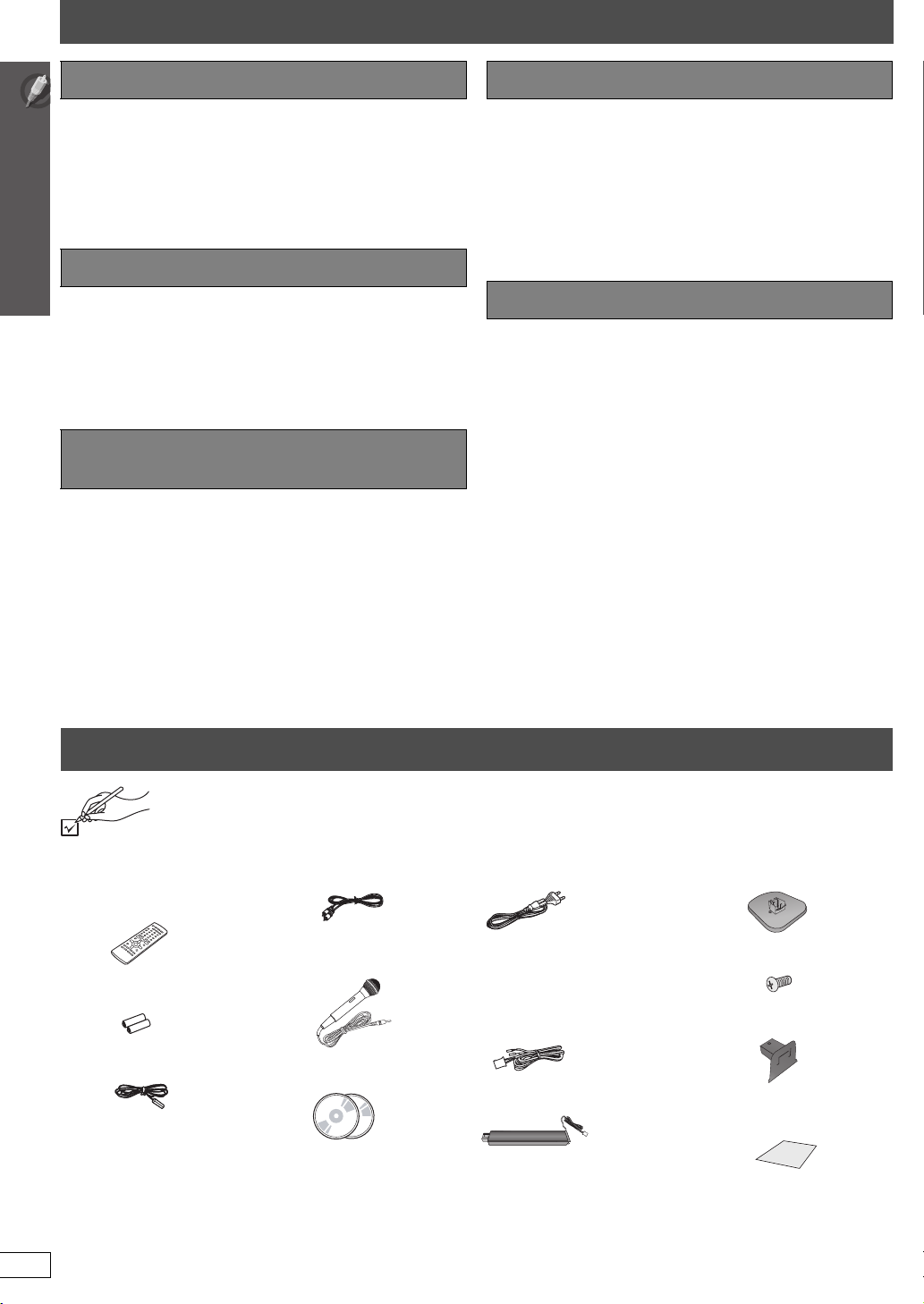

Принадлежности

По рисунку проверьте наличие принадлежностей и отметьте их галочкой.

Меры предосторожности/ Принадлежности

∏ 1 Пульт дистанционного

управления

(N2QAYB000205)

∏ 2 Батарейки для

∏ 1 Комнатная FM-антенна

∏ 1 Видеокабель

∏ 1 Микрофон

∏ 2 Демонстрационных

DVD-диска

∏ 1 Сетевой шнур

∏ Кабели для подключения

акустических колонок

1kкороткий кабель (для центральной акустической колонки) 2kдлинных кабеля (для акустических колонок объемного звучания)

∏ 2 Стойки

∏ 2 Основания

∏ 8 Винтов

∏ 2Крышки

∏ 1 Лист с наклейками для

кабелей подключения акустических колонок

RQTX0091

Page 5

Глоссарий

Декодер

Декодер восстанавливает закодированные на DVD диске аудиосигналы в обычные сигналы. Данный процесс называется ‘декодирование’.

DivX

DivX - это популярная технология мультимедиа, созданная компанией DivX, Inc. Медиафайлы DivX содержат видео с высокой степенью сжатия, что позволяет поддерживать относительно небольшой изображения

размер таких файлов и обеспечивать высокое качество

Dolby Digital

Способ кодирования цифровых сигналов, разработанный компанией Dolby Laboratories. Кроме стерео (2-канального) звучания данные сигналы также способны обеспечить разделение звука 5.1.

DTS (Digital Theater Systems)

Система окружающего объемного звука, использующаяся во многих кинотеатрах по всему миру. Обеспечивает хорошее разделение звука между каналами, что делает возможным создание реалистичных звуковых эффектов.

Динамический диапазон

Динамический диапазон - это разница между наименьшим уровнем звука, который слышен на фоне шума оборудования, и наибольшим уровнем звука до возникновения его искажения.

Кино- и видеосъемка

Диски DVD-Video записывают с использованием кино- или видеосъемки. Эта система домашнего кинотеатра способна определять, какой тип записи применялся, и затем использовать наиболее подходящий способ построчного вывода.

Киносъемка: Запись со скоростью 25 кадров в секунду (диски

Видеосъемка:Запись со скоростью 25 кадров/50 полей в секунду

PA L)или 24 кадров в секунду (диски NTSC). (А также диски NTSC, записанные со скоростью 30 кадров в секунду). В основном подходит для кинофильмов.

(диски PAL ) или 30 кадров/60 полей в секунду (диски NTSC). В основном подходит для телевизионных спектаклей или мультипликации.

Видеокадр и видеополе

Кадры - это неподвижные изображения, сочетание которых создает киноизображение. Каждую секунду на отображение выводится 30 кадров. Один кадр состоит из двух полей. При обычном телевидении такие поля отображаются одно за другим, создавая кадры. Видеокадр можно просмотреть в режиме паузы киноизображения. Видеокадр состоит из двух перемежающихся полей, поэтому изображение может быть нерезким, но общее качество остается высоким. Видеополе не расплывается, но т.к. оно содержит лишь половину информации видеокадра, качество изображения низкое.

HDMI (High-Definition Multimedia Interface)

HDMI - это цифровой интерфейс следующего поколения, используемый для бытовой электроники. В отличие от обычных подключений, он передает несжатые цифровые видео- и аудиосигналы по одному кабелю. Данная система домашнего кинотеатра поддерживает вывод видеосигналов высокой четкости (720p, 1080i, 1080p) на разъеме HDMI AV OUT. Для того, чтобы получить возможность просмотра видео высокой четкости необходим телевизор, совместимый со стандартом телевидения высокой четкости.

I/P/B

MPEG 2 - стандарт сжатия видеоизображения, принятый для использования с DVD-Video. Кодирует кадры, используя 3 следующих типа изображений. I: Внутрикодированное изображение

Такое изображение имеет наилучшее качество, и его лучше всего использовать при настройке изображения.

P: Предиктивно кодированное изображение

Это изображение рассчитывается на основе предыдущих I- или Р-изображений.

B: Двухстороннее предиктивно кодированное изображение

Это изображение рассчитывается путем сопоставления предыдущих и последующих I- и P-изображений, поэтому оно имеет наименьший объем информации.

JPEG (Joint Photographic Experts Group)

Система для сжатия/декодирования цветных неподвижных изображений. Преимущество JPEG состоит в меньшем ухудшении качества изображения по сравнению со степенью сжатия.

Линейная ИКМ (импульсно-кодовая модуляция)

Это - несжатые цифровые сигналы, аналогичные сигналам на компакт-дисках.

MP3 (MPEG Audio Layer 3)

Способ сжатия аудиосигналов, который сжимает аудиосигнал приблизительно до одной десятой его первоначального размера без какой-либо значительной потери качества.

MPEG4

Система сжатия, предназначенная для использования в мобильных устройствах или сети и обеспечивающая высококачественную запись при низкой скорости передачи.

Управление воспроизведением (УВ)

В том случае, если видео-CD снабжен функцией управления воспроизведением, то с помощью меню можно выбирать сцены и информацию.

Построчная/Чересстрочная развертка

Стандартный видеосигнал PAL имеет чересстрочную развертку (i) в 576 строк, в то время как построчная развертка, называемая 576p, использует в два раза больше строк. Для стандарта NTSC это называется 480i и 480p соответственно. Используя построчный выход, можно воспроизводить видео высокого разрешения, записанное на таких носителях, как DVDVideo. Для воспроизведения построчного видео у вас должен быть совместимый телевизор.

Частота дискретизации

Дискретизация- это процесс преобразования амплитуды звуковой волны (аналоговый сигнал), отбираемой через определенные промежутки времени, в цифровой сигнал (цифровое кодирование). Частота дискретизации - это количество отборов, взятых за секунду. Таким образом, большие числовые значения означают более точное воспроизведение оригинального звучания.

Глоссарий / Техническое обслуживание

Техническое обслуживание

∫ Чистка дисков

Сначала протрите влажной тряпкой, а затем вытрите насухо.

ПРАВ ИЛЬНО

НЕПРАВИЛЬНО

∫ Протирайте систему домашнего

кинотеатра мягкой, сухой тряпкой.

≥ Никогда не пользуйтесь спиртом, растворителем или бензином

для чистки системы домашнего кинотеатра.

≥ Перед тем, как использовать тряпку, обработанную химическими

реагентами, внимательно прочитайте прилагаемые к ней инструкции.

Не используйте имеющиеся в продаже средства для чистки линз, т.к. они могут вызвать неисправность. Как правило,

чистить линзу нет необходимости, однако такая потребность определяется конкретными условиями эксплуатации.

Перед переноской системы домашнего кинотеатра обязательно извлеките диск из лотка. Несоблюдение данного

требования приведет к серьезному повреждению диска и системы домашнего кинотеатра.

RQTX0091

Page 6

шаг

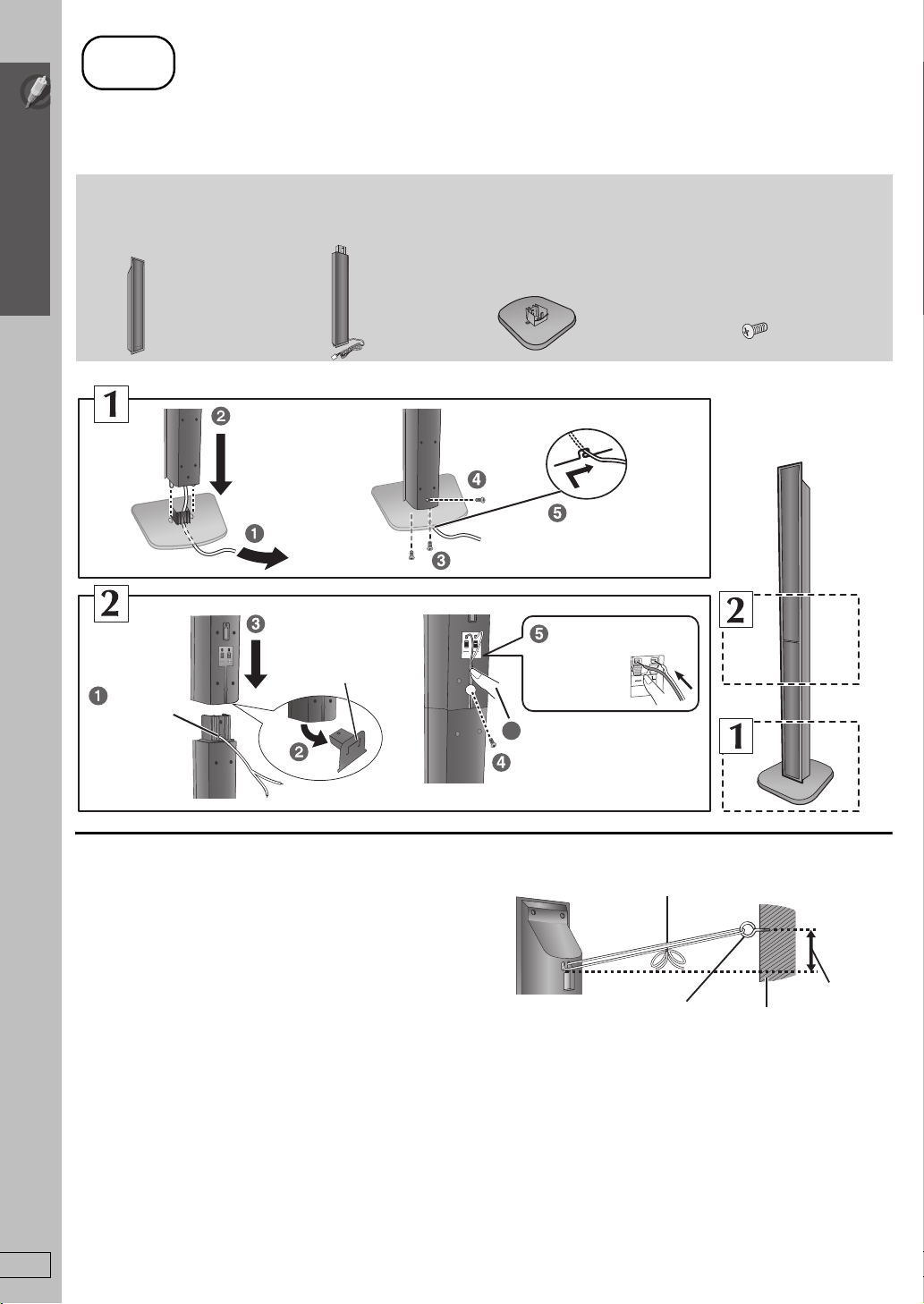

Сборка фронтальных колонок

Подготовка

≥ Во избежание повреждения и царапин положите мягкую ткань и производите сборку колонок на ней. ≥ Для сборки используйте крестовую отвертку. ≥ Порядок монтажа на стене приведен на стр. 8.

Перед началом сборки, установки и подсоединения проверьте наличие всех указанных деталей.

2 Фронтальные колонки (с крышками)

Простая наладка

Сборка фронтальных колонок

Расположите кабель между выступами.

2 Стойки (с кабелями)

Крышка

Снимите с помощью плоского предмета. ≥ Сохраните для

использования при монтаже на стене (➜ 8).

2 Основания

Хорошо затяните.

Нажмите и вставьте в паз.

Хорошо затяните.

Вставьте в паз.

Вставьте провод до конца.

i: белый j: синий

Подайте вперед!

8 Винтов

∫ Чтобы не допустить падения

акустических колонок

≥ Для крепления колонок к стенам или колоннам вам

потребуются соответствующие винты с кольцом на конце.

≥ Проконсультируйтесь у квалифицированного специалиста

относительно того, как выполнять крепление на бетонной стене или поверхности, не имеющей достаточно прочной опоры. Неправильное крепление может привести к повреждению стены или колонок.

RQTX0091

Бечевка (в комплект поставки не входит) Протяните от стены к колонке и хорошо завяжите.

Задняя сторона колонки

Винт с кольцом на конце

(в комплект поставки не входит)

Стена

Примерно 150 мм

Page 7

шаг

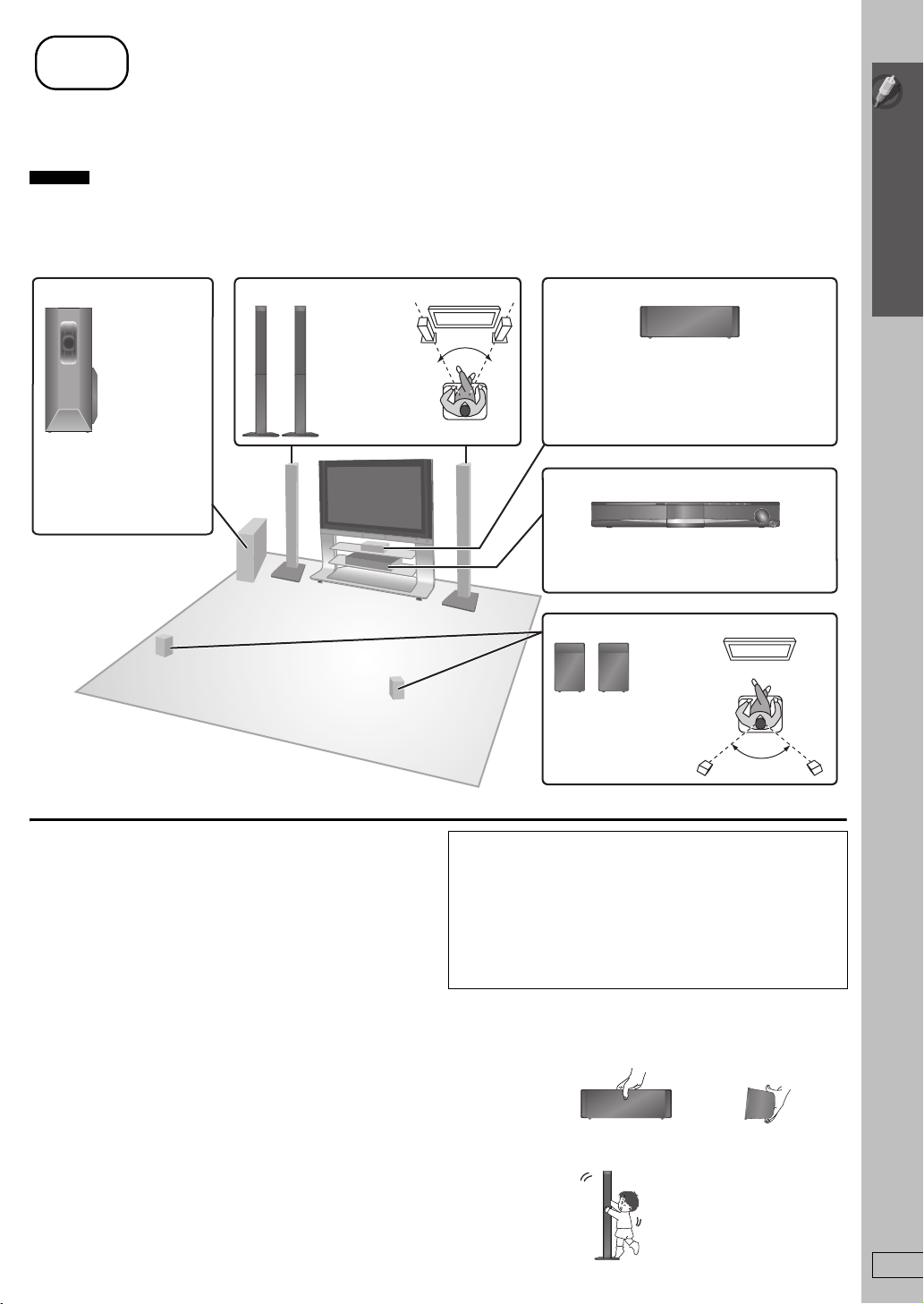

Расположение акустических колонок

Расположение акустических колонок может повлиять на характеристики низких частот и звукового поля. Обратите внимание на следующее:

≥ Акустические колонки следует устанавливать на плоское надежное основание. ≥ Если расположить акустические колонки слишком близко к полу, стенам и углам, то это может вызвать излишнее усиление низких

частот. Закройте стены и окна толстыми шторами.

Примечание

Для обеспечения надлежащей вентиляции располагайте акустические колонки на расстоянии не менее 10 мм от системы.

Пример расположения

Расположите фронтальные, центральные колонки и колонки объемного звучания примерно на одинаковом расстоянии от того места, где вы сидите. Приведенные на схеме углы являются приблизительными.

Сабвуфер

Установите справа или слева от телевизора на полу или прочной полке, чтобы сабвуфер не создавал вибрации. Расстояние от телевизора должно быть не менее 30 см.

Фронтальные колонки

60º

Центральная колонка

Установите на стойку или полку. Вызываемые колонкой вибрации могут привести к ухудшению изображения, если колонка располагается непосредственно на телевизоре.

Основной блок

Для того чтобы обеспечить надлежащую вентиляцию и хороший ток воздуха вокруг основного блока, установите его так, чтобы со всех его сторон было свободное пространство не менее 5 см.

Колонки объемного звучания

120º

Простая наладка

Расположение акустических колонок

Примечания относительно использования акустических колонок ≥Используйте только поставляемые акустические

колонки

Использование других колонок может привести к повреждению системы домашнего кинотеатра и отрицательно скажется на качестве звучания.

≥ Продолжительное воспроизведение звука на большой громкости

может вызвать повреждение акустических колонок и сократить срок их службы.

≥ Во избежание повреждения снижайте громкость в следующих

случаях: – При воспроизведении звука с искажениями. – При реверберации колонок из-за проигрывателя или

микрофона, помех от FM радиовещания или непрерывных сигналов с осциллятора, тестового диска или электронного

устройства. – При регулировании качества звучания. – При включении или выключении системы домашнего

кинотеатра.

При нарушении цветопередачи на телевизоре

Несмотря на то, что центральная акустическая колонка предназначена для установки вблизи телевизора, на некоторых телевизорах и при некоторых комбинациях устройств она может вызвать ухудшение изображения.

В этом случае выключите телевизор примерно на 30 минут.

Для устранения сбоя используйте функцию размагничивания телевизора. Если проблема не была устранена, установите колонки дальше от телевизора.

Предупреждение

≥ Эксплуатируйте основной блок и поставляемые с ним

акустические колонки только в соответствии с настоящими инструкциями. Несоблюдение данного требования может привести к повреждению усилителя и/ или акустических колонок и риску возникновения возгорания. При каком-либо повреждении или резком изменении эксплуатационных характеристик проконсультируйтесь с квалифицированным персоналом по техническому обслуживанию.

≥ Не монтируйте акустические колонки на стенах каким-

либо иным способом, кроме приведенного в данном руководстве.

Предупреждение

≥ Не прикасайтесь к передней сетчатой поверхности акустических

колонок. Держите колонки только за боковые части. например, Центральная колонка

НЕПРАВИЛЬНО

≥ Не становитесь на основание. Следите за детьми, когда они

находятся вблизи колонок. например, Фронтальные колонки

ПРАВИЛЬНО

НЕПРАВИЛЬНО

(Продолжение на следующей странице)

RQTX0091

Page 8

Варианты установки акустических колонок

∫ Монтаж на стене

Все колонки (кроме сабвуфера) можно закрепить на стене.

≥ Стена или колонна, на которых будут крепится колонки,

должны выдерживать вес до 10 кг на винт. Проконсультируйтесь у квалифицированного специалиста относительно монтажа акустических колонок на стене. Неправильное крепление может привести к повреждению стены и колонок.

Подготовка фронтальных колонок к монтажу

Простая наладка

Расположение акустических колонок

Крышка

Используйте кабель из стойки, для чего извлеките его из пазов, расположенных на обоих концах.

1 Вкрутите винт (в комплект поставки не входит) в

стену.

‰4,0 мм

Стена или колонна

2 Хорошо установите отверстие(-я) колонки на винт(-ы).

Фронтальная колонка

Установите на стене без основания и стойки

106 мм

340 мм

Хорошо затяните.

Подключите кабель

Не менее 30 мм

‰от 7,0 мм до 9,4 мм

от 4,0 мм до 6,0 мм

Центральная колонка

200 мм

Колонка объемного звучания

(➜ 6).

Повторное присоединение кабеля колонки к стойке

1 Выкрутите из стойки восемь винтов и снимите сетку колонки.

Винт

2 Установите кабель.

Нажмите и вставьте кабель в паз.

Примерно 15 см

3 Закрепите сетку колонки винтами.

Кабель

∫ Установка стоек акустических

колонок

(За исключением фронтальных колонок и сабвуфера)

Перед покупкой убедитесь в том, что стойки удовлетворяют следующим требованиям. Отметьте для себя диаметр и длину винтов, а также расстояние между винтами (см. рисунок).

≥ Стойки должны выдерживать вес более 10 кг. ≥ Стойки должны сохранять устойчивость даже в том случае,

если колонки расположены на них высоко.

например, Центральная колонка

Отверстия под металлические винты

Для крепления стоек колонок

Толщина пластины от 7,0 мм до 10 мм

(в комплект поставки не входит)

5,0 мм, шаг - 0,8 мм

60 мм

Стойка колонки

(в комплект поставки не входит)

например,

В таком положении колонка может упасть, если ее сдвинуть влево или вправо.

Переместите колонку так, чтобы винт находился в этом положении.

ПРАВИЛЬНОНЕПРАВИЛЬНО

RQTX0091

Page 9

шаг

Кабельные подключения

Перед подключением выключите все оборудование и прочитайте соответствующие инструкции по эксплуатации.

Не подключайте сетевой шнур до тех пор, пока не выполните все остальные подключения.

SPEAKERS

6 5 2 1 4 3

LRL

CENTERSUBWOOFER FRONT

SURROUND

Подключения акустических колонок

Подключение акустических колонок к основному блоку:

Выполняйте подключение к клеммам того же самого цвета.

Колонка Цвет клеммы/разъема

1 FRONT (L) Белый

2 FRONT (R) Красный

3 SURROUND (L) Синий

4 SURROUND (R) Серый

5 CENTER Зеленый

6 SUBWOOFER Фиолетовый

Основной блок

6 5 2 1 4 3

CENTERSUBWOOFER FRONT

LRL

SURROUND

Вставьте до конца.

Основной блок

FM ANT (75 )

Вставьте провод до конца.

i: Белый j: Синий

Подайте

≥ Не допускайте пересечения (короткого

замыкания) или нарушения полярности проводов акустических колонок, т.к. это может вызвать повреждение колонок.

НЕПРАВИЛЬНО

Наклейка на кабель колонки (входит в комплект поставки) Для облегчения подключения прикрепите наклейки на кабели колонок.

вперед!

SURROUND

Lch

например,

Колонка объемного звучания (Л)

Простая наладка

Кабельные подключения

Подключения радиоантенны

Комнатная FM-антенна

(входит в комплект поставки) Закрепите этот конец антенны в том месте, где наилучший прием.

Основной блок

Клейкая лента

FM ANT (75 )

Использование наружной FM-антенны (приобретается отдельно)

При плохом приеме используйте наружную антенну.

≥ Отключайте антенну, если ею не пользуетесь. ≥ Не пользуйтесь наружной антенны во время грозы.

FM ANT

Основной блок

(75 )

75 ≠ коаксиальный кабель

(в комплект поставки не входит)

Наружная FM-антенна [Использование телевизионной антенны (в комплект поставки не входит)]

≥ Данная антенна должна

устанавливаться квалифицированным техническим специалистом.

(Продолжение на следующей странице)

RQTX0091

Page 10

шаг

Кабельные подключения

Основной блок

VIDEO OUT

PBY

AUX

COMPONENT VIDEO OUT

Простая наладка

Аудио- и видеоподключения

Пример основного подключения

К кабельному телевидению или телевизионной антенне

Видеокабель

(входит в комплект поставки)

VIDEO OUT

Кабельные подключения

Основной блок

COMPONENT VIDEO OUT

Аудиокабель

Такое подключение позволяет воспроизводить звук от телевизора, декодера каналов кабельного телевидения или видеомагнитофона

через систему домашнего кинотеатра (➜ 32, Воспроизведение звука телевизора).

(в комплект поставки не входит)

AUX

Другие видеоподключения, обеспечивающие улучшенное качество видеовоспроизведения

OPTICAL

AUDIO OUT

VIDEO INVIDEO OUT

AUDIO IN

Декодер каналов кабельного телевидения или видеомагнитофон

RF IN

(в комплект поставки не входит)

RF OUT

ВЧ-кабель

(в комплект поставки не входит)

RF IN

Телевизор (в комплект поставки не входит)

Разъем на ТВ

(в комплект поставки не

входит)

Кабель HDMI

Необходимый кабель

AV IN

COMPONENT

VIDEO IN

Телевизоры с входными разъемами 576/50i·50p, 480/60i·60p совместимы с построчным видео. Если у вас телевизор другой марки, проконсультируйтесь с производителем.

Примечание

≥ Не выполняйте видеоподключения через видеомагнитофон.

RQTX0091

Из-за защиты от копирования изображение может искажаться.

≥ Необходимо только одно видеоподключение. Выберите одно из приведенных выше видеоподключений в зависимости от вашего

телевизора.

Примечание

≥ Несовместимые с HDMI кабели

использовать нельзя.

≥ Рекомендуется использовать

кабели HDMI производства компании Panasonic. Номера рекомендованных кабелей: RP-CDHG15 (1,5 м), RP-CDHG30 (3,0 м), RP-CDHG50 (5,0 м), и т.д.

Видеокабели

Разъем на

основном блоке

[\\\\\\\\\\\HDMI\\\\\\\\\\\]

[COMPONENT_VIDEO_OUT]

COMPONENT VIDEO OUT

≥ Выполняйте

подключение к клеммам того же самого цвета.

Особенности

Данное подключение обеспечивает самое высокое качество изображения.

Уст ано вит е “

≥

(

➜ 25, Меню “HDMI”

≥ Выберите “VIDEO FORMAT” в Menu 5 (HDMI)

(➜ 21).

VIDEO PRIORITY

” в положение “ON”

VIERA Link “HDAVI Control”

Если ваш телевизор Panasonic совместим с

, вы можете синхронизировать его работу с

Link

работой домашнего кинотеатра и наоборот (➜ 28, Как пользоваться VIERA Link “HDAVI Control

≥ При использовании функции

Control

”

выполните дополнительное

аудиоподключение (➜ выше).

Данное подключение обеспечивает более чистое изображение, чем разъем VIDEO OUT.

Для воспроизведения построчного видео

≥ Подключите к построчному выходу совместимого

телевизора. – Установите “VIDEO OUT (I/P)” для “VIDEO”

Меню на “PROGRESSIVE” и затем выполните инструкции, указанные в экранном меню (➜ 24, Меню “VIDEO”).

VIERA Link “HDAVI

VIERA

”).

Page 11

Другие аудиоподключения

Разъем ТВ или

другого внешнего

оборудования

OPTICAL OUT

Необходимый кабель

(в комплект поставки не

входит)

Оптический цифровой

аудиокабель

≥ Не сгибайте под острым углом

при подключении.

основном блоке

[\\\\\OPTICAL\IN\\\\\\]

шаг

Подключение сетевого шнура

К сетевой розетке

AC IN

Сетевой шнур (входит в комплект поставки)

Экономия электроэнергии

Даже в режиме ожидания основной блок потребляет небольшое количество электроэнергии (около 0,4 Вт). Для экономии электроэнергии отключите систему домашнего кинотеатра от розетки, если она не будет использоваться в течение длительного времени. После повторного включения в сеть вам потребуется заново настроить некоторые элементы памяти системы домашнего кинотеатра.

Разъем на

Данная система домашнего кинотеатра способна декодировать сигналы объемного звучания, принимаемые от декодера каналов кабельного телевидения, при цифровом или спутниковом вещании. За подробными сведениями обращайтесь к инструкциям по эксплуатации вашего

OPTICAL

Примечание

Прилагаемый шнур питания предназначен для использования только с данным основным блоком. Не используйте его с другим оборудованием. Также не используйте с основным блоком шнуры питания от другого оборудования.

оборудования. При данном типе подключения возможно воспроизведение только Dolby Digital и PCM.

≥ После подключения выполните настройки,

соответствующие типу аудиосигналов вашего цифрового оборудования (➜ 32).

Особенности

Основной блок

Простая наладка

Подготовка пульта дистанционного управления /

шаг

Подготовка пульта дистанционного управления

∫ Батарейки

Вставьте так, чтобы полюса (i и j) совпадали с полюсами



пульта дистанционного управления.





R6/LR6, AA

ПРЕДУПРЕЖДЕНИЕ

При неправильной замене аккумулятора возникает опасность взрыва. Производить замену, используя только тот же тип аккумулятора, или равноценный ему, рекомендуемый производителем. Размещение в отходы использованных аккумуляторов производить согласно инструкциям производителя.

≥ Не используйте батареи перезаряжаемого типа. ≥ Не нагревайте и не допускайте контакта с пламенем. ≥ Не оставляйте батарейки в автомобиле с закрытыми дверьми и

окнами под прямыми солнечными лучами в течение длительного времени.

Не:

≥ смешивайте старые и новые батарейки. ≥ используйте одновременно батарейки разных типов. ≥ разбирайте и не закорачивайте. ≥ пытайтесь перезаряжать щелочные или марганцевые батарейки. ≥ используйте батарейки с облезшей наружной оболочкой.

Неправильное обращение с батарейками может привести к вытеканию электролита, который может серьезно повредить пульт дистанционного управления.

Извлеките батареи, если пульт дистанционного управления не будет использоваться в течение длительного времени. Храните в прохладном, темном месте.

∫ Использование

Направьте на датчик сигнала пульта дистанционного управления (➜ 15) так, чтобы между пультом и системой не было никаких препятствий, с максимального расстояния 7 м от системы домашнего кинотеатра.

Подключение сетевого шнура /

Кабельные подключения

RQTX0091

Page 12

шаг

Выполнение QUICK SETUP (БЫСТРАЯ НАСТРОЙКА)

Экран QUICK SETUP помогает выполнять необходимые настройки.

Подготовка

Включите телевизор и выберите соответствующий режим видеовхода (например, VIDEO 1, AV 1, HDMI и т.д.). ≥ Для изменения режима видеовхода

телевизора обратитесь к его инструкции по эксплуатации.

≥ С этого пульта дистанционного управления

можно управлять некоторыми основными функциями телевизора (➜ 14).

Простая наладка

DVD

iPod/USB

VOL

START

RETURN

KARAOKE

FL DISPLAY

SLEEP

MUTING

DVD

-RETURN

Выполнение QUICK SETUP (БЫСТРАЯ НАСТРОЙКА)

SETUP

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

ECHO

SETUP

TV/AV

PLAY LIST

SOUND

W.S.

VOL

SLOW/SEARCH

PLAY MODE

REPEAT

SUBWOOFER

LEVEL

CH SELECT

FM/EXT-IN

ONE TOUCH PLAY

PLAYPAUSESTOP

Включите систему домашнего кинотеатра.

DVD

SETUP

Выберите “DVD/CD”.

Вывод меню настройки на отображение.

MAIN

DISC VIDEO AUDIO DISPLAY HDMI OTHERS

SET RETURN

Выберите “OTHERS”.

Выберите “ SETUP

”.

Выберите “

OTHERS−QUICK SETUP

SELECT THE MENU LANGUAGE.

SET RETURN

Следуйте сообщениям и

QUICK

SET

YES

ENGLISH

FRANÇAIS

ESPAÑOL

DEUTSCH P

MAGYAR

CESKY

POLSKI

EXIT : SETUP

”.

выполните настройки.

≥MENU LANGUAGE ≥TV TYPE ≥TV ASPECT

Для возврата к предыдущему экрану нажмите [-RETURN].

Завершение QUICK SETUP.

∫ Подробное описание настроек

MENU LANGUAGE

Выбор языка, на котором будут отображаться экранные сообщения.

TV TYPE

Выбор ТВ соответствующего типа.

TV ASPECT

Выбор настроек, соответствующих типу ТВ и личным предпочтениям.

RQTX0091

≥ ENGLISH ≥ PУCCKИЙ ≥ MAGYAR ≥ ÇESKY ≥POLSKI

≥ STANDARD ≥ PROJECTION ≥ PLASMA

≥ 4:3PAN&SCAN ≥ 16:9NORMAL ≥ 16:9SHRINK ≥16:9ZOOM

≥ В приведенной выше таблице подчеркнутые элементы означают заводские настройки.

≥ FRANÇAIS ≥ ESPAÑOL ≥ DEUTSCH

≥ CRT ≥ LCD

≥ 4:3LETTERBOX ≥ 4:3ZOOM

SETUP

Выход.

Page 13

шаг

Предварительная настройка радиостанций

Цифровые

кнопки

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

ECHO

SETUP SOUND

TV/AV

PLAY LIST

W.S.

DVD

VOL

iPod/USB

FM/EXT-IN

ONE TOUCH PLAY

SLOW/SEARCH

PLAYPAUSESTOP

FM/EXT-IN

VOL

START

RETURN

KARAOKE

FL DISPLAY

PLAY MODE

SLEEP

REPEAT

SUBWOOFER

LEVEL

CH SELECT

MUTING

-PLAY MODE

SELECTOR

TUNE

-TUNE MODE/—FM MODE

MEMORY

Подтверждение предварительно настроенных каналов

FM/EXT-IN

≥ Настройки FМ также отображаются на дисплее телевизора.

Выберите “FM”.

≥ Основной блок:

Нажмите [SELECTOR].

Выберите канал.

≥ Как выбрать двухзначную

цифру например, 12: [S10] ➜ [1] ➜ [2]

Или нажмите [X, W]. ≥ Основной блок:

Нажмите [-TUNE MODE], чтобы выбрать “PRESET” на дисплее, а затем нажмите [X TUNE W], чтобы выбрать канал.

При приеме FМ-радиовещания на дисплее загорается “ST”.

∫ При высоком уровне шумов

Нажмите и держите нажатой [-PLAY MODE] (основной блок: [—FM MODE]), чтобы вывести на отображение “MONO”.

MONO

Простая наладка

Предварительная настройка радиостанций

Автоматическая предварительная настройка радиостанций

Можно настроить до 30 радиостанций.

FM/EXT-IN

(нажмите и держите

нажатой)

≥ “SET OK” отображается после настройки радиостанций и

переключения радио на последнюю предварительно настроенную радиостанцию.

≥ “ERROR” в том случае, если автоматическая предварительная

настройка выполнена не была. Настройте радиостанции вручную (➜ 26).

Выберите “FM”.

≥ Основной блок:

Нажмите [SELECTOR].

Нажмите кнопку,когда отображается “FM AUTO”.

≥ Основной блок:

Нажмите и держите нажатой [MEMORY].

Тюнер настроится на самую низкую частоту и начнет предварительную настройку по возрастанию всех радиостанций, которые он принимает по разным каналам.

Для отмены режима еще раз нажмите кнопку и держите ее нажатой. ≥ Отменить режим также можно за счет изменения частоты.

RQTX0091

Page 14

Справочное руководство по органам управления

CANCEL

SKIP

TV/AV

DVD

VOL

iPod/USB

FM/EXT-IN

ONE TOUCH PLAY

VOL

SLOW/SEARCH

PLAYPAU S ESTOP

Справочное руководство по органам управления

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

ECHO

SETUP

PLAY LIST

SOUND

W.S .

PLAY MODE

REPEAT

SUBWOOFER

LEVEL

CH SELECT

START

RETURN

KARAOKE

FL DISPLAY

SLEEP

MUTING

Предупреждение помех другому оборудованию Panasonic

Другое аудио-/видеооборудование Panasonic может начать работать в том случае, если вы управляете системой домашнего кинотеатра с помощью поставляемого пульта дистанционного управления. Для того чтобы перейти к управлению системой домашнего кинотеатра в другом режиме, выберите “REMOTE 2” для пульта дистанционного управления.

RQTX0091

1 Включение/выключение основного блока (➜ 12) 2 Выбор номеров каналов и заголовков и т.д. / Ввод

номеров (➜ 13, 17)

3 Отмена (➜ 18) 4 Выбор предварительно настроенных радиостанций

(➜ 13)

5 Базовые операции воспроизведения (➜ 16, 17) 6 Отображение верхнего меню или списка программ

диска (➜ 17, 19)

7 Выбор или подтверждение элементов меню /

Покадровое воспроизведение (➜ 17)

8 Отображение меню или списка воспроизведения диска

(➜ 17, 19)

9 Отображение экранного меню / Регулировка уровня эха

(➜ 20, 27)

: Включение/выключение Dolby Pro Logic II (➜ 30) ; Отображение меню настройки (➜ 12) < Выбор аудиорежима / Включение/выключение Whisper-

mode Surround (➜ 30)

= Управление телевизором

Направьте пульт дистанционного управления на телевизор Panasonic и нажмите кнопку. [Í]:

Включение/выключение телевизора

[TV/AV]: Изменение режима видеовхода телевизора [r, s]: Регулировка громкости телевизора С некоторыми моделями телевизоров может работать неправильно.

> Выбор диска в качестве источника (➜ 12) ? Выберите USB или iPod в качестве источника (➜ 32, 33) @ Выбор селектора телевизионных каналов FM или

внешнего аудиоустройства в качестве источника (➜ 13, 32)

FM#AUX#D-IN

^--------------------}

A Автоматический запуск воспроизведения диска

(➜ 17, 28)

B Регулировка уровня громкости основного блока C Ручной выбор радиостанций (➜ 26) D Отображение меню START (➜ 15) E Возврат к предыдущему экрану / Отображение

экранного меню режима караоке (➜ 17, 27)

F Переключение информации на дисплее основного

блока (➜ 17) или

Настройка таймера отключения

Нажмите и держите нажатой [—SLEEP]. Во время отображения времени на дисплее основного блока несколько раз нажмите [—SLEEP].

SLEEP 30#SLEEP 60#SLEEP 90#SLEEP120

^----------------------OFF (Отмена)(-----------------------}

≥ Для подтверждения оставшегося времени нажмите кнопку

еще раз и держите ее нажатой.

G Выбор режима воспроизведения / Настройка режима

повтора

H Отключение звука

≥ “MUTING” мигает на дисплее основного блока, пока функция

≥ Для отмены нажмите кнопку еще раз или отрегулируйте

≥ Отключения звука отменяется при переводе системы

(➜ 18)

включена.

громкость.

домашнего кинотеатра в режим ожидания.

I Регулировка уровня громкости сабвуфера или выбор

канала колонок (➜ 31)

Для основного блока и пульта дистанционного управления должен быть выбран один и тот же режим.

1 Нажмите и держите нажатыми [9/5] на основном блоке и [2]

на пульте дистанционного управления до тех пор, пока на дисплее основного блока не появится “REMOTE 2”.

На пульте дистанционного управления нажмите их нажатыми не менее 2 секунд.

Для возврата в режим “REMOTE 1” выполните приведенные выше операции, но заменив [2] на [1].

[OK]

[2]

и держите

Page 15

1 2 3 4 5 6 7 8

AC IN

OPEN CLOSE

1 Bkjd≠atejv gntahnr standby/on [Í/I]

HaÒmnte bkjd≠atejv, ≠to°s gepekjd≠ntv aggapat nÎ peÒnma “bkjd≠eho” b peÒnm oÒnlahnr n hao°opot. B peÒnme oÒnlahnr aggapat tem he mehee gotpe°jret he°ojvwoe kojn≠ectbo ˙jektpo˙hepfnn. (➜ 16)

2 Ítot nhlnkatop fopnt, kofla aggapat golcoelnheh k

wtegcejvhoØ poÎetke.

3 Открытие/закрытие лотка для дисков (➜ 16) 4 Включение/выключение увеличения мощности

сабвуфера (➜ 31)

5 Выбор источника

DVD/CD#USB#FM#AUX#D-IN#IPOD

^--------------------------------------------------------------------}

6 Пропуск или воспроизведение с медленным поиском /

Выбор радиостанций (➜ 13, 16)

7 Останов воспроизведения / Выбор режима настройки /

Регулировка условий FМ-приема (➜ 13, 16)

8 Воспроизведение дисков / Ввод принимаемых

радиостанций в память (➜ 16, 26)

SELECTOR TUNE

BOOST

TUNE MODE FM MODE

VOLUME

13 14 15 16

MIC VOL

1210

9 Подключите iPod (➜ 33) : Подключение микрофонов (➜ 27) ; Подключение устройства USB (➜ 32) < Регулировка громкости микрофона (➜ 33) = Датчик сигнала пульта дистанционного управления > Дисплей ? Регулировка уровня громкости основного блока @ Подключение наушников (в комплект поставки не

входят)

Тип штекера микрофона: ‰3,5 мм, стерео, миништекер

≥ Перед подключение уменьшите громкость. ≥ Аудиовоспроизведение автоматически переключается на

2-канальное стерео.

≥ Для того чтобы не повредить органы слуха, не пользуйтесь

наушниками в течение продолжительного времени. Избыточное звуковое давление от наушников может вызвать потерю слуха.

MEMORY

Как пользоваться меню START

С помощью меню START можно выбирать источник или получать доступ к воспроизведению/меню.

Когда выбран “Input Selection”

Выбор необходимого источника выполняется из меню.

≥ DVD/CD (➜ 12), FM (➜ 13), AUX

DIGITAL IN

Рядом с “AUX” или “DIGITAL IN” появится “(TV)”, указывая на

START

(➜ 32), USB (➜ 32), iPod (➜ 33)

настройку ТВ аудио для VIERA Link “HDAVI Control” (➜ 28).

Для настройки нажмите [3, 4], а затем - [OK].

Отображение меню START.

например,

DVD/CD Home Cinema

Input Selection

OK RETURN

Выберите пункт.

≥ Для выхода нажмите [START].

(➜ 32),

Если загружен диск или подключено устройство USB, из меню START также можно получить доступ к воспроизведению или другим меню. например, [DVD-V]

DVD/CD Home Cinema

Playback Disc

TOP MENU (DVD) MENU (DVD)

Input Selection

OK RETURN

Когда отображается экранная панель управления например, [DVD-V] (когда в меню START выбран пункт “Playback Disc”)

PAUSE

PLAY

Управление воспроизведением осуществляется с помощью указанных органов управления.

STOP

RETURN

Доступ к воспроизведению/меню

RQTX0091

Справочное руководство по органам управления / Как пользоваться меню START

Page 16

Основные функции воспроизведения

Подготовка Для вывода изображения на экран включите телевизор и измените его режим видеовхода.

Как пользоваться основным блоком

Включите систему домашнего

SELECTOR

Выберите “DVD/CD”.

кинотеатра.

(Стоп)

, + VOLUME

Основные функции воспроизведения

OPEN CLOSE

Откройте лоток для дисков.

Загрузите диск.

≥ Устанавливайте

двухсторонние диски так, чтобы этикета для стороны, которую необходимо воспроизвести, была обращена вверх.

≥ Для DVD-RAM

перед использованием извлеките диск из картриджа.

Этикетка обращена вверх

Нажмите, чтобы пропустить. Нажмите и держите нажатой, чтобы

– выполнить поиск во время

воспроизведения;

– перейти к замедленному

воспроизведению во время паузы.

≥ Нажмите [1]

(Воспроизведение), чтобы перейти к нормальному режиму воспроизведения.

TUNE

MEMORY

Начните воспроизведение.

≥ С помощью [`, i VOLUME]

отрегулируйте громкость.

≥ Для того чтобы включить

функцию объемного звучания с параметром

[ÎPLII] (➜ 30), нажмите Dolby Pro Logic II на пульте

дистанционного управления.

VOLUME

Примечание

≥ ДИСК ПРОДОЛЖАЕТ ВРАЩАТЬСЯ, ПОКА ОТОБРАЖАЮТСЯ МЕНЮ. Для продления срока службы электродвигателя системы

домашнего кинотеатра и экрана телевизора нажмите [∫] (Стоп) по окончании работы с меню.

≥ На дисках iR/iRW общее количество заголовков может отображаться неправильно.

RQTX0091

Page 17

В случае возникновения проблем обращайтесь к руководству по поиску и устранению неисправностей (➜36 по 38).

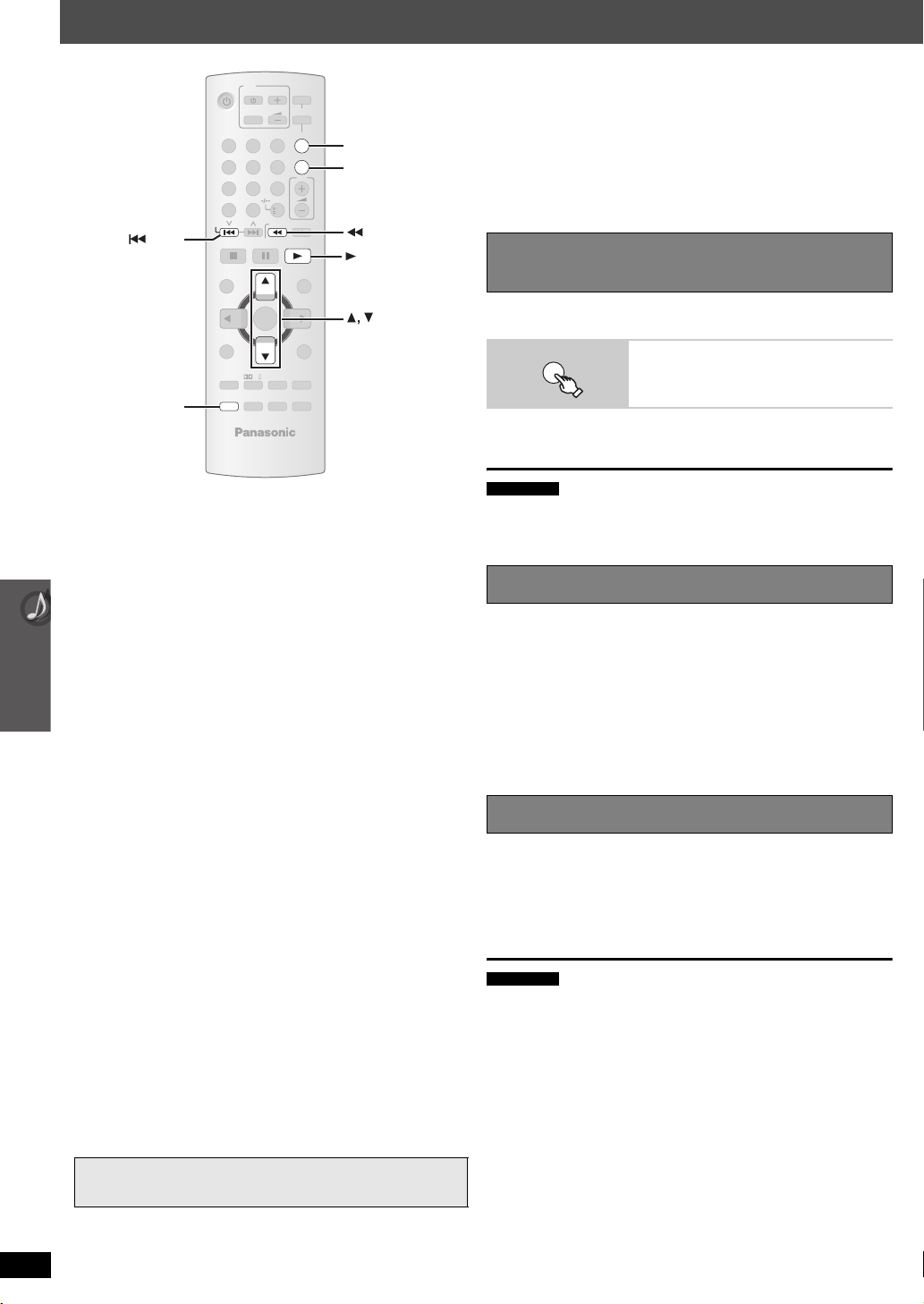

Как пользоваться пультом дистанционного управления

Цифровые

кнопки

SKIP

STOP, PAUSE

TOP MENU,

DIRECT NAVIGATOR

MENU, PLAY LIST

Начало воспроизведения одним нажатием

Стоп

Пауза

Пропуск

Поиск

(во время воспроизведения)

Замедленное воспроизведение

(во время паузы)

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

ECHO

SETUP SOUND

ONE TOUCH PLAY

STOP

PAUSE

SKIP

SLOW/SEARCH

DVD

TV/AV

PLAY LIST

W.S.

VOL

SLOW/SEARCH

PLAY MODE

REPEAT

SUBWOOFER

LEVEL

CH SELECT

iPod/USB

FM/EXT-IN

ONE TOUCH PLAY

VOL

+, VOL

PLAYPAU S ESTOP

START

RETURN

KARAOKE

FL DISPLAY

SLEEP

MUTING

Основной блок включается и начинает воспроизведение диска, установленного в лоток, автоматически.

Пока на экране отображается “RESUME STOP”, позиция хранится в памяти. ≥ Для возобновления

воспроизведения нажмите [1 PLAY].

≥ Для очистки позиции нажмите

[∫ STOP] еще раз.

≥ Для возобновления

воспроизведения нажмите [1 PLAY].

-RETURN

-FL DISPLAY

—

≥ До 5 действий. ≥ Нажмите [1 PLAY], чтобы

перейти к нормальному режиму воспроизведения.

≥ [VCD] Замедленное

воспроизведение: только вперед.

≥ [MPEG4] [DivX]

воспроизведение: не работает.

Замедленное

SLOW/SEARCH

Выбор пункта экранного меню

Ввод номера

Меню диска

Возврат к предыдущему экрану

Дисплей основного блока

Выбор

Подтверждение

TOP MENU

DIRECT

NAVIGATOR

RETURN

KARAOKE

RETURN

KARAOKE

FL DISPLAY

SLEEP

PLAY LIST

—

[DVD-VR] [DVD-V] [VCD] [CD]

Например, чтобы выбрать 12:

[S10] ➜ [1] ➜ [2]

[VCD] с контролем воспроизведения Нажмите [∫ STOP], для отмены функции контроля воспроизведения и затем нажмите цифровые кнопки.

[DVD-V]

Отображение верхнего меню диска.

[DVD-VR]

Нажмите кнопку для показа программ (➜ 19).

[DVD-V]

Отображает меню диска.

[DVD-VR]

Нажмите кнопку для показа списка воспроизведения (➜ 19).

[VCD] с контролем воспроизведения Отображает меню диска.

—

[DVD-VR] [DVD-V] [WMA] [MP3] [MPEG4] [DivX]

Отображение времени

,-. Информационный экран

(Например, номер программы [DVD-VR])

[JPEG]

SLIDE

,-.Номер содержания

Основные функции воспроизведения

Покадровый просмотр

(во время паузы)

[DVD-VR] [DVD-V] [VCD] ≥ [DVD-VR] [VCD] только вперед.

RQTX0091

Page 18

Другие функции воспроизведения

DVD

VOL

TV/AV

iPod/USB

FM/EXT-IN

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

ECHO

SETUP SOUND

PLAY LIST

W.S.

SLOW/SEARCH

PLAY MODE

REPEAT

SUBWOOFER

LEVEL

CH SELECT

ONE TOUCH PLAY

VOL

PLAYPAUSESTOP

START

RETURN

KARAOKE

FL DISPLAY

SLEEP

MUTING

PLAYSTOP

-RETURN

-PLAY MODE

—

REPEAT

Повтор воспроизведения

Данная функция работает только во время отображения прошедшего времени воспроизведения. Также работает с JPEGконтетом.

Во время

воспроизведения

PLAY MODE

REPEAT

(нажмите и держите

нажатой)

Во время

отображения режима повтора

Другие функции воспроизведения

PLAY MODE

REPEAT

В зависимости от типа диска или режима воспроизведения элементы могут отображаться по-разному.

Отображает режим повтора.

Выберите пункт, который необходимо повторить.

Например, [DVD-V]

`TITLE ---. `CHAP. ---. `OFF

^----------------------------------------------------b

≥ Для отмены выберите “OFF”.

Запрограммированное и произвольное воспроизведение

[DVD-V] [VCD] [CD] [WMA] [MP3] [JPEG] [MPEG4] [DivX]

Подготовка

При остановленном воспроизведении

PLAY MODE

REPEAT

≥ [DVD-VR] Выберите “DATA” в “DVD -VR /DATA” (➜ 25, меню

“OTHERS”), чтобы воспроизвести контент WMA, MP3, JPEG,

MPEG4 или DivX.

≥ Если появился экран “PLAYBACK MENU”, выберите “AUDIO/

PICTURE” или “VIDEO” (➜ 19, Как пользоваться PLAYBACK

MENU), а затем продолжите выполнение указанных выше операций.

≥ Для дисков с контентом WMA/MP3 и JPEG выберите либо

музыкальный, либо графический контент. WMA/MP3: Выберите “MUSIC PROGRAM” или “MUSIC RANDOM” JPEG: Выберите “PICTURE PROGRAM” или “PICTURE RANDOM”

≥ [DVD-V] Некоторые элементы воспроизводиться не будут , даже

если они были запрограммированы.

Запрограммированное воспроизведение (до 30 элементов)

Для выбора всех элементов

Нажмите [3, 4], чтобы выбрать “ALL”, а затем нажмите [OK].

Для сброса выбранной программы

1Нажмите [1], а затем - [3, 4], чтобы выбрать программу. 2 Нажмите [CANCEL].

Для сброса всей программы

Нажмите [1] несколько раз, чтобы выбрать “CLEAR ALL”, а затем нажмите [OK]. Сброс всей программы также выполняется при открытии лотка для дисков, выключении системы домашнего кинотеатра или выборе другого источника.

PLAY

Произвольное воспроизведение

Выберите режим воспроизведения.

Экраны запрограммированного и произвольного воспроизведения отображаются попеременно.

Запрограммированное ---- ) Произвольное

Выход из экранов запрограммированного (}

и произвольного воспроизведения

Выберите элемент.

например, [DVD-V]

DVD-V PROGRAM

SELECT TITLE

TITLE 1

TITLE 2 TITLE 3 TITLE 4

START:PLAY

≥ Повторите операцию, чтобы

запрограммировать воспроизведение других элементов.

≥

Для возврата к предыдущему меню нажмите

[-RETURN]

TITLE CHAP.

1 2 3 4 5 6 7 8 9

CLEAR ALL

Начните воспроизведение.

(Только в том случае, если диск содержит группы или несколько заголовков.)

Выберите группу или заголовок.

например, [DVD-V]

DVD-V RANDOM SELECT TITLE

TITLE 1

TITLE 2

TITLE 3

PRESS PLAY TO START

≥ “¢” указывает на то, что элемент выбран.

Для отмены выбора нажмите [OK] еще раз.

RQTX0091

PLAY

Начните воспроизведение.

Page 19

Как пользоваться навигационными меню

FM/EXT-IN

SKIP

STOP

TOP MENU,

DIRECT NAVIGATOR

MENU,

PLAY LIST

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

ECHO

SETUP SOUND

PLAY LIST

W.S.

SLOW/SEARCH

PLAY MODE

REPEAT

SUBWOOFER

LEVEL

CH SELECT

ONE TOUCH PLAY

VOL

PLAYPAU S ESTOP

START

RETURN

KARAOKE

FL DISPLAY

SLEEP

MUTING

PLAY

-RETURN

Воспроизведение дисков с данными

[WMA] [MP3] [JPEG] [MPEG4] [DivX]

≥ [DVD-VR] Выберите “DATA” в “DVD -VR /DATA” (➜ 25, меню

“OTHERS”), чтобы воспроизвести контент WMA, MP3, JPEG,

MPEG4 или DivX.

Как пользоваться PLAYBACK MENU

Экран “PLAYBACK MENU” отображается в том случае, если диск содержит как видеофайлы (MPEG4/DivX), так и файлы других форматов (WMA/MP3/JPEG).

PLAYBACK MENU

WMA/MP3/JPEG

MPEG4/DivX

Воспроизведение от выбранного элемента

Во время отображения экрана “DATA-DISC” можно выбрать воспроизведение от того или иного элемента. например

Группа (Папка):

Контент (Файл):

: WMA/MP3

: JPEG

: MPEG4/DivX

≥ Для отображения экрана/выхода из экрана нажмите [MENU].

Воспроизведение начнется с выбранного контента.

AUDIO/PICTURE VIDEO

Выберите “ “

VIDEO

≥ Для начала воспроизведения нажмите

[1 PLAY].

≥ Порядок выбора элемента для

воспроизведения приведен в разделе “Воспроизведение от выбранного элемента” (➜ ниже).

DATA-DISC

”.

ROOT

Perfume

My favorite1 My favorite2 My favorite3 Underwater Fantasy planet City of cascade Infinite unit

OK RETURN

AUDIO/PICTURE

Lady Starfish Metal Glue Life on Jupiter Starpersons1 Starpersons2

” или

Выберите элемент.

≥ Для возврата к предыдущему экрану

нажмите

≥ Максимально: 12 символов для имени

[-RETURN]

файла/папки.

∫ Выбор изображений в меню

контрольных изображений

[JPEG]

Во время

воспроизведения изображения

TOP MENU

DIRECT

NAVIGATOR

Для перехода к другой группе

1 Нажмите [3], чтобы выбрать имя группы. 2 Нажмите [2, 1], чтобы выбрать группу, а затем нажмите [OK].

Воспроизведение дисков RAM и DVD-R/-RW (DVD-VR)

[DVD-VR]

≥ Заголовки отображаются только в том случае, если они записаны

на диске.

≥ Редактировать программы, списки воспроизведения и заголовки

дисков невозможно.

Воспроизведение программ

При

остановленном воспроизведении

TOP MENU

DIRECT

NAVIGATOR

Воспроизведение списка воспроизведения

Данная функция работает только в том случае,если диск содержит список воспроизведения.

При

остановленном воспроизведении

PLAY LIST

например

Номер группы и

Имя группы

JPEG images G 1/ 1:C 3/ 9

контента

Выберите изображение.

≥ Нажмите [:, 9 SKIP] для

постраничного пропуска.

например

≥ Для выхода из экрана нажмите [DIRECT

NAVIGATOR].

LENGTH

DATE

10/11

0:16:02

02:15

12/05

0:38:25

01:30 04/03

1: 16:05

02:10

OK RETURN

TITLE

LIVE CONCERT

AUTO ACTION

CINEMA

Выберите программу.

≥ Нажмите [2, 1] для постраничного

пропуска.

например

≥ Для выхода из экрана нажмите

[PLAY LIST].

LENGTH

DATE

11/11

0:00:10

00:01

12/01

0: 01:20

01:20 01/02

1: 10:04

01:10

OK RETURN

TITLE

CITY PENGUIN

FOOTBALL

SPECIAL

Выберите список воспроизведения.

≥ Нажмите [2, 1] для постраничного

пропуска.

Как пользоваться навигационными меню

RQTX0091

Page 20

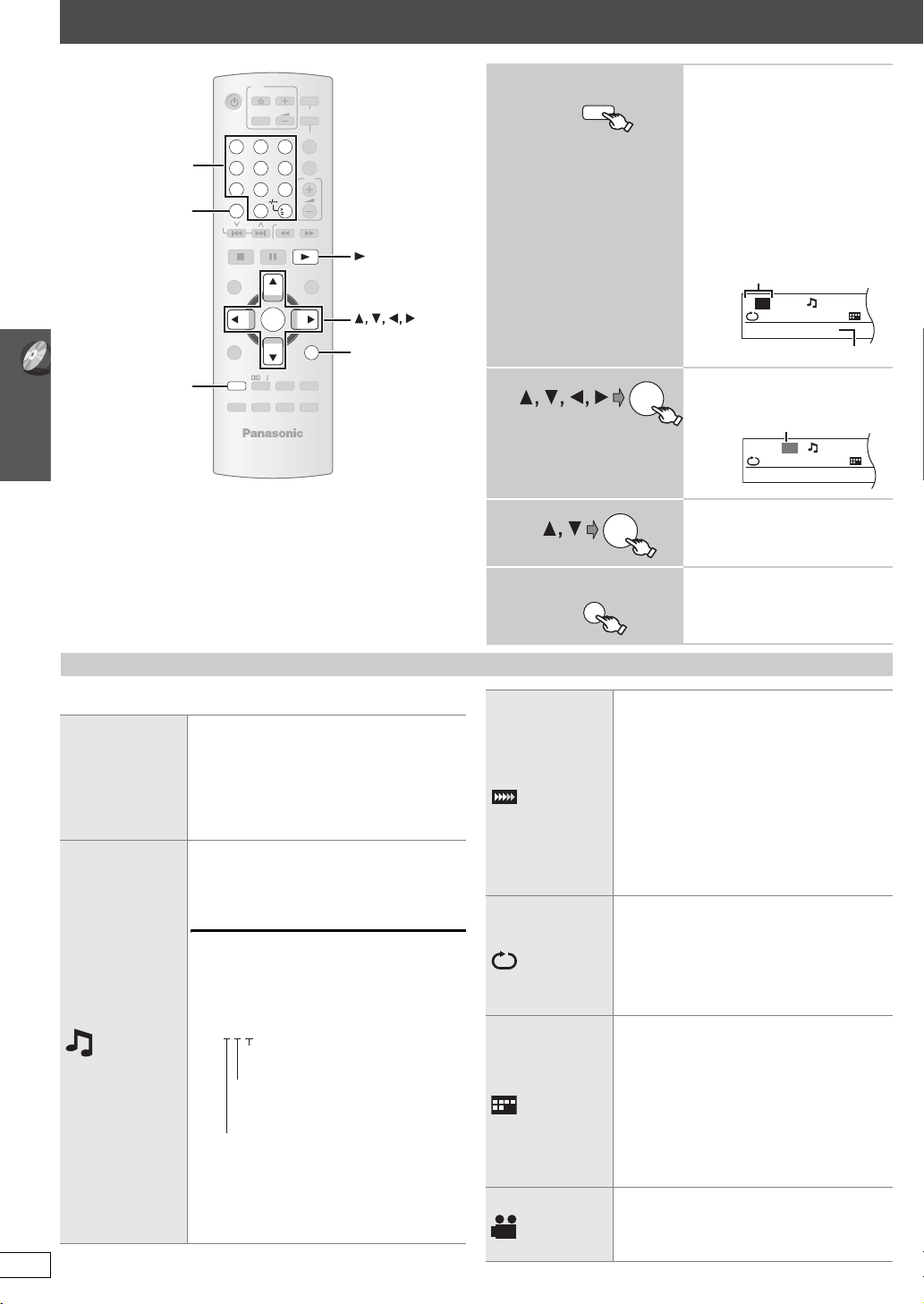

Как пользоваться экранными меню

Цифровые

кнопки

CANCEL

-FUNCTIONS

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

ECHO

SETUP SOUND

TV/AV

PLAY LIST

W.S.

VOL

SLOW/SEARCH

PLAY MODE

REPEAT

SUBWOOFER

LEVEL

CH SELECT

DVD

iPod/USB

FM/EXT-IN

ONE TOUCH PLAY

VOL

PLAYPAUSESTOP

START

RETURN

KARAOKE

FL DISPLAY

SLEEP

MUTING

PLAY

-RETURN

FUNCTIONS

ECHO

Отображение экранного меню.

При каждом нажатии кнопки:

Menu 1 (Диск/

Воспроизведение)

Menu 2 (Видео) Menu 3 (Аудио) Menu 4 (Караоке) Menu 5 (HDMI) Exit

Например, Menu 1 (Диск/ Воспроизведение) [DVD-V]

Текущий элемент

OFF

TITLE SEARCH

1:ENG

3/2

1 :

Имя элемента

Выберите элемент.

например, Menu 1 (Диск/ Воспроизведение) [DVD-V]

Текущая настройка

C 1

OFF

CHAPTER SEARCH

Выполните настройки.

1:ENG

В зависимости от типа диска элементы могут отображаться по-разному.

∫ Menu 1 (Диск/Воспроизведение)

TRACK SEARCH TITLE SEARCH CONTENT SEARCH

Как пользоваться экранными меню

CHAPTER SEARCH PG SEARCH PL SEARCH

AUDIO

RQTX0091

Для начала воспроизведения от того или иного элемента

≥ [VCD] При использовании функции контроля

воспроизведения не работает.

например, [DVD-V] : T2 C5

Для выбора номеров для диска с данными

например, 123: [S10] ➜ [1] ➜ [2] ➜ [3] ➜ [OK]

[DVD-V] [DivX] (с несколькими звуковыми дорожками)

Для выбора звуковой дорожки

[DVD-VR] [VCD]

Выбор “L”, “R”, “LiR” или “L R”

Тип/данные сигнала

LPCM/PPCM/ÎD/DTS/MP3/MPEG: Тип сигнала кГц (Частота дискретизации)/бит/ канал (Количество каналов)

например,

3/2 .1ch

.1: Эффект низких частот (при отсутствии сигнала не отображается)

.0: Нет объемного звучания .1: Монофонический объемный звук .2: Стереофонический объемный звук

(слева/справа)

.1: Центральная

.2: Передняя леваяiПередняя правая .3: Передняя леваяiПередняя

праваяiЦентральная

≥ [DivX] При изменении аудиорежима на

видеодиске DivX для начала воспроизведения может потребоваться некоторое время.

RETURN

KARAOKE

PLAY SPEED

REPEAT MODE

SUBTITLE

ANGLE

Выход.

[DVD-VR] [DVD-V]

Для изменения скорости воспроизведения

– измените “k0.6” на “k1.4” (с шагом в 0,1

единицы)

≥ Нажмите [1 PLAY], чтобы вернуться к

нормальному режиму воспроизведения.

≥ После изменения скорости

– Dolby Pro Logic II не работает; – аудиовоспроизведение переключается на

2-канальное стерео;

– частота выборки меняется с 96 кГц на

48 кГц.

≥ В зависимости от типа записи диска данная

функция может не работать.

(➜ 18, Повтор воспроизведения)

Повтор A-B

За исключением [JPEG] [MPEG4] [DivX] [DVD-VR] (Часть неподвижного изображения) [VCD] (SVCD) В начальной и конечной точках нажмите [OK]. ≥ Для отмены выберите “OFF”.

[DVD-V] [DivX] (с субтитрами на нескольких языках) [VCD] (только SVCD)

Для выбора языка субтитров

≥ На дисках iR/iRW количество файлов

субтитров может отображаться и для тех файлов, которые не показаны.

[DVD-VR] (с включением/отключением информации о субтитрах)

Выбор “ON” или “OFF”

≥ В зависимости от типа диска данная

функция может не работать.

[DVD-V] (с несколькими ракурсами)

Выбор ракурса видеосъемки

(Повтор определенной части)

Page 21

[JPEG] Выбор “ON” или “OFF” для

JPG

DATE

DATE DISPLAY

отображения даты изображения

Поворот изображения (во время паузы)

[JPEG] : 0,------. 90,------.180,------.270

ROTATION

∫ Menu 2 (Видео)

NORMAL CINEMA1:

CINEMA2:

PICTURE MODE

DYN AMI C: Повышает контрастность

ANIMATION

Выбор степени увеличения NORMAL, AUTO, k2, k4

^--------------------------------------------J

Смягчает изображения и повышает детализацию при темных сценах. Повышает резкость изображении и повышает детализацию при темных сценах.

насыщенных сцен.

: Подходит для анимации.

∫ Menu 3 (Аудио)

Облегчает прослушивание диалогов в фильмах.

[DVD-V] (Dolby Digital, DTS, MPEG, 3-канальный или более, с диалогами, записанными на центральном канале)

DIALOGUE ENHANCER

PLII

[DivX] (Dolby Digital, 3-канальный или более, с диалогами, записанными на центральном канале)

OFF, ON OFF, MOVIE, MUSIC

(➜ 30, Как пользоваться Dolby Pro Logic II)

Dolby PL II

∫ Menu 4 (Караоке)

Выбор “ON” или “OFF” для режима караоке

KARAOKE MODE

(➜ 27, Функция караоке)

≥ При выборе “ON” функции “PLAY SPEED”

(➜ 20) и “Dolby PL II” (➜ выше) не работают.

ZOOM

TRANSFER MODE

SOURCE SELECT

[DivX]

Если выбраны параметры “480p”/“576p”/“720p”/ “1080p” (построчная) или “1080i” (чересстрочная) [“VIDEO FORMAT” в Menu 5 (HDMI)] или “PROGRESSIVE” в “VIDEO OUT (I/P)” (➜ 24, меню “VIDEO”), то следует

выбрать способ преобразования построчного выходного сигнала, соответствующий типу материала.

≥ Настройки возвращаются к AUTO или

AUTO1 при открытии лотка для дисков,

выключении системы домашнего кинотеатра или выборе другого источника.

При воспроизведении дисков PAL

AUTO: Автоматически определяет контент

кино и видеофильма и выполняет соответствующее преобразование.

VIDEO: Выбирайте при использовании

параметра AUTO и искажении контента.

FILM: Выбирайте данный

параметр, если при выборе AUTO края кинофильма выглядят неровными или грубыми. Однако если контент видеофильма искажается так, как показано на рисунке справа, выберите AUTO.

При воспроизведении дисков NTSC

AUTO1: Автоматически определяет контент

кино- и видеофильма и выполняет соответствующее преобразование.

AUTO2:

Дополнительно к определяет контенткинофильма с различной частотой кадров и преобразует его соответствующим образом

VIDEO: Выбирайте при использовании

параметров AUTO1 и AUTO2 и искажении контента.

При выборе “AUTO” способ создания контента DivX определятся автоматически и выводится на экран. При искажении изображения выберите “INTERLACE” или “PROGRESSIVE” в зависимости от того, какой способ создания применялся при записи контента на диск.

AUTO, INTERLACE, PROGRESSIVE

AUTO1

автоматически

∫ Menu 5 (HDMI)

Отображение информации HDMI.

HDMI

HDMI STATUS

HD ENHANCER

VIDEO FORMAT

COLOUR SPACE

(➜ 22, Подтверждение информации HDMI)

Данная функция работает при HDMIподключении с использованием “VIDEO

PRIORITY” (➜ 25, меню “HDMI”), установленным на “ON”.

Для повышения резкости и повышения качества в режимах “720p”, “1080i” и “1080p” OFF, 1 (самое слабое усиления) сильное усиление)

Данная функция работает при HDMIподключении с использованием “VIDEO

PRIORITY” (➜ 25, меню “HDMI”), установленным на “ON”.

Выбор соответствующего качества изображения на телевизоре

(Видеозаписи будут преобразованы и выведены на отображение, как видеосигналы высокой четкости.)

≥ При искажении изображения нажмите

Отображение цифровых значений определяется типом воспроизводимого диска. Отображается одно из указанных выше цифровых значений.

Данная функция работает при HDMIподключении с использованием “VIDEO

PRIORITY” (➜ 25, меню “HDMI”), установленным на “ON”.

Выбор цвета изображения, соответствующего телевизору

≥ Если указанная выше настройка не

совместима с вашим телевизором, она отображаться не будет.

по

3 (самое

480p/576p/720p/1080p (построчная) 480i/576i/1080i (чересстрочная)

кнопку [CANCEL] и держите ее нажатой до тех пор, пока изображение не будет отображаться правильно. (Выходной сигнал вернется к “480p/576p”.)

bCr (4:2:2), Y Cb Cr (4:4:4), RGB

Как пользоваться экранными меню

(Продолжение на следующей странице)

RQTX0091

Page 22

Как пользоваться экранными меню

Сведения о контенте DivX VOD

Подтверждение информации HDMI

например,

HDMI --- I N F O R M A T I O N

1 Состояние подключения 2 Отображение типа выходного сигнала 3 Отображение количества звуковых каналов 4 (➜ 21, VIDEO FORMAT) 5 (➜ 21, COLOUR SPACE)

Примечание

Если для “

AUDIO STREAM

для “

CONNECTED STATE

AUDIO STREAM MAX CHANNEL

VIDEO FORMAT COLOUR SPACE

OFF

” выбран параметр “

” отображается “– – –”.

CONNECTED PCM 2ch 720p YCbCr 4:4:4

AUDIO OUT

” (

➜ 25, меню “HDMI”

DivX Video-on-Demand (VOD) контент зашифрован с целью защиты авторских прав. Для воспроизведения контента DivX VOD на данной системе домашнего кинотеатра сначала необходимо зарегистрировать систему.

Для ввода регистрационного кода системы домашнего кинотеатра и ее регистрации следуйте интерактивным инструкциям по приобретению контента DivX VOD. Дополнительные сведения о DivX VOD приведены на www.divx.com/vod.

Отображение регистрационного кода системы домашнего кинотеатра

(➜ 25, “REGISTRATION” в меню “OTHERS”)

OTHERS−REGISTRATION (DIVX)

DIVX (R) VIDEO ON DEMAND YOUR REGISTRATION CODE IS XXXXXXXX TO LEARN MORE VISIT

www.divx.com/vod

SET RETURN

≥ Рекомендуем записать этот код для последующих ссылок. ≥ После первого воспроизведения контента DivX VOD в

“REGISTRATION (DIVX)” будет отображаться другой регистрационный код. Не используйте этот регистрационный код для приобретения контента DivX VOD. Если вы используете этот код для приобретения контента DivX VOD, а затем воспроизведете такой контент на системе домашнего кинотеатра, вы больше не сможете воспроизводить какой бы то ни было контент, приобретенный с использованием предыдущего кода.

≥ Если вы приобретете контент DivX VOD с использованием

регистрационного кода, отличного от кода системы домашнего кинотеатра, воспроизведение такого контента будет невозможно. (“AUTHORIZATION ERROR” отображается на экране.)

8 буквенно-цифровых символов

Сведения о контенте DivX, который можно воспроизвести только определенное количество раз

Некоторый контент DivX VOD можно воспроизвести только определенное количество раз. При воспроизведении такого контента будет отображаться оставшееся количество раз воспроизведения. Когда оставшееся количество раз воспроизведения будет равно нулю, воспроизведение контента больше невозможно. (“RENTAL EXPIRED” отображается на экране.)

При воспроизведении такого контента ≥ Количество оставшихся раз воспроизведения будет уменьшаться

на единицу при – нажатии [Í] или [SETUP]. – нажатии [∫ STOP]. – нажатии [:, 9 SKIP] или [6, 5 SLOW/SEARCH] и т.д.

переходе на воспроизведение другого контента.

≥ Функция возобновления (➜ 17, Стоп) не работает.

Как пользоваться экранными меню / Сведения о контенте DivX VOD

RQTX0091

Page 23

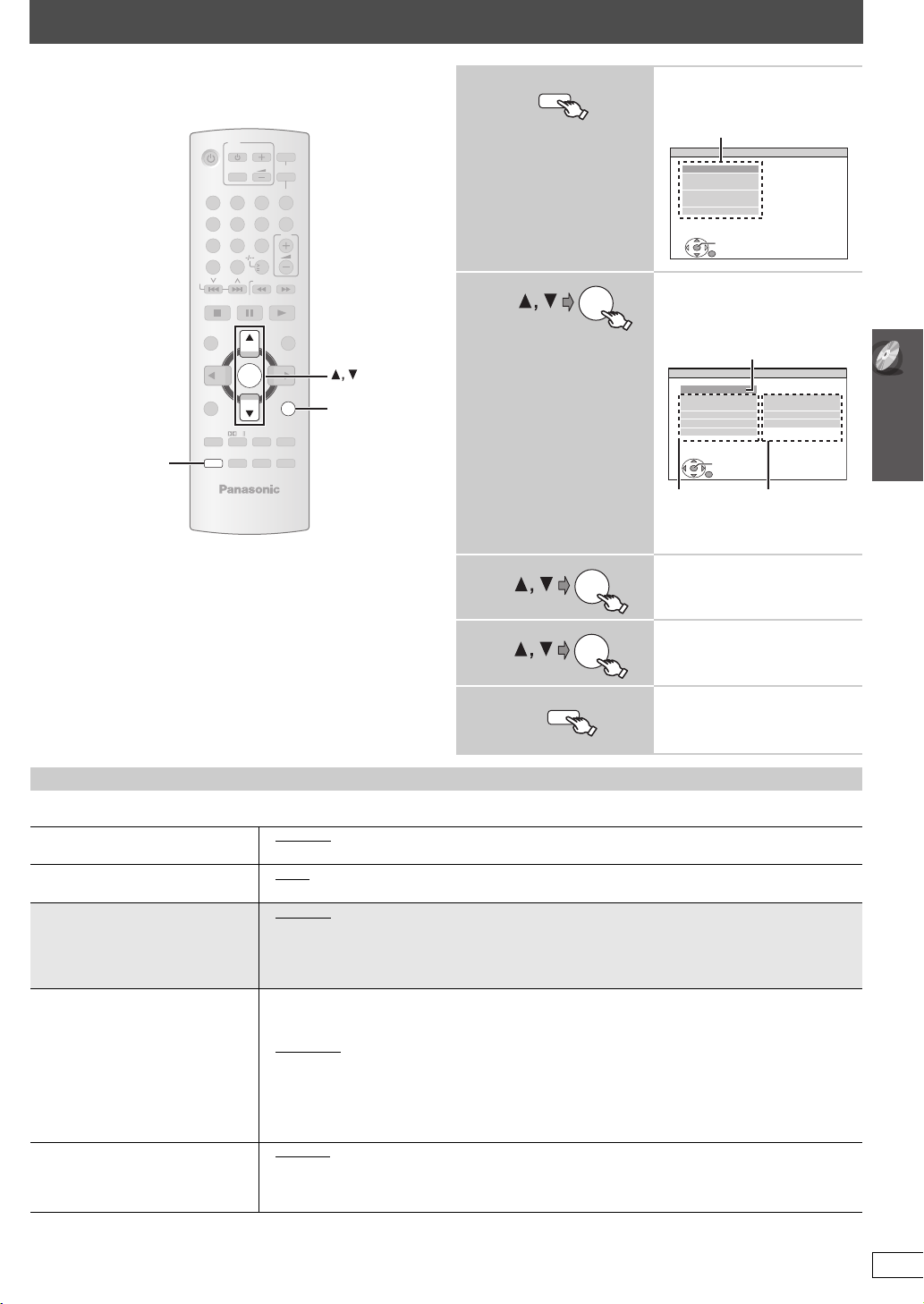

Изменение настроек плеера

SETUP

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

ECHO

SETUP SOUND

TV/AV

PLAY LIST

W.S.

VOL

SLOW/SEARCH

PLAY MODE

REPEAT

SUBWOOFER

LEVEL

CH SELECT

DVD

iPod/USB

FM/EXT-IN

ONE TOUCH PLAY

VOL

PLAYPAUSESTOP

START

RETURN

KARAOKE

FL DISPLAY

SLEEP

MUTING

-RETURN

SETUP

Вывод меню настройки на отображение.

Меню

MAIN

DISC VIDEO AUDIO DISPLAY HDMI OTHERS

SET RETURN

Выбор меню.

Отображение текущей настройки приведенных ниже элементов

DISC

SETTING STATE AUDIO SUBTITLE MENUS RATINGS PASSWORD

SET RETURN

Элемент

≥ Для возврата к предыдущему

экрану нажмите [-RETURN].

Выберите элемент.

EXIT : SETUP

ENGLISH AUTO ENGLISH 8 NO LIMIT

EXIT : SETUP

Настройка

Выполните настройки.

Выход.

≥ Настройки сохраняются, даже при переключении системы

домашнего кинотеатра в режим ожидания.

≥ В приведенной ниже таблице подчеркнутые элементы означают

заводские настройки.

SETUP

QUICK SETUP позволяет выполнять последовательную настройку элементов в затененной области.

∫ Меню “DISC”

AUDIO

Выбор языка аудиовоспроизведения.

SUBTITLE

Выбор языка субтитров.

MENUS

Выбор языка меню диска. Изменение языка меню в QUICK SETUP также ведет к изменению данной настройки.

RATINGS

Настройка уровня оценки с целью ограничения воспроизведения DVD-Video.

PA SS WO RD

Изменение пароля для “RATINGS”.

§1

Выбран оригинальный язык, указанный на диске.

§2

Введите соответствующий код из списка кодов языков (➜ 25).

§3

Если язык, выбранный для параметра “AUDIO” отсутствует, субтитры выводятся на этом языке (если они есть на диске).

≥ ENGLISH ≥ CZECH ≥ POLISH ≥ORIGINAL

§3

≥ AUTO ≥ HUNGARIAN ≥CZECH ≥ POLISH ≥OTHER – – – –

≥ ENGLISH ≥FRENCH ≥ SPANISH ≥ GERMAN ≥RUSSIAN ≥HUNGARIAN ≥ CZECH ≥ POLISH ≥OTHER – – – –

Настройка оценки (Когда выбран уровень 8) ≥ 0 LOCK ALL: Предотвращение воспроизведения дисков без уровней оценки.

по

≥ 1 ≥ 8 NO LIMIT

При выборе уровня оценки появляется экран пароля. Следуйте отображаемым на экране инструкциям.

Не забудьте ваш пароль.

На экране появляется сообщение, если в систему домашнего кинотеатра установлен диск DVD-Video, уровень ограничений которого превышает настроенный уровень оценки. Следуйте отображаемым на экране инструкциям.

≥ SETTING

Изменение оценки (Когда выбран уровень от 0 до 7)

≥ CHANGE: Следуйте отображаемым на экране инструкциям.

≥ FRENCH ≥ SPANISH ≥ GERMAN ≥RUSSIAN ≥ HUNGARIAN

≥ ENGLISH ≥ FRENCH ≥ SPANISH ≥GERMAN ≥ RUSSIAN

§1

≥ OTHER – – – –

§2

(Продолжение на следующей странице)

Изменение настроек плеера

RQTX0091

Page 24

Изменение настроек плеера

QUICK SETUP позволяет выполнять последовательную настройку элементов в затененной области.

∫ Меню “VIDEO”

TV ASPECT

Выбор настроек, соответствующих типу ТВ и личным предпочтениям.

TV TYPE

Выбор ТВ соответствующего типа.

TIME DELAY

При подключении к плазменной панели выполните настройку, если заметите, что аудиосигнал не синхронизирован с видеосигналом.

NTSC DISC OUT

При воспроизведении дисков PAL 60 выберите NTSC или NTSC (➜ 34,

Видеосистемы).

STILL MODE

Указывает тип изображения, отображаемого во время паузы.

VIDEO OUT (I/P)

Выбирайте “PROGRESSIVE” только при подключении к телевизору, совместимому с построчным выходным сигналом.

∫ Меню “AUDIO”

Изменение настроек плеера

DOLBY DIGITAL

DTS

MPEG

DYNAMIC RANGE

SPEAKER SETTINGS

Настройка акустических колонок.

§4

См. “Видеокадр и видеополе” (➜ 5, Глоссарий).

§5

Когда аудиосигнал выводится через разъем HDMI AV OUT, а подключенное оборудование не поддерживает выбранный элемент, фактический выходной сигнал зависит от технических характеристик подключенного оборудования.

≥ 4:3PAN&SCAN: ТВ со стандартным коэффициентом пропорциональности (4:3)

Края широкоформатного изображения обрезаются таким образом, чтобы оно уместилось на экране (если только это не запрещено диском).

≥ 4:3LETTERBOX: ТВ со стандартным коэффициентом пропорциональности (4:3)

Широкоформатное изображение отображается в формате 4:3 с черными полосами вверху/внизу экрана.

≥ 4:3ZOOM: ТВ со стандартным коэффициентом пропорциональности (4:3)

Вывод изображения крупным и мелким планом.

≥ 16:9NORMAL: Широкоформатный ТВ (16:9)

Растягивает изображение в поперечном направлении.

≥ 16:9SHRINK: Широкоформатный ТВ (16:9)

Изображения отображаются по центру экрана.

≥ 16:9ZOOM: Широкоформатный ТВ (16:9)

Расширение до стандартного коэффициента пропорциональности 4:3.

≥ STANDARD ≥ CRT ≥ LCD ≥ PROJECTION ≥ PLASMA

≥ 0 ms

При использовании VIERA Link “HDAVI Control” с ТВ, поддерживающим “HDAVI Control 3” (➜ 28), выберите “0 ms”. Аудио и видеосигнал синхронизируются автоматически. (Данная функция работает только если выбран источник “DVD/CD” или “USB”.)

≥ NTSC: При подключении к телевизору NTSC. ≥ PAL 60

≥ AUTO ≥ FIELD§4: Изображение не размывается,но качество хуже. ≥ FRAME

≥ INTERLACE ≥ PROGRESSIVE:

≥ BITSTREAM ≥ PCM

≥ ON: Pегулировка четкости звучания даже на низкой громкости. Подходит для просмотра

фильмов в ночное время. (Работает только с Dolby Digital)

≥ OFF ≥ SETTINGS:

≥ C DELAY: 0ms

Выбор задержки по времени для центральной колонки (➜ 26, Выбор задержки по времени для акустических колонок).

≥ SL/SR DELAY: 0ms

Выбор задержки по времени для колонок объемного звучания (➜ 26, Выбор задержки по времени для акустических колонок).

≥TEST TONE: SETTING

Используйте испытательный тональный сигнал для регулировки уровня колонок (➜ 31,

≥CENTER, SURROUND RIGHT, SURROUND LEFT: от `6dB до i6 dB (заводская настройка:

≥ 20 ms ≥40 ms ≥60 ms ≥ 80 ms ≥ 100 ms

: При подключении к телевизору PAL.

§4

Общее качество высокое, но изображение может быть размытым.

Появится экран сообщений. Следуйте отображаемым на экране инструкциям.

Выберите в соответствии с типом оборудования, подключенного к разъему HDMI AV OUT.

Выберите “BITSTREAM”, если оборудование способно декодировать битовый поток (цифровая форма данных канала 5.1). В противном случае выберите “PCM”. (Если битовый поток выводится на оборудование без декодера, могут возникнуть сильные шумы, способные повредить колонки и ухудшить слух.)

, 1ms, 2ms, 3ms, 4ms, 5ms

, 5ms, 10ms, 15ms

Регулировка уровня акустических колонок

0dB

)

RQTX0091

Page 25

QUICK SETUP позволяет выполнять последовательную настройку элементов в затененной области.

∫ Меню “DISPLAY”

LANGUAGE

Выбор языка, на котором будут отображаться экранные сообщения.

≥ ENGLISH ≥FRANÇAIS ≥ ESPAÑOL ≥ DEUTSCH ≥ PУCCKИЙ ≥ MAGYAR ≥ ÇESKY ≥ POLSKI

∫ Меню “HDMI”

VIDEO PRIORITY

AUDIO OUT

RGB RANGE

Данная функция работает только при выборе RGB для “COLOUR SPACE” в Menu 5 (HDMI) (➜ 21).

VIERA Link

: При использовании разъема

видеосигнала, выводимого с разъема возможностями подключенного оборудования (например, телевизора).

≥ OFF: Если разъем HDMI AV OUT для видеовыхода не используется. Выходной видеосигнал

определяется не подключенным оборудованием, но самой системой домашнего кинотеатра.

≥ ON: При выводе аудиосигнала с разъема HDMI AV OUT. (В зависимости от возможностей

подключенного оборудования выходной аудиосигнал может отличаться от аудионастроек основного блока.)

≥ OFF

: Когда аудиосигнал выводится не с разъема HDMI AV OUT. (Аудиосигнал выводится с

помощью настроек на основном блоке.)

≥ STANDARD ≥ ENHANCED: Когда черно-белые изображения неотчетливы.

≥ ON: Функция ≥ OFF

VIERA Link “HDAVI ControlTM”

HDMI AV OUT

доступна (➜ 28).

для видеовыхода. Разрешение выходного

, оптимизируется в соответствии с

≥ ON

∫ Меню “OTHERS”

REGISTRATION [DivX]

Отображение регистрационного кода системы домашнего кинотеатра.

JPEG TIME

Настройка скорости показа слайдов. Заводская настройка: 3 SEC

FL DIMMER

Изменение яркости дисплея системы домашнего кинотеатра.

QUICK SETUP

DVD-VR/DATA

Выбор воспроизведения только формата DVD-VR или DATA.

DEFAULTS

Возврат всех значений MAIN меню к установкам по умолчанию.

≥ SHOW CODE Данный регистрационный код необходим для приобретения и воспроизведения контента DivX Video-on-Demand (VOD) (➜ 22).

≥ 1 SEC до 15 SEC (с шагом в 1 единицу) ≥ 15 SEC до 60 SEC (с шагом в 5 единиц) ≥ 60 SEC до 180 SEC (с шагом в 30 единиц)

≥ BRIGHT ≥ AUTO: Дисплей затемняется, но при выполнении каких-либо операций становится ярче.

≥ SET

Следуйте отображаемым на экране инструкциям.

≥ DVD-VR ≥ DATA: Воспроизведение файлов данных на DVD-RAM или DVD-R/-RW.

≥ RESET

При выборе “RATINGS” (➜ 23) отображается экран пароля. Введите тот же самый пароль, затем выключите и включите систему домашнего кинотеатра.

≥ DIM

: Воспроизведение видеопрограмм на DVD-RAM или DVD-R/-RW.

Изменение настроек плеера

Список кодов языков

Абхазский: 6566 Аварский: 6565 Африкаанс: 6570 Албанский: 8381 Амехарский: 6577 Арабский: 6582 Армянский: 7289 Ассамский: 6583 Аймара: 6589 Азербайджанский: 6590 Башкирский: 6665 Баскский: 6985 Бенгали, Бангла: 6678 Бутани: 6890 Бихари: 6672 Бретонский: 6682 Болгарский: 6671 Бирманский: 7789 Белорусский: 6669 Камбоджийский: 7577 Каталанский: 6765 Китайский: 9072 Корсиканский: 6779 Хорватский: 7282 Чешский: 6783

Датский: 6865 Голландский: 7876 Английский: 6978 Эсперанто: 6979 Эстонский: 6984 Фарерский: 7079 Фиджи: 7074 Финский: 7073 Французский: 7082 Фризский: 7089 Галисийский: 7176 Грузинский: 7565 Немецкий: 6869 Греческий: 6976 Гренландский: 7576 Гуарани: 7178 Гуджарати: 7185 Хауса: 7265 Иврит: 7387 Хинди: 7273 Венгерский: 7285 Исландский: 7383 Индонезийский: 7378 Интерлингва: 7365 Ирландский: 7165

Итальянский: 7384 Японский: 7465 Яванский: 7487 Каннада: 7578 Кашмирский: 7583 Казахский: 7575 Киргизский: 7589 Корейский: 7579 Курдский: 7585 Лаосский: 7679 Латинский: 7665 Латвийский: 7686 Лингала: 7678 Литовский: 7684 Македонский: 7775 Малагасийский: 7771 Малайский: 7783 Малайаламский: 7776 Мальтийский: 7784 Маори: 7773 Маратхи: 7782 Молдавский: 7779 Монгольский: 7778 Науру: 7865 Непальский: 7869

Норвежский: 7879 Ория: 7982 Пушту: 8083 Персидский: 7065 Польский: 8076 Португальский: 8084 Панджаби: 8065 Кечуа: 8185 Ретороманский: 8277 Румынский: 8279 Русский: 8285 Самоанский: 8377 Санскрит: 8365 Шотландский гельский Сербский: 8382 Сербо-хорватский: 8372 Шона: 8378 Синдхи: 8368 Сингальский: 8373 Словацкий: 8375 Словенский: 8376 Сомали: 8379 Испанский: 6983 Суданский: 8385 Суахили: 8387

:7168

Шведский: 8386 Тагальский: 8476 Таджикский: 8471 Тамильский: 8465 Татарский: 8484 Телугу: 8469 Тайский: 8472 Тибетский: 6679 Тигринья: 8473 Тонга: 8479 Турецкий: 8482 Туркменский: 8475 Туай: 8487

Украинский: 8575 Урду: 8582 Узбекский: 8590

Вьетнамский: 8673 Волапюк: 8679 Валлийский: 6789 Волоф: 8779 Кхоса: 8872 Идиш: 7473 Йоруба: 8979 Зулусский: 9085

(Продолжение на следующей странице)

RQTX0091

Page 26

Изменение настроек плеера Как пользоваться FM-радио

Выбор задержки по времени для акустических колонок

(Используется при аудиовоспроизведении 5.1-канального звука)

(Только центральная колонка и колонки объемного звучания) Для оптимального просушивания 5.1-канального звука все акустические колонки, за исключением сабвуфера, должны быть расположены на одинаковом расстоянии того места, где вы сидите. В том случае, если центральная колонка и колонки объемного звучания расположены ближе, отрегулируйте задержку по времени, чтобы компенсировать разницу.

Изменение настроек плеера Как пользоваться FM-радио







Окружность с радиусом, равным постоянному основному расстоянию при прослушивании

Если расстояние a или b меньше расстояния c, определите разницу по таблице и измените настройки на рекомендованные.

a Центральная колонка b Колонка объемного

Разница (примерно) Настройка Разница (примерно) Настройка

30 см 1мс 150 см 5мс 60 см 2мс 300 см 10мс

90 см 3мс 450 см 15мс 120 см 4мс 150 см 5мс

Для настройки задержки по времени

Выберите “C DELAY” или “SL/SR DELAY” для “SPEAKER SETTINGS” в меню “AUDIO” (➜ 24).

: фактическое положение колонок

: Идеальное положение колонок





: Основное расстояние при

прослушивании

Примерные размеры помещения

звучания

DVD

VOL

TV/AV

iPod/USB

FM/EXT-IN

Цифровые

кнопки

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

PLAY LIST

SLOW/SEARCH

ONE TOUCH PLAY

PLAYPAUSESTOP

VOL

START

RETURN KARAOKE

SELECTOR

FM/EXT-IN

MEMORY

TUNE

-TUNE MODE

Порядок автоматической предварительной настройки радиостанций приведен на стр. 13.

Ручная настройка

FM/EXT-IN

Выберите “FM”.

≥ Основной блок:

Нажмите [SELECTOR].

Выберите частоту.

≥ Основной блок:

Нажмите [-TUNE MODE], чтобы выбрать “MANUAL” на дисплее, а затем нажмите [X TUNE W], чтобы выбрать частоту.

≥ Для того чтобы начать автоматическую

настройку, нажмите и держите нажатой [6, 5] (основной блок: [X TUNE W]) до тех пор, пока не начнется изменение частоты. Настройка остановится при нахождении станции.

∫ Ручная предварительная настройка

радиостанций

Можно настроить до 30 радиостанций.

1 Во время прослушивания радио

Нажмите [OK].

2 Когда значение частоты мигает на дисплее

С помощью цифровых кнопок выберите канал.

≥ Как выбрать

двухзначную цифру Например, 12: [S10] ➜ [1] ➜ [2]

Попеременно нажимайте [X, W], а затем нажмите [OK].

Основной блок: 1 Во время прослушивания радио

Нажмите [MEMORY] дважды.

2 Когда номер канала мигает на дисплее

Нажмите [X TUNE W], а затем - [MEMORY].

При запоминании другой радиостанции в том же самом положении предварительной настройки канала ранее сохраненная в памяти радиостанция перезаписывается новой.

RQTX0091

Page 27

Функция караоке

—

PLAYPAUSESTOP

TOP MENU

DIRECT

NAVIGATOR

PLAY LIST

FUNCTIONS

ECHO

Примечание

Перед подключением/отключением микрофона(-ов) уменьшите громкость основного блока до минимума.

Подготовка

1 Выберите “DVD/CD” в качестве источника.

ECHO

SETUP SOUND

W.S.

PLAY MODE

REPEAT

SUBWOOFER

LEVEL

CH SELECT

KARAOKE

MUTING

START

RETURN

FL DISPLAY

SLEEP

-RETURN

—

KARAOKE

2Нажмите [s, MIC VOL] на основном блоке, чтобы выбрать

“MIC LVL1”.

Подключите микрофон (-ы).

Тип штекера: ‰6,3 мм, монофонический стандартный штекер

, + MIC VOL

Микрофон

(входит в комплект поставки)

Основной блок

Начните воспроизведение и отрегулируйте

громкость на основном блоке.

≥ 5.1-канальный звук будет преобразован в 2-канальный. Основной блок:

MIC VOL

≥ При подключении микрофона убедитесь в том, что iPod отключен. ≥ Если во время использования появляется посторонний звук

(подвывание), уберите микрофон дальше от колонок или уменьшите громкость микрофона.

≥ Если микрофон не используется, отключите его от микрофонного

разъема и уменьшите громкость микрофона до “MIC LVL1”

Отрегулируйте громкость микрофона и начните петь.

MIC LVL1 (самый низкий) по MIC LVL4 (самый высокий)

Как пользоваться режимом караоке

RETURN

KARAOKE

(нажмите и

держите нажатой)

Отображение режима караоке на экранном меню.

например,

OFF

KARAOKE MODE

≥ Или выберите “KARAOKE MODE” в Menu 4

(Караоке) (➜ 21).

Выберите “ON”.

≥ При выключении данного устройства режим караоке

автоматически отключается, откройте лоток для дисков или выберите другой источник.

В зависимости от типа диска элементы могут отображаться по-разному.

Изменение аудиорежима (при использовании

дисков в формате караоке)

[DVD-V]

Диск для сольного пения

OFF: Вокал выключен ON: Вокал включен

Диск для пения дуэтом

OFF: Вокал выключен V1+V2: Вокал 1 и 2 V1: Вокал 1 V2: Вокал 2

[DVD-VR] [VCD]

L R: Звук левого канала слышится из

AUDIO CHANGE

левой колонки, а правого канала - из правой колонки (аккомпанемент и вокал)

L: Звук только левого канала (только

аккомпанемент)

R: Звук только правого канала (только

вокал)

L+R: Звук левого и правого канала

микшируется

и слышен из обеих

колонок

“L” и “R” можно поменять местами на некоторых дисках.

За исключением [MPEG4] [DivX]

Изменение тональности песни ›6 (самая низкая) до ﬂ6 (самая высокая)

KEY CONTROL

VOCAL CANCEL

OFF: Нормальная

За исключением [MPEG4] [DivX] Понижение уровня громкости вокала (при использовании стерео источника, не форматированного под караоке)

ON: Понижение уровня громкости вокала OFF: Отмена

≥ В зависимости от типа песни данная

функция может не работать.

Добавление эффекта эха

При использовании микрофона к голосу можно добавить эхо.

FUNCTIONS

ECHO

(нажмите и

держите нажатой)

Во время

отображения режима эха

FUNCTIONS

ECHO

Отображает режим эха.

например,

#ECHO 2#ECHO 3#ECHO 4

ECHO 1

^--------------------- ECHO OFF,----------------------}

Уровень эффекта повышается.

≥ Для отмены выберите “ECHO OFF”.

Функция караоке

Выберите элемент.

Выполните настройки.

≥ Для выхода из экрана нажмите

[-RETURN].

RQTX0091

Page 28

Как пользоваться VIERA Link “HDAVI ControlTM”

DVD

VOL

TV/AV

iPod/USB

FM/EXT-IN

SKIP

CANCEL

”

SKIP

SLOW/SEARCH

ONE TOUCH PLAY

PLAYPAUSESTOP

VOL

FM/EXT-IN ONE TOUCH PLAY

SLOW/SEARCH

PLAY

TOP MENU

DIRECT

NAVIGATOR

PLAY LIST

FUNCTIONS

ECHO

AUX

” или “D-IN”.

SETUP SOUND

SETUP

VIERA Link “HDAVI Control”

VIERA Link “HDAVI Control” представляет собой удобную функцию, обеспечивающую взаимосвязь операций системы домашнего кинотеатра и телевизора Panasonic (VIERA) под управлением “HDAVI Control”. Для того чтобы использовать данную функцию,

Как пользоваться VIERA Link “HDAVI Control

оборудование должно быть соединено с помощью кабеля HDMI. Подробное описание порядка эксплуатации подключенного оборудования приведено в инструкциях по эксплуатации. ≥ Управление VIERA Link “HDAVI Control”, основанное на

функциональных возможностях управления, предоставляемых стандартным интерфейсом HDMI (также называется HDMI CEC Consumer Electronics Control) - это уникальная функция, разработанная и дополненная нами. Поэтому мы не можем гарантировать ее работоспособность с оборудованием, поддерживающим HDMI CEC, других производителей (См. инструкции по эксплуатации вашего оборудования).

≥ Звуковая система домашнего кинотеатра поддерживает функцию

“HDAVI Control 3”. “HDAVI Control 3” представляет собой самый современный стандарт (на декабрь 2007 года), предназначенный для оборудования Panasonic, совместимого с управлением HDAVI. Этот стандарт совместим с обычным оборудованием HDAVI

производства компании Panasonic. Телевизоры с функцией “HDAVI Control 2 (или выше)” позволяют выполнять следующие операции: управление VIERA Link Control использованием только пульта дистанционного управления телевизора [для “HDAVI Control 2 (или выше)”] (➜ 29).

Подготовка

≥ Убедитесь в том, что соединение HDMI было выполнено (➜ 10). ≥ Установите “VIERA Link” на “ON” (➜ 25, меню “HDMI”). ≥ Для того чтобы правильно выполнить и активировать

подключение, включите все совместимое с VIERA Link “HDAVI

Control” оборудование и переключите режим видеовхода HDMI

телевизора в соответствии с настройками системы домашнего

кинотеатра.

Настройка звука телевизора для VIERA Link “HDAVI Control”

Для обеспечения возможности использования взаимосвязанных операций выберите “ Подтвердите аудиоподключение к гнезду или гнезду OPTICAL IN (для “D-IN”) (➜ 11) .

1 Нажмите [FM/EXT-IN], чтобы выбрать “ 2 Нажмите [SETUP], чтобы выбрать “TV AUDIO”, а затем нажмите

[3] или [4], чтобы переключиться в “

При любом изменении подключения или настроек необходимо выполнять подтверждение в порядке, указанном выше.

START

RETURN

KARAOKE

FL DISPLAY

PLAY MODE

SLEEP

REPEAT

MUTING

SUBWOOFER

LEVEL

CH SELECT

W.S.

AUX

(для “

AUX

” или “D-IN”.

AUX

” или “D-IN”.

”) (➜ 10)

∫ Автоматическая установка

Настройки для “TV ASPECT”§1 (➜ 24, меню “VIDEO”) и “LANGUAGE”

значение настроек ТВ. (Это может не работать, если соответствующие настройки на

ТВ недоступны на данном устройстве.)

§1

При использовании VIERA Link “HDAVI Control” с ТВ, поддерживающим “HDAVI Control 3”

§2

При использовании VIERA Link “HDAVI Control” с ТВ, поддерживающим “HDAVI Control 2 (или выше)”

Начало воспроизведения одним нажатием

Можно включить систему домашнего кинотеатра и телевизор и начать воспроизведение диска нажатием одной кнопки.

ONE TOUCH PLAY

Эта функция также включится, если на пульте дистанционного управления системы домашнего кинотеатра нажать кнопку [1 PLAY] в то время, когда она находится в режиме ожидания.

Примечание

Воспроизведение на экране телевизора может начаться с некоторой задержкой. Если вы пропустили начальную часть воспроизведения, нажмите [:] или [6], чтобы вернуться к началу воспроизведения.

Автоматическое переключение входов

≥ При переключении входа телевизора в режим селектора

телевизионных каналов система домашнего кинотеатра автоматически переключится в операция невозможна, если данный элемент находится в режиме “IPOD”)

≥ При выборе источника “DVD/CD” телевизор автоматически

переключит режим входа на данное устройство.

≥ [DVD-V] [VCD] При останове воспроизведения телевизор

автоматически вернется в режим селектора телевизионных каналов.

≥ При выборе

меню START (➜ 15) телевизор автоматически переключится в режим селектора телевизионных каналов.

Связь по отключению питания

При выключении телевизора система домашнего кинотеатра автоматически переключается в режим ожидания. ≥ Данная функция работает только в том случае, если на системе

домашнего кинотеатра в качестве источника выбраны “DVD/CD”, “USB”, “AUX”§ или “D-IN”§ .

≥ При включении телевизора система домашнего кинотеатра

автоматически не включается. (Связь по включению питания отсутствует.)

Примечание

При нажатии [Í] выключается только система домашнего кинотеатра. Остальное совместимое с VIERA Link “HDAVI Control” оборудование остается включенным.

§2

(➜ 25, меню “DISPLAY”) автоматически примут

Начните воспроизведение диска.

Акустические колонки системы домашнего кинотеатра включатся автоматически (➜ 29).

“

AUX

”§ или “D-IN”§. (Данная

“

AUX

”§ или “DIGITAL IN”§ в пункте “Input Selection”

“

AUX

” или “D-IN” (“DIGITAL IN”) работают в зависимости от

настройки “TV AUDIO” (➜ выше, Настройка звука телевизора для VIERA Link “HDAVI Control”).

RQTX0091

Page 29

Управление акустическими колонками Управление VIERA Link Control

С помощью настроек меню телевизора можно выбрать вывод звука на акустические колонки системы домашнего кинотеатра или на акустические колонки телевизора. За подробными сведениями обращайтесь к инструкциям по эксплуатации телевизора.

Домашний кинотеатр

Акустические колонки системы домашнего кинотеатра активны. ≥ Когда система домашнего кинотеатра находится в режиме

ожидания, переключение вывода звука с акустических колонок телевизора на акустические колонки системы в меню телевизора приведет к автоматическому включению системы и выбору

“AUX”

или “D-IN”§ в качестве источника.

≥ Акустические колонки телевизора выключаются автоматически. ≥ Управлять настройками громкости можно с помощью кнопок

громкости или отключения звука на пульте дистанционного управления телевизора. (Уровень громкости отображается на дисплее FL основного блока.)

≥ Для отмены отключения звука также можно воспользоваться

пультом дистанционного управления системы домашнего кинотеатра (➜ 14).

≥ При выключении системы домашнего кинотеатра акустические

колонки телевизора включаются автоматически.

ТВ

Акустические колонки телевизора активны. ≥ Громкость на системе домашнего кинотеатра установлена на “0”.

–

Данная функция работает только в том случае, если на системе домашнего кинотеатра в качестве источника выбраны “

USB

”, “

AUX

“

”§ или “D-IN

”§.

DVD /CD

”,

≥ Звук выводится на два канала.

При переключении между акустическими колонками системы домашнего кинотеатра и телевизора экран телевизора может выключиться на несколько секунд.

использованием только пульта дистанционного управления телевизора [для “HDAVI Control 2 (или выше)”]

Управлять меню воспроизведения системы домашнего кинотеатра с помощью пульта дистанционного управления телевизора невозможно. При использовании дистанционного пульта телевизора справьтесь с описанием кнопок, приведенным ниже.

1 Выберите операционное меню системы домашнего кинотеатра с

помощью настроек меню телевизора. (За подробными сведениями обращайтесь к инструкциям по эксплуатации телевизора.)

На отображение будет выведено меню START. наприме, [DVD-V]

DVD/CD Home Cinema

Playback Disc

TOP MENU (DVD) MENU (DVD)

Input Selection

OK RETURN

≥Вывести меню START на отображение также можно с помощью

кнопки на пульте дистанционного управления телевизора

(например, [OPTION]). – При выборе “DVD/CD

операция возможна только при остановленном воспроизведении.

– Данная операция невозможна, пока экран воспроизведения

iPod музыки отображается на экране телевизора.

2 Выберите необходимый пункт меню START (➜ 15).

Когда отображается экранная панель управления Например, [DVD-V] (когда в меню START выбран пункт “Playback

Disc”.)

Доступ к воспроизведению/меню

” или “

USB” в качестве источника данная

”

Как пользоваться VIERA Link “HDAVI Control

PAUSE

PLAY

STOP

RETURN

Управление воспроизведением осуществляется с помощью указанных органов управления. ≥ Вывести экранную панель управления на отображение также

можно с помощью кнопки на пульте дистанционного управления телевизора (например, [OPTION]). – Данная операция возможна только в режиме воспроизведения

“DVD/CD” или “USB” и в режиме возобновления, или пока экран воспроизведения iPod музыки отображается на экране телевизора.

Если телевизор автоматически переключился на режим входа HDMI для данного устройства (➜ 28, Автоматическое переключение входов)

При нажатии кнопки [EXIT] на пульте дистанционного управления телевизора для выхода из режима управления VIERA Link Control телевизор автоматически переключится в режим селектора телевизионных каналов. (Данная операция невозможна, если данный элемент находится в режиме “IPOD”, или когда “DVD/CD” или “USB” выбраны в качестве источника.)

Примечание

≥ В зависимости от меню некоторые операции, выполняемые с

помощью кнопок пульта дистанционного управления телевизора, недоступны.

≥ Ввод значений с помощью цифровых кнопок ([0] до [9]) пульта

дистанционного управления телевизора невозможен. Для выбора списка воспроизведения и т.д. используйте пульт дистанционного управления системы домашнего кинотеатра.

RQTX0091

Page 30

Использование звуковых эффектов

∫ Действительный центрофокус

∫ Усиление объемного звучания

За исключением [DivX] Dolby Pro Logic II представляет собой усовершенствованный

декодер, который преобразовывает звук от стерео источников в 5-канальный объемный звук независимо от того, был или он закодирован в формате Dolby Surround или нет.

Использование звуковых эффектов

PLII

SETUP

SOUND,

—

W.S.

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

ECHO

SETUP SOUND

TV/AV

PLAY LIST

W.S.

VOL

SLOW/SEARCH

PLAY MODE

REPEAT

SUBWOOFER

LEVEL

CH SELECT

DVD

iPod/USB

FM/EXT-IN

ONE TOUCH PLAY

VOL

PLAYPAUSESTOP

START

RETURN

KARAOKE

FL DISPLAY

SLEEP

MUTING

SW BOOST

+, VOL

SUBWOOFER LEVEL

—

CH SELECT

(Работает при воспроизведении аудиоданных, содержащих звук для центрального канала, или при включенной функции Dolby Pro Logic II.)

Можно так настроить центральную акустическую колонку, что будет казаться, будто звук идет из телевизора. R.C.FCS ON,------.R.C.FCS OFF

Автоматически настраивает каждую акустическую колонку на усиление эффекта объемного звучания при аудиовоспроизведении 5.1-канального. При двухканальном воспроизведении звук левой и правой передней акустической колонки также выводится через остальные акустические колонки, создавая эффект объемного звука. SRD ENH ON,------.SRD ENH OFF

Как пользоваться Dolby Pro Logic II

При каждом нажатии кнопки: MOVIE: Программное обеспечение для

кинофильмов

MUSIC: Стерео источники OFF: Отмена

Примечание

≥ При использовании некоторых источников или наушников

следующие звуковые эффекты могут быть недоступны или могут

не работать (➜ 15). ≥ При использовании этих звуковых эффектов с некоторыми

источниками качество звучания может ухудшиться. В этом случае

отключите звуковые эффекты.

Подготовка

Для вывода изображения на экран включите телевизор и выберите соответствующий режим видеовхода.

Настройка звуковых эффектов

Во время

отображения выбранного режима

SOUND

W.S .

Выберите звуковой режим.

При каждом нажатии кнопки:

EQ: Эквалайзер R.C. FCS: Действительный центрофокус SRD ENH: Усиление объемного звучания

Выполните настройки.

Подробное описание настроек каждого звукового эффекта приведено далее.

∫ Эквалайзер

Выбор настроек качества звучания. При каждом нажатии [3, 4]:

HEAVY: Добавляет мощь рок-музыке. CLEAR: Делает высокие звуки более чистыми. SOFT: Для музыкального фона. FLAT: Отмена (эффект не добавляется).

≥ “ÎPLII” загорается при использовании эффекта. ≥ Данная функция не работает при выводе звука с разъема HDMI AV

OUT.

≥ Наилучшее качетсво объемного звучания достигается за счет

регулировки громкости акустических колонок объемного звучания

Регулировка уровня акустических колонок

(➜ 31,

Как пользоваться Whisper-mode Surround

За исключением [DivX] Можно усилить эффект объемного звучания при низкой громкости

5.1-канального аудиовоспроизведения. (Подходит для просмотра фильмов в ночное время.)

SOUND

W.S .

(нажмите и

держите нажатой)

≥ “(( ))” загорается при использовании

эффекта.

При каждом нажатии и удержании кнопки: WHISPER-MODE SRD ON

↕

WHISPER-MODE SRD OFF

RQTX0091

Page 31

Регулировка уровня сабвуфера

Количество басов можно регулировать. Система домашнего кинотеатра выбирает наиболее подходящие настойки автоматически в соответствии с типом источника воспроизведения.

SUBWOOFER

LEVEL

CH SELECT

SUB W 1#SUB W 2#SUB W 3

^---------------------------------------------------}

≥ Для проверки текущей настройки нажмите [SUBWOOFER LEVEL]. ≥ Выполненная вами настройка сохраняется и вызывается при

каждом воспроизведении источника аналогичного типа.

Использование функции увеличения мощности сабвуфера

Только основной блок

Звучание сабвуфера можно улучшить за счет более мощных басов.

SW BOOST

BOOST

индикатор

BST ON,------.BST OFF SW BOOST Индикатор Subwoofer Boost

загорается при включении функции увеличения мощности сабвуфера.

Регулировка уровня акустических колонок

Уровни объемного звучания можно регулировать.

Подготовка

≥ Нажмите [i, ` VOL], чтобы отрегулировать громкость до

нормального уровня прослушивания.

≥ Выберите “TEST TONE” в пункте “SPEAKER SETTINGS” меню

“AUDIO” (➜ 24).

Войдите в режим испытательного тонального сигнала.

например,

AUDIO - SPEAKER SETTINGS - TEST TONE

SPEAKERS

LEFT

CENTER RIGHT SURROUND RIGHT SURROUND LEFT

SET RETURN

TRIM LEVEL

− − 0dB

− − 0dB 0dB

EXIT : SETUP

Испытательный тональный сигнал выдается на каждый канал в следующем порядке. LEFT, CENTER, RIGHT, SURROUND RIGHT, SURROUND LEFT

Регулировка уровня громкости каждой акустической колонки.

(CENTER, SURROUND RIGHT, SURROUND LEFT)

6dB до i6dB

≥ Для выхода из экрана нажмите [SETUP].

∫ Регулировка уровня громкости

акустических колонок во время воспроизведения

(Работает при 5.1-канальном аудиовоспроизведении или при включенной функции Dolby Pro Logic II.)

1 Для выбора акустической колонки нажмите

[—CH SELECT] и держите нажатой.

Во время отображения канала акустической колонки нажмите [—CH SELECT]. L #C #R #RS #LS #SW

^----------------------------------------------}

≥ Регулировка SW (Сабвуфер) возможна только в том

случае, если на диске содержится канал сабвуфера, а “ÎPLII” не горит.

2 Для регулировки уровня громкости каждой

акустической колонки используйте кнопки [3] (громче) или [4] (тише).

C, RS, LS, SW: `6dB до i6dB (Л, П: Возможна регулировка только баланса.)

Для регулировки баланса передних акустических колонок при выбранном “L” или “R” нажмите [2, 1].

Использование звуковых эффектов

RQTX0091

Page 32

Использование другого оборудования

DVD

VOL

TV/AV

iPod/USB

FM/EXT-IN

CANCEL

SKIP

STOP, PAUSE

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

-FUNCTIONS PLII

SETUP

Через систему домашнего кинотеатра можно воспроизводить внешние источники.

ECHO

SETUP

PLAY LIST

SOUND

W.S.

SLOW/SEARCH

PLAY MODE

REPEAT

SUBWOOFER

LEVEL

CH SELECT

ONE TOUCH PLAY

PLAYPAU S ESTOP

VOL

START

RETURN

KARAOKE

FL DISPLAY

SLEEP

MUTING

iPod/USB

FM/EXT-IN

PLAY

-RETURN

-PLAY MODE

—

REPEAT

Воспроизведение звука телевизора

Использование другого оборудования

Подготовка

Подтвердите аудиоподключение к гнезду AUX на основном блоке (➜ 10).

FM/EXT-IN

Выберите “AUX ”.

Примечание

Звук, подаваемый через разъем OPTICAL IN, вывести через разъем HDMI нельзя.

Воспроизведение с USB-устройства

Можно подключать USB-устройств класса массовой памяти и воспроизводить с них дорожки или файлы. USB-устройства, относящиеся к классу массовой памяти:

–USB-устройства, поддерживающие только групповую пересылку

данных;

–USB-устройства, поддерживающие полную скорость передачи USB

2.0.

Подготовка

≥ Перед подключением USB-устройства массовой памяти к системе

домашнего кинотеатра выполните резервное копирование хранящихся на устройстве данных.

≥ Пользоваться кабельным удлинителем USB не рекомендуется.

USB-устройство, подключенное с помощью кабеля, распознано системой домашнего кинотеатра не будет.

Подключите USB-устройство (в комплект поставки не входит).

USB-устройство

iPod/USB

Выберите “USB”.

Появится экран меню. например,

USB

ROOT

Songs

Concert_01 Concert_02 Southern AI

Основной блок

≥ Уменьшите громкость на телевизоре до минимума, а затем

отрегулируйте громкость на основном блоке.

≥ Для того чтобы включить функцию объемного звучания с

параметром Dolby Pro Logic II (➜ 30), нажмите [ÎPLII].

Воспроизведение цифрового аудио

Подготовка

Подтвердите аудиоподключение к гнезду OPTICAL IN на основном блоке (➜ 11) .

FM/EXT-IN

Настройки цифрового аудиовхода

Выберите в соответствии с аудиосигналом, выводимым с разъема OPTICAL IN на основном блоке.

1 В режиме “D-IN”

Нажмите [SETUP], чтобы выбрать “MAIN/SAP”, “DRC” или “PCM FIX”.

2 Во время отображения выбранного режима

Нажмите [3, 4], чтобы выполнить настройки.

MAIN/SAP mode MAIN, SAP

“SAP” = Secondary Audio Program (Вспомогательная аудио

Dynamic Range Compression DRC ON: Pегулировка четкости звучания даже при низкой громкости

DRC OFF

PCM FIX mode

RQTX0091

PCM ON: Выберите при приеме сигналов PCM. PCM OFF: Выберите при приеме сигналов Dolby Digital и PCM.

, MAIN+SAP§ (стереозвук)

программа)

за счет сжатия диапазона максимально низкого и максимально высокого уровней звука. Подходит для просмотра фильмов в ночное время. (Работа ет только с

Dolby Digital)

Выберите “D-IN” (Цифровой вход).

(Работает только с Dolby Dual Mono)

OK RETURN

≥ Если появился экран “PLAYBACK MENU”,

выберите “AUDIO/PICTURE” или “VIDEO”, нажав [3, 4], а затем нажмите [OK].

Выберите элемент.

≥ Для возврата к предыдущему экрану

нажмите [-RETURN]

Воспроизведение начнется с выбранного контента. ≥ Для того чтобы включить функцию объемного звучания с

параметром Dolby Pro Logic II (➜ 30), нажмите [ÎPLII].

≥ Порядок выбора других функций аналогичен тому, что описан в

“Воспроизве-дение дисков” (➜ 16 до 26).

Поддерживаемые форматы

Неподвижные изображения

Аудио MP3 (Расширение: “.mp3”, “.MP3”)

Видео

Для Panasonic D-Snap/DIGA

Примечание

≥ Максимально: 256 папок, 4000 файлов, 12 символов для имени

≥ При подключении многопортового устройства считывания с карт

USB будет выбрана только одна карта. Обычно вставляется первая карта памяти.

≥ При подключении USB-устройства массовой памяти, убедитесь,

что iPod отключен.

JPEG (Расширение: “.jpg”, “.JPG”, “.jpeg”, “.JPEG”)

WMA (Расширение: “.wma”, “.WMA”)

(Расширение: “.asf”, “.ASF”)

MPEG4

файла/папки

Page 33

Использование iPod

Подготовка

≥ Посмотреть фотографии/видео с помощью iPod

– Проверьте подключение видео к разъему VIDEO OUT на данном

устройстве

– Осуществите ряд операций в меню iPod для получения

соответствующих настроек вывода фото/видео на экран телевизора. (См. инструкции по эксплуатации вашего iPod оборудования.)

≥ Для вывода изображения на экран включите телевизор и

выберите соответствующий режим видеовхода.

≥ Перед подключением/отключением iPod выключите основной

блок или уменьшите громкость основного блока до минимума.

Подключите iPod (в комплект поставки не входит) плотно.

Подзарядка начинается, как только iPod вставляется в основной блок.

например,

Док-адаптер (в комплект поставки не входит)

≥ Придерживайте док при подключении/отключении iPod. ≥ Чтобы обеспечить стабильную работу iPod, подключите адаптер

док-станции, который должен поставляться вместе с вашим iPod, к док-станции. Если необходим адаптер, проконсультируйтесь с дилером iPod.

Для управления посредством дисплея iPod, нажмит [-FUNCTIONS].

Наслаждайтесь музыкой

Воспроизведение начнется с выбранного контента.

например,

воспроизведения

Исполнитель

§1

Выбрать режимы проигрывания

Нажмите [–PLAY MODE]. При каждом нажатии кнопки:

: Проигрывание песен : Проигрывание альбомов

Off: Отмена

(

iPod/USB

Условие

Песня

Альбом

➜ 10

Выберите “IPOD”.

iPod втоматически переключается на режим дисплея.

Музыкальное меню появляется на экране телевизора.

например,

Выберите пункт.

≥ Нажмaйте [2, 1] для постраничного

пропуска.

≥ Для возврата к предыдущему экрану

нажмите [-RETURN].

iPod Home Cinema

3 of 20 Good morning Ronaldo Happy days

2:43 -1:15

iPod

Док для iPod

Основной блок

iPod Home Cinema

Playlists

Artists Albums Songs Podcasts Genres Composers Audiobooks

Режим проигрывания

Режим повтора

Текущая

RETURN

позиция

§2

Выбрать режимы повтора

Нажмите и удерживайте [—REPEAT] а потом нажмите на кнопку повторно в течение 3 секунд. При каждом нажатии кнопки:

: Повторить дорожку 1

: Повторить все

Off: Отмена

Наслаждайтесь фото/видео

FUNCTIONS

ECHO

Воспроизведите показ слайдов или видео на

вашем iPod.

Изображение будет показано на экране вашего телевизора.

Вы также можете управлять iPod меню с помощью пульта дистанционного управления. [3, 4]: Для навигации по пунктам меню [OK]: Для перехода в следующее меню [-RETURN]: Для возврата к предыдущему меню

Основные средства управления (Только для музыки и видео) Кнопка Функция

[1 PLAY] Воспроизведение [∫ STOP], [; PAUSE] Пауза [:, 9] Пропуск (Нажмите и удерживайте)

[:, 9]

≥ Вы можете насладиться эффектом объемного звука, нажав на

[ÎPLII] и включив Dolby Pro Logic II (➜ 30).

При использовании меню START в режиме “IPOD”

Выберите “Music” или “Photos/Videos”.

Music: Показывает меню музыки. Photos/Videos: Переключается на дисплей iPod.

О перезарядке батареи

≥ iPod начинает перезарядку независимо от того, включен он или

выключен.

≥ Сообщение “IPOD ¢” появляется на дисплее основного блока во

время зарядки iPod в режиме ожидания основного блока.

≥ Проверьте, полностью ли перезарядилась батарея iPod. ≥ Если вы не используете iPod в течение долгого периода времени

после полной перезарядки, отключите его от основного блока, поскольку батарея разрядится. (При полном заряде батареи дополнительная перезарядка не произойдет.)

Примечание

При подключении iPod убедитесь в том, что USB-устройство и микрофоны отключены.

Совместимые iPod

≥ iPod touch (8ГБ, 16ГБ) ≥ iPod nano 3-го поколения (видео) (4ГБ, 8ГБ) ≥ iPod классический (80ГБ, 160ГБ)

§1

≥ iPod nano 2-го поколения (алюминиевый) (2ГБ, 4ГБ, 8ГБ) ≥ iPod 5-го поколения (видео) (60ГБ, 80ГБ) ≥ iPod 5-го поколения (видео) (30ГБ) ≥ iPod nano 1-го поколения (1ГБ, 2ГБ, 4ГБ) ≥ iPod 4-го поколения (цветной дисплей) (40ГБ, 60ГБ) ≥ iPod 4-го поколения (цветной дисплей) (20ГБ, 30ГБ) ≥ iPod 4-го поколения (40ГБ) ≥ iPod 4-го поколения (20ГБ) ≥ iPod мини (4ГБ, 6ГБ)

Совместимость зависит от версии программного обеспечения на вашем iPod.

Переключите iPod на его собственный режим дисплея.

Продолжите операции с помощью дисплея iPod.

Поиск

Использование другого оборудования

RQTX0091

Page 34

Воспроизводимые диски

Коммерческие диски

Диск Логотип

Обозначение,

использующееся в

настоящих инструкциях

Примечания

DVD-Video

Video CD

[DVD-V]

[VCD]

[CD]

Записанные диски (±: воспроизводимые, —: невоспроизводимые)

Записанные на

Диск Логотип

DVD-RAM

DVD-R/RW

DVD-R DL

устройстве для

записи DVD и т.д.

[DVD-VR]§2[DVD-V]

§4

± ——±± ± ±

±±— ±± ± ±

§3

± ——— — —

Записанные на ПК и т.д.

[WMA] [MP3] [JPEG]

Высококачественные кино- и музыкальные диски

Музыкальные диски с видео Включая SVCD (Соответствуют IEC62107)

Музыкальные диски

Завершение

записи

[MPEG4]

[DivX]

Не требуется

Требуется

§6

iR/iRW

CD-R/RW

≥ В некоторых случаях в зависимости от типа диска, условий записи, способа записи или способа создания файлов воспроизведение

указанных выше дисков может быть невозможно (➜ 35, Советы по созданию дисков данных).

§1

Данная система домашнего кинотеатра может воспроизводить диски CD-R/RW, записанные в формате CD-DA или Video CD.

§2

Диски, записанные на устройствах для записи DVD или DVD-видеокамерах и т.д. с использованием формата Video Recording Format версии 1.1 (унифицированный стандарт видеозаписи).

§3

Диски, записанные на устройствах для записи DVD или DVD-видеокамерах с использованием формата Video Recording Format версии 1.2 (унифицированный стандарт видеозаписи).

Воспроизводимые диски

§4

Диски, записанные на устройствах для записи DVD или DVD-видеокамерах с использованием формата DVD-Video.

§5

Диски, записанные с использованием формата, отличного от DVD-Video, поэтому ряд функций недоступен.

§6

Процесс, позволяющий воспроизводить диски на совместимом оборудовании. Для того чтобы воспроизвести диск с пометкой “Требуется”, запись на него должна быть завершена на том, устройстве, на котором выполнялась запись.

§7

Также можно использовать закрытие сессии.

——(±) ——(±) ———±±± ± ±

Замечания относительно двухсторонних дисков DualDisc

Сторона с цифровым аудиоконтентом DualDisc не соответствует техническим требованиям формата Compact Disc Digital Audio (CD-DA), поэтому ее воспроизведение может быть невозможно.

∫ Невоспроизвод имые диски

Blu-ray, HD DVD, диски AVCHD, DVD-RW версии 1.0, DVD-Audio, DVD-ROM, CD-ROM, CDV, CD-G, SACD и Photo CD, DVD-RAM, которые не извлекаются из картриджа, 2,6 ГБ и 5,2 ГБ DVD-RAM, а также имеющиеся в продаже диски “Chaoji VCD”, включая CVD, DVCD и SVCD, не отвечающие требованиям IEC62107.

∫ Видеосистемы

– Система домашнего кинотеатра способна воспроизводить

диски в стандартах PAL и NTSC, однако при этом стандарт телевизора должен совпадать со стандартом, используемым на диске.

– Диски PAL могут воспроизводиться на телевизоре NTSC

неправильно.

– Система домашнего кинотеатра способна преобразовывать

RQTX0091

сигналы NTSC в сигналы PAL 60 для воспроизведения на

телевизоре PAL (➜ 24, “NTSC DISC OUT” в меню “VIDEO”).

§5

——— — —

§5

——— — —

∫ Меры предосторожности при

обращении с дисками

≥ Не наклеивайте на диски этикетки или наклейки. Это может

привести к деформации диска, что сделает его непригодным для использования.

≥ Не пишите на стороне этик етки шариковой ручкой или

другими пишущими принадлежностями.

≥ Не пользуйтесь аэрозолями для очистки пластинок, бензином,

разбавителями, антистатическими жидкостями и прочими растворителями.

≥ Не используйте предохраняющие от царапин защитные

устройства или футляры.

≥ Не используйте следующие диски:

– диски с открытой клейкой поверхностью из-под удаленных

наклеек или этик еток (диски, взятые напрокат, и т. п.); – сильно деформированные и треснутые диски; – диски неправильной формы, например, в форме сердца.

Требуется Требуется

Требуется

§7

Page 35

∫ Советы по созданию дисков данных

Формат Диск Расширение Справка

[WMA] CD-R/RW “.WMA”

[MP3] DVD-RAM

DVD-R/RW

“.wma”

“.MP3” “.mp3”

CD-R/RW

[JPEG] DVD-RAM

DVD-R/RW CD-R/RW

[MPEG4] DVD-RAM

DVD-R/RW

“.JPG” “.jpg” “.JPEG” “.jpeg”

“.ASF” “.asf”

CD-R/RW

[DivX] DVD-RAM

DVD-R/RW CD-R/RW

≥ Порядок отображения на экране меню и экране компьютера может различаться. ≥ Система домашнего кинотеатра файлы, записанные с использованием пакетной записи, не воспроизводит.

DVD-RAM

≥ Диски должны соответствовать UDF 2.0.

DVD-R/RW

≥ Диски должны соответствовать требованиям моста UDF (UDF 1.02/ISO9660). ≥ Эта система домашнего кинотеатра многосессионную запись не поддерживает. Воспроизводиться только сессия по умолчанию.

“.DIVX” “.divx” “.AVI” “.avi”

CD-R/RW

≥ Диски должны соответствовать стандарту ISO9660 уровня 1 или 2 (за исключением расширенных форматов). ≥ Система домашнего кинотеатра поддерживает многосессионную запись, но при наличии нескольких сессий для начала воспроизведения

потребуется больше времени. Поэтому используйте как можно меньшее количество сессий.

≥ Совместимый коэффициент сжатия: от 48 кбит/с до 320 кбит/с. ≥ Воспроизведение защищенных от копирования файлов WMA невозможно. ≥ Эта система домашнего кинотеатра Multiple Bit Rate не поддерживает (MBR: процесс

кодирования аудиоконтента, при котором создается кодированный файл с несколькими различными скоростями передачи битов).

≥ Эта система домашнего кинотеатра теги ID3 не поддерживает. ≥ Частота дискретизации и коэффициент сжатия:

–

DVD-RAM, DVD-R/RW: 11,02, 12, 22,05, 24 кГц (8 до 160 кбит/с), 44,1 и 48 кГц (32 до 320 кбит/с)

– CD-R/RW: 8, 11,02, 12, 16, 22,05, 24 кГц (8

≥ Отображаются файлы JPEG, снятые на цифровом фотоаппарате, соответствующем

стандарту DCF (Design rule for Camera File system), версия 1.0. – Файлы, измененные, отредактированные или сохраненные с помощью компьютерных

программ для редактирования графических изображений, могут не воспроизводиться.

≥ Эта система домашнего кинотеатра киноизображения, MOTION JPEG и другие

аналогичные стандарты, неподвижные изображения в форматах,отличных от JPEG (например, TIFF), или изображения с прикрепленными аудиофайлами не воспроизводит.

≥ На этой системе домашнего кинотеатра можно воспроизводить данные MPEG4

[соответствующие техническим требованиям SD VIDEO (стандарт ASF)/MPEG4 (Simple Profile) видеосистемы/аудиосистемы G.726], записанные с помощью мультикамер Panasonic SD или устройств для записи DVD.

≥ Дата записи может отличаться от фактической даты.

≥ Воспроизводит все версии DivX

Digital или аудиосистема MPEG] при стандартном воспроизведении медиафайлов DivX Функции, добавленные с DivX Ultra, не поддерживаются.

≥ Файлы DivX размером более 2 ГБ или не имеющие указателя, могут воспроизводиться со

сбоями.

≥ Система домашнего кинотеатра поддерживает все разрешения максимально до 720k480

(NTSC)/720k576 (PAL).

≥ На системе домашнего кинотеатра можно выбрать до 8 типов аудиофайлов и субтитров.

до

160 кбит/с), 32, 44,1 и 48 кГц (32 до 320 кбит/с).

видео (включая DivX®6) [видеосистема DivX/MP3, Dolby

Изготовлено по лицензии компании Dolby Laboratories. Долби, Pro Logic и знак в виде двойной буквы D являются товарными знаками компании Dolby Laboratories.

“DTS” и “DTS Digital Surround” являются зарегистрированными торговыми марками компании DTS, Inc.

Патент США № 6,836,549; 6,381,747; 7,050,698; 6,516,132; и 5,583,936.

Это изделие включает технологию защиты авторских прав, которая защищена по методу заявок определенных патентов США и других прав интеллектуальной собственности, являющихся собственностью корпорации Macrovision и других владельцев авторских прав. Использование этой технологии защиты авторских прав должно быть одобрено корпорацией Macrovision, и она нацелена для иcпользовании в быту и другого ограниченного иcпользoвания для пpоcмoтра, еcли только иное не одобрено корпорацией Macrovision. Запрещаетcя копирoвание технологии и демонтаж изделия.

Изделие, официально сертифицированное DivX Воспроизводит видео DivX стандартном воспроизведении файлов мультимедиа DivX DivX, DivX Certified и соответствующие логотипы являются торговыми марками DivX, Inc. и используются по лицензии.

HDMI, логотип HDMI и High-Definition Multimedia Interface являются торговыми марками или зарегистрированными торговыми марками корпорации HDMI Licensing LLC.

HDAVI Control Electric Industrial Co., Ltd.

является торговой маркой компании Matsushita

всех версий (в том числе DivX®6) при

Certified.

Windows Media и логотип Windows являются торговыми марками или зарегистрированными торговыми марками Microsoft Corporation в Соединенных Штатах и/или других странах.

Это изделие защищено определенными законами по защите интеллектуальной собственности корпорации Microsoft и третьих сторон. Использование или распространение такой технологии за пределами этого продукта запрещается без лицензии корпорации Microsoft или уполномоченного представителя корпорации Microsoft и третьих сторон.

WMA – это формат сжатия, разработанный корпорацией Microsoft. У этого формата качество звучания такое же, как у формата MP3, однако размер файла меньше, чем файл формата MP3.

Данное изделие лицензировано в рамках пакетной лицензии на патент визуального формата MPEG-4 для личного и некоммерческого использования потребителем для (i) кодирования видео в соответствии с визуальным стандартом MPEG-4 (“MPEG-4 Video”) и/или (ii) декодирования MPEG-4 видео, которое было закодировано потребителем в результате личной или некоммерческой деятельности и/или было получено потребителем от производителя видео, имеющего лицензию MPEG LA на производство видеоформата MPEG-4. Для какоголибо другого использования лицензия не предоставляется и не подразумевается ее предоставление. Дополнительная информация, сваязанная с использованием в рекламных, внутренних и коммерческих целях и с лицензированием, может быть получена у MPEG LA, LLC. См. http://www.mpegla.com

iPod – торговая марка корпорации Apple, зарегистрированная в США и других странах.

Воспроизводимые диски

RQTX0091

Page 36

Руководство по поиску и устранению неисправностей

Перед тем, как запросить техническое обслуживание, выполните приведенные ниже проверки. При возникновении сомнений относительно некоторых пунктов проверки или если указанные рекомендации не решают проблему, проконсультируйтесь с вашим дилером относительно дальнейших действий.

Питание

Нет питания. ≥ Хорошо подключите сетевой шнур. 11

Уст ро йст во автоматически переключается в режим ожидания.

Индикация на дисплее системы домашнего кинотеатра

Дисплей темный. ≥ Выберите “BRIGHT” в пункте “FL DIMMER” меню “OTHERS”. 25 “NO PLAY” ≥ Вставлен диск, невоспроизводимый системой; вставьте воспроизводимый диск.

“NO DISC” ≥ Диск не вставлен. Вставьте диск.

“OVER CURRENT ERROR” ≥ USB-устройство потребляет слишком большую мощность. Переключитесь в режим DVD/CD,

“F61” ≥ Проверьте и исправьте кабельные подключения акустических колонок.

“F76” ≥ Сбой электропитания. Обратитесь к дилеру. — “DVD U11” ≥Возможно, диск загрязнен. Протрите его. 5 “ERROR” ≥ Выполнена недопустимая операция. Прочитайте инструкцию и попытайтесь снова. — “DVD H ∑∑”

“DVD F ∑∑∑”

∑ означает номер.

“U70∑” ∑ означает номер.

Фактический номер, отображаемый после “U70”, зависит от состояния основного блока.

“REMOTE 1” или “REMOTE 2” ≥ Выставите одинаковые режимы на основном блоке и пульте дистанционного управления. В

≥ Таймер отключения был включен и настроенное время вышло. 14

≥ Вставлен незаписанный диск. ≥ Вставлен диск с незавершенной записью.

≥ Диск вставлен неправильно. Вставьте диск правильно.

извлеките USB-устройство и выключите систему домашнего кинотеатра.

Если это не устранило проблему, обратитесь к дилеру.

≥ Возможно, возникла неисправность. Номера, следующие за “Н” или “F”, зависят от

состояния системы домашнего кинотеатра. Выключите систему домашнего кинотеатра, а затем включите ее. Или же выключите систему, отсоедините сетевой шнур, а затем снова подсоедините его.

≥ Если служебные номера не сбрасываются, запишите их и обратитесь к

квалифицированному специалисту по техническому обслуживанию.

≥ HDMI-подключение работает необычно.

– Подключенное оборудование с HDMI не совместимо. – Используйте HDMI-кабели, на которых есть логотип HDMI (показан на обложке). – Слишком длинный HDMI-кабель. – HDMI-кабель поврежден.

зависимости от того, какая цифра отображается (“1” или “2”), нажмите и держите нажатой кнопку [OK] и соответствующую цифровую кнопку ([1] или [2]) не менее 2 секунд.

34 — —

— 16

—

— — — —

Общие операции

Реакция на нажатие любых кнопок отсутствует.

Руководство по поиску и устранению неисправностей

Реакция на нажатие кнопок на пульте дистанционного управления отсутствует.

Другое оборудование реагирует на сигналы пульта дистанционного управления.

Нет изображения или звука. ≥Проверьте подключение видеооборудования или колонок.

Вы забыли пароль оценок.

Сбросьте все настройки на заводские установки.

Функция VIERA Link “HDAVI Control” не отвечает.

Настройки, сделанные в

ASPECT” (

или

RQTX0091

“

DISPLAY”)

➜

24,

“LANGUAGE” (➜ 25,

меню “

, не работают.

“TV

VIDEO”)

меню

≥ Эта система домашнего кинотеатра воспроизводить диски, отличные от указанных в

данной инструкции, не может.

≥ Система может работать неправильно из-за освещения, статического электричества или

каких-либо других внешних факторов. Выключите систему домашнего кинотеатра, а затем включите ее. Или же выключите систему, отсоедините сетевой шнур, а затем снова подсоедините его.

≥ Образовался конденсат. Подождите 1 до 2 часа, пока он не испарится. ≥ Проверьте правильность установки батареек.

≥ Батареи разрядились. Замените их новыми. ≥ Для правильной работы направьте пульт дистанционного управления на датчик пульта.

≥ Измените режим работы пульта дистанционного управления. 14

≥ Проверьте питание или настройки входа подключенного оборудования и основного блока. ≥ Убедитесь в наличии записи на диске.

≥ В режиме остановки и в случае, когда источником является “DVD/CD”, нажмите и держите

нажатой кнопку [∫] (Стоп) на основном блоке и кнопку [S10] на пульте дистанционного управления до тех пор, пока индикация “INITIALIZED” не исчезнет с экрана телевизора. Выключите систему домашнего кинотеатра, а затем включите ее. Все настройки вернутся к значениям по умолчанию. (Данная операция во время режимов запрограммированного и произвольного воспроизведения или при отображении меню настройки или меню START невозможна.)

≥ В зависимости от состояния системы домашнего кинотеатра или подключенного

оборудования может потребоваться повторное выполнение операции, чтобы функция заработала правильно.

§1

≥ Настройки для “TV ASPECT”

ТВ. Выберите использование настроек ТВ.

§1

При использовании VIERA Link “HDAVI Control” с ТВ, поддерживающим “HDAVI Control 3”

§2

При использовании VIERA Link “HDAVI Control” с ТВ, поддерживающим “HDAVI Control 2

(или выше)”

и “LANGUAGE”§2 автоматически примут значение настроек

—

— 11

11 15

9, 10

— —

—

Page 37

Воспроизведение дисков

Для начала воспроизведения требуется некоторое время.

Во время пропуска или поиска отображается экран меню. [VCD]

Меню контроля воспроизведения не отображается. [VCD] воспроизведения

Запрограммированное и произвольное воспроизведение не работает. [DVD-V]

Воспроизведение не начинается.

Нет субтитров. ≥ Выведите субтитры на отображение. (“SUBTITLE” в Menu 1)

Точка B устанавливается автоматически.

Невозможно получить доступ к меню настройки.

с контролем

≥ Для начала воспроизведения может потребоваться некоторое время, если дорожка MP3

содержит данные неподвижного изображения. Даже после начала воспроизведения дорожки правильное время воспроизведения отображаться не будет. Это нормальное явление. [MP3]

≥ Это нормальное явление для видеодисков DivX. [DivX] ≥ Это нормальное явление для дисков Video CD. —

≥ Дважды нажмите [∫ STOP], а затем [1 PLAY]. —

≥ Данные функции на некоторых дисках DVD-Video не работают. —

≥ Система домашнего кинотеатра может не воспроизводить файлы WMA и MPEG4, которые

содержат данные неподвижного изображения.

≥ При воспроизведении контента DivX VOD обратитесь на домашнюю страницу, где вы

приобрели контент DivX VOD. (Например: www.divx.com/vod) [DivX]

≥ Если диск содержит формат CD-DA и другие форматы, нормальное воспроизведение

может быть невозможно.

≥ В зависимости от диска субтитры могут не отображаться. [DivX]

≥ Конец элемента при его достижении становится точкой В. —

≥ Выберите “DVD/CD” в качестве источника. ≥ Отмените запрограммированное или произвольное воспроизведение.

Звук

Искажения звука. ≥ При воспроизведении файлов WMA могут возникать шумы.

Эффекты не работают. ≥При воспроизведении некоторых дисков некоторые аудиоэффекты не работают или их

При воспроизведении слышен гул.

Нет звука. ≥При изменении скорости воспроизведения может возникать небольшая пауза в

Нет звука от телевизора. ≥ Проверьте аудиоподключение. Нажмите [FM/EXT-IN], чтобы выбрать соответствующий

Нет объемного звука. ≥ Нажмите [ÎPLII], чтобы включить Dolby Pro Logic II или включите функцию усиления

≥ При использовании выхода HDMI звук может не выдаваться через другие разъемы.

уровень ниже.

≥ Сетевой шнур или флуоресцентная лампа находятся рядом с основным блоком.

Располагайте другие приборы и кабели на расстоянии от основного блока.

воспроизведении звука.

≥ Звук может не воспроизводиться из-за способа создания файла. [DivX] ≥ Звук может отсутствовать при подключении более 4 устройств с помощью HDMI-кабелей.

Уменьшите количество подключенных устройств.

≥ При использовании HDMI-подключения убедитесь в том, что параметр “AUDIO OUT” в

меню “HDMI” установлен на “ON”.

источник.

объемного звучания.


Изображение на телевизоре отображается неправильно или исчезает.

≥ Система домашнего кинотеатра и телевизор используют разные видеосистемы.

Используйте мультисистемный телевизор или телевизор PAL .

≥ Система, используемая на диске, не соответствует вашему телевизору.

– Диски

PA L

– Система домашнего кинотеатра способна преобразовывать сигналы

для воспроизведения на телевизоре

≥ Убедитесь, что система подсоединена к телевизору напрямую,

видеомагнитофон.

≥ Зарядные устройства мобильных телефонов могут вызывать искажения. ≥ Если вы пользуетесь комнатной телевизионной антенной, замените ее наружной. ≥ Провод телевизионной антенны расположен слишком близко к системе домашнего

кинотеатра. Уберите его от системы.

≥ Измените “SOURCE SELECT” в Menu 2. [DivX] ≥ Изображение может отсутствовать при подключении более 4 устройств с помощью HDMI-

кабелей. Уменьшите количество подключенных устройств.

≥ При использовании разъема COMPONENT VIDEO OUT убедитесь в том, что построчный

выходной сигнал не выбран, если к системе подключен телевизор, несовместимый с построчным воспроизведением. Нажмите кнопку [CANCEL] и держите ее нажатой до тех пор, пока “PRG” не исчезнет с дисплея основного блока, а изображение не будет отображаться правильно.

≥ При использовании разъема HDMI AV OUT убедитесь в том, что выбран приемлемый для

подключенного телевизора выходной видеосигнал. Нажмите кнопку [CANCEL] и держите ее нажатой до тех пор, пока изображение не будет отображаться правильно. (Выходной сигнал вернется к “480p” или “576p”.)

могут воспроизводиться на телевизоре

PA L

(“

NTSC

неправильно.

NTSC DISC OUT

NTSC

”, в меню “VIDEO”).

а не через

в сигналы

PAL 60

(Продолжение на следующей странице)

—

— 18

— —

—

— —

10, 32

—

10 — — —

—

Руководство по поиску и устранению неисправностей

RQTX0091

Page 38

Руководство по поиску и устранению неисправностей

Изображение (Продолжение)

Воспроизведение изображения останавливается. [DivX]

Размер изображения превышает размер экрана.

Меню отображается неправильно.

Функция автоматического масштабирования работает неправильно.

При воспроизведении диска

PA L изображение искажается.

iPod операции

Не заряжается или не работает. ≥Проверьте, плотно ли iPod подключен.

Не показывает iPod фотографии/видео на экране телевизора.

HDMI или построчное видео

Наблюдается двоение изображения, когда включен выход HDMI или выход построчного сигнала.

Изображения выводятся не в построчном формате.

≥ Воспроизведение изображения может останавливаться, если размер файлов DivX

превышает 2 ГБ.

≥ Измените “TV ASPECT” в меню “VIDEO”. ≥ Измените коэффициент пропорциональности на телевизоре. ≥ Измените настройки увеличения. (“ZOOM” в Menu 2)

≥ Восстановите коэффициент масштабирования до “NORMAL”. (“ZOOM” в Menu 2) 21

≥ Отключите функцию масштабирования телевизора. ≥ Функция масштабирования может работать неправильно особенно в темных сценах и

может не работать вообще в зависимости от типа диска.

≥ Установите параметр “TRANSFER MODE” в Menu 2 на “AUTO”. 21

≥ Батарея iPod разряжена. Зарядите iPod и продолжайте осуществлять операции. ≥ Проверьте подключение видео к разъему VIDEO OUT на данном устройстве.

≥ Осуществите ряд операций в меню iPod для получения соответствующих настроек вывода

фото/видео на экран телевизора. (См. инструкции по эксплуатации вашего iPod оборудования)

≥ Эта проблема вызвана методом редактирования или материалом, используемым на DVD-

Video, но может быть устранена за счет использования чересстрочного выходного сигнала. При использовании разъема HDMI AV OUT установите параметр “VIDEO FORMAT” в Menu 5 на “480i” или “576i”. Или отключите подключение HDMI AV OUT и используйте другие видеоподключения.

≥ При использовании разъема COMPONENT VIDEO OUT установите параметр “VIDEO OUT

(I/P)” в меню “VIDEO” на “INTERLACE”. (Либо нажмите кнопку [CANCEL] и держите ее нажатой до тех пор, пока “PRG” не исчезнет с дисплея основного блока.)

≥ Выберите “PROGRESSIVE” в “VIDEO OUT (I/P)” меню “VIDEO”. ≥ С разъема VIDEO OUT системы домашнего кинотеатра подается выходной чересстрочный

сигнал, даже в случае если на дисплее отображается “PRG”.

—

— —

—

Радио

Искаженный звук или слышны помехи. “ST” мигает или не горит.

Слышны биения. ≥ Выключите телевизор или удалите его от системы домашнего кинотеатра. —

≥ Отрегулируйте положение FM-антенны. ≥ Используйте наружную антенну.

USB

Руководство по поиску и устранению неисправностей

Невозможно считать USBустройство или его содержимое.

Медленная работа USBустройства.

≥ Формат или контент USB-устройства несовместимы с системой. ≥ Функция USB-хоста данной системы может не работать с некоторыми USB-устройствами. ≥ В некоторых случаях USB-устройства емкостью более 32 ГБ могут не работать.

≥ Считывание и вывод на телевизор файлов большого размера или содержимого USB-

устройства большой емкости занимает больше времени.

Индикация на экране телевизора

“/” ≥ Операция запрещена устройством или диском. — “THIS DISC MAY NOT BE PLAYED

IN YOUR REGION.”

“AUTHORIZATION ERROR” [DivX] ≥Попытка воспроизвести контент DivX VOD, приобретенный с другим кодом регистрации.

“RENTAL EXPIRED” [DivX] ≥ Осталось ноль раз воспроизведения контента DivX VOD. Воспроизведение невозможно. 22

≥ Данная система домашнего кинотеатра воспроизводит только те диски DVD-Video,

которые включают или имеют такой же номер региона, что и номер, указанный на задней панели системы.

Такой контент воспроизвести на системе невозможно.

—

— —

—

Обло-

жка

RQTX0091

Page 39

Технические характеристики

РАЗДЕЛ УСИЛИТЕЛЯ

Среднеквадратичная выходная мощность: режим Dolby Digital

Фронт. канал 125 Вт на канал (3 ≠), 1 кГц, суммарный

Канал объем. звука 125 Вт на канал (3 ≠), 1 кГц, суммарный

Центр. канал 125 Вт на канал (3 ≠), 1 кГц, суммарный

Канал сабвуфера 125 Вт на канал (3 ≠), 100 Гц, суммарный

Полная среднеквадратичная мощность режима Dolby Digital

Выходная мощность DIN: режим Dolby Digital

Фронт. канал 75 Вт на канал (3 ≠), 1 кГц, суммарный

Канал объем. звука 75 Вт на канал (3 ≠), 1 кГц, суммарный

Центр. канал 75 Вт на канал (3 ≠), 1 кГц, суммарный

Канал сабвуфера 75 Вт на канал (3 ≠), 100 Гц, суммарный

Полная мощность DIN режима Dolby Digital 450 Вт

коэффициент гармоник 10 %

750 Вт

коэффициент гармоник 1 %

ТЮНЕР FM/AM, РАЗДЕЛ РАЗЪЕМОВ

Предустановленная память 30 радиостанций FM Частотная модуляция (FM)

Диапазон частот 87,50 МГц до 108,00 МГц (с шагом 50-кГц) Разъемы антенны 75 ≠ (несбалансированный)

Цифровой аудиовход

Оптический цифровой вход Оптический разъем Частота дискретизации 32 кГц, 44,1 кГц, 48 кГц

Гнездо для подключения наушников

Разъем Стерео, гнездо 3,5 мм

Гнездо для подключения микрофона

Чувствительность 0,7 мВ, 1,2 k≠ Разъем Моно, гнездо 6,3 мм (2 системы)

USB-порт

Стандартный USB USB 2.0, полноскоростной Поддерживаемые форматы медиафайлов MP3 (¢.mp3)

Файловая система USB-устройства FAT12, FAT16, FAT32 Мощность USB-порта Макс. 500 мА

WMA (¢.wma)

JPEG (¢.jpg) (¢.jpeg)

MPEG4 (¢.asf)

РАЗДЕЛ ДИСКА

Воспроизводимые диски (8 см или 12 см)

(1) DVD (DVD-Video, DivX (2) DVD-RAM (DVD-VR, MP3 (3) DVD-R (DVD-Video, DVD-VR, MP3

§5, 6

)

DivX (4) DVD-R DL (DVD-Video, DVD-VR) (5) DVD-RW (DVD-Video, DVD-VR, MP3

§5, 6

DivX (6) rR/rRW (Видео) (7) rR DL (Видео) (8) CD, CD-R/RW (CD-DA, Video CD, SVCD

§1

§2

§3

§4

§5

§6

§7

Устройство считывания

Длина волны (DVD/CD) 655/ 785 нм Мощность лазера (DVD/CD) CLASS 1 / CLASS 1M

Аудио выход (Диск)

Количество каналов 5.1 кан. (FL, FR, C, SL, SR, SW)

)

§4, 5

JPEG

Отвечающий требованиям IEC62107 MPEG-1 Layer 3, MPEG-2 Layer 3

Воспроизводит все версии DivX® видео (включая DivX®6) со

, MPEG4

Windows Media Audio Ver.9.0 L3

Не совместимы с Multiple Bit Rate (MBR)

Файлы Exif Ver 2.1 JPEG Baseline

Разрешение изображения: от 160k120 до 6144k4096

пикселей (Подвыборка 4:0:0, 4:2:0, 4:2:2 или 4:4:4). Слишком

длинные и слишком узкие изображения могут не

отображаться.

Общее комбинированное максимальное количество

распознаваемых контентов аудио, изображений и видео и

групп: 4000 контентов аудио, изображений и видео и

400 групп.

стандартным воспроизведением медиафайлов DivX

Сертифицировано для профиля домашнего кинотеатра DivX

Home Theater Profile.

Данные MPEG4, записанные многоформатными камерами

Panasonic SD или на на устройствах для записи DVD

Соответствует техническим характеристикам SD VIDEO

(стандарт ASF)/видеосистема MPEG4 (Simple Profile)/

аудиосистема G.726

§5, 7

§5, 6

, DivX

)

§2, 5

§5, 6

, JPEG

)

§2, 5

§4, 5

, JPEG

§2, 5

, MPEG4

§4, 5

, JPEG

§1

, MP3

§5, 7

, DivX

, MPEG4

§4, 5

, MPEG4

§2, 5

, WMA

§5, 6

)

§5, 7

§3, 5

РАЗДЕЛ ВИДЕО

Видеосистема PAL625/50, PAL525/60, NTSC Полный выходной видеосигнал

Выходной уровень 1 Vp-p (75 ≠) Разъем Гнездо для штырькового вывода (1 система)

Раздельный выходной видеосигнал

Выходной уровень Y 1 Vp-p (75 ≠)

Выходной уровень P Выходной уровень P

B 0,7 Vp-p (75 ≠) R 0,7 Vp-p (75 ≠)

Разъе м Гнездо для штырькового вывода

Выход HDMI AV

(Y: зеленый, P

Разъем 19-штырьковый разъем типа A

Управление HDAVI Данная система поддерживает функцию

B: синий, PR: красный) (1 система)

“HDAVI Control 3”

РАЗДЕЛ АКУСТИЧЕСКИХ КОЛОНОК

Фронтальные колонки SB-HF465

Ти п 1-полосные, с 1 динамиком (Отражатель басов) Блок(и) колонок Полное сопротивление 3 ≠

Полного диапазона 6,5 см конического типа

Входная мощность (IEC) 125 Вт Выходное звуковое давление 80 дБ/Вт (1,0 м) Диапазон частот 87 Гц до 25 кГц (j16 дБ)

Размеры (ШtВtГ) 252 ммk1123 ммk234 мм Вес 3,7 кг

Колонки объемного звучания SB-HS465

Ти п 1-полосные, с 1 динамиком (Отражатель басов) Блок(и) колонок Полное сопротивление 3 ≠

Полного диапазона 6,5 см конического типа

Входная мощность (IEC) 125 Вт Выходное звуковое давление 80 дБ/Вт (1,0 м) Диапазон частот 96 Гц до 25 кГц (j16 дБ)

Размеры (ШtВtГ) 92 ммk135 ммk95,4 мм Вес 0,75 кг

Центральная колонка SB-HC465

Ти п 1-полосные, с 1 динамиком (Отражатель басов) Блок(и) колонок Полное сопротивление 3 ≠

Полного диапазона 6,5 см конического типа

Входная мощность (IEC) 125 Вт Выходное звуковое давление 80 дБ/Вт (1,0 м) Диапазон частот 95 Гц до 25 кГц (j16 дБ)

Размеры (ШtВtГ) 270 ммk92 ммk95,4 мм Вес 0,9 кг

Сабвуфер SB-HW465

Ти п 1-полосные, с 1 динамиком (Отражатель басов) Блок(и) колонок Полное сопротивление 3 ≠

Низкочастотный динамик 16 см конического типа

Входная мощность (IEC) 125 Вт (Макс.) Выходное звуковое давление 82 дБ/Вт (1,0 м) Диапазон частот 32 Гц до 220 Гц (j16 дБ)

Размеры (ШtВtГ) 153 ммk415 ммk257 мм Вес 3,6 кг

98 Гц до 22 кГц (j10 д Б)

120 Гц до 22 кГц (j10 дБ)

110 Гц до 22 кГц (j10 дБ)

39 Гц до 180 Гц (j10 д Б)

§8

(Макс.)

§8

(Макс.)

§8

(Макс.)

ОБЩИЕ ХАРАКТЕРИСТИКИ

Напряжение питания 230 В до 240 В переменного тока, 50 Гц Потребляемая мощность Основной блок 125 Вт

Размеры (ШtВtГ) 430 ммk63 ммk327 мм Вес Основной блок 3,4 кг

Диапазон температуры эксплуатации 0 oC до r40 oC Диапазон влажности эксплуатации 35 % до 80 % относительной

Мощность, потребляемая в режиме ожидания примерно

§8

Значение для усилителя, оборудованного фильтром высоких

частот

Примечание

1 Технические характеристики могут быть изменены без

уведомления. Вес и размеры указаны приблизительно.

2 Суммарный коэффициент гармоник измерялся с помощью

цифрового спектроанализатор.

влажности (без конденсации)

0,4 Вт

Технические характеристики

RQTX0091

Page 40

Matsushita Electric Industrial Co., Ltd. Web Site: http://panasonic.net

RQTX0091

Page 41

Малюнки апарата можуть відрізнятись від вашого апарата.

Інструкція з експлуатації

DVD-система домашнього кінотеатру

Модель № SC-PT465

Номер регіону

Програвач відтворює DVD-Video диски з позначкою регіону “5” або “ALL”.

Наприклад:

[EE]

5 ALL

RuUr

VIERA Link сумісний

Отримайте задоволення від

високоякісного зображення та поєднаних операцій на вашому телевізорі VIERA.

Опції покращення звуку

Surround Enhancer, Dolby Pro Logic II та багато іншого.

Можливість підключення iPod

Перед підключенням, користуванням або настройкою даного пристрою просимо уважно ознайомитись із цією інструкцією. Збережіть даний посібник для звертання до нього у майбутньому.

Насолоджуйтесь прослуховуванням iPod музики через колонки та переглядом фото/відео на екрані телевізора.

RQTX0091-1R

F1107AA1127

Page 42

Шановний покупець

Дякуємо вам за придбання даного пристрою. Для отримання оптимальної якості роботи пристрою та дотримання безпеки, будь ласка, уважно прочитайте цю інструкцію.

Операції, описані в даній інструкції, стосуються головним чином пульта ДК, однак їх можна також виконувати і на основному пристрої, якщо вони відповідають тим самим клавішам.

УВАГА!

У ЦЬОМУ ВИРОБІ ЗАСТОСОВАНО ЛАЗЕР. ВИКОРИСТАННЯ ОРГАНІВ КЕРУВАННЯ АБО РЕГУЛЮВАННЯ ЧИ ВИКОНАННЯ ПРОЦЕДУР ІНШИХ, НІЖ ЗАЗНАЧЕНО ТУТ, МОЖЕ ПРИЗВЕСТИ ДО НЕБЕЗПЕЧНОГО РАДІОАКТИВНОГО ВИПРОМІНЮВАННЯ. НЕ ВІДКРИВАЙТЕ КРИШОК І НЕ ВИКОНУЙТЕ РЕМОНТ САМОСТІЙНО. ЗВЕРТАЙТЕСЬ ЗА ОБСЛУГОВУВАННЯМ ДО КВАЛІФІКОВАНОГО ПЕРСОНАЛУ.

УВАГА!

ЩОБ УНИКНУТИ РИЗИКУ ВИНИКНЕННЯ ПОЖЕЖІ, УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ АБО ПОШКОДЖЕННЯ ВИРОБУ:

≥ЗАПОБІГАЙТЕ ПОТРАПЛЯННЮ НА ПРИСТРІЙ

ДОЩОВИХ КРАПЕЛЬ, ВОЛОГИ АБО БРИЗОК, ТА НЕ СТАВТЕ НА ПРИСТРІЙ ПРЕДМЕТИ, НАПОВНЕНІ ВОДОЮ, НАПРИКЛАД, ВАЗИ ТОЩО.

≥ВИКОРИСТОВУЙТЕ ТІЛЬКИ РЕКОМЕНДОВАНІ

ПРИЛАДДЯ.

≥

НЕ ЗНІМАЙТЕ КРИШКУ (ЧИ ЗАДНЮ ПАНЕЛЬ); ВСЕРЕДИНІ НЕМАЄ ДЕТАЛЕЙ, ЯКІ ПОТРЕБУЮТЬ ОБСЛУГОВУВАННЯ АБО МОЖУТЬ БУТИ ПОЛАГОДЖЕНІ КОРИСТУВАЧЕМ. ДОВІРЯЙТЕ РОБОТИ З РЕМОНТУ ТА ОБСЛУГОВУВАННЯ ТІЛЬКИ КВАЛІФІКОВАНИМ СПЕЦІАЛІСТАМ.

УВАГА!

≥ НЕ ВСТАНОВЛЮЙТЕ І НЕ РОЗМІЩУЙТЕ ЦЕЙ АПАРАТ У

КНИЖКОВІЙ ШАФІ, ВБУДОВАНИХ МЕБЛЯХ АБО В ІНШОМУ ОБМЕЖЕНОМУ ПРОСТОРІ. ПЕРЕКОНАЙТЕСЬ, ЩО АПАРАТ ДОБРЕ ВЕНТИЛЮЄТЬСЯ. ДЛЯ ЗАПОБІГАННЯ НЕБЕЗПЕКИ УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ АБО ВИНИКНЕННЯ ПОЖЕЖІ ВНАСЛІДОК ПЕРЕГРІВУ, ПЕРЕКОНАЙТЕСЬ, ЩО ЗАВІСКИ ЧИ БУДЬ-ЯКІ ІНШІ МАТЕРІАЛИ НЕ ЗАГОРОДЖУЮТЬ ВЕНТИЛЯЦІЙНІ ОТВОРИ.

≥ НЕ ЗАГОРОДЖУЙТЕ ВЕНТИЛЯЦІЙНІ ОТВОРИ ГАЗЕТАМИ,

СКАТЕРТИНАМИ, ЗАВІСКАМИ ТА ПОДІБНИМИ ПРЕДМЕТАМИ.

≥НЕ СТАВТЕ ДЖЕРЕЛА ВІДКРИТОГО ПОЛУМ’Я, НАПРИКЛАД,

ЗАПАЛЕНІ СВІЧКИ, НА АПАРАТ.

≥ЛIКВIДУЙТЕ БАТАРЕЙКИ ЕКОЛОГІЧНО ПРИЙНЯТИМ

СПОСОБОМ.

Цей виріб може приймати радіоперешкоди, що створюються мобільними телефонами під час їх використання. Якщо такі перешкоди є помітними, будь ласка, збiльшiть відстань між виробом та мобільним телефоном.

Штепсельну розетку потрібно встановити біля обладнання та забезпечити вільний доступ до неї. Штепсельна вилка шнура живлення повинна бути готова до виккористання. Щоб повністю відключити цей пристрій від мережі живлення змінного струму, вийміть штепсельну вилку зі штепсельної розетки.

ЦЕЙ АПАРАТ ПРИЗНАЧЕНИЙ ДЛЯ ВИКОРИСТАННЯ У ПОМІРНИХ КЛІМАТИЧНИХ УМОВАХ.

RQTX0091

Система SC-PT465 Основний апарат SA-PT465 Фронтальні колонки SB-HF465 Центральна колонка SB-HC465 Колонки об’ємного звучання SB-HS465 Сабвуфер SB-HW465

(Задня сторона виробу)

(Усереденi виробу)

-За наявності цього знакуІнформація щодо утилізації в країнах, які не входять

в Європейський Союз

Даний символ дійсний тільки на території Європейського Союзу. При потребі утилізації даного виробу

зверніться до місцевого керівництва або дилера щодо правильного методу її здійснення.

Інформація для покупця

Назва продукції: DVD-система домашнього

Назва країни виробника:

Назва виробника:Мацушіта Електрик Індастріал

Юридична адреса: 1006 Кадома, Осака, Японія

Дата виготовлення: Можна уточнити рік та місяць за серійним номером у табличці. Приклад маркіровки—Серійний номер № (X-будь-яка цифра чи буква) Рік: третя цифра серійного номера (6—2006, 7—2007, ...) Місяць: четверта буква серійного номера (A–січень, B–лютий, ..., L–грудень)

Додаткова інформація: Будь ласка, уважно

Встановлений виробником відповідно до п. 2 ст. 5 федерального закону “Про захист прав споживачів” термін служби цього виробу дорівнює 7 рокам з дати виготовлення, за умови, що виріб використовується у суворій відповідності до дійсної інструкції з експлуатації та технічних стандартів, що застосовуються до цього виробу.

кінотеатру

Вироблено в Малайзії

Ко., Лтд.

XX6AXXXXXXX

прочитайте інструкцію з експлуатації.

Page 43

ЗМіСТ

Підготовка до

експлуатації

Операції з

дисками

Інші операції

Заходи безпеки . . . . . . . . . . . . . . . . . . . . . . . . 4

Аксесуари . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Глосарій. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Технічне обслуговування . . . . . . . . . . . . . . . 5

Проста настройка

крок 1 Монтаж передніх колонок. . . . . . . . 6

крок 2 Розташування. . . . . . . . . . . . . . . . . . . 7

Варіанти встановлення колонок . . . . . . . 8

крок 3 Підключення кабелів . . . . . . . . . . . . 9

Підключення колонок . . . . . . . . . . . . . . . . 9

Основи використання . . . . . . . . . . . . . . . . . 16

Використання основного апарата. . . . . . . . . . . . . 16

Пульт дистанційного керування . . . . . . . . . . . . . . 17

Інші функції відтворення . . . . . . . . . . . . . . . 18

Повторне відтворення . . . . . . . . . . . . . . . . . . . . . . 18

Програмне відтворення та відтворення у

випадковому порядку . . . . . . . . . . . . . . . . . . . . . 18

Слухання FM-радіо . . . . . . . . . . . . . . . . . . . . 26

Ручна настройка . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Використання функції караоке . . . . . . . . . 27

Використання режиму Караоке . . . . . . . . . . . . . . 27

Додавання ефекту ехо. . . . . . . . . . . . . . . . . . . . . . 27

Використання VIERA Link

“HDAVI Control

Відтворення одним натиском . . . . . . . . . . . . . . . . 28

Автоматичне увімкнення входу . . . . . . . . . . . . . . 28

Вимкнення з’єднання. . . . . . . . . . . . . . . . . . . . . . . 28

Керування колонками . . . . . . . . . . . . . . . . . . . . . . 29

VIERA Link Control тільки з пультом

ДК телевізора [для “HDAVI Control 2

(та пізнішої версії)”] . . . . . . . . . . . . . . . . . . . . . . . 29

” . . . . . . . . . . . . . . . . . . . . 28

Підключення радіоантени . . . . . . . . . . . . 9

Аудіо- та відеопідключення . . . . . . . . . . 10

крок 4 Підключення кабеля живлення . . 11 крок 5 Підготовка пульта дистанційного

керування . . . . . . . . . . . . . . . . . . . 11

крок 6 Виконання QUICK SETUP . . . . . . . . 12

крок 7 Програмування радіостанцій . . . . 13

Автоматичне програмування станцій . . 13 Підтвердження запрограмованих

каналів . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Довідковий посібник із пристроїв

керування . . . . . . . . . . . . . . . . . . . . . . . . . 14

Використання меню START. . . . . . . . . . . . . 15

Використання навігаційних меню . . . . . . . 19

Відтворення дисків даних. . . . . . . . . . . . . . . . . . . 19

Відтворення дисків RAM та DVD-R/ -RW

(DVD-VR) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Використання екранних меню . . . . . . . . . . 20

Інформація про вміст DivX VOD . . . . . . . . . 22

Зміна настройок програвача . . . . . . . . . . . . 23

Вибір часу затримки колонок . . . . . . . . . . . . . . . . 26

Використання звукових ефектів . . . . . . . . 30

Настройка звукових ефектів . . . . . . . . . . . . . . . . 30

Використання Dolby Pro Logic II . . . . . . . . . . . . . . 30

Використання Режим шепоту. . . . . . . . . . . . . . . . 30

Настройка рівня сабвуфера . . . . . . . . . . . . . . . . . 31

Використання підсилення сабвуфера . . . . . . . . . 31

Настройка рівня колонки . . . . . . . . . . . . . . . . . . . 31

Використання іншого обладнання . . . . . . 32

Прослуховування звукових записів

на телевізорі . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Прослуховування цифрового звучання. . . . . . . . 32

Відтворення з USB-пристрою. . . . . . . . . . . . . . . . 32

Використання iPod. . . . . . . . . . . . . . . . . . . . . . . . . 33

Довідка

Об'ємне звучання

Диски, придатні для відтворення . . . . . . . 34

Усунення несправностей . . . . . . . . . . . . . . . 36

записів телевізорі

Технічні характеристики . . . . . . . . . . . . . . . 39

RQTX0091

Page 44

Заходи безпеки

Розташування

Установіть пристрій на рівній поверхні у місці, захищеному від попадання прямого сонячного проміння, високої температури, підвищеної вологості та надлишкової вібрації. Вищенаведені фактори можуть стати причиною пошкодження корпуса та інших деталей пристрою і, як наслідок, призвести до його швидкої поломки. Не кладіть на апарат важких предметів.

Напруга

Не підключайте пристрій до високовольтних джерел струму. Це може перенавантажити пристрій та спричинити пожежу. Не підключайте пристрій до джерела постійного струму. Перед підключенням пристрою, наприклад, на кораблі або в інших місцях із використанням постійного струму, уважно перевірте характеристики джерела струму.

Безпечне використання силового проводу змінного струму

Упевніться, що шнур живлення належно підключений та не пошкоджений. Погане підключення та пошкодження шнура живлення може спричинити пожежу або ураження електричним

Заходи безпеки / Аксесуари

струмом. Не тягніть за шнур живлення, не згинайте його та не кладіть на нього важкі предмети. Відключайте шнур живлення, тримаючи його за штепсельну вилку. Витягування шнура живлення може призвести до ураження електричним струмом. Не беріть штепсельну вилку мокрими руками. Це може призвести до ураження електричним струмом.

Сторонні предмети

Не допускайте потрапляння всередину пристрою металевих предметів. Це може призвести до ураження електричним струмом або до поломки пристрою. Не допускайте потрапляння всередину пристрою вологи. Це може призвести до ураження електричним струмом або до поломки пристрою. Якщо ж це трапилось, негайно відключіть пристрій від джерела живлення та зверніться до вашого дилера. Не розпилюйте інсектициди на/в пристрій. Вони містять легкозаймистий газ, який може спалахнути при попаданні у пристрій.

Технічне обслуговування

Не намагайтесь самостійно ремонтувати даний пристрій. У випадку зникнення звуку, згасання індикаторів, появи диму або виникнення будь-яких інших проблем, які не описані у даній інструкції, відключіть шнур живлення та зверніться до вашого дилера або в авторизований центр обслуговування. Ремонт, розбирання або модифікування пристрою некваліфікованою особою може призвести до ураження її електричним струмом.

При тривалому простої пристрою без використання відключайте його від джерела живлення. Це допоможе продовжити термін його служби.

Аксесуари

Перевірте наявність та комплектність аксесуарів.

∏ 1 Пульт дистанційного

керування (ДК)

(N2QAYB000205)

∏ 2 Батарейки до пульта ДК

∏ 1 Кімнатна антена FM

RQTX0091

∏ 1 Відеокабель

∏ 1 Mікрофон

∏ 2DVD демо диск

∏ 1 Шнур живлення

∏ Кабелі для колонок

1kкороткий кабель

(для центральної колонки)

2kдовгі кабелі (для колонок

об'ємного звучання)

∏ 2 Стійки

∏ 2 Підставки

∏ 8 Гвинти

∏ 2Заглушки

∏ 1 Аркуші з наклейками

для кабелів колонок

Page 45

Глосарій

Декодер

Декодер відновлює кодовані аудіосигнали на DVD-дисках до нормальних аудіосигналів. Це називається декодуванням.

DivX

DivX є популярною технологією виробництва носіїв магнітних записів, створеною корпорацією DivX, Inc. Медіа-файли DivX містять відеозапис у дуже стисненому вигляді, при чому якість зображення залишається високою, а розмір файла порівняно невеликим.

Dolby Digital

Це один із методів кодування цифрових сигналів, розроблений компанією Dolby Laboratories. Окрім стереозвучання (2-канального), дані сигнали можуть також бути 5.1-канального звучання.

DTS (Системи цифрового кінотеатру)

Дана система об’ємного звуку використовується у багатьох кінотеатрах світу. Хороше розділення звуку між каналами забезпечує виникнення неймовірно реалістичних звукових ефектів.

Динамічний діапазон

Динамічний діапазон – це різниця між найнижчим рівнем звуку, чутного крізь шум обладнання, та найвищого рівня звуку, перед тим як виникає спотворення.

Фільм та відео

DVD-Video записуються або як фільм, або як відео. Апарат може визначити, який тип був використаний, а тоді використовує найбільш підходящий метод прогресивного виходу. Фільм: Записується зі швидкістю 25 кадрів за секунду (диски PA L )

або 24 кадри за секунду (диски NTSC). (Диски NTSC записуються також при швидкості 30 кадрів за секунду.) В основному підходить для зйомки кінофільмів.

Відео: Записується зі швидкістю 25 кадрів/50 полів за секунду

(диски PAL ) або 30 кадрів/60 полів за секунду (диски NTSC). В основному підходить для зйомки телепрограм та мультфільмів.

Кадри та поля

Кадри – це окремі зображення, які при послідовному відтворенні створюють рухомі зображення. Кожної секунди відображається приблизно 30 кадрів. Кожен кадр складається з двох полів. Звичайні телевізори послідовно відображають ці поля, формуючи кадри. Поля можна побачити, призупинивши фільм. Нерухомий кадр складається з двох змінних полів, а отже зображення виглядає розмито, при достатньо високій його загальній якості. Поле не є розмитим, однак воно відображає лише половину інформації кадра, тому якість зображення є низькою.

HDMI (High-Definition Multimedia Interface)

HDMI – це передовий цифровий інтерфейс, що застосовується у побутових електронних виробах. На відміну від звичайних підключень він передає нестиснені цифрові відео- та аудіосигнали по єдиному кабелю. Даний апарат підтримує відеовихід високої чіткості (720p, 1080i, 1080p) з термінала HDMI AV OUT. Для перегляду відео високої чіткості потрібен телевізор, який підтримує цей формат.

I/P/B

MPEG 2, стандарт стиснення відео, прийнятий для використання з DVD-Video, кодує кадри з використанням 3 типів зображення. I: Внутрішньо кодоване зображення

Дана картинка має найвищу якість та вважається найкращою для настройки зображення.

P: Предиктивно кодоване зображення

Дане зображення розраховується на основі попередніх І- або Р-зображеннях.

B: Двосторонньо-предиктивно кодоване зображення

Дана картинка розраховується у порівнянні з попередніми та наступними І- та Р-зображеннями, а отже несе найменший об'єм інформації.

JPEG (Joint Photographic Experts Group)

Ця система використовується для стиснення/декодування кольорових фотознімків. Формат JPEG вирізняється мінімальним спотворення якості зображення при максимальному стисненні.

Лінійний PCM (кодово-імпульсна модуляція)

Це нестиснені цифрові сигнали, схожі на ті, які знаходяться за компакт-дисках CD.

MP3 (MPEG Audio Layer 3)

Метод стиснення аудіо записів, яка зменшує їх приблизно в десять разів без значної втрати якості звучання.

MPEG4

Система стиснення для використання в мобільних пристроях або мережах, яка забезпечує високоефективний запис із низькою швидкістю передачі бітів.

Керування відтворенням (PBC)

За наявності системи контролю зображення на диску Video СD, ви можете використовувати меню для вибору сцен та інформації.

Прогресивний/черезстрічковий

Стандарт відеосигналів PAL має 576 переплетених (i) стрічок розгортки, тоді як прогресивна розгортка, так звана 576p, використовує вдвічі більше стрічок розгортки. У стандарті NTSC вони називаються відповідно 480i та 480p. При прогресивній розгортці можна переглядати відеофільми з високою роздільною здатністю, записані на таких носіях, як DVDVideo. Ваш телевізор повинен бути сумісним з прогресивною розгорткою, щоб переглядати такі фільми.

Частота стробування

Стробування – це процес перетворення висот зразка звукової хвилі (аналоговий сигнал), взятих упродовж заданого періоду, в цифровий формат (цифрове кодування). Частота стробування – це кількість зразків взятих за секунду. Отже, чим більша їх кількість, тим правдивіше відтворення оригінального звуку.

Глосарій / Технічне обслуговування

Технічне обслуговування

∫ Чищення дисків

Чистіть вологою ганчіркою, а тоді протріть насухо.

РЕКОМЕНДУЄТЬСЯ

НЕ РЕКОМЕНДУЄТЬСЯ

∫ Чистіть даний апарат м’якою, сухою

ганчіркою.

≥ Не використовуйте для чищення алкогольних напоїв, розчинників

або бензину.

≥ Перед використанням для чищення хімічно обробленої тканини

ознайомтесь із інструкцією, яка входить у її комплект.

Використання наявних у продажу пристосувань для чищення лінз може призвести до пошкодження програвача. Чистити

об’єктив не обов’язково, хоча це залежить від умов, в яких використовується даний апарат.

Перед переміщенням апарата упевніться, що лоток для дисків порожній. Невиконання даної вимоги може призвести до

серйозного пошкодження диска та апарата.

RQTX0091

Page 46

крок

Монтаж передніх колонок

Підготовка

≥ Щоб уникнути пошкодження та появи подряпин, виконуйте монтаж колонок на м’якій підстилці. ≥ Використовуйте для монтажу викрутку Philips. ≥ Щоб розмістити колонки на стіні, див. стор. 8.

Перед початком монтажу, настройки та підключення упевніться, чи наявні у комплекті усі зазначені компоненти.

2 Передні колонки (із заглушками)

Проста настройка

Монтаж передніх колонок

2 Стійки (з кабелями)

2 Підставки

Помістіть у паз.

Міцно затягніть.

8 Гвинти

Заглушка

Зніміть за допомогою плаского предмета. ≥ Збережіть для

використання при кріпленні на стіні (➜ 8).

Розмістіть кабель між краями.

∫ Захист колонок від падіння

≥ Придбайте відповідні гвинти з вушками для кріплення їх у

стінах або колонах.

≥ Зверніться за інформацією до кваліфікованого будівельника

стосовно кріплення колонок до бетонної стіни або нестійкої поверхні. Неналежне прикріплення колонок може призвести до пошкодження стіни або колонок.

Вставте кабель повністю.

i: Білий j: Синій

Натисніть!

Втисніть у паз.

Міцно затягніть.

Шнурок (не входить у комплект) Протягніть від стіни до колонки та міцно прив’яжіть.

Задня панель колонки

Кріпильна петля

(не входить у комплект)

Стіна

Прибл. 150 мм

RQTX0091

Page 47

крок

Розташування

Розташування колонок впливає на звучання низьких частот та на акустичне поле. Зверніть увагу на наступне:

≥ Розташовуйте колонки на рівній надійній основі. ≥ Розташування колонок дуже близько до підлоги, стін та кутів кімнати може спричинити надлишкове звучання низьких частот. Закрийте

стіни та вікна щільними шторами.

Примітка

Для забезпечення достатньої вентиляції розташовуйте колонки щонайменше за 10 мм від системи.

Приклад встановлення

Розташуйте фронтальні і центральну колонки та колонки об’ємного звучання приблизно на однаковій відстані від місця сидіння. Кути, наведені на малюнку, є приблизними.

Сабвуфер

Розташуйте справа або зліва від телевізора, а також на підлозі, або на міцно закріпленій поличці, яка зможе витримати вібрацію. Залишіть на відстані приблизно 30 см від телевізора.

Фронтальні колонки

60º

Центральна колонка

Встановіть на підставку або на поличку. При розташуванні колонки на телевізорі, Вібрація, яку вона спричинює може негативно впливати на зображення.

Основний апарат

Для забезпечення належної вентиляції та доступу до апарата повітря, розташовуйте його не ближче, ніж за 5 см від стінок.

Колонки об’ємного звучання

120º

Проста настройка

Розташування

Примітки щодо використання колонок ≥Використовуйте лише колонки, які входять у

комплект

Використання інших колонок може призвести до пошкодження апарата або до спотворення відтворюваного звуку.

≥ Відтворення звуку високої частоти впродовж тривалого часу

може призвести до пошкодження колонок або до скорочення їх терміну роботи.

≥ Для уникнення пошкодження колонок зменшіть гучність у

наступних випадках: – Під час відтворення спотвореного звуку.

– Коли колонки видають дивні звуки з програвача, мікрофона,

шуми FМ-трансляцій, безперервні сигнали від осцилятора,

тестового диска або електронного пристрою. – Під час настройки якості звуку. – При увімкненні або вимкненні апарата.

При появі на телевізорі незвичних кольорів

Центральна колонка розрахована для використання у безпосередній близькості від телевізорів, однак вона або певне її розташування може впливати на зображення деяких моделей телевізорів.

У такому випадку вимкніть телевізор на приблизно 30 хвилин.

Функція розмагнічування телевізора повинна виправити цю проблему. Якщо ця проблема залишається, розташуйте колонки на більшій віддалі від телевізора.

Увага!

≥ Основний апарат та колонки повинні використовуватися

тільки так, як це вказано в цій інструкції. Нехтування даними інструкціями може спричинити пошкодження підсилювача та/або колонок, а також призвести до виникнення пожежі. При несправності апарата або раптовій зміні у його функціонуванні зверніться до кваліфікованого майстра.

≥ Не намагайтесь прикріпити колонки до стіни іншим

способом, ніж описаний у даній інструкції.

Увага

≥ Не торкайтеся передніх панелей колонок, вкритих сіткою. Беріть

колонки за бокові панелі. Наприклад, Центральна колонка

НЕ

РЕКОМЕНДУЄТЬСЯ

≥ Не ставайте на підставку. Не допускайте до колонок дітей.

наприклад, Фронтальні колонки

НЕ РЕКОМЕНДУЄТЬСЯ

(Продовження на наступній сторінці)

RQTX0091

Page 48

Варіанти встановлення колонок

∫ Прикріплення до стіни

Колонки (окрім сабвуфера) можна кріпити також до стіни.

≥ Стіна або колона, на яку кріпляться колонки, повинні

витримувати вагу понад 10 кг на кожен гвинт. При монтуванні колонок на стіні зверніться за консультацією до кваліфікованого будівельника. Неналежне прикріплення колонок може призвести до пошкодження стіни або колонок.

Підготовка передніх колонок

Проста настройка

Розташування

Заглушка

Використовуйте кабель із стійки, вивільнивши його з пазів на двох кінцях стійки.

1 Закрутіть гвинт (не входить у комплект) у стіну.

‰4,0 мм

Стіна або колона

2 Посадіть колонку на гвинти (гвинти повинні зайти у

відповідні отвори на колонці).

Передні колонки

Прикріпіть до стіни без підставки та стійки

106 мм

340 мм

Міцно затягніть.

Підключіть кабель

Не менше 30 мм

‰7,0 мм до 9,4 мм

4,0 до 6,0 мм

Центральна колонка

200 мм

Колонка об’ємного звучання

(➜ 6).

Повторне прикріплення кабеля колонки до стійки

1 Відкрутіть усі вісім гвинтів зі стійки і зніміть сітку колонки.

Гвинт

2 Вставте кабель.

Втисніть кабель колонки в паз.

Прибл. 15 см

3 Прикріпіть сітку колонки гвинтами.

Кабель

∫ Кріплення стійок колонки

(не входить у комплект)

(Окрім передніх колонок та сабвуфера)

Перед придбанням стійок упевніться, що вони відповідають нижченаведеним вимогам. Виміряйте діаметр та довжину гвинтів, а також відстань між ними, як показано на малюнку.

≥ Стійки повинні витримувати вагу до 10 кг. ≥ Стійки повинні бути стійкими навіть при кріпленні на них

колонок у найвищій позиції.

Наприклад, Центральна колонка

Металеві отвори для гвинтів

Для кріплення до стійок колонок

5,0 мм, крок різьби 0,8 мм

Товщина шайби плюс 7,0 мм до 10 мм

60 мм

Стійка колонки

(не входить у комплект)

RQTX0091

наприклад

НЕ РЕКОМЕНДУЄТ ЬСЯ

При розташуванні гвинта таким чином колонка може впасти, якщо її перемістити вліво або вправо.

РЕКОМЕНД УЄТЬСЯ

Перемістіть колонку таким чином, щоб гвинт зайняв цю позицію.

Page 49

крок

Підключення кабелів

Перед підключенням вимкніть усе обладнання та ознайомтесь уважно з відповідними посібниками.

Не підключайте шнур живлення до завершення всіх інших підключень.

6 5 2 1 4 3

CENTERSUBWOOFER FRONT

Підключення колонок

Підключення колонок до основного апарата:

Підключайте до терміналів однакового кольору.

Колонка Колір гнізда/роз’єма

1 FRONT (L) Білий

2 FRONT (R) Червоний

3 SURROUND (L) Синій

4 SURROUND (R) Сірий

5 CENTER Зелений

6 SUBWOOFER Фіолетовий

SPEAKERS

LRL

SURROUND

Основний апарат

FM ANT (75 )

Підключіть кабель повністю.

i: Білий j: Синій

Натисніть!

≥ Не закоротіть дроти колонки і не

переплутайте їх полярність, оскільки це може призвести до пошкодження колонок.

РЕКОМЕНДУЄТЬСЯ

Проста настройка

Підключення кабелів

наприклад

Об’ємного звучання (Л)

Основний апарат

Підключення радіоантени

Основний апарат

6 5 2 1 4 3

CENTERSUBWOOFER FRONT

Клейка стрічка

FM ANT (75 )

LRL

SURROUND

Наклейка для кабелю колонки

Вставляйте повністю.

Кімнатна антена FМ

(входить у комплект) Зафіксуйте даний кінець антени у місці з найкращим прийманням сигналу.

(входить у комплект) Для спрощення підключення прикріпіть до кабелів колонок наклейки.

Використання зовнішньої FM-антени (не входить у комплект)

При поганому радіоприйомі використовуйте зовнішню антену.

≥ Відключіть антену, якщо апарат не використовується. ≥ Не використовуйте зовнішню антену під час грози.

FM ANT (75 )

Основний апарат

75 ≠ коаксіальний кабель

(не входить у комплект)

SURROUND

Lch

Зовнішня FM-антена [Використання TВ-антени (не входить у комплект)]

≥ Доручіть встановлення даної антени

кваліфікованому майстрові.

(Продовження на наступній сторінці)

RQTX0091

Page 50

крок

Підключення кабелів

VIDEO OUT

COMPONENT VIDEO OUT

Основний апарат

PBY

AUX

OPTICAL

Проста настройка

Аудіо- та відеопідключення

Основний приклад підключення

До скриньки кабельного телебачення

Відеокабель

(входить у комплект)

VIDEO OUT

Підключення кабелів

Основний апарат

COMPONENT VIDEO OUT

Аудіокабель

Дане підключення дозволяє відтворювати звук на вашому телевізорі, скриньці кабельного телебачення або відеомагнітофоні за

AUX

(не входить у комплект)

або телеантени

AUDIO OUT

VIDEO INVIDEO OUT

AUDIO IN

RF IN

RF OUT

Літцендрат

(не входить у комплект)

RF IN

Телевізор (не входить у комплект)

допомогою системи домашнього кінотеатру (➜ 32, Прослуховування звукових записів на телевізорі).

Інші відеопідключення для покращення якості зображення

Роз’єм на

телевізорі

Потрібен кабель

(не входить у комплект)

Кабель HDMI

AV IN

COMPONENT

VIDEO IN

Телевізори Panasonic з вхідними терміналами 576/50i·50p, 480/60i·60p сумісні з прогресивною розгорткою. Якщо у вас інша марка телевізора, порадьтеся з виробником.

Примітка

RQTX0091

≥ Не встановлюйте підключення через відеомагнітофон.

У зв’язку з захистом від копіювання картинка може відображатись не належним чином.

≥ Потрібне тільки одне відеопідключення. Виберіть одне з вищенаведених відеопідключень залежно від марки вашого телевізора.

Примітка

≥ Забороняється

використовувати кабелі, не сумісні з HDMI.

≥ Рекомендуємо використовувати

кабель Panasonic HDMI. Рекомендовані моделі кабелів:

RP-CDHG15 (1,5 м), RP-CDHG30 (3,0 м), RP-CDHG50 (5,0 м), тощо

Відеокабелі

Роз’єм на

основному

апараті

[\\\\\\\\\\\HDMI\\\\\\\\\\\]

[COMPONENT_VIDEO_OUT]

COMPONENT VIDEO OUT

≥ Підключайте до

роз’ємів однакового кольору.

Характеристики

Дане підключення забезпечує найвищу якість зображення.

Встановіть “

≥

(

➜ 25, Меню “HDMI”

VIDEO PRIORITY

≥ Встановіть “VIDEO FORMAT” у Menu 5 (HDMI)

(➜ 21).

VIERA Link “HDAVI Control”

Якщо ваш телевізор Panasonic сумісний із

, ви можете керувати ним, виконуючи операції

Link на системі домашнього кінотеатру і навпаки (➜ 28, Використання VIERA Link “HDAVI Control

≥ Підключіть додатковий аудіопристрій (➜ вгорі),

якщо ви використовуєте функцію “

HDAVI Control” .

Дані роз’єми забезпечують кращу якість зображення, ніж роз’єм VIDEO OUT.

Для перегляду відео з прогресивною розгорткою

≥ Підключіть телевізор, сумісний з прогресивним

виходом. – Виставте “VIDEO OUT (I/P)” у Меню “VIDEO” на

“PROGRESSIVE”, а тоді виконуйте вказівки на екрані меню (➜ 24, Меню “VIDEO”).

Скринька кабельного телебачення або відеомагнітофон

(не входить у комплект)

” на “ON”

VIERA

”).

VIERA Link

Page 51

Інші аудіопідключення

Роз’єм телевізора

або іншого

зовнішнього

обладнання

OPTICAL OUT

(не входить у комплект)

≥ Не згинайте різко при

підключенні.

крок

Підключення кабеля живлення

До електричної розетки

Кабель живлення (входить у комплект)

Потрібен кабель

Оптичний цифровий

аудіокабель

AC IN

Роз’єм на

основному

апараті

[\\\\\OPTICAL\IN\\\\\\]

OPTICAL

Характеристики

Дани апарат може декодувати сигнали об’ємного звуку, отримані зі скриньки кабельного телебачення, а також із цифрових та сателітарних передавачів. Детальнішу інформацію можна знайти в інструкції з експлуатації даного обладнання. При даному типі підключення можна відтворювати тільки Dolby Digital та PCM. ≥ Після здійснення даного підключення встановіть

настройку, яка відповідатиме типу звукового сигналу, що подається з вашого цифрового обладнання (➜ 32).

Основний апарат

Проста настройка

Енергозбереження

Апарат споживає деяку кількість енергії, навіть коли він знаходиться у режимі очікування (прибл. 0,4 Вт). Для економії електроенергії вимикайте апарат від електричної розетки, якщо він не буде використовуватись упродовж тривалого часу. Після повторного підключення основного апарата слід буде заново зробити деякі настройки пам’яті.

крок

Підготовка пульта дистанційного керування

∫ Батарейки

Вставте їх таким чином, щоб полюси (i та j) відповідали



полюсам на пульті дистанційного керування.





R6/LR6, AA

УВАГА

Якщо батарейка встановлена неправильно, існує небезпека вибуху. Замінюйте її тільки на аналогічну батарейку або батарейку подібного типу, відповідно до рекомендацій виробника обладнання. Використані батарейки утилізуйте згідно з інструкціями компанії-виробника.

≥ Не використовуйте акумуляторнi батарейки. ≥ Не нагрівайте їх та не кидайте у вогонь. ≥ Не залишайте батарейки на тривалий час в герметично

закритому автомобілі під прямим сонячним промінням.

Примітка

Включений у комплект шнур живлення призначений тільки для використання з даним основним апаратом. Не використовуйте його з будь-яким іншим обладнанням. Не використовуйте з цим основним апаратом також шнури живлення від іншого обладнання.

Не рекомендується:

≥ змішувати старі та нові батарейки. ≥ використовувати різні типи батарейок одночасно. ≥ розбирати батарейки або замикати їх контакти. ≥ перезаряджати лужні або марганцеві батарейки. ≥ використовувати батарейки з пошкодженим покриттям.

Неправильне поводження з батарейками може спричинити витікання електроліту, що може серйозно пошкодити пульт ДК.

Виймайте батарейки, якщо пульт дистанційного керування не використовується впродовж тривалого часу. Зберігайте їх у прохолодному і темному місці.

∫ Використання

Наведіть сенсор пульта дистанційного керування (➜ 15), уникаючи перешкод, з віддалі не більше 7 м безпосередньо на передню панель апарата.

Підключення кабелів / Підключення кабеля живлення / Підготовка пульта дистанційного керування

RQTX0091

Page 52

крок

Виконання QUICK SETUP

Екран QUICK SETUP допоможе вам здійснити всі необхідні настройки.

Проста настройка

Виконання QUICK SETUP

Підготовка

Увімкніть ваш телевізор та виберіть відповідний режим відеовходу (наприклад, VIDEO 1, AV 1 , HDMI тощо). ≥ Щоб змінити режим відеовходу телевізора,

див. відповідну інструкцію.

≥ За допомогою пульта ДК можна

виконувати деякі основні телевізійні операції (➜ 14).

DVD

iPod/USB

VOL

START

RETURN

KARAOKE

FL DISPLAY

SLEEP

MUTING

DVD

-RETURN

SETUP

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

ECHO

SETUP

TV/AV

PLAY LIST

SOUND

W.S.

VOL

SLOW/SEARCH

PLAY MODE

REPEAT

SUBWOOFER

LEVEL

CH SELECT

FM/EXT-IN

ONE TOUCH PLAY

PLAYPAUSESTOP

DVD

SETUP

Увімкніть апарат.

Виберіть “DVD/CD”.

Виведіть меню настройки.

MAIN

DISC VIDEO AUDIO DISPLAY HDMI OTHERS

SET RETURN

Виберіть “OTHERS”.

Виберіть “QUICK SETUP”.

Виберіть “SET”.

Виберіть “YES”.

OTHERS−QUICK SETUP

SELECT THE MENU LANGUAGE.

SET RETURN

ENGLISH

FRANÇAIS

ESPAÑOL DEUTSCH

P

MAGYAR

CESKY

POLSKI

EXIT : SETUP

∫ Опис настройок

MENU LANGUAGE

Виберіть мову екранних повідомлень.

TV TYPE

Виберіть згідно з типом телевізора.

TV ASPECT

Виберіть настройки, які потрібні

RQTX0091

вам та підтримуються вашим

≥ ENGLISH ≥ PУCCKИЙ ≥ MAGYAR ≥ ÇESKY ≥ POLSKI

≥ STANDARD ≥ PROJECTION ≥ PLASMA

≥ 4:3PAN&SCAN ≥ 16:9NORMAL ≥ 16:9SHRINK ≥ 16:9ZOOM

телевізором.

≥ Підкреслені параметри в даній таблиці є встановленими за умовчанням.

≥ FRANÇAIS ≥ ESPAÑOL ≥ DEUTSCH

Виконайте екранні інструкції та здійсніть настройки.

≥MENU LANGUAGE ≥TV TYPE ≥TV ASPECT

Щоб повернутись до попереднього екрана, натисніть [-RETURN].

≥ CRT ≥ LCD

≥ 4:3LETTERBOX ≥ 4:3ZOOM

SETUP

Завершіть QUICK SETUP.

Вихід.

Page 53

крок

Програмування радіостанцій

Цифрові

клавіші

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

ECHO

SETUP SOUND

TV/AV

PLAY LIST

W.S.

VOL

SLOW/SEARCH

PLAY MODE

REPEAT

SUBWOOFER

LEVEL

CH SELECT

DVD

iPod/USB

FM/EXT-IN

ONE TOUCH PLAY

VOL

PLAYPAUSESTOP

START

RETURN

KARAOKE

FL DISPLAY

SLEEP

MUTING

FM/EXT-IN

-PLAY MODE

SELECTOR

MEMORY

Підтвердження запрограмованих каналів

FM/EXT-IN

≥ Настройка FM також відображається на екрані телевізора.

Виберіть “FM”.

≥ Основний апарат:

Натисніть [SELECTOR].

Виберіть канал.

≥ Для вибору номера, який

складається з двох цифр, наприклад, 12: [S10] ➜ [1] ➜ [2]

Альтернативно натискуйте клавіші [X, W]. ≥ Основний апарат:

Натисніть [-TUNE MODE], щоб вибрати на дисплеї “PRESET”, а тоді натисніть [X TUNE W], щоб вибрати канал.

При прийомі стереопередачі FM на дисплеї спалахує “ST”.

Проста настройка

Програмування радіостанцій

TUNE

-TUNE MODE/—FM MODE

Автоматичне програмування станцій

Можна запрограмувати до 30 станцій.

FM/EXT-IN

(натисніть і притримайте)

≥ “SET OK” відображається після встановлення станцій, а радіо

настроюється на попередню програмовану станцію.

≥ “ERROR” відображається, якщо при автоматичному

встановленні станцій виникла помилка. Програмування станцій вручну (➜ 26).

Виберіть “FM”.

≥ Основний апарат:

Натисніть [SELECTOR].

Відпустіть клавішу, коли відобразиться “FM AUTO”.

≥ Основний апарат:

Натисніть і притримайте [MEMORY].

Тюнер переходить до найнижчої частоти та розпочинає пошук і програмування усіх станцій у зростаючому порядку.

∫ При надмірному шумі

Натисніть і притримайте [-PLAY MODE] (основний апарат: [—FM MODE]), щоб відобразити “MONO”.

MONO

Натисніть і притримайте знову, щоб скасувати цей режим. ≥ Даний режим також скасовується при зміні радіочастоти.

RQTX0091

Page 54

Довідковий посібник із пристроїв керування

1 Увімкнення/вимкнення основного апарата (➜ 12) 2 Вибір каналів, номерів заголовків тощо / Введення цифр

(➜ 13, 17)

3 Скасування (➜ 18) 4 Вибір запрограмованих радіостанцій (➜ 13) 5 Основні операції відтворення записів (➜ 16, 17) 6 Відображення основного меню диска або списку

програм (➜ 17, 19)

7 Вибір або підтвердження пунктів меню / Кадр за кадром

TV/AV

VOL

DVD

iPod/USB

CANCEL

SKIP

FM/EXT-IN

ONE TOUCH PLAY

VOL

SLOW/SEARCH

PLAYPAU S ESTOP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

ECHO

SETUP

PLAY LIST

SOUND

W.S .

Довідковий посібник із пристроїв керування

PLAY MODE

REPEAT

SUBWOOFER

LEVEL

CH SELECT

START

RETURN

KARAOKE

FL DISPLAY

SLEEP

MUTING

(➜ 17)

8 Відображення меню диска або списку відтворення

(➜ 17, 19)

9 Відображення екранного меню / Настройка рівня ехо

(➜ 20, 27)

: Увімкнення/вимкнення Dolby Pro Logic II (➜ 30) ; Вивід меню настройки (➜ 12) < Вибір звукового режиму / Увімкнення/вимкнення Режим

шепоту (➜ 30)

= Телевізійні операції

Наведіть пульт дистанційного керування на телевізор Panasonic та натисніть цю клавішу. [Í]: Увімкнення/вимкнення телевізора [TV/AV]: Зміна режиму відеовходу телевізора [r, s]: Настройка гучності телевізора Може не працювати з деякими моделями телевізорів.

> Вибір диска як джерела відтворення (➜ 12) ? Вибір USB до iPod як джерела відтворення (➜ 32, 33) @ Вибір FM тюнера або зовнішнього аудіопристрою як

джерела відтворення (➜ 13, 32)

FM#AUX#D-IN

^--------------------}

A Автоматичний запуск та відтворення диска (➜ 17, 28) B Настройка гучності основного апарата C Вибір радіостанцій вручну (➜ 26) D Відображення меню START (➜ 15) E Повернення до попереднього екрана / Виведення

екранного меню режиму караоке (➜ 17, 27)

F Переключення інформації на дисплеї основного апарата

(➜ 17)

або

Установка таймера режиму очікування

Натисніть та притримайте клавішу [—SLEEP]. Під час відображення на дисплеї основного апарата часу натискуйте повторно [—SLEEP].

SLEEP 30#SLEEP 60#SLEEP 90#SLEEP120

^----------------------OFF (Скасувати)(-----------}

≥ Щоб підтвердити час, що залишився, натисніть і притримайте

цю клавішу ще раз.

G Вибір режиму відтворення / Встановлення режиму

повтору

(➜ 18)

H Приглушення звучання

≥ “MUTING” спалахує на екрані основного апарата при

використанні даної функції.

≥ Щоб скасувати, натисніть цю клавішу ще раз або настройте

гучність.

≥

Гучність

також відновлюється при переключенні апарата в

режим очікування.

I Настройка рівня сабвуфера або вибір каналу колонки

(➜ 31)

Уникнення перешкод від іншого обладнання Panasonic

При використанні доданого пульта ДК для керування даним обладнанням може спрацювати інше аудіо-/відеообладнення Panasonic. Ви можете використовувати даний апарат в іншому режимі, встановивши режим пульта ДК на “REMOTE 2”.

RQTX0091

Основний апарат та пульт ДК повинні знаходитись в однаковому режимі.

1 Натисніть та притримайте [9/5] на основному апараті і [2] на

пульті ДК, доки на дисплеї основного апарата не відобразиться “REMOTE 2”.

2 Натисніть та притримайте [OK] і [2] на пульті ДК упродовж

щонайменше 2 секунд. Щоб змінити режим назад на “REMOTE 1”, повторіть два вищенаведені кроки, замінивши [2] на [1].

Page 55

1 2 3 4 5 6 7 8

AC IN

OPEN CLOSE

1 Перемикач режимiв роботи standby/on (очiкування/

ввiмкнено) [Í/I]

Натисніть вимикач, щоб переключити апарат з режиму “ввімкнено” до режиму очікування і навпаки. Навiть у режимi очікування апарат споживає невелику кількість електроенергії. (➜ 16)

2 Цей індикатор горить, коли апарат підключений до

мережі електроживлення змінного струму.

3 Відкрити/Закрити лоток для дисків (➜ 16) 4 Увімкнення/вимкнення підсилення сабвуфера (➜ 31) 5 Вибір джерела

DVD/CD#USB#FM#AUX#D-IN#IPOD

^--------------------------------------------------------------}

6 Перехід або сповільнений пошук-відтворення / Вибір

радіостанцій (➜ 13, 16)

7 Зупинка відтворення / Вибір режиму тюнінгу /

Настройка умов FM-прийому (➜ 13, 16)

8 Відтворення дисків / Занесення у пам’ять радіостанцій

(➜ 16, 26)

SELECTOR TUNE

BOOST

TUNE MODE FM MODE

VOLUME

13 14 15 16

MIC VOL

1210

9 Підключення iPod (➜ 33) : Підключення мікрофонів (➜ 27) ; Підключення USB пристрою (➜ 32) < Підключення зовнішнього музичного пристрою (➜ 27) = Сенсор сигналів ДК > Дисплей ? Настройка гучності основного апарата @ Підключення навушників (не входять у комплект)

Тип штекера навушників: ‰3,5 мм, стерео мініштекер

≥ Перед підключенням зменшіть гучність. ≥ Звучання автоматично переключається на 2-канальне стереo. ≥ Щоб запобігти пошкодженню органів слуху, уникайте

тривалого слухання. Надлишковий звуковий тиск у навушниках може спричинити втрату слуху.

MEMORY

Використання меню START

За допомогою меню START можна вибирати, потрібне джерело, а також отримати доступ до відтворення та інших меню.

START

При виборі “Input Selection”

Ви можете вибрати потрібне джерело у меню.

≥ DVD/CD (➜ 12), FM (➜ 13), AUX

DIGITAL IN

“(TV)” відображається біля “AUX” або “DIGITAL IN”, показуючи

аудіонастройку телевізора для VIERA Link “HDAVI Control” (➜ 28).

Натисніть [3, 4], а тоді натисніть [OK], щоб виконати настройку.

(➜ 32), USB (➜ 32), iPod (➜ 33)

Виведіть меню START.

наприклад

DVD/CD Home Cinema

Input Selection

OK RETURN

Виберіть пункт.

≥ Для виходу натисніть [START].

(➜ 32),

Якщо в основний апарат завантажений диск, або при підключенні до нього USB-пристрою ви можете також отримати доступ до відтворення або меню з меню START. наприклад, [DVD-V]

DVD/CD Home Cinema

Playback Disc

TOP MENU (DVD) MENU (DVD)

Input Selection

OK RETURN

При відображення екранної панелі керування наприклад, [DVD-V] (коли “Playback Disc” вибрано в меню START)

PAUSE

PLAY

STOP

RETURN

Доступ до відтворення/ меню

Ви можете керувати відтворенням за допомогою вищенаведених органів керування.

RQTX0091

Довідковий посібник із пристроїв керування / Використання меню START

Page 56

Основи використання

Підготовка Для перегляду зображення увімкніть телевізор та змініть його режим відеовходу.

Використання основного апарата

Увімкніть апарат.

Основи використання

OPEN CLOSE

Відкрийте лоток для дисків.

Вставте диск.

≥ Вставте двосторонній

диск стороною, яку потрібно відтворити, вгору.

≥ Вийміть диск DVD-

RAM з картриджа перед використанням.

Ти т у л ь н о ю стороною вгору

Натисніть для переходу до наступного запису. Натисніть та притримайте для

– пошуку під час відтворення – початку сповільненого

відтворення в режимі паузи

≥ Натисніть [1] (Відтворення),

щоб розпочати звичайне відтворення.

SELECTOR

Виберіть “DVD/CD”.

TUNE

(Стоп)

, + VOLUME

MEMORY

Розпочніть відтворення.

≥ Повертайте [`, i VOLUME]

для настройки гучності.

≥ Ви можете отримати

об’ємне звучання, якщо натиснете [ÎPLII] на пульті ДК, щоб увімкнути Dolby Pro Logic II (➜ 30).

VOLUME

Примітка

≥ ДИСК ПРОДОВЖУЄ ОБЕРТАТИСЬ ПІД ЧАС ВІДОБРАЖЕННЯ МЕНЮ. Щоб зберегти мотор апарата та екран телевізора, після

завершення роботи з меню натисніть [∫] (Стоп).

≥ При використанні дисків iR/iRW можуть не точно відображатись повні назви записів.

RQTX0091

Page 57

При виникненні проблем зверніться до посібника з усунення несправностей (➜ 36 до 38).

Пульт дистанційного керування

Цифрові

клавіші

SKIP

STOP, PAUSE

TOP MENU,

DIRECT NAVIGATOR

MENU, PLAY LIST

Відтворен ня одним натиском

Стоп

Пауза

Пропуск

Пошук

(під час відтворення)

Сповільне не відтворення

(під час паузи)

ONE TOUCH PLAY

STOP

PAUSE

SKIP

SLOW/SEARCH

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

ECHO

SETUP SOUND

DVD

iPod/USB

FM/EXT-IN

ONE TOUCH PLAY

VOL

PLAYPAU S ESTOP

START

RETURN

KARAOKE

FL DISPLAY

SLEEP

MUTING

ONE TOUCH PLAY

+, VOL

-RETURN

-FL DISPLAY

TV/AV

PLAY LIST

W.S.

VOL

SLOW/SEARCH

PLAY MODE

REPEAT

SUBWOOFER

LEVEL

CH SELECT

Основний апарат автоматично вмикається та розпочинає відтворення диска, завантаженого в лоток.

Позиція заноситься у пам’ять, коли на дисплеї висвітлюється значок “RESUME STOP”. ≥ Натисніть [1 PLAY], щоб

відновити відтворення.

≥ Натисніть [∫ STOP] ще раз,

щоб стерти позицію.

≥ Натисніть [1 PLAY], щоб ще

раз розпочати відтворення.

—

≥ До 5 кроків. ≥ Натисніть [1 PLAY], щоб

розпочати звичайне відтворення.

≥ [VCD] Сповільнене

відтворення: Відтворення тільки вперед.

≥ [MPEG4] [DivX]

Сповільнене

відтворення: Не працює.

SLOW/SEARCH

Вибір елемента екрана

Введення номера

Меню диска

Поверненн я до попереднь ого екрана

Дисплей основного апарата

Вибрати

Підтвердити

TOP MENU

DIRECT

NAVIGATOR

PLAY LIST

RETURN

KARAOKE

RETURN

KARAOKE

FL DISPLAY

SLEEP

—

[DVD-VR] [DVD-V] [VCD] [CD]

наприклад, щоб ввести 12:

[S10] ➜ [1] ➜ [2]

[VCD] із керованим відтворення Натисніть клавішу [∫ STOP], щоб скасувати функцію PBC, а

тоді натисніть цифрові кнопки.

[DVD-V]

Виводить основне меню диска.

[DVD-VR]

Натискайте кнопку для показу програм (➜ 19).

[DVD-V]

Виводить меню диска.

[DVD-VR]

Натискайте кнопку для показу списку відтворення (➜ 19).

[VCD] із керованим відтворення Виводить меню диска.

—

[DVD-VR] [DVD-V] [WMA] [MP3] [MPEG4] [DivX]

Відображення часу

,-. Інформаційний екран

(напр. [DVD-VR] Номер програми)

[JPEG]

SLIDE

,-.Номери записів

Основи використання

По кадрове відтворення

(під час паузи)

[DVD-VR] [DVD-V] [VCD] ≥ [DVD-VR] [VCD] Тільки вперед.

RQTX0091

Page 58

Інші функції відтворення

DVD

VOL

TV/AV

iPod/USB

FM/EXT-IN

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

ECHO

SETUP SOUND

PLAY LIST

W.S.

SLOW/SEARCH

PLAY MODE

REPEAT

SUBWOOFER

LEVEL

CH SELECT

ONE TOUCH PLAY

VOL

PLAYPAUSESTOP

START

RETURN

KARAOKE

FL DISPLAY

SLEEP

MUTING

PLAYSTOP

-RETURN

-PLAY MODE

—

REPEAT

Повторне відтворення

Працює тільки при відображенні часу відтворення. Працює також із усіма файлами JPEG.

Під час

відтворення

PLAY MODE

REPEAT

Інші функції відтворення

(натисніть і

притримайте)

Під час

відображення режиму повтору

PLAY MODE

REPEAT

Показані елементи відрізняються залежно від типу диска та режиму відтворення.

Виводить режим повтору.

Виберіть елемент для повторного відтворення.

наприклад, [DVD-V]

`TITLE ---. `CHAP. ---. `OFF

^----------------------------------------------------b

≥ Щоб скасувати, виберіть “OFF”.

Програмне відтворення та відтворення у випадковому порядку

[DVD-V] [VCD] [CD] [WMA] [MP3] [JPEG] [MPEG4] [DivX]

Підготовка

В режимі зупинки

PLAY MODE

REPEAT

≥ [DVD-VR]

≥ При появі екрана “PLAYBACK MENU” виберіть “AUDIO/PICTURE”

≥ Для дисків із вмістом WMA/MP3 та JPEG виберіть музичний вміст

≥ [DVD-V] Деякі елементи можуть не відтворюватись, навіть якщо

Виберіть “

для відтворення записів WMA, MP3, JPEG, MPEG4 або DivX.

або “VIDEO” (➜ 19, Використання PLAYBACK MENU), а тоді виконайте вищенаведену операцію.

або зображення. WMA/MP3: Виберіть “MUSIC PROGRAM” або “MUSIC RANDOM” JPEG: Виберіть “PICTURE PROGRAM” або “PICTURE RANDOM”.

вони були запрограмовані.

Програмне відтворення (до 30 записів)

Щоб вибрати всі елементи

Натисніть [3, 4], щоб вибрати “ALL”, і натисніть [OK].

Щоб стерти вибрану програму

1 Натисніть, [1] а тоді натисніть [3, 4], щоб вибрати програму. 2 Натисніть [CANCEL].

Щоб стерти всю програму

Натисніть декілька разів [1], щоб вибрати “CLEAR ALL”, а тоді натисніть [OK]. Програмування усіх записів скасовується також при вимкненні програвача, при відкриванні лотка для дисків або при виборі іншого джерела.

PLAY

Виберіть режим відтворення.

Екрани програмного відтворення та відтворення у випадковому порядку відображаються по черзі.

Основні функції --------------------) Подробиці

^--- Вихід із програми та екрану

випадкового відтворення (---}

DATA

” у “DVD-VR/DATA” (➜ 25, Меню “OTHERS”)

Виберіть пункт.

наприклад, [DVD-V]

DVD-V PROGRAM

SELECT TITLE

TITLE 1

TITLE 2 TITLE 3 TITLE 4

START:PLAY

TITLE CHAP.

1 2 3 4 5 6 7 8 9

CLEAR ALL

≥ Повторіть цей крок для програмування

інших записів. Щоб повернутись до попереднього меню,

≥

натисніть

[-RETURN]

Розпочніть відтворення.

Відтворення у випадковому порядку

RQTX0091

PLAY

(Тільки якщо на диску є група або декілька заголовків.)

Виберіть групу або заголовок.

наприклад, [DVD-V]

DVD-V RANDOM SELECT TITLE

TITLE 1

TITLE 2

TITLE 3

PRESS PLAY TO START

≥ “¢” позначає вибрані елементи. Щоб

зняти вибір, натисніть [OK] ще раз.

Розпочніть відтворення.

Page 59

Використання навігаційних меню

FM/EXT-IN

SKIP

STOP

TOP MENU,

DIRECT NAVIGATOR

MENU,

PLAY LIST

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

ECHO

SETUP SOUND

PLAY LIST

W.S.

SLOW/SEARCH

PLAY MODE

REPEAT

SUBWOOFER

LEVEL

CH SELECT

ONE TOUCH PLAY

VOL

PLAYPAU S ESTOP

START

RETURN

KARAOKE

FL DISPLAY

SLEEP

MUTING

PLAY

-RETURN

Відтворення дисків даних

[WMA] [MP3] [JPEG] [MPEG4] [DivX]

≥ [DVD-VR] Виберіть “DATA” у “DVD-V R/DATA” (➜ 25, Меню “OTHERS”)

для відтворення записів WMA, MP3, JPEG, MPEG4 або DivX.

Використання PLAYBACK MENU

“PLAYBACK MENU” екран відображається, якщо диск містить як відео (MPEG4/DivX), так і інші формати (WMA/MP3/JPEG).

PLAYBACK MENU

WMA/MP3/JPEG

MPEG4/DivX

Початок відтворення з вибраного елемента

При відображенні екрана “DATA-DISC” ви можете розпочати відтворення з вибраного елемента. наприклад,

Група (Папка):

Вміст (Файл):

: WMA/MP3

: JPEG

: MPEG4/DivX

≥ Для відображення/закриття екрана натисніть [MENU].

Відтворення розпочинається з вибраного вмісту.

AUDIO/PICTURE VIDEO

Виберіть “AUDIO/PICTURE” або “VIDEO”.

≥ Щоб розпочати відтворення, натисніть

[1 PLAY].

≥ Щодо вибору елемента для відтворення

див. “Початок відтворення з вибраного елемента” (➜ нижче).

DATA-DISC

ROOT

Perfume

My favorite1 My favorite2 My favorite3 Underwater Fantasy planet City of cascade Infinite unit

OK RETURN

Lady Starfish Metal Glue Life on Jupiter Starpersons1 Starpersons2

Виберіть елемент.

≥ Щоб повернутись до попереднього

екрана, натисніть

≥ Максимум: 12 символів в імені файла/

папки.

[-RETURN]

∫ Вибір зображення у меню піктограм

[JPEG]

Під час

відображення зображення

TOP MENU

DIRECT

NAVIGATOR

Щоб перейти до іншої групи

1 Натисніть [3] для вибору імені групи. 2 Натисніть [2, 1], щоб вибрати групу, а тоді натисніть [OK].

Відтворення дисків RAM та DVD-R/-RW (DVD-VR)

[DVD-VR]

≥ Заголовки відображаються тільки тоді, якщо вони записані на

диску.

≥ Програми, списки записів та заголовки дисків не доступні для

редагування.

Відтворення програм

В режимі зупинки наприклад

TOP MENU

DIRECT

NAVIGATOR

Відтворення списку записів

Працює лише тоді, коли на диску є список.

В режимі зупинки наприклад,

PLAY LIST

наприклад

Номер групи та

Назва групи

JPEG images G 1/ 1:C 3/ 9

номер вмісту

Виберіть зображення.

≥ Натисніть [:, 9 SKIP] для пропуску

сторінок.

LENGTH

DATE

10/11

0:16:02

02:15

12/05

0:38:25

01:30 04/03

1: 16:05

02:10

OK RETURN

TITLE

LIVE CONCERT

AUTO ACTION

CINEMA

≥ Для виходу з екрана натисніть [DIRECT

NAVIGATOR].

Виберіть програму.

≥ Натисніть [2, 1] для пропуску сторінок.

LENGTH

DATE

11/11

0:00:10

00:01

12/01

0: 01:20

01:20 01/02

1: 10:04

01:10

OK RETURN

TITLE

CITY PENGUIN

FOOTBALL

SPECIAL

≥ Для виходу з екрана натисніть

[PLAY LIST].

Виберіть список записів.

≥ Натисніть [2, 1] для пропуску сторінок.

Використання навігаційних меню

RQTX0091

Page 60

Використання екранних меню

Цифрові

кнопки

CANCEL

-FUNCTIONS

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

ECHO

SETUP SOUND

TV/AV

PLAY LIST

W.S.

VOL

SLOW/SEARCH

PLAY MODE

REPEAT

SUBWOOFER

LEVEL

CH SELECT

DVD

iPod/USB

FM/EXT-IN

ONE TOUCH PLAY

VOL

PLAYPAUSESTOP

START

RETURN

KARAOKE

FL DISPLAY

SLEEP

MUTING

PLAY

-RETURN

FUNCTIONS

ECHO

Виведіть екранне меню.

Кожне натискання клавіші виводить:

Menu 1 (Диск/Відтворення) Menu 2 (Відео) Menu 3 (Звук) Menu 4 (Караоке) Menu 5 (HDMI)

Exit

наприклад, Menu 1 (Диск/ Відтворення) [DVD-V]

Поточний елемент

OFF

TITLE SEARCH

1:ENG

3/2

1 :

Ім'я елемента

Виберіть елемент.

наприклад, Menu 1 (Диск/ Відтворення) [DVD-V]

Поточна настройка

C 1

OFF

CHAPTER SEARCH

RETURN

KARAOKE

Здійсніть настройки.

Вихід.

1:ENG

Показані елементи відрізняються у залежності від типу диска.

∫ Menu 1 (Диск/Відтворення)

TRACK SEARCH

Використання екранних меню

TITLE SEARCH CONTENT SEARCH CHAPTER SEARCH PG SEARCH PL SEARCH

AUDIO

RQTX0091

Для початку відтворення з потрібного елемента

≥ [VCD] Не працює при використанні функції

керування відтворенням.

наприклад, [DVD-V] : T2 C5

Щоб вибрати номери для диску даних

наприклад, 123: [S10] ➜ [1] ➜ [2] ➜ [3] ➜ [OK] [DVD-V] [DivX] (з багатьма звуковими

доріжками)

Для вибору аудіодоріжки

[DVD-VR] [VCD]

Для вибору “L”, “R”, “L+R” або “L R”

Тип/дані сигналу

LPCM/PPCM/ÎD/DTS/MP3/MPEG: Тип сигналу кГц (Частота стробування)/біт/кн (Кількість каналів)

наприклад,

3/2 .1ch

.1: Ефект низької частоти

(не відображається, якщо відсутній

сигнал)

.0: Без об’ємного звучання .1: Монофонічне об’ємне звучання .2: Стереофонічне об’ємне звучання

(ліва/права)

.1: Центральна .2: Передня ліваiПередня права .3: Передня ліваiПередня

праваiЦентральна

≥ [DivX] Для початку відтворення потрібен

деякий час після зміни аудіо на відеодиску DivX.

PLAY SPEED

REPEAT MODE

SUBTITLE

ANGLE

[DVD-VR] [DVD-V]

Для зміни швидкості відтворення

– від “k0.6” до “k1.4” (із кроком 0,1) ≥ Натисніть [1 PLAY] для повернення до

нормального відтворення запису.

≥ Після зміни швидкості

– Dolby Pro Logic II не діють. – Аудіо вихід переключається на 2-канальне

стерео.

– Частота стробування конвертується з

96 кГц на 48 кГц.

≥ Дана функція може не працювати залежно

від типу запису.

(➜ 18, Повторне відтворення)

A-B

Повторіть

(Для повторення певного

розділу) Окрім [JPEG] [MPEG4] [DivX] [DVD-VR] (Частина знімків) [VCD] (SVCD) Натисніть [OK] у початковій та кінцевій точках. ≥ Виберіть “OFF” для скасування.

[DVD-V] [DivX] (зі складними субтитрами) [VCD] (тільки SVCD)

Для вибору мови субтитрів

≥ На дисках iR/iRW може виводитись номер

субтитрів, що не відображаються.

[DVD-VR] (з увікненням/вимкненням інформації про субтитри)

Для вибору “ON” або “OFF”

≥ Ця функція може не працювати у залежності

від типу диска.

[DVD-V] (із багатьма кутами зйомки)

Для вибору кута відео

Page 61

[JPEG] Щоб вибрати “ON” або “OFF” для

JPG

DATE

DATE DISPLAY

відображення дати зображення

Щоб повернути зображення

(під час паузи)

[JPEG] : 0,------. 90,------.180,------.270

ROTATION

∫ Menu 2 (Відео)

NORMAL CINEMA1: Пом’ягшує тони зображень та

CINEMA2: Робить різкішими тони зображень

PICTURE MODE

ZOOM

TRANSFER MODE

SOURCE SELECT

[DivX]

DYN AMI C: Підвищує контраст яскравих

ANIMATION

Для вибору величини зуму

NORMAL, AUTO, k2, k4

Після вибору “480p”/“576p”/“720p”/“1080p” (прогресивна), “1080i” (черезстрічкова) [“VIDEO FORMAT” у або Menu 5 (HDMI)] у “PROGRESSIVE” (➜ 24, Меню “VIDEO”), “VIDEO OUT (I/P)”, виберіть метод конвертування прогресивного вихідного сигналу, який би відповідав типу матеріалу. ≥ Настройки повернуться на AUTO або AUTO1

при відкриванні лотка, вимкненні апарата чи виборі іншого джерела.

При відтворенні дисків PAL

AUTO: Автоматично виявляє кіно- та

VIDEO: Виберіть при використанні режиму

FILM: Вибиріть, коли краї

При відтворенні дисків NTSC

AUTO1: Автоматично виявляє кіно- та

AUTO2: Окрім

VIDEO: Виберіть при використанні режимів

При виборі “AUTO” конструктивний метод вмісту DivX визначається та виводиться автоматично. Якщо зображення спотворене, виберіть “INTERLACE” або “PROGRESSIVE” у залежності від того, який метод створення використовувався під час запису вмісту на диск.

AUTO, INTERLACE, PROGRESSIVE

^-------------------------------------------J

покращує деталізацію затемненого зображення.

та покращує деталізацію затемненого зображення.

зображень.

: Підходить для перегляду

мультфільмів.

відеовміст, і відповідно його конвертує.

AUTO та, коли вміст спотворений.

кіновмісту виглядають зазубреними або нерівними в режимі AUTO. Проте, коли відеовміст спотворений, як видно на малюнку справа, тоді виберіть AUTO.

відеовміст, і відповідно його конвертує.

AUTO1

кіновміст з різною частотою кадрів та відповідно його конвертує.

AUTO1 та AU TO2, і якщо вміст спотворений.

, автоматично виявляє

∫ Menu 3 (Звук)

Щоб діалоги у фільмах було краще чути

[DVD-V] (Dolby Digital, DTS, MPEG, 3-та більше каналами та діалогом, записаним на

DIALOGUE ENHANCER

PLII

центральному каналі) [DivX] (Dolby Digital, 3-та більше каналами та діалогом, записаним на центральному каналі)

OFF, ON

OFF, MOVIE, MUSIC

(➜ 30, Використання Dolby Pro Logic II)

Dolby PL II

∫ Menu 4 (Караоке)

Щоб вибрати “ON” або “OFF” для режиму Караоке

KARAOKE MODE

(➜ 27, Використання функції караоке)

≥ При виборі “ON”, “PLAYSPEED” (➜ 20) та

“Dolby PL II” (➜ вище) не працює.

∫ Menu 5 (HDMI)

Для виводу інформації HDMI.

HDMI

HDMI STATUS

HD ENHANCER

VIDEO FORMAT

COLOUR SPACE

(➜ 22, Підтвердження інформації HDMI)

Працює при використанні підключення HDMI з “VIDEO PRIORITY” (➜ 25, Меню “HDMI”) встановленим на “ON”.

Щоб покращити різкість зображення “720p”, “1080i” та “1080p” OFF, 1 (найнижча) до 3 (найвища)

Працює при використанні підключення HDMI з “VIDEO PRIORITY” (➜ 25, Меню “HDMI”)

встановленим на “ON”.

Для вибору відповідної якості зображення на телевізорі

(Здійснюється конвертація відеозаписів у відео високої чіткості.)

480p/576p/720p/1080p (прогресивна)

480i/576i/1080i (черезстрічкова)

≥ Якщо зображення спотворене, натисніть

та притримайте [CANCEL], доки зображення стане нормальним. (Настройки повернуться до “480p/576p”.)

Номери відображаються відповідно до типу відтворюваного диска. Відображається один із вищевказаних номерів.

Працює при використанні підключення HDMI з “VIDEO PRIORITY” (➜ 25, Меню “HDMI”) встановленим на “ON”.

Для вибору відповідного кольору зображення на телевізорі

bCr (4:2:2), Y Cb Cr (4:4:4), RGB

≥ Якщо вищенаведена настройка не

підтримується вашим телевізором, тоді вона не відображатиметься.

(Продовження на наступній сторінці)

Використання екранних меню

RQTX0091

Page 62

Використання екранних меню

Інформація про вміст DivX VOD

Підтвердження інформації HDMI

наприклад

HDMI --- I N F O R M A T I O N

CONNECTED STATE

AUDIO STREAM MAX CHANNEL

VIDEO FORMAT COLOUR SPACE

1 Стан підключення 2 Відображає тип вихідного сигналу. 3 Відображає число аудіоканалів. 4 (➜ 21, VIDEO FORMAT) 5 (➜ 21, COLOUR SPACE)

Примітка

При виборі “ відобразиться в “

OFF

” у “

AUDIO OUT

AUDIO STREAM

CONNECTED PCM 2ch 720p YCbCr 4:4:4

” (➜ 25, Меню “HDMI”), “– – –”

”.

DivX Video-on-Demand (VOD) – це вміст, закодований із метою захисту авторських прав. Для того, щоб мати змогу відтворювати вміст DivX VOD на даному апараті, ви повинні спершу зареєструвати даний апарат.

Виконайте онлайнові інструкції щодо придбання вмісту DivX VOD, а тоді зареєструйте даний апарат, ввівши реєстраційний код. Щоб отримати додаткову інформацію про DivX VOD, відвідайте вебсторінку www.divx.com/vod.

Відображає реєстраційний код апарата

(➜ 25, “REGISTRATION” в меню “OTHERS”)

OTHERS−REGISTRATION (DIVX)

DIVX (R) VIDEO ON DEMAND YOUR REGISTRATION CODE IS XXXXXXXX TO LEARN MORE VISIT www.divx.com/vod

SET RETURN

8 буквено-цифрових символів

≥ Рекомендуємо вам занотувати даний код для подальшого

звертання.

≥ Після першого відтворення вмісту DivX VOD у вікні

“REGISTRATION (DIVX)” відображається інший реєстраційний код. Не використовуйте цей реєстраційний код для придбання вмісту DivX VOD. Якщо цей код використати для придбання вмісту DivX VOD, а тоді відтворити цей вміст на даному апараті, тоді ви не зможете більше відтворювати будь-який вміст, придбаний за допомогою попереднього коду.

≥ Якщо ви придбаєте вміст DivX VOD за допомогою реєстраційного

коду, що відрізняється від коду даного апарата, тоді ви не зможете відтворювати цей вміст на даному апараті. (Відображається “AUTHORIZATION ERROR”.)

Інформація стосовно вмісту DivX, який можна відтворювати тільки визначену кількість разів

Деякий вміст DivX VOD можна відтворювати тільки визначену кількість разів. При відтворенні такого запису відображається залишкова кількість відтворень. Ви не зможете далі відтворювати запис після того, як на екрані відобразиться нуль. (Відображається “RENTAL EXPIRED”.)

При відтворенні даного запису ≥ Кількість залишкових відтворень зменшується на одне, якщо

– натиснути [Í] або [SETUP]. – натиснути [∫ STOP]. – натиснути [:, 9 SKIP] або [6, 5 SLOW/SEARCH] тощо

та перейти до іншого вмісту.

≥ Функція відновлення (➜ 17, Стоп) не працює.

Використання екранних меню / Інформація про вміст DivX VOD

RQTX0091

Page 63

Зміна настройок програвача

SETUP

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

ECHO

SETUP SOUND

TV/AV

PLAY LIST

W.S.

VOL

SLOW/SEARCH

PLAY MODE

REPEAT

SUBWOOFER

LEVEL

CH SELECT

DVD

iPod/USB

FM/EXT-IN

ONE TOUCH PLAY

VOL

PLAYPAUSESTOP

START

RETURN

KARAOKE

FL DISPLAY

SLEEP

MUTING

-RETURN

SETUP

Виведіть меню настройки.

Меню

MAIN

DISC VIDEO AUDIO DISPLAY HDMI OTHERS

SET RETURN

Виберіть меню.

Відображає поточні настройки нижчевказаних параметрів

DISC

SETTING STATE AUDIO SUBTITLE MENUS RATINGS PASSWORD

SET RETURN

Параметр

≥ Щоб повернутись до

попереднього екрана, натисніть [-RETURN].

Виберіть елемент.

EXIT : SETUP

ENGLISH AUTO ENGLISH 8 NO LIMIT

EXIT : SETUP

Настройка

Здійсніть настройки.

Вихід.

≥ Настройки залишаються дійсними навіть при перемиканні

програвача у режим очікуванням.

≥ Підкреслені параметри в даній таблиці є встановленими за

умовчанням.

SETUP

QUICK SETUP забезпечує настройки елементів, наведених у затемнених ділянках таблиці.

∫ Меню “DISC”

AUDIO

Вибір мови звукової доріжки.

SUBTITLE

Вибір мови субтитрів.

MENUS

Вибір мови меню диска.

≥ ENGLISH ≥ CZECH ≥ POLISH ≥ORIGINAL

§3

≥ AUTO ≥ HUNGARIAN ≥CZECH ≥POLISH ≥OTHER – – – –

≥ ENGLISH ≥FRENCH ≥ SPANISH ≥ GERMAN ≥RUSSIAN ≥HUNGARIAN ≥ CZECH ≥ POLISH ≥OTHER – – – –

Зміна мови меню у меню QUICK SETUP автоматично змінює дану настройку.

RATINGS

Встановлення рейтингових рівнів для обмеження відтворення дисків DVD-Video.

PA SS WO RD

Встановлення рейтингу (При вибраному 8 рівні)

≥ 0 LOCK ALL: Щоб запобігти відтворенню дисків без рейтингових рівнів. ≥ 1 до 7 ≥ 8 NO LIMIT

При встановлення рейтингового рівня відображається екран для введення пароля. Виконайте екранні інструкції.

Не забудьте свій пароль.

При вставлянні в апарат диска DVD-Video з вищим рейтинговим рівнем на екрані з’являється повідомлення. Виконайте екранні інструкції.

≥ SETTING

Змініть пароль для “RATINGS”.

Зміна рейтингу (При вибраному рівні від 0 до 7)

≥ CHANGE: Виконайте екранні інструкції.

§1

Вибрана оригінальна мова диска.

§2

Введіть відповідний код із переліку мовних кодів (➜ 25).

§3

Якщо вибрана для “AUDIO” мова недоступна, тоді з’являються титри цією мовою (якщо вони доступні на диску).

≥ FRENCH ≥ SPANISH ≥ GERMAN ≥RUSSIAN ≥HUNGARIAN

≥ENGLISH ≥FRENCH ≥SPANISH ≥GERMAN ≥RUSSIAN

§1

≥ OTHER – – – –

§2

(Продовження на наступній сторінці)

Зміна настройок програвача

RQTX0091

Page 64

Зміна настройок програвача

QUICK SETUP забезпечує настройки елементів, наведених у затемнених ділянках таблиці.

∫ Меню “VIDEO”

TV ASPECT

Виберіть настройки, які потрібні вам, та підтримуються вашим телевізором.

TV TYPE

Виберіть згідно з типом телевізора.

TIME DELAY

Настройте цю функцію, якщо при підключенні до плазмового дисплея відсутня синхронізація між звучанням та зображенням.

NTSC DISC OUT

Виберіть вихід PAL 60 або NTSC при відтворенні дисків NTSC (➜ 34, Відеосистеми).

STILL MODE

Під час паузи вкажіть тип відображення картинки.

VIDEO OUT (I/P)

Виберіть “PROGRESSIVE” тільки при підключенні до телевізора, що підтримує прогресивний вихід.

Зміна настройок програвача

∫ Меню “AUDIO”

DOLBY DIGITAL

DTS

MPEG

DYNAMIC RANGE

SPEAKER SETTINGS

Здійснює настройки колонок.

§4

Див. “Кадри та поля” (➜ 5, Глосарій).

§5

Якщо звук виводиться з роз'єму HDMI AV OUT, а підключене обладнання не підтримує вибраний елемент, тоді дійсний вихід буде залежати від технічних характеристик підключеного обладнання.

≥

4:3PAN&SCAN:

Телевізор зі звичайним вікном перегляду

(4:3)

Сторони широкоформатного кінофільму урізаються, щоб кадри кінофільму поміщались на екрані (якщо підтримується диском).

≥

4:3LETTERBOX:

Телевізор зі звичайним вікном перегляду

(4:3)

Широкоформатне зображення показується у форматі поштова скринька.

≥

4:3ZOOM:

Телевізор зі звичайним вікном перегляду

(4:3)

Зображення збільшується і зменшується.

≥

16:9NORMAL:

Широкоекранні телевізори

(16:9)

Розтягує зображення в сторони.

≥

16:9SHRINK:

Широкоекранні телевізори

(16:9)

Зображення відображаються по центру екрана.

≥

16:9ZOOM:

Широкоекранні телевізори

(16:9)

Розширює зображення до формату 4:3.

≥ STANDARD ≥ CRT ≥ LCD ≥ PROJECTION ≥ PLASMA

≥ 0 ms

≥ 20 ms ≥ 40 ms ≥60 ms ≥80 ms ≥ 100 ms

При використанні VIERA Link “HDAVI Control” із “HDAVI Control 3” сумісним телевізором (➜ 28), виберіть “0 ms”. Звук та відео буде автоматично встановлене на синх. (Працює тільки, коли “DVD/ CD” або “USB” вибрані як джерело.)

≥

NTSC:

≥

PA L 60 :

≥ AUTO ≥

FIELD

≥

FRAME

При підключенні до телевізора При підключенні до телевізора

: Картинка не розмита, однак її якість нижча.

: Загальна якість картинки висока, однак вона може бути розмитою.

NTSC PA L.

≥ INTERLACE ≥ PROGRESSIVE: З’являється екран повідомлення. Виконуйте вказівки на екрані.

≥ BITSTREAM ≥ PCM

Виберіть відповідно до типу обладнання, підключеного до роз’єму HDMI AV OU T .

Виберіть “BITSTREAM”, якщо обладнання може декодувати потік бітів (цифрова форма 5.1-канальних). В іншому випадку виберіть “PCM”. (Якщо потік бітів подається на обладнання без декодера, може виникати високий рівень шумів, що може призвести до пошкодження ваших колонок та слуху.)

≥ ON: Настройка чіткості навіть при низькій гучності. Зручна при нічному перегляді. (Працює тільки

з Dolby Digital)

≥ OFF ≥ SETTINGS:

≥ C DELAY: 0ms

, 1ms, 2ms, 3ms, 4ms, 5ms

Встановіть час затримки для центральної колонки та колонок об’ємного звучання (➜ 26, Вибір часу затримки колонок).

≥ SL/SR DELAY: 0ms

, 5ms, 10ms, 15ms

Встановіть час затримки для колонок об’ємного звучання (➜ 26, Вибір часу затримки колонок).

≥TEST TONE: SETTING

Використовуйте тестовий тон для настройки рівня гучності колонки (➜ 31, колонки

≥CENTER, SURROUND RIGHT, SURROUND LEFT: `6dB до i6dB

(

Установка за умовчанням: 0dB)

Настройка рівня

RQTX0091

Page 65

QUICK SETUP забезпечує настройки елементів, наведених у затемнених ділянках таблиці.

∫ Меню “DISPLAY”

LANGUAGE

Виберіть мову екранних повідомлень.

≥ ENGLISH ≥FRANÇAIS ≥ESPAÑOL ≥ DEUTSCH ≥ PУCCKИЙ ≥ MAGYAR ≥ ÇESKY ≥ POLSKI

∫ Меню “HDMI”

VIDEO PRIORITY

AUDIO OUT

RGB RANGE

Працює тільки, якщо “COLOUR SPACE” у Menu 5 (HDMI) встановлено на RGB (➜ 21).

VIERA Link

При використанні роз’єма роз’єму

HDMI AV OUT

обладнання (наприклад, телевізора).

≥

OFF: Якщо роз’єм

від підключеного обладнання, а від даного апарата.

≥ON: Коли звук виводиться з роз’єму

аудіовихід може не відповідати настройкам на основному апараті.)

≥

OFF

: Коли звук не виводиться з роз’єму

основному апараті.)

≥ STANDARD ≥ ENHANCED: Якщо чорно-білі зображення не чіткі.

≥ ON: Функція ≥ OFF

HDMI AV OUT

VIERA Link “HDAVI ControlTM”

HDMI AV OUT

оптимізується відповідно до технічних характеристик підключеного

не використовується для виводу відео. Вивід відео буде залежати не

для виводу відео. Роздільна здатність виводу відео з

HDMI AV OUT

. (У залежності від підключеного обладнання

є доступною (➜ 28).

≥

ON:

∫ Меню “OTHERS ”

REGISTRATION [DivX]

Відображає реєстраційний код апарата.

JPEG TIME

Встановлює швидкість слайд-шоу. Заводська настройка: 3 SEC

FL DIMMER

Зміна яскравості дисплея апарата.

QUICK SETUP

DVD-VR/DATA

Виберіть для відтворення тільки формату DVD-VR або DATA.

DEFAULTS

Повертає всі значення в MAIN меню до настройок за умовчанням.

≥ SHOW CODE

Реєстраційний код потрібен для придбання та відтворення вмісту DivX Video-on-Demand (VOD) (➜ 22).

≥ 1 SEC до 15 SEC (з кроком 1 с) ≥ 15 SEC до 60 SEC (з кроком 5 с) ≥ 60 SEC до 180 SEC (з кроком 30 с)

≥ BRIGHT ≥ AUTO: Дисплей затемнений і стає яскравішим при виконанні будь-яких операцій.

≥ SET

Виконайте екранні інструкції.

≥ DVD- VR

DATA: Для відтворення файлів даних на DVD-RAM або DVD-R/-RW.

≥ RESET

При встановленні параметра “RATINGS” (➜ 23) відображається вікно для введення пароля. Будь ласка, введіть такий самий пароль, а тоді вимкніть та увімкніть даний апарат знову.

≥ DIM

: Для відтворення відеопрограм на DVD-RAM або DVD-R/-RW.

. (Звучання виводиться згідно з настройками на

Зміна настройок програвача

Перелік мовних кодів

Абхазька: 6566 Афар: 6565 Африкаанс: 6570 Албанська: 8381 Амегарік: 6577 Арабська: 6582 Вірменська: 7289 Ассамська: 6583 Аймара: 6589 Азербайджанська: 6590 Башкирська: 6665 Баскська: 6985 Бенгальська, Бангла Бутанська: 6890 Біхарі: 6672 Бретонська: 6682 Болгарська: 6671 Бірманська: 7789 Білоруська: 6669 Камбоджійська: 7577 Каталанська: 6765 Китайська: 9072 Корсіканська: 6779 Хорватська: 7282 чеська: 6783

:6678

Датська: 6865 Голландська: 7876 Англійська: 6978 Есперанто: 6979 Естонська: 6984 Фарерська: 7079 Фіджі: 7074 Фінська: 7073 Французька: 7082 Фризька: 7089 Галісійська: 7176 Грузинська: 7565 Німецька: 6869 Грецька: 6976 Гренландська: 7576 Гуарані: 7178 Гуджараті: 7185 Хауса: 7265 єврейська: 7387 Хінді: 7273 Угорська: 7285 ісландська: 7383 індонезійська: 7378 інтерлінгва: 7365 ірландська: 7165

італійська: 7384 џпонська: 7465 џванська: 7487 Каннада: 7578 Кашмірська: 7583 Казахська: 7575 Киргизька: 7589 Корейська: 7579 Курдська: 7585 Лаоська: 7679 Латинська: 7665 Латвійська, Латишська: Лінгала: 7678 Литовська: 7684 Македонська: 7775 Малагасійська: 7771 Малайська: 7783 Малаяламська: 7776 Мальтійська: 7784 Маорі: 7773 Маратхі: 7782 Молдавська: 7779 Монгольська: 7778 Науру: 7865 Непальська: 7869

7686

Норвезька: 7879 Орія: 7982 Пушту: 8083 Перська: 7065 Польська: 8076 Португальська: 8084 Панджабі: 8065 Кечуа: 8185 ретороманська: румунська: 8279 російська: 8285 Самоанська: 8377 Санскрит: 8365 Шотландська: 7168 Сербська: 8382 Сербо-хорватська: 8372 Шона: 8378 Сіндхі: 8368 Сингальська: 8373 Словацька: 8375 Словенська: 8376 Сомалі: 8379 іспанська: 6983 Сунданська: 8385 Суахілі: 8387

8277

(Продовження на наступній сторінці)

Шведська: 8386 Тагальська: 8476 Таджицька: 8471 Тамільська: 8465 Татарська: 8484 Телугу: 8469 Тайська: 8472 Тібетська: 6679 Тігрін’я: 8473 Тонганська: 8479 Турецька: 8482 Туркменська: 8475 Тві: 8487 Українська: 8575 Урду: 8582 Узбецька: 8590 В’єтнамська: 8673 Волап’юк: 8679 Уельська: 6789 Волоф: 8779 Кхоса: 8872 ідіш: 7473 Йоруба: 8979 Зулуська: 9085

RQTX0091

Page 66

Зміна настройок програвача

Слухання FM-радіо

Вибір часу затримки колонок

(Працює при відтворенні 5.1-канального звучання)

(Тільки центральна колонка та колонки об’ємного звуку) Для оптимального прослуховування 5.1-канального звучання усі колонки, окрім сабвуфера, повинні бути розташовані на однаковій віддалі від місця прослуховування. При розташуванні центральної колонки або колонок об’ємного звучання ближче до місця прослуховування, настройте час затримки для компенсації різниці у віддалі.

Зміна настройок програвача







Коло ідеальних віддалей до колонок

Якщо віддаль a або b є меншою, ніж c, тоді знайдіть різницю у таблиці та змініть настройку на рекомендовану величину.

a Центральна колонка b Колонка об’ємного

Різниця (прибл.) Настройка Різниця (прибл.) Настройка

30 см 1мс 150 см 5мс 60 см 2мс 300 см 10мс

90 см 3мс 450 см 15мс 120 см 4мс 150 см 5мс

Для встановлення настройок часу затримки

Виберіть “C DELAY” або “SL/SR DELAY” з “SPEAKER SETTINGS” у Меню “AUDIO” (➜ 24).

Слухання FM-радіо

: Дійсне розташування колонок

: Ідеальне розташування колонок





: Віддалі до колонок

Приблизні розміри кімнати

звучання

DVD

VOL

TV/AV

iPod/USB

FM/EXT-IN

Цифрові

клавіші

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

PLAY LIST

SLOW/SEARCH

ONE TOUCH PLAY

PLAYPAUSESTOP

VOL

START

RETURN KARAOKE

FM/EXT-IN

SELECTOR

TUNE

-TUNE MODE

Для автоматичного програмування станцій див. стор. 13.

Ручна настройка

FM/EXT-IN

Виберіть “FM”.

≥ Основний апарат:

Натисніть [SELECTOR].

Виберіть частоту.

≥ Основний апарат:

Натисніть [-TUNE MODE], щоб вибрати на дисплеї “MANUAL”, а тоді натисніть [X TUNE W], щоб вибрати частоту.

≥ Щоб розпочати автоматичний тюнинг,

натисніть та притримайте [6, 5] (основний апарат: [X TUNE W]), доки розпочнеться тюнинг частоти. При знаходженні радіостанції автоматична настройка зупиняється.

∫ Програмування станцій вручну

Можна запрограмувати до 30 станцій.

MEMORY

1 Під час прослуховування радіопередачі

Натисніть [OK].

2 Під час відображення частоти на дисплеї

Натискуйте цифрові клавіші для вибору каналу.

≥ Для вибору номера, який

складається з двох цифр наприклад

12: [S10] ➜ [1] ➜ [2]

Або натискуйте [X, W], а тоді натисніть [OK].

Основний апарат: 1 Під час прослуховування радіопередачі

Натисніть двічі [MEMORY].

2 Під час відображення канала на дисплеї

Натисніть [X TUNE W], а тоді натисніть [MEMORY].

Попередньо збережена станція перезаписується при

RQTX0091

збереженні іншої станції на тому ж самому каналі.

Page 67

Використання функції караоке

—

PLAYPAUSESTOP

TOP MENU

DIRECT

NAVIGATOR

PLAY LIST

FUNCTIONS

ECHO

Примітка

Перед підключенням/відключенням мікрофона(-ів) зменшіть гучність основного апарата до мінімуму.

Підготовка

1 Виберіть “DVD/CD” як джерело. 2 Натисніть [s, MIC VOL] на основному апараті, щоб вибрати

“MIC LVL1”.

ECHO

START

PLAY MODE

REPEAT

RETURN

KARAOKE

FL DISPLAY

SLEEP

-RETURN

—

KARAOKE

Підключіть мікрофон(и).

Тип штекера: ‰6,3 мм, монофонічний стандартний штекер

, + MIC VOL

Мікрофон

(входить у комплект)

Розпочинайте відтворення та насройте гучність

основного апарата.

≥ 5.1-канальний звук буде змікшований до 2-канального. Основний апарат:

MIC VOL

Настройте рівень мікрофона та почніть співати.

MIC LVL1 (найнижча) до MIC LVL4 (найвища)

≥ Під час підключення мікрофону слід перевірити, щоб був

відключений iPod.

≥ Якщо під час використання чутний дивний звук (виття), відведіть

мікрофон подалі від колонок або зменшіть гучність мікрофона.

≥ Якщо ви не використовуєте мікрофон, відключіть його від гнізда

мікрофона та зменшіть гучність мікрофона до “MIC LVL1”.

Основний апарат

Показані елементи відрізняються у залежності від типу диска.

Щоб змінити режим звучання (при

використанні форматованих дисків караоке)

[DVD-V]

Диски соло

OFF: Вокал відключено ON: Вокал включено

Диски дует

OFF: Вокал відключено V1+V2: Вокал 1 та 2 V1: Вокал 1 V2: Вокал 2

[DVD-VR] [VCD]

L R: Звук лівого каналу чути з лівої

AUDIO CHANGE

колонки, а звук правого каналу чути з правої колонки (Акомпанемент та вокали)

L: Тільки звук лівого каналу (Тільки

акомпанемент)

R: Тільки звук лівого каналу (Тільки

вокал)

L+R: Звуки лівого та правого каналів

мікшуються та виводяться з обох колонок

На деяких дисках “L” і “R” можуть мінятися місцями.

Окрім [MPEG4] [DivX]

Щоб змінити октаву пісні ›6 (найнижча) до ﬂ6 (найвища)

KEY CONTROL

OFF: Нормальна

Окрім [MPEG4] [DivX] Щоб зменшити рівень вокалу (при використанні стереоджерела, не форматованого для караоке)

ON: Зменшує рівень вокалу

VOCAL CANCEL

OFF: Скасувати

≥ Дана функція може не працювати, залежно

від типу пісні.

Використання функції караоке

Використання режиму Караоке

RETURN

KARAOKE

(натисніть і

притримайте)

≥ Режим Караоке автоматично вимкнеться, якщо вимкнути даний

апарат, відкрити лоток для дисків або вибрати інше джерело.

Виведіть екранне меню режиму караоке.

наприклад,

OFF

KARAOKE MODE

≥ Або виберіть “KARAOKE MODE” у Menu 4

(Караоке) (➜ 21).

Виберіть “ON”.

Виберіть елемент.

Здійсніть настройки.

≥ Для виходу з екрана натисніть [-RETURN].

Додавання ефекту ехо

При використанні мікрофона ви можете додавати до свого голосу ехо.

FUNCTIONS

(натисніть і

притримайте)

Під час

відображення режиму ехо

FUNCTIONS

ECHO

Виведіть режим ехо.

наприклад,

#ECHO 2#ECHO 3#ECHO 4

ECHO 1

^------------------- ECHO OFF,--------------------}

Ефект збільшується зі зростанням числа. ≥ Щоб скасувати, виберіть “ECHO OFF”.

RQTX0091

Page 68

Використання VIERA Link “HDAVI ControlTM”

DVD

VOL

TV/AV

iPod/USB

FM/EXT-IN

CANCEL

”

SKIP

SLOW/SEARCH

ONE TOUCH PLAY

PLAYPAUSESTOP

VOL

FM/EXT-IN ONE TOUCH PLAY

SLOW/SEARCH

PLAY

TOP MENU

DIRECT

NAVIGATOR

PLAY LIST

FUNCTIONS

ECHO

SETUP

SETUP SOUND

VIERA Link “HDAVI Control”

VIERA Link “HDAVI Control” – це зручна функція, яка пропонує сумісне виконання операцій на даному апараті та телевізорі Рanasonic (VIERA) в системі “HDAVI Control”. Ви можете

Використання VIERA Link “HDAVI Control

використовувати дану функцію, підключивши обладнання за допомогою кабелю HDMI. Інформацію щодо виконання операцій можна знайти в інструкції з експлуатації підключеного обладнання. ≥ VIERA Link “HDAVI Control” базується на функціях керування, що

забезпечуються промисловим стандартом HDMI, відомим також під назвою HDMI CEC (Consumer Electronics Control). Це унікальна функція, яку ми розробили та додали у даний апарат. Однак ми не гарантуємо її сумісність із обладнанням інших виробників, яке підтримує HDMI CEC (Див. посібник користувача вашого обладнання).

≥ Даний апарат підтримує функцію “HDAVI Control 3”.

“HDAVI Control 3” – це найновіший стандарт (станом на грудень 2007 року) для HDAVI Control-сумісного обладнання Panasonic. Даний стандарт сумісний з усім HDAVI-обладнанням Panasonic.

Телевізор із “HDAVI Control 2 (та пізнішої версії)” функцією передбачає виконання наступних операцій: VIERA Link Control тільки з пультом ДК телевізора [для “HDAVI Control 2 (та пізнішої версії)”] (➜ 29).

Підготовка

≥ Упевніться, що підключення HDMI встановлене (➜ 10). ≥ Встановіть “VIERA Link” на “ON” (➜ 25, Меню “HDMI”). ≥ Для правильного завершення та активації підключення увімкніть

усе VIERA Link “HDAVI Control”-сумісне обладнання та переключіть телевізор у відповідний режим HDMI-входу для даного апарата.

START

RETURN

KARAOKE

FL DISPLAY

PLAY MODE

SLEEP

REPEAT

MUTING

SUBWOOFER

LEVEL

CH SELECT

W.S.

∫ Автоматична настройка

Настройки для “TV ASPECT” “LANGUAGE”

(➜ 25, Меню “DISPLAY”) будуть автоматично

змінюватись відповідно до настройок на телевізорі. (За виключенням, якщо настройка, зроблена на телевізорі, недоступна на даному апараті.)

При використанні VIERA Link “HDAVI Control” із “HDAVI Control 3” сумісним телевізором

§2

При використанні VIERA Link “HDAVI Control” із “HDAVI Control 2 (та пізнішої версії)” сумісним телевізором

Відтворення одним натиском

Ви можете увімкнути даний апарат і телевізор та розпочати відтворення диска одним натисканням кнопки.

ONE TOUCH PLAY

Розпочинайте відтворення.

Колонки даного апарата вмикаються автоматично (➜ 29).

Дана функція також працює, якщо натиснути [1 PLAY] на пульті ДК, якщо даний апарат знаходиться в режимі очікування.

Примітка

Відтворення може не одразу відобразитись на телевізорі. Якщо ви пропустили початок запису, натисніть [:] або [6], щоб повернутись до початку запису.

Автоматичне увімкнення входу

≥ При переключенні входу телевізора в режим ТВ-тюнера даний

апарат автоматично переключається в режим (Ця операція неможлива, якщо даний елемент знаходиться в режимі “IPOD”.)

≥ При виборі “DVD/CD” як джерела телевізор автоматично

переключає свій режим входу на даний апарат.

≥ [DVD-V] [VCD] Коли відтворення зупиниться телевізор автоматично

повернеться в режим ТВ-тюнера.

≥ При виборі

“

AUX

”§ або “DIGITAL IN”§ з “Input Selection” у меню

START (➜ 15) телевізор автоматично переключається в режи ТВ-

тюнера.

Вимкнення з’єднання

При вимкненні телевізора даний апарат автоматично переключається в режим очікування.

≥ Дана функція працює тільки, коли “DVD/CD”,

“D-IN”

≥ При увімкненні телевізора даний апарат не увімкнеться

вибрані як джерело на даному апараті.

автоматично. (Функція увімкнення з’єднання недоступна.)

(➜ 24, Меню “VIDEO”) та

“

AUX

”§ або “D-IN”§.

“USB”, “AUX”§ або

Настройка звуку телевізора для функції VIERA Link “HDAVI Control”

Виберіть між “ Перевірте наявність аудіопідключення до роз’єму

AUX

” та “D-IN” для роботи з пов’язаними операціями.

AUX (➜ 10) або роз’єму OPTICAL IN (для “D-IN”) (➜ 11) . 1 Натисніть кнопку [FM/EXT-IN] для вибору “

AUX

” або “D-IN

2 Натисніть [SETUP] для вибору “TV AUDIO”, а тоді натисніть [3]

або [4] для переключення в “

AUX

” або “D-IN”.

При зміні підключення або настройок повторіть вищенаведене.

“

AUX

” або “D-IN” (“DIGITAL IN”) працюють залежно від настройки

“TV AUDIO” (➜ вище, Настройка звуку телевізора для функції VIERA Link “HDAVI Control”).

RQTX0091

(для “

AUX

”.

Примітка

При натисканні [Í] вимикається тільки даний апарат. Інше підключене обладнання, сумісне з VIERA Link “HDAVI Control”,

”)

залишається увімкненим.

Page 69

Керування колонками VIERA Link Control тільки з пультом ДК

Ви можете вибрати, чи звук буде виводитись із колонок даного апарата, чи з колонок телевізора за допомогою настройок в меню телевізора. Детальнішу інформацію можна знайти в інструкції з експлуатації вашого телевізора.

Домашній кінотеатр

Колонки даного апарата є активними. ≥ Якщо даний апарат перебуває в режимі очікування, тоді зміна

виводу звуку з колонок телевізора на колонки апарата призведе до автоматичного увімкнення даного апарата та вибору “AUX” або “D-IN”

як джерело.

≥ Колонки телевізора автоматично вимикаються. ≥ Ви не зможете встановлювати гучність за допомогою кнопки

гучності або вимкнення гучності на пульті дистанційного керування телевізора. (Рівень гучності відображається на дисплеї основного апарата.)

≥ Щоб скасувати вимкнення звучання, ви можете також

скористатись пультом дистанційного керування даного апарата

(➜ 14).

≥ При вимкненні даного апарата автоматично вмикаються колонки

телевізора.

Телевізор

Колонки телевізора активні. ≥ Гучність даного апарата встановлена на “0”.

–

Дана функція працює тільки, коли “

“

D-IN

”

вибрані як джерело на даному апараті.

DVD /CD

”, “

USB

”, “

AUX

”§ або

≥ Вихід звучання є 2-канальним.

При переключенні між колонками даного апарата та телевізора екран телевізора може гаснути на декілька секунд.

телевізора [для “HDAVI Control 2 (та пізнішої версії)”]

Ви можете контролювати меню відтворення даного апарата за допомогою пульта ДК телевізора. При використанні пульта ДК телевізора див. нижченаведені малюнки щодо функцій клавіш.

1 Виберіть операційне меню даного апарата за допомогою

настройок меню телевізора. (Детальнішу інформацію можна знайти в інструкції з експлуатації вашого телевізора.)

Відобразиться меню START. наприклад, [DVD-V]

DVD/CD Home Cinema

Playback Disc

TOP MENU (DVD) MENU (DVD)

Input Selection

OK RETURN

≥Меню START можна також вивести за допомогою кнопки на

пульті ДК телевізора (наприклад, [OPTION]). – При виборі

“

DVD /CD

” або “

тільки в режимі зупинки.

– Ця операція неможлива, якщо екран відтворення iPod музики

відображається на екрані телевізора.

2 Виберіть потрібний пункт у меню START (➜ 15).

При відображенні екранної панелі керування наприклад, [DVD-V] (коли “Playback Disc” вибрано в меню START.)

Доступ до відтворення/ меню

USB” як джерела це спрацьовує

”

Використання VIERA Link “HDAVI Control

PAUSE

PLAY

STOP

RETURN

Ви можете керувати відтворенням за допомогою вищенаведених органів керування. ≥ Екранну панель керування можна також вивести за допомогою

кнопки на пульті ДК телевізора (наприклад, [OPTION]). – Це спрацьовує тільки в режимах відтворення та відновлення

відтворення

“

DVD /CD

” або “

USB

” або,

якщо екран відтворення

iPod музики відображається на екрані телевізора.

Якщо телевізор автоматично переключився на режим входу HDMI для даного апарата.

(

➜ 28, Автоматичне увімкнення входу

При натисканні кнопки [EXIT] на пульті ДК телевізора для виходу із керування VIERA Link Control телевізора автоматично переключається в режим ТВ-тюнера. (Дана операція неможлива, якщо даний елемент перебуває в режимі “IPOD”, або коли “DVD/ CD” або “USB” обрані як джерело.)

Примітка

≥ Залежно від меню деякі операційні клавіші можуть не працювати

на пульті ДК телевізора.

≥ Внесення членів за допомогою цифрових клавіш на пульті ДК

телевізора недоступне ([0] до [9]). Для вибору списку записів тощо використовуйте пульт ДК даного апарата.

)

RQTX0091

Page 70

Використання звукових ефектів

PLII

SETUP

SOUND,

—

W.S.

Використання звукових ефектів

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

ECHO

SETUP SOUND

TV/AV

PLAY LIST

W.S.

VOL

SLOW/SEARCH

PLAY MODE

REPEAT

SUBWOOFER

LEVEL

CH SELECT

DVD

iPod/USB

FM/EXT-IN

ONE TOUCH PLAY

VOL

PLAYPAUSESTOP

START

RETURN

KARAOKE

FL DISPLAY

SLEEP

MUTING

SW BOOST

+, VOL

SUBWOOFER LEVEL

—

CH SELECT

∫ Справжній центральний фокус

(Ефективний при відтворенні звуку, що містить центральний звуковий канал, або при увімкненні Dolby Pro Logic II.)

Можна зробити так, щоб складалось враження, що звук іде не від центральної колонки, а з телевізора.

R.C.FCS ON,------.R.C.FCS OFF

∫ Підсилення об’ємного звучання

Автоматична настройка кожної колонки для покращення ефекту об’ємного 5.1-канального звучання. При відтворенні двоканального звучання вивід звучання Л/П фронтальних колонок здійснюється також через усі інші колонки, створюючи ефект об’ємного звучання.

SRD ENH ON,------.SRD ENH OFF

Використання Dolby Pro Logic II

Окрім [DivX]

Dolby Pro Logic II – це удосконалений декодер, що виводить 5-канальний об’ємний стереозвук, незалежно від того, чи був він спеціально кодований Dolby Surround.

Кожне натискання клавіші виводить:

MOVIE: Програмне забезпечення для відео MUSIC: Стереоджерела OFF: Скасувати

Примітка

≥ Звукові ефекти можуть бути недоступними або не мати ефекту

залежно від типу джерела або при використанні навушників (➜ 15).

≥ При використанні звукових ефектів з деякими пристроями ви

можете відчути зниження якості звучання. Якщо це має місце, вимкніть звукові ефекти.

Підготовка

Для перегляду зображення увімкніть телевізор та виберіть відповідний режим відеовходу.

Настройка звукових ефектів

SOUND

W.S .

Під час відображення вибраного режиму

Виберіть режим звуку.

Кожне натискання клавіші виводить:

EQ: Еквалайзер R.C. FCS: Справжній центральний фокус SRD ENH: Підсилення об'ємного звучання

Виконайте настройки.

Див. нижче за інформацією щодо настройки звукових ефектів.

∫ Еквалайзер

Ви можете вибрати настройки якості звуку. При кожному натисканні [3, 4]:

HEAVY: Додає низькі частоти для рок-композицій. CLEAR: Очищує високі тони. SOFT: Для музичного фону. FLAT: Відміна (без ефектів).

≥ “ÎPLII” спалахує при наявності ефекту. ≥ Не працює, коли звук виводиться з роз’єму HDMI AV OUT. ≥ Можна регулювати гучність колонок об’ємного звучання для

досягнення найкращого ефекту об’ємного звучання (➜ 31, Настройка рівня колонки).

Використання Режим шепоту

Окрім [DivX]

Ви можете підсилити ефект об’ємного звучання 5.1-канального звуку низької гучності. (Зручна функція для перегляду вночі.)

SOUND

W.S .

(натисніть і

притримайте)

≥ “(( ))” спалахує при наявності ефекту.

При кожному натисканні та притримуванні клавіші:

WHISPER-MODE SRD ON

↕

WHISPER-MODE SRD OFF

RQTX0091

Page 71

Настройка рівня сабвуфера

Настройка рівня колонки

Ви можете настроювати рівень звучання низьких частот. Апарат автоматично вибирає найоптимальнішу настройку відповідно до типу пристрою, який здійснює відтворення.

SUBWOOFER

LEVEL

CH SELECT

SUB W 1#SUB W 2#SUB W 3

^---------------------------------------------}

≥ Щоб перевірити поточну настройку, натисніть

[SUBWOOFER LEVEL].

≥ Виконана настройка запам’ятовується та викликається кожного

разу при використанні для відтворення джерела того самого типу.

Використання підсилення сабвуфера

Тільки основний апарат

Ви можете підсилити ефект сабвуфера за допомогою сильних низьких частот.

індикатор

SW BOOST

BST ON,------.BST OFF Індикатор SW BOOST світиться, коли

BOOST

увімкнене підсилення сабвуфера.

Ви можете настроювати рівні об'ємного звучання.

Підготовка

≥ Натисніть [i, ` VOL], щоб настроїти гучність на нормальний рівень

прослуховування.

≥ Виберіть “TEST TONE” з “SPEAKER SETTINGS” у Меню “AUDIO”

(➜ 24).

Ввійдіть у режим тестового тону.

наприклад,

Тестовий тон буде виводитись на кожен канал у такому порядку.

LEFT, CENTER, RIGHT,

AUDIO - SPEAKER SETTINGS - TEST TONE

SPEAKERS

LEFT

CENTER RIGHT SURROUND RIGHT SURROUND LEFT

SET RETURN

TRIM LEVEL

− − 0dB

− − 0dB 0dB

EXIT : SETUP

SURROUND RIGHT, SURROUND LEFT

Настройте рівень колонки для кожної колонки. (CENTER,

SURROUND RIGHT, SURROUND LEFT)

6dB до i6dB

≥ Для виходу з екрана натисніть [SETUP].

∫ Настройка гучності колонок під час

відтворення

(Ефективний при відтворенні 5.1-канального звуку або при увімкненні Dolby Pro Logic II.)

1 Натисніть та притримайте [—CH SELECT] для вибору

колонки.

Під час відображення каналу колонки натисніть

[—CH SELECT]. L #C #R #RS #LS #SW

^----------------------------------------------}

≥ Ви можете настроїти SW (Сабвуфер) тільки, якщо диск

включає канал сабвуфера та не світиться “ÎPLII”.

2 Натисніть [3] (збільшення) або [4] (зменшення), щоб

відрегулювати рівень гучності для кожної колонки.

C, RS, LS, SW: `6dB до i6dB (L, R: регулюється тільки баланс.)

Щоб відрегулювати баланс передніх колонок при вибраному “L” або “R”, натисніть [2, 1].

Використання звукових ефектів

RQTX0091

Page 72

Використання іншого обладнання

VOL

TV/AV

iPod/USB

FM/EXT-IN

CANCEL

SKIP

STOP, PAUSE

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

-FUNCTIONS PLII

SETUP

Ви можете також здійснювати відтворення зовнішніх джерел через вашу систему домашнього кінотеатру.

ECHO

SETUP

PLAY LIST

SOUND

W.S.

SLOW/SEARCH

PLAY MODE

REPEAT

SUBWOOFER

LEVEL

CH SELECT

ONE TOUCH PLAY

PLAYPAU S ESTOP

MUTING

Прослуховування звукових записів на телевізорі

Підготовка

Використання іншого обладнання

Перевірте аудіопідключення до роз’єму AUX на основному апараті (➜ 10).

FM/EXT-IN

≥ Зменшіть гучність телевізора до мінімуму та настройте гучність на

даному апараті.

≥ Ви можете отримати ефект об'ємного звучання, натиснувши

Виберіть “AUX”.

[ÎPLII], щоб увімкнути Dolby Pro Logic II (➜ 30).

Прослуховування цифрового звучання

Підготовка

Перевірте аудіопідключення до роз’єму OPTICAL IN на основному апараті (➜ 11 ) .

FM/EXT-IN

Настройка цифрового аудіовиходу

Виберіть відповідно до типу звуку, що виводиться з роз’єму OPTICAL IN на основному апараті. 1В режимі “D-IN”

Натисніть клавішу [SETUP] для вибору “MAIN/SAP”, “DRC” або “PCM FIX”.

2 Під час відображення вибраного режиму

Натисніть [3, 4], щоб вибрати настройку.

MAIN/SAP (Працює тільки з Dolby Dual Mono)

Режим

MAIN, SAP

“SAP” = Secondary Audio Program (Вторинна аудіопрограма)

Dynamic Range Compression DRC ON: Настроює чистоту звуку навіть при низькій гучності за

DRC OFF

Режим

PCM ON: Виберіть при прийманні тільки сигналів PCM. PCM OFF:

Примітка

RQTX0091

Звук, що входить через роз’єм OPTICAL IN, не може виводитись через роз’єм HDMI.

, MAIN+SAP§ (стереозвук)

допомогою стиснення найнижчих та найвищих рівнів звуку. Зручна при нічному перегляді. (Працює тільки з Dolby Digital)

PCM FIX

Виберіть при прийманні тільки сигналів

Виберіть “D-IN” (Цифровий вхід).

VOL

START

RETURN

KARAOKE

FL DISPLAY

SLEEP

FM/EXT-IN

-RETURN

-PLAY MODE

—

REPEAT

Dolby Digital

PLAY

та

Відтворення з USB-пристрою

Ви можете підключитись для відтворення записів або файлів із USB-накопичувачів. Пристрої, що включаються в клас USB-накопичувачів: – USB-пристрої, що підтримують тільки групове пресилання даних. – USB-пристрої, що підтримують USB 2.0 повношвидкісний.

Підготовка

≥ Перед підключенням будь-якого USB-накопичувача до даного

апарата обов’язково зробіть резервне копіювання даних.

≥ Не рекомендується використовувати USB-продовжувач. При

підключенні USB-пристрою за допомогою продовжувача, даний апарат не розпізнає його.

Підключіть USB-пристрій (не входить у комплект).

USB-пристрій

Основний апарат

iPod/USB

Відтворення розпочинається з вибраного вмісту. ≥ Ви можете отримати ефект об’ємного звучання, натиснувши

[ÎPLII], щоб увімкнути Dolby Pro Logic II (➜ 30).

≥ Інші функції подібні до тих, що були описані в “Операції з дисками”

(➜ 16 до 26).

Підтримка форматів

Фотографії

Музика MP3 (Розширення: “.mp3”, “.MP3”)

Відео

Для Panasonic D-Snap/DIGA

Примітка

≥ Максимум: 256 папок, 4000 файлів, 12 символів для імен файлів/

≥ При підключенні зчитувача карт USB з декількома портами буде

вибрана тільки одна карта пам'яті. Зазвичай це перша вставлена карта пам’яті.

≥ При підключенні USB-пристрою масової пам’яті, переконайтеся,

що iPod відключено.

PCM

папок

Виберіть “USB”.

З’явиться екран меню. наприклад,

USB

ROOT

Songs

Concert_01 Concert_02 Southern AI

OK RETURN

≥ При появі екрана “PLAYBACK MENU”

виберіть “AUDIO/PICTURE” або “VIDEO”, натиснувши [3, 4], а тоді [OK].

Виберіть елемент.

≥ Щоб повернутись до попереднього

екрана, натисніть [-RETURN]

JPEG (Розширення: “.jpg”, “.JPG”, “.jpeg”, “.JPEG”

WMA (Розширення: “.wma”, “.WMA”)

(Розширення: “.asf”, “.ASF”)

MPEG4

)

Page 73

Використання iPod

Підготовка

≥ Перегляньте фотографії/відео за допомогою iPod

– Перевірте підключення відео до роз’єму VIDEO OUT на даному

– Здійсніть низку операцій у меню iPod для отримання відповідних

≥ Для виводу зображення на екран ввімкніть телевізор і виберіть

відповідний режим відеовходу.

≥ Перед підключенням/відключенням iPod виключіть основний

апарат або зведіть гучність основного апарату до мінімуму.

Підключіть iPod (не входить у комплект) щільно.

Підзарядка починається, як тільки iPod вставляється в основний апарат.

наприклад,

Док-адаптер (не входить у комплект)

≥ Притримуйте док при підключенні/відключенні iPod. ≥ Підключіть настільний адаптер, що входить у комплект вашого

iPod до підставки для надійного використання iPod. Якщо вам потрібен адаптер, зверніться до вашого дилера iPod.

Для керування за допомогою дисплея iPod натисніть [-FUNCTIONS].

Насолоджуйтесь музикою

Відтворення почнеться з обраного контента.

наприклад

Умова відтворення

§1

Вибрати режими програвання

Натисніть [–PLAY MODE]. При кожному натисканні кнопки:

Off: Скасування

(

➜ 10

пристрої

настройок виводу фото/відео на екран телевізора. (Див. інструкції з експлуатації вашого iPod.)

iPod

Док для iPod

Основний апарат

iPod/USB

Вибір “IPOD”.

iPod автоматично перемикається на режим дисплея даного апарату.

Меню музики з'являється на екрані телевізора.

наприклад,

iPod Home Cinema

Playlist s

Artist s Albums Songs Podcast s Genres Composers Audiobooks

Виберіть пункт.

≥ Натискайте [2, 1] для посторінкового

Пісня

Виконавець

Альбом

: Програвання пісні : Програвання альбому

пропуску.

≥ Для повернення до попереднього

екрана натисніть [-RETURN].

iPod Home Cinema

3 of 20 Good morning Ronaldo Happy days

2:43 -1:15

RETURN

Режим програвання

Режим повтору

Поточна позиція

§1

§2

Вибрати режими повтору

Натисніть і утримуйте [—REPEAT] а потім натисніть на кнопку повторно на протязі 3 секунд. При кожному натисканні кнопки:

: Повторити доріжку 1 : Повторити все

Off: Скасування

Насолоджуйтесь фото/відео

FUNCTIONS

ECHO

Відтворіть показ слайдів або відео на вашому iPod.

Зображення буде показано на екрані вашого телевізора.

Ви також можете керувати iPod меню за допомогою пульта дистанційного керування.

[3, 4]: Для навігації по пунктах меню [OK]: Для переходу в наступне меню [-RETURN]: Для повернення до попереднього меню

Основні засоби керування (тільки для музики й відео)

Кнопка Функція

[1 PLAY] Відтворення [∫ STOP], [; PAUSE] Пауза [:, 9] Пропуск

(натисніть і притримайте)

[:, 9]

≥ Ви можете насолоджуватися ефектом об’ємного звуку,

натиснувши на [ÎPLII] наслідком чого є включення Dolby Pro Logic II (➜ 30).

При використанні меню START в режимі “IPOD”

Виберіть “Music” або “Photos/Videos”.

Music: Показує меню музики. Photos/Videos:

Про перезарядження батареї

≥ iPod починає перезарядження незалежно від того, включений він

або виключений.

≥ Повідомлення “IPOD ¢” являється на дисплеї основного апарату

під час зарядки iPod у режимі очікування основного апарату.

≥ Перевірте, чи повністю перезарядилася батарея iPod. ≥ Якщо ви не використовуєте iPod протягом тривалого часу після

повного перезарядження, відключіть його від основного апарату, оскільки батарея розрядиться. (При повному заряді батареї додаткове перезарядження не відбувається.)

Примітка

Під час підключення iPod слід перевірити, щоб пристрій USB та мікрофони були відключені.

Сумісні iPod

≥ iPod touch (8Гб, 16Гб) ≥ iPod nano 3-го покоління (відео) (4Гб, 8Гб) ≥ iPod класичний (80Гб, 160Гб) ≥ iPod nano 2-го покоління (алюмінієвий) (2Гб, 4Гб, 8Гб) ≥ iPod 5-го покоління (відео) (60Гб, 80Гб) ≥ iPod 5-го покоління (відео) (30Гб) ≥ iPod nano 1-го покоління (1Гб, 2Гб, 4Гб) ≥ iPod 4-го покоління (кольоровий дисплей) (40Гб, 60Гб) ≥ iPod 4-го покоління (кольоровий дисплей) (20Гб, 30Гб) ≥ iPod 4-го покоління (40Гб) ≥ iPod 4-го покоління (20Гб) ≥ iPod міні (4Гб, 6Гб)

Сумісність залежить від версії програмного забезпечення на вашому iPod.

Перемикається на дисплей iPod.

Перемкніть iPod на його власний режим дисплея.

Продовжіть операції за допомогою дисплея iPod.

Пошук

Використання іншого обладнання

RQTX0091

Page 74

Диски, придатні для відтворення

Диски, що знаходяться у продажу

Диски Логотип

Позначається у даній

інструкції значком

Зауваження

DVD-Video

Video CD

Записані диски (±: Диски для відтворення,

Диски Логотип

DVD-RAM

DVD-R/RW

DVD-R DL

відеорекордері

[DVD-VR]§2[DVD-V]

[DVD-V]

[VCD]

[CD]

Високоякісні відео- та музичні диски

Музичні диски з відео Включаючи SVCD (Згідно з IEC62107)

Музичні диски

—: Не відтворюються)

Записані на

DVD тощо.

§4

Записані на персональному

комп’ютері, та ін.

[WMA] [MP3] [JPEG]

[MPEG4]

[DivX]

± ——±± ± ±

±±— ±± ± ±

§3

± ——— — —

Фіналізація

Не потрібна

Потрібна

§6

iR/iRW

CD-R/RW

≥ Можливість відтворення вищенаведених дисків залежить від типу дисків, умов та методу запису, а також способу створення файлів

(➜ 35, Поради щодо запису дисків даних).

§1

Даний апарат може відтворювати компакт-диски CD-R/RW із записами, здійсненими у форматах CD-DA або Video CD.

§2

Диски, записані на DVD-рекордерах або DVD-відеокамерах тощо у форматі версії 1.1 (уніфікований стандарт відеозапису).

§3

Диски, записані на DVD-рекордерах або DVD-відеокамерах у форматі версії 1.2 (уніфікований стандарт відеозапису).

§4

Диски, записані на DVD-рекордерах або DVD-відеокамерах у форматі DVD-Video.

Диски, придатні для відтворення

§5

Записані у форматі що відрізняється від DVD-Video формати, тому деякі функції не працюють.

§6

Процес, який забезпечує відтворення дисків на сумісному обладнанні. Для відтворення дисків із позначкою “Потрібна” диск спершу потрібно фіналізувати на обладнанні, на якому він був записаний.

§7

Можна також закрити сеанс запису.

§1

——(±) ——(±) ———±±± ± ±

Примітка щодо використання двосторонніх дисків DualDisc

Сторона з цифровим аудіовмістом на двосторонньому диску DualDisc не відповідає технічним характеристикам формату Compact Disc Digital Audio (CD-DA), тому її відтворення може бути недоступним.

∫ Диски, непридатні для відтворення

Диски Blu-ray, HD DVD, AVCHD, DVD-RW версії 1.0, DVD-Audio, DVD-ROM, CD-ROM, CDV, CD-G, SACD та Photo CD, DVD-RAM, які неможливо вийняти з картриджів, 2,6 Гб та 5,2 Гб DVD-RAM та “Chaoji VCD”, доступні в продажі, включаючи CVD, DVCD та SVCD, що не відповідають стандарту IEC62107.

∫ Відеосистеми

– Даний апарат може відтворювати диски системи PAL та

NTSC, однак ваш телевізор повинен відповідати системі

диска.

– Диски PAL не підлягають правильному перегляду на

телевізорах NTSC.

RQTX0091

– Даний апарат може конвертувати сигнали NTSC у PAL 60 для

перегляду на телевізорах PAL (➜ 24, “NTSC DISC OUT” у меню “VIDEO”).

§5

——— — —

§5

——— — —

∫ Застереження щодо користування

дисками

≥ Не наліплюйте ярликів на диски. Це може призвести до

перекосу диска, що не дасть змоги його використовувати.

≥ Не робіть на титульній поверхні дисків написів кульковою

ручкою або іншими засобами для писання.

≥ Не використовуйте для чищення дисків розпилювачі, бензин,

розчинники, рідини для зняття статичного заряду тощо.

≥ Не використовуйте з дисками пристрої для захисту від

стирання або обгортки.

≥ Не використовуйте наступні диски:

– Диски з залишками клейкої речовини від наклейок або

етикеток (наприклад, диски взяті напрокат і т.ін.). – Деформовані диски або диски з тріщинами. – Диски неправильної форми, наприклад, у вигляді серця.

Потрібна Потрібна

Потрібна

§7

Page 75

∫ Поради щодо запису дисків даних

Формат Диски

[WMA] CD-R/RW “.WMA”

[MP3] DVD-RAM

DVD-R/RW CD-R/RW

[JPEG] DVD-RAM

DVD-R/RW CD-R/RW

[MPEG4] DVD-RAM

DVD-R/RW CD-R/RW

[DivX] DVD-RAM

DVD-R/RW CD-R/RW

Розшире-

ння

“.wma”

“.MP3” “.mp3”

“.JPG” “.jpg” “.JPEG” “.jpeg”

“.ASF” “.asf”

“.DIVX” “.divx” “.AVI” “.avi”

≥ Сумісні коефіцієнти стиснення: між 48 кбіт/с та 320 кбіт/с ≥ Відтворення захищених від копіювання файлів WMA недоступне. ≥ Даний апарат не підтримує Multiple Bit Rate (MBR: процес кодування аудіовмісту, який

дозволяє отримати аудіофайли, закодовані з декількома різними швидкостями потоку бітів).

≥ Даний апарат не підтримує теги ID3. ≥ Частота стробування та ступінь стиснення:

– DVD-RAM, DVD-R/RW: 11,02, 12, 22,05, 24 КГц (8 до 160 Кбіт/с), 44,1 та 48 КГц (32 до 320 Кбіт/с) – CD-R/RW: 8, 11,02, 12, 16, 22,05, 24 КГц (8

≥ Файли JPEG , створені цифровою камерою, яка відповідає стандарту DCF Standard (Design

rule for Camera File system) версії 1.0, відображаються.

– Файли, які були змінені, відредаговані чи збережені з допомогою комп’ютерної графічної

програми не відображаються.

≥ Даний апарат не відтворює рухомі картинки MOTION JPEG та картинки подібних форматів, а

також фотографії інших форматів, окрім JPEG (наприклад, TIFF). Апарат не відтворює картинок із прикріпленими звуковими файлами.

≥ Ви можете відтворювати на цьому апараті дані MPEG4 [відповідно до технічних

характеристик SD VIDEO (Стандарт ASF)/MPEG4 (Simple Profile) відеосистема/аудіосистема G.726], записані мультикамерами SD або DVD-рекордерами Panasonic.

≥ Дата запису може відрізнятись від дійсної дати.

≥ Відтворює всі версії DivX

Dolby Digital або MPEG] із стандартним відтворенням медіафайлів DivX DivX Ultra, не підтримуються.

≥ Файли DivX, більші, ніж 2 Гб айт, або які не мають індексу, можуть не відтворюватись на

даному апараті.

≥ Даний апарат підтримує всі роздільні здатності аж до максимальної 720k480 (NTSC)/

720k576 (PAL).

≥ Даний апарат дозволяє вибирати до 8 типів аудіозаписів та субтитрів.

Довідка

до

160 Кбіт/с), 32, 44,1 та 48 КГц (32 до 320 Кбіт/с)

відео (включно з DivX®6) [DivX відеосистема/аудіосистема MP3,

. Функції, включені у

≥ Порядок відображення груп на екрані меню та комп’ютера може не збігатись. ≥ Даний апарат не відтворює файли, записані пакетним способом.

DVD-RAM

≥ Диски повинні відповідати стандарту UDF 2.0.

DVD-R/RW

≥ Диски повинні відповідати стандарту UDF (UDF 1.02/ISO9660). ≥ Даний апарат не підтримує відтворення багатосеансних дисків. Відтворюється лише сеанс за умовчанням.

CD-R/RW

≥ Диски повинні відповідати стандарту ISO9660 першого або другого рівня 1 до 2 (окрім розширених форматів). ≥ Даний пристрій підтримує диски з багатосеансним записом, однак чим більше на диску сеансів запису, тим більше часу потрібно для

початку відтворення запису. Тому намагайтесь звести кількість сеансів до мінімуму.

Виготовлено за ліцензією компанії Dolby Laboratories. Dolby , Pro Logic та значок подвійне-D є торговими марками Dolby Laboratories.

“DTS” та “DTS Digital Surround” є зареєстрованими торговими марками компанії DTS, Inc.

Номери патентів США. 6,836,549; 6,381,747; 7,050,698; 6,516,132; та 5,583,936.

Даний прилад увібрав у себе технологію, захищену патентною формулою у спосіб, визначений патентним правом США та правом на інтелектуальну власність компанії Macrovision Corporation та інших компаній. Використання даної технології, захищеної авторським правом, повинно відбуватись лише з дозволу компанії Macrovision Corporation з метою домашньої демонстрації та інших обмежених типів перегляду, окрім випадків отримання додаткового дозволу на використання від компанії Macrovision Corporation. Модифікація або демонтаж приладу заборонені.

Офіційно сертифікована продукція DivX Відтворює усі версії відеозаписів DivX стандартним відтворенням мультимедійних файлів DivX DivX, DivX Certified та пов’язані з ними логотипи є торговими

Certified.

(включно з DivX®6) із

марками DivX, Inc та використовуються за ліцензією.

HDMI, логотип HDMI та High-Definition Multimedia Interface є торговими марками або зареєстрованими торговими марками HDMI Licensing LLC.

HDAVI Control Industrial Co., Ltd.

є торговою маркою компанії Matsushita Electric

Windows Media та логотип Windows є торговими марками або зареєстрованими торговими марками корпорації Microsoft Corporation у Сполучених Штатах Америки та/або інших країнах.

Цей виріб захищений певними правами інтелектуальної власності корпорації Microsoft Corporation та інших компаній. Використання або розповсюдження технологій, до яких застосовуються ці права, за межами використання цього виробу без ліцензії від корпорації Microsoft або авторизованого філіалу корпорації Microsoft та інших компаній забороняється.

WMA – формат стиснення, розроблений компанією Microsoft Corporation. Він забезпечує якість звуку, єквівалентну формату МР3 при значно меншому розмірі звукового файлу, ніж MP3.

Даний виріб ліцнзований патентом MPEG-4 для персонального та некомерційного використання (i) відеоматеріалів, кодованих згідно з Відеостандартом MPEG-4 (“MPEG-4 Video”), та/або (ii) декодованих відеоматеріалів MPEG-4, які були кодовані споживачами, задіяними у персональній та некомерційній діяльності, та/або отриманих від постачальників відеоматеріалів, які мають ліцензію MPEG LA на їх постачання MPEG-4. Жодна ліцензія не передбачає та не надається для будь-якого іншого використання апарата. Додаткову інформацію стосовно промоційного, внутрішнього та комерційного використання та ліцензування можна отримати від MPEG LA, LLC. Див. http://www.mpegla.com

iPod – торговельна марка корпорації Apple, зареєстрована в США та інших країнах.

Диски, придатні для відтворення

RQTX0091

Page 76

Усунення несправностей

Перед звертанням у службу технічного обслуговування виконайте нижченаведену перевірку. При виникненні сумнівів щодо деяких пунктів перевірки, або якщо зазначені у таблиці рішення щодо усунення проблеми не ефективні, зверніться за порадою до Вашого дилера.

Живлення

Відсутнє живлення. ≥ Надійно вставте шнур живлення. 11 Програвач автоматично

переключається у режим очікування.

Повідомлення на екрані апарата

Дисплей тьмяний. ≥ Виберіть “BRIGHT” у “FL DIMMER” у меню “OTHERS”. 25 “NO PLAY” ≥ Ви вставили диск, який не підтримується програвачем. Вставте відповідний диск.

“NO DISC” ≥ Ви не вставили диск; вставте диск.

“OVER CURRENT ERROR” ≥ USB-пристрій споживає надто багато енергії. Переключіться в режим DVD/CD, відключіть

“F61” ≥ Перевірте та виправте підключення колонок.

“F76” ≥ Виникла проблема з подачею живлення. Зверніться до дилера. — “DVD U11” ≥ Диск забруднений. Витріть його дочиста. 5 “ERROR” ≥ Виконується неправильна операція. Ознайомтесь із інструкцією та спробуйте знову. — “DVD H ∑∑”

“DVD F ∑∑∑”

∑ означає номер.

“U70∑” ∑ означає номер.

Дійсне число, яке йде за “U70”, буде залежати від стану основного апарата.

“REMOTE 1” або “REMOTE 2” ≥ Режими на основному апараті та пульті ДК повинні співпадати. Залежно від номера, що

≥ Таймер режиму очікування працював і досягнув ліміту встановленого часу. 14

≥ Ви вставили пустий диск. ≥ Вставлено нефіналізований диск.

≥ Ви неправильно вставили диск; вставте диск правильно.

USB-пристрій та вимкніть даний апарат.

Якщо це не вирішує проблеми, зверніться до дилера.

≥ Ймовірно, виникла якась помилка. Номер, який іде за “H” або “F”, залежить від статусу

апарата. Вимкніть та увімкніть програвач знову. Спробуйте також вимкнути апарат, відключити його кабель живлення від розетки та знову підключити його.

≥ Якщо сервісний номер не зникає, запишіть його та зверніться за допомогою до

кваліфікованого майстра.

≥ Підключення HDMI поводиться незвичайно.

– Підключене обладнання не підтримує HDMI. – Використовуйте HDMI-кабелі, що мають логотип HDMI (зображений на обкладинці). – Кабель HDMI надто довгий. – Кабель HDMI пошкоджений.

відображається (“1” або “2”), натисніть та притримайте [OK] і відповідну цифрову клавішу ([1] або [2]) упродовж щонайменше 2 секунд.

— —

—

— — — —

Загальні операції

Жодної відповіді при натисканні будь-яких кнопок.

Усунення несправностей

Жодної реакції при натисканні клавіш пульта ДК.

Інші пристрої відповідають на пульт ДК.

Відсутній звук або зображення. ≥ Перевірте підключення кабелів відео та колонок.

Ви забули рейтинговий пароль.

Відновіть заводські настройки.

Функція VIERA Link “HDAVI Control” не відповідає.

Настройка, яку ви зробили в “TV ASPECT”

“

VIDEO”)

(

➜

25,

(➜ 24,

Меню

або в “LANGUAGE”

Меню“DISPLAY”) не

працює.

RQTX0091

≥ Даний апарат не може відтворювати диски, окрім тих, які вказані в даній інструкції з

експлуатації.

≥ Можливо, апарат не працює внаслідок впливу від удару блискавки, статичного заряду або

інших зовнішних факторів. Вимкніть та увімкніть програвач знову. Спробуйте також вимкнути апарат, відключити його кабель живлення від розетки та знову підключити його.

≥ Утворився конденсат: Зачекайте 1 до 2 години, поки він випарується. ≥ Перевірте правильність встановлення батарейок.

≥ Батарейки розряджені. Замініть їх на нові. ≥ Спрямуйте пульт ДК на сенсор ДК, а тоді виконуйте операції.

≥ Змініть операційний режим пульта ДК. 14

≥ Перевірте живлення або настройки входу підключеного обладнання та основного апарата. ≥ Перевірте, чи на диску є хоч якийсь запис.

≥ У режимі зупинки з вибраним джерелом “DVD/CD” натисніть і притримайте [∫] (Стоп) на

основному апараті та [S10] на пульті ДК, доки напис “INITIALIZED” не зникне з екрану телевізора. Вимкніть та увімкніть апарат знову. Усі значення настройок будуть змінені на встановлені за умовчанням. (Не працює в програмному режимі та режимі випадкового відтворення, а також, коли відображається меню START.)

≥ У залежності від стану даного апарата або підключеного обладнання вам потрібно буде

повторити ту саму операцію для правильної роботи даної функції.

≥ Настройки для “TV ASPECT”

відповідно до настройок на телевізорі. Виберіть за допомогою настройок на телевізорі.

При використанні VIERA Link “HDAVI Control” із “HDAVI Control 3” сумісним телевізором

§2

При використанні VIERA Link “HDAVI Control” із “HDAVI Control 2 (та пізнішої версії)”

та “LANGUAGE”

сумісним телевізором

будуть автоматично змінюватись

—

11 11 15

9, 10

— —

—

Page 77

Операції з дисками

Відтворення запису починається із затримкою.

Під час переходу або пошуку відображається екран меню.

Меню керування відтворенням не виводиться. [VCD] керуванням відтворенням

Програмне відтворення і відтворення у випадковому порядку не працюють. [DVD-V]

Відтворення не починається. ≥ Даний апарат може не відтворювати записи WMA та MPEG4, що містять дані знімків.

Відсутні субтитри. ≥ Увімкніть відображення субтитрів. (“SUBTITLE” у Мenu 1)

Точка B встановлюється автоматично.

Немає доступу до меню Настройка.

із

≥ Початок відтворення може затримуватися, якщо доріжка MP3 містить дані зображення.

Одразу ж після початку відтворення запису відображається невірний час його відтворення. Це нормально. [MP3]

≥ Це нормально для відео DivX. [DivX] ≥ Це нормально для дисків Video CD. —

[VCD]

≥ Натисніть двічі [∫ STOP], а тоді натисніть [1 PLAY]. —

≥ Ці функції не працюють із деякими DVD-відеодисками. —

≥ Якщо це трапилось при відтворенні вмісту DivX VOD, зверніться до web-сторінки, на якій ви

придбали вміст DivX VOD. (Наприклад: www.divx.com/vod) [DivX]

≥ Якщо диск містить CD-DA та інші формати, можуть виникати проблеми з відтворенням.

≥ Субтитри можуть не відображатись у залежності від диска. [DivX] ≥ При досягненні кінця запису він стає точкою В. —

≥ Виберіть “DVD/CD” як джерело. ≥ Скасуйте програмне відтворення та відтворення у випадковому порядку.

Звучання

Звук спотворений. ≥Шум може виникати при відтворенні файлів WMA.

Ефекти не працюють. ≥ Часом звукові ефекти не працюють або працюють неналежним чином при відтворенні

Під час відтворення чути гудіння.

Відсутній звук. ≥ Під час зміни швидкості відтворення запису може наступити незначна пауза у звучанні.

Відсутній звук у телевізорі. ≥Перевірте аудіопідключення. Натисніть [FM/EXT-IN] для вибору відповідного джерела. Відсутній об'ємний звук. ≥ Натисніть [ÎPLII], щоб увімкнути Dolby Pro Logic II або увімкніть підсилювач об'ємного

≥ При використанні виходу HDMI звучання може не виводитись із інших терміналів.

деяких дисків.

≥ Кабель живлення або флуоресцентна лампа знаходиться поблизу основного апарата.

Заберіть пристрої та кабелі від основного пристрою.

≥ Звук може не виводитись у зв’язку із умовами створення файлів. [DivX] ≥ Звучання може не бути чутним, якщо більш ніж 4 пристрої підключені за допомогою кабелів

HDMI. Зменшіть число підключених пристроїв.

≥ При використанні підключення HDMI обов'язково встановіть параметр “AUDIO OUT” у меню

“HDMI” на “ON”.

звуку.

—

— —

—

— —

—

— — —

10 ,32

Зображення

Зображення на екрані телевізора відображається неправильно або зникає.

≥ Апарат та телевізор використовують різні відеосистеми. Використовуйте багатосистемні

телевізори або телевізори PAL .

≥ Система запису диска не відповідає системі Вашого телевізора.

– Диски не підлягають правильному перегляду на телевізорах NTSC. – Даний апарат може конвертувати сигнали NTSC у PAL 60 для перегляду на телевізорах

PA L (“NTSC DISC OUT”, у меню “VIDEO”).

≥ Упевніться, що апарат підключений безпосередньо до телевізора, а не через

відеомагнітофон.

≥ Зарядні пристрої мобільних телефонів можуть спричиняти деякі перешкоди. ≥ Якщо ви використовуєте кімнатну телевізійну антену, замініть її на зовнішню. ≥ Кабель телевізійної антени знаходиться надто близько до апарата. Відсуньте її від даного

апарата.

≥ Змініть “SOURCE SELECT” у Мenu 2. [DivX] ≥ Зображення може не відображатись, якщо більш ніж 4 пристрої підключені за допомогою

кабелів HDMI. Зменшіть число підключених пристроїв.

≥ При використанні роз’єму COMPONENT VIDEO OUT упевніться, що прогресивний вихід не

вибраний, коли підключений телевізор не підтримує прогресивну розгортку. Натисніть та притримайте [CANCEL], доки “PRG” зникне з дисплея основного апарата і зображення почне відображатись правильно.

≥ При використанні роз’єма HDMI AV OUT упевніться, що відеовихід відповідпє підключеному

телевізору. Натисніть та утримуйте [CANCEL], доки зображення не почне відображатись правильно. (Настройки повернуться до “480p” або “576p”. )

(Продовження на наступній сторінці)

Усунення несправностей

—

— — —

—

RQTX0091

Page 78

Усунення несправностей

Зображення (Продовження)

Зображення зупиняється. [DivX] ≥Зображення зупиняється, коли файли DivX більші за 2 Гб айт. — Розмір зображення не

відповідає екрану.

Меню відображається неправильно.

Функція автоматичного зуму не працює належним чином.

При відтворенні диска PAL зображення спотворене.

iPod операції

Не заряджається або не працює ≥ Перевірте, чи щільно підключено iPod.

Не показує iPod фотографії/ відео на екрані телевізора.

HDMI або прогресивне відео

При використанні прогресивного відео або виходу HDMI виникає подвоєння зображення.

Зображення формується не прогресивним відеосигналом.

≥ Змініть “TV ASPECT” у меню “VIDEO”. ≥ Змініть формат зображення на телевізорі. ≥ Змініть настройки зуму. (“ZOOM” у Мenu 2)

≥ Відновіть коефіцієнт збільшення на “NORMAL”. (“ZOOM” у Мenu 2) 21

≥ Вимкніть функцію зуму телевізора. ≥ Функція зуму не завжди працює коректно, особливо в затемнених сценах і може не

працювати у залежності від типу диска.

≥ Встановіть “TRANSFER MODE” у Мenu 2 на “AUTO”. 21

≥ Заряд батареі iPod вичерпано. Зарядіть iPod і продовжуйте здійснювати операції. ≥ Перевірте підключення відео до роз’єму VIDEO OUT на даному пристрої.

≥ Здійсніть низку операцій в меню iPod для отримання відповідних настройок виводу фото/

відео на екран телевізора. (Див. інструкції з експлуатації вашого iPod.)

≥ Ця проблема викликана методами редагування або матеріалами, які використовуються на

DVD-Video, але може бути усунена при використанні черезстрічкового відеосигналу. При використанні роз’єму HDMI AV OUT встановіть “VIDEO FORMAT” в Мenu 5 на “480i” або “576i”. Вимкніть підключення HDMI AV OUT та скористайтесь іншим підключенням відео.

≥ При використанні роз’єму COMPONENT VIDEO OUT встановіть “VIDEO OUT (I/P)” в меню

“VIDEO” на “INTERLACE”. (Або натисніть та притримайте [CANCEL], доки “PRG” зникне з дисплея основного апарата.)

≥ Виберіть “PROGRESSIVE” у “VIDEO OUT (I/P)” у меню “VIDEO”. ≥ Роз’єм апарата VIDEO OUT видає черезстрічковий сигнал, навіть коли на екрані значок

“PRG”.

—

— —

33 —

10 —

24 —

Радіо

Чути спотворений звук або шум. “ST” блимає або не світиться.

Чути звук биття. ≥Вимкніть телевізор або відсуньте його від апарата. —

≥ Настройте позицію FM-антени. ≥ Використовуйте зовнішню антену.

USB

USB-пристрій або його вміст не

Усунення несправностей

зчитується.

Повільна робота USBпристрою.

≥ Формат або вміст USB-пристрою не підтримуються даною системою. ≥ Функція USB-хосту даного виробу може не працювати з деякими USB-пристроями. ≥ USB-пристрої з ємністю більш ніж 32 Гб можуть не працювати в деяких випадках.

≥ Чим більший розмір файла або об’єм пам’яті USB-пристрою, тим більше часу потрібно для

зчитування та відображення зображення на екрані телевізора.

Повідомлення на екрані телевізора

“/” ≥ Дана операція не підтримується апаратом або диском. —

“THIS DISC MAY NOT BE PLAYED IN YOUR REGION.”

“AUTHORIZATION ERROR” [DivX] ≥Ви намагаєтесь відтворити вміст DivX VOD, що був придбаний із іншим реєстраційним

“RENTAL EXPIRED” [DivX] ≥ Число відтворень вмісту DivX VOD дорівнює нулю. Ви не зможете його відтворити. 22

≥ Можна відтворювати тільки диски DVD-Video, які мають той самий номер регіону, що й на

задній панелі апарата.

кодом. Ви не зможете відтворити даний запис на цьому апараті.

—

— —

—

Обкладинка

RQTX0091

Page 79

Технічні характеристики

СЕКЦІЯ ПІДСИЛЮВАЧА

Вихідна потужність RMS: Режим Dolby Digital

Передній кан. 125 Вт на канал (3 Ом), 1 кГц, 10 % THD Об’ємне звучання кан. 125 Вт на канал (3 Ом), 1 кГц, 10 % THD Центральний кан. 125 Вт на канал (3 Ом), 1 кГц, 10 % THD Сабвуфер кан. 125 Вт на канал (3 Ом), 100 Гц, 10 % THD Загальна потужність в режимі RMS Dolby Digital 750 Вт

Вихідна потужність DIN: Режим Dolby Digital

Передній кан. 75 Вт на канал (3 Ом), 1 кГц, 1 % THD Об’ємне звучання кан. 75 Вт на канал (3 Ом), 1 кГц, 1 % THD Центральний кан. 75 Вт на канал (3 Ом), 1 кГц, 1 % THD Сабвуфер кан. 75 Вт на канал (3 Ом), 100 Гц, 1 % THD Загальна потужність в режимі DIN Dolby Digital 450 Вт

СЕКЦІЯ FM-ТЮНЕРА, ТЕРМіНАЛ

Наперед занесені у пам’ять станції FM 30 станцій Частотна модуляція (FM)

Частотний діапазон 87 ,50 МГц до 108,00 МГц (крок 50-кГц) Термінали антени 75 Ом (незбаланс.)

Цифровий аудіовхід

Оптичний цифровий вихід Оптичний термінал Частота стробування 32 кГц, 44,1 кГц, 48 кГц

Гніздо навушників

Термінал Стерео, 3,5 мм гніздо

Гніздо мікрофона

Чутливість 0,7 мВ, 1,2 кОм га Термінал Моно, 6,3 мм гніздо (2 системи)

USB-порт

USB стандарт USB 2.0 повношвидкісний Підтримка формату медіафайлів MP3 (¢.mp3)

WMA (¢.wma)

JPEG (¢.jpg) (¢.jpeg)

MPEG4 (¢.asf)

Файлова система USB-пристрою FAT12, FAT16, FAT32 Живлення USB-порта Maкс. 500 мA

СЕКЦІЯ ДИСКА

Відтворювані диски (8 см або 12 см)

(1) DVD (DVD-Video, DivX (2) DVD-RAM (DVD-VR, MP3 (3) DVD-R (DVD-Video, DVD-VR, MP3

§5, 6

DivX

) (4) DVD-R DL (DVD-Video, DVD-VR) (5) DVD-RW (DVD-Video, DVD-VR, MP3

§5, 6

DivX

) (6) iR/iRW (Відео) (7) iR DL (Відео) (8) CD, CD-R/RW (CD-DA, Video CD, SVCD

§4, 5

JPEG

§1

Згідно з IEC62107

§2

MPEG-1 Layer 3, MPEG-2 Layer 3

§3

§4

§5

§6

Відтворює всі версії відео DivX® (включаючи DivX®6) зі

, MPEG4

Windows Media Audio Ver.9.0 L3

Несумісний з Multiple Bit Rate (MBR) Файли Exif Ver 2.1 JPEG Baseline Роздільна здатність зображення: між 160k120 та 6144k4096 пікселів (Децимація становить 4:0:0, 4:2:0, 4:2:2 або 4:4:4). Надміру довгі і вузькі зображення можуть не відображатися. Загальна максимальна кількість звукових доріжок та зображень, а також відеофайлів та груп, які розпізнаються: 4000 звукових доріжок та відео файлів, а також 400 груп.

стандартним відтворенням медіа-файлів DivX Сертифіковано згідно з профілем домашнього театру DivX.

§7

MPEG4 записані мультикамерами Panasonic SD або DVDвідеорекордерами Згідно з технічними характеристиками SD VIDEO (стандарт ASF)/MPEG4 (Simple Profile)/аудіосистеми G.726

Відбір

Довжина хвилі (DVD/CD) 655/785 нм Потужність лазера (DVD/CD) CLASS 1 /CLASS 1M

Аудіовихід (Диск)

Число каналів 5.1 кан (FL, FR, C, SL, SR, SW)

§5, 7

§5, 6

, DivX

)

§2, 5

§5, 6

, JPEG

)

§2, 5

§4, 5

, JPEG

§2, 5

, MPEG4

§4, 5

, JPEG

§1

, MP3

§5, 7

, DivX

, MPEG4

§4, 5

, MPEG4

§2, 5

, WMA

§5, 6

§5, 7

§3, 5

§5, 7

)

СЕКЦІЯ ВІДЕО

Відеосистема PAL625/50, PAL525/60, NTSC Композитний відеовихід

Вихідний рівень 1 Vp-p (75 Ом) Термінал Пінове гніздо (1 система)

Компонентний відеовихід

Рівень вихідного сигналу Y 1 Vp-p (75 Ом) Рівень вихідного сигналу P Рівень вихідного сигналу P Термінал ніздо пінове

B 0,7 Vp-p (75 Ом) R 0,7 Vp-p (75 Ом)

(Y: зелене, PB: синє, PR: червоне) (1 система)

Вихід HDMI AV

Термінал 19-піновий конвектор типу A

HDAVI Control Даний апарат підтримує функцію “HDAVI Control 3”.

СЕКЦІЯ КОЛОНОК

Фронтальна колонка SB-HF465

Ти п 1 смугова, 1 колонкова система (відбиття низьких тонів) Колонка(и) Повний опір 3 Ом

Повний діапазон 6,5 см конічний тип

Вхідна потужність (IEC) 125 Вт Вихідний тиск звукового випромінення 80 дБ/Вт (1,0 м) Частотний діапазон 87 Гц до 25 кГц (j16 дБ)

Габарити (ШtВtД) 252 ммk1123 ммk234 мм Вага 3,7 кг

Об'ємне звучання колонка SB-HS465

Ти п 1 смугова, 1 колонкова система (відбиття низьких тонів) Колонка(и) Повний опір 3 Ом

98 Гц до 22 кГц (j10 д Б)

Повний діапазон 6,5 см конічний тип

Вхідна потужність (IEC) 125 Вт Вихідний тиск звукового випромінення 80 дБ/Вт (1,0 м) Частотний діапазон 96 Гц до 25 кГц (j16 дБ)

Габарити (ШtВtД) 92 ммk135 ммk95,4 мм

120 Гц до 22 кГц (j10 дБ)

§8

(Макс.)

§8

(Макс.)

Вага 0,75 кг

Центральна колонка SB-HC465

Ти п 1 смугова, 1 колонкова система (відбиття низьких тонів) Колонка Повний опір 3 Ом

Повний діапазон 6,5 см конічний тип

Вхідна потужність (IEC) 125 Вт Вихідний тиск звукового випромінення 80 дБ/Вт (1,0 м) Частотний діапазон 95 Гц до 25 кГц (j16 дБ)

Габарити (ШtВtД) 270 ммk92 ммk95,4 мм Вага 0,9 кг

Сабвуфер SB-HW465

110 Гц до 22 кГц (j10 дБ)

§8

(Макс.)

Ти п 1 смугова, 1 колонкова система (відбиття низьких тонів) Колонка(и) Повний опір 3 Ом

Вуфер 16 см конічний тип

Вхідна потужність (IEC) 125 Вт (макс.) Вихідний тиск звукового випромінення 82 дБ/Вт (1,0 м) Частотний діапазон 32 Гц до 220 Гц (j16 дБ)

39 Гц до 180 Гц (j10 д Б)

Габарити (ШtВtД) 153 ммk415 ммk257 мм Вага 3,6 кг

ЗАГАЛЬНІ ДАНІ

Живлення AC 230 В до 240 В, 50 Гц Енергоспоживання Основний апарат 125 Вт Габарити (ШtВtД) 430 ммk63 ммk327 мм Вага Основний апарат 3,4 кг Робоча температура 0 oC до r40 oC Відносна вологість 35 % до 80 % RH (без конденсату)

Енергоспоживання в режимі очікування прибл. 0,4 Вт

§8

Підсилювач із фільтром верхніч частот

Примітка

1 Технічні характеристики можуть бути змінені без попереднього

повідомлення. Вага та габарити є приблизними.

2 Загальне гармонійне спотворення вимірювалось цифровим

аналізатором спектру.

Технічні характеристики

RQTX0091

Page 80

Matsushita Electric Industrial Co., Ltd.

Web Site: http://panasonic.net

RQTX0091

Panasonic SC-PT465 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
