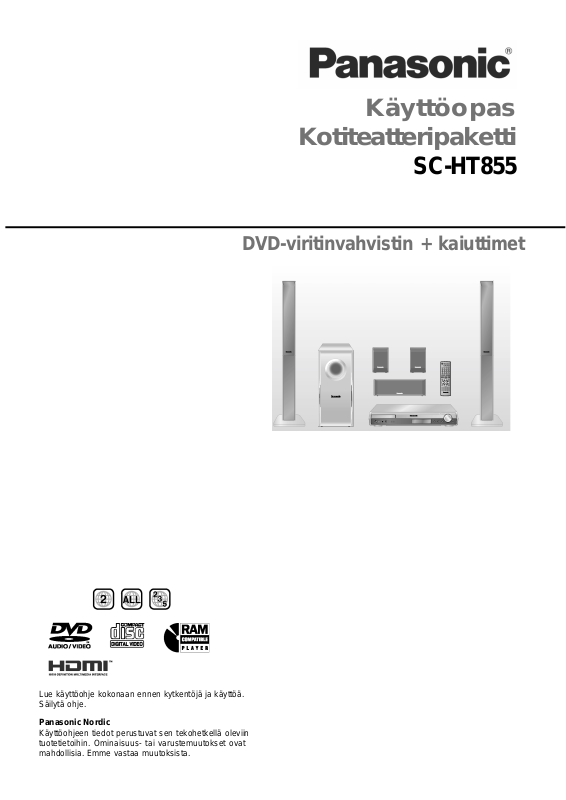

Panasonic SC-HT855 User Manual [fi]
Käyttöopas
K otiteatteripaketti
SC-HT855
DVD-viritinvahvistin + kaiuttimet
Lue käyttöohje kokonaan ennen kytkentöjä ja käyttöä.
Säilytä ohje.
Panasonic Nordic
Käyttöohjeen tiedot perustuvat sen tekohetkellä oleviin
tuotetietoihin. Ominaisuus- tai varustemuutokset ovat
mahdollisia. Emme vastaa muutoksista.
Laitteen mukana olevat tarvikkeet ............................................. 4
KÄYTTÖÖNOTTO ......................................................... 5
Kaiuttimet ................................................................................ 5
Etukaiuttimien kokoaminen ................................................. 5
Kaiuttimien kiinnitysvaihtoehdot ....................................... 7
Kaiuttimien sijoittaminen .................................................... 8
Kaiutinkaapelit .......................................................................... 9
Audio- ja videokytkennät .......................................................... 9
HDMI-ohjaus ”HDAVI Control” ....................................... 9
Kauko-ohjaimen käyttöönotto .................................................. 11
Antennit ja verkkojohdot........................................................... 11
QUICK SETUP -valikko: laitteiston nopea käyttöönotto........ 12
LEVYT ........................................................................14
Levyt, joita voi toistaa............................................................... 14
Levyt, joita ei voi toistaa ........................................................... 14
Ohjelman kuvastandardi ............................................................ 14
Levyn ja soittimen käsittely ...................................................... 15
LEVYJEN TOISTON OHJAUS ......................................16
KÄTEVIÄ TOIMINTOJA ................................................ 18
FUNCTIONS -Toistotietojen tarkastus .................................... 18
PLAY MODE - Toistotapa ....................................................... 19
ALL GROUP - Levyn kaikkien ryhmien toisto .......................... 19
PROGRAM - Soitto-ohjelma ...................................................... 19
RANDOM - Satunnaistoisto....................................................... 19
SETUP-V ALIKOT : SOITINASETUKSET ....................... 29
DISC - Levytietojen käyttö ......................................................... 29
VIDEO - Kuvan laadun asetukset ............................................. 30
AUDIO - Äänen laadun asetukset ............................................. 30
HDMI - HDMI-asetukset ......................................................... 31
DISPLAY - Kuvaruutunäyttö..................................................... 31
OTHERS - Muut asetukset........................................................31
Kaiuttimien viiveajan säätö ....................................................... 32
KIELIKOODIT ................................................................ 33
RADIO ........................................................................34
Kanavien automaattiviritys ja -tallennus muistipaikoille .......... 34
Muistipaikalla olevan aseman viritys kuuluviin ........................ 34
Käyttäjän ohjaama kanavien viritys ja tallennus muistipaikoille35
Vaihtoehtoiset antennikytkenntä ............................................... 35
RDS-lähetykset ......................................................................... 35
ÄÄNENKÄSITTEL YOHJELMA T ................................... 36
SFC- Äänikenttäohjelma............................................................36
C. FOCUS - Keskikanavan kohdistus ....................................... 36
Dolby Pro Logic II -dekooderi...................................................36
SUBWOOFER LEVEL - Subwooferin taso .............................. 37
H BASS - Bassojen tehostus ..................................................... 37
SURROUND ENHANCER - Tilaäänen tehostus ................... 37
KAIUTINT ASOT ELI KAIUTTIMIEN
PERUSÄÄNENVOIMAKKUUS ....................................... 38
TOISTON OHJAUS LEVYV ALIKON KAUTT A ............. 20
WMA-, MP3-, JPEG-, MPEG4- ja DivX-levyt ...................... 20
MENU > FUNCTIONS - Alavalikko .................................. 20
PLAYBACK MENU - Toistovalikko..................................... 20
NAVIGATION MENU - Navigointivalikko ......................... 20
Haku ryhmästä tai tiedostotyypistä ..................................... 20
HighMATtm-valikko.................................................................21
V alinta PLA YLIST-soittolistasta ........................................... 21
CD-teksti ................................................................................ 21
RAM- ja DVD-R/-RW -levyn sisällysluettelo .......................... 21
DIRECT NAVIGATOR - Navigointivalikko ........................ 21
PLAYLIST - Soittolista ......................................................... 21
SCENE LIST - Kappaleluettelo............................................ 21
WMA-, MP3- tai JPEG-tiedostojen tallentaminen
CD-R/RW-levylle ................................................................ 22
ASETUSV ALIKOT .......................................................... 23
Functions-valikko ...................................................................... 24
OTHER-alavalikon asetuskohdat .............................................. 25
PLAY MENU - Toistovalikko ..................................................... 25
PICTURE MENU - Kuvan laadun valikko ............................... 26
AUDIO MENU - Äänen laadun valikko.................................... 27
DISPLAY MENU - Näyttötavan laadun valikko ........................ 27
OTHER MENU - Muut asetukset sisältävä valikko .................. 28
MUIT A HYÖDYLLISIÄ TOIMINTOJA ..........................39
SLEEP - Uniajastin .................................................................... 39
MUTING - Äänentoiston mykistys ......................................... 39
Kuulokkeet ................................................................................ 39
Music Port -liitäntä ................................................................... 39
MUIDEN LAITTEIDEN OHJAUS .................................... 40
Televisio ................................................................................ 40
Kaapelitelevisio, digisovitin, sat.vastaanotin............................. 40
HDA VI CONTROL - ........................................................ 41
TELEVISION JA KOTITEA TTERIN HDMI-OHJAUS .... 41
Järjestelmä käyttöön yhdellä painikkeella ................................. 41
Äänentoistajan valinta ............................................................... 41
Power Off Link - Laitteisto pois toimintatilasta ....................... 41
Turvallisuusohjeita .................................................................... 42
LISÄTIETOJA ................................................................ 42
DivX VOD ................................................................................ 42
Vian määritys ............................................................................. 43
Sanasto ................................................................................ 46
Tekniset tiedot ........................................................................... 47
Tekijänoikeudet.......................................................................... 49
Varoituksia ................................................................................ 49
2
Hyvä asiakas,
Kiitos, kun valitsit Panasonic-laitteen.
Ennen kuin teet kytkentöjä, käytät tai
säädät laitetta, lue käyttöohje kokonaan.
Säilytä käyttöohje tulevaa tarvetta varten.
Kuvissa oleva laite ei välttämättä ole
tämä laitemalli.
Käyttöohjeissa kuvataan lähinnä käyttöä kaukoohjaimella, mutta monet toiminnoista voit käynnistää
myös etulevyssä olevilla ohjaimilla.
VAROITUKSIA LAITTEEN KÄYTTÄJÄLLE
Varoitus - Laitteessa on laser!
Laitteen käyttäminen muulla kuin tässä käyttöohjeessa
mainitulla tavalla saattaa altistaa käyttäjän vaaralliselle
säteilylle. Älä avaa suojakuoria äläkä korjaa laitetta itse. Toimita
laite huollettavaksi valtuutettuun huoltoon.
Varoitus - vakavasta vaarasta!
Tulipalo-, sähköiskuvaaran tai tuotetta kohtaavan muun
vahingon vähentämiseksi ei laitetta saa altistaa sateelle,
kosteudelle, vesipisaroille tai roiskeelle, eikä nestettä sisältäviä
esineitä, kuten esimerkiksi maljakoita, saa asettaa laitteen
päälle.
Järjestelmä
Keskusyksikkö
Etukaiuttimet
Keskikaiutin
Takakaiuttimet
Subwoofer
SC-HT855
SA-HT855
SB-FS540
SB-PC540
SB-FS741
SB-W540
Varoitus - sijoitus ja paristot!
• Älä asenna tai laita tätä laitetta kabinettityppiseen kirja-
kaappiin tai muuhun suljettuun tilaan, jotta tuuletus
onnistuisi. Varmista, että verho tai muu materiaali ei
huononna tuuletusta, jotta vältettäisiin ylikuumenemisesta
johtuva sähköisku- tai tulipalovaara.
• Älä peitä laitteen tuuletusaukkoja sanomalehdellä,
pöytäliinalla, verholla tai muulla vastaavalla esineellä.
• Älä aseta palavaa kynttilää tai muuta avotulen lähdettä
laitteen päälle.
• Hävitä paristot luontoa vahingoittamattomalla tavalla.
3
Laitteen mukana olevat tarvikkeet
Varmista, että olet saanut laitteen mukana
seuraavat tarvikkeet:
1 Kauko-ohjain
2 Paristoa
1 AM-antenni
1 FM-sisäantenni
1 Videokaapeli
Kaiutinkaapelit
1 x lyhyt kaapeli
2 x pitkä kaapeli
2 x Kaiutinkaapelien
tarrat
2 Jalustaa
2 Pohjalevyä
8 Ruuvia
2 Suojalevyä
1 Verkkojohto
4
KÄYTTÖÖNOTTO
VAIHE 1
Kaiuttimet
Etukaiuttimien kokoaminen
Valmistelu
• Levitä lattialle pehmeä kangas ja kokoa jalustat sen päällä, jotta laitteet tai
lattia eivät vahingoittuisi.
• Käytä ristipääruuviavainta (Phillips).
• Varmista ennen kytkentöjen ja asentamisen aloittamista, että sinulla on kaikki
tarvikkeet.
• Vasemman ja oikean kaiuttimen (ja niiden jalustan) välillä ei ole mitään eroa.
• Seinäkiinnitys (s. 7).
2 etukaiutinta
(+ suojaritilä)
1 Kiinnitä jalusta pohjalevyyn.
1 Pujota kaiutinkaapeli pohjalevyyn.
Kaapelin pujottaminen käy nopeasti, kun taitat kaapelin
löyhästi keskeltä (älä nipistä). Pujota taitekohta edellä
reikään. Vedä loppu kaapeli jalustan läpi.
2 jalustaa
(+ kaapeli)
2 Ruuvaa jalusta kiinni tukipohjaan.
Mukana toimitetut jalustat on suunniteltu Panasonic
etukaiuttimien SB-FS540 jalustoiksi. Käytä niitä vain
ohjeessa kuvatulla tavalla.
2 kaiutinjalustan
pohjalevyä
8 ruuvia
Ruuvi
Kiristä ruuvi kunnolla!
Kaapeli
2 Kiinnitä jaluta pohjalevyyn.
Vedä kevyesti kaiutinkaapelista.
Jalusta
Pohjalevy
Pohjalevy
Jalusta
Pohjalevy
Ruuvi
Kiristä ruuvi kunnolla!
3 Sovita kaiuttimet jalustoihin.
1Vedä kaiutinkaapelin pää esiin.
Sijoita harjanteiden väliin.
Harjanne
Jalusta
2 Kiinnitä kaiutin jalustaan.
Kaiutin
Kaapeli
Paina kaiutinkaapeli pohjan
uraan.
Kaapeli.
Vedä vähän
kaiutinkaapelista.
Suojalevy.
Irrota ennen kuin
kiinnität kaiuttimen.
Säilytä mahdollista
Jalusta
seinäkiinnitystä varten.
5
4 Kiinnitä kaiuttimet jalustoihin.
Kaiutin
Ruuvi
Kiristä ruuvi kunnolla!
Varmista, että kaapeli on
Jalusta
urassa keskellä.
5 Kiinnitä kaiutinkaapelit.
Työnnä johdin kokonaan.
Valkoinen
Sininen
Valmis
Paina!
Paina kaiutinkaapeli uraan.
Estä kaiuttimia kaatumasta
Kiinnitä seinään koukut (ei mukana), joiden avulla
voit varmistaa kaiuttimien seinäkiinnityksen (ks.
kuvaa). Hanki seinämateriaaliin sopivat ruuvit.
Kysy tarvittaessa neuvoa rakennustarvikeliikkeestä. Varmista, että seinämateriaali on riittävän
kestävä. Huono kiinnitys voi aiheuttaa vahinkoa
seinälle tai kaiuttimille.
Pujota naru (ei mukana) koukusta kaiuttimeen ja sido
narun päät tiukasti. Näin kaiutin ei voi kaatua.
Naru (ei mukana)
Kaiuttimen takalevy
6
Noin 150 mm
Koukku (ei mukana)
Seinä
Kaiuttimien kiinnitysvaihtoehdot
1 Seinäkiinnitys
• Voit kiinnittää kaiuttimet seinään (ei subwooferia).
• Seinämateriaalin on kestettävä 10 kg/ruuvi. Kysy neuvoa
ammattilaiselta, jos seinän rakenne aiheuttaa kiinnitysvaikeuksia. Virheellinen kiinnitysmenetelmä saattaa
rikkoa seinää tai kaiuttimen.
• Etukaiuttimien seinäkiinnityksessä kannattaa käyttää
apuna narua, jotta kaiutin ei putoa.
2 ruuvia
2 suojalevyä
Valmistelu
1 Irrota kaiutinkaapeli jalustasta.
Poista kaapeli
urasta.
2 Kytke kaapeli (s. 6).
1 Kiinnitä suojalevy etukaiuttimeen.
Ruuvi
Kiristä hyvin
3 Ripusta kaiutin ruuvien varaan takalevyn reiästä.
Etukaiutin
Keskikaiutin
Takakaiutin
Siirrä kaiutinta
siten, että ruuvi
Tästä asennosta
kaiutin todennäköisesti putoaa,
jos sitä siirretään
vasemmalta oikealle.
on tässä.
Kaapelin kiinnitäminen takaisin jalustaan
1 Irrota kahdeksan ruuvia jalustasta. Irrota verkkolevy.
Ruuvi
suojalevy
2 Kiinnitä seinään ruuvi (ei toimituspakkauksessa).
-
seinä
-
2 Telinekiinnitys [ei etukaiuttimille]
• Telinettä ei toimiteta laitteiston mukana.
• Varmista, että jalusta täyttää nämä vaatimukset:
• Tarkista ruuvien pituus ja läpimitta,
samoin ruuvien välinen etäisyys (ks. kuva).
• Jalustan kantavuuden tulee olla yli 10 kg.
• Jalustan on oltava tukeva,
vaikka kaiutin sijoitettaisiin korkealle.
2 Sijoita kaapeli
N. 15 cm
Paina kaapeli
uraan
Kaapeli
3 Kiinnitä verkkolevy ruuveilla.
Esimerkissä keskikaiutin
Kiinnitä jalusta
tähän metalliruuvireikään.
kierreväli
Levyn paksuus
(+7 - 10 mm)
Kaiutinjalusta (ei mukana)
7
VAIHE 2
Kaiuttimien sijainti vaikuttaa oleellisesti äänimaiseman laatuun ja bassoäänten kuuluvuuteen.
• Sijoita kaiutin vakaalle, tasaiselle alustalle.
• Bassoäänet saattavat kuulua liian voimakkaasti, jos kaiutin on liian lähellä lattiaa, seinää tai nurkkaa.
On hyvä, jos seinässä ja ikkunassa on paksu peite.
• Sijoita etu-, keski- ja takakaiuttimet yhtä etäälle kuuntelupaikasta.
Kuvien esimerkeissä kaiuttimet on suunnattu hieman kohti kuunteluhuoneen keskustaa (kulmat ovat likiarvoja).
• Vasen ja oikea kaiutin ovat keskenään vaihdettavissa,
mutta etu- ja takakaiuttimia täytyy käyttää nimiensä mukaisesti.
Kaiuttimien sijoittaminen
Esimerkki kaiuttimien
sijoittamisesta
Keskusyksikkö
ETUK (v/o) TAKAK(v/o) KESKIK SUBWOOFER
Yleistä
• Käytä vain mukana toimitettuja kaiuttimia.
Muut kaiuttimet saattavat rikkoa keskusyksikön, ja
äänentoisto on joka tapauksessa huonompi.
• Sijoita kaiuttimet tukevalle alustalle, jotta ne eivät
kaatuisi. Mikäli alusta ei ole tukeva, noudata varotoimenpiteitä, jotka estävät kaiuttimen kaatumisen.
Keskusyksikkö
• Kaiuttimien ja keskusyksikön välissä on oltava vähin-
tään 10 mm tyhjää tilaa, jotta jäähdyttävä ilma pääse
kiertämään laitteet.
• Riittävän ilmanvaihdon ja ilman kiertämisen turvaami-
seksi laitteen joka puolelle on jätettävä vähintään 5
cm tyhjää tilaa.
• Älä tuki keskusyksikön ilmanvaihtoaukkoja.
Keskikaiutin
• Television päälle sijoitetun kaiuttimen tärinä saattaa
aiheuttaa häiriöitä tv-kuvaan. Sijoita kaiutin telineeseen
tai hyllyyn.
• Älä sijoita kaiutinta television päälle, koska se putoaa
siitä helposti.
Subwoofer
• Sijoita subwoofer television oikealle tai vasemmalle
puolelle, lattialle tai tukevalle hyllylle, jossa se ei
aiheuta alustan liiallista värähtelyä. Jätä sen taakse
vähintään 30 cm väliä televisioon.
Varoitus
• Älä seiso jalustalevyn päällä.
Lapsia täytyy vahtia!
• Älä paina kaiuttimen verkkoa.
Kaiuttimien käyttö
• Suuri äänenvoimakkuus saattaa yhtäjaksoisesti
pitkään käytettynä rikkoa kaiuttimen.
• Hiljennä ääntä seuraavissa tapauksissa vahinkojen
välttämiseksi:
- Ääni säröytyy.
- Levysoitin, FM-radioasema tai oskillaattori,
testiäänilevy tai sähköinstrumentti aiheuttaa
häiriötä.
- Aiot säätää äänensävyä.
- Laite kytketään pois päältä tai toimintatilaan.
Televisio ja kaiuttimet
• Keski- ja takakaiuttimet on suunniteltu toimimaan
television läheisyydessä, mutta eräissä tapauksissa
televisiokuva saattaa ottaa häiriötä kaiuttimista. Sulje
TV 30 minuutiksi ja kokeile, poistaako television
demagnetointi-toiminto ongelman. Muussa tapauksessa sijoita kaiuttimet kauemmas televisiosta.
Turvallisuus
• Kaiuttimia ja keskusyksikköä saa käyttää vain tässä
oppaassa kuvatulla tavalla. Muuten vahvistin ja
kaiuttimet saattavat mennä rikki ja aiheuttaa tulipalovaaran.Jos laitteet vaurioituvat tai niiden toiminta
muuttuu äkillisesti, ota yhteys valtuutettuun huoltoliikkeeseen.
• Älä yritä kiinnittää kaiuttimia seinään muulla kuin
tässä oppaassa kuvatulla tavalla.
8
VAIHE 3
Kaiutinkaapelit
• Merkkaa kaiutinkaapelit kaiutintarroilla, niin muistat helposti, mikä johdin tulee mistäkin kaiuttimesta.
3 kaiutinkaapelia
1 x lyhyt kaapeli: keskikaiuttimeen
2 x pitkä kaapeli: takakaiuttimiin
Älä kytke ristikkäin (oikosulje)
tai käänteisesti kaiutinkaapelien napaisuutta.
Kaiuttimet voivat mennä rikki!
2 kaiutinkaapelien tarra-arkkia
Kiinnitä kaiutintunnisteet kaiutinkaapeleihin, niin ne
on helppo tunnistaa kytkentöjen tekemisen aikana.
Työnnä kaapeli
kokonaan sisään.
Valkoinen
Sininen
Oikea etukaiutin
Vasen etukaiutin
Keskikaiutin
Oikea takakaiutin
Subwoofer
naps!
työnnä kokonaan
+ valk
- sin
V AIHE 4
paina
Audio- ja videokytkennät
• Älä tee kytkentää kuvanauhurin “läpi”.
Kopioinninestojärjestelmät aiheuttavat kuvaan häiriötä.
• Ennen kuin teet kytkentöjä, kytke televisio irti sähköverkosta
ja lue kytkentäohjeet television käyttöoppaasta.
T Televisio, jossa on HDMI-liitin
HDMI-yhteesopiva
Takalevyn liitin
televisio
HDMI-kaapeli
(ei mukana)
HDMI-liitännän kautta saat laadukkaan kuvan ja äänen
yhden kaapelin välityksellä.
• Valitse kohtaan “Video Output” > “On” ja kohtaan “Audio
Output” > “On” (s. 31, “HDMI”-välilehti).
• Valitse Video Output Mode (s. 26, PICTURE-valikko).
Vasen takakaiutin
Keskusyksikkö
Videokaapeli
HDMI-ohjaus ”HDAVI Control”
Jos Panasonic-televisiosi osaa käyttää HDMI-ohjausta, voit
ohjata televisiota ja kotiteatteria yhdistetyillä toiminnoilla (s.
41, HDMI-ohjaus ”HDAVI Control”).
Huom!
• Jos käytät HDAVI Control -ohjaustoimintoa, tee ylimääräi-
nen audiokytkentä (s. 10).
• Jos käytät HDAVI Control -ohjaustoimintoa, älä tee scart-
kytkentää (s. 10).
• Suosittelemme Panasonicin HDMI-kaapelin käyttöä.
[Suositeltava osanumero: RP-CDHG15 (1.5 m), RPCDHG30 (3.0 m), RP-CDHG50 (5.0 m), jne.]
• HDMI-yhteensopimattomia kaapeleita ei voi käyttää.
9
T Tavallinen audiokytkentä
T elevisio
(ei toimituspakkauksessa)
Audiokaapeli
(ei toimituspakkauksessa)
Keskusyksikön takalevy
• Tämän audiokytkennän kautta voit ohjata televisio-ohjelman äänen kotiteatterin kaiuttimiin. Lisätietoja (s. 40).
• Vaihtoehtoisesti voit tehdä audiokytkennän keskusyksikön AUX-liittimiin. TV AUDIO IN ja AUX-liittimiin voit kytkeä erillislaitteen.
T Tavallinen videokytkentä
Videokaapeli
Televisio
(ei toimituspakkauksessa)
(mukana)
Keskusyksikön takalevy
T Paremman kuvanlaadun videokytkennät
T TV, jossa on COMPONENT VIDEO IN -liittimet
Televisio
(ei toimituspakkauksessa)
Videokaapelit
(ei toimituspakkauksessa)
Keskusyksikön
takalevy
Lomittamaton (progressiivinen) kuva
• Tee kytkentä televisioon, joka pystyy käsittelemään lomittamatonta kuvaa.
(1) Valitse Video Output > off (ks. asetuksista HDMI-välilehti).
(2) Valitse Video Output Mode > 480 p tai 576p, noudata valikossa olevia ohjeita (ks. asetuksista PICTURE-välilehti).
• Kaikki Panasonic-televisiot, joissa on ottoliittimet signaalille 625 (576)/50i-50p, 525 (480)/60i -60p, pystyvät käsittelemään tätä signaalia.
Jos sinulla on jokin muu televisio, kysy lisää laitteen edustajalta.
COMPONENT VIDEO OUT - Komponenttivideoliitäntä
• Antaa lomitettua tai lomittamatonta (eli progressiivista)
kuvaa. Kuva on parempi kuin s-videokuva, koska
komponenttivideosignaalissa on kaksi erillistä väriosaa (Pb/Pr) ja
valoisuusosa (Y). Kuvan värit näyttävät sen vuoksi erittäin luonnollisilta.
• Komponenttivideoliittimien nimet ovat laitekohtaisia. Esim. Y/Pb/Pr, Y/B-Y/
R-Y, Y/Cr/Cb. Yhdistä samanväriset liittimet.
• Jos käytät tätä kytkentätapaa, valitse QUICK SETUP (s. 12) -valikosta
käyttöön asetus Video/Y PB PR tai S VIDEO / Y PB PR. Jos valitset RGB/
No Output, scart-liittimestä lähtee RGB-signaalia, mutta komponenttivideoliittimistä ei lähde eteenpäin mitään signaalia.
T TV, jossa on S VIDEO IN -liitin
T elevisio
(ei toimituspakkauksessa)
S-videokaapeli
(ei toimituspakkauksessa)
S VIDEO OUT - S-videoliitäntä
• Antaa paremman kuvan kuin tavallinen VIDEO OUT -videolähtö, koska s-videosignaalissa väri- (C) ja valoisuusosa (Y)
on erotettu toisistaan. Kuvan laatuun vaikuttavat myös
television ominaisuudet.
Keskusyksikön takalevy
T Kytkentä kaapelitelevisioon tai kuvanauhuriin
Kaapelitv tai kuvanauhuri (ei toimituspakkauksessa)
Televisio
Kaapelitelevisioon
tai tv-antenniin
RF-kaapeli
(ei toimituspakkauksessa)
(ei toimituspakkauksessa)
Audiokaapeli
(ei mukana)
Tämän kytkennän sijasta
voit tehdä scartkytkennän (ks. edellä).
Videokaapeli
(mukana)
T TV , jossa on SCART-liitin
SCART-kaapeli
(ei toimituspakkauksessa)
T elevisio
(ei toimituspakkauksessa)
SCART - Scart-liitäntä (AV)
• Voit valita asetuksen kautta, mitä videosignaalityyppiä laitteen scart-
liitäntä antaa televisioon: video-, s-video- tai rgb-signaalia (laatu
paranee tässä järjestyksessä). Valitse asetus television suoritusky-
vyn mukaan. Jos käytät tätä kytkentätapaa, valitse QUICK SETUP (s.
12) -valikosta käyttöön asetus S Video/Y PB PR tai RGB / No Output.
Valitse asetusten HDMI-välilehdestä asetus VIDEO OUTPUT > OFF.
Kytkennän ansiosta voit ohjata televisio-ohjelman ääneen kotiteatterikaiuttimiin.
Keskusyksikön
takalevy
Keskusyksikön takalevy
Voit tehdä AUX-liittimestä
audiokytkennän jonkin muun
erillislaitteen (esim. kuvanauhurin) audiolähtöliittimeen.
Valitse ohjelmalähteeksi AUX.
10
VAIHE 5
Antennit ja verkkojohdot
• Kytke verkkojohto pistorasiaan viimeiseksi.
• Ulkoantenni on lisävaruste (s. 35).
1 Verkkojohto1 FM-antenni1 AM-sisäantenni
naps
AM-antenni
Laita antenni jalustalle pystyyn.
Sijoita antenni paikkaan, jossa se vastaanottaa
radioasemat parhaiten.
Ohjaa antennikaapeli pois muiden kaapelien läheltä.
Verkkojohto
Pistorasiaan
pun
FM-sisäantenni
Kiinnitä antenni kohtaan, jossa se
vastaanottaa radioasemat parhaiten
Teippi
Keskusyksikkö
Paina ja työnnä johdin kokonaan sisään.
valk
Löysää liitinruuvia
ristipäämeisselillä.
musta
Kiristä ruuvi.
Valmiustila ja virransäästö
Keskusyksikkö kuluttaa pienen määrän virtaa (n. 0,5 W) myös valmiustilassa. Jos haluat säästää sähköä, irrota verkkojohto
pistorasiasta. Tee näin esimerkiksi silloin, kun laitetta ei aiota käyttää pitkään aikaan. Huomaa, että eräät asetukset häviävät
muistista, kun verkkojohto irrotetaan.
Verkkojohto
Mukana toimitettu verkkojohto on tarkoitettu vain tähän laitteeseen. Älä käytä sitä minkään muun laitteen verkkojohtona.
Älä kytke tähän laitteeseen muiden laitteiden verkkojohtoja.
VAIHE 6
Kauko-ohjaimen käyttöönotto
Varoituksia
Kauko-ohjain Paristot
• Älä laita ohjaimeen sekä vanhoja että uusia paristoja.
• Älä käytä erityyppisiä paristoja yhdessä (esim. alkali- ja
mangaanipareja). Erilaisilla paristoilla on erilaiset
ominaisuudet.
• Paristot eivät kestä kuumuutta eivätkä tulta.
Laita paristot paristotilaan siellä olevien
napaisuusmerkkien mukaisesti.
• Älä pura paristoja tai aiheuta niillä oikosulkua.
• Älä yritä ladata tavallisia alkali- ja magnaaniparistoja.
• Älä käytä paristoa, jos sen suojakuori on irronnut.
• Ohjeiden vastainen paristojen käyttö saattaa aiheuttaa
paristojen vuotamisen. Älä koske tai tahri vuotaneeseen
aineeseen esim. vaatteitasi. Aine on syövyttävää ja voi rikkoa
kauko-ohjaimen.
• Ota paristot pois kauko-ohjaimesta, jos ohjainta ei aiota
Älä käytä
ladattavia
akkuja.
käyttää pitkään aikaan. Säilytä paristot viileässä ja pimeässä.
Käyttö
• Osoita ohjaimella laitteen kauko-ohjaintunnistinta. Välissä ei
saa olla esteitä. Etäisyys enint. 7 m.
11
VAIHE 7
• QUICK SETUP -valikon kautta voit ottaa laitteiston nopeasti käyttöön. Sen kautta teet vain välttämättömät asetukset.
• Kytke ensin televisio toimintatilaan ja valitse kanava, joka näyttää DVD-soittimen ohjelmaa.
• Television tulolähteen valintaohjeet television käyttöohjeessa.
• Kotiteatterin kauko-ohjaimella voit ohjata muutamia television perustoimintoja (s. 40).
QUICK SETUP -valikko: laitteiston nopea käyttöönotto
Kytke laite
toimintaan
Voit muuttaa asetuksia myöhemmin.
• Avaa QUICK SETUP -valikko kohdasta OTHERS (s. 31).
Valitse
ohjelmalähteeksi
DVD/CD.
Avaa
QUICK SETUPvalikko.
T ee asetukset
ohjeiden mukaan.
Valitse (65).
Hyväksy (ENTER).
Palaa edelliseen (RETURN).
Ota asetukset
käyttöön.
Sulje valikko.
12
Toimintopainikkeet
Laite valmius- ><
toimintatilaan
Television
tulolähde
Numerot
Television toimintopainikkeet
TV-ääni
Ohjelmalähde
DVD DVD/CD
TUNER/BAND FM/AM
EXT/IN Music P > TV >
AUX > D-IN
Levyn toiston aloitus
yhtä painiketta painamalla / Koko kotiteatterin ohjaus samalla
painikkeella
Peru
Radioasema
Levyvalikko
tai ohjelmalista
Valikkovalinta
Kuva kerralla
Valikko
RDS-teksti
Äänenvoimakkuus
Toiston
ohjaus
Levyvalikko
tai soittolista
Edellinen valikkosivu
Soittimen asetukset
SUBWOOFER LEVEL - Subwooferin voimakkuus
SFC - SFC-ääni
SRD ENH - Surroundtehosteet
H BASS - Bassotehostus
C FOCUS - Keskikanavan toistotapa
DD PL II - Dolby Digital Pro Logic II -äänentoisto-ohjelma
FL DISPLAY - Näytön kirkkaus
SLEEP - Uniajastin
CH SELECT - Kanavan valinta
TEST - T estiääni
PLAY MODE - Toistotapa
MUTING - Äänenmykistys
Toiminto, joka on merkitty __
Pidä painettuna vähintään 2 sekuntia
Valmiustilailmaisin
Merkkivalo palaa, kun laite on
kytketty verkkosähköön.
Merkkivalo sammuu,
kun laite on kytketty
toimintatilaan.
Virran merkkivalo (AC)
Merkkivalo palaa,
kun laite on kytketty
verkkosähköön.
MUSIC PORT
Erillislaitteen kytkentä
SURROUND ENHANCER
Surround-äänitehoste
Kauko-ohjaussignaalien
vastaanotin
TT
T/TUNE MODE / FM MODE
TT
Stop (seis) / viritystapa / FM-äänityyppi
::
: / MEMORY
::
Play (toisto) / Radioasemien muistipaikkatallennus
13
OPEN/CLOSE
Levykelkka
I<</<<, >>/>>I TUNING
Ohitus, hidastettu toisto /
Radioasema
Näyttö
Kuulokkeet
SELECTOR
DVD/CD > FM > AM > TV >
AUX > D-IN > MUSIC P >
DVD/CD
Levyt, joita voi toistaa
Levytyyppi Logo Tunnus oppaassa Tietoja
LEVYT
DVD-V(ideo)
DVD-A(udio)
Video CD
SVCD
DVD-RAM
DVD-R
DVD-VR
MPEG4
DiVX
DVD-VR
MPEG4
DiVX
DVD-Video: DVD-V
DVD-Audio: DVD-A, DVD-V
• DVD A-levyllä voi olla äänen lisäksi DVD Video-kuvia.
Valitse kuvien toisto valikosta OTHER
(asetuskohta PLAY AS DVD VIDEO, s. 25).
VIDEO CD: VCD
• SVCD: Täyttää IEC62107 -vaatimukset.
DVD-RAM: DVD-VR, MP3, JPEG, MPEG4, DivX*1
• DVD-VR Versio 1.1 (video recording-formaatti),
esim DVD-tallentimella, DVD-multikameralla tai
tietokoneella.
• JPEG Tallennettu Panasonicin SD-multivideo-
*1
*1
kameralla tai DVD-tallentimella, formaattina DCF
Standard Version 1.0.
• MPEG4 T allennettu Panasonicin SD-multikameralla tai
DVD-tallentimella, formaattina SD VIDEO [ASF
standard/ MPEG4 simple profile] video / G.726 audio)
DVD-V: DVD-R (DVD-Video)*2 / DVD-RW (DVD-Video)
• Koostettu ja viimeistelty*3
DVD-videokamerassa tai DVD-tallentimessa.
DVD-VR: DVD-R (VR)*2 / DVD-RW (VR)
• Koostettu ja viimeistelty*3 DVD-videokamerassa tai
DVD-tallentimessa. Version 1.1 (tai 1.2, vain DVD-R
DL) Video Recording-formaatti.
DVD-R / DVD-RW:MP3, JPEG, MPEG4, DIVX
• Viimeistelty*3 tallentamisen jälkeen.
+R, +RW
CD
MPEG4
DiVX *1
1) DivX Ultralla lisätyt toiminnot eivät toimi
2) Sis. yksipuolinen, kaksikerroksiset levyt
3) Viimeistely on tallentavan laitteen suorittama prosessi, joka tekee levystä toistokelpoisen myös muissa soittimissa.
• Levy ei edellä mainituista ominaisuuksista huolimatta välttämättä ole toistokelpoinen, sillä tallennusvaihe, tallennustapa ja
tiedostojen laatimistapa saattavat estää levyn toiston.
Levyt, joita ei voi toistaa
• DVD-RW version 1.0, DVD-ROM, CD-ROM, CDV,
CD-G, SACD ja Photo CD, DVD-RAM jota ei saa pois
DVD-V: +R (Video)*2 / +RW (Video)
• Koostettu ja viimeistelty*3
DVD-videokamerassa tai DVD-tallentimessa
CD: CD, WMA, MP3, JPEG, VCD, MPEG4, DIVX*1
• Tämä soitin toistaa CD-R/RW-levyiltä näitä formaatteja.
• CD Tämä soitin tunnistaa HDCD-levyt, mutta ei tue Peak
Extend -toimintoa (toiminto, joka laajentaa signaalien
dynamiikka-aluetta). HDCD-koodauksen bittinopeus on
20, joten äänenlaatu on parempi kuin tavallisen, 16bittisen CD-levyn ääni.
• WMA-, MP3- ja JPEG HighMAT-levyt.
• WMA-levyt: Laite ei toista levyä jossa on useita
bittinopeuksia (MBR).
Ohjelman kuvastandardi
Tämä soitin pystyy toistamaan PAL- ja NTSC-ohjelmaa.
Television on käytettävä levyn standardia.
kotelosta, 2.6-GB ja 5.2-GB DVD-RAM, ja myynnissä
olevat “Chaoji VCD” -levyt myös CVD, DVCD ja
PAL-kuvaa ei voi katsella NTSC-televisiosta.
SVCD jonka ominaisuudet eivät täytä standardia
IEC62107.
Tämä soitin pystyy muuntamaan NTSC-signaalin PAL
60-signaaliksi PAL-televisiota varten (VIDEO-valikko >
NTSC DISC OUTPUT).
14
Levyn ja soittimen käsittely
T Levyjen käsittelyohjeita
• Älä liimaa levyyn tarroja tai etikettejä. Ne saattavat
vääntää levyä ja epätasapainottaa levyä
levykelkassa, minkä seurauksena levystä tulee
käyttökelvoton.
• Älä kirjoita kuulakärki- tai muulla kynällä levyyn.
• Älä puhdista levyä vinyylilevyjen puhdistusaineella,
bensiinillä, tinnerillä, sähköisyyttä vähentävällä
aineella tai muulla liuotteella.
• Älä käytä naarmuilta suojaavia tarvikkeita tai suojia.
• Älä laita soittimeen levyä
- jossa on jälkiä tarrasta, liimasta tms. (tarkasta
huolellisesti esimerkiksi vuokraamokäytössä olleet
levyt)
- joka on vääntynyt tai halkeillut
- joka on erikoismuotoiltu (esim. sydämen mallinen).
T
Puhdista soitin pehmeällä, kuivalla liinalla
• Älä puhdista alkoholilla, maalinohentimella tai bensiinil-
lä.
• Jos käytät kemiallisesti käsiteltyä puhdistusliinaa,
lue ensin liinan käyttöohje huolellisesti.
• Linssiä ei todennäköisesti tarvitse puhdistaa,
mutta puhdistustarpeeseen vaikuttaa käyttöympäristö.
• Älä käytä markkinoilla olevia linssinpuhdistajia,
koska ne saattavat aiheuttaa toimintahäiriöitä.
• Ennen kuin siirrät soitinta, varmista, että levykelkka on
tyhjä. Muuten laite on mennä rikki.
T Puhdista levy
• Puhdista kostealla liinalla ja pyyhi kuivaksi.
15
Loading...
