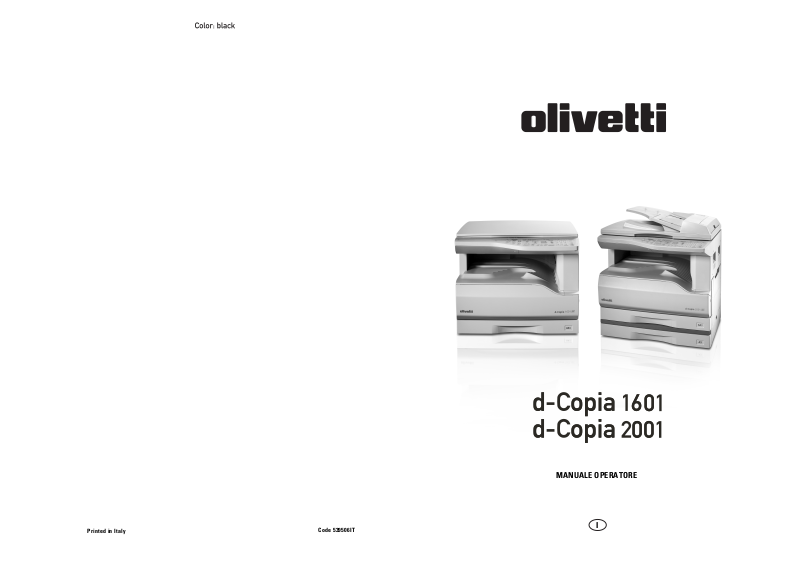

MANUALE OPERATORE

Printed in Italy

Code 539506IT

PUBBLICAZIONE EMESSA DA:

Olivetti S.p.A. Gruppo Telecom Italia

Via Jervis, 77 -10015 Ivrea (TO)

Il produttore si riserva il diritto di apportare modifiche al prodotto descritto in questo manuale in qualsiasi momento e senza alcun preavviso.

ENERGY STAR è un marchio di fabbrica registrato in U.S.A.

Il programma ENERGY STAR è stato istituito dal ministero per la protezionedell’ambiente degli Stati Uniti per la riduzione del consumo di energia, in risposta alle esigenze di salvaguardia ambientale per promuovere la progettazione e l’utilizzo di apparecchiature per l’ufficio a più alto rendimento per energia assorbita.

I requisiti qualitativi di questo prodotto sono attestati dall’apposizione della marcatura sul prodotto.

Si richiama l’attenzione sulle seguenti azioni che possono compromettere la conformità sopra attestata, oltre, naturalmente, le caratteristiche del prodotto:

• errata alimentazione elettrica;

•errata installazione o uso errato o improprio o comunque difforme dalle avvertenze riportate sul manuale d’uso fornito col prodotto;

• sostituzione di componenti o accessori originali con altri di tipo non approvato dal costruttore, o effettuata da

personale non autorizzato.

alcuna parte di questo manuale senza il previo consenso scritto di Olivetti S.p.A.

Non effettuare copie di alcun materiale proibito dalla legge. Copiare quanto segue rappresenta di norma una violazione alle leggi nazionali. È possibile che le leggi locali possano proibire la copia di altro materiale.

● Denaro ● Francobolli ● Obbligazioni ● Azioni

● Assegni ● Passaporti ● Patenti di guida

Per alcuni paesi, le posizioni di funzionamento "I" e di arresto "O" dell'interrutore principale "POWER" sono sostituiti da simboli I" ed "O". Se il vostro apparecchio ha questi simboli, leggete "I" per " ON "e "O" per "OFF".

Attenzione! Per ottenere una sconnessione elettrica completa, staccate la presa principale. La presa di corrente dovrà essere installata vicino all'equipaggiamento e facilmente accessibile.

Attenzione:

Il presente apparecchio è un apparecchio di classe A. In un ambiente privato, questo prodotto può essere all'origine di interferenze radio. L'utente dovrà in questo caso prendere delle misure adeguate.

● Assegni circolari e cambiali bancarie

È necessario utilizzare cavi di interfaccia schermati con la presente apparecchiatura, in conformità alla direttiva EMC.

TINSI1822TSZZ

INDICE

AVVERTENZE ........................................................................................................................................... 3

● AVVERTENZE SULL'USO................................................................................................................................ 3

● IMPORTANTI REGOLE DA TENERE IN CONSIDERAZIONE QUANDO SI SCEGLIE IL LUOGO DI

INSTALLAZIONE .............................................................................................................................................. 3

● PRECAUZIONI DURANTE IL L'UTILIZZO ....................................................................................................... 4

● AVVERTENZE SUL LASER ............................................................................................................................. 4

● INFORMAZIONI SULL'AMBIENTE................................................................................................................... 5

USO DEL MANUALE................................................................................................................................. 5

● USO DEL MANUALE........................................................................................................................................ 5

● SIGNIFICATO DI "R" NELL'ORIGINALE E INDICAZIONI SUL FORMATO CARTA........................................ 5

● CONVENZIONI UTILIZZATE IN QUESTO MANUALE..................................................................................... 6

● SPF................................................................................................................................................................... 6

● DIFFERENZE TRA I MODELLI ........................................................................................................................ 6

CARATTERISTICHE PRINCIPALI ............................................................................................................ 7

1 PRIMA DI UTILIZZARE L'UNITÀ

NOME DEI DIVERSI ELEMENTI E FUNZIONI.. 8

● PANNELLO DEI COMMANDI.........................10

ALIMENTAZIONE ON E ALIMENTAZIONE OFF

● ALIMENTAZIONE ON.....................................12

● ALIMENTAZIONE OFF...................................12

CARICAMENTO CARTA................................. 13

● CARTA............................................................13

● CARICAMENTO CARTA ................................14

● MODIFICARE L'IMPOSTAZIONE DEL

FORMATO CARTA DEL VASSOIO................16

... 12

2 FUNZIONI DI COPIA

COPIA NORMALE........................................... 18

● SCURIRE O SCHIARIRE UNA COPIA...........21

● SELEZIONE DEL VASSOIO...........................21

● IMPOSTARE IL NUMERO DI COPIE .............22

RIDUZIONE/INGRANDIMENTO/ZOOM .......... 22

●

SELEZIONE AUTOMATICA DEL RAPPORTO

● SELEZIONE MANUALE DEL RAPPORTO ....23

● SELEZIONARE SEPARATAMENTE IL

RAPPORTO DI RIPRODUZIONE VERTICALE

E ORIZZONTALE ...........................................24

COPIE A 2 FACCIATE UTILIZZANDO IL

VASSIO BYPASS ............................................ 26

COPIA PAGINA DOPPIA ................................ 27

INTERROMPERE L'ESECUZIONE DI UNA

COPIA .............................................................. 28

....22

3 UTILI FUNZIONI DI COPIA

ROTAZIONE DELL'IMMAGINE DI 90 GRADI 29

COPIA FASCICOLAZIONE/GRUPPO ............ 29

COPIARE PIÙ ORIGINALI SU

UN UNICO FOGLIO DI CARTA....................... 31

CREARE MARGINI DURANTE LA COPIA..... 33

CANCELLARE LE OMBRE INTORNO AI

BORDI DI UNA COPIA .................................... 34

4 FUNZIONI STAMPANTE

USO DEL MODO STAMPANTE...................... 36

● PROCEDURA DI BASE PER LA STAMPA ... 36

● FUNZIONAMENTO IN MODO COPIA E

STAMPA ........................................................ 37

5 IMPOSTAZIONI UTENTE

REGOLARE IL LIVELLO DI ESPOSIZIONE

AUTOMATICA ................................................. 38

ABILITAZIONE MODO RISPARMIO TONER PERSONALIZZAZIONE DELLE IMPOSTAZIONI

● PROGRAMMI UTENTE ................................. 40

● SELEZIONARE UN'IMPOSTAZIONE PER UN

PROGRAMMA DI UTENTE ........................... 43

IMPOSTAZIONI PER MODALITA NUMERO DI CONTO

● MODALITÀ NUMERO DI CONTO ................. 44

● IMPOSTAZIONI DELLA MODALITA NUMERO

DI CONTO ..................................................... 44

● SELEZIONE DELLE IMPOSTAZIONI DELLA

MODALITA NUMERO DI CONTO ................. 45

..... 39

... 40

.. 44

6 RISOLUZIONE DEI PROBLEMI

9 APPENDICE

RISOLUZIONE DEI PROBLEMI...................... 48

● PROBLEMI CON L'UNITÀ O DI COPIA .........49

● PROBLEMI DI STAMPA .................................52

INDICATORI E MESSAGGI DISPLAY ............ 55

ELIMINAZIONE DI INCEPPAMENTI ............... 56

●

INCEPPAMENTO NELL'SPF

●

INCEPPAMENTO NEL VASSOIO BYPASS

●

INCEPPAMENTO NELL'UNITÀ

●

INCEPPAMENTO NEL VASSOIO SUPERIORE

●

INCEPPAMENTO NEL VASSOIO INFERIORE

SOSTITUZIONE DELLA CARTUCCIA DEL TONER

............................56

......57

........................58

....61

.....62

... 63

7 MANUTENZIONE ORDINARIA

CONTROLLARE IL TOTALE COPIE E IL

LIVELLO DEL TONER..................................... 64

● CONTROLLO DEL TOTALE COPIE ..............64

● CONTROLLO DEL LIVELLO TONER ............65

MANUTENZIONE ORDINARIA ....................... 66

●

PULIZIA DELLA LASTRA DI ESPOSIZIONE E DEL COPERCHIO SPF/DOCUMENTO

●

PULIZIA DEL VETRO DI SCANSIONE ORIGINALE

(SOLO SE E’ INSTALLATO UN SPF) ................. 66

●

PULIZIA DEL RULLO ALIMENTATORE DEL VASSOIO BYPASS

●

PULIRE IL CORONA DI TRASFERIMENTO

..........................................67

.............66

.....67

SPECIFICHE.................................................... 71

INDICE ............................................................. 73

UNITÀ PERIFERICHE ..................................... 68

● ALIMENTATORE A SINGOLA PASSATA ......69

● UNITÀ DI ALIMENTAZIONE CARTA DA 250

● SCHEDA DOPPIA FUNZIONE .......................70

CONSERVAZIONE DEI MATERIALI DI

CONSUMO....................................................... 70

● CONSERVAZIONE CORRETTA ....................70

UNITÀ PERIFERICHE E COMPONENTI

FOGLI/ UNITÀ DI ALIMENTAZIONE CARTA 2

X 250-FOGLI...................................................69

AVVERTENZE

Osservare le seguenti avvertenze durante l'uso dell'unità.

AVVERTENZE SULL'USO

Avvertenza:

• L'unità di fusione è molto calda. Fare attenzione mentre si estrae la carta inceppata.

• Non fissare con gli occhi la sorgente di luce del modulo scanner. E' pericoloso per gli occhi.

Attenzione:

• Non accendere o spegnere ripetutamente l'unità. Dopo aver spento l'unità, attendere da 10 a 15 secondi prima di riaccenderla.

• E' necessario disattivare l'alimentazione dell'unita primá di installare qualsiasi materiale di consumo.

• Collocare l'unità su una superficie piana e stabile.

• Non installare l'unità in ambienti umidi o polverosi.

• Quando l'unita non viene utilizzata per molto tempo (ad esempio un periodo di vacanza prolungato), disattivare l'alimentazione e togliere il cavo di alimentazione dalla presa.

• Quando si sposta l'unità, assicurarsi che l'interruttore di alimentazione si trovi in posizione OFF e togliere il cavo dalla presa.

• Non coprire l'unità con coperture antipolvere, pellicole di plastica o coperture di tessuto mentre l'alimentazione è collegata. In questo modo si ostacola la dissipazione del calore, danneggiando l'unità.

• L'uso di controlli, correzioni o esecuzione di procedure diverse da quelle specificate in questa documentazione possono comportare una esposizione dannosa alle radiazioni.

• La presa di corrente deve essere collocata vicino all'unità e deve essere facilmente accessibile.

IMPORTANTI REGOLE DA TENERE IN CONSIDERAZIONE QUANDO SI SCEGLIE IL LUOGO DI INSTALLAZIONE

L'installazione non corretta può causare danni all'unità. Tenere conto di quanto segue durante l'installazione iniziale e ogni volta che l'unità viene spostata.

Attenzione

Non installare l'unità in ambienti:

• bagnati, umidi o molto polverosi

• non sufficientemente aerati

Lo spostamento dell'unità da un luogo fresco ad uno caldo potrebbe determinare la formazione di condensa all'interno della stessa. Il funzionamento in queste condizioni potrebbe essere causa di copie di scarsa qualita è di malfunzionamenti. Prima dell'uso, lasciare l'unità a temperatura ambiente per almeno 2 ore.

• esposti alla luce solare diretta

• sottoposti a

temperature estreme o a variazioni di umidità, ad esempio in prossimità di condizionatori o riscaldatori.

L'unità deve essere collocate l'unità vicino ad una presa di corrente accessibile per facilitare le operazioni di collegamento e scollegamento.

Verificare che il cavo d'alimentazione sia collegato a una presa elettrica compatibile con i requisiti di tensione e corrente indicati. Controllare anche che la presa abbia un'adeguata messa a terra.

Nota

Verificare che intorno alla macchina vi sia spazio

Collegare l'unità a una presa di corrente non utilizzata per altre apparecchiature elettriche. Un dispositivo di illuminazione collegato alla stessa presa potrebbe essere soggetto a sbalzi di corrente.

20 cm

sufficiente per effettuare operazioni di manutenzione e garantire una adeguata aerazione.

20 cm

PRECAUZIONI DURANTE IL L'UTILIZZO

Fare attenzione a come si maneggia l'unità. E' necessario attenersi alle seguenti indicazioni per garantire nel tempo il corretto funzionamento.

Non lasciar cadere l'unità né sottoposta a urti o colpi contro qualsiasi tipo di oggetto. Conservare le cartucce del toner in un luogo fresco, senza estrarle dalla confezione prima

dell'uso.

• Se esposte alla luce diretta del sole o a temperature elevate, le copie possono risultare di scarsa qualita.

Non toccare il cilindro fotoconduttore (sezione verde).

• Graffi o incrostazioni sul cilindro macchiano le copie.

AVVERTENZE SUL LASER

Lunghezza d'onda 785 nm + 10 nm/-15 nm Tempi di impulso (8,141 µs ± 0,1 µs)/7 mm Potenza emessa 0,14 mW - 0,22 mW

Riconoscimento marchi registrati

• Il sistema operativo Microsoft® Windows® è un marchio, o copyright, di Microsoft Corporation negli Stati Uniti e in altri paesi.

•

Windows® 95, Windows® 98, Windows sono marchi, o copyright, di Microsoft Corporation negli Stati Uniti e in altri paesi.

• IBM e PC/AT sono marchi di International Business Machines Corporation.

•

Tutti gli altri marchi e copyright sono di proprietà dei rispettivi detentori.

Me, Windows NT® 4.0, Windows

2000, Windows® XP e Windows® Vista

INFORMAZIONI SULL'AMBIENTE

I prodotti che hanno ottenuto il logo ENERGY STAR® sono preposti a proteggere l'ambiente per mezzo di una superiore efficienza energetica.

USO DEL MANUALE

L'unità è stata progettata per fornire utili funzioni di copia, occupando poco spazio in ufficio con la massima facilità di funzionamento. Per sfruttare a pieno tutte le funzionalità di questo prodotto, è necessario acquisire familiarità con il manuale e con l'unità. Conservare il manuale in un luogo facilmente accessibile per una rapida consultazione durante l'utilizzo.

USO DEL MANUALE

I manuali di istruzioni dell'unita sono i seguenti:

Manuale di istruzioni (Sistema multifunzionale digitale) (questo manuale)

Il manuale contiene le spiegazioni sul prodotto e sulle procedure di utilizzo dell'unità come fotocopiatrice.

Manuale online (Sul CD-ROM in dotazione)

l manuale contiene le spiegazioni sulle procedure di utilizzo dell'unità come stampante.

Guida d’installazione del software (manuale separato)

Il manuale contiene le istruzioni per l'installazione del software che permette di utilizzare l'unità con il computer e le procedure di definizione delle impostazioni iniziali della stampante.

SIGNIFICATO DI "R" NELL'ORIGINALE E INDICAZIONI SUL FORMATO CARTA

Una "R" visibile dopo un originale o un formato (A4R ecc.) indica che l'originale o la carta ha orientamento orizzontale come mostrato sotto.

II formati posizionabili solo con orientamento orizzontale (Orizzontale) (B4, A3) non contengono una "R" nell'indicazione della dimensione.

CONVENZIONI UTILIZZATE IN QUESTO MANUALE

Avvertenza

Attenzione

Nota

L'utente viene informato sulla possibilita di infortunio se il contenuto dei messaggi di avvertenza non viene rispettato correttamente.

Avverte l'utente che la mancata osservazione di quanto contenuto nelle avvertenze potrebbe causare danni all'unita o ai suoi componenti.

Le note forniscono informazioni sull'unita, riguardo a specifiche, funzioni, prestazione, funzionamento e altre informazioni utili all'utente.

SPF

Il presente manuale di istruzioni riguarda l'alimentatore a singola passata (Single Pass Feeder, "SPF").

DIFFERENZE TRA I MODELLI

Il presente manuale riguarda i seguenti modelli.

Modello d-Copia 2001 d-Copia 1601

(Con SPF installato) (Con SPF installato)

Aspetto

L'illustrazione riportata qui di seguito viene utilizzata in casi nei quali una funzione e/o l'azionamento dell'unita sono

Velocita di riproduzione 20CPM 16CPM Unita di alimentazione carta Due (250 x 2) Una (250 x 1)

CARATTERISTICHE PRINCIPALI

Copiatrice laser ad alta velocità

• L'uscita prima copia1 a 300 ppp*2 è solo di 7,2 secondi.

• La velocità di copia è di 20/16 copie al minuto. Tale velocità è ideale per l'uso aziendale e garantisce un sensibile aumento della produttività lavorativa.

*1Il tempo di uscita prima copia può variare in base alla tensione di alimentazione, alla temperatura ambiente e alle condizioni

di funzionamento.

I "ppp" ("punti per pollice") sono unità utilizzate per misurare la risoluzione. La risoluzione indica il livello di dettaglio che è

possible riprodurre su un'immagine stampata o digitalizzata.

Immagine digitale ad alta qualita

• Viene effettuata una copia di alta qualità a 600 ppp.

• Oltre alla regolazione automatica dell'esposizione è possibile selezionare due modi di originali: "MANUALE" per originali solo testo, e "FOTO" per fotografie. Ciascun modo permette di regolare cinque livelli di esposizione.

• La funzione in modo di copia foto permette di effettuare nitide copie di immagini originali dai semitoni delicati, come le fotografie monocromatiche e quelle a colori.

Funzioni avanzate di copia

• È possibile effettuare ingrandimenti dal 25% al 400% in incrementi dell'1%. (Utilizzando la SPF, l'intervallo del rapporto di ingrandimento copia va dal 50% al 200%).

• È possibile effettuare fino a 999 copie in continuo. (Nei programmi di utente è possibile modificare fino a un massimo di 99 copie.)

• I programmi di utente permettono di personalizzare le impostazioni e la gestione dell'unità. Abilitando il modo numero di conto è possibile controllare l'accesso all'unita.

• È possibile installare la scheda doppia funzione per abilitare l'uso della copiatura con rotazione e di altre utili funzioni.

Erase copy* Margin shift* 2 IN 1 copy* 4 IN 1 copy*

* Quando è installata la

scheda doppia funzione

Dual page copyRotation copy* XY-ZOOM copying

Scansione singola/stampa multipla

• L'unità è provvista di buffer di memoria che permette di effettuare una singola scansione dell'unità e di effettuare fino a 999 copie dell'immagine digitalizzata. Questa caratteristica migliora il flusso di lavoro, riduce il rumore proveniente dall'unità e offre una maggiore affidabilità riducendo il logorio del meccanismo di scansione.

Funzione stampante laser

• È possibile installare il driver della stampante fornito per abilitare l'uso dell'unita come stampante. (Consultare il Guida d’installazione del software fornito).

Forma progettuale che rispetta l'ambiente e di facile utilizzo

• I modi di preriscaldamento e spegnimento automatico sono forniti per ridurre il consumo energetico quando l'unità non viene utilizzata.

• La forma costruttiva universale premette un facile utilizzo dell'unità anche da parte dei meno esperti.

Il presente capitolo contiene le informazioni di base che è necessario conoscere prima di utilizzare l'unità.

NOME DEI DIVERSI ELEMENTI E FUNZIONI

Capitolo 1

PRIMA DI UTILIZZARE L'UNITÀ

Pulitore del vetro (quando l’SPF è installato)

Utilizzarlo per la pulizia del vetro di scansione originale. (p.66)

Coperchio alimentazione documento (quando è installato l'SPF)/coperchio del documento

Aprire per effettuare copie dalla lastra di esposizione. (p.18)

Lastra di esposizione

Collocare qui l'originale che si desidera digitalizzare con il lato da acquisire rivolto verso il basso. (p.18)

Maniglie

Vengono utilizzate per spostare la macchina.

Interruttore di alimentazione

Premere per accendere o spegnere l'unità. (p.12)

Pannello dei comandi

Contiene i tasti di commando e le luci di stato. (p.10)

Vassoio di uscita carta

Le copie e le stampe vengono depositate in questo vassoio

Sportello anteriore

Aprire per rimuovere la carta inceppata e per effettuare la manutenzione dell'unità. (p.59, p.63)

Vassoi carta

Ogni vassoio può contenere 250 fogli di carta. (p.14)

Sportello laterale

Aprire per rimuovere la carta inceppata e per effettuare la manutenzione dell'unità. (p.57, p.58)

Maniglia dello sportello laterale

Tirare per aprire il pannello di sportello laterale. (p.57)

Guide della carta vassoio bypass

Regolare la larghezza della carta. (p.15)

Vassoio bypass

È possibile alimentare la carta, incluse le carte speciali (come i lucidi trasparenti), dal vassoio bypass. (p.15, p.26)

Prolunga del vassoio bypass

Tirare verso l'alto quando si alimenta con carta di grande formato come B4 e A3. (p.15)

Dispositivo di pulizia caricatore

Utilizzare per pulire il corona di trasferimento. (p.67)

Porta USB 1.1

Collegare al computer per utilizzare le funzioni stampante. (Guida d’installazione del software).

13 14

PRIMA DI UTILIZZARE L'UNITÀ

26 27

2119

2928

Porta parallela

Collegare al computer per utilizzare la funzione stampante. (Guida d’installazione del software)

Porta USB 2.0 (se è installata la scheda doppia funzione)

Collegare al computer per utilizzare la funzione di stampa. (Guida d’installazione del software)

Vassoio dell'alimentatore di originali (se l'SPF è installato)

Collocare qui l'(gli)originale(i) che si desidera digitalizzare con il lato da acquisire rivolto verso l'alto. Contiene fino a 40 originali.

Guide degli originali (se l'SPF è installato)

Regolare il formato degli originali.

Coprirullo di alimentazione (se l'SPF è installato)

Aprire per estrarre gli originali inceppati. (p.56)

Copertura lato destro (se l'SPF è installato)

Aprire per estrarre gli originali inceppati. (p.56)

Area di uscita (se l'SPF è installato)

Punto di uscita degli originali dall'unità al termine della copia.

Leva di sblocco chiusura cartuccia del toner

Per sostituire la la cartuccia del toner, estrarla esercitando una pressione sul questa leva.

Cartuccia del toner

Contiene toner. (p.63)

Manopola di rotazione rullo

Ruotare per estrarre la carta inceppata. (p.58, p.59)

Leve di sblocco dell'unità di fusione

Per estrarre la carta inceppata dall'unità fusore, spingere in basso queste leve e rimuovere la carta. (p.59)

Il fusorè molto caldo. Non toccare il

Avvertenza

fusore quando si estrae la carta inceppata. Ciò può provocare scottature o lesioni.

Tamburo fotosensibile

Le immagini di copia si formano sul tamburo fotosensible.

Guida carta dell'unità fusore

Aprire per estrarre la carta inceppata.

Nota

Il nome del modello è visibile sul sportello anteriore delle unità.

PRIMA DI UTILIZZARE L'UNITÀ

PANNELLO DEI COMMANDI

d-Copia 1601

Tasto/indicatore IN LINEA ( ) Premere per passare dalla modalità in lineà a

quella non in linea e viceversa. L'indicatore si accende quando la macchina è in lineà è si spegne quando non è in linea. L'indicatore lampeggia mentre la macchina riceve dati di stampa e mentre la stampa è sospesa. (p.36)

Tasto e indicatore COPIATURA DOPPIA PAG I NA ( )

Utilizzare per effettuare copie singole di due pagine di un libro aperto uno di un altro originale a due pagine. (p.27)

Indicatore e tasto ZOOM XY ( )

Premere per modificare separatamente il rapporto di riproduzione orizzontale e verticale. (p.24)

Indicatori e tasto FASCICOLAZIONE/GRUPPO ( /) (se è installata la scheda doppia funzione

Premere per selezionare il modo "FASCICOLAZIONE" o "GRUPPO". (p.29)

Indicatore DATI ORIGINALE ( ) (se è

DATA

installata la scheda doppia funzione)

Lampeggia quando la memoria viene esaurita dei dati dell'immagine dell'originale acquisito. (p.30, p.32)

Tasto e indicatori 2 IN 1 / 4 IN 1 ( /) (se è installata la scheda doppia funzione)

Premere per selezionare il modo "2 IN 1" o "4 IN 1". (p.31)

Tasto e indicatori CANCELLAZIONE ( (se è installata la scheda doppia funzione

)

Premere per selezionare il modo "CANCELLA BORDO" o "CANCELLA CENTRO" o "CANCELLA BORDO + CENTRO". (p.34)

Indicatore e tasto SPOSTAMENTO MARGINE ( )

(se è installata la scheda doppia funzione

Sposta il testo o l'immagine sulla copia per lasciare un margine di rilegatura sul bordo della copia. (p.33)

)

Tasto e indicatore AUTOMATICA/MANUALE/FOTO (

AUTO

)

2 3

Utilizzati per selezionare i modi di esposizione: "AUTOMATICA", "MANUALE", o "FOTO". (p.21)

Tasto CANCELLAZIONE ( )

ACC.#-C

Chiude un conto aperto. (p.47)

Indicatore SELEZIONE AUTOMATICA DELLA CARTA ( )

AUTO

Quando l'indicatore è acceso, viene selezionato automaticametne il formato di carta corretto in base al formato originale e al rapporto di riproduzione selezionato. (p.20)

Indicatore di allarme

[ ] Indicatore di manutenzione (p.55) [ ] Indicatore di richiesta di sostituzione la

cartuccia del toner (p.55)

[ ] Indicatore di richiesta di sostituzione

dell'unita di sviluppo (p.55) [ ] ]Indicatore di esaurimento carta (p.55) [ ] Indicatore di inceppamento (p.55)

Indicatore RISPARMIO ENERGIA( )

Si accende quando l'unità si trova in modo risparmio energia. (p.12)

Display

Indica il numero di copie impostate, il rapporto di riproduzione, la funzione o il codice di impostazione del programma utente o un codice di errore qualora questo si verifichi.

Tasto del display rapporto di riproduzione ( )

Tenere premuto quando l'unità non è in funzione per visualizzare il rapporto di riproduzione sul display. (p.24)

Indicatore di ZOOM

Si accende quando si imposta il rapporto di ingrandimento. (p.24)

4 5 6 7 8

PRIMA DI UTILIZZARE L'UNITÀ

In presenza di due o più vassoi carta

12 13 14

16 17

DATA

Tasti di zoom ( , )

ACC.#-C

AUTO

135

AUTO

A3 A4 A4 A5 B4

EXTRA

ENTER

20 21 22 23 24

Utilizzare per selezionare un rapporto di riduzione o di ingrandimento copia da 25% a 400% con incrementi dell'1%. (p.24)

Indicatore e tasto INTERRUZIONE ( )

Interrompere l'esecuzione di una copia. (p.28)

Indicatori e tasti di chiaro e scuro ( , )

Utilizzare per scegliere il livello di esposizione MANUALE o FOTO. (p.21)

Tasto SELEZIONE FORMATO ORIGINALE ( ) / Indicatori FORMATO ORIGINALE

ENTER

Utilizzare per digitare il formato dell'originale. (p.16) Il formato dell'originale selezionato si accende.

Indicatori FORMATO CARTA

Si accende per indicare il formato copia selezionato. (p.16)

Tasto IMPOSTAZIONE FORMATO CARTA ( )

Utilizzare per impostare il formato carta nei vassoi. (p.16)

Indicatore SPF (se l'SPF e installato)

Si accende quando gli originali sono posizionati nel vassoio dell'alimentatore di originali. (p.19)

Tasto SELEZIONE VASSOIO ( )

Utilizzare per selezionare manualmente un vassoio. (p.21)

Tasto e indicatore IMMAGINE AUTOMATICA ()

AUTO

Premere per selezionare automaticamente il rapporto di riproduzione. (p.22)

Indicatori di localizzazione alimentazione carta/localizzazione inceppamenti

La localizzazione alimentazione carta selezionata è segnalata da un indicatore acceso ( ). (p.18)

La localizzazione generale della carta inceppata è segnalata da un indicatore lampeggiante ( ). (p.56)

25 400%

ZOOM

200

% 141 122 115

100

86 81 70 50

AUTO

26 27

Non utilizzato per questa macchina.

Indicatori e tasti del selettore RAPPORTO

28 29

PRESELEZIONATO ( , )

Utilizzare per selezionare i rapporti predefiniti di riduzione/ingrandimento copia. (p.23)

Tasti numerici

Utilizzare per selezionare il numero di copie desiderato o per effettuare inserimenti nei programmi utente. (p.22)

Per visualizzare il numero totale di pagine in uscita dall'unità, tenere premuto il tasto [0]. (p.64)

Tasto READ-END [ ]

Utilizzare per verificare il numero totale di copie effettuate. (p.64)

Durante la copia in modalità fascicolazione e 2 in 1 / 4 in 1 nella lastra di esposizione, premere questo tasto una volta che la scansione delle pagine originali è terminata e si è pronti per la copia.(p.30, p.31)

Indicatore e tasto START ( )

Premere per effettuare una copia (p.18). Premere anche per uscire dal modo "spegnimento automatico" e per impostare un programma utente. Quando l'indicatore è acceso è possibile effettuare una copia.

Tasto CANCELLAZIONE TOTALE ( )

Annulla tutte le impostazioni selezionate e ripristina l'unità alle impostazioni iniziali. (p.12)

Tasto CANCELLAZIONE ( )

Annulla la quantità di copie visualizzate o termina l'esecuzione di una copia.

READ-END

INTERRUPT

ALIMENTAZIONE ON E ALIMENTAZIONE OFF

L'interruttore dell'alimentazione si trova sul lato sinistro dell'unità.

ALIMENTAZIONE ON

Posizionare l'interruttore di alimentazione in posizione "ON"

Il tempo di preriscaldamento dell'unità e di 45 secondi. Durante i tre riscaldamento dell'unità, l'Indicatore RISPARMIO ENERGIA ( ) lampeggia. (L'indicatore RISPARMIO

ENERGIA ( ) si spegnè quando la macchina e pronta per copiare.) È comunque possibile selezionare le impostazioni desiderate e premere il tasto [START] ( ) durante la fase di preriscaldamento. La copia sarà avviata dopo preriscaldamento.

Nota

• La macchina torna alle impostazioni iniziali quando viene accesa per la prima volta, quando si preme il tasto [CANCELLAZIONE TOTALE] ( ) oppure quando non viene premuto alcun tasto per il tempo preimpostata di "Cancellazione automatica" al termine di un processo di copia. Quando vengono ripristinate le impostazioni iniziali, vengono annullate tutte le impostazioni è le funzioni selezionate fino a quel momento. Il tempo di "Cancellazione automatica" può essere modificata nelle impostazioni utente. (p.40)

• La macchina è inizialmente impostata per attivare automaticamente la modalità di risparmio energetico, se non viene utilizzata per la copia o la stampa per un periodo di tempo predefinito. Questa impostazione può essere modificata nei programmi utente. (p.40)

ALIMENTAZIONE OFF

Assicurarsi che la macchina non sia in funzione e quindi ruotare l'interruttore di alimentazione sulla posizione "OFF".

L'interruzione dell'alimentazione durante il funzionamento dell'unità potrebbe causare inceppamenti e annullare il lavoro in corso di esecuzione.

Per assicurarsi che l'unità non sia in funzione, verificare quanto segue:

• L'indicatore START e acceso. (Stato iniziale)

• L'indicatore RISPARMIO ENERGIA ( ) è acceso. ("Modalità di preriscaldamento" o modo "spegnimento automatico")

Modo Risparmio energia

L'unità dispone di due modi di risparmio energia per ridurre il consumo di energia totale, riducendo di conseguenza il costo di gestione. Inoltre, tali modi conservano le risorse naturali e aiutano a ridurre l'inquinamento ambientale. I due modi risparmio energia sono "Modalità di preriscaldamento" e il "Modo spegnimento automatico".

Modalità di preriscaldamento

Questa funzione consente di passare automaticamente a uno stato di basso consumo energetico, se il periodo di tempo impostato trascorre senza che la macchina venga utilizzata. L'indicatore RISPARMIO ENERGIA ( ) si accende; tuttavia, i tasti del pannello dei comandi possono essere utilizzati. Viene automaticamente ripristinato il normale funzionamento quando si preme un tasto del pannello dei comandi, si inserisce un originale o viene ricevuto un processo di stampa.

Modo spegnimento automatico

Questa funzione consente di passare automaticamente a uno stato di consumo energetico ulteriormente ridotto rispetto a quello della modalità di preriscaldamento, se il periodo di tempo impostato trascorre senza che la macchina venga utilizzata. Si spengono tutti gli indicatori ad eccezione di RISPARMIO ENERGIA ( ) e IN LINEA ( ). Per ripristinare il normale funzionamento, premere il tasto [START] ( ). Il funzionamento normale viene ripristinato anche automaticamente, in caso di ricezione di un processo di stampa. In modalità di spegnimento automatico, non può essere utilizzato alcun tasto (ad eccezione di [START] ( )).

Nota

I programmi di utente permettono di modificare il tempo di preriscaldamento di attivazione e il "Timer di spegnimento automatico ". Si consiglia di impostare tempi adatti all'uso della macchina. (p.40)

Impostazioni iniziali

L'unità ripristina le impostazioni iniziali al primo avvio, quando viene premuto il tasto [CANCELLAZIONE TOTALE] ( ) e circa un minuto dopo l'esecuzione dell'ultima copia in qualsiasi modo.

Rapporto di riproduzione: 100%, Esposizione: Automatica Numero copie: 0, Tutte i modi speciali della copiatrice: Off Selezione automatica carta

predefinito" nei programmi di utenti. (p.42)

: On,

Stazione di alimentazione carta

: Il vassoio selezionato in "Impostazione del vassoio

CARICAMENTO CARTA

L'Indicatore di esaurimento carta ( )Si accende quando la stazione di alimentazione selezionata non contiene carta oppure quando il vassoio selezionato non è installato o è installato in modo non corretto.

CARTA

Per ottenere sempre risultati ottimali, usare solo carta raccomandata da OLIVETTI.

Tipo di vassoio Tipo foglio Formato Peso Capacità

Vassoi carta Unità alimentazione carta da 250 fogli Unità alimentazione carta da 2x250 fogli

Vassoio bypass Carta standard

Carta standard Carta riciclata

Carta riciclata Cartoncino Max. 200 g/m Pellicola

trasparente Etichette

A5* A4 B4 A3

da A6R a A3 56 g/m

56 g/m

a 90 g/m2 *2250 fogli

(Caricamento carta inferiore alla linea sul vassoio)

a 80 g/m

100 fogli *

Caricare un foglio alla volta di questi tipi di carta nel vassoio bypass.

Buste International DL

(110 mm x 220 mm) International C5 (162 mm x 229 mm) Commercial 9 (3-7/8" x 8-7/8") Commercial 10 (4-1/8" x 9-1/2")

*1Il formato A5 puo essere utilizzato solo nel vassoio superiore ma non puo essere utilizzato negli altri vassoio. (compresi i

vassoi dell’unità di alimentazione carta opzionale).

Quando si effettua un elevato numero di copie o di stampe utilizzando carta da 90 g/m2, rimuovere i fogli da vassoio di uscita

carta quando ne sono state stampate circa 100. Se si accumulano piu di 100 pagine, è possibile che i fogli in uscita non vengano impilati correttamente.

Il numero di fogli di carta che è possibile impostare cambia in base al peso della carta.

5 fogli

Carte speciali

In caso di utilizzo di carte speciali, attenersi alle linee guida riportate qui avanti.

● Utilizzare lucidi trasparenti e fogli etichette raccomandati da OLIVETTI. L'uso di carte diverse da quelle raccomandate da OLIVETTI potrebbe causare inceppamenti della carta o macchie sulle copie. Se è necessario utilizzare supporti diversi da quelli raccomandati da OLIVETTI, inserire un foglio alla volta utilizzando il vassoio bypass (non cercare di effettuare stampe o copie in continuo).

● Sul mercato sono reperibili numerosi tipi di carte speciali. Alcuni di questi non sono adatti all'uso con questa unità. Prima di utilizzare una carta speciale, contattare l'assistenza tecnica autorizzata di zona.

● Prima di utilizzare carta diversa da quella raccomandata da OLIVETTI, effettuare una copia di prova per verificare che la carta sia adatta.

PRIMA DI UTILIZZARE L'UNITÀ

CARICAMENTO CARTA

Assicurarsi che l'unità non stia eseguendo copie o stampe, attenendosi alle istruzioni che seguono per caricare la carta.

Caricamento del vassoio

Con delicatezza, sollevare il vassoio e

tirarlo fino a quando si blocca.

Abbassare la piastra di pressione

nella posizione di blocco.

Fare pressione sul centro della piastra di pressione fino a bloccarla nella sede.

Smazzare la carta.

Se la carta non viene smazzata potrebbe incepparsi o potrebbero venire alimentati piu fogli.

Spingere delicatamente il vassoio

della carta nell'unita.

Nota

Se è stato caricato un formato carta diverso da quello precedentemente inserito nel vassoio, andare a "MODIFICARE L'IMPOSTAZIONE DEL FORMATO CARTA DEL VASSOIO" (p.16).

Caricare la carta nel vassoio.

Nota

• Caricando la carta, non superare la linea di riferimento sul vassoio (fino a 250 fogli).

• Assicurarsi che la carta stia al di sotto della linguetta che si trova sul lato destro del vassoio.

• Prima del caricamento, assicurarsi che la risma di fogli sia ben allineata. Quando si aggiunge nuova carta, estrarre i fogli restanti dal vassoio e unirli a quelli nuovi in modo da formare una sola risma.

Caricamento del vassoio bypass

PRIMA DI UTILIZZARE L'UNITÀ

Estendere il vassoio bypass.

Quando si alimenta con carta di grande formato come B4 e A3, estrarre la prolunga del vassoio bypass.

Regolare i guidacarta in base alla

larghezza della carta.

Inserire fino in fondo la carta (lato

stampabile rivolto verso il basso) nel vassoio di bypass.

Per evitare inceppamenti, controllare ancora una volta che le guide siano adattate alla larghezza della carta.

Nota

Se la carta è stata caricata nel vassoio bypass, premere il tasto [SELEZIONE VASSOIO] ( ) per selezionare il vassoio bypass. In vassoio bypass non viene selezionato automaticamente.

Importanti regole da tenere in considerazione quando si inserisce il vassoio bypass

• Nel vassoio bypass è possibile posizionare fino a 100 fogli di carta da fotocopie standard.

• Assicurarsi di posizionare orizzontalmente la carta di formato A6, A5 le buste, come mostrato nel diagramma qui avanti ( ).

Ammesso Non ammesso

• Caricando le buste, assicurarsi che siano dritte e piatte e che non si siano scollate le alette fisse (non quella di chiusura).

• Le carte speciali (eccetto quelle raccomandate da OLIVETTI) come trasparenti, etichette e buste devono essere inserite un foglio per volta nel vassoio di bypass.

• Quando è necessario aggiungere della carta, rimuovere prima quella presente nel vassoio, unirla a quella da aggiungere e quindi caricare il tutto in una sola risma. La la carta da aggiungere deve essere dello stesso formato e tipo di quella caricata nel vassoio.

• Non utilizzare carta di formato inferiore all'originale. Cio potrebbe causare macchie o immagini non nitide.

• Non riutilizzare fogli stampati con una stampante laser o con un fax a carta comune. Cio potrebbe causare macchie o immagini non nitide.

PRIMA DI UTILIZZARE L'UNITÀ

A3 A4 A4 A5 B4

TRA

Buste

Non utilizzare i seguenti tipi di buste, in quanto causerebbero inceppamenti.

• Buste con linguette e becchi metallici, cordoncino, fori o finestre.

• Buste in fibra grezza, con carta carbone o superfici lucide.

• Buste con una o piu alette.

• Buste con alette dotate di nastro, pellicola o carta.

• Buste con piega nell'aletta.

• Buste con alette preincollate.

• Buste con etichette o francobolli.

• Buste leggermente gonfiate ad aria.

• Buste con colla che supera l'area adesiva.

• Buste con la protezione dell'area adesiva parzialmente staccata.

MODIFICARE L'IMPOSTAZIONE DEL FORMATO CARTA DEL VASSOIO

Per modificare l'impostazione del formato carta del vassoio attenersi alle seguenti istruzioni.

Nota

Tenere premuto il tasto

[IMPOSTAZIONE FORMATO CARTA] ( ) per piu di 5 secondi per impostare il formato carta selezionato.

• Non è possibile modificare l'impostazione del formato carta quando l'unità è stata temporaneamente arrestata a seguito di esaurimento carta o di inceppamento, o durante l'interruzione della copia.

• Durante la stampa (anche in modo copia), non è possibile modificare l'impostazione del formato carta.

• Il formato A5 puo essere selezionato solo nel vassoio superiore.

• Non caricare carta con formato diverso da quello impostato, poiché non sarebbe possibile effettuare la copia.

Utilizzare il tasto [SELEZIONE

FORMATO ORIGINALE] () per selezionare il formato cartà.

L'indicatore del formato

L'indicatore di localizzazione alimentazione carta correntemente selezionato lampeggia e l'indicatore del formato carta corrispondente (che è correntemente selezionato) è acceso e fisso. Tutti gli altri indicatori si spengono.

ENTER

carta selezionato si accende.

ENTER

Se la macchina dispone di due o più

vassoi per la carta, usare il tasto ( ) [SELEZIONE VASSOIO] per selezionare il vassoio carta per il quale si desidera modificare l’impostazione del formato carta.

Ogni volta che si preme il tasto [SELEZIONE VASSOIO] ( ) un indicatore di posizione alimentazione carta lampeggia, indicando un vassoio della carta.

PRIMA DI UTILIZZARE L'UNITÀ

Premere la leva di bloccaggio della

guida anteriore e farla scorrere fino a combaciare con la larghezza della carta. Quindi spostare la guida di sinistra nella relativa fessura contrassegnata sul vassoio.

Guida di sinistra

Guida anteriore

• La guida anteriore è di tipo scorrevole. Afferrare il pomello di blocco sulla guida e farla scorrere fino alla linea di demarcazione della carta da caricare.

• La guida di sinistra è di tipo a incastro. Estrarla e quindi inserirla all'altezza della linea di demarcazione della carta da caricare.

Premere il tasto [START] ( ) e tenere

premuto il tasto [IMPOSTAZIONE FORMATO CARTA] ( ).

Per modificare l'impostazione del formato carta di un'altro vassoio, ripetere dal passo 2 al passo 5 dopo aver premuto il tasto [START] ( ).

Punti importanti per l'utilizzo in modo stampante

• Se la scheda doppia funzione non è installata, la stampa non avverrà correttamente impostando il formato del vassoio su A4R. Per evitare una stampa non corretta, impostare "Impostazione del formato carta" su "A4-R" nel driver della stampante. Per maggiori informazioni, consultare “CONFIGURAZIONE DEL DRIVER DELLA STAMPANTE” nella “Guida d'installazione del software”.

Nota

Applicare la relativa etichetta del formato carta selezionato nel passo 3, nella posizione etichetta situata sull'estremità destra del vassoio.

Capitolo 2

FUNZIONI DI COPIA

Questo capitolo spiega le funzione di copia di base, quali la copia normale, la riduzione o l'ingrandimento o la regolazione dell'esposizione.

COPIA NORMALE

Questa sezione spiega come effettuare una copia normale. Se "Modalità numero di conto" è stato abilitato, (p.41), digitare il numero di conto a 3 cifre.

Effettuare una copia dalla lastra di esposizione

Aprire il copri originale/SPF e

posizionare l'originale.

Sistemare l'originale sulla lastra d'esposizione con il lato da riprodurre rivolto verso il basso. Allinearlo con la scala del formato dell'originale.

Nota

Chiudere con il coperchio/SPF.

La lastra di esposizione puo contenere originali fino al formato A3.

Premere il tasto [SELEZIONE

FORMATO ORIGINALE] ( ) per selezionare il formato dell'originale.

Selezionando il formato originale viene automaticamente

ENTER

●

Assicurarsi che l'indicatore FORMATO CARTA sia acceso.Se l'indicatore non è acceso, i vassoi non contengono carta dello stesso formato dell'originale. Caricare nel vassoio la carta del formato richiesto oppure selezionare il vassoio bypass con il tasto [SELEZIONE VASSOIO] ( ) ed eseguire la copia dal vassoio bypass.

●

È necessario selezionare manualmente il vassoio bypass.

●

Per effettuare una copia su un formato diverso da quello dell'originale, selezionare la carta con il tasto [SELEZIONE VASSOIO] ( ).

● Se l'indicatore FORMATO ORIGINALE lampeggia,

ruotare l'originale in modo che abbia lo stesso orientamento mostrato dall'indicatore FORMATO ORIGINALE lampeggiante.

Impostare il numero di copie.

Premere il tasto [START] ( ) per

avviare il processo di copia.

selezionato il vassoio con la carta dello stesso formato. (In presenza di due o più

vassoi carta)

La copia sarà disponibile nel vassoio di uscita carta.

ENTER

Nota

•

Il vassoio di uscita della carta puo contenere fino a 250 fogli di carta.

•

Dopo circa un minuto dal termine della copia, viene attivata la "Tempo di cancellazione automatica" e vengono ripristinate le impostazioni di copia iniziali. (p.12) L'impostazione del tempo di " cancellazione automatica" può essere modificata nei programmi utente. (p.40)

•

Premere il tasto [CANCELLAZIONE] ( ) per arrestare la copia in corso di esecuzione.

Tempo di

Copia da SPF

FUNZIONI DI COPIA

Assicurarsi che nessun originale sia

lasciato sulla lastra di esposizione. Chiudere con l'SPF.

Regolare le guide dell'originale

secondo la dimensione dell'originale/degli originali.

Posizionare l'originale/gli originali nel

vassoio dell'alimentatore di originali con il lato da copiare rivolto verso l'alto.

● Inserire l'originale nel vassoio dell'alimentatore di originali per tutta la lunghezza. Quando l'originale è posizionato, il Indicatore SPF si accende.

● L'indicatore FORMATO ORIGINALE corrispondente al formato dell'originale si accende.

● Se l'indicatore FORMATO ORIGINALE lampeggia, ruotare l'originale in modo che abbia lo stesso orientamento mostrato dall'indicatore FORMATO ORIGINALE lampeggiante.

● Assicurarsi che l'indicatore FORMATO CARTA sia acceso. Se l'indicatore non è acceso, i vassoi non contengono carta dello stesso formato dell'originale. Caricare nel vassoio la carta del formato richiesto oppure selezionare il vassoio bypass con il tasto [SELEZIONE VASSOIO] ( ) ed eseguire la copia dal vassoio bypass.

●

necessario selezionare manualmente il vassoio

bypass.

● Per effettuare una copia su un formato diverso da quello dell'originale, selezionare la carta con il tasto [SELEZIONE VASSOIO] ( ).

Premere il tasto [START] ( ) per

avviare il processo di copia.

La copia sarà disponibile nel vassoio di uscita carta. La modalità di output predefinita per la copia dall’SPF è la modalità fascicolazione (p.29). La modalità di output predefinita può essere modificata utilizzando “Ordinare zelezione Automatica” nei programmi utente (p.42).

Nota

• Il vassoio di uscita della carta puo contenere fino a 250 fogli di carta.

• Dopo circa un minuto dal termine della copia, viene attivata la "Tempo di cancellazione automatica" e vengono ripristinate le impostazioni di copia iniziali. (p.12) L'impostazione del tempo di "Cancellazione automatica" può essere modificata nei programmi utente. (p.40)

• Premere il tasto [CANCELLAZIONE] ( ) per arrestare la copia in corso di esecuzione.

• In caso di difficoltà nel rimuovere l'originale dal vassoio di alimentazione documento , aprire prima il coperchio del rullo di alimentazione e quindi rimuovere l'originale. Se si rimuove l'originale senza aprire il coprirullo di alimentazione, l'originale potrebbe sporcarsi.

Nota

Impostare il numero di copie.

Non posizionare nel vassoio dell'alimentatore di originali di formato diverso. Cio potrebbe causare inceppamenti.

FUNZIONI DI COPIA

Modalità selezione automatica della carta (In presenza di due o più vassoi carta)

Quando l'indicatore SELEZIONA AUTOMATICA DELLA CARTA ( ) si accende, il "Modalità selezione automatica della carta" è abilitato. Questa funzione seleziona automaticamente la carta dello stesso formato dell'originale (A5, A4, A4R, B4, A3). È possibile disabilitare "Modalità selezione automatica della carta" nei programmi utente. (p.41)

• Se dopo aver posizionato l'originale, si seleziona un'impostazione di zoom, viene automaticamente selezionato il formato di carta adatto.

• Il "Modalità selezione automatica della carta" viene annullato quando la selezione automatica del rapporto (p.22) è abilitata o se viene selezionato un vassoio con il tasto [SELEZIONE VASSIO] ( ). La selezione automatica della carta viene ripristinata premendo il tasto [CANCELLAZIONE TOTALE] ( ) o quando "Tempo di cancellazione automatica" si attiva.

AUTO

Rimozione del coperchio.

Per copiare originali di grande formato come un giornale, togliere il coperchio. Per togliere il coperchio, sollevarlo in direzione verticale come indicato in figura. Per riposizionare il coperchio, invertire il movimento. Non è possibile togliere l'SPF.

Copiare libri o originali piegati o accartocciati

Fare pressione sulla copri originale/SPF durante la copia come mostrato in figura. Se il coperchio/SPF non è completamente chiuso, la copia potrebbe presentare ombreggiature ora essere approssimata. Raddrizzare con cura gli originali che presentano piegature o gualciture prima di posizionare i documenti.

Originali che possono essere utilizzati nell'SPF.

È possibile utilizzare originali di formato da A5 a A3 e da 56 g/m a 40 pagine per volta. Con originali di formato B4 o superiore (B4, A3), è possibile posizionare fino ad un Massimo di 30 pagine contemporaneamente.

Nota

a 90 g/m2. È possibile posizionare fino

• Assicurarsi che sull'originale non vi siano graffette o punti.

• Prima di posizionarli nel vassoio dell'alimentatore di originali, appiattire gli originali eventualmente increspati. Un originale increspato puo causare inceppamenti.

Originali che non possono essere utilizzati nell'SPF.

Gli originali elencati qui avanti non possono essere utilizzati, in quanto potrebbero causare in quanto potrebbero causare inceppamenti, macchie o immagini non nitide.

• Lucidi, carta tracing, altra carta trasparente o traslucida e fotografie.

• Carta carbone e carta termica.

• Originali accartocciati, piegati o rotti.

• Originali incollati e ritagliati.

• Originali perforati.

• Originali stampati utilizzando nastro inchiostrato (stampa trasferimento termico), originali su carta per trasferimento termico.

Modalità di alimentazione continua

Se nei programmi utente è attivata la "Modalità di alimentazione continua" (p.40), l'indicatore SPF lampeggerà per circa 5 secondi dopo che sono stati alimentati tutti gli originali. Se, durante questo intervallo di tempo, viene inserito un nuovo originale nell'SPF, l'originale verrà automaticamente alimentato e ne verrà avviata la copia.

FUNZIONI DI COPIA

SCURIRE O SCHIARIRE UNA COPIA

Inizialmente la regolazione automatica dell'esposizione è abilitata. Questa funzione regola automaticamente l'immagine della copia in base alle originale che viene riprodotto. Per selezionare direttamente il livello di esposizione, seguire i passi indicati qui avanti. (Selezionare, per ogni tipo di originale, tra due tipi di originali e cinque livelli di esposizione.) Inoltre è possibile modificare il livello di esposizione utilizzato dalla regolazione automatica dell'esposizione. ("REGOLARE IL LIVELLO DI ESPOSIZIONE AUTOMATICA" (p.38) )

Tipi di originali

●

AUTOMATICA ... La regolazione automatica dell'esposizione viene abilitata e l'esposizione è regolata

automaticamente in base all'originale che viene riprodotto. L'esposizione viene abbassata per le aree colorate e per le ombre dello sfondo.

●

MANUALE..........L'esposizione viene alzata per le aree chiare e abbassata per gli sfondi scuri, per facilitare la

lettura.

●

FOTO.................I semitoni nella fotografia vengono riprodotti con maggiore chiarezza.

Premere il tasto

[AUTOMATICA/MANUALE/FOTO ] ( / / ) per selezionare il tipo

AUTO

di originale.

Per regolare manualmente

AUTO

all'accensione dell'indicatore FOTO ( ).

Nota

Per ritornare alla regolazione automatica, premere fino all'accensione dell'indicatore AUTOMATICA ( ).

l'esposizione di un testo originale, premere fino all'accensione dell'indicatore MANUALE ( ). Per effettuare una copia di una fotografia, premere fino

AUTO

Premere il tasto [Chiaro] ( ) o [Scuro]

( ) per regolare l'esposizione.

Per ottenere un'immagine

AUTO

indicatori si accendono contemporaneamente.

Nota

135

Linee guida dei valori di esposizione

1 - 2 Originali scuri (ad esempio, una

pagina di giornale) 3 Originali normali 4 - 5 Testo colorato o testo scritto a matita

piu scura, premere il tasto di [Scuro] ( ). Per ottenere un'immagine piu chiara, premere il tasto [Chiaro] ( ). Selezionando il livello di esposizione 2 o 4 , i due

SELEZIONE DEL VASSOIO

Il modo selezione automatica della carta (p.20) è normalmente in funzione (tranne nel caso in cui sia stato disabilitato) e quindi quando si posiziona un originale sulla lastra di esposizione e si seleziona il formato dell'originale, oppure quando l'originale viene posizionato nell’SPF, automaticamente viene selezionato il vassoio con lo stesso formato di carta dell'originale. Per utilizzare un vassoio diverso da quello selezionato automaticamente (ad esempio se si desidera ingrandire o ridurre la copia oppure utilizzare il vassoio bypass), premere il tasto [SELEZIONE VASSOIO] ( ) per selezionare il vassoio desiderato.

Nota

• Se l'indicatore FORMATO CARTA non si accende, sostituire la carta nel vassoio con quella del formato desiderato. (p.16)

• La selezione automatica del rapporto (p.22) non è abilitata quando si seleziona il vassoio di bypass o un vassoio per un formato di carta speciale.

Commutazione automatica del vassoio (In presenza di due o più vassoi carta)

Se durante la copiatura il vassoio esaurisce la carta ed è disponibile un altro vassoio con lo stesso formato di carta e lo stesso orientamento di alimentazione (orizzontale o verticale), tale vassoio alternativo viene automaticamente selezionato e la copia continua. "Commutazione automatica del vassoio" puo essere disabilitato nei programmi utente (p.41).

FUNZIONI DI COPIA

IMPOSTARE IL NUMERO DI COPIE

Premere i tasti numerici per impostare il numero di copie.

Nota importante per grandi volume di copie

I programmi utente permettono di modificare il numero massimo di copie. (p.42) Il processo di copia si arresta temporaneamente quando viene stampato il numero massimo di fogli che il vassoio di uscita carta puo contenere (circa 250 pagine). Quando cio avviene, rimuovere

● Il numero di copie impostato comparirà sul display. È possibile impostare fino a 999 copie (impostazione predefinita).

● Se si desidera effettuare una sola copia e il display visualizza "0" è comunque possibile copiare.

immediatamente le copie e premere il tasto [START] ( ) per ripristinare la copia. Inoltre la copia viene arrestata dopo circa 500 e 750 pagine. Togliere le pagine e riprendere il processo di copiatura nello stesso modo.

Nota

Se il numero digitato non è corretto, premere il tasto [CANCELLAZIONE] ( ) e digitare il numero corretto.

RIDUZIONE/INGRANDIMENTO/ZOOM

La funzione Zoom permette di scegliere con precisione il rapporto di riproduzione da 25% a 400% in incrementi dell'1%. Come spiegato qui avanti, i modi per ingrandire e ridurre le copie sono tre.

• È possibile selezionare automaticametne i rapporti di riduzione e ingrandimento con il tasto [IMMAGINE

AUTOMATICA] ( ).

"SELEZIONE AUTOMATICA DEL RAPPORTO" (sotto)

• È possibile selezionare manualmente i rapporti di riduzione e ingrandimento con i tasti del selettore

[RAPPORTO PRESELEZIONATO] ( , ) e/o con i tasti [ZOOM] ( , ).

"SELEZIONE MANUALE DEL RAPPORTO" (p.23)

• Per i rapporti verticali e orizzontali e possibile selezionare impostazioni separate.

"SELEZIONARE SEPARATAMENTE IL RAPPORTO DI RIPRODUZIONE VERTICALE E ORIZZONTALE" (p.24)

I rapporti che è possibile selezionare variano a seconda se l'originale è posizionato sulla lastra di esposizione o nell'SPF.

Posizione dell'originale Rapporti selezionabili

Lastra di esposizione 25% - 400%

AUTO

SPF 50% - 200%

SELEZIONE AUTOMATICA DEL RAPPORTO

Posizionare l'originale/gli originali nel

vassoio dell'alimentatore di originali o sulla lastra di esposizione.

Se l'originale è posizionato sulla

lastra di esposizione, selezionare il formato dell'originale. (p.18)

Nota

Con formati di originale A5, A4, A4R, B4, A3 è possibile usare la selezione automatica del rapporto che pero non puo essere utilizzata per altri formati.

Utilizzare il tasto [SELEZIONE

VASSOIO] ( ) per selezionare il vassoio carta con il formato desiderato.

Questa funzione non è operativa quando si utilizza carta per fotocopie di formato non standard o quando si usa il vassoio bypass.

FUNZIONI DI COPIA

200

141

86 81 70

122 115

100

25 400%

ZOOM

Premere il tasto [IMMAGINE

AUTOMATICA] ( ).

AUTO %

•

Nota

Se l'indicatore FORMATO ORIGINALE lampeggia, modificare l'orientamento della posizione dell'originale.

• Se si esegue una copia quando un indicatore del selettore RAPPORTO PRESELEZIONATO lampeggia, l'immagine copiata potrebbe uscire dalla pagina.

AUTO

L'indicatore IMMAGINE AUTOMATICA ( ) si accende e viene selezionato il rapporto adeguato per formato dell'originale e formato della carta. (l'indicatore del rapporto selezionato si accende.)

AUTO

Impostare il numero di copie e le altre

impostazioni di copia e quindi premere il tasto [START] ( ).

La copia sarà disponibile nel vassoio di uscita carta.

Nota

Per eliminare la selezione automatica del rapporto, premere nuovamente il tasto [IMMAGINE AUTOMATICA] ( ) again.

AUTO

SELEZIONE MANUALE DEL RAPPORTO

Una copia puo essere ridotta fino al 25% o ingrandita fino al 400%. È possibile premere i tasti del selettore [RAPPORTO PRESELEZIONATO] ( , ) per selezionare velocemente un rapporto tra otto preselezioni disponibili. Inoltre è possibile premere i tasti [Zoom] ( , ) per selezionare il rapporto in incrementi di 1%.

Posizionare l'originale/gli originali nel

vassoio dell'alimentatore di originali o sulla lastra di esposizione.

Se l'originale è posizionato sulla lastra

di esposizione, selezionare il formato dell'originale. (p.18)

Utilizzare i tasti del selettore

[RAPPORTO PRESELEZIONATO] ( ,

) e i tasti [Zoom] ( , ) per selezionare il rapporto di riproduzione desiderato.

Selezionare un rapporto preselezionato

Premere il tasto del selettore [RAPPORTO PRESELEZIONATO] ( ) per scorrere verso l'alto i rapporti preselezionati.

Premere il tasto del selettore [RAPPORTO PRESELEZIONATO] ( ) per scorrere verso il basso i rapporti preselezionati.

Per diminuire o aumentare rapidamente il rapporto di ingrandimento, tenere premuti i tasti [Zoom] ( o

). Premendo un tasto [Zoom] ( or ), il Indicatore di ZOOM si accende e il rapporto di zoom viene visualizzato sul display per circa due secondi.

Nota

• Per verificare una impostazione dello zoom senza modificare il rapporto di ingrandimento, tenere premuto il tasto [Display del rapporto di riproduzione] ( ). Quando il tasto viene rilasciato, il display visualizza nuovamente la finestra del numero di copie.

• Se si effettua una copia con l'indicatore del selettore RAPPORTO PRESELEZIONATO o il Indicatore di ZOOM che lampeggia, è possibile che l'immagine copiata vada al di fuori della pagina. Per assicurasi che l'immagine si adatti alla pagina, abbassare il rapporto di riproduzione fino a che l'indicatore non lampeggia piu ed e accesso e fisso.

• Se l'indicatore FORMATO CARTA non è acceso, non è disponibile carta del formato adatto. Caricare nel vassoio la carta adatta (p.14)

Regolazione fine del rapporto

Ogni rapporto dal 25% al 400% puo essere impostato in incrementi di 1%.

Premere un tasto del selettore [RAPPORTO PRESELEZIONATO] ( o ) per impostare un rapporto approssimato e quindi premere i tasti [Zoom] ( o ) per aumentare o diminuire il rapporto.

Impostare il numero di copie e le altre

impostazioni di copia e quindi premere il tasto [START] ( ).

La copia sarà disponibile nel vassoio di uscita carta.

Nota

Per ripristinare il rapporto a 100%, premere il tasto del selettore RAPPORTO PRESELEZIONATO ( o ) ino a quando l'indicatore 100% si accende.

FUNZIONI DI COPIA

ZOOM

SELEZIONARE SEPARATAMENTE IL RAPPORTO DI RIPRODUZIONE VERTICALE E ORIZZONTALE

(Copia ZOOM XY)

La funzione ZOOM XY permette di modificare individualmente il rapporto di riproduzione orizzontale e verticale.

Esempio:

I rapporti selezionabili varieranno in base alla posizione dell'originale.

Riduzione solo nella direzione orizzontale.

Original Copia

Nota

• L'opzione non è disponibile con la funzione 2 IN 1 o 4 IN 1. (p.31)

• Per utilizzare la funzione ZOOM XY con la funzione COPIATURA DOPPIA PAGINA, impostare prima la funzione COPIATURA DOPPIA PAGINA e quindi quella ZOOM XY.

• Non è possibile utilizzare la funzione ZOOM XY in combinazione con la funzione IMMAGINE AUTOMATICA.

Posizione dell'originale Rapporti selezionabili

Lastra di esposizione 25% - 400%

SPF 50% - 200%

Posizionare l'originale/gli originali nel vassoio dell'alimentatore di originali o

Utilizzare i tasti del selettore

[RAPPORTO PRESELEZIONATO] ( ,

sulla lastra di esposizione.

modificare il rapporto di riproduzione

Se l'originale è posizionato sulla

in direzione verticale. lastra di esposizione, selezionare il formato dell'originale. (p.18)

Premere il tasto [ZOOM XY] ( ).

L'indicatore ZOOM XY ( ) si accende. Il valore corrente per la direzione verticale viene visualizzato sul display.

) e i tasti [Zoom] ( , ) per

Premere i tasti del selettore [RAPPORTO

25 400%

PRESELEZIONATO] ( , ) per selezionare un rapporto vicino a quello desiderato e quindi premere i tasti [Zoom] ( , ) per regolare il rapporto in incrementi di 1%. Il rapporto viene visualizzato sul display.

Premere il tasto [Display rapporto di

riproduzione] ( ).

Il rapporto selezionato per la direzione verticale viene memorizzato.

Utilizzare i tasti del selettore

[RAPPORTO PRESELEZIONATO] ( ,

) e i tasti [Zoom] ( , ) per modificare il rapporto di riproduzione in direzione orizzontale.

Premere i tasti del selettore [RAPPORTO PRESELEZIONATO] ( , ) per selezionare un rapporto vicino a quello desiderato e quindi premere i tasti [Zoom] ( , ) per regolare il rapporto in incrementi di 1%. Il rapporto viene visualizzato sul display.

Premere il tasto [Display rapporto di

riproduzione] ( ).

Il rapporto selezionato per la direzione orizzontale viene memorizzato e il display passa alla visualizzazione del numero di copie.

FUNZIONI DI COPIA

Impostare il numero di copie e le altre

impostazioni di copia e quindi premere il tasto [START] ( ).

La copia sarà disponibile nel vassoio di uscita carta.

Nota

• Per verificare i rapporti di riproduzione, tenere premuto il tasto [Display del rapporto di riproduzione] ( ). Il rapporto vericale e quello orizzonatale vengono visualizzati in successione.

• Se è necessario modificare i rapporti, premere il tasto del selettore [RAPPORTO PRESELEZIONATO] ( , ) e i tasti [Zoom] ( partendo da quello verticale. (passo 4)

• Per eliminare la copia ZOOM XY, premere il tasto [ZOOM XY] ( ). L'indicatore di ZOOM ( ) si spegne per indicare che la funzione è stata annullata.

, ) per ripristinare i rapporti

COPIE A 2 FACCIATE UTILIZZANDO IL VASSOIO BYPASS

Per effettuare manualmente la copia a 2 facciate, procedere come segue. Esempio: Copiare gli originali A e B su ogni lato di un signolo foglio di carta

Originale A

Effettuare la copia dell'originale A.

Originale A copiato

Posizionare l'originale B come

Originale A

mostrato in figura.

Originale B

Copia

Rivoltare la copia dell'originale A e, senza cambiare la posizione del bordo piu prossimo all'utente, inserirlo nel vassoio di bypass.

Inserire la carta fino in fondo.

Originale A copiato

Originale B

Originale con orientamento verticale:

Se l'orientamento dell'originale è verticale, posizionarlo con lo stesso orientamento dell'originale A.

Nota

Originale con orientamento verticale:

Se l'orientamento dell'originale è orizzontale, posizionarlo con i lati superiore e inferiore, sinistro e destro opposti rispetto alla posizione dell'originale A.

Selezionare il vassoio di bypass con il

tasto [SELEZIONE VASSOIO] ( ) e quindi premere il tasto [START] ( ).

La copia sarà disponibile nel vassoio di uscita carta.

• Le copie sul retro del foglio devono sempre essere effettuate un foglio alla volta, utilizzando il vassoio bypass.

• Appiattire la carta increspata o ondulata prima dell'uso. I fogli increspati possono causare inceppamenti, accartocciamenti o immagini di scarsa qualità.

COPIA PAGINA DOPPIA

Durante la copiatura è possibile separare automaticamente su due pagine un originale a pagina doppia. Questa funzione è utile per copiare libri e altri originali a pagina doppia su singoli fogli di carta.

Original Copia

Nota

Posizionare l'originale sulla lastra di

• Per effettuare la copia di una pagina doppia si utilizza carta A4.

• Quando la copiatura con rotazione è abilitata (deve essere installata la scheda doppia funzione) è anche possibile utilizzare carta A4R.

• È possibile abilitare la copia di una pagina doppia con la copia Fascicolazione/Gruppo (p.29).

• Non e possibile effettuare un ingrandimento in combinazione con copia ZOOM XY.

• Non è possibile effettuare la copia di una pagina doppia in combinazione con le seguenti funzioni:

• Ingrandimento

• 2 Copia IN 1/4 IN 1 (se è installata la scheda doppia funzione)

• Cancella centro (se è installata la scheda doppia funzione)

• Non è possibile utilizzare la seleziona automatica del rapporto quando si utilizza la copia di una pagina doppia.

• Non è possibile selezionare la copia di una pagina doppia quando un originale è posizionato nell'SPF.

esposizione, allineando la divisione tra le pagine con il marcatore di formato ( A4). Chiudere con il copri originali/SPF.

La copia avrà inizio dalla pagina a destra del marcatore di formato.

Nota

Per mantenere il corretto ordine di pagina delle copie quando si effettua la copia di una pagina doppia su pagine multiple, assicurarsi che l'originale sia sempre posizionato sulla lastra di esposizione, con il numero di pagina inferiore a destra.

Specificare A4 per il formato

dell'originale.

Impostare il numero di copie e le altre

impostazioni di copia e premere il tasto [START] ( ).

La copia sarà disponibile nel vassoio di uscita carta.

Nota

Per eliminare la copia di una pagina doppia, premere il tasto [COPIA PAGINA DOPPIA] ( ). L'indicatore COPIA PAGINA DOPPIA ( ) si spegne per indicare che la funzione è stata annullata.

Impostare il formato originale su A3.

Premere il tasto [COPIA PAGINA

DOPPIA] ( ) e assicurarsi che l'indicatore COPIA PAGINA DOPPIA ( ) sia acceso.

INTERROMPERE L'ESECUZIONE DI UNA COPIA

INTERRUPT

(Interrompere la copiatura)

È possibile interrompere momentaneamente l'esecuzione di una copia per permettere di effettuare un altro lavoro di copia. Una volta terminato l'altro lavoro di copia, l'esecuzione della copia sarà ripristinata con le impostazioni di copia originali.

Nota

Premere il tasto [INTERRUZIONE] ( ) per

Non è possibile interrompere la copia durante la configurazione dei programmi utente oppure quando si esegue una copia fascicolazione/gruppo o una copia 2 IN 1 / 4 IN 1.

interrompere l'esecuzione di una copia.

L'indicatore INTERRUZIONE si accende e l'unità ritorna alle impostazioni iniziali. (p.12) L'indicatore INTERRUZIONE lampeggia fino a quando l'esecuzione della copia in corso è stata terminata.

Nota

• Quando si effettuano più copie utilizzando l’SPF, il modo Interruzione non viene avviato finché tutti gli originali non sono stati scansionati.

• Se "Modalità numero di conto" è

abilitato:

"- - -" comparirà sul display del numero di copie. Digitare il numero di conto a 3 cifre. Se il numero digitato non è corretto non sarà possibile effettuare copie. (p.41)

Quando il processo di copia è

terminato, premere il tasto [INTERRUZIONE] ( ) e rimuovere l'originale/gli originali.

L'indicatore INTERRUZIONE si spegne per indicare che la funzione non è piu attiva. Vengono automaticamente ripristinate le impostazioni di copia selezionate per il processo di copia precedente all'interruzione.

Posizionare nuovamente l'originale/gli

originali precedenti e premere il tasto [START] ( ).

Il processo di copia interrotto viene ripristinato.

Togliere l'originale/gli originali

precedenti e posizionare l'originale/gli originali del processo di copia per il quale è stata effettuata l'interruzione.

Impostare il numero di copie e le altre

impostazioni di copia e quindi premere il tasto [START] ( ).

A: Copie effettuate prima dell'interruzione della copia B: Processo di copia per il quale è stata effettuata

l'interruzione

C: Copie effettuate dopo l'interruzione della copia

La copia sarà disponibile nel vassoio di uscita carta, leggermente sfalsata rispetto alle copie del lavoro interrotto. (Funzione sfalsamento) La funzione sfalsamento può essere disabilitata nei programmi utente. (p.41)

Capitolo 3

UTILI FUNZIONI DI COPIA

Il presente capitolo spiega utili funzioni di copia disponibili quando la scheda doppia funzione (PRT 2001) è installata.

ROTAZIONE DELL'IMMAGINE DI 90 GRADI

(Copiatura con rotazione)

Quando "Modalità selezione automatica della carta" o "selezione automatica del rapporto" sono attivi e l'originale è posizionato con un orientamento (verticale o orizzontale) diverso da quello della carta, l'immagine originale viene automaticamente ruotata di 90 gradi per permettere di effettuare una copia corretta. Questa funzione è utile per copiare originali di formato B4 o A3, che possono essere posizionati solo in senso orizzontale, su carta caricata in senso verticale. Inizialmente la funzione copiatura con rotazione è abilitata. Può essere disabilitata nei programmi utente. (p.41)

Nota

• La copiatura con rotazione non è attiva quando la copia viene ingrandita ad un formato superiore a quello A4. In questo caso, collocare l'originale con lo stesso orientamento della carta.

• Quando si utilizza la copia 2 IN 1 / 4 IN 1 , la copiatura (p.31) con rotazione sarà attiva anche se è stata disabilitata nei programmi utente.

Orientamento

dell'originale posizionato

Orientamento

della carta caricata

Copia

COPIA FASCICOLAZIONE/GRUPPO

● È possibile ordinare in fascicoli le copie di pagine originali multiple. (Copia fascicolazione)

● È possibile raggruppare per pagina le copie di pagine originali multiple. (Copia gruppo)

Not

La scheda doppia funzione può effettuare la scansione di circa 100 originali standard (A4), anche se il numero potrà variare per fotografie o per altri tipi di originali.

Copia fascicolazione

1 2 3

2 3

Copia gruppo

1 1

2 2 2

3 3 3

UTILI FUNZIONI DI COPIA

Utilizzando la lastra di esposizione

Posizionare il primo originale. (p.18)

Selezionare il formato dell'originale. (p.18)

Premere il tasto

[FASCICOLAZIONE/GRUPPO] (/) per selezionare il modo desiderato.

L'ordine di selezione dei modi è "FASCICOLAZIONE" ( ), "GRUPPO" ( ), "Off".

Impostare il numero di copie e le altre

impostazioni e quindi premere il tasto [START] ( ).

L’indicatore DATI ORIGINALI lampeggia ( ) e l’originale viene acquisito e memorizzato.

DATA

Uso dell' SPF

Posizionare gli originali. (p.19)

Il modo Fascicolazione è normalmente il modo di uscita predefinito, quindi gli indicatori SPF e FASCICOLAZIONE si accendono.

•

Nota

Premere il tasto

[FASCICOLAZIONE/GRUPPO] ( / ) per selezionare il modo desiderato.

Se "Ordinare selezione automatica" è stato impostato su "1: OFF" nei programmi utente, seguire la procedura indicata di seguito per selezionare il modo Fascicolazione.

•

È anche possibile utilizzare "Ordinare selezione automatica" per modificare il modo di uscita predefinito (p.42).

L'ordine di selezione dei modi è "FASCICOLAZIONE" ( ), "GRUPPO" ( ), "Off".

Quando l’indicatore di avvio si illumina,

sostituire l’originale con quello successivo e quindi premere il tasto [START] ( ).

Ripetere il passo 5 fino a quando tutti gli originali sono stati acquisiti e memorizzat.

Nota

Quando è stata eseguita la scansione

Per eliminare i dati presenti in memoria, premere il tasto il tasto [CANCELLAZIONE]

().

di tutti gli originali e viene premuto il tasto [FINE LETTURA] ( ).

Le copie sono disponibili nel vassoio di uscita carta.

Nota

• Per annullare un lavoro di copia Fascicolazione/Gruppo, premere ripetutamente il tasto [CANCELLAZIONE]

().

• Per annullare il modo Fascicolazione o Gruppo, premere il tasto [FASCICOLAZIONE/GRUPPO] ( / ) ripetutamene fino a quando entrambi gli indicatori FASCICOLAZIONE/GRUPPO ( / ) si spengono.

Impostare il numero di copie e le altre impostazioni

e quindi premere il tasto [START] ( ).

Le copie sono disponibili nel vassoio di uscita carta.

•

Nota

Esaurimento memoria

•

Se la memoria si esaurisce durante la scansione degli originali, Indicatore DATI ORIGINALE ( ) lampeggia, "FUL" viene visualizzato sul display e l'unità interrompe la copia.

•

Per copiare gli orginali già acquisiti, premere il tasto [START] ( ).

•

Per annullare i dati di scansione presenti in memoria, premere il tasto [CANCELLAZIONE TOTALE] ( ) o il tasto [CANCELLAZIONE] ( ).

Se il vassoio di uscita carta è pieno

Il processo di copia si arresta temporaneamente quando viene stampato il numero massimo di fogli che il vassoio di uscita carta può contenere (circa 250 pagine). Quando ciò avviene, rimuovere immediatamente le copie e premere il tasto [START] ( ) per riprendere il processo di copia.

Per annullare un lavoro di copia Fascicolazione/Gruppo, premere ripetutamente il tasto [CANCELLAZIONE]

• Per annullare il modo Fascicolazione o Gruppo, premere il tasto [FASCICOLAZIONE/GRUPPO] ( / ) ripetutamene fino a quando entrambi gli indicatori FASCICOLAZIONE/GRUPPO ( / ) si spengono.

DATA

()

Funzioni di sfalsamento durante la copia Fascicolazione/Gruppo

La funzione di sfalsamento sposta nel vassoio di uscita carta la posizione di ciascun fascicolo o gruppo di copie, per facilitarne la separazione. È possibile modificare l'impostazione della funzione di sfalsamento nei programmi utente. (p.41)

Funzione sfalsamento

Quando la funzione sfalsamento è disabilitata

COPIARE PIÙ ORIGINALI SU UN UNICO FOGLIO DI CARTA

(Copia 2 IN 1 / 4 IN 1)

È possibile copiare più originali su un unico foglio di carta secondo uno schema di disposizione selezionato. Questa funzione è utile per ordinare materiali di riferimento a più pagine in un formato compatto, o per fornire una

visione d'insieme di tutte le pagine di un documento su un'unica pagina.

Copia 2 in 1

Nota

Schema 1

•

Selezionare prima lo schema di disposizione come spiegato in "Impostazione dello schema di disposizione" (p.32), e la "Linea del bordo per 2 IN 1 / 4 IN 1" (linea intera o tratteggiata), nei programmi utente (p.40). Una volta eseguito, seguire i passi riportati sotto.

• In base al formato degli originali, della carta e del numero di originali impostati, viene automaticamente selezionata l'impostazione di rapporto adeguata Quando si utilizza la lastra di esposizione, è possibile ridurre fino al 25%. Quando si utilizza l’SPF, è possibile ridurre fino al 50%. Con alcune combinazioni di formato dell’originale, della carta e di numero di immagini è possibile che le immagini risultino tagliate.

• Anche se "Copiatura con rotazione" è disabilitata nei programmi utente, è possibile, se necessario, ruotare le immagini originali, in base al loro orientamento e a quello della carta.

• Non è possibile utilizzare la copia 2 IN 1 / 4 IN 1 in combinazione con la copia di una pagina doppia, (p.27) con lo Zoom XY, (p.24) con lo spostamento margine (p.33) oppure cancellare una copia. (p.34)

Schema 2

Uso della lastra di esposizione

Posizionare il primo originale. (p.18)

Selezionare il formato dell'originale. (p.18)

Nota

Se il formato dell'originale non è stato selezionato, 2 IN 1 / 4 IN 1 non è possibile utilizzare la copia.

Copia 4 in 1

Schema 1 Schema 2 Schema 3 Schema 4

Quando l’indicatore di avvio si illumina,

sostituire l’originale con quello successivo e quindi premere il tasto [START] ( ).

Ripetere il passo 5 fino a quando tutti gli originali sono stati acquisiti e memorizzat.

Nota

Per annullare i dati presenti in memoria, premere il tasto [CANCELLAZIONE]

().

Premere il tasto [2 IN 1 / 4 IN 1] (/)

per selezionare il modo desiderato.

L'ordine di selezione dei modi è "2 IN 1" ( ), "4 IN 1" ( ), "Off".

Impostare il numero di copie e le altre

impostazioni e quindi premere il tasto [START] ( ).

L’indicatore DATI ORIGINALI lampeggia ( ) e l’originale viene acquisito e memorizzato

DATA

Quando è stata eseguita la scansione di

tutti gli originali e viene premuto il tasto [FINE LETTURA] ( ).

La copia sarà disponibile nel vassoio di uscita carta.

•

Nota

Utilizzare la copia 2 IN 1 / 4 IN 1 in combinazione con la copia fascicolazione

È possibile utilizzare la copia fascicolazione se l'originale è posizionato sulla lastra di esposizione. Premere il tasto [FASCICOLAZIONE/GRUPPO] (/) per selezionare la copia fascicolazione. Quindi eseguire i passi da 1 a 6. Le copie 2 IN 1 / 4 IN 1 vengono fascicolate.

Per annullare la copia 2 IN 1 / 4 IN 1 , premere il tasto [CANCELLAZIONE]

•

Per annullare il modo di copia 2 IN 1 / 4 IN 1 , premere il tasto [2 IN 1 / 4 IN 1] ( / ) ripetutamente fino a quando entrambi gli indicatori 2 IN 1 / 4 IN 1 ( / ) si spengono.

().

UTILI FUNZIONI DI COPIA

Uso dell' SPF

Posizionare gli originali. (p.19)

Premere il tasto [2 IN 1 / 4 IN 1]

( / ) per selezionare il modo.

L'ordine di selezione dei modi è "2 IN 1" ( ), "4 IN 1" ( ), "Off".

Impostare il numero di copie e le altre

impostazioni e premere il tasto [START] ( ).

La copia sarà disponibile nel vassoio di uscita carta.

Nota

Esaurimento memoria

• Se la memoria si esaurisce durante la scansione degli originali, Indicatore DATI ORIGINALE ( ) lampeggia, "FUL" viene visualizzato sul display e l'unità interrompe la copia.

• Per copiare gli orginali già acquisiti, premere il tasto [START] ( ).

•

Per annullare i dati di scansione presenti in

memoria, premere il tasto [CANCELLAZIONE TOTALE] ( ) o il tasto [CANCELLAZIONE] ( ).

• Per annullare la copia 2 IN 1 / 4 IN 1 ,

premere il tasto [CANCELLAZIONE] (). Per annullare il modo di copia 2 IN 1 / 4 IN 1 ,

• premere il tasto [2 IN 1 / 4 IN 1] ( / ) ripetutamente fino a quando entrambi gli indicatori 2 IN 1 / 4 IN 1 ( / ) si spengono.

DATA

Impostazione dello schema di disposizione

È possibile selezionare lo schema di disposizione per copiare 2 pagine originali o 4 pagine originali su un unico foglio. Gli schemi di disposizione disponibili sono indicati sulla prima pagina di questa sezione

Nota

Per accedere all'impostazione, utilizzare

Lo schema di disposizione può anche essere selezionato nei programmi utente. (p.41)

il tasto [2 IN 1 / 4 IN 1] ( / ).

Selezionare la disposizione per la copia 2 IN 1

Con gli indicatori 2 IN 1 / 4 IN 1 spenti, tenere premuto il tasto [2 IN 1 / 4 IN 1] ( / ) fino a quando l'indicatore 2 IN 1 ( ) lampeggia.

Sul display, la prima cifra della codice di impostazione dello schema attualmente selezionato lampeggia.

Selezionare la disposizione per la copia 4 IN 1

Con l'indicatore 2 IN 1 acceso ( ), tenere premuto il tasto [2 IN 1 / 4 IN 1] ( / ) fino a quando l'indicatore 4 IN 1 ( ) lampeggia.

Sul display, la prima cifra della codice di impostazione dello schema attualmente selezionato lampeggia.

Selezionare il codice di impostazione

premendo un tasto numerico.

Premere il tasto [2] per selezionare lo "Schema 2".

Funzione Codice di impostazione (p.41)

2 IN 1

disposizione

4 IN 1

disposizione

Consultare a pagina 31 gli schemi di disposizione Le impostazioni predefinite sono indicate con "*". Il numero digitato lampeggia nella la prima cifra del display.

Premere il tasto [START] ( ).

Il codice di impostazione selezionato cesserà di lampeggiare e rimarrà acceso e fisso. Questo completa l'impostazione.

* 1 (Schema 1)

2(Schema 2)

* 1 (Schema 1)

2(Schema 2) 3(Schema 3) 4(Schema 4)

Premere il tasto [2 IN 1 / 4 IN 1]

( / ) per uscire dall'impostazione.

Il display ritorna al display del numero di copie.

CREARE MARGINI DURANTE LA COPIA

(Spostamento margine)

L'impostazione iniziale della funzione SPOSTAMENTO MARGINE sposta automaticamente il testo o l'immagine per aumentare il margine di circa 10mm.

Margine

Nota

Posizionare l'originale/gli originali.

• L'opzione non è disponibile con la funzione 2 IN 1 / 4 IN 1.

• Nei programmi utente è possibile modificare la larghezza del margine. (p.41)

• Osservare che è possibile creare un margine spostando l’immagine e quindi se l’immagine viene spostata troppo, il bordo della stessa potrebbe risultare tagliato.

• Se l'indicatore FORMATO ORIGINALE lampeggia selezionando lo spostamento del margine, ruotare l’originale in modo tale che abbia lo stesso orientamento dell’indicatore FORMATO ORGINALE che lampeggia.

Se si utilizza la lastra di esposizione, posizionare sulla destra il lato dell'originale dove si desidera creare un margine.

Se si utilizza l'SPF, posizionare sulla sinistra il lato dell'originale dove si desidera creare un margine.

Originale

Bordo sinistro

Impostare il numero di copie e le altre impostazioni

e quindi premere il tasto [START] ( ).

La copia sarà disponibile nel vassoio di uscita carta.

Nota

Per annullare lo spostamento margine, premere ripetutamente il tasto [SPOSTAMENTO MARGINE] ( ) fino a quando l'indicatore SPOSTAMENTO MARGINE ( ) si spegne.

Se l'originale è posizionato sulla

lastra di esposizione, selezionare il formato dell'originale. (p.18)

Utilizzando l'SPF, assicurarsi che si accenda l'indicatore FORMATO ORIGINALE corrispondente al formato dell'originale.

Premere il tasto [SPOSTAMENTO

MARGINE] ( ).

L'indicatore SPOSTAMENTO MARGINE ( ) si accende.

CANCELLARE LE OMBRE INTORNO AI BORDI DI UNA COPIA

(Cancellazione copia)

● Questa funzione viene utilizzata per cancellare le ombre visibili intorno ai bordi delle copie di libri o di altro originali spessi. Le ombre vengono cancellate in base al formato della carta. (CANCELLA BORDO)

● Questa funzione viene anche utilizzata per cancellare le ombre visibili al centro di libri o di altro originali aperti. (CANCELLA CENTRO)

● L'impostazione predefinita della larghezza di cancellazione è circa 10 mm. Nei programmi utente è possibile modificare la larghezza. (p.41)

CANCELLA BORDO

Originale Copia

CANCELLA CENTRO

Originale Copia

Nota

Posizionare l'originale/gli originali. (p.18)

Se l'originale è posizionato sulla

lastra di esposizione, selezionare il formato dell'originale. (p.18)

Utilizzando l'SPF, assicurarsi che si accenda l'indicatore FORMATO ORIGINALE corrispondente al formato dell'originale.

Premere il tasto [CANCELLAZIONE]

( / ) per selezionare il modo di cancellazione desiderato.

• Non è possibile utilizzare la cancellazione di centro in combinazione con la copia di una pagina doppia.

• Non è possibile utilizzare la cancellazione copia in combinazione con la copia 2 IN 1 / 4 IN 1 . (p.31)

• Non è possibile utilizzare la cancellazione copia quando la carta è di formato speciale oppure detto anno la copia dal vassoio bypass.

• Osservare che se la dimensione nella porzione cancellata è troppo estesa, il bordo dell’immagine potrebbe essere parzialmente cancellato.

Per selezionare il modo "CANCELLA BORDO + CENTRO", premere il tasto [CANCELLAZIONE] ( / ) fino a quando entrambi gli indicatori BORDO ( ) e CENTRO ( ) si accendono.

CANCELLA BORDO+CENTRO

Originale

Impostare il numero di copie e le altre

impostazioni e quindi premere il tasto [START] ( ).

La copia sarà disponibile nel vassoio di uscita carta.

Nota

• Per eliminare la cancellazione della copia, premere ripetutamente il tasto [CANCELLAZIONE] ( / ) fino a quando entrambi gli indicatori CANCELLAZIONE ( / ) si spengono.

• Se il formato dell'originale non è stato selezionato nel passo 2,non è possibile utilizzare la cancellazione copia.

Copia

Capitolo 4

FUNZIONI STAMPANTE

La fornitura standard dell'unità include una porta USB 1.1 e una porta parallela. È possibile collegare un computer a tali porte per utilizzare l'unita come stampante. Utilizzando la scheda doppia funzione, è possibile utilizzare le seguenti funzioni in aggiunta alle funzioni standard della stampante.

• Trasferimento dati ad alta velocità (con collegamento alla porta USB 2.0)

• Funzione ROPM*

• Stampa con rotazione automatica Per utilizzare l'unita come stampante, è necessario installare prima il driver della stampante come spiegato nella

"Guida d’installazione del software".

* ROPM è acronimo dell'elaborazione "Rip Once Print Many" (copie singola, stampa multipla). Prima della stampa, la funzione

ROPM consente di memorizzare pagine multiple dei dati di stampa. Ciò evita al computer di trasmettere più di una volta i dati di stampa in caso di stampa di copie multiple.

Nota

• Se si verifica un problema in modalità di stampa, vedere "RISOLUZIONE DEI PROBLEMI" (p.48).

• La stampante viene fornita con due driver: uno di tipo standard e uno per la stampante, da utilizzare con l’installazione della scheda a doppia funzione. Installare il driver della stampante adeguato, in base alla presenza della scheda a doppia funzione. Se non viene utilizzato il corretto driver della stampante, la stampa potrebbe non venire eseguita in modo adeguato. (Vedere “Guida d'installazione del software” per informazioni relative all’installazione dei driver).

• Durante l’utilizzo di USB 2.0 (modalità ad alta velocità), assicurarsi di aver letto "Requisiti di sistema per USB

2.0” (modalità alta velocità) (in basso) per verificare che le impostazioni del sistema e della macchina siano configurate in modo appropriato.

• Non installare il driver della stampante per la scheda a doppia funzione quando tale scheda non è installata. Se questo dovesse accadere, apparirà un messaggio di avviso e il processo di stampa verrà annullato.

• Quando si esegue l’interruzione della copiatura, la stampa non è possibile.

Requisiti di sistema per USB 2.0 (modalità alta velocità)

Per utilizzare la porta USB 2.0 (modalità alta velocità), è necessario il seguente sistema:

• Il computer deve eseguire Windows XP / Windows 2000 e il driver Microsoft USB 2.0 deve essere pre-installato oppure il driver USB 2.0 per Windows XP / Windows 2000 deve essere installato utilizzando il servizio Windows Update di Microsoft.

• L’impostazione di “Commutazione modo USB 2.0” nei programmi utente dell’unità deve essere “Alta velocità”. Per modificare l’impostazione, consultare “Commutazione modo USB 2.0” nei programmi utente. (p.42)

* Anche quando il driver Microsoft USB 2.0 è installato, è possibile che alcune schede di espansione USB 2.0

non siano in grado di raggiungere la velocità dichiarata nelle specifiche Alta velocità. Il problema può spesso essere risolto installando un driver più recente per la scheda. Contattare il fabbricante della scheda per ricevere il driver più recente.

USO DEL MODO STAMPANTE

La procedura di caricamento della carta e identica a quella prevista per la copia. Consultare "CARICAMENTO CARTA". (p.13)

Nota

• I processi di stampa che vengono ricevuti mentre è in corso un'operazione di copia verranno archiviati in memoria. Al termine del processo di copia, verrà avviato il processo di stampa.

• Non è possibile stampare quando il sportello anteriore o laterale e aperto per manutenzione macchina, oppure in caso di inceppamento, quando l'unità esaurisce la carta o il toner, o quando e necessario sostituire la cartuccia del tamburo.

• Se un originale si inceppa nell'SPF, non e possibile effettuare una stampa fino a quando l'originale inceppato non viene rimosso.

PROCEDURA DI BASE PER LA STAMPA

La procedura di base per la stampa viene spiegata qui avanti. Per utilizzare le utili funzioni della stampante, consultare il "Manuale online" o il file della guida sul driver della stampante.

Assicurarsi che la carta sia caricata

del vassoio.

La procedura di caricamento della carta è identica a quella prevista per la copia. Consultare "CARICAMENTO CARTA" (p.13) e assicurarsi che sia caricata la carta desiderata.

Nota

Assicurarsi che l'indicatore IN LINEA ()

stampa viene trasferito all'unità.

Aprire il documento che si intende

Assicurarsi che l'impostazione del formato carta sulla macchina sia la stessa del formato carta impostato nel driver della stampante.

Se l'indicatore IN LINEA ( ) non è acceso, premere il tasto [IN LINEA] ( ). Quando l'indicatore non è acceso, l'unità non è in linea e non puo stampare. Quando l'indicatore lampeggia, un lavoro di

stampare

Assicurarsi che il driver della

stampante dell'unità sia selezionato, e selezionare le impostazioni di stampa nel driver della stampante.

Per ottenere informazioni sulle impostazioni del driver della stampante, consultare il "Manuale online", la Guida per l'installazione del software o il file della guida sul driver della stampante.

Fare clic sul pulsante "Stampa" o sul

pulsante "OK" per avviare la stampa.

Il lavoro di stampa sarà disponibile nel vassoio di uscita carta.

Punti importanti per l'impostazione del formato carta

Interrompere un lavoro di stampa

Per interrompere la stampa in corso di esecuzione, premere il tasto [IN LINEA] ( ) sul pannello dei commandi per passare l'unità al modo non in linea. La stampa viene interrotta e l'indicatore IN LINEA ( ) lampeggia. Per annullare un lavoro di copia premere il tasto [CANCELLAZIONE] ( ) o il tasto [CANCELLAZIONE TOTALE] ( ). Per ripristinare la stampa, premere il tasto [IN LINEA] ( ) per passare l'unita al modo in linea.

Quando l'opzione "Uso formato carta approssimato" è disattivata

L'indicatore FORMATO CARTA sul pannello dei commandi lampeggia. È possibile premere il tasto [SELEZIONE VASSOIO] ( ) per selezionare manualmente il vassoio o caricare la carta nel vassio bypass e premere il tasto [IN LINEA] ( ) per avviare il processo di stampa.

Quando l'opzione "Uso formato carta approssimato" è attivata

La stampa verrà eseguita utilizzando un formato di carta simile a quello dell'immagine da stampare.

Nota

• Quando si installa la scheda a doppia funzione, l’immagine di stampa viene rotata automaticamente per adattarsi al foglio, qualora la carta venga caricata in un orientamento diverso dall’immagine stampata.

• Per le limitazioni sulla copia in modalità stampa e le limitazioni di modalità stampa in modalità copia, vedere "FUNZIONAMENTO IN MODO COPIA E STAMPA". (p.37)

FUNZIONI STAMPANTE

FUNZIONAMENTO IN MODO COPIA E STAMPA

Alcune operazioni non possono essere eseguite contemporaneamente, quando l'unità viene usata in modo stampa o copia.

Modi Copiatura Stampa

Digitare il numero

Copia

Stampante

*1Può essere utilizzato dopo aver premuto il tasto [INTERRUZIONE] ( ).

La stampa viene avviata quando viene premuto il tasto [CANCELLAZIONE TOTALE] ( ) al termine del lavoro di copia, oppure

premendo il tasto [IN LINEA] ( ) per passare l'unità al modo in linea. Inoltre la stampa viene avviata quando è scaduto il tempo di cancellazione automatica, oppure quando sono trascorsi 60 secondi se "Tempo di cancellazione automaticar" è disabilitato.

Il lavoro di stampa viene interrotto ed inizia la copia.

di copie Durante la copia Sì* Durante la stampa Sì*

Sì Sì

No* No

Capitolo 5

135

IMPOSTAZIONI UTENTE

Il presente capitolo spiega come impostare il livello automatico di esposizione, il modo risparmio toner e i programmi utente. Queste sono impostazioni personalizzate che controllano punti di precisione del funzionamento dell'unità.

REGOLARE IL LIVELLO DI ESPOSIZIONE AUTOMATICA

Il livello di esposizione utilizzato dalla regolazione automatica dell'esposizione (che regola automaticamente l'esposizione di copia in base all'originale) puo essere regolato. Se utilizzando il livello automatico di esposizione le copie tendono ad essere troppo scure troppo chiare, seguire i passi che seguono per regolare il livello automatico di esposizione. È possibile regolare separatamente il livello di esposizione automatica per la lastra di esposizione e per l'SPF.

Nota

Per regolare il livello automatico di

esposizione nell'SPF, posizionare all'originale nell'SPF. (p.19)

Assicurarsi che Indicatore SPF sia acceso.

Nota

Premere il tasto

[AUTOMATICA/MANUALE/FOTO] ( / / ) per selezionare "FOTO" ( ).

Tenere premuto il tasto

[AUTOMATICA/MANUALE/FOTO] ( / / ) fino a quando l'indicatore AUTOMATICA ( ) lampeggia.

AUTO

Non è possibile utilizzare le funzioni copia e stampante durante la regolazione del livello automatico di esposizione.

Per regolare il livello di esposizione automatica per le copie eseguite da originali posizionati sulla lastra di esposizione, procedere al passo 2.

AUTO

Gli indicatori del livello di

135

esposizione mostrano l'impostazione corrente.

Premere il tasto [Chiaro] ( ) o

[Scuro] ( ) per schiarire o scurire il livello automatico di esposizione come desiderato.

135

Premere il tasto

[AUTOMATICA/MANUALE/FOTO] ( / / ) per completare

AUTO

l'impostazione.

L'indicatore AUTOMATICA ( ) smette di lampeggiare, si accende e resta fisso.

Nota

Dopo aver regolato il livello automatico di esposizione, si raccomanda di effettuare almeno una copia di prova per verificare il nuovo livello.

AUTO

ABILITAZIONE MODO RISPARMIO

135

TONER

È possibile abilitare il modo risparmio toner per ridurre il consumo di toner all'incirca del 10%.

Premere il tasto

[AUTOMATICA/MANUALE/FOTO] ( / / ) per selezionare

AUTO

"MANUALE" ( ).

Tenere premuto il tasto

[AUTOMATICA/MANUALE/FOTO] ( / / ) fino a quando

AUTO

l'indicatore FOTO ( ) lampeggia.

Gli indicatori del livello di

AUTO

135

esposizione mostrano l'impostazione corrente.

Per attivare la modalità di risparmio

toner, premere il tasto [Chiaro] ( ). Per attivare la modalità immagine di alta qualità, premere il tasto [Scuro] ().

Quando si attiva la modalità di risparmio toner, verificare che sia acceso "1". Quando si disabilita il modo risparmio toner, verificare che sia acceso "5".

Premere il tasto

[AUTOMATICA/MANUALE/FOTO] ( / / ) per completare

AUTO

l'impostazione.

L'indicatore FOTO ( ) smette di lampeggiare, si accende e resta fisso.

PERSONALIZZAZIONE DELLE IMPOSTAZIONI

(Programmi utente)

I programmi utente permette di personalizzare l'unita in base alle proprie esigenze.

PROGRAMMI UTENTE

Codici di

impostazione

Numero

programma

*1Se l'SPF è installato.

Sui modelli con la scheda doppia funzione.

Nome programma

Tempo di cancellazione automatica

Modalità di preriscaldamento

Timer di spegnimento automatico

Modalità di alimentazione continua

Impostazione dello spegnimento automatico

Linea del bordo per 2 IN 1 / 4 IN 1

(l'impostazione

predefinita viene

visualizzata in

grassetto)

1: OFF 2: 10 sec. 3: 20 sec.

4: 60 sec.

5: 90 sec. 6: 120 sec.

1: 1 min.

2: 5 min. 3: 30 min. 4: 60 min. 5: 120 min. 6: 240 min.

1: 5 min.

2: 30 min. 3: 60 min. 4: 120 min. 5: 240 min.

0: OFF

1: ON

0: OFF

1: ON

1: OFF

2: Linea continua 3: Linea tratteggiata

Spiegazione

•

"Tempo di cancellazione automatica" ripristina automaticamente le impostazioni di copia a quelle iniziali (p.12) trascorso un determinato intervallo di tempo dall'esecuzione della copia. Questo programma viene utilizzato per selezionare l'intervallo di tempo. "Tempo di cancellazione automatica" puo anche essere disabilitato.

•

Quando si effettua una copia utilizzando l'SPF, nell'intervallo di tempo durante il quale Indicatore SPF lampeggia dopo aver eseguito la scansione di un originale (circa 5 secondi), è possibile posizionare un altro originale, che viene automaticamente alimentato nell'unità.

• Utilizzare questa impostazione per abilitare o disabilitare lo spegnimento automatico.

•

Quando si esegue una copia di originali multipli su un unico foglio di carta (copia 2 IN 1 / 4 IN 1 copia), è possibile utilizzare questa funzione per stampare, intorno ad ogni immagine originale, un bordo con linea continua o tratteggiata.

Numero

programma

Nome programma

Copiatura con rotazione

Modalità selezione

automatica della

carta

Commutazione

10 a 15

22 Larghezza margine

*2Sui modelli con la scheda doppia funzione.

In presenza di due o più vassoi carta.

automatica del vassoio

Modalità numero di conto

Regolazione dell’area di cancellazione

Disposizione con copia 2

IN 1

Disposizione per 4 in 1

copia

Sfalsamento del vassoio di uscita carta

Risoluzione in modo Automatica/Manuale

Allocazione di memoria al modo stampante

Codici di

impostazione

(l'impostazione

predefinita viene

visualizzata in

grassetto)

0: OFF

1: ON

0: OFF

1: ON

0: OFF

1: ON

–

1: 0 mm 2: 5 mm

3: 10 mm

4: 15 mm 5: 20 mm

1: Schema 1

2: Schema 2

1: Schema 1

2: Schema 2 3: Schema 3 4: Schema 4

0: OFF

1: ON

1: 0 mm 2: 5 mm

3: 10 mm

4: 15 mm 5: 20 mm

1: 300ppp

2: 600ppp

1: 30% 2: 40%

3: 50%

4: 60% 5: 70%

IMPOSTAZIONI UTENTE

Spiegazione

• Quando viene abilitata la funzione di selezione automatica della carta e non è presente carta con un formato uguale a quello dell'originale e caricata con lo stesso orientamento, questa funzione seleziona automaticamente la carta dello stesso formato caricata con orientamento opposto ruotando l'immagine di 90 gradi in modo tale che sia copiata sulla carta con l'orientamento corretto.

• Quando la funzione di selezione automatica del rapporto è abilitata e originale e carta sono caricati con orientamento opposto, la funzione ruota l'immagine in modo tale che sia copiata sulla carta con l'orientamento corretto.

Questa funzione seleziona automaticamente la

• carta con formato uguale a quello dell'originale collocato nell'SPF o dello stesso formato selezionato con il tasto [SELEZIONE FORMATO ORIGINALE] ( ). È possibile disabilitare la funzione.

ENTER

• Se la carta viene esaurita durante la stampa e un altro vassoio contiene carta dello stesso formato e con lo stesso orientamento, la funzione passa automaticamente a tale vassoio (ad esclusione del vassoio bypass). La funzione puo essere disabilitata.

Consultare "IMPOSTAZIONI DELLA MODALITA NUMERO DI CONTO" (p.44).

•

Utilizzare questa impostazione per configurare la larghezza di cancellazione delle ombre visibili intorno ai bordi e sul margine di rilegatura, quando si effettuano copie di un libro o di simili originali.

• Utilizzare questa impostazione per selezionare lo schema di disposizione quando si effettua la copia di due pagine originali su un unico foglio di carta (consultare a pagina 31 gli schemi di disposizione).

• Utilizzare questa impostazione per selezionare lo schema di disposizione quando si effettua la copia di quattro pagine originali su un unico foglio di carta (consultare a pagina 31 gli schemi di disposizione).

•

Se abilitata, la funzione sfalsa la posizione della carta nel vassoio di uscita dei lavori di copia interrotti e per i fascicoli di copie durante la copia fascicolazione/gruppo.

• Utilizzare questa impostazione per configurare la larghezza del margine.

• Questa regolazione è usata per cambiare la risoluzione della copia nel modo di MANUALE e dell'AUTOMATICA dal 600 x 300 ppp al 600 x 600 ppp (modo di alta qualità). L'esame è più lento quando il modo di alta qualità è usato.

• Utilizzare questa funzione per modificare la

proporzione della memoria dell'unità utilizzata per il modo stampante.

IMPOSTAZIONI UTENTE

Numero

programma

Nome programma

Tasto ripetizione automatica

Durata di pressione del tasto

Volume dei segnali acustici

Tono acustico

dell'impostazione di base

Limite del numero di copie

Uso formato carta approssimato

Impostazione del vassoio predefinito*

Modo di esposizione predefinito

Commutazione modo USB 2.0

Ordinare selezione Automatica

*1,*

Codici di

impostazione

(l'impostazione

predefinita viene

Spiegazione

visualizzata in

grassetto)

•

Utilizzare questa impostazione per selezionare se, tenendo premuto un tasto, si ottiene l'immissione ripetuta della selezione. Per i tasti che di solito se

0: OFF

1: ON

premuti, determinano l'aumento del valore impostato (ad esempio, tenendo premuto il tasto [ZOOM] (

)), è possibile utilizzare questo programma per impostare che il valore non cambi quando il tasto viene tenuto premuto.

1: Minimo

(attuale velocità di

risposta) 2: 0,5 sec. 3: 1,0 sec. 4: 1,5 sec. 5: 2,0 sec.

• Utilizzare questa impostazione per selezionare la durata di pressione del tasto per ottenere l'accettazione dell'input. Selezionando un intervallo piu lungo, è possibile impedire che le impostazioni vengano modificate da una pressione accidentale del tasto.

1: Segnale acustico breve

2: Segnale acustico

lungo

• Questo imposta il volume dei segnali acustici. (p.43)

3: OFF

0: OFF

1: ON

1: 99 copie

2: 999 copie

0: OFF

1: ON

• Utilizzare questa funzione per ottenere l'emissione di un tono quando viene selezionata un'impostazione di base. (p.43)

•

Utilizzare questa impostazione per selezionare 99 o 999 quale valore massimo del numero di copie.

Quando questa funzione è abilitata, la stampa in

• modo stampante continua automaticamente utilizzando un formato diverso di carta qualora quello specificato sia esaurito in tutti vassoi. Questa funzione non è disponibile in modo copia.

1: Vassoio superiore

2: Vassoio inferiore 3: Unità di alimentazione carta da 250 fogli/Vassoio superiore da 2 x 250 fogli

4: Vassoio inferiore per unità di alimentazione

• Utilizzare questo programma per selezionare un vassoio predefinito. Questo vassoio sara automaticamente selezionato ogni volta che l'unita è accesa o che ritorna alle impostazioni iniziali.

carta da 2 x 250 fogli 5: Vassoio bypass

1: AUTOMATICA

2: MANUALE 3: FOTO

1: Velocità massima

2: Alta velocità

1: OFF

2: Fascicolazione

3: Gruppo

• Utilizzare questo programma per impostare "AUTOMATICA", "MANUALE" o "FOTO" come modo di esposizione predefinito.

• Questo configura la velocità di trasferimento dati della porta USB 2.0. Per ottenere la massima velocità della porta USB 2.0, è necessario controllare prima che il computer sia conforme ai requisiti di sistema (sistema operativo e driver). Quindi utilizzare questo programma per modificare la modalità della porta USB 2.0 in "Alta velocità”.

• Utilizzare questa impostazione per selezionare il modo di uscita predefinito per la copia da SPF.

*1Sui modelli con l'SPF.

Sui modelli con la scheda doppia funzione.

Il modello d-Copia 1601 è composto come segue:

1: Vassoio superiore (impostazione predefinita), 2: Unità di alimentazione carta da 250 fogli/Vassoio superiore per unità di alimentazione da 2 x 250 fogli, 3: Vassoio inferiore per unità di alimentazione da 2 x 250 fogli, 5: Vassoio bypass

IMPOSTAZIONI UTENTE

135

SELEZIONARE UN'IMPOSTAZIONE PER UN PROGRAMMA DI UTENTE

Tenere premuto il tasto [Chiaro] ( )

fino a quando gli indicatori di allarme ( , , , , ) lampeggiano.

Il display visualizza "- -" e il segno meno di sinistra lampeggia.

Digitare il numero del programma con

i tasti numerici.

•

Consultare "PROGRAMMI UTENTE" (p.40 a p.42) per ottenere informazioni sui numeri di programma.

•

Il numero di programma selezionato lampeggia.

•

Ad esempio, per selezionare

"Tempo di cancellazione automatica", premere il tasto [1].

Nota

Se il numero digitato non è corretto, premere il tasto [CANCELLAZIONE] ( ) e digitare il numero corretto.

Digitare il codice di impostazione

premendo un tasto numerico.

•

Per informazioni sui codici dii impostazione, consultare da "PROGRAMMI UTENTE". (p.40 a p.42).

•

Il codice di impostazione selezionato lampeggia.

•

Ad esempio, per

selezionare 90 secondi, premere il tasto [5].

Nota

Premere il tasto [START] ( ).

Se il numero digitato non è corretto, premere il tasto [CANCELLAZIONE] ( ) e tornare al passo 2.

Il codice di impostazione selezionato cesserà di lampeggiare e rimarrà acceso e fisso.

Premere il tasto [START] ( ).

•

Il numero di programma selezionato cesserà di lampeggiare e rimarrà acceso e fisso.

•

Il codice impostazione correntemente selezionato lampeggia sul lato destro del display.

Nota

Premere il tasto [Chiaro] ( ) per

completare le impostazioni.

Gli indicatori di allarme ( , , , , ) si spengono e il display ritorna al normale display del numero di copie.

Per selezionare un'impostazione di un altro programma utente, premere il tasto [CANCELLAZIONE] ( ) e quindi tornare al passo 2.

Segnali acustici (tono immissione tasto, tono tasto non valido, tono impostazione di base)

L'unità dispone di tre diversi toni acustici: un tono di immissione tasto udibile quando viene premuto un tasto valido, un tono di tasto non valido udibile quando viene premuto un tasto non valido e un tono di impostazione di base udibile quando un'impostazione è uguale ad una di base (segue la spiegazione delle impostazioni di base). Inizialmente il tono dell'impostazione di base è disabilitato. Se si desidera abilitare il tono dell'impostazione di base, consultare "Tono acustico dell'impostazione di base" a pagina 42. Se si desidera modificare il volume dei toni acustici o per disabilitarli, consultare "Volume dei segnali acustici" a pagina 42. Gli schemi dei toni per ciascun tipo di tono acustico sono i seguenti:

Tono immissione tasto...............Un beep

Tono tasto non valido............. Due beeps

Tono impostazione di base ..... Tre beeps

Impostazioni di base

Le impostazioni di base sono selezioni standard predefinite per ciascuna impostazione di copia. Le impostazioni di base sono le seguenti:

Rapporto di riproduzione ............... 100%

Indicatore di chiaro e scuro.................. 3

Localizzazione alimentazione carta

... Vassoio superiore

FORMATO ORIGINALE ...........................A4

AUTOMATICA/MANUALE/FOTO ( / / )

...............................................AUTOMATICA

AUTO

IMPOSTAZIONI PER MODALITA NUMERO DI CONTO

MODALITÀ NUMERO DI CONTO

Quando "Modalità numero di conto" è abilitato, il numero di copie effettuate da ciascun conto viene conteggiato (possibile definire fino a 20 conti) ed è possibile visualizzare e totalizzare i conti in base alle necessità. In "Modalità numero di conto", il display visualizza "- - -", e questo indica che per utilizzare l'unità per effettuare copie, è necessario digitare un numero di conto tre cifre.

Nota

L'amministratore della macchina deve completare le seguenti impostazioni:

• Abilita "Modalità numero di conto" (p.46)

• Immissione numero di conto (p.46)

IMPOSTAZIONI DELLA MODALITA NUMERO DI CONTO

Codici di

impostazione

Numero

programma

Nome programma

Modalità numero di conto

Immissione numero di conto

Cambio numero di conto

Cancellazione numero di conto

Numero di copie per numero di conto

(le impostazioni

predefinite sono

visualizzate in

grassetto)

0: OFF

1: ON

Nessuno

Nessuno Utilizzare per modificare un numero di conto.

0: Eliminare uno solo

conto

1: Eliminare tutti i conti

Nessuno

Utilizzare per abilitare o disabilitare "Modalità numero di conto". "Modalità numero di conto" inizialmente è disabilitato.

Utilizzare per impostare i numeri di conto. È possibile definire fino a 20 conti.

Utilizzare per eliminare un numero di conto. È possibile eliminare uno solo conto oppure tutti i conti contemporaneamente.

Questo visualizza il numero di copie effettuate da ciascun conto. Il conteggio massimo è 49.999. Se questo valore viene superato, il conteggio ripartirà da 0.

Spiegazione

15 Azzeramento conteggi

0: Azzeramento conto

singolo

1: Azzeramento

globale conti

Utilizzare per ripristinare il conteggio copie di un conto a 0. È possibile ripristinare il conteggio copie di uno solo conto o di tutti i conti.

IMPOSTAZIONI UTENTE

135

SELEZIONE DELLE IMPOSTAZIONI DELLA MODALITA NUMERO DI CONTO

Tenere premuto il tasto [Chiaro] ( )

fino a quando gli indicatori di allarme ( , , , , ) lampeggiano.

Il display visualizza "- -" e il segno meno di sinistra lampeggia.

Digitare il numero del programma con

i tasti numerici.

•

Consultare "IMPOSTAZIONI DELLA MODALITA NUMERO DI CONTO" (p.44) per ottenere informazioni sui numeri di programma.

•

Il numero di programma selezionato lampeggia.

•

Ad esempio, per selezionare "Modalità numero di conto", immettere "10".

Premere il tasto [Chiaro] ( ) per

completare le impostazioni.

Gli indicatori di allarme ( , , , , ) si spengono e il display ritorna al normale display del numero di copie.

Nota

Premere il tasto [START] ( ).

Digitare il codice di impostazione

Se il numero digitato non è corretto, premere il tasto [CANCELLAZIONE] ( ) e digitare il numero corretto.

•

Il numero di programma selezionato cesserà di lampeggiare e rimarrà acceso e fisso.

•

Il codice impostazione correntemente selezionato lampeggia sul lato destro del display.

desiderato per il programma, come spiegato nelle procedure dettagliate nelle pagine che seguono.

Per informazioni sui codici di impostazione, consultare da "IMPOSTAZIONI DELLA MODALITA NUMERO DI CONTO". (p.44)

Nota

•

Se il numero digitato non è corretto, premere il tasto [CANCELLAZIONE] ( ) e tornare al passo 2.

•

Se "E" (codice di errore) lampeggia nella prima cifra del display, premere il tasto [CANCELLAZIONE] ( ) e tornare al passo 2.

IMPOSTAZIONI UTENTE

Modalità numero di conto

(programma n.10)

1 Premere il tasto [1] per abilitare "Modalità

numero di conto" o il tasto [0] per disabilitarlo, quindi premere il tasto [START] ( ).

Nota

2 Premere il tasto [CANCELLAZIONE] ( ).

Dopo aver abilitato "Modalità numero di conto", utilizzare "Immissione numero di conto" per definire i numeri di conto di ciascun conto (è possibile definire fino a 20 conti).

Immissione numero di conto

(programma n.11)

Se i conti 20 sono già stati definiti, il codice di errore "11E" viene visualizzato sul display.

1 Utilizzare i tasti numerici per digitare un

numero a tre cifre (qualsiasi numero eccetto "000") e quindi premere il tasto [START] ( ).

Nota

2 Premere il tasto [CANCELLAZIONE] ( ).

• Se si digita "000" o una cifra che già stata memorizzata, il numero nel display lampeggia. Digitare un altro numero. (È possibile definire fino a 20 conti.)

• Ripetere la stessa procedura per immettere tutti gli altri numeri di conto che si desidera definire.

• Registrare il gruppo che utilizza ciascun numero di conto (non è possibile memorizzare nomi per i conto, di conseguenza la registrazione permette di evitare la confusione quando si preparano i totali dei conteggi per ciascun conto).

Cambio numero di conto

(programma n.12)

Utilizzare questa procedura per modificare un numero di conto. Se nessun numero di conto è stato definito, il codice di errore "12E" viene visualizzato sul display.

1 Premere il tasto [Display rapporto di

riproduzione] ( ) per selezionare il numero di conto che si desidera modificare e quindi premere il tasto [START] ( ).

Il display visualizza 3 virgolette lampeggianti "- - -".

2 Utilizzare i tasti numerici per digitare un

nuovo numero di conto (un numero a tre cifre qualsiasi numero eccetto "000") e quindi premere il tasto [START] ( ).

Nota

• Se si digita "000" o una cifra che già stata memorizzata, il numero nel display lampeggia. Digitare un altro numero.

• Per modificare un altro numero di conto, ripetere i passi 1 e 2.

Cancellazione numero di conto

(programma n.13)

Utilizzare questa procedura per eliminare un numero di conto. È possibile eliminare uno solo conto oppure tutti i conti contemporaneamente.

Se nessun numero di conto è stato definito, il codice di errore "13E" viene visualizzato sul display.

[Cancellare tutti conti contemporaneamente] Premere il tasto [1] e quindi premere il tasto

[START] ( ).

Tutti numeri di conti saranno eliminati.

[Eliminare uno solo conto] 1 Premere il tasto [0] e quindi premere il

tasto [START] ( ).

2 Selezionare il numero di conto da

eliminare con il tasto [Display rapporto di riproduzione] ( ) e quindi premere il tasto [START] ( ).

Nota

Per eliminare il numero di conto, digitare il numero di programma (13) per la cancellazione del numero di conto e quindi ripetere la procedura "Eliminare un solo conto".

Numero di copie per numero di conto

(programma n.14)

Utilizzare questa procedura per visualizzare il conteggio copia per ciascun conto. Se nessun numero di conto è stato definito, il codice di errore "14E" viene visualizzato sul display.

1 Selezionare il numero di conto con il tasto

[Display rapporto di riproduzione] ( ).

2 Tenere premuto il tasto [0]

Il conteggio copia per il conto selezionato verrà visualizzato sul display tenendo premuto il tasto [0]. Il conteggio viene visualizzato secondo la sequenza indicata qui di seguito.

Esempio: 12.345 copie

Nota

3 Una volta terminate la procedura, premere

il tasto [CANCELLAZIONE] ( ).

• Ogni pagina di formato A3 viene calcolata come due pagine.

• Per visualizzare il conteggio copie di un altro conto, ripetere i passi 1 e 2.

3 Una volta terminate la procedura, premere

il tasto [CANCELLAZIONE] ( ).

IMPOSTAZIONI UTENTE

ACC.#-C

Azzeramento conteggi

(programma n.15)

È possibile ripristinare il conteggio copie di uno solo conto o di tutti i conti. 0. Se nessun numero di conto è stato definito, il codice di errore "15E" viene visualizzato sul display.

[Azzeramento globale conti] Premere il tasto [1] e quindi premere il tasto

[START] ( ).

Tutti numeri di conti saranno eliminati.

[Ripristinare uno solo conto] 1 Premere il tasto [0] e quindi premere il

tasto [START] ( ).

2 Selezionare il numero di conto da

ripristinare con il tasto [Display rapporto di riproduzione] ( ) e quindi premere il tasto [START] ( ).

Nota

Per azzerare un altro conto, digitare il numero di programma (15) per l'azzeramento del conto e quindi ripetere la procedura"Azzeramento conto singolo".

Effettuare una copia quando "Modalità numero di conto" è abilitato

Quando "Modalità numero di conto" è abilitato, "- - -" viene visualizzato sul display.

Digitare il numero di conto a 3 cifre

con i tasti numerici.

Quando si digita un numero di conto, "0" viene visualizzato sul display per indicare che è possibile effettuare una copia.

Nota

Seguire la procedura adeguata per

effettuare la copia.

Se il numero digitato non è corretto, premere il tasto [CANCELLAZIONE] ( ) e digitare il numero corretto.

Nota

Una volta terminate la procedura,

Quando si effettua una copia da interruzione (p.28), assicurarsi di premere il tasto [INTERRUZIONE] ( ) al termine del lavoro, per uscire dal mondo interruzione.

premere il tasto [CANCELLAZIONE] ().

ACC.#-C

Nota

In caso di inceppamento o di esaurimento carta durante la copia, la sessione non sarà terminata anche se l'è stato premuto il tasto [CANCELLAZIONE] ( ).

ACC.#-C

Capitolo 6

RISOLUZIONE DEI PROBLEMI

In questa sezione viene descritto come eliminare un inceppamento della carta e come individuare e risolvere alcuni problemi che si possono verificare usando l'unità.

RISOLUZIONE DEI PROBLEMI

Se si incontrano difficoltà durante l'uso dell'unità, verificare la guida alla risoluzione dei problemi che segue prima di contattare l'assistenza. L'utente puo facilmente risolvere numerosi problemi. Se non è possibile risolvere il problema utilizzando la guida alla risoluzione dei problemi, spegnere l'unità, scollegarla dall'alimentazione e contattare il centro di assistenza autorizzato.

PROBLEMI CON L'UNITÀ O DI COPIA

L'unità non funziona. .................................................................................................................................. 49

Le copie sono troppo scure o troppo chiare............................................................................................... 49

Copie bianche. ........................................................................................................................................... 49

Parte dell'immagine viene tagliata oppure resta troppo spazio bianco. ..................................................... 49

Sulla carta compaiono delle increspature o l'immagine in alcuni punti scompare. .................................... 49

Inceppamento carta. .................................................................................................................................. 50

Formato originale non selezionato automaticamente. ............................................................................... 50

Le coppie sono macchiate o sporche. ....................................................................................................... 51

Sulle copie sono visibili a righe bianche o nere. ........................................................................................ 51

Non è possibile impostare un vassoio carta per il formato della carta. ...................................................... 51

Un lavoro di copia si arresta prima di essere terminato............................................................................. 51

L'indicatore RISPARMIO ENERGIA ( ) sia acceso. ............................................................................... 51

Un indicatore di allarme qualsiasi ( ,,, ,) è acceso o lampeggiante................................... 51

Il dispositivo di illuminazione sfarfalla. ....................................................................................................... 51

PROBLEMI DI STAMPA

La macchina non esegue la stampa (l'indicatore IN LINEA ( ) non lampeggia). ..................................... 52

La macchina non esegue la stampa (l'indicatore IN LINEA ( ) lampeggia). ............................................ 52

La stampa è lenta. ..................................................................................................................................... 53

L'immagine stampata è chiara e discontinua............................................................................................. 53

L'immagine stampata è sporca. ................................................................................................................. 53

L'immagine viene stampata in obliquo o fuoriesce dal foglio.....................................................................53

Uno qualsiasi degli indicatori di allarme ( ,, , , ) è acceso o lampeggia. ........................... 53

Pagina info stampata ................................................................................................................................. 54

Rimozione del software.............................................................................................................................. 54

INDICATORI E MESSAGGI DISPLAY.......................................................... 55

ELIMINAZIONE DI INCEPPAMENTI ............................................................ 56

SOSTITUZIONE DELLA CARTUCCIA DEL TONER ................................... 63

RISOLUZIONE DEI PROBLEMI

PROBLEMI CON L'UNITÀ O DI COPIA

I problemi che seguono si riferiscono al funzionamento generale dell'unità e alla copia.

Problema Causa e rimedio Pagina

L'unità non funziona.

L'unità non è collegata alla presa di alimentazione.

→ Collegare l'unità ad una presa collegata a terra.

L'interruttore di alimentazione è in posizione OFF.

→ Posizionare l'interruttore di alimentazione su ON

L'indicatore RISPARMIO ENERGIA ( ) lampeggia.

→ Indica che la macchina è in fase di riscaldamento. Non è possibile

effettuare una copia fino a quando la macchina non ha terminato la fase di riscaldamento.

Il sportello anteriore o quello laterale non è completamente chiuso.

→ Chiudere il coperchio anteriore o quello laterale.

L'unità si trova in modo spegnimento automatico.

→

In modalità di spegnimento automatico, tutti gli indicatori sono spenti ad accezione di RISPARMIO ENERGIA ( ) e IN LINEA ( ). Per ripristinare il normale funzionamento, premere il tasto [START] ( ).

L'indicatore FORMATO CARTA lampeggia.

→

Se l'indicatore FORMATO CARTA lampeggia, significa che il formato della carta caricata nel vassoio non corrisponde a quello impostato per tale vassoio. Per cancellare quanto visualizzato sul display, eseguire una delle

operazioni riportate di seguito:

•

Utilizzare il tasto [SELEZIONE VASSOIO] la selezione del vassoio.

•

Aprire e chiudere il vassoio.

•

Premere il tasto [CANCELLAZIONE TOTALE]

()

per modificare

().

–

16, 21

Le copie sono troppo scure o troppo chiare

Copie bianche.

Parte dell'immagine viene tagliata oppure resta troppo spazio bianco.

Sulla carta compaiono delle increspature o l'immagine in alcuni punti scompare.

Selezionare il tipo di originale corretto per l'originale.

→

Selezionare AUTOMATICA con il tasto [AUTOMATICA/MANUALE/FOTO] o premere il tasto [Chiaro] ( ) e il tasto [Scuro] ( ) per selezionare manualmente un'esposizione adeguata.

→

Se la copia troppo chiara o troppo scura, anche se è stato selezionato AUTOMATICA con il tasto [AUTOMATICA/MANUALE/FOTO] ( / / ), regolare il livello di esposizione automatica.

AUTO

L'originale non è stato collocato con il lato stampabile rivolto verso l'alto nell'SPF o il basso sulla lastra di esposizione.

→ Collocare l'originale con il lato di copia rivolto verso il basso sulla

lastra di esposizione o rivolto verso l'alto nell'SPF.

L'originale non è stato posizionato correttamente.

→ Posizionare l'originale in modo corretto.

Per il formato dell'originale e della carta non è stato utilizzato un rapporto adeguato.

→

Premere il tasto [IMMAGINE AUTOMATICA] ( ) Per effettuare una copia utilizzando il rapporto corretto per originale e carta.

Il formato della carta è stato sostituito nel vassoio senza modificare l'impostazione del formato carta.

→ Assicurarsi di modificare l'impostazione del formato della carta

ogni volta che si sostituisce la carta in un vassoio.

La carta supera l'intervallo specificato per formato e peso.

→ Usare carta dell'intervallo specificato.

La carta è ondulata o umida.

→

Non utilizzare carta arricciata o stropicciata. Sostituirla con carta asciutta. Se l'unita non viene utilizzata per un lungo periodo, togliere la carta dal vassoio di alimentazione e conservarla nel suo involucro in un ambiente non umido per evitare l'assorbimento dell'umidita.

AUTO

18, 19

–

RISOLUZIONE DEI PROBLEMI

Problema Causa e rimedio Pagina

Si è verificato un inceppamento.

→ Per rimuovere l'inceppamento, consultare "ELIMINAZIONE DI

INCEPPAMENTI".

La carta supera l'intervallo specificato per formato e peso.

→ Usare carta dell'intervallo specificato.

La carta è ondulata o umida.

→ Non utilizzare carta arricciata o stropicciata. Sostituirla con carta

asciutta. Se l'unità non viene utilizzata per un lungo periodo, togliere la carta dal vassoio di alimentazione e conservarla nel suo involucro in un ambiente non umido per evitare l'assorbimento dell'umidità.

–

Inceppamento carta.

La carta non è stata caricata correttamente.

→ Assicurarsi che la carta sia correttamente posizionata.

Ci sono dei residui di carta dentro l'unità.

→ Togliere tutti i residui della carta inceppata

È stata caricata troppa carta nel vassoio.

→ Se la risma di carta supera in altezza la linea di demarcazione su

un vassoio, rimuovere parte della carta e ricaricare la risma in modo tale che questa non superi la linea.

Alcuni fogli di carta sono incollati insieme.

→ Smazzare la carta prima di caricarla.

Le guide sul vassoio bypass non corrispondono alla larghezza della carta.

→ Regolare le guide in modo tale che corrispondano alla larghezza

della carta.

La prolunga del vassoio bypass non è stata estratta.

→ Quando si carica carta di grande formato, estrarre la prolunga.

Il ruolo di alimentazione carta del vassoio bypass è sporco.

→ Pulire il rullo.

Il formato A5 è stato caricato nel vassoio inferiore o nell’unità di alimentazione per 250 foglio o per 2 x 250 fogli.

→ Il formato A5 deve essere caricato nel vassoio superiore o in

vassoio bypass.

13, 14

Formato originale non selezionato automaticamente.

(Se l'SPF è installato)

L'originale è arricciato.

→ Se l'originale è arricciato o piegato, il formato dell'originale non

sarà rilevato correttamente. Appiattire l'originale.

L'originale contiene zone nere di grandi dimensioni.

→

Se l'originale contiene zone nere compatte, è possibile che il formato dell'originale non venga rilevato automaticamente. Utilizzare il tasto [SELEZIONE FORMATO ORIGINALE] ( ) per selezionare il formato carta.

ENTER

L'unità è direttamente esposta alla luce solare.

→

Installare l'unità in una posizione dove non sia esposta alla luce solare.

–

Problema Causa e rimedio Pagina

Le coppie sono macchiate o sporche.

RISOLUZIONE DEI PROBLEMI

La lastra di esposizione o la facciata inferiore del copri documenti/SPF è sporca.

→ La pulizia dell'unità deve essere eseguita regolarmente

L'originale è imbrattato o macchiato.

→ Utilizzare il dispositivo di pulizia degli originali

–

Sulle copie sono visibili a righe bianche o nere.

Non è possibile impostare un vassoio carta per il formato della carta.

Un lavoro di copia si arresta prima di essere terminato.

La lastra di esposizione nell'SPF è sporca.

→ Pulire il vetro lungo e sottile nell'SPF.

Il corona di trasferimento è sporca.

→ Pulire il corona di trasferimento

Un copia o una stampa è in corso di esecuzione.

→ Impostare il formato quando la copia o una stampa è terminata.

La macchina è stata temporaneamente arrestata a causa di esaurimento carta o per inceppamento.

→

Caricare la carta o rimuovere quella inceppata e quindi impostare il formato carta.

Un lavoro di copia da interruzione è in corso di esecuzione.

→

Impostare il formato carta dopo aver terminato un lavoro di copia da interruzione.

Il display o l’indicatore DATI ORIGINALE ( ) lampeggia.

→ I dati vengono memorizzati. Stampare i dati o eliminarli dalla

memoria.

Il vassoio di uscita è pieno.

→

Processi di copia di lunga durata vengono automaticamente interrotti ogni 250 copie. Rimuovere le coppie nel vassoio di uscita carta e premere il tasto [START] ( ) per riprendere il processo di copiatura.

“FUL” viene visualizzato sul display.

→ La memoria è stata esaurita durante una copia

fascicolazione/gruppo o una copia 2 IN 1 / 4 IN 1. Copiare solo gli originali digitalizzati fino a quel momento oppure cancellare il lavoro ed eliminare i dati dalla memoria.

DATA

–

14, 56

30, 32

L'indicatore RISPARMIO ENERGIA ( ) sia acceso.

Un indicatore di allarme qualsiasi ( , , , , ) è acceso o lampeggiante.

Il dispositivo di illuminazione sfarfalla.

Il vassoio della carta è vuoto.

→ Caricare la carta.

Tutti gli altri indicatori sono accesi.

→ Se gli altri indicatori sono accesi, l'unita è in "Modalità di

preriscaldamento". Premere un tasto qualsiasi sul pannello dei commandi per ripristinare il funzionamento normale.

Sono accesi solo gli indicatori RISPARMIO ENERGIA ( ) e IN LINEA ( ).

→ Se sono accesi solo gli indicatori RISPARMIO ENERGIA ( ) e

IN LINEA ( ), la macchina è nella modalità di spegnimento automatico. Premere il tasto [START] ( ) per riprendere il normale funzionamento.

Consultare "INDICATORI E MESSAGGI DISPLAY" per verificare il significato dell'indicatore di allarme e del messaggio di errore nel display ed agire di conseguenza.

Il dispositivo di illuminazione e l'unità utilizzano alla stessa presa di alimentazione.

→ Collegare l'unità a una presa di corrente non utilizzata per altre

apparecchiature elettriche.

–

RISOLUZIONE DEI PROBLEMI

PROBLEMI DI STAMPA

Oltre che in questa sezione, è possibile trovare informazioni sulla risoluzione dei problemi nei file README di ciascun programma software. Per visualizzare un file README, vedere la "Guida d’installazione del software".

Problema Causa e rimedio Pagina

La macchina non esegue la stampa.

(L'indicatore IN LINEA) ( ) non lampeggia.)

L'unità è impostata sul modo non in linea.

→

Premere il tasto [IN LINEA] ( ) per accendere l'indicatore IN LINEA ( ).

L'unità non è correttamente collegata al computer.

→

Controllare entrambe le estremità del capo stampante e assicurarsi che il collegamento sia salda. Provare sostituire il cavo con uno di buona qualità. Per informazioni sui cavi, consultare "SPECIFICHE".

L'impostazione della porta non è corretta.

→

Non è possibile stampare se l'impostazione della porta del driver della stampante non è corretta. Impostare la porta in modo corretto.

L'impostazione della porta non è corretta.

→

Se l'impostazione della porta del driver della stampante non è corretta non è possibile eseguire la stampa. Impostare la porta correttamente.

La macchina non è stata correttamente selezionata nell'applicazione corrente per il processo di stampa.

→

Quando si sceglie "Stampa" dal menu "File" delle applicazioni, assicurarsi di aver selezionato la stampante "Olivetti d-Copia XXXX" (in cui XXXX indica il nome del modello di stampante) visualizzata nella finestra di dialogo "Stampa".

Il driver della stampante non è stato installato correttamente.

→

Seguire la procedura riportata per verificare se il driver della stampante è stato installato.

Fare clic sul pulsante "Start", scegliere "Pannello di controllo", quindi "Stampanti e altro hardware" e fare clic su "Stampanti e fax".

(

In Windows 95/98/Me/NT 4.0/2000, fare clic sul pulsante "Start", selezionare "Impostazioni" e fare clic su "Stampanti".)

Il driver della stampante "Olivetti d-Copia XXXX" (dove XXXX è il nome del modello di stampante) non è visualizzato.

Se l'icona è visualizzata ma non si riesce a eseguire la stampa, è possibile che il driver della stampante non sia stato installato correttamente. In questo caso, rimuovere il software e reinstallarlo.

–

Guida

d’installazione

del software

–

La macchina non esegue la stampa.

(L'indicatore IN LINEA ( ) lampeggia.)

Le impostazioni di formato carta del vassoio della stampante sono diverse da quelle presenti nel driver.

→

Verificare che sulla stampante e nel driver sia impostato lo stesso formato carta. Per modificare le impostazioni del formato nel vassoio, vedere “MODIFICARE L'IMPOSTAZIONE DEL FORMATO CARTA DEL VASSOIO” oppure consultare la “Guida d'installazione del software” per modificarle nel driver della stampante.

Non sono stati caricati fogli del formato specificato.

→

Caricare nel vassoio della carta fogli del formato specificato.

L'indicatore FORMATO CARTA lampeggia.

→

Se è disattivata l'opzione "Uso formato carta approssimato (programma utente)", l'indicatore FORMATO CARTA del pannello dei comandi lampeggerà. È possibile premere il tasto [SELEZIONE VASSOIO

()

per selezionare un vassoio manualmente, oppure caricare la carta nel vassoio bypass e premere il tasto [IN LINEA]

→

Se è attivata l'opzione "Uso formato carta approssimato", la

()

per avviare la stampa.

stampa verrà eseguita utilizzando un formato simile a quello dell'immagine di stampa.

Guida

d’installazione

del software

16, 21

–

Problema Causa e rimedio Pagina

La stampa è lenta.

L'immagine stampata è chiara e discontinua.

L'immagine stampata è sporca.

RISOLUZIONE DEI PROBLEMI

Utilizzo simultaneo di due o più programmi software.

→

Avviare la stampa dopo aver chiuso tutti i programmi di software applicativo non utilizzati.

La carta è stata caricata in modo tale che la stampa viene eseguita sul retro del foglio.

→

Alcuni tipi di carta prevedono un retro del foglio. Se la carta viene caricata in modo tale che la stampa venga eseguita sul retro, il toner non aderirà perfettamente al foglio e non si otterrà un'immagine di buona qualità

Si sta utilizzando carta con un formato e un peso che non rientrano nell'intervallo di formati e pesi specificato.

→ Usare carta dell'intervallo specificato.

La carta è ondulata o umida.

→

Non utilizzare carta arricciata o stropicciata. Sostituirla con carta asciutta. Se l'unità non viene utilizzata per un lungo periodo, togliere la carta dal vassoio di alimentazione e conservarla nel suo involucro in un ambiente non umido per evitare l'assorbimento dell'umidità.

Nelle impostazioni della carta dell'applicazione in uso non sono stati impostati margini sufficienti.

→

La parte superiore e inferiore del foglio potrebbe risultare sporca, se i margini impostati non rientrano nell'area di qualità di stampa specificata.

→

Impostare i margini all'interno dell'area di qualità di stampa specificata

–

L'immagine viene stampata in obliquo o fuoriesce dal foglio.

Uno qualsiasi degli indicatori di allarme ( , , , , ) è acceso o lampeggia.

La carta caricata nel vassoio non è dello stesso formato specificato nel driver della stampante.

→

Verificare se le opzioni relative alle dimensioni dei fogli corrispondano al formato della carta caricata nel vassoio.

→

Se è stata selezionata l'impostazione "Adatta alla pagina", assicurarsi che il formato carta selezionato nell'elenco a discesa dell'opzione "Adatta al formato carta" corrisponda a quello della carta caricata.

L'impostazione di orientamento del documento non è corretta

→

Fare clic sulla scheda "Carta" nella schermata di impostazione del driver della stampante e verificare che l'opzione di orientamento dell'immagine sia impostata in base ai requisiti dell'utente.

La carta non è stata caricata correttamente.

→ Verificare che la carta sia stata caricata correttamente.

Non sono stati specificati correttamente i margini per l'applicazione in uso.

→

Verificare il layout dei margini del documento e le impostazioni di formato del foglio per l'applicazione in uso. Controllare, inoltre, se le impostazioni di stampa specificate sono adeguate alle dimensioni del foglio.

Consultare "INDICATORI E MESSAGGI DISPLAY" per verificare il significato dell'indicatore di allarme e del messaggio di errore nel display ed agire di conseguenza.

–

RISOLUZIONE DEI PROBLEMI

Pagina info stampata

Se alla fine di un lavoro di stampa, si riscontra la stampa della pagina info, questo significa che i dati di stampa ricevuti dal computer non sono stati stampati secondo le specifiche. Risolvere il problema come spiegato qui avanti e provare nuovamente a stampare.

Cosa fare quando viene stampata la pagina info, 1

Pagina info

La pagina info mostrata sopra viene stampata quando si cerca di stampare utilizzando il driver della stampante per la scheda doppia funzione quando questa non è installata. Modificare il driver standard della stampante e stampare nuovamente. Se il driver standard della stampante non è installato, eseguire l'installazione come spiegato nel Guida di installazione del software.

Cosa fare quando viene stampata la pagina info, 2

Pagina info

La pagina info mostrata sopra viene stampata quando un lavoro di stampa che contiene più dati di quelli che possono essere salvati nella memoria della scheda doppia funzione viene inviato l'unità. Per risolvere il problema, disabilitare la funzione ROPM. Se è necessario utilizzare la funzione ROPM, impostare la qualità di stampa nel driver della stampante su "Bozza", oppure aumentare la quantità di memoria sulla scheda doppia funzione.

Nota

La memoria IMC viene utilizzata per conservare momentaneamente i dati di stampa quando viene utilizzata la funzione ROPM. Questa memoria viene anche utilizzata per conservare temporaneamente l'immagine originale durante la copia. La proporzione della memoria IMC al locato alla funzione stampante può essere modificata nei programmi utente del modo copia. Consultare il programma utente "Allocazione di memoria al modo stampante". (p.41) Inoltre possibile espandere la memoria aggiungendo un modulo di memoria disponibile in commercio. Per maggiori informazioni sulle memorie di espansione, contattare il centro di assistenza autorizzato.

Rimozione del software

Per rimuovere il software, attenersi alla seguente procedura.

Fare clic sul pulsante "Start" e quindi

su "Pannello di controllo".

In Windows 95/98/Me/NT 4.0/2000, fare clic sul pulsante "Start", selezionare "Impostazioni" e quindi "Pannello di controllo".

Fare clic su "Installazione

applicazioni".

In Windows 95/98/Me/NT 4.0/2000, fare doppio clic sull'icona "Installazione applicazioni".

Selezionare "Olivetti d-Copia 1601/2001

Series Printer Driver" dall'elenco, quindi rimuovere il software.

Per ulteriori informazioni, fare riferimento al manuale di istruzioni o ai file della Guida in linea del sistema operativo in uso.

INDICATORI E MESSAGGI DISPLAY

Se uno dei seguenti indicatori si accende oppure se uno dei seguenti messaggi appare del display, controllare il significato dell'indicatore o del messaggio nella tabella che segue ed agire di conseguenza.

Indicatore di richiesta di sostituzione la cartuccia del toner

Indicatore di manutenzione

Indicatore di richiesta di sostituzione dell'unità di sviluppo

Display

Indicatore di esaurimento carta

Indicazione Causa e rimedio Pagina

Indicatore di manutenzione

Indicatore di richiesta di sostituzione dell'unità di sviluppo

Indicatore di richiesta di sostituzione la cartuccia del toner

Indicatore di esaurimento carta

Indicatore di inceppamento

Indicatore FORMATO ORIGINALE

Indicatore FORMATO CARTA

[CH] viene visualizzato sul display

Acceso in

continuazione

Acceso in

continuazione

Acceso in

continuazione

Intermittente

Acceso in

continuazione

Intermittente

Acceso in

continuazione

Intermittente

Indicatore di inceppamento

È necessaria l'assistenza di un tecnico autorizzato OLIVETTI.

È necessario lo sviluppatore. Contattare il vostro rappresentante d'assistenza autorizzato.

La sostituzione della cartuccia del toner verrà richiesta tra breve. Preparare una nuova cartuccia.

Cartuccia del toner deve essere sostituita. Utilizzare una nuova cartuccia.

Il vassoio della carta è vuoto. Caricare la carta Inoltre è possibile che il vassoio non sia inserito completamente della macchina. Assicurarsi che si è inserito correttamente.

Si è verificato un inceppamento. Rimuovere la carta inceppata come spiegato in "ELIMINAZIONE DI INCEPPAMENTI".

Se l'indicatore FORMATO ORIGINALE lampeggia, ruotare l'originale in modo tale che si trovi con lo stesso orientamento dell'indicatore lampeggiante FORMATO ORIGINALE.

Se l'indicatore FORMATO CARTA lampeggia, significa che il formato della carta caricata nel vassoio non corrisponde a quello impostato per tale vassoio. Modificare l'impostazione del formato della carta. Per cancellare quanto visualizzato sul display, eseguire una delle operazioni riportate di seguito:

•

Utilizzare il tasto [SELEZIONE VASSOIO] selezione del vassoio.

•

Aprire e chiudere il vassoio.

•

Premere il tasto [CANCELLAZIONE TOTALE]

Il sportello anteriore o quello laterale è aperto. Chiudere il sportello anteriore o quello laterale.

La cartuccia del toner non è installata correttamente. Reinstallare la cartuccia del toner. Se [CH] lampeggia sul display dopo aver reinstallato la cartuccia del toner, contattare il centro di assistenza autorizzato.

()

per modificare la

().

–

18,19

–

Il display visualizza lettere e numeri

"FUL" viene visualizzato sul display

Quando l'opzione "Uso formato carta approssimato " è disattivata

A3 A4 A4 A5 B4

EXTRA

L’indicatore di localizzazione inceppamenti lampeggia all’unità di alimentazione carta opzionale 2 x 250 fogli/250 fogli

Spegnere l'interruttore dell'alimentazione, attendere circa 10 secondi, quindi agire nuovamente sull'interruttore. Se il messaggio non viene rimosso, trascrivere il codice visualizzato, quindi scollegare il cavo dell'alimentazione e contattare il responsabile dell'assistenza autorizzato.Indicare al responsabile dell'assistenza il codice visualizzato e le circostanze in cui è stato visualizzato.

I dati vengono memorizzati. Stampare i dati o eliminarli dalla memoria.

Premere il tasto [SELEZIONE VASSOIO] ( ) per selezionare manualmente il vassoio e quindi premere il tasto [IN LINEA] ( ). Viene avviata la stampa. Se si seleziona il vassoio bypass, caricare la carta nel vassoio bypass.

Lo sportello laterale dell’unità di alimentazione carta 2 x 250 fogli/250 fogli è aperto. Chiudere lo sportello laterale.

–

30, 32

Manuale online

–

ELIMINAZIONE DI INCEPPAMENTI

Quando avviene un inceppamento, l'indicatore di inceppamento ( ) e l'indicatore di localizzazione inceppamenti ( ) lampeggia e l'unità si arresta automaticamente. Controllare l'indicatore di localizzazione inceppamenti lampeggiante per identificare la posizione dell'inceppamento e rimuoverlo.

Nota

Quando si rimuove un foglio di carta inceppata, è possibile che questo si strappi. In questo caso, assicurarsi che tutti i pezzi di carta vengano rimossi dall'unità, facendo attenzione a non toccare il tamburo fotosensible (l'elemento verde). Graffi o danni sul tamburo sporcheranno le copie.

d-Copia 2001

(p.56)

(p.57)

(p.61)

(p.62)

INCEPPAMENTO NELL'SPF

Estrarre la carta inceppata.

Controllare le sezioni A, B e C a sinistra dell'illustrazione (consultare la pagina seguente) e rimuovere l'originale inceppato.

d-Copia 1601

(p.56)

(p.57)

(p.61)

Sezione B

Aprire l'SPF e ruotare i due rulli di sblocco nella direzione indicata dalla freccia per far uscire l'originale. Chiudere l'SPF e rimuovere l'originale.

Sezione A

Aprire il coperchio del rullo di alimentazione e rimuovere la carta inceppata dal vassoio dellÅfalimentatore di originali. Chiudere il coperchio del rullo di alimentazione.

Coprirullo di alimentazione

Rullo

Se un originale di piccolo formato (ad esempio, A5) si inceppa, aprire lo sportello laterale destro e rimuovere l'originale. Chiudere lo sportello laterale destro. Sportello laterale destro

Copertura lato destro

RISOLUZIONE DEI PROBLEMI

Sezione C

Estrarre la carta inceppata dall'area di uscita.

Se non è possibile rimuovere con facilita dall'area di uscita la carta inceppata, aprire la parte mobile del vassoio dell'alimentatore di originali e rimuovere l'originale.

Aprire e chiudere l'SPF per

interrompere il lampeggiamento dell'indicatore di localizzazione inceppamenti.

Inoltre è possibile interrompere il lampeggio dell'indicatore di inceppamento, apprende chiudendo il coperchio del rullo di alimentazione o la copertura lato destro.

Riposizionare gli originali indicati con

un numero negativo nel display, nel vassoio dell'alimentatore di originali e premere il tasto [START] ( ).

Da copia riprenderà dagli originali rimasti al momento del verificarsi dell'inceppamento.

INCEPPAMENTO NEL VASSOIO BYPASS

Estrarre la carta inceppata con

delicatezza.

Aprire e chiudere il pannello di

sportello laterale.

Nota

• Premere verso il basso la maniglia durante la chiusura del sportello laterale.

• Se l'indicatore di inceppamento ( ) non smette di lampeggiare, verificare che nell'unità non siano rimasti pezzi di carta.

L'indicatore di inceppamento ( ) si spegne.

RISOLUZIONE DEI PROBLEMI

INCEPPAMENTO NELL'UNITÀ

Aprire il vassoiobypass e il pannello

di sportello laterale.

Individuare il punto dove si è

verificato l'inceppamento. Togliere la carta inceppata seguendo le istruzioni per le diverse aree dell'unità, riportate nella figura sottostante.

Se in questo punto vi è della carta

inceppata,

Se il foglio inceppato è visibile qui, passare a "C. Inceppamento nella zona di trasporto".

Se in questo punto vi è della carta inceppata, andare a "A. Inceppamento nella zona dell'alimentazione della carta".

"B. Inceppamento nella zona del

fusore"

A. Inceppamento nella zona dell'alimentazione della carta

andare a

Premere su entrambe le estremità

dello sportello anteriore e aprirlo.

Estrarre la carta inceppata

delicatamente. Ruotare la manopola di rotazione rullo in direzione della freccia per facilitare la rimozione.

Manopola di rotazione rullo

Avvertenza

Il fusore molto caldo. Non toccare il fusore quando si estrae la carta inceppata. Cio puo provocare scottature o lesioni.

Fare attenzione a non strappare la carta inceppata durante la rimozione.

Chiudere il sportello anteriore e quello

laterale.

L'indicatore di inceppamento ( ) si spegne.

Nota

• Premere durante la chiusura del coperchio frontale, premere su entrambe le estremità.

• Premere sulla la maniglia durante la chiusura del sportello laterale.

• Se l'indicatore di inceppamento ( ) non smette di lampeggiare, verificare che nell'unità non siano rimasti pezzi di carta.

Attenzione

Non toccare il tamburo fotosensible (sezione verde) durante la rimozione della carta inceppata. In questo modo si possono causare dei danni al cilindro e imbrattamenti sulle copie.

B. Inceppamento nella zona del fusore

RISOLUZIONE DEI PROBLEMI

Premere su entrambe le estremità

dello sportello anteriore e aprirlo.

Ruotare la manopola di rotazione rullo

in direzione della freccia per facilitare la rimozione.

Manopola di rotazione rullo

Sollevare le leve di rilascio dell'unità

di fusione, per riportarle in posizione operativa.

Chiudere il sportello anteriore e quello

laterale.

L'indicatore di inceppamento ( ) si spegne.

Rimuovere con cura la carta

inceppata. Abbassare le leve di rilascio dell'unità di fusione per agevolare la rimozione.

Leva di sblocco dell'unita di fusione

Avvertenza

Attenzione

Il fusore molto caldo. Non toccare il fusore quando si estrae la carta inceppata. Cio puo provocare scottature o lesioni.

• Non toccare il tamburo fotosensible (sezione verde) durante la rimozione della carta inceppata. In questo modo si possono causare dei danni al cilindro e imbrattamenti sulle copie.

• Attenzione a non sporcarsi le mani o i vestiti con il tono in eccesso presente sulla carta inceppata.

Attenzione a non sporcarsi le mani o i vestiti con il tono in eccesso presente sulla carta inceppata.

Nota

• Premere durante la chiusura del coperchio frontale, premere su entrambe le estremità.

• Premere sulla la maniglia durante la chiusura del sportello laterale.

• Se l'indicatore di inceppamento ( ) non smette di lampeggiare, verificare che nell'unità non siano rimasti pezzi di carta.

RISOLUZIONE DEI PROBLEMI

C. Inceppamento nella zona di trasporto

Aprire la guida carta del fusore

premendo verso il basso le sporgenze su entrambi i lati della guida con etichetta verde e rimuovere la carta inceppata.

Attenzione a non sporcarsi le mani o i vestiti con il tono in eccesso presente sulla carta inceppata.

Avvertenza

Se non è possibile rimuovere la carta

Il fusore molto caldo. Non toccare il fusore quando si estrae la carta inceppata. Cio puo provocare scottature o lesioni.

inceppata seguendo le istruzioni precedenti, ma questa è visibile nell'area di uscita, rimuoverla estraendola dall'area di uscita.

Attenzione a non sporcarsi le mani o i vestiti con il tono in eccesso presente sulla carta inceppata.

Chiudere il sportello laterale.

L'indicatore di inceppamento ( ) si spegne.

Nota

• Premere sulla la maniglia durante la chiusura del sportello laterale.

• Se la carta si è strappata, assicurarsi che nell'unità non restino residui.

• Se l'indicatore di inceppamento ( ) non smette di lampeggiare, verificare che nell'unità non siano rimasti pezzi di carta.

RISOLUZIONE DEI PROBLEMI

INCEPPAMENTO NEL VASSOIO SUPERIORE

Nota

Sollevare e tirare verso l'alto il

vassoio superiore e rimuovere la carta inceppata.

Aprire e chiudere il pannello di

sportello laterale.

Prima di rimuovere il vassoio, assicurarsi che non vi sia carta inceppata. (p.58)

Attenzione a non sporcarsi le mani o i vestiti con il tono in eccesso presente sulla carta inceppata.

L'indicatore di inceppamento ( ) si spegne.

Nota

Chiudere il vassoio superiore.

• Premere sulla la maniglia durante la chiusura del sportello laterale.

• Se l'indicatore di inceppamento ( ) non smette di lampeggiare, verificare che nell'unita non siano rimasti pezzi di carta.

Spingere il vassoio superiore fino in fondo.

RISOLUZIONE DEI PROBLEMI

INCEPPAMENTO NEL VASSOIO INFERIORE

Nota

Aprire il pannello di sportello lato

• Prima di rimuovere il vassoio, assicurarsi che non vi sia carta inceppata. (p.58)

• Attenersi alla seguente procedura per rimuovere gli inceppamenti nell’unità di alimentazione da 250 fogli/2 x 250 fogli.

inferiore.

Afferrare la maniglia per aprire il pannello di sportello laterale.

Estrarre la carta inceppata.

Attenzione a non sporcarsi le mani o i vestiti con il tono in eccesso presente sulla carta inceppata.

Chiudere il vassoio inferiore.

Se la carta inceppata non e vibisile

seguendo il passo 2, sollevare e tirare verso l'alto il vassoio inferiore e rimuovere la carta inceppata.

Attenzione a non sporcarsi le mani o i vestiti con il tono in eccesso presente sulla carta inceppata.

Chiudere il pannello di copertura

laterale inferiore.

L'indicatore di inceppamento ( ) si spegne.

Nota

Se l'indicatore di inceppamento ( ) non smette di lampeggiare, verificare che nell'unità non siano rimasti pezzi di carta.

SOSTITUZIONE DELLA CARTUCCIA DEL TONER

Quando l'indicatore di richiesta di sostituzione della cartuccia del toner ( ) si accende, la sostituzione della cartuccia del toner verrà richiesta tra breve. Prendere una nuova cartuccia. Quando l'indicatore di sostituzione della cartuccia del toner ( ) lampeggia, è necessario sostituire la cartuccia del toner prima di poter riprendere il processo di copia. Per sostituire la cartuccia del toner effettuare le seguenti operazioni.

Nota

Premere su entrambe le estremità del

Quando l'indicatore di sostituzione della cartuccia del toner ( ) si accende, il livello del toner è basso, pertanto, le copie potrebbero risultare sbiadite.

pannello frontale e aprirlo.

Estrarre la cartuccia del toner

esercitando una pressione sul pulsante di sbloccaggio.

Cartuccia del toner pulsante di sbloccaggio

Quando si estrae la cartuccia del toner, posizionare l'altra mano sulla parte verde della cartuccia.

Inserire la cartuccia del toner nelle

guide fino a bloccarla in posizione premendo la leva di sblocco.

Se la cartuccia del toner è sporca oppure se vi è della polverre, pulire prima di installare la cartuccia.

Rimuovere il nastro dal coperchio.

Staccare l'occlusore dalla cartuccia del toner.

Buttare l'occlusore.

Dopo la rimozione della cartuccia del toner,

Attenzione

Estrarre la nuova cartuccia del toner

non scuoterla o sbatterla. Cio potrebbe causare la fuoriuscita di perdite di toner dalla cartuccia. Mettere immediatamente la vecchia cartuccia nel sacchetto contenuto nella scatola della nuova cartuccia. Smaltire la cartuccia usata secondo le disposizioni locali.

dal sacchetto. Afferrare la cartuccia da entrambi i lati e agitarla in senso orizzontale per quattro o cinque volte. Dopo aver agitato la cartuccia, rimuovere il nastro.

4 o 5 volte

Occlusore

Nastro

• Afferrare saldamente l'impugnatura per

Attenzione

reggere la cartuccia. Non tenere la cartuccia dal lato dell'occlusore.

• Assicurarsi scuotere la cartuccia solo prima di rimuovere il nastro.

Chiudere il coperchio frontale.

L'indicatore di richiesta di sostituzione della cartuccia del toner ( ) si spegne.

Nota

• Anche dopo aver installato una nuova cartuccia del toner, l'indicatore di richiesta di sostituzione la cartuccia del toner ( ) puo comunque restare illuminato, per indicare che non è possibile riprendere il lavoro di copia (il toner alimentato è insufficiente). In questo caso, aprire e chiudere il coperchio frontale. La copiatrice caricherà il toner di nuovo per circa due minuti e quindi è possibile riprendere il processo di copia.

• Prima di chiudere il coperchio anteriore, assicurarsi che la cartuccia del toner sia correttamente installata.

• Premere durante la chiusura del coperchio frontale, premere su entrambe le estremità.

READ-END

Il presente capitolo spiega come mantenere il corretto funzionamento dell'unità, come visualizzare il conteggio copie, l'indicatore di livello toner e come pulire la macchina.

CONTROLLARE IL TOTALE COPIE E IL LIVELLO DEL TONER

CONTROLLO DEL TOTALE COPIE

Capitolo 7

MANUTENZIONE ORDINARIA

Dal display "0", è possibile controllare il conteggio dell'output totale e il conteggio delle copie totale, come illustrato di seguito. Il conteggio dell'output totale corrisponde a tutte le pagine (sia stampate che copiate) prodotte dalla macchina; il conteggio dell'output totale può raggiungere il valore massimo di 999.999.

[Conteggio totale copie effettuate]

Tenere premuto il tasto [0]

Il conteggio dell'output totale viene visualizzato in sequenza in due parti, tenendo premuto il tasto [0].

READ-END

Esempio:

Il numero totale di pagine effettuate è 12.345.

Nota

• Ogni pagina di formato A3 viene calcolata come due pagine.

• Durante l'esecuzione di una copia, premendo il tasto [0] possibile visualizzare il numero di copie completate, ma non il conteggio totale di copie eseguite.

[Conteggio copie totali]

Tenere premuto il tasto [READ-END] [ ].

Il conteggio delle copie totali appare nel display tenendo premuto il pulsante. La visualizzazione e il metodo del conteggio sono gli stessi del conteggio dell'output totale.

Nota

Il numero totale di pagine stampate in modalità stampante può essere calcolato sottraendo il conteggio delle copie totali dal conteggio dell'output totale.

MANUTENZIONE ORDINARIA

135

ZOOM

CONTROLLO DEL LIVELLO TONER

Il livello toner è indicato da un display a sei livelli. Utilizzarlo come indicazione per la sostituzione della cartuccia del toner.

Tenere premuto il tasto [Chiaro] ( )

fino a quando gli indicatori di allarme ( , , , , ) lampeggiano.

Il display visualizza "- -".

Tenere premuto il tasto [Display

rapporto di riproduzione] ( ) per piu di 5 secondi.

La quantità approssimativa di toner residuo viene visualizzata di un display sotto forma di percentuale. (con "100", "75", "50", "25", "10" .) Quando la percentuale inferiore al 10%, viene visualizzato "LO".

Premere il tasto [Chiaro] ( ), per

ritornare al display normale.

Gli indicatori di allarme ( , , , , ) si spengono. Il display ritorna al display del numero di copie.

MANUTENZIONE ORDINARIA

PULIZIA DELLA LASTRA DI ESPOSIZIONE E DEL COPERCHIO SPF/DOCUMENTO

Se la lastra di esposizione, l'SPF, il lato inferiore del coperchio del documento o lo scanner per originali provenienti dall'SPF (la superficie lunga e stretta in vetro che si trova sul lato destro della lastra di esposizione) si sporcano, è possibile che le coppie risultino sporche. Mantenere questi elementi sempre puliti.

Saranno copiate anche le macchie sulla lastra/SPF. Pulire la lastra di esposizione, la parte di coperchio dell'SPF e la finestra di scansione sulla lastra di esposizione con un panno morbido e pulito. Se necessario, inumidire il panno con acqua. Non utilizzare diluenti, benzene o altri detergenti spray.

Non spruzzare sostanze pulenti infiammabili. Il gas spruzzato potrebbe venire in contatto con i

Avvertenza

componenti elettrici interni o le parti ad elevate temperature dell'unità di fusione, con conseguente rischio di incendio o scossa elettrica.

PULIZIA DEL VETRO DI SCANSIONE ORIGINALE (SOLO SE E’ INSTALLATO UN SPF)

Se appaiono delle righe bianche o nere nelle copie effettuate durante l’utilizzo di SPF, utilizzare il pulitore del vetro fornito per la pulizia del vetro di scansione originale.(Se le linee bianche o nere appaiono nelle copie o nelle pagine stampate quando l’SPF non è utilizzato, vedere “PULIRE IL CORONA DI TRASFERIMENTO” a pagina 67.)

Aprire SPF ed estrarre il pulitore del

vetro.

Pulire il vetro di scansione originale

con il pulitore.

Esempio di immagine con la stampa sporca

Linee nere

Linee bianche

Collocare il pulitore nella sua

posizione originale.

MANUTENZIONE ORDINARIA

PULIZIA DEL RULLO ALIMENTATORE DEL VASSOIO BYPASS

In caso di frequente inceppamento alimentando buste e cartoncino attraverso il vassoio bypass, pulire il rullo di alimentazione lungo la fessura di inserimento del vassoio bypass con un panno morbido e pulito imbevuto con acqua o alcool.

Rullo di alimentazione carta

PULIRE IL CORONA DI TRASFERIMENTO

Se le copie cominciano a diventare macchiate o imbrattate, è possibile che il corona di trasferimeno sia sporca. Pulire il corona effettuando le operazioni di seguito indicate.

Selezionare l'interruttore di

alimentazione. In posizione OFF.

Aprire il vassoiobypass e il pannello

di sportello laterale.

Sollevare e tirare verso l'alto il

vassoio superiore.

Estrarre il dispositivo di pulizia

caricatore tenendo aperta la linguetta.

Posizionare il dispositivo di pulizia

caricatore sul lato destro della corona di trasferimento, far scivolare con cautela il dispositivo due o tre volte, nella direzione indicata dalla freccia.

Se la lamiera bianca è macchiata di toner, pulirla con un panno morbido e pulito.

Nota

Riportare il dispositivo di pulizia

caricatore nella posizione originaria. Chiudere il vassoio superiore. Premere verso il basso la maniglia e chiudere il sportello laterale.

Selezionare l'interruttore di

alimentazione in posizione ON.

Far scivolare il dispositivo di pulizia caricatore della corona di trasferimento da un'estremità all'altra lungo la scanalatura della corona. Se il dispositivo si blocca lungo il percorso si possono formare degli imbrattamenti sulle copie.

Dispositivo di pulizia caricatore

Capitolo 8

UNITÀ PERIFERICHE E COMPONENTI

Il presente capitolo illustra le attrezzature e i componenti opzionali. Per acquistare attrezzature e componenti opzionali, rivolgersi a un centro OLIVETTI.

UNITÀ PERIFERICHE

Nota

In base alla sua politica di continuo sviluppo, OLIVETTI si riserva il diritto di apportare, senza preavviso, modifiche costruttive e di design. Le caratteristiche sopra indicate devono essere intese come valori nominali di produzione. Le singole unità possono scostarsi leggermente da questi valori.

d-Copia 2001 d-Copia 1601

Opzioni installabili su entrambi i modelli

Unità di alimentazione

carta da 250 fogli

(PF 24)

Unità di alimentazione

carta da 2 x 250 fogli

(PF 25)

Alimentatore a

singola passate

(SPF-16W)

Scheda doppia funzione (PRT 2001)

Memoria opzionale da 256 MB (AR-SM5)

UNITÀ PERIFERICHE E COMPONENTI

ALIMENTATORE A SINGOLA PASSATA

Per la denominazione dei componenti dell'SPF, consultare "NOME DEI DIVERSI ELEMENTI E FUNZIONI". (p.8)

Specifiche

SPF-16W (Alimentatore a singola passate)

Peso Da 56 g/m2 a 90 g/m

Originale

accettabile

Formati originale rilevati A5, A4, A4R, B4, A3

Dimensioni 583 mm (L) x 435 mm (P) x 133 mm (A)

Formato Da A5 a A3

Capacità

Peso 5,0 kg

Fino a 40 fogli (Spessore 4 mm e inferiore)

Per B4 e per formati superiori, fino a 30 fogli

UNITÀ DI ALIMENTAZIONE CARTA DA 250 FOGLI/ UNITÀ DI ALIMENTAZIONE CARTA 2 X 250-FOGLI

Queste unità di alimentazione carta offrono la comodità di poter disporre sulla copiatrice di un capacità fogli superiore e di una scelta più ampia di formati carta disponibili per la copia. Il modello PF 24 è provvisto un vassoio carta da 250 fogli e il modello PF 25 di un vassoio carta per due risme da 250 fogli.

Nomi dei componenti

Unità di alimentazione carta da 250 fogli Unità di alimentazione carta 2 x 250-fogli

PF 24

Sportello laterale

Vassoio

Specifiche

PF 25

Sportello laterale

Vassoi

Nome PF 24 Formato carta Da A4 a A3

Capacità carta

Grammatura carta

Alimentazione Alimentato dall'unità Dimensioni 590 mm (L) x 471 mm (P) x 88 mm (A) 590 mm (L) x 471 mm (P) x 173,5 mm (A) Peso 5,0 kg 10,0 kg

Un vassoio con capacità di 250 fogli da

90 g/m

di carta uso bollo

Da 56 g/m

Due vassoi con capacità di 250 fogli da

90 g/m2 di carta uso bollo

a 90 g/m

PF 25

UNITÀ PERIFERICHE E COMPONENTI

SCHEDA DOPPIA FUNZIONE

È possibile installare una scheda doppia funzione per aggiungere numerose funzioni di copia e per abilitare l’uso del driver della stampante per la scheda doppia funzione, che è un driver della stampante più avanzato rispetto a quello standard. Per le funzioni di copia che è possibile utilizzare, consultare "UTILI FUNZIONI DI COPIA". (p.29)

Specifiche

PRT 2001

Copia Fascicolazione, copia gruppo, 2 IN 1 / 4 IN 1 copia, copiatura con rotazione,

Funzioni supplementari

Metodo di compressione a ordinamento elettronico

Memoria a ordinamento elettronico

copia con cancella bordo, copia con cancella centro, copia con margine, porta USB

2.0 funzione stampante per la scheda doppia funzione, funzione ROPM, Trasferimento dati ad alta velocità (se il collegamento alla porta USB 2.0 è presente).

JBIG

16 MB

Scansione pagine a ordinamento elettronico

100 originali standard A4

CONSERVAZIONE DEI MATERIALI DI CONSUMO

I materiali di consumo standard per il prodotto che devono essere sostituiti dall'utente sono la carta e la cartuccia del toner.

Per ottenere risulati di copia ottimali, utilizzare esclusivamente prodotti OLIVETTI. Solo il materiale di consumo originale OLIVETTI è contrassegnato con l'etichetta Materiale originale.

CONSERVAZIONE CORRETTA

● Conservare le parti di consumo in un luogo che sia:

pulito e asciutto, con una temperatura stabile, non esposto ai raggi diretti del sole.

● Conservare la carta nell'involucro e in posizione orizzontale.

La carta conservata senza il proprio involucro o in confezioni collocate in posizione verticale puo diventare ondulata o umida, e causare inceppamenti.

Fornitura di parti di ricambio e materiali di consumo

La fornitura di parti di ricambio della macchina è garantita per almeno 7 anni dopo il termine della produzione. Le parti di ricambio sono quei componenti della macchina che potrebbero rompersi nell'ambito dell'uso ordinario del prodotto anche se tali parti, che di solito presentano una durata superiore rispetto a quella del prodotto, non sono da considerarsi componenti di ricambio. Anche i materiali di consumo sono disponibili per 7 anni dopo il termine della produzione.

Capitolo 9

APPENDICE

SPECIFICHE

Modello d-Copia 1601 d-Copia 2001 Tipo Sistema multifunzionale digitale, desktop Tipo di fotoriproduttore Tamburo OPC Tipo di lastra di esposizione Metodo di riproduzione Trasferimento a secco, elettrostatico Originali Fogli, documenti rilegati Formati originale Max. A3

Formato copia

Velocità di copia (copia a una facciata con rapporto di riproduzione del 100%)

Copia in continuo Max. 999 copie; contatore in sottrazione Uscita prima copia* Circa 7,2 sec. Tempo di riscaldamento* Circa 45 sec.

Rapporto di copia

Sistema di esposizione

Alimentazione carta

Sistema fusore Rulli riscaldanti Tecnologia di sviluppo Sviluppo spazzola magnetica Sorgente ottica Lampada fluorescente a catodi freddi

Risoluzione

Gradazione

Alimentazione

Consumo di energia Max. 1,2 kW Ingombro

(vassoio bypass ripiegato)

Fissa

Max. A3 Min. A6 (gli A6 devono essere alimentati dal vassoio bypass) Perdita di immagine: Max. 4 mm (bordi di entrata e uscita)

Max. 4 mm (in totale, lungo gli altri bordi)

9 copie/min. 10 copie/min. 12 copie/min. 16 copie/min.

Variabile: da 25% a 400% con incrementi dell'1% (totale 376 passi) (dal 50% al 200% quando SPF è installato) Preset fisso: 50%, 70%, 81%, 86%, 100%, 115%, 122%, 141%, 200%

Coperchio del documento:Sorgente ottica mobile, esposizione a filo (lastra fissa) con

SPF: Originale mobile Un vassoio carta di alimentazione

automatica (250 fogli) + vassoio bypass (100 fogli)

Scansione: 600 x 300 ppp Output: 600 x 600 ppp Scansione: 600 x 600 ppp Output: 600 x 600 ppp (modo FOTO)

Scansione: 256 Stampa: valore 2

Tensione locale ± 10% (per i requisiti di alimentazione dell'unità, consultare la targhetta posizionata sul retro della macchina)

590 mm (L) x 577 mm (P)

A3 B4 A4R A4, A5

esposizione automatica

11 copie/min. 12 copie/min. 14 copie/min. 20 copie/min.

Due vassoi carta di alimentazione automatica (250 fogli l'uno) + vassoio bypass (100 fogli)

(modo AUTOMATICA/MANUALE)

A3 B4 A4R A4, A5

APPENDICE

Peso

Circa 31,3 kg (Esclusa cartuccia del toner)

Circa 36,3 kg (Esclusa cartuccia del toner)

Dimensioni 590 mm (L) x 577 mm (P) x 470 mm (A) 590 mm (L) x 577 mm (P) x 555 mm (A) Condizioni di esercizio Temperatura: Da 15°C a 30°C, Umidità: Dal 20% all' 85%

wA (1B=10dB)

Livello di rumorosità

Livello potenza acustica L Copiatura: 6,2[B] o inferiore Standby: 3,1[B] o inferiore Misurazione dell'emissione sonora secondo ISO 7779.

Concentrazione emissione (misurata secondo RAL-UZ62 : Edizione

Ozono: 0,02 mg/m Polveret: 0,075 mg/m Stirene: 0,07 mg/m

o inferiore

Gennaio 2002)

* Il tempo di uscita prima copia viene misurato con l’originale sulla lastra di esposizione in condizioni pronte con il fusore a

temperatura di funzionamento e il motore a specchio alla velocità di funzionamento, il tempo attuale può variare in base alle condizioni ambientali.

Funzione stampante

Velocità di stampa*

Risoluzione 600 dpi Memoria 16 MB

Emulazione

Espansione di memoria

Interfaccia

Cavi di interfaccia

d-Copia 2001 Max. 20ppm / d-Copia 1601 Max. 16 ppm (La scheda doppia funzione deve essere installata)

SHARP GDI/SPLC (Linguaggio di stampa proprietario Sharp con compressione, deve essere installata la scheda doppia funzione.)

È possibile aggiungere fino a 256 MB di memoria semplicemente installando una memoria opzionale da 256 MB (AR-SM5) con uno slot di espansione DIMM (la scheda doppia funzione deve essere installata).

Porta parallela IEEE1284/porta USB (USB1.1), porta USB (USB2.0, la scheda doppia funzione deve essere installata)

[Cavo parallelo]

Cavo bidirezionale schermato (IEEE1284) (max. 3 m) Acquistare un cavo parallelo disponibile in commercio.

[Cavo USB (solo per il collegamento al connettore USB 1.1)]

Cavo schermato a coppia incrociata (max. 3 m)

[Cavo USB (solo per la connessione alla porta USB 2.0)]

Cavo schermato a coppie ritorte (lung. maxss. 3 m, deve supportare USB 2.0) Acquistare un cavo USB disponibile in commercio.

* Velocità di stampa durante la stampa del secondo foglio e successivi utilizzando carta A4 comune ed utilizzando stampa

continua di un lato solo della stessa pagina.

Nota

INDICE

Abilitazione modo risparmio toner............................39

Accensione...........................................................8, 12

Alimentatore a singola passata (SPF)......................69

Alimentazione...........................................................12

Appendice ................................................................71

Area di uscita .............................................................9

Avvertenza

- Avvertenze sul laser............................................4

- Avvertenze sulla manipolazione .........................4

- Avvertenze sull'uso .............................................3

- Luogo di installazione .........................................3

Cancellazione automatica ......................12, 18, 19, 40

Cancellazione copia .................................................34

Caratteristiche principali.............................................7

Caricamento del vassoio bypass .............................15

Caricamento del vassoio della carta ........................14

Caricamento della carta .....................................13, 14

Carta ........................................................................13

Cartuccia del toner ...............................................9, 63

Commutazione automatica del vassoio .............21, 41

Connettore parallelo...................................................9

Connettore USB 1.1 ...................................................8

Conservazione dei materiali di consumo .................70

Conteggio totale copie .............................................64

Conteggio totale copie effettuate .............................64

Controllo del conteggio dell'output totale .................55

Controllo del livello toner..........................................65

Controllo del totale copie..........................................64

Convenzioni utilizzate in questo manuale ..................6

Coperchio alimentazione documento.........................8

Coperchio del documento ........................8, 18, 20, 66

Coperchio del rullo di alimentazione ....................9, 56

Coperchio lato inferiore ............................................62

Copertura lato destro ...........................................9, 56

Copia 2 IN 1 / 4 IN 1.........................................31, 40, 41

Copia a due facciate utilizzando il vassoio bypass Copia normale

- Lastra di esposizione ........................................18

- SPF ...................................................................19

Copia più scura o più chiara.....................................21

Copiatura con rotazione .....................................29, 41

Corona di trasferimento............................................67

Differenze tra i modelli ...............................................6

Display .........................................................10, 47, 55

Dispositivo di pulizia del caricatore ......................8, 67

Eliminazione inceppamenti

- SPF ...................................................................56

- Unità..................................................................58

- Vassoio bypass.................................................57

- Vassoio della carta inferiore..............................62

- Vassoio della carta superiore............................61

......26

Funzionamento in modalità copia e stampante....... 37

Funzioni della stampante ........................................ 35

Funzioni di copia ..................................................... 18

Funzioni e nomi dei componenti ............................... 8

Guida della carta dell'unità di fusione.................. 9, 60

Guide del vassoio bypass ................................... 8, 15

Guide originali ..................................................... 9, 19

Impostazione del numero di copie .......................... 22

Impostazione dello schema di disposizione ............ 32

Impostazioni di base ......................................... 42, 43

Impostazioni iniziali ................................................. 12

Impostazioni utente ................................................. 38

Indicatore 2 IN 1 / 4 IN 1 ................................... 10, 31

Indicatore CANCELLAZIONE ........................... 10, 34

Indicatore Chiaro............................................... 11, 21

Indicatore COPIA PAGINA DOPPIA ................. 10, 27

Indicatore DATI ORIGINALE....................... 10, 30, 32

Indicatore del selettore RAPPORTO

PRESELEZIONATO.......................................... 11, 23

Indicatore di allarme.................. 10, 43, 45, 51, 53, 55

Indicatore di esaurimento carta ................... 10, 13, 55

Indicatore di inceppamento ......................... 10, 55, 56

Indicatore di localizzazione alimentazione carta Indicatore di localizzazione inceppamenti

Indicatore di manutenzione ............................... 10, 55

Indicatore di richiesta di sostituzione della cartuccia

del toner ...................................................... 10, 55, 63

Indicatore di richiesta di sostituzione dell'unità di

sviluppo ............................................................. 10, 55

Indicatore FASCICOLAZIONE/GRUPPO.......... 10, 30

Indicatore FORMATO CARTA .............. 11, 16, 18, 19

Indicatore FORMATO ORIGINALE ................... 10, 19

Indicatore IMMAGINE AUTOMATICA............... 11, 23

Indicatore IN LINEA .......................................... 10, 36

Indicatore INTERRUZIONE............................... 10, 28

Indicatore RISPARMIO ENERGIA .................... 10, 12

Indicatore Scuro ................................................ 11, 21

Indicatore SPOSTAMENTO MARGINE ............ 10, 33

Indicatore SELEZIONE AUTOMATICA DELLA CARTA

Indicatore SPF ............................................ 11, 19, 20

Indicatore START.............................................. 11, 12

Indicatore ZOOM............................................... 10, 23

Indicatore ZOOM XY......................................... 10, 24

Indicatori e messaggi del display ............................ 55

Informazioni ambientali ............................................. 4

Informazioni sui manuali di istruzioni

- Guida d’installazione del software...................... 5

- Manuale di istruzioni .......................................... 5

- Manuale in linea ................................................. 5

Interruttore di alimentazione................................ 8, 12

..... 11, 16

...... 11, 55, 56

..... 10, 20

Larghezza margine ............................................33, 41

Lastra di esposizione .....................................8, 18, 66

Leva di rilascio del blocco della cartuccia del toner

Leve di sblocco dell'unità di fusione.....................9, 59

Licenza software ......................................................62

Maniglia dello sportello laterale ..................................8

Maniglie......................................................................8

Manopola di rotazione rullo ............................9, 58, 59

Manutenzione ordinaria......................................64, 66

Modalità di alimentazione continua....................20, 40

Modalità di preriscaldamento .............................12, 40

Modalità di risparmio energetico ..............................12

Modalità di risparmio toner .......................................39

Modalità di selezione automatica carta....................20

Modalità di spegnimento automatico..................12, 40

Modalità numero di conto .................41, 44, 45, 46, 47

Modifica dell'impostazione di formato della carta di

un vassoio ................................................................16

Offset del vassoio di uscita carta .............................41

Pagina info ...............................................................54

Pannello dei comandi...........................................8, 10

Porta USB 2.0 ................................................9, 35, 42

Prima di utilizzare l'unità.............................................8

Procedura di base per la stampa .............................36

Programmi utente...............................................40, 43

Prolunga del vassoio bypass ...............................8, 15

Pulizia

- Coperchio del documento .................................66

- Corona di trasferimento ....................................67

- Lastra di esposizione ........................................66

Rullo di alimentazione della carta del vassoio bypass

- SPF ...................................................................66

Regolare il

Regolazione area di cancellazione ..........................41

Riduzione/ingrandimento/zoom

- Copia ZOOM XY ...............................................24

- Selezione automatica del rapporto ...................22

- Selezione manuale del rapporto .......................23

Rimozione del coperchio del documento .................20

Rimozione del software............................................54

Risoluzione dei problemi

- PROBLEMI CON L'UNITÀ O DI COPIA ...........49

- Problemi di stampa ...........................................52

Rullo di alimentazione della carta del vassoio bypass

livello automatico di esposizione ............38

.....9, 63

...... 67

......67

Sportello laterale ....................................................... 8

Spostamento margine ............................................. 33

Tamburo fotoconduttivo ........................................ 4, 9

Tasti del selettore RAPPORTO PRESELEZIONATO

Tasti di zoom............................................... 10, 23, 24

Tasti numerici........................................ 11, 22, 43, 45

Tasto [ ]........................................................ 11, 55

Tasto 2 IN 1 / 4 IN 1 .......................................... 10, 31

Tasto AUTOMATICA/MANUALE/FOTO

Tasto CANCELLAZIONE ...................... 10, 11, 34, 47

Tasto CANCELLAZIONE TOTALE ................... 11, 12

Tasto Chiaro.............................. 11, 21, 38, 39, 43, 45

Tasto CONTROLLO CANCELLAZIONE ........... 10, 39

Tasto COPIA PAGINA DOPPIA ........................ 10, 27

Tasto del display rapporto di

riproduzione .......................................... 10, 23, 46, 65

Tasto FASCICOLAZIONE/GRUPPO ................ 10, 30

Tasto IMMAGINE AUTOMATICA...................... 11, 23

Tasto IMPOSTAZIONE FORMATO CARTA ..... 11, 16

Tasto IN LINEA ................................................. 10, 36

Tasto INTERRUZIONE ..................................... 10, 28

Tasto READ-END ................................. 11, 30, 31, 64

Tasto Scuro........................................... 10, 21, 38, 39

Tasto SELEZIONE FORMATO ORIGINALE Tasto SELEZIONE VASSOIO

Tasto SPOSTAMENTO MARGINE ................... 10, 33

Tasto START ............................ 11, 12, 18, 19, 40, 43

Tasto ZOOM XY................................................ 10, 24

Tipi di originali

- AUTOMATICA.................................................. 21

- FOTO ............................................................... 21

- MANUALE........................................................ 21

Unità di alimentazione carta da 2 x 250 fogli .......... 69

Unità di alimentazione carta da 250 fogli ................ 69

Unità periferiche ...................................................... 68

Uso del modo stampante ........................................ 36

Utilizzo del manuale .................................................. 5

Vassoio bypass ....................................... 8, 13, 15, 26

Vassoio della carta.................................. 8, 14, 61, 62

Vassoio di alimentazione documenti ................... 9, 19

Vassoio di uscita della carta...................................... 8

Vetro di scansione originale .................................... 66

..... 11, 16, 18, 19, 21, 22

.. 11, 23, 24

.... 10, 21, 38, 39

.... 10, 16, 18

Scheda doppia funzione.....................................29, 70

Segnali acustici ..................................................42, 43

Selezione del vassoio ..............................................21

Sostituzione della cartuccia del toner.......................63

Specifiche.................................................................71

Spegnimento ........................................................8, 12

Sportello anteriore......................................................8

INDICE PER ARGOMENTI

Copia

Coperchio originali, rimozione ..................................20

Copia, avvio .......................................................18, 19

Copia pagina doppia ................................................27

Copie a due facciate utilizzando il vassoio bypass ..26

Formato originale, specifica .....................................18

Ingrandimento/riduzione...........................................22

Interruzione della copia ............................................28

Interruzione dell'esecuzione di una copia ..........18, 19

Numero di copie, impostazione................................22

Originale, posizionamento

- Coperchio del documento .................................18

- SPF ...................................................................19

Regolazione dell'esposizione ...................................21

Selettore di esposizione ...........................................21

Selezione automatica del rapporto...........................22

Selezione manuale del rapporto ..............................23

Selezione vassoio ....................................................21

Zoom XY ..................................................................24

Utili funzionalità di copia

2 IN 1 / 4 IN 1 copia

- Copri originale...................................................31

- SPF ...................................................................32

Copia cancella bordo ...............................................34

Copia cancella centro...............................................34

Copia Fascicolazione/Gruppo

- Copri originale...................................................30

- SPF ...................................................................30

Copiature con rotazione ...........................................29

Disposizione, impostazione......................................32

Impostazioni dell'unità

Livello di esposizione automatica, impostazione..... 38

Modalità di risparmio toner ...................................... 39

Modalità immagine di qualità elevata ...................... 39

Modalità numero di conto

- Copie, procedura di esecuzione....................... 47

- Impostazioni ..................................................... 44

- Procedure di impostazione............................... 45

Programmi utente.................................................... 40

- Impostazioni ..................................................... 40

- Procedure di impostazione............................... 43

Problema

Inceppamenti

- Macchina (area di alimentazione della carta)... 58

- Macchina (area di fusione)............................... 59

- Macchina (area di trasferimento) ..................... 60

- SPF .................................................................. 56

- Vassoio (vassoio inferiore, unità alimentazione

carta da 250 fogli/2 x 250 fogli) ........................ 62

- Vassoio (vassoio della carta superiore) ........... 61

- Vassoio bypass ................................................ 57

Risoluzione dei problemi ......................................... 48

Indicatori, accesi e lampeggianti

[ ] Indicatore di esaurimento carta .............. 13, 55

[ ] Indicatore di inceppamento..................... 55, 56

[ ] Indicatore di manutenzione........................... 55

[ ] Indicatore di richiesta di sostituzione della

cartuccia del toner

- Acceso ................................................ 55, 63

- Lampeggiante ..................................... 55, 63

[ ] Indicatore di richiesta di sostituzione

dell'unità di sviluppo ...................................... 55

DIRETTIVA 2002/96/CE SUL TRATTAMENTO, RACCOLTA, RICICLAGGIO E SMALTIMENTO DI APPARECCHIATURE ELETTRICHE ED ELETTRONICHE E LORO COMPONENTI

INFORMAZIONI

1. PER I PAESI DELL’UNIONE EUROPEA (UE)

E’ vietato smaltire qualsiasi apparecchiatura elettrica ed elettronica come rifiuto solido urbano: è obbligatorio effettuare una sua raccolta separata.

L’abbandono di tali apparecchiature in luoghi non specificatamente predisposti ed autorizzati, può avere effetti pericolosi sull’ambiente e sulla salute. I trasgressori sono soggetti alle sanzioni ed ai provvedimenti a norma di Legge.

PER SMALTIRE CORRETTAMENTE LE NOSTRE APPARECCHIATURE POTETE:

a) rivolgervi alle Autorità Locali che vi forniranno indicazioni e informazioni pratiche sulla corretta gestione dei rifiuti, ad esempio: luogo e orario delle stazioni di conferimento, ecc.

b) All’acquisto di una nostra nuova apparecchiatura, riconsegnare al nostro Rivenditore un’apparecchiatura usata, analoga a quella acquistata.

Il simbolo del contenitore barrato, riportato sull’apparecchiatura, significa che:

2. PER GLI ALTRI PAESI (NON UE)

Il trattamento, la raccolta, il riciclaggio e lo smaltimento di apparecchiature elettriche ed elettroniche dovrà essere effettuato in conformità alle Leggi in vigore in ciascun Paese.

- l’apparecchiatura, quando sarà giunta a fine vita, deve essere portata in centri di raccolta attrezzati e deve essere trattata separatamente dai rifiuti urbani;

- Olivetti garantisce l’attivazione delle procedure in materia di trattamento, raccolta, riciclaggio e smaltimento della apparecchiatura in conformità alla Direttiva 2002/96/CE (e succ.mod.).

LUOKAN 1 LASERLAITE

KLASS 1 LASERAPPARAT

CLASS 1

LASER PRODUCT

LASER KLASSE 1

Olivetti D-COPIA 2001, D-COPIA 1601 Operators Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual
