NTRODUZIONE

Congratulazioni per aver scelto questo prodotto multifunzione (MFP, Multi Function Product) di Oki Printing Solutions. Questo prodotto è stato progettato con funzioni avanzate per la produzione ad alta velocità di stampe a colori chiari e vivaci e di pagine molto nitide in bianco e nero su una vasta gamma di supporti di stampa per ufficio.

Consente di eseguire la scansione di documenti cartacei e inviare un'immagine in formato elettronico a diverse destinazioni, inclusi indirizzi e-mail, stampanti, server FTP o il computer di un altro utente collegato in rete. Il prodotto dispone inoltre di una funzionalità fax "walk-up" che consente di inviare i documenti a un numero di fax di destinazione in modo istantaneo.

Il prodotto multifunzione ha le caratteristiche riportate di seguito:

> La tecnologia multilivello ProQ2400 produce colori dai toni più tenui e gradazioni più

uniformi per conferire qualità fotografica ai documenti

> Velocità di stampa fino a 20 pagine al minuto a pieno colore per stampare con

rapidità presentazioni a colori di grande impatto e documenti di altro tipo

> Velocità di copia fino a 10 pagine al minuto a pieno colore (con una risoluzione di

300 dpi)

> Velocità di stampa fino a 32 pagine al minuto in bianco e nero per stampare con

rapidità ed efficacia tutti i documenti di carattere generale che non richiedono il colore

> Velocità di copia fino a 16 pagine al minuto in bianco e nero (con una risoluzione di

300 dpi) per copiare con rapidità ed efficacia tutti i documenti di carattere generale che non richiedono il colore

> Risoluzione di stampa a 1200 x 600 dpi (punti per pollice) e ProQ2400 per la

produzione di immagini di alta qualità ed elevata definizione

> Risoluzione di copia a 600 x 600 dpi (punti per pollice) > Tecnologia LED digitale a colori a singolo passaggio per elaborazioni ad alta velocità

delle pagine stampate

> L'utilità Profile Assistant consente di scaricare i profili ICC sul disco rigido (è richiesta

l'unità Disco rigido) - solo Windows.

> La modalità Ottimizzazione immagine consente di migliorare le stampe delle

immagini fotografiche (solo il driver PCL di Windows).

> Interfaccia USB 2.0 ad alta velocità > Utilità Template Manager ideata per Windows che consente la semplice

progettazione e stampa di biglietti da visita, striscioni, etichette;

> "Chiedi a Oki" - una funzione ideata per gli utenti che consente un accesso diretto

dallo schermo del driver di stampa (ma non sempre illustrato nella presente guida) ad un sito Web dedicato specifico per l'esatto modello in uso. Qui è possibile trovare tutte le informazioni, l'assistenza e il supporto necessari per ottenere i migliori risultati possibili con la stampante OKI - solo Windows.

> Scansione su e-mail - quando il prodotto multifunzione viene connesso ad una rete

Ethernet e ad un server SMTP, è possibile trasmettere su Internet i documenti via email. Premendo il tasto E-mail e selezionando gli indirizzi e-mail dei destinatari, i documenti vengono acquisiti e convertiti in un file di immagine, quindi trasmessi ai destinatari remoti entro pochi minuti.

Introduzione > 7

> Scansione su FTP - consente di inviare i documenti acquisiti ad un server o ad una

cartella di file di un PC su una rete intranet tramite il protocollo FTP (File Transfer Protocol), HTTP (Hypertext Transfer Protocol) o CIFS (Common Internet File System). La funzione di scansione per l'archiviazione elimina la necessità di gestire allegati di grandi dimensioni sul server di posta.

> Copia digitale - un pannello di controllo intuitivo consente di eseguire copie digitali in

modo rapido e semplice.

> Stampa in rete/su PC - quando viene collegato ad una rete, il prodotto multifunzione

è in grado di eseguire la stampa in rete o su PC (questa funzione è disponibile nella modalità di scansione).

> Invio di più pagine - l'alimentatore automatico di documenti (ADF, Auto Document

Feeeder) disponibile in questo prodotto consente di eseguire la scansione continua di una pila documenti costituiti da un massimo di 50 pagine.

> Fax - un pannello di controllo intuitivo consente di inviare e ricevere fax in modo

rapido e semplice.

> Trasmissione e ricezione fax avanzate - complete di trasmissione ritardata, invio a

più posizioni e polling.

> Gestione di rubriche/rubriche telefoniche/profili - questa caratteristica consente di

gestire in modo efficiente tutti gli indirizzi e-mail, i numeri di fax ed i profili (destinazioni di archiviazione). Digitando l'indirizzo IP del prodotto multifunzione nel campo URL del browser in uso, viene visualizzata la pagina Web relativa a tale prodotto. Questa pagina Web consente di creare fino a 300 indirizzi e-mail, 200 numeri di fax e diverse destinazioni di archiviazione per la gestione del documento.

Sono disponibili le caratteristiche opzionali riportate di seguito:

> Unità disco rigido interno per la memorizzazione di sovrimpressioni, macro e font

scaricabili e per la fascicolazione automatica di più copie per documenti a più pagine.

> Memoria aggiuntiva, per consentire la stampa di pagine più complesse. > Cassetto carta aggiuntivo per caricare altri 530 fogli in modo da ridurre al minimo

l'intervento dell'operatore oppure per utilizzare carta di diverso tipo (carta intestata, formati carta alternativi o supporti di stampa di altro tipo).

> Stampa fronte/retro automatica (duplex) per ridurre il consumo di carta e le

dimensioni delle stampe di documenti voluminosi.

> Scatola per archivio.

Introduzione > 8

NFORMAZIONI SUL MANUALE

NOTA Le immagini utilizzate nel presente manuale possono riguardare anche caratteristiche opzionali non installate nel prodotto multifunzione in uso.

Questa guida fa parte della documentazione in linea e stampata fornita per acquisire familiarità con il prodotto e ottimizzare l'utilizzo delle numerose funzioni avanzate. La documentazione è riepilogata di seguito a scopo di riferimento ed è inclusa nel DVD dei manuali, a meno che non sia indicato diversamente:

> Opuscolo sulla sicurezza durante l'installazione: fornisce informazioni

sull'utilizzo del prodotto multifunzione in sicurezza. Si tratta di un documento cartaceo fornito con il prodotto multifunzione e va letto

prima di configurarlo.

> Manuale di Installazione: descrive le modalità di disimballaggio, connessione e

accensione del prodotto multifunzione. Si tratta di un documento cartaceo fornito con il prodotto.

> Il presente Manuale d'Uso: consente di acquistare familiarità con il dispositivo

multifunzione e di ottimizzare l'utilizzo delle diverse funzioni. Sono incluse anche linee guida per la risoluzione dei problemi e la manutenzione in modo da garantirne prestazioni ottimali. Vengono fornite inoltre informazioni per l'aggiunta di accessori opzionali in base all'evoluzione delle esigenze di stampa.

> Guida alla stampa: consente di acquistare familiarità con il software del driver

fornito insieme al prodotto.

> Guida alla sicurezza: consente di acquistare familiarità con le funzionalità per la

sicurezza del prodotto.

> Guide rapide di Installazione: fornite con i materiali di consumo e gli accessori

opzionali, ne descrivono l'installazione. Si tratta di documenti cartacei forniti con i materiali di consumo e gli accessori

opzionali.

> Guida in linea: informazioni in linea accessibili dal driver di stampa e dal software

delle utility.

Introduzione > 9

TILIZZO IN LINEA

Il presente manuale deve essere letto su schermo mediante Adobe Reader. Utilizzare gli strumenti di spostamento e visualizzazione forniti in Adobe Reader.

È possibile accedere a informazioni specifiche in due diversi modi:

> Nell'elenco dei segnalibri situato in basso a sinistra dello schermo, fare clic

sull'argomento di interesse per passare ad esso (se i segnalibri non sono disponibili, utilizzare il "Sommario" a pagina 4).

> Nell'elenco dei segnalibri, fare clic su Indice analitico per passare ad esso (se i

segnalibri non sono disponibili, utilizzare il "Sommario" a pagina 4). Nell'indice strutturato in ordine alfabetico individuare il termine di interesse e fare clic sul numero di pagina associato per passare alla pagina in cui è contenuto.

TAMPA DELLE PAGINE

È possibile stampare l'intero manuale, singole pagine o sezioni mediante la seguente procedura:

1. Dalla barra degli strumenti, selezionare File > Stampa oppure premere i tasti CTRL + P .

2. Scegliere le pagine da stampare: (a) All pages (Tutte), (1), per stampare l'intero manuale. (b) Current page (Pagina corrente), (2), per stampare solo la pagina

visualizzata.

1 2 3

stampare immettendo i numeri delle pagine.

3. Fare clic su OK.

Introduzione > 10

ANORAMICA DEL PRODOTTO MULTIFUNZIONE

ISTA ANTERIORE

1. Raccoglitore di output verso il basso. Punto di raccolta standard delle copie stampate. Raccoglie fino a 250 fogli di grammatura 80 g/m².

2. Pulsanti di sblocco del cassetto multiuso (da premere).

3. Pannello operatore con display LCD. LED di stato e pulsanti operatore.

4. Meccanismo di sblocco del coperchio frontale (da sollevare).

5. Cassetto carta. Cassetto carta comune standard. Contiene fino a 300 fogli di grammatura 80 g/m².

6. Alimentatore multiuso (chiuso nella figura). Utilizzato per introdurre carta di grammatura più alta, buste e altri supporti speciali. Quando necessario, anche per l'inserimento manuale di fogli singoli.

7. Unità ADF.

8. Display LCD.

9. Cassetto carta dell'unità ADF.

10. Supporto carta dell'unità ADF.

11. Coperchio documenti.

12. Pannello di controllo.

Panoramica del prodotto multifunzione > 11

ISTA POSTERIORE

Questa illustrazione mostra il pannello dei collegamenti e il raccoglitore di output posteriore

13. Interruttore di alimentazione ON/OFF (ACCESO/SPENTO).

14. Interfaccia USB.

15. Presa di alimentazione CA.

16. Raccoglitore verso l'alto, posteriore, per 100 fogli.

17. Connettore di rete.

18. Collegamento alla linea telefonica. Presa per il collegamento del fax alla linea telefonica.

19. Collegamento telefono. Presa per il collegamento di un microtelefono (se richiesto).

Quando il raccoglitore di carta posteriore viene piegato verso il basso, la carta esce dalla parte posteriore del prodotto multifunzione e qui viene raccolta con il lato stampato verso l'alto. Questo utilizzo è destinato soprattutto a supporti di stampa di elevata grammatura. Quando il raccoglitore viene utilizzato insieme all'alimentatore multiuso, il percorso carta attraverso il prodotto multifunzione è diretto. In questo modo, si evita che la carta si pieghi nelle parti curve del percorso carta e si rende possibile l'utilizzo di supporti di stampa fino a 203 g/m² di grammatura.

Panoramica del prodotto multifunzione > 12

PANNELLO DI CONTROLLO

2 45

REA DI COPIA E DI COMPOSIZIONE DEI NUMERI TELEFONICI

1. Zoom Tasti utilizzati per eseguire ingrandimenti o riduzioni ad incrementi dell'1% con percentuali di zoom comprese tra 400% e

-25%. È possibile eseguire ulteriori ingrandimenti/riduzioni utilizzando

le percentuali preimpostate.

2. Tastierina one-touch Consente la composizione one-touch dei numeri fax preferiti o utilizzati più di frequente.

3. Tastierina Tasti alfanumerici: utilizzati per immettere la quantità di copie, il numero di fax o l'indirizzo e-mail.

Tasto Redial (Ripeti numero): utilizzato per inviare di nuovo un fax manualmente.

Tasto Clear (Annulla): utilizzato per eliminare un'immissione dal pannello LCD.

Tasto Pause (Pausa): utilizzato per inserire un "-" all'interno di un numero di fax se si compone il numero di un interno.

REA FUNZIONI E DISPLAY

4. Conteggio copie Indica il numero di copie selezionate.

5. Modalità Copy (Copia) Tasto utilizzato per selezionare la modalità di copia (anche la

6. Modalità Send (Invio) Tasto utilizzato per selezionare la modalità di invio

7. Modalità Fax Tasto utilizzato per selezionare la modalità fax

8. Additional Settings

(Impostazioni aggiuntive)

9. Tasti freccia verso l'alto/verso il

basso/a sinistra/a destra

10. OK Tasto utilizzato per selezionare e confermare le selezioni delle

11. Indietro Tasto utilizzato per annullare le selezioni e tornare al livello

12. FTP Address (Indirizzo FTP) Tasto utilizzato per indicare l'indirizzo FTP memorizzato per la

13. Address book (Rubrica) Tasto utilizzato per indicare gli indirizzi di posta elettronica

LCD

modalità di funzionamento predefinita).

Tasto utilizzato per eseguire ulteriori impostazioni delle modalità di copia e di invio Le impostazioni sono disponbili solo per tre minuti. Trascorso questo periodo di tempo, vengono reimpostati automaticamente i valori predefiniti.

Tasti utilizzati per spostare il cursore verso l'alto, verso il basso, a sinistra e a destra nel display LCD. I tasti freccia verso l'alto e verso il basso vengono utilizzati per attivare l'indicazione della funzione.

impostazioni correnti.

superiore dell'impostazione. Questo tasto viene inoltre utilizzato per annullare le impostazioni immesse in precedenza.

funzione di invio. Questo tasto è disponibile solo nella modalità di invio.

memorizzati per la funzione di invio. Utilizzato anche per indicare i numeri di fax memorizzati per la

funzione fax. Se viene premuto una volta consente di visualizzare i numeri di composizione rapida, se premuto due volte consente di visualizzare i numeri di composizione di gruppo.

1011

2019

Panoramica del prodotto multifunzione > 13

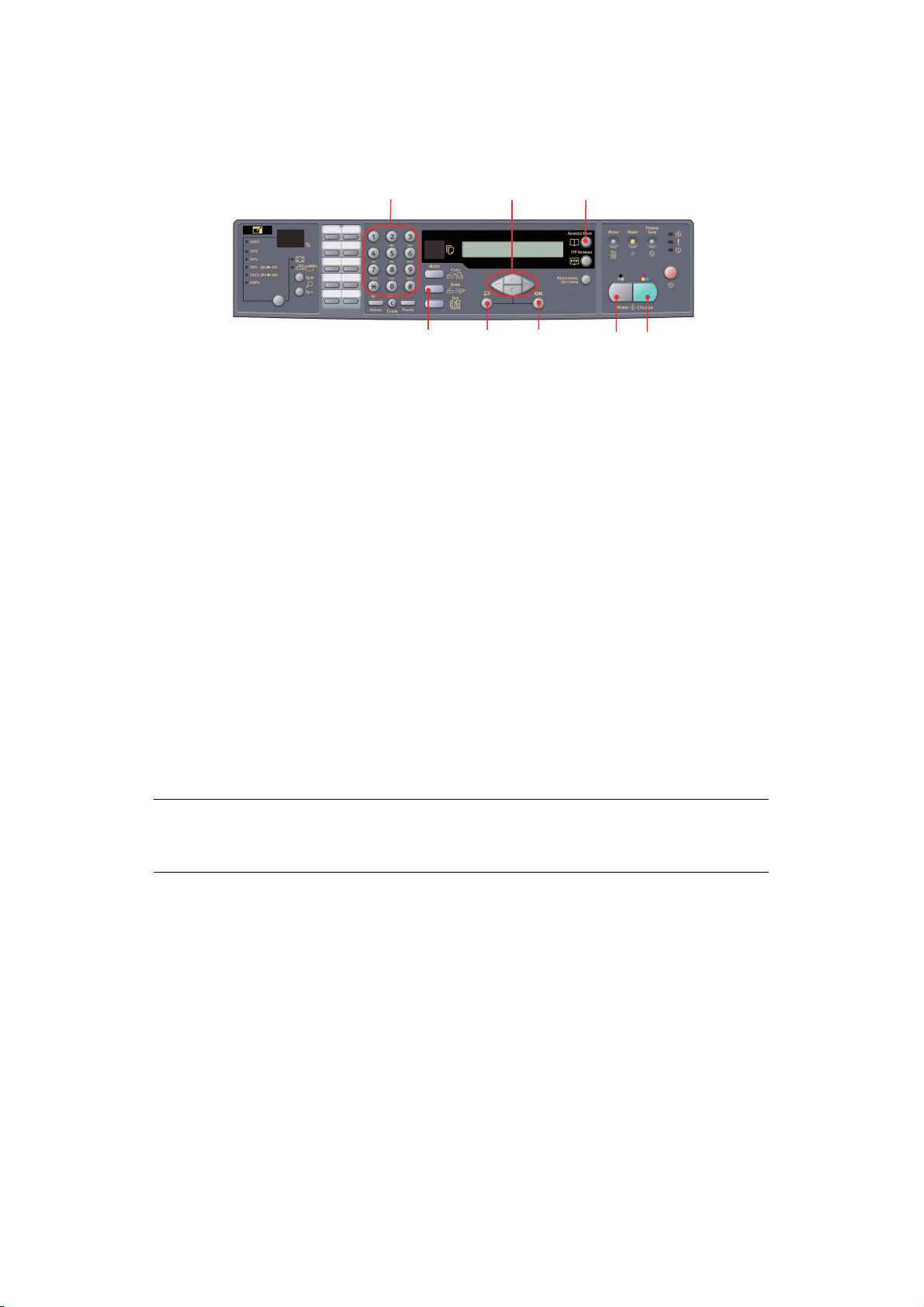

2 45

ASTO DI AVVIO E ALTRI TASTI

14. Menu Selezionare questo tasto per accedere al menu di configurazione

15. Reset (Ripristina) Selezionare questo tasto per ripristinare le impostazioni

16. Power save (Risparmio

energia)

17. LED di accensione

> Accensione > Allarme > Attesa

18. Mono (Monocromatico) Selezionare questo tasto per inviare o copiare documenti

19. Colour (Colore) Selezionare questo tasto per inviare o copiare documenti a colori.

20. Stop Selezionare questo tasto per arrestare tutte le operazioni in

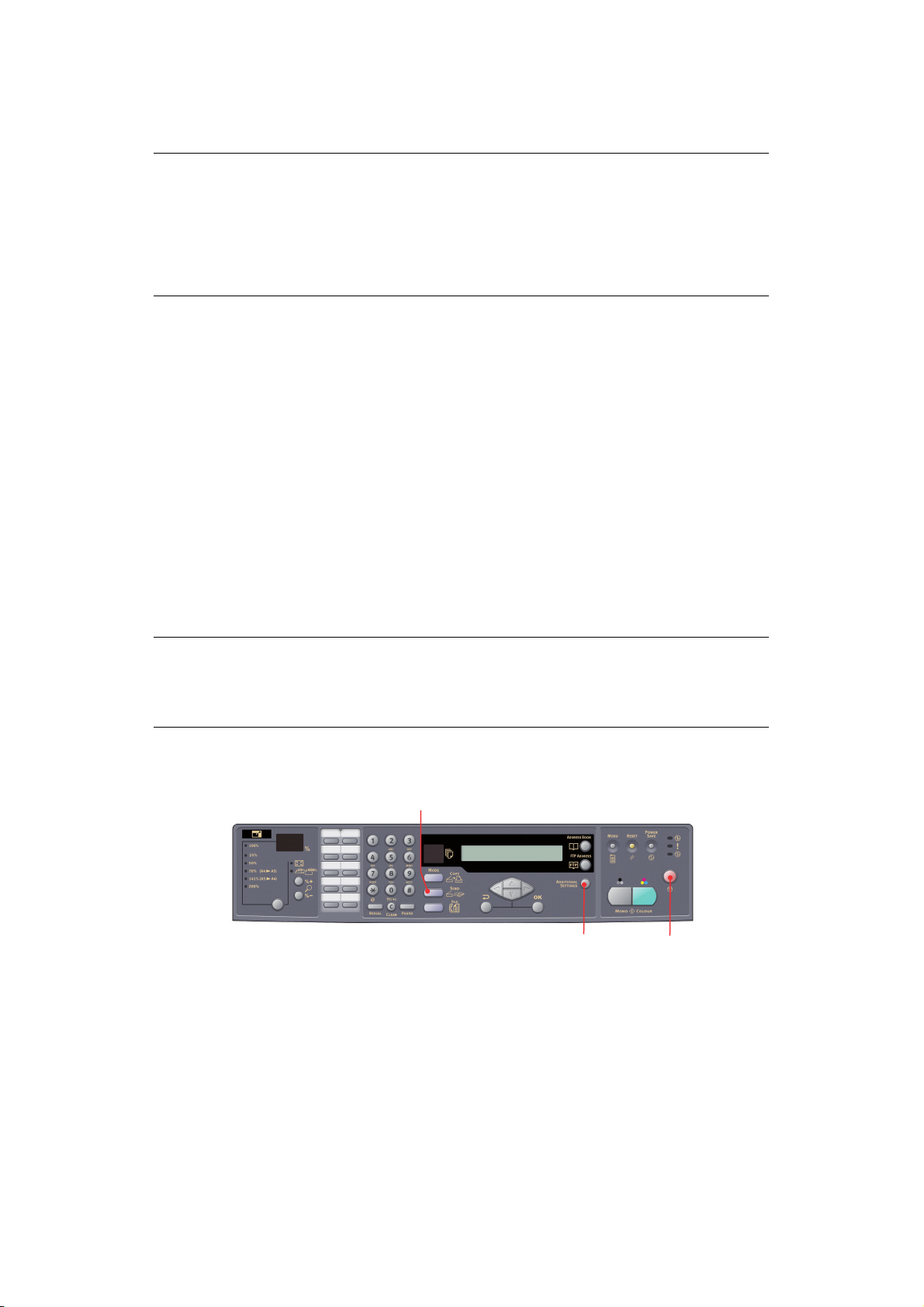

ODIFICA DELLA LINGUA DEL DISPLAY

del prodotto multifunzione.

predefinite in fabbrica dello scanner. Premere una volta questo tasto per attivare la modalità di attesa.

La pressione continua del tasto non è valida.

Si accende per indicare che il prodotto è acceso e pronto. Si accende per indicare una condizione di errore. Si accende per indicare che è attiva la modalità di risparmio di

energia.

monocromatici.

corso. Sul display LCD viene visualizzata la schermata di standby per ciascuna funzione. La selezione di questo tasto non influisce sulle impostazioni.

1011

2019

La lingua predefinita utilizzata dal prodotto multifunzione per visualizzare i messaggi e per la stampa dei rapporti è l'inglese. Vedere le informazioni incluse nel prodotto (utility Impostazione della lingua del pannello operatore) relative alla procedura per modificare le impostazioni della lingua.

Panoramica del prodotto multifunzione > 14

NFORMAZIONI PRELIMINARI

ATTENZIONE

Prima di utilizzarlo, accertarsi che lo scanner sia SBLOCCATO.

1. Aprire il coperchio documenti.

2. Spostare la levetta di blocco della scansione nella posizione di SBLOCCO.

NSTALLAZIONE DI DRIVER E UTILITY DEL PRODOTTO MULTIFUNZIONE

RIVER

TWAIN E

DRIVER DELLA STAMPANTE

ATTENZIONE

Per garantire il corretto funzionamento della funzione di scansione, installare il driver TWAIN PER PRIMO, quindi il driver della stampante, infine collegare il prodotto al computer.

1. Avviare Microsoft Windows.

2. Inserire il DVD-ROM fornito nell'unità DVD-ROM.

3. Il DVD-ROM si avvia automaticamente sulla maggior parte dei sistemi. Tuttavia, se il

sistema di cui si dispone non supporta l'avvio automatico dei DVD-ROM, premere Start, scegliere Esegui, digitare d:\setup.exe (d: è l'unità DVD-ROM in uso) e fare clic su OK.

4. Seguire le istruzioni visualizzate sullo schermo per completare l'installazione del driver.

Informazioni preliminari > 15

MFP N

L'utilità di configurazione di rete MFP è disponibile sul DVD Rete e utilità Oki, nella cartella Utilities. Seguire le istruzioni visualizzate sullo schermo per completare l'installazione dello strumento di configurazione.

Lo strumento di configurazione di rete MFP è in grado di rilevare i dispositivi MC560 presenti in rete.

1. Per eseguire la ricerca e l'installazione, selezionare File> Search All Devices

2. Fare clic su Search (Cerca).

ETWORK SETUP TOOL

(Cerca tutti i dispositivi).

TRUMENTO DI CONFIGURAZIONE DI RETE

MFP)

3. Evidenziare il risultato della ricerca richiesto e fare clic su Add (Aggiungi).

Lo strumento di configurazione di rete MFP consente di configurare il prodotto multifunzione. Per ulteriori informazioni, vedere "Informazioni preliminari alla

configurazione" a pagina 22.

Informazioni preliminari > 16

ONSIGLI PER LA SCELTA DELLA CARTA

Il prodotto multifunzione può gestire una notevole varietà di supporti di stampa, che includono una vasta gamma di grammature e di formati di carta, lucidi e buste. Questa sezione fornisce i consigli generali sulla scelta dei supporti di stampa e illustra come utilizzare ciascun tipo.

Per prestazioni ottimali, utilizzare carta standard di grammatura 75~90 g/m² realizzata per l'utilizzo con fotocopiatrici e stampanti laser. Un tipo adatto è Colour Copy di Mondi.

Non è consigliato l'utilizzo di carta goffrata o molto ruvida. È possibile utilizzare la carta prestampata, purché l'inchiostro non produca sbavature

quando esposto alle alte temperature del fusore utilizzato nel processo di stampa. Le buste devono essere perfettamente lisce, prive di pieghe, arricciature o altre

deformazioni. Devono anche essere di tipo rettangolare con lembo, con una colla che si conservi inalterata quando sottoposta all'alta temperatura e alla pressione del rullo fusore utilizzato in questo tipo di prodotto multifunzione. Le buste con finestra non sono adatte.

I lucidi devono essere del tipo appositamente realizzato per l'utilizzo con fotocopiatrici e stampanti laser. Si raccomanda di utilizzare i lucidi OKI (N. ordine 01074101). In particolare, evitare i lucidi per uso ufficio appositamente creati per essere scritti a mano con pennarelli, in quanto si scioglierebbero nel fusore causando danni.

Le etichette devono essere del tipo consigliato per l'utilizzo con fotocopiatrici e stampanti laser, poiché in questo caso le etichette coprono interamente il foglio di supporto. Altri tipi di etichette possono danneggiare la stampante, perché si possono staccare durante il processo di stampa. Un tipo adatto è Avery White Laser Label 7162, 7664, 7666 (A4) o 5161 (Letter).

I biglietti da visita consigliati sono prodotti da Oki (N. ordine 09002985).

ASSETTO CARTA

Il cassetto carta è in grado di gestire carta di grammatura compresa tra 64 g/m² e 120 g/m². Il cassetto carta è ideale per la stampa di documenti A4 di più pagine.

FORMATO DIMENSIONI GRAMMATURA (G/M²)

A6 105 x 148 mm

A5 148 x 210 mm

B5 182 x 257 mm

Executive 184,2 x 266,7mm

A4 210 x 297 mm

Letter 215.9 x 279.4mm

Legal 13 poll.

Legal 13,5 poll.

Legal 14 poll.

216 x 330 mm

216 x 343 mm

216 x 356 mm

Leggera 64-74 g/m² Media 75-104 g/m² Pesante 105-120 g/m² Ultrapesante 121-176 g/m² (solo

secondo cassetto opzionale)

Se è stata caricata carta dello stesso tipo nel cassetto multiuso, è possibile scegliere un'impostazione che consente al prodotto multifunzione di passare automaticamente all'altro cassetto per l'alimentazione quando il cassetto in uso ha terminato la carta. Quando si esegue la stampa da applicazioni Windows, questa funzione viene abilitata nelle impostazioni del driver. Quando si esegue la stampa da altri sistemi, questa funzione viene abilitata nel menu di stampa.

Informazioni preliminari > 17

ASSETTO MULTIUSO

Il cassetto multiuso è in grado di gestire gli stessi formati dei supporti dei cassetti carta ma di peso compreso tra 75 g/m² e 203 g/m². Per tipi di carta molto pesanti, utilizzare il raccoglitore carta verso l'alto (posteriore). In questo modo, viene garantito un percorso carta attraverso il prodotto multifunzione pressoché diretto.

Il cassetto multiuso può gestire larghezze della carta fino a un minimo di 105 mm e lunghezze della carta fino a un massimo di 1200 mm (stampa di striscioni).

Per lunghezze che superano i 356 mm (Legal 14 poll.) utilizzare grammature comprese tra 90 g/m² e 128 g/m² e il raccoglitore carta verso l'alto (posteriore).

Utilizzare il cassetto multiuso per stampare su buste e lucidi. È possibile caricare in una volta sola fino a 50 fogli di lucidi o 10 buste, fino a una capacità massima di raccolta equivalente a 10 mm di altezza.

La carta con filigrana o la carta intestata deve essere caricata con il lato di stampa rivolto verso l'alto e il bordo superiore verso il prodotto multifunzione.

ACCOGLITORE VERSO IL BASSO

Il raccoglitore verso il basso nella parte superiore del prodotto multifunzione può contenere fino a 250 fogli di carta standard di 80 g/m² e può gestire tipi di carta fino a 120 g/m². Le pagine vengono stampate in ordine di lettura (pagina 1 per prima) e raccolte in ordine di lettura (l'ultima pagina in cima, con la parte stampata rivolta verso il basso).

ACCOGLITORE VERSO L'ALTO

Il raccoglitore verso l'alto nella parte posteriore del prodotto multifunzione deve essere aperto e l'estensione del cassetto estratta quando è necessaria per l'uso. In questa condizione, la carta esce lungo questo percorso, ignorando le impostazioni del driver

Il raccoglitore rivolto verso l'alto può contenere fino a 100 fogli di carta standard di 80 g/ m² e può gestire grammature di carta fino a 203 g/m².

Utilizzare sempre questo raccoglitore e l'alimentatore multiuso per tipi di carta di peso superiore a 120 g/m².

Informazioni preliminari > 18

ARICAMENTO DELLA CARTA

ASSETTO CARTA

1. Rimuovere il cassetto della carta dal prodotto multifunzione.

2. Smazzare la carta da caricare ai lati (1) e nel mezzo (2) in modo che tutti i fogli

siano ben separati, poi picchiettare i bordi della carta su una superficie piana in modo che questi siano di nuovo livellati (3).

3. Caricare la carta (per carta intestata, caricare i fogli con il lato di stampa rivolto verso il basso e il bordo superiore verso la parte anteriore del prodotto multifunzione).

Caricamento della carta > 19

4. Spostare il regolatore della lunghezza del foglio (1) e i regolatori della larghezza del foglio (2) fino a raggiungere il formato della carta da utilizzare.

Per impedire gli inceppamenti della carta:

> Non lasciare spazio tra la carta e le guide e il fermo posteriore. > Non riempire eccessivamente il cassetto carta. La capacità dipende dal tipo di

grammatura della carta.

> Non caricare carta danneggiata. > Non caricare contemporaneamente carta di formati o tipi diversi. > Non estrarre il cassetto carta durante la stampa. > Richiudere con delicatezza il cassetto carta.

5. Per stampare sul lato di stampa rivolto verso il basso, assicurarsi che il raccoglitore

verso l'alto (posteriore) (3) sia chiuso (la carta esce dalla parte superiore del prodotto multifunzione). La capacità di raccolta è di circa 250 fogli, a seconda della grammatura della carta.

6. Per stampare sul lato di stampa rivolto verso l'alto, assicurarsi che il raccoglitore verso l'alto (posteriore) (3) sia aperto e che il supporto carta (4) sia esteso. La carta viene raccolta in ordine inverso e la capacità del cassetto è di circa 100 fogli, a seconda della grammatura della carta.

7. Utilizzare sempre il raccoglitore verso l'alto (posteriore) per carta pesante (cartoncino, ecc.).

ATTENZIONE

Non aprire o chiudere l'uscita carta posteriore durante la stampa in quanto può verificarsi un inceppamento della carta.

Caricamento della carta > 20

ASSETTO MULTIUSO

1. Aprire il cassetto multiuso, quindi premere con delicatezza verso il basso il ripiano

della carta (1) per assicurarsi che sia bloccato in sede.

2. Caricare la carta e spostare i regolatori della larghezza del foglio (2) fino a raggiungere il formato della carta da utilizzare.

> Quando si esegue la stampa su carta intestata, caricare la carta nel cassetto

multiuso con l'intestazione rivolta verso l'alto e il bordo superiore verso l'interno del prodotto multifunzione.

> Le buste dovrebbero essere caricate con il lato di stampa rivolto verso l'alto, con il

bordo superiore a sinistra ed il lato corto verso il prodotto multifunzione.

> Non superare la capacità carta, che è di circa 50 fogli o 10 buste, equivalente ad

un'altezza massima di 10 mm.

3. Premere verso l'interno il meccanismo di blocco del cassetto (3) per sbloccare il ripiano della carta, in modo tale che la carta venga sollevata e bloccata in sede.

NOTA Prima di chiudere il cassetto multiuso, è necessario bloccare in sede il ripiano della carta (1).

4. Impostare il formato di carta corretto per il cassetto multiuso nel menu Supporti, contenente le impostazioni di menu della stampante, o nel menu Stampa, contenente le impostazioni di menu dello scanner. Per ulteriori informazioni, vedere

"Configurazione" a pagina 26.

NOTA È sufficiente aggiornare un solo menu: i menu dello scanner e della stampante si sincronizzano automaticamente per garantire l'omogeneità dei dati.

Caricamento della carta > 21

ONFIGURAZIONE

EQUISITI MINIMI DI CONFIGURAZIONE

Di seguito è riportata la configurazione necessaria per ottimizzare il funzionamento del prodotto multifunzione.

DEL PRODOTTO

Per inviare fax:

Un collegamento alla linea telefonica PSTN.

Per inviare messaggi e-mail:

> Rete TCP/IP > Un server SMTP e un server POP3 opzionale.

Per archiviare i documenti tramite la rete intranet:

> Ambiente in cui viene utilizzato il protocollo FTP, HTTP o CIFS > Windows 2000, Windows XP, Windows Vista*, HTTP o server FTP.

*CIFS non supportato

NFORMAZIONI PRELIMINARI ALLA CONFIGURAZIONE

ENERALE

Non vi sono PIN o password predefiniti: vengono impostati inizialmente dall'amministratore di sistema.

ONFIGURAZIONE DEL FAX

Il prodotto multifunzione deve essere installato correttamente per consentire l'invio e la ricezione di fax. È necessario impostare i seguenti parametri prima di utilizzare la funzione fax:

> Data e ora > Codice del paese > ID e numero postazione

Per ulteriori informazioni, vedere "Impostazione iniziale" a pagina 53.

ONFIGURAZIONE DELLA RETE

Per eseguire le funzioni di invio dei documenti digitalizzati tramite e-mail e FTP, è necessario che il prodotto multifunzione sia configurato correttamente nella rete. Per consentire ad altre periferiche di rete di individuare il prodotto sulla rete, è necessario impostare i parametri di rete riportati di seguito.

1. Abilita DHCP:

2. Indirizzo IP: . . .

3. Subnet Mask:. . .

4. Indirizzo IP del gateway:. . .

5. Server DNS:. . .

6. Server SMTP:. . .

7. Porta SMTP:25

Configurazione del prodotto > 22

8. Server POP3: . . .

9. Porta POP3:110

Descrizione

1. Abilita DHCP:

Scegliere Sì per ottenere automaticamente gli indirizzi IP, della subnet e del gateway dal server DHCP. Una volta modificata l'impostazione da SÌ a NO, spegnere e riaccendere il modulo scanner.

2. Indirizzo IP: L'indirizzo IP (Internet Protocol) assegnato al prodotto dall'amministratore di rete.

3. Subnet Mask: L'indirizzo della maschera di rete assegnato dall'amministratore di rete.

4. Indirizzo IP del gateway: L'indirizzo IP del gateway assegnato dall'amministratore di rete.

5. Server SMTP: L'indirizzo IP del server di posta SMTP assegnato dall'amministratore di rete.

6. Porta SMTP: Il numero di porta del server di posta SMTP.

7. Server DNS: L'indirizzo IP del server DNS assegnato dall'amministratore di rete.

8. Server POP3: L'indirizzo IP del server POP3.

9. Porta POP3 Il numero di porta del server POP3. Prima di inviare messaggi e-mail dal prodotto, immettere il nome DNS oppure

l'indirizzo IP o il numero di porta del server POP3 in uso se il server di posta richiede l'autenticazione POP3.

NOTA Per consentire l'invio di messaggi di posta elettronica, è necessario impostare anche i dettagli del campo Define from (Definisci Da).

Configurazione del prodotto > 23

NOTA

1. Server DHCP: il protocollo DHCP (Dynamic Host Configuration Protocol) consente di assegnare automaticamente ad un host un indirizzo IP univoco ogni volta che si connette ad una rete. In questo modo, gli amministratori di rete possono gestire gli indirizzi IP in modo più semplice. Se il server DHCP è disponibile dalla rete, non è necessario immettere le informazioni relative alla rete TCP/IP, alla subnet mask, al gateway e al server DNS, poiché verranno automaticamente assegnate al prodotto multifunzione.

2. Indirizzo IP: l'indirizzo IP (Internet Protocol) identifica in modo univoco una connessione host ad una rete IP e viene assegnato dall'amministratore del sistema o dal progettista della rete. L'indirizzo IP è costituito da due parti: una identifica la rete e l'altra il nodo. È in genere rappresentato da quattro numeri separati da punti. Ciascun numero è compreso tra 0 e 255. Un esempio di indirizzo IP può essere il seguente:

10.1.30.186

3. SMTP (Simple Mail Transfer Protocol): è il protocollo principale per le comunicazioni utilizzato per l'invio e la ricezione di messaggi e-mail su Internet.

4. DNS (Domain Name System): il server DNS identifica gli host tramite i nomi anziché gli indirizzi IP. Se il server DNS è disponibile nella rete, è possibile immettere il nome del dominio anziché l'indirizzo del server SMTP o POP3, ad esempio Pegasus.com.tw anziché 120.3.2.23.

5. POP3 (Post Office Protocol 3): si tratta di un servizio che memorizza e riceve messaggi e-mail per diversi client non connessi ad Internet 24 ore su 24. I messaggi e-mail rimangono memorizzati nel server POP3 fino a quando l'utente non esegue l'accesso.

Protocollo di protezione di rete

IEEE 802.1x consente l'autenticazione basata su porte. Per abilitare lo standard IEEE

802.1x sul prodotto, vedere "Impostazioni di rete" a pagina 29. Lo strumento di configurazione di rete consente di caricare i seguenti file 802.1x.

> Certificato root (*.pem), per verificare il certificato del server (TLS, TTLS e PEAP

utilizzati).

> Certificato client (*.pem), per identificre il client (TLS utilizzato). > Chiave client (*.pem), la chiave privata per il client. Potrebbe essere presente nel

certificato client. In questo caso, caricare lo stesso file per entrambi questi elementi (TLS utilizzato).

> Password client (*.*), la password per il certificato client. Digitare la password in un

file di testo e caricare questo file (TLS utilizzato).

> File random (*.*), il file random per OpenSSL.

NOTA Se il server RADIUS utilizza OpenSSL, è possibile trovare o creare questi file all'interno della cartella dei certificati.

Configurazione del prodotto > 24

1. Per caricare i file, selezionare Strumenti > Upload file 802.1x.

2. Selezionare il tipo di file che si desidera caricare dall'elenco.

Viene visualizzata una finestra a comparsa.

3. Andare al file che si desidera caricare e premere Apri.

NOTA Dopo aver caricato i file, è necessario riavviare la macchina.

UNZIONI DI COMUNICAZIONE TRAMITE INTERNET

Scansione su e-mail

Il prodotto multifunzione consente di inviare il documento acquisito agli indirizzi email disponibili nella rete. Il documento viene prima acquisito e convertito in un formato di file standard PDF, JPEG, TIFF o MTIF (Multi-page TIFF), quindi trasmesso contemporaneamente ai destinatari remoti come allegato e-mail.

Quando si utilizza il prodotto multifunzione per inviare un messaggio e-mail ad un utente, i messaggi in uscita vengono trasferiti al server di posta SMTP tramite il protocollo SMTP e quindi inviati ai destinatari tramite Internet.

Scansione su FTP

Questa funzione prevede l'utilizzo del protocollo FTP (File Transfer Protocol), HTTP (Hypertext Transfer Protocol) o CIFS (Common Internet File System) per l'invio tramite una rete intranet. Il prodotto multifunzione consente di salvare i documenti acquisiti in un formato di file standard PDF, JPEG, TIFF o MTIFF direttamente su un server designato o su un PC collegato in rete.

CIFS è il sistema di condivisione di Microsoft Windows. La caratteristica esclusiva di questa funzione di archiviazione consiste nel fatto che tutti gli utenti di un'azienda possono condividere lo stesso prodotto per inviare documenti a ciascuna cartella di file su un server designato o su un singolo computer.

Prima di poter utilizzare il prodotto multifunzione per distribuire in rete i documenti acquisiti, è necessario che l'amministratore del sistema definisca le impostazioni o le destinazioni riportate di seguito.

> Network and E-mail parameters (Parametri e-mail e di rete): definisce i parametri

per i protocolli TCP/IP, SMTP e POP3 per l'invio del documento acquisito agli indirizzi e-mail.

Configurazione del prodotto > 25

> Filing destinations (Destinazioni di archiviazione): definisce i protocolli e le

destinazioni per l'invio del documento acquisito ai server FTP, a qualsiasi computer collegato in rete o sul Web.

Per ulteriori informazioni sui protocolli di archiviazione, vedere "Descrizione dei

protocolli di archiviazione" a pagina 50.

NOTA

1. Se l'amministratore del sistema ha scelto il protocollo DHCP, gli indirizzi IP della rete TCP/IP, del gateway, della subnet mask e del server DNS verranno assegnati automaticamente.

2. La prima volta che si installa il prodotto multifunzione, è opportuno che l'amministratore mantenga le impostazioni di sistema predefinite. È possibile personalizzare tali impostazioni in un secondo momento, una volta acquisita familiarità con il funzionamento e le funzionalità del prodotto.

ONFIGURAZIONE

Sono disponibili diverse opzioni di configurazione che consentono di modificare le impostazioni di scanner, fax e stampante in base alle proprie esigenze. È possibile configurare il prodotto multifunzione nei tre modi riportati di seguito:

1. Dalla pagina Web del prodotto multifunzione

2. Dalla utilità di gestione del prodotto multifunzione. Consultare il manuale dell'utente

di Network Setup Tool (Strumento di configurazione di rete) disponibile sul DVDROM fornito.

NOTA Per mantenere l'integrità dei dati e garantire l'omogeneità della configurazione del prodotto multifunzione, quando si accede a una delle seguenti voci di menu tramite MFP Network Setup Tool (Strumento di configurazione di rete MFP) si viene diretti alla sezione corrispondente della pagina Web del prodotto multifunzione.

> Menu > Additional Settings (Impostazioni aggiuntive) > Address Book Manager (Gestione rubrica) > Profile Manager (Gestione profili) > Phone Book Manager (Gestione rubrica telefonica) > PIN Registration (Registrazione PIN)

3. Dal pannello di controllo dello scanner del prodotto multifunzione. Alle opzioni di menu di configurazione mostrate si accede tramite il pannello di controllo

dello scanner per fini illustrativi.

Configurazione del prodotto > 26

…

DALLA PAGINA WEB

Digitare l'indirizzo IP del prodotto multifunzione nel campo URL del browser in uso, quindi premere Invio. Viene visualizzata la pagina Web del prodotto multifunzione. Ad esempio, http://192.168.1.41

MC560MFP

xn.nn

nn.nn.nn

n.nn

2008

NOTA Le impostazioni di amministrazione sono protette da una password. Poiché il prodotto multifunzione viene fornito senza una password specifica, è opportuno che l'amministratore del sistema ne crei una nuova.

....

DALLA UTILITY DI GESTIONE

Se non lo si è già fatto, installare MFP Network Setup Tool (Strumento di configurazione di rete MFP) come descritto nella sezione "MFP Network Setup Tool (Strumento di

configurazione di rete MFP)" a pagina 16.

Configurazione del prodotto > 27

....

DAL PANNELLO DI CONTROLLO DELLO SCANNER

Premere Menu (1) sul pannello di controllo dello scanner. Utilizzare i tasti freccia (2) SU e GIÙ per spostarsi, OK (3) per eseguire la selezione e Invio (4) per annullare la selezione

o uscire dalla voce di menu.

Informazioni

VOCE DESCRIZIONE O SCELTA

Modello Visualizza il nome del modello.

Device Name (Nome dispositivo)

Indirizzo MAC dello scanner

Numero di serie stampante

Versione firmware Visualizza le versioni del firmware.

Visualizza il nome del dispositivo.

Visualizza l'indirizzo MAC dello scanner.

Visualizza il numero di serie.

1. Printer CU version (Ver. unità copia stamp.)

2. Printer PU version (Ver. unità stampa stamp.)

3. System F/W version (Ver. firmware sistema)

4. Scanner F/W version (Ver. firmware scanner)

5. Web page version (Versione pagina Web)

6. Resource file version (Versione file di risorse)

Menu Stampante

VOCE DESCRIZIONE O SCELTA

FormatoCartaCass1 A4, A5, A6, B5, Legal, Legal 135, Legal 13,

Letter, Executive, Personalizzata.

FormatoCartaCass2 A4, A5, B5, Legal, Legal 135, Legal 13,

Letter, Executive, Personalizzata.

FormatoCartaAlimMult A4, A5, A6, B5, Legal, Legal 135, Legal 13,

Letter, Executive, Personalizzata, COM9, COM10, Monarch, DL, C5.

PesoSupp.Cass1 Leggero, Medio, Pesante.

PesoSupp.Cass2 Light (Leggero(, Medium (Medio), Heavy

(Pesante), Ultra Heavy (Ultrapesante).

PesoSuppAlim.M Medio, Pesante, Ultrapesante.

Configurazione del prodotto > 28

VOCE DESCRIZIONE O SCELTA

Tipo supp cass1 Comune, Intestata, Uso bollo, Riciclata,

Ruvida, Lucida.

Tipo supp cass2 Comune, Intestata, Uso bollo, Riciclata,

Tipo supp Alim.M Plain (Comune), Letterhead (Intestata),

Controllo densità Auto/Manuale.

Regolazione densità* Selezionare questa voce per eseguire la

Registrazione colore* Selezionare questa voce per eseguire la

* Opzioni di menu disponibili solo sul pannello di controllo dello scanner.

Impostazioni di rete

NOTA L'accesso a questo menu richiede l'uso della password.

VOCE DESCRIZIONE O SCELTA

IP Address (Indirizzo IP) L'indirizzo IP del prodotto multifunzione.

Subnet Mask L'indirizzo IP della subnet mask.

Cartoncino, Ruvida, Lucida.

Transparency (Lucidi) , Labels (Etichette), Bond (Uso bollo), Recycled (Riciclata), CardStock (Cartoncino), Rough (Ruvida), Glossy (Lucida).

regolazione della densità.

registrazione automatica del colore.

Indirizzo IP del gateway L'indirizzo IP del gateway.

DNS Server (Server DNS)

DHCP Enable (Abilita DHCP)

Device Name (Nome dispositivo)

IEEE802.1x Sì/No

Metodo EAP MD5/TLS/TTLS/PEAP

ID utente Scelta dell'utente.

Password Scelta dell'utente.

L'indirizzo IP del server DNS.

ON/OFF. Selezionare ON se si desidera attivare il protocollo DHCP.

Visualizza il nome del dispositivo.

NOTA Se è abilitato IEEE802.1x, è necessario specificare informazioni corrette per client e root. Per informazioni dettagliate, fare riferimento a "Protocollo di

protezione di rete" a pagina 24.

Configurazione del prodotto > 29

Server di posta

NOTA L'accesso a questo menu richiede l'uso della password.

VOCE DESCRIZIONE O SCELTA

SMTP Server (Server SMTP)

SMTP Port (Porta SMTP) Il numero di porta del server SMTP.

POP3 Server (Server POP3)

POP3 Port (Porta POP3) Il numero di porta del server POP3.

Metodo di autenticazione No, SMTP, POP3.

Password Scelta dell'utente.

Definisci "Oggetto" Il testo predefinito per il campo Oggetto nei

Definisci "Da" Il mittente predefinito per il campo Da nel

Scan Size Limit (Limite dimensione scansione)

L'indirizzo IP del server SMTP.

L'indirizzo IP del server POP3.

Scelta dell'utente.

messaggi e-mail inviati dal prodotto multifunzione. È possibile specificare un massimo di 64 caratteri. L'oggetto predefinito viene utilizzato solo nel caso in cui non venga specificato alcun testo nell'apposito campo del messaggio e-mail inviato dal prodotto multifunzione.

messaggio e-mail e nel fax inviato dal prodotto multifunzione. È possibile specificare un massimo di 64 caratteri.

La dimensione massima consentita per l'allegato da inviare dal prodotto multifunzione.

Scelta: 1MB, 3MB, 5MB, 10MB, 30MB, Nessun limite.

Configurazione del prodotto > 30

Impostazioni fax

VOCE DESCRIZIONE O SCELTA

Phone Book (Rubrica telefonica)

Reports (Rapporti): Activity Report

(Rapporto attività) Transmission Report

(Rapporto trasmissione) Transmission Report

(Rapporto trasmissione) Broadcast Report

(Rapporto broadcast) Image in MCF

(Immagine in MCF)

Cancel Fax Jobs (Annulla lavori fax)

Set Up Fax (Installazione fax):

Station ID (ID postazione)

Adatta alla pagina Detect dial tone* (Rileva

tono di chiamata) Detect busy tone*

(Rileva tono di occupato) Re-dial* (Ripeti

composizione) Redial interval*

(Intervallo di ripetizione composizione)

Ring response (Risposta squilli)

Dial prefix (Prefisso composizione)

Manual receive (Ricezione manuale)

ECM mode (Modalità ECM)

Speaker volume (Volume altoparlante)

Add speed dial! (Inserimento comp. Rapida) Add group dial! (Inserimento comp. Gruppi) Delete speed dial! (Elimina composizione rapida) Delete group dial! (Elimina composizione gruppo) Delete All! (Elimina tutto) Append phone # (Aggiungi n. telefono): OFF/On

(NO/Sì)

Selezionare questa voce per stampare il rapporto attività.

Selezionare questa voce per stampare il rapporto trasmissione.

Enable (Sì), / Error Only / Disable (Solo err. / No).

Selezionare questa voce per stampare il rapporto broadcast.

On / Off (Sì/No) Selezionare On (Sì) per stampare un'immagine della prima pagina del fax sul rapporto broadcast.

Selezionare questa voce per annullare i lavori fax memorizzati nel prodotto multifunzione.

Id # (N. ID): immettere il numero ID del prodotto multifunzione (massimo 32 caratteri).

Station # (N. postazione): immettere il numero di telefono del prodotto multifunzione (massimo 20 cifre).

Enable (Attiva)/ Disable (Non attiva).

0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10.

0, 1 min, 2 min, 3 min, 4 min, 5 min, 6 min.

1 ring (1 squillo), 5 sec, 10 sec, 15 sec, 20 sec.

Se ci si connette tramite centralino, immettere il numero necessario per prendere la linea esterna.

Enable (Attiva)/ Disable (Non attiva).

0, 1, 2, 3.

* Dipende dal codice del paese.

Configurazione del prodotto > 31

Stampa del rapporto

VOCE DESCRIZIONE O SCELTA

Mappa del menu Selezionare questa voce per stampare la

mappa del menu.

Gestione

Printer Demo Page (Pagina di dimostrazione stampante)

MFP Usage report (Rapporto di utilizzo MFP)

Supplies Status Report (Rapporto stato forniture)

Selezionare questa voce per stampare una pagina di esempio.

Selezionare questa voce per stampare le informazioni di utilizzo.

Selezionare questa voce per stampare le informazioni sui materiali di consumo rimanenti.

NOTA

1. L'opzione Gestione è protetta da una password. Poiché il prodotto multifunzione viene fornito senza una password specifica, è opportuno che l'amministratore ne crei una nuova per garantire la massima protezione.

2. Per impostazione predefinita le impostazioni di protezione sono impostate su "OFF". È possibile abilitare le impostazioni di protezione riportate di seguito:

> Copy (Copia): limita l'uso della sola funzione di copia. > Copy+Send (Copia+Invio): limita l'uso delle funzioni di copia e

scansione.

> Fax: limita l'uso della sola funzione di fax. > Fax+Copy (Fax e copia): limita l'uso delle funzioni di fax e copia. > Fax+Copy+Send (Fax+Copia+Invio): limita l'uso delle funzioni di fax,

copia e scansione.

Si raccomanda la creazione da parte dell'amministratore di un nuovo PIN che includa un numero composto da 4 a 6 cifre. Quando la funzione di protezione è abilitata, viene richiesto all'utente di immettere il PIN.

VOCE DESCRIZIONE O SCELTA

Formato data MM/GG/AAAA, GG/MM/AAAA, AAAA/MM/GG

Date/Time (Data/ora) Digitare la data e l'ora correnti.

Password Immettere la nuova password se l'amministratore

desidera modificarla. In questo campo è possibile immettere un massimo di 8 caratteri alfanumerici. Tenere presente che viene fatta distinzione tra lettere maiuscole e minuscole.

Add “To” Address (Aggiungi indirizzo "A")

Auth Method (Metodo autent.) No/PIN/LDAP

Configurazione del prodotto > 32

Se si seleziona "On", una volta inviato un messaggio e-mail, viene visualizzata una finestra di dialogo in cui viene richiesto se si desidera aggiungere il nuovo indirizzo alla rubrica del prodotto multifunzione.

Scelta: Sì, No.

VOCE DESCRIZIONE O SCELTA

Auth Setting (Imp. autent.) Scelta: Copy (Copia), Copy + Send

(Copia+Invio), Fax (Fax), Fax+Copy (Fax+Copia), Fax+Copy+Send (Fax+Copia+Invio).

Nota: La schermata di input dell'ID PIN viene visualizzata in fase di attivazione dell'impostazione PIN.

Immettere da quattro a sei cifre per l'ID PIN. Un ID PIN di meno di quattro cifre non viene accettato.

Power save (Risparmio energia) Enable (Attiva)/ Disable (Non attiva).

Economizzatore Selezionare questa voce per attivare la modalità di

risparmio energetico quando il prodotto multifunzione non viene utilizzato per il periodo di tempo specificato.

Scelta: 5, 15, 30, 60, 240 minuti.

Modalità predefinita Send (Invio), Copy (Copia), Fax (Fax).

Stand-by Timer (Timer standby) 20, 40, 60, 120, 180 secondi.

Country Code (Codice nazione)

Selezionare il paese in cui si trova il prodotto multifunzione.

Scelta: Giappone/Internazionale/Danimarca/ Austria/Italia/America Latina/Gran Bretagna/ Germania/Belgio/Grecia/Messico/Irlanda/ Ungheria/Olanda/Australia/Cina/Norvegia/ Repubblica Ceca/Francia/Nuova Zelanda/Russia/ Svezia/Polonia/Portogallo/Singapore/Taiwan.

Lingua Per impostazione predefinita, è impostata sulla

lingua inglese.

Rapporto Scansione Selezionare questa voce per stampare tutti i lavori

di scansione.

Configurazione del prodotto > 33

VOCE DESCRIZIONE O SCELTA

Impostazioni LDAP

Server LDAP Impostare il nome host per il server LDAP.

Numero porta Impostare il numero della porta.

Password Impostare una password per il server LDAP.

Timeout Per impostazione predefinita, è impostato su 60.

Max Entries (Voci massime)

BaseDN Ricerca di base

Search Field1 (Campo ricerca

Search Field2 (Campo ricerca

Search Field3 (Campo ricerca

Email mail

LDAP Auth Method (Metodo aut. LDAP)

Impostare il nome di login per il server LDAP.

Per impostazione predefinita, è impostato su 100.

givenname

Anonymous (Anonimo), Simple (Semplice), Simple + SSL (Semplice + SSL)

a. Nella pagina Web o in Network Setup Tool (Strumento di configurazione di rete)

sono disponibili ulteriori opzioni di codice di paese.

Configurazione del prodotto > 34

PECIFICA DELLE IMPOSTAZIONI DI AMMINISTRAZIONE

NOTA Per configurare le impostazioni, è possibile utilizzare soltanto la pagina Web o Network Setup Tool (Strumento di configurazione di rete). Non è possibile eseguire questa impostazione nel pannello di controllo.

Le impostazioni di amministrazione sono protette da una password. Poiché il prodotto multifunzione viene fornito senza una password specifica, è opportuno che l'amministratore ne crei una nuova per garantire la massima protezione.

VOCE DESCRIZIONE O SCELTA

Address Book Manager (Gestione rubrica)

Profile Manager (Gestione profili)

Phone Book Manager (Gestione rubrica telefonica)

PIN registration (Registrazione PIN):

Consente di configurare un elenco di indirizzi email e gruppi ai quali inviare l'immagine acquisita.

Consente di creare i profili delle destinazioni di archiviazione in cui è possibile memorizzare l'immagine acquisita.

Consente di configurare un elenco di numeri fax e gruppi ai quali inviare i messaggi fax.

Nota: È possibile accedere a questa funzionalità anche dal pannello di controllo dello scanner.

Consente di creare ed eliminare le registrazioni PIN assegnando i diritti di accesso agli utenti.

Configurazione del prodotto > 35

ONTENUTO DI CIASCUN MENU DELLA STAMPANTE

Sul pannello di controllo della stampante sono disponibili ulteriori opzioni di menu.

NOTA Lo scanner recupera i dati più recenti dalla stampante, per garantire la sincronizzazione dei due menu.

Premere Enter (Invio) (1) sul pannello di controllo della stampante. Utilizzare i tasti freccia + e - (2) per spostarsi, Enter (Invio) (1) per eseguire la selezione e Back (Indietro) (3)

per annullare la selezione o uscire dalla voce di menu.

READY

ATTENTION

Information (Informazioni) Menu

VOCE AZIONE DESCRIZIONE

Stampa menu Eseguire? Stampa il menu completo che elenca le

Stampa lista file Eseguire? Stampa un elenco di sovrimpressioni, macro,

Stampa font PCL

Stampa font PSE

Stampa font PPR

Eseguire? Stampa l’elenco completo di tutti i font PCL

Eseguire? Stampa l’elenco completo di tutti i font interni

ON LINE

ENTER

CANCEL

BACK

impostazioni correnti del prodotto multifunzione visualizzate.

font e altri file memorizzati nell'unità disco rigido del prodotto multifunzione (se installata).

interni più quelli memorizzati nella ROM (alloggiamento 0), nella memoria flash e nel disco rigido (se installato).

di emulazione PostScript.

di emulazione IBM ProPrinter III, compreso qualsiasi font scaricato nella memoria flash o nel disco rigido.

Stampa font FX Eseguire? Stampa l’elenco completo di tutti i font interni

di emulazione Epson FX, compreso qualsiasi font scaricato nella memoria flash o nel disco rigido.

Demo 1 Eseguire? Stampa una pagina di dimostrazione

contenente grafica e testo a colori e in monocromia.

Stampa log errori

Eseguire? Stampa un elenco di errori incontrati dal

prodotto multifunzione.

Elenco profili Eseguire? Stampa un elenco dei profili dei colori residenti.

Configurazione del prodotto > 36

Shutdown Menu (Menu Chiusura)

Questo menu viene visualizzato solo se è installata l'unità disco rigido.

NOTA Questa voce deve sempre essere selezionata prima dello spegnimento della stampante per assicurare che non venga perso nessun dato del disco rigido.

VOCE AZIONE DESCRIZIONE

Shutdown Start (Avvio Chiusura)

Menu Stampa

VOCE SCELTA DESCRIZIONE

Copie 1-999 Immettere il numero di copie per un

Fronte/retro ON/OFF (SÌ/NO) Attiva/disattiva la funzione di stampa

Alimentazione carta

Cass. auto. ON/OFF Se due cassetti contengono la stessa

Eseguire? Consente di controllare la chiusura del

TRAY1 (CASSETTO1)

Cass2 CASSETTO MULTIUSO

prodotto multifunzione, assicurando che tutti i file nel disco rigido interno vengano chiusi prima che la stampante venga spenta. Spegnere il prodotto multifunzione soltanto quando il display indica che è terminata la chiusura.

documento da stampare da 1 a 999.

fronte/retro (su due lati), se questa opzione è installata.

Consente di selezionare il cassetto predefinito per l’alimentazione della carta, Cassetto 1 (superiore), Cassetto 2 (inferiore, se installato) o MP Tray (cassetto multiuso).

carta, il prodotto multifunzione può commutare su un'origine alternativa quando il cassetto corrente rimane senza carta nel corso di un processo di stampa.

Sequenza cassetti DOWN (VERSO

IL BASSO)

UP (VERSO L’ALTO) PAPER FEED TRAY (ALIMENTAZ. CARTA)

Utilizzo cassetto multiuso

Controllo supporto ATTIVA /

NON UTILIZZARE

CON FORMATO DISSIMILE

DISATTIVA

Determina l’ordine di sequenza dei cassetti nella commutazione automatica.

Se un documento da stampare richiede un formato carta non installato nel cassetto selezionato, il prodotto multifunzione si alimenta automaticamente dal cassetto multiuso. Se questa funzione non è abilitata, il prodotto multifunzione si ferma e richiede di caricare il formato carta corretto.

Determina se il prodotto multifunzione deve controllare che il formato carta caricato corrisponda a quello richiesto per il documento inviato per la stampa.

Configurazione del prodotto > 37

VOCE SCELTA DESCRIZIONE

Resolution (Risoluzione)

Toner S a ve M od e (Risparmio Toner)

Velocità Stampa Mono

600x1200DPI 600DPI M-Level

(600DPI Livello M)

600DPI

OFF/ON (SÌ/ NO)

VELOCITÁ AUTOMATICA

MONO 32PPM

COLOR SPEED (VELOCITÀ COLORE)

MIXED SPEED (VELOCITÁ MISTA)

Imposta la risoluzione predefinita di stampa (punti per pollice). 600 x 1200 DPI utilizza più memoria e richiede più tempo per l'elaborazione, ma stampa con una qualità migliore.

Riduce la quantità di toner utilizzato per la stampa. La modalità di risparmio toner produce delle stampe più chiare, ma è più economica.

Se la prima pagina di un processo di stampa è in bianco e nero, il prodotto multifunzione stampa a una velocità di 32ppm (pagine al minuto). Se il prodotto multifunzione rileva una pagina a colori, il processo di stampa rallenta a 20 ppm.

Questa impostazione funziona come l'impostazione VELOCITÁ AUTOMATICA, fatta eccezione per il fatto che il prodotto multifunzione stampa a una velocità di 32ppm fino a quando non rileva una pagina a colori. Per raggiungere questa velocità, nel passaggio a 20 ppm per le pagine a colori, il prodotto multifunzione impiegherà ulteriori 10 – 20 secondi per riscaldarsi e 30 – 60 secondi per raffreddarsi. Tuttavia, tale impostazione risulta più appropriata quando la maggior parte dei processi di stampa sono interamente in bianco e nero.

Il prodotto multifunzione stampa tutti i lavori a 20 ppm. Questa impostazione risulta più appropriata se la maggior parte dei processi di stampa sono a colori.

Il prodotto multifunzione passa automaticamente da 20 ppm per ogni pagina a colori a 32 ppm per ogni pagina in bianco e nero. Nella fase di stampa di pagine in bianco e nero, i 3 tamburi di colore si sollevano automaticamente per ottimizzare la durata di utilizzo. Ogniqualvolta il prodotto multifunzione passa dalla stampa in bianco e nero alla stampa a colori, il processo di stampa si rallenta. Tuttavia, è possibile evitare il ritardo di 30 –60 secondi per il raffreddamento descritti per MONO 32ppm limitando la velocità di stampa mono a 20ppm. Questa impostazione è indicata quando la maggior parte delle pagine stampate sono in bianco e nero con poche pagine a colori, oppure quando la maggior parte dei processi di stampa sono interamente a colori o interamente in bianco e nero.

Orientamento PORTRAIT

(VERTICALE)

ORIZZONTALE

Lines Per Page (Linee Per Pagina)

5-64-128 Imposta il numero di linee di testo per

Configurazione del prodotto > 38

Consente di selezionare l’orientamento predefinito della pagina tra verticale (altezza) e orizzontale (larghezza).

pagina quando viene ricevuto testo puro da un’applicazione non Windows. L’impostazione predefinita per il formato A4 verticale è 65, per Letter è 60.

VOCE SCELTA DESCRIZIONE

Edit Size (Modifica Formato)

Supporti stampa, menu

VOCE SCELTA DESCRIZIONE

Tra y 1 Pap e r s iz e (Form. supp. cass1)

CASSETTE SIZE (FORM. CASSETTO)

LETTER EXECUTIVE LEGAL 14 LEGAL 13.5 LEGAL 13 A4 / A5 / A6 / B5 PERSONALIZZATO BUSTA COM-9 BUSTA COM-10 BUSTA MONARCH BUSTA DL BUSTA C5

/ A5 / A6 / B5

LEGAL 14 LEGAL 13.5 LEGAL 13 LETTER EXECUTIVE PERSONALIZZATO

Imposta il formato dell’area della pagina stampabile in modo che corrisponda al formato carta in uso. Questa non corrisponde alla dimensione fisica della carta che è sempre leggermente più larga. Per le dimensioni fisiche dei diversi formati, vedere Vedere "Consigli per la

scelta della carta" a pagina 17.

Consente di selezionare il formato carta caricato nel Cassetto 1 (cassetto superiore se entrambi i cassetti sono stati installati). Per l’impostazione PERSONALIZZATO, vedere DIMENSIONE X e DIMENSIONE Y più avanti in questa tabella.

Tipo di supporto cassetto 1

Peso supporto cassetto 1

Formato carta cass. 2

CARTA COMUNE

CARTA INTESTATA USO BOLLO CARTA RICICLATA RUVIDA GLOSSY (CARTA LUCIDA) USERTYPE1 USERTYPE2 USERTYPE3 USERTYPE4 USERTYPE5

LIGHT (64~74g/m²) (LEGGERO (64~74g/m²))

MEDIUM

(75~104 g/m²) (MEDIO (75~104 g/m²)) PESANTE (105-120g/m²)

A4 / A5 / B5 / LEGAL14 LEGAL 13.5 LEGAL 13 LETTER EXECUTIVE PERSONALIZZATO

Consente di selezionare il tipo di supporto di stampa caricato in questo cassetto. In questo modo, il prodotto multifunzione può regolare i propri parametri operativi interni, quali la velocità del motore e la temperatura del fusore, per stampare al meglio il supporto che deve essere utilizzato. Ad esempio, la carta intestata può beneficiare di una temperatura leggermente più bassa per assicurare che il suo inchiostro non sbavi.

Regola il prodotto multifunzione sulla grammatura della carta comune caricata in questo cassetto.

Consente di selezionare il formato carta caricato nel cassetto 2 (inferiore), se installato. Per l’impostazione PERSONALIZZATO, vedere DIMENSIONE X e DIMENSIONE Y più avanti in questa tabella.

Configurazione del prodotto > 39

VOCE SCELTA DESCRIZIONE

Tipo di supporto cassetto 2

Peso supporto cassetto 2

Formato carta cassetto multiuso

CARTA COMUNE

CARTA INTESTATA CARTA USO BOLLO CARTA RICICLATA RUVIDA GLOSSY (CARTA LUCIDA) USERTYPE1 USERTYPE2 USERTYPE3 USERTYPE4 USERTYPE5

LEGGERA (64-74 g/m²)

MEDIA (75-104 g/m²)

PESANTE (105-120 g/m²) ULTRA HEAVY (U-PESANTE) (121-176 g/m²)

A4 / A5 / A6 / B5 LEGAL 14 LEGAL 13.5 LEGAL 13 LETTER EXECUTIVE PERSONALIZZATO BUSTA COM-9 BUSTA COM-10 BUSTA MONARCH BUSTA DL BUSTA C5

Consente di selezionare il tipo di supporto di stampa caricato in questo cassetto (se installato).

Regola il prodotto multifunzione sulla grammatura della carta comune caricata in questo cassetto (se installato).

Consente di selezionare il formato carta da utilizzare nel cassetto multiuso. Per l’impostazione PERSONALIZZATO, vedere DIMENSIONE X e DIMENSIONE Y più avanti in questa tabella.

Tipo supporto cassetto multiuso

Peso supporto cassetto multiuso

Unità di misura MLLIMETRE

CARTA COMUNE

CARTA INTESTATA LUCIDO ETICHETTE USO BOLLO CARTA RICICLATA CARTONCINO RUVIDA GLOSSY (CARTA LUCIDA) USERTYPE1 USERTYPE2 USERTYPE3 USERTYPE4 USERTYPE5

MEDIUM (MEDIO)

(75-90 g/m²) PESANTE (91-120 g/m²) ULTRAPESANTE (122-203g/m²)

(MILLIMETRI)

POLLICI

Consente di selezionare il tipo di supporto di stampa da utilizzare nel cassetto multiuso, in modo che il prodotto multifunzione possa regolare i propri parametri interni per stampare al meglio il tipo di supporto di stampa selezionato.

Consente di selezionare il peso del supporto di stampa da utilizzare nel cassetto multiuso.

Consente di selezionare l’unità di misura per le due voci successive.

Configurazione del prodotto > 40

VOCE SCELTA DESCRIZIONE

Dimensione X 64-210-216

MILLIMETRE (MILLIMETRI)I

Dimensione Y 148-297-1200

MILLIMETRE (MILLIMETRI)

Consente di selezionare la larghezza della carta definita dalle impostazioni "PERSONALIZZATO" riferite alle precedenti impostazioni FORMATO CARTA.

Consente di selezionare la lunghezza della carta definita dalle impostazioni "PERSONALIZZATO" riferite alle precedenti impostazioni FORMATO CARTA. Notare che nel cassetto multiuso è possibile utilizzare supporti di stampa fino a 1200 mm di lunghezza per la stampa di striscioni.

Menu Colore

VOCE SCELTA DESCRIZIONE

Controllo densità AUTOMATICA

MANUALE

Se impostato su AUTO, la densità dell’immagine viene regolata automaticamente all’accensione, quando viene installato un nuovo tamburo di stampa o una nuova cartuccia di toner e ad intervalli di 100, 300 e 500 conteggi del tamburo. Se si verifica un intervallo di 500 conteggi del tamburo durante un processo di stampa, questo viene eseguito alla fine del processo di stampa e dura fino a 55 secondi. Se impostato su MANUAL (MANUALE), questa regolazione viene effettuata solo quando attivata dalla voce seguente del menu.

Regolazione densità ESEGUI Con questa selezione si imposta immediatamente la

Color Tuning (Messa A P.to Col)

C Highlight (Toni Chiari C)

C Mid-tone (Mezzitoni C)

C Dark (Toni Scuri C) M Highlight

(Toni Chiari M) M Mid-tone

(Mezzitoni M) M Dark (Toni Scuri M) Y Highlight

(Toni Chiari Y) Y Mid-tone

(Mezzitoni Y) Y Dark (Toni Scuri Y) K Highlight

(Toni Chiari K) K Mid-tone

(Mezzitoni K) K Dark (Toni Scuri K)

PRINT PATTERN (STAMPA PATTERN)

-3~0~+3

densità automatica.

Selezionando questa voce viene stampato il diagramma di regolazione del colore che consente di regolare il bilanciamento del colore.

Consente di regolare la densità dell’immagine per ciascun componente dei colori (ciano, magenta, giallo e nero). L’impostazione normale è 0.

Configurazione del prodotto > 41

VOCE SCELTA DESCRIZIONE

C Darkness (Densità C)

M Darkness (Densità M)

Y Darkness (Densità Y)

K Darkness (Densità K)

Regola Registrazione ESEGUI Effettua automaticamente la regolazione della

Registraz. Fine C Registraz. Fine M Registraz. Fine Y

Ink Simulation (Simul. Inchiostri)

UCR BASSO

-3~0~+3

SWOP EUROSCALE JAPAN

MEDIO HIGH (ELEVATO)

Regola la densità di ciascun componente dei colori (ciano, magenta, giallo e nero). L’impostazione normale è 0.

calibrazione del colore. Normalmente viene effettuata all’accensione della stampante e quando il coperchio superiore viene aperto e poi richiuso. Questo processo allinea accuratamente le immagini ciano, magenta e giallo all’immagine del nero.

Effettua la regolazione fine della temporizzazione dell’immagine in relazione al componente dell’immagine del nero.

Consente di selezionare una gamma di campioni di colori di standard industriale.

Seleziona il limite allo spessore dello strato di toner. Se nella stampa scura la carta si arrotola, a volte è possibile ovviare a questo inconveniente selezionando MEDIUM (MEDIO) o LOW (BASSO). UCR = Under Curl Removal (Rimozione arricciatura).

Densità CMY 100% Sì

Conversione CMYK ON/OFF L'impostazione su OFF (NO) semplifica il processo di

Quando viene attivata, le aree nere vengono prodotte utilizzando il 100% di C, M, e Y anziché di nero. Il risultato è una finitura più lucida.

conversione dei dati CMYK con una conseguente riduzione del tempo di elaborazione. Questa impostazione non viene considerata quando viene utilizzata la funzione Simulazione inchiostri. Solo PS.

Configurazione del prodotto > 42

Sistema, menu

VOCE SCELTA DESCRIZIONE

Pow Save Time (Economizzatore)515

60 240

Personality (Emulazione)

USB PS Protocol (Protoc. PS-USB)

Avvisi cancellabili ONLINE

AUTO EMULATION (AUTOMATICA)

PCL IBM PPR III XL EPSON FX PS3 EMULATION (EMULAZIONE PS3)

RAW

ASCII

PROCESSO

Regola il tempo di inattività prima che la stampante si commuti automaticamente in modalità di risparmio energetico. In questa modalità, i consumi di energia sono ridotti ad un livello basso, richiesto solo per mantenere la stampante operativa e pronta a ricevere dati. Quando viene inviato un processo, il prodotto multifunzione richiede un tempo di riscaldamento fino ad 1 minuto prima che possa iniziare la stampa.

Questa voce consente di selezionare quale emulazione di standard industriale dovrebbe essere utilizzata dal prodotto multifunzione. Quando è impostata su AUTO (AUTOMATICA), ogni volta che viene ricevuto un processo di stampa, i dati in arrivo vengono esaminati e viene selezionata automaticamente l’emulazione corretta.

Consente di selezionare il formato dati PostScript per la porta USB.

Quando è impostato su ONLINE, è possibile cancellare gli errori non critici, come le richieste di un formato carta differente, premendo il pulsante ON LINE. Quando è impostato su PROCESSO, possono essere cancellati quando riprende il processo di stampa.

Auto continuazione ON/OFF Determina se il prodotto multifunzione deve

ripristinare automaticamente una condizione di saturazione della memoria.

Timeout man. OFF

Timeout att. 5~40~300

Avv. toner CONTINUA-

Recupero inceppam.

30 secondi

60 secondi

OFF

ZIONE

ARRESTO

ON/OFF (SÌ) Specifica se il prodotto multifunzione deve

Specifica quanti secondi il prodotto multifunzione deve aspettare l’alimentazione della carta prima di annullare il processo.

Specifica quanti secondi il prodotto multifunzione deve aspettare prima di forzare l’espulsione della pagina quando non riceve dati. In modalità di emulazione PostScript, il processo viene annullato se si verifica un superamento del timeout.

Specifica se il prodotto multifunzione deve continuare a stampare anche dopo il rilevamento di una condizione di toner esaurito.

effettuare un recupero della stampa dopo che si è verificato un inceppamento della carta. Se su ON, il prodotto multifunzione cercherà di stampare di nuovo qualsiasi pagina persa per un inceppamento della carta una volta che l’inceppamento è stato rimosso.

Rapporto errori ON/OFF Se su ON, il prodotto multifunzione stampa i

dettagli di errore quando avviene un errore di emulazione PostScript.

Configurazione del prodotto > 43

Emulazione PCL

VOCE SCELTA DESCRIZIONE

Font Source (Tipologia Font)

Font No. (Numero Font)

Font Pitch (Passo Font)

Altezza Font 4.00 PUNTI~12.00

Set simboli PC-8 Set di simboli PCL. Se l'origine ed il

RESIDENT / RESIDENT 2 (FONT RESIDENTI/FONT RESID. 2)

I0~I89 Imposta il numero del font corrente

0.44 CPI~10.00

CPI~99.99 CPI

PUNTI~999.75 PUNTI

Specifica la posizione del font PCL predefinito. Normalmente, questo sarà residente a meno che non vengano installati dei font aggiuntivi nell’alloggiamento di espansione ROM, oppure siano stati scaricati font aggiuntivi sulla RAM come font permanenti.

predefinito dall'origine correntemente selezionata che può essere interna (I), alloggiamento ROM (C) oppure font software (S).

Dimensioni in punti del font predefinito selezionato.

Altezza del font PCL predefinito. Nota: Questo menu viene visualizzato

solo quando il font selezionato Font No. (Nr. Font) è scalabile, con spaziatura proporzionale.

numero del font vengono cambiati con uno che non supporta il set di simboli selezionato, questo deve essere cambiato con un set di simboli disponibili per detto font.

A4 Print Width (Larghezza A4)

White Page Skip (Salto Pag. Vuota)

Cr Function (Funzione Cr)

Lf Function (Funzione Lf)

Print Margin (Margine Stampa)

Nero mono OFF/ON (NO/SÌ) Consente di selezionare se i dati

78 COLUMN (78 COLONNE)

80 COLUMN (80 COLONNE)

OFF/ON (NO/SÌ) Consente di selezionare se vengono

CR / CR+LF Consente di selezionare se un carattere di

LF / LF+CR Consente di selezionare se un carattere di

NORMAL (NORMALE)

1/5 INCH (1/5 DI POLLICE) 1/6 INCH (1/6 DI POLLICE)

Imposta il numero delle colonne soggette a Auto LF (LF Automatico) con carta A4 in PCL. Questo è il valore quando la modalità Auto CR/LF Mode (Auto CR/LF Automatico) è impostato su OFF (NO) con il carattere 10CPI.

stampate o meno le pagine vuote.

carriage return ricevuto (0Dh) deve anche causare un line feed.

line feed (0Ah) ricevuto deve anche causare un carriage return.

Imposta l’area non stampabile della pagina. NORMAL (NORMALE) è compatibile PCL.

dell’immagine nera devono venire stampati utilizzando il toner nero (ON (SÌ)) oppure il CMY al 100% (OFF (NO)). È valido soltanto in modalità di emulazione PCL.

Configurazione del prodotto > 44

VOCE SCELTA DESCRIZIONE

Larghezza Penna

Nr. Id Cassetto Cassetto

Multiuso

Emulazione PPR

VOCE SCELTA DESCRIZIONE

Passo dei caratteri

Font Compresso

ON/OFF Se viene specificata la larghezza minima

in PCL, talvolta rappresentata da una linea da 1 punto, la linea appare spezzata. Se Pen Width Adjust (Larghezza penna) è impostata su ON (SÌ), quando viene specificata la larghezza minima, la larghezza della linea viene ampliata in modo da apparire più larga di una linea da 1 punto. Se Pen Width Adjust (Larghezza penna) è impostata su OFF (NO), la linea apparirà come prima.

1~4~59 Consente di impostare il numero per

specificare un particolare cassetto per il comando di destinazione alimentazione carta (ESC&I#H) nell'emulazione PCL5e.

10 CPI; 12 CPI; 17 CPI; 20 CPI; PROPORZIONALE

12CPI - 20CPI; 12CPI - 12CPI

Specifica il passo dei caratteri nell'emulazione PPR di IBM.

Specifica il passo 12CPI per la modalità Compressa.

Character Set (Set Di Caratteri)

Symbol Set (Set Di Simboli)

Letter 0 Style DISATTIVA

Zero Character (Carattere Zero)

Interlinea 6 LPI; 8 LPI Specifica l'interlinea.

White Page Skip (Salto Pag. Vuota)

Cr Function (Funzione Cr)

Lf Function (Funzione Lf)

Lunghezza Linea

SET 1; SET 2 Specifica un set di caratteri.

IBM 437 Specifica un set di simboli.

Specifica lo stile che sostituisce 9BH con

ATTIVA

NORMAL (NORMALE)

Slashed (con barra)

OFF/ON (NO/SÌ) Consente di selezionare se vengono

CR / CR+LF Consente di selezionare se un carattere

LF / LF+CR Consente di selezionare se un carattere

80 COLUMN / 136

COLUMN (80 COLONNE / 136 COLONNE)

la lettera o e 9DH con uno zero

Consente di impostare lo zero con o senza barra.

stampate o meno le pagine vuote.

di carriage return ricevuto (0Dh) deve anche causare un line feed.

di line feed (0Ah) ricevuto deve anche causare un carriage return.

Specifica il numero di caratteri per riga.

Lunghezza Modulo

Posizione del display TOF

11 pollici / 11,7

pollici / 12 pollici

0.0 Poll - 1.0 Poll Specifica la distanza di stampa dal lato

Configurazione del prodotto > 45

Specifica la lunghezza della pagina.

superiore del foglio.

VOCE SCELTA DESCRIZIONE

Margine sinistro

Adatta A Letter DISATTIVA

Altezza Testo SAME / DIFF

Emulazione FX

VOCE SCELTA DESCRIZIONE

Passo dei caratteri

Character Set (Set di caratteri)

Symbol Set (Set Di Simboli)

0.0 Poll - 1.0 Poll Specifica la distanza di stampa dal lato sinistro del foglio.

ATTIVA

(UGUALE /SECONDO PASSO)

10 CPI; 12 CPI; 17 CPI; 20 CPI; PROPORZIONALE

SET 1 / SET 2 Specifica un set di caratteri.

IBM 437 Specifica un set di simboli.

Imposta la modalità di stampa per adattare i dati di stampa, pari a 11 pollici (66 linee), nell'area di stampa di dimensione LETTER.

Imposta l'altezza di un carattere. UGUALE: Indipendentemente da CPI,

stessa altezza SECONDO PASSO: Come CPI, le altezze

dei caratteri variano.

Specifica il passo dei caratteri in questa emulazione.

Letter 0 Style DISATTIVA

ATTIVA

Zero Character (Carattere Zero)

Interlinea 6 LPI / 8 LPI Specifica l'interlinea.

White Page Skip (Salto Pag. Vuota)

Cr Function (Funzione CR)

Lunghezza Linea

Lunghezza Modulo

Posizione del display TOF

Margine sinistro

NORMAL (NORMALE)

Slashed (con barra)

OFF/ON (NO/SÌ) Consente di selezionare se vengono

CR / CR+LF Consente di selezionare se un carattere

80 COLUMN / 136

COLUMN (80 COLONNE / 136 COLONNE)

11 pollici / 11,7

pollici / 12 pollici

0.0 poll - 1.0 poll Specifica la distanza di stampa dal lato

Specifica lo stile che sostituisce 9BH con la lettera o e 9DH con uno zero

Consente di impostare lo zero con o senza barra.

stampate o meno le pagine vuote.

di carriage return ricevuto (0Dh) deve anche causare un line feed.

Specifica il numero di caratteri per riga.

Specifica la lunghezza della pagina.

superiore del foglio.

sinistro del foglio.

Adatta A Letter DISATTIVA

ATTIVA

Configurazione del prodotto > 46

Imposta la modalità di stampa per adattare i dati di stampa, pari a 11 pollici (66 linee), nell'area di stampa di dimensione LETTER.

USB, menu

VOCE SCELTA DESCRIZIONE

Altezza Testo UGUALE / DIVERSO Imposta l'altezza di un carattere.

UGUALE: Indipendentemente da CPI, stessa altezza.

SECONDO PASSO: Come CPI, le altezze dei caratteri variano.

VOCE SCELTA DESCRIZIONE

Reset Software ATTIVA

Velocità 12 / 480 Mbps Seleziona la velocità dell'interfaccia. Dopo

Ricezione Offline ATTIVA

Numero di serie ENABLE

Manutenzione, menu

VOCE SCELTA DESCRIZIONE

Menu Reset (Ripristino menu)

Save Menu (Salvataggio menu)

DISATTIVA

DISABLE (SÌ/NO)

ESEGUI Ripristina i menu sulle impostazioni

ESEGUI Salva le impostazioni del menu corrente

Attiva o disattiva il comando RESET SOFT.

la modifica dell' impostazione, la macchina viene riavviata dopo l'uscita.

Specifica se ATTIVARE o DISATTIVARE un numero di serie USB. Il numero di serie USB viene utilizzato per identificare il dispositivo USB connesso al PC.

predefinite.

come valori predefiniti. Alla richiesta di conferma, premere ENTER (INSERISCI) per confermare il salvataggio o CANCEL (ANNULLA) per annullarlo.

Power save (Risparmio energia)

Paper Black Setting (Nero Su Carta)

Imp. colore carta –2~0~+2 Come sopra per la stampa a colori.

Transpr Black Setting (Nero Su Lucido)

Transpr Color Setting (Colore Su Lucido)

ENABLE DISABLE (SÌ/NO)

–2~0~+2 Utilizzato per piccole regolazioni quando si

–2~0~+2 Come sopra per la stampa monocromatica

–2~0~+2 Come sopra per la stampa a colori su lucidi.

Configurazione del prodotto > 47

Attiva o disattiva la modalità di risparmio energetico. Il ritardo prima di entrare in questa modalità è impostato nel menu di configurazione del sistema.

rilevano delle stampe sbiadite o puntini bianchi/striature nelle stampe monocromatiche su carta bianca. Selezionare un valore più alto per ridurre lo sbiadimento, oppure un valore più basso per ridurre i puntini o le striature nelle aree di stampa ad alta densità.

su lucidi.

VOCE SCELTA DESCRIZIONE

SMR Setting (Impostazione SMR)

BG Setting (Impostazione BG)

Utilizzo, menu

VOCE DESCRIZIONE

Tra y n Page Count (Cont. pag. cass. n)

Conteggio pagine cassetto multiuso

Conteggio pagine a colori

Conteggio pagine mono Numero totale delle pagine stampate in monocromia.

Durata tamburo K rimanente Durata tamburo C Durata tamburo M Durata tamburo Y

Durata cinghia Percentuale di durata della vita residua della cinghia.

–3~0~+3

Numero totale delle pagine alimentate dal cassetto n.

Numero totale delle pagine alimentate dal cassetto multiuso.

Numero totale delle pagine stampate a colori.

Percentuale di durata della vita residua dei materiali di consumo.

Durata del fusore Percentuale di durata della vita residua del fusore.

Toner K Toner C Toner M Toner Y

Formato cartuccia e livello toner corrente.

Configurazione del prodotto > 48

Menu Log Lavori

NOTA L'accesso a questo menu richiede l'uso della password.

VOCE SCELTA DESCRIZIONE

Inserire password nnnn Inserisce una password per accedere al

menu relativo alle statistiche di stampa.

La password predefinita è “0000” (quattro zeri).

Nota: La categoria Menu registro processi non compare se la funzione relativa alle statistiche di stampa non è supportata.

Log lavori Sì

Log Size (Dimenisone log)

Reset Counter (Reset contatore)

Modifica password Consente la modifica della password.

Nuova password **** Consente di impostare una nuova

Verify Password (Verifica passw.)

DISABLE (NO)

1~30~100 Specifica il numero massimo di dati

ESEGUI Azzera il contatore.

**** Verifica la modifica della password.

Stampa un elenco di processi effettuati su questo prodotto multifunzione.

conservati per stampare la cronologia dei dati.

Se la cronologia dei dati totale è superiore a questo valore, i dati verranno aggiornati in ordine ascendente.

Nota: deve essere installato l'HDD.

password.

Configurazione del prodotto > 49

ESCRIZIONE DEI PROTOCOLLI DI ARCHIVIAZIONE

FTP

FTP è l'acronimo di File Transfer Protocol. Si tratta del metodo comunemente utilizzato per il trasferimento dei file da un computer all'altro tramite Internet. FTP utilizza il protocollo RFC 959[FTP]. Pertanto, prima di utilizzare il protocollo FTP per il salvataggio dei documenti, assicurarsi di disporre di un account FTP valido con il privilegio di scrittura sulla directory in cui salvare i file e della password. Per aggiungere una sottodirectory dal prodotto multifunzione, è necessario disporre del privilegio di aggiunta di una nuova directory.

HTTP

HTTP utilizza il protocollo RFC 2616[HTTP 1.1] e, in genere, la porta predefinita 80. Se non si utilizza la porta HTTP per il salvataggio dei file, è necessario modificare la porta HTTP del prodotto multifunzione per il server Web.

Poiché un server Web HTTP (Hyper Text Transfer Protocol) utilizza in genere un account anonimo per l'autenticazione, è possibile collegarsi direttamente alla pagina Web senza immettere il nome utente e la password. Pertanto, se il server HTTP utilizza un account anonimo per l'autenticazione, quando si salvano i file utilizzando questo prodotto multifunzione, non è necessario immettere il nome di login e la password per il prodotto nell'apposito campo.

In caso contrario, se il server HTTP non consente l'utilizzo di un account anonimo per l'autenticazione della connessione alla pagina Web, verrà richiesto di immettere un nome utente e la password al momento della connessione al sito Web. In questo caso, la funzione di salvataggio dei file è disponibile solo se il server consente l'immissione del nome utente e della password nel campo Login name and Password (Nome di login e password) per il prodotto multifunzione.

Pertanto, prima di utilizzare il protocollo HTTP per il salvataggio dei file, verificare la modalità di accesso consentita dal server Web. Se la modalità di accesso anonimo non è consentita, è necessario disporre di un account HTTP valido e della relativa password.

Poiché, prima di procedere al salvataggio e alla scrittura dei file, il prodotto multifunzione ricercherà la directory per il salvataggio dei file specificata per verificare se esiste, è necessario consentire la visualizzazione del contenuto di tale directory e la scrittura nel server Web. Altrimenti, il prodotto multifunzione non sarà in grado di scrivere il file nella directory.

Se si desidera utilizzare il prodotto multifunzione per il salvataggio dei file, oltre ad effettuare alcune impostazioni nel server Web, è necessario verificare che l'account disponga del privilegio di scrittura per la connessione a tale server. In caso contrario, il prodotto multifunzione non sarà in grado di "scrivere" il file acquisito nel file system.

Configurazione del prodotto > 50

Impostazione dell'accesso anonimo in IIS:

1. Avviare Gestione servizio Internet nel Pannello di controllo.

2. Selezionare Sito Web predefinito e fare clic con il pulsante destro del mouse su

C:\Inetpub\wwwroot\X cabinet.

3. Selezionare Proprietà.

4. Nella finestra di dialogo delle proprietà di X cabinet, selezionare la scheda della

protezione directory e fare clic sul pulsante Modifica in Controllo autenticazione e accesso anonimo. Assicurarsi che sia selezionata la casella di controllo relativa all'Accesso anonimo nella finestra di dialogo dei metodi di autenticazione.

5. Fare clic su Modifica per aprire la finestra Account utente anonimo.

NOTA Assicurarsi che l'account memorizzato nel sistema (nel file "nomeutente") disponga di privilegi sufficienti per accedere al file system.

Configurazione del prodotto > 51

Impostazione dell'accesso privilegiato in IIS:

1. Come descritto nella sezione "Impostazione dell'accesso anonimo in IIS", avviare

Gestione servizio Internet e selezionare Sito Web predefinito. Fare clic con il pulsante destro del mouse su C:\Inetpub\wwwroot\X cabinet e selezionare Proprietà.

2. Selezionare la scheda Directory nella pagina Proprietà. Assicurarsi che siano selezionati i privilegi di Lettura, Scrittura e Esplorazione directory.

NOTA Se sul server viene utilizzato il sistema di gestione dei file NTFS, per consentire a IIS di utilizzare un account anonimo per l'accesso ai file nella directory C:\Inetpub\wwwroot\X cabinet\Files, occorre assicurarsi che l'account anonimo disponga dei privilegi corretti. È necessario effettuare le impostazioni riportate di seguito:

1. Selezionare la directory C:\Inetpub\wwwroot\X cabinet\Files in Esplora risorse e fare clic con il pulsante destro del mouse per selezionare Proprietà.

2. Selezionare la scheda Protezione nella finestra di dialogo File, quindi Tutti.

3. Selezionare i privilegi di lettura/esecuzione, di visualizzazione dell'elenco

delle proprietà delle cartelle e di lettura/scrittura.

A questo punto, tutti gli utenti dispongono del privilegio di gestione dei file disponibili nella directory di salvataggio.

NOTA

1. Per proteggere i file acquisiti, è opportuno consentire solo a determinati utenti di disporre dei privilegi completi per la directory dei file. Pertanto, quando si impostano i privilegi di accesso per il file system, si consiglia di consentire l'accesso alla directory di salvataggio dei file all'account anonimo IIS o soltanto agli utenti e ai gruppi che possono utilizzare tale directory.

2. Tenere presente che il protocollo HTTP non consente di aggiungere una sottodirectory del server dal prodotto multifunzione.

Quando si utilizza Apache come server HTTP, in base a quanto indicato nella relativa documentazione, per eseguire il metodo HTTP PUT è necessario che il server implementi il comando SCRIPT. Sebbene al documento sia allegato un esempio in Perl, è necessario modificarlo prima dell'uso, poiché questo prodotto multifunzione utilizza la codifica di trasferimento Chunked. Inoltre, è necessario configurare il server Apache in modo che accetti questo prodotto multifunzione. Per ulteriori informazioni, consultare la relativa documentazione Apache.

Configurazione del prodotto > 52

CIFS

CIFS (Windows Network Share) è un protocollo per il salvataggio dei file utilizzato in genere per la "condivisione delle risorse" di una rete nei sistemi Microsoft Windows. Configurare la "directory condivisa" in base alle impostazioni di rete per la condivisione definite in Microsoft Windows. Quando è attiva la modalità a livello utente di Windows 2000, utilizzare l'account e la password con il privilegio di "scrittura" come nome di login e password per la cartella del prodotto multifunzione.

MPOSTAZIONE DELLA FUNZIONALITÀ FAX

MPOSTAZIONE INIZIALE

È necessario impostare i seguenti parametri prima di utilizzare la funzione fax del prodotto

multifunzione:

> Data e ora > Codice del paese > ID e numero postazione

Vi sono altri parametri che possono essere impostati in base alle proprie preferenze. Per ulteriori informazioni, vedere la tabella di configurazione del fax ("Impostazioni fax" a

pagina 31).

Per impostare i parametri di fax:

1. Premere il tasto Menu per visualizzare la schermata delle impostazioni di menu.

2. Utilizzando il tasto freccia SU, spostarsi su Management (Gestione) e premere OK.

3. Alla richiesta, immettere la password e premere OK.

4. Premere OK per selezionare la data e l'ora.

5. Immettere la data e l'ora, quindi premere OK per confermare l'immissione.

6. Utilizzando il tasto freccia SU, spostarsi su Country Code (Codice nazione) e premere OK.

7. Selezionare il paese in cui si trova il prodotto multifunzione e premere OK.

8. Premere Invio per tornare alla schermata delle impostazioni del menu principale.

9. Utilizzando il tasto freccia SU, spostarsi su Fax Settings (Impostazioni Fax) e premere OK.

10. Utilizzando il tasto freccia SU, spostarsi su Setup Fax (Impostazione fax) e premere OK.

11. Premere OK per selezionare l'ID di postazione.

12. Immettere il numero ID e il numero telefonico, quindi premere OK per confermare

l'immissione.

13. Premere Invio per aggiornare le selezioni e chiudere il menu.

NOTA Se il prodotto viene collegato tramite un centralino (PBX), è necessario specificare anche il prefisso che consente di ottenere la linea esterna prima di comporre il numero telefonico. Vedere "Collegamento a un centralino" a

pagina 56.

Configurazione del prodotto > 53

MPOSTAZIONE AVANZATA

Il prodotto offre numerose funzionalità che riducono il tempo necessario per le operazioni manuali e rendono più efficienti le comunicazioni fax.

Aggiunta di una voce di composizione rapida alla rubrica telefonica

Il prodotto ha una rubrica telefonica in grado di memorizzare 200 numeri. I primi 10 vengono assegnati ai tasti delle voci di composizione veloce "one-touch". Per aggiungere un nuovo numero di composizione rapida alla rubrica telefonica:

1. Premere il tasto Menu sul pannello di controllo.

2. Utilizzando il tasto freccia SU, spostarsi su Fax Settings (Impostazioni Fax) e premere OK.

3. Premere OK per selezionare la rubrica telefonica.

4. Premere OK per selezionare Edit Speed Dial! (Modifica Compos. Rapida), quindi premere OK.

5. Utilizzare i tasti freccia SU/GIÙ, spostarsi sulla posizione della voce desiderata (numero di indice) e premere OK.

6. Premere OK, immettere il destinatario desiderato utilizzando la tastierina alfanumerica, quindi premere ancora OK.

7. Utilizzando il tasto freccia GIÙ, spostarsi sul campo del numero e premere OK.

8. Immettere il nuovo numero di fax e premere OK.

NOTA

1. Il nome può essere composto da un massimo di 32 caratteri alfanumerici. Il numero da un massimo di 32 cifre.

2. Se il numero di destinazione del fax ha un numero di interno, premere il tasto Pause (Pausa) per inserire una pausa tra i numeri. Verrà inserita una pausa di un secondo nella composizione delle cifre.

Aggiunta di una voce di composizione di gruppo alla rubrica telefonica

Il prodotto può memorizzare fino a 20 composizioni di gruppo ed ogni gruppo può contenere fino a 50 voci. Per aggiungere un nuovo numero di composizione di gruppo alla rubrica telefonica:

1. Premere il tasto Menu sul pannello di controllo.

2. Utilizzando il tasto freccia SU, spostarsi su Fax Settings (Impostazioni Fax) e premere OK.

3. Premere OK per selezionare la rubrica telefonica.

4. Utilizzando il tasto freccia GIÙ, spostarsi su Modifica composizione gruppo e premere OK.

5. Utilizzare i tasti freccia SU/GIÙ, spostarsi sulla posizione della voce di gruppo desiderata (numero di indice) e premere OK.

6. Premere OK, immettere il nome del nuovo gruppo utilizzando la tastierina alfanumerica, quindi premere ancora OK.

NOTA Il nome può essere composto da un massimo di 32 caratteri alfanumerici.

Configurazione del prodotto > 54

7. Se sono necessari più numeri, ripetere il passaggio 6 per aggiungere altre voci al gruppo.

NOTA Ogni gruppo può avere un massimo di 50 voci.

Eliminazione di una voce di composizione rapida dalla rubrica telefonica

Per eliminare un nuovo numero di composizione rapida dalla rubrica telefonica:

1. Premere il tasto Menu sul pannello di controllo.

2. Utilizzando il tasto freccia SU, spostarsi su Fax Settings (Impostazioni Fax) e premere OK.

3. Premere OK per selezionare la rubrica telefonica.

4. Utilizzando il tasto freccia GIÙ, spostarsi su Elimina composizione rapida e premere OK.

5. Utilizzare i tasti freccia SU/GIÙ, scorrere le voci di composizione rapida e premere OK per selezionare il numero di fax richiesto.

Se è necessario eliminare più voci, è possibile ripetere questa operazione più volte. La riga o le righe selezionate saranno contrassegnate dall'asterisco (*).

6. Premere Invio per terminare la selezione e tornare alla schermata precedente. Sul display LCD apparirà il numero di numeri di fax selezionati.

7. Per confermare l'eliminazione premere OK oppure premere Stop per annullare le eliminazioni.

Eliminazione di una voce di composizione di gruppo dalla rubrica telefonica

Per eliminare una voce di composizione di gruppo dalla rubrica telefonica:

1. Premere il tasto Menu sul pannello di controllo.

2. Utilizzando il tasto freccia SU, spostarsi su Fax Settings (Impostazioni Fax) e premere OK.

3. Premere OK per selezionare la rubrica telefonica.

4. Utilizzando il tasto freccia GIÙ, spostarsi su Elimina composizione di gruppo e premere OK.

5. Utilizzando i tasti freccia SU/GIÙ, scorrere le voci di composizione di gruppo e

premere OK per selezionare l'ID di gruppo richiesto. Se è necessario eliminare più voci, è possibile ripetere questa operazione più volte.

La riga o le righe selezionate saranno contrassegnate dall'asterisco (*).

6. Premere Invio per terminare la selezione e tornare alla schermata precedente. Sul display LCD apparirà il numero di numeri voci di gruppo selezionate.

7. Per confermare l'eliminazione premere OK oppure premere Stop per annullare le eliminazioni.

Configurazione del prodotto > 55

Eliminazione di tutte le voci della rubrica telefonica

Per eliminare l'intero contenuto della rubrica telefonica:

1. Premere il tasto Menu sul pannello di controllo.

2. Utilizzando il tasto freccia SU, spostarsi su Fax Settings (Impostazioni Fax) e premere OK.

3. Premere OK per selezionare la rubrica telefonica.

4. Utilizzando il tasto freccia GIÙ, spostarsi su Elimina tutto e premere OK.

5. Alla richiesta, scegliere "Sì" per confermare l'eliminazione o "No" per annullare

l'operazione.

Aggiunta del numero telefonico dopo la trasmissione

È possibile impostare la macchina per richiedere l'aggiunta di eventuali nuovi numeri di fax alla rubrica dopo la trasmissione:

1. Premere il tasto Menu sul pannello di controllo.

2. Utilizzando il tasto freccia SU, spostarsi su Fax Settings (Impostazioni Fax) e premere OK.

3. Premere OK per selezionare la rubrica telefonica.

4. Utilizzando il tasto freccia SU, spostarsi su Aggiungi numero telefono e premere OK.

5. Scegliere “Yes” (Sì) per confermare o “No” (No) per annullare l'operazione. .

In seguito a questa impostazione, quando si invia un fax a un nuovo numero di destinazione, viene visualizzato il seguente messaggio:

Agganciare tel.# dopo TX Sì/No

Scegliere “Yes” (Sì) per confermare o “No” (No) per annullare l'operazione.

Collegamento a un centralino

I centralini o PBX sono sistemi telefonici privati utilizzati per instradare le chiamate, ad esempio all'interno di una società. Quando si compone un numero telefonico, se per avere la linea esterna è necessario inserire un prefisso, la linea è collegata a un centralino. Se questo prodotto multifunzione deve essere collegato a un centralino, apportare le seguenti modifiche per consentire al prodotto di riconoscere le cifre del prefisso nei numeri telefonici utilizzati per accedere alla linea esterna. Dopo aver composto le cifre del prefisso, il prodotto multifunzione attenderà che la linea esterna sia disponibile, ossia che venga rilevato il segnale di libero secondario, prima di comporre il resto del numero.

1. Premere il tasto Menu sul pannello di controllo.

2. Utilizzando il tasto freccia SU, spostarsi su Fax Settings (Impostazioni Fax) e premere OK.

3. Utilizzando il tasto freccia SU, spostarsi su Setup Fax (Impostazione fax) e premere OK.

4. Utilizzando il tasto freccia SU, spostarsi su Dial Prefix (Cifra di accesso) e premere OK.

5. Immettere il prefisso di composizione, quindi premere OK per confermare.

6. Premere Invio per tornare alla schermata delle impostazioni del menu principale.

Configurazione del prodotto > 56

Ricomposizione automatica

È possibile impostare il fax in modo che il numero telefonico venga ricomposto automaticamente in caso di insuccesso della trasmissione fax iniziale. Il prodotto ripeterà la composizione in caso di:

> Linea occupata > Nessuna risposta > Errore di comunicazione

Per impostare la ricomposizione automatica:

1. Premere il tasto Menu per visualizzare la schermata delle impostazioni di menu.

2. Utilizzando il tasto freccia SU, spostarsi su Fax Settings (Impostazioni Fax) e premere OK.

3. Utilizzando il tasto freccia SU, spostarsi su Setup Fax (Impostazione fax) e premere OK.

4. Utilizzando il tasto freccia GIÙ, spostarsi su Re-dial (Richiamata) e premere OK.

5. Selezionare il numero richiesto di tentativi di ricomposizione, compreso tra 0 e 10, quindi premere OK.

6. Utilizzando il tasto freccia GIÙ, spostarsi su Redial Interval (Intervallo tentativi) e premere OK.

7. Selezionare l'intervallo desiderato, compreso tra 1 e 6 minuti, quindi premere OK.

8. Premere Invio per memorizzare le nuove impostazioni di configurazione ed uscire

dal menu.

Ricezione manuale

Alla ricezione di una chiamata in entrata, il prodotto multifunzione squillerà finché non verrà premuto il tasto Start per ricevere il fax.

Per abilitare l'opzione di ricezione manuale:

1. Premere il tasto Menu per visualizzare la schermata delle impostazioni di menu.

2. Utilizzando il tasto freccia SU, spostarsi su Fax Settings (Impostazioni Fax) e premere OK.

3. Utilizzando il tasto freccia SU, spostarsi su Setup Fax (Impostazione fax) e premere OK.

4. Utilizzando il tasto freccia GIÙ, spostarsi su Manual Receive (Ricezione manuale) e premere OK.

5. Premere Invio per memorizzare le nuove impostazioni di configurazione ed uscire

dal menu.

Configurazione del prodotto > 57

Aggiunta di un microtelefono

Se si desidera aggiungere un microtelefono al prodotto multifunzione, collegare la linea alla presa Tel (in alcuni paesi può essere necessario utilizzare un adattatore per presa telefonica).

NOTA Arrotolare il cavo telefonico attorno alla ferrite una volta come mostrato.

Sarò anche necessario aggiornare le impostazioni del telefono per impostare il numero di squilli precedente alla risposta:

1. Premere il tasto Menu sul pannello di controllo.

2. Utilizzando il tasto freccia SU, spostarsi su Fax Settings (Impostazioni Fax) e premere OK.

3. Utilizzando il tasto freccia SU, spostarsi su Setup Fax (Impostazione Fax) e premere OK.

4. Utilizzando i tasti freccia SU/GIÙ, spostarsi su Ring Response (Squilli risposta) e premere OK.

5. Selezionare l'impostazione di risposta desiderata e premere OK.

6. Premere Invio per memorizzare la nuova impostazione di configurazione ed uscire

dal menu.

NOTA È necessario aver attivato anche la ricezione manuale. Vedere "Ricezione

manuale" a pagina 57.

Configurazione del prodotto > 58

UNZIONAMENTO

Il pannello di controllo intuitivo semplifica l'utilizzo di questo prodotto multifunzione. Una volta configurato il prodotto, è possibile metterlo in funzione facilmente.

NOTA Se la restrizione del PIN è stata attivata per una o per tutte le funzioni del prodotto multifunzione, sarà necessario innanzi tutto immettere il PIN.

Nelle sezioni riportate di seguito vengono descritte le procedure avanzate per copiare il documento acquisito, distribuirlo su Internet e inviarlo via fax.

Per dettagli completi sulle modalità di utilizzo della macchina e degli accessori opzionali per stampare in modo ottimale ed efficiente, fare riferimento alla Guida alla stampa.

Per ulteriori informazioni su come utilizzare e accedere alle funzionalità di sicurezza della macchina, vedere la Guida alla sicurezza.

ARICAMENTO DEI DOCUMENTI PER LA COPIA

Questo prodotto multifunzione è in grado di eseguire la scansione, la copia, l'invio tramite e-mail e l'invio via fax dei documenti inseriti nell'alimentatore automatico di documenti (ADF; Automatic Document Feeder) o posizionati sul vetro. Per inviare più pagine, caricare i fogli nell'ADF. L'ADF può contenere fino a 50 pagine contemporaneamente.

Per eseguire la scansione, la copia, l'invio tramite e-mail e l'invio via fax delle pagine di un libro, di ritagli di giornale o di fogli piegati o arricciati, posizionarli sul vetro.

INSERIMENTO DEI DOCUMENTI NELL

Prima di utilizzare l'ADF, assicurarsi che il foglio sia conforme alle specifiche riportate di seguito:

> Documenti con dimensioni comprese tra 114,3 x 139,7 mm (4,5" x 5,5") e 215,9 x

355,6 mm (8,5" x 14").

> Documenti con peso compreso tra 60 e 120 g/m (da 0,002" a 0,006"). > Documenti quadrati o rettangolari in buone condizioni (non fragili o danneggiati). > Documenti integri senza arricciature, pieghe, strappi, inchiostro umido o

perforazioni.

> Documenti che non presentino punti metallici, fermagli, note di carta adesiva. > Tenere pulito il vetro e non lasciare documenti su di esso.

NOTA Per trasmettere documenti di dimensioni o forme irregolari, posizionarli sul vetro oppure effettuare prima una copia ed inviarla al posto dei documenti stessi.

'ADF

Funzionamento > 59

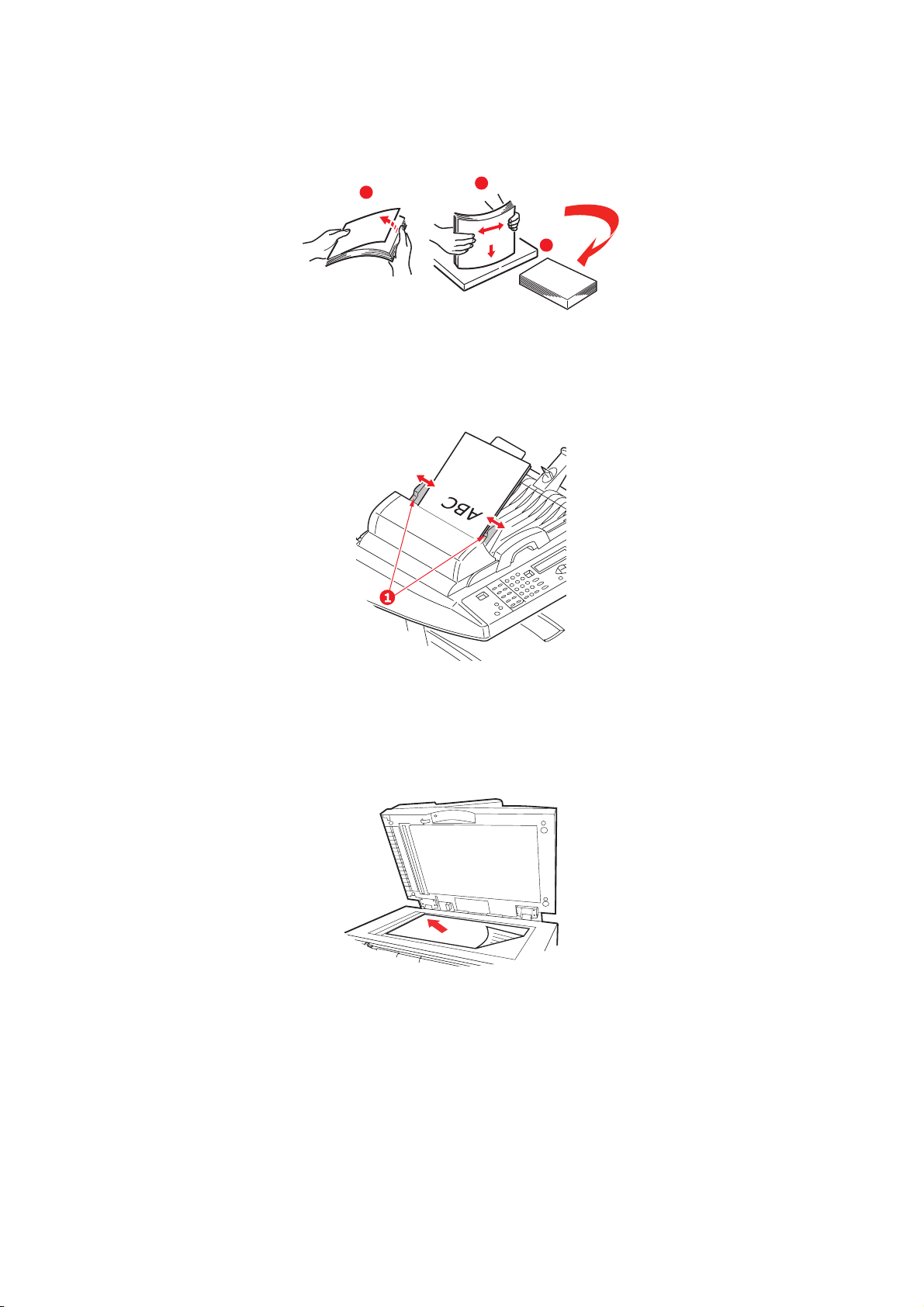

1. Se il documento è costituito da più pagine, smazzare le pagine per evitare inceppamenti della carta. L'ADF può contenere fino a 50 pagine contemporaneamente.

2. Caricare il documento nell'ADF con il lato stampato rivolto verso l'alto facendo attenzione ad inserire per prima la parte superiore di ogni pagina.

3. Spostare i regolatori della larghezza del foglio (1) in modo da centrare il documento nell'ADF.

OSIZIONAMENTO DEI DOCUMENTI SUL VETRO

1. Aprire il coperchio documenti.

2. Posizionare il documento sulla lastra con la parte stampata rivolta verso il basso

allineandolo all'angolo superiore sinistro.

3. Chiudere il coperchio documenti.

Funzionamento > 60

NVIO DEI DOCUMENTI TRAMITE E-MAIL

UNZIONAMENTO DI BASE

Utilizzo della rubrica indirizzi locale

1. Inserire i documenti nell'ADF con il lato stampato rivolto verso l'alto oppure

posizionarli sul vetro con il lato stampato rivolto verso di basso (come descritto sopra).

2. Premere Send Mode (Modalità di invio) (1) sul pannello di controllo. Viene visualizzata la schermata E-mail.

3. Nel campo "A:" immettere l'indirizzo e-mail di destinazione presente nella rubrica visualizzata premendo il pulsante Address Book (Rubrica) sul pannello di controllo (2). Utilizzare i tasti freccia SU e GIÙ (3) per selezionare più indirizzi e-mail e premere OK (4). In alternativa, per rendere più rapida l'operazione, è possibile digitare la lettera iniziale dell'indirizzo e-mail utilizzando la tastierina (8). Premere

Invio (5) per tornare alla schermata principale e-mail.

4. Immettere l'oggetto del messaggio e-mail. In caso contrario, verrà visualizzato il

campo Definisci "Oggetto".

5. Immettere o selezionare l'indirizzo o gli indirizzi nel campo Cc e Ccn, se necessario.

6. Premere Mono (Monocromatico) (6) per inviare i documenti in bianco e nero oppure Colour (Colore) (7) per inviare i documenti a colori.

Utilizzo della ricerca LDAP

NOTA L'autenticazione LDAP deve essere attivata dall'amministratore prima di poter utilizzare questa funzione.

1. Inserire i documenti nell'ADF con il lato stampato rivolto verso l'alto oppure posizionarli sul vetro con il lato stampato rivolto verso di basso (come descritto sopra).

2. Premere Send Mode (Modalità di invio) (1) sul pannello di controllo. Viene visualizzata la schermata E-mail.

3. Premere Address Book (Rubrica) (2) per visualizzare le opzioni di ricerca degli indirizzi.

4. Premere il tasto freccia GIÙ (3) per passare all'opzione RICERCA LDAP, quindi permere il tasto OK (4) per selezionarla.

Funzionamento > 61

5. Utilizzando la tastierina numerica (8) immettere le informazioni di ricerca e premere il pulsante OK (4) per continuare.

NOTA È possibile cercare un nome e /o un indirizzo e-mail.

Se si immette un nome e un indirizzo e-mail, la ricerca verrà eseguita utilizzando entrambi questi parametri.

Se invece si immette un solo parametro (nome o un indirizzo e-mail), la ricerca verrà eseguita utilizzando solo il parametro immesso.

Vengono visualizzati i risultati della ricerca.

6. Utilizzare i tasti freccia SU e GIÙ (3) per selezionare un indirizzo e-mail, quindi premere il pulsante OK (4). Premere Invio (5) per tornare alla schermata principale e-mail.

7. Se necessario, ripetere il passaggio passaggio 6 per aggiungere altri indirizzi “A”.

8. Immettere l'oggetto del messaggio e-mail. In caso contrario, verrà visualizzato il

campo Definisci "Oggetto".

9. Immettere o selezionare l'indirizzo o gli indirizzi nel campo Cc e Ccn, se necessario.

10. Premere Mono (Monocromatico) (6) per inviare i documenti in bianco e nero oppure Colour (Colore) (7) per inviare i documenti a colori.

UNZIONAMENTO AVANZATO

Se la qualità dell'immagine acquisita non è soddisfacente, è possibile migliorarla utilizzando le funzioni avanzate.

NOTA Alle funzioni avanzate mostrate si accede tramite il pannello di controllo dello scanner in questa descrizione; vi si accede anche dalla pagina Web e da MFP Network Setup Tool (Strumento di configurazione di rete).

Per utilizzare le funzioni avanzate, premere Send Mode (Modalità di invio) (1) sul pannello di controllo, quindi Additional Settings (Impostazioni aggiuntive) (2) per visualizzare la schermata corrispondente.

Funzionamento > 62

Per modificare le impostazioni dello scanner, consultare la tabella riportata di seguito.

VOCE DI MENU DESCRIZIONE

Allegato Il nome file del documento acquisito. In questo campo è

Da Immettere l'indirizzo del mittente. Se non è possibile

Indirizzo "Rispondi A:" Immettere un indirizzo in questo campo se si desidera

Color output format (Formato uscita colori)

B&W output format (Formato uscita B/N)

Risoluzione Scegliere la risoluzione di scansione (75, 100, 150, 200,

possibile inserire un massimo di 64 caratteri.

inviare un messaggio e-mail, all'indirizzo del mittente viene inviata una notifica.

Corrisponde anche all'indirizzo del mittente specificato nel messaggio e-mail quando si riceve un messaggio inviato dal prodotto multifunzione. In questo campo è possibile inserire un massimo di 64 caratteri.

specificare un indirizzo di risposta diverso da quello immesso nel campo "Da:". In questo campo è possibile inserire un massimo di 64 caratteri.

Scegliere il formato di uscita (PDF, TIF, JPEG e MTIF) per il documento da acquisire a colori.

Selezionare anche il tipo di compressione, che può essere bassa, media o alta.

Consente di attivare il bianco e nero a più livello, con grigi attivati o meno.

Scegliere il formato di uscita (PDF, TIF e MTIF) per il documento da acquisire in bianco e nero.

Selezionare anche il tipo di compressione, che può essere bassa, media o alta.

300, 400, 600 dpi) per il documento acquisito. Un risoluzione più elevata consente di ottenere una migliore qualità dell'immagine riprodotta, ma richiede una maggiore quantità di spazio su disco.

Alimentazione manuale

Document Size (Formato documento)

Density (Densità) -2, -1, 0, 1, 2

È possibile abilitare la scansione di più set di documenti. Abilitare questa funzione quando si inseriscono più di 50 pagine nell'ADF o più di una pagina nello scanner piano.

A4, Letter, Legal

Funzionamento > 63

NOTA

> In caso di errori durante l'elaborazione, premere Stop (3) sul pannello di

controllo per annullare l'operazione.

> Se si interrompe la digitazione nei campi Da:, A:, Cc: e Ccn: per tre

minuti, nel display LCD verrà automaticamente cancellato il contenuto digitato.

> Questo prodotto consente di inviare i documenti acquisiti a più indirizzi e-

mail. Separare gli indirizzi con una virgola.

> Nei campi “Attachment” (Allegato), “To” (A), “From” (Da), “CC” (Cc),

“BCC” (Ccn) e “Def. Subject” (Def. Oggetto) è possibile immettere un massimo di 64 caratteri.

> Se si desidera eseguire la scansione di un documento costituito da più

pagine e convertirlo in un singolo file di immagine, scegliere il formato di uscita MTIF o PDF.

> Se l'amministratore ha impostato l'autenticazione SMTP o POP3, dopo

aver inviato il documento acquisito agli indirizzi e-mail e se non è necessario effettuare ulteriori trasmissioni, premere il Invio sul pannello di controllo per eseguire la disconnessione del sistema. In questo modo, si impedisce l'utilizzo improprio dell'account e-mail dell'utente per l'invio di messaggi e-mail. Se non si effettua alcuna operazione entro 3 minuti, viene eseguita automaticamente la disconnessione del sistema.

NVIO DI DOCUMENTI AD UN FILE SERVER

Prima di inviare il documento ad un file server, è necessario configurare i profili per rendere più rapido il processo. Un profilo contiene un elenco dei parametri di archiviazione, quali il protocollo di archiviazione, la directory, il nome file ed altri parametri di scansione. Per aggiungere un nuovo profilo, utilizzare la pagina Web del prodotto oppure installare ed avviare lo strumento di configurazione di rete disponibile sul DVD-ROM fornito.

1. Inserire i documenti nell'ADF con il lato stampato rivolto verso l'alto oppure posizionarli sul vetro con il lato rivolto verso il basso.

2. Premere il tasto della modalità Send (Invio) (1) e il tasto FTP Address (Indirizzo FTP) (2) sul pannello di controllo. Sul display LCD viene visualizzata la schermata di archiviazione. Ad esempio,

Profile 1 (Profilo 1) Profile 2 (Profilo 2)

3. Scegliere il profilo desiderato (destinazione di archiviazione) e premere OK (3).

4. Premere Mono (Monocromatico) (4) per inviare i documenti in bianco e nero o Colour (Colore) (5) per inviare i documenti a colori.

NOTA È possibile creare fino a 40 profili di archiviazione dal sito Web del prodotto o dallo strumento di configurazione di rete.

Funzionamento > 64

COPIA

UNZIONAMENTO DI BASE

1. Inserire i documenti nell'ADF con il lato stampato rivolto verso l'alto oppure posizionarli sul vetro con il lato stampato rivolto verso il basso.

2. Se necessario, premere Copy Mode (Modalità di copia) (1) sul pannello di controllo per visualizzare la schermata di copia.

NOTA L'impostazione predefinita in fabbrica prevede la modalità di copia.

3. Premere Mono (Monocromatico) (2) per copiare i documenti in bianco e nero o Colour (Colore) (3) per copiare i documenti a colori.

NOTA Per annullare il processo di copia, premere Stop (4). Premere il tasto Stop (4) per cancellare il messaggio LCD.

UNZIONAMENTO AVANZATO

Configurare le opzioni della stampante e il tipo di supporto (vedere "Contenuto di ciascun

menu della stampante" a pagina 36 e le istruzioni successive).

Accesso alle impostazioni aggiuntive

Per utilizzare le funzioni avanzate, premere Copy Mode (Modalità di copia) (1) sul pannello di controllo, quindi Additional Settings (Impostazioni aggiuntive) (2) per visualizzare la schermata corrispondente.

Funzionamento > 65

Di seguito viene descritto il menu relativo alle impostazioni aggiuntive, che viene visualizzato quando tutte le opzioni della stampante sono installate. Eventuali modifiche apportate alle opzioni determinano la reimpostazione dei valori predefiniti in fabbrica.

FUNZIONE IMPOSTAZIONE

PREDEFINITA

Density (Densità) 0

Qualità Velocità

Fascicola OFF

Duplex (opzionale) OFF

Immagini multiple 1 su 1

Eliminazione bordo 0

Spostam.Bordo-DX 0

Spostam.Bordo-Basso 0

Alimentaz. carta A4

Cassetto ingresso Auto

Qualità

> Velocità > Testo > Foto

Density (Densità)

> -2, -1, 0, 1, 2

Fascicolazione:

> SÌ: la funzione di fascicolazione è sempre abilitata. > NO: la funzione di fascicolazione è sempre disabilitata.

NOTA Quando è impostata l'opzione "Fascicolazione", le opzioni "Immagini Multiple" e "Fronte/Retro" non vengono visualizzate.

Duplex (opzionale)

> OFF (NO) > Lato corto > Lato lungo

NOTA Lato corto e Lato lungo sono disponibili solo quando "Fattore di zoom = 100%" e "Qualità = Rapida".

Funzionamento > 66

Immagini multiple (risparmio carta)

> 1 su 1 > 4 in 1 (Orizzontale) > 4 in 1 (Verticale)

NOTA Quando l'opzione "Immagini multiple" è impostata su un valore diverso da "1 su 1", l'opzione "Fascicolazione" non è visualizzata.

Eliminazione bordo

> 0/6/13/19/25 (mm)

Spostamento bordo

> Destra 0/6/13/19/25 (mm) > Basso 0/6/13/19/25 (mm)

Alimentazione carta

> Legal > Letter > A4 > A5

Cassetto ingresso

> Auto > Cass1 > Cassetto 2 (opzionale) > CassMU

Funzionamento > 67

Modifica dell'ingrandimento

Il prodotto è preimpostato su un fattore di zoom pari al 100%. Se si desidera ridurre o ingrandire l'originale, è possibile utilizzare questa funzione per effettuare ingrandimenti fino al 400% o riduzioni fino al 25%.

Per ridurre o ingrandire l'originale:

1. Premere Copy Mode (Modalità di copia) (1) sul pannello di controllo per visualizzare la schermata di copia.

2. Premere Select (Seleziona) (4) per scegliere un valore preimpostato tra 100%, 25%, 50%, 70%,

141%, 200% e 98% (Adatta alla pagina).

3. In alternativa, continuare a premere Select (Seleziona) (4) finché non è illuminato il LED 25%> 400%, quindi premere %+ (2) o %- (3) per ingrandire o ridurre il documento con incrementi dell'1%.

NOTA

1. Premere e tenere premuto %+ o %- per ingrandire o ridurre il documento con incrementi del 10%.

2. Una volta completata l'operazione di copia, verrà ripristinata automaticamente la percentuale di zoom preimpostata.

2 3 4

Miglioramento della qualità di copia

Il prodotto è preimpostato su "Speed" (Rapida). Se necessario, è possibile impostare "Text" (Testo) o "Foto" (Foto) per migliorare la qualità di copia.

Per modificare la qualità di copia:

1. Premere Copy Mode (Modalità di copia) sul pannello di controllo per visualizzare la schermata di copia.

2. Premere Additional Settings (Impostazioni aggiuntive).

3. Utilizzando il tasto freccia SU, spostarsi sull'impostazione Quality (Qualità) e premere OK.

4. Selezionare "Text" (Testo) o "Photo" (Foto) e premere OK.

NOTA Una volta completata l'operazione di copia, verrà ripristinata automaticamente la qualità di copia preimpostata.

Regolazione della densità

Il prodotto è preimpostato sul livello di densità "Normal" (Normale). Se l'originale è troppo chiaro o troppo scuro, è possibile migliorare la qualità utilizzando la funzione di regolazione della densità.

Per modificare la densità:

1. Premere Copy Mode (Modalità di copia) sul pannello di controllo per visualizzare la schermata di copia.

2. Premere Additional Settings (Impostazioni aggiuntive).

Funzionamento > 68

3. Utilizzando il tasto freccia SU, spostarsi sull'impostazione Density (Densità) e premere OK.

4. Selezionare la densità desiderata e premere OK.

NOTA Una volta completata l'operazione di copia, verrà ripristinato automaticamente il valore preimpostato.

Aumento del numero di copie

Il prodotto è preimpostato su un numero di copie pari a 1. Se si desidera aumentare tale valore, selezionare il numero di copie utilizzando la tastierina numerica.

Per aumentare il numero di copie:

1. Premere Copy Mode (Modalità di copia) sul pannello di controllo per visualizzare la schermata di copia.

2. Immettere il numero di copie necessario utilizzando la tastierina numerica. Sul display LCD apparirà il numero di copie selezionato.

TILIZZO DEL FAX

UNZIONAMENTO DI BASE

Ricerca nella rubrica telefonica

Per ricercare nel contenuto della rubrica telefonica:

1. Premere Fax Mode (Modalità fax) (1) sul pannello di controllo per visualizzare la schermata di fax.

2. Premere Address Book (Rubrica) (2).

3. Utilizzare i tasti freccia SU/GIÙ (3) per spostarsi nell'elenco risultante e premere OK

per selezionare una voce.

4. Premere Invio per terminare la selezione e tornare alla schermata precedente.

Invio di fax ad una sola posizione

1. Inserire i documenti nell'ADF con il lato stampato rivolto verso l'alto oppure

posizionarli sul vetro con il lato stampato rivolto verso il basso.

2. Premere il tasto Fax Mode (Modalità fax) (1) sul pannello di controllo per visualizzare la schermata di fax.

3. Immettere il numero del destinatario del fax in uno dei modi seguenti:

> immettere il numero utilizzando la tastierina numerica (4) > premere il tasto di selezione rapida desiderato (5).

Funzionamento > 69

> selezionare una voce dalla rubrica telefonica (vedere "Ricerca nella rubrica

telefonica" a pagina 69)

NOTA Se il numero di destinazione del fax ha un numero di interno, premere il tasto Pause (Pausa) (6) per inserire una pausa tra i numeri. Verrà inserita una pausa di un secondo nella composizione delle cifre.

4. Se necessario, premere Invio per tornare alla schermata fax.

5. Premere il tasto Mono (7) per inviare il documento o i documenti.

NOTA

1. I fax vengono trasmessi solo in bianco e nero.

2. In caso di errori durante il processo di trasmissione, premere STOP

(ARRESTA) (8) per annullare l'operazione.

Ricomposizione manuale

Premere il tasto Redial (Ricomponi) (9) sul pannello di controllo per visualizzare il numero di fax dell'ultima trasmissione (riuscita o meno), quindi premere il tasto Mono (6) per inviare un fax a questo numero.

Ricezione di fax

Il dispositivo multifunzione è impostato per ricevere i fax in automatico. Se si desidera ricevere i fax manualmente, vedere "Ricezione manuale" a pagina 57 per informazioni dettagliate.

NOTA Se è in corso l'invio oppure la ricezione di un fax sul dispositivo multifunzione, tutti i fax in entrata saranno rifiutati.

Durante altre operazioni come la copia, l'archiviazione, l'invio di email ecc. i fax in arrivo vengono memorizzati e stampati quando il prodotto multifunzione è nuovamente disponibile.

UNZIONAMENTO AVANZATO

Accesso alle impostazioni aggiuntive

Per utilizzare le funzioni avanzate, premere Fax Mode (Modalità fax) (1) sul pannello di controllo, quindi Additional Settings (Impostazioni aggiuntive) (2) per visualizzare la schermata corrispondente.

Funzionamento > 70

Di seguito viene riportato il menu delle impostazioni aggiuntive. Se vengono apportate modifiche, le impostazioni tornano ai valori predefiniti di fabbrica premendo il tasto Reset (Reimpostazione) (3).

FUNZIONE IMPOSTAZIONI

PREDEFINITE

Qualità Fine

Density (Densità) 0

Formato documento A4

Intervallo di ritardo Tempo reale

Alimentazione manuale OFF (NO)

Polling di ricezione OFF (NO)

Modalità estera OFF (NO)

Modifica della qualità fax

Il prodotto è preimpostato su "Fine". Se necessario, è possibile selezionare "ExtraFine" o "Foto" per migliorare la qualità fax o ridurla selezionando "Standard".

Per modificare la qualità fax:

1. Premere il tasto Fax Mode (Modalità fax) sul pannello di controllo per visualizzare la schermata di fax.

2. Premere il tasto Additional Settings (Impostazioni aggiuntive), quindi premere OK.

3. Selezionare l'impostazione di qualità appropriata e premere OK.

4. Premere Invio per uscire dal menu e tornare alla schermata fax.

NOTA Una volta completata l'operazione di fax, verrà ripristinata automaticamente la qualità preimpostata.

Regolazione della densità

Per modificare la densità:

1. Premere il tasto Fax Mode (Modalità fax) sul pannello di controllo per visualizzare la schermata di fax.

2. Premere il tasto Additional Settings (Impostazioni aggiuntive).

3. Utilizzando il tasto freccia GIÙ, spostarsi sull'impostazione Density (Densità) e premere OK.

4. Selezionare la densità desiderata e premere OK.

5. Premere Invio per uscire dal menu e tornare alla schermata fax.

NOTA Una volta completata l'operazione fax, verrà ripristinato automaticamente il valore preimpostato.

Funzionamento > 71

Formato documento

Il prodotto è preimpostato sul formato A4. Per modificare il formato dei documenti:

1. Premere il tasto Fax Mode (Modalità fax) sul pannello di controllo per visualizzare la schermata fax.

2. Premere il tasto Additional Settings (Impostazioni aggiuntive).

3. Utilizzando il tasto freccia GIÙ, spostarsi sull'impostazione Doc Size (Formato documento) e premere OK.

4. Selezionare l'impostazione di formato desiderata e premere OK.

5. Premere Invio per uscire dal menu e tornare alla schermata fax.

NOTA Una volta completata l'operazione fax, verrà ripristinato automaticamente il valore preimpostato.

Invio ritardato

La funzione di invio ritardato consente di inviare documenti via fax nella data e all'ora specificate.

Per impostare il fax da inviare con ritardo:

1. Inserire i documenti nell'ADF con il lato stampato rivolto verso l'alto oppure posizionarli sul vetro con il lato stampato rivolto verso il basso.

2. Premere il tasto Fax Mode (Modalità fax) sul pannello di controllo per visualizzare la schermata fax.

3. Premere il tasto Additional Settings (Impostazioni aggiuntive).

4. Utilizzando il tasto freccia GIÙ, spostarsi sull'impostazione Delayed Send (Invio ritardato) e premere OK.

5. Immettere data e ora desiderate per l'invio e premere OK.

6. Premere Invio per uscire dal menu e tornare alla schermata fax.

7. Premere Mono per eseguire la scansione del documento e memorizzarla per l'invio

all'ora specificata.

Alimentazione manuale

Per inviare più serie di documenti dall'ADF o dallo scanner piano, abilitare l'opzione di alimentazione manuale.

Per impostare il fax sull'impostazione manuale:

1. Inserire i documenti nell'ADF con il lato stampato rivolto verso l'alto oppure posizionarli sul vetro con il lato stampato rivolto verso il basso.

2. Premere il tasto Fax Mode (Modalità fax) sul pannello di controllo per visualizzare la schermata fax.

3. Premere il tasto Additional Settings (Impostazioni aggiuntive).

4. Utilizzando il tasto freccia GIÙ, spostarsi sull'impostazione Manual Feed (Alimentatore manuale) e premere OK.

5. Selezionare "ON" e premere OK.

6. Premere Invio per uscire dal menu e tornare alla schermata fax.

7. Premere il tasto Mono per avviare la scansione del primo documento.

Funzionamento > 72

Al termine della scansione, sull'LCD verrà visualizzato il messaggio "Per la scansione di un'altra pagina premere Select/OK". Per sottoporre a scansione altri documenti, premere OK per continuare la scansione oppure Mono (Monocromatico)per continuare inviando il fax.

Ricezione in polling

Il polling è un processo in cui i documenti vengono caricati in un dispositivo, che viene quindi predisposto per attendere la chiamata da una postazione remota prima di trasmettere o ricevere un fax. Se il dispositivo remoto è predisposto per conservare i dati in memoria per la trasmissione a un dispositivo locale quando viene contattato, la procedura viene denominata "ricezione in polling".

Per impostare il fax per la ricezione in polling:

1. Premere il tasto Fax Mode (Modalità fax) sul pannello di controllo per visualizzare la schermata fax.

2. Premere il tasto Additional Settings (Impostazioni aggiuntive).

3. Utilizzando il tasto freccia GIÙ, spostarsi sull'impostazione Polling Receive (Ricezione in polling) e premere OK.

4. Selezionare "ON" e premere OK.

5. Premere Invio per uscire dal menu e tornare alla schermata fax.

6. Immettere il destinatario desiderato utilizzando i tasti di composizione rapida o la

tastierina numerica.

7. Premere Mono per avviare l'operazione di polling.

Modalità estera

Per evitare problemi di trasmissione nell'invio di fax all'estero, impostarlo per la modalità estera:

1. Inserire i documenti nell'ADF con il lato stampato rivolto verso l'alto oppure posizionarli sul vetro con il lato stampato rivolto verso il basso.

2. Premere il tasto Fax Mode (Modalità fax) sul pannello di controllo per visualizzare la schermata fax.

3. Premere il tasto Additional Settings (Impostazioni aggiuntive).

4. Utilizzando il tasto freccia GIÙ, spostarsi sull'impostazione Overseas Mode (Modalità estera) e premere OK.

5. Selezionare "ON" e premere OK.

6. Premere Invio per uscire dal menu e tornare alla schermata fax.

7. Premere il tasto Mono per iniziare a inviare il documento o i documenti.

NOTA Una volta completata l'operazione fax, verrà ripristinato automaticamente il valore preimpostato.

Funzionamento > 73

Trasmissione broadcast

È possibile inviare un fax a più destinatari contemporaneamente:

1. Inserire i documenti nell'ADF con il lato stampato rivolto verso l'alto oppure posizionarli sul vetro con il lato stampato rivolto verso il basso.

2. Premere il tasto Fax Mode (Modalità fax) sul pannello di controllo per visualizzare la schermata fax.

3. Immettere i numeri dei destinatari del fax in uno dei modi seguenti:

> immettere il numero utilizzando la tastierina numerica > premere il tasto di selezione rapida e/o di gruppo desiderato > selezionare voci dalla rubrica telefonica (vedere "Ricerca nella rubrica telefonica"

a pagina 69)

Premere OK dopo l'immissione di ogni numero di fax.

NOTA È possibile inviare un fax a un massimo di 100 diversi destinatari.

Se un numero di destinazione del fax ha un numero di interno, premere il tasto Pause (Pausa) per inserire una pausa tra i numeri. Verrà inserita una pausa di un secondo nella composizione delle cifre.

4. Premere Invio per uscire dal menu e tornare alla schermata fax.

5. Premere il tasto Mono per iniziare a inviare il documento o i documenti.

NOTA In caso di errori durante il processo di trasmissione, premere STOP (ARRESTA) per annullare l'operazione.

NNULLAMENTO DEI LAVORI FAX

Se un lavoro fax memorizzato non occorre più, è possibile annullarlo e rimuoverlo dalla memoria del dispositivo multifunzione.

NOTA Per eseguire questa funzione è necessaria la password dell'amministratore.

1. Premere il tasto Menu sul pannello di controllo per visualizzare la schermata delle impostazioni di menu.

2. Utilizzando il tasto freccia SU, spostarsi su Fax Settings (Impostazioni fax) e premere OK.

3. Utilizzando il tasto freccia SU, spostarsi su Cancel Fax (Annulla lavori fax) e premere OK.

4. Alla richiesta, immettere la password dell'amministratore e premere OK.

5. Utilizzando i tasti freccia SU/GIÙ, spostarsi nell'elenco dei lavori fax.

6. Premere OK per selezionare il lavoro o i lavori da eliminare.

La riga o le righe selezionate saranno contrassegnate dall'asterisco (*).

7. Premere Invio per terminare la selezione e tornare alla schermata precedente.

8. Per confermare l'eliminazione dei lavori fax premere OK oppure premere Stop per

annullare l'operazione.

Funzionamento > 74

EPORT LOG LAVORO

1. Premere il tasto Menu sul pannello di controllo per visualizzare la schermata delle

impostazioni di menu.

2. Utilizzando il tasto freccia SU, spostarsi su Fax Settings (Impostazioni fax) e premere OK.

3. Utilizzando il tasto freccia SU, spostarsi su Reports (Rapporti) e premere OK.

4. Selezionare il rapporto desiderato e premere OK per stampare:

> Rapporto attività > Rapporto trasmissione

È possibile modificare il rapporto trasmissione con le seguenti opzioni: Sì / Solo errore / No.

> Rapporto broadcast

Il rapporto broadcast può essere modificato per includere un'immagine della prima pagina del fax.

Select (Selezionare): Image in MCF (Immagine in MCF)> On (Sì)

CANSIONE

UNZIONAMENTO DELLO SCANNER

1. Avviare l'applicazione di scansione.

2. Selezionare il menu File e scegliere Select Source (Seleziona origine).

Se il comando Select Source (Seleziona origine) non è disponibile nel menu File, consultare il manuale dell'utente dell'applicazione per determinare come utilizzare il collegamento TWAIN. Viene visualizzata una finestra di dialogo contenente un elenco delle origini di scansione.

3. Selezionare "MC560". È necessario selezionare l'origine solo una volta a meno che non si desideri scegliere

un altro scanner.

4. Posizionare il documento sul vetro con il lato stampato rivolto verso il basso oppure inserirlo nell'ADF con il lato stampato rivolto verso l'alto.

5. Selezionare il menu File e scegliere Acquire (Acquisisci). Viene visualizzata una finestra di dialogo contenente le funzioni di scansione.

6. Selezionare il metodo di scansione che si desidera utilizzare dal menu a discesa Scan Method (Metodo di scansione) (1).

Funzionamento > 75

7. Selezionare la modalità di scansione desiderata dal menu a discesa Image Type (Tipo di immagine) (2).

8. Selezionare la risoluzione di scansione dal menu a discesa Resolution (Risoluzione) (3).

9. Selezionare l'impostazione delle funzioni di scansione che si desidera utilizzare, ad esempio Sharpen (Nitidezza), Descreen (Deretinatura).

10. Fare clic sul pulsante Preview (Anteprima) o Scan (Scansione) per visualizzare i documenti in anteprima o eseguirne la scansione.

ESCRIZIONE DELL'INTERFACCIA UTENTE

1. Scan Method (Metodo di scansione) Scelta: ADF/Multi-page (ADF/Più pagine), Flatbed (Scanner piano)

2. Image Type (Tipo di immagine) Scelta: Black & White (Bianco e nero), 8-Bit Grey (Grigi a 8 bit), 24-Bit Color (Colori a 24 bit), Half tone (mezzitoni).

3. Resolution (Risoluzione) Scelta: 50, 72, 100, 144, 150, 200, 300, 600, 1200, 2400, 4800 (dpi).

4. Brightness (Luminosità) Consente di regolare il livello di luminosità su un valore compreso tra -100 e +100.

5. Contrast (Contrasto) Consente di regolare il livello di contrasto su un valore compreso tra -100 a +100.

6. Further tools (Strumenti aggiuntivi) Descreen (Deretinatura), Sharpen (Nitidezza), Color Adjustment (Regolazione colori), Auto Level (Livello automatico), Advanced Settings (Impostazioni avanzate).

7. Invert (Inverti) Consente di invertire il colore dell'immagine acquisita.

8. Mirror Function (Funzione di copia

Consente di capovolgere l'immagine.

speculare)

9. Preview Auto Area (Area anteprima

Consente di ridimensionare l'area acquisita.

automatica)

10. Formato supporto Consente di selezionare il formato carta tra quelli disponibili: Card 4" x 2.5" (Cartolina 4" x 2.5"), Photo 5" x 3.5" (Foto 5" x 3.5"), Photo 3.5" x 5" (Foto 3,5" x 5"), Photo 4" x 6" (Foto 4" x 6"), Photo 6" x 4" (Foto 6" x 4"), A5, B5, A4, Letter, Legal o scanner maximum (max scanner).

11. Unit of Measurement (Unità di

Scelta: cm, Inch (pollici) e Pixel.

misura)

Funzionamento > 76

TILIZZO DELLE FUNZIONI DI BASE

Metodo di scansione

Scelta:

> Flatbed (Scanner piano): selezionare questa impostazione se si desidera eseguire la

scansione di fotografie o ritagli di giornale.

> ADF/Multipage (ADF/Più pagine): selezionare questa impostazione se è necessario

eseguire la scansione di un documento costituito da più pagine dall'ADF.

Image Type (Tipo di immagine)

1. Scegliere B&W (B/N) se l'originale contiene solo testo in bianco e nero, schizzi a matita o ad inchiostro.

2. I mezzi toni rappresentano la riproduzione di un'immagine che simula le gradazioni di grigio. Le immagini presenti sui giornali costituiscono un esempio di immagine a mezzi toni.

3. Le immagini in scala di grigi a 8 bit contengono gradazioni effettive di grigio.

4. Scegliere 24-Bit Color (Colori a 24 bit) se si desidera eseguire la scansione di

un'immagine a colori.

Risoluzione

La scelta della risoluzione corretta consente di riprodurre un'immagine nitida e ben definita. La risoluzione viene misurata in punti per pollice (dpi).

NOTA Un'immagine a colori in formato A4 con una risoluzione di 300 dpi in modalità a 16,8 milioni di colori richiede circa 25 MB di spazio su disco. Si consiglia di utilizzare una risoluzione più elevata (in genere più di 600 dpi) se è necessario eseguire la scansione di un'area di dimensioni ridotte in modalità a 16,8 milioni di colori.

Funzionamento > 77

Regolazione della luminosità e del contrasto

1. Luminosità

Consente di regolare la luminosità o l'intensità di un'immagine. Maggiore è il valore impostato, più luminosa risulta l'immagine.

2. Contrasto

Consente di regolare la gamma di sfumature tra quelle più chiare e quelle più scure dell'immagine. Maggiore è il contrasto, maggiore è il numero di gradazioni di grigio.

Ingrandimento dell'immagine visualizzata in anteprima (zoom)

È possibile ingrandire l'immagine visualizzata in anteprima alla massima larghezza della finestra di anteprima.

NOTA Questa funzione consente di ingrandire soltanto l'immagine visualizzata in anteprima, ma non l'immagine effettiva.

Inversione e selezione dell'immagine

1. Invert (Inverti)

Questo comando consente di invertire la luminosità ed il colore dell'immagine. Quando si esegue l'inversione delle immagini a colori, ciascun pixel viene modificato nel colore complementare.

2. Mirror (Ribaltamento), funzione

Consente di capovolgere l'immagine in orizzontale.

3. Auto Select Image (Selezione automatica immagine)

Consente di impostare automaticamente l'intera immagine come area di scansione. In alternativa, è possibile ridimensionare l'area mediante la funzione di “trascinamento della selezione” in diagonale.

Miglioramento dell'immagine

1. Descreen (Deretinatura)

Consente di eliminare l'effetto moiré* in genere presente sugli stampati. (1) Prima; (2) Dopo.

* Moire pattern (Effetto moiré): effetto indesiderato nella stampa

a colori provocato da un'errata angolazione dei mezzitoni di sovrastampa.

2. Sharpen (Nitidezza)

Rende più nitida e definita l'immagine acquisita. (1) Prima; (2) Dopo.

Funzionamento > 78

3. Colour Adjustment (Regolazione colori)

Consente di regolare la qualità dei colori dell'immagine in modo da renderla più simile all'originale. Questa funzione utilizza i parametri predefiniti per regolare l'immagine. (1) Prima; (2) Dopo.

4. Auto Level (Livello automatico)

Consente di regolare automaticamente le aree con toni chiari ed ombreggiature dell'immagine acquisita per ottimizzarne la qualità.

Utilizzo delle funzioni avanzate

1. Fare clic sul pulsante Switch (Attiva) (1) per selezionare la barra delle impostazioni avanzate (da 2 a 7). Le impostazioni avanzate sono Highlight/Shadow (Tono chiaro/ Ombreggiatura), Hue/Saturation/Lightness (Tonalità/Saturazione/Luminosità), Curve (Curva), Color Balance (Bilanciamento colore), Color Drop-out (Rimozione colore).

2. Highlight/Shadow Levels (Livelli di toni chiari/ombreggiature)

Per tono chiaro si intende il punto più chiaro di un'immagine acquisita, mentre il termine ombreggiatura indica il punto più scuro. L'utilizzo congiunto degli strumenti Highlight e Shadow consente di aumentare la gamma di colori ed aumentare la definizione di un'immagine in scala di grigi o a colori.

Shadow (Ombreggiatura) (1):il punto più scuro di un'immagine. Gamma (Gamma) (2):i toni medi dell'immagine. Highlight (Tono chiaro) (3):il punto più chiaro di un'immagine. Pointer (Puntatore) (4):spostare il puntatore per modificare il valore.

Funzionamento > 79

Quando si modifica il valore di gamma, l'immagine viene modificata come illustrato di seguito.

1. Valore gamma: 1.0;

2. Valore gamma: 1.4;

3. Valore gamma: 2.0

Quando si modificano i valori dei toni chiari e delle ombreggiature, l'immagine viene modificata come illustrato di seguito.

1. Highlight (Tono chiaro): 255/Shadow (Ombreggiatura): 0(Normale);

2. Highlight (Tono chiaro): 210/Shadow (Ombreggiatura): 10;

3. Highlight (Tono chiaro): 200/Shadow (Ombreggiatura): 0;

4. Highlight (Tono chiaro): 255/Shadow (Ombreggiatura): 50

3. Regolazione della curva

Consente di regolare i toni medi dell'immagine senza alterare notevolmente le aree più chiare e più scure.

Lo spostamento della curva verso l'alto o verso il basso rende l'immagine più scura o più chiara.

Funzionamento > 80

4. Colour Hue/Saturation/Lightness (Tonalità/Saturazione/Luminosità colori)

Consente di migliorare la qualità di un'immagine modificando il livello di tonalità/ saturazione/luminosità.

(a) Hue (Tonalità)

Per regolare la tonalità, spostare il triangolo a destra o a sinistra. Tenere presente che la regolazione della tonalità determina la modifica dell'intensità del colore.

(b) Saturation (Saturazione)

Spostare il triangolo a destra o a sinistra per aumentare o diminuire il livello di saturazione. Il livello di saturazione determina la brillantezza del colore.

Per aumentare o ridurre la luminosità, spostare il triangolo a destra o a sinistra.

5. Utilizzo del bilanciamento del colore

Questa funzione Color Balance (Bilanciamento colore) consente di impostare la qualità ottimale del colore dell'immagine.

È possibile spostare il puntatore corrispondente verso un colore (nell'esempio sopra indicato è stato selezionato il verde al 63%) oppure immettere il valore numerico, se noto, nella casella in alto.

La prima casella si riferisce alla percentuale di ciano/rosso, la seconda alla percentuale di magenta/verde e la terza alla percentuale di giallo/blu.

Funzionamento > 81

6. Colour Drop-out (Rimozione colore)

Fare clic su questo pulsante per visualizzare la finestra di dialogo illustrata di seguito. In tale finestra è possibile rimuovere uno dei canali di colore R (Rosso), G (Verde) o B (Blu). Questa funzione risulta particolarmente utile quando si esegue la conversione in testo utilizzando il software OCR.

NOTA Questa funzione supporta soltanto le immagini in bianco e nero ed in scala di grigi.

7. Utilizzo delle impostazioni personalizzate

Fare clic sul pulsante Custom Settings (Impostazioni personalizzate) per accedere alla finestra di dialogo in cui è possibile salvare le impostazioni di scansione e di configurazione. Sono disponibili due schede: Scan Settings (Impostazioni scansione) e Configuration Settings (Impostazioni configurazione).

TRUMENTI AGGIUNTIVI

1. Measuring Unit (Unità di misura): indica il sistema di misurazione utilizzato. Fare clic su questo pulsante per modificare l'unità di misura.

Scelta: Inch (Pollici), cm, Pixel.

2. Formati carta disponibili: Card 4" x 2.5", (Cartolina 4" x 2.5"), Photo 5" x 3.5" (Foto 5" x 3.5"), Photo 3.5" x 5" (Foto 3.5" x 5"), Photo 4" x 6" (Foto 4" x 6"), Photo 6" x 4" (Foto 6" x 4"), B5, A5, A4, Letter e Scanner Maximum (max scanner).

3. Image Size (Dimensioni immagine): consente di visualizzare le dimensioni dell'immagine per l'area acquisita.

4. Lock Image (Blocca immagine): consente di correggere la larghezza e l'altezza dell'output.

Funzionamento > 82

ANUTENZIONE

URATA PREVISTA DEI MATERIALI DI CONSUMO

NOTA Quando il display LCD indica che il toner è in esaurimento o se la stampa appare sbiadita, aprire innanzitutto il coperchio superiore della stampante e provare a di picchiettare alcune volte sulla cartuccia per distribuire uniformemente la polvere di toner. In questo modo si ottiene la resa migliore della cartuccia di toner.

La durata prevista per questi materiali è riportata di seguito:

> Toner

Cartuccia iniziale: Il prodotto viene fornito con cartucce di toner nero, ciano, magenta e giallo sufficiente

per 2.250 pagine A4. Di queste cartucce la quantità di toner equivalente a 750 pagine A4 viene utilizzata per caricare il tamburo di stampa (1.500 pagine A4 rimanenti).

Cartuccia di sostituzione:

COPERTURA PAGINA A4 (DI QUESTO COLORE)

Nero 8,000

Ciano 6,000

Magenta 6,000

Giallo 6,000

5.0%

> Tamburo di stampa: La durata della cartuccia è proporzionale al numero di

rotazioni del tamburo, pertanto la resa per la stampa su faccia singola su carta di formato A4 o Letter è la seguente:

20.000 pagine (circa) per processi di stampa di 3 pagine

12.000 pagine (circa) per processi di stampa di 1 pagina

> Cinghia di trasferimento: Circa 60.000 pagine A4. > Unità fusore: Circa 60.000 pagine A4.

Manutenzione > 83

ETTAGLI PER L'ORDINAZIONE DEI MATERIALI DI CONSUMO

VOCE DURATA

N. ORDINE

(PAGINE)

Toner, nero 8.000 A4 al 5%* 43865724

Toner, ciano 6.000 A4 al 5%* 43865723

Toner, magenta 6.000 A4 al 5%* 43865722

Toner, giallo 6.000 A4 al 5%* 43865721

Toner, nero, non UE 8.000 A4 al 5%* 43865744

Toner, ciano, non UE 6.000 A4 al 5%* 43865743

Toner, magenta, non UE 6.000 A4 al 5%* 43865742

Toner, giallo, non UE 6.000 A4 al 5%* 43865741

Tamburo di stampa, nero 20,000 pagine A4 * 43870024

Tamburo di stampa, ciano 20,000 pagine A4 * 43870023

Tamburo di stampa, magenta 20,000 pagine A4 * 43870022

Tamburo di stampa, giallo 20,000 pagine A4 * 43870021

Unità fusore 60,000 pagine A4 * 43363203

Cinghia di trasferimento 60,000 A4 @ 3pag./

processo di stampa

43363412

* Durata media: 20% pagine a stampa continua, 50% pagine a 3 pagine per processo e 30%

pagine a 1 pagina per processo.

Al fine di assicurare la protezione del prodotto e ottenere i migliori risultati dalle funzionalità disponibili, questo modello è stato progettato per funzionare solo con cartucce di toner Oki Printing Solutions originali, identificabili dal marchio Oki Printing Solutions. Altri tipi di cartuccia di toner, anche se definiti "compatibili", potrebbero non funzionare oppure compromettere la qualità di stampa e il funzionamento della stampante. L'utilizzo di prodotti non originali può invalidare la garanzia.

Manutenzione > 84

OSTITUZIONE DEI MATERIALI DI CONSUMO

OSTITUZIONE DELLA CARTUCCIA DI TONER

ATTENZIONE

Per evitare il consumo di toner e possibili errori nel sensore del toner, non cambiare la cartuccia di toner fino a quando non viene visualizzato il messaggio "TONER ESAURITO".

Il toner utilizzato in questo prodotto è una polvere secca molto fine, contenuto in quattro cartucce, una per ciascun colore: ciano, magenta, giallo e nero.

Durante l'installazione di una nuova cartuccia, tenere a portata di mano un foglio di carta per potervi appoggiare la cartuccia usata.

Smaltire responsabilmente la vecchia cartuccia, riponendola nell'involucro di quella nuova. Seguire qualsiasi normativa, raccomandazione ecc. in vigore in materia di riciclaggio dei materiali.

Se si dovesse versare della polvere di toner, rimuoverla con una spazzola. Se, in questo modo, la polvere non viene rimossa completamente, utilizzare un panno umido e freddo per eliminare eventuali residui.

Non utilizzare acqua calda e non ricorrere mai a solventi di qualsiasi tipo, poiché questi ultimi potrebbero macchiare in modo permanente.

ATTENZIONE!

Se il toner viene inalato o entra in contatto con gli occhi, bere acqua o sciacquare gli occhi con acqua fredda. Consultare immediatamente un medico.

1. Sollevare lo scanner senza forzare.

Manutenzione > 85

2. Premere il dispositivo di rilascio del coperchio (a) ed aprire completamente il coperchio superiore (b) del prodotto multifunzione.

ATTENZIONE!

Se il dispositivo multifunzione è stato acceso, il fusore può essere caldo. Questa zona è contraddistinta da un'etichetta ben evidente. Non toccare.

3. Prendere nota delle posizioni delle quattro cartucce.

1. Cartuccia ciano 2. Cartuccia magenta

3. Cartuccia giallo 4. Cartuccia nero

(a) Tirare completamente la levetta colorata di sblocco (1) sulla cartuccia di toner

da sostituire verso la parte anteriore del prodotto multifunzione.

Manutenzione > 86

4. Sollevare l'estremità destra della cartuccia, tirare la cartuccia verso destra per sbloccare l'estremità sinistra come mostrato nell'illustrazione, quindi rimuovere la cartuccia di toner dal prodotto multifunzione.

5. Posizionare con delicatezza la cartuccia su un pezzo di carta per evitare che il toner macchi i mobili.

ATTENZIONE

La superficie verde del tamburo di stampa è molto delicata e fotosensibile. Non toccarla e non esporla alla normale luce ambiente per più di 5 minuti. Se le cartucce di toner devono rimanere fuori dal prodotto multifunzione per un periodo di tempo maggiore, abbassare il coperchio superiore. Non esporre mai il tamburo alla luce diretta del sole o ad una luce ambiente molto intensa.

6. Rimuovere la nuova cartuccia dal proprio contenitore e, per il momento, conservare

l'involucro.

7. Agitare diverse volte con delicatezza la nuova cartuccia in senso orizzontale per staccare e distribuire il toner uniformemente all'interno della cartuccia.

8. Rimuovere l'involucro e togliere il nastro adesivo dalla parte inferiore della cartuccia.

9. Tenendola nel punto centrale della parte superiore con la levetta colorata sulla

destra, inserire la cartuccia nella stampante sopra il tamburo di stampa dal quale è stata tolta la vecchia cartuccia.

Manutenzione > 87

10. Inserire per prima l'estremità sinistra della cartuccia nella parte superiore del tamburo di stampa, premendola contro la molla dell'unità, quindi abbassare l'estremità destra della cartuccia sul tamburo di stampa.

11. Premendo con delicatezza sulla cartuccia per assicurarsi che sia posizionata correttamente, spingere la levetta colorata (1) verso la parte posteriore del prodotto multifunzione. In questo modo, la cartuccia verrà bloccata in sede e il toner verrà introdotto nel tamburo di stampa.

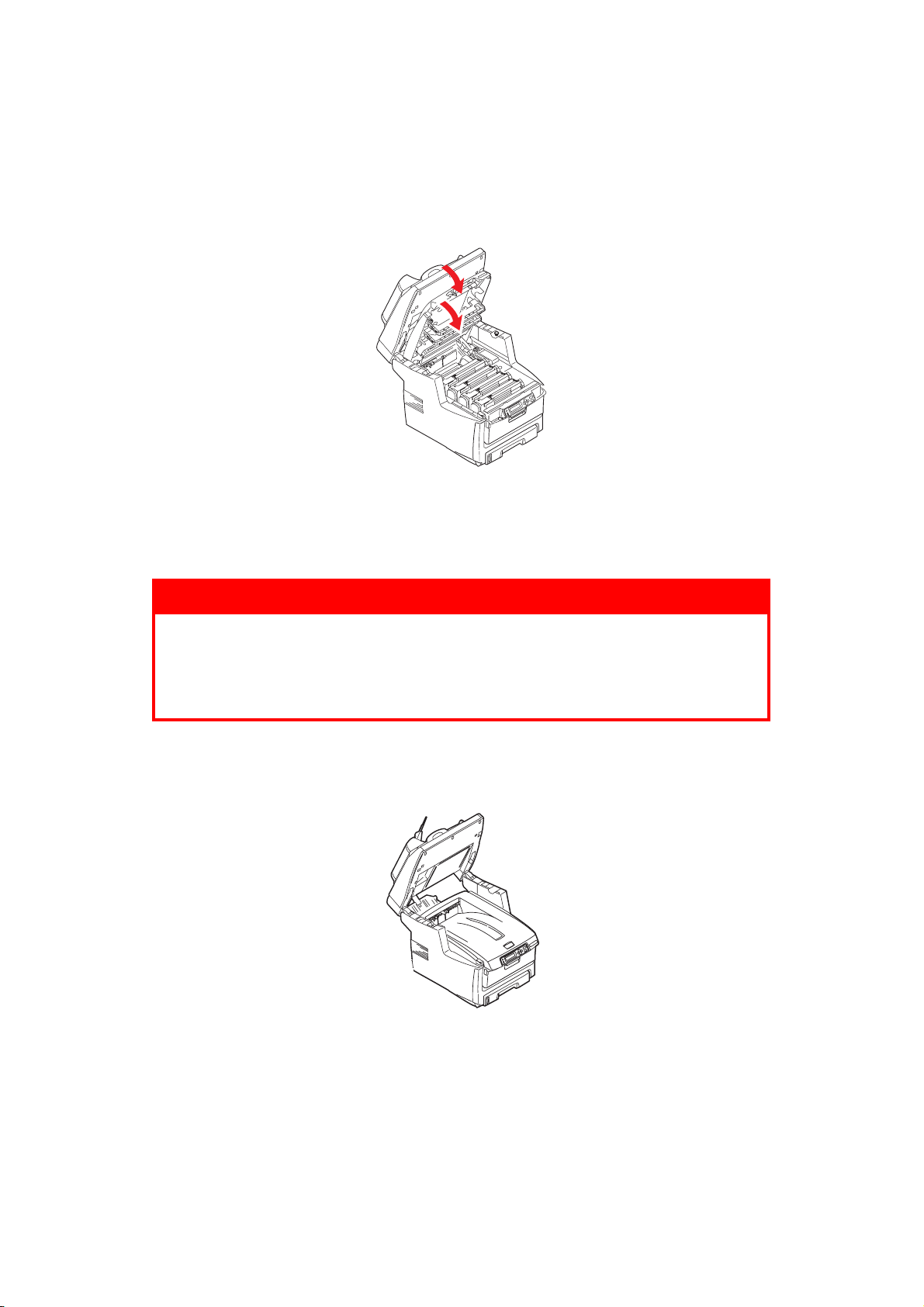

12. Chiudere il coperchio superiore e premere in modo deciso su entrambi i lati per bloccarlo in sede.

13. Abbassare lo scanner senza forzare.

Manutenzione > 88

OSTITUZIONE DEL TAMBURO DI STAMPA

ATTENZIONE

Dispositivi sensibili alle cariche elettrostatiche. Maneggiare con cura.

Il prodotto multifunzione contiene quattro tamburi di stampa: ciano, magenta, giallo e nero.

1. Sollevare lo scanner senza forzare.

2. Premere il dispositivo di rilascio del coperchio (a) e aprire completamente il

coperchio superiore (b) del prodotto multifunzione.

ATTENZIONE!

Se il dispositivo multifunzione è stato acceso, il fusore è caldo. Questa zona è contraddistinta da un'etichetta ben evidente. Non toccare.

Manutenzione > 89

3. Prendere nota delle posizioni delle quattro cartucce.

1. Cartuccia ciano 2. Cartuccia magenta

3. Cartuccia giallo 4. Cartuccia nero

4. Tenendolo nel punto centrale della parte superiore, tirare ed estrarre dal prodotto il tamburo di stampa completo della cartuccia di toner.

5. Posizionare con delicatezza la cartuccia su un pezzo di carta per evitare che il toner macchi i mobili e per evitare danni alla superficie verde del tamburo.

ATTENZIONE

La superficie verde del tamburo alla base della cartuccia è molto delicata e fotosensibile. Non toccarla e non esporla alla normale luce ambiente per più di 5 minuti. Se il tamburo di stampa deve rimanere fuori dal prodotto multifunzione per un periodo di tempo maggiore, avvolgere la cartuccia in un involucro di plastica nero per tenerla al riparo dalla luce. Non esporre mai il tamburo alla luce diretta del sole o ad una luce ambiente molto intensa.

6. Con la levetta colorata di sblocco (1) del toner sulla destra, tirare la levetta verso se

stessi. In questo modo, la cartuccia di toner si separa da quella del tamburo di stampa.

Manutenzione > 90

7. Sollevare l'estremità destra della cartuccia, tirare la cartuccia verso destra per sbloccare l'estremità sinistra come mostrato nell'illustrazione, quindi rimuovere la cartuccia di toner dal tamburo di stampa. Posizionare la cartuccia su un pezzo di carta per evitare di macchiare i mobili.

8. Estrarre la nuova cartuccia del tamburo di stampa dal suo involucro e posizionarla sul pezzo di carta dove è stata collocata la vecchia cartuccia. Tenerla orientata nello stesso modo di quella vecchia. Riporre la vecchia cartuccia nell'involucro per lo smaltimento.

9. Installare la cartuccia di toner sulla nuova cartuccia del tamburo di stampa come mostrato nell'illustrazione. Inserire per prima l'estremità sinistra, quindi abbassare l'estremità destra. In questo momento, non è necessario installare una nuova cartuccia di toner a meno che il livello del toner non sia al minimo).

10. Spingere la levetta di sblocco colorata (1) allontanandola da se stessi per bloccare la cartuccia di toner nella nuova unità e introdurvi il toner.

11. Tenendolo nel punto centrale della parte superiore, posizionare tutto l'assieme nell'apposito alloggiamento all'interno del prodotto multifunzione, inserendo i piedini di ogni estremità nei relativi fori ai lati della cavità della stampante.

Manutenzione > 91

12. Chiudere il coperchio superiore e premere in modo deciso su entrambi i lati per bloccarlo in sede.

13. Abbassare lo scanner senza forzare.

NOTA Qualora fosse necessario restituire o trasportare questo prodotto, provvedere a rimuovere anticipatamente il tamburo di stampa e riporlo nel sacchetto fornito. Ciò consente di evitare perdite di toner.

OSTITUZIONE DELLA CINGHIA DI TRASFERIMENTO

La cinghia di trasferimento si trova al di sotto dei quattro tamburi di stampa. Questa unità deve essere sostituita indicativamente ogni 60,000 pagine.

Prima di aprire il coperchio, spegnere il prodotto multifunzione e lasciare raffreddare il fusore per circa 10 minuti.

1. Sollevare lo scanner senza forzare.

Manutenzione > 92

2. Premere il dispositivo di rilascio del coperchio (a) e aprire completamente il coperchio superiore (b) del prodotto multifunzione.

ATTENZIONE!

Se il dispositivo multifunzione è stato acceso, il fusore è caldo. Questa zona è contraddistinta da un'etichetta ben evidente. Non toccare.

3. Prendere nota delle posizioni delle quattro cartucce. È di fondamentale importanza

che queste cartucce vengano rimesse nel proprio alloggiamento nello stesso ordine.

1. Cartuccia ciano 2. Cartuccia magenta

3. Cartuccia giallo 4. Cartuccia nero

Manutenzione > 93

4. Estrarre dal prodotto multifunzione ciascuna cartuccia del tamburo di stampa e collocarle in un posto sicuro lontano da fonti dirette di calore e di luce.

ATTENZIONE

La superficie verde del tamburo alla base di ciascuna cartuccia è molto delicata e fotosensibile. Non toccarla e non esporla alla normale luce ambiente per più di 5 minuti. Se il tamburo di stampa deve rimanere fuori dal prodotto multifunzione per un periodo di tempo maggiore, avvolgere la cartuccia in un involucro di plastica nero per tenerla al riparo dalla luce. Non esporre mai il tamburo alla luce diretta del sole o ad una luce ambiente molto intensa.

5. Individuare i due elementi di fissaggio (5) che si trovano su ciascun lato della cinghia

e la barra di sollevamento (6) all'estremità anteriore.

6. Ruotare di 90 gradi verso sinistra i due elementi di fissaggio. Questa manovra consente il rilascio della cinghia dal telaio del prodotto multifunzione.

7. Tirare verso l'alto la barra di sollevamento (6) in modo che la cinghia ruoti verso la parte anteriore ed estrarre la cinghia di trasferimento dal prodotto multifunzione.

8. Collocare in sede la nuova cinghia di trasferimento, con la barra di sollevamento rivolta verso la parte anteriore e l'ingranaggio di guida verso la parte posteriore del prodotto multifunzione. Collocare l'ingranaggio di guida nell'apposito dispositivo all'interno della stampante in prossimità dell'angolo posteriore sinistro dell'unità ed abbassare la cinghia di trasferimento all'interno del prodotto multifunzione per portarla in posizione orizzontale.

9. Ruotare di 90 gradi verso destra i due elementi di fissaggio (5) fino a bloccarli. Questa manovra consente di fissare in sede la cinghia di trasferimento.

Manutenzione > 94

10. Ricollocare nella stampante i quattro tamburi di stampa, completi delle loro cartucce di toner, nella stessa sequenza in cui sono stati estratti: ciano (il più vicino alla parte posteriore), magenta, giallo e nero (il più vicino alla parte anteriore).

11. Chiudere il coperchio superiore e premere in modo deciso su entrambi i lati per bloccarlo in sede.

12. Abbassare lo scanner senza forzare.

OSTITUZIONE DEL FUSORE

Il fusore si trova all'interno del prodotto multifunzione, subito dietro i quattro tamburi di stampa.

ATTENZIONE!

Se il dispositivo multifunzione è stato acceso da poco tempo, alcuni componenti del fusore saranno molto caldi. Maneggiare il fusore con estrema cautela, tenendolo soltanto per l'impugnatura, che sarà solo moderatamente calda al tatto. L'area è chiaramente indicata da un'etichetta di avvertimento.

Prima di aprire il coperchio, spegnere il prodotto multifunzione e lasciare raffreddare il fusore per circa 10 minuti.

1. Sollevare lo scanner senza forzare.

Manutenzione > 95

2. Premere il dispositivo di rilascio del coperchio (a) e aprire completamente il coperchio superiore (b) del prodotto multifunzione.

3. Identificare l'impugnatura (1) del fusore sulla parte superiore dell'unità fusore.

4. Tirare le due levette di fissaggio (2) del fusore verso la parte anteriore della

stampante in modo da trovarsi in posizione verticale.

5. Tenendo il fusore con l'apposita impugnatura (1), sollevare il fusore ed estrarlo dal prodotto multifunzione. Se il fusore è ancora caldo, posizionarlo su una superficie piana che non venga danneggiata dal calore.

6. Estrarre il nuovo fusore dalla confezione e rimuovere il materiale di imballaggio.

7. Tenendo il nuovo fusore con l'apposita impugnatura, assicurarsi che venga

posizionato nel modo corretto. Le levette di fissaggio (2) dovranno trovarsi in posizione verticale e le due alette di riscontro (3) dovranno essere rivolte verso l'utente.

2 2

8. Inserire il fusore nel prodotto multifunzione, collocando le due alette (3) negli appositi alloggiamenti nel divisorio metallico che separa l'area fusore dai tamburi di stampa.

Manutenzione > 96

9. Spingere le due levette di fissaggio (2) verso la parte posteriore del prodotto multifunzione per bloccare il fusore in sede.

10. Chiudere il coperchio superiore e premere in modo deciso su entrambi i lati per bloccarlo in sede.

11. Abbassare lo scanner senza forzare.

PULIZIA

....

DELL

'ADF

Di tanto in tanto il gruppo di cuscinetti e i rulli di alimentazione possono sporcarsi con inchiostro, particelle di toner o polvere della carta. Di conseguenza, il modulo di scansione può non alimentare i documenti in modo ottimale. In tal caso, procedere come segue per eseguire la pulizia.

1. Inumidire un panno di cotone con alcool isopropilico (95%).

2. Aprire con cautela il coperchio anteriore dell'ADF.

Manutenzione > 97

3. Pulire il rullo di alimentazione (1) passando il batuffolo da un lato all'altro.

4. Ruotare il rullo in avanti con le dita e ripetere il passaggio 3 finché non è pulito. Prestare attenzione a non impigliare o danneggiare le molle accanto al cuscinetto (2).

5. Pulire il cuscinetto (2) dall'alto verso il basso, prestando attenzione a non agganciare le molle.

6. Chiudere il coperchio frontale dell'ADF.

....

DELLA LASTRA DI ESPOSIZIONE

La lastra di esposizione deve essere pulita periodicamente per garantire qualità delle immagini e prestazioni ottimali.

Procedere come segue per pulire la lastra di esposizione.

1. Aprire il coperchio documenti (1).

2. Inumidire un panno morbido per la pulizia con alcool isopropilico (95%).

3. Pulire delicatamente la lastra di esposizione (2) e il foglio bianco (3) sulla parte

inferiore del coperchio documenti per rimuovere polvere o eventuali particelle di toner.

4. Chiudere il coperchio documenti (1).

Manutenzione > 98

DELLA TESTINA

LED

Pulire la testina LED quando la stampa non è chiara, presenta linee bianche oppure il testo è sfocato.

Non è necessario spegnere il prodotto multifunzione per pulire la lente.

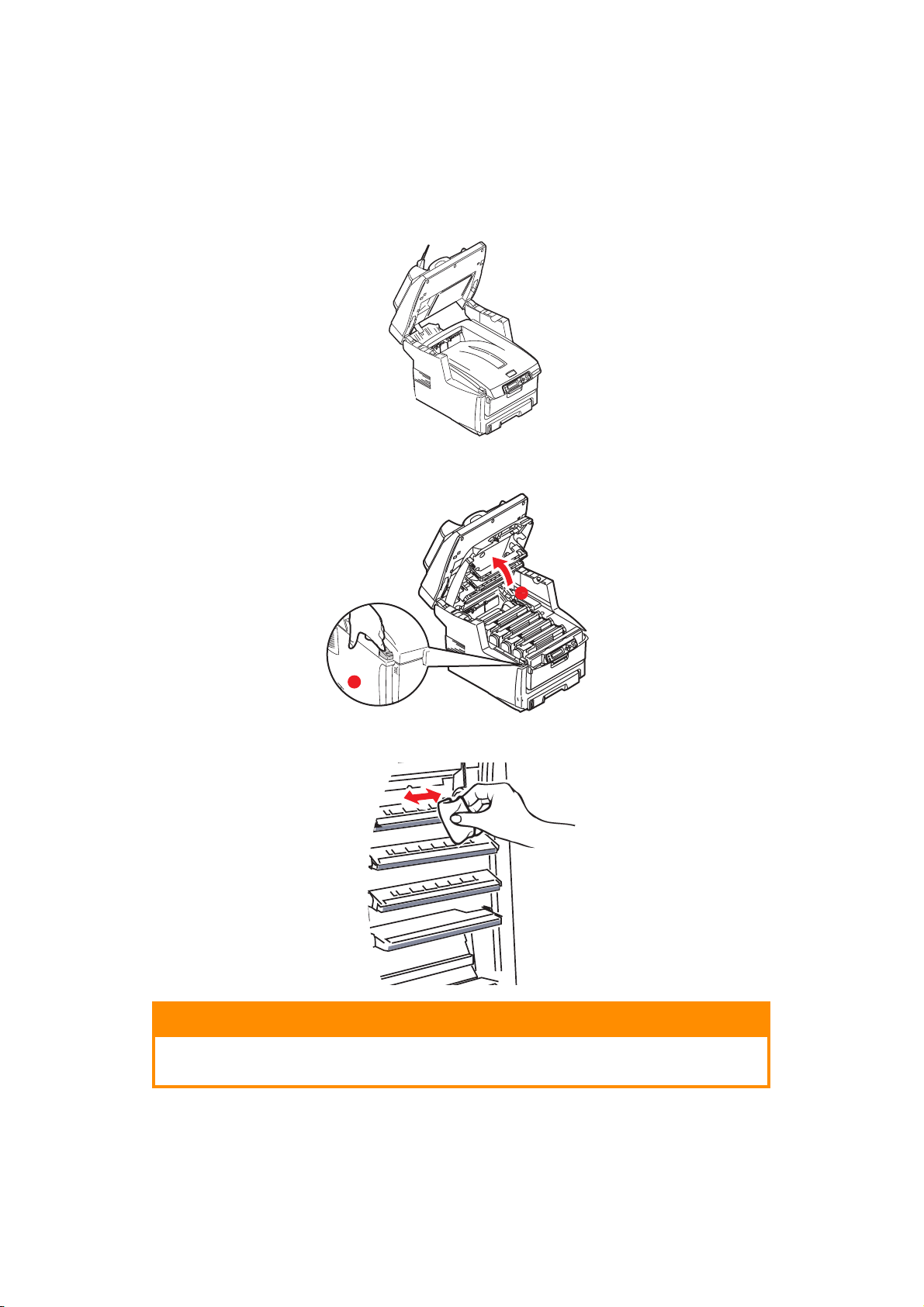

1. Sollevare lo scanner senza forzare.

2. Premere il dispositivo di rilascio del coperchio (a) ed aprire completamente il

coperchio superiore (b) del prodotto multifunzione.

3. Strofinare delicatamente la superficie della testina LED con un panno morbido pulito che non rilascia pelucchi.

ATTENZIONE

Non utilizzare alcool metilico o altri solventi per la pulizia della testina LED poiché danneggerebbero la superficie della lente.

4. Chiudere il coperchio superiore e premere in modo deciso su entrambi i lati per

bloccarlo in sede.

Manutenzione > 99

5. Abbassare lo scanner senza forzare.

Manutenzione > 100
