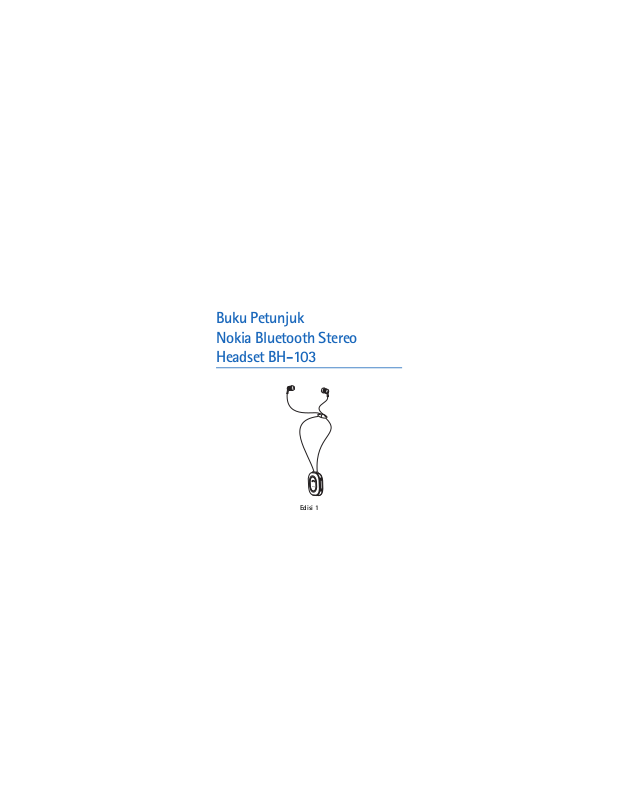

Page 1
Buku Petunjuk
Nokia Bluetooth Stereo
Headset BH-103
Edisi 1
Page 2
PERNYATAAN KESESUAIAN
Dengan ini, NOKIA CORPORATION menyatakan bahwa produk
HS-121W telah memenuhi persyaratan utama dan ketentuan terkait
lainnya sesuai Pedoman 1999/5/EC. Salinan Pernyataan Kesesuaian
ini dapat dilihat di http://www.nokia.com/phones/
declaration_of_conformity/.
© 2008 Nokia. Semua hak dilindungi undang-undang.
Nokia, Nokia Connecting People dan logo Nokia Original Accessories
adalah merek dagang terdaftar dari Nokia Corporation. Nama
perusahaan dan produk lain yang disebutkan di sini adalah merek
dagang atau nama dagang dari masing-masing pemilik.
Dilarang memperbanyak, mengalihkan, menyebarluaskan, atau
menyimpan sebagian atau seluruh isi dokumen ini dalam bentuk
apapun tanpa izin tertulis sebelumnya dari Nokia.
Bluetooth adalah merek dagang terdaftar dari Bluetooth SIG, Inc.
Nokia menerapkan kebijakan pengembangan yang
berkesinambungan. Oleh karena itu, Nokia berhak mengubah dan
menyempurnakan produk yang dijelaskan dalam dokumen ini tanpa
pemberitahuan sebelumnya.
Selama diperbolehkan oleh undang-undang yang berlaku, dalam
kondisi apapun Nokia atau pemegang lisensinya tidak bertanggung
2
© 2008 Nokia. Semua hak dilindungi undang-undang.
Page 3
jawab atas hilangnya data atau pendapatan atau kerusakan khusus,
insidental, konsekuensial, atau tidak langsung, apapun
penyebabnya.
Isi dokumen ini diberikan “sebagaimana adanya”. Kecuali jika
dipersyaratkan oleh hukum yang berlaku, maka tidak ada jaminan
apapun, baik yang tersurat maupun tersirat, termasuk namun tidak
terbatas pada, jaminan tersirat tentang keadaan yang dapat
diperjualbelikan dan kesesuaian untuk tujuan tertentu yang dibuat
sehubungan dengan akurasi, keandalan, atau isi dokumen ini. Nokia
berhak mengubah atau menarik dokumen ini setiap saat tanpa
pemberitahuan sebelumnya.
Ketersediaan produk tertentu mungkin berbeda di setiap wilayah.
Untuk informasi rinci, hubungi agen Nokia Anda.
Ketentuan Ekspor
Perangkat ini mungkin berisi komponen, teknologi, atau perangkat
lunak yang diatur oleh undang-undang dan peraturan hukum ekspor
Amerika Serikat dan beberapa negara lainnya. Patuhi semua
ketentuan hukum yang berlaku.
Edisi 1
© 2008 Nokia. Semua hak dilindungi undang-undang.
3
Page 4
Daftar Isi
Daftar Isi
1. Pendahuluan.............................................................. 5
Teknologi nirkabel Bluetooth.................................................................. 6
2. Persiapan ................................................................... 8
Tombol dan komponen ............................................................................. 8
Pengisi daya................................................................................................. 9
Mengisi daya baterai................................................................................. 9
Mengaktifkan atau menonaktifkan ................................................... 11
Membuat headset sebagai pasangan................................................ 11
3. Penggunaan dasar................................................... 13
Mengenakan headset............................................................................. 13
Panggilan................................................................................................... 14
Mendengarkan musik............................................................................. 15
Menghapus pengaturan atau mengatur ulang .............................. 15
Mengatasi masalah ................................................................................ 16
4. Informasi tentang baterai ...................................... 17
Perawatan dan pemeliharaan ..................................... 19
4
© 2008 Nokia. Semua hak dilindungi undang-undang.
Page 5
Pendahuluan
1. Pendahuluan
Dengan Nokia Bluetooth Stereo Headset BH-103, Anda
dapat membuat dan menjawab panggilan dengan ponsel
yang kompatibel dan mendengarkan musik dari perangkat
musik yang kompatibel.
Baca buku petunjuk ini dengan cermat sebelum
menggunakan headset. Baca juga buku petunjuk perangkat
yang akan dihubungkan ke headset.
Untuk buku petunjuk versi terbaru dan informasi tambahan
yang terkait dengan produk Nokia Anda, kunjungi
www.nokia.co.id/support atau situs Web Nokia lokal.
Produk ini mungkin memiliki berbagai komponen kecil.
Jauhkan komponen tersebut dari jangkauan anak-anak.
© 2008 Nokia. Semua hak dilindungi undang-undang.
5
Page 6
Pendahuluan
■ Teknologi nirkabel Bluetooth
Teknologi nirkabel Bluetooth
memungkinkan Anda
menghubungkan perangkat yang
kompatibel tanpa kabel. Headset
dan perangkat lain tidak perlu
saling berhadapan, namun jarak
maksimal antara kedua
perangkat tersebut harus 10
meter (33 kaki). Semakin dekat
jarak headset dengan perangkat lain, maka akan semakin
baik performanya. Jangkauan pengoperasian optimal
ditampilkan berwarna abu-abu gelap pada gambar.
Sambungan dapat terganggu oleh jarak dan penghalang
(ditampilkan berwarna abu-abu terang) atau perangkat
elektronik lainnya.
Headset ini kompatibel dengan Bluetooth Specification 2.1
+ EDR yang mendukung profil berikut: Headset Profile 1.1,
Hands-Free Profile (HFP) 1.5, dan Advanced Audio
Distribution Profile (A2DP) 1.2. Untuk memastikan
6
© 2008 Nokia. Semua hak dilindungi undang-undang.
<10m
Page 7
Pendahuluan
kompatibilitas perangkat lain dengan perangkat ini,
hubungi produsen perangkat lain tersebut.
© 2008 Nokia. Semua hak dilindungi undang-undang.
7
Page 8
Persiapan
2. Persiapan
■ Tombol dan komponen
Headset ini terdiri dari beberapa komponen sebagai berikut:
1. Earphone
2. Pengunci tali
3. Mikrofon
4. Tombol
multifungsi
5. Soket pengisi
daya
6. Lampu indikator
7. Tombol volume
Sebelum menggunakan headset, Anda harus mengisi daya
baterai dan membuat pasangan headset dengan perangkat
yang kompatibel.
Komponen perangkat ini bersifat magnetis. Benda logam
dapat tertarik ke perangkat. Jangan letakkan kartu kredit
8
© 2008 Nokia. Semua hak dilindungi undang-undang.
1
3
2
6
4
5
7
Page 9
Persiapan
atau media penyimpan yang bersifat magnetis di dekat
perangkat karena informasi yang tersimpan di dalamnya
mungkin akan terhapus.
■ Pengisi daya
Perangkat ini dirancang untuk digunakan dengan daya dari
pengisi daya: AC-3 dan DC-4.
Peringatan: Gunakan hanya pengisi daya yang
disetujui oleh Nokia untuk digunakan dengan
perangkat tambahan ini. Penggunaan jenis
lainnya dapat membatalkan persetujuan atau
jaminan, dan mungkin berbahaya.
Bila melepaskan kabel daya dari perangkat tambahan,
pegang dan lepaskan konektor, bukan kabelnya.
■ Mengisi daya baterai
Sebelum mengisi daya baterai, baca ‘Informasi tentang
baterai” h. 17 dengan cermat.
1. Pasang pengisi daya ke stopkontak.
© 2008 Nokia. Semua hak dilindungi undang-undang.
9
Page 10
Persiapan
2. Pasang kabel pengisi daya ke soket
pengisi daya. Lampu indikator
merah akan menyala selama
pengisian daya berlangsung.
Pengisian daya baterai hingga
penuh dapat berlangsung selama 1
jam 40 menit.
3. Bila daya baterai telah terisi penuh, lampu indikator
hijau akan menyala. Lepaskan pengisi daya dari headset
dan stopkontak.
Daya baterai yang telah terisi penuh dapat digunakan
hingga 7 jam waktu bicara, 150 jam waktu siaga, atau
6 jam waktu pemutaran musik.
Untuk memeriksa pengisian daya baterai, tekan sebentar
tombol multifungsi bila tidak ada panggilan yang
berlangsung. Jika lampu indikator menyala hijau, maka
tingkat pengisian daya telah memadai. Jika lampu menyala
kuning, Anda mungkin harus segera mengisi ulang daya
baterai. Jika lampu menyala merah, isi ulang daya baterai.
Bila daya baterai habis, headset akan berbunyi ‘bip’ setiap 5
menit.
10
© 2008 Nokia. Semua hak dilindungi undang-undang.
Page 11
Persiapan
■ Mengaktifkan atau menonaktifkan
Untuk mengaktifkan, tekan terus tombol multifungsi
kurang lebih selama 2 detik. Headset akan berbunyi ‘bip’
dan lampu indikator akan menyala hijau. Headset mencoba
terhubung ke ponsel dan perangkat musik yang terakhir
digunakan, jika ada.
Untuk menonaktifkan, tekan terus tombol multifungsi
kurang lebih selama 4 detik. Headset akan berbunyi ‘bip’
dan lampu indikator akan menyala merah sebentar.
■ Membuat headset sebagai pasangan
Jika ponsel mendukung profil A2DP Bluetooth dan
dilengkapi fitur pemutar musik, Anda dapat menggunakan
ponsel untuk membuat dan menerima panggilan, serta
memutar musik dengan headset.
1. Pastikan ponsel atau perangkat musik telah diaktifkan
dan headset dinonaktifkan.
2. Tekan terus tombol multifungsi (kurang lebih selama 4
detik) hingga lampu indikator hijau mulai berkedip
cepat.
© 2008 Nokia. Semua hak dilindungi undang-undang.
11
Page 12
Persiapan
3. Aktifkan fitur Bluetooth di ponsel atau pemutar musik,
kemudian atur untuk mencari perangkat Bluetooth.
4. Pilih headset dari daftar perangkat yang ditemukan di
ponsel atau pemutar musik.
5. Masukkan kode akses 0000 untuk membuat pasangan
dan sambungan headset ini ke perangkat Anda. Jika
perangkat Anda tidak dilengkapi keypad, maka kode
akses ini mungkin akan digunakan secara default.
Pada perangkat tertentu, Anda mungkin harus membuat
sambungan secara terpisah setelah membuat pasangan.
Bila headset terhubung ke perangkat dan siap digunakan,
maka lampu indikator hijau akan berkedip lambat.
12
© 2008 Nokia. Semua hak dilindungi undang-undang.
Page 13
Penggunaan dasar
3. Penggunaan dasar
■ Mengenakan headset
Headset mungkin dilengkapi
bantalan telinga dengan
ukuran berbeda. Untuk
mengganti bantalan telinga,
tarik bantalan telinga yang
digunakan dari lubang
suara, kemudian dorong
bantalan telinga yang baru
ke lubang suara dengan
posisi yang sama.
Untuk mengenakan headset, pasang tali di leher, kemudian
posisikan lubang suara di telinga Anda.
Jika Anda harus memasang dua bagian pengunci tali, tekan
ke setiap bagian.
© 2008 Nokia. Semua hak dilindungi undang-undang.
13
Page 14
Penggunaan dasar
■ Panggilan
Untuk membuat panggilan, gunakan ponsel dengan cara
yang sama bila headset telah terhubung.
Untuk menghubungi ulang nomor yang terakhir dihubungi
(jika ponsel mendukung fitur ini dengan headset), tekan
tombol multifungsi dua kali bila tidak ada panggilan yang
berlangsung.
Untuk mengaktifkan panggilan melalui suara (jika ponsel
mendukung fitur ini dengan headset), tekan terus tombol
multifungsi kurang lebih selama 2 detik bila tidak ada
panggilan yang berlangsung. Lanjutkan seperti yang
dijelaskan dalam buku petunjuk ponsel.
Untuk menjawab atau mengakhiri panggilan, tekan tombol
multifungsi. Untuk menolak panggilan, tekan tombol ini
dua kali.
Untuk mengatur volume suara saat panggilan berlangsung
atau selama mendengarkan musik, tekan salah satu tombol
volume.
14
© 2008 Nokia. Semua hak dilindungi undang-undang.
Page 15
Penggunaan dasar
Untuk mengalihkan panggilan antara headset dan ponsel
yang kompatibel, tekan terus tombol multifungsi kurang
lebih selama 2 detik.
■ Mendengarkan musik
Untuk mendengarkan musik, buat pasangan dan
hubungkan headset ke perangkat yang mendukung profil
A2DP Bluetooth (lihat ‘Membuat headset sebagai
pasangan” hal. 11). Untuk memutar musik, gunakan kontrol
pemutaran di perangkat yang terhubung.
Jika Anda menjawab atau membuat panggilan sewaktu
mendengarkan musik, maka musik akan dijeda hingga
panggilan diakhiri.
■ Menghapus pengaturan atau mengatur ulang
Untuk menghapus pengaturan headset, nonaktifkan
headset, kemudian tekan terus tombol multifungsi minimal
selama 8 detik.
© 2008 Nokia. Semua hak dilindungi undang-undang.
15
Page 16
Penggunaan dasar
Untuk mengatur ulang headset jika tidak berfungsi
meskipun terisi daya, pasang headset ke pengisi daya
sewaktu Anda menekan terus tombol multifungsi.
■ Mengatasi masalah
Jika Anda tidak dapat menghubungkan headset ke
perangkat yang kompatibel, pastikan headset telah terisi
daya, diaktifkan, dan dipasangkan dengan perangkat.
16
© 2008 Nokia. Semua hak dilindungi undang-undang.
Page 17
Informasi tentang baterai
4. Informasi tentang baterai
Perangkat ini dilengkapi baterai internal permanen yang
dapat diisi ulang. Jangan keluarkan baterai dari perangkat
karena dapat merusak perangkat. Baterai dapat diisi dan
dipakai hingga ratusan kali, namun pada akhirnya baterai
tidak dapat digunakan lagi. Isi ulang baterai hanya
menggunakan pengisi daya Nokia yang disetujui dan
dirancang untuk perangkat ini. Penggunaan pengisi daya
yang tidak disetujui dapat berisiko kebakaran, ledakan,
kebocoran, atau bahaya lainnya.
Jika baterai baru pertama kali digunakan atau jika baterai
telah lama tidak digunakan, Anda harus
menyambungkannya ke pengisi daya, melepasnya,
kemudian menyambungkannya kembali untuk memulai
pengisian daya baterai. Jika daya baterai benar-benar habis,
diperlukan beberapa menit sebelum lampu indikator
pengisian daya ditampilkan.
Lepaskan pengisi daya dari stopkontak dan perangkat bila
tidak digunakan. Jangan biarkan baterai yang terisi penuh
© 2008 Nokia. Semua hak dilindungi undang-undang.
17
Page 18
Informasi tentang baterai
terpasang ke pengisi daya, karena pengisian daya yang
berlebihan dapat mempersingkat masa pakai baterai. Jika
tidak digunakan, baterai yang terisi penuh akan kosong
dengan sendirinya beberapa waktu kemudian.
Usahakan agar baterai selalu berada pada temperatur
antara 15° C hingga 25° C (59° F hingga 77° F). Temperatur
yang berlebihan akan menurunkan kapasitas dan masa
pakai baterai. Perangkat dengan baterai yang panas atau
dingin tidak dapat berfungsi untuk sementara waktu.
Performa baterai menjadi terbatas, terutama pada
temperatur di bawah titik beku.
Jangan buang baterai ke dalam api karena dapat meledak.
Baterai juga dapat meledak jika rusak.
Jangan gunakan pengisi daya yang sudah rusak.
Penting: Waktu pengoperasian hanya merupakan
perkiraan dan tergantung pada kondisi jaringan,
fitur yang digunakan, umur dan kondisi baterai,
temperatur ruang, dan berbagai faktor lainnya.
18
© 2008 Nokia. Semua hak dilindungi undang-undang.
Page 19
Perawatan dan pemeliharaan
Perawatan dan pemeliharaan
Perangkat ini merupakan produk unggulan sehingga harus
ditangani dengan benar. Berikut adalah saran yang akan
membantu melindungi hak Anda atas jaminan.
• Pastikan perangkat dalam keadaan kering. Air hujan,
kelembaban, dan segala jenis cairan atau uap air
mungkin mengandung mineral yang akan menimbulkan
korosi pada sirkuit elektronik. Jika perangkat Anda
basah, keringkan sepenuhnya.
• Jangan gunakan atau jangan simpan perangkat ini di
tempat yang berdebu dan kotor. Komponen yang dapat
dilepas dan komponen elektroniknya dapat rusak.
•Jangan simpan perangkat ini di tempat yang panas.
Temperatur yang tinggi dapat mempersingkat masa
pakai perangkat elektronik, merusak baterai, dan
melelehkan komponen yang terbuat dari plastik.
•Jangan simpan perangkat ini di tempat yang dingin.
Ketika temperatur perangkat kembali normal, uap air
© 2008 Nokia. Semua hak dilindungi undang-undang.
19
Page 20
Perawatan dan pemeliharaan
dapat terbentuk di dalam perangkat dan merusak panel
sirkuit elektronik.
• Jangan coba membuka perangkat.
• Jangan jatuhkan, benturkan, atau guncang perangkat
ini. Penanganan yang tidak tepat dapat mematahkan
panel sirkuit internal dan komponen kecil.
• Jangan gunakan bahan kimia, larutan pembersih, atau
deterjen keras untuk membersihkan perangkat ini.
• Jangan cat perangkat ini. Lapisan cat dapat menyumbat
berbagai komponen yang dapat bergerak dan
menghambat pengoperasian yang semestinya.
Semua saran ini juga berlaku untuk perangkat, pengisi daya,
atau perangkat tambahan apapun. Jika salah satu
perangkat tidak berfungsi dengan baik, bawa ke pusat
layanan resmi terdekat untuk diperbaiki.
20
© 2008 Nokia. Semua hak dilindungi undang-undang.
Loading...
