SB-5000
參考說明書
Nikon Manual Viewer 2
將 Nikon Manual Viewer 2 應用程式安裝至您的智能手機
或平板電腦可隨時隨地查看尼康數碼相機說明書。
Nikon Manual Viewer 2 可從 App Store 和 Google Play免
費下載。
閃光燈
Tc
準備
關於SB-5000及本參考說明書
A
感謝您購買尼康SB-5000閃光燈。使用前請詳閱使用說明書和參考說
明書（本說明書），以發揮閃光燈的最大效用。
準備
如何找尋所需的資訊
目錄
i
您可依項目找尋，例如：操作方法、閃光模式或功能。
Q&A 索引
i
即使不知道項目特定名稱或專用名詞，您仍可依目標找尋。
索引
i
您可以使用字母索引來找尋。
故障診斷
i
閃光燈出現問題時，此方法很方便。
安全須知
首次使用閃光燈之前，請先閱讀「安全須知」中的安全說明
（0A-16 – A-18）。
SB-5000
Model Name: N1502
A-1
（0A-12）
（0A-9）
（0H-31）
（0H-1）
關於SB-5000
SB-5000是高效能閃光燈，兼容於尼康創意閃光系統（CLS），閃光
指數為34.5（ISO 100, m）（使用標準閃光照明模式的情況下，以尼
康FX格式在35mm變焦頭位置）。除了傳統的光學控制，還可在無線
多重閃光攝影中進行無線電控制。
A
CLS兼容相機
尼康數碼單鏡反光（尼康FXDX格式）相機（D1系列及
D100除外）、F6、CLS兼容COOLPIX相機（0G-1）
關於本參考說明書
本說明書編寫的前提，為假設 SB-5000 與兼容於 CLS 和 CPU 鏡頭
（0 A-3）的相機一同使用。使用前請詳閱使用說明書和參考說明
書（本說明書），以發揮閃光燈的最大效用。
• 關於與不兼容CLS的單鏡反光相機搭配使用，請參閱「與不兼容
CLS的單鏡反光相機搭配使用」 （0F-1）。
• 關於與i-TTL兼容COOLPIX相機（P5100、P5000、E8800、E8700、
E8400）搭配使用，請參閱「與 COOLPIX相機搭配使用」（0G-1）。
• 關於相機功能及設定的詳細說明，請參閱相機的使用說明書。
• 本使用說明書中的插圖和螢幕內容可能與實際產品有所不同。
準備
A-2
本說明書中使用的圖示
用於說明應特別注意的重點，以免閃光燈發生故障或出
v
錯。
內含使閃光燈更易於使用的資訊或提示。
t
A
本說明書其他頁面的參考
0
準備
t CPU 尼克爾鏡頭識別提示
CPU 鏡頭設有 CPU 接點。
CPU 接點
• SB-5000 無法與 IX 尼克爾鏡頭搭配使用。
t 相片範例集
「相片範例集」則以影像範例概略說明 SB-5000 的閃光燈攝影功能。
在以下鏈接可取得 「相片範例集」的 PDF 檔。
http://downloadcenter.nikonimglib.com/
A-3
術語
■ 尼康創意閃光系統（CLS）
具有各種閃光燈攝影功能，並已改良尼康閃光燈與相機之間通訊的
閃光系統
■ 統一閃光控制
具有將閃光功能設定與閃光燈和相機共享的功能
■ i-TTL 模式
閃光燈會發射監察預閃，相機會測量反射光並控制閃光燈的閃光輸
出的閃光模式
i-TTL均衡補充閃光
i-TTL 模式類型，在此模式中，會調整閃光輸出量，使主體與背景
均衡曝光
標準 i-TTL
i-TTL 模式類型，在此模式中，無論背景亮度強弱，都會調整閃光
輸出量，使主體的曝光正確
■ 手動閃光模式
手動設定閃光輸出量與光圈以取得所需曝光的閃光模式
A
準備
A-4
■ 自動光圈閃光模式
光圈優先的非TTL自動閃光模式，在此模式中，閃光燈會測量反射的
閃光，並根據反射的閃光數據及鏡頭和相機資訊，控制閃光輸出的
閃光模式
A
■ 非 TTL 自動閃光模式
非 TTL 的自動閃光模式，在此模式中，閃光燈會測量反射的閃光，
並根據反射的閃光數據，控制閃光輸出的閃光模式
準備
■ 距離優先手動閃光模式
使用距離優先的手動閃光模式；設定閃光燈與主體距離，則可根據
相機設定來調整閃光燈的閃光輸出量
■ 頻閃模式
閃光燈會在單次曝光時重複發出閃光的閃光模式，以營造頻閃的多
重曝光效果

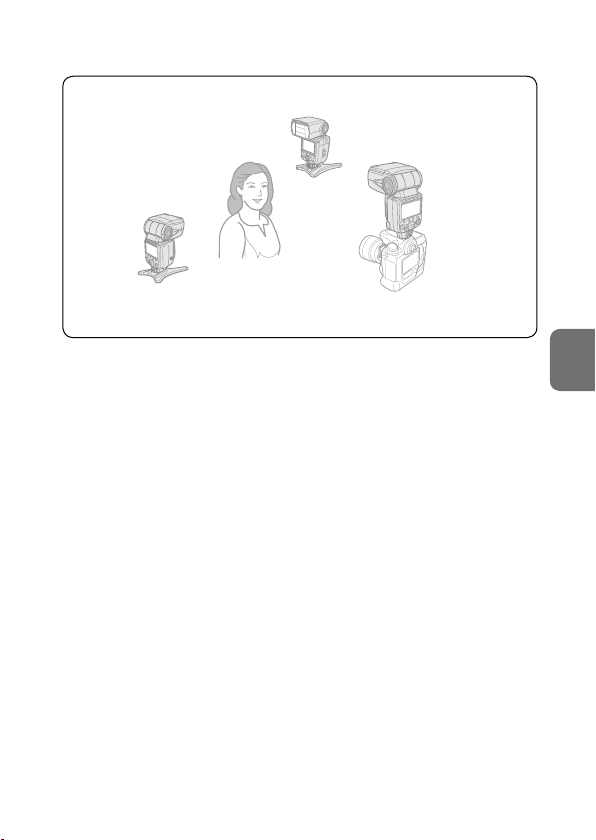

■ 無線多重閃光攝影
使用多重無線閃光燈元件進行的閃光燈攝影會同步閃光
無線電控制
使用無線電訊號控制多重閃光燈元件
光學控制
使用光學脈衝控制多重閃光燈元件
主閃光燈
多重閃光攝影中安裝在相機上的閃光燈元件
遙控閃光燈
依照主閃光燈或相機的指令發出閃光的閃光燈元件
A-5
先進無線閃光
使用 CLS 的無線多重閃光攝影；多重遙控閃光燈組可使用主閃光
燈控制。
快速無線控制
使用無線多重閃光攝影時，可以輕易地平衡 2 個遙控閃光燈組（A
和 B）的閃光輸出量比例
直接遙控無線多重閃光攝影
無線多重閃光攝影，適合拍攝快速移動的主體；主閃光燈與遙控
閃光燈幾乎會同步發出閃光，因為主閃光燈不會發射監察預閃。
連結模式
能夠在尼康閃光燈和相機之間選擇通訊類型。可用的選擇正在配
對和 PIN 碼。
配對
閃光燈和相機通訊前要先配對。
PIN 碼
閃光燈和相機以相同的 4 位數 PIN 碼通訊。
A
準備
A-6
■ 監察預閃
在實際閃光之前在極短時間內發出的一系列閃光，可讓相機測量反
射在主體上的光線
■ 有效閃光輸出距離
A
正確調整閃光輸出的閃光燈與主體距離
■ 有效閃光輸出距離範圍
準備
有效閃光輸出距離的範圍
■ 變焦頭位置
閃光燈變焦頭的位置； 涵蓋範圍角度會隨著變焦頭位置變更。
■ 閃光曝光補償
刻意變更閃光輸出以取得所需的主體亮度
■ 預設設定
購買時的原功能與模式設定
■ 照明模式
邊緣的光衰減控制類型；SB-5000 提供 3 種照明模式：標準閃光、平
均閃光及偏重中央閃光。
■ 測試閃光
發出閃光以判斷閃光燈閃光是否符合所需
■ 模擬照明
以一定的微弱閃光輸出量連續閃光，以確認投射在主體上的強光和
陰影
A-7
■ FX 格式DX 格式
尼康數碼單鏡反光相機影像區域類型（FX 格式：36 × 24,
DX 格式：24 × 16）
■ 閃光指數（GN）
閃光燈元件產生的光線量; 隨著指數增加，光線也會延伸的更遠。它
們之間的關係可用公式表示 GN = 閃光燈與主體距離（m）× 光圈的
f 值（ISO 100）。
■ 等級
快門速度或光圈變動的單位；變更 1 個等級會減半加倍進入相機
的光線量
■ EV（曝光值）
曝光值每加 1 均對應於變更 1 個曝光等級，這可透過減半加倍快門
速度或光圈來進行調整。光圈為 f/1.4 和快門速度為 1 秒時的 EV 1，
可為主體提供正確的曝光或適當亮度。當曝光值增加，底片或攝像
設備的曝光也隨著增加。
■ 前簾同步後簾同步
在前簾同步中，閃光燈會於前簾完全開啟時立即閃光; 被閃光燈閃光
的主體將顯現在模糊運動之後。在後簾同步中，閃光燈會於後簾開
始關閉前立即閃光;移動主體的模糊將顯現在主體後方而非前方，拍
出自然的照片。
A
準備
A-8
Q&A 索引
您可依目標找尋特定說明。
A
閃光燈攝影 1
使用安裝在相機配件插座的 SB-5000
準備
我可以使用哪種閃光模式拍攝照片？ 閃光模式 C-1
如何以最簡單的方式拍攝照片？ 基本操作 B-16
如何改變閃光模式？ 變更閃光模式 B-22
如何確認在 i-TTL 模式中因為閃光輸出不充分
導致的曝光不足的量？
如何調整變焦頭位置？ 自動變焦功能 E-22
如何自動調整變焦頭位置以配合鏡頭焦距？ 自動變焦功能 E-22
如何調整光圈？ 非 TTL 自動閃光模式 C-11
如何調整閃光輸出量？ 手動閃光模式 C-5
如何拍攝正式的團體照？ 照明模式：平均閃光 E-2
如何拍攝強調主體的人像？
如何拍攝柔和陰影映在牆上的照片？ 反射閃光操作 E-4
如何拍攝較明亮（或更暗）的主體照片？ 閃光曝光補償 E-20
如何確認照明條件？ 模擬照明 E-27
如何在螢光燈照明與白熾燈照明下拍攝照片
並平衡光線的色彩效果？
如何使拍攝照片的閃光燈光線增添特定色彩？
問題 關鍵字
因為閃光輸出不充分導
致的曝光不足的量
照明模式：偏重中央
閃光
色彩補償濾鏡 E-14
色彩濾鏡 E-14
0
C-4
E-2
A-9
問題 關鍵字
如何在昏暗的燈光下使用自動對焦？ AF 輔助照明
如何將 SB-5000 與高快門速度搭配使用？ 自動 FP 高速同步
如何在夜晚拍攝主體與背景照片？ 慢速同步 E-32
如何使照片中拍攝主體的紅眼消失？ 減輕紅眼 E-32
如何使用頻閃多重曝光效果拍攝快速移動的
主體照片？
如何將 SB-5000 與不兼容 CLS 的單鏡反光相
機搭配使用？
如何將 SB-5000 與 COOLPIX 相機搭配使用？ COOLPIX 相機
頻閃模式 C-18
不兼容 CLS 的單鏡反
光相機
閃光燈攝影 2
使用無線 SB-5000
問題 關鍵字
如何使用多重閃光燈元件拍攝照片？ 無線多重閃光攝影
如何設定相機上的閃光燈功能，使用 SB-5000
無線多重閃光攝影拍攝照片？
如何使用無線多重閃光攝影功能拍攝快速移
動的主體照片？
如何使用 SB-5000 與兼容無線多重閃光攝影
的 COOLPIX 相機拍攝照片？
如何將 SB-5000 作為主閃光燈使用？ 主閃光燈 D-9
如何將 SB-5000 作為遙控閃光燈使用？ 遙控閃光燈 D-11
無線多重閃光攝影 D-1
直接遙控無線多重閃
光攝影
CLS 兼容 COOLPIX 相機 G-1
D-35
0
E-24
E-31
F-1
G-1
0
D-1
A
準備
A-10
設定與操作
問題 關鍵字
閃光燈使用何種電池？ 兼容的電池 B-17
每次使用新的電池時，回電時間多長以及可
A
以進行幾次閃光？
如何變更功能設定？ 選單設定 B-24
如何重設各種設定？ 雙鍵重設 B-13
準備
如何鎖定閃光燈的撥盤與按鍵，避免誤用？ 按鍵鎖定 B-10
如何調整待機啟動前置時間？ 選單設定
如何確認韌體版本？ 選單設定
如何更新閃光燈韌體？ 韌體更新 H-11
每種電池類型的最少閃
光次數最短回電時間
0
H-23
B-24
B-24
A-11
目錄
準備
A
關於SB-5000及本參考說明書 ......................................................... A-1
Q&A 索引 ................................................................................................. A-9
安全須知 ...............................................................................................A-16
無線管理規定 ...................................................................................... A-19
使用前確認 ........................................................................................... A-20
操作
B
閃光燈零件 ..............................................................................................B-1
設定和 LCD .............................................................................................. B-5
選單...................................................................................................... B-11
統一閃光控制 ...................................................................................... B-14
基本操作 ............................................................................................... B-16
選單項目和設定 ................................................................................. B-24
閃光模式
C
i-TTL 模式 .................................................................................................C-2
手動閃光模式 .........................................................................................C-5
自動光圈閃光模式 ...............................................................................C-8
非 TTL 自動閃光模式 ........................................................................ C-11
距離優先手動閃光模式 .................................................................. C-15
頻閃模式 ............................................................................................... C-18
A
準備
A-12
A
準備
無線多重閃光攝影
D
SB-5000 無線多重閃光攝影範例 ................................................... D-1
使用無線電控制的 SB-5000 無線多重閃光攝影 .................... D-4
使用光學控制的 SB-5000 無線多重閃光攝影 .......................... D-5
SB-5000 的無線多重閃光攝影功能 ............................................. D-7
設定主閃光燈 ........................................................................................ D-9
設定遙控閃光燈 .................................................................................D-11
攝影準備 ...............................................................................................D-12
先進無線閃光 ......................................................................................D-19
直接遙控無線多重閃光攝影 .........................................................D-35
設置遙控閃光燈 .................................................................................D-39
同時使用光學控制和無線電控制 ...............................................D-43
確認無線多重閃光攝影的狀態 ....................................................D-45
A-13
功能
E
切換照明模式 ......................................................................................... E-2
反射閃光操作 ......................................................................................... E-4
近拍 ..........................................................................................................E-11
使用色彩濾鏡進行閃光燈攝影 .....................................................E-14
閃光燈攝影支援功能 ........................................................................E-20
• 閃光曝光補償 ..............................................................................E-20
• 自動變焦功能 ..............................................................................E-22
• AF 輔助照明..................................................................................E-24
• 測試閃光 ........................................................................................E-26
• 模擬照明 ........................................................................................E-27
• 待機功能 ........................................................................................E-28
• 過熱保護器 ...................................................................................E-29
要在相機上設定的功能 ...................................................................E-31
• 自動 FP 高速同步 .......................................................................E-31
• 閃光值鎖定（FV 鎖定） ..........................................................E-32
• 慢速同步 ........................................................................................E-32
• 減輕紅眼 ........................................................................................E-32
• 後簾同步 ........................................................................................E-33
與不兼容 CLS 的單鏡反光相機搭配使用 ............... F-1
A
準備
F
與 COOLPIX 相機搭配使用 ................................................ G-1
G
A-14
A
準備
閃光燈保養提示及參考資訊
H
故障診斷 ................................................................................................. H-1
閃光指數、光圈及閃光燈與主體距離 ....................................... H-6
閃光燈保養提示 ................................................................................... H-7
電池注意事項 ........................................................................................ H-9
關於 LCD 面板 .....................................................................................H-10
更新韌體 ...............................................................................................H-11
另購配件 ...............................................................................................H-12
規格 .........................................................................................................H-20
索引 .........................................................................................................H-31
A-15
安全須知
為防止損壞您的尼康產品，或為避免您或他人受傷，在使用本裝置
前請閱讀完以下安全須知。請將這些安全指示放於所有本產品使用
者可隨時參閱的地方。
A
此圖示表示警告，提醒您在使用此尼康產品前閱讀這些資
"
訊，以防止可能發生的人員受傷。
警告
發生故障時立刻關閉電源。
"
請立刻取出電池，注意避免被灼傷。若在此情形下繼續使用，
將可能導致受傷。請在取出電源後，將產品送至尼康授權服務
代表進行檢查。
"
切勿自行拆解或使其受到強烈震動。
致受傷。只有合格的技術人員才可進行修理。若本產品因為摔
落或其他意外事故造成破損，請斷開本產品與相機的連接並
或取出電池，然後將其送至尼康授權服務代表進行檢查。
"
保持乾爽。
致火災或觸電。
切勿將本產品浸入水中或暴露在雨中，否則可能會導
當您發現本產品冒煙或發出異味時，
觸碰產品的內部零件可能導
準備
A-16
"
切勿用濕手接觸本產品。
電。
"
切勿在易燃氣體或多灰塵的環境中使用。
A
的環境中使用電子裝置可能導致爆炸或火災。
準備
"
切勿在兒童伸手可及之處保管本產品。
能會導致兒童受傷。
"
切勿使用塗料稀釋劑或苯等有機溶劑進行清潔，勿噴灑殺蟲劑，
也不要將其與石腦油或樟腦丸一起存放。
項，可能會損壞本產品的塑膠部件或使這些部件褪色。
"
使用電池時的注意事項。
裂。在使用本產品的電池時，請遵循列印在電池上或電池附帶
的所有指示說明和警告資訊，並遵守以下注意事項：
• 切勿混用新舊電池或不同品牌型號的電池。
• 切勿試圖為非可充電電池充電。為鎳氫電池充電時，請遵循指
示說明並僅使用兼容的充電器。
• 請按照正確方向插入電池。
• 若閃光燈快速連續閃光多次，電池可能會變熱。取出電池時，
注意避免被灼傷。
若不遵守此注意事項，可能會導致觸
在有易燃氣體或多灰塵
若不遵守此注意事項，可
若不遵守此注意事
操作不當可能導致電池漏液、過熱或破
A-17
• 切勿使電池短路或拆解電池，也不要試圖取下或損壞電池絕緣
層或外殼。
• 切勿使電池接觸明火或高熱、勿將其浸入水中或接觸到水，也
不要對其過度施力。
• 切勿與金屬物品，如項鍊、髮夾等，一起運送或儲存。
• 當電量用盡後，電池很容易漏液。當電池電量用盡時，或將
在較長時間內不使用本產品時，為避免本產品受損，請務必
取出電池。
• 一旦發現電池有異常（如變色或變形），請立即停止使用。
• 如果受損電池的電池液接觸到衣物、眼睛或皮膚，請立即用大
量清水沖洗。
• 請按照當地的相關規定處理廢舊電池。處理前，請用絕緣膠帶
封好電池終端。若金屬物體接觸到電池終端，可能導致火災、
過熱或破裂。
"
使用閃光燈的注意事項
• 使用閃光燈時，將其靠近皮膚或其他物體可能導致灼傷或燃
燒。
• 若將閃光燈貼近主體的眼部，可能造成暫時的視覺損傷。使用
閃光燈時，請至少與主體保持 1 公尺的距離。
• 切勿將閃光燈對準機動車司機進行閃光，否則可能導致交通
事故。
A
準備
A-18
無線管理規定
本產品遵循出售國的無線電規定，它的無線功能不適用於其他國
家。若在出售國以外的國家使用這些功能，尼康公司將不承擔法律
A
責任。若您無法確定原始出售國，請諮詢尼康授權服務代表。
準備
A-19
使用前確認
閃光燈使用提示
試拍
在重要場合（如婚禮或畢業典禮等）拍照前，請先進行試拍。
將閃光燈與尼康原廠設備搭配使用
尼康閃光燈 SB-5000 與尼康品牌的相機配件（包括鏡頭）搭配使用
時，最能發揮本身的優異效能。
其他品牌的相機配件在規格上可能不符合尼康的標準，而且這些
不兼容的相機配件可能也會損壞 SB-5000 的部件。若與非尼康產品
搭配使用，尼康無法保證 SB-5000 的效能。
A
準備
A-20
終身學習
作為尼康對「終身學習」承諾的一部分，即對當前產品的支援和教
育，您可以從下列網站持續獲得更新資訊：
• 美國用戶：
A
http://www.nikonusa.com/
準備
• 歐洲及非洲用戶：
http://www.europe-nikon.com/support/
• 亞洲、大洋洲及中東用戶：
http://www.nikon-asia.com/
請造訪這些網站以獲取最新產品資訊、使用技巧、常見問答集
（FAQ ）及對數碼影像和數碼攝影的一般性建議。其他資訊可從當地
尼康業務代表處取得。請參閱以下 URL，以取得聯絡資訊：
http://imaging.nikon.com/
A-21
A
準備
A-22
操作
閃光燈零件
B
操作
7
8
9
1
2
3
4
5
6
10
11
12
13
14
15
16
17
B-1
1 閃光燈頭
2 閃光燈頭俯仰旋轉 鎖定釋
放按鍵（0B-20）
3 無線遙控閃光用的光線感應
窗（0D-41）
4 電池室蓋
5
電池室蓋鎖定釋放（0B-16）
6 指示器
7 內置反射卡（0E-10）
8 內置擴散片（0E-12）
9 閃光燈面板
10 濾鏡偵測器（0E-17）
11 AF 輔助照明燈（0E-24）
12 外接電源終端（隨附終端
蓋）（0H-18）
13 非 T TL 自動閃光的光線感應
器（0C-8、C-11）
14 外接 AF 輔助照明燈接點
15 鎖定插針
16 配件插座接點
17 接環腳
B
操作
B-2
18
B
19
操作
20
21
18
閃光燈頭俯仰角尺（0E-4）
19
閃光燈頭旋轉角尺（0E-4）
20 同步終端
21 同步終端蓋
22 LCD 面板（0B-5）
23 閃光燈就緒指示燈
（0B-23、D-45）
24 接環腳鎖定桿（0B-18）
25 模擬照明按鍵
• 控制模擬照明（0E-27）
26
按鍵
•
顯示 選單設定（0B-11）
27 MENU（選單）按鍵
• 顯示選單設定（0B-24）
22
23
24
B-3
25
26
28
29
27
28 無線設定按鍵
• 選擇控制類型
• 配置項目會依電源開關的
位置而有所不同（0B-8）
REMOTE：
光學控制遙控模式
直接遙控模式
無線電控制遙控模式
ON：
單一閃光燈元件模式
光學控制主模式
無線電控制主模式
29 測試閃光按鍵
• 控制測試閃光（0E-26）
30 電源開關
• 旋轉此開關可開啟及關
閉電源
• 設定標記以選擇需要的
功能
REMOTE：
遙控模式（0D-11）
ON：
單一閃光燈元件模式
（0B-20、C-1）
主模式
（0D-9）
31 旋轉式多重選擇器
• 選擇閃光模式或其他項目
（0B-6）
32 OK 按鍵
• 確認所選設定
30
B
31
32
操作
B-4
設定和 LCD
LCD上的圖示可表示設定狀態。顯示的圖示會依所選的閃光模式與設
定而有所不同。
• SB-5000 功能的基本控制程序如下：
使用旋轉式多重選擇器反白要
B
操作
配置的項目，然後選擇所需的設
定。
按下OK按鍵，確認設定。
• 確認後，反白的項目會恢復為
正常顯示。
• 要恢復為正常顯示而不變更設
定，按下 OK 按鍵。
• 若未按下 OK 按鍵，會於 8 秒後
選中反白的項目，並恢復為正
常顯示。
B-5
正常顯示與反白顯示
正常顯示 反白顯示
反白顯示表示該項目已被選中。反
白時可以變更設定。如左圖所示，
在變更設定並確認之後，LCD即恢
復為正常顯示。
旋轉式多重選擇器
旋轉式多重選擇器可以上、下、左、右按壓或是旋
轉的方式操作。本參考說明書中，旋轉式多重選擇
器的上、下、左、右的標示為 1、3、4、2。
B
操作
B-6
■ 反白項目
[
] 閃光模式
按下旋轉式多重選擇器2反白閃光模
式（0B-22）。
B
[ ] 閃光補償值手動閃光模式中的閃光輸出量
操作
[ ] 變焦頭位置
按下旋轉式多重選擇器1反白閃光補
償值（0E-20）。
反白手動閃光模式中的閃光輸出量
（0C-5）。
按下旋轉式多重選擇器4反白變焦頭
位置（0E-22）。
• 當 SB-5000 裝在相機上時，會自動
設定變焦頭位置以配合鏡頭焦距。
B-7
■ 選擇項目
按下旋轉式多重選擇器上的1 3 4 2 反白要配置的項目。
在 選單和其他選單中，可以轉動旋轉式多重選擇器選取項目
（0B-11、B-24）。
■ 變更設定
轉動旋轉式多重選擇器變更反白項目的設定。
• 對於數值，順時針轉動旋轉式多重選擇器是增加數值，逆時針轉
動則是減少數值。
控制類型資訊
按下無線設定按鍵以變更控制類型。
控制類型
B
操作
B-8
■ 電源開關設為 [ON]（開啟）時
單一閃光燈元件模式
i-TTL 均衡補充閃光
標準 i-TTL
含監察預閃的自動光圈閃光
B
操作
不含監察預閃的自動光圈閃光
含監察預閃的非 TTL 自動閃光
不含監察預閃的非 TTL 自動閃光
距離優先手動閃光
手動閃光
頻閃
光學控制主模式
組閃光
快速無線控制
多重閃光燈元件頻閃
B-9
無線電控制主模式
組閃光
快速無線控制
多重閃光燈元件頻閃
■ 電源開關設為 [REMOTE]（遙控）時
光學控制遙控模式
B
t 啟動按鍵鎖定
按鍵鎖定圖示
直接遙控模式
無線電控制遙控模式
按下 MENU（選單）按鍵 2 秒。按鍵
鎖定圖示出現在 LCD 上，鎖定撥盤
與按鍵。
• 電源開關、測試閃光按鍵和模擬照
明按鍵維持解鎖狀態。
• 若要取消按鍵鎖定，請再按MENU
（選單）按鍵 2 秒。
操作
B-10
選單
在 選單下，可以選擇要配置的項目。
使用 選單
B
操作
按下 按鍵會顯示 選單。
按下旋轉式多重選擇器13反白
要配置的項目。
• 或者是，轉動旋轉式多重選擇
器選擇項目。
按下OK按鍵，確認選擇。
• 或者是，按下旋轉式多重選擇
器2確認選擇。
•
選單關閉並且反白所選的項
目。使用旋轉式多重選擇器變
更設定（0B-6）。
B-11
選單功能與設定圖示
變焦頭位置
閃光模式
閃光補償值手動閃光模式中的閃光輸出量
光圈（非 TTL 自動閃光模式中）
閃光燈與主體距離（距離優先手動閃光模式中）
閃光燈的閃光次數（頻閃模式中）
閃光燈的閃光頻率（頻閃模式中）
因為閃光輸出不充分導致的曝光不足的量
（i-TTL 模式中，曝光不足時）
啟動自動變焦功能
[含無線多重閃光攝影]
頻道
主閃光燈設定
遙控閃光燈組設定（主模式中）
多重閃光燈元件頻閃模式下的閃光功能啟動取消
A 組、B 組設定（快速無線控制）
C 組設定（快速無線控制）
遙控閃光燈組設定（遙控模式中）
• 顯示的項目會依使用中的功能、閃光模式和相機而有所不同。
B
操作
B-12
t 雙鍵重設
B
操作
同時按下 MENU（選單）按鍵和
按鍵
2 秒以重設所有設定（選單設定
除外）。
• 這僅重設電源開關設置的項目的設
定。
• 重設完成時，LCD 會反白，然後恢
復為正常顯示。
B-13
統一閃光控制
當 SB-5000 安裝在兼容統一閃光控制的相機時，閃光功能設定可以由
SB-5000 和相機共享。在相機上可以配罝 SB-5000 的設定，SB-5000
配置的設定也可以套用到相機上。可配置以下設定。
■ 單一閃光燈元件模式
• 閃光模式
• 閃光補償值手動閃光模式中的閃光輸出量
• 閃光燈與主體距離（距離優先手動閃光模式中）
• 閃光燈的閃光次數與頻率（頻閃模式中）
■ 主模式
• 無線閃光燈選項
• 遙控閃光控制
• 各閃光燈元件的閃光功能
• 頻道（含光學控制）
B
操作
B-14
B
操作
SB-5000
←
→
共享設定。
相機
在 SB-5000 上遙控閃光燈
的閃光功能設定會變更。
• 如果是在 SB-5000 沒有安裝在相機上的情況下設定閃光功能，在安
裝 SB-5000 之後會將配置的設定套用到相機上。
B-15
變更的設定會套用到相
機上。
基本操作
本節說明搭配 CLS 兼容相機在 i-TTL 模式下的基本操作步驟。
步驟
裝入電池
1
按下電池室蓋鎖定釋放按鍵的
同時， 滑動電池室蓋 開啟蓋
子。
依標示的 [+] 與 [–] 符號裝入電
池。
推按並 滑動電池室蓋以關閉
蓋子。
B
操作
B-16
兼容電池及其更換充電
更換電池時，請使用 4 顆同品牌的 AA 新電池，或是充滿電的可充電
式電池。請參閱下表，根據等候閃光燈就緒指示燈亮起的時間，判
斷何時需要更換新電池或為電池充電。請不要混用新舊電池，也不
要混用不同類型和品牌的電池。
B
1.5 伏特 LR6（AA）鹼性電池 20 秒以上
1.2 伏特 HR6（AA）可充電鎳氫電池 10 秒以上
操作
• 關於每種電池類型的最短回電時間及最少閃光次數，請參閱「規
格」（0H-23）。
• 鹼性電池的效能可能會依製造商而大有不同。
• 不建議使用 1.5 伏特 R6（AA）碳鋅電池。
•
使用另購的外接電源可增加閃光次數並縮短回電時間（0H-17）。
電池類型
等候閃光燈就緒指示燈準備亮起的
時間
v 其他電池相關注意事項
• 請閱讀並遵守「安全須知」中的電池注意事項（0A-16 – A-18）。
• 在使用電池前，請務必閱讀並遵守「電池注意事項」一節
（0H-9）有關電池的警告。
B-17
低電池電量指示
電池電量低時，LCD上會出現如左
圖所示的圖示，SB-5000也會停止運
作。請更換電池或為電池充電。
B
步驟
將 SB-5000 安裝到相機上。
2
請確定 SB-5000 與相機的電源皆
已關閉。
請確定接環腳鎖定桿位於左側
（白點）。
將 SB-5000 的接環腳滑入相機的
配件插座。
將接環腳鎖定桿轉至 L。
v 將閃光燈鎖至定位
請順時針轉動接環腳鎖定桿，直至鎖
定桿停止在接環腳鎖定標記的位置。
操作
B-18
v 含自動彈出閃光燈元件的相機
當將 SB-5000 安裝在搭載有內置自動彈出閃光燈元件相機上時，請開
啟 SB-5000。當 SB-5000 關閉時，相機內置閃光燈可能會自動彈出並
碰到 SB-5000。不使用 SB-5000 時，建議從相機卸下。
從相機卸下 SB-5000
B
操作
請確定 SB-5000 與相機的電源皆已
關閉， 並將接環腳鎖定桿向左轉
90°，然後 將 SB-5000 的接環腳從
相機的配件插座滑出。
• 若無法將 SB-5000 的接環腳從相機
的配件插座卸下，請再次將接環腳
鎖定桿向左轉 90°，然後慢慢地滑
出 SB-5000。
• 請勿強行卸下 SB-5000。
B-19
步驟
閃光燈頭狀態的 LCD 指示
調整閃光燈頭
3
按住閃光燈頭俯仰旋轉鎖定釋放
按鍵， 將閃光燈頭調整至面朝前方
的位置。
• 閃光燈頭上仰 90° 或面朝前方時會
鎖定。
閃光燈頭設定至面朝前方的位
置。
閃光燈頭設定為一定角度。
（閃光燈頭上仰，或旋轉至右
側或左側。）
閃光燈頭下傾。
B
操作
步驟
開啟相機與 SB-5000 電源
4
開啟相機電源。
設定 SB-5000 的電源開關為[ON]
（開啟）。
B-20
LCD 範例
• 下方的影像是 SB-5000 LCD 具有下列設定值時的範例：閃光模
式：i-TTL；影像區域：FX 格式；照明模式：標準；ISO 感光
度：100；變焦頭位置：24 mm；光圈 f 值：5.6
• LCD 上的圖示可能會視 SB-5000 的設定和所使用的相機和鏡頭而有
所不同。
B
操作
SB-5000 閃光燈資訊
監察預閃
ISO 感光度
有效閃光輸出
距離範圍
FX 格式
變焦頭位置
SB-5000 狀態圖示
閃光模式
已與 CLS 兼容
相機連接
光圈 f 值
• 當 SB-5000 與 CLS 兼容相機通訊中時， （監察預閃） 顯示在 LCD
上。
• 當 SB-5000 與相機通訊時，所顯示的ISO 感光度、有效閃光輸出
距離範圍、FX 格式DX 格式、變焦頭位置和光圈 f 值為相機的資
訊。
• 手動設定變焦頭位置時，
指示上方的 會顯示在LCD 上。
• 部份閃光模式僅限於 SB-5000 安裝在相機時才顯示。
B-21
步驟
改變閃光模式
按下旋轉式多重選擇器 1 2 或順時針轉動以變更在 LCD 上顯示的
可用的閃光模式圖示。
• 按下旋轉式多重選擇器 3 4 或逆時針轉動可變更以相反順序在
LCD 上顯示的可用的閃光模式圖示。
• 只有可用的閃光模式才會顯示在 LCD 上。
• 閃光模式也可以在 選單中配置（0B-11）。
選擇閃光模式
5
按下無線設定按鍵以選擇單一閃
光燈元件模式。
按下旋轉式多重選擇器2 反白閃
光模式。
使用旋轉式多重選擇器顯示
（0B-6）。
按下OK 按鍵。
B
操作
B-22
B

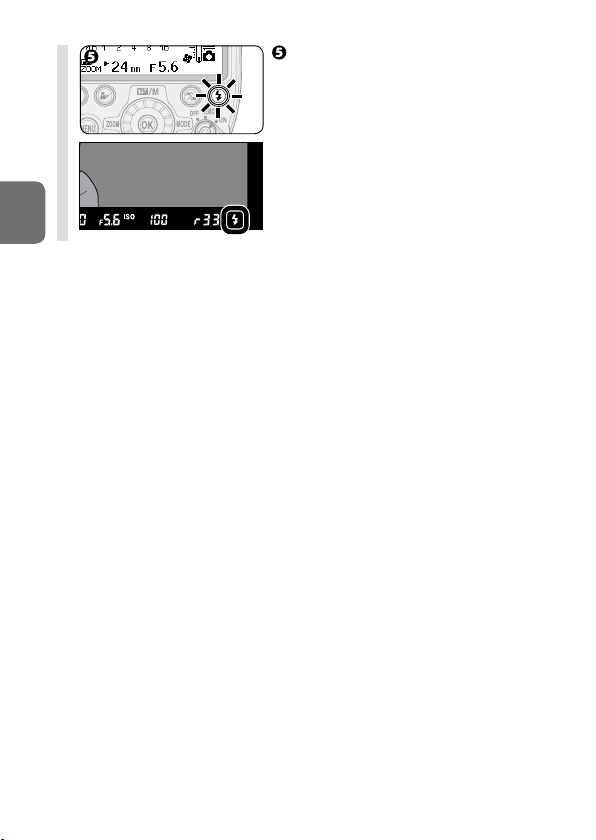

在拍照前，請先確定 SB-5000 上
或相機觀景器中的閃光燈就緒指
示燈已亮起。
• 如有需要，請設定閃光補償值
（0E-20）。
操作
B-23
選單項目和設定
您可使用 LCD 輕鬆設定 SB-5000 的各項操作。
• 顯示的圖示會依組合的相機及 SB-5000 的設定狀態而有所不同。
• 視使用中的功能，部份選單項目和設定即使能夠配置和設定，也
不一定可以使用 （例如：遙控模式中的取消閃光模式）。這些項
目會在兩側以網格線標記表示。
選單設定
按下MENU（選單）按鍵，顯示
選單設定螢幕。
按下旋轉式多重選擇器 4，
單標籤。
按下旋轉式多重選擇器 1 3 反白
要配置的選單標籤後，按下 OK
按鍵。
按下旋轉式多重選擇器 1 3 反白
要配置的選單項目後，按下 OK
按鍵。
• 按下旋轉式多重選擇器4，返
回至選單標籤選項顯示。
反白選
B
操作
B-24
按下旋轉式多重選擇器 1 3 反白
所需的設定後，按下 OK 按鍵。
• 按下旋轉式多重選擇器 4，返
回至選單項目選項顯示。
按下MENU（選單）按鍵，關閉
選單設定。
• LCD 即恢復為正常顯示。
B
操作
設定的項目
選單標籤
• 或者是，轉動旋轉式多重選擇器選
擇項目。
• 或者是，按下旋轉式多重選擇器2
確認選擇。
2：當前設定
已選中的設定
可用選擇
以網格線標記表示的項目可以設
定，但不會影響閃光操作。
B-25
可用選單功能與設定
（粗體：預設）
用戶選單
設定攝影
閃光模式取消（0B-22、C-1）
取消單一閃光燈元件攝影中不需要的閃光模式。
無法取消使用中的模式。無法取消 i-TTL 模式。
i-TTL 模式
自動光圈閃光模式
距離優先手動閃光模式
手動閃光模式
頻閃模式
按下旋轉式多重選擇器2，取消或選中複選框
非 TTL 自動閃光模式選項 （0C-8、C-11）
含監察預閃的自動光圈閃光
不含監察預閃的自動光圈閃光
FXDX 格式選擇
手動設定變焦頭位置時，可設定影像區域選擇
FX DX：依據相機的影像區域自動設定。
FX：尼康 FX 格式（36 × 24）
DX：尼康 DX 格式（24 × 16）
B
操作
。
B-26
B
AF 輔助照明取消閃光功能 （0E-24）
ON（開啟）：同時啟動 AF 輔助照明及閃光功能
OFF（關閉）：取消 AF 輔助照明，啟動閃光功能
AF ONLY（僅有 AF）：啟動 AF 輔助照明，取消閃光功能（僅
有 AF 輔助照明燈亮起）
ISO 感光度手動設定
當沒有接收到相機的 ISO 感光度資訊時，在 3 至 8000
的範圍內可以手動設定 ISO 感光度（不兼容 CLS 的單
鏡反光相機使用時）
100：ISO 100
操作
重設用戶設定
YES（是）：重設定為預設值
NO（否）：不重設
B-27
無線項目選單
使用無線電控制的無線多重閃光攝影的設定
頻道設定（0D-12）
CH5
CH10
CH15
連結模式設定（0D-13）
PAIRING：配對
PIN：PIN 碼
配對（0D-14）
EXECUTE（執行）：開始配對
PIN 碼設定（0D-17）
顯示當前的 4 位 PIN 碼。也可以使用旋轉式多重選擇
器輸入 PIN 碼。
0000
遙控閃光燈名稱（0B-29、D-11）
在遙控模式下顯示登錄的名稱。最多可以輸入 8 個
字符。
SB-5000
B
操作
B-28
輸入遙控閃光燈名稱
使用旋轉式多重選擇器選擇字符或功能圖示後，按下 OK 按鍵。
4：往後移動
1字符
B
操作
使 SB-5000 更容易上手的基本設定
可用字符
設定選單
照明模式（0E-2）
CW：偏重中央閃光
STD：標準閃光
EVEN：平均閃光
在 i-TTL 模式下測試閃光輸出量（0E-26）
M1/128：約1/128
M1/32：約1/32
M1/1：完整
2：向前移動
1字符
DEL：刪除
OK：確認輸入
B-29
取消自動變焦功能（0E-23）
ON （開啟）：
定）
OFF（關閉）：自動變焦功能已啟動 （變焦頭位置無法手動
設定）
自動變焦功能已取消（變焦頭位置必須手動設
反射閃光攝影中的變焦頭位置（0E-6）
TELE（遠攝）：鎖定在最大遠攝位置
WIDE（廣角）：鎖定在最大廣角位置
OFF（關閉）
B
冷卻系統（0E-30）
可以啟動與取消冷卻系統。選擇 ON（開啟），將連
續閃光。
ON （開啟）：自動控制已啟動
OFF（關閉）：自動控制已取消
LCD 面板對比度（0H-10）
在 LCD 上以 9 等級圖顯示對比度等級
9 等級中的 5 個等級
操作
B-30
遙控模式中的閃光燈就緒指示燈和 AF 輔助照明燈
（0D-45）
在遙控模式下，可選擇閃光燈就緒指示燈和 AF 輔助
照明燈的閃爍亮起以節省電力
ALL（前後）：在遙控模式下，後方指示燈亮起，前方照明
燈慢速閃爍
REAR（後方）：只有後方指示燈亮起
FRONT（前方）：在遙控模式下，只有前方照明燈慢速閃爍
B
聲音監控（0D-45）
ON（開啟）
操作
* 某些相機機型上的待機定時叫作「自動測光關閉」。
OFF（關閉）
待機功能（0E-28）
可以調整啟動待機功能前的時間
AUTO（自動）：當超出相機的待機定時* 的時間間隔時，會
啟動待機功能
40：40 秒
80：80 秒
160：160 秒
300：300 秒
：待機功能已取消
B-31
LCD 面板照明（0H-10）
LCD 面板照明的啟動與取消
ON （開啟）：啟動
OFF（關閉）：取消
測量單位（m/ft）
m：公尺
ft：英尺
韌體版本（0H-11）
14.001
重設選單設定
重設選單設定為預設值
YES（是）
NO（否）
B
操作
B-32
閃光模式
本節為您說明 SB-5000 閃光模式。
• 使用旋轉式多重選擇器變更閃光模式（0B-22）。
• 閃光模式也可以在
t 自動設定 ISO 感光度、光圈及焦距
將 SB-5000 與 CLS 兼容相機及 CPU 鏡頭搭配使用時，會根據鏡頭和相
機資訊自動設定 ISO 感光度、光圈及焦距。
• 關於 ISO 感光度範圍的詳細資訊，請參閱相機的使用說明書。
C
• 可以在 SB-5000 上設定閃光補償值。按下旋轉式多重選擇器 1 反
白閃光補償值，再轉動旋轉式多重選擇器選擇閃光補償值。
閃光模式
選單中配置（0B-11）。
C-1
i-TTL 模式
相機可整合監察預閃所取得的資訊與曝光控制資訊，以自動調整閃
光輸出量。
• 建議將 i-TTL 模式用於標準攝影。
• 若要在 i-TTL 模式使用 SB-5000 拍攝照片，請參閱「基本操作」
（0B-16）。
• i-TTL 均衡補充閃光模式或標準 i-TTL 模式選項都能使用。
• 當照相機不兼容i-TTL模式時，請使用自動光圈閃光或非TTL自動閃
光模式。
i-TTL均衡補充閃光
閃光輸出量會自動調整，使主體與背景均衡曝光。 出現在
LCD 上。i-TTL 均衡補充閃光只有當 SB-5000 安裝在相機上時才能選
擇。
標準 i-TTL
無論背景亮度強弱，主體都會正確曝光。當您想要凸顯主體時，此
功能相當實用。 出現在 LCD 上。
C
閃光模式
C-2
t 相機的測光模式與i-TTL 模式
使用i-TTL均衡補充閃光時，若將相機的測光模式改為重點測光，
i-TTL 模式即會自動變更為標準 i-TTL 模式。
i-TTL模式 LCD 範例
：監察預閃
：i-TTL
：均衡補充閃光
C
在 i-TTL 模式中的有效閃光輸出距離範圍
閃光模式
此圖示表示無法在較短的距離
有效調整閃光輸出。
有效閃光輸出距離範圍以 LCD 上的數
字與長條圖表示。
• 實際的閃光燈與主體距離應在顯示
的範圍內。
• 此範圍會視相機的影像區域設定、
照明模式、ISO 感光度、變焦頭位
置及光圈而有所不同。
C-3

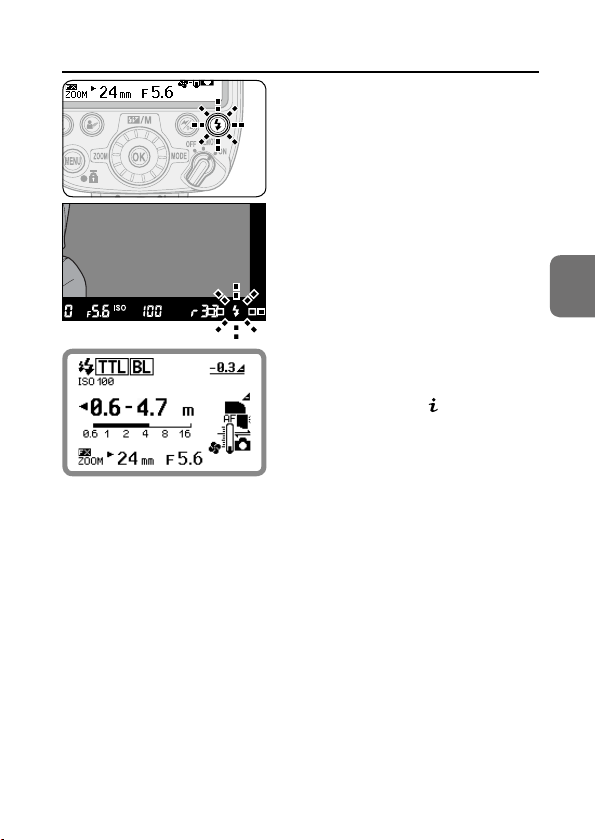

v 出現閃光輸出不足，無法正確曝光的指示時
• SB-5000 與相機觀景器中的閃光燈
就緒指示燈在閃光後慢速閃爍約
3 秒，可能因為閃光輸出不充分導
致的曝光不足。
• 為了補償，請使用較大的光圈（更
小 f 值）或較高的 ISO 感光度，或
使閃光燈元件靠近主體，然後重新
拍攝。
• 因為閃光輸出不充分導致的曝光
不足的量會以曝光值（–0.3 EV 至
–3.0 EV）表示，該值會在 SB-5000
的 LCD 面板上顯示約 3 秒鐘的時
間。
• 曝光值也可以在
（0B-11）。
選單中確認
C
閃光模式
C-4
手動閃光模式
在手動閃光模式中，您可以手動選擇光圈與閃光輸出量。如此可讓
您控制曝光及閃光燈與主體距離。
• 閃光輸出量可使用 M1/1（完整輸出）至 M1/256 間的設定，依照
您的創意進行攝影。
• 在手動閃光模式中，無法執行監察預閃及用於正確曝光的閃光輸
出不足指示。
手動閃光模式 LCD 範例
C
閃光輸出量
閃光模式
有效閃光輸出距離（3）
C-5
有效閃光輸出距離（數字
指示）
在手動閃光模式中拍攝照片
按下旋轉式多重選擇器 1，
閃光輸出量。
使用旋轉式多重選擇器選擇閃光
輸出量後，按下OK按鍵
（0B-6）。
• 閃光輸出量也可以在
置（0B-11）。
• 顯示的閃光燈與主體距離符合
選取的閃光輸出量和光圈。
確認閃光燈就緒指示燈已經亮
起，然後拍攝。
反白
選單中配
C
閃光模式
C-6
■ 設定閃光輸出量
反白閃光輸出量，然後使用旋轉式多重選擇器，進行閃光輸出量的
變更。
• 閃光輸出量以1/3 EV 等級的增加幅度改變。
• 當以逆時針轉動旋轉式多重選擇器或按下旋轉式多重選擇器的3
4時，顯示的分母增加（閃光輸出量減少）。當以順時針轉動旋轉
式多重選擇器或按下旋轉式多重選擇器的1 2 時，顯示的分母減
少（閃光輸出量增加）。
• 使用某些相機並設為較高的快門速度以及大於 M1/2 的閃光輸出量
時，實際的閃光輸出可能會降至 M1/2。
C

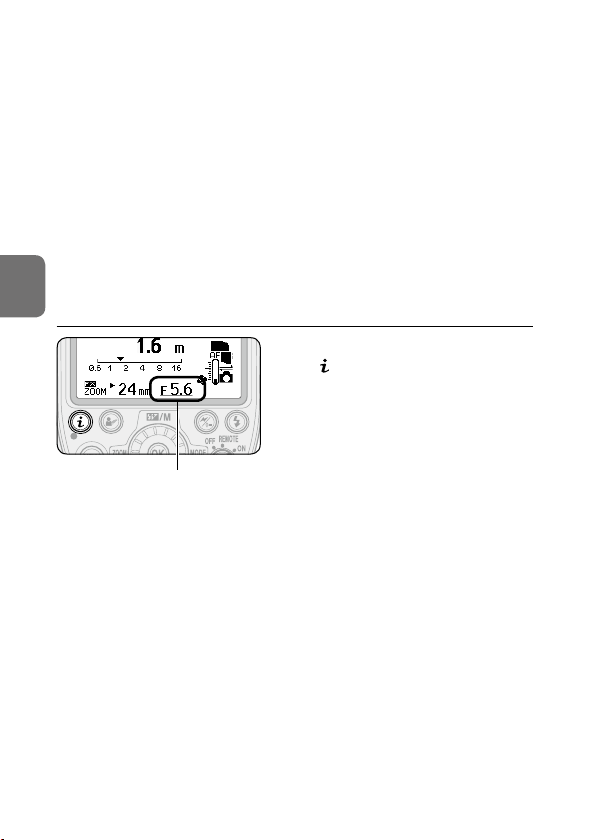

t 沒有傳送鏡頭光圈資訊時
沒有鏡頭光圈資訊傳送至 SB-5000 時，
可以在 選單中設定光圈。
閃光模式
光圈；在SB-5000 上設定光圈
時會加上底線
C-7
自動光圈閃光模式
SB-5000 的非TTL自動閃光的光線感應器可測量反射在主體上的閃
光，SB-5000 會根據傳輸至 SB-5000 的鏡頭及相機的ISO感光度、曝光
補償值和光圈等資訊來控制閃光輸出量。
• 若沒有光圈資訊傳輸至 SB-5000，閃光模式會自動設定為非 TTL 自
動閃光。
自動光圈閃光模式 LCD 範例
： 監察預閃
： 自動光圈閃光
t 監察預閃
• 在用戶設定中，監察預閃可當成非 TTL 自動閃光模式選項被啟動
或取消（0B-24）。
• 使用監察預閃，可更精確地控制閃光輸出。SB-5000 會在實際閃光
前發出監察預閃，以取得反射的閃光數據。
• 使用自動 FP 高速同步（0E-31）或 FV 鎖定（0 E-32）時，應啟
動監察預閃。
C
閃光模式
C-8
在自動光圈閃光模式下的有效閃光輸出距離範圍
有效閃光輸出距離範圍以 LCD 上的數
字與長條圖表示。
• 實際的閃光燈與主體距離應在顯示
的範圍內。
• 此範圍會視相機的影像區域設定、
照明模式、ISO 感光度、變焦頭位
置及光圈而有所不同。
在自動光圈閃光模式中拍攝照片
C
確定實際的閃光燈與主體距離在
有效閃光輸出距離範圍內。
確認閃光燈就緒指示燈已經亮
閃光模式
起，然後拍攝。
• 如有需要，請設定閃光補償值
（0E-20）。
C-9
v 出現閃光輸出不足，無法正確曝光的指示時
• SB-5000 與相機觀景器中的閃光燈
就緒指示燈在閃光後慢速閃爍約
3 秒，可能因為閃光輸出不充分導
致的曝光不足。
• 為了補償，請使用較大的光圈（更
小 f 值）或較高的 ISO 感光度，或
使閃光燈元件靠近主體，然後重新
拍攝。

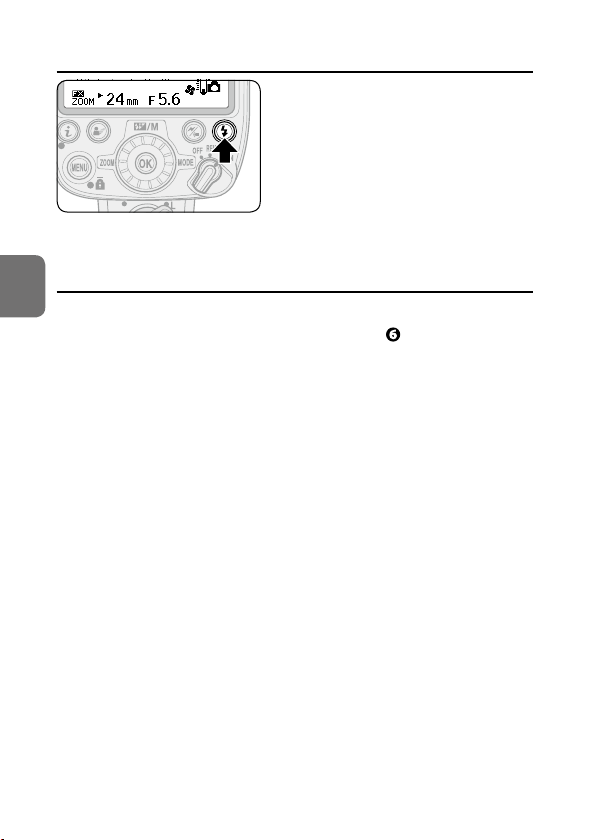

t 拍攝照片前，進行曝光確認
實際拍攝照片前，在相同狀態下使用
相同閃光燈與相機設定測試閃光燈的
閃光。
• 若閃光燈就緒指示燈於測試閃光之
C
閃光模式
後慢速閃爍，可能發生了因為閃光
輸出不充分導致的曝光不足。
C-10
非 TTL 自動閃光模式
SB-5000的 非 TTL 自動閃光的光線感應器可測量反射在主體上的閃
光，SB-5000 會根據反射的閃光數據控制閃光輸出量。
非 TTL 自動閃光模式 LCD 範例
：監察預閃
：非 T TL 自動閃光
C
光圈；在SB-5000 上設定光圈時會加
上底線
t 監察預閃
閃光模式
• 在用戶設定中，監察預閃可當成非 TTL 自動閃光模式選項被啟動
或取消（0B-24）。
• 使用監察預閃，可更精確地控制閃光輸出。SB-5000 會在實際閃光
前發出監察預閃，以取得反射的閃光數據。
• 使用自動 FP 高速同步（0E-31）或 FV 鎖定（0 E-32）時，應啟
動監察預閃。
C-11
在非 TTL 自動閃光模式下的有效閃光輸出距離範圍
有效閃光輸出距離範圍以 LCD 上的數
字與長條圖表示。
• 實際的閃光燈與主體距離應在顯示
的範圍內。
• 此範圍會視相機的影像區域設定、
照明模式、ISO 感光度、變焦頭位
置及光圈而有所不同。
C
閃光模式
C-12
在非 TTL 自動閃光模式中拍攝照片
C
閃光模式
在 選單中選擇 [F No]（0B-11）。
• 按下 按鍵會顯示 選單並
使用旋轉式多重選擇器選擇
[F No]。
使用 旋轉式多重選擇器設定光
圈，以確認有效閃光輸出距離範圍
（0B-6）。
• 實際的閃光燈與主體距離在有
效閃光輸出距離範圍內時，可
獲取正確曝光。
按下 OK 按鍵。
鏡頭或相機的光圈設定值要與閃
光燈的相同。
確認閃光燈就緒指示燈已經亮
起，然後拍攝。
• 如有需要，請設定閃光補償值
（0E-20）。
C-13
v 出現閃光輸出不足，無法正確曝光的指示時
• SB-5000 與相機觀景器中的閃光燈
就緒指示燈在閃光後慢速閃爍約 3
秒 ，可能因為閃光輸出不充分導致
的曝光不足。
• 為了補償，請使用較大的光圈（更
小 f 值）或較高的 ISO 感光度，或
使閃光燈元件靠近主體，然後重新
拍攝。
t 拍攝照片前，進行曝光確認
實際拍攝照片前，在相同狀態下使用
相同閃光燈與相機設定測試閃光燈的
閃光。
• 若閃光燈就緒指示燈於測試閃光之
C
閃光模式
後慢速閃爍，可能發生了因為閃光
輸出不充分導致的曝光不足。
C-14
距離優先手動閃光模式
在此閃光模式中輸入閃光燈與主體距離值時，SB-5000 會根據相機設
定自動控制閃光輸出量。
距離優先手動閃光模式LCD範例（閃光燈與主體距離為 2 m）
閃光燈與主體距離（3）及有效閃光輸
出距離範圍指示（長條圖）
有效閃光輸出距離範圍指示上出現閃光
燈與主體距離時，SB-5000 會以合適的
C
閃光燈與主體距離（數字
閃光模式
指示）
距離優先手動閃光模式中的閃光燈與主體距離範圍
• 閃光燈與主體距離範圍為 0.3 m至 20 m
• 若未顯示所需的閃光燈與主體距離，請選擇較短的閃光燈與主體
距離。例如，如果閃光燈與主體距離為 2.7 m，請選擇 2.5 m。
閃光輸出閃光。
當 SB-5000 的閃光燈頭上仰或旋轉至右
側或左側時，有效閃光輸出距離範圍指
示（長條圖）不會出現。當 SB-5000 閃
光燈頭下傾時，閃光燈與主體距離會加
上底線。
C-15
在距離優先手動閃光模式中拍攝照片
按下旋轉式多重選擇器 3，
閃光燈與主體距離。
使用旋轉式多重選擇器選擇閃光
燈與主體距離後，按下 OK 按鍵
（0B-6）。
• 閃光燈與主體距離會依範圍在
0.3 m至 20 m之間的 ISO 感光度
而有所不同。
• 閃光燈與主體距離也可以在
選單中配置（0B-11）。
確認閃光燈就緒指示燈已經亮
起，然後拍攝。
• 如有需要，請設定閃光補償值
（0E-20）。
反白
C
閃光模式
C-16
v 出現閃光輸出不足，無法正確曝光的指示時
• SB-5000 與相機觀景器中的閃光燈
就緒指示燈在閃光後慢速閃爍約
3秒，可能因為閃光輸出不充分導
致的曝光不足。
• 若要補償，請使用較大的光圈（更
小 f 值）或較高的 ISO 感光度，然
後重新拍攝。
C
閃光模式
C-17
頻閃模式
在頻閃模式下，SB-5000會在單次曝光時重複閃光，以營造頻閃的多
重曝光效果。
• 務必使用新電池或充飽電的電池，在每次頻閃之間讓閃光燈元件
有足夠時間回電。
• 由於使用的是慢速快門速度，因此建議使用三腳架，以避免相
機閃光燈元件震動。
• 在頻閃模式下，不會出現因閃光輸出不足，無法正確曝光的指
示。
頻閃模式 LCD 範例
C
閃光燈的閃光
次數
有效閃光輸出
距離（數字指
示）
有效閃光輸出距離
（3）
閃光輸出量
閃光燈的閃光
頻率
閃光模式
C-18
設定閃光輸出量，以及閃光燈的閃光次數與頻
率
• 閃光燈的閃光次數是指每幅閃光的次數。
• 閃光燈的閃光頻率是指每秒閃光的次數。
• 閃光燈的閃光次數是指相機快門開啟時閃光燈的最高閃光次數。
使用高快門速度與低閃光燈閃光頻率並不能達到此次數。
• 閃光燈的最高閃光次數視閃光輸出量與閃光燈的閃光頻率而有所
不同。有關閃光燈的最高閃光次數，請參閱下表。
C
閃光模式
C-19
閃光燈的最高閃光次數
頻率
1 Hz
2 Hz
3 Hz 12 14 18 30 36 46 60 68 78 90
4 Hz 10 12 14 20 24 30 50 56 64 80
5 Hz 8 10 12 20 24 30 40 44 52 70
6 Hz 6 7 10 20 24 30 32 36 40 56
7 Hz 6 7 10 20 24 26 28 32 36 44
8 Hz 5 6 8 10 12 14 24 26 30 36
9 Hz 5 6 8 10 12 14 22 24 28 32
10 Hz 4 5 6 8 9 10 20 22 26 28
20 Hz
30 Hz
40 Hz
50 Hz
60 Hz
70 Hz
80 Hz
90 Hz
100 Hz
M1/8
–0.3EV
M1/8
–0.7EV
M1/8
14 16 22 30 36 46 60 68 78 90
4 5 6 8 9 10 12 14 18 24
M1/16
閃光輸出量
M1/16
–0.3EV
M1/16
–0.7EV
M1/32
M1/32
–0.3EV
M1/32
–0.7EV
M1/64 –
M1/256
C
閃光模式
C-20
在頻閃模式中拍攝照片
C
閃光模式
按下旋轉式多重選擇器 1，
閃光輸出量。
使用旋轉式多重選擇器選擇閃光輸
出量後，按下OK按鍵（0B-6）。
• 閃光輸出量可設定在 M1/8 與
M1/256 之間。
按下旋轉式多重選擇器 3，
光燈的閃光次數後，再旋轉其以選
擇次數。
按下旋轉式多重選擇器 2，
光燈的閃光頻率，再旋轉其以選
擇頻率後，按下 OK 按鍵。
• 或者是，接下旋轉式多重選擇
器1 3 選擇閃光燈的閃光次數
和頻率。
• 閃光輸出量、閃光燈的閃光次
數和閃光燈的閃光頻率也可以
在
選單中配置（0B-11）。
根據閃光輸出量與變焦頭位置決
定閃光指數。
• 關於更多資訊，請參閱「規
格」（0H-25）。
反白
反白閃
反白閃
C-21
相機的 LCD
相機的 LCD

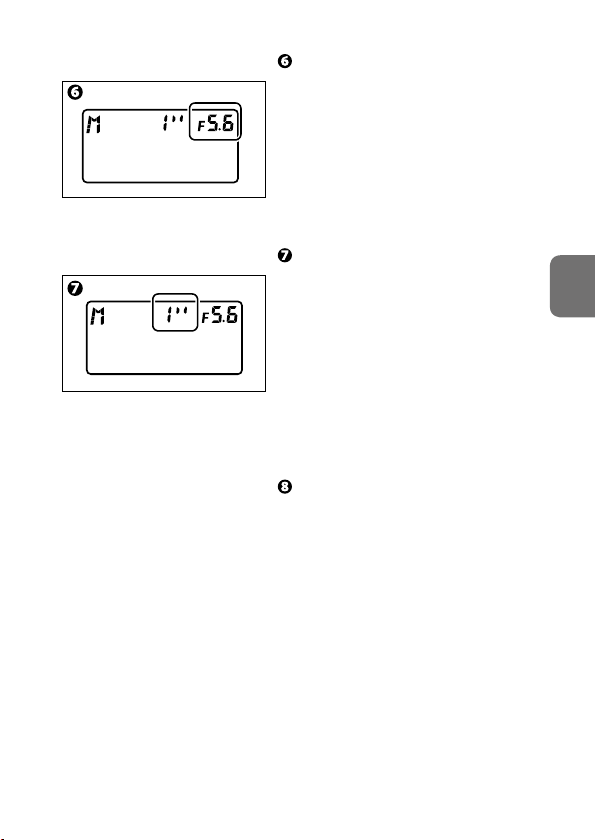

根據閃光燈與主體距離及閃光指
數計算光圈 f 值，並相應設定相
機的光圈。
• 若要決定 f 值，請參閱「閃光
指數、光圈及閃光燈與主體距
離」（0H-6）。
• 無法在 SB-5000 上設定光圈。
• 符合閃光輸出量與光圈的有效
閃光輸出距離會顯示出來。
設定相機的快門速度。
• 利用以下公式決定快門速度，
然後設定相機快門速度慢於計
算出來的快門速度。
快門速度 = 閃光燈的閃光次數 /
閃光燈的閃光頻率
• 如果閃光燈的閃光次數為
10（次），閃光燈的閃光頻率
為 5（Hz），請將快門速度設為
超過 2 秒。
• 亦可設定 B 門。
確認閃光燈就緒指示燈已經亮
起，然後拍攝。
C
閃光模式
C-22
t 拍攝照片前，進行閃光操作確認
實際拍攝照片前，在相同狀態下使用
相同閃光燈與相機設定測試閃光燈的
閃光。
v 在頻閃模式中的曝光補償
C
• 在頻閃模式中，若實際的閃光燈與主體距離，等於步驟中以 f 值決
定的有效閃光輸出距離，就會造成過度曝光 。這是因為單次閃
光燈閃光就能達到正確曝光。
• 若要避免過度曝光，請在相機上選擇較大的 f 值。
閃光模式
C-23
無線多重閃光攝影
無線多重閃光攝影中，多重閃光燈元件會同步閃光。不同的閃光燈
位置和功能設定可提供不同的燈光效果。
有了SB-5000，可以使用光學控制或無線電控制進行無線多重閃光攝
影。
• 在無線多重閃光攝影中，裝在相機上的閃光燈為主閃光燈。其他
的閃光功能為遙控閃光燈。
SB-5000 無線多重閃光攝影範例
■ 使用無線電控制
遙控閃光燈（SB-5000）
遙控閃光燈（SB-5000）
D
SB-5000和WR-R10都
安裝至相機時
在裝有相機的SB-5000上設
定閃光功能時
WR-R10安裝到相機上時
在相機上設定閃光功能時
無線多重閃光攝影
D-1
■ 使用光學控制
遙控閃光燈
SB-5000安裝到相機上時
在裝有相機的SB-5000上設
定閃光功能時
D
無線多重閃光攝影
遙控閃光燈（SB-5000）
安裝於相機上的 SB-5000以外
在安裝於相機上的 SB-5000
以外的閃光燈上設定閃光
功能時
的閃光燈*
遙控閃光燈（SB-5000）
相機
在相機上設定閃光功能時
遙控閃光燈（SB-5000）
安裝於相機上的 SB-5000以外
的閃光燈*
使用直接遙控無線多重閃光
攝影時
* 含主閃光功能的機型如 SB-910
D-2
■ 同時使用光學控制和無線電控制
無線電控制遙控
閃光燈（SB-5000）
光學控制遙控
閃光燈
* 含主閃光功能的機型如 SB-910
• 關於主閃光燈設定，請參閱D-9。
• 關於遙控閃光燈設定，請參閱D-11。
安裝在相機上的WR-R10 和 SB-5000
以外的閃光燈* 的組合
D
無線多重閃光攝影
D-3
使用無線電控制的 SB-5000 無線多重 閃光攝影
有了 SB-5000，先進無線閃光可以使用無線電控制。因為可以在 30 m
的範圍內通訊而且在遙控閃光燈上的無線遙控閃光用的光線感應窗
不需要對著主閃光燈，使閃光燈的位置放置較光學控制更為靈活自
由。最多可設定 6 組總共 18 個遙控閃光燈來拓展創意表現。此外，
難以在明亮的日光下使用光學控制進行的無線多重閃光燈組件拍攝
如今變得不再困難，在陽光下進行拍攝也毫無影響。
在使用無線電控制進行無線多重閃光攝影時，需要兼容相機
（D5或 D500）、無線遙控器 WR-R10 和 WR 配接器 WR-A10（均
D
為選配）。關於詳細資訊，請參閱相關的使用說明書。
• 只有 SB-5000 可以當做遙控閃光燈使用。
• 可以設定最多 6 組（A、B、C、D、E、F）遙控閃光燈，但是在快
速無線控制時只能設定 3 組（A、B、C）。
• 您可為 1 組遙控閃光燈配置單一或多重遙控閃光燈。
• 主閃光燈與各個遙控閃光燈組的閃光補償值與其他閃光燈或閃光
無線多重閃光攝影
燈組不同時，還是可以操作。在組閃光模式下，也可設定不同的
閃光模式來進行操作。
D-4
使用光學控制的 SB-5000 無線多重閃 光攝影
使用 SB-5000，可利用光學控制進行先進無線閃光與直接遙控無線多
重閃光攝影（僅限遙控模式）。
• 若要進行標準多重閃光攝影，建議使用先進無線閃光。
• 直接遙控無線多重閃光攝影特別適合拍攝快速移動的主體。
■ 先進無線閃光
•
與先進無線閃光兼容的閃光燈（SB-5000、SB-910、SB-700、SB-500
等）均可做為遙控閃光燈使用。
• 最多可設定 3 組遙控閃光燈（A、B、C）。
• 您可為 1 組遙控閃光燈配置單一或多重遙控閃光燈。
• 主閃光燈與各個遙控閃光燈組的閃光補償值與其他閃光燈或閃光
燈組不同時，還是可以操作。在組閃光模式下，也可設定不同的
閃光模式來進行操作。
D
無線多重閃光攝影
D-5
■ 直接遙控無線多重閃光攝影
• 此功能與 SB-910 和 SB-700 的“SU-4 式無線多重閃光攝影”相同。
• 相機的內置閃光燈或是安裝於相機的閃光燈，都可以作為主閃光
燈。
• 請務必取消主閃光燈的監察預閃功能，或選擇不會啟動監察預閃
的主閃光燈閃光模式。
• 每個遙控閃光燈都要設定閃光模式。當使用多重遙控閃光燈時，
要在每個遙控閃光燈上設定相同的閃光模式。
也可以同時使用光學控制和無線電控制。關於詳細資訊，請參
閱D-43。
D
無線多重閃光攝影
D-6
SB-5000 的無線多重閃光攝影功能
使用先進無
線閃光進行
閃光燈攝影
在主模式中使用時
• 組閃光
i-TTL
自動光圈閃光
閃光模式
閃光曝光補償 可使用
組 最多 6 組（A、B、C、D、 E、 F）
無線電
頻道
控制
連結模式 配對、PIN 碼
組 最多 3 組（A、B、C）
光學控
制
頻道
手動閃光
已取消閃光功能
• 快速無線控制
• 多重閃光燈元件
頻閃
＊
3 頻道（CH5、CH10、CH15）
＊
4 頻道（1 – 4）
在遙控模式中
使用時
在主閃光燈上設定
了閃光模式（在組
閃光模式下，每組
都可用不同的閃光
模式閃光）
在主閃光燈上設定
了閃光補償值（每
組都可用不同的補
償值閃光）
D
無線多重閃光攝影
D-7
在主模式中使用時
直接遙控無
線多重閃光
攝影
* 僅使用其中 1 個頻道。遙控閃光燈可由其他主閃光燈觸發。若其他攝影師正
在附近使用相同類型的無線遙控閃光設定，請使用不同的頻道號碼。
閃光模式 –
閃光曝光補償 – –
在遙控模式中
使用時
• AUTO（自動）
• M（手動）
• OFF（已取消閃光
功能）
v 取消主閃光燈閃光功能的注意事項
使用光學控制時，若主閃光燈的閃光功能取消，而且只有遙控閃光
燈發出閃光，則主閃光燈會發出一些微弱的光線訊號，以觸發遙控
閃光燈。若主體較為靠近且設定了高 ISO 感光度，雖然曝光可能會
D
受到影響，但此操作通常並不會影響主體的正確曝光。若要降低此
影響，請向上俯仰主閃光燈的閃光燈頭。
無線多重閃光攝影
D-8
設定主閃光燈
在裝有相機的 SB-5000 上設定各閃光燈的閃光功能時：
設定電源開關為 [ON]（開啟）。
按下無線設定按鍵以選擇無線或
光學控制主模式。
在主閃光燈上按下旋轉式多重選
擇器 2，以顯示所需的閃光模
式。
控制類型資訊
光學控制 無線電控制
D
閃光模式
組閃光
快速無線控制
多重閃光燈元件頻閃
無線多重閃光攝影
D-9
主模式 LCD 範例（無線電控制、組閃光）
主閃光燈閃光模式與閃光補償值
遙控閃光燈閃光模式（--：已取消閃光功能）與閃
光補償值
主閃光燈變焦頭位置
D
無線多重閃光攝影
：準備閃光時出現
D-10
設定遙控閃光燈
設定電源開關為 [REMOTE]（遙
控）。
按下無線設定按鍵以選擇無線
電控制、光學控制或直接遙控模
式。
• 使用無線電控制時，會顯示遙
控閃光燈名稱和連結模式。
控制類型資訊
光學控制遙控模式
直接遙控模式
無線電控制遙控模式
遙控模式 LCD 範例（無線電控制）
遙控閃光燈
名稱
連結模式
組
頻道
遙控閃光燈變焦頭位置
遙控模式
D
無線多重閃光攝影
閃光模式（--：已取消閃
光功能）
聲音監控
D-11
攝影準備
僅限無線電控制
無線電控制的連結設定
使用無線電控制時，請在無線項目選單中設定連結。
•
設定連結之前，請於無線電控制遙控模式中設定 SB-5000（0D-11）。
D
無線多重閃光攝影
步驟
設定頻道
1
確認 WR-R10 上設定的頻道。
• 關於 WR-R10 設定的詳細說明，
請參閱 WR-R10 的使用說明書。
從無線項目選單選擇[CHANNEL]
（頻道）（0B-24）。
按下旋轉式多重選擇器 13 以選
擇與 WR-R10 相同的頻道後，按下
OK 按鍵。
D-12
步驟
設定連結模式
2
確認裝有 WR-R10 的相機上設定的
連結模式。
• 關於如何確認連結模式的詳細資
訊，請參閱相機的使用說明書。
從無線項目選單選擇[LINK MODE]
（連結模式）（0B-24）。
按下旋轉式多重選擇器 13 以選
擇與裝有 WR-R10 的相機相同的連
結模式後，按下 OK 按鍵。
D
無線多重閃光攝影
D-13
t 配對
• 設備間進行通訊之前要先執行配對。
• SB-5000 和 WR-R10 已配對後，就無需再次配對。
• 使用多重 SB-5000 元件時，每個元件都必需與 WR-R10 配對。
• 當有另一個 WR-R10 裝至相機上時，請再次執行配對。
t PIN 碼
• 請事先為將要進行通訊的設備設定相同的 PIN 碼。
• 要使用多重 SB-5000 元件時，請對所有的 SB-5000 元件與 WR-R10
設定相同的 PIN 碼。WR-R10 的 PIN 碼可以在相機上設定。
• 要追加 SB-5000 的臺數時，只需對將要增加的元件輸入相同的 PIN
碼就可建立連結。
D
• 即使當另一個 WR-R10 安裝至相機時，也無需重新設定 PIN 碼。
無線多重閃光攝影
D-14
設定連結
3
步驟
■ 當連結模式設定至配對時
從無線項目選單選擇
對）（0B-24）。
確認[EXECUTE]（執行）為反
白狀態後，按下相機上安裝的
WR-R10的配對按鍵的同時按下
OK按鍵。
• 配對中，LCD 上會出現執行指
示 且
速閃爍。
[PAIR]（配
指示器會以綠色慢
D
無線多重閃光攝影
D-15
D
確認配對已成功。
• 配對成功時，完成指示會出現在
配對成功
配對失敗
LCD 上且
和橘色慢速閃爍。
• 配對失敗時，錯誤指示會出現在
LCD 上。確認頻道設定後，請再
次執行配對。
• 關於 WR-R10 設定的詳細說明，請
參閱 WR-R10 的使用說明書。
確認連結已經建立。
• 當連結建立時，
綠燈。
• 當沒有連結時，
以橘色燈慢速閃爍。
指示器會以綠色
指示器亮
指示器會
無線多重閃光攝影
D-16
■ 當連結模式設定至 PIN 碼時
於裝有 WR-R10 的在相機上輸入所
需的 PIN 碼（4 位數）。
• 關於如何輸入 PIN 碼的詳細資
從無線項目選單選擇[PIN]
（0B-24）。
訊，請參閱相機的使用說明書。
D
無線多重閃光攝影
D-17
D
使用旋轉式多重選擇器輸入在步
驟 中設定的相同 PIN 碼後，按下
OK按鍵。
• 按下旋轉式多重選擇器 1 3 選
擇數字。
• 或者是，轉動旋轉式多重選擇器
選擇數字。
• 按下旋轉式多重選擇器 4 2 可
移動至另一位數。
確認連結已經建立。
• 當連結建立時，
綠燈。
• 當沒有連結時，
以橘色燈慢速閃爍。確認相機上
的頻道、連結模式設定和 PIN 碼
後，再次輸入 PIN 碼。
指示器亮
指示器會
無線多重閃光攝影
D-18
先進無線閃光
SB-5000
對應 3 種先進無線閃光選項：組閃光，每個閃光燈都可以設定
所需的閃光功能；快速無線控制，輕鬆設定無線多重閃光攝影；及
多重閃光燈元件頻閃。
組閃光
在組閃光模式下，主閃光燈與各個遙控閃光燈組的閃光補償值與閃
光模式與其他閃光燈或閃光燈組不同時，還是可以操作。
• 當使用 SB-5000 作為主閃光燈時，按下旋轉式多重選擇器2可以選
擇組閃光模式。
• 也可以在相機上設定每個閃光燈的閃光功能。
D
無線多重閃光攝影
D-19
使用先進無線閃光拍攝
1. 主閃光燈設定
在 SB-5000 上設定各閃光燈的閃光功能時：
在主閃光燈上按下旋轉式多重選
擇器 3 可反白 （主閃光燈）。
轉動旋轉式多重選擇器選擇主閃
光燈閃光模式。
按下旋轉式多重選擇器 2 反白閃
光補償值，再轉動旋轉式多重選
擇器選擇閃光補償值。
D
按下旋轉式多重選擇器 4 反白閃光模式後，按下 OK 按鍵。
按下旋轉式多重選擇器 3 反白 （A組）。
重複步驟 、 及 設定遙控閃光燈A組的閃光模式及閃光補償
值。
以相同方式設定其他的遙控閃光燈組。
無線多重閃光攝影
D-20
僅限光學控制時
在 選單中選擇
道）（0B-11）。
• 按下 按鍵會顯示 選單並
使用 旋轉式多重選擇器選擇
[CHANNEL]（頻道）。
使用旋轉式多重選擇器，選擇頻
道後，按下 OK 按鍵（0B-6）。
• 閃光模式和閃光補償值也可以在
選單中配置（0B-11）。
[CHANNEL]（頻
D
無線多重閃光攝影
D-21
2. 遙控閃光燈設定
• 正在設定的組名稱與頻道
號碼看起來會比較大。
D
無線多重閃光攝影
按下遙控閃光燈上的旋轉式多
重選擇器 3 反白組， 轉動旋轉
式多重選擇器選擇組後， 按下
OK 按鍵。
• 或者是，按下旋轉式多重選擇
器 4 2 選擇組。
按下旋轉式多重選擇器 3 反白
頻道， 轉動旋轉式多重選擇器
選擇頻道後， 按下 OK 按鍵。
• 或者是，按下旋轉式多重選擇
器 4 2 選擇頻道。
無線電控制時
• 請確定選擇的頻道號碼與在無
線遙控器 WR-R10 上所設定的頻
道號碼相同。
光學控制時
• 請確定選擇的頻道號碼與在主
閃光燈上所設定的頻道號碼相
同。
D-22
Loading...
