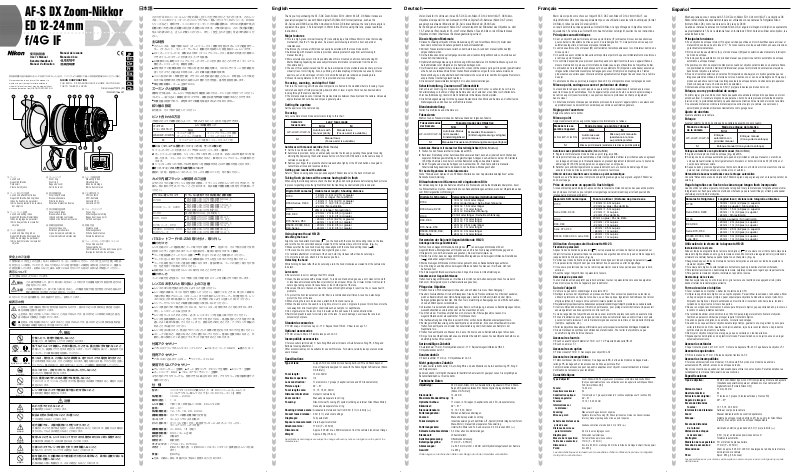

NIKON AF-S DX ZOOM-NIKKOR 12-24MM F-4G IF User Manual

English Deutsch Français

Thank you for purchasing the AF-S DX Zoom-Nikkor ED 12-24mm f/4G IF. DX Nikkor lenses are
specially designed for use with Nikon digital SLR (Nikon DX format) cameras, such as the
D2-Series and D300-Series. When mounted on Nikon DX format cameras, the lens’ picture angle is
equivalent to approx. 1.5x focal length in 35mm format. Before using this lens, please read these
instructions.

Major features

• This is a high-grade, internal focusing (IF) lens employing a Silent Wave Motor to drive the focusing
mechanism, thus the “S” designation. As a result, autofocusing is smooth, silent, and almost
instantaneous.

• Autofocus (A) or manual (M) mode can easily be selected with the focus mode switch.

• Autofocusing with manual override is provided, allowing instant change from autofocusing to
manual focusing.

• More accurate exposure control is possible when this is mounted on a Nikon camera having 3D
Matrix Metering capability, because subject distance information is transferred from the lens to
the camera body.

• The use of three aspherical and two ED (extra-low dispersion) lens elements ensures sharp pictures
virtually free of color fringing. Also, by utilizing a 7-blade diaphragm that produces a nearly circular
aperture, out-of-focus images in front of or behind the subject are rendered as pleasing blurs.

• Closest focusing distance of 0.3m (1 ft.) is provided at all zoom settings.

Focusing, zooming, and depth of field

First turn the zoom ring until the desired composition is framed in the viewfinder before focusing. If your
camera has a depth of field preview (stop-down) button or lever, depth of field can be observed while
looking through the camera viewfinder.

• The distance scale does not indicate the precise distance between the subject and the camera. Values are
approximate and should be used only as a general guide.

Setting the aperture

Set the aperture on the camera body.

Focusing

Set your camera’s focus mode selector according to this chart:

Autofocus with manual override (M/A mode)

1 Set the focus mode switch to M/A.

(Fig. B)

2 Autofocus is provided, but you can manually override the focus by operating the separate focus ring

while lightly depressing the shutter release button or AF start (AF-ON) button on the camera body of
cameras so equipped.

3 Remove your finger then press the shutter release button lightly or the AF start button once again to

cancel manual focus and resume autofocus.

Getting good results with autofocus

Refer to “Notes on using wide or super-wide angle AF Nikkor lenses” on the back of this sheet.

Taking flash pictures with cameras having built-in flash

When using the following camera, check the focal length and shooting distance before taking flash pictures
to prevent vignetting since the light emitted from the flash may be obstructed by the lens barrel.

Using bayonet hood HB-23

Attaching the hood

Align the lens hood attachment index ( ) on the hood with the lens hood mounting index on the lens,
and turn the hood counterclockwise (as viewed from the camera side) until it click stops.

(Fig. A)

• Make sure that the lens hood mounting index aligns with the lens hood setting index ( ).

• If the lens hood is not correctly attached, vignetting can occur.

• To facilitate attachment or removal of the hood, hold it by its base rather than its outer edge.

• To store the lens hood, attach it in the reverse position.

Detaching the hood

While holding its base rather than its outer edge, turn the hood clockwise as viewed from the camera side
to detach.

Lens care

• Be careful not to soil or damage the CPU contacts.

• Clean the lens surfaces with a blower brush. To remove dirt and smudges, use a soft, clean cotton cloth
or lens tissue moistened with ethanol (alcohol) or lens cleaner. Wipe in a circular motion from center to
outer edge, taking care not to leave traces or touch other parts of the lens.

• Never use thinner or benzene to clean the lens as this might damage it, result in a fire, or cause health
problems.

• To protect the front lens element, an NC filter is recommended at all times. A lens hood also helps
protect the front of the lens.

• When storing the lens in its lens case, attach both front and rear caps.

• When the lens will not be used for a long time, store it in a cool, dry place to prevent mold. Also store the
lens away from direct sunlight or chemicals such as camphor or naphthalene.

• Do not get water on the lens or drop it in water as this will cause it to rust and malfunction.

• Reinforced plastic is used for certain parts of the lens. To avoid damage, never leave the lens in an
excessively hot place.

Standard accessories

• 77mm snap-on front lens cap LC-77 • Bayonet hood HB-23 • Rear lens cap LF-1

Optional accessories

• 77mm screw-in filters • Flexible lens pouch CL-S2

Incompatible accessories

• Teleconverters (all models) • Auto Ring BR-4 and all models of Auto Extension Ring PK, K Ring and

Bellows focusing attachment.
Other accessories may not be suitable for use with this lens. For details, carefully read your accessories
user’s manual.

Specifications

Type of lens: G-type AF DX Zoom-Nikkor lens having built-in CPU and Nikon bayonet

mount [Specially designed for use with the Nikon Digital SLR cameras (Nikon
DX format)]

Focal length: 12mm–24mm
Maximum aperture: f/4
Lens construction: 11 elements in 7 groups (3 aspherical lens and 2 ED lens elements)
Picture angle: 99˚– 61˚
Focal length scale: 12, 15, 18, 20, 24mm
Distance information: Output to camera body
Zoom control: Manually via separate zoom ring
Focusing: Nikon Internal Focusing (IF) system (utilizing an internal Silent Wave Motor);

manually via separate focus ring

Shooting distance scale: Graduated in meters and feet from 0.3m (1 ft.) to infinity (∞)
Closest focus distance: 0.3m (1 ft.) at all zoom settings
Diaphragm: Fully automatic
Exposure measurement: Via full-aperture method
Attachment size: 77mm (P = 0.75mm)
Dimensions: Approx. 82.5mm dia. x 90mm extension from the camera’s lens mount flange
Weight: Approx. 465g (16.4 oz.)

Specifications and designs are subject to change without any notice or obligation on the part of the
manufacturer.

Vielen Dank für Ihr Vertrauen in das AF-S DX Zoom-Nikkor ED 12-24mm f/4G IF. DX Nikkor­Objektive sind speziell für den Gebrauch mit Nikon Digital-SLR-Kameras (Nikon DX-Format)
ausgelegt, wie etwa der Modelle der D2-Serie sowie Modell der D300-Serie.
Bei Anbringen an Kameras im Nikon DX-Format entspricht der Bildwinkel des Objektivs ca. dem
1,5-Fachen der Brennweite im 35-mm-Format. Machen Sie sich bitte vor dem Einsatz dieses
Objektivs mit dem Inhalt dieser Bedienungsanleitung vertraut.

Die wichtigsten Merkmale

• Dieses hochwertige Objektiv mit Innenfokussierung (IF) und Silent Wave Motor (S) bietet einen
besonders schnellen und nahezu geräuschlosen Autofukusbetrieb.

• Mit dem Fokussierschalter kann zwischen dem Autofokus- (A) und dem manuellen Modus (M)
umgeschaltet werden.

• Der Autofokus kann manuell umgangen werden und erlaubt sofortiges Wechseln von Autofokus auf
manuelle Scharfeinstellung.

• Optimale Belichtungssteuerung in Verbindung mit Nikon-Kameras mit 3D-Matrix-Messung, weil die
Aufnahmedistanz vom Objektiv an die Kamera übertragen wird.

• Der Einsatz dreier asphärischer und zweier ED-Linsen (mit besonders geringer Dispersion) gewährleistet
scharfe, nahezu farbsaumfreie Bilder. Sieben Blendenlamellen sorgen für eine nahezu kreisrunde
Blendenöffnung, so daß außerhalb des Schärfenbereichs vor und hinter dem Motiv liegende Elemente in
ansprechende Unschärfe getaucht werden.

• Die kürzeste Fokussierdistanz beträgt 0,3 m in allen Zoomeinstellungen.

Scharfeinstellung, Zoomen und Tiefenschärfe

Drehen Sie am Zoomring, bis die gewünschte Bildkomposition im Sucher zu sehen ist, bevor Sie die
Scharfeinstellung vornehmen. Verfügt die Kamera über eine Taste oder einen Hebel zur Schärfentiefe­Vorschau (Abblendung), lässt sich die Schärfentiefe im Kamerasucher überprüfen.

• Die Entfernungsskala zeigt nicht den genauen Abstand zwischen Motiv und Kamera an. Die Werte sind
Näherungswerte und können nur als Richtlinie dienen.

Blendeneinstellung

Stellen Sie die Blende an der Kamera ein.

Fokussieren

Wählen Sie den Fokussiermodus der Kamera anhand der folgenden Tabelle:

Autofokus-Modus mit manueller Einstellmöglichkeit (M/A-Modus)

1 Stellen Sie den Fokussierschalter

(Abb. B)

auf M/A.

2 Bei dieser Einstellung ist der Autofokus-Modus zwar aktiviert, kann aber jederzeit durch Drehen des

separaten Entfernungseinstellrings und gleichzeitiges Antippen des Auslösers oder der AF-Starttaste
(AF-ON) an Kameras, die über ein solches Bedienteil verfügen, deaktiviert werden.

3 Durch Freigabe und erneutes Antippen von Auslöser bzw. AF-Start-Taste wird die manuelle

Scharfeinstellung deaktiviert und wieder in den Autofokus-Modus geschaltet.

Für beste Ergebnisse im Autofokusmodus

Siehe “Hinweise zum Gebrauch von AF Nikkor-Weitwinkel- oder Superweitwinkelobjektiven” auf der
Rückseite dieser Anleitung.

Blitzaufnahmen mit Kameras mit eingebautem Blitz

Bei Verwendung der folgende Kamera sollten Sie die Brennweite und Aufnahmedistanz überprüfen, bevor
Sie Blitzaufnahmen machen. Andernfalls können Randabschattungen auftreten, wenn der Objektivtubus das
vom Blitz freigesetzte Licht blockiert.

Verwenden der Bajonett-Gegenlichtblende HB-23

Anbringen der Gegenlichtblende

Richten Sie den Gegenlichtblende-Anbringindex ( ) an der Gegenlichtblende mit dem
Gegenlichtblende-Montageindex am Objektiv aus, und drehen Sie die Gegenlichtblende gegen den
Uhrzeigersinn (von der Kameraseite aus gesehen), bis sie einrastet

(Abb. A)

.

• Stellen Sie sicher, dass der Gegenlichtblende-Montageindex und der Gegenlichtblende-Einstellindex
( ) aneinander ausgerichtet sind.

• Wurde die Gegenlichtblende nicht korrekt angebracht, können Randabschattungen auftreten.

• Zum Anbringen und Abnehmen der Gegenlichtblende halten Sie diese an ihrer Basis, nicht am
Außenrand fest.

• Soll die Gegenlichtblende verstaut werden, bringen Sie diese in Umkehrstellung an.

Abnehmen der Gegenlichtblende

Halten Sie die Gegenlichtblende an ihrer Basis fest (nicht an der Außenkante) und lösen Sie sie durch
Drehen im Uhrzeigersinn (von der Kameraseite aus gesehen).

Pflege des Objektivs

• Halten Sie die CPU-Kontakte peinlich sauber, und schützen Sie sie vor Beschädigung!

• Säubern Sie Glasflächen mit einem Blasepinsel. Staub und Flecken entfernen Sie mit einem sauberen,
weichen Baumwolltuch oder Optik-Reinigungspapier, das Sie mit éthanol (Alkohol) oder Optik­Reinigungsflüssigkeit anfeuchten. Wischen Sie in kreisförmigen Bewegungen von der Mitte nach außen,
ohne daß Wischspuren zurückbleiben.

• Verwenden Sie keinesfalls Verdünnung oder Benzin zur Reinigung, da dieses zu Beschädigungen führen,
Gesundheitsschäden verursachen oder ein Feuer auslösen könnte.

• Zum Schutz der Frontlinse empfiehlt es sich, stets ein NC-Filter aufgesetzt zu lassen. Die
Gegenlichtblende wirkt als zusätzlicher Frontlinsenschutz.

• Bei Aufbewahrung des Objektivs in seinem Köcher sollten beide Objektivdeckel aufgesetzt sein.

• Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden.
Halten Sie das Objektiv von direkter Sonneneinstrahlung oder Chemikalien wie Kampfer oder
Naphthalin fern.

• Halten Sie das Objektiv von Wasser fern, das zur Korrosion und zu Betriebsstörungen führen kann.

• Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Lassen Sie das Objektiv deshalb nie an
übermäßig heißen Orten zurück!

Serienmäßiges Zubehör

• Aufsteckbarer 77-mm-Frontobjektivdeckel LC-77 • Bajonett-Gegenlichtblende HB-23

• Objektivrückdeckel LF-1

Sonderzubehör

• Einschraubfilter 77 mm φ • Objektivbeutel CL-S2

Nicht geeignetes Zubehör

• Telekonverter (alle Modelle) • Auto-Ring BR-4 und alle Modelle von Auto-Zwischenring PK, Ring K

und Balgenvorsatz.
Anderes Zubehör ist möglichcherweise für bestimmte Kameras nicht geeignet. Lesen Sie sorgfältig das

Benutzerhandbuch

zu Ihrem Zubehör.

Technische Daten

Objektivtyp: AF DX Zoom-Nikkor mit G-Charakteristik, eingebauter CPU und Nikon-

Bajonett [Speziell entwickelt für Nikons Digital-Spiegelreflexkameras
(Nikon DX-Format)]

Brennweite: 12–24 mm
Maximale Blendenöffnung: f/4
Optischer Aufbau: 11 Linsen in 7 Gruppen (3 asphärische und 2 ED-Linsenelemente)
Bildwinkel: 99° – 61°
Brennweitenskala: 12, 15, 18, 20, 24mm
Entfernungsdaten: Werden an Kameras übertragen
Zoomen: Manuell über separaten Zoomring
Fokussiersystem: Innenfokussierung nach dem Nikon-IF-System (mittels integriertem Silent

Wave-Motor); manuell über separaten Fokussierring

Entfernungsskala: Unterteilt in Meter und Fuß, und zwar von 0,3 m bis unendlich (∞)
Kürzeste Aufnahmedistanz: 0,3 m bei allen Zoomeinstellungen
Blendenart: Vollautomatisch
Belichtungsmessung: Offenblendenmessung
Befestigungsgröße: 77 mm (P = 0,75mm)
Abmessungen: Ca. 82,5 mm Durchm. x 90 mm zum Objetivmontageflansch der Kamera
Gewicht: Ca. 465 g

Änderungen von technischen Daten und Design durch den Hersteller vorbehalten.

Merci d’avoir porté votre choix sur l’objectif AF-S DX Zoom-Nikkor ED 12-24mm f/4G IF. Les
objectifs Nikkor DX sont conçus spécialement pour une utilisation avec les reflex numériques (format
DX Nikon), telles les série D2 et série D300.
Lorsqu’il est monté sur des appareils au format DX Nikon, l’angle d’image de l’objectif est environ
équivalent à 1,5x la focale au format 35mm. Avant d’utiliser cet objectif, veuillez lire ces instructions.

Principales caractéristiques

• C’est un objectif haute performance à mise au point interne (IF) utilisant un moteur à ondes silencieux
pour entraîner le mécanisme de mise au point, d’où la désignation “S”. Cela permet une mise au point
automatique régulière, silencieuse et presque instantanée.

• Les modes autofocus (A) et manuel (M) sont facilement sélectionnables avec le commutateur de mode de
mise au point.

• Un autofocus avec commande manuelle est disponible et permet de passer immédiatement de l’autofocus
à la mise au point manuelle.

• Un contrôle d’exposition plus prévis est possible quand cet objectif est monté sur un appareil Nikon à
mesure matricielle 3D, parce que l’information de distance au sujet est transférée de l’objectif au boîtier.

• L’utilisation de trois éléments asphérisques et de deux éléments ED (dispersion extra basse) assure des
images nettes virtuellement exemptes de frangeage couleur. Et l’emploi d’un diaphragme à 7 lames
produisant une ouverture quasi circulaire estompe agréablement les images floues à l’avant ou à l’arrière
du sujet.

• La distance de mise au point la plus rapprochée de 0,3 m est disponible à tous les réglages de zoom.

Mise au point, cadrage au zoom et profondeur de champ

Tournez d’abord la bague de zoom jusqu’à ce que la composition souhaitée soit cadrée dans le viseur
avant la mise au point automatique. Si votre appareil est pourvu d’un bouton ou levier de prévisionnage
de la mise au point (ouverture réelle), vous pourrez observer la profondeur de champ en regardant
dans le viseur.

• L’échelle de distance n’indique pas la distance précise entre le sujet et l’appareil photo. Les valeurs sont
approximatives et ne doivent être considérées que comme une estimation générale.

Réglage de l’ouverture

Réglez l’ouverture sur le boîtier.

Mise au point

Réglez le sélecteur de mise au point de l’appareil conformément à ce tableau:

Autofocus avec priorité manuelle (Mode M/A)

1 Réglez le commutateur de mode de mise au point

(Fig. B)

à M/A.

2 Cela permet la mise au point automatique, mais il est possible d’utiliser la priorité manuelle en agissant

sur la bague de mise au point manuelle séparée en pressant légèrement le déclencheur ou le bouton de
démarrage AF (AF-ON) sur l’appareil, sur un appareil qui en est pourvu.

3 Relâcher puis solliciter légèrement à nouveau le déclencheur ou le bouton de démarrage AF pour

annuler le mode de mise au point manuelle et revenir à l’autofocus.

Obtenir de bons résultats avec la mise au point automatique

Reportez-vous à “Remarques sur l’emploi des objectifs grand-angle ou super grand-angle AF Nikkor” au
dos de cette page.

Prise de vues avec un appareil à flash intégré

Si vous utilisez l’appareil indiqué ci-après, vérifiez la focale et la distance de prise de vue avant de prendre
des photos avec le flash, ce pour empêcher le vignettage car la lumière émise par le flash pourrait être
retenue par la monture de l’objectif.

Utilisation d’un parasoleil baïonnette HB-23

Fixation du parasoleil

Alignez l’index de fixation du parasoleil ( ) sur le parasoleil avec l’index de fixation du parasoleil sur
l’objectif et tournez le parasoleil dans le sens inverse des aiguilles d’une montre (vue du côté de l’appareil)
jusqu’au déclic de mise en place.

(Fig. A)

• Vérifiez que l’index de fixation du parasoleil est bien aligné sur l’index de réglage du parasoleil ( ).

• Si le parasoleil de l’objectif n’est pas correctement fixé, on assiste à un effet de vignettage.

• Il vous sera plus facile de fixer ou de retirer le parasoleil si vous le tenez par la base et non par le bord
extérieur.

• Avant de ranger l’objectif, fixez le parasoleil à l’envers.

Démontage du parasoleil

Tout en maintenant la base plutôt que le bord extérieur, tournez le parasoleil dans le sens des aiguilles
d’une montre (vue du côté de l’appareil) pour le démonter.

Soin de l’objectif

• Veiller à ne pas salir ni endommager les contacts CPU.

• Nettoyer la surface de l’objectif avec un pinceau soufflant. Pour enlever les poussières ou les traces,
utiliser de préférence un tissu de coton doux, ou un tissu optique, légèrement humidifié avec de l’alcool
éthylique (éthanol). Essuyer en mouvement circulaire partant du centre.

•Ne jamais employer de solvant ou de benzènes qui pourrait endommager l’objectif, prendre feu ou nuire à la santé.

• Il est recommandé d’utiliser un filtre NC en permanence, pour protéger la lentille frontale. Un paresoleil
assure également une bonne protection contre les chocs.

• Lors du rangement de l’objectif dans son étui, penser à remettre en place les bouchons avant et arrière.

• En cas d’inutilisation pour une longue période, entreposer le matériel dans un endroit frais, sec et aéré
pour éviter les moisissures. Tenir le matériel éloigné des sources de lumière, et des produits chimiques
(camphre, naphtaline, etc.).

• Eviter les projections d’eau ainsi que l’immersion, qui peut provoquer la rouille et des dommages irréparables.

• Divers matériaux de synthèse sont utilisés dans la fabrication. Pour éviter tout problème, ne pas
soumettre l’objectif à de fortes chaleurs.

Accessoires fournis

• Bouchon avant d’objectif diamètre 77 mm LC-77 • Parasoleil baïonnette HB-23

• Bouchon arrière LF-1

Accessoires en option

• Filtres vissants 77 mm • Sac souple pour objectif CL-S2

Accessoires incompatibles

• Téléconvertisseur (tous les modèles) • La bague auto BR-4 et tous les modèles de bague d’auto-

rallonge PK, les bagues K et les accessoires de mise au point soufflet.
L’emploi d’autres accessoires peut ne pas être adapté avec cet objectif. Lisez attentivement le manuel
d’utilisation de l’accessoire pour les détails.

Caractéristiques

Type d’objectif: Zoom-Nikkor DX AF de type G avec processeur et monture baïonnette Nikon

[Conçus spécialement pour une utilisation avec les appareils numériques Nikon
SLR (format Nikon DX)]

Focale: 12–24 mm
Ouverture maximale: f/4
Construction optique: 11 éléments en 7 groupes (éléments: 3 lentilles asphériques et 2 lentilles ED)
Champ angulaire: 99° – 61°
Focales: 12, 15, 18, 20, 24mm
Informations sur

la distance: A l’appareil

Zooming: Manuel avec bague de zoom séparée
Mise au point: Système Internal Focusing (IF) Nikon (utilisant un moteur à ondes silencieux

interne); manuel par bague de mise au point séparée

Echelle des distances de

prise de vue: Graduée en mètres et pieds de 0,3 m à l’infini (∞)

Distance de mise au

point minimale: 0,3 m à tous les réglages zoom

Diaphragme: Entièrement automatique
Mesure de l’exposition: Par la méthode à pleine ouverture
Taille des accessoires: 77 mm (P = 0,75 mm)
Dimensions: Env. dia. 82,5 mm x rallonge 90 mm de la bride de montage d’objectif de l’appareil
Poids: Env. 465 g

Les caractéristiques et le dessin sont susceptibles d’être modifiés sans préavis ni obligation
de la part du constructeur.

このたびはDXニッコールレンズをお買い上げいただきありがとうございます。このレン
ズは、ニコンDXフォーマットのニコンデジタル一眼レフカメラ（D2シリーズ、D300
シリーズなど）専用です。ニコンDXフォーマットでの撮影画角は、35mm判換算で焦点
距離の約1.5倍の焦点距離に相当する画角になります。ご使用の前に、この「使用説明書」
をよくお読みの上、正しくお使いください。また、「安全上のご注意」を必ずお読みくだ
さい。

主な特長

●

このレンズは、俊敏で静かなAF（オートフォーカス）撮影を可能にするレンズ内超音波モー
ター（サイレント・ウェーブ・モーター）駆動方式を採用した高性能なズームレンズです。

●

AF（オートフォーカス）撮影およびMF（マニュアルフォーカス）撮影の切り換えが簡単に
できるフォーカスモード切り換えスイッチを装備。

●

AF撮影中にも瞬時にマニュアルフォーカスモードに切り換えることのできる「マニュアル
優先オートフォーカス」機能を装備。

●

被写体までの距離情報をカメラ側に伝達する機能を備え、3Dマルチパターン測光機能を
持ったカメラとの組み合わせ時には、より的確な露出制御を実現。

●

ニコン独自のED（特殊低分散）ガラスによる色収差の補正とともに、非球面レンズや良好
なボケ味を再現する円形絞りの採用により優れた光学性能、描写性能を発揮します。

●

最短撮影距離は、ズーム全域で0.3m。

ズーミングと被写界深度

撮影を行う場合は、ズームリングを回転させ構図を決めてから、ピント合わせを行ってください。
プレビュー（絞り込み）機構を持つカメラでは、撮影前に被写界深度を確認することができます。

●

距離目盛は目安であり、被写体までの距離を保証するものではありません。

絞り値の設定

絞り値は、カメラ側で設定してください。

ピント合わせの方法

ご使用のカメラや撮影目的によって、下表のようなピント合わせが選択できます。

■M/A（マニュアル優先オートフォーカス）モードの使い方

1 フォーカスモード切り換えスイッチをM/Aにセットします。（図B）
2 オートフォーカス撮影時、シャッターボタンを半押ししたまま、あるいはAF作動ボタンを保

持したまま、フォーカスリングを手で回転させると、瞬時にマニュアルフォーカス撮影が行
えます。

3

シャッターボタンの半押しやAF作動ボタンを再度操作するとAFで撮影が可能となります。

■オートフォーカスが苦手な被写体について

裏面の「広角・超広角レンズのオートフォーカス撮影について」をご覧ください。

カメラ内蔵フラッシュ使用時のご注意

以下のカメラの内蔵フラッシュを使用する際は、フラッシュの光がレンズでさえぎられて、写
真の一部に影ができる（ケラレ）ことがあります。焦点距離や撮影距離に気を付けて撮影して
ください。

バヨネットフードHB-23の取り付け、取り外し

■取り付け方

レンズ先端のフード着脱指標とフード取り付け指標（ ）を合わせ、カメラ側から見て反時
計回りにカチッと音がするまでフードを回転させ、確実に取り付けます。（図A）

●

フード着脱指標とフードセット指標（ ）が合っていることを確認してください。

●

フードが正しく取り付けられないと撮影画面にケラレを生じますのでご注意ください。

●

フード先端を強くつかむと着脱が困難になります。着脱の際は、フードの根元（取り付け部
分）付近を持って回転させてください。

●

収納時はフードを逆向きにレンズに取り付けることができます。

■取り外し方

フードの根元付近を持ち、カメラ側から見て時計回りにフードを回転させて取り外します。

レンズのお手入れと取り扱い上のご注意

●

レンズのCPU信号接点は汚さないようにご注意ください。

● レンズ面の清掃は、ホコリを拭う程度にしてください。指紋がついたときは、柔らかい清潔な

木綿の布に無水アルコール（エタノール）または市販のレンズクリーナーを少量湿らせ、レン
ズの中心から外周へ渦巻状に、拭きムラ、拭き残りのないように注意して拭いてください。

●

シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。

●

レンズ表面の汚れや傷を防ぐためには、NCフィルターを常用することをおすすめします。
また、レンズフードも役立ちます。

●

レンズをケースに入れるときは、必ず、レンズキャップを前後に取り付けてください。

●

レンズを長期間使用しないときは、カビやサビを防ぐために、高温多湿のところを避けて風
通しのよい場所に保管してください。また、直射日光のあたるところ、ナフタリンや樟脳の
あるところも避けてください。

●

レンズを水に濡らすと、部品がサビつくなどして故障の原因となりますのでご注意ください。

●

ストーブの前など、高温になるところに置かないでください。極端に温度が高くなると、外
観の一部に使用している強化プラスチックが変形することがあります。

付属アクセサリー

●

77mmスプリング式レンズキャップ LC-77●バヨネットフード HB-23●裏ぶた LF-1

別売アクセサリー

●

77mmネジ込み式フィルター ●ソフトケース CL-S2

使用できないアクセサリー

●

テレコンバーター：全種類 ●オート接写リング：PKリング全種類 ●Kリング：全種類

●

オートリング：BR-4●ベローズアタッチメント：全種類 

※その他のアクセサリーでも、使用できない場合があります。アクセサリーの使用説明書でご

確認ください。

仕 様

型式： ニコンFマウントCPU内蔵Gタイプ、AFDXニッコールズームレンズ

（ニコンデジタル一眼レフカメラ【ニコンDXフォーマット】専用）

焦点距離： 12mm― 24mm
最大口径比： 1：4
レンズ構成： 7群11枚（非球面レンズ3枚、EDレンズ2枚）
画角： 99°―61°
焦点距離目盛： 12、15、18、20、24mm
撮影距離情報： カメラへの撮影距離情報出力可能
ズーミング： ズームリングによる回転式
ピント合わせ： IF（ニコン内焦）方式、超音波モーターによるオートフォーカス、

マニュアルフォーカス可能

撮影距離目盛： ∞〜0.3m、1ft（併記）
最短撮影距離： 0.3m（ズーム全域）
絞り方式： 自動絞り
測光方式： 開放測光
アタッチメントサイズ

： 77mm（P=0.75mm）

大きさ： 約82.5（最大径）× 約90mm（バヨネットマウント基準面からレンズ先端

まで）

質量： 約465g

●

仕様、外観の一部を、改善のため予告なく変更することがあります。

日本語

NIKON CORPORATION

FUJI BLDG., 2-3, MARUNOUCHI 3-CHOME, CHIYODA-KU,
TOKYO 100-8331, JAPAN

Printed in Japan TT9K13 (80)

7MAA1080-13 ▲G01

使用説明書の内容が破損などによって判読できなくなったときは、ニコンサービス機関にて新しい使用説明書をお求めください（有料）。

No reproduction in any form of this manual, in

whole or in part (except for brief quotation in

critical articles or reviews), may be made without

written authorization from NIKON CORPORATION.

J

p

En
De
Fr
Es
It
Ck
Ch

使用説明書

User’s Manual
Benutzerhandbuch
Manuel d’utilisation

AF-S DX Zoom-Nikkor
ED 12-24 mm
f/4 IF

1フード

Lens hood
Gegenlichtblende
Parasoleil
Visera del objetivo

2フード取り付け指標

Lens hood attachment index
Gegenlichtblende-Anbringindex
Index de fixation du parasoleil
Indice de acoplamiento de la visera
del objetivo

3フードセット指標

Lens hood setting index
Gegenlichtblende-Einstellindex
Index de réglage du parasoleil
Indice de ajuste de la visera del
objetivo

4フード着脱指標

Lens hood mounting index
Gegenlichtblende-Montageindex
Index de montage du parasoleil
Indice de montura de la visera del
objetivo





5ズームリング

Zoom ring
Zoomring
Bague de zoom
Anillo de zoom

6焦点距離目盛

Focal length scale
Brennweitenskala
Echelle de focale
Escala de distancias focales

7焦点距離目盛指標

Focal length index
Brennweiten-Index
Index des distances focales
Indicador de distancias focales

8距離目盛基準線

Distance index line
Entfernungs Indexlinie
Ligne de repère des distance
Línea indicadora de distancias

9レンズ着脱指標

Mounting index
Objektivindex
Index de montage
Indice de monturas

!CPU信号接点

CPU contacts
CPU-Kontakte
Contacts CPU
Contactos CPU

"フォーカスリング

Focus ring
Entfernungseinstellring
Bague de mise au point
Anillo de enfoque

#距離目盛

Distance scale
Entfernungsskala
Echelle des distances
Escala de distancias

$フォーカスモード切り換えスイッチ

Focus mode switch
Fokussierschalter
Commutateur de mode de mise au point
Interruptor de modo de enfoque



Muchas gracias por su compra del AF-S DX Zoom-Nikkor ED 12-24mm f/4G IF. Los objetivos DX
Nikkor están diseñados especialmente para ser utilizados con las cámaras SLR digitales Nikon
(formato Nikon DX), como las de la serie D2 y la serie D300.
Cuando se instala en cámaras con formato Nikon DX, el ángulo de imagen del objetivo es equivalente
a aproximadamente 1,5x de la distancia focal en formato de 35mm. Antes de utilizar este objetivo, lea
estas instrucciones.

Principales funciones

• Es un objetivo de enfoque interno (IF) de gran calidad que utiliza un motor Silent Wave para accionar el
mecanismo de enfoque, de ahí viene el “S”. En consecuencia, el enfoque automático es suave, silencioso
y prácticamente instantáneo.

• El modo de enfoque automático (A) y el modo manual (M) pueden seleccionarse mediante le interruptor
de modo de enfoque.

• Se incluye enfoque automático con prioridad manual que proporciona cambio automático de enfoque
automático a enfoque manual.

• Es posible un control de exposición más preciso cuando el objetivo está montado en una cámara Nikon
con posibilidad de medición matricial tridimensional porque la información de distancia del sujeto se
transfiere del objetivo a la cámara.

• El uso de tres lentes asféricas y dos lentes ED (dispersión extra-baja) en el objetivo garantiza que las
imágenes serán más nítidas, sin mezcla de colores. Además, con el uso de un diafragma de 7 hojas que
produce una abertura casi circular, las imágenes fuera de enfoque delante o detrás del sujeto aparecen
más borrosas para crear un hermoso efecto de esfumado.

• Distancia de enfoque más cercana de 0,3m (1 pie) para todas las posiciones del zoom.

Enfoque, zoom y profundidad de campo

En primer lugar, gire el anillo de zoom hasta que quede encuadrada la composición que desee en el visor
antes de enfocar. Si la cámara dispone de una palanca o botón de vista previa de profundidad de campo
(cierre de iris), la profundidad del campo puede observarse mientras mira a través del visor de la cámara.

• La escala de distancia no indica la distancia precisa entre el sujeto y la cámara. Los valores son
aproximados y deberían utilizarse exclusivamente como guía general.

Ajuste de abertura

Ajuste la abertura en la cámara.

Enfoque

Ajuste el selector de modo de enfoque de su cámara de acuerdo con este cuadro:

Enfoque automático con prioridad manual (Modo M/A)

1 Ajuste el interruptor de modo de enfoque

(Fig. B)

a M/A.

2 Se dispone de un enfoque automático pero puede dar prioridad al enfoque manual con el anillo de

enfoque manual mientras oprime ligeramente el obturador o el botón del inicio de AF (AF-ON) en el
cuerpo de la cámara si existe.

3 Saque su dedo y presione ligeramente el botón del obturador o el botón de inicio del autofoco otra vez

para cancelar el enfoque manual y continuar con el autofoco.

Obtención de buenos resultados con el enfoque automático

Consulte “Notas sobre el uso de objetivos AF Nikkor de gran o súper-gran angular” en la parte posterior de
esta hoja.

Haga fotografías con flash en la cámara que tengan flash incorporado

Cuando utilice la cámara siguiente, compruebe la longitud focal y la distancia de fotografía antes de tomar
fotografías con el flash para evitar los efectos de viñeteado ya que la luz emitida por el flash puede quedar
obstruida por el cilindro del objetivo.

Utilización de la visera de la bayoneta HB-23

Instalación de la visera

Alinee el índice de acoplamiento de la visera del objetivo ( ) de la visera con el índice de montaje de la
visera del objetivo situado en éste y gire la visera en el sentido contrario a las agujas del reloj (vista desde
el lateral de la cámara) hasta que quede fijada con un chasquido.

(Fig. A)

• Asegúrese de que el índice de montaje de la visera del onjetivo se alinea con el índice de ajuste de la
visera del objetivo ( ).

• Si la visera del objetivo no está instalada correctamente, puede producirse efectos de viñeteado.

• Para facilitar la colocación o desmontaje de la visera, sujétela por la base en lugar de por la parte externa.

• Para guardar la visera del objetivo, instálela en la posición inversa.

Desmontaje de la visera

Mientras sujeta la base y no el borde exterior, gire la visera en el sentido de las agujas del reloj (vista
desde el lateral de la cámara) para extraerla.

Forma de cuidar el objetivo

• Tener cuidado de no manchar o dañar los contactos de la CPU.

• Limpiar la superficie del objetivo con un cepillo soplador. Para eliminar la suciedad o las huellas, utilizar
un trapo de algodón suave y limpio o papel especial para objetivos humedecido en etanol (alcohol) o
limpiador de objetivos. Limpiar describiendo un movimiento circular del centro hacia fuera, teniendo
cuidado de no dejar restos ni tocar otras partes.

• No usar en ningún caso disolvente o benceno para limpiar el objetivo ya que podría dañarlo, provocar un
incendio o causar problemas sanitarios.

• Se recomienda utilizar en todo momento un filtro NC para proteger el elemento frontal del objetivo.
También un parasol contribuirá a proteger la parte frontal del objetivo.

• Cuando se guarde el objetivo en su estuche, colocarle las dos tapas.

• Cuando no se vaya a utilizar el objetivo durante largo tiempo, guardarlo en un lugar fresco y seco para
evitar la formación de moho. Guardar el objetivo, además, lejos de la luz solar directa o de productos
químicos tales como alcanfor o naftalina.

• No mojar el objetivo ni dejarlo caer al agua, ya que se oxidaría y no funcionaría bien.

• Algunas partes del objetivo son de plástico reforzado. Para evitar daños, no dejarlo nunca en un lugar
excesivamente caliente.

Accesorios estándar

• Tapa frontal de presión a 77 mm LC-77 • Visera de bayoneta HB-23 • Tapa trasera de objetivo LF-1

Accesorios opcionales

• Filtros roscados de 77 mm • Bolsa de objetivo flexible CL-S2

Accesorios incompatibles

• Teleconvertidores (todos los modelos) • Anillo auto BR-4 y todos los modelos de anillo de

autoextensión PK, anillo K, accesorio de enfoque de fuelle.
Hay otros accesorios que pueden ser inadecuados para utilizar con este objetivo. Para más detalles, lea
cuidadosamente el manual

del usuario de su accesorios.

Especificaciones

Tipo de objetivo: AF DX Zoom-Nikkor tipo G con CPU incorporada y montura de bayoneta

[Diseñados especialmente para ser utilizados con las cámaras SLR
digitales Nikon (Formato Nikon DX)]

Distancia focal: 12 mm–24 mm
Abertura máxima: f/4
Estructura del objetivo: 11 lentes en 7 grupos (3 lentes asféricas y 2 lentes ED)
Angulo de imagen: 99° – 61°
Escala de distancias

focales: 12, 15, 18, 20, 24 mm
Información de distancia: Salida al cuerpo de la cámara
Zoom: Manual mediante anillo de zoom independiente
Enfoque: Sistema de enfoque interno de Nikon (IF) (con un motor Silent Wave

interno); manual por anillo de enfoque independiente

Escala de distancias

de la toma: Calibrado en metros y pies desde 0,3 m (1 pie) a infinito (∞)
Distancia de enfoque

más cercana: 0,3 m (1 pie) en todas las posiciones del zoom
Diafragma: Totalmente automático
Medición de la exposición: Por el método de plena abertura
Tamaño de accesorios: 77 mm (P = 0,75mm)
Dimensiones: Diám. de aprox. 82,5 mm x 90 mm de alargue de la brida de la montura

del objetivo de la cámara

Peso: Aprox. 465 g (16,4 onzas)

Las especificaciones y los diseños están sujetos a cambio sin previo aviso ni obligación por parte
del fabricante.

Español

AF-A/AF-C/AF-S

Enfoque
automático con
prioridad manual

Modo de enfoque del objetivo

M/A M

Enfoque manual
(Con ayuda de enfoque)

Enfoque manual (Con ayuda de enfoque)

Modo de enfoque
de la cámara

M

Serie D300, D200

D100

D90, D80

D5000, D3000, D60,
serie D40

• 18 mm / 1,5 m (4,9 pies) o superior

• 20 mm / 1 m (3,3 pies) o superior

• 24 mm / Sin restricción

• 20 mm / 2 m (6,6 pies) o superior

• 24 mm / 1 m (3,3 pies) o superior

• 20 mm / 3 m (9,9 pies) o superior

• 24 mm / 1 m (3,3 pies) o superior

Serie D70, D50

• 20 mm / 2,5 m (8,2 pies) o superior

• 24 mm / 1 m (3,3 pies) o superior

20 mm o superior / Sin restricción

Cámaras SLR digitales Longitud focal / distancia de fotografía utilizables

D700

• 18 mm / 0,6 m (2,0 pies) o superior

• 20 mm o superior / Sin restricción

この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される
内容を示しています。

この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および
物的損害の発生が想定される内容を示しています。

安全上のご注意

ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。この「安全上のご注意」は製品
を安全に正しく使用していただき、あなたや他の人々への危害や財産への損害を未然に防止するために、重要な
内容を記載しています。お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。

表示について

表示と意味は次のようになっています。

注意

警告

警告

分解したり、修理や改造をしないこと

感電したり、異常動作をしてケガの原因となります。

落下などによって破損し、内部が露出したときは、露出部に手を触れないこと

感電したり、破損部でケガをする原因となります。カメラの電池を抜いて、販売店または
ニコンサービス機関に修理を依頼してください。

熱くなる、煙が出る、こげ臭いなどの異常時は、速やかにカメラの電池を取り出すこと

そのまま使用すると火災、やけどの原因となります。電池を取り出す際、やけどに充分注意し
てください。電池を抜いて、販売店またはニコンサービス機関に修理を依頼してください。

水につけたり、水をかけたり、雨にぬらしたりしないこと

発火したり感電の原因となります。

引火、爆発のおそれのある場所では使用しないこと

プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所で使用すると、爆発や火災の
原因となります。

レンズまたはカメラで直接太陽や強い光を見ないこと

失明や視力障害の原因となります。

接触禁止

すぐに修理依頼を

分解禁止

水かけ禁止

電池を取る

使用禁止

見ないこと

注意

ぬれた手でさわらないこと

感電の原因になることがあります。

製品は幼児の手の届かないところに置くこと

ケガの原因になることがあります。

逆光撮影では、太陽を画角から充分にずらすこと

太陽光がカメラ内部で焦点を結び、火災の原因になることがあります。画角から太陽をわ
ずかに外しても火災の原因になることがあります。

使用しないときは、レンズにキャップをつけるか太陽光のあたらない所に保管すること

太陽光が焦点を結び、火災の原因になることがあります。

三脚にカメラやレンズを取り付けたまま移動しないこと

転倒したりぶつけたりしてケガの原因になることがあります。

窓を閉め切った自動車の中や直射日光が当たる場所など、異常に温度が高くな
る場所に放置しないこと

内部の部品に悪い影響を与え、火災の原因となることがあります。

感電注意

放置禁止

移動注意

放置禁止

保管注意

△記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具体的な注意内容（左図の
場合は感電注意）が描かれています。

記号は、禁止の行為（してはいけないこと）を告げるものです。図の中や近くに具体的な禁止内容（左

図の場合は分解禁止）が描かれています。

●記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近くに具体的な強制内容

（左図の場合は電池を取り出す）が描かれています。

お守りいただく内容の種類を、次の絵表示で区分し、説明しています。

使用注意

すぐに修理依頼を

絵表示の例

Manual del usuario
Manuale d’uso

A

B

カメラの
フォーカスモード

AF-A/AF-C/AF-S

M

マニュアル優先
オートフォーカス撮影

マニュアルフォーカス撮影（フォーカスエイド可）

レンズの設定モード

M/A M

マニュアルフォーカス撮影
（フォーカスエイド可）



デジタル一眼レフカメラ

D700


D300シリーズ、D200

D100 焦点距離20mm以上は制約なし

D90、D80

D70シリーズ、

D5000、
D40シリーズ

D50

D3000、D60、



ケラレなく撮影できる焦点距離と撮影距離

●

焦点距離18mmでは撮影距離0.6m以上。

●



焦点距離20mm以上は制約なし。

●

焦点距離18mmでは撮影距離1.5m以上。

●

焦点距離20mmでは撮影距離1m以上。

●

焦点距離24mmでは制約なし

●

焦点距離20mmでは撮影距離2m以上。

●

焦点距離24mmでは撮影距離1m以上。

●

焦点距離20mmでは撮影距離2.5m以上。

●

焦点距離24mmでは撮影距離1m以上。

●

焦点距離20mmでは撮影距離3m以上。

●

焦点距離24mmでは撮影距離1m以上。

Camera’s
focus mode

AF-A/AF-C/AF-S

M

Autofocus with
manual priority

Lens’ focus mode

M/A M

Manual focus
(Focus assist is available.)

Manual focus
(Focus assist is available.)

Digital SLR cameras Usable focal length / Shooting distance

D700

D300-Series, D200

D100

D90, D80

D70-Series, D50

D5000, D3000, D60,
D40-Series

• 18 mm / 0.6 m (2.0 ft.) or greater

• 20 mm or longer / No restriction

• 18 mm / 1.5 m (4.9 ft.) or greater

• 20 mm / 1 m (3.3 ft.) or greater

• 24 mm / No restriction

20mm or longer / No restriction

• 20 mm / 2 m (6.6 ft.) or greater

• 24 mm / 1 m (3.3 ft.) or greater

• 20 mm / 2.5 m (8.2 ft.) or greater

• 24 mm / 1 m (3.3 ft.) or greater

• 20 mm / 3 m (9.9 ft.) or greater

• 24 mm / 1 m (3.3 ft.) or greater

Fokussiermodus
der Kamera

AF-A/AF-C/AF-S

M

Autofokus-Modus
mit manueller
Einstellmöglichkeit

Manuelles Fokussieren (Entfernungsmessung verfügbar)

Fokussiermodus des Objektive

M/A M

Manuelles Fokussieren
(Entfernungsmessung verfügbar)

Digitale SLR-Kameras Verwendbare Brennweite/Aufnahmedistanz

D700

D300-Serie, D200

D100

D90, D80

D70-Serie, D50

D5000, D3000, D60,
D40-Serie

• 18 mm / 0,6 m oder länger

• 20 mm oder länger / Keine Beschränkung

• 18 mm / 1,5 m oder länger

• 20 mm / 1 m oder länger

• 24 mm / Keine Beschränkung

20 mm oder länger / Keine Beschränkung

• 20 mm / 2 m oder länger

• 24 mm / 1 m oder länger

• 20 mm / 2,5 m oder länger

• 24 mm / 1 m oder länger

• 20 mm / 3 m oder länger

• 24 mm / 1 m oder länger

Mode de mise au
point de l’appareil

AF-A/AF-C/AF-S

M

Mode de mise au point de l’objectif

M/A M

Autofocus avec
priorité manuel

Mise au point manuelle (assistance à la mise au point disponible)

Mise au point manuelle
(assistance à la mise
au point disponible)

Appareils SLR numériques Focale à utiliser / Distance de prise de vue

D700

Série D300, D200

D100

D90, D80

Série D70, D50

D5000, D3000,

D60, série D40

• 18 mm / 0,6 m ou plus

• 20 mm ou plus / Pas de limite

• 18 mm / 1,5 m ou plus

• 20 mm / 1 m ou plus

• 24 mm / Pas de limite
20 mm ou plus / Pas de limite

• 20 mm / 2 m ou plus

• 24 mm / 1 m ou plus

• 20 mm / 2,5 m ou plus

• 24 mm / 1 m ou plus

• 20 mm / 3 m ou plus

• 24 mm / 1 m ou plus

Grazie per aver acquistato l’obiettivo AF-S DX Zoom-Nikkor ED 12-24mm f/4G IF. Le lenti DX Nikkor
sono appositamente progettate per essere utilizzate con le fotocamere reflex digitali Nikon (formato
Nikon DX), quali le serie D2 e serie D300.
Se l’obiettivo è montato su una fotocamera Nikon formato DX, l’angolo dell’immagine è circa 1,5x
della lunghezza focale rispetto al formato 35 mm. Prima di utilizzare l’obiettivo, leggere queste
istruzioni.

Caratteristiche principali

•È un obiettivo ad alte prestazioni e messa a fuoco interna (IF) che si avvale di un motore Silent Wave per
azionare il meccanismo di messa a fuoco, e per questo il nome del modello include una “S”. La messa a
fuoco automatica pertanto risulta particolarmente agevole, silenziosa e quasi istantanea.

• La modalità di messa a fuoco automatica (A) o manuale (M) può essere facilmente selezionata attraverso
l’interruttore del modo di messa a fuoco.

• E’ prevista la funzione di messa a fuoco automatica con esclusione manuale, che garantisce la
commutazione immediata dalla modalità di messa a fuoco automatica a quella manuale.

• Un controllo dell’esposizione più accurato è possibile quando questo obiettivo viene montato su una
macchina Nikon dotata della capacità di misurazione a matrice 3D, in quanto le informazioni relative a
soggetto e distanza vengono trasferite dall’obiettivo alla macchina fotografica.

• L’utilizzo di tre elementi asferici e due elementi ED (dispersione extra bassa) dell’obiettivo garantisce
fotografie limpide, virtualmente senza frangiatura. Inoltre, utilizzando un diaframma a 7 lame che produce
un’apertura quasi circolare, le immagini non a fuoco davanti o dietro il soggetto vengono rese come
piacevoli immagini sfocate.

• La distanza di massima messa a fuoco macro di 0,3 m è assicurata in tutte le impostazioni di zoom.

Messa a fuoco, zoom e profondità di campo

Ruotare innanzitutto l’anello dello zoom finché la composizione desiderata sia contenuta nel mirino, quindi
procedere alla messa a fuoco. Se la vostra fotocamera è dotata di pulsante o leva per l’anteprima della
profondità di campo (stop-down), è possibile osservare la profondità di campo guardando nel mirino della
fotocamera.

• La scala distanze non indica la distanza precisa tra il soggetto e la fotocamera. I valori sono
approssimativi e servono solo a titolo di riferimento generale.

Impostazione dell’apertura

Impostare l’apertura indicata sul corpo della fotocamera.

Messa a fuoco

Posizionare il selettore del modo di messa a fuoco della fotocamera in conformità alla seguente tabella:

Messa a fuoco automatica con esclusione per il funzionamento in manuale

(modalità M/A)

1 Posizionare l’interruttore del modo di messa a fuoco

(Fig. B)

su M/A.

2 Cosí la messa a fuoco automatica funziona, ma è possibile escludere manualmente la messa a fuoco

agendo sull’anello di messa a fuoco manuale separato mentre si preme leggermente il pulsante di
rilascio dell’otturatore o il pulsante di avvio AF (AF-ON) sul corpo della fotocamera negli apparecchi che
ne sono provvisti.

3 Rimuovere il dito e quindi premere di nuovo, leggermente, il tasto di scatto o il tasto di avvio AF in

modo da cancellare la messa a fuoco manuale e ritornare alla messa a fuoco automatica.

Per ottenere la migliore messa a fuoco

Far riferimento a “Note sull’utilizzo degli obiettivi Nikkor AF grandangolo e supergrandangolo” sul questo foglio.

Per scattare foto con flash con macchine con flash incorporato

Durante l’utilizzo della fotocamera di seguito riportate, prima di scattare delle fotografie con il flash,
verificare la lunghezza focale e la distanza di scatto, onde evitare una riduzione di luminosità ai margini
dell’immagine a causa della luce emessa dal flash che potrebbe essere ostruita dal barilotto.

Utilizzo del paraluce a baionetta HB-23

Collegamento del paraluce

Allineare l’indice di collegamento ( ) sul paraluce all’indice di montaggio del paraluce sull’obiettivo, e
ruotare il paraluce in senso antiorario (visto dal lato della fotocamerea) finché si blocchi in posizione.

(Fig. A)

• Verificare che l’indice di montaggio del paraluce sia allineato all’indice di regolazione del paraluce ( ).

• In caso di paraluce non adeguatamente collegato potrebbe verificarsi una riduzione di luminosità ai
margini dell’immagine.

• Per semplificare il collegamento o la rimozione del paraluce, afferrarlo dalla propria base e non dai bordi esterni.

• Depositare il paraluce collegandolo in posizione invertita.

Smontaggio del paraluce

Afferrando il paraluce dalla base e non dal bordo esterno, ruotarlo in senso orario, guardando dal lato della
fotocamera, in modo tale da rimuoverlo

Cura e manutenzione dell’obiettivo

• Fate attenzione a non sporcare o danneggiare i contatti CPU.

• Pulite la superficie delle lenti con un pennello a pompetta. Per rimuovere impronte e macchie, fate uso di
un fazzoletto di cotone, soffice e pulito, o di una cartina ottica leggermente imbevuti con alcool o con
l’apposito liquido “lens cleaner”. Strofinate delicatamente con movimento circolare dal centro verso
l’esterno, facendo attenzione a non lasciare tracce o toccare altre parti.

• Per la pulizia non utilizzate mai solventi o benzina, che potrebbero danneggiare l’obiettivo, causare
incendi o problemi di intossicazione.

• Per la protezione della lente frontale è buona norma tenere sempre montato un filtro NC. Anche il
paraluce contribuisce validamente a proteggere la parte anteriore dell’obiettivo.

• Prima di porre l’obiettivo nell’astuccio o in borsa, montate entrambi i coperchi protettivi.

• Se rimane a lungo inutilizzato, riponetelo in un ambiente fresco e ventilato per prevenire la formazione di
muffe. Tenetelo inoltre lontano dal sole o da agenti chimici come canfora o naftalina.

• Non bagnatelo e fate attenzione che non cada in acqua. La formazione di ruggine potrebbe danneggiarlo
in modo irreparabile.

• Alcune parti della montatura sono realizzate in materiale plastico rinforzato. Per evitare danni non lasciate
mai l’obiettivo in un luogo eccessivamente caldo.

Accessori in dotazione

• Tappo anteriore da 77mm dia. LC-77 • Paraluce a baionetta HB-23 • Tappo posteriore LF-1

Accessori opzionali

• Filtri a vite da 77mm • Portaobiettivo morbido CL-S2

Accessori non utilizzabili

• Teleconvertitori (tutti i modelli) • L’Anello Auto BR-4, tutti i modelli di Anelli di Prolunga Automatica

PK, gli anelli K e i dispositivi di messa a fuoco a soffietto.
Gli altri accessori possono non essere adatti per l’uso con questo obiettivo. Per ulteriori informazioni,
leggere attentamente il manuale d’uso degli accessori.

Caratteristiche tecniche

Tipo: Obiettivo AF DX Zoom-Nikkor tipo G con CPU incorporata e attacco a

baionetta Nikon [Progettati specificatamente per le fotocamere reflex digitali
Nikon (Formato Nikon DX)]

Lunghezza focale: 12 mm–24 mm
Apertura massima: f/4
Costruzione obiettivo: 11 elementi in 7 gruppi (3 elementi asferici da obietto e 2 elementi obiettivo ED)
Angolo di campo: 99° – 61°
Scala della

lunghezza focale: 12, 15, 18 , 20, 24 mm
Dati distanze: Uscita verso il corpo fotocamera
Zoom: Manuale mediante anello dello zoom separato
Messa a fuoco: Sistema di messa a fuoco interna (IF) Nikon (utilizza un motore interno Silent

Wave); manuale mediante anello di messa a fuoco separato

Scala delle distanze

di ripresa: Graduata in metri e piedi da 0,3 m (1 ft.) all’infinito (∞)
Distanza focale minima: 0,3 m in tutte le impostazioni di zoom
Diaframma: Completamente automatico
Misurazione

dell’esposizione: Attraverso il metodo di apertura massima
Misura dell’accessorio: 77 mm (P = 0,75mm)
Dimensioni: Estensione di 90 mm x 82,5 mm dia., circa, dalla flangia di montaggio

obiettivo della fotocamera

Peso: Circa 465 g

Le specifiche e i disegni sono soggetti a modifica senza preavviso o obblighi da parte del produttore.

Italiano

〈人物〉

A person standing in front of a distant
background

Eine Person vor einem weit entfernten
Hintergrund

Une personne debout sur un fond éloigné
Una persona se encuentra delante de un fondo

distante
Una persona ferma davanti ad uno sfondo

distante

〈花畑〉

A field covered with flowers
Eine blumenübersäte Wiese
Un champ couvert de fleurs
Un campo cubierto de flores
Un prato fiorito

広角・超広角レンズのオートフォーカス撮影に
ついて

広角・超広角レンズでは、標準クラスのレンズと比べ、下記の
ような撮影条件になりやすく、オートフォーカス撮影時には
注意が必要です。

以下をお読みになって、オートフォーカス撮影にお役立てく
ださい。

1.

フォーカスフレームに対して主要な被写体が小さい場合

図Aのように、フォーカスフレーム内に遠くの建物と近く
の人物が混在するような被写体になると、背景にピントが
合い、人物のピント精度が低下する場合があります。

2. 絵柄がこまかな場合

図Bのように、被写体が小さいか、明暗差が少ない被写体に
なると、オートフォーカスにとっては苦手な被写体になり
ます。

◆ このような時には・・・

1、2のような被写体条件でオートフォーカスが上手く働
かない場合、主要被写体とほぼ同じ距離にある被写体でフ
ォーカスロックし、構図を元に戻して撮影する方法が有効
です。
また、マニュアルフォーカスに切り換えて、マニュアルで
ピントを合わせて撮影する方法もあります。

その他

お手持ちのカメラの使用説明書で「オートフォーカスが苦
手な被写体について」の説明も参照してください。

Notes on using wide or super-wide angle
AF Nikkor lenses

In the following situations, autofocus may not work properly
when taking pictures using wide or super-wide angle AF
Nikkor lenses.

1. When the main subject in the focus brackets is
relatively small.

As shown in Fig. A, when a person standing in front of a
distant background is placed within the focus brackets, the
background may be in focus, while the subject is out of
focus.

2. When the main subject is a small, patterned
subject or scene.

As shown in Fig. B, when the subject is highly patterned or
of low contrast, such as a field covered with flowers,
autofocus may be difficult to obtain.

In such situations:

(1) Focus on a different subject located at the same distance

from the camera, then use the focus lock, recompose, and
shoot.

(2) Or set the camera’s focus mode selector to M (manual)

and focus manually on the subject.

• Also, refer to “Getting Good Results with Autofocus” in

your camera’s user’s manual.

Hinweise zum Gebrauch von AF Nikkor­Weitwinkel- oder Super-Weitwinkelobjektiven

In den folgenden Fällen arbeitet der Autofokus bei der
Aufnahme von Bildern mit AF Nikkor-Weitwinkel- oder
Super-Weitwinkelobjektiven u.U. nicht einwandfrei.

1. Hauptmotiv in den Fokusklammern relativ klein

Wie Abb. A zeigt, ist Folgendes möglich: bei Platzieren einer
Person vor einem weit entfernten Hintergrund in den
Fokusklammen wird unter Umständen der Hintergrund scharf
eingestellt, das eigentliche Motiv dagegen aber nicht.

2. Kleine strukturierte Fläche oder Szene als
Hauptmotiv

Wie aus Abb. B ersichtlich, ist bei Motiven mit ausgeprägter
Strukturierung oder geringem Kontrast (z.B. eine
blumenübersäte Wiese) u.U. die Scharfeinstellung per
Autofokus schwierig.

In solchen Fällen:

(1) Fokussieren Sie zunächst auf ein anderes Motiv im

selben Abstand von der Kamera, wählen dann bei
Fokussperre erneut den Bildausschnitt und machen so
die Aufnahme.

(2) Oder Sie stellen den Fokussiermoduswähler an der

Kamera auf M (manuell) und nehmen die
Scharfeinstellung des Motivs manuell vor.

• Näheres zu diesem Thema finden Sie außerdem im

Benutzerhandbuch der Kamera im Abschnitt “Gute
Ergebnisse mit dem Autofokus”.

Remarques sur l’emploi des objectifs grand­angle ou super grand-angle AF Nikkor

Dans les situations suivantes, la mise au point automatique
peut ne pas fonctionner correctement lors de la prise de vue
avec des objectifs grand-angle ou super grand-angle Nikkor.

1. Quand le sujet principal dans les repères de mise
au point est relativement petit.

Comme indiqué sur la Fig. A, quand une personne debout
sur un fond éloigné est placée dans les repères de mise au
point, le fond peut être net, alors que le sujet est flou.

2. Quand le sujet principal est une scène ou un sujet
petits, à motifs.

Comme indiqué sur la Fig. B, quand le sujet a des motifs
importants ou est à faible contraste par exemple un champ
couvert de fleurs, la mise au point automatique peut être
difficile à obtenir.

Dans de telles situations:

(1) Mettez au point sur un autre sujet équidistant de

l’appareil, puis utilisez la mémorisation de la mise au
point, recomposez et déclenchez.

(2) Ou réglez le sélecteur de mode de mise au point de

l’appareil sur M (manuel) et mettez au point
manuellement sur le sujet.

• Consultez également “Pour obtenir de bons résultats avec

l’autofocus” dans le manuel d’utilisation de votre appareil.

Notas sobre el uso de objetivos AF Nikkor de
gran o súper-gran angular

En las siguientes situaciones, el enfoque automático pudiera
no funcionar adecuadamente cuando se toman fotografías
usando objetivos AF Nikkor de gran o súper-gran angular.

1. Cuando el sujeto en los corchetes de enfoque es
relativamente pequeño.

Como se muestra en la Fig. A, cuando se coloca dentro de
los corchetes de enfoque a una persona se encuentra delante
de un fondo distante, puede suceder que el fondo esté
enfocado, pero que el sujeto quede fuera de enfoque.

2. Cuando el sujeto principal es un motivo o sujeto
pequeño con patrones repetidos.

Como se muestra en la Fig. B, cuando el sujeto tiene
patrones muy repetitivos o tiene poco contraste, como un
campo cubierto de flores, el enfoque automático pudiera ser
difícil de obtener.

En tales situaciones:

(1) Enfoque un sujeto diferente situado a la misma distancia

respecto a la cámara, entonces use el bloqueo del
enfoque, recomponga, y haga la toma.

(2) O ajuste el selector de modo de enfoque de la cámara en

M (manual) y enfoque el sujeto manualmente.

• Además, consulte “Como obter bons resultados com a

focagem automática” en el manual del usuario de su
cámara.

Note sull’utilizzo degli obiettivi Nikkor AF
grandangolo e supergrandangolo

Nelle seguenti situazioni, durante la ripresa di immagini con
obiettivo Nikkor AF grandangolo e supergrandangolo, la
messa a fuoco automatica potrebbe non funzionare in modo
adeguato.

1. Il soggetto principale nella cornice di messa a
fuoco è di dimensioni abbastanza ridotte.

Come mostrato nella figura A, in caso di soggetto di fronte
ad uno sfondo a distanza differente, entrambi all’interno della
cornice di messa a fuoco, è probabile che solamente lo
sfondo sia messo a fuoco.

2. Il soggetto principale è un soggetto o una scena di
dimensioni ridotte e con sfondo decorato.

Come mostrato nella figura B, se il soggetto è molto
decorato o a basso contrasto, tipo un campo ricoperto di
fiori, potrebbe essere difficile ottenere la messa a fuoco
automatica.

In tali situazioni:

(1) mettere a fuoco un altro soggetto collocato alla stessa

distanza dalla fotocamera, quindi utilizzare il blocco della
messa a fuoco, ricomporre e scattare;

(2) oppure impostare il selettore della modalità di messa a

fuoco della fotocamera su M (manuale) e mettere a fuoco
il soggetto manualmente.

• Inoltre, fare riferimento al paragrafo “Come Ottenere i

Migliori Risultati con l’Autofocus” del manuale d’uso della
fotocamera.

BA

1Paraluce

2Indice di collegamento del paraluce



3Indice di regolazione del paraluce

4Indice di montaggio del paraluce





A

Anello dello zoom

5

6Scala della lunghezza focale

7Indice delle distanze focali

8Contrassegno distanza

B

9Indice di montaggio

!Contatti CPU

"Anello di messa a fuoco

#Scala delle distanze

$Interruttore del modo di messa a fuoco

Modo di messa a
fuoco della fotocamera

AF-A/AF-C/AF-S

M

Messa a fuoco manuale (Aiuto per la messa fuoco disponibile)

Modo di messa a fuoco dell’obiettivo

M/A M

Messa a fuoco
automatica con
precedenza manuale

Messa a fuoco manuale
(Aiuto per la messa
fuoco disponibile)

Fotocamere reflex digitali Lunghezza focale / distanza di scatto utili

D700

Serie D300, D200

D100

D90, D80

Serie D70, D50

D5000, D3000, D60,
serie D40

• 18 mm / 0,6 m o superiore

• 20 mm o superiore / Nessun limite

• 18 mm / 1,5 m o superiore

• 20 mm / 1 m o superiore

• 24 mm / Nessun limite

20 mm o superiore / Nessun limite

• 20 mm / 2 m o superiore

• 24 mm / 1 m o superiore

• 20 mm / 2,5 m o superiore

• 24 mm / 1 m o superiore

• 20 mm / 3 m o superiore

• 24 mm / 1 m o superiore
