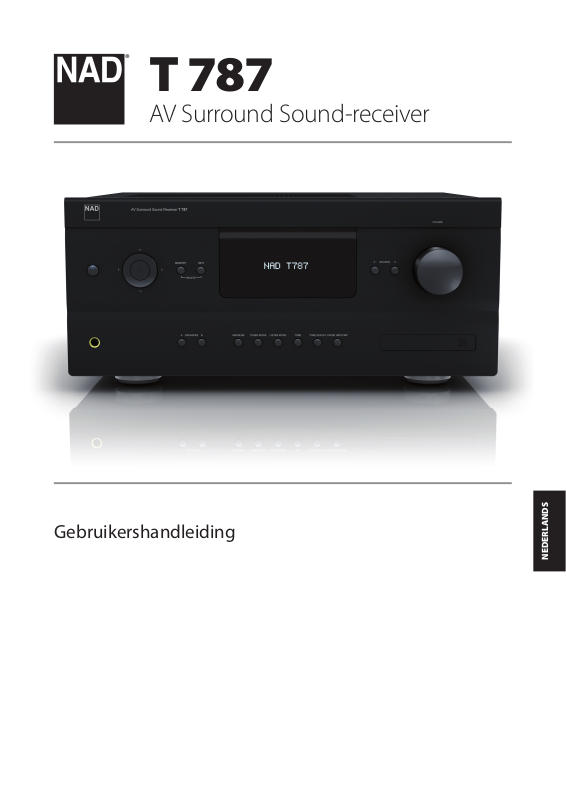

T 787
AV Surround Sound-receiver
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
Gebruikershandleiding
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
1. Lees de instructies - Alle veiligheids- en bedieningsinstructies moeten
worden doorgelezen, voordat het product wordt gebruikt.
2. Instructies bewaren - De veiligheids- en bedieningsinstructies
moeten worden bewaard voor toekomstig gebruik.
3. Volg de waarschuwingen op - Alle waarschuwingen op het product
en in de bedieningsinstructies moeten worden opgevolgd.
4. Volg de instructies - Alle bedienings- en gebruiksinstructies moeten
worden opgevolgd.
5. Reinigen - Trek de stekker van dit product uit het stopcontact
alvorens het te reinigen. Gebruik geen vloeibare reinigingsmiddelen of
spuitbussen. Gebruik een vochtige doek voor het reinigen.
6. Hulpstukken - Gebruik nooit bevestigingen die niet door de fabrikant
van dit product worden aangeraden, aangezien zij gevaar kunnen
opleveren.
7. Water en vocht - Gebruik dit product niet in de buurt van water,
bijvoorbeeld een bad, een bak water of de gootsteen, in een vochtige
kelder of in de buurt van een zwembad of iets dergelijks.
8. Accessoires - Plaats het product niet op een onstabiele wagen,
rek, driepoot, steun of tafel. Het product kan vallen en ernstig letsel
veroorzaken bij een kind of volwassene. Ook kan het product ernstig
beschadigd worden. Zet het product alleen op een wagen, rek,
driepoot, steun of tafel die door de fabrikant wordt aangeraden of
bij het product wordt verkocht. Bij het opstellen van het product
moeten de instructies van de fabrikant worden gevolgd en moet een
bevestiging worden gebruikt die door de fabrikant wordt aangeraden.
9. Wagen - Bij het verplaatsen van het product en wagen moet voorzichtig
te werk worden gegaan. Door snel stoppen, te veel kracht
uitoefenen en onregelmatige oppervlakken kunnen het
product en wagen kantelen of omvallen.
10. Ventilatie - Gleuven en openingen in de behuizing dienen voor
ventilatie en een betrouwbare werking van het product. Ook
beschermen zij het product tegen oververhitting. Deze openingen
mogen niet worden verstopt of afgedekt. Deze openingen mogen
nooit worden geblokkeerd door het product op een bed, bank, mat
of iets dergelijks te plaatsen. Dit product mag niet in een omsloten
plaats worden gezet, zoals een boekenkast of rek, tenzij er voor een
goede ventilatie wordt gezorgd of de instructies van de fabrikant zijn
opgevolgd.
11. Vermogensbronnen - Dit product mag alleen worden aangesloten
op het soort vermogensbron dat op het etiket staat aangegeven en
worden aangesloten op een geaard stopcontact dat rechtstreeks
is aangesloten op het lichtnet. Indien u niet zeker weet welke
vermogensbron in uw huis wordt gebruikt, neem dan contact op met
de dealer of het plaatselijke elektriciteitsbedrijf.
12. Bescherming van netsnoer - Netsnoeren moeten zo worden gelegd
dat er niet op kan worden gestapt en dat ze niet klem kunnen raken
door voorwerpen die erop of ertegen worden geplaatst. Er moet met
name op de ligging worden gelet bij de stekkers, bij de aanvullende
stopcontacten en bij het punt waar de kabels uit het product komen.
13. Netvoedingsstekker - Wanneer de netvoedingsstekker of een
apparaat-coupler als het uitschakelapparaat dienst doet, dan moet het
uitschakelapparaat altijd in goede staat worden gehouden.
14. Aarding buitenantenne - Als er een buitenantenne of een
kabelsysteem op het product is aangesloten, dan moet de antenne
of het kabelsysteem zijn geaard. Op deze manier wordt er een zekere
mate van bescherming geboden tegen spanningspieken en statische
ontladingen. Artikel 810 van de National Electrical Code (ANSI/NFPA
70) bevat informatie over het op de juiste manier aarden van de mast
en de draagconstructie, het aarden van de aansluitdraad op een
antenne-ontladingseenheid, de afmeting van de aardingsconnectoren,
de locatie van de antenne-ontladingseenheid, de verbinding met de
aardelektroden en de vereisten voor de aardelektrode.
OPMERKING VOOR INSTALLATEUR VAN CATVSYSTEEM
Deze opmerking dient als herinnering voor de installateur van het CATVsysteem dat hij Section 820-40 van de National Electrical Code (nationale
elektrische code) dient op te volgen. Deze code schrijft voor dat de
aardingskabel op het aardingssysteem van het gebouw moet worden
aangesloten en wel zo dicht als praktisch mogelijk bij het punt waar de
kabel het gebouw binnenkomt.
15. Bliksem - Ter extra bescherming van dit product tijdens onweer of
wanneer het langere tijd niet gebruikt zal worden, moet de stekker
uit het wandstopcontact worden getrokken en de antenne of het
kabelsysteem worden losgekoppeld. Op deze manier wordt voorkomen
dat het product wordt beschadigd door onweer en stroompieken.
16. Hoogspanningskabels - Een buitenkabelsysteem mag niet in
de buurt van hoogspanningskabels of andere elektrische lichtof vermogenscircuits worden geplaatst. Een dergelijk systeem
mag ook niet zodanig worden geplaatst dat het met deze kabels
of circuits in aanraking kan komen. Bij het installeren van een
buitenantennesysteem moet er zorgvuldig op worden gelet dat
dergelijke hoogspanningskabels of circuits niet worden aangeraakt,
aangezien dit dodelijke gevolgen kan hebben.
17. Overbelasting - Belast stopcontacten, verlengsnoeren en ingebouwde
aanvullende stopcontacten niet te hoog, omdat dit kan leiden tot brand
of elektrische schok.
18. Open vuur - Er mag geen open vuur, zoals aangestoken kaarsen, op
het product worden geplaatst.
19. Voorwerpen en vloeistof - Duw nooit voorwerpen via openingen
in dit product, omdat zij gevaarlijke spanningsdelen kunnen raken of
kortsluiting kunnen veroorzaken met brand of een elektrische schok tot
gevolg. Mors nooit vloeistof op dit product.
20. Koptelefoon - Een te hoge geluidsdruk uit oor- en koptelefoons kan
gehoorverlies veroorzaken.
21. Beschadigingen waarvoor onderhoud nodig is - Trek de
stekker uit het stopcontact en laat het onderhoud over aan erkend
onderhoudspersoneel indien de volgende omstandigheden zich
voordoen:
a. Het netsnoer of de stekker is beschadigd.
b. Er is vloeistof op het product gemorst of er zijn voorwerpen in het
product gevallen.
c. Het product werd aan regen of water blootgesteld.
d. Het product werkt niet naar behoren wanneer de
bedieningsinstructies worden opgevolgd. Stel alleen
die bedieningselementen af die in de instructies staan
beschreven aangezien door een onjuiste afstelling van andere
bedieningselementen schade kan ontstaan. Om het product weer
naar behoren te laten werken, zal een erkende monteur vaak een
langdurige procedure moeten uitvoeren.
e. Het product is gevallen of beschadigd geraakt.
f. Indien er een duidelijke verandering in de prestaties van het
product optreedt, zal onderhoud nodig zijn.
2
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
22. Vervangingsonderdelen - Indien vervangingsonderdelen nodig zijn,
let er dan op dat de monteur de vervangingsonderdelen gebruikt die
door de fabrikant zijn aangegeven of die dezelfde kenmerken hebben
als het originele onderdeel. Door niet-geautoriseerde vervangingen kan
er brand ontstaan, kunnen er elektrische schokken worden opgelopen
of kunnen andere gevaren optreden.
23. Batterijen weggooien - Neem bij het weggooien van gebruikte
batterijen de wettelijke bepalingen en regelingen in acht die in uw land
of regio van toepassing zijn.
24. Veiligheidscontrole - Na het uitvoeren van onderhoud of reparaties
aan de product, dient u de monteur te vragen veiligheidscontroles uit
te voeren om na te gaan of het product naar behoren werkt.
WAARSCHUWING
De bliksemits met de pijlpunt in een gelijkzijdige driehoek
maakt de gebruiker erop attent dat er een niet-geïsoleerde
“gevaarlijke spanning” bestaat in de kast van het product en
dat deze spanning hoog genoeg kan zijn om gevaar voor
elektrische schokken op te leveren.
Het uitroepteken in een gelijkzijdige driehoek maakt de
gebruiker erop attent dat er belangrijke bedienings- en
onderhoudsinstructies in de documentatie bij het apparaat zijn
opgenomen.
WAARSCHUWING : OM HET RISICO VOOR BRAND EN ELEKTRISCHE
SCHOKKEN TE VERMINDEREN, MAG DIT APPARAAT NIET WORDEN
BLOOTGESTELD AAN REGEN OF VOCHT. OOK MOGEN ER GEEN
MET VLOEISTOF GEVULDE VOORWERPEN, ZOALS VAZEN, OP DIT
APPARAAT WORDEN GEPLAATST.
DE APPARATUUR MOET VIA EEN GEAARD STOPCONTACT RECHTSTREEKS OP
HET LICHTNET WORDEN AANGESLOTEN.
WAARSCHUWING M.B.T. PLAATSING
Voor een goede ventilatie moet er een ruimte rond de unit worden gelaten
die gelijk is aan of groter is dan hieronder aangegeven. Deze ruimte moet
worden genomen van de grootste buitenafmetingen, waaronder uitsteeksels.
Linker en rechter panelen: 10 cm
Achterpaneel: 10 cm
Bovenpaneel: 10 cm
FCC
Deze apparatuur is getest en uit deze test is gebleken dat wordt voldaan
aan de limietwaarden voor een digitaal toestel van Klasse B, volgens
Deel 15 van de FCC-regels. Deze limietwaarden zijn opgesteld met het
doel een redelijke beveiliging te bieden tegen schadelijke interferentie
in een installatie in een woning. Deze apparatuur genereert en gebruikt
radiofrequente energie en kan deze uitstralen, en als de apparatuur niet
wordt geïnstalleerd in overeenstemming met deze instructies kan zij een
schadelijke invloed hebben op radiocommunicatie. Er is echter geen
garantie dat interferentie niet zal optreden in een bepaalde installatie. Als
deze apparatuur schadelijke interferentie veroorzaakt op de ontvangst
van radio en televisie, wat kan worden bepaald door de apparatuur uit- en
weer in te schakelen, wordt de gebruiker geadviseerd de interferentie te
verhelpen door één of meer van de volgende maatregelen te treen:
• Richt de ontvangende antenne opnieuw of geef deze een andere
plaats.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een andere groep dan
de groep waarop de ontvanger is aangesloten.
• Vraag advies aan de leverancier of een ervaren radio- en TV-monteur.
Dit product is geproduceerd in overeenstemming met de EEGrichtlijnen 2004/108/EEG inzake vereisten voor radio-storingen.
AANTEKENINGEN BIJ MILIEUBESCHERMING
Aan het einde van de levensduur mag dit product niet bij het
huishoudelijk afval worden gegooid. Het moet daarentegen
bij een verzamelpunt voor de recycling van elektrische en
elektronische apparatuur worden ingeleverd. Dit wordt door
het symbool op het product, in de gebruikershandleiding en
op de verpakking aangegeven.
De materialen kunnen op de aangegeven manier worden gerecycled. Door
hergebruik, het recyclen van grondstoen of andere manieren van recycling,
draagt u een belangrijk steentje bij aan de bescherming van ons milieu.
Bij het betreende gemeentekantoor kunt u navragen waar u met uw
afvalproducten terecht kunt.
NOTEER HET MODELNUMMER NU, TERWIJL U HET KUNT ZIEN.
Het model- en serienummer van uw nieuwe T 787 bevinden zich aan
de achterkant van de behuizing. Wij raden u aan deze nummers hier te
noteren, zodat u ze gemakkelijk terug kunt vinden:
Modelnr: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Serienr: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
NAD is een handelsmerk van NAD Electronics International, een divisie van Lenbrook Industries Limited
Copyright 2011, NAD Electronics International, een divisie van Lenbrook Industries Limited
3
INLEIDING
INHOUDSOPGAVE
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
BELANGRIJKE VEILIGHEIDSINSTRUCTIES .....................2
INLEIDING
TEN EERSTE ......................................................5
WAT ZIT ER IN DE DOOS ..............................................5
EEN LOCATIE KIEZEN .................................................5
STANDAARD BRONINSTELLINGEN ....................................5
BEDIENINGSELEMENTEN
VOORPANEEL ....................................................6
ACHTERPANEEL ..................................................8
BEDIENING
DE T 787 GEBRUIKEN HOOFDMENU ............................12
INFO OVER DE OSD ON SCREEN DISPLAY .........................12
MAIN MENU HOOFDMENU ....................................... 12
LISTENING MODE LUISTERMODUS ................................ 12
LUISTERMODUS AFSTELLEN ........................................ 13
DSP OPTIONS DSPOPTIES ........................................ 14
TONE CONTROLS TOONREGELINGEN ............................. 15
ZONE CONTROLS ZONEREGELINGEN .............................15
DE T 787 GEBRUIKEN INSTELLINGENMENU .....................16
SETUP MENU INSTELLINGENMENU ............................... 16
CONTROL/HDMI SETUP BEDIENING/HDMIINSTALLATIE .......... 16
SOURCE SETUP .................................................... 17
SOURCE SETUP NORMAL VIEW
BRONINSTALLATIE NORMALE WEERGAVE ........................ 17
SOURCE SETUP TABLE VIEW
BRONINSTALLATIE TABEL WEERGAVE ............................18
iPod SETUP INSTELLINGEN iPod ................................... 19
SPEAKER SETUP LUIDSPREKERINSTELLINGEN .....................19
AUDYSSEY AUTO CALIBRATION AUDYSSEY AUTOKALIBRATIE ..... 19
SPEAKER CONFIGURATION LUIDSPREKERCONFIGURATIE ......... 22
SPEAKER LEVELS LUIDSPREKERNIVEAUS .......................... 22
SPEAKER DISTANCE LUIDSPREKERAFSTAND ...................... 23
VOLUME AFSTELLEN ............................................... 23
KANAALNIVEAUS “TUSSENDOOR” AFSTELLEN ...................... 24
ZONE SETUP ZONEINSTELLINGEN ............................... 24
AMPLIFIER SETUP VERSTERKERINSTELLINGEN .................... 24
TRIGGER SETUP TRIGGERINSTELLINGEN .......................... 25
LISTENING MODE SETUP INSTELLINGEN LUISTERMODUS ......... 25
DOLBY SETUP DOLBYINSTELLINGEN ............................. 27
DTS SETUP DTSINSTELLINGEN ................................... 27
DTSSURROUNDMODI ............................................. 27
ENHANCED STEREO ................................................ 28
DISPLAY SETUP DISPLAYINSTELLINGEN ..........................28
A/V PRESETS AVVOORINSTELLINGEN .............................29
NAAR AM/FMRADIO LUISTEREN ................................32
EEN TUNERBAND SELECTEREN ....................................32
VOORKEUZEINSTELLINGEN OPSLAAN AM/FM/XM/DAB ......... 32
STAND TUNER KIEZEN .............................................. 32
GEBRUIKERSNAMEN ................................................ 33
RDS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
NAAR XMRADIO LUISTEREN ....................................34
OP ZENDERS AFSTEMMEN ......................................... 34
VOORKEUZEINSTELLINGEN ........................................ 34
DE DABMODULE AANSLUITEN .................................... 35
DAB BEDIENEN ..................................................... 35
SERVICELIJST ....................................................... 36
DABTUNERMODUS ................................................ 36
STATION ORDER ZENDERVOLGORDE ............................. 36
DRC DRCWAARDE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
MANUAL SCAN HANDMATIG SCANNEN .......................... 36
PRUNE LIST LIJST SCHOONMAKEN ................................ 36
RESET ..............................................................37
INFORMATIE INSTELLEN ............................................ 37
NAAR UW iPodSPELER LUISTEREN ..............................38
HET OPTIONELE NAD IPD DOCK VOOR iPod NAD IPD
EN DE iPodSPELER AANSLUITEN OP DE T 787 ...................... 38
BEDIENINGSFUNCTIES EN INSTELLINGEN .......................... 38
NAD IPD 2 .......................................................... 39
VIDEO OF FOTOMATERIAAL BEKIJKEN DAT OP UW iPod STAAT ....39
DE HTR 8 AFSTANDSBEDIENING GEBRUIKEN .....................40
DE T 787 BEDIENEN ................................................. 40
CODES VAN ANDERE AFSTANDSBEDIENINGEN LEREN .............. 41
PUNCH THROUGH .................................................. 41
EEN OPDRACHT VAN EEN ANDERE TOETS KOPIËREN ...............41
MACROOPDRACHT ................................................ 41
TIMEOUT TOETSVERLICHTING ...................................... 42
DE TOETSVERLICHTING CONFIGUREREN ........................... 42
OP FABRIEKSWAARDEN TERUGSTELLEN ............................ 42
WISMODUS ........................................................42
CODEBIBLIOTHEKEN LADEN ........................................ 43
ZOEKMODUS ....................................................... 43
CODEBIBLIOTHEEKNUMMER CONTROLEREN ....................... 43
OVERZICHT VAN DE HTR 8 MODI ...................................44
DE ZR 7AFSTANDSBEDIENING GEBRUIKEN. . . . . . . . . . . . . . . . . . . . . . . . . 44
IRKANAAL .....................................................45
TOEWIJZING IRKANAAL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
NASLAG
PROBLEMEN OPLOSSEN .........................................46
SPECIFICATIES ..................................................47
WIJ WENSEN U VEEL PLEZIER MET UW NIEUWE APPARATUUR VAN NAD.
De T 787 AV Surround Sound-receiver is in technologisch opzicht een zeer
geavanceerd en ingenieus systeem. Tevens hebben wij er veel energie in
gestoken om het een gebruiksvriendelijk product te maken. De T 787 beschikt
over een heel scala aan nuttige opties voor surround- en stereoweergave,
waarvoor gebruik wordt gemaakt van digitale signaalverwerking en uitermate
nauwkeurige digitaal-audiocircuits. Wij hebben ons best gedaan ervoor te zorgen
dat de T 787 zo muzikaal transparant, waarheidsgetrouw aan ieder videodetail en
ruimtelijk nauwkeurig mogelijk is, waarbij wij gebruik hebben gemaakt van wat
een kwart eeuw ervaring in het ontwerpen van audio-, video- en home-theatercomponenten ons heeft geleerd. Zoals dat voor al onze producten geldt, staat
ook bij het ontwerp van de T 787 onze losoe “muziek voorop” centraal, zodat wij
u vol vertrouwen kunnen beloven dat u de komende jaren zult kunnen genieten
van de allerbeste kwaliteit surroundgeluid voor thuisbioscopen en van audioele
muziekkwaliteit.
NAD KAN NIET AANSPRAKELIJK WORDEN GESTELD VOOR DE GEVOLGEN VAN EVENTUELE TECHNISCHE VERSCHILLEN OF VERSCHILLEN IN
DE GEBRUIKERSINTERFACE IN DEZE HANDLEIDING. DE GEBRUIKERSHANDLEIDING VAN DE T 787 KAN ZONDER KENNISGEVING VOORAF
WORDEN GEWIJZIGD. KIJK OP DE NADWEBSITE VOOR DE LAATSTE VERSIE VAN DE GEBRUIKERSHANDLEIDING VAN DE T 787.
We raden u aan nu even tijd te besteden aan het doorlezen van deze
handleiding. Wanneer u hier nu wat tijd in investeert, kan u dat later heel
wat tijd besparen. Bovendien is het de beste manier om er zeker van te zijn
dat u het meeste projt hebt van uw investering in de NAD T 787 en het
meeste uit deze krachtige en exibele thuisbioscoopcomponent haalt.
Nog iets: We raden u dringend aan op de NAD-website te registreren dat u
in het bezit bent van een T 787 :
http://NADelectronics.com/salon
Voor informatie over garanties kunt u met uw plaatselijke dealer contact
opnemen.
4
INLEIDING
TEN EERSTE
WAT ZIT ER IN DE DOOS
In de verpakking van uw T 787 treft u ook aan
• een AM-lusantenne
• een FM-lintantenne met een zogenoemde balun
• een netsnoer dat kan worden losgekoppeld
• Audyssey-microfoon
• de HTR 8-afstandsbediening met 4 (vier) AA-batterijen
• de ZR 7 zone-afstandsbediening met 3V CR2025 batterij
• Algemene Snelstartgids voor T187, T777 en T787
• deze gebruikshandleiding op CD-ROM
DE VERPAKKING BEWAREN
Wij verzoeken u de doos en al het verpakkingsmateriaal van uw T 787 te
bewaren. Als u verhuist of om een andere reden uw T 787 moet vervoeren,
is dit verreweg de veiligste verpakking die u kunt gebruiken. Wij hebben te
veel anderszins perfecte componenten gezien die tijdens het vervoer werden
beschadigd, omdat ze niet juist waren verpakt. Daarom: Bewaar die doos!
EEN LOCATIE KIEZEN
Kies een goed geventileerde locatie, met ruimte aan beide zijden en
de achterkant. Zorg er bovendien voor dat er een goede gezichtslijn
van maximaal 8 meter is tussen het frontpaneel van de T 787 en uw
primaire luister-/kijkpositie. Op deze manier is een betrouwbare infrarood
communicatie via de afstandsbediening mogelijk. De T 787 wekt wat
warmte op, maar niet voldoende om van invloed te zijn op omliggende
componenten.
De T 787 kan zonder problemen op andere componenten worden
geplaatst, maar andersom dient te worden vermeden.
STANDAARD BRONINSTELLINGEN
In de volgende tabel worden de standaard-SOURCE-instellingen vermeld.
NB. De Audio Input-instellingen (Audio-ingang) laten zowel de digitale
als de analoge audio-invoer zien. Digitale ingangssignalen hebben altijd
voorrang boven analoge audio-ingangssignalen, zelfs wanneer beide
aanwezig zijn.
Bron Audio ingang
Source 1 HDMI 1/ Audio 1 HDMI 1
Source 2 HDMI 2/ Audio 2 HDMI 2
Source 3
Source 4
iPod
Source 7
Front Input HDMI Front/ Audio Front HDMI Front
Media Player
Tuner
Raadpleeg het item over “SOURCE SETUP (BRONINSTELLINGEN)” in het
gedeelte “DE T 787 GEBRUIKEN - INSTELLINGENMENU” van het hoofdstuk
“BEDIENING “ als u de hierboven genoemde standaardinstellingen wilt
wijzigen en de broninstellingen en -combinaties beter wilt begrijpen.
OPMERKING
Digitale ingangssignalen hebben altijd voorrang boven analoge audio-
ingangssignalen, zelfs wanneer beide aanwezig zijn.
Coaxial 1/Audio 3 Component 1
Optical 1/Audio 4 Video 1
Audio 5 S-Video 3
7.1 Input Component 2
Audio MP
Video ingang
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
5
1
2 3 4 5 6 7 8 9
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
BEDIENINGSELEMENTEN
VOORPANEEL
1 2 3
AV Surround Sound Receiver T 787
4 5 6 97 8
VOLUME
d
MEMORY INFO
sa
DELETE
f
AM/FM/DBA SPEAKERS B TUNER MODE LISTEN MODE TONE TONE DEFEAT FRONT INPUT/MP
1 STANDBY-TOETS
• Druk op deze toets om de T 787 AAN te zetten. De Standby-LED
verandert van oranje in blauw en de Vacuum Fluorescent Display
(VFD) wordt verlicht. Als u nogmaals op deze knop drukt, gaat de
unit weer terug naar standby.
• De T 787 kan ook vanuit standby worden ingeschakeld door op een
van de toetsen op het frontpaneel te drukken.
NAD T787
13 14 15 16 1712
a SOURCE s
A B C ED
© NAD T 787
18
191110
• Houd de toets [a/s] langer dan 2 seconden ingedrukt om naar
boven of beneden langs de frequentiebanden te zoeken - de tuner
van de T 787 stopt bij het eerste voldoende krachtige signaal dat
wordt gevonden.
• Deze functie “doorloopt”, wat betekent dat er doorlopend wordt
gezocht langs de frequentiebanden, van het ene uiteinde van de
AM- of FM-band naar het andere.
OPMERKING
De STANDBY-toets werkt alleen als de schakelaar POWER (AAN/UIT) op
het achterpaneel in de stand ON (AAN) staat.
Schakel over tussen de stand “Preset” en “Tune” door op de [ENTER]toets te drukken. Selecteer de stand “Preset”.
• Gebruikdeknoppen[d/f] om door de voorkeuze-instellingen te
bladeren. “Ongebruikte” voorinstellingen worden overgeslagen. N.B.
2 STANDBY-LED
Presets (Voorkeuze-instellingen) moeten al zijn opgeslagen.
• Deze indicator wordt oranje verlicht als de T 787 in de standbymodus staat.
• Wanneer de T 787 AAN is, wordt deze LED blauw verlicht.
• Als een Zone (Zone 2, Zone 3 of Zone 4) op ON (Aan) staat en de
Raadpleeg ook het artikel op VOORKEUZE-INSTELLINGEN OPSLAAN
(AM/FM/XM/DAB) in het gedeelte NAAR AM/FM-RADIO LUISTEREN op
de pagina BEDIENING.
STANDBY-knop wordt ingedrukt voor het overschakelen van de
T 787 op Stand-by, gaat de VFD uit maar blijft de STANDBY-LED
blauw branden. Dit duidt aan dat er nog een Zone (Zone 2, Zone 3
of Zone 4) actief is. Ook blijft een bijbehorend pictogram van een
actieve Zone zichtbaar in de VFD.
Stand XM (Alleen het model van de 120 V-versie)
• Maak met behulp van de de navigatietoetsen [d/f] en de ENTER-
toets in combinatie met de MENU-toets een keuze uit de van
toepassing zijnde XM-menuopties.
• Houd, als u de T 787 geheel wilt uitschakelen terwijl Zone 2, Zone
3 en/of Zone 4 nog aan (ON) is, de STANDBY-knop ingedrukt totdat
de STANDBY-LED oranje wordt.
3 NAVIGATIE- EN ENTERTOETSEN
Stand DAB (Alleen het model van de 230 V-versie)
• Maak met behulp van de de navigatietoetsen [a/s] en de ENTER-
toets in combinatie met de MENU-toets een keuze uit de van
toepassing zijnde DAB-menuopties.
De navigatietoetsen [d/f/a/s] en de ENTER-toets hebben in de
verschillende standen diverse toepassingen. De middelste, ronde
toets is de ENTER-toets; deze wordt gewoonlijk ingedrukt om een
selectie, procedure, ingevoerde volgorde of een andere functie te
voltooien.
4 MEMORY
• Druk op deze toets om afgestelde AM-, FM- en digitale zenders
onder de 40 voorinstellingen van de T 787 op te slaan. Onder deze
40 voorinstellingen kunnen alle gewenste AM-, FM en digitale
radiozenders worden opgeslagen.
Stand AM/FM
Schakel over tussen de stand “Preset” en “Tune” door op de [ENTER]toets te drukken. Selecteer de stand “Tune”.
• Als u kort drukt op de knop [a/s] kunt u handmatig scannen langs
de AM- of FM-band.
5 INFO
• Informatie tonen zoals die wordt verstrekt door de ingeschakelde bron.
• Druk herhaaldelijk op de toets [INFO] voor weergave van de
verstrekte informatie.
6
BEDIENINGSELEMENTEN
VOORPANEEL
6 VACUUM FLUORESCENT DISPLAY (VFD); HOOFDDISPLAY
• Toont visuele informatie over de actuele instellingen zoals de
actieve Bron, het volumeniveau, de Luisterstand, audio-indeling,
RDS/XM/DAB en ook informatie die verband houdt met de iPod en
andere gerelateerde aanduidingen.
• Raadplege ook het item over “DISPLAY SETUP (DISPLAYINSTELLINGEN)” in het gedeelte “DE T 787 GEBRUIKEN –
INSTELLINGENMENU” van het hoofdstuk “BEDIENING”.
7 INFRAROODSENSOR
• Richt de afstandsbediening op de sensor van de afstandsbediening
en druk op de knoppen.
• Stel de infraroodsensor van de T 787 niet bloot aan een krachtige
lichtbron, zoals direct zonlicht of directe verlichting. Als u dat doet,
kunt u de T 787 mogelijk niet met de afstandsbediening bedienen.
Afstand: Ongeveer 7m vanaf de voorzijde van de sensor van de
afstandsbediening.
Hoek: Ongeveer 30 graden in elke richting van de voorzijde van de
sensor van de afstandsbediening.
8 a SOURCE s
• Druk achtereenvolgens voor de selectie van het inkomende signaal
– Source 1, Source 2, Source 3, Source 4, iPod, Source 7, Front Input,
Media Player en Tuner (AM/FM/XM/DAB) als naar gelang wat is
ingeschakeld). Via deze toetsen kunnen nog meer bronnen worden
opgeroepen.
• Raadplege ook het item over “SOURCE SETUP (BRONINSTELLINGEN)”
in het gedeelte “DE T 787 GEBRUIKEN – INSTELLINGENMENU” van
het hoofdstuk “BEDIENING”.
9 VOLUME
• De VOLUME-regeling past de algehele sterkte aan van de signalen
die naar de luidsprekers of de hoofdtelefoon worden gestuurd.
• Door naar rechts te draaien kiest u een hogere volume-instelling;
door naar links te draaien kiest u een lagere volume-instelling.
10 PHONES (HOOFDTELEFOON)
• In deze aansluiting past een stereo-hoofdtelefoon met een
standaard 1/4-inch stereo hoofdtelefoonstekker (gebruik een
geschikte adapter voor hoofdtelefoons met een kleinere stekker).
• Om te luisteren via de hoofdtelefoon moeten de
frontluidsprekers zijn ingesteld op “Large” bij “Speaker
Conguration” (Luidsprekerconguratie) van Speaker Setup
(Luidsprekerinstellingen) in het menu Setup (instellingen).
11 A SPEAKERS B
• Druk op luidspreker A of B of op beide om de set luidsprekers te
selecteren waarnaar u wilt luisteren.
• Luidspreker A is de hoofdset bestaande uit 7 multikanaal en
surround luidsprekers.
• Luidspreker B is een aanvullende set voor locaties op afstand,
zoals andere kamers in uw huis. Wanneer luidspreker B wordt
geselecteerd, worden alle surround bronnen tot stereo
gedownmixt. Ook wanneer luidspreker A en luidspreker B
(SPEAKERS A + B) tegelijkertijd worden geselecteerd, wordt de bron
tot stereo gedownmixt.
13 TUNER MODE
• Druk in de FM-stand op [TUNER MODE] als u wilt kiezen tussen FM
Stereo ON en FM Mono.
• Selecteer FM Mono (de pictogrammen voor FM STEREO en FM
MUTE op de VFD branden niet) voor zenders met te veel storing of
die te zwak zijn.
• In DAB (alleen de versie voor 230V) of XM (alleen de versie voor
120V) kunnen met deze toets de digitale radiomenu’s samen met
de navigatietoets en de entertoetsen worden ingeschakeld.
14 LISTEN MODE
• Selecteer één van de LUISTERMODUS-opties door op deze knop
te drukken. Afhankelijk van de geselecteerde ingang (digitaal
of analoog, stereo of multichannel), kan er uit er verschillende
luistermodi worden gekozen.
• Raadplege ook het item over “LISTENING MODE (LUISTERMODUS)”
in het gedeelte “DE T 787 GEBRUIKEN – HOOFDMENU” van het
hoofdstuk “BEDIENING”.
15 TONE
• Druk hierop om de TREBLE (hoge tonen) in te stellen met de VOLUME
knop wanneer het volume hoger is dan ±10 dB. Druk hiernogmaals op
voor BASS (lage tonen) en een derde keer voor DIALOG.
• Raadplege ook het item over “TONE CONTROLS
(TOONREGELINGEN)” in het gedeelte “DE T 787 GEBRUIKEN –
HOOFDMENU” van het hoofdstuk “BEDIENING”.
16 TONE DEFEAT
• De toonknoppen worden met deze toets in- of uitgeschakeld. De
toonknoppen worden genegeerd bij “Tone Defeat” (Toondemping).
Bij “Tone Active” (toonafstellingen actief ) zijn ze ingeschakeld.
• Raadplege ook het item over “TONE CONTROLS
(TOONREGELINGEN)” in het gedeelte “DE T 787 GEBRUIKEN –
HOOFDMENU” van het hoofdstuk “BEDIENING”.
17 FRONT INPUT/MP
• Met deze knop kunt u overschakelen tussen de Ingang op het
Voorpaneel en de ingang Media Player.
18 INGANGEN OP HET VOORPANEEL
• U kunt deze aanvullende aansluitingen gebruiken voor nietpermanente apparatuur, zoals een camcorder, een spelconsole, een
analoge audiobronnen of een HDMI-bron, en composiet of S-Video
videobronnen.
• Als de bron slechts over een audio-uitgangsaansluiting of over alleen
een “mono output” (mono-uitvoer) beschikt, sluit de bron dan aan op
de “R (MONO)”-ingang (item B) op het frontpaneel van de T 787.
• Indien de bron over twee uitgangsaansluitingen voor stereouitgangssignale beschikt, sluit beide aansluitingen dan aan op de
betreende “L” (item A) en “R (MONO)”-ingangen op het frontpaneel
van de T 787 voor een stereoweergave.
• Sluit de bron op de composite-video-uitgang aan op de compositevideo-ingang (item C) op het voorpaneel.
• Sluit de bron op de S-video-uitgang aan op de S-video-ingang (item
D) op het voorpaneel.
• Via de HDMI-ingang (item E) op het voorpaneel kunt u direct het
signaal van een HDMI-bron aansluiten.
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
12 AM/FM/DB
• Druk herhaaldelijk op deze toets om de tunerfuncties AM, FM, DAB
(alleen de versie voor 230V) of XM (alleen de versie voor 120V).
19 MP/MIC-INGANG OP HET VOORPANEEL
• Sluit de standaardstekker van uw Media Player aan op deze ingang.
• Dit is dezelfde ingang als voor de Audyssey-microfoonstekker.
• Raadplege ook het item over ““AUDYSSEY AUTO CALIBRATION”
(AUDYSSEY AUTOKALIBRATIE)” in het gedeelte “DE T 787 GEBRUIKEN
– INSTELLINGENMENU” van het hoofdstuk “BEDIENING”.
7
BEDIENINGSELEMENTEN
ACHTERPANEEL
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
230V VERSION ONLY
1 2 3 4 5 6
ANTENNA
FM GND AM
ZONE 4 ZONE 3 ZONE 2
L
L
7.1 CH INPUT
AUDIO 6 AUDIO 5
OUT AUDIO 4 IN
CENTERSURR-BSURRFRONT
OUT AUDIO 3 IN AUDIO 2 AUDIO 1 ZONE 2
SUBW 1 CENTERSURR-BSURRFRONT
AUDIO 6 AUDIO 5 OUT AUDIO 4 IN OUT AUDIO 3 IN AUDIO 2 AUDIO 1 ZONE 2
R
R L
AUDIO
PRE-OUT
LR
SUBW
SUBW 2
COAXIAL OPTICAL
DIGITAL
AUDIO
OUT
HDMI
HDMI IN 3
HDMI IN 6 HDMI IN 5
3 2
HDMI IN 2 HDMI IN 1 HDMI OUT 2 HDMI OUT 1
1 3 2 1
HDMI IN 4
ETHERNET
MP
DOCK
DATA PORT
OUT
S-VIDEO
IN
Y3 2 1 PB PR
3 2
Y PB PR
MONITOR
OUT
AUDIO
VIDEO
Y P
B PR
Y PB PR
VIDEO
1
AUDIO
R
DAB
XM
15 16 19
ZONE 4 ZONE 3 ZONE 2
7 8 9
OUT 1 OUT 2
RS-232
+12V TRIGGER
SWITCHED
AC OUTLET 120V ~ 60Hz
120W 1A MAX
1710 1211 13
18
SWITCHED
INOUT 3OUT 2OUT 1IN OUT 3
POWER
ON
© NAD T 787
AC OUTLET 230V ~ 50Hz
14
120W 0.5A MAX
230V VERSION ONLY
ATTENTIE!
Breng alle aansluitingen op uw T 787 tot stand zonder dat de stekker in het stopcontact zit. U kunt het beste ook alle nevencomponenten uitschakelen of
de stekker hiervan uit het stopcontact halen voordat u signaal- of netvoedingsaansluitingen aansluit.
1 DIGITAL AUDIO (COAXIAL 1-3, OPTICAL 1-3)
• Voor aansluitingen op de digitale uitgang van optisch of coaxial
S/PDIF-formaat van bronnen zoals cd- of bd/dvd-spelers, hdtv of
satelliettuners en andere componenten.
• Het verband tussen coaxiale en optische ingangen kan worden
gecongureerd via het item Broninstallatie van het Installatiemenu
OSD.
AANSLUITING AM-ANTENNE
De AM-lusantenne die wordt meegeleverd met de T 787 (of een
geschikte vervanging) is nodig om AM te ontvangen.
• Sluit de bijgeleverde AM-loopantenne op deze aansluitingen aan.
Indien er een externe AM-antenne wordt gebruikt, sluit de AM- en
GND-aansluitingen dan aan volgens de instructies bij de antenne.
• De ontvangst kan veranderen door de antenne op een andere
plaats te zetten; de beste resultaten worden meestal bij een
DIGITAL AUDIO OUT (OPTICAL, COAXIAL)
• Sluit de optische of coaxiale DIGITAL OUT-poorten aan op de
bijbehorende digitale S/PDIF-ingang van een geschikt toestel,
zoals een receivers, een computer-geluidskaart of andere digitale
processoren.
verticale plaatsing verkregen. Indien de antenne dicht bij grote
metalen voorwerpen (toestellen, radiatoren) wordt geplaatst, kan de
ontvangst verslechteren. Dit is ook het geval wanneer de draad naar
de lus wordt verlengd.
• Raadpleeg ook het artikel over LUSANTENNE MONTEREN in het
gedeelte NAAR AM/FM-RADIO LUISTEREN op de pagina BEDIENING.
2 AANSLUITING FM-ANTENNE
• De bijgeleverde FM-dipoolantenne wordt met de bijgeleverde
balun-adapter op de FM-connector aangesloten. Gewoonlijk werkt
de antenne het beste wanneer deze tegen een verticaal oppervlak,
zoals een muur, wordt aangebracht, met de armen volledig
uitgetrokken en een horizontale “T” haaks op het signaalbronpunt
vormend.
3 AUDIO 1-6/VIDEO 1-3/S-VIDEO 1-3
• Deze vormen de andere belangrijkste ingangen van de T 787. Sluit
deze audio- en video-ingangen aan op de bijbehorende uitgangen
van geschikte broncomponenten, zoals DVD-spelers, CD-spelers of
Kabel-/satellietontvangers.
• AUDIO 5 IN en S-VIDEO IN 3 zijn de aangewezen standaardpoorten
voor audio/video-uitgang van de separaat verkochte NAD IPD (NAD
Dock voor iPod) 1, NAD IPD 2 en latere uitvoeringen.
8
BEDIENINGSELEMENTEN
ACHTERPANEEL
AUDIO 3-4 OUT
• Sluit AUDIO 3 OUT (en/of AUDIO 4 OUT)aan op de bijbehorende
opnamecomponenten of audio-ingang A van geschikte bronnen,
zoals een cassette-deck, CD/DVD-recorder of externe audioprocessoren.
• Welk signaal beschikbaar is aan de AUDIO 3-4 OUT-poort hangt af
van de actuele actieve SOURCE (BRON). Er is geen
uitgaand signaal op AUDIO 3 OUT wanneer AUDIO 3 wordt
geselecteerd. Er staan ook geen uitgangssignalen op AUDIO 4 OUT
wanneer AUDIO 4 is geselecteerd. Hierdoor wordt terugkoppeling
via de opname-component voorkomen en zo wordt ook mogelijke
beschadiging van uw luidsprekers voorkomen.
• Wanneer AUDIO 3 OUT en AUDIO 4 OUT zijn gecongureerd, zijn
de toegewezen poorten hetzelfde voor zone 3 en zone 4. Zie ook
onderstaande beschrijving over zone-uitgangen.
4 7.1-KANAALS INGANG
• Sluit deze aan op de betreende analoge audio-uitgangen van
een multikanaals broncomponent, zoals een dvd-audiospeler of
een multikanaals sacd-speler, of een externe multikanaals decoder
(alleen copy protected-formaten staan analoge signaaloverdracht
toe). Deze bronnen wekken gewoonlijk een 5.1-kanaals
uitgangssignaal op, in welk geval de surround back-aansluitingen
niet worden aangesloten. De signalen bij deze aansluitingen zijn
te horen wanneer “Source 7” wordt geseleceerd (7.1-kanaalingang
wordt standaard via deze bron weergegeven).
• Er is geen laag-regeling of andere verwerking (behalve de
hoofdvolumeknop) beschikbaar voor deze 7.1 CH. INPUT.
• Hoewel de multikanaals audio-uitgangen van een DVD speler
op deze aansluitingen kunnen worden aangesloten, zijn de
resultaten gewoonlijk beter wanneer de decodeer- en digitaalanaloogomvormers voor Dolby Digital en DTS van de T 787 worden
gebruikt.
5 XM MODULE-INGANG (Alleen het model van de 120 V-versie)
XM-radio biedt ruim honderd kanalen voor muziek, nieuws, sport,
comedy, praatprogramma’s en entertainment. De signalen kunnen in
het hele land worden ontvangen. De muziekkwaliteit is digitaal en er
zijn vele reclameloze muziekzenders.
• Sluit de XM-radiokabel op deze aansluiting aan. Volg de instructies
bij de XM-radio.
• Raadplege ook het item over “NAAR XM-RADIO LUISTEREN” van het
hoofdstuk “BEDIENING”.
OPMERKING
De externe XM-radio hoort niet bij uw T 787 geleverd.
DAB MODULE-INGANG (Alleen het model van de 230 V-versie)
De T 787 is alleen geschikt voor de NAD DAB-adaptermodule model DB
1 of DB 2. Met DAB kunt u programma’s van cd-kwaliteit ontvangen,
zonder storingen en signaalvervormingen.
• Sluit het andere uiteinde van de Mini-Din-connector vanaf de
uitgangspoort van de NAD DAB-adaptermodule op deze aansluiting
aan.
• Raadplege ook het item over “NAAR DAB-RADIO LUISTEREN” van het
hoofdstuk “BEDIENING”.
OPMERKING
Het model van de externe NAD DAB-adaptermodule wordt niet bij uw
T 787 geleverd.
6 SOFT CLIPPING
• Voor NAD-eigen Soft Clipping-circuits op alle kanalen.
• Wanneer Soft Clipping is ingeschakeld, wordt het uitgangssignaal
van de T 787 beperkt om hoorbare vervorming tot een minimum
te beperken, zelfs al vindt “overdrive” (overcapaciteit) van de AVreceiver plaats.
• Soft Clipping kan ingeschakeld blijven om de kans op een hoorbare
vervorming door een te hoge volume-instelling te verminderen.
Kritische luisteraars die van een optimale dynamiek willen genieten,
kunnen deze optie echter uitschakelen.
7 RS 232
NAD is een erkende partner van AMX en Crestron en ondersteunt deze
externe apparaten volledig. Kijk op de NAD-website voor informatie
over de geschiktheid van AMX en Crestron voor NAD. Voor meer
informatie kunt u terecht bij uw NAD-audiospecialist.
• Sluit deze interface met een seriële RS-232-kabel (niet meegeleverd)
aan op een PC die geschikt is voor Windows® en u kunt de T 787
met behulp van geschikte externe controllers op afstand bedienen.
• Raadpleeg de NAD-website voor informatie over de documenten
van het RS232 Protocol en het PC-interfaceprogramma.
8 +12V TRIGGER OUT (12V TRIGGER-UITGANG)
Er zijn drie congureerbare +12 V TRIGGER-uitgangen – OUT1, OUT2 of
OUT3. Zie onder “TRIGGER SETUP” ( TRIGGERINSTELLINGEN) in de uitleg
over het “SETUP MENU” (INSTELLINGENMENU) voor richtlijnen over het
congureren van +12V TRIGGER IN/OUT.
• Met deze 3,5mm mini-jack-connector kunt u +12 Volt bij een
maximale spanning van 50 milliampère doorgeven aan aanvullende
apparatuur, zoals een meerkanaals versterker of een subwoofer.
De middelste geleider van de 3,5mm mini-steker (fase) is het
stuursignaal. De buitenste geleider (afscherming) is het aarderetourpad.
• Deze uitgang is 12V wanneer de T 787 is ingeschakeld en 0V
wanneer de unit is uitgeschakeld of op standby staat.
+12V TRIGGER IN
Wanneer deze ingang wordt ingeschakeld door een 12V DC-voeding,
kan de T 787 op afstand uit Stand-by worden ingeschakeld (ON) door
daarvoor geschikte apparaten, zoals versterkers, voorversterkers,
receivers, enz. Als de 12V DC-voeding wordt losgekoppeld, keert de
T 787 terug in Stand-by.
• Verbind deze +12V-trigger-ingang met een monokabel met een
3,5mm-stekker (man) met de bijbehorende +12V DC-uitgang van
de component op afstand. Het regelend toestel dient over een
+12-V-trigger-uitgang te beschikken om deze functie te kunnen
gebruiken
9 IR IN/IR OUT 1-3
Deze mini-aansluitingen accepteren en verzenden codes van
afstandsbedieningen in elektrische vorm, waarbij gebruik wordt
gemaakt van standaardprotocols. De aansluitingen zijn bedoeld voor
gebruik met “IR-herhaler” en systemen die over meerdere ruimtes zijn
verdeeld, en voor aanverwante technologieën.
• Alle NAD-producten met IR IN/IR OUT-functies zijn volledig
compatibel met de T 787. Neem voor andere modellen contact
op met de betreende servicespecialisten voor informatie over de
compatibiliteit met de IR-kenmerken van de T 787.
IR IN
• Deze wordt op de uitgang van een IR-herhaler (infrarood) (Xantech
of vergelijkbaar) aangesloten of op de IR-uitgang van een andere
component, zodat de T 787 vanaf een andere locatie kan worden
bediend.
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
9
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
BEDIENINGSELEMENTEN
ACHTERPANEEL
IR OUT 1, IR OUT 2
• Sluit IR OUT 1 (en/of IR OUT 2) aan op de IR IN-aansluiting van een
geschikt apparaat.
• Bedien het gekoppelde geschikte apparaat en regel het af door de
afstandsbediening van het apparaat op de infrarood-ontvanger van
de T 787 te richten.
IR IN EN IR OUT 1, IR OUT 2, IR OUT 3
• Sluit IR IN van de T 787 aan op IR OUT van een geschikt apparaat.
Sluit ook IR OUT 1 (en/of IR OUT 2, IR OUT 3) van de T 787 aan op IR
IN van een geschikt apparaat.
• Bij deze opsteller doet de T 787 dienst als een “IR-repeater”, zodat
het apparaat dat op de IR IN van de T 787 is aangesloten de andere
apparatuur die op de IR OUT 1 (en/of IR OUT 2, IR OUT 3) van de
T 787 is aangesloten, kan aansturen.
IR OUT 3
• IR OUT 3 kan alleen werken als een “IR-repeater”, als hierboven wordt
beschreven.
10 HDMI (HDMI IN 1-6, HDMI OUT 1-2)
• Sluit de HDMI-ingangen aan op de HDMI OUT-stekkers van
broncomponenten, zoals een DVD-speler of Blu-ray Disc-speler of
een hdtv satelliet/kabelbox.
• Sluit HDMI OUT 1 en/of HMDI OUT 2 naar geschikte HD-TV of
projector met HDMI-ingang. Beide HDMI-uitgangen geven
tegelijkertijd dezelfde audio/video-bron weer.
WAARSCHUWING
Alvorens HDMI-kabels aan te sluiten of los te koppelen, moeten de T 787
en de hulpbron zijn uitgeschakeld en van het lichtnet zijn losgekoppeld.
Worden deze aanwijzingen niet opgevolgd, dan kan alle apparatuur die
op HDMI-aansluitingen is aangesloten permanent worden beschadigd.
11 MP-DOCK
De T 787 is uitgerust met een gegevenspoort op het achterpaneel waar
een als optie verkrijgbare NAD IPD (NAD Dock voor iPod) 1, NAD IPD 2
en andere uitvoeringen kunnen worden aangesloten.
• Sluit de “MP DOCK (DATA PORT)”-aansluiting van de T 787 aan op
het bijbehorende “DATA PORT”-ingang van het als optie verkrijgbare
NAD IPD-model.
• AUDIO 5 IN en S-VIDEO IN 3 zijn de aangewezen standaardpoorten
voor audio/video-uitgang van de separaat verkochte NAD IPD (NAD
Dock voor iPod) 1, NAD IPD 2 en latere uitvoeringen.
• Raadpleeg ook het gedeelte “NAAR UW iPod-SPELER LUISTEREN” van
het hoofdstuk “ BEDIENING “.
OPMERKING
Het model van de externe “NAD IPD (NAD Dock voor iPod)” wordt niet bij
uw T 787 geleverd.
12 ETHERNET/LAN-POORT (LOCAL AREA NETWORK)
Er moet een LAN-verbinding worden opgezet voor het tot
stand brengen van een niet-draadloze verbinding. Installeer een
niet-draadloze Ethernet breedband-router met een breedbandinternetverbinding. Uw router of thuisnetwerk moet een ingebouwde
DHCP-server hebben voor het tot stand brengen van de verbinding.
• Breng met een standaard doorlopende Ethernet-kabel een
verbinding tot stand tussen de LAN-poort van uw niet-draadloze
Ethernet breedband-router en de LAN-poort van de T 787.
• De functie van deze Ethernet-verbinding is vergelijkbaar met die
van de RS232-verbinding. Wanneer uw PC en de T 787 op hetzelfde
netwerk zitten, is bediening van de T 787 via geschikte externe
controllers mogelijk.
• Raadpleeg de NAD-website voor informatie over de documenten
van het RS232 Protocol en het PC-interfaceprogramma.
OPMERKINGEN
• NAD is niet aansprakelijk voor een storing van de T 787 en/of de
internetverbinding als gevolg van communicatiefouten of storingen
die verband houden met de breedband-internetverbinding of andere
aangesloten apparatuur. Neem voor hulp contact op met uw Internet
Service Provider (ISP) of met het servicecentrum van de leverancier van
uw andere apparatuur.
• Neem contact op met uw ISP voor het gevolgde beleid, kosten, contentbeperkingen, service-beperkingen, bandbreedte, reparatie en andere
gerelateerde aangelegenheden betreende uw internetaansluiting.
13 COMPONENT VIDEO INPUT 1-3, COMPONENT VIDEO OUT
• Sluit de ingangen voor COMPONENT VIDEO IN aan op de
component video-uitgangen van compatibele broncomponenten,
gewoonlijk een bd/dvd-speler en een aardse of satelliet hdtv-tuner.
Sluit Component Video OUT aan op de component video-ingang
van een compatibele videomonitor/tv.
• Let er bij het aansluiten van de Y/Pb/Pr-stekkers op dat zij op de
juiste bronnen/ingangen worden aangesloten De routering van
de component video-ingangen zijn volledig te congureren via het
item Broninstallatie van het Installatiemenu OSD.
• De ingangen en uitgangen voor de component-video van de T 787
kunnen gebruik maken van de volledige frequentieband en zijn
geschikt voor toegestande hdtv-formaten.
14 ZONE 2-3-4
• De T 787 heeft drie congureerbare Zones – Zone 2, Zone 3 en
Zone 4. Met de Zone-functie kunt u tegelijkertijd in een andere
zone van het huis genieten van audio die u hebt geselecteerd van
één van de ingeschakelde Bronnen maar ook van de Ingang op het
voorpaneel, de Media Player en de Tuner.
• Stuurt in de zone geselecteerde audiobron naar bijbehorende
audio-ingang van een andere zone. Gebruik verlengkabels van hoge
kwaliteit zodat de invloed van een ruis over lange afstanden wordt
voorkomen.
• Voor meer informatie over zone-instellingen kunt u terecht bij “Zone
Controls (Zoneneregelingen)” bij de uitleg over het hoofdmenu,
en tevens bij “Zone Setup (Zone-instellingen)” in de uitleg over het
menu “Setup Menu (Instellingenmenu)”.
10
15 AUDIO PRE-OUT
Met AUDIO PRE-OUT kan de T 787 als voorversterker worden gebruikt
bij externe versterkers voor sommige of alle kanalen.
• Sluit FRONT L, FRONT R, CENTER, SURR R, SURR L, SURR-BL en
SURR-BR aan op de betreende kanaalingang van een versterker of
versterkers die de overeenkomstige luidsprekers aansturen.
• Sluit de SUBW-uitgang 1 of 2 of beide uitgangen aan op een actieve
subwoofer of op een eindversterkerkanaal dat een passief systeem
aanstuurt.
• In tegenstelling tot voor de full-range kanalen, is er geen
eindversterker voor een subwoofer in de T 787 ingebouwd.
16 SPEAKERS A, SPEAKERS B
• Sluit de kanalen FRONT L, FRONT R, CENTER, SURR R, SURR L, SURRBL en SURR-BR bij SPEAKERS A aan op de betreende luidsprekers.
De + (rode) en - (zwarte) aansluitpunten van iedere uitgang moeten
op de betreende + en - klemmen van de luidspreker worden
aangesloten. Ga zeer voorzichtig te werk en zorg ervoor dat er geen
losse draden tussen klemmen blijven hangen.
• Sluit de linker en rechter kanalen van SPEAKERS B aan op de
betreende luidsprekers op afstand. Wanneer SPEAKERS B is
geactiveerd, worden de uitgangssignalen omgezet in “Stereo
Downmix”, zoals aangegeven op de VFD. Ook wanneer luidspreker
A en luidspreker B (SPEAKERS A + B) tegelijkertijd worden
geselecteerd, wordt de bron tot stereo gedownmixt.
• De T 787 produceert een optimale geluidskwaliteit wanneer deze
wordt aangesloten op luidsprekers met een impedantie die binnen
het bereik vallen. Let erop dat alle luidsprekers minimaal 4~ zijn per
luidspreker.
BEDIENINGSELEMENTEN
ACHTERPANEEL
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
17 WISSELSTROOMINGANG
• De T 787 wordt geleverd met een aparte netvoedingskabel. Steek
voordat u de stekker in het stopcontact steekt, het andere uiteinde
van de voedingskabel in de wisselstroomingang van de T 787 .
• Trek altijd eerst de stekker van de netvoedingskabel uit het
stopcontact en verbreek daarna pas de aansluiting van de kabel op
de wisselstroomingang van de T 787.
• Sluit alleen aan op het voorgeschreven stopcontact, dat wil zeggen,
120V 60 Hz (Alleen het model van de 120 V-versie) en 230V 50 Hz
(Alleen het model van de 230 V-versie).
18 SWITCHED AC OUTLET (GESCHAKELDE AC-UITGANG)
• Via deze aanvullende uitgang kan geschakelde voeding op een
ander onderdeel of accessoire worden gezet.
• Alle apparaten die op deze aansluiting zijn aangesloten, mogen
samen niet meer dan 120 W trekken.
• Deze voeding wordt in- en uitgeschakeld via de Standby-toets op
het voorpaneel of de toetsen ON en OFF op de afstandsbediening.
19 POWER (AAN/UIT)
• Breng de stroomvoorziening naar de T 787 tot stand.
• Wanneer de POWER-schakelaar (Aan/Uit) op ON (Aan) wordt gezet,
gaat de T 787 in de stand Stand-by, zoals de oranje status van de
Stand-by-LED laat zien. U schakelt de T 787 in uit stand-by door op
de Stand-by-knop op het voorpaneel of op de toets [ON] (Aan) op
de HTR 8-afstandsbediening te drukken.
• Als u denkt de T 787 gedurende lange tijd niet te gebruiken
(bijvoorbeeld als u op vakantie gaat), kunt u het beste de POWERschakelaar (Aan/Uit) in de stand OFF zetten.
• Het is niet mogelijk de T 787 aan te zetten (ON) met de STANDBYtoets op het voorpaneel of de toets [ON] op afstandsbediening
HTR 8 als de POWER-schakelaar (Aan/Uit) op het achterpaneel
uitgeschakeld is..
11
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
BEDIENING
DE T 787 GEBRUIKEN HOOFDMENU
INFO OVER DE OSD ON SCREEN DISPLAY
Bij de T 787 wordt gebruikt gemaakt van een eenvoudig en duidelijk
systeem van schermmenu’s die op de aangesloten videomonitor/tv
verschijnen. Deze menu’s zijn nodig bij het instellen en handig bij het
dagelijkse omgang vab het systeem. Sluit dus eerst de monitor/tv aan
alvorens met het instellen te beginnen.
OSD TONEN
Druk op de knop [s], [S] of [ENTER] van de afstandsbediening HTR 8 of op
het voorpaneel als u het Hoofdmenu van T 787 op uw videoscherm/TVtoestel wilt weergeven. Verschijnt de OSD niet, controleer dan de MONITOR
OUT-verbindingen.
LISTENING MODE LUISTERMODUS
DOOR DE OSD NAVIGEREN EN WIJZIGINGEN MAKEN
Doe het onderstaande met de HTR 8 of de corresponderende
frontpaneeltoetsen om door de opties van de OSD te navigeren:
1 Druk op [S] om een menu-item te selecteren. U kunt met [D/F] of
in sommige gevallen [ENTER] de Menuselecties omhoog of omlaag
doorlopen. Druk herhaaldelijk op [S] om verder te gaan of om een
submenu of een gewenste menu-item te openen.
2 Gebruik de [D/F] toetsen om de parameterwaarde (instellingen) van
een menu-item in te stellen of te wijzigen.
3 Druk op [A] om de instellingen of de ingevoerde wijzigingen van
het huidige menu of submenu op te slaan. De gebruiker kan ook
terugkeren naar het vorige menu of een bepaald menu afsluiten door
op [A] te drukken.
MAIN MENU HOOFDMENU
Het hoofdmenu bevat de menu-opties voor de “Listening Mode”
(Luistermodus), “DSP Options” (DSP-opties), “Tone Controls”
(Toonregelingen), “Zone Controls” (Zoneregelingen) en toegang tot het
“Setup Menu” (Instellingenmenu).
De T 787 beschikt over verschillende luistermodi die zijn afgestemd op
verschillende opnamesoorten of programmamateriaal. Bij een tweekanaals
bron (stereo) kunnen de volgende luistermodi worden geselecteerd.
STEREO
Alle uitgangssignalen worden naar de linker/rechter frontkanalen geleid. De
lage frequenties worden naar de subwoofer geleid, indien er een subwoofer
in de luidsprekerinstellingen is ingesteld. Selecteer “Stereo” wanneer u
naar een stereo (of mono) productie wilt luisteren, zoals een muziek-cd
of een FM-uitzending zonder surround. Er worden stereo opnamen, in
PCM/digitaal of analoog, gevormd en ongeacht of surround gecodeerd of
niet-gecodeerd is, weergegeven zoals opgenomen. Multikanaals digitale
opnamen (Dolby Digital en DTS) worden weergegeven in de modus “Stereo
Downmix” via de linker/rechter frontkanalen als alleen Lt/Rt-signalen (links/
rechts-totaal).
DIRECT
De analoge of digitale bronnen worden automatisch weergegeven in
hun oorspronkelijke indelingen. Alle audiokanalen van de bron worden
direct weergegeven. Deze stand geeft de oorspronkelijke klank het meest
getrouw weer en produceert daarbij audio van uitzonderlijk hoge kwaliteit.
PRO LOGIC
Tweekanaals opnamen, ongeacht of het stereo- of surroundcodering
betreft, worden weergegeven met Dolby Pro Logic surroundverwerking.
De uitgangssignalen worden naar de luidsprekers linksvoor/rechtsvoor
en in het midden gestuurd en naar aparte linker/rechter surroundkanalen
(indien deze worden aangegeven in de huidige “Speaker Conguration”.
Het surround-kanaal geeft een mono geluid, maar het wordt weergegeven
via beide surround-luidsprekers.
Volg de richtlijnen over “OSD TONEN” en “DOOR DE OSD NAVIGEREN EN
WIJZIGINGEN MAKEN” als u uw weg wilt vinden in de menu-opties en hun
sub-menuselecties.
OPMERKING
De conguraties voor de Listening Mode” (Luistermodus), “DSP Options”
(DSP-opties) en “Tone Controls” (Toonregelingen) worden overgenomen
wanneer zij tijdens het instellen van een AV-voorinstellingen
worden ingeschakeld. Zie de informatie onder “AV PRESETS” (AVVOORINSTELLINGEN).
12
BEDIENING
DE T 787 GEBRUIKEN HOOFDMENU
DOLBY PRO LOGIC IIx
Dolby Pro Logic IIx verwerkt stereo en 5.1 signalen tot 6.1 of 7.1 kanaals
uitgangssignalen. Bij Dolby Pro Logic IIx kunt u kiezen tussen PLIIx Movie
en PLIIx Music, zodat u uw luisterervaring aan het bronmateriaal kunt
aanpassen. Dolby Pro Logic IIx surroundverwerking produceert een stabielere
beeldvorming en vol geluid over de gehele bandbreedte naar de achterste
kanalen in de modus Movie, met een geluidsproductie die meer overeenkomt
met Dolby Digital. Voor 2-kanaals signalen beschikt de functie Pro Logic IIx
Music over drie aanvullende bedieningselementen: Dimension, Center Width
en Panorama. Zie tevens “Luistermodus afstellen“ hieronder.
In de onderstaande tabel worden de beschikbare kanalen aangegeven
indien zij zijn ingeschakeld in het menu “Speaker Conguration”:
Luistermodus
2-kanaals
bronnen
Dolby Pro Logic IIx
Music
Dolby Pro Logic IIx
Movie
DTS NEO: 6
Tweekanaals opnamen, met stereo- of surroundcodering, worden
weergegeven met Neo: 6 surround met uitgangen op front links/rechts, center,
en aparte links/rechts surroundkanalen plus subwoofer (aangenomen dat deze
worden aangegeven in het huidige menu “Speaker Conguration”). De T 787
biedt twee variaties van DTS Neo: 6: CINEMA (bioscoop) en MUSIC (muziek). Zie
tevens “Luistermodus afstellen“ hieronder.
EARS
Tweekanaals opnamen, ongeacht of het stereo- of surroundcodering betreft,
worden weergegeven met handelseigen surroundverwerking van NAD. De
uitgangssignalen worden naar de luidsprekers linksvoor/rechtsvoor en in het
midden gestuurd en naar aparte linker/rechter surroundkanalen plus subwoofer (indien deze worden aangegeven in de huidige “Speaker Conguration”.
EARS maakt geen gebruik van de achterluidsprekers (indien aanwezig).
EARS haalt de natuurlijke ambiance die aanwezig is in bijna alle goed-geproduceerde stereo-opnamen naar voren. Het voegt de ambiance-elementen en
andere sonische elementen niet samen en het geluid blijft daardoor dichter bij
dat van de originele muziekuitvoering dan bij de meeste andere surroundopties.
Selecteer EARS voor het luisteren naar stereo muziekopnamen en -uitzendingen. EARS produceert een subtiele, maar tegelijkertijd extreem natuurlijke en
geloofwaardige ambiance van bijna alle “natuurlijk akoestieke” stereo opnamen.
Deze omvatten klassieke, jazz en folkmuziekopnamen, en tevens ontelbare
voorbeelden van andere muzieksoorten. De sterke punten zijn onder andere
een realistische en stabiele sonische stage en een ruimtelijke maar niet overtrokken “virtuele akoestiek” die de originele opname recht doen.
Actieve gedecodeerde uitgangskanalen
6.1
luidsprekersysteem
Front (links en rechts),
midden,
surround (links &
rechts), achterste
surround en
subwoofer
7.1 luidsprekersysteem
Front (links en rechts), midden,
surround (links en rechts),
achterste surround (links en
rechts) en subwoofer
LUISTERMODUS AFSTELLEN
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
Verschillende van de luistermodi van de T 787 beschikken over een of meer
selecteerbare variaties en instelbare parameters die u kunt wijzigen, zodat
het systeem of de opname aan uw persoonlijke wensen voldoet.
OPMERKING
De parameterwijzigingen voor de luistermodus worden behouden wanneer
u van luistermodus verandert. U kunt ook een gewijzigde luistermodus
onder een voorinstelling opslaan (zie “AV-voorinstellingen”) bij de uitleg over
het “Setup Menu” (Instellingenmenu).
PRO LOGIC IIx
PLIIx MOVIE is geoptimaliseerd voor soundtracks van lms.
PLIIx MUSIC voor muziekopnamen.
Center Width (0 tot 7): Wijzigt de “hardheid” van het middelste beeld,
door geleidelijk de mono-inhoud van het midden te mixen met de
luidsprekers links-/rechtsvoor. De instelling 0 is de standaardinstelling
“alleen centerkanaal”, bij de instelling 7 ontstaat een volledig phantom
centerkanaal.
Dimension (-7 tot +7) (dimensie): Voor het afstellen van de voorachternadruk van het surroundeect onafhankelijk van de relatieve
kanaalniveaus.
Panorama (On/O): Voegt een “overslageect” toe door een deel van
de stereoweergave via de surroundkanalen weer te geven.
OPMERKING
In de stand Pro Logic IIx vindt decodering plaats als in de stand Pro Logic
II wanneer de surround-luidsprekers ACHTER worden ingesteld op “O”
in het menu “LUIDSPREKERCONFIGURATIE”. Zie ook het hoofdstuk over
“LUIDSPREKERCONFIGURATIE” onder “LUIDSPREKERINSTELLINGEN” van
het menu Installatie.
NEO: 6
NEO: 6 Cinema is geoptimaliseerd voor soundtracks van lms.
NEO: 6 Music is geoptimaliseerd voor muziekopnamen.
Middenversterking (0 tot 0,5): Afstellen voor een beter middelste beeld
ten opzichte van de surround-kanalen.
ENHANCED STEREO
Alle opnamen worden in stereo weergegeven via het maximumaantal
luidsprekers, zoals aangegeven in “Speaker Conguration”. Enhanced
Stereo kan handig zijn voor een maximumvolume uit alle kanalen, of voor
achtergrondmuziek via verschillende luidsprekers (bijv. bij een feestje). In
deze modus kunnen de front-, midden, surround- en achterluidsprekers
naar believen in en uit worden geschakeld.
ANALOGE BYPASS
Alle analoge signalen blijven analoog, ze worden niet in digitale signalen
omgezet. Bij Analoge bypass wordt het DSP-circuit gepasseerd, maar kunnen
de toonregelfuncties nog steeds worden gebruikt. Ook de laag-regeling en
luidsprekerinstellingen kunnen niet worden gebruikt, want dit zijn DSP-functies.
13
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
BEDIENING
DE T 787 GEBRUIKEN HOOFDMENU
DSP OPTIONS DSPOPTIES
De volgende parameters voor signaalverwerking kunnen worden ingesteld
in het menu DSP Options (Opties Digitale Signaalverwerking).
LIP SYNC DELAY
De DSP-opties omvatten de functie “Lip Sync Delay”. Deze functie vertraagt
het geluid, zodat het beeld en het geluid met elkaar overeenkomen.
Door een “Lip Sync Delay” tussen 0 en 120 ms te gebruiken, kunnen de
audio-uitgangssignalen worden vertraagd, zodat ze synchroon lopen met
het videobeeld.
AUDYSSEY DYN EQ AUDYSSEY DYNAMIC EQ
Audyssey Dynamic EQ is de oplossing voor het probleem voor de
afnemende geluidskwaliteit dat ontstaat wanneer het volume afneemt:
er wordt rekening gehouden met de menselijke waarneming en de
akoestiek van de luisterruimte. Audyssey Dynamic EQ presenteert een
ongeëvenaarde geluidsweergave bij alle volumeniveaus door nauwgezet
informatie van binnenkomende bronniveaus te combineren met het
werkelijke uitgestuurde geluidsniveau in de luisterruimte.
Audyssey Dynamic EQ selecteert van moment tot moment de juiste
frequentierespons en surround-volumeniveaus. De lagetonen-respons,
de octaaf-tot-octaafbalans en de surround-impressie blijven ondanks
veranderingen in het volume gelijk.
Audyssey Dynamic EQ is ontworpen voor een gecombineerde toepassing
met Audyssey MultEQ. Dynamic EQ bepaalt de juiste loudness-compensatie
uitgaande van de metingen van het niveau van de geluidsdruk die MultEQ
geeft. Audyssey Dynamic EQ biedt in combinatie met Audyssey MultEQ de
juiste luistercondities voor iedere luisteraar op ieder volumeniveau.
On (Aan): Activeer de functie Audyssey Dynamic EQ.
O (Uit): Schakel de functie Audyssey Dynamic EQ uit.
AUDYSSEY MultEQ
Audyssey MultEQ komt alleen beschikbaar bij de DSP-opties wanneer de
Audyssey Auto Calibration (Audyssey Autokalibratie), toegankelijk via het
Setup Menu (Instellingenmenu) met goed gevolg is voltooid. Raadplege
ook het item over “AUDYSSEY AUTO CALIBRATION (AUDYSSEY AUTOKALIBRATIE)” in het gedeelte “SPEAKER SETUP (LUIDSPREKERINSTELLINGEN)” van
het hoofdstuk “BEDIENING - DE T 787 GEBRUIKEN – INSTELLINGENMENU”.
Audyssey MultEQ kan op de volgende niveaus worden ingesteld
Audyssey: Door Audyssey ontwikkelde doelcurve.
Flat (Vlak): Deze instelling is geschikt voor zeer kleine of uitgebreid behan-
delde vertrekken waarin de zitplaats van de luisteraar zich vrij dicht bij de
luidsprekers bevindt. MultEQ-lters worden op dezelfde manier gebruikt als
de Audyssey-curve, maar een hoge-frequentie roll-o wordt niet toegepast.
NAD: Ideale “in room” respons ontwikkeld door NAD-technici in
samenwerking met Audyssey Engineers.
O: Er worden geen MultEQ-lters gebruikt en er wordt in het geheel
geen meetproces toegepast.
OPMERKINGEN
• “AUDYSSEY”eneenpictogramindevormvaneengroenvakjeworden
verlicht weergegeven in de VFD als NAD, Audyssey of Flat (Vlak) is
geselecteerd . Als “O” is geselecteerd, worden “AUDYSSEY” en het
groene pictogram niet verlicht weergegeven.
• AlsNAD,AudysseyofFlatisgeselecteerdenerwordenveranderingen
aangebracht in de instellingen “Tone Controls” (Toonregelingen), “, “Speaker
Conguration” (Luidsprekerconguratie), “Speaker Levels” (Luidsprekerniveaus) of “Speaker Distance” (Luidsprekerafstand), worden “AUDYSSEY”
en een pictogram in de vorm van een rood vakje verlicht weergegeven in
de VFD. U kunt de parameter terugzetten naar de eerder gekalibreerde
Audyssey-instelling door de gewijzigde conguratie te herstellen.
• AudysseyMultEQ-optieskunnenookdirectmetdeAUDYSSEY-toets
van de HTR 8 worden geselecteerd of gewijzigd wanneer de DEVICE
SELECTOR in de stand AMP staat. Druk op de AUDYSSEY-toets, selecteer
“AudysseyMultEQ”endoorloopvervolgensmet[D/F] de Audyssey
MultEQ-opties.Sladegeselecteerdeoptieopdoornogmaalsop
AUDYSSEY te drukken en ga tegelijkertijd naar de volgende menuinstelling of sluit de menu-instelling volledig af.
OPMERKING
AudysseyDynamicEQenAudysseyDynamicVolume(ziehieronder)
kunnen direct met de AUDYSSEY-toets van de HTR 8 worden geselecteerd
of gewijzigd wanneer de DEVICE SELECTOR in de stand AMP staat. Druk
opdeAUDYSSEY-toets,selecteer“DynEQ”of“DynVol”endoorloop
vervolgensmet[D/F] de beschikbare opties. Sla de instelling op door
nogmaals op AUDYSSEY te drukken en ga tegelijkertijd naar de volgende
optie of sluit de menu-instelling volledig af.
AUDYSSEY DYNAMIC VOLUME
Audyssey Dynamic Volume geeft consequente volume-weergaveniveaus
door te anticiperen op snelle pieken en dalen in volume en door deze te
compenseren in real-time. Audyssey Dynamic Volume bewaakt het volume
van programmamateriaal van moment tot moment zodat het gewenste
luisterniveau wordt gehandhaafd voor alle materiaal terwijl het dynamisch
bereik wordt geoptimaliseerd en de muzikale impact behouden blijft.
Audyssey Dynamic Volume omvat Audyssey Dynamic EQ en dit
compenseert de afnemende geluidskwaliteit wanneer het volume
afneemt: er wordt rekening gehouden met de menselijke waarneming
en de akoestiek van de luisterruimte. Met deze twee technologieën
is het mogelijk de volledige frequentierespons van de bron op het
oorspronkelijke niveau weer te geven bij ieder luisterniveau. Dynamic
Volume zorgt ervoor dat zelfs op een lagere luisterniveaus de rijkheid en de
dynamiek van de respons worden gehandhaafd.
14
BEDIENING
DE T 787 GEBRUIKEN HOOFDMENU
Audyssey Dynamic Volume kan op de volgende niveaus worden ingesteld
Light (Licht): Geeft de minste aanpassing van het luidste en minst
luide geluidsniveau.
Medium (Middel): Instelling die voorkomt dat luide en zachte klanken
veel luider worden weergegeven dan de respectievelijke gemiddelde
geluidsniveaus.
Heavy (Zwaar): Geeft de grootste invloed op het volume doordat alle
klanken op een gelijke luidheid worden weergegeven.
OPMERKING
Audyssey Dynamic Volume kan alleen worden ingeschakeld als
AudysseyDynamicEQop“On”(Aan)isgezet.AlsAudysseyDynamicEQ
op “O” is gezet, blijft Audyssey Dynamic Volume ook “O” (Uit).
BELANGRIJKE OPMERKING
Als Audyssey Auto Calibration niet is ingesteld, moet u de relatieve
balans van de luidsprekers van uw systeem zelf aanpassen (met behulp
van een SPL-meter) omdat Audyssey Dynamic Volume en Audyssey
DynamicEQandersnietwerken.Alsdeluidsprekersnietgoedzijn
gekalibreerd, kan de bijbehorende respons van Audyssey Dynamic
VolumeenAudysseyDynamicEQmisschienwordenvervormd.
Raadpleeg ook het item over EEN GELUIDSDRUKNIVEAUMETER (SPL)
GEBRUIKEN in het onderstaande gedeelte over LUIDSPREKERNIVEAUS.
Oset (Compensatie): Als u een Volume Oset (Volumecompensatie)
toevoegt, zal het eect daarvan zijn dat de hoeveelheid boost die door
Audyssey Dynamic EQ wordt toegepast, voor een gegeven volumeinstelling wordt verminderd. Een gevolg daarvan is dat de hoeveelheid
van de algehele vereiste digitale demping ook wordt verminderd.
Bijvoorbeeld, wanneer “Oset” is ingesteld op 10dB en de volume-instelling op -30dB staat, zal de loudness-curve die is geselecteerd, voor een
volumeniveau van -20dB zijn.
Met “Tone Defeat” kan het toonregeldeel van de T 787 worden aangepast
of volledig worden genegeerd. Wanneer “O” (‘Tone Active’ in de VFD) is
geselecteerd, zijn de toonregelcircuits actief.
Selecteer “On” (“Tone Defeat” in de VFD) om de toonregelingen te negeren,
waardoor het eect van de toonregelcircuits teniet wordt gedaan.
ZONE CONTROLS ZONEREGELINGEN
Afhankelijk van de instellingen in het aparte menu “Zone Setup” (zoneinstellingen) in het deel over het instellingenmenu, kan de betreende
zone via dit “Zone Controls”-venster worden gecongureerd en beheerd.
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
Het oset-niveau kan worden ingesteld van 0dB tot 15dB.
TONE CONTROLS TOONREGELINGEN
De T 787 beschikt over drie toonregelniveaus: hoge tonen, lage tonen en
middentonen. De lage- en hogetoonregelingen zijn alleen van invloed
op de lage tonen en hoge tonen, zodat de kritieke middenfrequentie niet
wordt gekleurd. De middentoonregeling versterkt de “aanwezigheid” van
het middenbereik, waardoor spraak beter verstaanbaar wordt.
Deze regelingen kunnen te allen tijde worden gebruikt om het frequentiebereik van de bron tijdens de weergave aan te passen. De regelinstelling kan
worden afgesteld door met de toetsen ENTER en [A/S/D/F] in het OSDmenu de toonregelingen (Tone Control) af te stellen. Hetzelfde kan direct
worden bereikt door de knop TONE op het voorpaneel in te drukken en de
gewenste instelling te selecteren door de VOLUME-knop te draaien.
De maximum- en minimumwaarden voor alle drie de toonregelniveaus zijn
±10 dB.
Selecteer “On” om de gewenste zone te activeren. Wanneer een zone
is geactiveerd, kan de broningang voor die zone worden toegewezen
door de volgende ingangen te selecteren: Alle enabled Sources (alle
ingeschakelde bronnen), Front Input (ingang front), Media Player
(mediaspeler), Tuner en Local.
Selecteer “Local’ als de broningang voor de geselecteerde zone als u
dezelfde bron wilt gebruiken als voor de hoofdzone, maar het volume in de
verschillende zones apart wilt kunnen instellen.
Als een zone op “O” (uit) staat, dan is deze gedeactiveerd of uitgeschakeld.
“Volume” verwijst naar de het afstelbare secundaire zonevolumeniveau dat
met de toetsen [D/F] van de HTR 8 of bijbehorende navigatietoetsen op
het voorpaneel.
Wanneer een zone wordt geactiveerd, licht het betreende zonecijfer op de
VFD op. Zone 2 kan te allen tijde worden gecongureerd in het menu “Zone
Controls”. Zone 3 en 4 worden beschikbaar in het venster “Zone Controls”,
wanneer de betreende “Mode” in het menu “Zone Setup” in het gedeelte
“Setup Menu” is ingesteld op “Zone (Audio Only)”.
OPMERKING
De ZR 7 afstandsbediening kan alleen Zone 2-toepassingen aansturen.
Zones 3 en 4 kunnen worden gecongureerd en beheerd in het OSDmenu voor de betreende zone. Gebruik hiervoor de navigatietoetsen
op het frontpaneel en de betreende toetsen op de HTR 8
afstandsbediening.
15
