Manual de instrucciones
AUTORRADIO CON SINTONIZADOR DE
AM/FM CON RDS/EON, REPRODUCTOR
DE CD, CD-R, CD-RW, MP3 Y CARÁTULA
TOTALMENTE EXTRAÍBLE
Modelo: Úbeda
ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL
022475
e 1
ÍNDICE
INSTALACIÓN pag. 3
CONEXIÓN ELÉCTRICA pag. 4
CONEXIÓN ELÉCTRICA (CONECTOR ISO) pag. 5
CARÁTULA FRONTAL pag. 6
CONTROLES Y FUNCIONES pag. 7
¿QUE ES EL RDS? pag. 8 y 9
UTILIZACIÓN DE LOS MANDOS pag. 9,10,11,12,13,14,15 y 16
USO DEL ROS pag. 16,17,18 y 19
COMO UTILIZAR LA RADIO pag. 20 y 21
COMO UTILIZAR LOS DISCOS pag. 22
COMO UTILIZAR LOS DISCOS MP3 pag. 22, 23 y 24
CUIDADOS Y MANTENIMIENTO pag. 24 y 25
CARACTERÍSTICAS TÉCNICAS pag. 26
Autorradio con sintonizador de AM/FM con rds/eon Modelo Úbeda
2
INSTALACIÓN
IMPORTANTE
• Este producto ha sido diseñado para su instalación en el hueco destinado
al aparato de radio en el tablero de instrumentos del vehículo.
• Para garantizar una instalación adecuada, utilice solo las piezas incluidas
con el equipo.
• El empleo de piezas no autorizadas puede dar lugar a fallos en el funcionamiento y la consiguiente pérdida de la garantía.
• Si durante la instalación precisa efectuar taladros u otras modificaciones en
el vehículo, consulte a su distribuidor más cercano.
• Si el ángulo de instalación del aparato excede más de 30º sobre el plano
horizontal, puede que el rendimiento no sea el óptimo.
INSTALACIÓN
• Introduzca el chasis soporte en el hueco provisto en el salpicadero del
vehículo. Si dicho hueco es demasiado pequeño agrándelo hasta que
tenga una medida de 53 x 182 mm.
• Una vez acoplado el soporte en el hueco del salpicadero y con ayuda de
un destornillador o similar, doble hacia dentro las lengüetas de fijación
(eligiendo previamente las más adecuadas), según el grosor del material
del salpicadero.
• Si fuera necesario y para dar más robustez a la sujeción, utilice la escuadra
soporte y sus accesorios según se muestra en la figura.
Autorradio con sintonizador de AM/FM con rds/eon Modelo Úbeda
3
i
Salpicadero
Tuerca
Arandela
Salpicadero
Arandela
Tornillo
CONEXIÓN ELÉCTRICA
Este autorradio está diseñado para funcionar en vehículos cuya batería sea de
12V y el negativo esté conectado al chasis.
Durante la instalación mantenga el equipo en la posición de apagado.
• Conecte el cable de color NEGRO al negativo de la batería o al chasis y
cerciórese del buen contacto eléctrico del mismo.
• Conecte el cable de color ROJO a +12 V (positivo de preinstalación de
radio de su automóvil), o a un positivo bajo llave de contacto.
• Conecte el cable de color AMARILLO a +12 V directamente de la batería
o a positivo constante. NUNCA a un positivo que actúe sobre el encendido.
• El cable AZUL suministra +12 V para accionar una antena automática cuando encienda el autorradio. La corriente máxima de esta salida está limitada
a 0,3 A. Por tanto no conecte ningún elemento cuyo consumo sea superior, ya que podría dañar seriamente el equipo. Si Vd. no va a utilizar esta
salida déjela convenientemente protegida y aislada.
• Conecte la clavija del cable coaxial de la antena al conector correspondiente del autorradio. Si por la posición de la antena el cable no llegase,
no empalme éste, diríjase a su proveedor y solicite un prolongador compensado. Así se evitará problemas en la recepción.
• Si va a utilizar un amplificador suplementario, inserte en los conectores
tipo RCA de salida de línea del autorradio, los correspondientes de entrada del amplificador. Estas salidas son de bajo nivel y alta Impedancia.
• Si tuviese que sustituir los fusibles del equipo hágalo con unos del mismo
tipo y amperaje que los originales.
• Conecte los altavoces de su vehículo conforme se indica en la sección B
del conector ISO.
• Si va a utilizar un cargador reproductor de discos compactos inserte la
clavija DIN del cable que le suministren junto con el cargador, al conector
hembra de 8 patillas situado en la parte posterior del autorradio.
Autorradio con sintonizador de AM/FM con rds/eon Modelo Úbeda
4
CONEXIÓN ELÉCTRICA (CONECTOR ISO)
SECCIÓN A (CONECTOR DE ALIMENTACIONES)
A4. AMARILLO +12V (MEMORIA)
A5. AZUL SALIDA ANT. (+12 V)
A7. ROJO +12 V (BAJO LLAVE)
A8. NEGRO NEGATIVO (CHASIS)
SECCIÓN B (CONECTOR DE ALTAVOCES)
B1. VIOLETA TRASERO DCHO. (+)
B2. VIOLETA/NEGRO TRASERO DCHO. (-)
B3. GRIS FRONTAL DCHO. (+)
B4. GRIS/NEGRO FRONTAL DCHO. (-)
B5. BLANCO FRONTAL IZDO. (+)
B6. BLANCO/NEGRO FRONTAL IZDO. (-)
B7. VERDE TRASERO IZDO. (+)
88. VERDE/NEGRO TRASERO IZDO. (-)
CONECTORES “RCA” (SALIDA DE LÍNEA)
CONECTOR ROJO CANAL TRASERO DERECHO
CONECTOR BLANCO CANAL TRASERO IZQUIERDO
Autorradio con sintonizador de AM/FM con rds/eon Modelo Úbeda
5
1 3 5 7
2 4 6 8
1 3 5 7
2 4 6 8
B
A
CARÁTULA FRONTAL DESMONTABLE
Para evitar el robo de su equipo procure retirar siempre la carátula frontal extraíble
del mismo.
INSERCIÓN DE LA CARÁTULA FRONTAL
1. Inserte la carátula en la pestaña de sujeción situada en el lado derecho da
frontal del aparato.
2. Empuje la carátula frontal sobre el cuerpo principal del aparato sin ejercer
presión sobre los botones. Tenga en cuenta que si la carátula no está
correctamente acoplada puede que el botón de expulsión no libere la
misma y que los restantes botones de mando no funcionen.

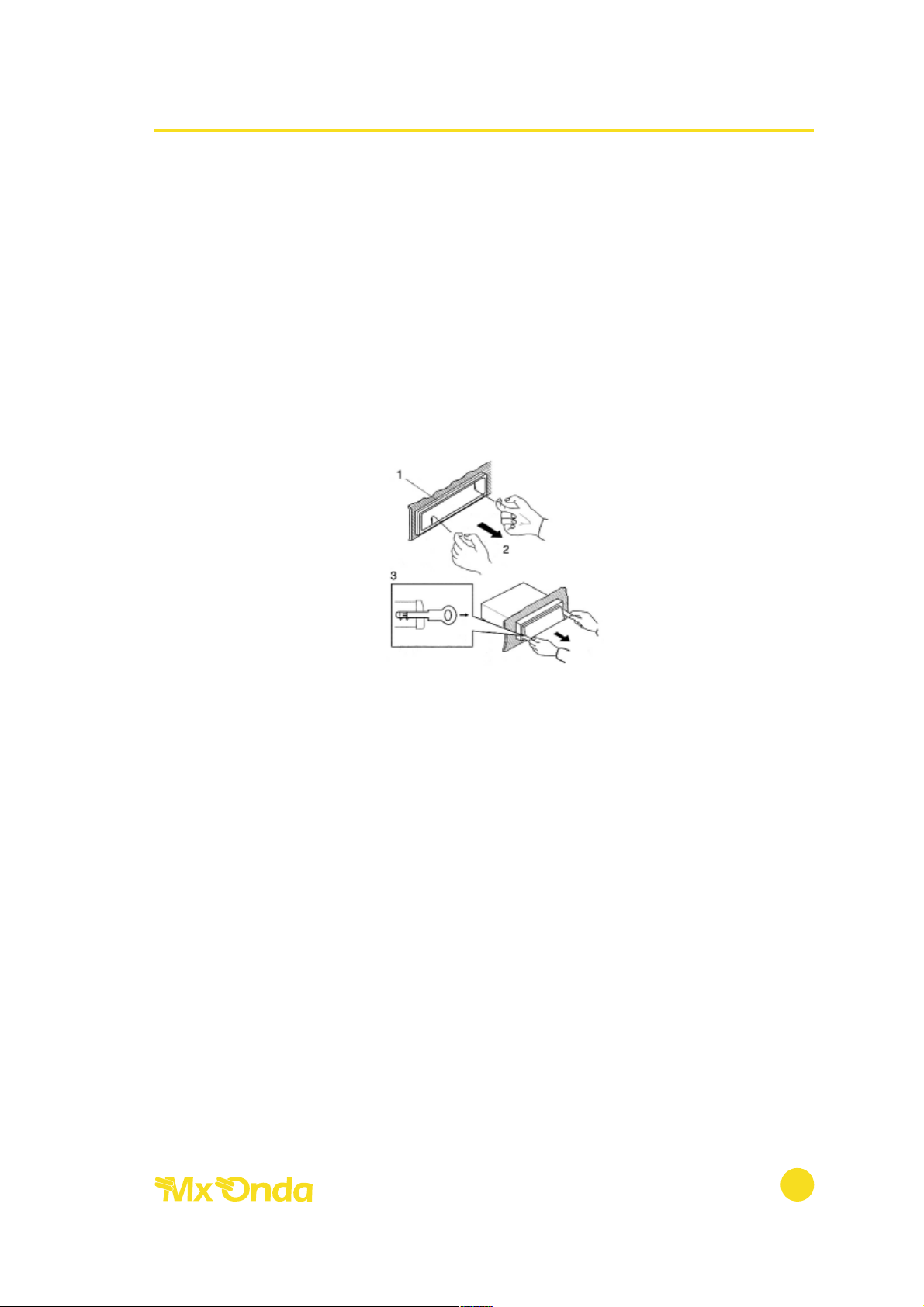

EXTRACCIÓN DE LA CARÁTULA FRONTAL
1. Apague el aparato pulsando el botón de encendido/apagado PWR. Pulse
el botón de apertura de la carátula frontal y ésta saldrá proyectada
hacia delante.
2. Para retirar la carátula frontal tire de su parte izquierda hacia usted y ponga
cuidado en no dejar caer la misma.
3. Una vez extraída la carátula de su alojamiento, permitirá ver e[ LEO intermitente de alerta, situado en el frontal. Avisando as¡ de la ausencia de la misma.
4. Para proteger la carátula frontal extraíble una vez retirada esta, colóquela
dentro de la caja de protección suministrada.
IMPORTANTE: No toque los contactos de la carátula frontal ni del cuerpo principal pues ello podría dar lugar a que su contacto eléctrico presentara fallos.
Si sobre los contactos se depositara suciedad o cualquier otra sustancia, frótelos con suavidad con un paño limpio y seco.
Autorradio con sintonizador de AM/FM con rds/eon Modelo Úbeda
6
i
CONTROLES Y FUNCIONES
1. ENCENDIDO/APAGADO (PWR)
2. SELECTOR DE LA MODALIDAD DE AUDIO (SEL)
3. AJUSTE DE LOS NIVELES DE AUDIO (VOLUME)
4. SELECTOR DE BANDAS Y SELECTOR DE REALCE (BND/LOU)
5. SINTONÍA MANUAL/AUTOMÁTICA Y SELECTOR DE GRABACIÓN (+>, <-)
6. BOTONES DE MEMORIA (1... 6)
7. AUTOMEMORIA/BARRIDO DE MEMORIAS (AMS)
8. SELECTOR DE ECUALIZACIÓN (EQ)
9. PANTALLA
10. SELECTOR DE DISCO (CD -, CD +)
11. BOTÓN DE REPRODUCCIÓN Y PAUSA DE DISCOS COMPACTOS (PAU)
12. EXPLORACIÓN AUTOMÁTICA DE GRABACIONES Y DISCO (SCN)
13. REPETICIÓN DE UNA GRABACIÓN O DE DISCO (RPT)
14. REPRODUCCIÓN ALEATORIA DE GRABACIONES (SHF)
15. SELECTOR MODO RADIO, CD 0 CARGADOR DE CD (MOD)
16. INFORMACIÓN EN PANTALLA (DSP)
17. EXPULSOR DE LA CARÁTULA FRONTAL ()
18. ALOJAMIENTO DEL DISCO COMPACTO
19. BOTÓN DE EXPULSIÓN DEL CD ()
20. BÚSQUEDA DE FRECUENCIAS ALTERNATIVAS Y SELECTOR REGIONAL
(AF/REG)
21. SELECTOR DEL TIPO DE PROGRAMA (PTY)
22. INFORMACIÓN DE TRÁFICO (TA)
23, PULSADOR DE REPOSICIÓN (RESET)
Autorradio con sintonizador de AM/FM con rds/eon Modelo Úbeda
7
22 16 1721 3 18 9 19 5
20 1 2 4 23 8 7 11 12 13 6 14 10 15
¿ QUE ES EL RDS ?
El RDS o Radio Data System (sistema de datos por radio) es un sistema de información digital codificada y que envían únicamente en FM (frecuencia modulada),
algunas emisoras. El RDS contiene información variada así como la posibilidad
de sintonizar de forma automática las estaciones que emiten el mismo tipo de
programa.
El sistema RDS incluye entre otras la siguiente información:
A. PI, PROGRAM IDENTIFICATION (IDENTIFICACIÓN DE PROGRAMA)
Reconoce el código del país y el tipo de programa de la estación sintonizada.
B. PS, PROGRAM SERVICE NAME (NOMBRE DE LA ESTACIÓN)
Muestra en la pantalla el nombre de la estación sintonizada.

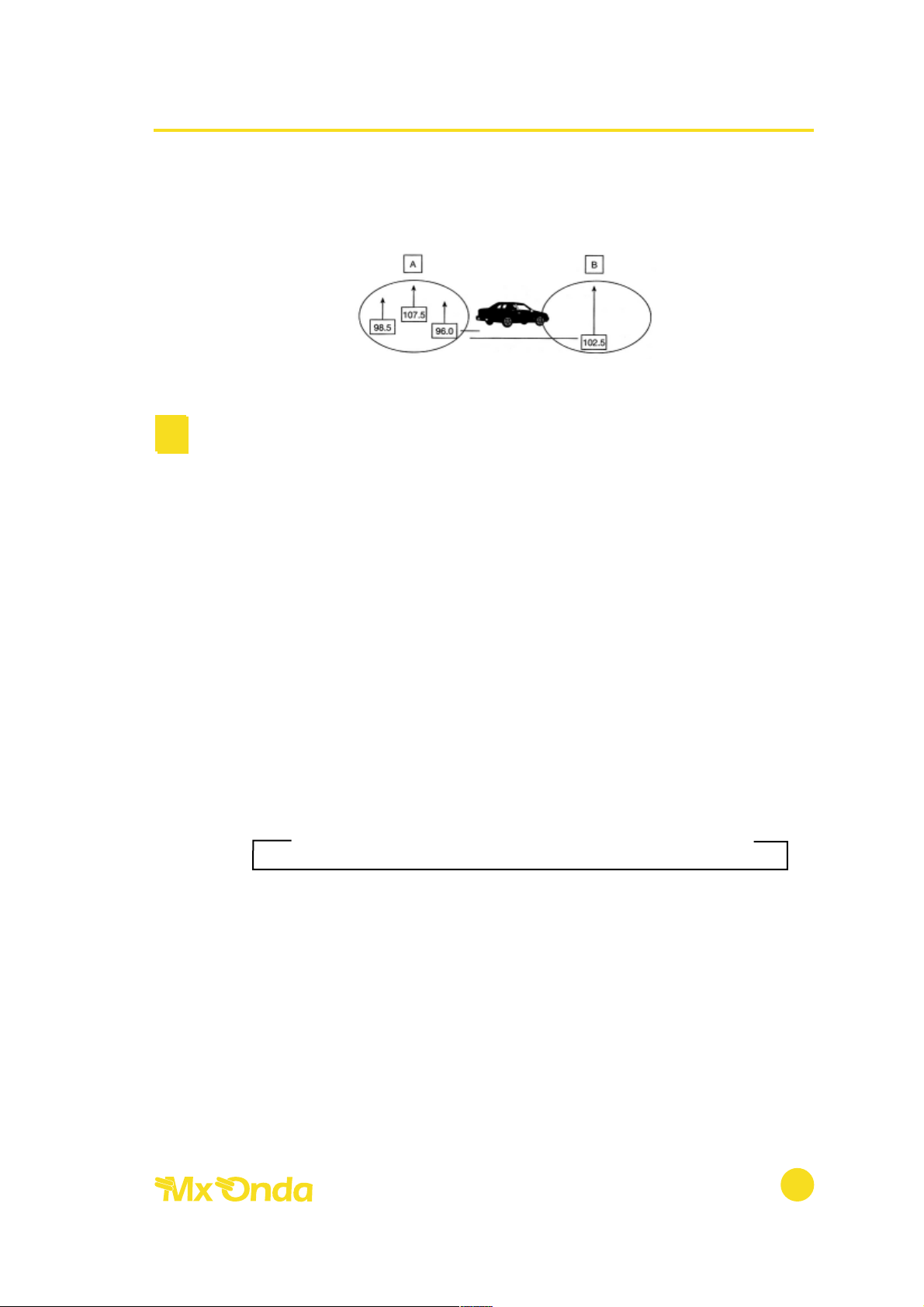

C. AF, ALTERNATIVE FRECUENCY (LISTA DE FRECUENCIAS ALTERNATIVAS)
El aparato recibe una lista de estaciones con frecuencias alternativas y con el
mismo tipo de programa.
Si por el desplazamiento del vehículo la estación sintonizada se debilita, el
aparato buscará y sintonizará la estación que esté contenida en dicha lista y que
en ese momento reciba con más potencia.
D. REG, REGIONAL (REGIONAL)
Identifica si las estaciones son de carácter local/regional o tienen la cobertura
nacional.
E. TPST, TRAFFIC PROGRAM (INFORMACIÓN DE TRÁFICO)
Identifica las estaciones que pueden emitir información de tráfico.
F. TA, TRAFFIC ANNOUNCEMENT (ACONTECIMIENTOS DE TRÁFICO)
Detecta y anuncia la emisión de un boletín informativo sobre el tráfico.
G. PTY, PROGRAM TYPE (TIPO DE PROGRAMA)
Muestra en la pantalla el tipo de programa emitido (noticias, música rock,
deportes, variedades, etc.). También permite la sintonización automática de una
estación según el tipo de programa seleccionado.
H. PTY 31, ALARM (ALARMA)
Detecta el anuncio emitido por alguna estación de un acontecimiento catastrófico
aún cuando el aparato esté en el modo de reproducción de compact disc.
Autorradio con sintonizador de AM/FM con rds/eon Modelo Úbeda
8
