MxOnda DVD841 User Manual [es]
Manual de instrucciones
REPRODUCTOR DVD
Modelo: MX-DVD841
ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL
INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD
ATENCIÓN: POR FAVOR, LEA ATENTAMENTE LOS AVISOS Y LAS INSTRUCCIONES
DE ESTE MANUAL, ASÍ COMO AQUELLAS PRESENTES EN EL APARATO. SIGA ESTAS INSTRUCCIONES Y GUARDE ESTE MANUAL
PARA FUTURAS REFERENCIAS.
AVISO: PARA REDUCIR EL RIESGO DE INCENDIO O DE DESCARGA
ELÉCTRICA, NO EXPONGA ESTE APARATO A LA LLUVIA NI A LA
HUMEDAD. NO ABRA LA CUBIERTA, ACUDA ÚNICAMENTE A UN
SERVICIO TÉCNICO OFICIAL MX ONDA.
PARA EVITAR UNA POSIBLE DESCARGA ELÉCTRICA, ASEGÚRESE
DE INSERTAR LA CLAVIJA DEL CABLE DE RED CORRECTAMENTE
SOBRE EL ENCHUFE.
Este aparato ha sido diseñado y fabricado para garantizar su seguridad personal.
El uso inapropiado del mismo puede ocasionar una descarga eléctrica o incendio.
Al seguir las instrucciones para su instalación, uso y mantenimiento, esta unidad
estará protegida por la garantía incorporada. Este aparato no contiene parte
alguna que pueda ser reparada por el usuario.
1. Lea cuidadosamente el manual de usuario, siga las instrucciones y guárdelo para futuras
referencias.
2. Obedezca todas las advertencias y siga todas las instrucciones operativas.
3. No utilice este aparato cerca del agua.
4. Límpielo únicamente con un paño húmedo.
Reproductor DVD Modelo MX-DVD841
2
El dibujo de un relámpago
dentro de un triángulo, es
una señal de advertencia,
avisando que en el interior
del aparato hay “voltaje
peligroso”.
ATENCIÓN: ESTE APARATO FUNCIONA
CON UNA TENSIÓN DE 230 V, PARA
EVITAR UNA POSIBLE DESCARGA
ELÉCTRICA NO TRATE DE ABRIRLO, NI
RETIRE LOS TORNILLOS.
PARA EVITAR POSIBLES
DESCARGAS ELÉCTRICAS NO
ABRA ESTE APARATO
PRECAUCIÓN
El signo de admiración
dentro de un triángulo,
indica que las instrucciones
que acompañan al producto son importantes.
PRODUCTO LÁSER
CLASE 1
ATENCIÓN
RADIACIÓN LÁSER INVISIBLE EVITE
LA EXPOSICIÓN DIRECTA DEL RAYO
SOBRE SUS OJOS
5. No bloquee ninguna ranura de ventilación. Instálelo de acuerdo con las instrucciones del
fabricante.
6. No instale cerca ninguna fuente de calor, como radiadores, calefactores, estufas u otros
aparatos (incluidos amplificadores) que generen calor.
7. Para desenchufar el cable de red tire suavemente de la clavija de éste. Nunca lo haga
estirando del cable.
8. Evite que se pise el cable de conexión a la red eléctrica, ya que podría romperse a la
altura de la clavija del enchufe o de la salida del aparato.
9. Si precisa utilizar algún accesorio use únicamente los especificados por el fabricante.
10. Colóquese sólo sobre un carrito, una superficie estable, un soporte o una mesa especificada
por el fabricante. Cuando utilice un carrito, tenga cuidado al moverlo con el aparato, para
evitar que este se dañe en caso de caída.
11. Desenchufe el equipo de la red durante las tormentas con aparato eléctrico o cuando no
lo utilice durante períodos prolongados de tiempo.
12. Para ahorrar energía y por razones de seguridad, cuando no utilice el aparato durante un
período de tiempo desconecte el cable de alimentación de la toma de corriente.
13. Bandeja de carga.
Mantenga los dedos alejados de la bandeja de carga mientras ésta se cierra, para evitar
daños personales.
14. Peso.
No coloque objetos pesados encima del aparato. El objeto podría caer y causarle daños
a usted y averías al aparato.
15. Disco.
No emplee discos rayados, deformes o reparados, pues éstos pueden romperse
fácilmente y causarle heridas o provocar un mal funcionamiento del aparato.
16. Condensación.
Las siguientes condiciones producen condensación (humedad) en la lente del reproductor.
- Inmediatamente después de conectar un calefactor, estufa, etc.
- Al trasladar el aparato de una estancia fría a una caliente.
- En una habitación muy calurosa y húmeda.
La condensación produce que el aparato funcione incorrectamente o incluso que no
funcione. Para solucionar el problema apague el aparato y deje transcurrir unas horas.
Reproductor DVD Modelo MX-DVD841
3
17. Servicio Técnico.
Desenchufe el equipo de la toma de corriente y acuda a un Servicio Técnico Oficial MX
ONDA cuando se den las siguientes circunstancias:
a) Cuando la clavija o el cable de corriente estén dañados.
b) Si se ha derramado algún líquido o si han caído objetos en el interior del aparato.
c) Si el equipo ha estado expuesto a la lluvia o al agua.
d) Si el reproductor no funciona con normalidad de acuerdo con las instrucciones de
uso, retoque solo los controles mencionados en el manual de uso, pues la manipulación
de cualquier otro elemento de control podría ocasionar daños y requeriría de un trabajo
adicional del personal técnico para volver el aparato a su operatividad normal.
e) Si el equipo se ha caído al suelo o se ha dañado.
f) Cuando el funcionamiento del aparato indique la necesidad de ser reparado.
18. Reparaciones.
No intente reparar usted mismo este equipo, pues al retirar la cubierta puede verse
expuesto a una descarga eléctrica o a otros peligros. Para cualquier tipo de reparación
acuda a un Servicio Técnico Oficial MX ONDA.
19. Este producto cumple con las directivas Europeas 89/336/CEE (EMC) relativa a la
Compatibilidad Electromagnética y la 73/ 23/CEE (LVD) en materia de seguridad
eléctrica de baja tensión.
CARACTERÍSTICAS
Reproductor de DVD vídeo y de audio, CD, CD-R, CD-RW y MP3.
Formatos de imagen:
• Sistema PAL o NTSC
• Formatos 16:9, 4:3 y 4:3 PS
Salidas de vídeo:
• Scart (AV, R-G-B)
• Vídeo compuesto (conector RCA)
Salidas de audio:
• Estéreo (conectores RCA)
• Scart (Down Mix Audio)
• 1 salida digital (conector RCA)
Características del reproductor DVD vídeo
• Selección de subtítulos
• Selección de idiomas
• Selector multiángulos
Reproductor DVD Modelo MX-DVD841
4
Otras características
• Menú de configuración en pantalla
• 6 preecualizaciones
• 9 campos de audición
• Zoom digital
• Avance y retroceso rápido
• Avance y retroceso lento
• Bloqueo infantil
• Protector de pantalla
• Ahorro de energía (apagado automático)
Este producto incorpora tecnología de control del copyright protegida por
ciertas patentes norteamericanas y otros derechos de la propiedad intelectual
pertenecientes a Macrovision Corporation y otros propietarios de los mismos. El
uso de esta tecnología de protección del copyright debe ser autorizado por
Macrovision Corporation, y está destinado únicamente para su uso en el hogar y
otros usos limitados, a menos que así lo autorice Macrovision Corporation.
Queda prohibido la manipulación interna y cualquier tipo de desensamblaje.
Fabricado bajo licencia de Dolby Laboratorios.
“Dolby” y el símbolo de la doble D son marcas registradas de Dolby
Laboratorios. Confidential Unpublished Works.® 1992-1997 Dolby laboratories,
Inc. Todos los derechos reservados.
IMPORTANTE: Este reproductor DVD utiliza un emisor láser clase 1. No manipule
el reproductor. La radiación láser es invisible por eso es muy importante que
siempre evite la exposición directa al rayo, en caso de producirse anomalías en
el funcionamiento no intente desmontalo. No retire la cubierta, o podría verse
expuesto a una descarga eléctrica. Acuda exclusivamente a un servicio Técnico
Oficial Mx Onda.
Reproductor DVD Modelo MX-DVD841
5
i
ÍNDICE DE CONTENIDOS
Instrucciones importantes sobre seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Características . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
INTRODUCCIÓN
Acerca del DVD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Vista frontal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Vista posterior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Mando a distancia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
INSTALACIÓN
Salidas de vídeo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Conexión al TV (vídeo compuesto) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Conexión al TV (Scart AV, R-G-B) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

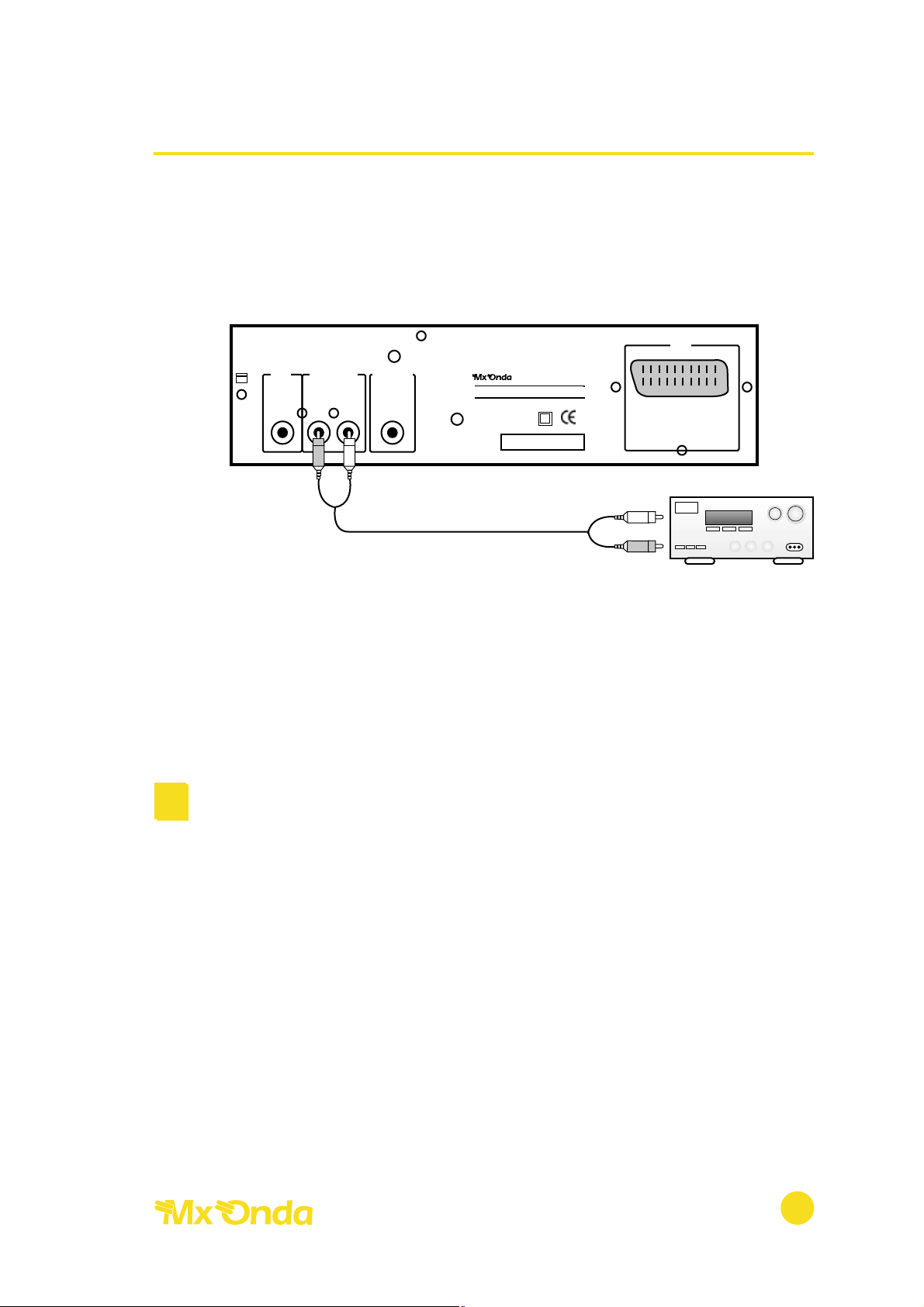

Conexión a un amplificador estéreo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

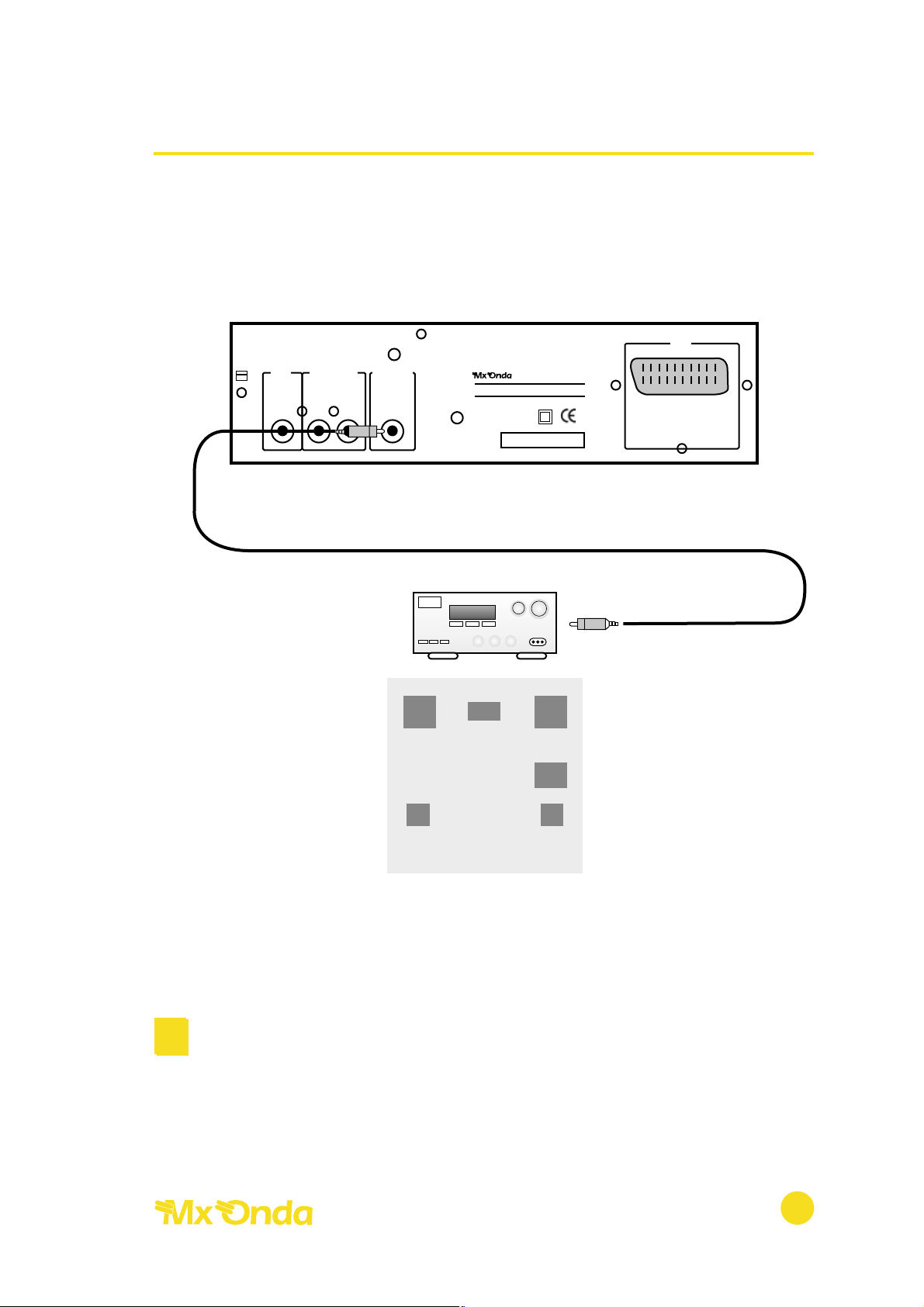

Conexión amp./recep. 5.1 Dolby Digital . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
INICIO
Reproducción de discos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20-21
Configuración de la salida de audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22-23
Mensajes de error del disco . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
Protector de pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
Ahorro de energía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
DESCRIPCIÓN DE LOS BOTONES
Encendido/apagado, apertura/cierre de la bandeja, reproducción,
pausa, fotograma a fotograma y parada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26-27
Salto de capítulos y grabaciones, avance/retroceso rápido,
avance/retroceso lento, botones del cursor, información en pantalla,
menú de disco y título . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28-30
Búsqueda rápida, teclado numérico, repetición, repetición de un
fragmento y pistas de audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31-35
Multiángulos, subtítulos, selección pista de audio y zoom . . . . . . . . . . . . . . . . . . . . . . . .35-36
Programación de discos (DVD, VCD, CD) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37-42
Modos de audición y selector PAL/NTSC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43-45

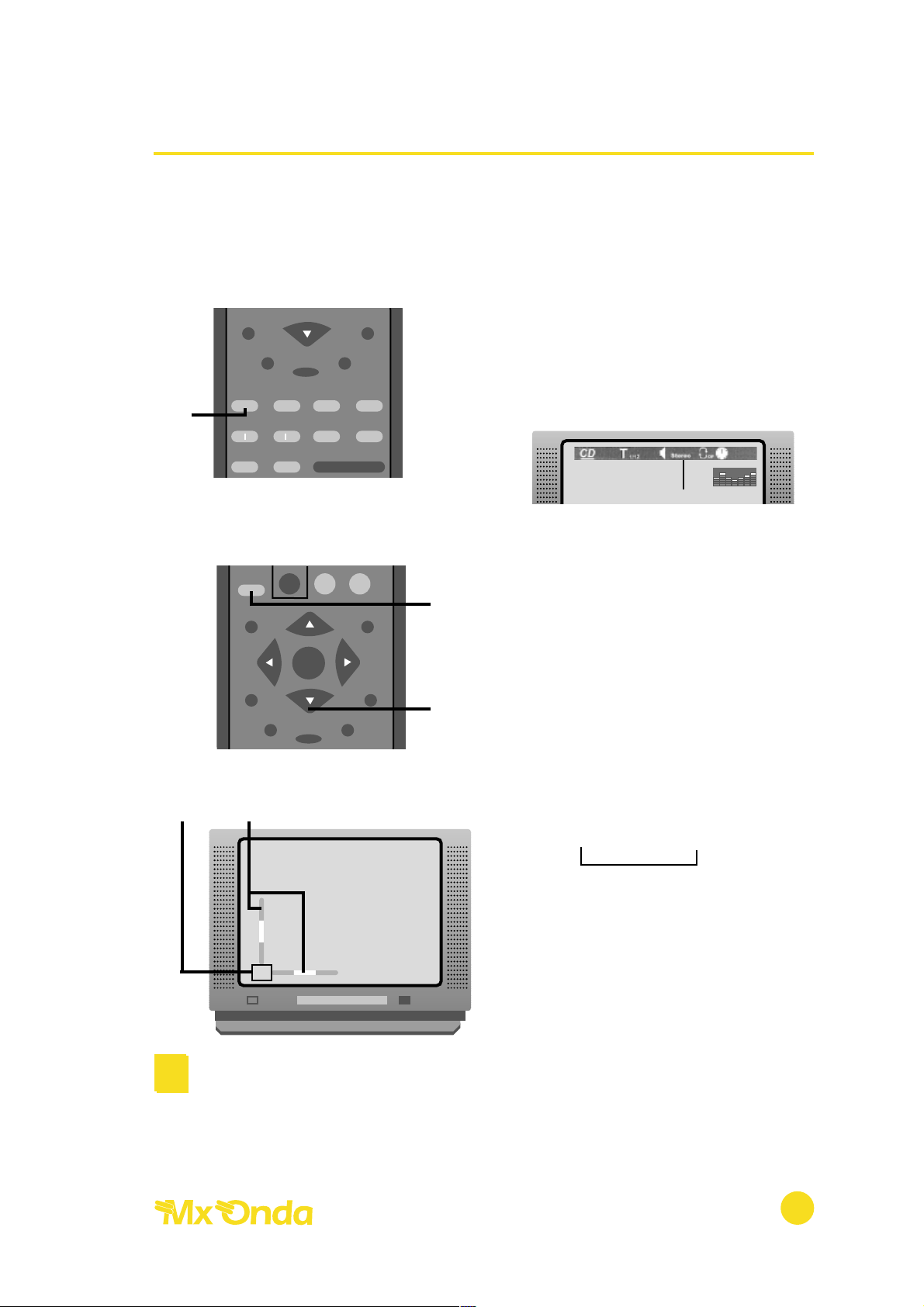

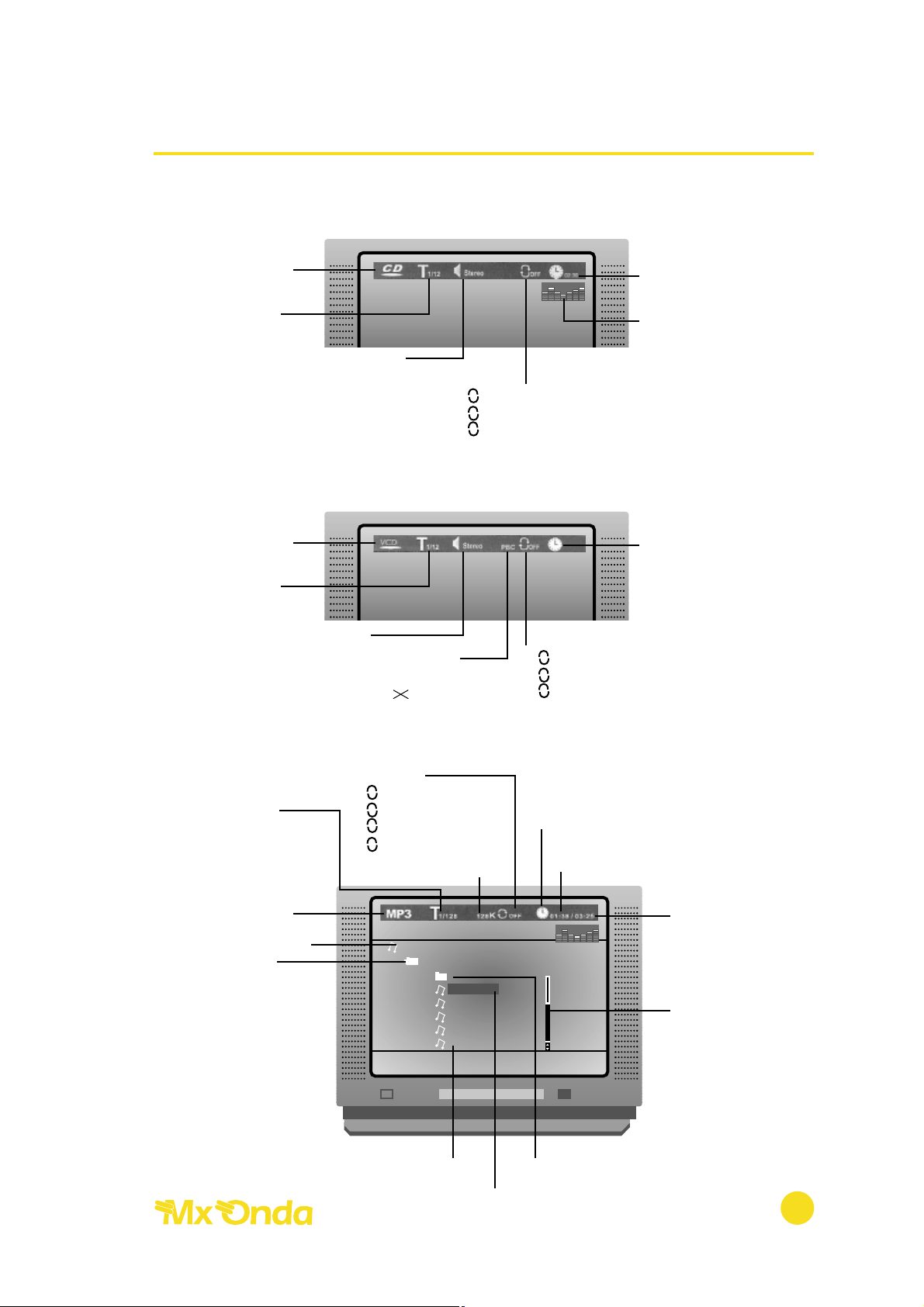

INFORMACIÓN EN PANTALLA
Modo DVD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46
Modo CD, (VCD opcional) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47
Modo MP3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

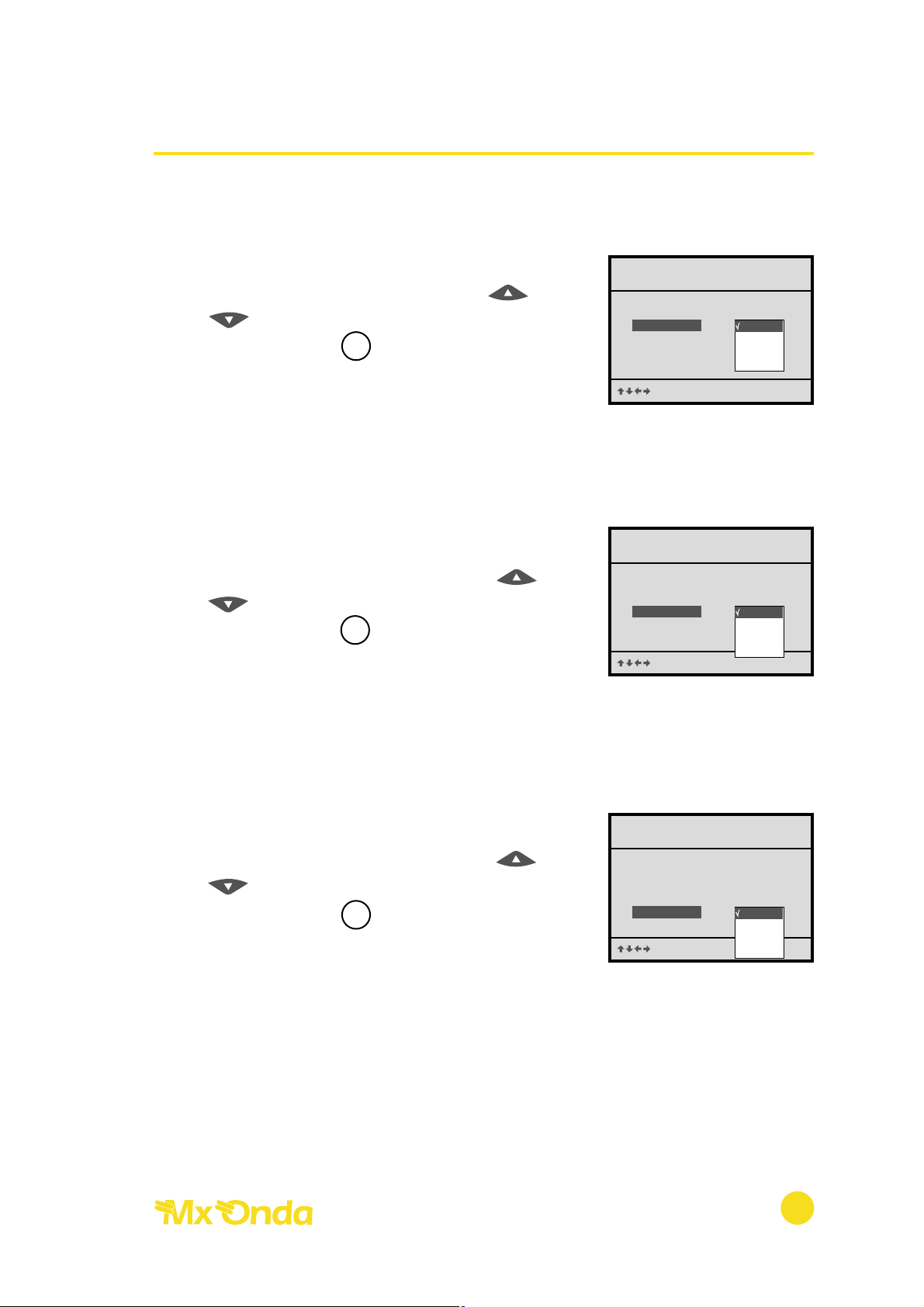

MENÚ DE CONFIGURACIÓN
Idiomas (OSD, audio, subtítulo, menú) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48-49
Audio (salida digital) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50
Sistema (pantalla TV, nivel de clasificación) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50-52
SOLUCIÓN DE PROBLEMAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53-54
ESPECIFICACIONES TÉCNICAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55-56
Reproductor DVD Modelo MX-DVD841
6
INTRODUCCIÓN
ACERCA DEL DVD
El disco DVD (Digital Versatile Disc) es un sistema de vídeo digital en formato
MPEG-2 con multitud de posibilidades. La tecnología de compresión de vídeo
MPEG-2 proporciona una excelente calidad de imagen con una resolución
mínima de 500 líneas en pantalla. Puede contener hasta 8 idiomas, 32 subtítulos
y 9 ángulos distintos de la cámara (si el disco contiene dicha información).
Los discos DVD contienen “Títulos” y “Capítulos”. Puede haber varios títulos en
un mismo disco y cada uno de éstos puede tener varios capítulos. Todos ellos
están numerados. Por ejemplo: Título 1, Título 2, etc., y Capítulo 1, 2, 3, etc.
Generalmente, un título muestra el logotipo del fabricante y de los estudios, y
bajo otro título estará la película. Los demás títulos pueden contener avances de
otras películas, notas sobre la producción de la misma o diferentes finales
alternativos.
Los capítulos del título principal le permiten buscar rápidamente un momento
específico del disco. Muchos discos tienen un “Menú de capítulos”, a veces
llamado “Índice de escenas” o “Menú de escenas”, en el que se muestra la
primera escena de cada capítulo, con la posibilidad de seleccionarla y
reproducir el disco desde ese punto.
Los discos DVD vídeo pueden estar grabados en sistema PAL o NTSC. Este
reproductor lee ambos sistemas (mientas la zona sea la correcta).
Este reproductor es compatible con los siguientes tipos de discos:
DVD (sencillo de una o dos capas y doble de una o dos capas), CD-DA, CDMP3, CD-R/CD-RW*.
*NOTA: El reproductor no reconocerá los discos que contengan archivos con
aplicaciones para ordenador (PC).
Los formatos de escritura de los discos pueden ser distintos y puede suceder
que algunos discos no sean aceptados por el reproductor.
Reproductor DVD Modelo MX-DVD841
7
Información de los discos
Reproductor DVD Modelo MX-DVD841
8
TIPO DE DISCO DVD CD
Sistemas de grabación Digital/MPEG-2 DIGITAL
Diámetro del disco 12 cm / 8 cm 12 cm / 8 cm
Resolución Más de 500 líneas -
Subtítulos 32 -
Pistas de audio 8 -
Símbolo
DVD
Capacidad
Disco sencillo de una capa
4,7 Gb = 2 horas
Disco sencillo doble capa
8,5 Gb = 4 horas
Disco doble una capa
9,4 Gb = 4,5 horas
Disco doble doble capa
17 Gb = 8 horas
650 Mb
74 min.
VIDEO
Zonas
Con objeto de la distribución de los discos DVD, se ha dividido el mundo en
seis zonas. La información sobre la zona de su reproductor se halla en la
“etiqueta de zona” (en Europa la Nº 2), la cual debe ser idéntica a la de los
discos disponibles en su región. Si tiene alguna dificultad para la reproducción
de un disco, asegúrese de que éste sea de la misma zona que su reproductor.
ZONA REGIÓN
1 Canadá, USA.
2
Europa (incluidos: Polonia, Rumanía y República checa), Japón,
Oriente medio (incluidos: Arabia Saudí, Egipto, Irán y Sudáfrica).
3
Este de Asia (incluidos: Hong Kong, Taiwán y Corea de Sur),
Sudoeste de Asia
4
Australia, Caribe, América central, América del sur, México, Nueva
Zelanda.
5 África, Unión Soviética, India, Corea del norte, Pakistán, Turkmenistán
6 China
Limpieza de los discos
Los discos DVD contienen datos comprimidos en alta densidad siendo éstos
más delicados que los discos compactos convencionales. Cuando manipule los
discos procure en lo posible no tocar la superficie de la cara brillante de los
mismos (recuerde que hay discos DVD que contienen las dos caras del disco
grabadas).
• Sujete los discos por el borde e introduzca un dedo por el orificio central.
Simbología y características del DVD
Los discos DVD pueden contener distintas características las cuales dependen
del fabricante. A continuación se describen las más comunes.
Reproductor DVD Modelo MX-DVD841
9
2
PAL
Zona y sistema de vídeo
2
Número de subtítulos
Formato de imagen
Dolby Digital Surround
dts
DIGITAL OUT
DTS Digital Surround
Número de pistas de audio
2
16:9 LB
Bloqueo infantil
RESTRICTED
Indicador multiángulos
2
• No doble, presione o exponga a la luz solar directa los discos.
• Los discos una vez utilizados guárdelos en su estuche protector, en
posición vertical y evitando en lo posible:
- La luz solar directa.
- Zonas con exceso de temperatura o cerca de aparatos que generen
calor.
- Zonas con exceso de humedad.
• Para limpiar los discos pase un paño en línea recta desde el centro al
borde del disco.
• No utilice alcohol, disolventes o productos abrasivos, estos productos
pueden dañar permanentemente la superficie grabada del disco.
El reproductor incorpora tecnología de control del copyright impidiendo la
copia de los discos DVD.
Si conecta un aparato de vídeo al reproductor DVD durante la grabación la
imagen aparecerá distorsionada.
Lectura de discos
Los siguientes discos no serán aceptados por el reproductor:
• Discos DVD con zonas distintas a la especificada en el reproductor.
• CD-ROM.
• Discos que contienen archivos con aplicaciones para ordenador (PC).
ATENCIÓN
Las características concernientes al reproductor DVD y descritas en este manual
de instrucciones están supeditadas a las propias del disco DVD.
Algunas funciones no funcionarán correctamente si el disco DVD en reproducción
no contiene dicha característica o requiere un ajuste especial.
Lea las características del disco DVD descritas en el estuche del mismo o en el
menú del disco.
IMPORTANTE: Las funciones descritas en este manual de usuario referidas al funcionamiento con discos VCD, sólo estarán disponibles en los reproductores
DVD que incorporen dicha opción.
Reproductor DVD Modelo MX-DVD841
10
!
☛
i
VISTA FRONTAL DEL REPRODUCTOR DVD
VISTA POSTERIOR DEL REPRODUCTOR DVD
Reproductor DVD Modelo MX-DVD841
11
PRECAUCIÓN
PARAEVITAR POSBLES
DESCARGASELÉCTRI
-
CASNO ABRAESTE
APARATO
Fabricado bajo licencia de Dolby
Laboratorios.
“Dolby” y el símbolo de la doble D son
marcas registradas de Dolby Laboratorios.
Confidential Unpublished Works.® 19921997 Dolby laboratorios, Inc. Todos los
derechos reservados.
Apparatus Claims of U.S. Patent
Nº4.631.603, 4.577.216, 4.819. and
4.907.093 licensed for limited viewing uses
only.
220...240 V- 50/60 Hz 25W max
Doble aislamiento.
al reemplazar una pieza utilice
siempre repuestos originales.
Nº serie
Mod: MX-DVD841
REPRODUCTOR DVD
Video / down mix audio / RGB
Scart
PRODUCTO LASER CLASE 1
CLASS 1 LASER PRODUCT
KLASSE
1 LASERPRODUKT
LOUKAN
1 LASER LAITE
KLASS
1 LASER APARRAT
Digital Audio
Bistream/LPCM
Coaxial
Down Mix Audio
AC 220-240 ~
50/60 Hz
ATENCIÓN ESTE APARATO FUNCIONA CON UNA
TENSIÓN DE
230 V, PARA EVITAR UNA POSIBLE DES-
CARGAELÉCTRICA NO TRATE DE ABRIRLO, NI RETIRE LOS
TORNILLOS
LVR
Video
2
SALIDA DE AUDIO ESTÉREO
SALIDA SCART (AV, R-G -B)
PANTALLA BANDEJA DE CARGA REPRODUCCIÓN ENCENDIDO/APAGADO
ZONA DEL SENSOR REMOTO APERTURA CIERRE DE LA BANDEJA PARADA
SALTO HACIA DELANTE
INDICADOR
DE REPOSO
SALTO HACIA ATRÁS
SALIDA VÍDEO
COMPUESTO
SALIDA DIGITAL DE AUDIO (COAXIAL)
MANDO A DISTANCIA
Algunas funciones descritas en este manual solo se pueden seleccionar desde
el mando a distancia.
Las características descritas en este manual de instrucciones están supeditadas a
las propias del disco DVD.
Algunas funciones no funcionarán correctamente si el disco DVD en reproducción
no contiene dicha característica o requiere un ajuste especial.
Reproductor DVD Modelo MX-DVD841
12
A-B
PROG
GOTO
ANGLE
ZOOM
L/R AUDIO SKIP
SLOW SEARCH
PLAY
STOP PAUSE/STEP
TITTLE MENU
SETUP SUBTITTLE
OSD
EQ
PAL/NTSC
REPEAT
STANDBY
OPEN
1 2 3
4 5 6
7 8 9
0
RETURN
CLEAR
ENTER
1
2
3
4
18
20
21
23
24
25
26
27
28
22
19
5
6
7
8
9
10
11
12
13
14
15
16
17
1. Apertura/cierre de la bandeja de carga
2. Repetición de un fragmento
3. Programación
4. Búsqueda rápida
5. Selector multiángulos
6. Zoom
7. Título del disco
8. Botones del cursor
9. Confirmación
10. Menú de configuración
11. Información en pantalla
12. Ecualizador y modos de audición
13. Selección pista de audio (CD, VCD)
14. Selector pista de audio (DVD)
15. Avance y retroceso lento
16. Parada
17. Pausa y fotograma a fotograma
18. Botón de encendido apagado
19. Función repetición
20. Teclado numérico
21. Borrado
22. Regreso al menú anterior
23. Menú de disco (DVD)
24. Selección del subtítulo (en función del disco DVD en reproducción)
25. Selector PAL o NTSC
26. Salto al capítulo o grabación siguiente y retroceso al capítulo o grabación
anterior
27. Avance y retroceso rápido
28. Reproducción
NOTA: El mando a distancia emite un haz de luz infrarroja, para un funcionamiento óptimo siga las siguientes sugerencias:
• Evite los obstáculos entre el mando a distancia y el reproductor DVD.
• No instale el reproductor en zonas expuestas a la luz solar directa o cerca
de tubos fluorescentes.
• Cuando el funcionamiento del mando a distancia presente dificultades o
se reduzca considerablemente el alcance del mismo, sustituya las pilas
por otras nuevas.
Reproductor DVD Modelo MX-DVD841
13
Instalación de las pilas en el mando a distancia
1. Retire la tapa del compartimento de las pilas
situada en la parte posterior del mando a
distancia haciendo presión en la pestaña al
tiempo que tira de la misma hacia Vd.
2. Inserte dos pilas de 1,5 V del tipo LR03, AAA
o similar y colóquelas de forma que los terminales + y - se correspondan con el dibujo grabado en el interior de dicho alojamiento.
3. Cierre la tapa del compartimento de las pilas.
Sustitución de las pilas
• Cuando el funcionamiento del mando a distancia presente dificultades o
se reduzca considerablemente el alcance del mismo, sustituya las pilas
por otras nuevas.
• Si no piensa utilizar e! mando a distancia durante un largo período de
tiempo extraiga las pilas y guárdelas en un lugar fresco.
• No mezcle pilas viejas con nuevas, ni tampoco pilas de diferentes tipos.
• Nunca caliente las pilas ni las tire al fuego. No trate de desmontarlas y no
las cortocircuite.
• Las pilas que utilice en el mando a distancia contienen materiales
contaminantes del medio ambiente, por ello una vez agotada !a vida de
las mismas NO las tire a la basura, deposítelas en el sitio adecuado para su
posterior reciclado.
El mando a distancia emite un
haz de luz infrarroja, para un
funcionamiento óptimo siga las
siguientes sugerencias:
Reproductor DVD Modelo MX-DVD841
14
• Evite los obstáculos entre el mando a
distancia y el reproductor DVD.
• No instale el reproductor en zonas expuestas a la luz solar directa o cerca de tubos
fluorescentes.
• Cuando el funcionamiento del mando a
distancia presente dificultades o se
reduzca considerablemente el alcance del
mismo, sustituya las pilas por otras nuevas.
APROX. 6 MTS
3
0
º
3
0
º
INSTALACIÓN
NO enchufe el reproductor a la toma de corriente de red hasta haber finalizado
el conexionado.
SALIDAS DE VÍDEO
El reproductor dispone de las siguientes salidas de vídeo: Vídeo compuesto y
Scart (AV, R-G-B).
Antes de efectuar la conexión de vídeo, examine los modos de conexión
descritos con el fin de obtener la mejor calidad de imagen.
Reproductor DVD Modelo MX-DVD841
15
PRECAUCIÓN
PARAEVITAR POSBLES
DESCARGASELÉCTRI
-
CASNOABRAESTE
APARATO
Fabricado bajo licencia de Dolby
Laboratorios.
“Dolby” y el símbolo de la doble D son
marcas registradas de Dolby Laboratorios.
Confidential Unpublished Works.® 19921997 Dolby laboratorios, Inc. Todos los
derechos reservados.
Apparatus Claims of U.S. Patent
Nº4.631.603, 4.577.216, 4.819. and
4.907.093 licensed for limited viewing uses
only.
220...240 V- 50/60 Hz 25W max
Doble aislamiento.
al reemplazar una pieza utilice
siempre repuestos originales.
Nº serie
Mod: MX-DVD841
REPRODUCTOR DVD
Video / down mix audio / RGB
Scart
PRODUCTO LASER CLASE 1
CLASS 1 LASER PRODUCT
KLASSE
1 LASERPRODUKT
LOUKAN
1 LASER LAITE
KLASS
1 LASER APARRAT
Digital Audio
Bistream/LPCM
Coaxial
Down Mix Audio
AC 220-240 ~
50/60 Hz
ATENCIÓN ESTE APARATO FUNCIONA CON UNA
TENSIÓN DE
230 V, PARA EVITAR UNA POSIBLE DES-
CARGAELÉCTRICA NO TRATE DE ABRIRLO, NI RETIRE LOS
TORNILLOS
LVR
Video
2
VÍDEO COMPUESTO
SCART (AV, R- G -B)
!
CONEXIÓN AL TV MEDIANTE LA SALIDA DEL VÍDEO COMPUESTO
Conecte la salida de vídeo compuesto (Vídeo) y la salida de audio estéreo
(Down Mix Audio) canal izquierdo (L) y canal derecho (R) del reproductor, a las
entradas correspondientes de vídeo y audio (canal izquierdo y canal derecho)
del televisor.
NOTA: Si su televisor dispone de entrada o conector Scart (AV, R-G-B), utilice
esta entrada ya que proporciona mejor calidad de imagen que la salida de
vídeo compuesto (Vídeo).
Reproductor DVD Modelo MX-DVD841
16
220...240 V- 50/60 Hz 25W max
Doble aislamiento.
Al reemplazar una pieza utilice
siempre repuestos originales.
Nº serie
Mod: MX-DVD841
REPRODUCTOR DVD
Video / Down Mix Audio / R-G-B
Scart
Digital Audio
Bistream/LPCM
Coaxial
Down Mix Audio
L
VR
Video
BLANCO
ROJOAMARILLO
BLANCO
ROJO
AMARILLO
CONEXIÓN AL TV MEDIANTE CONECTOR SCART (AV, R-G-B)
El conector Scart (AV, R-G-B) o euroconector dispone de las siguientes salidas:
vídeo R-G-B, vídeo compuesto y audio estéreo (canal derecho e izquierdo).
NOTA: Dependiendo del modelo de televisor la entrada Scart (euroconector)
se selecciona automáticamente o hay que seleccionarla de forma manual.
220...240 V- 50/60 Hz 25W max
Doble aislamiento.
Al reemplazar una pieza utilice
siempre repuestos originales.
Nº serie
Mod: MX-DVD841
REPRODUCTOR DVD
Scart
Digital Audio
Bistream/LPCM
Coaxial
Down Mix Audio
LVR
Video
Reproductor DVD Modelo MX-DVD841
17
CABLE SCART (EUROCONECTOR)
Loading...
